Бетонные сваи для фундамента

Компания «Установка Свай» предоставляет услуги по обустройству железобетонных свайных фундаментов. Все работы мы выполняем быстро, качественно и недорого, привлекая для этого современную копровую технику и квалифицированных специалистов.
На данной странице приведена информация о железобетонных сваях, используемых для монтажа свайных фундаментов. Вы узнаете, какие виды бетонных свай существуют и где они применяются. Будет детально рассмотрена технология монтажа ЖБ свай и используемая для этого техника.

Виды бетонных свай для фундамента

Все используемые для обустройства свайных фундаментов бетонные конструкции, исходя из технологии изготовления, можно классифицировать на три группы:
Забивные конструкции — универсальный, наиболее часто используемый как в жилищной, так и промышленной сфере строительства вид свай. Такие опоры изготавливаются в заводских условиях — для их создания в заливочную форму помещается армокаркас, после чего форма заполняется бетонной смесью.

Рис. 1.1: Квадратные забивные сваи

На строительную площадку забивные сваи доставляются в уже полностью готовом к монтажу виде. Исходя из формы сечения, забивные ЖБ сваи делятся на следующие виды:

Квадратные;
Прямоугольные;
Квадратные с круглой полостью;
Круглые с внутренней полостью.

Также забивные сваи делятся на цельные и составные. Изделия составного типа состоят их двух, реже трех, секций, соединяющихся между собой в процессе забивки посредством сварного стыка либо закладного стакана. Длина цельных конструкций варьируется в диапазоне 3-15 метров, тогда как длина составных опор может составлять 15-44 м.

Рис. 1.2: Составные сваи с закладным стаканом

Важно: в зависимости от способа армирования забивные столбы делятся на конструкции с продольным и продольно-поперечным армокаркасом. Также существуют изделия с предварительно напряженной арматурой, они обладают большей плотностью бетона и устойчивостью к деформирующим воздействиям.

Набивные и буроинъекционные сваи представляют собой бетонные опоры, сформированные непосредственно на строительной площадке. В конечном счете такие конструкции аналогичны друг другу по всем характеристикам, различия заключаются лишь в технологии их монтажа, о которой мы детально поговорим в соответствующем разделе статьи.

Рис. 1.3: Набивные сваи в грунте

Габаритные характеристики таких свай ограничены лишь функциональными возможностями буровой установки, используемой для их обустройства — диаметр набивных опор может варьироваться в диапазоне от 30 до 300 сантиметров, длина — от 5 до 50 метров.

Сфера применения

Область использования забивных свай зависит от их сечения. Квадратные опоры широко распространены в сфере жилищного и промышленного строительства, где они применяются для:

Возведения фундаментов под многоэтажные и малоэтажные сооружения;
Обустройства ангаров, складских помещений, зернохранилищ, стойл для скота.

Также конструкции квадратного сечения задействуются как опоры для наземных трубопроводов, линий электропередач и в роли столбов освещения.

Важно: забивные столбы с круглой полостью применяются в аналогичных целях, их цена, за счет экономии материалов при изготовлении, значительно ниже стоимости цельных свай, однако такие конструкции могут применяться лишь в регионах с сейсмичностью не выше 6-ти баллов.

Рис. 1.4: Свайное поле под многоэтажный дом

Конструкции прямоугольного и круглой формы — основной вид свай в сферах автодорожного и гидротехнического строительства. Они применяются в качестве опор для:

Автодорожных и ЖД мостов на суше и воде;
Фундаментов пирсов, ГЭС, дамб, причалов.

Рис. 1.5: Причал на круглых ЖБ сваях
Набивные и буроинъекционные сваи используются при обустройстве фундаментов наземных сооружений, в которых от опор требуется максимальная несущая способность.

Наибольшее сечение забивных конструкций составляет 40*40 см, тогда как в почве можно сформировать сваю любого диаметра, получив в итоге требуемые несущие характеристики. Также возможно создание набивных свай с уширением опорной подошвы, что придает им дополнительную устойчивость в грунте.

Важно: в отдельную группы отнесем набивные сваи кустарного производства, созданные с помощью подручных средств. Такие конструкции, в плане эксплуатационных характеристик, являются аналогом столбчатых фундаментов, они применяются для создания легких домов высотой 1-2 этажа из щитовых панелей, дерева, пенобетона.

Рис. 1.6: Легкий деревянный дом на самодельных набивных сваях

Любые виды фундаментов на ЖБ сваях рационально применять при возведении зданий на территории с проблемными грунтами, где верхний шар почвы представлен илистыми, заболоченными, низкоплотными либо пучинистыми породами.

Опорная подошва свай располагается в глубинном слою почвы, на который опора переносит исходящую от сооружения нагрузку, минуя неустойчивый верхний шар грунта и все связанные с ним проблемы. Здание, возведенное на ЖБ сваях, защищено от горизонтальных сдвигов, просадок, морозного пучения.

Методы установки

Для монтажа железобетонных свай разных видов используется отличающаяся спецтехника. Забивные сваи погружаются с помощью копровых машин, набивные и буроинъекционные сваи создаются с применением МБУ — мобильных буровых установок.

Рис. 1.7: Забивка железобетонных свай

Последовательность монтажа забивных свай выглядит следующим образом:

Сваи доставляются на стройплощадку в низкорамных полуприцепах, после чего разгружаются и распределяются по расходным складам по периметру зоны забивки;
Копровая машина размещается на месте погружения сваи, вспомогательный персонал зацепляет конструкцию лебедной копра и машина подтягивает сваю к точке погружения;
Строители осуществляют строповку сваи, машина поднимает ее и устанавливает в вертикальное положение для забивки;
Свая подводится под наголовник молота и закрепляется в направляющих узлах мачты, после чего производится ее позиционирование и молот начинает наносить по конструкции удары;

До тех пор, пока свая не погрузилась на 1. 5-2 м. молот работает на мощности в 30-35%, далее мощность ударов увеличивает и производится забивка сваи до наступления отказа;
Погруженная конструкция отсоединяется от молота и копр приступает к забивке следующей сваи.

Важно: отказ — это величина углубления сваи от определенного количества ударов молота. Требуемый отказ рассчитывается при проектировании фундамента, и когда фактические данные совпадают с расчетными, погружение сваи считается завершенным.

Рис. 1.8: Бурение под набивные сваи под защитой обсадной трубы

Технология монтажа набивных свай

Буровая машина разрабатывает скважину требуемой глубины и диаметра. В насыщенных влагой грунтах ведется бурение под защитой обсадной трубы, препятствующей проникновению воды в полость, в склонной к обвалам почве при проходке скважины используется буровой раствор, который образует на ее стенках твердую корку;

После проходки скважины буровая колонна изымается на поверхность и в скважину посредством стрелового крана опускается армокаркас;
В устье скважины устанавливается бетонолитная труба, через которую превмокомпрессор нагнетает в полость бетон;
После заполнения скважины производится уплотнение бетона глубинным электровибратором.

Для монтажа буроинъекционных опор используются буровые колонны (CFA), обладающие внутренним каналом для подачи бетона. Закачивание бетонной смеси в полость производится сразу же по завершению ее проходки, и уже в заполненную выемку посредством вибропогружателя опускается армокаркас.

Рис. 1.8: Этапы создания буроинъекционных свай

Наши услуги

СК «Установка Свай» — фирма, обладающая более чем 10-ти летним опытом по обустройству фундаментов на железобетонных сваях. В нашем распоряжении штат квалифицированных специалистов и обширный парк современной копровой и буровой техникой.

Наша организация предоставляет следующие виды услуг:

Также мы готовы обеспечить поставки качественных железобетонных свай всех распространенных типоразмеров в объемах, удовлетворяющих потребности самых масштабных проектов. Своим клиентам мы предлагаем лучшие в Московском регионе цены на покупку ЖБ свай и аренду спецтехники.

Рис. 2.0: Наша копровая установка Junttan PM-20

Полезные материалы

Забивка наклонных свай

Погружение наклонных свай — методика, применяемая для создания усиленных свайных оснований и реконструкции.

Заказ поставки бетонных свай

Мы предоставляем услуги поставки и погружения бетонных свай в Москве и области. Для сотрудничества с нашей компанией свяжитесь с представителями фирмы по контактным телефонам, либо воспользуйтесь формой «Отправить заявку» — наши менеджеры перезвонят вам в течении 60 минут и ответят на все интересующие вас вопросы.

Ошибка 404

Воспользуйтесь картой сайта

Компания
- О нас
- Вакансии
- Новости
  - Высокоскоростной сваебой JUNTTAN PM20 в аренду
  - Новая услуга: погружение винтовых свай
- Отзывы
Услуги
- Забивка свай
- Забивка шпунта
- Поставка свай
- Лидерное бурение
- Цены
- Перебазировка техники
Фотогалерея
- Фотогалерея
- Видео
Контакты

Главная
Карта сайта
Свайные работы
Поставка свай
Фото
Видео
Отзывы

О компании
Испытания свай
Технологии погружения шпунта
Лидерное бурение скважин
Вакансии

Статьи
- Сваи мостовые железобетонные
- Завинчивание шпунтовых труб
- Ударный метод погружения свай
- Обвязка свайного фундамента
- Отмостка для дома
- Укрепление склонов и откосов
- Фундамент глубокого заложения
- Висячие сваи и сваи стойки
- Глубина заложения фундамента
- Осадка свайного фундамента
- Свайный фундамент своими руками — пошаговая инструкция
- Свайный ростверк
- Монтаж свай
- Винтовой фундамент
- Армирование фундамента
- Забивка свай дизель-молотами
- Фундамент под ключ
- Фундаментные работы
- Армирование свай
- УГМК-12 сваебойная машина
- Виды фундаментов для коттеджей
- Буронабивной фундамент
- Сваи квадратного сечения
- Свайно-ленточный фундамент
- Монтаж винтовых свай
- Бетонные сваи для фундамента
- Бурение под шпунты
- Сваи 30 на 30 — разновидности, особенности
- Пучение грунта
- Устройство свай
- Набивные сваи
- Универсальный Сваебойный Агрегат
- Бурильно-сваебойная машина БМ-811
- Бурение скважин под сваи
- Сваебойная установка «СП-49»
- Несущая способность фундаментов
- Забивка наклонных свай
- Сваевдавливающая установка
- Отказ сваи
- Свайный фундамент
- Копер сваебой
- Забивка свай гидромолотом
- Составные железобетонные сваи
- Бурение под столбы
- Нужно ли лидерное бурение при забивке свай
- Особенности проектирования ЖБ фундаментов
- Мобильные буровые установки
- Железобетонный фундамент
- Вибропогружение свай
- Бурение скважин
- Усиление фундамента сваями
- Фундамент под беседку
- Свайно-винтовой фундамент
- Свайно винтовой фундамент: плюсы и минусы
- Виды фундаментов по конструкции и изготовлению
- Свайные фундаменты с монолитным ростверком
- Свайно винтовой фундамент цены
- Свайно винтовой фундамент для дома 6х6
- Столбчато-ленточный фундамент
- Фундамент для пристройки к дому
- Фундамент под дом 8х8 метров
- Фундамент для дома из бревна
- Свайные фундаменты
- Фундамент для дома из бруса 6х6
- Стоимость фундамента под дом 10 на 12
- Фундамент под дом из бруса
- Монолитные фундаменты для дома
- Фундамент для дачного дома
- Фундамент под дом 6×6 метров
- Фундамент под кирпичный дом
- Ремонт фундамента дачного дома
- Фундамент для дома из газобетона
- Фундамент под дом из пеноблоков
- Фундамент под деревянный дом
- Виды фундамента для частного дома
- Стоимость фундамента под дом 10 на 10
- Опорно-столбчатый фундамент
- Фундаментные бетонные блоки
- Ремонт фундамента винтовыми сваями
- Строительство фундамента
- Песчаная подушка
- Глубина промерзания грунта в Московской обл
- Винтовые сваи для забора
- Расчёт нагрузки на фундамент
- Заглубленный ленточный фундамент
- Выбор фундамента для дома из бруса
- Одноэтажные дома из пеноблоков
- Свайно-ростверковый фундамент
- Фундамент для каркасного дома
- Разметка фундамента
- Опалубка для монолитного строительства
- Шпунт ПШС
- Заливка ленточного фундамента
- Бетонирование фундамента
- Строительство фундамента зимой
- Железобетонные сваи
- Виды свай
- Несущая способность грунта
- Сборный ленточный фундамент
- Гидроизоляция фундамента
- Мелкозаглубленный ленточный фундамент
- Ленточный фундамент для дома
- Буровое оборудование
- Плитный фундамент
- Размещение и монтаж свайного поля из ЖБ свай
- Винтовые сваи
- Грунтоцементные сваи
- Ленточный фундамент
- Столбчатый фундамент
- Несущая способность свай
- Сколько стоит фундамент для дома
- Шпунтовые сваи
- Вибропогружатели для свай
- Винтовые сваи для бани
- Бурение под фундамент
- Фундамент под гараж
- Арматурный каркас для фундамента
- Вдавливание свай
- Мелкозаглубленный фундамент
- Буроопускные сваи
- Буроинъекционные сваи
- Срубка оголовков свай
- Технология устройства буронабивных свай
- Копры для забивки свай
- Армирование ленточного фундамента
- Монолитные ленточные фундаменты
- Буровые работы
- Основные технологии лидерного бурения
- Свайный фундамент и дома на сваях
- Свайный фундамент для строений
- Производство и изготовление свай
- Испытания свай и обследование фундаментов
- Пластиковые шпунты
- Покупка и аренда шпунтов
- Расчет шпунта и шпунтовых ограждений
- Технологии погружения шпунта
- Технические характеристики шпунта ларсена: Л4, Л5, Л5УМ (vl 604, 605, 606) — вес, длина, размеры.
- Вибропогружатели шпунта ларсена
- Метод «Стена в грунте»
- Как рассчитать свайный фундамент
- Забор на фундаменте из винтовых свай
- Советы по усилению фундаментов
- Монтаж свайного фундамента
- Изготовление крепежа лазерной резкой
- Высокотемпературная теплоизоляция Аэрогель
- Забивка труб для ограждения котлованов
- Сваебойная установка junttan — аренда
- Забивные сваи
- Утепление свайного фундамента
- Как закрыть свайный фундамент
- Сваебойные установки
- Производство свайных работ
- Расчет свайного фундамента
- Свайное поле
- Как укрепить фундамент
- Усиление свайного фундамента
- Устройство фундамента на пучинистых грунтах
- Фундамент с ростверком на сваях
- Сваебойное оборудование
- Требования СНиП по забивке свай
- Технологическая карта на забивку свай
- Статические испытания свай
- Погружение железобетонных свай
- Дом на винтовых сваях
- Фундамент винтовой: отзывы
- Сваи винтовые: отзывы
- Свайные работы
- Шпунтовое ограждение котлованов
- Шпунт Ларсена
- Фундамент на сваях
- Деревянный фундамент
- Журнал забивки свай
- Сваи, их длина и применение в строительстве
- Буронабивные сваи
- Сваебойная машина
- Сваебой: аренда или покупка?
- Техника для забивки свай
- Как выбрать фундамент
- Аренда сваебойной установки
- Свайный фундамент отзывы и мнения
- Технология забивки свай
- Динамические испытания свай
- Сваебойные работы
- Проблемы встречающиеся при забивке свай

Сколько стоит забивка одной сваи?
Какие сроки начала и окончания работ?
Каков порядок и форма оплаты?
Возможна забивка ваших свай?

Ошибка 404

Воспользуйтесь картой сайта

Компания
- О нас
- Вакансии
- Новости
  - Высокоскоростной сваебой JUNTTAN PM20 в аренду
  - Новая услуга: погружение винтовых свай
- Отзывы
Услуги
- Забивка свай
- Забивка шпунта
- Поставка свай
- Лидерное бурение
- Цены
- Перебазировка техники
Фотогалерея
- Фотогалерея
- Видео
Контакты

Главная
Карта сайта
Свайные работы
Поставка свай
Фото
Видео
Отзывы
О компании
Испытания свай
Технологии погружения шпунта
Лидерное бурение скважин
Вакансии

Статьи
- Сваи мостовые железобетонные
- Завинчивание шпунтовых труб
- Ударный метод погружения свай
- Обвязка свайного фундамента
- Отмостка для дома
- Укрепление склонов и откосов
- Фундамент глубокого заложения
- Висячие сваи и сваи стойки
- Глубина заложения фундамента
- Осадка свайного фундамента
- Свайный фундамент своими руками — пошаговая инструкция
- Свайный ростверк
- Монтаж свай
- Винтовой фундамент
- Армирование фундамента
- Забивка свай дизель-молотами
- Фундамент под ключ
- Фундаментные работы
- Армирование свай
- УГМК-12 сваебойная машина
- Виды фундаментов для коттеджей
- Буронабивной фундамент
- Сваи квадратного сечения
- Свайно-ленточный фундамент
- Монтаж винтовых свай
- Бетонные сваи для фундамента
- Бурение под шпунты
- Сваи 30 на 30 — разновидности, особенности
- Пучение грунта
- Устройство свай
- Набивные сваи
- Универсальный Сваебойный Агрегат
- Бурильно-сваебойная машина БМ-811
- Бурение скважин под сваи
- Сваебойная установка «СП-49»
- Несущая способность фундаментов
- Забивка наклонных свай
- Сваевдавливающая установка
- Отказ сваи
- Свайный фундамент
- Копер сваебой
- Забивка свай гидромолотом
- Составные железобетонные сваи
- Бурение под столбы
- Нужно ли лидерное бурение при забивке свай
- Особенности проектирования ЖБ фундаментов
- Мобильные буровые установки
- Железобетонный фундамент
- Вибропогружение свай
- Бурение скважин
- Усиление фундамента сваями
- Фундамент под беседку
- Свайно-винтовой фундамент
- Свайно винтовой фундамент: плюсы и минусы
- Виды фундаментов по конструкции и изготовлению
- Свайные фундаменты с монолитным ростверком
- Свайно винтовой фундамент цены
- Свайно винтовой фундамент для дома 6х6
- Столбчато-ленточный фундамент
- Фундамент для пристройки к дому
- Фундамент под дом 8х8 метров
- Фундамент для дома из бревна
- Свайные фундаменты
- Фундамент для дома из бруса 6х6
- Стоимость фундамента под дом 10 на 12
- Фундамент под дом из бруса
- Монолитные фундаменты для дома
- Фундамент для дачного дома
- Фундамент под дом 6×6 метров
- Фундамент под кирпичный дом
- Ремонт фундамента дачного дома
- Фундамент для дома из газобетона
- Фундамент под дом из пеноблоков
- Фундамент под деревянный дом
- Виды фундамента для частного дома
- Стоимость фундамента под дом 10 на 10
- Опорно-столбчатый фундамент
- Фундаментные бетонные блоки
- Ремонт фундамента винтовыми сваями
- Строительство фундамента
- Песчаная подушка
- Глубина промерзания грунта в Московской обл
- Винтовые сваи для забора
- Расчёт нагрузки на фундамент
- Заглубленный ленточный фундамент
- Выбор фундамента для дома из бруса
- Одноэтажные дома из пеноблоков
- Свайно-ростверковый фундамент
- Фундамент для каркасного дома
- Разметка фундамента
- Опалубка для монолитного строительства
- Шпунт ПШС
- Заливка ленточного фундамента
- Бетонирование фундамента
- Строительство фундамента зимой
- Железобетонные сваи
- Виды свай
- Несущая способность грунта
- Сборный ленточный фундамент
- Гидроизоляция фундамента
- Мелкозаглубленный ленточный фундамент
- Ленточный фундамент для дома
- Буровое оборудование
- Плитный фундамент
- Размещение и монтаж свайного поля из ЖБ свай
- Винтовые сваи
- Грунтоцементные сваи
- Ленточный фундамент
- Столбчатый фундамент
- Несущая способность свай
- Сколько стоит фундамент для дома
- Шпунтовые сваи
- Вибропогружатели для свай
- Винтовые сваи для бани
- Бурение под фундамент
- Фундамент под гараж
- Арматурный каркас для фундамента
- Вдавливание свай
- Мелкозаглубленный фундамент
- Буроопускные сваи
- Буроинъекционные сваи
- Срубка оголовков свай
- Технология устройства буронабивных свай
- Копры для забивки свай
- Армирование ленточного фундамента
- Монолитные ленточные фундаменты
- Буровые работы
- Основные технологии лидерного бурения
- Свайный фундамент и дома на сваях
- Свайный фундамент для строений
- Производство и изготовление свай
- Испытания свай и обследование фундаментов
- Пластиковые шпунты
- Покупка и аренда шпунтов
- Расчет шпунта и шпунтовых ограждений
- Технологии погружения шпунта
- Технические характеристики шпунта ларсена: Л4, Л5, Л5УМ (vl 604, 605, 606) — вес, длина, размеры.
- Вибропогружатели шпунта ларсена
- Метод «Стена в грунте»
- Как рассчитать свайный фундамент
- Забор на фундаменте из винтовых свай
- Советы по усилению фундаментов
- Монтаж свайного фундамента
- Изготовление крепежа лазерной резкой
- Высокотемпературная теплоизоляция Аэрогель
- Забивка труб для ограждения котлованов
- Сваебойная установка junttan — аренда
- Забивные сваи
- Утепление свайного фундамента
- Как закрыть свайный фундамент
- Сваебойные установки
- Производство свайных работ
- Расчет свайного фундамента
- Свайное поле
- Как укрепить фундамент
- Усиление свайного фундамента
- Устройство фундамента на пучинистых грунтах
- Фундамент с ростверком на сваях
- Сваебойное оборудование
- Требования СНиП по забивке свай
- Технологическая карта на забивку свай
- Статические испытания свай
- Погружение железобетонных свай
- Дом на винтовых сваях
- Фундамент винтовой: отзывы
- Сваи винтовые: отзывы
- Свайные работы
- Шпунтовое ограждение котлованов
- Шпунт Ларсена
- Фундамент на сваях
- Деревянный фундамент
- Журнал забивки свай
- Сваи, их длина и применение в строительстве
- Буронабивные сваи
- Сваебойная машина
- Сваебой: аренда или покупка?
- Техника для забивки свай
- Как выбрать фундамент
- Аренда сваебойной установки
- Свайный фундамент отзывы и мнения
- Технология забивки свай
- Динамические испытания свай
- Сваебойные работы
- Проблемы встречающиеся при забивке свай

Сколько стоит забивка одной сваи?
Какие сроки начала и окончания работ?
Каков порядок и форма оплаты?
Возможна забивка ваших свай?

Бетонная свая: технические характеристики и маркировка, области применения, методы установки, винтовые и буронабивные варианты, | ofundamentah.

com Фото классического бетонного столба

Что нужно знать о бетонных стержнях

Мы неспроста сразу указали железобетон, дело в том, что без армирующего элемента, бетон сам по себе не сможет отвечать всем требования, которые предъявляют к свае, а это:

Прочность и адекватное взаимодействие с нагрузками.
Высокий уровень сжатия.
Практически универсальность в решении вопросов со сложными и проблемными грунтами.

Без арматуры бетон попросту будет разваливаться и не сможет отвечать ни одному из вышеперечисленных требований. Поэтому, говоря о бетонном стержне, мы в любом случае имеем в виду именно ж/б изделие, это к слову о терминологии.

Итак, охарактеризуем сваю как изделие, которое принимает на себя несущие нагрузки здания и рассеивает их, отдавая все грунту.

Технические характеристики и маркировка

Давайте определимся для начала, какие бывают типы свай:

Деревянные. Такие стержни все еще применяются в частном строительстве, при соответствующей обработке древесины.
Металлические. Как правило, это винтовые стержни.
Железобетонные стержни.

Железобетонные изделия

По своим техническим характеристикам все эти типы сильно разнятся, поэтому мы остановимся только на нашем варианте, а именно на железобетоне:

Прочность. Маркировка М, и в основном она начинается с показателя в 150. Это означает, что на один квадратный сантиметр приходится нагрузка в 150 кг. Естественно, что чем выше маркировка, тем в более экстремальных областях строительства может использоваться стержень.
Морозостойкость. Маркировка F, здесь все зависит от того, на сколько циклов замерзания и оттаивания рассчитаны бетонные сваи.
Водопоглощение. Маркировка W. Не забываем, что сваи часто используются не только в малоэтажном строительстве, но и в устройстве мостов, где стержень полностью или частично погружен в водную среду.
Сечение. Для Ж/Б стержней сечение может начинать от 30 см, и представляться в виде прямоугольника или круга.

Важно!
Сваи сечением 30х30 см, это вариант промышленного и многоэтажного строительства, причем стержень, это готовое изделие, которое просто погружается в грунт несколькими способами.

Погружение сваи

В частном, малоэтажном строительстве зачастую применяются сваи намного меньшего сечения, особенно если мы говорим и винтовом варианте металлического стержня.

Области применения

Мы не можем пройти мимо этого вопроса. Дело в том, что здесь нельзя дать четкого ответа. Поясним.

Само по себе свайное применение в области строительства фундаментов развито неоднородно. К примеру, различные типы стержней давно с успехом применяются в строительстве промышленных зданий, но при этом, эта же тема не очень сильно развита в малоэтажном возведении домов.

Что мы знаем о применении именно в условиях частного жилого сектора:

Используются на проблемных, сыпучих, болотистых, пучинистых грунтах. Особенно актуально строительство свайного фундамента на водонасыщенном грунте.
При неравномерном рельефе. К примеру, на обрывах и крутых склонах.
При строительстве легких конструкций, например, каркасных домов.

И в каждом из этих случаях, инструкция по возведению основания может предлагать использование именно свай. Какими именно они будут, это уже вопрос вторичный, основные функции и назначение свое они выполняют всегда.

Пример дома на сложном рельефе

Методы установки

Чтобы понять насколько рациональным выглядит использование бетонной конструкции сваи, мы предложим несколько вариантов погружения:

Простой ударный метод. Молот опускается на оголовку стержня, и вбивает его в почву на проектную глубину.
Вибровдавливание. Методом вибрации грунт разжижается и стержень погружается не испытывая сильного трения и сопротивления.
Вдавливание. Этот метод отлично подходит для работы в условиях= плотной городской застройки. Воздействие на сваю происходит при помощи статического усилия.
Буронабивной. Сначала бурится скважина, затем в нее устанавливается стакан и арматура, а после заливается бетонная смесь.

Вдавливание стержня

Важно!
Каждый из выше обозначенных методов подходит для строительства фундамента в малоэтажном сегменте, однако цена выбора может быть достаточно высокой, поэтому необходимо правильно подходить к этому вопросу.

Что можем мы

Постоянный вопрос, который возникает при обсуждении применения сваи в строительстве фундамента.

На самом деле, если отталкивать от того, что мы абсолютно все хотим сделать собственными силами, то у нас есть два варианта:

Устройство свайного поля при помощи винтовых стержней.
Устройство буронабивных свай неглубокого заложения.

В обоих случаях мы способны все сделать в соответствии с требованием проекта и всеми технологическими нормами.

Свайное поле из винтовых стержней

Винтовой вариант

Чтобы понять, как мы можем использовать бетонные винтовые сваи, определим, что это такое. Основная конструкция, это металлический стержень, с полостью на одном конце и техническими отверстиями на другом. После погружения, стержни можно окружить бетоном, что и дает нам бетонную конструкцию.

Процесс установки происходит следующим образом:

Производится разметка участка строительства. Основное внимание уделяем тому, чтобы стержень полностью располагался по проектным чертежам.
Производим погружение винтовой сваи в грунт. Обязательно проверяем погружение по уровню. Допустимая погрешность в уровне наклона не должна превышать 2 градуса.
Ввинчиваем сваю на проектную глубину.
Далее производим отрез стержня, предварительно отметив все по гидроуровню.
После того, как сваи подрезаны, можно залить бетонное «обрамление», и наварить оголовки.

В принципе, обрамление не является обязательным условием для создания этого типа базиса под дом, особенно, если мы говорим о строительстве легкой конструкции.

Буронабивной вариант

Этот тип основания во многом схож с вышеописанным, только потребует от нас бетонирования скважины.

Схематически его можно определить так:

Устройство буронабивной сваи

Подготовка, разметка участка.
Бурение скважин на глубину промерзания.
Установка подушки из песка и утрамбовка ее на дне скважины.
Установка рубероидного стакана.
Установка арматуры.
Заливка бетона.

Все это мы довольно просто и быстро делаем своими руками, при этом можем реально отследить качество выполняемых работ.

Совет!
В конструировании буронабивных стержней можно использовать не простой вариант известкового щебня, а гранитный гравий.
Стоимость бетонных работ несколько возрастет, равно как и прочность сваи.

Интересные инновации

Именно так можно охарактеризовать вариант фундамента, при котором бетонная плита на винтовых сваях располагается.

Суть в том, что не каждое строение может быть удовлетворено просто брусом или ленточным ростверком на винтовых сваях. Чисто технологически может быть необходимость в использовании и стержней и монолита.

Плиты на сваях

В этом случае, на специальные стержни устанавливается бетонная плита.

Преимуществ у такого метода немало:

Нет необходимости в дренаже.
Скорость создания монолитного основания очень мала.
Высокая несущая способность стержней и плиты.
Отсутствие сезонных подвижек фундамента.

Вывод

Все работы, связанные с бетонными стержнями можно условно разделить на те, которые требуют громоздкой спецтехники, и те, что мы можем выполнить практически или полностью самостоятельно.

В основе любого метода заложены одинаковые принципы взаимодействия сваи, нагрузок строения и почвы, поэтому окончательный выбор происходит на основе геологической разведки почвы и проекта строительства. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

для пригруженных сооружений – 3 м;
для непригруженных и легких – 5,5 м.

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т. п.

Винтовые железобетонные сваи

По типу работы в грунте данная конструкция относится к висячим сваям. То есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так, если он расположен близко к отметке глубины промерзания, то ежегодное выпучивание фундаментной конструкции, которое измеряется в пучинистых грунтах десятками сантиметров, может привести к подъему сваи через определенное время до нескольких метров. Кроме того, пучение грунта в разных его частях приводит к подъему на разную высоту, что вызывает неравномерные деформации фундамента. именно неравномерность деформаций всегда приводит к возникновению дополнительных усилий в конструкциях, что вызывает образование трещин или разрушение.

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, расслаивая его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

При нормативной глубине промерзания 1,5 м, минимальная глубина погружения свай составляет в средне- и сильнопучинистых грунтах:

для пригруженных сооружений – 3 м;
для непригруженных и легких – 5,5 м.

Все эти замечания справедливы и для стальных узколопастных свай, которые в силу перечисленных особенностей рекомендованы для использования в особо плотных непучинистых грунтах. В то же время установка в подобные грунты может привести к разрушению лопастей железобетонной винтовой сваи при условии недостаточной прочности бетона.

Бетонные винтовые сваи — «Винт Монолит»

Компания Винт Монолит является производителем железобетонных винтовых свай. Теперь нашим клиентам доступен нержавеющий свайно-винтовой фундамент, который простоит долгие годы без обслуживания.

Бетонные винтовые сваи в Москве

Бетонные винтовые сваи для фундаментов

Бетонный винтовой наконечник

Комбинированные бетонные винтовые сваи

Аналогом может выступать любой вид оцинкованных винтовых свай и забивных железобетонных свай. Преимуществ у бетонных винтовых свай значительно больше чем у стальных (металлических) или забивных железобетонных свай. Бетонные винтовые сваи не ржавеют, можно монтировать как под уклоном, так и в воду. Данный вид свай можно использовать как просто оперев на них строение через специальные оголовки, так и связав их в единый монолитный ленточный или плитный фундамент.

Технические характеристики бетонных винтовых свай

Длина, мм	От 1000 до 4000
Диаметр, мм	152
Вес, кг	От 30 до 200
Марка прочности	B30-B40 (М400-M500)
Несущая способность в глине	от 3,5 т
Несущая способность в суглинке	5 т
Несущая способность в песке	От 6 т

Где применяются бетонные винтовые сваи:

Частное загородное домостроение (жилые, гостевые и дачные дома, бани, хозпостройки)
Строительство ленточных и плитных фундаментов, включая те, которые требуется построить на больших перепадах. Применение этой технологии позволяет существенно экономить на бетоне.
Промышленные объекты (возведение складов, ангаров, беседок и павильонов, промышленных теплиц, ЛЭП, вышек сотовой связи)
Огораживающие и рекламные конструкции (строительство заборов, шумо- и ветро- защитных ограждений и щитов, мачт и флагштоков, тяжелых рекламных и декоративных конструкций)
Сельскохозяйственные предприятия, фермы
В качестве опор для надводных и надземных построек: пирсов, причалов, набережных
Реконструкция существующих зданий и фундаментов

Этапы производства бетонных винтовых свай

Изготавливается стальной каркас из арматуры и профильной металлической трубы
Арматурный каркас помещается в специальную резиновую форму-опалубку
На автоматизированном комплексе дозирования готовится бетон
В форму под давлением подается бетон М400-М500 с гидрофобными добавками и тщательно вибрируется
Заготовка сваи отправляется в прогревочную камеру, где за 10 часов набирает около 50% прочности
Каждое изделие обязательно «дозревает» при определенных температурных условиях в течение 7 суток

Преимущества бетонных винтовых свай

Не подвержены коррозии
Цена ниже, чем у оцинкованных металлических свай
Арматурный каркас, позволяет надежно увязать сваи с ленточным или плитным фундаментом
Высокая несущая способность
Срок службы более 100 лет
Монтаж фундамента 1 день
Установка практически в любой грунт
Независимость от времени года
Дальнейшее строительство дома можно начать на сразу после монтажа фундамента

Комбинированные бетонные винтовые сваи

Диаметр основания 152 мм. Продолжение выполнено из трубы диаметром от 89 до 133 мм. Соединение трубы и бетона выполнено через закладную деталь, которая в бетонном основании жестко связана с арматурным каркасом. Данный тип сваи более экономичен, чем цельнолитые сваи, как в плане производства, так и монтажа. Является аналогом обычных металлических винтовых свай, но более долговечен и способен выдерживать нагрузки, в два и более раза больше. Винт не ржавеет и не гнется при установке.

Бетонный винтовой наконечник

Эту продукцию мы выделили в отдельный товар, так как в таком виде ее могут использовать как компании и бригады, занимающиеся строительством, так и те, кто решил выполнить все работы самостоятельно.

Варианты использования бетонных винтовых наконечников обширны. Они отлично подойдут для самостоятельного изготовления винтовых свай различных диаметров как под заборы, ворота, так и обычных строений. Для этого понадобится лишь приварить к закладной детали трубу.

Для более экономичного строительства заборов, бетонный винтовой наконечник можно использовать без надставки, просто приварив к закладной детали ответный столб. Длина составляет 1 метр. Причем для изготовления не понадобится дорогостоящее оборудование, такое как: труборез, плазморез, пресс для гибки лопастей, компрессор и прочее.

Цены на винтовые сваи можно посмотреть здесь. Оптовикам предусмотрены скидки.

По вопросу закупки звоните к нам в офис по телефону (495) 540-52-34 или присылайте заявку на почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

В нашей компании Вы можете заказать установку бетонных винтовых свай по низкой цене.

Сваи из сборного железобетона

Сборные железобетонные сваи — это вытесняемые сваи, которые являются одной из самых экономичных свайных систем по стоимости в расчете на один линейный фут на каждую поддерживаемую нагрузку.

GeoStructures поставляет сборные железобетонные сваи на основе проекта с допустимой грузоподъемностью от 125 до более 750 тысяч фунтов на сваю или по мере необходимости для вашего проекта.

ПРЕИМУЩЕСТВА ДИЗАЙН-СТРОИТЕЛЬСТВА

■ Подрядчик / проектировщик обязуется работать с сваями

■ Множество вариантов конструкции обеспечивают наилучшее соотношение цены и качества

■ Все сваи — не единственный ответ — можно комбинировать с опциями улучшения грунта

ПРИМЕНЕНИЕ ДЛЯ ЧАСТНЫХ БЕТОННЫХ СВАЙ

■ Фундаменты зданий — тяжелые нагрузки и мягкие грунты

■ Высокие здания, подверженные землетрясениям

■ Промышленные здания со значительными горизонтальными или изгибающими напряжениями

■ Фундаменты резервуаров

■ Набережная и стеновая опора МСЭ

■ Склады с большой нагрузкой на пол

■ Электростанции

ПРЕИМУЩЕСТВА СВАЙ ИЗ ЖЕСТКОГО БЕТОНА

■ Минимальная добыча — отлично подходит для участков Браунфилд

■ Объем сваи подтвержден для каждой сваи

■ Процесс проектирования / сборки — обеспечивает максимальную ценность за счет эффективного проектирования

■ Механические соединения обеспечивают более быструю установку и минимальное количество отходов

НАИЛУЧШИЕ ГЕОТЕХНИЧЕСКИЕ ПРИМЕНЕНИЯ

■ Условия тяжелых нагрузок и жесткие критерии осадки

■ Глубокие мягкие или органические почвы на плотных песках или коренных породах

■ Мягкие или рыхлые почвы глубиной более 30 футов

УЧЕТ ВИБРАЦИИ ПРИ УСТАНОВКЕ

Поскольку используются гидравлические молоты , сваи можно устанавливать очень близко к зданиям и железнодорожным путям.

Гидравлические молоты

отличаются высокой частотой и малой высотой падения и могут регулироваться для ограничения вибрации, когда это необходимо, рядом с критическими конструкциями.

СВАИ ПОЛНОЙ ДЛИНЫ VS. СОЕДИНЕНИЯ

Механические соединения

можно использовать для минимизации отходов, увеличения скорости производства и минимизации логистики оборудования и площадки для глубоких свай (> 50 футов).

Для свай длиной более 50 футов GeoStructures может включать механический стык, который прочнее самой бетонной сваи как при изгибе, так и при сжатии.

Соединители обеспечивают мгновенное соединение и требуют около 3 минут для установки.

Новая эра? Бетонные сваи UHPC против стальных свай

Большинство из нас, работающих в строительной отрасли, хорошо знакомы с сваями. Двумя наиболее распространенными типами свай являются бетонные и стальные сваи. Хотя эти два типа свай очень разные, каждый имеет определенные преимущества перед другим.

С введением новой инновационной технологии производства бетона — бетона со сверхвысокими характеристиками (UHPC) — многие из преимуществ, которыми могла обладать сталь, должны быть пересмотрены.

Мы даже можем предсказать, что сваи UHPC приведут к упадку стальных свайных фундаментов.

Столкновение: сталь против бетонных свай

Стальные сваи

Опять же, большинство из нас знакомы с преимуществами стальных свай:

Часто рассматриваются как самые прочные сваи в отрасли из-за их впечатляющей прочности на растяжение и сжатие (обычно в диапазоне 50 000 фунтов на квадратный дюйм [psi]).
Легче традиционных бетонных свай, что упрощает их транспортировку и установку.
Сварку легче соединять, чем стандартные бетонные сваи.
Используется для поддержки более тяжелых конструкций, таких как небоскребы и большие мосты.
Может проникать в твердые слои почвы.

Недостатки стальных свай:

Дороже бетона.
Корродировать и разрушаться легче, чем бетон; обычно это результат влажности окружающей среды и химически активных почв.

Бетонные сваи

Следует учитывать два типа бетонных свай — сборные железобетонные сваи и монолитные бетонные сваи. Основное различие между ними заключается в том, что сборные сваи могут быть построены различных форм и размеров в соответствии с потребностями вашего проекта.

Преимущества бетонных свай:

Дешевле стали.
Качество бетона можно проверить перед тем, как забивать сваи в землю.
Более стабильна на более мягких почвах; местное продольное изгибание играет меньшую роль.

Недостатки бетонных свай:

Может вызвать сильное смещение почвы.
Может быть поврежден во время движения.
Может со временем ухудшиться из-за неблагоприятных условий окружающей среды, таких как влажность, морская вода и циклы замораживания / оттаивания.
Может потребоваться сильное армирование, например углеродное волокно или нержавеющая сталь, для повышения долговечности, что увеличивает стоимость и затрудняет строительство.

Предварительный просмотр нашего последнего сеанса испытаний на изгиб с FDOT в Таллахасси, Флорида.На этом изображении показана первая часть нашего первоначального теста на изгиб первичной оси.

Бетонные сваи UHPC: сочетание лучшего из обоих миров

Бетон со сверхвысокими характеристиками (UHPC) — это инновационный бетонный материал, который прочнее и долговечнее, чем традиционный бетон. UHPC преодолевает типичные проблемы со стальными сваями, но также обеспечивает те же преимущества прочности, что и сталь, что делает его лучшим выбором для любой конструкции, требующей свайного фундамента.

Бетонные сваи из UHPC прочнее и служат дольше, повышая качество и безопасность поддерживаемых ими конструкций.Исследования доказали преимущества использования UHPC для свай по сравнению с другими материалами.

Испытания проводились в Айове для свай UHPC для мостов. Результаты показали, что сваи UHPC продемонстрировали высокую прочность и отличные характеристики в очень сложных условиях забивки; даже без наличия подушки. Сваи из UHPC также можно было сделать короче (или можно было бы использовать меньшее количество с учетом дополнительной прочности материала), что повысило эффективность процесса строительства.

В недавней публикации PCI также сообщается о многих преимуществах свай из UHPC, в том числе о преимуществах перед сталью.Сваи из UHPC демонстрировали небольшую усадку или ее отсутствие и имели высокий модуль упругости. С учетом самовыравнивающегося качества UHPC и армирования стальным волокном, сваи из UHPC имеют меньшие требования к поперечному сечению и демонстрируют вес и жесткость на уровне стальных свай. Доказано, что сваи UHPC выдерживают тяжелые нагрузки и обладают превосходной прочностью.

По сравнению со стальными сваями, сваи UHPC обладают многими из тех же преимуществ (практически по той же цене), но преодолевают недостатки:

Прочность —UHPC имеет прочность на сжатие 30 000 фунтов на квадратный дюйм после полного отверждения, что дает возможность предварительного сжатия путем предварительного натяжения. Это улучшает управляемость и не оказывает значительного влияния на работу или предельную осевую нагрузку. Некоторые конструкции смесей UHPC могут даже достигать 50 000 фунтов на квадратный дюйм, что соответствует таковой для стали.
Устойчивость к деградации окружающей среды — Испытания UHPC показали, что образцы были непроницаемы для воды, имели незначительные повреждения поверхности и выдерживали более 1000 циклов замораживания / оттаивания и штормов.
Проницаемость —UHPC имеет более высокую плотность, чем обычный бетон.Это делает практически невозможным попадание обычной воды и хлоридов на поверхность UHPC.

К другим преимуществам сверхвысокопрочного бетона при проектировании свай относятся:

Пониженные потребности в материалах —Меньше материала требуется для строительства бетонных свай из сверхвысокого давления (UHPC), что позволяет сэкономить деньги на стоимости материалов.
Снижение затрат на техническое обслуживание — Многие преимущества UHPC напрямую выражаются в снижении требований к техническому обслуживанию.Строения служат дольше и требуют меньшего ухода.
Экономия затрат — Эта новая технология производства бетона обеспечивает гораздо более низкие затраты на жизненный цикл. Поскольку для строительных проектов требуется меньше материалов, снижаются требования к опорам и опорам. Использование бетонных свай UHPC может уменьшить общее количество свай, необходимых для фундамента моста. Увеличенный срок службы UHPC практически исключает затраты на техническое обслуживание и значительно продлевает срок службы продукта. Когда стоимость UHPC распределяется на весь срок службы продукта, он дает значительные преимущества по сравнению со сталью.

Вторая часть результатов нашего последнего тестирования с FDOT в Таллахасси, Флорида. Результаты представляют собой испытания вдоль вторичной оси сваи.

Зачем использовать Cor-Tuf для бетонных свай UHPC

Подрядчики и строительные компании должны знать, что на рынке присутствует ряд продуктов UHPC, но не все они одинаковы. Многие обычные смеси UHPC невероятно прочны и долговечны, но создают другие проблемы, когда дело доходит до использования и стабильности.

Например, большинство обычных продуктов UHPC нельзя смешивать, заливать или транспортировать с помощью стандартного бетонного оборудования. Они также не могут производиться массово, что создает нежелательные простои на сайте и может создавать несоответствия в конечном продукте.

Однако

Cor-Tuf UHPC преодолевает все эти препятствия, что делает его правильным выбором для любого проекта, особенно с использованием бетонных свай.

Cor-Tuf UHPC может производиться серийно с использованием стандартного оборудования.Вы можете получить однородный продукт с однородной смесью по всей укладке. Фактически, испытания подтвердили стабильность Cor-Tuf UHPC, не обнаружив разграничения между партиями. При использовании обычного UHPC (и даже традиционного бетона) между заливками часто остается холодный шов.

Это происходит, когда одна партия начинает схватываться до того, как будет разлита следующая, и это создает слабые места в структуре. Испытания Cor-Tuf UHPC показали, что между партиями не образуются холодные стыки, что позволяет получить одну однородную деталь, более прочную и долговечную.

Текучесть — одно из основных преимуществ использования Cor-Tuf UHPC по сравнению с обычными смесями для бетонных свай. Cor-Tuf UHPC заливается так же, как и традиционный бетон, и его можно даже перекачивать. Это упрощает использование для больших конструкций, таких как сваи (тогда как с другими смесями UHPC труднее работать).

Еще одним преимуществом Cor-Tuf UHPC является то, что его можно настроить в соответствии с потребностями вашего проекта по укладке бетонных свай. Фирменная смесь может быть изменена для увеличения или уменьшения рабочего времени.Даже силу можно настроить, убедившись, что вы получаете всю поддержку, необходимую для данного проекта.

Были проведены специальные испытания бетонных свай из Cor-Tuf UHPC с отличными результатами. В ходе этих испытаний с помощью Cor-Tuf UHPC на крупном серийном заводе были изготовлены одна 100-футовая предварительно натянутая сваи и две 30-футовые предварительно натянутые сваи.

Испытания подтвердили, что сборные сваи не имеют пустот и признаков внутренней усадки в процессе отверждения.30-футовая свая была способна выдержать давление изгиба вниз 84 000 фунтов на квадратный дюйм и прогиб на 4,5 дюйма перед разрушением. При растрескивании сваи точка ее разрушения консолидировалась в одну зону без дополнительных расходящихся трещин по сторонам сваи.

100-футовая сваи Cor-Tuf UHPC подвергалась давлению от молотов D36 и D62. Независимо от того, какой молот был использован, или насколько сильно или быстро мы пытались ударить по свае, наши данные по этому событию показали, что структурная целостность сваи никогда не опускалась ниже 100 процентов.

В то время как стальные сваи предлагают подрядчикам и инженерам ряд преимуществ, появление бетонных свай из сверхвысокого давления (UHPC) знаменует собой начало новой эры. Бетонные сваи UHPC обладают рядом преимуществ по сравнению со стальными сваями и имеют практически ту же цену, что делает их самым разумным выбором и разумным вложением средств для ваших будущих проектов свай.

В настоящее время мы работаем над несколькими проектами по укладке водородных свай UHPC в Срединно-Атлантическом регионе. Оставайтесь с нами, чтобы увидеть полные результаты испытаний и предстоящее видео с наших последних сессий испытаний на изгиб с FDOT в Таллахасси, Флорида.

Забивка железобетонных свай — Геотехнический фотоальбом

На этих фотографиях показаны железобетонные сваи, забиваемые для фундамента офисной башни в центре Окленда, Калифорния, 1991 г. На этом месте было забито около 800 свай.

Железобетонную сваю квадратного сечения длиной 65 футов и длиной 16 дюймов несут к буровой установке на заднем плане. Подъемная штанга используется для поддержки сваи в нескольких точках, тем самым уменьшая изгибающие моменты в свае во время погрузочно-разгрузочных работ.

Кран поднимает сваю с помощью тросов, соединенных в 2 точках на свае. Это снижает изгибающие моменты в свае по сравнению с моментами, которые возникли бы при использовании только одного подъемного троса.

Свая почти готова к выравниванию с «нитями» крана.

В этой точке свая частично забита.Шнековый бур рядом с сваей использовался для предварительного бурения скважины на глубину около 40 футов. Затем свая забивалась в предварительно просверленное отверстие. Предварительное бурение было необходимо, потому что верхние 40 футов включали зоны, которые были слишком плотными для того, чтобы сваю можно было пробить без высокой вероятности ее повреждения. Рабочий кладет новую «подушку» (в данном случае стопку фанерных листов) между головкой сваи и дизельным молотом. Подушка снижает ударные нагрузки на сваю, которые могут определять конструкцию сваи.

Дизельный молот крупным планом.

Регистрируются деформации и ускорения (преобразованные в силу и скорость) в головке сваи (вверху) во время забивки. Эти динамические измерения могут использоваться для выявления повреждений сваи или в анализах, которые позволяют оценить осевую нагрузочную способность сваи.

Объяснение бетонных свай не инженерам

Иногда мой не инженер друзья спрашивают меня, как здания стоят над землей. Я обычно отвечаю что они кладут на бетонный фундамент, который передает нагрузки на почву. Эти основы в основном работают на компрессионной основе. Вес здание распределяется по всей площади фундамента, которая обычно больше чем у здания, чтобы повысить его устойчивость, а затем переходит к почве, которая поддерживает их всех.

В футляре Как объяснено выше, мы предполагаем, что почва достаточно хорошая, та, что не рухнет под этими весами. Но что было бы, если бы мы хотели строить что-то на менее плотных почвах, например, на глине разных типов, гравий или даже песок?

В этом случае мы пришлось бы использовать сваи. Геморрой! Это слово прямо взрывает их умы. «Что такое куча?» или «Я никогда не слышал о сваях!» некоторые из предложений, которые я обычно послушайте их.Итак … что такое свая и как она работает?

Свая обычно тонкий бетонный цилиндр / квадрат, который забивается / забивается в землю и верхняя часть которого соединена с фундаментом, чтобы помочь выдерживать строительные нагрузки и избежать обвала.

Но… как это точно работает?

Правда в том, что что он сотрудничает двумя способами. Первый принцип точно такой же как у «нормального» фундамента. Его дно лежит поверх «хорошей» почвы и они просто передают нагрузку глубже, что обычно то же самое, что сказать «на лучшая почва ».

Второй и более важный — через трение. Они работают очень похоже, как гвоздь работает, когда втыкается в дерево. Разваливаются ли доски даже тогда, когда гвоздь вверх ногами? Нет, не так ли? Это из-за трения между ногтями и дерево.

Бывает, то же самое здесь: поскольку вся длина сваи соприкасается с почвой, когда гипотетическая нагрузка пытается зарыть ее глубже, между ними возникает фрикционная нагрузка. бетон и грунт, который не дает ему двигаться.Таким образом, если мы протолкнем несколько свай в землю и затем мы кладем на них фундамент, трение, создаваемое между всеми этими сваями и землей, предотвратит здание от разрушения, даже если почва плохая.

Надеюсь, что это быстрое и простое объяснение может помочь вам всем (инженерам или нет) понять как работают сваи.

Направляющая сваи, часть 1 — Опора сваи свайной опорой

Полную версию можно посмотреть здесь.

Введение

Сваи можно разделить на два основных типа: несущие сваи, и шпунтовые сваи. Существует множество типов несущих свай. На приведенном ниже рисунке показана система классификации свай в зависимости от типа материала, конфигурации, техники установки и оборудования, используемого для установки. Несущие сваи также можно классифицировать по способу передачи нагрузки от сваи на грунтовый массив. Передача нагрузки может происходить посредством трения, опоры с носком или их комбинации.

Стальные сваи

Общая информация:

Среди всех материалов для свай стальные сваи имеют самые высокие допустимые единичные рабочие напряжения, но не обязательно самые высокие по отношению к пределу прочности материала.
Стальные сваи обычно считаются сваями большой грузоподъемности, но исторически использовались для решения широкого диапазона нагрузок.

Стальные двутавровые сваи

Общая информация:

Н-образные сваи — это специально разработанная подгруппа широких полок с одинаковой толщиной стенки и полок.
Глубина секции примерно равна ширине. Двутавровые сваи горячекатаные из слитков на однотипном стане для изготовления широкополок конструкционных профилей.
Универсальны и могут использоваться как для подшипников скольжения, так и для концевых подшипников.
Изготавливаются как готовый продукт, которым можно управлять со стандартным оборудованием.
Может учитываться при расчетной нагрузке от 80 тысяч фунтов (356 кН) до 500 тысяч фунтов (2224 кН).
Они наиболее эффективно работают с концевыми подшипниками или частичными концевыми подшипниками.
Являются стандартом во многих штатах для опор и опор автомобильных мостов, где рабочие места находятся на удалении.

Фотография предоставлена: American Deep Foundation, Inc.

Забивные H-сваи — Новый студенческий центр, Афины, TN

Преимущества:

Высокая индивидуальная грузоподъемность при движении по твердым или плотным материалам.
Готовность к работе; может быть установлен со стандартным приводным оборудованием; длина может быть легко увеличена или уменьшена в соответствии с требованиями работы.
Компактная форма с малым смещением — минимальное воздействие на соседние сваи или конструкции; способны проникнуть туда, куда не могли проникнуть многие другие типы.
Высокая прочность на изгиб для применений с поперечными нагрузками. При необходимости легко наносится на жидкое тесто.
Хорошие натяжные сваи для подъема — постоянное поперечное сечение, плюс сталь — лучший материал для прочности на разрыв.

Недостатки:

Относительно более высокая стоимость без эффективной загрузки.
Невозможность проверить физическое состояние после забивки (преимущество для трубчатых свай с закрытым концом)
Непостоянный радиус вращения (преимущество трубных свай в определенных ситуациях).
Проблемы с коррозией в определенных условиях окружающей среды, если они не защищены.

Изображение предоставлено: R.W. Conklin Steel

H-образные сваи как концевые опорные сваи:

H-образные сваи наиболее эффективны, когда они могут быть забиты до отказа или практического отказа на скале или в плотных материалах, лежащих на скале.Свая функционирует как короткая колонна, поэтому порода может быть прочнее стали для максимальной расчетной нагрузки, которая может быть приложена.

H-образные сваи как фрикционные сваи:

Хотя многие метры H-образных свай были забиты для фрикционных работ, они не являются сваями смещения и имеют тенденцию продвигаться дальше по рыхлым пескам и илистому песку. Однако могут быть веские причины для выбора H-образных свай для этого использования, если, например, вычисляется значительная глубина размыва для опоры сваи моста.

H-образные сваи как солдатские балки:

Одно из распространенных применений двутавровых свай — их использование в качестве балок для подпорных стен. Эти подпорные стены могут быть постоянными или временными для земляных работ и вырезов с укреплением.
Как правило, Н-образные сваи забиваются по центрам от 6 до 8 футов (1,8 — 2,4 м) в ряд так, чтобы фланцы были обращены друг к другу. Затем утеплитель — бетонный или деревянный — укладывается так, чтобы концы фланцев были обращены к стенкам. Таким образом, фланцы двутавровых свай сохраняют утеплитель.
Поперечные распорки (в случае прорезей с распорками) или системы анкеров могут использоваться для обеспечения дополнительной боковой поддержки для более высоких стен или нагрузок.
Н-образные сваи также используются вместе с листовым покрытием для формирования высокомодульных стен; как описано в Руководстве по проектированию шпунтовых свай.

Фотография предоставлена: Power Engineering Construction Co.

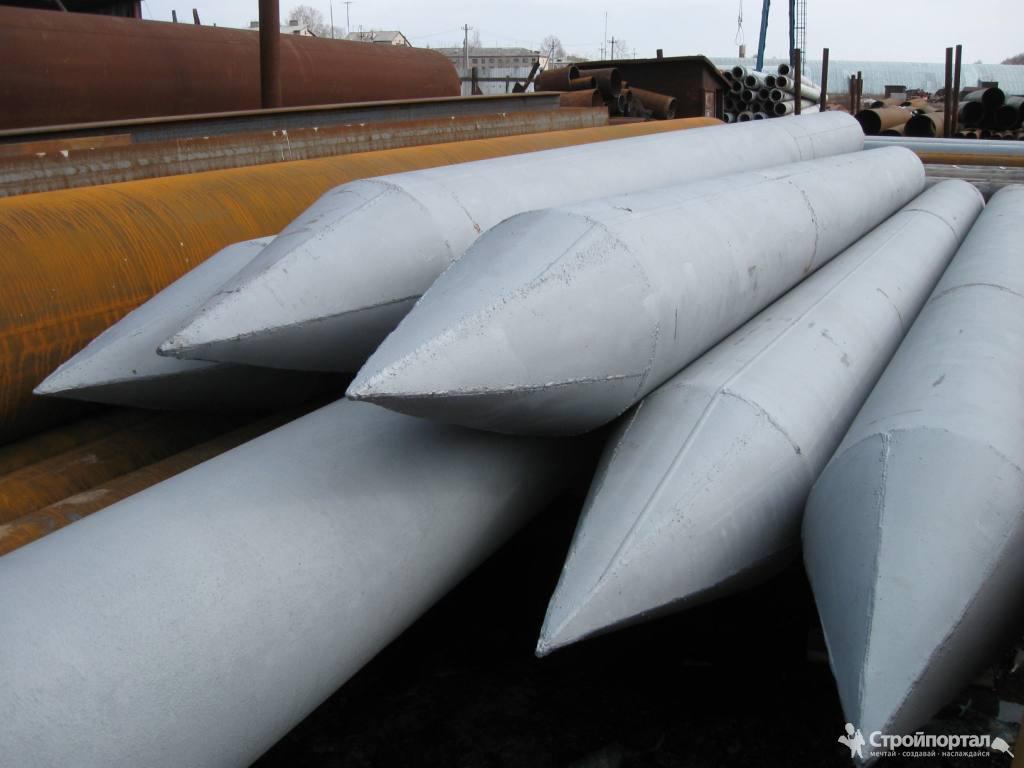

Сваи из стальных труб

Общая информация:

Трубные сваи обычно состоят из бесшовных, сварных или спирально-сварных стальных труб с толщиной стенки в пределах 0.От 109 дюймов до 2,500 дюймов (2,8–63,5 мм).
Доступны сваи диаметром от 8 дюймов (203,2 мм) до 48 дюймов (1219 мм).
Стандартные размеры трубных свай могут рассматриваться для нагрузок от 60 тысяч фунтов (267 кН) до более 400 тысяч фунтов (1779 кН).
Pipe также обеспечивает прочный кожух для заливки бетона в местах с высоким подземным давлением.
Сваи труб могут забиваться открытым или закрытым концом.

Преимущества:

Доступен широкий выбор размеров и толщины.
Поставка отличная, так как есть много производителей и дистрибьюторов; имеются в наличии популярные размеры.
Стандартные сваи труб можно забивать с помощью обычного забивного оборудования. Легкостенная труба с приводом от оправки является эффективной оболочкой для заливки бетона.
Трубные сваи, забитые открытым концом в скалу, очищенные, проверенные и заполненные бетоном, могут выдерживать очень высокие индивидуальные нагрузки.
Трубные сваи с толщиной стенки более 1/8 дюйма (3,2 мм), заполненные бетоном, рассматриваются как составные сваи, в которых как сталь, так и бетон разделяют прилагаемую нагрузку.Используются преимущества как стали, так и бетона.
Трубные сваи могут быть проверены на предмет повреждений и кривизны перед приемкой.
Их можно легко соединить для увеличения длины, устойчивости к жесткому вождению и более ровного движения благодаря постоянному радиусу вращения. Они создают более эффективную колонну, где неопорная длина и большие нагрузки являются конструктивными требованиями.

Недостатки:

Трубные сваи с открытым концом не так удобны, как двутавровые сваи, для несмещаемых конструкций, поскольку грунтовая пробка внутри трубы также обеспечивает сопротивление проникновению.
Закрытые сваи представляют собой сваи полного вытеснения с определенными потенциальными проблемами, связанными с вытеснением.
Они не могут быть конкурентоспособными по цене с другими вытесняющими сваями.

Закрытые трубные сваи:

Свая из труб с закрытым концом может быть заполнена бетоном или оставлена незаполненной.
Они могут быть заполнены структурной формой, такой как H-образное сечение, в дополнение к бетону и вставлены в основание (каменные сваи).
Если требуется несущая способность по всей площади носка сваи, то носк сваи должен быть закрыт пластиной или коническим наконечником.
Оправки обычно не используются для забивки трубных свай, которые обычно забиваются из головы сваи.
Когда конец трубной сваи оборудован закрывающим устройством, она становится вытесняемой и хорошо функционирует в качестве фрикционной сваи, особенно в рыхлых песках.
При забивке с открытым или закрытым концом она также может функционировать как свая с высокой нагрузочной способностью.

Открытые трубные сваи:

Сваи труб с открытым концом забиваются при резком забивании, вызванном наличием обломков, мелких валунов и т.п.
Труба может быть оснащена специальным башмаком, который увеличивает толщину стали на носке, чтобы уменьшить напряжения и повреждения.
Сваи из труб с открытым концом также могут быть частично врезаны в горную породу в месте крутого уклона коренных пород или там, где требуется конструкция сваи на носке.
Трубные сваи с забивным открытым концом могут быть заполнены бетоном после очистки пробки, обратной засыпки песком или игнорирования пробки.
Сваи этого типа также распространены при установке морских нефтяных платформ, как с поверхности, так и под водой. В этих применениях они в первую очередь предназначены для подъемных нагрузок из-за воздействия на конструкцию волн или ветра.
Сваи из труб с открытым концом рекомендуются в тех случаях, когда свая или группа свай должны подвергаться горизонтальным нагрузкам и изгибающим моментам, например ударам судна и размыву больших конструкций, таких как мосты.

RR Сваи:

Особым типом трубной сваи является свая RR, производимая Makela Metals.
Из них могут быть образованы системы секционных свай с помощью механических соединений.
Применяются в качестве опорных свай при ремонте зданий, в качестве опор под основания машин и для фундаментов домов.
Легкое монтажное оборудование, экономичное использование материалов и универсальность применения — преимущества, предлагаемые сваями RR.
RR соединяются фрикционными соединениями, поэтому сварка не требуется.

Фотография предоставлена: Power Engineering Construction Co.

Бетонные сваи

Общая информация:

Бетонные сваи используют бетон в качестве основного конструкционного материала для сжимающих нагрузок; однако бетон не обладает сопротивляемостью растягивающей нагрузке. Поэтому, когда бетонная свая подвергается прямому растяжению или изгибу, необходимо добавлять сталь, чтобы противостоять этим напряжениям.
Бетонные сваи подразделяются на сборные и монолитные в зависимости от способа изготовления. Сборные сваи формируются в станине для разливки, отверждаются, а затем забиваются на место.

Сваи монолитные бетонные

Общая информация:

Забивные сваи, как следует из названия, залиты в предварительно сформированный котлован на строительной площадке, и, следовательно, бетон не подвергается действию движущих сил.
Как правило, монолитные бетонные сваи устанавливаются путем укладки бетона в вырытую яму в земле.В некоторых случаях отверстие закрывается стальной оболочкой или обсадной колонной, которая может быть временной или постоянной.
Стальные трубные сваи, заполненные бетоном, могут быть отнесены к этой категории.
Предварительное определение длины сваи не так важно, как для сборных железобетонных свай, поскольку требуемая длина сваи может быть легко изменена во время установки.
Монолитные бетонные сваи могут устанавливаться с оправкой или без нее, в зависимости от толщины стенки сваи.

Ступенчатые сваи Raymond

Общая информация:

Самая популярная из забивных свай, состоящая из стальной конической оболочки, которая устанавливается с помощью внутренней оправки.После извлечения оправки оболочка заполняется бетоном для завершения сваи.

Преимущества:

Универсальность, широкий диапазон конфигураций и вариаций возможен для адаптации к различным нагрузкам и условиям почвы.
Управляемость, тяжелая оправка позволяет использовать более легкие молотки для более эффективного вождения и развития геотехнических возможностей.
Внутренний осмотр возможен после забивки и перед бетонированием.
Установка производится без повреждения рабочей сваи, так как забивка производится по оправке, а не по бетону.
Диапазон значений сваи от средней до очень большой.
Характеристики формы: конфигурация сваи истинного вытеснения в сочетании с конусом для развития способности системы грунт-сваи на меньших длинах, чем у других типов, особенно в рыхлых зернистых грунтах.
Оболочка сваи обеспечивает защиту ямы от проникновения почвы.

Недостатки:

Вытесняемые сваи особенно уязвимы для вспучивания в пластичных грунтах. За этим состоянием следует внимательно следить.
Снаряды с тонким калибром уязвимы для повреждений при обнаружении подземных обломков или валунов.
Сращивание на большую длину затруднено.
Корпуса уязвимы для обрушения из-за чрезмерного давления земли или гидростатического давления, и в таких ситуациях необходимо принимать специальные меры.

Сваи однотрубные

Общая информация:

Однотрубные сваи представляют собой запатентованную оболочку сваи, достаточно жесткую, чтобы ее можно было забивать головкой. Жесткость достигается за счет использования толстостенной стали (от 3 до 9), которая в процессе холодной штамповки имеет продольные ребристые или «рифленые».
Основная оболочка имеет коническую форму с наконечниками диаметром около 8 дюймов (203,2 мм) и торцами от 12 дюймов (304,8 мм) до 18 дюймов (457,2 мм). L
Диапазон длины от 10 футов (3.От 05 м) до 75 футов (22,9 м).
Удлинители секций наконечников выполнены с помощью труб с прямыми сторонами длиной до 40 футов (12 м).
После установки оболочка заливается бетоном.
Однотрубные сваи конкурируют с сваями с более легкими стенками и монолитными сваями, забиваемыми на оправке, как для фрикционных, так и для торцевых опор. Они разработаны с учетом того, что бетон и сталь выдерживают приложенную нагрузку.

Сваи из уплотненного бетона

Общая информация:

В методе используется тяжелая съемная оболочка трубы и засыпка специальной бетонной смеси.Было разработано специальное оборудование для обработки трубы и тяжелый ударный молот, который забивает бетонную смесь в почву внутри трубы. По мере того, как смесь опускается, она тянет за собой трубу.
Когда достигается желаемая высота, труба фиксируется, и бетонная смесь выбивается из основания, образуя компактную луковицу. Затем оболочка сваи вбивается в головку луковицы, заканчивающуюся у поверхности.
Эта свая лучше всего подходит для сыпучих грунтов и развивает грузоподъемность более 300 тысяч фунтов (1334 кН).Эти сваи имеют те же общие проблемы, что и насыпные сваи, и их длина обычно не превышает 40 футов (12 м).

Составные соединители

Общая информация:

Сваи, которые объединяют два типа свай на одной длине, классифицируются как составные сваи.
Очень распространенный тип композитной сваи — это предварительно напряженная бетонная свая в сочетании с двутавровой сваей «стингер». Это обеспечивает как защиту пальцев ног, так и помощь при проникновении сваи.
При необходимости композитную сваю очень высокой емкости можно сформировать из трубной сваи, которую забивают или пробуривают до скалы, очищают и забивают в скалу. Добавляется стальной сердечник и труба заполняется бетоном.
Эти сваи довольно дороги, но некоторые строительные нормы и правила допускают очень высокие нагрузки на эту сваю из-за контролируемых условий, в которых она устанавливается.

Фотография предоставлена: Michels

Кессон для бурения

Общая информация:

Пробуренные кессоны — это пробуренные стволы, в которых используется забивная обсадная колонна, постоянно или, как правило, временно.
Кессон может приводиться в движение ударным или вибромолотом, в зависимости от почвенных условий.
Использование вибромолота упрощает снятие кожуха.
Конструктивные особенности такие же, как и для просверленных валов.

Сваи из сборного и предварительно напряженного бетона

Общая информация:

Часто такие сваи отливают с полым сердечником для уменьшения веса, и в этом случае верхняя и нижняя части сваи являются твердыми.
Пустотелый сердечник можно использовать для размещения приборов во время строительства или для определения повреждения сваи.
Сборные железобетонные сваи обычно имеют постоянное поперечное сечение, но могут иметь конусообразную вершину.
Бетонные сваи считаются некоррозийными, но могут быть повреждены прямым химическим воздействием (например, от органической почвы, промышленных отходов до органических заполнителей), электролитическим действием (химические или блуждающие постоянные токи) или окислением.
Требования к сборным железобетонным сваям обычно в равной степени применяются к предварительно напряженным элементам, за исключением арматуры.
Такие сваи должны быть спроектированы и установлены в соответствии с общими положениями о сваях.
Сборные сваи должны быть пропорциональны, усилены, отливаться, выдерживаться, обрабатываться и забиваться таким образом, чтобы противостоять нагрузкам, возникающим при манипуляциях и забивке, а также структурным нагрузкам.
Подъемно-транспортное оборудование должно быть сконструировано таким образом, чтобы уравнять реакции на нескольких линиях подборщика свай.

Сваи железобетонные

Общая информация:

Эти сваи изготавливаются из бетона и имеют арматуру, состоящую из стального арматурного каркаса, состоящего из нескольких продольных стержней и поперечной или стяжной стали в виде отдельных обручей или спирали.
Железобетонные сваи по сравнению с предварительно напряженными сваями более подвержены повреждениям во время погрузочно-разгрузочных работ и забивки из-за растягивающих напряжений.
Эти сваи легче соединять, чем предварительно напряженные, и используются там, где существует возможность переменной длины сваи.
Эти сваи лучше всего подходят для фрикционных свай в песке, гравии и глинах. Обычно максимально допустимая длина составляет 50 футов.

Предварительно напряженные бетонные сваи

Общая информация:

Эта свая имеет конфигурацию, аналогичную конфигурации обычной железобетонной сваи, за исключением того, что предварительно напряженная сталь заменяет продольную арматурную сталь.
Сталь для предварительного напряжения может иметь форму прядей или проволоки и подвергаться растяжению.
Предварительно напряженная сталь заключена в обычную стальную спираль.
Такие сваи обычно могут быть легче и длиннее, чем обычные железобетонные сваи той же жесткости.
Предварительно растянутые сваи обычно заливают по всей длине в постоянных отливках.
Сваи с последующим натяжением обычно производятся секциями, собираются и предварительно напрягаются до необходимой длины сваи на заводе-изготовителе или на строительной площадке.
Основным преимуществом предварительно напряженных бетонных свай перед обычными железобетонными сваями является их долговечность.
Поскольку бетон находится под постоянным сжатием, микротрещины остаются плотно закрытыми, и поэтому предварительно напряженные сваи обычно более долговечны, чем сваи, армированные традиционным способом.
Еще одно преимущество предварительного напряжения (сжатия) заключается в том, что растягивающие напряжения, которые могут возникать в бетоне при определенных условиях движения, менее критичны.
Эти сваи лучше всего подходят для фрикционных свай в песке, гравии и глинах.

Предварительно напряженные цилиндрические сваи

Общая информация:

Цилиндрические сваи с предварительным напряжением представляют собой сваи, подвергнутые последующему напряжению, которые разливаются методом центрифугирования, скрепляются пластиковым герметиком, а затем предварительно растягиваются на отрезки, содержащие несколько сегментов.
Специальный бетон заливается уникальным для цилиндрических свай процессом, который обеспечивает высокую плотность и низкую пористость.
Ворс практически непроницаем для влаги.
Как правило, цилиндрические сваи используются для строительства морских сооружений или эстакад на суше.
Сваи обычно выступают над землей и рассчитаны на то, чтобы выдерживать комбинацию осевых и поперечных нагрузок.
Доступны диаметры от 36 дюймов (914,4 мм) до 90 дюймов (2286 мм).

Фотография предоставлена: Power Engineering Construction Co.

Деревянные сваи

Общая информация:

На долю двух видов приходится более 90% использования — южная сосна и пихта Дугласа.Южная сосна выращивается в основном на юге Соединенных Штатов и состоит из четырех подвидов: длиннолистной, лоблолли, косой и коротколистной. Пихта Дугласа является продуктом Северо-Западного побережья, предпочтительным продуктом для укладки свай является «прибрежная» пихта Дугласа.
Некоторые виды специальной древесины импортируются из тропиков для морских свайных работ. Greenheart, завезенный из Южной Америки, является одним из таких видов. Он отличается высокой прочностью и превосходной устойчивостью к гниению и атакам морских насекомых-насекомых.
Древесные сваи обрабатываются как очищенные (вся внешняя кора и 80% внутренней коры удалены) грубо очищенные (вся внешняя кора удалена) и неочищенные (вся кора сохраняется). Сваи, которые будут обрабатываться консервантами, должны быть очищены от кожуры.
Деревянные сваи часто устанавливаются без кожуры и без обработки. Обычно они используются во временных конструкциях или установках с планируемым коротким сроком службы. Однако в настоящее время большинство деревянных свай обрабатывают химическими веществами, сохраняющими древесину, чтобы продлить срок их службы.
Пиломатериалы используются для укладки очень редко, поэтому деревянные сваи всегда имеют округлую форму и конусообразную форму, что является оптимальной формой для сваи.

Качество:

Древесина для сваи должна быть из прочной древесины, без гниения и повреждений насекомыми. Другие возможные дефекты идентифицируются следующим образом:
- Проверка — это отделение древесины, проходящее через годичные кольца от поверхности к центру, но не полностью поперек сечения.Чек не должен выходить за пределы шага (центральный стержень).
- Встряска — это разделение колец роста по окружности. Длина встряхивания в головке стопки ограничена.
- Раскол — это продольное разделение древесины между годичными кольцами, проходящее от одной поверхности до другой. Расколы не могут быть длиннее диаметра головы.
- Узлы, конечно же, являются источником конечностей, оторванных от туловища. На размер и глубину сучков накладываются ограничения на основании того, что они классифицируются как «здоровые» или «нездоровые».”
- Прямолинейность требует, чтобы прямая линия от центра головы до центра пальца стопы полностью проходила внутри тела сваи.

Преимущества:

Низкая стоимость на тонну мощности.
Надежный возобновляемый источник питания — доступен в различных длинах и размерах.
Долгая история успешного применения при низких и средних нагрузках.
Легко перемещается и управляется с помощью обычного оборудования.
Коническая форма и характеристики полного смещения, позволяющие увеличить емкость почвы при меньших длинах.
Прочность при растяжении и изгибе.

Недостатки:

Нельзя сращивать для увеличения длины.
Более уязвим для повреждений при вождении.
Уязвимость к порче из-за ряда естественных источников, если не будет обеспечена эффективная защита.
Ограничительные свойства в отношении прочности, размеров и длины.

Полную версию можно посмотреть здесь.

Соединений бетонных свай — Журнал Pile Buck

Соединение требуется, когда требуемая длина сваи слишком велика для транспортировки или забивки одной детали с имеющимся оборудованием, или если существует ограничение по высоте.В стопке может быть один или несколько стыков. Соединение должно выдерживать нагрузки, вызванные движением, рабочими нагрузками и условиями. Напряжения растяжения являются самыми высокими, когда сопротивление забиванию низкое и волны растяжения отражаются обратно вверх по свае. Моментная нагрузка особенно важна в зонах с высокой сейсмичностью, в сваях, которые могут быть подвержены ударам, и в сложных условиях забивки. Не все соединения разовьют напряжение и / или момент.

СОЕДИНЕНИЯ МОГУТ БЫТЬ ОБЩЕЙ КАТЕГОРИЗИРОВКОЙ ПО СЛЕДУЮЩЕМУ:

Сварные: стальные пластины с прикрепленной арматурой, залитой в концы сваи, свариваются в полевых условиях.Этот метод редко используется в США и Канаде, поскольку во время сварки он не требует дорогостоящих полевых работ и оборудования.
Дюбель: отверстия заливаются или просверливаются в верхней части нижней секции сваи. Верхний сегмент сваи с арматурными дюбелями, выступающими на 1-2 метра от конца, направляется на место, и раствор или эпоксидная смола в отверстиях затвердевает вокруг дюбелей. Хотя стоимость материала невысока, этот метод редко используется в США и Канаде, поскольку он требует, чтобы верхний сегмент сваи удерживался на месте до тех пор, пока эпоксидная смола или раствор не затвердеют.Это полезно для «наращивания» — расширения забивной сваи до требуемой отметки отсечения с помощью короткой сборной или монолитной секции.
Гильза: «банка» стальная длиной 2-3 метра с упором посередине. Он скользит по забиваемой части, затем в нее опускается верхняя часть сваи, и забивка возобновляется. Соединитель относительно экономичен и прост в использовании, но имеет очень небольшой изгиб и не обладает прочностью на растяжение.
Соединительное кольцо: на каждый конец обычно квадратной сваи наливают короткий отрезок трубы.На приводной части устанавливают стык сваи, а верхний сегмент сваи вставляют в гильзу. Прерывистые угловые швы можно использовать для увеличения предельной прочности соединения на растяжение. Это соединение широко использовалось на сваях Брунса в районе Нового Орлеана; эти соединения как в форме, так и в полевых условиях показаны ниже.
Механический: стальные пластины или отливки с прикрепленными анкерами для арматуры длиной примерно 2 метра забиваются в концы свай. Стальные стержни или «клинья» вставляются в сопрягаемые поверхности, когда верхний сегмент сваи совмещается с забиваемой частью.Этот метод быстро и широко используется в США и Канаде для предварительно напряженных свай с 1970-х годов. Преобладают собственные системы, в которых используются высокопрочные стальные стержни для фиксации обработанных пластин вместе. Механическое соединение Sure-Lock предназначено для всех размеров свай (включая некоторые цилиндрические сваи) и может равняться свае по прочности на изгиб и растяжение. Это соединение показано ниже.
Пост-натяжение: используется в цилиндрических сваях большого диаметра. В центре бетонной стены продольно залиты несколько отверстий для прядей.После отверждения сегменты выравниваются, а пряди натягиваются после этого, чтобы удерживать секции в одной длинной секции ворса.
Клин: этот метод обычно используется для сборных свай. Примером этого является Westpile, в котором используется клин, забиваемый пластинами, прикрепленными к концам сваи. Это приводит к тому, что соединение в углах создает сопротивление в крайних волокнах. Это показано выше.
Закрепленный: в них используется закрепленное соединение для фиксации стыка.Обычно они не используются в Северной Америке.

Способность стыка развивать прочность сваи или разумный процент от этой прочности зависит от строгих допусков и надлежащих процедур при выполнении стыка. Небрежная обработка или неправильные полевые процедуры могут привести к значительным отклонениям от желаемого уровня прочности и поведения.

СОЕДИНИТЕЛЬ SURE-LOCK

СВАИ БРУНС

Большинство из этих типов показано ниже.Могут встречаться варианты конструкции с фактическими стыками.

Emeca / SPE США

Emeca / SPE USA производит стальные сваи для заливки в предварительно напряженные бетонные сваи для глубоких фундаментов. Прочный, простой в установке и экономичный свайный стык был разработан ведущими мировыми специалистами по сваи на предприятии Emeca Oy в Финляндии.

Владелец, Майкл Р. Джаниген, пионер в американской индустрии забивки свай, был настолько впечатлен этим инновационным европейским продуктом, что привез его в США.Emeca / SPEUSA теперь имеет заявленный патент на продукцию Emeca и территорию продаж, состоящую из Северной, Центральной и Южной Америки.

Эти соединения соответствуют требованиям Международного строительного кодекса (IBC) и производятся на нашем автоматизированном современном предприятии, расположенном в Лорел, Делавэр, первом в своем роде в Соединенных Штатах.

Emeca / SPE USA принадлежит к Sun Group of Business.

Дополнительную информацию см. Здесь.

Бетонные сваи

: каковы общие проблемы целостности?

Недостаток бетонного материала — одна из распространенных проблем, вызывающих нарушение целостности при строительстве буронабивных свай.Некоторые знания о возможных причинах дефектов бетонных свай необходимы во время разрешения испытаний свай. Во время метода неразрушающего контроля разрешающая способность результата испытания сваи будет значительно увеличена, чтобы определить соответствующий профиль грунта, качество бетона и длину сваи. Некоторые основные проблемы, которые необходимо учитывать при тестировании свай и анализе сигналов:

Основные трещины

Сильные трещины в бетонной свае могут повлиять на ее качество и надежность.Эти трещины могут быть следствием плохой конструкции или повреждений при транспортировке и установке. Проверка целостности сваи предоставит руководителям строительства информацию о наличии серьезных трещин в свае. Он отражается через акустические волны, так как может показывать пустые пространства между бетоном.

Основные пустоты

Формы для заполнения пустот также влияют на качество и консистенцию бетонных свай. Они влияют на несущую способность бетонных свай. Они также уменьшают эффективные размеры поперечного сечения.Большинство тестов на целостность сваи не могут предоставить эффективную информацию о той части сваи, которая показывает большие пустоты или трещины под ней.

Включения почвы

Другой распространенной проблемой, которая влияет на целостность бетонных свай, являются включения посторонних материалов, таких как жидкий навоз и комки грунта. Когда эти инородные материалы попадают в тело бетонной сваи, это может повлиять на целостность и глубину фундамента. Может произойти оползание стенки ствола скважины, которое потенциально может привести к разрыву длины бетонной сваи и нарушить ее несущую способность.Использование акустических волн может быть сложной задачей при проверке включений в почве, поскольку они могут не показать должным образом значительных включений. С другой стороны, проверка целостности звукового эха может обеспечить более эффективное решение проблемы целостности этого типа.

Проблемы с шейкой

Проблемы с перегибом в некоторых бетонных сваях возникают, когда происходит быстрое изменение поперечного сечения при заливке сваи в мягкой глине. Сужение может вызвать серьезные проблемы с целостностью и повлиять на несущую способность свай.Основные причины образования шейки в бетонных сваях включают большую потерю воды, образование толстой глинистой корки, появление мягкой глины в новых скважинах, неправильное расстояние между конструкцией сваи и размер долота, который чрезмерно изнашивается.

Проблемы с выпуклостью

В бетонных сваях видны дефекты формы. Они представляют собой увеличение площадей поперечного сечения сваи по длине сваи. Хотя выпуклость может увеличить максимальную несущую способность сваи, она по-прежнему считается дефектом и требует проверки.Вздутие также может быть вызвано посторонними материалами в бетонной свае. Испытания на целостность свай помогут эффективно выявить проблемы сужения и вздутия в бетонных сваях.

Целостность бетонной сваи и неразрушающие испытания необходимы для выявления проблем и проблем, которые влияют на несущую способность свай. Эти сваи должны пройти несколько проверок целостности, чтобы убедиться, что они подходят для конкретного использования.

Бетонные сваи для фундамента

Виды бетонных свай для фундамента

Сфера применения

Методы установки

Технология монтажа набивных свай

Наши услуги

Полезные материалы

Забивка наклонных свай

Заказ поставки бетонных свай

Ошибка 404

Ошибка 404

Бетонная свая: технические характеристики и маркировка, области применения, методы установки, винтовые и буронабивные варианты, | ofundamentah.

Что нужно знать о бетонных стержнях

Технические характеристики и маркировка

Области применения

Методы установки

Что можем мы

Винтовой вариант

Буронабивной вариант

Интересные инновации

Вывод

винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Винтовые железобетонные сваи

Бетонные винтовые сваи — «Винт Монолит»

Технические характеристики бетонных винтовых свай

Где применяются бетонные винтовые сваи:

Этапы производства бетонных винтовых свай

Преимущества бетонных винтовых свай

Комбинированные бетонные винтовые сваи

Бетонный винтовой наконечник

Сваи из сборного железобетона

ПРЕИМУЩЕСТВА ДИЗАЙН-СТРОИТЕЛЬСТВА

ПРИМЕНЕНИЕ ДЛЯ ЧАСТНЫХ БЕТОННЫХ СВАЙ

ПРЕИМУЩЕСТВА СВАЙ ИЗ ЖЕСТКОГО БЕТОНА

НАИЛУЧШИЕ ГЕОТЕХНИЧЕСКИЕ ПРИМЕНЕНИЯ

УЧЕТ ВИБРАЦИИ ПРИ УСТАНОВКЕ

СВАИ ПОЛНОЙ ДЛИНЫ VS. СОЕДИНЕНИЯ

Новая эра? Бетонные сваи UHPC против стальных свай

Столкновение: сталь против бетонных свай

Стальные сваи

Бетонные сваи

Бетонные сваи UHPC: сочетание лучшего из обоих миров

Зачем использовать Cor-Tuf для бетонных свай UHPC

Забивка железобетонных свай — Геотехнический фотоальбом

Объяснение бетонных свай не инженерам

Направляющая сваи, часть 1 — Опора сваи свайной опорой

Соединений бетонных свай — Журнал Pile Buck

Emeca / SPE США

: каковы общие проблемы целостности?

Основные трещины

Основные пустоты

Включения почвы

Проблемы с шейкой

Проблемы с выпуклостью

Ответить Отменить ответ
