Винтовые Лестницы Бетонные: Поэтапная Инструкция Монтажа

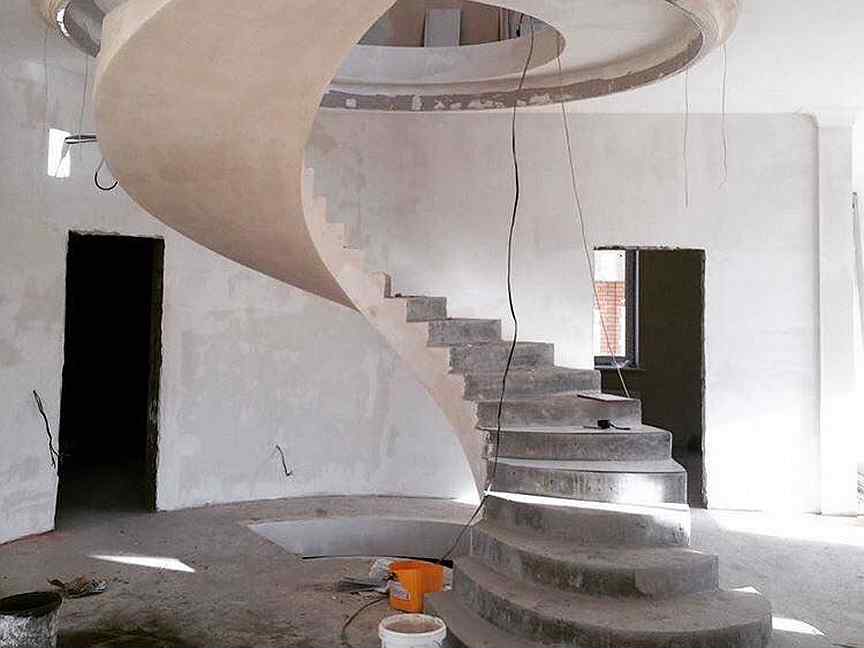

Бетон позволяет создавать лестницы интересных и практичных форм

Любое здание предполагает наличие каких-либо ступеней. Большинство специалистов для устройства межэтажных переходов в качестве основного материала выбирает бетон. Не важно, каким способом будет производиться строительство — монолитной заливкой или сборкой готовых железобетонных элементов, маршевые или винтовые бетонные лестницы обладают целым рядом привлекательных качеств, как с материальной точки зрения, так и с практической.

В данной статье мы расскажем, почему винтовые лестницы из бетона в определенных обстоятельствах – это наиболее предпочтительный вариант. Опишем технологию формирования лекальных ступеней, а также посоветуем на что следует обратить особое внимание при строительстве конструкции данного типа своими руками.

Содержание статьи

Классификация

Прежде чем рассматривать достоинства или недостатки, разберемся с возможными видами бетонных лестниц.

Условно межэтажные конструкции можно разделить по нескольким образующим факторам:

  • месту расположения,
  • способу устройства,
  • форме.

Важно! Любая бетонная лестница является опорной частью строения, усиливая его прочность, а также принимая на себя и распределяя определенные весовые нагрузки.

Место расположения

В данном случае лестницы можно разделить на внутренние и наружные, то есть уличные. Почему важно знать где именно будет эксплуатироваться конструкция?

Для того, чтобы правильно подобрать марку бетона, с учетом необходимых факторов устойчивости к влажности или низким температурам. А также место расположения значительно влияет на материал финишной отделки, а значит и на конечную сметную стоимость объекта.

Кроме того, при расчете и проектировании лестниц учитывается направление распределения нагрузки. Если внутренние конструкции имеют опорные точки на несколько несущих элементов строения, и пропорционально распределяют вес, то наружные лестницы, как правило, имеют лишь 2 точки опоры, что в обязательном порядке предполагает устройство специальной части фундамента с учетом предполагаемой нагрузки.

Лестница из бетона – практичное и красивое решение межэтажного перехода

Способ устройства

Каким именно образом будет построена бетонная конструкция, во многом зависит от проекта здания.

По сути методов два:

  1. Типовые конструкции дают возможность сборки из готовых заводских ЖБИ (железобетонных изделий).
  2. Частное строительство, а также интересные дизайнерские решения априори выполняются способом заливки бетона в опалубку.

И если цена первого варианта более привлекательна, то возможности второго гораздо шире. При этом, в обоих случаях конструкция имеет связанную со зданием армацию, поэтому разницы в прочностных характеристиках нет.

Лестница из готовых железобетонных ступеней: не самое красивое, но весьма экономичное решение

Форма и конструктив

По форме лестницы делятся на прямолинейные и криволинейные, а именно:

  • Маршевые конструкции могут состоять из одного или нескольких пролетов, соединенных под углом в 90 или 1800. Более других форм распространены в строительстве, так как просты в устройстве. Зачастую формируются из готовых блоков. Весьма прочны и экономичны.
  • Винтовые лестницы из бетона востребованы в частном строительстве и, как правило, устраиваются внутри здания. Проектирование и строительство такой конструкции требует наличия специальных строительных знаний и навыков. Сборка опалубки в данном случае является очень сложным процессом. Кроме всего прочего, при устройстве винтовой лестницы необходимо правильно рассчитать уровень нагрузки на проходную часть.

С точки зрения конструктива пролеты могут быть:

  • Гладкошовные. Их легко определить по ровной (гладкой) нижней части пролета. Простота и элегантность решения. Ничего лишнего, но при этом и никаких дополнительных преимуществ.

Гладкошовная бетонная конструкция

  • Иметь двойной каркас. Нижняя (изнаночная) поверхность маршей в данном случае также имеет ступенчатую форму. Выглядит это весьма оригинально и является довольно популярным дизайнерским решением. Но стоит учитывать, что в данном случае конструкция набирает дополнительный вес.

Сложная винтовая лестница с двойным каркасом

  • Включать в себя элементы косоуров или тетивы. Позволяет визуально облегчить бетон, сделать лестницу «воздушной» и условно более прозрачной. Но с точки зрения технологии строительства – это самый сложный вариант.

Бетонная лестница на косоуре

Почему бетон?

Современный рынок строительных материалов предлагает массу различных способов реализации любых идей. Так почему маршевая или винтовая лестница из бетона предпочтительнее остальных вариантов?

Рассмотрим преимущества и недостатки цементного раствора и, как следствие, эксплуатационные характеристики монолитных ступеней.

Плюсы монолита

Бетон является одним из самых прочных и долговечных материалов. При соблюдении технологии заливки, любая конструкция из раствора прослужит не один десяток лет.

История знает примеры, когда возраст бетонных сооружений исчисляется столетиями. Но что, кроме длительного периода использования, могут предложить бетонные ступени?

К безусловным преимуществам можно отнести:

  • Упрочнение конструкции здания в целом. Любая монолитная лестница является по сути дополнительным элементом жесткости строения, формируя армирующий контур.
  • Высокую степень надежности. Железобетон усиливается металлической арматурой, благодаря чему готовый блок становится более устойчив к растяжению. В случае с лестницами, когда конструкция имеет опору на несколько точек данный фактор является довольно существенным.
  • Возможность создания ступеней сложных лекальных форм. Раствор текуч и по этой причине весьма пластичен, что позволяет создавать полукруглые или вогнутые формы.
  • Пожаробезопасность. Бетон не горюч, но и это не главное. Под действием высоких температур бетон не выделяет вредных веществ и не разрушается, а это значит, что при пожаре лестница не рухнет и не станет ловушкой.
  • Комфорт в эксплуатации. Цементные ступени не расшатываются, не рассыхаются, а значит не скрипят.
  • Бюджетность и простоту в уходе. Бетон не требует регулярного обновления или каких-либо косметических мероприятий и довольно экономичен с точки зрения затрат на текущий ремонт.
  • Широкий спектр материалов финишной отделки. Для облицовки бетонных ступеней подойдет практически любой материал. В данном случае, все ограничено лишь фантазией дизайнера и финансовыми возможностями будущих жильцов.

На заметку! Винтовая бетонная лестница позволяет устроить очень прочную конструкцию межэтажного перехода в малом или ограниченном пространстве.

Винтовая лестница может быть вписана в пространство самых разных размеров

Некоторые недостатки

Несмотря на довольно серьезные достоинства бетонных лестниц, при проектировании и строительстве следует учитывать и некоторые недостатки такого вида конструкций:

  • Значительная масса. Вес даже небольшой бетонной лестницы превысит 1 тонну. Поэтому, при строительстве следует учитывать дополнительную нагрузку на фундамент.
  • Высокий уровень трудозатрат. Это, пожалуй, самый серьезный минус. При всей бюджетности материалов, количество времени и сил необходимых для устройства ступеней в опалубку довольно значителен.
  • Монументальность. Бетон не пропускает свет, а значит помещение с лестницей зрительно уменьшится в размерах. Именно по этой причине, как правило, монолитные конструкции устраиваются в просторных помещениях с высокими потолками.
  • Обязательная декоративная отделка. Пористая структура бетона прекрасно впитывает влагу из воздуха и без должной защиты монолит с течением времени начнет пылить и расслаиваться, что в конечном итоге приведет к образованию раковин и трещин, и снижению прочностных характеристик.

Без отделки бетон не только выглядит некрасиво, но и теряет свою прочность

Важно! Если планируемая конструктивная опора попадает на стяжку, выполненную с использованием в качестве термоизоляции пенопласта, то стяжку придется демонтировать и залить более прочную основу под опору лестничного марша.

Ниже мы расскажем, как свести к минимуму негативные моменты и полностью использовать достоинства материала, если к устройству планируется бетонная винтовая лестница.

Базовая технология

Разделим весь процесс строительства на несколько основных этапов:

  1. Расчёты и проектирование. Лестницы являются зоной повышенного травматизма, поэтому ни одна из них не должна строиться, что называется «на коленях». Чтобы избежать ненужных трат, а также сделать пользование межэтажным переходом комфортным и безопасным, необходимо точно рассчитать количество и размер ступеней, ширину марша с учетом закладных деталей для перил.
  2. Сборка опалубки. Этот этап наиболее сложен и трудозатратен. Если устраивается винтовая лестница своими руками из бетона, а у вас нет необходимого опыта и знаний, то лучше воспользоваться фабричным набором щитов для опалубки.
  3. Связка и монтаж усиливающего каркаса из металлической арматуры. На этой же стадии происходит установка закладных деталей под ограждения.
  4. Заливка раствора в опалубку. Этот процесс производится непрерывно, поэтому следует заранее позаботиться о наличии необходимого количества бетона.
  5. Демонтаж листов съемной опалубки. Снимать боковые щиты можно спустя 10-14 дней, в зависимости от температуры высыхания. Окончательный демонтаж производится после полного схватывания раствора, то есть через 4 недели.
  6. Декорирование. Как мы уже говорили, в данном случае декоративная отделка — это не только красота, но еще и дополнительный фактор защиты монолита.

А теперь подробнее о каждом этапе и несколько советов профессионалов.

Интересный центральный элемент интерьера – бетонная лестница

Проект

В ситуации с винтовой монолитной конструкцией, составление проекта лучше доверить профессионалам. Без специальных знаний вы не сможете рассчитать необходимое количество армирования, да и с шириной проходной зоны очень легко ошибиться.

Всё, что вам следует в данном случае учитывать, принимая проект, это то, что:

  • Угол наклона лестничного марша должен находиться диапазоне 30 – 450. Чем круче угол, тем сложнее будет передвигаться по лестнице. Это особенно важно, если в доме есть дети или пожилые люди.
  • Для удобного шага, ширина проступи, т.е. горизонтальной площадки ступени, должна быть 24 – 30 см.
  • Высота подступенка, её вертикальной части не должна превышать 20 см. При этом следует учитывать толщину отделочного материала.
  • Количество ступеней в одном лестничном марше должно быть нечетным: комфортнее начинать и заканчивать движение по лестнице с одной ноги.
  • Удобная высота поручней перил находится на расстоянии приблизительно около метра от проступи.
  • Высота прохода. Важно, чтобы от ступени до верхнего перекрытия было расстояние не менее 2м.

Если вы хотите самостоятельно прикинуть количество ступеней и их размер, то воспользуйтесь формулой, учитывающей усредненную длину шага человека: 2H+L=64 см, где Н – высота ступеньки (размер подступенка), L – глубина проступи (горизонтальной части ступени).

Формула для расчета размеров удобных ступеней

Важно! При формировании ширины лестничного марша учитывайте, что не вся площадь забежных ступеней используется для прохода.

Монтаж опалубки

Самодельная сборная опалубка для винтовой бетонной лестницы – это очень сложно даже для строителей со стажем. Есть специальные сборные конструкции, которые можно приобрести в магазине или взять в аренду в строительной фирме.

Но если вы уверены в своих силах, то для сборки опалубки вам понадобятся:

  • влагостойкая фанера от 20 мм толщиной для нижней части и боковых щитов;
  • брус 100*100 мм для подпорок;
  • доски 30 мм для укрепления;
  • соединительные металлические уголки и саморезы.

На заметку! Для ступеней сложных или полукруглых форм лучше использовать морскую фанеру, она обладает большей гибкостью, при этом достаточно прочная.

Профессиональная заводская опалубка для винтовых бетонных лестниц

Инструкция по монтажу выглядит следующим образом:

  1. раскраиваете и выпиливаете фанеру согласно проекту, точно по размерам;
  2. монтируете нижний лист на опоры;
  3. закрепляете боковые щиты с помощью уголков и саморезов.

Опалубка в сборе должна быть стационарной и не иметь возможности сдвига.

Важно! Вся конструкция не должна иметь щелей, быть практически герметичной и особо прочной с учетом веса металла и бетона, а значит выдерживать массу в среднем около 2 тонн.

На фото сложная самодельная конструкция опалубки забежной лестницы

Усиление металлом

Еще один этап который, в ситуации с винтовой монолитной лестницей, практически невозможно произвести самостоятельно, не имея строительных навыков.

Здесь важно учитывать следующие моменты:

  • Внутренняя армация ступеней должна быть надежно закреплена с металлом, засверленным в несущие стены.
  • Прутки армирования должны находиться на расстоянии не менее чем в 50 мм от края бетонной заливки.
  • Чтобы распределить нагрузку, усилена должна быть вся площадь ступеней.
  • Продольные и поперечные прутья лучше соединять связкой с использованием строительной проволоки, а не сваркой.

Армирование лестницы должно обязательно соединяться с несущими конструкциями здания

Заливка раствора

Если вы с успехом проделали мероприятия на предыдущих этапах, то заливка бетона не составит труда, но и здесь есть несколько нюансов:

  • Для устройства лестниц обычно берется раствор по прочности не ниже В15.
  • Заливка производится с верхней ступени.
  • По мере заполнения раствор следует простучать и отвибрировать несколько раз, чтобы избавиться от воздуха внутри.
  • Вся заливка производится в один прием, не допускается частичное схватывание отдельных участков.
  • Верхняя горизонтальная поверхность ступеней выравнивается до схватывания.
  • После заливки вся конструкция накрывается полиэтиленовой пленкой для удержания влаги при схватывании бетона.

Обязательно выровняйте поверхность ступеней до схватывания раствора

Более детально ознакомиться с процессом устройства винтовой бетонной лестницы своими силами можно, посмотрев видео в этой статье.

Демонтаж опалубки и декоративная отделка

Бетон схватывается на 70% уже по истечении 10-14 дней. После 2 недель можно аккуратно снять боковые щиты и обработать бетон грунтовкой под финишную отделку, в целях экономии времени.

Нижние щиты и опоры стоит убирать не ранее, чем через 28 дней. При снятии опалубки важно не нарушать целостность кромки ступеней, не допускать сколов бетона.

После 4 недель лестница готова под финишную отделку. Дальнейшие действия зависят от выбора декоративного материала.

После снятия боковых щитов можно подготавливать конструкцию к декоративной отделке

Заключение

Винтовая бетонная лестница своими руками – это очень трудный процесс, требующий значительных трудозатрат и наличия специальных строительных навыков. И поскольку конструкция является силовым элементом строения, и от её надежности зависит целостность здания в целом, то лучше доверить процесс её устройства профессионалам. При этом вы можете корректировать форму и размеры ступеней, опираясь на рекомендации в данной статье.

Бетонная винтовая лестница: опалубка своими руками

Как добраться с первого на второй этаж частного дома? Ответ на этот вопрос подразумевает не только маршрут следования, но и удобство, безопасность, а также эстетическую привлекательность. Жилище, как на фото, должно быть максимально комфортным для человека, и бетонная винтовая лестница может сыграть в обеспечении комфорта не последнюю роль.

Правильно спроектированная и построенная, бетонная конструкция будет служить долго, как и любая качественная бетонная конструкция. А ее декорирование деревом, камнем, пластиком, металлом или другими материалами позволит создать совершенный элемент интерьера помещения, даже один из визуальных центров этого интерьера.

Разновидности бетонной винтовой лестницы

Конструкция может принадлежать как минимум к одному из трех видов:

  • гладкоподшитая;
  • с двойным каркасом;
  • на косоурах или на тетивах.

Гладкоподшитой считается бетонная лестница, у которой нижняя сторона совсем без выемок. Явное ее преимущество – безопасность для тех, кто будет ходить под лестницей. Нет острых углов, соответственно возможность случайно травмироваться резко снижается.

Для лестницы с двойным каркасом характерна ступенчатая структура снизу. Она повторяет форму ступенек, которые размещаются в верхней части. Такая конструкция достаточно интересна с точки зрения дизайна, но опалубка для нее довольно сложна.

Конструкция на косоурах или на тетиве – скорее экзотика, чем повседневность. Она чрезвычайно сложна в исполнении, но чудесно снимает визуальную тяжеловесность бетона.

Преимущества и недостатки бетонных винтовых лестниц

Стоит ли делать бетонные винтовые лестницы своими руками, особенно если строительных навыков исчезающе мало? Стоит, по многим причинам. Это именно та работа, которая представит возможность отработать строительные навыки, а также возвести замечательное по своей полезности и красоте сооружение.

Качественно сделанная бетонная лестница отличается:

  • феноменальной устойчивостью к механическим нагрузкам;
  • надежностью конструкции;
  • долгим сроком службы;
  • невосприимчивостью к воздействию агрессивных факторов окружающей среды;
  • водоотталкивающими свойствами;
  • технологичностью в изготовлении;
  • относительно небольшой стоимостью.

Если конструкция лестницы не слишком сложна, ее может сделать своими руками также начинающий мастер. Но даже не это, и не все, описанное выше, можно считать главными достоинствами такой лестницы. Главное достоинство – это то, что из армированного бетона можно соорудить конструкцию практически любой сложности, какую не сделаешь ни с дерева, ни с металла. Да, опалубка будет непроста, но затраченное время и терпение окупится сторицей. Да и отделка возможна практически любая, бетон настолько прочен, что выдержит даже облицовку тяжелыми мраморными или гранитными плитами.

Имеет такая лестница и ряд недостатков. Плотность бетона высока, а если еще и добавить вес стальной арматуры – конструкция получится тяжелой. Поэтому, чтобы выход на второй этаж был безопасным, требуется мощное перекрытие, лучше всего – бетонная плита.

Еще один недостаток –долгое время от начала работ до готовности к эксплуатации. Достаточно взглянуть на чертеж лестницы, чтобы понять объем предстоящей работы. И это еще не все. Бетон сохнет не менее двух недель, а то и дольше. Так что, оперативно изготовить такую лестницу не получится. Но, если взглянуть на винтовые бетонные лестницы на фото, можно сразу понять, что результат стоит затраченного времени.

Подготовка к монтажу

Перед тем, как приступать к возведению лестницы, следует сделать проект, предварительно проведя все необходимые расчеты и замеры. Хороший и подробный чертеж в трех проекциях будет отличным подспорьем в работе. Готовый чертеж необходимо показать специалисту, который проверит расчеты на наличие ошибок.

Из материалов и инструментов, без которых лестницу не соорудить, необходимо подготовить:

  • компоненты для бетонного раствора, т. е., цемент, песок, вода, пластификаторы, добавки и прочее;
  • стальную арматуру и проволоку для ее скручивания;
  • бруски и доски, из которых будет возводиться опалубка;
  • материалы, которыми будет проводиться отделка;
  • дрель с насадкой для перемешивания;
  • емкости для раствора.

Набор инструментов и материалов приблизительный, для каждого конкретного случая может потребоваться что-то свое. Ведь бетонная винтовая лестница – изделие нешаблонное, как уже говорилось, дающее простор для фантазии.

Монтаж бетонной винтовой лестницы

Опалубка для винтовой бетонной лестницы будет задачей первого этапа работ. Необходимо, согласно проекту, установить все ее элементы, надежно закрепив и выверив горизонтальность и вертикальность с помощью водяного или лазерного уровня. Доски, из которых изготавливается опалубка, должны быть ровными и гладкими, иначе на лестнице останутся видимые изъяны.

Особенно надежного крепления требуют подпорки из бруса. Они предназначены для удерживания большой массы раствора, поэтому должны соответствовать назначению.

После подготовки опалубки необходимо своими руками положить на место арматуру, связав ее проволокой в узлах. Далее остается подготовить раствор по обычной технологии. Смесь песка, цемента, воды и добавок необходимо тщательно вымешать, чтобы не оставалось комков.

Следующий этап – заливка бетонного раствора, его выравнивание и уплотнение. Начинать необходимо с верхней площадки, на которую будет опираться лестница, а ступеньки заливать целесообразнее сначала снизу.

Отделка станет возможной не ранее, чем через две недели после заливки бетона. За это время раствор подсохнет и конструкция обретет окончательные прочностные характеристики.

На видео весь процесс монтажа винтовой бетонной лестницы показан подробно и с комментариями.

Выводы

Вход на второй этаж в виде винтовой бетонной лестницы – прагматичное решение. Особенно если предусмотрена качественная отделка.

Бетонная винтовая лестница на второй этаж своими руками

 Роль лестниц в наших помещениях трудно переоценить. Они играют одну из основных и ключевых функций. С их помощью можно переместиться от одного уровня помещения, к другому, будь то второй этаж или подвал. При этом они незаменимы и безотказны, ведь это не лифт который может застрять. Это наводит на мысль об использовании лестницы как основного коммуникационного сооружения между уровнями в здании, особенно если оно малоэтажное.
 Выбор лестницы для дома вопрос серьезный, ведь видов лестниц огромное количество. Так можно выполнить лестницу из дерева, из стекла и металла или из бетона. Выбор этот осложняется еще и тем, что любая лестница конструкция дорогостоящая, а значит ошибки при выборе и монтаже будут дорого стоить.  Закладывать подъем лестницы и пространство под нее необходимо еще на стадии проектирования. Так об эргономичности лестниц и об основных принципах ее проектирования можно узнать из статьи «Лестница на второй этаж своими руками». В этой же статье приведен пример и для изготовления лестницы на второй этаж из дерева своими руками. Однако деревянные лестницы не являются сооружениями на все времена и подходящими для всех случаев. У них в значительной мере ограничена несущая нагрузка, износостойкость ступенек, в конце концов они могут быть кому-то не по душе.  Другой альтернативой деревянных лестниц будут лестницы из бетона. Именно о таком варианте мы и расскажем в нашей статье.

Бетонная винтовая лестница на второй этаж своими руками

 Бетонная лестница относительно своих «собратьев», то есть относительно других вариантов лестниц, имеет свои преимущества. Во-первых, это одна из самых прочных лестниц, если ее сделать правильно. Во-вторых, она будет являться достойной связкой между уровнями этажей и стенами, если будет подходить к ним, то есть своего рода такой усиливающий каркас. В-третьих, ее вполне можно выполнить своими руками. Здесь не потребуются какие-то особые материалы и умения.  Даже наоборот, все по накатной.
 Вот наш конкретный вариант исполнения лестницы, пока только «на листе» и в проекте.

Именно такую винтовую лестницу необходимо смонтировать в эркер здания.

Первоначально надо четко разметить каков будет угол подъема лестницы, и какие материалы вам будут необходимы для ее возведения. Так для опалубки понадобятся доски, из которых будет сделан каркас. Здесь лучше не экономить на опалубке, чтобы не испытать фиаско в связи с обвалом еще не застывшего бетона в ней. Первоначально выполняем как раз опалубку из досок…

 А затем застилаем доски фанерой. Эти кусочки фанеры будут фактически являться плоскостью дл формирования бетонной лестницы снизу. Здесь использованы кусочки, так как именно с ними проще работать и закрыть всю площадь сложной поверхности. Закрепить их к доскам можно с помощью саморезов, гвоздей или скоб, это не принципиально.

Далее приступаем к монтажу стержней для опалубки. Фактически это жесткая проволока, связанная между собой другой такой проволокой. О технологии изготовления арматуры для опалубки можно узнать из статьи «Армирование фундамента». Здесь в принципе все также. Арматура крепится между собой к стенам и перекрытиям.

Теперь необходимо выставить верхнюю часть опалубки, то есть фактически воссоздать поверхности которые будут ограничивать ступеньки лестницы.  Выполнить их можно также из фанеры и досок.

Сейчас можно и залить бетон. Заливать бетон лучше одним объемом, то есть всю лестницу разом. Это обеспечит ее целостность, прочность, а значит и безотказность во время эксплуатации.

Для заливки раствора лучше выбирать цемент марки Ц400 и выше. Подробнее о марках цемента в статье «Марки цемента расшифровка». Также о соотношении компонентов в раствор можно узнать из статьи «Приготовление раствора для стяжки пола». Ну и последнее, если вы вдруг будете заливать лестницу в холодный период года или захотите несколько улучшить свойства раствора, то прочитайте статью «Пластификаторы для растворов».
Теперь выжидаем пока застынет бетон. Если вы никуда не торопитесь, то не спешите разгружать лестницу. Можно даже оставить опалубку на неделю. А ходить по лестницу можно будет уже на второй день.

В конце концов, подходит время разборки опалубки. Когда вы все снимите, то будет примерно нечто такое…

Конечно это еще не готовая к эксплуатации лестница. На ней будут перепады (ступеньки) от опалубки. Она потребует штукатурки, где-то дополнительно доливки, установки перил. Ее надо будет облагородить плиткой, ковкой, мрамором или еще чем-то.  В общем, это уже будет относиться не к ремонту, а к отделке.

Подводя итог о монтаже бетонной винтовой лестнице на второй этаж своими руками

Основные выводы, которые можно будет сделать по итогам возведения лестницы будут следующие:
— лестницу вполне можно сделать самому. Это реально как по силам, так и по технологии ее изготовления.
— ну, а еще само собой разумеющийся вывод,  винтовая лестница сделанная своими руками обойдется вам куда дешевле, чем нечто подобное заказанное у кого-то.

Бетонные винтовые лестницы: особенности конструкции

Бетонная винтовая лестница – это тяжелая монолитная конструкция

Любое двухэтажное строение нуждается в лестнице. Для сооружения этих конструкций используют различные материалы.

Очень популярно дерево, металл, стекло, постепенно входят в использование композитные материалы. Как бы ни были данные варианты хороши, все они уступают по своим эксплуатационным характеристикам бетону, про который мы и поговорим сегодня, разбирая его преимущества и недостатки. А точнее, рассмотрим, как правильно монтируются бетонные винтовые лестницы.

Содержание статьи

Характеристики бетонных монолитных конструкций и прочее

Для начала давайте уясним, в каких случаях строительство бетонной лестницы будет оправдано, и какие преимущества и хлопоты такая затея принесет.

Преимущества бетонных лестниц

Свежезалитая винтовая лестница из бетона

Итак, по традиции начнем с достоинств материала:

  • Самый главный плюс – это прочность итоговой конструкции. Монолитная жесткая структура бетона способна выдерживать очень большие нагрузки. При этом она увеличивает прочность конструкции дома, за счет связки этажей.
  • Долговечность – правильно залитая лестница прослужит вам не меньше ста лет, а если учитывать, что эксплуатироваться она будет в благоприятных условиях внутри помещения, то не сомневайтесь, что и правнукам достанется.
  • Бетон не испытывает температурных деформаций.
  • Он не боится влаги и даже при попадании оной становится только крепче.

Бетонные полувинтовые лестницы могут отделывать разными материалами, например, деревом

  • Отделать поверхность такой лестницы можно любыми материалами, начиная от керамической плитки и заканчивая обычной краской (подробней читайте здесь).
  • Такая лестница никогда не доставит шумового дискомфорта даже через много лет, чего не скажешь ни о деревянном, ни о металлическом варианте.
  • Бетон заливается в жидком состоянии, поэтому может принимать абсолютно любые формы. Вся сложность работы, по сути, заключается в умении собирать опалубки различной конфигурации.
  • Немаловажно и то, что бетон является несгораемым материалом. Конечно, при экстремальных нагревах он может потерять свою прочность, и конструкция потребует замены, но это, во-первых, редкость, а во-вторых, конструкция точно не рухнет на голову эвакуирующимся при пожаре людям.

Замешивание бетона

Работа с бетоном отнимает много физических сил, однако сама процедура не требует от рабочего большого опыта работы. Достаточно знать несколько основных вещей: как собрать прочную опалубку нужной конфигурации, как правильно установить арматурный каркас, какую марку бетона использовать, как его трамбовать и кое-какие требования относительно размеров конструкции. Обо всем этом мы поговорим на этапе сборки, во второй части статьи.

Недостатки бетонных лестниц

Сборка составной опалубки из металла

Как ни крути, а недостатки имеются у любого материала, поэтому бетон не исключение:

  • Первое, что должен понимать строитель – это то, что бетонные лестницы не могут быть построены в любых домах. Они обладают просто огромным весом по сравнению с деревянными или металлическими конструкциями. По этой причине под ними заливается отдельный фундамент, который устраивается одновременно с основным, то есть установить такую лестницу вы сможете, только запланировав ее изначально.
  • Кроме этого само строение должно быть сложено из прочного блочного материала (кирпич, шлакоблок и прочее) и иметь железобетонные перекрытия.

Про экономию можно позабыть

  • Несмотря на то, что цена компонентов, из которых замешивается бетон, невысока, общая стоимость готовой конструкции во много раз превышает прочие аналоги. Все дело в количестве расходуемых компонентов. Часто такие конструкции являются свободными, то есть не привязанными к стенам, что требует сборки усиленного арматурного каркаса – большего ее количества. Уходит много раствора как на саму лестницу, так и на фундамент под нее. Хорошая облицовка для бетонной лестницы будет стоить намного дороже, чем покраска металла или дерева.
  • Процесс монтажа будет сильно растянут во времени. Как известно, полный набор прочности застывающим бетоном происходит спустя 28 суток.
  • Вам понадобится умение работать со сварочным аппаратом, так как из-за веса армирующего каркаса вязальной проволокой тут ограничиться не получится. По этой причине к такой работе предъявляются очень высокие требования. Дело в том, что жестко сваренный каркас создает внутри бетона очень сильное напряжение, что вместе с постоянной вертикальной нагрузкой на конструкцию благодаря нешуточной массе не идет на пользу общей прочности.

Чтобы собрать такую опалубку и каркас требуются не только знания и опыт, но и большая усидчивость

  • Если говорить конкретно про лестницы винтовые из бетона, то перед вами встанет дополнительная сложность по сборке сложной фигурной опалубки и каркаса из арматуры, что зачастую сделать новичкам не удается. При этом вам понадобятся приспособления для сгибания арматуры.

Совет! Однозначно советуем вам обращаться за помощью к профессионалам при подобном строительстве, ну, или хотя бы, приглашать их для выполнения самых ответственных участков работ, например, для сварки.

В любом случае, если вы затеваетесь с возведением лестницы винтовой из бетона, вам нужно знать процедуру монтажа, чтобы иметь возможность контролировать наемных работников. На словах они все профессионалы, а вот на деле – единицы.

Типы бетонных лестниц

Все бетонные лестницы  делятся на три вида:

Гладкоподшитая лестница

  • Гладкоподшитые – не сложно догадаться, что основной чертой данных конструкций является гладкая нижняя сторона, которая формируется листовыми материалами, чаще фанерой или ОСП плитами. Данный вариант является наиболее простым в исполнении, поэтому именно его мы и рассмотрим на этапе монтажа. Нижнюю сторону такой лестницы нетрудно отделать – она обычно шпаклюется и красится в нужный цвет.

Ломаная лестница

  • Лестница двойной каркас – у этих лестниц нижняя сторона точно повторяет контуры ступеней. Выглядят они очень изящно, почему и любимы многими дизайнерами. Однако их изготовление является более сложным, и в винтовом исполнении они встречаются не часто.
  • Лестницы на тетивах и косоурах – данные элементы называются так в силу своего внешнего сходства с аналогами в деревянных и металлических конструкциях. Подобные варианты выполнить еще сложнее, но выглядят они очень эффектно и легко. Боковые тетивы позволяются выполнять открытые конструкции – без подступенков.

Монтаж бетонной лестницы винтовой

После небольшого теоретического вступления, давайте понемногу переходить непосредственно к возведению.

Составление проекта

Чертеж винтовой лестницы из бетона

Как уже было сказано, строительство бетонной лестницы недопустимо без соответствующего основания. Это основание вы закладываете одновременно с домом, то есть план лестницы у вас уже как минимум включен в проект дома.

Однако полностью обойти данный вопрос мы не можем, так как очень много людей строят по наитию, держа все не на бумаге, а в голове.

Итак, допустим, у вас залит фундамент, связанный с основным,  с солидным запасом прочности. Имеется двухэтажное строение с железобетонными перекрытиями, и вы желаете построить винтовую лестницу из бетона. Начинаем с расчета габаритов и основных параметров конструкции.

Выбираем гладкошовную конструкцию, так как ее возвести и отделать проще всего:

  • Первым делом замеряем расстояние от пола первого этажа, до пола второго – назовем этот параметр Н;
  • Затем вычисляем местоположение центральной оси закругления и определяем внешний радиус конструкции.

Совет! Тут следует понимать, что чем выше будет радиус, тем проще будет собрать опалубку. Обычно для перехода на второй этаж в частном доме не нужно делать полный виток. Хватает половины оборота, или даже четверти. Такая лестница не займет столько места, как маршевая и удобно разместится где-нибудь в эркере.

  • Предположим, что радиус, назовем его R, равен 3 метрам.
  • Затем определяем точки выхода и входа лестницы. Допустим, поворот предполагаемого подъема составит 120 градусов, что составляет ровно треть от полного круга (от 360 градусов).
  • Вычислить данное значение очень просто и для этого вам понадобится только транспортир, отвес, карандаш, длинная линейка или красящая нить.
  • Отмечаем точкой центральную ось, после чего опускаем на пол первого этажа отвесом точку, обозначающую грань верхнего перекрытия, к которой будет подходить лестница. Соединяем полученные метки линией. Далее отмечаем точкой место предполагаемого окончания марша и соединяем ее с центральной осью. Теперь осталось только замерить транспортиром получившийся угол.

Лестница с поворотом на 270 градусов

  • Имея эти данные, мы уже можем вычислить длину внешней стороны подъема. Как мы помним из школьного курса геометрии, длина окружности (L) находится по формуле: 2πR, где π (пи) – это константа равная приблизительно 3,14.
  • Итак, считаем: 2*3,14*300 = 1884, или 18 м 84 см. Но дело в том, что мы нашли длину полного поворота, а нам нужна только треть: 1884/3 = 6м 28 см.
  • Далее подсчитываем количество ступеней в пролете. Не секрет, что лестница должна быть удобной и размеры ступеней должны соответствовать длине шага человека, но в каком месте стоит задавать ступеням именно эти значения, если известно, что они имеют неправильную форму, сужаясь в сторону центральной оси? Считается, что человек поднимается наверх по линии, составляющей где-то 2/3 от длины внешнего радиуса.
  • Предположим, что хотим широкий подъем в 110 сантиметров. 2/3 от этого числа составляет приблизительно 73 см. 110 – 73 = 37. То есть нужный радиус составит 628 – 37 = 591 см.

Приблизительные соотношения размеров проступей и подступенков

Внимание! Оптимальная длина проступи (места, куда ступает нога человека) составляет 25-33 сантиметра, а подступенка (высота степени) – 15–22 сантиметра.

  • Теперь нам требуется разбить пролет на такое количество ступеней, чтобы их параметры соответствовали указанным значениям. Для этого длину подъема делим на предполагаемую длину ступени: 591:30 = 20 ступеней, снова округляя. Учитывайте на месте, будет ли верхняя ступень совмещаться с площадкой.
  • Далее делим высоту пролета (Н) на полученную цифру: 300:20 = 15 сантиметров. В принципе мы уложились в допустимые пределы, но если конкретно вас не устроила, например, высота ступени, то просто подберите более подходящее соотношение. Мы же оставим все как есть, так как нашей лестницей мы пользуемся только гипотетически.
  • Следующим этапом определяем длины ступени по краям. Внешняя грань: 628:20 = 31,4 сантиметра. Для внутренней стороны сначала нужно определить радиус и длину. Отнимаем это значение от внешнего радиуса (R): 300 – 110 = 190 сантиметров. Вычисляем длину: 2*3,14*190 = 1193,2, сразу находим треть: 1193,2/3 = 397,7, то есть 3м 98 см. Делим на 20 и получаем 19 см 9 мм.
  • Осталось найти последнее значение, которое очень важно при сборе опалубки – это угол наклона лестницы. Если мы развернем наш винт и представим наш подъем в виде треугольника на плоскости, то получим прямоугольный треугольник с двумя известными сторонами (катетами) и противоположным углом который нужно найти.
  • Вспоминаем функцию арктангенса, где α = arctg(a/b) = arctg(300/628) = arctg0,47 приблизительно. Найти нужную функцию можно, воспользовавшись онлайн калькулятором, или встроенным вариантом в вашу операционную систему на ПК, переведя его в инженерный вид. В итоге получаем значение около 25 градусов.

Что-то мы углубились в расчеты, но думаем, что информация будет для вас нелишней. Давайте переходить к строительству.

Возведение опалубки

Опалубка винтовой лестницы из бетона своими руками

Далее будет пошагово дана инструкция, как возводится опалубка для винтовой бетонной лестницы:

  • Первоначальная разметка у нас на полу уже имеется – ее мы наносили при расчетах и описывали выше. Теперь нам нужно начертить на полу две окружности, точнее их части, которые обозначат наружный и внутренний радиус конструкции. Напомним, у нас это 300 и 190 сантиметров соответственно.
  • Изготовим сначала самодельный циркуль. Для этого нам понадобятся: 1 дюбель, кусок проволоки соответствующей длины и карандаш. Дюбель вбивается в точку оси и к нему привязывается проволока. Отступив нужное расстояние, приматываем карандаш и чертим дуги.
  • Далее по полученным линиям нужно смонтировать опоры для опалубки с двух сторон. Для них можно использовать черновые брусья или доски, выставляя их четко по отвесу и ориентируя в пространстве. Монтаж опор выполняется каждые 20-30, а может и 40 сантиметров, чтобы было удобно изгибать бортики опалубки. Регулируйте данные значения на месте, согласно крутизне изгиба, исходя из правила – чем круче, тем чаще.
  • Крепим их жестко к полу и верхним перекрытиям при помощи стальных уголков и разбираемых анкеров (те, которые можно демонтировать). Если привязаться не к чему, то выставив детали по вертикали, фиксируем их всевозможными упорами и раскосами. Связываем стойки между собой обрезками досок и максимально укрепляем конструкцию.
  • Главное требование на данном этапе, чтобы все вертикальные элементы были выставлены максимально точно по уровню.
  • Следующим пунктом станет нарезание листов фанеры. Кстати, этот материал должен быть достаточно прочным, но при этом гнуться, поэтому берем его толщиной в 8-10 мм. Толщина заготовки должна обеспечить бортик достаточной высоты, чтобы перекрыть внешние углы ступеней, при этом расстояние от внутреннего угла до гладкого шва основания должно составить минимум 10 сантиметров. Плюс нужно учесть толщину нижней опоры из досок, но об этом далее.

Циркулярная пила

  • Для удобства выставления наклона спуска, нижние края двух заготовок подрезаются под расчетную величину. В нашем виртуальном случае – это 25 градусов для острого угла. Учтите, что весь рез должен быть максимально точным, чтобы увеличить герметичность опалубки и упростить ее выставление. Поэтому при резе используйте циркулярную пилу, и металлические направляющие.

Саморезы по дереву

  • Затем начинаем сборку бортиков. Приставляем фанеру скошенным ребром к полу, проверяя горизонтальный уровень по противоположному, и фиксируем саморезами по дереву нижний край к первому столбу. Так мы выставляем нужный угол наклона конструкции.
  • Теперь нам нужно загнуть фанеру по заданному стойками радиусу. Для этого пригибаем лист к прочно зафиксированной стойке и притягиваем саморезами до плотного контакта, потом переходим к следующей и делаем то же самое, и так далее, пока не пройдем весь бортик.
  • Следите за точностью стыковки листов фанеры, и укрепляйте швы шинами из широкой рейки, но еще лучше, если вы будете подрезать стыки под углом в 25 градусов, соединяя их прямо на стойках. Не перетягивайте крепеж, чтобы не нарушать геометрию изгиба лестницы.

Винтовые бетонные лестницы: опалубка с установленными бортиками

  • Отдельно собирается торцевая опалубка для создания контура фризовой, пригласительной ступени. Обычно радиус ее изгиба намного меньше, поэтому стойки устанавливаются намного чаще.

Бортик для первой ступени

  • Обратите внимание на то, как сильно укрепляется данный элемент. Дело в том, что лестница будет монолитной, и практически вся масса бетона будет стремиться вниз, давя на этот бортик, из-за чего неминуемы деформации достаточно тонкой фанеры. Эту деталь необязательно делать широкой, так как она будет располагаться строго горизонтально.

Вот как выглядит каркас опалубки при взгляде снизу

  • Следующий шаг тоже заставит немного повозиться. По нижнему краю закрепленной фанеры, нам потребуется сделать неширокий бортик для укладки основания лестницы из досок. Для этого нарезаем из фанеры ровные пятисантиметровые полоски и крепим их при помощи саморезов в два слоя, чтобы опора была максимально надежной.

Смонтированный бортик под основание

После того как бортик надежно закреплен начинаем обшивать основание досками толщиной в 25 мм. Особой точности подгонки деталей сейчас не требуется.

Основание опалубки зашивается прочными досками

В итоге мы должны получить сплошное покрытие, по которому уже сейчас можно свободно перемещаться.

Подшитая опалубка

В зависимости от того, как вы подходите к перекрытию, может сооружаться горизонтальная опалубка для площадки, как это сделано в нашем наглядном примере.

Вид сверху

Следующим шагом мы обшиваем полученную поверхность листами фанеры. Задача непростая, так как нужно не только точно состыковать листы друг с другом, но и с бортиками, которые закруглены.

Для разметки деталей пользуйтесь тем же циркулем, перенесенным в другое место. Разложите на полу листы фанеры, а затем прочертите по их поверхности такие же дуги, как и для лестницы. Длины стыков листов вымеряйте рулеткой по факту.

Обшивайте, начиная снизу, плотно притягивая листы к деревянному основанию, чтобы они повторяли его форму во всех плоскостях.

Основание закрыто фанерными листами

Армирование и выставление ступеней

Самая тяжелая часть работы с опалубкой завершена и осталось только выставить ступени, но сделать это мы сможем только после укладки армирующего каркаса. Используем для этих целей стальную арматуру диаметром в 10-12 мм.

Стальная арматура Так же вам понадобятся приспособления для ее изгибания.

Гибочный станок для арматуры

Нам нужно сделать двухуровневый каркас из продольных прутьев с частыми перемычками. При этом нужно учесть, что нижние пояса должны быть приподняты на высоту минимум в 1 сантиметр, то есть устанавливаются специальные подпорки.

Пример подпорок

Прутья привариваются к закладным, выступающим из перекрытий. Если таковых предусмотрено не было, то высверливаем в плитах отверстия, в которые закручиваем анкера или забиваем куски арматуры немного большего диаметра.

Все стыки поясов с перемычками так же свариваются.  Размер получающихся ячеек не должен превышать 15 сантиметров.

В итоге получается единая жесткая конструкция:

  • После вычерчиваем на бортиках контуры ступеней согласно ранее полученным размерам.
  • Далее вам понадобятся прочные доски толщиной в 50 мм и высотой, соответствующей высоте ступени. В нашем случае – это 15 сантиметров.
  • Монтируем их на стальные уголки (можно заменять деревянными распорками) и саморезы, соединяя противоположные бортики по намеченным границам.

Внимание! Доски должны оказаться снаружи ступени, а не внутри.

Каркас практически готов к заливке

Совет! Если у вас не оказалось под рукой досок нужной толщины, и вы боитесь, что масса бетона деформирует ступень, то свяжите по центру ступеньки поперечными рейками друг с другом.

Последний этап монтажа каркаса связан с устройством арматурного пояса внутри самих ступеней:

  • Сделайте Г-образные заготовки по габаритам нужной ступени;
  • Приварите их к основным поясам, также оставляя зазор до верхней грани ступени в 1 сантиметр. Для надежности можно тоже сделать двухуровневый «скелет».
  • Соедините данные элементы между собой прямыми поперечинами.

После этого весь арматурный каркас станет еще жестче и прочнее.

Заливка бетонной лестницы

Вот вы уже знаете практически все о том, как сделать винтовую лестницу из бетона. Остался последний, самый простой этап — заливка, но перед тем как приступать к работе, еще раз убедитесь в том, что каркас выдержит массу лестницы – все подозрительные места нужно дополнительно усилить подпорками из деревянного бруса или металла и раскосами.

Бетон вам понадобится маркой не меньше, чем М200, но лучше М250. Изготавливать его самостоятельно не советуем, так как потребуется смеси очень много, а процесс заливки не должен сильно растягиваться во времени.

Заказывайте сразу миксер с некоторым запасом. Излишки можно использовать для заливки какой-нибудь площадки во дворе.

Глубинный вибратор

Из дополнительных инструментов вам понадобится глубинный вибратор, с помощью которого из залитой смеси будут удаляться образующиеся воздушные пустоты. Так же советуем промазать внутренние стенки опалубки отработанным маслом, чтобы процедура распалубки прошла легко, не потревожив набирающую прочность конструкцию лестницы.

Стыки листов можно промазать силиконом, чтобы добиться большей герметичности. Так застывший бетон будет намного качественнее и прочнее.

Подача бетона из автобетоносмесителя на заранее заготовленную площадку

Если вы все это предусмотрели, то приступаем к заливке.

  • Начинаем работу с нижней части конструкции, передвигаясь по деревянным перемычкам.

Винтовая бетонная лестница своими руками

  • Бетон внутрь дома сложно подать напрямую, так что, скорее всего, вам придется сильно потрудиться, тягая его вручную ведрами.
  • Если имеется оборудование, то часть смеси можно поднимать лебедкой наверх через оконный проем.

Разгрузка бетона в емкости

Заполнив несколько ступеней, опускаем в бетон головку вибратора, воздействуя на массу в течение нескольких минут. После поверхность ступеней выравнивается мастерком. На счет уровня можно сильно не заморачиваться, но точность все-таки приветствуется. Работать нужно быстро, без задержек.

На фото — залитые и выровненные ступени

Если вибратора под рукой у вас не оказалось, то можете простучать опалубку снаружи при помощи молотка.

Лестница полностью залита вместе с площадкой

После того как заливка завершена, вам остается только ждать, пока в бетоне не завершатся все необходимые химические реакции. Полный срок застывания составляет 28 суток, а распалубочная прочность набирается спустя семь.

Это значит, что через неделю вы можете демонтировать опалубку и начать пользоваться лестницей в легком режиме (перемещение только людей), а любые отделочные работы могут выполняться только спустя месяц.

Подведем итог

Винтовая лестница своими руками из бетона — сооружение очень сложное, и требует от мастера сноровки, опыта, умения считать и мыслить пространственно. За самостоятельное изготовление мы браться никому не рекомендуем, так как потребуется кое-какое оборудование и умение работать со сваркой, однако решать, конечно же, вам. В любом случае просмотрите видео в этой статье, где вы сможете узнать много интересного.

Винтовая лестница бетонная: виды, изготовление

Винтовая лестница из бетона – прекрасное решение для обустройства межэтажных переходов в жилых и нежилых зданиях. Независимо от используемой в строительстве технологии, бетонные лестницы отличаются рядом положительных качеств как с экономической точки зрения, так и касательно эксплуатационных свойств.

Винтовая бетонная лестница для дома – прекрасное решение ввиду прочности, долговечности, надежности, стойкости ко влаге материала, а также благодаря простоте и сравнительно невысокой стоимости монтажа конструкции. Многие отказываются от бетонных лестниц, считая их неэстетичными и безликими, но современные технологии позволяют отделывать конструкции самыми разными материалами, создавая нужный декор и добиваясь желаемого эффекта.

Классификация

До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.

Место расположения

По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.

Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки.

Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.

Способ устройства

По способу устройства бетонная лестница для дома может быть двух вариантов:

Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.

По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.

Форма и конструктив

По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.

Виды пролетов по конструктиву:

  • Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
  • С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
  • С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.

Почему бетон?

Чаще всего сооружают винтовые лестницы из бетона, так как материал обладает массой преимуществ, уходя далеко вперед в сравнении с другими вариантами.

Плюсы монолита

Рассматривая достоинства бетонных винтовых лестниц, нельзя отделять их от свойств самого материала, которые во многом определяют эксплуатационные характеристики конструкции.

Основные преимущества бетонных лестниц:

  • Прочность – бетонный монолит способен выдерживать немалые нагрузки, повысив показатель прочности всего дома за счет качественной связки этажей.
  • Долговечность – залитая по правилам лестница способна прослужить минимум 100 лет.
  • Отсутствие температурных деформаций.
  • Стойкость ко влаге.
  • Возможность отделать винтовую бетонную лестницу любым материалом – от покраски до укладки керамической плитки.
  • Отсутствие дискомфорта в эксплуатации: проседания ламелей (как в случае с древесиной), громкого топота (металл отдается звуком по помещениям).
  • Реализация любой задумки – бетонная винтовая лестница заливается жидким раствором, поэтому дает возможность создать разные формы, конфигурации.
  • Бетон не горит – при экстремальных температурах может терять прочность, но даже после пожара не требует замены, не упадет на людей.

Важно и то, что собрать винтовые лестницы своими руками (бетонные) вполне реально. Процесс монтажа опалубки и заливки потребует немало сил и времени, но при правильном подходе и точных расчетах самостоятельно создать качественную лестницу возможно.

Некоторые недостатки

Из минусов винтовых бетонных конструкций, в первую очередь, стоит упомянуть невозможность монтажа после строительства дома. Лестница обладает большим весом, дает нагрузку на основание, требует создания отдельного фундамента, поэтому может конструироваться исключительно при условии наличия ее в проекте. Само здание должно быть прочным, крепким (желательно из шлакоблока, кирпича, других блоков), выполненным с армированием перекрытий.

Конструкция предполагает достаточно высокую стоимость – расходы на сам бетон, опалубку, арматуру, дополнительный фундамент, облицовку составят немалую часть общих затрат на строительство здания. Продлевается и срок строительства – бетон застывает 28 суток, поэтому дальнейшие работы после заливки лестницы можно проводить лишь через месяц.

К минусам бетонных винтовых лестниц также стоит отнести необходимость выполнения сложных сварочных работ при создании армирования, непростой процесс монтажа фигурной опалубки и самого стального каркаса, для чего нужны специальные инструменты, знания, навыки.

Как сделать лестницу своими руками

Изготовление винтовой лестницы своими руками – задача сложная и дорогостоящая, поэтому прежде, чем начинать что-то делать, необходимо все просчитать и спроектировать. Обычно самостоятельно делают гладкошовные монолитные винтовые конструкции.

Основные этапы создания винтовой бетонной лестницы своими руками:

  • Составление проекта, выполнение всех расчетов.
  • Монтаж опалубки – наиболее важный и трудоемкий процесс. Опалубку делают из пиломатералов: бока из досок, подпорки из бруса, криволинейные поверхности из фанеры. Все части соединяют саморезами. Особого внимания требует палуба опалубки, которую нужно сделать очень прочной, способной противостоять повышенной нагрузке.
  • Армирование – выполняют с использованием прутьев сечением 12 миллиметров. Поперечные прутья кладут в стены, чтобы надежно связать лестницу с конструкцией здания. Арматуру вяжут в виде решетки, ячейка которой должна быть равна максимум 20 сантиметрам. Прутья вяжут проволокой.
  • Заливка – сначала заливают первые несколько ступеней, ждут их высыхания, потом продолжают заливать по одной ступеньке, каждую вибрируя арматурой для удаления воздуха. Потом вибрируют всю конструкцию.
  • Демонтаж опалубки – после окончательного высыхания раствора.
  • Шлифовка ступеней для дальнейшей отделки – керамической плиткой, плитами из природного камня, искусственного, древесиной и т. д.

Базовая технология

Все этапы выполнения работ по созданию бетонной винтовой лестницы неизменны – сначала создается проект и выполняются тщательные расчеты, потом по схеме собирается опалубка, конструкция армируется стальными прутьями, заливается бетоном.

После подсыхания опалубку снимают, ждут полного набора прочности раствором и отделывают любым материалом или придают нужный вид бетонной поверхности. Тут все зависит от того, какой была первоначальная задумка, ведь современный дизайн бетонных винтовых лестниц предлагает массу вариантов.

Проект

Желательно, чтобы проект бетонной винтовой лестницы создавался профессионалом. В процессе реализации задачи учитывают несколько важных моментов.

Нюансы создания проекта винтовой лестницы из бетона:

  • Угол наклона марша должен быть 30-45 градусов, если больше – будет сложно и опасно передвигаться по пролету.
  • Для комфорта ширину горизонтальной площадки ступени делают 24-30 сантиметров.
  • Высота вертикальной части ступени не может быть больше 20 сантиметров (с учетом отделочного материала).
  • Проектируя один лестничный марш, желательно делать в нем нечетное число ступеней – так удобнее.
  • Перила располагают на высоте около метра.
  • Между ступенями и верхним перекрытием должно быть минимум 2 метра.

При просчете количества и размера ступеней используют формулу:

2Н + L = 64 сантиметра – тут:

  • Н – высота ступени
  • L – глубина проступи (величина ступени)

Монтаж опалубки

Проще всего купить готовую опалубку для винтовой бетонной лестницы или хотя бы взять в аренду.

Но если делать самостоятельно, то понадобятся такие материалы: брус 100 на 100 миллиметров (для подпорок), обычная (обернутая в полиэтилен) или влагостойкая фанера толщиной 20 миллиметров (для сбивания боковых щитов, нижней части), доски 30 миллиметров (укрепление), саморезы, соединительные стальные уголки.

Опалубку делают так: размечают, выпиливают по схеме фанеру, монтируют на опоры нижний лист, крепят щиты по бокам саморезами и уголками. Опалубка должна быть максимально надежной, стационарной, не предполагать сдвигов под весом бетона.

Усиление металлом

Армирование нужно делать обязательно, чтобы конструкция получилась надежной. Внутренний армокаркас надежно крепят к металлу, который был предварительно засверлен в несущие стены. Армировочные стержни располагают на расстоянии минимум 5 сантиметров от края ступеней из фанеры и со всех сторон бетонной заливки.

Для оптимального распределения нагрузки упрочняют всю площадь ступеней. Обязательно поперечные и продольные прутья сваривают или соединяют вязальной проволокой.

Заливка раствора

На данном этапе важно правильно выбрать бетонную смесь и залить ее в опалубку согласно технологии.

Особенности заливки бетона:

  • Раствор лучше брать прочностью минимум В15.
  • Заливать начинают с верхней ступени, по мере заливки простукивают смесь и несколько раз вибрируют для удаления воздуха.
  • Заливку осуществляют за раз, чтобы избежать частичного схватывания отдельных зон.
  • Верхнюю горизонтальную плоскость ступеней нужно выравнивать до того, как они схватятся.
  • После того, как заливка выполнена, всю бетонную лестницу накрывают полиэтиленом, периодически сбрызгивают водой, чтобы избежать появления на поверхности трещин.

Демонтаж опалубки и декоративная отделка

Через 10-14 дней можно аккуратно демонтировать опалубку – обычно к этому времени бетон набирает 70% прочности. Снимают боковые щиты, обрабатывают бетонный монолит грунтовкой для дальнейшей финишной отделки. Опоры и нижние щиты снимают только через 28 суток, когда бетон полностью затвердеет. В процессе демонтажа опалубки действовать нужно аккуратно, чтобы исключить вероятность сколов, трещин.

Бетонная винтовая лестница своими руками – сложный и трудоемкий процесс, который предполагает серьезные затраты времени, сил, финансов. В процессе выполнения работ важно неукоснительно соблюдать технологию строительства и выбирать качественные материалы, так как от этого будут зависеть прочность и надежность не только самой лестницы, но и всего здания.

Винтовая лестница бетонная — особенности и разновидности

Винтовые лестницы из бетона — самый практичный вариант сооружения конструкции. При их возведении следует только знать технологию работы, учитывать рекомендации опытных строителей. Рассмотрим подробно, как самостоятельно сделать элегантную конструкцию, используя бетон.

Особенности бетонной лестницы ее достоинства и недостатки

Рисунок 1. Вид бетонной винтовой лестницы

Бетон — прочный материал. К безусловным его достоинствам следует причислить:

  • Упрочнение конструкции самого здания. Монолитная лестница — дополнительный элемент, усиливающий армирующий контур.
  • Хорошая надежность. Присутствие металлической арматуры делает монолит устойчивым перед растяжением. Этот фактор особенно важен для лестниц.
  • Возможность создания сложных форм у ступеней. Поскольку раствор весьма пластичен, с его помощью удается создавать вогнутые либо полукруглые формы.
  • Безопасность. При действии огня бетон не разрушается, не поддерживает горение, не выделяет токсичных компонентов.
  • Ступени из бетона не расшатываются, они не скрипят, поскольку не рассыхаются.
  • Простой уход. Поскольку материал не нуждается в частом обновлении, выполнении косметических мероприятий, это существенно снижает затраты на его обслуживание.
  • Разнообразие финишной отделки. Чтобы облагородить бетонные ступени, используют любой материал. Действия ограничены только фантазией дизайнера либо материальными возможностями.

Внимание! Винтовая лестница, изготовленная из бетона, позволяет устроить невероятно прочную конструкцию в весьма ограниченном пространстве.

Рисунок 2. Винтовая бетонная лестница

Хотя достоинств перечислено много, следует понимать, что имеются и определенные недостатки таких сооружений:

  • Значительная масса. Даже небольшой пролет бетонной лестницы по весу будет больше тонны. Из-за этого еще на этапе сооружения здания требуется учитывать, что фундамент получит существенную дополнительную нагрузку.
  • Большие трудозатраты. Даже недорогая стоимость материалов не способна компенсировать количество сил и времени, затрачиваемых на возведение такой конструкции.
  • Монументальность. Поскольку материал не прозрачен, помещение уменьшится визуально в своих размерах. Из-за этого рекомендованы такие монолитные конструкции лишь в просторных комнатах, у которых высокие потолки.
  • Необходимость выполнять декоративную отделку. Из-за пористой структуры материал хорошо впитывает влагу, поэтому без дополнительной защиты постепенно начинает расслаиваться. В монолите образуются трещины, значительно снижающие прочность изделия.

Преимущества и недостатки бетонных винтовых лестниц

Независимо от технологии, применяемой в строительстве бетонных винтовых лестниц, они отличаются множеством положительных характеристик не только с точки зрения экономии, но и по своим эксплуатационным параметрам. Такая конструкция становится отличным решением обустройства переходов между этажами в жилых либо промышленных зданиях. Она отличается прочностью, надежностью и долговечностью. Материал изделия стоек, он стоит недорого.

Многие застройщики отказываются использовать такие лестницы, поскольку считают их неэстетичными. Однако современные технологии открыли перспективу отделки этой конструкции, для которой применены любые материалы, позволяющие создавать желаемый декор, чтобы получить требуемый эффект.

Виды бетонных винтовых лестниц

Конструкции имеют три варианта исполнения:

  • Гладкоподшитые. Основной признак данных изделий — гладкая нижняя поверхность, формируемая с помощью листового материала (ОСП плиты либо фанеры). Этот вид наиболее простой, его доступно сооружать самостоятельно, из-за чего именно он будет далее рассматриваться при описании монтажных действий. Нижнюю сторону несложно после установки изделия отделать — для этого используют шпаклевку, а затем поверхность красят.
  • Двойной каркас. Такие конструкции дублируют нижней поверхностью контуры ступеней. Изделие выглядит изящно, из-за чего его предпочитают многие дизайнеры. Но изготовление этого варианта более сложное, поэтому для винтового исполнения применяется редко.
  • Тетивы с косоурами. Эти элементы конструкции получили такое наименование по аналогии с металлическими либо деревянными изделиями. Подобные виды маршей выполнить чрезвычайно сложно, хотя смотрятся они невероятно эффектно. При наличии боковой тетивы удается сооружать открытые конструкции, лишенные закрытого пространства под ступеньками.

Винтовая лестница своими руками

Сооружение конструкции самостоятельно — задача весьма сложная. Перед началом работ требуется все хорошенько продумать. Основные этапы изготовления такие:

  • Составление проекта, а затем выполнение расчетов.
  • Сооружение опалубки. Ее изготавливают из различных материалов: досками обшивают боковины, из бруса делают подпорки, фанерой оформляют все криволинейные участки. Опалубку соединяют саморезами. Пристальное внимание рекомендовано уделять палубе, поскольку она обязана быть прочной, хорошо противостоять высокому давлению.
  • Армирование. Сетку делают из металлических прутьев диаметром 12 мм. Все поперечные элементы монтируют в стены, усиливая связь изделия со зданием. Сетку вяжут проволокой, делая решетку с ячейками по 20 см.
  • Заливка. На первом этапе заливают пару нижних ступеней, после их высыхания продолжают мероприятие, заливая далее по одной площадке и вибрируя их арматурой, чтобы гарантированно удалить из раствора воздуха.
  • Демонтаж опалубки. Выполняют процедуру после полного высыхания раствора в изделии.
  • Шлифовка ступеней. Мероприятие необходимо для последующей отделки различными материалами: керамической плиткой, природным либо искусственным камнем, древесиной.

Конструкция винтовой лестницы

Рисунок 3. Винтовая бетонная лестница

Форма лестниц бывает прямолинейной, являющейся самой распространенной, поскольку ее сооружают используя готовые блоки, либо винтовой. Витые изделия традиционно монтируют внутри сооружения. Для этой цели создают проект, затем собирают опалубку, выполняя точный расчет всех нагрузок, оказываемых на проходную поверхность изделия.

Рекомендовано выполнять лестницу с углом ее наклона в 30°. Если увеличить этот показатель, площадь возводимого сооружения снизится, но  одновременно вырастет риск травматизма, ухудшится возможность комфортного перемещения. При необходимости уменьшить площадь изделия в плане следует изготавливать конструкцию с несколькими пролетами, а лучше предпочесть винтовой ее вариант.

Внимание! Проект обязан учитывать присутствие ограждений, крепление закладных деталей — несоблюдение этого требования недопустимо при расчете конструкции.

Изготовление винтовой лестницы своими руками

Очередность выполнения действий при сооружении своими руками бетонных винтовых лестниц неизменна — все мероприятия стартуют с создания проекта, основанного на скрупулезных расчетах, а затем собирается по вычисленной схеме опалубка и вся конструкция армируется. Только после этого приступают к заливке раствора.

Когда материал подсохнет, опалубку необходимо удалить, после чего ожидают, когда материал наберет окончательную прочность. Лишь затем его отделывают, придавая поверхности желаемый облик. Здесь все зависит только от первоначальной задумки, поскольку существует множество вариантов оригинальных дизайнов для этого вида исполнения винтовых лестниц.

Советы по устройству винтовой и бетонной лестницы

Бетон хорошо схватывается примерно за две недели. После этого можно бережно снять щиты по бокам изделия и обработать материал грунтовкой перед финишной отделкой. Нижние щиты вместе с опорами рекомендуют снимать лишь спустя месяц. Демонтаж опалубки не должен сопровождаться нарушением кромок ступеней. Только через месяц конструкция целиком готова для выполнения финишной отделки.

Заключение

Изготовить винтовое сооружение из бетона чрезвычайно трудная задача, требующая существенных трудозатрат, определенных строительных навыков. Такая конструкция — силовой элемент здания, поэтому ее надежность чрезвычайно важна. Лучше доверить выполнении работ профессионалам, а самому только корректировать форму изделия.

Винтовые лестницы из бетона своими руками чертежи

естница — конструкция, позволяющая человеку «подняться над собой», в самом прямом смысле этих слов. Разнообразие моделей лестниц, как и материалов для их изготовления, достаточно велико, однако общие принципы едины, и если вы сумеете сделать один вид лестницы, то сделаете и все последующие, сколько бы их ни было. В настоящей статье мы поговорим об изготовлении винтовых и бетонных лестниц своими руками основных принципах проектирования и изготовления лестниц, расскажем, как правильно сделать лестницу, не зависимо от того, где она будет использоваться.1. Винтовая лестница своими руками.
1.1 Конструкция винтовой лестницы.
1.2 Изготовление винтовой лестницы своими руками.2. Бетонная лестница своими руками.
2.1 Комбинированная бетонная лестница своими руками.3. Советы по устройству винтовой и бетонной лестницы.4. Вопросы по устройству винтовой и бетонной лестницы.

Винтовая лестница своими руками

Винтовая лестница была изобретена во времена столь давние, что имя изобретателя этой конструкции сегодня напрочь забыто, но конструкция используется и поныне, а о том как сделать винтовую лестницу, пойдет речь в этой части статьи. Впрочем, не только о винтовых лестницах мы упомянем, а еще и о том, как сделать бетонную лестницу своими руками.

Само слово «винтовая» уже дает точное представление об этом типе лестниц. Они представляют собой винт или спираль, иногда совершающую вокруг центра несколько оборотов, а иногда ограничиваясь сегментом в три ступени.

Рассмотрим самый простой вариант устройства винтовой лестницы своими руками с деревянными ступенями и металлическим несущим центральным стержнем. Такую лестницу можно будет установить в тех местах, где малая площадь не позволяет использовать обычную, наклонную лестницу.

Конструкция винтовой лестницы

Смысл конструкции лестницы в том, что деревянные ступени нанизываются на колонну, с шагом равным расстоянию между ступеньками. Для винтовых лестниц это расстояние должно быть в пределах 180 — 220 мм. Для установки ступеней на нужном уровне, они фиксируются стержнями из гладкой арматуры диаметром десять, а лучше двенадцать миллиметров. Стержни утапливаются заподлицо со ступенью, в предварительно выдолбленный стамеской паз. Паз закрывается металлической накладкой с креплением на шурупах. Внешние от стойки края ступеней, сшиваются брусьями сечением 40×50 с креплением на шурупах. Общая длина брусьев 108 см, одновременно он служит стойкой для перил.

Изготовление винтовой лестницы своими руками

Несущая колонна изготавливается из обычной стальной трубы диаметром 60 — 80 мм. Достаточная толщина стенки трубы 5 мм. Для деревянных деталей лучше использовать дуб, в крайнем случае, качественную сосну. Металлические детали окрашиваем эмалевой краской в два слоя, деревянные покрываем разогретой олифой за два раза, затем прозрачным водостойким лаком. Вместо олифы можно использовать морилку желаемого оттенка, но это уже на любителя. Шурупы используем либо бронзовые, либо из нержавеющей стали. Конечно, лучше и саму стойку изготовить из нержавеющей стали, но это дорогое удовольствие.

Рисунок выше даёт представление о внешнем виде и деталировке такой лестницы.

Верхний конец трубы фиксируется на перекрытии, нижний на полу. Узел крепления зависит от конструктивного решения пола и перекрытия. Если это бетон, используют подходящие анкера, если дерево, можно обойтись мощными винтами. Подробнее про винтовую лестницу можно узнать из других материалов на сайте.

Бетонная лестница своими руками

Теперь рассмотрим, как сделать бетонную лестницу своими руками. Обычно, самодельные бетонные лестницы применяют при устройстве крылец. Основой для такой лестницы является уплотненный щебнем грунт, а основным приспособлением для изготовления, обычная дощатая опалубка.

Установленная и залитая бетоном опалубка в разрезе приведена на рисунке. Можно увидеть, что между нижним краем опалубки и основой крыльца есть зазор, для того, что бы вся конструкция представляла собой единый монолит.

Что бы избегнуть трещин, при некачественном уплотнении грунта, лестничный марш армируют сеткой с ячейкой 150×150 мм из арматуры АII, или АIII диаметром 10 мм.

При изготовлении бетонной лестницы своими руками, бетон укладывают за один раз, однако, он не должен быть чрезмерно жидким. При приготовлении должны быть, хотя бы приблизительно, сохранены следующие пропорции: 10 частей цемента М400, 20 частей песка, 30 частей щебня фракции 10-20 мм, 7 частей воды. Если воды будет явно недостаточно, можно довести ее количество до 10 частей, но не больше. Тщательно перемешанный бетон будет достаточно плотен, что бы не вытечь из под опалубки.

Комбинированная бетонная лестница своими руками

Сделать бетонную лестницу своими руками можно не только в цельно монолитном варианте, но и комбинированную. Подобную конструкцию можно увидеть на фотографии. Косоуры и элементы крепления ступеней выполняются из профильной прямоугольной трубы, а сами ступени отливаются из бетона марки 200. Что бы ступени имели красивый вид, бетон для них нужно будет приготовить на белом декоративном цементе, а в качестве крупного заполнителя использовать гранитный щебень фракции 5-10 с добавлением мраморной крошки.

Отливают ступеньки следующим образом: в приготовленную опалубку кладут проволочную сетку, так называемую «кладочную», (ее используют для армирования кирпичных стен и перегородок), заливают и хорошенько уплотняют бетон. В промышленных масштабах уплотнение бетонных конструкций осуществляют на специальных вибростолах, ну а в домашних условиях, при небольших объемах, достаточно хорошенько «проштыковать» бетон обычным мастерком или шпателем.

Залитые ступени выдерживают в опалубке трое суток, затем опалубку разбирают, а ступени шлифуют с помощью шлифовальной машины, добиваясь гладкой, полированной поверхности. При этом верхняя часть щебня и мраморной крошки срезаются, образуя красивую структуру. Перед тем, как производить шлифовку лицевой части ступеньки, попробуйте шлифовать там, где это не будет бросаться в глаза. Если при шлифовке, отдельные камни щебня или мраморной крошки будут выворачиваться, бетон схватился недостаточно, и деталь нужно выдержать еще сутки — двое.

Форму ступеньки и опалубки можно увидеть на рисунке. Как видим, ступенька представляет собой два тонких параллелепипеда совмещенных вместе, верхний, сама проступь больше, а нижний, служащий для установки в металлическую раму, меньше. Дополнительного крепления ступеней не нужно, они достаточно надежно будут лежать в металлической раме, удерживаемые собственным весом. Подробнее про устройство бетонной лестницы можно узнать из других материалов на сайте.

Советы по устройству винтовой и бетонной лестницы

Мы с вами рассмотрели, как сделать бетонную лестницу, и как сделать винтовую лестницу своими руками. Как вы убедились, ничего сверхсложного в изготовлении этих конструкций нет. Разумеется, если внешний вид деталей не имеет особого значения, бетон для устройства лестницы можно использовать самый обычный.

Еще одна маленькая хитрость при устройстве комбинированной лестницы, если у вас найдется стекло достаточного размера, можно положить его на дно опалубки, правда в этом случае, ступеньку надо будет отливать наоборот, что бы лицевая часть была снизу. Такой несложный прием сделает проступь ступеньки абсолютно гладкой и без всякой шлифовки.

Боковым обрезам ступеней можно так же придать фактуру «дикий камень». Делается это следующим образом. Параллельно передней грани ступени, отступив от края 7-10 мм, проводят линию. Затем, по этой линии, с помощью широкого зубила, резко ударяя по нему молотком, скалывают край бетона ступени. Сочетание полированной поверхности и «рваного» края даже при использовании обычного бетона придает ступенькам весьма необычный и привлекательный вид.

Вопросы по устройству винтовой и бетонной лестницы

  • Нужна лестница на второй этаж, места мало.
  • Экономичный вариант лестницы.

На сайте есть ещё много о лестницах, в частности как сделать деревянную лестницу, лестницу-стремянку, лестницу на второй этаж. Задавайте вопросы в комментариях

Бетонная винтовая лестница нарушает линейные интерьеры Дома в Ашии

Винтовая лестница нарушает линейную геометрию в японском доме, спроектированном Kazunori Fujimoto Architects & Associates, который почти полностью построен из бетона.

Дом построен для пары и их четырех детей и расположен у подножия горы Рокко, популярного туристического направления в префектуре Хёго.

Студия спроектировала дом с минимальными проемами, чтобы блокировать звук с близлежащей дороги и ориентировать виды на живописные пейзажи.

Дом разделен на два этажа в двух кубических объемах.

Винтовая лестница — первое, что можно увидеть в конце коридора. Он был сформирован из формы с ЧПУ, доставлен на объект и отлит на месте в качестве завершающего штриха дома.

Разработанный как центральный элемент дома, Kazunori Fujimoto Architects & Associates придал лестнице духовное значение как ёрисиро. В синтоистской религии этот термин относится к объекту, который привлекает духов с помощью физического сосуда.

«Лестница выходит за рамки своей функции и становится ёрисиро, символизирующим единство семьи в этом доме», — объяснил Кадзунори Фудзимото, основатель своей одноименной студии.

Внутренняя планировка дома отражает его линейный экстерьер, поскольку студия выбрала толстые горизонтальные и вертикальные плоскости для выступов и стен, чтобы выразить «пространственную чистоту».

Их контрастируют изогнутые линии лестницы, которые призваны смягчить жесткость интерьера.

Кухня и гостиная занимают открытое пространство в том же объеме, что и вход и лестница.

Полностью открытая планировка, в этом небольшом доме могут собраться все шесть членов семьи.

На верхний антресольный уровень над входом можно подняться по стальной лестнице над большим окном.

Окна во всем доме были расположены высоко на стенах дома, чтобы сохранить уединение семьи от соседей и заменить вид на горный пейзаж.

Расположенная рядом с гостевым домом Йодоку Фрэнка Ллойда Райта, студия сбалансировала количество окон и ограждений, чтобы блокировать шум из популярного туристического места.

Gosize проектирует собственную домашнюю студию в Японии вокруг минималистского пруда

Стены и окна имеют симметрию вращения относительно центра комнаты, что, по словам Фудзимото, в Японии называют «стилем ветряной мельницы».

«Стены окружают жилые помещения, а окна открывают их одновременно», — пояснил он.

Несмотря на свою важность для дома, студия спроектировала лестницу так, чтобы она занимала как можно меньше места в углу.

Это решение позволило соединить циркуляционное пространство под спиралью, которое ведет в главную спальню во втором томе.

Первый этаж разделен двумя перегородками на четыре спальни одинакового размера. Стоя в центре плана, они оставляют 550-миллиметровое пространство по периметру, чтобы дети дома могли спокойно пройти между ними.

Большой проем перфорирует три фасада объема. Поскольку они расположены в центре каждой стены, две спальни могут иметь один проход.

Фудзимото не новичок в деликатных бетонных винтовых лестницах, которые он использовал ранее в доме в Акицу. Тем временем Хильдебранд нанял один в более крупном масштабе для офиса Hapimag в Швейцарии.

Фотография сделана Кадзунори Фудзимото.


Авторы проекта:

Архитектор: Кадзунори Фудзимото Architect & Associates (Кадзунори Фудзимото, Андреа Ферри)
Инженер-конструктор: Eiken Structural Consultants, Eiichi Tsumura
Строительная группа: Yamamten Könden Лестницы | Изогнутая бетонная лестница

Бетонные лестницы — ваши возможности

Spiral UK может посоветовать вам лучший подход к созданию вашей бетонной лестницы:

  • Лестницы из сборного железобетона изготавливаются в формах на нашем заводе.
  • Лестницы из литого бетона отливаются на месте, а не предварительно изготавливаются, и этот метод часто используется для изогнутых бетонных лестниц.

Все наши лестницы являются железобетонными. , где бетонный материал усилен сталью

Знаете ли вы?

Бетонные лестницы предлагают большие практические преимущества:

  • Бетонные винтовые лестницы и изогнутые бетонные лестницы можно использовать как снаружи, так и внутри вашего дома
  • Бетонные лестницы очень прочные и долговечные
  • Бетонные винтовые лестницы и изогнутые бетонные лестницы не гниют, не выгорают или не деформируются со временем
  • Бетонные лестницы требуют очень небольшого обслуживания
  • Их можно использовать для заполнения большого пространства с минимальными затратами
  • Бетон по своей природе устойчив к огню
  • Бетонные лестницы тихие, поскольку не создают скрипов и эхо
  • Бетонные лестницы могут помочь улучшить звукоизоляция между этажами в здании
  • Бетон может сочетаться с цветом ваших стен и полов

Настройте свою бетонную лестницу с помощью этих прекрасных отделок от Spiral UK

Многие люди удивлены разнообразием вариантов отделки, которые Spiral UK может включать для создания дизайнерского эффекта, который вы ищете для своей бетонной винтовой лестницы или изогнутой бетонной лестницы.

  • Ступени могут быть вставлены из контрастных материалов, таких как дерево или камень.
  • Наши бетонные ступени могут иметь чистую поверхность (гладкую) или внешнюю отделку (грубая галька) снаружи.
  • Поручни для бетонных лестниц могут быть выполнены в полированном исполнении. стекло, дерево, стекло или кожа.
  • Балюстрады для бетонных лестниц также могут быть изготовлены из вышеуказанных материалов. Для бетонных плавающих лестниц очень популярны стеклянные и стальные балюстрады, поскольку они подчеркивают «плавающий» эффект.

Следует отметить, что бетон — это самый тяжелый материал, который вы можете использовать для лестницы, поэтому вам нужно подумать о том, как лестница будет поддерживаться основной конструкцией здания.

бетонная винтовая лестница, бетонная винтовая лестница Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Украсьте свой интерьер модернизированными, декоративными и уникальными.   Бетонная винтовая лестница  на Алибабе.com по самым конкурентоспособным ценам. Эти эффектно оформленные. Винтовая лестница из бетона   - идеальный элемент декора для интерьера, который подходит к любому типу жилых домов или коммерческих объектов. Эти изделия долговечны и служат долго без ущерба для характеристик и стиля. Независимо от того, какой стиль и тематику вы выберете для украшения интерьера, эти.  Бетонная винтовая лестница  идеально сочетается с любым дизайном и декором. Покупайте их у проверенных поставщиков и ведущих оптовиков на сайте гарантированного качества.

Огромная коллекция с уникальным дизайном и современным дизайном. Бетонная винтовая лестница , представленная на объекте, не только эстетически выглядит, но и устойчива к любым внешним воздействиям. Эти. Винтовая лестница из бетона изготовлена ​​из прочных материалов и не имеет себе равных по сроку службы. Более того, эти. Винтовая лестница из бетона доступна во множестве со вкусом оформленных конструкций, которые обязательно привлекут ваше внимание с первого взгляда.

Alibaba.com предлагает широкий выбор. Бетонная винтовая лестница доступна в различных цветах, дизайне, формах, материалах и стилях, которые могут индивидуально вписаться в любой интерьер и требования. Эти. Винтовая лестница из бетона хорошо отполирована, оборудована ограждениями для предотвращения любых неудач и имеет гладкие края. Эти. Винтовая лестница из бетона идеально подходит для любого помещения, а их высокая точность делает их очень продаваемыми продуктами.

Просмотрите разнообразное. Бетонная винтовая лестница ассортимент на Alibaba.com и сэкономьте деньги при покупке этих продуктов. Эти продукты не только уникальны, но и имеют отличное послепродажное обслуживание, установку на месте и многое другое. Найдите надежных продавцов и товары одним щелчком мыши!

Пошаговое строительство наружной винтовой лестницы

Фото иллюстрированный проект винтовой лестницы с 24 пошаговыми фотографиями

Мэтт Вебер

Строительство винтовой лестницы — непростая задача даже для опытных плотников. По этой причине большинство домовладельцев DIY либо избегают этого проекта, либо тратят большие деньги, чтобы заплатить профессионалу за индивидуальную сборку. Производители винтовой лестницы Arké осознали спрос на винтовые лестницы и необходимость упрощенной установки, и в результате появился инновационный дизайн комплекта, который позволяет мастеру своими руками собрать лестницу без использования специальных инструментов или навыков. В комплекты Arké «все в одном» входят ступени, площадки, балясины, поручни, фурнитура и аксессуары.Нет ничего, что можно было бы красить, сваривать, окрашивать или запечатывать.

Основные характеристики

Когда дело доходит до установки и сборки, комплекты Arké предлагают три уникальных конструктивных особенности, которые решают общие проблемы.

Во-первых, высота системы регулируется с помощью запатентованной системы распорок. Вместо того, чтобы полагаться на точное измерение высоты, стандартный комплект винтовой лестницы регулируется по высоте примерно от 8 футов 3 дюйма. до 10 футов. (Для высот больше или меньше стандартного диапазона доступны дополнительные подступенки, удлинители центральной стойки и поручни.) От 1/8 до 1/4 дюйма. толстые распорки могут быть установлены вдоль центральной стойки между ступенями лестницы по мере необходимости, чтобы постепенно регулировать высоту подступенка и, таким образом, общую высоту лестницы, чтобы она идеально соответствовала площадке.

Еще одна ключевая особенность Arké — возможность направленного поворота спирали. Большинство производителей производят конкретный блок, основанный на вращении (по или против часовой стрелки) спирали для конкретной установки. Это требует тщательного планирования и измерения, чтобы избежать ограниченного или заблокированного выхода на этаж.Комплекты Arke, однако, могут быть установлены с вращением по часовой стрелке или против часовой стрелки, что выбирается во время установки.

Для размещения на различных строительных площадках комплект Arke Sky030, изображенный в этой статье, также имеет площадку, которая позволяет устанавливать лестницы в квадратные проемы в полу или на участки без проемов, такие как балконы и антресоли.

Стадия планирования

При заказе комплекта для лестницы сначала измерьте расстояние от готового пола на верхнем уровне до готового пола на нижнем уровне предполагаемого расположения лестницы.Это определяет точную высоту, необходимую для установки.

Затем измерьте общий объем доступного пространства, чтобы определить правильный диаметр лестницы. Готовое пространство должно быть как минимум на два дюйма больше, чем общий диаметр лестницы. Наборы Sky030 доступны в диаметрах 47, 55 или 63 дюйма. (Примечание: если установка должна соответствовать Строительным нормам IRC, домовладелец должен будет выбрать модель диаметром 63 дюйма, которая разработана в соответствии с общими требованиями кодекса IRC в отношении винтовых лестниц.)

Комплект Sky030 также доступен в трех вариантах окраски с порошковым покрытием; Белый, серый или черный.

Пошаговая установка

Сборка комплекта Arke начинается с установки базовой пластины и центральным полюсом.

Опорная плита была надежно прикреплена к плите бетонными анкерами.

Металлический центральный полюс накручивается на стальную муфту.

Крышка пластины и нижний хомут надеваются на штангу.

Каждая ступенька крепится к столбу с помощью распорных дисков.

Во время сборки ступени не находятся в фиксированном положении, и их можно отодвинуть, пока вы работаете.

В комплект входят подробные инструкции по количеству и размещению распорок, необходимых для достижения желаемой высоты лестницы.

Требуется предварительная сборка ступеней для установки балясин и соединителей поручней.

По мере того, как устанавливается больше ступеней, вес компонентов заставляет соединения соединяться друг с другом и все сильнее затягивать узел вокруг центральной стойки.

После нанесения небольшого количества смазки второй центральный полюс навинчивается на первый.

При увеличении веса конструкция становится все более жесткой.

Муфта и стержень с резьбой устанавливаются в верхней части центральной стойки.

Стержень с резьбой ожидает установки посадочной и верхней стойки поручня.

Измерьте и отметьте размещение болтов, затем частично вбейте их в прочный каркас конструкции дома, чтобы они были готовы поддержать площадку.

Установите треугольную площадку на лаги и затяните болты.

Зафиксируйте площадку над центральной стойкой.

Вставьте первую балясину каждой ступени в соединители протектора. Передние балясины проходят через ступени и соединяются с нижними ступенями, что обеспечивает фиксированное положение ступеней лестницы.

Убедитесь, что балясины вертикальны во всех направлениях.

Соединители балясин затяните гаечным ключом, входящим в комплект.

Перила лестницы изготовлены из ПВХ, и мы оставили их лежать под прямыми солнечными лучами, которые нагревали перила, что сделало их гибкими и легкими в установке.

Нижний выступ поручня проходит между двумя выступами соединителя поручня в верхней части балясин.

Поручень лестницы может быть просверлен по мере необходимости, чтобы обеспечить отверстия для крепежных отверстий под винты соответствующего цвета, которыми поручень крепится к балясинам.

Излишек рельса можно обрезать по размеру.

Когда поручень соединяется с балясинами, стыки лестницы затягиваются и стабилизируются, и лестница становится жесткой и неподвижной.

После установки внутренних балясин винтовая лестница Arke становится прочной и практически завершенной. Все, что осталось от этого проекта, — это соединение верхнего поручня после того, как будет построена балюстрада балкона дома.

Чтобы получить дополнительную информацию о лестнице Арке, посетите arkestairs.com


Рекомендуемые статьи

Как спроектировать винтовую лестницу?

Расчет размеров винтовой лестницы очень важен и выполняется с особой тщательностью. По сравнению с обычной лестницей, она принимает смелые формы и конфигурации.

Рисунок 1. Винтовая лестница

Есть BIM и другое программное обеспечение для определения размеров винтовой лестницы. Но как инженер-строитель важно знать ограничения и основные концепции при проектировании винтовой лестницы.

Среди различных конфигураций винтовых лестниц наиболее распространен круговой формат. Здесь объясняется определение размеров винтовой винтовой лестницы.

Также читайте: Что такое винтовая лестница?

Проектирование винтовой лестницы

При проектировании винтовой лестницы учитываются три основных фактора:

  1. Высота вертикального подъема лестницы
  2. Угол поворота лестницы
  3. Диаметр подъезда

Основываясь на плане, разработайте правильное представление о том, где лестница начинается от нижнего этажа до того места, где ступенька заканчивается на верхнем уровне.Он дает высоту вертикального подъема лестницы. Диаметр лестницы используется для определения угла поворота.

Шаги для проектирования винтовой лестницы

1. Сначала определите размеры проема лестничной клетки. Винтовая лестница имеет диаметр на 100 мм меньше, чем данный проем. (Согласно BS5395-2 1984). Это положение позволяет лестнице комфортно вписываться в данное пространство.

Рис 2. Схема проема лестничной клетки

Например, проем в подъезде квадратной формы 2000 x 2000 мм может вместить лестницу диаметром 1900 x 1900 мм.Определите количество шагов для одного поворота, т. Е. На 360 градусов. В таблице ниже указаны значения ступеней для разного проема лестничной клетки.

Таблица 1. Рекомендуемые ступени стояка в соответствии со стандартами BS

2. Определите высоту пола до пола. Возьмите рекомендуемое значение стояков из стандартной таблицы 2, приведенной в BS5395-2 1984. Например, если,

  • Высота этажа «h» = 2700 мм
  • Подступенок ‘r’ = 225
  • Количество стояков = 2700/225 = 12
  • №: ступеней = 11 + 1 посадочная площадка

Проверьте полученные значения согласно строительным нормам данной области или страны.

Таблица 2. Выписка из БС по винтовой лестнице в строительстве; Изображение предоставлено: лестница Grand Design

3. Посадочная площадка — следующий элемент дизайна. Посадочная площадка может быть квадратной, круглой или трапециевидной. Не рекомендуется использовать квадратную площадку для приземления, поскольку она уменьшает зазор над головой.

Рис 3. План винтовой лестницы с деталями площадки для приземления
Изображение предоставлено: лестница Grand Design

Найдите площадку для приземления в соответствии с пространством, имеющимся у выхода с лестницы.Выберите лучшее положение для посадочной плиты.

4. Разработайте план винтовой лестницы с полученными деталями. Нарисуйте грубый набросок того места, где начинается шаг входа. Рисование вручную лучше начинать с посадочной площадки движением вниз. Или выберите любой калькулятор лестницы, доступный в Интернете. Ниже показана конструкция винтовой лестницы.

Рис.4. Эскиз винтовой лестницы; Изображение предоставлено: лестница Grand Design

5. Всегда проверяйте зазор головки. Расстояние до головы винтовой лестницы — это высота под площадкой при спуске по лестнице.Зазор для головы должен составлять не менее 2 м, чтобы голова не ударилась о края посадочной площадки.

Рис.5. Зазор для головы

Прежде чем приступить к строительству, обязательно ознакомьтесь с правилами строительства лестниц.

Материал винтовой лестницы может быть разным в зависимости от выбора клиента. Лестницы в классическом стиле и современный стиль можно выбрать исходя из предпочтений.

Также читайте: Требования к конструкции лестницы

Также читайте: Компоненты лестницы

16 Эффектные винтовые лестницы | Конструкции и идеи на Dornob


Смотрите, куда вы ступаете: по некоторым из этих лестниц поднимались короли и принцы, премьер-министры и президенты.Если смотреть сверху, винтовая лестница может казаться зловещим оком, бесконечной фрактальной оболочкой или бездонным произведением абстрактного искусства. Удивительные лестницы можно найти в невероятно разнообразных формах — включая круглые, треугольные и квадратные — и сделаны из множества материалов, от камня и дерева до бетона и металла.


(Пауло Мендес да Роша, фото Ричарда Пауэрса через Stair Porn)
Эта коллекция, организованная по типу материала, включает классические формы от древних мастеров и динамичный дизайн от звездных архитекторов.От самых примитивных и элементарных винтовых лестниц до постмодернистских произведений головокружительных масштабов — вот шестнадцать звездных примеров конструкций винтовых лестниц со всего мира — все они сфотографированы сверху.

1) Замечательные деревянные винтовые лестницы

Деревянные лестницы являются классическим украшением многих старинных домов, особняков или имений. Некоторые из них приобретают характер с возрастом и износом. Иногда дерево используется таким образом, что оставляет свой след после того, как материал исчез, как, например, в бетонных лестницах из плит или в деревянных конструкциях с покрытием.
Rihga Royal Hotel в Осаке (by Vitroids):

The Guest House (by Laura O’Halloran):

Faculty Club в Гарвардском университете (by Ishrona):

Piece Hall в Галифаксе, Великобритания (автор Tim Green ):

Деревянная винтовая лестница для жилого дома (JDN):

2) Исторические винтовые лестницы из кирпича и камня

Камень и кирпич когда-то использовались в строительстве винтовых лестниц, особенно в замках и укреплениях, где камень требовался для предотвращения пожаров и усиления защиты.Некоторые из них выполнены функционально, а другие стилизованно украшены.
Винтовая лестница из старого дерева и кирпича (от Erix):

Винтовая лестница из смешанных материалов (от PrimeJunta):

Элегантная каменная винтовая лестница в Palacio Barola (от BLMurch):

3) Современные металлические и бетонные винтовые лестницы

Металл и бетон заменили дерево и камень в качестве основного материала для лестниц в современную эпоху, но результаты не всегда бывают такими простыми, квадратными и структурированными, как можно было бы ожидать от этих обычно модернистских материалов.
Функциональная винтовая лестница из бетона и металла (от Fukagawa):

Люблянский замок в Словении (от ScubaBeer):

Памятник Великому пожару в Лондоне, Англия (от PabloBM):

Подписка на информационный бюллетень

Узнавайте последние новости дизайна!

Подпишитесь на нашу рассылку и узнавайте последние новости дизайна.

Спасибо за подписку! Ожидайте, что вскоре вы получите информационный бюллетень с последними новаторскими разработками и новинками.

4) Еще больше винтовых лестниц из смешанных материалов

Элегантная винтовая лестница (от Amber Wolfe):

Красочная винтажная винтовая лестница (от Positive):

Базилика Святого Стефана в Будапеште (от PaulC):

Квартирная лестница в Гонконге (от Ksionic):

Classic Simple Spiral Дизайн лестницы (от BLMurch):

Современная асимметричная винтовая лестница (от Abi Skipp):

Вы не насытились, вглядываясь в пустоту? Нажмите, чтобы увидеть больше головокружительных, стильных и гладких лестниц всех видов, а также креативных, удивительных и оригинальных лестниц со всего мира.

kazunori fujimoto Architects завершили дом в Ашии, Япония, с бетонной винтовой лестницей.

у подножия горы Рокко, Япония, kazunori Fujimoto Architects построили бетонную резиденцию, состоящую из двух квадратов, два уровня которых соединены уникальной винтовой лестницей. Дом в ашии построен как геометрическая композиция, где два его квадратных объема образуют сужение в однокомнатном пространстве, а размеры каждого архитектурного элемента тщательно продуманы для сохранения пространственной чистоты.

все изображения любезно предоставлены архитекторами казунори фудзимото

окруженный зеленым горным пейзажем дом архитекторов казунори фудзимото в ашия характеризуется двумя бетонными квадратными объемами и неоднозначным соотношением между внутренним и внешним пространством . : изогнутая скульптурная лестница, центр которой представляет собой прямую линию, соединяет два уровня дома, занимая при этом очень мало места и позволяя использовать пространство под ней в качестве коридора.придавая мягкость жесткому внутреннему пространству, изогнутая скульптурная лестница выходит за рамки своей функции и становится йориширо (объект, способный привлекать духов в терминологии синтоистской религии), который символизирует единство семьи в доме.

Резиденция разделена на два разных уровня, причем первый квадратный объем характеризуется открытым пространством на обоих этажах, а второй разделен на меньшие площади на первом этаже и на четыре комнаты на втором. пол с использованием поперечной стены. уникальная винтовая лестница, которая служит перегородкой между входом и спальней, служит для использования минимальной площади в плане для лестницы и коридора и включает в себя плиту минимальной толщины, которая позволяет использовать пространство под ней как проход.

информация о проекте:

имя: дом в ашия

архитекторов

дом в ашия

архитектора : ашия, япония

софия лекка ангелопулу I designboom

22 октября 2019 г.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
