Забить дюбель в бетон — Морской флот

Немногие знают, как правильно извлечь из стены старый дюбель. Главное — постараться выбрать простой, надёжный и экономичный способ. Добиться результата помогут навыки установки и демонтажа крепежных элементов, пригодится опыт владения электрическими и ручными инструментами.

Выпускается несколько видов конкретно для бетона, в качестве стержня в них всегда используется гвоздь. Надёжную эксплуатацию можно гарантировать, если суметь правильно подобрать вариант исполнения, исходя из размеров плоскости и массивности навешиваемых конструкций, и выполнить качественный монтаж.

Перед началом работ надо оценить качество и толщину поверхности. Наличие скрытой электропроводки и металлической арматуры является основанием для изменения места. Иногда забить дюбель аккуратно, не повреждая примыкающую часть стены, непросто.

Наиболее часто применяются следующие варианты:

Распорный, подходит для прочной стены. Он утвердится внутри неё за счёт расширения пластмассового корпуса. Пластиковую втулку изготавливают с конусообразным металлическим сердечником или с нарезанной резьбой.
Универсальный. Вмонтированный гвоздь плотно прилегает к стенкам отверстия. Подходит для сыпучих, пустотелых перегородок.

Вставить дюбель можно дрелью с функцией отбойника или перфоратора, сверла по бетону, молотка. Правильно выполнять работы в такой последовательности:

с помощью перфоратора пробить отверстие с диаметром, аналогичным втулке, и глубиной, превышающей длину крепежного элемента, на 0,5 см;
прочищают полученное углубление от грязи и пыли;
фиксируют корпус дюбеля молотком до совмещения его края с поверхностью стены;
забивают гвоздь в корпус до упора.

Если соблюдать все правила монтажа, достать его будет сложно.

Алгоритм вытаскивания

Выступающий гвоздь нарушает эстетичный вид, поэтому его необходимо вынуть или скрыть. Вытаскивая из стены старый крепеж, пригодится сообразительность и умение пользоваться электрическими инструментами.

Возвышающийся над поверхностью элемент можно вынуть, если раскачать и выкрутить. Расшатывают молотком, ударяя им по выступающей части с разных сторон. Затем следует ухватиться плоскогубцами или кусачками и вытащить. Не получится достать, если его вытягивать из отверстия, применяя только поступательную силу. Если крепеж значительных размеров, целесообразно использовать гвоздодер, который поможет вынуть с меньшими усилиями.
Требуется гораздо больше терпения, когда необходимо убрать сломанный дюбель, если его сложно или не получается ухватить, зацепить. Пластиковый корпус надо разогреть, расплавить горячим паяльником. Это позволяет вынуть из стены круглогубцами или другими подобными инструментами.
Металлическая трубка, диаметр и длина которой должны быть немного больших размеров, чем крепеж, нередко помогает достать его. Ее забивают так, чтобы втулка оказалась внутри. Затем одновременно с ней следует вытащить гвоздь.
В наиболее безнадёжных ситуациях дюбель удаляют молотком и дрелью. Сверлом необходимого размера выполняют несколько отверстий (углублений) непосредственно вокруг гнезда. В результате прочность близлежащей части стены уменьшается. Элемент достаточно легко убрать подходящим инструментом (плоскогубцами, кусачками и подобное), затем поверхность выравнивают шпаклёвкой или гипсом.

Когда сломанный крепеж нельзя вытащить, его маскируют. Рекомендуют попробовать забить дюбель в бетон молотком максимально глубоко, приставив прочный, тонкий инструмент. Если не удаётся вынуть гвоздь, можно применить другой способ: используя болгарку, срезать лишнюю часть.

Нередко необходимо достать оставшийся в стене пластиковый корпус без металлического стержня. Мастера советуют сделать так:

подобрать к втулке соответствующий саморез нужного размера (подробнее о видах шурупов по бетону), вкрутить на три четверти длины, затем расшатать и убрать;
ручным штопором достать дюбель, осторожно выкручивая;
если перечисленными способами вытащить не получается, следует попробовать срезать выступающие части ножом, остальное забить в стенку;
высверлить пластиковую втулку, подобрав инструмент равного или большего диаметра.

Перед проведением работ строители рекомендуют оценить их целесообразность. Задумываться о вытаскивании действительно необходимо, если рядом надо выполнить новое отверстие. Например, если требуется повесить новый карниз на прежнем месте, а старый крепеж не подходит.

Полученное углубление после того, как удалость достать гвоздь, станет больших размеров и его придётся заделывать. Для этого нужно заполнить шпаклёвкой или гипсом, наложить малярную сетку, зачистить, выровнять поверхность с помощью наждачной бумаги после просушивания.

Что делать, если дюбель вываливается из стены?

Не всегда состояние бетона соответствует должному уровню, так как при строительстве использовали некачественный раствор. Межкомнатные перегородки, проёмы для окон выполнены из материала, который через десятки лет стал рыхлым, сыпучим. В подобных домах гвозди вываливаются.

Существует несколько способов решения данной проблемы:

В бетоне просверлить дыру, удалить частицы, заполнить её жидкими гвоздями или эпоксидным клеем. После загустения установить дюбель. Навешивать предметы можно, убедившись в окончательном отверждении.
По направлению резьбы накрутить слой изоленты (подойдет обычный целлофан), полученная толщина должна обеспечить тугое вхождение в отверстие. Затем вбить элемент в пластиковый корпус, он за счёт этого раздвинется, что повысит надёжность.
Влажным бинтом (достаточно промочить) обмотать дюбель до получения необходимого диаметра и установить в стены, сразу можно вбить гвоздь. Использовать крепеж по назначению после полного испарения жидкости.

Главное — придерживаться правил, обеспечивающих надёжность и долговечность при эксплуатации: сделать дополнительное укрепление, подобрать элемент с размерами больше, чем принято.

Как забивать дюбеля в стену

При выполнении многих ремонтных работ часто возникает необходимость в применении дюбелей. При забивании этой детали в поверхность стены возникает надежный крепежный узел, который способен выдерживать большие нагрузки. Правильно забитый дюбель практически невозможно вынуть из тела материала, в котором он зафиксирован. Давайте разберемся, как забивать дюбеля в стену правильно.

Разновидность дюбелей

Дюбелей существует множество видов. Для каждого конкретного случая подбираются разные – все зависит от поставленной задачи. Все дюбели разделяются на две большие группы: универсальные и распорные.

Распорный

К распорным дюбелям относятся крепежные детали, корпус которых при монтаже подвергается расширению. Верхняя часть детали, как правило, производится из плотной пластмассы, в то время как сердечник, который вкручивается во втулку, изготовляется из пластика или металла. Такие дюбели преимущественно забиваются в твердые стены со сплошным наполнителем.

Универсальный

Универсальные дюбели можно закрепить в стене, которая отличается пустотелостью. Материал верхней части такого дюбеля под действием вращающейся силы сердечника скручивается и образует нейлоновую поверхность, которая плотно прилегает к поверхности отверстия, проделанного в стене. Для фиксации утеплителей применяют дюбели с широкими шляпками.

Тарельчатый

Длина дюбелей колеблется в широких пределах – от 20 до 120 мм. Это же касается и диаметра деталей – от 4 до 20 мм.

Одними из наиболее популярных крепежных изделий являются пластиковые распорные дюбеля. Корпус в таких деталях производится из нейлона, полипропилена или других идентичных материалов. Втулка такого дюбеля выглядит фигурно – на ней просматриваются множество острых выступов и усиков, благодаря которым деталь крепко «сидит» в стене. Распорный пластиковый дюбель оснащен металлическим сердечником, который длиннее внешнего основания. На сердечнике нарезана резьба или имеются конусообразные образования. Благодаря им внутренняя часть дюбеля при вкрученном состоянии крепко удерживается в пластиковой втулке и, соответственно, в стене.

Процесс забивание дюбеля

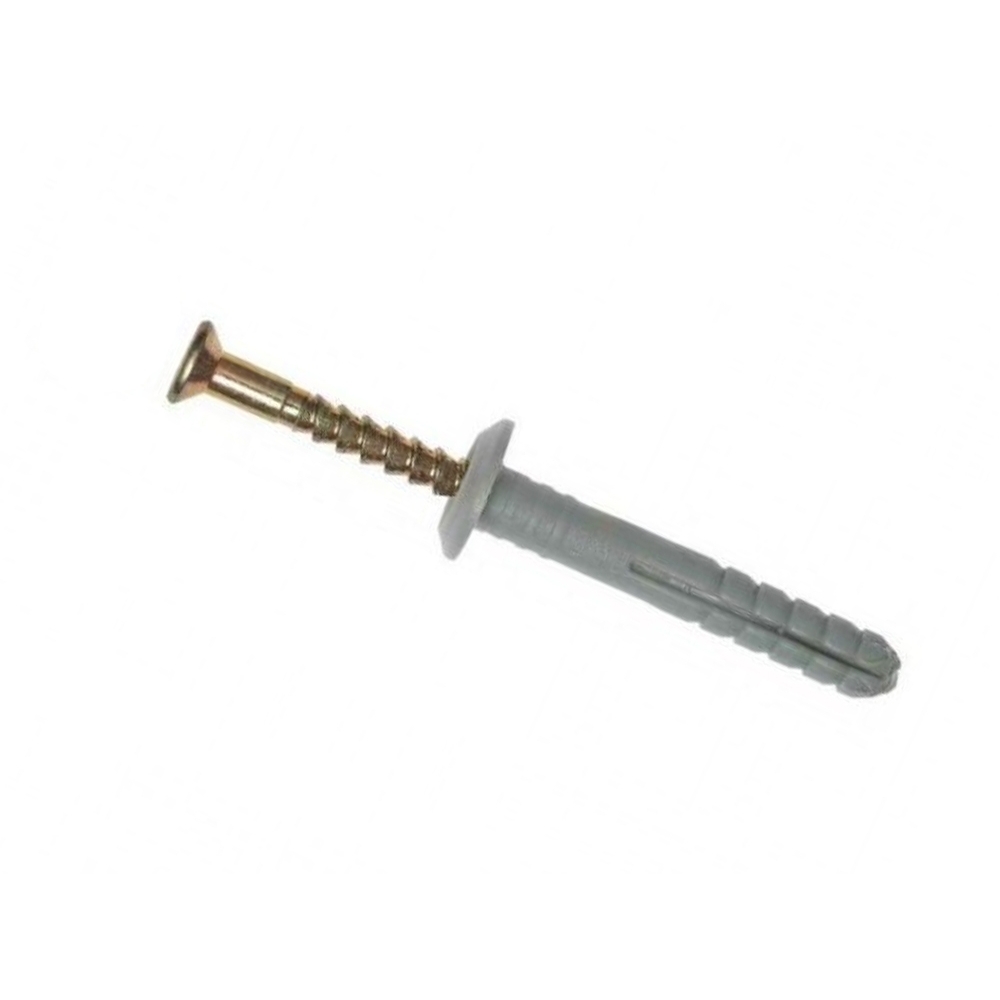

При строительстве и ремонте наиболее востребован дюбель с саморезом или дюбель-гвоздь, их можно крепить в разных материалах. Чтобы правильно зафиксировать их в стене, обеспечив качественное крепление, необходимо соблюдать определенные условия. Только на первый взгляд кажется, что забить дюбеля в стену очень просто. Чтобы не повредить материал, нужно соблюдать правило, согласно которому корпус дюбеля не должен выступать за край стеновой поверхности.

Сверлится отверстие

В стене перфоратором проделывается отверстие, при этом диаметр сверла должен совпадать с размером втулки дюбеля в сечении. Важно, чтобы глубина отверстия была на 0,5 см больше длины дюбеля.
После того как проделано отверстие, его необходимо прочистить подручным длинным предметом. Чтобы избавиться от пыли, отверстие можно продуть воздухом или, например, прочистить пылесосом.
Затем в отверстие необходимо вставить корпус дюбеля и забить его молотком до того момента, когда край детали станет совпадать с поверхностью стены.
После этого саморез завинчивается в пластмассовую основу практически до упора. В варианте с гвоздем, последний забивается молотком. Сердечник после вхождения в тело внешней оболочки детали окажет распирающее воздействие на основу в отверстии, при этом дюбель уже вытащить будет практически невозможно. Чтобы установить дюбель качественно, нужно соблюдать все необходимые правила.

Дюбель в отверстии

Нужно учесть, что сердечник нужно закручивать, а не забивать молотком. В противном случае втулка может разорваться и потерять свои крепежные свойства. Это утверждение подходит только для дюбеля, сердечником которого является саморез. Гвоздь же должен забиваться молотком до упора.

Видео

Смотрите иллюстрационное видео по установке дюбель-гвоздя:

Как забивать дюбеля в стену

При проведении ремонтных работ часто возникает необходимость вбить дюбель в стену. Это может потребоваться, например, при оборудовании натяжных потолков или в иных случаях. Даже повесить простую полку или картину на стену без этой процедуры крайне сложно. В связи с этим будет весьма полезно знать, как забивать дюбеля в стену.

Перед тем как начать описание технологических аспектов работ, не будет лишним определиться с тем, что такое дюбель и каким он может быть.

Дюбелем принято называть приспособление, которое служит для прочного удержания в какой-либо поверхности крепёжных элементов. Говоря иными словами, просто закрутить саморез в бетон будет недостаточно. Помимо того, что это довольно сложно, это ещё и бессмысленно, так как такое соединение будет непрочным. Положиться на такое крепление будет нельзя. Для увеличения надёжности в подготовленное отверстие в стене вставляется пластиковая втулка, в которую потом уже вкручивается саморез. Эта втулка и есть дюбель.

Исходя из особенностей конструкции и вариантов применения, можно условно выделить как минимум две разновидности этих крепёжных элементов.

Дюбели распорного типа, которые обычно используются для того, чтобы крепить что-либо к стенам из полнотелого материала. Они представляют собой пластиковые втулки, закрепляющиеся внутри отверстия благодаря выступающим элементам своей конструкции.
Универсальные дюбели. Их можно применять при закреплении элементов на стенах, изготовленных из пустотелых материалов. Суть их действия заключается в том, что при закручивании самореза дюбель, расширяясь, деформируется, заполняя при этом пустоты и обеспечивая прочное крепление.

Стоит сказать, что не достаточно просто установить дюбель в стену, но нужно знать, как это делается правильно.

Сначала необходимо определить необходимое место. Это нужно, чтобы не сверлить стену по нескольку раз. Поэтому нужно карандашом отметить точное место отверстия. Лучше больше времени потратить на необходимые измерения и разметку, чем потом искать способы заделать ненужные отверстия.
Когда стена будет размечена, можно начать сверлить отверстия специальным сверлом. Делать это лучше всего с помощью перфоратора или электрической дрели с функцией перфорирования. Инструмент необходимо расположить строго перпендикулярно поверхности, которая подлежит сверлению. В противном случае вероятны поломки сверла. Далее, с небольшим нажимом на инструмент производится высверливание отверстия необходимой глубины, которая должна соответствовать длине дюбеля.
Когда отверстия будут готовы, в них нужно вставить сами дюбеля. Для этого крепёжный элемент нужно слегка засунуть торцом в отверстие, после чего лёгкими ударами резиновой или деревянной киянки забить дюбель на всю длину. При правильных расчётах и проведении работ дюбель должен плотно и прочно закрепиться в отверстии, в уровень со стеной.

Стоит сказать, что для того, чтобы правильно закрепить в стене дюбель, нужно подобрать подходящее сверло. Кроме того, дюбель следует именно забивать внутрь отверстия. Оно должно быть равным по диаметру дюбелю. Только так можно будет не беспокоиться, что подвешенное на таком крепеже, например, зеркало не упадёт.

Видео

В этом видеоуроке вы научитесь делать крепление дюбелей в бетонной стене:

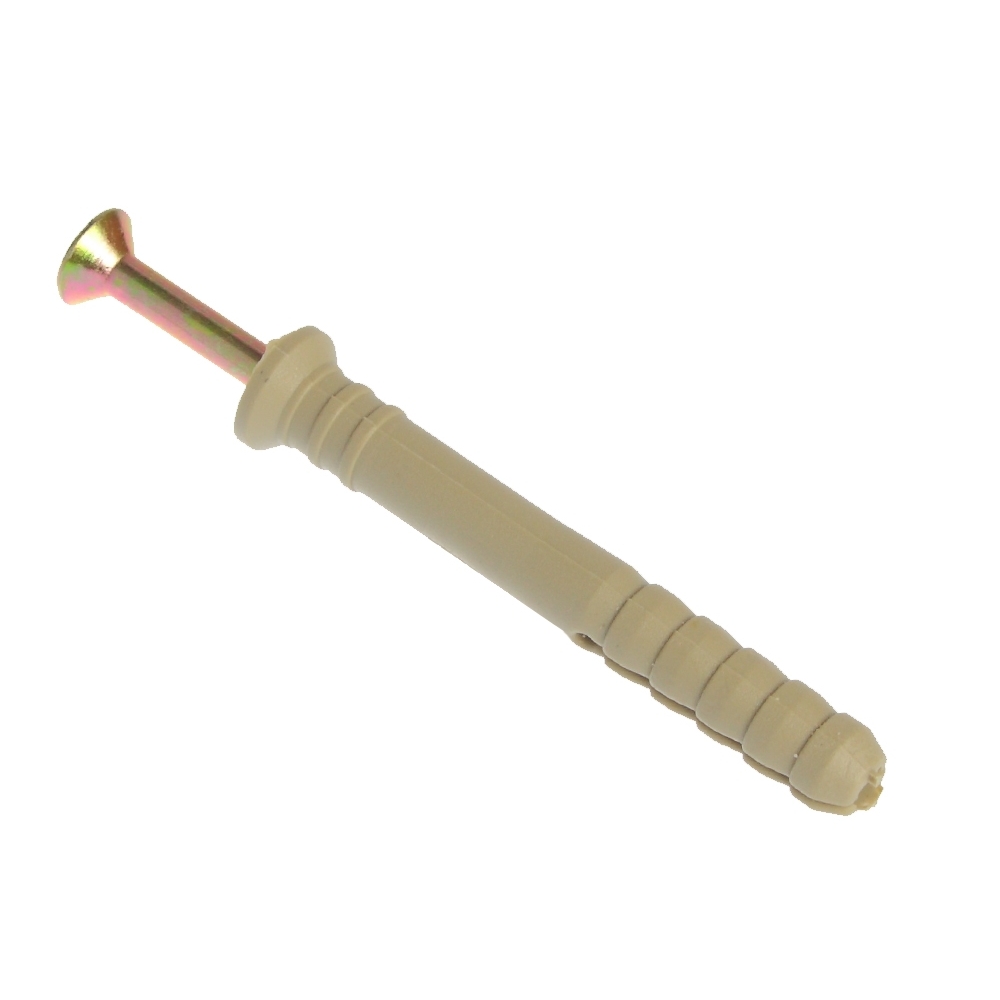

Как забить дюбель-гвоздь

Для того чтобы крепить технологические и декоративные элементы на бетонных и кирпичных поверхностях во время проведения ремонтных работ во многих случаях пользуются дюбель-гвоздями, в иных случаях можно использовать обычные саморезы. Благодаря большой силе трения ими обеспечивается высокая степень надежности соединения. Забивку дюбель-гвоздя можно осуществить, выполнив только предварительную подготовку посадочного отверстия под него.

Для забивки дюбель-гвоздя вам понадобится дюбель-гвоздь, сверло по бетону, пассатижи, молоток, перфоратор или дрель.

Вам нужно выбрать и подготовить все необходимые инструменты, которыми вы будете пользоваться для того чтобы забивать дюбель-гвозди. Если работа будет осуществляться на бетоне, вы можете воспользоваться перфоратором или электрической дрелью имеющей отбойник. Если вы предполагаете забивать дюбели в кирпичной поверхности, то можете воспользоваться ручной дрелью или коловоротом. Для обоих случаев вам будет необходимо сверло для бетона. Оно должно иметь диаметр (набит на хвостовике) соответствующий аналогичным параметрам дюбеля, длина рабочей части (где имеется канавка) должна составлять, как минимум на пять мм больше чем полная длина дюбеля. Кроме того вам нужно подготовить кернер с молотком.

Вы должны выбрать место, в котором будет осуществляться забивание дюбель-гвоздя. Выполните проверку, хватит ли вам толщины которую имеет стена (пол, потолок), чтобы во время сверления ее не пробило насквозь. Вы должны убедиться, в том, что в этом месте не имеется электропроводки, скрытой в желобках и каналах расположенных внутри плит. При сверлении бетонной поверхности, вам нужно постараться выбрать место таким образом, чтобы не произошло попадание в арматуру из металла. Во время работы с конструкциями из кирпича вам нужно избегать цементные участки кладки, так здесь дюбель не будет держаться так хорошо. Вам нужно произвести отметку выбранного места.

Произведите высверливание посадочного отверстия под дюбель. Чтобы сверло не смещалось в сторону от намеченного места вначале сверления (особенно работая с перфоратором или дрелью по бетону), вам нужно выбить маленькую лунку в поверхности используя кернер и молоток. Далее нужно разместить в ней сверло и начать работу с малыми оборотами. После углубления сверла на 5 мм, вы можете произвести увеличение скорости вращения дрели. При сверлении кирпича соблюдайте аккуратность, не пользуйтесь режимом отбойника.

Далее вам нужно забить дюбель-гвоздь, но перед этим нужно избавиться от пыли накопившейся в посадочном отверстии. Далее надо ввести туда конец дюбеля и используя легкие удары молотком забить его на всю длину. В случае повреждения дюбеля в процессе вбивания, вам нужно извлечь его, используя пассатижи и воспользоваться новым.Если требуется прикрепить теплозизолирующие материалы, то для этого существуют специальный дюбель для теплоизоляции.

Строительство энергетических объектов Строительство подстанции «Кутузовская» Карта сайта: 1, 2, 3, 4, 5

Как прочно забить дюбель в стену

Из этой статьи вы узнаете, как забить дюбель для долговечного и надежного крепления. В этом деле, ключевую роль играет правильный подбор диаметра отверстия, так как пластмассовый элемент дюбеля должен плотно входить в стену. Выбор типа бура или сверла зависит от необходимого размера отверстия.

В связи с этим многие специалисты рекомендуют использовать сверло чуть меньшего размера. Это позволяет создать необходимую плотность при расклиновки дюбеля металлическим элементом.

Также не следует увлекаться глубиной отверстия для крепления. Так, как же забить дюбель с первого раза правильно? Наилучшим критерием при выборе глубины служит непосредственная длина пластмассового элемента дюбеля с возможным прибавлением 1-2 мм для полного вхождения шапки в стену. Если сделать отверстие слишком глубоким, то дюбель будет расшатываться, и не будет выдерживать ожидаемых нагрузок.

Во время бурения или сверления отверстия для крепежа необходимо поддерживать перпендикулярность перфоратора по отношению к стене. Это связано с тем, что сверление под другим углом приводит к непроизвольному расширению отверстия, а значит, снижает плотность посадки основы дюбеля.

Завершив сверление следует тщательно прочистить отверстие удалив образовавшуюся пыль, лучше использовать для этого пылесос. Продувать отверстие с помощью рта не рекомендуется, так как это менее эффективно и чревато загрязнением глаз и дыхательных путей.

Как забить дюбель в основу из разных материалов

При работе со стенами из мягких строительных материалов (таких как пеноблоки, ячеистый бетон) необходимо применять специальные крепежные элементы. Использование традиционных элементов дюбеля не эффективно, так как они расширяют основу и не позволяют дюбелю закрепиться в стене.

Существует вариант, при котором можно ограничиться и обычными элементами дюбеля при работе с мягкими стенами. С этой целью применяется раствор гипса, который необходимо залить в отверстие, перед тем как забивать в него дюбель. При таком варианте гипс заполнит пустоты и закрепит основу дюбеля в стене. Но это малоэффективный способ и прибегать к нему стоит лишь в случаи крайней необходимости.

Для стен из мягких материалов эффективнее использовать дюбеля с полным скручиванием в пластиковую часть. Такое крепление сохраняет высокую прочность и жестко фиксирует дюбель в стеновом материале. Как забить дюбель такой конструкции? Обычным способом: укрепляется пластмассовая основа, а затем вкручивается металлический элемент (в этот момент дюбель сворачивается в узел). Легко и надежно!

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании.

Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Для кирпича

Для бетона

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.

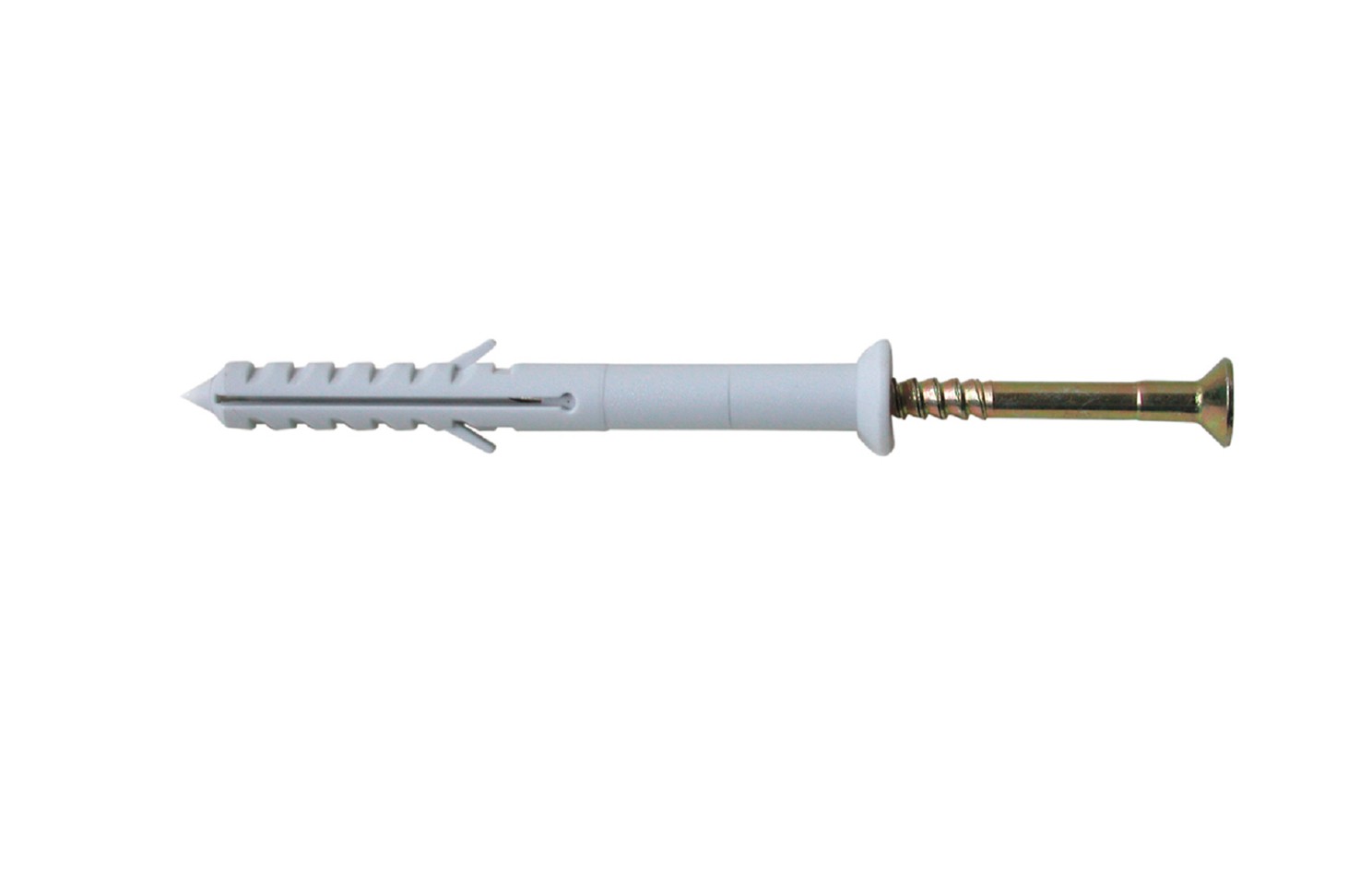

Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото	Особенности
Распорный

Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком.

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.

Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.

Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.

Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.

Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.

Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Саморез в бетон без дюбеля

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Для проведения работ своими руками требуется приобрести:

Электрическую дрель;
Сверло из победита;
Острый гвоздь;
Дюбель нужной конструкции;
Изоленту;
Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

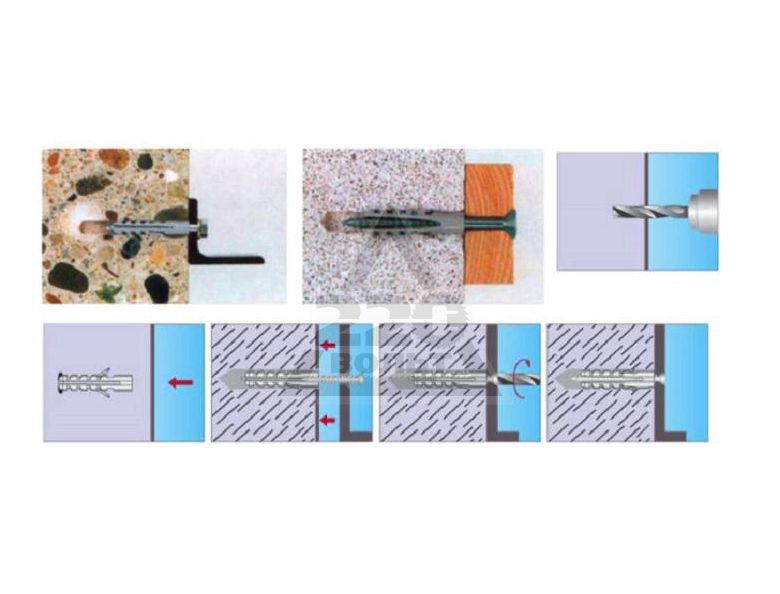

Инструкция выполнения работ:

Намечается место установки крепежа шариковой ручкой или простым карандашом;
Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Чтобы определить, какой дюбель лучше для бетона, необходимо познакомиться с их видами, преимуществами и недостатками. Помимо этого стоит разобраться с технологией монтажа изделия, и тщательно соблюдать основные строительные правила при выполнении работ.

Чем заменить дюбель для бетона при отсутствии стандартного крепежа

Нередко приходится срочно выполнять отделочно-ремонтные работы.

Часто необходимо что-нибудь повеселить, а пластмассовый заводской дюбель с нужным диаметром отсутствует. Что делать в такой ситуации?

Чем заменить нейлоновый дюбель, чтобы экстренно не посещать строительный магазин.

Смекалка часто приходила на помощь русскому человеку.

Она выручает и сейчас, когда требуется закрепить на бетонной стене, например, картину, бра, гардину и другой интерьерный предмет, не создающий большой нагрузки.

Дюбель из газеты

Таким вариантом раньше пользовались даже для навешивания ковров внушительных размеров. Для реализации этого способа нужно:

взять газету;
смочить бумагу;
скрутить бумажный дюбель с сечением соответствующим диаметру отверстия в кирпичной или бетонной стене;

затолкнуть с усилием «заменитель» в отверстие;
завернуть саморез в самодельный «дюбель».

В процессе высыхания бумага начнет расширяться благодаря воздуху между слоями. Она будет действовать, как распорный пластиковый заводской дюбель.

Деревянный чоп

На подготовительном этапе намечают место для сверления и создают сверлом для прочного бетона отверстие, в которое поместится имеющийся крепежный элемент — саморез, гвоздь, шуруп. При наличии обоев на стене их лучшие надрезать крест-накрест в точке крепления. Потом выполняют следующие действия:

Подготавливается болванка из сухого куска дерева. Для надежного крепления деревянный чоп обязан плотно сидеть в отверстии.
Подготовленная болванка забивается заподлицо или чуть глубже плоскости стены.

Вкручивается или вбивается имеющийся крепеж в чепик.

Рекомендуется сверлить отверстие под небольшим уклоном сверху вниз. Это позволит выполнить более надежное крепление, потому что чепик не выпадет из дыры, даже если со временем его фиксация ослабнет.

Проволочный дюбель

В подготовленном отверстии саморез или шуруп можно закрепить с помощью куска двухжильного провода. Его нужно предварительно изогнуть в виде латинской буквы V и вставить в углубление. Крепеж вкручивается между четырьмя жилами кабеля. Этот способ реализуется при минимальной затрате времени. Использование проволоки исключает усыхание укрепляющего материала в отличие от чепика из дерева.

Некоторые советуют заменить пластмассовый стандартный дюбель кусочкам плотной резины. Однако данный вариант не позволит надежно зафиксировать метиз, как это можно сделать с помощью деревянной болванки, намоченной и высохшей газеты или куска провода. Ведь резина представляет собой эластичный материал.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание ссылки на сайт www.traiv-komplekt.ru обязательно!

Дюбель для легких ячеистых бетонов. Дюбель для газобетона.

Дюбель для пенобетона.

102000327

забивной (без крепежа)

нейлон

—

0.45

0.12

Mungo

нет

100 шт

2,82282,002,82

Купить

102086527

забивной (без крепежа)

нейлон

—

0.35

0.1

Росдюбель

тип N

нет

1000 шт

0,57574,000,57

Купить

102266098

для ячеистого бетона

углерод. сталь

—

Китай

—

нет

500 шт

0,78390,000,78

Купить

102000328

забивной (без крепежа)

нейлон

—

1.1

0.12

Mungo

нет

100 шт

4,22422,004,22

Купить

102000343

забивной (без крепежа)

нейлон

—

Sormat

YLT

нет

150 шт

5,13770,005,13

Купить

102001348

для ячеистого бетона

углерод. сталь

—

Китай

—

нет

100 шт

3,00300,003,00

Купить

102000199

забивной (без крепежа)

нейлон

—

0. 6

0.05

Mungo

нет

100 шт

4,83483,004,83

Купить

102086529

забивной (без крепежа)

нейлон

—

0.9

0.1

Росдюбель

тип N

нет

1000 шт

0,68683,000,68

Купить

102000200

забивной (без крепежа)

нейлон

—

0. 6

0.05

Mungo

нет

70 шт 100 шт

4,29300,00от 4,29

Купить

102000196

забивной (без крепежа)

нейлон

—

0.6

0.06

Mungo

MNL

нет

100 шт

5,74574,005,74

Купить

102086530

забивной (без крепежа)

нейлон

—

1. 1

0.12

Росдюбель

тип N

нет

1000 шт

1,021015,001,02

Купить

102000172

для ячеистого бетона, забивной (без крепежа)

нейлон

—

0.15

Mungo

нет

100 шт

6,11611,006,11

Купить

102001349

для ячеистого бетона

углерод. сталь

—

Китай

—

нет

50 шт 200 шт

3,11621,00от 3,11

Купить

102000329

забивной (без крепежа)

нейлон

—

1.2

0.19

Mungo

нет

100 шт

6,13613,006,13

Купить

102086531

забивной (без крепежа)

нейлон

—

0. 15

Росдюбель

тип N

нет

50 шт 1000 шт

0,95953,00от 0,95

Купить

102000344

забивной (без крепежа)

нейлон

—

0.5

—

Sormat

YLT

нет

100 шт

6,18618,006,18

Купить

102000201

забивной (без крепежа)

нейлон

—

0. 8

0.1

Mungo

нет

50 шт

7,36368,007,36

Купить

102086532

забивной (без крепежа)

нейлон

—

1.1

0.16

Росдюбель

тип N

нет

1000 шт

0,92921,000,92

Купить

102000340

забивной (без крепежа)

нейлон

—

1. 4

—

Sormat

NAT L

нет

50 шт

8,56428,008,56

Купить

102000197

забивной (без крепежа)

нейлон

—

0.6

0.09

Mungo

MNL

нет

50 шт

9,04452,009,04

Купить

102086533

забивной (без крепежа)

нейлон

—

1. 2

0.17

Росдюбель

тип N

нет

50 шт 500 шт

1,53764,00от 1,53

Купить

102000173

для ячеистого бетона, забивной (без крепежа)

нейлон

—

0.25

Mungo

нет

100 шт

12,741274,0012,74

Купить

102001341

для ячеистого бетона

нейлон

—

0. 2

Sormat

KBT

нет

25 шт

20,96524,0020,96

Купить

102001345

для ячеистого бетона

алюминий

—

0.9

Sormat

KBTM

нет

25 шт

163,884097,00163,88

Купить

102001342

для ячеистого бетона

нейлон

—

0. 2

Sormat

KBT

нет

25 шт

21,64541,0021,64

Купить

102000330

забивной (без крепежа)

нейлон

—

1.9

0.3

Mungo

нет

50 шт

11,74587,0011,74

Купить

102086523

забивной (без крепежа)

нейлон

—

1. 5

—

Росдюбель

тип N

нет

500 шт

1,44720,001,44

Купить

102000345

забивной (без крепежа)

нейлон

—

0.5

—

Sormat

YLT

нет

50 шт

8,24412,008,24

Купить

102000202

забивной (без крепежа)

нейлон

—

1. 2

0.2

Mungo

нет

25 шт

12,20305,0012,20

Купить

102001351

для ячеистого бетона

углерод. сталь

—

Китай

—

нет

100 шт

4,73473,004,73

Купить

102000341

забивной (без крепежа)

нейлон

—

2. 4

—

Sormat

NAT L

нет

25 шт

12,12303,0012,12

Купить

102086524

забивной (без крепежа)

нейлон

—

1.9

0.3

Росдюбель

тип N

нет

250 шт

2,23558,002,23

Купить

102000174

для ячеистого бетона, забивной (без крепежа)

нейлон

—

0. 4

Mungo

нет

100 шт

24,032403,0024,03

Купить

102000175

для ячеистого бетона, забивной (без крепежа)

120

нейлон

—

0.4

Mungo

нет

10 шт 50 шт

17,46873,00от 17,46

Купить

102001346

для ячеистого бетона

алюминий

—

1. 2

Sormat

KBTM

нет

25 шт

210,605265,00210,60

Купить

102001343

для ячеистого бетона

нейлон

—

0.4

Sormat

KBT

нет

25 шт

19,60490,0019,60

Купить

102000331

забивной (без крепежа)

нейлон

—

2. 7

0.4

Mungo

нет

25 шт

17,88447,0017,88

Купить

102086525

забивной (без крепежа)

нейлон

—

0.32

Росдюбель

тип N

нет

25 шт 250 шт

2,30574,00от 2,30

Купить

102000203

забивной (без крепежа)

нейлон

—

1. 7

0.3

Mungo

нет

15 шт

30,67460,0030,67

Купить

102001347

для ячеистого бетона

алюминий

—

Sormat

KBTM

нет

25 шт

253,806345,00253,80

Купить

102001344

для ячеистого бетона

нейлон

—

0. 6

Sormat

KBT

нет

25 шт

47,401185,0047,40

Купить

102000332

забивной (без крепежа)

нейлон

—

0.55

Mungo

нет

10 шт

31,20312,0031,20

Купить

102086526

забивной (без крепежа)

нейлон

—

2. 4

0.4

Росдюбель

тип N

нет

250 шт

2,91728,002,91

Купить

102000204

забивной (без крепежа)

нейлон

—

2.1

0.45

Mungo

нет

10 шт

31,30313,0031,30

Купить

102000176

для ячеистого бетона, забивной (без крепежа)

нейлон

—

0. 6

Mungo

нет

50 шт

49,642482,0049,64

Купить

102000177

для ячеистого бетона, забивной (без крепежа)

120

нейлон

—

0.6

Mungo

нет

50 шт

56,042802,0056,04

Купить

дюбеля для бетона — Строительство и ремонт

Выбираем дюбеля для крепления в бетон

Дюбель — качественный элемент для крепления бетона. Может применяться не только к бетону — рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Область применения

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить «дыру», где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его «шляпка» больше. Гильза и стержень произведены из материалов, стойких к ударам.

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Дюбеля для бетона и для кирпича: параметры и нюансы монтажа

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
сверло соответствующего диаметра;
клей, предназначенный для укладки керамической плитки;
набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Выбираем дюбеля для крепления в бетон

Классические дюбеля для бетонных поверхностей

Область применения

Отличительные особенности

Особенности монтажа

Схема монтажа дюбель-гвоздя.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

Универсальный

Химический

Какой дюбель для бетона выбрать и как его установить

Дюбель является оптимальным типом крепления различных конструкций к базовому основанию из бетона или кирпича. Дюбель для бетона способен выдержать значительную нагрузку, но для этого его необходимо грамотно выбрать и смонтировать.

Дюбели для бетона стандартного типа с гвоздем

Характеристики и виды дюбельного крепежа для бетона

Классическим типом дюбеля для бетона является пластмассовая втулка цилиндрической формы с насечками по всей длине и выступами, предотвращающими проворачивание и выпадение крепежа. Дополняет ее, как правило, саморез или гвоздь.

Конструкция стандартного дюбеля для бетона

Помимо стандартных дюбелей на строительном рынке сейчас можно найти специальные химические крепежи для пористого бетона. Они фиксируются в готовом отверстии путем применения клеевого состава, который заполняет собой все поры. Для окончательной их фиксации необходимо дождаться застывания состава. На это уходит от двух часов до суток.

Также можно выделить еще некоторые разновидности дюбельных элементов для бетона:

Распорный. От остальных его отличают размеры шурупов и выполнение последних в форме шифера.
Дюбель-гвоздь из металла, вбиваемый в бетон молотком или специальным пистолетом.
Фасадный — дюбель, применяемый для монтажа каркаса на бетонные стены. Такой крепеж чуть длиннее распорного, а шуруп его обладает большей шляпкой. Устойчив к ударам материала.
КВТ – дюбель с широкой резьбой, позволяющей максимально надежно закрепить его в стене из газобетона.
GB – крепеж для стен из полистиролбетона. Его гильза похожа на распорную, но обладает спиралевидным строением. Такой крепеж выдержит максимальные нагрузки.

Разнообразие ассортимента дюбелей для бетона

У дюбеля для бетона есть масса отличий от аналогичного для кирпича. Стоит правильно выбирать крепеж, так как это влияет на результат монтажа. В большинстве случаев для бетона применяется дюбель-гвоздь. Здесь не являются подходящими саморезы или шпильки, как при работе с кирпичной кладкой. Благодаря возможности беспрепятственно забить гвоздь в бетонное основание можно быстро и качественно выполнить работу.

Дюбельное крепление для бетона является настолько универсальным вариантом, что порой сложно описать все сферы его применения. Применяется он во время ремонта для прикрепления навесных шкафчиков, вытяжек, карнизов, кронштейнов для телевизора, бытовой техники и для решения других задач.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Конструкция строительного пистолета для крепления дюбелей

Нюансы монтажа и удаления

При тщательном изучении технологии установки можно самостоятельно выполнить качественный крепеж в домашних условиях. Для проведения работ необходимо подготовить те инструменты, которые понадобятся в работе. Это:

ударная дрель или перфоратор с победитовым сверлом;
дюбель-гвоздь;
изолента;
молоток.

Для фиксации дюбеля в стене не требуется много инструментов

Алгоритм установки

После подготовки всего необходимо можно приступать к работе по следующему алгоритму:

Наметка места установки дюбеля на стене при помощи ручки или карандаша.
Создание небольшого углубления гвоздем, чтобы впоследствии была возможность качественно выставить сверло.
Выполнение на сверле отметки для контроля глубины отверстия. Для этого к сверлу прикладывается дюбель и в нужном месте наматывается изолента. Стоит помнить, что отверстие всегда чуть глубже, чем сама длина дюбеля.
Расположение дрели строго перпендикулярно базовой поверхности и сверление.
Удаление цементной крошки и пыли из проделанного отверстия. Удобно это делать при помощи пылесоса.
Вбивание дюбеля в отверстие при помощи молотка до упора. Делается это аккуратно.
Ввинчивание шурупа в дюбель или забивание гвоздя, если он предусмотрен.

Процесс монтажа дюбеля в бетонное основание

Демонтаж дюбеля

Нередко случаются ситуации, когда уже имеющийся дюбель необходимо удалить из стены. Чаще всего такое случается при необходимости выравнивания стен перед оклейкой или другой декоративной обработкой. Вынуть дюбель из бетонной стены не так сложно.

Для этого понадобятся нож, штопор, пробойник, молоток, саморез, шило, паяльник, болгарка, гвоздодер. Не все перечисленные инструменты будут нужны, как правило, используется один или несколько.

Вот способы удаления:

Для того чтобы убрать пластиковый дюбель, в него вкручивают на 2/3 шуруп подходящего размера. После этого головка шурупа надежно фиксируется плоскогубцами и вытягивается вместе с дюбелем. Шляпку можно зацепить и гвоздодером. Этот способ еще эффективней, чем предыдущий.
Если дюбель для бетона «сидит» в стене максимально плотно, то не всегда есть необходимость его вытаскивать. Можно просто срезать выступающие края и заделать отверстие шпаклевкой.

Снятие дюбеля из стены плоскогубцами

Для удаления дюбеля, в котором наблюдается металлический обломок самореза или шурупа, необходимо расплавить основу крепления из пластика, подцепить элемент плоскогубцами или кусачками и вытащить из гнезда.
Дюбель-гвоздь, для монтажа которого необходим пистолет, вытащить можно если с разных сторон обработать его частыми и сильными ударами молотка. Так он расшатается и быстро снимется гвоздодером. Если он не расшатывается, то рядом с ним необходимо проделать отверстие сверлом, имеющим твердосплавный наконечник. Это значительно уменьшит сцепление крепежа с основой и дюбель лучше выйдет.

Чтобы быть уверенным в качестве крепления для бетона, важно грамотно подобрать дюбель и смонтировать его в основание. Только при четком следовании инструкции получится желаемый результат.

Выбираем дюбеля для крепления в бетон

Классические дюбеля для бетонных поверхностей

Область применения

Отличительные особенности

Особенности монтажа

Схема монтажа дюбель-гвоздя.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

Универсальный

Химический

Дюбеля для бетона: виды и способы использования

Особенности крепежа для бетонной стены

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Материал для изготовления крепежа

На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Виды дюбелей для бетона

Саморез в бетон без дюбеля

Выбор дюбеля

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Для проведения работ своими руками требуется приобрести:

Электрическую дрель;
Сверло из победита;
Острый гвоздь;
Дюбель нужной конструкции;
Изоленту;
Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

Намечается место установки крепежа шариковой ручкой или простым карандашом;
Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Демонтаж крепежа

Для демонтажа потребуются:

Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Монтаж дюбель-гвоздей: особенности использования в строительстве

На сегодняшний день дюбель-гвозди стали неотъемлемой частью строительных и монтажных работ у всех мастеров вне зависимости от уровня их квалификации. Такое широкое распространение они получили из-за своих надёжных качеств крепления.

Что же такое дюбель-гвоздь?

Детали представляют собой комплект специализированных устройств, применяемых для осуществления крепежа различных материалов. Изделие собирается из двух частей: гвоздя, сделанного по специальным технологиям и дюбеля. Детали применяются в широком спектре работ, к примеру, ими монтируются различные материалы и конструкции к бетонным, каменным, кирпичным и многим другим основаниям. Для работ с древесными или гипсокартонными поверхностями и изделиями разработаны особые дюбель-гвозди, предназначающиеся именно для этих материалов.

Сама конструкция изделий проста. Стержень детали выполнен в форме цилиндра, состоящий из части, наделённой свойством расширения, и обычного гвоздя. Первая составляющая гвоздей этого вида отвечает за качество крепления. При монтаже дюбель-гвоздя рабочая часть детали раздвигается и надёжно закрепляется в основе. Если необходимо ограничение, которое не позволит изделию запасть в более широкое и глубокое отверстие, необходимо остановить выбор на дюбель-гвоздях со специальной манжеткой. Эта дополнительная деталь закрепит изделие на необходимом уровне, к тому же она имеет несколько разновидностей. Кайма на отверстии может быть выполнена в цилиндрической, округлой или потайной форме.

Благодаря современным технологиям, на гвозди нанесена резьба, а на головке детали установлен шлиц. Это даёт возможность вкручивать дюбель-гвозди с помощью отвёртки, причём осуществить монтаж дюбель-гвоздей достаточно просто, так как изделие имеет в наличии «сглаженную» резьбу. Также есть возможность подобрать необходимые параметры крепёжных деталей. Диаметр стандартных дюбелей составляет 5–10 мм, а длина варьирует от 30 мм до 160.

Монтажное приспособление изготовлено так, что вершина резьбы направляется к головке. По внешнему виду резьба дюбель-гвоздей абсолютно идентична упорной резьбе стандартного вида.

В процессе производства дюбелей используется полиэтилен, полипропилен или полиамид. Сами гвозди изготавливаются из сплавов стали и покрываются цинком. Однако цинковое покрытие встречается не на всех крепёжных изделиях, предлагающихся на строительных рынках.

При помощи этого вида крепежей все монтажные работы выполняются в более короткие сроки, а низкая цена позволяет существенно сэкономить денежные средства.

Использование крепёжных деталей этого вида в работе с бетоном и кирпичом.

Для монтажа дюбель-гвоздей в кирпичное или бетонное основание необходимо знать несколько правил применения

Изначально следует выбрать место для вкручивания, которое идеально подойдёт. В случае с кирпичом оно находится в центре.
Для того чтобы пробурить кладку рекомендуется воспользоваться ударной дрелью. Все работы необходимо выполнять с должной аккуратностью, иначе поверхность может расколоться или треснуть. Начало бурения осуществляется медленным темпом, а после того, как просверлено около 10 мм его можно прибавить.
Перед тем как забить молотком дюбель необходимо удалить всю пыль и кирпичную крошку из отверстия, проще всего это сделать пылесосом.

Если крепёжное изделие устанавливается в бетон, то процесс осуществляется следующим способом

Для начала отверстие следует наметить с помощью молотка и кернера.
Само отверстие в основании рекомендовано пробурить перфоратором, причём маркировка изделия, где указано сечение обязательно должна быть аналогичной с маркировкой бура, а длина дюбеля должна быть меньше отверстия минимум на 5 мм.
Вся грязь вычищается пылесосом, а дюбель забивается молотком.
Забивая гвоздь, следует оставить 3 мм свободного пространства от его головки для установки подвеса.

Монтаж дюбель-гвоздей в гипсокартон или плитку различного вида

При креплении на гипсокартонное основание стоит измерить массу груза. Если она слишком велико, то использование крепёжных изделий этого вида полностью исключается, так как дюбель-гвозди способны разрушить основание под тяжестью закреплённой конструкции. В обратном случае монтаж осуществляется достаточно просто.

Определившись с сечением, делается отверстие в основании.
Дюбель вставляется в гипсокартон до упора, эта процедура выполняется лёгкими постукиваниями молотком.
После этого вкручивается шуруп, при этом используется отвёртка или шуруповерт.

Для того чтобы установить крепёж в облицованное плиткой основание требуется аккуратное выполнение работы

Выбрав место для входа дюбеля, которое может располагаться как на поверхности, так и на шве, маркером отмечается точка.
Используя саморез по металлу, проделывается отверстие до 0,5 мм. После этого инструмент меняется на ударную дрель и с её помощью просверливается кафель.

Крепление дюбель-гвоздей специальным пистолетом

Все способы, описанные до этого, подразумевают собой то, что гвоздь заколачивается в дюбель. Также существует ещё один метод установки этого крепёжного устройства. Для этого необходим строительный пистолет, который «пристреливает» конструкцию к основе.

Для таких работ используется дюбель-крепёж особого вида, который не нуждается в применении дюбелей. Сам гвоздь оснащён специальной шайбой, отвечающей за надёжную посадку изделия даже в плотную основу. Пистолет устроен таким образом, что после «выстрела» шайба, находящаяся на конце дюбель-гвоздя, перемещается к головке детали и фиксируется там.

Такой метод монтажа дюбель-гвоздя широко применяется в случае установки металлической конструкции на твёрдую основу, выполненную из кирпича, бетона, камня или стали. Выпускаются такие изделия длиной 30–80 мм и сечением 3,7 или 4,5 мм. Все они выполняются из стали и покрываются цинком.

Осуществить монтаж дюбель-гвоздей самостоятельно не составляет особого труда. Главное, сделать правильный выбор при покупке дюбель-гвоздей. В случае ошибки все работы будут непригодны, потому что изготовленные крепления для бетонных оснований совершенно не подходят для гипсокартона и так далее. Крепление каждого вида имеет свои особенности и необходимые характеристики, которые сложно запомнить с первого раза, особенно неопытному человеку. Лучше проконсультироваться с продавцом в магазине стройматериалов и не сомневаться в правильности купленного вида и в надёжном креплении.

Товары, которые были описаны в этой статье:

Профессиональный дюбель Bullit нейлон. WikiСтатья.

Высокое качество и доступная цена — эти два требования чаще всего предъявляют клиенты Вашего магазина и заказчики Вашей строительной компании.

Высокое качество и доступная цена — компромисс, который стал возможен только сейчас, когда разработаны и изучены различные материалы, а современные технологии позволяют тестировать, совершенствуя каждую деталь строительного крепежа.

Применение дюбеля Bullit

Дюбель Bullit нейлон предназначен для крепления легких и средних элементов к основанию из кирпича и бетона, подвергающихся небольшим нагрузкам. Применение ему находят в быту и при установке коммуникаций. Крепление карниза, консолей, крючков, кронштейнов, кухонной утвари, а также вывесок, декораций, стендов — вот небольшой перечень, использования дюбелей.

Лишь некоторые примеры не предъявляют каких-либо требований к крепежу, в большинстве же есть ожидания, что конструкция не рассыпется под воздействием кратковременной силы. За штору может сильно дернуть ребенок или повиснуть цепкий домашний питомец; на крючок могут повесить через чур тяжелую сумку; на декорацию облокотиться прохожий, не удержав равновесие. И все эти примеры жизненные и встречаются далеко нередко.

Отремонтировать, конечно же, можно все. Только оценивая финансовые и временные затраты, невольно возникает вопрос: «Почему было сразу не потратить немного больше и купить на порядок лучше, качественнее крепеж?»

Знаете ли Вы, что надежное соединение можно сделать, не тратя большие деньги на дюбель sormat 6, или, что нейлон применяется при изготовлении не только nat 6?

Нейлон был взят за основу многими компаниями, производящими крепеж. ГОСКРЕП также имеет полную линейку в категория «дюбельная техника» и представляет качественные крепежные элементы из нейлона с оригинальными конструкциями.

Превосходный материал и специально разработанная форма дюбеля позволит Вам и Вашим клиентам, установив крепеж, быть уверенным в надежности и прочности узла, будь то бетон или камень, полнотелый или пустотелый кирпич, пенобетон или гипсокартон.

Сравнительные испытания дюбелей на вырыв

Компания ГСК Метизы провела сравнительные испытания, выявившие безоговорочное превосходство нейлоновых дюбелей над полипропиленовыми.

Опыт заключался в следующем: в бетон марки М300 были проделаны отверстия, согласно условиям монтажа, затем установлены прикрепляемые элементы с помощью различных дюбелей и шурупов универсальных.

Применяя нагрузку на испытываемые соединения, производились замеры посредством специального измерительного оборудования. Известно, что показательной характеристикой надежности дюбеля является его прочность на вырыв. Соответствующая допустимая нагрузка на вырыв из бетона составляет 0,9 кН.

Испытания показали абсолютную надежность дюбелей Bullit 6×30 нейлон и sormat nat 6. Причем у крепежа Bullit зафиксированы результаты даже лучше: значения оказались в 1,3-2 раза выше допустимых в то время, как дюбель сормат лишь в 1,15-1,4 раза.

В пределах нормы с некоторыми оговорками были изделия двух российских компаний, ориентирующиеся на производство крепежа европейского качества. К безусловным результатам их нельзя причислить, так как в некоторых случаях монтаж не удался вовсе (крепеж деформировался в рабочем материале) или были зафиксированы данные ниже допустимых.

Испытания дюбеля из полипропилена дали неудовлетворительные выводы: в два-три раза ниже допустимой нагрузки на вырыв из бетона, сложности при демонтаже.

Безусловное превосходство нейлона в качестве материала изготовления дюбелей и практичная форма крепежа ставят Bullit и Sormat на одну ступень качественного и прочного строительного элемента, а более доступная цена первого — безоговорочным лидером для преставлении его в категории профессионального крепежа.

Особенности конструкции дюбеля Bullit

Конструкция дюбеля Bullit ни в чем не уступает финскому аналогу sormat nat 6 и идеально подходит для монтажа небольших элементов в бетон/кирпич:

крылья на конце дюбеля и шипы на теле изделия препятствуют прокручиванию крепежа в рабочем материале;
шипы на дюбеле служат дополнительным креплением при монтажных работах в потолок;
рельефная поверхность дюбеля позволяет превосходно закрепляться в пористых материалах;
небольшой мостик на носу дюбеля не позволяет крепежу раскрываться преждевременно и деформироваться в материале при монтаже

Вышеперечисленные конструкционные особенности в той или иной степени характерны большинству дюбелей, поэтому на первый план выходит исполнение и материал.

Благодаря материалу, температурный диапазон применения дюбеля Bullit составляет от -40⁰до +80⁰С. Это характерно также дюбелю сормат нат.

Почему нейлон?

Материал нейлон обладает целым набором ценных качеств: нетекучий, безусадочный, с высокой стойкостью к старению и воздействию тепла и химическим веществам. С хорошими электроизоляционными характеристиками.

Все это делает дюбель Bullit нейлон превосходным крепежом.

Более ранние испытания «нагрузки на вырывание» сравнивали способность работать с нагрузками крепежа из полиэтилена, полипропилена и нейлона. Дюбель 6х40 Bullit нейлон выдержал нагрузку 124 кг на м²; полипропиленовый — 42 кг на м²; из полиэтилена — лишь 25 кг на м².

Дюбели из полиэтилена не устойчив при высоких и низких температурах; полипропиленовый более надежный, но не стабилен при низких отрицательных температурах. Благодаря нейлону дюбели Bullit готовы даже к критическим перепадам.

Испытания обычных дюбелей показали высокий разброс характеристик и нестабильность при нагрузках на вырывание. В то же время дюбели Bullit нейлон продемонстрировали устойчивые требуемые характеристики.

Дюбели из полиэтилена и полипропилена подвержены растрескиванию и старению; в отличие от них дюбели Bullit из нейлона устойчивы к старению и не деформируются со временем.

Выгодные предложения ГОСКРЕП по дюбелю Bullit нейлон

Стоимость. Не уступая в прочности и надежности, крепеж Bullit в 2 раза дешевле финского аналога сормат нат 6. Дешевые дюбели, зачастую не отвечающие допустимым требованиям, обойдутся в 2,4 раза дешевле за штуку, но не в пересчете на стоимость общего количества, необходимого для обеспечения качественного крепления. Там, где справится один дюбель Bullit, потребуется два или три обычных крепежа.

Удобная упаковка. Понимая, как важен товарный вид товара, ГОСКРЕП предлагает уже готовое решение по упаковке профессионального крепежа: в презентационной упаковке «подвесе» для представления в торговом зале и в практичном контейнере для тех, кто занимается комплектацией. Прозрачная упаковка также упростить процесс инвентаризации, позволит сохранить в целостности упаковку, ведь тогда не потребуется вновь и вновь вскрывать ее, чтобы продемонстрировать товар.

Универсальность. Дюбель Bullit нейлон вобрал в себя все требования, которые можно предъявить крепежу для монтажа пусть и небольших конструкций, зато часто встречающихся случаях, особенно в быту. Им ни по чем мороз и жара, а значит пригодны для внутренних и наружных работах. Применение возможно как с шурупами универсальными и шуруп-костыль, -кольцо, сантехническим (глухарем)

Дюбельные стержни — Kasko Makine

Мы, как KASKO MAKINE, предлагаем дюбельные стержни с эпоксидным покрытием, обладающие высокой устойчивостью к коррозии с эпоксидным порошком Fusion Bonded Epoxy, нанесенным в соответствии с ASTM A775 / 775M — 07b для бетонных конструкций, которые обладают высокой устойчивостью к кислотам, щелочам и т.д. особенно хлорид (в основном соль) с необходимыми сертификатами и стандартами, такими как ISO, BV, SGS, IS, Grade 60 и Grade 250 ASTM A615, ASTM A1078, ASTM A775, 854449, AASSITO M254, ASTM A775 и A775M. Высокая коррозионная стойкость стержней из нержавеющей стали и дюбелей снижает риск повреждения конструкции из-за ржавчины и дорогостоящего ремонта, который может возникнуть в результате.Дюбельные стержни с эпоксидным покрытием обычно используются в строительстве, на дорогах и на тротуарах, поскольку они могут обеспечить высокую коррозионную стойкость, будучи значительно дешевле, чем нержавеющая сталь. Дюбельные стержни с эпоксидным покрытием обычно используются в качестве плит тротуара, агрегатной блокировки и устройства передачи нагрузки на дорогах и тротуарах. Дюбельные стержни в сочлененных гладких бетонных покрытиях работают как поперечные швы, которые называются поперечным швом бетонного покрытия. Этот механизм блокировки в основном работает как выравниватель уровня между плитами дорожного покрытия.Дюбельные стержни предотвращают перемещение бетонных плит по оси Y, поэтому между ними не будет разницы в уровнях.

Дюбель — это гладкий круглый стержень, который в основном служит устройством передачи нагрузки через бетонные швы. Они размещаются поперек поперечных стыков бетонного покрытия, чтобы обеспечить движение. Если движение специально предназначено для продольных швов, можно использовать дюбели с эпоксидным покрытием.

В зависимости от различных промышленных областей применения мы предлагаем широкий ассортимент дюбельных стальных стержней с покрытием или из нержавеющей стали, которые производятся в различных возможных спецификациях.Дюбельные стержни — это горячекатаные плоские круглые стальные прутки, соответствующие стандарту ASTM A615 / A615M — 09b, класс 60. Мы храним богатый инвентарь дюбелей различной длины и диаметра, готовых к немедленной отправке. Наши стальные стержни с дюбелями подходят для различных применений в дорожных покрытиях и строительстве.

Дюбели используются в гражданском и строительном строительстве для устройства промышленных полов и проезжей части. Дюбельные стержни обеспечивают механическое соединение между бетонными плитами и повышают эффективность передачи нагрузки, а также помогают противостоять трещинам в соединительных балках.

Дюбели — это стальные стержни короткой длины, которые обеспечивают прочное механическое соединение между плитами, не ограничивая горизонтальное перемещение стыка. Дюбельные стержни увеличивают эффективность передачи нагрузки, позволяя отводной плите принять на себя часть нагрузки до того, как она фактически окажется над ней. Это снижает деформацию соединения и напряжение в выходных плитах и подходе.

Дюбели обычно имеют диаметр от 32 до 38 мм (1,25–1,5 дюйма), длина — 460 мм (18 дюймов), а расстояние между каждой планкой составляет 305 мм (12 дюймов) друг от друга.Конкретные места и номера различаются в зависимости от штата, однако обычное расположение может отличаться от других стилей. Чтобы предотвратить коррозию, дюбели покрывают эпоксидной смолой или используют нержавеющую сталь. Дюбели обычно вставляются на среднюю глубину плиты и покрываются веществом, разрушающим адгезию, чтобы предотвратить приклеивание к PCC. Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга. Дюбельные стержни применяются в качестве поперечных строительных швов.

Дюбели обычно используются в качестве стали с эпоксидным покрытием или нержавеющей стали в аэропортах, на автомагистралях, на рабочих полях, в тяжелых условиях и на строительных площадках. Это значительно снижает прочность дороги, особенно при определенных и многочисленных нагрузках. Это помогает бетону держаться вместе, чтобы он не сломался и не рассыпался. Дорожки в аэропортах обычно поддерживаются дюбелями с эпоксидным покрытием, поэтому высокие силы не повредят дорожку так быстро, и она будет использоваться в течение длительного времени без какого-либо обслуживания.Эпоксидное покрытие предназначено для защиты прутка от коррозии, ржавчины и некоторых внешних повреждений.

Ежедневно по автомагистралям проезжают миллионы автомобилей, грузовиков и кранов. Дороги приходилось ремонтировать один или два раза в год. Дюбельные стержни помогают нам сохранять дороги в эксплуатации в течение длительного времени. Это можно рассматривать как затраты, на самом деле дюбели помогают нам сэкономить. Дюбель — стержни сокращают потребность в обслуживании, чем обычно. Каждый год время, потраченное на техническое обслуживание, означает большие денежные потери.Поэтому, особенно в аэропортах и на рабочих площадках, дюбели просто необходимы.

Стандарты стали: IS, ASTM A615, ASTM A1078, ASTM A775, 854449, AASSITO M254

Стандарт с покрытием: IS, ASTM A775 и A775M

Конец: Сквозное снятие фаски с ЧПУ и гладкое покрытие Cut

Марка: ASTM A615 Марка 60, Марка 250

Диаметр: 10 мм, 2 мм, 16 мм, 20 мм, 25 мм, 32 мм

Тип: Пруток из углеродистой стали

Применение : Металлоконструкции, строительные конструкции, автомобилестроение и т. Д.

Стандарт: AISI, ASTM, BS, DIN, GB, JIS, AISI, ASTM, BS, DIN, JIS

Марка стали: Мягкая сталь

Техника: Горячекатаная

Сплав или нет : Нелегированный

Специальное применение: Сталь для свободной резки

Форма профиля: Круглый

Сертификация: ISO, BV, SGS

Размер: 10-32 мм

Материал: Низкоуглеродистая сталь, легированная сталь

Упаковка: Насыпные грузы, контейнер, стандартная упаковка

Услуги OEM: Резка и эпоксидное покрытие

Длина реза: От 300 мм до 600 мм

Наименование продукта: Pre — нарезка дюбелей с эпоксидным покрытием

12 мм — 16 мм — 20 мм дюбели — стержни

У нас имеется запас для дюбелей следующих размеров:

12 мм x 900 мм
16 мм x 600 мм
20 мм x 600 мм

Стержни обрезаны до нужной длины, чтобы гарантировать эффективное использование втулок дюбелей.

Всегда в наличии нестандартные размеры и размеры.

Стальные дюбели используются для создания шпоночного соединения без сцепления; усиление соединения между двумя или более бетонными плитами для улучшения прочности и передачи усилия.

Цилиндрические дюбели позволяют снизить сопротивление трения, обеспечивая гибкость шва для сжатия или расширения бетона из-за содержания влаги и колебаний температуры.

Кроме того, дюбели можно использовать при армировании бетона в одном горизонтальном направлении, допуская при этом некоторое движение в направлении, перпендикулярном исходному направлению.Это частая причина использования дюбелей при ремонте дорог (известная как модернизация дюбелей).

Дюбели могут быть изготовлены из любой длины, и любого диаметра.

Размеры запасов поддерживаются на высоком уровне для немедленной отправки.

Что такое дюбель?

В общей практике армирования дюбели используются как способ передачи усилия от одной бетонной плиты к другой. В самом простом виде они используются для создания прочного армированного шва между двумя бетонными плитами по горизонтали или вертикали.Тем не менее, дюбели также широко используются, потому что они допускают определенное перемещение в одном направлении; идеально предотвращает передачу бетоном напряжения на другой элемент, что может привести к трещине или другому повреждению.

При армировании проезжей части дюбели предназначены для эффективной передачи нагрузок между плитами, создавая на опорную плиту определенную нагрузку до того, как нагрузка будет полностью передана. Это снижает напряжение, возникающее при прямой передаче нагрузки.Чтобы этот процесс работал эффективно, дюбели должны быть покрыты эпоксидной смолой или заключены в дюбели.

Дюбели

также часто используются при строительстве стен без гильз, чтобы создать конструктивно прочное соединение между двумя или более бетонными плитами. Из-за возможного образования цементного молочка важно, чтобы поверхности были хорошо очищены перед последующим заливанием.

Типы соединений

В зависимости от использования могут использоваться различные типы соединений:

Сокращение суставов
Расширительные швы
Соединения для контроля трещин
Строительные муфты

Руководство по укладке дорожного покрытия: Модернизация дюбеля

Анкер: # i1005744

Раздел 7: Модернизация дюбелей

Якорь: # i1011175

7.1 Введение

Этот метод реабилитации применим только к CPCD, не CRCP. Передача нагрузки определяется как способность сустава или трещина для передачи нагрузки колеса с одной плиты на другую. Хорошая нагрузка перенос в суставах улучшает производительность CPCD, а большая часть передачи нагрузки достигается дюбелями, которые пересекают поперечные швы.Предполагается, что совокупная блокировка обеспечит некоторую передача нагрузки; однако эффективность агрегатной блокировки уменьшается со временем по мере сжатия бетона из-за усадки при высыхании. Кроме того, вклад совокупной блокировки в передачу нагрузки значительно уменьшается зимой, когда температура низкий и суставное отверстие становится большим. Для обеспечения адекватной передачи нагрузки для долговечности дорожного покрытия необходимо использовать дюбели.Однако там представляют собой сочлененные бетонные участки дорожного покрытия, построенные без использования дюбелей. Отсутствие дюбелей при недостаточной опоре основания или земляного полотна. приводит к появлению повреждений и растрескиванию суставов. Рисунок 10-17 показывает неисправность в CPCD.

Якорь: #TXAIFQYVgrtop

Рисунок 10-17.Серьезные разломы в поперечном шве.

Тротуар, показанный на Рисунке 10-17, не имеет дюбелей, и базовая поддержка была недостаточной. Отсутствие передачи нагрузки в секциях CPCD без дюбелей увеличивает динамическую нагрузку на колесо, что приводит к увеличению количества неисправностей. Один из самых эффективных способов Для восстановления передачи нагрузки в стыках используется модернизация дюбелей (DBR).В DBR прорезаны прорези, вынут бетон, вставлены дюбели, отремонтируют раствор помещается в пазы, поверхность обрабатывается, отверждается и, чаще всего алмазная шлифовка. Многие штаты использовали DBR для восстановления старый CPCD, где дюбели не использовались и оказались успешными. Отделение разработала специальную спецификацию и стандарты проектирования для DBR.

Якорь: # i1005776

7.2 процедуры DBR

Ниже описаны шаги, необходимые для завершения DBR:

Определите необходимость для DBR.
Вырежьте прорези.
Подготовьте прорези.
Установите дюбели.
Поместите ремонтный раствор в пазы.

1. Определите потребность в DBR

Любое из следующих условий гарантирует использование DBR:

Эффективность передачи нагрузки (LTE) 60% или меньше,
, ошибка больше 0.1 дюйм или
, дифференциальное отклонение 10 мил или более.

Если неисправность вызвана недостаточной базовой поддержкой, только DBR не следует использовать для восстановления LTE. В этом случае ремонт основания следует делаться в дополнение к DBR.

Для дорог с удовлетворительным состоянием дорожного покрытия но дюбели не использовались, DBR можно использовать для усиления дорожного покрытия. структурное состояние в качестве профилактического обслуживания.

2. Прорезать прорези

После того, как потребность в DBR будет установлена, следующим шагом будет прорежьте пазы с помощью алмазной пилы для пазов. Принято обеспечьте по три дюбеля на каждом пути колеса. Паз алмазной пилы резак, показанный на Рисунке 10-18, прорезает несколько пазов за один проход.Эти вырезы образуют края прорезей. При нарезании пазов Важно, чтобы прорези были выровнены параллельно осевым линиям. В прорези должны быть достаточно широкими, чтобы можно было разместить самые крупные агрегаты. в ремонтном материале, чтобы он обтекал стержни и должным образом закреплялся.

Якорь: #LLXWXNUTgrtop

Рисунок 10-18.Алмазная пила для пазов.

На Рисунке 10-19 показаны прорези для пазов. Слоты обычно 12 дюймов друг от друга, между центрами. Обратите внимание, что разрезы чистые и по краям пазов скола не наблюдается.

Якорь: #BIRIXMOOgrtop

Рисунок 10-19.Сделаны вырезы для прорезей.

3. Подготовьте пазы

Подготовка слота состоит из:

удаление бетона плавники
выравнивание дна,
чистка пазов и
для уплотнения стыка.

Маленькие ручные отбойные молотки используются для снятия ребер в качестве показано на рисунке 10-20. После снятия плавников нижняя часть прорези выравниваются с помощью маленькой щеточки-молотка. Квартира дно паза позволяет дюбелям располагаться ровно и правильно выравниваться. Обычно пазы сначала очищаются пескоструйной очисткой, как показано на рисунке. на Рисунке 10-21.На Рис. 10-22 показано плоское дно после того, как вода очищенная. Поддержание чистоты слотов важно, так как связь между ремонтным материалом и пазами имеет решающее значение для обеспечения хорошего передача нагрузки. Совместное уплотнение необходимо для предотвращения образования заплаточного материала. от входа в сустав.

Якорь: #HLAIEUGDgrtop

Рисунок 10-20.Удаление бетонных ребер.

Якорь: #EXWPOUCHgrtop

Рисунок 10-21. Пескоструйная обработка щелей.

Якорь: #DAUPEXCDgrtop

Рисунок 10-22. Плоское дно после очистки водой.

4.Вставить дюбеля

Дюбели, используемые для DBR, аналогичны тем, которые используются для нового CPCD. Дюбели смазываются каким-либо средством для разрушения сцепления. Рисунок 10-23 показывает сборку дюбелей, используемую для DBR с установкой для совместного риформинга, торцы и стулья. Совместное реформатор и торцевые крышки допускают движение для плита, в которую нужно расширяться, не опираясь на заплатку или стержень.Стулья используются для поддержки дюбелей в основании пазов и позволяют ремонтировать раствор, чтобы окружить дюбели, и должен плотно входить в паз чтобы дюбели были правильно выровнены.

Якорь: #TKNKEUFUgrtop

Рисунок 10-23. Дюбель для засыпки заявление.

5. Размещение ремонтного раствора в пазах

После установки дюбелей наносится ремонтный раствор. Ремонтный раствор должен иметь тепловые свойства, аналогичные бетон, обеспечивает прочную связь с существующим бетоном, работает быстро схватываться, иметь небольшую усадку и развивать достаточную прочность, чтобы позволить трафик в короткие сроки.Как высокопрочный бетон, так и фасованный смеси были успешно использованы. Бетон высокопрочный обычно содержит цемент типа III и ускорители. Ускорители уменьшить время схватывания и увеличить скорость развития силы. Агрегаты в смеси должно быть достаточно мало, чтобы позволить бетону течь вокруг перекладины и правильно закрепите. Консолидация ремонта ступки делается с помощью небольшого вибратора.Следует проявлять осторожность не задевать дюбеля вибратором, выбивая дюбель выравнивания.

После нанесения ремонтного раствора поверхность закончена. на одном уровне с окружающей поверхностью. Следует нанести отвердитель. как можно скорее. Предварительно упакованные ремонтные материалы должны быть отверждены в соответствии с в соответствии с рекомендациями производителя.Распил делается по стыку реформатор, и весь проект — алмазная шлифовка, с повторным запечатыванием суставы в качестве последнего шага. На рисунке 10-24 показан показанный разрез. на рис. 10-17 после DBR, подъема сляба и алмазного шлифования (DG). Обратитесь к Разделу 9 для получения более подробной информации об алмазном шлифовании.

Якорь: #HLAWWFHAgrtop

Рисунок 10-24.После DBR, подъема слябов и алмазного шлифования секции, показанной на Рисунке 10-17.

Что такое дюбель — назначение, применение и преимущества

Что такое дюбель?

Дюбель представляет собой короткий круглый гладкий стальной стержень, используемый для обеспечения механического соединения между плитами без ограничения горизонтального движения стыка. Эти стержни в основном используются в сочлененном ровном бетонном покрытии (JPCP), чтобы выдерживать дополнительное напряжение и нагрузку, вызванные движущимся транспортным средством.

Назначение:

Используются дюбели

1. Для передачи нагрузки от одной плиты на соседнюю плиту таким образом, чтобы две последовательные плиты перемещались вместе и уменьшали ударную нагрузку, создаваемую плитами за счет их независимого движения.

2. Для уменьшения образования трещин в стыках и углов.

3. Для улучшения характеристик стыков дорожных покрытий.

Размер дюбелей зависит от толщины покрытия. Обычно эти стержни имеют длину 18 дюймов (460 мм), 1.От 25 до 1,5 дюймов (от 32 до 38 мм) в диаметре и на расстоянии 12 дюймов (305 мм) друг от друга. Для защиты стержней от коррозии они покрыты либо нержавеющей сталью, либо эпоксидным покрытием.

Дюбель с эпоксидным покрытием

Дюбель помещается поперек поперечных стыков бетонного покрытия для обеспечения возможности перемещений. Они вставляются посередине плиты и покрываются материалом, разрушающим сцепление, чтобы ограничить сцепление с PCC. Таким образом, дюбели помогают передавать нагрузки, позволяя независимо расширять и сжимать соседние плиты.

Дюбели должны быть размещены параллельно средней линии.Новые швеллеры необходимо вырезать так, чтобы не менее половины дюбеля могло быть с каждой стороны стыка или трещины.

Преимущества дюбелей:

1. уменьшает прогиб и напряжения.

2. Увеличивает несущую способность плит.

3. Увеличивает первоначальный срок службы дорожного покрытия.

Установка:

1. Дюбельные корзины.

2. Устройство для установки дюбелей (DBI).

Перед установкой необходимо нанести разрыватель сцепления (обычно консистентная смазка).

Проблемы при установке:

1.Стержни отсутствуют или установлены неправильно из-за плохо отрегулированного оборудования, поврежденных корзин для дюбелей или неправильного крепления корзины.

2. Бетон вокруг стержней плохо уплотнен или используется слишком густая смесь.

Примечание:

Дюбели также используются в стене RCC для плит и колонн. Их устанавливают двумя способами:

Метод 1: Короткий стержень размещается перед заливкой бетона на место. Это наиболее распространенный и успешный метод склеивания, рентабельный, поскольку для склеивания не требуются химические вещества.

Метод 2: Просверливание отверстия в бетоне и нанесение химиката Hilti для прочного склеивания. Это дорого, так как используется дорогостоящая химия Hilti. Этот метод принят, когда мы забыли установить удлинители перед бетонированием.

Также читайте —

Типы соединений в бетоне

Типы кирпичных связей

Типы материалов для DPC

Разница между гибкими и жесткими покрытиями

Присоединяйтесь к Telegram Channel — Civil Engineering Daily

ЭФФЕКТ БОНДИНГА НА НАПРЯЖЕНИЯХ В БЕТОННЫХ ПЛИТАХ (Полный текст)

НАУЧНЫЕ ИССЛЕДОВАНИЯ, ОБРАЗОВАНИЕ И ПЕРЕДАЧА ТЕХНИКИ

КОНФЕРЕНЦИИ

ПРЕЗЕНТАЦИИ И ПУБЛИКАЦИИ

ЧЕЛОВЕК

НОВОСТИ

ССЫЛКИ

ДОМ

LTI HOME

Спросите эксперта

Авторы: Самир Н.Шукри, Гергис В. Уильям, Мурад Й. Риад и Шривани Сириша Мотамарри

Абстракция

Бетонные покрытия с дюбелями часто обнаруживают серьезные трещины задолго до их проектирования. жизнь истекает. Наиболее частыми формами трещин являются поперечные трещины в средней части плиты и трещины. поперечное повреждение сустава. Стальные дюбели, заделанные в поперечные швы (для эффективного перенос нагрузки от одной плиты к другой) способствуют обеим формам повреждений.В Силы межфазного трения между дюбелями и окружающим бетоном препятствуют свободное осевое перемещение плит при расширении или сжатии бетона из-за перепады температуры окружающей среды. Это вызывает чрезмерные осевые усилия на дюбелях, которые могут вызвать поперечные трещины в середине плиты. Прочная связь дюбель-бетон вызывает большой сдвиг напряжения на стыках дюбель-бетон, которые сочетаются с контактом дюбель-бетон напряжения (из-за транспортной нагрузки и скручивания плиты), чтобы вызвать трехосное состояние напряжения, которые часто приводят к разрушению бетона, поддерживающего дюбели.Пока силы трения дюбель-бетон являются основным параметром, способствующим возникновению таких форм повреждения, текущие процедуры проектирования бетонного покрытия основаны на предположении что таких сил не существует. В проектной документации указано, что стальные дюбели должен быть покрыт жидкостью для разрушения сцепления, которая, как предполагается, полностью устраняет дюбель-бетон силы трения. Однако лабораторные исследования, а также полевые испытания с использованием инструментов дюбели, указывают на то, что вещества, разрушающие адгезию, такие как Tectyl (605) или силикон не могут достичь нулевого коэффициента трения на стыках дюбелей с бетоном.Отсутствие измеренных значений коэффициента трения дюбель-бетон затрудняет учет для осевых сил дюбель-бетон при проектировании бетонных покрытий с дюбельным швом.

В этом отчете сила вытягивания дюбеля и коэффициент трения дюбель-бетон были измерены с использованием новой лабораторной установки вибрационных тензодатчиков, встроенных как в дюбеле, так и в бетоне. Датчики настроены на измерение деформации усадки. индуцируется в бетоне, который окружает дюбель, когда он затвердевает, вызывая затвердевание бетон, чтобы зажать стальной дюбель.Измерения показывают, что радиальная деформация в бетоне вокруг дюбеля не равномерно по окружности дюбеля. Как дюбель вытягивается из бетона, как сила вытягивания дюбеля, так и упругая деформация восстановление в бетоне регистрируется в зависимости от смещения дюбеля. Теоретическая модель разработан для расчета коэффициента трения дюбель по бетону. Три размерный конечно-элементный анализ используется для оценки поля напряжений в бетонные окружающие дюбели.Проводятся эксперименты по изучению эффекта диаметра дюбеля и типа разрыхлителя от коэффициента трения и величина усилия вытягивания дюбеля. Результаты показывают, что использование силикона поскольку разрыхлитель обеспечивает более низкий коэффициент трения дюбель-бетон, чем этот получено с использованием Tectyl (506). Результаты анализа методом конечных элементов показывают, что величины напряжений в бетоне, окружающем стальные дюбеля без покрытия, выше чем те, которые получаются, если дюбели покрываются с помощью разрыхлителя.

Полный отчет будет доступен до утверждения WVDOT.

Что такое дюбели? 4 шага укладки и преимущества

Дюбели

Дюбели представляют собой небольшие стальные стержни, которые используются для механического соединения плит без ограничения движения горизонтальных швов, и эти стержни в основном используются в соединенном ровном бетонном покрытии для несут дополнительную нагрузку и нагрузку.

Позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически перейдет на нее, они увеличивают эффективность передачи нагрузки, и это снижает прогиб и напряжение стыка в выходных плитах и подходе.

Обычно дюбели используются в бетонных покрытиях и представляют собой круглые стальные стержни. Чтобы передать производственную нагрузку на бетонную плиту или дорожное покрытие, дюбели оставляют для соединения любой плиты, колонны и дорожного покрытия. Диапазон длины стержня дюбеля составляет от 45d до 50d, поскольку d — это диаметр стержня.

Размер дюбелей:

Размер дюбелей зависит от толщины покрытия, и в основном дюбели имеют длину 18 дюймов, диаметр от 1,25 до 1,5 дюймов и расстояние между ними 12 дюймов.

Дюбели изготовлены из нержавеющей стали или покрыты эпоксидной смолой для защиты стержней от коррозии.

Назначение дюбелей:

Существуют следующие цели дюбелей, например:

Дюбельные стержни используются для передачи нагрузки от одной плиты на соседнюю плиту, и две последовательные плиты перемещаются вместе, что снижает ударную нагрузку, создаваемую плитой.
Эти стержни используются для уменьшения растрескивания углов и дефектов стыков.
Эти стержни используются для улучшения характеристик стыков дорожного покрытия.

Размещение дюбелей:

При установке этих стержней выполняются следующие шаги, например:

Эти стержни всегда должны быть параллельны средней линии.
По крайней мере, половина дюбеля может быть на каждой стороне стыка или трещины, и для этого необходимо вырезать новый канал.
Эти стержни размещаются поперек поперечных стыков бетонного покрытия для обеспечения возможности перемещений.
Чтобы ограничить приклеивание к PCC, они вставляются посередине плиты и покрывают связующий материал. Затем дюбель помогает передавать нагрузки, обеспечивая расширение и сжатие соседних плит.

В новой конструкции дорожного покрытия традиционный подход к размещению дюбелей заключается в размещении 11 стержней на 12-футовой полосе движения, начиная с первого стержня, расположенного на расстоянии 12 дюймов от края дорожного покрытия, и, кроме следующего соседнего стержня, всего стержни размещены на 12 дюймов.Это модифицируется для размещения трех или четырех дюбелей на каждой траектории колеса для модернизации дюбелей.

Для перекрытий и колонн эти стержни также используются в стене RCC двумя способами, например;

Метод 1; Перед заливкой бетона на месте укладываются стержни короткой длины, что с точки зрения склеивания является наиболее распространенным и успешным методом. Что касается склеивания, он не требует химических веществ, поэтому является экономически эффективным.

Метод 2; В этом методе прочного склеивания отверстия просверливаются в бетоне и заполняются Hilti Chemical, но этот метод дорогостоящий из-за использования Hilti Chemical.Когда мы забываем установить удлинители перед бетонированием, мы принимаем этот метод.

Проблемы при установке:

Из-за плохо отрегулированного оборудования повреждены корзины для дюбелей и неправильные анкерные стержни корзины отсутствуют или размещены неправильно.
Бетон вокруг стержней слишком жестко перемешан или плохо уплотнен.

Преимущества дюбелей:

Существуют следующие преимущества дюбелей, например:

Эти стержни уменьшают напряжения и прогиб.
Эти стержни увеличивают несущую способность плит.
Эти стержни также увеличивают первоначальный срок службы покрытия.

% PDF-1.3 % 501 0 объект > эндобдж xref 501 1680 0000000016 00000 н. 0000037884 00000 п. 0000037967 00000 п. 0000038096 00000 п. 0000057176 00000 п. 0000057498 00000 п. 0000058026 00000 п. 0000058074 00000 п. 0000058122 00000 п. 0000058170 00000 п. 0000058218 00000 п. 0000058266 00000 п. 0000058314 00000 п. 0000058362 00000 п. 0000058410 00000 п. 0000058458 00000 п. 0000058506 00000 п. 0000058554 00000 п. 0000058602 00000 п. 0000058650 00000 п. 0000058698 00000 п. 0000058746 00000 п. 0000058794 00000 п. 0000058841 00000 п. 0000058889 00000 н. 0000058937 00000 п. 0000058985 00000 п. 0000059033 00000 п. 0000059081 00000 п. 0000059129 00000 п. 0000059177 00000 п. 0000059225 00000 п. 0000059273 00000 п. 0000059321 00000 п. 0000059369 00000 п. 0000059417 00000 п. 0000059465 00000 п. 0000059513 00000 п. 0000059561 00000 п. 0000059598 00000 п. 0000059646 00000 п. 0000059694 00000 п. 0000059742 00000 п. 0000059790 00000 н. 0000059838 00000 п. 0000059886 00000 п. 0000059934 00000 н. 0000059982 00000 п. 0000060030 00000 п. 0000060078 00000 п. 0000060126 00000 п. 0000060174 00000 п. 0000060222 00000 п. 0000060270 00000 п. 0000060318 00000 п. 0000060366 00000 п. 0000060414 00000 п. 0000060462 00000 п. 0000060510 00000 п. 0000060558 00000 п. 0000060606 00000 п. 0000060654 00000 п. 0000060702 00000 п. 0000060750 00000 п. 0000060798 00000 п. 0000060846 00000 п. 0000060894 00000 п. 0000060942 00000 п. 0000060990 00000 п. 0000061038 00000 п. 0000061086 00000 п. 0000061134 00000 п. 0000061182 00000 п. 0000061230 00000 п. 0000061278 00000 п. 0000061326 00000 п. 0000061374 00000 п. 0000061422 00000 п. 0000061470 00000 п. 0000061518 00000 п. 0000061566 00000 п. 0000061614 00000 п. 0000061662 00000 п. 0000061710 00000 п. 0000061758 00000 п. 0000061806 00000 п. 0000061854 00000 п. 0000061902 00000 п. 0000061950 00000 п. 0000061998 00000 п. 0000062046 00000 п. 0000062094 00000 п. 0000062142 00000 п. 0000062190 00000 п. 0000062238 00000 п. 0000062286 00000 п. 0000062334 00000 п. 0000062382 00000 п. 0000062430 00000 п. 0000062478 00000 п. 0000062526 00000 п. 0000062574 00000 п. 0000062622 00000 п. 0000062670 00000 п. 0000062718 00000 п. 0000062766 00000 п. 0000062814 00000 п. 0000062862 00000 п. 0000062910 00000 п. 0000062958 00000 п. 0000063006 00000 п. 0000063054 00000 п. 0000063102 00000 п. 0000063150 00000 п. 0000063198 00000 п. 0000063246 00000 п. 0000063294 00000 п. 0000063342 00000 п. 0000063389 00000 п. 0000063437 00000 п. 0000063485 00000 п. 0000063533 00000 п. 0000063581 00000 п. 0000063629 00000 п. 0000063676 00000 п. 0000063724 00000 п. 0000063772 00000 п. 0000063820 00000 п. 0000063868 00000 п. 0000063916 00000 п. 0000063964 00000 п. 0000064012 00000 п. 0000064060 00000 п. 0000064108 00000 п. 0000064156 00000 п. 0000064204 00000 п. 0000064252 00000 п. 0000064300 00000 п. 0000064348 00000 н. 0000064396 00000 п. 0000064444 00000 п. 0000064492 00000 п. 0000064540 00000 п. 0000064587 00000 п. 0000064633 00000 п. 0000064680 00000 п. 0000064727 00000 н. 0000064774 00000 п. 0000064821 00000 п. 0000064869 00000 п. 0000064917 00000 п. 0000064965 00000 п. 0000065013 00000 п. 0000065061 00000 п. 0000065109 00000 п. 0000065157 00000 п. 0000065205 00000 п. 0000065253 00000 п. 0000065301 00000 п. 0000065349 00000 п. 0000065397 00000 п. 0000065444 00000 п. 0000065492 00000 п. 0000065540 00000 п. 0000065587 00000 п. 0000065635 00000 п. 0000065683 00000 п. 0000065731 00000 п. 0000065779 00000 п. 0000065827 00000 п. 0000065875 00000 п. 0000065923 00000 п. 0000065971 00000 п. 0000066019 00000 п. 0000066067 00000 п. 0000066115 00000 п. 0000066163 00000 п. 0000066211 00000 п. 0000066258 00000 п. 0000066306 00000 п. 0000066353 00000 п. 0000066401 00000 п. 0000066449 00000 п. 0000066497 00000 п. 0000066545 00000 п. 0000066593 00000 п. 0000066641 00000 п. 0000066689 00000 п. 0000066737 00000 п. 0000066785 00000 п. 0000066833 00000 п. 0000066881 00000 п. 0000066929 00000 п. 0000066977 00000 п. 0000067025 00000 п. 0000067073 00000 п. 0000067121 00000 п. 0000067169 00000 п. 0000067217 00000 п. 0000067265 00000 п. 0000067313 00000 п. 0000067361 00000 п. 0000067408 00000 п. 0000067456 00000 п. 0000067503 00000 п. 0000067551 00000 п. 0000067599 00000 н. 0000067647 00000 п. 0000067695 00000 п. 0000067743 00000 п. 0000067791 00000 п. 0000067839 00000 п. 0000067887 00000 п. 0000067935 00000 п. 0000067983 00000 п. 0000068031 00000 п. 0000068078 00000 п. 0000068126 00000 п. 0000068174 00000 п. 0000068222 00000 п. 0000068270 00000 п. 0000068318 00000 п. 0000068366 00000 п. 0000068414 00000 п. 0000068462 00000 п. 0000068510 00000 п. 0000068558 00000 п. 0000068606 00000 п. 0000068654 00000 п. 0000068702 00000 п. 0000068750 00000 п. 0000068798 00000 п. 0000068846 00000 п. 0000068894 00000 п. 0000068942 00000 п. 0000068990 00000 н. 0000069038 00000 н. 0000069086 00000 п. 0000069134 00000 п. 0000069182 00000 п. 0000069230 00000 п. 0000069278 00000 п. 0000069326 00000 п. 0000069374 00000 п. 0000069422 00000 п. 0000069470 00000 п. 0000069518 00000 п. 0000069566 00000 п. 0000069614 00000 п. 0000069662 00000 п. 0000069710 00000 п. 0000069758 00000 п. 0000069806 00000 п. 0000069854 00000 п. 0000069902 00000 н. 0000069950 00000 н. 0000069999 00000 н. 0000070047 00000 п. 0000070095 00000 п. 0000070143 00000 п. 0000070191 00000 п. 0000070239 00000 п. 0000070287 00000 п. 0000070335 00000 п. 0000070383 00000 п. 0000070431 00000 п. 0000070479 00000 п. 0000070527 00000 п. 0000070575 00000 п. 0000070623 00000 п. 0000070671 00000 п. 0000070719 00000 п. 0000070766 00000 п. 0000070814 00000 п. 0000070861 00000 п. 0000070909 00000 п. 0000070957 00000 п. 0000071005 00000 п. 0000071053 00000 п. 0000071101 00000 п. 0000071149 00000 п. 0000071197 00000 п. 0000071245 00000 п. 0000071293 00000 п. 0000071341 00000 п. 0000071389 00000 п. 0000071436 00000 п. 0000071484 00000 п. 0000071532 00000 п. 0000071580 00000 п. 0000071627 00000 п. 0000071675 00000 п. 0000071721 00000 п. 0000071767 00000 п. 0000071814 00000 п. 0000071862 00000 п. 0000071910 00000 п. 0000071958 00000 п. 0000072006 00000 п. 0000072054 00000 п. 0000072102 00000 п. 0000072150 00000 п. 0000072198 00000 п. 0000072246 00000 п. 0000072294 00000 п. 0000072342 00000 п. 0000072390 00000 п. 0000072438 00000 п. 0000072486 00000 п. 0000072534 00000 п. 0000072582 00000 п. 0000072629 00000 п. 0000072677 00000 п. 0000072725 00000 п. 0000072773 00000 п. 0000072821 00000 п. 0000072869 00000 п. 0000072917 00000 п. 0000072965 00000 п. 0000073013 00000 п. 0000073061 00000 п. 0000073108 00000 п. 0000073155 00000 п. 0000073202 00000 п. 0000073249 00000 п. 0000073297 00000 п. 0000073345 00000 п. 0000073393 00000 п. 0000073441 00000 п. 0000073489 00000 п. 0000073537 00000 п. 0000073585 00000 п. 0000073633 00000 п. 0000073681 00000 п. 0000073729 00000 п. 0000073777 00000 п. 0000073825 00000 п. 0000073873 00000 п. 0000073921 00000 п. 0000073969 00000 п. 0000074017 00000 п. 0000074065 00000 п. 0000074113 00000 п. 0000074161 00000 п. 0000074209 00000 п. 0000074257 00000 п. 0000074305 00000 п. 0000074353 00000 п. 0000074401 00000 п. 0000074449 00000 п. 0000074497 00000 п. 0000074545 00000 п. 0000074593 00000 п. 0000074641 00000 п. 0000074689 00000 п. 0000074737 00000 п. 0000074784 00000 п. 0000074831 00000 н. 0000074879 00000 п. 0000074927 00000 п. 0000074975 00000 п. 0000075023 00000 п. 0000075071 00000 п. 0000075119 00000 п. 0000075167 00000 п. 0000075215 00000 п. 0000075263 00000 п. 0000075311 00000 п. 0000075359 00000 п. 0000075407 00000 п. 0000075455 00000 п. 0000075618 00000 п. 0000075787 00000 п. 0000075853 00000 п. 0000078442 00000 п. 0000080874 00000 п. 0000083495 00000 п. 0000086358 00000 п. 0000088690 00000 н. 00000 00000 н. 0000092399 00000 п. 0000094268 00000 п. 0000096939 00000 п. 0000097123 00000 п. 0000097306 00000 п. 0000097504 00000 п. 0000097703 00000 п. 0000097877 00000 п. 0000098067 00000 п. 0000098270 00000 п. 0000098467 00000 п. 0000098672 00000 п. 0000098848 00000 н. 0000099038 00000 н. 0000099236 00000 п. 0000099470 00000 п. 0000099697 00000 п. 0000099903 00000 н. 0000100121 00000 н. 0000100321 00000 н. 0000100530 00000 н. 0000100714 00000 н. 0000100922 00000 н. 0000101108 00000 н. 0000101295 00000 н. 0000101500 00000 н. 0000101690 00000 н. 0000101877 00000 н. 0000102046 00000 н. 0000102239 00000 п. 0000102417 00000 н. 0000102607 00000 н. 0000102796 00000 н. 0000102983 00000 н. 0000103162 00000 п. 0000103363 00000 н. 0000103550 00000 н. 0000103722 00000 н. 0000103906 00000 н. 0000104105 00000 п. 0000104310 00000 п. 0000104493 00000 н. 0000104671 00000 п. 0000104857 00000 н. 0000105054 00000 н. 0000105233 00000 п. 0000105412 00000 н. 0000105587 00000 н. 0000105764 00000 н. 0000105954 00000 н. 0000106126 00000 п. 0000106298 00000 п. 0000106470 00000 н. 0000106645 00000 н. 0000106818 00000 п. 0000107011 00000 п. 0000107193 00000 н. 0000107365 00000 н. 0000107537 00000 п. 0000107718 00000 п. 0000107890 00000 н. 0000108077 00000 н. 0000108251 00000 н. 0000108428 00000 н. 0000108604 00000 п. 0000108800 00000 н. 0000108990 00000 н. 0000109167 00000 н. 0000109357 00000 н. 0000109551 00000 п. 0000109747 00000 н. 0000109934 00000 н. 0000110118 00000 п. 0000110197 00000 н. 0000110378 00000 н. 0000110577 00000 н. 0000110759 00000 п. 0000110938 00000 п. 0000111126 00000 н. 0000111319 00000 н. 0000111496 00000 н. 0000111678 00000 н. 0000111850 00000 н. 0000112032 00000 н. 0000112207 00000 н. 0000112409 00000 н. 0000112589 00000 н. 0000112793 00000 н. 0000112972 00000 н. 0000113163 00000 п. 0000113353 00000 п. 0000113543 00000 н. 0000113622 00000 н. 0000113804 00000 н. 0000114007 00000 н. 0000114189 00000 н. 0000114380 00000 н. 0000114471 00000 н. 0000114658 00000 н. 0000114861 00000 н. 0000115045 00000 н. 0000115217 00000 н. 0000115407 00000 н. 0000115594 00000 н. 0000115788 00000 н. 0000115995 00000 н. 0000116083 00000 н. 0000116271 00000 н. 0000116467 00000 н. 0000116670 00000 н. 0000116752 00000 н. 0000116940 00000 н. 0000117149 00000 н. 0000117318 00000 н. 0000117517 00000 н. 0000117719 00000 п. 0000117918 00000 п. 0000118116 00000 н. 0000118314 00000 н. 0000118511 00000 н. 0000118597 00000 н. 0000118788 00000 н. 0000118988 00000 н. 0000119192 00000 н. 0000119395 00000 н. 0000119583 00000 н. 0000119786 00000 н. 0000119959 00000 н. 0000120159 00000 н. 0000120251 00000 н. 0000120443 00000 н. 0000120647 00000 н. 0000120833 00000 н. 0000121009 00000 н. 0000121101 00000 н. 0000121293 00000 н. 0000121490 00000 н. 0000121695 00000 н. 0000121769 00000 н. 0000121952 00000 н. 0000122162 00000 н. 0000122337 00000 н. 0000122533 00000 н. 0000122610 00000 н. 0000122793 00000 н. 0000123000 00000 н. 0000123173 00000 н. 0000123371 00000 н. 0000123451 00000 н. 0000123635 00000 н. 0000123836 00000 н. 0000124040 00000 н. 0000124261 00000 н. 0000124483 00000 н. 0000124676 00000 н. 0000124873 00000 н. 0000125067 00000 н. 0000125258 00000 н. 0000125435 00000 н. 0000125633 00000 н. 0000125725 00000 н. 0000125918 00000 н. 0000126113 00000 н. 0000126308 00000 н. 0000126506 00000 н. 0000126694 00000 н. 0000126792 00000 н. 0000126985 00000 н. 0000127176 00000 н. 0000127349 00000 н. 0000127444 00000 н. 0000127635 00000 н. 0000127823 00000 н. 0000128008 00000 н. 0000128180 00000 н. 0000128358 00000 н. 0000128562 00000 н. 0000128639 00000 н. 0000128822 00000 н. 0000129005 00000 н. 0000129178 00000 н. 0000129369 00000 н. 0000129576 00000 н. 0000129665 00000 н. 0000129856 00000 н. 0000130088 00000 н. 0000130285 00000 н. 0000130516 00000 н. 0000130719 00000 н. 0000130916 00000 н. 0000131029 00000 н. 0000131221 00000 н. 0000131394 00000 н. 0000131596 00000 н. 0000131679 00000 п. 0000131864 00000 н. 0000131980 00000 н. 0000132171 00000 н. 0000132361 00000 н. 0000132447 00000 н. 0000132628 00000 н. 0000132800 00000 н. 0000132910 00000 н. 0000133099 00000 н. 0000133179 00000 п. 0000133364 00000 н. 0000133555 00000 н. 0000133736 00000 н. 0000133816 00000 н. 0000134000 00000 н. 0000134188 00000 н. 0000134392 00000 н. 0000134601 00000 н. 0000134774 00000 н. 0000134881 00000 н. 0000135076 00000 н. 0000135168 00000 н. 0000135358 00000 п. 0000135573 00000 н. 0000135755 00000 н. 0000135844 00000 н. 0000136033 00000 н. 0000136131 00000 п. 0000136324 00000 н. 0000136543 00000 н. 0000136735 00000 н. 0000136942 00000 н. 0000137159 00000 н. 0000137363 00000 н. 0000137580 00000 н. 0000137747 00000 н. 0000137948 00000 н. 0000138149 00000 н. 0000138368 00000 н. 0000138570 00000 н. 0000138683 00000 н. 0000138878 00000 н. 0000139069 00000 н. 0000139321 00000 н. 0000139580 00000 н. 0000139778 00000 н. 0000139988 00000 н. 0000140212 00000 н. 0000140403 00000 н. 0000140603 00000 н. 0000140800 00000 н. 0000141022 00000 н. 0000141262 00000 н. 0000141453 00000 н. 0000141655 00000 н. 0000141842 00000 н. 0000142051 00000 н. 0000142240 00000 н. 0000142434 00000 н. 0000142517 00000 н. 0000142704 00000 н. 0000142802 00000 н. 0000142995 00000 н. 0000143201 00000 н. 0000143390 00000 н. 0000143571 00000 н. 0000143654 00000 п. 0000143840 00000 н. 0000143938 00000 н. 0000144131 00000 п. 0000144322 00000 н. 0000144510 00000 н. 0000144682 00000 н. 0000144798 00000 н. 0000144999 00000 н. 0000145188 00000 н. 0000145413 00000 н. 0000145650 00000 н. 0000145906 00000 н. 0000146089 00000 н. 0000146306 00000 н. 0000146522 00000 н. 0000146755 00000 н. 0000146935 00000 п. 0000147152 00000 н. 0000147338 00000 н. 0000147439 00000 н. 0000147626 00000 н. 0000147816 00000 п. 0000147914 00000 п. 0000148101 00000 п. 0000148287 00000 н. 0000148488 00000 н. 0000148721 00000 н. 0000148913 00000 н. 0000149038 00000 н. 0000149252 00000 н. 0000149441 00000 н. 0000149636 00000 н. 0000149825 00000 н. 0000150018 00000 н. 0000150204 00000 н. 0000150399 00000 н. 0000150587 00000 н. 0000150775 00000 н. 0000150867 00000 н. 0000151058 00000 н. 0000151249 00000 н. 0000151435 00000 н. 0000151612 00000 н. 0000151785 00000 н. 0000151973 00000 н. 0000152170 00000 н. 0000152262 00000 н. 0000152453 00000 н. 0000152581 00000 н. 0000152800 00000 н. 0000152977 00000 н. 0000153204 00000 н. 0000153385 00000 н. 0000153607 00000 н. 0000153784 00000 н. 0000154004 00000 н. 0000154117 00000 н. 0000154320 00000 н. 0000154509 00000 н. 0000154740 00000 н. 0000154928 00000 н. 0000155126 00000 н. 0000155363 00000 н. 0000155564 00000 н. 0000155759 00000 н. 0000155996 00000 н. 0000156188 00000 н. 0000156386 00000 н. 0000156621 00000 н. 0000156794 00000 н. 0000157031 00000 н. 0000157309 00000 н. 0000157497 00000 н. 0000157673 00000 н. 0000157844 00000 н. 0000158021 00000 н. 0000158194 00000 н. 0000158369 00000 н. 0000158557 00000 н. 0000158745 00000 н. 0000158924 00000 н. 0000159097 00000 н. 0000159313 00000 н. 0000159411 00000 н. 0000159603 00000 н. 0000159791 00000 н. 0000159974 00000 н. 0000160144 00000 н. 0000160329 00000 н. 0000160515 00000 н. 0000160754 00000 п. 0000160944 00000 н. 0000161186 00000 н. 0000161378 00000 н. 0000161625 00000 н. 0000161820 00000 н. 0000162069 00000 н. 0000162297 00000 н. 0000162590 00000 н. 0000162749 00000 н. 0000162966 00000 н. 0000163211 00000 н. 0000163516 00000 н. 0000163724 00000 н. 0000163982 00000 н. 0000164149 00000 н. 0000164370 00000 н. 0000164546 00000 н. 0000164769 00000 н. 0000164946 00000 н. 0000165168 00000 н. 0000165352 00000 н. 0000165577 00000 н. 0000165797 00000 н. 0000166077 00000 н. 0000166258 00000 н. 0000166484 00000 н. 0000166665 00000 н. 0000166896 00000 н. 0000167128 00000 н. 0000167409 00000 н. 0000167605 00000 н. 0000167837 00000 н. 0000168093 00000 н. 0000168388 00000 н. 0000168585 00000 н. 0000168817 00000 н. 0000169091 00000 н. 0000169398 00000 н. 0000169612 00000 н. 0000169850 00000 н. 0000170132 00000 н. 0000170439 00000 п. 0000170671 00000 н. 0000170912 00000 н. 0000171147 00000 н. 0000171388 00000 н. 0000171625 00000 н. 0000171871 00000 н. 0000172108 00000 н. 0000172351 00000 н. 0000172591 00000 н. 0000172837 00000 н. 0000173091 00000 н. 0000173341 00000 н. 0000173636 00000 н. 0000173917 00000 н. 0000174223 00000 н. 0000174538 00000 н. 0000174706 00000 н. 0000174938 00000 н. 0000175129 00000 н. 0000175317 00000 н. 0000175495 00000 н. 0000175653 00000 н. 0000175880 00000 н. 0000176067 00000 н. 0000176257 00000 н. 0000176411 00000 н. 0000176634 00000 н. 0000176821 00000 н. 0000177009 00000 н. 0000177208 00000 н. 0000177400 00000 н. 0000177601 00000 н. 0000177773 00000 н. 0000177948 00000 н. 0000178127 00000 н. 0000178240 00000 н. 0000178441 00000 н. 0000178631 00000 н. 0000178836 00000 н. 0000179022 00000 н. 0000179259 00000 н. 0000179505 00000 н. 0000179669 00000 н. 0000179873 00000 н. 0000180112 00000 н. 0000180357 00000 н. 0000180485 00000 н. 0000180685 00000 н. 0000180833 00000 н. 0000181056 00000 н. 0000181287 00000 н. 0000181537 00000 н. 0000181725 00000 н. 0000181856 00000 н. 0000182055 00000 н. 0000182228 00000 н. 0000182460 00000 н. 0000182705 00000 н. 0000182856 00000 н. 0000183080 00000 н. 0000183205 00000 н. 0000183402 00000 н. 0000183590 00000 н. 0000183815 00000 н. 0000184056 00000 н. 0000184229 00000 н. 0000184465 00000 н. 0000184619 00000 н. 0000184846 00000 н. 0000185034 00000 н. 0000185213 00000 н. 0000185397 00000 н. 0000185636 00000 н. 0000185831 00000 н. 0000186009 00000 н. 0000186187 00000 н. 0000186365 00000 н. 0000186475 00000 н. 0000186672 00000 н. 0000186866 00000 н. 0000187072 00000 н. 0000187258 00000 н. 0000187444 00000 н. 0000187539 00000 н. 0000187730 00000 н. 0000187946 00000 н. 0000188187 00000 н. 0000188415 00000 н. 0000188648 00000 н. 0000188891 00000 н. 0000189125 00000 н. 0000189313 00000 н. 0000189534 00000 н. 0000189775 00000 н. 0000189953 00000 н. 00001 00000 н. 00001

00000 н. 00001
00000 н. 0000190691 00000 н. 0000190932 00000 н. 0000191045 00000 н. 0000191250 00000 н. 0000191475 00000 н. 0000191659 00000 н. 0000191883 00000 н. 0000192125 00000 н. 0000192208 00000 н. 0000192392 00000 н. 0000192613 00000 н. 0000192717 00000 н. 0000192918 00000 н. 0000193104 00000 н. 0000193187 00000 н. 0000193372 00000 н. 0000193530 00000 н. 0000193752 00000 н. 0000193956 00000 н. 0000194155 00000 н. 0000194344 00000 н. 0000194527 00000 н. 0000194725 00000 н. 0000194910 00000 н. 0000195110 00000 н. 0000195308 00000 н. 0000195497 00000 н. 0000195678 00000 н. 0000195891 00000 н. 0000196129 00000 н. 0000196347 00000 н. 0000196571 00000 н. 0000196811 00000 н. 0000197028 00000 н. 0000197123 00000 н. 0000197313 00000 н. 0000197538 00000 п. 0000197778 00000 н. 0000197992 00000 н. 0000198208 00000 н. 0000198300 00000 н. 0000198491 00000 н. 0000198715 00000 н. 0000198952 00000 н. 0000199150 00000 н. 0000199360 00000 н. 0000199548 00000 н. 0000199759 00000 н. 0000199992 00000 н. 0000200180 00000 н. 0000200388 00000 н. 0000200573 00000 п. 0000200668 00000 н. 0000200862 00000 н. 0000201059 00000 н. 0000201247 00000 н. 0000201449 00000 н. 0000201637 00000 н. 0000201844 00000 н. 0000202032 00000 н. 0000202233 00000 н. 0000202416 00000 н. 0000202594 00000 н. 0000202782 00000 н. 0000202970 00000 н. 0000203170 00000 н. 0000203383 00000 н. 0000203615 00000 н. 0000203823 00000 н. 0000204028 00000 н. 0000204259 00000 н. 0000204476 00000 н. 0000204659 00000 н. 0000204863 00000 н. 0000205093 00000 н. 0000205278 00000 н. 0000205486 00000 н. 0000205587 00000 н. 0000205782 00000 н. 0000205990 00000 н. 0000206222 00000 н. 0000206418 00000 н. 0000206628 00000 н. 0000206819 00000 н. 0000207032 00000 н. 0000207263 00000 н. 0000207436 00000 н. 0000207647 00000 н. 0000207832 00000 н. 0000207939 00000 н. 0000208133 00000 н. 0000208329 00000 н. 0000208520 00000 н. 0000208694 00000 н. 0000208867 00000 н. 0000209074 00000 н. 0000209263 00000 н. 0000209441 00000 н. 0000209629 00000 н. 0000209715 00000 н. 0000209901 00000 н. 0000210077 00000 н. 0000210160 00000 н. 0000210345 00000 п. 0000210540 00000 н. 0000210746 00000 н. 0000210976 00000 п. 0000211192 00000 н. 0000211397 00000 н. 0000211627 00000 н. 0000211838 00000 п. 0000212011 00000 н. 0000212223 00000 н. 0000212453 00000 н. 0000212641 00000 п. 0000212849 00000 н. 0000212947 00000 н. 0000213139 00000 н. 0000213354 00000 п. 0000213583 00000 н. 0000213775 00000 н. 0000213982 00000 п. 0000214170 00000 н. 0000214372 00000 н. 0000214598 00000 н. 0000214786 00000 н. 0000215001 00000 н. 0000215087 00000 н. 0000215273 00000 н. 0000215462 00000 н. 0000215650 00000 н. 0000215823 00000 н. 0000215996 00000 н. 0000216182 00000 н. 0000216268 00000 н. 0000216455 00000 н. 0000216628 00000 н. 0000216708 00000 н. 0000216893 00000 н. 0000217082 00000 н. 0000217254 00000 н. 0000217439 00000 н. 0000217627 00000 н. 0000217800 00000 н. 0000217973 00000 п. 0000218173 00000 н. 0000218401 00000 н. 0000218612 00000 н. 0000218794 00000 н. 0000218982 00000 н. 0000219182 00000 н. 0000219407 00000 н. 0000219490 00000 н. 0000219675 00000 н. 0000219883 00000 н. 0000220075 00000 н. 0000220266 00000 н. 0000220457 00000 н. 0000220654 00000 н. 0000220878 00000 н. 0000221059 00000 н. 0000221271 00000 н. 0000221459 00000 н. 0000221655 00000 н. 0000221738 00000 н. 0000221925 00000 н. 0000222113 00000 н. 0000222298 00000 н. 0000222493 00000 н. 0000222689 00000 н. 0000222775 00000 н. 0000222961 00000 н. 0000223134 00000 н. 0000223316 00000 н. 0000223507 00000 н. 0000223695 00000 н. 0000223891 00000 н. 0000224092 00000 н. 0000224172 00000 н. 0000224356 00000 н. 0000224529 00000 н. 0000224745 00000 н. 0000224977 00000 н. 0000225186 00000 н. 0000225391 00000 п. 0000225622 00000 н. 0000225858 00000 н. 0000226043 00000 н. 0000226248 00000 н. 0000226346 00000 н. 0000226539 00000 н. 0000226756 00000 н. 0000226945 00000 н. 0000227184 00000 н. 0000227424 00000 н. 0000227633 00000 н. 0000227832 00000 н. 0000228017 00000 н. 0000228324 00000 н. 0000228592 00000 н. 0000228783 00000 н. 0000228982 00000 н. 0000229188 00000 н. 0000229370 00000 н. 0000229567 00000 н. 0000229752 00000 н. 0000229938 00000 н. 0000230126 00000 н. 0000230323 00000 п. 0000230516 00000 н. 0000230605 00000 н. 0000230793 00000 п. 0000230966 00000 н. 0000231155 00000 н. 0000231343 00000 н. 0000231550 00000 н. 0000231738 00000 п. 0000232038 00000 н. 0000232301 00000 н. 0000232502 00000 н. 0000232771 00000 н. 0000233035 00000 н. 0000233232 00000 н. 0000233420 00000 н. 0000233671 00000 н. 0000233929 00000 н. 0000234133 00000 п. 0000234333 00000 п. 0000234506 00000 н. 0000234741 00000 н. 0000234993 00000 н. 0000235197 00000 н. 0000235397 00000 н. 0000235582 00000 н. 0000235810 00000 н. 0000236051 00000 н. 0000236236 00000 п. 0000236433 00000 н. 0000236606 00000 н. 0000236773 00000 н. 0000236973 00000 н. 0000237152 00000 н. 0000237340 00000 н. 0000237525 00000 н. 0000237712 00000 н. 0000237904 00000 н. 0000238103 00000 п. 0000238302 00000 н. 0000238504 00000 н. 0000238710 00000 н. 0000238796 00000 н. 0000238981 00000 п. 0000239184 00000 н. 0000239363 00000 н. 0000239566 00000 н. 0000239758 00000 н. 0000239946 00000 н. 0000240140 00000 н. 0000240330 00000 н. 0000240419 00000 п. 0000240605 00000 н. 0000240778 00000 н. 0000240967 00000 н. 0000241158 00000 н. 0000241384 00000 н. 0000241621 00000 н. 0000241816 00000 н. 0000242031 00000 н. 0000242263 00000 н. 0000242458 00000 н. 0000242631 00000 н. 0000242835 00000 н. 0000243064 00000 н. 0000243243 00000 н. 0000243442 00000 н. 0000243654 00000 н. 0000243864 00000 н. 0000244090 00000 н. 0000244278 00000 н. 0000244474 00000 н. 0000244662 00000 н. 0000244870 00000 н. 0000245098 00000 н. 0000245278 00000 н. 0000245474 00000 н. 0000245652 00000 н. 0000245854 00000 н. 0000246042 00000 н. 0000246230 00000 н. 0000246420 00000 н. 0000246503 00000 н. 0000246688 00000 н. 0000246861 00000 н. 0000247050 00000 н. 0000247241 00000 н. 0000247430 00000 н. 0000247525 00000 н. 0000247711 00000 н. 0000247883 00000 н. 0000248068 00000 н. 0000248270 00000 н. 0000248481 00000 н. 0000248703 00000 н. 0000248899 00000 н. 0000249106 00000 п. 0000249318 00000 н. 0000249510 00000 н. 0000249684 00000 н. 0000249884 00000 н. 0000250080 00000 н. 0000250293 00000 н. 0000250485 00000 н. 0000250669 00000 н. 0000250886 00000 н. 0000251065 00000 н. 0000251242 00000 н. 0000251426 00000 н. 0000251598 00000 н. 0000251772 00000 н. 0000251945 00000 н. 0000252120 00000 н. 0000252291 00000 н. 0000252467 00000 н. 0000252655 00000 н. 0000252843 00000 н. 0000253059 00000 н. 0000253157 00000 н. 0000253349 00000 н. 0000253553 00000 н. 0000253739 00000 н. 0000253912 00000 н. 0000254100 00000 н. 0000254291 00000 н. 0000254447 00000 н. 0000254670 00000 н. 0000254858 00000 н. 0000255170 00000 н. 0000255507 00000 н. 0000255830 00000 н. 0000256167 00000 н. 0000256417 00000 н. 0000256676 00000 н. 0000256931 00000 н. 0000257192 00000 н. 0000257365 00000 н. 0000257626 00000 н. 0000257889 00000 н. 0000258083 00000 н. 0000258334 00000 н. 0000258598 00000 н. 0000258782 00000 н. 0000259034 00000 н. 0000259301 00000 н. 0000259492 00000 н. 0000259738 00000 н. 0000260005 00000 н. 0000260206 00000 н. 0000260460 00000 н. 0000260727 00000 н. 0000260915 00000 н. 0000261163 00000 н. 0000261431 00000 н. 0000261622 00000 н. 0000261813 00000 н. 0000262007 00000 н. 0000262198 00000 н. 0000262393 00000 н. 0000262577 00000 н. 0000262765 00000 н. 0000262881 00000 н. 0000263085 00000 н. 0000263270 00000 н. 0000263458 00000 н. 0000263643 00000 н. 0000263834 00000 н. 0000264028 00000 н. 0000264141 00000 п. 0000264344 00000 н. 0000264603 00000 н. 0000264872 00000 н. 0000265131 00000 п. 0000265402 00000 н. 0000265660 00000 н. 0000265934 00000 п. 0000266186 00000 н. 0000266460 00000 н. 0000266645 00000 н. 0000266901 00000 н. 0000267174 00000 н. 0000267365 00000 н. 0000267619 00000 п. 0000267894 00000 н. 0000268079 00000 п. 0000268347 00000 н. 0000268625 00000 н. 0000268816 00000 н. 0000269090 00000 н. 0000269371 00000 н. 0000269565 00000 н. 0000269841 00000 н. 0000270123 00000 н. 0000270311 00000 п. 0000270578 00000 н. 0000270858 00000 н. 0000271065 00000 н. 0000271253 00000 н. 0000271467 00000 н. 0000271648 00000 н. 0000271833 00000 н. 0000272020 00000 н. 0000272205 00000 н. 0000272396 00000 н. 0000272600 00000 н. 0000272713 00000 н. 0000272917 00000 н. 0000273009 00000 н. 0000273197 00000 н. 0000273375 00000 н. 0000273563 00000 н. 0000273754 00000 н. 0000274023 00000 н. 0000274305 00000 н. 0000274569 00000 н. 0000274851 00000 н. 0000275120 00000 н. 0000275405 00000 н. 0000275673 00000 н. 0000275957 00000 н. 0000276145 00000 н. 0000276415 00000 н. 0000276701 00000 н. 0000276902 00000 н. 0000277173 00000 н. 0000277462 00000 н. 0000277635 00000 н. 0000277906 00000 н. 0000278196 00000 н. 0000278384 00000 н. 0000278658 00000 н. 0000278950 00000 н. 0000279030 00000 н. 0000279212 00000 н. 0000279495 00000 н. 0000279786 00000 н. 0000279872 00000 н. 0000280055 00000 н. 0000280334 00000 н. 0000280628 00000 н. 0000280708 00000 н. 0000280894 00000 н. 0000280968 00000 н. 0000281145 00000 н. 0000281240 00000 н. 0000281430 00000 н. 0000281522 00000 н. 0000281709 00000 н. 0000281916 00000 н. 0000282060 00000 н. 0000282267 00000 н. 0000282347 00000 н. 0000282533 00000 н. 0000282705 00000 н. 0000282912 00000 н. 0000283114 00000 п. 0000283242 00000 н. 0000283451 00000 н. 0000283531 00000 н. 0000283717 00000 н. 0000283889 00000 н. 0000284088 00000 н. 0000284362 00000 п. 0000284659 00000 н. 0000284932 00000 н. 0000285227 00000 н. 0000285503 00000 н. 0000285799 00000 н. 0000286077 00000 н. 0000286373 00000 п. 0000286465 00000 н. 0000286657 00000 н. 0000286930 00000 н. 0000287231 00000 п. 0000287326 00000 н. 0000287517 00000 н. 0000287805 00000 н. 0000288107 00000 н. 0000288205 00000 н. 0000288401 00000 п. 0000288690 00000 н. 0000288995 00000 н. 0000289093 00000 н. 0000289283 00000 п. 0000289564 00000 н. 0000289867 00000 н. 0000289956 00000 н. 00002 00000 н. 00002
00000 н. 0000290744 00000 н. 0000290845 00000 н. 0000291035 00000 н. 0000291322 00000 н. 0000291625 00000 н. 0000291714 00000 н. 0000291906 00000 н. 0000291998 00000 н. 0000292184 00000 п. 0000292282 00000 н. 0000292480 00000 н. 0000292566 00000 н. 0000292750 00000 н. 0000292938 00000 н. 0000293063 00000 н. 0000293269 00000 н. 0000293352 00000 н. 0000293541 00000 н. 0000293719 00000 н. 0000293916 00000 н. 0000294059 00000 н. 0000294273 00000 н. 0000294377 00000 н. 0000294575 00000 н. 0000294754 00000 н. 0000294948 00000 н. 0000295058 00000 н. 0000295262 00000 н. 0000295550 00000 н. 0000295860 00000 н. 0000296145 00000 н. 0000296448 00000 н. 0000296738 00000 н. 0000297044 00000 н. 0000297337 00000 н. 0000297648 00000 н. 0000297749 00000 н. 0000297945 00000 н. 0000298246 00000 н. 0000298561 00000 н. 0000298641 00000 н. 0000298823 00000 н. 0000299109 00000 н. 0000299422 00000 н. 0000299731 00000 н. 0000300043 00000 н. 0000300150 00000 н. 0000300350 00000 н. 0000300640 00000 н. 0000300950 00000 н. 0000301054 00000 н. 0000301245 00000 н. 0000301603 00000 н. 0000302050 00000 н. 0000302151 00000 п. 0000302352 00000 п. 0000302652 00000 н. 0000302967 00000 н. 0000303056 00000 н. 0000303241 00000 н. 0000303345 00000 н. 0000303543 00000 н. 0000303635 00000 н. 0000303824 00000 н. 0000303925 00000 н. 0000304124 00000 н. 0000304225 00000 н. 0000304419 00000 н. 0000304526 00000 н. 0000304726 00000 н. 0000304899 00000 н. 0000305093 00000 н. 0000305209 00000 н. 0000305414 00000 н. 0000305527 00000 н. 0000305729 00000 н. 0000305902 00000 н. 0000306099 00000 н. 0000306206 00000 н. 0000306409 00000 н. 0000306516 00000 н. 0000306716 00000 н. 0000306911 00000 п. 0000307205 00000 н. 0000307521 00000 н. 0000307809 00000 н. 0000308128 00000 н. 0000308405 00000 н. 0000308721 00000 н. 0000309006 00000 н. 0000309327 00000 н. 0000309419 00000 н. 0000309612 00000 н. 0000309902 00000 н. 0000310225 00000 н. 0000310347 00000 п. 0000310548 00000 н. 0000310823 00000 п. 0000311134 00000 п. 0000311229 00000 н. 0000311424 00000 н. 0000311728 00000 н. 0000312053 00000 н. 0000312169 00000 н. 0000312367 00000 н. 0000312659 00000 н. 0000312977 00000 н. 0000313084 00000 н. 0000313287 00000 н. 0000313581 00000 н. 0000313898 00000 н. 0000314002 00000 н. 0000314196 00000 н. 0000314496 00000 н. 0000314814 00000 н. 0000314933 00000 н. 0000315141 00000 н. 0000315227 00000 н. 0000315414 00000 н. 0000315536 00000 н. 0000315744 00000 н. 0000315839 00000 н. 0000316031 00000 н. 0000316228 00000 н. 0000316380 00000 н. 0000316599 00000 н. 0000316697 00000 н. 0000316889 00000 н. 0000317080 00000 н. 0000317274 00000 н. 0000317469 00000 н. 0000317630 00000 н. 0000317853 00000 н. 0000317948 00000 н. 0000318140 00000 н. 0000318331 00000 п. 0000318519 00000 н. 0000318815 00000 н. 0000319134 00000 п. 0000319427 00000 н. 0000319738 00000 н. 0000320040 00000 н. 0000320364 00000 н. 0000320672 00000 н. 0000320998 00000 н. 0000321111 00000 н. 0000321313 00000 н. 0000321626 00000 н. 0000321952 00000 н. 0000322124 00000 н. 0000322425 00000 н. 0000322749 00000 н. 0000322832 00000 н. 0000323017 00000 н. 0000323319 00000 н. 0000323643 00000 н. 0000323825 00000 н. 0000324118 00000 н. 0000324442 00000 н. 0000324537 00000 н. 0000324729 00000 н. 0000325020 00000 н. 0000325342 00000 н. 0000325525 00000 н. 0000325811 00000 н. 0000326138 00000 н. 0000326236 00000 н. 0000326429 00000 н. 0000326604 00000 н. 0000326711 00000 н. 0000326910 00000 н. 0000327089 00000 н. 0000327284 00000 н. 0000327464 00000 н. 0000327700 00000 н. 0000327894 00000 н. 0000328082 00000 н. 0000328274 00000 н. 0000328442 00000 н. 0000328676 00000 н. 0000328877 00000 н. 0000329062 00000 н. 0000329257 00000 н. 0000329412 00000 н. 0000329641 00000 н. 0000329936 00000 н. 0000330264 00000 н. 0000330567 00000 н. 0000330894 00000 н. 0000331188 00000 н. 0000331521 00000 н. 0000331811 00000 н. 0000332147 00000 н. 0000332251 00000 н. 0000332446 00000 н. 0000332740 00000 н. 0000333073 00000 н. 0000333174 00000 н. 0000333372 00000 н. 0000333683 00000 п. 0000334017 00000 н. 0000334189 00000 п. 0000334490 00000 н. 0000334826 00000 н. 0000334924 00000 н. 0000335118 00000 п. 0000335422 00000 н. 0000335758 00000 н. 0000335871 00000 н. 0000336073 00000 н. 0000336373 00000 п. 0000336712 00000 н. 0000336897 00000 н. 0000337192 00000 н. 0000337532 00000 н. 0000337705 00000 н. 0000337800 00000 н. 0000337993 00000 н. 0000338145 00000 н. 0000338356 00000 н. 0000338508 00000 н. 0000338724 00000 н. 0000338918 00000 н. 0000339103 00000 н. 0000339295 00000 н. 0000339461 00000 п. 0000339693 00000 п. 0000339888 00000 н. 0000340076 00000 н. 0000340270 00000 н. 0000340437 00000 н. 0000340671 00000 н. 0000340869 00000 н. 0000341061 00000 н. 0000341355 00000 н. 0000341693 00000 н. 0000342021 00000 н. 0000342369 00000 н. 0000342714 00000 н. 0000343053 00000 н. 0000343387 00000 н. 0000343717 00000 н. 0000343863 00000 н. 0000344080 00000 п. 0000344308 00000 п. 0000344572 00000 н. 0000344661 00000 н. 0000344850 00000 н. 0000345057 00000 н. 0000345285 00000 н. 0000345441 00000 п. 0000345660 00000 п. 0000345905 00000 н. 0000346163 00000 п. 0000346354 00000 п. 0000346549 00000 н. 0000346769 00000 н. 0000346955 00000 н. 0000347203 00000 н. 0000347462 00000 п. 0000347642 00000 н. 0000347830 00000 н. 0000348045 00000 н. 0000348215 00000 н. 0000348443 00000 п. 0000348634 00000 п. 0000348819 00000 н. 0000348998 00000 н. 0000349194 00000 н. 0000349286 00000 п. 0000349473 00000 п. 0000349592 00000 н. 0000349795 00000 н. 0000349988 00000 н. 0000350180 00000 н. 0000350376 00000 н. 0000350474 00000 н. 0000350662 00000 н. 0000350846 00000 н. 0000350968 00000 н. 0000351170 00000 н. 0000351365 00000 н. 0000351611 00000 н. 0000351865 00000 н. 0000352048 00000 н. 0000352262 00000 н. 0000352505 00000 н.
