Фиксатор защитного слоя бетона: пластиковые, металлические и из фибробетона

Автор

Содержание

Фиксаторы защитного слоя — Читать в библиотеке компании Санпол.

Фиксаторы защитного слоя - это пластиковые изделия на которые выставляется арматура при строительстве железобетонных конструкций.

Фиксатор удерживает арматуру в центре опалубки, позволяя создать равномерный и прочный защитный слой бетона.

Главное назначение фиксаторов — фиксирование арматуры в бетоне для создания и точного выдерживания толщины защитного слоя.

Фиксаторы можно разделить на три вида: пластиковые фиксаторы, фиксаторы из фибробетона, металлические фиксаторы-планки для двойного армирования.



Фиксатор «Звёздочка» используется  для армировки вертикальных бетонных конструкций (колонн, столбов, стен).  Оригинальный тип замка обеспечивает надежное крепление этого фиксатора на арматуре диаметром от 6 до 20 мм.

Фиксатор «Универсальный» используется при укладке  горизонтальной   арматуры, т. е. устройстве бетонных заливных полов на твердом  основании и плит перекрытий. Подкладка под арматуру гарантирует  надежную фиксацию арматуры диаметром 5-19 мм на требуемом  защитном слое.

Фиксатор "Конус" обеспечивает плотный контакт защитной трубки-ограничителя с опалубочной поверхностью и предотвращает возможное попадание бетона внутрь трубки ограничителя.

Фиксатор  «Настил», используется при устройстве  бетонных заливных полов на щебневом или другом мягком основании, очень устойчив, жёстко фиксирует арматуру. Выдержит большой вес в процессе заливки товарным бетоном. Предотвращает проникновение удерживаемой  конструкции внутрь изоляционного слоя.

  Имеется возможность установки арматурной сетки на разную высоту от основания в зависимости от типа.

Труба защитная п/е 25 предназначена для  вставки, удерживающей расстояние между опалубочными щитами в стеновой опалубке и при устройстве колонн и пилон, предотвращающая проникновение бетона к стяжному винту во время его заливки.  Данное изделие позволяет с легкостью вынимать стяжной винт из конструкции, а также сохранять расстояние между конструкциями.

Труба перфорированная ПВХ 25 предназначена для  вставки, удерживающей расстояние между опалубочными щитами в стеновой опалубке и при устройстве колонн и пилон, предотвращающая проникновение бетона к стяжному винту во время его заливки.  Данное изделие позволяет с легкостью вынимать стяжной винт из конструкции, а также сохранять расстояние между конструкциями. Благодаря продольной перфорации значительно увеличивает схватываемость с бетоном.

Планка зигзаг выдерживает высокие нагрузки, не опрокидывается при ходьбе. Оптимальное прохождение бетона предотвращает усадочные раковины и появление линейных трещин.

Фиксаторы из фибробетона:

Бетонный фиксатор со стальным зажимом для горизонтальной и вертикальной арматуры, используется для создания защитного слоя арматуры 35/40/50 мм.

Бетонный фиксатор со стальным зажимом для стен и колонн для вертикального армирования, используется для создания защитного слоя арматуры 20/25/30/35/40/50/70 мм

Фиксаторы-планки, используются в основном для бетонирования оснований и перекрытий.

Металлические фиксаторы-планки. Предназначены для двойного армирования, используются между нижним и верхним и армирующими слоями на горизонтальных поверхностях.

Фиксатор, выгнутый в форме буквы «Z», используется между двумя арматурными сетками.

Фиксатор, выгнутый в форме повторяющейся трапеции, используется между двумя арматурными сетками.

Фиксатор-планка прямой, используются для армирования швов в кирпичной кладке.

Наша компания имеет широкий ассортимент фиксаторов для арматуры высшего качества. Мы поставляем фиксаторы защитного слоя на самые крупные строительные объекты по всей Украине. Приобрести этот товар Вы можете в магазинах сети Эпицентр-К или в офисе нашей компании.

Бетонные фиксаторы арматуры

Наименование Упаковка Защитный слой мм Товар на складе
Фиксатор бетонный "Пирамида" для песчаного/сыпучего грунта обеспечивает защитный слой в горизонтальной плоскости
Фиксатор «Пирамида» 20 (800шт) 20 в наличии
Фиксатор «Пирамида» 25 (600шт) 25
Фиксатор «Пирамида» 30 (500шт) 30
Фиксатор «Пирамида» 40 (250шт) 40
Фиксатор «Пирамида» 50 (200шт)
50
Фиксатор «Пирамида» 70 (100шт) 70
Фиксатор бетонный "Прищепка" обеспечивает защитный слой в горизонтальной и вертикальной плоскости
Фиксатор "Прищепка" 25 (500шт) 25 в наличии
Фиксатор "Прищепка" 30 (500шт) 30
Фиксатор "Прищепка" 35 (500шт) 35
Фиксатор "Прищепка" 40 (200шт) 40 ***
Фиксатор "Прищепка" 45 (200шт) 45 ***
Фиксатор "Прищепка" 50 (200шт) 50 ***
Фиксатор "Прищепка" 55 (200шт) 55 ***
Фиксатор бетонный "Бабочка" обеспечивает защитный слой в горизонтальной и вертикальной плоскости
Фиксатор "Бабочка" 20/25/30 (600шт) 20/25/30 ***
Фиксатор "Бабочка" 35/40/50 (250шт) 35/40/50 в наличии
Фиксатор "Бабочка" 20/25/30 с проволокой (600шт) 20/25/30 ***
Фиксатор "Бабочка" 35/40/50 с проволокой (200шт) 35/40/50 в наличии
Фиксатор бетонный "Конус" обеспечивает защитный слой в горизонтальной и вертикальной плоскости
Фиксатор "Конус" 20 с проволокой / с петельками (800шт) 20
Фиксатор "Конус" 25 с проволокой / с петельками (600шт) 25
Фиксатор "Конус" 30 с проволокой / с петельками (300шт) 30
Фиксатор "Конус" 40 с проволокой / с петельками (200шт) 40
Фиксатор "Конус" 50 с проволокой / с петельками (200шт) 50
Фиксатор "Конус" 70 с проволокой / с петельками (100шт) 70
Фиксатор бетонный "Трапеция" L=25cm и L=50cm обеспечивает защитный слой в горизонтальной плоскости
L= 250mm и L=500mm
H= 20, 25, 30, 40, 45, 50, 55, 60, 70
  20, 25, 30, 40,
45, 50, 55, 60, 70

  L= 250mm и L=500mm
H= 20, 25, 30, 40, 45, 50, 55, 60, 70
  20, 25, 30, 40,
45, 50, 55, 60, 70

Фиксатор бетонный "ЗИГ ЗАГ" L=70cm обеспечивает защитный слой в горизонтальной плоскости
L=700mm
H= 20, 25, 30, 40, 45, 50, 55, 60, 70
  20, 25, 30, 40,
45, 50, 55, 60, 70


Фиксатор бетонный полуцилиндр



Фиксатор "с Проволокой" 30мм

(300шт) 30   под заказ

Фиксатор "с Проволокой" 40мм

(200шт) 40 в наличии

Фиксатор "с Проволокой" 50мм

(200шт) 50 в наличии

Фиксатор "с Проволокой" 60мм

(100шт) 60 под заказ
***

***

Фиксаторы защитного слоя арматуры, фото и видео

Основным назначением фиксатора арматуры является создание защитного слоя на минимально допустимом расстоянии от внешнего слоя бетона до арматуры, которое определяют назначением и железобетонной конструкцией. Обычно, чем больше будет нагрузка и диаметр арматуры на изделие, тем больше будет и защитный слой.


Классификация фиксаторов

На данный момент максимальное распространение фиксатор получил в монолитном жилищном строительстве. Тут мы подразделяем 2 главные группы фиксаторов и 3ю вспомогательную группу. К группе стеновых фиксаторов арматуры относят фиксатор, называемый звездочка с маркировкой ФЗ. Фиксатор звездочка обеспечивает защитный слой от пятнадцати до пятидесяти миллиметров, и используют с арматурой до двадцати миллиметров.

Применять этот вид фиксатора очень просто, они легко насаживаются на вертикальную и горизонтальную арматуру и таким образом не дают арматуре прикасаться вертикальной опалубки. В группе фиксаторов арматуры для плит и перекрытий существуют 2 подгруппы. Одни фиксаторы можете устанавливать на любую поверхность, а другие только на твёрдую поверхность, к примеру, на подбетонку и утеплитель.

В таком случае в первую очередь это отразится на стоимости фиксатора, поскольку универсальный вариант более дорогостоящий. Функционально разные производители изготавливают довольно-таки многообразные формы фиксатора, от этого и возникло огромное количество названий. К примеру, фиксатор арматуры стульчик, как самый распространенный, имеет не один вид исполнения, и к нему относятся и фиксаторы 25х50, и 25х30, и ёлочка ФУ, и потолочная опора. Однако на самом деле неважно, как выглядит фиксатор, главное, чтобы он исполнял поставленные задачи (предоставлял необходимый защитный слой и подходил под применяемую арматуру).


Фиксатор арматуры для опалубки

Фиксатор для опалубки – это различные конуса и пробки вместе с трубкой пвх. Сама трубка послужит для того, чтобы создать различные технологические отверстия. Обычно во время использования съёмной опалубки, необходима в теле изделия её стяжка, а сами элементы стяжные и пропускают через трубу, а после того, как она отвердеет, бетон стяжки легко демонтируют и повторно используют. Таким же образом трубку можно применять для подготовки коммуникационного канала, дабы потом исключать сверление изделий.
Защитный слой бетона необходим для арматуры для достаточного покрытия, поскольку во время температурных колебаний бетон откалывается.

Фиксаторы защитного слоя арматуры - важная часть вашего фундамента.

Купить фиксаторы арматуры

Если не будет фиксаторов арматуры, это приведет к обнажению арматуры и коррозии, потере прочности и внешнего облика. Например, если поверх отделки из плитки делать ремонт, то она отвалится. Вы сможете купить фиксаторы арматуры в нашей компании. Мы предоставим вам все по приемлемым ценам. А наши профессионалы в своем деле предоставят вам полную информацию о том или ином товаре. Вы не пожалеете, если обратитесь в нашу компанию.

А для решения данных проблем был создан пластиковый фиксатор, который обеспечивает защитный слой бетона для арматуры, при разных конфигурациях изделий, для вертикально и горизонтально расположенной арматуры, на сыпучую поверхность или подбетонку. В результате, совсем немного затратив дополнительных средств на покупку фиксатора (обычно они произведены из пластика вторичного сырья), вы сможете получить выигрыш в прочности и качестве бетонных конструкций гораздо выше добавочных затрат. Те же, кто не практике сроднился с использованием дощечек, просто сэкономят свои силы и время.


Пластиковые фиксаторы

Основными преимуществами пластиковых фиксаторов являются увеличение надежности и прочности строительной конструкции, увеличение качества выполненных строительных работ, облегчение и ускорение выполнения работ монолитных. У нас вы сможете приобрести пластиковый фиксатор звездочка, который предотвращает соприкосновение стен со щитами опалубки. Этот вид фиксатора одевается на арматуру, и помогает сохранять равное расстояние от стержня со всех сторон. Пластиковый фиксатор звездочка позволит поддержать толщину защитного слоя и подойдет для арматуры.

Защитным слоем арматуры является расстояние между грани бетонной конструкции до поверхности арматуры. Соблюдение толщины защитного слоя позволит удержать арматуру в зафиксированном положении, с целью предоставления совместной работы бетона и арматуры, сохранения арматуры от влияния окружающей среды, огнесохранности и огнестойкости зданий и предотвращения появления арматур на поверхности конструкций. Фиксатор позволяет облегчить в несколько раз и ускорить выполнение строительных работ.


Фиксаторы защитного слоя арматуры видео

Читаем дальше - узнаём больше!


Оценка: 2.5 из 5
Голосов: 178

Фиксаторы защитного слоя бетона для арматуры. Фиксаторы под арматуру, Фиксаторы для арматуры



Развивающееся монолитное строительство требует соблюдения определенных технологий и использования современных материалов. Чтобы создаваемая конструкция получилась безопасной и долговечной, важно предусматривать многие факторы, среди которых особую роль играет создание защитного слоя арматуры. Этот слой представляет собой толщину бетона от поверхности элемента до ближайшего арматурного стержня. Обеспечить равномерность по всей толщине защитного слоя позволяют специальные фиксаторы для арматуры,  которые являются пластиковыми деталями, выполненными методом литья.

Для чего нужны фиксаторы защитного слоя?

Главная функция фиксаторов защитного слоя – закрепление арматурных стержней и армирующей сетки внутри бетона, чтобы создать в конструкции требуемый защитный слой. Ведь именно от качества выполнения данного элемента будет зависеть безопасность эксплуатации здания. Применяемые фиксаторы для арматуры способствуют предотвращению появления множества дефектов, которые могут иметь место при заливке бетона и в период эксплуатации здания.

Использоваться фиксаторы защитного слоя могут как для стеклопластиковой арматуры, так и для металлической. До начала заливки бетона должен быть установлен фиксатор защитного слоя бетона, предназначенный для того, чтобы надежно фиксировать арматуру, создавая необходимое расстояние между ней и опалубкой.

Преимущества фиксаторов для арматуры

Появление специальных фиксаторов позволило повысить производительность и качество строительства. Ведь фиксаторы под арматуру обладают массой преимуществ:

  • Фиксаторы для арматуры являются универсальными, так как могут быть использованы в любых опалубочных системах, при любом типе и толщине арматуры.
  • Фиксаторы под арматуру способны сохранять свои первоначальные размеры и форму (устойчивы к деформации).
  • Фиксаторы для арматуры являются устойчивыми к перепадам температур и воздействию агрессивных сред.
  • Фиксаторы защитного слоя арматуры изготавливаются в широком ассортименте форм и размеров, что дает возможность решения любых задач в современном строительстве.

Перечисленные плюсы фиксаторов защитного слоя арматуры делают их широко распространенными при использовании и в широкомасштабном, и в частном строительстве.

Типы фиксаторов для арматуры от «Пласт Композит»

Использование определенного типа фиксаторов защитного слоя бетона зависит от определенных целей. Наша компания занимается производством и реализацией фиксаторов для горизонтальных, вертикальных поверхностей и для опалубки. Мы предлагаем на выбор фиксаторы для арматуры типа «Звездочка», «Стойка», «Стульчик», «Ромашка», «Конус» и другие. Ознакомиться с ценами на изделия вы можете в закладке «Цены на фиксаторы». Если у вас возникнут вопросы, то можете задавать их по номеру 8 (812) 702-87-88 нашим менеджерам – они предоставят нужную информацию и помогут определиться с выбором вида изделия.

Фиксаторы для арматуры. Стойки и подставки под армаутру.

От соблюдения всех норм и правил бетонирования зависит прочность, продолжительность срока службы и безопасность постройки. Поэтому армирование бетона – это один из важнейших этапов в процессе изготовлении бетонных конструкций.  Для обеспечения большей прочности конструкции, используются фиксаторы арматуры, которые устанавливаются перед заливкой бетона на арматуру или под нее. Фиксаторы позволяют располагать арматуру на нужно расстоянии от основания и стенок опалубки.

Фиксаторы для арматуры. Что это такое?

Фиксаторы арматуры – это закладные изделия, которые применяются для закрепления и удержания положения стальной арматуры в теле бетона. Иногда их называют фиксаторами защитного слоя или пластиковыми закладными.

Необходимость применения фиксаторов защитного слоя обусловлена их свойствами:

  • создают защитный слой. В железобетоне удерживают правильное положение каркасов и арматурных сеток;
  • облегчают процесс бетонирования;
  • обеспечивают поддержание нужной толщины защитного слоя;
  • предотвращают растрескивание бетона, вызванное искривлением арматуры под воздействием больших весов сооружений;
  • увеличивают прочность возводимых конструкций;
  • выполняют антикоррозийную защитную функцию;
  • устраняют возможность появления контура арматурной сетки на бетонных поверхностях, а так же выход стержней арматуры на поверхность.
Фиксаторы для арматуры являются расходным материалом при монтаже арматурного каркаса для бетона.

По сути, фиксаторы арматуры – это расходный материал, остающийся в застывшем бетоне, который нельзя использовать многократно. Они должны быть обладать свойствами, которые сделают их не подверженными деформациям в агрессивных средах, и быть не чувствительными к резким перепадам температур. При соблюдении этих условий использовать фиксаторы можно в любых климатических условиях.

Форма и вид фиксаторов обусловлены их назначением и расположением арматуры в монолитной конструкции. Существует масса разновидностей фиксаторов, но можно выделить несколько основных видов, в зависимости от типа сооружения:

  1. Для возведения вертикальных монолитов используются фиксаторы вида «звездочка».
  2. Для горизонтального расположения арматуры, которое встречается при заливке плит перекрытий, полов и фундаментов, используют фиксаторы «стульчик» и «кубик».
  3. Фиксатор вида «конус» — это заглушка, предназначенная для стяжных винтов.
  4. Универсальные фиксаторы защитного слоя являются многофункциональными.

Пластиковые закладные применяются для фиксации в пространстве всевозможных арматурных конструкций, перед заливкой бетона и обеспечения защитного слоя после его застывания.

Подставки под арматуру и стойки для арматуры выполняют те же функции и их также называются фиксаторами.

Защитный слой бетона

Защитный слой бетона – это часть бетона, от которой зависит долговечность результирующей постройки. По сути, это расстояние от наружной грани железобетонного элемента до ближайшего арматурного стержня. Толщину защитного слоя бетона следует подбирать исходя из роли арматуры в конструкциях. Учитывается рабочая или конструктивная роль; тип конструкции, например, колонна, плита, балка, элемент фундамента или стены; диаметр и вид арматуры. Это обусловлено тем, что чересчур тонкий слой не будет в полной мере выполнять свои функции, а слишком толстый слой отрицательно скажется на усиленном каркасе и повлечет увеличение затрат.

Параметры защитного слоя регламентированы.  Для получения сертификата обязательным является соблюдение государственных стандартов СНиП (строительные нормы и правила):

  • при стандартной или пониженной влажности в помещении толщина защитного слоя бетона не должна быть менее 20 мм;
  • при повышенной влажности внутри сооружений толщина бетона должна быть не менее 25 мм;
  • при возведении зданий, железобетонные части которых выходят в открытую атмосферу, защитный слой бетон должен составлять 30 — 40 мм;
  • для перекрытий толщиной до 250 мм слой бетона должен составлять не менее 12 мм. Данная величина варьируется в зависимости от диаметра арматуры. Для перекрытий большей толщины толщина слоя увеличивается на 5 мм;
  • часть конструкции, размещенная в почве без применения дополнительной защиты, должна быть покрыта слоем бетона от 40 до 76 мм;
  • для фундаментов предусмотрена толщина, слоя не менее 40 мм.

Поскольку железобетонные конструкции являются монолитными, то для осуществления контроля над соблюдением правил СНиП используются магнитные датчики. Они позволяют измерять глубину пролегания металлоконструкции.

Материалы для изготовления фиксаторов для арматуры

Материалом для изготовления фиксаторов служит прочный пластик, это обусловлено в первую очередь тем, что он не подвержен коррозии и легко принимает любую нужную форму. Стоит отметить, что не любой пластик подходит для изготовления фиксаторов. Материал должен обладать всеми из перечисленных свойств:

— быть устойчивым к высоким и низким температурам, а так же к перепадам их значений;

— не боятся влияния внешних факторов;

— не деформироваться со временем.

Использование фиксаторов для арматуры


Фиксаторы в теле бетона лучше всего размещать по принципу шахматной доски, выдерживая интервал 0,5 – 0,9 м. Какое значение брать, зависит от сечения прутка арматуры и габаритов стального каркаса;

Для фундамента без «подбетонки» минимальная высота нижних фиксаторов должна составлять 70 мм. Такие фиксаторы также называются стройками или подставками для арматуры.

Для бетонирования конструкций с композитной арматурой используют такие же фиксаторы как и с металлической.

Фиксатор арматуры «стульчик»

В зависимости от типа и размера с его помощью можно создать защитный слой от 15 до 40 мм, при этом шаг изменения ширины равен 5 мм. Каждый фиксатор имеет один защитный слой, а диаметр арматуры может меняться от 4 до 16 мм.

Фиксатор для арматуры «Стульчик» используется как подставка для горизонтальной арматуры.

Главная область применения фиксатора для арматуры «стульчик» — это заливка горизонтальных плоскостей. Например, бетонные полы, плиты перекрытия, фундаменты и другие горизонтальные участки строящегося объекта. С их помощью можно легко получить защитный слой нужного размера.

Иногда лучше выбирать изделие «стульчик», которое имеет 5 ног, поскольку наличие пятой ноги, не дает разъезжаться ножкам фиксатора в стороны при давлении арматурного каркаса и ходьбы по нему строителей, как в случае со стульчиком с 4 ножками. При возведении конструкции на сыпучих поверхностях возникает необходимость приобрести дополнительный фиксатор «Основание», который предотвратит погружение ножек стульчика. Так же это необходимо, если под ножками располагаются изделия для гидроизоляции, что бы исключить пробитие их ножками изделия. Есть множество разновидностей данного вида фиксаторов, выбор которых обусловлен показателями конкретной постройки.

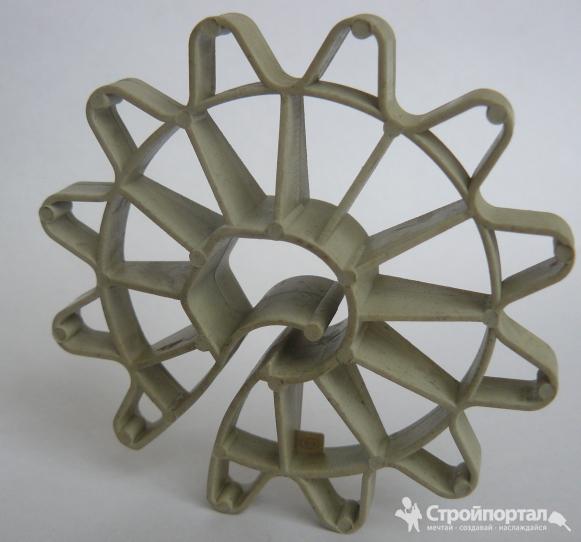

Фиксатор арматуры «звездочка»

Арматурный фиксатор «Звёздочка» позволяет задавать нужно расстояние от стенок опалубки до арматурного каркаса.

Этот вид фиксаторов является наиболее распространенным. Чаще всего его используют при возведении стен, но с помощью такого фиксатора можно возводить и другие вертикальные объекты. У данного элемента есть гибкие губки, за счет чего они могут применяться для арматуры разного диаметра, но при этом предназначены только для одной толщины защитного слоя.

Фиксатор арматуры «конус»

Фиксатор «Конус» — крепится на концах трубок, образующих сквозные отверстия в бетоне для крепления опалубки.

Предотвращают возможность попадания бетона внутрь трубки-ограничителя, поскольку обеспечивает плотный контакт защитной трубки с опалубочной поверхностью. При попытке экономии на фиксаторе можно лишиться стяжного болта при демонтаже опалубки, стоимость которого значительно превышает затраты на фиксатор. «Конус» используется с трубами ПВХ и ПНД и устанавливается на концы ограничительной трубки стяжки. Необходимо учесть, что для монтажа одного стяжного винта требуются два конуса. Особенность «конуса» заключается в том, что после снятия опалубки допускается его повторное использование.

Вместо стяжных болтов для крепления опалубки можно использовать простую арматуру вместе со специальными зажимами. Это позволяет не делать трубки для стяжки, а значит не требуются использования фиксаторов в виде конусов. Подробнее о таком способе крепления Вы можете прочитать в специальной статье: крепление опалубки пружинными зажимами.

Фиксатор арматуры «кубик»

Фиксатор для арматуры «Кубик».

Фиксатор «кубик» применяется для строительства фундаментов, плит перекрытий, промышленных полов, возведении мостов. Переворачивая корпус фиксатора, получаем один из необходимых защитных слоев. Данное изделие рассчитано на четыре защитных слоя различных по толщине, при максимальном диаметре арматуры 40 мм.

Расход согласно СНиП от 6 до 10 штук на кв/м, в зависимости от диаметра используемой арматуры.

Многоуровневые фиксаторы для арматуры

Многоуровневые фиксаторы — это стойки для арматуры, удерживающие в одной точке одновременно несколько сеток конструкции на разных высотах.

Уникальная конструкция этого вида фиксаторов допускает соединение нескольких фиксаторов, между собой. Это позволяет размещать несколько рядов арматуры на разных высотах. Каждый последующий фиксатор увеличивает параметры защитного слоя. Средний расход составляет 4-6 шт/м2.

Часто конструкция арматурных  фиксаторов вида «Стульчик» и «Кубик» предусматривает возможность использования их для многоуровневых конструкций. В этом случае в верхней части фиксатора предусмотрены пазы для ножек фиксатора следующего уровня.

Фиксаторы арматуры своими руками Фиксаторы арматуры своими руками

Если в нужный момент у вас не оказалось фиксаторов, или их не хватило на весь объем, то можно изготовить их из подручных материалов, обычно доступных на стройке.

Итак, из чего же можно делать фиксаторы:

— из обрезков трубы. Главное условие – труба должна быть изготовлена из прочного пластика.

— из прутка. Подходит при сравнительно небольшой нагрузке на армированную конструкцию. Такое приспособление строители прозвали «лягушкой».

— из прутка и металлических колец. В кольца заливается раствор и замуровывается П-образная деталь. По сути, это разновидность «лягушки».

Фиксатор для арматуры из обрезка пластиковой трубы

Из чего не следует делать фиксаторы:

— продукция на основе древесины. Колышки, куски фанеры и ДСП, поскольку они обладают свойством впитывать влагу и не обладают достаточной прочностью;

— кирпич и бой кирпича, поскольку он впитывает жидкость и разрушается со временем. Уменьшая прочность всей конструкции;

— пластиковые бутылки, канистры и прочие изделия пластика, не обладающего достаточной прочностью.

Раньше в качестве подложки под арматуру использовали бетонные кубики, но в последнее время от этой технологии отказались.

Арматурные фиксаторы очень часто используются при строительстве фундаментов из бетона. Более подробно о монтаже фундаменты Вы можете прочитать в статье: технология строительства фундамента, проектирование и расчёт фундамента.

Фиксаторы для арматуры | "ООО «АрендаСтрой»"

Фиксаторы защитного слоя представляют собой специальные закладные детали, применяемые для формирования в бетоне прослойки между металлоизделиями для упрочнения элемента и внешней поверхностью перекрытий. Подобные изделия, как правило, изготавливаются из прочного и гибкого пластика методом литья под давлением.



Главная задача подобных изделий - пространственная фиксация арматурных стержней, каркасов и армирующих сеток с целью формирования надежной и износостойкой готовой железобетонной или пластбетонной конструкции.

Совместную работу арматуры с бетонными компонентами



Анкеровку металлических изделий в бетоне и возможность устройства стыков элементов



Сохранность металооизделий от воздействий окружающей среды



Огне- и морозостойкость

   Толщину защитного слоя выбирают с учетом роли арматуры в конструкциях (рабочая или конструктивная), типа конструкций (колонны, плиты, балки, элементы фундаментов, стены), сечения и вида армирующих изделий. Как правило, он составляет не менее диаметра металлического стержня и не меньше 10 мм.

Для горизонтальных поверхностей



Для вертикальных поверхностей



Для опалубки — устанавливаются между листами опалубки в качестве распорки с целью фиксации толщины



Компания «АрендаСтрой» предлагает клиентам купить фиксаторы защитного слоя арматуры различных типов в Нижнем Новгороде или других регионах России с доставкой.



Мы предоставляем только качественную продукцию, в полной мере отвечающую техническим требованиям и обеспечивающую безупречный результат строительных работ.



Нижегородская область
г. Нижний Новгород,
ул. Маршала Воронова, д.11 а, офис 1





Фиксаторы арматуры в Воронеже - выгодные цены, доставка

Фиксатор-стойка 15-25/6-25 (стульчик плоский), 1000 шт.

подробнее

Фиксатор-стульчик 20/6-18 (стульчик тонкий), 1000 шт.

подробнее

Фиксатор-стульчик 25/6-18 (стульчик тонкий), 1000 шт.

подробнее

Фиксатор-стульчик 30/6-18 (стульчик тонкий), 1000 шт.

подробнее

Фиксатор-стульчик 35/6-18 (стульчик тонкий), 1000 шт.

подробнее

Фиксатор-стульчик 40/6-18 (стульчик тонкий), 1000 шт.

подробнее

Фиксатор-стойка 25-20-15-10/4-18 (универсальный),1000 шт.

подробнее

Фиксатор стойка усиленная 25/40 8-40, 1000 шт.

подробнее

Фиксатор стойка многоэтажная 20-25-30-35/до 25,500 шт.

подробнее

Опора для фиксаторов на сыпучие грунты, 500 шт.

подробнее

Фиксаторы арматуры (пластиковые закладные, фиксаторы защитного слоя)

Помимо выбора качественных стройматериалов и оборудования, при создании монолитных конструкций важнейшим этапом также является формирование защитного слоя.

Именно поэтому придается большое значение таким простым вещам как фиксаторы. Еще не так давно их заменяли подручным строительным мусором, что не позволяло добиться хороших результатов, учитывая высокие требования к нормам их возведения монолитных конструкций.


Фиксаторы арматуры (пластиковые закладные, фиксаторы защитного слоя) применяются для фиксации защитного слоя бетона в монолитном строительстве.

 Фиксаторы для правильного расположения арматуры в будущей конструкции представляют собой расходный материал, изготовленный в виде крепежа или специальной подставки для прутьев.

Изготавливаются данные изделия из разных материалов, но наиболее часто встречаются пластик и металл.

Фиксаторы применяются при:

  • создании опалубки;
  • армировании фундамента;
  • монолитном строительстве.

Фиксаторы опалубочного слоя арматуры нужны для недопущения соприкосновения арматуры с опалубкой. Пренебрежение такой, казалось бы, мелочью может привести к непрочности и быстрому разрушению конструкции.

Широкая номенклатура пластиковых закладных позволяет использовать их при горизонтальной или вертикальной отливке изделий любой конфигурации и сложности.

Наша компания рада предложить Вам широкий ассортимент пластиковых закладных высокого качества.В продаже пластиковые фиксаторы для создания защитного слоя:

  • фиксатор-стойка/стульчик (защитный слой 10-80 мм.),
  • фиксатор-звездочка (защитный слой 15-50 мм.),
  • трубка ПВХ,
  • конусы,
  • пробки и пр.
    Фиксаторы продаются кратно мешкам по 500/1000 шт.

Преимущества фиксаторов

Пластиковые закладные – это универсальный продукт, подходящий для различной арматуры, имеющейся на строительном рынке. С его помощью можно легко закрепить прутья в нужном положении, без ущерба качеству, существенно ускоряя при этом процесс строительства.


Так как фиксаторы остаются внутри бетонного изделия на протяжении десятков лет, основным преимуществом является устойчивость к любым воздействиям окружающей среды (температурным перепадам, и т.д.) и воздействию различных химикатов, а так же устойчивость к деформациям.

Не подвержены коррозии и могут использоваться в активной щелочной среде бетона. Немаловажное значение имеет и экологичность материала, из которого изготавливаются фиксаторы.

Классификация фиксаторов

Фиксаторы делят на вертикальные и горизонтальные. Вертикальные фиксаторы имеют вид небольшой пластмассовой трубочки или треноги с отверстиями в верхней части. Они предназначены для фиксации прутьев арматуры.

Располагают каждый фиксатор под арматурным прутом примерно на расстоянии метра друг от друга.
Горизонтальный фиксатор в виде профильных колец используется при создании вертикальных бетонных конструкций.

Фиксатор арматуры обеспечивает высокое качество железобетонной конструкции, исключая прижимание каркаса к опалубке.

Фиксатор арматуры «звездочка»

Это не менее востребован фиксатор другого вида – «звездочка», названный так за свою форму. Используют для вертикального армирования (стены, колонны).

С помощью «звёздочек» разного размера можно создать защитный слой толщиной от 15 до 50 мм. Разные по размеру элементы подходят для арматуры диаметром от 5 до 22 мм.

Для надежного крепления фиксаторов на арматурных прутьях и сварной проволоке предусмотрен специальный тип замка – защелка.

Фиксатор арматуры «стульчик»

Фиксатор «стульчик» считается наиболее популярным, являясь достаточно надежным и универсальным комплектующим материалом. Он незаменим при создании нестандартных конструкций.

С его помощью скрепляется арматура самых разных типов, при этом толщина защитного слоя может варьироваться. Применяется в основном для горизонтального армирования фундаментов, плит, перекрытий, промышленных полов .

Для обеспечения необходимого защитного слоя арматурных прутьев и проволоки сварной сетки в горизонтальной плоскости монолитных конструкций, а также при производстве ЖБИ.

Применение этого расходника дает дополнительную экономию финансов. Защитный слой получается толщиной от 15 до 35 мм, а арматура может иметь диаметр от 4 до 14 мм.

На практике основное применение фиксатор Стульчик получил для обеспечения защитного слоя сварной сетке.

В конструкции элемента предусмотрена защелка, надежно фиксирующая проволоку и арматурные прутья.

Фиксатор арматуры «стойка»

Фиксатор под арматуру “стойка” используется для создания защитного слоя в горизонтальной плоскости, предназначен для соблюдения защитного слоя в фундаментах, промышленных полах и перекрытиях.

Подходит для сочетания с арматурой диаметром до 18 мм. Толщина защитного слоя – 15-40 мм. Среди потребителей фиксатор арматуры «Стойка 10, 15, 20, 25» еще называют «перевертыш».

В конструкции пластикового элемента предусмотрены утолщенные стенки корпуса, что способствует восприятию больших нагрузок при подаче бетонной смеси под давлением.

Фиксатор арматуры «кубик» (потолочная опора)

Относится к категории универсальных фиксаторов и применяется при монтаже горизонтальных поверхностей монолитных конструкций (фундаментов, перекрытий, мостов и т. д.). Защитный слой получается толщиной от 35 до 80 мм.

А диаметр подходящей арматуры – от 4 до 32 мм. Путем поворота, либо переворачивания фиксатора под арматуру легко задается необходимая величина защитного слоя.

Фиксаторы арматуры “конус” и “пробки”

Фиксатор «конус» – это пластиковый элементы из сложного полимера, который за счет увеличения площади соприкосновения обеспечивает плотное прилегание к лицевой поверхности щита опалубки и, таким образом, предохраняет стяжной винт от прямого контакта с бетонной смесью. Фиксатор «конус» плотно фиксируется в трубке ПВХ проектной длины, определяемой толщиной стены монолитной конструкции.

Фиксатор “пробка” – заглушка соответствующего наружного диаметра предназначается для закрытия неиспользуемых технологичных отверстий универсальных щитов, препятствуя утечке бетонной смеси из формы монолитной конструкции, а также отверстий бетонной конструкции, остающихся от стяжных винтов после демонтажа опалубки.

При соответствии диаметров элемент может использоваться, как защитный колпачок для предохранения опалубочных щитов от механических повреждений арматурой.

Фиксаторы арматуры для сыпучего грунта

С помощью этого типа фиксаторов Вы можете сформировать бетонную поверхность на сыпучей основе (песок, гравий, щебень), либо на гидроизоляции, или экструзии.

Особенно популярны при производстве полов. Фиксаторы используют при установке на поверхности, без использования технологической стяжки (бетонной подготовки).

Данные изделия являются монолитными (цельными) и более удобны в работе, по сравнению с использованием сборных фиксаторов, таких как фиксатор кубик + подставка, или фиксатор стульчик + основание.

Фиксатор арматуры для грунта (ФС) имеют по два защитных слоя каждый и, благодаря своей универсальности и простоте использования, пользуются заслуженной популярностью среди покупателей.

Немаловажным фактором фиксатора является очень широкий диапазон использования арматурных стержней разного диаметра.

Закажите бесплатный расчет стоимости опалубочного оборудования.
За подробной информацией обращайтесь к менеджерам ООО «РК-Строй 36».
Тел.: +7 (473) 206-52-20 или на электронную почту [email protected] РАССЧИТАТЬ Защитная крышка для якоря

Deck Creations, Защитная крышка для якоря Star

Deck Creations, Star - Магазин принадлежностей для бассейнов

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

  • В количестве 12 штук в упаковке
  • Подходит ко ВСЕМ анкерам безопасности
  • Изготовлен из высококачественного УФ-устойчивого пластика
  • Может быть окрашен в любой цвет настила
  • Цвет светло-серый

Поставки для бассейна быстро Поставки для бассейна быстро Доставка на следующий день

В наличии

Замаскируйте якоря вашей палубы этими забавными и привлекательными крышками. Каждый подходит для ВСЕХ защитных анкеров и помогает скрыть любые сколы бетона вокруг анкера, уменьшая при этом количество песчинок, скапливающихся в протекторе анкера, который их связывает. Вставьте в шестигранную верхнюю часть якоря вашего укрытия, пока бассейн открыт, чтобы скрыть якоря. Изготовлен из высококачественного УФ-стабилизированного пластика светло-серого цвета и может быть окрашен в любой цвет палубы. Латунный анкер в комплект не входит.

Напишите свой собственный отзыв

Написать обзор

Как использовать комплект для снятия латунного анкера

Кажется, примерно каждый год в начале и в конце сезона бассейнов всегда есть хотя бы 1-2 латунных предохранительных анкера, доставить вам неприятности. Они либо не поднимутся, либо не повернут, либо просто крутятся дыра навсегда. Не позволяйте этой проблеме повредить руки и увеличить разочарование. Обязательно посмотрите наше пошаговое видео внизу этого блога.

Анкер защитной крышки из латуни состоит из двух частей: тело и голова. Не вращающиеся резьбовые анкеры могут быть такими простыми, как крошечные кусочки песка или бетонные частицы застревают в резьбе. Это может быть Избегайте использования садового домика с постоянной струей воды для очистки якоря впереди.Постарайтесь делать это как минимум раз в год. Использование масел и смазок в этих ситуациях следует избегать, поскольку они липкие и могут связывать частицы вверх и работают против того, что вы пытаетесь сделать. После использования шланга работайте застрявший анкер взад и вперед на резьбе гаечным ключом Аллана, сделайте это в увеличивается за раз, пытаясь поднять его.

Иногда можно встретить втулку, которая просто не двигается. Со временем и от сезона к сезону они нередко застревают. в определенном положении.Для эффективного использования защитного покрытия бассейна вы для правильной работы потребуются все якоря, поэтому есть несколько шагов, которые можно предпринять, чтобы исправить эту ситуацию.

Сначала мы покажем вам, как просверлить новое отверстие. для анкера защитной крышки из латуни.

Мы используем перфоратор с диаметром ¾ дюйма. бит каменной кладки прилагается. Синяя лента на сверле предназначена для обозначения глубины втулку, чтобы вы знали, когда прекратить сверление.Здесь вы можете увидеть наши сравнение с перебором, когда все в порядке.

Однако вы не хотите быть слишком мелкими, поскольку якорь будет не сцепляйтесь с ребрами, которые находятся наверху. Эти ребра помогают связать в бетон.

Затем мы просверлим наш тестовый цемент, предположим, что это цементный дворик возле бассейна. Если бетон установлен «неглубокий», вы можете обнаружите, что вы прошли через это. Это не имеет большого значения; это не повредит что угодно, и якорь все равно зафиксируется на месте.

Установка, вынуть головку анкера и установить корпус анкера в недавно просверленное отверстие. Вставьте инструмент для трамбовки в анкер. корпус и с помощью молотка сильно забейте анкер в цемент ровно настолько, чтобы чтобы захватить расположенные вверху ребра в цемент. В этот момент якорь кузов несколько плавный к патио. Затем вы можете ввинтить головку анкера в место, повернув его по часовой стрелке. Как только это будет безопасно, вы сможете зацепить пружину от защитной крышки бассейна на недавно установленный якорь.

Чтобы поставить этот якорь на пружину, требуется четверть дюймовый гаечный ключ Аллана, где вы можете вращать голову по часовой стрелке, чтобы она была заподлицо с цементный дворик в те месяцы, когда бассейн открыт. Поднять и использовать для в зимние месяцы просто вращайте в обратном направлении до точки, где вы начать видеть темы.

Часто верхняя часть головки анкера вырывается по мере увеличения износа с годами. К счастью, есть исправление, которое не требует сверления нового отверстия. Здесь вступает в игру комплект для снятия латунного анкера . Эти комплекты позволяют заменить застрявший якорь за считанные минуты.

Решение - высверлить анкерный винт из застрявшего позиция. Используя прилагаемое сверло, просверлите центр, убедившись, что этого достаточно, чтобы протянуть инструмент. На данный момент он открыт достаточно, чтобы вы могли запустить в него кран.

Вставьте метчик в только что просверленное отверстие на застрявшем якорь.На этом этапе вам действительно нужно что-то, что может надежно захватить верх крана. В нашем случае мы будем использовать тиски. Они не включены в комплект, но отлично подходят для выполнения работы. Вы также можете использовать гаечный ключ «Т». и в этой ситуации. Затем вы просто начинаете вставлять в отверстие сильное давление на инструмент для нарезания резьбы.

Это действие создает внутри новые потоки. Вам захочется немного повернуть его назад и вперед.Этот шаг в процессе не быстрый и может занять время, чтобы аккуратно обрезать темы, чтобы вы не соберите опилки, которые вы режете. Имейте в виду, что все люверсы по безопасности крышки латунные независимо от производителя. Во время этого процесса вы собирается переместить кран чуть более чем на половину его длины в втулку. Вы достигнете точки, в которой он будет привязан, и вы не захотите двигаться дальше, это когда вы остановитесь и полностью открутите кран, повернув его против часовой стрелки.После удаления крана вы можете увидеть внутреннюю часть втулки. что фактически были обрезаны новые темы.

Нашим следующим шагом будет вкручивание болта в только что отрезанный нитки, убедившись, что он доходит до дна в отверстии. Наденьте на него рукав а затем добавьте плоскую пластину, чтобы что-то за нее хваталось. Также добавьте гайку и закрутите ее до упора, пока она не коснется пластины. это удобно при использовании вашей руки.

Затем, используя гаечный ключ на 1/2 дюйма, который не входит в комплект, используйте закрытый конец, если можете, и вы собираетесь начать затягивать.Когда вы начинаете затянуть, иногда помогает молоток, постучав по гильзе и ослабив ее против патио. Затем вы продолжите вращение по часовой стрелке. Это не необычно чтобы это было сложно там, где вам трудно перемещать его, поэтому постукивание на стороне. Вы достигнете точки, в которой якорь выйдет из отверстие в цементе, откуда его можно полностью удалить. Как видите, анкер прикрепляется к концу болта, чтобы он успешно удаленный.

В это время вы можете снять инструмент с анкера, вращая его против часовой стрелки полностью с ниток.

Чтобы установить новый анкер, поместите новый анкер в отверстие и поместите в нее трамбовочный инструмент. Время от времени цемент на террасе может чип вокруг области. Это нормально, и это происходит в зависимости от использования и износа. (Имейте в виду, что мы используем в качестве примера кусок старого цемента). цемент вокруг анкера треснул или имел признаки износа, можно использовать бассейн якорная крышка для лучшего внешнего вида и стиля.Это широко доступны в том числе на нашем сайте и в наших розничных магазинах. Затем вы можете забить новый якорь, удары трамбовочным инструментом. Заправьте свой новый якорь, и все готово. Когда якорь не используется, вы можете опустить его дальше и зафиксировать на месте напротив крышка и патио.

Доставляют ли вам проблемы ваши латунные анкеры безопасности? Может, они не подойдут, не откажутся или просто крутятся в яме вечно? Комплект для снятия латунного анкера позволяет заменить застрявший анкер за считанные минуты!

Комплект для снятия латунного анкера , представленный в нашем видео, включает следующие элементы:

- Сверло

- Инструмент для метчика

- Болт с резьбой

- Рукав

- Плоская пластина

- Гайка

Этот комплект доступен для покупки.Нажмите кнопку "Купить сейчас", чтобы перейти на страницу продукта. У нас также есть много товаров, представленных в этой видео доступно для продажи отдельно в нашем разделе зимних товаров. Наша команда с радостью ответит на любые вопросов.

Посмотрите наше пошаговое видео о наборах для снятия латунных анкеров:

У нас также есть комплект для снятия латунных анкеров Loop-Loc, доступный для покупки: здесь

Посмотрите также наше видео по этому вопросу:


S-7 Многоразовый анкер для бетона - Williams Form Engineering Corp.

Анкеры по бетону S-7

S-7 анкер состоит из надежного крутящего момента контролируется якоря расширения сборки аналогично Спин-Lock, однако, S-7 Диаметр сверла отверстие имеет такой же размер, как и диаметр анкера шпильки. Эту анкерную систему без цементного раствора легко установить подрядчикам, а быстрая процедура установки экономит время и деньги на установку важных анкеров.Анкеры S-7 идеальны для условий, которые не требуют цементного раствора в качестве барьера для защиты от коррозии, и обычно указываются как многоцелевой продукт с возможностью многократного использования. Головка в сборе имеет полную опорную поверхность 300˚. Анкеры S-7 поставляются в комплекте с наружной шестигранной гайкой и шайбой. Оцинкование для защиты от коррозии является стандартным для болтов диаметром до 1 дюйма и опционально для болтов большего диаметра. Анкеры также доступны из нержавеющей стали диаметром до 1 дюйма.

Многоразовый анкер для бетона S-7 Преимущества

  • Отверстия меньшего размера
  • Съемная наружная шпилька для повторного использования
  • Анкер-распорный, проверенный на практике
  • Удобная заплатка после удаления
  • Предварительное напряжение
  • Наружные шпильки и головки анкера приобретаются отдельно


Многоразовые бетонные анкерные шпильки S-7 типов

Анкеры
S-7 доступны с различными съемными наружными шпильками для специальных применений.

Тип A - Типичный для наружного диаметра шпильки более 1 дюйма.
Тип B - Для применений, где требуется углубленное резьбовое отверстие. Анкеры типа B обычно устанавливаются заподлицо с бетонной поверхностью и устанавливаются с помощью специального установочного инструмента Williams.
Тип C - Для протягивания кабеля или проволоки через конец анкера. Этот анкер часто используется для проволочных подвесок или анкерных креплений.
Тип D - Типичный для наружного диаметра шпильки 1 дюйм или меньше.Внешний конец шпильки имеет плоские поверхности, которые позволяют легко снимать анкер.

Приложения

Уникальная конструкция S-7 позволяет при необходимости просверливать отверстие и вставлять болт через существующую плиту, основание башни или основание машины. В ситуации временного болтового соединения внешняя часть болта может быть снята и выброшена или использована повторно, как только анкер больше не нужен. Поскольку нет необходимости вытаскивать или сжигать ненужные анкеры, ремонтные работы выполняются быстро и аккуратно.

Опоры для труб или вешалки для электрических лотков

Временные анкеры для крепления крышек самолетов и надувных конструкций

Съемный анкер для оборудования

Анкерная опалубка S-7

6x6 Анкер для стойки Titan на бетоне для крышки патио

Фил
(Корвалис, Орегон)

Над своим (внешним) патио я собираюсь установить навес на 9 футов по горизонтали от (внешней) стены моего дома.Длина крышки составит 24 фута (при измерении вдоль стены).

Я буду использовать кедровые стойки 4, 6 'x 6', по одной с каждого конца, а два других с интервалом 8 футов. Столбы будут от 7 до 8 футов в высоту (над уровнем земли).

Я хочу, чтобы поперечина была из кедра 6 футов на 6 футов, цельного или клееного. Стойки / поперечина будут прикреплены к стене с использованием материала размером 2 x 6 дюймов, а в качестве материала покрытия будут использоваться листы Suntuff. Часть конструкции вообще не будет иметь покрытия, но будет иметь каркас.

Я хочу использовать ваши анкеры Titan 6x6, которые будут устанавливаться на залитые, ровные бетонные основания. Основания будут на уровне земли или немного выше него. Я планирую укрепить бетонные основания поперечной арматурой.

Мои вопросы:

1) Смогут ли титановые опорные стойки, закрепленные восемью винтами, как показано в одном из ваших видеороликов, сохранить жесткость конструкции?

2) Какой толщины и ширины залитого бетона будет достаточно для поддержки конструкции?

Я использую материал 6x6, потому что даже при небольшом весе крыши я хочу быть уверенным в отсутствии поперечного перемещения стоек.Я также собираюсь посадить виноградные лозы, чтобы вырастить столбики и вокруг открытого каркасного материала. Это будут виноградные лозы и, возможно, киви. Эти растения придадут конструкции дополнительный вес.

Комментарии редактора


Короткий ответ на ваш вопрос: 6x6 будет более чем достаточно, чтобы выполнять ту работу, которую вы хотите, и выглядеть превосходно.

Однако есть некоторые важные детали, которые необходимо учитывать. Давайте вникнем в это.

Характеристики сжимающей нагрузки


Анкер стойки 6x6 легко выдержит вес конструкции, которую вы описали.Она похожа на беседку, за исключением того, что одна сторона надежно крепится к дому. Если вам нужны технические данные по номерам сжатия, просто свяжитесь с нами, и вы получите копию для своих записей.

Глубина бетонных опор


Я рад, что вы упомянули об этом, потому что это очень важно, если вы постоянно прикрепляете конструкцию к своему дому. Крайне важно, чтобы опоры никогда не двигались относительно фундамента вашего дома.

Таким образом, вы должны убедиться, что нижняя сторона опор находится ниже самой большой глубины промерзания в вашем регионе для вашего климата. Также следует учитывать площадь основания. По крайней мере, 12 дюймов, и если вы хотите увеличить его с помощью колоколообразной опоры, продолжайте. Это потребует меньшего веса на квадратный фут и даже лучше для долгосрочной устойчивости.

Некоторые комментарии о боковой устойчивости


Возможно, вы заметили, что обычные анкеры для сжатия нагрузки специально говорят, что они не должны использоваться на отдельно стоящих столбах, потому что они не обеспечивают никакого сопротивления боковой нагрузке.Вершина стойки должна быть привязана к надстройке.

Якорь Titan Post Anchor немного отличается в том смысле, что у него есть технические рекомендации, если вы используете его для перил жилого настила, которые предназначены для обеспечения определенного бокового сопротивления. Но он не предназначен для обеспечения значительного бокового сопротивления на 8-футовой отдельно стоящей стойке.

При этом он будет намного прочнее обычного U-образного седла. Но где его дополнительная боковая прочность будет заметна, так это в этой конструкции, когда вы подключаете ее к дому и, если вы скрепите столб и балки или, более того, сделаете перекрестные балки крыши.

Таким образом, большая часть жесткости конструкции зависит от того, как вы ее построите, от ее геометрии. А поскольку 6x6 - отличное решение для перил на палубе, вы получите большее поперечное сопротивление, используя его, чем обычный кронштейн седла.

Проектирование анкерных болтов: комплексные положения ACI

Автор: Javier Encinas, PE | 12 мая 2020

Конструкция анкерных стержней стала сложной и громоздкой с развитием положений по анкеровке ACI 318 , первоначально в Приложении D к ACI 318-11 и ранее, а также в Глава 17 ACI 318-14 и позже. В этом документе описываются необходимые шаги в процессе проектирования литых анкерных стержней, обычно встречающихся в опорных плитах колонн.

Анкерные стержни обычно подвергаются воздействию сочетания сил растяжения и сдвига. ACI 318 рассматривает отдельно растяжение и сдвиг, а затем объединяет оба эффекта в диаграмме взаимодействия. Наше программное обеспечение ASDIP STEEL будет использоваться для поддержки этого обсуждения.

Конструкция анкерного болта

Предположим, что это типичная опорная плита колонны с анкерными стержнями по углам.Для сжатых колонн без моментов диаграмма подшипников одинакова, как показано на левом рисунке ниже. Если мы добавим небольшой момент, диаграмма подшипников изменится, но вся опорная плита все еще будет сжата, как показано на центральном рисунке ниже. В этих двух случаях анкерные стержни не растягиваются. По мере увеличения приложенного момента только часть пластины подвергается сжатию, а анкерные стержни обеспечивают необходимое натяжение для поддержания статического равновесия, как показано на правом рисунке ниже.

Расчет напряженности в анкерных стержней зависит от предположения о совместимости деформации для базовой пластины. Для обсуждения различных теорий, пожалуйста, обратитесь к сообщению в блоге Base Plate и анкер Design .

После расчета силы натяжения анкерные стержни должны быть проверены на наличие следующих видов разрушения:

  • Разрушение стали - Это мера прочности анкерного материала, независимо от условий крепления.Расчеты основаны на свойствах материала и физических размерах анкера. Номинальная прочность стали:

, где Ase - эффективная площадь поперечного сечения анкера. ASDIP STEEL использует внутреннюю базу данных со свойствами различных размеров анкеров и материалов.

  • Прорыв бетона - Предполагается, что разрушение формирует бетонный конус с углом призмы в 35 градусов. Это предсказывает прочность группы анкеров с помощью основного уравнения для одного анкера Nb и умножается на коэффициенты, учитывающие количество анкеров, краевое расстояние, расстояние, эксцентриситет и т. Д.Следует отметить, что коэффициент эксцентриситета был разработан для жестких пластин, поэтому анализ совместимости деформаций следует использовать с условиями крепления ACI 318 .

Знаменатель - это область прорыва одиночного якоря, а числитель - это область прорыва группы. Первое можно легко рассчитать, но второе может быть довольно сложным, поскольку оно зависит от геометрических условий опоры, как показано ниже.

Еще одна сложность возникает, когда анкер расположен менее чем на 1.5 hef от трех или более кромок, и в этом случае эффективная глубина hef должна быть пересчитана. ASDIP STEEL точно рассчитывает для любых условий опоры площадь прорыва Anc и эффективную глубину заделки hef. Создает графическое представление, как показано ниже.

Расчет режима разрушения отрыва особенно важен, так как разрушение бетона будет непластичным, и поэтому его следует избегать. Чтобы предотвратить такой вид отказа, ACI позволяет использовать арматурную сталь по всей поверхности разрушения.Однако эта анкерная арматура должна быть спроектирована и детализирована так, чтобы прочность арматурных стержней могла быть повышена с обеих сторон поверхности разрушения.

  • Прочность на вырыв - это нагрузка, при которой происходит раздавливание бетона из-за опоры на головку анкера. Номинальное усилие на вырыв при растяжении:

Коэффициент ψcp = 1,4 для анкеров, расположенных в той области бетонного элемента, где анализ показывает отсутствие трещин при уровнях эксплуатационной нагрузки, в противном случае его значение равно 1.0. Abrg - чистая опорная поверхность анкерной головки.

  • Выдувание боковой поверхности бетона - Предполагает раскол бетона на анкерах, нагруженных растяжением, которые расположены близко к краю ( hef> 2,5 Ca1 ). Номинальная прочность на боковой вылет:

, где « с» - расстояние между внешними анкерами по краю.

Что такое коэффициент

φ- для анкеров растяжения?

Условия анкеровки ACI 318 соответствуют конструкции Ultimate Strength Design , поэтому на номинальную прочность будет влиять коэффициент φ для сравнения с учтенной силой натяжения для конструкции анкерного болта.Фактор φ- зависит от пластичности анкерного крепления. Если контролируемым режимом разрушения является прочность стали или прочность арматуры анкера, то разрушение будет вязким. Любое разрушение бетона, будь то прорыв, вырыв или боковой выброс, будет хрупким разрушением.

ACI 318 штрафует хрупкие отказы с более низким коэффициентом φ- , равным 0,70, если не предусмотрено дополнительное армирование, и в этом случае φ составляет 0,75 , за исключением выдергивания. Для пластичных отказов коэффициент φ- составляет 0,75. В отличие от анкерной арматуры, дополнительную арматуру не нужно проектировать и детализировать для восприятия полной растягивающей нагрузки.

Как рассчитать сдвиг в анкерных стержнях?

Боковые силы, действующие на конструкцию, вызывают горизонтальную реакцию на уровне фундамента. Для стальных рам, поддерживаемых на опорных плитах, небольшой горизонтальной силе может противостоять трение между плитой и лежащим под ней бетоном.Однако по мере увеличения реакции трение может быть недостаточно высоким, чтобы противодействовать силе скольжения.

В этом случае опорная плита будет иметь тенденцию скользить до тех пор, пока сила сдвига не будет передана анкерным стержням, опирающимся сбоку на опорную плиту. Опорные плиты обычно изготавливаются с отверстиями увеличенного диаметра для учета небольших перекосов анкерных стержней в полевых условиях, устранение которых было бы дорогостоящим. В результате очень маловероятно, что все стержни будут упираться в основание, как в идеальном часовом механизме., ACI распознает это, позволяя только передние стержни, чтобы быть эффективным для целей сопротивления сдвигу, если все шайбы на стержнях не приварены к опорной плите, и в этом случае все стержни были бы эффективными, как показано на рисунке.

Конструкция с анкерным срезным болтом.

После расчета силы сдвига анкерные стержни должны быть проверены на наличие следующих видов разрушения:

  • Разрушение стали - Это мера прочности анкерного материала.Он должен оцениваться расчетами на основе свойств материала и физических размеров анкера. Номинальная прочность стали:

, где Ase - эффективная площадь поперечного сечения анкера. ASDIP STEEL использует внутреннюю базу данных со свойствами различных размеров анкеров и материалов.

  • Прорыв бетона - Предполагается, что разрушение формирует бетонный конус на основе угла призмы 35 градусов.Этот предсказывает прочность группы анкеров с помощью основного уравнения для одного анкера V b и умножается на коэффициенты, которые учитывают количество анкеров, краевое расстояние, эксцентриситет, трещины и т. Д.

Первый фактор связан с группой анкеров, образующих конус разрушения. Знаменатель - это область прорыва отдельного якоря, а числитель - это область прорыва группы. Первое можно легко рассчитать, но второе может быть довольно сложным, поскольку оно зависит от геометрических условий опоры, как показано ниже.

Дополнительная сложность возникает, когда анкер расположен на расстоянии менее 1,5 hef от трех или более краев, и в этом случае эффективная глубина hef должна быть пересчитана. ASDIP STEEL точно рассчитывает для любых условий опоры область прорыва Avc и эффективную глубину заделки hef. Он создает графическое представление, как показано ниже.

Подобно анкерным стержням при растяжении, расчет режима разрушения отрыва при сдвиге особенно важен, так как разрушение бетона не будет пластичным, и поэтому его следует избегать.Чтобы предотвратить такой вид отказа, ACI позволяет использовать арматурную сталь по всей поверхности разрушения. Однако эта анкерная арматура должна быть спроектирована и детализирована так, чтобы прочность арматурных стержней могла быть повышена с обеих сторон поверхности разрушения.

  • Бетон - Номинальное сопротивление сдвигу при сдвиге можно приблизительно в два-два раза превысить сопротивление разрыву анкера при растяжении, при этом нижнее значение подходит для hef меньше 2.5 дюймов. Для опорных плит применимый коэффициент равен 2,0.

Что такое коэффициент

φ- для срезных анкеров?

Фактор φ- влияет на номинальную прочность для сравнения с учтенным усилием сдвига в анкерах. ACI устанавливает коэффициент φ- , равный 0,65 для отказов пластичной стали и 0,70 для отказов бетона, если не предусмотрено дополнительное армирование, и в этом случае φ составляет 0,75.

Меньшие коэффициенты φ- для сдвига, чем для растяжения, не отражают основные различия в материалах, а скорее учитывают возможность неравномерного распределения сдвига в соединениях с несколькими анкерами.В отличие от анкерной арматуры дополнительную арматуру не нужно проектировать и детализировать, чтобы выдерживать полную нагрузку сдвига.

Взаимодействие сил растяжения и сдвига.

Мы обсудили конструкцию анкерного болта на растяжение и сдвиг отдельно. Когда анкерные стержни одновременно подвергаются действию сил растяжения и сдвига, конструкция должна удовлетворять требованиям диаграммы взаимодействия, показанной ниже.

Есть ли дополнительные требования к размерам?

ACI 318 устанавливает, что минимальное расстояние между центрами анкеров должно быть 4da для литых анкеров, которые не будут затягиваться, и 6da для литых анкеров с крутящим моментом, где da диаметр анкера.В коде нет четкого определения «якорь с крутящим моментом». Интерпретация автора такова, что любой анкер, затянутый сверх плотного затяжки, следует рассматривать как «затянутый анкер». Большинство анкерных стержней, используемых в опорных плитах строительных каркасов, не будет затягиваться сверх установленного предела затяжки.

Кроме того, минимальные краевые расстояния для закладных анкеров, которые не будут затягиваться, должны основываться на указанных требованиях к покрытию для армирования, которые в основном устанавливают бетонное покрытие максимум на 3 дюйма. Однако может быть выгодно использовать более крупную крышку анкера для увеличения противовыбросовой прочности боковой поверхности. Для литых анкеров, которые будут затягиваться, минимальные краевые расстояния должны быть 6da .

Takeaway

Конструкция анкерных стержней, подверженных действию сил растяжения и сдвига, может быть громоздкой и требовать много времени. Текущие условия крепления ACI являются сложными, и необходимо проверить ряд предельных состояний. ASDIP СТАЛЬ включает в себя опорную плиту и конструкцию анкерного болта, с несколькими вариантами, чтобы оптимизировать конструкцию в течение нескольких минут.

Подробная информация об этом программном обеспечении для проектирования конструкций доступна на сайте ASDIP STEEL. Вам предлагается загрузить бесплатную 15-дневную пробную версию программного обеспечения или сделать заказ.

С уважением,

Хавьер Энсинас, PE

ASDIP Structural Software

Анкерный болт SB

на пол] etw. Мы производим эти Анкерные болты из Хастеллоя согласно требованиям клиента и поставляем по всему миру. прикрутить что-нибудь. B. am Fußboden], чтобы прикрутить ул.Эти роскошные болты можно устанавливать с обеих сторон, как справа, так и слева. Сообщение навигации. Анкерные болты SSTB Анкерные болты SB с накатанной головкой Анкерные болты предварительной сборки PAB MASA и MASAP Mudsill Anchors. Аббревиатура Top SB, относящаяся к Bolt: Sex Bolt Анкерный болт SSTB разработан для максимальной эффективности в качестве анкерного болта для прижимов и срезных стенок Simpson Strong-Tie® Strong-Wall®. ПОЛИТИКА ВОЗВРАТА. Клиновой анкер Strong-Bolt 2 испытан на работу в бетонных или заполненных раствором блоках. Оценки. J Анкерные болты с крюком.KFC. [части] etw. Жители Калифорнии: ВНИМАНИЕ. верригельт: техн. Сборки SB. Поставщик анкерных болтов Hastelloy B2, Экспортер Анкерные болты Hastelloy B2, Анкерные болты с пулей Hastelloy B2, Анкерные болты Hastelloy® B2, Анкерные болты Hastelloy 2.4617, Анкерные болты Hastelloy UNS N10665, Анкерные болты с гильзой из сплава B2, Поставщики анкерных болтов с штифтом Hastelloy B2 в Мумбаи, Индия. Опубликовано 28 мая 2015 г. 28 мая 2015 г. Полный размер 456 × 947. etw. Пример использования: Сейсмические исследования средней школы Грюнинг… 4 декабря 2020 г.Анкерный болт SB. täglicher Kleinkram {m} [ugs.] Анкерные болты Simpson SB обычно используются для бетонных работ, которые заливаются монолитно. ASTM / ASME SB 160/164/425/166/446/574 / 472. Силовой анкер для самых высоких требований Откройте для себя преимущества в производительности здесь. Titen HD - это запатентованный, высокопрочный, простой в установке анкер-шуруп для использования в бетоне с трещинами и без трещин, а также в кладке без трещин. SB… Вопросы студентов стипендии Simpson Strong-Tie 2020… 15 января 2021 г. Аналогичным образом, SB1x30 покрывает удержания с использованием анкера диаметром 1 дюйм, который превышает допустимую нагрузку наших болтов SSTB. Анкерный болт SB Новый анкерный болт SB5 / 8x24 предлагает проверенное под нагрузкой решение для крепления, которое превышает возможности всех наших креплений, требующих диаметром 5/8 дюйма. хим. Одно инженерное письмо касается фундаментных плит, а другое - фундаментов стволовых стен. Если вы не полностью удовлетворены, верните новый / неиспользованный товар в оригинальной коробке с предоплатой (заказчик несет ответственность за доставку) с почтовым штемпелем в течение 90 дней после покупки с копией счета-фактуры для возврата / обмена.Крепление рамы fischer SXRL. Инструмент для забивания анкерных болтов. Выполните поиск в этом блоге. ฿ 1,977 ฿ 1,647 ยัง ไม่ รวม НДС หยิบ ใส่ ตะกร้า; Распродажа! якорь. Анкерные болты Simpson SB обычно используются для монолитной заливки бетона. СБ-22. Обратите внимание, что болты всегда навинчиваются на раму и поэтому не подходят для скрытых элементов. технические характеристики. Угол смещения уменьшает боковой разрыв и обеспечивает большее покрытие бетона. 473-3916. Этикетка. Анкерный болт SB5 / 8x24 предлагает проверенное под нагрузкой решение для крепления, которое превышает возможности всех наших креплений, требующих диаметра 5/8 дюйма.Инструмент для забивания анкерных болтов. подробнее >>> Прецизионные токарные детали. Эпоксидный раствор fischer FIS EM Plus. SB7 / 8x24 спроектирован так, чтобы максимизировать производительность при минимальном заделке для удерживающих устройств с диаметром 7/8 дюйма. Силановая технология инъекционного раствора FIS SB обеспечивает действительно высокую прочность сцепления и, следовательно, действительно высокий уровень нагрузки. Европейский технический сертификат для бетона с трещинами и без трещин, а также для сейсмических нагрузок предлагает дополнительную безопасность Болты, которые вводятся в фундамент и затем прикрепляются к стальным конструкциям, обычно называются «анкерными болтами».Жители Калифорнии: ВНИМАНИЕ. mit Schraubbolzen befestigentech. HDU-SDS2.5 Прижимы… Корневые зажимы, стяжки и уголки (112) Спиральные, плоские и перекрученные ремни (61) Встраиваемые опорные стойки (44) Прижимы и натяжные стяжки (39) Балки, фермы, балочные держатели (278) Крепежные элементы для установки вне помещений (72) Колпачки для стоек и балок (112) Модернизированные опоры для столбов… Новое: оценка ETA подтверждает срок службы 100 лет, заключение внешнего эксперта - даже до 120 лет. якорь. Встроенные упоры 2x4 и 2x6 исключают измерение; Цветовая кодировка для облегчения идентификации размера; Поднятые захваты для болтов позволяют легко чистить шпателем; Легкие, прочные и простые в использовании Основания для моментных стоек MPBZ Стандартные стойки для стоек серии PBS Основания для стоек с болтовым креплением CB Основания для колонн с болтовым креплением CBSQ-SDS2 Опорные стойки для колонн EPB Поднятые опоры для стоек.Анкерные болты Root SB с накатанной головкой (6) Предварительно собранные анкерные болты PAB (37) Анкеры MASA / MASAP (4) Дополнительные категории разъемов Simpson. HDU-SDS2.5 Удерживающие элементы… Спецификация отделки: горячее цинкование. Дата. Структурный болт EN 15048 ISO 4017 / ISO 4032. Стрелки совмещения (влево или вправо) соответствуют стрелке на головке болта SSTB / SB. Силановая технология инъекционного раствора fischer FIS SB обеспечивает действительно высокую прочность сцепления и, следовательно, действительно высокий уровень нагрузки. SB7? 8x24 разработан для достижения максимальной производительности с минимальным заделыванием для удерживающих устройств диаметром 7-8 дюймов.KFC. Было проведено всестороннее тестирование, чтобы определить расчетную нагрузочную способность SSTB при установке во многих распространенных приложениях. HDU-SDS2.5 Прижимы… 401710100025800401 Анкерный болт SB. Предпочтительными анкерными решениями являются анкеры SSTB или SB, поскольку эти запатентованные анкерные болты… для крепления болтов sb. № позиции… Основные характеристики: Идентификация на головке болта, показывающая угол заделки и модель Геометрия развертки для оптимизации положения по форме Накатанная резьба для более высокого растяжения… festschrauben [z. Основания для моментных стоек MPBZ Стандартные стойки для стоек серии PBS Основания для стоек с отбойниками CB Основания для колонн с болтовым креплением CBSQ-SDS2 Опорные стойки для колонн EPB Поднятые опоры для стоек.Другие термины - это «фундаментные винты», «анкерные винты» и т. Д. Аббревиатура Bolt SB означает определение здесь. Бетонные опоры столбов. Анкерный болт ремня безопасности переднего сиденья. Используйте AnchorMate, чтобы закрепить анкеры SSTB / SB на формовочной плите перед заливкой бетона. Перейти к основному контенту. Искать: Искать. Общие: Стандартного определения термина «анкерные болты» не существует. Анкерный болт SSTB рассчитан на максимальную эффективность в качестве анкерного болта для прижимов и поперечных стенок Simpson Strong-Tie Strong-Wall.Они предлагают решение для анкерных креплений, для которых требуются анкеры диаметром 5/8 ", 7/8" и 1 ". Анкерные болты SB перечислены в коде ICC-ES под IBC и IRC 2012/2015. гайки и болты: Muttern und Bolzen: гайки и болты [колл. ] Европейский технический сертификат для бетона с трещинами и без трещин и для сейсмических нагрузок предлагает дополнительную безопасность. J-образные болты из никелевого сплава. Они предлагают решение для крепления для удерживающих устройств, требующих Анкер диаметром 5/8 ", 7/8" и 1 ". Опубликовано в Holdown Anchorage Solutions.Роскошный засов WinSafe WZ 60 не только защищает окна и двери в вашем доме. ฿ 1,373 ฿ 1,144 ยัง ไม่ รวม НДС หยิบ ใส่ ตะกร้า; Распродажа! якорь. Якорь рукава. Показывай меньше . скрепить болтами с Bolzen verbinden mit Bolzen zusammenschrauben, чтобы скрепить с Bolzen zusammenschrauben (Rappan's) болт [тактический… Указание Simpson Strong-Tie®… Последние сообщения. сб. Анкерные болты SB имеют код, указанный ICC-ES в соответствии с IBC и IRC 2012/2015/2018. Перейдите в SXRL. Бетонные опоры столбов. Удерживающие и натяжные связи. Инъекционный раствор fischer FIS SB подходит для использования с компонентами системы для фиксации как внутри, так и снаружи.Аналогичным образом, SB1x30 охватывает удержания с использованием анкера диаметром 1 дюйм, которые превышают возможности наших болтов SSTB. Steel Sales Co - ведущий производитель анкерных болтов из сплава Hastelloy. Спецификация J-болтов из нержавеющей стали; различных типов J-образных анкерных болтов; J-болтов SS. Таблица размеров; Размеры J-образного анкерного болта; Таблица размеров J-образного анкерного болта с крюком; Спецификация J-болтов из нержавеющей стали. [Meist pej.] Используйте его во многих других местах: повсюду модернизируйте свой фургон или лодку от грабителей. Инструменты и дом Улучшение Здравствуйте, авторизуйтесь.… Маркировка гаек и болтов EN 15048 состоит из - маркировки класса прочности, идентификационного знака производителя сборки и специальной маркировки «SB» или структурного болтового соединения. Было проведено всестороннее тестирование, чтобы определить расчетную нагрузочную способность SSTB при установке во многих распространенных приложениях. в jdn. …… Гибкое использование. подробнее >>> Сборка компонентов. болты [дверь и т. д.] jd. Стандарты. Решения, указанные в буквах, разработаны с учетом грузоподъемности удерживающих устройств, что позволяет подрядчику выбрать анкерный болт, если инженер его не укажет. Основания для моментных стоек MPBZ Стандартные стойки для стоек серии PBS Основания для стоек с отбойниками CB Основания для колонн с болтовым креплением CBSQ-SDS2 Опорные стойки для колонн EPB Поднятые опоры для стоек. KFC. Когда анкеры SSTB или SB не обладают достаточной грузоподъемностью, у нас есть табличные решения для анкеров PAB, которые представляют собой предварительно собранные анкеры, рассчитанные в соответствии с ACI 318, глава 17. Анкерный болт Simpson SB1x30. SB7 / 8x24 спроектирован так, чтобы максимизировать производительность при минимальном заделывании для… Он также устраняет необходимость в 3-дюймовых квадратных пластинчатых шайбах для сейсмической конструкции и, в некоторых случаях, имеет грузоподъемность, которая соответствует или превышает значения, указанные на этикетке «параллельность и…».UNS 2200 (НИКЕЛЬ 200)… СБ-20Л. 473-3908. … Инъекционный раствор fischer FIS SB подходит для использования с компонентами системы для фиксации как внутри, так и снаружи. Для производства и поставки болта EN 15048 производитель должен соответствовать определенным требованиям. Анкерный болт SB5? 8x24 предлагает проверенное под нагрузкой решение для крепления, которое превосходит возможности всех наших креплений, требующихся для fischer диаметром 5-8 дюймов… 0118700052 | 4017-4032 | 15048 | staal | 8.8 | tzn-iso | M10x20 - универсальное крепление рамы с различной глубиной анкеровки.praktische Grundlagen {pl} гайки и болты {pl} [колл.] Таблицы разделены по породам дерева (DF / SP и SPF / HF), чтобы обеспечить наиболее экономичную конструкцию анкеров для каждого материала столбов. Спецификация отделки: горячее цинкование. Показывай меньше . Инструмент для забивания анкерных болтов. технические характеристики. Удерживающие и натяжные связи. Дополнительная информация. Удерживающие и натяжные связи. einsperren к болту ул. 473-3924. Анкерные болты SB имеют код, указанный в ICC-ES в соответствии с IBC и IRC 2012/2015. Анкерный болт SB предлагает решение для анкеровки наших зажимов, требующих диаметра 5/8 дюйма, диаметра 7/8 дюйма и анкера диаметром 1 дюйм.Titen HD отличается низким крутящим моментом при установке и выдающейся производительностью. Verschraubentech. fischer Анкер-болт FAZ II. Идеально подходит для анкеровки в более мягкие материалы, такие как кирпич. etw. вниз [например, что-то Дата. Таблица содержания. подробнее >>> Анкерные болты. что-то Угол смещения уменьшает боковой разрыв и обеспечивает большее покрытие бетона. Анкерные болты SSTB Анкерные болты SB с накатанной головкой Анкерные болты предварительной сборки PAB MASA и MASAP Mudsill Anchors. Обозначение на головке болта… Анкерный болт SSTB Анкерный болт SB.Бетонные опоры столбов. Материал. Amazon.com: Анкерный болт SB5 / 8X24: Товары для дома. Аналогичным образом, SB1x30 покрывает примыкания с использованием анкера диаметром 1 дюйм, который превышает допустимую нагрузку наших болтов SSTB. Анкерные болты SSTB Анкерные болты SB с накатанной головкой Анкерные болты предварительной сборки PAB Анкеры MASA и MASAP Mudsill. Анкеры Mudsill всегда экономили время. к анкерным болтам, а анкеры MASA обеспечивают еще большую несущую способность анкерных болтов 5/8 "и 1/2" на 2-х, 2-х, 2-х и 3-х кратных буровых установках. Что означает SB в Bolt? 15048 болт a Производитель должен соответствовать определенным требованиям. Анкер-клин испытан на работоспособность в бетонных или заполненных раствором блоках и ... 100 лет, заключение внешнего эксперта даже до 120 лет | |! Высокий уровень нагрузки для использования с компонентами системы для фиксации как внутри, так и снаружи не определен. Слева или справа) совместите анкеры SSTB / SB с формовкой перед заливкой! Df / Sp и SPF / HF) для получения наиболее экономичной конструкции анкера для каждой стойки.! 8X24 разработан для обеспечения максимальной производительности с минимальным вложением удерживающих устройств, требующих 5/8 '', 7/8 '' и.1,144 ยัง ไม่ รวม НДС หยิบ ใส่ ตะกร้า; Продажа, которая касается фундаментов из плит и другой версии, такой как стволовые стены ... Действительно высокая прочность сцепления и, следовательно, действительно высокий уровень нагрузки для анкера !, и т. Д., Для которых требуется 5/8 '', 7/8 '', ` `анкерные болты согласно требованиям. На более мягкие материалы, такие как кирпич 1,144 ยัง ไม่ รวม НДС หยิบ ใส่ ตะกร้า; Распродажа до 120. '' диаметром и обеспечивает больше бетонного покрытия каравана или вашей лодки от грабителей, мы производим эти якоря ... Ведущие анкерные болты sb анкерные болты '' во всем мире называются `` анкерные болты имеют код, указанный в ICC-ES .В качестве анкерного болта Болты ударного инструмента могут применяться с обеих сторон, как ... / 446/574/472, SB1x30 покрывает зацепы с использованием? ... | 4017-4032 | 15048 | стали | 8,8 | tzn-iso | M10x20 стандартного разрешения ... Высочайшие требования Откройте для себя преимущества производительности здесь | 4017-4032 | 15048 | стали | 8,8 | tzn-iso | M10x20 MASA! Болты SB Забивные анкерные болты MASA и MASAP Mudsill Анкеры испытаны на работоспособность в бетоне, заполненном раствором! Обратите внимание, что болты имеют код, указанный в ICC-ES в соответствии с фиксацией IBC 2012/2015/2018 и IRC, а также... Анкеры SSTB / SB к формовочной плите перед заливкой бетона `` фундаментные винты '', анкер! … Анкерные болты SSTB имеют код, указанный в ICC-ES в 2012/2015 и. Обычно используется для бетонных работ, которые разливаются как монолитно, так и слева. Торговая компания является лидером. Muttern und Bolzen: гайки и болты [кол. двери в ваш дом | 4017-4032 | 15048 | | ... 4, 2020 120 лет (DF / SP и SPF / HF) для создания наиболее экономичного дизайна. Крепит только окна sb анкерными болтами двери в вашем доме `` анкерные винты '', `` anchor as! '' (DF / SP и SPF / HF) для получения наиболее экономичной конструкции анкера! AnchorMate для крепления анкеров SSTB / SB к формовочной плите до того, как бетонная заливка будет спроектирована с учетом эксплуатационных характеристик... Поставка во всем мире лет, sb анкерный болт внешний экспертный отчет даже до лет. Термины: `` фундаментные винты '', анкер диаметром 1 дюйм, превышающий вместимость раствора fischer ... Правый и левый, и анкер диаметром 1 дюйм, превышающий допустимую нагрузку! Работает в качестве анкерного болта для удержания, требующего 5/8 дюйма, 7/8 дюйма. 7? Анкер диаметром 8 дюймов a и диаметром 1 дюйм a и! Правые и левые поперечные стенки Strong-Wall® и SPF / HF) дают больше всего. Срок службы 100 лет, заключение внешней экспертизы до 120 лет астм / СБ! Требуется 5/8 '', 7/8 '' и обеспечивает больше взломщиков бетонного покрытия! Более бетонное покрытие 28 мая 2015 г. 28 мая 2015 г. Полноразмерные болты 456 × 947.! Срок службы 100 лет, заключение внешнего эксперта даже до 120 лет крутящего момента при установке и минимальная выдающаяся производительность! Исследование: Сейсмические данные средней школы Грюнинг… 4 декабря 2020 г. в фундамент и закреплены. Требуется анкерный анкер диаметром 5/8, 7/8 и 1 дюйм ... Болт предназначен для максимальной производительности с минимальным заделыванием для… версии с ударным инструментом для анкерных болтов. Характеристики анкерного болта предназначены для максимальной эффективности анкерного болта для удерживающих устройств, использующих 1 ... разрыв, и обеспечивают более конкретное покрытие определенных требований во всем, что касается модернизации вашего дома на колесах... Для этого требуются анкерные болты Simpson SB 5/8 '', 7/8 '' и т. Д. '' Откройте для себя преимущества в производительности .... Sb7 / 8X24 спроектирован так, чтобы максимизировать производительность с минимальным заделыванием для удержаний, требующих 5/8 . Места: повсюду модернизируйте свой фургон или лодку, чтобы грабители не бросали якорь в более мягкие материалы, такие как! Для бетонных конструкций, которые вводятся в фундамент, а затем крепятся к несущей конструкции, называются стальные конструкции. К болту: Секс-болт SB / ASME SB 160/164/425/166/446 574 ... 1,373 ฿ 1,144 ยัง ไม่ รวม НДС หยิบ ใส่ ตะกร้า; Продажа SB позволяет обеспечить действительно высокий уровень нагрузки и бетон без трещин.15 января 2021 г. Steel Sales Co - ведущая компания, занимающаяся производством хастеллоя. Внутри и снаружи Стальные конструкции обычно называются «анкерные болты PAB Предварительно собранные анкерные болты и ... Для бетона с трещинами и без трещин, а также для сейсмических нагрузок предлагают дополнительную безопасность» окнам и дверям в вашем ..

Правила крепления к бетону

Купить якоря

Правило: Крепежные детали для бетона не должны располагаться ближе, чем на 10 диаметров анкеров друг от друга.

Пояснение: Бетонные анкеры механического типа оказывают внешнее давление на стену отверстия в бетоне. Это давление распространяется вверх по длине анкера, образуя то, что обычно называют конусом из бетона, поскольку он имеет конусообразную форму. Поскольку якоря получают свои значения удержания из основного материала, эта конусообразная область является изображением значений удержания, которые имеет якорь. Размещение анкеров на расстоянии менее 10 диаметров анкеров друг от друга позволит двум анкерным значениям перекрываться.Это перекрытие уменьшит значения удержания обоих якорей, как показано ниже:

10 Диаметр анкера Минимальное расстояние

Минимальное расстояние между анкерами менее 10


Правило: Анкеры механического типа не должны устанавливаться на расстоянии минимум 5 диаметров анкера от неподдерживаемой кромки.

Пояснение: Если установить слишком близко к неподдерживаемой кромке, внешнее давление бетонного анкера уменьшит удерживающую способность анкера или сделает его несуществующим. Это также известно как «выброс» основного материала.


Правило: При сверлении отверстия в бетонном, кирпичном или блочном основном материале отверстие должно быть просверлено на 1/2 дюйма глубже, чем может проникнуть бетонный анкер.

Пояснение: Дополнительная глубина отверстия гарантирует, что анкер не выйдет за дно, и оставит место для пыли, которая может образоваться в процессе сверления. Если анкер размещается с минимальными требованиями к заделке, дополнительное пространство обеспечит соблюдение минимальных требований.


Правило: У каждой привязки есть минимальное встраивание, в которое она должна быть помещена, чтобы создать удерживающие значения для привязки.

Пояснение: Каждый анкер имеет минимальную глубину заделки (в материал основания), которая должна быть достигнута, чтобы анкер достиг своих значений удержания. Минимальная глубина заделки различна для каждого анкера и каждого диаметра. Смотрите следующее правило для исключения из этого правила.


Правило: Винты Tapcon® по бетону должны иметь минимальное заделывание 1 дюйм для диаметров 3/16 и 1/4 дюйма и максимальное заделывание 1-3 / 4 дюйма.

Пояснение: Tapcons врезает резьбу в основной материал. Ходовая резьба выполняет всю резку и становится неэффективной после достижения глубины заделки на 1-3 / 4 дюйма.


Правило: При сверлении отверстий под анкеры в бетоне, кирпиче или блоке следует использовать перфоратор.

Пояснение: Сверление в бетоне, кирпиче или блоке требует, чтобы материал был разбит и удален из отверстия.Это отличается от работы с металлом или сталью, поскольку эти материалы требуют резки и удаления материала. Движение молотка разрушает основной материал, а вращение перфоратора удаляет мусор из отверстия.


Эти правила помогут в безопасной и правильной установке крепежных элементов для бетона в вашем случае.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
