Как изготовить виброрейку своими руками?

Качественное бетонное покрытие обладает рядом неоспоримых преимуществ. Оно имеет большой срок эксплуатации, повышенную износоустойчивость и является очень прочным.

Правда, все это можно отнести только к тому покрытию, которое заливалось по грамотной технологии. Для того чтобы бетон был качественным, его необходимо хорошо утрамбовать, уплотнить и выровнять.

Для этого в современном строительстве используется такое оборудование, как виброрейка.

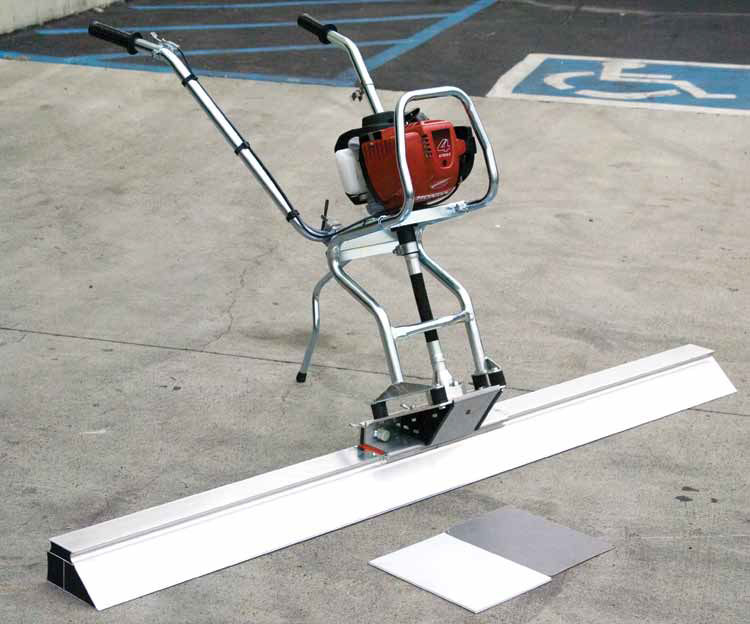

Что такое виброрейка?

Виброрейка состоит из рамы, которая может быть изготовлена из алюминия или качественной стали. Кроме того, немаловажной ее частью является вибрационная установка, приводящая саму рейку в движение.

Работает она благодаря бензиновому или электрическому двигателю.

Принцип работы данного оборудования заключается в следующем: двигатель передает вращательный момент вибрационной установке, которая приводит в движение стальную или алюминиевую раму.

Последняя приводит в движение бетон. Стоит отметить, что длина самой рейки начинается с 50 сантиметров и может достигать 10 метров.

Как уже говорилось выше, виброрейки бывают двух видов: бензиновые и электрические.

Первые, как правило, имеют большую мощность, но из-за вредных выбросов в атмосферу могут использоваться только на открытом воздухе. Вторые же незаменимы для строительных работ внутри помещения.

Виброрейки используются не только для того, чтобы утрамбовать раствор и выгнать из его толщи пузырьки воздуха, которые плохо влияют на такие качества материала, как долговечность и износоустойчивость.

Их применяют также и для выравнивания поверхностей различной площади.

Приобрести оборудование подобного типа можно в любом строительном магазине. Однако стоит оно недешево и не факт, что не послужит вам только один раз. Гораздо практичнее и экономичнее будет изготовить виброрейку своими руками.

Что необходимо знать тем, кто собрался изготовить виброрейку для бетона своими руками?

Если вы решили взяться за изготовление электрической виброрейки своими руками, помните о том, что на одном энтузиазме далеко не уедешь.

Вам обязательно понадобятся знания и умения в строительной области.

Кроме того, тот, кто собирается смастерить данный инструмент, должен уметь обращаться со сварочным аппаратом и немного разбираться в электрике.

Неотъемлемой частью подобного процесса является и соблюдение технической безопасности, поскольку электрическая виброрейка изготавливается на основе трехфазного пускового механизма.

Стало быть, и в процессе сборки, и во время эксплуатации следует действовать крайне аккуратно.

Помните о том, что рабочую часть рейки лучше сделать длиной 2,5-3 метра. Впрочем, это зависит от размеров строящегося объекта. Мощность самодельного оборудования не должна превышать 1,5 кВт.

Практика показывает, что такого показателя бывает вполне достаточно для того, чтобы разровнять и утрамбовать слой, глубина которого составляет 15-20 сантиметров.

Важно отметить, что если вы собираетесь использовать виброрейку на крупном строительном объекте, мощность ее следует сделать больше. Это намного безопасней и эффективней.

Материалы

Все материалы, которые понадобятся вам для самостоятельного изготовления данной конструкции, можно приобрести в специализированных магазинах и на строительных рынках.

К тому же некоторые из них, наверняка, давно пылятся в вашем гараже или домашней мастерской. Вот их перечень:

  1. Швеллер, который станет основой рамы.
  2. Стальные или алюминиевые уголки.
  3. Болты.
  4. Вибрационная установка.
  5. Электрический двигатель необходимой мощности.
  6. Резина для изоляции.
  7. Пускатель для электрического двигателя со способностью регулировки оборотов.
  8. Трехфазный кабель электрический.
  9. Два куска арматуры, каждый около метра длиной, которые пригодятся для изготовления ручек.

При изготовлении виброрейки вам придется использовать инструмент, который вовсе не обязательно специально приобретать для этого случая. Возможно, он есть у вас или у кого-то из ваших знакомых.

Что понадобится вам для изготовления данного оборудования:

  1. Сварочный аппарат. Пользоваться им следует аккуратно, с обязательным использованием защиты для лица и рук.

    Если вы не уверены в своих силах, попросите выполнить данную работу сварщика-профессионала. Стоить эта работа будет немного, но у вас появится уверенность в том, что выполнена она будет качественно, а значит, оборудование прослужит долго.

  2. Дрель и набор сверл по металлу.
  3. Шуруповерт.

Как сделать виброрейку своими руками

Начинать изготовление виброрейки для стяжки своими руками следует с ручек. Как уже говорилось выше, сделаны они будут из арматуры. Им следует придать изогнутую форму.

Ручки необходимо прикрепить к профилю с помощью сварки и для надежности закрепить саморезами.

Перед тем как начать данный процесс, будущую виброрейку следует положить на ровную поверхность, например, на верстак или рабочий стол.

Ручки следует тщательнейшим образом заизолировать резиной, чтобы сделать конструкцию безопасной.

К тому же браться за ручки из арматуры будет не слишком удобно. Резина смягчит вибрацию.

При изготовлении виброрейки своими руками можно использовать и одну рукоять,

однако профессионалы считают устройства с двумя надежнее и удобнее.

Следующим этапом является присоединение двигателя к вашему самодельному инструменту.

Расположить его лучше всего по центру профиля, поскольку так вибрация будет распределяться равномерно по всему агрегату. Прикрепить двигатель лучше всего с помощью двух металлических уголков.

Здесь существует два варианта. Первый заключается в том, что уголки крепятся к самому мотору, и уже потом готовая конструкция прикручивается или приваривается к профилю.

Второй предполагает крепление уголков к металлической балке. А вот двигатель сажается на эту конструкцию последним. Стоит отметить, что для крепления мотора к профилю можно использовать точечную сварку или саморезы.

Оба эти способа являются эффективными, и один не уступает другому. Выбрать тот, который больше всего подходит вам, необходимо на основе личного опыта, навыков и способностей, а также с учетом наличия инструмента.

Ведь сварка есть далеко не у всех, и пользоваться ею могут немногие. А электрический шуруповерт, незаменимый в любом доме, есть практически у каждого.

Здесь главное – не забыть воспользоваться сверлом по металлу нужного диаметра.

Вибрационную установку следует установить таким образом, чтобы кабель был прочно зафиксирован на ручках или профиле.

Болтающийся под ногами трехфазный провод может стать причиной получения травм человеком, использующим виброрейку.

Пускатель, который необходим для того, чтобы дать двигателю старт, можно оставить на моторе, но лучше зафиксировать на одной из рукоятей, поскольку в этом случае приводить в действие механизм будет значительно удобней.

Если вам придется пользоваться виброрейкой часто и утрамбовывать разные по площади участки, вы можете сделать ее конструкцию сборной.

Для этого можно отмерить равные по длине куски профиля, отрезать их при помощи болгарки, просверлить в двух местах отверстия и крепить их с двух сторон к агрегату по мере необходимости. Для крепления нужно использовать соединительные уголки.

Виброрейка может представлять собой также и двойную или рамную конструкцию. Такое оборудование пригодится для выравнивания и утрамбовывания толстых слоев бетона.

Процесс его изготовления ни чем не отличается от обычной виброрейки, состоящей из одного швеллера. Правда, двигатель в данном случае придется установить в центр конструкции, на специальное крепление.

Вообще, скрепить раму лучше в трех местах: на концах и посередине. Рамная виброрейка также может быть разборной, только в этом случае необходимо будет отмерять четыре равных куска профиля, использовать столько же уголков и закреплять их на концах.

Бензиновую виброрейку следует делать по той же самой схеме. Изготавливается она еще проще, поскольку нет необходимости работать с кабелем.

Рекомендации по эксплуатации готового устройства

Для достижения наилучшего результата следует грамотно использовать виброрейку.

Вот несколько простых рекомендаций, с помощью которых вы, используя сделанную своими руками конструкцию, сможете хорошо утрамбовать и разровнять бетон:

  • Перед началом работы необходимо установить направляющие
    , по которым будет двигаться виброрейка. После этого следует налить слой бетона на несколько сантиметров выше отметки направляющей и начинать процесс трамбовки.

    Делать это следует равномерно и не торопясь. На первых порах не наливайте слишком много бетона, укладывайте его небольшими участками, пока не приспособитесь к работе с самодельным инструментом.

  • Если вы увидите, что во время работы бетон оседает ниже рейки, добавьте его при помощи лопаты. Только в этом случае поверхность будет равномерной.
  • При работе с виброрейкой используйте специальные строительные рукавицы. Несмотря на то, что ручки агрегата заизолированы резиной, вы можете получить легкие травмы.
  • Виброрейка представляет собой достаточно шумный агрегат, поэтому при работе с ней рекомендуется использовать строительные беруши.

Виброрейка – это незаменимый в строительстве инструмент.

Изготовив ее самостоятельно, вы не только получите отличное оборудование и ровную бетонную поверхность, но и сможете сэкономить ваши финансовые средства.

Посмотрев следующее видео, вы будете знать, какие функции должна выполнять виброрейка, изготовленная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

назначение, сфера использования и конструкция, виды, требования

Качество работ, связанных с укладкой бетона, зависит от эффективности уплотнения рабочей смеси. При бетонировании полов, формировании стяжки и заливке раствора в опалубку, профессиональные строители трамбуют жидкий бетон специальным инструментом. Виброрейка способствует удалению из бетонного массива воздушных включений, продлевая срок эксплуатации монолита, повышая износостойкость, упрочняя и планируя поверхность. Благодаря несложной конструкции, ее легко самостоятельно изготовить, сэкономив при этом денежные средства.



Плавающая электрическая виброрейка

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

  • передача низкочастотных колебаний через поверхность бетона вглубь массива;
  • формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

  • профессиональное оборудование, купленное в магазине;
  • виброрейка, своими руками изготовленная в домашних условиях.

Рейки отличаются конструктивными особенностями, а также размерами рабочей площадки. Например, особенностью секционной конструкции является возможность изменения длины рабочей поверхности, а плавающей – регулировка углового положения рабочей рукоятки.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона

:

  • заливать полы;
  • обустраивать площадки;
  • бетонировать стяжку;
  • обеспечивать горизонтальность дорожных покрытий;
  • строить пешеходные переходы;
  • возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

  • металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
  • малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
  • консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

  • ускоренного вывода влаги из массива после укладки бетона;
  • повышения однородности бетонной смеси;
  • удаления из бетона воздушных включений;
  • повышения прочностных свойств монолита;
  • обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

  • возрастает прочность;
Виброрейка для бетона с направляющими
  • повышается износостойкость;
  • увеличивается продолжительность эксплуатации;
  • растет плотность;
  • улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

  • универсальности;
  • компактности;
  • функциональности;
  • практичности;
  • надежности.

Вибрационные рейки используют на открытых стройплощадках, а также на объектах, к которым не подведено электропитание.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

  • конструктивным особенностям;
  • сфере использования;
  • мощности приводной станции;
  • материалу металлоконструкции;
  • размерам площадки.
Виброрейка для укладки бетона своими руками

Устройства также отличаются:

  • амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
  • весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
  • производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
  • стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

  • внутри помещения. Применяется виброрейка электрическая плавающая;
  • на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

  • виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
  • телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
  • секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
  • алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.
Применение модульной виброрейки Atlas Copco BT90

Существуют также реверсивные агрегаты, которые могут изменять направление движения.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

  • проверьте функционирование оборудования до запуска;
  • смонтируйте, если необходимо, направляющие на нулевой отметке;
  • используйте рейку с мощностью, соответствующей толщине бетонного слоя;
  • залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
  • произведите пуск виброустановки и постепенно перемещайте устройство;
  • контролируйте в процессе работы рейки неизменность положения маячков;
  • добавляйте небольшие порции бетонной смеси в местах проседания;
  • производите очистку металлоконструкции от приставшего раствора;
  • зачистите после застывания бетона дефекты на чистовой поверхности.

Соблюдение данных правил позволит обеспечить качество формируемой поверхности и облегчит работу с инструментом.

Как сделать виброрейку собственными силами

Для изготовления вибрационного электроинструмента подготовьте следующие материалы и оборудование:

  • металлический профиль для сборки рамы;
Испытание виброрейки для заливки пола
  • пластины и уголки для изготовления площадки;
  • вибратор с крепежными элементами;
  • заготовки для будущей рукоятки;
  • питающий кабель;
  • электрическую дрель;
  • болгарку;
  • сварочный аппарат.

Изготавливайте по следующему алгоритму:

  1. Подготовьте заготовки.
  2. Сварите металлическую раму.
  3. Приварите к раме рукоятку.
  4. Прикрепите вибрационный двигатель.
  5. Подключите провод питания.

После подачи напряжения проверьте надежность сборки.

Виброрейка для бетона своими руками – оптимальные параметры

Изготавливая небольшое устройство для бытовых нужд, обратите внимание на следующие нюансы:

  • длину рабочей части, которая не должна превышать 2–2,5 м;
  • мощность привода, которая соответствует 1,2–1,5 кВт.
Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

До начала изготовления следует определиться с особенностями конструкции и разработать чертеж.

Требования безопасности

При изготовлении и в процессе работ с вибрационной рейкой соблюдайте требования техники безопасности:

  • проверьте целостность кабелей, чтобы избежать поражения электротоком;
  • работайте с виброуплотнителем в резиновых сапогах и защитных рукавицах;
  • надевайте беруши для защиты органов слуха от повышенного шума.

Соблюдение указанных рекомендаций позволит избежать травмирования.

Полезные рекомендации

Профессиональные строители не рекомендуют новичкам начинать с уплотнения больших участков. Они советуют вначале овладеть навыками работы с устройством на небольшой площади, а затем постепенно увеличивать размер обрабатываемой поверхности. Удобно подключать вибродвигатель к преобразователю частоты, позволяющему подобрать оптимальную величину нагрузки.

Заключение

Самостоятельно изготовленная вибрационная рейка по эффективности уплотнения не уступает промышленным образцам. Изготовление виброинструмента своими силами позволит сэкономить денежные средства. Важно определиться с конструкцией устройства, разработать чертеж и, в соответствии с ним, правильно изготовить рейку.

Виброрейка для бетона своими руками

Содержание статьи:

Как же производятся самодельные вибраторы для бетона? Поподробнее об этом вы узнаете из нашей статьи. Итак, приступим.

Электромеханические глубинные вибраторы предназначены для того, чтобы решить множество проблем, которые могут быть связаны со строительством. Их вы можете приобрести в большинстве строительных магазинов. Они полностью отвечают заявленным требованиями как больших, так и маленьких фирм, в частности, как по сроку службы, так и по простоте использования.

Виброрейка для бетона своими руками

Конструкция агрегата

В чем же заключается конструкция данных агрегатов? В первую очередь, их корпуса состоят из специализированной для этого стали, и изначально были подвергнуты обработке высокими температурами для того, чтобы предотвратить процесс изнашивания в непосредственном контакте с бетоном.

Большая часть самодельных вибраторов для бетона должны иметь соответствующий класс изоляции и у них есть возможность работать в среде, у которой преобладает высокое удельное давление.

Виды вибраторов

Простой вибратор для бетона

Есть также пневматический вид глубоких вибраторов. Они могут использоваться в самых разнообразных формах или же там, где не представляется возможным установка вибраторов внешнего типа, потому как этот тип попросту не подходит.

Важно! Пневматические вибраторы используются также в том случае, когда тех нормы должны требовать особых свойств бетона, в особенности, на изделиях крупного масштаба.

Существуют также и глубокие вибраторы, которые зачастую используются для того, чтобы построить поддержку для мостов, виадуков, дамб, а также несущих стен. Также могут быть использованы и в иных ситуациях, когда просто необходимы особые качества бетона и глубоко в него проникнуть.

Зависимость от бетона

Все мы знаем, что бетон является ключевым из всех строительных материалов и используется практически во всех сферах строительства. Ширина его применения уже была неоднократно доказана, потому как бетон является достаточно экономным материалом, свойства которого могут достаточно легко меняться и полностью зависеть от того, какие возникли проблемы у той или иной стройки.

Если вы будете практиковать добавлять в бетон всевозможные добавки, то возможно вы сможете получить раствор, у которого будет различная длительность, а также водное проникновение, огнестойкость и плотность.

Определение типа бетона

Заливка готового бетона

Как же определить какой бетон будет подходить именно под ваш объект? Первое условие или признак будет заключаться в том, чтобы максимально снизить уровень расходов для процесса производства, потому как сырье для него расположено практически в каждой области, и это достаточно важно.

Совершенно не нужно тратиться на транспортировку. Подготовка бетона может быть как непосредственно в бетономешалке, так и также полностью автоматизирована, поэтому при минимальных затрат вы без проблем можете получить нужную массу раствора.



Смотрим видео как сделать виброрейку для бетона своими руками:

Виброрейка для укладки бетона своими руками

Мастерам, работающим с бетоном, известно, бетон довольно сложный в обработке и создать из него ровную поверхность без слишком больших дефектов очень сложно. Если же используется виброрейка для укладки бетона, то процесс существенно упрощается и ускоряется, а получаемая поверхность будет значительно более гладкой и качественной.

Классический вариант укладки смеси с помощью длинного ряда требует больших физических усилий от рабочих, имеет ряд сложностей и не может дать качественного результата.

Существует несколько разновидностей подобного инструмента. Такие устройства не слишком дороги, но многие строители не хотят отдавать за них деньги, и с помощью подручных средств сооружают виброрейки своими руками.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

  • Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
  • Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
  • Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

  • мосты;
  • гидросооружения;
  • эстакады;
  • полы;
  • отмостки;
  • фундаменты и другие подобные объекты.

Виброрейка может использоваться для большого количества сооружений

Типовая конструкция и принцип действия

Основными составляющими рассматриваемого устройства являются следующие детали:

  • Рабочая рама – она контактирует непосредственно с бетонной поверхностью.
  • Вибратор – крепится к раме и создает вибрационные интенсивные движения, которые и выполняют функция утрамбовки и уплотнения.
  • Двигатель – иногда вибратор бывает предварительно смонтирован вместе с ним.
  • Рукоятки, с помощью которых происходит управление виброрейкой.
  • Все ручки покрываются поглощающим вибрации материалом, иначе работать с устройством будет очень некомфортно.

Если у человека имеются все указанные компоненты, то создание виброрейки для обработки бетона своими руками не будет большой проблемой.

Работает устройство просто – двигатель приводит в действие вибратор, который передает свое движение на рабочую раму. Сама рама находится в контакте с обрабатываемой поверхностью и передает ей создаваемые вибрации.

Сам вибратор функционирует благодаря присутствию в своей структуре специальной детали – эксцентрика, создающего мощные частотные колебания, передающиеся на раму. Чем больше частота колебаний и медленнее обрабатывается поверхность, тем более плотной и качественной она получится.

Самодельная виброрейка для бетона

Классификация

Существует несколько разновидностей рассматриваемого строительного инструмента. Приспособление работает либо от электрического двигателя, либо от бензинового мотора.

Каждый из вариантов является выигрышным в зависимости от ситуации, в которой приходится работать. Электрические агрегаты более дорогие и активно используются при проведении работ в закрытых помещениях, где выхлопы использованного бензина бы очень плохо влияли на рабочую атмосферу.

Бензиновые варианты более доступны и применяются на открытом воздухе или в хорошо вентилируемых помещениях.

Если говорить о конструктивных особенностях виброреек, то они бывают нескольких видов.

Плавающие

Способны прорабатывать слой материала до 15 сантиметров толщиной, а также захватывать за один проход рабочую площадь до 3 метров. Такие виброрейки имеют небольшой вес в 15–25 килограмм, мощность двигателя здесь находится в диапазоне 1–1,5 кВт.

Двойные телескопические

По характеристикам похожи на предыдущий вариант, но способны захватывать большую поверхность для обработки – 4–5 метра.

Виброрейка двойная телескопическая

Секционные

Большие виброрейки, агрегаты широко применяются на стройках промышленных масштабов. Такое изделие способно захватывать длину обрабатываемой поверхности до 25 метров, имеет мощный 3 кВт движок, отлично уплотняет бетон на толщину около 10–15 сантиметров.

Раздвижные

В таком виде устройства рама состоит из пары раздвижных профилей, которые при необходимости выдвигаются и могут захватывать большую площадь для обработки. Их применяют на установленных заранее направляющих.

Методика выполнения виброрейки в домашних условиях

Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.

Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.

Комплектующие сварочного аппарата

Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:

  • Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
  • К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.
  • Двигатель закрепляется также на швеллере, обычно посредине.

Для создания рамы было бы неплохо использовать алюминий, он не подвержен коррозии и имеет небольшой вес. Создание виброрейки для укладки бетона непростое дело, но вполне по силам среднестатистическому человеку.

Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.

Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты. Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать.

Видео по теме: Виброрейка для укладки бетона

Делаем виброрейку для укладки бетона

Именно виброрейка для укладки бетона позволяет сделать это покрытие максимально прочным и качественным.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Однако, для того чтобы оно действительно имело высокие технические характеристики, его необходимо заливать по всем правилам существующей технологии.



Правильно приготовить раствор и выставить опалубку это только половина дела, бетон необходимо правильно и грамотно укладывать.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение. Это позволит выпустить попавший туда воздух, и тем самым убрать пустоты.

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

Плавающая виброрейка, которая оснащена бензиновым двигателем, имеет большую мощность по сравнению с электрической.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством. Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности.

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Для изготовления этого универсального устройства своими руками нужно иметь под рукой швеллер и арматуру, а также уголки из стали или алюминия.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Крепление вибрационной установки следует производить таким образом, чтобы идущий от нее кабель был максимально прочно зафиксирован, как на ручках, так и на самом профиле.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

В том случае, когда раствор опустится ниже уровня самой рейки, то его следует добавить при помощи лопаты.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.

Как выбрать виброрейку для укладки бетона. Видео

Без работ по бетону сложно представить ремонтно-строительные работы. Но, для того, чтобы уложенная поверхность была качественной, надёжной и долговечной, необходимо использовать специальный уплотнительный инструмент — вибрационные рейки, которые позволяют выравнивать свежеуложенный бетон.

Конструкция и принцип работы виброрейки

Виброрейка для бетона позволяет уплотнять и выравнивать бетонные смеси на любой поверхности, в том числе, и больших размеров, чем отличается от глубинного вибратора, предназначенного только для уплотнения по глубине. В результате, улучшается качество бетонных покрытий и продлевается срок их службы.

Виброрейка для укладки бетона состоит из следующих частей:

  • Алюминиевой/стальной рамы с направляющими.
  • Вибратора.
  • Устройства управления.

В зависимости от конструктивных характеристик, вибрирующая рама может иметь двойное жёсткое или скользящее исполнение. Длина рамы может достигать 10 м, при минимальном значении от 0,5 м.

Работа устройства основана на передаче крутящего момента от динамически неуравновешенного двигателя на вибратор. Возникающие вибрации через раму передаются бетонной поверхности.

В зависимости от типа привода вибрационного устройства, рейки подразделяют на устройства с электрическим или бензиновым приводом. Первый тип виброрейки проще в эксплуатации, поскольку запитывается от электросети, но может использоваться в ограниченном пространстве, которое определяется длиной кабеля.

Бензиновые виброрейки отличаются повышенной мощностью, но их работа сопровождается выбросом вредных веществ, и, следовательно, такое оборудование можно эксплуатировать только на открытом воздухе.

Вибрационные рельсы разделяются на три подгруппы, среди которых:

  • Двойные рейки;
  • Устройства, содержащие блок впрыска;
  • Отделочные.

В первом случае, вибрационные устройства разнесены друг от друга, что позволяет расширить возможности за счет обеспечения качественного и быстрого выравнивания поверхности. Использование этого оборудования предназначено для устранения неровностей при бетонировании дорог и платформ. Вибрационные рейки второго типа могут осуществлять впрыск бетонной смеси и выполнять затирку поверхностей, что улучшает их внешний вид. Отделочные виброрейки могут передвигаться в двух направлениях, и поэтому также используются для выполнения различных отделочных работ.

Как работать с виброрейкой

Перед началом эксплуатации, проверяют прочность монтажа направляющих, поскольку при вибрациях они могут терять свою устойчивость. Уровень вибраций задаётся в зависимости от мощности двигателя и толщины уплотняемой поверхности.

Бетонную смесь наливается на основание так, чтобы её высота немного превышала уровень вибрирующей рейки. Затем устройство включается. Как только смесь выровниться в определенной области, вибрационную раму перемещают вдоль направляющих к следующему участку

В процессе применения уплотняющей вибрационной рейки необходимо постоянно следить за тем, чтобы уровень смеси не опускался ниже рабочей отметки оборудования. Если это происходит, добавляют бетон совком так, чтобы раствор достиг уровня инструмента.

Выбор типоразмера виброрейки производят с учётом следующих факторов:

  • максимальной глубины уплотнения;
  • наибольшего значения амплитуды вибрации рамы;
  • наличия демпфирующих прокладок, продлевающих срок службы устройства;
  • для бензиновых моделей – ёмкости и места расположения топливного бака;
  • для электрических моделей – длины кабеля.

Оптимальная амплитуда выбирается исходя из высоты рамы и допустимой частоты колебаний. Цены на бензиновые виброрейки обычно выше, чем на электрические.

Как сделать виброрейку для уплотнения бетона своими руками

Выбор конструктивной схемы зависит от объёма предполагающихся работ. Иногда под виброрейку можно приспособить обычный перфоратор, для чего вместо бура в патрон следует установить алюминиевый уголок 100×100×10 длиной до 500 мм, и надёжно закрепить его. Перфоратор следует перевести в режим долбления, правда, переустанавливать инструмент придётся значительно чаще, а эксплуатировать с перерывами, что связано с вредным воздействием вибраций на организм человека.

Вибратор можно изготовить также на основе электродрели мощностью не менее 1 кВт. Для этого в патроне устанавливают эксцентрик, расстояние между осями которого должно быть не менее половины высоты бетонной смеси. Эксцентрик соединяется с алюминиевой рейкой, которая может иметь те же размеры, что и описанная выше.

Третий вариант – использование универсальной шлифовальной машинки. На ось изготавливается направляющее устройство, которое соединяется с алюминиевым уголком (длину его в данном случае можно увеличить до 1000 мм). Поскольку конструкция становится более габаритной, целесообразно удлинить ручку шлифмашины.

виды, устройство, изготовление своими руками, цена готовых изделий

Виброрейка предназначена для уплотнения еще не загустевшего бетона, путем воздействия на него колебаниями высокой частоты с небольшой амплитудой. В результате из раствора выдавливается лишняя жидкость и воздух, а фракции наполнителя утрамбовываются. Применение виброреек позволяет избежать растрескивания бетонной стяжки и увеличивает ее морозостойкость на 20–30 %. Кроме того, почти в 7 раз ускоряется процесс затвердения стяжки. Поэтому виброрейка для бетона является незаменимой для выполнения срочных строительных работ: ремонта дорог, взлетных полос, оборудования стоянок, пандусов и парковок.

Оглавление:

  1. Конструкция и функционирование
  2. Разновидности
  3. Самостоятельный монтаж
  4. Стоимость

Устройство

Конструктивно она состоит из рамы, воздействующей непосредственно на бетонный раствор, вибратора, двигателя, одной или двух рукоятей. Рабочая часть представляет собой 1 или 2 пустотелых прямоугольных профиля (швеллера), прочно соединенные между собой. Вращающийся вал электрического или бензинового агрегата с эксцентриками заставляет вибратор совершать колебательные движения, которые передаются раме. По сути, он представляет собой сдвоенное строительное правило, которым обычно выравнивают бетонный раствор.

Чтобы снизить вес виброрейки, ее детали стараются выполнять из легких алюминиевых сплавов. Рукояти изолируют мягкими резиновыми накладками, которые дополнительно играют роль электрических изоляторов. На одной из них монтируют пусковой механизм. Для качественного уплотнения раствора важны два параметра: частота колебаний правила и скорость. Рост интенсивности вибрации или замедление темпов движения рейки способствует укреплению бетона, но снижает производительность. Техника безопасности требует, чтобы во время работы оператор обязательно надевал защитные наушники.

Классификация

По типу используемого привода их можно разделить на: электрические и бензиновые. По функциональности бывают:

  • Плавающими с неизменной конфигурацией.
  • Сдвоенными телескопическими.
  • Секционными.

Виброрейки первого типа являются самыми простыми и недорогими, поэтому активно применяются в быту. Они состоят из правила, одной или двух рукоятей и двигателя, мощностью до 1,2 кВт. Принцип функционирования, при котором в процессе уплотнения рейка не погружается, а скользит по поверхности бетона, — определил ее название. Размер рабочей части не превышает 3 м, из-за этого и по цене плавающие виброрейки доступны.

Телескопические системы позволяют утрамбовывать большие площади бетона за счет увеличения длины правила. Чтобы облегчить транспортировку, их конструкция предусматривает систему выдвижных элементов, которые перед использованием надежно фиксируются болтами. За счет этого ширина прохода по бетону возрастает до 10 м. Для повышения качества раствора телескопические рейки делают сдвоенными. Секционная виброрейка для уплотнения бетона относится к дорогостоящим промышленным устройствам и практически не применяется в частном строительстве. Она имеет самую большую ширину прохода и рекомендуется для масштабной деятельности. Перевозится оборудование в виде отдельных узлов и агрегатов, после чего они монтируются прямо на месте.

Необходимые материалы и инструменты для создания виброрейки своими руками

Обладая навыками работы со сварочным аппаратом и зная основы электротехники, сделать ее несложно. Тем более что основную часть используемых деталей покупать не придется. Для виброрейки, способной воздействовать на слой бетона до 20 см и имеющей длину правила 2,5–3 м, вполне подойдет агрегат, мощностью 1,5 кВт. Кроме него понадобятся такие материалы:

  • Металлический швеллер или прямоугольная труба.
  • Алюминиевые или стальные уголки.
  • Вибрационная установка с двигателем.
  • Крепежные болты и саморезы.
  • Изоляционная резина.
  • Пусковое устройство с возможностью регулировать обороты.
  • Электрический кабель трехжильный.
  • Арматура или металлические трубы для ручек.

Схема монтажа по шагам

Согласно инструкции по сборке виброрейки своими силами, для этого потребуется сварочный аппарат, электродрель с набором сверл по металлу и шуруповерт. В первую очередь из выгнутых удобным образом кусков арматуры изготавливаются ручки. На их концы надеваются резиновые наконечники, защищающие оператора. Ручки прикрепляют к швеллеру точечной сваркой или болтовым соединением. На следующем этапе с помощью металлических уголков монтируют двигатель. Его целесообразно установить точно на середине виброрейки, иначе нарушится ее центровка, и в процессе движения по бетонной стяжке систему будет уводить в сторону.

Электрический кабель полезно аккуратно закрепить хомутами по всей длине, чтобы он не свисал и не мешал оператору свободно перемещаться. Пусковое устройство с регулятором оборотов удобнее установить на ручке, так до него проще дотянуться. По такому же принципу изготавливают виброрейку с двойным правилом, более удобную для транспортировки. Швеллер при этом разрезается болгаркой или алмазным кругом на две равные части, которые жестко крепятся друг к другу. Полученная конструкция подсоединяется к вибратору с помощью металлических уголков и надежно фиксируется.

При уплотнении толстых или плотных слоев бетона эффективна виброрейка рамного типа. Ее основу составляют два одинарных или сдвоенных параллельных профиля (швеллера), по краям скрепленные между собой перемычками. На раму устанавливается платформа с двигателем, причем каждая ее сторона закрепляется минимум тремя болтами (по краям и в центре). Монтаж устройства с бензиновым агрегатом проводится примерно по такой же схеме. Виброрейка приобретает автономность, так как не требует подключения к электрической сети, а радиус действия не ограничивается длиной питающего кабеля. Но использовать ее можно только на свежем воздухе или в надежно проветриваемых помещениях.

Стоимость

При дефиците времени, отсутствии технических навыков или монтажного инструмента проще купить виброрейку для укладки бетона зарубежного или отечественного производства, а не делать ее своими руками. Предварительно стоит определиться с глубиной уплотняемого слоя, площадью заливки, общим характером работ и, в зависимости от этого, подбирать тип и мощность двигателя, вид инструмента и размеры правила. На российском рынке популярна продукция импортных брендов Atlas Copsa, Dynapac, Technoflex и Enar, а также ярославского завода Красный маяк. Ориентироваться следует на такие цены:

Вид Глубина воздействия, см Длина рабочей части, м Мощность двигателя, кВт Тип Стоимость, рубли
Плавающая до 15 1-4 0,1-0,13 электрический 25 000 – 90 000
0,8-1,6 бензиновый 60 000 – 100 000
Телескопическая до 20 2-10 2,3-2,9 44 000 – 150 000
0,25-0,45 электрический 15 000 – 39 000

Бетонная стяжка: роликовая и подвижная виброрейка

Давайте посмотрим правде в глаза - ручная стяжка - это физически напряженная работа. Сгибания и тяги напрягают практически каждый сустав и мускул вашего тела. Но стяжка - это ключ к достижению ровной бетонной плиты. Промышленность предлагает несколько хороших вариантов для стяжки небольших и средних работ. От подъездной дорожки до ручной работы на большом коммерческом этаже, электрическая стяжка поможет вам получить лучшую плиту.

Виброрейка

Эволюция подрядчика по бетону начинается с того, что отбрасывает ручной отбойник, встает прямо и берет ручную виброрейку.Виброрейка имеет относительно низкую начальную цену, что позволяет подрядчикам быстро окупить свои инвестиции, если учесть физические преимущества для рабочих, скорость, с которой одна машина может выполнять разравнивание и вибрацию, а также качество готовой продукции.

Джо Линдли, президент Jlin, говорит, что его компания провела испытания качества бетона с ручной стяжкой по сравнению с ручной виброрейкой. «Если на строительной площадке требуется бетон в 4000 фунтов на квадратный дюйм, и подрядчик укладывает его вручную, максимальная прочность, которую может достичь бетон, составляет 3000 фунтов на квадратный дюйм; это потому, что он не вибрирует», - говорит Линдли.«Если они проведут по ней ручной стяжкой и начнут вибрировать, чтобы удалить захваченный воздух, то они вернутся к требуемой силе. С вибростяжками вибрация охватывает всю площадь, поэтому вы не должны не будет консолидации удач и промахов ".

Виброрейка предназначена для формовой стяжки или мокрой стяжки. DuoScreed от Multiquip имеет двустороннее лезвие, которое выполняет оба процесса стяжки. «При переходе от одной формы к другой вы направляете ее прямым, слегка вогнутым краем к себе», - говорит Бен Визе, менеджер по продукции Multiquip.«Треугольник, или выступ долота, предназначен для влажной стяжки. Его цель состоит в том, чтобы на самом деле нарисовать эту форму. Носик долота разрезает бетон до этого уровня».

Виброрейки

доступны в размерах от нескольких футов шириной до более 20 футов, а для больших размеров требуются двойные приводные головки. Это оборудование идеально подходит для плоских работ на высоте до 5000 футов, таких как сараи с столбами, цокольные этажи и другие небольшие плоские плиты. Они также удобны на больших плоских разливах для ручной работы и проникновения в небольшие пространства или верхние палубы, куда не может поместиться более крупное оборудование.Этот тип оборудования лучше всего работает с более влажными смесями с осадкой 4 дюйма или выше.

Для повышения точности виброрейки Jlin предлагает ручную стяжку с лазерным управлением. «Вы можете использовать это везде, где можно использовать ручную стяжку», - говорит Линдли. «Вы не хотели бы использовать большую стяжку с лазерным управлением, чтобы сделать пол в гараже, но с этим устройством вы могли бы. Или если вы работаете над разметочным центром или другим небольшим коммерческим проектом, где инженер требует плотного допуски на ровность пола, но у вас есть маленькие плиты вместо одной большой площадки, это может поместиться там, где что-то другое не подошло бы.«

Роликовые стяжки

Другой тип стяжки начального уровня - это роликовые или трубчатые стяжки. Они доступны в нескольких размерах: от небольших однорядных до больших, многорядных и специально предназначенных для дорожных работ и мостов. Роликовая стяжка состоит из механизированной бесшовной трубы, которая вращается относительно бетона, когда подрядчики тянут агрегат по направляющим. Роликовые стяжки не вызывают вибрации бетона, поэтому, если вибрация заложена в проект, подрядчику придется выполнять вибрацию вручную.

По словам Линдли, роликовая выглаживающая плита

автономна, проста в установке и использовании. «Когда вы просто плывете по бетону с ручными стяжками, вам нужно быть искусным в искусстве, чтобы понять, когда устанавливать мокрые подушки и как следовать вашим линиям, чтобы сделать их ровными. С помощью роликовой стяжки, Вы можете взять кого-то, кто никогда раньше в своей жизни не занимался стяжкой, и он может быстро и почти идеально выполнить стяжку », - объясняет он.

Отсутствие вибрации роликовой стяжки делает ее идеальной для проницаемого бетона, наклонных объектов, таких как проезды и тротуары, а также наклонных участков.Это особенно эффективно при укладке бетона полосами. «Подрядчик будет смотреть на фактическую конфигурацию проекта больше, чем на квадратные метры. Роликовая стяжка будет хорошим выбором на тротуаре, дорожном ремонте или заплате, небольшой откидной панели, подъездной дорожке, подъездной дорожке и даже двухуровневой плите. - переулок », - говорит Бад Мартин, менеджер по продажам TerraQuip Construction Products.

Навесное оборудование

позволяет подрядчикам выполнять специальные заливки с помощью роликовой стяжки, например, водосточные желоба, бордюры и круглые заливки.Линдли говорит, что роликовые стяжки хорошо подходят для профильных работ, таких как заливка железнодорожных путей. «Мы делаем нестандартные фланцы, которые вы надеваете на стяжную трубу, и когда вы выполняете стяжку между рельсами, они оставляют углубление, чтобы оставить место для колес поезда. Это может быть очень и очень трудоемкой работой, но вы можете сэкономить много времени использую роликовую стяжку », - говорит он.

4 основных вида стяжек для вашего бетонного проекта

После того, как вы залили новую бетонную поверхность, вы можете начать процесс отделки, который начинается с выравнивания или стяжки.Делается это с помощью инструмента, называемого стяжкой. В зависимости от вашей конкретной работы, стяжка может быть очень простой, например, простой деревянный 2 × 4, или более сложной с двигателями, уровнями и другими аксессуарами. Эффективная стяжка вашего бетона сгладит его, создав однородную ровную поверхность. Это следует сделать быстро после заливки бетона, чтобы дать время также всплыть на поверхности, прежде чем стравливаемая вода достигнет вершины. Вот несколько разновидностей стяжек, которые могут вам понадобиться.

Ручная стяжка

Эта разновидность стяжки настолько проста, насколько это возможно, и эффективна для поверхностей шириной до 18 футов.Самая простая версия ручной стяжки - деревянная 2 × 4, которую можно улучшить, обернув ее листовым металлом, чтобы поверхность была более гладкой. Ручные стяжки также производятся из магния и имеют ручки для большего контроля. Стяжка должна быть как минимум на фут шире максимального расстояния между направляющими.

Роликовая выглаживающая плита

Роликовые выглаживающие плиты подходят практически для любого проекта. Они более точны, чем ручные. В отличие от цельного куска дерева или металла, роликовые стяжки представляют собой полые трубы длиной до 27 футов.Роликовые стяжки, разработанные для смесей с низкой осадкой, могут использоваться для ровных или наклонных поверхностей и особенно полезны при перемещении вокруг препятствий или при использовании таких элементов, как водосточные желоба.

Стяжка ферменная

Стяжка вибрирующей фермы является более точной стяжкой, чем стяжка вручную или роликовая стяжка. Этот инструмент состоит из стальной фермы или А-образного каркаса и движется по рельсам или краям, установленным по сторонам бетонной поверхности. Вибрации, производимые газовым двигателем или поршнями с пневматическим приводом, помогают сглаживать поверхность, поскольку она приводится в движение вручную или с помощью гидравлической лебедки.

Лазерная стяжка

Самая точная из имеющихся стяжек, лазерная стяжка - самый сложный инструмент для отделки бетона. Большая часть процесса автоматизирована, так как лазеры используются для установки бетона на заранее заданную высоту. В большинстве случаев лазерная стяжка подходит только для самых крупных бетонных проектов, однако недавно были представлены более доступные модели для небольших проектов.

В Maxwell Supply в Талсе мы предлагаем широкий ассортимент продукции и расходных материалов, которые позволят вам завершить практически любой конкретный проект.Просмотрите нашу подборку ключей, лезвий, валов, секций и т. Д. Для стяжки. И спросите нас о ручной стяжке с уровнем Ezyscreed.

Бетонная стяжка

- Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона.Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор инструментов для разравнивания - как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2х4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

  • Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

  • Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

  • Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.У некоторых инструментов на концах есть деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

  • Для более удобного захвата ищите линейки с прорезанными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

  • Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными или накладными пузырьковыми уровнями.

  • Для больших работ, таких как промышленные плиты, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость дерева 2x4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. Магниевая линейка 2x4 стоит от 75 долларов (длина 6 футов) до 300 долларов (длина 24 фута).

Рекомендуемые товары


СТЯЖКИ ЭЛЕКТРИЧЕСКИЕ

Простые 2х4 и фресно могут хорошо работать, когда дело доходит до выравнивания и отделки небольшой жилой плиты, такой как тротуар или патио, но для размещения больших проездов и раскидистых коммерческих или промышленных плит вам понадобится оборудование с гораздо большей скоростью и эффективность.Для проектов такого масштаба подрядчики обычно полагаются на электрические стяжки не только для повышения производительности, но и для обеспечения гладкой, ровной поверхности. Вот обзор вашего оборудования.

Подрядчик использует виброрейку от Trade Tool Innovations LLC.

Виброрейки Виброрейки имеют металлическое лезвие, прикрепленное к ручке, которое позволяет отделочникам разглаживать и выравнивать свежий бетон из положения стоя. Электродвигатель производит вибрацию, уменьшая усилия, необходимые оператору, которому нужно только протянуть стяжку по поверхности.Длина лезвия выглаживающего пола составляет от 4 до 16 футов, и лезвия можно снимать и заменять. Большинство виброрейферов работают от бензина, но некоторые модели доступны в версии с батарейным питанием. Применения включают жилые подъездные пути, большие внутренние дворики и другие плиты, не требующие особой ровности. Среди особенностей, на которые стоит обратить внимание, - быстросменные лезвия для разравнивающей плиты, регулировка скорости, эргономичный дизайн и регулируемые ручки. Имейте в виду, что, хотя лезвие стяжки с большей длиной покрывает большую площадь поверхности за один проход, маневрировать с ним будет сложнее, особенно в труднодоступных местах.Ведущие производители виброрейки включают Trade Tool Innovations, Marshalltown и Northern Industrial Tools.

Лазерная стяжка используется для выравнивания бетонной плиты перед полировкой.

Лазерные стяжки Эти высокотехнологичные стяжки идеально подходят для зачистки бетонных полов коммерческих и промышленных предприятий, которые должны соответствовать строгим допускам по F-числам (см. Понимание требований к F-номерам для коммерческих и промышленных полов). Выглаживающая головка бывает разной ширины, от 12 до 20 футов, и устанавливается на самоходной полноприводной машине с телескопической стрелой, которая простирается на 20 футов поперек плиты.Выглаживающая головка оснащена плугом, шнеком и вибратором для диспергирования свежего бетона, удаления излишков материала до готовой поверхности и выравнивания поверхности. Лазерные приемники, установленные на каждом конце выглаживающей головки, получают сигнал от передатчика, который автоматически отрывается от пола до заданных уровней плоскостности. Ведущие производители лазерных стяжек включают Somero Enterprises, Ligchine International и Allen Engineering.

Выравнивание стяжки - Engineer-Educators.com

Верхняя поверхность плиты перекрытия, тротуара или дорожного покрытия редко размещается на точно указанной высоте.Стяжка доводит поверхность до требуемой отметки, удаляя излишки бетона. При отделке бетона используются два типа стяжек: ручная стяжка и механическая стяжка.

Рисунок 65 - Выравнивание стяжки.
Ручная стяжка

Ручная стяжка требует инструмента, называемого линейкой. На самом деле это темплет, обычно 2 на 4; имеющий прямой нижний край для получения плоской поверхности или изогнутый нижний край для получения изогнутой поверхности.Перемещайте стяжку вперед и назад по бетону, используя пильные движения, как показано на Рисунке 65. С каждым пильным движением перемещайте стяжку вперед на дюйм или около того вдоль формы. Это заставляет бетон, прилегающий к поверхности стяжки, попадать в углубления. Если стяжка имеет тенденцию к разрыву поверхности, как это может быть на воздухововлекающем бетоне из-за его липкости, либо уменьшите скорость поступательного движения, либо закройте нижний край стяжки металлом. В большинстве случаев это прекращает разрывание.

Вы можете вручную наложить стяжку на поверхности шириной до 30 футов, но эффективность этого метода снижается на поверхностях шириной более 10 футов. Поверхность необходимо выполнить стяжку во второй раз, чтобы удалить излишки бетона, вызванные первой стяжкой.

Рисунок 66 - Механическая стяжка.

Механическая выглаживающая плита, показанная на Рисунке 66, обычно состоит из балки (или балок) с бензиновым двигателем или электродвигателем и вибрационного механизма, установленного в центре балки.Большинство механических стяжек довольно тяжелые и обычно оснащены колесами, которые помогают их перемещать. Иногда можно встретить легкие стяжки без колес. Их легко поднимают два члена экипажа и при необходимости откладывают для второго прохода.

Скорость протягивания стяжки напрямую зависит от осадки бетона; чем меньше просадка, тем меньше скорость; чем больше просадка, тем выше скорость. На чистовом проходе стяжки не должно происходить поперечного (поперечного) движения балки; стяжка просто протягивается прямо вперед по опалубке или рельсам.Для механической стяжки предусмотрен способ быстрого запуска или остановки вибрации. Это важно для предотвращения чрезмерной вибрации, когда стяжка может стоять неподвижно.

Механическая стяжка
Механическая стяжка

Механическая стяжка все чаще используется в строительстве для отрыва бетонных плит на шоссе, настилах мостов и плитах настила. Эта стяжка включает использование вибрации и позволяет использовать более прочный и экономичный бетон с низкой оседанием.Он может легко и быстро удалить этот относительно сухой материал. Преимущества использования виброрейки - большая плотность и более прочный бетон. Вибрационные стяжки улучшают качество покрытия, сокращают объем технического обслуживания и значительно экономят время благодаря высокой скорости их работы. Кроме того, виброрейки намного менее утомительны в эксплуатации, чем ручные стяжки.

Бетон обычно укладывается на 15-20 футов перед стяжкой и засыпается как можно ближе к месту окончательной фиксации. Затем стяжку вводят в эксплуатацию и протягивают два члена бригады, по одному с каждого конца стяжки.Важно, чтобы перед стяжкой оставалось достаточно бетона. Если бетон находится ниже уровня балки стяжки, на поверхности бетона появятся пустоты или оголенные участки, когда стяжка пройдет по плите. Если это произойдет, поместите лопату или около того бетона на оголенное место, поднимите стяжку и ослабьте ее, пройдя через это место на второй проход. В редких случаях бригада стяжки будет обрабатывать пустоты или оголенные участки с помощью ручного поплавка, а не делать второй проход с помощью стяжки.

Скорость вибрации необходимо отрегулировать для конкретных смесей и различной длины балки. Как правило, чем жестче смесь и чем длиннее балка, тем больше требуется скорость вибрации. Скорость, с которой перемещается стяжка, также влияет на окончательную отделку плиты. Через несколько минут работы можно установить удовлетворительную скорость вибротягивания. После того, как стяжка пройдет по плите, поверхность готова для отделки щеткой или мешковиной.

По возможности рекомендуется разложить или спроектировать бетонную плиту специально для использования вибрационной стяжки.Разложите формы в полосах одинаковой ширины, чтобы стяжку одинаковой длины можно было использовать на всех полосах или перекрытиях. По возможности, любые вертикальные колонны должны быть рядом с формами, чтобы стяжку можно было легко поднимать или маневрировать вокруг колонны.

Использование вибрационной финишной стяжки дает три важных преимущества. Во-первых, он позволяет использовать бетон с низкой оседанием, что приводит к более прочным плитам. Во-вторых, это увеличивает плотность бетона, что приводит к превосходной поверхности износа. В-третьих, в случае плит перекрытия затирку можно начать раньше, так как можно использовать более сухие смеси, которые схватываются быстрее.

Строительные данные: Моторизованные бетонные стяжки | Центр научных исследований по профилактике заболеваний опорно-двигательного аппарата (CRE-MSD)

Проблема

  • Ручная стяжка требует, чтобы рабочий был наклонен и крепко стянул доску по мокрому бетону.
  • Рабочие многократно прилагают много усилий для работы с плечами и руками.
  • Выполнение этой работы часто или в течение длительного периода времени увеличивает вероятность усталости и боли.
  • Он создает большие нагрузки на спину, колени, кисти рук и плечи, что может привести к серьезным травмам мышц или суставов.

Ручная стяжка

Одно решение

  • Используйте электрическую стяжку (также называемую виброрейкой).
  • Рабочий может работать стоя, и работа с выглаживающей плитой требует гораздо меньше усилий, чем ручная стяжка.
  • Этот тип стяжки исключает как стяжку в наклонном положении, так и необходимость повторных движений руками и плечами.

Моторизованная стяжка

Как это работает

  • Отвал или плуг с электроприводом скользят по бетону.
  • Бетон выравнивается с помощью вибрирующей алюминиевой стяжки, которая приводится в действие газовым или аккумуляторным двигателем.
  • Лучше всего подходит для небольших и средних работ.

Преимущества

  • Моторизованная стяжка может снизить вероятность травм мышц и суставов у рабочего.
  • Это оборудование значительно снижает физические усилия, необходимые для ручной стяжки, и исключает частые и продолжительные наклоны.
  • Выравнивание с помощью моторизованного оборудования может быть быстрее ручного.Многие подрядчики сообщают о повышении производительности.
  • Вибрация лезвия улучшает уплотнение бетона и сокращает время, затрачиваемое на «плавание» по поверхности.

Возможные недостатки

  • Хотя с его помощью можно обойти электрические или водопроводные трубы, ручная стяжка все же может потребоваться.
  • Перемещение стяжки на место работы и обратно может быть затруднено. Выглаживающая плита с одним двигателем весит около 50 фунтов, и ее неудобно поднимать и переносить.Некоторые выглаживающие плиты имеют систему быстрого снятия плуга с рамы, что облегчает переноску.
  • Вибрация также может быть проблемой.
    • Важно защитить рабочих от синдрома вибрации рук и рук (HAVS), нервного расстройства, которое может привести к инвалидности.
    • Ожидается более высокий уровень вибрации, когда двигатель подсоединен к раме или валу, за которые оператор должен держаться.
    • При покупке стяжки с электроприводом спросите об уровнях вибрации и проведите тест-драйв стяжки.

Для получения дополнительной информации

  • Описание продукта, относящегося к этому решению, см. В Центре строительных исследований и обучения (CPWR).
  • Продукты также можно найти в Интернете, используя следующие поисковые запросы: «электрическая стяжка», «виброрейка» или «бетонная стяжка».
  • Местные подрядчики, поставщики инструментов и оборудования или компании по аренде, могут быть еще одним источником информации о продуктах.
  • Для получения общей информации об этом решении позвоните в Ассоциацию по охране здоровья и безопасности инфраструктуры Онтарио по телефону 416-674-2726 или 1-800-781-2726.

Этот информационный бюллетень адаптирован из «Советника по моторизованным бетонным стяжкам», в котором мы хотели бы отдать должное следующим: Альберс, Джеймс Т. и Эстилл, Шерил Ф. (2007) Простые решения: эргономика для строителей . DHHS, Национальный институт профессиональной безопасности и здоровья (NIOSH), номер публикации 2007-122.

Construction Solutions - это онлайн-продукт CPWR - Центра строительных исследований и обучения.Исследования, использованные для разработки и поддержки Construction Solutions , финансировались CPWR с использованием гранта U54 OH008307 от NIOSH. Авторы несут полную ответственность за содержание и не обязательно отражают официальную точку зрения NIOSH. Для получения дополнительной информации посетите веб-сайт CPWR или веб-сайт CPWR Construction Solutions.

Вибрационные насадки для бетона

Вибрация - критически важный шаг на многих бетонных строительных проектах. При заливке бетона в нем могут образовываться сотни или даже тысячи пузырьков воздуха, которые могут существенно ослабить бетонную конструкцию.Вибраторы для бетона устраняют пузырьки воздуха, энергично встряхивая свежеулитый бетон. Использование вибратора для бетона во время заливки не только рекомендуется, но во многих случаях также является требованием строительных норм.

Как работают вибраторы для бетона

Бетонные вибраторы бывают разных форм и могут быть электрическими или пневматическими. Применения вибрации бетона можно разделить на три основные категории:

  • Вибрация опалубки : Вибрация опалубки обычно используется в строительстве сборных железобетонных изделий и включает установку вибраторов снаружи бетонных опалубок.Для более крупных заливок внешние вибраторы формы часто находятся на расстоянии 6 футов друг от друга.
  • Поверхностная вибрация : При поверхностной вибрации большие вибраторы (иногда называемые «перемычками») направляются вручную на поверхность залитого бетона. Этот метод ограничен глубиной плиты примерно 6 дюймов или меньше, но он обеспечивает гладкую поверхность, что особенно желательно, когда важен внешний вид.
  • Внутренняя вибрация : Наиболее часто используются внутренние вибраторы для бетона.Со многими можно справиться одним оператором. Процесс относительно прост: рабочий быстро втыкает внутренний вибратор, похожий на зонд, во влажный бетон, а затем медленно извлекает его.

Как долго нужно вибрировать бетон?

Большинство бетонов недостаточно вибрируют или вибрируют неправильно. Лучший способ с использованием внутреннего вибратора - очень медленно извлекать вибратор со скоростью около 1 дюйма в секунду. Пока пузырьки все еще появляются, когда бетонный вибратор извлекается, требуется больше вибрации.

Подрядчики иногда убеждают рабочих выполнить эту трудоемкую задачу «эффективно», то есть быстро, но результатом может быть структурный отказ после затвердевания бетона. В то же время, если вы держите вибратор в бетоне слишком долго, вода и заполнители разделятся, создавая проблемы с прочностью и эстетикой бетона.

Будьте готовы, прежде чем заливать

Правильная вибрация требует навыков и опыта. Держите под рукой запасной вибратор для бетона на случай выхода из строя первого вибратора.Бетон не будет ждать, пока вы решите проблемы с оборудованием. Вставьте вибратор в вертикальное или почти вертикальное положение, чтобы добиться максимального эффекта.

Также не сгибайте вибратор слишком сильно, это может его испортить. Избегайте распространенной ошибки использования вибратора в качестве инструмента для укладки бетона. Это может создать неровную поверхность и другие проблемы.

Использование вибратора для бетона

Прежде чем приступить к вибрации, убедитесь, что определенные участки бетона не подвергались вибрации другими сотрудниками.Полностью погрузите головку вибратора в бетон и удерживайте ее не менее 10 секунд. Не включайте вибратор, пока наконечник не будет полностью погружен в воду.

Поднимите вибратор со средней скоростью не более 3 дюймов в секунду; часто лучший результат дает 1 дюйм в секунду. Каждый раз, когда вы вставляете вибратор, перекрывайте предыдущий радиус вибрации. Хорошее практическое правило состоит в том, что радиус действия в четыре раза больше диаметра кончика вибратора. Прекратите вибрацию, когда воздух больше не выходит из бетона и / или бетонная поверхность приобретает блеск.

Подсказка

В некоторых случаях можно использовать орбитальную шлифовальную машинку в качестве импровизированного вибратора для бетона, удерживая шлифовальную машинку напротив опалубки.

Другие советы по использованию

Не вдавливайте вибратор в бетон; его можно поймать арматурой, арматурной сталью. Обязательно пробейте предыдущий подъем или уже уложенные слои бетона, чтобы предотвратить образование холодных швов. Вибратор должен проникать как минимум на 6 дюймов в предыдущий слой. Холодный шов возникает, когда новый слой бетона заливается на более старый слой, который сформировался и затвердел достаточно, чтобы предотвратить соединение двух слоев.

Будьте осторожны, чтобы бетон с низкой оседанием не подвергался недостаточной вибрации. «Просадка» - это показатель удобоукладываемости бетона. Поскольку бетон с низкой осадкой более жесткий, он требует большей вибрации. Рассмотрите возможность использования легкого портативного вибратора для небольших работ. При желании вы также можете устранить необходимость в вибрации, используя самоуплотняющийся бетон.

Виброрейка для бетона Самодельная

  • Вибробетонные стяжки для продажи Бетонная стяжка

    2021-5-10 · Ширина наших вибрационных стержней для бетонных стяжек регулируется от 6 до 24 футов.Мы предлагаем брусья для стяжки 6, 10, 15 и 20 футов. Удлинители 1 ’, 2’ и 4 ’позволяют добавлять к одному или обоим концам стяжки для создания брусков стяжки такой длины, которая соответствует вашему бетонному проекту. Специальная стяжка Вибрационная бетонная стяжка на, Вибрационная бетонная стяжка Вибрационная бетонная стяжка Vibra Strike - это разработка бетонной стяжки, которая произвела революцию в бетонном бизнесе. Эта бетонная стяжка была разработана по инициативе человека, работающего в сфере бетона, Томми Линдли.Несмотря на революционную концепцию, он упрощен по конструкции и позволяет одному оператору выполнять больше работы за меньшее время.

  • Обзор качества бетона с электрической вибрацией

    Вибробетонная стяжка 3 кВт Вибробетонная стяжка Тип стрелы Лазерная стяжка Лазерная выравнивающая машина Вибрирующая лазерная стяжка для бетона 35 300,00 $ Комплект 1 комплект (мин. Заказ) Вибрация бетона: как вибрировать бетон (видео, 2016-2-17 · Мы знаем, что удалить ее невозможно весь захваченный воздух, но задача уплотнения (вибрации) бетона состоит в том, чтобы устранить такое количество крупных пузырьков воздуха, как

  • Драконья стяжка: Бетонная стяжка с бортовым поворотом

    2021-5-12 · Используйте машину для перетаскивания бетона или гравия.Наша вибрационная бетонная стяжка также плавит бетон при каждом проходе. Быстро и легко регулируется от 6 футов до 24 футов в ширину. Разравнивающая стяжка с бортовым поворотом и стяжка телескопического погрузчика Как сделать самодельную стяжку из граблей, 2006-2-27 · Чтобы сделать самодельную стяжку: отрежьте прямую доску размером 1 × 4 длиной от 2 до 3 футов. Поместите грабли посередине доски. Просверлите отверстия в доске и прикрепите кусок стальной ленты к доске с помощью болтов и барашковых гаек.

  • Как сделать стяжку пола своими руками homify

    2016-10-1 · Это когда другие частицы или химикаты добавляются, чтобы исказить свойства и привычки традиционной бетонной стяжки.В быстросохнущую стяжку добавлены суперпластификаторы, делающие материал более податливым. Сохнет очень быстро - около 3 мм в день. В быстро схватывающейся стяжке используется цемент на основе алюминия, который ускоряет процесс схватывания. Журнал FARM SHOW ЛУЧШИЕ истории о том, что для использования центробежной стяжки достаточно просто уложить алюминиевую трубу на залитый бетон. Один рабочий берет каждую ручку, и тот, у кого есть блок питания, включает ее. Затем они протягивают ее по поверхности, противоположной направлению вращения трубы. Таким образом, когда труба вращается, она выравнивает высокие точки и заполняет низкие точки

  • Amazon: Power Screed

    Двигатель для бетонной стяжки, GX35, 4-тактный 37.7CC Газовая виброрейка для бетонной стяжки Мотор для выравнивания поверхности цемента Вибраторы Вибрационная мощность Мокрая стяжка Подходит для самодельной стяжки видео Dailymotion, 2015-8-11 · ENAR вибрационная стяжка. Флой Луго. 1:31. Силовая стяжка. Якоби Кем. 9:56. Как сделать блок питания с возможностью выбора напряжения из блока питания процессора компьютера Настольный блок питания своими руками.

  • Виброрейка для бетона своими руками из

    2021-5-15 · Изготовление вибростяжки для бетона своими руками может отличаться во многом, поэтому рассмотрим один из самых простых вариантов.Размечаем центральную часть канала и отступаем от нее в обоих направлениях на такое расстояние, чтобы двигатель мог быть помещен внутрь. Вибрация бетона: как вибрировать бетон (видео, смотрите видео ниже, чтобы подробнее узнать о вибрации бетона, как чтобы оценить, сколько времени у вас уйдет на стену или на работу, а также надлежащую продолжительность времени. Расстояние и размер головки. Вы должны убедиться, что используете правильный размер вибробулавы для соответствующего применения. Существует множество переменных, когда она приходит к поиску радиуса действия

  • Как сделать самодельную стяжку из граблей

    Крепление доски 1x4 к граблям с помощью стального ремня и болтов для создания стяжки.Стяжка - это прямая кромка, прикрепленная к ручке, которая используется для разглаживания и выравнивания бетона, гравия, песка или почвы. Чтобы сделать самодельную стяжку: Отрежьте прямую доску 1 × 4 длиной от 2 до 3 футов. ДВОЙНОЙ ВИБРАТОР TREMIX SYSTEM, 2021-5-10 · Двухлучевой вибратор для стяжки состоит из балки и вибратора. Двухлучевой вибратор для стяжки используется для вибрации бетона для получения компактной и ровной поверхности. Эти вибраторы являются самодвижущимися и требуют только ведения по опалубке, которые тянут за концы два оператора, не работая с бетоном.

  • Как сделать стяжку пола своими руками homify

    2016-10-1 · Это когда другие частицы или химикаты добавляются, чтобы исказить свойства и привычки традиционной бетонной стяжки. В быстросохнущую стяжку добавлены суперпластификаторы, делающие материал более податливым. Сохнет очень быстро - около 3 мм в день. В быстро схватывающейся стяжке используется цемент на основе алюминия, который ускоряет процесс схватывания. Вибраторы для бетона Total Tools, Вибраторы для бетона в Total Tools.Купить онлайн с быстрой доставкой или самовывозом в магазине. Каждый инструмент, каждая сделка в Total Tools.

  • Силовые виброрейки Tomahawk Power

    14-футовая алюминиевая доска с лезвиями 37,7 куб. См. Газовый вибрационный поплавковый инструмент для окончательной отделки бетонной стяжки. 1119,99 долларов США. Продано Быстрый просмотр. 4-футовый магниевый отвал 1.8HP Honda Gas Vibrating Concrete Power Screed Float Finishing Tool. 1 159,99 долларов США. Добавить в корзину Быстрый просмотр. Вибраторы для бетона Chicago Vibrator Products Страница -1, Электрический вибратор с гибким валом Эта внутренняя система вибратора для бетона разработана с взаимозаменяемыми частями, что позволяет изменять применение без необходимости покупать новый комплект.Двигатели щеток, доступные в 115 В и 230 В, охлаждаются вентилятором и оснащены специальными высокоскоростными подшипниками. Воздухозаборник в задней части двигателя защищает от грязи и брызг бетона.

  • Бетонная стяжка: Бетонная стяжка

    25.09.2010 · Бетонная стяжка - это инструмент, который используется для сглаживания бетона, когда он выходит из мокрого автобетоносмесителя. Мокрый бетон необходимо разглаживать при заливке таких объектов, как проезды, тротуары и плоские работы. Выполнить стяжку можно так же просто, как использовать деревянную стяжку два на четыре.Деревянные два на четыре являются наиболее часто используемым методом стяжки бетона сегодня. Как построить самодельный бетонный стол для начинающих Сделай сам, 2013-2-22 · 12. Заливка и стяжка. Заполните форму бетоном до полного заполнения. Возьмите старую брусок размером 2 × 4 или прямой кусок дерева и выровняйте его излишки, чтобы выровнять бетон. Переместите 2 × 4 пильным движением. Продолжайте движение вперед и назад по всей форме (несколько раз) и заполните все углубления дополнительным бетоном. Убедитесь, что рабочий стол выровнен.

  • Виброрейка для бетона своими руками из

    2021-5-15 · Изготовление вибростяжки для бетона своими руками может отличаться во многом, поэтому рассмотрим один из самых простых вариантов.Мы отмечаем центральную часть канала и отступаем от нее в обоих направлениях на такое расстояние, чтобы двигатель мог быть помещен внутрь. Вибрационная бетонная стяжка на, Вибрационная бетонная стяжка Вибрационная бетонная стяжка Vibra Strike является развитием бетона. стяжка, которая произвела революцию в бетонном бизнесе. Эта бетонная стяжка была разработана по инициативе человека, работающего в сфере бетона, Томми Линдли. Несмотря на революционную концепцию, он упрощен по конструкции и позволяет одному оператору выполнять больше работы за меньшее время.

  • Вибраторы для бетона Всего инструментов

    Вибраторы для бетона в Total Tools. Купить онлайн с быстрой доставкой или самовывозом в магазине. Каждый инструмент, каждая сделка в Total Tools.FARM SHOW Magazine ЛУЧШИЕ рассказы о подрядчике Джо Черчилле, Куинси, штат Иллинойс, решили, что должен быть более быстрый и легкий способ стяжки бетона, чем использование его старой мощной виброрейки. Черчилль имеет более 30 лет опыта в бетонных работах. Он говорит, что большую часть времени использовал виброрейки

  • Бетонная стяжка: Бетонная стяжка

    25.09.2010 · Бетонная стяжка - это инструмент, который используется для сглаживания бетона, когда он выходит из мокрого автобетоносмесителя.Мокрый бетон необходимо разглаживать при заливке таких объектов, как проезды, тротуары и плоские работы. Выполнить стяжку можно так же просто, как использовать деревянную стяжку два на четыре. Деревянные два на четыре являются наиболее часто используемым методом стяжки бетона сегодня. Вибраторы для бетона Chicago Vibrator Products Page 1, Электрические внутренние вибраторы. Модели: Электрический вибратор с гибким валом Эта внутренняя система вибратора для бетона разработана с взаимозаменяемыми частями, что позволяет вносить изменения в приложения без необходимости покупать новый комплект. Двигатели щёток доступны в вариантах 115 В и 230 В с вентиляторным охлаждением и

  • Wildcat Roller Screeds Multivibe

    Роликовая стяжка

    Wildcat - это самый простой способ добиться выравнивания бетона, если вы можете создать бетонную форму.Значительно увеличьте производство на тротуарах, дорожках для гольфа и пешеходных дорожках. Бетонная стяжка, 2020-4-21 · стяжка бетонная плита стяжка спецификация бетона стяжка текстура бетона стяжка бетонный инструмент стяжка бетонная стяжка вибратор стяжка строительная стяжка стоимость стяжки за м2 стоимость стяжки на квадратный метр стяжки определение определение стяжки определение стяжки строительство определение стяжки синоним плотность стяжки плотность стяжки кг / м3 плотность стяжки кн / м3

  • Как построить бетонный стол своими руками для начинающих DIY

    22-22 2013 · 12.Заливка и стяжка. Заполните форму бетоном до полного заполнения. Возьмите старую брусок размером 2 × 4 или прямой кусок дерева и выровняйте его излишки, чтобы выровнять бетон. Переместите 2 × 4 пильным движением. Продолжайте движение вперед и назад по всей форме (несколько раз) и заполните все углубления дополнительным бетоном. Убедитесь, что рабочий стол выровнен. Утрамбовка бетона - бетон Speedcrete и утрамбовка бетонных балок. Поскольку так важно, чтобы полы и поверхности были ровными и однородными, существует широкий выбор продуктов, обеспечивающих точность и простоту решения этой задачи.Speedcrete предлагает затирочные машины как для пешеходов, так и для пешеходов, а также бетонные утрамбованные балки для этого использования.

  • .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
