Как установить анкер в бетон: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Разжимной

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Забивной

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Размер

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Анкерный болт – как крепить: видео и советы по установке

Автор статьи: pkmetiz. ru

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Виды анкерных болтов

Анкерный болт с гайкой

Имеет четыре основные части: шпильку с утолщением в виде клинового распора, металлическая втулка(анкер),шайба и гайка. В ходе крепления гайка за счет своего навинчивания на шпильку расклинивает втулку, разжимая ее в месте установки и распирая ее края. Анкерный болт плотно садится в отверстие и изъять его, не повредив место крепления, уже невозможно. Как вы понимаете, материал стены или потолка должен быть достаточно твердым и плотным. Обычно такие болты применяют в бетоне, природном камне и полнотелом кирпиче. Это стандартный образец среди представителей своего вида. Об исключениях скажем позже.

Анкерный болт с крюком

Аналог своего брата, о котором уже говорилось. Принцип установки не коим образом не отличается от анкерного болта с гайкой. На крюк удобно цеплять несущий провод,трос,канат или вешать груз. Такой анкерный болт удобен также тем, что дает возможность снять груз, если это нужно.

Анкерный болт с кольцом

Тело этого болта заканчивается кольцом, которое вращается, как и предыдущие варианты. Метод установки так же схож с предидущими анкерами. Анкерный болт с кольцом — лучший вариант, если вам необходимо повесить на потолок тяжелую люстру. Также он подходит для растяжек, которые упоминались в начале статьи.

Распорный анкерный болт

Такой болт отличается от других своей конструкцией. Монтируется он также по-иному. Здесь нет никаких гаек или головок, зато имеется шток, благодаря которому и осуществляется крепление. Сильным ударом молотка по штоку вы заставляете его расклинить трубку, что приводит к его надежной фиксации. Поэтому его также называют «ударным». Этот метиз используется только для крепления в бетон. Уже после расклинивания и закрепления на поверхности, в анкер закручивается болт, винт или шпилька с гайкой, создавая тем самым резьбовое соединение с помощью которого можно крепить конструкцию или закрепить груз. По сравнению с другими богатырями этот крепеж не выдерживает высоких нагрузок, однако он оптимален для бытового применения.

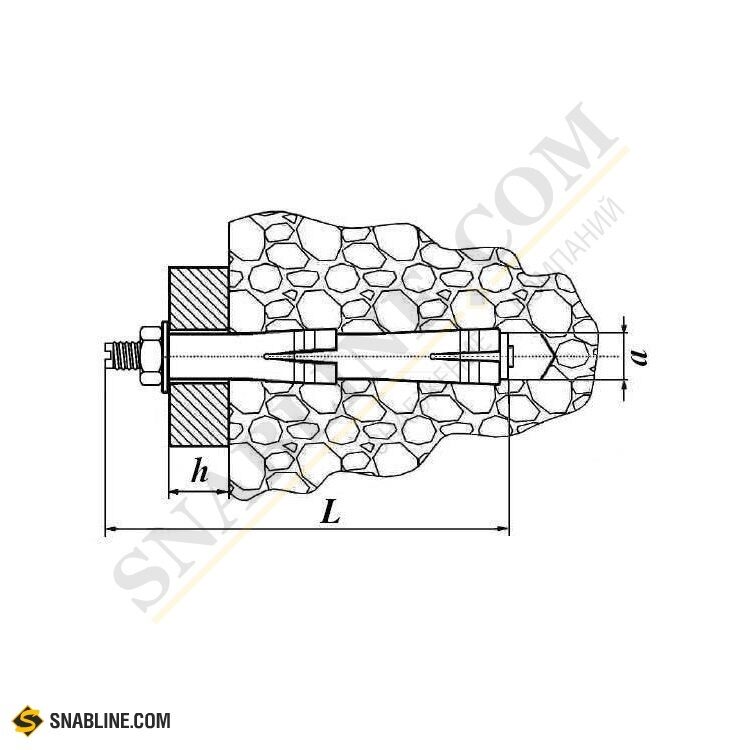

Двухраспорный анкерный болт

Это усовершенствованная версия анкерного болта с гайкой. Ее отличие заключается в особенностях конструкции: этот крепеж снабжен двойной металлической трубкой, осуществляющей усиленный распор, который происходит ближе к концу и середине метиза, позволяя правильно распределить нагрузку на крепеж.

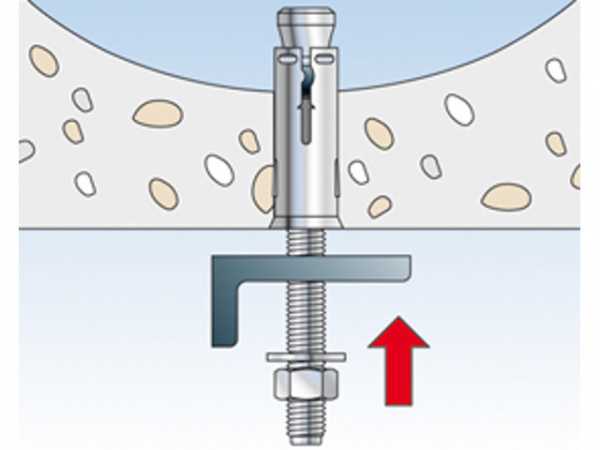

Как закрепить анкерный болт

Закрепить анкерный болт в стене, в полу или потолке не сложно. Большинство монтажников как опытных, так и начинающих, не испытывают с этим проблем. Простота и гениальность конструкции этого крепежа подразумевает работу на автомате.
Необходимо точно наметить отверстия. Будьте внимательны! Отверстия под анкер обычно имеют такие размеры, что исправить ошибки будет сложно. Самый важный момент на данном этапе — правильный размер сверла, бура. Важно подобрать не только верный диаметр, но и длину. Диаметр должен соотноситься с диаметром крепежа как один к одному, а сам бур не должен быть короче анкера. Лучше не полениться и сделать все замеры дважды. Так проще, чем доставать крепеж из стены. Это не самая простая работа, а место крепления придется досверливать.
Отверстие нужно продуть, чтоб избавить его от мелкой пыли. И лучше делать это не ртом, это не самое приятное занятие. Анкер не должен легко входить в место крепления. Вы либо что-то напутали с диаметром, либо пользовались некачественным сверлом. В идеале метиз должен входить в стену с помощью легкого удара молотка.
Анкер необходимо расклинить вращением гайки. Конусный расклинивающий элемент распирает анкерную гильзу, и крепеж жестко фиксируется в устанавливаемой поверхности. Теперь гайку можно открутить, повесить на шпильку то, что задумывалось, и закрутить гайку обратно, основательно ее затянув.

Как видите, нюансов здесь немного. Поэтому анкерный болт имеет такую популярность в монтажном деле и строительстве. Главное: не покупайте некачественные метизы. Удачного вам ремонта!

Видео: Как крепить анкерный болт

Винт для анкерного болта по лучшей цене — Выгодные предложения на винт для анкерного болта от глобальных продавцов анкерных болтов

Отличные новости !!! Вы попали в нужное место для анкерного болта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот винт верхнего анкерного болта настроен на то, чтобы в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили анкерный болт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в винте для анкерного болта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести винт для анкерного болта по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от заданного положения или совмещения превышает указанный строительный допуск.Чтобы избежать задержек с графиком и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ^{( 1,2 )} Несмотря на то, что архитектор / инженер должен уточнить и разрешить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1), , осевыми линиями групп болтов (позиции 2 и 4), и центрами анкеров. группа болтов из столбцов (позиция 5) . ACI 117 указывает только отметку (позиция 3) и допуск расположения для средней линии отдельных анкерных болтов (позиция 6) . Как показано для (позиция 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу.Единственный совместимый допуск между AISC и ACI — это верхняя отметка болтов (позиция 3) . Допуски AISC в сочетании с отверстиями увеличенного диаметра в опорных плитах гарантируют, что стальную конструкцию можно легко установить без изменения конструкции.

Для того, чтобы анкерные болты удовлетворяли допускам AISC и ACI, Suprenant и Malisch заявляют, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. ⁽³⁾ Допуск ± 1/16 дюйма нереален и недостижим.Поэтому подрядчикам по бетонным работам важно понимать, какой допуск применяется к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. ⁽⁴⁾ Даже при использовании фанерных или стальных шаблонов для позиционирования, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Используя рекомендуемые отверстия пластины припуска базовых AISC в анкерных болтах и ​​допуски ACI должна обеспечить легкое возведение стальной конструкции, не изменяя структуру 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в Таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)

Бетонные подрядчики редко контролировать размер отверстий опорной плиты.Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюймов может потребоваться дополнительная осторожность.

Где и как измерить

Допуски на анкерные болты усложняются сложностью точного измерения расположения отдельных анкерных болтов и их групп. Стандартной практикой является размещение анкерных болтов по верху бетона.Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт не идеально вертикален, верхняя часть болта не будет такой же, как вдоль бетона. Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может достигать 1/2 дюйма. ⁽³⁾

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов.Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий. Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты.Деннис Пуринтон из компании Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта отверстия в правильном месте. Для правильной работы шаблона используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона.Нижний шаблон должен располагаться рядом с бетоном, а верхний шаблон — рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт каждого шаблона.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов. Если армирование не может быть перемещено или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы они не прогибались и надежно прикрепляли шаблоны к опалубке.После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт. Ниже приведены некоторые варианты ремонта для различных условий:

а) Для анкерных болтов неуместных менее чем на один диаметр болта, поле резки, чтобы увеличить или слот соответствующих отверстий в стальной плите основания является лучшим вариантом.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, подумайте о том, чтобы отрезать смещенные болты, просверлить новые отверстия в правильном месте и установить новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера. Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта к стороне выступающей части болта. ⁽⁶⁾

c) В зависимости от ситуации, возможно, удастся отрезать опорную пластину от колонны и установить новую опорную пластину, которая вмещает смещенные анкерные болты.

d) Для Разрегулированного или изогнутых анкерных болтов (Фото 3) , что не позволит базовой пластине для установки над болтами, рассмотреть сгибая болты на место. Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодным гнутом должны подвергаться только болты класса 36, а изгиб должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб.После изгиба болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на разрыв.

Все способы перемещения, перегруппировки анкерные болты или базовые модификации пластины требуют одобрений архитектора / инженера. Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости при возведении колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед возведением колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если был произведен ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что понимаете, какие допуски анкерных болтов применяются к вашей работе. Используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
3. Супренант Б. А. и Малиш В. Р., Допуски для монолитных бетонных зданий, Американское общество бетонных подрядчиков (ASCC), 2008 г., www.ascconline.org
4. Фишер, J. М. и Kloiber Л. А., Steel Design Guide 1, Опорная плита и анкерный стержень дизайн , 2-й ^{издание, Американский институт стальных конструкций (МАКО), 2006, www.aisc.org}
5. ACI 117.1R-14 Руководство по допускам совместимости в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
6. Путки, Дж. Дж., Наконечники для стали — Общие проблемы монтажа стальных конструкций и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

Какая длина якорной цепи необходима для безопасности вашей лодки?

Какую длину якорной цепи следует задействовать при опускании крюка? Это то, что вы должны сделать правильно, так как слишком мало, и ваша лодка может потащить; слишком много, и вы рискуете заскочить на другие стоящие на якоре лодки.

Основным фактором при принятии решения о длине развертываемой якорной цепи является глубина воды, на которой вы собираетесь бросить якорь.И, конечно, если вы находитесь в приливных водах, необходимо учитывать диапазон.

Например, если вы уроните крюк на глубине 3 м (10 футов) при маловодье в одном из портов Бристольского канала в Великобритании, вы обнаружите, что через 6 часов под вашей лодкой будет 18 м (60 футов) воды. Да, это действительно диапазон 15 м (50 футов).

Так что, если вы не приняли во внимание подъем прилива при выборе длины якорной цепи для развертывания, теперь вы окажетесь в затруднительном положении.

Морякам Бристольского пролива приходится иметь дело со вторым по величине диапазоном приливов в мире — только залив Фанди в Канаде может побить приливы Бристольского пролива!

И наоборот, в водах Карибского моря — которые могут похвастаться не более полуметра (2 фута) или около того — вы можете в значительной степени игнорировать диапазон приливов в расчетах прицела.

Ваш электронный эхолот отображает глубину между датчиком и морским дном, если только вы не ввели такие значения смещения, которые показывают либо глубину под килем, либо полную глубину от поверхности.

К этой последней глубине вам нужно добавить высоту носового ролика над поверхностью, чтобы получить эффективную глубину. Зачем? Ну, именно с носового ролика вы будете измерять длину развернутой якорной цепи.

Чтобы якорь выполнял то, что от него ожидается, сила тяги, прикладываемая к нему цепью, должна быть горизонтальной, как показано здесь.

Обратите внимание, что лопастная часть анкера наклонена вниз, стремясь втягивать анкер глубже при приложении к нему нагрузки.

Однако по мере приложения большей нагрузки, когда цепь перестает лежать ровно, стержень якоря поднимется над морским дном, как показано здесь.

В конце концов он достигнет точки, в которой лезвия потеряют способность «втыкаться».

Угол, под которым достигается эта точка, известен как критический угол, который для большинства современных анкеров составляет от 15 до 20 градусов.

Следовательно, минимальный объем, который необходимо разложить, чтобы избежать превышения критического угла , составляет [(эффективная глубина) / sin 15], что очень близко к 4 x эффективная глубина .

Следовательно, Объем: Эффективная глубина = 4: 1 , что является теоретическим минимальным соотношением, чтобы избежать выдергивания якоря при натяжении цепи, но обратите внимание на слова «теоретический» и «минимальный» .

Если после размещения соответствующего прицела другое стоящее на якоре судно окажется в пределах вашего круга поворота — вы слишком близко.

Для большинства условий прицел 4: 1 подходит, цепь не будет натянута, и лодка будет стоять на якоре, как показано справа на рисунке ниже.

В этом состоянии влияние любых порывов ветра будет поглощаться цепной линией цепи, так что нагрузка на якорь не будет увеличиваться.

Работа Эндрю Симпсона

Но при сильном ветре лодка может занять положение, показанное выше, где соотношение 4: 1 является только достаточным, и нет резервной цепи связи, чтобы поглотить влияние дальнейших порывов ветра.

Примечание: Чем тяжелее якорная цепь, тем больше нагрузка требуется для ее распрямления. Таким образом, чем тяжелее цепь, тем лучше …

Теперь порыв ветра создаст ударную нагрузку прямо на якорь, который в лучшем случае может затянуться или, в худшем случае, полностью вырваться. Ясно, что это не та перспектива, которая устраивала бы большинство из нас.

Итак, что делать?

Вот что я обычно делаю:

Разверните прицел 4: 1, затем прикрепите эластичный 10-метровый демпферный шнур с цепным крюком для поглощения ударных нагрузок, которые в противном случае были бы приложены к якорю при порывах ветра.3-х прядная нейлоновая веревка подойдет для этого, но 8-прядная мультиплетеная еще лучше, а длина менее 10 м вряд ли обеспечит достаточное натяжение, чтобы принести большую пользу. Эти изящные короткие, которые свисают на петле с банта, вообще бесполезны.

Кстати, если у вас нет цепного крюка, используйте роликовую сцепку, чтобы прикрепить демпфер к цепи. Таким образом, он не упадет, когда ветер стихнет, как это обычно бывает с цепным крюком.

Вот что я рекомендую:

Разложите прицел 4: 1 плюс удвоенную длину лодки — при условии, конечно, что для этого есть место, и у вас достаточно цепи в вашем якорном ящике.

Теперь вы можете спокойно отдохнуть на своей койке или отправиться на берег, зная, что вы сделали все возможное для безопасности стоящего на якоре судна.

Для лодки длиной 12 м и высотой носа 1 м над ватерлинией рекомендуемая длина развертываемой якорной цепи составляет…

Для 12-метровой лодки, несущей якорь 20 кг, 70 м 10-миллиметровой цепи, вероятно, столько веса, сколько вы хотите в своем якорном ящике, но это все равно даст вам прицел 4: 1 на глубине 15 м (50 футов).

Вот почему на Alacazam (11,5 м loa) у нас есть якорь Rocna 20 кг, 70 м цепи HT 10 мм и еще 30 м многопроволочной анкерной основы, готовой прицепиться к концу якорной цепи, если того потребуют условия — и электрический трос / брашпиль цепи!

Здесь мы сбросили крюк примерно на 30 м (100 футов) на якорную цепь длиной около 70 м (215 футов) на крутом берегу.Но с кормой, привязанной к пальме на берегу, мы в полной безопасности.

С северо-восточными пассатами, дующими в сторону от берега, на якоре совсем нет нагрузки — просто наш нос держит линию.

В том маловероятном случае, если это станет подветренным берегом, мы все равно будем в порядке, так как якорю придется тянуть «в гору». А поскольку морское дно имеет уклон более 20 градусов, критический угол на якоре достичь невозможно.

Подробнее об анкерах и анкеровке…

• Способы соединения якорной цепи

  Вот как присоединить якорную цепь либо к другой длине цепи, либо с помощью соединения троса / цепи с основой, а также с помощью шарнирного соединителя с якорем.

Вы здесь: ~ Парусная лодка Крейсерская> Якорная стоянка> Длина якорной цепи

Полное практическое руководство по постановке корабля на якорь

Якорная стоянка — такая же частая операция на борту, как погрузка и разгрузка груза.

Но, несмотря на то, что это частая операция, количество инцидентов, связанных с установкой на якорь, похоже, никогда не уменьшается.

Это когда многие мелкие инциденты никогда не раскрываются широкой публике.

Дело в том, что даже после рутинной операции эффективный способ закрепления — это не детская игра.

Конечно, можно просто как-нибудь встать на якорь и отпустить тормоз, чтобы поставить корабль на якорь. Я уверен, что вы согласитесь, что это не эффективный способ закрепления. Вы так не думаете?

В этом посте давайте обсудим практический способ привязки.

Но прежде чем мы это сделаем, нам нужно обсудить две вещи. Во-первых, как якорь держит корабль. И второе, что гарантирует большую удерживающую способность якоря.

1. Как якорь держит корабль

Когда якорь бросают, его головка первой ударяется о морское дно. По мере того как корабль движется назад, плавники занимают свое положение и врезаются в морское дно.

Не имеет значения, с какой высоты опускается якорь, заводная головка всегда сначала ударится о низ. Сосальщики закопаются в морское дно только после того, как судно переместится на корму и лапы будут смотреть вниз на морское дно.

По мере того как корабль движется назад, лапа занимает свое положение и врезается в морское дно.

Когда мы поднимаем якорь, происходит обратное. Когда цепь полностью поднята, лапы смотрят вверх и вырываются с корнем снизу.

2. Удерживающая сила анкеров

Все остальные факторы являются общими, есть три вещи, которые влияют на удерживающую способность якорей. Во-первых, это строительство якоря, во-вторых, характер морского дна, а в-третьих, объем кабеля.

Удерживающая сила за счет конструкции якоря

Номер оборудования судна определяет вес якоря и длину цепи.

Площадь лапы определяет удерживающую способность якоря. Международная ассоциация классификационных обществ (МАКО) регулирует правила для якорей.

МАКО использует три типа якорей.

• Анкер нормальный удерживающий,
• Анкеры с высокой удерживающей способностью
• Анкеры сверхвысокой удерживающей силы.

Из-за высокой и сверхвысокой удерживающей силы эти анкеры могут иметь меньший вес, чем обычные анкеры. Это связано с тем, что высокая удерживающая конструкция (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Это связано с тем, что высокая конструкция удержания (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Несмотря на то, что вес якоря не имеет ничего общего с удерживающей способностью как таковой, он в некоторой степени способствует удержанию корабля на его месте.

Больший вес якоря потребует большей силы, чтобы сдвинуть корабль с места. По этой причине вес якоря чаще используется как функция удерживающей силы.

Удерживающая способность, обусловленная характером морского дна

Еще одним фактором, влияющим на удерживающую способность якорей, является характер морского дна.

Песок считается самым прочным грунтом. Мягкая грязь — наименее устойчивый грунт. Это по понятным причинам.

Якорь, внедренный в мягкий ил, легко покидает дно по сравнению с более твердой поверхностью, такой как песок. Моряки должны учитывать характер морского дна, чтобы определить возможность волочения якоря.

Удерживающая сила за счет анкерного троса

Правильный прицел необходим для безопасного крепления и лучшего удержания анкера. Прицел — это отношение глубины воды к длине развернутого кабеля.

Чем больше размах, тем лучше якорь удержит корабль. Идея расширения возможностей состоит в том, чтобы угол наклона цепи относительно морского дна был минимальным.

Чем больше угол, тем меньше сила удержания. OCIMF опубликовал графическую зависимость между этим углом и удерживающей силой анкера.

Как правило, для анкеровки рекомендуется Scope of 6. То есть при постановке на якорь на глубине 20 метров мы должны заплатить не менее 120 метров кабеля. При постановке на якорь в районах с сильным ветром или течением у нас должен быть диапазон больше 6, иногда до 10.

Есть две ситуации, когда объем 6 или более не всегда возможен.

• На перегруженных якорных стоянках, таких как Сингапур и
• на глубоководных якорных стоянках, таких как Фуджейра.

В перегруженных якорных стоянках это происходит из-за недостаточного морского пространства, а на глубоководных якорных стоянках из-за недостаточной длины кабеля. В безветренную погоду меньший размах в этих областях не должен быть проблемой.

Но если вы ожидаете увеличения силы ветра, повышенная вероятность волочения якоря должна быть частью оценки риска.

Теперь, когда мы обсудили несколько аспектов постановки на якорь, давайте бросим якорь корабль.

3. Подготовка к анкеровке

Подготовка судна к постановке на якорь может начинаться за несколько дней до прибытия.Это когда Мастер проверяет диаграммы на наличие отмеченных анкерных болтов

Анкерных болтов — Lightning Bolt & Supply

Stock и Custom Anchor Bolts, доступных в Lightning Bolt

Анкерные болты являются скрепкой в ​​каждом ящике с инструментами при работе с бетонным материалом. Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, используемый практически на любой строительной площадке.

Одним из наиболее распространенных является анкерный болт L-образной формы, также известный как анкерный болт с углом 90 градусов.Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв. Другой тип анкерных болтов — анкерные стержни. Анкерные болты и стержни класса F1554 чаще всего используются в промышленных и тяжелых коммерческих проектах.

Общие марки включают:

F593

Lightning Bolt может изготовить анкерный болт любого размера, необходимый для вашего проекта.Включая аналогичные предметы, такие как якорные клетки и даже барьерные штифты. В зависимости от использования длина резьбы анкерного болта и общая длина болта могут варьироваться от 4 дюймов до 39 дюймов и более. Когда дело доходит до наиболее часто используемых анкерных болтов, наиболее распространенный размер составляет 5/8 дюйма в толщину и 12 дюймов в длину. В технических спецификациях будет указано, какого именно размера рекомендуются анкерные болты для работы, поэтому внимательно их проверяйте.

Анкерные болты меньшего размера, такие как клиновые анкеры и забивные анкеры, являются неотъемлемой частью любого инструментария при работе с бетонным материалом.Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, который нужно использовать, когда бетонная конструкция требует анкеровки.

Одним из наиболее распространенных является анкерный болт с крюком L-образной формы, также известный как анкерный болт с углом наклона 90 градусов. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв.

Установка L-образного анкерного болта происходит во время или перед заливкой бетона, например, при заливке фундамента.Конец с резьбой L-образного болта прикреплен к рамной пластине и закреплен гайкой. Если гайка должна была быть снята или пластина каркаса сместилась, угол болта будет обеспечивать сопротивление удержанию бетонной плиты на месте.

Если вам понадобится один анкерный болт или целая их грузовая машина, ознакомьтесь с выбором, доступным на сайте Lighting Bolt & Supply сегодня!

Lightning Bolt & Supply обслуживает потребности в промышленных крепежных изделиях в Северной Америке более 25 лет.С тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежных изделиях из экзотических высоконикелевых сплавов включает такие материалы, как хастеллой, инконель, монель, A-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Анкерное крепление к стене

В современном строительстве такие крепежные элементы как анкера, без преувеличений можно назвать незаменимыми. Эти метизы обеспечивают соединение строительных конструкций при монтаже, служат для установки оборудования, а также используются для надежного закрепления массивных предметов на стенах и перекрытиях. Кирпич является сегодня одним из наиболее распространенных строительных материалов, поэтому необходимость использовать анкер с кирпичной стеной возникает при строительстве или ремонте очень часто.

Виды анкеров, используемых для работы с кирпичными конструкциями

При работе с кирпичом применяют анкера механического и химического типа. Наиболее популярными являются метизы, использующие механические способы фиксации в стене. Для стен из кирпича наиболее востребованными являются такие виды изделий:

• Забивные анкера, идеальные для применения с полнотелым силикатным кирпичом или шлакоблоками;
• Клиновые анкера, применяемые для монтажа фасадных навесных систем и наружного остекления на кирпичных стенах разного типа;
• Двухраспорные, предназначенные для монтажа ответственных массивных конструкций и предметов к стенам из полнотелого кирпича;
• Анкерные системы MSA для фиксации легких деталей к кирпичным конструкциям любого вида;
• Анкер-болты с шестигранной головкой. Подходят для любых стен из штучных элементов.

Также производители выпускают и другие виды метизной продукции, распространенные не слишком широко и применяемые, в основном, для специальных видов работ, связанных с монтажом оборудования или элементов отделки.

Требования, общие для всех анкеров

Перечислять нюансы использования всех видов анкерных крепежей, существующих в наши дни, бессмысленно – каждый производитель предоставляет подробные рекомендации к своим метизам, в соответствии с их устройством и назначением. Но есть ряд требований, общих для всех изделий, которые предназначены для установки в кирпичные стены:

• Отверстия для монтажа любых видов анкеров сверлятся исключительно в теле кирпича. Сверление межкладочных стыков запрещено, так как они, чаще всего, не способны удержать крепеж. Кроме этого, разрушение части шва приводит к ослаблению несущей способности стены в этом месте.
• Любой анкер устанавливается строго перпендикулярно кирпичной конструкции. Даже небольшой уклон является грубым нарушением строительной технологии и приводит к ослаблению крепления.
• При расчете глубины отверстия и сверлении обязательно учитывается толщина отделочного слоя – штукатурки или шпаклевки. Нужно учитывать, что анкер фиксируется в толще стены, а не в ее облицовке. Ошибки глубины заложения крепежа могут привести к самым неприятным последствиям.
• Отверстие в кирпиче, перед установкой анкера, обязательно нужно очистить от пыли и мусора, попавших в него при сверлении. Это можно сделать при помощи специальной щетки, промышленного пылесоса или подручных средств.

Эти требования обязательны для выполнения, так как от их соблюдения напрямую зависит качество установки анкерного крепежа.

Порядок установки анкера в кирпичную стену

Важнейшим этапом работы с анкерами для кирпича, является выбор изделия с учетом особенностей материала, вида нагрузки на анкер и ее величины. Метизы, предназначенные для работы с полнотелым материалом, не будут эффективно выполнять свои функции при использовании с пустотелым кирпичом, поэтому важно выяснить, из каких строительных элементов возведена стена.

1. Первым этапом работы по монтажу любой детали или предмета является разметка. При этом нужно учитывать, что в случае ошибки, сместить отверстие на пару сантиметров в сторону, как в случае с бетоном, скорее всего не удастся. Кирпич, особенно керамический пустотелый, является достаточно хрупким материалом и, вероятнее всего, разрушится в том месте, где отверстия попытаются просверлить на небольшом расстояние друг от друга.
2. Сверление кирпича выполняют специальным сверлом, учитывая диаметр анкера и глубину его заложения. Как мы уже писали, перпендикулярность отверстия является важнейшим требованием к качеству работы. После того, как отверстие просверлено, его тщательно очищают от пыли и производят контрольный замер глубины.
3. При установке крепежа нужно следить за тем, чтобы он входил в подготовленное отверстие с минимальным зазором. Если анкер слишком свободно двигается в стене, лучше использовать метиз большего диаметра, подогнав отверстие под соответствующий размер.
4. Установка забивных анкеров требует не меньшей аккуратности, чем монтаж распорных. Стоит помнить, что приложив чрезмерные усилия при забивании метиза, можно повредить не только само изделие, но стену вокруг него.

Напоследок стоит сказать о выборе анкеров для монтажа. Если вы хотите получить уверенность в том, что изделие будет надежно выполнять свою задачу, приобретайте сертифицированную продукцию от известных производителей метизов.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

• Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
• Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
• Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
• Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

1. Значение 1 – внешний диаметр.
2. Значение 2 – диаметр анкерного болта.
3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

• Толщина перекрытия или основания пола должна быть не менее 150 мм.
• При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
• Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Винт для анкерного болта по лучшей цене — Выгодные предложения на винт для анкерного болта от глобальных продавцов анкерных болтов

Отличные новости !!! Вы попали в нужное место для анкерного болта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот винт верхнего анкерного болта настроен на то, чтобы в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили анкерный болт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в винте для анкерного болта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести винт для анкерного болта по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от заданного положения или совмещения превышает указанный строительный допуск.Чтобы избежать задержек с графиком и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ^{( 1,2 )} Несмотря на то, что архитектор / инженер должен уточнить и разрешить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1), , осевыми линиями групп болтов (позиции 2 и 4), и центрами анкеров. группа болтов из столбцов (позиция 5) . ACI 117 указывает только отметку (позиция 3) и допуск расположения для средней линии отдельных анкерных болтов (позиция 6) . Как показано для (позиция 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу.Единственный совместимый допуск между AISC и ACI — это верхняя отметка болтов (позиция 3) . Допуски AISC в сочетании с отверстиями увеличенного диаметра в опорных плитах гарантируют, что стальную конструкцию можно легко установить без изменения конструкции.

Для того, чтобы анкерные болты удовлетворяли допускам AISC и ACI, Suprenant и Malisch заявляют, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. ⁽³⁾ Допуск ± 1/16 дюйма нереален и недостижим.Поэтому подрядчикам по бетонным работам важно понимать, какой допуск применяется к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. ⁽⁴⁾ Даже при использовании фанерных или стальных шаблонов для позиционирования, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Используя рекомендуемые отверстия пластины припуска базовых AISC в анкерных болтах и ​​допуски ACI должна обеспечить легкое возведение стальной конструкции, не изменяя структуру 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в Таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)

Бетонные подрядчики редко контролировать размер отверстий опорной плиты.Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюймов может потребоваться дополнительная осторожность.

Где и как измерить

Допуски на анкерные болты усложняются сложностью точного измерения расположения отдельных анкерных болтов и их групп. Стандартной практикой является размещение анкерных болтов по верху бетона.Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт не идеально вертикален, верхняя часть болта не будет такой же, как вдоль бетона. Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может достигать 1/2 дюйма. ⁽³⁾

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов.Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий. Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты.Деннис Пуринтон из компании Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта отверстия в правильном месте. Для правильной работы шаблона используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона.Нижний шаблон должен располагаться рядом с бетоном, а верхний шаблон — рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт каждого шаблона.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов. Если армирование не может быть перемещено или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы они не прогибались и надежно прикрепляли шаблоны к опалубке.После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт. Ниже приведены некоторые варианты ремонта для различных условий:

а) Для анкерных болтов неуместных менее чем на один диаметр болта, поле резки, чтобы увеличить или слот соответствующих отверстий в стальной плите основания является лучшим вариантом.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, подумайте о том, чтобы отрезать смещенные болты, просверлить новые отверстия в правильном месте и установить новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера. Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта к стороне выступающей части болта. ⁽⁶⁾

c) В зависимости от ситуации, возможно, удастся отрезать опорную пластину от колонны и установить новую опорную пластину, которая вмещает смещенные анкерные болты.

d) Для Разрегулированного или изогнутых анкерных болтов (Фото 3) , что не позволит базовой пластине для установки над болтами, рассмотреть сгибая болты на место. Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодным гнутом должны подвергаться только болты класса 36, а изгиб должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб.После изгиба болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на разрыв.

Все способы перемещения, перегруппировки анкерные болты или базовые модификации пластины требуют одобрений архитектора / инженера. Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости при возведении колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед возведением колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если был произведен ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что понимаете, какие допуски анкерных болтов применяются к вашей работе. Используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
3. Супренант Б. А. и Малиш В. Р., Допуски для монолитных бетонных зданий, Американское общество бетонных подрядчиков (ASCC), 2008 г., www.ascconline.org
4. Фишер, J. М. и Kloiber Л. А., Steel Design Guide 1, Опорная плита и анкерный стержень дизайн , 2-й ^{издание, Американский институт стальных конструкций (МАКО), 2006, www.aisc.org}
5. ACI 117.1R-14 Руководство по допускам совместимости в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
6. Путки, Дж. Дж., Наконечники для стали — Общие проблемы монтажа стальных конструкций и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

Какая длина якорной цепи необходима для безопасности вашей лодки?

Какую длину якорной цепи следует задействовать при опускании крюка? Это то, что вы должны сделать правильно, так как слишком мало, и ваша лодка может потащить; слишком много, и вы рискуете заскочить на другие стоящие на якоре лодки.

Основным фактором при принятии решения о длине развертываемой якорной цепи является глубина воды, на которой вы собираетесь бросить якорь.И, конечно, если вы находитесь в приливных водах, необходимо учитывать диапазон.

Например, если вы уроните крюк на глубине 3 м (10 футов) при маловодье в одном из портов Бристольского канала в Великобритании, вы обнаружите, что через 6 часов под вашей лодкой будет 18 м (60 футов) воды. Да, это действительно диапазон 15 м (50 футов).

Так что, если вы не приняли во внимание подъем прилива при выборе длины якорной цепи для развертывания, теперь вы окажетесь в затруднительном положении.

Морякам Бристольского пролива приходится иметь дело со вторым по величине диапазоном приливов в мире — только залив Фанди в Канаде может побить приливы Бристольского пролива!

И наоборот, в водах Карибского моря — которые могут похвастаться не более полуметра (2 фута) или около того — вы можете в значительной степени игнорировать диапазон приливов в расчетах прицела.

Ваш электронный эхолот отображает глубину между датчиком и морским дном, если только вы не ввели такие значения смещения, которые показывают либо глубину под килем, либо полную глубину от поверхности.

К этой последней глубине вам нужно добавить высоту носового ролика над поверхностью, чтобы получить эффективную глубину. Зачем? Ну, именно с носового ролика вы будете измерять длину развернутой якорной цепи.

Чтобы якорь выполнял то, что от него ожидается, сила тяги, прикладываемая к нему цепью, должна быть горизонтальной, как показано здесь.

Обратите внимание, что лопастная часть анкера наклонена вниз, стремясь втягивать анкер глубже при приложении к нему нагрузки.

Однако по мере приложения большей нагрузки, когда цепь перестает лежать ровно, стержень якоря поднимется над морским дном, как показано здесь.

В конце концов он достигнет точки, в которой лезвия потеряют способность «втыкаться».

Угол, под которым достигается эта точка, известен как критический угол, который для большинства современных анкеров составляет от 15 до 20 градусов.

Следовательно, минимальный объем, который необходимо разложить, чтобы избежать превышения критического угла , составляет [(эффективная глубина) / sin 15], что очень близко к 4 x эффективная глубина .

Следовательно, Объем: Эффективная глубина = 4: 1 , что является теоретическим минимальным соотношением, чтобы избежать выдергивания якоря при натяжении цепи, но обратите внимание на слова «теоретический» и «минимальный» .

Если после размещения соответствующего прицела другое стоящее на якоре судно окажется в пределах вашего круга поворота — вы слишком близко.

Для большинства условий прицел 4: 1 подходит, цепь не будет натянута, и лодка будет стоять на якоре, как показано справа на рисунке ниже.

В этом состоянии влияние любых порывов ветра будет поглощаться цепной линией цепи, так что нагрузка на якорь не будет увеличиваться.

Работа Эндрю Симпсона

Но при сильном ветре лодка может занять положение, показанное выше, где соотношение 4: 1 является только достаточным, и нет резервной цепи связи, чтобы поглотить влияние дальнейших порывов ветра.

Примечание: Чем тяжелее якорная цепь, тем больше нагрузка требуется для ее распрямления. Таким образом, чем тяжелее цепь, тем лучше …

Теперь порыв ветра создаст ударную нагрузку прямо на якорь, который в лучшем случае может затянуться или, в худшем случае, полностью вырваться. Ясно, что это не та перспектива, которая устраивала бы большинство из нас.

Итак, что делать?

Вот что я обычно делаю:

Разверните прицел 4: 1, затем прикрепите эластичный 10-метровый демпферный шнур с цепным крюком для поглощения ударных нагрузок, которые в противном случае были бы приложены к якорю при порывах ветра.3-х прядная нейлоновая веревка подойдет для этого, но 8-прядная мультиплетеная еще лучше, а длина менее 10 м вряд ли обеспечит достаточное натяжение, чтобы принести большую пользу. Эти изящные короткие, которые свисают на петле с банта, вообще бесполезны.

Кстати, если у вас нет цепного крюка, используйте роликовую сцепку, чтобы прикрепить демпфер к цепи. Таким образом, он не упадет, когда ветер стихнет, как это обычно бывает с цепным крюком.

Вот что я рекомендую:

Разложите прицел 4: 1 плюс удвоенную длину лодки — при условии, конечно, что для этого есть место, и у вас достаточно цепи в вашем якорном ящике.

Теперь вы можете спокойно отдохнуть на своей койке или отправиться на берег, зная, что вы сделали все возможное для безопасности стоящего на якоре судна.

Для лодки длиной 12 м и высотой носа 1 м над ватерлинией рекомендуемая длина развертываемой якорной цепи составляет…

Для 12-метровой лодки, несущей якорь 20 кг, 70 м 10-миллиметровой цепи, вероятно, столько веса, сколько вы хотите в своем якорном ящике, но это все равно даст вам прицел 4: 1 на глубине 15 м (50 футов).

Вот почему на Alacazam (11,5 м loa) у нас есть якорь Rocna 20 кг, 70 м цепи HT 10 мм и еще 30 м многопроволочной анкерной основы, готовой прицепиться к концу якорной цепи, если того потребуют условия — и электрический трос / брашпиль цепи!

Здесь мы сбросили крюк примерно на 30 м (100 футов) на якорную цепь длиной около 70 м (215 футов) на крутом берегу.Но с кормой, привязанной к пальме на берегу, мы в полной безопасности.

С северо-восточными пассатами, дующими в сторону от берега, на якоре совсем нет нагрузки — просто наш нос держит линию.

В том маловероятном случае, если это станет подветренным берегом, мы все равно будем в порядке, так как якорю придется тянуть «в гору». А поскольку морское дно имеет уклон более 20 градусов, критический угол на якоре достичь невозможно.

Подробнее об анкерах и анкеровке…

• Способы соединения якорной цепи

  Вот как присоединить якорную цепь либо к другой длине цепи, либо с помощью соединения троса / цепи с основой, а также с помощью шарнирного соединителя с якорем.

Вы здесь: ~ Парусная лодка Крейсерская> Якорная стоянка> Длина якорной цепи

Полное практическое руководство по постановке корабля на якорь

Якорная стоянка — такая же частая операция на борту, как погрузка и разгрузка груза.

Но, несмотря на то, что это частая операция, количество инцидентов, связанных с установкой на якорь, похоже, никогда не уменьшается.

Это когда многие мелкие инциденты никогда не раскрываются широкой публике.

Дело в том, что даже после рутинной операции эффективный способ закрепления — это не детская игра.

Конечно, можно просто как-нибудь встать на якорь и отпустить тормоз, чтобы поставить корабль на якорь. Я уверен, что вы согласитесь, что это не эффективный способ закрепления. Вы так не думаете?

В этом посте давайте обсудим практический способ привязки.

Но прежде чем мы это сделаем, нам нужно обсудить две вещи. Во-первых, как якорь держит корабль. И второе, что гарантирует большую удерживающую способность якоря.

1. Как якорь держит корабль

Когда якорь бросают, его головка первой ударяется о морское дно. По мере того как корабль движется назад, плавники занимают свое положение и врезаются в морское дно.

Не имеет значения, с какой высоты опускается якорь, заводная головка всегда сначала ударится о низ. Сосальщики закопаются в морское дно только после того, как судно переместится на корму и лапы будут смотреть вниз на морское дно.

По мере того как корабль движется назад, лапа занимает свое положение и врезается в морское дно.

Когда мы поднимаем якорь, происходит обратное. Когда цепь полностью поднята, лапы смотрят вверх и вырываются с корнем снизу.

2. Удерживающая сила анкеров

Все остальные факторы являются общими, есть три вещи, которые влияют на удерживающую способность якорей. Во-первых, это строительство якоря, во-вторых, характер морского дна, а в-третьих, объем кабеля.

Удерживающая сила за счет конструкции якоря

Номер оборудования судна определяет вес якоря и длину цепи.

Площадь лапы определяет удерживающую способность якоря. Международная ассоциация классификационных обществ (МАКО) регулирует правила для якорей.

МАКО использует три типа якорей.

• Анкер нормальный удерживающий,
• Анкеры с высокой удерживающей способностью
• Анкеры сверхвысокой удерживающей силы.

Из-за высокой и сверхвысокой удерживающей силы эти анкеры могут иметь меньший вес, чем обычные анкеры. Это связано с тем, что высокая удерживающая конструкция (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Это связано с тем, что высокая конструкция удержания (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Несмотря на то, что вес якоря не имеет ничего общего с удерживающей способностью как таковой, он в некоторой степени способствует удержанию корабля на его месте.

Больший вес якоря потребует большей силы, чтобы сдвинуть корабль с места. По этой причине вес якоря чаще используется как функция удерживающей силы.

Удерживающая способность, обусловленная характером морского дна

Еще одним фактором, влияющим на удерживающую способность якорей, является характер морского дна.

Песок считается самым прочным грунтом. Мягкая грязь — наименее устойчивый грунт. Это по понятным причинам.

Якорь, внедренный в мягкий ил, легко покидает дно по сравнению с более твердой поверхностью, такой как песок. Моряки должны учитывать характер морского дна, чтобы определить возможность волочения якоря.

Удерживающая сила за счет анкерного троса

Правильный прицел необходим для безопасного крепления и лучшего удержания анкера. Прицел — это отношение глубины воды к длине развернутого кабеля.

Чем больше размах, тем лучше якорь удержит корабль. Идея расширения возможностей состоит в том, чтобы угол наклона цепи относительно морского дна был минимальным.

Чем больше угол, тем меньше сила удержания. OCIMF опубликовал графическую зависимость между этим углом и удерживающей силой анкера.

Как правило, для анкеровки рекомендуется Scope of 6. То есть при постановке на якорь на глубине 20 метров мы должны заплатить не менее 120 метров кабеля. При постановке на якорь в районах с сильным ветром или течением у нас должен быть диапазон больше 6, иногда до 10.

Есть две ситуации, когда объем 6 или более не всегда возможен.

• На перегруженных якорных стоянках, таких как Сингапур и
• на глубоководных якорных стоянках, таких как Фуджейра.

В перегруженных якорных стоянках это происходит из-за недостаточного морского пространства, а на глубоководных якорных стоянках из-за недостаточной длины кабеля. В безветренную погоду меньший размах в этих областях не должен быть проблемой.

Но если вы ожидаете увеличения силы ветра, повышенная вероятность волочения якоря должна быть частью оценки риска.

Теперь, когда мы обсудили несколько аспектов постановки на якорь, давайте бросим якорь корабль.

3. Подготовка к анкеровке

Подготовка судна к постановке на якорь может начинаться за несколько дней до прибытия.Это когда Мастер проверяет диаграммы на наличие отмеченных анкерных болтов

Анкерных болтов — Lightning Bolt & Supply

Stock и Custom Anchor Bolts, доступных в Lightning Bolt

Анкерные болты являются скрепкой в ​​каждом ящике с инструментами при работе с бетонным материалом. Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, используемый практически на любой строительной площадке.

Одним из наиболее распространенных является анкерный болт L-образной формы, также известный как анкерный болт с углом 90 градусов.Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв. Другой тип анкерных болтов — анкерные стержни. Анкерные болты и стержни класса F1554 чаще всего используются в промышленных и тяжелых коммерческих проектах.

Общие марки включают:

F593

Lightning Bolt может изготовить анкерный болт любого размера, необходимый для вашего проекта.Включая аналогичные предметы, такие как якорные клетки и даже барьерные штифты. В зависимости от использования длина резьбы анкерного болта и общая длина болта могут варьироваться от 4 дюймов до 39 дюймов и более. Когда дело доходит до наиболее часто используемых анкерных болтов, наиболее распространенный размер составляет 5/8 дюйма в толщину и 12 дюймов в длину. В технических спецификациях будет указано, какого именно размера рекомендуются анкерные болты для работы, поэтому внимательно их проверяйте.

Анкерные болты меньшего размера, такие как клиновые анкеры и забивные анкеры, являются неотъемлемой частью любого инструментария при работе с бетонным материалом.Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, который нужно использовать, когда бетонная конструкция требует анкеровки.

Одним из наиболее распространенных является анкерный болт с крюком L-образной формы, также известный как анкерный болт с углом наклона 90 градусов. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв.

Установка L-образного анкерного болта происходит во время или перед заливкой бетона, например, при заливке фундамента.Конец с резьбой L-образного болта прикреплен к рамной пластине и закреплен гайкой. Если гайка должна была быть снята или пластина каркаса сместилась, угол болта будет обеспечивать сопротивление удержанию бетонной плиты на месте.

Если вам понадобится один анкерный болт или целая их грузовая машина, ознакомьтесь с выбором, доступным на сайте Lighting Bolt & Supply сегодня!

Lightning Bolt & Supply обслуживает потребности в промышленных крепежных изделиях в Северной Америке более 25 лет.С тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежных изделиях из экзотических высоконикелевых сплавов включает такие материалы, как хастеллой, инконель, монель, A-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Анкерное крепление к стене

В современном строительстве такие крепежные элементы как анкера, без преувеличений можно назвать незаменимыми. Эти метизы обеспечивают соединение строительных конструкций при монтаже, служат для установки оборудования, а также используются для надежного закрепления массивных предметов на стенах и перекрытиях. Кирпич является сегодня одним из наиболее распространенных строительных материалов, поэтому необходимость использовать анкер с кирпичной стеной возникает при строительстве или ремонте очень часто.

Виды анкеров, используемых для работы с кирпичными конструкциями

При работе с кирпичом применяют анкера механического и химического типа. Наиболее популярными являются метизы, использующие механические способы фиксации в стене. Для стен из кирпича наиболее востребованными являются такие виды изделий:

• Забивные анкера, идеальные для применения с полнотелым силикатным кирпичом или шлакоблоками;
• Клиновые анкера, применяемые для монтажа фасадных навесных систем и наружного остекления на кирпичных стенах разного типа;
• Двухраспорные, предназначенные для монтажа ответственных массивных конструкций и предметов к стенам из полнотелого кирпича;
• Анкерные системы MSA для фиксации легких деталей к кирпичным конструкциям любого вида;
• Анкер-болты с шестигранной головкой. Подходят для любых стен из штучных элементов.

Также производители выпускают и другие виды метизной продукции, распространенные не слишком широко и применяемые, в основном, для специальных видов работ, связанных с монтажом оборудования или элементов отделки.

Требования, общие для всех анкеров

Перечислять нюансы использования всех видов анкерных крепежей, существующих в наши дни, бессмысленно – каждый производитель предоставляет подробные рекомендации к своим метизам, в соответствии с их устройством и назначением. Но есть ряд требований, общих для всех изделий, которые предназначены для установки в кирпичные стены:

• Отверстия для монтажа любых видов анкеров сверлятся исключительно в теле кирпича. Сверление межкладочных стыков запрещено, так как они, чаще всего, не способны удержать крепеж. Кроме этого, разрушение части шва приводит к ослаблению несущей способности стены в этом месте.
• Любой анкер устанавливается строго перпендикулярно кирпичной конструкции. Даже небольшой уклон является грубым нарушением строительной технологии и приводит к ослаблению крепления.
• При расчете глубины отверстия и сверлении обязательно учитывается толщина отделочного слоя – штукатурки или шпаклевки. Нужно учитывать, что анкер фиксируется в толще стены, а не в ее облицовке. Ошибки глубины заложения крепежа могут привести к самым неприятным последствиям.
• Отверстие в кирпиче, перед установкой анкера, обязательно нужно очистить от пыли и мусора, попавших в него при сверлении. Это можно сделать при помощи специальной щетки, промышленного пылесоса или подручных средств.

Эти требования обязательны для выполнения, так как от их соблюдения напрямую зависит качество установки анкерного крепежа.

Порядок установки анкера в кирпичную стену

Важнейшим этапом работы с анкерами для кирпича, является выбор изделия с учетом особенностей материала, вида нагрузки на анкер и ее величины. Метизы, предназначенные для работы с полнотелым материалом, не будут эффективно выполнять свои функции при использовании с пустотелым кирпичом, поэтому важно выяснить, из каких строительных элементов возведена стена.

1. Первым этапом работы по монтажу любой детали или предмета является разметка. При этом нужно учитывать, что в случае ошибки, сместить отверстие на пару сантиметров в сторону, как в случае с бетоном, скорее всего не удастся. Кирпич, особенно керамический пустотелый, является достаточно хрупким материалом и, вероятнее всего, разрушится в том месте, где отверстия попытаются просверлить на небольшом расстояние друг от друга.
2. Сверление кирпича выполняют специальным сверлом, учитывая диаметр анкера и глубину его заложения. Как мы уже писали, перпендикулярность отверстия является важнейшим требованием к качеству работы. После того, как отверстие просверлено, его тщательно очищают от пыли и производят контрольный замер глубины.
3. При установке крепежа нужно следить за тем, чтобы он входил в подготовленное отверстие с минимальным зазором. Если анкер слишком свободно двигается в стене, лучше использовать метиз большего диаметра, подогнав отверстие под соответствующий размер.
4. Установка забивных анкеров требует не меньшей аккуратности, чем монтаж распорных. Стоит помнить, что приложив чрезмерные усилия при забивании метиза, можно повредить не только само изделие, но стену вокруг него.

Напоследок стоит сказать о выборе анкеров для монтажа. Если вы хотите получить уверенность в том, что изделие будет надежно выполнять свою задачу, приобретайте сертифицированную продукцию от известных производителей метизов.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

• Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
• Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
• Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
• Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

1. Значение 1 – внешний диаметр.
2. Значение 2 – диаметр анкерного болта.
3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

• Толщина перекрытия или основания пола должна быть не менее 150 мм.
• При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
• Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Газобетонные блоки: характеристики.
Особенности и свойства керамзитобетона.
Бетон строительный. Подробнее>>

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

Этапы и способы установки анкеров в фундамент.

● Анкера для фундамента в зависимости от условий эксплуатации подразделяются на два вида:

1. Конструктивные анкера (малонагруженные) обеспечивают надежную фиксацию различного оборудования, исключая сдвиг при ударе.

2. Расчетные анкера (силовые) используются в качестве дополнительного крепежа при наличии необходимости исключить влияние динамических нагрузок вибраций, колебаний и т. п.

● В зависимости от способа устройства в основание анкера подразделяются на:

— глухие анкера монтируются в фундамент перед заливкой бетона;
— закладные анкера устанавливаются в колодцах уже готового основания в процессе фиксации элементов.

● Болты для фундамента различаются конструктивными особенностями, размерами и сечением крепежа.

● Анкерный болт, устанавливаемый в фундамент, должен быть изготовлен в соответствии с ГОСТ, где обозначен его вес и представлен эскиз каждого типоразмера с инструкцией по применению.

● Составные анкера состоят из двух частей, которые соединяются между собой муфтой — нижняя часть монтируется в бетон, а верхняя часть метиза вкручивается в муфту. Существуют два вида данных анкеров, которые имеют различную конструкцию монтируемого в бетон стержня и номинальный размер.

● Изогнутые анкера имеют нижнюю часть в виде крюка. Они применяются в железобетонных основаниях, заливаемых бетонным раствором. Эти анкера могут быть двух видов, различающихся по форме крюка по диаметру резьбы.

● Прямой анкерный болт монтируется в готовое основание. Для его установки в бетоне делается специальное отверстие необходимого размера в зависимости от диаметра (12-48 мм). Фиксация метиза достигается при помощи силиконового клея или эпоксидного клея.

● Болт с анкерной плиткой монтируется в основание перед заливкой раствора. По номинальному диаметру есть три вида данных болтов: 16-48 мм, 56-90 мм, 100-140 мм. Нижняя часть его сделана в виде металлической пластины, закрепляемой резьбовым соединением или сваркой.

● Анкера с каноническим концом устанавливаются в готовое бетонное основание с использованием разжимной цанги, которая надёжно фиксирует конструкцию благодаря тому, что расклинивается внутри фундамента. В зависимости от конструкции шпильки и добавочных элементов эти анкера могут быть трёх видов: с разжимной цангой, с конической втулкой, с цельной шпилькой с коническим концом.

● Съёмные крепёжные метизы состоят из двух частей — их нижняя обойма монтируется в фундамент, а резьбовая шпилька закрепляется уже после того, как бетон наберёт нужную прочность. По форме и размерам различаются три вида съёмных анкеров — с диаметром 24-48 мм, 56-125 мм, 56-100 мм.

● Установка анкерных болтов в фундамент требует тщательного расчёта сечения. Сечение зависит от особенностей закрепляемых в фундаменте метизов — от их габаритов и передаваемой нагрузки.

● Виды анкеров.

• Если фундамент подвергается воздействию вибрационных или статических нагрузок, то потребуется использование анкеров с распорными элементами.т подвергается воздействию вибрационных или статических нагрузок, то потребуется использование анкеров с распорными элементами.

• При необходимости зафиксировать ассиметричную конструкцию наиболее рациональным выбором будет использование прямого болта на эпоксидном или силиконовом клее.

• При трении принимаемая нагрузка передаётся силой трения крепежа о материал основания. Роль распирающей силы выполняет распорка металлической цанги или пластиковый дюбель.

• Упор — это нагрузка, которая компенсирует возникающими внутри материала силами (смятию/излому) глубоко в установке. По этому принципу работают цанговые стальных крепежи.

• При склеивании обеспечивается принцип работы клеевой шпильки, закладных и других крепежей, которые не снабжены элементами упора. В этом случае нагрузки на болт компенсируются напряжением касаний анкера и монолитного основания в зоне взаимодействия.

• Осмотр анкеров на наличие неисправностей. Даже при наличии в болтах самых малых несоответствий ГОСТ применять их не следует.

• Определение точек крепления болтов. При этом учесть, что их установка недопустима в местах расположения дверных проёмов.

• Установка анкеров в основание. Монтаж анкеров осуществляется в середине фундамента. Расстояние между анкерами должно быть в два раза больше глубины их вхождения.

• Заливка бетонного раствора выполняется с постоянным контролем строго вертикального положения штырей.

• После набора бетоном прочности скрепление осуществляется с использованием деревянных дисков или металлических пластин. При монтаже в уже готовый фундамент просверливается отверстие с несколько меньшим диаметром, чем диаметр болта.

Как установить бетонный анкер | HowToSpecialist

Эта статья про , как установить бетонный анкер . В этом пошаговом проекте мы покажем вам, как просверлить отверстие в бетоне с помощью бурового оборудования с функцией забивания молотком и как установить правильные анкеры, чтобы работа выполнялась профессионально. Либо вы хотите прикрепить что-то к бетонному полу, либо просто хотите повесить какой-либо предмет на бетонную стену, вам необходимо изучить основные методы установки бетонного анкера.Это несложная задача, если вы проявите терпение и правильно выберете инструменты и материалы.

В первую очередь вам понадобится хороший сверлильный станок с ударной функцией , так как он сможет сверлить отверстия в бетоне. Кроме того, вам понадобятся сверла по камню, чтобы они могли проходить сквозь цементные стены или пол. Есть много неопытных мастеров, которые недооценивают важность использования правильных инструментов, но в конечном итоге они повреждают инструменты или материалы.

На рынке представлено различных типов цементных анкеров , каждый из которых имеет свой способ установки. Кроме того, размер бетонных анкеров начинается с 3/16 дюйма до более крупных диаметром 1-1 / 4 дюйма и имеет длину от 3/4 дюйма до 10 дюймов. Чтобы закрепить их на месте, вам также необходимо вбить болт / винт, который расширяет их в стене, или ключ для гаечного ключа.

Первый тип бетонных анкеров представлен клиновыми анкерами , которые предназначены для установки исключительно в бетонные стены и полы.Чтобы зафиксировать их на месте, вам нужно использовать гаечный ключ. Они бывают разных размеров, поэтому вы легко найдете тот, который вам подходит.

Затем вы можете установить анкер с бетонной муфтой , который, вероятно, является наиболее распространенным типом цементных анкеров. Для их установки необходимо просверлить отверстие (такого же диаметра, как у анкера), постучать анкерной муфтой в стене и с помощью гаечного ключа затянуть болт. Помните, что при затягивании болта не нужно прилагать слишком много усилий, так как вы можете его повредить.

И последнее, но не менее важное: вы можете установить вставных анкеров , которые бывают двух типов: пластмассовые или металлические. Металлические забивные анкеры предназначены для бетона, а пластиковые также могут быть установлены в кирпиче. Чтобы закрепить объект, вы также должны купить соответствующий болт / винт, чтобы вбить его в анкер (анкер расширится и заблокируется в отверстии).

Сделано из этого плана

Для установки бетонных анкеров необходимо:

Материалы

• анкеры для бетона
• болты или винты

Инструменты

• защитные перчатки, очки, средства защиты слуха
• сверлильный станок со сверлами по камню
• ключ гаечный
• пылесос
• резиновый молоток

подсказок

• Наклейте на сверло изоленту, чтобы не заходить глубоко в бетон (измерьте глубину необходимого отверстия на сверле и приклейте туда изоленту)

Время

Как установить бетонный анкер

Разметка места установки анкеров

Прежде всего, вы должны сделать отметку на бетонной стене или полу, где вы хотите закрепить предмет.В нашем случае мы должны установить оборудование для столба, поэтому после того, как мы выровняли его с остальной частью столба, мы использовали хороший столярный карандаш, чтобы сделать отметки.

Следует помнить, что следы должны быть хорошо видны, иначе они могут стереться до того, как вы просверлите нужные отверстия. При необходимости можно использовать спиртовой уровень или лазерный уровень

Сверление в бетоне

Затем вам нужно просверлить отверстия в отмеченных местах. Следовательно, вы должны использовать сверлильный станок с регулятором крутящего момента и сверла для кирпичной кладки.Перед тем, как начать сверление отверстий, вам необходимо включить функцию удара молотком, иначе вы не сможете пройти в бетон.

Возможно, одним из наиболее важных аспектов при установке анкеров для бетона является выбор правильных сверл. Поэтому вам следует внимательно прочитать этикетку анкера, чтобы использовать сверло правильного размера при проделывании отверстия. Если вы просверлите отверстие большего или меньшего размера, чем необходимо, вы не сможете вставить анкеры.

Во время сверления в бетоне необходимо крепко удерживать буровое оборудование.Следовательно, одной рукой вы нажимаете на спусковой крючок, а второй вы управляете буровой техникой. Кроме того, вы должны использовать низкие скорости до тех пор, пока не будете просверливать примерно 1/2 дюйма и более высокие скорости после этого.

Установка анкеров по бетону

Установка анкера по бетону

После того, как вы просверлили отверстия, вам нужно вставить анкеры в бетон. Следовательно, вам придется вставлять пластиковые или металлические анкеры руками. Отверстие необходимо просверлить вертикально, иначе вы столкнетесь с серьезными проблемами при установке анкеров.

Умный совет: перед установкой бетонных анкеров необходимо тщательно очистить отверстие с помощью пылесоса. Этот аспект очень важен, иначе вы не сможете правильно вставить якорь.

Установка анкеров в бетон

Затем вы должны осторожно постучать по бетонным анкерам с помощью молотка. Не следует прилагать слишком много усилий, иначе вы рискуете повредить анкеры или пол.

Верх анкеров должен быть правильно выровнен с поверхностью бетонной стены / пола, иначе вы не сможете закрепить оборудование должным образом.Эти шаги очень важны для вашего проекта, поэтому постарайтесь сосредоточиться во время работы.

Крепежные винты в анкерах по бетону

И последнее, но не менее важное: последний шаг — использовать гаечный ключ для вбивания болтов. Эта операция проста даже для новичков: вам нужно только повернуть ключ гаечного ключа по часовой стрелке, пока вы не закрепите оборудование.

Следует помнить, что не нужно слишком сильно затягивать болты, иначе вы рискуете повредить бетонные анкеры.Когда вы забиваете болт, анкер расширяется и блокируется в бетоне, поэтому вам нужно работать осторожно.

Благодарим вас за то, что вы прочитали нашу статью о , как облицовывать лестницу плиткой, и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими проектами с друзьями, используя виджеты социальных сетей.

Связанные проекты:

Как установить анкеры для гипсокартона

Как установить анкер в бетон

Установите анкер в бетон с эпоксидной смолой и Magic

Когда вы устанавливаете анкер (я) в бетон или бетонный блок, вы хотите, чтобы он оставался на месте.

На мой взгляд, лучший метод — это проделать в бетоне клиновидное отверстие с помощью перфоратора.

Отверстие в бетоне будет шире, чем входное отверстие меньшего размера, которое вы видите на лицевой стороне стены или потолка.

Это видео было одним из любимых проектов Тима со Стивом Лойолой. Стив помог с переносом сервера для AsktheBuilder.com.

Ссылки по теме

Средства для ремонта бетонных эпоксидных смол

Анкерный бетон с эпоксидной смолой Видео

Бесплатные и быстрые ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных плотников, которые могут установить анкеры, используя мой метод.

Трюк с якорем ласточкин хвост

Я позаимствовал этот секретный совет у стоматологов и мастеров по дереву. Пломбы в зубах не выходят, потому что отверстие, которое стоматолог просверливает, шире внизу.

Соединения «ласточкин хвост» в деревянных изделиях не выходят из строя по той же причине.

Перманентная эпоксидная смола для анкеровки в бетон

НАЖМИТЕ ЗДЕСЬ, чтобы получить лучшую эпоксидную смолу для установки анкера в бетон.

Это волшебная эпоксидная смола, которая подходит для обычного пистолета для герметика.Я использовал его с большим успехом. НАЖМИТЕ ФОТО СЕЙЧАС, ЧТОБЫ ОНО ДОСТАВЛЯТЬСЯ К ВАШЕМУ ДОМУ.

Важно понимать, что перфоратор должен располагаться под углом около 20 градусов от перпендикуляра в обоих направлениях. Таким образом создается необходимое клиновидное отверстие.

Используйте воздуходувку для удаления пыли

Удалите всю пыль от сверления с помощью палочки для индейки. Также хорошо работает пылесос с влажной и сухой уборкой.

Переверните вакуумный шланг, чтобы он дул, а не всасывал. Сдвиньте только небольшую часть шланга воздуходувки за край отверстия.ВЫГЛЯДИТЕ из отверстия, поскольку облака абразивной бетонной пыли начнут вырываться из отверстия.

Поворотный анкер при установке

После впрыскивания замечательной эпоксидной смолы PC Concrete, которую вы видите выше, поверните анкер вперед и назад, медленно вставляя его в отверстие.

Скручивающее движение покрывает весь анкер и обеспечивает отсутствие воздуха во всем отверстии. Вы хотите, чтобы отверстие было полностью заполнено анкером и эпоксидной смолой.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных плотников, которые могут установить анкеры, используя мой метод.

Установка бетонных анкеров | Журнал Concrete Construction

Существует множество способов прикрепления конструктивных элементов и арматуры к бетону, и выбор системы анкеровки зависит от множества факторов. Иногда анкеры устанавливаются, а затем закладываются по мере заливки бетона. Однако чаще анкеры устанавливаются в затвердевший бетон и обеспечивают механическое или клеевое крепление. В этой статье будут затронуты оба метода, но с упором на установку механических анкеров.

Как правило, и, конечно же, в приложениях, где анкер несет структурную нагрузку, архитектор или инженер должен указать тип, размер, расстояние и часто фирменное наименование анкера. Бетонные анкеры подлежат утверждению строительных норм и правил, включая любые сейсмические требования, которые проектировщик учтет. Подрядчик может отправить альтернативный якорь на рассмотрение, но вы не можете заменить другой продукт без разрешения.

В неструктурных приложениях, таких как подвешивание осветительной арматуры, воздуховода ОВК или поручня, анкеры могут быть указаны или не указаны.В строительной документации может содержаться указание на конкретный якорь или указание подрядчику следовать рекомендациям производителя приспособлений. При отсутствии особых требований подрядчик может выбрать, какой тип анкера использовать, если он имеет достаточную грузоподъемность.

Типы анкеров

Адгезивные анкеры обладают своей стойкостью к растягивающим нагрузкам за счет адгезии или сцепления. Двухкомпонентный клей закачивается в отверстие, просверленное в бетоне, затем в отверстие вставляется стержень с резьбой или другой анкерный элемент.При отверждении клей образует химическую связь между бетоном и анкером. В зависимости от конкретной системы и условий на рабочем месте процесс отверждения может длиться от нескольких часов до 24 часов.

обладают определенными преимуществами: при правильной установке они обеспечивают отличную удерживающую способность, и их можно располагать ближе друг к другу, чем механические анкеры. Их также можно использовать во влажных условиях или даже под водой. С другой стороны, у них также есть свои недостатки: просверленные отверстия необходимо очищать очень тщательно, иначе может снизиться прочность соединения, а длительное время отверждения может вызвать неудобные задержки.

Механические анкеры можно разделить на две основные категории: анкеры винтового и клинового типа. Винтовой проще; резьба на самом анкере входит в зацепление с бетонными стенками пилотного отверстия, образуя механическое соединение. Различные конфигурации анкерных головок выполняют разные функции. В некоторых случаях головка анкера сама фиксирует элемент или приспособление к бетону.

В других случаях головка анкера предназначена для приема стержня с резьбой, который удерживает прикрепленный элемент. Анкеры клинового типа требуют двухэтапного процесса.Анкер вбивается в пилотное отверстие, а затем затягивается, в результате чего расширительная втулка анкера на дне отверстия расширяется и захватывает бетон.

Подробнее о продуктах безопасности North

Несколько советов по установке анкеров с бетонной муфтой

При установке анкеров с бетонной муфтой специалисты отрасли признают несколько советов, которые повышают безопасность установки с экономией времени и средств.

Боб Карлайл / Президент и основатель / Concrete Fasteners

Умение применять анкер-гильзу — это навык, который, скорее всего, получил на ранних этапах карьеры тех, кто работает с крепежными элементами для бетона. Знаете ли вы, что есть несколько советов, которые помогут безупречно установить этот универсальный анкер?

При установке таких анкеров для бетонных гильз, как этот, специалисты отрасли признают несколько советов, которые повышают безопасность установки, сокращая время и деньги.

Расширение. Опираясь на проверенный временем принцип расширения, анкер-гильза работает, когда затянутая гайка втягивает конусообразный конец шпильки в втулку-расширитель, заклинивая его наружу, чтобы зафиксировать анкер в основном материале из бетона, кирпича и блоков. Крайне важно, чтобы отверстие было полностью очищено от всего мусора, который мог упасть во время процесса бурения, иначе приложение может быть не настолько безопасным, насколько это возможно. (Если не все обрезки бетона можно удалить из отверстия, см. Раздел «Длина» ниже.) Использование перфоратора и твердосплавной коронки с размером долота, равным диаметру анкера с гильзой, является еще одним критическим фактором для наиболее эффективного расширения.

Длина. При определении длины анкера-гильзы, которая лучше всего подходит для работы, необходимо выполнить несколько простых расчетов. Используйте длину анкера-втулки, которая должна равняться минимальной глубине заделки, а затем добавьте толщину приспособления, длину гайки и шайбы. Анкер-муфта не требует максимальной глубины отверстия, но глубина отверстия в основном материале должна быть не менее длины анкера-муфты минус толщины закрепляемого материала.Это уравнение обеспечит небольшую дополнительную глубину для размещения того небольшого количества бетонных стружек, которые, возможно, не удалось извлечь из скважины.

Интервал. Это может быть не общепризнанным, но если анкеры-гильзы расположены слишком близко друг к другу, их удерживающая сила может снизиться из-за взаимодействия сил в материале. Анкеры должны располагаться на расстоянии не менее десяти диаметров анкера друг от друга и пяти диаметров анкера от неподдерживаемой кромки. Однако чрезвычайно важно увеличить расстояние , когда условия нагрузки включают вибрацию или внезапный удар.

Закупка . Менеджеры по закупкам и подрядчики считают, что покупка в Интернете напрямую у производителя имеет больше смысла, чем покупка через дистрибьюторов. Такой подход предлагает преимущества выполнения заказов большого количества из полностью укомплектованного инвентаря, что означает возможность немедленной отправки анкеров-гильз как одного заказа из одного места.

«99,92% заказов доставляются в комплекте без просроченных заказов», — заявил Боб Карлайл, президент и основатель Concrete Fasteners, когда его спросили о преимуществах заказа у производителя.«Мы можем доставить товар заказчику в течение 2 дней. Заказы обрабатываются в тот же рабочий день, когда они получены и отправлены для быстрой доставки ».

Выход за рамки обычной привычки покупать анкеры-гильзы у дистрибьюторов дает экономию от 30 до 70% по сравнению с розничными ценами. Заказ онлайн с помощью их простой и безопасной корзины покупок экономит время. На веб-сайте также есть отдельные страницы с описанием продуктов и персонализированная поддержка клиентов. В качестве бонуса для своих онлайн-клиентов компания отказывается от всех затрат на доставку.

Для получения дополнительной информации об анкерах с монолитной гильзой: https://www.confast.com/products/concrete-sleeve-anchor.aspx

Hang Tough — Старый дом

Прикрепить барабан для шланга или пару кронштейнов для полок к деревянной поверхности — довольно несложный проект. Попробуйте ту же работу с бетоном, кирпичом или камнем, и она быстро станет настоящей работой. Несмотря на то, что существуют специальные крепежные детали, предназначенные для этих работ, легко запутаться, что выбрать и как их установить, чтобы они никогда не сдвинулись с места.

Здесь мы покажем вам инструменты и методы, необходимые для работы с кладкой. Мы перебираем крепежные детали, указывая, какие из них лучше всего подходят для тех работ, которые большинство из нас выполняет время от времени, например, прикрепление полок к бетонной стене или подвешивание решетки на кирпич.

Кладочные анкеры отличаются друг от друга, но они похожи в одном отношении: вам нужно просверлить отверстие в основном материале. Часто глубина и диаметр отверстия имеют решающее значение для удерживающей способности анкера.Поэтому вы всегда должны внимательно следовать инструкциям производителя относительно глубины и диаметра отверстий.

Если вам нужно просверлить всего несколько отверстий небольшого диаметра, подойдет электрическая дрель с проводом. Более новые аккумуляторные дрели на 14,4 В и более высокого напряжения подойдут для ограниченного выпуска

отверстий, но не пытайтесь выполнить эту работу с меньшими аккумуляторными моделями. Если вам нужно просверлить много отверстий или вы просверливаете отверстия диаметром 3/8 дюйма. или больше, используйте ударную дрель, также известную как перфоратор.Это сделает работу намного быстрее.

В составе, твердости и плотности каменных материалов так много переменных, что трудно дать практические рекомендации по сверлению, говорит Уолтер Неппер, президент DrilTec Inc., производителя долот из Риджеланда, штат Миссисипи. Это требует правильного сочетания давления и скорости сверления, а метод проб и ошибок, вероятно, является лучшим подходом. Просверлив несколько отверстий, вы должны почувствовать, что работает лучше всего.

Хотя список якорей, представленных здесь, ни в коем случае не является исчерпывающим, он включает те, которые понадобятся большинству из вас.Не вошли в список дорогая эпоксидная смола

, монолитные анкеры (которые используются в новом бетонном строительстве) и

застежки с пороховым приводом (которые приводятся в действие холостыми патронами калибра .22 или .25). Порошковые застежки бывают быстрыми и универсальными, их можно купить в большинстве домашних центров или хозяйственных магазинов. Однако, если вы собираетесь использовать застежки с порошковым приводом, обязательно пройдите обучение. При неправильном использовании инструмента существует серьезный риск получения травмы.

Пластиковые и свинцовые анкеры

Прикрепить барабан для шланга или пару кронштейнов для полок к деревянной поверхности — довольно несложный проект.Попробуйте ту же работу с бетоном, кирпичом или камнем, и она быстро станет настоящей работой. Несмотря на то, что существуют специальные крепежные детали, предназначенные для этих работ, легко запутаться, что выбрать и как их установить, чтобы они никогда не сдвинулись с места.

Здесь мы покажем вам инструменты и методы, необходимые для работы с кладкой. Мы перебираем крепежные детали, указывая, какие из них лучше всего подходят для тех работ, которые большинство из нас выполняет время от времени, например, прикрепление полок к бетонной стене или подвешивание решетки на кирпич.

Кладочные анкеры отличаются друг от друга, но они похожи в одном отношении: вам нужно просверлить отверстие в основном материале. Часто глубина и диаметр отверстия имеют решающее значение для удерживающей способности анкера. Поэтому вы всегда должны внимательно следовать инструкциям производителя относительно глубины и диаметра отверстий.

Если вам нужно просверлить всего несколько отверстий небольшого диаметра, подойдет электрическая дрель с проводом. Более новые аккумуляторные дрели на 14,4 В и более высокого напряжения подойдут для ограниченного выпуска

отверстий, но не пытайтесь выполнить эту работу с меньшими аккумуляторными моделями.Если вам нужно просверлить много отверстий или вы просверливаете отверстия диаметром 3/8 дюйма. или больше, используйте ударную дрель, также известную как перфоратор. Это сделает работу намного быстрее.

В составе, твердости и плотности каменных материалов так много переменных, что трудно дать практические рекомендации по сверлению, говорит Уолтер Неппер, президент DrilTec Inc., производителя долот из Риджеланда, штат Миссисипи. Это требует правильного сочетания давления и скорости сверления, а метод проб и ошибок, вероятно, является лучшим подходом.Просверлив несколько отверстий, вы должны почувствовать, что работает лучше всего.

Хотя список якорей, представленных здесь, ни в коем случае не является исчерпывающим, он включает те, которые понадобятся большинству из вас. Не вошли в список дорогая эпоксидная смола

, монолитные анкеры (которые используются в новом бетонном строительстве) и

застежки с пороховым приводом (которые приводятся в действие холостыми патронами калибра .22 или .25). Порошковые застежки бывают быстрыми и универсальными, их можно купить в большинстве домашних центров или хозяйственных магазинов.Однако, если вы собираетесь использовать застежки с порошковым приводом, обязательно пройдите обучение. При неправильном использовании инструмента существует серьезный риск получения травмы.

Переключить

Болты с откидной головкой предназначены для использования с пустотелыми кладочными материалами, такими как бетонные блоки. Для использования просверлите отверстие небольшого размера и протолкните подпружиненный переключатель. Как только крылья выйдут из ямы, они открываются. По мере затягивания винта крылья подтягиваются к задней стороне блока.Переключатели хороши для легких нагрузок, хотя большие размеры могут выдерживать средние нагрузки. Винтовая часть переключателя может быть удалена, но сам переключатель не может быть извлечен.

Лаговые щиты

Относительно недорогие и широко доступные, эти свинцовые анкеры или анкеры из сплава с внутренней резьбой предназначены для работы с шурупами в бетоне и множестве других каменных материалов. Длинные части используются в более мягких материалах основы; Укороченные версии можно использовать для обработки более твердых материалов, чтобы сократить время сверления.Защитные экраны прочнее пластиковых анкеров, но не так прочны, как распорные анкеры, такие как клин, втулка или вставной анкер. Защитный экран должен плотно входить в свое пилотное отверстие, которое больше диаметра крепежа, который вы собираетесь использовать. Например, анкер для 3/8 дюйма. стопорный винт подходит для диаметра 5/8 дюйма. дыра. Отверстие должно быть достаточно глубоким, чтобы стопорный винт не выходил за нижнюю границу.

Саморезы по бетону

Представленные как Tapcons в 1970-х годах и теперь доступные под различными торговыми наименованиями, эти винты популярны среди подрядчиков, поскольку они универсальны и просты в установке.Бетонные шурупы забиваются в отверстия немного меньшего размера, обеспечивая плотную посадку с трением. Они хорошо работают в бетоне, блоке и кирпиче. Доступны винты диаметром 1/4 и 3/16 дюйма с шестигранной головкой и головкой Phillips; они также бывают из нержавеющей стали и углеродистой стали с покрытием, так что вы можете использовать их снаружи. Съемные саморезы по бетону выдерживают более тяжелые рабочие нагрузки, чем многие пластиковые и свинцовые анкеры. Для них требуются биты особого размера, которые обычно продаются вместе с застежками.

Забивные анкеры

Вкладыши имеют внутреннюю резьбу для крепления машинного болта и прилегают заподлицо с поверхностью.Они предназначены для бетона, хотя могут использоваться и для некоторых более толстых каменных материалов. Они требуют использования специального установочного инструмента, который расширяет анкер в отверстии. Даже относительно короткие вставные анкеры обладают высоким сопротивлением выдергиванию и сдвигу, но лучше всего подходят для плотных базовых материалов. Как и защитный экран, забивной анкер должен плотно входить в отверстие, которое немного больше, чем машинный болт, для которого он предназначен. Глубина отверстия имеет решающее значение.

Забивной анкер

Несмотря на то, что существует множество разновидностей анкеров с молотковым приводом, они делятся на две основные группы.Один тип состоит из шурупа или гвоздя, которые расширяют металлическую или пластиковую втулку при вбивании на место. Другой — цельный якорь, который выглядит как кривой гвоздь. Изгиб вала прижимается к стенкам отверстия, когда якорь забивается молотком. Вы можете использовать эти анкеры в бетоне, блоке, кирпиче или камне. Многие из них предназначены для легких нагрузок. Некоторые типы обладают таким же сопротивлением выдергиванию, как бетонные шурупы того же размера, но после установки они не выходят.Анкеры с ударным забиванием вставляются в отверстия того же номинального размера: 1/4 дюйма. анкер получает диаметр 1/4 дюйма. дыра.

Анкер-клин и гильза

Несмотря на то, что существует множество разновидностей анкеров с молотковым приводом, они делятся на две основные группы. Один тип состоит из шурупа или гвоздя, которые расширяют металлическую или пластиковую втулку при вбивании на место. Другой — цельный якорь, который выглядит как кривой гвоздь. Изгиб вала прижимается к стенкам отверстия, когда якорь забивается молотком.Вы можете использовать эти анкеры в бетоне, блоке, кирпиче или камне. Многие из них предназначены для легких нагрузок. Некоторые типы обладают таким же сопротивлением выдергиванию, как бетонные шурупы того же размера, но после установки они не выходят. Анкеры с ударным забиванием вставляются в отверстия того же номинального размера: 1/4 дюйма. анкер получает диаметр 1/4 дюйма. дыра.

Специальные инструменты для твердых пятен

Для сверления кирпичной кладки вам потребуются сверла с твердосплавными напайками, предназначенные для работы.Наименее дорогие стоят менее 3 долларов и подойдут, если вы время от времени просверливаете только несколько небольших отверстий. Если вам нужно просверлить больше отверстий, стоит поискать биты промышленного качества. Они подвергаются механической обработке, а не скручиваются, и в них используется сталь и твердый сплав более высокого качества, что продлевает срок службы долота. Хотя они стоят всего примерно на 1 доллар больше, чем недорогие модели, они прослужат намного дольше. Теперь они доступны в некоторых домашних центрах (в Home Depot есть такая линия) и хозяйственных магазинах. Если вы их не найдете, обратитесь в службу промышленного снабжения, которую вы найдете на желтых страницах.

Для больших работ отойдите от роторной дрели и используйте ударную дрель, которую иногда называют перфоратором (их обычно можно найти в пунктах проката инструментов). Эти инструменты сочетают в себе вращательное движение с высокочастотным ударным действием. Поскольку они сочетают в себе вращение и вибрацию, ударные дрели работают быстрее и эффективнее в бетоне. И, как правило, эти инструменты могут использоваться как в молотковом, так и в стандартном ротационном режиме. Биты для ударных сверл имеют небольшую обратную фаску на твердосплавном наконечнике, называемую отрицательным углом, которая помогает предотвратить выкрашивание.Многие насадки предназначены для ударных дрелей

также может использоваться в перфораторах.

Для действительно тяжелых вещей существуют перфораторы, промышленные инструменты, которые вращаются медленнее, чем перфораторы или ударные дрели, и с большей силой ударяют по концу хвостовика. Для этих инструментов требуются специальные биты. При сверлении необычно твердого или абразивного материала, такого как красный кирпич и некоторые виды камня, попросите сверла с твердосплавными наконечниками повышенной твердости.

Как удалить бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров все еще необходимы проверенные методы, новый продукт значительно сокращает усилия для многих типов — и ломает их полностью.

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого.Но когда эти анкеры необходимо удалить, как это часто бывает, этот процесс может оказаться трудным и трудоемким. И даже тогда они часто не снимаются полностью.

В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.

Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий

Крепежные элементы для бетона и каменной кладки состоят из болтов, гильз, шурупов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда эта надежная посадка обеспечивается компонентами, которые расширяются, когда болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте с помощью сильного клея. Хотя величина силы, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры предназначены для того, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.

Рабочие-каменщики подразделяют эти крепежи на мужские анкеры и женские анкеры:

• Внутренние бетонные анкеры состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться в отверстии. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются при затягивании болта, надежно захватывая окружающий бетон. Источник: Википедия

• Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое.Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.

Затягивание гайки на этих клиновых анкерах приводит к расширению зажимов, образуя клин. Источник: Википедия.

Большинство женских бетонных анкеров можно удалить с помощью простых инструментов, но охватываемые анкеры могут оказаться проблематичными

В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера — будь то болт, стержень с резьбой, головка булавки или часть самого анкера — отрезается или вытягивается. из. Нанесение раствора для ремонта бетона позволяет закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.

Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно открутить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо труднее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный бугорок. Как правило, этот выступ можно выровнять молотком, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинками или ножовками, что делает трудоемкую задачу еще более хлопотной.

Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов.

В ответ на недостатки традиционных методов удаления анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для снятия анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:

«Впервые я сделал эту вещь, наверное, семь лет назад.И первый, который я сделал, у меня не было нужного оборудования — оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.И этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »

Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — Boltbreaker — с гораздо меньшими затратами, быстро заработав прибыль для широкого круга подрядчиков.

Boltbreaker — это один из самых простых, безопасных и быстрых методов на рынке для отлома стержня с резьбой. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — это можно вырезать и подготовить для бетонной заделки за долю времени, используемого другими методами.

Сдвигая Boltbreaker по выступающему болту, покачивая его вперед и назад и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться — чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 «, 3/8» 1/2 «, 5/8» и 3/4 «, он удаляет бетонные анкеры на уровне или ниже на уровне пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и искр, что устраняет необходимость в разрешении на горячие работы, как показано на видео. ниже:

Как удалить наружные бетонные анкеры с помощью анкера типа

Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкер-болт. Если вам нужно удалить всего несколько, и вы хотите сделать это старомодным способом — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:

• Анкер клиновой
• Забивные анкеры
• Анкер-гильза
• Анкеры с раздельным приводом
• Забивной анкер

Удаление клиновых анкеров

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера.Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно удалить из бетона одним из трех способов:

• Если отверстие под анкер достаточно глубокое, просто забейте его молотком в бетоне.
• Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а остальную часть разбейте молотком.
• Или вы можете просто поместить болтолом на выступающий стержень, качаться вперед и назад и вращать до тех пор, пока стержень не отломится.

Снятие анкеров-гильз и распорных анкеров

имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

Гильза анкерная. Источник: Folkestone Fixings

Как и другие анкеры с наружной резьбой, анкеры с гильзой и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры с гильзой можно просто нарезать под поверхностью бетона после удаления гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно снять и заделать, выполнив следующие действия:

1. Снимите гайку и шайбу с анкера.
2. Если отверстие под анкером достаточно глубокое, просто забейте его молотком.
3. Отрезать резьбовую надземную часть анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
4. Если необходимо, сделайте оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.

Снятие анкеров с раздельной головкой и ударных анкеров

оснащен штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту вызывает расширение втулки, захват анкера в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Якорь ударный. Источник: Deelat Industrial через YouTube

При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по снятию анкеров с молотковым приводом и анкеров с раздельным приводом включают:

• Вытягивание анкера плоской монтировкой и молотком
• Удаление головки болгаркой с последующим выравниванием выступающего анкера
• Долбление под голову и вытаскивание анкера

Как удалить внутренние бетонные анкеры с помощью анкера типа

Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.

Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится ниже поверхности, любые болты или резьбовые стержни, присоединенные к ним, можно просто вытащить, а отверстие под анкер залатать. Ни анкер с механическим винтом, ни забивной анкер нельзя удалить без повреждения бетона.

Анкеры-шурупы. Источник: Eden Farms Online через Bonanza

используются болт и втулка, которые вставляются в отверстие.По мере того, как болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для удаления: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.

Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, анкеров-гильз или ударных анкеров из бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 «или 1/2», металлических стержней или арматуры, залитых в бетон. Наконечники для болтов 1/4 «, 5/8» и 3/4 «доступны по специальному заказу.

Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности для переноски и мобильность.

Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали, и он доступен в трех размерах:

• Длинная (40 дюймов) для максимального кредитного плеча
• Стандартный (25 дюймов) для сочетания рычагов и портативности
• Mini (20 дюймов) для ограниченного или иного компактного пространства

Щелкните здесь, чтобы просмотреть нашу подборку болтколомов.

Вопросы о том, как удалить анкерные болты из бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам найти решение, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях.Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь с профессионалом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, обладающий юрисдикцией (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

ABC Concrete Cutting, Inc Установка анкера — Установка анкера

Бетонные вставки используются для соединения объектов с кладкой или бетоном. Есть два варианта крепления к бетону: механические анкеры или клеевые анкеры в зависимости от потенциальной нагрузки. Если для вашего проекта требуется установка механических анкеров, у нас есть их в наличии, и мы можем установить их с минимальным уведомлением. Если вы хотите установить, мы можем просто просверлить отверстия, необходимые для установки. Поскольку наши процессы резки требуют использования анкеров, наши операторы в ABC Concrete Cutting очень опытны в установке.

Клейкое крепление используется инженерами из-за прочности эпоксидных клеев. Вложения (например, арматура, стержни с резьбой и стойки, шпильки, дюбели) могут обеспечить прочность на «вырыв», большую, чем у самого бетона. Обычно мы используем клеи Hilti для установки анкеров, но многие продукты схожи по качеству и методике. ABC Concrete Cutting обладает ноу-хау и инструментами для установки любого размера и количества анкерных установок.

Хотя это кажется легким, выбор привязки может быть трудным процессом.Ваша нагрузка на привязку и ваше приложение определят тип привязки, которую вы будете использовать. Следует учитывать несколько факторов: прочность на разрыв, сопротивление сдвигу и применение. Как сертифицированные специалисты по установке анкеров Hilti, компания Hilti может помочь нам выбрать лучшую систему для вашего конкретного проекта. Если вы инженер-строитель, вы можете напрямую сотрудничать с Hilti, чтобы обеспечить соответствие вашим требованиям.

Выбор правильной системы анкеровки имеет решающее значение, но установка ее в соответствии со спецификацией более важна.Неправильная или некачественная установка может привести к отказу системы крепления. Ответственность производителя теряется в случае неправильной установки сертифицированным установщиком.

Выбор вашей системы анкеровки необходим до того, как будет просверлено отверстие. Это может показаться очевидным, но приводит к нежелательным результатам и увеличению затрат из-за изменений.
