Крепеж для газоблока и пеноблока. Какой выбрать?

Содержание

Строите дом из пеноблоков и уже задумались, как будете крепить фасадные элементы, ступени или блок кондиционера? Внутри помещений нужно повесить полки, радиаторы отопления и закрепить элементы инженерных систем? Важно выбрать подходящий крепеж, который надежно зафиксируется в основании и выдержит нагрузку подвешиваемых элементов. Информация из нашей статьи поможет вам.

В чем сложность установки крепежа в рыхлые материалы

Чем газобетон отличается от пенобетона и есть ли разница в используемом крепеже? Пожалуй, такой вопрос мы чаще всего встречаем на форумах, где обсуждают варианты крепления чего-либо к основаниям из рыхлых материалов. Конечно, у этих материалов есть принципиальные различия, но в основном они касаются технологии изготовления. В рамках данной статьи нам важно знать лишь то, что влияет на прочность.

У газоблоков поры имеют почти одинаковый размер и распределены более равномерно. У пеноблоков они расположены хаотично и имеют разный размер. Поэтому считается, что газобетон прочнее. Однако лучше смотреть на маркировку строительного материала и отталкиваться от плотности именно той партии, которую вы закупили.

Задумываясь о том, как закрепить в пеноблоке саморез или дюбель, мастер сразу должен учитывать сложности, которые возникают при установке крепежа в рыхлые основания.

  • Элемент не фиксируется в стене, прокручивается сразу после установки.
  • Крепеж не выдерживает нагрузку, выпадает из стены.
  • Место крепления со временем расшатывается.
  • Тонкий крепежный элемент под нагрузкой портит структуру, оставляя бороздку.
  • При выпадении крепежа с нагрузкой отваливается и кусок пеноблока.

Скажем прямо, на 100% действующих способов для решения всех этих проблем нет. Ведь зачастую даже самые современные технологии бессильны перед откровенно некачественным материалом, который рассыпается чуть ли не от прикосновения. Но мы собрали варианты, которые помогли многим пользователям. Возможно, вам придется протестировать несколько и найти оптимальный для себя способ.

Какой крепеж подходит для газо- и пеноблока

Для рыхлых и пористых материалов существует масса подходящих элементов. Можно даже гвоздь вбить! Вопрос в том, какую нагрузку он должен держать. Мы расскажем о том, что лучше выбрать для крепления картин и светильников, а что понадобится для монтажа техники, элементов фасада и инженерных систем. Начнем с простого.

Саморезы

Да, не удивляйтесь. Эти метизы вполне подходят! О том, как вкрутить саморез в пеноблок, отдельно рассказывать не стоит. Логика такая же, как и при установке его в другие материалы. К примеру, можно использовать саморез по дереву размером 3,5×55 мм даже без дюбеля. Просто вкрутите его в стену шуруповертом. На такой крепеж можно вешать легкие предметы типа картин и элементов декора. К этому способу обычно обращаются, когда отделка уже выполнена и надо расставить в помещении финальные акценты.

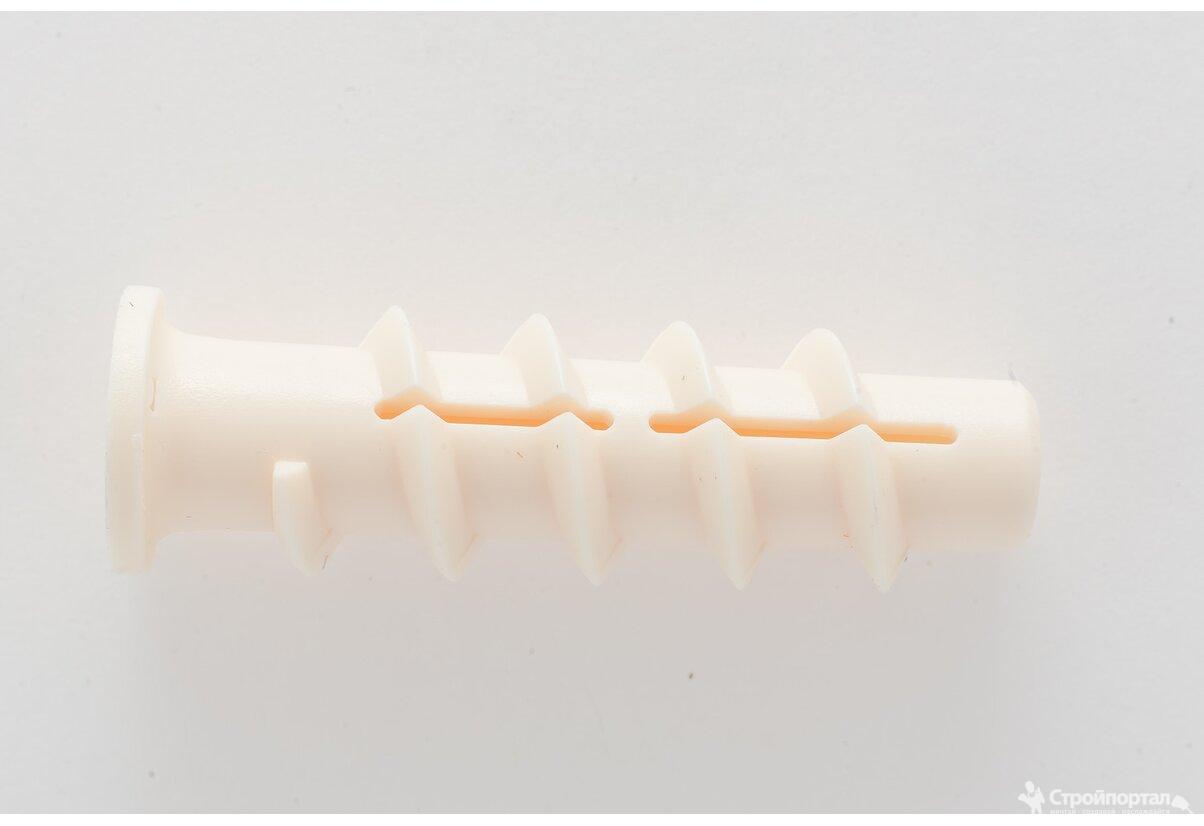

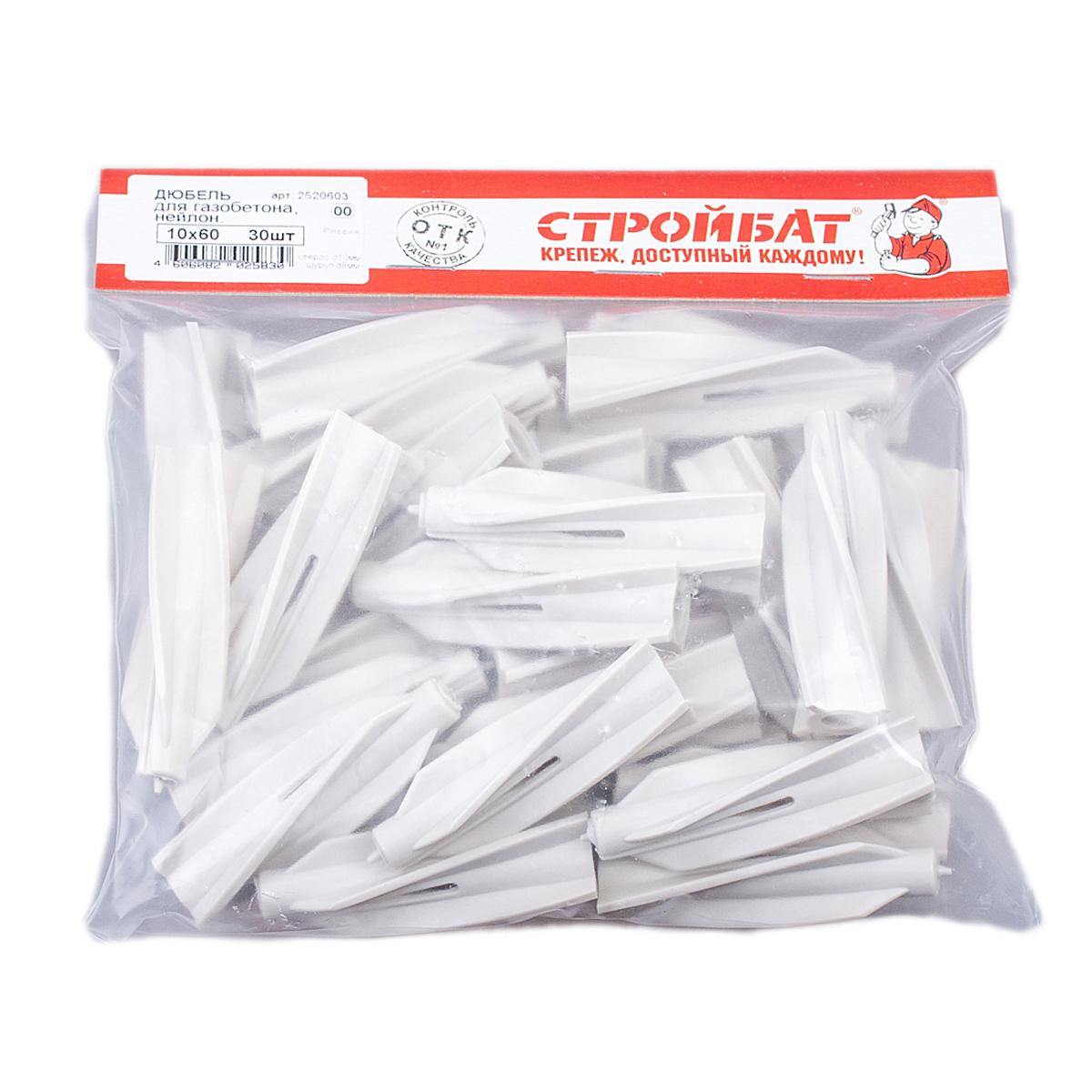

Нейлоновые дюбели для газоблоков

Для лучшей фиксации крепежа с нагрузкой используют дюбели. Только ни в коем случае не берите те, что применяют для обычного бетона! Для рыхлого материала они должны быть большего диаметра и иметь более крупные сегменты для зацепления в материале.

С продольными ребрами – это так называемый забивной нейлоновый дюбель. Имеет спиралевидные витки, которые обеспечивают равномерное распределение давления в материале. Главное достоинство такого крепежа – быстрый монтаж. Достаточно просверлить отверстие и вбить в него пластиковый элемент. Такой вариант подходит для фиксации нетяжеловесных элементов: декоративных светильников, держателей для водосточных труб, телевизоров, легких подвесных конструкций.

С поперечными ребрами – такой дюбель имеет повышенную устойчивость на вылет, так как витки не дают ему двигаться в стене под нагрузкой. Для установки необходимо просверлить отверстие и вкрутить туда пластиковый элемент. Это потребует применения специальной насадки на шуруповерт или шестигранного ключа при ручной установке. После этого вкручивают саморез. В любом случае процесс занимает чуть больше времени, чем вбивание. Однако такой способ более надежный и позволяет больше нагружать соединение. Возможна даже изменяемая нагрузка, какая оказывается, к примеру,

на полки, вешалки, закрепленные на стене обувницы и стеллажи. Этот же крепеж используют для монтажа радиаторов и навесных шкафов кухонных гарнитуров.

Металлические дюбели

Имеют распорную конструкцию и поперечные ребра, которыми зацепляются в материале. Способны выдерживать большую нагрузку, например, кронштейны, фасадные элементы, направляющие в гипсокартонных конструкциях и т.д. Способ установки прост: элемент вкручивают в основание, а затем фиксируют конструкцию саморезом.

Химический анкер

Позволяет монтировать технику, например, котельное оборудование, блоки кондиционеров, вытяжки, вентканалы, элементы террас, крылечек и кровли. Его можно применять с газобетоном и пенобетоном.

Химический анкер – дорогостоящий и сложный в установке способ, но очень эффективный. Подходит даже для фасадных работ. Суть в том, что в отверстие предварительно закладывается химический состав и лишь потом вставляется крепежный элемент – чаще всего это шпилька. Иногда вместо выдавливания химической массы внутрь помещают ампулу – ее разбивают вкручиванием крепежа. Последний вариант хорош для штучных работ, так как не приходится покупать целый тубус состава. Затвердевший химический анкер способен

выдержать весовую нагрузку до 800 кг! Главное – правильно его установить с предварительной подготовкой отверстия.

Пошаговый монтаж химического анкера

1. Сверлим и чистим отверстие

2. Закладываем ампулу

3. Вкручиваем шпильку

4. Ждем застывания состава

5. Фиксируем соединение гайкой

Важные советы для идеальной установки крепежа

При выборе крепежа для газо- или пенобетона учитывайте плотность блоков. Можете протестировать несколько видов элементов на ненужном образце, чтобы выбрать наиболее эффективные. К примеру, если крепеж должен выдерживать большую нагрузку, во время теста к закрепленному саморезу подвесьте гирю и пошатайте ее. Это сразу выявит методы, которые не будут работать с вашим блоком.

Правильно выбирайте размер крепежа. Например, длина самореза или шпильки должна включать в себя как длину дюбеля, так и толщину прикрепляемого элемента, например, кронштейна, профиля или бруска.

При сверлении отверстий используйте дрель или перфоратор в безударном режиме. Это не раскрошит хрупкое основание, и работа будет выполнена более аккуратно. Именно ударный режим зачастую становится причиной того, что дюбель вываливается из стены.

Не поленитесь очистить отверстие от пыли – это послужит лучшему сцеплению крепежа с материалом. Некоторые мастера дополнительно проходят эти места грунтовкой.

А теперь за дело! Весь необходимый крепеж для пеноблоков вы найдете в нашем интернет-магазине. Изучайте ассортимент, обращайте внимание на характеристики и читайте отзывы, чтобы сделать правильный выбор.

Рекомендуемый крепеж для газобетона - крепления для газобетона от YTONG

Чтобы быть уверенным в надежности крепления, выбор крепежа для газобетона стоит осуществлять с учетом множества моментов:

  • Длина/диаметр крепежного элемента. Чем больше крепеж, тем большей нагрузке он может противостоять. Несущая способность указывается в сертификате или на упаковке, в которой поставляется материал. К категории самых прочных относятся химические анкеры.
  • Антикоррозионная стойкость. Важный параметр, если крепежный элемент устанавливается на наружной стене или в неотапливаемом помещении, где высок риск образования коррозии. Крепеж должен обязательно иметь защитный слой.

Если крепежным элемент под газоблок подобран неправильно, то он не будет эффективно справляться с поставленной задачей. Отверстия под крепежи рекомендуется выполнять при помощи безударного инструмента (ручная дрель с пробойником или коловорот).

Какой крепеж использовать для газобетонных стен?

Существует много видов крепежных элементов для газобетонных материалов. Рассмотрим только самые востребованные варианты, чем крепить к газобетону. Это следующие виды дюбелей:





  • Дюбель-гвоздь. Крепление для всех видов бетона.
  • Фасадный. При помощи такого изделия к газобетонной поверхности закрепляются профили под фасадные панели для подвешивания навесных шкафов/полок.
  • Распорный (нейлон). Может выдерживать лишь небольшие нагрузки.
  • Рамный. С помощью таких дюбелей к газоблочным поверхностям крепятся дверные и оконные короба, навесные шкафы и т.д
  • Из стали (с покрытием цинком). Отличается широкой областью применения, используется для всех видов бетонов ячеистого типа.
  • Анкер из стали. Для крепления тяжеловесных предметов, начиная навесными шкафами и кондиционирующим оборудованием, заканчивая подвесными трубами и водонагревателями.

Подбирая анкер или дюбель для газоблоков с учетом расчетных характеристик изделия, обеспечивается максимальная прочность фиксации вместе с дополнительным армированием стены. Также рекомендуем использовать только качественный инструмент для кладки газобетона.

Крепеж для газобетона что лучше

Как выбрать крепеж для газобетона, разновидности креплений

Ввиду ячеистого строения газобетон характеризуется некоторой хрупкостью, из-за чего проблема выбора крепежей становится действительно важной.

Ныне в строительных магазинах можно обнаружить весьма обширный ассортимент крепежных элементов (гвозди, шурупы, анкера, дюбеля), хотя далеко не все из них подойдут, когда дело касается газобетона.

В данной статье мы постараемся разобраться, какие крепежи являются для газоблоков наиболее эффективными и доступными, но для начала обратим ваше внимание на ряд важных моментов, о которых нужно помнить при выборе и использовании крепежей:

  1. Подбирая крепежные изделия, помните, что чем выше плотность газобетона, тем он прочнее и тем лучше будут держаться крепежи.
  2. Шурупы и гвозди обязательно должны иметь высокий уровень защиты от коррозии.
  3. Размеры дюбелей непосредственно связаны с прочностью соединения: чем выше параметры длины и диаметра, тем надёжней будет крепление в газобетоне.
  4. Отверстия для дюбелей лучше всего сверлить с помощью безударной дрели или шуруповерта.

Тестирование крепежей для газоблока

Саморезы по дереву

Для крепления легких предметов и элементов декора вполне подойдут широко распространенные саморезы по дереву. Доступная и популярная альтернатива – гвозди, производимые специально для ячеистых строительных материалов.

Стальные дюбели для газобетона

Металлические дюбели – популярные крепежные элементы, часто использующиеся и в случае с газобетонными стенами. Они представляют собой стальные трубки с четырьмя лопастями, которые и отвечают за прочность соединения. Сверху такие изделия покрываются желтым цинком, используются они в комплексе с обычными саморезами. Отверстия под стальные дюбели делаются с помощью всё той же безударной дрели.

Забивные усиленные анкеры для газобетона

Такие стальные крепежи с цинковым антикоррозийным покрытием отлично подойдут для закрепления подвесных потолков, труб, кухонной мебели, средств вентиляции и пр. Металлические анкеры позволяют создать действительно долговечное и эффективное крепление в газобетоне с прочностью 2-7 H/mm. Стоимость таких анкеров довольно высока.

Анкер molly, молли, бабочка

Недорогие, но довольно эффективные анкера, выдерживающие средние нагрузки на вырывание.

Гвозди HEMA

Хорошее соединение с газобетоном в случае с данными гвоздями обеспечивает их своеобразная металлическая гильза, которая распахивается после забивания и прочно фиксируется в материале. Рассматриваемые крепежи часто применяются и для креплений в обычный бетон.

И нейлоновый, и цинковый дюбель KBT представляют собой достаточно жесткий цилиндр с крупной резьбой на внешней стороне, благодаря которой достигается высокая прочность крепления в газобетоне. Монтаж таких дюбелей осуществляется с помощью специального шестигранника в предварительно сделанные отверстия в газобетонных панелях. Внутрь дюбеля вворачивается саморез или подходящий по резьбе болт.

Фасадные дюбели

Нейлоновые фасадные дюбели также подойдут для соединения с газобетонными конструкциями. Вместе с ними используются оцинкованные шурупы, которые разнятся типом головок (потайные или шестигранные). Цена таких дюбелей невысока, но со временем такие крепежи теряют сцепление с газобетоном, так что использовать их для крепления тяжелых вещей не стоит.

Как и с другими крепежными элементами, монтаж проходит в три этапа:

  1. просверливание отверстия;
  2. вставка дюбеля;
  3. закручивание шурупа.

Спиральные гвозди Turbo Fast

Стальные гвозди с цинковым покрытием и спиралевидной формой легко монтируются (потребуется только обычный молоток), не разрушают ячеистую структуру газобетонных материалов и отлично справляются с ролью крепежных элементов, выдерживая нагрузки тяжёлых предметов.

Рамные дюбели

Такой тип дюбелей, как правило, используется именно для сквозного монтажа в стены из разных материалов, среди которых и газобетон. Крепкое соединение обеспечивает ряд внешних рёбер в форме спирали, которые расклиниваются под давлением стального самореза.

Химические анкеры

Использование химических анкеров ныне считается самым надёжным и долговечным способом крепежа в газобетоне и других стеновых материалах. Данные изделия окромя металлической основы имеют специальные трубки с клейким веществом внутри, благодаря которому мы и получаем очень крепкое соединение газобетона и самого приспособления.

Синтетические смолы, содержащиеся в химической массе таких анкеров, проникают в поры газобетона и надёжно фиксируют металлическое основание. После правильного монтажа несущая способность крепления может превышать отметку даже в 400 кг и сохраняться десятилетиями.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Крепеж для газоблока, что выбрать дюбеля, анкера или саморезы

Газобетонные поверхности имеют ячеистый тип структуры, по этой причине крепеж для газоблока должен подбираться с особым вниманием. При помощи таких приспособлений производят монтаж тяжелых элементов на стены и крепление газоблока к стене. В продаже имеются такие типы крепежей – дюбель (нейлоновый или рамный), анкер (химический и механический), саморез. Прежде чем выбрать нужный крепеж нужно узнать плотность и прочность газосиликатных блоков.

При выборе крепления для газобетонных стен, учитывают такие особенности

  1. Характеристики плотности изделий из газобетона обозначаются цифрами. И чем показатель больше, тем меньше материал имеет ячеек, и соответственно прочность будет увеличена. Пределы нагрузок вплоть до вырывания крепежного элемента будет зависеть от этих данных, в инструкции указанной производителем написаны на упаковке.
  2. Габариты крепежей – длина, диаметр. Для большой нагрузки рекомендуется выбирать большие параметры крепежей. Несущие способности указаны на упаковках или в сертификатах качества.
  3. Материал должен быть устойчив к коррозии. Эти параметры особо важны при монтажных работах, производимых на несущих стенах снаружи либо в комнатах без отопления. При этом стальные метизы следует покрывать защитным средством.

Делать отверстия в основании ударными инструментами, категорически не рекомендуется. Такая методика неправильной установки сделает работу крепежной системы неэффективной. Лучшими инструментами для проделки отверстий является коловорот, ручная дрель, оснащенная специальным пробойником.

Виды крепежа и выполнение работ

В качестве состава для заполнения отверстий для анкеров или дюбелей химического вида применяют средства, основанные на смолах таких типов:

  • эпоксидная;
  • эпоксиакрилатная;
  • полиэстеровая;
  • винилэстеровая.

При выборе вида основы определяющей качества клеящего состава будет влиять много факторов и условий эксплуатации крепежа. Анкер, работающий по механическому принципу, представляет собой жесткий металлический стержень, который забивают или вворачивают в конструкцию, поверхностный слой, где необходимо закрепить конструкцию, предназначенную для определенного предмета. Нагрузка будет распределена равномерно по всему крепежному изделию.

Дюбель

Крепление для газоблока выполненное из дюбеля применяется для всех типов бетонных изделий. Традиционные виды крепежей для газобетонных стен:

  1. Дюбель-гвоздь, выполненный из стали входит в гильзу, при этом часть у основания раскрывается и врезается в структуру материала под определенным углом.
  2. Фасадный универсальный дюбель используется при крепеже профиля к газобетонной поверхности. Для дальнейшего монтажа панелей для фасада. Также элементы позволяют подвешивать навесные шкафы и полки.
  3. Нейлоновый универсальный распорный дюбель применяют для прикрепления легкой полки, гардины, плинтуса, выключателя, кабельных коробок.
  4. Дюбель рамный устанавливают при монтаже оконных и дверных коробов, навесных элементах мебели.
  5. Нейлоновый дюбель для газоблока используется с обычными саморезами при установке фасадных подсистем из дерева и металла, окна, двери, подвесного потолка, трубопровода и сантехнических приборов.
  6. Металлические дюбели с цинковым напылением предназначены для обширной области применения при работах с любыми ячеистыми бетонами. В том числе их можно применять прикрепление газоблока к стене.
  7. Стальной анкер для газобетонных блоков поможет решить такие задачи как крепеж тяжелых предметов – бойлер, кондиционер, подвесная труба, массивная навесная мебель.

Дюбели, изготовленные из оцинкованной стали в момент вкручивания шурупов раздвигают сегменты в стороны, что позволяет изделию надежно закрепиться в ячеистом материале.

Крепежный анкер и способ установки будет зависеть от будущей нагрузки

  • когда производится монтаж подвесных полок в газобетоне, следует проделать отверстие обязательно под углом 90 градусов и вставить дюбель, в который потом вкручивается шуруп;
  • если стоит задача повесить не тяжелую картину или вмонтировать электрический выключатель будет достаточно применить обыкновенный саморез. Вкручивание нужно производить под углом 45 градусов к перегородке.

Для надежности крепежа тяжелых агрегатов, либо установки массивных дверей из металла, рекомендуется использовать химические анкеры. Это специальные капсулы, состоящие из синтетических смол и органических полимеров, способных замонолитить отверстие в перегородке из газоблоков и крепко удерживать в структуре стержень из металла и резьбовую часть.

Анкер механический

Механические анкеры для газобетонных блоков, называют «бабочками», это объясняется особенностью их конструкции. Края крепежных элементов, которые будут монтироваться в отверстия, расщепляются на части при вкручивании анкерного шурупа, в итоге анкер приобретает форму бабочки. С таким методом получается хорошая фиксация в заранее просверленном отверстии.

Болты либо резьбовые шпильки, которые вкручены в распорную часть анкера, могут расширить отверстие в газобетоне. Для предотвращения этого используют анкерный крепеж, который действует по механической особенности и имеет кромку, предотвращающую дальнейшее продвижение резьбовой части. Механические бабочки пользуются популярностью для надежного крепежа предметов на стены, которые возведены из газоблоков и прочих стройматериалов имеющих ячеистую фактуру.

Анкер химический

Когда на газобетонной поверхности нужно зафиксировать элемент, обладающий большим весом, применяют химические анкерные болты. Принцип работы такого клеевого анкера схож с принципом механического анкерного болта, отличие лишь в использовании клея при монтаже. Такая методика позволяет произвести высоконадежную фиксацию в пористых структурах – пенобетонные плиты, газосиликатные перегородки, пористые кирпичи.

Порядок выполнения работ

  1. Подготовительные работы – при помощи дрели просверливается отверстие.
  2. Посадочное углубление очищается от пыли, рекомендуется применить небольшую кисточку либо медицинскую грушу.
  3. Установка патрона с химическим составом. В отверстие вставляют капсулу с клеевой массой или выдавливают клей из тубы.
  4. Анкерный стержень ввинчивают в отверстие.
  5. Бывает, что для полного застывания клеевого раствора понадобится выждать 48 часов. Кроме состава клея на длительность застывания влияет температура окружающей среды и прочие окружающие факторы.
  6. После того как состав затвердеет, производят установку гайки с шайбой.

Монтаж крепежного элемента легко выполнить собственноручно без привлечения квалифицированного мастера. В зависимости от назначения используют металлические изделия, которые имеют антикоррозийные покрытия и полимерные средства.

В клеевые смеси на основе полистирольных смол также не входит стирол, допустимо их использование при монтаже снаружи и внутри.

Клей изготовленный на основе эпоксидной смолы – популярное средство для установки анкерных болтов в газобетонных блоках, классом выше С20-25. Кроме арматурных стержней, крепежи распространены в таких сферах монтажа:

  • разных элементов на поверхностях стен, балках и дорожных ограждений, которые выполнены из бетона;
  • экраны, выполняющие функцию шумоизоляции;
  • различные технологические агрегаты.

Особенности клеевых смесей основанных на эпоксидной смоле

  1. Возможна эксплуатация в условиях с высокой влажностью, и в случае расположения крепежного элемента под водой.
  2. Используются для установки анкеров внутри здания и на наружных поверхностях.
  3. Такая методика не создает напряжение внутри элемента.
  4. Токсический стирол отсутствует.
  5. При монтаже можно применять резьбовые и гладкие крепежные системы.

Резьбовые шпильки

В комплект с химическим анкером, предназначенным для газобетонных поверхностей, входит резьбовый элемент, размер диаметра составляет от 0.5 см до 3 см, а стандартная длина равна до 38 см.

Как можно повысить надежность соединения? Для удобства применения резьбовой шпильки их поверхность рекомендуется покрывать специально предназначенным для этого раствором. На сторону сбоку наносят отметку для нужной глубины закладки, а подготовленная конструкция наконечника будет способствовать более тщательному перемешиванию клеевой массы.

Обзор дюбелей для газобетона: виды, подбор анкеров

Пористая структура некоторых строительных материалов затрудняет фиксацию в них крепежа обычным способом. Специальные дюбели для газобетона позволяют прочно его зафиксировать в стене. Однако, чтобы они крепко вошли в газобетонную поверхность, необходимо знать их конструкционные особенности и при покупке уметь правильно выбирать.

Эффективные крепежи для газобетона

Тем, кто занимается строительством, хорошо известно, что блоки из газобетона имеют пористую структуру. По этой причине материал характеризуется хрупкостью. Однако такое свойство не мешает его часто использовать для возведения различных объектов, в том числе и жилых домов.

Основная сложность в эксплуатации строений из газобетона заключается в трудности при фиксации крепежных деталей в стене. В связи с этим обычные шурупы для выполнения таких работ не подойдут. Для ячеистой газобетонной поверхности необходимо подбирать специальные крепежи (дюбели). Они способны обеспечить достаточную несущую способность.

После фиксации крепежа для газобетонных блоков его можно вырвать только вместе с куском стены. Такие элементы бывают разных видов и работают по своим принципам, но они все справляются с основными задачами. Анкера помогают надежно и долговечно закрепить в газобетонной поверхности предметы, отличающиеся тяжелым весом.

Виды и особенности

Крепежное устройство дюбель представляет собой втулку с четырьмя «лепестками» и шероховатой поверхностью. При закручивании или забивании они начинают расширяться в пористой структуре газобетона. Зубцы и резцы в таком устройстве способствуют надежной фиксации. Особенно прочно их можно закрепить, когда зубцы двигаются по спирали и кончик шурупа не выходит за пределы дюбеля.

Крепежные элементы в зависимости от использованного материала могут быть:

  • металлические — нержавеющие стальные, оцинкованные, латунь, алюминий, с добавлением антикоррозийного состава;
  • пластиковые (полиэтилен, полипропилен, нейлон).

Первый вид считается наиболее надежным в эксплуатации. Они отлично подходят при сквозном и сложном монтаже. Однако у таких крепежей есть существенный недостаток — под длительным воздействием влаги начинают окисляться. Оснащают их опорными элементами, чтобы минимизировать риск проворачивания, проваливания внутри блоков из газобетона тяжелых метизов.

Крепежные элементы из пластика ценят за легкость, многофункциональность и устойчивость к процессам коррозии. Среди всех разновидностей лучшими считаются нейлоновые дюбели

Все эти крепежи разделяются на вбиваемые и вкручиваемые в зависимости от способа установки. Они подходят для монтажа без предварительного засверливания блоков, а также их фиксируют с помощью резьбы в заранее подготовленном отверстии.

По типу резьбы и фиксации элементов втулки могут быть стандартными с одинаковой длиной сечения и винтовой спиралью. Есть конусообразные метизы, которые расходятся в стороны лопастями при закручивании. Некоторые начинают расширяться при распоре конструкции.

А отдельную группу входят химические анкера. Их фиксация происходит за счет полимеризации специального состава. Очень удобны в работе, поскольку достаточно только заложить капсулу в подготовленное место.

Металлические дюбели

Эти крепежи являются огнестойкими, поэтому часто используются в объектах, где есть риск возгорания. У металлических дюбелей есть стопорный бортик, который еще называют «манжетой». В момент скручивания она предотвращает поворот вокруг своей оси втулки и не дает провалиться в стену. Чаще всего их производят из оцинкованной стали.

Металлический дюбель для газобетона находит применение при выполнении следующих работ:

  • для установки техники и мебели с внушительным весом;
  • фиксация трубопроводов, в том числе и самых сложных;
  • крепление направляющих рассчитанных на установку листов ГКЛ.

Однако такие крепления из металла имеют свои недостатки. Со временем на них появляется разрушающая ржавчина. Лучшими считаются крепежи, выполненные из оцинкованной стали и по этой причине стоят дорого. Благодаря своим положительным качествам, часто используются повторно.

Фиксаторы из пластика и нейлона

Такие крепежи хороши тем, что на них не влияют процессы коррозии. Дюбель для газобетона пластиковый имеет особые спиралевидные ребра. Эта часть детали отвечает за максимальное сцепление с ячеистой структурой материала. Главное достоинство креплений из пластика — экологичность. К плюсам также относится устойчивость к агрессивным воздействиям окружающей среды.

Они отличаются низкой стоимостью, что делает их незаменимыми и всегда востребованными в работе с газобетоном. Несмотря на все положительные характеристики, для использования на фасадной поверхности они не подходят. Их существенный минус — плохая устойчивость к минусовой температуре. В зимнее время во время морозов такое крепление может легко лопнуть.

Варианты из нейлона также не подвержены коррозии. Однако они более износостойкие, чем аналоги из пластика. Их часто используют при выполнении наружных работ. Нейлоновый дюбель для газобетона считается намного крепче и долговечней. По стоимости они намного дороже, поэтому нечасто покупаются потребителями.

Высокая цена вполне оправдывается, поскольку характеристики фиксаторов позволяют применять для выполнения многих работ. Например, с их помощью делают монтаж оконных и дверных проемов. Это отличный вариант для крепления зеркал и установки осветительных приборов, если использовать крепеж с диаметром не более 12 мм.

Химический анкер

Нередко на газобетонной поверхности приходится крепить массивные предметы. В этом случае используются химические анкеры. Металлические дюбели по сравнению с анкерными болтами не смогут выдержать очень большой вес. Их направляют в подготовленное место с использованием специального клейкого состава.

Такой метод крепления дает 100% гарантию, что предмет большого объема будет надежно зафиксирован и продержится длительный период.

Разновидности по способу применения

Принцип действия крепежа может быть механическим или химическим. Здесь все будет зависеть от типа материала конструкции, где планируется вкрутить дюбель. Например, для работы с газобетоном стоит выделить несколько разновидностей.

Рамные крепления выпускают из пластика и металла. Отличительной характеристикой этих крепежей можно назвать их строение в виде блинов. Благодаря этому, есть возможность уменьшить нагрузки на пористый блок. За счет таких свойств прочностные качества значительно улучшаются. Обычно такие крепления ставят в процессе монтажа оконных конструкций и направляющих дверных проемов.

Иногда применяют для пористых поверхностей теплоизоляционные изделия. Однако они рассчитаны только на малый вес и небольшие предметы, теплоизоляционные материалы. Больше всего их используют для крепления в стенах из кирпича.

Для установки легких предметов, декора также применяют саморезы по дереву. Часто в домашних условиях используются специальные гвозди для ячеистых строительных материалов.

Особенности выбора

При выборе крепления для газобетонных стен учитывают такие особенности

При выборе метизов учитывают прочность рабочей поверхности, размеры деталей и их устойчивость к коррозии.

Чем выше плотность материала, тем крепче газобетон. Этот показатель устанавливает пределы нагрузки на крепеж. Технические характеристики в цифровом выражении указываются на упаковке строительных блоков после литеры D.

Устойчивость креплений к коррозии обеспечивает возможность их применения при монтаже наружных конструкций и обустройстве неотапливаемых помещений.

Виды крепежа и выполнение работ

Тип изделия выбирают в зависимости от предполагаемой нагрузки:

  • для закрепления навесных зеркал или светильников подойдут нейлоновые дюбели с сечением до 12 мм;
  • при установке трубопровода и громоздких предметов выбирают детали из металла;
  • для фиксации оконных и дверных коробов применяют рамные разновидности креплений;
  • универсальные фасадные дюбели используют при установке наружных профилей для облицовочных плит;
  • на саморезы по дереву крепят только легкие предметы — рамки для фотографий или элементы декора.

Монтаж производят в несколько этапов.

Чтобы изделия садились в основание плотно, необходимо правильно высверлить отверстия. Для этого лучше всего воспользоваться безударной дрелью или перфоратором с отключенным ударом. Сверло должно иметь сечение на 1 мм меньше, чем сам крепеж. Единственное исключение составляют стальные метизы. Для них отверстие будет уменьшено на 2 мм.

После зачистки углубления от бетонной пыли устанавливают дюбель. Пластиковый крепеж вкручивают с помощью отвертки. Детали из металла вбивают в посадочное отверстие молотком. В ходе работ необходимо следить, чтобы изделие не перекосилось.

На завершающем этапе вкручивают саморез или стандартный монтажный болт. При этом нецелесообразно использовать электрический инструмент, поскольку при соединении с газобетонным блоком винтовой элемент может быть поврежден.

Дюбель

Деталь представляет собой спиралевидную втулку, на поверхности которой имеются ребра. В момент вкручивания шурупа они расширяются, благодаря чему крепко входят в мягкую поверхность основания. Такие крепления могут быть выполнены из оцинкованной стали или пластика.

Первый вариант встречается чаще всего и считается самым дорогим. Его используют при монтаже профилей, установке навесной техники и мебели, фиксации различных трубопроводов. Широкое распространение подобный крепеж получил в пожароопасных пространствах.

Выпускают металлический дюбель для газобетона в 2 модификациях, которые различаются особенностями конструкции и способами монтажа. Детали могут либо вкручиваться в основание, либо вбиваться в него. Последний вариант используют в том случае, если газобетонное перекрытие планируется оснастить цангой.

По форме ребер фиксации выделяют крепежи с классической винтовой спиралью и дюбели в виде конуса, оснащенные спиралевидными лопастями. Конструкция элементов из металла предусматривает также наличие стопорного борта или манжета, благодаря которым деталь не будет проворачиваться.

Единственным недостатком подобных креплений является то, что они подвержены ржавчине.

Устойчивость к коррозии — главное преимущество пластиковых изделий. Материалом для них служат полипропилен и полиэтилен. К положительным характеристикам деталей относят их экономичность, экологичность, невосприимчивость к агрессивной среде. Такие дюбели не предназначены для выполнения наружных работ, поскольку с наступлением холодов пластик может лопнуть.

Отдельную группу составляют крепежи для газобетона из нейлона. Они более износостойки, поэтому их можно применять при облицовке фасадов. Вместе с ними используются оцинкованные винтовые элементы с 2 типами головок — потайными или шестигранными. Недостатком этого вида креплений является высокая цена.

В зависимости от сферы применения выделяют несколько видов дюбелей:

  1. Универсальный . Его можно монтировать в любую бетонную поверхность. В полнотелой основе фиксация происходит стандартным способом. В ячеистом покрытии изделие сворачивается в упорный узел. Тем не менее несущая способность универсальных дюбелей ниже, чем распорных элементов.
  2. Дюбель-гвоздь, который имеет широкую сферу применения. В момент фиксации в крепеж вставляют гвоздь, а не вкручивают шуруп. Для того чтобы избежать прокручивания детали, используют гильзу.
  3. «Блиноподобное» строение рамных дюбелей позволяет снизить нагрузку на пористую поверхность блока.

Крепежный анкер и способ установки будет зависеть от будущей нагрузки

При необходимости установить тяжелое оборудование или входную дверь имеет смысл воспользоваться химическим крепежом. Для фиксации подвесных потолков, труб, кухонной мебели, вентиляционных систем подходят забивные анкеры для газобетона с антикоррозийным покрытием. Они создают долговечное и эффективное крепление с прочностью 2-7 H/mm.

Анкер механический

Такой элемент имеет форму стержня, который вворачивают или забивают в рабочую поверхность. В этом случае нагрузка равномерно распределяется по всей площади крепления. При вкручивании шурупа кромочные участки расщепляются и анкер приобретает форму бабочки.

Анкер химический

Этот вид изделий считается самым надежным и долговечным способом крепления в пористых материалах. Кроме стальной основы, он имеет специальную трубку с клейким веществом, в состав которого входят органические полимеры и синтетические смолы. Выбор состава зависит от условий эксплуатации крепления.

Отдельные виды клея, в частности те, которые созданы на основе винилэстеровой смолы, можно использовать для формирования анкерных соединений, эксплуатируемых при отрицательных температурах.

Удобство применения клея на основе такой смолы заключается еще и в том, что с его помощью можно закреплять анкерные болты даже во влажных отверстиях, а в материале строительной конструкции при этом не создается внутренних напряжений. Важным фактором является и то, что в этих смолах отсутствует вредный для здоровья стирол.

Несущая способность элемента может превышать 400 кг.

Принцип монтажа химических анкеров аналогичен установке механических изделий.

Порядок выполнения работ

Алгоритм проведения работы:

  • в стене сверлится отверстие нужной глубины, его дно слегка расширяется колебательными движениями сверла;
  • из отверстия выдувается строительная пыль, а в его горловину вставляется втулка;
  • полость заполняется клеевым раствором с помощью монтажного пистолета либо здесь устанавливаются капсулы;
  • в нее сразу вводится анкерный стержень.

Разметку под такой крепеж нужно делать точно и аккуратно, т. к. вытащить его из стены будет невозможно.

Гайку с шайбой устанавливают спустя 2 суток, когда масса полностью застывает.

Особенности клеевых смесей, основанных на эпоксидной смоле

К особенностям материала, которые обусловили его востребованность, относят:

  1. Возможность эксплуатировать крепления в условиях влажной среды и под водой.
  2. Отсутствие токсических веществ.
  3. Допустимость использования в ходе наружных работ.
  4. Универсальность. При монтаже можно применять гладкие и резьбовые крепежные системы.
  5. Такая методика не создает напряжения внутри элемента.

Резьбовые шпильки

Длина резьбовых деталей, входящих в комплект химического анкера, равняется 38 см, диаметр шпилек составляет 0,5-3 см. Для удобства соединения поверхность покрывают специальным раствором. На сторону сбоку наносят отметку для нужной глубины закладки, а подготовленная конструкция наконечника будет способствовать более тщательному перемешиванию клеевой массы.

Крепеж для газобетона: разновидности и способы монтажа

Обладая длинным списком положительных характеристик, газобетон является довольно хрупким материалом. Это вызывает проблемы при креплении к нему конструктивных элементов постройки, облицовки, электро- и сантехнического оборудования, мебели. Поэтому был разработан специальный крепеж для газобетона, с помощью которого эти задачи решаются просто и эффективно.

В этой статье будут описаны самые распространенные крепежи и способы их применения.

Крепежные изделия для ячеистых бетонов

На обычные саморезы по дереву к газобетону можно крепить только очень легкие предметы типа рамки для фотографий. Во всех остальных случаях потребуются специальные крепежные изделия.

Требования к крепежу

Выбирая, какой крепеж использовать для газобетона, нужно учитывать такие моменты:

  • Плотность стеновых блоков, обозначаемая в маркировке изделий цифрами после литеры D. Чем она больше, тем меньше в материале пор, и тем он прочнее. Предел нагрузки при вырывании крепежа зависит именно от этого показателя, и инструкция от производителя на упаковке содержит эти сведения.

  • Параметры крепежа – его длина и диаметр. Чем они больше, тем большую нагрузку он способен выдержать. Несущая способность также должна быть указана на упаковке или в сертификате.

  • Устойчивость к коррозии. Этот параметр особенно важен, когда крепеж в газобетон осуществляется со стороны наружных стен или в не отапливаемых помещениях. Стальные метизы должны быть покрыты защитным слоем.

Это важно! Даже правильно подобранные крепежи для газобетона не будут работать эффективно, если их неправильно установить. Очень важно делать отверстия в основании безударным инструментом – коловоротом, ручной дрелью со специальным пробойником.

Варианты крепежа

Рассмотрим подробнее, какой крепеж по газобетону применяется наиболее часто.

Начнем с традиционных видов:

ИзображениеПрименение
При вхождении гладкого стального гвоздя в гильзу, её основание раскрывается и входит в материал под углом. Применяется для всех видов бетонов.

Позволяет прикрепить профиль к газобетону для крепления фасадных панелей и подвесить навесные шкафы и полки.

Используется только для небольших нагрузок: крепления легких полок, гардин, плинтусов, выключателей, кабель-каналов и т.д.

Помогает осуществить крепеж к газобетону оконных и дверных коробок, навесных шкафов.

Специальная разработка для газобетона. Применяется с обычными саморезами при монтаже деревянных и металлических фасадных подсистем, окон, дверей, подвесных потолков, санитарно-технического оборудования, трубопроводов.

Предназначен для любых ячеистых бетонов, область применения обширная.

Решает проблему, как крепить тяжелые предметы на газобетон: водонагреватели, кондиционеры, подвесные трубы, тяжелые навесные шкафы и т.д.

Все эти элементы могут иметь и другие разновидности, отличные от изображений, приведенных в таблице. Например, из нейлона производят турбо-дюбели с самонарезающей резьбой.

А из оцинкованной стали – распорные четырехлепестковые зубчатые дюбели. Их сегменты в момент вкручивания шурупа раздвигаются в стороны, надежно вгрызаясь в ячеистые материалы.

Как уже говорилось, выбирают тот или иной метиз и способ крепления в зависимости от предполагаемой нагрузки.

  • Если вам необходимо выполнить крепление полок газобетон нужно аккуратно просверлить под прямым углом, вставить в отверстие дюбель и вкрутить в него шуруп.

  • А для подвешивания легкой картинки или монтажа электрического выключателя достаточно обычного самореза, вкрученного под углом 45 градусов к стене.
  • Если же необходимо обеспечить надежное крепление тяжелого оборудования или установить металлическую входную дверь, лучше всего воспользоваться химическими анкерами.

В установленном виде они представляют собой капсулы из синтетических смол и органических полимеров, которые замоноличивают отверстия в стене из газобетона, крепко удерживая в нем металлический стержень или резьбовую шпильку.

К преимуществам такого крепления относятся исключительная надежность и долговечность, не подверженность клеящей основы температурным расширениям и устойчивость к воздействию агрессивных сред.

Обратите внимание. Разметку под такой крепеж нужно делать очень точно и аккуратно, так как вытащить его из стены будет невозможно. Впрочем, это касается и других метизов для газобетона.

Особой квалификации для крепления с помощью химических анкеров не требуется, все можно сделать своими руками.

  • В стене сверлится отверстие нужной глубины, его дно слегка расширяется колебательными движениями сверла;
  • Из отверстия выдувается строительная пыль, а в его горловину вставляется втулка;
  • Полость заполняется клеевым раствором с помощью монтажного пистолета;
  • В неё сразу устанавливается анкерный стержень;
  • После затвердения раствора можно осуществлять крепеж.

Цена такого крепежа выше, чем у других видов, но и надежность не вызывает ни малейших сомнений.

Крепление строительных конструкций к газобетону

На таких хрупких стенах приходится фиксировать не только провода и трубы, но и тяжелые конструкции: перекрытия, элементы кровли и т.д. В таких случаях крепление саморезов в газобетон – не выход, нужно серьезное решение.

Как правило, оно осуществляется ещё в процессе кладки стен, когда на уровне установки таких конструкций выполняется монолитный железобетонный армопояс. В него во время заливки устанавливаются шпильки и другие закладные детали, на которые впоследствии и осуществляется крепление.

Если по какой-то причине вы не сделали армопояс, или не предусмотрели в нем закладные, крепление производится только на химические анкеры.

Заключение

Посмотрев видео в этой статье, вы сможете лучше познакомиться с ассортиментом изделий, с помощью которых на стенах из газобетона можно надежно закрепить не только кабель-каналы и легкие предметы, но и тяжелые навесные шкафы, подвесные потолки или бытовое оборудование. Крепеж для газобетонных блоков настолько разнообразен, что вам останется только сделать правильный выбор.

виды и особенности, правила монтажа, цены

Потребность использования специальных дюбелей для газобетона обусловлена его пористой структурой и низкими способностями к удерживанию крепежей. Данная группа включает изделия из металла или пластика с разными размерами, формами фиксирующих ребер, способами установки и ценами. Продукция реализуется многими отечественными и зарубежными производителями, к лучшим относят HPD, Hilti, Quattro, Mungo, Sormat, GB, Fischer, Креп-Комп (описание популярных марок дюбелей вы найдете здесь).

Оглавление:

  1. Классификация дюбелей
  2. Инструкция по монтажу
  3. Стоимость популярных марок

Виды и особенности крепежей

В зависимости от материала разделяются на металлические (стальные нержавеющие или покрытые антикоррозионными составами, из латуни или сплавов цинка и алюминия) и пластиковые (нейлоновые, полиэтиленовые или полипропиленовые). Первые считаются более надежными и подходят для сложного и сквозного монтажа, их единственным недостатком является способность к окислению при длительном воздействии влаги. Такие дюбеля оснащаются стопорными элементами, снижающими риск проворачивания или проваливания тяжелых метизов внутрь газоблоков. Их рекомендуют использовать для строительных конструкций и навесной мебели.

Пластиковые крепежи ценятся за легкость, стойкость к коррозии и многофункциональность. Лучшие прочностные характеристики имеют нейлоновые (полиамидные), их советуют приобрести для радиаторов, раковин, карнизов и полок, они позволяют безопасно пользоваться кухонной мебелью. Полипропиленовые не уступают им в чистоте и стойкости к агрессивным средам, но плохо переносят низкие температуры и не подходят для применения снаружи.

В зависимости от способа монтажа все механические дюбеля для стен из газобетона разделяются на вбиваемые и вкручиваемые без предварительного сверления блоков или фиксирующиеся с помощью резьбы в подготовленном отверстии. В большинстве случаев выбирают завинчивающиеся, считающиеся более надежными и удобными. Забиваемые советуют купить при необходимости организации цанговых соединений, для обеспечения достаточного качества крепления их число увеличивают.

Исходя из типа резьбы или фиксирующих элементов различают стандартные втулки с винтовой спиралью с одинаковым сечением по всей длине, конусообразные метизы с расходящимися в стороны в процессе вкручивания лопастями и другие, расширяющиеся при распоре конструкции. Отдельной группой являются химические анкера, фиксирующиеся в блоках путем полимеризации специальных составов. Ими удобно пользоваться (достаточно заложить в подготовленное отверстие капсулу с болтом внутри и дождаться отвердевания), но в плане стоимости они в разы проигрывают обычным вариантам из металла и пластика.

Металлический дюбель-гвоздь предназначен для более плотных марок бетона, но ими можно пользоваться при фиксировании к газоблоку каркасов под гипсокартон и других строительных конструкций (для этих целей выбирают конусообразные виды, забиваемые без предварительного сверления и укрепляемые шурупом, подходящие метизы предлагают FMD, Fischer, MEF и Mungo). В остальных случаях ориентируются на следующие рекомендации:

  • При креплении тяжелой мебели и техники, систем коммуникации и чугунных радиаторов предпочтение отдается металлическим вариантам.
  • При размещении на стенах из газоблоков светильников, легких полок или зеркал достаточно пластика – нейлоновых с диаметром около 12 мм. Для фоторамок, крючков и небольших картин вполне хватает полипропиленовых на 8 мм.
  • При работе с фасадными системами используются специализированные, устойчивые к температурным перепадам и влаге разновидности с удлиненной зоной раскрытия.
  • Для размещения оконных и дверных коробок или направляющих для встраиваемой мебели следует применять рамные типы (выпускаемые как из металла, так и из пластика).
  • Для укладки теплоизоляционных материалов (например, листов пенополистирола) покупаются дюбеля с тарельчатыми шляпками.

К учитываемым критериям относят тип конструкции рабочего основания, вид используемого крепежа, величину расчетной нагрузки, направление вектора воздействия и способ монтажа. Приводимые производителями значения не являются экстремальными и разрушающими, как правило, они указываются с учетом коэффициента безопасности. Нейлоновые пластиковые элементы выдерживают нагрузку от 0,3 до 0,6 кН, металлические – от 0,6. Зная вес радиаторов, раковин или навесной мебели и допустимые значения на вырыв, несложно найти вариант нужного диаметра.

Нюансы монтажа

Для исключения ошибки придерживаются следующей последовательности:

  • С помощью дрели или перфоратора, работающего в безударном режиме, в газобетоне подготавливается отверстие с глубиной на 10 мм больше длины самого анкера. При установке разновидностей из пластика рекомендуется использовать сверло с диаметром на 1 мм меньше, при вкручивании металлических – на 2.
  • Полость продувается и очищается от строительного мусора.
  • Крепеж аккуратно вкручивается отверткой или установочным инструментом или забивается молотком. На этом этапе избегают перекосов, дюбеля и анкера обычно расположены перпендикулярно основанию.
  • Окончательная фиксация с помощью шурупов или саморезов. Для обеспечения максимальной надежности кончик крепежа должен слегка выступать за края дюбеля, но при необходимости их можно затягивать на любую нужную глубину. Для расширения изделия внутри газосиликата не рекомендуется применять мощные электроинструменты, чересчур интенсивное воздействие просто проворачивает резьбу, сминая пористую структуру.

Дюбеля под газобетонные блоки закручиваются и закрепляются вручную. При большом объеме работ целесообразно использовать специальный установочный инструмент (в идеале – рекомендуемый производителем). Для подготовки посадочных отверстий оптимальным вариантом будет дрель с мягким режимом вращения: чем сильнее ударная нагрузка, тем выше риск повреждения ячеистых материалов.

На всех этапах проверяется целостность газоблоков, при необходимости они очищаются от пыли. К важным нюансам относят выбор правильной глубины бурения, она полностью зависит от типа дюбеля и длины установочной части, обязательно указываемых изготовителем. Запас в 10 мм исключает риск выталкивания пылью (прочистка не выгоняет крошки блока до конца, новые образуются в процессе самого крепления). При высоких требованиях к надежности фиксации целесообразно применение химических анкеров, в крайнем случае изделия дополнительно уплотняются монтажной пеной.

Стоимость дюбелей

Тип и материал Производитель Длина, мм Диаметр, мм Фасовка, шт Цена, рубли
Пластиковый Креп-Комп 80 14 100 700
Нейлоновый SX Fischer 50 10 25 150
Металлический, с антикоррозийным покрытием Креп-Комп 32 6 30 120
Стальной анкер FPX I с внутренней резьбой, для предварительного и сквозного монтажа. Fischer 75 10 1 180
Рамный дюбель КАТ N, пластик Sormat 160 50 1240

Крепежные элементы

Дюбель для фасадов «EJOT»

Немецкие дюбели для фасадов «EJOT» специально разработаны для крепления в газобетоне. Применяются для крепления кронштейнов систем навесного вентилируемого фасада и прочих навесных деталей из металла, а также для крепления ворот, дверей, окон, водонагревательных приборов, шкафов.

Дюбели для фасадов «EJOT» обладают:

  • высокой несущей способностью;
  • надежной фиксацией благодаря комбинированной зоне распирания, при закручивании расклинивается геометрически; температурной и электрической изоляцией;
  • универсальностью – их можно использовать как в уличных условиях, так и внутри помещения.
РазмерФактическая нагрузка на вырывДопустимая нагрузка на вырыв
SDP-RB-10S 100 ммСИБИТ B2,5 ≈ 280 ÷ 350 кгс0,6 кН

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Нейлоновый дюбель для газобетона «GB» применяется для монтажа трубопроводов, подвесных потолков, различных конструкций из дерева и металла, в том числе и для монтажа тяжеловесных конструкций. Дюбель «GB» адаптирован к любым погодным условиям, в том числе для монтажа на улице. Производится из высокопрочного нейлона. За счет спиралевидной конструкции такие дюбели для газобетона способны выдерживать высокие нагрузки.

РазмерФактическая нагрузка на вырывДопустимая нагрузка на вырыв
8 х 55 ммСИБИТ В2,5 ≈ 110 ÷ 130 кгс0,3 кН
14 х 80 ммСИБИТ В2,5 ≈ 350 ÷ 420 кгс0,7 кН

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА «KEW G7»

Дюбель для газобетона «KEW G7» изготовлен из высокопрочного нейлона. Конструкция дюбеля со специальными секциями на шейке делает его незаменимым при работе с газобетоном СИБИТ. Чаще всего дюбель «KEW G7» применяется при монтаже трубопроводов, консолей, решеток, электрооборудования, сантехники. Рекомендованная температурная среда для использования этого дюбеля от -40 °С до +80 °С.

РазмерФактическая нагрузка на вырывДопустимая нагрузка на вырыв
6 х 52 х 50 ммСИБИТ B2,5 ≈ 60 ÷ 90 кгс0,2 кН

ШУРУПЫ ПО БЕТОНУ «TORX 30»

Шурупы Torx 30 для газобетона имеют неравномерную резьбу с насечками, расположенными по всему стрежню. Это дает им особое сцепление с бетонной поверхностью. С помощью этих шурупов можно надежно качественно закреплять элементы в пористом основании из газобетона СИБИТ.

Шурупы по бетону могут применяться для сквозного монтажа в основания стен из газобетона, а также для других стеновых материалов, например, деревянных реек или оконных рам. Монтаж шурупа в газобетон производится путем предварительного сверления отверстия диаметром 6 мм и глубиной не менее 50 мм.

РазмерФактическая нагрузка на вырывДопустимая нагрузка на вырыв
7,5 х 92 ммСИБИТ B2,5 ≈ 60 ÷ 95 кгс0,2 кН
7,5 х 112 ммСИБИТ B2,5 ≈ 80 ÷ 160 кгс0,3 кН
7,5 х 202 ммСИБИТ B2,5 ≈ 200 ÷ 340 кгс0,6 кН

САМОРЕЗ ПО ДЕРЕВУ

Саморезы по дереву имеют крупную однозаходную резьбу и крестообразный шлиц. Изготавливаются из оксидированной стали С 1022 и покрываются фосфатом. Саморез по дереву показывает себя, как надежный крепежный материал, который точно соединяет материалы и не деформируется при вкручивании. Однако, нужно учитывать, что в условиях повышенной влажности такие саморезы могут покрываться ржавчиной.

РазмерФактическая нагрузка на вырывДопустимая нагрузка на вырыв
4,2 х 75 ммСИБИТ B2,5 ≈ 50 ÷ 100 кгс0,15 кН
4,8 х 100 ммСИБИТ B2,5 ≈ 75 ÷ 120 кгс0,2 кН

ФАСАДНЫЕ ДЮБЕЛИ «KAT N»

Фасадные дюбели предназначены для сквозного монтажа в стенах из газобетона или пустотелого кирпича. Манжета фасадного дюбеля имеет потайную цилиндрическую форму, а тело – удлиненную зону раскрытия. Это обеспечивает надежный крепеж элементов фасадных конструкций, например деревянных реек и оконных рам. Для монтажа необходимо безударной дрелью высверлить отверстие, затем поместить в него дюбель и закрутить шуруп.

РазмерФактическая нагрузка на вырывДопустимая нагрузка на вырыв
SDP-RB-10S 100 ммСибит B2,5 ≈ 280 ÷ 350 кгс0,6 кН

АНКЕР ШУРУП ГБ

Универсальный крепеж для любых задач по газобетону.

Область применения:

  • крепление навесного оборудования, инженерных систем и декоративных элементов;
  • в качестве гибкой связи для сцепления несущих газобетонных конструкций с внешней облицовкой кирпичом;
  • крепление теплоизоляции на фасаде здания в комплекте с рондолью;
  • крепление водостока и иных труб и кабелей на хомутах.
РазмерПлотность АГБВыдерживает нагрузка на вырыв в АГБ

12 х 18 х 90 мм

12 х 18 х 130 мм

12 х 18 х 170 мм

12 х 18 х 190 мм

12 х 18 х 230 мм

D400 - 1,65 кНD400 - 1,65 кН
D500 - 2,12 кНD500 - 2,12 кН
D600 - 3,99 кНD600 - 3,99 кН

Крепеж для газобетона - Журнал Alumdevelop

Существует мнение, что для крепления в газобетоне необходимо использовать специальные дорогостоящие анкера, которые продаются только в специализированных магазинах, а также считается, что чем выше плотность газобетона, тем надежнее будет крепление.

На практике все выглядит совершенно по-другому и это подтверждается многочисленными испытаниями, результаты которых позволяют со 100% уверенностью сделать прямо противоположные выводы.

Виды нагрузки на анкерный крепеж

Так же необходимо разделить крепежи, установленные в газобетонные блоки, на 2 основных типа по виду нагрузки, которые они могут выдерживать.

Анкера, работающие на срез

Чаще всего анкера работают на срез, нагрузка направлена вниз параллельно стене (например, шкаф висящий минимум на 2 анкерах, телевизор, полка, велосипед и т.п.), и здесь важно уделять внимание именно диаметру самого анкера. Даже гвоздь Ø 4 мм, забитый в стену из газобетонных блоков плотностью 400 кг/м³, под углом 45° выдерживает нагрузку на срез 100 кг, далее он просто деформируется в месте приложения нагрузки, газобетон в свою очередь не имеет никаких признаков разрушения.

Анкера, работающие на отрыв

Второй основной тип нагрузки – анкера, работающие на вырыв (отрыв). Яркие примеры, иллюстрирующие данный вид нагрузки: люстра на потолке, боксерская груша и т.п. Данные типы креплений к потолку нас не очень интересуют, так как мы разбираем крепления именно в газобетон.

Анкера, работающие на вырыв в пористом материале – это случаи крепления утеплителя, кирпичной облицовки, различных панелей вентилируемого фасада, облицовка натуральным камнем к стенам из газобетонных блоков.



Фиксация облицовки из кирпича к бетонной стене

Какой крепеж выбрать

Возвращаясь к выводам, полученным на основе многочисленных испытаний, важно отметить следующие моменты, влияющие на выбор того или иного вида анкерного крепления в стену из газобетона.

В первую очередь на прочность крепления влияет именно прочность самого газобетона (в описаниях газобетона это свойство называется класс по прочности на сжатие и обозначается В2,5 В3,5 В5,0 и т.п.), поэтому чем выше класс по прочности газобетонного блока, в который устанавливается анкер, тем выше его несущая способность на вырыв.

Самым доступным вариантом, выдерживающим нагрузки от навешенных на стены элементов декора и мебели, является анкер КВТ, широкая резьба на внешней поверхности создает надежное крепление с газобетоном.

С данным анкером могут использоваться шурупы по дереву, универсальные шурупы, а также шурупы с метрической резьбой.

В случаях, когда нагрузка на анкеры значительно выше чем в быту, например, навешивание на стены из газобетона вентилируемой навесной системы с керамогранитом или натуральным камнем, применяются анкера другого типа (пластиковая распорная гильза с металлическим шурупом внутри).

Для установки потребуется комплект пластиковая гильза и металлический шуруп (как правило, продаются сразу вместе) нужного диаметра, дрель и шуруп. В месте установки анкера просверливается отверстие, диаметр которого соответствует внешнему диаметру пластиковой гильзы, далее вставляется анкер в сборе и закручивается.

Все указанные анкера доступны в любом строительном магазине. Компания Н+Н провела многочисленные испытания на вырыв различных типов анкерных креплений из основных видов газобетонных блоков собственного производства.

Еще один тип анкерного крепления работает за счет склеивания металлической шпильки и с газобетоном посредством химической пасты. Для установки потребуется комплект из резьбовой шпильки необходимого диаметра, тюбика с химической пастой, сверло и дрель.

В месте установки анкера высверливается отверстие диаметром на 2-3 мм больше диаметра шпильки, далее отверстие продувается от остатков пыли, внутрь закачивается необходимое количество химической пасты, вкручивается шпилька, и ждем, пока химическая масса отвердеет (зависит от температуры окружающей среды и температуры основания), далее навешиваем на шпильку нужный элемент фасада декора или оборудования.

Крепеж для газобетона: что выдержит, а что – нет? | АлтайСтройМаш

Учитывая особенности структуры газобетонных блоков, специалисты разработали специальные крепления для фиксации на них разнообразных предметов. Однако, подбирая крепеж для газобетона, необходимо рассматривать, для каких целей его требуется применять. Ведь одно дело – повесить на стену картину или небольшую полочку. И совсем другое – закрепить тяжелое изделие (к примеру, кондиционер или кухонный шкаф).

Крепеж для газоблока: особенности выбора

Решая, какой крепеж использовать для газобетона, необходимо учитывать определенные нюансы:

  • Обращать внимание на цифры после литеры «D», нанесенные на изделия из газобетона. Они информируют покупателя о параметрах их плотности. Чем выше показатель, тем меньше ячеек в структуре материала и, соответственно, тем большей прочностью он будет обладать. Высокая прочность блоков позволит осуществить крепление более массивного изделия.
  • При выборе крепежа необходимо учитывать их габаритные размеры: длину и диаметр. Для обеспечения удержания большей нагрузки нужно подбирать их с максимально допустимыми геометрическими параметрами.
  • Нужно учитывать устойчивость к коррозии. Она особенно важна в случае, если крепление любого изделия производится на наружной стене или в неотапливаемом помещении. К тому же металлические метизы должны иметь специальное защитное покрытие.

Крепеж для газобетона: что лучше?

Решая, какой крепеж лучше для газобетона, рекомендуется ознакомиться с техническими особенностями каждого их вида.

Дюбели

Это своеобразные втулки с шероховатой наружной поверхностью и четырьмя «лепестками». В процессе закручивания они начинают расширяться, проникая лопастями в пористую структуру газобетонных блоков. За счет этого обеспечивается надежная фиксация втулки.

Для изготовления дюбелей может использоваться:

1. Металл – нержавеющий, оцинкованный, алюминий, латунь.

2. Пластик – полипропилен, нейлон, полиэтилен.

Металлический крепеж

Крепежные стальные изделия характеризуются большей надежностью в эксплуатации. С их помощью можно без проблем осуществлять сложный и сквозной монтаж. Существенный минус – окисление под продолжительным воздействием влаги.

Такой тип крепежных элементов пользуется большой востребованностью при:

  • навешивании мебели и техники, отличающихся внушительным весом;
  • фиксации трубопроводов различной сложности;
  • креплении несущих направляющих под разнообразные гипсокартонные конструкции.

Пластиковый крепеж

Пластик способен обеспечить легкость монтажного процесса. К тому же такие крепежи многофункциональны и хорошо противостоят коррозии. Пластиковый крепеж для газобетонных блоков пользуется большой популярностью за счет низкой стоимости. Однако их не рекомендуется применять для монтажа на наружных стенах, так как они плохо противостоят колебаниям температурного режима окружающей среды.

Химические дюбеля

Они широко применяются для фиксации массивных предметов на газоблоках. Для этого достаточно заложить капсулу со специальным клеящим составом в заранее подготовленное отверстие.

Какой крепеж использовать для газобетона?

Сегодня рынок предлагает неограниченное многообразие крепежа для фиксации разнообразных предметов на газобетонных блоках. Однако для выбора оптимального крепежного изделия требуется учитывать конкретные условия работы с газоблоком.

К примеру, использовать пластиковые метизы можно для крепления светильников либо навесных зеркал. А вот трубопроводы лучше монтировать с применением металлических дюбелей. Осуществлять крепеж облицовочного кирпича к газобетону рациональнее с помощью специальных пластиковых фиксирующих изделий.

Если вы планируете заняться малоэтажным строительством домов из газобетонных блоков в России, Казахстане, Узбекистане или в другой стране, то рекомендуем ознакомиться с нашим каталогом. У нас вы найдете оборудование для самостоятельного производства газоблоков. Так вы будете на 100% уверены в их качестве.

Amazon.com: Анкеры Fischer для пенобетона FTP K 8 78413: Товары для дома


Цена: 35 долларов.54 + Депозит без импортных сборов и $ 26,70 за доставку в Российскую Федерацию Подробности
Материал Нейлон
Марка Фишер
Размеры изделия ДхШхВ 5.51 х 3,54 х 3,54 дюйма
Тип застежки Шурупы по дереву
Размер застежки M8

  • Убедитесь, что это подходит введя номер вашей модели.
  • Для шурупов по дереву и метрических шурупов
  • Небольшие краевые и межосевые расстояния благодаря анкеровке без давления
  • Высокая удерживающая способность за счет литья в строительном материале.
  • Комфортная сборка: небольшие усилия благодаря установочному приспособлению.
› См. Дополнительные сведения о продукте

Сэкономьте 10 долларов в Prime Day, потратив 10 долларов на малый бизнес сегодня

Как выбрать и использовать крепежные детали для бетона и шурупы для кирпичной кладки

Строители часто называют бетон «идеальным строительным материалом природы».В этом заявлении много правды, поскольку бетон и бетонные строительные изделия составляют значительную часть многих строительных проектов страны. Вы найдете бетон во всем, от высотных зданий до ландшафтного дизайна на заднем дворе. Бетон - универсальное и поистине невероятное вещество.

По данным Portland Cement Association, которая является ведущим авторитетом в Америке по использованию и потреблению бетона, бетонная промышленность Соединенных Штатов создает более 550 000 рабочих мест во всех штатах и ​​приносит миллиарды долларов годового дохода.Это включает промышленное, коммерческое и жилое строительство. Фигуры также учитывают проекты, сделанные своими руками, такие как установка брусчатки для патио и строительство подпорной стены из бетонных блоков.

Как профессионалы, работающие с бетоном, чтобы заработать на жизнь, так и воины, получающие на выходных, наслаждающиеся практическим опытом работы с бетоном, имеют общие потребности. Одна из этих потребностей - найти подходящий крепеж для бетона, когда вам нужно что-то прикрепить к основному материалу. Вам нужно будет выбрать подходящий крепеж для бетона, чтобы правильно склеить его.

Правильный выбор и использование крепежных элементов для бетона требует определенных знаний. Большинство профессиональных бетонщиков имеют многолетний опыт, который учит их, какие типы каменных анкеров и саморезов выбрать в качестве правильного крепежа. Однако, как домовладелец, вы можете быть немного ошеломлены количеством крепежей для бетона, доступных от ведущих американских производителей, таких как Simpson Strong-Tie или Hilti. Если да, то вот удобное руководство по выбору и использованию крепежа для бетона.

Бетон и основы крепежа для бетона

Крепление бетона - это больше, чем наука. Это ближе к ремеслу. Как и в случае каменной кладки, кирпичной кладки и укладки бетона, в работе с крепежными элементами для бетона также существует множество переменных. Во-первых, это сами застежки. Каждый тип имеет свое предназначение или цель. Кроме того, для крепления крепежа используется множество инструментов. Наконец, сочетание правильных крепежных элементов и инструментов для бетона, подходящих к конкретному типу бетонных материалов, может составлять искусство.

Лучше начать, зная, что у вас есть. Во-первых, вы должны знать, какие материалы вы склеиваете и каковы их характеристики. Тогда вы сможете лучше определить, какая застежка подходит для ваших целей. Только после определения базового уровня вы сможете подобрать правильные инструменты и сделать надежное крепление, которое выдерживает вес и прослужит долго. Вот некоторые основы бетона и бетонных креплений.

  • Бетон : Бетон и цемент - две разные вещи.Бетон представляет собой смесь воды, щебня и цементного порошка, которая затвердевает и превращается в строительный продукт. Портландцемент - это сухой порошковый компонент. Это не торговая марка, но это жизненно важный компонент, который вызывает химическую реакцию, называемую гидратацией, которая превращает влажную смесь в твердое вещество.
  • Прочность бетона : При выборе крепежных элементов для бетона важно помнить, что не весь бетон имеет одинаковую прочность. Бетон - это предсказуемое вещество, которому требуется ровно 28 дней, чтобы стать прочным.В этот период бетон называют «зеленым». Затем бетон стареет еще 50 лет, прежде чем стать «старым» или инертным.
  • Бетонное сжатие : Бетонные смеси различаются по прочности на сжатие. Вы можете рассчитать этот показатель, учитывая соотношение цементного порошка к заполнителю. Как показывает практика, чем больше в смеси содержится портландского порошка, тем выше или выше будет ее прочность на сжатие. Большинство товарных бетонных смесей имеют диапазон от 2500 до 3200 фунтов на квадратный дюйм после 28-дневного периода отверждения.
  • Бетонная нагрузка : Этот показатель относится к весу или нагрузке на деталь, которую вы собираетесь прикрепить к бетонной конструкции. Например, вы можете прикрепить лестницу или патио к стене блока Аллана. Вам нужно будет рассчитать нагрузку и определить, выдержит ли ее прочность на сжатие вашего бетона. Затем вы можете выбрать правильный размер крепежа для бетона для работы с основным материалом и насадкой.
  • Типы бетонных нагрузок : Также важно учитывать типы бетонных нагрузок при выборе крепежных элементов для бетона.Есть пять категорий нагрузки. Статическая нагрузка - это постоянная гравитационная сила, которая не движется. Динамические нагрузки возникают, когда что-то движется или вибрирует. Ударные нагрузки возникают при столкновении объектов. Растягивающие нагрузки возникают, когда силы пытаются вытащить застежку из анкера, а срезающие нагрузки возникают, когда силы проходят через поверхность между застежкой и ее склеиваемыми поверхностями.
  • Толщина бетона : Бетонные изделия - это трехмерные объекты. У них есть высота, ширина и длина.Вы можете рассматривать все три этих размера как толщину, в зависимости от того, где вы пытаетесь прикрепить к ним объект. Толщина очень важна при выборе застежки. Крепеж должен соответствовать минимальной толщине основного бетонного материала, чтобы обеспечить достаточную удерживающую способность.
  • Бетонные материалы : В Америке строители используют четыре основных типа бетона. Первый - это монолитный бетон, заливаемый одной массой. Во-вторых, это бетонные блоки или блоки.Это отдельные компоненты, которые складываются вместе. В-третьих, кирпичи. Это более легкие бетонные детали, которые плохо поддаются сверлению и установке крепежа. Четвертый - бетонный раствор. Строители смешивают влажный раствор и дают ему высохнуть, склеивая блоки или кирпичи. Если вы планируете прикрепить крепеж к кирпичу, убедитесь, что вы вставляете в раствор, а не в кирпичную кладку.

Найти дилера

Выбор правильного крепежа для бетона

Теперь, когда вы знаете, с какими бетонными материалами вы работаете и некоторые их свойства, пора перейти к процессу выбора крепежа.Вы должны подобрать подходящий крепеж в зависимости от типа используемого бетона, его прочности, толщины и нагрузки, которую вы поддерживаете. Следующим шагом в выборе лучшего крепежа является определение материалов крепежа. Как и в случае с бетоном, не все крепежи одинаковы.

Помимо критических факторов, таких как сдвиговые и растягивающие нагрузки, необходимо знать о реакциях между бетонными смесями и материалами крепежа. Три основных задачи - это преодоление коррозии или ржавчины, предотвращение химических реакций и предотвращение электролиза.Все три условия сломают крепеж, если вы используете неправильные комбинации материалов. Вот основные материалы для крепежа бетона на выбор.

  • Стандартная сталь : Необработанные стандартные стальные крепежные детали встречаются довольно редко. Это связано с тем, что реакции бетонного материала в результате ржавчины, химической эрозии и электролиза быстро разрушают стандартную сталь, что приводит к ее разрушению.
  • Горячеоцинкованная сталь : Оцинкованная сталь, являющаяся шагом вперед по сравнению со стандартной сталью, обладает хорошей стойкостью к ржавчине и электролизу, но процесс цинкования снижает некоторую прочность.
  • Нержавеющая сталь : Хороший выбор для наружных и влажных условий. Нержавеющая сталь содержит добавку хрома и никеля, что делает ее невосприимчивой к коррозии и другим разрушающим силам.
  • Свинец : Многие винтовые и клиновые анкеры средней и высокой прочности используют свинцовые стержни со стальными винтами или болтовыми вставками. Свинец противостоит всем распространенным угрозам со стороны конкретных химикатов и реакций.
  • Цинк : Как и свинец, цинк обладает превосходными свойствами противостоять коррозии, химическим реакциям и угрозам электролиза, присущим бетонным изделиям.Производители крепежа обычно используют цинк для гальваники винтов, болтов, стержней и клиновых вставок, а не изготавливают крепеж целиком из цинка.
  • Пластик : Для легких условий эксплуатации пластиковые вставки являются популярной частью крепежных элементов для бетона. Пластик не ржавеет, не гниет и не разрушается в результате реакции бетона. Тем не менее, слабость пластика лучше всего подходит для него, поскольку втулки, вставляемые в бетон, крепятся простыми винтами.

Специальные бетонные крепежные изделия и их применение

На американском рынке доступны сотни различных крепежных элементов для бетона.Например, одна только компания Nitterhouse Masonry & Hardware имеет 290 отдельных элементов крепежа для бетона в нашем инвентаре. В этот обширный выбор входят легкие, средние и сверхпрочные крепежи. Он также включает в себя широкий ассортимент крепежных элементов из стандартной стали, горячеоцинкованной стали, нержавеющей стали, свинца, цинка и пластмассы практически для любого возможного применения в бетоне.

Помимо того, что компания Nitterhouse Masonry & Hardware является одним из ведущих производителей бетонных блоков и блоков в Америке, она предлагает полную линейку крепежных элементов, совместимых с производимыми бетонными изделиями.Вот несколько примеров того, какие крепежи для бетона и шурупы для каменной кладки вы найдете на складе Nitterhouse.

  • Tapcon® Анкер-шуруп с шестигранной головкой - 24100 : Это популярный крепежный элемент для бетона для легких и средних нагрузок. Примеры использования анкеров Tapcon® включают простые работы, такие как прикрепление осветительных приборов к швам из кирпичного раствора, размещение почтовых ящиков на блочных стенах или прикрепление кронштейнов для стеллажей к проекту открытого патио. В винтах Tapcon® нет вставок.Вам нужно только просверлить отверстие, и они саморезуются, чтобы закрепиться.
  • Tapcon® Phillips Винтовой анкер для бетона - 24350 : Эти самонарезающие крепления для бетона представляют собой тип анкера, аналогичный винтам 24100, за исключением того, что для них требуются отвертки с крестообразным шлицем вместо инструментов с шестигранной головкой. Основное преимущество головок Phillips заключается в том, что они сидят заподлицо или могут зенковать, а не открыты, как изделия с шестигранной головкой. Винты с крестообразным шлицем лучше всего подходят для деликатных деталей, таких как монтаж декоративных номеров домов или перил.Они также популярны для защиты водостоков и водостоков.
  • Клиновой анкер HILLMAN Power Stud - 371946 : Hillman - отличная торговая марка в сфере производства крепежных изделий для бетона. Эти клиновые анкеры представляют собой универсальные крепежные детали для средних нагрузок. Они часто используются в строительных изделиях, где навесное оборудование является временным. Эти застежки съемные и могут выдерживать многократное использование от работы к работе.
  • Анкер HILLMAN с клиновым болтом - 372182 : Идеально подходит для креплений с тяжелыми нагрузками, например, для крепления стрингеров лестницы к блочным стенам или балок опорной площадки к бетонным стенам, эти прочные крепежные детали подвергаются термообработке из высокоуглеродистой стали с цинкованием для предотвращения коррозии. и другие конкретные реакции.Благодаря специально разработанной двойной резьбе анкеры WedgeBolt не будут вращаться или скручиваться в просверленном отверстии во время затяжки.
  • Клиновой анкерный болт с красной головкой - 50097 : Клиновой анкер с красной головкой - ваше решение многих проблем с креплением бетона в обычных жилых помещениях. Это крепление для легких и средних нагрузок, изготовленное из коррозионно-стойкой нержавеющей стали. Примеры использования: прикрепление деревянных планок к бетонным блокам или стыкам раствора, или деревянным плитам к бетонным полам.Это составные анкеры в комплекте с расширительной втулкой, хвостовиком, гайкой и шайбой.
  • Забивной анкер HILLMAN - 372083 : Вот еще один превосходный бетонный крепеж марки HILLMAN, разработанный для средних и тяжелых работ, таких как крепление ригелей настила к бетонным стенам. Для этого приложения требуется просверлить отверстие в бетоне, а затем вставить вставной анкер, который расширяется и фиксирует любую нагрузку, которую вы к нему прикрепляете. Они идеально подходят для скрытого монтажа к бетонной или блочной кладке.
  • Шипованный анкер для бетона HILLMAN - 371182 : Шипованный анкер - один из самых простых крепежных элементов для бетона. Это цельный дизайн, похожий на кривой гвоздь с грибовидной головкой. Однако не позволяйте внешнему виду обмануть вас. Эти шиповые анкеры идеально подходят для таких тяжелых работ, как прибивание грязевых пластин к зеленому бетону. Оцинкованная сталь делает их долговечными во влажных условиях.
  • HILLMAN PHP SMS Ребристый пластиковый анкер - 5109 : Ребристый пластиковый анкер для легких работ.Вы будете использовать их при нагрузках с небольшой силой сдвига или при минимальном растягивающем давлении. Примеры - развешивание картин на кирпичных блоках и знаков на бетонных стенах. Пластиковые анкеры недороги и являются идеальным компромиссом, когда не важен вес, а бюджет.
  • Анкер-ходовой винт HILLMAN - 5084 : Эти небольшие, но прочные крепежные детали для бетона являются «рабочей лошадкой» для многих работ. Они удивительно прочные для своего размера и легко справляются с удерживающей способностью средней мощности.Их свинцовый состав делает эти анкеры-шурупы почти пуленепробиваемыми в бетонных блоках, строительных швах и при монолитных работах.
  • HILLMAN Анкер с шарнирным болтом - 5021 : Для пустотелых стен в бетонных кирпичах ничто не сравнится с анкерным болтом. Вы просверливаете отверстие нужного размера в блоке и вставляете анкер. Переключатель расширяется внутри блока и захватывает внутреннюю стенку, когда вы затягиваете болт. Анкеры с поворотным болтом идеально подходят для поддержки всех видов веса, когда стандартная втулка не подходит для тонкостенных конструкций.

Крепежные детали для бетона и шурупы для кирпичной кладки для интересных деталей

Если есть проблема с крепежом в бетоне, у Nitterhouse Masonry & Hardware есть решение. Будь то болт для пустотелой кирпичной стены, шипованный анкер для подоконника или саморез Tapcon® для кирпичной кладки для патио на открытом воздухе, у Nitterhouse есть подходящий крепеж для бетона в наличии. Это включает в себя прикрепление любого материала к проектам в том, что мы называем нашими «Вдохновляющими произведениями».Вот несколько примеров того, что Nitterhouse Masonry может сделать для вашего дома и ландшафта.

  • Backyard oasis : Особые характеристики включают легкие и легко перемещаемые садовые стеновые блоки. Вы можете создавать множество узоров и стилей, и они отлично подходят для костров.
  • Домашняя игровая площадка : Используйте не требующие особого ухода и легкие блоки для жилых или коммерческих детских развлекательных пространств. Нет никакого ухода, и они длятся вечно.
  • Открытый камин и бар : Можете ли вы представить себе камин и бар на заднем дворе? Вы можете воплотить это в реальность с помощью вдохновляющего изделия Nitterhouse, сделанного из красивого шпона или блока Allan.
  • Камень из шпона внутри и снаружи : CutStone идеально подходит для создания красивых деталей, таких как стены, фонтаны или колонны внутри или снаружи вашего дома. Вдохновение Nitterhouse позволяет создавать именно то, что вы хотите, используя красивые естественные цвета.

Свяжитесь с Nitterhouse Masonry & Hardware, чтобы найти дилера

Вы можете легко получить желаемый вид, вдохновившись продукцией Nitterhouse Masonry & Hardware. Мы обслуживаем государства Центральной Атлантики с 1923 года. За это время мы создали обширную дилерскую сеть, чтобы предоставить вам все ваши крепежные детали для бетона и другие проблемы, связанные с каменной кладкой. Дилеры Nitterhouse надежно работают в мире бетона, и мы готовы помочь вам любым возможным способом.

Свяжитесь с Nitterhouse Masonry & Hardware сегодня. Наш номер телефона 717-267-4500. Или вы всегда можете связаться с нами через Интернет.

тяжелых предметов на стенах - как использовать стенные болты?

Вы когда-нибудь хотели прикрепить что-то действительно тяжелое к стене, полу или потолку? И я имею в виду глупо тяжелые… вроде гигантских телевизоров на консольных кронштейнах, сетевых шкафов или огромных, смехотворно тяжелых радиаторов? Добро пожаловать в мир Wall Bolt! Сегодня мы узнаем, как использовать анкерные болты / распорные анкеры.

Смотрите полное видео здесь:

Как прикрепить ДЕЙСТВИТЕЛЬНО ТЯЖЕЛЫЕ предметы к стенам? Встречайте НАСТЕННЫЙ БОЛТ!

Посмотрите это видео на YouTube.
Беспокоитесь о конфиденциальности? Пожалуйста, прочтите нашу Политику конфиденциальности перед просмотром видео на этом сайте - ссылка внизу каждой страницы. Спасибо!

Прежде чем я начну, вас не засыпают всплывающими окнами или рекламой на этом сайте, поскольку я независим и полагаюсь на партнерские ссылки, самый справедливый способ финансирования Интернета. Используя ссылки в статье, вы делаете все возможное, чтобы этот сайт оставался бесплатным, и это не требует дополнительных затрат.Я ссылаюсь только на продукты, которые использую в настоящее время или собираюсь использовать - вы можете узнать больше о партнерских ссылках здесь. Спасибо!

Использованные инструменты и изделия

Помните, что на этой странице вы можете найти подробный список инструментов и продуктов, которые я знаю и которым доверяю. Надеюсь, вы найдете это полезным.

Введение

Стеновые болты

- это в значительной степени самое прочное механическое крепление, которое я когда-либо использовал. Они могут выдерживать ОГРОМНЫЕ нагрузки и являются моим незаменимым помощником для гигантских телевизоров, больших шкафов, тяжелых радиаторов и всего, что там, где обычные пластиковые заглушки просто не подходят.У них есть несколько разных имен:

  • Болт стеновой
  • Rawlplug, назовите их Rawlbolts
  • Screwfix назовите их Shield Anchors
  • Fischer называет Wallbolts

Я всегда называл их анкерами для стен - они также очень похожи на «анкеры-гильзы», и я видел, как некоторые поставщики называют их также под этим названием (хотя анкеры-гильзы имеют несколько иной дизайн).

Они предназначены ТОЛЬКО для использования на твердых поверхностях, таких как бетон, кирпич или блочная кладка.Они не подходят для гипсокартона или деревянных стен. Я успешно использовал их на стенах с точечными и мазками, но вам нужно сделать прокладку, чтобы заполнить полость между гипсокартоном и блочной кладкой, иначе вы в конечном итоге раздавите гипсокартон, когда затянете болт.

Как использовать болты для стен

Те, которые я показываю вам на видео выше, имеют размер M8 x 60 мм и требуют отверстия 14 мм. Я почти всегда использую для этого сверло SDS, так как оно позволяет легко просверлить такое большое отверстие в бетоне - вы будете в нем навсегда с обычным комбинированным сверлом.Мне нравится устанавливать ограничитель глубины на общую длину болта - вы не хотите, чтобы он «доходил до дна» в отверстии. Пропылесосьте отверстие после просверливания - если вы попадете в резьбу анкерного болта из пыли или мусора, у вас проблемы!

По возможности, я предпочитаю прикреплять стенной болт к арматуре, а затем предлагать всю сборку до стены. Преимущество этого способа состоит в том, что вы с меньшей вероятностью столкнетесь с проблемами, связанными с попаданием в поток мусора. Это не всегда возможно с такими вещами, как гигантские тяжелые радиаторы.Поверьте, если резьба застрянет, вывернуть болт будет ОЧЕНЬ сложно. В худшем случае вам придется отрезать ее и начинать заново - работа с углеродистой сталью - неинтересная работа.

После того, как болт окажется в отверстии, его можно просто затянуть. Когда болт затягивается, наконечник со скошенной фаской втягивается в фитинг, вызывая его расширение. Чем сильнее вы его затягиваете, тем больше расширяется - вот и все! Я обычно делаю их «удобно тугими» с помощью набора розеток. После того, как вы сделаете несколько, вы привыкнете к тому, насколько плотными они должны быть.Если вы используете их в промышленности, вам следует использовать динамометрический ключ и следовать рекомендациям производителя.

Использование распорных анкеров в кирпичных или блочных стенах

Во-первых, как обычно, всегда следуйте спецификациям производителя. В небытовых / промышленных ситуациях всегда следуйте рекомендациям инженера-строителя.

Помимо этого, я много лет очень успешно использовал такие распорные анкеры в кирпичных, блочных и каменных стенах.В этом сценарии необходимо учитывать два основных фактора:

  1. Насколько близко вы находитесь к краю кирпича / блока и может ли анкер вызвать растрескивание при затяжке?
  2. Кирпич / блок пустотелый?

Трещины в кирпичах от разжимных анкеров

Короче говоря, не используйте их близко к краю кирпичей или блоков на внешнем углу стены! Честно говоря, это относится и к твердому бетону. На самом деле это редко является серьезной проблемой для внутренних стен, поскольку кирпич, в котором вы просверливаете, скорее всего, будет поддерживаться окружающими кирпичами.Обычно это предотвращает растрескивание, так как кирпичу некуда деваться. В худшем случае, если он действительно треснет, он вряд ли будет структурным, он будет покрыт штукатуркой, и вы все равно сможете затянуть болт, чтобы получить надежную фиксацию. Если вы используете их на оголенном кирпиче и не хотите рисковать из-за неприглядной трещины, вам, вероятно, лучше всего подобрать другой тип ремонта. Для стандартных внутренних кирпичных стен в старых викторианских домах, где обычно используется полнотелый кирпич, все будет в порядке.

Использование анкеров для пустотелых блоков / кирпичных стен

Расширительные анкеры предназначены только для использования в сплошных стенах, то есть они не годятся для пустотелых блоков или современных перфорированных кирпичей, поскольку анкерам не за что держаться. Вы действительно рискуете, попадете ли вы в твердую секцию или полую, например, в лягушку кирпича. По этой причине вам может потребоваться альтернативное решение для крепления наружных стен. Еще одна хитрость - использовать линейку минометов - не идеально, но может работать и (см. Выше).

Внутренние несущие стены, скорее всего, будут сделаны из твердых блоков в новых британских домах или из цельного кирпича в старых викторианских домах, в любом случае с вами все будет в порядке. Другое дело - пеноблоки с низкой плотностью, такие как Thermalite, см. Ниже.

Скрытое преимущество расширения анкеров и линий раствора

Когда вы прикрепляете какие-либо предметы к стенам в жилых домах, вы редко знаете, из чего сделана эта стена, пока не начнете сверлить. Даже в этом случае есть разумная вероятность, что вы рано или поздно попадете в минометный рубеж.Этот раствор иногда может быть довольно прочным. Иногда, особенно в старых домах, он может напоминать сухой песок с солнечного берега. В идеале вам нужно повторно просверлить отверстия и найти новые точки крепления в массивном кирпиче / блоке, но это не всегда возможно. Химические фиксации в этом случае бесполезны. Это также большая проблема для саморезов по бетону.

Однако в качестве потенциального решения проблемы появляется расширяющийся якорь. Не нужно много сверлить, чтобы от 10-миллиметрового шва до 14-миллиметрового отверстия.Вставьте крепление и продолжайте как обычно. Анкер может держаться за верхний / нижний кирпичи или за стороны кирпича в вертикальном шве. Это дает дополнительное преимущество в том, что кирпичи / блоки не растрескиваются. Однако это совершенно не отвечающий спецификациям взлом, так что вы рискуете!

Расширительные анкеры в блоках низкой плотности (Thermalite)

Блоки с низкой плотностью имеют много преимуществ по сравнению с другими строительными материалами. Они обладают очень высокими теплоизоляционными свойствами, поэтому отлично подходят для наружного применения, где требуются низкие значения коэффициента теплопередачи.С ними также легко обращаться и резать.

Турбо-блок Thermalite Aircrete Turbo Block - определяется по 6 волнистым линиям царапин.

Главный недостаток с точки зрения столярных работ заключается в том, что к ним сложно прикреплять предметы. Они такие мягкие, что можно вставить отвертку прямо в них голыми руками. Обычные заглушки и винты вообще не работают. При строительстве методом dot & dab вы, вероятно, получите лучшее крепление из гипсокартона, чем из блоков ниже.

Таким образом, для действительно тяжелых предметов из ячеистого бетона вам, вероятно, лучше всего подойдет химическая фиксация, такая как Fischer Undercut PBB Cone Drill, используемая с инъекционным строительным раствором, таким как Fischer FIS V.В собственных тестах Fischers это дало безопасную нагрузку около 100 кг на фитинг. В качестве альтернативы взгляните на систему Aircrete Anchor FPX-I компании Fischer. Недостатком их являются:

  • Они дорогие
  • Их сложно найти на внутреннем рынке
  • Сложно использовать
  • Время высыхания фиксации из смолы

Я использовал традиционные анкеры для экрана и болты для стен в блоках с низкой плотностью, но это действительно не рекомендуемое решение. Попробуйте на свой страх и риск и посмотрите это пространство для полного теста!

Прочие соображения e.грамм. вибрация

Одно из последних соображений, которое следует учитывать при использовании расширяющихся металлических анкеров - это вибрация. Скорее всего, они со временем потеряют самообладание? Я никогда не видел, чтобы такое происходило со статическими объектами. Я также никогда не видел, чтобы такое происходило с вибрирующими механизмами, но это определенно могло случиться. Это то, что вам нужно проверить, поскольку все зависит от того, насколько сильна вибрация / движение.

Химическая смола и механические крепления

Опять же, в промышленных приложениях это необходимо указать инженеру-строителю.Как механические, так и химические крепления доступны в широком диапазоне размеров, чтобы охватить самые мыслимые значения нагрузки. Как упоминалось в видео выше, ваш больший риск - это обрушение стены до того, как выйдет из строя монтаж. Так что будьте особенно осторожны при одностворчатой ​​конструкции! (например, стены гаража)

Самый большой недостаток химического пути заключается в том, что неправильное использование может привести к очень слабой, почти бесполезной фиксации. Я видел несколько попыток закрепления смолой. Я никогда не видел, чтобы механический стенной болт откручивался.Нужно взвесить все за и против:

Химические фиксаторы - Профи

  • Очень прочный при правильном использовании
  • Меньше риска появления трещин
  • Автоматическая водонепроницаемость (обычно)
  • Меньше проблем с вибрацией
  • ОЧЕНЬ постоянный

Химические фиксаторы - против

  • Значительно увеличенное время установки
  • Потенциально длительное время отверждения смолы
  • Необходимо учитывать температуру
  • Сложнее установить правильно
  • Ничего хорошего, если вы попадете в минометную линию
  • Дорого
  • ОЧЕНЬ постоянный

Механические крепления - Плюсы

  • Простота использования
  • Съемный
  • Возможна немедленная загрузка
  • Инструмент для решения проблем с линиями строительных растворов
  • Сравнительно недорого
  • Штраф для большинства домашних сценариев

Механические крепления - Минусы

  • Может вызвать растрескивание
  • Если резьба забивается, у вас проблемы
  • Вибрация может быть проблемой

Еще один момент, который я не затронул выше, - это класс огнестойкости, поскольку он может варьироваться от штуцера к штуцеру.Если необходимо учитывать степень огнестойкости, вам необходимо изучить как химические, так и механические крепления.

Подводя итог

Короче говоря, болты для стен по-прежнему являются фантастическим продуктом и средством решения проблем для крепления тяжелых предметов к стенам, потолку и полу. Как и все остальное, существует миллион различных способов достижения одного и того же результата. Проведите собственное исследование и всегда следуйте инструкциям производителя. Для меня стенные болты остаются основной частью моего крепежного инвентаря.

Дополнительная литература

Последнее обновление: 25 августа 2018 г.
Первоначально опубликовано: 25 августа 2018 г.

Энди в течение многих лет успешно вел бизнес по обслуживанию недвижимости и деревообработке. Он основал и руководит отмеченными наградами компаниями, большую часть своей жизни работал самостоятельно и был одним из ведущих в Великобритании для первого коммерческого подкаста по столярным изделиям. Теперь он делится своим опытом через один из крупнейших в Великобритании каналов YouTube, посвященных обслуживанию недвижимости.

(PDF) Экспериментальное исследование прочности на вырыв пенобетона с использованием различных типов шурупов

Экспериментальное исследование прочности на вырыв вспененного бетона

с использованием различных типов шурупов

MA Othuman Mydin1, N. Noordin 2, З.Матори3, Н. мкр Сани4, Н.Ф. Zahari5

1,2,3,4 Школа жилищного строительства, строительства и планирования, Universiti Sains Malaysia, 11800, Пенанг, Малайзия

5 Факультет архитектуры, планирования и геодезии, UiTM Perak, Seri Iskandar Campus, 32610,

Seri Iskandar, Перак, МАЛАЙЗИЯ

Аннотация.В этом исследовании основное внимание уделяется результатам всестороннего испытания на прочность для количественной оценки

механических свойств прочности шнека на вырыв из пенобетона. Пенобетон

классифицируется как легкий бетон, полученный из цементного теста или раствора

, в котором воздушные пустоты захватываются в растворе подходящим пенообразователем. За эти

дней использование пенобетона было признано в строительной отрасли в виде стеновых блоков

, стеновых панелей, а также материала для стяжки пола и кровли.Следовательно, применение

этого материала должно быть максимально многофункциональным. Как известно, шурупы

на стене или потолке широко распространены в зданиях. Целью данного исследования является исследование

и определение прочности на вырыв различных свойств и типов винтов в легком пенобетоне

с различной плотностью, которые могут показать лучший результат прочности на вырыв

пенобетона. Для визуализации различных результатов силы выдергивания также будут использоваться винты

с дюбелем и без него.Прочность на вырыв будет проверяться

с использованием универсальной испытательной машины, где будет измерена предельная нагрузка винтов

, прикрепленных к пенобетону.

1 Введение

Легкие бетоны широко используются в таких развитых странах, как Германия, Великобритания,

Австралия, США и Европа [1]. Основной характеристикой этого продукта является низкая плотность с широким диапазоном плотностей в сухом состоянии

, обычно от 400 до 1600 кг / м3, который, кроме того, имеет более низкие механические свойства тендера

по сравнению с нормальной прочностью бетона [2,3].Это сыпучий материал, который

идеально подходит для широкого спектра применений [4]. Пенобетон легко укладывается насосом

(при необходимости) или вручную и легко укладывается в труднодоступные места [5].

не требует уплотнения, вибрации или выравнивания. Обладает отличной водо- и морозостойкостью

компонента и обеспечивает высокий уровень звуко- и теплоизоляции [6,7].

Легкий пенобетон используется в строительной отрасли более 50 лет с момента внедрения системы ячеистого бетона

[8].Использование пенобетона было почти

исключительно ограничено заполнением неструктурных пустот, работами по примыканию мостов, изоляцией крыши, теплоизоляцией

, акустическим демпфированием и заполнением траншей для восстановления дороги и строительных блоков

[9, 10]. Первое использование пенобетона было зарегистрировано в начале 1920-х годов и в основном использовалось в качестве изоляционного материала

.

DOI: 10.1051 /

C

 Принадлежит авторам, опубликовано EDP Sciences, 2014

,

/

010 (2014)

201conf

Web of Conferences

4010

000

4010

1

MAT EC

matec

5

5

3

3

1

1

Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License 4.0, который разрешает неограниченное использование, распространение и воспроизведение

на любом носителе при условии правильного цитирования оригинальной работы.

Статья доступна на http://www.matec-conferences.org или http://dx.doi.org/10.1051/matecconf/20141501031

Семь наиболее распространенных типов бетонных анкеров

Изучение правильных бетонных анкеров ведь работа не так сложна, как вы думаете, если вы знаете, что такое разные конкретные якоря, что они делают, как и почему.

Наиболее распространенные типы бетонных анкеров

Основное различие между бетонными анкерами заключается в том, является ли анкер наружным или внутренним. Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или объект, который нужно закрепить) в предварительно просверленное отверстие.

Внутренние анкеры вставляются в отверстие, просверленное в бетоне. Затем приспособление помещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером.Чтобы определить отверстие для внутреннего анкера, требуется установочный инструмент.

Якоря

также отличаются множеством других соображений. Вот 7 самых распространенных типов бетонных анкеров.

1. Клинный бетонный анкер : Названный в честь клиньев, которые открываются и расширяются на 1/16 дюйма в основании при затягивании болта, этот охватываемый бетонный клиновой анкер широко используется, поскольку он устойчив к коррозии, легко вставляется и среди самых прочных бетонных анкеров. На самом деле это шпилька, состоящая из двух соединенных частей: одна деталь имеет резьбу на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между шпилькой и стенкой дыра в бетоне.Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах, часто подвергающихся сейсмической активности.

Несколько замечаний относительно клиновых анкеров:

  • Отверстия, просверленные в бетоне под клиновой анкер, должны быть равны диаметру анкера.
  • Клиновые анкеры предназначены только для твердого бетона и не могут использоваться в кирпиче, блоке, растворе или камне.

2. Забивной анкер для бетона : Иногда его путают с клиновыми анкерами, потому что они расширяются аналогичным образом. Забивные анкеры - это анкеры с внутренней резьбой, которые помещаются в предварительно просверленное отверстие.Плунжер-расширитель в основании анкера устанавливается с помощью установочного инструмента, который по сути представляет собой стальной стержень с одним концом, загнутым вниз. Суженная часть инструмента вставляется в вставной анкер и ударяется молотком до тех пор, пока выступ анкера не соприкоснется с выступом установочного инструмента. Как и клиновой анкер, забивные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоке, растворе или камне.

3. Анкер с бетонной гильзой : Анкеры с гильзой - это крепежные детали с наружной резьбой, которые состоят из болта с резьбой, охватываемого расширительной втулкой на верхнем конце, и гайки и шайбы на другом конце.Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт вытягивается вверх через втулку, в результате чего втулка расширяется до дюйма, создавая необходимую фиксацию. Анкеры-гильзы можно использовать в бетоне, кирпиче или камне.

4. Машинный анкер с винтовым креплением: Анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставляемого (или забиваемого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне.Анкерный винт продевается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того, как винт опускается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепляя приспособление к бетонной поверхности. Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Примечание: для крепежных винтов требуемый размер отверстия больше размера используемого анкера.

5. Ударный анкер (он же молотковый привод, ударный набор, металлический ударник или ведущий штифт молотка, анкер ): это охватываемая застежка, используемая для прикрепления относительно легких приспособлений, таких как кронштейны для полок, кабелепровод и электрические коробки, к твердому телу. конкретный. Ударная анкерная анкерная анкерная крепежная деталь представляет собой крепежный элемент для расширения, состоящий из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого кожуха. После того, как ударный анкер вставлен в предварительно просверленное отверстие, головка его штифта продвигается дальше в трубку посредством ударов молотка, расширяя трубку и тем самым создавая необходимую фиксацию в отверстии.Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как и диаметр используемого анкера. Забивные анкеры позволяют быстро установить оборудование на большой длине, но после установки их, как правило, не снимать.

6. Lag Shield Anchor : Это охватывающий анкер, состоящий из ребристой, слегка сужающейся втулки из цинкового сплава без резьбы, которая вставляется в отверстие, предварительно просверленное в бетоне или в стыках строительных растворов блоков или кирпичных стен. Когда стопорный винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.

Анкерные щиты типа Lag обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, который входит в анкер. В большинстве случаев длинный анкерный экран обеспечивает лучшую удерживающую способность в более мягких и менее плотных базовых материалах, в то время как более короткий защитный экран лучше всего работает в более твердых или более плотных базовых материалах, таких как кладка, где он может помочь сократить время сверления.

Пара дополнительных советов по анкерам защитного экрана:

  • Из-за гибкости клина из мягкого металла анкерные болты защитного экрана хорошо работают в ситуациях, когда опора может подвергаться вибрации.
  • При сверлении отверстия для анкера защитного экрана помните, что правильный размер отверстия является обязательным. Щит просто вращается в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами вашего молотка.

7. Анкеры с раздельным приводом : Упругий состав цельного анкера с раздельным приводом является источником его удерживающей силы. Разъемные приводы, изготовленные из прочной углеродистой стали, представляют собой охватываемые анкеры с расширенным разделенным основанием.Пока разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает внешнее давление на стенки отверстия, придавая анкеру с разъемным приводом его удерживающую способность.

Дополнительные советы по установке анкеров с раздельным приводом:

  • Размер отверстия должен быть равен диаметру основания анкера.
  • Анкеры с разъемным приводом
  • предназначены для несложного анкерного крепления к бетону, кирпичу или блоку.

См. Таблицу ниже, которая поможет вам выбрать лучший бетонный анкер для вашего проекта.

V = очень подходит M = подходит

Тип материала Бетон Soilis Пустотелый бетонный блок Блок заполненный раствором Кирпич Миномет
Анкер клиновой В м
Анкер-гильза В В В В В
Забивной анкер В м
Анкер-винт м В м В В
Анкер-шуруп по свинцу В В В В
Одинарный распорный анкер м м В В В
Анкер двойного растяжения м м В В В

Другие соображения при выборе правильного бетонного анкера

Ржавчина и коррозия

Анкеры, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружен в воду или подвергаться периодическим влажным условиям на открытом воздухе.Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они заржавеют. Для использования в сухих помещениях достаточно стандартных оцинкованных анкеров.

Требования к нагрузке

Нагрузка - это давление на бетон относительно прикрепляемого к нему предмета. Анкер должен выдерживать нагрузки сдвига и растяжения. Все, что прикреплено к бетону, несет на себе вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общей справки относительно значений нагрузки и должна использоваться вместе с конкретными данными о нагрузке от производителя крепежа.

Значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер мин. Кодовый объект сверло Вытяжка (фунты) Сдвиг (фунты)
1/4 дюйма 1-1 / 8 " 1/4 " 877 1082
5/16 " 1-1 / 8 " 5/16 " 892 1156
3/8 дюйма 1-1 / 2 " 3/8 дюйма 1525 3238
1/2 " 2-1 / 4 " 1/2 " 2999 5564
5/8 " 2-3 / 4 " 5/8 " 3749 6198
3/4 " 3-1 / 4 3/4 " 4978 9378
7/8 " 3-7 / 8 " 7/8 " 6294 13687
1 " 4-1 / 2 " 1 " 7329 17712
1-1 / 4 " 5-1 / 2 " 1-1 / 4 " 13162 24206

Масса

Как правило, небольшие предметы, которые весят меньше, можно закрепить с помощью крепежа диаметром 3/16 дюйма и 1/4 дюйма.Для предметов среднего веса должно хватить креплений диаметром, 1/2 или ⅝ дюйма, тогда как крепежи диаметром ⅝, ¾ или 1 дюйм лучше всего подходят для тяжелых предметов.

Бетонные анкеры и крепежные детали могут использоваться в различных бетонных приложениях и проектах. Перед установкой любых бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.

Fischer SX - Крепежные детали Blacks


Описание продукта

Расширительная пробка Fischer SX оптимально передает силу в строительный материал за счет четырехстороннего расширения.Помимо обычного расширения, высококачественный нейлон, используемый для его производства, гарантирует надежную и прочную фиксацию. Разъем доступен в размерах от 4 x 20 до 16 x 80 мм и опционально с винтами. Дюбель Fischer SX является первым выбором при установке, например, освещения, колодок, ванных и туалетов, а также легких навесных шкафов в бетоне и ячеистом бетоне, а также в кирпичной кладке из твердых или пустотелых строительных материалов. Варианты с предварительно сформированными краями предотвращают проскальзывание пробки в просверленное отверстие.Варианты с большей глубиной анкеровки идеально подходят для крепления в полых строительных материалах, в ячеистом бетоне и для штукатурных покрытий.

Чтобы купить этот продукт НАЖМИТЕ ЗДЕСЬ

Преимущества

  • 4-стороннее расширение обеспечивает оптимальное распределение усилий в материале и обеспечивает высокую несущую способность в твердых и полых строительных материалах.
  • Нерасширяющаяся шейка заглушки предотвращает создание расширяющих сил на поверхности материала во время завинчивания винта.Это помогает предотвратить повреждение плитки и штукатурки.
  • Выраженный обод предотвращает проскальзывание пробки в просверленное отверстие, что упрощает установку.
  • Большая глубина анкеровки SX 6x50, 8x65 и 10x80 означает, что дюбель особенно подходит для крепления в полых строительных материалах, ячеистом бетоне и к штукатурке мостов.

Приложения

• Освещение • Световые шкафы • Вешалки для полотенец • Зеркальные шкафы • ТВ-консоли

Функционирование

  • SX подходит для предварительной и сквозной установки.
  • При заворачивании винта SX расширяется в четырех направлениях, обеспечивая надежную фиксацию в строительном материале.
  • Требуемая длина винта определяется по формуле: длина дюбеля + толщина зажима + 1 диаметр винта.
  • Подходит для дерева, ДСП и распорных шурупов (fischer ASL, см. Стр.).

Строительные материалы

  • Бетон
  • Вертикально перфорированный кирпич
  • Пустотелые блоки из легкого бетона
  • Пустотные плиты перекрытия из кирпича и бетона
  • Перфорированный силикатный кирпич
  • Полнотелый силикатный кирпич
  • Натуральный камень с плотной структурой
  • Пенобетон
  • Сплошная панель из гипса
  • Полнотелый кирпич из легкого бетона
  • Полнотелый кирпич

SX_Load_Table.pdf

Анкер для газобетона FPX-I - fischer fixings

Анкер для газобетона FPX-I - fischer fixings

Прочный анкер с внутренней резьбой и уникальным четырехсторонним расширением для крепления в ячеистом бетоне.

Анкер fischer Aircrete FPX-I изготовлен из оцинкованной стали.После предварительного сверления FPX-I забивается только с помощью молотка. Чистить просверленное отверстие не нужно. Анкер fischer Aircrete устанавливается с помощью шестигранной отвертки, аккумуляторной отвертки или трещотки. Затем конус втягивается в расширительную втулку. В этом случае четыре крыла создают поднутрение в просверленном отверстии. После расширения шестигранник автоматически освобождается. Анкер fischer Aircrete FPX-I идеально подходит для крепления подвесных потолков, перил или кухонных шкафов к ячеистому бетону.

Преимущества

  • FPX-I позволяет легко затягивать шестигранным ключом с помощью аккумуляторной отвертки или трещотки и, следовательно, обеспечивает максимальный комфорт при установке.
  • Расширение анкера с контролируемой деформацией с помощью шестигранного ключа обеспечивает безопасный, равномерный и бережный монтаж.
  • Уникальное четырехстороннее расширение FPX-I с квадратной распорной втулкой предотвращает вращение анкера в просверленном отверстии и обеспечивает высокие нагрузки на растяжение и сдвиг, что означает меньшее количество точек крепления.
  • Освобождение шестигранного ключа гарантирует автоматический контроль настройки для каждого процесса установки.
  • Первый стальной анкер с ETA-Approval и сертификатом противопожарной защиты для креплений в ячеистом бетоне позволяет использовать их также для безопасных креплений.

7 Найденные варианты продукта

Найдено 7 вариантов продукта

ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M6
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ -
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158359
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M6
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ 2 x FPX M6 I, 1 x установочный инструмент
Упаковка Блистерная карта
Количество 2 [г.]
GTIN (код EAN) 4048962218732
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M8
Мин.проникновение болта

л E, мин.

8 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ 2 x FPX M8 I, 1 x установочный инструмент
Упаковка Блистерная карта
Количество 2 [г.]
GTIN (код EAN) 4048962181869
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M8
Мин.проникновение болта

л E, мин.

8 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ -
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158366
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M10
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ 2 x FPX M10 I, 1 x установочный инструмент
Упаковка Блистерная карта
Количество 2 [г.]
GTIN (код EAN) 4048962181876
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M10
Мин.проникновение болта

л E, мин.

10 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ -
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158373
ETA-разрешение
Диаметр сверла

d 0

10 [мм]
Длина анкера

л

75 [мм]
Внутренний поток

A1

M12
Мин.проникновение болта

л E, мин.

12 [мм]
Максимум. проникновение болта

л E, макс.

15 [мм]
Эффект. глубина якорной стоянки

h ef

70 [мм]
Мин. глубина сверления

h 1

95 [мм]
СОДЕРЖАНИЕ -
Упаковка Коробка складная
Количество 25 [г.]
GTIN (код EAN) 4048962158380

Легенда знак равно Доступно разрешение знак равно Разрешение недоступно

Области применения

  • Подвесные потолки
  • Кабельные лотки
  • Трубопроводы
  • Вентиляционные каналы
  • Поручни / поручни
  • Телевизионные консоли
  • Кухонные шкафы
  • Отдельные установки

Строительные материалы

Одобрено для:
  • Пенобетон с прочностью на сжатие от 2 до 7 Н / мм²
  • Стеновые или потолочные плиты из пенобетона с прочностью на сжатие 3.От 3 до 4,4 Н / мм²
  • Кладка из пенобетона, напр. оштукатурены, облицованы плиткой, оклеены обоями и т. д.

Подробную информацию о строительных материалах вы можете найти в регистрационном документе.

Разрешение

  • ETA-12/0456
  • ДОП № 0132
  • ДОП № 0176

Подробности см. В соответствующих документах.

Функциональные возможности

  • FPX-I с внутренней резьбой подходит для предварительной установки.
  • Предварительное сверление позволяет легко забивать даже высокопрочный пенобетон. Очистка просверленного отверстия не требуется.
  • Когда анкер затягивается шестигранным ключом, втулка с внутренней резьбой начинает вращаться, и конус втягивается в квадратную распорную втулку. Газобетон сжимается с четырех сторон и образует поднутрение в просверленном отверстии.
  • При достижении оптимального расширения шестигранный ключ автоматически снимается с анкера.

Ударное сверло Quattric II

Этот веб-сайт использует файлы cookie.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
