Автор Выбор марки бетона для перекрытия
Один из самых универсальных и распространенных строительных материалов – бетон. Он имеет главный показатель своего качества – класс или марку. Соответствие его той или другой марке определяет область применения.
Схема перекрытия по стальным балкам.
Кроме марки он характеризуется также морозостойкостью, водонепроницаемостью, прочностью, подвижностью, твердением.
На правильность выбора бетона для определенных строительных работ влияет его марка.
Состав смеси
Основные составляющие смеси:
- цемент;
- песок;
- щебень;
- вода.
Схема приготовления бетонной смеси.
Бетон изготавливается в бетономешалке, качество его в этом случае значительно выше, чем при ручном приготовлении.
Цемент – основной компонент, расход его зависит от будущей марки приготавливаемой смеси.
Песок используют очищенный от глины и любых других примесей речной песок.
Щебень в приготовлении смеси используют фракции 10-20 мм. Щебень используется чистый, без мусора и отсева. Вода, добавляемая в бетон, тоже должна быть чистой, без примесей нефтепродуктов, красок, и других добавок, способных вызвать расслоение раствора.
Готовую смесь получают методом смешивания четырех компонентов в следующей пропорции: цемент – 1 часть, щебень – 4 части, песок – 2 части, вода – ½ части. Это весовое соотношение носит несколько приблизительный характер. На него влияет марка цемента и бетона, характеристики щебня и песка, использование пластификаторов.
Расход цемента на 1 м³ бетонной смеси напрямую зависит от марки. Согласно ей определяют расход цемента.
Приготовление раствора
Схема определения пластичности бетонного раствора.
Бетон изготавливают по следующей схеме:
- во включенную бетономешалку вливают часть воды и засыпают цемент;
- смесь перемешивается до получения болтушки;
- в полученную болтушку постепенно всыпается песок;
- смесь тщательно перемешивается;
- когда смесь превратилась в раствор, в бетономешалку добавляют остаток щебня и воды;
- смесь перемешивается до однородного состояния.
Количество воды необходимо высчитывать правильно, так как излишек и недостаток ее в растворе ухудшает качество смеси и качество укладки. Строители высчитали, что при изготовлении смеси вода должна составлять 50% от веса цемента.
Основные характеристики, пропорции и область применения бетонов.
Пропорции марки бетонов означают: цемент, песок, щебень.
М100 класс В7,5 (1:5,8:8,1) – используется для подготовительных работ по изготовлению монолитных плит и фундамента, при строительстве дорог.
М150 класс В12,5 (1:4,5:6,6) – используют для проведения подготовки перед заливкой монолитного фундамента. Применяют для стяжки пола и фундаментов в небольших строениях, для бетонирования садовых дорожек, при дорожном строительстве.
М200 класс В15 (1:3,5:5,6) – применяют для изготовления стяжки пола, фундамента, отмосток, дорожек. Из него выполняют ленточные, плитные, свайно-ростверковые фундаменты, изготавливают лестницы, подпорные стены, плиты для строительства дорог.
М250 класс В20 (1:2,6:4,5) – применяется для изготовления монолитного фундамента, отмосток, площадок, дорожек, заборов, лестниц, подпорных стен, ненагружаемых плит перекрытия.
М300 класс В22,5 (1:2,4:4,3) – используют для выполнения монолитных фундаментов, плит перекрытий, отмосток, дорожек, заборов, лестниц, подпорных стен и монолитных стен зданий повышенной этажности.
М350 класс В25 (1:2:4) – один из основных бетонов, который используется для изготовления ленточных, плитных, свайно-ростверковых фундаментов и свайно-ростверковых железобетонных конструкций, плит перекрытия, колонн, балок, ригелей, монолитных стен, бассейнов, аэродромных дорожных плит ПАГ и других железобетонных конструкций, предназначенных для использования их при экстремальных нагрузках.
М400 класс В30 (1:1,6:3,2) – применяется для строительства мостовых конструкций, гидротехнических сооружений, банковских хранилищ, железобетонных конструкций и железобетонных изделий повышенной прочности, в частном строительстве не применяется.
Бетонирование железобетонных перекрытий
Перекрытие – это конструкция, которая разделяет здание на этажи в помещении. Является основой устойчивости здания и обеспечивает тепло и звукоизоляцию помещений.
Для бетонирования железобетонного перекрытия подготавливают бетон, в состав которого входит:
- цемент марки М400 – 1 часть;
- песок – 2 части;
- щебень размером до 20 мм – 4 части;
- вода – количество, необходимое для получения рабочей консистенции.
Схема наполнителей для бетонной смеси.

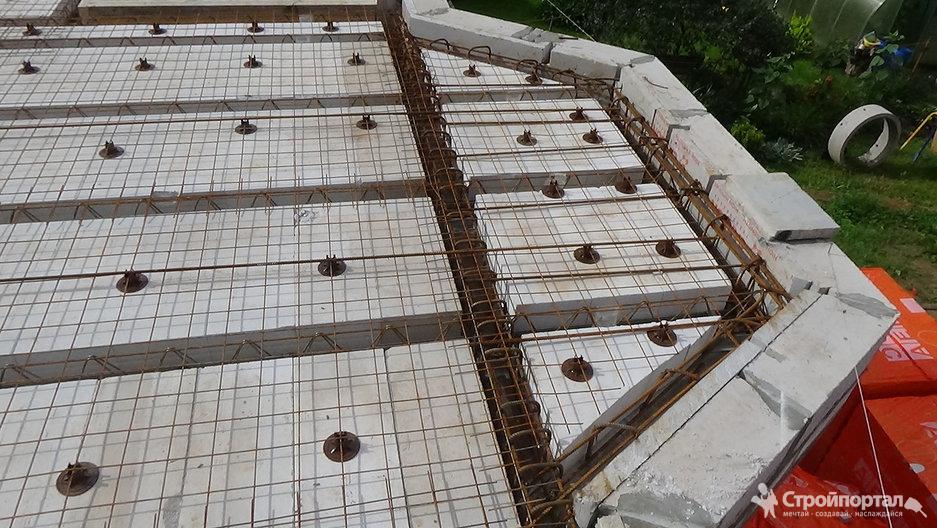

Для плиты перекрытия изготавливают опалубку с каркасом. В опалубку заливают бетон и трамбуют его глубинным вибратором. Наибольший эффект достигается, если радиус вибрации больше радиуса вибратора в 5 раз.
Плиту перекрытия выливают без перерывов, заливку начинают с угла и заканчивают противоположным углом.
Опалубку с плит снимают через 2-3 недели, в это время она набирает до 80% своей прочности. От быстрого высыхания бетон закрывают влажными средствами: пленкой, опилками, мешковиной. В первые 7 дней проводят периодическое увлажнение.
Плита готова к употреблению через 28 дней после заливки смеси в опалубку. За это время бетон набирает марочную прочность. Так как полнотелые плиты имеют большой вес и не очень удобны в работе, разработаны круглопустотные плиты перекрытия, которые значительно легче полнотелых плит и имеют улучшенные тепло- и звукоизолирующие свойства. Пустоты в плитах выполняют с помощью полиэтиленовых труб диаметром 6-7 см.
В индивидуальном строительстве применяют два вида перекрытий: сборное перекрытие и монолит.
Сборное перекрытие отличается скоростью монтажа, надежностью, хорошим качеством, ценой, изготавливается на заводе железобетонных конструкций. Под установку сборного перекрытия выполняют несущие стены, на которые плиты опираются.
В тех местах, где нет возможности положить готовые плиты, выполняют монолитные участки. Для этого снизу подставляется опалубка, укладывается арматура и заливается бетон (марка М200 класс В15). При этом выполняется опирание на перекрытие и загибание арматуры на плиту.
Стяжка для полов
Универсальность бетонов выражается в использовании его при строительстве дома для стен, перекрытия, пола.
Для изготовления бетонного пола сначала выравнивается поверхность. Снимается необходимое количество грунта и проводится утрамбовка очищенной поверхности щебнем и гравием. Сверху на утрамбованный щебень укладывается изоляционный материал и выполняется заливка смеси. Толщина стяжки пола должна быть не меньше 5 см. В помещениях с дополнительными нагрузками пол обязательно армируют сеткой.
Заливка начинается с дальнего угла таким образом, чтобы уровень пола был немного выше уровня реек, которыми делят предварительно комнату на полосы.
Ровная заливка обеспечивает качественное покрытие. Поверхность разравнивается с помощью правила, рейки убираются по мере заполнения бетоном, ямки заполняют раствором. Закончив заливку стяжки, накрывают ее пленкой и периодически увлажняют.
выбор марки, расчет и таблица
Прочные и надежные плиты перекрытия из бетона можно получить только при четком соблюдении технологии, правильном выполнении замеса и грамотном подборе соотношения компонентов бетонного раствора.
Что влияет на содержание бетона?
Считается, что марки бетона М300-М350 являются оптимальными для строительства любых конструкций. На качество бетонной смеси влияет много факторов. Прочность напрямую определяется количеством цемента в смеси, как вяжущего вещества. Цифры маркировки этого компонента определяют предел прочности на сжатие. Популярной цементной смесью является портландцемент М400.
Примерный состав с использованием выше обозначенных компонентов в пропорции цемент : песок : щебень для бетонной смеси М300 должен быть таким: 1 : 1,9 : 3,7.
Более высокая 500-я марка цемента предполагает иное соотношение этих компонентов: 1 : 2,4 : 4,3. Для бетона М350 потребуется 1 : 2 : 4 соотношение на цементе М500.
Таким образом, более прочный состав будет получен, если использовать большое количество цемента и прочную фракцию щебня. При этом отношение воды к цементу должно быть менее коэффициента 0,7. Для расчета соотношений всех ингредиентов цементной смеси учитывают такие факторы, как:
- величина зерна щебня, песка;
- качество наполнителя;
- содержание воды для замеса.
Количества меняются в зависимости от необходимой величины упругости, морозостойкости, устойчивости к деформациям. Оптимальный размер гранулометрического размера щебня — 0,5—2 см. Песок должен быть кварцевым и очищенным от примесей. Для смешения ингредиентов понадобится бетономешалка. Для приготовления небольшого количество бетона своими руками достаточно смеси, шуфельной лопаты, тачки, емкости для смешивания.
Вернуться к оглавлениюВыбор сорта бетона для раствора
Таблица соотношения классов и марок бетона.
В зависимости от конечного назначения будущей конструкции можно определить, какой сорт бетона для раствора требуется. Ниже приведены пропорции различных сортов бетонов (цемент к песку и щебню) и сферы применения готовых продуктов:
- М100 с классом прочности В7,5, пропорцией 1 : 5,8 : 8,1 рекомендуется на подготовительном этапе при сооружении монолитного фундамента, укладке дорожного полотна.
- Материал 150-й марки с прочностью В12,5 и отношением 1 : 4,5 : 6,6 используется при заливке монолитного фундамента и стяжки пола небольших домов, укладке дорог и садовых троп.
- Бетоном М200 с прочностью В15 заливают стяжки, отмостки, тропинки. С помощью раствора соотношением 1 : 3,5 : 5,6 готовятся плитное перекрытие, ленточные, свайные опоры, лестницы, подпорные стеновые конструкции, дороги.
- Пропорция 1:2,6:4,5 для получения 250-го сорта с классом прочности В20 используется в монолитном строительстве, перекрытиях малоэтажек, отмостках, тропинках, площадках, кладке заборов, лестниц, подпорных стен.
- Бетон М300 В22,5 с пропорцией компонентов 1 : 2,4 : 4,3, помимо перечисленного для М250, берется для сооружения любого типа перекрытия, подпорных и сплошных стен в многоэтажках, всех типов фундамента.
- М350 В25 с пропорциями компонентов 1 : 2 : 4 является основным материалом при строительстве всех типов основ под здания, колонн, дорог и конструкций, эксплуатируемых в тяжелых условиях с высокими нагрузками.
- Марки М400 с прочностью В30, имеющие пропорцию 1 : 1,6 : 3,2, предназначены для сооружения мостов, гидротехнических конструкций, изделий и зданий с повышенной прочностью. В индивидуальном строительстве не используется.
- Бетонная смесь М450 В35 в пропорциях компонентов 1 : 1,4 : 2,9 практически не отличается по применению от предыдущего сорта. Более высокая водонепроницаемость позволяет использовать этот сорт для строительства метро, плотин и дамб.
Расчет пропорций бетонной смеси на примере
Для определения пропорций бетонной смеси нужен точный расчет.
Высокое качество достигается за счет соблюдения технологии, установленных требований к сортности используемых материалов на основе их способности выдерживать нужные нагрузки. Оптимальной маркой цемента является М350. Более высокие классы дорогостоящие, поэтому их применение не всегда целесообразно, а для более низких классов в ряде случаев требуются специальные добавки, улучшающие конечные характеристики готового бетона. Часто применяют противоморозные химические вещества.
Для расчета соотношения ингредиентов смеси при изготовлении плит перекрытия потребуются такие параметры, как:
- размер зерен щебня и песка;
- плотность;
- стойкость к нагрузкам;
- текучесть;
- влагонепроницаемость.
Расчет сводится к массе цемента, который является основой соотношения. Например, чтобы получить раствор для перекрытий на 25 кг цемента потребуется 75 кг песка, 125 кг щебня. Это соответствует отношению: 25 : 75 : 125 или 1 : 3 : 5. То есть для приготовления смеси на 1 объем цемента потребуется 3 части песка, 5 частей щебня.
Пример расчета соотношения по классу прочности смеси:
- из 10 литров цемента можно получить 41 л бетона М300 при соотношении 1 : 1,9 : 3,7;
- из этого же объема цемента готовится 31 л бетонного раствора М400 при соотношении 1 : 1,2 : 2,7.
Содержание воды определяется по заданной величине пластичности смеси при замешивании.
Вернуться к оглавлениюПлиты перекрытия чаще изготавливаются на базе раствора с отношением компонентов 1 : 3 : 6 (Ц : П : Щ) на 0,5-1 объем воды в зависимости от требуемой подвижности.
Таблица пропорций компонентов бетона
Вернуться к оглавлениюВывод
Помимо перечисленных выше требований к проведению подбора и расчета компонентов смеси, важно придерживаться правил процесса ее приготовления. Лучше для этого использовать бетономешалку. На времени перемешивания не стоит экономить.
Важно правильно подобрать количество воды.
При изготовлении плит перекрытия густота раствора должна быть, как у домашней сметаны, а вот для стяжек пола раствор делать лучше достаточно жидким, чтобы он ровно ложился, заполнял щели и пустоты. Важно помнить — избыток воды не дает быстро застыть бетону.
Марка бетона для монолитного перекрытия
Выбор марки бетона для перекрытия
Один из самых универсальных и распространенных строительных материалов – бетон. Он имеет главный показатель своего качества – класс или марку. Соответствие его той или другой марке определяет область применения.
Схема перекрытия по стальным балкам.
Кроме марки он характеризуется также морозостойкостью, водонепроницаемостью, прочностью, подвижностью, твердением.
На правильность выбора бетона для определенных строительных работ влияет его марка.
Состав смеси
Основные составляющие смеси:
- цемент;
- песок;
- щебень;
- вода.
Схема приготовления бетонной смеси.
Бетон изготавливается в бетономешалке, качество его в этом случае значительно выше, чем при ручном приготовлении.
Цемент – основной компонент, расход его зависит от будущей марки приготавливаемой смеси.
Песок используют очищенный от глины и любых других примесей речной песок. Глина, попав в бетон, делает его жирным и непригодным для выполнения строительных работ.
Щебень в приготовлении смеси используют фракции 10-20 мм. Щебень используется чистый, без мусора и отсева. Вода, добавляемая в бетон, тоже должна быть чистой, без примесей нефтепродуктов, красок, и других добавок, способных вызвать расслоение раствора.
Готовую смесь получают методом смешивания четырех компонентов в следующей пропорции: цемент – 1 часть, щебень – 4 части, песок – 2 части, вода – ½ части. Это весовое соотношение носит несколько приблизительный характер. На него влияет марка цемента и бетона, характеристики щебня и песка, использование пластификаторов.
Расход цемента на 1 м³ бетонной смеси напрямую зависит от марки.
Согласно ей определяют расход цемента.
Приготовление раствора
Схема определения пластичности бетонного раствора.
Бетон изготавливают по следующей схеме:
- во включенную бетономешалку вливают часть воды и засыпают цемент;
- смесь перемешивается до получения болтушки;
- в полученную болтушку постепенно всыпается песок;
- смесь тщательно перемешивается;
- когда смесь превратилась в раствор, в бетономешалку добавляют остаток щебня и воды;
- смесь перемешивается до однородного состояния.
Количество воды необходимо высчитывать правильно, так как излишек и недостаток ее в растворе ухудшает качество смеси и качество укладки. Строители высчитали, что при изготовлении смеси вода должна составлять 50% от веса цемента.
Основные характеристики, пропорции и область применения бетонов.
Пропорции марки бетонов означают: цемент, песок, щебень.
М100 класс В7,5 (1:5,8:8,1) – используется для подготовительных работ по изготовлению монолитных плит и фундамента, при строительстве дорог.
М150 класс В12,5 (1:4,5:6,6) – используют для проведения подготовки перед заливкой монолитного фундамента. Применяют для стяжки пола и фундаментов в небольших строениях, для бетонирования садовых дорожек, при дорожном строительстве.
М200 класс В15 (1:3,5:5,6) – применяют для изготовления стяжки пола, фундамента, отмосток, дорожек. Из него выполняют ленточные, плитные, свайно-ростверковые фундаменты, изготавливают лестницы, подпорные стены, плиты для строительства дорог.
М250 класс В20 (1:2,6:4,5) – применяется для изготовления монолитного фундамента, отмосток, площадок, дорожек, заборов, лестниц, подпорных стен, ненагружаемых плит перекрытия.
М300 класс В22,5 (1:2,4:4,3) – используют для выполнения монолитных фундаментов, плит перекрытий, отмосток, дорожек, заборов, лестниц, подпорных стен и монолитных стен зданий повышенной этажности.
М350 класс В25 (1:2:4) – один из основных бетонов, который используется для изготовления ленточных, плитных, свайно-ростверковых фундаментов и свайно-ростверковых железобетонных конструкций, плит перекрытия, колонн, балок, ригелей, монолитных стен, бассейнов, аэродромных дорожных плит ПАГ и других железобетонных конструкций, предназначенных для использования их при экстремальных нагрузках.
М400 класс В30 (1:1,6:3,2) – применяется для строительства мостовых конструкций, гидротехнических сооружений, банковских хранилищ, железобетонных конструкций и железобетонных изделий повышенной прочности, в частном строительстве не применяется.
М450 класс В35 (1:1,4:2,9) – применяется в строительстве метро, плотин, дамб, мостовых конструкций, специальных железобетонных конструкций, банковских хранилищ. Практически не имеет применения в частном строительстве.
Бетонирование железобетонных перекрытий
Перекрытие – это конструкция, которая разделяет здание на этажи в помещении. Является основой устойчивости здания и обеспечивает тепло и звукоизоляцию помещений.
Для бетонирования железобетонного перекрытия подготавливают бетон, в состав которого входит:
- цемент марки М400 – 1 часть;
- песок – 2 части;
- щебень размером до 20 мм – 4 части;
- вода – количество, необходимое для получения рабочей консистенции.
Схема наполнителей для бетонной смеси.
Для плиты перекрытия изготавливают опалубку с каркасом. В опалубку заливают бетон и трамбуют его глубинным вибратором. Наибольший эффект достигается, если радиус вибрации больше радиуса вибратора в 5 раз.
Читайте также: Все о печатном бетонеПлиту перекрытия выливают без перерывов, заливку начинают с угла и заканчивают противоположным углом. Толщина плит перекрытий – 8-12 см.
Опалубку с плит снимают через 2-3 недели, в это время она набирает до 80% своей прочности. От быстрого высыхания бетон закрывают влажными средствами: пленкой, опилками, мешковиной. В первые 7 дней проводят периодическое увлажнение.
Плита готова к употреблению через 28 дней после заливки смеси в опалубку. За это время бетон набирает марочную прочность. Так как полнотелые плиты имеют большой вес и не очень удобны в работе, разработаны круглопустотные плиты перекрытия, которые значительно легче полнотелых плит и имеют улучшенные тепло- и звукоизолирующие свойства.
Пустоты в плитах выполняют с помощью полиэтиленовых труб диаметром 6-7 см.
В индивидуальном строительстве применяют два вида перекрытий: сборное перекрытие и монолит.
Сборное перекрытие отличается скоростью монтажа, надежностью, хорошим качеством, ценой, изготавливается на заводе железобетонных конструкций. Под установку сборного перекрытия выполняют несущие стены, на которые плиты опираются.
В тех местах, где нет возможности положить готовые плиты, выполняют монолитные участки. Для этого снизу подставляется опалубка, укладывается арматура и заливается бетон (марка М200 класс В15). При этом выполняется опирание на перекрытие и загибание арматуры на плиту.
Стяжка для полов
Универсальность бетонов выражается в использовании его при строительстве дома для стен, перекрытия, пола.
Для изготовления бетонного пола сначала выравнивается поверхность. Снимается необходимое количество грунта и проводится утрамбовка очищенной поверхности щебнем и гравием.
Сверху на утрамбованный щебень укладывается изоляционный материал и выполняется заливка смеси. Толщина стяжки пола должна быть не меньше 5 см. В помещениях с дополнительными нагрузками пол обязательно армируют сеткой.
http://youtu.be/0GxdJbTRAQU
Заливка начинается с дальнего угла таким образом, чтобы уровень пола был немного выше уровня реек, которыми делят предварительно комнату на полосы. Ровная заливка обеспечивает качественное покрытие. Поверхность разравнивается с помощью правила, рейки убираются по мере заполнения бетоном, ямки заполняют раствором. Закончив заливку стяжки, накрывают ее пленкой и периодически увлажняют.
