Полистиролбетон фото: фото, технические характеристики, отзывы, видео

Автор

Содержание

фото, технические характеристики, отзывы, видео

Полистиролбетон стал серьезной альтернативой газобетону и пенобетону, благодаря более широкой сфере применения, простоте изготовления, легкости обработки и монтажа и лучших функциональных характеристик.

Состав

Это современный строительный материал, относящийся к классу легких бетонов, состоящий из цемента, полистирола, воды и некоторых процессинговых добавок. Одна из его особенностей — изменяемые характеристики, которые напрямую зависят от качества составляющих материалов и их процентного соотношения.

Цемент соединяют с водой, пластификаторами, добавками вовлекающими воздух и с пенополистирольными гранулами. Смола древесная омыленная способствует образованию пузырьков воздуха, которые повышают теплозащитные свойства.

Применение полистиролбетона

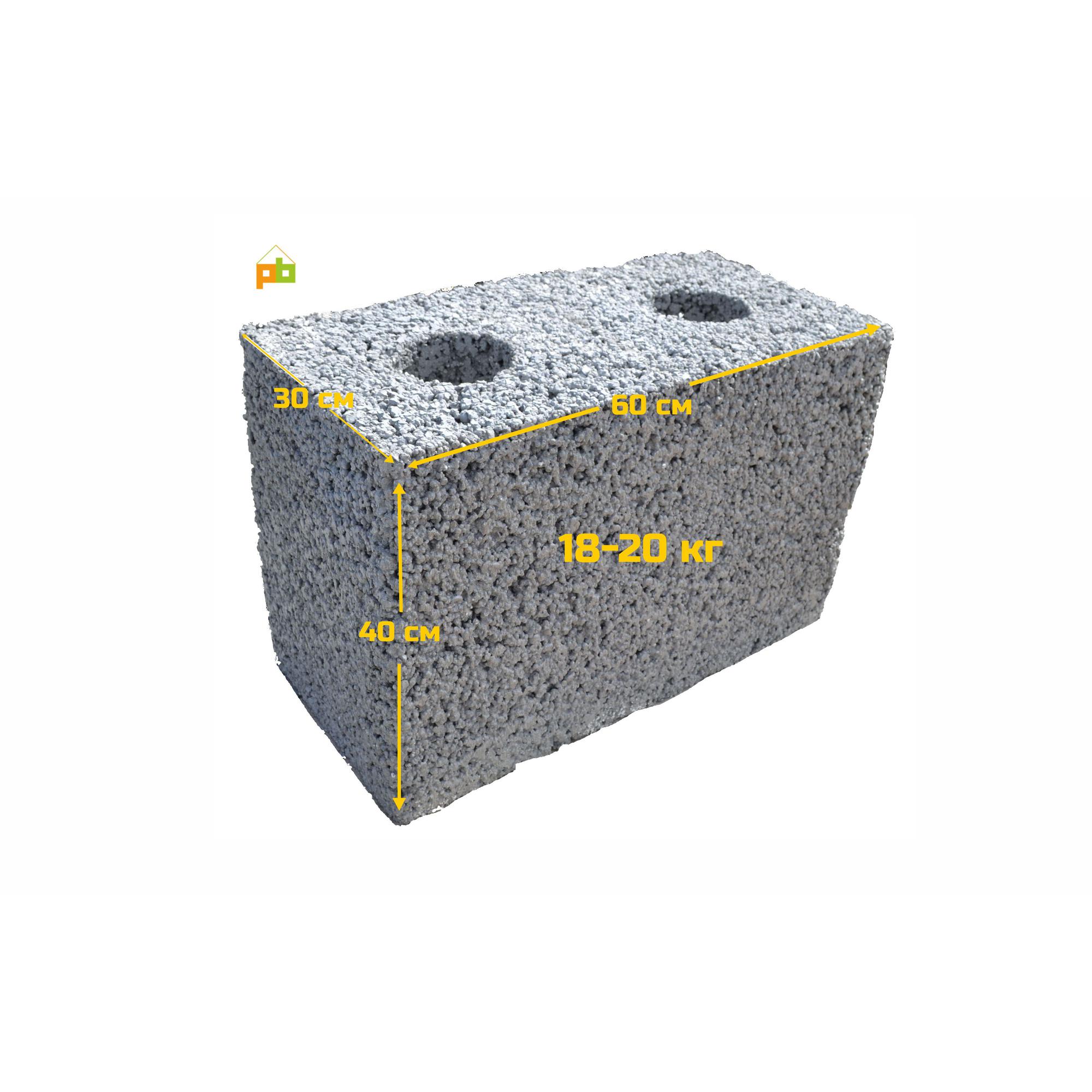

Полистиролбетон является основой для изготовления блоков, перегородок и плит, может быть применен в качестве раствора для заливки перекрытий и полов. Так как полистиролбетонные блоки способны выдержать высокие нагрузки, они используются для возведения несущих конструкций. Материал обладает различной плотностью, благодаря чему он может использоваться и в качестве теплоизоляционного материала, и в качестве конструкционного.

Технические характеристики полистиролбетона

Это прочный, легкий, экологичный стройматериал. Его свойства:

  1. прочность на сжатие (до 3,60 МПа) и на изгиб;
  2. низкая теплопроводность — ниже, чем у древесины;
  3. легкость;
  4. высокая огнестойкость: степень горючести Г1;
  5. отличная морозоустойчивость;
  6. ударовязкий и трещиностойкий;
  7. хорошие звукоизоляционные характеристики;
  8. простота обработки;
  9. низкое водопоглощение: влага не оказывает никакого влияния на теплоизоляционные свойства материала;
  10. прекрасная адгезия к большинству стройматериалов;
  11. биологически и химически устойчив: не гниет, устойчив к появлению плесени;
  12. устойчив к прямому воздействию УФ лучей.

Сравнительные характеристики различных материалов и полистиролбетона

Преимущества

Применение полистиролблоков ускоряет кладку, не требует использования громоздкой спецтехники для строительства, что особенно удобно в труднодоступных местах. Полистиролбетонные блоки могут иметь самую разнообразную форму, они легко монтируются, хорошо пилятся и сверлятся. Тем самым увеличивается скорость строительных работ и уменьшаются трудозатраты. В процессе эксплуатации увеличивается прочность материала.

Если сравнивать материал с его ближайшими сородичами по классу легких бетонов — керамзитобетоном, газобетоном, пенобетоном, только он обладает таким качеством как трещиностойкость. Благодаря тому, что материал при нагрузках не ломается и не трескается, а только деформируется, он является основным стройматериалом в сейсмологически опасных районах. Стены из полистиролбетона способны «дышать» или способствуют воздухообмену.

Недостатки

Материал не имеет особенно выраженных недостатков, но имеет свои специфичные особенности:

  1. в стене плохо держатся крепежи, поэтому крепление анкеров должно производиться по специальной технологии;
  2. свойства материала очень сильно зависят от качества составляющих, поэтому покупать материал необходимо только у проверенных производителей. Помогут определиться с качеством материала отзывы уже использующих материал строителей.

Таким образом, получив понятие о том, что такое полистиролбетон можно сделать выбор в его пользу. Дом из полистиролбетона максимально комфортен: летом он не нагревается, зимой материал обеспечивает ему хорошую теплоизоляцию. Посмотрев фото домов из полистиролбетона и видео о его возможностях, можно понять, почему материал набирает все большую популярность.

Видео




аналитика, советы, помощь с выбором материалов.

[Error]
Maximum function nesting level of '256' reached, aborting! (0)
/home/bitrix/www/bitrix/modules/main/lib/config/option.php:430
#0: Bitrix\Main\Config\Option::getDefaultSite()
	/home/bitrix/www/bitrix/modules/main/lib/config/option.php:43
#1: Bitrix\Main\Config\Option::get(string, string, string, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/option.php:30
#2: CAllOption::GetOptionString(string, string, string)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699
#3: CAllMain->get_cookie(string)
	/home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321
#4: Bitrix\Main\Composite\Engine::onEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:480
#5: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/tools.php:3880
#6: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#7: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#8: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#9: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#10: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#11: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#12: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#13: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #14: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #15: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #16: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #17: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #18: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #19: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #20: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #21: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #22: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #23: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #24: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #25: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #26: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #27: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #28: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #29: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #30: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #31: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #32: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #33: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #34: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #35: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #36: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #37: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #38: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #39: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #40: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #41: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #42: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #43: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #44: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #45: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #46: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #47: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #48: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #49: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #50: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #51: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #52: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #53: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #54: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #55: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #56: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #57: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #58: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #59: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #60: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #61: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #62: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #63: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #64: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #65: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #66: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #67: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #68: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #69: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #70: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #71: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #72: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #73: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #74: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #75: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #76: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #77: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #78: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #79: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #80: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #81: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #82: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #83: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #84: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #85: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #86: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #87: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #88: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #89: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #90: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #91: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #92: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #93: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #94: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #95: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #96: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #97: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #98: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #99: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #100: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #101: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #102: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #103: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #104: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #105: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #106: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #107: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #108: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #109: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #110: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #111: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #112: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #113: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #114: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #115: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #116: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #117: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #118: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #119: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #120: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #121: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #122: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #123: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #124: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #125: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #126: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #127: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #128: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #129: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #130: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #131: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #132: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #133: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #134: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #135: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #136: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #137: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #138: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #139: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #140: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #141: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #142: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #143: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #144: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #145: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #146: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #147: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #148: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #149: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #150: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #151: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #152: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #153: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #154: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #155: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #156: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #157: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #158: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #159: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #160: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #161: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #162: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #163: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #164: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #165: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #166: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #167: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #168: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #169: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #170: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #171: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #172: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #173: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #174: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #175: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #176: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #177: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #178: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #179: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #180: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #181: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #182: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #183: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #184: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #185: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #186: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #187: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #188: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #189: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #190: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #191: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #192: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #193: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #194: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #195: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #196: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #197: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #198: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #199: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #200: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #201: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #202: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #203: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #204: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #205: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #206: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #207: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #208: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #209: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #210: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #211: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #212: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #213: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #214: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #215: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #216: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #217: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #218: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #219: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #220: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #221: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #222: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #223: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #224: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #225: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #226: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #227: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #228: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #229: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #230: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #231: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #232: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #233: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #234: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #235: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #236: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #237: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #238: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #239: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #240: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #241: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #242: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #243: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465 #244: CAllMain::FinalActions(string) /home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54 #245: require(string) /home/bitrix/www/bitrix/modules/main/include/epilog.php:3 #246: require_once(string) /home/bitrix/www/bitrix/footer.php:4 #247: require(string) /home/bitrix/www/404.php:53 #248: require(string) /home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66 #249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string) /home/bitrix/www/bitrix/components/bitrix/news/component.php:145 #250: include(string) /home/bitrix/www/bitrix/modules/main/classes/general/component.php:605 #251: CBitrixComponent->__includeComponent() /home/bitrix/www/bitrix/modules/main/classes/general/component.php:680 #252: CBitrixComponent->includeComponent(string, array, boolean, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039 #253: CAllMain->IncludeComponent(string, string, array, boolean) /home/bitrix/www/articles/index. php:132 #254: include_once(string) /home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159 #255: include_once(string) /home/bitrix/www/bitrix/urlrewrite.php:2

аналитика, советы, помощь с выбором материалов.

[Error]
Maximum function nesting level of '256' reached, aborting! (0)
/home/bitrix/www/bitrix/modules/main/lib/config/option.php:430
#0: Bitrix\Main\Config\Option::getDefaultSite()
	/home/bitrix/www/bitrix/modules/main/lib/config/option.php:43
#1: Bitrix\Main\Config\Option::get(string, string, string, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/option.php:30
#2: CAllOption::GetOptionString(string, string, string)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699
#3: CAllMain->get_cookie(string)
	/home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321
#4: Bitrix\Main\Composite\Engine::onEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:480
#5: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/tools.php:3880
#6: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#7: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#8: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#9: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#10: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#11: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#12: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#13: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#14: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#15: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#16: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#17: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#18: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#19: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#20: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#21: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#22: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#23: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#24: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#25: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#26: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#27: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#28: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#29: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#30: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#31: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#32: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#33: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#34: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#35: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#36: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#37: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#38: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#39: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#40: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#41: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#42: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#43: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#44: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#45: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#46: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#47: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#48: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#49: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#50: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#51: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#52: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#53: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#54: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#55: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#56: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#57: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#58: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#59: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#60: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#61: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#62: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#63: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#64: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#65: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#66: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#67: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#68: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#69: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#70: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#71: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#72: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#73: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#74: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#75: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#76: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#77: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#78: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#79: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#80: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#81: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#82: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#83: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#84: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#85: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#86: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#87: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#88: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#89: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#90: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#91: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#92: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#93: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#94: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#95: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#96: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#97: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#98: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#99: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#100: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#101: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#102: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#103: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#104: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#105: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#106: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#107: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#108: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#109: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#110: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#111: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#112: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#113: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#114: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#115: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#116: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#117: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#118: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#119: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#120: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#121: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#122: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#123: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#124: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#125: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#126: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#127: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#128: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#129: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#130: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#131: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#132: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#133: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#134: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#135: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#136: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#137: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#138: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#139: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#140: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#141: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#142: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#143: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#144: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#145: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#146: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#147: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#148: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#149: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#150: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#151: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#152: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#153: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#154: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#155: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#156: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#157: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#158: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#159: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#160: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#161: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#162: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#163: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#164: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#165: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#166: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#167: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#168: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#169: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#170: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#171: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#172: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#173: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#174: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#175: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#176: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#177: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#178: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#179: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#180: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#181: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#182: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#183: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#184: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#185: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#186: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#187: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#188: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#189: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#190: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#191: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#192: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#193: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#194: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#195: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#196: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#197: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#198: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#199: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#200: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#201: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#202: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#203: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#204: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#205: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#206: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#207: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#208: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#209: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#210: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#211: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#212: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#213: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#214: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#215: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#216: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#217: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#218: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#219: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#220: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#221: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#222: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#223: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#224: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#225: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#226: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#227: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#228: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#229: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#230: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#231: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#232: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#233: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#234: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#235: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#236: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#237: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#238: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#239: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#240: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:632
#241: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#242: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#243: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465
#244: CAllMain::FinalActions(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54
#245: require(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog.php:3
#246: require_once(string)
	/home/bitrix/www/bitrix/footer.php:4
#247: require(string)
	/home/bitrix/www/404.php:53
#248: require(string)
	/home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66
#249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string)
	/home/bitrix/www/bitrix/components/bitrix/news/component.php:145
#250: include(string)
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:605
#251: CBitrixComponent->__includeComponent()
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:680
#252: CBitrixComponent->includeComponent(string, array, boolean, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039
#253: CAllMain->IncludeComponent(string, string, array, boolean)
	/home/bitrix/www/articles/index.php:132
#254: include_once(string)
	/home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159
#255: include_once(string)
	/home/bitrix/www/bitrix/urlrewrite.php:2

Полистиролбетон по ценам завода с доставкой по Москве и регионам – «БлокПластБетон»

Показатель

Пенобетон D700

(неавтоклавный)

Газобетон D500

(автоклавный)

Полистиролбетон D500

Прочность на сжатие

В1,5 - B2,5 ГОСТ 25485-89

В1,0 - B2,5 ГОСТ 25485-89

В2,0 - B2,5 ГОСТ Р 51263-99

Прочность на растяжение

при изгибе

Не нормируется

(не выдерживает испытаний)

Не нормируется

(не выдерживает испытаний)

не менее 0,7Мпа

ГОСТ Р 51263-99

Морозостойкость

(долговечность)

Класс от F15 до F50

ГОСТ 25485-89

Класс от F15 до F35

ГОСТ 25485-89

Класс F75-F100

ГОСТ Р 51263-99

Водопоглощение

До 8%

До 8%

До 8%

Сейсмоустойчивость

Не выдерживает испытаний

Не выдерживает испытаний

От 9 до 12 баллов

Экологичность

Безопасен для здоровья

Безопасен для здоровья

Безопасен для здоровья

Антисептичность

Плохо

Плохо

Хорошо

Теплоизоляция

0,27Вт/(м*°С) ГОСТ 25485-89

0,17Вт/(м*°С) ГОСТ 25485-89

0,14Вт/(м*°С) ГОСТ Р 51263-99

Шумоизоляция

Изоляция воздушного шума

55дБ (СП 23-103-2003)

Изоляция воздушного шума

52дБ (СП 23-103-2003)

Изоляция воздушного

шума 61дБ

Паропроницаемость

(микроклимат)

0,15мг/(м*ч*Па)

ГОСТ 25485-89

0,20мг/(м*ч*Па)

ГОСТ 25485-89

0,075мг/(м*ч*Па)

ГОСТ Р 51263-99

Полистиролбетон своими руками: пропорции и рецептура

Структура полистиролбетона

Состоящий из гранулированного полистирола, цемента и различных добавок, полистиролбетон является легким строительным материалом с высокими теплоизоляционными свойствами. Как и многие другие виды растворов, его можно изготавливать самостоятельно.

В этой статье рассказывается о том, как сделать полистиролбетон своими руками: пропорции, компоненты смеси, последовательность их введения в раствор. Кроме того, вы узнаете о том, где и как применяется этот материал, каковы его свойства и характеристики.

Содержание статьи

Что нужно для изготовления рабочего раствора

В состав смеси для полистиролбетона, помимо цемента входит гранулированный пенополистирол. Или шарики пенопласта. Он обладает очень высокими теплосберегающими способностями. Заменяя им песок в растворе, можно получить материал с хорошими теплоизоляционными характеристиками.

На увеличенном фрагменте фото, видна структура материала

Они будут выше или ниже в зависимости от того, какие пропорции полистиролбетона будут выбраны. А выбор этот, в свою очередь, определяется областью применения готового раствора.

Об этом расскажем подробнее чуть ниже, а пока посмотрите, какова рецептура полистиролбетона, в каких соотношениях берутся все компоненты для его приготовления.

Плотность бетона (марка), кг/м3 D200 D300 D400 D500


Цемент марки М400

160 кг 240 кг 330 кг 410 кг

Гранулированный полистирол

1 м3 1 м3 1 м3 1 м3

Смола древесная омыленная

0,8 л 0,65 л 0,6 л 0,45 л

Вода

100 л 120 л 150 л 170 л

Подробнее о каждом компоненте:

  • Если вместо М400 взять цемент более высокой марки, то в раствор можно добавлять песок в пропорции 2:1 (2 части цемента и 1 часть песка).
  • Пенополистирол можно купить в строительных магазинах, он продается в полиэтиленовых мешках объемом до 1 кубометра.

Наполнитель для теплого бетона

  • СДО – это специальная добавка, вовлекающая в смесь воздух, и образующая воздушные пузырьки, наличие которых повышает теплозащитные свойства материала.

Для справки. СДО не обязательно включать в рецепт полистиролбетона, но в этом случае он получится не таким теплым.

  • Пластификаторы. Они не включены в таблицу, так как их концентрация может быть разной в зависимости от производителя. Добавлять их следует в соответствии с  рекомендациями на упаковке.

Жидкий пластификатор Оптипласт

Обратите внимание. Этот компонент успешно можно заменить моющим средством для посуды или жидким мылом. Они добавляются в воду из расчета: 20 мл на 10 литров.

Как делать

Теперь, когда состав полистиролбетона своими руками нам известен, давайте разберемся с технологией изготовления.

Перерасчет объемов

Описанная выше рецептура изготовления полистиролбетона, дана для больших объемов, а все компоненты «привязаны» к кубометру наполнителя. В условиях индивидуального производства, замесить такой объем за один раз невозможно.

К тому же, расход цемента указан в килограммах, а все остальные составляющие в объемных единицах. Нам для удобства нужно привести их все к одной единице измерения.

Как правило, замешивая пенополистиролбетон или любой другой раствор в бетономешалке или вручную, для дозирования компонентов используют ведра. Вот их и возьмем за единицу.

  • В 10-литровое ведро входит 12 кг цемента.
  • Допустим, нам нужно изготовить раствор полистиролбетона D300.
  • На кубометр наполнителя его нужно 240 кг или 20 порций (240 : 12 = 20).
  • Все остальные значения из этого столбика таблицы тоже делим на 20, чтобы узнать объем каждого на один замес.
  • 1000 л : 20 = 50 л или 5 ведер полистирола.
  • 120 л : 20 = 6 л воды.
  • 650 мл : 20 = 32,5 мл СДО.

Итак, у нас получилось, что на ведро цемента нужно 5 ведер наполнителя и чуть больше половины ведра воды. Аналогично можно посчитать объемный состав пенополистиролбетона любой другой марки.

Последовательность замешивания

Чтобы изготовленный своими руками материал получился прочным и однородным, должна соблюдаться инструкция по очередности добавления компонентов в раствор.

  • Сначала нужно засыпать в барабан бетономешалки весь объем полистирола.

Засыпаем гранулы и включаем агрегат

  • Затем растворяем в воде пластификатор или моющее средство, и выливаем в бетономешалку примерно треть.

Вода с пластификатором

  • Ждем, когда все гранулы смочатся раствором. Это нужно для того, чтобы они хорошо сцепились с цементом.
  • Высыпаем во вращающийся барабан весь цемент, и выливаем оставшуюся воду.

Пенополистиролбетон: раствор почти готов

  • Вливаем воздухововлекающую добавку, и перемешиваем смесь в течение 2-3 минут.

Последний шаг – добавление СДО

Совет. Оставьте немного воды от общего объема, чтобы растворить в ней смолу перед добавкой в раствор.

Такая технология позволяет получить качественный строительный раствор, который можно использовать для разных целей. Но есть и другой способ.

Можно купить готовый полистиролбетон в мешках и просто смешать его с водой. Он продается комплектами, каждый из которых предназначен для производства раствора определенной плотности.

Для примера в таблице указаны цена и объемы сухих компонентов для приготовления теплого бетона Д300

Сухая смесь уже содержит в составе пластификаторы, а гранулы полистирола предварительно омылены, поэтому никакие добавки вам не понадобятся.

Свойства и назначение

В строительстве полистиролбетон используется в виде свежего раствора или блоков, а сфера применения зависит от его особых свойств.

Характеристики материала

Этот материал можно поставить в один ряд с пено- и газобетоном. Он тоже обладает небольшой плотностью и малым весом. А от обычного бетона на основе песка или щебня, отличается высокими теплозащитными свойствами.

Придает эти особенности материалу, именуемому полистиролбетон, состав смеси. Точнее — вид наполнителя. Ведь пенопласт считается одним из самых легких и эффективных утеплителей.

Перечислю и другие его свойства, чтобы было понятно, почему он так активно используется в разных областях строительства. Это:

  • Высокая прочность на растяжение и сжатие, что позволяет возводить из него несущие стены;
  • Негорючесть;
  • Низкое водопоглощение, позволяющее даже при намокании сохранять низкую теплопроводность;
  • Морозостойкость, доходящая до 100 циклов;
  • Отличная адгезия (сцепляемость) с другими строительными материалами;
  • Более высокая, чем у ячеистых бетонов, эластичность;
  • Легкость обработки и отделки;
  • Устойчивость к таким атмосферным и биологическим воздействиям, как осадки, солнечные лучи, грибки и плесень.

Область применения

Выше были даны сведения о плотности, которой может обладать полистиролбетон: технология + составы + рецептура. Этот параметр в основном и определяет область применения материала.

Таблица определения марки теплого бетона для использования в разных целях

В зависимости от цели, используют раствор по-разному:

  • Для стяжки пола или устройства и утепления перекрытий – в жидком виде;
  • Для возведения стен из раствора делают блоки, заливая его в формы. Они могут быть любого размера;
  • Из полистиролбетона можно построить и монолитный дом, заливая раствор в опалубку с установленной в ней арматурой.

В отличие от цементно-песчаных смесей, бетон с легким наполнителем оказывает меньшую нагрузку на фундаменты и другие конструктивные элементы зданий. А при устройстве стяжек и перекрытий не требует применения парогидроизоляционных материалов, без которых не обойтись при утеплении пола минеральной ватой.

Все это удешевляет строительство, а дома получаются теплыми и прочными.

Калькулятор объема бетона

Заключение

Если вы не совсем представляли себе, что такое пенополистиролбетон – состав материала, его свойства и применение, то теперь, надеемся, этот вопрос для вас отчасти прояснился. Как видите, изготовить его можно прямо на своей стройплощадке из доступных компонентов. Но и это не обязательно, так как готовые блоки можно купить практически в любом специализированном магазине или у производителя.

Если же вы все же решите сделать все сами, видео в этой статье вам поможет.

Полистиролбетон, Легкие полы полистиролбетон.

Полистиролбетон — разновидность легкого бетона — представляет собой композиционный материал, в состав которого входит портландцемент, минеральный наполнитель (песок), пористый заполнитель, в качестве которого выступают политерм гранулы вспененного полистирола (широко известный как «пенопласт»), а также воздухововлекающие добавки.

ЛЕГКИЕ ПОЛЫ ПОЛИСТИРОЛБЕТОН – ВЫПОЛНЯЕМ УСТРОЙСТВО ОБЛЕГЧЕННЫХ КОНСТРУКЦИЙ

Конструкционный и теплоизоляционный материал. Типы легких полов

Рекомендуем посмотреть – Примеры устройства полов в разрезе с легким наполнителем гранулы. >>> Перейти…

Применение. Полистиролбетон используется для производства строительных стеновых блоков, в устройстве легких оснований на кровле для облегчения общей конструкций пола в утеплении полов. Отличная альтернатива керамзиту, пенопласту и минеральной вате. Одно из преимуществ  по замене перечисленных материалов – на особо не ровных основаниях, не требует предварительной подготовки перед укладкой смеси. Полистиролбетон относится к слабо горючим материалам, имеет группу горючести Г1



Легкий и прочный утеплитель, для любых типов цементных полов. Легкие полы полистиролбетон. Нашей компанией отработана технология производства пенополистиролбетона и полистиролбетона, объемным весом от 150 до 800 кг/м3 (марки D150 D200, D250, D300, D400, D500, D600, D800).

Благодаря внедрению современных технологий и оборудования с механизацией проведения работ в сферу строительства, сегодня при подготовке оснований на кровле, монолитных перекрытий, используются материалы отличающиеся высокой экологичностью, высокой прочности и пожаробезопасностью, полистиролбетон слабо горюч имеет группу Г1. Применяем как легкий утеплитель ГОСТ Р 51263-99 «ПОЛИСТИРОЛБЕТОН. Технические условия» Прочный и легкий утеплитель полистиролбетон. Этот вид облегченной теплоизоляции успел прекрасно зарекомендовать себя на строительном рынке. Он обладает не только всеми свойствами, перечисленными выше, но и обеспечивает прекрасную теплоизоляцию пола, что актуально для России с ее суровым климатом. А так же, имеет хорошие звукоизоляционные качества при низкой плотности D150-D300.

Для того, чтобы быстро и эффективно осуществить выравнивание пола, одновременно утеплив его, необходимы полистирол гранулы, в строительстве их называют политерм.
Полистиролбетон является разновидностью легких бетонов и представляет собой композиционный материал, состоящий из портландцемента, пористого заполнителя (гранулы вспененного полистирола), также присутствуют различные модифицирующие добавки: пластификаторы, ускорители схватывания, песок и другие.
Полистиролбетонные полы – уникальный строительный материал. Полы из полистиролбетона прочные и хорошо держат тепло, они легче аналогов и легок в приготовлении смеси.

Почему полистиролбетон — отличный выбор для строительства?

Полистиролбетон — не новинка для нашего края, но далеко не все знают, что это за материал, из чего производится, и чем превосходит другие стройматериалы. Поэтому завод «Карат», производитель этого материала, готов поделиться некоторыми интересными фактами.

В преддверии строительного сезона многие задумываются над тем, из чего построить свой будущий дом. Кто-то выбирает по принципу «заплатить один раз, но чтобы потом не переделывать», кто-то ищет решения подешевле, и, в дальнейшем, поднакопив средства, возможно, утеплить и доделать.

Ни для кого не секрет, что чем многослойнее конструкция стены, тем больше вопросов, проблем и нюансов возникает: какая оптимальная толщина каждого слоя, где будет точка росы, где нужно делать воздушный зазор для вентиляции, а где нет.

Поэтому учёные ещё в середине 20 века задумались, как прочности бетона придать теплосберегающий эффект и исключить многослойность. Так и был создан полистиролбетон, сочетающий прочность и теплосбережение.

Состав этого материала всем известен: цемент, вода, древесно-омыленная смола и гранулы полистирола. Полистирол, применяемый ООО «Карат» при производстве, абсолютно тот же, из которого делают чашечки для лапши «Доширак», а также контейнеры-термосы для пищевых продуктов.

Гранулы, перед тем как попасть в строительный блок, проходят на заводе «Карат» обязательную двойную обработку. За этот цикл улетучиваются все сколько-то неблагоприятные вещества, поэтому из готовых блоков уже ничего не выделяется. Это подтверждается протоколами лабораторных исследований Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека и сертификатами качества.

Прочность и экологичность этого материала подтверждает и Инспекция строительного надзора, ведь первый в нашем крае многоэтажный жилой дом из полистиролбетона успешно прошёл госэкспертизу и введён в эксплуатацию.

Сейчас заканчивается строительство офисного здания по ул. Бабушкина, 97. Технология его строительства уникальна для нашего края. Здание в пять этажей построено с применением в конструкции наружных стен несъёмной опалубки из кирпича и заливки раствором полистиролбетона. Возведено оно абсолютно без дополнительных каркасов и какого-либо усиления.

В самый мороз в январе 2017 года была произведена тепловизорная съёмка. Теплосберегающий эффект можно оценить на фото: зелёным, жёлтым и красным цветами обозначены части фасада здания, где температура выше.

Лёгкость полистиролбетона позволяет изготавливать не только стандартные строительные блоки, но и крупноформатные панели. Их производство открывается в новом строительном сезоне. Возвести стены будет просто всего за 1 день, ведь на заводе вы приобретёте не отдельные блоки, а сразу домокомплект из необходимых элементов.

Не хочется ввязываться в спор по вопросу: какой из строительных материалов лучше. Это равносильно известному спору горнолыжников и сноубордистов — на чём лучше кататься. Что у полистиролбетона, что у других материалов есть свои преимущества и определённые недостатки. Но самым большим недостатком при строительстве является неправильная технология строительства с применением как полистиролбетона, так и других материалов. Ни для кого не секрет, что в наших многоуважаемых технических вузах до сих пор уделяется мало внимания новым строительным материалам, отсюда рождаются слухи, домыслы и антиреклама, исходящая от конкурентов.

В планах ООО «Карат» открыть на базе собственного действующего учебного центра бесплатные курсы по обучению технологии возведения зданий из полистиролбетона с выдачей соответствующего свидетельства.

Подробнее узнать о материале и планах завода «Карат» вы сможете на 15 межрегиональной строительной выставке-ярмарке «Читастроймаркет-2017», которая пройдёт в Выставочном центре «Забайкальский» с 13 по 15 апреля 2017 года.

Завод «Карат» приглашает всех проектировщиков, застройщиков, частных лиц посетить выставку «Читастроймаркет-2017».

Информация предоставлена рекламодателем

технологии железобетонных стен из пенополистирола Фотография, картинки, изображения и сток-фотография без роялти. Image 41326713.

Технология железобетонных стен внутри пенополистирола Фотография, картинки, изображения и сток-фотография без роялти. Изображение 41326713.

Технология железобетонных стен внутри пенополистирола

S M L XL

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4200 x 2782 пикселей | 35.6 см x 23,5 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4200 x 2782 пикселей | 35,6 см x 23,5 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Изоляция из полистирола не относится к экологичному строительству

Как писатель о зеленом дизайне, я придерживаюсь некоторых мнений, которые неизменно вызывают огромные разногласия и оскорбления; два - тепловые насосы и изолированные бетонные опалубки (ICF), при этом следует отметить, что сэндвич из полистирола и бетона вряд ли можно назвать зеленым.

Алекс Уилсон из Environmental Building News отмечает еще одну серьезную проблему с изоляцией из полистирола, которая почти всегда встречается в конструкционных изоляционных панелях (SIP) и ICF: они полны токсичного антипирена гексабромциклододекана или HBDC.

Достаточно плохо, что полистирол состоит из химических веществ, перечисленных в приведенной выше таблице, в основном из нефтехимических продуктов, но ГБЦД классифицируется в рамках программы REACH ЕС как химическое вещество, вызывающее «очень большую озабоченность», и они рекомендуют ограничить его использование. . Из новостей экологического строительства:

Химик Арлин Блюм, доктор философии, которая в 1970-х годах провела новаторское исследование антипиренов, которое сыграло важную роль в запрете трис и фриол из детской одежды для сна, говорит, что, учитывая очень высокий объем использования ГБЦД, его стойкость в окружающей среде , его токсичность и тот факт, что его концентрация быстро растет в Арктике и в дикой природе во всем мире, это химическое вещество «следует использовать только с осторожностью и в случае крайней необходимости».«Она описывает ГБЦД как полулетучие органические соединения, которые не связаны ковалентно с полистиролом, поэтому она считает, что выщелачивание в почву при контакте с землей было бы вероятным». Нам необходимы дальнейшие исследования, чтобы определить степень, в которой он может улетучиваться во время жизнь дома », - сказала она ЕБН.

На самом деле, когда люди говорят, что такие вещи, как ICF, являются экологически чистыми, потому что они экономят энергию, можно только указать, что есть альтернативы, которые не основаны на ископаемом топливе и не содержат таких токсичных химикатов. Алекс Уилсон предлагает несколько, в том числе жесткую минеральную вату и полиуретановую изоляцию. Вся статья стоит цены подписки, но теперь она находится за пределами платы за публикацию в Environmental Building News.

Другие не слишком беспокоятся об ингредиентах полистирола XPS или пенополистирола; Компания Dow недавно получила сертификат Cradle to Cradle Silver от McDonough Braungart Design Chemistry, несмотря на то, что он полон бромированных антипиренов.

Комментаторы также отметили, что ICF хороши для получения баллов LEED, поэтому я явно не знаю, о чем говорю:

Вы уверены, что можете заработать много баллов LEED с этим типом строительного материала, что заставляет меня поверить, что вы слишком остро реагируете.Или, возможно, LEED тоже недостаточно зеленый?

ICF получают баллы за энергоэффективность и утилизацию строительных отходов. Это не означает, что они здоровы и не обращают внимания на свои ископаемые виды топлива.

Ранее я рекомендовал Durisol в качестве альтернативы изоляционным бетонным формам на основе полистирола.

Вместо SIP из полистирола вы можете сделать их из соломы.

В Greenbuild я видел довольно много SIP, сделанных из пенополиуретана, которые не содержат ГБЦД, например, эти Winterpanels.

И я должен сказать, что подписка на Buildinggreen - одно из лучших вложений, которые я сделал. После многих лет злоупотреблений производителями, установщиками и пользователями всего, от тепловых насосов до ICF, очень приятно обнаружить, что есть авторитетный голос, к которому я могу обратиться за резервными копиями и надежными данными.

материалов | Бесплатный полнотекстовый | Переработанный пенополистирол как легкий заполнитель для экологически безопасных цементных конгломератов

1. Введение

В последние годы проблемы, связанные с управлением отходами, стали очень актуальными в рамках более устойчивой модели освоения и потребления новых ресурсов и энергии [1 , 2,3,4,5,6,7]. Строительная промышленность является одним из видов деятельности с наибольшим потреблением сырья наряду с большим образованием отходов [8,9,10,11,12,13,14]. В частности, широкое использование пластиков в строительстве, особенно пенополистирола (EPS), требует новых подходов с низким уровнем воздействия на окружающую среду для оптимизации производственных процессов и сокращения побочных продуктов [15,16,17,18] . По этой причине операции по переработке можно рассматривать как важные задачи по повышению устойчивости материала, который превращается в новый ресурс, так называемое вторичное сырье.Для этой цели пенополистирол является полностью перерабатываемым материалом, широко используемым из-за экономической эффективности, универсальности и эксплуатационных характеристик [18,19,20,21]. Он производится из мономера стирола с использованием процесса, в ходе которого к полимеру добавляют газообразный пентан, чтобы вызвать расширение с последующим получением сферических шариков. EPS - это термопластичный полимер, широко используемый во многих областях (здания, упаковка) благодаря таким важным характеристикам, как теплоизоляция, долговечность, легкость, прочность, амортизация и технологичность, которые позволяют получать высокоэффективные и экономичные продукты [22,23, 24,25,26,27].EPS - это материал с закрытыми порами, с низким водопоглощением и высокой устойчивостью к влаге, который сохраняет форму, размер и структуру после водонасыщения. Смолы EPS - широко распространенные полимеры в строительстве и в гражданском строительстве, обычно доступные в виде листов, форм или крупных блоков и используемые для изоляции полов, стен с закрытыми полостями, крыш и т. Д., Но также применяемые в дорожных фундаментах, строительстве тротуаров. , звукоизоляция, водоотвод, элементы модульных конструкций, легкие конгломераты (бетон, строительный раствор) и др.[28,29,30,31,32,33,34].

В данной работе легкие цементные растворы, содержащие вторичный пенополистирол (EPS) от измельчения промышленных отходов, были приготовлены с частичной или полной заменой стандартного песчаного заполнителя в смеси без добавления добавок. Было проведено исследование реологических, термомеханических, микроструктурных и смачивающих свойств образцов. Было оценено влияние размера заполнителя и гранулометрического состава, и было проведено сравнение с образцами на основе обычного и / или нормализованного песка.

Целью было создание экологически безопасного материала с низкой удельной массой и теплоизоляционными свойствами, который характеризовался высокими техническими характеристиками с точки зрения гидрофобности, низкого водопоглощения [35,36,37,38,39] и с низким воздействием. производственный процесс. В отличие от обычных цементных композитов, характеризующихся пористостью и гидрофильностью, гидрофобные композиты обычно демонстрируют более длительный срок службы вместе с самоочищающимися свойствами [40,41].Защита структуры цемента следует стандартным протоколам, основанным на пропитке / покрытии внешних слоев силановыми или силоксановыми фрагментами, в результате чего остается гидрофильный консолидированный бетонный композит [41,42]. Было показано, что добавление полимеров к свежей смеси вместе с нанесением гидрофобных покрытий на затвердевшие изделия приводит к уменьшению проникновения воды, таким образом превращая стандартный строительный материал в гидрофобную или сверхгидрофобную природу [43,44]. . В настоящем исследовании конгломерат не показал никакого покрытия на поверхности, и вся масса была изменена, по этой причине были исследованы боковые стороны и поверхности излома.

Эти легкие термоизоляционные композиты можно считать экологически устойчивыми материалами для внутренних неструктурных артефактов, поскольку они изготавливаются из необработанного вторичного сырья и дешевым способом, поскольку не требуются сложные методы производства. Однако эти обработки и процессы были бы более эффективными в случае производства в более крупных масштабах.

3. Результаты и обсуждение

Данные о потоке неконсолидированных образцов представлены на рисунке 1 и были получены после измерения диаметров смеси до и после испытания [51]. Расход образца представлен увеличением диаметра в процентах по сравнению с диаметром основания. Образец песка показал более высокую текучесть (+ 35%) по сравнению с нормальным образцом из-за отсутствия более мелких агрегатов. Образцы EPS были более текучими, чем оба эталона, особенно по отношению к нормализованному строительному раствору (нормальный). Такое поведение можно объяснить низкой поверхностной энергией, низкой шероховатостью (гладкая поверхность), гидрофобными свойствами (синтетический органический полимер) и низкой плотностью частиц EPS (10–30 г / дм3 по сравнению с 1700 г / дм 3 песка), которые могут вызвать сегрегацию заполнителя в цементном конгломерате.Более низкая текучесть EPS3 (+ 126%) по сравнению с EPS2 (+ 174%) и EPS4 (+ 150%), вероятно, связана с лучшим уплотнением заполнителей в смеси (лучшим распределением гранул), в то время как в В случае образца Sand / EPS присутствие неорганического заполнителя способствовало снижению текучести (рис. 1). На рис. 2 и в таблице 3 указаны значения прочности на изгиб и сжатие образцов в зависимости от удельной массы. Образец песка показал немного более высокую механическую прочность, чем образец нормального качества, из-за наличия агрегатов большего размера, которые способствуют увеличению удельной массы.Добавление пенополистирола обусловило образование пустот в композите с заметным снижением удельной массы строительных растворов (таблица 2), которая зависит не только от характеристик матрицы и полимера (вспенивающаяся структура пенополистирола), но и от свойств поверхности раздела. [53,54,55]. По этой причине после полной замены объема песка наблюдалось снижение механической прочности конгломератов, этот эффект можно приписать низкой плотности / высокой пористости шариков пенополистирола (вставка на рис. 2) и пустотам, создаваемым заполнитель на границе цемент / EPS во время смешивания [53,54].Фактически пористость этих образцов примерно в два раза выше эталонных (табл. 2). С этой целью сопротивление изгибу и сжатию образцов EPS2, EPS3 и EPS4 было примерно на ~ 80% ниже, чем у эталонов, с пределом прочности при сжатии от почти 50 МПа до менее 10 МПа при снижении удельной массы с 2100 до 10 МПа. 900 кг / м 3 . После замены 50% объема песка шариками из пенополистирола (Sand-EPS) наблюдалось увеличение механической прочности по сравнению с образцами из пенополистирола.Фактически, снижение прочности на изгиб составило примерно 25% по сравнению с обоими эталонами, в то время как прочность на сжатие была на 25-30% ниже, чем у эталонов. Строительные растворы из пенополистирола не показали хрупкого поведения при изгибе, которое можно наблюдать в образцах песка (Нормальный и Песочный), но разрыв был более постепенным, и растворы, содержащие 100% объем ППС, не показали разделения двух частей [56,57]. Образец Sand-EPS, содержащий 50% песка и 50% EPS, показал полухрупкое поведение.Как и в первом случае, разрушение строительных смесей из EPS2, EPS3 и EPS4 при сжатии происходило постепенно с высоким поглощением энергии из-за сохранения нагрузки после разрыва без разрушения [56,58,59]. Как и ожидалось, эталонные образцы показали типичное хрупкое разрушение. Было замечено, что большинство агрегатов образцов EPS3 и EPS4 отслоились вдоль плоскости разрушения (рис. 3A, B), напротив, никаких повреждений не наблюдалось для большинства агрегатов в строительном растворе EPS2, а некоторые из шариков EPS2 были деформированы. -связанный с матрицей (рис. 3С).Из этих результатов можно сделать вывод, что связь между заполнителем EPS2 и цементным тестом была слабее, чем предел прочности заполнителя (плохая адгезия EPS к цементной пасте), в то время как сцепление между заполнителем EPS2 и цементным тестом было слабее. Образцы EPS3 и EPS4 были сильнее (лучшая адгезия EPS к цементной пасте), чем предел прочности гранул полистирола [33,60]. Этот эффект был отмечен, в частности, на образце EPS3 (рис. 3A). Последний результат свидетельствует о лучшей когезии между заполнителем и цементным тестом.Таким образом, EPS3 показал более высокое уплотнение, которое упаковывает частицы заполнителя вместе, чтобы увеличить удельную массу строительного раствора, и это также объясняет более низкий процентный поток по сравнению с другими образцами, что привело к более текучести и с более высокой тенденцией к сегрегации. [20] (см. Рисунок 1). Более низкая удельная масса образца EPS2 может быть продемонстрирована большими пустотами на границе раздела лиганд / агрегат, с длиной, сопоставимой с шариками EPS, и шириной 20–30 микрон, этот эффект был приписан упомянутой плохой адгезии шариков к цементной пасте. (Рисунок 4A, B).Этот результат также наблюдался в образце EPS3, но в последнем случае адгезия отколотых частиц к цементному тесту была лучше, что свидетельствует о более высокой удельной массе этого типа легкого строительного раствора. Более того, из Рисунка 4С очевидна идеальная адгезия песка к цементному тесту. Фактически, из карты относительно элемента Si, который почти не присутствует в известняке, можно наблюдать незначительное разделение между песком и лигандом, которое объясняется благоприятной адгезией.Изменение во времени прочности на изгиб и сжатие нормального образца, образцов EPS3 и Sand / EPS показано на рисунке 5, где увеличение сопротивления может наблюдаться при стабилизации через 45 дней. Через 60 дней значения существенно не изменились, что свидетельствует о стабильности материалов с учетом конкретных условий отверждения / консервации воды конгломератов. Строительные растворы на основе пенополистирола показали более низкую теплопроводность и коэффициент диффузии, чем образцы из песка (рис. 6).Этот результат можно приписать более низкой удельной массе образцов из-за низкой плотности органических агрегатов [61,62] (см. Вставку на рис. 2) вместе с упомянутыми пустотами на границе раздела EPS / лиганд, которые ограничивают перенос тепла в композитный. В частности, теплопроводность образцов без покрытия из пенополистирола была на ~ 80% ниже, чем у эталонов. Наилучшие результаты были получены в случае образца EPS4 (0,29 Вт / мК) из-за наименьшей удельной массы. Промежуточные значения (0,8 Вт / мК) были получены для образцов с 50% EPS (образец песка / EPS).Данные по теплопроводности и коэффициенту диффузии показали экспоненциальное уменьшение с уменьшением удельной массы конгломератов. Была проведена характеристика смачивания боковой поверхности (рис. 7) и внутренней поверхности (рис. 8) нормального образца. На рис. 7A, B показано изменение во времени краевого угла смачивания воды (WCA) и высоты падения для боковой поверхности образца песка. Наблюдался гидрофильный характер (WCA 35), хотя было обнаружено различное поведение в разных точках наблюдения.Быстрое уменьшение WCA и полное проникновение произошло за несколько секунд в точке 3, более медленное, но полное водопоглощение произошло в точке 2, тогда как более высокое WCA и незначительное водопоглощение наблюдались в случае точки 1. На рисунке 7C показаны изображения, относящиеся к поведению капли. . Боковая поверхность эталонного раствора на основе нормализованного песка (нормальный) показала аналогичные характеристики. Стоит подчеркнуть, что возможность обнаружения и количественной оценки пространственно неоднородного поведения такой поверхности / материала, как они, является особым преимуществом пространственно разрешенной оценки смачиваемости и абсорбции, выполненной с помощью этого метода (объем капли составляет 5 мкл), чего нельзя достичь с помощью измерений водопроницаемости или капиллярного поглощения.На рис. 8A, B показаны параметры смачивания относительно поверхности излома. Внутренняя поверхность, образовавшаяся в результате механического разрушения, может считаться более репрезентативной для составных элементов, поскольку это часть образца, показывающая каждый компонент смеси. Он показывает открытую пористость, характеризующуюся высокой шероховатостью и видимым распределением агрегатов, в отличие от того, что наблюдается на боковой поверхности. В частности, результаты, полученные в каждой точке наблюдения, были схожими.Быстрое уменьшение краевого угла смачивания водой и высоты падения наблюдалось в каждой точке (рис. 8C). В отличие от того, что наблюдалось на боковой поверхности, WCA была ниже, поэтому поверхность излома в целом можно считать супергидрофильной (WCA ~ 0–5 [35,63] и быстро впитывающей. Как и в первом случае, аналогичные результаты наблюдались на внутренней поверхности образца Normal. Характеристики смачивания раствора EPS3 с зернами EPS в диапазоне размеров шариков 2–4 мм (50%) и 4–6 мм (50%) представлены на рисунке 9. и рисунок 10.Как описано выше, EPS полностью заменил объем песка. На рис. 9A, B показано изменение во времени краевого угла смачивания воды (WCA) и высоты капли на боковой поверхности образца. Наблюдались разные тенденции. Медленное, но полное водопоглощение происходило в точке 1, более высокое и незначительное водопоглощение наблюдались в случае точек 2 и 3, последнее с WCA ≥ 90 °. В данном случае боковая поверхность оказалась более гидрофобной, чем у ссылок. На рис. 10A, B показано изменение во времени краевого угла смачивания воды (WCA) и высоты падения на поверхности излома образца EPS3.При этом капля была стабильной в течение всего времени наблюдения. На рисунке 10 также показано изображение капли после осаждения на поверхность образца (точка 2), которое привело к гидрофобности с высоким значением WCA (WCA> 90 °) [35]. Последний результат был подтвержден после осаждения капель на пластину из пенополистирола или на голые гранулы из пенополистирола, в частности, в первом случае WCA была приблизительно 99 °, а во втором (100–102 °) выше, вероятно, из-за кривизны гранул. WCA была выше на голых шариках по сравнению с EPS в смеси из-за отсутствия загрязнения от гидрофильного цементного теста [64,65].Для этого после нанесения на участки цементного теста образца EPS3 (точки 1 и 3) наблюдались гидрофильные свойства, но незначительное водопоглощение. Этот последний результат приписывается гидрофобному и неабсорбирующему эффекту EPS, участки которого уменьшают среднюю поверхностную энергию образца, делая неэффективным присутствие пористых и гидрофильных областей цемента [64,65]. Сообщается о характеристиках смачивания поверхности излома раствора EPS4 с зернами EPS в диапазоне размеров шариков 1–2 мм (25%), 2–4 мм (25%) и 4–6 мм (50%). на Фигуре 11A, в то время как результаты, полученные на боковой поверхности, были аналогичны результатам для образца EPS3. Поверхность излома является гидрофобной в области полистирольных шариков (точка 2) и гидрофильной в области цементного теста (точка 3), поскольку капля была нанесена на гидрофильную и абсорбирующую поверхность. Фактически, последний результат представляет собой разницу между поверхностью разрушения этого образца и поверхностью разрушения первого композита (EPS3). Характеристики смачивания поверхности излома раствора EPS2 с зернами EPS в диапазоне размеров шариков 4–6 мм (100%) представлены на рисунке 11B, и в этом случае результаты, полученные на боковой поверхности этого образца, были аналогичными. к тем, которые наблюдались в случае бывших образцов EPS.В случае поверхности излома гидрофильный характер наблюдался в каждой точке наблюдения с очень низким углом контакта с водой и быстрым водопоглощением. Таким образом, EPS3 является образцом с наименьшим водопоглощением. Это может быть связано с более эффективной организацией агрегатных частиц с открытыми пространствами (сфероидальными микрополостями) между более крупными частицами, заполненными шариками EPS меньшего размера [49,66], что приводит к лучшему поведению композита. Этот образец действительно показывает самую высокую удельную массу и самую низкую пористость среди образцов из пенополистирола, что является разумным следствием лучшего уплотнения заполнителя (о чем свидетельствует самый низкий поток).Это свойство, с одной стороны, приводит к небольшому снижению теплоизоляционных характеристик, но, с другой стороны, делает композит определенно менее подверженным проникновению воды. Важность оптимизации уровня уплотнения путем регулирования распределения по размерам заполнителей EPS обусловлена ​​относительно большим размером исходных гранул EPS, что приводит к образованию слишком больших каналов цементной матрицы между заполнителями в Затвердевшие артефакты. Следовательно, при правильном распределении по размеру шарики из пенополистирола могут представлять собой подходящие заполнители в артефактах на основе цемента как для осветления / изоляции, так и для защиты от воды. Такое двойное преимущество проистекает из своеобразного сочетания низкой плотности и низкой поверхностной энергии этого пластичного материала, как уже было показано при использовании других полимерных заполнителей, таких как гранулированный каучук из отслуживших свой срок шин [53].

Что такое изолированные бетонные формы (ICF)? | Зеленое здание на Лонг-Айленде

Дом ICF, спроектированный нами в Нортпорте, Лонг-Айленд, штат Нью-Йорк. На этой фотографии изолированные бетонные формы подняты, и подрядчики готовы заливать бетон.

Наилучшим вариантом для дизайна новых зеленых домов и коммерческих зеленых зданий являются изолированные бетонные опалубки (ICF).ICF - это сэндвич из пенополистирола с обеих сторон, которые создают форму для бетона. Затем в формы заливается бетон. Пенопласт остается на месте и действует как изоляция здания.

Как работают изолированные бетонные опалубки?

Традиционно при заливке бетона в съемные формы подрядчик хочет как можно скорее снять формы и принести их на следующий проект, позволяя части воды уйти, прежде чем она вступит в контакт с цементом.Это не дает бетону достичь своей потенциальной прочности. Благодаря ICF формы остаются на месте, удерживая воду в бетоне.

Распространенное заблуждение - бетон сохнет. Бетон не высыхает или не должен высыхать. Бетон затвердевает, вода остается (или должна оставаться) для химического слияния с цементом. ICF будет удерживать всю воду в смеси. Исследования показали, что бетон, залитый в ICF, намного превышает первоначальную расчетную прочность.

Преимущества изолированных бетонных опалубок

Тепловая масса

Владельцы домов ICF будут испытывать меньшие колебания температуры внутри своего дома, чем дома традиционной постройки.

Одно из самых больших преимуществ ICF - это тепловая масса. Термическая масса - это способность материала поглощать, накапливать и выделять тепловую энергию. Интуитивно мы знаем, что если мы нагреем бетонный блок и блок из пробкового дерева до одной температуры, бетон будет поглощать больше тепловой энергии и охлаждаться медленнее. Бетонный дом регулирует температуру в помещении, поглощая, накапливая и медленно выделяя тепловую энергию, которая может компенсировать изменения наружной температуры. В природе это можно увидеть в пещерах.Температура в пещере стабильна и не зависит от погодных изменений из-за огромной термальной массы - земной коры. Дома ICF привязаны к постоянной температуре земли. Владельцы домов ICF будут испытывать меньшие колебания температуры внутри своего дома, чем дома традиционной постройки.

Проникновение воздуха

Проникновение воздуха является важнейшим фактором сохранения прохлады летом и тепла зимой. У нас может быть здание с наивысшим значением изоляции, которое мы только можем найти, но если оно пропускает воздух, изоляция становится бесполезной.Если человек спит холодной ночью в плотном одеяле, а мы кладем под одеяло соломинку с содовой и дуем холодным воздухом, толстое теплое одеяло не имеет значения. ICF представляют собой монолитную бетонную заливку, в которой нет швов для проникновения воздуха.

Водонепроницаемость, огнестойкость и защита от ветра

Дом ICF - это огнеупорный бункер.

Как мы все знаем, бетон непроницаем для воды, как и формы из пенополистирола. Если дом ICF когда-либо будет затоплен, снаряд не получит повреждений, что чрезвычайно важно на Лонг-Айленде, где наводнение в результате урагана «Сэнди» разрушило так много домов.Бетон также не боится огня. Когда формы защищены гипсокартоном (гипсокартоном), дом ICF представляет собой огнестойкий бункер. По сопротивлению сильному ветру ничто не сравнится с железобетонным покрытием. Здание из изолированной бетонной формы построено на долгий срок.

прочный

Прочность - один из ключей к зеленому зданию. Если срок службы здания невелик, материалы, которые в него входят, перерабатываются слишком быстро, и правильное использование наших строительных материалов имеет важное значение для эффективности.

Полистирол Товары для дисплея магазина, корабля, тематизации событий, кино, фотографии и Tv реквизита.

Письма из полистирола, рождественские дисплеи, коммерческие дисплеи и промышленное использование. Graham Сладкие Studios UK. Пенополистирол - Пена, шары, буквы, сферы, нестандартные формы -Styropor Kugeln -des billes de polystyrèn

Здоровье и информация по безопасности:


EPS : Изделия из пенополистирола.
Мы продаем продукцию на разнообразный рынок, поэтому, чтобы знать пригодность нашей продукции и EPS (пенополистирола ) конкретно для каждого конечного пользователя было бы невозможно. Ниже приводится информация, которая предназначена для использования в качестве руководства. но конечный пользователь несет ответственность за обеспечение что EPS подходит для их нужд.
Наши продукты в основном предназначены для демонстрации / украшения / Ремесло.
Ни один из наших продуктов не предназначен для использования в качестве игрушек.
ВСЕ используемые нами пенополистиролы содержат антипиреновые добавки.
Все изделия из пенополистирола следует хранить вдали от горячих источников. свет / открытый огонь или любой другой источник возгорания.
Продукция из пенополистирола нестерильна и НЕ ПРОДАЕТСЯ. как «Безопасная еда». Вам следует избегать любой еды который должен потребляться при контакте с EPS.
Ни один из наших продуктов не подходит для маленьких детей.Если пенополистирол сломан / укушен, то мелкие кусочки могут сломаться. выкл, что может привести к удушью.
Если вы красите пенополистирол, используйте только воду. краски и клеи на основе. Продукты на основе растворителей может повредить полистирол. При использовании любого продукта на EPS, всегда проверяйте, подходит ли он, и следуйте любые инструкции по безопасности, относящиеся к продукту.Это - хорошая идея сначала попробовать небольшой кусок EPS, и проверьте его примерно через час, чтобы убедиться, что там нет реакции. Эмульсионная краска, плакатная краска, ПВА клей и пистолеты для крафтового клея LOW MELT обычно подходят.
Информация о безопасности для любого из наших конкретных продуктов предоставляется по запросу.


Прозрачные пластиковые шарики и формы.
Предназначен для демонстрации / декоративного использования.
Не продается как стерильный / безопасный для пищевых продуктов.
Не подходит для маленьких детей, как будто сломалась, может сформировать острые кусочки.

Блеск
Не токсичен.
Не считается пожароопасным.
Не подходит для детей младшего возраста, так как может опасность удушья.

Приостановка Предметы.
Если вы планируете приостановить / повесить какой-либо из продуктов, пожалуйста, свяжитесь со студией для получения дополнительной информации. Мы можем поставлять сертифицированные безопасные точки подвеса - подходят для больших шары / буквы и другие изделия.


Graham Sweet Studios Herstellung Polystyrol / Styropor Display Requisiten für Instore-Display, Schaufenster-, Film-Requisiten, Event Thematisierung und anderen Gewerken.Unsere wichtigsten Produkte sind: Polystyrol-Kugeln, Стиропор Кугельн, пенопласт Schneeflocken, Weihnachtsschmuck, Стиропор Бухштабен, Стиропор Бухштабен.

производство полистирола / accessoires d'affichage en mousse de polystyrène pour l'affichage en magasin, витрина, аксессуары du film, «Тематизация événement et d'autres métiers». Nos Principaux produits comprennent: des billes de polystyrène, des сфер в полистирене, дез Flocons de Neige из пенопласта, декора de Noël, des lettres en polystyrène, des lettres en мусс де полистирен.

fabbricazione polistirolo / display sostegni di polistirolo per la магазин visualizzazione, ветеринар, oggetti di scena film, tematizzazione degli eventi e altri traffici. Основные продукты включают в себя: palline di polistirolo, sfere ди полистироло, пенополистирол fiocchi di neve, decorazioni natalizie, le lettere in polistirolo, леттер пенополистирол.

fabricación de poliestireno / apoyos de espuma de poliestireno pantalla para visualización dentro de la tienda, escaparates, accesorios de cine, la tematización de eventos y otros oficios.Основные продукты Nuestros включают в себя: болас de Poliestireno, espuma de Poliestireno Esferas, Copos de nieve stryofoam, decoraciones de Navidad, cartas de poliestireno, espuma de poliestireno cartas.

Грэм Свит студии: Реквизит для розничной торговли для использования в визуальном мерчандайзинге, магазине витрины, дисплеи точек покупки (всплывающие), рождественские дисплеи, выставки, реклама, музеи, реквизит для фильмов, реквизит для телевидения, театр реквизит, фото, а также техническая резка пенополистирола, например свод шарики и пружины из пенополистирола.также доступны формовщики полистирола для бетонирования.

Буквы из полистирола, полистиролбетон формирователи и полистирольные покрытия.

Многие фасонные изделия из формованного полистирола теперь доступны, включая шары и дисплейные головки из полистирола. мужчина и женские головки доступны.
каждая головка изготовлена ​​из высококачественного пенополистирола.

Если не указано иное заявлено, что все наши дисплеи из полистирола содержат антипирен. добавка.

полистирол Сферы из пенополистирола доступны от 20 мм до более 2 метров.
Сферы большего размера также доступны в виде двух половин (полусфер).
Сферы очень большого размера состоят из шестиугольников и пятиугольников. Каждая сфера состоит из 20 шестиугольников и 12 пятиугольников.

Строитель из Флориды строит дома из пенопласта.

ОДЕССА. Недавним росистым утром строители подняли высокую белую панель в вертикальное положение, поместив двух мужчин на землю и одного человека, держащего верхнюю часть, в сборщике вишни.

Мужчины строят дом по индивидуальному заказу, хотя из-за его необычных материалов это зрелище не так стучит по деревянному каркасу, а больше печенья вместо пряничного домика.

Иногда панели скрипят от трения рук рабочих, знакомый звук, который большинство людей слышит, открывая хорошо обтянутые пакеты, раскрывая их состав: пенопласт.

Один рабочий в сборщике вишни помогает установить пенопласт и стальную панель, которая станет частью конструкции и изоляции одесского дома.[MARTHA ASENCIO RHINE | Times]

Хотя технически это не пенополистирол - это торговая марка - это точно такой же пенополистирол, глубиной в шесть дюймов, зажатый между стальными пластинами, выкрашенными в белый цвет. По данным домостроительной компании Wesley Chapel под названием KHP Homes, пенопласты служат как изоляцией, так и структурой дома, делая его более энергоэффективным.

«Если вы были в Dunkin 'Donuts или Starbucks, у вас в основном есть горячий кофе с температурой 120 градусов, а 1/8 дюйма спасает вашу руку от ожога», - сказал Фалгун Патель, коммерческий директор KHP. Дома.«Мы завернули весь дом в шесть дюймов».

Помимо панелей из пенопласта, в домах используются стальные полосы, поддерживающие крышу, и гипсокартон. Патель сказал, что домовладельцы этой модели дома, как ожидается, сэкономят от 50 до 70 процентов на счетах за электричество.

Модель зеленого дома КХП, такая как одесский дом, также отличается более эффективными системами кондиционирования и вентиляции, а поскольку в них нет древесины, нет необходимости обрабатывать их пестицидами, сказал Патель. У них также обычно есть сверхэффективные приборы и солнечные батареи.

С момента основания компании в 2009 году она построила более 20 зеленых домов в районе залива Тампа, сказал Патель.

После того, как члены бригады вырезают панель с помощью циркулярной пилы и устанавливают ее на место, они просверливают болты вдоль шва с соседней панелью и там, где основание встречается со сталью, чтобы закрепить ее. Затем они сверяют планы, разложенные на столе на бетонной плите, чтобы увидеть точные размеры следующего.

Строитель закрепляет нижнюю часть панели из пенопласта и стали болтами.[MARTHA ASENCIO RHINE | Times]

Марио Мора, один из рабочих, сказал, что ему нравится строить эти дома, потому что они являются психологической проблемой.

«Мы должны много думать о таких домах», - сказал он.

В одесском доме будет четыре спальни и три с половиной ванных комнаты, а металлическая крыша будет отражать еще больше тепла. По словам Пателя, цена контракта составляла около 938 000 долларов.

Владельцы, 33-летняя Келси Логан и 35-летний Тай Джеске, сказали, что выбрали этот дизайн, потому что хотят сделать все возможное, чтобы уменьшить воздействие на окружающую среду и быть самодостаточными, в том числе использовать солнечную энергию, если ураганы выбивают электроэнергию. линий.У них есть новорожденная дочь, которая, по их словам, также дала им больше взглядов на будущие последствия изменения климата.

«Впервые в истории мы столкнулись с двумя ураганами в заливе», - сказал Джеске. «Каждое принимаемое нами решение должно учитывать влияние, которое оно окажет на других людей и планету в целом».

Дополнительным плюсом к зеленому строительству были также методы строительства, добавили супруги, поскольку пенопласт и стальные панели производятся в Oldsmar.

«Это была еще одна причина, чтобы пойти с этим, поэтому мы не ... сжигаем дизельное топливо, чтобы переместить что-то на полпути по континенту», - сказал Джеске. «Они идут прямо из-за угла».

По иронии судьбы, полистирол обычно не является синонимом заботы об окружающей среде. Фактически, по крайней мере в одном штате, Мэн, введен запрет на упаковку из пеноматериала, потому что этот материал очень трудно разрушить.

Однако «традиционный дом не поддается биологическому разложению», - сказал Пател из KHP Homes. «Пенополистирол пригоден для вторичной переработки, как и сталь.И то, и другое можно переплавить, использовать повторно или каким-то образом изменить ».

И как один из этих домов выдержит ураган?

Пател сказал, что они «чрезвычайно эффективны» при сильном ветре, потому что пенопластовые и стальные панели предназначены для раскачивания и изгиба, но не трещин. На самом деле, сказал он, идея была вдохновлена ​​домом в Пунта-Горде с аналогичным дизайном, который пережил ураган Чарли в 2004 году, дом, о котором теперь есть специальная статья на сайте Федерального агентства по чрезвычайным ситуациям. Владелец KHP Homes, Хамир Патель (не родственник Фалгуна), наткнулся на этот кусок в конце 2000-х и решил попробовать построить его сам.

Крупный план панели показывает пенополистирол, зажатый между сталью. По данным KHP Homes, уникальные строительные материалы делают дома более теплоизолированными и энергоэффективными. [MARTHA ASENCIO RHINE | Times]

Уриэль Серрано, который работает «закройщиком» на одесском объекте - что означает, что он помогает вырезать пенопластовые панели нужной формы, включая окна, - сказал, что в таких проектах прохожие обычно останавливаются, фотографируются и задают вопросы. так необычно выглядит. Он сказал, что команда ценит восхищение их работой.

«Даже домашние инспекторы говорят:« Я никогда раньше не проверял такой дом », - сказал он.

InsulTech Технические характеристики изолированной бетонной кладки

Загрузить технические характеристики системы InsulTech

ЧАСТЬ I - ОБЩИЕ ПОЛОЖЕНИЯ

РЕЗЮМЕ

Этот раздел включает наружные бетонные блоки, состоящие из бетонных блоков, изолированные сплошным тепловым барьером, и включает следующее.

1.Утепленный бетонный блок.
2. Декоративные утепленные бетонные блоки.
3. Цветовая обработка
4. Встроенная перепрошивка

Разделы по теме:

Раздел 7 раздел «Герметики для швов» для герметизации контрольных и деформационных швов в блочной кладке. Раздел 4 раздел «Монтажные блоки каменной кладки» для раствора и затирки, армирования, анкеров и анкеров, а также принадлежностей для каменной кладки. Раздел 4, раздел «Сборки единичной каменной кладки» для армированной каменной кладки: кладка, содержащая армированную сталь в ячейках для раствора.

ОПРЕДЕЛЕНИЯ

Изолированные бетонные блоки: Каменные блоки из изолированного бетона, указанные в этом разделе, включают бетонные блоки специальной формы с непрерывным тепловым барьером, блокирующим внешнюю лицевую оболочку, без перемычек через тепловой барьер.

ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ

Обеспечьте [структурную] кладку, которая развивает указанную прочность на сжатие (f’m) чистой площади за 28 дней.

Определите прочность на сжатие (f’m) кладки по средней площади нетто на сжатие блоков кладки и типов растворов (метод удельной прочности) в соответствии с [таблицами 1 и 2 в TMS 602-11 / ACI 530.1-11 / ASCE 6-11].

Тепловые характеристики: Обеспечьте теплоизоляционные бетонные блоки кладки с термическим сопротивлением (R-значение), состоящим из R-значения устойчивого состояния 3 дюйма для вспененного полистирола BASF Neopor и устойчивого состояния R-значения бетонного блока.

ЗАПИСКИ

Данные о продукте: Для каждого указанного типа продукта, в том числе:
1. Кирпичные утепленные бетонные блоки
2. Встроенная перепрошивка

Заводские чертежи: для следующих
Единицы каменной кладки: показывает размеры, профили, курсинг и расположение каждого типа каменной кладки.

Образцы для проверки: полноразмерные образцы каждого типа и цвета из следующих:
1. [Открытые] [Декоративные] бетонные блоки.
2. Особые формы теплоизоляционных бетонных блоков.
3. Отверстия / вентиляционные отверстия.

Сертификаты на материалы

: включают заявления о свойствах материала, указывающие на соответствие требованиям, включая соответствие стандартам и обозначения типов в рамках стандартов. Для каждого типа и размера предоставьте следующее:

Каменная кладка: Для теплоизоляционных бетонных блоков необходимо включить данные об изменении размеров, подтверждающие, что фактический диапазон размеров находится в пределах указанных допусков.

Заявление о прочности кладки при сжатии: для каждой комбинации типа кирпичной кладки и типа раствора укажите среднюю прочность на сжатие по площади нетто кладки, тип раствора и результирующую прочность на сжатие по чистой площади кладки, определенную в соответствии с [таблицами 1 и 2 в TMS 602-11 / ACI 530.1-11 / ASCE 6-11].

ОБЕСПЕЧЕНИЕ КАЧЕСТВА

Ограничения по источникам для блоков кладки: Получите открытые блоки кладки однородной текстуры и цвета или однородной смеси в пределах диапазонов, принятых для этих характеристик, через один источник от одного производителя или каждого необходимого продукта.

Рейтинги огнестойкости: Где указано, предоставьте материалы и конструкцию, идентичные тем сборкам, рейтинг огнестойкости которых определяется в соответствии с ASTM E 119 испытательным и инспекционным агентством, эквивалентной толщиной бетонной кладки или другими способами, приемлемыми для компетентных органов.

[Образцы панелей]: Создайте образцы панелей, чтобы проверить выбор, сделанный в соответствии с заявками, и продемонстрировать эстетические эффекты. Соответствовать требованиям Раздела 1 Раздела «Требования к качеству» для макетов.

Соберите образцы панелей для [типовой внешней стены] размером приблизительно [48 дюймов] в длину и [48 дюймов] в высоту [по полной толщине]. Очистите открытые поверхности панелей указанным очистителем для кирпичной кладки. Утверждение образцов панелей касается цвета, текстуры и смешения блоков кладки; соотношение цветов раствора и герметика к цветам кладки; оснастка стыков; эстетические качества исполнения; и другие материалы и свойства конструкции, специально одобренные Архитектором в письменной форме.

ПОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ

Храните кирпичную кладку на приподнятых площадках в сухом месте.Если блоки не хранятся в закрытом помещении, накройте верхние стороны стопок водонепроницаемой пленкой, надежно связанной. Если блоки намокли, не устанавливайте их, пока они не высохнут.

УСЛОВИЯ ПРОЕКТА

Защита кладки: Во время строительства покрывайте верхние части стен, выступы и подоконники водонепроницаемым покрытием в конце каждого рабочего дня. Накройте частично завершенную кладку, когда строительство не ведется. Выдвиньте крышку минимум на 24 дюйма вниз с обеих сторон и надежно удерживайте крышку на месте.

Предотвращение образования пятен: Не допускайте появления пятен на цементном растворе, растворе и почве на лицевой стороне кладки, которая остается открытой или окрашенной. Немедленно удалите раствор, раствор и почву, попавшие на такую ​​кладку.

Защищать основание стен от попадания грязи под дождем и от разбрызгивания раствора путем нанесения покрытия на землю и по поверхности стены. Защищайте подоконники, выступы и выступы от известкового налета. Защищать поверхности оконных и дверных коробок, а также аналогичные изделия с окрашенной и цельной отделкой от помета строительного раствора. Поворачивайте доски строительных лесов у стены на край в конце каждого дня, чтобы дождь не разбрызгивал раствор и грязь на готовую кладку.

Требования к холодной погоде: НЕ используйте замороженные материалы или материалы, смешанные или покрытые льдом или инеем. Не стройте на замороженных основаниях. Снимите и замените кирпичную кладку, поврежденную морозом или морозом. Соблюдайте строительные требования для холодных погодных условий, содержащиеся в [TMS 602-11 / ACI 530.1-11 / ASCE 6-11].

Очистка в холодную погоду: Используйте жидкие методы очистки только при температуре воздуха 40 ° F и выше и сохраняйте ее до тех пор, пока кладка не высохнет, но не менее чем через 7 дней после завершения очистки.

Требования для жаркой погоды: Соблюдайте требования к конструкциям для жаркой погоды, содержащиеся в [TMS 602-11 / ACI 530.1-11 / ASCE 6-11].

ЧАСТЬ II - ПРОДУКТЫ

ПРОИЗВОДИТЕЛИ

Northfield, компания Oldcastle (847) 949-3600 One Hunt Court, Mundelein, IL 60060

КЛАДКА ИЗ ИЗОЛИРОВАННОГО БЕТОНА

InsulTech ™, Изолированные бетонные блоки: [ASTM C 90]

Прочность на сжатие агрегата

: Обеспечьте агрегаты с минимальной средней прочностью на сжатие полезной площади [2000 фунтов на квадратный дюйм].Классификация по весу: Средний вес с плотностью не более 125 фунтов. на кубический фут бетона.

Изолированные бетонные блоки из каменной кладки: Предварительно собранные структурные бетонные блоки из каменной кладки, состоящие из внутреннего компонента бетонной каменной оболочки, которая непрерывно термически отделена от внешней бетонной оболочки. Терморазрыв представляет собой изоляцию из пенополистирола (EPS) с закрытыми порами. Изоляционный пенополистирол прочно удерживается между двумя корпусами бетонных блоков с помощью пазов типа «ласточкин хвост» и внутренних металлических анкеров из нержавеющей стали, встроенных во вставки из пенополистирола, образуя сплоченный и плотно прилегающий цельный элемент.

Размер (ширина) и значение R: Изготовлено со следующими размерами:

12 1/4 дюйма шириной x 7 5/8 дюйма высотой x 15 5/8 дюйма длиной; значение термического сопротивления (R-Value): R-15.2.

Изоляция из формованного полистирола: Жесткая ячеистая теплоизоляция, образованная расширением шариков или гранул полистирола и смолы в закрытой форме в соответствии с ASTM C 578, тип I.

Обеспечивает изоляцию особой формы, предназначенную для установки в лицевую оболочку утепленных каменных блоков и обеспечивающую непрерывный тепловой барьер на стыках головок, включая угловые блоки.Нанесите клей на вставку из пенополистирола, который служит непрерывным воздушным барьером. Обеспечьте соответствующий материал прокладок с закрытыми порами для обеспечения герметичности и непрерывной изоляции стыков станины.

Декоративные утепленные бетонные блоки: Соблюдать требования к изолированным бетонным блокам, а также следующие:

Узор и текстура:
а. Стандартный рисунок, шлифованный. [Подобрать образцы архитектора.]
б. Стандартный рисунок, гладкая поверхность.[Подобрать образцы архитектора.]
c. Стандартный узор, дробеструйная обработка [образцы Match Architect.]

Подсчет очков
а. С вертикальной отметкой, поэтому блоки, уложенные непрерывным клеем, выглядят как квадратные блоки, уложенные в стопку, стандартная отделка.
б. Тройной надрез по вертикали, поэтому юниты, уложенные в непрерывном связке, выглядят как вертикальные, уложенные в стопку (солдатские курсы), стандартная отделка.

Цвет: Обеспечивает естественный цвет производителя.

Специальные формы: Предоставьте следующие специальные формы: Предоставьте формы, включая правые и левые угловые и угловые блоки L, косяки, полуразмерные формы, сплошные нижние соединительные балки и другие особые условия, изготовленные как предварительно собранные блоки из EPS, соблюдая указанные выше требований и соответствовать наружной отделке утепленных бетонных блоков.

Предусмотреть элементы [с квадратными краями] для внешних углов. Предусмотрите отдельный 8-дюймовый блок, соответствующий внешней отделке, для установки у основания стены, над дверями и окнами, а также в других местах, где требуется оклад. Предусмотреть внешнюю лицевую оболочку, предварительно смонтированную из 3-дюймового пенополистирола с гладкой внутренней стороной, для установки у основания стены, над дверями и окнами и в других местах, где требуется гидроизоляция.

Встроенный водоотталкивающий материал: Предоставьте устройства, изготовленные со встроенным водоотталкивающим средством [для открытых элементов] [и] [где указано].

Интегральный водоотталкивающий состав: жидкая полимерная, интегрированная водоотталкивающая добавка, не снижающая прочности сцепления на изгиб. Агрегаты, изготовленные со встроенным водоотталкивающим средством, при испытании в виде стеновой конструкции, изготовленной с использованием строительного раствора, содержащего встроенную водоотталкивающую добавку производителя к строительному раствору в соответствии с ASTM E 514, с периодом испытания, увеличенным до 24 часов, не показывают видимой воды или утечек на обратной стороне испытательного образца. .

Продукция: Обеспечивает добавку водоотталкивающего материала RainBloc® для каменной кладки, производимого ACM Chemistries, Inc.или Rheopel Plus производства BASF.

Герметик, применяемый в полевых условиях: нанесите покрытие TK-BLOCK SHIELD, устойчивое к воздействию воды и граффити, в соответствии с рекомендациями производителя.

БЕТОННЫЕ ПЕРЕКЛАДКИ

Общие положения: Обеспечьте перемычки кладки, соответствующие приведенным ниже требованиям.

Перемычки из кирпича: Сборные или встроенные перемычки из кирпичной кладки, сделанные из бетонных блоков связующей балки с армированными стержнями, размещенными, как указано, и заполненными крупнозернистым раствором. Перед транспортировкой и установкой сборные перемычки необходимо обработать. Временно поддерживайте встроенные перемычки, пока они не затвердеют.

МАТЕРИАЛЫ ДЛЯ РАСТВОРА И РАЗМЕРЫ

См. Раздел 4, Раздел «Сборки каменной кладки» для получения информации о растворах и затирочных материалах.

УСИЛЕНИЕ, СТЯЖКИ И ЯКОРЯ

Для получения информации об армировании, стяжках и анкерных материалах см. Раздел 4 Раздел «Сборки блочной кладки».

ВСТРАИВАЕМЫЕ МАТЕРИАЛЫ

Встроенный гидроизоляционный элемент для кладки с одинарным витком: Обеспечьте встроенный гидроизоляционный элемент, изготовленный из полиэтилена высокой плотности, отлитого в форму 0.Поддон толщиной 0625 дюймов с фланцами по периметру 0,312 дюйма.

Размер: укажите размер, рекомендованный производителем для размера блока прошивки.

Гидравлические перемычки: Обеспечьте подходящие перемычки для соединения встроенных гидроизоляционных элементов с целью формирования непрерывного гидросистемы. Сливной штуцер: вогнутый сливной штуцер толщиной 0,062 дюйма с отверстием 0,20 дюйма на 0,64 дюйма и капельной кромкой, выступающей на 1 дюйм от внешнего фланца.

Производитель / Продукция: Mortar Net USA, Ltd., [Система Blok-Flash].

ПРИНАДЛЕЖНОСТИ ДЛЯ КЛАДКИ

Сжимаемый наполнитель: предварительно отформованные полосы наполнителя, соответствующие стандарту ASTM D 1056, класс 2A1; сжимаемость до 35%; указанной ширины и толщины; изготовлен из [неопрена] [уретана] [или] [ПВХ].

Предварительно отформованные прокладки управляющих шарниров: изготовлены из [смеси стиролбутадиен-каучук, в соответствии с ASTM D 2000, обозначение M2AA-805] [или] [ПВХ, в соответствии с ASTM D 2287, тип PVC-65406] и предназначены для установки на стандартный блок створки. и для поддержания поперечной устойчивости кирпичной стены; размер и конфигурация и указаны.

Полосы, разрушающие адгезию: пропитанный асфальтом органический рубероид, соответствующий стандарту ASTM D 226, тип I (асфальтовый войлок № 15).

Позиционеры арматурных стержней: Проволочные узлы, предназначенные для установки в стыки строительного слоя, охватывающие элементарную ячейку кладки, с петлями для удержания арматурных стержней в центре ячеек. Блоки формируются из стальной проволоки диаметром 0,142 дюйма, горячеоцинкованной после изготовления. Обеспечьте блоки либо двумя, либо четырьмя петлями, в зависимости от количества указанных стержней

.

ОЧИСТИТЕЛИ ДЛЯ КЛАДКИ

Запатентованный кислотный очиститель

: Очиститель стандартной силы производителя, предназначенный для удаления пятен от раствора / раствора, высолов и других пятен от новых строительных конструкций с новой кладки без обесцвечивания или повреждения поверхностей кладки.Используйте продукт, специально одобренный для использования по назначению производителем очистителя и производителем очищаемых блоков кладки. Посетите EchelonMasonry.com для получения конкретных рекомендаций по очистке.

Производителей:
а. NMD 80 производства EaCoChem.
б. Custom Masonry Cleaner производства ProSoCo.

КОНТРОЛЬ КАЧЕСТВА ИСТОЧНИКОВ

Владелец привлечет квалифицированное независимое испытательное агентство для проведения тестирования контроля качества источника, указанного ниже:

Оплата этих услуг будет производиться [Владельцем].Повторные испытания материалов, не соответствующих указанным требованиям, будут проводиться за счет Подрядчика.

Испытание бетонных блоков: для каждого типа блоков в соответствии с ASTM C 140. Чтобы загрузить версию для печати этих спецификаций, посетите сайт EchelonMasonry.com © Copyright 2015 Oldcastle. Все права защищены. BEL15-051: InsulTech

ЧАСТЬ III - ИСПОЛНЕНИЕ

УСТАНОВКА, ОБЩЕЕ

Обратитесь к Разделу 4, Раздел «Сборки каменной кладки» для получения информации об установке теплоизолированных каменных блоков.

ВСТРАИВАЕМЫЕ ПРОМЫВКИ И ОТВЕРСТИЯ

Встраиваемая планка с одинарной спиралью: Установите в кладке встроенную планку и водоотводные отверстия на углах полок, перемычках, выступах и других препятствиях для нисходящего потока воды в стене и там, где указано.

Установите закладную планку следующим образом, если не указано иное: Подготовьте поверхности кладки, чтобы они были гладкими и не имели выступов, которые могут пробить планку. На перемычках и углах полок продлите оклад как минимум на 6 дюймов в кирпичную кладку с каждого конца.В головах и порогах удлините планки на 6 дюймов на концах.

Установите однопроволочную систему гидроизоляции CMU в стыках станины стен CMU, где это указано, в соответствии с письменными инструкциями производителя. Установите планы ячеек CMU с перевернутыми краями, расположенными под лицевыми панелями, и перемычками CMU выше, и с выпускными отверстиями, выровненными по поверхности стены. Установите перемычки CMU таким образом, чтобы они закрывали перевернутые края планов ячеек CMU на перемычках CMU и простирались от лицевой оболочки к лицевой оболочке.

Установить дренажные отверстия во внешних слоях первого ряда кладки непосредственно над заделанным окладом.Поместите нетканое полотно (входит в комплект поставки поддонов Blok Flash) в ячейки кладки над гидроизоляцией, чтобы предотвратить засорение не менее чем на 2 дюйма и обеспечить дренаж.

ГОРИЗОНТАЛЬНОЕ АРМИРОВАНИЕ

Горизонтальная горячеоцинкованная арматура должна быть установлена ​​через каждые 16 дюймов по вертикали на внутренней стороне. Горизонтальная горячеоцинкованная одностержневая арматура должна быть установлена ​​через каждые 16 дюймов по вертикали на внешней стороне.

Загрузите версию для печати этих спецификаций.

Назад .

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
