Анкера для бетона: размеры, виды, характеристики

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др.

Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

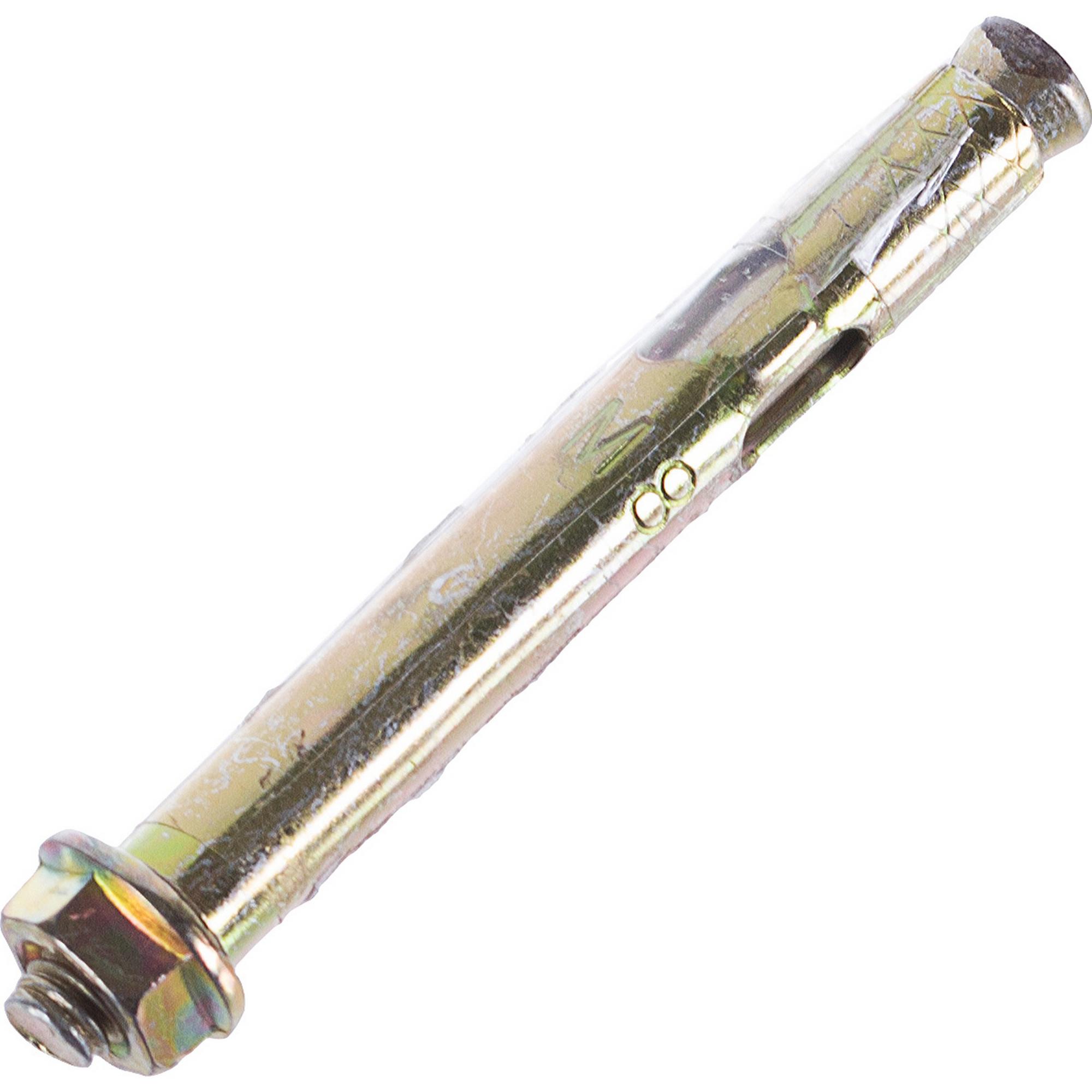

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера.

После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

виды, характеристики, размеры и цена за штуку

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

  1. Характеристики крепежей
  2. Разновидности и цены
  3. Монтаж болтов и химических анкеров

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта. Некоторые производители в маркировке не указывают диаметр резьбы, а только размер отверстия и длину (например 10х50).

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

Рекомендуемая нагрузка на вырыв, kN Разрушающая нагрузка на вырыв, kN
М 8 10х80 8,5 21,5
М 8 10х160 17,1 43
М 10 12х90 13,4 33,8
М 10 12х200 29,9 75,4
М 12 14х100 21,0 52,9
М 12 14х240 50,2 126,6

Разновидности анкерных болтов для бетона

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

Вид Минимальная цена за штуку, рубли
Забивной 3
Рамный 4,5
Двураспорный 30
Клиновой 5
С кольцом или крюком 8
Химический 200

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

  • Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нержавеющим покрытием. Помимо обычного применения подойдет для растянутого бетона или с трещинами.
  • Анкер для высоких нагрузок Hilti HSL — эта серия предназначена для самых высоких нагрузок на вырыв, подходит при монтаже в отверстия, выполненные алмазной техникой.
  • Химические анкера Хилти — предназначены при установке креплений любой сложности, в том числе для сверхтяжелых нагрузок, имеют короткий срок застывания.

Стоимость продукции Hilti соответствует ее качеству.

Монтаж анкерных болтов в бетон

Для установки понадобятся:

  • перфоратор или дрель с такой функцией;
  • сверло по бетону;
  • строительный пылесос;
  • молоток;
  • гаечный ключ.

Порядок выполнения работы:

  • Нанести разметку под сверления. Это нужно сделать очень точно. После монтажа анкерный болт фиксируется настолько прочно, что вытащить его невозможно.
  • Просверлить отверстия. Их длина должна точно соответствовать длине распорной части анкера. Для соблюдения этого условия на буре ставят ограничитель. Расстояние от края стены должно быть в 2,5 раза больше глубины сверления.
  • Очистить просверленные отверстия от бетонной крошки пылесосом, резиновой грушей, сжатым воздухом из баллончика.
  • Если не удалось полностью удалить крошку, то допустимо углубить отверстие на 1,5-2 см.
  • Вставить распорную часть болта.
  • Вбить ее молотком так, чтобы ее края не торчали над поверхностью.
  • Вставить болт или резьбовую шпильку.
  • Затянуть гайку. Крутить нужно до тех пор, пока поворачивание станет невозможным. Если производитель указывает максимальное усилие закручивания, то рекомендуется использовать динамометрический ключ. Нельзя затягивать до упора, особенно при работе с пенобетоном. Это может вызвать разрушение материала.

Монтаж химических анкеров в бетон

Для установки химических анкеров в бетон понадобятся:

  • ампулы (капсулы) или клей;
  • резьбовые шпильки;
  • монтажный пистолет;
  • перфоратор и бур по бетону;
  • строительный пылесос;
  • гаечный ключ.

Если необходимо монтировать большое количество креплений, то лучше выбрать клей. Ампулы применяют в случаях, когда объем работ сравнительно небольшой. После нанесения разметки, высверливания и очистки отверстий от бетонной крошки действуют следующим образом:

  • На две трети заполнить сверления клеем с помощью монтажного пистолета или вставить ампулы.
  • Установить шпильку. Вкручивать ее постепенно, чтобы клей равномерно распределился.
  • Не закручивая гайку подождать высыхания клея. Время застывания у каждого состава разное.
  • Затянуть гайку ключом.

Анкерный болт для бетона — единственный вариант крепежа для любых предметов и конструкций к этому материалу. Качество зависит от правильного подбора типа и размера. Монтаж можно произвести, даже не имея большого опыта строительных работ.

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

  • механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
  • химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

  1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
  2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
  3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

  • размер изделия;
  • форма;
  • наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

  • кирпич;
  • древесину;
  • гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • болт с крючком;
  • шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

  • латунь;
  • нержавеющая сталь;
  • алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

  • размер резьбы;
  • диаметр;
  • общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

  • вырывающая сила — от 10,5 до 18,3 kH;
  • изгибающий момент — от 5,2 до 25,7 Hm;
  • крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.


Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента — сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

  • колонн и опорных столбов;
  • рамы с большим удельным весом;
  • ограждения для балконов и лестниц;
  • демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

  • пробойники;
  • АТР-клипы;
  • шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Чтобы прочно и надежно закрепить на различных бетонных поверхностях конструкции или предметы, имеющие вес более 50 кг, потребуется применить специальные особо прочные изделия для крепежа, которые называются анкерами для бетона. Их использование также может быть целесообразно и в тех случаях, когда обычные виды креплений невозможно использовать из-за высокой монолитной прочности бетонной поверхности. С помощью анкерного крепежа соединяют элементы фундамента, перекрытия из железобетона, с их помощью устанавливают межкомнатные перегородки и стены. Прочность анкерного соединения настолько высока, что справляется с довольно высокими нагрузками и позволяет выполнить быстрый и высоконадежный узел крепежа.

Особенности

Качественные и технические характеристики такого метиза, как анкер по бетону, регламентируется стандартами ГОСТ. По своему внешнему виду анкер для работ по бетону выглядит как конструкция болта. Изготавливается этот прочный метиз из нержавеющей или высокопрочной стали и может иметь оцинкованное покрытие, защищающее металл от коррозии. Форма анкера похожа на цилиндр, имеющий на одном конце расширенную часть конусовидного типа.

Расширяющуюся часть называют распорной и после того, как анкер устанавливается в подготовленное отверстие, она расширяется, тем самым обеспечивая конструкции плотную посадку в бетонном материале.

Любой анкер устанавливается в заранее подготовленное для него отверстие, которое соответствует диаметру метиза. Анкер после монтажа закрепляется внутри отверстия несколькими способами: он может удерживаться благодаря силе трения, возникающей между элементами крепежа и бетона, а может быть зафиксирован и при помощи клеевого состава, который подается в полость отверстия.

Анкерный крепеж имеет рабочую часть в виде стержня, длина которого варьируется в диапазоне 45-200 мм. На конусовидной части стержня имеется внутренний резьбовой слой, кроме того, конструкция включает в себя и втулку, оснащенную профильными выемками, и крепежную гайку. Устройство анкера объясняется принципом его работы – во время монтажа, когда метиз вкручивают в отверстие, его крепежные элементы расширяются и фиксируют крепление по месту монтажа.

Анкер по бетону может быть применен для различных функций. Всего различают 2 функциональные разновидности этого метиза.

  • Несущая функция – она заключается в том, чтобы выполнить монтаж изделий или конструкций. Например, состыковать плиты потолочного перекрытия, установить на свои места балки либо колонны, закрепить консольный выступ балкона, организовать монтаж лестничных маршей или площадок, выполнить крепеж инженерных коммуникаций и электрооборудования, а также с бытовой целью повесить к потолку тяжелую конструкцию люстры, кухонные шкафы, вытяжку и так далее. Не менее результативно работают анкерные соединения и по пустотным конструкциям, например, их применяют для фиксации лаг в пустотных либо бетонных полах.
  • Конструктивная функция – ее суть заключается в том, чтобы не допустить смещения элементов конструкции или узла даже в том случае, когда устойчивость, казалось бы, гарантирована их большой собственной массой. Кроме того, анкеры по бетону используются для рихтовки в процессе выполнения строительных работ.

Согласно ГОСТ, анкеры имеют маркировку, состоящую из буквенных и цифровых обозначений.

Первый параметр значений обозначает диаметр рабочего отверстия, второй параметр определяет длину анкера, а третий – размер его нарезной резьбы. Все размеры обозначены в миллиметрах.

Обзор видов

Анкерные соединения применяются не только для плотных бетонированных поверхностей, но и для газобетона, а также для ячеистого бетона в том числе. Классификация анкерных метизов подразделяется по следующим рабочим параметрам.

  • Назначение – различают универсальные, потолочные, рамные и фундаментные металлические метизы. Их можно применять для фиксации бруса, крепления лаг к полу, соединения стеновых панелей.
  • Внешний вид – металлические анкеры могут быть прямой или изогнутой формы с крюком.
  • Тип конструкции – сборные анкера или цельные.
  • Наличие резьбы – гладкий рабочий стержень или с нарезанной резьбой.
  • Для какого типа бетона – для монолита либо пористого материала.
  • Тип фиксирования – сквозная фиксация, забивание, закручивание, фиксация клеевым составом.

Прочность крепления зависит от материала, из которого изготовлен метиз. Уровень крепости высокопрочной стали составляет 7,0 и более.

Такой показатель выдерживает очень значительные отвесные нагрузки.

Анкеры по бетону можно разделить на 2 большие группы, связанные с типом их монтажа.

Механические

Анкерные болты этой разновидности монтируются исключительно механическим способом, в зависимости от методики монтажа.

  • Распорный анкер – этот тип метиза имеет в своей конструкции рабочий стержень, а также наконечник и расширяющийся конус с нанесенными на него насечками. В некоторых вариантах анкера стержень с резьбой может быть заменен монтажным кольцом либо крюком, который служит для подвешивания изделий с большим весом. У распорных анкеров по бетону процесс удерживания в отверстии происходит благодаря силе трения расширяющейся части. Такие изделия могут быть применимы для плотных бетонных поверхностей. Примечательно, что в случае демонтирования повторно использовать такой метиз уже невозможно.
  • Забивной анкер – длина этих метизов небольшая, стержень имеет резьбу и снабжен расширяющимся конусом. При монтаже конус выполняет расклинивание. В подготовленное отверстие забивается метиз, его расклинивают при помощи кернера, а потом в него вкручивается стержень с нарезанной метрической резьбой. После монтажа крепеж не выступает на рабочей поверхности – он утоплен в отверстии, поэтому такие анкера считаются антивандальными и противопожарными вариантами. Используют забивной анкер по бетону для подвешивания к потолку коробов воздуховодной и вентиляционной системы, монтируют подвесные потолки, инженерные коммуникации.
  • Клиновый анкер – рабочая часть стержня с гайкой имеет на хвостовике распорную головку и конусовидный упор. В процессе закручивания гайки наконечник анкера втягивается и тем самым осуществляет подвижность лепестков конуса – они смещаются относительно границ стенового отверстия. Такой метиз лучше применять только для прочных бетонов, применять его на кладке из кирпича или пенобетона нецелесообразно, так как прочность крепления в таком материале достигнута не будет. Повторное применение демонтированного анкера невозможно.

Анкеры механического типа крепления используют для создания надежного типа креплений в плотных бетонных структурах, так как подобного рода метизы требуют глубокого погружения в стеновой поверхности.

Химические

Анкерные болты этой разновидности монтируются при помощи быстро полимеризующегося клеевого состава – именно этот состав и является удерживающим крепежным элементом. В состав клеевого полимера входят искусственные смолы, компоненты цемента, мелкофракционный кварцевый песок в качестве наполнителя и химический отвердитель. После окончания процесса полимеризации рабочая часть анкера в виде основания с резьбой становится посадочным элементом крепления, куда затем вводят болт. Подобная конструкция образует прочное соединение и может быть применима для пористых бетонов с рыхлой структурой, а также для кирпичной кладки, выполненной из кирпичей с пустотами.

Химические анкерные конструкции делятся на 2 типа – ампульные и инъекционные. В ампульном анкере клеящий состав заложен в специальную капсулу, которая разрушается в момент монтажа и выходит в полость отверстия. Инъекционный тип анкера подразумевает наружное введение клея в полость крепления.

Размеры

Маркировка изделий у заводов изготовителей регламентируется требованиями ГОСТ и внутренними стандартами. Несмотря на это, у каждого анкерного метиза есть общая маркировка, которая присутствует абсолютно на всех изделиях. Параметры анкера зависят от того, с каким материалом стеновой поверхности предстоит работать, а также от веса и габаритов конструкции.

Длинные анкерные метизы применяются тогда, когда монтируются элементы, имеющий большой вес.

На анкере указывают его параметры в цифровом обозначении и пишут, какой тип монтажа необходим для выполнения крепежа. Например, обозначение «клиновый 20/200» можно прочитать, как клиновый тип монтажа, диаметр метиза 20 мм, длина 200 мм.

Анкеры химического типа маркируют в зависимости от размера их клеевых капсул. Диаметр капсулы может находиться в диапазоне от 10 до 42 мм. Длина химического анкера бывает 80-360 мм. Если перед вами химический инъекционный анкер, то в его комплекте будет клеевой состав, объем которого зависит от размера метиза и может быть от 150 до 825 мм. Помимо клея, в комплектации вы найдете адаптер и смеситель.

По диаметру и длине анкеры подразделяются на:

  • малые – их диаметр не превышает 8 мм, а длина в пределах 55 мм;
  • средние – их диаметр не превышает 8-12 мм, а длина составляет 55-120 мм;
  • большие – их диаметр равен 24 мм, а длина 220 мм.

При маркировке анкера можно увидеть 3 параметра, например, М8 10/60-120:

  • буква М и рядом стоящая цифра обозначают диаметр резьбы – например, М8, М10, М12, М20 будут обозначать, что у метиза имеется резьба соответственно 8, 10, 12 или 20 мм;
  • далее следуют цифровые обозначения, указанные через знак дроби – цифра, стоящая слева до знака дроби, обозначает наружный диаметр метиза в мм, он соответствует диаметру сверла, которым нужно сверлить отверстие в стене;
  • цифра, стоящая справа от знака дроби – обозначает длину анкера в мм;
  • цифра, стоящая справа через дефис – это толщина детали.

Чаще всего такие маркировки имеют анкеры по бетону, применяемые для фундаментных работ.

Популярные бренды

Понятие об анкере зародилось в Германии, где первыми эти метизы стали изготавливать в компании Fischer – именно там и находится родина всех современных анкерных крепежей. Сегодня анкерные метизы выпускаются по всему миру, в том числе и в нашей стране.

Данный вид особо прочных креплений может быть представлен в торговых сетях большим ассортиментом, который отличается качеством исполнения и марками производителей.

Среди отечественных производителей анкеров по бетону механического и химического типа креплений наибольшей популярностью пользуются изделия марок «Анкер-НН» и «МКТ». Кроме того, анкеры по бетону выпускают:

  • Прибайкальский завод металлоконструкций;
  • Уральский трубный завод;
  • Раменский завод металлоконструкций;
  • Новосибирский завод металлоконструкций;
  • Компания «Анкер» – г. Владивосток;
  • Компания «Русич»;
  • Компания «КЕРН» – Московская область.

У зарубежных производителей можно выделить такие марки:

  • Fischer – Германия;
  • HILTI – Германия;
  • MUNGO – Швейцария;
  • Sormat – Финляндия;
  • HIMTEX – Великобритания;
  • Superbond – Германия.

Что касается химических анкерных креплений, здесь пальму первенства пользователи отдают маркам Superbond и HILTI.

Крепежные устройства этих производителей могут работать при прямом контакте с водой, а также они не теряют своих качеств в диапазоне от -40 до + 150°C.

Эти производители заявили о себе еще 70 лет назад и успешно занимают довольно большой сегмент рынка благодаря высокому качеству продукции.

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены. Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж.

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Существуют и другие варианты, как крепить анкер внутри бетонной поверхности. Подготовка посадочного отверстия – прежде чем закрутить в стене анкер, предварительно сверлят отверстие.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Если требуется вкрутить анкер в газобетонную или пенобетонную рыхлую поверхность, то кронштейн нельзя закручивать максимально до упора, так как от такого действия материал стены начнет крошиться.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.



Анкера для бетона: размеры, виды, характеристики. | Пенообразователь Rospena

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Расширительные анкеры — Concrete Fasteners, Inc.

Закупочные анкеры

Расширительные анкеры — это крепежные детали, предназначенные для использования в основном каменном материале, обеспечивающие удерживающую способность за счет расширения. Есть два типа распорных анкеров; предварительно расширенный и нерасширенный. Предварительно расширенный распорный анкер вставляется в предварительно просверленное отверстие и затем прикладывает силу для создания удерживающей силы. Нерасширенный дюбель требует установки анкера после его установки в предварительно просверленное отверстие в кладке.

Базовый материал
Каждый тип распорных анкеров имеет базовые материалы, с которыми он работает оптимально. Некоторые распорные анкеры можно использовать только в твердом бетоне; другие могут использоваться в твердом бетоне, кирпиче или блоке. Удерживающая способность любого распорного анкера зависит от качества и количества основного материала, в который он помещен. Например, если основной материал песчаный и легко разваливается, значения выдержки будут очень низкими или вообще отсутствовать.

Предварительно расширенные распорные анкеры
Поскольку эти анкеры не требуют дополнительной затяжки и требуют меньше времени для установки, стоимость крепления на месте снижается. Предварительно расширенные анкеры бывают небольшого диаметра и подходят только для крепления в легких условиях. У них есть головка, предотвращающая снятие якоря, и они считаются защищенными от несанкционированного доступа. По мере того как анкер вбивается в отверстие, предварительно расширенная часть анкера постоянно отталкивается от стенок отверстия, пытаясь восстановить свою первоначальную форму.Эта непрерывная сила обеспечивает удерживающие значения для этого типа анкера.

  • Анкер с разъемным приводом — бывает только диаметром 1/4 дюйма, с двумя типами головки: круглой и плоской потайной. Они бывают длиной от 1-1 / 2 «до 4» и могут использоваться только в твердом основном материале, таком как бетон.
  • Шпилька — это торговая марка крепежа для бетонных анкеров Powers. Шип имеет s-образную форму на рабочем конце хвостовика. Этот анкер бывает четырех диаметров: 3/16 дюйма, 1/4 дюйма, 3/8 дюйма и 1/2 дюйма.Они производятся как из оцинкованной углеродистой стали, так и из нержавеющей стали. Шип бывает пяти различных типов головок: грибовидная, с плоской потайной головкой, трубка, проволочная шина и формирующая.

Нерасширяющиеся распорные анкеры

  • Клиновые анкеры — Этот анкер использует распорный зажим на рабочем конце и обеспечивает превосходные постоянные значения удержания любого типа распорного анкера в твердом бетоне. Он изготавливается 9 различных диаметров и разной длины для удовлетворения большинства требований к креплению бетона.Они доступны из оцинкованной углеродистой стали, горячеоцинкованной углеродистой стали, нержавеющей стали 303/304 и нержавеющей стали 316. При покупке они будут упакованы с правильным количеством и размером гаек и шайб.
  • Забивные анкеры — Этот анкер использует закаленный гвоздь для расширения рабочего конца анкера и может использоваться только в твердом бетоне. Они бывают 6 диаметров и различной длины для каждого диаметра. Они изготовлены из углеродистой стали с желтым цинковым покрытием.Они не из нержавеющей стали. Они упакованы с гайкой и шайбой. Они просты в использовании, поскольку не требуют специальных инструментов, и их можно установить так, чтобы каждый анкер выступал из поверхности бетона на одинаковое расстояние.
  • Забивной анкер — Анкер с внутренней резьбой, предназначенный для использования только в твердом бетоне. Этот анкер предназначен для использования на потолке с резьбой. Поставляется четырех диаметров: 1/4 «, 3/8», 1/2 «, 5/8» и 3/4 «, причем каждый диаметр бывает только одной длины.Анкер, вставленный в бетон, необходимо расширить с помощью установочного инструмента, предназначенного для конкретного диаметра устанавливаемого забивного анкера.
  • Анкеры-гильзы — это самые универсальные анкеры для каменной кладки, поскольку их можно использовать в большинстве основных материалов кладки, таких как бетон, кирпич или блоки. Анкер-гильза изготавливается 6 различных диаметров и разной длины, чтобы соответствовать большинству требований. Хотя доступны различные стили головок, не все стили головок доступны для всех диаметров.Стили головок: желудь, шестигранная гайка, плоская и круглая головка. Кроме того, многие размеры доступны как из оцинкованной углеродистой стали, так и из нержавеющей стали. Диаметр отверстия, необходимого в материале кладки, равен диаметру анкера, и анкер можно вставить через отверстие в приспособлении, пока приспособление находится на месте.
  • Амортизирующий анкер — это анкер для легких нагрузок, доступный в диаметрах 3/16 и 1/4 дюйма. Этот анкер имеет грибовидную головку и после установки его нельзя удалить, не отшлифуя головку застежки.Затвердевший гвоздь ударяется молотком, и, когда он вбивается в корпус якоря, корпус якоря расширяется относительно внутренних стенок отверстия в основном материале.
  • Анкер с винтовым креплением — Может использоваться в кирпиче, блоке или бетоне, с болтом с резьбой, необходимым для крепления элемента к анкеру. Этот охватывающий анкер устанавливается с помощью соответствующего установочного инструмента и изготовлен из устойчивого к ржавчине материала под названием Zamac. Внутренняя резьба каждого анкера — это крупная национальная резьба, поэтому подойдет любой винт с национальной резьбой.Доступны восемь различных диаметров от # 8 до 3/4 дюйма, причем обозначенный диаметр относится к диаметру винта, который может быть вставлен в него.
  • Одинарный распорный анкер — Этот анкер отлично работает в твердом и плотном базовом материале, и для его расширения требуется болт с резьбой. Распорная гайка втягивается в корпус анкера при повороте болта по часовой стрелке. Назначенный диаметр одинарного распорного анкера равен диаметру болта, используемого с анкером.
  • Анкер с двойным расширением — Этот анкер разработан для использования в более мягком и сомнительном типе основного материала, где значения удержания могут быть сомнительными. Двойной распорный анкер сконструирован так, что анкер по всей длине расширяется и прижимается к боковой стенке из основного материала. Такой широкий диапазон расширения дает анкеру гораздо больше шансов получить удерживающие характеристики в большинстве типов базовых материалов.
  • Анкер с защитным экраном — Он хорошо работает с большинством основных материалов кладки и требует использования винта с растяжкой для расширения.Этот анкер бывает шести разных диаметров, каждый из которых имеет две разные длины: короткую версию и длинную версию. Укороченный вариант используется в твердом плотном материале, таком как красный кирпич; длинная версия используется в более мягких материалах основы, таких как швы раствора или шлакоблоки. Дополнительная длина обеспечивает более глубокое встраивание, что в большинстве случаев увеличивает значения удержания.

Эти анкеры можно приобрести в Concrete Fasteners, Inc., они есть в наличии на нашем предприятии в Кливленде, штат Огайо, и будут отправлены в тот же день, когда будет получен заказ.Если вы предпочитаете совершать покупки по телефону, наберите 216-357-7433 и спросите Майка.

Закупка анкеров

Крепежные детали для бетона

  • Предназначен для анкеровки в твердом бетоне от легких до тяжелых. Бетонный клиновой анкер доступен из оцинкованной стали, нержавеющей стали и горячеоцинкованной стали. Клиновые анкеры бывают диаметром 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма, 3/4 дюйма, 7/8 дюйма, 1 дюйм и 1-1 / 4 дюйма. и много разной длины, чтобы приспособиться к различной толщине материала, прикрепляемого к бетону.Диаметр анкера равен диаметру отверстия.

    ЦЕНЫ И РАЗМЕРЫ

  • Для легкого и среднего крепления / анкеровки к бетону, кирпичу или блочному основанию. Анкеры с бетонной гильзой доступны в исполнении из оцинкованной и нержавеющей стали. Анкеры-гильзы доступны шести диаметров шестигранной гайки — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. 1/4 дюйма, 5/16 дюйма и 3/8 дюйма также бывают с плоской потайной головкой. Диаметр 1/4 дюйма также доступен с круглой головкой.Диаметр анкера равен диаметру отверстия.

    ЦЕНЫ И РАЗМЕРЫ

  • Винты по бетону

    Tapcon® идеально подходят для крепления к бетону, кирпичу или блочному основанию при легких и средних нагрузках. Tapcons доступны со стандартным покрытием Climaseal® или в виде шурупов для бетона из нержавеющей стали. Винты Tapcon® по бетону выпускаются с двумя типами головок — с шестигранной шайбой и с плоской головкой Phillips, а также с двумя стандартными диаметрами — 3/16 дюйма и 1/4 дюйма. В Tapcon® 3/16 дюйма используется бит 5/32 дюйма, а в Tapcon® 1/4 дюйма — бит 3/16 дюйма.Также доступны Tapcons большого диаметра — диаметром 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

    ЦЕНЫ И РАЗМЕРЫ

  • Шурупы по бетону

    CONFAST® идеально подходят для крепления к твердому бетону, кирпичу или блоку. Доступен с шестигранной головкой под шайбу и с плоской потайной головкой Phillips: диаметр 3/16 дюйма и 1/4 дюйма, диаметр 3/16 дюйма и 1/4 дюйма, диаметр 1/4 дюйма требует отверстия 3/16 дюйма, длины от 1 до От 1/4 «до 6», все размеры в наличии, все заказы отправляются в тот же день, когда они получены.

    ЦЕНЫ И РАЗМЕРЫ

  • Этот крепежный элемент от легких до сверхпрочных предназначен для использования в прочном бетонном основании. Забивные анкеры представляют собой анкеры с внутренней резьбой с внутренними диаметрами 1/4 «, 3/8», 1/2 «, 5/8» и 3/4 «с крупной национальной резьбой. Для вставного якоря требуется установочный инструмент для раскрытия якоря. Забивные анкеры доступны из оцинкованной или нержавеющей стали.

    ЦЕНЫ И РАЗМЕРЫ

  • Превосходный анкер для легких и средних нагрузок для крепления к бетонному, кирпичному или блочному основанию.Конструкция анкера машинного шурупа позволяет использовать его в нестандартных трюмах. Анкер с машинным винтом характеризуется размером внутренней резьбы — 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Внутренняя резьба анкерных болтов позволяет производить временное закрепление и повторную фиксацию, не влияя на удерживающие параметры. Анкер крепежного винта устанавливается с помощью установочного инструмента.

    ЦЕНЫ И РАЗМЕРЫ

  • Предназначен для использования в бетоне, кирпиче или блоке.Анкеры-шурупы из свинцовой древесины предназначены для крепления в легких условиях и легко устанавливаются с помощью соответствующего винта для листового металла (№6, №8, №10, №12 или №16) для расширения анкера-шурупа в основном материале. Анкер / щиток из свинцового шурупа изготовлен из устойчивого к ржавчине материала Zamac.

    ЦЕНЫ И РАЗМЕРЫ

  • Предназначен для крепления к бетонному, кирпичному или блочному основанию. Одинарный распорный анкер / экранный болт можно снять и заменить, не влияя на удерживающие характеристики одинарного распорного анкера.Одинарные распорные анкеры бывают шести размеров, которые относятся к внутреннему диаметру анкера, то есть размеру используемого болта — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8. ”И 3/4”, см. Нашу техническую таблицу, чтобы узнать размер отверстия, которое нужно просверлить для каждого анкера.

    ЦЕНЫ И РАЗМЕРЫ

  • Обладая отличными удерживающими свойствами в бетоне, кирпиче и блоке, болт, используемый в анкере двойного расширения, можно снимать и заменять, не влияя на значения удержания анкера двойного расширения.Двойные распорные анкеры бывают шести размеров (размеры всегда относятся к внутреннему диаметру анкера, то есть к размеру используемого болта — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма 1/2 дюйма, 5 / 8 дюймов и 3/4 дюйма). Обратитесь к нашей технической таблице, чтобы узнать размер отверстия, которое нужно просверлить для каждого анкера.

    ЦЕНЫ И РАЗМЕРЫ

  • Предназначен для крепления к бетону, кирпичу и блокам, стандартный винт с шпонкой используется для расширения анкера бетонного экрана. Анкер с защитным экраном бывает пяти диаметров — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма, что относится к внутренней резьбе или диаметру лаг винт.Лаговые экраны бывают двух разной длины для каждого размера — короткой или длинной версии.

    ЦЕНЫ И РАЗМЕРЫ

  • Идеально подходит для легкого крепления к основанию из бетона, кирпича или блоков. Нейлоновые анкеры nail-it не рекомендуются для строительных или потолочных конструкций. Нейлоновые анкеры для гвоздей бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, с тремя различными типами головок — грибовидной, круглой и плоской.

    ЦЕНЫ И РАЗМЕРЫ

  • Отлично подходит для легкого крепления к бетону, кирпичу или блоку.Конструкция бетонного металлического анкера после установки делает анкер устойчивым к взлому. Металлические бетонные анкеры бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, и различной длины от 7/8 дюйма до 3 дюймов. Диаметр анкера равен диаметру отверстия.

    ЦЕНЫ И РАЗМЕРЫ

  • Предназначен для использования в твердом бетонном основном материале в качестве облегченного крепежа. После установки бетонный разъемный анкер становится устойчивым к взлому. В анкере с раздельным приводом доступны два типа головок — с круглой головкой или с плоской потайной головкой.Анкер с раздельным приводом бывает одного диаметра от 1/4 дюйма и длиной от 1-1 / 2 дюйма до 4 дюймов. Размер отверстия, которое необходимо просверлить, составляет 1/4 дюйма.

    ЦЕНЫ И РАЗМЕРЫ

  • Забивные анкеры по бетону — это анкеры средней и высокой прочности для использования в твердом бетонном основании. Отверстие, которое необходимо просверлить в бетоне, равно диаметру анкера. Бетонный анкер можно визуально осмотреть, чтобы убедиться в правильности установки — когда центральный штифт находится заподлицо с верхом анкера, ударный анкер установлен правильно.Забойный анкер бывает 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма диаметров и различной длины, чтобы соответствовать различной толщине материала. застегивается.

    ЦЕНЫ И РАЗМЕРЫ

  • Сверлильный станок для стен, или застежка-молния, используется для легкого крепления в гипсокартоне. Уникальная конструкция анкера для настенного сверления обеспечивает простой и быстрый монтаж без предварительного сверления отверстия. Сверлильный станок для стен доступен в двух различных материалах — нейлон или Zamac — и двух разных размеров — №6 или №8.Каждый стеновой сверлильный станок используется с винтом для листового металла соответствующего размера.

    ЦЕНЫ И РАЗМЕРЫ

  • Разработан для использования в пустотелых базовых материалах, таких как гипсокартон или пустотелые бетонные блоки.

    ЦЕНЫ И РАЗМЕРЫ

  • Когда следует использовать нерасширяющий анкер?

    Когда следует использовать нерасширяющий анкер? 2 января 2020 г.

    Здесь компания Bison из Великобритании, национальный поставщик услуг по мониторингу и оценке и инженерно-строительным услугам, объясняет, что такое анкер без расширения и когда их следует использовать.

    При установке в основание, такое как кладка, бетон и блочная кладка, существует два основных типа анкеров; расширение (также известное как механический анкер) и нерасширение, и это обозначение напрямую связано с тем, как анкер на самом деле «прикрепляется» к субстрату. Расширительный анкер работает за счет механического движения внутри крепления, в результате чего внутренняя часть анкера в форме клина вытягивается или толкается (в зависимости от типа анкера), прижимая внешнюю часть анкера к подложке, в которую она вставлена.

    Анкер без расширения может быть одного из двух основных типов: полимерный или химический и винтовой. Второй тип анкера — винт — быстро становится предпочтительным выбором для подрядчиков по монтажу услуг M&E.

    Как работает анкер-шуруп?
    Короче говоря, анкер-шуруп подойдет именно для этого: шуруп и анкер. После просверливания пилотного отверстия винт можно вбить в основание с помощью ударной отвертки. «Ослабленная» резьба на винте позволяет вбивать винт прямо в плотную основу i.е. конкретный. Резьба врезается в боковую стенку пилотного отверстия и обеспечивает прочную и устойчивую фиксацию.

    Зачем нужен один?
    Использование анкеров-шурупов по сравнению с механическими распорными анкерами имеет несколько преимуществ:

    • Для использования в бетоне с трещинами — бетон часто трескается из-за старения, экстремальных температур, напряжений и весовых нагрузок. В некоторых случаях бетон, классифицированный как «потрескавшийся», все равно будет неотъемлемой частью конструкции и, возможно, потребуется его закрепить в . Использование распорного анкера может вызвать дополнительную нагрузку на слабый бетон с трещинами.Использование винтового анкера может обеспечить эквивалентную или даже превосходную грузоподъемность без какой-либо активности расширения, тем самым не ставя под угрозу целостность основы.
    • Speed ​​- бетонные анкеры устанавливаются очень быстро. После того, как пилотное отверстие просверлено, крепление можно просто забить с помощью ударного шуруповерта. Существует множество головок и приводных точек, от обычной шестигранной до звездообразной. Использование анкера-шурупа означает, что вам не понадобится какой-либо установочный инструмент, а установка будет происходить без использования ручных инструментов.Крепление стали (например, желоба) к бетону может быть достигнуто без использования шайб, гаек и установочных винтов (болтов).
    • Универсальность — винтов для бетона бывают разных конфигураций, от стержневых подвесов (с внутренней резьбой), винтов с полукруглой головкой, усиленных болтов и винтов с потайной головкой с шестигранным ключом. Этот диапазон обеспечивает большую универсальность, чем традиционные анкерные анкеры, и может обеспечить более профессиональную отделку установки. Например, использование винтов для подвешивания стержня означает, что вы можете избежать использования канала, сокращая время установки и значительно улучшая внешний вид.
    • Стоимость — саморезов по бетону обладают одним важным атрибутом; простота. Их просто установить (просто вбейте), и они представляют собой сборку из одной части без движущихся частей. Это означает, что они не только значительно дешевле в установке, но и в большинстве случаев винты дешевле, чем установка и сборка традиционных анкеров. Использование шурупов для бетона в проекте может значительно ускорить установку и снизить затраты.

    Что такое синий наконечник?
    Шуруп для бетона bluetip — это версия шурупа по бетону, предназначенная для многократного использования.Для обозначения износа и пригодности для дальнейшего использования конец винта снабжен наконечником, окрашенным в синий цвет; по мере использования винта краска стирается, и когда большая часть краски сходит, винт больше не подходит для использования.

    Клиновые анкеры

    Клиновые анкеры

    Клиновые анкеры по бетону — это сверхпрочные анкеры, используемые для крепления материалов и оборудования к твердым бетонным поверхностям кладки. Они чрезвычайно популярны и являются одними из самых сильных якорей для удержания.Клиновые анкеры выглядят и функционируют как анкер с гильзой, но имеют гораздо меньшую гильзу рядом с нижней частью анкера. Эта втулка у основания представляет собой механизм, который после установки расширяется и «вклинивается» в бетон. Длина этих анкеров измеряется от конца до конца.

    Клиновые анкеры устанавливаются в просверленные отверстия исключительно в бетоне. Конец без резьбы вставляется в отверстие и затем ударяется, чтобы активировать механизм расширения. Это расширение полностью используется, когда гайка затягивается поверх шайбы на закрепляемом материале.Большая часть анкера-клина остается в твердом бетонном материале. Выступающий конец используется для крепления заготовок к бетону.

    * Примечание. Клиновые анкеры считаются стационарными. Материал или оборудование можно удалить, но крепеж нельзя удалить из бетона. Единственный способ удалить клиновой анкер — это прорезать его заподлицо с землей.

    Клиновые анкеры обычно используются на нефтяных вышках, доках, пирсах, перекрытиях, стенах или перекрытиях.Они доступны в исполнении из оцинкованной стали, горячеоцинкованного покрытия и из нержавеющей стали марок 304 и 316. Клиновые анкеры доступны в размерах 1/4 «-20, 3/8» -16, 1/2 «-13, 5/8» -11, 3/4 «-10, 7/8» -9 и 1 «. -8 размеров, с гайкой и шайбой в комплекте.

    Минимальная глубина заделки под клиновые анкеры
    Диаметр 1/4 « 5/16″ 3/8 « 1/2″ 5/8 « 3/4 « 7/8″ 1 « 1-1 / 4″
    Минимальная глубина заделки 1-1 / 8 « 1-1 / 8″ 1-1 / 2 « 2-1 / 4″ 2-3 / 4 « 3-1 / 4″ 3-7 / 8 « 4-1 / 2″ 5-1 / 2 »

    Акустические анкерные болты клина

    Клинные акустические анкеры используются для анкеровки и крепления подвесного троса к сплошному или пустотелому бетону, кирпичной и блочной кладке, включая бетонные потолки.

    Анкерные болты с акустическим клином используются для установки или крепления проводки, которая должна быть подвешена к бетону и другим кладочным материалам. Акустические клиновые анкеры устанавливаются в просверленные отверстия. Конец без резьбы вставляется в отверстие и затем ударяется, чтобы активировать механизм расширения на закрепляемом материале. Большая часть клинового анкера остается заделанной в твердую кладку, к которой крепится.


    Инструкции по установке клиновых анкеров

    Просверлите отверстие в бетоне и вставьте клиновой анкер — Первый шаг установки клиновых анкеров — вставить анкер в предварительно просверленное отверстие (или просверлить отверстие в кладочном материале сверлом по камню).Убедитесь, что в отверстии нет мусора. Отверстие должно быть того же диаметра, что и анкер-клин. Перед установкой необходимо снять гайку и шайбу. Анкер должен плотно входить в отверстие. Ударьте молотком по верхней части анкера (по нерезьбовой части) до тех пор, пока не будет достигнута желаемая глубина заделки.

    Добавление материала — Следующим шагом является добавление оборудования или материала, закрепляемого в бетоне, поверх открытой резьбовой части клинового анкера.Перед установкой материала дважды проверьте, чтобы анкер достиг, по крайней мере, минимальной длины заделки. Затем добавьте шайбу, а затем гайку.

    Затяните гайку — Это важная часть. Затяните гайку гаечным ключом или головкой. Это вытягивает резьбовую часть болта через клиновой механизм в нижней части анкера, который расширяется и встраивается в бетон и закрепляет материал в бетоне.

    Завершенное нанесение — После того, как гайка затянута и клин вошел в поверхность кладки, материал, который вы закрепляете, должен плотно прилегать и быть устойчивым к вытягиванию из начального отверстия. Клиновые анкеры обеспечивают одну из самых прочных фиксаций среди всех анкеров для кирпичной кладки и используются в самых разных областях.


    Как установить анкерные болты клина

    Стенограмма установки анкера клина

    Прокрутите вниз, чтобы продолжить чтение

    Крепежные элементы

    назад в Albany .Сегодня мы собираемся рассмотреть клиновые якоря, так что приступим.

    Оцинкованные клиновые анкеры используются во внутренних помещениях и могут применяться вне помещений. Клиновые анкеры из горячеоцинкованной стали используются для наружных работ. В пресной воде, такой как дождевая вода, заливная вода, везде, где вы используете его в несоленой воде. 304 нержавеющая сталь также используется в пресной воде. Это обеспечит вам долговечные неагрессивные свойства. Таким образом, вы могли бы использовать нержавеющую сталь там, где вы не хотите видеть ржавчину в течение определенного периода времени или коррозию поверхности.

    Нержавеющая сталь 316, 316 имеет маркировку 316. Вы найдете ее на гайке. Нержавеющая сталь 316. Вы найдете его на шайбе с пометкой «нержавеющая сталь 316». И вы увидите маркировку на нижней части клинового анкера из нержавеющей стали 316. Эти клиновые анкеры могут использоваться в морской воде. Например, доки, палубы, где угодно, или променад; Везде, где у вас есть приложение, где вы используете соленую воду.

    Хорошо, мы собираемся подготовиться к установке полудюймового клинового анкера. Мы собираемся снять гайку и шайбу; мы собираемся использовать эту синюю ленту в качестве маркера, чтобы предотвратить просверливание бетона.Я просверливаю 8 в бетон здесь, поэтому я не волнуюсь, это клиновой анкер на два и три четверти дюйма, поэтому я не беспокоюсь о просверливании бетона, который вы никогда не захотите просверлить, поэтому нижняя часть клиновой анкер проходит сквозь бетон. Вы всегда должны быть уверены, что бетон имеет достаточную толщину для правильной длины клинового анкера.

    Когда вы закончите, вы хотите, чтобы из верхней части бетона выступал хотя бы один дюйм, поэтому я возьму клиновой анкер, просто поставлю его здесь и опущу оптимально на 1 дюйм ниже, и я собираюсь положить ленту там, где я хочу остановить сверление.Не позволяйте сверлу просверливать его сквозь бетон, если вы просверлите отверстие слишком глубоко, оно не повредит его, если вы пройдете немного дальше, скажем, еще на полдюйма, вы просто не ударите клиновой анкер слишком глубоко вниз, потому что однажды вы толкаете его вниз, вы не будете, этот кусок здесь создает клин, как только вы вставляете клиновой анкер в отверстие, и вы поднимаете его, а затем клинья в бетон, не позволяя вам вытащить анкер.

    В этот момент вам придется использовать пилку и отрезать ее, чтобы выровнять с бетоном, а затем заполнить отверстие, толкнуть его и заполнить отверстие, если вы, знаете, хотите закрыть отверстие.Итак, теперь мы готовы просверлить отверстие в бетоне и установить клиновой анкер.

    Вы просто хотите, затяните его так, чтобы он плотно прилегал. Итак, теперь почтовая база установлена. Накройте его крышкой, вставьте столб, ваша колода готова к работе.

    Итак, мы рассмотрели правильную установку клинового анкера. Наряду с соответствующими материалами, которые будут использоваться для вашего приложения.


    Часто задаваемые вопросы

    Что такое клиновые анкеры?

    Клиновые анкеры — это анкеры для тяжелых условий эксплуатации, предназначенные для использования в твердом бетоне.Они очень популярны и могут похвастаться лучшими показателями прочности среди всех кладочных анкеров в бетоне. После установки они не могут быть удалены.

    Для чего используется клиновой анкер?

    Бетонные клиновые анкеры используются для анкеровки и закрепления материалов и оборудования на твердых бетонных поверхностях. Хотя их можно использовать в других материалах кладки, это не рекомендуется. Они лучше всего подходят для твердого бетона, и другие анкеры могут превосходить их по характеристикам в других кирпичных материалах, таких как кирпич или блок.

    В чем разница между клиновым анкером и гильзовым анкером?

    Анкеры разных стилей предназначены для различных применений, а некоторые из них сделаны универсальными. Клиновые анкеры получают наилучшую и наиболее стабильную удерживающую способность и прочность при установке в твердый бетон. Анкеры-гильзы более универсальны, их можно устанавливать в бетон, кирпич или блоки. Это происходит за счет более слабого удерживающего значения по сравнению с более специализированным якорем, таким как клиновой якорь.

    Можно ли снять клиновые анкеры?

    Нет. Как и многие другие анкеры, включая анкеры-гильзы и анкеры с молотковым штифтом, клиновые анкеры не могут быть удалены после установки. Если бы они были съемными, они не были бы столь же эффективны в закреплении тяжелых грузов. Если вам нужно «удалить» клиновой анкер, лучше всего будет удалить гайку и шайбу и постучать по анкеру под поверхностью рабочего материала. Возможно, вам придется отрезать любую выступающую часть анкера, если он не сидит заподлицо.По крайней мере, так якорь больше не торчит.

    Насколько глубоко вы просверливаете клиновые анкеры?

    Отверстие для клинового анкера в бетоне должно быть просверлено на 1/2 дюйма глубже, чем анкер может проникнуть в бетон, при этом соблюдаются минимальные требования к анкеровке. Минимальные требования к анкеровке указаны в таблице ниже.

    Минимальная глубина установки клиновых анкеров
    Диаметр 1/4 « 5/16″ 3/8 « 1/2″ 5/8 « 3/4″ 7/8 « 1″ 1-1 / 4 «
    Минимальная глубина заделки 1-1 / 8″ 1-1 / 8 « 1-1 / 2″ 2-1 / 4 « 2-3 / 4″ 3-1 / 4 « 3-7 / 8″ 4-1 / 2 « 5-1 / 2″

    Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы подобрать подходящий материал для ваших нужд!

    Распределитель забивных анкеров — клиновые анкерные болты

    ЯКОРЬ КЛИНОВЫЙ

    Клиновые анкеры представляют собой резьбовые шпильки с расширителем конуса и цельным расширительным зажимом.Расширительный зажим обеспечивает равномерную удерживающую способность, которая увеличивается по мере приложения натяжения. Дюбели клинового типа предназначены для использования в твердом бетоне или бетонной кладке с цементным раствором. Эти анкеры доступны из оцинкованной, механически оцинкованной или нержавеющей стали.

    ПАДЕНИЕ В ЯКОРЕ

    Забивные анкеры — это распорные анкеры с внутренней резьбой и предварительно смонтированной расширительной заглушкой. Этот тип анкера используется для скрытого монтажа в твердых материалах основания. Якорь устанавливается путем перемещения расширительной заглушки к нижней части якоря с помощью установочного инструмента.

    РЕГУЛИРУЮЩИЕ СТАНДАРТЫ

    • Федеральная спецификация: A-A-1923A Расширение щита (анкерные болты с продольной, машинной и внешней резьбой), с примечаниями 1-2

    ЯКОРЬ КЛИНОВЫЙ

    Размер Длина резьбы
    1/4 x 1 1/2 9/32
    1/4 x 1 3/4 15/16
    1/4 x 2 1/4 1 7/16
    1/4 x 3 1/4 2 7/16
    3/8 x 2 1/4 1 1/8
    3/8 x 2 3/4 1 5/8
    3/8 x 3 1 7/8
    3/8 x 3 3/4 2 5/8
    3/8 x 5 3 7/8
    3/8 x 7 1 1/4
    1/2 x 2 3/4 1 5/16
    1/2 x 3 3/4 2 5/16
    1/2 x 4 1/4 2 13/16
    1/2 x 5 1/2 4 1/16
    1/2 x 7 5 9/16
    1/2 x 8 1/2 6
    1/2 x 10 6
    1/2 x 12 6
    5/8 x 3 1/2 1 7/8
    5/8 x 4 1/2 2 7/8
    5/8 x 5 3 3/8
    5/8 x 6 4 3/8
    5/8 x 7 5 3/8
    5/8 x 8 1/2 6
    5/8 x 10 6
    5/8 x 12 6
    3/4 x 4 1/4 2 3/8
    3/4 x 4 3/4 2 7/8
    3/4 x 5 1/2 3 5/8
    3/4 x 6 1/4 4 3/8
    3/4 x 7 5 1/8
    3/4 x 8 1/2 6
    3/4 x 10 6
    3/4 x 12 6
    7/8 x 6 2 1/5
    7/8 x 8 2 1/8
    7/8 x 10 2 1/8
    7/8 x 12 2 1/8
    1 х 6 2 1/4
    1 x 9 2 1/4
    1 х 12 2 1/4
    1 1/4 x 9 2 3/4
    1 1/4 x 12 2 3/4
    1 1/2 x 12 2 3/4

    Клиновые анкеры

    — максимальная прочность на растяжение при статических нагрузках — бетон, 4000 фунтов на кв. Дюйм

    Размер Глубина заделки Критический интервал Максимальный фунт Допустимый фунт Момент установки фут-фунт
    1/4 1 1/8 4 1/2 960 240 8
    1/4 2 1/4 9 2320 580 8
    3/8 1 3/4 7 2880 720 30
    3/8 2 5/8 10 1/2 5440 1360 30
    3/8 3 3/8 13 1/2 5440 1360 30
    1/2 2 1/4 9 5280 1320 60
    1/2 3 3/8 13 1/2 9840 2460 60
    1/2 4 1/2 18 11840 2960 60
    5/8 2 3/4 11 8600 2150 90
    5/8 4 1/2 18 15720 3930 90
    5/8 5 1/2 22 15720 3930 90
    3/4 3 3/8 13 1/2 9960 2490 150
    3/4 5 20 15760 3940 150
    3/4 6 3/4 27 17000 4250 150
    7/8 3 7/8 15 1/2 10720 2680 200
    7/8 7 7/8 31 1/2 20320 5080 200
    1 4 1/2 18 15680 3920 300
    1 9 36 30080 7520 300
    1 1/4 5 5/8 22 1/2 24760 6190 400
    1 1/4 9 1/2 38 48920 12230 400
    1 1/2 9 1/2 38 5040 12230 400

    Забивные анкеры — Максимальная прочность на растяжение при статических нагрузках — Бетон, 4000 фунтов на кв. Дюйм

    Размер Диаметр сверла Глубина заделки Максимально допустимые фунты Допустимые фунты
    1/4 3/8 1 2160 540
    3/8 1/2 1 1/2 3960 990
    1/2 5/8 2 6240 1560
    5/8 7/8 2 1/2 8680 2170
    3/4 1 3 11000 2750

    Клиновые анкеры | Бако Энтерпрайзис Инк

    Клиновой анкер — это тип распорного анкера, который обычно используется для постоянного закрепления стали непосредственно в твердом бетоне.Эти анкеры на самом деле представляют собой узел крепления, который состоит из стержня с резьбой, который заканчивается зажимом. Этот зажим обеспечивает надежную установку и позволяет легко идентифицировать их по сравнению с другими анкерами и крепежными деталями.

    Клиновые анкеры также включают гайку и шайбу, которые входят в состав всей сборки. Иногда их называют распорными анкерами, распорными болтами или бетонными анкерами. Их также иногда называют Trubolts, Kwik Bolts, Power Studs и Wedge Bolts, однако эти названия характерны для отдельных производителей клиновых анкеров.



    Добавить в цитату

    Имя

    Заканчивать

    Длина

    Материал

    Dia

    Мин-Кол-во

    Цена

    Цинк

    12 »

    Углеродистая сталь Gr.2

    1 »

    Цинк

    12 »

    Углеродистая сталь Gr.2

    1 1/4 »

    Цинк

    9 »

    Углеродистая сталь Gr.2

    1 1/4 »

    Цинк

    15 »

    Углеродистая сталь Gr.2

    1 »

    Цинк

    10 »

    Углеродистая сталь Gr.2

    1/2 »

    Цинк

    12 »

    Углеродистая сталь Gr.2

    1/2 »

    Цинк

    2 3/4 »

    Углеродистая сталь Gr.2

    1/2 »

    Цинк

    3 3/4 »

    Углеродистая сталь Gr.2

    1/2 »

    Цинк

    4 1/4 »

    Углеродистая сталь Gr.2

    1/2 »

    Цинк

    5 1/2 »

    Углеродистая сталь Gr.2

    1/2 »


    Доступные материалы для клиновых анкеров и их выбор

    Эти анкеры бывают разных материалов и разных типов.Оцинкованные анкеры-клинья являются одними из самых распространенных. Другие типы включают клиновые анкеры из нержавеющей стали, горячеоцинкованные стальные и углеродистые клиновые анкеры. При выборе анкеров, изготовленных из определенных материалов или с особой отделкой, важно учитывать экологические и структурные требования конечной установки. Например, в потенциально агрессивных условиях и влажных средах, таких как воздействие соленой воды или различных погодных условий, анкеры из нержавеющей стали или горячего цинкования будут оптимальным выбором из-за их коррозионной стойкости.

    Что нужно знать при выборе клиновых анкеров из нержавеющей стали

    Эти анкеры, изготовленные из различных марок нержавеющей стали, также обладают разным уровнем коррозионной стойкости. Клиновые анкеры 304 подходят для использования вне помещений, которые подвержены только умеренному уровню коррозионных опасностей, например, на городских детских площадках или стоянках, в то время как клиновые анкеры 316 лучше подходят для более агрессивных сред, таких как док. или открытый промышленный объект.Если коррозия не является серьезной проблемой, как в большинстве случаев установки внутри помещений, то для таких применений будет достаточно оцинкованного клинового анкера.

    Клиновые анкеры с трещинами и без трещин

    Термины «треснувший» и «непротрещенный» имеют не столько общее отношение к конструкции клинового анкера, сколько место его использования. Клиновые анкеры с трещинами и без трещин специально разработаны для установки в бетон с трещинами и без трещин соответственно. Сертифицированные клиновые анкеры для бетона с трещинами производятся в соответствии с определенными критериями, что гарантирует их использование в районах, где существует вероятность сейсмической активности.

    Где чаще всего используются клиновые анкеры?

    Некоторые из наиболее распространенных мест, где можно встретить клиновые анкеры, — это части несущих колонн, бетонных столбов и сборных железобетонных оснований. Хотя эти анкеры часто используются в конструкциях, их также можно использовать для крепления промышленного оборудования к бетонному полу, стене или другой поверхности. Клиновые анкеры можно использовать для надежной фиксации стиральной машины, бойлера или другого прибора. Их можно использовать даже в каменных и кладочных работах, таких как кирпичная стена дома или накидка.

    Ошибки, которых следует избегать при установке клиновых анкеров

    Клиновые анкеры следует устанавливать только на твердых поверхностях и предварительно просверлив отверстие надлежащего размера, подобное тем, которые используются с другими типами вставных анкеров. Очень важно, чтобы размер отверстия, в которое устанавливается клиновой анкер, соответствовал его размеру. Одна из самых распространенных ошибок при установке анкеров — проделывать установочные отверстия слишком большого размера. Это может привести к расшатыванию установки и отказу.Также важно тщательно очистить установочное отверстие и поверхность перед установкой. Пыль и мусор могут нарушить целостность установки клинового анкера. Клиновые анкеры не следует использовать в конструкционных материалах, не являющихся прочными, например, пустотелых кирпичах.

    Анкеры-гильзы Vs. Анкер клиновой

    Если анкер необходим для пустотелого кирпича или другой подобной поверхности, то вместо клинового анкера следует использовать анкер с муфтой. В то время как зажим на конце клинового анкера служит для закрепления застежки в твердом материале, добавление металлической втулки к метко названному анкеру рукава создает натяжение и поддержку, необходимые для закрепления застежки внутри полого материала.Как и клиновые анкеры, анкеры-гильзы должны быть прочными, несъемными креплениями. В результате они могут быть не лучшим вариантом для конструктивных элементов, требующих корректировки или частого обновления.

    Tapcons большого диаметра Vs. Анкер клиновой

    Ответвительные элементы большого диаметра аналогичны клиновым анкерам. Они также устанавливаются в отверстия, предварительно просверленные в бетоне или аналогичных материалах. Несмотря на то, что конструктивно они напоминают болты, резьба, проходящая по стержню ответвителя большого диаметра, напоминает зубья пилы.Зазубренная конструкция служит для врезки в бетон во время установки ответвителя большого диаметра, в отличие от винта, просверливаемого в деревянную стойку. Это обеспечивает прочный и надежный захват. Это также позволяет снимать переходник большого диаметра с помощью динамометрического ключа или аналогичного ручного механического инструмента, а не электрического.

    Промышленные прочностные альтернативы клиновым анкерам

    Хотя клиновые анкеры — это надежный и простой способ крепления стали к бетону, можно использовать альтернативные компоненты и методы крепления.Одна из наиболее распространенных альтернатив — промышленная эпоксидная смола или клей. Использование эпоксидной смолы в процессе установки обычно более сложное, чем использование клиновых анкеров, однако использование эпоксидной смолы не ограничивается конкретным размером и длиной. Использование клиновых анкеров или эпоксидной смолы не всегда взаимозаменяемо; лучший вариант будет зависеть от уникальных факторов конкретной установки.

    Как получить необходимые клиновые анкеры?

    При приобретении у нас клиновых анкеров и других промышленных крепежных изделий, таких как сверлильные винты, анкеры из нержавеющей стали 303 или F1554 и GR.5 винтов с шестигранной головкой, обязательно определите точный диаметр и отделку, которые вам нужны. Если вы предпочитаете клиновые анкеры определенного производителя, обязательно укажите. Мы работаем с ведущими отраслевыми брендами и можем предоставить их в соответствии с вашими индивидуальными требованиями. Комплексные услуги по инспекции и специальные процедуры тестирования болтов помогают нам обеспечить уровень качества и надежности, который может предложить не каждый поставщик.

    Наши запасы обширны, а наша приверженность обслуживанию клиентов и быстрой доставке не имеет себе равных.Мы можем доставить ваш заказ к вам на следующий рабочий день. Если вам требуются клиновые анкеры и другие крепежные детали специальных, удлиненных или нестандартных размеров, наши давние партнерские отношения с ведущими производителями отрасли позволяют нам поставлять вам индивидуальные компоненты.

    Baco Enterprises базируется в Нью-Йорке, и мы гордимся тем, что обслуживаем Северо-Восток и Среднюю Атлантику с исключительно высокой скоростью доставки благодаря нашему морскому флоту. Если вам требуется ускоренная доставка в Нью-Йорк, Нью-Джерси, Коннектикут, Пенсильванию, Массачусетс, Род-Айленд, Мэриленд, Делавэр, Нью-Гэмпшир, Мэн и Вермонт, у нас есть возможность доставить нужные вам товары с безупречной скоростью.


    Блог

    03 марта 2018 г. По звездным продажам

    Когда дело доходит до разработки высококачественных крепежных изделий для широкого спектра применений, Power Fasteners предлагает несколько удивительных решений. Однако, хотя многие люди считают, что крепежные детали связаны только с оборудованием, компания также разработала прекрасную линейку анкеров для химического бетона.Вот краткий обзор механических и химических анкеров для бетона, которые предлагает компания Power Fasteners, и в каких ситуациях они работают лучше всего.

    Механические анкеры по бетону

    Многие механические анкеры от Power Fasteners имеют кодовые списки, что упрощает поиск подходящего анкера в соответствии со спецификациями вашего проекта. В их клиновых распорных анкерах используются компоненты, в основном из оцинкованной стали или нержавеющей стали, в зависимости от конкретного типа. Они также обычно имеют полную резьбу и регулируемый крутящий момент, что упрощает их использование в полевых условиях.В сериях PowerBolt используется анкер с гильзой, изготовленный из высококачественной оцинкованной углеродистой стали, и может приводиться в движение с помощью стандартной высококачественной шестигранной головки.

    Компания также предлагает широкий ассортимент шурупов для кирпичной кладки, которые рассчитаны на серьезные нагрузки без серьезной потери производительности. Доступные с шестигранной головкой, они позволяют завинчивать крепеж с помощью отвертки, трещотки или другого инструмента, чтобы установить крепеж на место, и доступны как в вариантах с клиновым болтом, так и в вариантах с саморезом, в зависимости от ваших конкретных потребностей.

    Ударные, штифтовые и гвоздевые анкеры от Power Fasteners обычно обрабатываются молотком или аналогичным ударным предметом. Они имеют тенденцию быть несколько проще по конструкции, чем некоторые другие механические анкеры, и хорошо подходят, когда работа должна быть завершена быстро. Обычно они работают, деформируя некоторую часть анкера, что затрудняет его удаление.

    Химические анкеры для бетона

    Компания Power Fasteners предлагает пять различных химических анкеров для бетона, которые хорошо работают на бетоне.Это следующие:

    AC50 Серебро:

    AC50 Silver — это двухкомпонентный раствор смолы на основе сложного эфира, который поможет вам закрепить металлические крепежные детали или арматуру на бетоне. Он очень хорошо работает с резьбовыми стержнями и арматурой, а также с твердыми каменными материалами. Это делает его отличным вариантом, если вы проходите модернизацию или реконструкцию и вам нужно эффективно связать конструкции вместе.

    AC100 + Золото:

    Подобно двухкомпонентному составу AC50 Silver, AC100 + обеспечивает многие из тех же преимуществ, но с тем преимуществом, что он уже распознается по кодам.Он также хорошо работает с широким спектром материалов, помимо бетона, и его можно обрабатывать во влажном состоянии, что является парой недостатков линейки AS50 Silver.

    Чистый 50+:

    Хотя этот продукт и продукты Pure 110+ похожи на серию AC, Pure 50+ представляет собой смолу на эпоксидной основе, которую можно использовать как в сухих, так и во влажных условиях.

    Чистый 110+:

    Pure 110+ добавляет к списку ряд потенциальных базовых материалов, в остальном отвечая тем же аспектам, что и бетонный анкер Pure 50+.

    PE 1000:

    PE1000 также представляет собой двухкомпонентную эпоксидную основу, которую можно использовать в тех же материалах, что и Pure 100+, за исключением пустотелого блока или кирпича. Он также обеспечивает более высокую прочность, чем остальные.

    Если вы потратите время на то, чтобы познакомиться с различными вариантами, доступными для вашего проекта, вы сможете лучше выбрать правильное решение для работы. Но что, если вы все еще не уверены, какой вариант лучше всего подходит для вашей ситуации? В Star Sales наша работа состоит в том, чтобы поддерживать вашу работу, и это включает в себя помощь вам в поиске правильных решений, чтобы это произошло.Пожалуйста, не стесняйтесь обращаться к нашим опытным сотрудникам сегодня для получения более подробной информации или с любыми вопросами о линейке механических и химических анкеров для бетона Power Fasteners для вашего проекта.

    .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
