Как выполняется ремонт бетономешалки своими руками

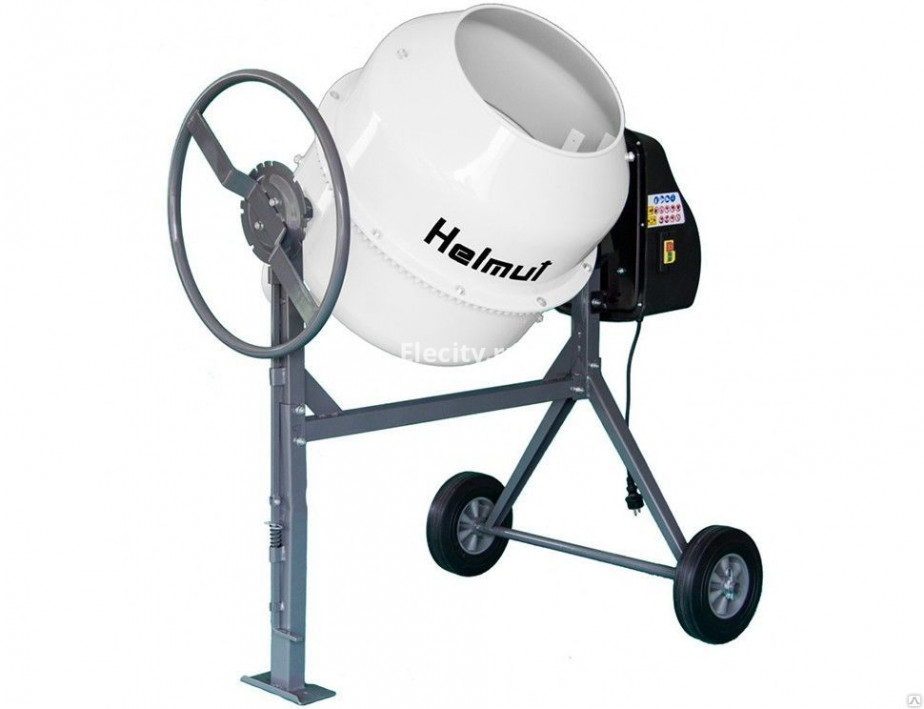

Бетономешалка

Бетономешалка – это устройство, при помощи которого получают бетонный раствор. Загружают в барабан сухие ингредиенты в определённых пропорциях с водой, и электродвигатель производит перемешивание до однородной массы.

Попробуем самостоятельно разобраться в причинах частой поломки а, также узнаем, как отремонтировать бетономешалку. В свою очередь, непосредственно ознакомимся с видео в этой статье про ремонт бетоносмесителей.

Содержание статьи

Особенности бетономешалки гравитационного действия

Сейчас на рынке встречается множество разновидностей бетономешалок. На выбор оборудования влияют определённые данные. Они классифицируются по признакам назначения агрегата, объёма ёмкости, типа мотора и удобства использования.

Бетоносмесители гравитационного смешивания

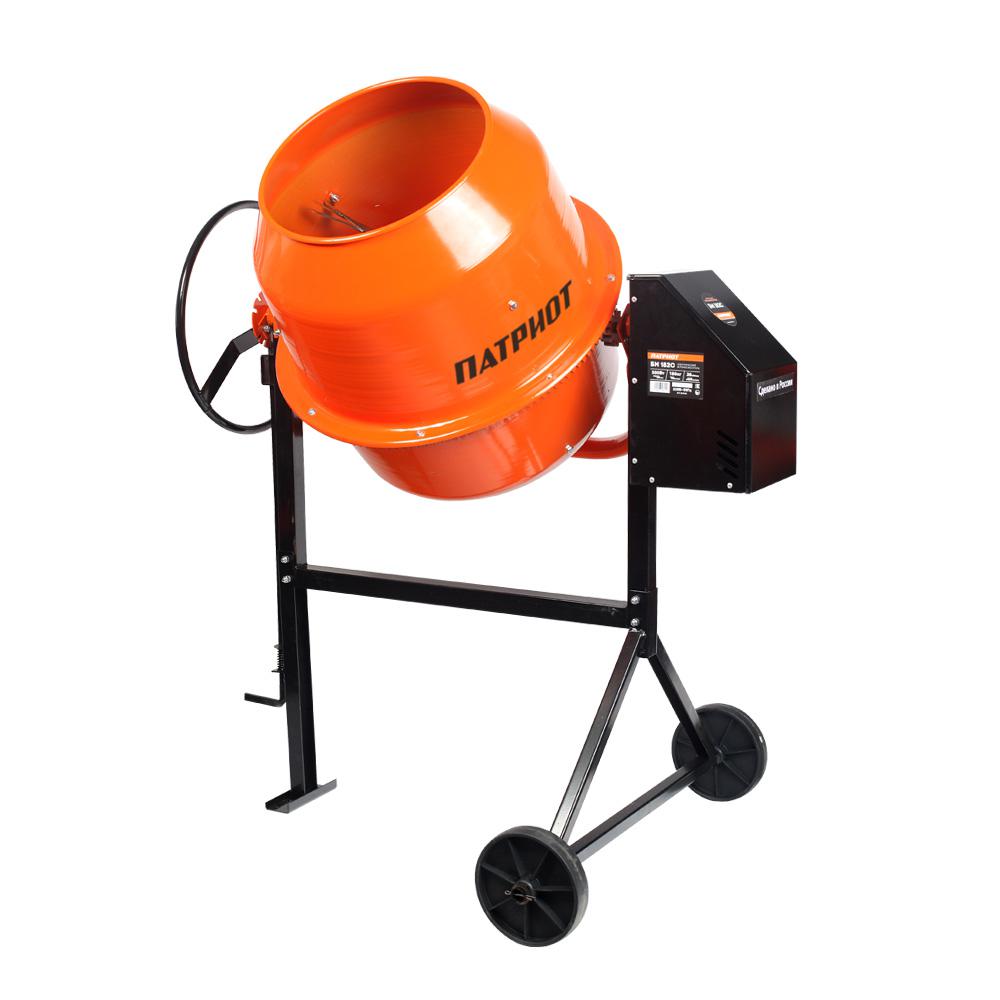

В бытовых условиях, чаще всего используют бетономешалки гравитационного типа и называют «груша». Это оборудование состоит из основных частей: барабан, фиксатор, механизм поворота, каркас, траверса, электрическая и ходовая части.

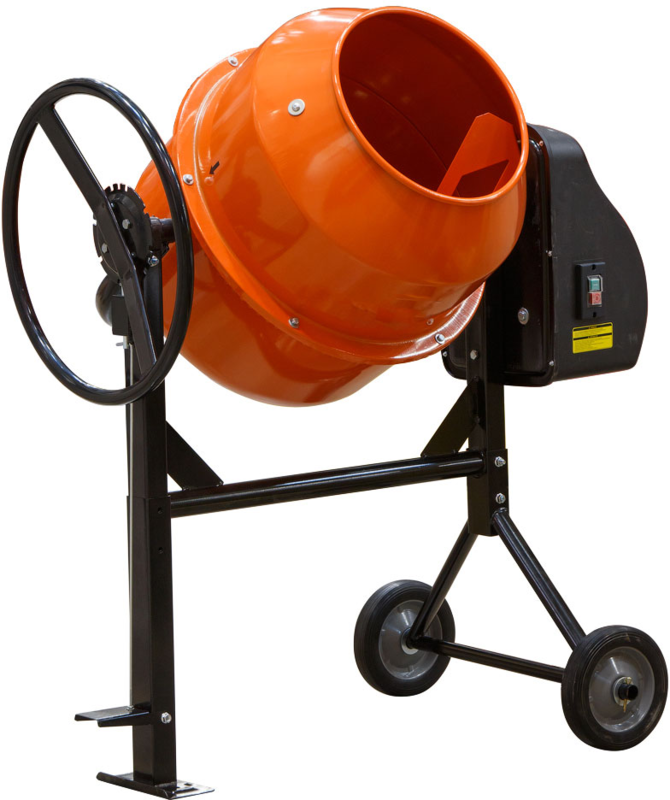

Чертеж бетономешалки

В барабан загружают ингредиенты смеси, и он начинает вращаться. Компоненты раствора под воздействием силы тяжести начинают перемешиваться. Чтобы обеспечить качественное размешивание работают лопасти как миксер.

Работа с бетономешалкой

Такая бетономешалка отлично размешивает и позволяет готовить лёгкие и тяжёлые растворы. Подобное оборудование хорошо подходит для дачи.

Причины поломки бетономешалки

Ремонт и обслуживание бетономешалок

Чаще всего, во время строительства, когда ломается бетоносмеситель, то замену и ремонт изношенных частей машины осуществляет сам владелец оборудования. Ремонт бетономешалок своими руками, достаточно сложен, но уйти от этого никак не получится.

Причины, по которым может сломаться строительная спецтехника:

  • Загрузка бетономешалки больше необходимой нормы;
  • Отсутствие смазки на деталях зубчатого венца;
  • Неправильное хранение;
  • Невыполнение очищение барабана сразу после эксплуатации.

Мотор бетономешалки

Часто изнашиваются детали бетономешалки:

  1. Шестерни и приводные ремни;
  2. Кнопка включения;
  3. Ось барабана.

Шестерня к бетономешалке

Повреждённую деталь можно определить на глаз. Не составит особого труда снять изношенную спецдеталь и заменить её аналогом.

Внимание! При ремонте бетономешалки необходимо полностью отключить оборудование от сети питания.

Замена привода

Ремень

Если барабан не работает (нет вращения), а мотор работает, то причина может оказаться в ремне. Особых усилий для замены ремня не требуется. Для оценки ситуации нужно снять защитную крышку. И обязательно отсоединить контакты.

Бывает так, что ремешок попросту соскальзывает, тогда его нужно просто одеть на место. Если он не пригоден к эксплуатации, то меняют на новый приводной ремень. Ремонт привода бетономешалки не составит труда.

В видео-ролике рассказывается о натяжке и замене ремня бетономешалки:

Основные элементы бетономешалки

Находим два болта, они держат мотор. Их необходимо слегка ослабить. Для того чтобы снять непригодный к эксплуатации ремень нужно немного поднять мотор. Но чтобы поставить уже новый ремешок желательно, делать это вдвоём.

Следует начинать с небольшого шкива, он находится на моторе. Нацепите на него ремень и натяните на верхний шкив. Одному человеку нужно оттягивать движок, а другому – затягивать болты. Действия требуется производить одновременно.

Ремень J610 5Р на бетономешалку СБР-132,150,170.Ремень на бетономешалку

Как поменять подшипник

Подшипники для бетономешалки

  • Если заметили, что бетономешалка крутит вроде быстро, но в ней нет такой прыти. Запускается не сразу, а когда заедает, мотор гудит, а не жужжит. Ощущение, что необходимо покупать уже новую спецтехнику. Но не все так трагично. Проблема, скорее всего, в паре подшипников, которые находятся на валу.
  • Если сломалась бетономешалка — замена подшипников производится самостоятельно, а при правильной технологии будет потрачено нескольких часов. В отличие от описанных работ — эта более кропотливая и потребуется больше сноровки и времени.
  • Первым делом нужно снять короб с мотора. Затем снимается груша бетономесилки и необходимо убрать ведущую шестерню. Зажать стопорное кольцо со стороны шестерёнки и снимаем его. Если нет подходящего съёмника, вал выбиваем. Далее аккуратно, подставив на вал деревяшку, выколачиваем и снимаем два подшипника.

Из этого видео Вы узнаете о замене подшипников:

И забиваем аккуратно подобранной трубкой под диаметр вала на место новые подшипники. После этого все нужно собрать обратно и не забывать про запчасти на бетономешалки.

Ремонт кнопки

Конструктивные особенности агрегата

Ремонт кнопки

Если нажимаем зелёную кнопку – барабан заработал, а отпускаем и он останавливается. Это поломка кнопки выключения, частая и самая простая. В самом деле, это — не кнопка, а магнитный пускатель. Делается для нашей безопасности.

При отключении оборудования кнопка пускателя размыкается и уже когда неожиданно включат, то она уже так внезапно не заработает и никого не сможет покалечить, если вдруг кому-то вздумается засунуть палец. Если всё-таки дело не в этом, то тогда необходимо снять кожух. Затем аккуратно нужно освободить крышку, и отсоединить 5 проводов, которые идут к пускателю изнутри.

Кнопка

Дальше требуется открутить кнопку и разобрать. Осмотрите деталь, возможно, нужно только зачистить контакты. Разберите и почистите её внутри. Скорее всего, там заметите чёрный нагар, из-за которого, вероятней всего, и не работала мешалка так, как надо. Как только все почистили, собираем все в обратном порядке.

Внимание! При максимальном повышении температуры двигателя, аварийный термостат автоматически отрубает питание от мотора.

В этом видео рассказывается о ремонте кнопки:

Профилактика

Бетономешалка своими руками

Стоит соблюдать несколько требований, для того, чтобы бетономешалка не вышла внезапно из строя:

  • Нельзя превышать нагрузку и электрическое напряжение вышеуказанного допуска производителем. А ёмкость барабана наполнять раствором только на 80% от заявленной нормы.
  • Не рекомендуется попадание на блок управления влаги.
  • Следует регулярно осуществлять осмотр рабочих узлов. А также после использования очищать их от грязи, пыли и остатков бетона. Нужно вал и шестерни регулярно смазывать.

Все эти профилактические рекомендации помогут сохранить бетономешалку долго в рабочем состоянии.

В заключении

Для частного строительства наиболее подходящей является бетономешалка

Бетономешалка, изготовленная своими руками

Своевременный ремонт бетономешалки поможет произвести вам пошаговая инструкция. А это означает, что это существенно поможет продлить срок эксплуатации строительной спецтехники для приготовления бетона и растворов.

Просмотрев видео, а также ознакомившись с фото, вы сможете справиться без проблем с этим агрегатом, если даже не обладаете определёнными знаниями.

замена подшипников своими руками, как снять и разобрать барабан, биение венца, неисправности и их устранение

На чтение 7 мин. Опубликовано

Любая строительная техника выходит из строя. Бетономешалка – не исключение. Поломки бетономешалки возникают по причине неправильной эксплуатации, износа деталей, чрезмерной нагрузки и неграмотного хранения.

Ремонт своими руками возможен, если есть три составляющих: специализированные инструменты, практический опыт и необходимые знания.

Признаки неисправности

Иногда бывает непросто определить, какая конкретно деталь бетономешалки повредилась, и что именно нуждается в ремонте. А поломку позволит определить таблица:

Неисправная деталь Признаки
Ременной привод
  • Мотор работает и гудит, но барабан бетономешалки не запускается;
  • Сам ремень слетает.
Подшипник
  • Бетономешалка крутится недостаточно быстро;
  • Замедленный запуск бетономешалки;
  • Настораживающий звук мотора – гудение вместо жужжания.
Шестеренки Во время эксплуатации груша смесителя крутится рывками со специфическим хрустом.
Кнопка вкл./выкл. При включении барабан тут же прекращает работу, если убрать палец с кнопки.
Конденсатор электродвигателя При запуске двигатель гудит и не вращается.

На практике поломка бетономешалки и ее последующий ремонт – явление не слишком распространенное. А чаще всего бетономешалка перестает работать из-за нарушенной схемы управления. Например, из-за запуска, который осуществляется напрямую, а кнопка включения игнорируется. Это ведет к выходу из строя теплового реле мотора. В связи с повышением температуры обмотки изоляция разрушается, бетономешалка ломается, и возникает нужда в ремонте.

Что нужно для устранения неисправностей?

После выяснения, какая же именно деталь бетономешалки вышла из строя и нуждается в ремонте, следует приобрести новую запчасть и подготовить необходимый для ремонта инструментарий:

  • Набор из гаечного, разводного и газового ключей;
  • Плоскогубцы и пассатижи;
  • Съемник подшипников;
  • Кувалда или молоток;
  • Штангенциркуль;
  • Отвертка;
  • Зубило;
  • Пинцет;
  • Тестер;
  • Тиски;
  • Нож.

Вот основной, но далеко не полный перечень инструментов, которые могут понадобиться для ремонта бетономешалки. Он конкретизируется при выяснении характера и степени определенной поломки.

Как разобрать бетоносмеситель?

Ремонт или замена некоторых запчастей потребует почти полного разбора бетономешалки. На примере ремонта подшипников рассмотрим, как разобрать бетономешалку:

  1. Груша переворачивается и при помощи ключа извлекается крепежный болт, соединяющий вал с траверсой;
  2. Если вал крепко сидит в траверсе, вкручивается болт без шайбы. Это сведет к минимуму риск повреждения резьбы;
  3. Вал аккуратно выбивается наставкой, которая подходит по диаметру, и груша снимается с траверсы;
  4. Опора груши разбирается за счет откручивания болтов;
  5. Вал с подшипниками извлекается, а затем устанавливается на любую опору и легкими хлопками выбивается из подшипника;
  6. Подшипники обновляются и начинается сбор бетономешалки;
  7. Опора крепится на грушу;
  8. Болты устанавливаются на свое место и крепко закручиваются ключом;
  9. Груша ставится обратно на траверсу, которая предварительно опускается. Вал с грушей насаживается сверху;
  10. Осуществляется усадка вала в посадочную зону траверсы;
  11. Закручиваются крепежные болты.

Если ремонт подшипников выполнен грамотно, бетономешалка успешно продолжит свою службу.

Ремонт своими руками

Собственноручный ремонт бетономешалки потребует определенных навыков, инструментов и соблюдения техники безопасности. Рассмотрим самые популярные поломки, требующие ремонта.

Как поменять подшипник

Достаточно немного понаблюдать за бетономешалкой, чтобы на глаз определить износ подшипников:

  • Бетономешалка работает, но не так активно;
  • Вроде крутится, но запуск бетономешалки происходит со второго или третьего раза;
  • При заедании двигатель не жужжит, а гудит с натяжкой.

Некоторые расстраиваются, считая, что ремонт не поможет, а все признаки – свидетельство скорого прощания с бетономешалкой. Но не стоит унывать раньше времени. Возможно, виноваты лишь два подшипника, находящихся на валу. Кстати, стоят подшипники не больше, чем пакет молока. Значит, ремонт не влетит в копеечку. При том, замена подшипников своими руками элементарна!

Чтобы заменить подшипник, нужно снять коробку с мотором, грушу и ведущую шестерню. Затем со стороны шестеренки сжимается и снимается стопорное кольцо. Если нет инструмента для снятия подшипника, можно резко выбить вал с висящими подшипниками. Вал устанавливается на опору и подшипники извлекаются. После завершения ремонта бетономешалки следует промазать вал литолом. Сборка осуществляется в обратном порядке.

Справка: если после завершения эксплуатации бетономешалки не чистить подшипники, это приведет к сокращенному сроку их службы. А поломка подшипников ведет, в свою очередь, к повреждению всего узла.

Как отремонтировать кнопку?

Главный признак поломки – выключение устройства при снятии пальца с кнопки «вкл». Однако это не кнопка в прямом смысле слова, а магнитный пускатель. Удобный, в отличии от рубильника, тем, что сделан в угоду безопасности.

Если отключили электричество, кнопка разомкнется. При внезапном включении электричества мешалка не начнет работать. А значит, не покалечит строителя, решившего, например, засунуть пальцы между шестерней. Ремонтировать кнопку просто.

Снимается кожух, как правило, – с помощью крестовой отвертки или пассатижей. Под крышкой располагаются пять проводов. Их нужно отсоединить и открутить кнопку, прикрученную на саморезы. Далее бракованная деталь разбирается и осматривается. Скорее всего, придется вычистить ее изнутри от нагара. Делается это с помощью мелкозернистой наждачной бумаги. Далее все собирается в обратной последовательности.

Как отремонтировать ремень и заменить шкив?

Если бетономешалку включили, мотор запущен, но груша не двигается с места, скорее всего, что-то повредилось в узле передачи вращения. Разобрать бетономешалку несложно. Крестовой отверткой снимается коробка, защищающая электродвигатель и посаженная на саморезы. Затем отсоединяются контакты.

Иногда ремень просто соскальзывает. В этом случае ремонт не нужен – достаточно просто установить деталь в исходное положение. А непригодную к эксплуатации деталь – заменить.

Порчу легко определить: часть резинового привода расплавлена. Это происходит из-за интенсивных нагрузок, пробуксовки и уменьшению сцепления со шкивом. Сам шкив изготовлен из пластмассы и соединен с валом. Вал с одной из сторон имеет грань из стали. Материалы с разной прочностью вступают в конфликт, и пластиковый шкив разрушается, переставая вращать ведущий вал. Еще один повод для ремонта бетономешалки.

Для замены деталей нужно открутить болты, за счет которых двигатель и коробка крепятся к раме. Если ремень все еще стоит, то испорченный заменяется на свежий. Коробка и шкив снимаются. Остается один вал. Можно заодно проверить и его на предмет изношенных подшипников. Достаточно покрутить его и осмотреть. Если он прокручивается неравномерно, то стоит обновить еще и подшипники.

Затем следует разжать и снять стопорное кольцо, удалить старый шкив (он легко выпадет самостоятельно) и установить новую деталь на бетономешалке. После ремонта узел собирается и возвращается в исходное положение.

Как отремонтировать ведущую шестерню и венцы?

Если время от времени не смазывать ведущую шестерню и венцы литолом, то в будущем шестерня станет проскакивать по зубцам венца с характерным похрустыванием или биением, это тоже легко исправить своими руками.

Для этого не всегда нужно снимать грушу. Возможно, хватит одного ключа на 10. Им откручивается болт-фиксатор, шайба извлекается, а за ней – и шестеренка. Процесс требует ловкости. Ведь на валу остается маленькая шпонка. Ее нужно аккуратно извлечь и не умудриться потерять. Деталь обновляется, после чего в обратном порядке осуществляется монтаж.

Важно: венечное колесо ломается реже, но и обновляется легко. Для этого откручиваются болты, удерживающие деталь на корпусе груши.

Замена конденсатора электродвигателя

Признак поломки и грядущего ремонта бетономешалки: двигатель гудит при пуске, но вращения не происходит. Конденсатор размещен под коробкой привода и вмонтирован в него. Замена осуществляется отсоединением клеммы проводов и выкручиванием поломавшейся детали.

мастер-класс с фото по замене подшипников и опорных мест бетономешалки

В связи с длительной эксплуатацией произошел износ подшипников и посадочных мест для них.

Произвести ремонт бетономешалки можно своими руками в домашних условиях.

Для изъятия подшипников и замены их на новые, необходимо будет разобрать конструктивные элементы бетономешалки.

Посмотрите подробный мастер-класс по ремонту с подборкой фото и пояснениями к ним.

Этапы ремонтных работ

1. Для разборки бетономешалки необходимо перевернуть грушу.

2. При помощи ключа необходимо выкрутить крепежный болт, который крепит вал к траверсе бетономешалки.3. Крепежный болт выкручен.4. Вал плотно запрессован в траверсу. Для того чтобы извлечь вал из траверсы необходимо вкрутить болт без шайбы. Это делается для того, чтобы не повредить резьбу.5. Далее берем подходящую по диаметру наставку. Не сильными ударами необходимо выбить вал.6. Груша снята с траверсы.7. Для того чтобы изъять вал из посадочных мест, необходимо разобрать опору груши.8. Для этого срезаем болты при помощи болгарки, так как после длительной эксплуатации открутить их невозможно.9. После того как болты срезаны, опору можно разобрать. В виду того, что посадочные места были разбиты, вал с подшипниками легко изымается из них и не нуждается в выпрессовке.10. Вал изъят из опорных мест подшипников.11. Снятие подшипников с вала производим, установив его на любую подходящую опору. Несильными ударами выбиваем вал из подшипников.12. Так как посадочные места подшипников были разбиты, их следует заменить. Для этого необходимо обратится к токарю для того чтобы нам изготовили новые посадочные места. В результате этого имеем новую опору с посадочными местами, в которую предварительно установили вал с новыми подшипниками.13. Так как в ходе работы крепежные болты были срезаны болгаркой, они подлежат замене.

14. При покупке болтов к ним также необходимо приобрести гайки и гравера к ним или контргайки.

15. Приступаем к сборке бетономешалки. Для этого закрепляем опору на грушу.16. Устанавливаем болты в свои места и при помощи ключа крепко закручиваем их.17. Устанавливаем грушу на траверсу бетономешалки.18. Выполняем установку груши аналогично снятию. Только для этого опускаем траверсу вниз, а вал с грушей надеваем сверху и усаживаем вал в посадочное место траверсы.19. После того как груша усажена на траверсу, необходимо закрутить крепежный болт.20. Работы по замене подшипников и опорных мест бетономешалки завершены.После ремонта бетономешалка готова к дальнейшей эксплуатации. Это незаменимый инструмент в домашнем хозяйстве и проведении строительных работ.         Поделиться:

Ремонт бетономешалки: замена подшипника, шестерни

Каждый, кто занимается строительством, должен знать, как своими руками выполнить ремонт бетономешалки. Это устройство — верный помощник для работы с растворами, поэтому его поломка сильно затруднит мероприятия по сооружению различных объектов. Вручную или с помощью импровизированного миксера с перфоратором и специальной насадкой подготовить большой объем бетона физически невозможно.

Причины и частые виды поломок

Чтобы отремонтировать бетоносмеситель, сначала нужно определить, что послужило причиной неисправности агрегата. Такой анализ поможет уберечь машину при дальнейшей эксплуатации. Есть много факторов, которые приводят к поломке устройства:

  • Перегруз. Не соблюдается инструкция пользователю, емкость загружается свыше установленной нормы.
  • Несвоевременная очистка барабана бетоносмесителя. Такие работы проводят после каждого цикла приготовления растворов.
  • Неправильные и ненадлежащие условия хранения строительной машины.

На отечественном рынке агрегатов для строительства популярны бетономешалки Limex, Redverg, «Кратон», «Энтузиаст», «Прораб».

Причины, вызывающие поломки бетономешалок, представлены в таблице:

Наименование деталиХарактеристика неисправности
ШестерниБыстрый выход из строя — следствие неправильного эксплуатирования
Не рекомендуется периодично смазывать узел, так как к смазке прилипает раствор, возрастает нагрузка, и металл быстро изнашивается
РедукторВыходит из строя по причине перегрева и чрезмерной нагрузки, деталь просто меняют
Кнопки управления двигателемПосле включения через некоторое время агрегат останавливается, это указывает на то, что кнопка сломалась
Электротехническую часть нужно разобрать и заменить на аналогичную
Зубья венцаНа элементы детали прилагаются значительные усилия
Быстро изнашивается деталь из чугуна, поэтому перед началом эксплуатации рекомендуется сменить ее на пластиковую
ПодшипникиОт высоких нагрузок часто выходят из строя
Приводной механизмИзносу подвержены ремень и шкив

Способы ремонта

Для разбора агрегата нужно приготовить набор отверток.

После выяснения причин поломки необходимо произвести разбор агрегата. Для этого нужно подготовить такой инструментарий:

  • Набор гаечных ключей. Используются для демонтажа болтовых или гаечных соединений.
  • Съемники. Необходимы для снятия подшипников, шестерни.
  • Набор слесарных инструментов:
    • тиски;
    • молоток;
    • зубила и отвертки;
    • плоскогубцы;
    • шлифовальная машина.
  • Контрольно-измерительные приспособления:
    • электротестер;
    • штангенциркуль.
  • Комплект запасных частей. Используются для замены вышедших из строя.

Замена ремня и пластикового шкива

Пробуксовка агрегата — верный признак необходимости замены его ремня.

Когда начал работать двигатель в бетоносмесителе, а емкость остается на месте — поломка кроется в приводном механизме. Используя отвертку, снимают пластиковый защитный кожух с электропривода, который фиксируется саморезами. Находясь под постоянной нагрузкой, резиновый ремень передачи момента вращения изнашивается и начинает пробуксовывать. Приходит время, что сцепление с приводным шкивом уменьшается, начинается возгорание резины. Такую деталь надо заменить.

Приводной шкив бетоносмесителей изготовлен из пластика, он запрессован на металлический вал. Прочность материалов этих агрегатов разная, поэтому пластмассовая деталь разрушается. Посадочная грань режет пластмассу, ведущий вал перестает делать вращение. Для замены детали демонтируют болты, которыми прикреплен двигатель и коробка к раме. Далее осторожно вынимается кольцевой штопор, снимается изношенный шкив и устанавливается новый.

Замена подшипника

Для замены износившейся детали агрегат нужно частично разобрать.

Для снятия детали емкость агрегата переворачивают загрузочным горлом вниз, снимают болт-стопор. Грушу снимают, используя съемник. Если его нет, то выбивают выколоткой. Чтобы резьба стопора не повредилась, его закручивают на свое место. Легкими ударами демонтируют шток с места монтажа. Далее устанавливают дощатый ограничитель, чтобы не повредить металлическую колбу. Шлифовальной машиной срезаются болты, которые удерживают щит под подшипники. Используя специальные съемники, с вала демонтируют изношенную деталь. Если она полностью разрушилась, запрещается срезать внутреннюю обойму болгаркой.

Когда проворачивается наружная обойма, делается замена подшипника и опоры. Чтобы это сделать, нужно выполнить работы на токарном станке. Новые детали монтируются на вал, их нельзя забивать молотком — это может привести к раскалыванию деталей и выходу из строя сепараторов. Сборку агрегата выполняют в обратном порядке. Срезанные болты заменяются новым комплектом.

Большинство бетономешалок оснащены 2- мя однорядными шарикоподшипниками с номером модели 6206.

Ремонт кнопки

Заменять элемент нужно, если проблема в самой катушке.

При запуске электродвигателя стартовой кнопкой, при ее отпускании миксер сразу останавливается. Это является признаком неисправности магнитного пускателя. Он смонтирован на крышке приводного механизма и имеет конструкцию двойного клавишного выключателя. Его снимают с места, используя отвертку. Причиной неисправности являются подгоревшие электроконтакты. Используя наждачку, проводят зачистку изделия от нагара. В случае выхода из строя катушки, пускатель меняется.

Ремонт ведущей шестерни и венцов

Эти детали изготовлены из материалов различной прочности. Причина в том, что в этом случае первой начинает изнашиваться ведущая шестерня, а ее поменять намного проще и менее затратно, чем венцы. Когда работающий миксер делает рывки и слышится хруст металла — это означает, что вышла из строя ведущая шестеренка. Ее меняют без снятия груши. Гаечным ключом на 10 мм откручивается стопор-болт, аккуратно снимается шайба, а потом и сама изношенная деталь. При этом нужно не забыть извлечь шпонку, которая остается на валу. После замены детали все начинают собирать обратно. Венечное колесо выходит из строя редко, а снять его очень легко. Для этого следует демонтировать болты, которые закрепляют его на поверхности емкости.
