Сборное железобетонное перекрытие: Выбор перекрытия: сборное железобетонное перекрытие

Выбор перекрытия: сборное железобетонное перекрытие

Сборным железобетонным перекрытием называется перекрытие, которое изготавливается из уже готовых железобетонных плит. Плиты производят на специализированном заводе с применением бетона марок не ниже М200 (В15) и стальной арматуры. Последняя, в свою очередь, может быть как ненапрягаемой, так и напрягаемой (это когда перед бетонированием арматуру натягивают с помощью специальных средств). Применяется предварительное напряжение в плитах с длиной от 4 000 м.

Главным преимуществом такого вида перекрытия выступает тот факт, что нет необходимости считать железобетонные плиты на несущую способность. Связано это с тем, что максимальные нагрузки уже учтены при их производстве. Поэтому процесс подбора плит сводится к тому, чтобы открыть каталог железобетонных изделий и выбрать нужные в зависимости от величины пролета и возможных нагрузок.

Виды железобетонных плит перекрытия

Наиболее распространенными плитами перекрытия для частного строительства являются:

• Полнотелые — плиты перекрытия без пустот, т. е. все тело изделий состоит из бетона. Форма — ровная прямоугольная плита, наиболее распространенная толщина которых варьируется от 100 до 160 мм.

• Пустотелые — прямоугольные плиты перекрытия, в теле которых предусмотрены круглые (редко квадратные) пустоты, размещенные вдоль изделия. Наиболее распространенными из них являются плиты толщиной 220 мм с диаметром отверстий 140 и 159 мм. Хотя существуют пустотные железобетонные плиты толщиной 160, 260 и 300 мм.

• Ребристые — плиты, которые с торца напоминают букву П. Особенность данных изделий состоит в том, что в них по краем размещены балки усиления. Такие плиты обладают повышенной несущей способностью. И поэтому применяют их в большинстве случаев при строительстве торговых центров и производственных зданий. Использовать же их при строительстве частного дома или коттеджа не целесообразно.

Основные характеристики сборного железобетонного перекрытия

Показатель	Значение	Примечание
Стоимость	от 1 500 руб/кв. м.	на 2014 год. Цена указана для наиболее распространенных железобетонных плит перекрытия, а именно пустотелых толщиной 220 мм. Отделка не учитывалась.
Срок службы	более 50 лет	зависит от качества изделия и условий эксплуатации
Сложность изготовления	легкая	изготавливают плиты только на ЗЖБК. Поэтому затрачивать свои усилия на это не нужно. Требуется лишь правильно смонтировать плиты для того, чтобы образовать единое перекрытие
Пожаробезопасность (горючесть)	НГ	негорючий материал.
Вес 1 кв.м.	от 250 кг	тяжелая конструкция. Оказывает существенную нагрузку на стены и фундамент
Минимальная отделка	побелка и напольное покрытие	для нормальной эксплуатации данного перекрытия необходимо как минимум со стороны потолка произвести побелку, а со стороны пола уложить напольное покрытие, например, линолеум с теплой подложкой

Плюсы и минусы сборного железобетонного перекрытия

Плюсы (+):

• прочность — ж/б перекрытие стойко переносит практически любые механические воздействия;

• легкость и быстрота монтажа — сборка перекрытия не требует значительных усилий, кроме этого, перекрыть частный дом можно за 1 день;

• долговечность — при стандартных условиях данное перекрытие может служить более 50 лет;

• пожаробезопасность — сборные плиты не горят и не поддерживают горение;

• легкость эксплуатации — данное перекрытие не требует никакого обслуживания;

• страховка от ошибок — перекрытие не нужно считать, а это значит, что не будут совершены ошибки в расчетах, которые могут привести к обрушению конструкции.

Минусы (-):

• дороговизна — стоимость сборного железобетонного перекрытия достаточно велика, так как помимо самих плит, нужно будет затрачиваться на отделку и подъемное оборудование;



• необходимость в отделке — для эксплуатации в жилых помещениях данное перекрытие нуждается в отделке;

• большой вес — перекрытие оказывает значительную нагрузку на фундамент и стены;

• подходит не для каждого дома — использование железобетонных плит при строительстве деревянных домов нежелательно;

• повышенная звукопроводимость — для нормальной эксплуатации перекрытие нуждается в устройстве звукоизоляции;

• трудоемкость монтажа — монтаж требует, либо использование подъемного оборудования, либо опалубочных, арматурных или бетонных работ.

Видео по теме

Другие перекрытия:



Поделиться статьей с друзьями:

Сборные железобетонные перекрытия — Строительство зданий

Наиболее прогрессивные типы сборных железобетонных перекрытий гражданских зданий массового строительства — плит- ныс, несущими элементами которых являются плиты, панели и настилы, выполняемые из обычного тяжелого, силикатного и легкого бетона.

В зависимости от принятых конструктивных решений плиты, панели и настилы опирают двумя, тремя или четырьмя сторонами (концами) на продольные и поперечные стены либо прогоны (ригели). Иногда панели устанавливают четырьмя углами на колонны несущего каркаса здания. Плиты, панели и настилы опирают на кирпичные стены не менее чем на 12 см, на блочные и панельные — на 10, 11, а на поперечные железобетонные несущие панели стен (при платформенных стыках) — на 4—7 см.

Под опоры элементов перекрытий укладывают слой раствора не более 20 мм. Торцы настилов, укладываемых на наружные стены, утепляют теплоизоляционным материалом.

Закладные детали таких перекрытий сваривают с несущими элементами зданий, а также закладывают приваренные к элементам связи в швы каменной кладки. Все швы между элементами перекрытий и «есущих конструкций зданий замоноличи- вают — все это придает зданиям дополнительную пространственную жесткость.

Для звукоизоляции помещений от воздушного звука вес элементов сплошных перекрытий должен быть не меньше 300 кг/м2. Поэтому при использовании в перекрытиях сплошных плоских железобетонных панелей из тяжелого бетона толщиной менее 12 см и многопустотных панелей и настилов их приходится дополнительно изолировать от передачи воздушного звука. Кроме того, для изоляции от ударного звука в перекрытия между несущими элементами и полом укладывают звукоизолирующие прокладки. Этого делать не нужно, если для пола применяется материал с звукоизолирующим слоем.

Конструктивные схемы железобетонных сборных междуэтажных перекрытий из крупноразмерных элементов приведены на рис. 1.

Перекрытие слоистой конструкции состоит из несущих элементов, по которым уложен дополнительный звукоизолирующий, а в необходимых случаях и теплоизолирующий слой. Сверху устраивают чистый пол.

В перекрытии раздельной конструкции несущие элементы пола и потолка разделены воздушной прослойкой, а в перекрытии, приведенном на рис. 1,в, конструкция пола опирается на несущие элементы через звукоизолирующие прокладки.

В некоторых схемах перекрытий раздельной конструкции к несущим элементам с полом снизу подвешивается потолок, иногда вместо подвесного потолка снизу делают самонесущий потолок. И наконец — перекрытие раздельной конструкции может состоять из несущих элементов

Рис. 1. Конструктивные схемы железобетонных сборных междуэтажных перекрытий из крупноразмерных элементов:
а — слоистой конструкции, б — раздельной конструкции из несущих элементов пола и потолка, в — раздельной конструкции с полом, опирающимся через звукоизолирующие прокладки, е — раздельной конструкции с подвесным потолком, д — то же, с самонесущим потолком, е — раздельной конструкции со слоистым полом и подвесным или самонесущим потолком; 1 — несущие железобетонные элементы перекрытий (панели или настилы), 2 — слоистый пол, 3 — воздушная замкнутая прослойка, 4 — чистый пол, 5 — звукоизолирующая прокладка, 6 — звукоизолирующее заполнение, 7 — раздельный пол, 8 — раздельный потолок, 9 — крепление подвесного потолка со слоистым полом и подвешенным или расположенным снизу самонесущим потолком.

В зависимости от величины перекрываемых пролетов настилы имеют высоту 160 (до 4 м) и 220 мм (свыше 4 м).

Многопустотные настилы изготовляют с обычной и предварительно напряженной арматурой. Длина их 2,4—6,4 м, ширина от 0,8 до 2,4 м и даже до 3,6 м, когда ими перекрывают целиком комнаты. В этом случае настилы называют многопустотными панелями.

Заделанные в стены концы многопустотных настилов и панелей могут быть продавлены над пустотами. Поэтому при изготовлении настилов и панелей торцы их с одной стороны усиливают, оставляя в них маленькие отверстия, а с другой стороны заделывают после формования, укладывая на растворе бетонные вкладыши в вырезы, оставляемые в верхней плите над отверстиями.

Рис. 2. Сборные железобетонные многопустотные настилы: а — с круглыми пустотами, б — с вертикальными пустотами, в — усиление и заделка отверстий в торцах настилов; I — бетонный вкладыш

Рис. 3. Сборные железобетонные панели перекрытий: а — сплошные однослойные, б — сплошные двухслойные, в — часторебристая, г — из двух часторебристых скорлуп, О — шатровая

К недостаткам настилов, ширина которых меньше размеров комнаты, относится наличие швов между ними, которые требуют соответствующей заделки и разделки со стороны потолка. Этого недостатка пет у перекрытий, несущими элементами которых являются сборные железобетонные панели размером на комнату. По конструкции панели перекрытий могут быть сплошными однослойными или многослойными, ребристыми, с ребрами, обращенными вниз или вверх, шатровыми и многопустотными.

Сплошные однослойные панели наиболее часто применяют в крупнопанельных и каркасных гражданских зданиях. Их выполняют из обычного тяжелого или легкого бетона с нижней поверхностью, готовой под малярную отделку. Толщина таких панелей в зависимости от пролета и способа опирания 80, 100, 120, 140 и 160 мм.

Сплошные многослойные панели состоят из двух или трех слоев бетона. Нижний слой делают из железобетона, второй — из легкого бетона. При трехслойных панелях по второму слою укладывают еще один слой более прочного неармированного или слабо армированного бетона. Толщина таких панелей 120, 160 и 200 мм.

Рис. 4. Сборные железобетонные настилы для пролетов 9, 12 и 15 м и ребристые плиты перекрытий промышленных зданий: а — ребристый настил пролетом 9 я, б — пастил TT-12, в — рядовая ребристая плита ьчфпной 1,5 м, г—то же, добориая пшриной 0,75 м; 1 — подъемные петли, 2— продольные ребра, 3 — торцовые поперечные ребра

Ребристые железобетонные панели с ребрами, обращенными вверх, делают частореб- ристыми с ребрами в двух направлениях н расстояниями между ними, увязанными с конструкцией пела. Эти расстояния находятся в пределах 40—80 см. Толщина панелей бывает в пределах 2—3 см. Такие панели применяют преимущественно в чердачных перекрытиях. Ребристые железобетонные панели с ребрами, обращенными вниз, чаще используют в перекрытиях с раздельным потолком.

В ряде конструкций домов междуэтажные перекрытия устраивают из двух часторебристых железобетонных в и бропрокатных скорлуп (рис. 106, г). Нижнюю скорлупу укладывают на несущие конструкции зданий ребрами вверх, так что образуется гладкий потолок, верхнюю укладывают ребрами вниз и опирают на нижнюю панель через звукоиз( лирующие прокладки. Эта панель является основанием пола.

Шатровые панели представляют собой плоские железобетонные плиты, обрамленные по всему контуру четырьмя ребрами. Такие панели применяют преимущественно в крупнопанельных зданиях.

В некоторых зданиях сборными железобетонными элементами приходится .перекрывать пролеты в 9, 12 и 15 м. При пролете 9 м применяют ребристый предварительно напряженный настил шириной 1,5 м с высотой ребер 40 см. Для пролетов 12 и 15 м применяют настилы, имеющие в поперечном сечении вид двойного T. Такие настилы представляют собой двухкопсольные плиты с двумя продольными предварительно напряженными ребрами высотой 60 см. Ширина настила 3 м.

В перекрытиях многоэтажных промышленных зданий применяют унифицированные ребристые железобетонные плиты с ребра м и, обращенными вниз, опираемые как на полки тавровых ригелей, так и поверх ригелей прямоугольного сечения. Ширина рядовых плит принята 1,5 м и доборных 0,75 м, длина плит зависит от способа их опирания на ригели. При опирании на полки рилегей длина их 5,65 м, а по верху ригелей — 6,0 м. Высота продольных ребер 40 см, толщина нолки 5 см. Закладные детали плит приваривают к закладным деталям ригелей, а стыки и швы замоноличивают.

В отдельных промышленных и складских зданиях по производственным и санитарно-гигиеническим условиям применяют безбалочные железобетонные перекрытия. Их выполняют сборными, сборно-монолитными и полностью монолитными.

На рис. 108 показана одна из сборных конструкций таких перекрытий. Вертикальными несущими элементами таких перекрытий являются квадратные колонны высотой на этаж с сеткой 6X6 м. В верхней части колонны имеется уширение, на которое опирается полая капитель, надеваемая сверху на колонну.

По продольным и поперечным рядам колонн укладывают междуколоп- ные ребристые плиты шириной 2,4 м, опирая их на капители, и сваривают закладные детали. Образовавшиеся в середине квадратные проемы размером 3,6X3,6 м закрываются плитами с ребрами по контуру, опираемыми на четверти, имеющиеся в ребрах междуколонных плит. Стыки колонн располагаются внутри ка-пители на глубине 30—40 см от верха плит. После установки и раскрепления колонн вышележащего этажа внутренние полости капителей за- моноличнвают бетонной смесью.

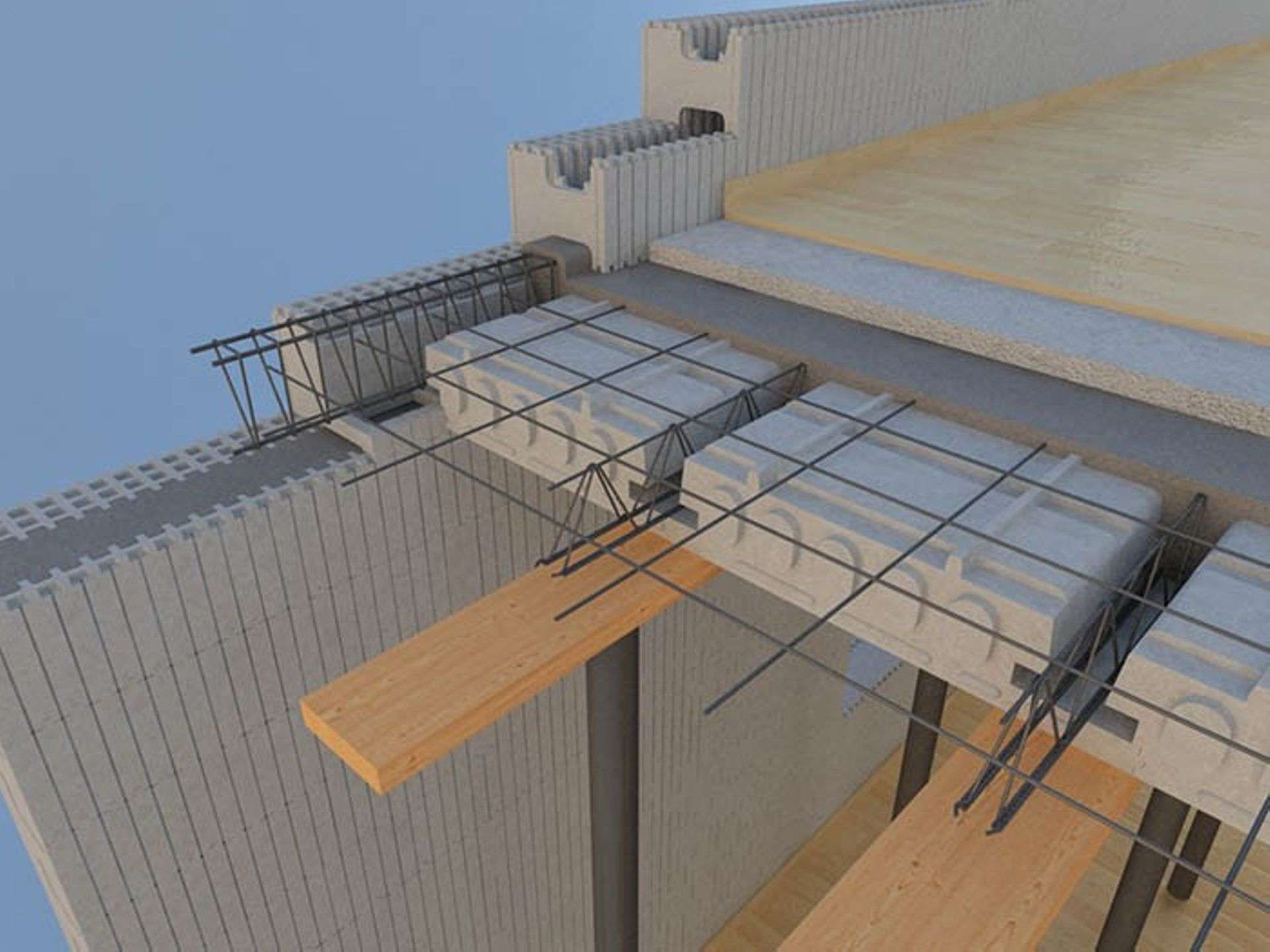

Помимо сборных железобетонных перекрытий из крупных элементов — настилов, панелей, ребристых плит, а также безбалочных перекрытий, используют и сборные перекрытия по железобетонным балкам (рис. 109). Такие перекрытия применяют только в малоэтажном строительстве при возведении зданий кранами малой грузоподъемности.

Перекрытие собирают из железобетонных балок таврового сечения, располагая их через 60, 80 и 100 см между осями.

Промежуток между балками в междуэтажных перекрытиях заполняют плоскими легкобетонными или гипсобетонными плитами (накатом) толщиной 8 см и шириной 39,5 см, армированными деревянными реечными или брусковыми каркасами. В чердачных перекрытиях укладывают только легкобетонные плиты толщиной 9 см, армированные стальными арматурными сетками. Вместо плиточного заполнения между балками устанавливают также легкобетонные двухпустотные камни-вкладыши высотой 25 см и шириной 19,5 см.

Рис. 5. Сборное безбалочное железобетонное перекрытие: 1 — колонна, 2 — междуколонная плита, 3 — средняя плита, 4 — капитель

Сборные железобетонные перекрытия в санитарных узлах защищают от проникновения через них влаги гидроизоляционным оклеечным слоем из рубероида на мастике или стяжкой из водонепроницаемого раствора.

Рис. 6. Междуэтажные перекрытия по сборным железобетонным балкам: а —с заполнением плитами, б— то же, камнями-вкладышами; 1 — гиисобетонпые или легкобетонные плиты, 2 — пергамин или беспокровный толь, 3 — засыпка шлаком, 4 — звукоизоляционная прокладка, Л — лага, ‘> • – дощатый пол, 7 — затирка раствором, 8 — древесноволокнистая плита, 9 — легкий бетон. 10 — чистый пол, 11 — легкобетонные камни-вкладыши

Рис. 7. Утепление чердачных и падподвальных перекрытий: а — чердачные перекрытия, б — надподвальное перекрытие с чистым полом из линолеума, в — то же, с чистым полом из досок; 1 — многопустотный настил или сплошная панель, 2 — пароизоляция, плитный утеплитель, 4 — шлакоизвсст- ковая корка, 5 —- гипсоцсмгнтнобетонная плита толщиной 60 мм, 6 — легкобетонный брусок сечением 60 X НЮ мм, 7 — дощатый пол, 8 — плитный утеплитель, 9 — линолеум, 10 — лага

При использовании сборных железобетонных перекрытий в качестве чердачных поверх сборных железобетонных элементов (настилов, панелей, плит) устраивают сначала оклеечную паро- изоляцию из одного-двух слоев рулонных материалов (пергамина, беспокровного толя) на мастике, а затем укладывают слой утеплителя (теплоизоляции).

В качестве утеплителя применяют плитные и гибкие теплоизоляционные материалы — минераловатные плиты или войлок, фибролит, плиты из ячеистых (легких) бетонов, а также сыпучие материалы — керамзит, шлак и др. Сверху утеплителя из минерального войлока насыпают слой шлака или песка толщиной 3—4 см, а по другим утеплителям укладывают стяжку из известкового раствора на шлаковом или обычном песке. При балочных перекрытиях и перекрытиях с высокими ребрами, обращенными вверх, кроме того, утепляют и сами балки и ребра, обертывая их минераловатным войлоком или обсыпая сухим термоизоляционным материалом.

В перекрытиях над неотапливаемыми подвалами, подпольями и проездами в первых этажах зданий также укладывают слой утеплителя.

Читать далее:
Полы в здании
Каркасы многоэтажных зданий
Естественные и искусственные основания
Классификация зданий
Конструкции лестниц
Общие сведения о лестницах и лифтах
Ворота производственных и складских зданий
Двери гражданских и промышленных зданий
Окна гражданских и промышленных зданий
Заполнение оконных, дверных и воротных проемов

Сборные железобетонные перекрытия

Навигация:
Главная → Все категории → Перекрытия и полы

Сборные железобетонные перекрытия Сборные железобетонные перекрытия

Перекрытия по железобетонным балкам. В многоэтажных промышленных зданиях перекрытия по железобетонным балкам (рис. 98) обычно состоят из ригелей и плит.

Ригели устанавливают на консоли железобетонных колонн и соединяют сними сваркой закладных стальных деталей. Зазоры между торцами ригелей и колонной, а также выемки ригелей заполняют бетоном марки 200—300 на мелком гравии (щебне). Замоноличивание производят после укладки плит перекрытия.

Рис. 98. Перекрытие по сборным железобетонным балкам

Все продольные зазоры между плитами, а также зазоры между торцовыми поперечными ребрами плит и ригелем заполняют бетоном марки 200—300 на мелком гравии (щебне).

Замоноличивают плиты после замоноличивания опорных узлов ригелей. В результате замоноличива-ния перекрытие превращается в сплошную ребристую снизу и гладкую сверху железобетонную плиту шириной, равной ширине здания, и длиной, равной расстоянию между температурными швами. Такая плита является хорошим основанием для устройства полов по перекрытиям.

Рис. 99. Перекрытия из плит: 1— наружная стена; 2 — стальные анкеры; 3 — внутренняя стена; 4 — монтажная петля; 5 — проволочная скрутка; 6 — железобетонные плиты; 7 — слой раствора

Перекрытие из плит. В качестве плит в безбалочных перекрытиях используют плоские (сплошные или пустотные) и ребристые железобетонные плиты (рис. 99). Плоские плиты изготовляют разных размеров, которые определяют принятой конструктивной схемой здания. Плиты в перекрытиях опирают на стены здания. Швы между плитами замоноличивают цементным раствором. По плитам устраивают тепло- или звукоизоляцию и чистый пол.

Ребристые плиты обычно имеют корытное сечение. Размер плит также принимают в зависимости от конструктивной схемы здания. Ребристые плиты, как и плоские, опираются на стены. Зазоры между плитами заливают цементным раствором. В случае применения ребристых плит рыхлую изоляцию укладывают в корыто плит, затем устраивают бетонную подготовку и выполняют чистый пол.

Пустотные плиты изготовляют с круглыми, овальными и вертикальными пустотами. Такие плиты выпускают длиной 2980—6260 мм, шириной — 990—1590 мм и высотой — 220 мм. Плиты изготовляют с одним заделанным в процессе формования торцом. Пустоты второго торца плит заделывают в процессе их монтажа. Пустотелые плиты также опираются на стены. После укладки плит швы между ними тщательно замоноличивают цементным раствором. По панели устраивают тепло- или звукоизоляцию и пол.

Рис. 100. Перекрытия из крупных панелей: 1 — фундаментные блоки; 2 — фундаментные подушки; 3 — железобетонные панели внутренних стен; 4 — цокольные панели; 5 — панели перекрытий

Перекрытия из крупных панелей (рис. 100). Такие перекрытия наиболее индустриальны по сравнению с перекрытиями по железобетонным балкам и перекрытиям из плит. Преимущества крупнопанельных перекрытий (размером на комнату) заключаются главным образом в малых количествах монтажных элементов и стыков между ними, что улучшает процесс монтажа и качество перекрытий. Панели перекрытия изготовляют сплошными, ребристыми, пустотелыми, складчатыми.
В перекрытиях зданий панели могут опираться по двум или трем сторонам, по контуру. К основаниям панели крепят путем сварки закладных деталей в панелях и опорных конструкциях, анкерами или скрутками.

Крупные панели (кроме ребристых) обычно имеют гладкую поверхность, которая служит готовым основанием для устройства чистого пола.

Похожие статьи:
Охрана труда при устройстве полов

Навигация:
Главная → Все категории → Перекрытия и полы

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Сборные железобетонные перекрытия: разновидности, использование

Применяются сборные перекрытия из железобетона в дачном строительстве и промышленной сфере. Из них монтируют потолок для нижнего этажа и пол для верхнего. Сборные ЖБ перекрытия состоят из плит и заполняются бетонным раствором, в результате чего образуется крепкая монолитная поверхность. Размеры таких элементов различны и в длину могут достигать 7 метров, в ширину до 22 см, а шириной — от 0,8 до 2 м.

Разновидности

Сборные плиты перекрытия, выполненные из железобетона, бывают следующих видов:

• Шатровые. Такой подвид отличается наличием армированного слоя, благодаря которому существенно снижается расход бетонного раствора и увеличивается прочность конструкции. Шатровые плиты отлично противостоят деформации, но менее надежно сохраняют тепло и слабо поглощают звуки извне.
• Пустотные. Представляют собой плиты с пластинчатыми пустотами, располагающиеся параллельно друг другу. Этот вид считается наиболее распространенным и широко применяется при возведении жилых зданий.
• Сплошные. Железобетонные перекрытия, в которых отсутствуют пустоты. Для них характерна высокая прочность, большой вес и недостаточно хорошая звуко- и теплоизоляция.

Такой тип конструкции меньше всего деформируется благодаря армировке.

Сборные перекрытия из железобетона бывают сварными и вязаными. Первые из них производятся при помощи прямой арматуры, которую крепят газосваркой, а вторые подразумевают использование вязальной проволоки. Делятся немонолитные конструкции и на другие группы:

• бетонные балки перекрытия с заполнением минимального размера;
• элементы, сделанные из настилов, вес которых до ½ т;
• широкие сборные конструкции массой до 2 тонн;
• крупнопанельные, состоящие из элементов, имеющих размеры комнаты.

Преимущества и недостатки

Такие элементы достаточно быстро устанавливаются.

Опытные застройщики выделяют следующие сильные стороны соединенных железобетонных перекрытий:

• Не поддаются коррозии, гниению, поскольку прекрасно противостоят влаге и сырости, а также не гнию и не деформируются.
• Монтаж занимает короткий промежуток времени, а отделочные работы можно проводить сразу же после их установки, ведь ждать пока плиты усядут, необходимости нет.
• Сборные конструкции относительно недорогие.
• Предлагаются разных форм, габаритов.

Несмотря на внушающие преимущества, имеются у железобетонных сборных плит перекрытия и слабые стороны. Основная — необходимость использования грузоподъемной техники при монтаже и дополнительное оборудование на транспортировку. Это требование обусловлено большим весом конструкции. К тому же тяжеловесные ЖБ сборные конструкции оказывают нагрузку на несущие стены, поэтому нужно учитывать их возможности, чтобы исключить разрушение строения под тяжестью плит.

Как изготавливаются?

Процесс создания железобетонной плиты перекрытия включает следующие этапы:

Один из этапов производства таких конструкций — подготовка специальных форм.

• Разработка предварительного чертежа и проведение расчетов.
• Монтаж каркаса на основе арматуры в специально предназначенную для этого форму. Обычно строители выбирают ребристые стержни.
• Формирование каркаса, крепление стержней на бортовые элементы, которые устанавливаются на плиты либо поддоны, предназначенные специально для формовки сборных железобетонных изделий.
• Заливка бетонного раствора.
• Перенаправление готового состава на тепловую обработку.
• После того как изделие обрело прочность, крепления демонтируют и фиксируют арматурные стержни и сжимают их по всей длине.

Нужная по форме и предназначению сборная железобетонная плита перекрытия получится только, если выполнены все производственные этапы.

Использование в строительстве

С помощью заливки армопояса нивелируется разность высот между противоположными стенами.

Прежде чем устанавливать плиты перекрытия, нужно подготовить опорные стены. И первым делом сравнивают высоту противоположно стоящих элементов, чтобы разница между ними была не более 10 мм. И если несущие стены слишком отличаются по высоте, то потребуется выровнять их, используя армирующий пояс. Для его установки готовится цементно-песчаная смесь средней вязкости, которую выливают в опалубку, тщательно размешивают и выгоняют пузырьки воздуха. После этого раствором выравнивают поверхность и оставляют сохнуть на срок не менее 21 дня.

По истечении времени можно устанавливать сборные железобетонные плиты. Для этого потребуется кран и несколько строителей. На армирующий пояс наносят цементный раствор и опускают на него с помощью грузоподъемного механизма ЖБ плиту. Далее важно убедиться в правильности монтажа конструкции и с этим поможет строительный уровень и визир. Возможно потребуется заново приподнять плиту и добавить рабочей смеси. Лучше проверять ровность установки сразу, чтобы не пришлось потом удалять ранее положенный бетонный раствор. Строители настоятельно не рекомендуют доливать воду на старую смесь, нужно класть только новый клеящий состав.

Убедившись, что немонолитные армированные бетонные перекрытия установлены ровно, их нужно закрепить, используя анкера, которыми приваривают между собой железобетонные плиты перекрытия. После этого следует залить бетонной смесью щели, которые получаются между плитами, но чтобы она не вытекала вниз, застройщики советуют просыпать их слоем щебенки.

Монолитное или сборное железобетонное перекрытие. Что дешевле? Что лучше выбрать?

При строительстве зданий, одним из важнейших факторов является перекрытие, поэтому всегда ставится вопрос, что лучше – монолитное перекрытие или железобетонные плиты? Однозначно на этот вопрос ответить нельзя, потому что это зависит от многих условий.

Сборные железобетонные перекрытия

В каждом случае подход индивидуальный, для стандартных построек чаще всего используются для перекрытий железобетонные плиты. Такие плиты изготавливаются на заводе по стандартным размерам в соответствии с Гостом, что гарантирует качественные характеристики и прочность изделия.

К плюсам можно отнести скорость укладки, по сравнению с монолитным перекрытием. Единственная проблема, это укладка − для этого необходимо заказывать кран для подъема плит, но зато после этого можно дальше продолжать возведение стен.

Можно укладывать в любое время года, так как для монолитной заливки необходимо время для застывания, и чем прохладнее погода, тем дольше будет застывать состав. Плиты, за счет пустот внутри намного легче, чем монолит, что уменьшает нагрузку на фундамент.

Рис.1. Сборные Ж/Б плиты под монолитный каркас

Также внутренние пустоты создают дополнительную теплоизоляцию и звукоизоляцию. Но если строительство здания проектируется по нестандартным размерам, то размер плит надо учитывать, так как укладка должна происходить на несущие стены, значит использовать, допустим, для балконов не получится, так как с одной стороны несущей опоры нет.

Получается в частном строительстве одного дома выгоднее и практичнее использовать железобетонные перекрытия, это будет дешевле, по расходным материалам и по срокам монтажа.

Монолитные перекрытия

Монолитные перекрытия изготавливаются на месте, и это дает возможность залить любую конфигурацию. При такой технологии не будет швов и стыков, что повышает гидроизоляцию по сравнению с плиточной. Выровненная поверхность позволяет выполнить отделку полов и потолков более качественно, можно применять различные добавки в состав заливки, допустим, для морозоустойчивости и водонепроницаемости. Использовать различную арматуру для повышения нагрузки для перекрытий.

Возможность варьировать толщину заливки, но для этого необходим точный расчет веса монолита, с учетом прочности фундамента и стен. При такой технологии необходима опалубка, виброуплотнители, специальные инструменты для нарезки арматуры и ее вязания.

Для поднятия бетона наверх тоже необходимо оборудование, бетононасос или кран. Еще одна немаловажная деталь при покрытии монолитом, нельзя прерывать процесс, то есть необходимо площадь заливать составом сразу, иначе образуются стыки и нарушится целостная прочность монолита.

При строительстве в короткие сроки, такая технология не подойдет, так как бетон в обычных температурных условиях застывает до 100% прочности только через 28 суток. Получается, после монолитной заливки можно продолжать строительство только через месяц.

Рис.2. Схема монолитного перекрытия

Технология достаточно трудоемкая, так как необходим монтаж опалубки, установка каркаса, после застывания монолита, демонтаж опалубочной конструкции. Но по сравнению с железобетонными перекрытиями монолит более прочный и долговечный, поэтому при выборе необходимо учитывать все факторы и условия для конкретного строительства.

Для деревянных построек, такой монолит не подойдет, его в основном применяют для строительства промышленных зданий с большой площадью перекрытия, с дополнительными точками опоры. Или для загородных домов с нестандартными проектами, углами и полукруглыми стенами, где использовать стандартные плиты просто не получится.

20.01.2021
Просмотров: 462

NAUKADOMA.RU — Сборные и монолитные железобетонные перекрытия

Железобетонное перекрытие 1

Железобетонные перекрытия характеризуются высокой прочностью, жесткостью и хорошей звукоизоляцией. В зависимости от конструкции Ж/Б перекрытия могут быть сборными или монолитными.

---

Сборные железобетонные перекрытия

Сборные железобетонные перекрытия собираются из готовых заводских Ж/Б плит, выпускаемых в определенном диапазоне размеров. У каждого завода — изготовителя этот диапазон может быть разным, но модули длины и ширины плит одинаковы для всех производимых плит. Длина выпускаемых плит колеблется в пределах от 2м до 7,2м, при этом модуль изменения длины составляет 100мм. То есть могут производиться плиты длиной 2,1м, 2,2м 2,3м и так далее. Ширина плит может быть 1м, 1,2м, 1,5м, 1,8м. Наиболее распространенная толщина железобетонных плит составляет 220мм. Выпускаемые промышленностью плиты имеют свою марку. К примеру «ПК 36-12-8т» будет обозначать, что длина плиты 3,6м, ширина 1,2м, расчетная нагрузка 800 кг/м2, а «Т»- индекс тяжелого бетона. Следует, однако, отметить, что фактические размеры плиты на самом деле немного меньше, чем заявленные в марке и в проекте на дом. Так наша плита будет иметь фактические размеры 3580 х 1190мм. Эта разница обусловлена размером зазора между перекрытиями и необходима для сохранения проектных размеров между осями привязки.

Плиты железобетонных перекрытий имеют большой вес от 0,7 до 2,5 тонн, поэтому для их установки необходим кран. Важным нюансом монтажа сборного перекрытия является то, что плиты для укладки могут браться либо из грузовика либо из заранее сложенного штабеля(лей). И лучше изначально загрузить или сложить плиты так, чтобы в процессе монтажа перекрытия верхняя плита была первой, а нижняя последней.

Опирание плит перекрытия на стену или ригель должно составлять не менее 120мм. В зависимости от материала стен, в случае их недостаточной прочности может понадобиться устройство железобетонного или кирпичного армированного пояса, на который впоследствии будет опираться плита. Швы между плитами заполняют бетоном и тщательно выравнивают.

---

Монолитные железобетонные перекрытия

Монолитное перекрытие с установленной опалубкой

Монолитные перекрытия из железобетона возводятся непосредственно на стройке и образуют единую горизонтальную плоскость. Форма монолитного перекрытия может быть любой, что снимает планировочные ограничения с проекта дома, которые присутствуют, в случае устройства полностью сборных бетонных перекрытий. Процесс возведения монолитной плиты состоит из нескольких стадий — устройства опалубки, укладки арматурного каркаса, заливки цемента, демонтажа опалубки после набора прочности.

Опалубка для монолитного перекрытия может изготавливаться из обрезной доски или фанеры, при этом последняя является наиболее предпочтительным вариантом, поскольку образует ровную поверхность с меньшим количеством швов. Впрочем, не менее удачным вариантом является и металлическая опалубка, но возможность её использования есть далеко не у всех. Плоские элементы опалубки опираются на горизонтальные деревянные или металлические балки, под которые расставляют вертикальные стойки. Крайне желательно использовать металлические, регулируемые по высоте стойки, поскольку с их помощью будет проще выставить точную горизонтальную плоскость для заливки плиты. Металлические стойки можно взять в аренду. После сборки опалубка должна быть абсолютно жесткой и выдерживать не только вес арматуры и залитого бетона, но и возможные дополнительные нагрузки в процессе заливки.

При сборке арматурного каркаса монолитного перекрытия необходимо обеспечить его ровную пространственную геометрию. Первый слой арматуры должен быть поднят над плоскостью опалубки на 20-50мм. Это расстояние называется защитным слоем бетона и может изменяться в зависимости от толщины перекрытия и его расчетных параметров. Защитный слой необходим для предотвращения коррозии арматуры и обеспечения огнестойкости конструкции. Для того, чтобы поднять арматуру над опалубкой её устанавливают на специальные пластиковые фиксаторы, которые могут быть рассчитаны на различную толщину защитного слоя бетона, сечение арматуры, и иметь самую разнообразную форму. Второй слой арматуры поднимают над первым при помощи поддерживающих арматурных элементов.

Железобетонные перекрытия

В современном капитальном строительстве многоэтажных зданий наиболее распространены железобетонные перекрытия, отличающиеся ценными качествами — высокой прочностью, долговечностью, несгораемостью и водостойкостью. По способу выполнения железобетонные перекрытия бывают сборные и монолитные.

Основной вид сборных междуэтажных железобетонных перекрытий — перекрытия из плит или из панелей. Конструктивной основой таких перекрытий являются плиты или панели — крупные железобетонные элементы (сплошные, ребристые, с пустотами), выпускаемые заводами железобетонных изделий. Плиты выпускаются длиной 6 м, шириной — 0,8—1,6 м.

Наиболее эффективными являются панели размером «на комнату», применение которых позволяет сократить количество монтажных единиц в здании, т. е. повысить сборность строительства.

Панели и плиты укладывают на стены и прогоны по слою цементного раствора, причем глубина концов панелей, опирающихся на стены, должна быть не менее 100 мм. Продольные швы между панелями необходимо заполнять раствором марки «100».

Для соединения перекрытий со стенами и увеличения общей жесткости здания концы панелей, опирающиеся на наружные стены, скрепляют со стеной анкерами. При опирании на внутренние стены панели связывают между собой также анкерами.

При устройстве междуэтажных перекрытий по панелям укладывают слой звукоизоляции толщиной 20— 50 мм, состоящий из шлака, минеральной ваты или песка. Звукоизоляцией может быть также 40—60-миллиметровый слой легкого бетона (шлакобетона, керамзитобетона). Пол в междуэтажных перекрытиях укладывают по звукоизоляционному слою (если он достаточно жесткий) или по звукоизоляционным прокладкам из обрезков древесностружечных плит или листовой резины.

При устройстве чердачных перекрытий по железобетонным панелям или плитам укладывают слой пароизоляции, а затем утеплителя. Пароизоляция предохраняет утеплитель от увлажнения водяными парами, поднимающимися из помещений, и конденсатом. В качестве пароизоляции используется слой пергамина, укладываемый по панелям, или битумная смазка поверхности панелей,соприкасающейся с утеплителем. В качестве утеплителя в чердачных перекрытиях используют слой керамзита, гранулированного шлака или минеральной ваты. С целью сокращения трудозатрат на строительной площадке минераловатный утеплитель лучше применять в виде готовых плит заводского изготовления. Толщина слоя утеплителя во всех случаях определяется теплотехническим расчетом. Она зависит от расчетной внутренней и наружной температуры воздуха и от материала утеплителя.

Слой утеплителя со стороны чердачного помещения покрывают глиняно-известковой смазкой толщиной 20 мм, чтобы предохранить утеплитель от разрушения и выветривания. Для того чтобы смазка и утеплитель не разрушались при ходьбе по чердаку, необходимо уложить на определенном расстоянии друг от друга ходовые доски.

Сборные железобетонные перекрытия можно устраивать также и балочного типа. Такие перекрытия приходится применять в тех случаях, когда стройка не может быть обеспечена железобетонными панелями или если грузоподъемность установленного на строительстве механизма недостаточна для поднятия панелей. Железобетонное перекрытие балочного типа состоит из балок, межбалочного заполнения и пола. Балки (длина их от 2400 до 6000 мм) укладывают на стены или прогоны параллельно друг другу на расстоянии 600, 800, 1000 мм по осям.

Глубина опирания концов балок на стены или прогоны должна быть не менее 150 мм, причем концы балок соединяют со стеной с помощью анкеров. Межбалочное заполнение состоит из наката и звукоизолирующего слоя. В качестве наката могут быть использованы мелкоразмерные легкобетонные (гипсобетон, шлакобетон, керамзитобетон) сплошные или пустотные плиты.

Укладываемая по накату звукоизоляция выполняется обычно из слоя минеральной ваты. По верхним краям железобетонных балок укладывают лаги (70 мм) и настилают деревянный пол (30 мм), чтобы между досками пола и звукоизоляцией образовался вентиляционный воздушный промежуток.

При устройстве балочных чердачных перекрытий необходимо защищать балки от переохлаждения слоем минеральной ваты или войлока.

Вследствие большой трудоемкости железобетонные балочные перекрытия применяют лишь в малоэтажном строительстве.

Монолитные железобетонные перекрытия бывают балочные или безбалочные.

Балочные монолитные перекрытия состоят из плиты, опирающейся на балки таким образом, что на нижней поверхности перекрытия образуется система перекрещивающихся взаимно перпендикулярных монолитных ребер. Такое перекрытие называется ребристым. При необходимости можно расположить ребра так, чтобы на потолке образовались одинакового размера прямоугольные углубления — кессоны. По сравнению с ребристыми кесонные перекрытия имеют более привлекательный вид и их устройство оправдывается из архитектурных соображений.

Безбалочные монолитные перекрытия представляют собой сплошную гладкую плиту толщиной 120—250 мм, опирающуюся на стены и железобетонные колонны, расстояние между которыми 5—6 м. Колонны имеют в верхней части уширения — капители, увеличивающие опорную площадь плиты. Ввиду значительного расхода леса на опалубку, большой трудоемкости, а также в связи с длительными сроками твердения бетона, задерживающими производство смежных работ на строительстве, монолитные перекрытия в массовом строительстве типовых гражданских и промышленных зданий применяются редко. Такие перекрытия целесообразнее в нетиповых зданиях, строящихся по индивидуальным проектам.

Междуэтажные перекрытия, разделяющие помещения с повышенной влажностью (санитарные узлы, умывальные и т. п.), должны быть водонепроницаемыми. Для этого в состав перекрытия вводят гидроизоляционные слои: в панельных перекрытиях — по верхней плоскости панелей, а в балочных — по бетонному слою (промазка горячим битумом). Кроме того, в конструкцию пола добавляется водоизолирующая прослойка из двух слоев рубероида на мастике по 30-миллиметровому слою асфальта. Эту гидроизоляцию укладывают по бетонному слою, непосредственно под цементной стяжкой. Для предохранения смежных помещений от замачивания полы в санитарных узлах, умывальных и подобных помещениях необходимо устраивать на 20—30 мм ниже полов смежных помещений.

Более легкая и прочная система сборных железобетонных полов

Автор: Мохамед Махгуб, доктор философии, P.E.

Фотографии любезно предоставлены Northeast Precast LLC

Существует большая потребность в прочной конструкции перекрытия из сборного железобетона, которая была бы легче, прочнее и более энергоэффективной, и которая могла бы быть изготовлена ​​в различных размерах. Нигде эта потребность не ощущается больше, чем в районах, пострадавших от ураганов, особенно в усилиях по восстановлению Нью-Джерси после урагана Сэнди.Новая система бетонных полов предлагает множество преимуществ при восстановлении после стихийных бедствий. Результаты испытаний (см. Врезку «Испытания под нагрузкой сборных железобетонных плит») позволяют сравнить более высокую прочность и долговечность системы по сравнению с другими строительными материалами.

Взгляд на традиционные и новые системы сборных железобетонных перекрытий

Традиционные пустотелые сборные железобетонные панели перекрытия, используемые в жилых и многоэтажных зданиях, были популярным продуктом в течение многих лет, и не без оснований.Системы пустотелых полов имеют множество преимуществ, которые сделали их основой устойчивых и прочных строительных компонентов из сборного железобетона. Чтобы уменьшить вес пола при транспортировке, монтаже и загрузке фундамента, пустотелые сборные железобетонные плиты отливают с непрерывными круглыми пустотами, проходящими по всей длине панели. Для дополнительной прочности в панели во время производства отливаются пряди предварительного напряжения. Благодаря своим верхним и нижним продольным фланцам пустотелый сердечник является исключительно прочным конструктивным элементом, который используется для перекрытия больших площадей между колоннами и стенами здания.

К преимуществам недавно разработанной системы полов можно отнести:

1. Уменьшенный вес панели (почти половина веса традиционных систем) позволяет меньшим секциям колонн или стен безопасно переносить нагрузку на пол.
2. Меньшие и более легкие колонны и стены помогают минимизировать размеры фундамента здания или занимаемую площадь, и, таким образом, снизить стоимость проекта.
3. Сниженные требования к расчетной сейсмической нагрузке возможны при меньшем весе.
4. Более эффективная транспортировка и доставка на стройплощадку возможны при меньшем весе панелей.Поскольку детали легче наклонять на грузовике, доступно больше места, поэтому больше продукции может быть доставлено за одну партию на рабочую площадку (см. Рисунок 1).
5. Гибкость конструкции и эффективность конструкции увеличиваются, поскольку доски могут изготавливаться различной ширины.
6. Новая система панелей стоит меньше и производится более эффективно, чем традиционные системы полов из сборного железобетона.
7. Обладает повышенной устойчивостью к наводнениям и сейсмическим воздействиям.
8. Тонкий верхний слой означает, что настил может быть толщиной в 1 дюйм.
9. Успешное нагрузочное тестирование для нескольких типов нагрузки (распределенной и сосредоточенной) показало хорошие результаты производительности системы.
10. Энергоэффективность изолированных сборных железобетонных плит сокращает потери тепла и счета за электроэнергию в коммерческом и жилом строительстве, что может способствовать повышению баллов LEED проекта (см. Рисунок 2)
11. Большие растягивающие нагрузки воспринимаются за счет включения предварительно напряженных прядей в штанги и мягкого армирования в настиле.

Подробнее о новой системе полов

Вот некоторые детали конструкции и монтажа сборных железобетонных досок:

Стержни : Панель пола состоит из верхней части (или настила), поддерживаемой рядом параллельных продольных бетонных стержней, которые проходят по длине панели.Бетонные штанги, проходящие между концевыми блоками, расположены на расстоянии 2 фута по центру. Каждый шток имеет глубину от 6 до 16 дюймов и ширину от 2 до 15 дюймов, в зависимости от расчетных нагрузок.

Концевые блоки : Два поперечных концевых блока поддерживают настил. Бетонные блоки, расположенные на концах досок, имеют минимальную толщину 2 дюйма. Концевые блоки образованы (и выступают) из настила и проходят по ширине панели.
Несущая поверхность: Изготовленные из твердого бетона блоки образуют непрерывную несущую поверхность для крепления панелей пола поверх стеновых элементов, и эти блоки впоследствии поддерживают стены для следующего уровня (см. Рисунок 3).
Хранение и транспортировка: Концевые блоки также могут использоваться при штабелировании, хранении и транспортировке.

Последующее натяжение : Каждый торцевой блок имеет отверстие по ширине панели для последующего натяжения после установки пола на несущие стены. Пост-натяжение помогает распределять ветровые, сейсмические или другие боковые нагрузки на несущие стены.

Изоляция : 1 дюйм. до 3,5 дюймов толщина формованного пенополистирольного утеплителя может быть прикреплена к низу панели.Изоляция распространяется вокруг штанг, нижней части деки и внутренней части концевых блоков между штангами. Изоляция обеспечивает важное тепловое сопротивление и гашение шума для жителей здания.

Металлическая стеновая шпилька : Металлическая стеновая шпилька, прикрепленная к изоляции в нижней части каждой стойки, может использоваться для крепления гипсокартона или других отделочных материалов. Дополнительное легкое, неструктурное выравнивающее покрытие может быть нанесено на верхний настил.

Установка : Пол на каждом уровне здания образован рядом сборных железобетонных панелей.Панели соединяются механически по длине. Эти соединители свариваются вместе после установки панелей.

Соединения и пустоты : Соединители помогают распределять ветровые, сейсмические или другие боковые нагрузки на панели пола. Вертикальные отверстия или каналы могут быть изготовлены в соответствии со спецификацией или вырезаны на месте для водопровода, электропроводки или любых других инженерных сетей. Отверстия для инженерных коммуникаций, вырезанные на месте, легко приспособить для заказов на изменение конструкции.

Реконструкция с использованием более прочной системы перекрытий

Эта новая система полов в настоящее время используется при восстановительных работах вдоль побережья Джерси, пострадавшего от урагана Сэнди в октябре 2012 года.Поскольку многие прибрежные районы Атлантического побережья несут наибольший ущерб от разрушительной силы рекордного урагана, при восстановлении необходимо учитывать наиболее устойчивые строительные материалы для обеспечения устойчивости, общественной безопасности и страхования от наводнений (см. Рис. 4). Прочные стены из сборного железобетона и современные системы полов обеспечивают сухую, теплую, влагостойкую и исключительно энергоэффективную структуру для семейных и коммерческих жителей.

Недавние изменения в правилах FEMA по зонированию и страхованию от наводнений ясно показывают, что мы больше не можем позволить себе реконструкцию с использованием плохих строительных материалов прошлого.

Мохамед Махгуб, доктор философии, P.E., доцент и директор программы управления бетонной промышленностью (CIM) Технологического института Нью-Джерси, а также отраслевой эксперт в области восстановления, осмотра, оценки, проектирования и анализа мостов. С доктором Махгубом можно связаться по адресу [электронная почта защищена].

Боковая панель

Испытания под нагрузкой сборных железобетонных плит

Испытания были проведены в июле 2012 года для анализа эффективности новой системы настила пола при максимальной нагрузке.

После каждого увеличения веса снова измеряли прогиб, доску проверяли в середине пролета на наличие трещин, а пряди на конце доски на предмет проскальзывания. Нагрузка увеличивалась постепенно, пока не возникла точечная нагрузка 10,8 тысячи фунтов в середине пролета в дополнение к первоначально приложенной нагрузке в 52 фут-тысячи фунтов. К этому моменту панель отклонилась более чем на 8 дюймов, причем последнее увеличение веса увеличило прогиб на 3 дюйма.

Посетите сборный железобетон.org / floorplank для полных процедур испытаний и результатов для сравнения большей прочности и долговечности системы с другими строительными материалами. Результаты испытаний любезно предоставлены Питером Горгасом, E.I.T., из Northeast Precast LLC в Милвилле, штат Нью-Джерси,

.

7 факторов, которые следует учитывать при выборе метода строительства из сборного железобетона и наклонной стены

приглашенных участников:

Брент Уэллс , исполнительный вице-президент | Бетон Саутленд

Тим Гейни , Менеджер по развитию бизнеса — коммерческие приложения | Тиндалл

Прежде чем приступить к следующему проекту центра обработки данных, примите во внимание эти 7 факторов в методах строительства наклонных стен и сборных железобетонных конструкций.

Каждый владелец испытал давление, связанное с сокращением затрат при соблюдении графиков во время строительного проекта. Причина, по которой большинство владельцев чувствуют себя подавленными, заключается в том, что проекты сложны и каждый индивидуален. Это делает невозможным резкий подход к управлению проектами и строительством. Поэтому неудивительно, что решение использовать сборные бетонные стены или наклонные стены основано на сложности проекта и уникальных потребностях.

Но не верьте нам на слово.Верити обратилась к двум признанным лидерам в области производства наклонных стен и методов строительства из сборного железобетона. Вот что они хотят сказать.

Southland Concrete, лидер в производстве бетонных конструкций, и наклонные стены являются синонимами. Они завершили строительство более 100 центров обработки данных в районе метро Вашингтона, округ Колумбия, которые состояли либо из конструкции с наклонной стеной, либо из сборных железобетонных конструкций.

«Когда люди думают о методе строительства наклонных стен, они думают о Southland Concrete», — говорит Брент Уэллс, исполнительный вице-президент Southland Concrete.«Проекты наклонных стен бывают разных форм, от одноэтажных до четырехэтажных, взрывобезопасных и прогрессивных конструкций обрушения. Конструкция с наклонной стеной предлагает большую гибкость проектирования и творческий подход к высоте здания и дизайну панелей из-за того, что этот метод строится на строительной площадке. Наклонная стена не ограничивается в этом отношении шириной и длиной панелей. Скорость, с которой отливаются и монтируются качественные панели, уже давно привлекает к этому методу ».

Tindall, ведущий эксперт в области сборного железобетона, имеет более чем 50-летний опыт разработки решений по сборному железобетону, которые точно соответствуют потребностям их клиентов.Независимо от того, являетесь ли вы архитектором, строителем, подрядчиком или владельцем, Tindall предоставил разумные решения для самых сложных задач в широком спектре строительных проектов.

«Универсальность, эффективность и отказоустойчивость — это всего лишь три характеристики, которые делают сборный железобетон высокопроизводительным решением», — говорит Тим ​​Гейни, менеджер по развитию бизнеса по коммерческим приложениям в Tindall. Некоторые из наиболее опытных и известных поставщиков и строителей в сфере центров обработки данных предпочитают сборные железобетонные изделия другим методам в первую очередь из-за его улучшенного аспекта контроля качества в дополнение к скорости возведения, отсутствию нарушений рабочего места и гибкости при возведении. панели после того, как стальная конструкция уже возведена.”

Методы

Оба метода предлагают надежные внешние стены и внутренние стены с твердым покрытием с энергоэффективными вариантами и различными отделочными функциями. Однако есть отличия.

Панели из сборного железобетона

отверждаются и отливаются на производственном предприятии, а затем доставляются грузовиком на строительную площадку для подъема на место. Сборный железобетон создается в контролируемой среде, поэтому его можно изготавливать в экстремальных и непредсказуемых погодных условиях. Одно из заблуждений в отрасли — это неспособность сборного железобетона вносить изменения в конструкцию с опозданием.Компания Precast адаптировалась к быстро меняющейся природе центров обработки данных и разработала способы минимизации проектных ограничений за счет обозначения «зон без сверления / резки» минимального размера, что дает команде разработчиков огромную гибкость для продолжения изменения конструкции на очень поздних этапах процесса проектирования. Кроме того, из-за отсутствия нарушений на рабочем месте решения из сборного железобетона работают лучше, чем любая другая система в сильно перегруженных районах с высокой стоимостью земли.

Конструкция с наклонной стеной — это когда бетонные панели отливаются на месте, и, как и в названии, стены затем наклоняются вверх, образуя внешние стены здания.Поскольку откидная стена создается на строительной площадке, стены можно возводить быстро. Конструкция наклонной стены ограничена только доступностью сырья, что может быть преимуществом для производства и планирования. Поскольку он сделан на месте и использует существующие аспекты постоянной конструкции, он также имеет преимущества в стоимости. Он может предоставить владельцам в условиях высококонкурентной цифровой революции центров обработки данных явное преимущество от проектирования до монтажа наклонных стен, что ускоряет завершение проекта. Плохая погода часто рассматривается как обратная сторона наклонной стены, но правда в том, что только экстремальные погодные условия могут задержать заброс.Типичные сезонные погодные условия не повлияют на время при небольшом планировании. Наклон стены во многом зависит от того, достаточно ли большой площадки для литья; хотя у большинства опытных подрядчиков есть много реальных вариантов преодоления небольшого участка.

7 факторов

Когда дело доходит до выбора между методами строительства сборных железобетонных конструкций и наклонных стен для центров обработки данных, один метод не лучше другого. Решение о том, какой метод лучше всего подходит для вашего проекта, начинается с потребностей проекта.Менеджеры по проектам и строительству Verity Commercial консультируют владельцев в процессе планирования проекта и принятия решений. Вот список из 7 факторов, которые необходимо учитывать владельцам.

• Местоположение — Место расположения вашего проекта является ключевым фактором, который следует учитывать при принятии решения о том, подойдет ли для вашего проекта конструкция из наклонной стены или сборного железобетона. При небольшом планировании типичные погодные условия не повлияют на способность отверждать и отливать наклонные стеновые панели на месте. Однако экстремальные погодные условия могут помешать заливке на строительной площадке.Принимая во внимание, что сборный железобетон производится вне строительной площадки в контролируемой среде и не зависит от погодных условий. Кроме того, существует множество поставщиков сборного железобетона, стратегически расположенных по всей стране, которые предлагают рентабельные решения по сборному железобетону.
• Ограничения сайта — Ограничения сайта будут играть роль в принятии решения, какой метод будет работать лучше всего. Чтобы создать наклонные стены на месте, вам понадобится место для заливки и отверждения. Сборный железобетон имеет несколько ограничений на площадке, так как его отливают и отливают на производственном предприятии, а затем транспортируют.Однако у хороших подрядчиков будет много подходящих вариантов для владельцев, поэтому не спешите исключать ни один из них.
• График — Сборный железобетон производится под крышей на предприятиях с контролем качества с их собственными серийными заводами и требует транспортировки на строительную площадку. Однако большинство генеральных подрядчиков, работающих сегодня в центре обработки данных, могут легко координировать проектирование, отливку и своевременную доставку сборного железобетона. С другой стороны, наклонная стена может приспосабливаться к запросам на изменение конструкции по мере выполнения проекта, что позволяет сократить время выполнения заказа.
• Конструкция — Оба метода требуют дополнительных компонентов для завершения строительства всего здания. Для решения этой задачи в наклонной стене используются стальные изделия. Сталь также может использоваться в сочетании со стеновыми панелями из сборного железобетона. Однако в случае сборных стен другой вариант — построить полную сборную бетонную конструкцию с сборными колоннами, балками, перекрытиями и элементами крыши. Этот выбор открывает еще больше возможностей для экономии времени и средств.
• Последовательность строительства — В сборных стенах сталь может быть установлена ​​перед сборными стенами, если сборные стены не являются несущими для стали.В этом случае крепления для сборных стеновых панелей не требуются. Их можно приваривать непосредственно к стальному каркасу. Как правило, наклонная стена поднимается вверх перед стальной и должна иметь распорки до тех пор, пока не будет возведена стальная рама. Однако, если подкосы для наклонных стен будут помещены внутрь, подрядчики все равно смогут работать и маневрировать на определенных участках. Другой вариант — установить распорки на внешней стороне наклонных стен, и в этом случае подрядчики могут продолжать работать в обычном режиме. Имейте в виду, что оба метода должны дождаться завершения фундамента, прежде чем возводить стены.
• Бюджет — Оба метода обеспечивают рентабельность. Сборный железобетон требует меньших общих затрат на установку, чем другие методы строительства. И, как и сборный железобетон, наклонная стена может снизить затраты при соблюдении жесткого графика. Вам нужно будет проконсультироваться со специалистом по методам изготовления сборных железобетонных изделий и наклонных стен, чтобы выяснить, что наиболее выгодно с финансовой точки зрения для вашего проекта.
• Размер здания — Наклонные стеновые панели могут быть шире сборных железобетонных изделий, и на самом деле они ограничены только размером и формой здания.Наличие меньшего количества панелей для подъема сокращает количество строительного оборудования и трудозатрат для последующих операций, например, ямочного ремонта и конопатки. Сборный железобетон регулируется ограничениями по ширине перевозки в каждой юрисдикции. Однако с использованием наклонных стеллажей сборный железобетон может отгружать панели шириной до 15 футов.

Вот некоторые ключевые факторы, которые следует учитывать при принятии решения о том, какой метод подходит для вашего проекта. Оба являются продемонстрированными и надежными методами строительства. Посмотрите на потребности вашего уникального проекта, чтобы определить, какой из них вам подходит.

Если вам нужна помощь в принятии решения о том, подходит ли для вашего проекта наклонная стена или сборное железобетонное строительство, или если вы хотите связаться с опытным подрядчиком, специализирующимся на одном из этих методов, например Southland Concrete и Tindall, свяжитесь с менеджерами по строительству Verity сегодня.

Неглубокий пол из сборного железобетона

без выступов балки или кронштейнов

колонки

Заголовок: Пол сборный мелкий без выступов балок или консолей колонн
Дата публикации: июль — август 2019
Том: 64
Выпуск: 4
Номера страниц: 41 — 54
Авторы: Джордж Моркус, Элия Хенин и Махер К.Тадрос
https://doi.org/10.15554/pcij64.4-02

Щелкните здесь, чтобы просмотреть статью полностью.

Аннотация

Использование систем неглубоких полов в офисных зданиях желательно, потому что это уменьшает общую высоту здания и экономит на архитектурных, механических и электрические системы зданий. Сборный железобетон перекрытия из многопустотных плит на двутавре лучи известны своим превосходным качеством и скоростью строительство.Однако при добавлении глубины многопустотной плиты, уступа балки с перевернутым тройником и пояса колонны общая глубина перекрытия становится значительно ниже. больше, чем у монолитных плит с последующим натяжением.

В данной статье представлена ​​система, с помощью которой полый сердечник плиты обрамляют рядом с балкой, а не поверх выступ, а балки обрамляют в колонну без помощь прочного бетонного пояса. Для разработки системы, 30 на 30 футов (9.1 на 9,1 м) размер отсека считается типичным для офисных полов. Пустотные плиты глубиной 8 дюймов (203 мм) опираются на 10 дюймов. (254 мм) глубокие балки с использованием новой балки с полым сердечником соединение, которое разработано с использованием теории трения сдвига. Представлены методы временной поддержки до отверждения композитного покрытия. Подтверждены полномасштабные испытания удовлетворительная работа.

Соединение балка-колонна также разрабатывается с использованием выемок в колонне в месте расположения балки и арматурных стержней. через пустоту в колонне, чтобы луч мог быть непрерывный и его реакция на сопротивление со стороны колонны без обычного пояса.Временный стальной уголок опора используется до тех пор, пока соединительный раствор не затвердеет. Натурные испытания соединения балка – колонна показал отличное поведение. Основные преимущества этого система неглубокого перекрытия отличается высоким отношением пролета к глубине (до до 30) и его эффективное и экономичное производство и техники эрекции. Некоторые особенности разработанной системы реализованы в четырехэтажном офисе. здание в Линкольне, Небраска. Также обсуждается опыт работы с этим приложением.

Бетонная плитка для пола | Concreteworks East

Бетонная плитка / асфальтоукладчик

Изготовленный на заказ для любого указанного размера, формы или отделки, ConcreteWorks East может предоставить вашему жилому дому или коммерческому объекту красивую сборную бетонную плитку для создания единственного в своем роде пола. Наша сборная плитка или брусчатка поставляются уже запечатанными, чтобы наилучшим образом соответствовать вашему конкретному применению, будь то вестибюль отеля или внутренний дворик с бассейном. Разрушьте шаблон типичного пола с помощью бесконечных динамических возможностей бетона.

Наша бетонная плитка отлита с использованием матрицы из армированного стекловолокном бетона (GFRC), что позволяет сделать плитку больше, тоньше и легче обычного бетона. Более плотная поверхность, полученная в процессе производства GFRC, также обеспечивает лучшую защиту поверхности от поглощения. Наша бетонная плитка обычно изготавливается толщиной от 3/4 до 1 дюйма, поэтому ее можно разрезать так же легко, как и плитку из натурального камня, поэтому вы можете заказать один общий размер для эффективности или по-прежнему проектировать каждую плитку по индивидуальному размеру.

Concreteworks East предлагает стандартный ассортимент из 15 цветов, хотя также доступна индивидуальная цветовая гамма.Помимо цвета, Concreteworks East предлагает множество вариантов отделки для создания поверхностей с разным контрастом, фактурой и глубиной. Все наши продукты поставляются с нанесенным герметиком и, в зависимости от отделки, доступны в матовом или глянцевом исполнении. У бетона есть некоторые ограничения, поэтому обязательно свяжитесь с командой Concreteworks East, чтобы мы могли помочь вам воплотить ваше видение в жизнь.

---

---

заявок

Жилой дом
Бетонный пол, хотя и очень популярен для полов в ванных комнатах, может идеально вписаться в любое пространство дома.Произведите поразительное первое впечатление с помощью плитки терраццо в фойе. На открытом воздухе бетонная брусчатка — идеальный вариант для создания потрясающего патио. Бетон можно индивидуально подобрать под цвет дома и размер, чтобы он соответствовал пропорциям. Вы будете удивлены, увидев все варианты, которые может изучить ваше воображение.

Коммерческий
С индивидуальной бетонной плиткой дизайнеры не должны ограничиваться ограниченными размерами, формой и вариантами цвета готового материала.Создайте плитку одинакового размера по всему пространству или по шву, подходящему к колонне или другим архитектурным точкам. Подберите цвет плитки к краске стены или другим элементам помещения. Все эти возможности сделали бетонную плитку все более популярной среди коммерческих приложений. Мы подбираем герметик для плитки для вашего конкретного применения, чтобы обеспечить максимальную защиту и простоту обслуживания.

Изготовлено вручную в Нью-Джерси. Доставка по всей стране.

Сборные железобетонные перекрытия | Пустотные полы

Используя новейшие европейские технологии, Westkon находится в авангарде производства пустотных плит, производя пустотные доски для пола толщиной от 150 до 500 мм и мини-доски толщиной от 80 до 150 мм.

Благодаря нашим автоматизированным линиям по производству пустотных железобетонных полов мы можем эффективно производить ряд различных компонентов полов, в том числе:

• Доска пола пустотелая
• Плиты перекрытия из сборного железобетона
• Мини-планки
• Доски массивные армированные и предварительно напряженные
• Доски для сидения на стадионе
• Армированные и предварительно напряженные доски мостов

Поставка полной бетонной упаковки

Westkon может предоставить ваши требования к пустотным полам в виде полного пакета, а это означает, что мы позаботимся о производстве, транспортировке и установке для вашего проекта.

Пустотные железобетонные полы часто выбирают в строительной отрасли по нескольким причинам:

• Он может служить незамедлительной рабочей платформой, предоставляя вам и вашим сотрудникам мгновенный доступ к сайту.
• Без подпорки затраты на стройку можно свести к минимуму
• Плиты перекрытия из сборного железобетона огнестойкие и обеспечивают звукоизоляцию
• Его можно установить, как только он прибудет на место, что может помочь сократить время цикла
• Он обеспечивает высокий уровень гибкости проектирования благодаря своим большим пролетам и может дополнять широкий спектр сборных железобетонных элементов, включая балки и стеновые панели.
• Обладая высокой грузоподъемностью, он особенно хорошо подходит для коммерческих структур.

Благодаря контролю качества на наших специализированных предприятиях, пустотелые бетонные доски Westkon обеспечивают доступное, долговечное и эффективное решение для полов.

Чтобы узнать больше о нашем полном комплекте сборных пустотных полов, свяжитесь с техническим отделом Westkon сегодня по телефону +61 3 8746 1300.

Профили

Преимущества сборного железобетона — скважины

Сборный железобетон — это высокоэффективный материал, который легко интегрируется с другими системами и по своей сути обеспечивает универсальность, эффективность и отказоустойчивость, необходимые для соответствия требованиям многих опасностей и долгосрочным требованиям высокопроизводительных конструкций.

Выбор сборного железобетона в процессе проектирования и строительства может дать множество архитектурных, строительных и дизайнерских преимуществ. Если вы проектируете коммерческие и жилые конструкции, гаражи, мосты или другие конструкции, выбирайте сборный железобетон в качестве строительного материала.

Высококачественный сборный железобетон по своей сути обеспечивает универсальность, эффективность и отказоустойчивость.

Практически любой цвет, форма и текстура	Минимальное нарушение работы объекта	Длительный срок службы
Фасадная интеграция	Незначительные отходы	Система перегородок
Историческая совместимость	Ускоренное строительство	Функциональная устойчивость
Несущие оболочки	Масштабируемая производительность	Устойчивость к шторму
Экономические разделы	Тепловой КПД	Сейсмостойкость
Длинные открытые пролеты	Низкие затраты в течение жизненного цикла	Взрывостойкость
Вторичная переработка	Ассистент дизайна	Качество окружающей среды в помещении
Деконструктивное повторное использование	Уменьшено и торгует	Пассивная огнестойкость
Адаптивное повторное использование	Повышение рентабельности	Соответствует FEMA 361

Универсальность

Сборный бетон обеспечивает отличную универсальность с точки зрения эстетики, проектирования конструкций и использования.Сборный железобетон имеет ряд архитектурных преимуществ. Он бывает практически любого цвета, формы и текстуры, а также может быть облицован шпоном или облицован натуральными материалами. Его также можно использовать в качестве основной структурной системы, позволяющей экономить материалы, время и деньги. Сборный железобетон также может обеспечить большие открытые пролеты за счет уменьшения количества внутренних колонн, тем самым увеличивая гибкость в использовании площади пола.

КПД

Сборный железобетон обеспечивает эффективность использования материалов, конструкции и эксплуатации.Сборный железобетон — это самая быстрая из доступных строительных систем, которая сводит к минимуму негативные последствия на строительной площадке. Сборный железобетон также обеспечивает высокую термическую эффективность и почти не требует обслуживания, что помогает снизить общие затраты на жизненный цикл. Сборный железобетон использовался во множестве проектов, ориентированных на устойчивое проектирование, отчасти благодаря его преимуществам в эффективности.

Устойчивость

Precast по своей сути обеспечивает высокий уровень отказоустойчивости, который защищает от множества опасностей, таких как пожар, сильные штормы, взрывы и даже землетрясения.Сборный железобетон также не содержит летучих органических соединений и не является источником пищи для плесени, что помогает поддерживать здоровую среду в помещении. Он также является отличным звукоизолятором и может помочь поддерживать более равномерную температуру в помещении, тем самым повышая комфорт пассажиров.

65 Сборные железобетонные перекрытия — стальные конструкции

Полы можно возводить из сборных железобетонных изделий. Эти блоки могут поддерживаться на верхнем фланце стальной балки или на уголках полок, прикрепленных к стенке балки.В качестве альтернативы, когда используется тонкая система перекрытия, чтобы минимизировать конструктивную глубину перекрытия, блоки могут поддерживаться на широком нижнем фланце или на широкой пластине, приваренной к нижнему фланцу стандартной балки двутаврового сечения. Типичные детали, в которых используются сборные железобетонные изделия, показаны на Рисунке 6.12.

Рис. 6.12 Типичные детали, в которых используются сборные железобетонные блоки, опирающиеся на (а) верхний фланец балки, (6) уголки полок, (в) тонкую балку перекрытия

Поперечное сечение, в котором сборные доски располагаются на верхний фланец стальной балки показан на рисунке 6.12а. При определении такой системы проектировщик должен соблюдать определенные требования к деталям. BS 811 0 (87) требует минимальной посадочной длины 50 мм для скрепленных между собой досок. Если доски действуют изолированно, требуется посадка 75 мм. Эти значения включают припуск 10 мм на изменение длины и положения досок. Для получения дополнительной информации см. Код BS 8110 или сведения о производителе. Комбинированное действие может быть достигнуто путем фиксации линии соединителей сдвига вдоль центральной линии балки и заливки бетона вокруг них и досок.Арматурные стержни, проходящие через фланец и в пустоты в досках (см. Рисунок 6.13) или поверх досок, предотвращают пробивание соединителей горизонтально через плиту, когда балка прогибается под нагрузкой.

Монолитный бетон вдоль

Универсальная балка с соединителями, работающими на срез

Универсальная балка с соединителями, работающими на срез

Поперечная арматура

Рисунок 6.13 Детализация арматуры сборными плитами

Монолитный бетон по монолитному бетону

Универсальная балка с соединителями, работающими на срез

Универсальная балка с соединителями, работающими на срез

Поперечная арматура

Пустотные предварительно напряженные плиты перекрытия

Рисунок 6.13 Детализация арматуры сборными плитами

Сборные доски могут поддерживаться на уголках полок, прикрепленных болтами или приваренными к стенке балки. Чтобы обеспечить необходимую посадку и обеспечить возможность падения досок на место ниже полок балки, необходим минимальный угловой вылет 150 мм (рисунок 6.12b). Углы должны выступать на 25 мм за верхнюю полку балки, если ее ширина превышает 250 мм. Следует позаботиться о том, чтобы контактные поверхности перемычки и уголки были защищены от коррозии в ситуациях, когда это может вызвать проблемы (например, на открытом воздухе).

На рис. 6.12c показано поперечное сечение композитной тонкой балки перекрытия. Монолитный бетон, залитый вокруг сборных элементов, используется для передачи продольного сдвига между балкой и плитой через соединители, работающие на сдвиг. В аналогичных несоставных секциях используется либо цементный раствор, либо заполнение монолитным бетоном вокруг стальной балки, и для них не требуется покрытие на месте. Вместо сборных элементов в секции, которая в остальном аналогична, можно использовать глубокий стальной настил. Особые преимущества тонкой конструкции пола включают большое соотношение пролета к глубине, гладкий потолок (при использовании сборных досок) и хорошую огнестойкость.

Одним из преимуществ любой системы перекрытий с использованием сборных железобетонных элементов является то, что они могут перекрывать 8 м и более. Это позволяет значительно увеличить расстояние между вторичными балками, чем когда стальной настил используется для формирования композитной плиты.

К недостаткам можно отнести тот факт, что для индивидуального размещения агрегатов на месте требуется кран из-за их собственного веса от 250 кг до 500 кг на метр пролета. При возведении сборных железобетонных элементов следует указать последовательность их размещения поочередно с обеих сторон от внутренних балок, чтобы избежать необходимости проектировать балки на кручение.

В отличие от стального настила, сборные железобетонные элементы не крепятся к стальным балкам жестко. Однако перед укладкой монолитного бетона между блоками сдерживание обеспечивается восстанавливающим моментом, который возникает, если стальная секция начинает коробиться. Проектировщик может предположить, что балки длиной до 8 м полностью удерживаются этим механизмом (см. Рисунок 6.14). Для краевых балок может не быть восстанавливающего момента, и могут потребоваться специальные меры для обеспечения бокового ограничения.
