Шуруп по бетону нагель: Шуруп по бетону 7.5х112 мм 20 шт.

как правильно пользоваться, размеры и цены

Из всех используемых крепежей для бетонных стен самым доступным считается нагель, изготавливаемый из низкоуглеродистой высококачественной стали и имеющий оцинкованное или анодированное защитное покрытие. К преимуществам таких шурупов относят низкую стоимость, простоту монтажа, хорошую стойкость к влажностным нагрузкам и обеспечение надежной фиксации вне зависимости от плотности искусственного камня. Купить их рекомендуется при креплении ограждений, рам, дверных проемов, полок, осветительных приборов и других предметов интерьера. Качественные изделия могут применяться повторно, что актуально при размещении временных конструкций: лесов, поручней, приставных лестниц.

Оглавление:

1. Классификация и технические параметры
2. Критерии выбора и правила установки
3. Расценки

Виды, описание и характеристики нагелей

Отличается от обычного самореза неравномерно нарезанной по высоте резьбой, неизменными диаметром в 7,5 мм и заостренным концом.

Этот шуруп имеет потайную головку, со шлицом под крестовую или шестигранную отвертку. Основная сфера применения включает крепление к бетону конструкций из дерева, пластика, алюминия, надежное антикоррозийное покрытие позволяет использовать его как при проведении интерьерных, так и наружных работ. При соблюдении всех требований монтажа и подборе правильного размера он способен удерживать довольно высокие весовые нагрузки даже при условии размещения в пористом основании. Надежность крепления при этом обеспечивается исключительно за счет частой и переходной по высоте резьбы.

Из-за простоты и высокой скорости установки изделие также известно строителям как турбошуруп. Эта разновидность имеет стандартную форму, различия проявляются лишь в антикоррозийном покрытии, практически весь ассортимент представлен вариантами с желтой оцинковкой и потайной головкой без пресс-шайбы под насадку Torx.

Рабочие и габаритные характеристики стандартные:

• Наружное сечение варьируется в пределах 7,35-7,65 мм, длина – от 52 до 202.
• Шаг резьбы – от 2,55 до 2,75, такое исполнение удерживает нагель в бетонных стенах с любой плотностью.
• Внутренний диаметр резьбовой части не превышает 5,45 мм, наружный – 6,7. Нижний предел составляет 5,15 и 6,3 мм.
• Среднее сечение головки равняется 11 мм при допустимом диапазоне от 10,82 до 11,8. Высота варьируется от 2,8 до 3,2 мм.
• Глубина шлица не превышает 2,7, его стандартный тип – TORX Т30. Головка имеет специальные насечки, упрощающие раззенковку.
• Минимальная нагрузка на вырывание при классе В25 – 2,5 кН.
• Рекомендуемый крутящий момент затягивания – 20 мм.
• Масса одного варьируется от 10 до 36,2 г.

Выбор нагеля, особенности технологии сверления и крепежа

Требования к размерам таких шурупов простые: чем они длиннее, чем большую весовую нагрузку они выдерживают. Стандартные характеристики исключают риск неправильного выбора, сечения резьбы и диаметр шляпки одинаковые. Для крепления легких предметов интерьера (полок, небольших рам) допустимо использовать изделия до 72 мм, в остальных случаях габариты подбираются отдельно. Элемент 7,5х152 выдерживает вес в пределах 100 кг при условии отсутствия вырывных нагрузок, этот вид является самым востребованным. Помимо длины обращается внимание на качество металла изготовления, аккуратность резьбы и тип антикоррозионной защиты. На легких и тяжелых бетонах применяются одинаковые метизы.

Саморезы вкручиваются без дюбеля и сильно нагреваются в процессе, риск преломления очень высокий даже при условии предварительной подготовки отверстия. По этой причине их рекомендуют приобрести с 10-15% запасом, оптовые фасовки и низкая стоимость это позволяют. К закреплению нагеля приступают после тщательной разметки и исключения рисков попадания на кабель или арматуру. Для монтажа потребуются перфоратор или дрель для сверления предварительного отверстия и ручная отвертка (в идеале – с динамометрическим ключом), применение шуруповерта в данном случае считается лишним и даже опасным.

Диаметр сверла для подготовки гнезда составляет 6 мм, не более.

Избежать предварительного сверления можно только при работе с неплотными бетонными стенами (соответственно, без какой-либо прочной облицовки и при условии прохода через конструкции с подготовленными отверстиями нужного размера), элемент устанавливается строго перпендикулярно и вкручивается вручную на глубину как минимум 60 мм, перезатягивание или оказание чрезмерных усилий недопустимо. Избежать ошибок при таком способе помогает динамометрический ключ.

Но такая ситуация встречается редко, в большинстве случае окончательная фиксация нагеля осуществляется после предварительного сверления отверстия диаметром 6 мм на глубину, превышающую размеры изделия на 1-1,5 см. При закреплении особо длинных саморезов его советуется прочистить с помощью шомпола, также его стоит продуть от крошек строительным пылесосом.

Сверление осуществляется строго по разметке, во избежание ошибок фиксируемая деталь или конструкция с уже подготовленными отверстиями прикладывается к поверхности несколько раз.

Пользоваться шуруповертом не рекомендуется из-за риска повреждения головки, при больших объемах делается исключение для инструмента с возможностью регулировки скорости, но согласно отзывам лучшие результаты достигаются при ручном вкручивании. Прилагаемые усилия зависят от вида искусственного камня: при работе с плотными бетонами давление на головку оказывается довольно высокое, с легкими и пористыми – минимальное. После раззенковки деталь фиксируется окончательно и хорошо прилегает к поверхности. В ходе монтажа избегают перетягивания, чем глубже заходит резьба, тем аккуратнее проводят фиксацию.

Стоимость турбошурупов

Купить продукцию можно в любом строительном магазине, стандартная фасовка включает 100 шт. Основными поставщиками являются российские и китайские фирмы. Ориентировочные расценки на саморезы по бетону данного типа приведены в таблице ниже, единственным способом экономии является покупка оптовых партий (свыше 10000 и 50000 шт).

Производитель	Антикоррозийное покрытие	Тип шлица	Размеры (длина турбошурупа при стандартном диаметре 7,5), мм	Фасовка, шт	Цена, рубли
Креп-Комп	Анодированное	Torx Т30	52	100	280
			72		420
			92		520
			112		610
			132		630
			152		740
			182		870
			202		1020
Tech-Krep	Оцинкованное		92	8	60
			131	4	45

---

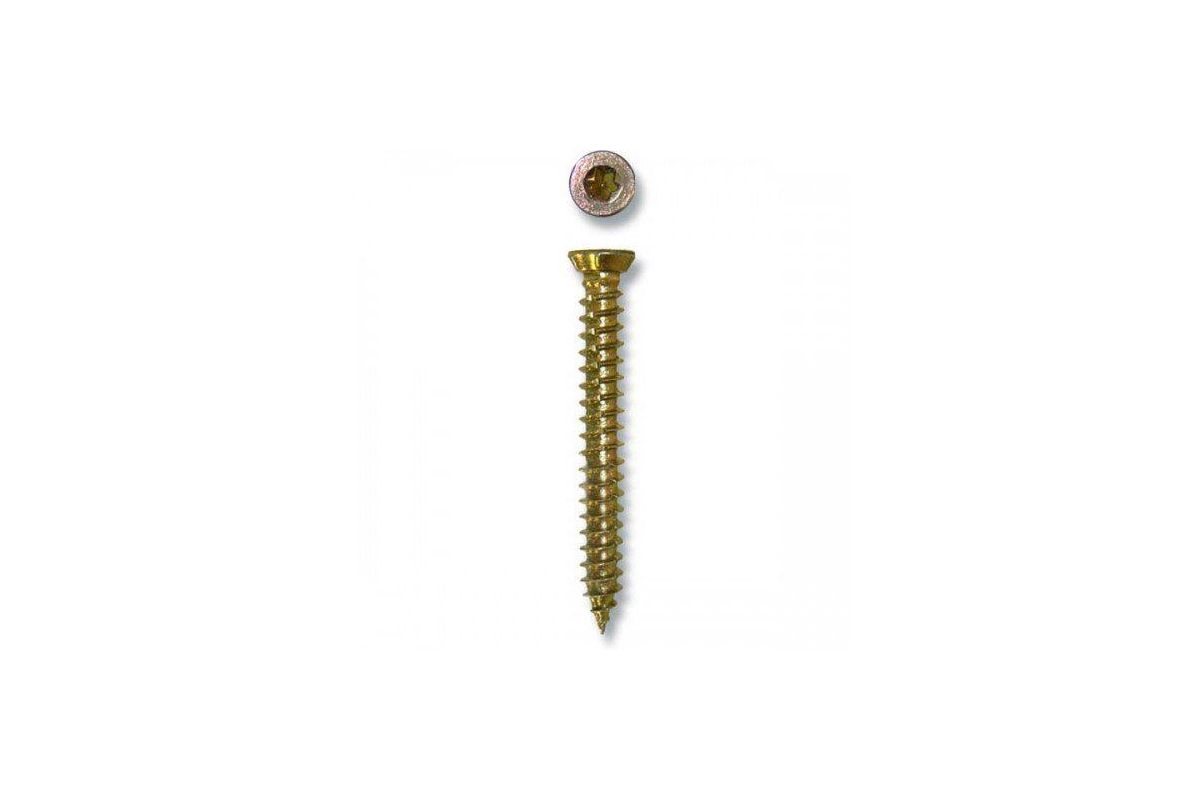

Шуруп по бетону (нагель) 7,5*92

Шуруп по бетону (нагель)

Материал: сталь С1022
Покрытие: желтый цинк
Шлиц: TORX 3
Обеспечивает соединение на стыке «коробка-стена» дверных и оконных коробок, планок и т. п. к стенам из бетона, кирпича, пустотелых блоков. Шурупы имеют переменную резьбу и насечки по всей длине. Требуют предварительного сверления отверстия 6-мм сверлом.

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Шуруп по бетону («нагель») с потайной головкой и острым наконечником для крепления дверных и оконных коробок к бетону, кирпичу, пустотелым блокам.

Шуруп по бетону («нагель») с потайной головкой и острым наконечником для крепления дверных и оконных коробок к бетону, кирпичу, пустотелым блокам.

Описание: нагель имеет острый наконечник, головку (потайную) со шлицем под крестовую насадку либо под звездочку-шестигранник (на языке профессионалов – TORX T30). Кроме того, на головке с внутренней стороны предусматривается раззенковка, которая гарантирует максимально плотное прилегание метиза к изделию, закрепляемому на бетонном основании. Длина шурупа варьируется в достаточно широких пределах. Наиболее востребованными считаются шурупы 52–202 мм. Диаметр любого шурупа для бетона, выпускаемого современной промышленностью, один – 7,5 мм.



Область применения: с помощью шурупов для бетона обычно выполняют крепление дверных коробок и оконных конструкций к основам, сделанным из кирпича, бетона или природного камня. Также такие нагеля применяются при необходимости монтажа на стены навесных конструкций сравнительно небольшого веса (инженерных кабелей, вешалок для одежды, шкафов и так далее).





Наименование товара	Количество в упаковке / шт	Вес кг/1000 шт
Шуруп по бетону 7,5х52	100	11,00
Шуруп по бетону 7,5х72	100	14,00
Шуруп по бетону 7,5х92	100	18,00
Шуруп по бетону 7,5х112	100	22,00
Шуруп по бетону 7,5х132	100	26,30
Шуруп по бетону 7,5х152	100	30,30
Шуруп по бетону 7,5х182	100	36,20
Шуруп по бетону 7,5х202	100	39,00
Шуруп по бетону 7,5х212	100	40,15



Способ монтажа: нагель для тяжелых марок бетонов не имеет отличий от шурупа для легких бетонов. Используется он без дюбеля. Крепят данные метизы после предварительного сверления отверстия в бетонной (кирпичной, каменной) основе. В ней шуруп удерживается по принципу стандартного анкерного крепежа. В отверстие нагели вкручивают через конструкцию, которую планируется закрепить. Шуруп, располагающий насечками для раззенковки плотно прилегает к изделию. Благодаря возникающей силе трения, метиз гасит вибрации и дополнительно удерживает закрепляемую конструкцию. Главная трудность использования саморезов для бетона заключается в том, что их несложно обломать, если при монтаже прикладывается чрезмерное усилие затяжки. Головка шурупа, кроме того, часто ломается и из-за нагрева его стержня, обусловленного повышенной температурой при врезании крепежа в бетонное основание. В остальном же, применение нагелей является достаточно простой процедурой. Выполняют ее по следующей схеме:

-закрепляемую конструкцию (например, окно) «примеряют» к основанию, выставляют по уровню, затем фиксируют,  чтобы определить требуемые монтажные параметры;

-переносят на плоскость полученные монтажные размеры;

-убирают окно и выполняют бурение отверстий;

-ставят окно на место и вкручивают шуруп непосредственно через нее.



Материал изготовления: нагеля изготавливают из закаленных сталей повышенной прочности. На поверхность метизов наносят желтый цинк (методика гальванического цинкования). Такая обработка, во-первых, увеличивает антикоррозионные показатели крепежа, во-вторых, улучшает их механические свойства.

Винты по бетону Tapcon

Конструкция шурупов Tapcon® позволяет им закрепляться в бетоне, кирпиче и блоке. Винты Tapcon® для бетона вбивают резьбу в предварительно просверленное отверстие в бетоне, кирпиче или блоке. Сверло 5/32 дюйма используется для винта по бетону 3/16 дюйма Tapcon®, а сверло 3/16 дюйма — с резьбой 1/4 дюйма Tapcon. Эти биты можно использовать как со стандартным синим Tapcon, так и с Tapcon из нержавеющей стали. В Tapcons большого диаметра используются обычные коронки стандарта ANSI.

ИСПОЛЬЗУЕТ
• Стандартный синий винт Climaseal® Tapcon® представляет собой легкий анкер для кирпичной кладки, который в основном используется в сухих помещениях для крепления предметов к бетону, кирпичу или блоку.
• Их можно использовать в самых разных областях — от крепления бруса 2×4 к бетону, осветительной арматуры к кирпичу или облицовки опалубки к блочной стене.

УСТАНОВКА
• Установка винта Tapcon® представляет собой простой четырехэтапный процесс: просверлить, очистить, вставить и забить.
• Для винта Tapcon® необходимо просверлить отверстие правильного диаметра, соответствующего диаметру устанавливаемого винта Tapcon®. Для 1/4 дюйма требуется отверстие 3/16 дюйма, а для 3/16 дюйма требуется отверстие 5/32 дюйма для просверливания в основном материале.
• Отверстие необходимо просверлить до такой длины, чтобы винт Tapcon® после полной установки не попал в отверстие.
• Чтобы винт Tapcon® не срывал резьбу, нарезанную на основном материале, последние несколько оборотов винта следует делать вручную.

УДЕРЖИВАЮЩАЯ ПРОЧНОСТЬ
• Удерживающие характеристики винта Tapcon® будут отличаться в зависимости от прочности основного материала, на который будет устанавливаться винт. Основное правило гласит, что чем тверже основной материал, тем лучше удерживающие свойства.
• Винт Tapcon® считается крепежом для легких нагрузок и должен использоваться только при легких нагрузках, таких как электрическая распределительная коробка с бетоном или дерево с кирпичом.
• Винт Tapcon® ни в коем случае нельзя снимать и вставлять обратно в то же отверстие, поскольку значения удержания могут упасть до нуля.

РАЗМЕРЫ
• Винт Tapcon® доступен с двумя типами головок: шайба с шестигранной прорезью для поверхностного крепления или плоская отвертка Phillips, где верхняя часть головки находится заподлицо с поверхностью закрепляемого элемента.
• Винты Tapcon® разной длины используются для разной толщины скрепляемых материалов. Винт Tapcon® требует минимального заделывания на 1 дюйм и максимального заделывания на 1-3 / 4 дюйма. Чтобы определить максимальную длину винта для любого конкретного применения, добавьте толщину материала к минимальной глубине заделки в 1 дюйм, чтобы получить винт минимальной длины. Добавление максимального заделывания на 1-3 / 4 дюйма к толщине закрепляемого материала обеспечит максимальную длину используемого винта Tapcon®.

Винты по бетону — Анкерные винты по бетону

Винты по бетону , также называемые анкерными винтами, предназначены для быстрого, безопасного и надежного крепления при выполнении различных работ в бетоне, кирпиче и шлакоблоке / каменной кладке. Это закаленный винт с внешней резьбой и двойным шагом, состоящий из чередующихся выпуклых и опущенных резьб с выемками, врезанными в резьбу, и ромбовидного острия гвоздя.Шурупы по бетону устраняют необходимость в анкере при использовании в легких и средних нагрузках. При использовании в бетоне бетонные шурупы можно удалить и снова ввернуть в то же отверстие. Для ввинчивания шурупов в кладку рекомендуются специальные твердосплавные насадки. Анкерные винты по бетону обеспечивают самонарезание и максимальную удерживающую способность для анкеровки следующих элементов к кирпичной кладке: электрические распределительные коробки, деревянные балки, фанера, внешняя изоляция, металлический оклад, компенсационные швы, планки воздуховодов, желоба, арматура и пороги. Эти винты доступны с двумя различными типами головок: с плоской головкой и шестигранной головкой. Винты с плоской головкой имеют тип привода Phillips, в то время как шестигранная головка может быть с шестигранной головкой с выемкой или без паза.

Покрытие для шурупов по бетону

Шурупы по бетону обычно поставляются с синим полимерным покрытием, однако они также доступны в AFT гладкие, оцинкованные, с экологическим покрытием PermaSeal или с антикоррозийным покрытием Ruspert. Преимущества покрытий PermaSeal и Ruspet заключаются в том, что они доступны в различных цветах, чтобы соответствовать вашему применению.Также доступны варианты из нержавеющей стали.

Установка шурупов по бетону

Винты по бетону должны быть установлены на расстоянии не менее десяти диаметров анкеров друг от друга, а глубина отверстия должна быть равна требуемой глубине заделки плюс ½ дюйма. Прежде чем винт сможет нарезать резьбу, необходимо предварительно просверлить отверстия. Размер отверстия имеет решающее значение, и необходимо использовать подходящее твердосплавное сверло, чтобы обеспечить соблюдение надлежащих допусков. Например, для винта 3/16 «x 1-1 / 4» требуется сверло 5/32 «x 3-1 / 2».

Как поставщик анкерных болтов для бетона, AFT предлагает широкий выбор размеров, стилей и марок, включая Dewalt, Strong Point и Power-Con. Выполните поиск по нашей продукции в Интернете или свяжитесь с нами, если у вас возникнут вопросы или помощь. Наш квалифицированный персонал всегда готов помочь!

Передний край анкеровки — шурупы по бетону

Передний край анкеровки — шурупы по бетону. 12 декабря 2018 г.

Автор: Джон Мьюир, технический менеджер, Ассоциация строительной техники

В мире анкеров, устанавливаемых на столб в бетон и кладку, все химические и механические анкеры должны быть затянуты против приспособления путем приложения определенного уровня монтажного крутящего момента, за одним исключением.

Приложение определенного уровня крутящего момента к анкеру (называемого установочным крутящим моментом — Tinst) требуется для создания зажимного усилия в приспособлении, чтобы гарантировать отсутствие движения под нагрузкой. Кроме того, в случае распорных анкеров с регулируемым крутящим моментом монтажный крутящий момент создает в анкере силу расширения, которая создает сопротивление трения приложенной осевой нагрузке.

Создаваемое зажимное усилие всегда будет намного превышать любую приложенную к анкеру нагрузку, гарантируя отсутствие смещения или ослабления.Величина прилагаемого крутящего момента указывается производителем в Европейском техническом сертификате (ETA) и декларации характеристик (DoP) продукта и получается путем испытаний и расчетов, чтобы гарантировать достижение правильной величины зажимного усилия.

Единственным исключением, как упоминалось ранее, является анкер-шуруп с нарезной резьбой, который при ввинчивании в основной материал врезает эту резьбу в бетон или кладку.

В основном материале просверливается отверстие, диаметр которого меньше диаметра резьбы анкера, так что нарезная резьба винта по бетону создает физический шпон в основном материале.Глубина нарезания резьбы влияет на грузоподъемность анкера — чем выше резьба, тем выше нагрузка.

Различные детали головки делают шуруп для бетона очень универсальным продуктом для широкого спектра применений.

Поскольку основным принципом работы для шурупов по бетону является шпонка, они подходят для использования в бетоне с трещинами и в некоторых случаях для динамических нагрузок, таких как сейсмические, усталостные и ударные, что делает их очень универсальными.

Проблема, возникающая с некоторыми винтами для бетона, связана с водородной хрупкостью.Чтобы эти анкеры прорезали резьбу в твердом бетоне, они изготовлены из высокопрочной стали, которая более восприимчива к водородному охрупчиванию. Это может произойти, когда оцинкованный продукт подвергается воздействию электролита (например, используется во влажной или внешней среде) или когда в процессе производства водород поглощается во время упрочняющей термообработки и процесса нанесения покрытия. В прошлом из-за этого эффекта имел место ряд случаев выхода из строя анкеров.

Тем не менее, винты для бетона могут быть изготовлены таким образом, чтобы процессы уменьшения хрупкости удаляли и ограничивали возможность появления водорода в структуре крепежной детали.Испытание ETA для бетонных шурупов в соответствии с последним Европейским документом об оценке — EAD 330232-00-0601 теперь также включает в себя специальный тест на устойчивость к водородному охрупчиванию, поэтому у бетонного шурупа с ETA не будет проблем в этой области, что может не относиться к товарам, не относящимся к ETA.

Как упоминалось ранее, ключевое отличие этого продукта от других анкеров заключается в процедуре установки с методом установки всех бетонных винтов, описанным ниже:

Винты для бетона обозначаются диаметром отверстия, который меньше диаметра нарезной резьбы, а отверстия с зазором в приспособлении обычно на ~ 2 мм больше, чем резьба анкера.В этом случае необходимо следить за тем, чтобы любое отверстие с зазором имело соответствующий диаметр, чтобы можно было просверлить и закрепить винт для бетона. Например, для винта по бетону 10 мм потребуется зазор 14 мм — диаметр отверстия 10 мм.

Подходящий механический ударный гаечный ключ для каждого производителя и размера анкера будет определен в ETA или DoP как Timp.max. Очень важно, чтобы любой используемый ударный гаечный ключ не превышал это значение крутящего момента.

Ключевой особенностью этого продукта является то, что он не настраивается на определенный крутящий момент во время установки.Он управляется дистанционно, а не крутящим моментом.

Однако бывают случаи, когда к анкеру прилагается определенное значение крутящего момента. К ним относятся ситуации, когда ручная установка будет считаться реалистичной или желательной, но достижимой только для материалов с меньшей прочностью, таких как зеленый бетон или каменная кладка. Во-вторых, когда анкер частично вытаскивается и снова вставляется для регулировки.

В таких ситуациях следует проконсультироваться с производителем бетонных шурупов.Установочный момент (Tinst) для этих примеров будет намного меньше Timp. max и опубликован в ETA и DoP.

Другой пример использования Tinst — это когда компонент, такой как пластина или канал, крепится к установленному анкеру. Это может относиться только к бетонному шурупу с выступающей резьбовой шпилькой или шестигранной головкой с внутренней резьбой. Здесь Tinst применяется для создания зажимного усилия на приспособлении и представляет собой максимальный прилагаемый крутящий момент.

Типичный пример двух приведенных выше случаев:
Timp.max = 600 Нм
Tinst = 60 Нм для бетона и 5–15 Нм для кирпичной кладки

Очень важно, чтобы эти значения не вызывали путаницы.

Таким образом, шуруп для бетона является относительно новым анкером, который имеет хорошие характеристики, охватывает широкий спектр применений и прост в установке в ряд базовых материалов.

Однако, поскольку в нем используется метод установки, отличный от существующих типов анкеров, важно, чтобы установщики этих анкеров знали метод установки и, как и все анкеры, обладали опытом, необходимым для правильной установки.

Ключевые точки:

• Установка анкера осуществляется с помощью механического ударного ключа с номинальным крутящим моментом для достижения плотной фиксации без определенного значения крутящего момента.
• Рекомендуемый момент затяжки потребуется только при креплении компонента к бетонному шурупу с установленной выступающей резьбовой шпилькой.

Если эти ключевые характеристики этого анкера будут поняты и соблюдены, строительная отрасль сможет использовать этот гибкий, инновационный анкер для решения проблем с анкеровкой во всех сферах деятельности и сферах применения.

www.the-cfa.co.uk

SAH-G Анкеры по бетону оцинкованные | Крепеж

• Дом »
• SAH-G Анкер-шуруп по бетону с шестигранным фланцем оцинкованный

Список продуктов

Артикул	Описание	Rec Max Fix *	Размер гнезда	Bx. Кол-во	Crt. Кол-во
SKU 1SAHG06050	Описание 6 x 50 мм SAH-G	Rec Max Fix * 10 мм	Размер гнезда 10мм	Bx. Кол-во 100	Crt. Кол-во 600
SKU 1SAHG06075	Описание 6 x 75 мм SAH-G	Rec Max Fix * 20 мм	Размер гнезда 10мм	Bx.Кол-во 100	Crt. Кол-во 600
SKU 1SAHG08060	Описание 8 x 60 мм SAH-G	Rec Max Fix * 10 мм	Размер гнезда 13мм	Bx. Кол-во 50	Crt. Кол-во 300
SKU 1SAHG08075	Описание 8 x 75 мм SAH-G	Rec Max Fix * 20 мм	Размер гнезда 13мм	Bx.Кол-во 50	Crt. Кол-во 300
SKU 1SAHG08100	Описание 8 x 100 мм SAH-G	Rec Max Fix * 35 мм	Размер гнезда 13мм	Bx. Кол-во 50	Crt. Кол-во 300
SKU 1SAHG10060	Описание 10 x 60 мм SAH-G	Rec Max Fix * 10 мм	Размер гнезда 17мм	Bx. Кол-во 50	Crt. Кол-во 300
SKU 1SAHG10075	Описание 10 x 75 мм SAH-G	Rec Max Fix * 20 мм	Размер гнезда 17мм	Bx. Кол-во 50	Crt. Кол-во 200
SKU 1SAHG10085	Описание 10 x 85 мм SAH-G	Rec Max Fix * 30 мм	Размер гнезда 17мм	Bx.Кол-во 50	Crt. Кол-во 200
SKU 1SAHG10100	Описание 10 x 100 мм SAH-G	Rec Max Fix * 40 мм	Размер гнезда 17мм	Bx. Кол-во 50	Crt. Кол-во 200
SKU 1SAHG10120	Описание 10 x 120 мм SAH-G	Rec Max Fix * 55 мм	Размер гнезда 17мм	Bx.Кол-во 50	Crt. Кол-во 200
SKU 1SAHG10150	Описание 10 x 150 мм SAH-G	Rec Max Fix * 80 мм	Размер гнезда 17мм	Bx. Кол-во 50	Crt. Кол-во 200
SKU 1SAHG12075	Описание 12 x 75 мм SAH-G	Rec Max Fix * 10 мм	Размер гнезда 19мм	Bx. Кол-во 50	Crt. Кол-во 200
SKU 1SAHG12100	Описание 12 x 100 мм SAH-G	Rec Max Fix * 30 мм	Размер гнезда 19мм	Bx. Кол-во 25	Crt. Кол-во 200
SKU 1SAHG12125	Описание 12 x 125 мм SAH-G	Rec Max Fix * 50 мм	Размер гнезда 19мм	Bx.Кол-во 25	Crt. Кол-во 200
SKU 1SAHG12150	Описание 12 x 150 мм SAH-G	Rec Max Fix * 65 мм	Размер гнезда 19мм	Bx. Кол-во 25	Crt. Кол-во 100
SKU 1SAHG16100	Описание 16 x 100 мм SAH-G	Rec Max Fix * 35 мм	Размер гнезда 24мм	Bx.Кол-во 15	Crt. Кол-во 60
SKU 1SAHG16150	Описание 16 x 150 мм SAH-G	Rec Max Fix * 55 мм	Размер гнезда 24мм	Bx. Кол-во 15	Crt. Кол-во 60

Загрузки

Получите максимальную отдачу от анкеров-шурупов

AS 5216: 2018
Протестировано согласно AS 5216: 2018 на соответствие требованиям NCC.См. Вкладку «Загрузки» для получения документов ETA и TDS.

* Рекомендуемая максимальная толщина приспособления (указана на вкладке «Список продуктов») является общим руководством по созданию прочного структурного соединения для каждой длины. Однако во многих случаях толщину приспособления можно увеличить. Технические характеристики NCC см. В технической документации.

AFOS: Нужна помощь при проектировании анкеров, совместимых с NCC? Получите новейшее программное обеспечение, разработанное для инженеров — укажите правильные якоря в AS 5216.Нажмите здесь, чтобы узнать больше.

Использование шурупов по бетону для прикручивания к бетону

Выбор и использование шурупа по бетону

Саморезы по бетону — это простой способ прикрепить объекты к бетону. При строительстве сарая вам может потребоваться вкрутить винт в бетонную плиту, чтобы прикрепить что-нибудь к полу сарая, например, подставку для велосипеда или настольную пилу. В этой статье показано, как просверлить отверстия в бетоне или кирпичной кладке, а затем как выбрать и установить винты для бетона.

Не забывайте надевать средства защиты глаз и слуха при сверлении бетона!

инструменты и материалы

• Ударная дрель
• Ударное сверло, размер подходящего для вашей ударной дрели
• Винт по бетону
• Расширительные анкеры

шаг 1 Выбор правильного винта по бетону

Есть несколько способов прикрепить шуруп к бетону. Вы можете использовать настоящий бетонный винт, который вкручивается непосредственно в отверстие, которое вы просверлили в бетоне, или вы можете использовать металлический или пластиковый анкер, который вставляется в просверленное отверстие, а затем в анкер ввинчивается обычный винт. Обе системы работают хорошо. Сначала попробуйте использовать саморез для бетона, и если он не заедает в отверстии, вы можете увеличить отверстие, вставить пластиковый или металлический расширительный щиток и установить обычный винт в пол сарая.

Длина винта: Постарайтесь, чтобы винт для бетона вошел в бетон хотя бы на дюйм. Если вы прикрепляете к бетону что-то тяжелое, например, поручень, вам нужно будет установить винт для бетона глубже в бетон.

Диаметр шурупа: Диаметр шурупов по бетону увеличивается с увеличением длины шурупа.Если вы прикрепляете к навесу более тяжелые предметы, вам понадобится винт большего диаметра

.

Винты по бетону Tapcon «Синие винты»: Торговая марка синих винтов по бетону — Tapcon. Эти винты бывают двух диаметров и двух типов головок. Многие из более крупных пакетов поставляются со сверлом по камню. Если вы планируете сверлить много отверстий, вам нужно использовать перфоратор вместо бурового долота, который продается вместе с Tapcons. Это размеры отвертки и отвертки, предоставленные Tapcon.

Биты, используемые с Tapcon® каждого размера:

• Tapcon® диаметром 3/16 дюйма = долото 5/32 дюйма
• Tapcon® диаметром 1/4 дюйма = бит 3/16 дюйма

Драйверы для использования с различными типами головок Tapcon:

• # 2 Phillips — 3/16 дюйма, плоский Tapcon®
• Головка 1/4 «- 3/16» Hex Tapcon®
• # 3 Phillips — 1/4 «Flat Tapcon®
• Головка 5/16 «- 1/4» Hex Tapcon®

Металлические распорные анкеры: Металлические распорные анкеры или экраны вставляются в отверстие в бетоне, а затем в щит забивается винт.Вставка расширяется и прижимается к бетону, создавая удерживающую способность. Металлические компенсаторы хорошо подходят для более тяжелых резьбовых соединений.

Пластиковые распорные анкеры: Пластиковые распорные анкеры работают так же, как металлические распорные анкеры. Подходит для более легких условий эксплуатации, таких как навешивание оконных ставен на кирпичную стену сарая.

шаг 2 Отметьте место сверления отверстия

С помощью перманентного маркера поставьте точку или крестик на месте, где будет просверлено отверстие.

шаг 3 Установка глубины сверления отверстия

Просверлите отверстие для бетонного шурупа не менее чем на 1/4 дюйма глубже, чем глубина, на которую винт войдет в бетон, чтобы оставить место для любой бетонной пыли на дне отверстия. Глубину забивания бетонного шурупа можно найти по:

1. Измерьте длину винта
2. Вычтите толщину материала, который вы прикручиваете к бетону
3. Добавить 1/4 «

Результат, если это ваша желаемая глубина.Либо установите ограничитель глубины на сверле на эту глубину, либо используйте малярную ленту, обернутую вокруг сверла, чтобы отметить глубину.

шаг 4 Просверлить отверстие

Используйте перфоратор для просверливания бетонной или кирпичной поверхности. Ударная дрель — это дрель, которая вращается, как обычная дрель, и одновременно ударяет по бетону. Удар молотком разрушает бетон или кладку, а вращение удаляет бетонную пыль.

1. Установите перфоратор на отметку на бетоне и включите его.
2. Удар начнется, когда вы вдавите сверло в бетон. Надавите на сверло с такой силой, чтобы пыль не выходила из нового отверстия. Слишком сильное нажатие на вращающееся сверло приведет к чрезмерному нагреву и повреждению сверла.
3. Вытягивайте сверло из отверстия примерно каждые 10 секунд, чтобы удалить бетонную пыль.
4. Прекратите сверление, когда глубиномер коснется поверхности бетона или сверло коснется ленты, которую вы намотали вокруг него, или когда вы знаете, что вы достаточно глубоко зашли.

Для получения дополнительной информации о сверлении в бетоне или каменной кладке прочтите статью «Как сверлить бетон».

шаг 5 Закрепите бетонный винт

Винты Tapcon: При использовании саморезов Tapcon по бетону лучше всего использовать дрель с головкой отвертки, подходящей для ваших винтов, либо с головкой Phillips, либо с головкой 1/4 «или 5/16». Важно поддерживать достаточное давление на головку винта, чтобы бит не соскользнул, это особенно актуально при использовании винтов с крестообразной головкой.

Стандартные винты в пластиковых распорных дюбелях: Если вы ввинчиваете шуруп в пластиковый анкер, вы можете использовать отвертку с крестообразным шлицем, если хотите, но лучше всего подойдет дрель с крестообразной отверткой.

Стандартные винты в металлических распорных анкерах: Металлические распорные анкеры позволяют использовать винты большего размера, например, винты с шестигранной головкой. Определите размер головки винта и либо установите сверло, либо используйте гаечный ключ, чтобы ввинтить винт в анкер.

Tapcon Next-Gen Синие анкерные болты по бетону

Tapcon улучшает популярную конструкцию для еще большей производительности

Ожидается, что даже самые лучшие анкерные болты по бетону сломаются или раскрутятся во время установки. Это требует дополнительных доработок и снижает производительность. В настоящее время анкеры-шурупы для бетона Tapcon нового поколения имеют конструкцию, направленную на минимизацию переделок из-за крепежных SNAFU.

Tapcon на новых анкерах

Наше последнее исследование указывает на потребность в анкерах, которые минимизируют необходимость повторных работ и повышают производительность на стройплощадке.В настоящее время конечные пользователи ожидают, что каждый пятый резьбовой якорь выйдет из строя из-за защелкивания головки или раскручивания во время установки. Кроме того, пользователи рассказали, что выемка Phillips на анкерах с плоской головкой вызывает проскальзывание долота, что снижает производительность. С помощью новых функций Tapcon мы устраняем эти ключевые проблемы конечных пользователей при сбое установки.

Адам Майерс, менеджер по продукции Tapcon

Как компания Tapcon улучшила свои бетонные анкерные болты

Tapcon представила две новые конструкции анкеров. Плоская головка Star (показанная выше) заменяет углубление Phillips на анкерах с плоской головкой. Звездообразный дизайн дает вам шесть точек контакта между долотом и якорем. Это помогает избежать проскальзывания долота во время установки. Это особенно полезно в приложениях с высоким крутящим моментом, где биты Phillips имеют тенденцию к деформации.

Анкер-шуруп Tapcon с шестигранной головкой оснащен ребрами жесткости под головкой, которые предотвращают выкручивание анкера и защелкивание головки во время установки. В основном ребра ограничивают перенапряжение анкера во время установки.

Наконец, оба анкера-шурупа для бетона нового поколения Tapcon отличаются уникальной резьбой, которая снижает требования к крутящему моменту во время установки. Резьба также обеспечивает равномерное сцепление со всеми бетонными и каменными основаниями. И, как и следовало ожидать, они также имеют такое же синее покрытие Climaseal, устойчивое к коррозии.

Наличие

Винтовые анкеры Tapconcrete доступны в диаметрах 3/16 ″ и 1/4 ″ в ваших стандартных размерах. Они доступны в малых, средних и больших упаковках.В дополнение к стандартным предложениям Climaseal синего цвета, вы можете выбрать эти Tapcon в вариантах белого Ultrashield, Grey Maxiset и 410 из нержавеющей стали.

Simpson Strong-Tie TNT25114TF 6-лепестковые винты Titen Turbo с плоской головкой для бетона и кирпичной кладки 100 / Bx 1/4 «x 1-1 / 4»

Анкер Simpson Strong-Tie TNT25114TF Titen Turbo ™ 1/4 «x 1-1 / 4» 6-лепестковый анкер-винт с плоской головкой быстро и легко устанавливается и невероятно надежен в своей работе. Секрет эффективности Titen Turbo ™ заключается в конструкции резьбы, которая снижает крутящий момент, обеспечивая при этом превосходную удерживающую способность.Революционный канал уменьшения крутящего момента между резьбами позволяет пыли при сверлении сверлить, тем самым значительно уменьшая проблемы, связанные с крутящим моментом, такие как заедание, снятие изоляции и защелкивание. Этот анкер-шуруп обеспечивает стабильную безупречную установку и надежность крепления, на которую вы можете положиться.

• Канал уменьшения крутящего момента, который задерживает пыль там, где она не может препятствовать действию резьбы, уменьшая вероятность заедания в отверстии (заявка на патент)
• Винт с зубцами для облегчения старта при креплении дерева
• 6-лепестковая плоская головка T-30 (с приводом)
• Бит согласованного допуска не требуется; используйте стандартное сверло ANSI 3/16 дюйма для установки
• Предназначен для установки с помощью ударного шуруповерта или аккумуляторной дрели
• Код, указанный в соответствии с ICC-ES AC193 для бетонных работ без очистки от пыли предварительно просверленных отверстий (IAPMO UES ER-712)
• Материал: Углеродистая сталь
• Поверхность: Оцинковка с обожженной керамикой
• Важно: Использовать только в сухих помещениях

Дополнительная информация Simpson Strong-Tie

Если на веб-сайте Simpson Strong-Tie есть какие-либо предметы, которых вы не видите на веб-сайте DHC Supplies, мы с радостью закажем их по специальному заказу. Большинство товаров Simpson по специальному заказу отправляются в тот же или на следующий рабочий день. Позвоните нам по телефону 800-323-2999, чтобы узнать цены и наличие.

Важно: Выбор USPS в качестве способа доставки любого продукта Simpson Strong-Tie может привести к задержке доставки на 1-2 дня. Кроме того, международные отправления также могут задерживаться на 1-2 дня.

Возможна бесплатная доставка! Заказы (только для континентальной части США) товаров Simpson Strong-Tie на общую сумму 1850,00 долларов США или более могут быть отправлены бесплатно в зависимости от местоположения, типа бизнеса и типа требуемой продукции Simpson.Если применимо, за дополнительные продукты взимается стандартная плата за доставку. Позвоните по телефону 800-323-2999, чтобы узнать, соответствует ли ваш заказ требованиям.

Пояснения к условиям доступности продукта

• Товар на складе: Обычно этот продукт доступен для немедленной доставки. Если нас нет в наличии или их недостаточно для выполнения вашего заказа, мы уведомим вас по телефону или электронной почте как как можно скорее.Если вам нужно узнать, есть ли он в наличии, прежде чем размещать заказ, позвоните по телефону 800-323-2999 с понедельника по пятницу с 7:00 до 16:30.

• Прямая доставка: Этот продукт отправляется напрямую от производителя или продавца обычно в течение 1-5 рабочих дней.

• Произведенное изделие: Этот продукт должен быть изготовлен продавцом. Мы закажем товар немедленно, но доставка обычно занимает 5-7 рабочих дней.

• Особый заказ: Этот продукт должен быть специально заказан в нашем магазине, а затем отправлен покупателю. Обычно это может занять от 1 до 6 рабочих дней в зависимости от товара и производителя.

• Нет на складе: Этого товара нет в наличии, в будущем он будет заменен. В зависимости от поставщика, иногда мы можем отправить товар, которого нет в наличии, прямо к вам. Если у вас есть вопросы, позвоните по телефону 800-323-2999.

• Снято с производства: Это товары, которых больше нет на складе. Однако они могут быть доступны по специальному заказу. Если у вас есть вопросы, позвоните по телефону 800-323-2999.

Обратите внимание: Если мы сможем отказаться от доставки заказа и сэкономить на доставке, мы уведомим вас, а затем передадим вам сэкономленные средства.

.
