Как сделать теплый бетонный пол

Бетон – прочный и долговечный строительный материал. Высокая прочность бетона достигается благодаря его плотности, которая напрямую связана с теплопроводностью материала. Плохо утепленный бетонный пол является основной причиной теплопотерь через его поверхность. Для уменьшения теплопередачи через бетонный пол необходимо выполнить его теплоизоляцию.

Три основных правила устройства изоляции:

• использование материалов, которые плохо проводят тепло;
• толщина и многослойность теплоизоляции;
• сыпучие и пористые материалы укладывают под отражающие слои изоляции.

Материал и способ укладки теплоизоляции выбирают по виду ограждающих конструкций здания, состоянию бетонного покрытия и месту расположения помещения. Более фундаментальные работы по утеплению пола проводят на первых и в цокольных этажах дома.

Виды теплоизоляционных материалов

При выборе теплоизоляции ориентируются на его низкую теплопроводность, небольшую плотность и вес, высокую влагостойкость и экологическую безопасность материала.

Все теплоизолирующие материалы делятся на группы по природе основы:

1. минеральные – цементные растворы, гравий, каменная вата, керамзит, перлит;
2. древесные – фанера, пробка, ДСП;
3. полимерные – пенопласт и его производные, пенополиуретан, изолон.

Цементные растворы с различными добавками используют в качестве базового слоя (стяжки) теплоизоляции, который укладывается на грунт или гравий. Наполнители понижают теплопроводность бетона и облегчают его структуру.

Утепление пола минеральной ватой.

Минеральные утеплители – плиты или маты из минеральной ваты благодаря своей пористой структуре не пропускают тепло из помещения. Паропроницаемость минеральной ваты не позволяет образовываться конденсату внутри и на поверхности изоляционного слоя. Отрицательное воздействие на людей при укладке открытым способом нивелируется защитным алюминиевым слоем.

Такой слой является отражающим экраном и создает дополнительный защитный барьер в тепловой изоляции.

Сыпучий утеплитель пола – керамзин

Керамзитная или перлитовая засыпка – доступность и невысокая цена этого материала сделали его самым популярным утеплителем под цементную стяжку. Пористый, легкий, долговечный, керамзит (перлит) обладает одним недостатком, он легко впитывает влагу. При его использовании в чистом виде требуется гидроизоляция. Керамзит или перлит добавляют в раствор бетона для улучшения его теплоизоляционных свойств.

ДСП

Древесно-стружечные плиты (ДСП), фанера, пробка имеют прекрасные теплоизолирующие свойства. Эти материалы экологически безопасны, их можно укладывать на бетонный пол под декоративное покрытие. Для теплоизоляции пола первого этажа древесный утеплитель настилают на лаги с заполнением минеральной изоляцией.

Бетон с добавлением гранул пенопласта

Пенопластобетон или «легкий» бетон (бетон с добавлением гранул пенопласта) используют как верхний слой при теплоизоляции пола первых этажей. Пенопластобетон обладает низкой теплопроводностью и исключает возникновение конденсата на поверхности изоляции.

Фрагменты материала – Пенопласт

Пенопласт и пенополистирол – такой вспененный ячеистый материал имеет низкую теплопроводность, высокую плотность и небольшой вес. Хрупкость материала является основным его недостатком. Производный пенопласта – экструдированный пенополистирол – обладает более высокой прочностью и долговечностью.

Процесс нанесения утеплителя – пенополиуретана на вертикальную пверхность

Пенополиуретан наносится методом напыления. Имеет высокие тепло- и гидроизолирующие свойства. Заполняет существующие микротрещины и неровности бетонного пола. Низкая экологическая безопасность требует дополнительного покрытия.

Изолон на вертикальной повехности

Изолон – современный вспененный материал на основе полиэтилена. Уникальная структура с закрытыми ячейками позволяет использовать изолон в качестве тепло- и гидроизоляции.

Одностороннее фольгирование материала позволяет отражать тепловые потоки обратно в помещение. Изолон обладает химической стабильностью, он не подвержен разложению и экологически безопасен.

Способы укладки теплоизоляции

Выбор способа теплоизоляции бетонного пола зависит от месторасположения помещения, и высоты потолков.

Укладка однослойной изоляции. Теплоизоляция бетонных плит межэтажных перекрытий производится непосредственно на бетонную стяжку или слой гидроизоляции. Вид теплоизоляционного материала подбирают по типу декоративного покрытия.

Чтобы не сокращать высоту помещения, применяют фольгированный изолон или теплоизоляционную краску, которая наносится в несколько слоев на цементную стяжку.

Схема выполнения многослойной теплоизоляции.

Если бетонная стяжка пола уложена непосредственно на грунт, теплоизоляцию выполняют из нескольких слоев:

• существующий бетонный пол демонтируют, убирают строительный мусор;
• на заглубленное основание засыпают гравий с песком;
• утрамбовывают и укатывают засыпку катком;
• заливают слой «легкого» бетона;
• после застывания бетонной заливки настилают слой гидроизоляции;
• закрепляют теплоизоляционный слой, избегая образования температурных швов;
• настилают второй слой гидроизоляции и устанавливают армирующую сетку;
• выполняют черновую бетонную стяжку.

Под отделочное покрытие укладывают соответствующую утепляющую подложку. Под линолеум настилают пробку или ДСП, под ламинат – полистирол или изолон, а под ковролин используют полиуретановую подложку.

Фальшпол с древесным настилом

Бетонный пол в помещениях первого этажа с высокими потолками можно утеплить древесно-стружечными или фанерными листами. Укладывают такой настил на деревянные лаги. Брусья (лаги) высотой до 20 см прокладывают на расстоянии 30 см параллельно друг другу. Закрепляют их саморезами к бетонному основанию, покрытому гидроизоляцией.

Между лагами укладывают утеплитель. Сверху настилают плиты, соединяя их между собой с помощью компенсационных швов. Плиты фиксируют саморезами к лагам и укладывают отделочное покрытие.

Фальшпол с древесным настилом надежно защищает помещение от тепловых потерь, создает звукоизоляционный барьер и является экологически безопасным методом теплоизоляции бетонного пола.

Теплый пол препятствует образованию конденсата и созданию благоприятной среды для развития грибковых организмов. Утепление бетонного пола благоприятно влияет на микроклимат помещения и здоровье окружающих. За счет снижения теплопотерь через ограждающие конструкции можно сэкономить на отоплении в холодный период года, а выполнив теплоизоляцию самостоятельно – еще и на оплате ремонтных работ.

Устройство теплых водяных полов на бетонной стяжке

Здесь вы узнаете про устройство теплых водяных полов на бетонной стяжке: состав и толщина раствора сухой и полусухой стяжки, максимальная и минимальная высота бетона, причины появления трещин в основании.

Теплыми полами сегодня мало кого удивишь, так как удобство и качество этой системы обогрева помещений уже многие испытали в своих домах, офисах и квартирах.

Подобная альтернатива привычному, но такому дорогому центральному отоплению в наше время – возможность совместить доступную цену на тепло с его качеством.

Это реально только при условии, что для помещения подобрана оптимальная система теплого водяного пола и вся сборка: от нижнего слоя «пирога» до финишного покрытия выполнена правильно.

Если вы решили сделать теплый пол (водяной) на бетонное основание тогда эта статья для вас.

Устройство теплых водяных полов на бетонной стяжке

Не зависимо от того, основным видом отопления или дополнительным будет данная система, устройство теплых водяных полов на бетонной стяжке, если рассматривать его сверху вниз, выглядит так:

• верхнее покрытие, например, плитка или ламинат;
• подложка;
• бетонная стяжка;
• сама система из труб;
• арматурная сетка;
• пленка, толщиной не менее 100 мкм, уложенная в 2 слоя;
• подложка, лучше с бобышками;
• гидроизоляция, если в ней есть необходимость;
• основной пол – бетонная стяжка или плиточное перекрытие.

Для максимального сохранения тепла и предупреждения утечки воды из бетонного раствора во время монтажа системы, пленку нужно положить под арматурную сетку.

Для получения максимального качества при укладке «пирога», нужно соблюдать некоторые нюансы, например:

• еще до заливки бетона по периметру комнаты нужно закрепить демпферную ленту, что позволит компенсировать расширение стяжки при нагревании;
• минимальная толщина стяжки для водяного теплого пола составляет от 50 мм;
• арматурную сетку необходимо крепить непосредственно на перекрытие, а не теплоизоляцию;
• не следует использовать в качестве теплоизоляционного материала пенопласт, так с этим материалом трудно «угадать», какую нагрузку он сможет выдержать, поэтому оптимальным вариантом станет применение экструдированного пенополистирола;
• при площади помещения более 40 м2, пол следует разделить на участки, между которыми будут швы с заложенными в них демпферными лентами;
• заранее определиться с финишным покрытием, так как часто именно от этого зависит, какой шаг будет между трубами.

Если учесть все рекомендации, то можно добиться действительно хорошей теплоотдачи от подобного пола.

Состав и ее толщина

Привычный раствор для теплого водяного пола – пропорции песка и цемента, но если использовать только эти материалы, то подобная система просуществует недолго. Для этого необходимы специальные пластификаторы, обеспечивающие прочность и устойчивость раствора к перепадам температур.

Так как в стяжке недопустимы трещины, иначе вся система может быть повреждена, то лучше в процессе замешивания цемента с песком и водой добавить специальную смесь, которая сделает бетон более пластичным и устойчивым к растяжению при нагревании.

Основные свойства пластификаторов:

1. Они устраняют из бетонного раствора все воздушные пузырьки, что его уплотняет и повышает уровень теплоизоляции, что делает теплые полы более эффективными.
2. Как показывает практика применения подобных смесей, если при замесе цемента уменьшить количество воды на 15%, то прочность его слоя увеличиться до 30-40%.
3. Заливка бетона проходит проще, и пространство равномерно заполняется раствором.
4. Подобные смеси позволяют стяжке быстрее высохнуть и не допускают образования коррозии на элементах из металла.
5. Они экологически чистые и повышают жизнестойкость бетонного раствора.

В остальном состав раствора для стяжки водяного теплого пола остается прежним: цемент, песок и вода. Современный строительный рынок предлагает пластификаторы в виде сухих и жидких смесей.

Какая толщина стяжки для теплого водяного пола должна быть? Как говорят специалисты, максимальная толщина стяжки над водяным теплым полом зависит от ее состава и, прежде всего, от специальных смесей, которые в нее входят. Если применять пластификаторы, то это позволит создать крепкую и пластичную стяжку толщиной не более 30 мм, тогда как без них она должна быть 50 мм и более.

Сухой метод укладки

В зависимости от того, сколько в растворе находится воды, стяжки делятся:

1. На сухие, в которых она полностью отсутствует, но этот тип применим не в каждом теплом поле.
2. Жидкие стяжки до сих пор самые распространенные, так как именно вода позволяет оптимально раствору заполнить все пустоты.
3. В полусухом виде стяжки воды совсем мало, а улучшить ее качество можно за счет добавления фиброволокна.

Какая стяжка лучше для теплого водяного пола? Все они имеют преимущества и недостатки. Рассмотрим ниже.

Сухая стяжка под теплый водяной пол имеет свои преимущества и недостатки, среди которых:

1. Подобный тип доступен даже новичку, так как она легко наносится.
2. Если бетонная стяжка требует времени для полного высыхания, то при сухой в этом нет необходимости.
3. Так как сухая стяжка для теплого водяного пола проводится с добавлением керамзита, то это дает дополнительную тепло — и шумоизоляцию отопительной системе.
4. В подобном типе стяжки можно спрятать электропроводку.

Среди ее недостатков можно отметить:

1. Возможность развития в ней жизнедеятельности насекомых.
2. Если вдруг образуется течь, то она не выйдет наружу, а останется внутри, что приведет к образованию грибка и плесени, после чего пол придется менять.
3. При монтаже теплого пола на такую стяжку в помещении нельзя будет устанавливать тяжелую мебель, перегородки или декоративные блоки, так они продавят пол.

Толщина стяжки под теплый пол (водяной), выполненная подобным образом, должна равняться 4 см. Если высота стяжки для водяного теплого пола будет меньше (3, например), то произойдет ее растрескивание при нагревании, а большая толщина (5 см) замедлит нагрев самого пола.

Полусухой метод

Этому типу стяжки нужно небольшое количество воды, что обеспечивает высокую прочность и быстрое застывание раствора. Этот метод требует обязательного добавления специальных смесей и арматурной сетки, без чего может обойтись, например, обычный бетон для теплого водяного пола.

Для получения качественного раствора лучше купить готовую смесь и просто развести ее в соответствии с инструкцией от производителя.

Качество полусухого состава можно проверить, взяв комок и размяв его в ладони. Если он рассыплется, то состав смешан правильно, а при выделении влаги, нужно добавить сухой смеси.

Преимуществом полусухого метода является:

1. Быстрое высыхание раствора, позволяющее уже на следующий день по нему ходить, а через 4-5 дней стелить напольное покрытие.
2. Малое количество жидкости позволяет избежать лишних подтеков и грязи.
3. Устройство водяных теплых полов со стяжкой этого типа обходится без применения дополнительных выравнивающих средств, что уменьшает общую толщину «пирога».
4. Малое количество воды и добавка микрофибры создает раствор, устойчивый к образованию трещин.

Минусы полусухой стяжки для теплого водяного пола:

1. Готовую смесь сложно уложить самостоятельно без применения специального подающего и шлифовального оборудования.
2. Толщина стяжки для водяного теплого пола составляет 40-50 мм.

В остальном, это отличный способ монтажа напольной обогревательной системы.

Полусухую стяжку можно укладывать как на основание пола или на теплоизоляции, так и на полиэтиленовую пленку, создавая плавающий пол.

Причины появления трещин

Чтобы не появились трещины на стяжке теплого водяного пола, следует выполнить несколько требований при ее заливке:

1. Раствор необходимо приготовить в соответствии с выбранным методом: сухими смесями или бетоном. Для первых нужна армированная сетка и специальные модификаторы, для второго – цемент марки М-300 или выше и пластификатор.
2. Основание нужно выровнять и очистить от мусора.
3. Температура в помещении должна быть не ниже +6 и не выше +23-+24 градусов с полным отсутствием сквозняков.
4. По мере заливки раствора, в нем нужно делать небольшие прокалывания, чтобы высвобождать возможные воздушные пузыри и избежать образования пустот.
5. Дать раствору необходимое время для высыхания.

Выполнив эти требования, можно получить качественную и правильную стяжку для водяного теплого пола.

Конструкция под плитку

Теперь вы знаете как делается стяжка для теплого водяного пола своими руками. Керамическая плитка – самый распространенный вид напольного покрытия при обустройстве теплых полов. Она обладает всеми необходимыми для этого качествами. Стяжка по теплому водяному полу под плитку осуществляется, чаще всего, с помощью бетонного раствора со специальными добавками. Она хорошо проводит тепло, устойчива к растяжению при нагревании и практически не трескается, если правильно составить и залить раствор.

монтаж укладки по шагам + видео

На чтение 15 мин. Просмотров 1k. Обновлено 25 ноября, 2020

Линолеум одно из наиболее распространённых напольных покрытий, это связано с тем, что он прочный, имеет длительный срок службы, прост в монтаже, в продаже огромное разнообразие оттенков, а также приемлемая цена.

Однако, материал нельзя назвать тёплым, а если еще и основание из бетона, то ходить по такому полу, вообще будет не комфортно.

Одним из вариантов обустройства такого сочетания станет монтаж «тёплого пола» под линолеум.

Устройство тёплого пола под линолеум на бетонное основание

Несмотря на все свои положительные стороны, линолеум не является лучшим отделочным материалом. Ведь он имеет повышенные теплоизолирующие свойства, помимо этого, при нагревании может менять форму и цвет. Основной минус — выделение вредных веществ под воздействием высокой температуры.

Но если вы хотите именно линолеум, то следует правильно выбрать как модель полового покрытия, так и способ обогрева. Кроме того, необходимо строго соблюдать правила установки и температурный режим — обогрев должен быть равномерный и плавный.

Бетонное основание, также имеет свои требования — оно должно быть гладким и ровным (допустимые отклонения 0,2 см на 2 м2), хорошо очищенным и покрытом слоем грунтовки. Кроме того, требуется гидроизоляция, а вдоль стен по всей площади наносится компенсационная лента из вспененного полиэтилена.

К сведению! Большинство марок линолеума имеют утеплительный слой, поэтому отпадает необходимость в дополнительной подложке. Однако, некоторые из этих материалов задерживают тепло поступающее от нагревательного устройства.

Так как линолеум нельзя нагревать больше 30 градусов, то требуется оборудовать систему датчиком и терморегулятором, для регулировки температуры.

Какой выбрать линолеум под теплый пол?

Несмотря на кажущуюся схожесть, линолеум представленный на рынке имеют разные характеристики. Может отличаться по толщине, составу, структуре, а при наличии усиленной основы — материал из которого она изготовлена, также бывает различным.

При выборе напольного покрытия следует ознакомиться с информацией, которая зашифрована на маркировке производителя. Там указаны данные о составе изделия, о допустимости его нагрева и придельной температуре. Линолеум должен иметь:

• высокую теплопроводность;
• хорошую сопротивляемость к выцветанию;
• устойчивость к деформации.

Основные виды линолеума:

1. Линолеум алкидного типа — однозначно не подходит для установки на тёплый пол. Изделие оснащено основой из глифталевого полимера. Данный вид плохо проводит тепло и может менять свой размер со временем.
2. Коллоксилиновый линолеум имеющий нитроцеллюлозную основу, также не рекомендован для систем с обогревом, так как обладает повышенной горючестью. Даже несмотря на то, что в составе антипиренборная кислота, которая частично снижает риск возгорания.
3. Резиновый — не советуют использовать на полы с обогревом. Он обладает теплоизолирующими свойствами, помимо этого, при нагревании происходит изменение его структуры, и разрушение.
4. Поливинилхлоридная модель — самый идеальный вид для установки поверх тёплого пола, он прочен и является гигиенически и экологически пригодным для использования. Натуральный вид — мармолиум, дороже, так как состоит из безопасных компонентов: джутовой ткани, красителя натурального происхождения и т. д. Основное правило при использовании — допустима температура нагрева ПВХ до 30 градусов, а изделия из натурального сырья — до 27.

Выбирая ПВХ для тёплого пола, специалисты советуют не останавливать свой выбор на бытовом типе, а приобретать коммерческую или полукоммерческую модель — они более прочные.

В данном случаи не требуется теплоизолирующая подложка, так как она снизит эффективность функционирования системы. Вообще, рекомендовано класть изделие без основы или с небольшой подложкой из ткани.

Виниловый линолеум положенный на кабельный тёплый пол сразу может испускать неприятный запах, но он через некоторое время пройдёт.

Важно! При покупке материала необходимо обращать внимание на маркировку производителя, она говорит о возможности использования его вмести с тёплым полом.

Устройство бетонного пола

Сразу начинать укладывать систему «тёплый пол» под линолеумное покрытие можно при наличии бетонного чернового пола. При отсутствии такового, если в наличии лишь деревянный пол, или только грунт, потребуется обустроить сам бетонный пол.

Процесс изготовления бетонного пола следующий:

1. Необходимо разобрать старый пол, если он есть.
2. Выровнять основу — грунт ровняется с помощью лопаты.

3. Обустроить подушку — она состоит из щебня, мелкого кирпича или битумного шифера, который утрамбовывается, слой подушки не более 50 мм.

4. Проложить утепляющий слой — кладётся пенопласт толщиной от 20 до 50 мм. Помимо того, что он будет выступать в качестве опалубки, ещё и уравновешивать расширение бетонного пола при нагревании. Сверху насыпается 10 см песка.

Затем укладывается второй слой утеплителя из экструдированного пенополистирола, хотя можно использовать другой материал. Плиты должны быть не менее 50 мм. Листы оснащены защёлкивающимися замками, что упрощает монтаж и позволяет сделать покрытие без зазоров.

Чтобы получилась ровная поверхность, необходимо применять уровень. Гидроизоляционная подложка не нужна, так как материал имеет повышенную устойчивость к влаге.

К сведению! Пенополистирол хорошо переносит перепады температур, экологичен, влагостоек, долговечен и устойчив к нагрузкам.

5. Приготовить и залить бетонную смесь. Состав готовится из цемента — 1 часть, песка — 2 части и отсева — 3. Смесь должна получиться средней консистенции, не сильно густой, но и не текучей. Для облегчения раствора, чтобы не было такой нагрузки на перекрытия, добавляется наполнитель.

Смотреть видео

Прежде чем приступить к заливке бетона, вдоль стен комнаты устанавливаются маяки, на которые натягивается шнур. Он будет служить ориентиром для установки реек-маркеров.

Смотреть видео

Поверхность увлажняется и заливается раствором, который ровняется правилом. Степень горизонтальности пола проверяется при помощи строительного уровня. Затем удаляются метки, а пустоты заполняются смесью.

Важно знать! Стандартное бетонное основание — 10 мм, а вес его 20 кг, следовательно, устанавливать его можно лишь на первом этаже или при наличии прочного перекрытия.

Монтаж тёплого водяного пола под линолеум

Отличное сочетание водяного тёплого пола и бетонного основания, хотя финишное покрытие из линолеума — не является хорошим вариант в данном случае. При желании, уложить такой материал можно, но он должен иметь высокое качество и быть не сильно толстым.

Процесс монтажа тёплого пола на бетон под линолеум следующий:

1. Продумать схему укладки — улитка или змейка.

2. Закупить нужный стройматериал, это:

• полиэтиленовая плёнка, имеющая толщину 150 мкр;
• полистирол (толщина плит 20 мм), лучше с бобышками;
• арматурная сетка;
• демпферная лента;
• коллекторы, входной и выходной;
• труба из сшитого полиэтилена.

3. Произвести гидроизоляцию. На подготовленное бетонное основание укладывается гидроизоляционная подложка из полиэтиленовой плёнки, полосы проклеиваются скотчем.

4. Настелить теплоизоляционный слой — полистирольные листы с бобышками. Бобышки нужны для простоты крепления труб тёплого пола. Листы фиксируются к поверхности с помощью крепежей.

Если плиты гладкие, то на них устанавливается армированная сетка, на которую будут крепиться трубы.

5. Установить коллектор. Он крепится к стене, в дальнейшем к нему будут подсоединяться трубы.

6. Наклеить демпферную ленту. Она клеится на стены, в местах их стыка с полом по всему периметру.

7. Произвести монтаж нагревательных элементов. Трубы укладываются шагом от 10 до 30 см, от размера зависит теплоотдача конструкции. Средний расход полиэтиленовой трубы — 5 метров на 1 м2 площади. Трубы располагаются между бобышками и фиксируются ими. При отсутствии бобышек на плите, трубы крепятся на армирующую сетку или фиксируются клипсами-зажимами, которые заранее установлены на бетонном полу.

8. Подключить и проверить прибор отопления. Трубы подсоединяются к коллектору, один край к входному, другой к выходному, а крепление смесительного узла производится к коллекторному шкафу. Система наполняется водой и проводится опрессовка.

9. Уложить арматурную сетку. Она кладётся поверх полистирольных листов с проложенными трубами. Цель — укрепление бетонной стяжки, в которой будет спрятан тёплый пол.

10. Залить бетонную стяжку. Минимальная её толщина 40 мм, бетон должен полностью закрыть трубы. Необходимо дать цементу подсохнуть, прежде чем на него стелить половое изделие, на это потребуется не менее месяца.

11. Осуществить монтаж подложки для линолеума. Используются фанерные листы, которые расстилаются по всей площади.

12. Уложить финишное покрытие. Линолеум располагается поверх фанеры по всему пола. Материал должен отлежаться, прежде чем устанавливать плинтуса.

Важно! Тёплый водяной пол можно включать только после полного затвердевания бетона.

Делаем инфракрасный теплый пол на бетон

Инфракрасная плёнка — наиболее подходящий вариант для установки под линолеум. Главное условие — идеально ровное бетонное основание, чтобы не повредить плёнку.

К сведению! Для эффективности работы инфракрасного плёночного пола необходимо, чтобы процесс отдачи тепла был односторонним. Это возможно, при различной теплопроводности материалов расположенных по обеим сторонам нагревательных элементов. Слой находящийся сверху, должен обладать большей теплоёмкостью, чем нижний. Если соблюдать данное условие, то КПД инфракрасной плёнки будет равно 97%.

Решив положить на бетонный пол под линолеум плёночную систему с подогревом, необходимо запастись нужным количеством плёнки и дополнительным материалом, который понадобится в процессе конструирования тёплого пирога.

В зависимости от площади комнаты, приобретается количество упаковок тёплого пола, в них входит: сама термоплёнка, электропроводка, изоляция из битума, набор зажимов и инструкция по установке конструкции.

Кроме этого, для обустройства плёночного тёплого пола потребуется:

• полиэтиленовая плёнка;
• теплоотражающее покрытие;
• скотч, нож, отвёртка, ножницы;
• терморегулятор.

Монтируя инфракрасную систему на бетонное основание необходимо правильно подобрать линолеум. Он должен быть из натурального сырья, прочный, водонепроницаемый, не обладать статическими свойства и не испускать токсичных веществ при нагреве. ИК-плёнка не совместима с изделием имеющим синтетическое основание.

Последовательность монтажа инфракрасного пола под линолеум.

Тёплый пол за 1 час своими руками при ремонте комнаты в квартире

Watch this video on YouTube

Пошаговый, монтаж тёплого инфракрасного пола выглядит следующим образом:

1. Подготовка бетонного основания. Осуществляется проверка поверхности на наличие трещин и неровностей. При обнаружении перепадов, производится заливка основания небольшим слоем саморегулирующейся смеси.

2. Определение места размещения плёнки и монтажного шкафа. Для этого, делаются разметки на полу, при этом следует помнить, что нельзя располагать плёнку под тяжёлой мебелью.

3. Покрытие теплоотражающего слоя. Можно использовать, как теплоотражатель — изолон или другое изделие с фольгированным слоем на лавсановой основе. Материал расстилается на бетонный пол и фиксируется двухсторонним скотчем, им же соединяются листы друг с другом. Изделием с теплоотражающим слоем должна быть закрыта вся площадь комнаты, иначе тепло будет уходить зря.

4. Укладка термоплёнки. Плёнка, заранее нарезанная полосами нужного размера, прокладывается медными пластинами вниз. Места разреза шины следует изолировать при помощи битума, он продаётся в наборе с тёплым полом. Это необходимо сделать обязательно, серебряные контакты должны быть хорошо изолированы по всему срезу, и там, где будут устанавливаться зажимы для будущей фиксации проводов.

Рекомендованное расстояние расположения плёнки от стен — 200 мм, отступ между полосами 30 — 50 мм, нельзя производить укладку внахлёст. А контакты по возможности разместить ближе к стене, где будет монтироваться терморегулятор.

5. Фиксация термоплёнки. Уложенные полосы плёнки крепятся к теплоотражающему слою скотчем. Полосы друг с другом также фиксируются, что предотвратит их смещение в дальнейшем, при монтаже пирога.

6. Установка контактных клипс. Клипсы монтируются в места соединения медной шины и электропроводов. Они должны располагаться так, чтобы одна сторона находилась внутри плёнки, а другая снаружи. Затем, контакт плотно сжимается при помощи пассатижей.
7. Подключение термоплёнки. Для подключение системы, требуется вложить оголённый провод или несколько проводов в клипсу, это зависит от конструкции контактных зажимов. Осуществляется сжатие контакта, для фиксации провода в клипсе. После этого, проводится изоляция всех контактов. Один слой битумного изолятора накладывается поверх, а другой снизу участка подключения. Кроме того, необходимо плотно склеить полоски изоляции между собой.

Важно! Серебреные контакты должны быть надёжно изолированы по всему месту среза, и в соединениях провода с шиной из меди.

8. Подсоединение терморегулятора. Температурное устройство чаще продаётся вмести с терморегулятором. Устанавливается прибор под термоплёнку, он фиксируется изолятором к графитовой полосе нагревательного элемента. Чтобы поверхность пола была ровная, в слое теплоотражателя проделывается специальное углубление для датчика, провода и зажимов. После прокладки в подготовленные пазы проводов, они фиксируются скотчем.

На запланированном участке стены монтируется панель для терморегулятора. К ней подсоединяются провода, в соответствии со схемой и инструкцией, которая прикладывается производителем к тёплому полу.

После этого, проводится тестирование системы. Температура при этом не должна превышать 27 градусов. Проверяется нагрев каждой полосы в отдельности.

9. Укладка защитного слоя под линолеум. Так как линолеум считается достаточно жёстким покрытием, то необходимо установить дополнительный защитный слой для нагревательных элементов. На обогревательный пирог расстилается полиэтиленовая плёнка, поверх которой укладывается защитный материал, к примеру фанерные листы толщиной 0,8 см. Они прикручиваются к основному полу аккуратно, чтобы не повредить плёнку. Для этой цели, имеются специальные промежутки между элементами нагрева или по краям плёнки. Стандартное расстояние между крепежами — 150 мм. Так же, следует оставлять зазор (0,1 мм) между стенами и фанерой, который будет заполняться герметиком, обладающим влагостойкими качествами. Когда он высохнет, пыль от него удаляется с помощью пылесоса, а фанера обрабатывается грунтовкой.

10. Монтаж напольного покрытия. Линолеум раскатывается на фанеру и оставляется на несколько дней для вылёживания. После чего, производится установка плинтусов.

К сведению! Чтобы полос термоплёнки получилось меньше, необходимо класть их вдоль комнаты.

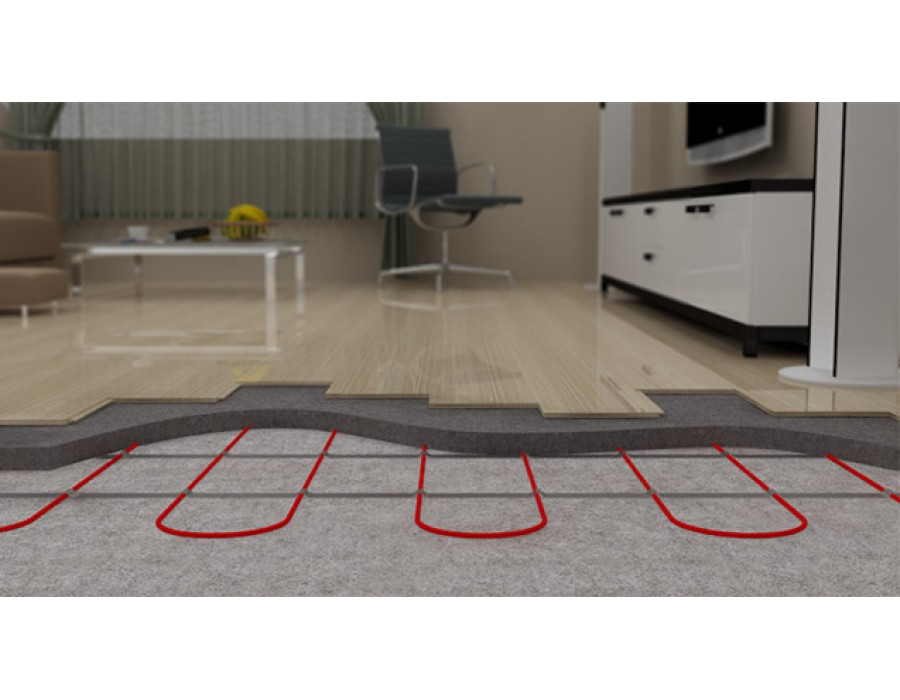

Кабельный электрический теплый пол под линолеум

Провода нагревательного кабеля выпускаются в бухтах, упаковываются в полиэтилен или коробки. Термокабель бывает экранированным или неэкранированным, а также одножильным и двухжильным.

Для пирога тёплого электрического пола подходит экранированный кабель. Кроме того, при приобретении нужно ознакомиться с данными, которые указана на упаковке:

• о мощности;
• длине кабеля;
• рабочем напряжении.

Подбирать кабель, и его мощность следует отталкиваясь от площади помещения и шага укладки. При шаге 15 см, на одну петлю в среднем понадобится 25 см. С учётом площади комнаты, в которой будет производиться монтаж тёплого пола, высчитывается количество поворотов и общая длина нагревательного провода.

К полученному результату добавляется длина провода, идущего к стене с терморегулятором. Рассчитывая площадь тёплого пола, необходимо от полученного результата отнять производимый отступ от стен — 5 или 10 см, и участки, которые будут заняты мебелью, ведь под ней не будет размещаться кабель.

Стандартная толщина кабеля 5 — 6 мм, поэтому укладывается он в слой бетонной стяжки.

Процесс монтажа кабельного пола на бетонный пол под линолеум выглядит так:

1. Подготовить бетонное основание. Оно должно быть чистое и ровное. Мусор убирается щёткой или пылесосом.

2. Произвести разметку площади. Отмечаются участки, на которых будет размещаться мебель, и кабель монтироваться не будет. Кроме того, нагревательные элементы необходимо укладывать на расстоянии 5 см от стен и 10 от приборов обогрева.
3. Проложить слой теплоизоляции. Это обязательное условие, расположить теплоизоляцию по всей поверхности пола, особенно если под перекрытием располагается холодное помещение. Если внизу тёплое помещение, то достаточно проложить тонкий слой теплоизоляционного материала только под нагревательными элементами. Крепится теплоизоляция к бетонному основанию фольгированным скотчем.
4. Установить армирующую сетку. Сетка необходима для придания прочности конструкции, кроме того, к ней будет монтироваться кабель. Вместо сетки, для закрепления кабеля можно использовать монтажную ленту с крючками. Она раскатывается в соответствии со схемой установки нагревательной системы.

5. Закрепить терморегулятор. На стене, на месте отведённом для установки монтажной коробки делаются пробоины, и прокладываются штробы для размещения проводов. Производится монтаж терморегулятора, к которому присоединяется температурный датчик.

6. Уложить греющий кабель. Монтаж кабеля начинается с подсоединения конца нагревательного элемента к терморегулятору. Он крепится к армирующей сетке или к ленте при помощи имеющихся крючков. Отсюда и продолжается раскладка кабеля по всей площади. Располагается равномерно, нельзя допустить образования пересечений. При укладке нагревательного элемента следует строго придерживаться запланированного шага.

Делать изгибы кабеля необходимо так, чтобы не образовались изломы и натяжения провода. А все соединительные муфты должны быть расположены на полу. Кабель фиксируется при помощи монтажной ленты, или крепится к установленной армирующей сетке. Второй конец нагревательного провода, также выводится к терморегулятору.

7. Подключить систему. Первый конец кабеля уже подсоединён к датчику, остаётся закрепить второй. Датчик температуры размещается в гофрированной трубе, а сама труба закрепляется между двумя витками кабеля посредине. От стены датчик располагается на расстояние 55 — 65 см. Для крепления используется также монтажная лента. Край гофрированной трубы заматывается изолентой, чтобы раствор не попал внутрь. Провод от датчика следует протянуть до терморегулятора, и произвести подключение согласно схеме.

Прежде чем заливается бетонная стяжка, следует провести проверку пола на работоспособность. Для этого, температура на терморегуляторе устанавливается в приделах 26 градусов, и включается система. Достаточно 1 минуты работы устройства, чтобы определить греется пол, или нет.

К сведению! При необходимости произвести замену датчика можно будет не вскрывая половое покрытие. Просто заведя в трубу новый прибор.

8. Залить бетонную стяжку. После опробования системы заливается цементно-песчаная стяжка, данный раствор можно заменить наливным самовыравнивающимся полом. Слой стяжки должен быть толщиной не менее 5 см. Раствор заливается аккуратно, чтобы не повредить и не сдвинуть нагревательные элементы. Монтировать напольное покрытие можно только после полного затвердевания раствора.

9. Уложить линолеум. Рулон напольного покрытия раскатывается по всей площади комнаты. Линолеум должен отлежаться несколько дней, только потом его можно крепить и устанавливать плинтуса.

На этом, монтаж кабельного тёплого пола на бетонное основание под линолеум завершён, и пол готов к эксплуатации.

Нагревательные маты

Нагревательные маты — одна из разновидностей кабельного пола. Они проще в монтаже, так как кабель уже зафиксирован на специальной стекловолокнистой сетке с определённым шагом. Причём кабель, используемый в таких матах, имеет меньшею толщину. Укладывать такую систему можно сухим способом, без заливки бетонной стяжки.

Процесс монтажа следующий:

• на бетонный пол, который заранее очищен, кладётся слой гидро и теплоизоляции;
• далее укладываются нагревательные маты;
• затем листы фанеры или ГВЛ;
• сверху стелится линолеум.

При использовании линолеума, который предназначен для тёплых полов, монтировать систему на бетонный пол можно любого типа. Специалисты советуют выбирать способы укладки тёплого пола с бетонной стяжкой при капитальном ремонте, или при отделке новых помещений. А вот если вы решили оборудовать полы с обогревом, при наличии ремонта в квартире, то лучше остановить свой выбор на инфракрасном тёплом полу.

Технология монтажа пирога тёплого пола на бетонное основание под линолеум сама по себе не сложная. Но достичь эффективной работы системы можно только при соблюдении всех правил установки. Кроме того, на срок службы конструкции влияет и правильность выбора материала. Поэтому, если вы не уверены, что сможете произвести монтаж своими руками правильно, то стоит доверить работу профессионалам.

Видео материалы

Видео – Укладка линолеума

Что стало с Теплым Полом За ГОД!!! Пленочный теплый пол отзыв.

Watch this video on YouTube

инструкция для проведения работ своими руками

Теплые полы все активнее наступают на традиционные системы отопления. Более, того можно утверждать, что они уже сами становятся «классикой жанра». Производители стараются не отставать от постоянно растущего спроса на элементы, входящие в половой пирог при устройстве такого отопления. Более того, потребителю сейчас даже трудно сориентироваться в рыночном предложении конструкций таких отопительных систем. Но, как бы там, ни было, независимо от того, каким обогревателям и теплоносителям будет отдано предпочтение, в результате будет монтироваться теплый пол под стяжку.

Нужно сразу отметить, что под стяжкой в данной статье подразумевается слой бетона. Ее устройство может быть выполнено двумя способами:

1. С использованием цементно-песчаной смеси марки М-150 или аналогичной ей, в которую добавляется клей ПВА из расчета 1 кг: 1 мешок.
2. С применением готовых специально разработанных для системы «теплый пол» смесей, которых на сегодня много в строительных магазинах.

Под цементную стяжку можно положить как водяную систему обогрева, так и электрические маты (но не инфракрасный теплый пол)

Правильный пирог и подбор толщины стяжки

Обычно система монтируется на старое основание, поверх которого укладывается теплоизолятор (пенофлон или пробка с фольгой). Этот слой является обязательным компонентом при устройстве теплых полов, независимо от того водяные они или электрические.

На следующем этапе выполняется монтаж водяного трубопровода, кабеля, готовых нагревательных матов и т.п. А на финише выполняется бетонная стяжка. В результате получается своеобразный «пирог», в котором бетон уложен на относительно мягкий материал.

Для повышения прочности стяжки, а также, чтобы облегчить выравнивание пола, применяют пластификатор. Подробнее об этой добавке вы можете прочитать в статье: https://pol-master.com/tepliy-pol/plastifikator-dlya-teplogo-pola.html.

При устройстве теплого пола обязательным условием является укладка теплоизоляционного материала на черновую стяжку

Естественно об излишней прочности при этой конструкции речь не идет. Именно по этой причине рекомендуется на каждом квадратном метре площади теплоизолятора сделать отверстие. Кроме того, по всему периметру участка, где укладывается теплый пол нужно оставить 10-15 см свободную полосу. Таким образом, верхняя стяжка будет опираться на нижнюю. Это особенно актуально в помещениях малой площади.

Обратите внимание! Теплоизолятор в системе теплый пол выполняет еще одну функцию – звукоизолирующую.

Независимо от функциональных особенностей системы «теплый пол» нормальной считается бетонная стяжка толщиной 3-5 см. Это обеспечит достаточно быстрый прогрев стяжки сразу же после включения системы. А еще не будет иметь место неравномерный прогрев поверхности пола, то есть чередования теплых и холодных полос.

Цементный пол холодный и его нужно утеплить. О том, как это сделать, какие материалы и технологии применяются, вы узнаете из нашего материала: https://pol-master.com/tepliy-pol/uteplenie-betonnogo-pola.html.

Стяжку можно сделать из цемент-песчаной смеси собственного приготовления или из готовой сухой стяжки

Важно! Если обстоятельства заставляют выполнить стяжку тоньше 3 см, то в раствор целесообразно добавлять универсальный пластификатор.

На 100 кг сухой смеси нужно добавить 1 л добавки. Как вариант можно использовать самовыравнивающуюся смесь. Это также будет способствовать большей упругости стяжки.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;
• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

Запутались в технологиях и системах теплого? Поможем вам разобраться во всех вопросах в нашем сравнительном обзоре вариантов и способов монтажа обогрева: https://pol-master.com/tepliy-pol/kak-sdelat-teplyj-pol.html.

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Важно! Пробное включение теплого пола можно только после полного застывания бетонной стяжки, примерно, через 45 дней. Если, в работе наблюдаются какие-то проблемы, то стяжку придется разбивать и после устранения неисправности заливать вновь.

Видео инструкции с примером выполнения

Как бы там ни было, устройство стяжки выполнить несложно. Главное условие: количество воды, цемента и песка должно быть внесено согласно технологии. Кроме того, нельзя форсировать события, пренебрегать этапами и сроками выполнения работ – и все получится.

Оцените статью: Поделитесь с друзьями!

монтаж своими руками, видео уроки, схемы

Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.

Оглавление:

1. Преимущества и недостатки ИК-пленки
2. Технология монтажа своими силами
3. Рекомендации по укладке
4. Цена популярных марок

Особенности инфракрасного теплого пола

В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны. Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.

ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.

Плюсы и минусы теплых полов

Достоинства:

1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.

2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.

3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.

4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.

5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.

6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.

7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.

8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.

9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.

10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.

По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.

Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.

• Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
• Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
• Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.

Инструкция по монтажу

1. Подготовка:

• Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
• Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
• Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
• Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

• Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
• Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
• Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.

Стоимость пленочного пола

Марка	Цена, рубли
Thermo TVK-130	2820-4150
Caleo GOLD 170	1990-3250
Global Heating Film	500-1800
Q-Term 220	225-450
Caleo GRID	1400-2530

Водяной теплый пол без бетонной стяжки —

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

• По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
• На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
• 1 ряд состоит из цельных блоков.
• 2 ряд начинают с ½ блока.
• 3 ряд – цельные плиты.
• Рекомендуют выполнить разметку для трубопровода.
• На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
• В подготовленный контур укладывают трубу.
• Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
• Укладывают подложку под линолеум или для облицовки из древесины.
• Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной  жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

• Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

• Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

• Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

• Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.

• Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

• Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.

• Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

WarmFloor Pro | Быстро устанавливаемый бетонный пол

---

Брошюра и руководство по установке WarmFloor Pro

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), нажмите здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

---

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Теплый пол под ламинат на бетонный пол

Ламинат не является материалом, хорошо проводящим тепло, однако и как теплоизолятор его использовать не получится – поверхность материала всегда прохладная, ходить по ней босиком комфортно только в теплое время года. Сегодня мы разберем, как сделать теплый пол под ламинат на бетонный пол и какие моменты при этом необходимо учитывать.

Теплый пол под ламинат на бетонный пол

Содержание статьи

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

1. Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

   Ламинат и теплый пол в одной конструкции

2. Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат — совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.
3. Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

   Укладка ламината – по краям обязательно оставляются зазоры в 5-10 мм

4. Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо. Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

   Эмблема, означающая, что ламинат подходит для теплого пола

5. На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
6. Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность. Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.
7. На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

   Для такой системы требуется специальная подложка

8. Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м²*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

Важно! Гораздо более высоким тепловым сопротивлением, чем ламинат, обладает подложка, на которую он смонтирован. По этой причине, если у вас в комнате теплый пол вмурован в стяжку (кабельный, водяной, греющие маты), стоит прибавлять и ее тепловое сопротивление.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Какой теплый пол выбрать для ламината

В этой части статьи мы рассмотрим все виды подогревов для пола. Сравним их эффективность, узнаем особенности и определим лучшего компаньона для ламината.

Кабельный теплый пол и маты

Подогреваться полы могут при помощи электрического тока и теплоносителя, протекающего в трубах. Давайте разберем все по порядку. Начнем с электрических систем, которые, в свою очередь, делятся на два вида – резистивные и инфракрасные.

Теплые маты для подогрева пола

На картинке выше показан пример резистивной системы в виде электрического самогреющего кабеля, смонтированного на специальной подложке. Подложка эта делается из стеклосетки, что позволяет с удобством монтировать маты в стяжку или в слои плиточного клея. Слово Resist в переводе на русский язык означает сопротивление. Если вы хоть немного знакомы с правилами электротехники, то должны знать, что чем больше сопротивление проводника, тем сильнее он греется при прохождении через него электрического тока. Именно этот принцип и положен в основу прибора.

Кабельный пол укладывается свободно практически на любые расстояния

кабельный теплый пол

У кабельного пола нет основания, монтируется он при помощи специальных металлических лент, которые крепятся к полу. На лентах имеются отгибающиеся усики, в которые зажимается кабель. Такое строение позволяет с большим удобством прокладывать систему в помещениях разной конфигурации.

1. Несмотря на внешнее различие, принцип работы устройств одинаковый – описанный выше.
2. Главным условием эффективной работы системы является заключение ее в слои стяжки или плотный контакт с теплораспределительными пластинами – последние используются при организации подогрева на деревянных перекрытиях. Дело в том, что воздух плохо передает тепло, и если нет контакта с теплопроводящей поверхностью, энергия не сможет доходить до напольного покрытия.
3. Типы применяемых в таких системах кабелей разные. Резистивные проводники не переносят перегрева. Опять же, наличие воздушной прослойки не позволяет эффективно отводить тепло от проводника, что приводит к повышению температуры на нем. При перекрещивании проводников происходит то же самое, поэтому за этим моментом при установке нужно внимательно следить.

   Кабель саморегулирующего типа

4. Стоит заплатить чуть больше и приобрести саморегулирующий кабель. Его особенность состоит в том, что он способен менять свое сопротивление в зависимости от температуры. Если разрезать такой кабель, то можно увидеть две медных жилы, соединенный специальной полимерной матрицей, которая и определяет принцип работы.

Интересно знать! Температура по кабелю меняется по участкам независимо.

Так как такой пол находится внутри стяжки, тепло от него сначала преодолевает ее толщу, потом ему нужно проникнуть через теплоизолятор (подложку) и, наконец, прогреть сам ламинат. К гадалке не ходи, а система такая будет малоэффективной. Постоянные энергопотери приведут к росту расхода электроэнергии — счета будут большими, а тепло незначительным.

Большое значение, насколько такой пол эффективен в работе, оказывает строение самой стяжки. По всем правилам под нее нужно установить теплоотражающий или теплоизолирующий материал, например, вспененный фольгированный утеплитель или экструдированный пенополистирол. Если этого сделано не было, значительная часть тепловой энергии будет направлена на подогрев грунта или более низких слоев бетона.

фольгированный утеплитель

По этим причинам такая система для ламината  подходит плохо, но так как выбор есть не всегда, можно получить максимум эффекта, применив следующие меры.

1. Стяжка в помещении должна быть идеально ровной, так как любые впадинки и бугорки уменьшают площадь контакта материалов – ламинат не повторит форму основания.

   Ровная стяжка – залог плотного контакта материалов

2. Обязательно наличие утеплителя под стяжкой, иначе готовьтесь к высоким счетам за электроэнергию.
3. Нужно применять качественные системы контроля и защиты совместно с нагревательными кабелями, так как подогрев практически всегда будет находиться на максимальном уровне.

   Тонкая листовая подложка

4. Из всех возможных выбираем самую тонкую подложку. Если используете вспененный полиэтилен, то толщина должна составить максимум 3 мм. Со временем он немного приплюснется, и обогрев станет более эффективным.

Совет! Уложить ламинат на бетонный пол без подложки нельзя, так как этот слой служит в качестве эффективной гидроизоляции (требуется не для всех помещений) и звукоизоляции.

Используйте только ламинат, предназначенный для работы с теплым полом.

Инфракрасные пленки для подогрева пола

Второй тип электрического теплого пола называется инфракрасным. Эти системы не выделяют тепла, как первый вариант. От них исходит инфракрасное излучение, которое греет непосредственно предметы, находящиеся в помещении. Существует их два вида – пленочные и стержневые. Последний вариант имеет толщину 4-5 мм, поэтому также устанавливается в слои цемента, однако сразу скажем, что он будет более эффективным в нашем случае, чем резистивные кабели.

Инфракрасные пленки очень тонкие

Пленка инфракрасного типа очень тонкая, что позволяет укладывать ее прямо под ламинат, поверх подложки. Это именно то, что требуется для такого напольного покрытия. Теплу не придется преодолевать все указанные ранее слои, излучению особо не важно, как плотно ламинат лежит на пленке.

Интересно знать! В качестве подложки под ламинат можно использовать фольгированный материал, что позволит отражать всю энергию строго в направлении помещения.

Ламинат защитит собой пленку от повреждений

Такой подогрев для ламината самый лучший, и вот почему.

1. Пленка стоит недорого – ее себе сможет позволить практически каждый.
2. Не нужно связываться с тяжелой работой по обустройству стяжки, что снижает и физическую, и финансовую нагрузку.
3. Пленка является надежным решением, служащим долгие годы. Излучение от нее считается безвредным для человеческого здоровья.
4. Установить такой подогрев сможет любой человек, державший в руках плоскогубцы и перфоратор. Знаний по электрической части хватит и тех, что плюс и минус замыкать друг на друга нельзя. Во второй части статьи мы подробно разберем монтаж – все будет понятно.
5. Если подогрев выйдет из строя, заменить его новым будет намного проще. Достаточно вынести мебель, снять аккуратно ламинат, выполнить ремонт и вернуть все на свои места. Для систем отопления, смонтированных в слои стяжки, потребуется разбивать бетон – это очень накладно, тяжело и грязно.
6. Тепло от инфракрасного излучения распространяется по другому принципу, нежели конвекционное. Оно равномерно распределится по помещению, нагрев вы почувствуете уже спустя пару минут после включения прибора. Резистивные и водяные системы сначала будут прогревать бетон, правда, после их отключения, тепло еще долгое время отдается комнатам.

   Инфракрасное излучение эффективно прогревает поверхности

7. Нагревается пленка максимум до 40-ка градусов – это никак не приведет к возникновению пожара.
8. Ну и самое главное — сниженные затраты электроэнергии при том же уровне подогрева.

Такими показателями не обладает ни один другой вариант. Под ламинат лучшего решения не найти.

инфракрасный теплый пол

Водяной теплый пол

Принцип работы такого теплого пола совершенно иной, чем у электрических — хотя тепло, им выделяемое, конвекционное. В бетонную стяжку или теплораспределительные системы укладывается гибкая полимерная труба, которая подключается к отдельному контуру котла или напрямую к системе отопления. Внутри начинает циркулировать нагретый теплоноситель, который по мере движения отдает тепловую энергию через стенки трубы бетону и далее.

Водяной теплый пол в деревянном основании, на теплораспределительных пластинах

1. В плане экономичности, такой подогрев будет самым лучшим (если используется газовый котел).
2. При правильном монтаже срок службы системы может исчисляться десятилетиями.
3. По мере движения воды по трубам она остывает, что приводит к уменьшению нагрева на последних метрах трассы.
4. Есть риск прорыва трубы и подтопления пола – вода может попасть на ламинат и испортить его.

Если не брать в расчет разные принципы получения тепла, такой пол ничем от резистивного отличаться не будет. Теплу все также нужно преодолеть стяжку, подложку и сам ламинат. Степень их эффективности сопоставима – разница только в затратах на подогрев. Поэтому такое решение для ламината стоит рассматривать только в крайнем случае.

водяной теплый пол

Итак, подведем промежуточные итоги. Лидером обзора стал инфракрасный теплый пол пленочного типа. За ним идет стержневая инфракрасная система, а последнее место делят водяная и резистивная.

Монтаж инфракрасной пленки

В этой главе мы разберем строение изделия, узнаем, как оно правильно устанавливается.

Строение пленки

Если разделить пленку послойно

Инфракрасная пленка имеет послойное строение.

1. С двух сторон содержимое закрывается тонким и прочным полиэтилентерефталатом.
2. Внутри ток проходит по медным шинам, которые идут параллельно полотну. Именно к ним подключаются клеммы, подающие рабочее напряжение. Качественные пленки имеют на шинах посеребрение, что служит защитой от возникновения искрения.
3. Между шинами с определенной частотой перпендикулярно проходят полоски карбоновой пасты. Этот материал и является источником возникновения инфракрасного излучения.
4. Каждая полоска является независимой – все они подключены параллельно, поэтому при выходе одного элемента из строя остальные останутся активными.
5. Такое строение сразу подсказывает, что в первую очередь нужно проверять при поломке – это цепи питания и управляющие детали (терморегулятор и датчик).

Карбоновые полоски располагаются таким образом, что пленку при необходимости можно резать по сегментам – на ее поверхности имеется соответствующее обозначение. Существуют также и модели, которые можно кроить произвольно.

Метровая инфракрасная пленка

1. Поставляется материал в рулонах, стандартная ширина которых будет равняться 50-ти и 100-м см.
2. За счет того что пленку не нужно протягивать точно от стены до стены (технологические отступы), ее можно подогнать под комнату любого размера.
3. Модели пленок отличаются по мощности. Стандартом считаются варианты на 150 и 220 Вт на квадратный метр. Первого варианта под ламинат вполне хватит – он сможет прогреть его поверхность до 45 градусов, что уже очень горячо.

Пленка является нагревательным элементом. Помимо нее, в комплект поставки входят такие детали.

Таблица. Что еще входит в комплект?

Процесс установки пленки

Приступаем к сборке нашего теплого пола. Последовательно выполняются следующие действия.

1. В первую очередь, нужно подготовить схему расположения основных элементов: точка установки терморегулятора, термодатчика, порядок укладки полотен и трассы, по которым протянутся провода. Уделите внимание тому, как будут проходить провода по стенам. Если регулятор встраиваемый, то придется штробить стены. Может выручить и компактный кабель-канал.

   Шаг 1 – уборка комнаты

2. С бетонного пола нужно счистить шпателем все наросты, которые могут при нажатии продавить пленку и испортить ее. После зачистки весь мусор подметается и поверхность тщательно пылесосится. Не оставляйте на полу ничего, что может испортить прибор.
3. По всему помещению укладывается теплоотражающая фольгированная подложка. Отрезаем ее по фактическим размерам канцелярским ножом. Укладывается подложка металлической стороной кверху. Все стыки рекомендуется проклеить металлизированным скотчем, который будет отражать тепло на швах. Полотна материала нужно укладывать встык друг к другу.

   Шаг 2 – монтаж подложки

4. Минимальная толщина подложки должна составлять 3 мм – этого хватит, чтобы утопить в ней провода и термодатчик.
5. После этого этапа можно выполнить разметку комнаты маркером. Стоит указать расположение мебели. Это важно, так как пленка не должна под нее заходить. Также посмотрите на положение отопительных приборов и отступите от них 25 см, сделав нужные метки.
6. Расстояние до открытых стен оставляется 5 см. Полотна кладутся впритык. Перехлесты и наслоения пленки не допускаются.
7. Далее нужно проверить, не повреждена ли где пленка. Убедитесь, что к ней не прилип мусор, внутри нет пузырьков воздуха. На контактах должная быть равномерно нанесена серебряная паста – если есть пробелы, то стоит пленку либо вернуть в магазин, либо срезать забракованный участок.

   Шаг 3 – проверка пленки на целостность

8. Если есть в наличии тестер, то можно проверить пленку на фактическое сопротивление. Максимально допустимое отклонение от паспортных значений составляет 10%.

   Шаг 4 – проверка пленки прозвонкой

9. По выполненной ранее разметке режем пленку на отдельные куски. Напоминаем, делать это нужно строго по намеченным линиям. Если у вас модель с продольным расположением греющих полос – в любом месте, кроме расположения проходящих перпендикулярных медных шин.

   Шаг 5 – кроим пленку

10. На концы медных шин, которые будут конечными, нужно наклеить изоленту.

    Шаг 6 – изоляция

11. Раскладываем пленку на полу и крепим к основанию. Тут можно использовать степлер, если пол деревянный или обычный скотч, если бетонный.

    Шаг 7 – фиксация пленки

12. Подсоединяем полотна друг к другу, связывая шины отрезками проводов, на которые предварительно монтируются клеммы и изолируются. Чтобы подключить клемму к шине, нужно сначала развести в стороны пленку над ней, открывая технологический кармашек. Далее делать вставляется внутрь и обжимается плоскогубцами.

    Шаг 8 – соединение пленки кусками проводов

13. Подключить полотна можно и параллельно. Это повлечет больший расход провода, зато при выходе из строя одного из них, остальные будут работать.
14. Датчик температуры приклеивается прямо к пленке снизу на клейкую ленту. Расположить его нужно между карбоновыми полосами. Также вырежьте под него бороздку в подложке.

    Шаг 9 — установка термодатчика

15. Устанавливаем регулятор и подключаем к нему выводы от пленки и термодатчика. Всего будет 6 проводов – еще 2 на подключение к электрической сети.

    Шаг 10 – подключение терморегулятора

Теперь оборудование готово к работе. Если есть риск подтопления системы, то ее можно накрыть слоем гидроизоляционной пленки, укладываемой внахлест на 10-15 см. Ее стыки также нужно проклеить скотчем для большей надежности. Сверху укладывается ламинат. Будьте при этом аккуратны, не повредите пленку.

Видео — Монтаж ИК теплого пола

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Теплый пол под ламинат на бетонный пол

Ламинат не является материалом, хорошо проводящим тепло, однако и как теплоизолятор его использовать не получится – поверхность материала всегда прохладная, ходить по ней босиком комфортно только в теплое время года. Сегодня мы разберем, как сделать теплый пол под ламинат на бетонный пол и какие моменты при этом необходимо учитывать.

Теплый пол под ламинат на бетонный пол

Содержание статьи

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

1. Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

   Ламинат и теплый пол в одной конструкции

2. Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат — совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.
3. Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

   Укладка ламината – по краям обязательно оставляются зазоры в 5-10 мм

4. Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо. Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

   Эмблема, означающая, что ламинат подходит для теплого пола

5. На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
6. Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность. Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.
7. На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

   Для такой системы требуется специальная подложка

8. Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м²*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

Важно! Гораздо более высоким тепловым сопротивлением, чем ламинат, обладает подложка, на которую он смонтирован. По этой причине, если у вас в комнате теплый пол вмурован в стяжку (кабельный, водяной, греющие маты), стоит прибавлять и ее тепловое сопротивление.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Какой теплый пол выбрать для ламината

В этой части статьи мы рассмотрим все виды подогревов для пола. Сравним их эффективность, узнаем особенности и определим лучшего компаньона для ламината.

Кабельный теплый пол и маты

Подогреваться полы могут при помощи электрического тока и теплоносителя, протекающего в трубах. Давайте разберем все по порядку. Начнем с электрических систем, которые, в свою очередь, делятся на два вида – резистивные и инфракрасные.

Теплые маты для подогрева пола

На картинке выше показан пример резистивной системы в виде электрического самогреющего кабеля, смонтированного на специальной подложке. Подложка эта делается из стеклосетки, что позволяет с удобством монтировать маты в стяжку или в слои плиточного клея. Слово Resist в переводе на русский язык означает сопротивление. Если вы хоть немного знакомы с правилами электротехники, то должны знать, что чем больше сопротивление проводника, тем сильнее он греется при прохождении через него электрического тока. Именно этот принцип и положен в основу прибора.

Кабельный пол укладывается свободно практически на любые расстояния

кабельный теплый пол

У кабельного пола нет основания, монтируется он при помощи специальных металлических лент, которые крепятся к полу. На лентах имеются отгибающиеся усики, в которые зажимается кабель. Такое строение позволяет с большим удобством прокладывать систему в помещениях разной конфигурации.

1. Несмотря на внешнее различие, принцип работы устройств одинаковый – описанный выше.
2. Главным условием эффективной работы системы является заключение ее в слои стяжки или плотный контакт с теплораспределительными пластинами – последние используются при организации подогрева на деревянных перекрытиях. Дело в том, что воздух плохо передает тепло, и если нет контакта с теплопроводящей поверхностью, энергия не сможет доходить до напольного покрытия.
3. Типы применяемых в таких системах кабелей разные. Резистивные проводники не переносят перегрева. Опять же, наличие воздушной прослойки не позволяет эффективно отводить тепло от проводника, что приводит к повышению температуры на нем. При перекрещивании проводников происходит то же самое, поэтому за этим моментом при установке нужно внимательно следить.

   Кабель саморегулирующего типа

4. Стоит заплатить чуть больше и приобрести саморегулирующий кабель. Его особенность состоит в том, что он способен менять свое сопротивление в зависимости от температуры. Если разрезать такой кабель, то можно увидеть две медных жилы, соединенный специальной полимерной матрицей, которая и определяет принцип работы.

Интересно знать! Температура по кабелю меняется по участкам независимо.

Так как такой пол находится внутри стяжки, тепло от него сначала преодолевает ее толщу, потом ему нужно проникнуть через теплоизолятор (подложку) и, наконец, прогреть сам ламинат. К гадалке не ходи, а система такая будет малоэффективной. Постоянные энергопотери приведут к росту расхода электроэнергии — счета будут большими, а тепло незначительным.

Большое значение, насколько такой пол эффективен в работе, оказывает строение самой стяжки. По всем правилам под нее нужно установить теплоотражающий или теплоизолирующий материал, например, вспененный фольгированный утеплитель или экструдированный пенополистирол. Если этого сделано не было, значительная часть тепловой энергии будет направлена на подогрев грунта или более низких слоев бетона.

фольгированный утеплитель

По этим причинам такая система для ламината  подходит плохо, но так как выбор есть не всегда, можно получить максимум эффекта, применив следующие меры.

1. Стяжка в помещении должна быть идеально ровной, так как любые впадинки и бугорки уменьшают площадь контакта материалов – ламинат не повторит форму основания.

   Ровная стяжка – залог плотного контакта материалов

2. Обязательно наличие утеплителя под стяжкой, иначе готовьтесь к высоким счетам за электроэнергию.
3. Нужно применять качественные системы контроля и защиты совместно с нагревательными кабелями, так как подогрев практически всегда будет находиться на максимальном уровне.

   Тонкая листовая подложка

4. Из всех возможных выбираем самую тонкую подложку. Если используете вспененный полиэтилен, то толщина должна составить максимум 3 мм. Со временем он немного приплюснется, и обогрев станет более эффективным.

Совет! Уложить ламинат на бетонный пол без подложки нельзя, так как этот слой служит в качестве эффективной гидроизоляции (требуется не для всех помещений) и звукоизоляции.

Используйте только ламинат, предназначенный для работы с теплым полом.

Инфракрасные пленки для подогрева пола

Второй тип электрического теплого пола называется инфракрасным. Эти системы не выделяют тепла, как первый вариант. От них исходит инфракрасное излучение, которое греет непосредственно предметы, находящиеся в помещении. Существует их два вида – пленочные и стержневые. Последний вариант имеет толщину 4-5 мм, поэтому также устанавливается в слои цемента, однако сразу скажем, что он будет более эффективным в нашем случае, чем резистивные кабели.

Инфракрасные пленки очень тонкие

Пленка инфракрасного типа очень тонкая, что позволяет укладывать ее прямо под ламинат, поверх подложки. Это именно то, что требуется для такого напольного покрытия. Теплу не придется преодолевать все указанные ранее слои, излучению особо не важно, как плотно ламинат лежит на пленке.

Интересно знать! В качестве подложки под ламинат можно использовать фольгированный материал, что позволит отражать всю энергию строго в направлении помещения.

Ламинат защитит собой пленку от повреждений

Такой подогрев для ламината самый лучший, и вот почему.

1. Пленка стоит недорого – ее себе сможет позволить практически каждый.
2. Не нужно связываться с тяжелой работой по обустройству стяжки, что снижает и физическую, и финансовую нагрузку.
3. Пленка является надежным решением, служащим долгие годы. Излучение от нее считается безвредным для человеческого здоровья.
4. Установить такой подогрев сможет любой человек, державший в руках плоскогубцы и перфоратор. Знаний по электрической части хватит и тех, что плюс и минус замыкать друг на друга нельзя. Во второй части статьи мы подробно разберем монтаж – все будет понятно.
5. Если подогрев выйдет из строя, заменить его новым будет намного проще. Достаточно вынести мебель, снять аккуратно ламинат, выполнить ремонт и вернуть все на свои места. Для систем отопления, смонтированных в слои стяжки, потребуется разбивать бетон – это очень накладно, тяжело и грязно.
6. Тепло от инфракрасного излучения распространяется по другому принципу, нежели конвекционное. Оно равномерно распределится по помещению, нагрев вы почувствуете уже спустя пару минут после включения прибора. Резистивные и водяные системы сначала будут прогревать бетон, правда, после их отключения, тепло еще долгое время отдается комнатам.

   Инфракрасное излучение эффективно прогревает поверхности

7. Нагревается пленка максимум до 40-ка градусов – это никак не приведет к возникновению пожара.
8. Ну и самое главное — сниженные затраты электроэнергии при том же уровне подогрева.

Такими показателями не обладает ни один другой вариант. Под ламинат лучшего решения не найти.

инфракрасный теплый пол

Водяной теплый пол

Принцип работы такого теплого пола совершенно иной, чем у электрических — хотя тепло, им выделяемое, конвекционное. В бетонную стяжку или теплораспределительные системы укладывается гибкая полимерная труба, которая подключается к отдельному контуру котла или напрямую к системе отопления. Внутри начинает циркулировать нагретый теплоноситель, который по мере движения отдает тепловую энергию через стенки трубы бетону и далее.

Водяной теплый пол в деревянном основании, на теплораспределительных пластинах

1. В плане экономичности, такой подогрев будет самым лучшим (если используется газовый котел).
2. При правильном монтаже срок службы системы может исчисляться десятилетиями.
3. По мере движения воды по трубам она остывает, что приводит к уменьшению нагрева на последних метрах трассы.
4. Есть риск прорыва трубы и подтопления пола – вода может попасть на ламинат и испортить его.

Если не брать в расчет разные принципы получения тепла, такой пол ничем от резистивного отличаться не будет. Теплу все также нужно преодолеть стяжку, подложку и сам ламинат. Степень их эффективности сопоставима – разница только в затратах на подогрев. Поэтому такое решение для ламината стоит рассматривать только в крайнем случае.

водяной теплый пол

Итак, подведем промежуточные итоги. Лидером обзора стал инфракрасный теплый пол пленочного типа. За ним идет стержневая инфракрасная система, а последнее место делят водяная и резистивная.

Монтаж инфракрасной пленки

В этой главе мы разберем строение изделия, узнаем, как оно правильно устанавливается.

Строение пленки

Если разделить пленку послойно

Инфракрасная пленка имеет послойное строение.

1. С двух сторон содержимое закрывается тонким и прочным полиэтилентерефталатом.
2. Внутри ток проходит по медным шинам, которые идут параллельно полотну. Именно к ним подключаются клеммы, подающие рабочее напряжение. Качественные пленки имеют на шинах посеребрение, что служит защитой от возникновения искрения.
3. Между шинами с определенной частотой перпендикулярно проходят полоски карбоновой пасты. Этот материал и является источником возникновения инфракрасного излучения.
4. Каждая полоска является независимой – все они подключены параллельно, поэтому при выходе одного элемента из строя остальные останутся активными.
5. Такое строение сразу подсказывает, что в первую очередь нужно проверять при поломке – это цепи питания и управляющие детали (терморегулятор и датчик).

Карбоновые полоски располагаются таким образом, что пленку при необходимости можно резать по сегментам – на ее поверхности имеется соответствующее обозначение. Существуют также и модели, которые можно кроить произвольно.

Метровая инфракрасная пленка

1. Поставляется материал в рулонах, стандартная ширина которых будет равняться 50-ти и 100-м см.
2. За счет того что пленку не нужно протягивать точно от стены до стены (технологические отступы), ее можно подогнать под комнату любого размера.
3. Модели пленок отличаются по мощности. Стандартом считаются варианты на 150 и 220 Вт на квадратный метр. Первого варианта под ламинат вполне хватит – он сможет прогреть его поверхность до 45 градусов, что уже очень горячо.

Пленка является нагревательным элементом. Помимо нее, в комплект поставки входят такие детали.

Таблица. Что еще входит в комплект?

Процесс установки пленки

Приступаем к сборке нашего теплого пола. Последовательно выполняются следующие действия.

1. В первую очередь, нужно подготовить схему расположения основных элементов: точка установки терморегулятора, термодатчика, порядок укладки полотен и трассы, по которым протянутся провода. Уделите внимание тому, как будут проходить провода по стенам. Если регулятор встраиваемый, то придется штробить стены. Может выручить и компактный кабель-канал.

   Шаг 1 – уборка комнаты

2. С бетонного пола нужно счистить шпателем все наросты, которые могут при нажатии продавить пленку и испортить ее. После зачистки весь мусор подметается и поверхность тщательно пылесосится. Не оставляйте на полу ничего, что может испортить прибор.
3. По всему помещению укладывается теплоотражающая фольгированная подложка. Отрезаем ее по фактическим размерам канцелярским ножом. Укладывается подложка металлической стороной кверху. Все стыки рекомендуется проклеить металлизированным скотчем, который будет отражать тепло на швах. Полотна материала нужно укладывать встык друг к другу.

   Шаг 2 – монтаж подложки

4. Минимальная толщина подложки должна составлять 3 мм – этого хватит, чтобы утопить в ней провода и термодатчик.
5. После этого этапа можно выполнить разметку комнаты маркером. Стоит указать расположение мебели. Это важно, так как пленка не должна под нее заходить. Также посмотрите на положение отопительных приборов и отступите от них 25 см, сделав нужные метки.
6. Расстояние до открытых стен оставляется 5 см. Полотна кладутся впритык. Перехлесты и наслоения пленки не допускаются.
7. Далее нужно проверить, не повреждена ли где пленка. Убедитесь, что к ней не прилип мусор, внутри нет пузырьков воздуха. На контактах должная быть равномерно нанесена серебряная паста – если есть пробелы, то стоит пленку либо вернуть в магазин, либо срезать забракованный участок.

   Шаг 3 – проверка пленки на целостность

8. Если есть в наличии тестер, то можно проверить пленку на фактическое сопротивление. Максимально допустимое отклонение от паспортных значений составляет 10%.

   Шаг 4 – проверка пленки прозвонкой

9. По выполненной ранее разметке режем пленку на отдельные куски. Напоминаем, делать это нужно строго по намеченным линиям. Если у вас модель с продольным расположением греющих полос – в любом месте, кроме расположения проходящих перпендикулярных медных шин.

   Шаг 5 – кроим пленку

10. На концы медных шин, которые будут конечными, нужно наклеить изоленту.

    Шаг 6 – изоляция

11. Раскладываем пленку на полу и крепим к основанию. Тут можно использовать степлер, если пол деревянный или обычный скотч, если бетонный.

    Шаг 7 – фиксация пленки

12. Подсоединяем полотна друг к другу, связывая шины отрезками проводов, на которые предварительно монтируются клеммы и изолируются. Чтобы подключить клемму к шине, нужно сначала развести в стороны пленку над ней, открывая технологический кармашек. Далее делать вставляется внутрь и обжимается плоскогубцами.

    Шаг 8 – соединение пленки кусками проводов

13. Подключить полотна можно и параллельно. Это повлечет больший расход провода, зато при выходе из строя одного из них, остальные будут работать.
14. Датчик температуры приклеивается прямо к пленке снизу на клейкую ленту. Расположить его нужно между карбоновыми полосами. Также вырежьте под него бороздку в подложке.

    Шаг 9 — установка термодатчика

15. Устанавливаем регулятор и подключаем к нему выводы от пленки и термодатчика. Всего будет 6 проводов – еще 2 на подключение к электрической сети.

    Шаг 10 – подключение терморегулятора

Теперь оборудование готово к работе. Если есть риск подтопления системы, то ее можно накрыть слоем гидроизоляционной пленки, укладываемой внахлест на 10-15 см. Ее стыки также нужно проклеить скотчем для большей надежности. Сверху укладывается ламинат. Будьте при этом аккуратны, не повредите пленку.

Видео — Монтаж ИК теплого пола

Видео — Монтаж теплого пола под ламинат и линолеум

Как добавить теплый пол к существующему бетону | Руководства по дому

Вы можете ступить на теплый и уютный пол, даже если он построен на бетонной плите, добавив подогрев пола. В то время как водяные и воздушные системы лучистого отопления требуют прокладки труб под черным полом, электрические системы можно укладывать прямо поверх существующего чернового пола, включая бетонные плиты, а затем покрывать готовым полом.

Измерьте и спроектируйте шаблон

В системах электрического лучистого отопления используются провода, встроенные в мат, уложенный прямо на бетон.Эти провода нельзя ни в коем случае перерезать, ими можно только частично манипулировать, поэтому подберите коврик к полу, на котором он будет установлен. Тщательно обмерьте комнату и нарисуйте ее в масштабе, чтобы передать производителю коврика. Некоторые производители предоставляют онлайн-программу для создания шаблонов, которая позволяет вам создать собственный коврик; другие снимают мерки по телефону и сами конструируют коврик. Каждая компания предоставляет вам схему с подробным описанием того, как и где установить коврик.

Подготовьте пол и мат

Перед тем, как положить коврик для обогрева пола, убедитесь, что бетон полностью затвердел.Заполните все трещины в бетоне и при необходимости используйте самовыравнивающиеся смеси, чтобы бетон был ровным и готов к установке нового пола. Распакуйте коврик и поместите его у стены, где вы планируете установить термостат, который им управляет. Подключите коврик к вольт-омметру и сравните показания измерителя с измерением, предоставленным вам производителем мата. Если числа совпадают, продолжайте установку. Если цифры не совпадают, обратитесь к производителю; ваш коврик мог быть поврежден во время транспортировки.

Установите коврик

Раскатайте коврик по полу на расстоянии примерно 6 дюймов от всех стен и любых приспособлений на полу. Следуйте чертежу, предоставленному производителем; некоторые коврики покрывают всю комнату одним большим куском, тогда как другие необходимо установить на место. Если вам нужно перевернуть коврик в любое время, осторожно обрежьте коврик вокруг встроенных проводов, чтобы было какое-то движение, затем переверните коврик и провода, чтобы изменить направление. Как только коврик будет полностью разложен, подключите его к вольт-омметру для второго измерения и убедитесь, что числа не изменились.

Установите мат

Каждый мат немного по-разному прилипает к бетону, в зависимости от рекомендаций производителя. Некоторые производители рекомендуют использовать раствор тонкого отверждения — тот же раствор, который используется для укладки плитки. Другие производители рекомендуют использовать горячий клей. Если производитель рекомендует тонкое покрытие, осторожно отогните мат, нанесите раствор на бетон с помощью шпателя, а затем снова сложите мат. Если ваш производитель рекомендует горячий клей или другой нераспространяющийся клей, выдавите его тонкой полоской по центру каждой части мата, чтобы приклеить его и провода к бетону.

Готовые полы

Производитель вашего мата указывает, какой тип готового покрытия вы можете укладывать поверх коврика. Большинство ковриков устанавливают под плиточным полом, используя стандартные процедуры укладки плитки, но некоторые могут быть установлены и под плавающим деревянным или ламинатным полом. Коврики рассчитаны на то, чтобы выдерживать вес типичного готового пола с раствором на основе портландцемента между матом и плиткой. Для дополнительной страховки проверьте свой пол в последний раз с помощью вольт-омметра после установки готового пола, чтобы убедиться, что не было нанесено никаких повреждений.

Ссылки

Писатель Био

Сарабет Асафф работала и писала об индустрии благоустройства дома с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат. Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка опирается на пейзаж»

1.Что такое лучистый пол с подогревом?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистые полы с подогревом представляют собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, поскольку их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше подходит для вас, см. «Теплый пол: электрический или водяной» подрядчик из Сан-Франциско Джефф Кинг из Jeff King & Co., член Директории архитекторов и дизайнеров Remodelista .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Несколько способов прогреть холодный бетонный пол

Q: Мы добавили в наш дом комнату, в которой есть только бетонная плита вместо пола. Зимой плита настолько холодная, что мы не можем использовать комнату. Как сделать комнату комфортной?

A: Холодные бетонные полы — довольно распространенная проблема, и есть несколько подходов к их утеплению.Некоторые из них дороги или непрактичны для некоторых домов. Одна из наиболее рекомендуемых систем требует рытья траншеи вокруг плиты снаружи до уровня ниже линии замерзания, которая в некоторых климатических условиях может достигать нескольких футов. Затем по периметру подошвы и плиты приклеиваются панели пенопласта. Для получения подробной информации об этом методе посетите веб-сайт http://www.eneergysavers.gov и поместите изоляцию фундамента «плита-на-уровне» в поле поиска. В некоторых штатах, где термиты представляют собой серьезную проблему, необходимо принять особые меры предосторожности при изоляции периметра плиты, поскольку термиты могут туннелировать через изоляцию, чтобы добраться до дерева.

Второй, довольно дорогостоящий метод — дооснащение плиты лучистым теплом.

Еще один метод, который может увеличить толщину пола на несколько дюймов, — это прикрепить пенопластовые изоляционные панели к поверхности пола и покрыть их чистовым напольным покрытием. Для получения информации об этих методах поищите в Интернете такие фразы, как «Модернизация лучистого отопления» и «Изоляция поверхности бетонной плиты».

Есть несколько методов, которые могут добавить некоторого комфорта в комнату при умеренных затратах, при условии, что плита не имеет проблем с влажностью.Один из них — положить панели Comfort Base производства Homasote Corp. на поверхность пола. Эти панели имеют толщину всего около 1/2 дюйма и достаточно малы (4 квадратных фута), чтобы с ними довольно легко обращаться. Накройте панели толстым ковром и подкладкой. Для получения дополнительных сведений посетите веб-сайт http://www.homasote.com и введите «Установка комфортной базы» в поле поиска. Пробковая плитка, как правило, толщиной около 1/2 дюйма, также может иметь некоторую изоляционную способность и добавлять комфорт полу.

Q: В моем доме есть комната, которая, кажется, никогда не нагревается.Думаю, ему нужна дополнительная изоляция, и к нему нужно правильно подключить систему отопления. Я не могу позволить себе делать и то, и другое. Что мне делать в первую очередь?

A: Если эта комната очень важна для вас, я бы посоветовал сначала включить в нее отопление. Но если весь дом недостаточно утеплен, вам, вероятно, будет лучше привести изоляцию в соответствие с современными стандартами. Вы не говорите, где нужна изоляция, но чердаки и полы обычно в первую очередь.

Q: Я спросил у компаний, занимающихся гидроизоляцией, цены на резервную батарею водоотливного насоса, и они оценили стоимость в 1500-2500 долларов.Должна ли батарея так дорого стоить? А как насчет резервного насоса?

A: Вы можете купить полную систему водоотливного насоса с батарейным питанием за 750 долларов или меньше, если она не установлена. Сюда входят аккумулятор, зарядное устройство, помпа и некоторые другие аксессуары. Я бы не стал рассматривать какие-либо действительно недорогие системы, некоторые из которых продаются менее чем за 200 долларов, но более качественные насосы должны справиться со своей задачей. Для получения дополнительной информации и источников используйте поисковую систему и слова «Системы отстойных насосов резервного питания».Установка не должна сильно увеличивать стоимость.

Quick Tip

Большинство мастеров знают ценность клейкой ленты для быстрого выполнения многих видов ремонта. Новая линейка клейких лент Scotch Tough Duct Tapes от 3M предлагает выбор превосходных клейких лент с уникальными характеристиками.

Пять Tough Duct Tapes включают ленту с «исключительной удерживающей способностью», ленту, которая не должна оставлять следов при снятии, прозрачную ленту, прочную всепогодную ленту и ту, которая отлично подходит для подвешивания полиэтиленовых листов и брезента. при покраске.

Пресс-секретарь заявила, что Tough Duct Tapes также «одобрены UL для использования в системах отопления, вентиляции и кондиционирования воздуха», что, по-видимому, означает, что их можно использовать в каналах отопления, вентиляции и кондиционирования воздуха — задача, с которой обычные ленты для воздуховодов не могут справиться без высыхания и отслоения. Ленты стоят дороже, чем обычная клейкая лента, но из-за особенностей они могут стоить дополнительных затрат. Источники и дополнительную информацию можно найти на сайте http://www.scotchtoughtape.com.

>> Свяжитесь с Джином Остином по адресу [email protected] или по телефону 1730 Blue Bell Pike, Blue Bell, PA 19422.

Biz News на свой телефон: отправьте сообщение BUSINESS на номер 37798, чтобы получить текстовые оповещения Biz News в свой почтовый ящик: BUSINESS MIDDAY Информационный бюллетень

Как установить теплый пол на существующую бетонную плиту

У меня фундамент из бетонной плиты, и я хочу установить поверх него ламинат. Могу ли я нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей электрических систем лучистого теплого пола, которые можно разместить непосредственно на существующей бетонной плите.Некоторые похожи на проволочную ограду, которую раскатывают по полу. Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным , — это системы, в которых горячая вода циркулирует через небольшие трубы под полом. Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол будет опущен.

Есть несколько производителей этого типа лучистого теплого пола.Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

• Прикрепите фанерный черновой пол к бетонной плите.
• Прикрутите направляющую с предварительно вырезанными канавками для пластиковых труб к фанерному основанию.
• Вставьте гибкую пластиковую трубку в направляющую.
• Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
• Установите деревянный или ламинатный пол поверх направляющей.

Удачи в вашем проекте,

Дополнительная информация

Предыдущая статьяКак удалить плесень и плесень с стиральных машин с фронтальной загрузкойСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Опираясь на свою 40-летнюю карьеру в области ремоделирования, Дэнни работал экспертом по благоустройству дома для шоу CBS The Early Show и The Канал погоды более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Система лучистого отопления цокольного этажа

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам. Природные свойства жилой площади в подвале существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для легкой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойники уменьшат угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимыми для незащищенных ног. Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технология постоянно развивается, чтобы повысить рентабельность лучистого отопления, установки и эксплуатации пола в подвале. Теперь системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Общие сведения о теплопередаче

Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход.Такой же вакуум образуется при остывании горячих углей.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым.Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Лучистое тепло

Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. Как только дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и использованию стекла потери тепла сокращаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. По достижении заданной температуры, установленной на термостате, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем лучистого обогрева полов являются жидкостными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

• Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией на два-четыре градуса разницы между температурами на уровне пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
• Чистый и здоровый — Устраняет сквозняки и предотвращает циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
• Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и наиболее возобновляемым источником энергии: усовершенствованной технологией солнечной энергии.
• Тихий — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
• Увеличенное жилое пространство — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
• Практические инвестиции — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует по гибкой трубке, проложенной через сеть над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим более старые мягкие медные или стальные трубки.

Гидравлические системы излучающего пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. PEX и резиновые трубки гибкие и менее подвержены коррозии при перекачивании нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается через трубопровод. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какую систему лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола превышает скорость передачи тепла через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, постоянство и устранение горячих и холодных точек значительно перевесит любые неудобства.

Надземные системы могут стать дорогостоящими и отнять много времени при модернизации. Часто существующий чистовой пол может потребоваться удалить и заменить впоследствии.Для подпольных систем требуется просверливание отверстий в балках пола, чтобы можно было пройти через них трубку из полиэтиленгликоля.

Разделы ниже должны помочь решить, какая система лучистого отопления пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к нанятому по контракту профессионалу. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления пола в подвале устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливая заподлицо с поверхностью панели.

Площадь и ширина панели зависят от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровыми покрытиями.

Подпольные системы

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к основанию черного пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта система панелей, которая считается панелью двойного назначения, сочетает в себе структурные требования к основанию пола и системе лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». Верхняя поверхность представляет собой панель с модульным рисунком канавок по центру. Панель предназначена для труб PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не самая экономичная или практичная для существующих подвалов, если только бетонная плита не нуждается в замене.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены бесшумной работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами

Теплый пол можно установить под деревянным полом, добавив тепла, исходящего от пола.

Важнейшие факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя для предотвращения проникновения водяного пара через бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены, чтобы предотвратить вымывание тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодных климатических условиях следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы

Затем в контурах между арматурным материалом бетона или поверх него в петле наматывают трубку

PEX, управляемую коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется укладывать половину армирующего материала на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Проверка герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить значительные хлопоты и время. Это включает в себя накачивание трубки до 50 фунтов на квадратный дюйм и оставление ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует позаботиться о том, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

• Природный газ
• Пропан (LP)
• Масло
• Уголь
• Дерево
• Электричество
• Тепловые насосы
• Земляные тепловые насосы
• Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.

Последние штрихи

После того, как вы определились с системой лучистого отопления подвального этажа и источником энергии, вы готовы к выбору последних штрихов. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород древесины.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться максимально комфортным и уютным дополнительным жилым пространством по экономичной цене!

Обновление

: почему бетон идеально подходит для теплых полов

С приближением холодных месяцев многие владельцы бизнеса задаются вопросом, как сделать свое пространство более комфортным для своих клиентов и гостей.Бетонный пол может быть красивым, особенно в таких местах, как отели, где гости зависят от комфорта помещения, но немного холодно, когда становится холоднее, но бетонные полы с подогревом могут иметь решающее значение

Менее дорогие варианты, такие как коврики, могут быть отличным выбором, если вы живете в не слишком холодном климате или ваши бетонные полы ограничены небольшой площадью, но они все равно могут быть немного неудобными для ваших гостей, если коврики по пальцам пересчитать. Лучшее решение — установить лучистое тепло под бетонным полом.Они просты в установке и улучшают ваше жилое пространство. Бетонные полы с подогревом — это вариант, который убережет ваших гостей от холода!

Система лучистого теплого пола излучает тепло вверх к поверхности пола. Говоря простым языком, представьте, что это плита, которая нагревает поверхность. В отличие от плиты, лучистые полы с подогревом не сильно нагреваются. Температура этих полов около нормальной температуры тела. Совершенно безопасно ходить босиком по поверхности этих полов.К тому же они помогают контролировать температуру в комнатах.

Есть два типа излучающих полов с подогревом: электрические излучающие полы и излучающие полы с горячей водой (гидронные). Вы можете установить трубы для циркуляции горячей воды или установленные под ними электрические нагревательные элементы для создания бетонных полов с подогревом. Электрические теплые полы состоят из электрических кабелей, проложенных на полу. Такие лучистые полы позволяют бетону нагреваться и сохранять тепло. Гидравлические теплые полы закачивают горячую воду в трубы и нагревают поверхность бетонных полов.Вы можете использовать термостаты для регулирования температуры в помещении. Оба варианта легко и просто установить.

Бетон — идеальный материал для теплого пола. Это естественный переносчик лучистого тепла из-за присущей ему тепловой массы. Когда вода или электрический ток нагревают пол, бетонные полы начинают излучать тепло наружу на поверхность.

Преимущества бетонного пола с подогревом.

Комфортный

Бетон с лучистым обогревом сделает вашу жизнь более комфортной.Ваши гости смогут насладиться отсутствием необходимости ходить по холодным полам. В каждой комнате в доме будет намного теплее и уютнее. Вы даже не заметите холодных пятен в доме.

Лучше качество воздуха

Если вы страдаете аллергией, астмой или другими проблемами с дыханием, лучистые бетонные полы с подогревом могут стать решением ваших проблем. В отличие от обычного домашнего отопления, здесь нет проникновения наружного воздуха. Лучистое отопление обеспечит более чистый воздух в вашем доме.

Зеленый

Вы хотите стать зеленым? Это не проблема с лучистыми полами с подогревом. Считается одним из самых энергоэффективных вариантов утепления дома. Он использует меньше энергии для обогрева вашего помещения, чем при принудительном обогреве воздухом. В большинстве печей используется ископаемое топливо, которое может загрязнять окружающую среду и воздух, которым вы дышите.

Если вы решили, что полированный бетонный пол подходит для вашего помещения, и вам нужна помощь в определении того, какая отделка вам нужна или как будет работать процесс укладки, позвоните нам сегодня, и мы поможем вам пройти весь процесс с самого начала. заканчивать!

Преимущества водяного теплого пола

Подогрев полов, также называемый лучистым подогревом пола, является тенденцией в современном экологическом строительстве, а также в ремонте.Под напольным лучистым обогревом подразумевается прокладка под полом труб, которые передают тепло в комнату посредством инфракрасного излучения и конвекции, заменяя принудительный или продуваемый воздух.

Современные системы распределения тепла, такие как радиаторы и воздуховоды с принудительной подачей воздуха, являются конвективными — циркулируя нагретый воздух через ограниченное пространство, они нагревают весь объем до желаемой температуры. Традиционные радиаторы необходимо нагреть до высокой температуры (от 149 до 167 градусов по Фаренгейту), чтобы эффективно нагреть комнату.Радиаторы нагревают в первую очередь ближайший воздух, поэтому в помещениях, отапливаемых радиаторами, возникают «точки холода». Радиаторы и системы принудительного воздушного отопления неэффективно циркулируют тепло и должны работать более длительные периоды для достижения уровня комфорта. Они втягивают холодный воздух через пол и направляют теплый воздух к потолку, откуда он затем падает, нагревая комнату сверху вниз.

Напротив, лучистое тепло равномерно распределяет тепло по всей поверхности пола, нагревая от пола вверх по всей комнате без каких-либо холодных пятен или духоты в обогреваемой области.Жители окутаны теплом, так как лучистый пол нагревает нижнюю половину комнаты. Лучистое отопление должно работать только при температуре 84 градуса по Фаренгейту или ниже, в зависимости от отделки пола, чтобы обогреть комнату.

Гидравлическое лучистое отопление

Существует два основных типа лучистого отопления: электрическое и водяное. В первом случае подогреваемые провода, проложенные в полу, излучают тепло вверх. Водяное лучистое отопление работает за счет нагрева воды, которая подается через коррозионно-стойкие полиэтиленовые трубы под полом.Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах термостаты регулируют температуру в помещении через каждый контур трубопровода с помощью зонирующих клапанов или насосов. Водяное лучистое отопление в целом более энергоэффективно, часто работает при более низкой общей температуре — в некоторых случаях до пяти градусов по Фаренгейту ниже — чем обычная система отопления.

Преимущества водяного лучистого отопления

1. Энергоэффективное отопление

   • Водяное лучистое отопление более эффективно, чем отопление плинтуса, и обычно более эффективно, чем воздушное отопление, поскольку оно устраняет потери в воздуховоде.
   • Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции.
   • Гидравлические системы потребляют мало электроэнергии. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников.

2. Работа без усилий

   • После установки теплый пол практически не требует обслуживания и имеет 30-летнюю гарантию.
   • Контроллеры нагрева Warmup обеспечивают наиболее эффективный нагрев либо автоматически, либо с помощью программируемого термостата для управления зонами.

3. Без воздуховодов

   • Для правильной работы систем лучистого отопления не требуются воздуховоды.
   • Если в здании есть центральная система кондиционирования воздуха, нет необходимости использовать ее круглый год. Воздуховоды, которые не используются большую часть года, изнашиваются медленнее и не требуют серьезного ухода.

4. Бесшумный

   • Системы лучистого отопления полностью скрыты в бетоне, без вентиляционных отверстий, плинтусов или настенных радиаторов.
