Фундамент под распашные ворота своими руками

Монтирование распашных ворот сложностей не вызывает, поэтому многие предпочитают выполнять эту работу самостоятельно. Главным в установке таких ворот является не закрепление створок, как многие думают, а именно фундамент. Необходимо точно соблюсти схему фундамента под распашные ворота, это залог долговечности ворот и удобства пользования ими. Фундаментные работы являются довольно простыми.

Сам фундамент состоит из двух столбов. Важно установить их на правильную глубину. Достаточной является глубина 1-1,5 метра. Существует заблуждение, что установка столбов на 0,5 метров вполне приемлема. Но это не так, вне зависимости от того, из какого материала изготовлены столбы (металл, бетон), при смене сезонов будет происходить смещения грунта, и это вызовет движение всей конструкции. Особенно важно соблюдать глубину ямы в местности, где грунтовые воды проходят близко к поверхности земли.

Тяжелее всего работать с пучинистым грунтом, смена сезонов негативно отражается на нем, агрегатное состояние меняется, переходя из твердого в талое и наоборот.

Изменение состояния ведет к существенному увеличению или уменьшению его объемов, от чего нагрузка на столбы повышается в разы.

По мнению большинства экспертов, лучше вообще воздержаться от установки фундамента на подобной местности. Если избежать этого нельзя, ямы для фундамента надо рыть более глубокие – на 1,5-2 метра, а сушить раствор не менее 28 дней. Такие меры предосторожности помогут уберечь столбы от возникновения трещин, которые могут достигать до 1-2 см и вызывать разрушение материала.

Установка фундамента

Перед тем как начинать установку, стоит изучить геологические особенности местности и проконсультироваться у специалиста по поводу материала столбов, возможностей их сопротивления изменениям в структуре почвы. Следующий этап – установка фундамента.

Для этого необходимо:

  1. Вырыть ямы по 1-2 метра (в зависимости от типа почвы). Ширина ям со всех сторон должна превышать ширину столбов на 10 см.
  2. Засыпать на дно ямы битый кирпич или гравий. Можно залить яму бетоном.
  3. По стенам ямы расположить листы рубероида, он обеспечит гидроизоляцию.
  4. Опустить столбы в ямы, обязательно при этом учитывая, что расстояние от нижней рейки до земли не должно быть меньше 10-15 см (необходимо для учета снежного покрова). Петли столба обязательно должны смотреть на другой столб.
  5. Положить сверху камни для того, чтобы столб стоял устойчиво и не качался в процессе бетонирования.
  6. Забетонировать основания, используя при этом вертикальные подпорки. Снять их можно через 2-3 недели. Консистенция бетона должна быть похожа на густую сметану. Заливается яма до самого верха.
  7. Если вы вырыли разные по глубине ямы или использовали столбы разной длины, то последние можно по окончании работ подровнять, срезав выступающие части.

Перед тем как бетон застыл, проверяется соответствие горизонтальных и вертикальных размеров столбов, для проверки используются рейки. Они не потребуются, если вы заранее правильно распределили разметку. Если для распашных ворот вы используете створки, высота которых превышает 2 метра, а вес – 200 кг, между столбов необходимо залить ленточный фундамент. Он способен усилить конструкцию ворот и препятствовать их расшатыванию при смене сезонов. Таким образом, выполнять работы по установке фундамента можно самостоятельно, главное при этом, — подходить к работе ответственно.

Фундамент для ворот своими руками

Фундамент для ворот востребован в тех случаях, если конструкция последних имеет большие габариты и вес, а в процессе эксплуатации на них будут воздействовать высокие механические нагрузки. В первую очередь это касается автоматических откатных ворот, которые в настоящее время пользуются повышенным спросом среди потребителей. Их створки ходят вдоль роликовых опор (кареток). Последние устанавливаются с левой или правой стороны от проема, и как раз под ними будет располагаться фундамент. Он воспринимает основную часть статических и динамических нагрузок, поэтому к его строительству следует подойти со всем старанием и ответственностью.

Конструктивные особенности бетонного основания

Первая, и самая главная заключается в том, что длина фундамента должна быть равна половине ширины проема. Это означает, что если ваши ворота имеют 4-м размер, то нужно чтобы основание имело длину 2 м. Также следует помнить о том, что ширина последнего должна быть не меньше 400-500 мм. Именно такой размер позволяет надежно и без лишней траты материалов разместить роликовые каретки.

Вторая особенность – глубина фундамента должна быть максимальной. Необходимо, чтобы его низ находился на 200 мм ниже уровня промерзания почвы. Дело в том, что помимо нагрузки от самих ворот основание будет воспринимать давление движущихся грунтовых слоев. Поэтому если оно будет недостаточно углублено, через несколько лет его обязательно поведет, и ворота перестанут нормально функционировать. Чтобы этого не случилось, в качестве основы фундамента используется закладной элемент – металлическая конструкция, которая повышает сопротивляемость бетона силам, возникающим при движении слоев почвы. В этом и заключается третья особенность фундамента для откатных ворот.

Важно знать! Для изготовления фундамента необходим цемент ниже 500-й марки. При этом доля песка в растворе не должна превышать 30%, а щебень или гравий необходимо выбирать более мелкий, что обеспечит достаточную плотность готового бетона.

Подготовка к строительству

Изготовление бетонного основания под откатные ворота проводится в несколько этапов:

  1. Подготовка территории.
  2. Изготовление закладного элемента.
  3. Изготовление котлована под фундамент.
  4. Прокладка электрических и других инженерных коммуникаций.

Предположим, что линия промерзания почвы находится на глубине 80 см. Тогда высота бетонного основания для ворот должна составить минимум 1000 мм. Итак, у нас есть все необходимые размеры, поэтому можно приступать к рытью котлована. Стоит делать это в ясную погоду, как минимум за 3-4 дня после дождя. При этом необходимо проследить за тем, чтобы не был затронут фундамент опорных столбов, которые обозначают проем ворот, а также ленточного основания забора, если таковой имеется.

Котлован под фундамент для ворот

В процессе подготовки котлована можно заняться изготовлением закладного элемента. Он имеет П- или m-образную форму (выбор зависит от свойств грунта, финансовых возможностей и желания владельца ворот) и состоит из арматуры толщиной 12-14 мм и горизонтального швеллера шириной 200 мм. Все элементы закладного элемента должны быть надежно скреплены между собой с помощью сварки. Арматурная схема может быть любой. Главное, чтобы она обеспечивала надежность фундамента в процессе эксплуатации.

m-образный закладной элемент

Например: Спинка швеллера должна быть расположена строго горизонтально и на одном уровне с дорожным полотном. Закладной элемент полностью погружается в бетон, иначе при работе ворота будут шуметь. Предварительно в швеллере необходимо выполнить отверстия в местах, где будут располагаться роликовые каретки. Последние монтируются к основанию не только сваркой, но и посредством болтовых соединений, что обеспечивает повышенную надежность в эксплуатации.

Закладка бетонного основания

Если котлован и закладной элемент готовы, пора начать заливать фундамент под ворота. На дно ямы необходимо уложить 10-15 сантиметровую песчаную подушку, которая требует тщательной утрамбовки. Далее в яму опускается закладной элемент, который нужно надежно зафиксировать, предварительно проконтролировав соответствие горизонтальному уровню.

От глубины установки армирующей конструкции, а, вернее, от линии размещения спинки швеллера зависит высота зазора между полотном ворот и дорожным покрытием. После высыхания бетона его можно будет отрегулировать только в сторону увеличения с помощью роликовых кареток. Поэтому если вы не хотите, чтобы ваши ворота торчали над въездом, а под ними легко проходила средняя по величине собака или другая живность, следует проконтролировать этот параметр при установке закладного элемента.

К подготовке бетона следует отнестись со всей ответственностью: масса должна быть однородной, что обеспечит равномерное высыхание. Лучше всего для ее подготовки подходит небольшая бетономешалка. Впрочем, можно мешать раствор и вручную, однако тогда процесс станет более трудоемким и растянется по времени. Заливку бетона необходимо производить послойно, попутно утрамбовывая его с целью устранения воздуха, заподлицо со спинкой швеллера.

Дополнительно: Специалисты рекомендуют заливать бетон в несколько приемов. Это обеспечит более качественное «схватывание» раствора. В первый котлован заполняется приблизительно на 2/3 глубины. После этого ему следует дать настояться на протяжении 1-3 дней в зависимости от климатических условий.

Готовый фундамент под откатные ворота

Не следует забывать о том, что для обеспечения комфорта на территории въезда понадобиться освещение. Кроме того, если даже ваши ворота вначале будут открываться вручную, то вполне возможно, что через некоторое время вы захотите подключить автоматику. Поэтому устанавливая фундамент для ворот своими руками еще перед бетонированием нужно позаботиться об электрических коммуникациях. Прокладывать их следует в специальных гофрах или, что намного более практично, в металлических трубах. При этом основные электрические узлы необходимо вывести наружу в удобных для доступа и подключения оборудования местах.

Монтаж откатных ворот

Источник: http://rusograda.ru/zabory/fundament-dlya-vorot

Откатные ворота

Как сделать фундамент под ворота или откатные ворота? Вроде бы конструкция не такая ответственая, но слишком уж много покосившихся заборов и треснувших лент. Вот соседи забивали трубы под опоры — через год-два стало видно, что косятся. Другие сделали фундамент под забор из бетонных столбов на 1,5 метра, а третьи залили под забор ленту — вроде не плохо, но пришла морозная зима и уже видно, что столбы начали вылезать, а лента потрескалась. В чём же причина?

Какой фундамент должен быть заглублён сильнее: легких ворот или тяжелого дома?

По логике многие могут подумать, что для тяжелого дома, но это далеко не так. Во время сезонного движения грунта, когда он промерзший, расширяется и поднимается вверх, грунту гораздо проще справиться с лёгкими воротами. В то время как тяжелому дому проще частично или полностью уравновешивесить силы морозного пучения.

Из-за морозного пучения грунта воздействующего на боковую поверхность традиционной бетонной  опоры под ворота даже заглубление на 1,5 метра не гарантирует, что она не будет перемещаться!

Что же придумать под опоры, если фундаменты под заборы для нашего климата нужны сложнее, чем для домов, чтобы они долго служили?

Винтовые сваи для лёгких конструкций

Теперь в стандартный набор фундаментов вошли винтовые сваи для ворот и заборов, с помощью которых экономично решаются сложности связанные с сезонным движением грунта. Они используются и под опоры забора, и как фундаменты серьёзных сооружений.

Лопасть винтовой сваи, находящаяся ниже глубины промерзания, работает, как анкер и не позволяет силам морозного пучения выдёргивать сваю из грунта.

Винтовые сваи делают стабильной конструкцию забора.

Это очень важно для откатных ворот, чтобы конструкция не перекосилась при движении грунта.



Фундамент забора имеет свои особенности

Фундаменты для откатных ворот отличаются от фундаментов домов. Все сваи дома жестко связаны между собой и представляют единое целое. Забор, главным образом, представляет собой линию, которая дополнительно ничем не поддерживается в поперечном направлении. Поэтому особенное внимание нужно уделить горизонтальной стабильности, чтобы ворота не клонились поперёк основной линии под действием ветра или тяжести забора.

Бетонный фундамент для забора не выдержал

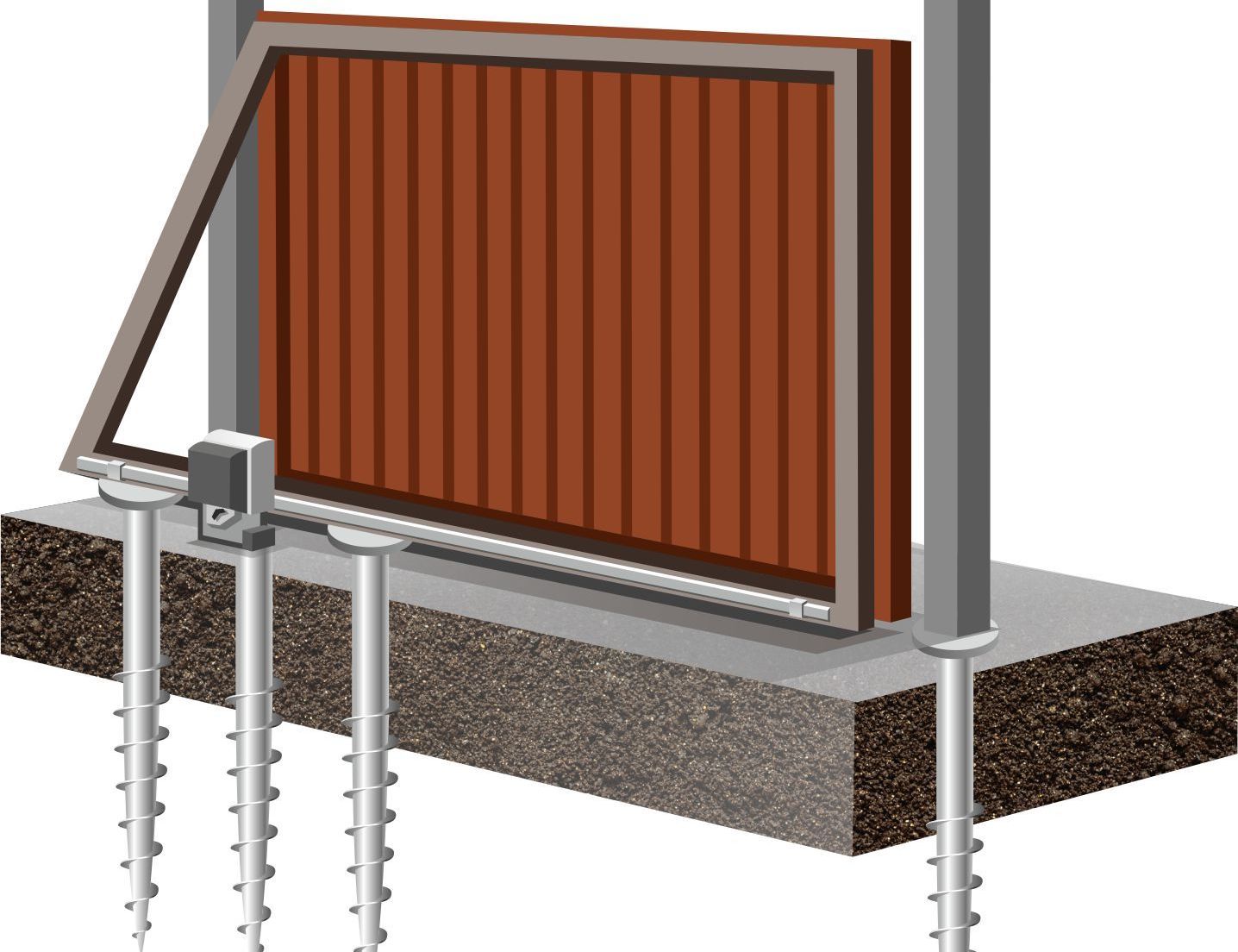

Фундамент под откатные ворота на сваях

Для выяснения конкретной конструкции опоры под забор потребуется предварительное исследование грунта и схема расположения забора. Наш завод винтовых свай решит все ваши проблемы!

По всем вопросам обращайтесь по многоканальному телефону +7 (812) 448-08-99

Начните работать с нами прямо сейчас! Это просто, понятно и приятно, можете проверить!

Рассчитать стоимость откатных ворот

Рассчитать стоимость распашных ворот

Фундамент под ворота. Фундамент под ворота: делаем самостоятельно


Дача и Дом — Фундамент под ворота

Фундамент под ворота

Автор: Андрей Дачник

«Двор без ворот, что без прясел* огород» — говорили на Руси. В русской мифологии ворота играют важную роль, символизируя предел между освоенным и безопасным пространством и чужим, опасным внешним миром. Открыть ворота — значит вступить в контакт с внешним миром. Пройти через ворота — значит перейти в другой мир, в другое состояние. Не случайно с воротами на Руси связано много свадебных и похоронных ритуалов. По старинной славянской традиции в воротах разжигали костры в Чистый четверг, на Пасху, в Юрьев день, на свадьбу и на похороны.

В этой статье мы рассмотрим, как сделать ворота на даче своими руками. Помните, что ворота определят ваш способ контакта с внешним миром, а люди будут судить о вашем характере по виду ваших ворот.

* Прясла — приспособление для сушки сена из жердей.



Многие думают, что главное в воротах — это сами ворота. На самом же деле, как это часто бывает, основа качественых ворот скрыта от взглядов под землей. Это фундамент для столбов ворот.

Основная ошибка, которую совершают самостройщики или строители-шабашники при строительстве ворот — это недооценка серьезности конструкции и легкомысленное отношение к проектированию и постройке фундамента для ворот. Между тем, именно качество фундамента определяет качество и срок службы ворот в вашу усадьбу. Подходить к устройству фундамента для ворот надо столь же тщательно, как и к фундаменту для дома. С точки зрения условий эксплуатации, ворота являются даже более сложным сооружением, чем дачный дом. Столбы ворот испытывают динамические боковые изгибающие нагрузки от движения створок ворот и сильные ветровые нагрузки. Точно также как и на фундамент зданий, на фундамент ворот воздействуют силы морозного пучения. Это нагрузки сжимающие, растягивающие (за счет сил морозного сцепления) и поднимающие. Однако в отличие от дома, ворота — это легковесное сооружение, которое гораздо хуже противостоит силам подъема грунта. Исходя из вышеизложенного, фундамент ворот должен быть способен противостоять силам морозного пучения, должен удерживать столбы ворот от перекосов, кренов и опрокидываний. Поскольку ворота чаще всего состоят из двух створок, чрезвычайно важно, чтобы на протяжении всего срока эксплуатации створки ворот находились в проектном положении, без перекосов. В противном случае ворота могут перестать закрываться или будут выглядить неэстетично — с воротинами, находящихся в разных плоскостях.

Для решения проблемы сохранения соосности воротных столбов лучшим решением является устройство единого фундамента для обоих воротных столбов с подземной связью в виде монолитной железобетонной балки. Для противодействия ветровым, динамическим нагрузкам, эксцентритету и силам морозного пучения лучшим решением является устройство свайного фундамента, заложенного на глубину больше глубины нормативного промерзания грунта в данной местности.

Сваи фундамента жестко связываются с монолитной железобетонной балкой (подземным ростверком). Конструкция фундамента ворот может быть связана с фундаментом забора жесткой связью, гибким сочленением или вообще не связана, в зависимости от конструкции забора и условий его эксплуатации. Фундамент для забора выполняется в зависимости от вида забора и грунтовых условий в виде малозаглубленной ленты, в виде низкого (заглубленного в землю) ростверка на сваях, либо в виде высокого (висящего над землей) ростверка на сваях. Арматурные связи (анкеровка) сопрягаемых элементов фундамента обеспечиваются с помощью Г- и П-образных хомутов, как показано на схеме ниже:

Наиболее надежным конструктивным решением, выдерживающим большие нагрузки является решение В: монолитные железобетонные столбы, жестко связанные со сваями и подземным ростверком. Армируется столб для ворот точно также как колонна или свая. Варианты А и С с армированием профильной трубой сечением 80 на 80 мм — являются компромиссными решениями. Решения с несьемной опалубкой из кирпича или газобетона являются менее надежными при малом сечении железобетонного сердечника столба и недостаточном армировании. Профильную трубу сердечника для предупреждения коррозии следует заполнять подвижным бетонным раствором, укладываемым с вибрацией. Даже при выполнении столбов с несъемной опалубкой лучше армировать сердечник как колонну, то есть 4-мя стрежнями арматуры А400-А500 d14-d20, связанной в каркас с помощью поперечных хомутов. Каркас столба должен быть связан с арматурой сваи путем нахлеста не менее 60d арматуры.Для снижения скорости коррозии бетона свай и ростверка, эти бетонные конструкции изолируют от агрессивных фактров грунта с помощью гидроизоляции. При возможности грунт под ростверком утепляют с помощью ЭППС толщиной 5-10 см. Утепление грунта на расстояние по 1,5 метра в стороны от ворот сможет снизить глубину промеразния грунта и уменьшить силы морозного пучения.

Ключевые значения для элементов конструкции фундамента ворот:

Параметр

Значение

Глубина заложения свай

Больше глубины промерзания грунта

Мнимальный диаметр буровой сваи

30 см

Минимальный размер грани квадратной сваи

40 см

Толщина слоя щебня втрамбованного в грунт в основании буровой сваи

10 см

Минимальная толщина слоя утрамбованного песка в основании сваи

10 см

Минимальная толщина бетонного основания сваи

15 см

Минимальный диаметр арматуры для армирования фундамента

12 мм

Минимальное число стержней для армирования сваи или столба

4

Максимальный шаг поперечной арматуры (хомутов) свай

40 см (20 см в основании и в голове сваи)

Минмальной диаметр поперечных хомутов

6 мм

Минимальный диаметр арматуры для армирования столбов

14 мм

Максимальный шаг поперечной арматуры (хомутов) столбов

15 диаметров стержневой арматуры

Длина нахлеста Г- и П- образных хомутов для анкеровки

50 диаметров стержневой арматуры

Минимальная высота и ширина подземного ростверка

40 см

Минимальная марка бетона для свай

М300

Минимальная марка бетона для столбов

М200

Величина защитного слоя бетона для арматуры фундамента

5-6 см

Величина защитного слоя бетона для арматуры столба

4 см

Минимальная глубина заделки профильной трубы сердечника столба в фундамент

1 м

Вашему вниманию предлагается рассказ о том, как мы строили ворота на даче своими руками по методу несъемной опалубки из газобетона.

Очень многие домовладельцы в России почему-то предпочитают заборы и ворота с калитками из сварных железных конструкций, покрытых  металлопрофилем. На западе подобные решения для оград и ворот встречаются в основном на объектах промышленного назначения или на временных конструкциях. Вокруг жилых домов заборы из металлопрофиля можно увидеть только  бедных кварталах или в совсем «плохих» районах. За рубежом есть и эстетичные ограды из металлических панелей, которые, однако, на первый взгляд трудно отличить от традиционных деревянных.

Поскольку эстетика дешевых на вид промышленных оград не сочетается с атмосферой участка для отдыха души и тела, мы решили выбрать для постройки забора и ворот более традиционные материалы для загородного строительства: камень и дерево.

Участок раположен на трофяном грунте с глубиной залегания торфа 2 метра. Поэтому фундаментом для забора и ворот с калиткой послужит свайно-ростверковый фундамент. Под сваи под ростверк забора мы бурили скважины диаметром 30 см. Дно скважины располагается на минеральном грунте (тип свай — свая стойка). В дно скважины втрамбован слой щебня фракции 20-40 мм толщиной 10 см. Несъемная опалубка сваи выполнена в виде рубероидной рубашки поверх стальной оцинкованной сетки.

Количество стержней арматуры  — неправильное! Минимально допустимое количество стержней — 4 штуки. Минимальный диаметр арматуры — 12 мм. Арматура выпускается для жесткого сопряжения с ростверком забора.

Под заборные столбы отлиты сваи на бетонных плитах толщиной 15 см. Сечение сваи 40 х 40 см. В случае строительства железобетонного столба для ворот, арматурный каркас столба должен быть замоноличен в сваю и ростверк на величину равную 60 диаметрам арматуры. Для арматуры диаметром 14 мм это 60 х 1,4 см = 84 см. Поверхность сваи выравнивается и покрывается гидроизоляцией. Закрепляем проволокой арматурные закладные для основания петель калитки или забора.
Мы собираем столбы на основе остатков блоков газобетона нестандарного размера. Газобетонная оболочка выступает в виде несъемной опалубки.

Столбы мы строили давно и неправильно: вместо проволоки должна быть использована  арматурная сетка, а вся опалубка выложена до верху. Проволоку можно использовать для предупреждения распирания блоков бетоном при укладке. Только после того как клей схватится бетон укладывается в опалубку.

Установку каждого блока газобетона проверяем по уровню.

Наш оригинальный столб калитки поднимается ввысь.

Наконец столбы выложены. Наносим грунтовку, базовый слой штукатурки по сетке из стекловолокна и штукатурим столбы вместе с забором.

Столбы для калитки урываем кровельками из цементно-песчаной черепицы. Калитку собираем из доски лиственницы.

Вариант исполнения заборного столба из кирпича с бетонным сердечником вокруг профильной трубы. По этой же технологии можно возвести столбы для ворот из бутового камня.
Еще одни столбы для ворот с калиткой на основе несъемной опалубки из газобетона. Столбы для ворот в этом варианте укрыты кровельками из досок по наплавляемой гидроизоляции.
К выпускам закладной арматуры привариваются стальные площадки и петли для каркаса калитки и ворот. Места сварки нужно прикрывать стальным листом, иначе портится штукатурка. Каркас окрашивается Хаммерайтом прямо по ржавчине. Отечественные краски по ржавчине применять не рекомендуется — их «стойкости» хватает на 2 года. По стальному сварному каркасу из профильной трубы нашиваются доски ворот. Доски обработаны тремя слоями антисептика и дополнительно лакированы.
Вид калитки и ворот до окончательной обработки деревянных досок.

Детали отделки и фурнитура придают калитке и воротам уют и характерный внешний вид.

www.dacha-dom.ru

Фундамент под ворота

Не много людей даже знают о том, что существует и фундамент для ворот. Большая часть людей предполагает, что под ворота фундамент или не делается совсем, или это что-то лишнее, незначительное. Давайте разберемся. При установке ворот своими собственными руками, желательно следовать нескольким умным советам, которые основаны на опыте строителей. При этом, ситуация не очень удобна, связано это с тем, что сам процесс изготовления и установки ворот, как правило, рассматривается очень односторонне, или с точки зрения сварщиков металлоконструкций, или с точки зрения строительных специалистов.

При этом важнейшие элементы конструкции могут никого не заинтересовать, так как, сварщиков не интересуют тонкости строителей, им больше интересно где, к примеру, можно приобрести балку и другие материалы, а сами строители могут не понимать, что нужно сделать при строительстве забора, чтобы потом, после них, оставались удобные условия работы. Почему это происходит? Причина проста — заборные въездные ворота, это стык двух разных типов работ: каменщика и сварщика, здесь описано подробно. Причём простая разбивка строительства забора на отдельные части, может даже и не предполагать совместную работу каменщика и сварщика, они могут даже не встретиться.

Сварщик металлоконструкций, который изготавливает ворота своими руками, как исполнитель сварочных работ приходит на объект тогда, когда забор уже построен и столбы для ворот установлены. В принципе, это правильно, по той причине, что пока столбов нет, сварщик не может даже ничего измерить. Не понятна ни ширина ворот, ни высота их.

А каменщики оканчивают кладку кирпича и уходят на другой объект, ещё до того, как сварщик приходит к забору со столбами. Это тоже верно, ведь делать им уже нечего, их работа завершена. Заказчик работу принимает, проверяя вертикальность столбов, ровную кладку рядов кирпичей в горизонтальные линии, толщину и равномерность швов и другое.

Но из-за такого разрыва, при смене специалистов разного профиля получается, довольно часто, много важных нестыковок, а найти виноватого — трудно. В принципе, строительством забора должен командовать опытный прораб, или же заказчик должен иметь правильный проект постройки забора из кирпича. И в этом проекте должны быть отражены важные элементы конструкции — армирование столбов и взаимосвязанные с ними работы, по строительству фундамента под ворота.

Но этого чаще всего и не бывает. Считается, что каменщики и так знают, как именно надо класть столбы. А сварщикам вообще все равно, какая внутри столбов конструкция. Крайним будет заказчик, когда столбы поломаются и получится, что и ворота надо установить заново и кладку столбов для забора надо новую делать, предварительно всё разобрав и построив, наконец, фундамент для ворот.

o-cemente.info

Фундамент под ворота: делаем самостоятельно

Фундамент под ворота: делаем самостоятельно

Ворота – лицо! Вашего гаража, участка, личной территории. Они должны быть и красивыми, и удобными в использовании. Безотказными, современными, функциональными и безопасно-неприступными.

И чтобы никогда не отказывали. Откатные ворота уже отвечают всем необходимым требованиям, поскольку технологии их производства продвинулись далеко вперед. Убраны все неполадки и конструктивные ошибки.

Вот и вы – тоже их купили, и хотите поставить. С чего начать? Нужно устроить фундамент для ворот, иначе после установки они сразу «лягут».

Автоматические откатные ворота

Монтаж ворот проектируется с основания под роликовые опоры. При монтаже и установке откатных ворот или шлагбаумов основной момент – качественное проектирование, начерченная на ворота откатные схема фундамента – и, собственно, устройство бетонного основания, предпочтительно с армированием. При этом и фундамент должен быть наглухо соединен с самой несущей конструкцией, к которой потом будут крепиться все прочие элементы.

Думаете, все так сложно?

Простейшее исполнение

Важно!

Пример приводится для конкретного случая, который может подойти не ко всем ситуациям. Однако, случай типовой, поэтому подлежит поголовному рассмотрению. Возьмем классический «пользовательский» вариант фундамента под откатные ворота, для которого есть алгоритм устройства, простейшие материалы, минимум работ и невысокая цена.

Армирование будущего фундамента

Это будет стальной швеллер, вмонтированный в армированное бетонное основание. Представим себе процесс в упрощенном виде, чтобы перестать бояться технологии:

  1. Сбоку от будущего проема ворот, там, где будет располагаться так называемая «откатная зона», вплотную по забору отрывается небольшая траншея. Параметры определяются вашей конструкцией, это примерно будет метр в глубину и около 40 см в ширину. Длину траншеи рассчитывайте по «хвосту» конструкции, то есть, по противовесу, это примерно 40-50 % от всей ширины ваших ворот.
  2. Массивный стальной швеллер шириной 16-20 см вымеряется по длине, пилится по размерам траншеи. Снизу к полученному элементу варится несколько арматурин или стальных прутков 8-12 мм диаметром. Это обеспечит «непоколебимость» основы, поскольку арматура будет наглухо заделана в бетон.
  3. Готовую конструкцию погружаем в отрытую траншею, при этом ее необходимо выровнять в горизонт (строго!) по строительному уровню. Иначе будут проблемы с функционированием механизма. Своими руками выставить сравнительно тяжелую основу будет проблематично, поэтому нужно заручиться поддержкой соседа или родственника. Используйте кирпичи или камни, чтобы подкладывать из под них конструкции. Учитывайте, что швеллер своей верхней полкой, по которой будут ездить роликовые опоры, должен располагаться вровень с дорожным покрытием в самом проеме, будь то асфальт, плитка и прочее.
  4. Котлован или траншею с зафиксированным в ней по уровню швеллером заливаем бетоном примерно на сантиметр ниже верха швеллера.
Дополнение исполнения

Данная конструкция предполагает наличие уже готовых краевых столбов забора, к которым будут крепиться ворота вместе с механизмом.

Если вы столбы еще не поставили, имеет смысл рассматривать вариант, когда устанавливаются винтовые фундаменты для откатных ворот, и тогда важными и ведущими элементами можно сделать те самые ввинчивающиеся краевые столбы. Но ленточный фундамент, все же, будет предпочтительнее, даже одновременно с установкой столбов забора.

Монтаж ворот «с листа»: столбов еще нет

Совет!

Некоторые самодеятельные мастера кроме уже установленных столбов делают еще одни, дополнительные. И потом к ним крепят верхнюю скобу конструкции, которая с роликами. Это рациональным можно считать в двух случаях: когда ваши имеющиеся опоры от забора очень хлипкие, либо когда ворота очень массивные и нуждаются в дополнительном укреплении. И еще для перспективы хорошо, если в ближайшее время запланировано менять забор вместе со столбами.

При всех остальных ситуациях ставить дополнительные столбы не нужно, это лишняя трата средств и собственных сил. Это осложнение монтажа и серьезное ухудшение эстетичности внешнего вида.

Техническая составляющая

Техпроцесс почти для всех способов устройства фундамента для ворот можно уложить в типовой алгоритм:

  1. Определение размерности составляющих.
  2. Разметка траншеи или котлована.
  3. Выемка грунта.
  4. Подготовка составляющих по размерам.
  5. Армирование и установка закладных деталей и элементов.
  6. Собственно заливка фундамента, то есть, бетонирование.
Условия соответствия нагрузкам

Важно!

Обязательно уделить особое внимание надежности крепления арматуры к закладному швеллеру. Арматурные прутья, которые вы вводите в бетонный фундамент, будет связывать массив и основной несущий швеллер. Об этом вам выдаст информацию любая инструкция по установке несущих конструкций – закладные элементы должны качественно крепиться в месте заделки!

Общая конструкция

Учитывайте при подготовке и монтаже, что во время максимального открытия створок ворот на закладной швеллер нагрузка возрастает максимально, поэтому край должен быть хорошо установлен и закреплен. То же относится к нагрузкам во время почти полного закрытия створок. Почти – потому что сила до того как кольцевой ролик зафиксируется в ловушке, будет самой большой, а при его спокойном положении в ловушке – минимальной. Для полного понимания действия сил при попадании ролика в ловушку нужно посмотреть соответствующие фото.

А еще лучше – поступить университет и сдать теоретическую механику. Поэтому стоит поверить специалистам, и максимально укрепить именно данные места конструкции.

Самая большая нагрузка во время работы ворот будет приходиться на нижнюю постель швеллера, то есть, на основание. Сходные по величине усилия будут также приложены в месте крепления швеллера к бетонному фундаменту. В отдельных, частных случаях во время открытия большой створки разгрузочный ролик не контактирует с поверхностью опоры, приподнимаясь под действием неравномерно распределенной массы конструкции.

Тогда вся сила концентрируется именно на несущем швеллере. В этом состоянии конструкция нагружается точечно, местные усилия определяются материалом створки и длиной откатных ворот (шириной проема).

К чему такие технические характеристики? Для подбора материалов:

  • Проволока, например, в качестве прутиков для арматуры не подойдет, если ее диаметр меньше 8 мм;
  • В качестве основных материалов для бетонной массы используем готовый раствор строительного бетона М350, купленный на производственной базе;
  • Или, для самостоятельного замешивания – портландцемент марки не ниже М500;
  • И твердые породы, желательно скальные, для наполнителя. Отлично подходит гранитный щебень, его можно свободно купить у железнодорожников при демонтаже или ремонте ж/д путей. Только продают они его грязным, так как для них этот материал – вторичный. Вам нужно будет сделать ему «ванну», то есть, промыть в большом количестве воды.

Вариант с фундаментными блоками

Для еще большего понимания: обозначение (маркировка) бетона или цемента – это показатель выдерживаемой на 1 квадратный сантиметр нагрузки на сжатие. Гранитный щебень или гравий в качестве наполнителя еще придают бетону дополнительные высокие показатели морозоустойчивости, что для открытого фундамента под откатными воротами будет очень нужно.

Ведь это не основание дома, которое утеплено и гидроизолировано, да еще сверху «прижато» жилым теплым зданием. Бетонный фундамент под воротами постоянно открыт, подвержен воздействию низких температур. Низкие показатели морозостойкости обеспечат вам его выкрашивание после первой же зимней эксплуатации.

Почему еще нужна высокая морозоустойчивость? Потому что при нашем веселом климате фундамент будет «вымочен» насквозь, воде абсолютно все равно, что он бетонный. Основание, пропитанное осенней влагой, при минусе зимних температур будет распираться изнутри – для этого и высокая прочность, чтобы противостоять внутренним силам.

Нужно выбирать цемент с высоким числом F на маркировке, так как «F» — это и есть показатель морозоустойчивости. А еще дополнительный критерий выбора – показатель W, обозначающий водонепроницаемость затвердевшего цемента. Разумеется, чем выше F и W, тем лучше нам подходит материал.

По материалам сайта: http://komfortnyeokna.com

fix-builder. ru

Откатные ворота на бетонном фундаменте, цена с установкой под ключ в Москве и Московской области

Мы предлагаем большой выбор откатных ворот от производителя с установкой на бетонном фундаменте. Популярность традиционного бетонного фундамента высока из-за его простоты и надежности, несмотря на трудоемкость работ. Такой фундамент прочен, поскольку бетонная заливка фундамента под откатные ворота и металлический каркас (швеллер) конструктивно связаны в одно целое.

Для устройства монолитного основания необходимы подготовительные грунтовые работы. Закладной элемент укладывается в траншею глубиной 1,5 — 1,8 м и шириной 0,5 м.

В случаях, когда это возможно, мы делаем привязку к ленточному фундаменту.

Швеллер 200 мм закладывается вплотную к столбу и устанавливается в один уровень с дорожным покрытием, на нулевой отметке. Если покрытие только планируется (асфальт, плитка) мы учитываем это при возведении фундамента.

Все подготовительные работы с последующим бетонированиям наши специалисты проводят за один день. Рассчитайте стоимость заказа с помощью нашего онлайн-калькулятора!

Мы предлагаем ворота для различных объектов — от дачных вариантов и загородных коттеджей до промышленных предприятий и крупных складских комплексов.

Если Вы хотите установить откатные ворота недорого и в кратчайшие сроки обращайтесь к нам!

Наш менеджер поможет Вам ответить на вопрос, какой фундамент для откатных ворот лучше подходит именно под Ваш вариант, и оформить заявку.

Компания «Воротные системы» производит откатные ворота, используя высококачественные комплектующие ведущих торговых марок — Дорхан, Алютех, Херман. Для жителей Москвы и Подмосковья —бесплатные замеры и доставка. Осуществляем в комплексе сервисные услуги, гарантийное обслуживание, ремонт. Гарантируем быструю и качественную установку. Мы принимаем заказы круглосуточно. Все работы проводятся в максимально удобное для Вас время с учетом индивидуальных пожеланий.

Еще фотографии

Вы выбрали на сумму i

Добавить еще товар

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Алюминиевые системы», расположенному по адресу 121596, Россия, г. Москва, ул. Горбунова, д. 2, стр. 3 согласие на обработку:

  • персональных данных, сбор которых ООО «Алюминиевые системы» осуществляет при использовании сайта в сети «Интернет» https://www.vorota365.ru: IP-адрес, информация из cookie, информация о браузере пользователя (или иной программе, с помощью которой осуществляется доступ к https://www.vorota365.ru), время доступа, адрес запрашиваемой страницы сайта https://www.vorota365.ru, адрес ранее посещенной страницы сайта сети «Интернет», в целях: Маркетинговая аналитика.
  • персональных данных, указанных мной на страницах сайта https://www.vorota365.ru в сети «Интернет», характер информации которых предполагает или допускает включение в них следующих персональных данных: ФИО, дата рождения, паспортные данные, адрес регистрации, контактный номер телефона, контактный адрес электронной почты, в целях: Ведение бухгалтерского учета, ведение базы данных клиентов, регистрация клиентов и потенциальных клиентов в базе данных клиентов. .

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Спасибо за обращение!

Наш менеджер свяжется
с вами в ближайшее время.

Фундамент для откатных ворот своими руками чертежи схемы

Откатные ворота, по сравнению с простыми, раздвижными, непременно выигрывают как по внешнему виду, так и по удобству эксплуатации. Если процесс открытия автоматизировать, удобство возрастет многократно. Для данного типа конструкции необходимо выполнять фундамент под ворота. Собственноручно сделать все вполне возможно, главное – правильно все рассчитать и следовать рекомендациям мастеров.

Особенности фундамента данного типа

Схема армирования фундамента

Правильно сделать все помогут чертежи изделия и верно выбранные стройматериалы. Для начала необходимо подготовить местность, где будут производиться работы, составить схему. Если совершить ошибки при работе, это может привести к разрушению конструкции, ее искривлению. Забор необходимо бетонировать в следующей последовательности:

  1. Очистка необходимой территории от любых препятствий и мусора, который способен помешать бетонированию.
  2. Выполнение чертежа ворот с фундаментом.
  3. Откапывание ямы для основы.
  4. Сварка необходимых деталей и их установка.

Фундамент для откатных ворот своими руками выполнить вполне реально. Важно учитывать, что от размера деталей, которые будут установлены вверху, зависит глубина заливки фундамента. Траншея должна быть не менее 1,2 м глубиной, иногда доходит до 2 метров.

Армирование участка

В зависимости от вида ворот, закладывается разный фундамент для ворот. Различают следующие разновидности конструкции:

  1. Распашные. Используются повсеместно, являются самым простым вариантом. Основа для них – 2 столба, которые монтируются по краям ворот, 3-й столб, отвечающий за установку длины калитки. Столбики эти обычно бетонируют.
  2. Раздвижные. Они могут быть нескольких разновидностей. Для каждой необходима установка разного типа основы. Различаются:
    1. Откатные, которые перемещаются по рельсе.
Устройства для раздвижных ворот
    1. Подвесные. Осуществляется монтаж специальной пластины, по которой движется часть ворот. Раскрываться они будут не шире, чем установленная длина профиля, на которой конструкция закреплена.
    2. Консольные. Части ворот прикрепляют к балке, которая будет перемещаться вдоль забора.

Фундамент для ворот может быть следующих видов:

  1. Цельное полотно, которое заливается вдоль всего забора. Вначале необходимо вырыть траншею по глубине около 1,3 м и шириной около полуметра. Важно учитывать глубину промерзания земли, чтобы сделать основу ниже этого уровня. В яму укладывается арматурная сетка, после чего все бетонируется.
Пример цельного фундамента
  1. Свайный тип основы: армированные столбики закрепляются в земле. Швеллер будет соединять части опор ворот.
  2. Винтовые опоры. Здесь не потребуется выполнение бетонирования и откапывания земли. Сваи просто обрабатываются антикоррозионным составом и забиваются в землю.

Процесс заливки фундамента

Важно хорошо закрепить забор на основании, так как они достаточно тяжелые, могут провиснуть, что в данном случае недопустимо. Основа должна выдержать необходимую нагрузку. Чтобы залить фундамент, необходимо использовать следующие материалы:

  • раствор бетона. Состоит он из воды, щебня, желательно помельче, белого песка, оптимально – речного, цемента;
  • арматура, по диаметру примерно 20 мм;
Армирование поверхности
  • швеллер. В нем будет закрепляться электрический провод, размером соответствующий длине ворот и консольная система.

Бетон можно протестировать на прочность: если по застывшему составу ударить кувалдой, крошки не должны рассыпаться. Все может разбиваться только большими цельными кусками.

Делается фундамент для любых откатных ворот по следующему плану:

  1. выполняется очистка территории, готовится весь необходимый инструмент и требуемые составные части.
  2. Отрывается яма.
  3. Устанавливается каркас ворот. Забор должен быть в непосредственной близости, расстояние от каркаса примерно 5 см.
  4. Яма заполняется раствором бетона, после чего состав необходимо оставить на пару дней, чтобы он успел застыть.
  5. В каркасе имеются выступающие детали. Между ними необходимо выставить швеллеры поперечной формы.
  6. После перечисленных действий систему необходимо залить раствором.
  7. Устанавливается основной блок и швеллер к приводу.
  8. Фундамент, который будет виден из-под земли, должен быть закрыт облицовкой. Это увеличит срок его службы.

Винтовой фундамент для откатных ворот

Если длина ворот примерно 5 метров, можно использовать винтовые сваи в качестве фундамента. Положительные стороны использования данного типа фундамента – скорость закладывания, легкодоступность. Устанавливать такую основу можно даже зимой. Забор, который проходит рядом с воротами, никак затрагиваться не будет. Особенность в том, что полотна не смогут соприкоснуться с дорогой, которая находится под ними. Пример бетонирования поверхности

Монтаж предполагает выполнение следующих действий:

  1. Произведение разметки территории.
  2. При укладке зимой, необходимо удаление замерзшего слоя земли. Использовать для очистки можно отбойный молоток.
  3. Сваи закручиваются в землю. По глубине примерно 1,5-2 м. Этого будет достаточно, чтобы не допустить искривления конструкции. Все детали должны быть расположены на расстоянии 20-35 см. полости должны быть заполнены профлистом. По диаметру сваи должны быть больше 75 м. важно учесть следующие особенности:
    1. Чтобы сваи укрепить, можно использовать бетонный раствор. Это значительно увеличит эксплуатационные характеристики.
    2. Швеллер должен закреплять сваи. Он устанавливается вверху, где забор подходит к воротам.
    3. Если произвести процесс бетонирования, металл будет защищен от окисления.
Правила закладывания фундамента

Способ бетонирования должен выбираться, исходя из особенностей почвы. Фундамент под откатные ворота длиной 4 метра можно сделать проще: подойдет система свай. Раздвижные ворота большей ширины потребуют закладывания большего фундамента.





Какой фундамент лучше для откатных ворот. Как сделать фундамент под откатные ворота? Приготовление бетонной смеси

Откатные ворота, по сравнению с простыми, раздвижными, непременно выигрывают как по внешнему виду, так и по удобству эксплуатации. Если процесс открытия автоматизировать, удобство возрастет многократно. Для данного типа конструкции необходимо выполнять фундамент под ворота. Собственноручно сделать все вполне возможно, главное – правильно все рассчитать и следовать рекомендациям мастеров.

Особенности фундамента данного типа


Правильно сделать все помогут чертежи изделия и верно выбранные стройматериалы. Для начала необходимо подготовить местность, где будут производиться работы, составить схему. Если совершить ошибки при работе, это может привести к разрушению конструкции, ее искривлению. Забор необходимо бетонировать в следующей последовательности:

  1. Очистка необходимой территории от любых препятствий и мусора, который способен помешать бетонированию.
  2. Выполнение чертежа ворот с фундаментом.
  3. Откапывание ямы для основы.
  4. Сварка необходимых деталей и их установка.

Фундамент для откатных ворот своими руками выполнить вполне реально. Важно учитывать, что от размера деталей, которые будут установлены вверху, зависит глубина заливки фундамента. Траншея должна быть не менее 1,2 м глубиной, иногда доходит до 2 метров.



В зависимости от вида ворот, закладывается разный фундамент для ворот. Различают следующие разновидности конструкции:

  1. Распашные. Используются повсеместно, являются самым простым вариантом. Основа для них – 2 столба, которые монтируются по краям ворот, 3-й столб, отвечающий за установку длины калитки. Столбики эти обычно бетонируют.
  2. Раздвижные. Они могут быть нескольких разновидностей. Для каждой необходима установка разного типа основы. Различаются:
    1. Откатные, которые перемещаются по рельсе.

    1. Подвесные. Осуществляется монтаж специальной пластины, по которой движется часть ворот. Раскрываться они будут не шире, чем установленная длина профиля, на которой конструкция закреплена.
    2. Консольные. Части ворот прикрепляют к балке, которая будет перемещаться вдоль забора.

Фундамент для ворот может быть следующих видов:

  1. Цельное полотно, которое заливается вдоль всего забора. Вначале необходимо вырыть траншею по глубине около 1,3 м и шириной около полуметра. Важно учитывать глубину промерзания земли, чтобы сделать основу ниже этого уровня. В яму укладывается арматурная сетка, после чего все бетонируется.

  1. Свайный тип основы: армированные столбики закрепляются в земле. Швеллер будет соединять части опор ворот.
  2. Винтовые опоры. Здесь не потребуется выполнение бетонирования и откапывания земли. Сваи просто обрабатываются антикоррозионным составом и забиваются в землю.

Процесс заливки фундамента

Важно хорошо закрепить забор на основании, так как они достаточно тяжелые, могут провиснуть, что в данном случае недопустимо. Основа должна выдержать необходимую нагрузку. Чтобы залить фундамент, необходимо использовать следующие материалы:

  • раствор бетона. Состоит он из воды, щебня, желательно помельче, белого песка, оптимально – речного, цемента;
  • арматура, по диаметру примерно 20 мм;

  • швеллер. В нем будет закрепляться электрический провод, размером соответствующий длине ворот и консольная система.

Бетон можно протестировать на прочность: если по застывшему составу ударить кувалдой, крошки не должны рассыпаться. Все может разбиваться только большими цельными кусками.

Делается фундамент для любых откатных ворот по следующему плану:

  1. выполняется очистка территории, готовится весь необходимый инструмент и требуемые составные части.
  2. Отрывается яма.
  3. Устанавливается каркас ворот. Забор должен быть в непосредственной близости, расстояние от каркаса примерно 5 см.
  4. Яма заполняется раствором бетона, после чего состав необходимо оставить на пару дней, чтобы он успел застыть.
  5. В каркасе имеются выступающие детали. Между ними необходимо выставить швеллеры поперечной формы.
  6. После перечисленных действий систему необходимо залить раствором.
  7. Устанавливается основной блок и швеллер к приводу.
  8. Фундамент, который будет виден из-под земли, должен быть закрыт облицовкой. Это увеличит срок его службы.

Винтовой фундамент для откатных ворот

Если длина ворот примерно 5 метров, можно использовать винтовые сваи в качестве фундамента. Положительные стороны использования данного типа фундамента – скорость закладывания, легкодоступность. Устанавливать такую основу можно даже зимой. Забор, который проходит рядом с воротами, никак затрагиваться не будет. Особенность в том, что полотна не смогут соприкоснуться с дорогой, которая находится под ними.

Монтаж предполагает выполнение следующих действий:

  1. Произведение разметки территории.
  2. При укладке зимой, необходимо удаление замерзшего слоя земли. Использовать для очистки можно отбойный молоток.
  3. Сваи закручиваются в землю. По глубине примерно 1,5-2 м. Этого будет достаточно, чтобы не допустить искривления конструкции. Все детали должны быть расположены на расстоянии 20-35 см. полости должны быть заполнены профлистом. По диаметру сваи должны быть больше 75 м. важно учесть следующие особенности:
    1. Чтобы сваи укрепить, можно использовать бетонный раствор. Это значительно увеличит эксплуатационные характеристики.
    2. Швеллер должен закреплять сваи. Он устанавливается вверху, где забор подходит к воротам.
    3. Если произвести процесс бетонирования, металл будет защищен от окисления.

Способ бетонирования должен выбираться, исходя из особенностей почвы. Фундамент под откатные ворота длиной 4 метра можно сделать проще: подойдет система свай. Раздвижные ворота большей ширины потребуют закладывания большего фундамента.

Оговоримся сразу, что фундамент под откатные ворота делается не всегда, а только в случае опоры нижней части откатных створок на «землю». Подвесные конструкции такой фундамент не требуют, хотя опорные конструкции могут потребовать специальных мер по закреплению в грунте.

Что такое откатные ворота рассмотрено в другой статье, здесь мы обсудим строительную часть, и постараемся дать практические советы, как можно сделать необходимый фундамент своими руками, если это необходимо.

Несколько слов о фундаментах вообще.

Предполагается, что фундамент опирается на непромерзающий слой земли. То есть на грунт, который не испытывает циклов, замерзания-оттаивания. Это «глубина промерзания». Такое устройство значительно увеличивает срок жизни, особенно, если ворота сделаны своими руками. Толковых пояснений, что это за глубина, обычно найти почти невозможно.

Ширина фундамента для откатных конструкций обычно указывается как 550 – 600 мм. Обоснования тоже нет, когда-то написали первую статью, и все копируют, перевирая, и не задумываясь, почему именно столько.

Бетон фундамента, отдельная история. Он получается из цемента, из смесей, щебня и вскоре кто-нибудь догадается, что можно делать его из штукатурных составов.

Ещё армирование. Это тоже любопытный набор фактов, со ссылками на нормативы, запугивания, что своими руками без сварки никак не заармируешь, прочими ужасами новейших технологий.

Итак, что же такое фундамент для ворот, с точки зрения практичного человека, готового сделать эту не самую сложную работу своими руками?

Развенчаем мифы о фундаментах, без потери прочности и надёжности.

1-й миф. Фундамент должен служить много столетий.

Возможно. Проблема в том, что фундамент для откатных ворот не сможет служить гораздо дольше ворот, хотя бы потому, что они металлические, а значит, проржавеют гораздо раньше. Возникает разумный вопрос – стоит ли избыточная трата сил и средств на обустройство того, что итак при правильном подходе переживёт не одни ворота, и не на один десяток лет?

Практика показывает, что суммарная стоимость фундаментных конструкций обоснована для строений, но применение строительных норм к простым основаниям приводит к банальному удорожанию, без выигрыша в процессе эксплуатации.

Проще говоря, если толщина ворот 20 см., то фундамент шириной 60 см., не нужен, хватит и 25 см.

2-й миф. Ширина траншеи (фундамента ворот) должна быть не меньше 55 см. Потому что (тут можно найти множество обоснований именно этой ширины).

Если Вы собрались сделать всё своими руками, возьмите лопату, и попробуйте выкопать траншею шириной 30 см., глубиной в метр. Пока Вы занимаетесь этим малоперспективным делом, ещё один факт – шаг арматуры, перевязанной вязальной проволокой. Шаг кратен толщине, и для прутка в 12 мм, это сколько? Правильно – 25 см.

Если Вам предлагают выкопать траншею глубиной в 1,8 метра, шириной в 25 см., первое, о чём Вы спросите у «эксперта» — «Как?». Отсюда рекомендованная ширина – 55-60 см., (что можно сделать лопатой), а как следствие – излишки материалов, арматуры и прочие расходы.

3-й миф. Армирование траншеи, перед заливкой бетона.

Строго говоря, если мы делаем фундамент для откатных ворот, особой прочности ему не нужно вообще. Главная задача – обеспечить равномерное движение опорных роликов нижней части створки. Но, учитывая, что толщина бетонной конструкции небольшая, а высота приличная, необходимо укрепить эту конструкцию, чтобы она не начала разваливаться на куски.

В любой инструкции, если конечно собрались делать это своими руками, будет написано про сварочный аппарат. Уверяем Вас, для неподготовленного сварщика, грамотно связать конструкцию выставленную «на весу» практически невозможно.

Да это и не нужно – задача арматуры увязать фундамент так, чтобы он представлял собой единой целое, с точки зрения нагрузок, которые дают в данном случае именно ворота. Если мы говорим про обустройство ворот в частном владении, нагрузки эти будут невелики.

Самое правильно решение – обвязка арматуры вязальной проволокой. С одной стороны Вы надёжно зафиксируете внутренний каркас (чтобы не изменилась геометрия при заливке раствором), с другой стороны, при высыхании раствора, не возникнут излишние внутренние напряжения. Если решили делать своими руками – откажитесь от сварочных работ, это будет только на пользу всей конструкции.

4-й миф. Бетон.

При производстве бетонных изделий (ЖБИ), применяются технологии, нормативы, и многое другое. Что бы Вам ни говорили – в бытовых условиях изготовить настоящий железобетон (или бетон), практически невозможно. Получится цемент. О нём и будем говорить. Марка, чем выше, тем лучше. Добавление присадок – в зависимости от финансов, но закрепляющие никогда лишними не бывают.

В остальном, просто соблюдайте инструкции, тогда качество полученного фундамента будет довольно высоким. Напомним, что для откатных ворот не обязательно делать фундамент на всю ширину проёма!

Расчёт необходимой для перекрытия проёма части фундамента зависит от веса ворот, а также прочности столбов, о чём часто забывают упомянуть! Чем прочнее столбы, тем меньшая нагрузка откатных створок на фундамент!

5-й миф. Главный. Глубина промерзания.

Для каждого региона, типа грунта, годовых особенностей и принципа отвода грунтовых вод этот параметр разный. Вы можете сделать откатные ворота на фундаменте глубиной в метр, и они будут служить долго, а у соседа произойдёт перекос и заклинивание. Дело в том, что Вы устроили дренаж, а он нет. У Вас есть слив дождевой воды, а у него нет. И так далее. Отсюда и попытка заведомого увеличения «глубины промерзания», как обычная перестраховка подрядчика, платить не ему. А копать Вам, если сами делать будете.

Как поступить? Самое правильное, Принять во внимание, что 50-70 см. грунта промёрзнут рано, или поздно. Значит, при таянии «мёрзлый твёрдый» грунт снизу, просто выдавит оттаявший сверху. Он вспучится. Это называется пучинистость грунта. Чем больше он впитывает влаги, тем прочнее замерзнёт нижний слой и тем больше будет выдавливание верхнего слоя при оттаивании. Если поняли о чём речь, всё остальном просто.

  • Выясняем свойства грунта в нашей местности, определяем расчётную величину промерзания, пучинистость и другие параметры, если они есть.
  • Обеспечиваем отвод грунтовых вод в зоне фундамента на глубине примерно 60-70% уровня промерзания (например, закладкой дренажных труб), и опирает фундамент не на «дно траншеи» (которую придётся заливать всю), а на заглубленные столбы, которые обеспечат неподвижность всей конструкции в период интенсивного таяния верхнего слоя почвы. После схода вод, фундаменту ничего угрожать не будет.

Для центрального региона, с глубиной промерзания в 1,6-1,8 метра, фундаменту глубиной в 0,5 – 0,7 метра, шириной 0,6 м., длиной в 3 метра, достаточно трёх столбов, дно которых ниже самой жёсткой расчётной глубины промерзания. А это экономия и на земляных работах, и на арматуре и на количестве цемента.

Мы не призываем Вас, действовать «на глазок»! Мы советуем обдумать, стоит ли вкладывать в фундамент столько усилий, денег и нервов, сколько требуют исполнители? Можно решить проблемы гораздо меньшими затратами, но даже в этом случае, всё-таки стоит проконсультироваться со специалистами. Экономия должна быть экономной, а не примером пословицы «Скупой платит дважды»!

Наверняка каждый владелец своего дома задумывался о воротах, которые могут защищать их владения. Существует много разновидностей ворот, но самым популярным является устройство откатных. Поэтому не удивительно, что всех интересует вопрос, как сделать фундамент для откатных ворот своими руками.

Основа конструкции откатных ворот это консольные блоки – тележки с роликами по которым ходит непосредственно полотно ворот. Блоки имеют армированный фундамент на глубину промерзания почвы.

Фундамент требуется специальный, поэтому первым делом необходимо рассчитать и разметить котлован, затем вырыть грунт примерно на 25 см больше, чем граница промерзания. После этого следует изготовить и установить закладную, которая является конструкцией, включающей в себя швеллеры, представляющие собой металлические изделия П-образной формы, и арматуру. При этом закладная устанавливается таким образом, чтобы боковая полка швеллера хорошо прилегала к столбу, а верхняя поверхность получалась горизонтально к линии проема. После того как будут проведены все расчеты и верно вставлена закладная, можно приступать к заливке бетона и установке ворот своими руками.

Как сделать фундамент своими руками?

Схема устройства откатных ворот. Для уменьшения качаний створки в открытом состоянии используется плата от боковых качаний, выполненная в виде скобы с непачкающимися резиновыми роликами

Итак, фундамент предназначен для закрепления конструктивных элементов ворот – консольных блоков, которые служат для удержания откатных ворот. Вместе с этим это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками следует с внутренней стороны ограждения и сбоку от проездной линии. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда.

При проектировании фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 60 см, а глубина не менее, чем глубина промерзания грунта. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами ворота прослужат не один год.

Материалы и необходимый инструмент для фундамента:

Схема бетонирования основания откатных ворот. Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются “заподлицо”.

  1. Бетонная смесь. От ее качества будет зависеть качество изготовления и срок эксплуатации.
  2. Арматурный каркас. Данная конструкция является пространственной и выполнена из металлической арматуры.
  3. Опорный швеллер – необходим для того, чтобы закрепить консольные блоки и электрический привод ворот.
  4. Тес для изготовления опалубки.

Арсенал инструмента для выполнения работ:

  • набор плотника: ножовка, молоток, уголок для изготовления опалубки под фундамент;
  • лопата штыковая и совковая, лом для устройства ямы;
  • сварочный аппарат для сваривания арматурной решетки;
  • бетономешалка ручная или электрическая;
  • строительный уровень, измерительная рулетка.

Технология изготовления фундамента

Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.

После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.

Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.

Важно знать, что, изготавливая фундамент своими руками, нужно выровнять швеллеры по горизонтальной и вертикальной плоскости.

Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.

Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).

Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот. Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию. Дальше будем варить швеллер, предназначенный под продолжения привода.

Для этого в верхней части столба нужно установить металлическую закладную. Важно учесть, что делать это нужно с той стороны, с которой расположен , сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации. Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.

Разметка ямы под фундамент

В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.

Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда.

Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.

В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.

Технология изготовления закладного элемента

Для того чтобы изготовить закладной элемент своими руками, потребуется швеллер 20, длина которого будет равна длине ямы, предназначенной под бетонное основание. Также для изготовления закладной для сдвижных ворот потребуется арматура d12. Сначала следует приварить к швеллеру отрезки арматуры длиной по 100 см, а затем приварить из той же арматуры поперечные связи.

Получившуюся закладную конструкцию следует опустить в яму арматурой вниз и зафиксировать таким образом, чтобы сбоку швеллер плотно прилегал к заборному столбу. При этом тело швеллера нужно расположить так, чтобы оно было строго горизонтально и параллельно линии ворот.

От того, на какой высоте вы заложите данный элемент, будет зависеть зазор, который останется от калитки или откатных ворот до полотна дороги. Этот зазор можно будет увеличить за счет регулировочных площадок, а вот уменьшить уже не удастся.

После того как будет установлен закладной элемент, яму следует залить бетоном. При этом следует помнить о том, что бетон не должен полностью перекрывать закладной элемент, так как это помешает дальнейшей установке ворот. Хочется отметить, что данная ошибка самая распространенная среди тех, кто делает фундамент под откатные ворота своими руками.

После того как бетон будет залит, нужно дождаться его высыхания, то есть 2-5 суток, в зимнее время немного больше, а если следовать СНиПам, то и вовсе не менее 28 суток.

Все, на этом устройство фундамента для можно считать законченным.

Бетонное основание является ключевым компонентом, созданным для обеспечения работоспособности распашных полотен ворот. Важно, чтобы заливка фундамента под откатные ворота была выполнена квалифицированными специалистами, знающими и в точности соблюдающими технологические основы изготовления.

Профессиональный монтаж – залог надежности блока

Постоянные динамические нагрузки могут привести к деформации опоры. Ее надежность особенно важна в производственных условиях, где ежедневное количество циклов открывания/закрывания составляет несколько десятков. Используемая нашими сотрудниками технология заливки фундамента под откатные ворота гарантирует устойчивость, прочность, долговечность конструкции. Соблюдая проектные нормы, мы подготавливаем идеально ровную поверхность для последующей установки полотна, что исключает его перекос.

Технология: этапы работ, правила их проведения

Технологически правильная заливка фундамента под откатные ворота включает:

  • проектирование, расчеты;
  • рытье ямы соответствующих размеров;
  • подготовку закладной;
  • установку арматурного блока;
  • монтаж электропроводки;
  • бетонирование.

Габариты монтажной ямы, располагаемой вблизи забора, рассчитывают, учитывая ширину полотна и глубину промерзания грунта в данной местности. Это позволяет гарантировать устойчивость бетонного блока, отсутствие трещин, смещений, проседаний. Оптимальная длина углубления – ? ширины проема, глубина – не менее 1,5 м.

Закладную изготавливают из швеллера (металлического П-образного профиля) и приваренной к нему арматуры в виде ячеек. Она обеспечит равномерное распределение нагрузки. Готовую конструкцию помещают в подготовленную яму, закрепляя блок строго вертикально. Важно произвести идеальное горизонтальное выравнивание швеллера, поскольку именно к нему в последующем будут прикреплены подвижные ролики. Уровень металлического профиля должен соответствовать 0-й отметке забора. Это обеспечит минимальный размер зазора. Увеличить его можно, используя регулировочные площадки в последующем.

Для организации автоматического управления укладывают электропроводку в гофрированных защитных элементах, выводя их в месте монтажа электропривода.

Последний этап – укладка бетона соответствующего уровня прочности. Подобная технология гарантирует полное заполнение изнутри несущего швеллера, что позволяет избежать шума в процессе эксплуатации.

Подготовим фундамент под откатные ворота
работаем по Москве и области

Хорошо заглубленный фундамент – обязательный элемент конструкции откатных ворот. Основание из бетона и арматурного каркаса должно выдерживать не только немалый (порядка 300 кг при заполнении профнастилом и длине створки около 4 метров) вес, но и неизбежные при работе вибрации, а также продольные нагрузки, обусловленные инерцией привода.

Конструкция основания под ворота довольно проста: это классический бетонно-арматурный фундамент. Правда, у него есть ряд особенностей, о которых мы и поговорим: как готовить участок под установку, какова конструкция фундамента, что делать, чтобы его не «вело» зимой и весной.

Конструктивные особенности фундамента для откатных ворот

Упрощенная схема фундамента выглядит как буква П: вертикальные части уходят на глубину до полутора метров (зависит от веса ворот). Горизонтальная «поперечина» из швеллеров почти не заглублена: её верхняя плоскость расположена вровень с уровнем грунта.

Таким образом, обычная траншея, как для ленточного фундамента, для воротного основания не всегда подходит. Потребуется дополнительно заглубить её по краям минимум на полтора метра. Глубина средней части будет составлять порядка 40-50 см, т.е. от трети до четверти максимальной глубины.

Основа конструкции – каркас из арматуры и коротких швеллеров. Типоразмеры швеллеров (толщина стали, ширина самой детали) выбираются в зависимости от веса воротной конструкции – то есть по тому же принципу, которому следуют, определяя, какова будет глубина фундамента.

Расчет-пример: при ширине траншею под фундамент в 0,5-0,6 м её длина должна быть лишь вдвое меньше длины створки, а глубина вертикальный оснований – около полутора метров, но не меньше, чем глубина промерзания грунта в местности, где ставят ворота. Полтора метра – это чуть больше средней глубины промерзания в северных регионах (за исключением районов вечной мерзлоты).


Подготовка к установке фундамента

Подготовительные мероприятия сходны для любых фундаментных работ:

Грунт выравнивается.
С участка у забора, в сторону которого будут откатываться ворота, убираются деревья, кусты, другие препятствия.
Роется траншея.
На дно траншеи с заглублениями по краям засыпается песок, который затем уплотняется.
Если нужно – уровень грунта поднимается, чтобы исключить появление под воротами большого зазора.
Выбирается место под фундамент.

Фундамент размещают у опорного столба, то есть там, куда будут откатываться ворота. Выбор места очень важен: нужно добиться того, чтобы фундамент располагался на точно заданном расстоянии от опорного столба.

На этом подготовка к устройству фундамента завершается – можно приступать к изготовлению для него арматурного каркаса со швеллерами.

Арматурно-швеллерный каркас

Каркас сваривается из арматуры и трех швеллеров. Один будет располагаться в верхней части каркаса: он будет посадочным местом для консоли ворот.

К верхнему швеллеру сбоку привариваются детали поменьше: если первый берется шириной, в среднем, 0,2 метра, то боковые – около 0,18 метров. Чем больше ширина верхнего центрального швеллера, тем шире и боковые: это соотношение стоит соблюдать и при устройстве фундамента для тяжелых ворот.

К нижней части швеллера приваривается арматура (традиционно используется пруток диаметром 16 мм). Арматура образует вертикальные короба, нижняя часть которых будет размещена в боковых заглублениях траншеи.

В верхней части арматурные «короба» стоит соединить поперечинами – из того же прутка.

В результате у нас получается П-образная конструкция, в верхней части которой размещаются швеллеры, в нижней – собственно арматурный каркас.

Установка каркаса в траншею

Место под рытье траншеи выбирается таким образом, чтобы готовый фундамент размещался почти вплотную к опорному столбу. Расстояние не должно превышать 4-6 см.

Готовый каркас размещается на ранее подготовленной песчаной подушке. При необходимости его заглубляют, вбивая в утрамбованный песок и слегка пригружают, забутовав камнем.

До этого положение каркаса в траншее регулируют по горизонтали, так, чтобы обеспечить равномерное распределение нагрузок на него во время открывания/закрывания ворот. Консоль с приводом лучше разместить в центре верхнего швеллера, что поможет снизить риск чрезмерного заглубления или «всплывания» одного из краев фундамента.

Бетонирование арматурного каркаса

Проводится в несколько подходов – хватит трех-четырех. Время между подходами нужно рассчитывать таким образом, чтобы цементная смесь успела слегка затвердеть. Как только завершился второй или третий этап заливки (в зависимости от того, сколько подходов выбрано) нужно поместить распорки между «ножками» каркаса, так, чтобы они не сближались – что было бы неизбежно, учитывая рисунок нагрузок на фундамент.


Полностью залитый фундамент оставляется вплоть до момента полного затвердевания. Информационный бюллетень о

Foundation (краткий обзор) | Фонд Билла и Мелинды Гейтс

Руководствуясь убеждением в том, что каждая жизнь имеет равную ценность, Фонд Билла и Мелинды Гейтс работает, чтобы помочь всем людям вести здоровую и продуктивную жизнь. В развивающихся странах она направлена ​​на улучшение здоровья людей и предоставление им возможности вырваться из голода и крайней нищеты. В Соединенных Штатах он направлен на обеспечение того, чтобы все люди, особенно те, у кого меньше всего ресурсов, имели доступ к возможностям, которые им необходимы для достижения успеха в школе и в жизни.Базирующийся в Сиэтле, штат Вашингтон, фонд возглавляет генеральный директор Марк Сузман под руководством Билла Гейтса и Мелинды Френч Гейтс.

Грантовые площадки

У нас также есть небольшая инициатива по поддержке благотворительного сектора.

населенных пунктов
  • Штаб-квартира — Сиэтл, Вашингтон
  • Вашингтон, округ Колумбия Офис — Вашингтон, округ Колумбия
  • Офис в Индии — Дели, Индия
  • Офис в Китае — Пекин, Китай
  • Офисы в Европе и на Ближнем Востоке — Лондон, Великобритания и Берлин, Германия
  • Africa Offices — Аддис-Абеба, Эфиопия; Абуджа, Нигерия; и Йоханнесбург, Южная Африка,
Руководство
  • Билл Гейтс, сопредседатель и попечитель
  • Мелинда Френч Гейтс, сопредседатель и попечитель
  • Уоррен Баффет, попечитель (2006-2021)
  • Уильям Х. Гейтс-старший, бывший сопредседатель (ум. 2020 г.)
  • Марк Сузман, генеральный директор
  • Кэролайн Эйнсли, финансовый директор
  • Лиза Альварес-Кальдерон, директор по персоналу
  • Сьюзан Бирнс, директор по коммуникациям
  • Конни Коллингсворт, главный операционный директор
  • Крис Элиас, президент по глобальному развитию
  • Гарги Гош, президент по вопросам глобальной политики и защиты интересов
  • Аллан К.Голстон, президент Программы США
  • Тревор Мундель, президент, Global Health
  • Роджер Вурхис, президент, глобальный рост и возможности
  • Анкур Вора, директор по стратегии
  • Анита Заиди, президент, гендерное равенство
  • Руководство Отдела гендерного равенства
  • Руководство подразделения глобального развития
  • Руководство подразделения глобального роста и возможностей
  • Руководство глобального отдела здравоохранения
  • Руководство подразделения глобальной политики и пропаганды
  • Руководство программы США
  • Руководство отдела связи
  • Руководство отдела стратегии Фонда
  • Руководство операционного отдела
Факты основания
(1)

Текущее количество сотрудников фонда: 1763
Общая сумма грантовых выплат с момента создания (до четвертого квартала 2020 года): 60 долларов США. 1 миллиард (2)
Всего за 2020 год: прямая поддержка получателя гранта: 5,8 миллиарда долларов (3)
Всего за 2019 год: прямая поддержка получателя гранта за 2019 год: 5,1 миллиарда долларов (3)
Целевой фонд фонда: 49,9 миллиарда долларов ( 4)

(1) По состоянию на 31 декабря 2020 г. Финансовые показатели округлены до ближайших сотен миллионов.
(2) Включает выплаты грантов, осуществленные Фондом Билла и Мелинды Гейтс и предыдущими фондами семьи Гейтс (Уильям Х.Gates Foundation, Gates Library Foundation и Gates Learning Foundation) с 1994 года.
(3) Включает выплаты по грантам и контракты на прямую благотворительность, за исключением инвестиций, связанных с программой.
(4) Ежегодно фонд получает часть подарка, заложенного Уорреном Баффетом. Баланс эндаумента включает эти пожертвования, которые были получены следующим образом:

  • 24 августа 2006 г . : 1,6 млрд долларов
  • 11 июля 2007 года: 1,8 миллиарда долларов
  • 1 июля 2008 г .: 1 доллар США.8 миллиардов
  • 1 июля 2009 г .: 1,3 миллиарда долларов
  • 1 июля 2010 г .: 1,6 миллиарда долларов
  • 7 июля 2011 г .: 1,5 миллиарда долларов
  • 6 июля 2012 г .: 1,5 миллиарда долларов
  • 8 июля 2013 г .: 2,0 миллиарда долларов
  • 14 июля 2014 г .: 2,1 миллиарда долларов
  • 6 июля 2015 г .: 2,2 миллиарда долларов
  • 13 июля 2016 г .: 2,2 миллиарда долларов
  • 17 июля 2017 г .: 2,4 миллиарда долларов
  • 16 июля 2018 г .: 2 доллара США.6 миллиардов
  • 1 июля 2019 г .: 2,7 миллиарда долларов
  • 8 июля 2020 г .: 2,2 миллиарда долларов
Географический охват

В 2020 году фонд финансировал грантополучателей в 49 штатах и ​​округе Колумбия. На международном уровне мы финансировали работу в 134 странах.

Фонд Билла и Мелинды Гейтс — частный сектор (включая фонды)

Ключевой партнер Глобального фонда в области финансирования, управления и защиты интересов

Общий взнос

2 доллара США.5 миллиардов

Текущий залог (2020-2022)

760 миллионов долларов США

Партнер с

2002

Фонд Билла и Мелинды Гейтс является ключевым партнером Глобального фонда, предоставляя денежные взносы, активно участвуя в его правлении и комитетах, а также поддерживая усилия Глобального фонда по пропаганде, коммуникации и сбору средств.

На сегодняшний день Фонд Гейтса внес в Глобальный фонд 2,5 миллиарда долларов США и пообещал выделить 760 миллионов долларов США на шестое пополнение Глобального фонда на 2020-2022 годы.

Билл Гейтс и Сью Десмонд-Хеллманн посещают испытательную площадку для испытаний инсектицидов Магбонини, недалеко от Аруши в Танзании, в июле 2014 г. Фото: Фонд Билла и Мелинды Гейтс / Саманта Рейндерс

Фонд Гейтса профинансировал многие организации друзей Глобального фонда, а также партнеров по адвокации как в развивающихся, так и в развитых странах. Фонд оказал поддержку в разработке и запуске таких инициатив, как Debt2Health и (PRODUCT) RED. Фонд также финансировал специальные инициативы в цепочке поставок здравоохранения, связанные с Глобальным фондом.

Фонд Гейтса и другие фонды представлены в Правлении Глобального фонда через делегацию частных фондов.

«Глобальный фонд войдет в историю как одно из величайших достижений человечества. Это также одна из самых добрых вещей, которые люди когда-либо делали друг для друга. Послужной список Глобального фонда доказывает, что это отличное вложение для наших долларов глобального здравоохранения. работа имеет решающее значение для достижения цели искоренения СПИДа, туберкулеза и малярии и превращения нашего мира в более справедливое место для людей во всем мире.»
Билл Гейтс, сопредседатель, Фонд Билла и Мелинды Гейтс

Данные по объявленным взносам обновлены: 16 сентября 2021 г.

Фонд Билла и Мелинды Гейтс

Фонд Билла и Мелинды Гейтс (Gates Foundation) был основан в 2000 году основателем Microsoft Биллом Гейтсом и его женой Мелиндой. Его общие активы, составляющие почти 48 миллиардов долларов (на конец 2018 года), делают Фонд Гейтса крупнейшим частным благотворительным фондом в мире. [1]

Фонд Гейтса тратит пять процентов своих пожертвований на программы и пропаганду, касающиеся образования, здравоохранения, бедности, изменения климата и «чистой энергии». Остальные 95 процентов инвестируются через Фонд Билла и Мелинды Гейтс, который контролируется Биллом и Мелиндой Гейтс и донором и инвестором Демократической партии Уорреном Баффетом, который в 2006 году пообещал Фонду 31 миллиард долларов.

Фонд потратил сотни миллионов долларов на продвижение и внедрение весьма противоречивых национальных стандартов Common Core образования.Финансирование стандартов распространилось от профсоюзов учителей и бизнес-групп до групп политической защиты и было поддержано администрацией Обамы, которая в конечном итоге наняла ряд бывших сотрудников Фонда Гейтса. [2]

Гейтс и Фонд также подверглись тщательной проверке за то, что они якобы завоевали рынок глобальными инициативами в области здравоохранения и вторглись на территорию общественных организаций с параллельным видением, таких как Всемирная организация здравоохранения. [3] Фонд предоставил более 82 миллионов долларов Американской федерации планируемого родительства, Международной федерации планируемого родительства, Международной федерации планируемого родительства — Европейской сети, Международной федерации планируемого родительства во всем мире и планируемому отцовству в центральном и западном штате Вашингтон. [4]

Доверительный фонд Билла и Мелинды Гейтс — это некоммерческая организация-партнер фонда, созданная в 2006 году для управления фондами и инвестиционным портфелем группы. [5]

Основание и миссия

Фонд Билла и Мелинды Гейтс был основан в 1994 году как Фонд Уильяма Х. Гейтса. Он был создан соучредителем Microsoft Биллом Гейтсом и его женой Мелиндой Френч Гейтс и управлялся отцом Гейтса, Уильямом Х. Гейтсом-старшим, якобы для того, чтобы сосредоточить внимание на глобальном здоровье. [6]

Билл и Мелинда Гейтс основали Фонд библиотеки Гейтса в 1997 году с заявленной целью обеспечить доступ в Интернет и компьютеры для публичных библиотек США. Он стал Gates Learning Foundation в 1999 году, когда расширил сферу своей деятельности, включив в него вопросы готовности к колледжу. [7]

В 2000 году Фонд Уильяма Х. Гейтса объединился с Фондом обучения Гейтса и стал известен как Фонд Билла и Мелинды Гейтс. [8]

После вливания денег от инвестора-миллиардера Уоррена Баффета в 2006 году фонд учредил отдельный траст Фонда Билла и Мелинды Гейтс для управления активами фонда. [9] Фонд Гейтса также реорганизован, чтобы включить в него подразделения по глобальному развитию, глобальному здравоохранению и США. В 2012 году было добавлено подразделение глобальной политики и развития. [10]

Обзор организации

Фонд Билла и Мелинды Гейтс контролируется тремя попечителями: Биллом Гейтсом, Мелиндой Гейтс и Уорреном Баффетом. Уильям Х. Гейтс-старший является сопредседателем фонда. [11] В фонде работает 1 489 сотрудников, он раздает гранты во всех 50 штатах и ​​округе Колумбия, а также более чем в 100 странах. [12]

Фонд выдает гранты из фонда, находящегося в ведении Фонда Билла и Мелинды Гейтс, в котором Билл и Мелинда Гейтс указаны как единственные попечители. [13] С момента основания фонд выделил 50,1 миллиарда долларов в виде грантов. [14]

Области предоставления грантов: [15]

  • Программа глобального развития
  • Глобальная программа здравоохранения
  • Программа глобального роста и возможностей
  • Глобальная политика и пропаганда
  • Программа США
  • Инициатива поддержки малого благотворительного сектора

Местонахождение фонда: [16]

  • Штаб-квартира — Сиэтл, Вашингтон
  • Офис на восточном побережье — Вашингтон, Д.С.
  • Офис в Индии — Дели, Индия
  • Офис в Китае — Пекин, Китай
  • Офис по Европе и Ближнему Востоку — Лондон, Великобритания и Берлин, Германия
  • Africa Offices — Аддис-Абеба, Эфиопия; Абуджа, Нигерия; и Йоханнесбург, Южная Африка,

Финансирование

Большая часть денег для Фонда Билла и Мелинды Гейтс поступила из личного состояния Гейтсов, начиная с 94 миллионов долларов, вложенных в акции Microsoft в 1994 году для создания фонда Уильяма Х.Фонд Гейтса. [17] В 1998 году в свой 43 -й день рождения Гейтс пожертвовал фонду 1 миллиард долларов. [18] В 1999 году Гейтс и его жена Мелинда внесли 16 миллиардов долларов в Фонд Билла и Мелинды Гейтс. [19]

Вклады хранятся в фонде, который должен ежегодно отдавать не менее пяти процентов своей стоимости. Остальные 95 процентов вложены. [20] С 2000 по 2007 год фондом управляла компания Bill Gates Investments, которая распоряжалась личным состоянием Гейтса.

В 2006 году инвестор Уоррен Баффет пожизненно заложил фундамент акций Berkshire Hathaway на сумму 31 миллиард долларов. [21] Подарок выплачивается ежегодно частями, последний из которых составил 3,6 миллиарда долларов 1 июля 2019 года. [22] На сегодняшний день Баффет внес 24,5 миллиарда долларов в BMGF. [23]

В 2006 году попечители фонда реструктурировали и создали Доверительный фонд Билла и Мелинды Гейтс для хранения пожертвованных инвестиционных активов Билла и Мелинды Гейтс и ежегодных взносов Уоррена Баффета. [24] В свою очередь, программы фонда целевых фондов и гранты. [25] В налоговых документах Билл и Мелинда Гейтс указаны как единственные попечители траста. [26]

В 2020 году Фонд Гейтса получил около 12,7 миллиона долларов в виде акций Berkshire Hathaway от Уоррена Баффета. [27]

Лидерство

Сопредседатели и попечители

Согласно последней форме IRS 990 от 2018 года, у Фонда Гейтса три попечителя. [28]

Соучредитель Microsoft Билл Гейтс и его жена Мелинда Гейтс являются сопредседателями и попечителями Фонда Гейтса, а также основными благотворителями фонда.

Миллиардер и филантроп Уоррен Баффет — попечитель Фонда Гейтса.

Кроме того, Уильям «Билл» Х. Гейтс-старший, бывший руководитель бизнеса и отец Билла Гейтса, является сопредседателем Фонда Гейтса, адвокатом и бывшим главой службы планирования семьи. [29]

Главный исполнительный директор

Марк Сузман — главный исполнительный директор Фонда Гейтса, должность, которую он занимал с февраля 2020 года. До этого уроженец ЮАР Сузман был директором по глобальной политике развития и защите интересов Фонда Гейтса с 2007 по 2020 год. [30] В 2018 году Сузман сообщил о 995 462 долларах США в общей сумме вознаграждения за его роль в качестве директора по глобальной политике развития и адвокации. [31]

Сьюзан «Сью» Десмонд-Хеллманн была главным исполнительным директором Фонда Гейтса с 2014 по январь 2020 года, когда она вышла из организации. Десмонд-Хеллманн — онколог, профессиональный сотрудник некоммерческой организации в области здравоохранения и бывший член совета директоров Facebook. До прихода в Фонд Гейтса в 2014 году она была ректором Калифорнийского университета в Сан-Франциско и президентом по разработке продуктов в биотехнологической фирме Genentech. [32] В 2018 году Десмонд-Хеллман сообщил о выплате генерального директора фонда в размере 1 489 778 долларов США. [33]

Финансирование

Доноры Фонда Гейтса

См. Также Доверительный фонд Фонда Билла и Мелинды Гейтс (Некоммерческая организация)

Фонд Гейтса — это частный фонд, предоставляющий гранты, который должен сообщать о своих донорах. Большая часть пожертвований фонда поступает от Фонда Билла и Мелинды Гейтс — отдельного, но родственного фонда, созданного в 2006 году для управления эндаумент-активами и инвестиционным портфелем своей «сестринской» группы. [34]

В 2018 году крупнейшими донорами Фонда Гейтса были Фонд Билла и Мелинды Гейтс, который предоставил фонду почти 5,6 миллиарда долларов, и Билл Гейтс, который предоставил ему почти 2,5 миллиона долларов. [35]

Грантовые инициативы

Образование

В июне 2018 года Business Insider процитировал отчет RAND Corporation, в котором отмечалось, что образовательная инициатива стоимостью 1 миллиард долларов, которую поддержал Фонд Гейтса, «в значительной степени не помогла студентам». [36] Фонд Гейтса выбрал RAND Corporation, некоммерческий аналитический центр, для оценки образовательной инициативы.В отчете RAND говорилось, что «[o] verall. . . Инициатива не достигла своих целей в отношении успеваемости учащихся или их окончания, особенно для студентов LIM [из числа меньшинств с низким доходом] ». [37]

Бедность

В мае 2018 года Фонд Гейтса объявил о своих планах выделить 158 миллионов долларов Партнерству по мобильности от бедности, которое связано с левоцентристским Институтом городского развития. [38]

Окружающая среда

Билл Гейтс считает, что отказ от ископаемого топлива практически не влияет на борьбу с изменением климата.Гейтс сообщил Financial Times: «На сегодняшний день, вероятно, сокращение выбросов сократилось примерно на ноль тонн. Это не похоже на то, что вы морили голодом [людей], производящих сталь и бензин ». [39] Гейтс считает, что более эффективным методом является инвестирование в предприятия и технологии, которые увеличивают количество инноваций, направленных на сокращение выбросов углерода. Он прокомментировал: «Когда я беру миллиарды долларов и создаю прорывные энергетические предприятия и финансирую только те компании, которые в случае успеха сокращают выбросы парниковых газов на 0».5 процентов, тогда я действительно вижу вещи типа причины и следствия ». [40]

Политическая деятельность

Взносы сотрудников в политические кандидатуры, кампании и PAC

Налоговое законодательство не разрешает фондам вносить вклад в поддержку кандидатов на выборах. Тем не менее, Центр отзывчивой политики перечисляет взносы лиц, которые перечисляют Фонд Билла и Мелинды Гейтс своим работодателем: эти взносы составляют 1006 305 долларов политическим кандидатам и комитетам политических действий (PAC) с 2000 года.Из этих взносов 88 процентов, или 106 212 долларов, были переданы кандидатам и комитетам от Демократической партии. [41] Фонд Билла и Мелинды Гейтс также является спонсором политической некоммерческой организации Demos, группы прогрессивных политических исследований. С 2009 года фонд Гейтса внес в некоммерческую организацию не менее 850 000 долларов. [42]

Общее ядро ​​

В 2014 г. газета Washington Post охарактеризовала участие Фонда Билла и Мелинды Гейтс в установлении национальных стандартов Common Core в сфере образования как «быструю революцию», при этом Фонд не только финансирует разработку, но и обеспечивает «политическую поддержку по всей стране. , убедить правительства штатов внести системные и дорогостоящие изменения.” [43]

Начиная с 2008 года, сотни миллионов долларов из денег Фонда Гейтса были переданы широкому кругу организаций, включая Американскую федерацию учителей, Национальную ассоциацию образования, политические группы, включая либералов (в первую очередь Центр американского прогресса) и консерваторов (таких как как Институт Томаса Б. Фордхэма), а также государственные и местные группы. «Революция» получила дальнейшую поддержку со стороны администрации Обамы, в которой были бывшие сотрудники и соратники Фонда Гейтса. [44]

Фонд Гейтса предоставил стартовый капитал некоммерческому веб-сайту Teaching Channel и телепрограмме Teaching Channel для продвижения инструкций по обучению Common Core. [45] Работа была начата в сентябре 2011 года с программ, транслируемых на государственных телеканалах. [46]

К 2010 году 45 штатов и округ Колумбия полностью приняли поддерживаемые компанией Gates стандарты Common Core State Standards. К 2014 году Common Core стал объектом растущей критики даже со стороны бывших сторонников левого крыла. [47] Отчет 2016 года показал, что Common Core не очень хорошо готовила студентов к колледжу или карьере. [48]

В мае 2016 года тогдашний генеральный директор Сью Десмонд-Хеллман признала в ежегодном письме, что фонд допустил ошибки с Common Core. [49] Это письмо вызвало появление передовой статьи Los Angeles Times , озаглавленной «Неудачи Фонда Гейтса показывают, что филантропы не должны определять повестку дня государственных школ Америки». Передовая статья критиковала Фонд Гейтса за то, что он взял на себя «нездоровую власть в установлении политики в области образования», в результате чего бывшие сотрудники фонда получили высокие должности в США.S. Департамент образования и глава Объединенного школьного округа Лос-Анджелеса. [50]

Критика

Слишком мало попечителей

Некоторые критиковали Фонд Гейтса, указывая на то, что есть три попечителя, решающих, как расходовать миллиарды долларов, контролируемые крупнейшим в мире благотворительным фондом. Пабло Айзенберг из Института государственной политики Джорджтаунского университета сказал NBC News: «Это слишком мало и узкий совет, чтобы управлять фондом, совокупные активы которого однажды превысят бюджеты всех стран мира, кроме 30 процентов», что он сказал, что «мало защищает американских налогоплательщиков или национальные интересы.Диана Авив из коалиции 600 благотворительных организаций «Независимый сектор» сказала, что более крупные советы директоров более мудры и обеспечивают необходимую «систему сдержек и противовесов», необходимых для правильного принятия решений и надзора. [51]

Социально безответственные инвестиции

Фонд Гейтса столкнулся с критикой слева за нарушение своих социальных обязательств. Исследование Los Angeles Times , опубликованное в 2007 году, показало, что 8,7 миллиарда долларов, или 41 процент активов Фонда Гейтса, были инвестированы в компании, которые противоречили благотворительным целям фонда или социально ориентированной философии. [52] К ним относятся компании, ответственные за сильное загрязнение воздуха в дельте Нигера, и фармацевтические фирмы, ценовая политика которых затрудняет доступ к антиретровирусным препаратам для пациентов с ВИЧ / СПИДом в развивающихся странах, что является основным направлением деятельности Фонда Гейтса. [53]

Слишком много влияния

Фонд Гейтса подвергся критике за слишком широкое финансирование через взаимосвязанную сеть организаций и отдельных лиц из академических кругов, неправительственных организаций и деловых кругов.Дэвид Маккой сказал в 2012 году, что «позволяет ему усилить влияние посредством своего рода« группового мышления »в области международного здравоохранения». А в 2008 году руководитель отдела исследований малярии Всемирной организации здравоохранения обвинил так называемый «картель» Фонда Гейтса в подавлении разнообразия научных мнений, заявив, что организация «не несет ответственности ни перед кем, кроме себя». [54]

В отчете за 2016 год крайне левой британской организации активистов Global Justice Now был проанализирован программы Фонда Гейтса и сделан вывод о том, что пожертвования фонда — это далеко не нейтральная благотворительная стратегия, а идеологическая приверженность «продвижению неолиберальной экономической политики и корпоративной глобализации». [55] Авторы отчета призвали к международному расследованию расходов Фонда Гейтса. [56]

Иск бывшего сотрудника

Тодд Пирс, бывший директор по цифровым технологиям Фонда Гейтса, подал иск против фонда в апреле 2017 года, утверждая, что он был введен в заблуждение относительно объема своей работы, когда был принят на работу, и что он был уволен за столкновения с руководителями, которые этого не сделали. верю в его новую роль. В жалобе говорилось: «Во время его собеседований с несколькими коллегами они признали, что работа, которую он должен был выполнять, не была той, которую ему обещали, и что ему не сказали правду о его должности.” [57]

Подход Фонда Гейтса имеет как преимущества, так и ограничения.

T HE JANICKI OMNI PROCESSOR , машина стоимостью 2 миллиона долларов, оплаченная Фондом Билла и Мелинды Гейтс, превращает человеческие отходы в воду и электричество. Есть надежда, что в бедных городах, таких как Дакар в Сенегале, где он прошел экспериментальную проверку, люди будут отправлять сточные воды на очистные сооружения для обработки, а не выбрасывать их на улицу.

Послушайте эту историю

Ваш браузер не поддерживает элемент

Больше аудио и подкастов на iOS или Android.

Omni Processor иллюстрирует подход Фонда Гейтса к благотворительности. Г-н Гейтс любит применять бизнес-принципы для добрых дел, что означает сосредоточение внимания на инновационных, часто технологических решениях с поддающимися количественной оценке результатами. Можно подсчитать входы и выходы процессора. Первая версия, поступившая в Сенегал в 2015 году, не была предназначена для очистки сточных вод, заполненных песком и камнями, как в Дакаре. Он был сделан из материалов, которые быстро разъедали в городском морском воздухе.Эти сбои были исправлены в « OP 2.0», который прибыл в Дакар в этом году.

Г-н Гейтс отстаивает стиль благотворительности, основанной на данных. Но его бывшая жена, теперь известная как Мелинда Френч Гейтс, как полагают, умерила его неустанное стремление к эффективности, утверждая, что методы обработки цифр не могут решить сложные причины бедности самостоятельно. Это различие в акцентах, в свою очередь, вызывает вопросы о том, приведет ли развод пары, объявленный в этом году, к новому курсу самого мощного благотворительного фонда в мире.

Влияние фонда огромно. Его пожертвование в размере 50 миллиардов долларов поступило от взносов г-на Гейтса, соучредителя Microsoft, г-жи Френч Гейтс и Уоррена Баффета, инвестора-миллиардера и друга. По данным OECD , клуба богатых стран, в 2019 году он выдал 4,1 миллиарда долларов, что более чем в 11 раз больше, чем у следующего по величине частного американского фонда развития. Если бы это было правительство, оно было бы 12-м по величине распределителем иностранной помощи между Италией и Швейцарией (см. Диаграмму 1).

Фонд Гейтса — второй по величине донор Всемирной организации здравоохранения, уступающий только правительству США. Он является одним из основателей Gavi, государственно-частного партнерства, которое обеспечивает программы вакцинации в бедных странах. На борьбу с COVID-19 было выделено более 1,8 миллиарда долларов.

Это не первая компания, которая придерживается делового подхода к благотворительности. В 1889 году стальной магнат Эндрю Карнеги написал в «Евангелии богатства»: «Одним из серьезных препятствий на пути к развитию нашей расы является беспорядочная благотворительность.Он предостерег от того, чтобы давать людям деньги без тщательного изучения того, как они их тратят. Он и другие промышленники, такие как Генри Форд и Джон Д. Рокфеллер, основали крупные фонды с большими досками, чтобы раздавать свои деньги, в основном в конце жизни.

В последние десятилетия центр притяжения американской благотворительности сместился с восточного побережья на запад. Основатели богатых технологий раздают свое состояние в молодости и проявляют большой интерес к тому, как оно тратится. По словам Ник Тедеско, бывшего сотрудника Гейтса, который сейчас возглавляет Национальный центр семейной филантропии в Вашингтоне, DC , многие заимствуют у Фонда Гейтса реплики в отношении того, какие причины поддерживать и как это сделать.«Влияние Фонда Гейтса, — говорит он, — огромно».

В фонде, основанном в 2000 году, работает 1750 человек, в основном в Сиэтле. Гейтс, оставивший свою повседневную должность в Microsoft в 2008 году, применяет практический подход к своей работе. Он и г-жа Френч Гейтс выбирают причины, на которые, по их мнению, они могут оказать наибольшее влияние, от улучшения образования в Америке до искоренения таких болезней, как полиомиелит и малярия. Они нанимают ученых, бывших консультантов по менеджменту и мандаринов для раздачи грантов, часто называемых «инвестициями».Окупаемость грантов точно измеряется. О проекте по борьбе с малярией можно судить по раздаче надкроватных сеток; один по образованию может отслеживать посещаемость или результаты тестов. Неудачные предприятия отбрасываются.

Так поступают не все богатые благотворители. Некоторые просто отдают огромные суммы денег благотворительным организациям, которые им нравятся, оставляя их тратить их по своему усмотрению. Маккензи Скотт, бывшая жена Джеффа Безоса, основателя Amazon, с июля 2020 года объявила о пожертвованиях на сумму более 8 миллиардов долларов в рамках подхода, который она называет «посев через уступку».Она наняла консалтинговую компанию Bridgespan Group, чтобы помочь ей выбрать грантополучателей. Ее дары приходят без рецептов или требований отчетов о проделанной работе.

Фонд Гейтса продвигает основанные на данных технические решения для дискретных проблем. Первой благотворительной инициативой г-на Гейтса была покупка компьютеров для библиотек в бедных частях Америки и подключение их к Интернету. Его работа в области здравоохранения первоначально была сосредоточена на технологических решениях, таких как вакцины, от определенных инфекционных заболеваний.

Перспективы благотворительности

В других областях, однако, этот сверхэффективный, ориентированный на результат подход дает вам лишь некоторые возможности.Подсчитать количество вакцин легко; ставить цифру на свободу женщины — нет. Г-н Гейтс и г-жа Френч Гейтс ожидали, что глобальное здравоохранение будет самой сложной частью их портфеля, говорит Патрик Метвин, который работает в области образования в Америке в Фонде Гейтса. Но они обнаружили, что образовательные проекты были более сложными, отчасти потому, что оценка того, что дети узнали — и что они должны узнать, — далеко не простая задача. «Образование — это, по сути, предприятие, основанное на социальных ценностях», — говорит г-н Метвин.

Как сказал Адам Мо Фейерсков, автор книги «Приход к власти Фонда Гейтса»: «Количественная оценка на самом деле сводится к уменьшению беспорядка мира до формул и чисел». Самые сложные проблемы не могут быть решены только с помощью технологий и цифр. Когда первый Omni Processor прибыл в Дакар, почти треть из 3 млн жителей города не жили в домах, подключенных к канализации. Общественное понимание санитарии ограничено. Вскоре после появления машины слухи о том, что воду, полученную из сточных вод, добавляли в городскую питьевую воду, вызвали бурю негодования.Группа «Speak Up Africa», финансируемая Гейтсом, была призвана начать кампанию по информированию общественности.

Цель оценки проектов — увести деньги от тех, которые не работают. Фонд говорит, что делает это медленно, постепенно сворачивая программы. Но этот метод проб и ошибок может вызвать проблемы.

Вначале фонд поддерживал движение малых школ в Америке, которое предлагало учащимся лучше учиться в небольших группах, уделяя больше индивидуального внимания.Но проведение внеклассных мероприятий и программ для учеников, которым требовалась помощь с английским или с особыми потребностями, было затруднено из-за небольшого количества учеников. При меньшем количестве учителей небольшие школы были вынуждены ограничить свои учебные программы. Фонд поддержал существующие гранты, но направил новые средства на другие реформы образования. Школы остались бороться за деньги, а дети столкнулись с ненужными потрясениями. «Мы не справились», — писал г-н Гейтс в 2009 году.

Для получателей грантов уровень мониторинга и оценки является большой разницей между Фондом Гейтса и другими донорами.Сотрудники программ контролируют их работу. Это может быть полезно. Команда Speak Up Africa, получившая с 2015 года несколько грантов на сумму около 33 миллионов долларов, сообщает, что ежемесячные виртуальные встречи с сотрудниками Gates в Сиэтле дают возможность обсудить новые идеи и встретиться с международными экспертами.

Но административная нагрузка может оказаться непосильной для небольших групп, которые не привыкли работать с требовательной глобальной базой. Аскаан Санте, некоммерческая организация в Дакаре, занимающаяся вопросами общественного здравоохранения со штатом из 13 человек, получила финансирование в размере 900 000 долларов после того, как ее основатель Фату Фалл Ндойе встретился с сотрудником Gates на конференции.Фонд помог ей разработать ее предложение. Но на заявку ушло восемь месяцев. «Это долгий процесс, — говорит г-жа Ндойе.

Это частично объясняет, почему фонд стремится финансировать организации, базирующиеся в богатых странах, а не в развивающихся странах, где больше всего нужны деньги. Анализ базы данных о грантах фонда, подготовленный журналом The Economist и Дэвидом Маккой, профессором глобального общественного здравоохранения Лондонского университета королевы Марии, показывает, что грантополучатели со штаб-квартирами в Африке и Азии получили только 5 грантов.3% и 5,6% грантов соответственно с 1999 г., хотя их доля увеличилась (см. Диаграмму 2).

У этой асимметрии много причин. Грантополучатели, базирующиеся в Америке или Европе, часто имеют филиалы в более бедных странах и передают финансирование получателям субгрантов в других странах. Все меньше людей проводят передовые исследования в странах Африки к югу от Сахары. Но маленькой организации в бедном мире также трудно привлечь внимание сотрудника Гейтса. А оформление документов может быть пугающим. Те, кому удается получить финансирование Гейтса, часто знают кого-то в фонде или работали в организации, поддерживаемой фондом, и поэтому понимают процесс.У г-жи Ндойе было и то, и другое.

Изначально предполагалось, что фонд будет использовать свои ресурсы для инноваций, чтобы делать «прорывы», и предоставит это другим, чтобы они достигли нужных людей, — говорит Марк Сузман, его исполнительный директор. «Тревожный сигнал, который поражает многих людей, занимающихся благотворительностью, заключается в том, что это не обязательно работает».

Вместо этого фонд теперь сосредотачивается на том, чтобы его инновации работали в реальном мире. Это связано с беспорядочными социальными изменениями, которые трудно отследить.Он инвестировал 4 миллиарда долларов в Глобальную инициативу по ликвидации полиомиелита, включая вакцины. Но в Нигерии, единственной африканской стране, где болезнь оставалась эндемичной, также были нанесены на карту деревни на охваченном конфликтом севере, которые не были пропущены в кампаниях иммунизации. В прошлом году континент был объявлен свободным от дикого полиомиелита.

В области планирования семьи фонд не просто раздает дешевые противозачаточные средства. Женщинам в стране с низким доходом, такой как Индия, может быть неудобно ходить в клинику за презервативами или таблетками.Поддерживаемый Гейтсом Центр социальных и поведенческих изменений в Университете Ашока недалеко от Нью-Дели пытается понять эту социальную динамику. Именно группы поддержки помогают женщинам обрести уверенность в таких вопросах. Уверенность сложно измерить.

Неизмеримая сторона благотворительности проявилась в темпераменте и проницательности г-жи Френч Гейтс. Ричард Хортон, редактор британского медицинского журнала Lancet , говорит, что она придерживается «более целостного подхода» к развитию, охватывая права женщин и возможности систем здравоохранения.«Она удивительным образом очеловечила фундамент, — продолжает он. Крис Эйде, основавший Teachers United, американскую правозащитную группу, получившую грант Гейтса в 2011 году, описывает две отдельные встречи с парой. По его словам, г-жа Френч Гейтс попросила его привести группу учителей и задавала «открытые и серьезные вопросы» об их работе. Гейтс встретился с ним один на один и расспросил его о политике в области образования. «То, как он делал заметки из нашего разговора, было похоже на то, что он строил машину», — говорит г-н Эйде.

Теперь вопрос в том, переживет ли влияние г-жи Френч Гейтс развод пары. Если через два года они больше не захотят работать вместе, она уйдет с должности попечителя и получит от него выплату, чтобы продолжить свою благотворительную деятельность в другом месте. Для этого от фонда потребуется найти новый способ получить максимальную отдачу от метода Гейтса, основанного на данных. ■

Эта статья появилась в международном разделе печатного издания под заголовком «Смена фондов»

Фонд Билла и Мелинды Гейтс — средства для НПО

Фонд Билла и Мелинды Гейтс — одна из крупнейших благотворительных организаций в истории.Основываясь на очень успешной корпоративной организации (Microsoft), Фонд работает по всему миру, чтобы улучшить условия жизни бедных, сотрудничая с НПО, учреждениями и исследовательскими центрами. Его подход основан на 15 руководящих принципах, которые он принял для управления своей благотворительной базой. Некоторые из этих принципов включают ограниченную, но важную роль, которую играет филантропия, наука и технологии имеют решающее значение для улучшения жизни во всем мире, рассматривая получателей грантов как ценных партнеров и оставляя место для роста и изменений.Основанные на убеждениях семьи Гейтсов, эти принципы помогли сформировать политику предоставления грантов НПО. Фонд предоставляет гранты организациям в области глобального здравоохранения, бедности и развития, образования и обучения, а также некоторых специальных проектов, ограниченных определенными областями или проблемами, такими как чрезвычайные ситуации. В рамках глобального здравоохранения он охватывает диарею, ВИЧ / СПИД, малярию, здоровье матери и ребенка, забытые болезни, питание, пневмонию и грипп, полиомиелит, табак, туберкулез и вакцины.В сфере бедности и развития он работает с партнерами в области развития сельского хозяйства, финансовых услуг для бедных, жилья и водоснабжения, санитарии и гигиены. В разделе «Образование и обучение» он предоставляет гранты на раннее обучение, библиотеки и стипендии.

Тремя основными программными областями Фонда являются «Глобальное развитие», «Глобальное здоровье» и «Программа США». Программа глобального развития направлена ​​на сокращение бедности, в то время как Глобальное здоровье сосредоточено на улучшении здоровья бедных и нуждающихся. и последняя программа географически ориентирована только на США.Фонд оказывает финансовую поддержку НПО по всему миру. Он предоставил значительные гранты ряду организаций в Южной и Восточной Азии, Китае, Африке, Латинской Америке, а также в США и Европе.

Фонд не проводит открытых конкурсов заявок в течение года. У разных программ разные периоды, в течение которых заявки запрашиваются у потенциальных грантополучателей. Фонд запрашивает предложения только после рассмотрения писем-запросов. От НПО требуется отправлять эти письма только в том случае, если Фонд объявляет, что одна из его программ принимает запросы.Фонд также предоставляет множество стипендий и премий неправительственным организациям.

Почтовый адрес Фонда Билла и Мелинды Гейтс:

Фонд Билла и Мелинды Гейтс,
PO Box 23350
Seattle, WA 98102
Соединенные Штаты Америки
URL: http://www.gatesfoundation.org

Фонд

Гейтс разрабатывает план действий в чрезвычайных обстоятельствах на фоне громкого развода

7 июля (Рейтер) — Фонд Гейтса заявил, что Мелинда Френч Гейтс и Билл Гейтс в разгар громкого развода продолжат работать в качестве сопредседателей для двухлетний испытательный срок, и по истечении этого времени, если договоренность развалится, она уйдет в отставку.

Генеральный директор Марк Сузман объявил план действий в чрезвычайных обстоятельствах для одного из крупнейших благотворительных фондов в мире, шаг, который обеспечит успешный переход фонда, который за последние два десятилетия потратил более 50 миллиардов долларов на борьбу с бедностью и болезнями.

Если Мелинда уйдет в отставку через два года, она получит личные ресурсы от Билла для своей благотворительной деятельности, которая будет полностью отделена от пожертвований фонда, говорится в сообщении фонда в среду.

Билл затем возьмет на себя полное управление фондом, который пара часто называла своим «четвертым ребенком».

Мелинда и Билл в мае подали на развод после 27 лет брака, но пообещали продолжить совместную благотворительную деятельность.

Мелинда Гейтс, сопредседатель Фонда Билла и Мелинды Гейтс, на церемонии открытия Форума равенства поколений в Лувре Карусель в Париже, Франция, 30 июня 2021 года. REUTERS / Gonzalo Fuentes

Подробнее

Фонд заявил, что миллиардеры-благотворители, Билл и Мелинда, внесут 15 миллиардов долларов, что является их крупнейшим вкладом с 2000 года, в результате чего общая сумма пожертвований составит около 65 миллиардов долларов.

Он также заявил, что расширит число попечителей для надзора за работой и намерен принять окончательные решения к концу года и объявить новых попечителей в январе 2022 года.

Фонд Билла и Мелинды Гейтс, основанный в 2000 году, стал одна из самых мощных и влиятельных сил в глобальном общественном здравоохранении. В прошлом году фонд выделил около 1,75 миллиарда долларов на борьбу с COVID-19.

Объявление в среду также последовало после того, как в июне инвестор-миллиардер Уоррен Баффет заявил, что уходит в отставку с должности попечителя фонда и пожертвовал половину своего состояния на благотворительность с тех пор, как 15 лет назад пообещал отдать свое состояние от управления Berkshire Hathaway Inc (BRKa.N).

Баффет не объяснил, почему он уходит в отставку, но отметил, что отказался от всех руководящих должностей за пределами Berkshire, уменьшив свою рабочую нагрузку.

Отчетность Аканкши Раны в Бангалоре; Редакция: Синджини Гангули

Наши стандарты: принципы доверия Thomson Reuters.

Фонд Гейтса назначил двухлетний судебный процесс после развода

НЬЮ-ЙОРК (AP) — Билл Гейтс и Мелинда Френч Гейтс продолжат работать вместе в качестве сопредседателей своего фонда даже после запланированного развода.Однако, если по прошествии двух лет Гейтс и Френч Гейтс решат, что не могут продолжать выполнять свои функции, Френч Гейтс уйдет с поста сопредседателя и попечителя, сообщил в среду Фонд Билла и Мелинды Гейтс.

Если Френч Гейтс уйдет в отставку, Гейтс по сути выкупит ее у фонда, одной из крупнейших частных благотворительных организаций в мире, и она получит от него средства для ведения собственной благотворительной деятельности. Согласно объявлению, полученные ресурсы будут выделены отдельно от пожертвований фонда.

Марк Сузман, генеральный директор фонда, сказал в интервью Associated Press, что это объявление было сделано для того, чтобы бывшая пара могла «прозрачно рассказать о соглашении, которое они заключили друг с другом».

«Это часть частного соглашения между ними двумя в рамках их более широкого соглашения о разводе», — сказал Сузман. «Они оба заверили меня, индивидуально и вместе, и, судя по тому, как они участвовали в работе в течение последних двух месяцев, что их полное намерение и обязательство — быть долгосрочными сопредседателями попечителями фонда. .Именно это мы и планируем ».

Чтобы отразить эту приверженность продолжению фонда Гейтса, который Гейтс называют своим «четвертым ребенком», Гейтс и Френч Гейтс объявили о выделении дополнительных 15 миллиардов долларов в фонд фонда, который составлял почти 50 миллиардов долларов. Это крупнейший частный фонд в мире, ежегодно выделяющий 5 миллиардов долларов на программы в области глобального здравоохранения, образования и других областях.

«Имеет смысл, если кто-то собирается уйти и заниматься своими делами, это будет Мелинда», — сказал Дэвид Каллахан, основатель веб-сайта Inside Philanthropy и автор книги «Дающие: богатство, власть и филантропия в Новый позолоченный век.

Френч Гейтс в последние годы повысила свой авторитет в вопросах, касающихся женщин и девочек. В 2019 году она выделила 1 миллиард долларов на продвижение гендерного равенства в США, сославшись на низкий процент женщин на руководящих должностях. Она также была одним из спикеров на прошлой неделе на Форуме ООН по равенству поколений женщин, на котором Фонд Гейтса выделил 2,1 миллиарда долларов на пятилетний срок для продвижения гендерного равенства.

«Вы можете легко представить, как она уходит и открывает новое благотворительное предприятие, направленное на обеспечение гендерного равенства и расширение прав и возможностей женщин, которое сильно отличается от Фонда Гейтса», — сказал Каллахан.«Но трудно представить, чтобы Билл Гейтс начинал свое дело за пределами Фонда Гейтса, потому что большая часть того, что его интересует, — это то, чем занимается Фонд Гейтса».

Сузман также объявил в среду, что фонд расширит свой попечительский совет, хотя количество попечителей еще не определено. В настоящее время в попечительский совет входят только Гейтс и Френч Гейтс после того, как в июне генеральный директор Berkshire Hathaway Уоррен Баффет ушел с поста попечителя. По словам Сузмана, его уход стал сигналом благотворительной организации о том, что пришло время расширить свое руководство.

«Мы думали, что даже если они (Билл и Мелинда) будут работать эффективно и продолжать эффективно работать вместе, это не будет оптимальным управлением», — сказал Сузман. «Итак, сейчас подходящее время для увеличения числа попечителей и привлечения некоторых независимых и вдумчивых сторонних голосов, которые могут помочь направлять и укреплять фонд в долгосрочной перспективе».

Сузман и главный операционный директор и главный юридический директор фонда Конни Коллингсворт возглавят поиск новых попечителей.Затем Билл и Мелинда Гейтс утвердят выборы, и ожидается, что новые попечители будут объявлены в январе 2022 года. Гейтс и Френч Гейтс отдельно заявили, что изменения поддержат миссию фонда и предоставят его руководству более разнообразную перспективу.

Эта новость, вероятно, будет приветствоваться многими экспертами в области благотворительности, которые призвали к разнообразию в руководстве фонда, утверждая, что слишком много власти сосредоточено в нескольких руках. Но Сузман говорит, что внешние призывы к переменам не повлияли на их решение расширить попечительский совет.

«Это решение было принято Биллом и Мелиндой в консультации с Уорреном после того, как он решил уйти из правления», — сказал Сузман.

Вопросы об устойчивости фонда возникли после того, как в мае Гейтс и Френч Гейтс объявили о разводе после 27 лет брака. Заявление ошеломило многих, в том числе Сузмана, который услышал о разводе примерно за 24 часа до его обнародования.

«Это явная неожиданность, когда два человека, чьи имена указаны на здании, и которые являются моими начальниками, объявляют о разводе», — сказал он.

Ответить

Ваш адрес email не будет опубликован.
