Фундамент под баню из блоков: Фундамент под баню из блоков: от разметки до заливки

Фундамент для бани из блоков

Здание бани относится к категории легких сооружений, а значит, под нее нет необходимости заливать дорогой ленточный или плитный фундамент, где используется большой объем бетонного раствора и много арматуры. Да и сам процесс возведения такого фундамента связан с большими трудозатратами. Этой фундаментной конструкции есть более упрощенная альтернатива, которая по своим техническим и эксплуатационным характеристикам не уступит. Это фундамент для бани из блоков.

Если говорить о форме фундамента для бани из блоков, то она может быть ленточной и столбчатой. Все зависит от материалов, из которого баня сооружается, от ее габаритных размеров и конструктивных особенностей подвального помещения. К примеру, если возводится баня из бруса или бревен, то достаточно будет столбчатого фундамента. Если из кирпича, то лучше остановиться на ленточном варианте.

Технология возведения столбчатого фундамента из блоков

Обычно под фундамент используют блоки размерами: длина 39 см, ширина 19 см, высота 18 см. Масса бетонного блока таких размеров около 30 кг, из керамзитобетона она меньше. Так как столбчатый фундамент под баню имеет малозаглубленную форму, то соответственно блоки можно уложить в четыре-пять рядов, поэтому на каждый столб уйдет от 6 до 12 элементов. Такой большой разброс зависит от размера сечения самого столба.

Итак, как собрать столбчатый фундамент под баню из блоков.

• Очищается участок, на котором будет возводиться здание бани. Здесь важно удалить верхний слой почвы, а вместе с ним и корни растений.
• Определяются места сооружения блочных столбов. Обычно это углы здания, и в промежутках между ними несколько опор через каждые 1,5-2,0 м.
• В месте устройства столба выкапывается яма глубиною 40-50 см и сечением под размер фундамента с небольшим припуском по сторонам.
• Внутрь ямы засыпается подушка из крупнозернистого песка или обычного гравия. Обязательно проводится трамбовка. Толщина подушки – 10 см.
• Производится гидроизоляция. Для этого внутрь выкопанной ямы укладывается рубероид, лучше в несколько слоев. Им обкладывается и дно ямы, и ее боковины. Здесь важно, чтобы не оставалось ни одного открытого участка, необходимо, чтобы строительные блоки не соприкасались ни с грунтом, ни с подушкой.
• Можно проводить кладку блоков. В данном случае используется обычная технология с использованием перевязи рядов. В каждом отдельном ряду будет три или четыре блока. Для связки используется стандартный цементный раствор, в котором в пропорциональном соотношении мешаются цемент и песок (1:3 или 1:4). Толщина цементного раствора в кладке не больше 1 см. Цемент для фундаментов бани должен быть марки М400.


  Внимание! Фундамент – это несущая часть постройки, поэтому ее прочностные характеристики не должны зависеть от недостатков процесса возведения. Поэтому очень важно, чтобы фундаментные столбы были сложены вертикально без отклонений. А значит, при укладке каждого блока нужно проверять его на соосность с вертикалью и другими элементами фундамента. Для чего придется пользоваться уровнем и отвесом.

• Не забываем верхнюю плоскость опоры залить стяжкой из кладочного раствора.
• Когда скрепляющая смесь подсохнет, необходимо провести гидроизоляционные работы. Все выступающие над грунтом поверхности фундамента под баню нужно обработать битумной мастикой, для чего можно использовать кисть или валик. На верхнюю поверхность столбиков надо дополнительно уложить два или три слоя рубероида.
• Зазор между фундаментом и краями ямы засыпается грунтом.

Технология возведения ленточного фундамента из блоков

Сделать фундамент ленточного типа из блоков не сложнее, чем технология сооружения столбчатой конструкции. Просто на этот тип уходит больше блоков и скрепляющего раствора, плюс, конечно, больший объем земляных работ. Как и в случае с предыдущей технологией, ленточный фундамент для бани сооружается малозаглубленным.

Его чаще всего используют, если баня строится из кирпичей или блоков, если это будет многоэтажное здание или с мансардой, и если полы постройки будут бетонными и заливаться по грунту. В этом случае придется продумать схему утепления полов, где как один из вариантов можно использовать установку системы теплых полов.

Вот алгоритм проводимых строительных операций.

• Участок очищается и выравнивается. Снимается плодородный слой.
• Производится разметка фундамента.
• Выкапывается траншея. Если будет собираться малозаглубленная фундаментная конструкция, то ширина траншеи 30-50 см, глубина полметра.
• Засыпается на дно траншеи песок или гравий, можно мелкую щебенку. Это будет подушка, которая обязательно разравнивается и трамбуется. Толщина слоя – 10 см.
• Гидроизоляция в виде двухслойного рубероида.
• Кладка блоков с перевязью рядов в один блок по ширине. Высота фундамента – 3-4 ряда. Необходима ли арматура для увеличения прочности кладки? Необходима, но не сама арматура, а металлическая сетка, которая укладывается между первыми двумя рядами. Армокаркас предупреждает деформацию фундаментной конструкции под действием зимнего пучения грунта. Так что лишней она здесь не будет. Если в бане предусмотрено подвальное помещение, то необходимо установить внутрь фундамента трубы, которые будут выполнять функции вентиляционных продухов.


  Внимание! Все коммуникационные сети необходимо проложить до начала кладки блоков. То есть, трубы водопровода и канализации.

• Гидроизоляция проводится точно так же, как было описано в предыдущем разделе статьи. Кстати, можно такой фундамент бани утеплить, используя различные теплоизоляционные материалы. Не забываем соорудить отмостку.

Оба варианта прекрасное дешевое решение для бани. Такие фундаментные конструкции подойдут практически под любые виды грунтов, кроме торфяников и участков, склонных к подтоплению. Здесь лучше использовать плитный вариант плавающего типа с хорошей толстой подушкой из смеси песка и щебня. Скажем прямо, вариант сложный и дорогой.

Фундамент из блоков ФБС

Чем отличаются фундаментные блоки стеновые от обычных блоков? Только размерами:

• Длина варьируется в пределах 88-238 см.
• Ширина 30-60 см.
• Высота или 28, или 58 см.
• Соответственно и вес: от 310 до 1960 кг.

Понятно, что своими руками такие блоки не поднять, поэтому для установки придется воспользоваться услугами подъемного крана.

В принципе, монтаж блоков ФБС ничем не отличается от предыдущей технологии. Используют их в основном для сборки ленточного фундамента, укладывая с перевязью. Сделанный из ФБС блоков фундамент может выдержать огромные нагрузки, поэтому его возводят только для больших многоэтажных зданий бани, возводимых из кирпича, блоков или камня.

Как показывает практика, затрачивая большие усилия и деньги на ФБС блоки, не стоит делать фундамент малозаглубленным. Это должен быть фундамент полноценный с сооружением подвального помещения. А сами блоки будут выступать и в роли фундамента, и в роли стен подвала, так сказать, два в одном. Конечно, придется провести большой объем гидроизоляционных и утеплительных работ, но оно того стоит.

Фундамент под баню из керамзитобетонных блоков

Керамзитобетонные блоки в строительстве стали использоваться не так давно, если сравнивать с кирпичом и бетонными изделиями. Основная их задача – утепление. То есть, это, конечно, строительный несущий материал, но с функциями утеплителя.

С недавних пор производители стали предлагать не только стеновые изделия, но и фундаментные (подушечные). Они имеют трапециевидную форму в сечение. Это делается специально для того, чтобы блок широкой опорной стороной укладывался на грунт или подушку, чем достигался эффект увеличения несущей способности элемента. А уже на него укладывается стеновой блок из керамзитобетона.

То есть, получается так, что первый ряд – это подушечные элементы, следующие ряды стеновые. Кладка, как всегда, проводится с перевязью. В остальном технология сооружения фундамента под баню из керамзитобетонных блоков ничем не отличается от предыдущих рассмотренных технологий. Здесь все та же гидроизоляция, засыпка подушки и все тот же цементно-песчаный раствор.

Заключение по теме

Как видите, построить фундамент под баню из разных блоков – это нетрудно, если сравнивать заливку и опалубку. Конечно, необходимо придерживаться стандартных строительных правил и нормативов, без них качество будет падать. Но все равно это самая простая технология возведения фундаментов.

Как показывает практика, все чаще частные застройщики прибегают к этим процессам, если строительство ведется своими руками. Это не только просто, но и намного дешевле.

И последнее – можно ли собрать фундамент для бани из пеноблоков? Нельзя. Слишком высокий показатель влагопроницаемости у этого материала. Под действием влаги он быстро выходит из строя, даже при хорошей гидроизоляции.

Фундамент для бани из блоков

Баня относится к легким сооружениям, и в целях экономии вместо массивной монолитной ленты можно возвести фундамент для бани из блоков. Достоинства блочного  фундамента очевидны: его постройка не требует привлечения тяжелой техники, крепления арматуры, замешивания кубометров бетона. Такой фундамент легко выдерживает нагрузку бани, быстро возводится и не требует больших затрат.

Строительство фундамента для бани из блоков

Фундамент из блоков для бани может быть как ленточным, так и столбчатым, его конструкция зависит от нескольких факторов:

• Габариты и материал строения;
• Конструкция полуподвального помещения и полов.

Баня из дерева относится к легким постройкам, поэтому для нее вполне достаточно столбчатого фундамента из бетонных блоков. Полы в такой бане, как правило, выполняют по деревянным лагам.

Если баню строят из кирпича, пенобетона, или она имеет значительные размеры, следует выбирать малозаглубленный ленточный фундамент из бетонных блоков. Также ленточный фундамент удобнее в том случае, когда необходима сплошная заливка пола по песчаной подготовке.

Столбчатый фундамент для бани из блоков

Полнотелые бетонные блоки для фундамента имеют размеры 390х190х180 мм и массу около 30 кг. Для мелкозаглубленного столбчатого фундамента из блоков достаточно трех-четырех рядов кладки, то есть на один опорный столб необходимо от 6 до 12 блоков.

1. Территорию для постройки бани освобождают от мусора и посторонних предметов, снимают верхний плодородный слой грунта, чтобы избежать процессов разложения под зданием. Для прекращения роста травы площадку можно застелить геотекстилем и засыпать щебнем или песком.
2. Производят разметку с помощью колышков и бечевки, выполняя внешний и внутренний контур фундамента. Пересечение бечевки образует углы, по которым при кладке ровняют столбы. Проверяют горизонтальность бечевки по уровню. Размечают место установки опорных столбов: в углах бани, на пересечении стен, а также под стенами на расстоянии 1,5-2 метров. Для опоры перекрытий пола устанавливают дополнительные опорные столбы в центре строения.

   Разметка столбчатого фундамента для бани

3. В местах установки столбов копают ямы глубиной 30-50 см и шириной чуть больше размера столбов. На пучинистых почвах обязательно возводят подушку из щебня или песка толщиной не менее 30 см, для этого дно тщательно трамбуют и засыпают щебнем или песком. Подсыпку уплотняют, проливая водой, после чего укладывают на нее слой рулонной гидроизоляции – рубероида.
4. Приступают к кладке опорных столбов. Столбики кладут с перевязкой рядов, в каждом ряду – по два или три блока.Кладку производят на цементный раствор: 1 часть цемента марки М400 на 3-4 части просеянного песка. Толщина шва – около 1 см. В процессе кладки используют уровень и ориентируются на заранее натянутую бечевку.

   Процесс кладки опорных столбов под фундамент

5. После высыхания раствора столбчатый фундамент необходимо гидроизолировать от воздействия грунтовой влаги. Проще всего использовать для этих целей обмазочную гидроизоляцию битумной мастикой. Перед нанесением мастики поверхность блоков обрабатывают праймером, просушивают, после чего наносят на все поверхности два-три слоя мастики кистью или валиком. Горизонтальную верхнюю поверхность столбов дополнительно гидроизолируют рубероидом, приклеивая его на верхний слой битумной мастики. Обратную засыпку выкопанных ям производят песком или обычным грунтом. После засыпки можно приступать к дальнейшему строительству.

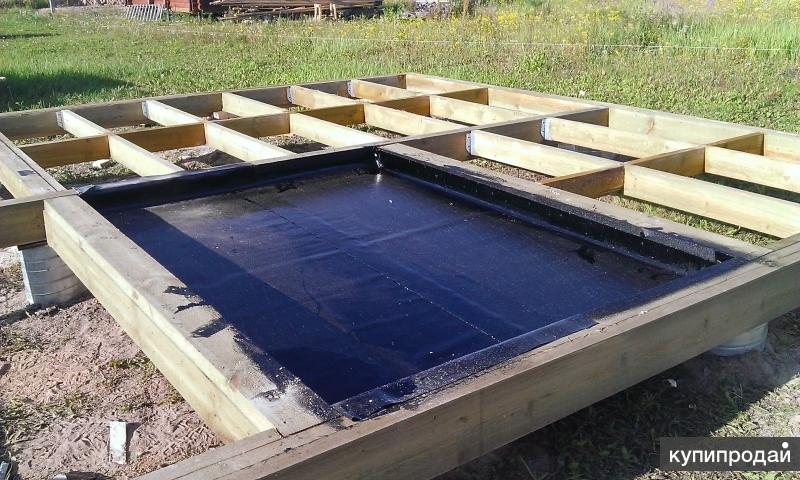

Нижняя обвязка фундамента

Ленточный фундамент для бани из блоков

Для бани из пенобетона, кирпича, или двухэтажной бани с мансардой надежнее использовать ленточный фундамент – он способен воспринимать значительные нагрузки, при этом не намного дороже в цене. Также ленточный фундамент выполняют в случае заливки пола по песчаной подготовке. Такие полы часто выполняют с подогревом, например, в моечном отделении или в комнате отдыха. Высота фундамента в этом случае должна учитывать высоту отметки пола.

1. Площадку выравнивают, размечают, снимают плодородный слой и копают неглубокую траншею под ленточный фундамент чуть шире фундамента, чтобы проще было после кладки проводить гидроизоляцию.

   Процесс нанесения разметки под фундамент

2. Дно траншеи обязательно засыпают песком или щебнем – это улучшает гидроизоляцию бани и способствует отводу влаги. На влажных почвах выполняют дренаж. Засыпка должна быть не менее 20 см, ее тщательно выравнивают и трамбуют.При выполнении сплошного пола необходимо заложить под фундамент коммуникации – трубы для подвода воды, канализации, ввод силового электрокабеля.

   Установка бетонных блоков

3. На дно траншеи кладут полосами два слоя рубероида. Кладку начинают от углов, ориентируясь по разметке. Кладку ведут с перевязкой, шириной в один блок. Цементный раствор для кладки выполняют из цемента марки М400, смешивая 1 часть цемента с 3 частями песка и водой до средней густоты: раствор не должен стекать с мастерка, но при этом иметь достаточную пластичность.
4. Для бани достаточно трех-четырех рядов кладки, между первым и вторым рядом рекомендуется уложить армирующую сетку, заранее нарезанную в размер. Армирование предупреждает деформацию фундамента при морозном пучении, и так как грунт под баней при зимнем использовании может многократно оттаивать и замерзать, эта мера будет не лишней. Если в бане выполняют подвальное пространство, для вентиляции укладывают продухи.

   Фундамент почти готов

5. Гидроизоляцию фундамента производят так же, как и в случае выполнения столбчатого фундамента. При желании можно выполнить утепление фундамента плитами экструдированного полистирола или пенополиуретаном, а также утепленнуюотмостку.

Фундамент для бани из блоков – экономичное и эффективное решение для большинства грунтов, однако если баню устанавливают на торфяниках или склонных к затоплению неустойчивых грунтах, можно возвести плавающий плитный фундамент с песчаной или щебневой подготовкой.

Фундамент для бани: как сделать своими руками

Каждый строительный проект уникален. В том числе фундамент под баню, который решено устроить собственными силами. Его тип зависит от климатической зоны, грунтов, гидрологического режима, сейсмической активности. Всё это определяется комплексным геологическим исследованием грунта.

Содержание статьи

Определение типа фундамента

Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.

• На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности J_L от 0,75 до 1, 0 и более: плитная основа.
• Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). J_L 0 — 0,5: ленточный, столбчатый фундамент;
• На песчаных грунтах – винтовые сваи.
• На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.

Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.

Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.

Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.

Глубина заложения

Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.

Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП 2.02.01-83. Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.

Нагрузки

Сборная нагрузка складывается из веса основы, строения и его содержимого.

1. Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м³.
2. Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
3. Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.

Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см², 15,5 тс/м², 155 кН/м², 155 кПа. Его умножают на коэффициент надёжности – 1,3.

Расчётное сопротивление конкретного грунта определяется с помощью таблиц в СП 22.13330.2011. Так, для суглинка это 1,8 — 2,8 кгс/см². Разнофракционного песка – 3 — 5 кгс/см². Если рассчитанный показатель ниже расчётного нормативного – решение верное. Выше – просадка основы, а вместе с ней строения, неизбежна.

Фундамент под баню: какой лучше?

Ответ очевиден. Тот, который соответствует грунтам, климатическим условиям и необременителен по финансам, трудозатратам. Немаловажна и доступность материалов, строительной техники для этих работ. Основные виды.

• Ленточный.
• Плитный.
• Столбчатый.
• Свайный.

Каждый имеет преимущества и недостатки. Рассмотрим подробно каждый из них. Подготовка площадки общая, изложена в СП 31-105-2002.

Ленточный фундамент для бани

Простой, традиционный и экономически эффективный вид – ленточный, в различных вариантах.

• Монолитный ленточный пояс. Армированный бетон.
• Сборный ленточный. Материал – фундаментные блоки ФБС, строительные бетонные.
• Бутобетонный. Бутовый камень, бетон.
• Кирпичный. Только глиняный обожжённый кирпич.
• Ячеистобетонный. Пеноблоки марки не менее D 1000.
• Свайно-ленточный. Заглублённый бетонный ростверк на сваях.

Выбор делается исходя из доступности материалов, расходов на их приобретение и доставку.

Монолитный

Бетонный армированный ленточный фундамент для бани – самый распространённый вариант. Доступен повсюду, прощает небольшие ошибки при устройстве. Требует достаточно много материалов.

• Песок для подушки, засыпки пазух.
• Щебень.
• Доски обрезные с внутренней стороны.
• Бруски для столбиков, подкосов.
• Арматура или сетка.
• Плёнка полиэтиленовая.
• Гвозди, саморезы.
• Проволока вязальная.

Инструменты, используемые при кладке фундамента: 1 — мастерок; 2 и 3 — расшивки; 4 — лопата; 5 — трамбовка; 6 — молоток-кирочка; 7 — отвес; 8 — рулетка; 9 — метр; 10 — угольник; 11 — уровень.

Бетон для фундамента бани предпочтителен заводской: он не бывает плохого качества. При его отсутствии придётся устраивать маленький бетонно-растворный узел. Бетономешалка, склад цемента, инертных материалов, ёмкости для воды и бетона.

Ленточный фундамент для бани своими руками: пошаговая инструкция включает много достаточно трудоёмких этапов, поэтому при возможности надо использовать готовый бетон.

Выбор глубины заложения и ширины, подушка

Определяется по таблицам, зависит от климатических условий, грунтов, нагрузки.

Дальнейшая технология зависит от глубины. В зависимости от неё основы бывают мелко- средне- и глубоко заглублённые. Последний вариант используют при строительстве больших банных комплексов.

При выборе между мелко-или средне заглублённым следует учесть, что средний можно не армировать, а фундамент мелкого заложения армируется всегда.

Ширина ленты для бани выбирается и в зависимости от толщины стен. Уже на этом этапе надо чётко представлять не только материал стен, но и его физические размеры. У бруса они стандартные: ширина фундамента под него может быть равна ширине бруса. Половые лаги – на подвесных кронштейнах, закреплённых на первом венце с обязательной гидроизоляцией.

Бревно может быть диаметром от 24 до 36 см (будет очень эстетично выглядеть). Но каждый сантиметр ширины – это как минимум сотня килограммов бетона. В среднем ширина фундамента принимается большей ширины стен на 150 – 200 мм.

На этом этапе производится расчистка участка, его выравнивание. Разметка производится с помощью шнура, отрезков арматуры или кольев, водяного уровня. После этого отрывают траншею. Плодородный слой складируют отдельно.

На дно траншеи по геотекстилю (препятствует смешиванию песка с грунтом) укладывается подушка из песка с обязательным упрочнением проливом воды и последующей трамбовкой. Поверх песка укладывается и утрамбовывается щебень или гравий. Особое внимание уделяют равномерной толщине подушки. Она определяется как три ширины фундамента, но на практике в пределах 20-30 см. На подушку укладывается гидроизоляция.

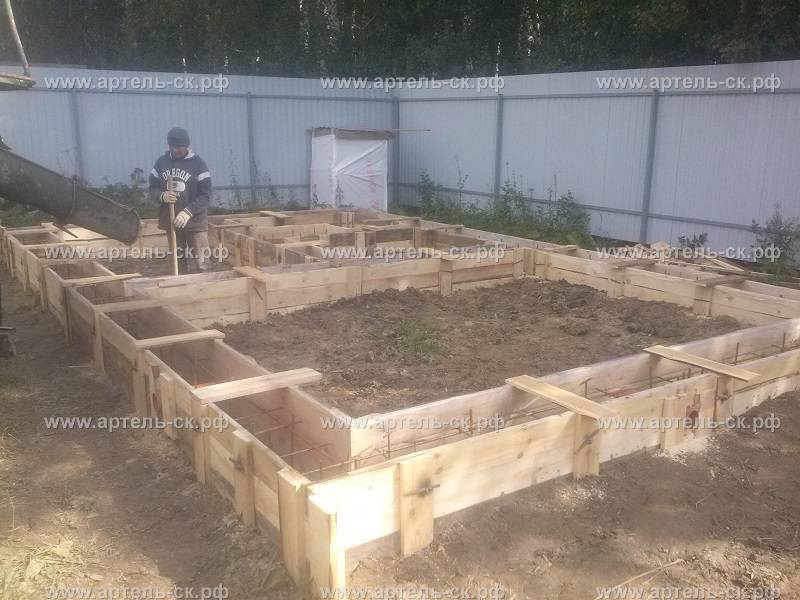

Устройство опалубки

Самый ответственный этап: её прочность обеспечивает успех всего процесса. Экономия материалов на этом этапе недопустима. Бюджетный вариант – обрезная доска 2,5 — 4 мм шириной 10 — 15 см. Её следует защитить от загрязнения п/э плёнкой (она же предотвратит утечки цементного молочка). После демонтажа опалубки доски используются по прямому назначению. Также подойдёт фанера или ОСБ толщиной 1 — 2 мм.

Использовать несъёмную опалубку, готовые металлические щиты также не возбраняется. Всё зависит от финансовых возможностей застройщика. Требуется устроить продухи, предусмотреть место подвода электрокабеля, воды, выхода в канализацию.

Опалубка выставляется по отвесу, проверка диагоналей обязательна.

Самые распространённые ошибки: большое расстояние между вертикальными столбиками, слабое крепление подкосов, высота опалубки располагается на высоте заливки бетона.

Установка арматуры

Небольшой размер бани позволяет вязать арматурный каркас на удобной площадке, затем опускать его в траншею.

Для горизонтальной части каркаса используется периодическая арматура d12 -16 мм. Для вертикальных стержней катанка 6-8 мм. Горизонтальных стержней в верхнем и нижнем поясе – по 2. Вертикальные и поперечные стержни располагаются с шагом 50 см.

На углах, примыканиях арматура соединяется вязальной проволокой с нахлёстом до 70 см. Сваривать элементы пояса не рекомендуется. Арматура выставляется и закрепляется на фиксаторах так, чтобы вся она оказалась внутри бетонной ленты, на расстоянии 5 – 7 см от любой её грани.

Заливка бетона

При возможности заказать миксер и принять его непосредственно на месте работ, это надо сделать. Непрерывной заливкой обеспечивается максимальная прочность, тогда как залить фундамент под баню бетоном собственного производства за один день (этого требуют правила) бывает затруднительно. Слои по 20 –30 см, обязательно штыкуются или проходятся вибратором.

Самая распространённая марка бетона для фундамента бани – М200, М400. На стройплощадке его приготавливают из 1 части цемента М400, 3 частей песка, 4 частей щебня.

Во избежание растрескивания поверхности от быстрой потери влаги, ленту закрывают плёнкой и в течение 3-4 суток поливают водой. Полную прочность фундамент наберёт после 28 дней, через 14 дней – 90%. В это время можно начинать возводить стены.

Готовую ленту нельзя оставлять не укрытой на зиму: мороз и неравномерное оттаивание может её сломать.

После снятия опалубки пазухи между фундаментом и лентой надо заполнить песком. Это уменьшит касательные силы пучения. Неплохо также сделать теплоизоляцию по внешнему периметру ленты: зимой в бане будет ощутимо теплее.

Плюсы такого фундамента: простая технология, надёжность, долговечность. Минусы – большая трудоёмкость.

Сборный ленточный из блоков ФБС, бетонных и керамзитобетонных малоразмерных

Довольно распространённый тип. Не так трудозатратен, как заливной, но для монтажа ФБС требуется тяжёлая строительная техника.

Блоки ФБС

Рационально использовать, когда под баней по проекту предусмотрен подвал или полуподвал. В этом случае блоки исполняют роль фундамента и подвальных стен.

Так, ФБС 24-3-6 при длине 2380, ширине 300 (идеально для бани) и стандартной высоте 500 мм способен выдержать любую нагрузку. Это пропаренный и провибрированный в заводских условиях железобетон. В сочетании с доборным блоком (марка 8,9) обеспечит любую конфигурацию фундамента.

Устанавливается на песчаную подушку. Такой фундамент не требует опалубки. Стыки между блоками заполняются пескобетоном. Наружная сторона обязательно гидроизолируется и утепляется экструдированным полистиролом (пеноплексом) толщиной 50 мм.

Блоки устанавливаются с перевязкой. Если фундамент останется на зиму, под блоками – во избежание усадки – следует устроить армированный пояс.

Фундамент из полнотелых бетонных, керамзитобетонных строительных блоков

Размер: 39х19х18,8 см. Также укладывается на подушку из песка через гидроизоляцию. Без поперечной перевязки. Вместо неё на первый ряд укладывается армирующая сетка. Три – четыре ряда достаточно, чтобы фундамент под баню из блоков хорошо держал небольшое строение.

Такой вариант подходит для крепких грунтов.

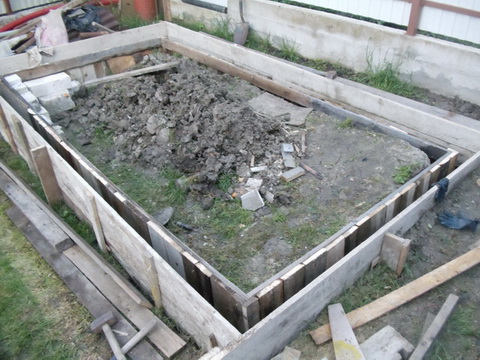

Бутобетонный фундамент

Лента из бутобетона позволяет обойтись без арматуры: её роль как раз и выполняет камень. Используется там, где бут доступен. Подготовка траншеи, опалубки – аналогична бетонной ленте. Первый слой на подушке – бетон.

В него укладываются промытые мокрые камни без внутренних трещин (проверяется ударом молотка). Оптимальный диаметр составляет треть ширины ленты.

Далее заливается следующий слой, вновь укладываются камни. Основное правило: между ними должно быть 5-сантиметровое расстояние, залитое бетоном. Раствор приготовляется из 3 частей песка и 1 части цемента М400 или 500.

По достижении проектной высоты верхний слой бетона выравнивается по отметкам.

Кирпичный

Используется только полнотелый глиняный обожжённый кирпич. Это прочный материал, но отлично впитывает влагу. Поэтому изоляция от неё обязательна. Применяется в основном там, где много старого кирпича, который можно очистить от приставшего раствора. Новый кирпич для таких целей использовать нерационально.

На дно подготовленной траншеи устанавливается опалубка. В неё по гидроизоляции заливается бетон на высоту 10 см и ширину большую на 12 см, чем ширина кирпичного фундамента. Через неделю приступают к кладке по любой схеме.

Между первым и вторым, предпоследним и последним рядом кирпича укладывают армирующую сетку или арматурные стержни. Это придаст дополнительную жёсткость. После того, как кирпичная кладка набрала прочность, её гидроизолируют в местах соприкосновения с грунтом.

Ячеистобетонный

Прочный фундамент для бани из пеноблоков можно возвести только из блоков марки D 1000 с прочностью 50 кг/см². Большой размер 600х300х300 и сравнительно небольшой вес – 39,6 кг – позволяют быстро выполнить кладку без привлечения техники.

Технология укладки аналогична кирпичной – с заливкой бетонного пояса по подбетонку. Каждый ряд и углы армируются. Гидроизоляции следует уделить самое серьёзное внимание. Высокая влагопроницаемость – главный недостаток пеноблоков.

Свайно-ленточный

Мелкозаглубленный вид. Применяется на уклонах и почвах со слабой пучинистостью. Представляет собой бетонную ленту, усиленную по углам и примыканиям заливными армированными сваями. Глубина их заложения – 0,5 м ниже уровня промерзания почвы.

Устройство такого фундамента.

1. Заливная свая. 2. Фундаментная лента. 3. Песчано-гравийная подушка. 4. Каркас из арматуры. 5. Опалубка для сваи.

Арматурные каркасы ленты и сваи связаны между собой: это обязательное условие штатной работы всего фундамента.

Порядок работ

В подготовленной для ленты траншее размечаются места для свай. Грунт выбирается садовым буром и засыпается песком на 20 см с последующей трамбовкой. Опалубка полученного цилиндра производится любым гибким материалом, чаще всего рубероидом.

Круглый арматурный каркас вяжут из 10 или 12 арматуры и проволоки-катанки 6 мм. Высота каркаса: до верхней части арматурного каркаса ленты. Скважина заливается, штыкование обязательно. Все остальные работы аналогичны заливке ленточного фундамента.

Плитный фундамент для бани

Применяется на любых грунтах, в том числе на плывунах и торфяниках, при высоком уровне грунтовых вод. Не даёт усадку, стоек к морозному пучению. Но применять этот тип на крепких устойчивых почвах не имеет смысла.

Представляет собой железобетонную плиту на искусственно созданном основании. Это «плавающая» конструкция: подвижки грунта при замерзании-оттаивании происходят вместе с плитой.

Заливка фундамента под баню в виде плиты позволяет расположить его над поверхностью грунта, при этом сама плита будет играть роль цоколя. Если разместить её ниже точки промерзания, это будет пол подвала, утопить в грунт – будет полуподвал.

На слабых грунтах песчано-гравийная подушка обязательна. Если грунтовые воды близки к поверхности, сначала засыпают щебень, затем песок слоем по 10 см. Их трамбуют и разделяют – во избежание смешивания – геотекстилем.

На большеразмерных фундаментах для большей жёсткости рекомендуется 10-сантиметровый слой тощего бетона. Подушку закрывают гидроизоляционными материалами не менее чем в 2 слоя.

Плита имеет толщину до 25 см. В зависимости от этого формируют арматурный (d 10-16 мм) каркас так, чтобы он был полностью скрыт в бетоне. Стержни вяжут или сваривают.

После этого собирают опалубку и производят заливку бетоном М300 с водопроницаемостью не менее W8 и морозостойкостью F200. Выравнивают бетон по заранее установленным маякам: горизонтальность можно обеспечить только так.

Выдерживают бетон под плёнкой не менее 2 недель с проливом в течение первой недели.

В последнее время в коттеджном строительстве получил распространение такой вид, как утеплённая шведская плита. По песчано-гравийной основе укладывается жёсткий утеплитель толщиной до 200 мм. В местах опирания стен и перегородок его толщина – до 100 мм. Если в бане планируется тёплый пол, то такая конструкция себя оправдает.

Недостатки: высокая стоимость и трудоёмкость. Невозможность заливки на склонах: плита может съехать вместе с баней.

Столбчатый фундамент для бани

На вопрос, как сделать фундамент под баню максимально бюджетным, есть простой ответ: поставить её на столбики.

Сделать столбик можно из множества доступных материалов.

• Деревянное бревно или брус.
• Железобетонная свая, заборный столб, пасынок для столбов воздушных линий.
• Гранитные камни.
• Кирпич железняк.
• Строительные блоки.

Буронабивные столбики устраивают бурением скважины расчётного диаметра, её армированием и заливкой бетоном. Опалубить скважину можно трубой, листом, бочкой. Для обратной засыпки используют песок.

Целесообразно использовать ручной бур ТИСЭ. Особенность его в том, что он позволяет сделать уширение – подошву – на дне скважины. Это значительно повышает несущую способность фундамента.

Глубина заложения столбиков – ниже точки промерзания плюс 50 см. Слой песка, щебня для пучинистых грунтов – не менее 15 см.

Столбчатые фундаменты мелкого заложения устраивают из ж/б колец КС 7.9, диаметром 70 или 90 см. Их вкапывают на глубину до 1 м, заполняют утрамбованным послойно песком. Сверху укладывается ж/б плита 100 — 120 мм. По ней устраивается ростверк.

Надёжный столбчатый фундамент для бани готов.

Свайно-винтовой фундамент

Винтовые сваи в малоэтажном строительстве стали применяться сравнительно недавно. Их преимущества позволяют предположить, что уже через 5 – 10 лет они полностью вытеснят традиционную ленту.

1. Подходят для любых грунтов.
2. Сроки монтажа: 1 рабочая смена для бригады из 3 -5 человек.
3. Снижение сметной стоимости.
4. Возможность повторного использования.

Такой фундамент для бани успешно противостоит сезонным движениям грунта. Не реагирует на подтопления, безальтернативен на склонах, что полностью удовлетворяет естественное желание разместить баньку поближе к воде. Единственные недостатки – сложность погружения в крупнообломочные грунты, скалу, невозможность устройства подвала.

Устройство

Конструктивно свая представляет собой трубу с лопастями в нижней части. Винтовой наконечник может быть сварной (СВС), литой (СВЛ), узколопастный (СВЛШ, СВСМ), широколопастной (ВСЛ, СВЛ, ВСГ). Литые наконечники используется при установке опор ЛЭП, других ответственных сооружений на каменистых участках.

Для бани рекомендуются недорогие сваи СВС. Стенка трубы – не менее 3,5 мм, диаметр – от 40 до 140 мм. В верхней части выполнено сквозное отверстие для вкручивания в грунт. В комплекте оголовок, который служит опорой для ростверка.

Расчёт

Производится по СНиП 2.02.03-85, свайные фундаменты. Логика расчёта: определяется площадь лопасти (для сваи d 108 с лопастью 300 мм – 706 см²). По таблицам определяется несущая способность грунта. Для суглинка это 6 кг/см². Результат перемножения этих величин даёт результат: 4,235 тонны выдержит 1 свая.

Количество, диаметр свай определяются исходя из сборной нагрузки. Ориентиром служат такие данные.

• D 57 мм – возведение ограждений с шагом 0,5 — 2 м.
• D 76 мм – для хозяйственных построек, небольших бань; шаг 1 — 3 м.
• D 89 мм – баня, лёгкий каркасный дом; шаг 2 — 4 м.
• D 108 мм – дома из бруса, камня, одно- и многоэтажные; шаг 2 — 5 м.

Более крупные – для промышленного строительства. Расстояние между элементами для бань принимается от 2 до 3 м.

Длина сваи выбирается так, чтобы её лопасти углубились в прочный грунт не менее чем на 0,5 м. Также важно, чтобы верхняя граница лопасти прошла отметку нормативной глубины промерзания. Надо учесть и то, что верхняя часть трубы с монтажным отверстием перед установкой оголовка срезается.

Высота сваи от поверхности – 0,5 м и более. Так уменьшается степень намокания стен от дождя и снега, сруб на высокой основе выглядит более эстетично. Толщина стенки сваи коррелируется с её длиной и рассчитывается на заводе-изготовителе.

Количество определяется количеством углов, перегородок. Если банная печь весит менее 300 кг, под её центром устанавливается дополнительная свая. Если более 300 – сваи устанавливаются по её углам. Естественно, общая нагрузка на сваи не должна превышать расчётную.

Установка

Производится в любое время года, не требует земляных работ. Правильная разметка участка и проверка диагоналей – важная процедура, так как отклонение даже на миллиметр создаст проблемы при возведении стен. Распространённый способ: устанавливается первая свая, затем размечается всё поле.

Основная задача при вкручивании – вертикальная ориентация. Для этого один рабочий постоянно по уровню контролирует положение трубы. В случае необходимости корректирует его вручную.

Угловые сваи должны стоять строго вертикально. Если промежуточные немного ушли в сторону, их можно использовать. Поэтому при непрофессиональной установке желательно начинать с тех, которые находятся между угловыми.

Способы установки свай.

Вручную

Инструменты: лом, 2 отрезка трубы 2,5 -3 м, рулетка, специальный двусторонний уровень или два обычных.

Для облегчения установки рекомендуется выбрать садовым буром меньшего диаметра направляющую лунку глубиной 20-30 (в зависимости от глубины заложения трубы). Выбирать грунт на большую глубину категорически запрещено: этим снижается несущая способность сваи. Для более лёгкого захода в лунку заливается вода.

Лом вставляется в монтажное отверстие, два или четыре человека вкручивают сваю с помощью удлинённых рычагов.

Ручной механизированный

Электродвигатель мощностью не менее 2 кВт соединён с повышающим редуктором и отрезком трубы большего, чем свая диаметра. От проворачивания такой механизм удерживается длинным рычагом: тем же ломом с трубой.

Такой способ самый подходящий там, где – из-за небольшого расстояния свайного поля от строений, ограждений – ручная закрутка невозможна.

Специальным механизмом

Типа ГЗУ «Геркулес» или устройством, закреплённым на самоходной технике. Плюс такого способа: быстрая установка свай. Минус – не всегда имеется возможность подъехать к месту установки, в летнее время самоходная техника частыми переездами значительно повредит грунт.

Устройство ростверка

После установки и обрезки сваи заливаются бетоном или песчано-цементной смесью. Цель – защитить внутреннюю полость от попадания влаги. Прочность свайного поля заливка не увеличивает, поэтому можно обойтись и без неё.

На подготовленную сваю устанавливается оголовок с площадкой, устраивается ростверк – элемент, принимающий и равномерно распределяющий нагрузку по периметру строения.

Наиболее распространены такие его виды.

• Бревенчатый или брусовой.
• Из стального фасонного проката: швеллера или двутавра.
• Железобетонный (монолитный или сборный).

Для бани предпочтительны два первых варианта. Металлический соединяется с оголовком сваркой, деревянный – болтами или кронштейнами через гидроизоляцию. Надземные части свай и ростверк окрашиваются, обрабатывается антисептиками.

Расстояние между ростверком и грунтом – забирка – закладывается штучным материалом или устраивается завалинка.

Фундамент готов к возведению стен.

Заключение

Решать, какой фундамент лучше для бани, надо только на основе точных знаний о грунтах и уровне воды на конкретном месте. Баня – лёгкое сооружение, поэтому делать основу с двойным, тройным запасом прочности не имеет смысла.

| Комплекты бревенчатых хижин и бревенчатые дома

Одним из наиболее важных решений, которые вы принимаете при строительстве бревенчатой ​​хижины, является выбор фундамента. Согласно Международной ассоциации сертифицированных домашних инспекторов (InterACHI), цель фундамента — «передавать нагрузку конструкции на землю и выдерживать нагрузки, создаваемые землей». На выбор фундамента для бревенчатой ​​хижины влияют несколько факторов, включая климат, географию, уровень грунтовых вод, топографию, свойства почвы, требования местных норм, личные предпочтения и бюджет.

Фундамент кабины из бетонных плит

Устанавливается плоская бетонная подушка, и перед началом строительства необходимо провести сортировку участка. На неклассифицированных участках могут возникнуть проблемы с дренажем, если вода не будет отводиться от стен бревенчатой ​​хижины.Мы рекомендуем пароизоляцию между влажной почвой и бетоном.

Преимущества бетонной плиты

• Требуется меньше труда и земляных работ, что означает более быстрое завершение работ и меньшую стоимость
• Предотвращает гнездование грызунов под вашей бревенчатой ​​хижиной
• Вход в вашу бревенчатую хижину будет только ступенькой или двумя, что может это важно, если пассажирам трудно подниматься по лестнице.

Недостатки бетонной плиты

• Ограниченный доступ к любым системам, установленным под полом, таким как водопроводная или электрическая
• Плохая конструкция может привести к неровному полу, проблемам с дренажем и проникновению влаги через трещины
• Непредсказуемая производительность в зонах длительного пользования. мороз

Фундамент кабины пирса

Фундамент пирса может состоять из бетонных цилиндрических колонн (опор), помещенных в землю, чтобы выдерживать нагрузку на бревенчатую хижину при подъеме ее над землей.

Преимущества фундаментов пирсов

• Обеспечивает доступ к электрическим и водопроводным системам
• Менее дорого, чем пространство для ползания
• Подходит для участков с уклоном
• Позволяет проводить тщательный осмотр термитов

Недостатки фундаментов пирсов

• Без надлежащей вентиляции влага может накапливаться, что приводит к появлению плесени и гниению деревянных полов.
• Внутренний пол может быть скрипучим и подверженным вибрации.
• Грызунам легче попасть в вашу бревенчатую хижину.

Подземный пол Фундамент бревенчатой ​​хижины

Аналогичен фундаменту пирса, но подполья имеет стену по периметру.Пространство для лазания должно быть не менее трех-четырех футов.

Преимущества подвесных пространств

• Можно разместить системы отопления, вентиляции и кондиционирования воздуха, делая их доступными для обслуживания.
• Стена по периметру может добавить привлекательности бордюру, и вы можете построить ее из такого материала, как камень или кирпич.

Недостатки ползунков

• Потенциальные проблемы с влажностью не так заметны.
• Плохо установленные или негерметичные воздуховоды могут привести к циркуляции нежелательных материалов (пыли, влаги) через вентиляцию.

Фундамент кабины подвала

Подвал можно представить как комбинацию плитного фундамента и подполья.Подвалы обычно строятся на бетонной плите, но их вырывают на глубину не менее восьми футов.

Преимущества подвальных помещений

• Обеспечивают дополнительное пространство для хранения
• Возможность завершения для увеличения жилого пространства без увеличения площади бревенчатой ​​хижины
• Подвалы обеспечивают более прохладное пространство в теплую погоду
• Отличное место для механического оборудования, обеспечивающее легкий доступ техническое обслуживание и ремонт

Недостатки подвалов

• Самый дорогой фундамент для строительства из-за земляных работ, затрат на материалы и рабочую силу
• Как правило, влажный
• Не вариант в районах с высоким уровнем грунтовых вод или неустойчивой почвой
• Пещера -как без дневного света

Прочность и устойчивость вашей кабины зависит от прочного бревенчатого фундамента.География, климат и личные предпочтения должны определять ваше решение. Поговорите со специалистом в вашем районе, чтобы убедиться, что вы делаете правильный выбор, а также соблюдаете требования местного кодекса.

Нравится:

Нравится Загрузка …

Фундаменты пирса — планы домов и многое другое

Дженнифер Джонс

При строительстве нового дома одним из важнейших решений является выбор наилучшего типа фундамента для вашего земельного участка.Существует множество различных фундаментных оснований, которые более эффективно подходят для определенных типов домов. Если условия подходят для вашего нового дома и участка, фундамент для пирса может быть для вас самым безопасным и эффективным выбором. Фундаменты пирсов могут быть построены из различных строительных материалов, и они менее затратны с точки зрения затрат на установку и рабочую силу. Кроме того, проблемы с фундаментом для опор возникают реже, чем с другими основаниями, и их устранение требует меньших затрат. Для получения конкретной информации о том, подойдет ли вам фундамент пирса, рекомендуется связаться с местным подрядчиком, который может ответить на вопросы о конструкции конструкции.Страхование домовладельцев, глубина опор и популярность пирсов в этом районе также помогут определить, подходит ли фундамент для пирса для вашего нового дома.

См. План № 024S-0011 выше

Посмотреть другие дома с фундаментом для пирса

Что такое опорный фундамент?

Фундамент пирса очень похож на то, как палуба опирается на водоем. В отличие от фундамента из массивных плит, пространство под домом полностью открыто, за исключением различных колонн.Эти опоры, также известные как сваи, поддерживают дом на высоте нескольких футов над землей на нескольких отдельных колоннах. Они прикреплены к поверхности с помощью бетонных оснований, способных выдержать вес и размер дома. Это создает пространство под домом, что обеспечивает достаточную естественную вентиляцию. Многие домовладельцы фундамента пирса скрывают это пустое пространство внешними стенами и / или используют его как навес для машины или гараж.

См. План № 008D-0133 выше

Местные преимущества

Так как дом возводится на опорах, такой тип фундамента позволяет строительство на проблемных участках.Они наиболее популярны у берегов, водно-болотных угодий и других крупных водоемов, где наводнения могут стать проблемой. Фундаменты пирса не только экономично построены, чтобы избежать попадания воды, но они также предлагают домовладельцу возвышающийся живописный вид. Луизиана — самый распространенный штат, который использует преимущества фундамента пирса, поскольку он состоит в основном из водно-болотных угодий и прибрежных территорий. Кроме того, фундамент для опор может быть выгодным для участков с выступающим выступом или крутым уклоном. Однако опоры могут стать нестабильными из-за сильных вибраций, поэтому избегайте строительства в зонах повышенного риска землетрясений.

Сорта грунта также играют важную роль в фундаменте опор. Они отлично подходят для локаций с необычными почвами, например, с песком. Строители экологически чистых домов любят использовать фундамент для опор, потому что они оставляют меньший след на земле под зданием. Они также очень мало тревожат почву и корни деревьев по сравнению с другими типами фундаментов. Отсутствие выемки грунта делает фундамент пирса одним из самых экономичных для строительства.

См. План № 024S-0022 слева

Строительство

Также известные как дома с опорой и балками, дома с опорным фундаментом строятся из железобетонных блоков и кирпичной кладки.Опоры формируются в контролируемой среде, поэтому не нужно беспокоиться о погодных условиях, создающих проблемы при отверждении бетона. Железобетон служит подушечкой для опор пирса. Эти колонны называются столбами, когда они устанавливаются самым большим концом к земле. Установки с самым маленьким концом близко к земле называются сваями. Этот тип опоры для дома отличается от других обычных бетонных оснований и стеновых опор, поскольку он поддерживает дом в определенном количестве отдельных точек вместо непрерывной опоры стен.Среднее расстояние между колоннами обычно составляет от восьми до двенадцати футов. Простой фундамент для опоры может быть таким же простым, как заполненные бетоном картонные трубы, которые вставляются в вырытые вручную ямы. Для больших домов, которым требуется более прочный фундамент, сложный фундамент для опор, который включает винтовые винты и очень глубокие опоры, идеально подходит для выдерживания больших нагрузок.

См. План № 069D-0116 выше

Одним из важных соображений при строительстве дома с опорным фундаментом является надлежащая изоляция пола.Поскольку нижняя часть дома открыта, нижняя часть пола подвержена атмосферным воздействиям. Тщательно изолируйте и герметизируйте пол, чтобы предотвратить повреждение вашего дома погодой, насекомыми и влагой. Несмотря на то, что открытое пространство ниже значительно упрощает прокладку и ремонт инженерных сетей к дому, для водопровода и канализации потребуются материалы для защиты от замерзания, чтобы предотвратить их необратимое повреждение. Кроме того, обнаружение термитов может быть обнаружено раньше в домах с пирсами, поскольку они должны прокладывать туннели вдоль бетонных оснований, прежде чем добраться до дерева.

См. План № 024D-0241 справа

Есть много преимуществ при строительстве дома на фундаменте-опоре. Сложные участки с крутыми склонами можно использовать, построив дом с пирсом и балками. Они идеально подходят для прибрежных и заболоченных территорий, обеспечивая надежную защиту от наводнений. Затраты на строительство и монтаж дешевле, чем у других фундаментов. У вас также есть более широкий выбор материалов. И, наконец, что не менее важно, вы можете получить лучший вид из дома, построенного на пирсах!

Вот несколько статей по теме:

Сохранить статью в:

к началу

Новости / Музей / Освенцим-Биркенау

Консервация лагерной бани

BB

06-11-2013

Консервация реликвий, оставшихся после открытия лагерной бани.Исторический объект на территории немецкого нацистского концлагеря и лагеря смерти Освенцим I находился между блоками 1 и 2. Очень плохое состояние сохранившихся исторических руин на сегодняшний день обусловило их безотлагательную охрану.

На протяжении многих лет квадрат между блоками выполнял различные функции. Сначала здесь располагалась кухня, слесарная мастерская и кузница, а затем баня. Здесь эсэсовцы проводили отборы, в ходе которых заключенных, считавшихся нетрудоспособными, направляли в газовые камеры.

Сохранились элементы здания бывшей бани: дымоходы, емкости для воды и пол. В настоящее время реставраторы начинают работу по сохранению этих исторических реликвий, находящихся в плохом состоянии.

«Помимо запланированных и долгосрочных природоохранных мероприятий, проводимых на территории Мемориала, мы также должны постоянно контролировать состояние всех объектов и реликвий и реагировать, если выясняется, что какой-либо из них находится под особой угрозой. — поясняет Рафал Пиро, заместитель директора музея.«Отсюда и начинаются интервенционные работы по консервации», — подчеркнул он.

«В таких случаях деятельность обычно начинается с изучения консервации и строительной экспертизы», — говорит Агнешка Танистра-Ружановска, и.о. начальника отдела охраны природы. «Такие мероприятия позволят спланировать и выбрать лучший способ сохранения и защиты останков исторического объекта», — добавила она.

Консервация позволит сохранить подлинные реликвии, которые одновременно являются важным документом периода работы лагеря.Несмотря на то, что точный график консервационных работ будет известен после завершения первоначальных исследований, они запланированы примерно на два года.

Баня

Баня была построена в марте 1942 года, накануне прибытия в лагерь большого транспорта женщин, в основном еврейских и польских женщин, которые были размещены в блоках 1-10, ранее отделенных высокой стеной от мужского лагеря. Он имел деревянную конструкцию с широкими дверями с обеих сторон.Он был снабжен тремя дымовыми трубами, двумя цистернами для воды, душа и канализации.

После перевода женщин в Биркенау в августе 1942 года баня использовалась для систематических купаний заключенных в рамках борьбы со вшами — переносчиками тифа. Оставив одежду в своих блоках, заключенные должны были пройти голыми в баню, постоять в очереди несколько десятков минут и после непродолжительного пребывания под душем вернуться в свои блоки бегом, тоже голыми.Процедура в холодные или дождливые дни вызвала многочисленные простуды, которые переросли в более серьезные инфекции (пневмонию) и привели к смерти. Периодически врачи СС проводили отбор больных, истощенных и нетрудоспособных заключенных; этих заключенных отправили в газовые камеры.

Счет Мариан Гнип, бывшей узницы лагеря

Заключенных из отдельных блоков отводили в баню, расположенную в деревянных бараках, стоявших между блоками No.1 и 2. Беда в том, что нам пришлось раздеться догола в нашем квартале. Нам разрешили не снимать сабо. Раздевшись, трясясь от холода, в ноябрьскую стужу, мы ждали своей очереди. Помню, иногда очень долго все заключенные из моего блока попадали в баню. Когда мы были внутри, на нас обливали очень горячей или очень холодной водой и, наконец, был приказ покинуть баню. Мокрые, трясущиеся от холода, мы ждали снаружи, когда из бани выйдут последние заключенные из нашего блока.Помню, все это длилось бесконечно долго, даже ночью. Не сомневаюсь, что результатом этого стала смерть в ближайшие часы многих простудившихся заключенных.

Счет Хаима Пиотровского, бывшего узника лагеря

Однажды, если я правильно помню, в октябре 1944 года [унтершарфюрер СС Освальд] Кадук сделал выбор среди нас, учеников Маурершуле. Он проходил в бане между 1 и 2 блоками (сохранились руины в виде дымовых труб).Нам всем пришлось довольно быстро бежать перед Кадуком. Тот, кто не сумел сделать это с должной ловкостью, был удержан. Были записаны лагерные номера всех задержанных заключенных; их сочли нетрудоспособными, и на следующий день они уехали на грузовике в газовую камеру.

ICF Tiny House: 10 советов по проектированию маленького или крошечного дома ICF

Маленький (от 400 до 1000 квадратных футов) или крошечный (менее 400 квадратных футов) дом из изолированного бетона (ICF) энергоэффективен, прочен и здоровый.Небольшой дом ICF также экономит деньги и время домовладельцев. Небольшой дом генерирует низкие ежемесячные счета, требует меньше времени на уборку и обслуживание и лучше для окружающей среды, чем более просторный дом. Небольшой дом, построенный с использованием ICF, энергоэффективен, безопасен и доступен по цене.

Многим домовладельцам нужны дома меньшего размера по доступной цене

За последние 40 лет размер и цена жилья в Соединенных Штатах (США) увеличились. Следовательно, современные домовладельцы платят больше за владение и содержание своих домов, чем в 1970-е годы.Кроме того, согласно обследованию потребительских расходов Бюро статистики труда США, в последние годы самыми большими расходами на всех уровнях дохода являются расходы на жилье (30 процентов), за которыми следуют продукты питания (13 процентов), здравоохранение (9 процентов) и энергия (9 процентов). ). Большой и дорогой дом отнимает значительную долю бюджета многих современных домовладельцев.

К сожалению, многие современные домовладельцы живут в домах, которые слишком велики и дороги для их бюджета. Кроме того, почти половина сегодняшних домохозяйств не имеют достаточно сбережений, чтобы справиться с чрезвычайной ситуацией в 400 долларов, а 78 процентов живут от зарплаты до зарплаты.Многие домовладельцы в больших дорогостоящих домах рискуют оказаться в затруднительном финансовом положении, особенно если у них отсутствуют денежные резервы. Доступный по цене небольшой дом — это решение для многих сегодняшних домовладельцев, испытывающих чрезмерные финансовые трудности.

Тщательно спроектированный небольшой дом снижает расходы на жилье

Тщательно спроектированный небольшой дом удобен, красив, функциональнен и интересен. Однако основные цели небольшого дома — сократить расходы домовладельца на ипотеку, коммунальные услуги и техническое обслуживание. Дополнительным преимуществом небольшого дома является то, что он упрощает жизнь владельца и снижает уровень стресса, избавляя его от ненужного имущества и обязанностей.Тщательно спроектированный и построенный небольшой дом очарователен, практичен и полезен для окружающей среды.

10 советов по проектированию небольшого или крошечного дома ICF

1. Плотная ограждающая конструкция важна для дизайна небольшого или крошечного дома.

Плотная ограда здания сводит к минимуму проникновение воздуха и влаги и имеет решающее значение для создания энергоэффективного дома. Обязательными элементами конструкции плотной ограждающей конструкции являются сплошная изоляция и установка барьера для воздуха и влаги.Плотная оболочка здания должна также включать энергоэффективные окна, световые люки и двери, подходящие для климатической зоны дома. Решающее значение для небольшого энергосберегающего дома имеет плотная ограждающая конструкция, которая сводит к минимуму проникновение воздуха и влаги.

2. Долговечность имеет решающее значение для дизайна небольшого дома.

В экологичном дизайне небольшого дома используются прочные материалы. Долговечные материалы устойчивы, потому что они не разлагаются и не гниют, и они устойчивы к стихийным бедствиям, таким как торнадо, ураганы и пожары.Со временем изделия длительного пользования экономят деньги и время домовладельцев на восстановление, техническое обслуживание и ремонт.

3. Fox Blocks ICF — идеальный продукт для небольшого дома.

Fox Blocks создает небольшой дом с плотной оболочкой, энергоэффективной, влагостойкой и прочной.

• Fox Blocks энергоэффективны (значение R 23+) и превышают требования энергетического кодекса ASHRAE / ANSI 90.1. Небольшие дома, построенные с внешними стенами ICF, обычно требуют на 44 процента меньше энергии для обогрева и на 32 процента меньше энергии для охлаждения, чем аналогичные дома с деревянным каркасом.
• Высокая тепловая масса Fox Blocks способствует созданию энергоэффективного небольшого дома. Изделия с высокой тепловой массой поглощают и накапливают тепловую энергию и помогают стабилизировать температурные сдвиги в доме за счет снижения скорости теплопередачи.
• Fox Blocks обеспечивают прочную непрерывную монолитную бетонную стену с рейтингом проницаемости менее 1,0, что позволяет контролировать проникновение влаги. Накопление влаги может привести к образованию плесени, которая ухудшает целостность конструкции и вредна для здоровья обитателей дома.
• Fox Blocks не подвержены повреждению термитами, потому что в них отсутствует органический материал, который термиты едят.
• Fox Blocks устойчивы к бедствиям: Fox Blocks — это армированный сталью бетон, который может выдерживать сильные ветры, превышающие 200 миль в час, и обломки снарядов, движущиеся более 100 миль в час.
• Fox Blocks огнестойкие. Блоки Fox Blocks имеют рейтинг огнестойкости 4 часа для 6-дюймовых блоков и 2 часа для 4-дюймовых блоков (ASTM E119).

4. Правильная ориентация небольшого дома.

Правильная ориентация небольшого дома имеет важное значение для использования солнечной энергии. Например, ориентация север-юг уменьшает количество прямых солнечных лучей летом (что снижает потребность в охлаждении) и увеличивает количество солнечного света зимой (что требует отопления).

5. Классная крыша небольшого дома.

Прохладная крыша сохраняет прохладу в небольшом доме за счет защиты от солнечного тепла. Для холодных крыш используются материалы с низкой термальной массой, такие как черепица и шифер, которые обладают отражающей способностью или имеют светлые пигменты, отражающие солнечные лучи.

6. Возобновляемые источники энергии для небольшого дома.

Дизайн небольшого энергоэффективного дома должен быть направлен на выработку такого же количества энергии, которое он использует, путем установки средств возобновляемой энергии, таких как солнечные фотоэлектрические (PV) панели. Возобновляемые источники энергии могут значительно сократить, если не полностью исключить счета за электроэнергию в маленьком или крошечном доме.

7. Полезные открытые пространства для небольшого дома.

Дизайн небольшого дома должен легко соединять открытые пространства с внутренним пространством.На открытом воздухе следует использовать солнце и преобладающие ветры, которые будут привлекать жителей дома к верандам, патио и террасам.

8. Эффективные пространства двойного назначения в небольшом доме.

Дизайн маленького или крошечного дома должен создавать пространства двойного назначения с раскладными столами, встроенными книжными полками, кроватью Мерфи и многим другим.

9. Планировка комнаты в небольшом доме.

Дизайн маленького или крошечного дома должен минимизировать пространство спален и ванных комнат и максимизировать площади, используемые в течение дня.Также в плане следует уменьшить стены, занимающие площадь пола, при открытой конструкции помещения.

10. Потолки небольшого дома.

Высокие потолки с мансардными окнами добавляют объема и света небольшому дому. В некоторых случаях чердак естественным образом умещается в дополнительном объеме.

Строительство небольшого дома ICF создает энергоэффективный дом, который будет прочным, здоровым и зеленым. Доступный по цене небольшой дом ICF экономит деньги домовладельцев на строительстве, коммунальных услугах, техническом обслуживании и ремонте.

Небольшой дом ICF экономит время домовладельцев, потому что его быстрее чистить и поддерживать, чем большой дом.Новым домовладельцам, заинтересованным в том, чтобы избавиться от ненужного имущества и обязанностей и сэкономить деньги и время, следует подумать о сокращении до небольшого или крошечного дома Fox Block ICF.

Энн Тынг и ее замечательный дом

Баня Трентона, один из самых скромных архитектурных памятников в мире, обычно считается местом зарождения эстетического подхода, которым славится Луис Кан, в котором грань между древностью и современностью намеренно стирается.Кан сам признал важность проекта, когда в 1970 году он сказал репортеру New York Time s: «Если мир открыл меня после того, как я спроектировал здание Richards [Medical Research], я обнаружил себя после того, как спроектировал этот маленький бетонный дом». блочная баня в Трентоне ».

Я впервые посетил баню вместе с очень почтительным автобусом журналистов-архитекторов после того, как она была недавно отремонтирована в 2010 году. В тот день я потратил большую часть своего времени, пытаясь заставить свою камеру iPhone запечатлеть то, как выглядит солнечный свет. лился через открытый световой люк в центре каждой из рудиментарных деревянных крыш.Я описал этот опыт в своем блоге: «Бывают моменты, когда я, по крайней мере, осознаю концепцию Бога. И они всегда включают простое здание, такое как Баня Кана, спроектированное архитектором, который понимает эфирную природу солнечного света ».

Два года спустя, прочитав некролог Анне Тинг, которая работала в офисе Кана, я обнаружил, что она на самом деле была движущей силой моего космического момента.Согласно книге 1997 года, Луи Кан — Анне Тынг: Римские письма 1953–54 (Риццоли), Кан и другой архитектор работали над «прямоугольной схемой без крыши» для бани, но она «почти сразу» придумала план, включающий «четыре симметрично расположенных квадрата с шатровыми крышами». Она написала, что дизайн был вдохновлен банями, которые она помнила с детства в Китае, где ее родители были миссионерами. Уильям Уитакер, куратор и менеджер по коллекциям Архитектурного архива Школы дизайна Университета Пенсильвании, который позже подружился с Тайнгом, подтвердил, что Баня была в значительной степени работой Тайнга.«Это план Анны», — сказал он мне.

Так Тынг с опозданием, посмертно, попала в мой личный архитектурный пантеон. Так что я был взволнован, узнав несколько месяцев назад, что дом в Филадельфии, который она когда-то владела и отремонтировала, выставлен на продажу. Это один из тех узких домов 19-го века, которые являются частью Филадельфии, например, района Фитлер-сквер, где расположен дом, — сладости, которая редко встречается в американских городах. На фотографиях из объявления о недвижимости были видны открытые стропила, хитроумные встроенные элементы и невероятно минималистичная лестница — точно дом архитектора.Но то, что заставило меня посетить — что заставило меня фантазировать о покупке дома, выставленного на продажу за 675000 долларов, — заключалось в том, что это единственный сохранившийся сольный проект Тынга, который мог бы быть крупной фигурой середины века, который, возможно, должен был быть им, за исключением что она женщина.

Муза упрямства
Если не брать во внимание пол, Тынг имел хорошие возможности для достижения успеха.Она получила степень бакалавра в колледже Рэдклифф в 1942 году и продолжила изучать архитектуру в Гарвардской высшей школе дизайна в рамках первого класса школы для приема женщин. Среди ее учителей были Вальтер Гропиус, Марсель Брейер и Кэтрин Бауэр Вурстер, важные сторонники современного доступного жилья. После окончания учебы и работы в паре нью-йоркских фирм она переехала в Филадельфию (куда переехали ее родители) и в 1945 году нанесла обеденный визит подруге, которая собиралась оставить свою работу в первой фирме Луи Кана, Stonorov & Кан.Тынг была нанята на месте в качестве замены подруге, и в 1949 году она стала лицензированным архитектором, единственной женщиной, аккредитованной в штате Пенсильвания в том году.

Tyng установила тесные партнерские отношения с Каном; она могла исследовать идеи, которые ее интересовали — часто имеющие отношение к метафизике геометрии, — и подталкивать их к его проектам. Она была очарована Платоновыми телами, трехмерными, многосторонними объектами, такими как тетраэдры и октаэдры, а также тем, как мы можем населять такие геометрические формы.Как сказала мне ее дочь, художница Александра Тынг: «Она считала, что пять Платоновых тел были самыми основными архетипами, на которых были сформированы все органические структуры, микро- и макрокосмические».

В начале 1950-х годов Тайнг спроектировал начальную школу в округе Бакс, штат Пенсильвания, в которой крыша представляла собой пространственный каркас с частью угловой надстройки, состоящей из множества треугольников, уходящих вниз внутрь здания.Школа так и не была построена, но ее центральный элемент нашел свое отражение в первом крупном здании Кана, Художественной галерее Йельского университета.

Пожалуй, наиболее ярким примером интереса Тайнга к Платоновым телам является Башня Филадельфия Сити Тауэр, возмутительно зигзагообразное высотное здание, очень высокое скопление острых углов. «Я сделал первую грубую модель с треугольниками в свое время, надеясь заинтересовать Лу в дальнейшем развитии этой идеи», — писал Тайнг в книге «Римские письма ». Кану действительно было интересно.Хотя башня так и не была построена, она была выставлена ​​в 1960 году на выставке Музея современного искусства, посвященной фантастической архитектуре, и ее изображение остается в коллекции музея, приписываемой исключительно Кану. Сегодня City Tower выглядит как исключительно дальновидный взгляд на будущее; это может быть ранняя версия Нормана Фостера, достопочтенного. Штаб-квартира FAIA в Херсте в Нью-Йорке. По словам Уитакер, она занималась «параметрическим проектированием вручную».

Тот факт, что Тынг забеременела от Кана, который был женат на своей жене Эстер с 1930 года и оставался таковой до его смерти, и что она переехала в Рим в 1954 году, чтобы родить Александру, и что Кан позже родила еще одного ребенка от ландшафтного архитектора Гарриет Паттисон: все это не новость. История была изложена с обезоруживающей откровенностью сыном Харриет, Натаниэлем, в документальном фильме 2003 года « Мой архитектор ».Биография Венди Лессер Кан, You Say To Brick (Farrar, Straus and Giroux, 2017), действительно добавляет одну шокирующую деталь. По возвращении Тынг из Рима с Александрой она узнала, что у Кана был роман с другой молодой женщиной-архитектором в его штате, Мари Куо.

Тем не менее, Тайнг продолжал работать в офисе Кана почти десять лет, часто проектируя дома на одну семью, в то время как Кан был вовлечен в крупные проекты, такие как Институт Солка. Тынг написала, что она прекратила их романтические отношения в 1960 году, а то, что осталось от их профессиональных отношений, разрушилось несколько лет спустя.«Хотя у Лу было много работы в офисе, — писал Тайнг в The Rome Letters , — он« отпустил меня », просто не дав мне работу». Конец пришел в 1964 году, во время проектирования Erdman Hall колледжа Брин-Мор. Как выразился Лессер, «возможно, за некоторыми проблемами стоит распад их личных отношений. … Тынг, с ее обычной склонностью к точной геометрии, хотела, чтобы спальни были восьмиугольной формы, уложенные вместе в своего рода молекулярном дизайне. … Кан предпочитал узор из переплетенных букв «Т» и прямоугольников.«Они ехали на встречи с клиентами со своими конкурирующими проектами, и, как сказал мне Уитакер,« однажды ее модель осталась в кабине ».

Моше Сафди, FAIA, было 22 года, и он только что окончил университет Макгилла, когда прибыл в офис Кана в 1962 году.Он вспоминает, что отношения Тынга с Каном к тому времени уже были «шаткими». (Учитывая, что это было примерно в то время, когда Харриет Паттисон родила Натаниэля Кана, это, вероятно, преуменьшение.) Сафди вспоминает, что после «обострения» Тайнг исчез из офиса, но остался с ней другом. Вместе с другим архитектором студии, Дэвидом Райнхартом, они работали над конкурсом городского дизайна для Тель-Авива. Сэфди говорит, что Тайнг познакомил его с книгой Карла Юнга «« Человек и его символы »» и, что более важно, с «« О росте и форме » Д’Арси Вентворта Томпсона, новаторским трактатом о форме природных объектов.«Это было большое дело», — говорит Сафди о своем знакомстве с Томпсоном. «Это часть моего мышления о дизайне».

«Я думал о ней весь мир», — добавляет Сафди. «Я думаю, что она была главным источником вдохновения для Лу. Она определенно была главной силой ».

Интервью 2011 года с Тайнгом

И все же Тайнг после ухода из офиса Кана так и не добилась успеха в одиночку. Вскоре после отъезда она организовала грандиозную выставку в Пенсильванском университете под названием «Божественная пропорция в платоновых телах».Она также преподавала в университете, но штатным профессором так и не стала. И ей так и не удалось найти другую возможность для строительства. Александра отмечает, что ей не хотелось погружаться в рутинную работу архитектора: «Она всегда пыталась получить комиссионные, участвуя в конкурсах. … Но ей не хотелось создавать собственный офис с сотрудниками и самостоятельно вести бизнес ».

Возможно, как теперь предполагает Сафди, она не была достаточно привязана к себе и была слишком одержима Платоновыми телами.Тем не менее, рисунки и модели незастроенной работы Тынга свидетельствуют об умелом, хитрому архитекторе. В заявке 1950 года на конкурс Национальной ассоциации домостроителей необычный шестиугольный дом был искусно скрыт за обезоруживающе нормальным, прямолинейным навесом для машины.

В 1970-х годах она набросала подробную концепцию Manhattan Landing, жилого комплекса площадью 88 акров в Нью-Йорке, который тогдашний мэр Джон Линдси надеялся увидеть возведенным на платформах над Ист-Ривер.Рисунки Тынга, возможно, предназначенные как упрек корпоративному модернизму официального дизайна, изображают плотные кубистические кластеры домов, выстроенных на прекрасно продуманном плане местности. Можно утверждать, что он не менее привязан, чем проект Сэфди, который не был построен Habitat на том же участке реки.

Несчастье Тюнга заключалось в том, что он достиг совершеннолетия в то время, когда в архитектурной профессии было очень мало места для женщин — особенно единоличных практикующих. Офис Кана, возможно, был минным полем для женщин, которые там работали, но он также был местом, где серьезно относились к их дизайнерским способностям.Учитывая, что Тайнг помнят прежде всего за ее творческое влияние на Кана, неудивительно, что у нее возникло отвращение к слову «муза». В книге The Rome Letters она написала: «Муза — это тень, пустой сосуд, существующий только для того, чтобы зародить и вызвать видимую форму, идентифицированную как творение человека».

В эссе 1988 года под названием «От музы к героине: на пути к видимой творческой идентичности» она сделала более оптимистичную ноту, которая также служит своего рода оценкой ее собственной карьеры.«В будущем все больше женщин-архитекторов совершат трудный прыжок от [] обусловленной интровертированной роли», — писала она, — «к задаче быть четкими и заметными».

«Как баня, но для сна»
Сегодня самым ярким выражением архитектурного видения Тынг остается ее собственный дом, который она отреставрировала и надстроила в течение 1960-х годов.Документы Тайнг в архитектурном архиве Пенсильванского университета включают брошюры обо всех небольших устройствах, которыми она оборудовала свою кухню: маленьком электрическом жаровне и складной электрической плите (разработанной, по словам Уитакера, для Левиттауна). Площадь дома составляла всего 1320 квадратных футов, и идея заключалась в том, чтобы ограничить пространство, занимаемое кухонной техникой. (Куратор Ингрид Шаффнер, которая купила недвижимость в 2005 году и владела им в течение десяти лет, установила диапазон Viking нормального размера и добавила прилавок.В архивах также есть удивительные инженерные чертежи для надстройки третьего этажа Тынг, деревянного космического каркаса (очень похожего на тот, который она спроектировала для загородного дома своих родителей в начале 1950-х годов), напоминающего схему какой-то продвинутой формы оригами.

Когда я приехал, я шел от станции 30th Street и приехал рано.Я столкнулся с женщиной, одной из нынешних владельцев, которая выходила из дома со своим щенком немецкой овчарки. Она сказала мне, что жить в доме было похоже на «хождение в музыке».

После того, как агент по недвижимости прибыл и впустил меня, я исследовал кухню с ее гигантской круглой, неглубокой раковиной, вставленной в умывальники меньшего размера, и заметил, как Тайнг втиснул маленькие туалеты в каждый доступный уголок. Но меня поразила пристройка к третьему этажу. «Как в банях Трентона, только для сна», — написал я в своей записной книжке.Снаружи он выглядит как неуклюжая мансардная крыша, но внутри надстройка представляет собой произведение скульптуры, одержимо созданное, с видами и жилыми помещениями, обрамленными острыми углами. Как и в бане, здесь были голые стропила и солнечный свет.

Позже в тот же день я посетил мастерскую и музей тканей в Филадельфии, где проходила выставка «Луи Кан: сила архитектуры». Это был подробный и тщательный обзор работы архитектора с эпизодическим эпизодическим появлением Тайнга.На стене одной галереи кураторы иллюстрируют, как ее ранние изображения космических рамок для теоретической начальной школы округа Бакс перекочевали на эскизы Канна потолка Художественной галереи Йельского университета. На другой стене копия выставки утверждала, что в художественной галерее есть «треугольный железобетонный потолок, вдохновленный пространственными рамками Ричарда Бакминстера Фуллера». Таинственным образом, от одного края галереи до другого, Тайнг просто исчез из уравнения.

Вскоре после моего визита дом Тынга также исчез, по крайней мере, из поля зрения (полу) публики.Его продали в декабре за 625 000 долларов. Новый владелец, Дайани Халперн, 31-летний менеджер по косметике из Пасадены, Калифорния, поначалу ничего не знал о Tyng. Все, что она знала, это то, что она чувствовала в доме: «Я вошла и заплакала». Халперн понятия не имела, что это представляло собой видение одной женщины о том, как мы могли бы «обитать в геометрии», или что это целая жизнь радикального архитектурного мышления, плотно упакованная на его 1300 квадратных футов. Она просто реагировала на то, что ощущала: «мощную женскую энергию».Но с тех пор она сделала уроки. «Я чувствую, что взял на себя эту ответственность, чтобы поддерживать ее и сохранять». Что очень хорошо, потому что дом Тынга незаменим. Для архитектора, у которого никогда не было возможности создать его в более грандиозном масштабе, это ее величайший труд.

Краткая история «Начальной бани»

В редакцию:

Нынешняя баня Onset — третья, построенная на первоначальном фундаменте и опорах. Первая баня была построена незадолго до лета 1924 года и, видимо, совпала с заменой грунтовых дорожек на обрывах на цементные.Некоторые из этих переходов и ступенек были приспособлены для размещения второго этажа бани и существуют до сих пор.

Задняя стена бани также является подпорной стеной на склоне обрыва и является неотъемлемой частью всех трех бань. Она никогда не была разрушена и вместе с бетонными опорами для других сторон бани составляет фундамент как нынешнего, так и любого нового здания. Поскольку части первоначального здания включены в новое здание, это не полный снос, а, скорее, обширная реконструкция.

Первая баня имела второй этаж с набережной, которая проходила во всю длину, и крытую центральную часть, в которой располагалось торговое заведение, торгующее сигарами, холодными напитками и мороженым. В нем обязательно были бы электричество и водоснабжение, следовательно, расходы на эксплуатацию и обслуживание здания.

Во время депрессии ВПА проделало большую работу вокруг Onset, и, похоже, частью этой работы было строительство бетонной дорожки вдоль фасада бани и вдоль пляжа.Дорожка перед баней все еще доступна, но проход вдоль пляжа погребен под несколькими футами песка, полученного в результате дноуглубительных работ в гавани. Первая баня была разрушена ураганом 1938 года, вероятнее всего, его разбили лодки и плоты, оторвавшиеся от причалов. Любые паводковые воды просто устремились бы внутрь и вылились через шлюзовые порты у основания передней стены.

Баня была заменена вторым деревянным строением с той же задней стенкой, опорами и фундаментом.Это тоже было двухэтажное здание, хотя и не такое большое, как первое. У него был открытый павильон в центре, доступный по ступеням и переходам на утесах, и он использовался для концертов групп наряду с другими мероприятиями.

Также был снэк-бар, расположенный в конце бани, и пункт спасания / первой помощи на другом конце. Эта баня была разрушена во время урагана 1954 года, опять же из-за ударов лодок и плотов, поскольку в то время в Уэрхэме не было правил швартовки.

Деревянное строение было перестроено с использованием той же задней стены, фундамента и опор, но без второго этажа. Закусочная оставалась в течение многих лет, но падение и неиспользование сооружения было вызвано проблемами с канализацией. Раньше на тротуаре были выгребные ямы, а душевые канализационные трубы выходили прямо на пляж, но в конечном итоге такое расположение было сочтено антисанитарным, и стоимость прокладки канализационного коллектора в бане была непомерно высокой. Это положило конец закусочной, душевым и туалетам в бане, и зданию было позволено раствориться в том состоянии, которое мы видим сейчас.

Лен Гей

Баня в архитектуре и дизайне | Dezeen

• Schemata Architects обновляет традиционную японскую баню плиткой и камнем Товада

  Schemata Architects отремонтировали традиционную сэнто или общественную баню в Токио, добавив современные элементы, включая бар, где подают пиво. Подробнее

  Блок Индия | 6 сентября 2020 г. | Оставить комментарий

• Угловые открытые террасы и особенная лестница определяют дом в Норвегии

  Шведская дизайнерская студия Клаэссон Койвисто Руне в сотрудничестве с архитектором Тоддом Сондерсом построила белый дом на крутом участке с каменными стенами и видом на Берген.Подробнее

  Джон Эстбери | 1 февраля 2020 г. | Оставить комментарий

• Баня-спа с резервуаром для сенсорной депривации открывается на старой содовой фабрике в Вильямсбурге

  Содовая фабрика 1930-х годов в Вильямсбурге, Бруклин, была преобразована в баню с подземным спа-салоном под влиянием скандинавских саун, русских бань и турецких хаммамов. Подробнее

  Пол Джебара | 30 ноября 2019 г. | Оставить комментарий

• Arqhe Studio проектирует микву из белого мрамора для ортодоксальной еврейской общины Мехико

  Эта баня для консервативных еврейских женщин в Мехико оформлена в строгом стиле из зернистого белого мрамора, созданного местной архитектурной фирмой Arqhe Studio.Подробнее

  Бриджит Когли | 9 октября 2019 г. | Оставить комментарий

• Рут Пирн представляет общественную баню в Йоркшире для борьбы с бедностью периода

  Рут Пирн, выпускница Вестминстерского университета

  , разработала концепцию бани со схемой переработки тампонов, которая поможет уменьшить период бедности и бороться со стигмой вокруг менструации.Подробнее

  Блок Индия | 23 августа 2018 | Оставить комментарий

• Небольшая баня White Arkitekter представляет новую интерпретацию традиционной шведской пряничной архитектуры

  White Arkitekter завершил строительство бани на южном побережье Швеции, с деревянным каркасом на тонких ножках, которые выступают наружу к задней части, чтобы оптимизировать вид на море.Подробнее

  Алин Гриффитс | 4 мая 2017 г. | 1 Комментарий

• Спа-салон Therme Vals Питера Цумтора, сфотографированный Фернандо Герра

  Эти изображения португальского фотографа Фернандо Герры предлагают экскурсию по термальным ваннам Петера Цумтора в Валсе, которые в этом году отмечают свое 20-летие (+ слайд-шоу). Подробнее

  Эми Фрирсон | 25 сентября 2016 г. | 6 комментариев

• «Люди начинают заново открывать для себя старые банные традиции»

  Лондонский фестиваль дизайна 2016: Общественная купальная культура переживает глобальное возрождение, по словам куратора Джейн Уизерс, которая организовала выставку, посвященную этому феномену.Подробнее

  Эми Фрирсон | 20 сентября 2016 г. | 1 Комментарий

• Компания Kubo Tsushima Architects создает интерьер японской бани из кедра изогнутой формы.

  Деревянный пол, изгибающийся в стену, пропускает свет и воздух через эту баню от японской студии Kubo Tsushima Architects. Подробнее

  Алиса Морби | 9 октября 2015 г. | 4 комментария

• TYIN Tegnestue добавляет бамбуковую баню в приют Safe Haven в Таиланде

  Норвежская архитектурная студия TYIN Tegnestue завершила строительство санитарного здания для детского дома в Таиланде с угловым фасадом из бамбука, защищающим от тропического солнца (+ слайд-шоу).Подробнее

  Алин Гриффитс | 30 апреля 2014 г. | 1 Комментарий

• Экологический городской курорт из морских контейнеров, запланированный для Сан-Франциско

  Новости: предприниматель в сфере оздоровления Нелл Уотерс пытается собрать 146 000 фунтов стерлингов на краудфандинговом сайте Kickstarter, чтобы построить прототип экологической городской бани из морских контейнеров в Сан-Франциско.Подробнее

  Алин Гриффитс | 10 декабря 2013 г. | 4 комментария

• Реконструкция термальных ванн Рац от Budapesti Műhely

  Венгерская студия Budapesti Műhely восстановила интерьер одной из старейших бань Будапешта, заменив сводчатые стены зала с теплой водой и душевой, оставив открытыми спинки в форме пузырей (+ слайд-шоу).Подробнее

  Эми Фрирсон | 28 октября 2012 г. | Оставить комментарий

• The Barking Bathhouse от Something & Son

  Эти нарисованные вручную иллюстрации от студии дизайна Hackney Something & Son объясняют дизайн временного спа-салона, который откроется завтра в Баркинге, восточный Лондон. Подробнее

  Эми Фрирсон | 23 июля 2012 г. | 1 Комментарий

• Mikve Rajel, автор Pascal Arquitectos

  Еврейский ритуал очищения проходит в бассейнах этой бани в Мехико.Подробнее

  Эми Фрирсон | 21 октября 2011 г. | 2 комментария

• Therme Wien от 4a Architekten

  Разноцветная мозаика на потолке отмечает места для различных мероприятий в этом термальном курорте в Вене, созданном 4a Architekten of Stuttgart. Подробнее

  Роза Этерингтон | 6 января 2011 г. | 1 Комментарий

• Термальные ванны Тамина от Smolenicky & Partner

  Smolenicky & Partner Architektur из Цюриха завершили строительство термальных ванн с овальными отверстиями между высокими деревянными колоннами в Бад-Рагаце, Швейцария.Подробнее

  Роза Этерингтон | 22 марта 2010 г. | 67 комментариев

• Klein Dytham в комплекте ванны Moku Moku Yu

  Компания Klein Dytham Architecture прислала нам эксклюзивные изображения своих ванн Moku Moku Yu в курортном отеле Risonare в Южных Альпах Японии. Подробнее

  Маркус Ярмарки | 22 декабря 2006 г. | 2 комментария

IKEA запускает коллекцию киберспортивной мебели, чтобы «демократизировать игровой процесс»

Десять спокойных интерьеров с отделкой стен из натуральной глины, не требующей покраски

SOM построит сверхвысокий небоскреб на месте Гранд Хаятт Трампа в Нью-Йорке

Десять проектов дизайна интерьера от студентов Университета Райерсона

Cheng Chung Design создает ресторан в кирпичной художественной инсталляции в Китае

House T от компании Suppose Design Office — это бетонный дом, похожий на пещеру, в центре Токио

Satan Shoes от Lil Nas X и MSCHF — кроссовки Nike, содержащие человеческую кровь

Описание отеля Фаррелла Уильямса в сегодняшнем информационном бюллетене Dezeen Weekly

Dezeen Awards

Dezeen Jobs

{{category}}

{{carousel_title}}
