пошаговая инструкция, плюсы и минусы материалы

Как сделать фундамент из блоков ФБС

Классификация материала

Рекомендации по хранению и перевозке

Проектирование дома

Преимущества и недостатки ФБС

Как выполнить монтажные работы

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Класс Средняя прочность, кгс/см² Раствор
В3,5 45,8 М50
В7,5 98,2 М100
В12,5 163,7 М150
В15 196,5 М200

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Хранение следует осуществлять в штабелях максимальной высотой 2,5 м, сложенных на твердой и ровной поверхности. Каждый ряд должен лежать на деревянных прокладках толщиной от 3 см. Это же правило действует и при транспортировке. Груз должен быть хорошо закреплен в кузове таким образом, чтобы не допустить его перемещения. Высота штабеля при этом зависит от грузоподъемности автомобиля.

С 1 марта 2019 года загородная недвижимость стала подразделяться на две категории:

  • садовый дом;
  • объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Для садового дома, чем бы он ни был с инженерной точки зрения, подобного согласования не потребуется. При незначительной массе стен и кровли технические параметры можно заложить на свой страх и риск, руководствуясь личным опытом. Если же садовый дом планируется возвести на века с возможностью его перевода в ИЖС, лучше обратиться в проектную организацию.

Опытные инженеры должны в первую очередь обследовать грунт на территории, где планируется строительство. В глинистый слой, для которого характерна подвижность и глубокое промерзание, нужно закладывать тяжелое основание на глубину от 0,7 м. Для песчаного достаточно глубины 0,5 м. Здесь допустимы более легкие конструкции. Подошву необходимо расположить ниже линии промерзания, так как при охлаждении до отрицательных температур почва начинает расширяться. Глубина заложения также напрямую зависит от уровня грунтовых вод. Возможно, обследование покажет, что применение того или иного инженерного решения на участке недопустимо.Опасность представляют водяные линзы — подземные скопления воды, образующиеся на слое глины, покрытом песком. Обнаружить их способна только специальная инженерная техника.

Ширина и высота, также как и все конструктивные особенности, не должна приниматься на глаз. Сделать правильные выводы на основе необходимых измерений и расчетов в состоянии только квалифицированные специалисты.

План основания дома является частью его проекта. Он представляет собой горизонтальный разрез по верхнему краю. Как правило, берется масштаб 1:200 или 1:400. На плане должны быть отмечены все коммуникации, места их ввода. Информацию необходимо отобразить в технической записке. В графической части указывается раскладка сборных элементов на всех ярусах. Если предполагаются монолитные участки, их также следует отметить на чертеже вместе со всеми техническими данными.

В малоэтажном строительстве используется в основном два вида опорных конструкций для домов, построенных из тяжелых бревен, кирпичей и других материалов, обладающих значительным весом:

  • бетонная монолитная подушка, создание которой предполагает применение опалубки;
  • блочное сборное сооружение.

Монолитная лента более прочная, но менее гибкая, поэтому у нее меньше шансов уцелеть при пучении грунта.Преимущество второго способа заключается в его удобстве. При одинаковых финансовых вложениях и масштабах строительства в случае его использования работы будут выполнены в несколько раз быстрее, поскольку отпадет необходимость ждать четыре недели, когда раствор в опалубке схватится и наберет нужную прочность.

Еще одна отличительная особенность — возможность применения блочной кладки в зимний период. Следует помнить, что смесь при отрицательных температурах застывает хуже и набирает меньшую прочность, чем в сухую теплую погоду. Тем не менее, даже его ухудшенных характеристик будет достаточно при устройстве ленточного фундамента. Если время поджимает, не важно, что показывает термометр на улице — плюс или минус. Ждать весны не придется.

Важный бонус —  возможность строительства из изделий, бывших в употреблении. Их запаса по срокам хватает более, чем на 100 лет.

Проектная стадия упрощается, так как заложить известный типовой размер проще, чем правильно рассчитать параметры опалубки.

Неудобство заключается в том, что для монтажа потребуется подъемный кран, который нужно разместить на участке. Хорошо, если в наличии имеется ручная лебедка или самодельный подъемный механизм, но нельзя не признать, что укладывать раствор в опалубку лопатой или насосом гораздо удобнее.

Как мы убедились, сделать все своими руками не получится — для получения расчетных данных нужны специальные приборы, а снять со штабеля, дотащить и точно установить груз весом около тонны под силу только подъемному крану или строительной бригаде.

Делаем разметку

Начать нужно с подготовки территории. Необходимо заранее рассчитать, куда встанет кран, где будет расположено место для хранения.

После того, как все помехи устранены и есть четкий план действий, производится разметка периметра. Отмечаются углы будущего дома, в эти места вбиваются колышки с флажками, а между ними протягивается шнур. Колышки должны находиться в середина запроектированной бетонной ленты на одинаковом расстоянии от ее внутренней и внешней стороны. Вбивать их следует на расстоянии метра от края чтобы они не упали вместе с осыпающейся почвой. Флажки нужны, чтобы их лучше видели крановщик и экскаваторщик.

Затем обозначаются остальные важные элементы, наличие которых повлияет на устройство основания. Если здание имеет сложную форму периметра и планировку, разметка производится краской, мелом или известью. В это же время ведется закупка и доставка материалов. Количество сборных элементов и их расположение в кладке определяется на стадии проектирования.

Траншея или котлован?

Ленточный фундамент из блоков ФБС укладывается в траншею или котлован. Последний вариант уместен, если планируется цокольный этаж, либо, если грунт осыпается. Рыть его также потребуется при укладке под основную конструкцию специальных горизонтальных плит ФЛ, имеющих форму усеченной трапеции, что позволяет им лучше распределять нагрузки.

В первом случае задается ширина около 1,5 м, взятая с учетом места для дренажа, тепло- и гидроизоляции, и глубина 0,5-0,9 м, во втором разброс гораздо больше. В обоих случаях эти параметры следует взять согласно проекта. В холодных регионах, где почва промерзает на глубину нескольких метров, не стоит слишком зарываться вглубь. Добавлять лишние 20-30 см нецелесообразно.

Почву лучше складывать подальше от площадки, чтобы она не перекрывала доступ технике и не мешала передвижению.

Устройство подошвы

В зависимости от свойств грунта используется либо щебень или песчаная подушка либо пояс из плит ФЛ. Первый вариант подходит для малоподвижных грунтов, второй — для подвижных с большим содержанием глины. Он требует значительных вложений, но обеспечивает необходимую устойчивость сооружению. Вместо плит часто применяется метод опалубки. Он дешевле, но при его использовании придется ждать 3-4 недели, пока раствор схватится и наберет марочную прочность.

Тем не менее, предпочтение отдается в основном именно ему. Рассмотрим его более подробно.Сначала поверхность выравнивается и на ней устраивается пятнадцатисантиметровая подушка из песка. Сверху насыпается 15 см щебеня. Чтобы повысить эффективность этого приема, следует производить уплотнение каждого слоя ручной трамбовкой или виброплитой. Материал уплотняется быстрее при его смачивании. При слабой подвижности грунтов на такое основание можно ставить блоки. Предположим, что у нас почва содержит большое количество глины, и нам все же требуется сделать бетонную подошву.

Опалубка собирается из ровных досок так, чтобы смесь не вытекла наружу. Они укрепляются кольями и подпорками чтобы не прогнуться под давлением и не завалиться. Внутрь закладывается арматурный каркас, состоящий из толстых горизонтальных прутьев диаметром 10-15 мм, пущенных по краям сверху и снизу и образующих четыре грани. При помощи проволоки они связываются между собой более тонкими горизонтальными вертикальными прутьями или скобами, идущими с шагом 10-20 см.

Каркас должен быть утоплен в растворе и изолирован от контактов с окружающей средой во избежание его коррозии, поэтому его привязывают к небольшим металлическим стойкам, чтобы он находился на высоте 1-2 см над землей. Это позволит ему полностью погрузиться в смесь не столько сверху, но ее и снизу. Дно можно выстелить дешевым гидроизолятором, чтобы жидкая фракция не ушла вниз.

Заливка производится медленно и равномерно. Для уплотнения смеси и устранения пустот ее нужно постоянно протыкать лопатой или металлическим стержнем. На завершающем этапе поверхность выравнивается. В жаркую погоду ее придется постоянно смачивать. В противном случае при резкой и неравномерной усадке будут образовываться трещины.

Как правильно производить кладку

На основание укладывается бетон марки М100. На один блок в среднем расходуется 10 л. Чтобы все сборные элементы стояли ровно, от края до края стены натягивается веревка. Блоки выставляются по уровню, чтобы их стороны находились на одинаковой высоте. Швы между ними заливаются раствором. Каждый ряд следует укладывать вперевязку, двигаясь от внешних несущих конструкций к внутренним.

Дополнительные меры

Фундамент, даже в южных регионах, где выпадает мало осадков, нуждается в гидроизоляции. В грунте всегда скапливается влага, способная вызвать коррозию материала, просочиться в щели, разрушая его. Чтобы этого не происходило, можно воспользоваться жидкой мастикой. В средней полосе, где почва влажная, рекомендуется сделать дополнительную оболочку из рубероида.

Конструкция станет более прочной и долговечной, если сверху методом опалубки залить еще один слой бетона толщиной около 25 см. Нагрузки от здания будут его изгибать, сверху сжимая, а снизу растягивая, поэтому снизу лучше положить дополнительные арматурные прутья.

Подробную инструкцию смотрите на видео.

  • Материал подготовил: Артем Филимонов

Устройство фундамента из блоков ФБС, нюансы и этапы возведения

Многократно повторяемое специалистами утверждение, что от правильно спроектированного и смонтированного фундамента зависит надежность и продолжительность эксплуатации верно на 100 процентов. Статистика анализа причин аварийных ситуаций в эксплуатируемых зданиях показывает, что более половины их происходит из-за ошибок при устройстве фундаментов. Что учитывается при проектировании и закладке фундаментов, рассмотрим на примере ленточного типа из сборных ЖБ элементов.

Первое с чего начинается устройство фундамента из блоков ФБС, это анализ состава грунта на будущей стройплощадке. Главные требования к фундаментам это прочность и устойчивость. По первому пункту предельная весовая нагрузка для каждого типоразмера железобетонных изделий стандартна и ее можно определить по таблицам и маркировке блоков. Соответственно подобрать по размерам. От величины нагрузки со стороны несущих конструкций глубина заложения фундамента зависит, но не полностью. Не меньшая по величине нагрузка действует со стороны грунта.

Чем сложнее состав грунтов и выше подход грунтовых вод, тем труднее обеспечить устойчивость фундамента. Именно по этой причине для большинства категорий грунтов основание фундамента должно располагаться ниже глубины промерзания. Мелкозаглубленные фундаменты даже под малоэтажные здания можно возводить только на прочных, непучинистых грунтах. Предположим, что выбор и расчет по прочности и глубине залегания уже сделан и верен. Что делать дальше, как сделать подготовительные работы и как укладывать фундамент из блоков ФБС, если вы решили сделать это самостоятельно, не прибегая к помощи подрядчика.

Подготовительные работы по устройству фундамента

Фундамент, монтируемый из ФБС это такой же ленточный фундамент, как заливаемый на месте монолитный, только из сборных элементов и поэтому укладывается быстрее, без ожидания отвердевания раствора. Порядок подготовки будет почти такой же. Для удобства прослеживания порядка работ, нумерация порядка работ сохранена и в следующем разделе.

Первое, это перенос контура фундамента на местность, то есть разбивка. Делают это геодезисты, выверяя размеры, соблюдение прямоугольности контуров. Если вы делаете разбивку самостоятельно, выверка должна быть очень тщательной.

Вторым пунктом будет работа по выемке грунта в траншее на ширину заложения фундаментной подушки, с запасом для маневренности при монтаже или в котловане при варианте строительства здания с подвалом.

Третий пункт обязательная засыпка выравнивающего слоя (обычно песчано-гравийная смесь, иногда со щебнем), тщательное уплотнение и выверка совпадения высотных отметок по всему периметру.

Монтаж фундаментов из ФБС

Четвертый пункт, это укладка готовых элементов фундаментных подушек или при строительстве малоэтажных частных домов, монолитная армированная заливка бетоном. Для чего это нужно? На устройство фундамента из блоков ФБС под небольшие здания можно использовать узкие блоки, равные по ширине стене. Нагрузка на грунт под узким блоком будет большой и при совпадении неблагоприятных факторов может вызвать осадочные явления. Для того, чтобы увеличить площадь опоры и распределить нагрузку на большую площадь грунта и укладываются фундаментные подушки, имеющие маркировку ФЛ. Для многоэтажных зданий устройства расширенной нижней части фундамента обязательно. После укладки опять нужно проверить соблюдение горизонтальности верхней поверхности.

Дальше фундаментные блоки укладываются по типу стеновой кладки, со смещением по горизонтали на 0,4 их высоты начиная с угловых блоков. Подгонка в средней части фундаментной ленты выполняется с помощью доборных блоков малой длины. При малых расстояниях между блоками допускаются вставки из кирпичной кладки на цементном растворе, но только если их расположение не совпадает с вертикальными швами сопряжений нижнего или верхнего ряда блоков. Выемки в боковых гранях блоков заливаются бетонным раствором.

При любой глубине заложения фундамента и глубине залегания грунтовых вод, требуется гидроизоляция стен, которая выполняется сразу после монтажа ФБС. Иначе при подходе верховых вод после дождя или таяния снега, они могут просачиваться через швы между блоками. Завершаются работы по возведению ленточного фундамента из ФБС засыпкой траншеи с обязательным послойным уплотнением. Используется для этого обычно песчано-гравийная смесь.

По требованиям техники безопасности выполнять монтажные работы, связанные с подъемом и перемещением тяжелых конструкций, могут только рабочие, имеющие допуск. Выполняя такие работы самостоятельно, вы рискуете не только устойчивостью и долговечностью вашего дома, но в первую очередь собственной жизнью. Вес даже маленького блока ФБС длиной 90 и шириной 30 см более 300 кг.

Фундамент из ФБС - пошаговая инструкция строительства фундамента из блоков своими руками, видео

Ленточное фундаментное основание для дома заслужено считается одним из самых надежных, долговечных и стабильных к нагрузкам. Но возводится оно достаточно долго – пара дней на выемку земли, пара на сборку опалубки плюс минимум двадцать на застывание бетонного раствора. Чтобы ускорить процесс строительства, застройщики нередко заменяют его на сборно-ленточный фундамент из блоков ФБС заводского изготовления. Этот вариант сделать гораздо проще, а времени на установку и монтаж уходит в разы меньше.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

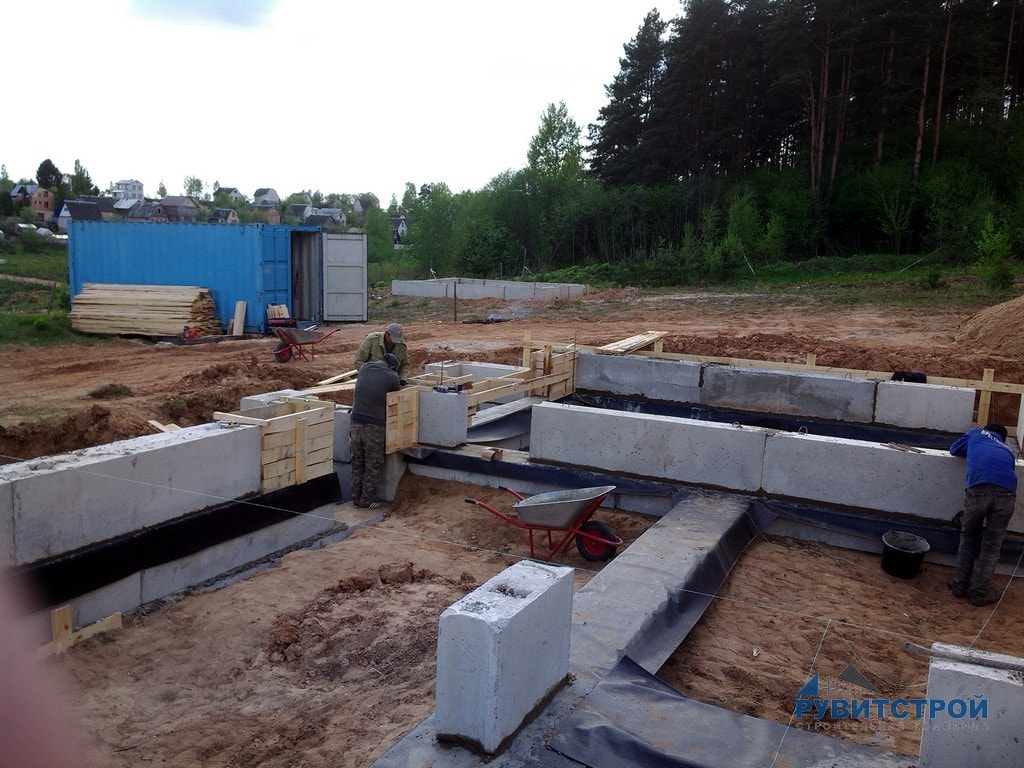

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Преимущества и недостатки блоков ФБС

Среди достоинств числятся:

  • Высокая скорость работ;

  • Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;

  • Применимость практически на всех типах грунтов;

  • Высокое заводское качество исполнения бетонных изделий;

  • Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Минусы основание из ФБС имеет следующие:

  • Дороговизна по сравнению с обычным монолитным ленточным аналогом;

  • Сложности с раскроем изделия из бетона на куски нужного размера;

  • Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ. Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами.

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Рекомендуем прочитать статью: размеры листа ондулина.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем


Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию


Подготавливаем раствор и краном подаем первый


Опускаем первый по натянутому уровню


Укладываем второй на раствор к первому


Корректируем расположение вручную с помощью лома


Аналогично укладываем все последующие

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Читайте также про другие виды оснований:

Смотрите также видео по монтажу фундамента из блоков ФБС

Читайте про другие наши материалы:

Устройство ленточного фундамента из блоков

Фундамент из блоков имеет все преимущества железобетона, но строится гораздо в более быстрые сроки, нежели монолитный ленточный фундамент. После его возведения можно сразу приступать к следующим этапам строительства, не выжидая его затвердения. Плиты выпускаются разного размера, в том числе и специально для частного строительства, при укладке которых не потребуется привлечения техники.

  1. Что собой представляют фундаментные блоки
  2. Виды фундаментных блоков
  3. Устройство ленточного фундамента из блоков своими руками



Что собой представляют фундаментные блоки



Это строительные элементы, из которых формируют сборный фундамент здания. Наиболее популярны бетонные блоки ФБС, производимые на заводе ЖБИ, что обеспечивает соблюдение требований для высокого качества изделий: точное соотношение пропорций ингредиентов смеси, армирование, заливка бетоном высокого качества и дальнейшее вибропрессование для максимальной плотности, пропарка в специальных камерах и финальное затвердение бетона.

Изготовить их своими руками теоретически возможно, но на практике это оборачивается большой затратой времени и денег, в результате чего цена на блоки получится выше заводской. А ведь стоимость сборного фундамента и так выше стоимости монолитного. На сегодняшний день их производит большое количество заводов, из-за высокой конкуренции цена на фундаментные блоки не завышена, а при покупке большого объема можно ее еще больше снизить.

Но выбирая блоки надо ориентироваться не на цену, а прежде всего на нагрузку, которую они способны выдержать. Для каждого вида ФБС прописаны нормы в ГОСТ, и блоки, изготовленные на заводах, обязательно проходят проверку на качество. Помимо этого, в бетонную смесь вводят дополнительные добавки, которые улучшают их качество.



  • Морозостойкость достигается специальными присадками. Такие блоки выдерживают значительные перепады температур. Их следует выбирать для регионов с суровыми зимами.
  • Устойчивость к кислым средам повышается с добавлением в бетон гранитного щебня. Как видно из характеристик, они приспособлены для эксплуатации на кислых грунтах.
  • Разнообразие размеров изделий производимых на заводе. Для строительства крупными застройщиками, имеющими специальную технику, выпускаются крупногабаритные блоки, а для частных строителей предусмотрены небольшого размера.



Но, несмотря на все усовершенствования, фундаментные блоки имеют недостатки:

  • высокая стоимость. Фундамент из них не менее чем на 30% дороже монолитного;
  • необходимость в двойном слое гидроизоляции;
  • швы, которые имеет кладка, очень восприимчивы к воздействию внешних факторов, поэтому нуждаются в утеплении.



Виды фундаментных блоков



Все виды фундаментных блоков делятся на три основных типа:

  • монолитные (ФБС) – это сплошные бетонные блоки со стальной арматурой, они наиболее прочные из всех видов;

  • монолитные с пазом (ФБВ) – они также выполнены из армированного бетона, но имеют специальные вырезы, предназначенные для прокладки различных видов коммуникаций;

  • пустотелые (ФБП) – имеют полости внутри. Они наименее прочные и для возведения фундамента почти не используются. Могут использоваться только пи строительстве легкого каркасного или деревянного дома.

При выборе материала для ленточного фундамента из блоков ФБС необходимо знать их характеристики и уметь расшифровывать аббревиатуру. Например, ФБС 2-2-4 означает, что его длина 20 см, ширина 20 см, а высота 40 см. Таким образом, первая цифра указывает длину блоков, вторая – ширину, а третья их высоту.

Для ленточных фундаментов из бетонных блоков применяются ФБС 4, 6, 8, 9, 12, 24 со стальным армированием. Их выбор зависит от нагрузки, которая будет на них оказываться зданием.

Для малоэтажного строительства наиболее удобны блоки с размером 20х20х40. В их составе вместо известкового щебня добавляется гранитный, поэтому они подходят для строительства погребов, подвалов, межкомнатных перегородок и т.д. Ленточный фундамент из блоков 20х20х40 можно сделать самостоятельно, ведь его вес составляет всего 31,7 кг.

Более подробно о технических характеристиках блоков ФБС показано в таблице



Устройство ленточного фундамента из блоков своими руками



Как и при строительстве любого фундамента, в первую очередь надо отталкиваться от характеристик грунта. При соблюдении технологий, ленточный сборный фундамент можно установить даже на пучинистых почвах.

Идеальными для строительства считаются непучинистые песчаные или скальные грунты с содержанием щебня и гравия, и с залеганием грунтовых на глубине не менее 3-ех метров. При наличии данных условий, подвал из блоков ФБС получится полноценным сухим помещением. Но если на строительной площадке глинистые и суглинистые грунты, а также близко грунтовые воды, то придется принимать целый ряд мер, чтобы защитить блочный фундамент. Из-за грунтовых вод, в подвале всегда будет влажно даже при наличии качественной гидроизоляции.

Кроме этого потребуется сделать:

  • для укрепления кладки из ФБС по верху и по подошве фундамента делаются монолитные пояса;
  • по всему периметру здания засыпаются пазухи среднезернистым песком;
  • на наружную боковую поверхность фундамента наносится битум;
  • утепление фундамента влагостойким теплоизоляционным материалом.

Все это потребует дополнительных финансовых затрат, что сильно повлияет на итоговую стоимость фундамента.



Этапы строительства



Сборный ленточный фундамент представляет собой железобетонную конструкцию, которая монтируется по всему периметру дома и под его несущими стенами.

Вначале делается разметка участка под будущий фундамент с помощью колышек и натянутой между ними веревки. Это один из самых ответственных этапов, при котором надо добиться идеальной ровности всех углов. После этого, четко по разметке, выкапывается траншея на необходимую глубину. Ее дно следует выровнять насколько это возможно.


На дно траншеи укладывается песчаная подушка слоем 15-20 см и шире блока на 20-30 см, утрамбовывается и проливается водой. Сверху на нее кладется слой гидроизоляции, для которого подойдет полиэтиленовая пленка.

Для нижнего слоя ленточного фундамента из блоков применяются железобетонные плиты-подушки (ФЛ), которые устанавливаются поверх гидроизоляции.




Теперь начинается укладка самих блоков. Вначале устанавливаются блоки-маяки в углах и в местах пересечения стен. На их грани натягивается нить-ориентир и по ней монтируются остальные блоки в шахматном порядке.

Перед окончательной установкой их ровность проверяется с помощью уровня и отвесов. Устраняются незначительные перекосы при помощи лома, которым их можно двигать. При существенной неровности, блок следует демонтировать, основание под ним выровнять и, нанеся новый слой раствора установить его заново.

Для их укладки наносится слой цементного раствора толщиной в 2 см, распределяя его рейкой по раме. Все вертикальные швы плотно заполняются раствором по мере монтажа кладки. Если длина стены не кратна длине блоков, то понадобится доборный элемент, который называется пломбой. При этом надо помнить, что между блоками необходимо оставлять расстояние для прокладки коммуникаций.

Когда фундамент выложен, зазор между его внешними стенками и грунтом засыпается песком, поэтапно утрамбовывается и поливается водой. Наружная часть фундамента со всех сторон покрывается гидроизоляцией.
Остается лишь дождаться, когда просохнет связующий раствор и можно начинать возведение стен.

На видео показано как монтируется сборный фундамент профессионалами

Подведя итоги, становится ясно, что сборный ленточный фундамент из блоков хоть и требует меньше времени на возведение, но более дорогостоящий и трудозатратный. Даже при сравнительно небольшом весе материала, строить его самостоятельно сложно и тяжело. Поэтому частные застройщики, как правило, используют фундаментные блоки для строительства столбчатого фундамента.

все про строительство блочного фундамента

Стоимость раствора для заливки монолитного фундамента незначительно отличается от цены готовых армированных блоков с маркировкой ФБС. Экономические плюсы проявляются в отказе от сооружения опалубки и от трудоемкого устройства армирующего каркаса. У хозяев, принявших решение построить фундамент из блоков фбс, автоматически отпадает необходимость в ожидании благоприятной погоды. Им незачем откладывать возведение стен на срок, равный периоду набора прочности залитого раствора. Причем экономный вариант основания ничуть не уступает монолитной ленте в прочности, если строго соблюдались технологические предписания.

Специфика подготовки грунтового основания

Выбор схемы сооружения фундамента для последующего возведения бани зависит не столько от габаритов конструкции, сколько от несущей способности подстилающих грунтов. Нередко именно для легкой постройки из пенобетонных блоков, каркасного строения, сруба предпочтительней залить мелко-заглубленную плиту, чем увлекаться мощными, но не оберегающими от грунтовых подвижек конструкциями.

Из предложенных промышленностью блоков ФБС согласно их регламентированным ГОСТом 13579-78 размерам соорудить можно ленточную основу любой мощности и высоты. По идее выдержать она способна довольно внушительную многоэтажную нагрузку. Однако на просадочных грунтах с недостаточной плотностью, на склонных к сезонному пучению глинистых породах лучше работать будет все же монолит: плита или лента. Потому фундамент из блоков рекомендуют в основном владельцам участков:

  • с песками средней и высокой плотности;
  • со щебнистыми или гравийно-галечниковыми отложениями в основании конструкции;
  • со скальными породами.

Точно выяснить, какими физико-механическими характеристиками отличаются вмещающие фундамент грунты, сможет инженерно-геологическое бурение с последующим изучением свойств в лаборатории. Не стоит полагаться на «наметанный глаз» наемного рабочего, роющего котлованы. Хотя отличить плотный песок от «склизкой» глины сможет и дядя Вася, но четких рекомендаций от него нечего ждать.

Чтобы не было перекошенных проемов, треснувших стен и съехавшей крыши, не экономьте на инженерно-геологических исследованиях. Порой и при наличии глинистых отложений геологи могут подтвердить, что участок пригоден для сооружения на нем фундамента ленточного типа из отдельных элементов с предварительным упрочнением геологического основания. Только нужно грамотно подготовить грунтовую основу, на которую без опасений в последующих подвижках можно укладывать бетонные блоки для фундамента.

Начнем с рытья траншеи либо котлована

Размеры в плане и глубину предстоящей выработки определяет проектное решение. Тип зависит от наличия подвала. Короче, если владелец предполагает использовать подпол в качестве полезного подсобного помещения, нужно рыть котлован, а затем заливать монолитный пол или укладывать вместо него готовые плиты. Не будет подвала – нужна траншея.

В любом случае стенки выработки должны обеспечить пространство для рабочих, контролирующих направление подачи автокраном элементов фундамента, корректирующих установку блока ломами, при необходимости устраивающих опалубку для армирующих поясов.

Если вмещающими будут пески…

А также гравийно-галечниковые либо дресвяно-щебенистые отложения, то лучших условий для строительства фундамента из блоков создать невозможно. Это чудесная, самопроизвольно дренируемая основа, без проблем пропускающая воду. «Пучиться» и оседать вслед за изменениями атмосферной температуры она не будет, значит, подошву фундамента можно не заглублять ниже отметки уровня промерзания.

Однако подготовку выполняют по разным схемам:

  • Поверх расположенных на дне выработки песков с высокой плотностью, а также поверх гравия и щебня устраивают песчаную подушку в 10-15 см толщиной. Для этого дно траншеи или котлована заглубляют на вышеуказанные указанные см. Роют так, чтобы получилось подобие фундамента в плане, но с отступами от его абриса на 10-20 см с обеих сторон. Идеальная геометрия неважна, но подготовка под фундамент должна быть шире, чем его стены. Затем вдоль линий данной дополнительной траншеи устанавливается мини-опалубка из доски. Место вырытого естественного грунта заполняется речным или карьерным песком с последующей трамбовкой.
  • На песках со средней плотностью аналогичным способом устраивают двухслойную подушку из 10-15 см щебня, перекрытых 10-15 см утрамбованного песка.
  • В случае пожеланий геологов укрепить песчаное дно понадежней, к двухслойной подушке добавляют еще один нижний слой уплотненного песка.

Обратите внимание, что замещающий природную породу песок нужно изобильно смочить и трамбовать до тех пор, пока на поверхности не перестанет отпечатываться подошва.

Как подготовить глинистую основу

Перед строительством ленты из блоков на супесях и суглинках проводится более тщательная и трудоемкая подготовка, заключающаяся в устройстве монолитной основы. Тип ее определяет уже известная несущая способность и степень пучинистости, в зависимости от чего можно:

  • залить монолитный увеличенный «абрис» блочного фундамента, не забыв расширить его с внешней и внутренней стороны на 10-20 см. Подошва-подготовка должна быть шире! В зависимости от прочностных характеристик подстилающих пород высота данной опорной ленты может варьировать от 10 до 30 см. Для укрепления ее снабжают тремя-пятью рядами арматурного прутка;
  • установить специальные трапециевидные блоки с маркировкой ФЛ, расширенное основание которых будет отлично сопротивляться незначительным грунтовым подвижкам.

Вообще монолитные ленты из бетона, начинающие и завершающие кладку фундамента из фбс или чередующиеся с двумя рядами блоков, активно практикуются строителями. Особенно если естественная основа не слишком внушает доверия. Прослойки с арматурой, нижний и верхний армирующие пояса из бетона применяются в качестве страховки. Они будут сдерживать «желание» блоков ездить вслед за неравномерно проседающим и вздымающимся грунтом.

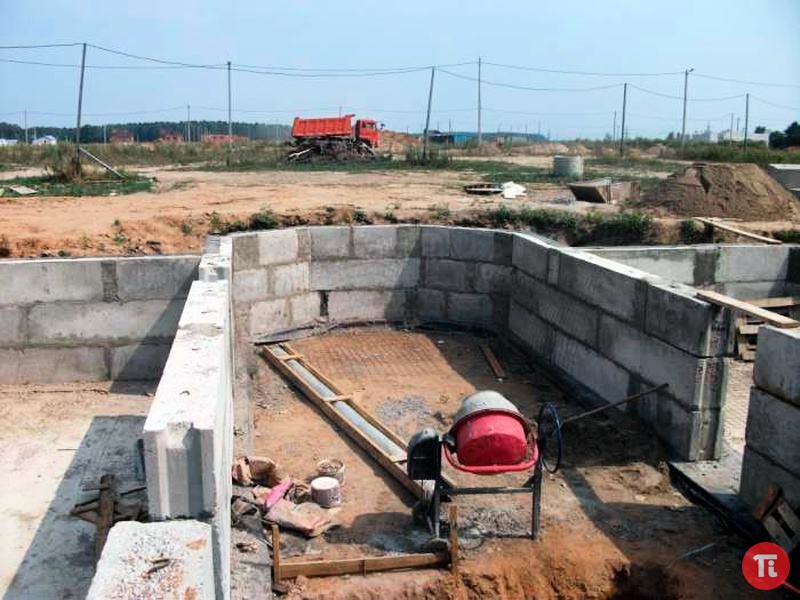

Алгоритм строительства блочного фундамента

Так как перед рытьем котлована или траншеи наверняка производилась разбивка без особой скрупулезности, хозяину обязательно нужно проследить, чтобы подобная халатность не была допущена при переносе осей фундамента на подготовленную основу:

  • Четкий контур будущего фундамента нужно отметить с помощью лазерных устройств.
  • Во вспомогательных точках установить металлические штыри.
  • Пары расположенных напротив штырей соединить причалкой – натянутой леской или шнуром.

Недопустимо выполнять разбивку отдельными отрезками между крайними маяками-штырями одной стены. Иначе накопиться статическая ошибка. Результат ошибки — ощутимое отклонение и кривой, требующий недешевых исправлений фундамент.

Причалка необходима для контроля монтажа блоков по вертикали. Между шнуром и устанавливаемым блоком должно оставаться не более 2 мм. Вслед за набором высоты сооружаемого фундамента причалку передвигают вверх. Горизонтальность кладки проверять можно примитивным уровнемером, но лучше тоже лазерным нивелиром. Надежней.

Дальнейшие действия полностью в епархии бригады строителей, так как размеры и внушительный вес бетонных блоков для устройства фундамента подвластны только атлантам. Самый легкий элемент 45 кг, а ведь его еще доставить нужно к точке установки.

Но расслабляться хозяевам рано. Нужно проконтролировать, чтобы рабочие соблюдали технологические правила, а они должны:

  • Первым делом установить маячные блоки. То есть конкретно обозначить ФБС-блоками углы строения и места пересечения перегородок и несущих стен, если они запроектированы.
  • Между маячными блоками выполнить кладку первого ряда с заполнением раствором вертикальных швов. Толщина швов по вертикальным и горизонтальным стыкам 2 см. Для заполнения не перекрытых цельным блоком участков используют доборные элементы.
  • Монтаж второго ряда производится с перевязкой по принципу стандартной кирпичной кладки. Правда, отступ от края элемента диктуют не эстетические соображения, а все те же прочностные характеристики естественного основания. Над глинистыми пучинистыми породами вертикальный шов перевязки должен приходиться на середину блока предыдущего ряда. Если природная основа достаточно прочна, отступить от края можно на 0,4 высоты укладываемых блоков. Установленный с отклонениями блок обратно поднимают краном и, отведя его в сторону, повторяют попытку до тех пор, пока элемент фундамента не встанет на положенное ему место.
  • Во время кладки следует оставлять промежутки в местах пересечения фундамента коммуникациями. В промежуток затем вставляются гильзы под прокладку труб, оставшееся пространство заполняют пломбой из бетона, реже закладывают кирпичом.
  • После установки всех элементов по верху фундаментной кладки заливается армирующий пояс с предварительной укладкой сетки или трех рядов прутка. Он и поверхность конструкции выровняет под возведение стен, и надежность повысит.

Все стыковые швы по горизонталям и вертикалям должны быть заполнены раствором. Расшивку швов между фундаментными блоками производят с обеих сторон. На участках с характерным повышением грунтовой воды до и выше подошвы фундамента стенки его нужно гидроизолировать битумной мастикой или жидкой резиной.

В завершении работы траншею засыпают карьерным или речным песком послойно. Каждый из засыпанных слоев уплотняется трамбовкой.

Вот согласно данному перечню правил осуществляется строительство фундамента ленточного типа из готовых блоков фбс. Быстро и в сравнении с большинством способов сооружения оснований недорого, если учесть все затраты, а не только расходы на закупку стройматериалов.

Ленточный фундамент из блоков фбс

Блоки ФБС это элементы, которые формируют фундамент здания. Самый распространенный вид построек это строительство фундамента из блоков ФБС. Бетонные блоки производятся на заводе железобетонных изделий, это является гарантией соблюдения всех норм высокого качества, а именно — соблюдение пропорций в смеси, армирование, заливка бетоном хорошего качества, прессовка до момента достижения максимальной плотности, пропарка и, конечно, затвердение бетона. Для каждого вида существуют ГОСТ нормы, к тому же при производстве блоков используют добавки, укрепляющие их изнутри.

Можно, конечно, изготовить блоки своими руками, но это довольно затратно в плане временного ресурса. С финансовой точки зрения, цена покупного блока примерно совпадает с затратами на метериал для самодельных элементов. Но для того чтобы фундамент из фундаментных блоков получился крепкий, нужно смотреть не на цену, а на нагрузку которую способны выдержать блоки.
Фундаментные блоки устойчивы к холоду, благодаря добавлению в состав присадок. Они выдерживают перепады любых температур.

Практически во все блоки добавляют гранитный щебень, за счет этого повышается устойчивость элементов к кислым средам. К тому же, блоки ФБС бывают разных размеров и подходят для строительства любых сооружений.

Разновидности фундаментных блоков

Все выпускаемые фундаментные блоки подразделяются на три основных типа:

  • Монолитные. Самые прочные за счет стальной арматуры.
  • Монолитные с пазом. Выполнены из армированного бетона, но в них есть специальные отверстия. Используются они для обустройства коммуникаций.
  • Пустотелые. Полые внутри, используются для строительства деревянных или каркасных домов. Из всех видов имеют самую маленькую прочность.

Строительство фундамента из блоков ФБС начинается с определения характеристик. К примеру, аббревиатура 2-2-4 означает длину, ширину, высоту. Ленточный фундамент из блоков ФБС имеет следующие параметры элементов: 4, 6, 8, 9, 12, 24, имеющие стальное армирование. Выбор блоков зависит от предполагаемой нагрузки на здание.

Обустройство ленточного фундамента из блоков

Прежде чем возводить фундамент ленточный из блоков, следует изучить характеристики почвы. Если соблюдать технологию, то ленточный фундамент можно устанавливать на пучинистый грунт.

Лучшими грунтами для строения считают песчаные и скальные, в которых содержатся щебень, гравий, а грунтовые воды находятся на глубине трех метров.

Для того чтобы на строительной площадке не осталось глиняной почвы и подземных вод, следует провести целый комплекс мероприятий, которые смогут защитить ленточный фундамент из блоков ФБС.

Этапы возведения

Фундамент ленточный из блоков это сборная конструкция, монтаж которой осуществляется по всему периметру дома. В том числе и под несущими стенами.

Сначала осуществляется разметка в месте, где будет возвышаться фундамент. Делается она при помощи колышков и веревки, натянутой между ними. Затем по разметке выкапывается траншея необходимой глубины. Дно траншеи выравнивается по возможности.

Дно траншеи засыпают песчаной подушкой толщиной 15-20 см и 20-30 см шире блока ФБС, подушка утрамбовывается и заливается водой. Сверху на песок укладывается гидроизоляционная пленка.

Сверху на пленку устанавливаются плиты-подушки из железобетона. Далее укладываем ленточный фундамент из блоков ФБС. Сначала устанавливаются блоки-маяки по углам и в тех местах, где внутренние стены пересекаются с внешними. На них устанавливаем нить-ориентир и уже по ней продолжаем монтаж блоков в шахматном порядке. В данном случае перевязка блоков ФБС обязательна.

Перед окончательным монтажом проверяем ровность при помощи строительного уровня. Также нужно убрать перекосы, после того как была осуществлена перевязка блоков ФБС. Устранять неровности можно при помощи лома. Если неровность существенная, то блок лучше убрать, выровнять поверхность под ним и на новый слой раствора установить следующий блок.

Цемент наносится слоем толщиной в 2 см. Вертикальные швы нужно обязательно полностью заполнять раствором по мере продвижения кладки. Если величина стены больше, чем размер блоков, то возьмите доборный элемент. Помните, что между блоками ФБС нужно оставлять зазоры для выведения коммуникаций.

После того как фундамент полностью возведён, зазор между стенками и почвой нужно заполнить песком, утрамбовать и залить водой.

На возведение ленточного фундамента затрачивается мало времени, но этот процесс довольно затратный и трудоемкий. Поэтому самостоятельно будет тяжело проделать столько работы.

Фундамент из блоков ФБС, Фундамент из блоков ФБС пошагавая инструкция

Фундамент из блоков ФБС имеет несколько преимуществ, которых нет ни у одного типа фундаментов.ФБС (фундаментный блок стеновой) и ФБП (фундаментный блок пустотный) изготавливают из легкого, силикатного и тяжелого бетона, керамзитобетона. Блоки ФБС могут иметь армокаркас, или иметь только монтажные петли. Торцы блоков имеют технологические пазы, в которые закладывают цементный раствор при монтаже. Рассмотрим подробно устройство фундамента из блоков ФБС.

Важным моментом является то, что блоки выпускают унифицированных размеров, количество типоразмеров достаточно для формирования практически любой конструкции ленточного и столбчатого фундамента, а также их вариантов. Ширина блоков выбирается под толщину стен здания.

Плюсы и минусы фундамента из блоков ФБС

Применение фундамента из блоков ФБС имеет свои преимущества и недостатки. Для понимания объективной картины рассмотрим их подробно.

Плюсы фундамента на основе блоков ФБС

Преимущества выбора и устройства фундамента из блоков ФБС состоят в следующем:

  • скорость возведения и простота устройства, не требующая специальных навыков
  • можно вести работы независимо от температуры воздуха и погодных условий, и в дождь, и в снегопад
  • структура готовой конструкции не абсолютно жесткая, а имеет некоторую гибкость и подвижность за счет стыков. Жесткий ленточный монолит под воздействием сил морозного пучения подвержен большим нагрузкам, чем гибкий блочный.

Минусы фундамента на основе блоков ФБС

Но и о недостатках забывать стоит, перечислим их:

  • для монтажа необходима специальная грузоподъемная техника
  • наличие стыков, ослабляющих конструкцию, требует серьезной гидроизоляции
  • несмотря на высокую несущую способность неприменим на глинистых и пучинистых грунтах, а также на просадочных и недостаточно плотных

Рекомендации по монтажу фундамента из блоков ФБС

Выбирать фундамент из ФБС рекомендуется на участках с плотными песчаными, скальными основаниями, и грунтами, содержащими щебнистые и гравийно- галечниковые отложения без прослоек суглинков. Идеальными условиями являются низкий уровень грунтовых вод, не достигающий подошвы и основание, сложенное плотными песками средней и крупной зернистости. Такое основание будет являться естественным дренажом, не будет пучиться и проседать в зависимости от температур. Но подобные условия встречаются крайне редко, поэтому очень важна правильная подготовка основания.

Подготовка основания на плотных песчаных и гравелистых грунтах заключается в устройстве подушки высотой 150 мм из речного или карьерного песка с уплотнением послойно во влажном состоянии. На песках средней плотности требуется дополнительный нижний слой подушки из щебня толщиной 100- 150 мм. Верхний слой песка в обоих случаях смачивают водой и трамбуют до тех пор, пока след подошвы будет не виден.

При строительстве из блоков ФБС в условиях высоких грунтовых вод необходима дренирующая обратная засыпка из крупного помытого песка, не содержащего глины. Если имеется высокий УГВ и подстилающие грунты – суглинки и супеси, то эти грунты требуется заменить. Кроме того, при высоком УГВ требуется серьезная гидроизоляция – жидкой резиной или оклеечная.

Подготовка глинистого, склонного к пучению, основания более сложна и заключается в устройстве дополнительной монолитной армированной подушки. Подушка должна выступать за контур блочного фундамента на 100 - 200 мм на внешнюю и внутреннюю стороны. Толщина подушки (от 100 до 300 мм) и армирование принимается по расчету, в зависимости от прочности подстилающего грунта. Нижний ряд фундамента выкладывают из блоков ФЛ, имеющих форму трапеции с расширенным основанием. Такое устройство повышает сопротивление фундамента усилиям от подвижек грунтов.

Конструкция блочного фундамента, включающего нижние и верхние армирующие пояса толщиной 50-100 мм, которые могут начинать и завершать кладку, а также чередоваться через два ряда блоков, обеспечивает страховку и не допускает, чтобы блоки «ездили» вместе с неравномерными просадками и пучениями грунтов. Такое устройство входит в строительную практику и себя оправдывает.

Размеры, план и высоту необходимой выработки диктует проект, в зависимости от наличия подвального помещения. Если есть подвал, то необходим котлован и устройство бетонной стяжки для пола. Если подвал не нужен, тогда откапывают траншею. Кроме того, при расчете нужного размера выработки нужно учесть, что этот размер должен обеспечить, кроме монтажа блоков с корректировкой ломом, возможность устроить опалубку для армопоясов и все работы по устройству и уплотнению подушки основания.

Вынос осей фундамента проводится при помощи лазерного дальномера и теодолита. Опорные точки надежно отмечаются забивкой металлических штырей-маяков. Причалки – натянутая леска или шнур, соединяющие штыри попарно, образуют оси стен. Нельзя делить расстояние между маяками одной стены на отдельные отрезки, это приведет к накоплению статической ошибки, что в результате даст отклонение и кривую линию фундамента. Причалка нужна также, чтобы контролировать вертикальное положение блоков при монтаже, зазор между причалкой и блоком допускается не более 2 мм. Горизонт кладки проверяют строительным уровнем или при помощи лазерного нивелира, что будет более надежным.

Пошаговая инструкция устройства фундамента из блоков ФБС

Последовательность монтажа фундамента на основе блоков ФБС:

  • первыми устанавливают блоки- маяки, определяющие углы и участки пересечений несущих стен
  • между блоками-маяками кладут первый ряд блоков, заполняя вертикальные швы цементным раствором на толщину 20 мм. При необходимости используют доборные элементы, не забывая оставлять проектные отверстия под коммуникации. Края отверстий укрепляются, или вставляются гильзы, после прокладки труб зазоры заполняются бетоном.
  • второй ряд блоков монтируют с перевязкой, по типу кладки из кирпича. Но с той разницей, что отступы от краев блоков первого ряда принимают не из соображений эстетики, и исходя из прочности грунтов основания. Если внизу пучинистая глина, то вертикальные швы перевязки делают посередине блока нижнего ряда. В случае, если основание прочное, отступ от края делают на 0,4 - 0,5 высоты монтируемого блока.
  • после того, как смонтирован верхний ряд блоков, заливают армопояс. Армирование выполняется тремя рядами стержней или сеткой. Армопояс выравнивает верх фундамента под стены и повышает надежность конструкции.
  • горизонтальные и вертикальные стыки между блоками заполняются раствором на всю глубину, пустошовки быть не должно. Расшивка междублочных швов производится и снаружи, и изнутри.
  • небольшие участки можно перекрывать не только доборными блоками, но и кладкой из кирпичей или замоноличивать.

Если на участке имеется высокий уровень грунтовых вод, выше основания фундамента, то все стенки гидроизолируют оклеечной или обмазочной изоляцией, и как более надежный вариант – жидкой резиной.

Обратная засыпка траншей и котлованов с применением речного или карьерного песка производиться слоями, с уплотнением каждого слоя трамбовкой.

Control Engineering | FOUNDATION fieldbus h2, HSE, гибкие FB объединяют установку бутандиола

Джон Резабек, ведущий инженер по системам управления на предприятии ISP в Лиме, ​​показывает, как FOUNDATION fieldbus h2, высокоскоростной Ethernet и гибкие функциональные блоки улучшили работу фильтров в паровой системе предприятия.

Лима, Огайо - Fieldbus Foundation (FF) и International Specialty Products (ISP) продемонстрировали полную реализацию открытой интегрированной архитектуры FOUNDATION fieldbus от FF 19 мая на заводе ISP по производству 1,4-бутандиола (BDO). На мероприятии было продемонстрировано, как технологии FOUNDATION fieldbus h2, High-Speed ​​Ethernet (HSE) и гибкого функционального блока (FFB), интегрированные с OPC, образуют открытую, совместимую инфраструктуру предприятия для повышения производительности процесса и обеспечения операционной и капитальной экономии в новых и обновленных приложениях. .

FOUNDATION fieldbus была разработана как открытая среда для интеграции нескольких систем, подсистем, приложений и устройств. FF говорит, что это позволяет конечным пользователям выбирать решения автоматизации, которые без проблем работают вместе, независимо от их поставщика.

Демонстрация технологии BDO на прошлой неделе в Лиме была совместным проектом, инициированным BP Amoco Chemical Co., косвенной дочерней компанией BP plc, и фондом. ISP через одну из своих дочерних компаний приобрела подразделения BP BDO в марте 2005 года. Годовая мощность завода в Лиме составляет 60 000 метрических тонн BDO, который является ключевым строительным блоком для продуктов специальной химии, используемых в фармацевтике, личной гигиене, продуктах питания и напитках. , покрытия, месторождения нефти и другие применения. ISP производит более 400 специальных химикатов и продуктов, повышающих производительность.

членов FF, участвовавших в демонстрационном проекте, включали ABB, Emerson Process Management, Fieldbus Center в Lee College, Hawke, Hirschmann, Honeywell, Invensys, MTL / Relcom, Pepperl + Fuchs, Phoenix Contact, Rockwell Automation, Smar, Softing, StoneL, TopWorx , Турк, Яматаке, Иокогава и Уэстлок.

Джон Резабек, ведущий инженер по системам управления на предприятии ISP в Лиме, ​​сообщает, что демонстрационный проект FOUNDATION fieldbus предоставил ценный практический опыт конечным пользователям, стремящимся заменить проприетарные системы управления на открытую, интероперабельную архитектуру fieldbus, чтобы обеспечить надежное и надежное управление. на полевом уровне.«Реализовав демонстрационный проект в критически важной части производственного процесса, мы уверены, что прошли важный этап в развитии fieldbus HSE и действительно распределенного управления», - говорит Резабек. «Очевидные преимущества внедрения h2 и HSE вместо проприетарных сетей будут становиться все более очевидными, поскольку наши ведущие поставщики разрабатывают продукты, которые сделают эту технологию доступной для своих клиентов повсюду».

Ричард Тимони, президент и главный исполнительный директор FF, поблагодарил за вклад всех участников демонстрационного проекта.«Благодаря усилиям ведущих поставщиков оборудования для автоматизации и конечных пользователей будущее настоящего распределенного управления в масштабах предприятия уже наступило», - добавляет он. «Как видно из демонстрационного приложения BDO, промышленные производители могут устранить ограничения проприетарных унаследованных систем и реализовать преимущества современной открытой среды управления на основе полевой шины».

Разработанные для технологической программы FOUNDATION fieldbus HSE (100 Мбит / с), но также совместимые с системами fieldbus h2 (31,25 кбит / с), FFB являются ключевым компонентом архитектуры FOUNDATION для интеграции информации в масштабах предприятия. FFB, зависящие от конкретного приложения, обеспечивают полную интеграцию контрольно-измерительной части решения fieldbus. Они находятся на пользовательском уровне fieldbus вместе со стандартными функциональными блоками и позволяют использовать стратегии управления, такие как сбор данных диспетчерского управления, пакетное управление, последовательность действий программируемого логического контроллера (ПЛК), скоординированное управление приводом и взаимодействие ввода / вывода (I / O), включая шлюзы к другим сетям устройств завода.

Использование FFB расширяет возможности переноса функций управления на полевой уровень.Например, при работе FFB в устройстве связи HSE одно физическое устройство может поддерживать пакетное и логическое управление. При таком подходе пользователи часто могут избавиться от необходимости в контроллерах собственных устройств. В отличие от других решений, требующих связи ведущий-ведомый, эта технология размещает логику, учитывающую узлы процесса, локально для оптимизированной задачи.

Теперь доступны два типа FFB: предварительно сконфигурированные и полностью сконфигурированные версии. В марте 2000 года фонд выпустил спецификации для предварительно сконфигурированных FFB.Спецификации для полностью сконфигурированных FFB были выпущены в сентябре 2001 года после завершения полевых испытаний в Центре Fieldbus колледжа Ли в Бейтауне, штат Техас.

Предварительно сконфигурированные FFB имеют предопределенное количество / тип параметров ввода / вывода, как стандартные функциональные блоки, но алгоритм можно настроить. Поскольку ввод / вывод предопределен, также предопределено описание электронного устройства (EDD). Начальные блоки FFB этого типа, блоки с несколькими входами / выходами (MIO), имеют восемь аналоговых или дискретных параметров для каждого блока: MAI, MAO, MDI, MDO.Блоки MIO используются для взаимодействия удаленного ввода-вывода и простых шлюзовых приложений.

Полностью сконфигурированные FFB используются для более сложных приложений; они позволяют настраивать как количество / тип параметров ввода-вывода, так и алгоритм. В этом случае EDD генерируется инструментом конфигурации «на лету». FFB создаются с помощью инструментов программирования, основанных на таких стандартах, как IEC 61131-3. После создания FFB создаются и подключаются к другим блокам, как стандартные функциональные блоки.

Для живого демонстрационного приложения в Лиме на паровой системе была установлена ​​система FOUNDATION fieldbus, состоящая из полевых устройств h2 и устройств связи HSE.Управление по промышленной шине приводило в действие серию дисковых затворов, используемых в процессе. Демонстрация продемонстрировала реализацию FFB резидентной логики хоста с использованием дискретных и аналоговых полевых устройств, находящихся на h2, сосуществование различных систем управления от различных производителей, использующих HSE, а также совместимость альтернативных устройств связи HSE и связанных контроллеров. Кроме того, демонстрация показала пригодность существующих устройств FOUNDATION fieldbus для высокоскоростного дозирования и упорядочивания дискретных систем, а также использование FFB в дискретных и гибридных приложениях.

Control Engineering Daily News Desk
Джим Монтегю, редактор новостей
[email protected]

% PDF-1.2 % 5704 0 объект > endobj xref 5704 1302 0000000016 00000 н. 0000026397 00000 п. 0000026582 00000 п. 0000032464 00000 н. 0000032523 00000 п. 0000032591 00000 п. 0000032659 00000 п. 0000032727 00000 н. 0000032795 00000 п. 0000032863 00000 п. 0000032928 00000 п. 0000032993 00000 н. 0000033058 00000 п. 0000033124 00000 п. 0000033190 00000 п. 0000033256 00000 п. 0000033322 00000 п. 0000033388 00000 п. 0000033454 00000 п. 0000033520 00000 п. 0000033586 00000 п. 0000033652 00000 п. 0000033718 00000 п. 0000033784 00000 п. 0000033850 00000 п. 0000033916 00000 п. 0000033982 00000 п. 0000034048 00000 п. 0000034114 00000 п. 0000034180 00000 п. 0000034246 00000 п. 0000034312 00000 п. 0000034378 00000 п. 0000034444 00000 п. 0000034510 00000 п. 0000034576 00000 п. 0000034642 00000 п. 0000034708 00000 п. 0000034774 00000 п. 0000034840 00000 п. 0000034906 00000 п. 0000034972 00000 п. 0000035038 00000 п. 0000035104 00000 п. 0000035170 00000 п. 0000035236 00000 п. 0000035302 00000 п. 0000035368 00000 п. 0000035434 00000 п. 0000035500 00000 п. 0000035566 00000 п. 0000035632 00000 п. 0000035698 00000 п. 0000035764 00000 п. 0000035830 00000 п. 0000035896 00000 п. 0000035962 00000 п. 0000036028 00000 п. 0000036094 00000 п. 0000036160 00000 п. 0000036226 00000 п. 0000036292 00000 п. 0000036358 00000 п. 0000036424 00000 н. 0000036490 00000 н. 0000036556 00000 п. 0000036622 00000 н. 0000036688 00000 п. 0000036755 00000 п. 0000036822 00000 п. 0000036889 00000 н. 0000036956 00000 п. 0000037023 00000 п. 0000037090 00000 п. 0000037157 00000 п. 0000037224 00000 п. 0000037291 00000 п. 0000037358 00000 п. 0000037425 00000 п. 0000037492 00000 п. 0000037559 00000 п. 0000037626 00000 п. 0000037693 00000 п. 0000037760 00000 п. 0000037827 00000 п. 0000037894 00000 п. 0000037961 00000 п. 0000038028 00000 п. 0000038095 00000 п. 0000038162 00000 п. 0000038229 00000 п. 0000038296 00000 п. 0000038363 00000 п. 0000038430 00000 п. 0000038497 00000 п. 0000038564 00000 п. 0000038631 00000 п. 0000038698 00000 п. 0000038765 00000 п. 0000038832 00000 п. 0000038899 00000 п. 0000038966 00000 п. 0000039033 00000 п. 0000039100 00000 н. 0000039167 00000 п. 0000039234 00000 п. 0000039301 00000 п. 0000039368 00000 п. 0000039435 00000 п. 0000039502 00000 п. 0000039569 00000 п. 0000039636 00000 п. 0000039703 00000 п. 0000039770 00000 п. 0000039837 00000 п. 0000039904 00000 н. 0000039971 00000 п. 0000040038 00000 п. 0000040105 00000 п. 0000040172 00000 п. 0000040239 00000 п. 0000040306 00000 п. 0000040373 00000 п. 0000040440 00000 п. 0000040507 00000 п. 0000040574 00000 п. 0000040641 00000 п. 0000040708 00000 п. 0000040775 00000 п. 0000040842 00000 п. 0000040909 00000 н. 0000040976 00000 п. 0000041043 00000 п. 0000041110 00000 п. 0000041177 00000 п. 0000041244 00000 п. 0000041311 00000 п. 0000041378 00000 п. 0000041445 00000 п. 0000041512 00000 п. 0000041579 00000 п. 0000041646 00000 п. 0000041713 00000 п. 0000041780 00000 п. 0000041847 00000 п. 0000041914 00000 п. 0000041981 00000 п. 0000042048 00000 н. 0000042115 00000 п. 0000042182 00000 п. 0000042249 00000 п. 0000042316 00000 п. 0000042383 00000 п. 0000042450 00000 п. 0000042517 00000 п. 0000042584 00000 п. 0000042651 00000 п. 0000042718 00000 п. 0000042785 00000 п. 0000042852 00000 п. 0000042919 00000 п. 0000042986 00000 п. 0000043053 00000 п. 0000043120 00000 н. 0000043187 00000 п. 0000043254 00000 п. 0000043321 00000 п. 0000043388 00000 п. 0000043455 00000 п. 0000043522 00000 п. 0000043589 00000 п. 0000043656 00000 п. 0000043723 00000 п. 0000043790 00000 н. 0000043857 00000 п. 0000043924 00000 н. 0000043991 00000 п. 0000044058 00000 п. 0000044125 00000 п. 0000044192 00000 п. 0000044259 00000 п. 0000044326 00000 п. 0000044393 00000 п. 0000044460 00000 п. 0000044527 00000 п. 0000044594 00000 п. 0000044661 00000 п. 0000044728 00000 п. 0000044795 00000 п. 0000044862 00000 н. 0000044929 00000 п. 0000044996 00000 н. 0000045063 00000 п. 0000045130 00000 п. 0000045197 00000 п. 0000045264 00000 п. 0000045331 00000 п. 0000045398 00000 п. 0000045465 00000 п. 0000045532 00000 п. 0000045599 00000 п. 0000045666 00000 п. 0000045733 00000 п. 0000045799 00000 п. 0000045865 00000 п. 0000045931 00000 п. 0000045997 00000 п. 0000046063 00000 п. 0000046129 00000 п. 0000046195 00000 п. 0000046261 00000 п. 0000046327 00000 п. 0000046393 00000 п. 0000046460 00000 п. 0000046527 00000 п. 0000046594 00000 п. 0000046661 00000 п. 0000046728 00000 п. 0000046795 00000 п. 0000046862 00000 н. 0000046929 00000 п. 0000046996 00000 н. 0000047063 00000 п. 0000047130 00000 н. 0000047197 00000 п. 0000047264 00000 п. 0000047331 00000 п. 0000047398 00000 п. 0000047465 00000 п. 0000047532 00000 п. 0000047599 00000 п. 0000047666 00000 п. 0000047733 00000 п. 0000047800 00000 н. 0000047867 00000 п. 0000047934 00000 п. 0000048001 00000 п. 0000048068 00000 п. 0000048135 00000 п. 0000048202 00000 н. 0000048269 00000 н. 0000048336 00000 п. 0000048403 00000 п. 0000048470 00000 п. 0000048537 00000 п. 0000048604 00000 п. 0000048671 00000 п. 0000048738 00000 п. 0000048805 00000 п. 0000048872 00000 н. 0000048939 00000 п. 0000049006 00000 п. 0000049073 00000 п. 0000049140 00000 п. 0000049207 00000 п. 0000049274 00000 п. 0000049341 00000 п. 0000049408 00000 п. 0000049475 00000 п. 0000049542 00000 п. 0000049609 00000 п. 0000049676 00000 п. 0000049743 00000 п. 0000049810 00000 п. 0000049877 00000 п. 0000049944 00000 н. 0000050011 00000 п. 0000050078 00000 п. 0000050145 00000 п. 0000050212 00000 п. 0000050279 00000 н. 0000050346 00000 п. 0000050413 00000 п. 0000050480 00000 п. 0000050547 00000 п. 0000050614 00000 п. 0000050681 00000 п. 0000050748 00000 п. 0000050815 00000 п. 0000050882 00000 п. 0000050949 00000 п. 0000051016 00000 п. 0000051083 00000 п. 0000051150 00000 п. 0000051217 00000 п. 0000051284 00000 п. 0000051351 00000 п. 0000051418 00000 п. 0000051485 00000 п. 0000051552 00000 п. 0000051619 00000 п. 0000051686 00000 п. 0000051753 00000 п. 0000051820 00000 п. 0000051887 00000 п. 0000051954 00000 п. 0000052021 00000 п. 0000052088 00000 п. 0000052155 00000 п. 0000052222 00000 п. 0000052289 00000 п. 0000052356 00000 п. 0000052423 00000 п. 0000052490 00000 п. 0000052557 00000 п. 0000052624 00000 п. 0000052691 00000 п. 0000052758 00000 п. 0000052825 00000 п. 0000052892 00000 п. 0000052959 00000 п. 0000053026 00000 п. 0000053093 00000 п. 0000053160 00000 п. 0000053227 00000 п. 0000053294 00000 п. 0000053361 00000 п. 0000053428 00000 п. 0000053495 00000 п. 0000053562 00000 п. 0000053629 00000 п. 0000053696 00000 п. 0000053763 00000 п. 0000053830 00000 п. 0000053897 00000 п. 0000053964 00000 н. 0000054031 00000 п. 0000054098 00000 п. 0000054165 00000 п. 0000054232 00000 п. 0000054299 00000 п. 0000054366 00000 п. 0000054433 00000 п. 0000054500 00000 п. 0000054567 00000 п. 0000054634 00000 п. 0000054701 00000 п. 0000054768 00000 п. 0000054835 00000 п. 0000054902 00000 п. 0000054969 00000 п. 0000055036 00000 п. 0000055103 00000 п. 0000055170 00000 п. 0000055237 00000 п. 0000055304 00000 п. 0000055371 00000 п. 0000055438 00000 п. 0000055505 00000 п. 0000055572 00000 п. 0000055639 00000 п. 0000055706 00000 п. 0000055773 00000 п. 0000055840 00000 п. 0000055907 00000 п. 0000055974 00000 п. 0000056041 00000 п. 0000056108 00000 п. 0000056175 00000 п. 0000056242 00000 п. 0000056309 00000 п. 0000056376 00000 п. 0000056443 00000 п. 0000056510 00000 п. 0000056577 00000 п. 0000056644 00000 п. 0000056711 00000 п. 0000056778 00000 п. 0000056845 00000 п. 0000056912 00000 п. 0000056979 00000 п. 0000057046 00000 п. 0000057113 00000 п. 0000057180 00000 п. 0000057247 00000 п. 0000057314 00000 п. 0000057381 00000 п. 0000057448 00000 п. 0000057515 00000 п. 0000057582 00000 п. 0000057649 00000 п. 0000057716 00000 п. 0000057783 00000 п. 0000057850 00000 п. 0000057917 00000 п. 0000057984 00000 п. 0000058051 00000 п. 0000058118 00000 п. 0000058185 00000 п. 0000058252 00000 п. 0000058319 00000 п. 0000058386 00000 п. 0000058453 00000 п. 0000058520 00000 п. 0000058587 00000 п. 0000058654 00000 п. 0000058721 00000 п. 0000058788 00000 п. 0000058855 00000 п. 0000058922 00000 п. 0000058989 00000 п. 0000059056 00000 п. 0000059123 00000 п. 0000059190 00000 п. 0000059257 00000 п. 0000059324 00000 п. 0000059391 00000 п. 0000059458 00000 п. 0000059525 00000 п. 0000059592 00000 п. 0000059659 00000 п. 0000059726 00000 п. 0000059793 00000 п. 0000059860 00000 п. 0000059927 00000 н. 0000059994 00000 н. 0000060061 00000 п. 0000060128 00000 п. 0000060195 00000 п. 0000060262 00000 п. 0000060329 00000 п. 0000060396 00000 п. 0000060463 00000 п. 0000060530 00000 п. 0000060597 00000 п. 0000060664 00000 п. 0000060731 00000 п. 0000060798 00000 п. 0000060865 00000 п. 0000060932 00000 п. 0000060999 00000 н. 0000061066 00000 п. 0000061133 00000 п. 0000061200 00000 п. 0000061267 00000 п. 0000061334 00000 п. 0000061401 00000 п. 0000061468 00000 п. 0000061535 00000 п. 0000061602 00000 п. 0000061669 00000 п. 0000061736 00000 п. 0000061803 00000 п. 0000061870 00000 п. 0000061937 00000 п. 0000062004 00000 п. 0000062071 00000 п. 0000062138 00000 п. 0000062205 00000 п. 0000062272 00000 п. 0000062339 00000 п. 0000062406 00000 п. 0000062473 00000 п. 0000062540 00000 п. 0000062607 00000 п. 0000062674 00000 п. 0000062741 00000 п. 0000062808 00000 п. 0000062875 00000 п. 0000062942 00000 п. 0000063009 00000 п. 0000063076 00000 п. 0000063143 00000 п. 0000063210 00000 п. 0000063277 00000 п. 0000063344 00000 п. 0000063411 00000 п. 0000063478 00000 п. 0000063545 00000 п. 0000063612 00000 п. 0000063679 00000 п. 0000063746 00000 п. 0000063813 00000 п. 0000063880 00000 п. 0000063947 00000 п. 0000064014 00000 п. 0000064081 00000 п. 0000064148 00000 н. 0000064215 00000 п. 0000064282 00000 п. 0000064349 00000 п. 0000064416 00000 п. 0000064483 00000 п. 0000064550 00000 п. 0000064617 00000 п. 0000064684 00000 п. 0000064751 00000 п. 0000064818 00000 п. 0000064885 00000 п. 0000064952 00000 п. 0000065019 00000 п. 0000065086 00000 п. 0000065153 00000 п. 0000065220 00000 п. 0000065287 00000 п. 0000065354 00000 п. 0000065421 00000 п. 0000065488 00000 п. 0000065555 00000 п. 0000065622 00000 п. 0000065689 00000 п. 0000065756 00000 п. 0000065823 00000 п. 0000065890 00000 п. 0000065957 00000 п. 0000066024 00000 п. 0000066091 00000 п. 0000066158 00000 п. 0000066225 00000 п. 0000066292 00000 п. 0000066359 00000 п. 0000066426 00000 п. 0000066493 00000 п. 0000066560 00000 п. 0000066627 00000 п. 0000066694 00000 п. 0000066761 00000 п. 0000066828 00000 п. 0000066895 00000 п. 0000066962 00000 п. 0000067029 00000 п. 0000067096 00000 п. 0000067163 00000 п. 0000067230 00000 п. 0000067297 00000 п. 0000067364 00000 п. 0000067431 00000 п. 0000067498 00000 п. 0000067565 00000 п. 0000067632 00000 н. 0000067699 00000 н. 0000067766 00000 п. 0000067833 00000 п. 0000067900 00000 п. 0000067967 00000 п. 0000068034 00000 п. 0000068101 00000 п. 0000068168 00000 п. 0000068235 00000 п. 0000068302 00000 п. 0000068369 00000 п. 0000068436 00000 п. 0000068503 00000 п. 0000068570 00000 п. 0000068637 00000 п. 0000068704 00000 п. 0000068771 00000 п. 0000068838 00000 п. 0000068905 00000 п. 0000068972 00000 п. 0000069039 00000 п. 0000069106 00000 п. 0000069173 00000 п. 0000069240 00000 п. 0000069307 00000 п. 0000069374 00000 п. 0000069441 00000 п. 0000069508 00000 п. 0000069575 00000 п. 0000069642 00000 п. 0000069709 00000 п. 0000069776 00000 п. 0000069843 00000 п. 0000069910 00000 п. 0000069977 00000 н. 0000070044 00000 п. 0000070111 00000 п. 0000070178 00000 п. 0000070245 00000 п. 0000070312 00000 п. 0000070379 00000 п. 0000070446 00000 п. 0000070513 00000 п. 0000070580 00000 п. 0000070647 00000 п. 0000070714 00000 п. 0000070781 00000 п. 0000070848 00000 п. 0000070915 00000 п. 0000070982 00000 п. 0000071049 00000 п. 0000071116 00000 п. 0000071183 00000 п. 0000071250 00000 п. 0000071317 00000 п. 0000071384 00000 п. 0000071451 00000 п. 0000071518 00000 п. 0000071585 00000 п. 0000071652 00000 п. 0000071719 00000 п. 0000071786 00000 п. 0000071853 00000 п. 0000071920 00000 п. 0000071987 00000 п. 0000072054 00000 п. 0000072121 00000 п. 0000072188 00000 п. 0000072255 00000 п. 0000072322 00000 п. 0000072389 00000 п. 0000072456 00000 п. 0000072523 00000 п. 0000072590 00000 п. 0000072657 00000 п. 0000072724 00000 н. 0000072791 00000 п. 0000072858 00000 п. 0000072925 00000 п. 0000072992 00000 п. 0000073059 00000 п. 0000073126 00000 п. 0000073193 00000 п. 0000073260 00000 п. 0000073327 00000 п. 0000073394 00000 п. 0000073461 00000 п. 0000073528 00000 п. 0000073595 00000 п. 0000073662 00000 п. 0000073729 00000 п. 0000073796 00000 п. 0000073863 00000 п. 0000073930 00000 п. 0000073997 00000 п. 0000074064 00000 п. 0000074131 00000 п. 0000074198 00000 п. 0000074265 00000 п. 0000074332 00000 п. 0000074399 00000 п. 0000074466 00000 п. 0000074533 00000 п. 0000074600 00000 п. 0000074667 00000 п. 0000074734 00000 п. 0000074801 00000 п. 0000074868 00000 п. 0000074935 00000 п. 0000075002 00000 п. 0000075069 00000 п. 0000075136 00000 п. 0000075203 00000 п. 0000075271 00000 п. 0000075339 00000 п. 0000075407 00000 п. 0000078175 00000 п. 0000078467 00000 п. 0000078537 00000 п. 0000078683 00000 п. 0000078882 00000 п. 0000079021 00000 п. 0000079183 00000 п. 0000079273 00000 п. 0000079363 00000 п. 0000079469 00000 п. 0000079575 00000 п. 0000079681 00000 п. 0000079787 00000 п. 0000079893 00000 п. 0000079999 00000 н. 0000080105 00000 п. 0000080211 00000 п. 0000080317 00000 п. 0000080423 00000 п. 0000080529 00000 п. 0000080635 00000 п. 0000080741 00000 п. 0000080847 00000 п. 0000080953 00000 п. 0000081139 00000 п. 0000081308 00000 п. 0000081442 00000 п. 0000081649 00000 п. 0000081832 00000 п. 0000081941 00000 п. 0000082081 00000 п. 0000082195 00000 п. 0000082310 00000 п. 0000082480 00000 п. 0000082594 00000 п. 0000082709 00000 п. 0000082855 00000 п. 0000082969 00000 п. 0000083084 00000 п. 0000083251 00000 п. 0000083395 00000 п. 0000083509 00000 п. 0000083652 00000 п. 0000083838 00000 п. 0000084022 00000 п. 0000084121 00000 п. 0000084219 00000 п. 0000084404 00000 п. 0000084537 00000 п. 0000084627 00000 н. 0000084726 00000 п. 0000084824 00000 н. 0000084958 00000 п. 0000085056 00000 п. 0000085171 00000 п. 0000085347 00000 п. 0000085461 00000 п. 0000085579 00000 п. 0000085709 00000 п. 0000085827 00000 п. 0000086014 00000 п. 0000086128 00000 п. 0000086243 00000 п. 0000086437 00000 п. 0000086601 00000 п. 0000086765 00000 п. 0000086869 00000 п. 0000086978 00000 п. 0000087099 00000 п. 0000087203 00000 п. 0000087312 00000 п. 0000087434 00000 п. 0000087640 00000 п. 0000087789 00000 п. 0000087894 00000 п. 0000088005 00000 п. 0000088123 00000 п. 0000088227 00000 п. 0000088333 00000 п. 0000088524 00000 п. 0000088648 00000 н. 0000088753 00000 п. 0000088874 00000 п. 0000088995 00000 н. 0000089106 00000 п. 0000089224 00000 п. 0000089344 00000 п. 0000089475 00000 п. 0000089604 00000 п. 0000089749 00000 п. 0000089887 00000 п. 00000

00000 п. 00000

00000 п. 00000

00000 п. 0000090431 00000 п. 0000090533 00000 п. 0000090638 00000 п. 0000090759 00000 п. 0000090880 00000 п. 0000091001 00000 п. 0000091112 00000 п. 0000091298 00000 п. 0000091403 00000 п. 0000091508 00000 п. 0000091619 00000 п. 0000091786 00000 п. 0000091912 00000 п. 0000092026 00000 п. 0000092137 00000 п. 0000092280 00000 п. 0000092411 00000 п. 0000092596 00000 п. 0000092703 00000 п. 0000092827 00000 н. 0000092937 00000 п. 0000093054 00000 п. 0000093184 00000 п. 0000093299 00000 н. 0000093473 00000 п. 0000093575 00000 п. 0000093681 00000 п. 0000093801 00000 п. 0000093911 00000 п. 0000094028 00000 п. 0000094148 00000 п. 0000094275 00000 п. 0000094390 00000 п. 0000094574 00000 п. 0000094722 00000 п. 0000094826 00000 п. 0000094936 00000 п. 0000095062 00000 п. 0000095182 00000 п. 0000095368 00000 п. 0000095475 00000 п. 0000095579 00000 п. 0000095689 00000 п. 0000095806 00000 п. 0000095936 00000 п. 0000096051 00000 п. 0000096189 00000 п. 0000096325 00000 п. 0000096424 00000 н. 0000096528 00000 п. 0000096650 00000 п. 0000096770 00000 п. 0000096890 00000 н. 0000097000 00000 н. 0000097117 00000 п. 0000097283 00000 п. 0000097397 00000 п. 0000097492 00000 п. 0000097601 00000 п. 0000097714 00000 п. 0000097811 00000 п. 0000097965 00000 п. 0000098129 00000 п. 0000098247 00000 п. 0000098361 00000 п. 0000098487 00000 п. 0000098611 00000 п. 0000098733 00000 п. 0000098894 00000 п. 0000099062 00000 н. 0000099157 00000 п. 0000099261 00000 п. 0000099367 00000 п. 0000099471 00000 п. 0000099579 00000 н. 0000099680 00000 п. 0000099781 00000 п. 0000099878 00000 н. 0000099977 00000 н. 0000100075 00000 н. 0000100174 00000 н. 0000100273 00000 н. 0000100372 00000 н. 0000100472 00000 н. 0000100571 00000 н. 0000100671 00000 н. 0000100770 00000 н. 0000100870 00000 н. 0000100969 00000 н. 0000101068 00000 н. 0000101167 00000 н. 0000101267 00000 н. 0000101366 00000 н. 0000101466 00000 н. 0000101565 00000 н. 0000101665 00000 н. 0000101764 00000 н. 0000101864 00000 н. 0000101963 00000 н. 0000102062 00000 н. 0000102161 00000 п. 0000102261 00000 н. 0000102360 00000 п. 0000102460 00000 н. 0000102559 00000 н. 0000102658 00000 н. 0000102757 00000 н. 0000102856 00000 п. 0000102955 00000 н. 0000103055 00000 н. 0000103154 00000 п. 0000103254 00000 н. 0000103353 00000 п. 0000103452 00000 п. 0000103552 00000 п. 0000103651 00000 п. 0000103751 00000 п. 0000103850 00000 н. 0000103949 00000 н. 0000104049 00000 н. 0000104148 00000 п. 0000104248 00000 п. 0000104347 00000 п. 0000104447 00000 н. 0000104546 00000 н. 0000104646 00000 п. 0000104745 00000 н. 0000104844 00000 н. 0000104943 00000 н. 0000105043 00000 н. 0000105142 00000 п. 0000105242 00000 н. 0000105341 00000 п. 0000105440 00000 п. 0000105539 00000 п. 0000105639 00000 п. 0000105738 00000 п. 0000105837 00000 п. 0000105936 00000 н. 0000106036 00000 н. 0000106135 00000 п. 0000106235 00000 н. 0000106334 00000 п. 0000106433 00000 н. 0000106533 00000 п. 0000106634 00000 н. 0000106734 00000 н. 0000106834 00000 п. 0000106934 00000 п. 0000107034 00000 п. 0000107134 00000 п. 0000107234 00000 п. 0000107334 00000 п. 0000107435 00000 п. 0000107535 00000 п. 0000107635 00000 п. 0000107735 00000 п. 0000107836 00000 н. 0000107936 00000 п. 0000108037 00000 п. 0000108137 00000 н. 0000108237 00000 п. 0000108337 00000 н. 0000108438 00000 н. 0000108538 00000 п. 0000108639 00000 п. 0000108739 00000 п. 0000108840 00000 н. 0000108940 00000 н. 0000109041 00000 н. 0000109141 00000 п. 0000109241 00000 п. 0000109342 00000 п. 0000109442 00000 п. 0000109543 00000 п. 0000109643 00000 п. 0000109743 00000 н. 0000109843 00000 п. 0000109944 00000 н. 0000110044 00000 н. 0000110144 00000 п. 0000110244 00000 п. 0000110344 00000 п. 0000110444 00000 н. 0000110544 00000 п. 0000110645 00000 н. 0000110745 00000 н. 0000110845 00000 н. 0000110946 00000 н. 0000111046 00000 н. 0000111146 00000 н. 0000111247 00000 н. 0000111347 00000 н. 0000111447 00000 н. 0000111547 00000 н. 0000111647 00000 н. 0000111748 00000 н. 0000111848 00000 н. 0000111949 00000 н. 0000112049 00000 н. 0000112149 00000 н. 0000112249 00000 н. 0000112350 00000 н. 0000112450 00000 н. 0000112551 00000 н. 0000112651 00000 н. 0000112751 00000 н. 0000112851 00000 п. 0000112951 00000 п. 0000113051 00000 н. 0000113151 00000 п. 0000113252 00000 н. 0000113351 00000 п. 0000113451 00000 н. 0000113552 00000 н. 0000113652 00000 н. 0000113752 00000 н. 0000113853 00000 н. 0000113953 00000 н. 0000114054 00000 н. 0000114154 00000 н. 0000114254 00000 н. 0000114354 00000 п. 0000114455 00000 н. 0000114555 00000 н. 0000114655 00000 н. 0000114755 00000 н. 0000114856 00000 н. 0000114956 00000 н. 0000115056 00000 н. 0000115157 00000 н. 0000115257 00000 н. 0000115358 00000 н. 0000115458 00000 н. 0000115559 00000 н. 0000115659 00000 н. 0000115759 00000 н. 0000115859 00000 н. 0000115960 00000 н. 0000116060 00000 н. 0000116161 00000 п. 0000116261 00000 н. 0000116362 00000 н. 0000116462 00000 н. 0000116563 00000 н. 0000116663 00000 н. 0000116764 00000 н. 0000116864 00000 н. 0000116964 00000 н. 0000117064 00000 н. 0000117164 00000 н. 0000117264 00000 н. 0000117364 00000 н. 0000117465 00000 н. 0000117565 00000 н. 0000117665 00000 н. 0000117765 00000 н. 0000117866 00000 н. 0000117966 00000 н. 0000118067 00000 н. 0000118167 00000 н. 0000118267 00000 н. 0000118367 00000 н. 0000118468 00000 н. 0000118568 00000 н. 0000118669 00000 н. 0000118769 00000 н. 0000118869 00000 н. 0000118969 00000 н. 0000119069 00000 н. 0000119169 00000 н. 0000119270 00000 н. 0000119370 00000 п. 0000119470 00000 н. 0000119570 00000 н. 0000119670 00000 н. 0000119771 00000 н. 0000119871 00000 н. 0000119971 00000 н. 0000120071 00000 н. 0000120172 00000 н. 0000120272 00000 н. 0000120373 00000 н. 0000120473 00000 н. 0000120574 00000 н. 0000120674 00000 н. 0000120774 00000 н. 0000120875 00000 н. 0000120975 00000 н. 0000121076 00000 н. 0000121176 00000 н. 0000121277 00000 н. 0000121377 00000 н. 0000121477 00000 н. 0000121577 00000 н. 0000121678 00000 н. 0000121778 00000 н. 0000121878 00000 н. 0000121978 00000 н. 0000122078 00000 н. 0000122179 00000 н. 0000122279 00000 п. 0000122380 00000 н. 0000122479 00000 н. 0000122579 00000 н. 0000122679 00000 н. 0000122780 00000 н. 0000122879 00000 н. 0000122979 00000 н. 0000123080 00000 н. 0000123180 00000 н. 0000123281 00000 н. 0000123381 00000 н. 0000123481 00000 н. 0000123581 00000 н. 0000123682 00000 н. 0000123782 00000 н. 0000123882 00000 н. 0000123982 00000 н. 0000124082 00000 н. 0000124182 00000 н. 0000124282 00000 н. 0000124383 00000 н. 0000124483 00000 н. 0000124583 00000 н. 0000124684 00000 н. 0000124783 00000 н. 0000124882 00000 н. 0000124981 00000 н. 0000125081 00000 н. 0000125181 00000 н. 0000125281 00000 н. 0000125381 00000 п. 0000125481 00000 н. 0000125582 00000 н. 0000125682 00000 н. 0000125783 00000 н. 0000125883 00000 н. 0000125984 00000 н. 0000126084 00000 н. 0000126185 00000 н. 0000126285 00000 н. 0000126385 00000 н. 0000126485 00000 н. 0000126586 00000 н. 0000126686 00000 н. 0000126787 00000 н. 0000126887 00000 н. 0000126987 00000 н. 0000127087 00000 н. 0000127188 00000 н. 0000127288 00000 н. 0000127389 00000 н. 0000127489 00000 н. 0000127589 00000 н. 0000127689 00000 н. 0000127790 00000 н. 0000127890 00000 н. 0000127990 00000 н. 0000128090 00000 н. 0000128190 00000 н. 0000128290 00000 н. 0000128390 00000 н. 0000128490 00000 н. 0000128590 00000 н. 0000128691 00000 п. 0000128791 00000 н. 0000128891 00000 н. 0000128991 00000 н. 0000129092 00000 н. 0000129192 00000 н. 0000129293 00000 н. 0000129393 00000 н. 0000129494 00000 н. 0000129594 00000 н. 0000129694 00000 н. 0000129794 00000 н. 0000129895 00000 н. 0000129995 00000 н. 0000130096 00000 н. 0000130196 00000 н. 0000130297 00000 н. 0000130397 00000 н. 0000130498 00000 п. 0000130597 00000 н. 0000130697 00000 п. 0000130797 00000 н. 0000130898 00000 н. 0000130998 00000 н. 0000131099 00000 н. 0000131199 00000 н. 0000131299 00000 н. 0000131400 00000 н. 0000131500 00000 н. 0000131600 00000 н. 0000131700 00000 н. 0000131801 00000 н. 0000131901 00000 н. 0000132001 00000 н. 0000132101 00000 н. 0000132201 00000 н. 0000132301 00000 н. 0000132401 00000 н. 0000132501 00000 н. 0000132602 00000 н. 0000132702 00000 н. 0000132803 00000 н. 0000132903 00000 н. 0000133004 00000 п. 0000133104 00000 н. 0000133204 00000 н. 0000133304 00000 н. 0000133405 00000 н. 0000133505 00000 н. 0000133606 00000 н. 0000133706 00000 н. 0000133806 00000 н. 0000133907 00000 н. 0000134007 00000 н. 0000134107 00000 н. 0000134207 00000 н. 0000134308 00000 н. 0000134408 00000 н. 0000134508 00000 н. 0000134608 00000 н. 0000134709 00000 н. 0000134809 00000 н. 0000134910 00000 н. 0000135010 00000 н. 0000135110 00000 н. 0000135210 00000 п. 0000135311 00000 н. 0000135411 00000 н. 0000135511 00000 н. 0000135612 00000 н. 0000135712 00000 н. 0000135813 00000 н. 0000135913 00000 н. 0000136013 00000 н. 0000136113 00000 н. 0000136214 00000 н. 0000136314 00000 н. 0000136414 00000 н. 0000136515 00000 н. 0000136615 00000 н. 0000136715 00000 н. 0000136816 00000 н. 0000136916 00000 н. 0000137017 00000 н. 0000137117 00000 н. 0000137217 00000 н. 0000137317 00000 н. 0000137418 00000 н. 0000137518 00000 п. 0000137619 00000 н. 0000137719 00000 п. 0000137820 00000 н. 0000137920 00000 н. 0000138021 00000 н. 0000138121 00000 н. 0000138221 00000 н. 0000138321 00000 н. 0000138422 00000 н. 0000138522 00000 н. 0000138623 00000 п. 0000138723 00000 н. 0000138824 00000 н. 0000138924 00000 н. 0000139025 00000 н. 0000139125 00000 н. 0000139226 00000 н. 0000139325 00000 н. 0000139425 00000 н. 0000139526 00000 н. 0000139626 00000 н. 0000139727 00000 н. 0000139827 00000 н. 0000139928 00000 н. 0000140028 00000 н. 0000140129 00000 н. 0000140229 00000 н. 0000140329 00000 н. 0000140430 00000 н. 0000140530 00000 н. 0000140631 00000 н. 0000140731 00000 н. 0000140831 00000 н. 0000140931 00000 н. 0000141032 00000 н. 0000141132 00000 н. 0000141233 00000 н. 0000141333 00000 н. 0000141433 00000 н. 0000141534 00000 н. 0000141634 00000 н. 0000141735 00000 п. 0000141835 00000 н. 0000141935 00000 н. 0000142035 00000 н. 0000142136 00000 н. 0000142236 00000 н. 0000142336 00000 н. 0000142437 00000 н. 0000142537 00000 н. 0000142637 00000 н. 0000142737 00000 н. 0000142838 00000 н. 0000142938 00000 н. 0000143037 00000 н. 0000143137 00000 н. 0000143238 00000 н. 0000143338 00000 п. 0000143439 00000 н. 0000143538 00000 п. 0000143638 00000 н. 0000143738 00000 п. 0000143838 00000 п. 0000143937 00000 н. 0000144037 00000 н. 0000144137 00000 н. 0000144237 00000 п. 0000144338 00000 н. 0000144439 00000 н. 0000144539 00000 н. 0000144640 00000 н. 0000144741 00000 н. 0000144841 00000 н. 0000144942 00000 н. 0000145043 00000 н. 0000145144 00000 п. 0000145246 00000 н. 0000145347 00000 н. 0000145449 00000 н. 0000145551 00000 н. 0000145653 00000 н. 0000145802 00000 н. 0000145826 00000 н. 0000152424 00000 н. 0000152448 00000 н. 0000158063 00000 н. 0000158087 00000 н. 0000163632 00000 н. 0000163656 00000 н. 0000169191 00000 н. 0000169215 00000 н. 0000174717 00000 н. 0000174741 00000 н. 0000176101 00000 п. 0000177343 00000 н. 0000177457 00000 н. 0000177566 00000 н. 0000179134 00000 н. 0000179433 00000 н. 0000184960 00000 н. 0000184984 00000 н. 00001

00000 н. 00001

00000 н. 0000190267 00000 н. 0000191686 00000 н. 0000191766 00000 н. 0000075450 00000 п. 0000078151 00000 п. трейлер ] >> startxref 0 %% EOF 5705 0 объект > endobj 5706 0 объект [ 5707 0 справа 5708 0 справа 5709 0 справа 5710 0 справа 5711 0 справа 5712 0 справа 5713 0 справа 5714 0 справа 5715 0 Прав 5716 0 Прав 5717 0 Прав 5718 0 Прав 5719 0 Прав 5720 0 Прав 5721 0 Прав 5722 0 Прав 5723 0 Прав 5724 0 Прав 5725 0 Прав 5726 0 Прав 5727 0 Прав 5728 0 Прав 5729 0 Прав 5730 0 Прав 5731 0 Прав 5732 0 Прав 5733 0 Прав 5734 0 Прав 5735 0 Прав 5736 0 Прав 5737 0 Прав 5738 0 Прав 5739 0 Прав 5740 0 Прав 5741 0 Прав 5742 0 Прав 5743 0 Прав 5744 0 Прав 5745 0 Прав 5746 0 Прав 5747 0 Прав 5748 0 Прав 5749 0 Прав 5750 0 Прав 5751 0 Прав 5752 0 Прав 5753 0 Прав 5754 0 Прав 5755 0 Прав 5756 0 Прав 5757 0 Прав 5758 0 Прав 5759 0 Прав 5760 0 Прав 5761 0 Прав 5762 0 Прав 5763 0 Прав 5764 0 Прав 5765 0 Прав 5766 0 Прав 5767 0 Прав 5768 0 Прав 5769 0 Прав 5770 0 Прав 5771 0 Прав 5772 0 Прав 5773 0 Прав 5774 0 Прав 5775 0 Прав 5776 0 Прав 5777 0 Прав 5778 0 Прав 5779 0 Прав 5780 0 Прав 5781 0 Прав 5782 0 Прав 5783 0 Прав 5784 0 Прав 5785 0 Прав 5786 0 Прав 5787 0 Прав 5788 0 Прав 5789 0 Прав 5790 0 Прав 5791 0 Прав 5792 0 Прав 5793 0 Прав 5794 0 Прав 5795 0 R 5796 0 R 5797 0 R 5798 0 R 5799 0 R 5800 0 R 5801 0 R 5802 0 R 5803 0 справа 5804 0 справа 5805 0 справа 5806 0 справа 5807 0 справа 5808 0 справа 5809 0 справа 5810 0 справа 5811 0 справа 5812 0 справа 5813 0 справа 5814 0 справа 5815 0 справа 5816 0 справа 5817 0 справа 5818 0 справа 5819 0 R 5820 0 R 5821 0 R 5822 0 R 5823 0 R 5824 0 R 5825 0 R 5826 0 R 5827 0 справа 5828 0 справа 5829 0 справа 5830 0 справа 5831 0 справа 5832 0 справа 5833 0 справа 5834 0 справа 5835 0 справа 5836 0 справа 5837 0 справа 5838 0 справа 5839 0 справа 5840 0 справа 5841 0 справа 5842 0 справа 5843 0 справа 5844 0 справа 5845 0 справа 5846 0 справа 5847 0 справа 5848 0 справа 5849 0 справа 5850 0 справа 5851 0 справа 5852 0 справа 5853 0 справа 5854 0 справа 5855 0 справа 5856 0 справа 5857 0 справа 5858 0 справа 5859 0 R 5860 0 R 5861 0 R 5862 0 R 5863 0 R 5864 0 R 5865 0 R 5866 0 R 5867 0 R 5868 0 R 5869 0 R 5870 0 R 5871 0 R 5872 0 R 5873 0 R 5874 0 R 5875 0 Прав 5876 0 Прав 5877 0 Прав 5878 0 Правый 5879 0 Правый 5880 0 Правый 5881 0 Правый 5882 0 Правый 5883 0 R 5884 0 R 5885 0 R 5886 0 R 5887 0 R 5888 0 R 5889 0 R 5890 0 R 5891 0 R 5892 0 R 5893 0 R 5894 0 R 5895 0 R 5896 0 R 5897 0 R 5898 0 R 5899 0 R 5900 0 R 5901 0 R 5902 0 R 5903 0 R 5904 0 R 5905 0 R 5906 0 R 5907 0 справа 5908 0 справа 5909 0 справа 5910 0 справа 5911 0 справа 5912 0 справа 5913 0 справа 5914 0 справа 5915 0 Прав 5916 0 Прав 5917 0 Прав 5918 0 Прав 5919 0 Прав 5920 0 Правило 5921 0 Правило 5922 0 Правило 5923 0 R 5924 0 R 5925 0 R 5926 0 R 5927 0 R 5928 0 R 5929 0 R 5930 0 R 5931 0 справа 5932 0 справа 5933 0 справа 5934 0 справа 5935 0 справа 5936 0 справа 5937 0 справа 5938 0 справа 5939 0 справа 5940 0 справа 5941 0 справа 5942 0 справа 5943 0 справа 5944 0 справа 5945 0 справа 5946 0 справа 5947 0 справа 5948 0 справа 5949 0 справа 5950 0 справа 5951 0 справа 5952 0 справа 5953 0 справа 5954 0 справа 5955 0 Прав 5956 0 Прав 5957 0 Прав 5958 0 Прав 5959 0 Прав 5960 0 Прав 5961 0 Прав 5962 0 Прав 5963 0 R 5964 0 R 5965 0 R 5966 0 R 5967 0 R 5968 0 R 5969 0 R 5970 0 R 5971 0 R 5972 0 R 5973 0 R 5974 0 R 5975 0 R 5976 0 R 5977 0 R 5978 0 R 5979 0 R 5980 0 R 5981 0 R 5982 0 R 5983 0 R 5984 0 R 5985 0 R 5986 0 R 5987 0 R 5988 0 R 5989 0 R 5990 0 R 5991 0 R 5992 0 R 5993 0 R 5994 0 R 5995 0 R 5996 0 R 5997 0 R 5998 0 R 5999 0 R 6000 0 R 6001 0 R 6002 0 R 6003 0 R 6004 0 R 6005 0 R 6006 0 R 6007 0 R 6008 0 R 6009 0 R 6010 0 R 6011 0 справа 6012 0 справа 6013 0 справа 6014 0 справа 6015 0 справа 6016 0 справа 6017 0 справа 6018 0 справа 6019 0 справа 6020 0 справа 6021 0 справа 6022 0 справа 6023 0 справа 6024 0 справа 6025 0 справа 6026 0 справа 6027 0 справа 6028 0 справа 6029 0 справа 6030 0 справа 6031 0 справа 6032 0 справа 6033 0 справа 6034 0 справа 6035 0 справа 6036 0 справа 6037 0 справа 6038 0 справа 6039 0 справа 6040 0 справа 6041 0 справа 6042 0 справа 6043 0 справа 6044 0 справа 6045 0 справа 6046 0 справа 6047 0 справа 6048 0 справа 6049 0 справа 6050 0 справа 6051 0 справа 6052 0 справа 6053 0 справа 6054 0 справа 6055 0 справа 6056 0 справа 6057 0 справа 6058 0 справа 6059 0 справа 6060 0 справа 6061 0 справа 6062 0 справа 6063 0 справа 6064 0 справа 6065 0 справа 6066 0 справа 6067 0 справа 6068 0 справа 6069 0 справа 6070 0 справа 6071 0 справа 6072 0 справа 6073 0 справа 6074 0 справа 6075 0 справа 6076 0 справа 6077 0 справа 6078 0 справа 6079 0 справа 6080 0 справа 6081 0 справа 6082 0 справа 6083 0 справа 6084 0 справа 6085 0 справа 6086 0 справа 6087 0 справа 6088 0 справа 6089 0 справа 6090 0 справа 6091 0 справа 6092 0 справа 6093 0 справа 6094 0 справа 6095 0 справа 6096 0 справа 6097 0 справа 6098 0 справа 6099 0 справа 6100 0 справа 6101 0 справа 6102 0 справа 6103 0 справа 6104 0 справа 6105 0 справа 6106 0 справа 6107 0 справа 6108 0 справа 6109 0 справа 6110 0 справа 6111 0 справа 6112 0 справа 6113 0 справа 6114 0 справа 6115 0 справа 6116 0 справа 6117 0 справа 6118 0 справа 6119 0 справа 6120 0 справа 6121 0 справа 6122 0 справа 6123 0 справа 6124 0 справа 6125 0 справа 6126 0 справа 6127 0 справа 6128 0 справа 6129 0 справа 6130 0 справа 6131 0 справа 6132 0 справа 6133 0 справа 6134 0 справа 6135 0 справа 6136 0 справа 6137 0 справа 6138 0 справа 6139 0 справа 6140 0 справа 6141 0 справа 6142 0 справа 6143 0 справа 6144 0 справа 6145 0 справа 6146 0 справа 6147 0 справа 6148 0 справа 6149 0 справа 6150 0 справа 6151 0 справа 6152 0 справа 6153 0 справа 6154 0 справа 6155 0 справа 6156 0 справа 6157 0 справа 6158 0 справа 6159 0 справа 6160 0 справа 6161 0 справа 6162 0 справа 6163 0 справа 6164 0 справа 6165 0 справа 6166 0 справа 6167 0 справа 6168 0 справа 6169 0 справа 6170 0 справа 6171 0 Прав 6172 0 Прав 6173 0 Прав 6174 0 Прав 6175 0 Прав 6176 0 Прав 6177 0 Прав 6178 0 Прав 6179 0 справа 6180 0 справа 6181 0 справа 6182 0 справа 6183 0 справа 6184 0 справа 6185 0 справа 6186 0 справа 6187 0 R 6188 0 R 6189 0 R 6190 0 R 6191 0 R 6192 0 R 6193 0 R 6194 0 R 6195 0 справа 6196 0 справа 6197 0 справа 6198 0 справа 6199 0 справа 6200 0 справа 6201 0 справа 6202 0 справа 6203 0 справа 6204 0 справа 6205 0 справа 6206 0 справа 6207 0 справа 6208 0 справа 6209 0 справа 6210 0 справа 6211 0 Прав 6212 0 Прав 6213 0 Прав 6214 0 Прав 6215 0 Прав 6216 0 Прав 6217 0 Прав 6218 0 Прав 6219 0 справа 6220 0 справа 6221 0 справа 6222 0 справа 6223 0 справа 6224 0 справа 6225 0 справа 6226 0 справа 6227 0 справа 6228 0 справа 6229 0 справа 6230 0 справа 6231 0 справа 6232 0 справа 6233 0 справа 6234 0 справа 6235 0 справа 6236 0 справа 6237 0 справа 6238 0 справа 6239 0 справа 6240 0 справа 6241 0 справа 6242 0 справа 6243 0 справа 6244 0 справа 6245 0 справа 6246 0 справа 6247 0 справа 6248 0 справа 6249 0 справа 6250 0 справа 6251 0 справа 6252 0 справа 6253 0 справа 6254 0 справа 6255 0 справа 6256 0 справа 6257 0 справа 6258 0 справа 6259 0 справа 6260 0 справа 6261 0 справа 6262 0 справа 6263 0 справа 6264 0 справа 6265 0 справа 6266 0 справа 6267 0 справа 6268 0 справа 6269 0 справа 6270 0 справа 6271 0 справа 6272 0 справа 6273 0 справа 6274 0 справа 6275 0 справа 6276 0 справа 6277 0 справа 6278 0 справа 6279 0 справа 6280 0 справа 6281 0 справа 6282 0 справа 6283 0 R 6284 0 R 6285 0 R 6286 0 R 6287 0 R 6288 0 R 6289 0 R 6290 0 R 6291 0 Прав 6292 0 Прав 6293 0 Прав 6294 0 Прав 6295 0 Прав 6296 0 Прав 6297 0 Прав 6298 0 Прав 6299 0 справа 6300 0 справа 6301 0 справа 6302 0 справа 6303 0 справа 6304 0 справа 6305 0 справа 6306 0 справа 6307 0 справа 6308 0 справа 6309 0 справа 6310 0 справа 6311 0 справа 6312 0 справа 6313 0 справа 6314 0 справа 6315 0 справа 6316 0 справа 6317 0 справа 6318 0 справа 6319 0 справа 6320 0 справа 6321 0 справа 6322 0 справа 6323 0 справа 6324 0 справа 6325 0 справа 6326 0 справа 6327 0 справа 6328 0 справа 6329 0 справа 6330 0 справа 6331 0 справа 6332 0 справа 6333 0 справа 6334 0 справа 6335 0 справа 6336 0 справа 6337 0 справа 6338 0 справа 6339 0 справа 6340 0 справа 6341 0 справа 6342 0 справа 6343 0 справа 6344 0 справа 6345 0 справа 6346 0 справа 6347 0 руб. 6348 0 руб. ] endobj 5707 0 объект > / F 6518 0 R >> endobj 5708 0 объект > / F 6973 0 R >> endobj 5709 0 объект > / Ж 6974 0 Р >> endobj 5710 0 объект > / Ж 6975 0 Р >> endobj 5711 0 объект > / F 6976 0 R >> endobj 5712 0 объект > / Ж 6977 0 Р >> endobj 5713 0 объект > / Ж 5 0 Р >> endobj 5714 0 объект > / Ж 6 0 Р >> endobj 5715 0 объект > / Ж 7 0 Р >> endobj 5716 0 объект > / Ж 30 0 Р >> endobj 5717 0 объект > / Ж 31 0 Р >> endobj 5718 0 объект > / Ж 32 0 Р >> endobj 5719 0 объект > / Ж 33 0 Р >> endobj 5720 0 объект > / Ж 34 0 Р >> endobj 5721 0 объект > / Ж 35 0 Р >> endobj 5722 0 объект > / Ж 36 0 Р >> endobj 5723 0 объект > / Ж 37 0 Р >> endobj 5724 0 объект > / Ж 38 0 Р >> endobj 5725 0 объект > / Ж 39 0 Р >> endobj 5726 0 объект > / Ж 40 0 ​​Р >> endobj 5727 0 объект > / Ж 48 0 Р >> endobj 5728 0 объект > / Ж 49 0 Р >> endobj 5729 0 объект > / Ж 50 0 Р >> endobj 5730 0 объект > / Ж 51 0 Р >> endobj 5731 0 объект > / Ж 52 0 Р >> endobj 5732 0 объект > / Ж 53 0 Р >> endobj 5733 0 объект > / Ж 62 0 Р >> endobj 5734 0 объект > / Ж 63 0 П >> endobj 5735 0 объект > / Ж 64 0 Р >> endobj 5736 0 объект > / Ж 65 0 Р >> endobj 5737 0 объект > / Ж 66 0 Р >> endobj 5738 0 объект > / Ж 67 0 Р >> endobj 5739 0 объект > / Ж 68 0 Р >> endobj 5740 0 объект > / Ж 69 0 Р >> endobj 5741 0 объект > / Ж 70 0 Р >> endobj 5742 0 объект > / Ж 71 0 Р >> endobj 5743 0 объект > / Ж 72 0 Р >> endobj 5744 0 объект > / Ж 73 0 Р >> endobj 5745 0 объект > / Ж 74 0 Р >> endobj 5746 0 объект > / Ж 75 0 Р >> endobj 5747 0 объект > / Ж 76 0 Р >> endobj 5748 0 объект > / Ж 77 0 Р >> endobj 5749 0 объект > / Ж 78 0 Р >> endobj 5750 0 объект > / Ж 79 0 Р >> endobj 5751 0 объект > / Ж 80 0 Р >> endobj 5752 0 объект > / Ж 81 0 Р >> endobj 5753 0 объект > / Ж 82 0 Р >> endobj 5754 0 объект > / Ж 83 0 Р >> endobj 5755 0 объект > / Ж 84 0 Р >> endobj 5756 0 объект > / Ж 85 0 Р >> endobj 5757 0 объект > / Ж 86 0 Р >> endobj 5758 0 объект > / Ж 87 0 Р >> endobj 5759 0 объект > / Ж 88 0 Р >> endobj 5760 0 объект > / Ж 89 0 Р >> endobj 5761 0 объект > / Ж 90 0 Р >> endobj 5762 0 объект > / Ж 91 0 Р >> endobj 5763 0 объект > / Ж 92 0 Р >> endobj 5764 0 объект > / Ж 93 0 Р >> endobj 5765 0 объект > / Ж 94 0 Р >> endobj 5766 0 объект > / Ж 95 0 Р >> endobj 5767 0 объект > / Ж 96 0 Р >> endobj 5768 0 объект > / Ж 97 0 Р >> endobj 5769 0 объект > / Ж 98 0 Р >> endobj 5770 0 объект > / Ж 99 0 Р >> endobj 5771 0 объект > / Ж 100 0 Р >> endobj 5772 0 объект > / Ж 101 0 Р >> endobj 5773 0 объект > / Ж 102 0 Р >> endobj 5774 0 объект > / Ж 103 0 Р >> endobj 5775 0 объект > / Ж 104 0 Р >> endobj 5776 0 объект > / Ж 105 0 Р >> endobj 5777 0 объект > / Ж 106 0 Р >> endobj 5778 0 объект > / Ж 107 0 Р >> endobj 5779 0 объект > / Ж 112 0 Р >> endobj 5780 0 объект > / Ж 113 0 Р >> endobj 5781 0 объект > / Ж 114 0 Р >> endobj 5782 0 объект > / Ж 115 0 Р >> endobj 5783 0 объект > / Ж 116 0 Р >> endobj 5784 0 объект > / Ж 117 0 Р >> endobj 5785 0 объект > / Ж 118 0 Р >> endobj 5786 0 объект > / Ж 119 0 Р >> endobj 5787 0 объект > / Ж 120 0 Р >> endobj 5788 0 объект > / Ж 121 0 Р >> endobj 5789 0 объект > / Ж 122 0 Р >> endobj 5790 0 объект > / Ж 123 0 П >> endobj 5791 0 объект > / Ж 124 0 Р >> endobj 5792 0 объект > / Ж 125 0 Р >> endobj 5793 0 объект > / Ж 126 0 Р >> endobj 5794 0 объект > / F 127 0 R >> endobj 5795 0 объект > / Ж 128 0 Р >> endobj 5796 0 объект > / Ж 129 0 Р >> endobj 5797 0 объект > / Ж 138 0 Р >> endobj 5798 0 объект > / F 139 0 R >> endobj 5799 0 объект > / Ж 140 0 Р >> endobj 5800 0 объект > / F 141 0 R >> endobj 5801 0 объект > / Ж 154 0 Р >> endobj 5802 0 объект > / Ж 155 0 Р >> endobj 5803 0 объект > / Ж 156 0 Р >> endobj 5804 0 объект > / Ж 157 0 Р >> endobj 5805 0 объект > / Ж 158 0 Р >> endobj 5806 0 объект > / Ж 159 0 Р >> endobj 5807 0 объект > / Ж 160 0 Р >> endobj 5808 0 объект > / F 161 0 R >> endobj 5809 0 объект > / Ж 162 0 Р >> endobj 5810 0 объект > / Ж 163 0 Р >> endobj 5811 0 объект > / Ж 164 0 Р >> endobj 5812 0 объект > / Ж 165 0 Р >> endobj 5813 0 объект > / Ж 166 0 Р >> endobj 5814 0 объект > / Ж 167 0 Р >> endobj 5815 0 объект > / Ж 168 0 Р >> endobj 5816 0 объект > / Ж 169 0 Р >> endobj 5817 0 объект > / Ж 170 0 Р >> endobj 5818 0 объект > / F 171 0 R >> endobj 5819 0 объект > / Ж 172 0 Р >> endobj 5820 0 объект > / Ж 173 0 Р >> endobj 5821 0 объект > / Ж 174 0 Р >> endobj 5822 0 объект > / Ж 175 0 Р >> endobj 5823 0 объект > / F 176 0 R >> endobj 5824 0 объект > / Ж 177 0 Р >> endobj 5825 0 объект > / Ж 178 0 Р >> endobj 5826 0 объект > / Ж 179 0 Р >> endobj 5827 0 объект > / Ж 180 0 Р >> endobj 5828 0 объект > / F 181 0 R >> endobj 5829 0 объект > / Ж 182 0 Р >> endobj 5830 0 объект > / Ж 183 0 Р >> endobj 5831 0 объект > / Ж 184 0 Р >> endobj 5832 0 объект > / Ж 185 0 Р >> endobj 5833 0 объект > / Ж 186 0 Р >> endobj 5834 0 объект > / Ж 191 0 Р >> endobj 5835 0 объект > / Ж 192 0 Р >> endobj 5836 0 объект > / Ж 193 0 Р >> endobj 5837 0 объект > / Ж 212 0 П >> endobj 5838 0 объект > / Ж 213 0 Р >> endobj 5839 0 объект > / Ж 214 0 П >> endobj 5840 0 объект > / Ж 215 0 Р >> endobj 5841 0 объект > / Ж 222 0 Р >> endobj 5842 0 объект > / Ж 223 0 Р >> endobj 5843 0 объект > / Ж 224 0 Р >> endobj 5844 0 объект > / Ж 225 0 Р >> endobj 5845 0 объект > / Ж 226 0 Р >> endobj 5846 0 объект > / Ж 227 0 Р >> endobj 5847 0 объект > / Ж 228 0 Р >> endobj 5848 0 объект > / Ж 229 0 Р >> endobj 5849 0 объект > / Ж 230 0 Р >> endobj 5850 0 объект > / Ж 231 0 П >> endobj 5851 0 объект > / Ж 232 0 Р >> endobj 5852 0 объект > / Ж 233 0 Р >> endobj 5853 0 объект > / Ж 234 0 Р >> endobj 5854 0 объект > / Ж 235 0 Р >> endobj 5855 0 объект > / Ж 236 0 Р >> endobj 5856 0 объект > / Ж 237 0 Р >> endobj 5857 0 объект > / Ж 238 0 Р >> endobj 5858 0 объект > / Ж 239 0 Р >> endobj 5859 0 объект > / Ж 240 0 Р >> endobj 5860 0 объект > / F 241 0 R >> endobj 5861 0 объект > / Ж 242 0 Р >> endobj 5862 0 объект > / F 243 0 R >> endobj 5863 0 объект > / Ж 244 0 Р >> endobj 5864 0 объект > / Ж 245 0 Р >> endobj 5865 0 объект > / Ж 246 0 Р >> endobj 5866 0 объект > / Ж 247 0 Р >> endobj 5867 0 объект > / Ж 248 0 Р >> endobj 5868 0 объект > / Ж 249 0 Р >> endobj 5869 0 объект > / Ж 250 0 Р >> endobj 5870 0 объект > / Ж 251 0 Р >> endobj 5871 0 объект > / Ж 252 0 Р >> endobj 5872 0 объект > / Ж 253 0 Р >> endobj 5873 0 объект > / Ж 254 0 Р >> endobj 5874 0 объект > / Ж 255 0 Р >> endobj 5875 0 объект > / Ж 268 0 Р >> endobj 5876 0 obj > /F 269 0 R >> endobj 5877 0 obj > /F 270 0 R >> endobj 5878 0 obj > /F 271 0 R >> endobj 5879 0 obj > /F 272 0 R >> endobj 5880 0 obj > /F 273 0 R >> endobj 5881 0 obj > /F 280 0 R >> endobj 5882 0 obj > /F 281 0 R >> endobj 5883 0 obj > /F 282 0 R >> endobj 5884 0 obj > /F 283 0 R >> endobj 5885 0 obj > /F 284 0 R >> endobj 5886 0 obj > /F 285 0 R >> endobj 5887 0 obj > /F 286 0 R >> endobj 5888 0 obj > /F 287 0 R >> endobj 5889 0 obj > /F 288 0 R >> endobj 5890 0 obj > /F 289 0 R >> endobj 5891 0 obj > /F 290 0 R >> endobj 5892 0 obj > /F 291 0 R >> endobj 5893 0 obj > /F 292 0 R >> endobj 5894 0 obj > /F 293 0 R >> endobj 5895 0 obj > /F 294 0 R >> endobj 5896 0 obj > /F 295 0 R >> endobj 5897 0 obj > /F 296 0 R >> endobj 5898 0 obj > /F 297 0 R >> endobj 5899 0 obj > /F 298 0 R >> endobj 5900 0 obj > /F 299 0 R >> endobj 5901 0 obj > /F 300 0 R >> endobj 5902 0 obj > /F 301 0 R >> endobj 5903 0 obj > /F 302 0 R >> endobj 5904 0 obj > /F 303 0 R >> endobj 5905 0 obj > /F 304 0 R >> endobj 5906 0 obj > /F 313 0 R >> endobj 5907 0 obj > /F 314 0 R >> endobj 5908 0 obj > /F 318 0 R >> endobj 5909 0 obj > /F 319 0 R >> endobj 5910 0 obj > /F 320 0 R >> endobj 5911 0 obj > /F 321 0 R >> endobj 5912 0 obj > /F 322 0 R >> endobj 5913 0 obj > /F 323 0 R >> endobj 5914 0 obj > /F 324 0 R >> endobj 5915 0 obj > /F 325 0 R >> endobj 5916 0 obj > /F 337 0 R >> endobj 5917 0 obj > /F 338 0 R >> endobj 5918 0 obj > /F 339 0 R >> endobj 5919 0 obj > /F 340 0 R >> endobj 5920 0 obj > /F 344 0 R >> endobj 5921 0 obj > /F 345 0 R >> endobj 5922 0 obj > /F 346 0 R >> endobj 5923 0 obj > /F 347 0 R >> endobj 5924 0 obj > /F 348 0 R >> endobj 5925 0 obj > /F 349 0 R >> endobj 5926 0 obj > /F 350 0 R >> endobj 5927 0 obj > /F 351 0 R >> endobj 5928 0 obj > /F 352 0 R >> endobj 5929 0 obj > /F 353 0 R >> endobj 5930 0 obj > /F 354 0 R >> endobj 5931 0 obj > /F 355 0 R >> endobj 5932 0 obj > /F 356 0 R >> endobj 5933 0 obj > /F 357 0 R >> endobj 5934 0 obj > /F 369 0 R >> endobj 5935 0 obj > /F 370 0 R >> endobj 5936 0 obj > /F 371 0 R >> endobj 5937 0 obj > /F 372 0 R >> endobj 5938 0 obj > /F 373 0 R >> endobj 5939 0 obj > /F 374 0 R >> endobj 5940 0 obj > /F 375 0 R >> endobj 5941 0 obj > /F 376 0 R >> endobj 5942 0 obj > /F 377 0 R >> endobj 5943 0 obj > /F 378 0 R >> endobj 5944 0 obj > /F 379 0 R >> endobj 5945 0 obj > /F 383 0 R >> endobj 5946 0 obj > /F 384 0 R >> endobj 5947 0 obj > /F 385 0 R >> endobj 5948 0 obj > /F 386 0 R >> endobj 5949 0 obj > /F 387 0 R >> endobj 5950 0 obj > /F 388 0 R >> endobj 5951 0 obj > /F 389 0 R >> endobj 5952 0 obj > /F 390 0 R >> endobj 5953 0 obj > /F 391 0 R >> endobj 5954 0 obj > /F 392 0 R >> endobj 5955 0 obj > /F 393 0 R >> endobj 5956 0 obj > /F 394 0 R >> endobj 5957 0 obj > /F 395 0 R >> endobj 5958 0 obj > /F 396 0 R >> endobj 5959 0 obj > /F 397 0 R >> endobj 5960 0 obj > /F 398 0 R >> endobj 5961 0 obj > /F 399 0 R >> endobj 5962 0 obj > /F 400 0 R >> endobj 5963 0 obj > /F 401 0 R >> endobj 5964 0 obj > /F 402 0 R >> endobj 5965 0 obj > /F 403 0 R >> endobj 5966 0 obj > /F 404 0 R >> endobj 5967 0 obj > /F 405 0 R >> endobj 5968 0 obj > /F 406 0 R >> endobj 5969 0 obj > /F 407 0 R >> endobj 5970 0 obj > /F 408 0 R >> endobj 5971 0 obj > /F 409 0 R >> endobj 5972 0 obj > /F 410 0 R >> endobj 5973 0 obj > / F 418 0 R >> endobj 5974 0 obj > /F 419 0 R >> endobj 5975 0 obj > /F 420 0 R >> endobj 5976 0 obj > /F 421 0 R >> endobj 5977 0 obj > /F 422 0 R >> endobj 5978 0 obj > /F 423 0 R >> endobj 5979 0 obj > /F 424 0 R >> endobj 5980 0 obj > /F 425 0 R >> endobj 5981 0 obj > /F 426 0 R >> endobj 5982 0 obj > /F 430 0 R >> endobj 5983 0 obj > /F 438 0 R >> endobj 5984 0 obj > /F 439 0 R >> endobj 5985 0 obj > /F 440 0 R >> endobj 5986 0 obj > /F 441 0 R >> endobj 5987 0 obj > /F 442 0 R >> endobj 5988 0 obj > /F 443 0 R >> endobj 5989 0 obj > /F 444 0 R >> endobj 5990 0 obj > /F 445 0 R >> endobj 5991 0 obj > /F 446 0 R >> endobj 5992 0 obj > /F 447 0 R >> endobj 5993 0 obj > /F 448 0 R >> endobj 5994 0 obj > /F 457 0 R >> endobj 5995 0 obj > /F 458 0 R >> endobj 5996 0 obj > /F 459 0 R >> endobj 5997 0 obj > /F 460 0 R >> endobj 5998 0 obj > /F 461 0 R >> endobj 5999 0 obj > /F 462 0 R >> endobj 6000 0 obj > /F 463 0 R >> endobj 6001 0 obj > /F 464 0 R >> endobj 6002 0 obj > /F 465 0 R >> endobj 6003 0 obj > /F 466 0 R >> endobj 6004 0 obj > /F 467 0 R >> endobj 6005 0 obj > /F 468 0 R >> endobj 6006 0 obj > /F 472 0 R >> endobj 6007 0 obj > /F 473 0 R >> endobj 6008 0 obj > /F 474 0 R >> endobj 6009 0 obj > /F 475 0 R >> endobj 6010 0 obj > /F 476 0 R >> endobj 6011 0 obj > /F 477 0 R >> endobj 6012 0 obj > /F 478 0 R >> endobj 6013 0 obj > /F 479 0 R >> endobj 6014 0 obj > /F 480 0 R >> endobj 6015 0 obj > /F 481 0 R >> endobj 6016 0 obj > /F 482 0 R >> endobj 6017 0 obj > /F 483 0 R >> endobj 6018 0 obj > /F 484 0 R >> endobj 6019 0 obj > /F 485 0 R >> endobj 6020 0 obj > /F 486 0 R >> endobj 6021 0 obj > /F 487 0 R >> endobj 6022 0 obj > / F 505 0 R >> endobj 6023 0 obj > / F 506 0 R >> endobj 6024 0 obj > / Ж 507 0 Р >> endobj 6025 0 obj > /F 508 0 R >> endobj 6026 0 obj > /F 509 0 R >> endobj 6027 0 obj > /F 510 0 R >> endobj 6028 0 obj > /F 511 0 R >> endobj 6029 0 obj > /F 512 0 R >> endobj 6030 0 obj > /F 513 0 R >> endobj 6031 0 obj > /F 514 0 R >> endobj 6032 0 obj > /F 515 0 R >> endobj 6033 0 obj > /F 516 0 R >> endobj 6034 0 obj > /F 532 0 R >> endobj 6035 0 obj > /F 533 0 R >> endobj 6036 0 obj > /F 534 0 R >> endobj 6037 0 obj > /F 535 0 R >> endobj 6038 0 obj > /F 536 0 R >> endobj 6039 0 obj > /F 537 0 R >> endobj 6040 0 obj > /F 538 0 R >> endobj 6041 0 obj > /F 539 0 R >> endobj 6042 0 obj > /F 540 0 R >> endobj 6043 0 obj > /F 541 0 R >> endobj 6044 0 obj > /F 542 0 R >> endobj 6045 0 obj > /F 543 0 R >> endobj 6046 0 obj > /F 544 0 R >> endobj 6047 0 obj > /F 545 0 R >> endobj 6048 0 obj > /F 546 0 R >> endobj 6049 0 obj > /F 547 0 R >> endobj 6050 0 obj > /F 548 0 R >> endobj 6051 0 obj > /F 549 0 R >> endobj 6052 0 obj > /F 550 0 R >> endobj 6053 0 obj > /F 551 0 R >> endobj 6054 0 obj > /F 552 0 R >> endobj 6055 0 obj > /F 553 0 R >> endobj 6056 0 obj > /F 554 0 R >> endobj 6057 0 obj > /F 555 0 R >> endobj 6058 0 obj > /F 556 0 R >> endobj 6059 0 obj > /F 557 0 R >> endobj 6060 0 obj > /F 558 0 R >> endobj 6061 0 obj > /F 559 0 R >> endobj 6062 0 obj > /F 560 0 R >> endobj 6063 0 obj > /F 561 0 R >> endobj 6064 0 obj > /F 565 0 R >> endobj 6065 0 obj > /F 566 0 R >> endobj 6066 0 obj > /F 567 0 R >> endobj 6067 0 obj > /F 568 0 R >> endobj 6068 0 obj > /F 569 0 R >> endobj 6069 0 obj > /F 570 0 R >> endobj 6070 0 obj > /F 571 0 R >> endobj 6071 0 obj > /F 572 0 R >> endobj 6072 0 obj > /F 573 0 R >> endobj 6073 0 obj > /F 574 0 R >> endobj 6074 0 obj > /F 578 0 R >> endobj 6075 0 obj > /F 601 0 R >> endobj 6076 0 obj > /F 602 0 R >> endobj 6077 0 obj > /F 603 0 R >> endobj 6078 0 obj > /F 604 0 R >> endobj 6079 0 obj > /F 605 0 R >> endobj 6080 0 obj > /F 609 0 R >> endobj 6081 0 obj > /F 610 0 R >> endobj 6082 0 obj > /F 611 0 R >> endobj 6083 0 obj > /F 612 0 R >> endobj 6084 0 obj > /F 613 0 R >> endobj 6085 0 obj > /F 614 0 R >> endobj 6086 0 obj > /F 615 0 R >> endobj 6087 0 obj > /F 616 0 R >> endobj 6088 0 obj > /F 617 0 R >> endobj 6089 0 obj > /F 618 0 R >> endobj 6090 0 obj > /F 619 0 R >> endobj 6091 0 obj > /F 620 0 R >> endobj 6092 0 obj > /F 621 0 R >> endobj 6093 0 obj > /F 622 0 R >> endobj 6094 0 obj > /F 623 0 R >> endobj 6095 0 obj > /F 629 0 R >> endobj 6096 0 obj > /F 630 0 R >> endobj 6097 0 obj > /F 631 0 R >> endobj 6098 0 obj > /F 632 0 R >> endobj 6099 0 obj > /F 633 0 R >> endobj 6100 0 obj > /F 634 0 R >> endobj 6101 0 obj > /F 635 0 R >> endobj 6102 0 obj > /F 636 0 R >> endobj 6103 0 obj > /F 637 0 R >> endobj 6104 0 obj > /F 638 0 R >> endobj 6105 0 obj > /F 639 0 R >> endobj 6106 0 obj > /F 640 0 R >> endobj 6107 0 obj > /F 641 0 R >> endobj 6108 0 obj > /F 642 0 R >> endobj 6109 0 obj > /F 643 0 R >> endobj 6110 0 obj > /F 644 0 R >> endobj 6111 0 obj > /F 649 0 R >> endobj 6112 0 obj > /F 650 0 R >> endobj 6113 0 obj > /F 651 0 R >> endobj 6114 0 obj > /F 652 0 R >> endobj 6115 0 obj > /F 653 0 R >> endobj 6116 0 obj > /F 654 0 R >> endobj 6117 0 obj > /F 655 0 R >> endobj 6118 0 obj > /F 656 0 R >> endobj 6119 0 obj > /F 657 0 R >> endobj 6120 0 obj > /F 658 0 R >> endobj 6121 0 obj > /F 659 0 R >> endobj 6122 0 obj > /F 660 0 R >> endobj 6123 0 obj > /F 684 0 R >> endobj 6124 0 obj > /F 685 0 R >> endobj 6125 0 obj > /F 686 0 R >> endobj 6126 0 obj > /F 687 0 R >> endobj 6127 0 obj > /F 688 0 R >> endobj 6128 0 obj > /F 689 0 R >> endobj 6129 0 obj > /F 696 0 R >> endobj 6130 0 obj > /F 697 0 R >> endobj 6131 0 obj > /F 698 0 R >> endobj 6132 0 obj > /F 699 0 R >> endobj 6133 0 obj > /F 700 0 R >> endobj 6134 0 obj > /F 701 0 R >> endobj 6135 0 obj > /F 702 0 R >> endobj 6136 0 obj > /F 703 0 R >> endobj 6137 0 obj > /F 704 0 R >> endobj 6138 0 obj > /F 705 0 R >> endobj 6139 0 obj > /F 706 0 R >> endobj 6140 0 obj > /F 707 0 R >> endobj 6141 0 obj > /F 708 0 R >> endobj 6142 0 obj > /F 709 0 R >> endobj 6143 0 obj > /F 710 0 R >> endobj 6144 0 obj > /F 719 0 R >> endobj 6145 0 obj > /F 720 0 R >> endobj 6146 0 obj > /F 721 0 R >> endobj 6147 0 obj > /F 722 0 R >> endobj 6148 0 obj > /F 723 0 R >> endobj 6149 0 obj > /F 729 0 R >> endobj 6150 0 obj > /F 730 0 R >> endobj 6151 0 obj > /F 731 0 R >> endobj 6152 0 obj > /F 732 0 R >> endobj 6153 0 obj > /F 733 0 R >> endobj 6154 0 obj > /F 734 0 R >> endobj 6155 0 obj > /F 735 0 R >> endobj 6156 0 obj > /F 736 0 R >> endobj 6157 0 obj > /F 737 0 R >> endobj 6158 0 obj > /F 741 0 R >> endobj 6159 0 obj > /F 742 0 R >> endobj 6160 0 obj > /F 743 0 R >> endobj 6161 0 obj > /F 744 0 R >> endobj 6162 0 obj > /F 745 0 R >> endobj 6163 0 obj > /F 746 0 R >> endobj 6164 0 obj > /F 747 0 R >> endobj 6165 0 obj > /F 748 0 R >> endobj 6166 0 obj > /F 749 0 R >> endobj 6167 0 obj > /F 750 0 R >> endobj 6168 0 obj > /F 751 0 R >> endobj 6169 0 obj > /F 752 0 R >> endobj 6170 0 obj > /F 753 0 R >> endobj 6171 0 obj > /F 754 0 R >> endobj 6172 0 obj > /F 755 0 R >> endobj 6173 0 obj > /F 756 0 R >> endobj 6174 0 obj > /F 757 0 R >> endobj 6175 0 obj > /F 758 0 R >> endobj 6176 0 obj > /F 759 0 R >> endobj 6177 0 obj > /F 760 0 R >> endobj 6178 0 obj > /F 764 0 R >> endobj 6179 0 obj > /F 765 0 R >> endobj 6180 0 obj > /F 766 0 R >> endobj 6181 0 obj > /F 767 0 R >> endobj 6182 0 obj > /F 768 0 R >> endobj 6183 0 obj > /F 769 0 R >> endobj 6184 0 obj > /F 770 0 R >> endobj 6185 0 obj > /F 771 0 R >> endobj 6186 0 obj > /F 772 0 R >> endobj 6187 0 obj > /F 773 0 R >> endobj 6188 0 obj > /F 774 0 R >> endobj 6189 0 obj > /F 775 0 R >> endobj 6190 0 obj > /F 776 0 R >> endobj 6191 0 obj > /F 777 0 R >> endobj 6192 0 obj > /F 781 0 R >> endobj 6193 0 obj > /F 782 0 R >> endobj 6194 0 obj > /F 783 0 R >> endobj 6195 0 obj > /F 784 0 R >> endobj 6196 0 obj > /F 785 0 R >> endobj 6197 0 obj > /F 786 0 R >> endobj 6198 0 obj > /F 792 0 R >> endobj 6199 0 obj > /F 793 0 R >> endobj 6200 0 obj > /F 794 0 R >> endobj 6201 0 obj > /F 795 0 R >> endobj 6202 0 obj > /F 796 0 R >> endobj 6203 0 obj > /F 802 0 R >> endobj 6204 0 obj > /F 803 0 R >> endobj 6205 0 obj > /F 804 0 R >> endobj 6206 0 obj > /F 805 0 R >> endobj 6207 0 obj > /F 806 0 R >> endobj 6208 0 obj > /F 807 0 R >> endobj 6209 0 obj > /F 808 0 R >> endobj 6210 0 obj > /F 809 0 R >> endobj 6211 0 obj > /F 810 0 R >> endobj 6212 0 obj > /F 811 0 R >> endobj 6213 0 obj > /F 812 0 R >> endobj 6214 0 obj > /F 813 0 R >> endobj 6215 0 obj > /F 814 0 R >> endobj 6216 0 obj > /F 815 0 R >> endobj 6217 0 obj > /F 816 0 R >> endobj 6218 0 obj > /F 817 0 R >> endobj 6219 0 obj > /F 818 0 R >> endobj 6220 0 obj > /F 819 0 R >> endobj 6221 0 obj > /F 820 0 R >> endobj 6222 0 obj > /F 821 0 R >> endobj 6223 0 obj > /F 822 0 R >> endobj 6224 0 obj > /F 823 0 R >> endobj 6225 0 obj > /F 824 0 R >> endobj 6226 0 obj > /F 829 0 R >> endobj 6227 0 obj > /F 830 0 R >> endobj 6228 0 obj > /F 831 0 R >> endobj 6229 0 obj > /F 832 0 R >> endobj 6230 0 obj > /F 833 0 R >> endobj 6231 0 obj > /F 834 0 R >> endobj 6232 0 obj > /F 839 0 R >> endobj 6233 0 obj > /F 840 0 R >> endobj 6234 0 obj > /F 841 0 R >> endobj 6235 0 obj > /F 842 0 R >> endobj 6236 0 obj > /F 843 0 R >> endobj 6237 0 obj > /F 844 0 R >> endobj 6238 0 obj > /F 845 0 R >> endobj 6239 0 obj > /F 846 0 R >> endobj 6240 0 obj > /F 853 0 R >> endobj 6241 0 obj > /F 854 0 R >> endobj 6242 0 obj > /F 855 0 R >> endobj 6243 0 obj > /F 856 0 R >> endobj 6244 0 obj > /F 857 0 R >> endobj 6245 0 obj > /F 858 0 R >> endobj 6246 0 obj > /F 859 0 R >> endobj 6247 0 obj > /F 860 0 R >> endobj 6248 0 obj > /F 861 0 R >> endobj 6249 0 obj > /F 862 0 R >> endobj 6250 0 obj > /F 863 0 R >> endobj 6251 0 obj > /F 864 0 R >> endobj 6252 0 obj > /F 865 0 R >> endobj 6253 0 obj > /F 866 0 R >> endobj 6254 0 obj > /F 867 0 R >> endobj 6255 0 obj > /F 868 0 R >> endobj 6256 0 obj > /F 869 0 R >> endobj 6257 0 obj > /F 870 0 R >> endobj 6258 0 obj > /F 871 0 R >> endobj 6259 0 obj > /F 872 0 R >> endobj 6260 0 obj > /F 873 0 R >> endobj 6261 0 obj > /F 874 0 R >> endobj 6262 0 obj > /F 875 0 R >> endobj 6263 0 obj > /F 876 0 R >> endobj 6264 0 obj > /F 881 0 R >> endobj 6265 0 obj > /F 882 0 R >> endobj 6266 0 obj > /F 883 0 R >> endobj 6267 0 obj > /F 884 0 R >> endobj 6268 0 obj > /F 885 0 R >> endobj 6269 0 obj > /F 886 0 R >> endobj 6270 0 obj > /F 887 0 R >> endobj 6271 0 obj > /F 888 0 R >> endobj 6272 0 obj > /F 889 0 R >> endobj 6273 0 obj > /F 890 0 R >> endobj 6274 0 obj > /F 891 0 R >> endobj 6275 0 obj > /F 892 0 R >> endobj 6276 0 obj > /F 893 0 R >> endobj 6277 0 obj > /F 894 0 R >> endobj 6278 0 obj > /F 895 0 R >> endobj 6279 0 obj > /F 896 0 R >> endobj 6280 0 obj > /F 897 0 R >> endobj 6281 0 obj > /F 898 0 R >> endobj 6282 0 obj > /F 899 0 R >> endobj 6283 0 obj > /F 900 0 R >> endobj 6284 0 obj > /F 901 0 R >> endobj 6285 0 obj > /F 902 0 R >> endobj 6286 0 obj > /F 903 0 R >> endobj 6287 0 obj > /F 904 0 R >> endobj 6288 0 obj > /F 905 0 R >> endobj 6289 0 obj > /F 906 0 R >> endobj 6290 0 obj > /F 907 0 R >> endobj 6291 0 obj > /F 908 0 R >> endobj 6292 0 obj > /F 909 0 R >> endobj 6293 0 obj > /F 910 0 R >> endobj 6294 0 obj > /F 915 0 R >> endobj 6295 0 obj > /F 916 0 R >> endobj 6296 0 obj > /F 917 0 R >> endobj 6297 0 obj > /F 918 0 R >> endobj 6298 0 obj > /F 919 0 R >> endobj 6299 0 obj > /F 920 0 R >> endobj 6300 0 obj > /F 921 0 R >> endobj 6301 0 obj > /F 922 0 R >> endobj 6302 0 obj > /F 923 0 R >> endobj 6303 0 obj > /F 924 0 R >> endobj 6304 0 obj > /F 925 0 R >> endobj 6305 0 obj > /F 926 0 R >> endobj 6306 0 obj > /F 927 0 R >> endobj 6307 0 obj > /F 928 0 R >> endobj 6308 0 obj > /F 929 0 R >> endobj 6309 0 obj > /F 930 0 R >> endobj 6310 0 obj > /F 931 0 R >> endobj 6311 0 obj > /F 932 0 R >> endobj 6312 0 obj > /F 933 0 R >> endobj 6313 0 obj > /F 934 0 R >> endobj 6314 0 obj > /F 935 0 R >> endobj 6315 0 obj > /F 936 0 R >> endobj 6316 0 obj > /F 937 0 R >> endobj 6317 0 obj > /F 938 0 R >> endobj 6318 0 obj > /F 939 0 R >> endobj 6319 0 obj > /F 944 0 R >> endobj 6320 0 obj > /F 945 0 R >> endobj 6321 0 obj > /F 946 0 R >> endobj 6322 0 obj > /F 947 0 R >> endobj 6323 0 obj > /F 948 0 R >> endobj 6324 0 obj > /F 949 0 R >> endobj 6325 0 obj > /F 950 0 R >> endobj 6326 0 obj > /F 951 0 R >> endobj 6327 0 obj > /F 952 0 R >> endobj 6328 0 obj > /F 953 0 R >> endobj 6329 0 obj > /F 954 0 R >> endobj 6330 0 obj > /F 955 0 R >> endobj 6331 0 obj > /F 956 0 R >> endobj 6332 0 obj > /F 957 0 R >> endobj 6333 0 obj > /F 958 0 R >> endobj 6334 0 obj > /F 959 0 R >> endobj 6335 0 obj > /F 960 0 R >> endobj 6336 0 obj > /F 961 0 R >> endobj 6337 0 obj > /F 962 0 R >> endobj 6338 0 obj > /F 963 0 R >> endobj 6339 0 obj > /F 964 0 R >> endobj 6340 0 obj > /F 965 0 R >> endobj 6341 0 obj > /F 966 0 R >> endobj 6342 0 obj > /F 967 0 R >> endobj 6343 0 obj > /F 968 0 R >> endobj 6344 0 obj > /F 969 0 R >> endobj 6345 0 obj > /F 970 0 R >> endobj 6346 0 obj > /F 1251 0 R >> endobj 6347 0 obj > /F 1252 0 R >> endobj 6348 0 obj > /F 1253 0 R >> endobj 6349 0 obj > endobj 7004 0 obj > транслировать HW}TS57!D6D\nCFDEQPS%>Y:YOwNj,~M;ю$G9gg{/z}?==='

FISCO, FNICO, HIST, ITK, LAS & LM

FISCO -  Fieldbus Intrinsic Safe Concept. Обеспечивает большую мощность для сегмента IS для утвержденных FISCO устройств, позволяя использовать больше устройств на сегмент IS.

FNICO - Концепция пожаробезопасности Fieldbus. Обеспечивает большую мощность для сегмента Fieldbus, что позволяет использовать больше устройств на сегмент IS.

HIST - Тест поддержки взаимодействия хоста. Добровольное тестирование выполняется Fieldbus Foundation для выявления функций или возможностей, доступных на хосте. Оцениваются 18 различных функций. Если они присутствуют, эти функции должны быть реализованы в соответствии со спецификациями FF.

ITK - Комплект для тестирования взаимодействия, используемый Фондом для отметки устройств и подтверждения соответствия соответствующим стандартам Foundation Fieldbus. Это тест пройден / не пройден. Только устройства, прошедшие полный набор тестов, получают отметку FF.

Link Active Scheduler (LAS) - Link Active Scheduler (LAS) - это детерминированный централизованный планировщик шины, который поддерживает список времен передачи для всех буферов данных во всех устройствах, которые необходимо циклически передавать. Только одно устройство Link Master (LM) на линии связи h2 Fieldbus может работать в качестве LAS этого канала.

Link Master (LM) - Link Master (LM) - это любое устройство, содержащее функцию Link Active Scheduler (LAS), которая может управлять обменом данными по каналу связи h2 Fieldbus. На канале h2 должен быть хотя бы один LM; одно из этих устройств LM будет выбрано в качестве LAS.

Виртуальное полевое устройство (VFD) - Виртуальное полевое устройство (VFD) используется для удаленного просмотра данных локального устройства, описанных в словаре объектов.Типичное устройство будет иметь как минимум два виртуальных полевых устройства (VFD).

Стандартный функциональный блок (FB) - Стандартные функциональные блоки (FB) встраиваются в устройства Fieldbus по мере необходимости для достижения желаемых функций управления. Функции автоматизации, обеспечиваемые стандартными функциональными блоками, включают аналоговый вход (AI), аналоговый выход (AO) и пропорциональное / интегральное / производное (PID) управление. Fieldbus Foundation ™ выпустила спецификации для 21 типа стандартных FB. В устройстве может быть много типов FB.Порядок и определение стандартных параметров FB фиксированы и определяются спецификациями.

Блок преобразователя (TB) - Блок преобразователя (TB) отделяет функциональные блоки (FB) от функций локального ввода / вывода (I / O), необходимых для чтения датчиков и оборудования для вывода команд. Блоки преобразователя (TB) содержат такую ​​информацию, как дата калибровки и тип датчика. Обычно существует один канал TB для каждого входа или выхода функционального блока (FB).

% PDF-1.5 % 16674 0 объектов> endobj xref 16674 94 0000000016 00000 н. 0000007015 00000 н. 0000002228 00000 н. 0000007268 00000 н. 0000007298 00000 н. 0000007345 00000 н. 0000007406 00000 н. 0000007617 00000 н. 0000007813 00000 н. 0000008354 00000 п. 0000008837 00000 н. 0000008941 00000 н. 0000009044 00000 н. 0000010028 00000 п. 0000010865 00000 п. 0000011693 00000 п. 0000012493 00000 п. 0000013276 00000 п. 0000014031 00000 п. 0000014758 00000 п. 0000015496 00000 п. 0000019847 00000 п. 0000143486 00000 н. 0000143970 00000 н. 0000144097 00000 н. 0000144589 00000 н. 0000144723 00000 н. 0000145213 00000 н. 0000145343 00000 п. 0000145406 00000 н. 0000145543 00000 н. 0000145673 00000 н. 0000145826 00000 н. 0000145954 00000 н. 0000146099 00000 н. 0000146234 00000 н. 0000146379 00000 н. 0000146456 00000 п. 0000146600 00000 н. 0000146728 00000 н. 0000146866 00000 н. 0000147028 00000 н. 0000147123 00000 н. 0000147301 00000 п. 0000147460 00000 н. 0000147555 00000 н. 0000147644 00000 н. 0000147812 00000 н. 0000147907 00000 н. 0000148045 00000 н. 0000148207 00000 н. 0000148302 00000 н. 0000148402 00000 н. 0000148568 00000 н. 0000148663 00000 н. 0000148763 00000 н. 0000148905 00000 н. 0000149016 00000 н. 0000149117 00000 н. 0000149238 00000 п. 0000149354 00000 н. 0000149470 00000 н. 0000149596 00000 н. ZGmo7 $ gg

плюсы и минусы, устройство, гидроизоляция

Фундаментные блоки позволяют возводить прочные и надежные основания под различные конструкции.На фоне монолитных конструкций они выгодно отличаются скоростью и простотой укладки. Вот почему фундаментные блоки стали обычным явлением в одноэтажных и многоэтажных домах.

Если вы решили использовать этот материал для возведения фундамента, необходимо более подробно ознакомиться с плюсами и минусами, а также особенностями технологии. Конечно, при использовании этого материала без специального оборудования не обойтись, ведь одно изделие может весить более 100 кг, но вы можете частично выполнить работу самостоятельно, что сэкономит вам деньги.

Описание ФБС

Фундаментный блок изготавливается методом формования тяжелого бетона, который дополнительно укрепляется стальной арматурой. Структура и размеры элементов позволяют распределять нагрузку от здания на заложенный фундамент. Как показывает практика, фундамент из блоков ФБС, плюсы и минусы которого будут рассмотрены ниже, отличается более высокой надежностью и прочностью по сравнению с бетонным монолитом. FBS выпускается в нескольких разновидностях, среди них следует отметить:

Однако вся эта продукция производится по одной технологии и подлежит поверке.Таким образом, покупатель может быть уверен, что приобретает качественный товар.

Основные преимущества фундамента из ФБС

Фундамент из блоков ФБС, плюсы и минусы которого следует учитывать перед началом строительства, бывает ленточный или столбчатый. Альтернативой ФБС выступает бетонный монолит, однако блоки позволяют отказаться от выравнивания опалубки, и не нужно ждать схватывания бетона. Положительной особенностью является также то, что фундамент из FBS не может потерять свои эксплуатационные характеристики из-за ухудшения погодных условий.После укладки нет необходимости увлажнять поверхность подвала, а также накрывать пленкой.

FBS проходит контроль качества на заводе, его характеристики не зависят от погодных условий во время строительства, а сборка конструкции происходит быстрее и проще. Фундамент из блоков FBS, плюсы и минусы которого стоит учесть частному застройщику, позволяет сэкономить. С помощью блоков можно снизить трудозатраты, следовательно, рабочих потребуется меньше, а время строительства сократится.Блоки прочные и надежные, отлично переносят температурные перепады, материал устойчив к морозам, пожарам и влаге, а также плохо проводит тепло.

Фундамент фундамента ФБС

Фундамент из блоков ФБС, плюсы и минусы которого упомянуты в статье, характеризуется тем, что со временем некоторые части конструкции могут уцелеть. Это верно, когда почва реагирует на перепады температуры. Конструкция сложная, собирается из множества блоков, поэтому иногда они ведут себя независимо друг от друга.Однако с этим минусом строители научились справляться.

А чтобы исключить такое поведение продуктов, при строительстве фундамента используются участки ленточных плит, расположенные между грунтом и ФБС. Это распределяет давление продуктов по всей площади конструкции.

У фундамента под дом из блоков ФБС есть еще один минус, который выражается в необходимости защиты швов. Фундамент нуждается в гидроизоляции. Если используются достаточно крупные блоки, то строительство без специальной техники невозможно.

Ленточный фундамент ФБС: изготовление подушки и укладка первого ряда

Ленточный фундамент из блоков ФБС обеспечивает формирование подушки на первом этапе. Для начала нужно подготовить траншею, учитывая уровень промерзания, к которой следует прибавить 25 см. На дно укладывается подушка, которая состоит из двух слоев: 10 см щебня и 5 см песка. Чтобы все материалы уплотнялись максимально эффективно, их поверхность поливают и прижимают.

Затем укладывается подушка из бетона, ее толщина должна быть 2 см.В таком состоянии заготовку оставляют для набора прочности, затем можно приступать к укладке первого ряда.

Фундамент из блоков ФБС на следующем этапе предусматривает монтаж изделий. Первый ряд следует укладывать на основание, которое в процессе эксплуатации не просится. Для этого обычно используют бетонную плиту, но многие строители не утруждают себя дополнительными отходами, используя блоки, которые кладут вбок.

Как вариант, можно применить амортизирующие блоки, которые имеют немного другую форму - они более плоские.Начать монтаж нужно с углов, изделия должны стыковаться максимально плотно. Швы заделывают цементной смесью. Первый ряд обязательно нужно проверить на горизонтальность.

Укладка следующих рядов

Монтаж следующих рядов осуществляется по принципу кирпичной кладки. Вертикальный шов блока должен совпадать с центральной частью изделия из нижнего ряда. Крайние блоки по углам нужно укладывать внахлест.Швы зацементированы. Необходимо следить за вертикальным и горизонтальным уровнем кладки. Сначала выполняются внешние стены, затем можно приступать к кладке внутренних стен.

Особенности монтажных блоков

Блоки ФБС, цена которых 730 руб. за штуку, обычно штабелируются с помощью крана. В качестве раствора следует использовать смесь марки М-100. На укладку одного изделия уходит около 15 литров состава. Для ориентации необходимо натянуть веревку между углами, чтобы было удобнее расположить блоки по горизонтали.

Для упрочнения конструкции основания поверх топа монтируется железобетонный пояс в ряд, толщина которого варьируется от 200 до 300 мм. Для армирования можно использовать арматуру 10 мм. На этот пояс на следующем этапе будут укладываться плиты внахлест. Некоторые строители оспаривают необходимость использования армопояса, аргументируя это тем, что описанные в статье изделия достаточно равномерно способны распределять нагрузки, важно только их правильно упаковать. Но на практике становится ясно, что устройство армопояса не рекомендуется игнорировать, хуже от него точно не будет.

Конструкция построена по определенной технологии. Предусматривает установку опалубки по периметру стен фундамента, а также укладку арматурной сетки в опалубку. На завершающем этапе заливается бетон. По этому можно считать, что фундамент готов. Технология довольно трудоемкая, но не сложная. Если следовать инструкции, вы получите прочное, надежное и безопасное основание, которое стоит относительно недорого.

Устройство гидроизоляции

Гидроизоляция фундамента из блоков ФБС изобязательный этап.Для этого можно использовать жидкую мастику. Ею замазаны внешняя и внутренняя стены подвала. В тех регионах, где выпадают частые и обильные осадки, следует уложить дополнительный слой рубероида, который улучшит качество гидроизоляционных работ.

Заключение

Блоки FBS, цена которых различается в зависимости от размеров, представляют собой идеальный вариант для устройства фундамента. Вес одного изделия 80 кг, это актуально при габаритах 280x300x279 мм.Стоимость блока увеличивается до 910 рублей при его габаритах 380x300x580 мм. Вес одного изделия составит 100 кг.

Комиссия

Knight рекомендует новую структуру управления спортом FBS Football

ВАШИНГТОН, 3 декабря 2020 г. / PRNewswire / -

После годичного исследования Рыцарская комиссия по межвузовской легкой атлетике призвала сегодня к серьезным изменениям в управлении спортом первого дивизиона, предложив создать новый орган управления футболом на уровне подразделения Football Bowl (FBS), отдельный от NCAA. NCAA будет управлять всеми другими видами спорта в реорганизованном управлении Дивизиона I. Школы с футбольными программами FBS останутся частью NCAA во всех других видах спорта, кроме футбола.

Комиссия представила свои рекомендации, изложенные в новом отчете «Преобразование модели NCAA D-I: рекомендации по изменению», на своем виртуальном форуме сегодня. Предложение о реструктуризации является ответом на ключевые недостатки в управлении NCAA и организационной структуре, выявленные в недавнем опросе руководителей D-I, проведенного Knight Commission, включая президентов колледжей, директоров по легкой атлетике и комиссаров конференций, и обеспечивает «большое решение», которого хотят лидеры.

Предложение Комиссии по реформе управления не внесет изменений в чемпионаты NCAA по баскетболу среди мужчин и женщин. Почти 4 из 5 респондентов согласились с тем, что для March Madness важно сохранить свой нынешний формат.

NCAA в настоящее время выполняет все регулирующие функции в отношении футбола FBS, но не получает никаких доходов от этого вида спорта. Национальный чемпионат FBS по футболу, College Football Playoff (CFP), вместо этого управляется независимой CFP Administration, LLC, не входящей в структуру NCAA.Доходы от этого чемпионата, которые принесли более 460 миллионов долларов в 2019 году, удерживаются конференциями и учреждениями FBS для использования по своему усмотрению.

«Мы находимся в момент кризиса и возможностей в спорте в колледжах», - сказал сопредседатель Рыцарской комиссии Арне Дункан, бывший министр образования США. «Сейчас не время думать только об узких институциональных интересах. Настало время, чтобы руководители колледжей активизировались и действовали в соответствии со своим желанием продвигать масштабные решения на благо студентов колледжей.«

Новый опрос Комиссии показал, что почти 80 процентов кампусов Дивизиона I и спортивных лидеров предпочитают «большие решения» постепенным изменениям в реформировании управления ДИ, и эти лидеры также считают, что кризис, вызванный пандемией COVID-19, представляет собой «идеальное время». для устранения серьезных недостатков в управлении.

114-летняя история NCAA отмечена устойчивым паттерном основных программ американского футбола, стремящихся к большей автономии от контроля NCAA.

Тем не менее, Knight Commission пришла к выводу, что управление NCAA Division I больше не идет в ногу с быстрым коммерческим ростом легкой атлетики колледжей, особенно футбола FBS.Отделение футбола FBS от NCAA положило бы конец финансово дисфункциональной системе управления Подразделения I, в которой NCAA берет на себя все национальные расходы на футбол FBS, не получая при этом никаких финансовых выгод от спорта или его плей-офф колледжа футбола. Эти расходы включают правоприменение, страхование на случай катастроф, юридические услуги, администрацию по охране труда и технике безопасности, а также исследования.

«Сегодня ни одна организация не несет ответственности за футбол FBS - самый мощный вид спорта в легкой атлетике Дивизиона I», - заявила новый сопредседатель Комиссии Рыцаря Нэнси Зимфер, почетный канцлер Университета штата Нью-Йорк. «Пришло время положить конец этой утрате лидерства и принести больше ответственности в спорт, как на благо спортсменов, так и для будущего футбола FBS».

Новая управляющая организация будет финансироваться за счет доходов CFP и будет управлять всеми вопросами, связанными со спортом футбола FBS, включая обучение спортсменов, здоровье, безопасность, распределение доходов, судебные разбирательства, право на участие и правоприменение. (Для простоты объяснения Комиссия называет новую организацию «Национальная ассоциация студенческого футбола» или NCFA.)

В рамках своего предложения по реформе Комиссия Рыцаря рекомендовала принципы, которыми должны руководствоваться как NCAA, так и новый NCFA. Эти принципы направлены на то, чтобы спорт в колледжах оставался общественным доверием, которое ставит во главу угла образование, здоровье, безопасность и успех студентов колледжа.

Руководящие принципы Комиссии для реорганизованного NCAA и нового NCFA гласят, что спортсмены колледжей должны оставаться студентами, добиваясь удовлетворительного прогресса в получении степени, и не должны получать деньги от своих учебных заведений за игру. Однако спортсмены могут получить компенсацию за использование их имен, изображений и изображений (NIL) из источников, отличных от их организаций, как рекомендовала Комиссия Рыцаря в апреле 2020 года.

Согласно предложению Комиссии, членство в Дивизионе I во всех видах спорта, кроме футбола FBS, останется прежним, и все школы, в настоящее время классифицированные в FBS, останутся полноправными членами Дивизиона I NCAA в спорте, отличном от футбола.

Управление дивизиона I NCAA будет реорганизовано вокруг мужского баскетбола, который финансирует почти все операции NCAA и является единственным видом спорта, который предлагают все члены дивизиона I.Такая структура позволит руководителям более полно сосредоточиться на этом виде спорта и согласовать стимулы, политику и управление таким образом, чтобы лучше служить будущему мужского баскетбола.

Это реорганизованное управление будет иметь равное представительство голосов для всех конференций D-I, заменив текущую систему, которая присуждает взвешенное голосование конференциям FBS. Опрос руководителей D-I, проведенный Комиссией, выявил поддержку значительных изменений в системе управления, при этом менее трети всех респондентов выразили удовлетворение управлением NCAA Division I.Более 80 процентов респондентов в школах, не входящих в систему FBS, заявили, что нынешняя система взвешенного голосования, которую получают школы FBS, «неуместна».

В то же время предложение Комиссии о реструктуризации предоставит возможность перезагрузки для программ FBS, которые больше не могут позволить себе соревноваться на высшем уровне студенческого футбола и предпочли бы присоединиться к NCAA вместо новой футбольной организации FBS. В опросе Комиссии, три из пяти руководителей FBS признали, что они слишком много тратят на футбол FBS, чтобы «не отставать» от других школ.

Некоторые программы FBS, особенно те, которые входят в Группу пяти конференций, в значительной степени зависят от платы за обучение студентов и финансирования школ для оплаты программ легкой атлетики и могут использовать реорганизацию как выход из очень коммерциализированной среды студенческого футбола самых богатых Конференции FBS, Power 5.

Комиссия полагает, что рекомендованная ею модель управления поможет не только NCAA, но и футболу FBS, при этом студенческий спорт будет привязан к основным принципам высшего образования.Каждая руководящая организация выиграет от того, что она будет независимой, единой структурой для контролируемых ею видов спорта, заменив нынешнюю фрагментированную модель.

«Независимая футбольная группа FBS, которая проводит как чемпионат, так и свою администрацию, сможет использовать свои доходы для поддержки академических успехов, безопасности, здоровья и благополучия спортсменов, а также направить доходы на другие важные цели для здоровья спорт, как и продвижение расового равенства ", - сказала другой сопредседатель Комиссии Кэрол Картрайт.

Сегодняшние рекомендации по реформе управления ограничивают год амбициозных реформ Комиссии, включая принципы NIL, опубликованные в апреле, и рекомендации по отмене исключения, которое позволяет футбольному спорту FBS учитываться в формуле распределения доходов NCAA March Madness. Футбол FBS не соответствует квалификационному критерию NCAA, который должен быть включен в расчет, а именно, что NCAA проводит постсезонный чемпионат данного вида спорта.

Согласно рекомендованным Комиссией принципам национального управления, только те виды спорта, по которым NCAA проводит чемпионаты, будут учитываться в формуле распределения доходов.

Рекомендации по реформе были сделаны на сегодняшнем четвертом и последнем виртуальном форуме осенней экспертизы, проведенной Комиссией Найта для подразделения I, Преобразование модели NCAA D-I: серия из 4 частей . На первом форуме были изучены источники и распределение денег в спорте I дивизиона с использованием графиков и данных из базы данных финансовой информации по легкой атлетике (CAFI) Комиссии. Второй форум объяснил распределение доходов NCAA. На третьем форуме обсуждались результаты опроса D-I, проведенного Комиссией.Видео всех сессий, а также другие материалы можно посмотреть здесь.

ИСТОЧНИК Рыцарской комиссии по межвузовской легкой атлетике

Предлагаемое Комиссией

Рыцаря «решение» для американского футбола не проливает света на то, почему оно сработало.

Комиссия Рыцаря любит принимать во внимание то, что либо:

1. Уже случилось.
2. Скоро все равно произойдет, вне зависимости от его ввода.
3. Никогда не произойдет, и точка, но это звучит неплохо для обоснования.

Это самомнение лежало в основе трех десятилетий истории этой организации, которая однажды в 1989 году открыла свое дело на средства фонда, защищенного налогами, и вскоре начала издавать указы о том, в каком направлении, по его мнению, должна следовать легкая атлетика колледжей в будущее.

ПОДРОБНЕЕ: Учебник по 14-й неделе студенческого футбола: часы Heisman Watch, расстроенные выборы, прогнозы и многое другое

Честно говоря, некоторые представители СМИ помогли раздуть заблуждение, что Комиссия Рыцаря по межуниверситетским спортивным вопросам, освещая ее публичные слушания и панельные дискуссии, как если бы они работали в залах Капитолия США и сочиняли статьи, само существование которых указывало на то, что работе комиссии следует уделить серьезное внимание.

В пятницу было представлено больше таких материалов после последней бесполезной проблемы, предложенной Комиссией Рыцаря: создание нового руководящего органа для программ в Подразделении Футбольного шара, отдельного от NCAA - но только в этом единственном виде спорта.

Что теперь?

Рыцари не предлагают отделиться от «Силы 5» и сформировать свой собственный руководящий орган для всех видов спорта, что было высказано некоторыми аналитиками СМИ и тренером колледжа кое-где (ужасная идея, которая недооценивает ценность и важность турнира NCAA). Они говорят, что только футбол FBS должен отделяться и формировать структуру управления - они называют это Национальной ассоциацией футбола колледжей - для управления «здоровьем, безопасностью, распределением доходов, судебными разбирательствами, правомерностью и правоприменением».

Да, верно: эта группа настолько претенциозна, что использует оксфордскую запятую.

Что не охвачено в выпуске организации на 1300 слов, так это то, почему Power 5s, которые будут в футболе FBS, будут заинтересованы в отвлечении значительная часть доходов, полученных от плей-офф колледжа футбола, направляется на создание и поддержание отдельной организации, которая будет управлять одним конкретным видом спорта, или почему отдельные школы захотят взять на себя неудобства и, почти наверняка, дополнительные расходы, связанные с ведением дел с одним регулирующим органом для футбола и вторым для многих других видов спорта, которые они предлагают.

Не все, кто следит за студенческими видами спорта, понимают, что наиболее значимые спортивные программы FBS - известные в NCAA как конференции автономии и широкой публике как Power 5 - в настоящее время имеют право, согласно Руководству NCAA, использовать свои «ресурсы». для удовлетворения законных потребностей студентов-спортсменов в образовании или спорте, а также для внесения изменений в законодательство, которые в противном случае улучшили бы благополучие студентов-спортсменов ».

В некоторой степени они устанавливают свои собственные правила.

В максимальной степени они хранят почти все деньги, полученные от CFP.

В максимально возможной степени у них нет стимула предпринимать действия, предложенные Комиссией Рыцаря.

ПОДРОБНЕЕ: выбор футбольных колледжей, прогнозы относительно разброса для каждой игры из 25 лучших игр 14 недели

Опрос комиссии президентов университетов I дивизиона, спортивных директоров и комиссаров конференций показал неудовлетворенность текущим порядком - предсказуемый результат, учитывая, В дивизион I входят более 350 университетов, только 130 из которых составляют футбол FBS. Из этой группы только 65 находятся в лигах Power 5.

Комиссия Рыцаря пришла к выводу, что «большое решение» было оправдано. Но отдельный NCFA сделает немного больше, чем снимет определенные расходы с баланса NCAA. Это не заставит Power 5 стать законной системой плей-офф или более справедливой по отношению к другим 65 футбольным программам. Не было бы никаких гарантий более справедливого распределения доходов от CFP.

Сам Knight Foundation - это стоящая инициатива, предоставляющая гранты, которые помогают продвигать образование, журналистику и искусство, особенно в сообществах, которые когда-то обслуживались газетами в уважаемой сети Knight-Ridder.Однако его отношения с миром студенческого спорта были бесполезным занятием для публичного выступления, которое не принесло ощутимой пользы спортсменам колледжей или студентам легкой атлетики.

В своих материалах комиссия хвалит себя за «улучшение успеваемости студентов-спортсменов», хотя NCAA уже начала принимать важные меры после того, как в 1980-х годах - до формирования комиссии - выяснилось, что известные спортсмены в обеих футбол и баскетбол окончили колледж, будучи функционально неграмотными.

Между тем, он мало что сделал для продвижения концепции опыта студента-спортсмена. Плата за обучение никогда не была значительной частью его кампании. Комиссия попыталась присвоить себе заслугу в рекомендации реформы имени / изображения / подобия (NIL) в начале апреля, хотя на самом деле в NCAA была рабочая группа во главе с Вэлом Акерманом из Большого Востока и Джином Смитом из штата Огайо в В мае 2019 года 30 апреля было подготовлено всеобъемлющее предложение по реформе NIL.

«Ни одна организация не несет ответственности за футбол FBS - самый мощный вид спорта в легкой атлетике Дивизиона I», - заявила новый сопредседатель Knight Нэнси Зимфер в сообщении организации.«Пришло время положить конец этой утрате лидерства и принести больше ответственности в спорт, как на благо спортсменов, так и для будущего футбола FBS».

Какие спортсмены выиграют? Это не ясно. И как это улучшит будущее футбола FBS? Нет очевидного ответа. Так почему же самые сильные программы согласились бы на это предложение? Твоя догадка так же хороша как и моя.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
