Крепление мауэрлата к кирпичной стене: лучшие варианты

Содержание статьи

Несущие кирпичные стены, обладая достаточной прочностью на сжатие, плохо работают на сопротивление распирающим боковым усилиям. Для перераспределения нагрузок и создания устойчивого кровельного пространства предусмотрен мауэрлат, как обязательный элемент соединения стены и стропильной системы. Он устраивается по периметру верха стены, основной материал —  деревянный брус или бревно.

Связывающий эффект и надёжность замкнутого пояса обеспечивает крепление мауэрлата к кирпичной стене. Вариантов выполнения этого этапа несколько, зависят от ряда факторов:

  • конструкции кровли и здания в целом;
  • места возведения строения;
  • силы возможных атмосферных и климатических воздействий.

Важно! Расположение мауэрлата на стене из кирпича должно быть максимально удалено от внешнего слоя кладки. Опирание с созданием дополнительных усилий на лицевую декоративную часть кладки недопустимо.

Кирпичные фронтоны

Часто фронтоны домов выполняются так же, как и стены, — из кирпича. Такой подход не только преображает дом в плане эстетики и внешнего восприятия, — но и способствует разгрузке веса крыши и распределению нагрузок кровли на строение. В этом варианте изменяется и способ монтажа мауэрлата, — он укладывается лишь по боковым стенам с креплением одним из общепринятых способов.

Дополнительные узлы крепления выполняется через заранее подготовленные монтажные отверстия в массиве фронтонов, — они примут часть боковых нагрузок. Разумеется, сказанное не относится к вальмовым (шатровым) крышам.

Требования к материалу

Для малоэтажного индивидуального строительства в качестве материала мауэрлата используется древесина  в виде бруса, бревна, доски:

  • Размеры сечения бруса из хвойной древесины 150х100, 150х75 или иные расчётные (проектные).
  • Возможно изготовление бруса путём скрепления нескольких досок до достижения расчётной толщины балки.
  • Если применяется бревно, то его сечение – не менее 180 мм, предварительно снимается слой коры, обрезается как минимум с одной стороны для наиболее плотного прилегания к стене.
  • Влажность древесины не должна превышать 20 %.

Современное строительство допускает применение не только древесины, но и других материалов для устройства мауэрлатов. К примеру, вместо бруса успешно может быть использован:

  • металлический швеллер;
  • балка из древесно-полимерного композита;
  • комбинация нескольких видов материалов.

Подобные изменения должны быть целесообразны и обоснованы, так как влекут за собой иные методы крепежа мауэрлата к несущей стене и существенные изменения конструкции кровельной системы в целом.

Завершение кладки

Стеновая конструкция вверху может заканчиваться ровным горизонтальным срезом либо специальным выступом под мауэрлат. Второй вариант предпочтительнее при строительстве небольшого частного жилого дома, так как немного снижает трудозатраты на устройство верхней обвязки конструкции мауэрлатом.

Каждый способ завершения кладки приемлем, не считается ошибочным.

Ровный обрез

В случае, когда каменщик закончил возведение стены на одном уровне, мауэрлат крепится к кладке с внутренней стороны. После завершения укладки и фиксации, внешняя часть стены утепляется. Можно залить верхний край керамзитобетоном, утеплить пенопластом или иным материалом, – это выбор застройщика, не оказывающий существенного влияния на стеновую и кровельную конструкцию.

Кладка кирпича уступом

Внешняя часть возводится выше внутренней, как правило, на толщину мауэрлата, — так  создаётся сопротивление распирающим усилиям и обеспечивается теплоизоляция дома. Метод удобен при самостоятельном строительстве, используется при продуманном возведении здания одним исполнителем.

Независимо от того, как выведена верхняя поверхность стены, под мауэрлат требуется уложить гидроизоляционный слой.

Гидроизоляция под мауэрлат

Дерево и кирпич имеют различные эксплуатационные характеристики, поэтому гидроизоляционный слой между стеной и мауэрлатом необходим. Слой кирпича укрывается недорогими изолирующими материалами, — подойдут пергамин, толь, рубероид с минимальной битумной пропиткой без напыления, гидроизол, линокром.  Крепление бруса проводится сверху изоляции.

Способы крепления мауэрлата

Вариант крепления выбирается в зависимости от предполагаемой нагрузки на стены. Но даже без их расчёта можно уверенно заявить, что практически все способы подходят для строительства небольшого жилого частного дома.

Крепление к армопоясу

Создание армопояса по кирпичной стене с установленными в монолитном массиве анкерами для крепления мауэрлата, — идеальный вариант.

Устройство армопояса предполагает:

  • монтаж и демонтаж опалубки;
  • армирование;
  • заливка бетона;
  • установка анкеров.

После чего поверхность укрывается гидроизоляционным материалом, а сверху, на выступающие из бетона анкера насаживается деревянный мауэрлат. Весь процесс требует значительных трудозатрат, стоимость материала высокая, — для частного жилого дома этот вариант почти всегда неприемлем.

Кирпичная стена прочна сама по себе, поэтому армопояс не выполняет никаких иных функциональных задач, кроме основания для надёжного крепления мауэрлата.

Целесообразность возведения армопояса возникает лишь при строительстве высотных зданий большой площади.

Крепление на шпильки

Метод, похожий на установку анкеров в армопоясе, — закладка вертикальных шпилек с резьбой в кирпичную кладку:

  • Глубина заложения шпилек – не менее 3-х рядов кирпича.
  • Далее сверху монтируется гидроизоляция, которую шпильки просто протыкают.
  • Затем сверху укладывается брус мауэрлата с просверленными отверстиями под закладные детали.
  • Монтаж заканчивается плотным притягиванием мауэрлата к стене с помощью гаек с шайбами.

Количество закладных шпилек, – не менее общего числа стропильных ног. Устанавливаются закладные по центру расстояния между стропилами.

Крепление скобами

Крепление скобами требует заложения в кладку деревянных пробок. Они выпиливаются по размеру кирпича, располагаются в кладке на втором либо третьем ряду от верха. Лучший вариант размещения пробок, — под стропильными ногами, для дополнительной компенсации деформирующих нагрузок на стену.

Скоба из металла одним концом плотно загоняется в пробку, другим – в мауэрлат.

Деревянные детали обязательно пропитываются антисептиком.

Крепление проволокой

Недорогой, простой, традиционный метод крепления проволокой, — самый эффективный. Так раньше крепились верхние брёвна в избах к стропильной системе, причём вместо дорогой проволоки использовались просмолённые канаты из натуральных волокон. Сейчас ситуация с ценами несколько иная, — проволока считается недорогим материалом.

Крепление выполняется следующим образом:

  • в кладку на 3-7 ряда ниже верха заводится проволока;
  • минимальная толщина материала 6 мм, если используется более тонкая, – то скручивается вдвое, втрое;
  • длина закладываемого отрезка выбирается так, чтобы его свободные концы можно было скрутить, соединив стену и мауэрлат;
  • проволока должна быть прочной и достаточно пластичной для скручивания.

Дополнительная функция проволоки: возможность соединения с плитами перекрытия.

Практические рекомендации

Брус не стоит прикручивать сверху, — следует высверлить отверстия для продевания в них проволоки.

Перед выполнением этапа скрепления нужно убедиться в созревании кладочного раствора до достаточной прочности.

Места соприкосновения брусков с кирпичом обмазываются битумной мастикой.

Шпильки изготавливаются в форме буквы «Г», устанавливаются в кладку полочкой на кирпич.

Рекомендуемое заглубление шпилек в стену – 45 см, оптимальный диаметр изделий 10 – 14 мм.

Для точной разметки отверстий в мауэрлате для посадки на шпильки следует уложить брус сверху и простучать молотком до появления вмятин, которые обозначат места сверления отверстий в балке. Второй вариант применяется в случае, когда балка тяжёлая, — на шпильки укладывается лёгкая доска. Вся процедура выполняется аналогично, а доска применяется в качестве трафарета для сверления отверстий в брусе.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Крепление мауэрлата к кирпичной стене: способы, как правильно?

Крепление мауэрлата к кирпичной стене является обязательной процедурой. Конструкция кровли создает определенную нагрузку на стены строения.

Общий вес конструкции включает в себя массу материалов, из которых выполнена кровля, массу стропил и нагрузки, создаваемую осадками.

Чтобы распределить вес равномерно, важна установка мауэрлата. Эта конструкция исполняет роль переходного элемента, в котором вес боковой нагрузки компенсируется весом крыши.

Зачем нужен мауэрлат?

Мауэрлат — важная часть кровельной конструкции, она связывает несущие стены и стропила кровли. Нагрузка распределяется равномерно по верхнему уровню стен.

Для формирования мауэрлата используют деревянный брус. Его может заменить бревном, но предварительно придется очистить его от коры.

Чтобы изготовить этот элемент кровельной конструкции, рекомендуется взять хвойную древесину в форме бруса. Размеры могут быть следующие: 150 х 150 мм, 150 х 100 мм или 80 х 180 мм.

Если будут использоваться бревна, то их диаметр должен составлять 185 мм. Чтобы бревно плотно прилегало к стенам, с одной стороны следует его обрезать. Уровень влажности древесины не должен быть выше 20%.

Если при возведении стропильной системы будет использоваться брус, то он должен быть достаточно прочным, его сечение должно составлять 50 х 200 мм.

Проектируя стропильную систему, разрешается не учитывать конструкцию карнизного свеса.

Этот элемент можно собрать уже после того, как сбор стропильной системы будет завершен. Для формирования кровельного свеса понадобится дополнительная доска.

Установка мауэрлата на кирпичную стену является первым этапом устройства кровельного пространства.

Если мауэрлат не будет надежно соединен со стенами строения, то конструкция крыши будет неустойчивой.

Чтобы кирпичная кладка и система кровли была надежной, изнутри стен рекомендуется сделать выступ. Он предотвратит деформацию кровли в случае неравномерной нагрузки на крышу дома.

Подготовительные работы

Прежде чем крепить мауэрлат к стене, рекомендуется провести подготовительные мероприятия. Подготовка начинается еще в тот период, когда строятся стены здания.

Есть несколько вариантов завершения кладки:

  • мастер заканчивает укладывать кирпич на одном уровне. В результате все стены имеют горизонтальный обрез. В этом случае мауэрлат надо закреплять на внутренней стороне. После того как формирование конструкции завершено, надо залить верхний край керамзитобетоном или утеплить его специальным материалом;
  • мастер завершил кладку уступом — внешняя часть немного выше внутренней. Таким способом создается сопротивление распору, а для строения обеспечивается теплоизоляция. Данный способ рекомендуется применять при возведении жилого дома.

После того как кладка стен завершена, надо уложить слой гидроизоляции. Его крепят между материалами, различными по свойствам и характеристикам: деревом и кирпичом.

Для этого на верхний слой кирпича укладывают гидроизоляцию, а сверху крепят брус.

В качестве гидроизоляционого материала может выступать любой, представленный в строительных магазинах: гидроизол, рубероид, линокром.

Толь — материал, который в современном строительстве не используется. Он имеет самую низкую стоимость, но малоэффективен.

Специалисты рекомендуют выбирать современные материалы во время строительства жилого дома.

Как крепится мауэрлат на проволоку и на бруски?

Закрепить мауэрлат можно несколькими способами. Вариант крепления зависит от нагрузки, которая будет создаваться на стены строения и от материалов, которые есть у мастера.

Стоит помнить, что стены из кирпича отличаются высокой прочностью, поэтому смогут выдержать высокую нагрузку кровельной системы, даже если не устанавливать монолитный пояс.

Можно зафиксировать мауэрлат на проволоку. Такой способ подойдет, если дом имеет небольшие размеры.

Прежде чем начать работы, следует приобрести проволоку. Ее диаметр должен составлять 5-6 мм. «Катанку» необходимо закладывать за 4 — 6 рядов кладки кирпича до края стены.

Видео:

Специалисты рекомендуют перед укладкой сложить проволоку вдвое. Следует оставить свободные концы такой длины, чтобы их хватило для скрутки мауэрлата.

В брусе следует высверлить отверстия и продеть в них проволоку. Скрутку необходимо проводить ломом или монтировкой до того момента, пока брус не прикрепится к стене.

Прежде чем приступать к этому этапу, необходимо убедиться, что цементно-песчаный раствор кладки хорошо застыл. Соединительные узлы должны располагаться между стропами.

Можно устанавливать мауэрлат на деревянные пробки. Прежде чем начать работу, рекомендуется подготовить брусочки. Их размер должен быть такой же, как и у кирпичей.

Заготовки следует обработать антисептиком, чтобы во время эксплуатации строения они не подвергались гниению, плесени или порче насекомыми.

Во время кладки стен необходимо закладывать подготовленные бруски. Они должны занимать места вместо некоторых кирпичей.

Там, где деревянные заготовки соприкасаются с кирпичами, рекомендуется делать обмазку битумом.

Укладывать бруски следует с интервалом, соответствующим расстоянию между стропилами. Устройство мауэрлата проводится на скобы из металла.

Пробки могут укладываться за один ряд до края кладки. В этом случае они должны располагаться на внутренней стороне стены. Если бруски будут укладываться под мауэрлатом, то их размер должен быть чуть больше размеров кирпичей.

Если стены уже построены, а способ крепления мауэрлата был определен позже, то бруски можно уложить за мауэрлатом. В этом случае они должны располагаться ближе к наружному краю стены.

Видео:

Какие еще есть способы крепления мауэрлата?

Если брус будет испытывать очень высокие нагрузки, то его можно закрепить на шпильки. Их можно зафиксировать двумя способами: в монолитный пояс или в кладку.

Закладка шпилек в железобетонный монолитный пояс достаточно трудоемкая. Такой способ следует использовать только в случае, если на стропильную систему будет оказываться большая нагрузка.

Чаще всего для строительства домов применяется крепление шпилек в кладку. Перед началом работы следует подготовить элементы. Их форма должна напоминать букву «Г».

Диаметр зависит от того, какая нагрузка будет оказываться на конструкцию. Чаще всего выбирают шпильки сечением 10 — 14 мм.

Крепеж необходимо углубить в кладку на 450 мм. Загнутый конец следует обратить вниз и зацепить за кирпичи.

Сверху необходимо зафиксировать гидроизоляцию. Чтобы уложить ее, потребуется проколоть материал и надеть на шпильки.

Сверху укладывается мауэрлат. Чтобы понять, где делать отверстия для шпилек, надо слегка постучать молотком по древесине.

На поверхности бруса образуются небольшие вмятины — в этих местах надо просверлить отверстия. После того как брус сядет на шпильки, следует завинтить гайки.

Если строение будет испытывать еще большую нагрузку, то рекомендуется крепить мауэрлат анкерными болтами. Данный способ предусматривает наличие бетонного пояса.

Несмотря на большие затраты труда и денежных средств, подобный способ считается самым  стойким и надежным.

Анкеры должны закрепляться в процессе формирования армопояса. Резьбу рекомендуется обмотать строительным скотчем, чтобы она не загрязнилась во время бетонных работ.

Анкер, закрепленный в поясе, не следует шевелить до полного застывания бетона.

Видео:

Прежде чем укладывать мауэрлат, в нем необходимо просверлить отверстия. Делать это следует с помощью ровной доски, которую нужно приложить к болтам и провести разметку.

После этого доску следует приложить к мауэрлату и перенести отметки. По ним необходимо высверлить отверстия. Если все сделать аккуратно, то брус ляжет точно на анкеры. Сверху его прикручивают шайбами.

К укладке мауэрлата следует отнестись со всей ответственностью. Если в процессе работы будут допущены ошибки, то при урагане крышу оторвет от стены.

В этом случае на ремонт конструкции придется затратить гораздо больше сил, времени и денег, чем при строительстве кровли.

Крепление мауэрлата к кирпичной стене, газобетону, пеноблоку

Опорным элементом для стропильной системы крыши является мауэрлат. Размещается он по периметру внешних стен здания и представляет собой деревянный брус или бревно. Если используется бревно, то для его более плотного прилегания к поверхности стены делается обрезка с одной стороны. При создании металлической стропильной системы мауэрлат может быть сделан из швеллера или двутавра. Некоторые строители, пытаясь сэкономить, не используют мауэрлат или устанавливают его только под стропильные ноги. Этого делать нельзя, так как не будет обеспечена необходимая жёсткость и прочность конструкции.

Что такое мауэрлат

Крыша защищает дом от негативного воздействия внешних природных факторов, на неё действуют различные внешние нагрузки. Она должна выдерживать большие ветровые и снеговые воздействия, поэтому чтобы крыша не «поехала», её надо надёжно закрепить. Правильное устройство мауэрлата позволяет надёжно соединить между собой стены дома и крышу и таким образом обеспечить её надёжную и прочную фиксацию.

Такие слова, как стена, фундамент или цоколь, известны любому обывателю, но услышав слово «мауэрлат», объяснить, что это такое и для чего он нужен, сможет далеко не каждый человек. Мауэрлат — это элемент, который закреплён по периметру внешней стены здания, на него опирается вся стропильная система. Другими словами можно сказать, что мауэрлат для крыши — это то же самое, что фундамент для дома, и обойтись без него нельзя, иначе не получится прочно закрепить крышу.

Основные функции мауэрлата:

  • компенсация распирающего усилия, которое создают стропила;
  • надёжная фиксация крыши на стенах дома.

Когда на скатной крыше скапливается снег, вызванная им сила тяжести будет иметь составляющую, направленную вдоль ската и создающую распирающие нагрузки, которые надо компенсировать.

Снег, лежащий на наклонной крыше, создаёт нагрузку, направленную вдоль ската и оказывающую распирающее воздействие на стены здания

Распирающее усилие может быть очень большим, и если не соблюдена технология строительства крыши, то оно может вызвать частичное или полное разрушение стен. Чтобы этого не случилось, по периметру внешних стен дома устанавливается мауэрлат и таким образом создаётся прочная рама, на которую фиксируется стропильная система.

Хотя наличие ската и снижает парусность крыши, всё равно она остаётся достаточно высокой. Мауэрлат также позволяет компенсировать отрывающие усилия, которые возникают при сильных порывах ветра.

Из каких материалов можно изготовить мауэрлат

В домах из бутового камня, кирпича, самана и газобетона мауэрлат является отдельной конструкцией, которая надёжно фиксируется по периметру наружных стен. В деревянном доме его роль играет последний венец, который прочно скрепляется с предыдущими брёвнами. Лучше, чтобы подстропильная балка была на всю длину стены, а если требуется стыковка брёвен, то делать это надо так, чтобы обеспечить надёжное и крепкое соединение.

Сделать мауэрлат можно из того же материала, который применялся для создания стропильной системы. Для этих целей можно использовать следующие изделия.

  1. Деревянный брус или бревно. Сечение бруса зависит от веса кровли — применяются типоразмеры 100х100, 100х150, 150х150 и 80х180 мм. При выборе материала надо смотреть на его качество. Если есть сучки, то их размер не должен превышать 2/3 толщины бруса, иначе в этих местах под действием нагрузок брус начнёт трескаться. Если используется бревно, то его диаметр должен быть не менее 180 мм, с него снимают кору, а нижний край подпиливают, чтобы обеспечить плотное прилегание к поверхности стены.

    Чаще всего в качестве мауэрлата используется деревянный брус

  2. Скреплённые доски. Этот вариант подходит в том случае, когда создаётся лёгкий каркасный дом и нагрузки на крышу будут небольшими. Достаточно взять доски сечением 50х150 мм и уложить их в два слоя.
  3. Металлические элементы. Бывают ситуации, когда создаётся металлическая стропильная система. В этом случае подстропильная балка может быть выполнена из швеллера, который представляется собой профиль П-образного сечения, или двутавр Н-образного сечения. В зависимости от нагрузки на крышу обычно берут профили марки от № 10 до № 14.

    Если стропильная система сооружается из металла, мауэрлат делают из швеллера или двутавра

Как правильно рассчитать размеры подстропильных балок

Так как мауэрлат служит опорой для крыши, важно правильно выполнить его расчёт.

Размеры подстропильной балки будут зависеть от:

  • периметра внешних стен дома;
  • конструкции крыши;
  • погодных условий в регионе, где проводится строительство;
  • предназначения чердачного или мансардного помещения.

Основным показателем для расчёта мауэрлата является тип крыши здания — она может быть одно-, двух-, трёх-, четырехскатной, плоской шатровой, сферической и т. д.

Есть общие правила, которых надо придерживаться, выполняя расчёт мауэрлата для любого типа крыши.

  1. Минимальное сечение бруса, который можно использовать для подстропильной балки, составляет 100х100 мм.
  2. Для определения длины мауэрлата необходимо измерить периметр внешних стен дома.

    Для расчета длины мауэрлата надо измерить периметр внешних стен дома

  3. Для определения массы балок используется формула m = r ∙ V, где m — масса мауэрлата, r — плотность дерева, V — объем подстропильной балки.
  4. Вычисление объёма материала производится по формуле V = S ∙ L, где S — сечение, L — длина бруса.
  5. Независимо от размеров мауэрлата располагать его надо на расстоянии не менее, чем 5 см от внешнего края стены.
  6. Подстропильные балки укладываются по всему периметру внешних стен дома, при этом их ширина не должна быть менее 1/3 толщины стен. Слишком большая балка создаёт дополнительную нагрузку на стены, а маленькая — не обеспечивает необходимую надёжность и прочность.
  7. Желательно, чтобы длина балки соответствовала длине стены. Если это невозможно, то надо укладывать два максимально равных по длине бруса и соединять их между собой в полдерева.

    На конце каждого бруса вырезаются пазы в половину толщины, после чего балки накладываются и соединяются гвоздями или болтами

Практика показывает, что для большинства случаев подходят стандартные значения основных параметров мауэрлата, указанные в таблице.

Таблица: стандартные параметры мауэрлата
ПараметрЗначение
Ширинане менее 100 мм
Оптимальное сечение100х150 мм
Материалбрус из лиственницы, обработанный антисептиком
Масса и объёмрассчитываются по указанным формулам
Расположение бруса от края стеныне ближе 5 см
Расстояние между брусьямиодинаковое по всей длине

Как правильно установить мауэрлат

Монтаж мауэрлата выполняется достаточно просто, поэтому с такой работой под силу справиться любому домашнему умельцу. Учтите, что этот элемент для крыши является основанием крыши, поэтому к его монтажу надо отнестись очень ответственно.

Перед тем как приступить к монтажу, надо определиться со способом крепления бруса к стене, для чего выбирают один из следующих вариантов.

  1. При помощи проволоки. Это простой и доступный способ, фиксация выполняется при помощи стальной проволоки сечением 4–6 мм. Чтобы обеспечить необходимую прочность, её скручивают в несколько раз и закладывают в стену на 5–6 рядов ниже расположения мауэрлата. Кладка должна высохнуть, после чего брусья надёжно фиксируют проволочным жгутом. Учтите, что длины проволоки должно хватить, чтобы обвить брус, хорошо затянуть и закрепить концы. Проволока должна вмуровываться напротив каждой стропильной ноги, обычно это делают с шагом 60–70 см.

    Для крепления мауэрлата используется проволока сечением 4–6 мм, скрученная в несколько раз

  2. На строительные шпильки. Этот способ используется при небольших нагрузках на крышу. Применяются строительные шпильки Г-образной формы, которые надёжно вмуровываются в кирпичную кладку на глубину 450 мм. Над балкой концы шпилек должны выступать не менее, чем на 3 см. Для более надёжной фиксации крепёжного элемента можно сделать бетонную подушку, но во время её заливки надо быть аккуратным, чтобы не загрязнить резьбу. Чтобы определить место для прохода шпилек на брусе, надо приставить его сверху и слегка ударить. На дереве останутся отметки, по которым делают отверстия.

    Шпильки привязывают к арматурному каркасу до заливки бетона с тем расчётом, чтобы их концы выступали над брусом не менее, чем на 3 см

  3. На анкерные болты. Этот способ используется в том случае, когда монтаж мауэрлата выполняется на армопояс. Во время создания армопояса в него вставляют анкеры, после чего на них фиксируется подстропильная балка. Брус надевают на болты и фиксируют гайкой через шайбу, после чего закручивают контргайку. Так как стоимость анкерных болтов довольно высока, вместо них в армопояс иногда забивают арматуру на глубину 200–250 мм, после чего край загибают.

    Для надежной фиксации мауэрлата достаточно анкерных болтов диаметром 12–14 мм

В каждом конкретном случае владелец сам принимает решение о выборе того или иного способа фиксации мауэрлата.

В зависимости от выбранного способа монтажа последовательность выполнения работ будет немного отличаться, но в любом случае в основе лежит ряд стандартных действий.

  1. Место, на которое будет устанавливаться брус, очищается от грязи и мусора.
  2. Для защиты древесины от гниения между мауэрлатом и стеной укладывается слой гидроизоляции, для чего используется полиэтиленовая плёнка или рубероид.
  3. Для установки шпилек, анкеров или проволоки в балке делаются соответствующие отверстия.
  4. Выполняется фиксация проволоки, шпилек или анкеров в стене или в армопоясе. Всё зависит от выбранного способа монтажа — как это правильно сделать, мы уже рассматривали выше.
  5. После надёжной фиксации шпилек или анкеров на них через проделанные отверстия насаживается брус.

    Для того чтобы надеть брус на шпильки, его надо чётко зафиксировать в рабочем положении и ударить молотком или топором по верхней стороне, тогда снизу останутся метки, в которых нужно просверлить отверстия необходимого диаметра

  6. Выполняется фиксация мауэрлата. В случае со шпильками или анкерами сверху затягивается гайка с шайбой, а проволока просто хорошо скручивается и загибается в сторону.

    После укладки бруса его фиксируют при помощи гаек, закручиваемых через широкие шайбы

Видео: установка мауэрлата на шпильки

Крепление мауэрлата к различным видам стен

В зависимости от того, из какого материала сделаны стены дома, способ крепления мауэрлата будет отличаться.

Деревянные стены

Если дом сделан из клеёного или оцилиндрованного бруса, то роль мауэрлата выполняет самый верхний венец, который крепится так же, как и остальные элементы стены. При желании основание для монтажа стропильной системы можно сделать из прочной деревянной балки, которая фиксируется на стене при помощи анкерного крепления, перед этим поверхность стены надо выровнять.

Кирпичные стены

На кирпичных стенах балка монтируется ближе к внутреннему их краю, снаружи рекомендуется сделать небольшой выступ, который защитит мауэрлат от негативного воздействия внешних факторов.

Фиксация подстропильной балки на кирпичной стене может быть выполнена:

  • проволокой, которая вмуровывается в стену, её должно хватить, чтобы надёжно обвязать брус;
  • анкерными болтами — в стене делают отверстия, в которые забивают специальные болты;
  • путём закладки в стену деревянных пробок, в этом случае балка фиксируется при помощи металлических скоб;

    Пробка закладывается в стену, после чего балка фиксируется при помощи скоб

  • забиванием в стену арматуры, для чего она сгибается в виде буквы «Г», короткий край длиной не менее 250 мм закладывается на глубину 3–5 рядов, верхний край располагается вертикально, а на него надевается брус.

Стены из газобетона или другого ячеистого материала

Так как газобетон имеет не очень высокую прочность, для надёжной фиксации подстропильной балки надо обязательно делать армопояс.

  1. Над торцевой поверхностью стены делают опалубку.

    Опалубка для армопояса может быть сделана из досок или фанеры

  2. В опалубку укладывают арматуру и устанавливают шпильки. Для надёжной фиксации их лучше привязать к каркасу проволокой, а для защиты резьбы рабочую часть следует обмотать малярным скотчем.

    Шпильки нужно устанавливать строго вертикально и надёжно фиксировать к арматурному каркасу

  3. В опалубку заливают бетон.

    После создания опалубки и укладки арматуры внутрь заливается бетон

  4. После застывания армопояса снимают опалубку.
  5. Устанавливают и закрепляют мауэрлат. Через 2–3 дня гайки надо подтянуть, после чего окончательно зафиксировать их положение при помощи контргаек.

Для укрепления рамы мауэрлата на углах необходимо дополнительно использовать скобы или пластины, чтобы надёжно закрепить брус.

Для фиксации бруса в армопоясе можно использовать обычные или клиновые анкеры, а также специальные дюбели, но стоимость таких элементов довольно высока. Менее затратным является химический метод монтажа. Анкер крепится в газобетоне при помощи специального клеящего состава и обеспечивает надёжную фиксацию мауэрлата.

При помощи химических анкеров обеспечивается надёжное крепление мауэрлата на стене из газобетона

При использовании механической фиксации возникает усилие распирания, которое не очень желательно для пористых материалов. Применение химических анкеров не имеет такого недостатка, они обеспечивают более прочное крепление.

Если установлен химический анкер, проводить с ним сварочные работы не рекомендуется, так как во время нагревания клей может разрушиться, и фиксация ослабнет.

Видео: монтаж мауэрлата на армопояс

Утепление и гидроизоляция мауэрлата

Чтобы не допустить повреждения мауэрлата грибком и плесенью, а также проникновения в подкровельное пространство холода, необходимо правильно провести гидроизоляцию и утепление этого элемента крыши.

Класть бревна на голые стены нельзя. Это касается не только мауэрлата, но и стропил, если они соприкасаются со стеной или армопоясом. Для гидроизоляции используется рубероид, который лучше сложить в два слоя. Можно использовать и другие гидроизоляционные материалы, например, полиэтиленовую плёнку, но именно два слоя рубероида обеспечивают наиболее надёжную защиту дерева от проникновения в него влаги. У этого материала довольно длительный срок службы и невысокая стоимость.

Для качественной гидроизоляции рубероид лучше укладывать в два слоя

Гидроизоляционный материал надо располагать так, чтобы верхний слой не давал возможности влаге попасть в мауэрлат, а через нижний слой мог свободно выходить пар.

Специалисты утверждают, что около 12–15% всего тепла из дома уходит через крышу, если во время монтажа мауэрлата правильно не выполнили утепление. В качестве теплоизоляционных материалов для этого элемента могут использоваться:

  • древесные опилки — для отпугивания грызунов их надо смешивать с известью;
  • керамзит;
  • эковата;
  • пенопласт;
  • монтажная пена.

Оптимальным считается такой вариант утепления, когда снаружи используется эковата, так как она позволяет дереву «дышать», а внутри — монтажная пена. Такое решение будет надёжно защищать мауэрлат от холода и обеспечивать высокие теплоизоляционные характеристики на протяжении 40 и более лет.

С наружной стороны мауэрлат обычно утепляют эковатой или плитными минеральными материалами, а изнутри прокладывают слой монтажной пены

Видео: утепление мауэрлата

Чтобы понять значение мауэрлата, надо учитывать, что этот элемент для крыши является тем же, чем фундамент для дома. На крышу здания постоянно действуют разные нагрузки -— ветровые, снеговые, вес кровельного пирога. Чтобы их компенсировать, надо правильно и надёжно закрепить подстропильные балки. Для крепления мауэрлата в зависимости от материала стен могут использоваться разные способы монтажа, в каждом случае их нужно выбирать индивидуально. Если во время выполнения монтажных работ вы будете придерживаться разработанных правил и рекомендаций специалистов, то сможете качественно всё сделать своими руками.

Оцените статью:

[Голосов: Среднее: ]

Крепление мауэрлата к кирпичной стене: инструкция

При наличии навыков в различных ремеслах не требуется вызов узкоспециализированных сотрудников, например, строителей. Бывалые люди сами с легкостью устраняют все неполадки, связанные с созданием дома или его ремонтом.

Существует множество мелких особенностей, о которых знают не все, но необходимость в них от этого не уменьшается. К ним относится и мауэрлат, являющийся частью системы кровли и помогающий сохранять своеобразное равновесие в конструкции стропил. Размеры могут быть разными, зависит от того, необходимость в каких появилась. Материал, из которого изготавливают, – дерево. Особенностью этого элемента при его непосредственном креплении стало обязательное оставление отступа определенных размеров. Ниже обычно пустое место, которое, как правило, закладывают рубероидом для профилактики разрушения материала вследствие неблагоприятных погодных условий.

Читайте также: Что такое мауэрлат

Как же производится крепление мауэрлата к кирпичной стене? Данным вопросом задаются как профессионалы, так новички в строительном деле. Вариантов может быть несколько:

Стальная проволока

Самый простой вид крепления. Для его использования необходимо выполнить несколько действий:

  1. Закручивание проволоки несколько раз подряд.
  2. Далее проволока подлежит укладыванию между кирпичами в нужном месте и заделыванию цементным раствором. Кстати, свободное место в этом случае равняется около пяти рядов кирпича.
  3. После окончательной фиксации проволока должна оказаться между брусьями. Вот окончательный вариант и оформлен.

Строительные шпильки

Это детали, выполненные в форме буквы Г, сделанные из металла и предназначенные для крепления мауэрлата на кровельное покрытие. Закрепляют шпильки с помощью бетона, но здесь существует одно препятствие. При заливке бетоном нельзя задеть резьбовой элемент этих деталей. После застывания к образовавшейся конструкции прикладывают мауэрлат и стучат по нему специальным молотком. Вследствие этого на нем отмечаются места, где необходимо сделать отверстия. При наличии гидроизоляционного покрытия придется делать поправки.

Анкеры

Эффективность этого метода подтверждена многими специалистами, но браться за использование его самостоятельно, без опыта, не рекомендуется, так как он сложен в исполнении. Помимо функции крепления, данный способ имеет другие положительные последствия. К ним можно отнести упрочнение и выравнивание верхней части стен.

При начале заливки бетона в форму в ней закрепляют болты, причем не вразброс по собственному желанию. Перед этим на обычной доске обозначают места, на которых болты будут находиться, иначе ничего не получится. После прикладывают эту доску к нужному участку бруса и проделывают отверстия, на которые и насаживают мауэрлат. Этот способ более дорогой, чем все предыдущие.

Деревянные пробки

В данном случае будет необходима изоляция, которая должна быть проложена между кладкой и деревом. Для этой цели вполне подойдет рубероид или другие материалы, выбор всегда индивидуален. Рабочую поверхность необходимо предварительно полностью очистить для продления срока службы эксплуатации. Деревянные пробки должны быть размером с кирпич. Брусья крепят обычно металлическими скобками.

Читайте также: Как сделать крышу для беседки

Значение мауэрлата при строительстве крыши трудно преувеличить. Он распределяет нагрузки, выправляет горизонтальное положение верхней части стены дома. По сути, это крепление, приспосабливаемое на стену. Более предпочтительным является использование древесины лиственных пород.

Крепление должно максимально прочно присоединяться к стене. Данное обстоятельство является гарантом качества строительных работ. Если крепление к кирпичной стене может производиться несколькими способами, то, к примеру, крепление к газобетонным блокам возможно только с помощью самого сложного и дорогостоящего.

Но во всех случаях подготовка будет одинакова. В нее входят следующие пункты:

  1. Определение способа крепления.
  2. Подготовка места, на котором будут происходить работы.
  3. Обеспечение подходящей изоляции.
  4. Очищение антисептиками поверхности для более плотного прилегания.
  5. Подготовка всех необходимых инструментов.
  6. Прорезывание отверстий на проверенных и вычисленных местах.

После начинаются уже основные работы, порядок и действия которых зависят от выбранного крепления.

Читайте также: Самостоятельный монтаж вальмовой крыши

Как первоначальные, так и вторичные работы, можно провести самому, если имеется уверенность в своих силах, или доверить профессионалу. В любом случае при следовании инструкции и понимании всех тонкостей процесса результат вас порадует, а затраты оправдают себя. Экономить не рекомендуется, ведь эффективность проведенных работ в большей мере зависит от качества приобретенных материалов. Так что руководствуйтесь своими умениями и интуицией, и при проведении всех работ у вас не возникнет каких-либо проблем.

Крепление мауэрлата к кирпичной стене: способы установки стропил

Кровля – один из важнейших элементов здания. Недаром жилище человека часто называют крышей над головой. Кроме того, что она сама создает значительное давление на стены, именно на нее обрушиваются дожди и снега, пытается унести ветер. Чтобы она не «поехала», строится мауэрлат. Применение этого испытанного строительного приема делает крышу прочной и распределяет равномерно нагрузку от нее на здание.

Мауэрлат можно сравнить с фундаментом дома, только он – элемент крыши, объединяющий ее устройство в единую конструкцию. Если дом построен из дерева, мауэрлатом служит последний венец, который укрепляется специальным образом. А вот крепление мауэрлата к кирпичной стене – отдельное умение и искусство.

Функции

Мауэрлат – это опора стропильной системы крыши. На него возложено две задачи:

1. Компенсация распирающего усилия стропил, распределение нагрузки от кровли на всю площадь верхней части стены.

Из-за снегов и дождей в России строятся остроконечные крыши. Скат крыши ослабляет тяжесть, например, от подтаявшего снега, изменяется и направление силы, действующей на него. Она уже будет направлена не вертикально, а наружу, в сторону. Эта сила называется распирающим усилием. Она может быть настолько значительной, что если стропила закреплены на стене, разрушит кладку. Это касается стен из кирпича, бетонных панелей, газобетонных блоков, бутового камня, самана, то есть материалов дискретных.

Схема крепления мауэрлата

Нельзя забывать и о весе самой крыши. Он не мал, кроме того, может быть увеличен мансардой. Для нее потребуется утепление, покрытие для стен. На крыше могут быть установлены солнечные батареи, водонагреватели, антенны. Все это увеличивает ее вес. Правда, у кирпичной кладки высокая вертикальная прочность, она более чувствительна к боковым нагрузкам.

Установка мауэрлата – решение всех этих проблем.

2. Удержание крыши.

Мауэрлат укладывается по верхнему краю стены, по всему ее периметру. Скат кровли значительно уменьшает парусность крыши, но не уничтожает ее совсем. Поэтому очень важное условие к устройству мауэрлата – прочность. Он должен быть закреплен на стене так, чтобы противостоять отрывающему усилию.

Если фронтоны крыши выполнены из кирпича вместе со стенами, разгружается общий вес крыши и нагрузки от нее на строение. В этом случае мауэрлат устанавливают только на боковых стенах и закрепляют в отверстиях внутри фронтонов.

Материал

Мауэрлат строят из материала, который используется для всей стропильной системы. Чаще всего это дерево, но не обязательно. Возможно железо, например, швеллер.

Если древесина, предпочтение отдается хвойным породам. Дерево обрабатывают антисептиком. Это спасает от влаги и насекомых и продлевает эксплуатацию на годы.

В идеале подстропильная балка должна быть сплошной. В крайнем случае – очень крепко соединенной. При этом длина каждой части должна быть максимально большой. Например, длина стены восемь метров. Имеем брусья по шесть метров длины. Будет ошибкой делать балку шесть и два метра. Правильно – соединить две балки по четыре метра.

Используется брус сечением 150 или 200 миллиметров. Он должен составлять примерно треть ширины капитальной стены. Крепость его вполне достаточна. Если взять более толстый, получится лишняя нагрузка на стены, кроме того, его будет сложно поднять для установки.

Есть способ изготовления мауэрлата из досок.

Крепление

Способы крепления мауэрлата являются основным моментом при его установке. Он создает связь со стенами здания, надежно удерживает кровлю, но при этом должен позволять некоторую подвижность стропильной системе. Это надо для равномерного распределения деформирующих факторов.

Прежде всего, балку защищают от влаги. Для этого ее оборачивают рубероидом, который закрепляется строительным степлером. Это предотвратит гниение древесины от конденсата, который образуется из-за разницы в температуре между стеной и деревом.

Укладывают балку по внутреннему краю стены или по осевой линии, так ее легче закрепить. Она не должна опираться и создавать усилий на внешний край. Там, где соединяются продольная и поперечная балки, делают запил, сверлят отверстие и забивают шкант. Угол дополнительно закрепляют скобой.

Чтобы закрепить мауэрлат к стене кирпичного дома как можно надежней, все крепежные элементы размещают в толще кладки.

Скобы

Часто используются скобы. Их легко укрепить. Для скоб в кладке под ними устанавливаются отпилки брусьев, величиной с кирпич. Чтобы этот вкладыш не лопнул, скоба забивается в торец. Бруски устанавливают во втором или третьем ряду от верха в местах, где будут находиться стропильные ноги.

Крепление мауэрлата скобами

Шпильки

В верхние ряды кладки закладывают вертикальные шпильки с резьбой. Их должно быть не меньше, чем стропильных ног. На брусе надо разметить и высверлить отверстия для этих шпилек. Брус закрепляется гайками. Этот способ более надежный, чем со скобами, но и более трудоемкий.

Шпильки под мауэрлат

Проволока

Здесь возможны варианты. Концы проволоки закрепляются внутри кладки. После этого свободными концами соединяются все компоненты – опорный брус и стропильные доски. Проволока должна обеспечивать крепость соединений, то есть быть достаточно толстой и прочной. Проволокой можно прикрепить элементы не только к стенам, но и к перекрытию.

Крепление мауэрлата к стене (скрутка из проволоки)

Армопояс

Идеальным вариантом мог бы быть железобетонный армированный пояс, выполненный по верхнему периметру. Но делают его только для высотных строений с большой площадью. Для установки нужна опалубка, в нее закладывается арматурная конструкция и заливается бетоном высокого качества. Перед заливкой к арматуре привариваются шпильки для крепления бруса. Это самая надежная и прочная конструкция. Она очень дорогая и в смысле использования материала, и затраты труда.

Армопояс для мауэрлата

Другие способы

Крепеж крыши к кирпичу возможен и другими способами.

Иногда мауэрлат делают из трех досок шириной 150 миллиметров и толщиной 50. Первую крепят при помощи анкерного винта. Две другие прибиваются сверху длинными гвоздями (150 миллиметров). Этот способ удобен тем, что отдельные доски легче поднять наверх. Анкерный болт устанавливается в готовую кладку, если при строительстве не был установлен крепеж.

Можно для мауэрлата использовать металлический профиль. Это породит другие технологии монтажа и крепления. Возможны комбинированные методы.

Когда мауэрлат установлен и закреплен, можно переходить к креплению стропил к кирпичной стене.

Инструменты

Для работы по установке мауэрлата потребуются следующие инструменты и материалы:

  • Уровень;
  • Разводной ключ;
  • Дрель;
  • Молоток;
  • Гвозди и болты;
  • Рубероид для изоляции;
  • Брус.

И так далее в зависимости от выбранного варианта.

Утепление

Если упустить маленький нюанс и не утеплить район мауэрлата, можно потерять в доме 12% тепла. При возможности иметь 20 градусов придется довольствоваться 17,6. В качестве утеплителя применяются:

  • Опилки;
  • Пенопласт;
  • Эковата;
  • Керамзит;
  • Монтажная пена.

Специалисты считают идеальным утепление эковатой снаружи и запенить внутри. Такой утеплитель служит 40 лет.

Стропила – это скелет крыши. Ее красота и надежность зависит от них. А для них основным этапом является хорошее устройство мауэрлата.

Крепление мауэрлата к кирпичной стене без армопояса, способы крепления к керамзитоблокам и другим материалам



Крепление мауэрлата к кирпичной стене без армопояса

Существует 2 типа крепления мауэрлата:
1й принимает на себя распорные нагрузки, при это Вам необходимо делать армопояс. Как делается данная конструкция, Вы можете посмотреть в предыдущей инструкции.
2й не принимает на себя распорные нагрузки, при этом крепление мауэрлата делаем к кирпичной стене, к керамзитоблокам блокам и так далее, то есть почти к любому материалу. Именно как делается данный способ мы, и объясним в данной статье, а также в верху Вы можете посмотреть наглядно, как выглядит данный узел.



Важно знать:

Крепление мауэрлата к кирпичной стене без армопояса или к любому другому материалу можно делать только при 2х условиях:
1. На мауэрлат не должны передаваться распорные нагрузки. Чтобы они не предавались, делаются определенные крепления стропила к коньку и к мауэрлату, как они делаются, смотрите предыдущею инструкцию. Если Вы сделаете не правильные узлы, то будут очень плохие последствия.
2. Как правило нераспорную кровлю делают если она до 150м2 и нет сильных ветровых нагрузок.
Если выше перечисленные 2 пункта соблюдены, то переходим к инструкции крепления.



Инструкция: Крепления мауэрлата к кирпичной стене без армопояса

При данном методе мауэрлат не требует жесткого закрепления к стене, он более дешев в изготовление и прост. Крепление мауэрлата делается без армопояса к кирпичной стене, керамзитоблокам и другим материалам. Способов крепления много, такие как с помощью скоб, анкеров, проволочных скруток и так далее.
Приведем популярный пример крепления к кирпичной стене:
1 – Изготовите деревянные пробки размером с кирпич и обработайте их битумным праймером.
2 – Установите деревянные пробки с внутренней части стены на расстояние друг от друга от 500мм-700мм.
3 – Уложите гидроизоляцию (между стеной и мауэрлатом)
4 – Устанавливать мауэрлат необходимо ближе к внутренней стене.
5 – закрепляем мауэрлат с помощью скоб (одна сторона крепится в мауэрлат, а другая в пробку).
Закрепляем с помощью скоб
6 – С краю стены желательно сделать небольшой выступ.
Более подробно вы можете посмотреть выше в 3D модели.



Подведем итог:

В крепление мауэрлата к кирпичной стене без армопояса нет нечего сложного, но не забывайте, что на нее не должны передаваться распорные нагрузки, а это достигается правильной сборки узлов крепления стропила к мауэрлату и к коньку (смотрите в предыдущее инструкции).
У данного способа есть существенные ограничения и недостатки: кровля должна быть до 150м2, а также при этом вся конструкция будет статически не устойчива и очень слаба к ветровым нагрузкам. У нее есть также и преимущества: она более легка в изготовление, а также на порядок дешевле, чем кровля, которая будет передавать распорные нагрузки.



Крепление мауэрлата к кирпичной стене Строим сами

Крепление мауэрлата к кирпичной стене: начальным этапом устройства стропильной системы является крепление мауэрлата к кирпичной стене. Он помогает в перераспределении нагрузки со стропил кровли на стены строительного объекта.

Существуют различные способы крепления мауэрлата. Рассмотрим каждый из них.

– В кирпичную стену вмуровывают деревянный брус. При этом до окончания стены оставляют 2-3 ряда кладки. Металлическими скобами крепят к брусу мауэрлат. Данный способ крепления предусматривает создание в кирпичных стенах специальных ниш.

– В стену из кирпича вмуровывают резьбовые шпильки диаметром 12-14 миллиметров. От верхушки стены отступают 3 ряда кладки. От стены до шпилек соблюдают расстояние, равное 1,5-2 метрам. В мауэрлате проделывают отверстия, через которые крепят его к кирпичной стене. Затем брусья мауэрлата притягивают к стене, используя гайки и шайбы. Шпильки разрешается заменить металлической арматурой, к которой привариваются гайки.

– Способ крепления мауэрлата проволокой из стали довольно прост. За 4 ряда до окончания кирпичной кладки располагают середины кусков стальной проволоки. При этом соблюдают между ними шаг 60-70 сантиметров. Концы большей длины поднимают вверх. Если не планируется штукатурить здание, наружную часть проволоки погружают в раствор. После его застывания концы проволоки скручивают поверх бруса, прикладывая плотно к кирпичной стене.

– Сооружают конструкцию мауэрлата, которая будет иметь вид жесткой рамы из брусьев. Эти брусья сращивают при помощи замка, а также гвоздей или болтов. Раму подвешивают к стене с помощью деревянных антисептированных пробок. Их размеры и размеры кирпича должны совпадать. Данный способ крепления мауэрлата к кирпичной стене подходит для садовых домиков с небольшой площадью.

Согласно техническим требованиям, мауэрлат следует крепить каждые 1,5-2 метра. Если возникнет необходимость, это можно делать чаще. Если правильно произвести монтаж мауэрлата, можно быть уверенным в надежности и долговечности стропильной системы.

Для стен, выполненных легкой кирпичной кладкой, применяют непрерывный мауэрлат. На этапе монтажа мауэрлата выполняют гидроизоляцию конструкции. Для этой цели используют рубероид.

Таким образом, мауэрлат – важная деталь в конструкции сооружения. Поэтому не стоит пренебрегать ее устройством.

Крепление стропильной ноги к газобетону. Крепим Маурилалат к топливобетонной стене, все пути

Вопрос, как крепить мауэрлат к газобетону без Армопоя, достаточно редко, потому что такое соединение в строительстве — скорее нонсенс. Чтобы понять это, нужно разобраться, зачем нужен Армопояс, и что представляет собой Маурилалат и его назначение.

Газобетон есть?

Но в первую очередь отметим, что строительство домов из газобетона на пике популярности, и спрос на этот стройматериал растет.Так что многие сталкиваются с ним, когда едят в собственном доме. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно его нагружать, особенно точечную.

Что касается самого мауэрлата, то это конструкция, которая размещается на верхних поверхностях стен. Фактически он выполняет функции ленточного фундамента, распределяя равномерную нагрузку с крыши на стены дома. Изготавливается в основном из деревянного бруса минимальным сечением 100х100 мм. Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об Армопоясе. Его основная задача — это гора мауэрлата.И если в конструкции дома нет, то есть определенные проблемы, связанные именно с застежкой Mauerlat Brous. Есть несколько способов крепления. Их хорошо используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить Маурилалат к газобетону, ознакомился. Осталось разобраться со способами и понять одну важную идею.И мысль в том, что предлагаемый крепеж нужно брать с большим количеством оговорок. Потому что установка Мауролалата на блоки из газобетона без заливки с армирующим поясом — мероприятие достаточно сомнительное.

И сколько бы вы не искали технологий, все они окажутся как минимум доступными. И при каждом варианте есть огромное количество противопоказаний. И хотя есть много информации о некоторых порталах, которые кладут Маурилалат на газобетон и уплотняют его, все в один голос уверяет, что есть определенные критерии, которые необходимо учитывать.

Например:

  • можно использовать этот метод (без армопоя), если построена конструкция небольших размеров; №
  • , если крыша простой конструкции, покрытая легкими кровельными материалами;
  • , если в конструкции стропильной системы используются подвесные стропила, которые натягиваются надежными стяжками между собой;
  • , если втулки установлены, ведущие вдоль оси укладки конька.

Кстати, последний вариант лучше всего подходит для данной ситуации.Поскольку часть нагрузки от крыши будет ложиться на опору под коньком, это снизит нагрузку на стены. И все же перед тем, как устанавливать мауэрлат на газобетон, необходимо хорошо подумать, а стоит ли проводить этот процесс без заливки Армопояса.

Вариант № 1

Крепление мауэрлата к газобетону без армопояша лучше всего проводить с помощью стальной проволоки диаметром 4-5 мм, которую скручивают в 2-4 слоя. Этот метод часто используется при укладке бруса Мауэрлант на кирпичную кладку.Как проходит этот процесс. Есть несколько жестких требований:

  • в кладку из газобетонных камней в третьем или четвертом ряду до конца кладки нужно уложить проволоку, то есть поверх проволоки уложить 3-4 ряда блоков; №
  • Длина скрутки должна быть такой, чтобы с двух сторон она заходила на лестничный мауэрлат, он его перегибал и закручивал, создавая крепление;
  • Шаг укладки проволочной скрутки равен шагу монтажа стропильных ног.

Пример крепления мауэрлата Брус на проволоку

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо полить стены для гидроизоляции. Самый простой способ — разложить каучукоид в два слоя. После этого брус укладывается в штабель. Он должен быть выровнен либо на внешней поверхности стены, либо на внутренней. Определяется горизонталь. После этого проволочные оплетки затягиваются с монтажом. Главное, чтобы стяжка была прочной и плотной.


Пример правильно протянутой проволочной оплетки с креплением

Вроде как решение проблемы. Но поговорим толково. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом нарезаются блоки, когда их нужно подогнать под требуемые размеры.

То есть такой вариант при кажущейся правильности использования вызывает большие сомнения. И чем сильнее мауэрлат затянет проволоку, тем быстрее он будет резать блоки.

Вариант №2.

Установка мауэрлата брю без армопояса с помощью анкеров и дюбелей. Для крепления здесь предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид У них такой:

Как происходит этот процесс:

  1. На стены после гидроизоляции их верхних торцов укладывают маурилалат.
  2. Через каждые 1-1,2 м в нем, а также одновременно в топливных блоках, проделываются отверстия сверлом и сверлом, диаметр которых подбирается под диаметр дюбеля для анкера.
  3. Петушиные дюбели.
  4. Вкручивают анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, сам метод можно считать надежным. Если это касалось армирующего пояса из бетонного раствора, сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинномерного анкера нет уверенности, что крепление такого типа выдержит серьезные нагрузки, исходящие от конструкции кровли. Одно дело закрепить на газобетонной полке, шкафу или телевизоре, другое дело, когда нагрузка с кровли составляет не одна тонна различных материалов.

Вариант №3.

Крепление Мауэрлат К. стена из газобетона С переливами. В нем используется шпилька диаметром не менее 12 мм. Укладывается стенами при кладке блоков ниже последнего ряда на 2-3 блока. Получается, что стенки шпилек будут зацеплены за стенку с двух сторон. Поэтому его длина выбирается в ширину стены из газобетона.

В этом случае мауэрлат на газобетон укладывают так же, как и в предыдущих случаях. Но крепление производится методом скрутки проволоки. На концах стальных «косичек» делают петли, которые надевают на концы шпильки. Т.е.:

  • сначала надеть одну петлю, например, на внешний конец застежки;
  • затягивается гайкой М12 с уложенной под нее широкой шайбой;
  • витая проволока
  • проедает стену соответственно и маурилалат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • требуется крепление, которое выполняется закручиванием скрутки по бруску мауэрлата, то есть притягивается последняя к стене.

Надо отдать должное такому способу крепления Maurolat к стене, построенной из газоблоков. По многим позициям он надежнее. Во-первых, проволока не контактирует с обедненным материалом. Таким образом, нет никакой нагрузки от ее скручивания, которая могла бы ее разрезать. Во-вторых, шпилька укладывается, не нарушая целостности блоков, что очень важно для топливобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4.

Сегодня необходимо говорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в отверстие заливается двухкомпонентный клеевой состав, который при контакте с воздухом быстро полимеризуется, образуя твердый состав.В него вставляется стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в колпаке, который для удобства подачи смеси наносится на пистолетную насадку.
  2. Состав в стеклянной капсуле, которую нужно вставить в подготовленное отверстие. Затем в него вставляется якорь, который может сломать капсулу, тем самым смешав два компонента между собой и создав условия контакта с воздухом.

Процесс крепления мауэрлалата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте 2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав навеса. льется. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что химические анкеры сегодня предлагают разновидности именно для газобетонных материалов.Именно их нужно использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но никакой информации о том, что кому-то это уже понравилось, нет. Следовательно, вы можете строить только догадки. Хотя теоретически все должно работать.

Вариант №5.

Здесь все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. Он сварен стальными полосами толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе устройства стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпилек. Указание по установке — лента поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками будут предусмотрены стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии — масса крыши не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире будет полоска в конструкции крепления, тем лучше.

Обобщение по теме

Есть несколько вариантов крепления мауэрлата без заливки армуоа. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать трат. Залейте Армопояс и все ваши проблемы решатся одновременно.

В конструкции небольшого дома из газоблоков с простой скатной крышей нет особой необходимости заливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к пенобетону без Армопоя.Технология удешевляет время, строительство происходит быстрее, но не получается проще, так как такой способ крепления мауэрлата непосредственно на стене требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояша

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим способом, с разводкой арматуры и ленты бетонирования. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратном закреплении деревянного бруса без Армопоя не составит большого труда.

В первую очередь необходимо знать, в каких условиях можно крепить мауэрлат к газобетону без Армопоя:

  • В конструкции каркаса кровли стропила не должна создавать дополнительную режущую нагрузку на верхний край крыши. стены;
  • Здание и крыша в первую очередь ориентированы на землю, так что потоки ветра создают минимальное давление на кровельные стержни;
  • Наклон крыши выбран достаточно большой, чтобы зимой сильный снежный покров выдавил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без Армопоя нужно выбрать до того, как будут выложены стены. Необходимо принять решение до того, как будут размещены последние три ряда блоков. Именно на уровне третьего-сверху рядов уложен предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если посмотреть на схему ниже.

Подвешивание балок стропила После установки и выравнивания на коньке и мауэрлате обязательно соединить, затянуть горизонтальными щетками.

Если балка рукава находится на лыжной трассе с помощью шарнира, то пятку стропила, которая опирается на поверхность мауэрлалата, необходимо закрепить на скользящей резиновой смеси. В противном случае под тяжестью кровли деревянный брус свалится с поверхности.

Веские аргументы против Армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство Армопояша решит все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому нельзя переносить на стены из газобетона приемы и технологии Армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях.

Принципиальных возражений против Аропояша всего два:

  • Во-первых, при любой схеме производителя аропояза можно закрепить только верхний ряд газобетона, поэтому крыша тоже имеет ограничения, как в тот случай, когда этого ремня нет.Бетонный каркас хорошо перераспределяет нагрузку подвеса, но все усилия от Армопояса приходится только на верхний ряд газобетона, отсюда и появление трещин на верхнем крае стен;
  • Поддерживать Маурилалат на Аропоясе — значит создавать огромные проблемы с мостом холода в той части крыши, где пенобетон хуже всего. Даже укладка слоя утеплителя из ЭППС помогает слабо, нужно искать способы устроить производство по удалению конденсата из Армопояса.

Третий аргумент против бетона связан с затратами. Сводка царской ленты оставит сумму около трети части сметы на возведение фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что скрепить мауэрлат и каркас крыши на мауэрлат, жестко связанный армоуставами бетона, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без Армопоя, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояша

Существует несколько надежных и проверенных способов, позволяющих надежно закрепить брус мауэрлант на пенобетонных стенах. Рекомендуемые варианты:

  • Использование разливов с закладными элементами;
  • Укладка бруса стальной отожженной проволокой;
  • Схемы, позволяющие закрепить пиломатериал химией;
  • Использование пайки.

К сведению! Помимо перечисленных вариантов, закрепите Маурилалат с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояша Анкеры

Это единственный способ, от использования которого нужно сразу отказаться, без Армопояса лучше не рисковать.

Анкерное крепление отлично работает на Армопоясе из бетона, кирпича, шлакоблока, но из-за небольшой площади поверхности контактной втулки крепеж может вырвать из корпуса газобетона первый сильный ветер .

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, на каждую из которых придется нанести дорогостоящий клеевой состав.Стоимость такого крепежа будет не меньше, чем стоимость традиционных армуров, а пользы для бетона практически нет.

Шпилька крепления

Самый простой способ построить дом из хоз. Без армирующего ремня, чтобы скрепить деревянный брус закладным элементом А шпильки с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В этом способе вложения есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо нанести намеченные линии установки будущего резьбового крепления Maurolat. Обычно просто наносят на стены вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16. Оставшиеся ряды газобетона выкладываются на стенах в обычном порядке.

Для того, чтобы закрепить стойки в стене потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плит, уложенных в газобетон, обычно необходимо просверлить коричневый до метра глубины;
  • Вкрутите стержень с резьбой в гайку с пластиной;
  • Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и выставить в отверстии;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через день можно наносить мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант монтажа мауэрлата на газобетон без армирования приведен на видео

Установка мауэрлата на дерзкий

Понятно, что не всегда предусмотрительно закладывать плиты в стены из пенобетона, а горизонтально прошить шуртен до застежки просто невозможно.Если ящик из газобетона имеет небольшие размеры, то партия мауэрлата без Армопояса может быть столярной, с применением пайки.

Технология практически ничем не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, брус обыкновенными самозатяжками высовывается на поверхность стен. Это позволяет правильно выровнять и бороться с мауэрлатом до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается каучукоид, после чего можно просушить 25-30 мм отверстия под дубовую пайку на глубину 70-80 см.Осталось залить клеем и закрепить стержни. У стержней срезаются верхушки, столярный саморез вклинивается внутрь, позволяя разделить раструбы и тем самым жестко закрепить мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство брусчаток собирают с помощью пайки.

Крепление химическими анкерами

О новом способе Позволяет закрепить брус или доску практически в любом месте стены из газобетона.Для удержания в Мауролалате используются резьбовые анкеры, но они заворачиваются не в корпус из газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Сделайте предварительную разметку на стенах точек, в которых планируется строительство бруса. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр пробковой полости был не менее 35 мм.

Полость под заливкой самонаклоняющейся смолы вырезается специальным приспособлением. Наклонный фрезер представляет собой сверло с загнутым под углом 15 ° на режущей кромке. Насадка устанавливается на сверло и последовательно в несколько проходов просверливается полость под трубку конической формы.

Перед закреплением анкера отверстие продувается воздухом. Вы можете использовать ручной насос для накачки шин или любое подобное устройство. Далее на отверстия необходимо закрепить пластиковую насадку, через которую шприц давится смолой, смешанной с отвердителем.

Через 10 минут необходимо завершить анкерный болт, выровнять его по вертикали и временно закрепить до окончательного затвердевания пластика. Перед установкой анкера нужно тщательно очистить от пыли и обезжирить растворителем. Еще час мауэрлат можно закрепить на газобетоне. Достоинством химических анкеров является простота технологии и высокая надежность крепления без использования Армопояса. Минусом остается дороговизна самонаклоняющейся смолы и невозможность закрепить мауэрлат при температуре ниже 15 o C.

Крепление Maurolalat к газобетонной проволоке

Чтобы закрепить Maurylalat на стенах из газобетона, не потребуются дорогостоящие материалы или специальные инструменты. Достаточно иметь электрическую дверцу с длинным сверлом с насадкой, ножницами для резки проволоки и строительным стержнем диаметром 5 мм. Иногда его дополнительно используют с проволокой толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона кладут другие мастера, а расположение арматуры неизвестно, также будет нелишним воспользоваться ручным прибором для поиска скрытой проводки.

Достоинством этого метода является исключительная простота процесса. Чтобы закрепить планку Mauerlalat на стене, достаточно соединить проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к установке, вам необходимо решить две задачи. Во-первых, необходимо будет сразу установить на стены толстый и очень тяжелый брус и сразить отдельные детали мауэрлата за один проход.

Во-вторых, нужно будет выбрать линию и расположение отверстий для сверления.Лучшим вариантом считается просверливание отверстий ниже уровня укладки последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед закреплением Маурилалата отрежьте провод и зажгите, чтобы он стал более мягким и пластичным. Материал пропускается в отверстие и накручивается на угловой край мауролалата путем монтажа, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают проволочную спиральную пружину, намотанную из кусков прутьев толщиной 2 мм.Самодельная труба вставляется в просверленное отверстие в газобетоне, чтобы избежать резания материала стены при сильном натяжении крепежа. Метод не гарантирует стопроцентной сохранности газобетона при неправильной балансировке стропила, но и не дает проволочной оплетке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетона Армопояса, особое внимание следует уделить правильной и равномерной затяжке гаек на шпильках или анкерах.Обычно застежки заворачивают на ключ, соблюдая правило диагонали. То есть каждая следующая точка для гаек должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа, каким именно крепить мауэрлат к газобетону без Армопоя, необходимо производить с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом будет проволочная застежка, для небольшого коттеджа на даче можно использовать химанкетер или шпильки.Двухэтажные дома лучше строить армирующими арматурами из стального проката.

Крыша с объемом устройства Монтаж стропильной системы нельзя производить непосредственно на стене здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьезную нагрузку от кровли, очень важно надежно закрепить мауэрлат на стене.В случае кирпичных или бетонных стен Все просто и понятно. Но как же крепление мауэрлата к газобетону без армопояша, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Именно об этом мы и поговорим в нашей статье.

Функциональное назначение Мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для соло-системы. Чаще всего его делают из деревянного бруса.Однако если стропильная система из металла, то эта конструктивная часть может быть выполнена швеллерной или ворсовой.

Обычно этот элемент изготавливают из следующих материалов:

  • Брус деревянный разделочный 100×100 мм, 150×150 мм или 200×300 мм. Пиломатериал изготавливается из твердых пород древесины и проходит обязательную антисептическую обработку. Изделие размещается по периметру на стенах конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей используются прокатные профили — серия с П-образным сечением или ворох с П-образным сечением. Высота профиля определяется расчетом и может быть в пределах 70-120 мм.

К стенам крепится пруток или стальная балка. Могут использоваться разные методы крепления. Рядом с мауэрлатом разгрузят рафтинг-ноги. У них есть нагрузка на этот элемент, который в свою очередь, равномерно распределяясь, передает ее на стены здания.Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: Поскольку газобетон выдерживает длительные точечные нагрузки, постепенно разрушается, перед укладкой Мауролалат рекомендуется соорудить монолитный армированный пояс.

Однако есть способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия.Это обеспечит эффективную вентиляцию нижнего белья, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене. Как правило, это изделие размещается на расстоянии 50 мм от внешнего края стены. Для крепления Maurolat могут использоваться следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепления, вмонтированные в кладку;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

Важно: Для крепления опорной балки к армированному поясу или кирпичной стене используются анкеры.

После установки штанги стропильную ногу притягивают к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм. Для закрепления проволоки ниже планки на 6 см монтируется стальная короткая. Вместо этого крепление проволоки можно выполнить к плитам внахлест. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, что позволит постройке получить дополнительную жесткость и более равномерно распределять нагрузку с кровли на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию используют косую скобу с последующим приклеиванием гвоздями, шурупами или болтами. Для усиления угловых частей конструкции используются стальные пластины и кронштейны.

Использование проволоки для крепления стержня

Если для крепления будет использоваться проволока, будет использоваться проволока, то нужно позаботиться еще на этапе выполнения кладки стены. Проволоку необходимо укладывать в футбольный мяч стен при выполнении нескольких последних рядов.При этом придерживайтесь такой последовательности действий:

  1. При кладке газобетонных блоков в два-три ряда до конца кладки стен между элементами прокладывают стальную проволоку сечением 6 мм, состоящую из нескольких витых более тонких проволок.
  2. Одновременно в кладку начинают среднюю часть крепежа. Его концы должны говорить из-за стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно проводить по уложенному брусу.
  3. Количество используемых проволок должно быть равно количеству скрепленных стропил.

Крепление шпильками

Крепление Maurolalat К стене из газобетона с помощью шпилек допускается при монтаже легких кровель на небольших домах. Материалы, из которых образуется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта техника не подходит в том случае, когда Армопояс не работает. В такой ситуации брус сам будет выполнять функции армирующего пояса.Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • шпильки с маркировкой СРТ-12, именуемые «Ласточкин Хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работать в таком порядке:

  1. В стенках газоблока просверливают отверстия с шагом 100-150 см.
  2. Вставить пятки в отверстия и зафиксировать цементным молочком или не тонущим раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стену укладывают два слоя каучукоида. В месте расположения шпилек в материале нужно проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. На том же этапе, когда были установлены шпильки, отверстия, подходящие под диаметр пятки, были просверлены в мауэрлате.
  5. Затем брус доводится до шпилек поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа штанги концы, в которых стыкуются отдельные фрагменты штанги, стягиваются скобами из кованой стали.
  7. Теперь можно переходить к монтажу стропильной системы.

Если шпильки будут крепиться в Аропоясе, то работа следующая:

  1. Перед заливкой Армопояса в него ставят шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к армирующему каркасу ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверена правильность установки водосливов по горизонтали и вертикали.
  4. Бетон заливается в опалубку Армопояса.
  5. После замораживания подготовленная древесина продвигается через отверстия на выступающих концах шпилек и притягивает орехи к поверхности.

Химический анкер

Этот продукт еще называют жидким дюбелем, инъекционной массой или приклеенным анкером.По сути, это клей с высокими клеящими характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому контуру металлический стержень и основание могут быть надежно закреплены.

ВАЖНО: В отличие от других крепежных элементов Жидкий дюбель не создает при осмотре напряжения материала, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на применении шлифовальных усилий и вырезании дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры газобетона на значительную глубину и прочно фиксирует стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала просверливает отверстие с помощью анкера. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специального стержня или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене залито специальный химический клеевой состав.
  4. После этого туда вставляется стальной стержень — шпилька с резьбой М 12-14.Также для этих целей можно взять обрезки фурнитуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После замораживания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такой застежки — более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь, что он может расколоться.
  • Крепежные изделия обладают довольно высокой химической стойкостью.
  • Крепление допускается производить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и благоустройство кровли можно производить без армированного ремня, так как химический анкер крепче фиксируется в хрупком материале, чем механический дюбель.
  • Этот способ идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглушить в 2-3 ряда кладки.

Единственный недостаток данного способа фиксации — со стержнем, прикрепленным к жидкому дюбелю, нельзя приваривать, так как полимерный материал разрушается от нагрева, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • распорка внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу конструкция проставки деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Работы по установке механического анкера выполняются в таком порядке:

  1. Подготовленный брус укладывается по периметру стен.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок — 1 м. Важно постараться, чтобы места установки анкеров обязательно заходили в углы постройки и расположение двух концов планки.
  3. После этого с помощью сверла сквозь подготовленные в мауэрлате отверстия в стенах просверливаются отверстия на глубину, равную длине анкера. Не допускается делать глубину установки анкера менее 2-х и даже 3-х рядов кладки.
  4. Анкерный болт установлен в отверстие. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого изнашивается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель сдавливается так, что он плотно вдавливается в материал и фиксирует болт в стене.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянные брущевки, крепеж, арматурный каркас, надежная гидроизоляция.Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Армирующий пояс — необходимое условие При устройстве кровли, если стены сделаны из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Включение арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Сооружить опалубку по периметру дома. ФРОНТОНЫ обработать обязательно;
  • U-образные блоки образуют железобетонный пояс;
  • из арматуры толщиной 10 мм собрать каркас. Арматуру необходимо выполнить 4 см;
  • для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки.Их диаметр — 14мм;
  • блоков заливают бетон марки М-200;
  • через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах.Убедитесь, что количество стропильных ног и разливов одинаково.

Заготовка деревянной конструкции

Brux обработано перед укладкой антисептиком Древесина предотвращает гниение. Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, необходимо предусмотреть регулировку гайки анкера .

Данная операция производится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

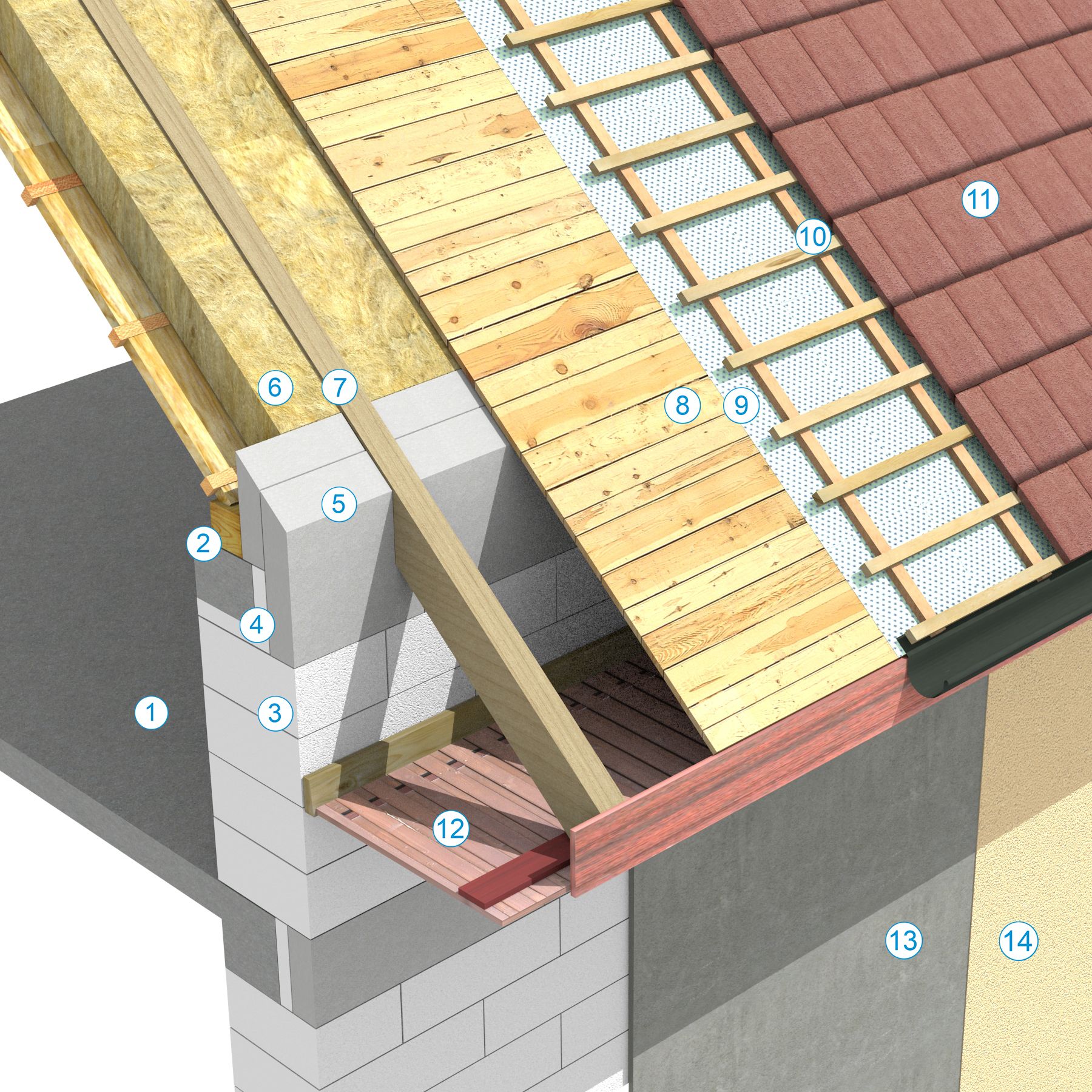

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Крепеж механический

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винтовые крепления;
  • зубцов гарпуна прочно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант Установки Maurelala на газобетоне имеют только один недостаток — дороговизну. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химикатом . Стоимость его намного ниже — 150 рублей. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность приобретает тепло- и гидроизоляцию.

Завершающий этап

После монтажа мауэрлата на газобетон установка стропильной конструкции . Есть два пути.

Первый вариант

  • в досках, они заменены на 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2шт.) Поперечина забивается с бортов;
  • сверху забивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в рафиле, не проводилось;
  • снизу, специальная опорная планка, упирающаяся в мауэрлат;
  • гвоздей забиваются как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к топливобетонной стене используйте анкер со специальными дюбелями или химический метод установки. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

Один из важнейших нюансов технологии строительства дома из пенобетона — это крепление Мауролата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия проектных мер стены просто разрушатся.Правильно выполненное крепление подразумевает закладку Армопояса, этот этап пропускать не рекомендуется. В случае невозможности его организации мауэрлат идет прямо со стеной и фиксируется с помощью проволоки, анкеров, шпилек или копильонов. Способ определяется заранее, при отсутствии опыта работы данного вида строительных работ лучше доверять специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления Мауролалата к газобетону: заливка монолитного ж / б пояса по периметру здания или размещение крепежных элементов непосредственно в кладке или блоках.Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки. Наличие Армопоя требуется при ведении строительства в районах с сейсмической активностью, строительстве домов из газобетона в один этаж, использовании тяжелых кровельных материалов, сложной формы кровли.

Стандартная инструкция по его закладке включает в себя следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними.Основным ориентиром является схема размещения стропила: при равном количестве точек крепления к мауэрлату не должно совпадать с точками закручивания.
  • Укладка П-образных блоков поверх последнего ряда по периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
  • Монтаж арматурного каркаса из прутков толщиной 10 мм. На этом этапе происходит укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с вязальной проволокой к основным рядам.Особое внимание уделяется углам, в этих местах металлические стержни прогибаются на длину не меньше ширины ремня. Аналогичные действия повторяются по всему периметру несущих, включая фронтоны и перегородки.
  • Устройство изоляционной прослойки из уплотненного пенополистирола. Он расположен ближе к внешнему краю стены из газобетона.
  • Заливка внутренней полости бетоном со степенью хранения не ниже М200, герметизация, удаление излишков и тщательное выравнивание верхнего слоя.Полиэтиленовое покрытие и стандартный влажный уход в первые дни.

Можно приступить к следующему этапу привязки стен мауэрлата к стенам из газобетона. Все опалубочные конструкции снимаются (применяются при заливке монолитной железобетонной подушки по периметру и ширине, такое исполнение характерно для кирпичной кладки, но иногда применяется для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, маркируются 2 слоя гидроизоляции, этот этап невозможен.На обработанных антисептиками и антипиренами и хорошо просушенной деревянной планке обозначены точки крепления. Проще всего это сделать, приложив его к Армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к топливобетонной стене и затянуть гайками или шайбами.

Завершающие этапы работы выполнить сложно, сил потребуется минимум 2 человека.Помимо капитальных стен Армопояс монтируется на любые секции, в основе которых лежат элементы кровли (например, стойки для коньков или подстилки). При отсутствии опыта стоит просмотреть видеоинструкцию по теме «Как исправить мауэрлат». Если вам необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии Армопояса?

Укладка монолитной ленты не всегда возможна, в некоторых случаях прибегают к другим методам расточки бруса. Проще всего зафиксировать на 3-4 ряда до верха стальной проволокой между блоками. Его длина подбирается с учетом сечения мауэрлата: при складывании должно хватить на обхват и скручивание. Шаг зависит от расстояния между быстрыми конструкциями.К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата подходит также для резьбовых шпилек из оцинкованной или нержавеющей стали. Их монтируют в кладку на 1-2 ряда до верхнего края, минимально допустимая величина пучков таких изделий в стену из газобетона — в 2 раза больше высоты блока. Стандартная длина улицы — в пределах 1 м, диаметр — от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление мауэрлата деревянными прутьями возможно как при бронировании Армопояса, так и без него. Они обработаны антисептиками и хорошо просушены длинными пробками. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант — это их кладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается в вкручивании раскладных дюбелей сечением в пределах 12-14 мм в газобетон. Второй — использовать химические анкеры (капсульные или в виде трубки с составами на основе полимерных смол). Минимальная глубина прокладываемой ямы — 2 ряда кладки.

Основное преимущество Анчоровки — это возможность фиксации Мауролалате без сложных организационных мероприятий в процессе кладки газоблоков, достаточно просто провести самостоятельно.Тем не менее, наилучшие результаты наблюдаются в самой фиксированной технике, то есть либо встраиваемой одновременно с Армопоясом, либо фиксируемой химическими составами (в последнем случае запрещены сварочные работы рядом с составами). К минусам метода можно отнести высокую стоимость: из всех технологий приставка без якоря Армопояс будет стоить дороже всего, и чем надежнее, тем выше будут затраты на результат.

К нарушениям технологии монтажа мауэрлата своими руками относят:

  • Отсутствие водонепроницаемого слоя между брусом и верхом стены.Предпочтение отдается современным битумно-полимерным мастикам, бюджетный вариант представляет собой каучукоид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или использование не сухой древесины.
  • Установка анкеров или сливов под углом, соединение ненадежное.
  • Неправильно подобранная фурнитура для каркаса, отсутствие нахлеста (рекомендуемый минимум, при необходимости продолжение стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые стойки для обеспечения необходимые 5 см).

При использовании необработанной древесины мауэрлат фиксируется гайкой, периодически проверяется надежность креплений, при необходимости подтягиваются. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью использованную и установленную штангу практически не нужно подтягивать, ее осмотр проводится во избежание.

Размеры мауэрлата на газобетонных стенах. Как самостоятельно прикрепить мауэрлат к газобетонной стене

Прикрепить мауэрлат к газобетону достаточно просто.Первостепенную роль играет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Армирующий пояс — обязательное условие для устройства кровли, если стены сделаны из газобетона или другого подобного материала.

Железобетонная обвязочная лента предотвращает продавливание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Устройство армирующего ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Устройство опалубки по периметру дома. Фронтоны необходимо обработать;
  • U-образные блоки образуют железобетонный пояс;
  • рама собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата к газобетону, шпильки с резьбой устанавливаются с интервалом 1 м.Их диаметр 14 мм;
  • блоки заполнены бетоном марки М-200;
  • через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах… Убедитесь, что количество стропильных ног и шпилек одинаковое.

Подготовка деревянной конструкции

Прутки перед установкой обрабатываются антисептиком предотвращающим гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого используется битумно-полимерный гидроизоляционный материал … Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата на стены из газобетона.

Как правильно прикрепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой.Форма якоря: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Механический тип застежки

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винт в крепеж;
  • зубья гарпуна плотно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант установки мауэрлата на газобетон имеет только один недостаток — дороговизну. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой метод используется для надежной фиксации мауэрлата в газобетонных стенах. Понадобится химическая капсула … Стоимость ее намного ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступить к установке стропильной конструкции … Есть два пути.

Первый вариант

  • в досках, выполняют промывку на 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2 шт.) Забиваются крест-накрест с боков;
  • сверху забивается дополнительный гвоздь;
  • монтажные уголки окончательно закрепляют соединение.

Второй вариант

  • в стропило, пила не выполняется;
  • снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
  • Вбито
  • гвоздей, как в первом варианте.

Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление анкеров возможно только после точных расчетов заготовок и качественных материалов … Покупка балок ненадлежащего качества с повышенной влажностью может привести к разрушению конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при установке мауэрлата.Поскольку установка мауэрлата является обязательной на зданиях, возведенных из пенобетона, газобетона и так далее, ниже представлен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать крышу на стенах постройки, его необходимо надежно прикрепить к ним.

Мауэрлат можно крепить к газобетону следующими способами:

  • Проволока стальная … При кладке стен в два или три ряда применяют стальную проволоку диаметром 0.Между блоками прокладывается 6 миллиметров. Затем один конец проволоки проталкивается в отверстие мауэрлата и скручивается с другим. Следует учесть, что длина уложенной проволоки должна быть достаточной, чтобы хорошо закрепить мауэрлат. Рекомендуется укладывать проволоку в количестве, равном количеству стропил.
  • Металлические шпильки … Этот способ крепления мауэрлата обычно используется на небольших постройках. Суть крепежа такова: одним рядом до конца стены между блоками укладываются шпильки с приваренными к ним металлическими кубиками размером не менее 5х5 сантиметров.
    После этого через отверстия на шпильки устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна равняться толщине бруска мауэрлата плюс не менее 5 см для затяжки гаек и шайб. Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
  • Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону — один из самых надежных из всех предложенных способов.Поскольку газобетон — хрупкий материал, необходимо соорудить бронепояс для крепления мауэрлата анкерными болтами.
    Армопояс позволит не только изготовить крепеж мауэрлата, но и укрепить и надежно связать стены здания при снятии разрывной нагрузки с кровли. Построение бронепояса может быть выполнено двумя способами:
    • С П-образными блоками.
    • С деревянной опалубкой.

В первом и повторном способе используется арматура диаметром не менее 6 мм, которая помещается в построенный желоб и заливается бетоном.Заливку бетона для армопояса необходимо производить единовременно без перебоев по всему периметру несущих стен здания.

Перед заливкой бронепояса бетоном к его раме необходимо прикрепить анкерные болты. Болты можно скреплять вязальной проволокой или сварочным аппаратом … Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки бронепояса через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае не допускается обрыв бронепояса, так как его крепежный эффект полностью утрачен и он не снимет разрывную нагрузку со стен от веса кровли.

Анкерные болты необходимо устанавливать точно по резьбе, так, чтобы они находились посередине балки мауэрлата. Вне зависимости от способа крепления мауэрлата под него необходимо укладывать гидроизоляционный материал.

Устройство армирующего ремня

Для строительства бронепояса потребуются следующие материалы:

  • Песок, щебень и цемент марки М-400 для изготовления бетона.
  • Арматура диаметром от 6 до 12 мм для конструкции каркаса бронетранспортера.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как бетонный раствор вручную не замешать.

Устройство армопояса состоит из следующих этапов:


Если для изготовления бронепояса используется деревянная опалубка, то нижние балки, с помощью которых он крепился к своим стенам, остаются в бетоне.Этот факт никак не влияет на качество ремня, поэтому переживать по этому поводу не стоит. Бетон для армопояса можно сделать самостоятельно или приобрести готовый — это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки под армопояс потребуются следующие материалы:

  • Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Деревянные блоки.
  • Ножовка по металлу.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Устройство деревянной опалубки для армопояса выглядит следующим образом:

  • В ширину стен умещается деревянных блоков на расстоянии 1 метра друг от друга.
  • После укладки брусков к ним по обеим сторонам стены прикрепляют досок.
  • Сверху доски скреплены между собой деревянными блоками также на расстоянии 1 метра друг от друга.
  • Установленные доски на стыках необходимо надежно связать между собой при помощи деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В случаях, когда строительство бронепояса невозможно, крепление мауэрлата осуществляется следующими способами:


Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

  1. Ударная дрель.
  2. Анкер клиновой.
  3. Специальная помпа для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

  1. Просверливаются отверстия в ранее отмеченных местах на стене.
  2. Готовые отверстия очищаются от бетонной стружки специальным насосом.
  3. Клиновые анкеры вставляются в отверстия и затягиваются.
  4. После установки анкеров на стены необходимо укладывать гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно безопасно и быстро установить мауэрлат. Единственный минус такого способа крепления мауэрлата — это цена анкера примерно от 2500 рублей . кусок.

  • Химический способ крепления мауэрлата. Для фиксации мауэрлата химическим способом, жидкие анкеры (химические анкеры). Химический якорь представляет собой жидкую смесь полимерной синтетической смолы, поставляемую во флаконах под пистолетом в качестве герметика.
    Клеящаяся масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент на стене.

    Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их хрупкие материалы, такие как газобетон, ракушечник и т. д.

Для установки мауэрлата химическими анкерами необходимы следующие инструменты:

  1. Ударная дрель.
  2. Сверла по бетону.
  3. Пистолет для капсулы жидких якорей.
  4. Жидкая якорная капсула.
  5. Анкерные болты металлические.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки лунки от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
  2. Из готовой дыры в стене удалить пыль и стружку бетона. Это можно сделать, сдув всю пыль и грязь сжатым воздухом с помощью компрессора.
  3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Заполнить отверстие клеевой смесью на 60% во избежание ее вытекания при вставке анкерного болта.
  4. Через 45 минут после установки химических анкеров можно установить мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить в середине блока глубиной 70% от его высоты.

Также не рекомендуется производить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

  • Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
  • Опалубка для армопояса может быть изготовлена ​​из досок или П-образных блоков.
  • Армопояс помимо крепления мауэрлата обеспечивает снятие разрывной нагрузки со стен от веса кровли.
  • В тех случаях, когда по заявке армопояс невозможно прикрепить мауэрлат к газобетону, можно произвести механические или химические анкеры.
  • Вне зависимости от типа крепежа мауэрлата , промасленного его при установке, необходимо укладывать гидроизоляционный материал.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют им выдерживать высокие точечные нагрузки; без принятия конструктивных мер стены просто рухнут. Правильно выполненное крепление подразумевает прокладку бронепояса, этот этап пропускать не рекомендуется. Если организовать это невозможно, мауэрлат находится в непосредственном контакте со стеной и фиксируется проволокой, анкерами, шпильками или дюбелями.Методика определяется заранее, при отсутствии опыта работы такого типа постройки лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного железобетонного пояса по всему периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие бронепояса обязательно при ведении строительства в районах с сейсмической активностью, строительстве домов из газобетона в один этаж, использовании тяжелых кровельных материалов, сложной формы кровли.

Стандартные инструкции по созданию закладок включают следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Главный ориентир — разводка стропил: при равном количестве точки крепления к мауэрлату не должны совпадать с точками закручивания шпилек.
  • Укладка П-образных блоков поверх последнего ряда по всему периметру газобетонной стены. Они выступают в роли опалубки, рекомендуемая ширина от 25 см.
  • Сборка арматурного каркаса из прутьев толщиной 10 мм. На этом этапе шпильки для крепления мауэрлата планируется прокладывать с интервалом не более 1 м строго вертикально, привязав к основным рядам проволоку. Особое внимание уделяется углам; в этих местах металлические стержни изгибаются на длину не меньше ширины ремня.Подобные действия повторяются по всему периметру несущих стен, включая фронтоны и перегородки.
  • Устройство изоляционного слоя из уплотненного пенополистирола. Его ставят ближе к внешнему краю стены из газобетона.
  • Заполнение внутренней полости бетоном с классом прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Покрытие полиэтиленом и стандартным увлажняющим средством в первые дни.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно уже через неделю. Снимаются все опалубочные конструкции (используются при заливке монолитной железобетонной подушки по всему периметру и ширине, такая конструкция характерна для кирпичной кладки, но иногда ее применяют и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, укладывается или покрывается 2 слоя гидроизоляции, пропускать этот этап нельзя.Точки крепления отмечаются на хорошо просушенной деревянной балке, обработанной антисептиками и антипиренами. Проще всего это сделать, прикрепив его к бронепоясу поверх шпилек и ударив кувалдой, просверливают отверстия по диаметру штанг (не менее 14 мм). После этого остается только прикрепить мауэрлат к газобетонной стене и затянуть гайками или шайбами.

Заключительные этапы работы сложно выполнить самостоятельно; потребуется минимум 2 человека.Помимо капитальных стен, армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые столбы или грядки). При отсутствии опыта стоит посмотреть видеоинструкцию на тему «как правильно монтировать мауэрлат». Если необходимо устранить ошибки, возникшие в процессе укладки, лучше обратиться к специалистам, хотя бы за советом. Монтаж стропил возможен только после выполнения всех работ по креплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии бронепояса?

Прокладка монолитной ленты своими руками не всегда возможна; в некоторых случаях прибегают к другим способам обвязки бруса. Проще всего проложить 3-4 ряда до верха стальной проволоки между блоками. Его длина подбирается с учетом сечения мауэрлата: в сложенном пополам его должно хватить на обхват и скручивание. Шаг зависит от расстояния между стропильными конструкциями.Этот вариант часто упоминается при креплении бруса к стене. одноэтажный дом из газобетона.

Для легких и малогабаритных построек подойдет также насадка мауэрлат для резьбовых шпилек из оцинкованной или нержавеющей стали. Монтируются в кладку 1-2 рядами до верхнего края, минимально допустимая глубина проникновения таких изделий в пенобетонную стену в 2 раза превышает высоту блока. Стандартная длина шпилек — в пределах 1 м, диаметр — от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление бруса мауэрлата деревянными дюбелями возможно как при укладке бронепояса, так и без него. Они обработаны антисептиком и хорошо просушены длинными пробками. Их монтируют в стене из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант — уложить их между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается во ввинчивании в газобетон раскладных дюбелей сечением 12-14 мм. Второй — в использовании химических анкеров (капсульных или в виде трубки с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия — 2 ряда кладки.

Основным преимуществом анкеровки является возможность закрепить мауэрлат без сложных организационных мероприятий в процессе укладки газоблоков, выполнить это довольно просто самостоятельно.Тем не менее, наилучшие результаты наблюдаются при наиболее неподвижном оборудовании, то есть либо уложенном одновременно с армопоясом, либо закрепленном с помощью химических составов (в последнем случае сварка возле стыков запрещена). К недостаткам метода можно отнести высокую стоимость: из всех технологий крепление без армированного ремня, анкеровка будет стоить дороже, и чем она надежнее, тем выше будут конечные затраты.

К нарушениям технологии крепления мауэрлата при выполнении своими руками относятся:

  • Отсутствие гидроизоляционного слоя между брусом и верхней частью стены.Предпочтение отдается современным битумно-полимерным мастикам, рубероид — бюджетный вариант, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактирующая сторона остается незащищенной) или с использованием влажной древесины.
  • Установка анкеров или шпилек под углом, соединение ненадежное.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости удлинения стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые опоры для обеспечения необходимых 5 см.) ).

При использовании необработанной древесины мауэрлат фиксируется гайкой, периодически проверяется надежность креплений, при необходимости подтягиваются. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания процессов усадки. Совершенно сухой и крепкий брус практически не требует подтягивания, его осматривают в профилактических целях.

Для непосвященного в капитальном строительстве пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет при возведении конструкции и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — актуальное и очень эффективное решение. Он может помочь решить ряд существенных проблем, которые могут снизить долговечность и прочность конструкции.

Также необходимо отметить более экономичный вариант реализации указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армированного пояса, то в этом случае заливается не сплошной армированный пояс, а в нужных местах делают бетонные подушки.Такой крепеж для пеноблоков тоже достаточно надежен.

2.3 Металлические шпильки

Если у вас небольшой дом, а также небольшое давление кровли, можно использовать облегченный способ крепления стен из шлакоблока к бруску мауэрлата — металлические шпильки, вделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении кладки из шлакоблока в стену врезаются шпильки, их необходимо установить на один или два ряда до верхнего края.Длина шпильки должна быть достаточной для прохождения через планку.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если необходимо закрепить мауэрлат к газоблоку без бронепояса, то подойдет первый вариант — стальная проволока.

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стены здания.Дополнительным элементом, принимающим нагрузки со стропил и передающим их на стены, станет мауэрлат. Обычно это специальная планка, которая укладывается по периметру стен. Так как с кровли он принимает на себя серьезную нагрузку, очень важно надежно закрепить мауэрлат к стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армированного ремня, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система металлическая, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливают из следующих материалов:

  • Балки деревянные сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготавливается из твердых пород дерева и проходит обязательную антисептическую обработку.Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используются крыши с деревянными конструкциями.
  • Реже для этих целей используются катаные профили — швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится брус или стальная балка.В этом случае разные способы крепления. Далее стропильные ноги опираются на мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, его равномерно распределяет, передает на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, он постепенно разрушается, перед укладкой мауэрлата рекомендуется возвести монолитный армированный пояс по верху стен.

Однако есть способы укладки этого элемента конструкции на стены из газобетона без армированного пояса.Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежи:

  • проволока стальная;
  • анкерные крепежи закладные в кладку;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

Важно: для крепления опорной планки к армированному поясу или кирпичной стене используются анкеры.

После установки бруса стропильная нога притягивается к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм.Для фиксации проволоки на 6 см ниже планки монтируется стальная коротышка. Вместо этого к плитам перекрытия можно прикрепить проволоку. При установке сложной кровли рекомендуется выполнять железобетонный пояс, который придаст постройке дополнительную жесткость и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в кадке стен при выполнении нескольких последних рядов. При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на укладываемую балку.
  3. Количество используемых проводов должно быть равно количеству устанавливаемых стропил.

Крепление шпильками

Крепление мауэрлата к газобетонной стене шпильками допускается при устройстве легких кровель на небольшие дома… Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта техника как нельзя лучше подходит в том случае, когда невозможно экипировать армопояс. В такой ситуации сама балка послужит армирующим поясом. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • Шпильки маркировочные sRT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Просверливаем отверстия в стенах из газоблока с шагом 100-150 см.
  2. Вставляем штифты в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывают два слоя рубероида. В месте расположения штифтов в материале необходимо проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. Так же, как были установлены шпильки, в мауэрлате просверливаются отверстия подходящего диаметра для шпилек.
  5. Затем на шпильки над гидроизоляцией надевается планка, устанавливаются шайбы и затягиваются гайками.
  6. После установки бруса концы, в которых соединяются отдельные фрагменты бруса, стягивают скобами из кованой стали.
  7. Теперь можно приступить к установке стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него ставят шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к арматурной клетке ремня.Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяется правильность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После застывания подготовленный брус надевается на выступающие концы шпилек с отверстиями и гайками притягивается к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: в отличие от других крепежных элементов жидкий дюбель не создает в материале напряжения расширения, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении полимерного дюбеля, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень — стержень с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы таких креплений — более 50 лет.
  • Этот способ крепления можно использовать на краю стен, не опасаясь раскола.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Монтаж разрешается проводить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и устройство кровли можно производить без использования армированного ремня, так как химический анкер гораздо прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Этот способ идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглубить в 2-3 ряда кладки.

Единственный недостаток этого способа фиксации состоит в том, что сварку нельзя производить стержнем, прикрепленным к жидкому дюбелю, так как полимерный материал разрушается при нагревании, и прочность фиксации снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • дистанционная деталь внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок — 1 м. Важно постараться, чтобы места установки анкеров приходились на углы здания и стык двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в стенах через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. В этом случае нельзя делать глубину ввода анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого надевается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель расширяется, поэтому он плотно вдавливается в материал и фиксирует болт в стене.

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Крепление стропил к стене из газобетона.Как самостоятельно прикрепить мауэрлат к газобетонной стене. Возможные способы крепления

Монтаж мауэрлата несложный, но требует определенных навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление для мауэрлата

В процессе строительства дома особое внимание уделяется мауэрлату — он выполняет важную миссию при возведении кровли.Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже прикреплены стропильные ноги — таким образом нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата осуществляется тремя способами: шпильками, анкерами или стальной проволокой. Обычно способ зависит от габаритных размеров постройки или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием бронепояса.Тогда конструкция будет в идеале прочной и жесткой, менее подверженной усадке.

Поскольку деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок, их необходимо закреплять максимально эффективно и мощно. В противном случае они не смогут правильно взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер — 10х10, и более — 15х15.Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности скрепляют мауэрлат между собой, равномерно покрывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усадки древесины — позаботьтесь о возможность регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его — лучше выбирать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армированным ремнем — вместе они создают
очень прочную и надежную конструкцию.Армопояс — это своеобразный каркас из 12-миллиметровой арматуры, который вставляется в специальный паз.

Что понадобится:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для поперечных пересечений армопояса

  • Бетон марки М-200

    П-образные блоки — будут приемником для арматуры и бетона

    П-блоки помогут разложить паз на поверхности стен, не прибегая к сколам газобетона — достаточно установить блоки по верхнему краю стен.

    У вас должна получиться сплошная «канава» — для этого нужно поставить по углам блоки с пропиленными сторонами.

    Затем в получившуюся проточку установить армированный ремень.

    Прикрепите к поясу анкер с резьбой, для этого используйте проволоку, а в качестве направляющей натяните леску или толстую нить.

    Теперь все это можно заливать бетоном.

    После высыхания бетона нанести гидроизоляционный слой.

Важно: анкеры должны выступать за бетон — на них вы будете ставить мауэрлат.Заливка бетонной смеси должна происходить без перерывов, так сказать за один прием сразу в необходимом количестве.

Несмотря на наличие других способов крепления к газобетону, использование армированного ремня не может сравниться ни с одним другим по качеству и мощности.

Металлические шпильки — там, где подходит этот тип крепления

Этот вариант подходит для очень маленьких домов или других построек, где нет большой нагрузки на стены из газобетона.Ну или почему-то нет возможности построить бронепояс. В остальных случаях металлические шпильки достаточно непрочны и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших построек.

Этапы работы:

    Чтобы вставить шпильки в газобетон, необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

    Вставьте шпильки CPT 12 в пенобетон.

    Затем шпильку нужно заполнить раствором.

    Перед тем, как поставить мауэрлат на шпильки, установите слой гидроизоляции — можно использовать рубероид, но как уже было сказано выше, лучше использовать более современный материал.

    Уложите брус мауэрлата на изоляцию, надев ее на шайбы.

    Затяните гайки.

    На стыке мауэрлат стягивают скобами.

Важно: бывает, что при работе уже есть фронтоны — лучше их убрать.Уложите бруски по краям стен, затем отпилите стропильные ноги — таким образом можно будет перенаправить распорку со стропил на брус.

Крепление мауэрлата проволокой без армированного ремня

Этот способ намного проще первых двух, но менее прочен и прочен — он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых построек. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то все без него в любом случае.Его преимущество в том, что для работы вам понадобится только стальная проволока.

Рабочий процесс:


    На этапе возведения стен при кладке газобетонных блоков нужно протолкнуть проволоку между стыками кирпичей, и вклинить ее. Делать это нужно так, чтобы ее середина оказалась плотно закреплены в блоках. Желательно начать монтаж провода где-то за три-четыре ряда до завершения стены.

    Стальная проволока должна быть длинной. Учтите, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в балке, оплести его, а затем их нужно плотно затянуть и закрепить.Таким образом, мауэрлат сможет достаточно уверенно удерживать всю конструкцию. стропильная система, принимающая часть нагрузки со стен на себя.

    Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось не менее 5 см свободного пространства.

    Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

    Гидроизоляция — один из важных моментов — если ее не укладывать, то между деревом и пенобетоном образуется влага, которая очень быстро испортит древесину.

    Необработанная древесина разрешена, но должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армированного ремня или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

При строительстве небольшого дома из газоблоков с простой скатной крышей особой необходимости заливать армирующую ленту нет, гораздо дешевле и быстрее закрепить мауэрлат к пенобетону без армированного пояса.Технология сокращает затрачиваемое время, строительство происходит быстрее, но не облегчает работу, так как такой способ крепления бруса мауэрлата непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армированного ремня

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический метод, с укладкой арматуры и бетонированием ленты. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратности починить деревянную балку без бронепояса не составит труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без армированного пояса:

  • При возведении каркаса крыши стропила не должны создавать дополнительную расширяющую нагрузку на верх. край стен;
  • Здание и крыша ориентированы в первую очередь на местности, поэтому потоки ветра создают минимальное давление на скаты крыши;
  • Уклон кровли выбран достаточно большим, чтобы зимой сильный снегопад вытеснил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без бронепояса нужно выбирать до того, как будут кладены стены. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху рядов укладывается предпоследний слой стеновой арматуры, которым удобно пользоваться для того, чтобы закрепить балку непосредственно на стене из газобетона.

Ситуация со стропилами станет яснее, если взглянуть на схему ниже.

Подвесные стропильные балки после установки и выравнивания на коньке и мауэрлате необходимо соединить и стянуть горизонтальными деревянными анкерами.

Если многослойный брус укладывается на коньковый прогон с помощью петли, то пятка стропила, которой она опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес кровли оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство бронепояса может решить все проблемы с установкой мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому перенести на стены из газобетона приемы и технологии армопоясов, успешно работающих на кирпичных, блочных и бетонных зданиях, невозможно.

Принципиальных возражений против армопояса всего два:

  • Во-первых, при любой схеме изготовления армопояс может крепиться только к верхнему ряду газобетона, поэтому кровлю надо делать с ограничениями, как в тот случай, когда этого пояса нет.Бетонный каркас хорошо перераспределяет распределяющую нагрузку, но все усилия от бронепояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
  • Крепление мауэрлата на армированном поясе означает создание огромных проблем с мостиком холода в той части кровли, где пенобетон наименее вентилируется. Даже укладка слоя утеплителя из ВПСП не сильно помогает, придется искать способы устроить форточки для отвода конденсата из армопояса.

Третий аргумент против бетонирования связан с затратами. На устройство армирующей ленты уйдет сумма, примерно равная третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что крепить мауэрлат и каркас крыши гораздо проще на мауэрлате, жестко связанном с бетонным бронепоясом. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без армированного пояса, но технологически это вполне возможно.

Как прикрепить мауэрлат к газобетону без армопояса

Существует несколько надежных и проверенных способов надежно закрепить балку мауэрлата на газобетонных стенах. Рекомендуемые варианты:

  • Использование шпилек с закладными элементами;
  • Укладка бруса проволокой стальной отожженной;
  • Схемы, позволяющие закрепить брус с помощью химии;
  • Использование дюбелей.

Примечание! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армированного ремня анкерами

Только так нужно сразу и однозначно отказаться от его использования, без бронепояса лучше не рисковать.

Анкеровка отлично работает на бронепоясе из бетона, кирпича, шлакоблока, но за счет небольшой площади контактной поверхности опорной втулки крепеж можно вытащить из корпуса из газобетона. бетон первым сильным ветром.

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, каждую из которых придется приклеить дорогостоящим клеем. Стоимость такого крепежа будет не меньше стоимости традиционного бронепояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

Самый простой способ при строительстве здания из газобетона без армирующего пояса — закрепить деревянную балку с помощью закладного элемента и шпильки с резьбой не менее М16.Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В таком способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить намеченные линии установки будущего резьбового крепления мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приварной гайкой М16.Оставшиеся ряды газобетона выкладываются на стены обычным способом.

Для того, чтобы закрепить стойки в стене, вам потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня заделанной в пенобетон плиты, обычно приходится просверлить дрелью на метровую глубину;
  • Ввинтить резьбовой стержень в гайку с пластиной;
  • Чтобы правильно закрепить штифт, его необходимо выровнять и вклинить в отверстие;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заполняется бетоном или клеевой смесью.

Через сутки можно класть мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной надежностью. Еще один вариант установки мауэрлата на газобетон без армированного пояса показан на видео

Крепление мауэрлата на шпильки

Понятно, что не всегда предусмотрительно закладывать плиты в стены из пенобетона, и пробить горизонтальные ямы под крепеж просто нет возможности.Если ящик из газобетона небольшой, то закрепить мауэрлат без бронепояса можно столярным способом, при помощи шпилек.

Технология практически не отличается от предыдущего способа. Изначально в уложенном на газобетон мауэрлате просверливаются центровочные отверстия, брус прижимается к поверхности стены обычными саморезами. Это позволяет правильно выровнять и стыковать мауэрлат до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается рубероид, после чего можно просверлить отверстия под дубовые шпильки 25-30 мм на глубину 70-80 см.Осталось залить клей и закрепить стержни. У стержней отпиливаются вершины, внутрь вкручивается столярный шуруп, позволяющий заклинивать дюбель, и тем самым жестко фиксировать мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство бревенчатых домов собирают с помощью дюбелей.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить брус или доску практически в любом месте на стене из пенобетона.Для удержания мауэрлата используются анкеры с резьбой, но они заворачиваются не в корпус из газобетона, а в специальную полость, заполненную быстротвердеющей смолой.

На стенах делается предварительная разметка точек, в которых планируется крепить брус. Далее демонтируются доски мауэрлата, и в газобетоне просверливаются отверстия для устройства химических заглушек. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости под заглушку был не менее 35 мм.

Полость для заливки самоотвердевающей смолы вырезается с помощью специального приспособления … Косая фреза — это сверло с режущей кромкой, загнутой под углом 15 °. Насадка устанавливается на дрель и последовательно за несколько проходов просверливается полость в газобетоне под коническую пробку.

Перед установкой анкера отверстие продувается воздухом. Можно использовать ручной насос для накачивания шин или подобное устройство. Далее необходимо закрепить на отверстии пластиковую насадку, через которую шприцем выдавливается смешанная с отвердителем смола.

Через 10 минут необходимо ввернуть анкерный болт, выровнять по вертикали и временно затянуть, пока пластик полностью не затвердеет. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров — простота технологии и высокая надежность крепления, без использования армированного ремня. Обратной стороной является дороговизна самоотвердевающей смолы и невозможность закрепить мауэрлат при температуре ниже 15 ° С.

Крепление мауэрлата к газобетону с помощью проволоки

Для крепления мауэрлата к стенам из газобетона не нужны дорогостоящие материалы или специальные инструменты. Достаточно иметь под рукой электродрель с длинной дрелью с насадкой, кусачки и строительный стержень диаметром 5 мм. Иногда для обвязки арматуры дополнительно используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона укладывали другие мастера, а расположение арматуры неизвестно, то для поиска скрытой проводки также будет нелишним воспользоваться ручным прибором.

Достоинством этого метода является предельная простота процесса. Для того, чтобы закрепить балку мауэрлата на стене, достаточно привязать проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к монтажу, потребуется решить две задачи. Во-первых, вам нужно будет сразу установить на стены толстый и очень тяжелый брус и за один прогон срастить отдельные части мауэрлата.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий.Оптимальный вариант — просверлить отверстия ниже уровня последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед установкой мауэрлата проволоку разрезают и отжигают, чтобы сделать ее более мягкой и гибкой. Материал пропускают через отверстие и наматывают монтировкой на угловой край мауэрлата, оставшиеся усы срезают ножницами.

Некоторые мастера перед закреплением балки надевают на проволоку спиральную пружину, намотанную из кусков катанки толщиной 2 мм.В просверленное отверстие в газобетоне вставляется импровизированная труба, чтобы не порезать материал стены, когда крепеж находится под сильным натяжением. Способ не гарантирует абсолютной безопасности газобетона при неправильной балансировке стропил, но не позволяет проволочной косичке разрезать стену, как ножовкой, при порывах ветра.

Поскольку под мауэрлатом нет прочного бетонного армированного ремня, особое внимание следует уделять правильной и равномерной затяжке гаек на шпильках или анкерах.Обычно застежки заворачиваются на ключ по диагональному правилу. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор того, как именно крепить мауэрлат к газобетону без армированного пояса, необходимо делать с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом будут застежки на проволоку; для небольшого дачи на даче можно использовать химанкер или шпильки.Лучше строить двухэтажные дома с армирующим бронепоясом из стального проката.

Пеноблоки

— отличный выбор для строительных работ … Они сочетают в себе конструктивные функции и теплоизоляционные свойства. Но наличие пор в материале отличает блоки от плотного кирпича или прочного бетона. Из-за этого у многих возникает вопрос — как крепить крышу к стенам из пеноблока. Попробуем разобраться в существующих способах выполнения этого строительного узла.

Типы крыш

Для устройства кровли по пеноблокам используются все известные варианты. Пожалуй, их можно разделить на два типа — плоские и скатные.

С первым вариантом проблем нет. На стены кладут плиты перекрытия, устраивают кровельный пирог … Эффект нагрузки равномерно распределяется по всем стенам.

Блоки, на которые опирается крыша, будут в тех же условиях, если бы стены возводили дальше, а верхние этажи давили бы на них.

Вариантов скатных крыш подробнее:

  • односторонний;
  • фронтон;
  • чердак;
  • бедро или бедро;
  • пуловер.


Существуют более сложные несекретные формы. Но это не так важно, поскольку подразумевают устройство стропильных конструкций, поддерживающих перекрытие.

Воздействие нагрузки от стропильных ног, если их армировать непосредственно к стенам, будет точечным, по этой причине возникают проблемы с размещением креплений крыши к материалу пеноблоков.Но для начала нужно разобраться в особенностях стропильных систем.

Уже понятно, что главная деталь — это стропила, соединенные обрешеткой и удерживающие крышу. Они делятся на две группы:

  • наклонный — опирается обоими концами на стену, стойки или мауэрлат;
  • висит — упираются только нижними концами, а верхние свободно свисают. В сочетании с другими элементами они могут образовывать ферму.

Крепление

Разберемся в последовательности работы.

Если есть бронепояс

При наличии конструкция надежная.

Монолитный пояс представляет собой полосу железобетонного материала, расположенную по верхнему периметру стен. Он может быть оформлен в блоки и из других штучных материалов.

Основное назначение — связать кладку и равномерно распределить нагрузку на все существующие стены. Уложенный поверх газобетона, он создает дополнительную защиту поверхности от пробивки.

В опалубке можно выполнить монолитное армирование, но чаще всего по обеим сторонам стены укладывают ряды блоков для создания лотка. Внутри устанавливается арматура, которую затем заливают бетонной смесью.

Заполнение ленты несколько усложняет общую конструкцию предмета, но придает ему надежность и долговечность. Стоимость работ увеличивается, но незначительно, поскольку не требуется много стального материала и бетонного раствора.


Если строится крупный объект или предполагается тяжелая крыша, то устройство армированного пояса считается обязательным.

Мауэрлат на пеноблоке устраивать нельзя, стропила к бронепоясу крепятся без него. Но будет лучше, если этот элемент будет присутствовать, так как застежку легче вставить в древесину.

Как закрепить мауэрлат на пеноблок? Элемент устанавливается двумя способами:

  1. При заливке бетонной смеси закладываются анкеры. Для них в мауэрлате просверливаются отверстия, чтобы гайками прикрутить их к бетону. Метод надежен, но предполагает точную разметку центров отверстий.
  2. Мауэрлат просверливается под шпильки после укладки на бетон. Сверло должно проходить сквозь дерево и бетон. Шпильки дополнительно фиксируются клеем, либо придется использовать анкер распорного типа.


Следует учесть, что между стеной и мауэрлатом обязательно устраивают слой гидроизоляции.

Теперь в стропильных ногах нужно выбрать угол, под которым они будут упираться в мауэрлат; в качестве дополнения можно установить уголки по краям.Некоторые мастера мауэрлата выбирают паз, чтобы создать более надежное крепление и исключить вероятность того, что они будут двигаться по стене при разрушении угла.

Желающие могут связать мауэрлат и стропильную ногу проволокой, что также допускается.

На стропилах опорную планку укрепляют стальными пластинами, которыми она упирается в брус мауэрлата. Дополнительно по всей поверхности укрепляют металлический угольник, под который в стропилах выбираются поперечные пазы.Закрепить такой упор можно не металлической пластиной, а еще двумя планками, которые создадут дополнительный упор.

На торцевом участке каждой стропильной ноги можно устроить выемку в виде буквы «V», которой она упирается в мауэрлат. Но в этом случае стропила не выйдет за пределы стены.

Следует помнить, что пенобетон легко впитывает воду. По этой причине рекомендуется делать достойные свесы крыши, а значит выпуск стропильных ног.

В качестве дополнения можно использовать зажимы из проволоки, металлической ленты или другого материала. Ими накрывают стропило, притягивают к низу. Хомут крепится дюбелями к внутренней поверхности стены. Эта мера хороша, когда необходимо создать дополнительный запас прочности соединения кровли со стеной.

Без армопояс

Как в этом случае закрепить крышу на пеноблок?

Здесь следует отметить, что этот способ проще — части кровли укладываются на поверхность стен.Такой вариант хорош для хозяйственных построек, построенных своими силами.

При установке кровли особое внимание следует уделить мауэрлату. Без него не рекомендуется крепление стропил к стенам из пеноблоков. Элемент будет равномерно разделять нагрузки на стены, его ширина должна быть равна размеру стены.

Мауэрлат крепится к блочной кладке дюбелями или шпильками. Лучше всего посадить их на растворную массу или приклеить. Диаметр крепежа должен быть не менее трех сантиметров во избежание расшатывания.


Когда стойки или верхние концы наклонных стропильных ног опираются на перегородку из пеноблочного материала, то сверху необходимо уложить балку, распределяющую нагрузку по всей доступной площади.

Если у висячих стропил нет затяжек, то они «расходятся» в разные стороны, и единственным препятствием этому будет только стена. Если он изготовлен из пеноблока, то штифты крепления начнут расшатываться от груза. Поэтому затяжки считаются обязательными, а лучше не приподнятого типа.

По этой же причине не допускается установка кровли мансардного типа, боковые стропильные ноги которой передают нагрузку по горизонтали. Но такие ограничения можно обойти, устроив дополнительные стропила, снятые с габаритов стен, к балкам перекрытия, выполняющим роль затяжек.


Заключение

Наверное, стало понятно, как делать скатную крышу на пеноблоке или другой более сложной кровельной конструкции. Помните, что по всей поверхности блочной кладки следует поставить деревянную балку — мауэрлат, который будет воспринимать все нагрузки от пола и в равных долях распределять их по стенам.С помощью такого элемента можно своими руками смонтировать крышу любого хозяйственного объекта и даже жилого дома, если чувствуете себя уверенно.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при установке мауэрлата. Поскольку установка мауэрлата является обязательной на зданиях, возведенных из пенобетона, газобетона и так далее, ниже представлен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать крышу на стенах постройки, его необходимо надежно прикрепить к ним.

Мауэрлат можно крепить к газобетону следующими способами:

  • Проволока стальная … При кладке стен в два или три ряда между блоками прокладывают стальную проволоку диаметром 0,6 миллиметра. Затем один конец проволоки проталкивается в отверстие мауэрлата и скручивается с другим. Следует учесть, что длина уложенной проволоки должна быть достаточной, чтобы хорошо закрепить мауэрлат.Рекомендуется укладывать проволоку в количестве, равном количеству стропил.
  • Металлические шпильки … Этот способ крепления мауэрлата обычно используется на небольших постройках. Суть крепежа такова: одним рядом до конца стены между блоками укладываются шпильки с приваренными к ним металлическими кубиками размером не менее 5х5 сантиметров.
    После этого через отверстия на шпильки устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна равняться толщине бруска мауэрлата плюс не менее 5 см для затяжки гаек и шайб.Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
  • Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону — один из самых надежных из всех предложенных способов. Поскольку газобетон — хрупкий материал, необходимо соорудить бронепояс для крепления мауэрлата анкерными болтами.
    Армопояс позволит не только изготовить крепеж мауэрлата, но и укрепить и надежно связать стены здания при снятии разрывной нагрузки с кровли. Построение бронепояса может быть выполнено двумя способами:
    • С U-образными блоками.
    • С деревянной опалубкой.

В первом и повторном способе используется арматура диаметром не менее 6 мм, которая помещается в построенный желоб и заливается бетоном. Заливку бетона для армопояса необходимо производить единовременно без перебоев по всему периметру несущих стен здания.

Перед заливкой бронепояса бетоном к его раме необходимо прикрепить анкерные болты.Болты можно скреплять вязальной проволокой или сварочным аппаратом … Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки бронепояса, через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае нельзя прерывать бронепояс, так как его крепежный эффект полностью утрачен и он не снимет разрывную нагрузку со стен от веса кровли.

Анкерные болты необходимо устанавливать точно по резьбе, так, чтобы они находились посередине планки мауэрлата.Независимо от способа крепления мауэрлата, под него необходимо проложить гидроизоляционный материал.

Устройство армирующего ремня

Для строительства бронепояса потребуются следующие материалы:

  • Песок, щебень и цемент марки М-400 для изготовления бетона.
  • Арматура диаметром от 6 до 12 мм для сооружения каркаса армопояса.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как бетонный раствор вручную не замешать.

Устройство армопояса состоит из следующих этапов:


Если для изготовления бронепояса используется деревянная опалубка, то нижние балки, с помощью которых он крепился к своим стенам, остаются в бетоне. Этот факт никак не влияет на качество ремня, поэтому вам не о чем беспокоиться.Бетон для армопояса можно сделать самостоятельно или приобрести готовый — это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки для армопояса потребуются следующие материалы:

  • Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Деревянные блоки.
  • Ножовка по металлу.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Устройство деревянной опалубки для армопояса выглядит следующим образом:

  • В ширину стен умещается деревянных блоков на расстоянии 1 метра друг от друга.
  • После укладки брусков к ним по обеим сторонам стены прикрепляют досок.
  • Верх досок скрепляется деревянными брусками также на расстоянии 1 метра друг от друга.
  • Установленные доски на стыках необходимо надежно связать между собой при помощи деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В случаях, когда строительство бронепояса невозможно, крепление мауэрлата осуществляется следующими способами:


Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

  1. Ударная дрель.
  2. Анкер клиновой.
  3. Специальная помпа для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

  1. Просверливаются отверстия в ранее отмеченных местах на стене.
  2. Готовые отверстия очищаются от бетонной стружки специальным насосом.
  3. Клиновые анкеры вставляются в отверстия и затягиваются.
  4. После установки анкеров на стены необходимо укладывать гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно безопасно и быстро установить мауэрлат. Единственный минус такого способа крепления мауэрлата — это цена анкера примерно от 2500 рублей . кусок.

  • Химический способ крепления мауэрлата. Для крепления мауэрлата химическим способом используйте жидкие анкеры (химический анкер). Химический якорь представляет собой жидкую смесь полимерной синтетической смолы, поставляемую во флаконах под пистолетом в качестве герметика.
    Клеящаяся масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент на стене.

    Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их хрупкие материалы, такие как газобетон, ракушечник и т. д.

Для установки мауэрлата химическими анкерами необходимы следующие инструменты:

  1. Ударная дрель.
  2. Сверла по бетону.
  3. Пистолет для капсулы жидких якорей.
  4. Жидкая якорная капсула.
  5. Анкерные болты металлические.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки лунки от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
  2. Из готовой дыры в стене удалить пыль и стружку бетона. Это можно сделать, сдув всю пыль и грязь сжатым воздухом с помощью компрессора.
  3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Заполнить отверстие клеевой смесью на 60% во избежание ее вытекания при вставке анкерного болта.
  4. Через 45 минут после установки химических анкеров можно установить мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить в середине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

  • Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
  • Опалубка для армопояса может быть изготовлена ​​из досок или П-образных блоков.
  • Армопояс помимо крепления мауэрлата обеспечивает снятие растягивающей нагрузки со стен от веса кровли.
  • В тех случаях, когда по заявке армопояс невозможно прикрепить мауэрлат к газобетону, можно произвести механические или химические анкеры.
  • Независимо от типа крепежа мауэрлата , при его переедании путем установки необходимо укладывать гидроизоляционный материал.

Вопрос, как крепить мауэрлат к газобетону без армированного ремня, достаточно редко, ведь такое соединение в строительстве довольно нонсенс.Чтобы понять это, нужно разобраться, для чего нужен армопояс, а также что такое мауэрлат и его предназначение.

Есть пенобетон?

Но прежде всего отметим, что строительство домов из газобетона находится на пике популярности, и спрос на этот стройматериал растет. Это означает, что многие сталкиваются с этим при строительстве собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет ему подвергаться сильным нагрузкам, особенно точечным.

Что касается самого мауэрлата, то это конструкция, которая укладывается на верхние поверхности стен. Фактически он выполняет функции ленточного фундамента, равномерно распределяя нагрузки с крыши на стены дома. Их делают в основном из деревянных балок минимальным сечением 100х100 мм.Следует добавить, что этот элемент крыши упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь про армопояс. Его основная задача — смонтировать мауэрлат. И если дело не в конструкции возводимого дома, то возникают определенные проблемы, связанные именно с креплением бруса мауэрлата. Есть несколько способов крепления. Их отлично используют строители, если дома строятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, мы ознакомились с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону. Осталось разобраться в путях и понять одну важную мысль. И мысль в том, что к предложенным вариантам крепежа стоит относиться с большим количеством оговорок. Потому что установка мауэрлата на газобетонные блоки без заливки арматурного пояса — мероприятие довольно сомнительное.

И сколько бы вы ни искали технологии, все они оказываются как минимум малопригодными.И при каждом варианте существует огромное количество противопоказаний. И хотя на некоторых порталах очень много информации о том, что можно уложить мауэрлат на газобетон и закрепить, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

Например:

  • вы можете использовать этот метод (без бронепояса), если возводимое здание небольшого размера;
  • , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами; №
  • , если в конструкции стропильной системы используются подвесные стропила, которые между собой стягиваются надежными затяжками;
  • при установке многослойных стропильных ног, подпертых по оси коньковой балки.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации. Поскольку часть нагрузки от крыши будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед тем, как крепить мауэрлат к газобетону, нужно хорошенько подумать, стоит ли этот процесс проводить без заливки бронепояса.

№ варианта 1

Крепление мауэрлата к газобетону без армированного ремня лучше всего производить стальной проволокой диаметром 4–5 мм, скрученной в 2–4 слоя.Этот метод часто применяется при кладке бруса мауэрлата на кирпичную кладку. Как осуществляется этот процесс. Есть несколько жестких требований:

  • в кладке из газобетонных камней в третьем или четвертом ряду до окончания кладки следует прокладывать проволоку, то есть над проволокой следует уложить 3-4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон доходила до уложенного мауэрлата, перекрывала его и закручивала, создавая крепление;
  • Шаг укладки проволоки скрутки равен шагу установки стропильных ног.

Пример крепления бруса мауэрлата проволокой

Перед укладкой мауэрлата без армированного пояса на стены из газобетона необходимо выполнить гидроизоляцию торцов стен. Самый простой способ — уложить рубероид в два слоя. Затем укладывается сам брус. Его необходимо выровнять либо по внешней поверхности стены, либо по внутренней. Горизонтальное выравнивание обязательно. После этого проволочные косы затягиваются монтировкой. Главное, чтобы стяжка была прочной и плотной.


Пример правильно затянутой проволочной косы с помощью монтировки

Похоже, что это решение проблемы. Но давайте подумаем здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом подрезают блоки, когда необходимо подогнать их под требуемые размеры.

То есть этот вариант при кажущемся правильном использовании вызывает большие сомнения.И чем больше мауэрлат затянут проволокой, тем быстрее он будет разрезать блоки.

№ варианта 2

Установка бруса мауэрлата без армированного ремня с помощью анкеров и дюбелей. Для крепления предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как проходит этот процесс:

  1. После гидроизоляции их верхних концов укладывают мауэрлат на стенах.
  2. Через каждые 1-1.В нем 2 м, а также одновременно в газобетонных блоках проделываются отверстия дрелью и дрелью, диаметр которых подобран диаметру дюбеля для анкера.
  3. Дюбели забиты.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армированного ремня лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, действительно ли этот метод надежен? Если это касалось армирующего пояса из бетонного раствора, то сомнений не было.Это стопроцентно надежное крепление. В случае газобетона даже при использовании длинных анкеров нет уверенности в том, что этот тип крепления сможет выдержать серьезные нагрузки, исходящие от конструкции крыши. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки с кровли составляют не тонны различных материалов.

Номер варианта 3

Крепление мауэрлата к стене из газобетона с помощью шпилек. Здесь используется штифт диаметром не менее 12 мм.Укладывается поперек стены в кладку из блоков внизу. последний ряд на 2-3 блока. Получается, что концы шпильки с резьбой будут торчать из стены с двух сторон. Поэтому его длина выбирается по ширине газобетонной стены.

В этом случае мауэрлат укладывают на газобетон так же, как и в предыдущих случаях. Но крепление производится скручиванием проволоки. На концах стальной «косички» делают петли, которые надевают на концы шпильки.Т.е.:

  • сначала надевается одна петля, например, на внешний конец застежки;
  • затягивается гайкой М12 с проложенной под ней широкой шайбой; №
  • витая проволока перекидывается через стену соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • Требуется монтировка, которая закручивает скрутку по бруску мауэрлата, то есть последнюю притягивают к стене.

Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многом он надежнее. Во-первых, проволока не контактирует с газобетонным материалом. Это означает, что нет нагрузки от скручивания, которая могла бы порезаться. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант № 4

Сегодня мы должны поговорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический крепеж, который вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение.В него вставляют стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают химические дюбели двух видов:

  1. Готовый двухкомпонентный состав в банке, на которую для удобства подачи смеси надета пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам разрывает капсулу, тем самым смешивая два компонента друг с другом и создавая условия для их контакта с воздухом.

Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, рассмотренную в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав наливается из жестяной банки. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что производители химических анкеров сегодня предлагают разновидности именно для газобетонных материалов.Именно их необходимо использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов … Но нет информации, что кто-то им уже пользовался. Поэтому можно только догадываться. Хотя по идее все должно работать.

Номер опции 5

Здесь используются все те же шпильки, только они устанавливаются вертикально и служат анкерами. К ним привариваются стальные полосы толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе возведения стены ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентиром при установке является полоса поперек стены. Лучше использовать вариант, если стены поднимаются из двух блоков, поэтому штыри будут между блоками, не нарушая их целостности.

Неплохой вариант крепления, один из лучших, но с одним условием — масса кровли не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире полоска в конструкции крепления, тем лучше.

Обобщение по теме

Было предложено несколько вариантов крепления мауэрлата без заполнения армопояса. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать расходов. Заполните армопояс и все ваши проблемы сразу решатся.

Установка стропила по газобетонным блокам. Правильное крепление мауэрлата к газобетону — возможные варианты, проверенные на практике. Технологические новинки

Тот, кто интересовался постройкой частного дома или тем более строил такие постройки, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех, кто не знаком со строительным корпусом, поясним, что мауэрлат — это особая деревянная конструкция, целью которой является принятие основной нагрузки с кровли и ее равномерное распределение по стенам дома.Дело в том, что к нему крепятся ножки стропил, и они обеспечивают конструктивную устойчивость всей кровли.

Надежное и грамотное крепление мауэрлата к стенам — ответственная операция, так как от ее точности зависит не только прочность всей кровли, но и ее долговечность. На самом деле Маурилалат может быть даже в виде двухсторонней стальной балки или швеллера, если стропила тоже представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, встречаются крайне редко.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и способов монтажа. Минимальное сечение деревянного бруса или бревна — 10х10 см, но лучше. Если в качестве мауэрлалата планируется использовать бревно, его нужно класть с одной стороны так аккуратно, чтобы оно плотно прилегало к верхнему краю стены из газобетона.

Выбор материала и расчет параметров

Балки двух основных функций:

  1. Равномерное распределение нагрузки с крыши на все несущие стены дома.
  2. Крепление конструкции крыши к строительной коробке.

В качестве основы используется брус размером от 10х10 до 15х15 см.

За основу берется деревянный брус размером, как было сказано выше, от 10х10 до 15х15 см. Лучше всего брать барана из древесины твердых пород, которую необходимо предварительно обработать антисептиками. Все бруски должны равномерно закрывать весь верх стен, а для их надежного скрепления используется прямой замок. При этом замок лучше дополнительно укрепить, загнав на склеивание гвоздей.

В результате у вас будет единая жесткая система, когда брусья надежно скреплены двумя соседними и образуют надежную опору для будущих стропил. Бруссия всегда немного больше, чем кладка из газоблоков, поэтому их нужно сместить на внутренний край, чтобы между брусом и внешним краем стены оставалось свободное пространство шириной не менее 5 см. В некоторых случаях по внешнему краю кладут несколько кирпичей, в которые будут стекать боковины Мауролата.

Помните, что перед тем, как перейти на домашнее хозяйство, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Монтажные крепления Muerolat

Есть несколько способов крепления мауэрлата к газобетону. В связи с тем, что этот крепеж должен быть максимально прочным и не допускать даже малейших конструктивных сдвигов, в современной строительной технологии используется несколько высоконадежных видов фиксации этих элементов. Это крепление с:

  • надежная стальная проволока;
  • запутался в усиленных анкерах ремня;
  • металлических шпилек, торчащих из железобетонной ленты.

Рассмотрим такие виды крепления к газобетону.

Проволока стальная

Крепление Maurolalat Wired: 1 — стяжка, 2 — мауэрлат, 3 — гидроизоляция, 4 — рафило, 5 — проволока, 6 — крепеж.

При кладке стены за два-три ряда до ее верха между кирпичами проложена стальная проволока так, что она зафиксирована ее серединой.

Оба конца должны быть такой длины, чтобы их хватило для надежного крепления штанги к стене.Для этого проволока должна пройти через отверстие в мауэрлате и надежно зажать.

Количество таких связок не регламентируется, но их количество лучше равняется количеству ножек.

Крепление анкерных болтов

Для лучшего крепления опытные строители Maurolalat советуют армированный ремень. Помимо того, что с таким бетонным поясом крепление к синяку будет удобным и надежным, Аропояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой.Кроме того, армированный пояс позволяет идеально выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Если стены дома построены из газобетона, то крепление Maurelast невозможно без армопоя, так как пенобетон слишком мягкий, чтобы обеспечить надежность крепления анкерных болтов, шпилек или другого крепежа.

Усиленный пояс лучше всего строить с помощью специальных блоков U-образной формы, которые укладываются вдоль верхней грани стен таким образом, чтобы образовывалась единая и непрерывная линия желоба.По углам используются блоки с боковой линией позвоночника, чтобы линия водостока не прерывалась. Именно в этом желобе устанавливается арматура из стержней 12 и 6 мм (поперечных). После монтажа каркаса арматуры паз заливают бетонной смесью, при этом делают это непрерывно и однократно.

Но еще до заливки бетоном в армированном поясе желоба устанавливаются анкеры с резьбой. Они прикреплены с помощью вязальной проволоки.Их крепления должны быть максимально гладкими, для этого используется протяженный шнур или леска. Анкеры должны располагаться как можно ближе к верхней поверхности бетона и к перегибу, соответственно, перпендикулярно линии мауэрлата.

Количество креплений не регламентируется, но их количество должно быть не меньше количества стропил, при этом размещать их нужно так, чтобы они не оказались перекрытыми, поэтому постарайтесь разместить точки крепления как можно точнее .

После замораживания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Это крепление — самый надежный из всех мыслимых вариантов.

После окончательной отделки бетонный пояс и анкеры укладываются друг на друга таким образом, чтобы анкеры проникали в заранее просверленное в дереве отверстие. После этого крепление происходит путем закручивания гаек с шайбами.

Чтобы точно рассчитать места будущего отверстия под анкерные болты, нужно надеть балку на болты, а затем несколько раз ударить пянкой или ее аналогом сверху.В дереве будут вмятины от контакта с болтами, вот в этом месте и нужно просверлить отверстия.

Иногда это не сплошная бетонная лента для экономии по всей длине стены, а отдельные бетонные подушки. То есть делают аналог котлована в кирпичной кладке, в который укладывают арматуру и заливают бетон по той же технологии, что и пояс. Также необходимо прикрепить анкерные гнезда к стержням арматуры.

Крепление металлическими шпильками

Если у вас небольшой дом и давление на него со стороны крыши не должно быть слишком большим, то для крепления стен мауэрлалатовым веником можно использовать более легкий вариант крепления — стены на шпильках.Эти шпильки представляют собой стальные крепления в виде болтов с крестообразным ответвлением или основанием в виде квадрата со стороной 5 см.

Еще на этапе возведения кирпичной кладки в стене шпильки шпилек настраиваются, их устанавливают в один-два ряда до конца строительства. Свободной длины разливов должно быть достаточно, чтобы пройти через планку или заблокировать контргайки.

Дальнейшая технология напоминает фиксацию анкерными болтами. Также есть места для сверления отверстий, устанавливаются планки и затягиваются гайки.

Важность гидроизоляции при установке

Выбрав один из предложенных вариантов крепления, произведите точный расчет необходимого крепежа и их будущего расположения. Кроме того, необходимо провести одно важное мероприятие.

Это обеспечивает хорошую гидроизоляцию.

Между стеной и балкой необходимо нанести несколько слоев подходящей гидроизоляции.

Это может быть как простой каучукоид или полиэтилен, так и дорогие современные материалы.Необходимость такой изоляции крайне важна, так как без нее в месте соприкосновения будет скапливаться влага, способная в кратчайшие сроки разрушить всю структуру дерева. Только после укладки выбранной изоляции можно продолжить монтаж мауэрлата.

Как правило, под такие несущие элементы конструкции заливается сплошной железобетонный пояс. Однако некоторые строители-любители видимо из соображений времени и материалов пытаются найти способы закрепить Маурилалат на газобетоне без Армопояса.Посмотрим, насколько это возможно, и стоит ли прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он нужен? Человек, которого настаивали в вопросах строительства, это мудрое слово часто ничего не говорит. Между тем, речь идет об одной из самых важных опорных деталей здания.

Что такое фундамент — знаете, наверное, все. Так что по функциональности Маурилалат можно сравнить с фундаментным поясом.Правда, он отвечает за нагрузки, передаваемые от всего здания в целом, а мауэрлат — только за те, которые образуются в процессе эксплуатации всей конструкции кровли — стропильной системы, кровли, изоляционного «пирога», внутренней обшивки кровли. кататься на коньках (если есть) и ТП


А нагрузки здесь могут быть немалые, и что самое опасное — иметь проезд, перпендикулярный поверхностям стен стен, то есть работать над их разрушением. Все дело в углах кровельных стержней — именно это и дает такое расширение векторов приложения сил, как от тяжести самой конструкции крыши, так и от внешних нагрузок — снега и ветра.

Особо опасные аналогичные точечные нагрузки, передаваемые от стропильных ног для стен, выложенных из кусков — кирпича или каменных блоков (например, пенобетона). Итак, необходимо максимально распределить падающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим справится мощный деревянный брус, который плотно упирается в всю стену в торце стены.


Второе замечательное качество Maurolalat — это значительное облегчение монтажных работ при установке прочной системы.Согласитесь, крепить каждую стропильную ногу к капитальной стене гораздо сложнее, чем, как говорят, «дерево к дереву». Благодаря наличию Maurolalat, очень широкие возможности применения различных составных схем, от «глухих» до мобильных, с использованием разнообразных креплений.


В качестве мауэрлата обычно применяется деревянный брус сечением от 100 × 100 мм и выше (как правило, в зависимости от массивности конструкции крыши выбирают 100 × 150 × 200 мм, 150 × 200 мм. ). Очень часто в принципе полагаются на клетку, но действенное правило — толщина мауэрлалата должна быть не менее двух толщин стропильных ног.

Ширина — в зависимости от толщины стены, на которую устанавливается. При этом брус старается расположить так, чтобы его не приходилось лететь вместе с поверхностью стены ни снаружи, ни внутри. Так проще защитить древесину от негативного воздействия внешней среды, утеплить это довольно сложно с точки зрения обеспечения нормальной теплоизоляции узла. Это правило не является обязательным, но если вы читаете советы мастеров, то все они практически в один голос советуют оставлять от края не менее 50 мм с каждой стороны.


Можно сделать мауэрилалат и бревна, но такое решение не рассматривается как оптимальное — операция крепления к стене, а затем врезка стропильных ног усложнится и, соответственно, потребует повышенных навыков в столярные изделия.

Понятно, что в связи с высокой ответственностью этого элемента конструкции кровли, для таких целей стараются выбирать наклонную древесину первого сорта, не имеющую кривизны, тяжелой замесы, трещин, признаков биологического разложения. , и другие дефекты.


Для мауэрлата рекомендуется отборная древесина твердых пород. Но найти такой материал непросто, поэтому чаще всего используют качественную сосну, но лишь подвергая ее очень придирчивому выбору: экономия на качестве в этом случае абсолютно недопустима.

Кстати, Маурилалат не может быть деревянным. Например, если стропильную систему планируется создать из сборных или сварных металлических ферм, стальная балка будет применяться как мауэрлалат — обычно швеллер или двухсторонний.Однако в практике частного строительства такие решения нечасты — «классикой» остается дерево.

Мауэрлат нельзя наносить на стены из бруса или бревна (его роль будет выполнять последний ряд — верхняя обвязка), а на каркасные дома — по той же причине. Иногда отказываются от мауэрлата, когда стены возводятся из прочных, стойких точечных и распиливающих нагрузок материала (например, бетона), а при этом конструкция кровли предполагает крепление стропила к внешнему торцу балки перекрытия.Для стен, сложенных из штучных материалов, без мауэрлата обойтись ни в коем случае не получится.

Понятно, что для того, чтобы мауэрлат полностью выполнял свои функции, надежность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами — проще, так как есть много способов надежно закрепить брус на торце стены. Например, при кладке керамического или силикатного кирпича делают закладки из деревянных брусков. Это позволяет использовать обычные стальные кронштейны для крепления Maurolalate.Но выполнять такие закладки из газобетона — занятие абсолютно бесперспективное, можно даже не пробовать, так как никакой надежности обеспечено не будет. Необходимо поискать другие пути, о которых пойдет речь далее в статье.


На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде каркаса, полностью охватывающего весь периметр здания — достигается максимальная надежность конструкции .Однако это не всегда возможно — например, когда Fronton показывает из тех же пеноблоков. Следовательно, тем надежнее нужно выполнять крепление планки к торцу стены.

Как рассчитывается балочная стропильная система?

В ходе презентации мы уже отправили читателю размер стропильной стопы — от этого в определенной степени зависит сечение мауэрлата. Но с учетом углов крутизны и всех выпадающих нагрузок — читайте в специальной публикации нашего портала.

Как прикрепить штангу мауэрлата к газовой стене без рукавов?

Прежде всего, строителю, перед которым у нее возникла аналогичная проблема, следует четко ответить на вопрос — «Неужели у меня нет возможности заливать железобетонный пояс, чтобы не было проблем в принципе?» Почему? — Да, потому что ни один из предложенных ниже вариантов не лишен определенных недостатков. К тому же возможность установки мауэрлата без Армопояса довольно сомнительна и принимается с большим количеством оговорок.


Сколько не ищите, вряд ли удастся найти четкие критерии, когда специалисты внятно говорят — да, на этой газосиликатной стене можно обойтись без армированного бетона. Есть только много всяких «если», в которых вроде бы можно надеяться на успех такой установки.

Цены на газобетон

газовая кнопка

  • Если дом или хоз постройка небольшая (критериев оценки, увы, нет).
  • Если кровля имеет не слишком сложную и тяжелую конструкцию (допустим, речь идет о простых из, например, профнастила или металлочерепицы — все остальные кровельные материалы вместе с их обрешеткой будут тяжелее).
  • Если климатические условия района строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что погодной аномалии не произойдет?).
  • Если конструкция стропильной системы позволит минимизировать распиловочную нагрузку. Это может быть предоставлено:

— Применение подвесных подушек, жестко натянутых горизонтальных сказок.

— с использованием утилизирующих стропил, с обязательной опорой в точке соединения конька, если в месте соединения стропильных ног между собой предусмотрено шарнирное соединение, а монтажный узел к мауэрлату подразумевает использование подвижных, скользящие составы.


Короче говоря, список условий для того, чтобы попытаться обойтись без Армопояса (и без полной уверенности в успехе), достаточно велик. И, наверное, нужно десять раз подумать, прежде чем выбрать этот путь.

Однако в Интернете есть несколько способов установить Maurolala Brusa прямо на газосиликатную стену без заливной брони. Попробуем в них разобраться.

Крепление мауэрлата на проволоку

Один из самых простых способов, который часто применяется при строительстве кирпичных стен.В этом случае примерно за 4 ÷ 5 рядов до окончания кладки между рядами укладываются балки из стальной проволоки диаметром около 3 мм (3 ÷ 4 жилы в балке) так, чтобы они смотрели наружу снаружи и с внутренней стороны стены. Длина выпуска этих «болванок» обеспечивает покрытие мауролалата, установленного на конце кладки, и позволяет без проблем очистить и затянуть проволочную петлю. Шаг перемещения таких выходных закладок обычно выбирается равным шагу рафалинга, чтобы узлы крепления мауэрлата учитывались между соседними быстрыми парами.


По готовности стены на ее торцевую подгонку. Затем брус устанавливается сверху, выравнивается, а затем создается и затягивается проволочная петля. Герметичность обычно осуществляется с помощью ломика (крепления), добиваясь максимально плотного прижатия бруса к стене.


Казалось бы — вот оно, простейшее решение. Однако посмотрите: Все показанные примеры относятся только к кирпичной стене. Написано, что этот способ полностью работает с газосиликатными блоками, только прокладку проволоки «болванками» проводят примерно в два ряда до конца кладки.

Написано написать, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям — не будет провода при больших нагрузках, а тем более — при возможной вибрации, например, при сильном ветре, работать «ножовкой», постепенно взламывая газосиликатный блок (который может резать ручной ножовкой)? Ведь это нарушение целостности кладки и ослабление фиксации мауэрлата на стене со всеми вытекающими отсюда последствиями.

Короче не все так просто …

Крепление стержня анкерами или дюбелями

Казалось бы — самый простой и надежный способ, проверенный практикой и временем. Все так, но только если речь не идет о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или завинчивания дюбеля образуется трещина или даже озноб.

Конечно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанный именно на газобетонные стены.Но, согласитесь, одно дело смонтировать мебель, предметы интерьера или даже каркас для утепления стен — и совсем другое мощное, которое становится основой всей конструкции крыши.


Учитывая, что удерживающие свойства газосиликата невысокие, придется приобретать анкеры максимальной длины — около 300 ÷ 500 мм, чтобы с учетом толщины мауролалата можно было «прилипнуть» » через стену. Но стоимость таких длинных мощных анкеров немалая, поэтому об этом тоже нужно помнить.

Работы по установке мауэрлата на анкеры ведутся примерно в такой последовательности:

Иллюстрация
Прежде всего, необходимо обеспечить надежную гидроизоляцию между газосиликатным и штабелированным брусом. В противном случае очаг сырости неминуемо появится в месте контакта древесины с другим строительным материалом в результате биологического разложения.
Для гидроизоляционного барьера вполне подойдет ступенька качественного раннероида — ее ставят так, чтобы она полностью закрывала весь торец стены.
Если немного ходит по бокам — не страшно, так как эта простая потом обрезается.
Укладывать полосу можно сухим способом, то есть без использования битумной мастики.
После этого Маурилалат кладут на стену стены.
В данном примере используется качественная доска 50х150 мм, что, кстати, смотрится заглядыванием в толщину. Но принцип крепления от этого не меняется.
Брус укладывается ровно на свое место, как предусмотрено проектом, выравнивается.
Требуемая разметка выполнена.
В принципе, в данном случае все сводится к наметке участков установки стропильной ноги — тогда между ними могут располагаться анкеры крепления мауэрлата — и взаимного натяжения не будет.
Место крепления стропильных ног намечено.
Анкеры можно располагать произвольно, повторяя шаг стропила.
Вот он анкерный болт.
Сразу, в этом примере, поверх газиликатной стены Армопуа все еще затоплен, поэтому мастер использует относительно небольшие анкеры, диаметром 12 мм и длиной 150 мм. В зрелом бетоне такое крепление обеспечит необходимую надежность.
Но если Армопояса нет, придется ставить самую длинную застежку — аж до полуметра.
Далее сверлом устанавливают сверло в форме страха на дереве (в данном случае диаметром 12 мм), а в БРУСе Мауэрлала просверливают сквозные отверстия до конца стены.
Рекомендуется сразу укладывать опилки, чтобы они не упали обратно в канал.
Далее следует перфоратор со сверлом на 12. Прямо через отверстие в дереве просверливает канал для анкера в материале стены.
После того, как отверстие готово, в него вставляется анкер.
Далее якорь молоток забивается обязательно на всю длину, пока шайба под гайку под гайку в дереве.
И последнее действие остается: с помощью соответствующего ключа затянуть все анкеры, плотно прижав брус мауэрлата к торцу стены.

Будет ли это соединение надежным? С бетоном — однозначно да. С газосиликатом напрямую — вопрос сложный даже с большой длиной анкера. В любом случае ни одного исследования или результатов изучения опыта по этому вопросу в Интернете найти не удалось — ни положительного, ни отрицательного.

Я сосредотачиваюсь на другом моменте. Часто длины бруса для того, чтобы выложить мауэрлат на стену одним отрезком, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют выполнить очень интересные и надежные замковые соединения, а непрофессионалу достаточно будет сделать соединительный узел «в Полтереве». Обязательное условие: на этом месте тогда нужно будет предусмотреть — анкер или шпильку для затяжки места соединения.

Цены на профнастил

профессор


Аналогичный подход и в углах стыковки брусьев соседних стен — замковое соединение с последующей затяжкой выбранного крепежа.

Кроме того, чтобы связать все стороны мауэрлата с максимально жестким каркасом, отрабатывают соединение по углам с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет — если на стене две секции перекладины, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, по стене длиной 8,5 Метр лучше использовать штанги не 6 + 2,5 , например, 4,2 + 4,3 г.

Технологические новинки — Химические анкеры

Десяток лет назад об этих инновационных методах крепления деталей из различных материалов мало кто слышал. Сегодня химические анкеры широко представлены в продаже, однако назвать их общедоступными по цене — пока невозможно.

Кстати, такие технологии крепления у многих домашних мастеров осуществлялись без специальных химических анкеров — речь идет о тех случаях, когда в отверстие заливалась смесь отвердителя эпоксидной смолы, а затем вставлялась деталь — надежный подключение было проведено.


Реклама, сопровождающая такие химические анкеры, придает им высочайшее качество прочности. Правда, претензии потребителей уже можно встретить, хотя, возможно, они связаны с тем, что очень много некачественных подделок такой химии. А если говорить об авторитетных производителях подобных материалов, то вам следует ориентироваться в «Сормат», «Hilti», «Nobex», «Fischer», «Tox», «TecSeal», «Tecfix», «Technox», «Kew». «и некоторые другие.

Сами химические анкеры могут различаться по принципу использования.

  • Итак, один вид имеет капсульное (ампульное) расположение.

В анкер вставляется ампула, содержащая одно- или двухкомпонентный состав, который начинает быстро затвердевать после смешивания и контакта с воздухом.

После закладки ампулы в отверстие вставляется сам якорь (шпилька) и забивается на нужную глубину. При движении якорь разрушает ампулу, колбаса заполняет все пространство канала. В том числе между стенками и витками ниток шпилек.При нормальной температуре воздуха через 25 ÷ 45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже при значительной нагрузке.

  • Другой вид химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще — двухкомпонентным) и специального пистолета-дозатора. Пистолет похож по конструкции на тот, который мы обычно наносим с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических якорей рассчитаны прямо на простейшие пистолеты.

Дополнительно могут применяться дополнительные устройства в зависимости от материала стены. Например, давайте посмотрим, как устанавливается химический анкер, разработанный специально для пористого бетона.

Рисунок Краткое описание работы
На иллюстрации показаны возможные компоненты комплекта химических анкеров «Фишер» — это сами патроны с разной скоростью застывания составов, пистолеты-дозаторы.
Канал под любой химический анкер всегда нужно беречь от пыли — для этого есть специальный насос для продувки и откачки, щетки разного диаметра.
Сверло со специальной насадкой позволяет делать конические отверстия (именно то, что нужно для пористого бетона).
Ну и, наконец, различные переходники, переходные направляющие, сетчатые гильзы под изнашиваемые стенки, а сами анкеры разной длины.
В данном случае интересует тема статьи именно газосиликатная стена — пористый бетон.
Начинается бурение канала под анкер.
Для этого используйте специальную дрель с круглым упором-ограничителем и сферической насадкой.
Сначала просверливается прямое отверстие — до упора в ограничитель.
Ограничитель упирался в стенку, и из-за сферической формы сопла отверстие начинает иметь коническую форму — как показано на рисунке.
По готовности канала Метла ставится ровно и аккуратно, чтобы случайно не сорвать конус, вынутый из лунки.
После этого возьмите ручной насос — необходимо тщательно очистить канал от пыли. Продувка начинается с полного погружения зонда насоса в отверстие.
Затем проходной зонд постепенно удаляется из канала, не останавливая продувку.
При необходимости отпустить перемычку соответствующего диаметра.
Такую операцию продувки следует повторить не менее четырех раз — наличие пыли резко снижает надежность химического анкера.
В идеале нужно стремиться к тому, чтобы канал был абсолютно чистым.
После очистки в отверстие вставляется пластиковая муфта.
Он «улучшит» край отверстия и, самое главное, обеспечит положение вставленного анкера (шпилек) перпендикулярно поверхности стены.
Подготовка к работе «Химия».
Патрон вставлен в пистолет, носик-миксер прикручен.
Небольшой тираж состава наносится на любую поверхность — необходимо убедиться, что все компоненты полностью перемешаны — это покажет ровный цвет уходящей смеси.
После этого запускается излив в муфту, ограничивающую отверстие, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на ее объема.
Далее берется анкер-шпилька на необходимую длину и аккуратно ввинчивается (в прямом смысле слова) в пластиковую массу, заполняющую коническую полость — для этого на данном этапе имеется достаточное усилие пальцев.
Важно следить за тем, чтобы штифт занимал перпендикулярное положение стенки — направляющая муфта помогает, но все равно не мешает.
Стойка вкручивается до упора в стену.
Осталось подождать всего 45 минут — и при нормальной температуре (около +20 ° С) анкер будет готов к испытанию нагрузки.

Что еще говорит о преимуществах химических анкеров:

  • Крепление считается высокопрочным, долговечным — срок службы оценивается в 50 лет.
  • Используемый полимерный композит полностью инертен к атмосферному, биологическому и химическому воздействию.
  • При установке такого анкера внутри пористого бетона отсутствуют распиливающие нагрузки, то есть практически исключен риск появления трещин или скола.
  • В то же время проникновение композита в газобетонный канал, примыкающий к ведущему каналу, обеспечивает максимальную степень химического сцепления дюбелей со стеновым материалом.

Ну а теперь — о недостатках.Их немного, но судите сами:

  • Стоимость химических дюбелей высока, а крепление мауэрлата обойдется в весьма внушительную сумму. Более того, для нашей задачи нужны очень глубокие каналы с их полным заполнением композитом — так что картриджей потребуется изрядное количество.
  • Химические анкеры не отличаются высокими температурами. Понятно, что при температуре мауэрлата выше 100 градусов в принципе брать негде, но тем не менее …
  • Никаких достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления Мауролалата к газобетону без Армопоя — не выявлено.То есть есть предположения, что вроде бы неплохо — но результатов тестов пока нет. Может ты хочешь быть первым?
Видео: Демонстрация работы с химическим анкером фирмы «HILTI»

Крепление Maurolalat на шпильке

Если еще до монтажа мауэрлата с торца стены торчат на нужное расстояние друг от друга — процесс монтажа упрощается до предела.


  • Маркеры укладки переносятся на брус — для этого достаточно поставить мауэрлат сверху и немного потянуть — от шпилек останутся следы, которые станут центрами сверления отверстий.
  • Далее гидроизоляционная лента «накачивает» эти шпильки.
  • Затем прокатывают пруток с просверленными отверстиями.
  • На шпильки надеты широкие шайбы, гайки голые — и есть вполне понятная процедура лазания мауэрлата до торцевой части стены.

Все очень просто, но кроме одного — а как в газобетонной стене, ударные шпильки. Здесь начинаются трудности.

Есть такие насадки — глубокие, около 500 мм, в пенобетонной кладке будет заброшено отверстие диаметром примерно на 3-4 мм больше диаметра шпильки.Затем канал заливается кладочным клеем или цементным молочком. После этого его вводят в него до упора стилета — и в таком виде оставляют до полного схватывания раствора.

Это было легко, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него — растворы могут давать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепления можно разделить от динамической нагрузки или вибрации, и это чревато обычным ослаблением конструкции, появлением трещин на газосиликатных блоках — со всеми вытекающими печальными последствиями.

Другой вариант — инсультная установка. В этом случае их приваривают перпендикулярно металлическим пластинам, которые будут устроены в шве кладки перед установкой последнего ряда газосиликатных блоков. Форма тарелок большой роли не играет — например, они могут быть такими, как показано на рисунке.


Главное, чтобы пластины создавали опору для шпильки и одновременно работали против тянущей нагрузки. При таком подходе в блоках верхнего ряда заранее, перед установкой их в кладку просверливаются отверстия, затем там запрягаются шпильки, при необходимости «ритмичные» края блока, чтобы он не попал в пластина из толщины пластины.После этого выполняется кладка — и по готовности стены сразу идет ряд закладных шпилек для крепления мауролалата.


Пластины скрываются в швах кладки, а шпильки становятся удобными помощниками для надежной фиксации мауэрлата.

Тем не менее, максимально надежная установка закладных обеспечивается только при заливке армированного пояса.

Разумно ли отказываться от набивки Армопоя?

А теперь, наоборот, прямой вопрос читателю — а насколько серьезны ваши устои, чтобы отказаться от этой простой, но очень надежной, проверенной, гарантирующей прочность созданной конструкции кровли операции по Заливке Армопояса? Давайте еще раз посмотрим, насколько это просто и понятно, прежде чем принимать окончательное решение.

Процесс набивки армированного ремня — ничего сложного!
Рисунок Краткое описание работы
Если посмотреть всевозможные инструкции и руководства, посвященные строительству домов из газобетонных блоков, то вопрос крепления бруса мауэрлат торцом стен без железобетонного пояса даже не рассматривается.
И только где-то в тексте может быть скромное упоминание: в виде исключения, например, для небольших хозяйственных построек, с крышами небольшой площади, если климатические условия региона не предполагают сильных снеговых и ветровых нагрузок, и т.п.
Одним словом практически на ваш страх и риск.
Неужели так сложно набить Армопуа, чтобы однажды уйти от этой зависимости — «если»?
Кстати, ничего особо сложного в этом нет, то есть такого, что не смог бы сделать даже начинающий строитель, нет.
Производители строительных материалов из газобетона представили в своем ассортименте особый вид блоков, предназначенный для последнего ряда кладки. Они имеют характерную форму, для которой название U-образное (для сходства с этой буквой латинского алфавита).
По сути, из газобетона в заводских условиях сделали некоординатную опалубку под заливку армированного пояса.
Посмотрите на иллюстрацию — на ней показаны П-образные блоки из пенобетона различных размеров.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщенная стена должна смотреть в сторону улицы — она ​​выполняется шире из соображений максимального сохранения теплоизоляционных качеств.
Размер «канала» под сам армированный пояс не такой уж и большой, то есть бетона много не понадобится, да и дачному дому средней стоимости будет легко самостоятельно прямо на место работы. Причем заливать его все равно придется вручную, так как автобетононасос в этом случае не будет помощником — слишком узкая и маленькая «лента».
Количество бетона для этой операции будет описано ниже.
Казалось бы, зачем вообще думать о способах, как можно без Армопоя — не лучше ли сразу начать заливать его в заливку?
Однако многих останавливает то, что П-образные блоки, на которых меньше материала при производстве, в то же время значительно дороже, так как обычно продаются поштучно.Но оказывается, что такие блоки можно делать и самостоятельно, используя стандартные стены, или вообще без них, применяя другие технические решения.
Итак, П-образные блоки можно вырезать из стандартных стен.
Для начала, естественно, проводится разметка — ширина вырезанного фрагмента …
… и его глубины.
Проведенные линии, по которым будут выполняться разрезы.
В данном случае мастер решил вырезать «швеллер» шириной 120 и глубиной 160 мм. Этого для армированного ремня будет достаточно.
Если возводились стены из газосиликатных блоков, то наверняка у мастеров есть инструмент для их резки.
Это обычно мощная ручная ножовка с большим зубом.
Начинаем выполнять прорези по очерченным линиям — на глубину «канала».
Чтобы добиться ровности паза по глубине, блок попеременно опускают, добиваясь необходимого пикирования пил сначала одной…
… а потом с другой стороны.
Кстати, рисунка у нас нет, но, судя по заверениям мастеров, такую ​​ровную и такую ​​же по глубине прорезь можно провести циркулярной пилой.
Правда выпуск пил может быть недостаточным (нужна глубина пропила не менее 100 мм) — Здесь, наконец, можно поработать ручной ножовкой. Что не вариант?
Блок с проделанными пазами ставится «на зад».
Далее перфоратор. В его патрон вставляется машина — диаметр не так важен (обычно скорее 8 ÷ 12 мм), а длину лучше взять побольше, около 400 мм, чтобы просверленное отверстие доходило примерно до середины блока.
Линия, определяющая дно «созданного канала», просверливается рядом отверстий с расстоянием между их центрами около 15 мм.
Затем агрегат переворачивается, и аналогичная операция проводится с противоположной стороны.
После этого обычно происходит достаточно легкий удар молотка — и осколок выпадает из блока с трех сторон.
Кстати, эти фрагменты, если они не раскололись, выбрасывать не следует — они еще могут пригодиться в процессе строительства.
А для заполнения армированного ремня есть вот такой самодельный П-образный блок.
При необходимости оставшиеся неровности можно прорезать долотом…
… Жилье Крошево и Пыль …
… и отправьте готовый блок на место их хранения до начала кладки.
После того, как подготовлено достаточное количество самодельных П-образных блоков, переходите к кладке последнего ряда стены.
Работа обычно начинается с угла.
Клей для газобетона готовится из сухой смеси.
Выполняется последовательное отображение блоков.
Все как при обычной укладке — сначала наносим клеевой слой нужной толщины …
… Затем этот слой разглаживается и распределяется зубчатым шпателем …
… и затем устанавливается еще один газосиликатный U-образный блок.
Работа продолжается аналогичным образом, пока не будет выложен весь диапазон — пока не образуется «Канал» под заливкой Армопояса.
Особое внимание на углах и в местах примыкания к стенам — тут придется подумать, как послушать U-блоки, чтобы не прерывался «канал» для Армопояса.
На иллюстрации показан один вариант, но возможны и другие решения.
Кому-то такой подход может показаться излишне трудоемким и к тому же сопровождаться большим количеством отходов.
Что ж, в какой-то мере правильно, и для создания опалубки для Армопоя вполне возможно применить другие приемы. Вот один из них.
Для создания стен из этой своеобразной несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины — их часто называют хорошими.
Например, можно применить блоки толщиной 100 мм — для создания внешней стены.
Ряд этих блоков умещается на клей по внешнему контуру стены (на рисунке показан только пример установки).
Любой армпуп в силу специфических теплотехнических качеств бетона всегда превращается в мощный «мост холода».
Чтобы уменьшить этот недостаток, желательно сразу предусмотреть слой утеплителя — уложить вдоль внешней стены несъемную опалубку (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной около 50 мм.
На противоположной стороне стенка нашей «опалубки» образует тонкий блок толщиной 50 или 75 мм.
Эта серия также устанавливается на газосиликатный клей.
В итоге получается вот такая картина — канал для дальнейшего заполнения армированного пояса (на иллюстрации показан с уже уложенным арматурным каркасом).
Кстати, можно немного уменьшить глубину «Канала», если он окажется слишком большим.На дно, также на клей, можно положить вырезанные из хороших блоков фрагменты, с таким расчетом, чтобы глубина получилась в районе 150 ÷ ​​180 мм — этого вполне достаточно.
Есть еще варианты.
Например, с одной стороны тот же газосиликатный блок 100 мм и слой утеплителя, а с другой — это просто деревянная (или OSP) опалубка, прижатая к поверхности или выставленная ровно до конца со стены.
Но вариант и вообще без использования газосиликатных блоков. Деревянная опалубка устанавливается с двух сторон.
Но снаружи по доскам опалубки уложена полоса пенополистирола толщиной 100 мм и шириной, соответствующей высоте «канала», созданного для Армопоя.
Этот вариант, так сказать, живой — с уложенным утеплителем по внешнему периметру опалубки.
Хотя изоляция не является обязательной в данном случае, пренебрегать им не стоит — об этом уже говорилось выше.
А вот на межкомнатных стенах он не нужен — если там еще планируется заливка армированного пояса, то с двух сторон будет только деревянная опалубка.
После того, как опалубка (в любом ее варианте) выставлена, переходите к стыковке арматурного каркаса.
Как правило, для Аропояса под Маурилалат слишком сильное армирование не требуется — достаточно четырех стержней периодического профиля (класс A-III) диаметром 10 мм.
Пространственное положение арматурных стержней может быть обеспечено различными способами.
«Классик», конечно же, это хомуты из гладкой или гофрированной арматуры, сечением 6 или 8 мм. — примерно как на ленточном фундаменте.
Но часто эту схему упрощают — она ​​все равно «тяжелая» наверху стены. Если посмотреть на представленные примеры, то многие мастера используют весьма нестандартные решения.
Это, например, нарезанные квадраты из готовой армирующей сетки сварного шва для стяжки — и используются их как своеобразные образцы зажимов.
Тяга производится в обычном порядке — с помощью стальной вязальной проволоки.
И эта картинка получается после увязки аккуратной пространственной конструкции из четырех продольных стержней арматуры.
А вот еще оригинальное решение.
Судя по всему, у собственника есть возможность недорого (или даже задача) получить отходы производства металлических изделий. Такому творчеству можно только позавидовать!
Как бы то ни было, правила стыковки арматуры, особенно в участках усиления (продольное соединение стержней, витков, прилегающих участков), никто не отменяет.Поэтому делаются соответствующие загибы, соенбиты, зажимы и т. Д. — Все по правилам ленточного фундамента.
Кстати, обратите внимание на чрезвычайно важный нюанс. Наличие армированного пояса практически не оставляет трудностей для последующего монтажа Мауролалата — спелый бетон отлично удержит даже обычные распорные анкеры. И все же перед заливкой бетона можно проделать еще одну операцию — заранее установить шпильки, прикатав их Армокаркасом.
После того, как ремень замерзнет, ​​мастера сразу изготовят готовый надежный крепеж для бруса.
Вариантов установки шпилек тоже несколько.
Например, на дне канала просверливается направляющее отверстие, а сама пяточка соединяется с усиливающей конструкцией перемычки (как показано на рисунке).
Шпилька может располагаться и смещаться от осевой линии Армопояса — все зависит от ее ширины и планируемого места укладки Мауролата.
На рисунке показано, как закладываются стержни продольной арматуры.
Здесь показано, как для экономии сегментов резьбовых шпилек их просто приваривают к зажимам поперечной арматуры. Правда, владеть навыками электросварки уже нужно очень хорошо.
Если внизу шпильки прикрутить гайку и надеть широкую шайбу, надежность полученного крепежа значительно повысится.
После полного созревания прикрученной бетонной ленты вытащить такую ​​шпильку будет практически невозможно.
Рулевая ступенька обычно принимается как этап будущего монтажа стропильных ног.
При этом желательно, чтобы эти сборки Мауролалата были стропильными — чтобы они не мешали дальнейшим монтажным операциям.
После установки и соединения шпилек, а верхнюю резьбовую часть вместе с гайкой с газом рекомендуется закрыть стрейч-пленкой — чтобы резьба не задевала при заливке бетона.
Необходимо проследить стержни арматуры для определенного снятия со стен самодельной «опалубки» — для создания защитного слоя бетона.
Для этих целей можно применить специальные вкладыши — они обеспечат необходимый просвет и снизу, и сбоку.
Готовится бетонный раствор.
Как правило, для такого аропоя достаточно марки бетона М200 (но не ниже).
В доме среднего размера большого количества бетона для этих целей не нужно — можно обойтись самостоятельным изготовлением в бетономешалке.
Затем готовый раствор подается наверх (ведра), и постепенно они заполняются «Каналом» Армопоя.
Очень важно добиться того, чтобы при заливке не оставалась пустота.
Для этого залитый бетон тщательно «выщипывают», то есть протыкают по всей длине залитый участок арматуры или остроконечной деревянной рейки — это позволит пузырькам воздуха.
После «пробки» раствор максимально уплотняют кельмой или шпателем, выравнивая при этом поверхность использованной ленты.
Так продолжайте последовательно по всей длине создаваемого ремня.
Ремень затоплен и выровнен.
На этой иллюстрации показан вариант без шпилек — владелец предполагает использование обычных распорных анкерных креплений для крепления мауэрлата.
Но есть вариант со связанной ипотекой.
После набивки пояса и его окончательного созревания для мастеров, которые займутся стропильной системой — уже готовый крепеж.
В любом случае Аропоясе нужно дать время для качественного созревания — желательно, чтобы дальше роботы были чем через месяц после заливки.

Как и было обещано выше — несколько вспомогательных материалов:

Армирование ленточного фундамента — как правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осени аналогичны фундаментному поясу — особенно в вопросах армирования в местах пересечения, регулировки и углов.Подробности приведены в специальной публикации нашего портала. И в другой статье дается. Плюс в обеих статьях есть удобные калькуляторы для расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки арматуры и количество компонентов для его изготовления.

Мауэрлат — специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона.От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат должным образом выполняется из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон увеличивается в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется во все рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона. Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Стержень арматурный 10 мм.
  • Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
  • Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться с местами соединения Мауролалат со стропильной системой.Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепления замешиваются в бетон, привязаны к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как закрепить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • копий

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри.Отрицательная сторона этого метода — дороговизна оборудования.

2. Химическая — Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим.Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток — невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой — стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу.Длина тетивы рассчитывается с запасом, чтобы ее хватило, чтобы через просверленные отверстия в планке на расстоянии 25-30 см закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата.После заливки кладки кладется брус, притягивающий к газобетону орехи.

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента.В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в этом случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево — бетон происходит активный процесс гниения деревянной детали. В силу этого рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона провести достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

В конструкции небольшого дома из газоблоков с простой скатной крышей нет особой необходимости заливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к пенобетону без Армопоя.Технология удешевляет время, строительство происходит быстрее, но не получается проще, так как такой способ крепления мауэрлата непосредственно на стене требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояша

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с укладкой арматуры и ленты бетонирования. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратном закреплении деревянного бруса без Армопоя не составит большого труда.

В первую очередь необходимо знать, в каких условиях можно крепить мауэрлат к газобетону без Армопоя:

  • В конструкции каркаса кровли стропила не должна создавать дополнительную режущую нагрузку на верхний край крыши. стены;
  • Здание и крыша в первую очередь ориентированы на землю, так что потоки ветра создают минимальное давление на кровельные стержни;
  • Наклон крыши выбран достаточно большой, чтобы зимой сильный снежный покров выдавил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без Армопоя нужно выбрать до того, как будут выложены стены. Необходимо принять решение до того, как будут размещены последние три ряда блоков. Именно на уровне третьего-сверху рядов уложен предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если посмотреть на схему ниже.

Подвесные рафтинговые балки после установки и выравнивания на коньке и мауэрлате обязательно соединяются-затягиваются горизонтальными бруспетами.

Если балка рукава находится на лыжной трассе с помощью шарнира, то пятку стропила, которая опирается на поверхность мауэрлалата, необходимо закрепить на скользящей резиновой смеси. В противном случае под тяжестью кровли деревянный брус свалится с поверхности.

Веские аргументы против Армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство Армопояша решит все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому нельзя переносить на стены из газобетона приемы и технологии Армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях.

Принципиальных возражений против Аропояша всего два:

  • Во-первых, при любой схеме производителя аропояза можно закрепить только верхний ряд газобетона, поэтому крыша тоже имеет ограничения, как в тот случай, когда этого ремня нет.Бетонный каркас хорошо перераспределяет нагрузку подвеса, но все усилия от Армопояса приходится только на верхний ряд газобетона, отсюда и появление трещин на верхнем крае стен;
  • Поддерживать Маурилалат на Аропоясе — значит создавать огромные проблемы с мостом холода в той части крыши, где пенобетон хуже всего. Даже укладка слоя утеплителя из ЭППС помогает слабо, нужно искать способы устроить производство по удалению конденсата из Армопояса.

Третий аргумент против бетона связан с затратами. Сводка царской ленты оставит сумму около трети части сметы на возведение фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что скрепить мауэрлат и каркас крыши на мауэрлат, жестко связанный армоуставами бетона, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без Армопоя, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояша

Существует несколько надежных и проверенных способов, позволяющих надежно закрепить брус мауэрлант на пенобетонных стенах. Рекомендуемые варианты:

  • Использование разливов с закладными элементами;
  • Укладка бруса стальной отожженной проволокой;
  • Схемы, позволяющие закрепить пиломатериал химией;
  • Использование пайки.

К сведению! Помимо перечисленных вариантов, закрепите Маурилалат с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояша Анкеры

Это единственный способ, от использования которого нужно сразу отказаться, без Армопояса лучше не рисковать.

Анкерное крепление отлично работает на Армопоясе из бетона, кирпича, шлакоблока, но из-за небольшой площади поверхности контактной втулки крепеж может вырвать из корпуса газобетона первый сильный ветер .

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, на каждую из которых придется нанести дорогостоящий клеевой состав.Стоимость такого крепежа будет не меньше, чем стоимость традиционных армуров, а пользы для бетона практически нет.

Шпилька крепления

Самый простой способ построить здание из газобетона без армирующего пояса для закрепления деревянного бруса с помощью закладного элемента и шпильки с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В этом способе вложения есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо нанести намеченные линии установки будущего резьбового крепления Maurolat. Обычно просто наносят на стены вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16. Оставшиеся ряды газобетона выкладываются на стенах в обычном порядке.

Для того, чтобы закрепить стойки в стене потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плит, уложенных в газобетон, обычно необходимо просверлить коричневый до метра глубины;
  • Вкрутите стержень с резьбой в гайку с пластиной;
  • Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и выставить в отверстии;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через день можно наносить мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант монтажа мауэрлата на газобетон без армирования приведен на видео

Установка мауэрлата на дерзкий

Понятно, что не всегда предусмотрительно закладывать плиты в стены из пенобетона, а горизонтально прошить шуртен до застежки просто невозможно.Если ящик из газобетона имеет небольшие размеры, то партия мауэрлата без Армопояса может быть столярной, с применением пайки.

Технология практически ничем не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, брус обыкновенными самозатяжками высовывается на поверхность стен. Это позволяет правильно выровнять и бороться с мауэрлатом до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается каучукоид, после чего можно просушить 25-30 мм отверстия под дубовую пайку на глубину 70-80 см.Осталось залить клеем и закрепить стержни. У стержней срезаются верхушки, столярный саморез вклинивается внутрь, позволяя разделить раструбы и тем самым жестко закрепить мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство брусчаток собирают с помощью пайки.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить брус или доску практически в любом месте стены из газобетона.Для удержания в Мауролалате используются резьбовые анкеры, но они заворачиваются не в корпус из газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Сделайте предварительную разметку на стенах точек, в которых планируется строительство бруса. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр пробковой полости был не менее 35 мм.

Полость под заливкой самонаклоняющейся смолы вырезается специальным приспособлением. Наклонный фрезер представляет собой сверло с загнутым под углом 15 ° на режущей кромке. Насадка устанавливается на сверло и последовательно в несколько проходов просверливается полость под трубку конической формы.

Перед закреплением анкера отверстие продувается воздухом. Вы можете использовать ручной насос для накачки шин или любое подобное устройство. Далее на отверстия необходимо закрепить пластиковую насадку, через которую шприц давится смолой, смешанной с отвердителем.

Через 10 минут необходимо завершить анкерный болт, выровнять его по вертикали и временно закрепить до окончательного затвердевания пластика. Перед установкой анкера нужно тщательно очистить от пыли и обезжирить растворителем. Еще час мауэрлат можно закрепить на газобетоне. Достоинством химических анкеров является простота технологии и высокая надежность крепления без использования Армопояса. Минусом остается дороговизна самонаклоняющейся смолы и невозможность закрепить мауэрлат при температуре ниже 15 o C.

Крепление Maurolalat к газобетонной проволоке

Чтобы закрепить Maurylalat на стенах из газобетона, не потребуются дорогостоящие материалы или специальные инструменты. Достаточно иметь электрическую дверцу с длинным сверлом с насадкой, ножницами для резки проволоки и строительным стержнем диаметром 5 мм. Иногда его дополнительно используют с проволокой толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона кладут другие мастера, а расположение арматуры неизвестно, также будет нелишним воспользоваться ручным прибором для поиска скрытой проводки.

Достоинством этого метода является исключительная простота процесса. Чтобы закрепить планку Mauerlalat на стене, достаточно соединить проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к установке, вам необходимо решить две задачи. Во-первых, необходимо будет сразу установить на стены толстый и очень тяжелый брус и сразить отдельные детали мауэрлата за один проход.

Во-вторых, нужно будет выбрать линию и расположение отверстий для сверления.Лучшим вариантом считается просверливание отверстий ниже уровня укладки последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед закреплением Маурилалата отрежьте провод и зажгите, чтобы он стал более мягким и пластичным. Материал пропускается в отверстие и накручивается на угловой край мауролалата путем монтажа, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают проволочную спиральную пружину, намотанную из кусков прутьев толщиной 2 мм.Самодельная труба вставляется в просверленное отверстие в газобетоне, чтобы избежать резания материала стены при сильном натяжении крепежа. Метод не гарантирует стопроцентной сохранности газобетона при неправильной балансировке стропила, но и не дает проволочной оплетке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочных бетонных арматур, то особое внимание нужно уделить правильной и равномерной затяжке гаек на пятках или анкерах.Обычно застежки заворачивают на ключ, соблюдая правило диагонали. То есть каждая следующая точка для гаек должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа, каким именно крепить мауэрлат к газобетону без Армопоя, необходимо производить с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом будет застежка на проволоку, для небольшого дачного участка на даче можно использовать химнкенер или шпильки.Двухэтажные дома лучше строить армирующими арматурами из стального проката.

Мауэрлат — конструкция принимает и равномерно распределяет нагрузку , создаваемую кровлей и воспринимаемую стенами. С его помощью обеспечивается устойчивость кровли при условии, что монтаж мауролата производился по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене из газобетона, а также в какой последовательности следует работать.

Мауэрлат нужен?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки из бруса и бревна. У них особенность этого конструктивного элемента может выполнять верхний венец бревна или верхний брус . Для построек из газобетона это недопустимо, и поэтому монтаж мауэрлата необходимо проводить в обязательном .

С его помощью вы можете:

  • значительный укрепить строительную коробку ;
  • увеличить жесткость навесной крыши;
  • выровнять в горизонтальной плоскости верхний венец стены;
  • обеспечивает крепление кровельной конструкции и стен здания.

Толщина маузерласта зависит от конструктивных особенностей устанавливаемой крыши. Чаще всего для его изготовления используется брус размером 150 х 150, 150 х 100 или 80 х 180 мм. Также допустимо использование бревен, очищенных от коры и обрезанных с одной стороны. Обрезка производится для обеспечения максимального прилегания конструкции к поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пятилетке .После высыхания бруса усадка влажной древесины будет происходить менее интенсивно, а значит, натягивание гаек должно быть менее вероятным.

Подготовленная древесина подвергается специальной обработке Состав антисептика Для защиты конструкции от гниения и повреждения насекомыми. Перед укладкой бревна стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования каучукоида лучше отказаться.

Если монтируется металлический каркас, то для изготовления Мауролалата используется аренда: камерная или двухсторонняя.Может обрабатываться антикоррозийными составами.

Особенности установки мауэрлата

Укладка Maurelala должна производиться таким образом, чтобы оставалось определенное расстояние до внешнего края стены. Как правило, около 5 см. Иногда предусматривается выступ, в который должна капать смонтированная конструкция . Впоследствии к этой конструкции придется пристроить кровельную систему.

Для увеличения срока службы конструкции из дерева обязательно предусматривается гидроизоляция.Для этого используется раннероид или любой другой гидроизоляционный материал.

Способы крепления к топливобетонной стене

Предпочтительным вариантом можно назвать установку элемента по периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок , размеры которого напрямую зависят от геометрических параметров используемых ГРМ. Для надежности замок дополнительно забивают гвоздями для образования жесткой прочной системы, к которым впоследствии крепятся стропила.

Для закрепления мауэрлата можно использовать несколько способов:

В первом случае использовано специальных крепежных капсул . Химикат, проникая внутрь материала, обеспечивает надежную фиксацию мауэрлата. Это улучшает состояние верхнего слоя и увеличивает степень тепло- и гидроизоляции. Капсулы, используемые для крепления, отличаются стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы.В дереве не должно быть суки. Слой гидроизоляции не должен иметь повреждений, что достигается с помощью специального инструмента.

При механическом креплении необходимо соблюдать определенную процедуру:

  1. дюбель вставляется в заранее подготовленные отверстия;
  2. крепеж прикручен;
  3. зубцы гарпуны прочно вдавлены в газобетон;
  4. расширенная поверхность;
  5. литой.

Монтаж Maurolalat должен производиться таким образом, чтобы соседних звеньев не были связаны друг с другом .Это позволяет повысить устойчивость конструкции. Однако механическое крепление предполагает создание пробоотборных усилий, которые могут спровоцировать проблемы на краю конструкции.

Крепление анкерными болтами и арматурой

Для зданий, построенных из газоблоков, наличие Армопояса обязательно. Так как этот строительный материал недостаточно прочен, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос, нужен ли мауэрлат, в данной ситуации не актуален: без него точно не обойтись.

Крепежные элементы для Maurolat необходимо уложить заранее. Для устройства армированного ремня целесообразно использовать П-образные блоки , с помощью которых можно сформировать характерный желоб по всему периметру внешней стены. Чтобы исключить образование зазоров, угловые блоки одеты.

Сборка арматурного каркаса производится с помощью 12-миллиметровой арматуры, которая поставляется с 6-миллиметровыми перемычками. Анкер с резьбой крепится к проложенному внутри водосточному желобу.Они должны занять определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкер ставят под прямым углом к ​​мауэрлату как можно ближе к верхней щетке.

Крепежные узлы должны располагаться по всему периметру стены. Их количество напрямую зависит от количества стропил: как минимум, их должно быть столько же или больше. Крепление необходимо таким образом, чтобы в будущем не было контакта со стропилами. С целью снижения финансовых затрат можно заливать не сплошным армопоясом по периметру стены, а только отдельные бетонные подушки .

После того, как арматурный каркас вместе с анкерными болтами будет залит в заранее сформированный бетон, производится бетонирование. Чтобы сформировать монолитную конструкцию, процесс заливки нельзя прерывать. Работы следует вести непрерывно вдоль наружной стены. Желоб нужно заливать бетоном за один проход.

После полного высыхания бетона анкеры надежно фиксируются в заданном пространственном положении. В то же время для очень важно обеспечить их точное позиционирование во время соло .

Как только бетон наберет необходимую прочность, на бетонную ленту укладываются стержни и анкеры, которые должны быть внутри заранее просверлены в дереве отверстий. Затем затяните гайки крепления штанг.

Чтобы определить расположение отверстий в стержне, его предварительно укладывают поверх болтов, а затем обеспечивают силовой эффект , достаточный для появления вмятин на дереве. В этих местах просверливаем отверстий, предназначенных для анкеров.

Правильное крепление мауэрлата к газобетону

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее.Поэтому вопрос о том, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — решение актуальное и очень эффективное. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Еще нужно отметить более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без армоджойса, то в этом случае заливают не твердый Армопояс, а делают бетонные подушки в нужных местах.Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

Если есть небольшой дом, а также небольшое давление на крышу для крепления стен из блока Maurolalate Slog Block, можно использовать облегченный метод — металлические шпильки, зашнурованные в стену. Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края.Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант — стальная проволока.

Лыжная штанга, в свою очередь, основана на капитальных конструкциях стен (лобов) и (дополнительно) стоек.Щелевые стропила не нуждаются в прогелях натяжек и шпилек, что позволяет значительно уменьшить полезный объем мансардного этажа под кровлей. При ширине дома с двуплексной крышей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными прогонами, шпильками, либо в виде трехзвездочных ферм. Однако устройство орфографических стропил требует определенного опыта и правильного проектирования, чтобы избежать появления подвесных нагрузок. Большинство Самворщиков, Шабашников и Маунтарбайтеров в России обычно предпочитают устройство для классических схем спуска на плотах, где верх и низ сплавляемого шарнира с одной степенью свободы (или жесткие зажимы), основная нагрузка передается на внешнюю часть конструкции. стены дома из дома из бетона, и приложенные к стенам режущие нагрузки.В этом случае необходимо устройство жестко прикрепленного мауролалате, непосредственно связанного с единым контуром по периметру здания, либо жестко затронутого единым контуром опорного монолитного железобетонного контура. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях во всех случаях на верхней грани топливобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс. , при котором внешний контур укладывается Т- или Г-образным анкером с резьбой М12 с шагом через 1 метр для жесткого соединения с деревянным бледным мауэрлатом (100 х 150 мм, а то ли 150 х 150 мм) к которому стропила будет полагаться.

Такая конструкция поможет избежать проблем со стенами стен, даже если вы или ваши строители неправильно собираете стропильную систему, и это создаст распорные нагрузки на стены. Ниже мы рассмотрим, как правильно расположить стропильную систему, не создающую распиловочных нагрузок на стены дома домовладельца.

Схема устройства монолитной железобетонной ленточной ленты для крепления мауэрлата

Маурилалат перед укладкой обрабатывается антисептиками (CM-11, HBMBB) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не справочник).Постепенно анкеры в мауэрлате, отверстия и маурилалат устанавливаются на место. На резьбовых стержнях анкеров шайба и гайка, которые затянуты до упора. Если используется обычное «дерево естественной влажности» (то есть необработанное, которое ни в одной цивилизованной стране не купил бы уважающий себя потребитель), то необходимо обеспечить доступ к горе Мауэральта, чтобы вытащить это орех один раз в год (наиболее интенсивная усадка будет наблюдаться в первый год), при этом пойдет сушка и усадка влажной древесины.В случае конструкции проставки, стропил или если вы не знаете, является ли конструкция распорной стропильной или верной, с наружной прядью из мауэрлата, имеет смысл устроить аналоги из пиломатериалов из газобетонного блока ( через гидроизоляционную прокладку). На схеме ниже показан способ крепления стропила по традиционной схеме распорки, с одной степенью свободы для конца стропильной стопы.

Что это значит? Стропильная стопа в нем фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-рафалинг.Скольжение в этой петле также невозможно из-за жесткого крепления стропильного уголка и плоского металла вместе с опорной планкой, которая крепится к низу стропила. Если верх стропил при такой монтажной сборке защемлен или стропила упираются друг в друга, то при такой конструкции на стены дома будет допустима рабочая нагрузка.

Конструктивные способы крепления мауэлалата к стене жилого дома из газобетона

Монтаж мауэрлата несложный, но требует определенных навыков и точных расчетов.Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, на что и как лучше крепить Маурилалат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлат уделял особое внимание — на него возлагается важная миссия в конструкции кровли. Система рафтинга дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливается брус, к ним прикрепляются стропильные ноги — таким образом нагрузка равномерно распределяется по стенам дома.

Maurelated можно закрепить тремя способами — шпильками, анкером или стальной проволокой. Обычно метод зависит от общего размера здания или дома. Специалисты давно пришли к единому мнению, что прикрепление мауэрлата к газобетону должно сопровождаться созданием армоплеа. Тогда конструкция будет идеально прочной и жесткой, менее подверженной усадке.

Так как деревянные бревна Maurolat отвечают за надежную фиксацию стропильных балок — они должны быть как можно выше и надежно закреплены.В противном случае они не смогут нормально принять часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят бруски лиственных деревьев (чаще всего дубы). Рекомендуемый размер 10х10, можно больше — 15х15. Обязательно обработайте древесину антисептическим средством для защиты от гниения. С помощью прямого замка и дополнительных гвоздей Маурилалат для надежности склеиваются между собой, равномерно покрывая верх стен.

ВАЖНО: Бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет каждый год тянуть анкерную гайку из-за частой усадки древесины — будьте осторожны возможности его регулировки. Со временем это станет необязательным.

Перед установкой Маурилалата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться.Для этого можно использовать обычный бегунок, но современные строители все же не рекомендуют его — лучше выбирать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Анкеры

Именно это крепление используется с Армопоями — вместе они создают
Очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из 12-миллиметровой арматуры, который укладывается в специальный желоб.

Что потребуется:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для крестовины Армопояс

  • Марка бетона М-200

    П-образные блоки — накроют арматуру и бетон

    П-блоки помогут разместить паз на поверхности стен, не прибегая к ходу газобетона — достаточно установить блоки по верхнему краю стен.

    У вас должна быть сплошная «канава» — для этого по углам нужно поставить блоки с распиленными сторонами.

    Затем в получившийся желоб устанавливают армированный ремень.

    Прикрепите к поясу якорь с ниточным ремнем, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

    Теперь можно заливать весь этот бетон.

    После высыхания бетона нанести гидроизоляционный слой.

Важно: Анкеры должны работать для бетона — на них вы будете носить Маурилалат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним подходом сразу в нужном количестве.

Несмотря на наличие других способов крепления газобетона, использование армированного ремня не сравнится ни с каким другим качеством и емкостью.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень маленьких домов или других построек, где нет большой нагрузки на стены из пенобетона. Ну или по какой-то причине не получается построить Аропойс. В остальных случаях металлические шпильки достаточно непрочны и не выдерживают чрезмерного натиска, потому что специалисты не советуют использовать их для крепления мауролалата на стенах больших построек.

Этапы работы:

    Чтобы вставить шпильки в газобетон, необходимо просверлить в нем отверстия с расстоянием в полтора метра.

    Вставьте шпильки CPT 12 в пенобетон.

    Затем шпильку нужно влить в раствор.

    Перед тем, как надеть шпильки мауэрлата, установите гидроизоляционный слой — можно обратиться к бегунку, но как уже было сказано выше, лучше использовать более современный материал.

    Утеплитель укладывает брус мауэрлата, насаживая его на шайбы.

    Нажать гайки.

    Местами мауэрлат стягивается скобами.

ВАЖНО: Бывает, что во время работы уже есть филоны — их лучше удалить. Поставить бруски по краям стен, затем защипнуть стропильные ноги — таким образом можно будет перенаправить пространство со стропила на брус.

Монтаж проволоки мауэрлата без армопоя

Этот способ намного проще, чем первые два, но менее стойкий и прочный — он хорошо подходит там, где нужно быстро закрепить мауэрлат в пенобетон.Используется при возведении небольших простых построек. Если система Армопояс устанавливается методом с помощью строительных шпилек, при необходимости все происходит без нее в любом случае. Его преимуществом можно считать то, что для работы вам понадобится только стальная проволока.

Рабочий процесс:


    На этапе возведения стен при кладке газобетонных блоков нужно замазать проволоку между стыками кирпичей, и заделать. Делать это нужно так, чтобы его середина была прочно зафиксирована блоками.Монтаж провода желательно начинать где-то за три-четыре ряда до конца стены.

    Стальная проволока должна быть длинной. Учтите, что часть его будет под кирпичами, а концы должны проникнуть в отверстие бруска, встряхнуть его, а затем их нужно плотно затянуть и закрепить. Таким образом, мауэрлат сможет достаточно уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

    Не забывайте, что крепление Мауролалата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не менее 5 см.

    Деревянные доски нужно хорошо отполировать, чтобы не было трещин и сучков.

    Гидроизоляция — один из важных моментов — если ее не проложить, между деревом и газобетоном образуется влага, и она очень быстро испортит брус.

    Разрешается «сырая» древесина, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без Армопояса или с ним не так уж и сложно, как может показаться на первый взгляд.Но в любом случае стоит посоветоваться с опытным строителем.

Видео

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычная застежка не устоит в пористом материале. Это особенно важно при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат к газобетону без Армопоя.

Назначение мауэрлата

Одним из основных несущих конструктивных элементов конструкции является Маурилалат.Он отвечает за распределение нагрузки от всех элементов кровли: утеплителя, стропильной системы, внутренней стороны коньков, кровли. Его ценность соизмерима с важностью фундамента для здания.

Нагрузки очень большие. Кровельные ставки имеют выдержку перпендикулярно стенам. Ветер и снежный покров усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона.Поэтому необходимо распределить эффект по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торцевую часть стены и плотно к ней прислонившись.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы. Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с застежками.

Для мауэрлата выбирается брус деревянный размером от 100х100 до 150х200 мм.Этот элемент должен быть в два раза толще стропильной стопы. Ширина подбирается по толщине стены. Между краем бруса и краем стены с двух сторон лучше оставить до 50 мм. Такое расположение защитит мауэрлат от погодных условий и согреет его.

Если сделать этот элемент из бревен, установка стропильных ног и крепление к основанию может усложниться. Потребуются определенные столярные навыки.Это обязательно отобранная качественная древесина высшего сорта, без выступающих сучков, кривизны, следов гниения и трещин.

Лучший выбор — древесный материал Но не всегда его можно найти. В качестве альтернативы используйте тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В этом случае Маурилалат изготавливают из стали (зарубежной или швеллерной).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, его роль будет играть верхний ряд стеновых конструкций.Бетонные постройки менее подвержены точечной нагрузке, поэтому могут обойтись и без опорной надстройки для крыши, если перекрытие крепится к выступающим балкам.

Для крепления мауэрлата к керамизитоблокам без армопояса применяется замкнутая схема, предполагающая конструкцию каркаса, охватывающего здание по периметру. Эта конструкция самая надежная. Если фронтоны из газобетона, то выполнить каркасную схему кладки не получится.В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа Maurolalat имеет свои достоинства и недостатки. Возможны несколько ситуаций , в которых можно обойтись без армирования и использовать альтернативные типы крепления:

Снижение давления обеспечивается при помощи подвесного типа на стропилах, надежно закрепленных натяжкой с горизонтальным расположением. Наклонные стропила с опорой конька, имеющие шарнирное звено, также могут снизить нагрузку.

С помощью проволоки

Самый простой вариант применяется в основном при строительстве кирпичных стен. Между 4-5 между верхними рядами прокладывают пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм. Их концы должны выходить на обе стороны стены. Освобождения проволоки должно хватить, чтобы покрыть брус мауэрлата, затягивая и закручивая петлю. Проволочные балки и последующие соединения следует располагать между парами стропил.

После подготовки стены необходимо разложить гидроизоляцию на ее конце.Брус укладывается поверх конструкции и уровней. Далее из проволоки создается петля и затягивается с монтажом. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Укладка балок под газобетонные блоки производится перед двумя последними рядами. Это комплексный и более твердый кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

На анкерах и дюбелях

Пенобетон — довольно хрупкий материал, поэтому при завинчивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы.Для качественной фиксации потребуются анкеры максимальной длины — 300-500 мм. Стоят такие застежки достаточно дорого. Установка Maurolalat с помощью анкеров включает в себя несколько этапов:

Можно наращивать короткие участки бруса с помощью замковых соединений типа «в полтере» и «в лапу». Их нужно будет закрепить шпилькой или якорем. Углы совмещаются одинаково, для лучшей фиксации их можно усилить стальными скобами.

Для стыковки на стене лучше использовать штанги такой же длины.

С помощью химических анкеров

Химические анкеры — это новый способ крепления Maurolat к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Чтобы купить надежный материал, лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, Kew, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов.При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая нити. Замерзание происходит через 25-45 минут в зависимости от температуры воздуха. Это крепление надежно фиксирует материал и выдерживает большие нагрузки.

Альтернативный вид — полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях обычные модели герметиков и «жидких гвоздей»). Установка приставки в газобетон осуществляется в следующие этапы:

Химические анкеры для установки мауэрлата на газобетон обладают рядом преимуществ:

Материал имеет ряд недостатков:

  • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит, и большое количество композита.
  • Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — большая редкость для мауэрлата, поэтому минус не существенный.

Применение закладных шпилек

Крепить мауэрлат на газобетон без армопоя можно при помощи шпилек, которые открываются от стены и удаляются друг от друга на нужное расстояние. Расположение хранимых креплений следует отметить на планке. Для этого сверху укладывают Маурилалат и слегка прижимают. Концы застежек оставят следы на материале.

Затем штырями устремляется гидроизоляционная лента, накладывается брус с подготовленными отверстиями.Концы шпилек герметизируются и стягиваются гайками. Мауэрлат получается плотно прижатым к стене.

Для закручивания шпилек при возведении стены необходимо просверлить отверстие в углублении глубиной 500 мм и диаметром больше штифта на 3-4 мм. Для заливки канала используется кладочный клей. Композитная масса вводит пятку до упора и оставляется до полного высыхания.

Другой вариант растраты — их приварка к металлическим пластинам в перпендикулярном положении.Полоски укладываются в шов перед клеммами из газосиликата. Они обеспечивают фиксацию шпилек и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитоблоков имеют богатую форму, чтобы избежать деформации из-за толщины металлических пластин.

Схема крепления рафал

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, который ставится поверх внешней стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен.Он может быть деревянным или металлическим. В случае использования Мауролалата металлического берутся готовые изделия: 2-х ходовые, швеллерные, угловые.

Для выполнения своей функции мауэрлат должен быть надежно прикреплен. Есть два способа: Крепление мауэрлата к газобетону без армопояш и с помощью армопояса.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не выдержит нагрузки стропила и кровли, поэтому создание армы обязательно.

Назначение и размеры рукавов

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение Армопояса:

  • предотвращающие деформацию несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • Равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы.Размеры Armopleois зависят от ширины стен, для газобетона ширина ArvaniPOSOS составляет примерно 25 см, а крайний диапазон выкладывается П-образными блоками, которые в дальнейшем будут играть роль опалубки для заливка бетонным раствором.

Важно! АРМИАСС должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Техника Армопояш:

  1. Устройство опалубки по периметру сооружения.
  2. Создание армооотика из бетонных блоков.
  3. Сборка рамы из фурнитуры.
  4. Установка шпилек для крепления.
  5. Залить блоки бетонным раствором.
  6. Разъедание опалубки после заливки бетона.

После того, как армопояс будет готов, и опалубку можно снимать непосредственно к монтажу из Мауролата.

Как крепить мауэрлат к газобетону

Зависит от его правильного крепления к несущим стенам и стропильной системе здания, срока службы, шумо- и гидроизоляционных характеристик и прочности.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлические конструкции, то в качестве мауролалата используются металлические балки, углы, уголки. Для деревянной рафальной системы мауэрлат будет из деревянных балок. Сечение балки зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэлалата на газобетонные блоки деревянные бруски следует обработать антисептическим раствором, защищающим древесину от насекомых и гниения.Также бруски желательно обернуть слоем гидроизоляционного материала. Для этого можно использовать водостойкий, эластоисмол, гидрохотлоизол, стеклянную астму. Эти материалы не будут подниматься по конструкции и создавать слой дополнительной влагоизоляции.

Маурилалат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке БРУСЕВ необходимо соединять их в местах стыков металлических скоб.

Схема крепления со сливом (справа) и скобами (слева)

Далее необходимо произвести крепление стропила к мауэрлату.Подключение происходит письмом, стуком, промыванием, но должно занимать не более 25% планки. Крепление выполняется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительных:

  • Застежка на шпильке. Этот вид крепления может быть использован при строительстве как простых одноэтажных построек, так и вспомогательных помещений: бань, летних кухонь, гаражей, домовладений, небольших загородных домов.Этот способ крепления шпильками предпочтительнее для большинства построек.
  • Крепление химическими анкерами. Добавление прутков в газобетон осуществляется специальным химическим клеевым составом: «Жидкий дюбель», наклеенный анкер и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заливается клеевым составом, затем в подготовленное отверстие вставляется стержень (арматура), который затем устанавливается Маурилалат.Прочность такой конструкции довольно высока, однако при большом периметре мауэрлат будет стоить дорого.
  • Проволока стальная крепежная. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками поощрялась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и делается обвязка. Очень важно, чтобы количество обвязки проволокой было не меньше количества литых стропил.

Крепление Maurolalat к стене из газобетона без армопояша

В соответствии со СНиП крепление без предварительного устройства Армопояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому аропояс обязателен!

В некоторых случаях возможно крепление Мауролалата к стенам из газобетонных блоков без устройства Армопоя. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Маурилалат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Монтаж крепи крыши. Ленточная система для нейлона: схемы и монтаж

Кровельная система стропил может быть распорной или свободной конструкцией. От правильного выбора узлов опоры и стыка стропил будет зависеть стропила от стен или не будет, необходимо предусмотреть для них различные меры по перехвату подкоса или нет.

На расчетных схемах в узлах конструкций чертят кружочки, обозначающие шарнирное соединение. Петли с лапами связаны условными опорами, по которым можно визуализировать степень свободы узла. Петля с двумя лапами, заложенными в опору, предполагает, что узел неподвижен, но балка может поворачиваться в петле, то есть узел имеет одну степень свободы — поворот. Петля с ножками, стоящая на выдвижной опоре или слайдере, показывает, что узел имеет две степени свободы — возможность поворота балки и горизонтальное смещение.Три степени свободы узла допускают горизонтальное, вертикальное смещение и вращение, такой узел нарисован просто кружком и может быть встроен в стержень, обозначающий балку. Если узел встроен в балку, то это называется разделенной балкой, то есть балки слева и справа от петли с некоторыми допущениями можно рассматривать как отдельные элементы. Если под балкой провести окружность (петлю), то лежащая на ней балка называется сплошной. Петля с тремя степенями свободы, встроенная в балку, во многих случаях делает ее мгновенно изменяемой системой, то есть достаточно неустойчивой конструкцией.Узел с нулевой степенью свободы означает жесткое защемление конца балки и запрещает ему любые смещения: горизонтальные, вертикальные и вращательные (рисунок 19).

Рис. 19. Примеры схематического изображения узлов

В расчетных схемах могут использоваться и другие схематические изображения узлов, но все они в целом понятны, и если есть какие-то неясности, нужно просто представить в в каком направлении узел может «двигаться» при приложении к нему нагрузки. Поперечные размеры балок по отношению к их длине небольшие, поэтому балки (стропила и т.) рисуются стержнями, а нагрузка в них распределяется как бы только по продольной оси элемента и расчет всей конструкции ведется для стержневой схемы.

Следует отметить, что слова: горизонтальное перемещение и вращение вовсе не означают, что, например, узел-ползун с двумя степенями свободы произвольно перемещается в горизонтальном направлении. На самом деле этот узел хорошо закреплен, но допускает возможность перемещения конца балки от нагрузки, изменения температуры и влажности без чрезмерного развития в нем внутренних напряжений.Этот узел просто не передает распорку, и поворот при изгибе балки возможен только в нормативных пределах. На нынешнем слайдер будет ползать (простите за тавтологию) только при нагрузках, превышающих предельно допустимую. Слово «петля» тоже не нужно понимать буквально. Да, концы балок можно соединить с помощью болта или петли настоящей конструкции, но чаще всего это обычное соединение гвоздями. Например, можно взять доску и наколоть ее одним концом на 3-4 гвоздя, деревянную стенку.Ничто не мешает взять его за другой конец и спокойно повернуть на какой-нибудь угол. В этом случае гвоздь выполняет роль шарнира. Однако, если количество гвоздей увеличить и рассчитать их нагрузку, не разрезав (изгиб), поворот становится невозможным, здесь мы получаем балку с заклинившим концом, но когда нагрузка превышает расчетную нагрузку, узел снова становится шарниром. . Поэтому очень важно изначально определить нагрузку, при которой система будет работать. Превышение фактической нагрузки над расчетной приводит к изменению схемы работы агрегатов и разрушению всей конструкции.

Соединения многослойных стропил со ссылкой на различные схематические изображения узлов показаны на рисунке 20.

Рис. 20.1. Узлы опор стропил на ходу и мауэрлат. Петля с одной степенью свободы (только вращение) Рис. 20.2. Узлы опор стропил на ходу и мауэрлат. Ползун представляет собой шарнир с двумя степенями свободы (вращение и сдвиг) Рис. 20.3. Блок поддержки сплава для спуска. Жесткий зажим

В зависимости от проблемы, которую необходимо решить при проектировании крыши, стыки ферм могут быть другими, чем на рисунках 20.Главное — проектировать в узлах с двумя степенями свободы: поворот в результате изгиба стропил и сдвиг в горизонтальном направлении. А в узлах с одной степенью свободы — поверните стропила. Как правило, смещение верха или низа стропил обеспечивает горизонтальный сдвиг, а ограничение сдвига — стропила продевают друг в друга и / или в стык: мауэрлат или прогон.

Попробуем пояснить принцип фиксации стропилинов на примере.Все мы легко можем представить себе обычную лестницу. Лестница, как и лестница, ничего особенного: две жерди (тетива) и крестовые палки-ступени. Мысленно приставим такую ​​лестницу к стене, и для чистоты эксперимента минимизируем силы трения — пол и стену покроем маслом. Что будет, если погрузить лестницу — забраться на нее? Лестница рухнет. В нижней и верхней опорах у нее две степени свободы. В нижнем он имеет вращение и горизонтальное смещение, в верхнем — вращение и вертикальное смещение.Что нужно сделать, чтобы лестница была устойчивой и выдерживала нагрузку (вес человека)? А нужно просто лишить его одной (из четырех) степеней свободы: горизонтальной в нижней или вертикальной в верхней опоре. Другими словами, нужно закрепить нижнюю или верхнюю часть лестницы. Получаем стабильную и стабильную систему. Мысленный эксперимент с лестницей вы можете придумать сами, ставя ее в разных ситуациях, например, если лестница длинная и прислоняется к стене сверху, на веревочках с горизонтальными прорезями или без заготовок.Как он себя поведет? Такой мозговой штурм помогает понять работу многослойных стропил с разными способами опоры, при которых не нужно представлять вектор сил и степень свободы узлов, а нужно просто спрогнозировать, что лестница будет катиться под нагрузкой. или оставаться неподвижным.

ВНИМАНИЕ! Крепление мауэрлата иногда оказывается неэффективным из-за того, что анкерные болты неправильно размещают в железобетонном поясе твердости или в стержне мауэрлата , ошибочно выполнив отверстий для них .

В таких случаях гайки накручиваются на на болтах с перетигом , узел становится ненадежным и быстро разрушается .

Для крепления mauerlata к стропилам и стеновым конструкциям для этой цели иногда вместо прижимного болта используют проволоку скрутки (узел-13 и узел-1).

Крыши, совмещенные с перекрытиями , в большинстве домов настолько широки, что балок перекрытия относятся не только к наружным несущим стенам , но и к средней несущей стене .

Конструкция будет работать в соответствии с проектом только в том случае, если и на промежуточной несущей стене балки перекрытия состыкованы с железобетонным поясом жесткости (см. Выше узел 15 поз.2 и ниже узел 16 поз.2- а).

Разрушение стен дома при восприятии простирание кровли показано на рис.

Часто этим пренебрегают , перекрытие не выполняет функций, а крыша уходит (рис.1).

ПРИМЕЧАНИЕ: Строительство стропильных ферм , совмещено с перекрытием , есть где не учитывается роль несущая способность мансардный этаж , очень опасно .

Целостность каркасной системы при возведении кровли без монолитного железобетонного пояса мауэрлата должна быть обеспечена ее крепления угловые соединения .

На рисунке 1-1 схематично показаны 2 варианта устройства горизонтальных звеньев в ​​плоскости кровли для мауэрлата .

с пролетом между несущими стенами до 5 м допускается крепление стропил на поперечных пролетах , так называемые навесные стропила . Для них вместо горизонтальных звеньев лобзик (рис. 1).

Желательно расположение основных опор для стропильных ног , что приводит к уравновешенному и уравновешенному решению стропильных систем .

Симметричная стропильная система крыши показана на рисунке 6.

ВНИМАНИЕ: Бывает, что стяжка каркасной системы пытаются заменить сборным железобетонным балки перекрытия , которые предназначены только для работы на изгиб . Сборные с бетонными балками используются в качестве затяжек в этом случае, если их концы жестко закреплены в железобетоне твердостью пол (стальные соединения арматуры приварены к каркасам конструкций) и ось точно совпадает с направлением действующих сил .

Правильно и неправильно Мауэрлат крепление Узел-16 показан на рисунке.

ВНИМАНИЕ! Если в перпендикулярном направлении к балкам между ними и элементами настила нет такой прочной связи , которая бы обеспечивала восприятие нагрузок, то возникает нарушение связи и кровля . уничтожено .

ПРИМЕЧАНИЕ: При стыковке мауэрлата с конструкцией дома (узел-17) должна быть горизонтальность соблюдается подошвы мауэрлата Не только со стенами , но и стропильных ног с опорной площадкой на мауэрлате .

Наклон опор (включая мауэрлатов ) приводит к появлению расширения и скольжения стропильных ног и крыши в целом. Поэтому мауэрлат системы должен быть замкнутым горизонтальным каркасом , закрепленным на центрирующих осях на несущих стенах дома.

ВНИМАНИЕ! В железобетонном элементе , например, можно при необходимости без изменения размера и формы этого элемента, «добавить пару стержней» . Если говорить о дереве , то , наоборот, малейшее изменение какой-либо детали в конструкции стропильных систем может потребовать изменений во всех размерах!

2. Подготовка стен к устройству кровли.

Перед началом перегрузка кирпичных карнизов с свесами разметка позиции архитектурного элемента. Затем устанавливаем опоры и выкладываем на стене кирпич первого ряда необходимого профиля.

рядов кладка кладки выполнить «грохочение» цельного кирпича . При этом свес каждого ряда кладки производится не более 1/3 длины кирпича , а общий вынос неармированного кирпича не более 0,5 толщины стены (п.13 п. 13).

Карнизы с общим выносом толщиной стенки более 0,5 устраивать из армированной кирпичной кладки по марке раствора не ниже М-25 . Карнизы из сборных железобетонных элементов — также крепятся в кладке стены.

Расстояние от верхнего этажа мансарды до опоры кровли следует выполнять:

  • до низа мауэрлата не более 500 мм ;
  • до низа средней лежни не более 400 мм .

Если стеновая конструкция заключает арматуру свесов кирпича (узел 13), то мауэрлаты закрепляют на пробках .

В кирпичных стенах антисептированных или просмоленных пробок (узел 1) втиснутых в кирпичную кладку цемент раствор М-100 с шагом 1 … 1,5 м ( с шагом стропил , что зависит от нагрузки на крышу () или укладывают на монолитный пояс по периметру стены дома с закладными деталями для крепления мауэрлата и лежней .

Последующие работы проводят после установки раствора заглушки с кладкой (через 2-3 дня). Надежнее будет закрепить крышу, если эти дюбели предварительно зажать в стене при ее укладке.

Если перекрытие уже выполнено (как в нашем примере — из железобетонных плит), то покрыты антисептиком и просмолены снизу мауэрлаты (поз.3 узел 1) укладываются на несущую кирпичную стену по адресу Дом на двух слоях кровли и крепится к врезанной в стене деревянной пробке (поз.2 узла 1).

ПРИМЕЧАНИЕ: Если стены заканчиваются без усиления карниз с кладкой с выступом , то кладка товарной позиции стены должна быть укреплена монолитным поясом . В монолитные пояса (узел 16) прижимные винтовые струбцины устанавливают с шагом расстановки стропильных ног согласно проекту.

Мауэрлаты и другие детали стропила , , соприкасающиеся с монолитным поясом , также следует утеплить прокладками из рулонных гидроизоляционных материалов (два слоя рубероида) — это предотвратит их возможное сырость и гниение .

В малых хозяйственных постройках с пролетом между несущими стенами до 5 м допускается крепление стропил поперечными пробегами , так называемые стропила навесные .

Крепление навесных стропил к стенам дома показано на рис. 1-2.

Стропила подвесные крепятся на деревянный каркас из еще (мауэрлат ) по периметру стен . Progons может служить и деревянным перекрытием дома при установке навесных стропил .

Рама для прогонов закрепить на конструкции стены с помощью деревянных дюбелей (рис.1-2 поз.3), зажатых в кладке, или с помощью анкерных болтов (узел -15 поз.3) пояс монолитный по периметру стен будущий кровля с врезанными в него протяженными креплениями под мауэрлат или рычаг .

Укладка элементов кровли в направлении перекрытия пролета следует выполнять в соответствии с проектным размером , глубину их опоры на несущие конструкции и зазоры между ответными элементами .

3. Монтаж мауэрлата под стропильную систему крыши.

Монтаж элементов мауэрлатов, ферм (балок) с опорой на на стены должен быть выполнен — совмещение рисков , фиксация геометрических осей нижних поясов ферм (балок) , с учетом рисков центрирующие оси на опорах .

Мауэрлаты и другие части стропил , прилегающие с кладкой, изоляционные прокладки из рулонных гидроизоляционных материалов. Это защитит их от возможного увлажнения и разложения.

ВНИМАНИЕ! Во избежание перекоса кровля ветровая, концы многослойной обшивки кровли , уложенной на мауэрлат , соединить с мауэрлатом угловыми скобами . И после одного стропила поза скрутка из проволоки Вр-I d = 4 … 6 мм в 2 струны , соединяющей стропильную ногу с кладкой стены (узел-1) через ерши или костыли .

Костыли забиты в кладке стены на расстоянии 300 мм ниже срезанной стены под мауэрлат . Узлы опоры стропила от бруса до мауэрлата показаны на рис.узел-1.

Одна опора стропила — это мауэрлат (п.3 узел 1), уложенный на уровне стен зажатых в кладку, деревянную антисептированную пробки (п.2 узел 1), другой конец стропило опирается на на прогон , штабелируется на стойки или слева (точка 3 площадки 2).

Подоконник закреплен на пробках , защемлен в кладке внутренних несущих стен выложен над уровнем внешних стен каменного дома. Брусчатка например , подоконник (а так же мауэрлат) по всей длине внутренней стены в доме также полагается стропильная система крыши . Узлы опоры стропила от бруса до бревна показаны на рис. Узел-2.

ВНИМАНИЕ! Во всех случаях ферм (балок) необходимо установить с учетом односторонних отклонений от прямолинейности их верхних поясов.

Мауэрлаты в зданиях с наружными стенами из облегченной кладки , а также в корпусе частое расположение стропил ( при шаге стропильных ног менее 700 мм ) устраивают сплошной .

На стенах из сплошной кладки на шаге стропильных ног подробнее 700 мм мауэрлаты можно устроить из шорт длиной 500-700 мм армированных соединений на монолитном поясе (узел 22 и узел 23).

Для односкатных крыш в конструкции с пролетом между внешними стенами до 5 м Стропильная система представляет собой стропильных ног из цельных балок, досок или бревен , опирающихся на две мауэрлаты установлены на разной высоте . Монтаж мауэрлата для крыш в пристройках и односкатных крыш отдельно стоящих построек показан на примере узла 22 и узла 23.

Конструктивное соединение деревянных элементов в ​​одной плоскости из бруса и бревна выполнено через шарнирных соединений . Сжимающие силы передаются через прямую опору и с помощью дополнительных соединений. Стык соединен стыком конструкций мауэрлатов, поясов и стропильных ног. Шарнир фиксируется одним болтом М-16 .

Для восприятия растягивающих усилий в стропильных ногах применяют дополнительных соединительных элемента (например, гвоздь или саморез ).

Подробнее об устройстве стропил, точках крепления и расстоянии между ними в следующих разделах сайта.

  • Краткая информация о устройстве стропильной системы и ее конструкции
  • Как установить и закрепить стропила
  • Как крепить мауэрлат к стропильным ногам
  • Крепим стропила мауэрлатом

Установка стропил для кровли и крепление стропил к мауэрлату — очень сложная и ответственная работа.Прочность кровли зависит от мелких деталей, однако многие этого не понимают, что часто приводит к неприятным (а иногда и трагическим) последствиям. Поскольку стропила являются основной силовой конструкцией кровли, соединение стропил с мауэрлатом должно быть максимально прочным и надежным, так как от этого во многом зависит дальнейшая безопасность работ и прочность всей конструкции. Как крепить стропила к мауэрлату, рассказывается ниже.

Краткие сведения об устройстве стропильной системы и ее конструкции

Стропилами называют балки, на которые опирается крыша, а сами стропила опираются на несущие стены по периметру здания.При этом под ними часто создают мауэрлат (так называемые бруски, на которые опираются стропила). Стропила могут существенно различаться по внешнему виду, используемым материалам и количеству. Еще их отличает допустимая максимальная нагрузка, которую они могут выдержать. При этом стропила определяют форму кровли, а зачастую и материал кровли

.

Для создания проекта стропильной системы настоятельно рекомендуется обратиться в специализированное архитектурное бюро, так как это очень сложная работа.Для правильного расчета в конструкции необходимо рассчитать максимальную ветровую нагрузку (даже если ветры в этом районе не частые и несильные), количество осадков зимой и летом, знать массу рубероида с обрешетка под ней и т. д. Именно на основании таких расчетов определяется толщина несущих стен периметра здания. Если расчет оказался неверным, то могут возникнуть различные неприятные последствия от деформации кровли до «прохождения» и обрушения несущих стен.

Вернуться к содержанию

Как установить и закрепить стропила

В настоящее время существует несколько вариантов крепежа. Типы креплений различаются только материалами для крепления. Всего может быть реализовано:

  • шпильки. Изготовлены из металла, крепление осуществляется стыком с парой усиливающих прокладок;
  • гвоздей. Также могут использоваться и недорогие кронштейны. К ним прикрепляют опоры стропил;
  • пластины для гвоздей. Они представляют собой полосу оцинковки, в которой имеется ряд сквозных отверстий для гвоздей (иногда их может быть несколько).Это позволяет создать высокопрочное соединение.

Имеется разделение ног стропильной системы на многослойную и навесную. Первые используются при строительстве 1-2 скатных крыш, в зданиях с несущими стенами в центре. Здесь основная (коньковая) балка укрепляется с помощью колонн или опор (можно использовать стойки). Максимально допустимая длина бруса без опор — 9 м, для 12-метровой балки ставятся две точки опоры, а для длины 13 м — три.Опора должна быть прочной и надежной. Колонны следует заливать из цоколя, а под опоры или стойки делают лежни. Второй тип опор менее надежен и применяется только на небольших конструкциях и площадках.

Затем выберите способы крепления стропил к мауэрлату и коньковой балке. Итак, для слоистых стропил применяют распорки или безпорпорные типы. Другой вариант конструкции не подвержен давлению, которое толкает стены от удара опор здания.При использовании распорной системы используются жесткие крепления, идущие вдоль фронтона. В этом случае основные нагрузки принимают на себя несущие конструкции и колонны здания.

В этом случае стропильные системы крепятся к мауэрлату с помощью специального «зуба» — опорной планки. Далее конструкции стропил упираются в верхние части.

Прикрепите стропила и мауэрлат к особой конструкции дома. Так, если стены кирпичные, в процессе кладки предусматривают специальные закладные элементы.Для стен из других материалов необходимо сделать бетонную стяжку, в которой предусмотрены выступы. Эту функцию также может выполнять сварной стальной каркас. В последнем случае каркас крепится к стенам с помощью анкеров.

Рамы можно использовать только для небольших построек. Если конструкция большая, единственный выход — залить железобетонную стяжку, внутри которой есть желоба для укладки мауэрлата. В этом случае сам мауэрлат крепится анкерами к концам желобов.Такой вид строительства необходим для построек из пеноблоков, шлакоблоков и других не очень тяжелых материалов.

Вернуться к содержанию

Как крепить мауэрлат к стропильным ногам

Стыковка мауэрлата и стропила выполняется исходя из того, для чего используется мауэрлат. Если мауэрлат используется в качестве опорных конструкций для ног стропил, то в этом случае верхний конец крепят к прогону конька, прикрепляя стропила к стенам, руководствуясь методом «скользящей опоры».Если нижние окончания стропил, торец ног прикреплены к мауэрлату (или к другим одиночным брускам), то необходимо использовать «бегунки», а вверху стропильная система соединяется гвоздями и болтовыми соединениями.

Отдельно следует рассмотреть крепление стропильной системы мауэрлатом для безпорпорных конструкций. Для этого необходимо правильно изготовить крепеж с помощью «ползунков» (по несколько штук на каждую балку). Следует отметить, что на нижней части стропил должны отсутствовать какие-либо упоры (вспомогательные).В этом случае верхнюю часть, упирающуюся в другие стропила, необходимо соединить с упором специальными подкладками. Такой способ крепления может привести к защемлению стропильной ноги или к некоторому повороту стропила (это возможно, если один из концов упирается в прогон на коньковой балке).

Другой способ крепления — это жесткий крепеж, при котором нижние концы стропил зажимаются мауэрлатом. В этом случае используйте опорную планку (или используйте прорезь), чтобы верхние части стропил опирались на прогоны конька, а для закрепления их вверху сделайте горизонтальный пропил или прикрепите «бегунки».Такое крепление допускает некоторую вероятность вертикального поворота в месте соединения.

Для обеспечения надежного крепления балок к стропилам, а также для предотвращения скольжения ног стропил необходимо правильно применить три основных способа крепления. К ним относятся зуб со специальным шипом, зуб со упором или упором в нижних частях балочных перекрытий.

Стропила крыши, опирающиеся на деревянный каркас стен здания (мауэрлат, подкладочный брус) или на верхний венец деревянного каркаса, применяются в зданиях с небольшими пролетами.Каковы элементы их конструкции и порядок устройства — далее в статье.

Максимальный размер пролета, позволяющий перекрыть приточную кровельную систему без внутренних опор — 6-6,5 м. Если внутри здания есть несущие конструкции — стены или колонны, на них можно установить стойки.

Путем перетаскивания стропильных ног с перекладиной пролет можно увеличить до 8 м, с помощью одной опоры — до 12, а с помощью двух опор — до 16 м.

В индивидуальном жилищном строительстве большие пролеты встречаются редко, поэтому застроенные конструкции можно применять практически в любом частном доме.

Поскольку он устроен так, чтобы поддерживать стропила на мауэрлат (в деревянном здании его роль играет верхний ряд стены), стык этого стыка очень важен.

Укладывать стропила непосредственно на каменную стену нельзя, так как это приведет к конденсации и гниению деревянных частей конструкции. Сам Мауэрлат нуждается в изоляции.

Важная информация! Устройства гидроизоляции требуют не только опоры стропил на мауэрлат, но и любого примыкания дерева к каменным или металлическим конструкциям.Для этого используется двойной слой рубероида или другого подобного материала.


Детали устройства многослойных стропил
1-стропильная опора
2-мауэрлат
3-витковая
4-наружная несущая стена
5-кратная
6-длина
7-внутренняя несущая стена
8-гидроизоляция

Как правильно закрепить стропила на стамеску — очень важный момент при установке кровельной кровельной системы. Прежде всего, необходимо надежно закрепить сам мауэрлат — для этого используются либо металлические штифты, которые забетонируются в стену на глубину не менее 40 см, либо закрепленные таким же образом болты.

Это может быть проволока скручиванием F не менее 6 мм, прокладываемая при возведении стен на расстоянии не более 3-х рядов кладки от верхнего края.

Иногда также используют. Сам мауэрлат представляет собой брус со стороной 140-160 мм. Такие же требования предъявляются и к балке-кладке, проходящей по внутренним несущим конструкциям.

В строительстве используются стропильные системы деревянной обшивки, поскольку использование металлических или железобетонных элементов очень сложно реализовать, если вообще возможно.

Поэтому для крепления стропил друг к другу, а также — ко всем типам опорных брусьев и других деталей широко применяются различные столярные соединения — шип, зуб, сковорода.

Так как давление самой кровли и кровельного пирога необходимо для строительной системы в сборно-разборной системе, все эти нагрузки следует учитывать перед правильной укладкой стропил.

Особого внимания требует установка кровельных несущих конструкций на необработанные деревянные срубы, где усадка еще не прошла.

Важная информация! Коэффициент усадки бревна из бревна или бруса 4-6%. При высоте стены около 3 м в год ее можно уменьшить на 10-20 см, что может негативно сказаться как на вставленных столярных изделиях, так и на несущих элементах кровли. Эти фигурки заложены в проекте изначально (размеры дома указаны в двух вариантах — исходном и послеусадочном)

Можно использовать подвесную кровельную систему. В противном случае решение проблемы возможно несколькими способами: дождаться окончания усадки, либо установить стропила со скользящими опорами, либо поставить под все несущие конструкции домкраты (компенсаторы усадки).

Детали крепления такелажной системы
1-кровельный материал
2-гидроизоляционный
3-обрешетный
4-филли
5-глухая плита
6-закрутка из прутка
7-стропила
8-болтовая
9-слотовая доска
10-утеплитель
11-балочный пол
12-кронштейн
13-подкос
14-коньковый брус
15-мауэрлат

Недостатки первого способа очевидны — ждать придется долго. Последнее также не оптимально, так как потребует ручных операций высокой точности.Раздвижные застежки на самом деле саморегулируются и имеют дополнительное преимущество.

Дерево — живой материал, и даже после усадки будет постоянно «дышать». Конечно, деформации будут не такими значительными, но будут происходить постоянно — а раздвижная конструкция их отлично компенсирует.

Выглядит это так: на мауэрлате с бруском, набитым под прямым углом, либо сделанным вырубкой нужной формы, крепится уголок, одна из полочек которого загнута. Под изгиб загибается рабочая разгрузочная пластина.

Поскольку направление скольжения направлено наружу, лучше закрепить плиту на стропиле так, чтобы по возможности оставалось расстояние для свободного прохода в направлении конька здания.

Приобретая шарниры скольжения, помните, что их рабочий размер (расстояние между опорными площадками плит) может быть разным.

Подбирается в зависимости от планируемой степени усадки и не должна быть меньше ее (нужно обратить внимание, что реальная величина усадки будет распределяться по стропилам обоих коньков).

Важная информация! Необходимо помнить, что опора стропил на подкладную балку — не единственная мобильная установка данной конструкции. В коньке также следует предусмотреть навесное соединение того или иного типа. Стропила можно присоединить к стыку с помощью металлических пластин, причем на концах нужно оставить достаточный угол, чтобы при схождении стропил не упирались друг в друга. Второй вариант — соединение стропил с перекрытием, посредством сквозного отверстия в обеих ногах, через которое проходит один болт.

Конструкция многослойных стропил

Любая стропильная система, у которой верхний узел крепления шарнирный, а нижний имеет шарнирное соединение и плавающее соединение (ползун, как в приведенном выше варианте), относится к бесспорным.

В них разрывные нагрузки передаются не на мауэрлат, а через него на стены. Распорка стропил — схема, при которой соединение конька жесткое, а опора на мауэрлат — на петлю, например, посредством «зубчатого» соединения, и она передает усилие, которое распространяется на стены.

По сути, это гибридная схема, сочетающая многослойные стропила и навесные, особенно с низким расположением в многоуровневом горизонтальном бою.

В то же время, из-за того, что вес кровли воспринимается непосредственно стропильными ногами, стыкованными и работающими на изгиб, коньковая планка практически не работает, а становится необязательным элементом системы.

Важная информация! Все болтовые соединения выполняются через предварительно просверленные отверстия диаметром на 1 мм меньше диаметра болта или шпильки.Если сделать их слишком большими, до тех пор, пока деталь будет выбирать свободный ход — мауэрлат может выйти из строя. Особенно это касается проставочного контура.

В зависимости от того, какие соединения сделать жесткими, а какие — навесными, разные варианты стропил и работы будут разными.

В условиях нормальной, ненагруженной работы, как правило, все элементы испытывают примерно одинаковую нагрузку.

Однако зимой при падении снега на каждый из коньков, как правило, влияет разная масса.

Если стеллажи плохо закреплены или неправильно установлены, это может привести к смещению крыши в сторону более загруженного пандуса.

Особенно это касается безответственной схемы, где есть вероятность вытеснения. Проблема решается надежным креплением коньковой балки от продольных перемещений.

Порядок работ при возведении стропил

  1. При отсутствии пиломатериалов необходимой длины или толщины — получаются гвоздями или саморезами
  2. Схема стропил выполняется, если в конструкции используются стойки и подкосы — также выкройки на них

Важная информация! Следует помнить, что в вальмовых крышах (у которых обычно 4 ската) длина стропил, расположенных в точке сближения коньков, будет уменьшаться от конька к мауэрлату.

Это называется диагональной опорой фермы (ее также называют опорой). В связи с достаточно сложной конструкцией такой крыши, здесь заготовки шаблонов только для элементов основных скатов, остальные собираются и подгоняются по месту.

  1. После этого подкосы, рессоры и другие опорные детали
  2. Если в проекте укладываются горизонтальные перемычки (что в какой-то мере делает аналогичные схемы многослойных стропил — подвесные стропила), то на следующем этапе их крепят
  3. В зависимости от длины стропильных ног и конструкции крыши — устраивайте отвесы.Для большинства зданий крыша должна выходить за внешние стены не менее чем на 50 см, чтобы предотвратить попадание дождя на нижнюю часть несущих конструкций. Если стропила опираются на зуб или шип на мауэрлат — к их нижнему краю сбоку прибивается специальная надставка — кобыла
  4. Если фекалии устроены — выстилаются прочной деревянной обрешеткой по всей длине. периметр дома

На следующем этапе стропила облицовываются обрешеткой — и следует монтаж кровельного пирога из выбранных материалов: паро- и гидроизоляция, утеплитель и кровля.

Стропила крыши могут быть раздвинутыми и неконтролируемыми. Стропила в безответственной системе работают на изгиб, соответственно не передают растягивающую силу на стены.

Узлы

Монтажный мауэрлат

Основные узлы стропил находятся в местах крепления стропил к лежащим вдоль стен мауэрлатам (как показано на рисунке). Важно, чтобы мауэрлат располагался перпендикулярно стене и поясу пола, а не под углом ската крыши.Монтаж мауэрлата происходит с помощью анкерных болтов как к балкам перекрытия, так и к стропилам кровли.

Верхнее крепление стропил

Крыша поддерживается деревянным конструктивным элементом — беговой дорожкой из перекладины. Есть два способа крепления к нему стропил: 1 — с подрезкой, 2 — без подрезки стропил.

В первом случае стропила находятся на одной оси и вырезаются под участок конькового прогона и для стыковки стыка с стыком.Затем плотно зажимается с помощью анкерных болтов и металлической накладки.

Во втором случае стропила подрезать не нужно, их накладывают внахлест (бок о бок). Затем также зажмите металлическую крышку с двух сторон.

Нижнее крепление стропил

Опора стропила обрешеткой. Чтобы узел стропила и мауэрлата из бревна был надежным, необходимо сделать бревна в нужном месте и в мауэрлате, и в стропиле. А для крепления кобылки придется сделать еще одну обрезку в стропильной ноге, толщиной 20 мм.


Диски

Шаг обрешетки обычно приравнивается к 300 — 350 мм, так как кровля будет крепиться к ней через равные промежутки. Сверху, от конька, укладывают бруски обрешетки. На карниз накладку не кладут, там устраивают специальный карнизный щит, который поддерживает кобылка.

Как поставить крышу на кирпичную стену | Home Guides

Когда крыша пристройки, гаража, веранды или патио встречается с кирпичной стеной, пересечение создает ряд проблем.Само обрамление крыши в этой ситуации очень похоже на любое другое традиционное устройство крыши и не является сложным. Однако механика соединения каркаса и кирпича несколько сложна и должна быть правильно спроектирована, чтобы создать долговечную конструкцию.

Типы крыш

Наиболее распространенные пересечения крыши со стеной включают либо двускатную крышу с коньком, идущим перпендикулярно стене, либо односкатную крышу с уклоном вниз от стены.В случае перпендикулярного фронтона стропила параллельны стене, стропила, образующие фронтон со стороны стены, прилегают к стене, а коньковая доска на пике крыши пересекает стену под прямым углом. В односкатной крыше стропила пересекают стену под прямым углом своими верхними концами, а их нижние концы опираются на внешнюю стену пристройки. В обоих случаях вес крыши поддерживается в первую очередь стенами пристройки, а не пересекающейся кирпичной стеной.

Ledger Boards

Ledger Board — это горизонтальный элемент, который поддерживает концы балок или стропил там, где они встречаются с вертикальной поверхностью. Когда односкатная крыша пересекает стену, прикрепленная к стене ригельная доска служит поверхностью для крепления концов стропил на их верхних концах. Ригельная доска в этом случае, по сути, выполняет ту же роль, что и коньковая доска в двускатной крыше, и не несет значительной части веса крыши.

Крепление к кирпичу

Прикрепить элементы деревянного каркаса к кирпичной стене сложно, особенно если каркас выдерживает любую нагрузку, как это происходит, когда крыша пересекает стену.Если кирпич представляет собой облицовку стены с традиционным каркасом, лучше всего удалить часть шпона, чтобы можно было привязать каркас крыши непосредственно к внутреннему каркасу стены. Если стена представляет собой сплошную каменную конструкцию, крепежные детали, которые прикрепляют ригельную доску к кирпичу, скорее всего, должны будут полностью проходить через кирпич или надежно закрепляться в кирпиче; такие соединения имеют сложную конструкцию и лучше всего проектируются квалифицированным инженером.

Оклад

Правильный оклад имеет решающее значение на пересечении крыши и стены.Металлический оклад предотвращает просачивание дождевой и сточной воды в пространство между крышей и стеной и повреждение каркаса и интерьера здания. Правильно установленный оклад перекрывает шов между стеной и крышей и направляет воду на крышу.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
