Толщина наружных стен из кирпича: как выбрать толшину стен дома

О минимальной толщине несущих кирпичных стен

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N₁ = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N₂ — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

Выводы

1. Толщина несущих стен должна составлять не менее 1,5 кирпичей (380 мм). Стены толщиной в 1 кирпич (250 мм) допускается применять только для одноэтажных или для последних этажей многоэтажных зданий.

2. Это требование следует внести в будущие Территориальные нормы проектирования строительных конструкций и зданий, необходимость в разработке которых давно назрела. Пока же можно только порекомендовать проектировщикам избегать применения несущих стен толщиной менее 1,5 кирпичей.

Какой должна быть толщина стены из кирпича

Современное жилое строительство заявляет высокие требования к таким параметрам, как прочность, надежность и теплозащита. Наружные стены выстроенные из кирпича обладают отличными несущими способностями, но имеют небольшие теплозащитные свойства. Если соблюдать нормативы по теплозащите кирпичной стены, то ее толщина должна быть не менее трех метров – а это попросту не реально.

Толщина несущей стены из кирпича

Такой строительный материал, как кирпич применяется для постройки уже несколько сотен лет. Материал имеет стандартные размеры 250х12х65, вне зависимости от вида. Определяя какой должна быть толщина стены из кирпича исходят именно из этих классических параметров.

Несущие стены являют собой жесткий каркас строения, которые нельзя рушить и перепланировать, так как нарушается надежность и прочность здания. Несущие стены выдерживают колоссальные нагрузки – это крыша, перекрытия, собственный вес и перегородки. Самым подходящим и проверенным временем материалом для строительства несущих стен является именно кирпич. Толщина несущей стены должна быть не меньше одного кирпича, или другими словами – 25 см. Такая стена обладает отличительными теплоизоляционными характеристиками и прочностью.

Правильно построенная несущая стена из кирпича имеет срок службы не одну сотню лет. Для малоэтажных домов применяют полнотелый кирпич с утеплителем или дырчатый.

Параметры толщины стен из кирпича

Из кирпича выкладываются как наружные, так и внутренние стены. Внутри сооружения толщина стены должна быть не менее 12 см, то есть в пол кирпича. Сечение столбов и простенков составляет не менее 25х38 см. Перегородки внутри здания могут быть толщиной 6.5 см. Такой метод кладки называется «на ребро». Толщина стены из кирпича, выполненная таким методом, должна армироваться металлическим каркасом через каждые 2 ряда. Армирование позволит стенам приобрести дополнительную прочность и выдержать более основательные нагрузки.

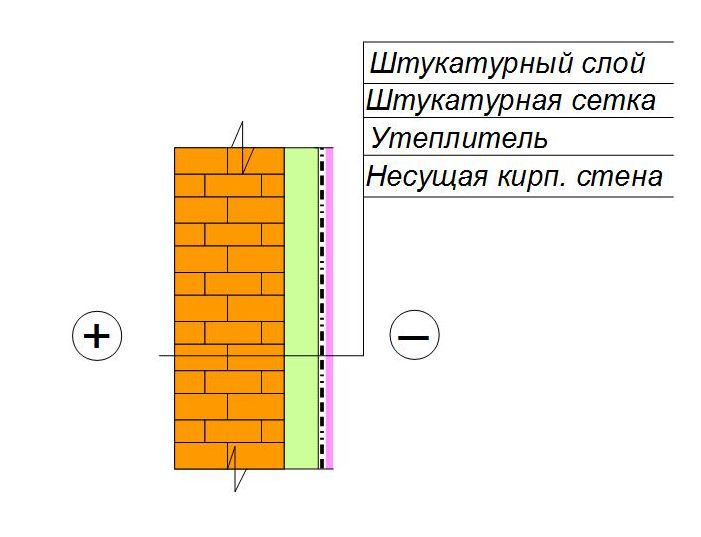

Огромной популярностью пользуется метод комбинированной кладки, когда стены составляются из нескольких слоев. Данное решение позволяет добиться большей надежности, прочности и теплосопротивления. Такая стена включает в себя:

• Кирпичную кладку состоящую из поризованного или щелевого материала;
• Утеплитель – минвата или пенопласт;
• Облицовка – панели, штукатурка, облицовочный кирпич.

Толщина наружной комбинированной стены определяется климатическими условиями региона и используемым видом утеплителя. На самом деле стена может иметь стандартную толщину, а благодаря правильно выбранному утеплителю достигаются все нормы по теплозащите здания.

Кладка стены в один кирпич

Самая распространенная кладка стены в один кирпич, дает возможность получить толщину стены 250 мм. Кирпич в данной кладке не укладывается рядом друг с другом, так как стена не будет иметь нужную прочность. В зависимости от предполагаемых нагрузок толщина стены из кирпича может составлять 1.5, 2 и 2.5 кирпича.

Самое главное правило в кладке такого типа – это качественная кладка и правильная перевязка вертикальных швов, соединяющих материалы. Кирпич из верхнего ряда непременно должен перекрывать нижний вертикальный шов.

Такая перевязка значительно увеличивает прочность конструкции и распределяет равномерно нагрузки на стену.

Виды перевязок:

• Вертикальный шов;
• Поперечный шов, не позволяющий сдвигать материалы по длине;
• Продольный шов, препятствующий сдвижению кирпичей по горизонтали.

Кладка стены в один кирпич должна выполняться по строго выбранной схеме – это однорядная или многорядная. В однорядной системе первый ряд кирпича кладут ложковой стороной, второй тычковой. Поперечные швы сдвигаются на половину кирпича.

Многорядная система предполагает чередование через ряд, и через несколько ложковых рядов. Если используется утолщенный кирпич, тогда ложковые ряды составляют не более пяти. Данный метод обеспечивает максимальную прочность строения.

Толщина стены в полтора кирпича

Толщина стены из кирпича 1.5 равняется 38 см, и укладывается материал с углов. Кладка первого ряда осуществляется с помощью шнура, натянутого по высоте между первым и вторым рядом.

Тычковая поверхность располагается с внешней стороны, первый внутренний ряд кладется ложковой частью вовнутрь.

Следующий ряд укладывается в противоположном порядке, образовывая тем самым, зеркальное отражение первого ряда. Такая кладка имеет особую прочность, так как вертикальные швы нигде не совпадают и перекрываются верхними кирпичами.

Если планируется создаваться кладка в два кирпича, то соответственно толщина стены будет 51 см. Такое строительство необходимо только в регионах с сильными морозами или в строительстве, где не предполагается использовать утеплитель.

Толщина кирпичной стены: как зависит от назначения

Оглавление:
Толщина кирпичной стены: что зависит от этого понятия
Толщина кирпичных стен и перегородок: назначение и толщина стен
Максимальная и минимальная толщина кирпичной стены: технические термины

Кирпич – это самый распространенный строительный материал, известный человеку уже очень и очень давно. О нем упоминается даже в Библии в описании времен сразу после потопа.

Кирпич – очень удобный, прочный и капитальный строительный материал, позволяющий строить как невысокие строения, так и довольно большие здания, сравнимые с крепостью. Да что там здания – его использовали даже для возведения мощных и неприступных крепостных стен, ярким примером которых является Кремль и небезызвестная Великая Китайская стена. Но суть не в этом – практически в любом случае, вне зависимости от типа постройки, самой главной характеристикой в ней является толщина стены – именно о ней мы и поговорим в этой статье. Вместе с сайтом stroisovety.org, изучив все особенности и тонкости этого момента, мы подробно разберемся с таким понятием, как толщина кирпичной стены.

Толщина внутренней кирпичной стены фото

Толщина кирпичной стены: что зависит от этого понятия

Если сказать, что от толщины стен в кирпичном доме зависит многое, это значит ничего не сказать – от толщины стен в таких домах зависит буквально все. В частности, все характеристики строения, которые так ценит современный человек и которые создают уют в доме.

1. Прочность. Толстые стены – это прочные стены. В зависимости от толщины кладки, здание приобретает способность выдерживать большие нагрузки. И этот момент касается не только ветра, ударов и тому подобных нагрузок – он касается еще и способности стен выдерживать вес своих этажей и перекрытий. Чем выше дом, тем толще должны быть его стены.
2. Долговечность, которая обеспечивается прочностью стен. Естественно, это момент в большей степени зависит от качества кирпича и связующего раствора, но и толщина стен здесь играет немаловажную роль.
3. Тепло внутри строения. Любой материал имеет такую характеристику, как теплопроводность – даже сама Матушка-Земля имеет так называемую глубину промерзания. Кирпичные стены в этом отношении не являются исключением и промерзают они, как и все на этой планете. В идеале, чем толще стена, тем теплее должно быть внутри дома, но на практике увеличивать до бесконечности этот показатель нерационально и бесполезно – существуют определенные значения, которые предписывают, в зависимости от климатических условий региона, строить кирпичные стены той или иной толщины.
4. Тишина и покой, а вернее звукоизоляция. В принципе, современные строители объединяют этот термин с предыдущим – в большей степени материалы, обладающие высокими теплоизоляционными свойствами, также обладают немалыми звукоизоляционными характеристиками. С кирпичом, а вернее с кирпичной стеной, дела обстоят точно так же – чем толще стены, тем больше, а вернее лучше, их звукоизолирующие качества.

   Толщина кирпичных наружных стен фото

И это еще далеко не все моменты, на которые может повлиять такое понятие, как толщина стен кирпичной кладки. Существует еще масса не очень значительных моментов, про которые вспоминают очень редко, так как в строительстве домов эти качества не являются основополагающими. Например, степень влагопоглощения – это, конечно, относится больше к самому кирпичу, но и толщина играет немаловажную роль. Взять, к примеру, цокольный этаж – грунтовая влага делает его сырым (раньше этот момент решался увеличением толщины стен, а сегодня гидроизоляцией).

Толщина кирпичных стен и перегородок: назначение и толщина стен

Так уж в строительстве принято, что все стены в доме разделяют на три типа – это наружные стены дома, несущие стены и простенки (или, как их называют по-другому, межкомнатные перегородки). Сразу следует отметить, что между наружной и несущей стеной может быть большая разница – наружные стены не всегда несущие, таковыми могут быть и внутренние стены. И именно этот фактор влияет на их толщину.

1. Толщина наружных кирпичных стен. С учетом теплопроводности материала она не должна быть менее 380мм – в северных районах этот показатель наружной стены увеличивается до 600 и более миллиметров. Также толщина наружных стен зависит и от того, какие нагрузки она воспринимает сверху – при строительстве высотных зданий (высотой более двух этажей) толщина стен также увеличивается до 600мм. Как и говорилось выше, этот показатель является расчетным и зависит от многих факторов.
2. Толщина несущей стены в кирпичном доме. Что такое несущая стена? Это стена, которая воспринимает нагрузки, то есть на нее что-то опирается – плиты перекрытия, стена вышестоящего этажа. Именно по этой причине несущие стены по своим характеристикам во многом приравниваются к наружным стенам дома – если дом имеет большую площадь, то опирание плит перекрытий может производиться и на внутренние стены. Опять-таки, в зависимости от нагрузки сверху, их толщина может варьироваться от 380мм и больше.
3. Толщина внутренней кирпичной стены (перегородки). Стандартно практически все простенки, на которые не ложится нагрузка сверху, делают толщиной 120мм, но даже здесь бывают исключения. Если нужна, как говорится, повышенная звукоизоляция, то толщина внутренних перегородок увеличивается вдвое.

   Толщина кирпичной стены фото

Спросите, почему такие серьезные ограничения? Все просто – на толщину кирпичной стены влияют два фактора. Во-первых, как вы уже догадались, это нагрузка, которая на них возлагается и, во-вторых, банальная экономия. Последний момент касается перестраховщиков – запас прочности, конечно, нужен, но не до бесконечности. В противном случае стоимость постройки будет увеличиваться прямо пропорционально толщине стен кирпичного дома.

Максимальная и минимальная толщина кирпичной стены: технические термины

В строительстве никто не говорит, что нужно возвести стену толщиной 400мм – измеряется этот показатель в такой своеобразной величине, как кирпич. Существуют стены в полкирпича, в кирпич, в два, в полтора кирпича и так далее – обусловлен этот момент унификацией данного строительного материала. По сути, кирпич – это стандартное изделие, имеющее четкие размеры. Отсюда и такая система измерения.

1. Стена в полкирпича (самая тонкая). Это простенок, и в переводе на нормальные единицы измерения он имеет толщину 12мм (это ширина кирпича или условная половина его длины).
2. Стена в кирпич – 250мм. Это реальная длина кирпича. Если речь идет о кладке кирпича боком, а не тычком, то получается, что этот размер состоит из ширины кирпича, умноженной на два, а также слоя раствора толщиной в 10мм.
3. Стена в полтора кирпича. Несмотря на то, что четкий кирпичный размер здесь должен составлять 370мм, все же стена имеет толщину 380мм. Здесь добавляется 10мм на слой связующего раствора.
4. Стена в два кирпича – 510мм. Составляется из двух длин этого материала и толщины шва (10мм) или из четырех ширин кирпича, плюс три слоя раствора.

   Кирпичные стены: толщина с утеплителем фото

В общем, принцип понятен, и он достаточно простой. К примеру, стена толщиной в два с половиной кирпича будет иметь размер 640мм, а толщина стен дома в три кирпича составит 770мм.
Что еще нужно знать, так это о толщине кирпичной стены с утеплителем – сегодня такие стены возводят довольно часто. Именно утеплитель позволяет уменьшить количество кирпичей в наружной кладке не в ущерб их прочности. По сути, это комбинированные стены, внутренняя часть которых является несущей и не может быть тоньше 380мм. Наружная часть такой стены является исключительно декоративной и выкладывается толщиной в полкирпича. Естественно, между двумя этими слоями создается пустота, которая закладывается утеплителем – как правило, это 100мм, которые могут быть заполнены пенопластом (листовым или жидким), минеральной ватой или вообще каким-либо сыпучим утепляющим материалом.

В принципе, это все, что можно сказать по поводу такого вопроса, как толщина кирпичной стены в доме. Единственное, что здесь еще можно добавить, так это несколько слов по поводу несущих стен – все они вместе взятые (как внутренние, так и наружные) должны образовывать одно целое. В смысле того, что они обязаны быть связаны друг с другом – в противном случае ни о какой целостности конструкции дома не может быть и речи. Такой дом – ненадежный дом, несмотря даже на то, что толщина его стен будет огромной.

Автор статьи Александр Куликов

Строим самый лучший дом или какой должна быть толщина стен дома из кирпича

Возведение дома из кирпича — самая трудоемкая и затратная задача, но это того стоит, учитывая, что такая кладка имеет высокие функциональные свойства, эксплуатация которых подразумевает срок до 100 лет. Но, чтобы перестраивать дом пришлось только вашим детям уже в пенсионный период, то надо позаботиться о том, чтобы толщина стен кирпичного дома была соответствующей.

Согласно СНиПу толщина стен кирпичного дома должна составлять 70 см. В среднем по стране строятся дома с толщиной стен 50 см. Но минимальная толщина стен из кирпича составляет 25 см — это при использовании одинарного формата. Как же достичь необходимых параметров?

Укладка утеплителя, пароизоляции и звукоизоляции способствует увеличению толщины стен. Стена из полнотелого кирпича может достигать 38 см при кладке полуторным кирпичом. Но это считается не целесообразным, так как требуется большое количество строительного материала и возведение массивного фундамента. Кладка из полнотелого кирпича может производится с образованием «колодцев» или расширенных швов при использовании теплых кладочных растворов и прокладывая слой утеплителя.

Толщина стен из пустотелого кирпича

Чтобы снизить нагрузку на на фундамент и несущую конструкцию, рекомендуется кладка из пустотелого кирпича щелевого типа. Сама кладка может иметь небольшую толщину, но с применением комбинированного варианта в виде теплоизоляционного слоя и отделки облицовочным материалом, можно достичь необходимой толщины стен. Пустотелый кирпич обладает свойствами не допускать потерю тепла в доме, поэтому толщина такой кладки может быть небольшой.

Толщина стен из керамического кирпича

Толщина любой стены всегда должна быть кратна половине ширины кирпича и представляет собой такую пропорцию при кладке:

• 0,5 кирпича — стена 12 см;
• 1 кирпич — стена 25 см;
• 1,5 кирпича — стена 38 см;
• 2 кирпича — стена 51 см;
• 2,5 кирпича — стена 64 см.

Выбор толщины кладки зависит от климатических условий местности, где будет возведен дом. Если температура в регионе часто  опускается ниже 30 градусов, то наружные стены в обязательном порядке должны иметь толщину в 64 см. При этом перегородки внутри помещений могут быть и 12 см.

Толщина стен из облицовочного кирпича

Толщина стен из облицовочного кирпича составляет 12 см. И решение об отделке своего дома таким материалом надо принимать заранее, так как для этого необходимо усилить фундамент с обязательной его шириной в 25-30 см. Тем не менее укладка облицовочного кирпича лучше всего защищает дом от теплопотери и негативного воздействия природных явлений, создавая благоприятный микроклимат в доме и поддерживая оптимальную температуру в помещении.

Толщина стен кирпичного дома во многом зависит от технических характеристик утеплителя. Несмотря на многие сложности, именно такую недвижимость предпочитают многие люди. Кирпичные дома отличаются высоким уровнем долговечности и лучше всего противостоят огню, в отличие от других материалов.

Толщина несущих и наружных стен из кирпича

Оптимальная толщина стен из кирпича определяется исходя из нагрузки, которую они должны выдерживать. Это важный параметр, который необходимо рассчитать еще до начала строительства, на этапе проектирования. Он непосредственно влияет на устойчивость и долговечность сооружения, показатели тепло- и звукоизоляции, т. е. на то, будет ли жилое или промышленное здание пригодным для использования.

Толщина несущей стены из кирпича

Внешние несущие конструкции располагаются перпендикулярно к плитам перекрытий и выступают основанием для них, принимают на себя нагрузку и передают ее фундаменту. Они должны быть особенно прочными и устойчивыми. На эти конструкции действуют как вертикальные нагрузки от их собственного веса, а также веса перекрытий и крыши, так и горизонтальные нагрузки, вызванные напором ветра. Их ширина составляет от 51 до 64 см. Для их возведения применяются керамические блоки или кирпич.

На допустимую ширину кладки непосредственно влияет этажность строительства. При возведении многоэтажных зданий на нижних этажах необходима кладка в 2,5 кирпича, т. е. шириной в 64 см. Выше 5-6 этажа может использоваться кладка в 2 бруска. Соответственно толщина несущих стен уменьшается до 51 см. Такая же кладка допустима при малоэтажном строительстве.

Толщина внутренних стен из кирпича

Для расположенных внутри дома несущих конструкций используется кладка толщиной от 25 (при малоэтажном строительстве или на последних этажах многоэтажных зданий) до 38 см, для межкомнатных, межквартирных и офисных стационарных перегородок — не меньше 12 см. Последние не подвержены нагрузкам от плит перекрытий, они должны разграничивать помещение на обособленные зоны и обеспечивать звукоизоляцию. Для повышения прочности их армируют.

Минимальная толщина стены из кирпича

Минимально допустимая ширина внутренней несущей стены для любого здания равняется 25 см. Это стандартная длина одного бруска. Более узкая конструкция небезопасна, она не гарантирует устойчивость и целостность сооружения. Для перегородок минимальное значение составляет 6,5 см. Это ширина поставленного на ребро бруска. Такие узкие перегородки редко используются при строительстве. Они не обеспечивают необходимую звукоизоляцию и выполняют роль ширмы.

Возведение кирпичных стен

Стены из кирпича огнестойки, биостойки, прочны и долговечны. Возведение кирпичных стен оправдано.

При правильно выполненной кладке срок службы превышает 100 лет.

Для 1-2-этажных домов кирпичные стены, как правило, предпочитают или с применением эффективной дырчатого кирпича, или из полнотелого кирпича с утеплителем.

Применение сплошной кирпичной кладки для наружных стен малоэтажных зданий из полнотелого кирпича толщиной более 38 см экономически нецелесообразно и допускается только для сырых помещений (ванная, прачечная, баня) с влажностью воздуха более 75%. )

Внутренние несущие стены и перегородки 1-2-этажных домов выкладывают из полнотелого (глиняного или силикатного) кирпича практически любой марки, выпускаемой заводом, цвета кирпича не важны

Для участков стен, имеющих повышенную нагрузку (простенки несущих стен длиной 38-64 см), и несущих столбов применяется полнотелый кирпич марки не ниже 75.

Толщина внутренних несущих стен не менее 25 см (один кирпич), сечение столбов и простенков не менее 25×38 см.

Для кладки вентиляционных и дымовых каналов применяют глиняный (красный) кирпич без трещин и сколов.

Кирпичные перегородки выкладывают толщиной 12 см (1/2 кирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных из кирпича «на ребро», более 1,5 м их армируют проволокой диаметром 2-4 мм через 2-3 рядами по высоте.

Для успешной кладки кирпичных стен необходим специальный инструмент: кельма или штукатурная лопатка для укладки и разравнивания раствора, молоток-кирочка для колки и тески кирпича, расшивка для обработки швов между кирпичами, порядовка с делениями через 75 мм (при толщине шва 10 мм) или 100 мм (при заключении «полуторной» кирпича высотой 88 мм и толщине шва 12 мм) для контроля рядов кладки по высоте, шнур-причалка, которая натягивается по маякам между по-рядовки для соблюдения строгой горизонтальности рядов кирпичной кладки, и склон (грузик) для проверки вертикальности стен.

Стены возводят после устройства фундаментов и цоколя. Если цоколь кирпичный, то кирпичную кладку начинают с него.

Во всех случаях первые ряды кирпичей укладывают на поверхность, выровненную раствором по вертикали и горизонтали.

Рис. 1. Начало кирпичной кладки наружных стен при выступающем (а) и западающей (б) цоколе:                                                     1 — кладка, 2-гидроизоляция, 3 — цоколь, 4 — слив из оцинкованной ‘стали.

Если кирпичная кладка начинается выше уровня планировочной отметки земли, то между ней и основанием (верхний обрез фундамента, цоколь или рост-верк) укладывается гидроизоляция из 1-2 слоев толя или рубероида или из цементного раствора 1:2 толщиной 2 см.

При выступающем цоколе по периметру дома устраивают слив из оцинкованной кровельной стали. Его верх заделывают в кирпичную кладку.

При западающем цоколе необходимости в сливе нет, но в этом случае первый нависающий ряд кирпича укладывают «на тычок».

Для прочности кирпичную кладку ведут с перевязкой швов, используя при этом не только целый кирпич, но и ее части (3/4, 1/2, 1/4).

В необходимых случаях для усиления несущих простенков и столбов кирпичную кладку армируют сеткой из проволоки диаметром 3-6 мм с ячейками 5-10 см через 4-6 рядов.

Если кирпичная стена для отделки штукатуриться с двух сторон, следует стремиться к перевязке швов в каждом ряду в продольном и поперечном направлениях. Для интерьера не играет никакой роли

При кладке стен из расшивкой швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае облицовочный ряд кирпичей должен быть перевязан со стеной не реже, чем через пять рядов.

В строительстве используют различные схемы кладки.

Одной из старых схем является цепная кладка с перевязкой швов в каждом ряду. Эта кладка требует большого числа 3/4-х кирпичей и высокой квалификации каменщика.

Значительно проще кирпичная кладка со сплошной перевязкой всех швов через 4, 5 или 6 рядов.

Рис. 2. Сплошная кирпичная кладка наружных стен толщиной 250, 380, 510 и 640 мм с образованием прямого угла и четвертей оконных и дверных проемов при цепной перевязке швов.

Как показывает практика, при обычных условиях эксплуатации прочность обеих схем кладок практически одинакова.

В тех случаях, когда требуется повышенная прочность стены, наибольший эффект обеспечивает горизонтальное армирование кирпичной кладки проволочной сеткой. Для столбов сечением 380×380 мм возможен вариант кладки «корзинкой» с заполнением средней части кирпичным боем на растворе.

Если внутрь поместить вертикальный металлический стержень из обрезков старых труб, то прочность столба значительно возрастет.

В малоэтажном строительстве стены обычно выкладывают сплошной кладкой из эффективного (облегченной) кирпича (дырчатого, щелевидную и др..). При недостаточной морозостойкости таких изделий рекомендуется сочетать их с внешней лицевой кладкой из обычного кирпича или с облицовкой стен фасадными плитками.

Рис. 3. Фасады кирпичных стен при кладке влияют на дизайн: а — цепной б — с четырехрядной перевязкой швов в — с наружной облицовкой.

Стены с воздушной прослойкой характеризуются более высокими теплозащитными свойствами по сравнению со сплошной кладкой (на 15-20%) и выполняются при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды имеют перевязку с основной стеной благодаря укладке через 4-6 рядов тычкового ряда кирпичей или установке металлических связь.

Чтобы предотвратить повышенной инфильтрации наружного воздуха в воздушную прослойку стены, фасад здания, как правило, оштукатуривают или выполняют расшивку наружных швов, строго контролируя качество работ.

Рис. 4. Стены с воздушными прослойками из обычной и эффективного кирпича: а — с металлическими связями б — со связями из кирпича.

Оптимальная конструктивная толщина стены с воздушной прослойкой 50 мм составляет 420 мм. Наибольший тепловой и экономический эффект достигается, когда стену из полнотелого кирпича облицовывают изнутри теплоизоляционными плитами, изготовленными, например, на основе древесных отходов (фибролита, арболита, опилкобетона), или плитами из легких бетонов объемной массой до 1000 кг/м3.

Рис. 5. Стены колодезной кладки: а — кладка глухой участка стены, б — вертикальный разрез по колодцу; в — угол наружных стен: 1 — утеплитель, 2 — поперечные стенки 3 — продольные стенки (версты).

Плиты из органических материалов устанавливают по маякам по откосу, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.

При эффективных утеплителях толщину наружных стен выбирают исходя из их несущей способности. Для 1-2-этажных домов она равна 25 см.

С целью экономии кирпича наружные стены 1-2-этажных домов иногда выполняют облегченными.

Наиболее распространенным видом облегченной кладки является так называемая «колодезная» кладка с тонкими (1/2 кирпича) вертикальными продольными и поперечными стенами. В мой адрес о ней часто говорят

Образованные кладкой колодцы обычно засыпают шлаком, керамзитом или другими неорганическими утеплителями.

По сравнению со сплошной кладкой облегченная позволяет в 1,5-2 раза сократить расход кирпича, но по прочности она уступает всем другим видам кладки и может быть применена в стенах и простенках, не испытывают такой большой нагрузки, как основные стены.

Физико-механические характеристики кирпича и сфера его применения

Кирпич	Размер,мм	Объемная  масса,кг/м3	Условия  применения
Глиняный  обыкновенный пластического  прессования	250х120×65	1700—1900	Без ограничения
То же, полусухого  прессования	250х120×65	1600-1800	Кроме наружных стен, ванной комнаты без дополнительной защиты
Глиняный пустотелый пластического прессования	250х120х65 250х120х88	1200-1400	Без ограничений
То же, полусухого прессования	250х120×65 250х120х88	1100-1300	Кроме наружных стен ванных комнат без дополнительной защиты.
Строительный легкий (трепельный)	250х120х65	900-1100	При наличии облицовки
Силикатный	250х120х65 250х120×88	1600-1800	Кроме наружных стен ванных комнат без дополнительной защиты

Толщина кирпичных стен в жилом доме: минимальная, максимальная

Стенки в домах являются основным элементом. Для несущей толщина стены в один кирпич обычно достаточна. Следует помнить, что от количества строительных элементов зависит примерно половина веса надземных частей жилого дома, внешний вид, эксплуатационные характеристики и удобные условия для жизни. Расчет толщины стены из кирпича проходит также с учетом температуры участка, на котором будет располагаться постройка.

Минимальная и максимальная толщина

Следует помнить, что возведение стены в кирпичных домах должно соответствовать многим правилам и нужно правильно подобрать материал. Кирпич — широко используемый строительный материал. Он прочный, огнестойкий, не гниет и не подвержен поражению насекомыми. Для постройки стен применяются разные виды кирпичей:

• полнотелый;
• пустотелый;
• силикатный;
• глазурованный;
• керамический клинкерный.

Данные элементы постройки могут возводиться из разных материалов.

Во многом размер стен зависит от климатических условий местности и количества этажей. Несущая стена в полкирпича составляет 120 мм, и этого не хватит, чтобы выдержать нагрузку веса конструкции, нужно делать ее хотя бы в два кирпича. Если планируется одноэтажный жилой дом, то обычно перестенок делают в 250 мм, согласно СНиП, то есть кладется в 1 кирпич. Если же двухэтажный, то кладка делается минимум в полтора. Если зимой температура падает ниже 30 °C, то наружные стенки делают в 3 кирпича с учетом массивного фундамента. Толщина стенок зависит от составляющих ее кирпичей. Толщина кирпичной стены всегда возводится в 0,5, 1 и так далее брикета. Если дом построен в 2 кирпича, то этого хватит для двухэтажного строения, больший размер подойдет для многоэтажных сооружений. Строители используют одинарные, двойные и полуторные кирпичи, чья разница зависит только от высоты.

С одинарным кирпичом работать проще, чем с полуторным или двойным (виды бруса по размерам), из-за легкого веса, поэтому специалисты рекомендуют его новичкам.

Вернуться к оглавлению

Строительство из пустотелого кирпича

Фундамент будет испытывать меньшую нагрузку при выполнении основной кладки пустотелым материалом.

Используя его, можно снизить нагрузку на фундамент и несущую конструкцию, сэкономить, поскольку он весит меньше полнотелого, но из-за этого снизится прочность дома, а также придется производить теплоизоляцию стен. Внутреннюю стену рекомендуют строить в полкирпича из одинарного, остальные класть в один двойной, после чего нужно утеплить стенки и выложить облицовочный брикет в 12 мм. Пустоты бывают сквозными или несквозными; круглыми, щелевидными, овальными, квадратными.

Вернуться к оглавлению

Использование керамического клинкерного кирпича

Он устойчив ко влаге и морозам, у него гладкая или рельефная поверхность. Большое разнообразие позволяет использовать его как для строительства, так и для облицовки. Такой кирпич еще называют «красным», хотя он бывает еще и других цветов: белого, горчичного, серого и светло-серого. Это универсальный материал для строительства одноэтажного дома и прочих объектов, и используется в кладке не только стен. Строить с ним быстро не получится, поскольку за день можно выложить только 1 м в высоту, а толщина составляет не меньше 250 мм. К его преимуществам относят:

• долговечность;
• экологичность;
• звукоизоляцию;
• устойчивость;
• огнестойкость и морозостойкость;
• теплоизоляцию;
• низкое влагопоглощение.

Вернуться к оглавлению

Применение облицовочного кирпича

Такой материал подойдет для оформления фасада жилого строения.

Такой материал хороший и престижный, используется при строительстве наружных стен в 1,5 брикета. Он дороже полнотелого, но не нуждается в дополнительном оштукатуривании, имеет различные размеры и оттенки и идеально подходит для декорирования. С его помощью можно оформить двухэтажные постройки, камин или печь, создать уникальный фасад, который станет защитой для несущей стены из-за морозостойкости и устойчивости к возможным повреждениям.

Вернуться к оглавлению

Стены в многоэтажных домах

Серии многоэтажных кирпичных домов, хрущевок возводили до войны. В подобных строениях хорошая тепло- и звукоизоляция. Толщина стены из кирпича в них играет важную роль, поскольку от нее зависит срок эксплуатации. В таких постройках тонкие стены. Несущие стенки в жилых многоэтажных домах строились из бетона, а в конце 50-х их стали класть и из кирпича, толщиной в 0,35 м или больше, а поперечные диафрагмы — до 20 см. Такие здания крепче панельных, срок их годности высок. Со временем установили, что такие серии могут простоять 150 лет. Плюс такого многоэтажного дома в доступной стоимости.

Несущие стены таких построек могут быть толще 35 см.Вернуться к оглавлению

Кладка и как ее выполнять

Кладка проводится в установленном порядке, чем обеспечивается высокая несущая способность стены.

В одноэтажном и двухэтажном жилом доме оптимальная считается колодцевая укладка, благодаря которой снижается расход материала, поэтому она популярна. Это 2 продольные стенки в половину брикета, которые укладывают параллельно друг другу и соединяют мостками вертикально и горизонтально. Не допускаются широкие швы при кладке, потому что из-за них уменьшается прочность стенок и теплозащита.

Наружные стены — Внутренние обследования

Мы не пытаемся превратить вас в геодезистов! Мы просто стремимся предупредить вас об очевидных проблемах, прежде чем вы сделаете предложение по недвижимости и начнете нести расходы. И первое, что вы видите в доме, — это его стены.

Наружные стены поддерживают крышу и поэтому являются несущими. Они придают силу дому; Помимо безопасности, они обеспечивают изоляцию, звукоизоляцию и защиту от атмосферных воздействий от внешнего мира.

Стены могут быть построены из камня, кирпича, блоков, дерева или из нетрадиционных материалов, таких как сборный бетон. Нестандартные свойства будут рассмотрены отдельно позже в этой серии.

Сплошные стены

Дома в викторианском и эдвардианском стиле обычно имеют сплошные стены. Дома, построенные до 1930 года, обычно имеют цельные стены, за некоторыми исключениями. Цельные стены не особенно практичны с точки зрения защиты от атмосферных воздействий. Проливной дождь может (хотя и редко) пропитать твердые стены там, где не применялась другая защита от атмосферных воздействий, особенно в открытых местах.После урагана 2014 года мы посетили сотни объектов недвижимости от имени страховых клиентов, где это произошло.

Часто такие стены покрывают песчано-цементной штукатуркой. Это помогает уменьшить проблемы с проникновением воды, а также используется в декоративных целях. Однако с рендером связаны свои проблемы, независимо от того, применялись они недавно или раньше. За ним может скапливаться сырость. Обратите внимание на трещины, через которые вода может проникнуть на заднюю поверхность. Их нужно будет отремонтировать.Кроме того, коснитесь частей рендера и посмотрите, не слышен ли глухой звук. В таком случае потребуется некоторый ремонт рендеринга.

Как узнать тип конструкции стены?

Находясь внутри дома, откройте окно и измерьте толщину стены. Одиночный кирпич имеет толщину около 4,5 дюймов (115 мм). Если стена имеет толщину около 9-10 дюймов или 230-260 мм, то она, скорее всего, будет сплошной, построенной из двух рядов связанных кирпичей. Помните, что штукатурка и штукатурка составляют часть толщины.

Исторически сложилось так, что служба местного управления зданием не всегда была такой активной структурой. Следовательно, многие пристройки и изменения были выполнены с использованием более тонкой кирпичной кладки, что не соответствует действующим строительным нормам. Опять же, измеряйте через окно. Если толщина стены меньше 150 мм, это вызовет проблемы с термической неэффективностью. Кроме того, оценщик ипотеки может рассматривать такие расширения и изменения как «нежилое пространство».

Стенки полостей

С 1930-х годов в Бристоле в основном использовались полые стены.Тем не менее, до сих пор есть много примеров домов с массивными стенами 1930-х годов, и только на этой неделе мы исследовали дом 1950-х годов с массивными стенами. Опять же, измерьте толщину через открытое окно. Если толщина стены, скажем, 12 дюймов или 300 мм, скорее всего, будет полостной. Внутренний и внешний листы кирпичной кладки скрепляются между собой через определенные промежутки металлическими стяжками.

Если кирпичная кладка видна, то отойдите и ищите ровные тонкие горизонтальные трещины через каждые пять рядов кирпичной кладки.Это указывает на «провал связи» (см. Наше видео https://youtu.be/dtW5vaTk0zA), исправить которое очень дорого. Если есть множество примеров разноцветных растворов, возможно, собственность уже страдала от такой проблемы в прошлом. Это могло или не могло быть правильно рассмотрено.

Теперь поищите небольшие отверстия, которые были просверлены в стене через равные промежутки времени. Это может свидетельствовать о том, что стена когда-то была заполнена изоляцией полости. Эффективность зависит от типа используемого материала и квалификации монтажников.Изоляция полости может быть связана со значительными проблемами, такими как сырость. Этот тип работы обычно сопровождается гарантиями, и вы можете запросить их наличие у поставщика или агента.

Стены в целом

Отойдите и посмотрите, выглядят ли стены настоящими. Если стены наклонены или изогнуты, это может указывать на серьезные неисправности, возможно, предполагающие неадекватную привязку или проблемы с конструкцией крыши. Это опять же может потребовать много времени и средств для исправления.

Есть ли трещины на внешних стенах? Если они шире, чем, скажем, 2 мм и кажутся недавними, то впереди могут быть проблемы. Проверьте, имеют ли они внутреннее зеркальное отражение или использовался значительный наполнитель — обычно это легко обнаружить. Такие трещины могут указывать на движение в собственности по множеству возможных причин.

Эти трещины простираются вниз по направлению к земле под влагонепроницаемым слоем? Если это так, они могут указывать на движение в почве и ужасное проседание! Возможно, вызвано проблемами со сточными трубами или большим деревом в палисаднике…

Технический справочник строительных стандартов 2019: внутренний

3.10 Осадки

Каждое здание должно быть спроектировано и построено таким образом, чтобы не было угрозы зданию или здоровью людей в результате проникновения влаги от атмосферных осадков на внутреннюю поверхность здания. Ограничение: Этот стандарт не применяется к зданию, в котором проникновение влаги извне приведет к эффектам не более вредным, чем те, которые могут возникнуть в результате использования здания.

Проникновение дождя проявляется в виде влажных пятен, обычно после сильного дождя, на внутренней стороне внешних стен, вокруг дверных или оконных проемов или на потолке. Может быть сложно определить точный маршрут, по которому идет дождевая вода. Например, влажное пятно на потолке может быть результатом неправильного высвечивания или повреждения фетра на плоской крыше на некотором расстоянии от влажного участка.

Точно так же материалы в парапетах и ​​дымоходах могут собирать дождевую воду и доставлять ее в другие части жилища ниже уровня крыши, если они не имеют достаточного влагонепроницаемого покрытия и перекрытий.Проникновение чаще всего происходит через стены, подверженные преобладающим влажным ветрам, обычно юго-западным или южным. Есть свидетельства того, что количество осадков увеличилось на большей части территории Шотландии. Кроме того, большинство исследований указывает на то, что эта тенденция может сохраниться вследствие изменения климата.

Существует множество публикаций, содержащих рекомендации по эффективной практике методов предотвращения попадания дождя на внутренние поверхности зданий. Книга BRE «Крыши и кровля — эксплуатационные характеристики, диагностика, техническое обслуживание, ремонт и предотвращение дефектов» содержит полезные рекомендации для специалистов по строительству по решению этих проблемных вопросов.

Объяснение терминов — следующие термины включены для ясности их значения в руководстве к настоящему стандарту.

Вентилируемая полость означает полость с отверстиями для внешнего воздуха, расположенными так, чтобы допускать некоторое ограниченное, но не обязательно, движение воздуха. Отверстия обычно расположены на низком уровне, где они также могут действовать как сливные отверстия для слива воды из полости.

Вентилируемая полость означает полость с отверстиями для наружного воздуха, расположенными так, чтобы способствовать сквозному движению воздуха.Отверстия должны располагаться на высоком и низком уровне.

Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта в той мере, в какой это практически осуществимо, и ни в коем случае не быть хуже, чем до правила 12, график переоборудования. 6).

3.10.1 Общие положения

Пол, стена, крыша или другой строительный элемент, подверженный воздействию атмосферных осадков или влаги, вызываемой ветром, должны предотвращать проникновение влаги на внутреннюю поверхность любой части жилища, чтобы защитить людей и гарантировать, что здание не будет повреждено. .

Для конструкций наружных стен важно, чтобы стена была спроектирована и построена с учетом степени воздействия ветра и дождя, которым она может подвергаться.

BS EN ISO 15927-3: 2009 и BS 8104: 1992 предоставляют ряд методологий для оценки ветрового дождя на стенах здания:

• BS EN ISO 15927-3: 2009 — Эта методология, которая тесно основана на BS 8104, использует две процедуры для анализа почасовых данных о ветре и дожде, собранных для любого места в течение как минимум 10-летнего периода, для расчета проливного дождя. индекс.

• BS 8104: 1992 — Эта методология определяет степень воздействия на стену с использованием исторических данных о ветре и дожде, нанесенных на карту в определенных местах по всей стране.

Альтернативный упрощенный подход предусмотрен в BR 262 «Теплоизоляция: предотвращение рисков». Этот документ основан на BS 8104 и содержит карту с указанием зон воздействия.

Некоторые типы зданий, такие как навесы для автомобилей или склады для наружного оборудования, могут не подвергаться воздействию влаги, поэтому следующие рекомендации могут быть неприменимы.

При использовании любой из приведенных ниже конструкций следует соблюдать следующие общие рекомендации для стен или крыш, в зависимости от ситуации:

• каменные стены из кирпича и / или блоков, включающие гидроизоляционные слои, обшивки и другие материалы и компоненты, построенные в соответствии с соответствующими рекомендациями BS 5628: Часть 3: 2005. Используемая конструкция должна соответствовать степени воздействия ветра и дождь, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 1992

• кирпичные стены с внешней штукатуркой, соответствующие соответствующим рекомендациям BS 5262: 1991, в зависимости от степени воздействия и типа кладки

• каменные стены из натурального камня или литых каменных блоков, построенные в соответствии с соответствующими рекомендациями BS 5628: Часть 3: 2005 и соответствующие степени воздействия ветра и дождя, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 1992

• Стены каменных полостей, включающие изоляционный материал, в виде полного или частичного заполнения полости, где изоляционный материал является предметом действующего сертификата, выданного в соответствующих условиях независимой испытательной организацией.Стены должны быть построены в соответствии с условиями сертификата и соответствовать степени воздействия ветра и дождя, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 1992; и соответствующие рекомендации следующих британских стандартов:

Таблица 3.3. Изоляция стен пустот

Материалы или условия	Британские стандарты
Пена карбамидоформальдегидная (УФ)	BS 5617: 1985 и BS 5618: 1985
Искусственное минеральное волокно (плиты)	BS 6676: Часть 1: 1986
Оценка стен под засыпку	BS 8208: Часть 1: 1985

• Кровли с медными, свинцовыми, цинковыми и другими покрытиями из листового металла требуют обеспечения расширения и сжатия листового материала.В крышах с «теплой палубой», чтобы снизить риск конденсации и коррозии, может потребоваться вентилируемое воздушное пространство на холодной стороне изоляции и высокоэффективный пароизоляционный слой между изоляцией и конструкцией крыши. Также может быть полезно проконсультироваться с соответствующей торговой ассоциацией

• стены или крыши с облицовочными материалами, построенные в соответствии с рекомендациями следующих британских стандартов или кодексов практики:

Таблица 3.4. Материалы обшивки стен и кровли

Материалы и условия	Элемент	Британские стандарты и нормы практики
Алюминий	стена или крыша	CP 143: Часть 15: 1973 (1986)
оцинк. гофрированная сталь	стена или крыша	CP 143: Часть 10: 1973
Свинец	стена или крыша	BS 6915: 2001
Медь	стена или крыша	CP 143: Часть 12: 1970 (1988)
Сланец и плитка	стена или крыша	BS 5534: Часть 1: 2003
цинк	стена или крыша	CP 143: Часть 5: 1964
Ненесущие стены	стена или крутая крыша	BS 8200: 1985
Облицовка из бетона ПК	стенка	BS 8297: 2000
Облицовка натуральным камнем	стенка	BS 8298: 1994
Плоские крыши	крыша	BS 6229: 2003
Битумный войлок	крыша	BS 8217: 2005
Мастика асфальтобетонная	крыша	BS 8218: 1998

3.10.2 Стеновые конструкции (полнотелые, каменные)

Следующие рисунки представляют собой рекомендации по рекомендуемым методам строительства для предотвращения попадания дождя на внутренние поверхности здания. Указанные толщина и другие размеры являются минимальными рекомендуемыми, если не указано иное. Следовательно, возможны более высокие цифры.

Тип стены A (сплошная стена с внутренней изоляцией) Сплошная стена, толщиной 200 мм из кирпича, блоков или плит из глины, силиката кальция, бетона или литого камня.Стена визуализируется или не визуализируется внешне. Изоляция и гипсокартон внутри, с полостью 25 мм.

Рисунок 3.11. Стенка типа А

Тип стены B (сплошная стена с внешней изоляцией) — Сплошная стена, как (A) выше. Утеплитель нанесен на внешнюю поверхность стены; защищен снаружи либо облицовкой (листами, плиткой или доской) с постоянной вентиляцией, либо штукатуркой.Стены с отделкой внутренней поверхности из гипса или гипсокартона или без нее.

Рисунок 3.12. Стенка типа B

3.10.3 Стеновые конструкции (полость, кладка)

Тип стены A (полая стена с внутренней изоляцией) — Стена полости из 2-х листов кладки, разделенных полостью 50 мм; каждый лист толщиной 100 мм из кирпича или блоков из глины, силиката кальция или бетона.Стена визуализируется или не визуализируется внешне. Утеплитель применяется в качестве облицовки внутренней поверхности стены и гипсокартона.

Рисунок 3.13. Стенка типа А

Стена типа B (полая стена с изоляцией, заполняющей полость) — Стенка полости, как (A) выше. Стена визуализируется или не визуализируется внешне.Изоляция, применяемая в качестве заполнения полости. Стены с отделкой внутренней поверхности из гипса или гипсокартона или без нее. Эта конструкция рекомендуется только для закрытых помещений.

Рисунок 3.14. Стенка типа B

Стена типа C (полая стена с частичной изоляцией) — Стенка полости, как (A) выше.Стена визуализируется или не визуализируется внешне. На каждую створку нанесена изоляция в качестве частичного заполнения полости, чтобы сохранить остаточное пространство шириной 50 мм. Стены с отделкой внутренней поверхности из гипса или гипсокартона или без нее.

Рисунок 3.15. Стенка типа C

3.10.4 Зимние сады и пристройки

При добавлении зимнего сада или пристройки необходимо тщательно продумать детализацию существующей стены здания.Наружный лист ранее существовавшей внешней стены станет внутренней стеной, и любая влага, попавшая в полость, может накапливаться и вызывать серьезные повреждения здания. Если жилище расположено на открытом месте или где существующая конструкция может пропускать дождь через облицовочный кирпич или плохо облицованную каменную стену, использование поддона с полостью вдоль линии крыши зимнего сада или пристройки может быть соответствующий. Однако в закрытых помещениях или там, где детализация может предотвратить повреждение здания в результате проникновения дождя, может быть достаточно неровного оклада (врезанного в стену).

3.10.5 Стеновые конструкции (в рамке)

Тип стены A (облицовка каменной кладкой) — Каркасная стена из деревянных шпилек и дюангов, с паропроницаемой обшивкой к каркасу, покрытой дышащей мембраной. Кладка наружная облицовка из глиняного кирпича или блока толщиной 100 мм, бетонного или силикатного кирпича или блока, плотного монолитного бетона, легкого бетона или автоклавного газобетона с внешне вентилируемой полостью в соответствии с инструкциями в разделе 3.10.6. Облицовка кирпичной кладки снаружи или без штукатурки. Утеплитель применяется в качестве заполнения каркаса. Каркас изнутри облицован пароизоляционным слоем и гипсокартоном.

Рисунок 3.16. Стенка типа А

Стена типа B (обшивка, облицовка плиткой или шифером) — каркасная стена из деревянных каркасов и дюангов с дышащей мембраной.Облицовочный материал на обрешетках и контр-обрешетках, по мере необходимости, из деревянных деревянных досок, плитки или шифера. Изоляция и внутренняя облицовка как (A) выше.

Рисунок 3.17. Стенка типа B

Стена типа C (листовая или панельная облицовка с / без вентилируемой полости) — каркасная стена из деревянных или металлических каркасов и дюангов.Листовая или панельная облицовка из фиброцемента, пластика, металла, стеклопластика или стеклопластика. Изоляция наносится либо на внутреннюю поверхность каркаса с постоянной вентиляцией за любой непроницаемой облицовкой, либо в качестве заполнения каркаса; в любом случае стена облицована изнутри пароизоляционным слоем и футеровкой.

Рисунок 3.18. Стенка типа C

3.10.6 Вентиляция стеновых полостей

Вентиляция полостей в наружных стенах необходима для предотвращения накопления чрезмерной влаги, которая может повредить ткань здания. Также можно использовать вентиляционные отверстия для слива лишней воды из полости, которая попала через наружную створку.

Деревянный каркас — конденсация межклеточного слоя — одна из основных проблем, которую необходимо решать в зданиях с деревянным каркасом. Чтобы уменьшить количество промежуточного конденсата до уровня, который не повредит деревянную раму или обшивку, между обшивкой и облицовкой должна быть предусмотрена полость шириной не менее 50 мм.Если используется облицовка из дерева, шифера или плитки, ширину полости следует измерять между обшивкой и внутренней поверхностью облицовки, игнорируя рейки и контррешетки.

Если наружная створка сделана из дерева, шифера или облицовки плиткой, должна быть предусмотрена вентилируемая полость. Должна быть предусмотрена вентилируемая полость для дополнительной защиты в сильно незащищенных местах. При необходимости обратитесь к BS 8104: 1992. Из-за наличия воздушных зазоров между элементами стены, облицованной деревом, шифером или плиткой, не требуются специальные вентиляторы, и должно быть достаточно свободного пространства 10 мм.

Барьеры для полостей — полость стены подразделяется на секции с помощью барьеров для полостей, например на уровне середины этажа в двухэтажном доме вентиляторы должны быть предусмотрены сверху и снизу каждой секции полости. Следует проявлять осторожность при оштукатуривании стен, чтобы не заблокировать вентиляторы.

Наружная створка кирпичной кладки — если наружная створка имеет каменную конструкцию, обычно достаточно вентиляции полости. Полости должны выводиться наружу за счет установки вентиляторов со свободным отверстием не менее 300 мм ² на 1.Максимальное расстояние между центрами 2 м. Осадки могут проникать через внешний лист наружной стены, а полости обычно дренируются через дренажные отверстия. Эти дренажные отверстия также могут обеспечивать необходимую вентиляцию.

3.10.7 Конструкции кровли (плоские)

Следующие рисунки представляют собой руководство по рекомендуемым методам строительства для предотвращения попадания дождя на внутренние поверхности здания.

Имеются данные, позволяющие предположить, что конденсация на плоских крышах с холодным полом может вызывать проблемы, и таких крыш следует избегать.Как теплый настил, так и теплый настил с перевернутой крышей, где изоляция размещается над кровельным настилом, считаются предпочтительными. Дальнейшие указания приведены в Стандарте 3.15 «Конденсация».

Следующие британские стандарты дают рекомендации по проектированию и строительству плоских крыш:

BS 6229: 2003 — CoP для плоских крыш с непрерывно поддерживаемыми покрытиями

BS 6915: 2001 — CoP Проектирование и строительство полностью опертой крыши из свинцового листа и облицовки стен

BS 8217: 2005 — ПС для армированных битумных мембран

BS 8218: 1998 — ПС для мастичных кровельных покрытий CP 143-12: 1970 — ПС для листовых и стеновых покрытий

Кровля типа А (бетонная — теплая кровля) — конструкция плоской кровли из монолитного или сборного железобетона с стяжкой или без стяжки; с потолком или софитом или без него.Внешнее атмосферостойкое покрытие; с изоляцией, уложенной на пароизоляционный слой между конструкцией крыши и атмосферостойким покрытием. [Примечание 1]

Рисунок 3.19. Кровельные конструкции — Тип А

Тип крыши B (бетонная — перевернутая крыша) — конструкция плоской крыши, как (A) выше.Внешнее защитное покрытие; с утеплителем с низкой проницаемостью, уложенным на водонепроницаемой мембране между конструкцией крыши и внешним покрытием.

Рисунок 3.20. Кровельные конструкции — Тип B

Кровля типа С (деревянный или металлический каркас — теплая кровля) — конструкция плоской кровли из бруса или металлокаркаса с дощатым настилом толщиной 19 мм; с потолком или софитом или без него.Внешнее атмосферостойкое покрытие, изоляция и пароизоляционный слой как (A) выше. [Примечание 1]

Рисунок 3.21. Кровельные конструкции — Тип C

Тип крыши D (деревянный или металлический каркас — перевернутая крыша) — конструкция плоской крыши, как (C) выше. Внешнее защитное покрытие, изоляция и водонепроницаемая мембрана как (B) выше.

Рисунок 3.22. Кровельные конструкции — Тип D

Кровля типа Е (желобчатый металлический настил — теплая кровля) — конструкция плоской кровли из бруса или металлокаркаса с желобчатым металлическим настилом; с потолком или софитом или без него. Внешнее атмосферостойкое покрытие, изоляция и пароизоляционный слой как (A) выше.[Примечание 1]

Рисунок 3.23. Кровельные конструкции — Тип E

Тип крыши F (желобчатый металлический настил — перевернутая крыша) — конструкция плоской крыши, как (E) выше. Внешнее защитное покрытие, изоляция и водонепроницаемая мембрана как (B) выше.

Рисунок 3.24. Кровельные конструкции — Тип F

	Примечание
	Крыши типов A, C и E не подходят для покрытий из листового металла, для которых требуются соединения, допускающие тепловое движение. См. Также подпункт f пункта 3.10.1.

3.10.8 Конструкции кровли (скатные)

BS 5534: 2003 дает рекомендации по конструкции, материалам, установке и характеристикам сланца, черепицы и черепицы, включая, среди прочего, информацию о сопротивлении дождю и ветру.Британский стандарт также предоставляет исчерпывающий список других британских стандартов, охватывающих другие менее распространенные покрытия для скатных крыш.

Кровля типа А (шифер или черепица — утеплитель на ровном потолке) — скатная кровля из деревянного или металлического каркаса. Наружное атмосферостойкое покрытие из шифера или плитки на подкладном войлоке с досками или лентами или без них.

Рисунок 3.25. Кровельные конструкции — Тип А (шифер или черепица — изоляция на ровном потолке)

Крыша типа B (шифер или черепица — изоляция на наклонном потолке) — конструкция скатной крыши, как (A) выше.Внешнее атмосферостойкое покрытие как (A).

Рисунок 3.26. Кровельные конструкции — Тип B (шифер или черепица — изоляция на наклонном потолке)

Крыша типа C (шифер или черепица — изоляция на настиле) — конструкция скатной крыши, как (A) выше, с настилом из теплоизоляции с низкой проницаемостью, установленным на каркас крыши и между ними. Наружное атмосферостойкое покрытие из шифера или черепицы с обрешеткой из черепицы и контробрешетками (расположенными над каркасом крыши) и дышащей мембраной, уложенной на изоляционный настил; с ломаной крышей.

Рисунок 3.27. Конструкции кровли — Тип C (шифер или черепица — изоляция на настиле)

Крыша типа D (лист металла или фиброцемента — сэндвич-изоляция) — конструкция скатной крыши, как (A) выше. Внешнее атмосферостойкое покрытие из металлической или фиброцементной сэндвич-конструкции, уложенной на прогоны; с изоляцией, зажатой между внешней панелью и обшивкой потолка; и с потолком или без него. [Примечание 2]

Рисунок 3.28. Конструкции кровли — Тип D (листовой металл или фиброцемент — сэндвич-изоляция)

Примечание Тип крыши (D) не подходит для покрытий из листового металла, для которых требуются соединения, допускающие тепловое движение. См. Также подпункт f пункта 3.10.1.

3.11 Удобства в жилых помещениях 3.9 Частные системы очистки сточных вод — системы инфильтрации

Теплоизоляция сплошных стен занижена

Ула Лехтинен — ​​CC BY-SA 3.0

В Англии насчитывается около 5,7 миллиона домов со сплошными стенами, что составляет 25% жилого фонда. Большинство из них были построены между 1750 и 1914 годами. Исследования показывают, что их энергоэффективность недооценивалась десятилетиями.

Английское исследование жилищного строительства (EHS) определяет строительство со сплошными стенами как здание, в котором внешние несущие стены сделаны из кирпича, блока, камня или кремня без полостей.В Англии переход к использованию монолитного кирпичного строительства начался во время большой перестройки в середине 16 века.

Что касается нынешнего английского жилищного фонда, то подавляющая часть сплошных жилищ, построенных в основном из кирпича, возникла в результате роста населения с середины 18 века до начала Первой мировой войны. Сплошные стены оставались наиболее распространенной конструкцией в жилищном секторе до британского жилищного бума 1920-х и 1930-х годов.

Толщина стенки

Наиболее широко используемая оценка U-значения (меры теплопроводности) твердой стены в Великобритании составляет 2,1 Вт · м − 2 · K − 1 . Тем не менее, появляется все больше свидетельств того, что значения U сплошных стенок намного ниже, чем предполагалось ранее. Несколько исследований, проведенных в последние годы, показали, что средние или медианные значения U, измеренные для цельностенных конструкций, составляли около 1,3–1,4 Вт · м − 2 · K − 1. Это большое расхождение объясняется двумя причинами.

Во-первых, стандартные показатели U для массивной кирпичной стены основаны на предполагаемой толщине кирпичной стены 220 мм и приблизительно 12 мм плотной штукатурки.Современные кирпичи имеют длину 220 мм, поэтому такое предположение было бы логичным для современной кирпичной стены. Однако толщина 220 мм использовалась в качестве консервативной оценки, чтобы учесть различия в производстве кирпича. После Великого лондонского пожара 1666 года потребовалось возвести кирпичные дома на двух этажах со стенами толщиной более одного кирпича.

Таким образом, требуемая толщина несущих каменных стен в Англии увеличивается с высотой здания. В то время как двухэтажные здания могут быть построены со стенами толщиной чуть более 200 мм, для трехэтажных зданий требуется минимум 300 мм, а для четырехэтажных зданий — стены толщиной не менее 400 мм.Следовательно, очевидно, что средняя толщина сплошных стен в жилищном фонде Великобритании, вероятно, будет больше, чем номинальные 220 мм одинарной кирпичной стены.

Воздушные полости

Во-вторых, так называемые «сплошные стены» на самом деле часто не являются полностью прочными. Кирпичные стены могут быть построены по разным образцам, но, как правило, строятся из разных типов кирпича, причем некоторые из них проходят прямо через всю глубину стены, известные как заголовки, а некоторые уложены бок о бок, известные как подрамники. (см. изображение выше).Чтобы стены можно было возводить с использованием обычного типа строительного раствора, общая ширина двух соседних подрамников должна быть меньше длины коллектора на ширину строительного шва, которая обычно составляет 5–10 мм.

Хотя некоторое количество раствора будет проникать в пространство в виде соплей от стыков между носилками, практические ограничения кирпичной кладки означают, что этот зазор часто не заполняется раствором. Существует большая вероятность того, что сегменты сплошных стен, построенные на носилках, содержат воздушные зазоры.Если предполагается, что подрамники занимают 50–80% поверхности стены с воздушными зазорами порядка ≈10 мм, то простой расчет с идентичными допущениями относительно плотности кирпича и т. Д. Дает оценки значения U в диапазоне 1,65–1,8 Вт − 1 м2 К.

«Сплошные» каменные стены могут также содержать остаточные воздушные полости по аналогичным причинам. Стены, построенные из камня, часто в целом толще, чем стены из монолитного кирпича, и часто используют заполненные щебнем сердечники. Почти наверняка внутри этих сердечников есть пустоты, которые увеличивают тепловое сопротивление элемента по сравнению с полностью твердой стенкой.

Последствия

Среди множества последствий для политики несоответствие между реальными значениями U и значениями U, принятыми при моделировании энергопотребления и стандартными протоколами оценки зданий в Великобритании, предполагает, что стандартные значения U для сплошных стен могут не подходить для энергетической сертификации или оценки инвестиций. экономика монолитного утепления стен.

Уменьшение представленного коэффициента теплопроводности сплошных стен в фонде с 2,1 до 1,3 Вт · м − 2 · K − 1 снижает расчетную среднегодовую потребность в отоплении помещения на 16% и вызывает изменение энергии примерно у одной трети всех сплошных жилищ. Полоса сертификации производительности (EPC).

Источник:
Li, Francis GN, et al. «Показатели U для твердых стенок: измерения теплового потока по сравнению со стандартными допущениями». Строительные исследования и информация 43,2 (2015): 238-252. http://www.tandfonline.com/doi/full/10.1080/09613218.2014.967977

Эволюция строительных элементов

2 Наружные стены

Ранняя кирпичная кладка

В 1700-х годах производство кирпича претерпело ряд улучшений. Смешанный глины, улучшенная техника формования и более равномерный обжиг дали большую консистенцию в форме и размере кирпича.Мода диктовала кирпичный цвет: красные и пурпурные популярные в конце 1600-х уступили место более мягким коричневым тонам в 1730-х. К 1800 г. производство желтых лондонских акций давало не так много кирпичного цвета отличается от натурального камня. Отмена налога на кирпич в 1850 году дала кирпичной промышленности новый импульс. Усовершенствованные смесительные и формовочные машины вместе с лучшими технологиями обжига, позволил производству кирпича достичь новых высот. Кирпичи теперь доступны в диапазон цветов, форм и сильных сторон, который был бы немыслим за 100 годами ранее.Более совершенные методы разработки карьеров позволили извлекать более глубокие глины, из которых получаются очень прочные и плотные кирпичи; жизненно важен для строительных работ такие как каналы, виадуки, коллекторы и мосты.

Кирпичная кладка

К концу 19 века большинство домов имели стены как минимум из одного кирпича. толщина. Дома более трех этажей часто имели более толстые стены, что обычно уменьшало толщиной на каждом уровне верхнего этажа. Сама кирпичная кладка (по крайней мере кирпичная кладка на вид) в целом была выложена на очень высоком уровне.Большинство домов были построены на фламандском бонд, хотя задние стены или стены, скрытые штукатуркой, часто укладывались в садовый бонд (обычно английский).

Каменная кладка

Камень часто использовался для строительства престижных зданий или в местах, где это естественно. произошел. В горных районах (на севере и западе) камень часто был очевидным выбором для здание, потому что оно было легко доступно (а до железных дорог они были часто участки, где кирпич был дорогим).Есть 3 группы камня; магматические, осадочные и метаморфические. В Осадочная группа, которая включает известняк и песчаник, составляет большую часть камня, используемого для строительства в Великобритании.

Стены из щебня встречаются во множестве стилей. В самом дешевом варианте он включает грубая каменная кладка, построенная в виде двух внешних листьев и связанных между собой обильными количества известкового раствора. Более дорогая работа представляла собой квадратный щебень, возможно, установленный против кирпича. поддержка. В большинстве случаев каменная стена должна быть толще кирпичной.Так, тогда как стена толщиной в 1 кирпич (215 мм или около того) может подойти для двух или трех многоэтажный дом, каменная стена скорее всего будет 325мм и даже больше. Большинство стен из щебня были заострены заподлицо или слегка утоплены. Направляющая на ленту, которую так часто можно увидеть в наши дни, нетрадиционна и не особенно прочна.

Каменная кладка, обработанная и / или мелко обрезанная, часто называется размерной камень. Иногда его называют камнем. Это означает, что с ним можно работать (вырезать, профилировать и отшлифовать) долотом и пилой в любом направлении.Оно имеет мелкозернистая, без явных расслоений и выраженных плоскостей напластования. В 18 веке целые города строились (некоторые перестраивались) из камня. Не было экономически выгодно построить всю стену из камня и подложки Материал из щебня или кирпичной кладки почти всегда можно найти. Только в некоторых домах фасад будет построен из каменного камня, а боковые стороны и задняя часть будут построены из щебня или кирпича. Чтобы соединить две половинки стены вместе, Использовались «сквозные» или связывающие камни.

Если камень уложен с очень тонкими стыками, почти невидимыми из-за чем в нескольких футах, работа известна как каменная кладка. В некоторых частях страны камни были обрезаны конусом, чтобы было легче образовывать стыки. Клинья сделаны куски древесины или даже устричные раковины часто вставляли в спину, чтобы обеспечивают устойчивость по мере схватывания раствора. Эти здания были построены на известковом растворе. которые затвердевали очень медленно. Гидравлическая известь не была известна, но ее было меньше. обычные и более дорогие.Кроме того, они часто слишком быстро затвердевают, что приводит к высокий уровень отходов на месте.

Миномет

Растворы извести были распространены до 1930-х годов в некоторых частях Великобритании, даже позже. Известняк или мел сжигали с углем для образования негашеной извести. Обожженная известь известна как кусковая известь. Затем негашеную известь гасили водой. и затем смешанный с мелкими заполнителями (в настоящее время песок), чтобы сформировать строительный раствор. Для полного схватывания известковой штукатурки может потребоваться много месяцев.Тогда процесс известен как карбонизация. У некоторых лаймов есть гидравлический набор (немного похоже на слабый цемент). Это может быть вызвано добавлением пуццоланов, содержащих диоксид кремния. Другой вариант — использовать известь, которая естественным образом содержит диоксид кремния (обычно доля глины). Гидравлический «набор» быстрее и сильнее карбонизации. Некоторые из очень крепких видов гидравлической извести не отличаются от современного цемента; сделано из конечно, из мела и глины.

В 1930-1940-х годах цементные растворы постепенно вытесняли известковые.Лайм часто добавлялся в смесь для улучшения ее работы, качества и долговечности. Более подробную информацию можно найти ниже на странице.

Указывая

В начале 1900-х годов швы обычно заканчивались заподлицо или слегка утопленный. Там, где использовались кирпичи очень хорошего качества, часто возникали стыки. всего 8 мм, а то и меньше. Это, вместе с использованием кирпичной крошки в растворе, означало, что миномет мало повлиял на внешний вид зданий.Жилища рабочего класса обычно заделывались известковым раствором, в который входили местные промышленные отходы в виде мелкого заполнителя. Возможно, ясень был самым общий. На фотографиях ниже представлены три образца кирпичной кладки XIX века хорошего качества.

Направление вытачки обычно предназначалось для работы самого высокого качества. Тук указывая в основном состоит из двух частей: строительный раствор, часто содержащий заполнители, соответствующие цвет кирпича или каменной кладки и тонкая лента извести, указывающая на закончить стык.Издали заостренная стена кажется мелко сочлененный. Примеры вытачки можно найти под стенами. раздел этого веб-сайта.

Стены пустот

Во второй половине 19 века было построено несколько домов с стены полости. Однако только в 1920-х годах это стало общепринятым форма конструкции. Стены полостей было дешевле строить, чем их сплошные стены. аналоги. Кроме того, они предлагают улучшенную теплоизоляцию и лучшую защита от непогоды.Большинство стен состояло из двух полукирпичных листов с 50-миллиметровым полость. Две половинки стены были связаны через равные промежутки стальной или стенные стяжки из кованого железа. Наружный лист кирпичной кладки уложен в облицовочный кирпич, внутренний лист в общем. Несколько ранних полых стен имели внешний лист толщиной в один кирпич. и, в некоторых ранних формах конструкции, DPC проходил прямо через полость.

К началу 1900-х годов широко использовались

DPC (для предотвращения повышения влажности).Они может быть изготовлен из свинца, пека, асфальта и сланца. Только в середине 1920-х гг. вертикальные ЦОДы становятся стандартной деталью вокруг проемов.

1930-1960-х годов

За это время стенки полости мало изменились. Постепенно мортиры стали на основе цемента, а не на основе извести, потому что более быстрый раствор означал более быстрое строительство. Кладка стала обычным материалом для внутреннего полотна. пустотелые стены — блоки обычно делались из каменного или промышленные отходы (обычными были клинкер и мелочь).Несколько домов, обычно Дома в стиле модерн с оштукатуренной отделкой, строились со стенами из массивных материалов. блочная кладка (т.е. без полости).

Отметим, что в 1950-х и начале 1960-х годов было построено несколько тысяч домов. в нетрадиционном строительстве. Они часто строились из сборного железобетона. рамы или панели; в некоторых случаях панели на месте. Некоторые системы были основаны на древесина. Для получения дополнительной информации перейдите в раздел «Построение системы» на веб-сайте.

1970-1980-х годов

В 1970-е годы стандарты изоляции постепенно улучшались.Максимальное значение U 1.70 был введен в 1972 году (мера способности стен пропускать тепло. — поясняется далее в разделе «Стены»). Достижение этого стандарта было относительно легко; кирпичный внешний лист, полость 50 мм и плотный блочный внутренний лист отделана легкой штукатуркой 13мм, только что сделал порог 1,7. В 1980 г. максимальное значение U упало до 1; для этого потребовались легкие блоки во внутренней лист. С этого периода и до наших дней были изготовлены самые легкие блоки. из газобетона.Они были (и остаются) из цемента, извести, песка, пылевидная зола и алюминиевая пудра. Как только эти материалы смешаны с горячей водой алюминиевый порошок реагирует с известью, образуя миллионы крошечные карманы с водородом. Однако есть несколько других материалов для блочные работы, которые недолго пользовались популярностью. К ним относятся бетонные блоки облицованные утеплителем, пустотелые блоки, содержащие гранулы полистирола и блоки сделаны из пемзы или бетона без мелких фракций.

Современные полые стены

В 1990-е годы максимальное значение U упало до 0,45; для этого обычно требовалось очень толстый легкий внутренний лист или изоляция полости. Есть три распространенных варианта, для большинства из которых требуется легкий или вентилируемый. блоки во внутреннем полотне. Это:

• пустая полость с изолированной сухой футеровкой
• изоляционные плиты, частично заполняющие полость
• изоляционные войлоки, заполняющие полость.

Строить сплошные стены все еще можно — но это непрактично с использованием кирпич. Только газобетон даст приемлемый уровень теплоизоляции.

На момент написания (2006 г.) значения U должны были быть менее 0,3, поэтому современная полая стенка имеет значение U В 5-6 раз лучше, чем его собрат 1920-х годов. В приведенных выше примерах немного более толстая изоляция даст значение U 0,30. В современной строительной полости ширина значительно превысила 50 мм, которые были распространены 80 лет назад.Если используется изоляция плит, требуется свободный зазор 50 мм. Обычно для этого требуется полость шириной 90 мм.

Стены

Стеновые анкеры теперь в основном из нержавеющей стали. Существуют различные модели; в Шайба, показанная ниже, предназначена для удержания изоляционных плит в положении напротив внутренней лист. Все эти специфические связи сделаны Анконом.

Современные минометы

Современные растворы изготавливаются из цемента и песка.Гашеная известь (т. Е. В мешках лайм) часто добавляют в смесь, чтобы придать ей более пластичный вид и сделать его более работоспособным. Известь также улучшает способность раствора выдерживать с тепловым движением и движением влаги. В последние годы стало обычным использование готовых строительных смесей. Эти доставляется на объект в запечатанной таре, готовой к эксплуатации. Обычно они содержат замедлитель схватывания, поэтому их можно использовать в течение 36–48 часов или около того. В конце этого период они развивают свою прочность так же, как и обычные минометы.

Лицевая сторона стыка может быть отделана несколькими способами, три наиболее распространенных показаны ниже. Замазанные суставы (где раствор прижимается к кирпичной кладке) предлагают лучшую погоду защита, потому что инструмент сглаживает и сжимает соединение.

Это копия из более старого «раздаточного материала» по эволюции — вы можете найти его полезным. изображения являются доказательствами перед публикацией от «House Inspector».

Как увеличить толщину внешней стены | Home Guides

В некоторых старых домах внешние стены имеют стойки 2 на 4 вместо стоек 2 на 6, что делает стены тоньше и холоднее.Более глубокое пространство на внешних стенах обеспечивает больше места для изоляции внутри стен и возможность значительно снизить потери тепла через стены. Вы можете увеличить толщину внешних стен, когда делаете внутреннюю реконструкцию, используя обшивку для увеличения глубины, примерно как вы должны подготовить кладку стен для установки гипсокартона. Добавьте внутреннюю обшивку, когда весь материал внутренней обшивки стен будет вырван; и будьте готовы переместить выключатели света и электрические розетки в соответствии с новой глубиной стены.

Тщательно осмотрите все открытые конструкции 2 на 4 и убедитесь, что на обращенных к вам сторонах пиломатериала нет ненужных гвоздей и скоб. Вам понадобится чистая гладкая древесина, к которой можно прибить обшивку.

Выключите питание в главном электрическом блоке и открутите выключатель света и розетки от пустых 2х4. Нет необходимости отсоединять провода; просто отодвиньте коробки немного от 2х4, чтобы они не мешали.

Отрежьте кусок дерева размером 2 на 2 по длине вашей первой вертикали 2 на 4.

Удерживайте 2 на 2 вплотную к лицевой стороне 2 на 4, совместив края, стороны и верх, и пусть ваш помощник удерживает его на месте.

Просверлите пилотные отверстия сверлом 1/8 дюйма через каждые 12 дюймов через отверстие 2 на 2 и в отверстие 2 на 4.

Вставьте 3-дюймовые шурупы для дерева во все направляющие отверстия, чтобы прикрепить каркас размером 2 на 2 к отверстию 2 на 4.

Обрежьте, установите и привинтите обшивку 2 на 2 ко всем вертикальным каркасам 2 на 4 на внешних стенах, а также к дверным и оконным рамам на этих стенах.

Прикрутите электрические коробки, которые вы сняли ранее, к новому дереву, расположив их на передних краях, как и раньше на 2х4. Обязательно учитывайте толщину выбранного вами нового материала стен при размещении электрических коробок.

Заполните только что увеличившуюся глубину стены изоляцией и отделайте стены в соответствии с вашим планом реконструкции. Вы можете прибить или прикрутить обрешетку, как любой строительный пиломатериал.

Ресурсы

Советы

• Замените старые окна новыми окнами с двойным остеклением, чтобы еще больше уменьшить теплопередачу через внешние стены.
• Большая часть тепла, теряемого через внешние стены, передается через элементы конструкции. Решите эту проблему во время реконструкции экстерьера, обшив дом сплошным слоем жесткого пенопласта перед установкой внешнего сайдинга.
• Вы также можете добавить обшивку к стандартным стойкам 2 на 6 для создания пространства в стене глубиной почти 8 дюймов.

Предупреждения

• Если вы используете более длинные винты, которые более глубоко входят в исходные стойки стены, вы рискуете перегрузить стойки и расколоть их.

Писатель Биография

Билли Джо Джаннен — ​​обозреватель политики и образа жизни в сельском округе Сан-Диего и старший редактор журнала Demand Media. Ее писательская и редакционная карьера длится 23 года, и она специализируется на пограничных и экологических вопросах. Эклектическое образование Яннен включает инженерное дело и садоводство, и она представляет Лигу сельских экономических действий в планировании регионального экономического развития.

Насколько толсты стены в типичном крошечном доме?

При строительстве крошечного дома размером не более 400 квадратных футов (37 квадратных метров) очевидно, что пространство будет в дефиците.Однако для простого (без разрешения) передвижения крошечного домика на колесах по дорогам многие люди придерживаются правила «8,5 на 40»: т.е. не более 8,5 футов в ширину и 40 футов в длину. Это дает площадь в 320 квадратных футов (30 квадратных метров) или меньше. Если подумать, 8,5 футов — это не так уж и много: всего на фут или около того больше, чем у некоторых игроков НБА! Так что толщина стен действительно важна. Если вы выберете толстую древесину (для обеспечения толстой изоляции), вы можете обнаружить, что ваши внешние стены имеют размер почти 7 дюймов (18 см): это означает 14 дюймов + в целом для обеих сторон, что составляет почти 14% от ваших 8.5 футов шириной! Так что вам действительно нужно подумать о толщине стен в крошечном доме.

В целом, при использовании стандартной древесины 2×4 дюйма, внешние стены будут иметь толщину чуть более 5 дюймов (или больше, если вы используете довольно громоздкий внешний сайдинг), а внутренние стены будут иметь толщину около 4½ дюймов (из-за гипсокартона на обе стороны).

В этой статье это более подробно рассматривается ниже, в том числе о том, как точно представить это на плане этажа, а также о том, можно ли уменьшить толщину стен, чтобы освободить все лишнее полезное пространство!

Содержание

Типичная толщина внешней стенки

Типичная внешняя стена, естественно, будет иметь деревянный каркас с гипсокартоном, прикрепленным к внутренней части.Снаружи к каркасу будет прикреплена обшивка из OSB или фанеры, а затем внешний сайдинг (облицовка), чтобы внешний вид вашего крошечного дома выглядел красиво. Другими словами, это будет выглядеть так:

Из вышеперечисленных материалов остаются очень тонкие материалы, такие как домашняя обертка, пароизоляция и гидроизоляционная лента на битумной основе, поскольку они оказывают незначительное влияние на ширину. Итого по толщине:

• ½ ”: гипсокартон для внутренней отделки, который затем декорируется по мере необходимости.
• 3½ «: 2×4″ древесина для деревянного каркаса, что составляет не 4 «, а 3½» после фрезерования.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
• ¾ ”: наружный сайдинг (также называемый облицовкой). Это может быть целый ряд материалов, включая тонкий металл, но типичная деревянная сайдинговая доска имеет толщину около around дюйма.
• 5⅛ ”: всего (13 см), с нашей« математической шляпой »!

Это может показаться не таким уж большим, но в сумме составит 10% от общей ширины крошечного домика на колесах шириной 8,5 футов. Кроме того, некоторые люди в более холодном климате могут использовать брус стенового каркаса толщиной и также могут добавить 1-дюймовую изоляционную плиту из пенопласта снаружи (перед сайдингом): добавляя до 15% (или более) от общей ширины. Мы исследуем возможности для более тонких стен в следующем разделе, но прежде, чем мы это сделаем, мы хотели изучить некоторые из материалов различной толщины, которые вы можете использовать.

Толщина древесины, которую вы используете для деревянного каркаса, естественно, будет определять, сколько изоляции вы можете разместить между ними. Стандартная древесина 2×4 дюйма ограничит вас изоляционным материалом толщиной 3½ дюйма (или более тонким), который имеет тенденцию предлагать R-13 или R-15 из изоляции . Однако при использовании древесины 2×6 дюймов (при толщине 5½ дюймов) более толстая изоляция, которую вы используете, обычно обеспечивает защиту R-20 или R-21 .

Это естественным образом добавит 2 дюйма к каждой стене и, таким образом, 4 дюйма в целом, увеличивая общее «использование» вашего 8.Крошечная домашняя ширина 5 футов (102 дюйма) от 10% до 14% . Естественно, это вопрос о том, нужна ли вам дополнительная ширина для изоляции.

Затем, естественно, вы можете получить гипсокартон толщиной ⅜ или ⅝ дюйма вместо более стандартного ½ дюйма. Обычно толщина гипсокартона не имеет большого значения (особенно для наружных стен, где гипсокартон находится только на одной стороне каркаса стены), но стоит отметить, что доступны разные толщины.

Мы упоминали об использовании ¾ ”сайдинга для стандартных деревянных досок, хотя это область, которую можно сократить.Поскольку сайдинг является декоративным, а не конструктивным / изоляционным, обратите внимание на другие варианты сайдинга. Вы можете использовать тонкие листы металла, которые могут быть толщиной до дюйма, в то время как гофрированный металл может фактически иметь большую толщину, чем ожидалось, из-за его «волнистого» рисунка.

Наконец, некоторые люди используют 1 дюйм изоляционной плиты из пенопласта за пределами внешней стены, между обшивкой и сайдингом:

Это опять же зависит от того, насколько холодно или тепло у вас климат, но дополнительные 2 дюйма в целом (с обеих сторон) также окажут заметное влияние на толщину вашей стены.

Теперь, когда мы покрыли материал разной толщины, возможно, самая толстая стена , которую вы найдете в крошечном доме (созданная для более холодного климата), будет :

• ⅝ ”: гипсокартон.
• 5½ «: 2×6″ дерево для деревянного каркаса.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
• 1 ”: изоляционная пена .
• 1 ”: наружный сайдинг.
• 8½ ”: всего (21½ см).

Стены толщиной 17 дюймов с обеих сторон будут составлять 16,7% от общей ширины (для 8,5-футового крошечного дома на колесах).

В качестве альтернативы самая тонкая стена , которую вы, вероятно, можете получить (с использованием стандартных материалов и строительных технологий), будет:

• ⅜ ”: гипсокартон.
• 3½ «: 2×4″ дерево для деревянного каркаса.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
• ⅛ ”: наружный сайдинг.
• 4⅜ ”: всего (11 см).

Это намного тоньше, с толщиной стенок менее 9 дюймов с обеих сторон, что составляет всего 8,8% от общей ширины нашего дома длиной 8,5 футов.

Типичная толщина внутренней стенки

Стандартная внутренняя стена также будет иметь деревянный каркас с гипсокартоном с обеих сторон стены.Затем обе стороны будут декорированы по мере необходимости. Схема, показывающая примерную идею (без всяких украшений или защитных покрытий):

Таким образом, стандартная внутренняя стена будет иметь следующую толщину:

• ½ ”: гипсокартон для помещения 1.
• 3½ «: 2×4″ древесина для деревянного каркаса, что составляет не 4 «, а 3½» после фрезерования.
• ½ ”: гипсокартон для помещения 2.
• 4½ дюйма: всего (11,4 см).

Это очень стандартно, хотя, как мы исследовали выше, гипсокартон также обычно можно купить толщиной ”или ⅝” — конечно, это будет иметь очень небольшое общее влияние на толщину стены (не более ”).

Основное изменение стандартной внутренней стены 4½ дюйма — это если вы хотите получить дополнительной звуко- или теплоизоляции , используя либо специальный звукоизоляционный гипсокартон или гипсокартон термической конструкции, либо включив воздушный барьер / зазор во внутреннюю конструкцию стены. . Некоторые специализированные гипсокартоны все еще имеют толщину около ½ дюйма, хотя некоторые могут быть толще обычного (1–1½ дюйма). Плюс воздушный зазор, вероятно, тоже будет не менее 1 дюйма (3 см).

Таким образом, стремясь к дополнительной звуко / теплоизоляции, можно увидеть, что общая внутренняя стена будет иметь толщину 5½ дюймов (14 см) вместо .

Отображение толщины стен на планах этажей

При проектировании крошечного дома обязательно укажите толщину стен в подробных планах. Как мы видели выше, внешние стены могут занимать 9-17% ширины вашего крошечного дома, поэтому обязательно, чтобы в ваших подробных планах это учитывалось .

Вы должны обнаружить, что большинство платных программ для планирования этажей включает эту опцию (потому что толщина стен будет иметь значение для строителей, даже если строится особняк!), Хотя некоторые бесплатные версии поэтажных планов не всегда включают эту опцию. — особенно если они предназначены для быстрого двухмерного изображения вашего дома.К счастью, и RoomSketcher, и HomeStyler (два основных варианта планировщика этажей) включают возможность изменять толщину стен. Вы можете найти наш обзор лучших бесплатных и премиальных программ для проектирования крошечных домов здесь.

Можно ли сделать стены тоньше?

Стены, о которых мы упоминали ранее, в основном являются несущими стенами, хотя ненесущие стены, как правило, также имеют толщину 4½ дюйма для консистенции. Однако некоторые внутренние стены могут иметь толщину всего 2½ дюйма (в зависимости от местных строительных норм), и они известны как «узкие стены» , не несущие нагрузки .

Узкие стены чаще всего используются для таких вещей, как шкафы, туалеты и разделение главной спальни с выделенной ванной / туалетом (иногда называемой ванной комнатой), и они сделаны из дерева 2х4 дюйма, но повернуты в другую сторону, чтобы кромка толщиной 2 дюйма (1½ дюйма после фрезерования) используется для обеспечения ширины. Затем на обе стороны накладывается ½-дюймовый гипсокартон, что приводит к узкой стене толщиной 2½ дюйма. Однако иногда дерево 2×2 дюйма используется вместо дерева 2×4 дюйма.

Стоит отметить, что эти нельзя использовать для ваших внешних стен: ваш крошечный дом не только будет холодным (из-за наличия всего 1½ дюйма изоляции), но они не будут достаточно стабильными (в том смысле, что они не будут адекватно выдерживают нагрузку на балки потолка).

Также могут быть ограничения местного строительного кодекса, такие как невозможность использовать узкие стены между спальнями (по нескольким причинам, в том числе из-за того, что их звукоизоляция была бы невысокой). Некоторые местные офисы планирования также могут не разрешить использование для узких стен при использовании , поэтому не забудьте дважды проверить точные правила перед их использованием и сэкономить ценные 2 ».

Как толщина стенки может повлиять на пригодность к эксплуатации

В начале статьи мы упоминали, что стандартный крошечный домик на колесах (т.е. на прицепе) обычно можно перевозить по автомагистралям без специального разрешения, если он соответствует правилу «8,5 x 40» (т.е. не более 8,5 футов в ширину). Однако это может варьироваться от штата к штату, поэтому не принимайте правило «8,5 x 40» как евангелие!

Если вы решите, что ширина 8,5 футов будет недостаточна для того, что вы планируете построить, вы можете построить естественным образом, помимо этого: это просто означает, что вам нужно будет получить специальное разрешение на загрузку при транспортировке вашего THOW .

В среднем это может составлять около 65 долларов на состояние , так что это небольшая сумма, даже если вы пересечете несколько границ штатов (что потребует от вас оплаты в каждом штате: то есть 260 долларов, если вы пройдете в общей сложности четыре штата). Более подробную информацию о максимальном размере и весе крошечного домика на колесах без разрешения вы можете найти здесь. Однако есть и другие соображения по поводу строительства выше 8,5 футов, как TinyHouseBuild исследует в своем удобном руководстве.

Страница не найдена — RECA

Телефонная система

RECA снова в рабочем состоянии.
