Анкер и его виды / Строительные товары / Статьи

Анкер (анкерный болт) — это крепежный металлический узел, служащий для скрепления каменной кладки или для прикрепления машин к их фундаментам.

Анкеры имеют широкий спектр применения в строительных и ремонтных работах. Анкеры (анкерные болты) могут быть различных видов и, соответственно, также различны сферы их использования. В зависимости от вида применения анкеры (анкерные болты) имеют различную форму и размер. Вы можете применять анкеры (анкерные болты) для крепления оконных рам и дверных блоков, ответственного монтажа, светильников, подвесных потолков, крепления элементов в пустотелых строительных материалах и др. Изготовление анкеров (анкерных болтов) производится с помощью современных технологий и с использованием высококачественных материалов.

Двухраспорный анкер применяется для установки в бетоне или природном камне при больших нагрузках.
Анкер и его виды

В переводе с немецкого языка слово «анкер» означает «якорь».

В названии заложен основной принцип действия этой детали. Анкер или дюбель призваны создавать дополнительный момент сцепления, поэтому крепежный элемент соединяется с основой не напрямую, а с помощью данного переходного элемента, что обеспечивает креплению необходимый уровень надежности. Четкую границу между понятиями «дюбель» и «анкер» провести сложно. В любом случае, анкер или дюбель представляет собой такой элемент, который механическими или химическим путем повышает прочность сцепления между основным крепежным изделием и основанием, к которому тот крепится. Дюбелем принято называть более легкую вариацию анкера.

Сфера применения анкеров довольно широка, так как они являются незаменимым крепежным материалом в любой области ремонтных или строительных работ. Главное предназначение крепежа – прочно и надежно сопрягаться с материалом и качественно фиксировать конструкцию. Если основанием для монтажа конструкции является стена из кирпича, камня или бетона, стандартные крепежи (например, болты или саморезы) применять достаточно сложно.

Именно в этом случае необходимо использовать анкерные элементы, так как только они способны создать сопряжение внутри любого, даже самого прочного материала. Зачастую анкера используются для фиксации тяжеловесных или громоздких конструкций. В быту они часто применяются для закрепления оконных и дверных коробок, навесных полок или подставок.

В настоящее время анкерные болты являются одним из наиболее популярных, часто используемых и эффективных крепежных элементов. Они имеют множество разновидностей, применяемых в зависимости от существующих условий в каждом отдельном случае: анкер забивной, клиновой, с кольцом, крюком или гайкой и т.д. Остановимся на наиболее часто используемых вариантах анкеров.

Забивной анкер

Это наиболее простой вид анкера, оснащенного внутренней резьбой. Он используется для монтажа конструкций на бетонную, кирпичную или каменную основу. Устанавливается такой анкер в предварительно просверленное отверстие определенного диаметра и глубины, предварительно тщательно очищенное. После того, как анкер установлен в соответствующее отверстие, он разжимается с помощью определенного приспособления, и тем самым обеспечивает необходимую степень надежности фиксации. После этого крепежная деталь соответствующего размера ввинчивается в анкер.

Клиновой анкер

Клиновой анкер оснащен специальным клином, который расширяется во время установки анкера и надежно фиксируется в отверстии. Такой тип анкеров предназначен для проведения сквозного монтажа через материал конструкции, устанавливаемый на основу. Клиновой анкер забивается в заранее заготовленное отверстие с помощью молотка, после чего плотно затягивается гаечным ключом. Обычно такой тип анкеров оснащается винтом с утапливаемой головкой, что дает возможность использовать их в процессе монтажа дверных и оконных коробок в стены из любого материала. По мере того, как винт вкручивается, сам анкерный клин прочно и надежно фиксируется в стене.

Химический анкер

Химический анкер отличается от рассмотренных нами выше анкеров, принцип действия которых является механическим. Химический анкер представляет собой ампулу из стекла, заполненную специальным клеящим составом (как правило, это полиэфирная смола), в сочетании с так называемой химической шпилькой. Такой тип анкеров применяется в основном при монтаже подвесных потолков или для фиксации различных конструкций под водой. Одним из наиболее весомых преимуществ этого типа анкеров является их высокая устойчивость к воздействию агрессивной среды. Кроме того, размер отверстия является небольшим по отношению к шпильке, что тоже немаловажно. Если необходимо создать дополнительную надежность и глубину крепления, можно последовательно использовать две ампулы. После того, как отверстие готово, внутрь устанавливается ампула, которая впоследствии просверливается шпилькой. Некоторое время после этого анкер нельзя нагружать, так как для того, чтобы клеящий состав полностью высох, требуется определенный период, длина которого находится в прямой зависимости от температуры окружающей среды и составляет от десяти минут (если температура вокруг не ниже 20 С) до пяти часов (в случае, если температура окружающей среды не превышает -5С).

Закладной анкер

Изначально закладной анкер представлял собой обычный арматурный стержень с нанесенной на него резьбой (так называемый анкерный болт), заделываемый внутрь бетонной основы. Более современный вариант такой разновидности анкера – закладной анкер, предназначенный для вставки в бетонный раствор до начала его затвердевания. Закладной анкер может быть оснащен внутренней резьбой или дополнительными элементами (фланцем, растяжкой). Нагружать такой анкер можно только после полного высыхания и затвердения бетонного раствора служащего основой.

Существуют еще и другие разновидности анкерных креплений, мы рассмотрели только наиболее популярные и часто использующиеся. Ведь благодаря различным видам анкерных креплений и широкой сфере их применения, на сегодняшний день они являются наиболее востребованным крепежным материалом, позволяющим создавать надежное и прочное сцепление с любой основой. Анкерное крепление дает возможность монтировать даже очень тяжелые и громоздкие навесные конструкции и фиксировать их там, где другие типы креплений могут попросту не справиться с нагрузкой.

Благодаря своей универсальности этот тип креплений применим в процессе проведения ремонтно-строительных работ любого уровня сложности.

Что такое анкер в строительстве?

Анкерные болты используются для крепления предметов к бетону. Они могут быть отверждены в мокром виде, то есть вставлены в бетон, пока он еще затвердевает, или бетон может быть просверлен, и на него установлены анкеры. Анкер в строительстве — это тип блоков, которые используются во многих различных типах конструкций. Он обычно предназначен для того, чтобы обеспечить некоторый тип средств соединения других материалов, сохраняя при этом общую целостность конструкции. Анкер может состоять или не состоять из тех же материалов, которые используются в остальной части конструкции, в зависимости от причины установки блока.

При правильной установке анкерный блок

позволяет создать связь между различными элементами дизайна в рамках строительного проекта. Это достигается без ослабления каких-либо материалов, используемых в дизайне. Конечным результатом является способность успешно прикреплять материалы таким способом, который фактически придает дополнительную прочность конструкции способами, которые было бы трудно осуществить с использованием других методов.

Одним из наиболее распространенных примеров анкерного блока является использование кирпичной или бетонной стены. В этом случае блок обычно состоит из дерева. Идея состоит в том, чтобы встроить блок в общий кирпичный или бетонный корпус стены, чтобы гвозди или крепежные приспособления какого-либо типа можно было относительно легко прикрепить к стене. Такой подход позволяет прикрепить деревянные балки к стене этого типа и обеспечить достаточную поддержку, сохраняя при этом целостность этой кирпичной или бетонной стены. В качестве стратегии при строительстве зданий как жилых, так и коммерческих. Такое использование анкерного блока было распространено на протяжении веков.

Анкерный блок также может состоять из других материалов, включая сталь или алюминий. В этом случае приложение обычно включает сварку какого-либо типа. Такие элементы, как несущие стержни, приварены к блоку, который был вставлен в пространство с точно такими же размерами, что и блок, создавая плотную посадку. Этот подход может быть использован для укрепления подпорных стен или даже при размещении решетчатых панелей внутри конструкции.

Несмотря на эффективность, анкерный блок может или не может использоваться в конкретном проекте строительства. Со временем появились другие способы надежного крепления материалов к поверхности, что делает эту конкретную стратегию ненужной в ряде ситуаций. В то же время анкерный блок остается проверенным методом, который очень полезен во многих различных типах строительных проектов и, вероятно, будет использоваться в течение многих лет.

Классификация анкеров

Классификация анкеров

Одно из главных направлений деятельности компании «МКТ» — изготовление и реализация анкеров. За период своей практики, нам удалось выйти на международный уровень, поскольку за качество продукции мы отвечаем своей репутацией.

В нашем ассортименте находятся различные наименования, которые можно приобрести по выгодной цене. При возникновении трудностей в выборе, позвоните по контактному номеру +7(495)508-00-37. В компетенцию специалистов входит информационное сопровождение клиентов.

Подробнее об анкерах

Строительство схоже на собирание пазлов — без одного элемента оно не может быть до конца закончено. Одним из таких элементов является анкер: это маленькое, но весомое изделие, которое закрепляется в несущих основаниях и удерживает конструкцию.

Они классифицируются по способам закрепления и размерам:
• Малые имеют длину до 55мм, а их диаметр составляет до 8мм;
• Длина средних до 120мм, диаметр до 12мм;
• Длина крупных анкеров – до 220мм, диаметр до 24мм.

Существует множество металлических сплавов, из которых они изготавливаются, основные это латунь, нержавеющая сталь, алюминий и другие. Область применения анкеров также зависит от их классификации: они востребованы в капитальном и частном строительстве, машиностроении, землеустройстве, судостроении и даже применяются в стоматологии.

Разновидности анкеров

Из-за своей уникальности, анкерные болты для высоких нагрузок являются самыми востребованными. Эти металлические детали заворачивают, забивают или закладывают в заранее подготовленном твердом основании. Они отлично подходят для крепления стен, а также для сводов горизонтальных ходов в рудных телах.

Механические. Данный вид анкеров является профессиональным, поскольку требует особых навыков в установке: их легко устанавливать, однако необходимо рассчитать внутреннее давление, напряжение и дальнейшие нагрузки. Также следует предусмотреть возможные изгибы в выступающих частях и будет ли деталь поддаваться химическим реакциям. Механические анкеры бывают: закладные, распорные, забивные, клиновые, фасадные, потолочные.

Химические. В сравнении с аналогами, химические анкеры более дорогостоящи, поскольку обладают рядом преимуществ:

• Они пригодны для внутренних и наружных работ.
• Стойки к вибрациям.
• Могут устанавливаться на краю рыхлых и тонких конструкция.
• Высокое сопротивление к трению.

Перечисленные факторы образуются за счет влияния синтетических смол и клеев.

Пластиковые. Эта классификация анкеров применяется в землеустройстве. Они состоят из цельнолитых крепежных элементов. Основной материал – полимер, способный переносить низкие температуры.

В процессе производства подвергается нескольким этапам обработок, включая химическую. Благодаря этому, конечное изделие не подвергается коррозии, воздействию химических и агрессивных сред. Часто применяется в возведении трубопроводов, водоемов, потому что не боится грунтовых вод.

Каталог предлагаемой продукции

Вышеперечисленные анкеры можно купить в нашей компании по доступной стоимости. Также у нас вы найдете клиновые, клеевые, забивные и другие модели. Сотрудничая с нами, вы гарантировано получите надежное изделие из качественных материалов.

Анкеры — надёжный крепёж

Одним из самых надёжных видов крепежа, применяемого при строительстве и ремонте, являются анкеры. Уже в самом переводе этого слова — «якорь», раскрывается часть технологии, за счёт чего работает этот вид крепежа. В целом же в технологии анкерных креплений используется три фактора — это прежде всего упор, когда анкер вставляется в просверленное (часто насквозь) отверстие, и благодаря прочности материала сопротивляется силам внешних нагрузок, направленных на излом или смятие; трение между телом анкера и материалом, в который вставлен анкер, причём оно значительно усиливается распорным элементом анкера; и наконец замоноличивание, возникающее вследствие создания химической связи между поверхностью анкера и поверхностью материала, в который вставлен анкер. Анкера, в зависимости от их типа, могут работать как по одной из описанных технологий, так и с комбинацией их.

Принцип работы с анкерами прост — вначале сверлиться отверстие в необходимом материале (бетон, кирпич и пр.), туда вставляется анкер, разжимается и его крепежный элемент ввинчивается в резьбу за счёт этого возникает чрезвычайно прочное соединение.

Основные факторы, влияющие на надёжность крепежа анкерами

1. При чрезвычайной нагрузке, и особенно если она направлена близко к оси анкера, а не перпендикулярно, анкер может просто вырвать. На это влияет также прочность и монолитность материала, в который он ввинчен, так вырыв может произойти без разрушения основания, материала, в который было произведено крепление, так и с разрушением.

2. Если же нагрузка на анкер распределена правильно (близко к перпендикуляру от оси), но превышает некоторые пороговые значения сопротивления материала анкера, его может просто срезать. Поэтому при изготовлении анкеров применяются очень высококачественные материалы.

3. Если анкер заметно выступает над поверхностью материала, в который ввинчен, то работают силы и на изгиб, и при воздействии определённых нагрузок на анкер просто произойдет излом или изгиб анкера и крепеж как таковой разрушится.

4. Под воздействием химических реакций на протяжении длительного времени может произойти коррозия материала анкера, что способствует его разрушению, особенно при воздействии сильных нагрузок.

По преобладанию используемых технологий, описанных выше, и их комбинаций, анкеры разделяют на два типа — механические и химические.

Рассмотрим ниже подробнее механические анкеры.

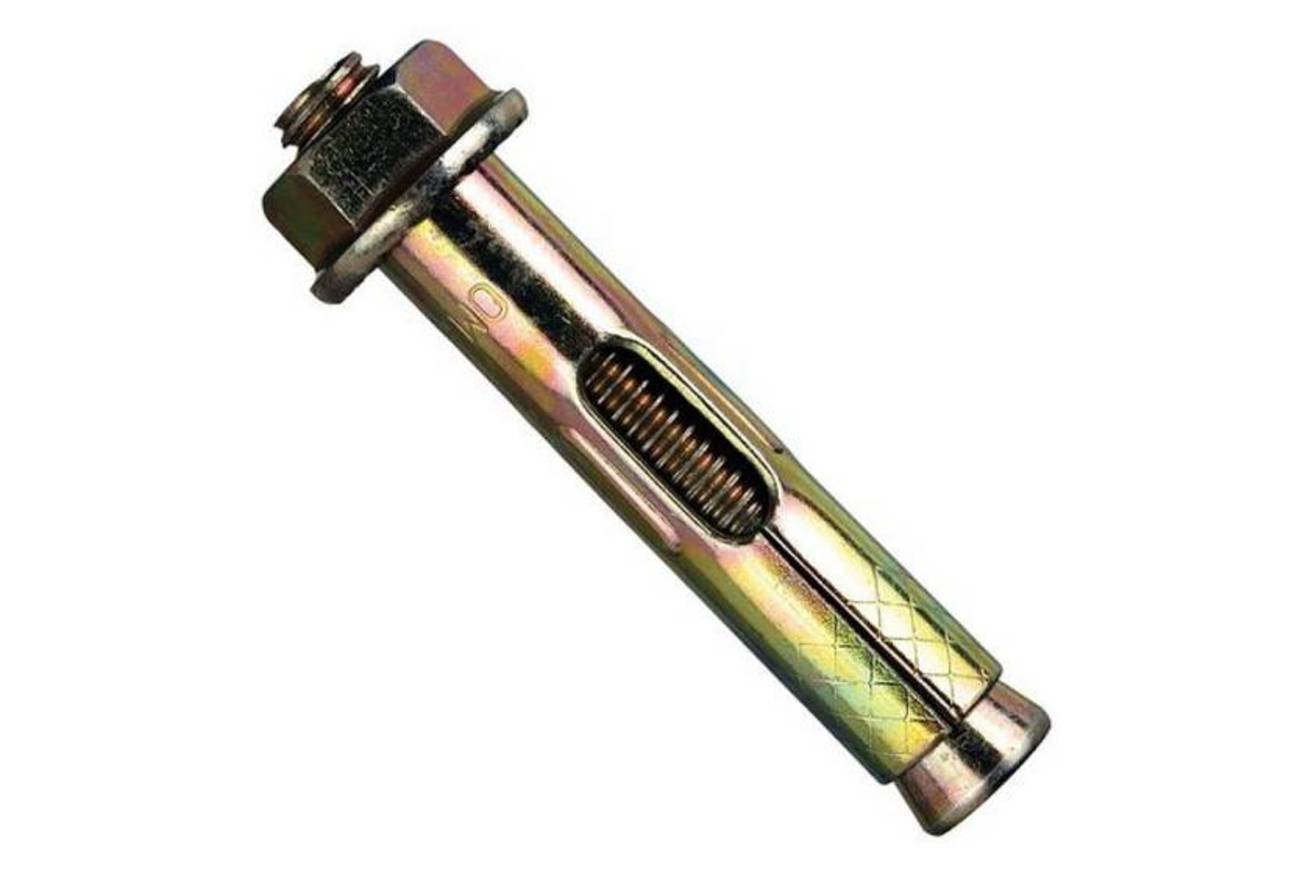

Анкерный болт с гайкой

Используется в строительных и монтажных работах для крепежа тяжелых массивных элементов, таких как металлоконструкции, ограждения, консоли, пр.) к прочному, надёжному основанию, которое разрушиться под большими нагрузками. В качестве такого основания может выступать кирпичная кладка, бетонное изделие, каменная стена. Характеризуется высокой надёжностью при больших нагрузках, при правильной установке в материал. Анкерный болт с гайкой работает за счёт вставки в предварительно подготовленное отверстие и распора в нём вкручиваемым крепежным элементом.

Анкер двухраспорный с гайкой

Используется, если вам необходимо получить максимально надёжный крепеж, способный выдержать очень высокие нагрузки. В основном применяется при креплении металлических конструкций. Работает анкер двухраспорный по технологии двойного распора, т.е. у него имеется две зоны расклинивания.

Анкерные болты с шестигранной головкой

Применение данного типа анкеров оправданно, когда вам необходимо совместить задачу надёжного, способного выдерживать очень высокие нагрузки крепежа, с требованиями эргономичности и эстетического вида внутри помещения/здания. А благодаря тому, что при монтажных работах у анкерных болтов с шестигранной головкой не возникает смещений крепежных элементов, часто используется при работе с электрическим инструментом, значительной облегчающим процесс монтажа, в частности, гайковертом.

Потолочный анкер — клин

В случае, если вам надо получить надёжное монтажное соединение в твёрдых и прочных материалах потолка, типа бетона, и при этом важна скорость работы, часто используется потолочный анкер — клин, применяемый в основном при крепеже листовых либо просто тонких металлических изделий, наподобие профилей, уголков и реек.

Анкерный болт с кольцом

Отличается чрезвычайно высокой надёжностью и используется если вам надо повесить к прочному материалу (бетон, кирпичная и каменная кладки) значительные тяжести, к примеру ворота, крепления стальных канатов, цепей. Анкерный болт с кольцом применяется в случае несъёмного, стационарного крепления, снимать груз и нагружать снова при его применении не получится.

Анкерный болт с крюком

В отличии от предыдущего типа крепежа, анкерный болт с крюком уже позволяет делать съёмные конструкции, осуществлять временный крепеж. Но данный тип соединения также отличается высокой надёжностью и прочностью, при монтаже в прочные материалы тяжелых, создающих высокую нагрузку элементов и конструкций.

Анкер клиновой

Данный тип крепежа осуществляется сквозным монтажом, с просвеливанием до конца перегородки или стены из прочного бетона, каменной или кирпичной кладки, вставлением в это отверстие анкера клинового, забивкой молотком и дальнейшим затягиванием ключём этого очень прочного соединения. Используется при монтаже очень тяжелых, создающих высокие нагрузки металлоконструкций, балок, несущих консолей.

Анкерные болты с ударным распором

Данный тип крепежа применяется для широкого спектра элементов, которые необходимо закрепить на прочном основании, типа бетона или каменной кладки. При этом используется сквозной монтаж и расклинивание за счёт забивания гвоздя в сквозное отверстие анкера.

Анкер забивной стальной

Самое простое, но в то же время и одно из наиболее надёжных креплений подобного рода. Снаружи может иметь насечку, но может быть и с гладкой поверхностью. Вставляется в заранее высверленное и подготовленное (очищенное) отверстие в очень прочном материале, разжимается (уже обеспечивая фиксацию), и далее по внутренней резьбе в него ввинчивается болт или шпилька. Анкер забивной стальной применяется для ответственных работ, подразумевающих очень высокие нагрузки на крепление при его дальнейшем использовании.

Цанга латунная, анкер латунный

Имеет близкие к анкеру забивному стальному принципы работы, но изготовлена из материала с большим содержанием меди, за счёт чего достигается высокое сопротивление коррозии и долговечность прочного соединения. Цанга латунная применяется не только при крепеже к полнотелым особопрочным материалам, но и к пустотелому кирпичу, пенобетону. Часто используется при монтаже и лёгких конструкций, вплоть до реек и шкафов.

Разжимной 4-х сегментный анкер

Состоит из четырёх элементов — сегментов одного цилиндра, где с одной стороны эти элементы собраны в кольцо, а с другой — стянуты пружиной. При монтаже в него ввинчивается метрический болт или крюк с резьбой или кольцо, и сегменты распираются и расклиниваются в зависимости от прочности материала основания, куда вставлен разжимной анкер, угол распирания может быть разным. Применяется при монтаже тяжёлых конструкций в прочных материалах, и конструкций средней тяжести в материалах менее плотных и прочных, типа силикатного кирпича, пористого или старого бетона и пр.

Разжимной 4-х сегментный анкер, крюк

Указанный чуть выше четырёхэлементный анкер, который идёт в комплекте с крюком, что позволяет делать временный, непостоянный, но прочный монтаж строительных конструкций, прежде всего съёмных, а также растяжку кабелей.

Разжимной 4-х сегментный анкер, кольцо

Указанный чуть выше четырёхэлементный анкер, который идёт в комплекте с кольцом, и предназначен для постоянного, несьёмного крепежа тяжелых строительных элементов в прочных материалах основания, и лёгких элементов в материалах непрочных.

На сегодняшний день при проведении строительных или ремонтных работ различных объектов анкерные болты применяются довольно часто. Связано это, прежде всего, с высокой степенью надёжности монтажа, которого можно достичь используя анкерный крепеж качественного изготовления. Такую прочность можно объяснить следующими факторами, лежащими в основе работы анкеров, а именно упор, трение и замоноличивание. Каждая из данных технологии позволяет надежно закрепить болт в любой тяжеловесной конструкции.

Анкерные болты — один из самых надёжных видов крепежа, применяемого при строительстве и ремонте. Инсталлировать анкерный крепеж достаточно просто. Для этого необходимо просверлить отверстие в предоставляемом материале, например, в камне, кирпиче или бетонной поверхности. После этого установить анкерный болт и ввинтить его крепежный элемент в резьбу.

Существуют два типа анкеров — механические и химические. В данном разделе в широком ассортименте представлены механические анкерные болты разных видов. Забивной анкерный болт — наиболее простой вариант анкера. Чаще всего его используют для работы с каменными или бетонными конструкциями.

Сделанные из стали закладные анкеры характеризуются тем, что имеют на концах шайбы, высаженные головки и крюки. Обычный анкерный болт используют для передачи как осевых, так и боковых усилий. Однако для осевых усилий существуют и специальные касательные анкеры.



Как самостоятельно установить перегородку из гипсокартона — http://stroikompanii.ru/sovety/kak-samostoyatelno-ustanovit-peregorodku-iz-gipsokartona.html. Строительные компании.

особенности применения для разных материалов: пеноблок, кирпич, бетон

Анкерами называют специальный вид крепежных изделий. Он объединил в себе общие черты болтов и дюбелей. Их применяют для крепления элементов конструкций к прочным и пористым материалам. Особенности строения позволяют надежно зафиксировать крепеж. Анкеры способны выдерживать большую физическую и динамическую нагрузку длительное время в разных условиях эксплуатации.

Конструкция анкера

Строение анкеров зависит от их вида и назначения. Они различаются способом монтажа и присоединению дополнительных элементов к ним. Наиболее распространенными разновидностями можно назвать:

• клиновые
• распорные;
• забивные.

Распорный тип

Чаще всего встречаются именно распорные анкера. Их строение крайне просто, понятно и эффективно. Состоит крепеж из болта или шпильки, на конце которой находится специальный конус. Поверх болта надета гильза с продольными разрезами, которая немного не достает до края конуса. Вся конструкция вставляется внутрь крепежного отверстия. Чтобы зафиксировать анкер, его нужно начать закручивать. Конус на его конце не сможет легко войти внутрь гильзы из-за того, что его крайний диаметр больше последней. В результате он начнет распирать саму гильзу и прижимать ее к стенкам монтажного отверстия. Так анкерный крепеж надежно фиксируется внутри.

Распорные анкера эффективны в плотных и стойких материалах. В бетоне они показывают прекрасные результаты крепления. А вот в мягких и пустотелых материалах они не эффективны, поскольку прилегают к стенкам крепежных отверстий не надежно.

По строению такие крепежи бывают с:

• гайкой;
• кольцом и крючком;
• шестигранной головкой;
• двухраспорные.

Анкер с гайкой — шпилька с длинной гильзой, прижимающейся простой гайкой. Преимущество крепежа в том, что непосредственно на него можно монтировать разные конструкции. Также он позволяет монтировать на шпильку гайки особенного назначения или наконечники для сварки.

Анкеры с кольцом и крючком мало чем отличаются от предыдущей разновидности. Они также распираются гильзой внутри отверстия. Главная особенность — кольцо и крючок на передней части для подвешивания тросов, цепей к стенам или потолку.

Двухраспорные анкеры созданы для того, чтобы крепеж фиксировался на самом конце в глубине стены. По конструкции он отличается от предыдущих. Когда шпилька выкручивается, распорные втулки входят одна в другую. И все давление на стену сосредотачивается именно в этом месте. Чаще всего применяется с пористым материалом.

Анкер с головкой рассчитан под обычный шестигранный ключ. Отличается от конструкции с гайкой тем, что при закручивании распорный конус по резьбе постепенно поднимается вверх, обеспечивая максимальное давление гильзы на стенки отверстия. Редко делается большим. Как правило, диаметр этого крепежа редко превышает 12 мм.

Клиновые

Такие анкера похожи на предыдущую разновидность. Это шпилька с небольшой деформационной гильзой. При закручивании, лепестки гильзы раскрываются специальным конусом. Крепеж осуществляется глубоко в стене. Это обеспечивает надежное сцепление и исключает растрескивание материала на лицевой стороне поверхности.

Забивные

По конструкции сильно отличаются от предыдущих вариантов. Раскрытие происходит только после того, как сама гильза отдельно устанавливается в отверстие. И только потом его распирают специальным образом. Монтаж происходит по такой схеме:

• подготовить отверстие;
• вставить в него гильзу анкера;
• установить внутрь специальный штырь и ударить по нему молотком;
• распорные лепестки раскроются от удара;
• вынуть штырь и вкрутить болт для дальнейшего монтажа конструкций.

Химические анкеры

Еще называются клеящимися. Используются для обеспечения надежного крепления в мягких и пористых материалах, которые не выдерживают давления обычных анкеров. Состоит из специального клеящего состава и шпильки. Вначале подготавливается отверстие, в которое заливается специальный клей. Потом в него нужно вставить шпильку. Через некоторое время состав отвердеет и можно будет проводить монтажные работы. Его недостаток в том, что нужно ждать время для достижения необходимой прочности клеем. Обычные анкера позволяют использовать их сразу после монтажа.

Еще одна сложность использования этого крепежа в правильности подготовки отверстия. Для начала оно высверливается обычным способом. А потом нужно выбрать в конце пустоту в виде конуса. Дно должно оказаться значительно шире, чем передняя часть. Так получится использовать большее количество клея. Из-за узкой горловины он не сможет вырваться из отверстия даже через некоторое время после монтажа и оказания определенных нагрузок.

Сфера применения анкеров

Анкера — универсальный и надежный крепеж. Их используют и в больших строительствах, и в частных целях. Во всех случаях они показывают прекрасные эксплуатационные результаты. Это один из самых надежных видов крепления в самых твердых материалах.

В промышленности

Основная сфера применения в промышленных масштабах — это строительство. При помощи анкеров осуществляется монтаж разных конструкций в камень и бетон. Крепеж позволяет гарантировать надежность сцепления и дальнейшую безопасность людей, эксплуатирующих элементы, установленные таким образом.

На анкера можно монтировать сварные головки. Это отличная и надежная основа для проведения сварочных работ. Используется в тех случаях, когда сварные конструкции не удалось заранее закрепить в не застывшем бетоне или это было невозможно сделать по технологическим причинам.

При монтаже лестниц, перил, навесных конструкций анкера показывают себя лучше всего. Они прекрасно выдерживают вибрации и давление. Поэтому нет риска проседания или разлома крепежных отверстий через определенный промежуток времени.

Надежность и долговечность крепления исключает возможность быстрого демонтажа, если верхняя часть зафиксирована намертво. Чтобы разобрать конструкцию, придется применить специальные инструменты. Это невозможно сделать незаметно, что выгодно в целях безопасности.

В нашей стране чаще всего используются металлические анкерные болты. А в западных странах все большее распространение получают химические (клеевые) анкера. Они показывают высокие характеристики надежности крепления. Ограниченности их применения в нашей стране связано с отсутствием или несовершенством ГОСТов по их использованию в промышленных масштабах.

В быту

Бытовое использование анкерных болтов тоже широко распространено. Это связано с тем, что дома и квартиры часто строятся из бетона и других прочных материалов. Гвозди и шурупы в таких случаях мало эффективны.

При помощи анкеров к стенам крепятся спортивные стенки и мебель, требующая надежного монтажа: шкафчики, подвесные полки. В бетонный пол вставляются анкера для установки разной сантехники. На потолках фиксируются люстры, детские качели, боксерские груши. И это только незначительная часть примеров.

В целом, в бытовых условиях анкера можно использовать так же, как и в промышленном строительстве, только в меньших масштабах. При ремонте и возведении домов просто не обойтись без этого вида крепежа, если нужно осуществить монтаж в твердую или пористую поверхность.

Подбор крепежа по материалу

Большое разнообразие анкеров вызвано тем, что для разных целей были разработаны разные виды. И нужно правильно подбирать крепежи, чтобы обеспечить самое надежное крепление. Лучше всего это делать, исходя из материала, в который они будут устанавливаться.

Бетон

Бетон — это плотный и прочный материал, получаемый после затвердевания цементной смеси с дополнительными наполнителями. Существуют разные виды по прочности и плотности, в зависимости от назначения в строительстве. Для обработки после затвердевания требуются специальные инструменты.

Надежность установки анкеров и их сцепление с бетоном зависит от некоторых факторов:

• изначального качества материалов, в которых осуществляется монтаж;
• размер и разновидность самого крепежа, зависящие от предполагаемой нагрузки на них;
• правильности проведения подготовительных работ для установки крепежа и соблюдения правил его установки;
• характеристики самого анкера.

Анкерные крепежи могут быть установлены в разные конструкции, выполненные из бетонов достаточно высокой прочности:

• бетонный фундамент;
• бетонные и кирпичные стены и перегородки;
• бетонный плиты перекрытия.

При помощи этих крепежных элементов могут монтироваться:

• балки из металлопроката;
• подвесные потолочные конструкции;
• осветительные приборы;
• деревянный брус как основа для других конструкций;
• несущие элементы с большим весом и габаритами.

Для осуществления монтажных работ используют все основные виды анкерных болтов и шпилек. Перед их установкой нужно правильно рассчитывать предполагаемые нагрузки, воспринимаемые ими. От этого и будет зависеть диаметр, длина и конкретный тип анкера. Делается это на основании специальных таблиц, разработанных специалистами.

Газобетон

Газобетон относится к пористым материалам. Его популярность растет за счет относительно невысокой стоимости при прекрасных показателях теплоизоляции. К тому же, такие бетоны имеют значительно меньший вес, чем обычные марки, поэтому они позволяют облегчить несущие конструкции.

Их недостаток в то, что при умеренном механическом воздействии пенобетонные поверхности подвержены разрушению. Поэтому привычные крепежные элементы для них не подходят.

Для газобетона разработан особый тип анкерных креплений, называемый в народе бабочкой. Это связано с тем, что распорные лепестки крепежа похожи на это насекомое. Они раскрываются не конусным наконечником, а как бы стягиваются в процессе установки. Острые края как бы упираются в стенки отверстия из пенобетона и не дают болту вывалиться наружу.

Из-за того, что пенобетон — хрупкий материал, часто возможно разрушение краев отверстия во время проведения монтажных работ. Поэтому многие производители заранее ставят метку, до какого предела можно затягивать болт или шпильку. Так удается избежать неприятностей.

Выбор конкретной модели по длине и конструкции зависит от типа и направления предполагаемой нагрузки. Получить консультацию по этому поводу можно у продавцов в магазине или изучив спецификацию конкретного анкера.

Пеноблок

Пеноблоки, как и газобетон, обладают высокой пористостью с незначительной прочностью при точечном механическом воздействии. Это означает, что в таком материале невозможно использовать гвозди и дюбеля. В качестве крепежа нужно применять более надежное сцепление, обеспечиваемое анкерами.

По конструкции и способам подбора для пеноблока можно ориентироваться на рекомендации для газобетона, поскольку эти два материала очень похожи между собой.

Для пеноблоков используются крепежи, работающие по типу «бабочки». В зависимости от предполагаемой нагрузки, внешняя гильза может быть пластиковой или металлической, а в зависимости от условий применения, еще и с повышенной устойчивостью к коррозии, если такие блоки подвержены влиянию влаги.

Кирпич

Один из самых распространенных строительных материалов. Применяется для массового и частного строительства. Из кирпича делают как несущие конструкции, так и внутренние перегородки. Обладает достаточно большой прочностью и плотностью. В качестве монтажных элементов не воспринимает гвозди и скобы, поскольку их края практически никак не сцепляются со стенками отверстия, в которое они вставляются.

В качестве крепежа лучше всего подходят анкера. Они способны надежно зафиксироваться в крепежном отверстии и выдерживать большие нагрузки. Выбор конкретного вида зависит от возможной нагрузки и толщины конструкции, в которую будет осуществляться монтаж.

Камень

Еще один плотный материал, который используется значительно реже в строительстве. Но и для него нужны крепежи. Поскольку он имеет самую высокую плотность и прочность, то и анкера для камня должны учитывать эту специфику.

Лучше всего для таких целей подходят распорные конструкции с фиксацией по всей площади или у основания крепежа. Прочные стенки монтажного отверстия выдерживают большие нагрузки, помогая распределить их по всей поверхности.

Анкера типа «бабочка» в камне будут неэффективными, поскольку плотный материал не позволит лепесткам раскрыться в полной мере. Поэтому данный тип анкеров совершенно не подходит.

Особенности применения химических анкеров

Во всех описанных выше случаях допускается применение и клеевых дюбелей. Они обеспечивают высокий уровень адгезии с разными видами поверхностей и материалов. Отличием может быть только способ подготовки монтажного отверстия. В более мягких и пористых материалах обязательно делать рассверливание дна в виде конуса. Так увеличивается площадь соприкосновения клея с поверхностью и исключается возможность выпадения конструкции. Это будет работать в пеноблоке, пенобетоне, с кирпичом.

В то же время в бетоне и камне это сделать будет намного сложнее. Поэтому допускается применения прямых монтажных отверстий. Их диаметр должен быть с учетом рекомендаций производителя.

Слишком большое отверстие означает, что клея будет больше, чем положено. Из-за этого снизится устойчивость к механическим нагрузкам. Слишком малое отверстие, наоборот, не даст возможности добавить нужное количество клеевой смеси. Это чревато риском выпадения анкера из монтажного отверстия.

Применение анкерных креплений оправдано в разных ситуациях. Их эффективность доказана многолетним опытом в профессиональном и частном строительстве и монтажных работах. В соответствии с целями применения, существует большое количество разновидностей этого крепежа. Это позволяет добиться наиболее эффективных результатов в каждом конкретном случае.

Заказать нестандартный крепеж стоит в тех случаях, когда нужно выполнить особенные монтажные работы, а доступные на рынке анкера не подходят для этих целей. Так можно добиться максимальной эффективности при минимальных затратах сил и материалов.

Анкера по низким ценам оптом и в розницу

Характеристики:

×

Характеристики:

×

Характеристики:

×

Количество, кг:

8,0 x 258,0 x 408,0 x 608,0 x 658,0 x 858,0 x 1008,0 x 12010,0 x 4010,0 x 5010,0 x 6010,0 x 7510,0 x 7710,0 x 9710,0 x 12510,0 x 13010,0 x 15010,0 x 18012,0 x 6012,0 x 6512,0 x 7512,0 x 9912,0 x 12912,0 x 15012,0 x 18012,0 x 20012,0 x 25012,0 x 28012,0 x 30014,0 x 10014,0 x 15014,0 x 20016,0 x 6516,0 x 11116,0 x 14716,0 x 18016,0 x 22016,0 x 25020,0 x 7520,0 x 10720,0 x 11020,0 x 15020,0 x 20020,0 x 25020,0 x 300

Оформить заказ

Характеристики:

×

Характеристики:

×

Характеристики:

×

Компании «ОКРЕП» — надежный поставщик высококачественного анкера

Анкер – это надежный вид крепежа на сегодняшний день. Ему чаще всего отдают предпочтение при горной выработке, для крепления сводов горизонтальных ходов и стен. Анкерный болт забивается или заворачивается в твердое основание. Типичный вариант представляет собой стержень из легированной стали, длиной от 45 до 200 миллиметров. Он характеризуется разными категориями прочности. Анкер позволят вам максимально качественно произвести работу.

Анкерный болт отличается шестигранной головкой, а конец имеет нарезную резьбу. Характерные особенности ему придает коническая гайка и втулка с продольными прорезями. На сегодняшний день существует несколько видов анкеров, один из них – это клиновой. Этот вид является самым распространенным и широко применяемым. Он занял особое место в строительстве, промышленности и при наружных работах. Подобные анкера нужны для сквозного монтажа. Клиновой анкер может пригодиться и в быту при установке разнообразных спортивных снарядов. Анкера купить по низким ценам можно оптом или в розницу.

Винтовые анкеры по своему внешнему виду и конструкции очень похожи с предыдущим видом, но у них вместо гайки винт. Очень часто винтовые модели используют для полускрытого монтажа, к примеру, перегородок, окон и дверей. Анкер с подрезкой нужен для креплений в полнотелые основания. Это может быть природный камень или бетон. Принцип работы сход с клиновыми видами. Цена анкера зависит от целого ряда характеристик.

Забивной анкер-клин – это еще один вид данного крепежа. Он устроен немного проще, ведь такой анкер состоит из стальной шпильки и клина. Дополняет конструкцию шпилька со стопорной шляпкой. Так достаточно сделать отверстие, вставить туда анкер и забить его молотом. Он выпускается исключительно оцинкованным и отличается простотой использования. Анкера оптом можно приобрести крупными партиями.

Распорный анкер имеет свои особенности и работает таким образом: делаем отверстие, помещает его туда, и начинаем закручивать головку. Так распорной кольцо, расположенное в задней части, будет постепенно разжиматься. Лучше всего данный вид подходит для жестких полнотелых оснований. Встречается желтопассированный и оцинкованный типы.

Сегодня огромную популярность приобрел анкер со сменной пружиной. Он нужен для монтажа временных сооружений. Чаще всего анкер со сменной пружиной помогает при монтаже опалубки. Работать с данным видом рекомендуется при помощи гайковерта. Стоит отметить, что после выкручивания пружина может быть заменена на новую. В результате, его можно использовать несколько раз. Купить анкера у нас всегда можно по приемлемым ценам. Доставка по Москве осуществляется в день заказа.

Анкер – крюк используется для всевозможных растяжек и подвесных конструкций. Его главное отличие заключается в том, что вместо болта или гайки у него расположен крюк. В некоторых видах может встречаться кольцо. Существуют и другие виды анкеров, но эти являются наиболее востребованными.

Анкеры, рамные дюбели. Сравнительная таблица DIN, ГОСТ и ISO

	Анкеры М8, М12, М16 для бетона с болтом, гайкой и шайбой Sormat Суперплюс BLS, толщина прикрепляемого материала до 50 мм.
	Анкер-шпилька с гайкой, распорная, оцинкованная Shreiber, диаметр от М6 до М24, длина от 40 до 360 мм, длина резьбы от 15 до 200 мм.
	Анкеры М6, М8, М10, М12, М16, М20 для высоких нагрузок Sormat (Сормат) S, В, диаметр от 10 до 30 мм, толщина прикрепляемого материала до 65 мм.
	Анкерный болт распорный Sormat PFG LB, LBS с шайбой, диаметр от М6 до М16, толщина прикрепляемого материала до 85 мм.
	Анкеры М6, М8, М10, М12, М16 со шпилькой, гайкой и шайбой Sormat PFG SB, SBS, толщина прикрепляемого материала до 85 мм.
	Распорный анкер-гильза PFG ES, ESS, ESSH Sormat, диаметр резьбы от М6 до М16, длина от 40 до 100 мм.
	Анкер-крюк Sormat PFG HBF, электрооцинкованный, диаметр резьбы от М6 до М16, длина от 40 до 100 мм.
	Анкер с кольцом (рым-болтом) PFG EBF, электрооцинкованный, диаметр резьбы М6, М8, М10, М12, М16, толщина прикрепляемого материала от 40 до 100 мм.
	Анкер латунный забивной разрезной MSA, цанга с насечкой Sormat, размеры от М4х16 до М16х44.
	Анкер забивной стальной с клином LA, LAH, LAL, диаметр от 8 до 25 мм, резьба от М6 до М20, длина от 25 до 80 мм.
	Анкер клиновой S-KA Sormat с гайкой, электрооцинкованный, диаметр от М6 до М20, длина от 40 до 280 мм, толщина прикрепляемого материала от 2 до 155 мм.
	Анкер с гайкой клиновой распорный втулочный Сормат S-KAK горячеоцинкованный для бетона, диаметр от М6 до М20, длина от 40 до 280 мм, толщина прикрепляемого материала от 2 до 155 мм.
	Анкер нержавеющий клиновой с гайкой и шайбой S-KAH Sormat, диаметр от М6 до М20, длина от 40 до 220 мм, толщина прикрепляемого материала от 2 до 70 мм.
	Анкеры М8, М10 из нержавеющей стали высокой коррозионной стойкости Sormat S-KAH HCR, длина от 72 до 118 мм, толщина прикрепляемого материала от 10 до 30 мм.
	Анкер для установки в бетон, кирпич и камень Multi-Monti MMS-F / HMS-F с потайной головкой со шлицем под звездообразный ключ TORX.
	Анкер для бетона от 6х40 до 16х130 мм Multi-Monti MMS-S/HMS-S для крепления изделий в бетоне, полнотелом кирпиче и природном камне.
	Анкерный болт по бетону Multi-Monti MMS-S A4 из кислотоупорной стали А4 с шестигранной головкой используется для крепления изделий в бетоне, полнотелом кирпиче и природном камне.
	Анкерный шуруп по бетону Multi-Monti MMS-SS с шестигранной головкой с фланцем используется для крепления изделий в бетоне, полнотелом кирпиче и природном камне.
	Анкер 6х40 с кольцом (петлёй) металлический оцинкованный Multi-Monti HMS-R для установки в бетоне, полнотелом кирпиче и природном камне.
	Анкер Sormat (Сормат) Multi-Monti HMS-P с круглой головкой со шлицем под звездообразный ключ TORX для крепления материалов в бетоне, полнотелом кирпиче и природном камне.
	Анкер металлический Multi-Monti MMS-MS с круглой головкой 17 мм со шлицем под звездообразный ключ TORX для крепления материалов в бетоне, полнотелом кирпиче и природном камне.
	Анкер-шуруп с внутренней резьбой М8, М10 Multi-Monti MMS-I для крепления материалов в бетоне, полнотелом кирпиче и природном камне.
	Анкер для кирпича, бетона металлический стальной оцинкованный Sormat Сормат S-CS S, диаметр 10 и 12 мм, толщина прикрепляемого материала до 75 мм.
	Анкер для крепления к стене из бетона, кирпича, камня Sormat S-CS SS с шестигранной головкой с прессшайбой, диаметр 6 и 8 мм, толщина прикрепляемого материала до 25 мм.
	Анкер-шуруп по бетону металлический стальной с потайной головкой со шлицем под ключ TORX Sormat S-CS F, диаметр 6 и 8 мм, толщина прикрепляемого материала до 55 мм.
	Анкер винтовой клиновой Sormat Сормат RA, RAH. Благодаря винту с утапливаемой головкой анкер RA применяется при монтаже оконных и дверных коробок, порогов.
	Гвоздь по бетону строительный металлический Confix Sormat из нержавеющей стали А2, диаметр 5 мм, длина от 35 до 100 мм.
	Анкер-гвоздь быстрофиксирующий PKN Sormat, диаметр от 6 до 8 мм, длина от 30 до 150 мм.
	Анкерный гвоздь алюминиевый LN Sormat для бетона без трещин, полнотелого и пустотелого кирпича, натурального камня; диаметр 5 мм, длина от 15 до 50 мм.
	Анкер рамный металлический оцинкованный KRH Sormat предназначен для установки металлических и деревянных коробок для окон и дверей.
	Регулировочный анкер-шуруп SKRH Sormat предназначен для установки и регулировки деревянных коробок для окон и дверей.
	Анкер-крепёж MOLA Sormat для крепления пластиковых декоративных панелей, листов к гипсокартону, ДСП. Диаметр анкера от 7 до 11 мм, толщина панели от 3 до 26 мм, максимальная толщина прикрепляемого материала до 10-18 мм.

Строительные анкеры | Copper State Bolt and Nut Co.

4 ноября 2014 г.

Строительные анкеры используются во многих различных областях. Обычно они используются для крепления объектов к материалам, которые обычно устойчивы к шурупам или гвоздям, например к бетону. Есть много разных типов анкеров на выбор. Тип используемого строительного анкера зависит от вашей цели. Хотите повесить большую картину? Хотите прикрепить книжную полку к стене? Убедитесь, что вы выбрали правильный якорь для работы.

Вешалки

Вешалка отлично подходит для использования, когда вы хотите иметь безопасное место, чтобы повесить что-нибудь на стене, например, большую картину. Подвесы можно использовать в нескольких различных областях, в том числе с деревянными формами для поддержки свежего бетона.

Механический

Механические анкеры достаточно универсальны. Их можно использовать как в легких, так и в тяжелых условиях. Существует множество типов механических анкеров, в том числе клиновые анкеры, анкеры-гильзы и вставные анкеры.Тип механического анкера, который вы выберете, может зависеть от вашего проекта.

Гвоздь

Анкер с гвоздями можно прибивать к блоку, кирпичу, камню или бетону, чтобы закрепить предметы на месте. Хотя он очень полезен и прост в установке, его, вероятно, лучше использовать для более легких приложений. Избегайте использования якорей этого типа для надземных проектов.

Шип

Шипованные анкеры могут использоваться в статике или вибрации в бетоне, камне или блоках. Существуют типы, предназначенные для подвешивания штанги или простого крепления.Многие из них уже сформированы с предварительно расширенным механизмом, что позволяет сэкономить деньги на покупке дополнительных расширителей.

Стена

Стеновые анкеры можно забивать в различные более легкие материалы, хотя обычно они используются для крепления арматуры к гипсокартону. Существуют различные анкеры для стен, в том числе дюбели, коленчатые и винтовые анкеры.

Получите правильный якорь

Существует множество различных типов строительных анкеров для различных областей применения. Убедитесь, что вы выбрали правильный тип анкера для работы и материалов, с которыми вы работаете. Позвоните (800) 603-6887 сегодня для получения дополнительной информации о строительных анкерах, доступных в Copper State.

Анкеровка в каменных конструкциях — типы, установка, длина анкеровки

Анкеры в каменных конструкциях обычно используются для крепления различных структурных и неструктурных элементов каменной кладки. Обсуждаются типы, установка, длина анкеровки и ее прочность.

Конструктивные элементы, которые требовали крепления анкеров к каменной кладке, включают балку ригеля, балки, диафрагмы перекрытия и крыши, а также другие элементы, которым, возможно, необходимо передавать свою нагрузку на кладку.

Примером использования анкеровки в каменных конструкциях являются диафрагмы перекрытия и крыши, которые обычно переносятся балкой, и нагрузки от балок передаются на кладку через анкерную балку на кладку.

Анкеры не только переносят гравитационные нагрузки на кладку, но также могут передавать боковые нагрузки. Требования и спецификации Строительных норм и правил для каменных конструкций (ACI 530.1-11) содержат требования и методы проектирования для крепления каменной кладки.

В этой статье различные аспекты анкеров в каменных конструкциях обсуждаются в следующих разделах.

Рис.1: Анкеровка новой кирпичной стены к существующей каменной стене для передачи боковых нагрузок

Анкеры в каменных конструкциях — типы, установка и прочность анкеровки

• Типы анкерных болтов, применяемых в кладке
• Установка анкерных болтов в кладку
• Факторы, влияющие на прочность анкерных болтов

Типы анкерных болтов, используемых в кирпичных конструкциях

Существуют различные типы анкерных болтов, которые используются при строительстве каменных конструкций, и эти анкерные болты подразделяются на следующие категории:

Пластинчатые анкерные болты с круглой или квадратной пластиной на конце, не имеющем резьбы, как показано на Рисунках 2 и 3.

Рис. 2: Анкерные болты с квадратной пластиной для каменных конструкций

Рис.3: Анкерные болты с круглой пластиной для каменных конструкций

Анкерные болты с гнутым стержнем, форма которых аналогична букве L и букве J, как это видно на рисунках 4 и 5.

Рис.4: Анкерный болт L-образной изогнутой балки для каменных конструкций

Рис.5: J-образный анкерный болт изогнутой балки для каменных конструкций

Анкер с головкой как с квадратной, так и с шестигранной головкой, рисунок 6 и рисунок 7.

Рис.6: Анкерный болт с квадратной головкой для каменных конструкций

Рис.7: Анкерный болт с шестигранной головкой для каменных конструкций

Установка анкерных болтов в цементный раствор

Толщина затирочного раствора, окруженных болтами, и длина цементного раствора существенно влияют на прочность анкерного болта. Нагрузки на компоненты, прикрепленные к каменной кладке, передаются через раствор вокруг болта, поэтому необходимо обеспечить достаточное количество раствора для обеспечения надежной фиксации.

ACI 530.1-11 содержит спецификации, относящиеся к установке и заделке анкерных болтов в растворы.

ACI 530.1-11 рекомендует заделывать закладные анкерные болты с минимальной толщиной раствора 12,7 мм между каменной кладкой и анкерными болтами, независимо от типа используемых болтов.

Эту спецификацию нельзя соблюдать, и толщину подагры можно уменьшить, если диаметр используемого анкерного болта составляет 6,35 мм. Стоит отметить, что исключения не распространены в практическом мире.

Прочность анкеровки для всех типов болтов основана на эффективной длине заделки, которая обозначается как ( l _b ), а эффективная длина заделки для каждого типа болта не одинакова.

Эффективная анкеровки длина изогнутого стержня анкерных болтов перпендикулярное расстояние от поверхности кладки к опорной сжатия поверхности изогнутого конца минус одного диаметра болтов и эффективной заделки длины для обезглавленной анкерного болта измеряется от кладки поверхности, перпендикулярной к опорной сжатия поверхности Головка анкерного болта.

Эффективная длина заделки как для анкерного болта с изогнутой головкой, так и для анкерного болта с головкой показана на Рис. 8 и Рис. 9 соответственно.

Рис.8: Эффективная длина анкерного крепления изогнутой балки

Рис.9: Эффективная длина заделки анкерных болтов с головкой

В стандарте ACI 530.1-11 указано, что минимальная эффективная длина заделки должна быть больше 50,8 мм или в четыре раза больше диаметра болта, независимо от типа анкерного болта и типа нагрузки, которая включает сдвиг, осевое растяжение или комбинированную нагрузку. осевое растяжение и сдвиг.

Минимальная эффективная длина заделки указывается в зависимости от метода установки анкерных болтов в раствор кладки.

Факторы, влияющие на прочность анкерного болта в каменных конструкциях

Существует несколько факторов, которые влияют на прочность анкерных болтов, используемых в конструкции кладки, и эти факторы указаны ниже:

• Тип приложенной нагрузки; это может быть растяжение, или сдвиг, или комбинированное растяжение и сдвиг
• Виды отказа
• Тип анкера, используемого для анкеровки в каменной конструкции
• Прочность кладки на сжатие
• Эффективная длина заделки используемого болта
• Диаметр используемого анкерного болта
• Предел текучести используемого анкерного болта
• Запроектированное удлинение анкерных болтов гнутой штанги
• Состояние анкерного болта

Подробнее:

Армирование кирпичной кладки и дополнительные металлы для строительства каменной стены

Типы соединений при строительстве стен из кирпичной кладки и их применение

Расчет неармированных каменных конструкций согласно ACI 530.1-11

Наземный якорь — Designing Buildings Wiki

Грунтовые анкеры, также известные как земляные, ударные или механические анкеры, представляют собой универсальные устройства, используемые для удержания, удержания и поддержки строительных, гражданских и других сооружений на постоянной или временной основе.

Они бывают разных размеров и грузоподъемности, длиной до 70 м и мощностью более 3000 кН. Это легкие, устойчивые к коррозии анкеры, которые можно установить с уровня земли вручную или с помощью переносного оборудования, в зависимости от размера и состояния грунта.При нагрузке они оказывают давление на конус земли, окружающий их длину, обеспечивая очень хорошее сопротивление движению.

Поскольку они создают минимальное нарушение почвы во время установки и могут выдерживать точную нагрузку, они предлагают популярный метод анкеровки широкого спектра конструкций на место:

Ожидаемый срок службы анкера зависит от коррозионной активности почвы, в которую он помещен, и используемых материалов. Основной компонент анкера, иногда описываемый как «связка», может быть изготовлен из самых разных материалов:

Постоянные анкеры могут включать дополнительную защиту от коррозии.Временные анкеры могут быть удалены после использования.

Метод установки зависит от ситуации; приводные стержни, спиральные головки и ударные молотки обычно используются для вдавливания или ввинчивания анкера в землю, а также простые ручные инструменты. В зависимости от грунтовых условий может потребоваться сначала просверлить отверстие для установки анкера, а иногда может потребоваться использовать обсадную трубу для поддержки отверстия перед установкой анкера.

Отверстие может быть залито предварительно или после установки.Обычно якорь затем натягивается и фиксируется на головной пластине.

Необходимо следить за тем, чтобы во время установки не были повреждены службы или другие препятствия в земле.

Максимальная эффективность анкера зависит от:

• Угол сдвига почвы.
• Размер анкера.
• Глубина установки.
• Нагрузка, приложенная к анкеру.

Анкеры могут очень хорошо работать как в сыпучих, так и в жестких связных грунтах.Более слабые мягкие аллювиальные глины могут потребовать большего размера анкера и большей глубины забивки.

Перед установкой анкеры могут быть протестированы на аналогичных грунтовых условиях.

Использование грунтовых анкеров дает несколько преимуществ. Это включает:

[править] Статьи по теме «Проектирование зданий» Wiki

[править] Внешние ссылки

• Platipus — Якоря
• BS 8081: 2015 Практические правила для анкеров с цементным раствором

Различные применения, разные анкеры — Строительная спецификация

Анкеры из гофрированного листового металла, обычно называемые «кирпичные шпалы», обычно устанавливаются неправильно из-за несоответствия между проектными спецификациями и требованиями строительных норм.Дополнительные спецификации для кирпичных шпонов необходимы для обеспечения долговечной облицовки кладки, соответствующей нормам. Как показано в этой статье, специальные приложения могут требовать специальных якорей.
Изображения любезно предоставлены Building Diagnostics Inc.

Роберт М. Чамра, EIT и Кайл Р. Ганьон
В январском выпуске журнала The Construction Specifier за январь 2016 г. была опубликована статья авторов «Преодоление разрыва: спецификации для Прочные анкеры для шпона для каменной кладки »исследует эти изделия из гофрированного листового металла и их правильное использование.

Однако для некоторых проектов может быть сложно использовать кирпичные шпалы при соблюдении всех требований Кодекса Объединенного комитета по стандартам кладки MSJC. Эти проблемы могут возникать из-за использования подложек, отличных от дерева, трудностей при выравнивании стыков раствора с помощью шпал и использования пустот шириной более 25 мм (1 дюйм).

К счастью, как демонстрирует этот дополнительный веб-фрагмент, существуют различные типы привязок, которые могут помочь в решении этих и других проблем.

Анкеры для листового металла
Анкеры для листового металла обычно имеют толщину 16 мм и толщину 1,5 мм (0,06 дюйма), что вдвое больше, чем у анкеров для гофрированного листового металла. Они обеспечивают более высокое сопротивление вырыванию раствора при растяжении и имеют более высокую прочность на изгиб при сжатии, что делает их более подходящими для регионов с повышенными боковыми нагрузками. Изготовитель также изгибает их под углом 90 градусов, что обеспечивает постоянный контроль качества и повышает эффективность строительства.

Проволока закрепите с помощью штырей.

Проволочные анкеры
Проволочные анкеры изготавливаются из проволоки минимальным размером W1,7. Несмотря на то, что они имеют более высокую общую прочность, чем анкеры для гофрированного листового металла, они все же требуют строгого контроля качества для совмещения с соединениями раствора, если они крепятся непосредственно к основе.

Регулируемые анкеры
Регулируемые анкеры можно использовать с любым типом основы, что делает их идеальными для проектов с различными типами основы (сегодня это норма). Регулируемые анкеры обычно состоят из комбинации компонентов из листового металла и проволоки.Как следует из названия, эти анкеры имеют допуски, позволяющие им выравнивать по вертикали большинство стыков раствора после установки.

Анкеры «ласточкин хвост»
Анкеры «ласточкин хвост» работают аналогично регулируемым анкерам, поскольку в них используется прорезь для ограничения движения только в вертикальном направлении. В бетонных стенах или колоннах прорезь может быть залита в элементе, создавая монолитное соединение без каких-либо креплений. Компоненты типа провод и листовой металл могут использоваться с прорезью, если они имеют соединение типа «ласточкин хвост».

Анкер ласточкин хвост. Регулируемый анкер.

Роберт М. Чамра, EIT, инженер проекта в Building Diagnostics Inc., специализирующийся на исследовании проблем с существующими зданиями, разработке решений этих проблем и мониторинге строительства решений. Он участвует в исследованиях, проводимых в The Durability Lab — испытательном центре, созданном Building Diagnostics при Техасском университете в Остине.С ним можно связаться по электронной почте [email protected].

Кайл Р. Гагнон — аспирант, изучающий архитектурную инженерию Техасского университета в Остине. Он работает ассистентом-исследователем в лаборатории долговечности, которая исследует и проверяет прочность компонентов здания, выявляя факторы, вызывающие преждевременный отказ. С ним можно связаться по адресу [email protected].

Рекомендации по установке якоря | Журнал Concrete Construction

В конце 1990-х годов ведущий специалист по каменной кладке объяснил гибель 30 человек и травмы 81 другому человеку 49 инцидентами, связанными с падением каменной кладки с небезопасных фасадов.Покойный судебно-медицинский инженер Том Гримм отметил в мартовском выпуске журнала The Construction Specifier за 2000 год, что кладка падает с фасада здания где-то в США примерно каждые три недели. Затем Гримм призвал каменщиков внедрить новые устройства, материалы и конструкции для анкеровки, чтобы смягчить серьезную проблему.

Для архитекторов забота о фасаде здания связана с его внешним видом. Они рассматривают представление окон, дверей, металлических перил, покрытий (например, лепнины) или покрытий как образ, который владелец здания хочет передать миру.Но для подрядчика-каменщика к характеристикам неструктурных элементов каменного покрытия, в том числе камня, кирпича, терракоты и литого камня, следует относиться как к анкерной фанере.

Сообщество каменщиков активно отреагировало на эту серьезную проблему в последнее десятилетие. Вдохновленные серией муниципальных законодательных актов, которые требовали периодических проверок экстерьера зданий, подрядчики-каменщики теперь имеют множество эффективного судебно-медицинского оборудования, прочных материалов для ремонта и прочных анкерных устройств, которые помогают обеспечить долговременную целостность облицованных стен.Как показали недавние сейсмические испытания облицовочной облицовки, проведенные прошлым летом в Сан-Диего, при соблюдении норм при проектировании анкеров и выборе материала облицовка стен работает безопасно (MASONRY CONSTRUCTION, май 2009 г.).

Многие из этих улучшений основаны на рекомендациях исследований конца 1990-х годов. Из-за цикличности и консервативности строительных норм и правил, многие из этих улучшений теперь находят свое отражение в различных нормах и правилах строительства каменной кладки, которые охватывают ремонт фасадов.Подрядчикам, желающим стать частью этого растущего сегмента отрасли, важно быть в курсе того, что происходит.

Как всегда, лучше всего начать с ознакомления с текущими требованиями Строительных норм и спецификациями для каменных конструкций. Одна из тем в отчете Объединенной комиссии по стандартам кладки (MSJC) — это крепление, особенно для шпона. В настоящее время публикуются с трехлетним циклом, многие муниципалитеты обновляют свои стандарты строительства каменной кладки, ссылаясь на издание Кодекса MSJC 2008 года.(Кодовый документ MSJC не распространяется на установку размерного камня.)

Определение облицовки кирпичной кладкой

Кодекс MSJC 2008 определяет облицовку каменной кладки как «кирпичную облицовку, которая обеспечивает внешнюю отделку стеновой системы и передает внеплоскостную нагрузку непосредственно на основу, но не считается добавляющей нагрузочной способности стеновым системам». Когда кирпичный, литой камень или каменный фасад возводится в виде стены, его конструкция должна соответствовать главе 6 кодекса MSJC.

Эта информация предоставляет инженерам и подрядчикам руководства по проектированию и детализации анкерного кирпичного шпона. В частности, в разделе 6.2.2.5 представлены текущие требования к анкерам для облицовочной кладки. Подрядчикам следует отметить, что это изменение по сравнению с предыдущими кодовыми документами MSJC.

При просмотре конкретных документов, относящихся к ремонту фасада, подрядчики должны обращать пристальное внимание на использование слов , анкер и анкер . Кодекс MSJC 2008 определяет стенные стяжки как «металлические соединители, соединяющие вместе стены каменной кладки.«

В разделе комментариев авторы дают рекомендации по этой важной концепции. Они согласны с тем, что фанерные анкеры можно рассматривать как галстуки. Но они отмечают, что использование термина анкер в отношении облицовки стало обычным явлением в строительных нормах и правилах. Они предполагают, что анкер для шпона лучше описывает устройства, специально разработанные для этого армирования.

Авторы говорят, что это различие необходимо, поскольку анкеры для шпона часто допускают перемещение секции шпона в вертикальной плоскости.Однако эти анкеры сопротивляются перемещению перпендикулярно плоскости или от несущей стены или стойки. Поскольку производители анкеров предоставляют данные с изложением результатов испытаний на жесткость и прочность для своих запатентованных единиц, подрядчики должны проверять материалы для каждой работы.

Определение анкерных болтов

— что означают анкерные болты в строительстве?

Что такое анкерные болты?

Определение: Что означает термин «анкерные болты»?
Крепежные элементы, которые крепят каркас конструкции к фундаменту или прикрепляют другие структурные компоненты, стойки или опоры к поверхности, на которую они опираются.Обычно анкерные болты обозначаются на структурных планах размером, длиной заделки и шагом. Анкерные болты могут быть из обычной стали, оцинкованной стали или нержавеющей стали. В жилищном строительстве анкерные болты обычно вставляются в мокрый бетон наверху фундаментной стены. В коммерческих работах, когда анкерные болты предназначены для крепления стальных колонн, болты закрепляются фанерными шаблонами, которые удерживают болты на месте, до фактического размещения окружающего бетона.Эта процедура шаблона гарантирует, что болты закреплены в точном шаблоне и положении. Анкерные болты также важны для таких предметов, как основания фонарных столбов и основания указателей. В некоторых случаях, например, на проезжей части, анкерные болты могут быть «отламывающимися» болтами, которые ломаются при ударе. Этот тип болтов был разработан в качестве безопасной конструкции, позволяющей поглощать любые удары за счет «отрывной» способности болтов. Размещение и точное расположение анкерных болтов обычно определяет инспектор проекта на строительной площадке.Точность установки анкерных болтов особенно важна для монтажника металлоконструкций, который будет полагаться на точность установки болтов, чтобы обеспечить надлежащую установку конструкционной стали. Во многих случаях нанимается лицензированный геодезист для проверки правильного расположения анкерных болтов до составления графика монтажника стали. Что нежелательно в загруженном строительном проекте, так это прибытие подрядчика по металлу на объект с грузом конструкционной стали и осознание того, что анкерные болты не правильно размещены в соответствии с структурной документацией.

Строительство якоря

NATIONWIDE

Компания Anchor Construction работала над проектами в США и Канаде. Мы участвовали в проектах на оживленных пирсах Нью-Йорка, на нефтяных месторождениях Северной Дакоты, в пустынях Техаса, на дождливых улицах Сиэтла и почти везде между ними.

ОТ ЛОПАТЫ ДО КЛЮЧА

Наша команда будет управлять каждым аспектом вашего проекта. Anchor предлагает комплексные услуги по предварительному строительству, проектированию, общему строительству, управлению строительством и проектированию-строительству с учетом конкретных потребностей вашего проекта.

КОМАНДНАЯ РАБОТА

В основе Anchor лежит сильная команда, которая работает вместе, чтобы предоставить вам навыки и знания, необходимые для завершения вашего проекта — точно в срок. У Anchor есть штат штатных архитекторов, инженеров и дизайнеров, которые тесно сотрудничают с персоналом управления строительством, чтобы обеспечить бесперебойную реализацию вашего проекта от начала до конца. Если вы хотите строить экологически чистые, у нас есть сертифицированные профессионалы LEED в нашем штате дизайнеров, которые проведут вас на каждом этапе процесса создания дизайна.

УСЛУГИ

ПРОЕКТИРОВАНИЕ / СТРОИТЕЛЬСТВО

В системе реализации проекта проектирования / строительства компания Anchor Construction берет на себя полную ответственность за реализацию проекта «под ключ». Благодаря проверенному процессу проектирования / строительства Anchor Construction гарантирует клиентам следующие результаты:

• Установление общей стоимости проекта
• Сокращенный график проекта для более раннего возврата инвестиций
• Оптимальная стоимость проекта
• Единая подотчетность

ДИЗАЙН

Anchor Construction имеет полный штат профессиональных инженеров, архитекторов и геодезистов, которые занимаются каждым аспектом проектирования.Наши клиенты имеют возможность работать напрямую с командой дизайнеров, чтобы их видение проекта стало реальностью.

УПРАВЛЕНИЕ СТРОИТЕЛЬСТВОМ

Для крупных проектов Anchor Construction обеспечивает управление проектами как часть интегрированной команды, состоящей из владельца, архитектора, инженера и руководителя строительства.

ОСОБЕННОСТИ ПРОЕКТА

Anchor Construction работает по всей стране, а также в Канаде. На этой карте выделены многие из этих мест реализации проекта

. .
