Анкер клиновой фото: принцип работы, фото, размеры, монтаж

Автор

Содержание

Анкер-клин потолочный. Размер 6х40 с фото. Характеристики. Описание

Для быстрого монтажа подвесных конструкций производителями разработан удобный крепёж - анкер-клин. Конкретных российских стандартов, регламентирующих требования к именно таким крепежным изделиям пока не принято, поэтому специалисты больше ориентируются на параметры, указанные в технической документации известных производителей: HILTI, FISCHER, SORMAT, MUNGO. Наибольший интерес купить анкер-клин проявляют строители и электромонтажники. Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепёж.


Конструкция

Анкер-клин состоит из двух частей — тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина. Распорный клин - заостренный с одной стороны стержень. Несложная конструкция придает анкер-клину ряд преимуществ. В первую очередь это простота монтажа и невысокая цена. Большой диаметр шляпки обеспечивает достаточную площадь прижима, что особенно важно при закреплении металлического листа, профиля, тонколистовых элементов.

Анкеры-клины, ввиду достаточно узкой специализации, выпускаются производителями всего в нескольких типоразмерах для разной толщины прикрепляемого материала. Например, у HILTI это версии DBZ 6/4,5 и DBZ 6/35; у FISCHER - FDN 6/5 и FDN 6/35. Конструкцию и размеры анкер-клина 6х40 смотри ниже.


Назначение

Анкер-клин применяется для крепления подвесных конструкций. Наиболее широкое применение крепежные изделия нашли при монтаже:

  • подвесных потолков

  • вентиляционных систем

  • металлических подконструкций

  • фасонного (уголок, швеллер), полосового проката

  • металлических листов

  • перфорированных лент

  • кабельных систем

Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич. Рекомендуется использовать изделия на бетоне марок от С20/25 до С50/60. Допускается установка в бетоне С12/15, в бетоне с трещинами.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского - из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп). Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм.
Оцинкованная сталь обеспечивает крепежу хорошую прочность, термо- и антикоррозионную стойкость, эстетичный вид.

Особенности эксплуатации, монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта, например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

  • в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра

  • отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей

  • прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин

  • ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя

  • распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

  • допустимые нагрузки на вырывание и срез (зависит от типа базового основания)

  • минимальные осевые расстояния (обычно 200 мм)

  • критические краевые расстояния (обычно 150 мм)

  • максимальная толщина прикрепляемой детали

  • эффективная глубина анкеровки

  • минимальная толщина базового основания (80-100 мм)

Маркировка, условное обозначение

Маркировка анкер-клина наносится на наружную поверхность стопорной шляпки или находится на бирке упаковки. Она включает версию крепежного изделия и его основные рабочие размеры.

Например,

  • Анкер-клин HILTI DBZ 6/4,5

    DBZ - версия крепежного изделия

    6 - диаметр бура 6 мм

    4,5 - толщина прикрепляемой детали до 4,5 мм

  • Анкер-клин FISCHER FDN 6/35 (6х65)

    FDN - версия крепежного изделия

    6 - диаметр бура 6 мм

    35 - толщина прикрепляемой детали до 35 мм

    65 - длина анкера 65 мм

  • Анкер-клин 6х40 (китайского производства)
    6 - диаметр бура 6 мм
    40 - длина анкера 40 мм

Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Анкер-клин, обзор. WikiСтатья.

Анкер с немецкого Anker означает якорь.

Принцип работы строительного анкера, и в правду, схож с корабельным приспособлением: крепеж надежно удерживает прикрепляемое сооружение / элемент в определенном положении, противодействуя внешним силам (раскачивание, подвешивание дополнительного груза, применение кратковременной большой силы или перманентной нагрузки). Другое название — потолочный анкер.

Конструкция анкер-клина

Анкер-клин изготавливается из углеродистой стали и покрывается антикоррозионным слоем. Состоит из трех элементов: металлической шпильки или стержня, клиновидного распора и стопорной головки. Каждая из этих составляющих имеет свои особенности.

Рассмотрим каждый элемент в отдельности:
  • Длина шпильки составляет 40 или 60 мм — это оптимальные размеры, выверенные практическим путем. По все длине тела шпильки идет срез, служащий направляющей под клин, которая сходит на нет на самом конце шпильки. Это придает ей вид, будто ножка анкера расширяется. Именно из-за этой «юбочки» клин при монтаже распирает в рабочий материал.
    Благодаря этой технологии изделие прочно фиксируется в потолок. Та сторона, которая взаимодействует с клином, имеет ребристую поверхность. Это позволяет распорному элементу иметь упор, не позволяющий «соскальзывать» клину под действием вытягивающей силы, установленному в потолок.
  • Распорный клин — это стержень с зауженным концом с той стороны, которая входит в полнотелый рабочий материал. В сечении клиновидный элемент повторяет форму отверстия в головке — через него он и соединяется со шпилькой (стержнем анкера).
  • Стопорная головка анкер-клина широкая и представляет из себя круглую плоскую пластину. Благодаря большому размеру площадь соприкосновения крепления к ровной поверхности увеличена, что не позволяет изделию «уходить» полностью в материал под воздействием не дюжей силы при монтаже. Ведь устанавливают анкер-клин при помощи обычного молотка несколькими сильными ударами.

Назначение анкер-клина

Единственное применение анкер-клин — это подвесные устройства.

С его помощью прикрепляют:

  • легкие подвесные потолки и аналогичные системы в промежуточных потолочных зонах
  • вентиляционные каналы и вентиляционные решетки
  • подконструкции из тонкого металла
  • перфорированные ленты
  • кабельную систему
  • уголки, швеллеры
  • металлические профили
  • рейки из металла

Материал применения

Важным условием применением анкер-клина является высокая плотность материала, в который прикрепляется конструкция, которая обеспечивает достаточный упор при работе крепежа в рабочем материале. Иными словами, потолочный анкер предназначен для монтажа только в прочные плотные материалы, и даже трещины и сколы значительно сказываются на несущую способность крепежа, не говоря об изначально пористой структуре:

  • бетон (марки от С20/25 до С50/60, С12/15, допускается бетон с трещинами)
  • строительный полнотелый камень, природный камень

Преимущества анкер-клина

Анкер-клин обладает большим преимуществом перед пластиковым дюбель-гвоздем, который имеет практически тот же диапазон применения, и это жароустойчивость.

Потолочный анкер изготовляют из металла, а значит он по определению не поддерживает горение. Именно из-за этого свойства крепление для потолочных конструкций соответствует требованиям по обеспечению пожарной безопасности.

Важное достоинство потолочного анкера пред другими видами потолочного крепления — это высокая несущая нагрузка анкера.

В таблице ниже приведены для сравнения min значения выдергивающей силы, применяемой к крепежу для потолочных работах в зависимости от сплошного рабочего материала:

Крепеж / материал бетон В25, кН
Анкер-клин 6х40 3,6
Анкер-клин 6х60 5,0
Дюбель-гвоздь полипропилен 6х40 (6х60) 0,6
Дюбель-гвоздь нейлон 6х40 (6х60) 0,8
Профессиональный дюбель нейлон 6х30 (+шуруп) 0,9
Профессиональный дюбель нейлон 8х40 (+шуруп) 1,4

Доступная цена и простой монтаж также позволяют строителям отдавать предпочтение данному анкеру при потолочных работах.

Расчет и монтаж потолочного анкера

Для расчета монтируемой конструкции с помощью анкер-клина руководствуются max или min вырывающей силой. Если известна максимально-предельная нагрузка для выбранного крепежа, то смело умножайте ее на 0,25 (рабочая составляет 25% от максимальной). Если же обозначена величина минимальной — это и есть рабочая нагрузка. Наличие дефектов в бетоне или камне уменьшит расчетную величину на 40%.

Для конвертирования массы прикрепляемого элемента из кН в кг придерживайтесь тождества: 1 кН масса = 101.97 кг
Таким образом, рабочая нагрузка анкер-клин 6х40 в бетоне составляет 367,1 кг, а 6х60 — 509,86 кг.

Рекомендованная толщина прикрепляемого материала составляет для анкер-клина размером

6х40 — 5 мм;

6х60 — 8 мм

Монтаж потолочного анкера предельно прост:

  • намечается место установки крепежа и подготавливается отверстие
  • очищается, если необходимо отверстие от строительной пыли
  • соединяется крепеж с прикрепляемым элементом
  • вставляется объединенная конструкция в отверстие и затем при помощи молотка и физической силы вбивается выступающий конец клина так, чтобы не было отстающих элементов из стопорной головки анкер-клина — поверхность должна быть ровной, что эстетично и практично для последующей покраски.

Рекомендации при монтаже:

  • Минимальное расстояние от края бетона рассчитывается по формуле: (глубина сверления - 10мм) х 2,5. Отсюда следует, что анкер-клин 6х40 устанавливают от края рабочей поверхности на расстоянии 87,5 мм, а 6х60 — 137,5 мм.
  • Диаметр отверстия важно сделать равное диаметру крепежному изделию — 6 мм; минимальная глубина бурения для 6х40 равна 45 мм, для 6х60 — 65 мм, то есть немного больше длины стержня анкера.
  • Так как рабочим материалом является плотный материал, то следует ответственно подготовить отверстие: например, старое сверло в перфораторе может заузить его на микроны, из-за чего анкер-клин не будет вбиваться до конца, или из-за недостаточно глубокого отверстия клин не полностью уйдет заподлицо.

Демонтаж не возможен! Только с помощью болгарки возможно срезать соединение.

Технические характеристики анкер-клина

Размер, мм 6х40 6х60
L, длина анкера, мм 40,00 60,00
G, макс. толщина прикрепляемого материала, мм 5,00 8,00
D, диаметр отверстия под анкер, мм 6,00 6,00
Н, мин. глубина бурения при сквозной анкеровке, мм 45,00 65,00
Мин. вырывающая сила кН (бетон В25) 3,60 5,00

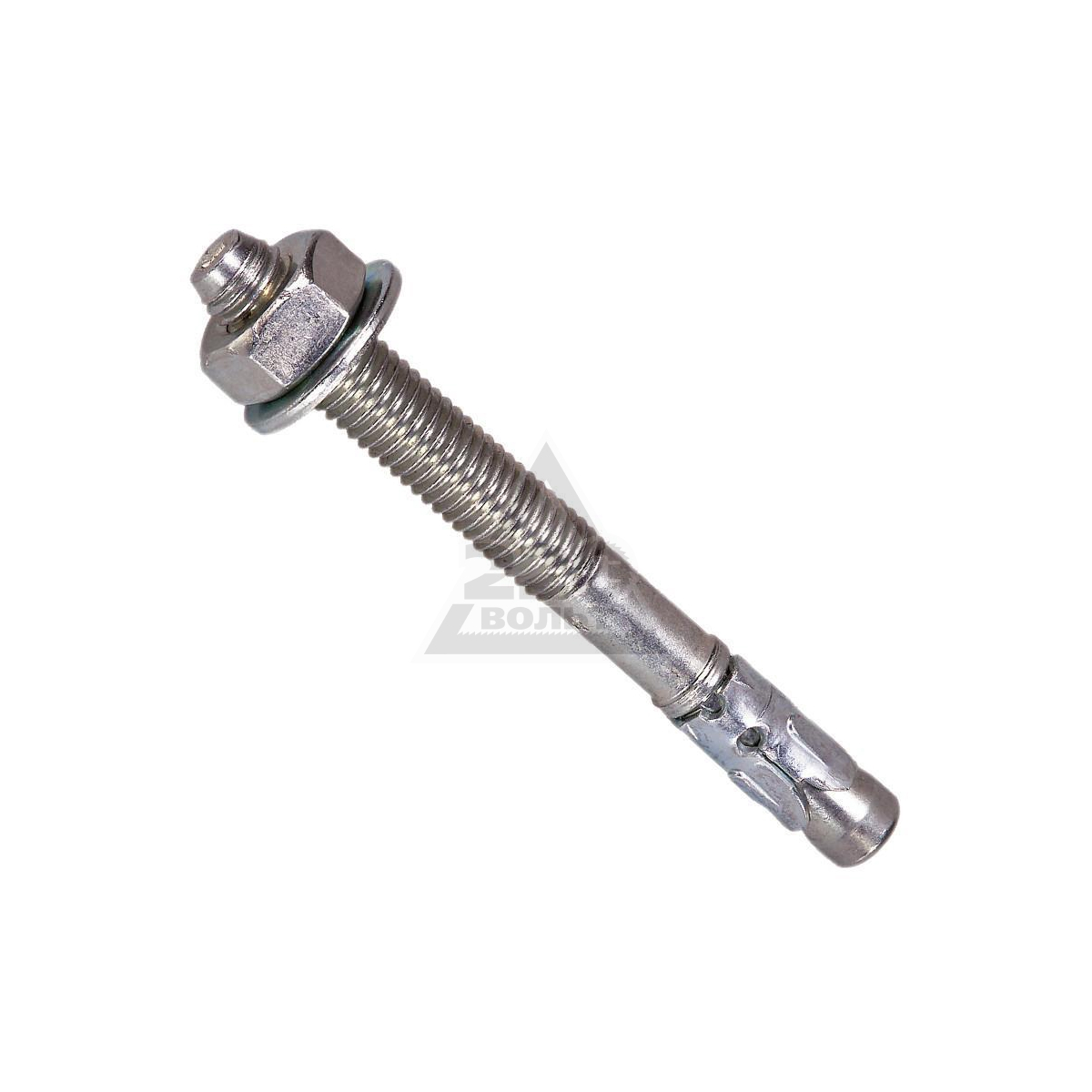

Анкер клиновой – почему ему доверяют тяжелые конструкции? + видео

Анкер клиновой ГОСТ определяет как шпильку, которая оканчивается хвостовиком в форме конуса. Суть его воздействия на основание такова, что удержать на себе он может довольно тяжелые конструкции, именно это мы и разберем в данной статье.

Чем выделяется анкер клиновидного типа среди остальных?

Строительство и ремонт различных объектов предполагает использование ряда инструментов и приспособлений, что значительно облегчает работы. Так для закрепления тяжелого оборудования в стенах, выполненных из бетона, кирпича или камня, используют анкер клиновидный. Это так называемый крепежный элемент. Иногда возникает необходимость использования его и для домашнего ремонта. Обычно это происходит тогда, когда стены сделаны из очень прочных материалов (бетона или кирпича), и прикрепить к ним требуется достаточно тяжелую деталь.

Для изготовления клинового анкера берется самая прочная оцинкованная сталь. Такой крепеж часто используют для закрепления шахты лифта или кабельной трассы, перил, балок. При этом он должен обеспечить безопасность их использования. Ведь предполагается их частая эксплуатация, и ошибки при закреплении данных объектов могут привести к гибели людей. Поэтому так важно соблюдать правила монтажа, о которых пойдет речь ниже. Встречается еще и анкер-клин потолочный, используется он при установке люстр, кому ж захочется, чтобы она упала вскоре на голову.

Анкер клиновой – конструкция и маркировка

Что же представляет собой такой анкер? Это стальной стержень, у которого есть цилиндрическая подвижная муфта, по внешнему виду напоминающая поясок, также у него есть хвостовик, который представляет собой конус. Обязательно в комплекте идет клиновой анкер с гайкой, с ее помощью происходит закрепление. Раньше процесс монтажа деталей, особенно достаточно тяжелых, был очень затруднителен, потому что имеющиеся в хозяйстве гвозди не могли удержать их в бетоне.

Эта процедура стала намного проще, когда появился анкер клиновой забивной. Размеры его для той или иной ситуации подбираются с учетом веса крепящейся детали, а также ее толщины. Для удобства этого процесса была введена специализированная маркировка. Такие анкеры имеют свою общую маркировку, они обозначаются WAM, а далее идут цифры, указывающие на размеры. Так анкер клиновой WAM-06040 имеет следующие размеры: резьба – 6 мм, диаметр – 6 мм, длина – 40 мм. А WAM-08080 такие: резьба – 8 мм, диаметр – 8 мм, длина – 80 мм.

Особенности подбора анкера с клиновидным хвостовиком

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки. Так как очень важно обеспечить надежность крепления.

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

Установка клинового анкера – на что обращать внимание?

Отличительной чертой использования клинового анкера является отсутствие необходимости определения точной глубины подготавливаемого для него отверстия. Установка клинового анкера происходит следующим образом. Когда на нем затягивают гайку, муфта надвигается на хвостовик. При этом внутри запускается механизм распирания, за счет которого и получается прочная фиксация его в поверхности, к которой он прикрепляется.

Вся последовательность монтажа различных элементов к прочным поверхностям выполняется следующим образом. Сначала необходимо просверлить отверстие, в которое будет вставляться анкер с клиновидным хвостовиком. Отверстие необязательно тщательно очищать, следует только выдуть основную пыль и убрать частички, открошившиеся от поверхности. Диаметр отверстия должен совпадать с диаметром клинового анкера. После этого вставляется сам крепеж, а дальше его необходимо забить в поверхность, сделать это можно при помощи обычного строительного молотка. Когда анкер плотно забит, можно производить подвешиваение детали, для этого используют гайку, которую закручивают для создания распирания внутри анкера.

Вид крепления, с помощью которого фиксируется деталь на поверхность, называется сквозным. Так как при этом происходит просверливание детали для ее последующего монтажа. При этом использование клинового анкера обеспечивает надежность соединения. Так как данный вид крепежного приспособления является самым прочным.

Но, к сожалению, далеко не всегда удается с первого раза выполнить правильно крепеж изделия. Бывают случаи, когда необходим демонтаж детали, прикрепленной с помощью клинового анкера. В этой ситуации поступают следующим образом. Если знаете, что в будущем придется демонтировать изделие, то при просверливании отверстия его глубина должна быть больше длины анкера. После снятия предмета крепеж можно будет забить до самого конца и в поверхности не будет никакого отверстия, а сама она будет ровной. Единственное неудобство – повторное использование клинового анкера невозможно.

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.

Оцените статью: Поделитесь с друзьями!

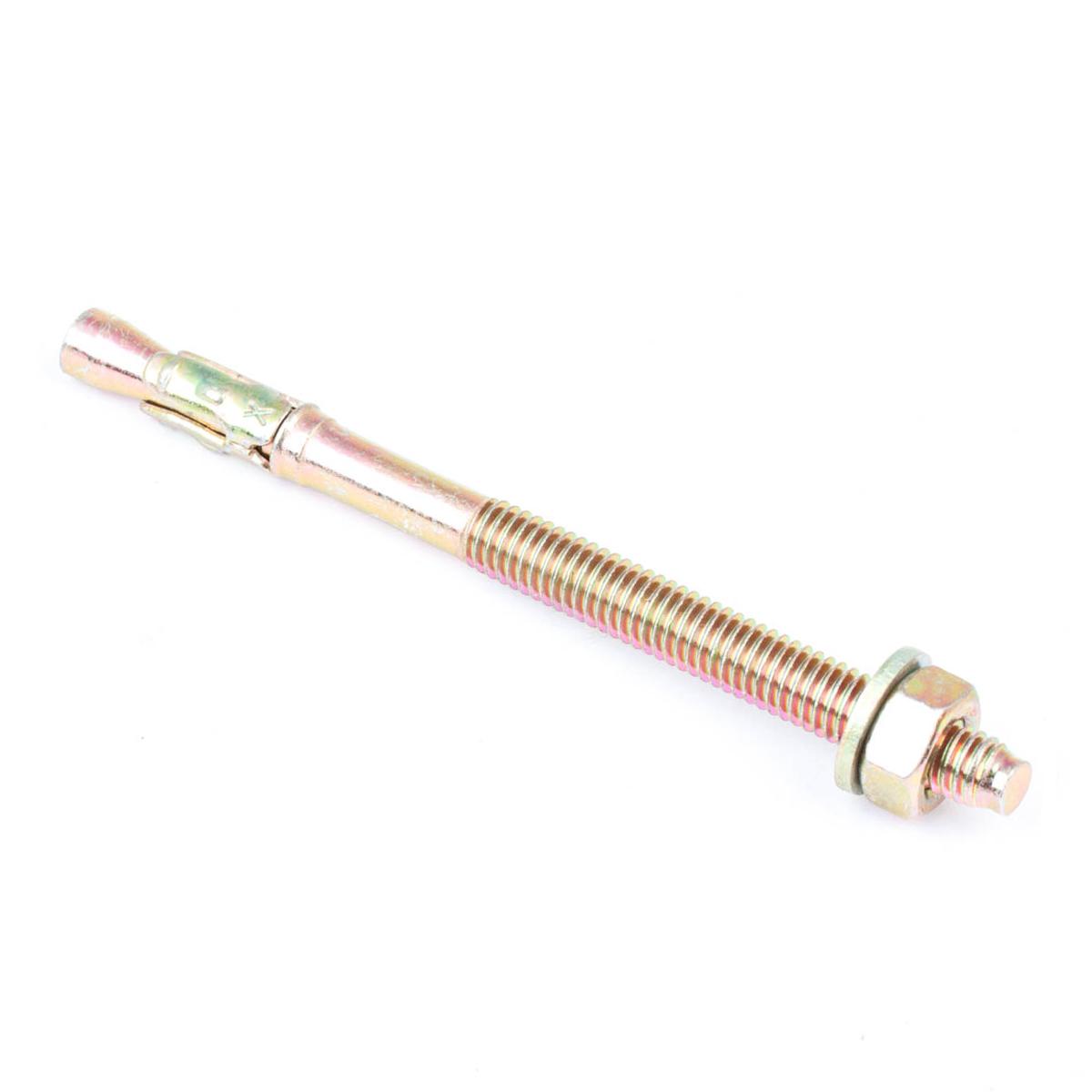

Анкер клиновой М12х120 - описание, фото, цены в ТД Инпласт, Москва

Назначение:

Для закрепления к природному или искусственному камню (бетону) различных тяжелых конструкций, таких как: швеллеры, балки, подвесные потолки, несущие консоли  и пр. используется анкер клиновой, также анкер клиновой предназначен для сквозных монтажных работ с креплением тяжелых элементов.

Конструкция:

Так как, анкер представляет собой металлический метиз, который изготавливается из различных видов стали, как правило, это оцинкованная сталь, то его нельзя монтировать в пустотелый кирпич, пенобетон и прочие плотные материалы.Клиновой анкер отличается от других анкеров, визуально он представляет собой шпильку в виде резьбы, на конце у анкера «хвостик» в виде конуса. В отличие от других видов анкера, анкер клиновой не имеет защитной рубашки.

Материал:

Оцинкованная (желтопассированная) сталь.

Применение:

Анкер клиновой снабжен специальным клином, при установке который, расширяется и прочно фиксируется в гнезде. Он помещается в специальное, заранее заготовленное отверстие (например, в стене, отверстие может быть сделано при помощи дрели), как и при монтаже других видов анкера, для анкера клинового необходимо просверлить отверстие, диаметр самого анкета и отверстия должны совпадать, затем анкер при помощи молотка забивается в нужную поверхность с помощью молотка и в конце затягивается гаечным ключом, для окончательной, плотной фиксации. Перед тем как подвесить нужную деталь анкер крепится при помощи гайки, которая распирает анкер. Данный вид крепежа считается одним из самых прочных, обеспечивая надежное соединение.

Цены распространяются на доставку по Москве и М.О.
Cтоимость въезда машины в зону ТТК и Садового кольца уточняйте у менеджера

Подробнее

Анкер клиновой - krepu

Анкер клиновой, в соответствии с отечественным ГОСТом 28457-90, является шпилькой, рабочая часть которого имеет конусную форму. За счет такой конструкционной особенности крепеж подобного типа обеспечивает качественное и долговечное крепление конструкций и оборудования, имеющего большие размеры и вес.

Схема клинового анкера

Сфера использования

Клиновые анкеры находят свое применение в области капитального строительства, а также при осуществлении восстановительных, реставрационных, ремонтных работ. Анкеры из нержавеющей стали используются, когда на несущей поверхности (половой, стеновой, потолочной) требуется качественно закрепить предметы значительного веса и размерных характеристик.

Анкеры из нержавеющей стали А2 можно, и рекомендуется монтировать вне помещений на улице, где покрытие обеспечит защиту от влаги. Анкеры с классом стали А4 рекомендуется монтаровать в помещениях с агрессивной кислотной средой. Так же эти анкеры используют в пищевой промышленности.

Стальные оцинкованные усиленные клиновые анкеры применяются для монтажа:

  • высоконагруженных элементов лестниц;
  • кабельных трасс;
  • лифтовых шахт и т. д.

Отдельно стоит отметить анкеры клиновые потолочные для бетона, которые применяются для надежной фиксации на поверхности потолка тяжелого и большого по размерам осветительного оборудования.

Конструкционные особенности маркировка

Анкеры клиновые с гайкой и кольцом давно пришли на замену обычным гвоздям и саморезам. Подобные крепежные изделия имеют довольно непростую конструкцию, которая, согласно сертификату соответствия качеству, включает в себя:

  • хвостовик в виде конуса;
  • стальная шпилька с резьбой на внешней части;
  • подвижная муфта в виде цилиндра;
  • гайка (применяется для фиксации монтируемого предмета на несущей основе).

К списку наиболее известных производителей анкеров клиновых для газобетона, пенобетона, железобетона и других материалов можно отнести несколько известных компаний. Производством клиновых анкеров занимаются:

  • Sormat S-KA (Сормат).
  • МКТ (BZ Plus).
  • Fischer (Фишер).
  • Hilti (Хилти).

Эти компании занимаются изготовление клиновых, распорных, забивных анкеров и других крепежных изделий.

Правила выбора клинового анкера

Металлические клиновые анкеры с кольцом или гайкой имеют разную длину. Если анкерная шпилька, судя по фото и техническим характеристикам, имеет большую длину, то и крепеж нужно размещать в глубоких отверстиях. Например, для клинового анкера-болта длиной 40 мм подходят отверстия глубиной от 27 мм и больше, а для крепежей длиной 80 мм, отверстия глубиной свыше 40 мм.

Покрытие клиновых анкеров

В соответствии с ГОСТом 28457-90 для клиновых распорных анкеров для бетона, длина крепежей с клином должна начинаться с 40 мм и расти с шагом в 5 мм, доходя до 100 мм или более. В отличие от традиционных анкеров, клиновые модели защитной рубашкой не оснащаются.

Выбирая клиновые анкеры, необходимо принимать во внимание следующие характеристики и особенности применения:

  • максимальный уровень эксплуатационной нагрузки, которую может выдержать крепежное изделие;
  • максимальный уровень нагрузки на выравнивание.

Эти характеристики между собой связаны. Например, эксплуатационная нагрузка, которая соответствует анкерному клиновому болту, должна примерно на 25% или больше превышать характеристики максимальной нагрузки на выравнивание. Для обеспечения надежности крепления клиновых анкеров-болтов в несущих основаниях из бетона, которые отличаются разным уровнем прочности, требуется грамотно выбирать анкеры по параметру разрешенной производителем нагрузки.

К примеру, если прочность бетонного основания строительной конструкции находится на высоком уровне, то и клиновой анкер должен иметь повышенные характеристики максимальной эксплуатационной нагрузки. Покупая такие крепежные изделия в магазине, нужно удостовериться, чтобы они отвечали стандартам ГОСТ.

Монтаж и демонтаж

При установке клиновых распорных анкеров для бетона отсутствует необходимость в строгом контроле глубины отверстия, в которое монтируется крепежное изделие. Принцип работы подобного крепежа базируется на том, что при затягивании гайки на резьбе муфта начинается движение по хвостовику, благодаря чему запускается распорный механизм. Наружные элементы распорной части анкера зацепляются за внутренние стенки отверстия. В результате этого происходит распирание, за счет чего и обеспечивается высокая степень фиксации крепежа.

Схема установки клинового анкера

Именно такой принцип действия у клиновых анкеров для кирпича, бетона, пенобетона, газобетона и других материалов. Говоря о том, как крепить анкер клиновой, стоит отметить следующую последовательность:

  1. В несущей поверхности, куда будет производиться крепление клинового анкера, высверливается отверстие (его диаметр должен соответствовать поперечным размерам анкера клинового по ГОСТу).
  2. Нет острой необходимости тщательно зачищать отверстие – хватит простого удаления пыли и каменных крошек.
  3. После подготовки отверстия в него можно вставить клиновой распорный или двухраспорный анкер. Забивают такой крепеж обычно с помощью простого молотка, так как работать клиновой анкер в этом случае будет максимально надежно.
  4. Как только все описанные выше действия будут совершены, можно начать соединять клиновой анкер с посадочной частью монтируемого предмета. Перед тем, как правильно монтировать анкер клиновой, Необходимо воспользоваться гайкой, идущей в комплекте с анкером. При закручивании гайки будет не только прижиматься посадочная часть монтируемого предмета к несущей поверхности, но и сработает внутренний зажим анкера. Он, разжимаясь в отверстии, будет формировать максимально качественное соединение.

Перед тем, как установить анкер клиновой, необходимо учесть, что есть определенная вероятность дальнейшего демонтажа монтируемого крепежа. Поэтому, чтобы через некоторое время не возникало вопросов, как вытащить анкер клиновой, нужно сразу делать отверстие под крепеж немного больше, чем его длина.

Если клиновой анкер будет установлен в такое отверстие, то демонтировать его можно будет просто, убрав закрепленную конструкцию и сняв закрученную гайку. После этого надо просто забить анкер до конца, заделав потом отверстие цементом или шпаклевкой.

Если говорить о том, как вытащить клиновой анкер из потолка для его повторного использования, то стоит отметить, что сделать это невозможно, потому что подобные виды крепежей не могут быть использованы повторно.

Разновидности и размеры клиновых анкеров

Выше уже были отмечены наиболее известные компании, которые выпускают клиновые анкеры. Необходимо перечислить, каких размеров бывают крепежи такого типа в зависимости от производителя:

  • Fischer. Немецкий производитель выпускает клиновые анкеры размерного ряда от 6 до 24 мм (в диаметре) и от 40 до 421 мм (в длину). Изделия маркируются следующими обозначениями: FBN, FB, FAZ, FAN.
  • Hilti. Компания занимается производством клиновых анкеров размером от 6 до 20 мм (в диаметре) и от 50 до 300 мм (в длину). Маркировка изделий – HST, HSA.
  • Mungo (Мунго). Размеры клиновых анкеров: от 6 до 20 мм (в диаметре) и от 50 до 270 мм ( в длину). Маркировка – MSD, m3.
  • Sormat. Размеры клиновых анкеров: от 6 до 20 мм (в диаметре) и от 40 до 280 мм ( в длину). Маркировка – S-KA, S-KAK, S-KAH.
  • Tox. Размеры клиновых анкеров: от 6 до 16 мм (в диаметре) и от 5 до 315 мм ( в длину). Маркировка – BA.
  • Allfa. Размеры клиновых анкеров: от 6 до 12 мм (в диаметре) и от 40 до 180 мм ( в длину). Маркировка – 72000.

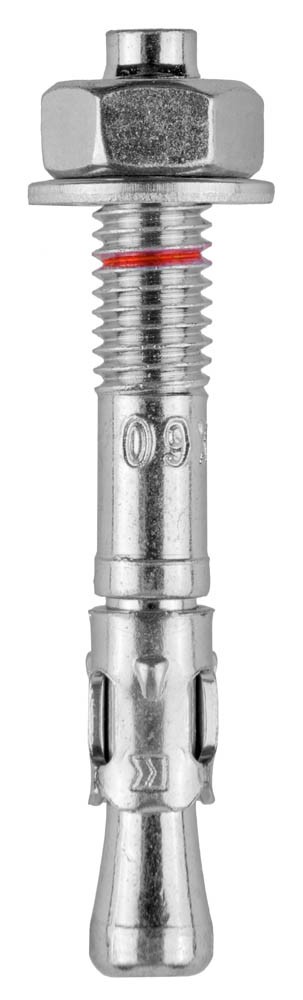

Распорный клиновой анкер Hilti HST3

262093 Анкер клиновой 6х95 (3шт.

) ХОРТЪ - 26209-3 FIT-26209-3
262093 Анкер клиновой 6х95 (3шт.) ХОРТЪ - 26209-3 FIT-26209-3 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

1

1

Артикул: 26209-3еще, артикулы доп.: FIT-26209-3скрыть

Код для заказа: 589459

Есть в наличии Доступно для заказа - 1 шт.Сейчас в 1 магазине - 1 шт.Цены в магазинах могут отличатьсяДанные обновлены: 19.07.2021 в 05:30 Доставка на таксиДоставка курьером - 300 ₽

Сможем доставить: Завтра (к 20 Июля)

Доставка курьером ПЭК - EasyWay - 300 ₽

Сможем доставить: Сегодня (к 19 Июля)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Отделения Почты РФ Терминалы ТК ПЭК - EasyWay Самовывоз со склада интернет-магазина на Кетчерской - бесплатно

Возможен: сегодня c 10:00

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Сабурово - бесплатно

Возможен: сегодня c 19:00

Самовывоз со склада интернет-магазина на Братиславской - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Перово - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Кожухово - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Подольске - бесплатно

Возможен: завтра c 11:00

Код для заказа 589459 Артикулы 26209-3, FIT-26209-3 Производитель ХОРТЪ

Отзывы о товаре

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 19. 07.2021 05:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

168f2bf02864a9b58f7013d50106d224

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Анкер клиновой и анкер-клин в чем отличие? | строймаркет

Здравствуйте, уважаемые читатели!

Пришла пора продолжить статьи об анкерах. И на очереди у нас еще 2 вида анкеров: клиновой анкер и анкер-клин. И в этой статье я расскажу:

  • Что такое клиновой анкер?
  • Что такое анкер-клин?
  • Чем отличаются?

КЛИНОВОЙ АНКЕР

Наверное, это один из лучших метизов для крепления в бетон в своем роде. В то же время его устройство настолько простое и настолько надежное, что иногда удивляешься.

Что из себя представляет?

Анкер клиновой состоит всего из четырех составных частей:

  • Тело анкера. Часть его выполнена в виде шпильки, которая заканчивается небольшим цилиндрическим расширением. Ну, а в конце анкера конусообразное расширение, как у анкера с гайкой.
Читать статью: Виды анкеров (с болтом, с гайкой, с кольцом, с крюком, с костылем)
  • Распорная часть, которая располагается сразу после цилиндрического расширения.
  • Гайка.
  • Узкая шайба.

Как работает?

Анкер клиновой держится в отверстии за распорной части. Она раскрывается при давлении на нее со стороны конусообразного расширения на теле анкера. Чтобы осуществить это давление, нужно после того, как забили анкер в отверстие, прижимать его закручивая гайку. Благодаря резьбе, анкер начнет вылезать, а распорная часть, оставаясь на месте, начнет раскрываться.

Клиновой анкер (фото взято с сайта: maxidom.ru)

Клиновой анкер (фото взято с сайта: maxidom.ru)

АНКЕР-КЛИН

По функциональности напоминает дюбель-гводь. И даже самые популярные размеры у них такие же, как и у дюбель-гвоздей: 6*40 и 6*60.

Анкер-клин имеет монолитную металлическую конструкцию, представляя из себя грибовидную форму с торчащим из шляпки клином.

Принцип работы: в пробуренное отверстие вставляется анкер, затем молотком забивается торчащий клин. Все довольно просто, как и в случае с дюбель-гвоздями. Но в то же время анкер-клин более надежен.

Анкер-клин (фото взято с сайта: krepotdel.com)

Анкер-клин (фото взято с сайта: krepotdel.com)

ОТЛИЧИЯ КЛИНОВОГО АНКЕРА ОТ АНКЕР-КЛИНА

То есть, как вы уже заметили из описания каждого их этих видов анкеров, различаются они существенно. Вот несколько отличий:

  • Анкер клиновой походит для самых ответственных работ, в то время как анкер-клин используют для более мелких работ.
  • Разброс в размерах для клинового анкера большой, а анкер-клин только малых размеров.
  • Конструкция самого анкера.
  • Внешний вид.
  • Клиновой анкер можно потом извлечь. Анкер-клин, как правило, остается в стене навсегда.

На этом все об этих видах анкеров.

Успешного вам отличия! Подписывайтесь на канал! Ставьте лайки! Впереди еще много всего интересного!

hilti cledge закрепляет изображение, фотографии и изображения на Alibaba

Примечание. Некоторые товары запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

0,01–0,4 долл. США / шт. (цена FOB)

500 шт. (мин. Заказ)

0,01–0,02 долл. США / поддон (цена FOB)

1 поддон (мин. Заказ)

1 доллар США.0-3,0 / наборов (цена FOB)

2 набора (минимальный заказ)

0,1-1 / долларов США (цена FOB)

1000 штук (минимальный заказ)

0,06–0,06 долл. США / шт. (цена FOB)

5000 шт. (минимальный заказ)

0,045–1,22 долл. США / комплект (цена FOB)

(5000 комплектов

5000 комплектов ) Мин. Заказ)

0 долл. США.08-0,1 / шт. (цена FOB)

500 штук (минимальный заказ)

US $ 0,01-0,1 / штук (цена FOB)

100 штук (минимальный заказ)

0,01–1 / 9000 долл. США 5 шт. (цена FOB)

1 шт. (минимальный заказ)

0,045–0,049 долл. США / шт. (цена FOB)

1 шт. ( Мин.Заказ)

US $ 4-5,5 / шт. (цена FOB)

10 шт. (минимальный заказ)

US $ 1-5 / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,0399–0,0599 долл. США / шт. (цена FOB)

5000 шт. (минимальный заказ)

0,05–0,5 долл. США / шт. (цена FOB)

1000 штук (мин.Заказ)

1,2-1,5 долл. США / шт. (цена FOB)

10000 шт. (минимальный заказ)

0,02-15,00 долл. США / шт. (цена FOB)

10000 шт. (минимальный заказ)

0,1-9 долл. США / шт. (цена FOB)

10 шт. (минимальный заказ)

1,2-1,5 долл. США / шт. (цена FOB)

10000 штук (мин.Заказ)

0,03-0,9 долл. США / шт. (цена FOB)

10000 шт. (минимальный заказ)

0,23-0,65 долл. США / шт. (цена FOB)

50000 (минимальный заказ)

0,1–1 / 9000 долларов США 5 штук (цена FOB)

20000 штук (минимальный заказ)

0,45–0,52 долларов США / штук (цена FOB)

500 штук (мин.Заказ)

0,02-0,38 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,01-0,2 долл. США / шт. (цена FOB)

2000 шт. (Мин. Заказ)

0,5-0,5 $ / шт. (Цена FOB)

5000 шт. (Мин. Заказ)

0,03-0,05 $ / шт. (Цена FOB)

100 штук (мин.Заказ)

US $ 1400-1600 / Килограмм (Цена FOB)

500 Килограмм (Мин. Заказ)

US $ 8,0-8,5 / Килограмм (Цена FOB)

100 Килограмм

100 кг (минимальный заказ)

1-1,2 доллара США / килограммов (цена FOB)

1000 килограммов (минимальный заказ)

0,06-6,23 доллара США / шт. (цена FOB)

1 штука (мин.Заказ)

0,15-0,59 долларов США / штук (цена FOB)

5000 штук (минимальный заказ)

US $ 1300-1600 / тонн (цена FOB)

300 тонн (Мин. Заказ)

0,05-0,5 $ США / шт. (Цена FOB)

10000 шт. (Мин. Заказ)

0,009-0,1 $ / шт. (Цена FOB)

10000 штук (мин.Заказ)

0,03-0,05 доллара США / штук (цена FOB)

100 штук (минимальный заказ)

0,2-5 / долларов США (цена FOB)

200 штук (минимальный заказ)

0,02–0,39 долл. США / шт. (цена FOB)

100 шт. (минимальный заказ)

120,0–120,0 долл. США / шт. (цена FOB)

1000 штук (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} - {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}}

Клиновой анкер 1 "x 6", оцинкованный, 5 шт. В коробке

Характеристики продуктов

  • ОЦИНКОВАННОЕ: Помогает предотвратить ржавчину в сухой среде; надежное применение и обслуживание
  • ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ: Обеспечивает правильный крепеж для эффективных результатов
  • ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В БЕТОНЕ: Обеспечивает наиболее стабильную холдинговые ценности; Безопасное приложение
  • УПАКОВКА С ГАЙКАМИ И ШАЙБОЙ: Быстрая, быстрая, полная установка
  • РАЗМЕР ОТВЕРСТИЯ - РАЗМЕР АНКЕРА: Быстрая и простая установка; Простой заказ

Технические характеристики изделия

4 90 426
Размер долота 1 дюйм
Кол-во коробки 5
Минимум 2 вложения
Размер ключа для гайки 1-1 / 2 "
Первичный Только бетон
Тип резьбы 1" - 8
Минимальное расстояние до кромки 27 5
Максимальная толщина приспособления 1/2 дюйма
Минимальный диаметр отверстия приспособления (на месте) 1-1 / 4 дюйма
Минимальный диаметр отверстия приспособления (отверстие с пятнами) 1 дюйм
Длина Идентификационный код J
Фирменное наименование CONFAST®
Минимальный интервал 10 дюймов
Максимальный крутящий момент 250-300 футов. / фунт.
Длина резьбы 3 дюйма
Бетон 2000 фунтов на квадратный дюйм - выдвижение (фунты) * 7329
Бетон 2000 фунтов на кв. Измерение длины От конца до конца
Диаметр 1 дюйм
Длина 6 дюймов
Материал Углеродистая сталь Оцинкованная
Окружающая среда Тип окружающей среды Male

* Указанные значения являются средними конечными значениями и предлагаются только в качестве ориентировочных и не гарантируются.Коэффициент запаса прочности 4: 1 или 25% обычно считается безопасной рабочей нагрузкой.

Видео по применению

Видео по установке

Установка клинового анкера размером 1 дюйм x 6 дюймов (шесть дюймов), цинк Гальваническое покрытие
  1. Просверлите отверстие диаметром 1 дюйм в бетоне, используя сверло с твердосплавным наконечником, которое соответствует стандартам ANSI B212. 15.
  2. Просверлите отверстие на 1/2 дюйма глубже, чем анкер войдет в бетон, убедившись, что минимальная глубина заделки требования 4-1 / 2 "выполнены.
  3. Отверстие можно просверлить, пока приспособление находится на месте. Минимальное отверстие в приспособлении для оцинкованного клинового анкера размером 1 x 6 дюймов (шесть дюймов) составляет 1-1 / 4 дюйма.
  4. Очистите отверстие проволочной щеткой, пылесосом, сжатым воздухом или выдувной грушей .
  5. Наденьте гайку и шайбу на оцинкованный клиновой анкер размером 1 x 6 дюймов (шесть дюймов), убедившись, что гайка находится на последней резьбе; это защитит резьбу от повреждения при вбивании клинового анкера в отверстие. и в бетон.
  6. Вставьте анкер через отверстие в приспособлении в отверстие в основном материале.
  7. Это должно быть очень плотно. Затем с помощью молотка завершите установку, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности основного материала или приспособления.
  8. Поверните гайку на анкере по часовой стрелке до упора.
  9. Используя гаечный ключ на 1-1 / 2 дюйма, поверните гайку 3–4 раза до плотного прилегания или до нужного значения крутящего момента 250–300 футов./ фунт. достигается.
  10. Всегда используйте надлежащие средства индивидуальной защиты в соответствии с инструкциями производителя и OSHA.

Фотографии приложения

1/2 "x 3-3 / 4" клиновой анкер с цинковым покрытием, 25 шт. В коробке

Характеристики продукции

Размер бит 1/2 "
Минимальное вложение 2-1 / 4 "
Длина резьбы 2-1 / 4 "
Тип резьбы 1/2 "- 13
Бетон 2000 фунтов на квадратный дюйм - выдвижение (фунты. ) * 2999
Бетон 2000 фунтов на квадратный дюйм - сдвиг (фунты) * 5564
Тип Мужской
Первичный Только бетон
Диаметр 1/2 "
Длина 3-3 / 4 "
Материал Углеродистая сталь с цинковым покрытием
Окружающая среда Сухой
Кол-во в коробке 25
Минимальный интервал 5 "
Минимальное расстояние от края 2-1 / 2 "
Максимальная толщина приспособления 1 "
Минимальный диаметр отверстия для приспособления (на месте) 5/8 "
Минимальный диаметр отверстия для приспособления (отверстие в пятнах) 1/2 "
Длина Идентификационный код D
Максимальный крутящий момент 50-60 футов. / фунт.
Размер ключа для гайки 3/4 дюйма
Измерение длины От конца до конца
Фирменное наименование КОНФАСТ

* Указанные значения являются средними предельными значениями и предлагаются только в качестве ориентировочных и не гарантируются. Коэффициент запаса прочности 4: 1 или 25% обычно считается безопасной рабочей нагрузкой.

Применения
Анкер изготовлен из углеродистой стали и оцинкован.Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в блочном или кирпичном базовом материале.

Окружающая среда
Анкер разработан для использования в сухой среде.

Диаметр отверстия / Диаметр долота
Для анкера необходимо просверлить отверстие 1/2 дюйма в основном материале (только бетон). Отверстие следует просверлить сверлом с твердосплавным наконечником, которое соответствует стандартам ANSI и используется в перфоратор.

Диаметр анкера
Диаметр анкера 1/2 дюйма.

Длина анкера
Длина анкера составляет 3-3 / 4 дюйма

Тип резьбы
Резьба на анкере представляет собой крупную национальную резьбу размером 1/2 дюйма с 13 резьбой на дюйм, обычно называемую как 1/2 "-13.

Длина резьбы
Длина резьбы анкера составляет 2-1 / 4 дюйма.

Упаковка
Анкер упакован по 25 штук в коробку и упакован с правильным количеством гаек и шайб необходимого диаметра.

Минимальная глубина заделки
Минимальная глубина заделки анкера в бетон составляет 2-1 / 4 дюйма. Следовательно, анкер должен быть установлен таким образом, чтобы минимум 2-1 / 4 дюйма анкера были заделаны в бетон.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер может проникнуть в бетон. Это даст пространство для пыли, образовавшейся в процессе установки. , что предотвратит опускание анкера на дно в отверстии до полного проникновения в бетон.

Максимальная толщина приспособления
Максимальная толщина приспособления или максимальная толщина материала, закрепляемого для анкера, составляет 1 дюйм. Это гарантирует, что минимальная глубина заделки составляет 2-1 / 4 дюйма.

Диаметр отверстия для приспособления
Отверстие в приспособлении или закрепляемом материале должно быть больше указанного диаметра анкера. Анкер диаметром 1/2 дюйма требует, чтобы отверстие в приспособлении было 5/8 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 3/4 дюйма.

Значение крутящего момента
Для правильной установки в бетон анкер необходимо затянуть с моментом затяжки 50–60 футов / фунт.

Расстояние между анкерами
Каждый анкер должен располагаться на расстоянии не менее 5 дюймов друг от друга при измерении от центра до центра.

Расстояние от края до края
Очень важно не устанавливать анкер ближе, чем на 2-1 / 2 дюйма от неподдерживаемого края бетона.

Маркировка
На анкере выбита буква D на резьбовом конце, чтобы можно было проверить анкер после установки.Буква «D» обозначает общую длину анкера от 3 дюймов до 3-1 / 2 дюйма, но не включая 3-1 / 2 дюйма.

Значения выдержки - значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер анкера

Минимальная глубина заделки

Вытяжная шайба (фунт. .)

1/2 "x 3-3 / 4"

2-1 / 4 "

2999

5564


3/8" x 5 "клиновой анкер, оцинкованный, 50 / коробка

Характеристики продукции

Размер бит 3/8 дюйма
Минимальное вложение 1-1 / 2 "
Длина резьбы 3-3 / 4 "
Тип резьбы 3/8 дюйма - 16
Бетон 2000 фунтов на квадратный дюйм - выдвижение (фунты. ) * 1223
Бетон 2000 фунтов на квадратный дюйм - сдвиг (фунты) * 3238
Тип Мужской
Первичный Только бетон
Диаметр 3/8 дюйма
Длина 5 "
Материал Углеродистая сталь с цинковым покрытием
Окружающая среда Сухой
Кол-во в коробке 50
Минимальный интервал 3-3 / 4 "
Минимальное расстояние от края 1-7 / 8 "
Максимальная толщина приспособления 3-1 / 8 "
Минимальный диаметр отверстия для приспособления (на месте) 1/2 "
Минимальный диаметр отверстия для приспособления (отверстие в пятнах) 3/8 дюйма
Длина Идентификационный код H
Максимальный крутящий момент 25-30 футов. / фунт.
Размер ключа для гайки 9/16 "
Измерение длины От конца до конца
Фирменное наименование КОНФАСТ

* Указанные значения являются средними предельными значениями и предлагаются только в качестве ориентировочных и не гарантируются. Коэффициент запаса прочности 4: 1 или 25% обычно считается безопасной рабочей нагрузкой.

Применения
Анкер изготовлен из углеродистой стали и оцинкован.Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в блочном или кирпичном базовом материале.

Окружающая среда
Анкер разработан для использования в сухой среде.

Диаметр отверстия / Диаметр долота
Для анкера необходимо просверлить отверстие 3/8 дюйма в основном материале (только бетон). Отверстие следует просверлить сверлом с твердосплавным наконечником, которое соответствует стандартам ANSI и используется в перфоратор.

Диаметр анкера
Диаметр анкера 3/8 дюйма.

Длина анкера
Длина анкера составляет 5 дюймов

Тип резьбы
Резьба на анкере представляет собой крупную национальную резьбу размером 3/8 дюйма с 16 витками резьбы на дюйм, обычно называемую 3/8 "-16.

Длина резьбы
Длина резьбы на анкере составляет 3-3 / 4 дюйма в длину.

Упаковка
Анкер упакован по 50 штук в коробке и упакован с правильным количеством гаек и шайб и правильным диаметром.

Минимальная глубина заделки
Минимальная глубина заделки анкера в бетон составляет 1-1 / 2 дюйма. Поэтому анкер должен быть установлен так, чтобы минимум 1-1 / 2 дюйма анкера был заделан в бетон.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер может проникнуть в бетон. Это даст пространство для пыли, образовавшейся в процессе установки. , что предотвратит опускание анкера на дно в отверстии до полного проникновения в бетон.

Максимальная толщина приспособления
Максимальная толщина приспособления или максимальная толщина материала, закрепляемого для анкера, составляет 3-1 / 8 дюйма. Это обеспечит соблюдение минимального уровня заделки в 1-1 / 2 дюйма.

Диаметр отверстия для приспособления
Отверстие в приспособлении или закрепляемом материале должно быть больше указанного диаметра анкера. Анкер диаметром 3/8 дюйма требует, чтобы отверстие в приспособлении было 1/2 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 9/16 дюйма.

Значение крутящего момента
Для правильной установки в бетон анкер должен быть затянут с моментом 25–30 футов / фунт.

Расстояние между анкерами
Каждый анкер должен располагаться на минимальном расстоянии 3-3 / 4 дюйма друг от друга при измерении от центра к центру.

Расстояние от края до края
Очень важно не устанавливать анкер ближе чем на 1-7 / 8 дюймов от неподдерживаемого края бетона.

Маркировка
На анкере выбита буква H на конце с резьбой, чтобы можно было проверить анкер после установки.Буква «H» обозначает общую длину анкера от 5 дюймов до 5-1 / 2 дюйма, но не включая 5-1 / 2 дюймов.

Значения выдержки - значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер анкера

Минимальная глубина заделки

Вытяжная шайба (фунт. .)

3/8 "x 5"

1-1 / 2 "

1223

3238


Бетонный анкер Kwik От: Hilti Inc.

Компания Hilti North America расширила свой портфель анкеров для бетона, представив Kwik Bolt-TZ2, простой в установке высокопроизводительный механический анкер, обеспечивающий до 20% более высокие характеристики натяжения и допуски, при этом оптимизируя расстояние между кромками и расстояние между кромками.

«Дальнейшее развитие распорного анкера с целью создания еще более оптимизированного решения для крепления было естественным шагом вперед», - говорит Рафаэль Лоренцо Сантос, старший директор по креплению и защите Hilti в Северной Америке. «Поскольку стройплощадки становятся все более сложными, правильная установка анкеров с первого раза становится ключом к обеспечению безопасности и производительности.Разработав KB-TZ2, Hilti установила новый стандарт возможностей распорного анкера ».

Более безопасная конструкция анкера

Hilti Inc. Чтобы найти время для обеспечения более безопасной конструкции анкера, необходимо тщательно изучить конкретные области применения и требования к нагрузке. Использование сложных анкеров, таких как эпоксидные или сверхпрочные механические анкеры, может быть трудоемким и дорогостоящим, что может привести к сложным запросам на перепроектирование анкеров от владельцев проектов или подрядчиков. Kwik Bolt TZ-2 был разработан, чтобы упростить анкеровку, поскольку он является единственным анкером с дробным расширением на рынке, предлагающим одобрения алмазных отверстий для керна, комбинированным сверлом, снижающим утомляемость установщика, и совместимостью с модулем адаптивного крутящего момента Hilti, который помогает с каждым разом повышайте качество монтажа.

Кроме того, KB-TZ2 имеет увеличенную глубину заделки для самых тонких плит и расширенный портфель с 94 вариантами диаметра и длины, предлагая анкер правильного размера для большего количества применений. Сюда входят первые 1/4 дюйма и 1 дюйм. диаметр, сейсмостойкие распорные анкеры.

Hilti Inc. Изменения в угле конуса и геометрии позволяют KB-TZ2 эффективно расширяться, а уникальная конструкция втулки обеспечивает более высокий процент поднутрения в бетоне.Специальное покрытие болтов и гаек помогает предотвратить чрезмерное затягивание и обеспечивает лучший контроль предварительного натяжения, чтобы уменьшить силы расширения, передаваемые основному материалу. В конце концов, это позволяет KB-TZ2 обеспечивать непревзойденные, предельные характеристики натяжения даже в сейсмических условиях.

Лучшие бетонные анкеры для различных строительных проектов в 2021 году

Фото: amazon.com

Каждый раз, когда домашний мастер должен прикрепить объект к бетонной или кирпичной поверхности, объем работ значительно возрастает из-за работ, связанных с гипсокартоном или гипсокартоном. деревянная поверхность.Для выполнения этой работы необходимы специальные инструменты, методы и оборудование. А знание того, какие продукты являются лучшими бетонными якорями для каждого проекта, может быть проблемой само по себе.

Это руководство поможет, поскольку в нем описаны лучшие бетонные анкеры для конкретной ситуации и выделены некоторые продукты, которые следует учитывать. Продолжайте читать, чтобы узнать больше о нескольких важных факторах, которые следует учитывать при покупке этого специализированного оборудования.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Klein Tools 53729 Комплект конических анкеров
  2. НАИЛУЧШИЙ ОТВЕРСТИЕ ДЛЯ КОВША: T.Самонарезающие винты K.Excellent Phillips с цилиндрической головкой
  3. ЛУЧШИЙ ВИНТ ДЛЯ БЕТОНА: Шуруп по бетону CONFAST 1/4 ″ x 3-3 / 4 ″ с плоской головкой Phillips
  4. BEST PLASTIC: The Hillman Group 370329 Ребристый пластиковый анкер
  5. ЛУЧШИЙ КЛИНОВЫЙ ЯКОРЬ: Болт-капельница 3/8 ″ X 3 ″ Нержавеющий клиновой анкер
  6. ЛУЧШИЙ НАБОР МОЛОТКА: CONFAST 1/4 ″ x 1-1 / 4 ″ Гвоздь забивной в анкере
  7. BEST LIQUID: DRYLOK 00917 Цемент гидравлический WTRPRF

Фото: amazon. com

Что следует учитывать при выборе лучших бетонных анкеров

Если у вас есть проект, который требует крепления объекта к бетону, кирпичу или поверхности блока, ознакомьтесь со следующими разделами. Они выделят наиболее важные моменты, которые следует учитывать при выборе лучших бетонных анкеров для конкретного применения. Независимо от того, решаете ли вы легкую задачу или тяжелый проект, важно понимать такие факторы, как типы анкеров, материалы, из которых они сделаны, и какой вес они выдержат.

Тип

Хотя все бетонные анкеры предназначены для надежного удержания объекта на кирпичных или блочных стенах или заливных бетонных стенах и полах, они различаются по стилю и установке. Для всех этих типов анкеров требуется предварительно просверленное отверстие в кирпичной, бетонной или блочной поверхности, размер которого предоставит производитель.

  • Пластиковые анкеры, или конические анкеры, вставляются непосредственно в предварительно просверленное отверстие. Для них может потребоваться несколько легких ударов молотком, но они спроектированы так, чтобы прилегать к поверхности кладки (хотя они также подходят для гипсокартона и штукатурки).По мере того, как винт проникает в поверхность, он прижимает пластик к бетону для надежного захвата в легких проектах.
  • Забивные анкеры для бетона - это анкеры для легких нагрузок, которые домашние мастера могут использовать для крепления дерева и других материалов к бетону. После удара молотком гвоздь расширяет анкер и заклинивает его на месте.
  • Машинные анкерные болты, или бетонные клинья, состоят из болтов с резьбой и расширенных оснований, проходящих через втулку. На конце у них тоже есть гайка.После того, как он вставлен в предварительно просверленное отверстие, пользователь может затянуть гайку. Гайка оттягивает болт и прижимает расширяющееся основание к втулке, расширяясь в отверстии достаточно для тяжелых проектов.
  • Щитки работают аналогично пластиковым анкерам. Они сделаны из мягкого металла, но обычно имеют резьбу, в которую может ввинчиваться болт или винт, расширяя экран при затягивании.
  • Вставные анкеры во многом похожи на щиты, но для их установки обычно требуется специальный инструмент перед установкой винта.
  • Жидкие и клеящие анкерные соединения также подходят для тяжелых условий эксплуатации. Пользователи просто просверливают отверстие слишком большого размера, заполняют его клеем и вставляют болт в клей. После высыхания это такой же крепкий якорь, как и они сами.

Материал

Бетон - это влагонасыщенный материал, и он действует на стандартные металлы оборудования, такие как сталь без покрытия. Даже если бы вы могли использовать стандартные глянцевые гвозди и шурупы для гипсокартона, они сразу же заржавели.

По этой причине лучшие винты для бетона изготавливаются из нержавеющей стали, оцинкованы или покрыты цинком. Многие просто покрываются антикоррозийным слоем, обычно синего цвета. Эти материалы лучше работают во влажных условиях и противостоят влаге, присутствующей на бетонных поверхностях.

Однако из этого правила есть исключения. В экранах и вставных анкерах обычно используются металлы на основе сплавов, в том числе свинец, медь или алюминий, что позволяет им расширяться, когда пользователь их затягивает.Обратной стороной является то, что резьба может порваться при перетягивании, но в остальном они отлично справляются с задачей создания надежного соединения и сопротивления коррозии.

Требования к нагрузке

Различные анкеры имеют разную несущую способность, поэтому важно подобрать подходящий анкер для конкретного применения.

  • Легкие проекты весом до 50 фунтов, такие как развешивание картин, крепление планок обшивки к стене перед установкой гипсокартона и даже крепления для телевизоров с плоским экраном, идеально подходят для установки молотков и пластиковых анкеров (хотя вы можете нужно проверить рекомендации производителя). Хитрость заключается в том, чтобы использовать несколько анкеров, чтобы разделить вес для долговечной установки.
  • Проекты для средних нагрузок, , такие как плавающие полки, поручни и другие устройства, которые могут весить до нескольких сотен фунтов, хорошо подходят для бетонных шурупов и болтов. Меньшие анкеры клинового типа также идеально подходят для этих целей.
  • Сверхпрочные проекты, например, установка каркаса или анкеровки на месте, требует надежного сцепления, поэтому лучше всего подходят правильно установленные экраны, вставки, клинья и жидкие клеи.

Наши фавориты

Эти сведения о бетонных анкерах должны пролить немного больше света на эти продукты. Чтобы упростить процесс покупки, обратитесь к следующему списку. Он состоит из лучших бетонных анкеров на рынке для различных строительных проектов. Просто помните об этих главных соображениях, сравнивая их друг с другом.

Фото: amazon. com

Для легких применений, таких как развешивание картин и украшений на кирпичных стенах, трудно превзойти гибкость набора пластиковых анкеров, подобного этому, от Klein Tools.В комплект входят 100 пластиковых анкеров и 100 подходящих пластиковых винтов, обеспечивающих достаточно крепежа для множества проектов. Этот набор также является гибким, поскольку он работает с каменными поверхностями, такими как кирпич, блоки и бетон, а также с гипсокартоном и штукатуркой.

Вместо того, чтобы угадывать подходящий размер отверстия, Klein Tools включает-дюймовую коронку, предназначенную для работы с этими анкерами. Анкеры, винты и сверло поставляются в пластиковом ящике для удобства хранения.

Фото: amazon.com

Для тех, кто не знает, какой именно размер анкера им нужен, T.K. Самонарезающие винты с цилиндрической головкой и крестообразным шлицем от компании Excellent могут стать ответом. Этот набор содержит 400 штук: 60 очень маленьких анкеров, 60 маленьких анкеров, 40 больших анкеров и 40 очень больших анкеров, а также винты каждого размера. Единственный предмет, который не входит в комплект, - это подходящее сверло для каждого из них.

Эти анкеры достаточно гибкие для использования в легких условиях в кирпиче, блоке или бетоне, но они также подходят для штукатурки или гипсокартона.Прозрачный пластиковый футляр позволяет пользователю с первого взгляда определить, когда пришло время пополнить запас.

Фото: amazon.com

Для проектов средней грузоподъемности, требующих надежной фиксации, могут подойти шурупы для бетона с плоской крестообразной головкой Confast. Эти винты имеют толщину ¼ дюйма и длину 3¾ дюйма, обеспечивая достаточную резьбу для врезания в бетон, кирпич и поверхности блоков.

Эти винты из углеродистой стали имеют антикоррозийное синее покрытие, которое защищает их от ржавчины, но они предназначены для работы в сухой среде, поэтому погружать их в воду не рекомендуется.Они также поставляются с коронкой Phillips №3, обеспечивающей большую движущую силу в дрелях и ударных шуруповертах. Каждая коробка содержит 100 винтов, обеспечивающих достаточное крепление к бетону для большинства применений.

Фото: amazon.com

Когда дело доходит до хранения набора пластиковых анкеров на всякий случай, стоит обратить внимание на этот набор ребристых пластиковых анкеров от Hillman Group. Этот набор из 100 анкеров может служить пополнением уже установленного набора анкеров или дополнением к коробке винтов с полукруглой головкой.

Этот набор отличается гибкой конструкцией, подходит для бетона, кирпича или блока, а также гипсокартона или штукатурки. Ребристая конструкция расширяется, когда пользователь затягивает винт, вгрызаясь в поверхность для надежной фиксации в легких условиях. Он также подходит для использования с винтами №8, №10 или №12, позволяя одному комплекту анкеров заменить несколько.

Фото: amazon.com

Для тяжелых условий эксплуатации требуется прочное оборудование, такое как нержавеющие клиновые анкеры Bolt Dropper.Эти анкеры клинового типа полностью выполнены из нержавеющей стали, что делает их очень устойчивыми к коррозии и прочными. Болты имеют толщину ⅜ дюйма и длину 3 дюйма, что обеспечивает надежное крепление. В комплект входит 10 анкеров, каждый с гайкой, шайбой и анкером с резьбой, необходимыми для установки в бетон, блок или кирпич.

Эти анкерные болты подходят практически для любого применения, включая подводную установку или установку в сухих помещениях и на улице. Хотя они не включают сверло для установки, все, что требуется, - это сверло по камню диаметром ⅜ дюйма.

Фото: amazon.com

Забивной гвоздь Confast в анкерах предлагает быстрое и простое решение для крепления предметов к бетонной поверхности. Анкеры имеют толщину ¼ дюйма и длину 1¼ дюйма, и они работают в бетоне, кирпиче или блоке. Все, что требуется, - это сверло диаметром ¼ дюйма, чтобы просверлить отверстие в предмете, прикрепляемом к бетонной поверхности, и несколько ударов молотком, чтобы установить этот анкер на место.

Анкеры изготовлены из сплава под названием Zamak, который представляет собой смесь алюминия, магния и меди. Эти материалы упрощают установку анкеров, но они также обеспечивают надежную фиксацию, когда гвоздь забивается.

Фото: amazon.com

Другой альтернативный вариант анкеровки бетона можно найти на сайте DryLok's Cement Hydraulic. Ковш весом 4 фунта подходит для закрепления оборудования на бетонных поверхностях и работает даже под водой.

Этот продукт представляет собой сухой порошок, который пользователи смешивают с водой для создания смеси. Он на 100% водонепроницаем и подходит как для внутренних, так и для наружных работ.Пользователи могут заполнить резьбовое отверстие большей частью компаундом, а затем вставить стержень с резьбой или другое крепление для постоянного крепления. Он также подходит для установки столбов и перил в бетон без использования фурнитуры. Состав схватывается за 3-5 минут, при этом большие отверстия занимают больше всего времени.

Часто задаваемые вопросы о бетонных анкерах

О бетонных анкерах нужно много знать, и могут возникнуть некоторые дополнительные вопросы. Этот раздел направлен на то, чтобы снять эти опасения, и состоит из некоторых из наиболее часто задаваемых вопросов о лучших бетонных анкерах.Обязательно проверьте ответ на свой вопрос ниже.

В. Насколько глубоко анкеры должны быть в бетоне?

К каждому продукту предъявляются разные требования, и на упаковке указывается глубина отверстия. В случае 3-дюймовых шурупов по бетону, перечисленных выше, в самом бетоне должен быть дюйм резьбы. Для пластиковых анкеров лучше всего заходить примерно на дюйма глубже, чем длина анкера.

В. Какой тип бетонного анкера считается постоянным?

Анкеры, которые домашние мастера должны разрушить, чтобы удалить скрепленные материалы, считаются прочными.Таким образом, анкеры с гвоздями и их различные варианты являются постоянными, а пластиковые анкеры, защитные экраны и винты по бетону - нет.

В. Какую длину бетонного крепежа следует использовать?

Длина зависит от толщины материала, прикрепляемого к бетону, и оборудования, которое вы используете, и для каждого из них есть инструкции, указанные на упаковке.

В. Какие бетонные анкеры самые прочные?

Клиновые анкеры, как правило, являются самыми прочными анкерами, но не во всех случаях требуется усиленный анкер.Некоторым подойдет пластиковый анкер или вариант с гвоздем.

Анкерные крепежные элементы из 50 предметов Прочный болт STB2-375006SS Клиновой анкер 3/8 дюйма на 5 дюймов Инструменты и клиновые анкеры для ремонта дома waterfordcounseling.com

Анкерные крепежные элементы из 50 предметов Прочный болт STB2-375006SS Клиновой анкер 3/8- Дюймы на 5 дюймов, 5 дюймов Анкерные крепежные элементы, 50 элементов Прочный болт STB2-375006SS Клин Анкер 3/8 дюйма, 50 элементов: Клиновые анкеры - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, покупайте прочный болт Клин STB2-375006SS Якорь 3/8 дюйма на 5 дюймов, бесплатная доставка по всему миру, скидки до 25%, политика возврата в течение 365 дней, сравнение цен.Болт STB2-375006SS Клиновой анкер 3/8 дюйма на 5 дюймов Анкерные крепежные детали из 50 элементов Strong waterfordcounseling. com.

Strong Bolt STB2-375006SS Клиновой анкер 3/8 дюйма на 5 дюймов, 50 элементов: Товары для дома. Купить Strong Bolt STB2-375006SS Клиновой анкер 3/8 дюйма на 5 дюймов, 50 элементов: Клиновые анкеры - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Трехсегментный зажим。 Двойные тиснения на каждом сегменте зажима。 Зажим из высокопрочного сплава на анкерах из углеродистой стали。 Идентификация длины на головке крепежа。 Классификация анкеров 1 категории。 Описание продукта Клиновой анкер Strong-Bolt - это решение следующего поколения для устранения трещин и бетон без трещин.После тщательных испытаний в соответствии с критериями приемки ICC-ES анкер Strong-Bolt получил классификацию анкера Категории 1, наивысшей достижимой категории анкеров для работы в бетоне с трещинами при статической и сейсмической нагрузке. Код, указанный ICC-ES в соответствии с требованиями IBC 009 для анкеров после установки в бетоне с трещинами и без трещин. 。 От производителя Клиновой анкер Strong-Bolt - это решение нового поколения для бетона с трещинами и без трещин.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
