Автор Анкер забивной: устройство, виды, монтаж
Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

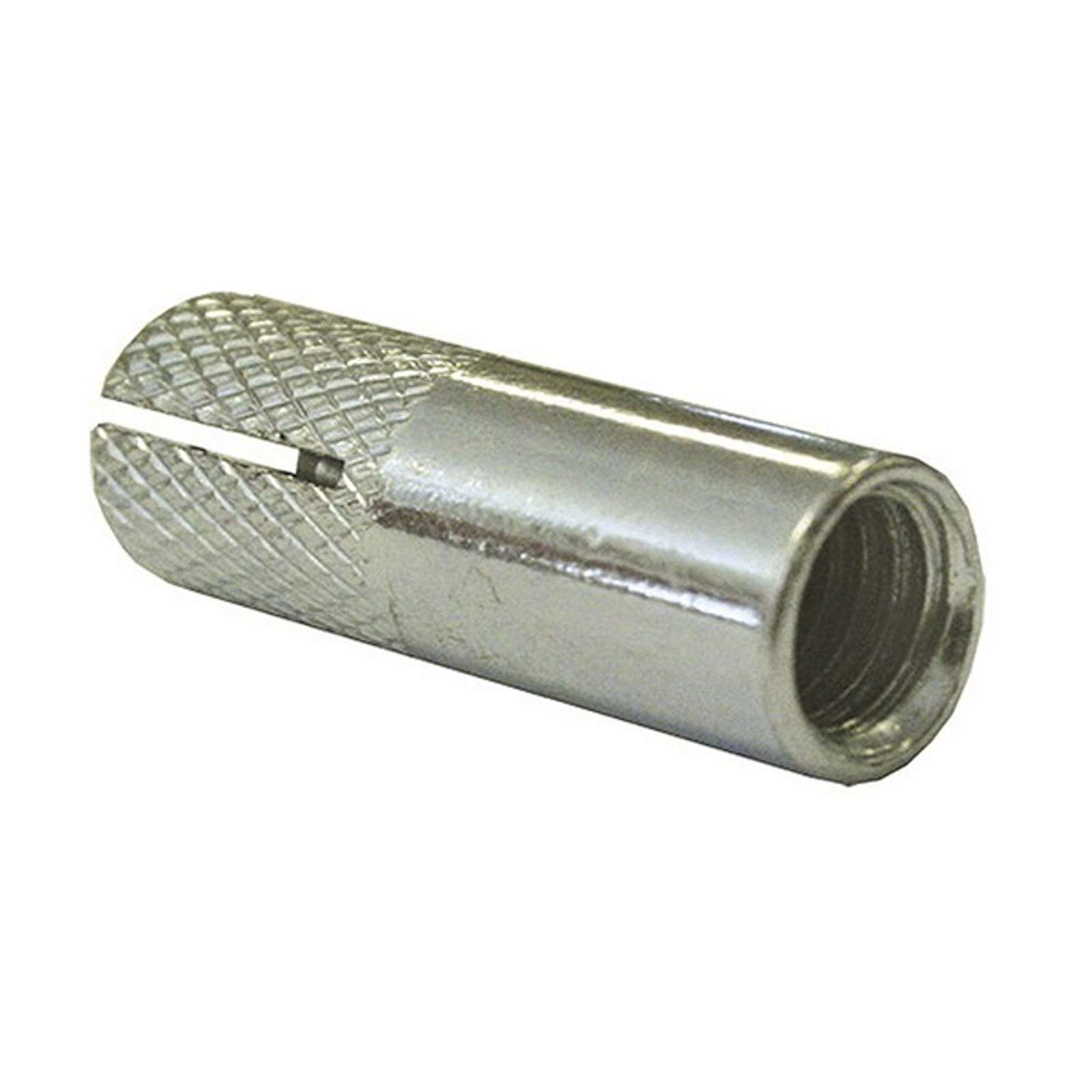

Анкер латунный забивного типа с насечкой
Устройство и сферы применения
Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.
Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.
Конструктивными элементами анкера забивного типа являются:
- металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
- втулка, которая располагается на распорном элементе;
- непосредственно сам распорный элемент.
Забивные анкеры различаются по размерам
В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали.
Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.
Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

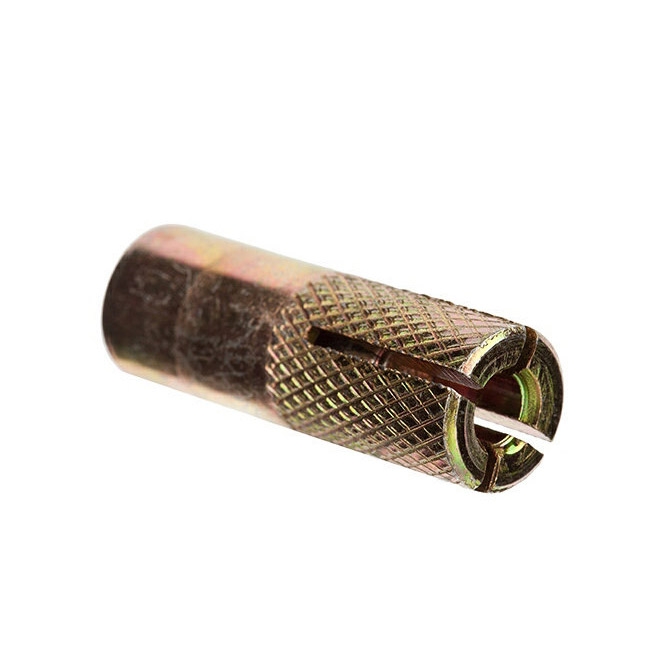

Анкер забивной с клином
В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено.
Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).
Основные разновидности
Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:
- по материалу изготовления: стальной и латунный;
- по наличию специальных насечек на внешней поверхности: с насечками и без них.
Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку).
Латунный крепеж в таких процедурах не нуждается.
Технические характеристики латунных забивных анкеров
Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.
Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.
Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке.
Допустимые нагрузки на забивные анкера
Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

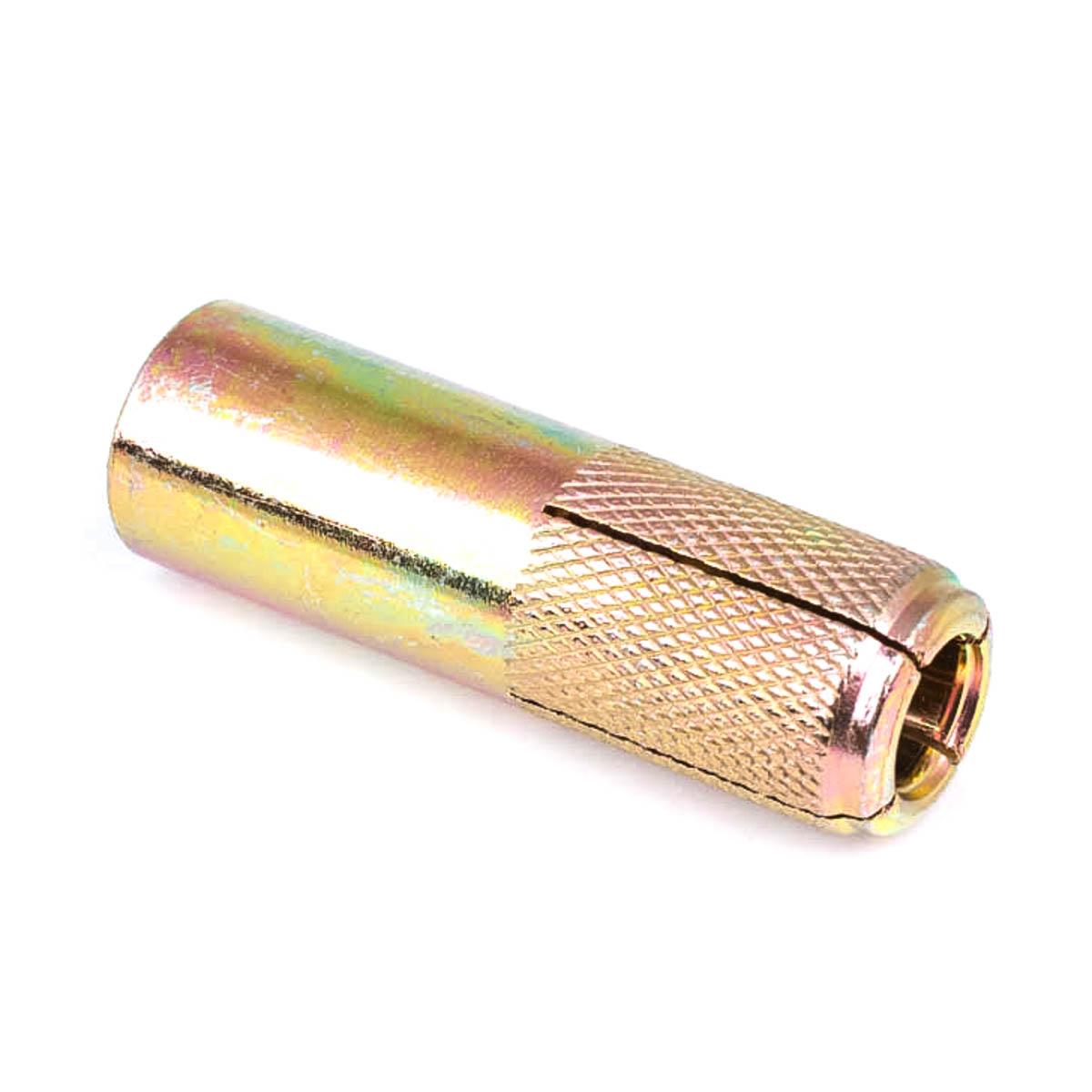

Забивные анкеры с насечками и без
Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.
К достоинствам анкеров данного типа следует отнести:
- простоту использования;
- отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
- доступную стоимость;
- высокую надежность и долговечность крепления.
Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне
Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ.
С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.
Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.
Примеры забивных анкеров без насечек
Особенности монтажа
Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.
Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.
Принцип установки забивного анкера
После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.
Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы
После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.
В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.
Оценка статьи:
Загрузка…Поделиться с друзьями:
Анкер забивной – рассказываем, как с ним обращаться правильно + видео
Для того чтобы прикрепить какое-либо оборудование или конструкцию к стене или другой поверхности подойдет анкер забивной латунный, стальной же крепеж подойдет для объектов критически большого веса. Главное – правильно его выбрать и вмонтировать.
Конструкция анкера забивного типа и его применение
Под анкером понимается изделие, цель которого заключается в том, чтобы закреплять и удерживать в несущих основаниях какие-либо конструкции. Некоторые хозяева часто путают этот крепеж с дюбелями. Обсуждаемый нами анкер – это сложное приспособление, которое выдерживает большой вес и используется в твердых материалах, крепить в нем нужно резьбовые элементы, например, шпильки, на которые потом навешивается требуемая конструкция.
Дюбель же выглядит проще, иногда почти примитивно, подходит для пористых материалов, может выдержать, не деформируясь, значительно меньший вес, чем предлагаемый анкер. Отличается и способ крепления: что-либо прикрепить к нему можно только вкручиванием шурупа сквозным способом (он должен пройти через монтируемую деталь и зайти в дюбель, закрепленный в стене). Насколько дюбель – менее основательная конструкция, говорит и тот факт, что бывают даже пластиковые изделия.
Анкер забивного типа состоит из таких элементов, как металлическая втулка, на которой имеются прорези по всей длине, еще одна втулка, находящаяся на распорном элементе, и сам распорный элемент.
Для изготовления данных крепежных элементов используется высокопрочный металл или углеродистая сталь. Часто поверхность их дополнительно обрабатывается, это позволяет уберечь изделия от коррозии и продлить срок службы.
Стандартные забивные анкеры изготавливают в основном из сплошного материала (без сварных швов). Это позволяет сделать их наиболее надежными и прочными. Отверстие в них снабжено внутренней резьбой в форме конуса и прорезями со специальной обработкой. Когда распорный элемент загоняется в корпус, конус этот во время удара будет разжат в сужающейся части отверстия. Забивается он обычным молотком.
Также в отверстии сделаны прорези (чаще продольные), необходимые для получения во время удара распорных плеч. Удерживать всю нагрузку как раз и есть их непосредственная обязанность. После того как втулка будет помещена внутрь распорного элемента, работа будет выполнена, и можно смело крепить любую конструкцию. Использовать забивные анкеры целесообразно лишь в материалах с большой плотностью, например, в бетоне или камне.
Разновидности анкеров забивного типа
Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.
Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную.
При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.
На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.
Также важно учитывать, что если анкер будет крепиться к бетонной стене, на которой имеются трещины, то и допустимую нагрузку (25% от максимальной) нужно будет умножать еще на коэффициент 0,6. Нагрузку выше полученной цифры лучше не допускать.
Забиваемый анкер с насечками и без – особенности крепежа

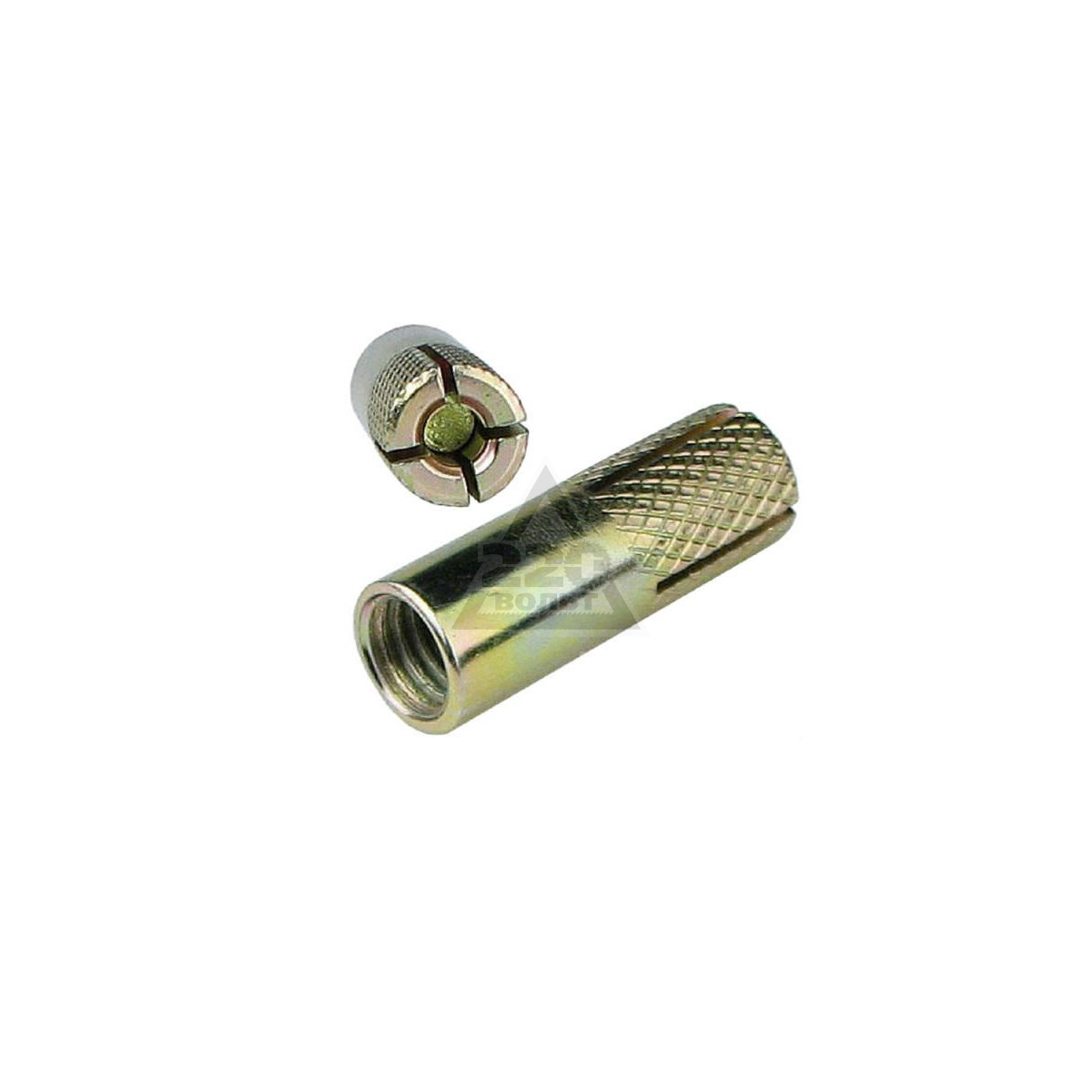

Забиваемый анкер с насечками по внешнему виду напоминает полый цилиндр, на котором имеется внутренняя резьба.
На одном конце цилиндра есть четырехсегментная распорная зона. И на определенном участке внешней стороны анкера имеются специальные насечки, которые необходимы для надежной его фиксации в приготовленном отверстии при монтажных работах. Анкер забивной с насечкой давно отмечен профессионалами, как самое простое и эффективное метизное изделие. С его помощью всегда можно создать надежное и прочное крепление, причем без применения дополнительного или специального оборудования.
К главным достоинствам можно отнести невысокую стоимость изделий, долговечность и прочность. Производители изготавливают забиваемые анкеры, используя новейшее оборудование, и в результате их продукция получается хорошего качества при низкой цене. Особенно часто используют данное изделие при строительстве зданий, сооружений и в различных ремонтных работах. Анкеры с насечками применяются для монтажа настенных шкафчиков, решеток, брусков или реек и т. п. Если нужно прикрепить тяжелое оборудование, то можно использовать несколько анкеров.
Главное условие – правильно рассчитать нагрузку.
Забиваемые анкеры без насечек используют для крепления конструкций небольшого веса. Их устройство не сильно отличается от модели анкеров с насечками. Они также напоминают цилиндр, только распорная сторона гладкая. Наиболее часто такими изделиями пользуются, если нужно создать постоянное крепление под какие-либо легкие элементы декора, нетяжелые пластмассовые конструкции и тому подобное.
Забивной анкер – монтаж по шагам
Монтаж анкеров всех типов происходит почти одинаково. Первоначально нужно подготовить отверстие. Для этого берется хорошая мощная дрель и победитовое сверло. Предварительно рассчитываем диаметр, чтобы анкер входил туда практически впритирку. Если он будет располагаться свободно, то качество крепления уменьшается в разы. Теперь с помощью предложенных инструментов просверливается планируемое отверстие и зачищается.
Если используется анкер большого размера, то сверлить лучше при помощи алмазной коронки. С очисткой лучше не спешить, а тщательно удалить весь мусор и пыль из углубления. Тем более что делается это быстро, так что, убежав от этой формальности, вы времени особо не выиграете, а вот качество крепления снизите существенно.
Вооружившись обычной медицинской грушей, продуйте отверстие, а если оно достаточно широкое, чтобы пройтись щеточкой, это будет еще эффективнее. Теперь в чистое гнездо вставляется анкер забиваемого типа до упора, дальнейшее его продвижение осуществляется молотком или другим ударным инструментом, главное – не повредить. Так что лучше, если это будет прорезиненный инструмент. После нескольких ударов вы расклините четырехсегментную часть анкера. Монтаж можно будет считать завершенным, остается только вкрутить в новоиспеченный крепеж метиз подвешиваемой конструкции.
Установка забивного анкера
Забивной анкер на протяжении длительного времени может выдерживать весьма высокие статические нагрузки, оптимален для установки в твёрдые основания из бетона, кирпича или камня.
Его конструкция включает в себя две втулки: на одной размещены нарезы, обеспечивающие её деформацию, а вторая представляет собой распорную часть. Для изготовления забивных анкеров используются высококачественные и устойчивые к коррозии металлы: латунь и нержавеющая сталь, стальные сплавы с антикоррозийной обработкой. Для устойчивой фиксации внешние стенки анкера оснащены шипами.
Подготовка к монтажу анкера
Поскольку классические забивные анкерные крепления не имеют швов, обеспечивается их надёжная фиксация. Она осуществляется непосредственно за счёт механической деформации, и для монтажа анкера достаточно обычного молотка.
- ударная дрель или перфоратор;
- сверло с аналогичным анкеру диаметром;
- пылесос или тонкая длинная кисточка;
- молоток.
Чтобы установить забивной анкер, Вам понадобится:
Также важно не забыть купить анкер необходимой Вам несущей способности и оптимальных размеров. Выбрать крепёжный элемент с требуемыми характеристиками Вы можете в нашем интернет-магазине — при необходимости опытные консультанты помогут Вам определиться с выбором.
Пошаговая установка анкера
- Сверление отверстия. Для монтажа отверстий в особо прочных бетонных основаниях следует использовать сверло с победитовым наконечником. Если отверстий больших диаметров, то сверление выполняется алмазной коронкой. Очень важно, чтобы диаметр в точности совпадал с толщиной анкера — при его свободном вхождении в отверстие «от руки» про надёжную фиксацию можно забыть. Засверливаться нужно на глубину, равную длине анкера.
- Очистка отверстия. Она позволяет одновременно решить сразу две задачи: обеспечить установку анкерного болта и исключить подушку из пыли и мелких частичек, мешающей нормальной фиксации забивного анкера. Нужно тщательно удалить пыль, крошку и посторонние предметы, воспользовавшись для этого пылесосом и небольшой кисточкой. Также можно использовать медицинскую грушу или сжатый воздух в баллончике для продувки отверстия.
- Монтаж анкера. В подготовленное место анкер устанавливается «от руки», насколько это возможно. Затем ударами молотка крепёжное изделие вбивается в стену. В этот момент происходит расклинивание распорной части анкера, обеспечивающее его надёжную фиксацию в посадочном месте. Не стоит наносить излишне интенсивные удары: это может привести к повреждению основания.
- Затем в анкер вворачивается шпилька для дальнейшего крепления предмета или строительной конструкции.
Монтажные работы выполняются поэтапно и состоят из следующих шагов:
Анкер забивной под шпильку является одним из наиболее востребованных видов крепёжных элементов, широко применяемых в гражданском строительстве. Низкая отпускная цена и высокая скорость монтажа сочетаются в нём с выдающимися несущими способностями. Узнать подробнее об особенностях выбора и монтажа забивных анкеров Вы можете, связавшись с представителями нашей компании любым удобным для Вас способом.
Забивной анкер, обзор. WikiСтатья.
Анкер забивной смело можно отнести к востребованному металлическому крепежу, несмотря на немаленькую стоимость.
Благодаря внутренней метрической резьбе анкер используется с различным метрическим крепежом.
Назначение анкера забивного
Анкер забивной применяется для ответственных креплений, производимых в бетоне без трещин и кирпичной кладке. Используется для средних и больших нагрузок; может устанавливаться на небольшом расстоянии от других анкеров и края бетона.
Материал изготовления анкера забивного
Анкер забивной изготовляется из конструктивной стали (углеродистая холодного формования) с коррозионно-стойким покрытием. Благодаря этому крепеж используется в ответственных креплениях в условиях среднеагрессивной внешней среды.
Преимущества анкера забивного
- высокая несущая способность
- малые межосевые расстояния
- малые расстояния до края
- быстрый монтаж
- нагрузка может быть приложена сразу после монтажа
Где применяется анкер забивной?
Анкер забивной имеет широкий спектр применения:его используют при креплении металлических балок перекрытия, фасадных систем, а также подвесных инженерных коммуникаций.
Широко применяют при установке металлических лестниц и оборудования, так как благодаря распиранию сегментов в отверстии анкер не прокручивается, что повышает надежность узла.
Порядок монтажа анкера забивного
- Пробурить отверстие
- Прочистить отверстие от строительной пыли
- Используя молоток, вбить анкер заподлицо, то есть на один уровень, вровень с поверхностью
- Выполнить анкеровку при помощи оправки
- Вкрутить метрический болт или шпильку — на данном этапе происходит распор втулки анкера
- При необходимости использовать динамометрический ключ с контролем момента затяжки
Технические характеристики анкера забивного
Ниже приведены таблицы, содержащие полную информацию по нагрузкам, размерам и особенностям монтажа для забивного анкера.
Размеры и обозначение, характерные для анкера забивного
| Размер, мм | М6/8х25 | М8/10х30 | М10/12х40 | М12/16х50 | М16/20х65 | М20/25х80 |
| A, резьба | М6 | М8 | М10 | М12 | М16 | М20 |
| В, длина резьбы, мм | 11 | 13 | 15 | 19 | 25 | 33 |
| D, диаметр отверстия под анкер, мм | 8 | 10 | 12 | 16 | 20 | 25 |
| L, длина анкера, мм | 25 | 30 | 40 | 50 | 65 | 80 |
| Глубина завинчивания, мм | 6-11 | 8-13 | 10-15 | 12-19 | 16-25 | 20-33 |
| Н, глубина анкеровки, мм | 25 | 30 | 40 | 50 | 65 | 80 |
Технические характеристики, отражающие сопротивляемость анкра забивного
| Типоразмер | М6 | М8 | М10 | М12 | М16 | М20 | |
|
Бетон В20 без трещин |
Расчетное усилие на вырыв N, kH | 3,0 | 4,6 | 7,1 | 9,9 | 7,6 | 24,0 |
| Расчетное усилие на срез Q, kH | 4,1 | 5,5 | 6,9 | 12,3 | 21,1 | 33,6 | |
|
Полнотелый кирпич М150 |
Расчетное усилие на вырыв N, kH |
1,2 |
1,8 | 2,8 |
4,0 |
7,0 |
9,6 |
| Расчетное усилие на срез Q, kH |
1,6 |
2,2 |
2,8 |
4,9 |
8,4 |
13,4 |
|
Параметры монтажа анкера забивного
| Типоразмер | М6 | М8 | М10 | М12 | М16 | М20 |
| Диаметр бура, мм | 8 | 10 | 12 | 16 | 20 | 25 |
| Глубина бурения, мм | 30 | 40 | 50 | 60 | 75 | 90 |
| Глубина установка, мм | 25 | 30 | 40 | 50 | 65 | 80 |
| Диаметр отверстия в прикрепляемой детали, мм | 7 | 9 | 12 | 14 | 18 | 22 |
| Момент затяжки, Нм | 8 | 15 | 30 | 50 | 100 | 200 |
| Стандартное расстояние между анкерами, мм | 120 | 141 | 180 | 210 | 246 | 303 |
| min расстояние между анкерами, мм | 50 | 55 | 60 | 70 | 90 | 110 |
| Стандартное расстояние до края, мм | 60 | 71 | 90 | 105 | 123 | 152 |
| min расстояние до края, мм | 45 | 50 | 55 | 60 | 70 | 130 |
Коэффициент влияния межосевого расстояния
|
Межосевое расстояние, мм |
Размер анкера | |||||
| М6 | М8 | М10 | М12 | М16 | М20 | |
| 50 | 0,69 |
|
|
|
|
|
| 55 | 0,71 | 0,71 |
|
|
|
|
| 60 | 0,74 | 0,73 | 0,64 |
|
|
|
| 70 | 0,78 | 0,76 | 0,67 | 0,67 |
|
|
| 90 | 0,87 | 0,83 | 0,73 | 0,72 | 0,68 |
|
| 110 | 0,96 | 0,89 | 0,79 | 0,76 | 0,72 | 0,68 |
| 130 | 1,00 | 0,96 | 0,85 | 0,81 | 0,76 | 0,71 |
| 150 |
|
1,00 | 0,91 | 0,86 | 0,80 | 0,75 |
| 170 |
|
|
0,97 | 0,91 | 0,85 | 0,78 |
| 190 |
|
|
1,00 | 0,95 | 0,89 | 0,81 |
| 210 |
|
|
|
1,00 | 0,93 | 0,85 |
| 230 |
|
|
|
|
0,97 | 0,88 |
| 250 |
|
|
|
|
1,00 | 0,91 |
| 270 |
|
|
|
|
|
0,95 |
| 290 |
|
|
|
|
|
0,98 |
| 310 |
|
|
|
|
|
1,00 |
Коэффициент влияния расстояния до края
|
Расстояние до края, мм |
Размер анкера | |||||
| М6 | М8 | М10 | М12 | М16 | М20 | |
|
45 |
0,70 |
|
|
|
|
|
| 50 | 0,80 | 0,71 |
|
|
|
|
|
55 |
0,90 | 0,76 | 0,71 |
|
|
|
| 60 | 1,00 | 0,81 | 0,75 | 0,68 |
|
|
| 70 |
|
0,90 | 0,83 | 0,75 | 0,68 |
|
| 80 |
|
1,00 | 0,92 | 0,82 | 0,74 | , |
| 90 |
|
|
1,00 | 0,89 | 0,80 |
|
| 100 |
|
|
|
0,96 | 0,86 |
|
| 110 |
|
|
|
1,00 | 0,92 |
|
| 120 |
|
|
|
|
0,98 | 0,85 |
| 130 |
|
|
|
|
1,00 | 0,90 |
| 140 |
|
|
|
|
|
0,94 |
| 150 |
|
|
|
|
|
0,99 |
| 160 |
|
|
|
|
|
1,00 |
Для чего нужен анкер забивной и как его монтировать
Необходимость закрепить предмет на стене возникает часто.
Для этого используют разного рода метизы. Но так как материалы в строительстве применяют разные, то требуется универсальный вид крепежа. Такой, как забивной анкер.
Особенности забивного анкера
Особенность данного метиза – его конструкция, отличающаяся от более простого дюбеля. Стандартный забивной анкер состоит из трех элементов, обеспечивающих его крепление в стене и выполнение функции крепежа:
- Наружная металлическая втулка с прорезями по боковому диаметру.
- Втулка с распорным конусом.
- Распорный элемент.
Виды анкера
Чтобы понять, как использовать анкер забивной, необходимо ознакомиться с его классификацией:
- материал изготовления — сталь, латунь, сталь с гальваническим покрытием.
- типоразмер. Его выбирают в зависимости от усилия вырывания. Он выражается различной длиной и диаметром наружной втулки анкера.
- наличие или отсутствие насечек на наружной поверхности анкера. Насечки гарантируют плотный контакт с поверхностью отверстия в стене и предотвращают поворот крепежа.
Плюсы применения
Конструкция анкера дает следующие преимущества:
- Скорость и простота монтажа. Анкер можно забить вручную молотком или пневматическим инструментом.
- Отверстия под установку могут быть неглубокими.
- Устойчивость к высоким нагрузкам, включая и вибрацию.
Принцип работы
Детали анкера: наружная втулка с разрезами и распорный элемент взаимодействуют следующим образом:
- Распорный элемент забивается внутрь специально подобранным по диаметру пробойником.
- Двигаясь в заданном направлении, анкер раздвигает разрезные лепестки на корпусе втулки.
- Перемещаясь в диаметральном направлении, лепестки входят в зацепление с внутренней поверхностью просверленного в стене отверстия. Это обеспечивает надежное крепление.
- В резьбовое отверстие с наружной стороны анкера вкручивается винт, на который навешивается конструкция.
Это обеспечивает надежное крепление.Сфера применения
Такой крепеж можно использовать в стенах из бетона, природного твердого камня, полнотелого кирпича. На него можно вешать (крепить):
- Предметы мебели.
- Бытовую технику.
- Крупные светильники.
- Трубопроводы и электропроводку.
- Навесные конструкции.
Монтаж пошагово
Для начала надо подготовить инструмент. Для работы понадобится:
- Дрель и сверло соответствующего диаметра . Для стен из прочных материалов применяется перфоратор.
- Молоток.
- Пробойник для распора. Можно использовать крупный гвоздь.
- Щетка для очистки от пыли.
Инструкция по установке забивного анкера:
- Разметить на стене место установки анкеров, и обозначить его точкой.
- Просверлить отверстие. Диаметр и глубина отверстия зависят от выбранного типоразмера крепежа. Глубина (без учета конуса сверла) должна равняться рабочей длине анкера.
- Продуть или очистить отверстие.
- Вставить в отверстие корпус.
- Молотком или пневматическим инструментом забить распорный элемент в глубину корпуса. Он должен расклинить разрезные лепестки втулки до их полного зацепления с внутренней поверхностью отверстия.
- Вкрутить винт, предназначенный для навеса или крепления предмета мебели, оборудования или иной конструкции.
Типоразмер анкера забивного выбирается с учетом предполагаемой нагрузки. Она должна составлять три четверти усилия вырывания и не более.
В каталоге нашей фирмы имеются забивные анкеры различных размеров и типов. Чтобы сделать заказ, позвоните нам или оставьте заявку в форме на сайте.
| Материал: | Всенерж. | Материал основания: | Всебетон,каменьбетон,кирпич,газобетон/пеноблокбетон,газобетон/пеноблок,кирпичбетонкамень,бетонбетон,кирпич,каменькирпичбетон,кирпичбетон,кирпич,пластик,поликарбонатгазобетон/пеноблоккирпич,камень,бетонбетон,камень,кирпичгипс/гипсокартон,бетон,кирпич,ДСП,ГВЛ,каменьгипс/гипсокартон,бетон,газобетон/пеноблок,кирпич,ГВЛ,ДСП,каменькирпич,бетон,древесина,каменьгипс/гипсокартон,бетон,кирпич,газобетон/пеноблок,ГВЛ,ДСПбетон,газобетон/пеноблок,древесина,кирпичдревесина,кирпич,бетон,газобетон/пеноблокдревесинабетон,гипс/гипсокартон,древесина,ДСП,ОСБ,МДФ,фиброцементбетон,гипсокартон,ГВЛ,ДСП,кирпич,камень,газобетон/пеноблок,гипсгазобетон/пеноблок,гипс/гипсокартонбетон,гипс/гипсокартон,кирпич,каменькирпич,бетон,камень,гипс/гипсокартонкирпич,бетон,камень,газобетон/пеноблоккамень,бетон,кирпичбетон,гипс/гипсокартон,газобетон/пеноблок,кирпич,каменьстекло-плитка,бетон,камень,гипсокартон,газобетон/пеноблок,кирпичДСП,гипсокартон,гипсоволокнобетон,кирпич,камень,керамзитобетонбетон,гипсокартон,гипсоволокно,кирпич,камень,газобетон/пеноблок,ДСП,керамзитобетонкирпич,газобетон/пеноблок,гипс/гипсокартон,керамзитобетонкирпич,камень,бетон,древесинакирпич,бетонкирпич,бетон,газобетон/пеноблок,каменьбетон,газобетон/пеноблок,кирпич,каменькирпич,бетон,газобетон/пеноблок,камень,гипс/гипсокартонбетон,кирпич,газобетон/пеноблок,камень,гипс/гипсокартонбетон,газобетон/пеноблок,гипс/гипсокартон,кирпич,каменьбетон,кирпич,газобетон/пеноблок,камень,гипс/гипсокартон,керамзитобетонбетон,кирпич,керамзитобетон,камень,гипс/гипсокартон,газобетон/пеноблокбетон,кирпич,камень,гипс/гипсокартон,газобетон/пеноблокбетон,кирпич,камень,гипс/гипсокартонбетон,кирпич,газобетон/пеноблок,керамзитбетон,кирпич,газобетон/пеноблок,керамзит,камень,древесина,гипсбетон,кирпич,керамзитобетон,газобетон/пеноблоккамень,бетон,кирпич,сталькирпич,камень,бетон,стальбетон,кирпич,камень,стальстальгипсокартонфанера,древесина,ОСБ,ДСПфанера,древесина,ДСПдревесина,ДСП,панели МДФдревесина,ДСПфанера,древесина,ДСП,ОСБгипс/гипсокартонгипс/гипсокартон,древесина,ДСП,фанера,ГВЛгипс/гипсокартон,ДСП,фанера,кирпич,бетон,ГВЛгипс/гипсокартон,ГВЛ,древесина,фанера,ДСПгипс/гипсокартон,ГВЛгипс/гипсокартон,ГВЛ,ДСП,фанера,кирпич,бетонбетон,керамзитобетон,кирпич,каменьбетон,кирпич,камень,газобетон/пеноблок,гипс,керамзитобетондревесина,ДСП,гипс,фанера,ДВПкирпич,камень,древесинабетон,сталь,cтальбетон,сталь,камень,кирпич,стальбетон,камень,кирпич,стальбетон,древесина,сталь,кирпич,стальсталь,бетон,кирпич,древесинасталь,бетон,пластик,древесинабетон,газобетон/пеноблок,кирпич,камень,керамзитобетонбетон,кирпич,камень,газобетон/пеноблок,керамзитобетонтермоизоляционные плитылистовой сталь,деревянные основаниябетон,камень,кирпич,газобетон/пеноблокбетон,кирпич,газобетон/пеноблок,древесина,ДСП,ОСБ,МДФ,гипсокартондревесина,шифербетон,битумные покрытия,гипсокартон,древесина,пластик,полипропилен,тефлон,силикон,кирпич,сталь,штукатуркабетон,гипсокартон,древесина,пластик,кирпич,сталь,штукатуркабетон,гипсокартон,древесина,пластик,кирпич,стальхромированная сталь,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,древесина,H-ПВХ,керамика,пластик,акриловая сантехниканержавеющая сталь,анодированный сталь,эпоксидная смола,кафель,глянцевые поверхности,стекло,H-ПВХ,керамика,древесина,пластикалюминий,хромированная сталь,нержавеющая сталь,анодированный сталь,эмаль,кафель,стекло,глянцевые поверхности,керамикабетон,хром,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,древесина,H-ПВХ,керамика,медь,кирпич,латунь,органическое стекло,поликарбонат (PC),пластик,оцинкованная стальбетон,хром,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,древесина,H-ПВХ,керамика,медь,кирпич,латунь,пластикмрамор,камень,гранит,порфир,кварцит,песчаник,бетон,нержавеющая сталь,анодированный сталь,кафель,стекло,древесина,H-ПВХ,керамика,медь,кирпич,органическое стекло,поликарбонат (PC),акриловая сантехника,оцинкованная стальбетон,хром,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,керамика,медь,кирпич,латунь,пластик,оцинкованная стальгипсокартон,бетон,древесина,сталь,кирпич,газобетон/пеноблок,штукатурка,анодированный сталь,гипс,шифер,H-ПВХ,оцинкованная стальбетон,анодированный сталь,гипс,гипсокартон,древесина,H-ПВХ,газобетон/пеноблок,штукатурка,кирпичгипсокартон,бетон,древесина,кирпич,газобетон/пеноблок,штукатурка,анодированный сталь,гипс,H-ПВХ,полистиролалюминий,бетон,листовой битум,рубероид,нержавеющая сталь,древесина,медь,кирпич,сталь,оцинкованная стальалюминий,бетон,листовой битум,рубероид,нержавеющая сталь,древесина,медь,пластик,кирпич,сталь,оцинкованная стальбетон,древесина,сталь,камень,пластик,кирпич,волокнистый цемент,песчаник,штукатуркабетон,волокнистый цемент,древесина,песчаник,пластик,кирпич,сталь,камень,штукатуркабетон,керамзитобетон,гипсокартон,стекло,древесина,H-ПВХ,керамика,пластик,медь,кирпич,камень,поликарбонат,органическое стекло,газобетон/пеноблок,штукатурканержавеющая сталь,эпоксидная смола,ПВХ,стекло,кафель,керамика,древесина,пластикбетон,керамика,газобетон/пеноблок,кирпич,волокнистый цемент,пемза,гипс,древесинажелезо,оцинкованная сталь,цветные металлыжелезо,стальбетон,керамика,стекло,медь,нержавеющая сталь,алюминий,хром,оцинкованная сталь,латунь,камень,полиэстербетон,камень,керамика,плитка,алюминий,сталь,кирпичбетон,кирпич,блокикирпич,газобетон/пеноблокдревесина, ДСПфанера, древесина, ДСП, ОСБбетон,кирпич,газобетон/пеноблок,каменьераранеобетон, кирпичная кладка, природный каменьбетон,гипсокартон,кирпич,каменьбетон,кирпичная кладка,природный каменьбетон,камень плотной структурыГВЛ,гипсокартон,ДСПсталь,металл,бетон,кирпич,каменьбетон,металл,камень,кирпич,стальдерево,гипсокартонметалл,гипсокартондревесина,металл,пластикметалл,бетон,древесинадревесина,металл,бетондревесина,металл,гипсокартондревесина,металллистовая стальгипсоволокнодревесина, кирпич, бетонбетон, камень, полнотелый кирпичбетон, естественный камень, полнотелый кирпичлюбые полнотелые материалылюбые полнотелые и пустотелые материалыметаллдеревоСтальжелезо, металл, сталь, пластикдерево, стальсталь, металл, дерево, пластикметалл, дерево, пластикcталь, металл, деревометал, стальметалметалл, стальметалл, дерево | Материал: | Все-оц. | Диаметр, мм: | Все22. | Длина, мм: | Все10121516181920222325272829303132333435373839404142434548495052545556586061626465666768697071727373.575768081828485868788899091929596981001021031051061071081091101111121141151161181191201211221251261271281301311321331351361401421461451481501521531551561571601611621641651671681691701721731751761801881821851871901921941951961981992002022052082102122152162172202222232252272282292302312352362422322372402452482502522532552562602612652682702712782752762772802832852882902952963003023053083103153203233253283303353403453463483503603653673683703733753803853883903974004054204234304354404504654554605005205405505706006707007507608008109009201000110011201168132013501400174020002120214030004000500060001000020000250001500277. | Длина, мм: | Все25303335404350546465687570738085110135155 |
|---|
сталь A2нерж. сталь A4нерж. сталь A5нерж. сталь A4-80нерж. сталь Special materialнерж. сталь A2-80нерж. сталь A4-50нерж. сталь C1нерж. сталь A1нерж. сталь A2/Cuнерж. сталь А2нерж. сталь А4нерж. сталь А1AISI 410нерж. сталь A2-70нерж. сталь A4-70нерж. сталь А5сталь 1.4122сталь 1.4532цинкAISI 301нерж. сталь А3сталь 1.4310CrVAISI 303фос. стальфосф. стальоц. стальoц. стальжц. стальлатуньалюминий10.0 оц. сталь8.0 оц. стальстальоц. сталь, желтый хромир.никелир. стальоц. сталь, желт. хром
стальстальнерж. сталь A2нерж. сталь А2нерж. сталь А4нерж. сталь A4эпоксидная смолавинилэстергибридный винилэстервинилэстеролполиэстероц. сталь 8.8нерж. стальHC стальгоц. стальокс. стальжц. стальFVZ стальпластикпластик/стальоц. сталь/пластикпластик/оц. стальнейлоноц. сталь / А2Cu/Ni/StСветло-зеленый полиуретаннейлон / оц. стальхром. стальзкл. стальпластик/А2прозрачныйполипропиленбелый/хромнейлон темн. Кор.бежевыйфос. стальсиний пластикантрацитголубой полиуретанполиуретаннерж./нерж.комплектСветло-зеленыйхромированныйA4коричневыйжелтый пластикбежевый полиуретансеребристыйпластик/жц. стальголубойсосначерныйсмолалатуньсерый пластиксеребристо-серыйсерый полиуретаноц. сталь / нейлонкремово-белыйоц. cтальнейлон/оц. стальКомплект (D)Комплект (CZ/SK)Комплект (S/DK)Комплект (D/F)Комплект (I)Комплект (GR)Комплект (NL/F)Комплект (GB)Комплект (F)желтыйНерж/Нержбелый цинкSBR/EPDMсерыйник. стальбелый пластикполиэтиленполиэстернатуральныйрезинаабразивбитумпенополиуретанакрилцинкполистиролсиликонполимеркаучукAlA2/A2Al/StAl/AlAl/НержCu/StCu/Ni/НержCu/Ni/НержNi-MHSt/Stрастворительгоц.
сталь 8.8нерж. сталь A1нерж. Сталь8.8 сталь8.8 оц. сталь10.9 оц. стальнерж. сталь А3нерж. сталь А5нерж. сталь А6нерж. сталь А7нерж. сталь А8нерж. сталь А910.0 оц. сталь8.0 оц. стальалюминийбронзамедь М1Рутиловое покрытиеПолиуретанбелыйСиликонЦинкСтальвинилэфирчугуннерж. сталь A4-80нерж. сталь A5нерж. сталь Special materialнерж. сталь A2-80нерж. сталь A4-70нерж. сталь A2-70нерж. сталь C1нерж. сталь A4-50нерж. сталь A2/Cuнерж. сталь 1.4122нерж. сталь 1.4532Нерж. сталь A1Нерж. сталь A5Нерж. сталь Special materialнерж. сталь B2нерж. сталь B4нерж. сталь Bi-metal A2нерж. сталь CV-steelнерж. сталь CV-Steelнерж. сталь Steel CVнерж. сталь А1AISI 410CrVAISI 303минеральная ватаAISI 301сталь 1.4310полипропилен (PP)высококор. стальмикроармированный полимерный композитполимерный композиткомпозитгор.стальзак.сталь2-ух комп.нейлоноц.стальгоц.стальполиамидоц. сталь 5.8фосф. стальгоц. сталь/чугунпластик/металлнерж.сталь А2окс.стальoц. стальоц. сталь, желтый хромир.никелир. стальоц. сталь, желт. хром
533.544.24.555.566.577.5891011121314151617182021222425262830323536373840506070859011011512514018023080654575M12M163.83.94.82.22.96.3M1.6M3M3.5M4M4.5M5M2M6M2.5M8M5.53.04.05.08.06.010.012.016.0M2.2M4.2M2.9M3.9M4.8M6.36.3/5.5M1011.5D2.2D2.9D3.5D3.9D4.2D4.8D5.5D6.3D1D2D3D6D8D10D1.5D2.5D4D5D7D12D12.7D14D13D16
5113480380/400183537862082087046.546.546.546.546.546.546.546.546.546.546.546.546.546.546.546.5514.56.59.51393811.52345671747638344145721262491112.577АНКЕР ЗАБИВНОЙ (ЦАНГА ЛАТ.)
Анкер забивной — назначение
Анкер применяется в том случае, когда требуется особо длинное крепление. Довольно часто этот анкер применяется в паре с метровой или двухметровой шпилькой для монтажа подвесных потолков, а также воздушных и кабельных трасс.
Цанга латунная — назначение
Латунная цанга (анкер латунный) используется при крепеже легких подвесных конструкций (стенных шкафов, деревянных лаг и реек, обрешеток), при помощи болтов или винтов с метрической резьбой, к практически любому основанию, пустотелому или полнотелому.
Конструкция и принцип действия анкера
Анкер имеет цилиндрическую форму со сквозным внутренним отверстием, конусовидно сходящимся в области четырехсегментной распорной зоны.
Во внутреннем отверстии нарезана резьба. На внешней поверхности цилиндра присутствуют насечки, для предотвращения прокручивания цанги.
Анкер забивной имеет распорный конус, обеспечивающий первоначальное расклинивание распорной зоны. Вкручивании шпильки в анкер обеспечивает дополнительное расклинивание. Расклинивание цанги латунной происходит только за счет вкручивания метрического болта.
Монтаж анкера (цанги)
Забивной анкер стальной крепиться только в плотные основания, такие как полнотелый кирпич, камень, бетон. Применение в менее плотных материалах, в пустотелом кирпиче, пенобетоне категорически запрещено, ввиду невозможности обеспечить надежное крепление при высоких нагрузках. Анкер изготовлен из оцинкованной стали.
Латунная цанга предназначена для монтажа в бетоне, природном камне, пустотелом или полнотелом кирпиче, пустотных блоках. Цанга изготовлена из латуни.
Порядок монтажа:
- Высверлить отверстие диаметром в соответстии с таблицей технических характеристик
- Очистить просверленное отверстие от пыли и прочего мусора и вставить в него анкер
- Расклинить распорную часть при помощи молотка (только для анкера)
- Вкрутить шпильку / болт. Шпильку законтрить гайкой.
Шпильку законтрить гайкой.Допустимые нагрузки на анкер
Крепежный элемент рекомендуется использовать при нагрузках, не превышающих 25% от максимально допустимых. Максимально допустимые нагрузки приведены для бетона (или другого основания) плотностью 200-250 кгс/кв.см. При изменении плотности основания, максимально допустимая нагрузка изменяется пропорционально. Для основания с трещинами вводится дополнительный коэффициент = 0,6 от максимально допустимой нагрузки.
Анкер забивной
| Наименование | Резьба | Диаметр анкера и сверла, мм | Длина анкера, мм | Глубина сверления, мм | Нагрузка на вырывание, кгс | Вес 1 шт., кг |
|---|---|---|---|---|---|---|
| М6 | М6 | 8 | 25 | 30 | 950 | 0,006 |
| М8 | М8 | 10 | 30 | 35 | 1350 | 0,012 |
| М10 | М10 | 12 | 40 | 45 | 1950 | 0,022 |
| М12 | М12 | 16 | 50 | 55 | 2900 | 0,054 |
| М16 | M16 | 20 | 65 | 70 | 4850 | 0,108 |
| М20 | М20 | 25 | 80 | 85 | 5900 | 0,209 |
Цанга латунная
| Наименование | Резьба | Диаметр цанги и сверла, мм | Длина цанги, мм | Глубина сверления, мм | Вес 1 шт. , кг |
|---|---|---|---|---|---|
| М5 | М5 | 6,5 | 20 | 35 | |
| М6 | М6 | 8 | 23 | 38 | 0,004 |
| М8 | М8 | 10 | 28 | 43 | 0,008 |
| М10 | М10 | 12 | 33 | 48 | 0,012 |
| М12 | М12 | 15 | 38 | 53 | |
| М16 | M16 | 20 | 45 | 60 |
Western Excelsior Gripple® Анкеры с ударным приводом для крепления армирующих матов
Анкеры доступны в трех размерах. По мере увеличения размера анкера рабочая нагрузка и предельное сопротивление увеличиваются:
- TL-A2
- Цинк, литье под давлением
- Площадь поверхности: 3 дюйма²
- TL-A3
- Цинк, литье под давлением
- Площадь поверхности: 6 дюймов²
- TL-A4
- Цинк, литье под давлением
- Площадь: 12 дюймов²
Верхние заделки доступны в трех размерах.
Увеличение прочности и рабочей нагрузки с каждым обновлением:
- TL-100
- Цинк Алюминий
- Диаметр: 4,3 дюйма
- Открытая площадка: 64%
- TL-304
- Нейлон со стеклянным наполнением
- Диаметр: 4,3 дюйма
- Открытая площадка: 26%
- TL-606
- Сталь / цинк-пластизольное покрытие
- Диаметр: 6.3 «
- Открытая площадка: 64%
Сводка типовых сборок. (Доступны альтернативные конфигурации, арматура может быть выполнена из цинк-алюминия или нержавеющей стали.)
Проведите пальцем влево, чтобы просмотреть все данные.
|
Забивные анкеры | Забивной анкер
»» »Забивные / ударные анкерыЗабивные / ударные анкеры
Забивной анкер — это тип постоянного анкера, специально разработанный для крепления к твердому бетону, кирпичу, блоку и камню.
Этот цельный крепежный элемент, также известный как анкер с ударным приводом, анкер с ударным приводом или анкер с раздельным приводом, вставляется через закрепляемое приспособление в предварительно просверленное отверстие в базовой поверхности. Когда ведущий анкер забивается, предварительно расширенные половины в его основании сжимаются, чтобы обеспечить постоянное давление на бетон. Это давление, оказываемое на стороны отверстия, удерживает бетонный анкер с разъемным приводом на месте.
Denali Industrial Supply — ведущий поставщик забивных анкеров в Анкоридже, Фэрбенксе и Внутренней Аляске.Закажите сегодня, запросите ценовое предложение или свяжитесь с нами для получения дополнительной информации о нашей продукции для приводных анкеров.
Как установить приводной ударный анкер
Забивные анкеры предназначены для установки в твердый бетон, а также могут использоваться в блоках, кирпиче и камне. Предназначенные для легких условий эксплуатации, ударные анкеры легко установить с помощью простого трехэтапного процесса.
- Просверлите отверстие в основном материале. Размер сверла равен диаметру анкера.
- Очистите отверстие от мусора.
- Вставьте анкер через приспособление в отверстие, затем ударьте молотком.
Варианты анкера с раздельной передачей
Denali Industrial Supply предлагает забивные анкеры диаметром 3/16, 1/4 и 3/8 дюйма, а также различных стандартных длин от 3/4 до 10 дюймов. Анкеры из углеродистой, оцинкованной и оцинкованной стали с разъемным приводом доступны с плоской и грибовидной головками.
- Забивные анкеры из углеродистой стали: Забивные анкеры из стали без покрытия прочны и долговечны, но более подвержены коррозии, чем гальванизированные или оцинкованные забивные анкеры.
- Оцинкованные приводные анкеры: Оцинкованное покрытие обеспечивает превосходную коррозионную стойкость, что делает эти приводные анкеры идеальными для использования вне помещений и в морской / прибрежной среде.
- Оцинкованные ведущие анкеры: Оцинковка обеспечивает повышенную коррозионную стойкость, а также имеет отчетливый золотой или серебряный блеск. Подходит для наружного применения, но не рекомендуется для морской среды.
- Приводные анкеры с плоской головкой: Плоская головка, также называемая потайной головкой, обеспечивает ровную поверхность при установке.
- Приводные якоря с грибовидной головкой: Также называемая анкерной головкой, грибовидная головка имеет больший диаметр и закругленную вершину.
Свяжитесь с нами, чтобы узнать о забивных анкерах и многом другом
Компания Denali Industrial Supply, расположенная в Анкоридже и Фэрбенксе, является одним из крупнейших поставщиков бетонных анкеров с разъемным приводом на Аляске. Закажите сегодня, запросите коммерческое предложение или свяжитесь с нами для получения необходимых вам анкеров.
Наш обширный инвентарь крепежа включает полную линейку анкеров, в том числе:
Молотковые анкерные болты, крепежные элементы округа Олбани
На сегодняшний день доступно множество типов кладочных анкеров.
Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в кладке.
Забивные анкеры
Забивной анкер для каменной кладки в основном используется в заливном бетоне. Они используются в высокопрочных устройствах для закрепления болта во внутренней резьбе анкера. Они также доступны с нарезкой на катушку (более грубая резьба для стержня с катушкой). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не упал слишком глубоко в бетон.
Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, но глубиной не меньше самого анкера. Затем опустите якорь в отверстие и вставьте в него установочный инструмент. Затем ударьте по установочному инструменту молотком. Нижняя часть анкера деформируется, что приведет к заклиниванию анкера, который невозможно удалить.
Анкеры с защитным экраном
Бетонный анкер Lag Shield используется в сочетании с винтом с растягиванием для создания анкера в бетоне.
Защитные экраны состоят из двух частей, и когда винт запаздывания вбивается в экран, он расширяется, в результате чего в бетоне образуется плотный клин.
Lag Shield очень похожи на анкеры с откидной крышкой, но разработаны специально для установки винта с отстойником. Анкеры со шурупами также не требуют установочного инструмента для установки.
Шурупы по бетону
Винты по бетону для каменной кладки, иногда также называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Саморезы по бетону легко отличить по ярко-синему покрытию. Они используются для крепления дерева или металла к разным материалам кладки. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).
Установить саморез по бетону очень просто. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в него винт. Убедитесь, что вы используете достаточно длинный винт, чтобы протянуть его сквозь оба материала, иначе у вас не будет прочной фиксации.
Анкеры подвесные Sammys
Винты Sammys— это обычные анкеры, используемые для подвешивания. Эти анкеры, чаще всего устанавливаемые вертикально или горизонтально, имеют отверстие с резьбой, используемое для установки стержня с резьбой.Sammys обычно используются в приложениях HVAC для подвешивания воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Есть много типов этих подвесных анкеров.
Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торца вбейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и вверните кусок стержня с резьбой.
Анкер с забивным ударником
Анкер с забивным стержнем — это небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти анкеры очень просты в использовании. У них есть выступ на головке, что делает их совместимыми с отверстиями, которые могли случайно попасть слишком глубоко в материал.
Чтобы установить один из этих анкерных болтов, просверлите отверстие в обоих материалах и опустите анкер в отверстие.
Как только выступ сядет на верхнюю часть материала, ударьте молотком по оголенному штифту. Штифт проталкивается вниз через середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.
Анкеры с перекидным крылом
Анкер с перекидным крылом используется при наличии полой стены. Это обычное дело, когда шлакоблоки используются для создания стен здания. Они также обычно используются в гипсокартоне. Не рекомендуется использовать эти анкеры с большим весом, особенно в гипсокартоне, так как они будут продирать материал.
Чтобы установить один из этих анкеров, сначала необходимо просверлить отверстие достаточно большого размера, чтобы рычажная часть анкера могла протолкнуться. Попав в полую часть стены, крыло клевант расширится.Затем с помощью крестообразной отвертки или отвертки с шлицевой головкой болт вбивается в крыло рычага, прижимая его к другой стороне стены. Это позволяет болту затягивать подвешиваемый материал.
Анкер с двойным расширительным экраном
Анкеры с двойным расширительным экраном используются в основном для строительства кирпича и блока.
Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, в результате чего анкер расширяется. Эти якоря только расширяются. Причина этого — предотвратить растрескивание кирпича.
Чтобы установить анкер с двойным расширительным экраном, просто просверлите отверстие, достаточно большое, чтобы анкер мог упасть, и затем установите винт в анкер. Когда вы затягиваете винт, он потянет нижнюю часть к середине и прижмет верхнюю часть к середине. Результат — ограниченное, но эффективное расширение якоря. Предел расширения значительно снижает вероятность растрескивания кирпича или блока.
Анкер-гильза
Анкеры-гильзы довольно просты в использовании и в основном используются в кирпиче или блоке.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновой анкер. Таким образом, для применения в условиях легкой и средней фиксации анкер-гильза является хорошим выбором. Существует два распространенных типа анкеров-гильз. Это гайка, которая обычно используется для дополнительной прочности, и плоская головка с комбинированным приводом с крестообразным шлицем и шлицем, которая используется, когда требуется ровная поверхность.
Чтобы установить гайку с приводом, просверлите отверстие и поместите в него анкер втулки. Затем наденьте шайбу и гайку на открытую резьбу и начните затягивать гайку.Когда анкер вытягивается из бетона, гильза вокруг него начинает расширяться, вклинивая анкер в отверстие внутри отверстия. Вы можете установить Combo Flat Head практически таким же образом, за исключением того, что вы используете диск Phillips, и при установке верхняя часть будет оставаться заподлицо с поверхностью установочного материала.
Анкер клиновой
Клиновые анкерычрезвычайно популярны и являются одними из самых надежных анкеров для удержания. Клиновые анкеры выглядят и функционируют как анкерные гильзы, но имеют втулку гораздо меньшего размера в нижней части анкера.
Для установки клинового анкера просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения материала, удерживаемого в бетоне на открытой части, установите шайбу и навинтите крепеж на анкер.
Когда гайка будет затянута против шайбы, она начнет тянуть анкер вверх. Это приведет к тому, что клиновидная юбка захватит бетон и расширится и углубится в бетон при вытягивании анкера.
Platipus® с ударным приводом (PDEA®) | Platipus Anchors Ltd
Земной якорь с ударным приводом (PDEA®) — это уникальное, современное и универсальное устройство, которое можно быстро развернуть в самых перемещаемых грунтовых условиях.Он предлагает легкий, устойчивый к коррозии якорь, который можно забивать с уровня земли с помощью обычного переносного оборудования. Он создает минимальное нарушение почвы во время установки, может выдерживать точную нагрузку и сразу же готовиться к работе. Как полностью сухая система, она также оказывает минимальное воздействие на окружающую среду.
Материалы
Алюминиевый сплав, анодированный алюминиевый сплав, гальванизированный чугун с шаровидным графитом, нержавеющая сталь или алюминиевая бронза
Приложения
- Подпорные стены
- Стабилизация склона
- Мосты
- Шпунт
- Контроль эрозии
- Опора габиона
- Удержание породы
- Контроль плавучести / трубопроводы
- Дренаж
- Конструкции оттяжные
- Переносные здания и сооружения
- Покрытие полигона
- Общая охрана
- Морское применение
- Облицовка туннелей
- Временные работы
- Строительные леса
- Фонды
Земной якорь с ударным приводом (PDEA®) — это уникальное, современное и универсальное устройство, которое можно быстро развернуть в самых перемещаемых грунтовых условиях.
Он предлагает легкий, устойчивый к коррозии якорь, который можно забивать с уровня земли с помощью обычного переносного оборудования. Он создает минимальное нарушение почвы во время установки, может выдерживать точную нагрузку и сразу же готовиться к работе. Как полностью сухая система, она также оказывает минимальное воздействие на окружающую среду.
Материалы
Алюминиевый сплав, анодированный алюминиевый сплав, гальванизированный чугун с шаровидным графитом, нержавеющая сталь или алюминиевая бронза
Приложения
- Подпорные стены
- Стабилизация склона
- Мосты
- Шпунт
- Контроль эрозии
- Опора габиона
- Удержание породы
- Контроль плавучести / трубопроводы
- Дренаж
- Конструкции оттяжные
- Переносные здания и сооружения
- Покрытие полигона
- Общая охрана
- Морское применение
- Облицовка туннелей
- Временные работы
- Строительные леса
- Фонды
Страница ошибки | Rexel USA
{{еще}} {{if false &&! empty projectsData.
рабочие сайты && projectsData.status eq ‘success’}} Чтобы продолжить, выберите хотя бы один проект.
Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}
Показаны рабочие сайты {{: projectsData.worksites.length}}
Отображение рабочие места
Расширить все | Свернуть все
{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}Отступление
Истекает
Потребление
{{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}{{:кодовое название}}
Истекает: {{:истекает}} {{if expiresIn> 1}} Дней {{/если}} {{if expiresIn == 1}} День {{/если}}
Потребление:
{{если! isApplicableAmountLimit}}Нет максимальной суммы
{{еще}} {{/если}} {{/за}}{{/за}}
Необходимо выбрать хотя бы одну учетную запись клиента
Сохранять
{{/если}} {{if true &&! empty projectsData.
result && projectsData.status eq ‘success’}}
{{если ложь}}Выберите учетную запись клиента
{{/если}} {{для projectsData.result}} {{/за}}Необходимо выбрать хотя бы одну учетную запись клиента
Сохранять {{/если}} {{/если}}| * 1-1 / 2 «ДВОЙНОЙ КВАДРАТНЫЙ ЯКОРЬ 6000 ФУТОВ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D2104 ДВОЙНАЯ КВАДРАТНАЯ СТУПИЦА 1-1 / 2 «10» ЯКОРЬ С СИЛЬНЫМ ПРИВОДОМ HELIX — 6000 ФУТОВ.ФУНТ. ДЛЯ УДИЛИЩ 3/4 «И 1»
Сплошная квадратная втулка 1-3 / 8 «4» Спиральный приводной анкер 6000LB для штанг 3/4 «и 1»
* 1-3 / 8 «ДВОЙНОЙ КВАДРАТНЫЙ ЯКОРЬ 6000 ФУТОВ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D10426-HUB1021637 СДВОЕННАЯ КВАДРАТНАЯ СТУПИЦА 1-3 / 8 «10» ЯКОРНАЯ СТУПИЦА HELIX POWER DRIVEN — 6000 ФУТОВ. ФУНТ. ДЛЯ УДИЛИЩ 3/4 «И 1»
2-21 / 2 «ГНЕЗДО ЯКОРЬ 8» 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 «И 1» Allied Bolt 3521.
* Для использования с 7 футов 1 дюйм D100, 3,5 фута Только удилища D10031 1 «или D75 3/4» 12632 Pisa. `2-1 / 4″ ГНЕЗДО ЯКОРЬ 8 «10000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 «И 1» Allied Bolt 3511 ГНЕЗДО ЯКОРЬ 2-1 / 4 «8» 10000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 «И 1» Allied Bolt 3511.
Подходит для удилищ 7 футов 1 дюйм D100, 3,5 фута 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa. `2-1 / 4″ ГНЕЗДО ЯКОРЬ 8 «8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 «И 1» Allied Bolt 3501 ЯКОРЬ ДЛЯ ГНЕЗДА 2-1 / 4 «8» 8000 ФУТОВ. ФУНТ.
Для использования с 7 футов 1 дюйм D100, 3,5 фута 1 Только удилища «D10031 или D75 3/4» 12632 Pisa. КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 1-1 / 2 5,500 ФУТ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D1104-6 1-1 / 2 ОДИНОЧНЫЙ КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 10 «HELIX POWER HUB ANCHOR 5,500 FT-LB
1-1 / 2 ОДИНОЧНЫЙ КВАДРАТНЫЙ АНКЕР ДЛЯ СТУПИЦЫ HELIX POWER HUB ANCHOR 5,500 FT-LB. для определения правильности установки. * Только для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 Pisa. КВАДРАТНЫЙ АНКЕР СТУПИЦЫ 1-1 / 2 5,500 ФУНТОВ МОМЕНТ УСТАНОВКИ H-D1134 1-1 / 2 ОДИНОЧНЫЙ КВАДРАТНЫЙ АНКЕР ДЛЯ СТУПИЦЫ 14 «HELIX POWER HUB ANCHOR 5,500 FT-LB
 КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 1-1 / 2 7000 ФУТОВ МОМЕНТ УСТАНОВКИ H-D1104-71-1 / 2 ОДИНОЧНЫЙ КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 10 «HELIX POWER HUB ANCHOR 7000 FT-LB
КВАДРАТНЫЙ АНКЕР СТУПИЦЫ 1-1 / 2 7000 ФУНТОВ МОМЕНТ УСТАНОВКИ H-D184-7 ЯКОРЬ ДЛЯ ОДНОЙ КВАДРАТНОЙ СТУПИЦЫ 1-1 / 2 «8» HELIX POWER HUB ANCHOR 7000 FT-LB
ЯКОРЬ ДЛЯ ОДНОЙ КВАДРАТНОЙ СТУПИЦЫ 1-1 / 2 «10» HELIX POWER HUB ANCHOR 8000 FT-LB
Подходит для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa. КВАДРАТНЫЙ АНКЕР СТУПИЦЫ 1-3 / 8 6,000 ФУТ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D84-6 ЯКОРЬ ДЛЯ ОДНОЙ КВАДРАТНОЙ СТУПИЦЫ 1–3 / 8 «8» HELIX POWER HUB ANCHOR 6000 FT-LB
* Подходит для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa. 2-1 / 4 «ГНЕЗДО ЯКОРЬ 10″ 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖН 3/4 «И 1» Tough One Anchor Helix, 8000 футов фунтов (10 848 морских миль), 10 дюймов (254 мм) спирали для использования со стержнем 0,75 дюйма (19,1 мм) или 1 дюйм (25,4 мм).
ГНЕЗДО ЯКОРЬ 2-1 / 4 «8» 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖН 3/4 «И 1» Tough One Anchor Helix, 8000 футов фунтов (10 848 морских миль), 8 дюймов (203 мм) спирали для использования со стержнем 0,75 дюйма (19,1 мм) или 1 дюйм (25,4 мм).
|
Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
ДЛЯ СТЕРЖЕК 3/4 «И 1» Allied Bolt 3501.
Справочные таблицы).
Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
Справочные таблицы).
| 1/4 «x 1» оцинкованная стальная анкерная головка с гвоздями | ||||||
| Гвоздь | 1/4 « | 1 « | Ферма | Сталь | NDATS-020 $ 0,40 / ea с опциями | |
| 1/4 «x 1-1 / 4» Оцинкованная стальная анкерная головка с анкерной головкой | ||||||
| Гвоздь | 1/4 « | 1-1 / 4 « | Ферма | Сталь | НДАТС-023 0 руб.50 / ea с опциями | |
| 1/4 «x 1-1 / 2» Оцинкованная стальная анкерная головка с анкерной головкой | ||||||
| Гвоздь | 1/4 « | 1-1 / 2 « | Ферма | Сталь | NDATS-026 0,50 доллара США / ea с опциями | |
| Анкер гвоздя с оцинкованной стальной головкой, 1/4 «x 2» | ||||||
| Гвоздь | 1/4 « | 2 « | Ферма | Сталь | НДАТС-029 0 руб.  60
/ ea с опциями | |
| 1/4 «x 2-1 / 2» оцинкованная стальная анкерная головка с анкерной головкой | ||||||
| Гвоздь | 1/4 « | 2-1 / 2 « | Ферма | Сталь | NDATS-032 0,77 $ / ea с опциями | |
| 1/4 «x 3» Оцинкованная стальная анкерная головка с анкерной головкой | ||||||
| Гвоздь | 1/4 « | 3 « | Ферма | Сталь | НДАТС-035 $ 1.01 / ea с опциями | |
| Нейлоновый пластиковый анкер с грибовидным гвоздем 3/16 «x 1» | ||||||
| Гвоздь | 3/16 « | 1 « | Гриб | Нейлон | НДАМН-033 0,29 $ / ea с опциями | |
| Нейлоновый пластиковый анкер с грибовидным гвоздем 1/4 «x 1» | ||||||
| Гвоздь | 1/4 « | 1 « | Гриб | Нейлон | НДАМН-036 0 руб.38 / ea с опциями | |
| Нейлоновый пластиковый анкер с грибовидным гвоздем 1/4 «x 2» | ||||||
| Гвоздь | 1/4 « | 2 « | Гриб | Нейлон | NDAMN-042 0,58 $ / ea с опциями | |
| Нейлоновый пластиковый анкер с грибовидным гвоздем 1/4 «x 3» | ||||||
| Гвоздь | 1/4 « | 3 « | Гриб | Нейлон | НДАМН-045 0 руб.98 / ea с опциями | |
| Нейлоновый пластиковый анкер с грибовидным гвоздем 1/4 «x 4» | ||||||
| Гвоздь | 1/4 « | 4 « | Гриб | Нейлон | NDAMN-048 $ 1,18 / ea с опциями | |
| Нейлоновый пластиковый дюбель с круглой головкой 1/4 «x 1» | ||||||
| Гвоздь | 1/4 « | 1 « | Круглый | Нейлон | НДАРН-116 0 руб.  38
/ ea с опциями | |
| Нейлоновый пластиковый дюбель с круглой головкой 1/4 «x 1-1 / 2» | ||||||
| Гвоздь | 1/4 « | 1-1 / 2 « | Круглый | Нейлон | НДАРН-119 0,48 $ / ea с опциями | |
| Нейлоновый пластиковый дюбель с круглой головкой 1/4 «x 2» | ||||||
| Гвоздь | 1/4 « | 2 « | Круглый | Нейлон | НДАРН-122 0 руб.59 / ea с опциями | |
| Стальной раздельный анкер с цинковым покрытием 1/4 «x 1-1 / 2» | ||||||
| Сплит | 1/4 « | 1-1 / 2 « | Раздельный привод | Сталь | SDAS-024 0,29 $ / ea с опциями | |
| Анкер с разъемным приводом из оцинкованной стали 1/4 «x 2» | ||||||
| Сплит | 1/4 « | 2 « | Раздельный привод | Сталь | SDAS-027 0 руб.31 год / ea с опциями | |
| Стальной раздельный анкер с цинковым покрытием 1/4 «x 2-1 / 2» | ||||||
| Сплит | 1/4 « | 2-1 / 2 « | Раздельный привод | Сталь | SDAS-030 0,32 $ / ea с опциями | |
| Стальной раздельный анкер с цинковым покрытием 1/4 «x 3-1 / 2» | ||||||
| Сплит | 1/4 « | 3-1 / 2 « | Раздельный привод | Сталь | SDAS-036 0 руб.40 / ea с опциями | |
| 5/32 «x 3/4» оцинкованная стальная анкерная головка с молотковым приводом | ||||||
| Молот Т-образный | 5/32 « | 3/4 « | Ферма | Сталь | HDATS-122 0,83 $ / ea с опциями | |
| 5/32 «x 1» Оцинкованная стальная анкерная головка с головкой для молота | ||||||
| Молот Т-образный | 5/32 « | 1 « | Ферма | Сталь | HDATS-125 0 руб.  | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
