Виды анкерных болтов

На практике существуют различные группировки анкерных болтов (крепежных изделий, созданных для удерживания каких-либо конструкций).

Одним из видов систематики таких болтов является группировка крепежей по использованию. По способам использования анкерные крепежи подразделяют на расчетные и конструктивные. Расчетные крепежные элементы несут нагрузку, которая возникает во время использования сооружений или инструментов. Конструктивные анкерные болты необходимы для создания устойчивости тяжелого и крупного оборудования под давлением собственного веса.

Группировка по установочному способу делит анкерные болты на болты, использующиеся до заливки бетона и устанавливающиеся в уже готовый фундамент или другой материал сооружения.

Самой крупной группировкой по видам является деление анкерных крепежей по конструкции. Исходя из нее анкерные болты делятся на следующие виды:

• изогнутые, использующиеся, когда нет разницы в высоте фундамента и глубине вставки анкерных болтов. Не имеет значения устанавливать их в готовое основание или до заливки бетона;
• для создания прочных элементов конструкции используют крепежи с анкерной плиткой. Чаще всего они ставятся до заливки бетона. Такие крепежные изделия применяют, когда от глубины установки зависит высота заливки бетона;
• составные болты с анкерной плиткой используют для установки методом надвижки или поворота. Нижнюю часть такого болта и муфту устанавливают в основание в момент заливки бетона, а в муфту вставляется верхняя шпилька. Эти болты используются для фиксирования конструкции и сооружений;
• для крепления тяжелой электротехники, прокатного оборудования и иных предметов с большими динамическими нагрузками чаще всего применяют съемные анкерные болты. Шпильку устанавливают после бетонирования трубы, а при установке нужно использовать только анкерную арматуру.
  При создании таких анкерных болтов используют высокопрочные металлы, чаще всего сталь, устойчивую к разрывам;
• при установке элементов с асимметрией следует остановить выбор на прямых анкерных болтах на клею, а еще виброзачеканенные цементно-песчаной смесью. Они способны вынести огромные нагрузки, такие крепежные изделия вставляют в отверстие, просверленное в залитом фундаменте;
• когда высока вероятность статических и вибрационных нагрузок, применяют распорные анкерные болты. Они крепятся с помощью дюбелей или разжимной тяги. Эти виды крепежных изделий используют для облицовки, вентиляции, сантехники и отделки;
• анкерные болты с коническим концом крепят методом вибропогружения с цементно-песчаной смесью и используют для конструкций, не способных выдержать динамические нагрузки и удары с большой силой.

Для того, чтобы удержать анкерный болт в цементе. существует три основных момента:

В первую очередь это трение – с его помощью нагрузка передается через крепежное изделие на элемент основания. Это происходит с помощью создаваемого за счет распора пластикового дюбеля либо металлической цанги.

Во-вторых, благодаря склеиванию, нагрузки восполняются касательными напряжениями внутри в месте соединения материала и анкерного болта. Это преобладает у клеевых анкерных болтов и элементов без упорных приспособлений и уширений.

Третий момент, на который стоит обратить внимание, это упор – анкер воспринимает нагрузки через компенсирование внутренних сил противодействия излому материала, которые возникают на глубине анкеровки.

Основная масса анкерных болтов остается в конструкции благодаря сочетанию вышеприведенных моментов. Анкерные болты зачастую ломаются в самом незащищенном месте крепежного изделия. На практике выделяют несколько видов поломок анкерных крепежных изделий – это плавление, выгорание, изгиб либо излом болта, а так же коррозия и вырыв.

Анкерный болт — это… Что такое Анкерный болт?

Анкерные болты Однораспорный анкерный болт Конструкция

Анкер (нем.  Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживают какую-либо конструкцию.

Классификация

Различают следующие виды анкеров:

Технология устройства и основные виды разрушения анкеров

Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:

• Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.
• Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.
• Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.

Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.

Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:

• Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.
• Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
• Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.
• Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вылома — вылом конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
• Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.
• Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.

Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа — 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6^[1].

См. также

Литература

• Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03)
• Руководство по анкерному крепежу «Hilti»
• Руководство по анкерному крепежу «Mungo»

Примечания

[[1]]

Ссылки

Анкерный болт. Описание, виды, характеристики, применение и цена анкерных болтов —

• анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица
• Что такое анкерный болт и его применение
• Как правильно сделать расчет анкерного болта. WikiСтатья.
• Анкер (крепёжное изделие) — Википедия
• Механические анкерные болты — установка, разновидности, варианты применения
• Что такое анкерные болты? (с рисунком)
• Купить анкерные стержни, крючки, шпильки, анкерные болты онлайн в Индии
• Установка гильзы под анкерный болт — Гильзы для анкерных болтов
• Анкерные болты, болтовые изделия, анкерные болты
• анкерный болт — это … Что такое анкерный болт?

анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица

Анкер, он же анкерный болт – один из наиболее новых и технологичных крепежных метизов. Быстрая эволюция якорного (для знатоков иностранных языков понятно, что «анкер» – это «якорь») расходника привела к появлению множества разновидностей его конструкции, применяемых материалов, размеров. Именно о размерных группах анкеров и пойдет речь в этой статье.

Основные параметры

Вполне логично предположить, что размеры анкеров – это, прежде всего, их длина и диаметр.

Они определяют область применения крепежа. От этого зависит и выбор сверла, которое понадобится для работы. Анкерные болты – довольно сложный вид крепежа, что отражается на их стоимости, это еще один аргумент в пользу тщательного их выбора. Кроме того, важно учесть, что демонтировать такой крепеж любого размера без разрушения основания практически невозможно.

Ну и, конечно, важно обратить внимание на диаметр резьбовой шпильки, влияющий на качество крепежа. За время эксплуатации якорного крепежа был выработан стандартный набор комплектующих для его производства, отвечающий основным требованиям, предъявляемым к метизам, выполняющим крепежные функции.

Диаметр

Под диаметром анкера понимается диаметр распорной втулки, определяющий диаметр необходимого сверла. От этого показателя зависит прочность соединения на излом – весьма важный показатель при монтаже каких-либо предметов, например, на стену.

Диаметр определит возможности крепежа при переменных нагрузках и вибрациях, например, при установке оконных или дверных блоков, а также спортивного инвентаря.

Длина

Однако даже весьма солидный по толщине, но короткий анкер может быть вырван вместе с частью вмещающего материала при увеличении нагрузок, если его длина будет не достаточна. Как правило, более толстый крепеж имеет и большую длину. Кроме этого, более длинный анкер способен удерживать больший по толщине предмет, что весьма важно учитывать при монтаже несущих конструкций, отделочных материалов или оборудования.

Какими бывают размеры?

Размеры анкерных болтов подвергаются стандартизации согласно техусловиям их производства.Все якорные крепежные метизы можно объединить в размерные группы на основе диаметра, например, анкер на 8 имеет диаметр втулки 8 мм, а на 10 соответственно 10 мм.

Несложно определить диаметр анкера на 12.

Длина может быть от 18 до 100, 200 и более миллиметров. Анкер с формулой 10х300 мм представляет собой крепеж с диаметром втулки 10 мм и длиной рабочей поверхности 300 мм. Резьба распорной шпильки стандартизирована с размерами обычных болтов: М6, М8, М10, М12, М16, М20 и т. д. Размеры шпильки, как и простого болта, тоже могут быть разными: М8х100, М10х100, М16х200 и т. д.

Стандартные размеры анкерных болтов иллюстрирует таблица.

При выборе анкеров следует соотносить их длину и диаметр, так как придется еще прибавлять толщину прикрепляемого материала или предмета.

Максимальная толщина материала, который можно закрепить анкером, представлена в таблице. Увеличение толщины больше рекомендованной может привести к выпадению крепежа или, что бывает чаще, к разрушению вмещающего материала.

В торговую сеть могут поступать метизы с несколько иными размерными характеристиками. Весьма редко, но все же можно найти крепеж с нестандартными размерами: 6х25,6х30, 6х40, 6х60 мм. Еще реже встречается анкерный крепеж с небольшим диаметром резьбы: например, М3. У таких метизов весьма жесткая конкуренция с пластиковыми дюбелями и саморезами, которые обычно дешевле. Чаще такие мелкие анкеры имеют весьма непростой раскладной распорный механизм, соответственно, свою особую нишу применения.

Они позволяют производить монтаж в относительно тонких перегородках, где никакой иной крепеж применить нельзя.

Как указывают в маркировке?

Для того чтобы избежать постоянного измерения анкеров в процессе выбора или работ, на их гильзу с помощью штампа наносится маркировка, позволяющая быстро сориентироваться. Приведем пример маркировки анкера отечественного производства: М12 16х150. В этом случае М12 – размер резьбы, 16 – диаметр гильзы и сверла, которым необходимо проделать отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине метиза. У разных производителей маркировка может несколько отличаться. Кроме выше приведенной информации, в маркировке могут так же указать максимальную толщину закрепляемого материала.

Как подобрать?

Для того чтобы выбрать правильные анкера, необходимо четко представлять, в каком материале их придется крепить, это поможет определить минимальную возможную глубину сверления.

Важно помнить, что в более рыхлом материале следует крепить более длинные анкера. Также надо хотя бы в общих чертах представлять ту нагрузку, которой крепеж должен будет сопротивляться, это позволит не ошибиться с подбором диаметра метиза.

Экономия при подборе столь специфического крепежа, как анкерный болт, может стоить весьма дорого. Короткий болт может быть вырван вместе с частью материала стены. Неверное определение диаметра может привести к деформации и разбалтыванию крепежа при сильных динамических нагрузках.

С другой стороны, увеличение параметров изделия влечет серьезное увеличение его стоимости.

В следующем видео вас ждут правила выбора дюбеля и анкера.

Что такое анкерный болт и его применение

Анкерный болт – что это и для чего он нужен?

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов.

Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции.

Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые.

Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Как правильно сделать расчет анкерного болта. WikiСтатья.

Анкерный болт, клиновой анкер, рамный анкер — это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

Для быстрого перехода на крепеж анкерной техники указываем доп. ссылки здесь:
клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

Применение анкерного болта и возможные разрушения при эксплуатации

Вот только несколько примеров применения анкеров:

• установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
• монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
• надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки

В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

Ниже приведена таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу.

Размер клинового анкера	Резьба	Длина анкера, мм	max толщина прикрепл. материала, мм	Диаметр сверла	Глубина анкеровки, мм	min вырывающая сила, kН (бетон В25)	Вес 1000 шт, кг
6х40	М6	40	5	6	35	1,4	9,98
6х60	М6	60	30	6	35	1,4	14,00
6х80	М6	80	50	6	35	1,4	18,00
8х50	М8	50	10	8	40	1,6	22,00
8х80	М8	80	40	8	40	3,3	34,00
8х90	М8	90	55	8	40	3,3	34,60
8х105	М8	105	65	8	40	3,3	44,00
8х120	М8	120	80	8	40	3,3	49,30
10х65	М10	65	15	10	45	5,0	43,00
10х80	М10	80	35	10	45	5,0	53,00
10х95	М10	95	50	10	45	5,0	62,00
10х120	М10	120	75	10	45	5,0	77,00
10х130	М12	130	70	10	45	5,0	84,00
12х100	М12	100	45	12	55	5,0	93,00
12х120	М12	120	65	12	55	6,0	111,00
12х135	М12	135	75	12	55	6,0	125,00
12х150	М16	150	95	12	55	6,0	138,00
16х105	М16	105	45	16	60	7,5	174,00
16х140	М16	140	80	16	60	9,4	229,00
16х180	М16	180	120	16	60	9,4	292,00
16х220	М16	220	160	16	60	9,4	355,00
20х160	М20	160	40	20	100	12,3	406,00
20х200	М20	200	130	20	75	12,3	505,00
20х300	М20	300	225	20	75	12,3	751,00

Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, — это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

Немаловажно здесь и качество материала, из которого изготовлен крепёж.

Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите «для себя» или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.
На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

Расчеты при определении размера анкерного болта

Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

Для обеспечения надежности конструкции рабочая нагрузка на крепёж не должна превышать 25% от расчётной нагрузки на анкер (вырывание/срез).

Рассмотрим самый простой пример.

Необходимо повесить кухонный шкаф. Его масса вместе с духовкой, коробкой и всякой утварью составит 100 кг. Анкерный болт при этом необходим такой, чтобы выдержать нагрузку равной четырём массам этого шкафа:

Р = m (масса, кг) × 4 (чтобы соблюсти правило выше) × g (Ускорение свободного падения = 9,81 м/с²)

P = 100 кг × 4 × 9,81 м/с² = 3 924 кг х м/с²,
а кг × м/с² = Н (Ньютон), что в итоге и составляет 3,924 кН

Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l (плечо силы, м), воспользуйтесь формулой

M = m x g x l

Технические характеристики крепежа из анкерной техники

Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

Технические характеристики клинового анкера

Диаметр анкера, мм		М6	М8	М10	М12	М16	М20
Бетон В20 без трещин	Расчётное усилие на вырыв, kН	4,20	6,00	10,70	13,30	23,30	33,30
	Расчётное усилие на срез, kН	4,00	7,30	11,60	16,80	31,40	49,00
Бетон В20 растянутая зона, с раскрывающимися трещинами	Расчётное усилие на вырыв, kН	2,20	3,30	6,00	8,00	16,70	20,00
	Расчётное усилие на срез, kН	4,00	7,30	11,60	16,80	31,40	49,00

Параметры монтажа клинового анкера

Диаметр бура, мм	М6	М8	М10	М12	М16	М20
Глубина бурения, мм	55	65	70	90	110	130
Глубина установки, мм	49	58	62	82	102	121
Диаметр отверстия в прикрепляемой детали, мм	7	9	12	14	18	22
Момент затяжки, Нм	8	15	30	50	100	200
Стандартное расстояние между анкерами, мм	120	141	180	210	246	303
min расстояние между анкерами, мм	50	55	60	70	90	110
стандартное расстояние до края, мм	60	71	90	105	123	152
min расстояние до края, мм	45	50	55	60	70	130

Технические характеристики анкерного болта

Размер анкера, мм		М6,5	М8	М10	М12	М14	М16	М20
Бетон В20	Расчётное усилие на вырыв, kН	0,7	1,4	2,1	2,8	3,1	4,2	5,6
	Расчётное усилие на срез, kН	1,1	2,5	4,5	7,3	8	8,8	10,5
Кирпич М150	Расчётное усилие на вырыв, kН	0,4	0,5	0,6	0,8	0,85	0,9	-
	Расчётное усилие на срез, kH	0,65	1	1,2	1,6	1,7	1,8	-

Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

Параметры монтажа анкерного болта

Размер анкера, мм	М6,5	М8	М10	М12	М14	М16	М20
Диаметр резьбы, мм	М5	М6	М8	М10	М10	М12	М16
Диаметр бура, мм	6,5	8	10	12	14	16	20
min глубина отверстия, мм	40	50	60	70	75	80	90
Отверстие в прикрепляемой детали, мм	7	9	11	13	15	17	21
min толщина материала основания, мм	60	70	80	90	95	100	120
Размер гайки под ключ, мм	8	10	13	15	15	19	24
Критическое расстояние до края, мм	40	55	65	70	75	80	85
Критическое осевое расстояние, мм	45	60	70	75	80	90	95
Момент затяжки в бетоне, Нм	5	8	25	40	45	50	80
Момент затяжки в кирпиче, Нм	2,5	4	12,5	20	22,5	25	-

Технические параметры рамного анкера

Размер рамного анкера		MF 8	MF 10
Диаметр бура, мм		8	10
min глубина установки, мм		45	50
min глубина отверстия, мм		глубина установка + 5 см
Момент затяжки, Нм		4	8
Шлиц		Pz 2	Pz 3
Расчётная нагрузка в бетоне В20	на вырыв, kH	1,4	1,7
	на срез, kH	0,4	0,5
Расчётная нагрузка в полнотелом кирпиче М150	на вырыв, kH	0,6	0,8
	на срез, kH	0,4	0,5
Расчётная нагрузка в пустотелои кирпиче М150	на вырыв, kH	0,4	0,5
	на срез, kH	0,2	0,3
Расчётная нагрузка в ячеистом бетоне В3,5	на вырыв, kH	-	0,1
	на срез, kH	-	0,1

Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.

Анкер (крепёжное изделие) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Анкер.

Анкер (от нем. Anker — якорь) — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Анкер, в отличие от дюбеля, как правило, является комбинированным самостоятельным крепёжным элементом: вместе со способностью закрепляться в основании он также и удерживает конструкцию.

Конструкция

У анкера различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также анкер может иметь манжету — кайму вокруг отверстия, не позволяющую анкеру проваливаться в отверстие основания или закрепляемого материала.

Классификация

Размеры анкеров

• Малые: длина до 55 мм, диаметр до 8 мм;
• Средние: длина до 120 мм, диаметр до 12 мм;
• Крупные: длина до 220 мм, диаметр до 24 мм^[1].

Способы закрепления анкера

• Сила трения — анкер своими стенками прижимается к основанию.
• Разная форма анкера и отверстия в основании — задняя часть анкера, не помещающаяся в отверстие.
• Химический — заполнение свободного пространства между анкером и основанием затвердевающим жидким компонентом.

Материал изготовления

Изготавливается из металлических сплавов — латуни, нержавеющей стали, алюминия и других.

Виды монтажа

• Предварительный монтаж — анкер устанавливается в основание на всю длину.
• Сквозной монтаж — часть анкера проходит через закрепляемую конструкцию. Анкер для такого вида монтажа имеет удлинённую нераспорную часть.

Виды анкеров

Назначение

Назначение по материалу основания

Назначение по области применения

• Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
• Мебельный анкер.

Установка

Для наилучшего сцепления анкера с основанием отверстие после просверливания необходимо очистить от буровой муки.

См. также

Примечания

Литература

Ссылки

классификация и параметры болта анкера, правила монтажа распорной конструкции

Распорный анкер используется как крепежное соединение элементов строительной конструкции. С его помощью ведется фиксация тяжелых изделий на различных плоскостях. В качестве материала используются высокопрочные стали. Изделие имеет две разновидности: распорного и двухраспорного типа. Необходимые параметры и характеристики зафиксированы в ГОСТе.

Классификация и параметры крепежа

Согласно ГОСТу, болт анкерный распорный имеет свою классификацию. Выглядит она таким образом:

• 8х6х60.
• 12х10х100.
• 16х12х110.

Первые цифры означают наружный диаметр анкера. Вторые — внутренний диаметр болта. Третьи — длину крепежного изделия.

В зависимости от габаритов прикрепляемой детали выбирается диаметр и длина анкера.

Конструктивные особенности болтов бывают следующими:

• Есть анкера с шайбой большого диаметра. При помощи ее ведется прижим детали к конструкции.
• Сверху расположена гайка, которая обеспечивает прижим.
• В конце резьбовой части находится кольцо. С его помощью идет подвешивание к потолку люстры или натяжка веревки.
• На верхней части анкера расположен крюк. На него могут навешиваться предметы.
• Болты, снабженные распорным элементом ударного типа.
• Анкерный болт рамного типа. Используется для крепежа дерева или пластика. Его особенностью является головка, которая выравнивается на поверхности.

Кроме того, существуют изделия химического типа. Это наиболее надежный вариант. В качестве сцепления вместе с силой трения применяется химический состав, при помощи которого происходит склеивание поверхностей.

За счет этого достигаются преимущества:

• проводить можно как наружные работы, так и внутренние;
• стойкость к вибрации;
• возможность работы с рыхлыми и тонкими материалами.

Кроме таких видов существуют реже применяемые разновидности изделий. К ним относятся потолочные, напольные, грунтовые или пружинные анкера.

Общая характеристика болтов

Анкера — это крепежные элементы. С их помощью осуществляется присоединение деталей к цельным конструкциям. Надежная фиксация обеспечивается тем, что наружная поверхность болта сцепляется с внутренней областью отверстия. Удержание достигается благодаря силе трения. Надежность крепежа обеспечивается только в том случае, если скрепляемый материал обладает высокой плотностью.

В отличие от дюбеля, который контактирует с материалом в нескольких точках, анкера соприкасаются всей поверхностью. Этим формируется необходимая крепость соединения.

Материалом крепежа являются углеродистые стали или цветные металлы. В случае необходимости ведется покрытие цинком для защиты от коррозии.

Конструкция болта представляет собой полую гильзу с разрезами на боковой поверхности в виде лепестков. Во внутренней части располагается распорный элемент. Его работа заключается в разжимании лепестков при забивании анкера. За счет этого формируется надежное соединение. Верхняя часть представляет собой шпильку с резьбой. На ней расположена шайба и регулировочная гайка.

Места применения изделий

Изделия, изготовленные в соответствии с ГОСТом, применяются для крепления различных предметов. Это могут быть:

• дверные и оконные рамы;
• элементы подвесных потолков;
• люстры;
• калитки и ворота;
• элементы коммуникаций;
• конструкции, отличающиеся большим весом.

При креплении должны быть обеспечены условия. К ним относятся:

• высокая надежность и прочность;
• невозможность механических повреждений;
• устойчивость к факторам внешней среды;
• удобство при работе;

Правила монтажа

Для проведения работы нужно обеспечить наличие необходимых инструментов. Подготавливаются:

• перфоратор;
• бур для сверления твердых материалов;
• молоток;
• гаечный ключ.

Для проведения работ не нужно специальных навыков. Их может провести и неспециалист.

Порядок работы следующий:

• В любой поверхности просверливается отверстие с таким расчетом, чтобы болт вошел в него с натягом.
• Отверстие тщательно прочищается. Для этого используется ершик или медицинская груша.
• Ведется установка анкера.
• Верхняя регулировочная гайка закручивается на 4−5 оборотов. При этом нужно удерживать шпильку от проворота. Для этого в ней имеется специальная прорезь.

Двухраспорный тип элементов

Такой тип анкеров представляет собой разновидность крепежа с гайкой. В состав входят 2 распорные втулки. Конструкция применяется для крепежа предметов с большой массой.

В состав входят элементы:

• конусовидная шпилька с метрической резьбой;
• 2 распорные цилиндрические втулки;
• Головка. Она может быть выполнена в виде крюка, кольца или гайки;
• Шайбы.

В момент закручивания конусная часть шпильки распирает сразу 2 втулки в отверстии. Тем самым обеспечивается более качественное скрепление деталей. Следует иметь в виду, что надежность крепежа зависит от прочности материала, в который монтируется болт.

Распорные анкерные болты — новый вид крепежа. Применять его следует тогда, когда требуется обеспечить надежность соединения. Следует учитывать материал скрепляемых деталей и, в зависимости от этого, подбирать нужную разновидность крепежа.

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

• кирпич;
• бетон;
• камень;
• древесина;
• природный камень и др.

Анкерный болт состоит из таких элементов:

• внутренний болт;
• гайка;
• корпус;
• пластиковая прокладка.

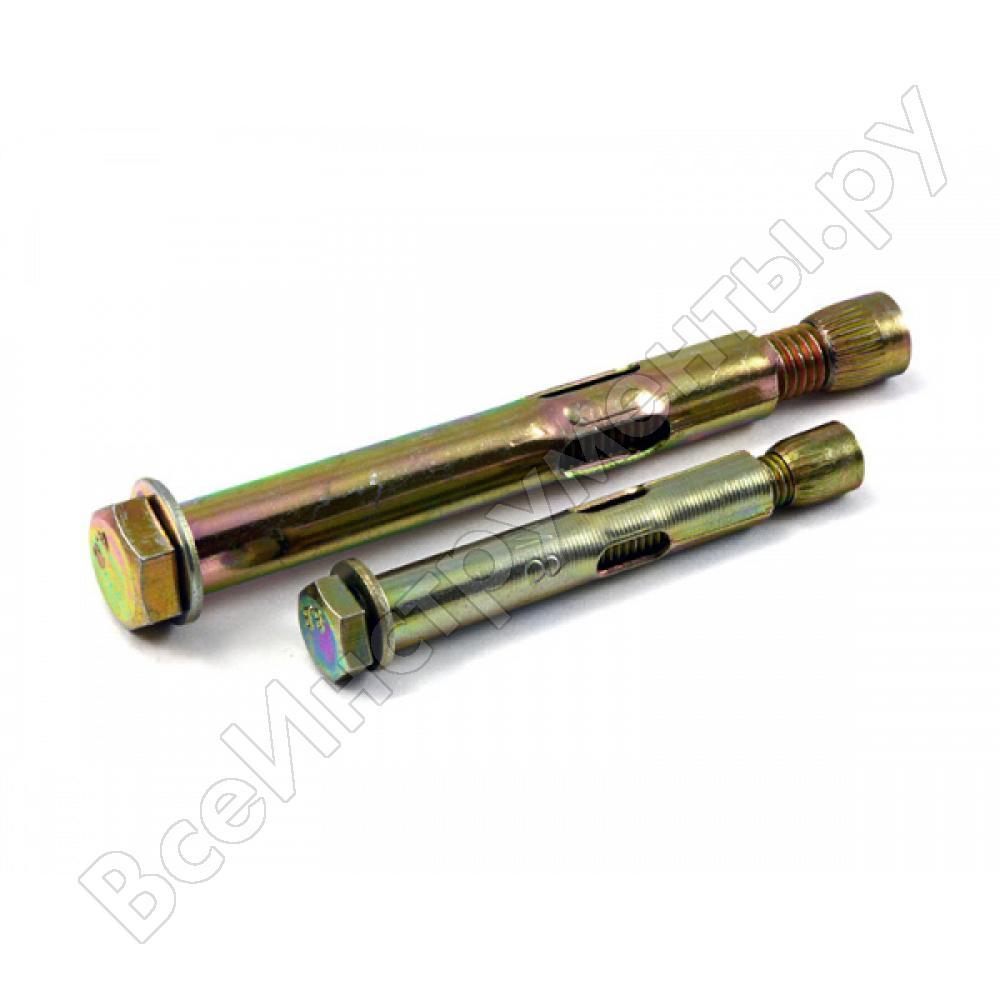

Фото 1. Анкерные болты

Основные преимущества механических анкеров

1. Выдерживает большие нагрузки.
2. Легкий и простой монтаж.
3. Сокращает время монтажа, снижает трудоемкость процесса.
4. Достаточно долговечное крепление.

Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

• водонагреватель;
• спортивная стенка;
• спутниковая тарелка;
• настенный котел;
• настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

• крепление тяжелых элементов;
• соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

1. Определение положения анкера; разметка.
2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
3. Очистка отверстия от пыли.
4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Что такое анкерные болты? (с рисунком)

Анкерные болты — это крепежные детали цилиндрической формы, которые используются для соединения объектов и элементов конструкций с бетоном. Их можно использовать для чего угодно: от удержания дома до фундамента до крепления тяжелого промышленного оборудования к цеху завода. Эти болты изготавливают многие производители, и для разных областей применения доступно несколько различных стилей. При правильной установке они образуют очень прочное, прочное соединение, которое прослужит десятилетия.Анкерные болты можно приобрести в некоторых хозяйственных магазинах и у строительных компаний, а также у производителей.

Различные гайки, болты и винты.

Классический вариант — анкерный болт, залитый на месте. Эти болты вставляются в бетон, пока он еще влажный, при этом резьбовая часть торчит вверх.Когда бетон затвердевает, болт устанавливается на место, и объекты можно закреплять болтами с помощью гайки, которая соединяется с резьбовой частью. Эти болты часто используются в новых строительных проектах, где хорошо известно расположение стен и других элементов, которые необходимо соединить с фундаментом.

Другой тип — это болт, который вставляется в бетон после его схватывания. Для этих болтов требуется просверленное отверстие, и они могут быть закреплены на месте с помощью эпоксидной смолы или с помощью клина, который расширяется для захвата болта при его затяжке. Эти болты могут быть очень полезны для дооснащения и аналогичных задач, хотя важно правильно установить их, иначе они могут выйти из строя, иногда катастрофически.

Когда в строительстве используются анкерные болты, строитель обычно должен соблюдать местные строительные нормы и правила, которые предписывают размер болтов и необходимое расстояние между ними.Цель состоит в том, чтобы распределить нагрузку конструкции на несколько точек, уменьшив нагрузку на любой конкретный болт или любую заданную область бетона. Инженер или архитектор может рассчитать напряжение и нагрузки, чтобы убедиться, что болты размещены надлежащим образом.

Главный недостаток этих болтов заключается в том, что после их установки их невозможно удалить, не удалив отбойным молотком часть бетона.В ситуации, когда болты являются критически важными элементами конструкции, это обычно не является серьезной проблемой, но может стать проблемой, когда анкерные болты используются для крепления тяжелой техники. Если завод переконфигурируется для производства чего-то другого, например, старые крепежные детали могут мешать.

Купить анкерные стержни, крючки, шпильки, анкерные болты онлайн в Индии

Анкеры — Купить анкерные стержни, крючки, шпильки, болтовые анкеры онлайн в Индии

(1-60 товаров из 532)

Диапазон цен: Rs.4 928 — 5 636

2% СКИДКА

Диапазон цен: Rs.1,232–1,501 Диапазон цен: Rs.3 213 — 7 392

27% СКИДКА

Диапазон цен: Rs.1,282 — 1,594 Диапазон цен: Rs.4 620 — 5 428

11% СКИДКА

Диапазон цен: Rs.4 176 — 4 866

СКИДКА 10

Диапазон цен: Rs.4 779 — 5 752

6% СКИДКА

Диапазон цен: Rs.4,581 — 5 066

6% СКИДКА

Диапазон цен: Rs.1,243 — 1,421 Диапазон цен: Rs. 1,247 — 1,321 Диапазон цен: Rs.654 — 1,655

Установка гильзы под анкерный болт — Гильзы для анкерных болтов

Типовая установка пластиковой анкерной гильзы

для печати PDF Просмотрите этапы установки, чтобы узнать, как обычно устанавливается пластиковая анкерная втулка.

1. Навинтите или наденьте анкерную втулку на анкерный болт до необходимого уровня. Зафиксируйте втулку на месте, чтобы добиться желаемого выступа резьбы, необходимого

2. Вставьте болт с муфтой в шаблон и зафиксируйте его для заливки бетона. Часто для подвешивания анкерных болтов к шаблону используют гайку.

Имейте в виду, что верхняя часть рукава должна быть заподлицо с верхом бетона после того, как верх срезан.

3. Залить бетон в форму для создания фундамента или другой конструкции.

После того, как бетон застынет, отрежьте верхнюю часть рукава на уровне бетона прямо перед установкой оборудования или стальной конструкции на анкерный болт. Сохранение втулки неповрежденной до установки предотвратит попадание воды и мусора в полость.

4. Анкерный болт теперь можно немного отрегулировать для соединения с основанием конструкции или оборудования, которое крепится к фундаменту.Эта мельчайшая корректировка может показаться не такой уж большой, но она может иметь решающее значение между успешной установкой или сбросом фундамента.

5. После того, как анкерные болты были правильно отрегулированы и когда оборудование / конструкция готовы к установке, безусадочный раствор заливается в полость, образованную анкерной гильзой, и устанавливается оборудование / конструкция.

Альтернативные конфигурации

Создание кармана для раствора

Пластиковые анкерные гильзы также можно использовать для создания кармана для раствора для анкерного болта.Вместо того, чтобы соединять гильзу и анкерный болт во время заливки бетона, устанавливается только втулка, а после затвердевания бетона анкерный болт помещается внутрь гильзы и фиксируется. Пространство внутри втулки ограничивает размер и длину анкерного болта, используемого в этой альтернативной конфигурации, поэтому в этом случае часто используются анкеры, такие как анкерные болты с головкой.

Другое применение

Анкерные гильзы

также могут использоваться в самых разных областях, которые могут не включать традиционное использование анкерных болтов в бетоне.Например, втулки можно использовать в стенах или полах для создания пространств в конструкциях для других материалов, таких как трубы или перила, в зависимости от требований проекта.

Анкерные болты, болтовые изделия, анкерные болты

Анкерные болты Удлиненные соединения с ручкой. АНКЕРНЫЕ БОЛТЫ в основном используются при строительстве кирпичной кладки. Анкерные болты встраиваются в стены и колонны для поддержки балок, пластин и ригелей. Анкерные болты можно использовать как для несущих, так и для ненесущих стен и балок. Анкерные болты обычно используются со стальными болтами диаметром не менее ½ дюйма, встроенными в кладку на глубину минимум 7 дюймов. Для ремонта существующих каменных конструкций обычно требуются анкерные болты для соединения лестниц, лифтовых путей и многих других различных каркасных конструкций. Анкерные болты также используются в сборном панельном строительстве. В конструкции этого типа анкерные болты используются для соединения структурных рам вместе. Это только часть возможных применений анкерных болтов. В связи с тем, что во всем мире ведется строительство новых зданий, использование анкерных болтов, вероятно, будет увеличиваться благодаря новым инновационным конструкциям.Анкерные болты изготавливаются из различных типов и марок стали, достаточных для множества применений. Используются анкерные болты. Ниже приведены лишь некоторые из распространенных типов болтов. Наряду с анкерными болтами, вот лишь несколько распространенных типов болтов: Контактные болты Продукция сегодня для заказа анкерных болтов. Обычные болты: Обычно изготавливаются для конкретных проектов или приобретаются в стандартных размерах. Болты с головкой: Анкерные болты с квадратной или шестигранной головкой отличаются низкой стоимостью и высокой прочностью.Обычно изготавливается из ATSM A 307. Болты с гнутым стержнем: В основном используются в кладке; обычно изготавливаются в форме буквы «J» или «L», чтобы «держаться» за кладку. Обычно изготавливается из прутка ASTM A 36 бар. • Тяжелые болты — куполообразная верхняя часть с квадратом под головкой • Фланцевые болты — гребень вокруг головки болта • Болты с шестигранной головкой — шестигранные из различных материалов • Болт с шестигранной головкой — с шестигранной головкой без фланца • Стяжные болты — винт с острым концом • Машинные болты — мелкая или крупная резьба • Метрические болты — доступен в шестигранном / стандартном / фланцевом типе • Болты с буртиком — позволяют скользить или поворачиваться • Болты с квадратным подголовником — квадратный или куполообразный верх с квадратом под головкой Неважно, какой тип болта вам нужен, анкерные болты, обычные болты или болты с головкой и т. Д., Пожалуйста, не стесняйтесь обращаться к нам по телефону 1-800-423- 6503 или по электронной почте sales @ boltproducts.com.

анкерный болт — это … Что такое анкерный болт?

Анкерный болт — Литой анкерный болт Анкерный болт используется для прикрепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из концов с резьбой… Wikipedia

анкерный болт — / ˈæŋkə boʊlt / (скажем, angkuh bohlt) существительное 1. болт с головкой, залитой в бетон, но с выступающей резьбой, и поэтому он может выдерживать нагрузку, через которую он проходит и на которую воздействует. затянуть гайку болта.2. a…… Австралийский английский словарь

анкерный болт — существительное: болт для крепления машины, конструкции или детали к кирпичной кладке или другому материалу, также называемый анкерным стержнем и др. [1870 75]… Полезный английский словарь

анкерный болт — Болт, который проходит через скобу для фиксации чего-либо. Британский термин — через болт… Словарь автомобильных терминов

анкерный болт — любой из нескольких видов болтов, вставляемых и закрепляемых в кирпичной кладке в качестве опоры для бруса, полок и т. Д.[1870 75] * * *… Универсал

болт — фиксатор, на который накручивается гайка. Обычно он имеет головку орехового типа. Обычно это измеряется не столько размером гаечного ключа, необходимого для закрепления болта; а по диаметру резьбы, шагу резьбы, длине болта… Словарь автомобильных терминов

Якорь (значения) — Якорь — это устройство, которое прикрепляется к морскому дну для предотвращения дрейфа лодки.Якорь может также означать: Устройства * Морской якорь, устройство, используемое для замедления дрейфа корабля, когда судно не может встать на якорь ко дну * Якорь (восхождение),…… Wikipedia

якорь — 01. Моряки не смогли поднять [якорь], потому что он зацепился за скалу. 02. Мы бросили [якорь] в красивой маленькой бухте и поплыли к берегу. 03. Экипаж снялся с якоря и отплыл домой. 04. Мы [привязались] к толстому дереву…… Грамматические примеры на английском языке

анкерная шпилька — существительное: анкерный болт… Полезный английский словарь

Болт — обычно относится к типу застежки. Болт может означать: Крепежные детали * Болт с головкой под ключ, используемый в болтовом соединении * Винт, крепежный элемент с цилиндрической резьбой * Ригельный болт, своего рода фиксирующий механизм * Болт (поднимающийся), анкерная точка, используемая в скале … … Wikipedia

Болт (лазание) — В лазание, болт является постоянным якорем фиксируется в отверстие, просверленное в породе, как правило, состоящий из склеены или расширение bolt.There являются два основных типа болтов размещения: болт вешалки и болт Подвески для болтов состоят из болта, который…… Википедия

.

Анкерный болт — нагрузка на анкер М16

Известно, что нагрузка на анкер М16 позволяет применять его в разных сферах. На сегодняшний день нагрузка на анкер М16 интересует многих людей. На нашем сайте купить анкер М16 от производителя МКТ можно без ограничения. Так как мы реализуемых продукцию по невысокой цене.

Анкерный болт

Анкерные болты — это цилиндрические крепления, которые используются для соединения объектов и элементов конструкции с бетоном. Они могут быть использованы для всего: от владения домом до его фундамента, до прикрепления тяжелой промышленной техники к производственному цеху. Многие производители делают эти болты, и есть несколько различных стилей, доступных для различных применений. При правильной установке они образуют очень прочное и прочное соединение, которое прослужит десятилетия. Анкерные болты можно приобрести в некоторых магазинах бытовой техники и у строительных компаний, а также у производителей.

Другой тип — это болт, который вставляется в бетон после его схватывания.

Недостатки анкерных болтов

Анкерным болтам требуется просверленное отверстие, и их можно закрепить эпоксидной смолой или клином, который расширяется, чтобы затянуть болт при его затягивании. Для дооснащения и подобных задач эти болты могут быть очень полезны, хотя важно правильно их установить, иначе они могут выйти из строя, иногда катастрофически. Когда анкерные болты используются в строительстве, строитель обычно должен соблюдать местные строительные нормы и правила, которые определяют размер болтов и необходимое расстояние между ними. Цель состоит в том, чтобы распределить нагрузку на конструкцию по нескольким точкам, уменьшая величину нагрузки на любой конкретный болт или любую конкретную область бетона. Инженер или архитектор может рассчитать нагрузки и нагрузки, чтобы убедиться, что болты размещены надлежащим образом.

Основным недостатком анкерных болтов является то, что, как только они на месте, они не могут быть удалены без удара по бетону. В ситуации, когда болты являются важными элементами конструкции, это обычно не является серьезной проблемой, но это может быть проблемой, когда анкерные болты используются для крепления тяжелой техники. Например, если фабрика реконфигурирована для производства чего-то другого, старые крепежные детали могут быть на пути.

Анкерная группа, и анкерные болты.



Фундаментные анкера, выполненные по ГОСТ 24379.1-2012, существуют в шести типах. У одного типа фундаментных анкерных болтов может быть как одно, так и несколько исполнений.



Фундаментный (анкерный болт) — это крепёжное изделие в виде прута с резьбовой частью на одном конце, и специального приспособления, удерживающего фундаментный болт внутри фундамента, предназначенное для крепления строительных конструкций и оборудования по принципу анкерного болта.



Анкерные группы составлены из болтов, крепежных изделий и связок жесткой фиксации между ними.

Используются, практически, на всех типах строительства, от стандартного здания до атомных электростанций.



Таблицы массы болтов.

  Размеры в миллиметр                                                                                                                      ГОСТ 24379. 1—2012

 Размеры в миллиметрах                                                                                                                    ГОСТ 24379.1—2012

 Размеры в миллиметрах                                                                                                                  ГОСТ 24379.1—2012

 Размеры в миллиметрах                                                                                                                    ГОСТ 24379.1—2012



Преимущество анкерной группы:

— повышение жесткости фундамента;

— обеспечение плотного крепления строительных конструкций;

— увеличение способности противостоять большим нагрузкам;

— ускорение процесса работ.



Также в наличии, и под заказ, имеются бадьи, для транспортировки и хранения бетона: туфелька, рюмка, колокольчик.

Анкерный болт: виды и технические характеристики

Анкерный болт — это популярный крепеж, с помощью которого решают задачи по фиксации и закреплению в стене тяжелых металлических или иных конструкций. К ним относят сборные консоли, навесные изделия, различные перегородки и др. Технология применения таких болтов несложная, они различаются между собой по нормам ГОСТ, форме, типу крепления гайки, а также по содержанию химических веществ и материалов в составе.

1 Техническая классификация анкерных болтов

Производство и изготовление всех анкеров на нашем рынке регламентируется согласно стандартам ГОСТ-24379 от 2012. Делают их из высоколегированных и прочных видов промышленной стали. Эта деталь представляет собой металлический стержень различного диаметра и длины, конец которого зарезьбован и имеет специальное крепление в виде конической гайки.

На ней и основывается основной принцип работы анкерного болта. При входе стержня в бетон или другой материал происходит деформирование муфты крепежа, в результате чего получается мощное и прочное соединение. После ввинчивания такой крепеж можно вытащить только с частью основания и при помощи специального оборудования.

Кроме видов и размеров анкеры принято делить и по способу их крепления. Последний определяют исходя из конкретных особенностей и необходимого характера нагрузки. Таким образом, все анкерные болты различают по:

• Варианту входа в основной материал. Наиболее распространены винтовые, бурильные, забивочные и т. д.).
• Способу заделки в непосредственном месте закрепления (распорные, расширительные, трубчатые и др.).
• Конструкционным особенностям и форме. Бывают цилиндрические, конические, цельные или сборные, стержневые.

В зависимости от последнего пункта в списке анкеры классифицируют на временные и постоянные по характеру их действия. Надежное крепление и соединение анкера с тем или иным материалом происходит за счет трения и упора. Химические виды, которые содержат в составе капсулы специальные быстро застывающие смолы, удерживаются внутри с помощью мощной склеивающей основы.

Главной технической характеристикой любого анкера является его показатель «на разрыв». Это величина, которую легко высчитывают по формуле и измеряют в кН (килоньютонах).

Регламент ГОСТ позволяет использовать для креплений различные болты, «взрывной показатель» которых равен более 10,5 кН.

При расчете необходимых по форме и степени действия анкеров обязательно учитывают и такие критерии, как крутящий и изгибающий момент. По условиям того же ГОСТа максимально допустимая величина — 25 Нм (Ньютонметров), а минимальный порог — 5,2 Нм.

Таким образом, чем выше изгибающая сила болта, тем прочнее его соединение с основанием. В случае, если строительный объект выходит за рамки установленных стандартов, существует дополнительная классификация анкеров, характеристика которых меняется в зависимости от конкретных показателей по Снип 2. 09. 03.

2 Виды анкерных болтов и обзор областей их применения

Различные по форме и свойствам анкеры используют преимущественно там, где есть необходимость укрепить конструкции с большим весом и элементами, которые могут двигаться под определенным воздействием. Такие болты успешно применяют и для фундамента, с их помощью крепят изделия с высокими показателями и нагрузкой «на разрыв».

Чаще всего этот крепежный материал используют в таких случаях:

• для укрепления ограждения, перил, тяжелых лестниц, балконов, строительных консолей и т. д.;
• для присоединения к природному камню, бетону или кирпичной стене различных конструкций;
• при улучшении крепежа для подвесных систем и механизмов (строительные балки, сплиты и др.).

В зависимости от конкретной области применения и формы все анкерные болты делят на 2 основных типа — механические и химические. Оба варианта имеют свои плюсы и минусы, применяют как комплексно, так и отдельно друг от друга.

3 Крепеж механического типа — особенности популярных вариантов

Самым универсальным и популярным видом анкера является болт с крюком или металлическим кольцом на конце резьбы. Его используют преимущественно для подвесного оборудования и материалов, которые в процессе их эксплуатации снимают со стены для ремонта или замены (кондиционеры, антенны, подвесные панели и т. д.).

ГОСТ регламентирует максимальную длину такого болта, которая не должна превышать 60 мм. Минимальный диаметр составляет 6 мм. Особенностью применения такого крепежа является наличие гайки или крюка на конце стержня, за счет которых происходит надежная фиксация и зажим внутри основы.

Ударный анкер (болт с распором или фундаментный и горный). Еще один распространенный крепежный элемент, на котором полностью отсутствует гайка и резьбовая головка. Особенность болта в том, что при плотных ударах молотка расклинивается шток и трубка, а это приводит к надежному соединению. Применяют ударные анкеры преимущественно для сцепления с бетонным основанием, при необходимости подвесить на него и прикрепить различные тяжелые материалы,так как конструкция позволяет использовать этот крепеж для любых массивных предметов, включая котлован под фундамент.

«Потайной анкер» с головкой. Параметры его работы основаны на принципе силе трения между основой и конической гильзой, втулкой или пружинным кольцом. Болт бывает и двухраспорным (по две головки, втулки или кольца), поэтому способен выдерживать большие нагрузки. Чаще всего применяется для крепления сложных и тяжелых конструкций к основанию фундамента или стенам.

Шестигранный анкерный болт. Особенностью крепежного элемента является головка на стержне, которая выполнена в виде шестигранника. Мощное схватывание с тем или иным материалом происходит за счет трения гайки, которая находится в нижней части. К этой разновидности относят и анкеры с «крестовидной» головкой. Одна штука вполне способна выдержать средние нагрузки, например, установку антенны.

Рамный анкерный крепеж. Самый «легкий» вариант болта, который используют преимущественно для крепления несложных деревянных и пластиковых элементов. Нестандартная по форме головка самовыравнивается по поверхности, что обеспечивают надежное и долговечное сцепление.

Шпилька для соединения с бетоном. Анкирование болтом такого типа происходит за счет наличия двух крепежных наконечников. Ввинчивается он с помощью обычной гайки и применяется для подвеса тяжелых конструкций в виде навесов, несущих консолей, балконов и др.

4 Химические анкеры — мощная альтернатива для строительства

В отличие от стандартных механических анкеров в химических болтах помимо металлической основы, которая создает упор и силу трения, есть и дополнительное вещество. С его помощью происходит моментальное склеивание внутри основания, что приводит к более надежной фиксации.

К главным плюсам использования химических анкерных болтов в строительстве специалисты относят:

• универсальность. Такой винт применяют как для наружных, так и внутренних работ;
• стойкость к вибрации и колебаниям. Этот показатель позволяет использовать их для любых конструкций;
• эффективность применения для стен и оснований из тонких или «рыхлых» материалов. Химическое анкирование проводят по любой поверхности, включая популярный сегодня газобетон.

Кроме химических и стандартных механических вариантов существуют более «узкоспециализированные»: горный, напольный, потолочный, фасадный, пружинный или грунтовой анкеров. Они применяются гораздо реже под конкретные действия на строительной площадке, и выработка их менее эффективна.

5 Инструкция по установке крепежа своими руками

Технология крепления и установки анкеров стандартного вида несложная. Первым делом сверлят отверстие в стене с помощью дрели или перфоратора. Отверстие должно максимально точно совпадать с диаметром используемого болта, поэтому бур или сверло подбирают исходя из этих данных.

Все известные производители этого крепежа выпускают свою продукцию в соответствии с принятыми стандартами, отчего подобрать необходимый элемент для правильного сверления не составит труда. Обязательно рассчитывают и указанную длину изделия, так как при неполной затяжке вытащить как механический, так и химический анкер очень сложно, да и отойдет он только с частью отделки и стены.

После сверления полученное отверстие продувают от собравшейся пыли и грязи. Сделать это удобнее всего при помощи профессионального строительного пылесоса. Анкер не должен входить легко, лучше всего вбивать его плотными ударами молотка или кувалды для более надежного и качественного скрепления.

Гайку затягивают до упора, что позволяет конусному штоку правильно выклиниваться внутри бетонного или другого каменного основания. Следом откручивают гальку, устанавливают на стержень необходимый материал и максимально плотно закручивают ее обратно с помощью ключа или трещотки.

Эта инструкция актуальна и для химических анкеров, но они обычно шире из-за наличия специального наполнителя внутри стекла (сплошные), что также стоит учитывать при монтаже. Будьте аккуратны с этим типом анкеров, при его падении он разбивается, происходит выделение токсичных веществ, которые не должны попасть на кожный покров, одежду и т. д.

характеристики и свойства различных видов

Анкерный болт – крепеж, позволяющий осуществлять монтаж предметов и элементов конструкций, имеющих большую массу, к стенам и потолкам. При его помощи достигается очень надежное крепление, которого не может дать дюбель-гвоздь или шуруп для дюбеля.

В статье будет приведена классификация, описано какие бывают виды анкерных болтов и где применяются, приведены наглядные фото.

Содержимое статьи

Важные параметры и виды анкерных болтов

Болты изготавливаются по ГОСТу из легированных сталей повышенной прочности. В целом анкерный болт – это стальной стержень цилиндрической формы длиной 45-225 мм. С одного конца оснащен резьбой, другой является крепежным. Любой анкер выглядит как втулка с распорным элементом, выполненный в виде конической формы гайки.

Когда крепеж ввинчивается в несущую конструкцию для анкера, муфта под его воздействием сильно деформируется, создавая сильное сцепление с основанием. За счет этого вырвать болт из стены можно лишь с ее частью.

Классификация анкерных болтов, помимо их размеров и материала изготовления, производится по следующим параметрам:

• метод сцепления в основании – бурильные, забивные, винтовые;
• вид фиксации в месте крепления – расширение, трубка, распор;
• конструктивные нюансы анкера – цельный, стержневой, сборный, цилиндрический.

Помимо приведенной классификации, анкерные болты по конструктивным особенностям могут быть либо временные, либо постоянные.

Такая хорошая сцепка достигается при наличии упора и достаточной действующей силы трения. Анкерные болты химического типа также держатся еще и за счет смолы, склеивающей болт с анкером.

Существует такая техническая характеристика, как вырывной показатель анкерного болта, показывающий, какое усилие необходимо приложить, чтобы выдернуть болт из анкера. Измеряется прилагемое усилие в килоньютонах, и согласно ГОСТу оно должно превышать 10,5 кН.

Вырыв анкерного болта, как правило, происходит в двух случаях: если болт был вкручен на недостаточное количество оборотов, либо когда произошел вырыв конической гайки. Возможен еще вариант вырыва вместе с дюбелем и фрагментом стены.

Немаловажны также прочность на изгиб и скручивание. Для изгибающего момента анкерного болта эта величина не должна превышать 5-25 нм, для крутящего – 10-40 нм. Чем меньше эти показатели, тем прочнее и жестче болт.

Сферы, где используются анкерные болты

В зависимости от конструктивных особенностей, параметров жесткости и прочности, вырывного показателя анкерные болты имеют следующие области применения:

• для закрепления частей зданий – балконов, лоджий, лестничных маршей, перил и консолей;
• для монтажа к фундаментам, в кирпич, бут различных конструкционных элементов – растяжек для мачт, тросов, вывесок и т.п.;
• для монтажа подвесных сплит систем, механизмов балок.

Различают анкерные болты механического и химического принципа действия. Болты с механическим принципом действия выпускаются с шестигранными головками, с потайной головкой, с крюком, с кольцом, а также с ударным распором и в виде шпильки.

Анкерные болты с химическим принципом действия применяются на наиболее ответственных участках, поскольку прочностью сцепления значительно превосходят механические.

Вескими плюсами этого типа анкерных болтов являются:

• возможность применения для внешних и внутренних работ;
• нечувствительность к вибрациям поверхности;
• возможность применения на малопрочных основаниях вроде ракушечника и газобетона.

Правила монтажа

Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.

По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.

Фото анкерных болтов

Также рекомендуем просмотреть:

Вам понравилась статья?

производителей анкерных болтов | Поставщики анкерных болтов

Анкерные болты — Ken Forging

В таких применениях, как мосты и туннели, для удержания больших резервуаров и машин, а также во многих крупных зданиях для соединения фундамента со стенами для повышения сейсмоустойчивости анкерные болты могут обеспечить стабильное соединение. Анкерные болты также называются болтами для установки на месте. Сверхпрочный болт устанавливается головкой в ​​мокрый бетон, и как только бетон затвердеет, конец болта с резьбой прикрепляют к компоненту, который фиксирует болт на предполагаемую внешнюю нагрузку.Обычно используются анкерные болты, потому что они обеспечивают надежное крепление с минимальной возможностью ошибки. Установка болта в мокрый бетон может быть сложной задачей, но как только он затвердеет, болт становится очень надежным и способен выдерживать большое усилие.

Существует несколько различных типов анкерных болтов, которые будут выбраны в зависимости от предполагаемого применения. Изогнутые стержни, крюковые или J-образные болты, гильзы и обжимные болты являются одними из наиболее распространенных типов анкерных болтов. Другой широко используемый тип — анкеры клиновые.В них используется конец болта в форме клина в сочетании с крепежной втулкой для обеспечения надежного соединения в бетонных условиях. Они должны быть глубоко заделаны в бетон, чтобы болт нельзя было вытащить под действием чрезмерной силы. Для неглубокой установки следует использовать анкерные болты с крепежными винтами. С точки зрения определения наиболее подходящего типа болта для конкретного применения, необходимо учитывать ряд факторов с точки зрения требований, предъявляемых к болтам с точки зрения коррозии, прочности и физической среды.

Сталь и углерод обычно используются для изготовления болтов, поскольку они являются прочными материалами с высокими физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии и могут сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях окружающей среды. Промышленные болты также обычно оцинковываются, так как это дополнительно увеличивает прочность материала. Что касается конструкции, диаметр болта будет увеличиваться, если потребуется большая прочность и сопротивление. Анкерные болты могут использоваться в условиях высоких требований и высоких нагрузок, поскольку они могут выдерживать напряжение, создаваемое системой крепления.

Проекты анкерных болтов из оцинкованной стали | Оцинкованные анкерные болты

Существует множество различных конструкций анкерных болтов, включая болты с головкой, прямые и изогнутые. Они могут включать гайки и / или пластины на конце заделки. Они также могут быть гнутыми.

Гнутые анкерные болты

Анкерный болт с изгибом под прямым углом — это широко используемая конструкция, особенно в небольших «стандартных» размерах. Изогнутая часть или «ножка» анкерного болта оказывает сопротивление, поэтому болт не вырывается из бетона при приложении силы.Большинство изогнутых анкерных болтов вызываются с внутренними размерами, как показано на рисунке выше, хотя некоторые инженеры называют внешние или центральные размеры. Оцинкованные гнутые анкерные болты легко доступны на рынке в качестве стандартных изделий диаметром от 1/2 ″ до 1 ″. Большие размеры обычно изготавливаются на заказ.

Анкерные стержни с резьбой на каждом конце

Прямые анкерные болты, также называемые «анкерные стержни», обычно имеют резьбу на каждом конце.Чтобы обеспечить сопротивление, чтобы стержень не выскочил из бетона, на заделанный конец добавляется гайка, а иногда используется опорная плита. Это особенно характерно для больших диаметров. Оцинкованные анкерные стержни, как правило, не входят в ассортимент на рынке и изготавливаются по индивидуальному заказу в соответствии с вашими требованиями.

Анкерные болты с головкой

Анкерные болты с головкой набирают популярность. Головка болта обеспечивает сопротивление, поэтому болт не выскакивает из бетона.Иногда к головке прихваточным швом приваривают пластину, чтобы придать дополнительную прочность на вырыв. Головки выкованы и могут быть шестиугольными, тяжелыми шестиугольниками или квадратными. Большинство анкерных болтов с головкой, особенно когда они произведены в соответствии со стандартом ASTM 1554, будут производиться на заказ, поскольку стандартные болты с шестигранной головкой редко соответствуют требованиям F1554. Тем не менее, Portland Bolt предлагает линейку анкерных болтов с головкой F1554 класса 36 с головкой диаметром 3/4 ″, 7/8 ″ и 1 ″ и длиной до 36 дюймов.

Анкерные стержни с изогнутыми концами

Анкерные стержни изогнутой формы обычно используются в конструкции мостов для опор мостов. Выемки обеспечивают сопротивление в бетоне, чтобы стержень не вырывался. Углубления должны быть сформированы, а не вырезаны, и их рисунок может отличаться от Министерства транспорта одного штата к другому.

Анкерные стержни с полной резьбой

Стержни с полной резьбой обычно используются с эпоксидной смолой в существующих бетонных фундаментах. Единственная распространенная марка оцинкованной резьбы, которая легко доступна на рынке, — это A307. Другие сорта необходимо будет отрезать по длине или изготовить с нуля и оцинковать на заказ.В Portland Bolt есть все резьбовые стержни следующих марок, которые можно отрезать до нужной длины и быстро оцинковать: F1554, классы 36, 55 и 105, A307, A449, A354, класс BC и A193, класс B7.

Анкерные болты — Lightning Bolt и комплектующие

Стандартные и нестандартные анкерные болты доступны в Lightning Bolt

Анкерные болты являются неотъемлемой частью любого ящика для инструментов при работе с бетонным материалом. Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, используемый практически на любой строительной площадке.

Одним из наиболее распространенных является анкерный болт L-образной формы, также известный как анкерный болт с углом 90 градусов. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк согнут в направлении конца без резьбы и используется как инструмент для фиксации бетона с различной прочностью на разрыв. Другой тип анкерных болтов — анкерные стержни. Анкерные болты и стержни класса F1554 чаще всего используются в промышленных и тяжелых коммерческих проектах.

Общие марки включают:

F593

Lightning Bolt может изготовить анкерный болт любого размера, необходимый для вашего проекта.Включая аналогичные предметы, такие как якорные клетки и даже барьерные штифты. В зависимости от использования длина резьбы анкерного болта и общая длина болта могут варьироваться от 4 дюймов до 39 дюймов и более. Когда дело доходит до наиболее часто используемых анкерных болтов, наиболее распространенным размером является 5/8 дюйма в толщину и 12 дюймов в длину. В технических спецификациях будет указано, какого именно размера рекомендуются анкерные болты для работы, поэтому внимательно их проверяйте.

Анкерные болты меньшего размера, такие как клиновые анкеры и забивные анкеры, являются неотъемлемой частью любого ящика для инструментов при работе с бетонным материалом.Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, который нужно использовать, когда бетонная конструкция требует анкеровки.

Одним из наиболее распространенных является анкерный болт с крюком L-образной формы, также известный как анкерный болт с углом 90 градусов. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк согнут в направлении конца без резьбы и используется как инструмент для фиксации бетона с различной прочностью на разрыв.

Установка L-образного анкерного болта происходит во время или перед заливкой бетона, например, при заливке фундамента.Конец с резьбой L-образного болта прикреплен к рамной пластине и закреплен гайкой. Если гайка должна была быть снята или пластина каркаса сместилась, угол болта будет обеспечивать сопротивление, чтобы бетонная плита удерживалась на месте.

Если вам понадобится один анкерный болт или целая их грузовая машина, ознакомьтесь с выбором, доступным на сайте Lighting Bolt & Supply сегодня!

Почему Lightning Bolt для анкерных болтов?

Lightning Bolt & Supply обслуживает потребности в промышленных крепежных изделиях в Северной Америке более 25 лет.С тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежных изделиях из экзотических высоконикелевых сплавов включает такие материалы, как хастеллой, инконель, монель, A-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Поскольку мы располагаем центральным офисом в Батон-Руж, штат Луизиана, мы можем осуществлять поставки на рабочие места по всему миру. Многие из наших промышленных проектов, которые мы поставляем, включают анкерные болты, а также шпильки различных классов ASTM.К ним относятся B7, L7, B16, B8, B8M, отвержденные пятна и многие другие. Помимо того, что мы являемся сертифицированным производителем крепежных изделий ISO, мы были удостоены награды WBENC «Корпоративным поставщиком года». Инновации — это образ жизни нашей компании… Вот почему мы недавно были удостоены нескольких национальных наград за инновации и превосходство.

Итак, независимо от того, является ли ваша область применения целлюлозно-бумажной, химической, нефтегазовой или энергетической, отправьте электронное письмо на [email protected] Lightning Bolt для всех ваших потребностей в крепежных деталях A-286.

Анкерные болты с крюком и головкой

: в чем разница?

В последние годы AISC и ACI отдали предпочтение анкерным болтам с головкой и крючком. Важно, чтобы производители и инженеры знали об этой тенденции и о том, почему она возникла.

Большинство производителей стали знакомы с разницей между анкерными болтами с головкой и анкерными болтами с крюком. Если это не так, диаграмма ниже поможет показать разницу.

Анкерные болты с головкой являются прямыми с несущим элементом, прикрепленным с помощью резьбы к заделанному концу, который обычно имеет форму шестигранной гайки или пластинчатой ​​шайбы, расположенной между двумя шестигранными гайками.

Анкерные болты с зацепами изогнуты на заглубленном конце болта, и выступ, создаваемый этой кривизной, действует как несущий элемент для всего болта.

.

( с головкой ) ( с крючком )

В прошлом производители металлоконструкций предпочитали использовать анкерные болты с крюком при монтаже стальных конструкций. Однако в последние годы тенденция изменилась, и большинство планов требуют использования анкерных болтов с головкой для тех же проектов.

Основная причина этого перехода заключается в том, что и AISC, и ACI предоставили всем инженерам рекомендации, согласно которым анкерные болты с головкой должны использоваться вместо анкерных болтов с крючками, когда это возможно. Почему это так?

Успешно заделанный анкерный болт образует в бетоне разрывной конус. На схеме ниже показан этот конус. При формировании конуса отрыва прочность на разрыв распределяется как между анкерным болтом, так и его бетонным элементом, и, как правило, он рассчитан на то, чтобы бетон разрушился до того, как повлияет на анкерный болт.

Этот отрывной конус не может образоваться, если соединение между анкерным болтом и бетоном не сформировано или разорвано, что подводит нас к разнице между болтами с головкой и крючковыми болтами.

Исследования, сравнивающие два типа анкерных болтов (с головкой и с крючком), показали, что существует значительное уменьшение силы выдергивания анкерных болтов с отогнутыми головками по сравнению с болтами с головками. Прочность на вырыв — это сила, необходимая для вытаскивания анкерного болта из бетонного элемента без существенного повреждения бетона.Прочность на отрыв обычно рассчитывается не для определения максимальной силы, необходимой для полного вытягивания анкерного болта из бетона, а для определения минимальной силы, необходимой для нарушения сцепления анкерного болта с бетоном.

Расчет прочности на вырыв отличается для анкерных болтов с головкой и крючком. Это происходит из-за внутренней кривизны анкерного болта с загнутым крючком, которая ухудшает сцепление между анкерным болтом и бетоном в большей степени при растяжении. Ниже приведены формулы, используемые для определения номинального усилия на вырыв для обоих типов анкерных болтов.

Анкерный болт с головкой

Номинальная прочность на вырыв = 8 * Площадь несущего элемента * Прочность бетона

Анкерный болт с крючком

Номинальная прочность на вырыв = 0,9 * Прочность бетона * Расстояние от внутренней кромки болта до внешнего конца * Диаметр болта

Константа в обоих уравнениях показывает, насколько меньшее усилие на вырыв может обеспечить анкерный болт с крюком. В то время как константа для анкерного болта с головкой равна 8, константа для анкерного болта с отогнутой головкой равна 0.9. Кроме того, номинальное усилие на вырыв анкерного болта с головкой должно учитывать только площадь несущего элемента и прочность бетона. Для сравнения, номинальное усилие на вырывание анкерного болта с крюком представляет собой фактор прочности бетона, диаметра болта и длины крюка.

В заключение, хотя многие архитекторы, инженеры и производители стали по-прежнему предпочитают использовать анкерные болты с крюком, Steel Supply Company в большинстве случаев рекомендует использовать анкерные болты с головкой.Однако Steel Supply Company является производителем и не нанимает инженеров. Так что, если инженер требует использования одного вместо другого, мы полагаемся на него. Во всех случаях следует придерживаться планов и чертежей.

Свяжитесь с нами, если у вас возникнут какие-либо вопросы относительно ваших потребностей в производстве стальных конструкций.

Дистрибьютор L-образных анкерных болтов — Поставщик гнутых анкерных болтов Хьюстон

L-образные анкерные болты закладываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, дорожных знаков, тяжелого оборудования и многих других применений.Крюк анкерного болта служит для создания сопротивления, так что болт не выскакивает из бетонного основания при приложении силы.

Базовая спецификация, относящаяся к анкерным болтам фундамента, — это ASTM F1554, которое охватывает анкерные болты, предназначенные для крепления структурных опор к бетонному фундаменту. Эти анкерные болты могут быть болтами с головками, прямыми стержнями или гнутыми анкерными болтами. Три класса 36, 55 и 105 обозначают минимальный предел текучести анкерного болта.

F1554 Класс 36	Анкерные болты из низкоуглеродистой стали с текучестью 36 тыс. Фунтов на квадратный дюйм — низкоуглеродистая сталь
F1554 Класс 55	Высокопрочные, низколегированные стальные анкерные болты с текучестью 55 тысяч фунтов на квадратный дюйм — модифицированная низкоуглеродистая сталь
F1554 Марка 105	Стальные анкерные болты из легированной, термообработанной высокопрочной стали с текучестью 105 тыс. Фунтов на квадратный дюйм — легированная легированная сталь

Г-образные анкерные болты

Диаметр	Длина	Крючок	Длина резьбы
3 / 8-16	6	1	2
3 / 8-16	8	1	2
3 / 8-16	10	1	2
3 / 8-16	12	1	2
1 / 2-13	6	1 1/2	2
1 / 2-13	8	1 1/2	2
1 / 2-13	10	1 1/2	2
1 / 2-13	12	1 1/2	2
1 / 2-13	18	1 1/2	2
5 / 8-11	6	2	4
5 / 8-11	8	2	4
5 / 8-11	10	2	4
5 / 8-11	12	2	4
5 / 8-11	14	2	4
5 / 8-11	15	2	4
5 / 8-11	16	2	4
5 / 8-11	18	2	4
5 / 8-11	21	2	4
5 / 8-11	24	2	4
3 / 4-10	6	3	4
3 / 4-10	8	3	4
3 / 4-10	10	3	4
3 / 4-10	12	3	4
3 / 4-10	14	3	4
3 / 4-10	15	3	4
3 / 4-10	16	3	4
3 / 4-10	18	3	4
3 / 4-10	21	3	4
3 / 4-10	24	3	4
3 / 4-10	30	3	4
3 / 4-10	36	3	4
7 / 8-9	10	3	4
7 / 8-9	12	3	4
7 / 8-9	15	3	4
7 / 8-9	18	3	4
7 / 8-9	21	3	4
7 / 8-9	24	3	4
1-8	10	3 1/2	4
1-8	12	3 1/2	4
1-8	15	3 1/2	4
1-8	18	3 1/2	4
1-8	21	3 1/2	4
1-8	24	3 1/2	4
1-8	30	3 1/2	4
1-8	36	3 1/2	4
1 1 / 8-7	18	4	4
1 1 / 8-7	24	4	4
1 1 / 4-7	18	4	4
1 1 / 4-7	24	4	4
1 1 / 4-7	36	4	4

L-образные анкерные болты — механические требования

Марка	Размер	Мин. Растяжение, тыс. Фунтов на кв. Дюйм	Мин. Текучесть, тыс. Фунтов на кв. Дюйм
36	1/4 — 4	58–80	36
55	1/4 — 4	75–95	55
105	1/4 — 3	125–150	105

Анкерные стержни | На базе Portland Bolt

Анкерные стержни — это резьбовые крепежные детали, встраиваемые в бетонные основания с целью поддержки световых столбов, столбов светофоров, конструкционных стальных колонн, конструкций дорожных знаков, стальных опор, промышленного оборудования и многих других конструкций.Анкерные стержни могут быть залиты на месте или после установки в существующую бетонную плиту. Все анкерные стержни имеют такой элемент, как гайка, пластина, гайка с пластиной, кованая головка, эпоксидная смола с резьбовым стержнем или стержень, который фиксирует стержень в бетонном фундаменте. Резьбовой конец выступает из бетона и используется с гайками и шайбами ​​для крепления конструкции к фундаменту.

Анкерные стержни также называют анкерными болтами или фундаментными болтами. Анкерные стержни доступны на складе или изготавливаются в соответствии с различными классами и конфигурациями ASTM в зависимости от области применения.

Этот веб-сайт охватывает только прямые анкерные стержни с резьбой. Анкерные болты с гнутым под углом 90 ° можно найти на сайте www.portlandbolt.com.

Существует множество спецификаций ASTM, применимых к анкерным стержням. Хотя F1554 является наиболее часто используемым классом анкерных стержней, для анкерных стержней можно использовать многие другие спецификации ASTM.

• ASTM F1554 : Спецификация ASTM, разработанная исключительно для анкерных болтов, в которых марка определяет минимальный предел текучести (тыс. Фунтов на квадратный дюйм) анкерного болта.
  • Марка 36 : анкерный болт из мягкой стали с минимальным пределом текучести 36 тысяч фунтов на квадратный дюйм.
  • Марка 55 : Анкерный болт из высокопрочной низколегированной стали с минимальным пределом текучести 55 тысяч фунтов на квадратный дюйм.
  • Марка 105 : Анкерный болт из высокопрочной закаленной и отпущенной легированной стали с минимальным пределом текучести 105 тысяч фунтов на квадратный дюйм.
• ASTM A307 : Болты из низкоуглеродистой стали, как правило, изготавливаются из стали A36 или аналогичной стали. Версия этой спецификации с анкерной шпилькой, класс C, была исключена в 2007 году.
  • Класс A : Предназначен для общего применения, включая анкерные стержни.
  • Марка B : тяжелые болты с шестигранной головкой и шпильки с полной резьбой, предназначенные для фланцев из чугуна. Однако некоторые инженеры рекомендуют использовать A307 Grade B в качестве анкерных стержней.
  • , класс C *: эта версия спецификации A307, охватывающая анкерные болты без головки, как изогнутые, так и прямые, была исключена в 2007 году и заменена на F1554 Grade 36.
• ASTM A449 : Болты из среднеуглеродистой, закаленной и отпущенной стали, используемые для общего назначения, включая анкерные стержни.
• ASTM A354 : Болты из среднеуглеродистой легированной стали, закаленные и отпущенные. Обе марки предназначены для общего применения.
  • Марка BC : Прочность ниже, чем марка BD.
  • Марка BD : Прочность выше, чем у марки BC.
• ASTM A193 : Болты из легированной и нержавеющей стали для работы при высоких температурах или высоком давлении. Хотя иногда их называют анкерными стержнями, этот сорт болтов обычно используется для сосудов высокого давления, клапанов, фланцев и фитингов.
  • Марка B7 : легированная сталь, подвергнутая закалке и отпуску.
  • Марка B8 : нержавеющая сталь марки 304.
  • Марка B8M : нержавеющая сталь марки 316.
• ASTM A320 : Болты из легированной и нержавеющей стали для работы при низких температурах, часто рекомендуемые для проектов на Аляске, в Канаде и других холодных средах.
  • Марка L7 : легированная сталь, прошедшая закалку и отпуск, включая испытание на ударную вязкость по Шарпи.
  • Марка B8 : нержавеющая сталь марки 304.
  • Марка B8M : нержавеющая сталь марки 316.
• F593 : Стандартная спецификация нержавеющей стали, используемая для общего назначения, включая анкерные стержни. В этой спецификации существует множество групп сплавов и условий.
  • Группа сплавов 1 : Нержавеющая сталь марки 304.
  • Группа сплавов 2 : Нержавеющая сталь марки 316.
• A36 *: это спецификация стального круглого прутка, а не крепежная деталь.Инженеры должны рассмотреть возможность использования анкерных стержней F1554 Grade 36 вместо A36.
• A572 *: это спецификация стального круглого стержня, а не крепежная деталь. Инженеры должны рассмотреть возможность использования анкерных стержней F1554 Grade 55 вместо A572 Grade 50.
  • Марка 50 : анкерные стержни с минимальным пределом текучести 50 тысяч фунтов на квадратный дюйм.

Анкерные стержни могут быть изготовлены в различных конфигурациях, все из которых характеризуются прямым стержнем в отличие от анкерного болта, согнутого на 90 °.Для анкерных стержней, устанавливаемых в бетонный фундамент, потребуется гайка, кованая головка болта и / или пластина на заделанном конце, чтобы анкерный стержень не вырывался из бетона. Все резьбовые стержни и стержни с обжимными кольцами часто используются с эпоксидной смолой и устанавливаются в уже существующие бетонные основания.

Анкерные стержни изготавливаются путем разрезания стального круглого стержня на нужную длину, наложения резьбы на один или оба конца и иногда с добавлением рабочих операций к заделанному концу, которые включают ковку, обточку или сварку.

Анкерные стержни поставляются с гайками и шайбами ​​для выступающего конца, а иногда и для глухого конца. Другие аксессуары включают анкерные пластины, пластиковые и стальные анкерные гильзы и стяжные гайки.

• Рекомендуемые гайки и шайбы
• Прочие аксессуары
  • Пластины
  • Анкерные гильзы
  • Стяжные гайки

Разнообразие названий бетонных анкеров

Купить якоря

В большинстве случаев наиболее известными названиями крепежных изделий для бетона являются оригинальные торговые марки.Другие названия, используемые для конкретных крепежных изделий из бетона, — это названия, которые конкурирующие компании создали для маркировки своих версий крепежных изделий. Чтобы упростить эту путаницу, важно обратиться к следующему списку. За общим названием якоря следует краткое описание, список названий, которыми обычно называют продукт, и распространенные торговые марки.

Саморезы по бетону

Шурупы по бетону представляют собой изделие с резьбой с шестигранной шайбой или плоской потайной головкой Phillips.Они предназначены для вбивания резьбы в предварительно просверленное отверстие в основном материале из бетона, кирпича или блока.

Обычно называется

Tapcon®, шуруп по бетону, саморез по бетону, оригинальный Tapcon, со- винт sert, винт consert, винт confast, ruff-nex, Kwik-con, Tapper, titen, шурупы по бетону и шурупы по камню

Анкер клиновой

Клиновые анкеры представляют собой стальную шпильку, один из концов которой имеет резьбу, а другой конец имеет зажим для установки клиньев между шпилькой и бетоном.Они предназначены только для твердого бетона.

Обычно называется

Шпилька анкер, болт Kwik, болт Thunderstud (s), анкер клин DFS, шпилька sup-r, анкер Kwik bolt II, болт Hilti Kwik, болт Kwik, анкер-шпилька, анкер-шпилька, анкер-шпилька, система анкерных шпилек, силовой болт, силовая шпилька , труболт, передний болт, клин все, шкворень

Анкер-гильза

Анкеры втулки состоят из стержня с резьбой, скошенного на одном конце, втулки, которая проходит над стержнем, а также гайки и шайбы, которые собраны в одно целое.При повороте гайки рабочий конец анкера втулки вытягивается вверх через втулку, чтобы расшириться и надежно закрепиться в бетоне, кирпиче или блоке.

Обычно называется

Sup-r-втулка, молния, анкерная гильза для болта, болт лок, болт стопорный, динаболт, втулка все, бетонный анкер, каменный анкер

• Dynabolt®
• Lok-bolt®
• HLC®
• Гильза All®

Забивные анкеры

Забивные анкеры состоят из трубчатого расширительного экрана и сплошной конической расширительной заглушки.Щит имеет четыре равноотстоящих паза на части его длины. Нижняя часть может быть рифленой, а конец, противоположный части с прорезью, имеет внутреннюю резьбу. Анкер устанавливается путем помещения его в предварительно просверленное отверстие в бетоне и с помощью соответствующего установочного инструмента.

Обычно называется

Забивной, охватывающий анкер, HDI, забивной анкер Hilti, бетонный забивной анкер, суппорт, анкер HDI, анкер с выступом, анкер HDI-L, анкер HDI-P, громовая капля, многокомпонентный бетонный анкер

• HDI
• Сталь Dropin®
• Drop-in®
• Multi-Set®

Анкеры с раздельным приводом

Анкеры с разъемным приводом представляют собой цельные, устойчивые к взлому, предварительно расширенные анкеры.Эти анкеры предназначены для использования в твердых материалах основания, таких как бетон. Они доступны с плоской потайной или круглой головкой. Анкер забивается в предварительно просверленное отверстие в бетоне, и разделенная часть этого анкера сжимается при установке анкера. Давление, оказываемое анкером, пытающимся вернуться к своей первоначальной форме, — это то, что дает анкеру с раздельным приводом его удерживающие значения.

Обычно называется

Разъемный анкер, разъемный анкер с плоской головкой, разъемный анкер с круглой головкой, анкер с разъемным болтом, суперразъемный анкер, шип, привод, CSD, анкер с потайной головкой, разъемный анкер, бетонный и каменный анкер

Металлические анкеры

Металлические анкеры — это прецизионные литые под давлением анкеры для легких нагрузок.Эти анкеры состоят из цилиндрического корпуса из цинкового сплава и стального оцинкованного расширителя. Стержень разделен на большую часть своей длины снизу вверх. Тело анкера имеет отверстие, которое проходит через толщину головки и в хвостовик на глубину сразу за точкой, где паз заканчивается в корпусе. Расширитель со стальным штифтом изготовлен из высокоуглеродистой стали, прошедшей надлежащую термообработку и оцинкованной для максимальной коррозионной стойкости. Якорь устанавливается путем вбивания штифта в корпус якоря.

Обычно называется

Якорь Zamac, ударный якорь, гвоздевой якорь, кровельный анкер, якорь с ударным механизмом, Thundernail, молотковые приводы, молотковый винт Zamac, Zamacs, Zamac nailin, набор молотков, анкер для бетона и кирпичной кладки

Бетонные анкеры и крепежные детали получили множество названий. Об этом важно помнить при выборе анкера для конкретного применения и при заказе крепежа, подходящего для работы. Если вам известны различные названия этих продуктов, определение и заказ правильного крепежа и / или анкера для бетона должны быть безболезненными.

Купить якоря

10 марта 2009 Майк Писторино

.
