сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки. Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие.
Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

М10 — диаметр болтовой резьбы 10 миллиметров;
14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.

Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
Разметьте поверхность, соблюдая расстояние между болтами.
Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.

Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

АНКЕРНЫЙ БОЛТ

Назначение анкера

Применяется для крепления тяжелых конструкций, либо если к точке крепления предъявляются повышенные эстетические требования. Крепление анкерами с шестигранной головкой используется в случае работ электрическим гайковертом, так как, в отличии от анкерного болта с гайкой, у анкера болтом не происходит смещения внутренней шпильки за пределы конструкции.

Особенности конструкции и принцип работы

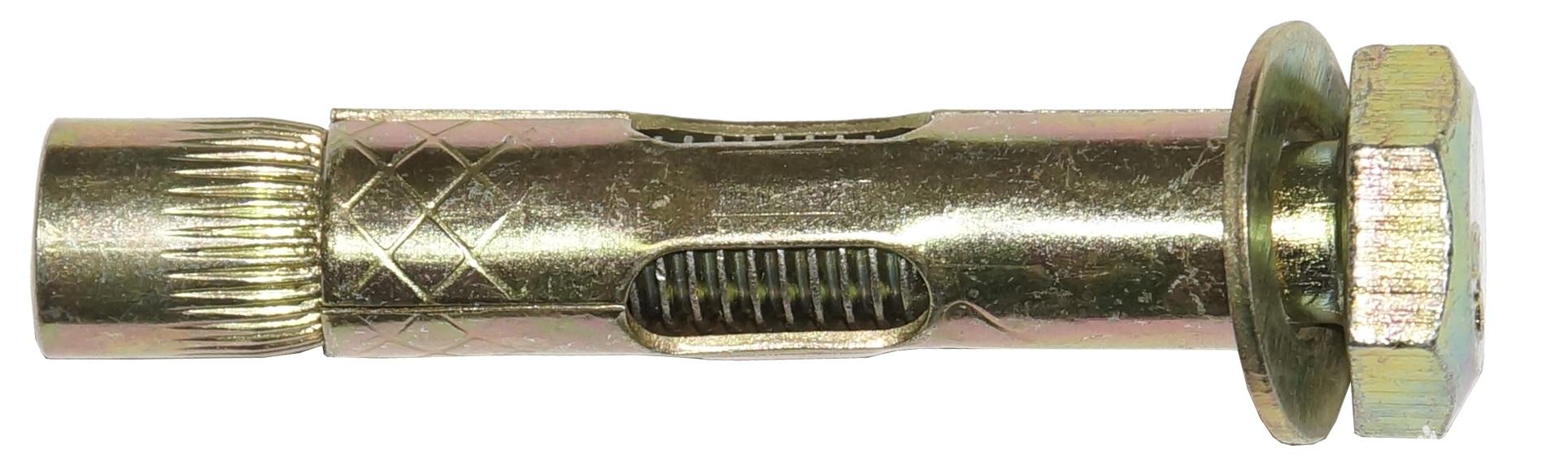

Анкер состоит из шестигранного болта, распорной цанги, перемещаемой резьбовой частью болта внешней оболочки (гильзы). При вращении болта, распорная цанга перемещается вдоль продольной оси анкера вверх и расклинивает внешнюю оболочку. Анкерный болт изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкерного болта

Предназначен для использования в бетоне, камне, полнотелом кирпиче. Допустимо также использование его в пустотелом кирпиче или пустотных блоках при монтаже легких конструкций. Недопустимо применение анкерного болта в известняке, пенобетоне и гипсолите.

При монтаже анкерного болта необходимо придерживаться следующей последовательности действий:

Высверлить отверстии в соответствии с таблицей технических характеристик
Освободить просверленное отверстие от пыли
Вставить анкер, навесить на него деталь, загнать до упора молотком
Затянуть головку болта на 3-5 оборотов

Допустимые нагрузки и вес

Допустимой считается нагрузка на анкер не превышающая 25% от указанной в таблице (при плотности бетона 200-250 кгс/кв.

см). При использовании более прочного бетона, нагрузка анкера на вырывание возрастает пропорционально. Если используется бетон с трещинами, следует уменьшать указанные в таблице величины примерно на 40%.

Наименование	Диаметр сверла, мм	Резьба	Нагрузка на вырывание, кгс	Вес 1 шт., кг	Полная длина анкера, мм	Головка болта
M6 8*45	8	M6	1200	0,0177	48	SK 10
M6 8*60	8	M6	1200		63	SK 10
M6 8*80	8	M6	1200	0,03	83	SK 10
M6 8*85	8	M6	1200		88	SK 10
M6 8*90	8	M6	1200		93	SK 10
M6 8*100	8	M6	1200	0,0323	103	SK 10
M8 10*50	10	M8	1700		54	SK 13
M8 10*55	10	M8	1700		59	SK 13
M8 10*60	10	M8	1700	0,038	64	SK 13
M8 10*75	10	M8	1700	0,068	79	SK 13
M8 10*80	10	M8	1700		84	SK 13
M8 10*85	10	M8	1700	0,0496	89	SK 13
M8 10*100	10	M8	1700	0,059	104	SK 13
M8 10*110	10	M8	1700	0,061	114	SK 13
M8 10*120	10	M8	1700		124	SK 13
M8 10*125	10	M8	1700	0,08	129	SK 13
M8 10*140	10	M8	1700		144	SK 13
М10 12*65	12	M10	2500	0,062	71	SK 17
М10 12*70	12	M10	2500		76	SK 17
М10 12*80	12	M10	2500	0,0646	86	SK 17
М10 12*100	12	M10	2500	0,085	106	SK 17
М10 12*110	12	M10	2500	0,0935	116	SK 17
М10 12*120	12	M10	2500	0,113	126	SK 17
М10 12*150	12	M10	2500	0,13	156	SK 17
М12 16*75	16	M12	3700	0,1132	88	SK 19
М12 16*110	16	M12	3700	0,1405	118	SK 19
М12 16*130	16	M12	3700	0,1845	138	SK 19
М12 16*150	16	M12	3700		158	SK 19
М16 20*110	20	M16	5100		120	SK 24
М16 20*140	20	M16	5100	0,2925	150	SK 24
М16 20*160	20	M16	5100	0,3345	170	SK 24

Анкерный болт.

Где применяется.

Анкерный болт. Где применяется

Под анкерным крепежом следует понимать элемент, вводимый или вворачиваемый в основание. Он обеспечивает прочное соединение, может использоваться для удержания тяжелых конструкций, предметов. Применяется как в быту, так и для профессионального использования при строительстве. Анкерные болты от производителя компании «Русконнект» выдерживают вес кухонных шкафов, спортинвентаря, подвесные потолочные конструкции, тяжелые станки.

Что такое анкерный болт

В классическом понимании анкер – металлоконструкция комбинированного типа. В ней есть нераспорная часть, распорная и корпус. В качестве основы может использоваться гвоздь, болт, винт. Распорная часть может быть конусовидной, гильзовидной. Принцип работы заключается в том, что в месте расположения болта рабочая зона расширяется и происходит крепление анкера.

По сравнению с дюбелем анкер более надежен. Он выполняется из металла и предполагает большую нагрузку. В дюбеле есть мягкая ПВХ-часть, в которой удерживается крепеж, что не может быть рассчитано на большую нагрузку.

Как работает анкерный болт? Функционирует анкер благодаря трению, упору и замоноличиванию. В разных видах крепежей может использоваться один из указанных принципов или их комбинация.

Анкеры могут монтироваться в камень, бетон, листовые материалы (ДСП, гипсокартон). Бывают варианты, рассчитанные на земельные работы.

Виды анкеров

На выбор покупателей сегодня предлагаются анкерные болты гильзового, клиновидного типа, а также забивные, с гайками, крюками, кольцами, двухраспорные.

На нашем сайте можно заказать следующие варианты двухраспорных анкеров:

Кольцо. Может использоваться для пустотелых оснований. Рассчитан на удержание тяжеловесных конструкций;
Полукольцо. Используется при необходимости подвешивать тросы, канаты;
Классический двухраспорный. Есть 2 зоны расклинивания. Подходит для больших статических и динамических нагрузок.

Двухраспорные анкерные соединения используются для увеличения надежности крепления. В его конструкции применяется 2 гильзы разной длины. Меньшая конусовидной частью входит в большую с последующим распиранием нижней частью и закреплением. Окончание может иметь крюкообразным или скольцом.

Размеры и материал

Крепеж делится в соответствии с критерием:

маленький: длина до 55 мм, диаметр 8 мм;
средний: длина до 120 мм, диаметр до 12 мм;
большой: длина до 220 мм, диаметр до 24 мм.

В качестве сырья для производства анкерных болтов может использоваться конструкционная сталь повышенной стойкости к коррозии, алюминиево-цинковые сплавы, есть пластиковые варианты.

Как закрепить анкерный болт

Перед началом работы по установке анкерных болтов необходимо проверить соответствие выбранного варианта планируемой нагрузке и условиям эксплуатации. Подбирается также длина, толщина изделия. Правильный подбор предотвратит риск разрушений, изгибов, коррозии. После этого можно отметить место установки, сделать отверстие длиной на 1,5-2 см длиннее стержня, прочистить его пылесосом, после чего закрутить анкер.

Преимущества анкеров от «Русконнект»

В зависимости от выбранного типа анкерных болтов, крепежи рассчитаны на выполнение определенных задач, производятся в соответствии с требованиями ГОСТ, просты в пользовании. Наши клиенты ценят удобство работы с нами, сравнительно низкую стоимость продукции и выгодные условия сотрудничества при покупке оптом и в розницу.

Какие бывают анкерные болты?

Анкера работают с кирпичом и пеноблоком, бетонными плитами и панелями. Крепежи не требуют обслуживания, удобны в монтаже.

Разновидности изделий

Производители предлагают широкий спектр анкеров. Изделия различаются функционалом, особенностями использования, несущей способностью. Наибольшей популярностью пользуется восемь типов болтов.

Болт с гайкой. Стандартный крепеж, состоящий из трех частей: цилиндр с резьбой, гайка, распорный механизм. По мере вращения гайки цилиндр расширяет распорку, обеспечивая надежную фиксацию болта.
Болт с крюком. Решение для навесных конструкций. Крепеж имеет базовое исполнение, содержит распорку и цилиндр с резьбой. Роль гайки играет навершие в виде крюка.
Боль с кольцом. Аналог болта с крюком. Последний заменен кольцом, удерживающим трос или кабель.
Ударный болт. Элемент не содержит резьбовых соединений, фиксируется расклиниванием распорки за счет ударного воздействия. Изделие ориентировано на бетонные плиты, обладает прекрасной несущей способностью.
Клиновый анкер. Модернизированный резьбовой крепеж. Продукт имеет повышенные эксплуатационные характеристики, крепится при помощи клинового механизма.
Двухраспорный болт. Модель с двумя распорными элементами. Они увеличивают грузоподъемность конструкции, повышают надежность узла. Анкер распирается в середине и конце.
Анкер под шестигранник. Крепеж с шестигранной головкой на резьбовом цилиндре. Вращение головки приводит к смещению конусной гайки, расширяющей распорку.
Болт под отвертку. Аналог анкера под шестигранник. Головка изделия ориентирована на отвертку, имеет соответствующие пазы. Болты отличаются малыми диаметром, используются преимущественно в бытовых целях.

При выборе крепежей учитываются особенности несущей поверхности, параметры эксплуатации узла, требования со стороны проектной документации. Грамотный подбор болтов гарантирует создание прочных и долговечных соединений.

Как установить анкерный болт?

Анкерные болты монтируются в несколько этапов.

Подготовка отверстия. Посредством перфоратора создается посадочное углубление. Диаметр и длина отверстия должны соответствовать крепежу. Использование слишком широкого или слишком короткого сверла не позволит надежно закрепить анкер.
Удаление пыли. Посадочное углубление очищается от остатков бетона или кирпича. При проведении работ используют ребристые металлические элементы. Они качественно извлекают пыль, устраняют дефекты плоскости. Допускается применение сжатого воздуха.
Установка анкера. Крепеж погружается в отверстие. При его установке не должно возникать затруднений. Если болт продвигается с большим усилием, углубление расширяется на 1 мм.
Протяжка. Крепеж затягивается подходящим способом. При работе с клиновым анкером задействуется ударный инструмент.

Качество соединения проверяется вручную, в отдельных случаях используется контрольная нагрузка. Приобретать анкерные болты рекомендуется у профильных поставщиков. Это позволит:

получить сертифицированную продукцию, соответствующую требованиям отраслевых стандартов;
исключить комиссии и посреднические сборы;
получить подробные консультации по интересующим товарам;
приобрести изделия в необходимом количестве;
заказать доставку в любой регион России.

Сертифицированные болты обладают длительным сроком службы, используются при решении типовых и нестандартных задач. Крепления устойчивы к воздействию влаги, температурным перепадам, вибрационным нагрузкам. Другие статьи по теме:

Болты анкерные ГОСТ 7798-70, ГОСТ 7796-70

**Болты с шестигранной головкой, ОАО «Северсталь-метиз», ОАО«ММК-Метиз»**
ГОСТ 7798-70, ГОСТ 7796-70
диаметр	длина
М6	10-70
М8	16-110
М10	20-160
М12	25
М12	30-35
М12	40-150
М14	30-120
М16	30-160
М18	40-160
М20	40-200
М22	40-200
М24	60-240
М27	60-240
М30	60-240
М36	80-200

Сделать заявку

Болты анкерные используются для крепления тяжелых конструкций из металла или других материалов. Наиболее часто применяются в строительстве при создании прочного соединения между несущими стенами и перегородками. Согласно определению, болт анкерный является типом специального комбинированного крепежа для крепления и установки деталей на несущих конструкциях. Его устройство включает рабочую и нераспорную части, а также манжеты. Шляпка болта представлена правильным шестиугольником, упрощающим монтаж крепежа.

Болты ГОСТ 7798-70

Особенностью крепежа при помощи анкерных болтов является высокая прочность итоговой конструкции. В зависимости от размеров деталей, которые необходимо соединить, подбирается длина болта и диаметр резьбы. На складе представлены болты гост 7798-70, 7796-70 в различного типа – от М6 до М48 длиной от 1 до 30 см. Не только размеры играют важную роль при соединении различных деталей металлоконструкций. Также следует обратить внимание на класс прочности выбранного типа анкерного болта. Для представленных изделий ГОСТа 7798-70 классы прочности представлены как 4,8, 5,8, 8,8, 10,9.

Анкерные болты гост 7798-70 благодаря своим прочностным характеристикам широко используются в строительстве. Монтаж железобетонных конструкций требует точности при расчете каждой детали, в том числе и веса крепежных элементов. Соответственно, использование крепежа, сделанного по ГОСТу, станет гарантом безопасности всей конструкции. Анкерный болт может быть как оцинкованным, так и без дополнительного покрытия. Оцинкованные детали являются более прочным и надежным материалом, но, тем не менее, использование обычного болта тоже гарантирует безопасное соединение элементов. Это еще больше расширяет выбор крепежей для соединения конструкции.

Анкерные болты оптом и в розницу

Компания «Металогика» считается одним из самых крупных складов анкерных крепежных элементов в Екатеринбурге. Здесь можно купить изделия по оптовой цене в больших количествах. Вся продукция изготавливается из стали высокой прочности таких марок как 10, 20, 35 кп, 20Г2Р. На производстве используется метод холодной высадки, после чего накатывается резьба. По вопросам приобретения или характеристик обращайтесь к нашим менеджерам по контактному телефону.

Металогика предлагает болты анкерные — высокопрочный крепеж для прочного бизнеса!

Виды анкеров и особенности монтажа

Анкерный болт – надежный крепеж, который используется при монтаже деталей различного веса и формы. Болты фундаментные анкерные скрепляют бетон, а также газо и пенобетон, кирпич и иные стройматериалы с пустотелыми включениями.

В продаже встречаются следующие виды анкеров:

с гайкой;
с крюком;
с кольцом;
двухраспорные;
клиновые;
с шестигранной головкой.

Спецификации крепежных элементов подбираются соответственно материалам и конструкционным особенностям конкретного объекта. Для изготовления крепежа используется нержавеющая, оцинкованная или стойкая к коррозии сталь.

Сфера применения анкерных болтов

Для правильного выбора анкеров необходимо разбираться в разновидностях этих метизов. Отдельные участки объекта требуют болтов, подходящих под конкретные задачи.

Состоит из шпильки с резьбой, имеющей конусообразное окончание и втулки для распирания с лепестками по бокам. Верхний элемент – гайка, закрепляющая крепеж в отверстии. Размеры данных метизов колеблются от 6 до 28 мм в диаметре и от 60 до 300 мм в длину.

При закручивании анкера стержень с резьбой входит во втулку и расправляет ее края. Расширившиеся лепестки втулки накрепко фиксируют болт в стене или другом элементе конструкции.

Подходят для плотных стройматериалов (бетон, дикий камень, силикатный кирпич).

Отличается наличием крюка в части, которая будет выступать из стены. Принцип работы – такой же, как у анкера с гайкой. При закручивании распорная втулка увеличивается в диаметре и закрепляет крепеж в конструкции.

Используются для установки тяжелых предметов, которые могут потребовать снимания. Например, бойлеры, кухонные навесные шкафы, люстры.

Основная конструкция повторяет анкерный болт с крюком, вместо которого стоит замкнутое или не замкнутое кольцо. Крепится аналогично анкерам предыдущих типов – закручивание гайки расширяет втулку и фиксирует болт в отверстии.

Применяются на строительстве и промышленных объектах для крепления оборудования или механизмов к потолку. Часто покупается родителями для подвешивания детских качелей или установки спортивных уголков в комнате.

Двухраспорные

Метизы повышенной надежности. Шпилька несет пару втулок, расширяющихся после накручивания гайки. Первая втулка входит во вторую и разжимает ее. Одновременно раскрывается и входящая втулка. Конструкция обеспечивает большую площадь крепления со стенками отверстия и подходит для установки крепежа в пенобетоне и стенах из пустотелого кирпича.

Сложная дорогостоящая конструкция, имеющая ограниченное применение. В распорной втулке такого анкерного болта стоит клиновой элемент. При завинчивании он расширяется и обеспечивает разжимание на большую площадь, чем у стандартных анкеров.

Работу по разжиманию в конструкции этого типа вместо винта выполняет ударное устройство, которое мастера называют «гвоздем». В подготовленное отверстие закладывается втулка, в нее вставляется ударный элемент, который расширяет и фиксирует деталь в стене. Затем «гвоздь» вынимается и на это место ставится стандартная шпилька или болт.

С шестигранной головкой

Крепежный элемент метиза – стандартный болт, вставленный в конусообразную прорезь распорной втулки. При завинчивании лепестки втулки расширяются и закрепляются за стенки. Отдельным классом выпускаются анкеры, где в верхней части пропилены прорези под крестовидную отвертку. Диаметр изделий не более 12 мм, поскольку при работе отверткой не выйдет приложить столько же силы, как при закручивании гаечным ключом.

Монтаж анкеров

С учетом веса предметов, для размещения которых используются болты, монтаж – ответственная задача.

Установка включает:

высверливание отверстия такого диаметра, чтобы втулка входила с некоторым усилием;
прочистку отверстия от насыпавшегося мусора с помощью ершика, резиновой аптечной груши или пылесоса;
помещение анкера в подготовленное отверстие с помощью молотка;
раскрытие находящейся в стене втулки затягиванием болта или гайки.

ООО «Санкт-Петербургский Завод крепежных изделий» предлагает купить анкерные болты собственного изготовления. Продукция прошла добровольную сертификацию «Лидер Стандарт» и соответствует ГОСТ и DIN.

Анкерный болт с гайкой — Блоги

В отличие от полипропиленового крепежа, таких как дюбель и дюбель — гвоздь, анкера обладают более мощными механическими свойствами.

Во-первых, начнем с того что, в производстве анкерной техники используется «рядовая сталь» классом прочности от 5,8, что обеспечивает более крепкую фиксацию в бетоне и кирпиче. Они используются для фиксирования более мощных металлических и массивных конструкций, допустим, водонагревателей, металлического крепежа для стропильных систем крыш и так далее.

Рассмотрим анкерный болт с гайкой. Размеры варьируются от 6,5мм до 20 и более в диаметре, и от 16мм до 500мм в дину и более, в зависимости от конструкции. Как мы видим на рисунке, анкерный болт состоит из резьбовой шпильки, с приваренной к ней втулкой, «телом» (трубка) — металлической расклинивающей основой, и гайкой с фланцем. Принцип действия предельно прост: чтобы расклинивать анкер, достаточно начать закручивать гайку, которая будет смещать тело трубки и за счет приваренной втулки, тело трубки будет расширяться, что и является принципом фиксации внутри твердой поверхности. Данную процедуру можно продемонстрировать без необходимости вкручивания в бетон, т. к. анкер легко поддается демонтажу, что является его особенностью.

Единственный минус анкерного болта с гайкой в том, что при монтаже, а именно накручивании гайки, шпилька смещается и вылазит из гайки, что может помешать конструкции. Но сталь достаточно «мягкая», поэтому лишнюю шпильку можно обрезать болгаркой или отпилить полотном по металлу.

Анкерные болты нельзя использовать в пустотелом красном кирпиче, так как при нагрузке его можно попросту вырвать, при этом повредив поверхность. Так же нельзя использовать в пеносиликатном кирпиче и плитах, так как материал, из которого выполнен пеносиликатный кирпич, слишком мягкий. Монтаж в таких поверхностях осуществить просто невозможно, для них используют специальные дюбеля.
Анкерные болты с гайкой отлично подходят для монтажа в бетонных поверхностях в панельных домах с пустотными плитами и белом кирпиче.
Итак, вы решили прикрепить книжную полку у себя дома. Для этого не обязательно использовать анкерную технику, но если вы закрепляете полку, допустим, в гараже, на которой будет лежать различный металлический инвентарь и инструмент, то использование анкерной техники здесь необходимо, чтобы закрепить кронштейн для усиления полки. Механические свойства анкерных болтов (в зависимости от размера) большие и спектр применения очень широк, начиная от бытовых нужд, заканчивая строительством жилых объектов.

Как работают бетонные крепежные детали — Concrete Fastening Systems, Inc.

Купить якоря

Крепление к бетону уникально по сравнению с другими видами крепления, такими как соединение двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры намного сложнее установить и использовать. Концепция крепления чего-либо к твердому базовому материалу полностью отличается от почти любого другого типа крепления.Бетон является наиболее широко используемым основным материалом в мире в течение последних 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет из-за его простоты, прочности, универсальности и обилия ингредиентов, используемых для его изготовления.

Процесс крепления к бетону прост:

Проделать отверстие в бетоне
Вставьте что-нибудь в отверстие, чтобы оно заняло образовавшееся пространство
Расширьте материал в отверстии с помощью гвоздя, винта или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в него больше материала. Этот увеличенный объем материала прижимается к внутренней стенке отверстия и создает трение. Благодаря этому трению большинство механических анкеров для бетона достигают своих значений удержания. Все бетонные анкеры механического типа работают по одному и тому же основному принципу — просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить извлечение анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне, а не для выхода.

Анкер клиновой

Клиновые анкеры — это бетонные анкеры, состоящие из двух частей, которые собраны в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец вначале немного меньше в диаметре и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляется зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайку и шайбу надевают на резьбу и затягивают вручную. Затем с помощью гаечного ключа поворачивают гайку, которая подтягивает анкер вверх и заклинивает зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне под анкер-клин размер отверстия равен размеру диаметра анкера.

Анкер-гильза

Гильза якоря состоит из четырех разных частей. Шпилька (с резьбой и раструбом или конусообразная на одном конце), втулка, гайка и шайба. Втулка расширителя собирается на шпильке с резьбой гайки и шайбы на противоположной стороне конусообразного конца.Анкер-муфта вставляется в отверстие, просверленное в основном материале (бетоне, кирпиче или блоке). Гайка поворачивается, которая протягивает шпильку через втулку расширителя, расширяя ее к внутренней стенке основного материала. Размер отверстия, которое нужно просверлить в бетоне для анкера-гильзы, равен диаметру используемого анкера.

Саморезы по бетону

Бетонные винты отличаются от всех остальных анкеров, потому что они не используют расширение для получения значений удержания. Шурупы по бетону представляют собой винты со специальной резьбой с закаленной зубчатой резьбой и резьбой high-low. Насечки и резьба с высоким-низким уровнем помогают устранить стружку бетона из отверстия, поскольку винт вбивает резьбу в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или ротационным сверлом до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Забивной анкер

Забивные анкеры — это анкер с внутренней резьбой, предназначенный для установки в бетон, а затем для вставки стержня с резьбой или болта. Забивной анкер состоит из двух частей: расширительного экрана (из оцинкованной углеродистой или нержавеющей стали) и упрочненной расширительной пробки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец экрана сужается с четырьмя прорезями, которые проходят на части его длины. Поверхность этого конца может быть гладкой или рифленой, а другой конец — гладкой.Заглушка-расширитель помещается на конец анкера с четырьмя пазами, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительной пробки с помощью установочного инструмента. Для каждого диаметра вставного анкера предусмотрен специальный установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого загнут вниз. Суженная вниз часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока выступ анкера не соприкоснется с кромкой установочного инструмента.Это действие толкает заглушку расширителя вниз в анкер для вставки, расширяя анкер там, где находятся четыре прорези. Как и для всех анкеров с внутренней резьбой, размер указанного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер-винт

Анкеры с машинными винтами представляют собой анкеры с внутренней резьбой, в которые вставляется резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки.Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, сначала конус с резьбой. Анкер с крепежным винтом устанавливается путем проталкивания втулки над втулкой-расширителем, заклинивая втулку между муфтой-расширителем и внутренней стенкой бетона. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Механический винтовой анкер каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера.Размер анкера машинного винта определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Забойный якорь

Забивные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Забивной анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного ведущего штифта, гайки и шайбы, покрытых желтым цинком. Корпус анкера имеет резьбу на одном конце, а на другом конце есть четыре прорези, вырезанные на часть длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру следует слегка постучать до тех пор, пока гайка и шайба не будут плотно прилегать к основному материалу или закрепляемому приспособлению.Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную настройку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Якорь ударный

Молотковые анкеры изготовлены из прочного и податливого материала Zamac. Молотковые анкеры представляют собой легкий бетонный анкер, состоящий из двух частей: корпуса и оцинкованного стального стержня. Корпус ударного якоря разделен снизу вверх на большей части своей длины грибовидной головкой. Корпус анкера является полым, который проходит через толщину головки и спускается в стойку по всей длине. Стальной штифт — это то, что расширяет якорь; он изготовлен из высокоуглеродистой стали с небольшой головкой на одном конце и острым концом. Якорь устанавливается путем вбивания стального штифта в корпус якоря. По мере того, как гвоздь проталкивается через корпус анкера, разделенная часть расширяется и прижимается к внутренней стенке отверстия в основном материале.Диаметр отверстия, которое необходимо просверлить для анкера с ударным молотком, равен диаметру используемого анкера.

Анкер с раздельной передачей

Анкеры с разъемным приводом изготавливаются из углеродистой стали, подвергнутой сквозной термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой одно целое с плоской потайной головкой или круглой головкой. У основания анкера, с противоположных сторон от головки, стержень разрезан на две предварительно расширенные части. Эти две половины сжимаются, когда анкер забивается в предварительно просверленное отверстие в бетоне.Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, прижимаясь к внутренней стенке отверстия. Для анкера с раздельным приводом требуется отверстие, размер которого равен диаметру используемого анкера.

Отстающий щит

Защитные экраны состоят из двух частей, собранных в одно целое. Защитный экран изготовлен из материала Zamac, который представляет собой устойчивый к ржавчине цинковый сплав. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для приема резьбы винта с запаздыванием, а его резьба сужается и проходит по длине анкера.Внешний корпус анкера имеет ребра, которые проходят большую часть длины анкера. Защитный экран устанавливается путем вставки в анкер стопорного винта. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и прижимает к основному материалу. Анкеры с отстающим экраном обозначаются диаметром болта, входящего в анкер. Важно, чтобы размер просверливаемого отверстия был больше указанного размера анкера.

В течение многих лет создание отверстия в бетоне хорошего постоянного диаметра было кропотливой задачей.Так было до изобретения электрического перфоратора. До появления электрического молота отверстия для сверления делались с помощью так называемого звездчатого сверла. Сверло в форме звезды представляло собой стальной стержень с одним концом в форме большого X (конец для сверления), а другой конец шпильки (ударный конец). Буровой конец укладывали на бетон, поражающий конец ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие.До появления звездообразного сверла для создания отверстий в бетоне использовались другие методы, используя долота и пробойники.

Купить якоря

22 мая 2009 Майк Писторино

»Анкерные стержни

* A36 является неполным при использовании в качестве спецификации крепежа, поскольку это спецификация необработанной стали.
Анкерные стержни, также называемые анкерными болтами, бетонными закладными или фундаментными болтами, закладываются в бетонные основания для поддержки конструкционных стальных колонн, фонарных столбов, светофоров, дорожных знаков, промышленного оборудования и многих других приложений.

Производство

Portland Bolt может изготавливать анкерные стержни диаметром от 1/2 ″ до 6 ″. Узлы анкерных стержней доступны в ряде спецификаций ASTM, включая: F1554, класс 36, 55 и 105, A449, A354 и многие другие. Анкерные пластины, трубные гильзы, легкая сборка и сварка выполняются на месте, чтобы обеспечить быструю доставку и высочайшее качество. Стержни изготавливаются либо из простой стали, либо из горячеоцинкованной стали. Все производственные процессы, включая горячее цинкование, выполняются на нашем предприятии.

Анкерные плиты квадратной или прямоугольной формы производятся на месте. Наша способность пробивать и резать листы толщиной до 3/4 дюйма позволяет нам удовлетворить ваши особые требования и предоставить решения для снижения общей стоимости материала.

Стандартные анкерные стержни

На складе

Portland Bolt имеется несколько анкерных стержней разного диаметра, длины и класса. В большинстве случаев анкерные стержни специально разработаны для конкретного проекта, и повторяющиеся размеры используются недостаточно часто, чтобы оправдать программу складирования.Запасы анкерных стержней Portland Bolt являются стандартными продуктами для различных департаментов транспорта по всей стране и используются для таких применений, как фонарные столбы, столбы светофоров и конструкции надземных указателей. Если для вашего проекта требуется анкерный стержень с размерами, которые идентичны или похожи на размер, который мы имеем в наличии, у нас есть их для немедленной отправки. Обратите внимание, что любые отклонения в размере или классе от анкерных стержней, встроенных в вашу конструкцию, должны быть одобрены инженером перед размещением заказа.

Номер детали	Диаметр	Длина	Марка	Верхняя резьба	Нижняя резьба	Отделка
17745	1 «	39 «	F1554 марка 36	6 «	1 ¹ ⁄ ₄ «	Оцинкованный
18500	1 «	54 «	F1554 марка 105	12 «	4 «	Оцинкованный
18499	1 ¹ ⁄ ₄ «	38 «	F1554 марка 105	6 «	3 «	Оцинкованный
17747	1 ¹ ⁄ ₄ «	39 «	F1554 марка 36	12 «	1 ¹ ⁄ ₂ «	Оцинкованный
18502	1 ¹ ⁄ ₄ «	52 «	F1554 марка 105	18 «	8 «	Оцинкованный
18507	1 ¹ ⁄ ₂ «	60 «	F1554 марка 105	18 «	8 «	Оцинкованный
18508	2 «	60 «	F1554 марка 105	18 «	8 «	Оцинкованный

2020-11-17

оцинкованные анкерные болты | На базе Portland Bolt

Как изготавливают и оцинковывают анкерный болт с головкой

Что считается анкерным болтом?

Согласно ASTM (Американское общество испытаний и материалов) анкерные болты:

Анкерные болты предназначены для крепления опор конструкций к бетонным основаниям.Такие структурные опоры включают в себя строительные колонны, опоры колонн для дорожных знаков, уличное освещение и светофоры, стальные несущие плиты и тому подобное.

Википедия объясняет дальше:

Анкерный болт используется для прикрепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций.
— Википедия

Горячее цинкование

Горячее цинкование — это процесс, при котором анкерные болты «погружаются» в ванну с расплавленным цинком приблизительно 840 ° F. Цинк связывается со сталью, создавая коррозионно-стойкое покрытие на анкерных болтах, которое будет подвергаться воздействию элементов. Сложной частью процесса цинкования является предотвращение накопления излишков цинка в резьбовой части анкерного болта.Компании, которые специализируются на цинковании анкерных болтов, используют центрифужные системы, которые «раскручивают» излишки цинка с поверхности резьбы после погружения болтов, пока цинк все еще находится в расплавленном состоянии. Спецификация ASTM F2329 описывает процесс цинкования резьбовых крепежных изделий, гаек и шайб.

Анкерные болты — Спецификация и типы — Punchlist Zero

Анкерные болты прикрепляют структурные объекты к бетонным конструкциям. В обрабатывающей промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные салазки и сосуды.Один конец анкерного болта погружается в бетон, а открытый конец с резьбой присоединяется к оборудованию. Есть много видов анкерных болтов. Некоторые из наиболее распространенных — это L-образные, двухсторонние стержни с пластиной, шпильки с приварной головкой и стержневые стержни. В этой статье вы узнаете подробную информацию о каждом типе анкерного болта, процессе выбора и ответственных сторонах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с изогнутой штангой

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в крюки.Эти крючки встраиваются в бетон или кладку. Они бывают двух типов: L или J. Анкерные болты с гнутым стержнем широко используются в указателях, столбах и других стальных конструкциях.

Двухсторонние стержни с пластиной

Эти типы анкеров представляют собой двусторонние стержни с пластинчатой шайбой на одном конце. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Пластинчатые болты обычно используются при строительстве дорожных знаков столбцов зданий, фонарных столбов и других конструкций.

Анкерные болты с головкой

Анкерные болты с головкой имеют на одном конце кованую головку, обычно имеющую форму шестигранника или квадратную головку. Голова встраивается в бетон. Если к каждой стороне болта приваривается металлическая пластина, они называются пластинчатыми анкерами. Эти анкерные пластины до сих пор считаются анкерными болтами с головкой. Эти типы анкерных болтов используются, когда важно хорошо смотреть на поверхность без выступающих гайки и болта. Он используется в различных строительных приложениях, таких как перила мостов, фонарные столбы и т. Д.

Болты Swedge

Эти типы анкерных болтов состоят из круглой стали с резьбой на одном конце и «гнутой» на другом конце. «Сведж» означает, что на них много углублений, которые позволяют им лучше сцепляться с бетоном. Сведж-болты широко используются при строительстве балок и опор.

Выбор правильного анкерного болта

Когда вы соединяете оборудование с бетоном, оно должно удерживаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения.При выборе анкерного болта для крепления объекта к бетонной конструкции необходимо учитывать множество факторов. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, другие — для цементных или кирпичных работ. Выбор правильного анкерного болта зависит от материала основания, к которому крепится объект.

Как правило, предпочтительный метод закрепления анкерных болтов включает их прямую заливку в бетон перед отверждением.Однако строительные подрядчики не всегда знают требуемое расположение анкерных болтов из-за позднего прибытия или еще не определенного оборудования. В таких случаях анкерные болты с резьбой по месту прикрепляют оборудование к плите. Это происходит за счет преднамеренного расширения или использования клея.

Различные сценарии

При выборе правильного анкерного болта для работы вам необходимо, чтобы анкерный болт был достаточно прочным, чтобы выдерживать деформацию нагрузки, но без ущерба для устойчивости всей конструкции.

Вы должны знать общую нагрузку, которую должен выдерживать анкерный болт. Анкерный болт — самое слабое место в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности выбирайте самые крепкие, большие и самые глубокие анкерные болты.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и тем большую нагрузку он может выдерживать. Кроме того, наилучшая удерживающая способность наблюдается у глубоко заделанных анкеров в очень твердом бетоне.Набор анкеров 1/2 ″ с минимальной глубиной заделки 2 ″ обеспечивает более надежную фиксацию, чем анкер 1/4 ″ с минимальной глубиной заделки 1 ″.

Еще одна вещь, которую следует учитывать, — это то, где нагрузка, которую будут удерживать анкерные болты, будет прикреплена к бетону. Для нагрузок, прикрепляемых к стене над головой, укажите более прочные анкерные болты. Для грузов, закрепленных на краю, опирающемся на землю, достаточно анкерных болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонных каменщиков рекомендует практическое правило для длины крепежа, заделанного в бетон.Эффективная длина заделки должна составлять 4d или 2 дюйма, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает болт, проходящий через приспособление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и как гайка находилась в бетоне до того, как болт был вставлен на место. Для законченного вида используйте анкерный болт с однородной головкой. Анкеры с плоской или круглой головкой втулки имеют гладкие головки, которые выступают из приспособления и выглядят одинаково. Вы также можете использовать охватывающие анкеры, такие как одинарные и двойные распорные анкеры, анкерные болты или вставные анкеры, чтобы добиться того же внешнего вида.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым звеном в бетонной конструкционной системе. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса.Самые прочные и самые глубокие анкерные болты с самым большим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, прикрепленное к бетону анкерным болтом, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой анкерных болтов. Вибрирующие конструкции включают насосы, двигатели, вентиляторы, движущиеся ремни или даже знаки, дующие на ветру.

Анкерный болт передает приложенные к нему сдвиг и натяжение посредством трения, но если трение уменьшается из-за продолжительной вибрации, его удерживающая сила будет уменьшена. В таких случаях следует использовать более сильный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, прикрепленное к бетону, где есть ударная нагрузка, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичный пример ударной нагрузки — бампер на причале. Поскольку механические анкеры могут обеспечивать удерживающие значения, основанные на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится.Ударные нагрузки могут со временем медленно ослабить анкерные болты.

Обязанности

При выборе правильного анкерного болта для вашего применения существует множество различных характеристик. Следует учитывать тип и прочность бетона, размер и расположение приспособлений, тип окружающей среды и желаемый внешний вид готового продукта. Правильный размер и расстояние между анкерными болтами имеют решающее значение в любой конструкции. По этой причине чрезвычайно важно проектировать конструкцию после консультации со специалистом-строителем.

Важно определить общую ответственность за конструкцию анкерных болтов. Часто несколько производителей доставляют оборудование на один объект. Ответственность за проектирование и поставку анкерных болтов, как правило, должна лежать на компании, на которую возложена общая инженерная ответственность. Для эффективного выполнения этой задачи поставщики оборудования должны предоставлять только такие сведения об оборудовании, как вес, рост и центр тяжести, поставщику, отвечающему за упаковку.

Анкерные болты — Kasko Makine

Анкерные болты обычно используются для соединения неструктурных и конструктивных элементов с бетоном.Соединения выполняются путем сборки различных компонентов, таких как стальные пластины, анкерные болты и элементы жесткости. Анкерные болты предназначены для передачи различных типов нагрузок, таких как силы натяжения и усилия сдвига. Связь между элементами конструкции представляет собой стальную колонну, прикрепленную к железобетонному фундаменту. Обычно неструктурные элементы прикрепляются к конструктивному элементу, который представляет собой соединения между фасадными системами и железобетонными стенами.

Типы

Монтируемый на месте

Самая прочная и простая форма анкерного болта — монолитный. Его заделанный конец, состоящий из стандартной шестигранной шайбы и болта с головкой, изгиб на 90 °, кованый или сварной фланец. Они используются в бетонно-стальных композитных конструкциях в качестве соединителей, работающих на сдвиг. Другие области применения включают анкерные станки для заливки бетонных полов и зданий на бетонные фундаменты. Для фиксации и выравнивания этих анкеров с бетоном производится множество типичных одноразовых приспособлений.Их положение необходимо согласовать с раскладкой арматуры. Можно выделить различные типы якорей CIP.

Подъемные вкладыши: используются для подъема предварительно напряженных или плоских железобетонных балок.
Анкерные каналы: которые используются в сборных железобетонных соединениях. Канал может быть изготовлен из горячекатаной или холоднокатанной стали и имеет форму Т-образного винта для передачи нагрузки на основной материал.
Шпильки с головкой: которые состоят из стальной пластины с приваренными шпильками с головкой.
Резьбовые втулки: представляют собой трубку с внутренней резьбой. Который закреплен обратно в бетон.

Для всех типов монолитных анкеров механизм передачи нагрузки представляет собой механическую блокировку, передачу встроенной части анкера в бетон и приложение нагрузки с опорным давлением в зоне контакта. В условиях разрушения уровень опорного давления может быть более чем в 10 раз выше прочности бетона на сжатие, если передается чистая сила растяжения, монолитные анкеры также используются в кирпичной кладке, помещаются в стыки мокрого раствора во время заливки блоков и кладка кирпича.

После установки

Анкеры, установленные на столб, могут быть установлены в любом необходимом положении в затвердевшем бетоне после буровых работ. Различие можно проводить по принципу действия.

Механические распорные анкеры

Механизмы передачи усилия основаны на трении механической блокировки, гарантированном силами расширения.

Регулируемый крутящий момент: вставляется в отверстие и закрепляется крутящим моментом на головке болта или гайки с помощью динамометрического ключа.
Регулируемый рабочий объем: состоит из расширительной заглушки конической формы и расширительного элемента.

Анкеры с подрезкой

Механизмы передачи усилия основаны на механических блокировках. Операция сверления позволяет создать поверхность контакта между головкой анкера и стенкой отверстия, где происходит обмен несущими напряжениями.

Связанные анкеры

Механизмы передачи усилия основаны на напряжениях связи, создаваемых связующими материалами. Могут использоваться как резьбовые стержни, так и ребристые стержни, а изменение локальных механизмов связи можно оценить экспериментально.На ребристых стержнях сопротивление в основном обусловлено сдвигом бетона между двумя ребрами, тогда как трение резьбовых стержней преобладает. Склеенные анкеры называются химическими анкерами или клеевыми анкерами . Крепежные материалы представляют собой клеи, обычно состоящие из виниловых, полиэфирных или эпоксидных смол. Виды несущей способности этого анкера при растягивающих нагрузках связаны с условиями очистки отверстий. Результаты экспериментов показывают, что снижение емкости составляет до 60%.То же самое можно сказать и о влажном состоянии бетона. Для влажного бетона используется 20% полиэфирная смола. Другие проблемы представлены поведением при высоких температурах и ползучестью.

Анкеры-шурупы

Механизмы передачи усилия анкеров-шурупов основаны на обмене концентрированным давлением между винтами и бетоном через пазы.

Винты Tapcon

Винты Tapcon — популярные анкеры, которые используются для самонарезающих винтов по бетону.Винты большего диаметра называются LDT. Для этого типа крепежа требуется предварительно просверлить отверстия с помощью сверла Tapcon, а затем ввинтить их в отверстия с помощью стандартного шестигранного или Philips сверла. Эти винты часто бывают белого, синего или нержавеющего цвета. Они также используются в морских условиях или при высоких нагрузках.

Пластиковые анкеры

Их механизмы передачи усилия аналогичны механическим распорным анкерам. Крутящие моменты прилагаются к винтам, вставленным в пластмассовые втулки. При приложении крутящего момента пластик расширяет втулку по сторонам отверстий, действуя как силы расширения.

Порошковые анкеры

Они действуют как передающие силы с механическими блокировками. Эта технология крепления используется в соединениях сталь-сталь, например, для соединения холодногнутых профилей. Винт вставляется в основной материал с помощью газового пистолета. Движущая сила обеспечивается за счет сжигания горючего пороха. Вставка вызывает пластическую деформацию основного материала, в котором находится головка застежки, где происходит передача усилия.

Механическое поведение

Виды отказа при растяжении

Разрушение стали: Слабые части соединений представлены стержнем. Разрушение соответствует разрыву стали при растяжении, как и в случае испытания на растяжение.
Вытягивание: Анкеры вынимаются из просверленных отверстий, частично повреждая окружающий бетон. Когда бетон поврежден, разрушение также обозначается как протягивание через .
Бетонный конус: по достижении несущей способности образуется конусообразная форма.Разрушения обусловлены ростом трещин в бетоне. Эти сбои обычно возникают при испытании на вытягивание.
Разрушение при раскалывании: Характеризуется трещиной раскола, которая разделяет основной материал на две части. Эти сбои возникают, когда размеры бетонных компонентов ограничены или анкеры устанавливаются близко к краю.
Разрушение при продувке: разрушение характеризуется боковым отслаиванием бетона вблизи головки анкера. Эти сбои возникают при установке анкеров у края бетонных элементов.

Виды разрушения при сдвиге

Разрушение стали: стержни достигают предела текучести, затем происходит разрыв после развития больших деформаций.
Кромка бетона: полуконические поверхности излома развиваются от точки опоры до свободных поверхностей. Эти сбои возникают при анкеровке вблизи края бетонных элементов.
Выдавить: Полуконические поверхности излома характеризуют разрушения. Механизмы выталкивания для залитых анкеров обычно происходят с очень короткими коренастыми шпильками .Шпильки обычно настолько короткие и жесткие, что выдерживают прямую сдвигающую нагрузку. Их изгиб вызывает одновременное раздавливание перед стойкой и воронку из бетона позади.

Комбинированное растяжение / сдвиг

Когда к анкерам одновременно прикладываются растягивающие и сдвигающие нагрузки, разрушение происходит раньше по сравнению с несвязанными случаями. В действующих нормах проектирования предполагается линейная область взаимодействия.

Группа анкеров

Для увеличения грузоподъемности анкеры собираются группами, кроме того, это позволяет также организовать соединение, сопротивляющееся изгибающему моменту.Для растягивающей и поперечной нагрузки на механическое поведение заметно влияет расстояние между анкерами и возможные различия в прилагаемых силах.

Поведение служебной нагрузки

При служебных нагрузках смещения анкеров должны быть ограничены. Экспериментально оцениваются характеристики анкера при различных условиях нагружения. На этапе проектирования смещения, возникающие при характерных воздействиях, не должны превышать допустимое смещение.

Поведение при сейсмической нагрузке

При сейсмических нагрузках существует вероятность того, что анкеры будут одновременно установлены в трещине и будут подвергаться инерционным нагрузкам, пропорциональным как массе, так и ускорению прикрепленных элементов к материалам основания.

Обратная нагрузка сдвига: сила, перпендикулярная оси анкера, положительная и отрицательная в зависимости от условных обозначений.
Циклическая трещина: ЖБИ первичные конструкции подвергаются серьезным повреждениям, и наиболее неблагоприятные случаи для работы анкеров — это когда плоскости трещин содержат ось анкеров, а анкеры нагружены положительными осевыми силами.

Поведение при исключительных нагрузках

Отличие исключительных нагрузок от обычных статических нагрузок заключается в их времени нарастания.Ударная нагрузка связана с высокой скоростью перемещения. Что касается соединения стали с бетоном, некоторые примеры включают столкновение транспортных средств с преградами, прикрепленными к бетонному основанию, и взрывы. Помимо этих чрезвычайных нагрузок, структурные соединения подвергаются сейсмическим воздействиям, которые должны строго рассматриваться с применением динамического подхода. Время подъема сейсмического выдергивания анкеров может составлять 0,03 секунды. Напротив, в квазистатическом испытании 100 секунд можно принять как интервал времени для достижения пиковой нагрузки.

Эти анкерные болты вбиваются в несущую конструкцию, например, в стену и т.п., и жестко закрепляются в ней.

Другой целью изобретения является предоставление указанных анкерных болтов, которые можно быстро и легко вбить прямо в опорную конструкцию без сверления отверстия. Эти типы анкеров просты в конструкции и экономичны.

Эти типы достаточно прочны, чтобы противостоять деформации при забивании в опорную конструкцию, такую как гипсокартон, гипсокартон, фанера и т.п., и не повреждают окружающую область опорной конструкции.С учетом поставленных целей изобретение заключается в новых особенностях компоновки, конструкции, формы и комбинации частей.

Это описанное изобретение, которое заявлено и которое желательно закрепить в патенте:

Анкерные болты содержат удлиненную трубчатую втулку, которая сформирована из ковкого металла и включает в себя первую и вторую муфты, разнесенные по оси. Они объединены в одно целое множеством простирающихся в осевом направлении полос. Первая втулка имеет множество выступающих наружу фланцев для зацепления со стенкой.Эти выступы, проникающие в стенку, образованы как единое целое на каждом фланце и проходят в направлении. Вторая втулка, каждая из проходящих в осевом направлении полос, состоит из двух наклонных под углом относительно прямых участков. Одна секция соединена с первым воротником, а другая — со вторым воротником. Точка соединения двух секций ленты образует общую верхнюю секцию, имеющую предварительно сформированное углубление. Участок ленты, соединенный со вторым воротником, имеет большую осевую длину, чем участок ленты, соединенный с первым воротником.Часть ленты соединена со вторым воротником, который также имеет часть ленты, соединенную с первым воротником. Гайка с внутренней резьбой жестко и постоянно прикреплена к одному концу второго буртика, гайка имеет внешний конический концевой участок, выступающий в осевом направлении от второго кольца. С направлением от первого буртика и болтом, проходящим через втулку в осевом направлении. Упомянутый болт имеет резьбовую часть, приспособленную для съемного зацепления с гайкой. Этот болт выполнен за одно целое с точкой прокола, имеющей множество плоских поверхностей.Таким образом, линии пересечения, расположенные между соседними плоскими поверхностями, являются приблизительно продолжением конических концевых частей гайки. Точка прокалывания адаптируется, чтобы проходить сквозь гайку и выступать за ее пределы. Таким образом, болт, гайка и втулка могут быть введены как единое целое через изначально неперфорированный элемент формирования стены, такой как штукатурка, фанера, стеновая плита и т.п.
Эти типы анкерных болтов, которые имеют гайку, приваренную ко второй муфте, как определено в пункте 1 формулы изобретения.
Анкерный болт представляет собой удлиненную трубчатую втулку, изготовленную из ковкого металла. Он включает в себя первую и вторую разнесенные в осевом направлении манжеты, которые соединены за одно целое множеством проходящих в осевом направлении полос, упомянутая первая втулка имеет множество выступающих наружу стенок, которые входят в зацепление с фланцами. Проникновение в стенку означает то, что образовано на каждом из упомянутых фланцев и продолжается в направлении упомянутой второй манжеты. Каждая из упомянутых проходящих в осевом направлении полос, состоящих из двух наклонных под углом относительно прямых участков.Одна из упомянутых секций соединена с упомянутым первым воротником, а другие упомянутые части соединены с упомянутым вторым воротником. Точки соединения упомянутых двух секций ленты образуют общую верхнюю секцию, имеющую предварительно сформированное углубление. Участок бандажа соединен со вторым воротником, который имеет большую осевую длину, чем участок бандажа, соединенный с первым воротником. Участок ленты соединен со вторым воротником, который также имеет минимальную периферийную ширину, которая больше максимальной периферийной ширины части ленты, соединенной с первым воротником.Гайка с внутренней резьбой, жестко и постоянно закрепленная на одном конце второго кольца. Упомянутая гайка, имеющая внешнюю сужающуюся коническую концевую часть, выступающую в осевом направлении от второй втулки в направлении от первой втулки, и болт, проходящий в осевом направлении через втулку. Упомянутый болт имеет резьбовую часть, приспособленную для съемного зацепления с гайкой. Упомянутый болт формируется как единое целое с точкой прокола, имеющей множество плоских поверхностей, так что линии пересечения между соседними плоскими поверхностями являются приблизительно продолжением конических концевых частей гайки.Упомянутая точка прокола приспособлена для того, чтобы проходить сквозь гайку и выступать за ее пределы, благодаря чему болт, гайка и втулка могут приводиться в движение как единое целое через изначально неперфорированный элемент формирования стены, такой как стеновая плита, штукатурка, фанера и т.п. .

Как видно, анкерные болты используются в различных местах в качестве крепежа. В частности, анкерные болты обычно используются в области строительства. Очень важно, чтобы вас обслужил опытный поставщик анкерных болтов, потому что эта чрезвычайно важная область должна управляться профессиональными инженерами и экспертами.Kasko Makine предоставит вам нужные продукты с опциями высокого качества. Пожалуйста, свяжитесь с нами для получения дополнительной информации и ознакомьтесь с информацией о других продуктах на нашем веб-сайте.

Почему анкерный болт так важен для конструкции системы листовой цепи

Для некоторых людей анкерный болт листовой цепи — это просто кусок стали, состоящий из резьбы и нескольких пазов.

Но когда дело доходит до конструкции и выбора материалов, которые используются при создании этого болта, необходимо учитывать множество деталей.

Важный для безопасности компонент

Основная задача анкерного болта листовой цепи заключается в эффективном соединении листовой цепи с мачтой вилочного погрузчика.

Любая часть листовой цепи, принимающая любую нагрузку, считается критически важной с точки зрения безопасности, поэтому очень важно, чтобы она была изготовлена из высокопрочной легированной стали в соответствии с индивидуальными прикладными напряжениями и требуемой прочностью на разрыв каждой конкретной створки. цепь.

Хотя многие приложения просты и могут требовать только стандартного продукта, иногда могут возникать необычные напряжения, такие как растяжение, сжатие, сдвиг и изгиб, которые потребуют специальной конструкции.

В большинстве погрузочно-разгрузочных работ две листовые цепи устанавливаются рядом. Даже самые незначительные различия в размерах листовых цепей могут создавать проблемы с допусками, поэтому якорь листовой цепи можно использовать для балансировки или распределения нагрузки, особенно при использовании нескольких длин листовой цепи.

Несоосность также может быть проблемой при большей длине листовой цепи. Поворотный якорь листовой цепи позволяет поворачивать головку якоря, что позволяет листовой цепи немного двигаться.

Окончание листовой цепи

Существует два основных типа анкерных болтов, которые различаются по окончанию листовой цепи.

«Внутренний конец» — в котором конец охватываемой пластинчатой цепи соединен с эквивалентным болтом с внутренней резьбой
«Внешний конец» — в котором конец охватывающей пластинчатой цепи соединен с охватываемым болтом

Как методы производства становиться более компактными, растет тенденция к переходу от концов внутренней концевой заделки к концам наружных анкерных болтов.

Использование торцевых наружных заделок позволяет сократить количество материала на анкерном болте, поскольку вы эффективно вставляете болт в середину внешних пластин.

Но хотя этот метод позволяет использовать меньше материала, он также может означать, что будут некоторые различия, когда дело доходит до расчета прочности.

Чем меньше материала вокруг пальца, тем ниже предел прочности на разрыв (или UTS) болта, поэтому его необходимо согласовать с прочностью листовой цепи.

Удлинение листовой цепи

Поскольку используется листовая цепочка, со временем она изнашивается и удлиняется.

Скорость удлинения цепочки листьев зависит от частоты использования. Если, например, вы используете цепочку из листьев только один раз в год, скорее всего, пройдет немало времени, прежде чем вы заметите какие-либо признаки износа.

Но если вы используете пластинчатую цепь 24 часа в сутки, и если она всегда находится под натяжением и максимальной нагрузкой, то она будет изнашиваться значительно быстрее.

Листовая цепь считается завершенной при удлинении на 2% и опасной при удлинении на 3%. Рассчитав максимальное удлинение в мм участка листовой цепи, который будет изнашиваться, вы можете спроектировать ограничение регулировки таким образом, чтобы листовую цепь нельзя было использовать по истечении срока ее службы.

Анкерные болты с резьбой

Чтобы гарантировать, что листовая цепь остается натянутой и имеет правильную рабочую длину на протяжении всего использования, на одном или обоих концах листовой цепи используется анкерный болт с резьбой.Затем эта нить используется для снятия регулировки после того, как листовая цепочка удлинится.

Большинство анкеров листовых цепей имеют грубую резьбу, которая имеет больший шаг, чем мелкая резьба. В рабочих средах, где существует тенденция к грубому обращению, грубые резьбы более терпимы к злоупотреблениям и будут собираться и разбираться легче и быстрее, чем тонкие резьбы.

Мелкая резьба может быть указана, когда регулировка резьбы имеет решающее значение для приложения или когда требуется более прочная резьба, но недостаток места не позволяет увеличить диаметр резьбы до следующего размера.

Имея анкерный болт с резьбой на обоих концах листовой цепи, вы можете разделить регулировку между ними, чтобы избежать слишком длинной резьбы, которая может быть подвержена изгибу и требует затрат на замену.

Иногда нехватка места означает, что у вас может быть только анкерный болт с резьбой на одном конце, а затем фиксированный анкерный болт (т. Е. Срезанная поверхность или анкерный блок) на другом.

Это особенно часто встречается в секции стрелы, где может быть зона, труднодоступная для технического специалиста.

Поместив резьбовую часть в конец, к которому у вас есть более легкий доступ, вы можете выполнять любые регулировки, не беспокоясь о другом конце листовой цепи.

Также возможно спроектировать анкерные блоки листовой цепи, допускающие некоторую регулировку. Хотя они могут быть дорогостоящими и сложными в производстве, они могут быть лучшим вариантом при разработке многоступенчатых систем, в которых листовые цепи противодействуют друг другу, а регулировка листовой цепи должна выполняться одновременно

Изготовленное на заказ оборудование VMC

Возможно, центр болта находится в центре болта. самая важная часть, поскольку она берет на себя большую часть нагрузки.

Традиционные методы изготовления анкерных болтов с помощью ковки или групповых станов позволяют создавать болты со смещенными от центра или непараллельными плоскостями головки, что увеличивает риск преждевременного усталостного разрушения резьбы или вала.

Используя комбинацию новейшего оборудования VMC и специальных методов удержания работ, все лыски могут быть централизованы на резьбе болта, чтобы гарантировать, что нагрузка на штифт будет вытягиваться в соответствии с анкерным болтом, а не от линии тянуть. Плоскости также будут идеально параллельны и перпендикулярны, поэтому головная часть будет иметь одинаковую прочность на растяжение.

Традиционные методы прорезания пазов также могут привести к тому, что пазы под анкерные болты будут смещены от центра, не параллельны или имеют смещенные отверстия для штифтов.

Использование производственного оборудования VMC гарантирует, что пазы будут изготовлены точно на одной линии с центральной линией болта, что все пазы параллельны линии натяжения листовой цепи и что силы, действующие на анкерный штифт, будут абсолютно квадратными.

Прослеживаемость

Наличие сертификата испытаний гарантирует, что каждая листовая цепь и каждый анкерный болт полностью отслеживаются.

В случае анкерных болтов листовой цепи FB Chain на каждой части выгравирован уникальный номер, который напрямую связан с номером производственного заказа или номером сертификата испытаний.

Эта простая деталь предоставляет обширную информацию — от того, кто изготовил деталь, до конкретных машин, на которых она использовалась, партии стали, которая была использована, и откуда эта сталь была получена.

По этому же номеру также можно показать любые дополнительные расходы, которые могли быть понесены в процессе изготовления детали, сколько деталей было потеряно, кто проверил деталь и каковы были размеры.

Вся документация, относящаяся к отдельным документам детали, затем сохраняется в компьютерной системе, что означает, что любые потенциальные запросы или проблемы могут быть быстро идентифицированы и решены.

Анкерные болты, болтовые изделия, анкерные болты

Анкерные болты

Удлиненные соединения с ручкой. АНКЕРНЫЕ БОЛТЫ в основном используются в каменном строительстве. Анкерные болты встраиваются в стены и колонны для поддержки балок, пластин и ригелей. Анкерные болты можно использовать как для несущих, так и для ненесущих стен и балок.

Анкерные болты обычно используются со стальными болтами диаметром не менее ½ дюйма, встроенными в кладку на глубину не менее 7 дюймов. Для ремонта существующих каменных конструкций обычно требуются анкерные болты для соединения лестниц, лифтовых путей и многих других различных каркасных конструкций.

Анкерные болты также используются в сборном панельном строительстве. В этом типе конструкции анкерные болты используются для соединения структурных рам вместе.Это лишь часть возможных применений анкерных болтов.

В связи с тем, что во всем мире ведется строительство новых зданий, использование анкерных болтов, вероятно, будет увеличиваться благодаря новым инновационным конструкциям. Анкерные болты изготавливаются из различных типов и марок стали, достаточных для множества применений. Используются анкерные болты. Ниже приведены лишь некоторые из распространенных типов болтов.

Наряду с анкерными болтами, вот лишь несколько наиболее распространенных типов болтов:

Контактные болты Продукция сегодня для заказа анкерных болтов.

Обычные болты: Обычно изготавливаются для конкретных проектов или приобретаются в стандартных размерах.
Болты с головкой: Анкерные болты с квадратной или шестигранной головкой отличаются низкой стоимостью и высокой прочностью. Обычно изготавливается из ATSM A 307.
Болты с гнутым стержнем: В основном используются в каменном строительстве; обычно изготавливаются в форме буквы «J» или «L», чтобы «держаться» за кладку. Обычно изготавливается из прутка ASTM A 36 бар.

• Болты с квадратным подголовком	— куполообразная верхняя часть с квадратом под головкой
• Фланцевые болты	— выступ вокруг головки болта
• Болты с шестигранной головкой	— шестигранные головки из различных материалов
• Болт с шестигранной головкой	— с шестигранной головкой без фланца
• Стержневой болт	— винт с заостренным концом
• Машинные болты	— мелкая или крупная резьба
• Метрические болты	— доступно в шестигранном / стандартном / фланцевом типе
• Болты с буртиком	— позволяют скользить или поворачиваться
• Болты с квадратным подголовником	— квадратная или куполообразная верхняя часть с квадратом под головкой

Независимо от того, какой тип болта вам нужен, анкерные болты, обычные болты или болты с головкой и т.
