Анкер под крестовую отвертку — Морской флот

Для крепления оконной рамы к бетонной стене инженеры разработали специальный металлический анкер. Так как он в основном служит для крепления металлопластиковых окон с рамами, его стали называть «рамным». На рынке можно встретить различные модели такого крепления. По мнению многих специалистов, рамный анкер можно считать универсальным крепёжным элементом. Поэтому он всегда остаётся популярным и востребованным.

Сфера применения приспособления

Одними из самых популярных крепёжных изделий считаются анкерные болты. Благодаря своей универсальности, а также отличным техническим характеристикам, они используются в креплениях самых сложных конструкций, независимо от их массы и размеров.

Первоначально металлический рамный анкер применялся для установки оконных рам. Сегодня область применения такой детали стала намного больше. Строители и ремонтники пользуются такими анкерами для фиксации отделочных материалов, установке деревянных брусьев.

Особенности конструкции и принцип действия

Оконный анкер имеет определённые технические возможности, зависящие от его конструкции. Перед тем как начать проводить монтажные работы, необходимо помнить, что такой анкер не предназначен для больших нагрузок. Он не сможет удержать вес, превышающий 30 кг.

Важнейшим элементом этой конструкции является стальная втулка, имеющая продольные прорези. Из них получаются своеобразные лепестки, которые разжимаются, когда устанавливается крепёжное изделие. Чтобы происходило разжимание лепестков, боковую часть втулки оснастили конусной гайкой.

Накручиваясь на винт, она давит на втулку, лепестки начинают разжиматься. Диаметр втулки увеличивается, она плотно сцепляется с поверхностью монтажного отверстия, возникает надёжное соединение. Для облегчения работуы с распорной втулкой верхняя часть винта оборудована прорезями для фигурной отвёртки.

Чтобы шляпка рамного анкера полностью входила в установочное отверстие, боковая поверхность головки сделана конусной формы. Поэтому для работы с этими крепёжными деталями необходимо, кроме сверления отверстий, предусмотреть специальный «потай», куда спрячется головка болта.

Правила выбора крепежной оснастки

Чтобы правильно выбрать рамный анкер, требуется учитывать несколько важных технологических параметров и определённых факторов:

• Обычно такие детали изготавливают из качественной углеродистой стали. Иногда используют латунь. Выбирая анкер, нужно обратить внимание на его поверхность. Она должна иметь цинковое антикоррозийное покрытие.
• Латунные изделия не обладают высокой прочностью. Поэтому они покупаются для монтажа не очень тяжёлых предметов.
• Размер рамного анкера зависит от массы изделия. При большом весе резьбовая шпилька должна иметь большой диаметр и большую длину.
• Очень важно, чтобы толщина распорной втулки превышала 0,8 мм. Если этот размер будет меньше, крепление будет ненадёжным. Качество такого болта оставляет желать лучшего.

В действующих нормативных документах особо оговариваются важнейшие параметры таких болтов:

Наиболее популярным диаметром втулки считается 8 мм. Он подходит к большинству строительных конструкций. Когда требуется создать более надёжное крепление, устанавливают рамные анкеры, у которых диаметр шпильки равен 10 мм. Такие детали рассчитаны на большие статические, а также динамические нагрузки.

Длина шпильки также подверглась стандартизации. Современная промышленность выпускает изделия, длина которых находится в диапазоне 72—172 мм.

Как выполняется установка

Для проведения монтажных работ необходимо иметь следующие инструменты:

Чтобы провести монтаж оконной рамы, требуется выполнить несколько технологических шагов. Причём все они должны проходить в определённой последовательности:

1. Сначала нужно установить раму на распорки.
2. Затем проводится выравнивание рамы относительно горизонтали и вертикали.
3. Для фиксации раму крепят с каждой стороны клиньями, которые плотно забиваются молотком.
4. Отмечаются места крепления. Для этого от верхнего угла отмеряют 30 см и наносят первую отметку. Аналогично действия повторяют с нижней частью. Указанный размер носит рекомендующий характер. При необходимости он может быть увеличен или уменьшен.
5. В деревянной раме сверлится сквозное отверстие. В него вставляется анкер и закручивается отвёрткой. Расширение крепёжного изделия происходит с нескольких сторон. Верхняя часть расширяется шляпкой, нижняя — конусообразной гайкой.
6. На финишном этапе все образовавшиеся щели тщательно заделывают высококачественной монтажной пеной.

Если установка рамного анкера выполнена с соблюдением всех технологических требований, можно говорить о создании надёжного крепления оконной рамы. Такая деталь способна выдержать огромные нагрузки. Она создаст прочное соединение деталей, изготовленных из разного материала.

В магазине можно встретить несколько сотен различных видов креплений, которые используются в различных областях. Один из них – рамный анкер. Его создали для крепления дверей и оконных рам к кирпичному или бетонному основанию, именно благодаря этому он получил свое название «рамный». Сегодня этот вид анкера используется для установки дверных коробов и металлопластиковых окон.

Что такое рамный анкер?

Это крепежный элемент, используемый для монтажа дверных коробов, рам и блоков из различных материалов: железобетона, природного камня, бетона и полнотелого кирпича. Рамный анкер похож на гильзу с коническим элементом, шурупом и потайной головкой. После того как шуруп ввинчен, гильза расклинивается.

Особенности конструкции и принцип работы

В составе рамного анкера полая гильза, винт с метрической резьбой и конусообразной втулкой. Когда винт закручивается, в тело анкера втягивается втулка. В результате стенки рамного дюбеля распирает в отверстии, и благодаря этому обеспечивается высокая надежность крепления деталей. Рамные дюбели изготавливаются в двух вариантах: со сферической или потайной головкой.

Области применения анкера

Анкер, который также называют рамным дюбелем, используют при креплении деревянных и пластиковых оконных рам, для монтажа дверей и при других работах, когда нужно выполнить скрытый монтаж дверной коробки или другого элемента.

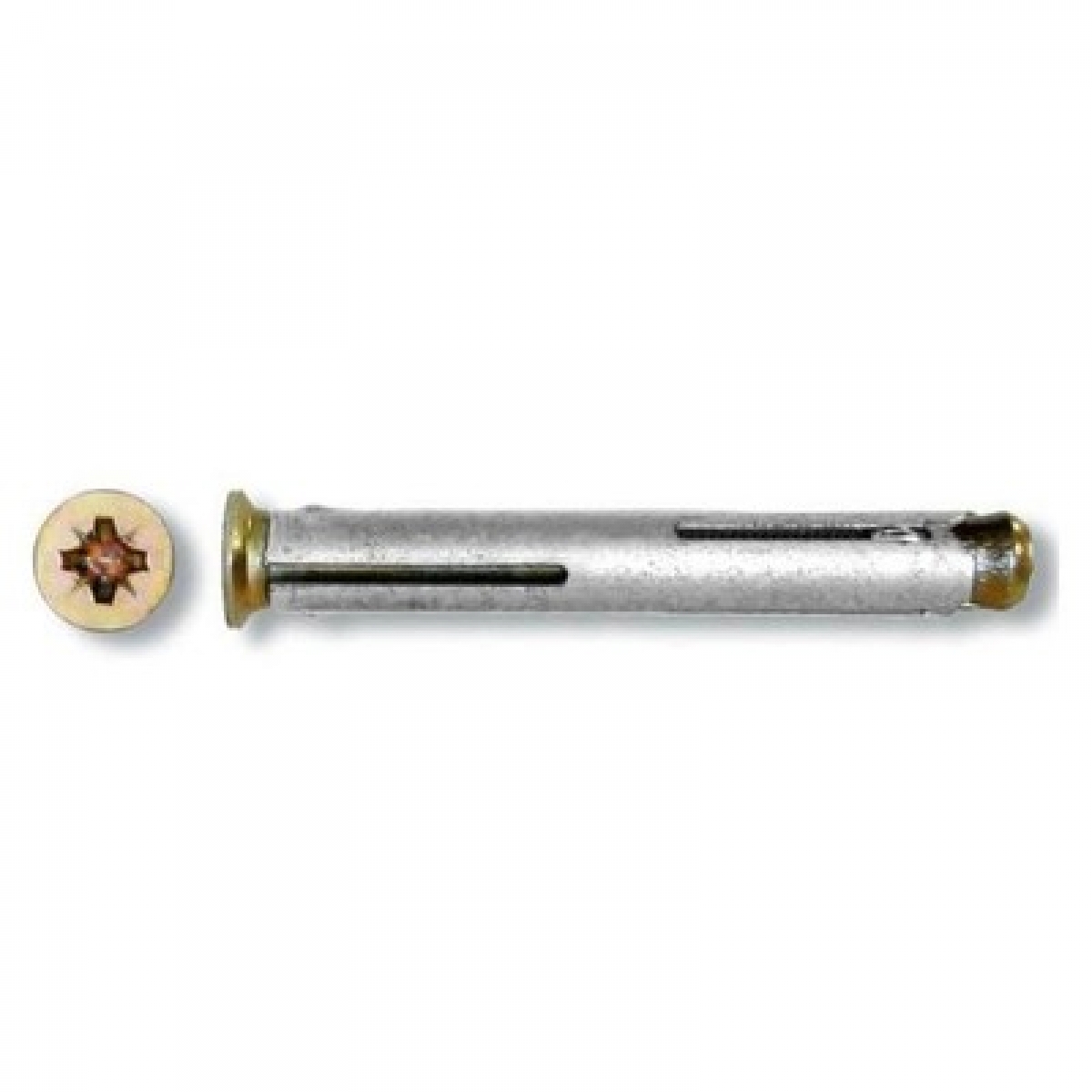

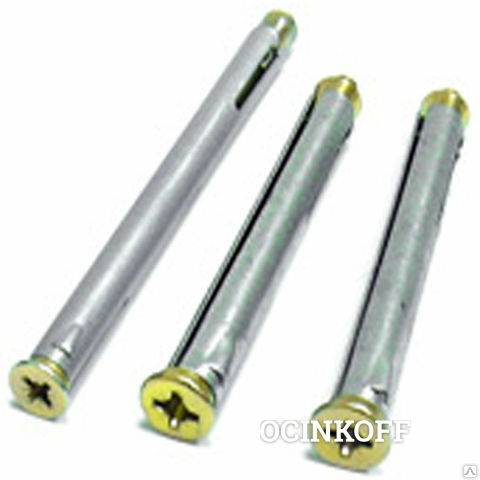

Металлический рамный анкер

Чаще всего этот вид крепления используется при монтаже окон. Металлический рамный анкер состоит из разрезанной стальной втулки, винта со шпицем и конной гайки. Он предполагает только сквозной монтаж. При изготовлении этих анкеров используют металлы только качественных сортов, которые могут выдержать большие нагрузки.

А здесь статья про стяжку пола с керамзитом.

Как правильно выбрать анкер?

Как только вы выбрали необходимый крепеж, можно приступать к выбору рамного анкера. При этом важно помнить о трех важных параметрах:

• материал, из которого изготовлен анкер. Это может быть обычная или нержавеющая сталь, материал с оцинкованным напылением, латунь. Выбор зависит от особенностей среды применения крепежного элемента.
• качество распорной втулки – главной части анкера. Уделите особенное внимание ее толщине: она должна быть более 0,8 мм, если показатели меньше, анкер считается некачественным.
• длина шпильки. Выбор крепежного изделия по этому параметру зависит от задач, которые ему нужно выполнить.

Диаметр и длина болта имеют несколько параметров: 8х72 мм (72 – длина шпильки, а 8 – диаметр втулки). Максимальные размеры: 8х172 мм.

Монтаж

Чтобы провести монтаж, понадобятся инструменты: перфоратор, крестовая отвертка и молоток. Расскажем, как использовать рамный анкер на примере монтажа оконной рамы. Монтаж проводится в несколько этапов:

1. Выставите раму на распорках, выровняйте оконный блок относительно вертикальной и горизонтальной плоскостей, закрепите с двух сторон клиньями, которые нужно забить молотком как можно плотнее.
2. Выберите и отметьте места для крепления. После того как рама плотно зафиксирована, приступите к определению мест для рамных анкеров. Обычно крепежи располагаются в 30 см от верхнего и нижнего угла блока, но это не обязательные условия.
3. Просверлите деревянную раму насквозь, затем вставьте в отверстие рамный анкер и закрутите его отверткой. Крепежное изделие расширится с двух сторон: с одной – шляпкой, с другой – конусообразной гайкой. После этого щели заделываются монтажной пеной.

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

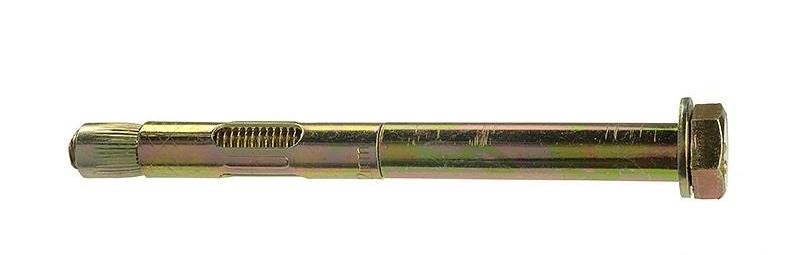

Анкерный болт с гайкой фото

Анкерный болт с крюком фото

Анкерный болт с кольцом фото

Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

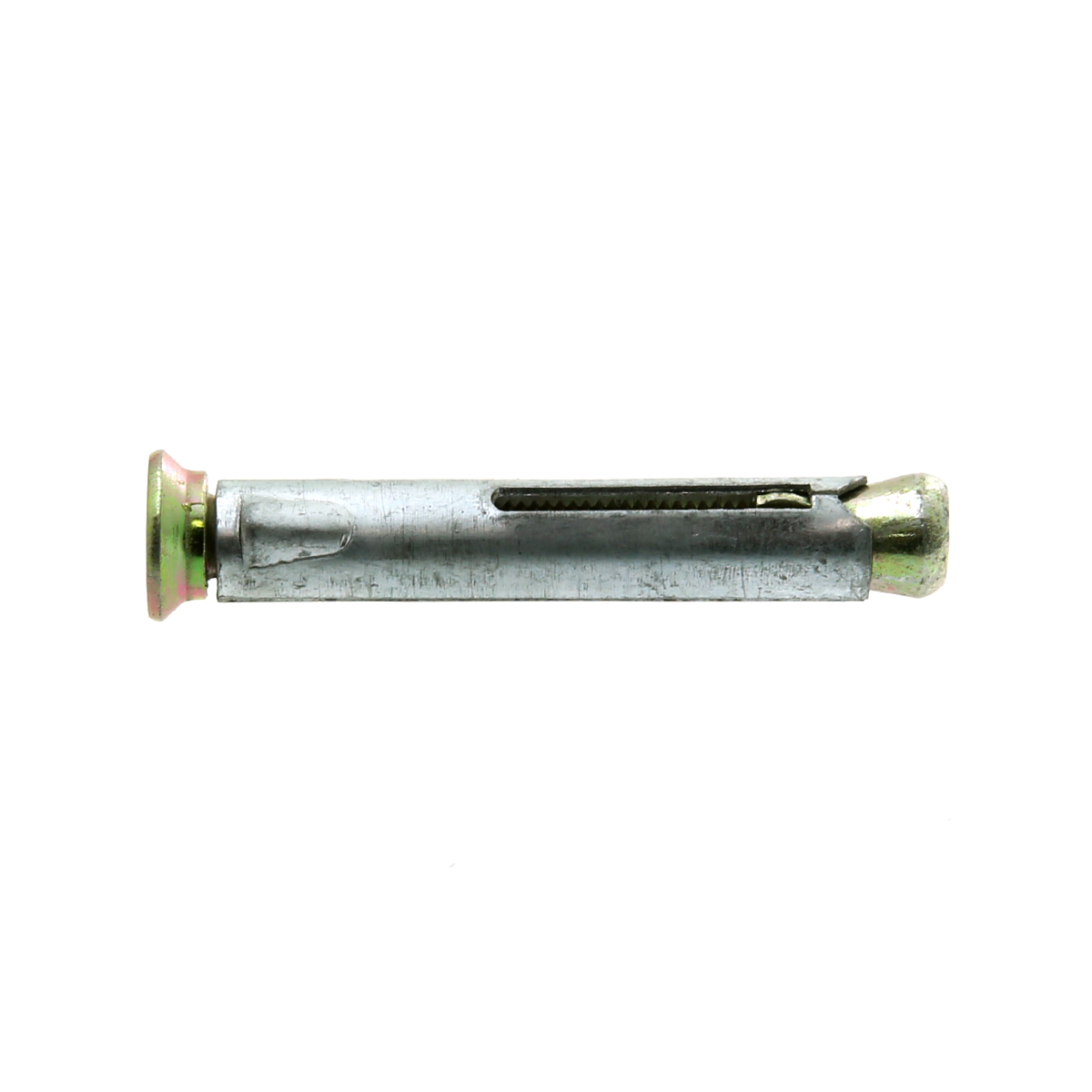

Анкерный болт с потайной головкой

Анкерная техника – большая категория крепежных металлических изделий (метизы), к которой относится анкер-болт и его разновидность: анкерный болт с потайной гайкой, или как его ещё называют – анкер-болт с потайной головкой. Конструкция анкерного болта с потайной головкой похожа на обычный анкер. Визуальное различие между ними только в головке — у анкер-болта она шестигранная. Метрическая резьба такого анкерного изделия варьируется от М6 до М12, а длина может составлять от 100 до 330 миллиметров. Как и многие другие крепежные метизы, анкер выполнен из углеродистой стали с цинковым (желто-пассированным) покрытием, что повышает его устойчивость к коррозии. За счет такого покрытия стали анкер-болт можно использовать не только при внутренних, но и при наружных монтажных работах. По своим прочностным характеристикам он ничем не отличается от обычного анкерного болта и является надежным и прочным крепежом.

Применение анкерных болтов с потайной головкой

Уникальность конструкции анкерного болта с потайной головкой заключается в том, что его головка не выступает над поверхностью материала основания. Это может означать только одно – такой вид крепежного метиза используют там, где необходимо скрыть крепеж, чтобы он не выступал за поверхность основания и не мешал другим конструкциям. Поэтому анкерный болт с потайной головкой широко применяется в современном строительстве при монтаже оконных рам, дверных коробов, облицовочных материалов. Рекомендуемое основание для анкер-болта  – бетон, полнотелый кирпич, строительный или природный камень. Надежность и прочность крепления конструкций при монтажных работах с использованием анкера гарантировано только с применением качественных метизов. Поэтому к выбору анкеров нужно подходить ответственно, ведь от качества этих изделий будет зависеть прочность, долговечность и надежность всей конструкции в целом.

Принцип работы

Для начала работы с анкерным болтом в потай-головкой нужно точно выбрать место его установки, потому что демонтаж этого крепежного изделия невозможен. Затем следует просверлить отверстие в поверхности материала-основания соответствующей глубины и диаметра, которое очищается от пыли и грязи. Следующий этап: установка анкерного болта в подготовленное отверстие. Для этого, при необходимости, можно использовать молоток. После установки в отверстии нужно его жестко зафиксировать в нем. С помощью отвертки вкручивается потайная головка анкер-болта и конусообразный наконечник двигается в её сторону, распирая при этом муфту по продольным прорезям, образуя так называемые «лепестки», которые упираются в стенки отверстия и обеспечивают надежное крепление.

Анкерные болты с потайной головкой, как и любые другие виды крепежных изделий всегда в наличии в интернет-магазине компании «Krepej». Консультанты и специалисты компании всегда готовы помочь с выбором качественного крепежа.

Размер	Диаметр сверла (мм)	Макс. толщина прикреп. материала (мм)	Мин. глубина сверления (мм)	Макс. нагрузка на вырывания (кН)	Кол-во в упак. (шт)
8х40	8	13	27	1,2	120
8х60	8	33	27	1,2	100
8х80	8	53	27	1,2	60
10х75	10	36	37	1,7	50
10х102	10	65	37	1,7	40



Анкер

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят.

Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

Как устроен анкерный болт?

Анкер, как правило, состоит из трёх частей – болта с коническим расширением на конце, надетой на него металлической трубки с продольными надрезами, и гайки. При закручивании гайки конус на конце болта продвигается внутрь трубчатой втулки и раздвигает её продольные разрезы, которые расклиниваются в отверстии и фиксируют в нём анкер. Чем сильнее затягивается гайка, тем больше расклинивается трубка и крепче фиксируется анкерный болт в месте крепления.

Разновидности анкерных болтов

Принцип действия анкеров один, а разновидностей их много. Это обусловлено необходимостью крепления различных предметов к разным поверхностям, как вертикальным (стены), так и горизонтальным (пол, потолок). Наиболее часто используются следующие разновидности анкерных болтов.

1. Обычный анкер с гайкой. Как он устроен и работает, было рассмотрено выше. Применяется такой анкерный болт для крепления в горизонтальное или наклонное основание из бетона, полнотелого кирпича, камня.
2. Анкер с крюком. Применяется для крепления к стенам предметов, которые время от времени требуется снимать. Этот анкер аналогичен предыдущему, а отличается тем, что имеет на конце крюк, вращая который, укрепляют анкер в отверстии. Гайка при этом служит фиксатором.
3. Анкер с кольцом. Аналогичен анкерному болту с крюком, только вместо крюка на конце имеет кольцо. Эта разновидность применяется для подвешивания чего-либо к потолку или установки растяжек.
4. Распорный (ударный) анкер. Отличается способом монтажа. Его не закручивают, а забивают ударом молотка с последующей фиксацией при помощи гайки. Такой анкерный болт не предназначен для высоких нагрузок и используется для крепления нетяжёлых предметов, главным образом, в быту.
5. Двухраспорный анкерный болт. Отличается двойной трубчатой втулкой, которая при вращении стержня распирается в двух местах – в его конце и середине, что обеспечивает более надёжное крепление.
6. Анкеры с головками под крестовую отвёртку и шестигранный ключ. Эти разновидности применяются наиболее часто, особенно в быту. Анкеры под отвёртку являются самой мелкой разновидностью этого крепежа, их диаметр не превышает 12мм.

Как установить анкерный болт?

Установить любую разновидность анкерного болта несложно.

1. Сверлим отверстие в месте установки. Диаметр сверла подбирают таким образом, чтобы он был равным диаметру анкерного болта. Глубина отверстия обязательно должна быть больше, чем длина анкера, поскольку извлечь даже не закрученный анкерный болт из отверстия весьма проблематично.
2. Очищаем отверстие от пыли, продувая его спринцовкой, делать это ртом не рекомендуется из-за опасности попадания пыли в глаза. В чистое отверстие вставляем анкерный болт, вгоняя его лёгкими ударами молотка.
3. Затягиваем гайку до упора, после чего её откручиваем, надеваем на стержень прикрепляемую деталь и возвращаем гайку на место, тщательно затягивая её ключом.

Анкерные болты – очень нужный, во многих случаях незаменимый крепёж. Они используются как в промышленном строительстве, так и в быту, при ремонте и строительстве домов. Готовые проекты индивидуальных домов, а также другие самые разнообразные проекты домов, как правило, разрабатываются с учетом использования такого вида крепежа.

6604i Анкерный самонарезающий винт (60 мм.)

Анкерный самонарезающий винт 60 мм. применяется для крепления двухсеционной и трехсекционной анкерных петель Loira+ «V» — ТОЛЬКО на «теплые» (с терморазрывом) алюминиевые двери.
Винт покрыт специальным материалом Геомет, который дает высокую антикоррозийную устойчивость по отношению к гальванизации.

Товар имеет сертификаты качества

Товар Анкерный самонарезающий винт 6604i (60 мм.) можно приобрести в компании Фапиком.

Компания Фапиком — надёжный поставщик фурнитуры, автоматики, замков, антипаники.

Анкерный самонарезающий винт 60 мм. применяется для крепления двухсеционной и трехсекционной анкерных петель Loira+ «V» — ТОЛЬКО на «теплые» (с терморазрывом) алюминиевые двери.
Винт покрыт специальным материалом Геомет, который дает высокую антикоррозийную устойчивость по отношению к гальванизации.

Мы принимаем оплату:



Вы можете оплатить:

1. Наличными в кассе офиса:

Оплатить счет в офисе вы можете наличными.
Оплата в кассе компании Фапиком осуществляется по адресу: г. Санкт-Петербург, Гельсингфорсская ул. 3, БЦ «Красная Нить», офис 532

ВНИМАНИЕ! Оплата наличными производится только до 17. 00!

2. Банковской картой у нас в офисе:

Оплатить счет в офисе вы можете картами популярных платежных систем VISA и MASTERCARD
Платежный терминал находится в нашем офисе, расположенном по адресу: г. Санкт-Петербург, Гельсингфорсская ул. 3, БЦ «Красная Нить», офис 532

3. Безналичным счетом:

Для юридических лиц будет выставлен счет для оплаты по безналичному расчету.
Для оформления заявки юридическому лицу необходимо выслать реквизиты на адрес [email protected]
Выставленный счет действителен в течение 3-х банковских дней.

Комплект документов:
При безналичной оплате: УПД (Универсальный передаточный документ), счет на оплату.
При наличной оплате:расходная накладная и чек.

Анкерный шуруп (анкер-болт)

Анкерный шуруп (анкер-болт) – элемент крепежный с резьбой. Анкерный шуруп применяется без применения дюбеля, просто вкручивается в отверстие подготовленное перфоратором в твердых материалах таких как камень, бетон, кирпич (не полый), мрамор и т.п. Вкручивается в материал обычно шуруповертом. Головка шурупа бывает различной: полукруглые с внутренним шестигранником, с обычным шестигранником. Чаще всего шестигранную головку имеет анкер-болт, для закручивания которых используют специальные ключи (гаечные) либо применяют специальные насадки к электроинструменту. Для более качественного выбора данного крепежа свяжитесь с менеджерами нашей компании ООО «КрепПром».

Для того чтобы правильно определиться с выбором анкерного крепежа, обратитесь к нашим специалистам. Ведущие менеджеры компании КрепПром помогут вам осуществить выбор товара, наиболее подходящего для проведения именно ваших работ и оформить заказ.

Например, анкер-шуруп/болт – это механический нарезной анкер, его монтаж в основание осуществляется путем простого вкручивания в высверленное заранее отверстие. Вкручивание происходит без применения дюбеля с врезанием кромок резьбы в материал основания. Сцецконфигурация резьбы позволяет анкеру надежно закрепиться в материале основания.

Описание товара и применение

Для изготовления метиза используется низкоуглеродистая сталь, резьба нарезается частая. Головка болта выполнена в форме шестигранника, под гаечный ключ или под крестовую отвертку. Есть вариант исполнения в виде шпильки с гайкой, гайку затягивают при монтаже.

Вкручивается анкер гайковертом или шуруповертом. Монтаж также может производиться с помощью дрели. Наконечник может быть тупым либо заостренным. Покрытие наноситься методом оцинковки. Оно предохраняет крепежный элемент от неблагоприятного влияния внешних факторов.

Сразу после появления таких крепежей, они быстро вошли в обиход. Широко применяются в общестроительной практике и эксплуатационном монтаже. Наиболее часто их применяют для закрепления конструкций в бетон. Чем выше плотность бетона, тем эффективнее анкер-болт.

Помимо плотного бетона, используется метиз для крепежа элементов конструкции на основание:

· мраморное;

· деревянное;

· керамзитовое.

Данный крепежный элемент при правильном подборе размеров анкера (с учетом толщины прикрепляемого фрагмента и несущего основания), качественно фиксируют как элементы конструкции, так и производит закрепление конструкции к основанию или монтаж навесных элементов.

Установка болтов анкерного типа

На сегодняшний день анкерный болт/винт один из самых востребованных метизов. Его монтаж прост, протекает практически без особенностей. Начинать нужно с оценки состояния стены и толщины слоя штукатурки. Штукатурка не способна удерживать анкерный болт. Именно поэтому при подборе анкера учитывается толщина штукатурки (то есть болт должен быть длиннее на толщину слоя). Затем проводиться тщательная разметка основания.

Основной акцент делается на правильном выборе сверла (бура). Выбор осуществляется по длине и диаметру сверлящего элемента. Обычно указанный размер метиза, соответствует диаметру сверла (бура). Длина отверстия не должна быть меньше длины анкера, иначе придётся повторять засверливание. Вынимать даже не до конца вкрученный анкер проблематично.

После предварительного засверливания в основание, проводиться очистка отверстия. Очистить отверстие можно с помощью щетки, пылесоса и баллона, наполненного воздухом. Некоторые дуют в отверстие. Но так лучше не поступать, так как в результате вы вдыхаете пыль, и она попадает на слизистую глаз. Это довольно вредно. Далее анкер помещают в отверстие и вкручивают с помощью соответствующих средств. Метиз не должен входить в отверстие свободно. Если метиз грамотно подобран, он выдержит большую нагрузку. Если болт анкерный установлен правильно и закручен, верно, при попытке дальнейшего вкручивания требуется дополнительный рычаг. Следовательно, элемент закреплен достаточно. Выбирая анкер, обращайте внимание на материал изготовления и длину ножки. От этого зависят прочностные характеристики метиза.

Закажите анкерный болт у нас. ООО «КрепПром» предоставить вам всю необходимую для выбора информацию. Заполните форму обратной связи или позвоните нам.

Как вытащить анкерный болт из стены

Анкерный крепеж по праву считается одним из самых крепких и надежных конструкций, рассчитанный на многие годы. Используется для установки дверных и оконных проемов, монтажа люстр и т.п. Случаются ситуации, когда его нужно полностью вытащить. В статье будут рассмотрены варианты как вытащить анкерный болт.

Анкером называется приспособление, предназначенное для крепежа в твердых материалах. При его производстве применяется высокопрочный металл. При строительстве объектов анкера крепятся по ГОСТу. Заметим, что его монтаж делается вручную. В бетонной стене сверлится отверстие и вставляется анкер, далее гайка закручивается на гильзу. Фиксатор расширяя ее создает надежность крепежа.

По размеру такие крепление делится на три вида: малые, средние и большие.

Одними из самых востребованных анкеров считаются:

• распорные. Обеспечивают хорошее крепление в твердых материалах;
• клиновые. Когда крепление завинчивается, маленькие лепестки расширяются, фиксируя крепеж.
• забивные. Конструктивно отличаются от других крепежей. Чтобы крепление раскрылось, сначала садится гильза, а затем вворачивается фиксатор.

Имея в наличие нужный инструмент и зная технологию, проблема как выкрутить анкерный болт уже не будет казаться такой сложной.

5 основных способов как достать анкерный болт из стены

Существует несколько популярных способов, позволяющих всего за пару минту достать анкерный болт из стены:

1. Для аккуратного извлечения крепления откручивается гайка и вбивается фиксатор в обойму, как можно глубже, затем плоскогубцами вытаскивается обойма. Если это получилось, то шпунт извлечется без проблем.
2. Высверливается соединение гайки. Когда есть резерв можно попытаться выбить стержень внутрь, а затем пассатижами вынуть скобу с гайкой и остальные части анкера.
3. В середине крепежа просверливается полость, после чего в ней метчиком формируется резьба и вкручивается другой винт. Держа его, нужно провернуть гайку вместе со скобой. Как только он закрепится, выкручивается контргайка. Далее болгаркой срезается внешняя гайка и стержень выбивается внутрь. Вынимается гильза и извлекается стержень.
4. Фиксатор вбивается в скобу. Затем разбивается бетон вокруг анкера в глубину не менее одного сантиметра и вынимается пассатижами.
5. Если анкер изготовлен из непрочного металла, тогда он просто высверливается.

Как извлечь анкерный болт из стены – радикальные методы

К таким вариантам извлечения относятся способы с использованием: дрели, болгарки, зубила и ножовки по металлу. Обычно их применяют, когда остальные методы не приносят результата.

Как вытащить болт из бетона, если гильза полностью вбита

Существует несколько способов, как выкрутить анкерный болт из бетона:

1. Сначала следует ослабить гайку на 3 – 4 оборота и тихонько стукнуть молотком по головке крюка, ослабив давление фиксирующих лепестков, потом начинаем раскачивать, после этого анкер должен выйти.
2. В случае, если крепление не выходит, тогда совсем откручиваем гайку, и плоскогубцами подцепляем края гильзы, а затем ее вытаскиваем.
3. Когда уже и это не помогает, следует вкрутить метчик нужного диаметра, и пассатижами держась за метчик, вытаскиваем гильзу.

Как вынуть анкер болт из стены если он полностью проржавел

Метод, как вынуть анкерный болт из стены заключается в следующем: в центре шпильки высверливается небольшое отверстие, и в него устанавливается винт, на который накручивается контргайка. Держа его следует прокручивать гайку, чтобы обойма стала проворачиваться вместе с ней. Когда закрепится вспомогательный винт, контргайку убираем. Затем с помощью болгарки удаляем основную гайку, а шпильку забиваем. Пассатижами извлекаем скобу и вытаскиваем фиксатор.

Как выкрутить анкерный болт из стены, если у болта сорвана шлица

Ознакомимся с вариантами, как извлечь анкерный болт из стены когда шлица сорвана.

1. Ножовкой по металлу делаем надпил под отвертку, и выкручиваем.
2. Напильником создаем грани, и накидным ключом откручиваем. Если есть возможность получить доступ к месту крепления, задействуйте переставной ключ, он надежно фиксирует круглую головку, и поможет открутить винт.
3. Можно, также извлечь, используя строительные кусачки.
4. При сорванных внутренних гранях поможет экстрактор. Он изготовляется из цилиндрического прута. На одном из концов сделана противоположная нарезка, а на другом хвостик с квадратным сечением.

Посередине винта просверливается отверстие, на три миллиметра меньше диаметра резьбы. Далее нужный экстрактор забивается в отверстие, и вращением экстрактора выкручиваются.

Заключение

Из всего написанного можно сделать вывод, что демонтаж крепежа занятие довольно сложное, но выполнимое, главное запастись терпением.

Было рассмотрено, как вытащить анкерный болт из бетонной стены. Надеемся, что описанные способы Вам помогут в его извлечении.

Какие бывают анкерные болты? | Полезные статьи про крепеж

Разновидности изделий

Производители предлагают широкий спектр анкеров. Изделия различаются функционалом, особенностями использования, несущей способностью. Наибольшей популярностью пользуется восемь типов болтов.

Болт с гайкой. Стандартный крепеж, состоящий из трех частей: цилиндр с резьбой, гайка, распорный механизм. По мере вращения гайки цилиндр расширяет распорку, обеспечивая надежную фиксацию болта.

Болт с крюком. Решение для навесных конструкций. Крепеж имеет базовое исполнение, содержит распорку и цилиндр с резьбой. Роль гайки играет навершие в виде крюка.

Болт с кольцом. Аналог болта с крюком. Последний заменен кольцом, удерживающим трос или кабель.

Ударный болт. Элемент не содержит резьбовых соединений, фиксируется расклиниванием распорки за счет ударного воздействия. Изделие ориентировано на бетонные плиты, обладает прекрасной несущей способностью.

Клиновый анкер. Модернизированный резьбовой крепеж. Продукт имеет повышенные эксплуатационные характеристики, крепится при помощи клинового механизма.

Двухраспорный болт. Модель с двумя распорными элементами. Они увеличивают грузоподъемность конструкции, повышают надежность узла. Анкер распирается в середине и конце.

Анкер под шестигранник. Крепеж с шестигранной головкой на резьбовом цилиндре. Вращение головки приводит к смещению конусной гайки, расширяющей распорку.

Болт под отвертку. Аналог анкера под шестигранник. Головка изделия ориентирована на отвертку, имеет соответствующие пазы. Болты отличаются малыми диаметром, используются преимущественно в бытовых целях.

При выборе крепежей учитываются особенности несущей поверхности, параметры эксплуатации узла, требования со стороны проектной документации. Грамотный подбор болтов гарантирует создание прочных и долговечных соединений.

Как установить анкерный болт?

Анкерные болты монтируются в несколько этапов. Подготовка отверстия. Посредством перфоратора создается посадочное углубление. Диаметр и длина отверстия должны соответствовать крепежу. Использование слишком широкого или слишком короткого сверла не позволит надежно закрепить анкер. Удаление пыли. Посадочное углубление очищается от остатков бетона или кирпича. При проведении работ используют ребристые металлические элементы. Они качественно извлекают пыль, устраняют дефекты плоскости. Допускается применение сжатого воздуха.

Установка анкера.

Крепеж погружается в отверстие. При его установке не должно возникать затруднений. Если болт продвигается с большим усилием, углубление расширяется на 1 мм. Протяжка. Крепеж затягивается подходящим способом. При работе с клиновым анкером задействуется ударный инструмент.

Как установить поворотные болты

Планируете повесить тяжелый предмет на стену? Узнайте, как установить коленчатые болты. Болты с коленчатым рычагом, также известные как коленчатые анкеры, особенно полезны при установке в тяжелых условиях.

Что вам понадобится:

— Стопорные болты

— Карандаш

— Отвертка

— Кронштейны или крючки

— Уровень

— Power Drill

Переключатель болтов закрепляется на задней части гипсокартон.Они отлично подходят для подвешивания тяжелых предметов на стеновых системах, таких как гипсокартон и штукатурка.

Шаг 1: Выбор правильного болта-переключателя

Обратитесь в Knapp Fasteners, продавец может помочь вам с приобретением правильного болта-переключателя, чтобы он был достаточно прочным, чтобы выдержать ваши висящие предметы.

Вес и опора

Чтобы определить, какой размер болта выбрать; это зависит от размера болта и толщины гипсокартона.

Прочность коленчатого болта определяется длиной и диаметром его корпуса винта.

Диаметр коленчатых болтов:

• 1/8 дюйма • 3/16 дюйма • 1/4 дюйма • 5/16 дюйма • 3/8 дюйма • 1/2 дюйма

1/8 дюйма может выдерживать до 310 фунтов, при 3/16 дюйма, может выдерживать до 700 фунтов, а 1/4-дюймовый болт (в стене толщиной 1-1 / 2 дюйма) может выдерживать до 1390 фунтов.

Примечание: разные типы стен потребуются анкеры разных типов.

Рекомендация

Пластиковые анкеры; используются для легких предметов (менее 10 фунтов)

Самосверлящие (резьбовые) анкеры; используются для предметов средней нагрузки (от 10 фунтов до 25 фунтов)

Стыковые болты ; используйте для тяжелых условий эксплуатации (25 фунтов +)

* Для тяжелых условий эксплуатации, используйте также коленчатые болты, однако ввинтите непосредственно в шпильку

Шаг 2: сверление отверстия

• Отметьте точку подвеса карандашом .

• Лучше всего найти стеновую стойку. Если стойки нет, вам понадобится анкер.

• Определите диаметр сверла; сложите крылья к голени и измерьте ширину загнутого конца.

• Просверлите отверстие в соответствии с рекомендованным размером сверла.

• Старайтесь не делать отверстие больше фланца на конце стержня, так как фланец должен прилегать к поверхности гипсокартона.

Шаг 3. Установка

Стопорные болты крыловидной формы

• Сложите крылья вместе, протолкните стойку через отверстие, включая крылья.

• Вставьте болт в хвостовик после того, как вы впервые вставите его в предмет, с которым работаете.

• С помощью отвертки или пальцев прикрепите крылья (за гипсокартоном) к задней части стены, одновременно затягивая болт другой отверткой.

• Убедитесь, что вы поддерживаете натяжение, чтобы хвостовик не поворачивал болт.

• Хвостовик не повернется, когда болт будет достаточно надежно закреплен, поэтому вы можете ослабить натяжение и завершить затяжку болта.

Стопорные болты с ремешком

• Удерживая штангу на раме, проденьте ее через отверстие. Штанга автоматически встанет в положение перпендикулярно стене.

• Сдвиньте колпачок вдоль рамы, пока он не будет на одном уровне со стеной, затем отломите часть рамы, которая проходит за стену.

• Часть рамы остается в стене, удерживая колпачок на ручке.

• Установите и вкрутите болт через колпачок в стержень.

Нужны стяжные болты? Свяжитесь с нами. Мы не только предложим вам конкурентоспособные цены и отличное время выполнения заказа; Мы поможем вам приобрести подходящий болт-фиксатор, чтобы он был достаточно прочным, чтобы выдержать ваши висящие предметы.

Свяжитесь с нами сегодня!

Телефон: 519-653-4558

Электронная почта: sales@knappfast. com

Справочная информация: Вес и поддержка

Персонал, Д.(2010, 20 апреля). Руководство по ограничениям веса для болтов с рычагом. Получено 20 января 2020 г. с https://www.doityourself.com/stry/a-guide-to-weight-limits-for-toggle-bolts

Анкерный болт — Westerlund Products Corporation

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение в целом относится к самосверлящим резьбовым вставкам. Более конкретно, оно относится к конструкции вставки с резьбой, которая при установке в стену приспособлена для приема в ней резьбового крепежа, где конструкция вставки с резьбой обеспечивает анкер в гипсокартоне или гипсокартоне.

Уровень техники

Когда объекты или приспособления должны быть установлены на стене, установщик ищет стойку, в которую можно вставить винт или гвоздь. Однако не всегда шпилька есть в наличии или в удобном месте. Если объект должен быть установлен в конструкции полой стены, такой как гипсокартон, гипсокартон, ДВП или любой другой материал, используемый в конструкции полой стены, обычной практикой является использование для этой цели полого анкера. Обычный полый анкер изготавливается из металла, такого как цинк, или из пластика, такого как ПВХ, который при забивании в отверстие, предварительно просверленное в стене, затем приспособлен для установки резьбового крепежа или крепежного винта, который проходит через монтажное отверстие в стене. объект и превращается в дупло якоря.

Установка обычного анкера влечет за собой три различных операции: 1) просверливание отверстия, 2) забивание анкера в отверстие и 3) вставку резьбового фиксатора в анкер. Первым и наиболее важным шагом является просверливание отверстия в стене, которое должно соответствовать отверстию для анкера. Если будет просверлено отверстие увеличенного диаметра, то на следующем этапе, когда анкер забивается в отверстие, анкер не будет в нем прочно заклинивать. Как следствие, выполнить третий шаг будет невозможно.На третьем этапе в полую часть анкера вставляется резьбовой фиксатор. Но если анкер болтается в отверстии в стене, это приведет к тому, что анкер будет поворачиваться при повороте крепежа, и крепеж не сможет продвинуться в анкер.

Для установки обычного полого анкера обычно требуется несколько инструментов, включая сверло, снабженное сверлом, имеющим диаметр, соответствующий диаметру анкера, молоток для забивания анкера в просверленное отверстие в стене и отвертку для поворота резьбовой фиксатор в анкер или для последующего снятия его с анкера.

Хотя анкеры для пустотелых стен широко используются монтажниками, необходимость просверливать отверстия, а затем забивать анкеры в отверстия является практическим недостатком, поскольку эти операции отнимают много времени и накладывают определенные ограничения на количество анкеров, которые могут быть установленным в определенный период. Кроме того, если необходимо установить анкеры разных размеров, установщик должен заменить сверло при переключении с одного размера анкера на другой, что отнимает время и снижает производительность установщика.Кроме того, когда стеновой анкер забивается в стену, задняя поверхность стеновой панели часто разрушается, тем самым сводя к минимуму прочность анкерного крепления стенового анкера.

Один из подходов к вышеизложенному — саморезирующийся анкер с раздвижными дистальными участками опор, соединенными хрупкой концевой частью сверла, описанный в патенте США No. № 5692864 Пауэллу от 2 декабря 1997 г. В патенте ‘864 Пауэлл описывает концевую часть сверла лопатообразной формы с хрупкой перемычкой, которая удерживает концевую часть сверла вместе во время сверления, позволяя концевой части сверла разделиться на части. чтобы приспособиться к раздвижению частей ног.Другие самосверлящие и самонарезающие анкеры описаны в патентах США No. № 5,536,121, McSherry от 16 июля 1996 г. Однако режущие части этих анкеров создают шероховатую режущую поверхность, которая снижает прочность зацепления любой внешней резьбы. Кроме того, грубая резка создает неприглядный вид после установки анкера.

Соответственно, необходим улучшенный анкерный болт, для установки которого требуется минимальное количество инструментов. Кроме того, необходим анкерный болт, который после установки выглядит эстетично и не мешает монтажной поверхности. Также необходим анкерный болт, который надежно закреплен в стене для прикрепления к ней предметов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Предусмотрен усовершенствованный самосверлящий пластиковый анкерный болт, который устанавливается в стене с помощью отвертки. Анкерный болт приспособлен для установки резьбового крепежа, который удерживает приспособление или другой объект у стены, при этом анкерный болт не требует сверления, молотка или любого другого инструмента, кроме отвертки, для установки анкерного болта.

Анкерный болт-саморез имеет головку со сквозным отверстием для установки отвертки. В одном варианте осуществления сквозное отверстие приспособлено для установки отвертки Phillips. Головка соединена с хвостовиком на первом конце хвостовика, где второй конец хвостовика соединен с частью сверла. Хвостовик имеет продольную полость, предназначенную для установки установочного винта. Кроме того, в хвостовике имеются слабые места для компенсации расширения части хвостовика после введения установочного винта. Слабые места позволяют части стержня отклоняться от головы. В другом варианте осуществления слабые места позволяют части стержня отклоняться от болта вблизи промежуточной части болта.

Наружная винтовая резьба на хвостовике наматывается на внешнюю поверхность хвостовика и проходит между головкой и сверлом. Сверло включает режущую кромку и по меньшей мере одну спиральную канавку для отвода материала во время установки анкерного болта.

В другом варианте осуществления саморезный анкерный болт имеет головку со сквозным отверстием для установки отвертки. Головка соединена с хвостовиком на первом конце части хвостовика, где второй конец хвостовика соединен с частью сверла. Хвостовик имеет продольную полость, предназначенную для установки установочного винта. Продольная полость в одном варианте выполнения имеет коническую форму. Кроме того, стержень имеет сквозные прорези для компенсации расширения стержня после введения установочного винта.В одном варианте осуществления слабые места содержат прорези. По меньшей мере, одна часть стержня приспособлена к расширению наружу и отделяется от стержня рядом с головкой. Часть стержня, когда она частично отделена от стержня при вставке установочного винта, закрепляет анкерный болт в стене. В одном варианте осуществления внешняя винтовая резьба на стержневой части намотана на внешнюю поверхность стержневой части и проходит между головкой и сверлильной частью. Наружная резьба позволяет анкерному болту войти в контакт с монтажной поверхностью до установки установочного винта.В другом варианте осуществления сверло включает режущую кромку и по меньшей мере одну спиральную канавку для уноса материала во время установки анкерного болта.

Для установки анкерного болта сначала используется заостренный наконечник на наконечнике сверла, чтобы проколоть монтажную поверхность. Затем отверткой просверливают анкерный болт в стене. После того, как анкерный болт вставлен в стену так, чтобы головка упиралась в внешнюю поверхность стены, установочный винт вставляется в продольную полость стержневой части. Затем используется отвертка для одновременного приложения осевой силы при вращении установочного винта. По мере того, как установочный установочный винт дополнительно устанавливается в анкерный болт, установочный винт прикладывает внешнюю силу к хвостовику, чтобы тем самым отделить по меньшей мере одну часть хвостовика. По меньшей мере, одна часть стержня расширяется, чтобы прочно войти в стену. Поскольку часть стержня заклинивает в радиальном направлении наружу от части стержня, анкерный болт прочно удерживается внутри стены.

Поскольку анкерный болт может быть изготовлен из высокопрочного материала, анкерный болт может быть изготовлен с относительно низкими затратами.Анкерный болт удерживается в стене за счет сопротивления внешней резьбы на анкерном болте, который входит в зацепление со стеной, в дополнение к зацепляющему элементу, который может растягиваться в радиальном направлении при вставке крепежного элемента в анкерный болт, чтобы обеспечить надежное устройство на или к какой конструкции можно надежно прикрепить.

Эти и другие варианты осуществления, аспекты, преимущества и особенности настоящего изобретения будут частично изложены в нижеследующем описании, а частично станут очевидными для специалистов в данной области техники со ссылкой на следующее описание изобретения. и ссылочные чертежи или практическое применение изобретения.Аспекты, преимущества и особенности изобретения реализуются и достигаются с помощью средств, процедур и комбинаций, конкретно указанных в прилагаемой формуле изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1А показан вид в перспективе анкерного болта, изготовленного в соответствии с одним вариантом осуществления настоящего изобретения.

РИС. 1В показан вид в перспективе анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

РИС. 2 показан первый вид сбоку анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

РИС. 3 показан второй вид сбоку анкерного болта, изготовленного в соответствии с одним вариантом осуществления настоящего изобретения.

РИС. 4 показан анкерный болт.

РИС. 5 показан анкерный болт, вид сбоку.

РИС. 6 показан анкерный болт, вид сбоку.

РИС.7А показан вид сбоку анкерного болта, изготовленного в соответствии с еще одним вариантом осуществления настоящего изобретения.

РИС. 7В показан вид сбоку анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

РИС. 8 показан вид сбоку расширенного анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

РИС. 9 показано поперечное сечение анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

РИС. 10 показан вид сбоку анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

РИС. 11 показан вид сбоку расширенного анкерного болта, изготовленного в соответствии с другим вариантом осуществления настоящего изобретения.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

В нижеследующем подробном описании делается ссылка на прилагаемые чертежи, которые составляют его часть и на которых в качестве иллюстрации показаны конкретные варианты осуществления, в которых может быть реализовано изобретение.Эти варианты осуществления описаны достаточно подробно, чтобы дать возможность специалистам в данной области техники применить изобретение на практике, и следует понимать, что могут использоваться другие варианты осуществления и что структурные изменения могут быть внесены без выхода за пределы объема настоящего изобретения. Следовательно, нижеследующее подробное описание не следует воспринимать в ограничивающем смысле, и объем настоящего изобретения определяется прилагаемой формулой изобретения.

РИС. 1A показан один вариант осуществления анкерного болта 100.Анкерный болт 100 обычно содержит головку 112, хвостовик 110 и участок 120 сверла. Головка 112 обычно содержит, в одном варианте осуществления, круглый фланец, который проходит наружу от радиальной оси 109 хвостовика 110. В качестве альтернативы головка 112 может иметь другие формы, такие как квадрат, прямоугольник или квадрат, или может сужаться к хвостовику 110. Головка 112 может иметь плоскую внешнюю поверхность 113, так что анкерный болт 100, если он больше не нужен, может быть оштукатуренным, чтобы обеспечить гладкую поверхность монтажной поверхности.

РИС. 2 показан вид с торца головки 112. Головка 112 имеет сквозное отверстие 114 для приема через него установочного винта. Сквозное отверстие 114 в одном варианте осуществления приспособлено для размещения в нем отвертки. Отверстие 114 может быть совмещено с радиальной осью 109 хвостовика 110, так что направленная на него осевая сила может эффективно передаваться на наконечник сверла, как будет дополнительно обсуждено ниже. В одном варианте осуществления сквозное отверстие 114 приспособлено для размещения в нем отвертки с крестообразным шлицем.В качестве альтернативы, могут быть включены другие формы, например отверстие с плоской головкой, которые рассматриваются в рамках настоящего изобретения.

Ссылаясь на фиг. 3, хвостовик 110 имеет в целом удлиненную цилиндрическую конструкцию, которая соединена с головкой 112. Хвостовик 110 в одном варианте осуществления имеет внешнюю резьбу 116, которая спирально наматывается на внешнюю часть хвостовика 110. Наружная резьба 116 способствует нарезанию резьбы и закрепление анкерного болта 100 в стене, как будет дополнительно описано ниже.В одном варианте реализации хвостовик 110 имеет по меньшей мере одно слабое место 123. Слабое место 123 может быть сформировано в хвостовике 110 различными способами, что приводит к созданию нескольких различных структур. Например, слабые места 123 могут быть сформированы путем создания более тонкой стенки для части стержня 110. В другом варианте стержень 110 имеет множество прорезей 122 в нем. В качестве альтернативы, по меньшей мере, одна прорезь 122 может быть использована в настоящем изобретении и сформирована во многих различных конфигурациях, как будет дополнительно описано ниже.В одном варианте осуществления прорези 122 проходят продольно вниз по хвостовику 110 и разделяют внешнюю резьбу 116 на множество дискретных сегментов. В другом варианте осуществления прорези 112 проходят через часть хвостовика, так что прорези 112 по существу параллельны радиальной оси хвостовика 110. Назначение прорезей 112 и слабых мест 123 состоит в том, чтобы ослабить соединение по меньшей мере одна часть 146 хвостовика 110, так что часть 146 хвостовика 110 может отделяться при вставке резьбовой застежки.В рамках настоящего изобретения можно использовать либо прорези 112, либо слабые места 123, либо их комбинацию.

Хвостовик 110 в одном варианте осуществления проходит от первого конца 111 рядом с головкой 112 до второго конца 113 рядом с участком 120 сверла. По меньшей мере, один участок 146 хвостовика 110 частично определяется слабыми местами. 123 или прорези 122 и головка 112. После вставки застежки по меньшей мере одна часть 146 стержня отделится от головки 112 и стержня 110, и, по меньшей мере, одна часть стержня 110 останется соединенной с головкой 112. .В качестве альтернативы, в другом варианте осуществления, множество частей 146 хвостовика 110 могут отделяться от хвостовика 110 и головки 112 и по-прежнему рассматриваться в рамках объема изобретения. По меньшей мере, одна часть 146 хвостовика отсоединяется от хвостовика 110 после вставки установочного установочного винта. Когда установочный винт вставляется через отверстие 114 в продольную полость 142, по меньшей мере одна часть 146 хвостовика поворачивается от первого конца 130 хвостовика 110 в точке 148 поворота.В качестве альтернативы, в другом варианте осуществления по меньшей мере одна часть 146 изгибается наружу от стержня 110. В еще одной конфигурации, по меньшей мере, одна часть 146 изгибается наружу от стержня 110.

Фиг. 1B иллюстрирует другой вариант осуществления, иллюстрирующий слабую часть 123. Слабую зону 123 содержит прорезь 107, которая включает в себя первую часть 106 и вторую часть 104. Первая часть 106 проходит в продольном направлении вдоль стержня 110 и соединяется со второй частью 104. .В одном варианте осуществления первая часть 106 проходит от головки 112 до промежуточной части 102 анкерного болта 100, где точка 103 шарнира сформирована рядом с промежуточной частью 102. Вторая часть 104 в одном варианте осуществления расположена перпендикулярно первой части 106. В другом варианте осуществления хвостовик 110 включает в себя две прорези 107.

Снова обратимся к фиг. 3, хвостовик 110 также имеет в себе продольную полость 142. В одном варианте продольная полость 142 соединена со сквозным отверстием 114.Продольная полость 142 приспособлена для размещения в ней установочного установочного винта 144, как будет дополнительно описано ниже. Продольная полость 142 в одном варианте осуществления обычно совмещена с радиальной осью хвостовика 110. В другом варианте осуществления продольная полость 142 совмещена с прорезями 122. Ширина и глубина продольной полости 142 могут быть изменены. для размещения в нем самых разнообразных резьбовых креплений.

Анкерный болт 100 проходит от первого конца 130 до второго конца 132.Вблизи первого конца 130 находится хвостовик 110, а рядом со вторым концом 132 находится сверлильная часть 120. Сверлильная часть 120 в одном варианте осуществления имеет меньший диаметр, чем хвостовик 110. Сверлильная часть 120 в другом варианте осуществления, состоит из бурового долота. Часть 120 сверла проходит от хвостовика 110 до наконечника 124 сверла. Наконечник 124 сверла в одном варианте осуществления заострен до точки 126. Острие 126 наконечника 124 сверла заострено для облегчения процесса установки. В другом варианте осуществления, как показано на фиг.1B, наконечник 124 сверла имеет заостренный выступ 125 в сочетании с расширенными режущими элементами 127 части 120 сверла. Заостренный выступ в одном варианте осуществления совмещен с радиальной осью 109 анкерного болта 100. Расширенные режущие элементы 127 простираются от сверла до точки 129. Расширенные режущие элементы 127 позволяют анкерному болту 100 саморезаться в стене и устраняют необходимость в дополнительных инструментах, таких как дрель, при установке анкерного болта. Заостренный выступ 125 помогает центрировать анкерный болт 100, когда удлиненные режущие элементы 127 входят в зацепление со стеной.Кроме того, заостренный выступ 125 предотвращает смещение анкерного болта 100 во время установки анкерного болта 100 в стену.

В другом варианте осуществления часть 120 сверла имеет по существу такую ​​же длину, что и хвостовик 110. Часть 120 сверла имеет режущие кромки 136, сформированные на периферии цилиндрической части 120 сверла. Режущие кромки 136 определяют часть спиральных канавок 134 которые сформированы в части 120 сверла. Канавки 134 позволяют выпускать материал, когда часть 120 сверла просверливается в стене.

РИС. 4 иллюстрирует установку анкерного болта 100 в стену 152. Острие 126 сверла 120 используется для прокалывания внешней поверхности стены 152. Затем отвертка 150 используется для вращения анкерного болта 100 и одновременного размещения осевого усилие на анкерный болт 100. Когда анкерный болт 100 поворачивается и прикладывается осевая сила, режущие кромки 136 части 120 сверла врезаются в стенку 152, образуя в ней отверстие. Материал, образующийся при разрезании стенки, отводится от режущих кромок 136 канавками 134, тем самым обеспечивая чистый разрез в стенке 152.По мере того, как анкерный болт 100 дополнительно вставляется в стенку 152, наружная резьба 116 хвостовика 110 врезается в спиральную резьбу в стенку 152 и закрепляет анкер 100 внутри стены 152. Установка анкерного болта 100 в стену 152 завершается, когда головка 112 примыкает к внешней поверхности стенки 152 или приближается к ней, как показано на фиг. 4.

ФИГ. 5 и 6 показана установка установочного винта 144. После того, как анкерный болт 100 вставлен в стену 152 таким образом, что головка 112 упирается в внешнюю поверхность стены 152, установочный винт 144 вставляется через отверстие 114 и в продольную полость 142 хвостовика 110.Затем используется отвертка 150 для приложения осевой силы и вращения установочного установочного винта 144. По мере того, как установочный установочный винт 144 дополнительно устанавливается в анкерный болт 100, установочный винт 144 прикладывает внешнюю силу к части 110 хвостовика. от установочного винта 144 вызывает возникновение трещины в части 110 хвостовика, в результате чего по меньшей мере одна часть 146 хвостовика 110 отделяется от хвостовика 110 рядом с местом ослабления или прорезями 122. По меньшей мере одна часть 146 хвостовика 110 больше не соединяется с головкой 112 и расширяется от хвостовика 110 для плотного зацепления со стенкой 152.Поскольку по меньшей мере одна часть 146 хвостовика 110 заклинивается в радиальном направлении наружу от хвостовика 110, анкерный болт 100 прочно удерживается внутри стенки 152.

ФИГ. На фиг.7А и 7В показан другой вариант осуществления анкерного болта 200. Анкерный болт 200 обычно включает в себя головку 212, хвостовик 210 и участок 214 сверла, как обсуждалось в более ранних вариантах осуществления, а также включает варианты, обсужденные выше. Анкерный болт 200 проходит от первого конца 202 рядом с головкой 212 до второго конца 204 рядом с дальним концом части 214 сверла и включает промежуточную часть 203, расположенную между первым концом 202 и вторым концом. конец 204.В одном варианте осуществления промежуточный участок 203 расположен между хвостовиком 210 и участком 214 сверла.

В анкерном болте 200 образована слабая зона 220, а в одном варианте осуществления простирается от первого конца 202 до промежуточной части. 203. Слабая зона 220 позволяет по меньшей мере одной отклоняющей части 222 изгибаться наружу в точке 224 шарнира рядом с головкой 212. Отклоняющая часть 222 включает дальний конец 226, который приспособлен для зацепления со стенкой 228, как показано на ИНЖИР.8, и удерживайте анкерный болт 200 внутри стенки 228. Дальний конец 226 отклоняющей части 222, прежде чем он будет расширен установочным винтом, расположен на промежуточной части 203 анкерного болта 200. В одном варианте осуществления область слабости содержит прорезь 230.

Прорезь 230 в другом варианте осуществления состоит из первой части 232, соединенной со второй частью 234, и в одном варианте осуществления первая часть 232 расположена перпендикулярно второй части 234. первая часть 232 расположена продольно вдоль анкерного болта 200 и в одном варианте осуществления полностью проходит через анкерный болт 200.Вторая часть 234, в другом варианте осуществления, проходит от первой части 232 и расположена, по меньшей мере, частично через промежуточную часть 203 анкерного болта 200, где остается язычок 236 из материала. Когда установочный винт вставляется в анкерный болт 200, язычок 236 отрывается, как показано на фиг. 8, усилием вставленного установочного винта.

РИС. 9 иллюстрирует еще один вариант осуществления анкерного болта 300. Анкерный болт 300 включает в себя элементы, аналогичные описанным выше, где анкерный болт 300 выполнен с возможностью отклонения в промежуточной части 303.Кроме того, хвостовик 310 имеет в себе продольную полость 342. Продольная полость 342 приспособлена для размещения в ней установочного установочного винта, как описано выше. Продольная полость 342 в одном варианте осуществления, как правило, совмещена с радиальной осью хвостовика 310 и проходит от первой части 302 до промежуточной части 303. В другом варианте продольная полость 342 имеет внутреннюю поверхность 344, которая является сужается к радиальной оси анкерного болта 300 от первой части 302 к промежуточной части 303.В альтернативном варианте осуществления сужающаяся внутренняя поверхность 344 сужается к слабому участку 330. Однако следует отметить, что ширина и глубина продольной полости 342 могут быть изменены для размещения в ней большого количества резьбовых крепежных элементов. Коническая поверхность продольной полости 342 также может быть объединена с другими вариантами осуществления, обсуждаемыми здесь.

РИС. 10 иллюстрирует другой вариант осуществления анкерного болта 400, который обычно включает в себя головку 412, хвостовик 410 и участок 414 сверла, как обсуждалось в более ранних вариантах осуществления, а также включает варианты, обсужденные выше.Анкерный болт 400 проходит от первого конца 402 рядом с головкой 412 до второго конца 404 рядом с дальним концом части 414 сверла и включает промежуточную часть 403, расположенную между первым концом 402 и вторым концом. конец 404. В одном варианте осуществления промежуточная часть 403 расположена между хвостовиком 410 и частью 414 сверла.

В анкерном болте 400 сформирована слабая зона 420, и в одном варианте осуществления она простирается от первого конца 402 до промежуточная часть 403.Слабая зона 420 позволяет множеству отклоняющих элементов 422 изгибаться наружу в соответствующей точке 424 шарнира рядом с головкой 412. Каждый отклоняющий элемент 422 включает в себя дальний конец 426, который приспособлен для зацепления со стенкой для удержания анкерного болта. 400 в стене. Дальний конец 426 отклоняющих элементов 422, прежде чем он будет расширен установочным винтом, расположен на промежуточной части 403 анкерного болта 400. В одном варианте осуществления слабая зона 420 содержит прорезь 430.

Прорезь 430 состоит из первой части 432, соединенной со второй частью 434, и в одном варианте осуществления первая часть 432 расположена перпендикулярно второй части 434, а первая часть 432 относительно второй части образует T -форма. Первая часть 432 расположена продольно вдоль анкерного болта 400 и в одном варианте осуществления полностью проходит через анкерный болт 400. Вторая часть 434, в другом варианте осуществления, проходит от первой части 432 и расположена, по меньшей мере, частично через промежуточная часть 403 анкерного болта 400, где остается выступ 436 материала.Когда установочный винт вставляется в анкерный болт 400, язычки 436 отрываются, как показано на фиг. 11, усилием вставленного установочного винта. Когда язычки 436 оторваны, хвостовик 410 отделяется от сверлильной части 414.

Преимущественно обеспечивается улучшенный самосверлящий пластиковый анкерный болт, который устанавливается в стене с помощью отвертки. Анкерный болт приспособлен для установки резьбового крепежа, который удерживает приспособление или другой объект у стены, при этом анкерный болт не требует сверления, молотка или любого другого инструмента, кроме отвертки, для установки анкерного болта.Для установки хвостовика и сверла можно использовать ту же отвертку, что и установочный винт. Анкерный болт может быть изготовлен из высокопрочного материала, такого как термопластический материал, который может быть изготовлен с относительно низкими затратами. В качестве альтернативы анкерный болт может быть изготовлен из других высокопрочных материалов, например из металла. Анкерный болт удерживается в стене за счет сопротивления внешней резьбы анкерного болта, который входит в зацепление со стеной, в дополнение к зацепляющему элементу, который может растягиваться в радиальном направлении после вставки крепежа в анкерный болт.

Следует понимать, что приведенное выше описание предназначено для иллюстрации, а не ограничения. Многие другие варианты осуществления будут очевидны специалистам в данной области после ознакомления с приведенным выше описанием. Например, углы спирали канавок могут изменяться. Следовательно, объем изобретения должен определяться со ссылкой на прилагаемую формулу изобретения вместе с полным объемом эквивалентов, на которые она дает право.

Установка Tapcons с шестигранной головкой — Concrete Fastening Systems, Inc.

Купить Tapcons

Винты Tapcon с шестигранной головкой предназначены для установки в различные основные материалы, такие как твердый бетон , кирпич, блоки или швы из раствора. Удерживающая способность ответвителя с шестигранной головкой зависит от ряда факторов, таких как глубина заделки, диаметр ответвителя, качество основного материала и, в стыках раствора, количество материала. Чтобы определить, какой ответвитель с шестигранной головкой подходит для конкретного применения, необходимо учитывать несколько факторов.

Винт Tapcon с шестигранной головкой

Полное название ответвителя с шестигранной головкой — «ответвитель с шестигранной головкой и шайбой». Ответвитель с шестигранной головкой имеет паз для использования прямой отвертки, а также для установки или снятия с помощью гаечного ключа. T he Прикрепленная шайба дает головке гораздо большую опорную поверхность, что увеличивает прочность пуловера шестигранной головки.

Диаметр переходников с шестигранной головкой

В смесителе с шестигранной головкой доступны два диаметра: 3/16 дюйма и 1/4 дюйма.

Длина винтов с шестигранной головкой

Длина ответвителя с шестигранной головкой измеряется снизу головки. Tapcon с шестигранной головкой выпускается семи вариантов длины диаметром 3/16 дюйма: 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4 дюйма, 3-3 / 4 ”и 4”. Они доступны в девяти длинах диаметром 1/4 дюйма: 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4 дюйма, 3. -3/4 дюйма и 4 дюйма, 5 дюймов, 6 дюймов.

Глубина заделки

Минимальная глубина заделки под ключ с шестигранной головкой составляет 1.«Максимальная глубина заделки ответвителя с шестигранной головкой составляет 1-3 / 4».

Диаметр отверстия

Диаметр отверстия, которое необходимо просверлить в основном материале, имеет решающее значение, потому что допуск между диаметром ответвителя с шестигранной головкой и размером отверстия имеет решающее значение. Отверстие необходимо просверлить перфоратором и сверлом с твердосплавным наконечником, которое соответствует стандартам ANSI. Для смесителя с шестигранной головкой диаметром 3/16 дюйма требуется отверстие 5/32 дюйма, а для смесителя с шестигранной головкой диаметром 1/4 дюйма требуется отверстие 3/16 дюйма.

Глубина отверстия

Глубина отверстия в основном материале должна быть , минимум на 1/4 дюйма глубже , чем может проникнуть метчик с шестигранной головкой. Это обеспечит пространство для пыли, образующейся во время процесса нарезания резьбы, и гарантирует, что метчик с шестигранной головкой не попадет в отверстие.

Размер драйвера

Для ответвителя с шестигранной головкой требуется шестигранник 1/4 дюйма для ответвителя с шестигранной головкой диаметром 3/16 дюйма и отвертка 5/16 дюйма для ответвителя с шестигранной головкой диаметром 1/4 дюйма.

Удерживаемые значения для винтов Tapcon с шестигранной головкой

Диаметр	Минимальная встраивание	Бетон 2000 фунтов на квадратный дюйм	Бетон 2000 фунтов на квадратный дюйм
3/16 дюйма	1 ”	600 фунтов (натяжение)	720 фунтов (сдвиг)
1/4 дюйма	1 ”	1380 фунтов	1200 фунтов

Винт Tapcon с шестигранной головкой Информация о продукте

Каждый ответвитель с шестигранной головкой поставляется в упаковке с одной битой правильного диаметра и длины.

Описание	номер части	Размер бит	Количество в коробке
3/16 дюйма x 1-1 / 4	ТЧ416114	5/32 дюйма x 3-1 / 2 дюйма	100
3/16 дюйма x 1-3 / 4 дюйма	ТЧ416134	5/32 дюйма x 3-1 / 2 дюйма	100
3/16 дюйма x 2-1 / 4 дюйма	ТЧ416214	5/32 дюйма x 4-1 / 2 дюйма	100
3/16 дюйма x 2-3 / 4 дюйма	ТЧ416234	5/32 дюйма x 4-1 / 2 дюйма	100
3/16 дюйма x 3-1 / 4 дюйма	ТЧ416314	5/32 дюйма x 4-1 / 2 дюйма	100
3/16 дюйма x 3-3 / 4 дюйма	ТЧ416334	5/32 дюйма x 5-1 / 2 дюйма	100
3/16 дюйма x 4 дюйма	ТЧ4164	5/32 дюйма x 5-1 / 2 дюйма	100
1/4 дюйма x 1-1 / 4 дюйма	ТЧ24114	3/16 дюйма x 3-1 / 2 дюйма	100
1/4 дюйма x 1-3 / 4 дюйма	ТЧ24134	3/16 дюйма x 3-1 / 2 дюйма	100
1/4 дюйма x 2-1 / 4 дюйма	ТЧ24214	3/16 дюйма x 4-1 / 2 дюйма	100
1/4 дюйма x 2-3 / 4 дюйма	ТЧ24234	3/16 дюйма x 4-1 / 2 дюйма	100
1/4 дюйма x 3-1 / 4 дюйма	ТЧ24314	3/16 дюйма x 4-1 / 2 дюйма	100
1/4 дюйма x 3-3 / 4 дюйма	ТЧ24334	3/16 дюйма x 5-1 / 2 дюйма	100
1/4 дюйма x 4 дюйма	ТЧ244	3/16 дюйма x 5-1 / 2 дюйма	100
1/4 дюйма x 5 дюймов	ТЧ245	3/16 дюйма x 6-1 / 2 дюйма	100
1/4 дюйма x 6 дюймов	ТЧ246	3/16 дюйма x 7-1 / 2 дюйма	100

Установка Tapcon с шестигранной головкой

• Просверлите отверстие в основном материале, используя перфоратор и сверло соответствующего диаметра для устанавливаемого метчика с шестигранной головкой.
• Глубину отверстия следует просверлить как минимум на 1/4 дюйма глубже, чем метчик с шестигранной головкой может проникнуть в основной материал.
• Очистите отверстие от пыли с помощью металлической щетки, пылесоса или сжатого воздуха.
• Вставьте ответвитель с шестигранной головкой в ​​предварительно просверленное отверстие в основном материале и поворачивайте по часовой стрелке, пока головка ответчика не будет плотно прилегать к приспособлению.

Купить Tapcons

12 февраля 2011 Майк Писторино

Как удалить пластиковые анкеры для гипсокартона | Home Guides

Автор: Kristy Robinson Обновлено 17 декабря 2018 г.

Анкеры для гипсокартона — это пластиковая втулка, вставляемая в стену, где нет шпильки.Они раскладываются за гипсокартон после того, как вставлен винт, чтобы обеспечить устойчивость и дополнительную поддержку для предметов, вешанных на стену. Распространение затрудняет удаление больших анкеров без вырезания большей части стены. Часто домовладельцы не предпочитают создавать эту дыру, потому что заделка ее усложняется. К счастью, есть другой способ удалить якорь, который почти не требует усилий, включая процесс исправления.

1. Отвинтите все винты, оставшиеся в анкерах, и выбросьте их.Поверните анкер против часовой стрелки, чтобы определить, ввинчиваемый ли он. Если он откручивается, продолжайте поворачивать, пока он не оторвется от стены.

2. Возьмитесь за край анкера для гипсокартона плоскогубцами. Для самых маленьких анкеров поместите одну сторону губок в отверстие, а противоположную сторону снаружи анкера. Для более крупных анкеров осторожно заклиньте одну сторону губок позади анкера, а затем закройте их прямо на выступе спереди. Осторожно потяните на себя легкими покачивающими движениями.Если анкер не выйдет, не продолжайте тянуть, иначе вы можете повредить стену.

3. Надрежьте края анкера отверткой. Вставьте отвертку с плоским лезвием в отверстие анкера для гипсокартона. Убедитесь, что головка отвертки шире, чем отверстие для винта в анкере. Постучите по концу отвертки молотком, чтобы прижать анкер к стене. Продолжайте постукивать, пока анкер не упадет за гипсокартон.

4. Слегка постучите по пустому отверстию молотком, чтобы разгладить гипсокартон, выступающий наружу.Этот выступ возникает из-за силы вставки и снятия анкера. Сглаживая его, вы не получите неприглядных выступов на стене. Срежьте острые края вокруг отверстия канцелярским ножом. Обрежьте все осколки.

5. Набить шпаклевку в отверстие шпателем. Пальцем нанесите немного смеси в небольшое отверстие. Для больших отверстий используйте шпатель. Проведите ножом по отверстию в виде буквы «X», чтобы сгладить состав по краям отверстия и растушевать его со стеной.

6. Сотрите излишки состава вокруг отверстия чистой тряпкой. Протрите смесь круговыми движениями, чтобы смесь смешалась со стеной и получилась гладкая, ровная поверхность. Дайте составу высохнуть в соответствии с указаниями производителя.

7. Проверьте отверстие, чтобы смесь высохла равномерно по стене. В противном случае слегка отшлифуйте излишки состава наждачной бумагой средней зернистости. Затем протрите это место сухой тряпкой, чтобы удалить пыль.

8. Закрасьте отверстие, чтобы оно гармонировало с окружающей стеной.Используйте небольшую кисть для детализации и избегайте окрашивания окружающей стены, так как это может создать видимое темное пятно.

Вещи, которые вам понадобятся

• Отвертка

• Молоток

• Плоскогубцы

• Универсальный нож

• Шпаклевка

• Шпатель

Средний шпатель
наждачная бумага с зернистостью

• Кисть для деталей

Как установить анкеры для гипсокартона | HowToSpecialist

Эта статья про как установить анкеры для гипсокартона .Делая самоделку, вы столкнетесь со многими ситуациями, когда вам придется вкручивать шурупы в гипсокартон, например, когда вешаете картину. К сожалению, гипсокартон — не очень хороший материал, если говорить о заворачивании шурупов, так как они не будут надежно заблокированы и, следовательно, не могут выдержать ни один объект. Тем не менее, вы можете установить саморезы в гипсокартон, но сначала необходимо установить анкер для гипсокартона. Вообще говоря, анкеры для гипсокартона бывают самых разных типов, но мы рекомендуем вам использовать самые последние — пластиковые анкеры, которые вкручивают гипсокартон без предварительного сверления.

Правильная установка анкеров для гипсокартона имеет важное значение для многих проектов, поэтому мы рекомендуем вам внимательно прочитать наши методы, советы и предупреждения, чтобы с самого начала выполнить работу должным образом. Тем не менее, если вы хотите повесить тяжелый предмет, вам следует использовать приспособление для поиска гвоздей и вставить длинный винт прямо в деревянную стойку. Если по определенным причинам это невозможно, вам необходимо использовать фиксирующий анкер, который может удерживать более тяжелые предметы по сравнению с пластиковым анкером для гипсокартона.

Работайте с терпением, пока будете снимать мерки, иначе вам придется ремонтировать неправильные отверстия, которые вы просверлили в гипсокартоне. Если вам нужно установить более одного анкера для гипсокартона и вы хотите выровнять их, вам следует использовать лазерный уровень или спиртовой уровень 3 ‘. Перед установкой дюбелей приклейте под отверстия клейкую ленту, чтобы уловить все остатки.

Сделано по этому плану

Материалы

• Анкер для гипсокартона
• Свёрла

Инструменты

подсказки

• Для подвешивания тяжелых предметов необходимо использовать фиксатор
• Резьбовые анкеры для гипсокартона (пластиковые анкеры) рекомендуются только для среднего веса, до 20 фунтов / 10 кг
• Убедитесь, что вы не устанавливаете анкер на электрические провода, над розеткой или выключателем света.

Установка анкеров для гипсокартона

Анкер для гипсокартона

В этой статье мы покажем вам , как установить пластиковые анкеры для гипсокартона (резьбовые анкеры) .Они используются для поддержки веса до 20 фунтов / 10 кг. Они очень эффективны, когда нужно повесить картины, картины или другие не очень тяжелые предметы.

Для установки тяжелых предметов мы рекомендуем установить коленчатые анкеры, так как они специально разработаны для поддержки более высоких нагрузок. Тем не менее, даже резьбовые анкеры бывают самых разных размеров и форм.

Разметка места перед установкой анкеров для гипсокартона

Первым шагом в этом проекте является отметка места, где вы хотите установить резьбовой анкер для гипсокартона.Следовательно, используйте карандаш и отметьте место, нарисовав X точно над местом, где вы собираетесь вставить пластиковый анкер. С помощью спиртового уровня выровняйте дюбели друг относительно друга.

Умный наконечник: Если вы хотите вставить винт непосредственно в шпильку, вам вообще не нужно устанавливать какой-либо анкер. Чтобы определить, где находятся шпильки, вы можете использовать искатель шпилек.

Установить анкер для гипсокартона

Анкеры с резьбой можно установить двумя способами.Сначала проделайте отверстие сверлом, а затем вставьте анкеры с помощью электрической отвертки с крестообразной головкой.

Второй вариант (как вы видите на изображении) — вставить анкер с резьбой, не проделывая отверстия, с помощью специальной сверла для укропа (можно найти в любом магазине поделок не дороже 5 $) или с помощью крестовины. -винтовая головка (в случае резьбовых анкеров с острым концом).

Установка анкеров для гипсокартона

Чтобы забить анкер с резьбой, необходимо использовать электрическую отвертку с регулируемым числом оборотов.Для правильного выполнения работы вы должны сначала использовать низкую скорость, а затем ее нужно немного увеличить. Убедитесь, что головка пластикового анкера совмещена с гипсокартоном.

Smart Tip : Не прилагайте слишком больших усилий, иначе вы рискуете повредить гипсокартон и пластиковый анкер. Последний шаг — вставить винт в анкер с помощью электрической отвертки (оставьте около 1/4 дюйма винта, чтобы повесить рисунок).

Благодарим вас за то, что вы прочитали нашу статью о , как установить анкеры для гипсокартона , и мы рекомендуем вам прочитать остальные наши проекты для гипсокартона.Не забывайте делиться нашими статьями с друзьями с помощью виджетов социальных сетей.

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Воспользуйтесь функцией поиска, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Точный люфт мотора с винтами и анкерами

Всякий раз, когда мы собираем новый предмет мебели, Е всегда с этим справляется, и ей нравятся отвертки, шурупы и тому подобное.У меня нет места для сравнения, но я должен сказать, что я очень поражен ее умением обращаться с отверткой.

Чтобы дать ей возможность исследовать эти интересы и отточить свои навыки, не беспокоясь о том, что взрослые пытаются добиться прогресса в сборке настоящего предмета мебели или ограниченном количестве винтов, которое требуется, я создал приглашение для Мелкий моторчик люфт с шурупами и анкером, отвертка и картонная коробка для нее.

(Е было 33 месяца.)

Этот пост содержит партнерские ссылки для вашего удобства. Спасибо за поддержку!

Вам понадобится:

• Коробка картонная.
• Винты и анкеры.
• Отвертка или другое средство для проделывания отверстий в картоне.

Обратите внимание: Я решил дать E полную свободу действий над отверткой и позволить ей пробивать себе дыры. Не нужно так поступать с детьми! Если вас беспокоит, насколько безопасно ваш ребенок обращается с отверткой (независимо от возраста), обязательно настройте это упражнение в соответствии с его способностями (см. Предложения ниже).

Если вы все же решите позволить ребенку обращаться с отверткой таким образом, убедитесь, что вы используете коробку, в которой не будет слишком трудно пробивать отверстия. Если картон слишком толстый, существует риск соскальзывания отвертки с коробки, что может привести к травме. Если картон слишком тонкий, проделать отверстие будет слишком легко, а отвертка может неожиданно пройти через край коробки. Это тоже создает риск травмы — может быть, даже больший, чем слишком толстый картон.

Как вы можете видеть на фотографиях, мы просто перевернули коробку Amazon, и она нам идеально подошла. Хотя для того, чтобы действительно пройти через большую часть картона, все же потребовалось немного мышц, было довольно легко прорезать верхний слой, что очень помогло предотвратить соскальзывание кончика отвертки.

Всегда внимательно следите за такими действиями, как этот, объясняйте, как безопасно обращаться с предметами, и вмешивайтесь, если ваш ребенок начинает использовать их небезопасным образом.

Я проделал первое отверстие, пока настраивал упражнение, и E решил начать с вкручивания в него винта.

Там, где есть винт, есть возможность попрактиковаться в работе с отверткой!

Она оставила винт на месте и начала экспериментировать с якорем в другом отверстии.

Вставить анкеры в отверстия было непросто — я просто наугад брал предметы из гаража, и хотя отвертка и винты были довольно хороши, анкеры были шире, но намного короче, чем винты.E пробовала разные техники, чтобы упростить установку якорей, прежде чем решила, что ей просто нужно надавить сильнее.

Она вложила весь свой вес в создание новых отверстий

, чтобы она могла вставить больше шурупов и анкеров — теперь она даже объединила их.

Она подумала, что сможет лучше подогнать винты к анкерам, и попробовала разные способы добиться этого.

Внезапно E встал, чтобы пойти за «Dr. Азбука Сьюза, и мы сделали быстрый разрыв с алфавитом.

После этого E вернулся к проделыванию отверстий

и выбираю тот идеальный якорь.

Периодически она вытаскивала анкеры и винты из картона и проверяла пустые отверстия внутри коробки. {Коробка лежала набок.}

В целом, ее любимым занятием была работа с отверткой. {Мне нравится, как она сосредоточилась на этой задаче!}

Дополнительные предложения:

• В зависимости от способностей вашего ребенка и вашего уровня комфорта вы можете разрезать картон наполовину, чтобы кончик отвертки не соскользнул, или просто пробейте отверстия полностью. Вашему ребенку все равно будет весело!
• Если вы пробиваете отверстия самостоятельно, вы можете сделать это до того, как ваш ребенок приступит к выполнению задания, или вы можете работать со своим ребенком на протяжении всего занятия и позволить ему указать, где ему нужны отверстия.
• Используйте дюбели и винты разных размеров, они не обязательно должны совпадать.
• Используйте гвозди и попросите ребенка вбить их руками (возможно, вам придется использовать более тонкий картон).
• Используйте лист или блок пенополистирола вместо картона.

Ваш ребенок любит настоящие инструменты? Вы позволяете ему их использовать? Занимались ли вы в последнее время какой-либо реальной деятельностью в сфере строительства? Оставить комментарий!

.
