Автор Анкер рамный – назначение и применение, монтаж крепежа + видео
Сегодня разнообразие крепежных элементов – это, как минимум, сотни различных наименований и, соответственно, функций, для которых они предназначены. Наш сегодняшний обзор затронет один из типов крепежных деталей, имя которому – анкер рамный, давайте поближе с ним познакомимся.

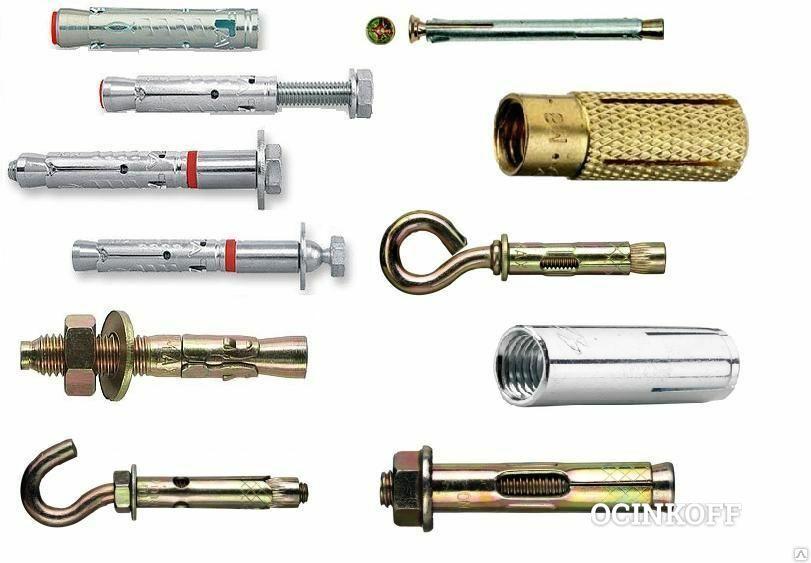

Анкер – классификация и сфера использования
По неподтвержденным статистическим данным считается, что Россия за один квартал, а это всего-то три месяца, способна поглотить порядка 15 тысяч тонн всевозможных анкерных креплений. Наш монтажный элемент находится в этом списке чуть ли не в первых рядах. Объясняется это просто: столь популярным данный вид крепежа сделали его технические характеристики и довольно обширная сфера применения.
Но изначально такой крепеж был предназначен для крепления оконных рам и дверных коробок к бетонному и кирпичному основанию. Именно благодаря своему назначению такой дюбель и получил классификацию «рамный».
На сегодняшний день крепеж соответствует своим непосредственным техническим характеристикам, и большая часть такого вида дюбелей применяется для установки металлопластиковых окон и дверных коробок из различного материала.
Но благодаря своей универсальности на вышеперечисленных задачах применение анкера не закончилось. Как оказалось, такой крепеж идеально подошел для монтажа деревянного бруса и реек к различным основаниям. К примеру, очень удобно использовать такой анкер при монтаже деревянного бруса при устройстве пола на небольшой квадратуре, на практике это может быть обычный балконный блок, полы которого вы хотите сделать из дерева.
Анкер-дюбель как ключевой элемент конструкции
Не лишним будет знать, как работает такая технология крепежа, какие элементы выполняют основные задачи в работе этого монтажного элемента. Все те же технические характеристики предупреждают нас о том, что данная конструкция предназначена для малых нагрузок за счет своих слабых удерживающих свойств.
Поэтому слишком тяжелые предметы крепеж может не выдержать, ориентируйтесь на то, что один такой анкер способен выдержать нагрузку до 30 килограмм.
Конструкция нашего крепежа включает в себя металлическую втулку, которая методом распора заклинивает крепеж в стене или в полу, благодаря имеющимся на втулке ребрам она не имеет возможности провернуться во время монтажа, тем самым обеспечивается качественное сцепление в отверстии. Распирает втулку конусообразная гайка, которая накручивается на основание.
Также для удобного монтажа на шпильке имеется шляпка с прорезями под фигурную отвертку. По правилам монтажа шляпка должна прятаться в материал и не выпирать, для этого она тоже выполнена в виде конуса и легко входит в заранее подготовленный «потай». Обычно все крепежи такой конструкции монтируются широкой фигурной отвёрткой в форме креста, что значительно облегчает монтаж в труднодоступных местах.
Рамный металлический анкер – делаем правильный выбор
Позволим себе предположить, что вы уже определились, для каких целей вам нужен крепеж, и теперь дело за малым – купить нужную деталь и произвести монтаж.
Но выбор монтажных болтов – это тоже ответственный момент, тем более что в настоящее время существует большое количество некачественного товара, и если это касается анкерных крепежей, то нам обязательно нужно учитывать некоторые моменты, а именно:
- Материал, из которого изготовлен крепеж. Анкер может быть сделан из различных металлов, как правило, это может быть обычная сталь, сталь с оцинкованным напылением, нержавеющая сталь, а также латунь. В зависимости от среды применения, нужно выбрать соответствующий крепеж.
- Длина шпильки. В каждом отдельном случае длина определяется на основании задач, которые должен выполнять крепеж.
- Качество распорной втулки. Это, пожалуй, главный технологический параметр всего крепежного элемента. Толщина втулки, на основании существующих требований, должна быть не менее 0.8 миллиметров, а если толщина металла втулки будет меньше, вы рискуете получить некачественное крепление.
Что касается длины и диаметра рабочей области болта, тут есть определенные стандарты: обычно отсчет начинается с размера 8×72 миллиметра, где 8 – это диаметр втулки, а 72 – длина шпильки.
Максимальная длина крепления равна 8×172 миллиметра. В некоторых случаях диаметр втулки может составлять 10 миллиметров, это уже считается усиленным крепежом, соответственно, нагрузки на такой анкер увеличиваются.
Не забывайте брать во внимания материал, в котором вы планируете проводить монтаж. Такой дюбель будет качественно держаться в полнотелых материалах, таких как бетон, полнотелый кирпич. В рыхлых материалах удерживающая сила намного слабее.
Правила монтажа элемента крепления
Давайте теперь рассмотрим основные правила монтажа нашего дюбеля на конкретном примере. Ведь от соблюдения всех технических условий установки анкера зависит, как в дальнейшем будет держаться закрепленный нами элемент конструкции, будь то дверная коробка или деревянный брус, на который мы собрались повесить тяжелый ковер. В первую очередь нам необходимо подготовить инструмент, с помощью которого мы проведем монтаж.
Для этого возьмем перфоратор, бур для него, диаметром 8 миллиметров, и еще нам понадобится крестовая отвертка, чтобы закрутить крепежную шпильку, а также приготовьте молоток, без него нам не обойтись. В качестве примера мы рассмотрим установку оконной рамы с последующим использованием нашего рамного крепежа. Итак, приступим и поэтапно пройдем все шаги монтажа оконного блока.
Как правильно установить элемент крепления — пошаговая схема
Шаг 1: Устанавливаем раму в проем на распорках
Перед тем как начать сверлить отверстия и капитально закреплять оконный блок, саму раму необходимо правильно выставить на распорках, выровнять оконный блок относительно вертикальной плоскости и, соответственно, горизонтальной. Для этого используем подкладки под раму и расклиниваем раму с двух сторон клиньями. Клинья забиваем молотком как можно плотнее, чтобы рама крепко стояла в оконном проеме. Строительный уровень поможет нам проверить ровность. Если наблюдаются отклонения, то легкими ударами молотка убираем эти недочеты, двигая раму в нужном направлении.
Шаг 2: Размечаем места крепления, делаем «потай»
Теперь, когда мы плотно зафиксировали раму, нужно разметить места, в которых будут находиться наши крепежные болты. Обычно четырех креплений вполне достаточно для небольшого кухонного окна, но если придется столкнуться с широким оконным проемом, то количество крепежа можно увеличить. По стандарту места установки дюбелей – это 30 сантиметров от верхнего и нижнего угла оконного блока. Если вам такой стандарт не подходит, вы можете его изменить. Касательно «потая», на некоторых оконных рамах он уже имеется, но если у вас нет такого углубления, сделайте его сами, высверлив отверстие на высоту шляпки дюбеля.
Шаг 3: Монтаж крепежного элемента
Дальше все просто, если у вас деревянная рама, то сверлом, которое мы приготовили, сверлим раму насквозь, при этом углубляемся в бетоне на нужное расстояние. После вставляем по всему периметру в готовые отверстия наши болты и затягиваем их крестовой отверткой. Крепеж будет разжиматься с обеих сторон в бетоне и оконной раме, с одной стороны – конусообразной гайкой, с другой – шляпкой.
После того, как все болты закручены, заделайте щели по периметру окна монтажной пеной, и на этом установка оконного блока закончена.
Оцените статью: Поделитесь с друзьями!
Рамный дюбель. Назначение, конструкция, правила монтажа
Фиксация различных объектов к основаниям из разных материалов существенно отличается. В частности, процедура забивания гвоздей в шлакобетон обречена на неудачу. Если же говорить о тяжелом бетоне, то обычный метиз в него просто не войдет. Поэтому для монтажа различных компонентов строительных конструкций специалисты разработали различающийся по функционалу крепеж. Но рамный металлический дюбель, по общему мнению экспертов, работающих в данной сфере, характеризуется наибольшей универсальность. Помимо всего прочего – это еще одна причина его высокой популярности.

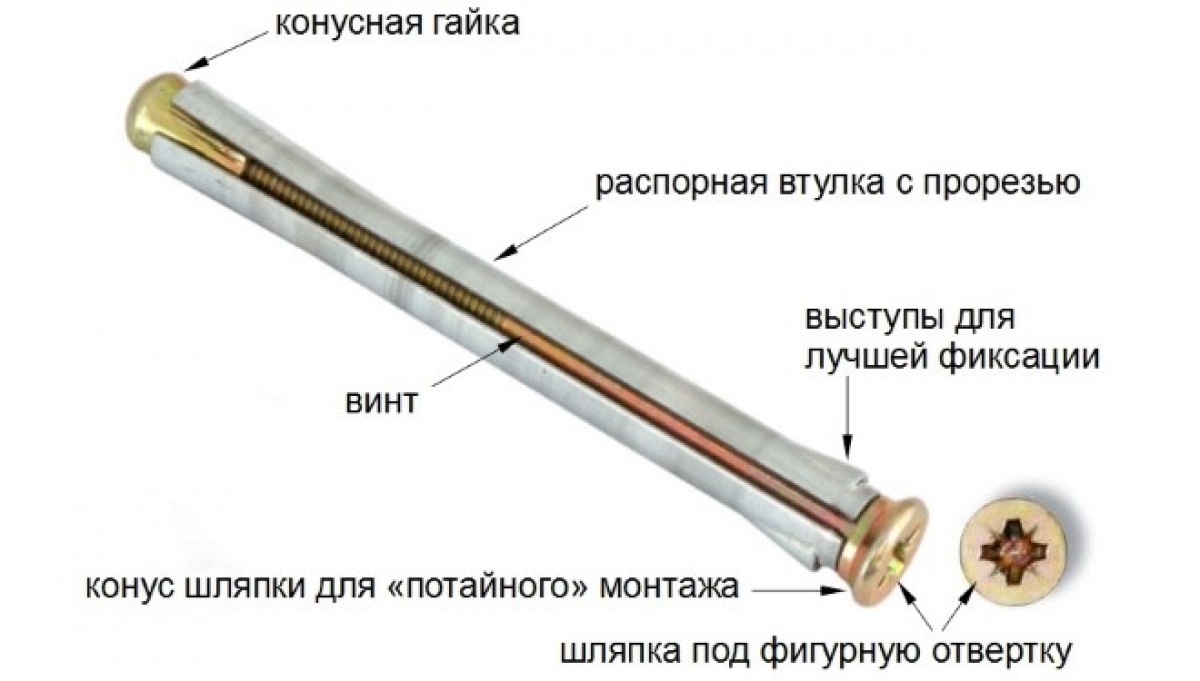

Конструкция и принцип работыВ конструкцию дюбеля металлического рамного (его еще называют так: анкер рамный) входят следующие элементы:
- несущий винт, на конце которого расположена шляпка со шлицами;
- конусообразная гайка;
- распорная втулка.
На ее теле выполнены продольные прорези;
На ее теле выполнены продольные прорези;Принцип действия анкера рамного достаточно прост: после установки его в монтажное отверстие закручивается винт. В ходе этого процесса расположенная на его конце конусообразная гайка постепенно поднимается вверх по виткам резьбы. Передвигаясь, она оказывает давление на нижнюю грань распорной втулки, из-за чего ее прорези расширяются и образуют своего рода лепестки. Именно они, внедряясь в материал основания, обеспечивают надежную фиксацию в установочной базе всего метиза.
Из особенностей конструкции дюбеля рамного стоит выделить исполнение его шляпки. Во-первых, она рассчитана под крестообразную отвертку. Шлицы такой формы:
- обеспечивают значительно больший крутящий момент;
- не позволяют инструменту легко выскользнуть из шляпки, как это часто бывает при работе с головкой с одним шлицем, когда винт закручивается с усилием,
Во-вторых, конусообразная форма шляпки обеспечивает ее заглубление в отверстие «впотай».
Еще одной особенностью конструкции анкера рамного является количество распорных зон. По этому критерию такой крепеж бывает нескольких видов. В частности:
- однораспорный дюбель. Нашел наиболее широкое применение. Надежно фиксируется в полнотелом нещелевом кирпиче, неячеистом бетоне, то есть в сплошном и достаточно тяжелом материале;
- анкера рамные, имеющие 2 распорные зоны. Конечно, их можно устанавливать в тех же материалах. Однако реальная область применения данных крепежных деталей шире. Это еще газобетон, одна из разновидностей пористого стройматериала – ячеистый/легкий бетон, а также кирпич с внутренними пустотами. Длина рабочей части такого дюбеля больше, чем у изделия предыдущего варианта исполнения. Кроме того, он формирует 2 области расклинивания. Такое конструктивное решение обеспечивает надежное крепление за счет того, что если один из участков расклинится в существующей в материале полости, то второй все-таки внедрится в монтажное основание.
На сегодня наиболее востребованным является рамный дюбель с диаметром разжимной втулки, равным 8 мм. Но при необходимости обеспечения более надежного уровня фиксации в ход идут подобные крепежные детали с диаметром резьбового стержня 10 мм.
Важную роль в этом аспекте играет также длина дюбеля рамного. На рынке стройматериалов присутствуют такие изделия с самыми разными значениями этого показателя в диапазоне от 72 мм до 172 мм и даже больше. Значимыми являются также другие их параметры.
В первой таблице представлены численные значения отображенных на чертеже характеристик дюбелей рамных с диаметром 8 миллиметров.
|
Параметр |
8×172 |
8×152 |
8×132 |
8×112 |
8×92 |
8×72 |
|
К |
3,0 | |||||
|
А |
12,85 – 13,2 | |||||
|
L1 |
172,0 | 152,0 |
132,0 |
112,0 |
92,0 |
72,0 |
|
L |
188 |
168,0 |
148,0 |
128,0 |
108,0 |
88,0 |
|
D1 |
7,6 – 7,9 | |||||
| D2 |
M4 | |||||
|
D |
7,6 – 7,9 | |||||
Единица измерения – миллиметры.
Диаметр отверстия под дюбель – 8 мм.
Во второй таблице указаны данные рамных анкеров с диаметром 10 миллиметров.
|
Параметр |
10×202 |
10×182 |
10×152 |
10×132 |
10×112 |
10×92 |
10×72 |
|
К |
3,0 | ||||||
|
Р |
12,85 – 13,2 | ||||||
|
L1 |
202,9 |
182,0 |
152,0 |
132,0 |
112,0 |
92,0 |
72,0 |
|
L |
218,0 |
198,0 |
168,0 |
148,0 |
128,0 |
108,0 |
88,0 |
|
D1 |
9,7 – 9,9 | ||||||
|
D2 |
M6 | ||||||
|
D |
9,6 – 9,9 | ||||||
Единица измерения – миллиметры.
На долговечность и надежность сопряжения элементов конструкции с установочной базой, созданного при помощи дюбеля рамного, оказывает влияние правильность выполнения его монтажа. Прежде всего, нужно подготовить такие инструменты:
- дрель или перфоратор. С помощью такого устройства будет проделываться отверстие для установки дюбеля рамного;
- сверло или бур. Его диаметр должен быть таким же, как и у распорной гильзы;
- отвертка с крестообразным наконечником. Будет использована для вкручивания винта в конусообразную распорную гайку;
- молоток. Понадобится для вбивания дюбеля в ранее подготовленное гнездо.
Последовательность этапов монтажа рамного анкера сквозным методом выглядит так:
сначала нужно проделать отверстие одновременно в объекте, подлежащем крепежу, и в основании. Затем в обязательном порядке созданное гнездо очищается с помощью, например, насоса от образовавшихся в ходе сверления/бурения частиц материала установочной базы;
потом дюбель рамный в сборе вставляется в отверстие прикрепляемого предмета, а после этого в шпур, созданный в монтажном основании.
Необходимо добиться, чтобы видна осталась только верхняя грань гильзы и головка винта. Если от руки сделать это не получится, можно вбить крепежную деталь до упора легкими ударами молотка;
на третьем этапе крепление затягивается с необходимым моментом затяжки. Узнать численное значение этого параметра можно из сопроводительных документов на приобретенный рамный дюбель;
завершающий – четвертый – этап предусматривает придание эстетической привлекательности созданному креплению. Для этого нужно будет закрыть поверхность винта со шлицами декоративной крышкой.
Советы по выборуПри выборе дюбеля рамного следует принимать во внимание не только размерные характеристики объекта, подлежащего креплению. В этом аспекте важное значение имеют также иные параметры. Сложность выбору добавляет наличие на отечественном рынке продукции, отличающейся весьма низким качеством.
Чтобы не столкнуться с ситуацией, когда купленный рамный анкер не устроит по некоторым показателям, ориентироваться необходимо на ниже перечисленные факторы.
- Производство этих деталей ведется, преимущественно, из стали углеродистой конструкционной либо из цветного цинксодержащего сплава латунь. Если выбор остановлен на рамном дюбеле, изготовленном из сырья первого вида, нужно выяснить, имеется ли на его поверхности защитное антикоррозионное покрытие. В отношении латунных болтов необходимо помнить, что этот цветной сплав обладает меньшей по сравнению со сталью прочностью. Поэтому с помощью таких крепежных деталей монтируют не слишком тяжелые и менее ответственные объекты.
- Выбор размерных характеристик анкера рамного (диаметр резьбового стержня и длина) определяется весом предполагаемого к фиксации объекта. Здесь зависимость прямо пропорциональная. То есть, чем масса прикрепляемого предмета больше, тем длинней и толще должен быть резьбовой стержень.
- Особое внимание следует уделять качеству производства распорной гильзы. Требования к изготовлению рамных дюбелей в этом плане довольно жесткие. Толщина стенок распорной муфты должна быть равной или большей 0,8 мм. Иначе надежность крепления будет невысокой.
Как собирается анкер рамный, а также пример его монтажа с озвучиванием нюансов этого процесса, представлен ниже. Запуск ролика осуществляется так: нужно навести курсор компьютерной мышки на ниже размещенное изображение, а далее действовать в соответствии с появившейся подсказкой.
Товары каталога:
Please enable JavaScript to view the comments powered by Disqus. comments powered by

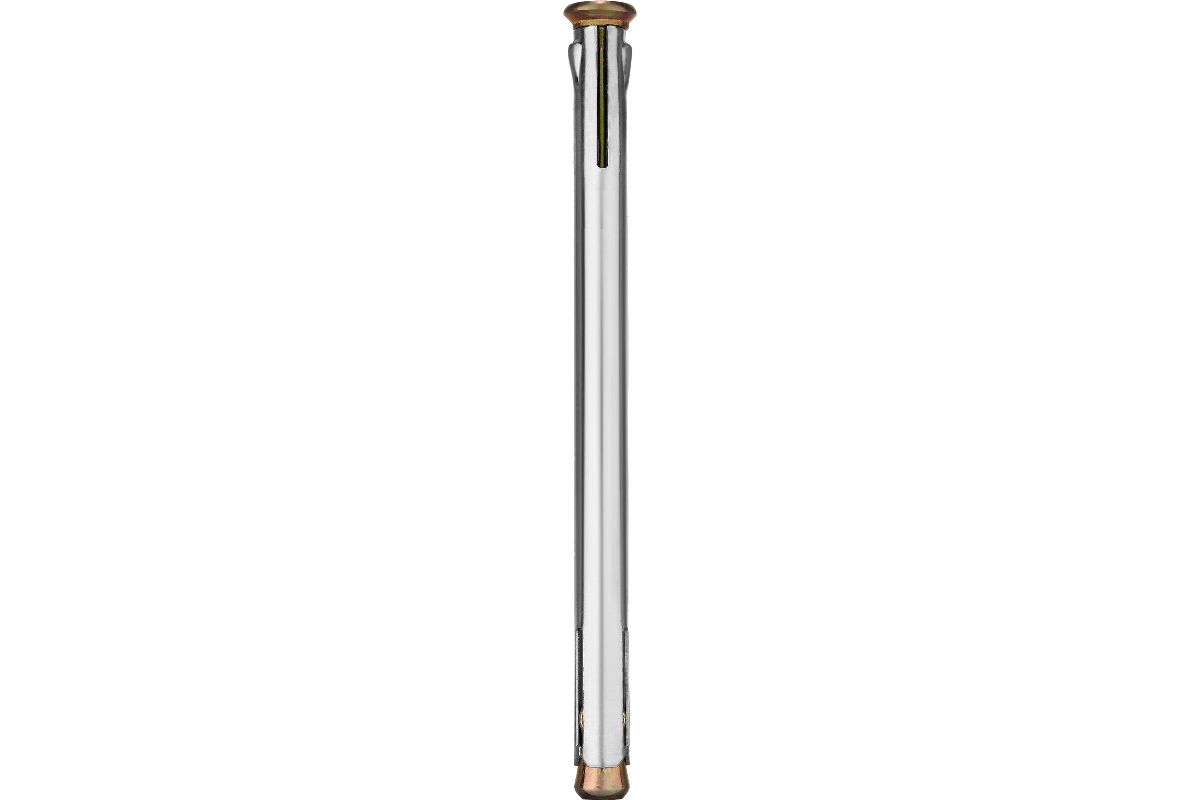

Металлический рамный анкер
Металлический рамный анкер
Основное назначение — крепление деревянных, металлических рам и деревянных коробок к бетонному основанию, строительному камню, полнотелому и пустотелому кирпичу.
Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ 3 и конусной гайки.
Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение
10х72
10х92
10х112
10х132
10х152
10х182
10х202
D, мм
9,6-9,9
9,6-9,9
9,6-9,9
9,6-9,9
9,6-9,9
9,6-9,9
9,6-9,9
D2, мм
М6
М6
М6
М6
М6
М6
М6
D1, мм
9,7-9,9
9,7-9,9
9,7-9,9
9,7-9,9
9,7-9,9
9,7-9,9
9,7-9,9
L, мм
88,00
108,00
128,00
148,00
168,00
198,00
218,00
L1, мм
72,00
92,00
112,00
132,00
152,00
182,00
202,00
А, мм
12,85-13,2
12,85-13,2
12,85-13,2
12,85-13,2
12,85-13,2
12,85-13,2
12,85-13,2
К, мм
3,00
3,00
3,00
3,00
3,00
3,00
3,00
Do, диаметр отверстия под анкер, мм
10,00
10,00
10,00
10,00
10,00
10,00
10,00
Т, мин.
глубина отверстия при сквозном монтаже, мм90,00
110,00
130,00
150,00
170,00
200,00
220,00
Н, мин. глубина анкеровки, мм
30,00
30,00
30,00
30,00
30,00
30,00
30,00
G, макс, полезная длина, мм
42,00
62,00
82,00
102,00
122,00
152,00
172,00
Мин. вырывающая сила, kН (бетон В25)
5,50
5,50
5,50
5,50
5,50
5,50
5,50
Мин.
вырывающая сила, kН (кирпич)5,10
5,10
5,10
5,10
5,10
5,10
5,10
Мин. вырывающая сила, kН (лекгий бетон)
1,90
1,90
1,90
1,90
1,90
1,90
1,90
Мин. срезающая сила, kН (бетон В25)
4,90
4,90
4,90
4,90
4,90
4,90
4,90
Номин. Вес 1000 шт.,кг
33,50
40,68
46,59
54,40
62,72
71,16
80,36
Металлический рамный анкерПредназначен для крепления деревянных, металлических рам и деревянных коробок к бетонному основанию, строительному камню, полнотелому и пустотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ 3 и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.Технические характеристики
Внимание! Металлический рамный анкер имеет уникальный отличительный признак — на боковой поверхности выдавлена надпись OMAX. Толщина оболочки («рубашки») металлического рамного анкера OMAX 0,8 мм. При толщине оболочки менее 0,7 мм функциональные свойства анкера значительно ухудшаются. НАВЕРХ | |||||||
