Анкерными болтами: Принцип действия анкерного болта | Зачем нужен анкерный болт

Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление.

Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.

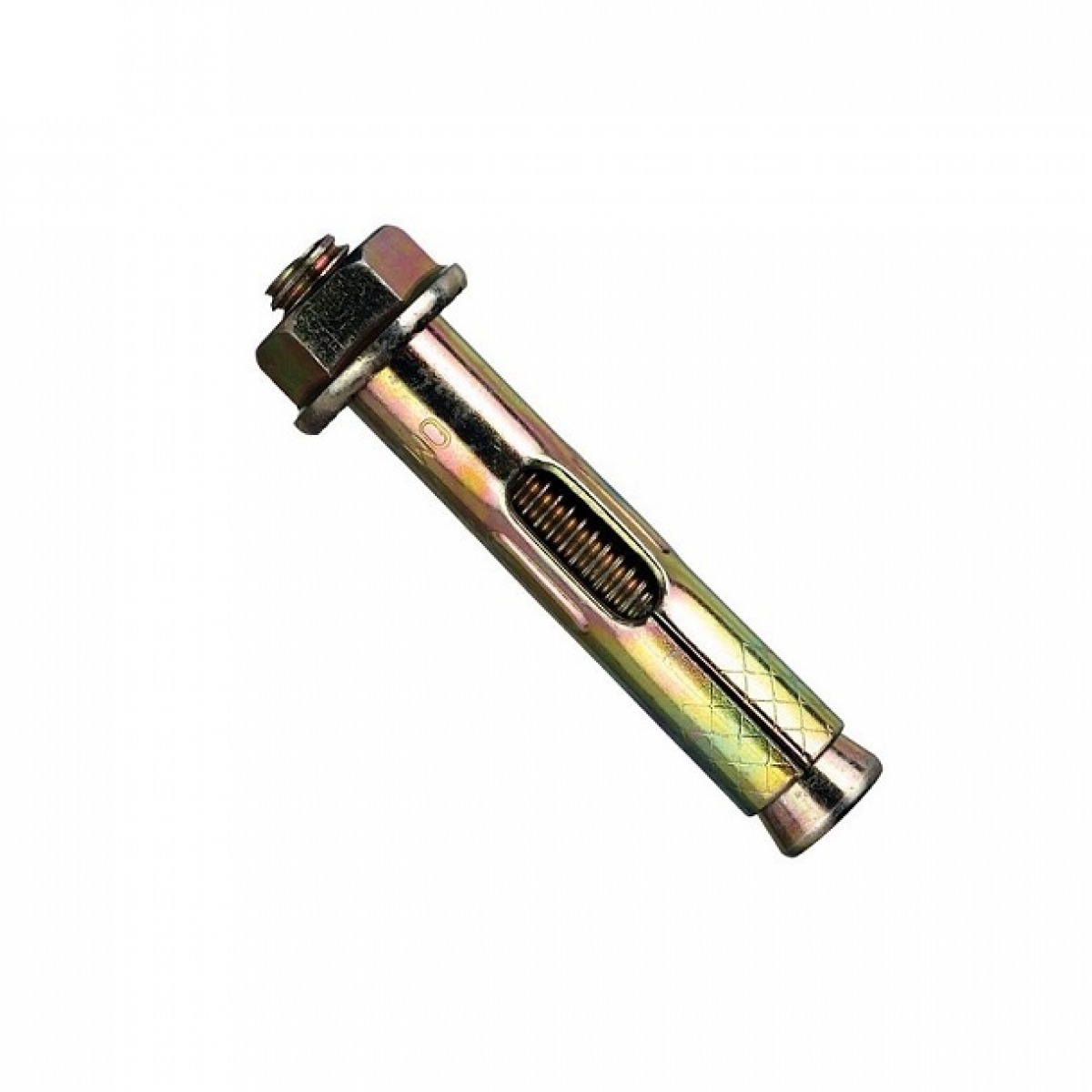

4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.

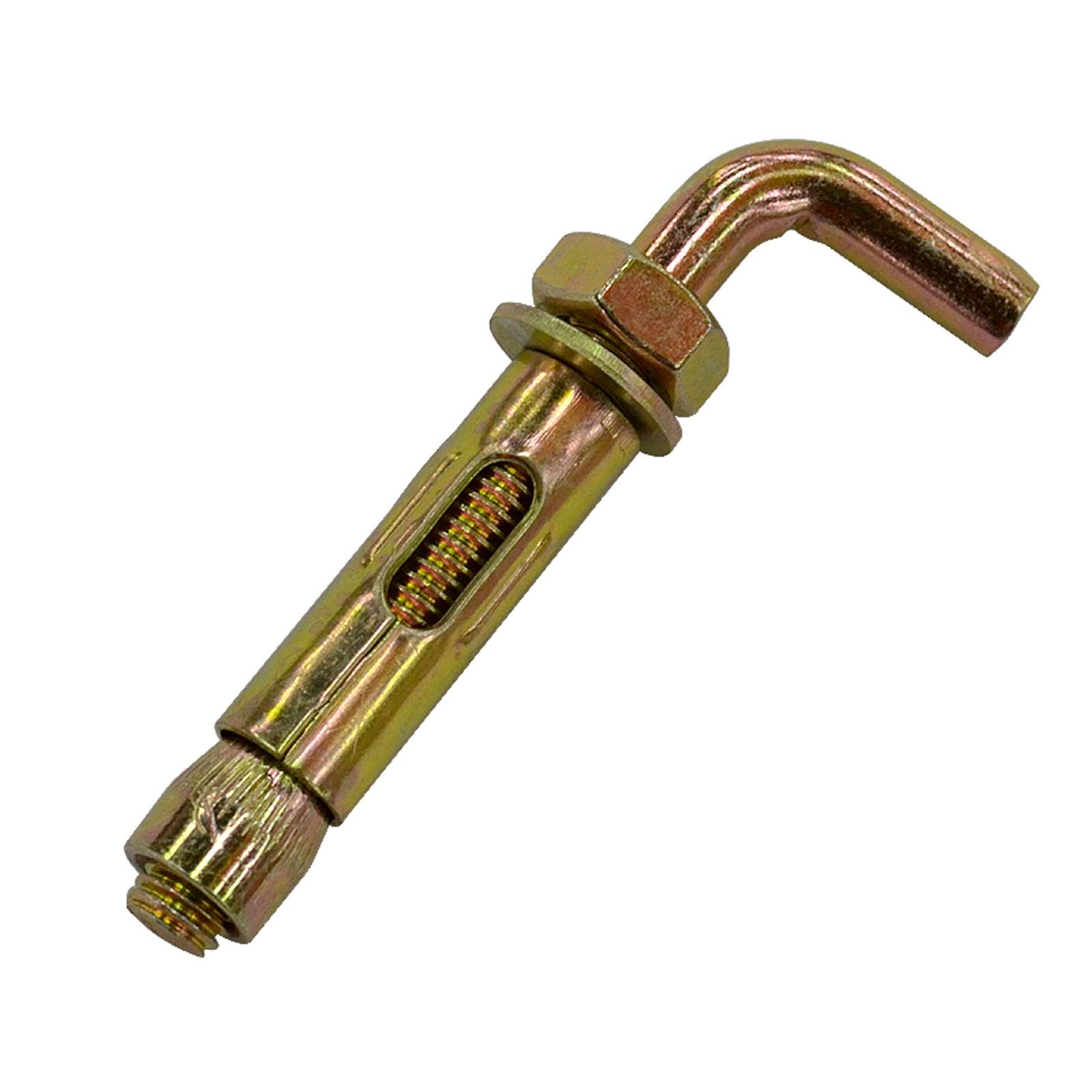

5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения.

Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.





Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.



Разница между анкерными и фундаментными болтами

Разница между анкерными и фундаментными болтами, сферы их использования. Изготовление нестандартных фундаментных болтов.

Болты фундаментные являют собой специализированного типа крепежные детали, в основе которых двухсторонний прут. Это дает возможность с одной стороны мощно фиксировать болты в фундаменте, а с другой стороны прута, есть резьба для соединения. Данные болты распространенно используются для крепления на фундаменте строительных конструкций и оборудования. Что бы укрепить средней производительности компрессоры и насосы, используют анкерные и фундаментные болты, а для укрепления агрегатов большой компрессорной производительности выбирают анкерные болты.

В чем заключается различие между анкерными и фундаментными болтами?

Фундаментный болт – состоит из металлического стержня который в бетоне фундамента крепиться с помощью закладной части. Для надежного крепления закладную часть изготавливают или разветвленной или изогнутою. При строительстве, для закладки фундаментных болтов, в  фундаменте оставляют специальные гнезда, к которым потом и прикрепляют болты.

Анкерные болты по строению не отличаются от фундаментных болтов, но чтобы их прикрепить в фундаменте используют специальные закладные детали, анкерные плиты. В процессе строительства фундамента эти плиты вставляются  в него. Анкерные болты прикрепляются к  плите при помощи резьбового соединения. Еще один способ фиксации анкерных болтов Т-  поворот образный головки болта.

Анкерные и фундаментные болты распространенно используются в строительстве обычных зданий, а так же  при строительстве атомных электростанций , дамб.

Анкерные и фундаментные болты имеют классификацию. Они подразделяются по:

— монтажу в фундаменте;

— способу установки в бетон фундамента;

— конструктивному исполнению;

— условиям эксплуатации.

Фундаментные болты на данном этапе пользуются повышенным спросом. Связано это с их надежностью при креплении различных строительных конструкций. Производство анкерных и фундаментных болтов отличается высокой технологичностью и сложностью. Их изготовляют на дорогостоящем специализированом оборудовании, которое наносит резьбу с высокой точностью, производством таких фундаментных болтов занимаются известные на данном рынке компании которые снабжены качественным оборудованием и высококвалифицированными специалистами.

Анкерные и фундаментные болты на сегодняшний день можно купить в компании Машкомплект. Наша компания занимается изготовлением нестандартных фундаментных болтов, заказать их можно по заранее составленному техническому заданию. Изготовление таких нестандартных болтов отличается повышенной стоимостью.

Болт анкерный. Конструкция, назначение, способы крепления

Предназначение болта анкерного – это фиксация приборов, устройств, оборудования и предметов мебели на строительных основаниях, созданных из природного/натурального камня, нещелевого кирпича либо полнотелого бетона.

Принцип действия основан на увеличении диаметра цилиндрической рабочей поверхности под воздействием давления, оказываемым конусообразным хвостовиком резьбового стержня или такой же по форме гайкой. Способность воспринимать данной крепежной деталью значительные усилия обусловлена совокупностью следующих факторов:

Анкерный болт в классическом исполнении представляет собой комбинированную конструкцию из металла. Его составными частями являются:

Схожей по конструкции анкерному болту является другая пользующаяся немалой популярностью крепежная деталь – дюбель. Их основное отличие кроется в материале изготовления. Рабочая часть дюбеля – не твердая, а мягкая. Выполняется она, обычно, из пластика. В ней фиксируется сам элемент крепления, например, саморез. В основе принципа работы дюбеля находится исключительно действие силы трения между его поверхностью и монтажным основанием.

Анкерный болт производится из металла. В качестве такового может выступать и сталь, и алюминий, и цветной цинксодержащий сплав латунь. Ввиду этого, прочное скрепление болта анкерного с основой обеспечивается не только за счет действия силы трения. Второй важный фактор –сопротивление материалов. Поэтому анкерный болт более устойчив к воздействию нагрузок динамического и статического характера, чем сопряжения элементов конструкций, созданные на основе дюбеля.

Допустимые нагрузки

Современная металлургия производит анкерные болты большого числа разновидностей. Но по вопросу расчета допустимой рабочей нагрузки принят единый подход. Сформулировать его можно так: величина данного параметра не должна превышать ¼ от максимального усилия на вырывание при монтаже в бетоне, характеризующемся прочностью от 200 до 250 кгс/см кв. С увеличением данного показателя такого материала основы рекомендуемая нагрузка на крепеж возрастает пропорционально.

И еще один важный момент. Когда в бетоне имеются трещины, нагрузку на вырывание нужно умножить на 0,6 и высчитывать одну четвертую часть от полученного результата.

Преимущества и недостатки

Отметим основные преимущества анкерного болта.

• Стойкость к воздействию внешних усилий. Крепежная деталь остается неподвижной при приложении к ней вибрационных нагрузок;
• Применяя анкеры, можно укрепить конструкцию, уже находящуюся в эксплуатации.
• Простота монтажа. Необходимость применения для фиксации какого-то специального оборудования отсутствует. Сроки проведения данной операции небольшие.
• Широкая товарная номенклатура. Подобрать оптимальный экземпляр анкерного болта с учетом условий монтажа особых сложностей не составляет.
• По критерию «Нагрузочная способность» данный крепежный элемент является безусловным лидером среди всех метизов.

Заслуживающих внимания недостатков у болта анкерного заметно меньше.

• В твердом основании предварительно нужно проделывать отверстие.
• Повышенная цена по сравнению с иными подобными по функционалу деталями.

Классификация и подразделение на виды

Механические фиксаторы принято подразделять на 2 категории. Для этого используются следующие характеристики:

• конструктивное исполнение;
• область применения.

Коротко рассмотрим разновидности болтов анкерных с учетом каждого из этих критериев.

Конструктивное исполнение

Данные элементы крепления в зависимости от конструктивного исполнения бывают ниже перечисленных видов.

• Болт анкер-клин. Представляет собой металлическую резьбовую шпильку, расположенную внутри цанговой муфты. При завинчивании шпильки лепестки втулки расходятся за счет давления, оказываемого конусообразным сегментом стержня на ее нижнюю грань. В бетоне ячеистого типа эта крепежная деталь не применяется. Причина – в материале монтажной основы анкер-клин продуцирует по площади соприкосновения повышенное давление.
• Втулочный анкер с гайкой. Важным конструктивным элементом этой крепежной детали является фиксирующая гильза. А хвостовик стержня выполнен в виде усеченного конуса. При затягивании гайки втулка перемещается по резьбовому отрезку и распирается под давлением конусообразной поверхности конца стержня. Конструктивные особенности, присущие крепежу этого вида, предоставляют возможность его монтировать, в том числе, в таких хрупких стройматериалах, как кирпич, произведенный из обожженной глины, и бетон с ячеистым внутренним строением. Причина – этот анкер продуцирует уменьшенное напряжение в монтажной основе.

• Болт цанговый распорного типа. Конструкция данного крепежного элемента более сложная по сравнению с предыдущим вариантом анкерной техники. Выполненные на поверхности разжимной муфты/гильзы продольные прорези формируют 4 лепестка, постепенно раскрывающиеся под воздействием давления, оказываемого распорным элементом. В результате поперечное сечение увеличивается. Фиксацию обеспечивают:
  • преобразование формы поверхности гильзы;
  • усилия, связанные с действием силы трения.

Уровень способности болта цангового распорного выдерживать внешние нагрузки сопоставим с этой характеристикой анкер-клина.

• Анкерный забивной болт. Данный фиксатор имеет следующие конструктивные особенности:
• на внутреннюю коническую часть распорной муфты нанесены продольные прорези;
• во внутренней полости гильзы находится клин. Под ударным внешним воздействием он перемещается, в результате чего втулка распирается.

Анкерный забивной болт устанавливается только в бесщелевой кирпич и полнотелый (неячеистый) бетон по причине продуцирования в области соприкосновения с материалом основания повышенных усилий на распор. Монтаж осуществляется достаточно оперативно и не сопряжен со сложностями.

Классификация по сфере применения

В соответствии с критерием «Сфера использования» болты анкерные принято подразделять на группы деталей, обеспечивающих фиксацию:

• конструкций, выполненных из стали;
• элементов инженерных систем;
•  натяжных потолков;
• лестничных маршей;
• оборудования с электроприводом бытового применения;
• дверных коробок и оконных блоков.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

      Крепежные детали с метрической резьбой D <12 мм и L ≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

      Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

• предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;
• максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;
• максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Материал изготовления

С помощью анкерного болта, выполненного из металла, крепятся массивные конструкции. Обеспечивается такая возможность использованием в качестве сырья прочных материалов. Речь идет о таких, как:

• сталь конструкционная с пониженным уровнем содержания углерода, например, следующих марок Cт.20Г, Cт.20, Cт.15 и Cт.10. Металл этих видов характеризуется высокой прочностью, поэтому произведенные из него фиксаторы демонстрируют устойчивость к воздействию повышенных нагрузок;
• сталь с антикоррозионными свойствами. В ее состав входят легирующие компоненты. Наряду с устойчивостью к воздействию процессов коррозии, позволяющей использовать изготовленные из нее анкерные болты во влажных условиях, такая сталь обладает к тому же повышенной прочностью. Отечественная металлургия выпускает такие марки антикоррозионной (читай, нержавеющей) стали: 12Х18H9Т, 12X18Н9, 08Х18h20 и др.
• алюминиево-цинковые сплавы, которые принято называть латунью. Используются, преимущественно, с целью крепления приборов, устройств и различного оборудования в бытовых условиях. Для изготовления анкерных болтов подходит латунь литейная. Это, например, следующие марки: ЛЦ40C, ЛЦ40Mц1,5, ЛC59-1 и др.

Заключение

В заключение просмотрите очень полезное видео. В нем доступно раскрываются особенности выпускаемых современной металлургией анкерных болтов. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Как крепить анкерные болты. Крепление анкерными болтами. Крепление анкерными болтамиИнформационный строительный сайт |

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

Анкерные болты. Области применения

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

виды, размеры и как закрепить?

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Виды анкерных болтов

---

При монтажных и строительных работах для крепления различных конструкций широко применяются такие крепежные элементы как анкеры. Разнообразие этой крепежной техники настолько велико, что среди ассортимента можно найти дюбели для подвешивания книжных полок и химические анкеры, способные выдержать вес балкона или навесного фасада из кирпича. Широкая сфера применения, различные материалы, оригинальные конструкции – — все это делает крепеж настолько отличным друг от друга, что единой классификации до сих пор не разработано. Поэтому профессиональным строителям и обывателям приходится знакомиться с конкретными видами анкеров при необходимости выполнить ту или иную монтажную работу. Познакомимся с основными видами этого материала.

Клиновые, разжимные и втулочные анкера

Наиболее распространенным видом крепежной техники является клиновой анкер, имеющий расширяющуюся часть, превращающую его в процессе затягивания резьбовой шпильки в клин, надежно фиксирующийся широкой частью в проделанном отверстии. Производится анкер из горячеоцинкованной стали, имеющей высокую прочность. Выпускаются различной длины, имеют разный диаметр, что позволяет подобрать анкер как по нагрузкам, так и в соответствии с решаемой задачей. Анкеры могут иметь одну или две распорные зоны, в последнем случае обеспечивается надежность крепежа при высоких нагрузках. Используется для глухого монтажа, например, для жесткого закрепления в бетонных и каменных конструкциях.

Аналогичный принцип используется при монтаже разжимного анкера, который вместо локальных расширяющихся зон имеет сегментную рубашку по всей своей длине. В процессе установки она раскрывается, распирая разжимной анкер в отверстии. Наружный конец такого крепежного изделия может быть выполнен в виде кольца или крюка из высокопрочной стали. Их широко использую для подвешивания бытовых предметов, спортивного инвентаря, декоративных элементов. Применяется анкер с крюком для создания растяжек, подвесов. Предназначается для монтажа в полнотелые конструкции и материалы.

Сила трения используется и при монтаже втулочных анкеров, основой которых является шпилька, заканчивающаяся болтом под различную головку. Она помещена внутрь втулки, которая распирается в процессе закручивания. В отличие от клиновых аналогов втулочный анкер имеет более сложную конструкцию. Это делает его надежным, а его монтаж – простым, что и стало причиной широкого распространения в европейских странах. Выпускаются из пассивированной стали, производятся в широком ассортименте. Используются при монтаже трубопроводов, перил и ограждающих конструкций, дверных коробок и кресел на стадионах. Анкера этого типа можно назвать одними из самых универсальных видов крепежных изделий.

Забивные анкера и анкера с гайкой

Довольно часто возникает необходимость замены  крепежного элемента. Для этого можно использовать забивной анкер – цангу, надежно фиксирующуюся в гнезде. В нее можно вкручивать бол. Шпильку, крюк или кольцо в зависимости от хозяйственной необходимости. Выпускаются анкера этого типа с латунной или стальной цангой, отличаются простым монтажом. Устанавливается описанный анкер в полнотелый кирпич, бетон или природный камень.

Для монтажа производственного оборудования, стальных конструкций, колонн из металла используется химический анкер. Установка анкера заключается в том, что он фиксируется специальным химическим составом, заранее введенным в просверленное отверстие. Химсостав затвердевает, не создавая при этом распора и не деформируя напряжения, что и обеспечивает укрепление. В процессе отвердевания в составе возникают молекулярные соединения с основанием в отверстии. Коэффициент расширения состава химического анкера и материала основания одинаков, что способствует образованию монолитного соединения.

Несущая нагрузка химических анкеров значительно превышает традиционные распорные анкеры, что обеспечивает большую надежность крепления конструкции к поверхностям, состоящим из разнообразных материалов.

Анкера для фасадных работ

Фасадные анкера бывают не только различных длин и диаметров, но и с разной степенью расклинивания распорной части. Данные анкера можно применять в качестве универсальных креплений для щелевых, пустотелых и слабых оснований. Они подходят для любых пенобетонных блоков и других, отличающихся небольшой ценой и теплоемкостью, строительных материалов для оснований, имеющих пустоты или обладающих малой жесткостью и прочностью. Их нельзя использовать для неуказанных в инструкции материалов. Например, анкер, который изготовлен специально для установки в кирпич, нельзя использовать для конструкций из бетона. Для качественной установки фасадных анкеров обязательно соблюдаются технические требования по минимальной глубине анкеровки. Для бетона предусмотрена глубина в 50 мм, для кирпичной основы в 80 мм, а для легких бетонов минимум 100 мм. Точное соответствие правилам контролируется при расчетах и в процессе работ. Фасадные анкера используются в строительстве, когда введены высокие требования по безопасности и долговечности сооружения. Данные крепления можно использовать не только для фасадных работ, но и внутри здания.

Монтаж анкеров

Крепление анкерного болта, независимо от его типа, осуществляется по одной простой схеме. Высверливается отверстие, диаметр которого совпадает с диаметром крепежного изделия, а не с его гайкой или головкой болта. После этого отверстие вычищается от пыли и строительного мусора, в него вставляется анкер и приводится в действие распорная система крепежного элемента. Затягивать болт или гайку необходимо до упора, это фиксирует анкер в гнезде.

Крепление оборудования анкерными болтами

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

”
Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой– эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид– шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент – стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство – болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

• распорная втулка с внутренней резьбой с одной стороны;
• с другой стороны расположена разрезная часть с внутренним конусом;
• в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

• подготавливают отверстие требуемого диаметра;
• при помощи болта и шпильки затягивают гайку;
• в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

1. Сверлится отверстие необходимого диаметра.
2. В него вбивается или вкручивается болт.
3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

1. Просверлить отверстие соответствующего диаметра.
2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Совет 1: Как закрепить анкерный болт

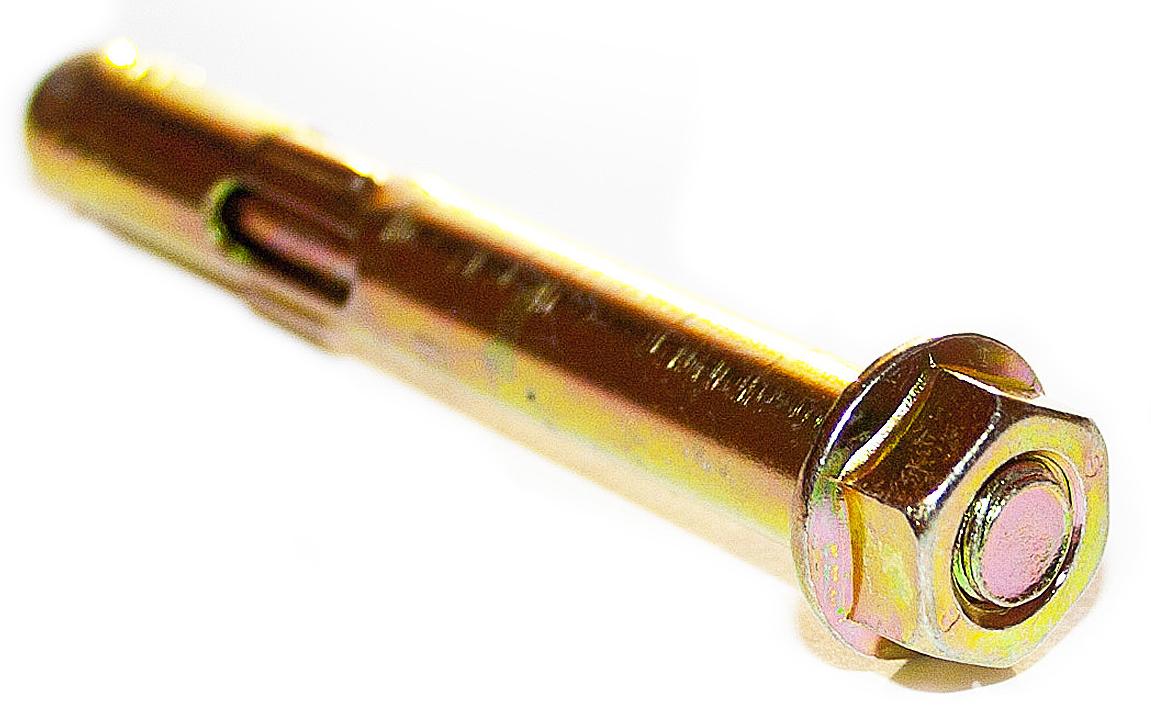

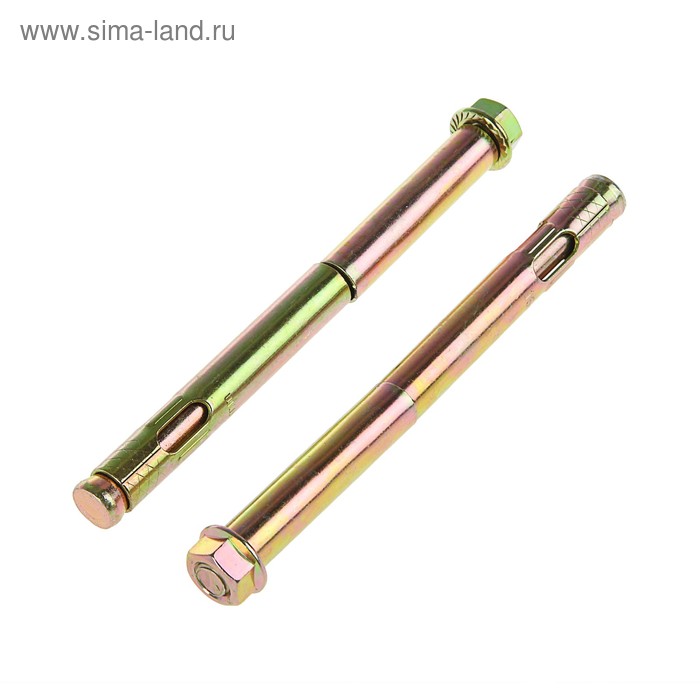

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен.

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

>

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Используйте наш поиск, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, что объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Анкерные изделия — Bolt Depot

Анкерные изделия
Анкеры-шпильки с гайками и шайбами Анкеры-шпильки, также известные как клиновые анкеры, представляют собой цельные распорные болты с универсальными хомутами для надежного крепления в камне или твердом бетоне.Анкеры-шпильки поставляются с гайками и шайбами. Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего оборудования. Нержавеющая сталь 316 Марка нержавеющей стали с высокой коррозионной стойкостью.Идеально подходит для соленой воды и хлорированной среды. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Горячеоцинкованная сталь Низкоуглеродистая сталь общего назначения. Горячее цинкование — это покрытие с очень хорошей коррозионной стойкостью. Подробности Скрыть подробности	Анкеры рукава Анкер для тяжелых условий эксплуатации для использования в кирпиче, камне, бетоне или блоке.Не требует прочного основного материала для установки. Подробности Скрыть подробности
Лаговые щиты Анкер средней грузоподъемности для использования в бетоне, кирпиче или растворе раствора. Используется с затяжным болтом. Литой цинковый сплав Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности	Анкеры машинные винты Двухкомпонентный анкер с машинной резьбой для использования в камне, кирпиче или бетоне. Идеально подходит для неглубоких отверстий.Необходимо установить конец с резьбой по направлению к отверстию и закрепить на месте с помощью установочного инструмента (продается отдельно). Подробности Скрыть подробности
Забивные анкеры Анкер с машинной резьбой для тяжелых условий эксплуатации для бетона или камня. Анкер использует внутренний конус для расширения в отверстии и требует установочного инструмента (продается отдельно). Идеально подходит для накладных расходов. Установите обжатый конец по направлению к отверстию. Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего оборудования. Оцинкованная сталь Низкоуглеродистая сталь общего назначения.Оцинкованный для умеренной коррозионной стойкости. Подробности Скрыть подробности	Двойные расширительные втулки Двустороннее расширение, обеспечивающее контакт по длине отверстия. Используется в бетоне, блоке, камне и кирпиче. Анкер устанавливается путем затяжки крепежного винта или болта. Установите конец с резьбой анкера по направлению к отверстию. Литой цинковый сплав Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности
Шурупы по бетону Используется в бетоне, кирпиче или блоке. Быстрый и простой способ крепления в легких и средних условиях.Требуется пилотное отверстие, и для простоты установки рекомендуется перфоратор. Подробности Скрыть подробности	Пружинные крылья Подпружиненный анкер, который складывается для установки через предварительно просверленное отверстие. Используйте крепежные винты. Пройдя через отверстие, крыло снова открывается.Сначала проденьте винт в устанавливаемый объект. Крыло упадет, если вывинтить винт. Подробности Скрыть подробности
Пластиковые анкерные болты Эти анкеры при вдавливании расширяются внутри отверстия для надежного захвата. Просверлите отверстие того же размера, что и анкер.Несъемный. Подробности Скрыть подробности	Конические анкеры Пластиковые анкеры для винтов для листового металла. Подробности Скрыть подробности
Snaptoggle® A Якорь отечественного производства Toggler®.Несъемный анкер, обычно используемый для пустот, таких как гипсокартон и кирпичный блок. После установки, якорь закреплен на месте с помощью металлического крыла и нейлоновых стопорных шайб. Используется с крепежными деталями с машинной резьбой (продается отдельно). Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии.Самая распространенная нержавеющая сталь для общего оборудования. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Подробности Скрыть подробности	KapToggle® Импортный несъемный анкер , обычно используемый для пустотелых пространств, таких как гипсокартон и кирпичный блок.После установки, якорь закреплен на месте с помощью металлического крыла и нейлоновых стопорных шайб. Используется с крепежными деталями с машинной резьбой (продается отдельно). Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего оборудования. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Подробности Скрыть подробности
Самосверлящие анкеры для гипсокартона Самосверлящие пластиковые анкеры, используемые в гипсокартоне с винтами для листового металла.Самосверлящие анкеры из литого под давлением цинкового сплава могут быть просверлены в шпильки. Нейлон 6/6 Нейлон общего назначения, который часто используется в крепежных изделиях для защиты от коррозии. Литой цинковый сплав Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности	Анкеры-шурупы Этот анкер сделан из свинца и может использоваться с шурупами для дерева или шурупами для листового металла. Подробности Скрыть подробности
Анкеры для пустотелых стен Анкеры для полых стен, часто называемые «болтами Молли», используются для легкого анкерного крепления в гипсокартоне или других полых стенах. Винт можно вынуть и снова вставить, но сам якорь удалить нельзя. Подробности Скрыть подробности	Анкеры с гвоздями Эти несъемные анкеры расширяются внутри отверстия при вбивании гвоздя, подобного штифту, для надежного захвата. Нейлон со стальной булавкой Твердый пластик, который часто используется из-за его коррозионной стойкости.Приводной палец из оцинкованной стали. Литой под давлением цинковый сплав со стальным стержнем Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Приводной палец из оцинкованной стали. Подробности Скрыть подробности
Анкерные болты с гайками и шайбами L-образных анкеров, закладываемых в бетон при заливке. Подробности Скрыть подробности

Проектирование анкерных болтов бетонного фундамента | Инженеры Edge

Связанные ресурсы: гражданское строительство

Конструкция анкерных болтов для бетонного фундамента

Проектирование и выбор анкерных болтов для бетонного фундамента:

Анкерный болт используется для прикрепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — это монтируемый анкер.Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до его схватывания. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого типа изгиба. Монтируемые анкерные болты — это самый прочный тип крепежа, но отливка затруднена, и они обычно используются только для тяжелых машин, установленных на бетонных полах. Другой вариант использования этого анкерного болта — соединение бетонного фундамента здания со стеной.Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать и устанавливать анкерный болт в бетон. Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Эпоксидные болты являются самыми прочными, но их установка может быть очень сложной, так как эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым, а установленное время должно быть соблюдено.Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздробила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части системы поддержки, такие как подошвы и подкладки, могут быть один из основных точек отказа на новых строительных проектах.Выход из строя обычно происходит в течение первого года эксплуатации. Хотя количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рисунке 1 показаны хорошие и плохие конструкции.

Рисунок 1 Эволюция анкерных болтовых конструкций. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Длина: короткие анкерные болты исторически вызывали проблемы в фундаментах компрессоров.Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня — сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество в виде эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже стали, наполовину меньшей прочности.Поскольку необходимость в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для снижения перемещения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется провести дорогостоящую модернизацию.

Системы поддержки:

На рис. 2 показан ряд вариантов поддержки газового компрессора — от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

Рисунок 2 Типы систем опор каркаса компрессоров. (Иллюстрации любезно предоставлены Robt. L. Rowan & Assoc., Inc.)

Регулируемые опоры — это система выбора сегодня, потому что они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором.Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять для корректировки изменений центровки, которые происходят при нагревании оборудования в течение первых 100 часов работы.

Затирка:

С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм — это все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно трескается при эксплуатации. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсаторы. Компенсаторы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

Рисунок 3 Вид в разрезе со стороны маховика в сторону масляного насоса. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту.Обычные методы ремонта включают удаление верхних 24–30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматуры в выемку грунта и последующее натяжение ремонта на старый оставшийся бетон.

Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон — лучший выбор. Если требуется продукт, отверждаемый за 24 часа, следует использовать бетон, модифицированный полимером.Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на кв. Дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

То, что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, — это эпоксидный раствор, который используется в качестве окончательной заглушки поверх фундамента. Эпоксидные растворы — это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным.Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, что вызывает смещение оборудования. Произошли катастрофические отказы машин в результате глубоких заливок эпоксидного раствора. Новый фундамент компрессора не должен быть спроектирован с использованием верхнего слоя эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система, упрощающая регулировку.На рисунке 3 показан типовой проект ремонта фундамента.

Артикулы:

1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

© Copyright 2000-2021, Engineers Edge, LLC www. engineeringsedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Распределитель изогнутых анкерных болтов — стальные L-образные болты

Компания Dale производит L-образные болты из высококачественной оцинкованной и нержавеющей стали, используемые в конструкциях, бетоне и каменной кладке. Наши стандартные гнутые анкерные болты производятся в соответствии с отраслевыми стандартами, необходимыми для строительства.Мы предлагаем анкерные болты L-образной формы по конкурентоспособным ценам, с быстрой производительностью и доставкой в ​​тот же день для многих продуктов.

Анкерные болты используются в строительстве для поддержки балок, пластин, ригелей и других опорных конструкций в зданиях, а также для крепления балок и конструкций к кладке и бетону. Они встраиваются в стены, колонны и каркас для поддержки балок и плит в несущих и ненесущих стенах. Они также встраиваются в бетон или каменную кладку для закрепления знаков, опор фундаментов, балок и конструкций.

Наши анкерные болты из нержавеющей стали и гальваники состоят из конца с резьбой, гайки и шайбы, а также имеют L-образный конец для надежного закрепления. Компания Dale производит нестандартные размеры и резьбу для удовлетворения ваших конкретных требований. Для наших анкерных болтов доступны следующие материалы и отделка:

• Углеродистая сталь — гладкая
• Углеродистая сталь — горячее цинкование

При необходимости мы производим анкерные болты, соответствующие требованиям ASTM A563.

Доступные размеры На складе

Углеродистая сталь — гладкая		Углеродистая сталь — горячее цинкование
Деталь #	A-B-D-T	Деталь #	A-B-D-T
L-128	1/2 — 13 х 8 х 2 х 4	LG-128	1/2 — 13 х 8 х 2 х 4
L-1210	1/2 — 13 х 10 х 2 х 4	LG-1210	1/2 — 13 х 10 х 2 х 4
L-1212	1/2 — 13 х 12 х 2 х 4	LG-1212	1/2 — 13 х 12 х 2 х 4
L-5812	5/8 — 11 х 12 х 2 х 4	LG-5812	5/8 — 11 х 12 х 2 х 4
L-5815	5/8 — 11 х 15 х 2 х 4	LG-5815	5/8 — 11 х 15 х 2 х 4
L-5818	5/8 — 11 х 18 х 2 х 4	LG-5818	5/8 — 11 х 18 х 2 х 4
L-3412	3/4 — 10 х 12 х 3 х 4	LG-3412	3/4 — 10 х 12 х 3 х 4
L-3415	3/4 — 10 х 15 х 3 х 4	LG-3415	3/4 — 10 х 15 х 3 х 4
L-3418	3/4 — 10 х 18 х 3 х 4	LG-3418	3/4 — 10 х 18 х 3 х 4
L-3424	3/4 — 10 х 24 х 3 х 4	LG-3424	3/4 — 10 х 24 х 3 х 4
L-7818	7/8 — 9 х 18 х 3 х 6	LG-7818	7/8 — 9 х 18 х 3 х 6
L-124	1-8 х 24 х 3 х 6	LG-124	1-8 х 24 х 3 х 6
L-136	1-8 х 36 х 4 х 6	LG-136	1-8 х 36 х 4 х 6

Какое максимальное расстояние для анкерных болтов?

Обычно информация о расстоянии между анкерными болтами содержится в вашем наборе строительных чертежей. Если у вас нет набора чертежей для работы, обратитесь к местным строительным нормам для получения информации.

В соответствии с Международным строительным кодексом (IBC), максимально допустимое расстояние составляет 6 футов (1829 мм) по центру для деревянной подошвы наружной стены и подоконников, опирающихся непосредственно на каменную кладку или бетонный фундамент. Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

Для каждой секции пластины требуется два болта.Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты следует размещать в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть интервал не должен превышать. Как правило, рекомендуется допускать некоторую погрешность и увеличивать количество используемых анкерных болтов (уменьшать расстояние) по сравнению с этими цифрами. Это особенно верно в сейсмических регионах.

Как работают анкерные болты

Анкерные болты используются при прикреплении элементов конструкций к бетону или раствору для каменной кладки. Их можно установить на место перед заливкой бетона или после того, как бетон затвердеет до не менее 60 процентов своей проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, просверленное в цементном растворе в бетоне или каменной кладке. Затем их устанавливают, забивая их в отверстия.

После того, как анкерные болты вставлены в отверстия, они затягиваются путем поворота гайки на верхнем конце, чтобы зафиксировать их на месте.Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетонном или кладочном растворе.

Как долго бетон должен застыть перед установкой анкерных болтов?

Время, необходимое для отверждения бетона, будет зависеть от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность. Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом бетон должен затвердеть в течение 3-7 дней.На этом этапе бетон должен иметь примерно 60 процентов расчетной прочности. Просверлить бетон, чтобы установить анкерные болты на место по истечении этого времени, должно быть нормально.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также требуются для продления минимум 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков. Эта минимальная длина должна быть полностью заделана в бетонные или залитые раствором ячейки.

Помимо глубины заделки, минимальный диаметр, необходимый для анкерных болтов, составляет 1/2 дюйма (12.7 мм) в соответствии с Международным строительным кодексом (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюймов обычно является хорошим способом допустить некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают разных форм и размеров. Они также различаются по способу крепления структурных элементов к бетонному или кладочному раствору. Некоторые из наиболее часто используемых типов анкерных болтов включают:

• Клиновые анкеры
• Анкерные гильзы
• Винтовые анкеры по бетону
• Вставной анкер
• Расширительные анкеры
• Анкеры с подрезкой
• Анкерные анкерные анкеры
• Lagors

Тип используемого анкера зависит от того, залит ли он на месте во время заливки бетона или раствора, или от того, закреплен ли он после затвердевания бетона.Например, J-образные болты с изгибом на 90 градусов снизу можно устанавливать только в мокрый бетон.

Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон — самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в кладке, блоке или строительном растворе нельзя использовать клиновые и забивные анкеры.

Как установить анкерные болты в мокрый бетон

При установке анкерных болтов в мокрый бетон обычно используются монтируемые анкерные болты.Перед заливкой бетона на бетонных формах можно отметить расстояние между ними с помощью карандаша и рулетки.

Затем прибейте держатели анкерных болтов к бетонным формам в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимую высоту и глубину.

После того, как все анкерные болты будут установлены на свои места, залейте бетон в бетонную форму. Позвольте бетону течь в анкерные болты, останавливаясь на нужном уровне, установленном бетонной формой.

После затвердевания бетона держатели анкерных болтов и бетонную форму можно снять.Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, открутив крышку бетонного болта.

Как установить анкерные болты в существующий бетон

Самый эффективный способ просверлить отверстие в затвердевшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру застежки. Например, при использовании анкерного болта 5/8 ″ используйте сверло диаметром 5/8 ″.

Глубина просверленного отверстия должна быть немного больше, чем длина анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте ограничитель глубины перфоратора, чтобы установить правильную длину отверстия. Кроме того, вы можете обернуть сверло лентой, чтобы использовать ее в качестве ориентира.

Обязательно используйте защиту для ушей и глаз во время сверления. После сверления отверстия удалите пыль со всего мусора, образующегося во время сверления. Кроме того, важно, чтобы в отверстии не было пыли. Вы можете использовать металлическую щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

После этого прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку от руки, а затем еще на 3 или 4 оборота с помощью гаечного ключа.

Заключительные примечания

Расстояние между анкерными болтами обычно указывается в чертежных документах и ​​/ или спецификациях. Максимально допустимое расстояние, диаметр и требуемая глубина заделки определяются местными строительными нормами.

Используя Международные строительные нормы и правила (IBC) в качестве ориентира, максимальное расстояние для двухэтажного здания или меньше составляет 6 футов (1829 мм) по центру между анкерными болтами.Минимальная глубина заделки составляет 7 дюймов (178 мм), а минимальный требуемый диаметр — 1/2 дюйма (12,7 мм).

Однако это минимальные требования, поэтому проектировщики часто уменьшают требования к расстоянию или увеличивают диаметр болта, чтобы допустить погрешность. Это особенно верно в сейсмических регионах.

В то же время слишком близкое расположение анкерных болтов может повредить бетон или раствор, к которому крепятся анкеры. Поэтому важно не отклоняться слишком далеко от требований к максимальному интервалу, установленных в коде.

Ссылки:

Международный строительный кодекс (IBC) 23-1, 2308.3.1, 2308.3.2, Международный совет по кодам, Inc.

3/4 «x 17» x 3 «Наборы анкерных болтов для опоры для тяжелых условий эксплуатации

А как насчет фонарного столба, кронштейна и выбора светильников? Фонарные столбы

LPP, кронштейны и кронштейны спроектированы в соответствии со стандартами AASHTO и принятыми коммерческими критериями. Правильный выбор для применения основан на такой информации, как EPA, ветровая зона, высота установки и другие принадлежности (например, знамена и флаги).Эта информация необходима для обеспечения правильного проектирования. LPP и ее поставщики не несут ответственности за надлежащий анализ загрузки и / или выбор продукта. Информация о конструкции (например, диаграммы EPA и карты ветров), размещенная на наших веб-сайтах, и рекомендации по выбору, предлагаемые представителями службы поддержки клиентов LPP, предоставляются только в качестве общих рекомендаций. Заказчик несет единоличную ответственность за правильный выбор фонарного столба, светильника и / или сопутствующих аксессуаров, которые соответствуют всем применимым требованиям, включая (но не ограничиваясь) критериями проектирования EPA, рабочими спецификациями и инженерными требованиями.Чтобы обеспечить правильный выбор фонарного столба, светильника, принадлежностей и / или фундамента, LPP рекомендует клиенту проконсультироваться с квалифицированным инженером для анализа критериев нагрузки и расчета для конкретного применения.

А как насчет вибрации фонарного столба?

Проблемы с вибрацией фонарных столбов вызваны факторами окружающей среды, которые зависят от географического положения. Они не возникают в результате использования неподходящих материалов и / или плохих производственных процессов. Если у вас есть опасения по поводу вибрации фонарного столба для конкретного проекта, над которым вы работаете, обратитесь в службу поддержки LPP.

Мы рекомендуем использовать гасители вибрации, когда (1) фонарные столбы устанавливаются на пандусе, палубе, мосту, пирсе, аэропорту, на узле / терминале поезда или метро или в известной проблемной зоне, (2) при нагрузке 0,75 EPA или меньше (3) фонарные столбы используются в качестве опор для камер и / или к ним будут прикреплены нестандартные приспособления. Гарантия LPP исключает выход из строя фонаря из-за гармонической вибрации.

А как насчет примерного времени выполнения заказа?

Расчетное время производственного цикла является наилучшей оценкой, основанной на текущих условиях бизнеса, и может измениться из-за факторов, включая производственные мощности и доступность компонентов, таких как базовые отливки, готовые детали, электронные компоненты и другие факторы.

Каковы правила LPP в отношении отмены и возврата?

Наша цель, чтобы все клиенты LPP были полностью довольны своей продукцией. Мы уделяем особое внимание этапам обработки предложений и заказов и работаем с нашими клиентами, чтобы убедиться, что заказанная ведомость материалов соответствует требованиям приложения. Очень немногие наши заказы когда-либо отменяются или возвращаются, и это потому, что мы хотим, чтобы ваш проект работал так же гладко, как и вы.

С учетом вышесказанного мы понимаем, что могут возникнуть непредвиденные обстоятельства, которые могут потребовать отмены или возврата заказа.

Любые изменения и / или отмены заказа до отправки должны быть запрошены (в письменной форме) в течение 24 часов после обработки заказа, чтобы избежать сборов за пополнение запасов. При отмене заказа через 24 часа взимается комиссия за пополнение запасов в размере 50-90%, в зависимости от того, на каком этапе производственного цикла находится заказ.

Для продуктов, которые были отгружены, ни один продукт не может быть возвращен без заполненной формы разрешения на возврат материалов («RMA»), которую можно запросить в письменной форме по адресу quotes @ willbrands.com . Мы не принимаем возвращенные продукты без RMA, и никакие возвращенные продукты не принимаются до тех пор, пока они не будут проверены и не будут определены как соответствующие критериям, указанным ниже. По письменному запросу клиента и по стоимости товары, не принятые к возврату, будут отправлены обратно клиенту. Политика возврата распространяется только на продукты, приобретенные в LPP.

• Возврат должен быть в течение 15 дней с даты доставки.
• Товар должен быть возвращен с предоплатой доставки, в оригинальной упаковке в неизмененном состоянии, как новый.
• Возврат должен включать все оригинальные компоненты.
• Возврат средств за неизмененные, как новые продукты, будет осуществляться в обычном порядке обработки кредиторской задолженности и может занять до одного месяца.
• Плата за возврат 50% применяется ко всем возвращенным светодиодным светильникам, фонарным столбам и кронштейнам.
• В дополнение к 50% комиссии за пополнение запасов, заказчик несет ответственность за первоначальные расходы на исходящий фрахт.

Крепежные детали для бетона

Предназначен для анкеровки в твердом бетоне от легких до тяжелых.Бетонный клиновой анкер доступен из оцинкованной стали, нержавеющей стали и горячеоцинкованной стали. Клиновые анкеры бывают диаметром 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма, 3/4 дюйма, 7/8 дюйма, 1 дюйм и 1-1 / 4 дюйма. и много разной длины, чтобы приспособиться к различной толщине материала, прикрепляемого к бетону. Диаметр анкера равен диаметру отверстия.

ЦЕНЫ И РАЗМЕРЫ

Для крепления / анкеровки легких и средних нагрузок к бетону, кирпичу или блочному основанию.Анкеры с бетонной гильзой доступны в исполнении из оцинкованной и нержавеющей стали. Анкеры втулки доступны шести диаметров в шестигранной гайке — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. 1/4 дюйма, 5/16 дюйма и 3/8 дюйма также бывают с плоской потайной головкой. Диаметр 1/4 дюйма также доступен с круглой головкой. Диаметр анкера равен диаметру отверстия.

ЦЕНЫ И РАЗМЕРЫ

Винты по бетону

Tapcon® идеально подходят для крепления к бетону, кирпичу или блочному основанию при легких и средних нагрузках.Tapcons доступны со стандартным покрытием Climaseal® или как винты для бетона из нержавеющей стали. Винты для бетона Tapcon® выпускаются с двумя типами головок — с шестигранной шайбой и с плоской головкой Phillips, и имеют два стандартных диаметра — 3/16 дюйма и 1/4 дюйма. В Tapcon® 3/16 дюйма используется долото 5/32 дюйма, а в Tapcon® 1/4 дюйма — бит 3/16 дюйма. Также доступны Tapcons большого диаметра — диаметром 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

ЦЕНЫ И РАЗМЕРЫ

Шурупы по бетону

CONFAST® идеально подходят для крепления к твердому бетону, кирпичу или блоку.Доступны с шестигранной головкой под шайбу и с плоской потайной головкой Phillips: диаметр 3/16 дюйма и 1/4 дюйма, диаметр 3/16 дюйма и 1/4 дюйма, диаметр 1/4 дюйма требует отверстия 3/16 дюйма, длина от 1 до От 1/4 «до 6», все размеры в наличии, все заказы отправляются в тот же день, когда они получены.

ЦЕНЫ И РАЗМЕРЫ

Этот крепежный элемент для тяжелых условий эксплуатации разработан для использования в твердом бетонном основании. Забивные анкеры представляют собой анкеры с внутренней резьбой с внутренними диаметрами 1/4, 3/8, 1/2, 5/8 и 3/4 дюйма с крупной национальной резьбой.Вставной якорь требует установочного инструмента для раскрытия якоря. Забивные анкеры доступны из оцинкованной или нержавеющей стали.

ЦЕНЫ И РАЗМЕРЫ

Отличный анкер для легких и средних нагрузок для крепления к бетонному, кирпичному или блочному основанию. Конструкция анкера машинного шурупа позволяет использовать его в нестандартных трюмах. Анкер с машинным винтом характеризуется размером внутренней резьбы — 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.Внутренняя резьба анкерных болтов позволяет производить временное закрепление и повторную фиксацию, не влияя на удерживающие параметры. Анкер крепежного винта устанавливается с помощью установочного инструмента.

ЦЕНЫ И РАЗМЕРЫ

Разработан для использования в бетоне, кирпиче или блоке. Анкеры-шурупы из свинцовой древесины предназначены для крепления в легких условиях и легко устанавливаются с помощью соответствующего винта для листового металла (№6, №8, №10, №12 или №16) для расширения анкера-шурупа в основном материале.Анкер для шурупов / экран из свинцовой древесины изготовлен из устойчивого к ржавчине материала Zamac.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для крепления к бетонному, кирпичному или блочному основанию. Расширительный якорь / щит болт Одно может быть удален и заменен без влияния на значении проведения одного якоря расширения. Одинарные распорные анкеры бывают шести размеров, которые относятся к внутреннему диаметру анкера, то есть размеру используемого болта — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8. ”И 3/4”, см. Нашу техническую таблицу, чтобы узнать размер отверстия, которое нужно просверлить для каждого анкера.

ЦЕНЫ И РАЗМЕРЫ

Обладая отличными удерживающими характеристиками в бетоне, кирпиче и блоке, болт, используемый в анкере двойного растяжения, можно снимать и заменять, не влияя на удерживающие характеристики анкера двойного расширения. Двойные распорные анкеры бывают шести размеров (размеры всегда относятся к внутреннему диаметру анкера, то есть к размеру используемого болта — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма 1/2 дюйма, 5 / 8 дюймов и 3/4 дюйма). В нашей технической таблице указан размер отверстия, которое необходимо просверлить для каждого анкера.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для крепления к бетону, кирпичу и блоку, стандартный винт с шпонкой используется для расширения анкера бетонного экрана. Анкер с защитным экраном бывает пяти диаметров — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма, что относится к внутренней резьбе или диаметру лаг винт. Лаговые щиты бывают двух разных длин для каждого размера — короткой или длинной.

ЦЕНЫ И РАЗМЕРЫ

Идеально подходит для легкого крепления к основанию из бетона, кирпича или блоков.Нейлоновые анкеры nail-it не рекомендуются для строительных или потолочных работ. Нейлоновые анкеры для гвоздей бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, с тремя различными типами головок — грибовидными, круглыми и плоскими.

ЦЕНЫ И РАЗМЕРЫ

Отлично подходит для легкого крепления к бетону, кирпичу или блоку. Конструкция бетонного металлического анкера после установки делает анкер устойчивым к взлому. Бетонные металлические анкеры бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, и различной длины от 7/8 дюйма до 3 дюймов.Диаметр анкера равен диаметру отверстия.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для использования в твердом бетонном основании в качестве облегченного крепежа. После установки бетонный разъемный анкер становится устойчивым к взлому. В анкере с раздельным приводом доступны два типа головок — с круглой головкой или с плоской потайной головкой. Анкер с раздельным приводом бывает одного диаметра от 1/4 дюйма и длиной от 1-1 / 2 дюйма до 4 дюймов. Размер отверстия, которое необходимо просверлить, составляет 1/4 дюйма.

ЦЕНЫ И РАЗМЕРЫ

Забивные анкеры по бетону — это анкеры средней и высокой прочности для использования в твердом бетонном основании. Отверстие, которое необходимо просверлить в бетоне, равно диаметру анкера. Бетонный анкер можно визуально осмотреть, чтобы убедиться в правильности установки — когда центральный штифт находится заподлицо с верхом анкера, анкер установлен правильно. Забойный анкер бывает 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма диаметров и различной длины, чтобы соответствовать различной толщине материала, который будет застегивается.

ЦЕНЫ И РАЗМЕРЫ

Сверлильный станок для стен, или застежка-молния, используется для легкого крепления в гипсокартоне. Уникальная конструкция анкера для настенного сверления обеспечивает простой и быстрый монтаж без предварительного сверления отверстия. Сверлильный станок для стен доступен в двух различных материалах — нейлон или Zamac — и двух разных размеров — №6 или №8. Каждый стеновой сверлильный станок используется с винтом для листового металла соответствующего размера.

ЦЕНЫ И РАЗМЕРЫ

Разработан для использования в пустотелых материалах основания, таких как гипсокартон или пустотелые бетонные блоки.
