Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.

 Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже.

Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

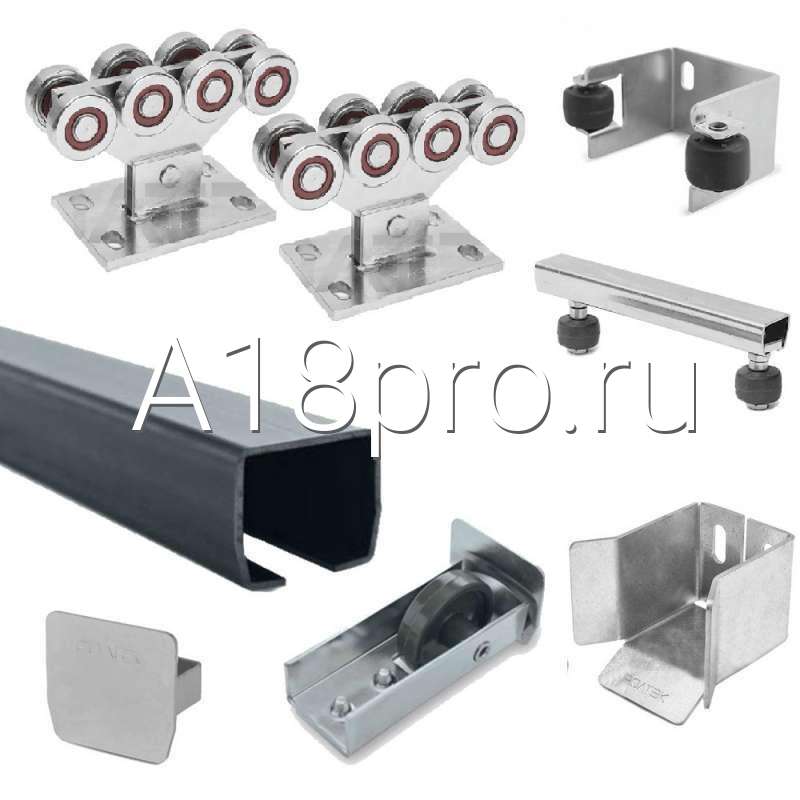

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать ...

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод ...

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Профессиональные комплектующие для откатных ворот РОЛТЭК (РФ) с доставкой

Профессиональные комплектующие для откатных ворот РОЛТЭК (РФ)

РОЛТЭК является единственной компанией в России с полным циклом производства, которая специализируется на металлообработке. Собственная производственная база с высокоточной прокаткой профилей и обработкой дает возможность изготовлять комплектующие для различных отраслей промышленности, в том числе для откатных ворот. Широкая линейка позволяет выбрать любой комплект с учетом длины и веса таких ворот. Причем ширина проема может варьироваться до 18 м, а вес - до двух тонн. Благодаря большому выбору систем, всегда можно заказать товар, обладающий необходимыми характеристиками.

Производство направляющих из высококачественной стали

Залогом продолжительной и бесперебойной эксплуатации откатных ворот являются высокие прочностные характеристики стали. Но самые большие требования предъявляются к производству направляющих. Чтобы добиться идеальной геометрии и гарантировать высокие эксплуатационные характеристики в части переносимых нагрузок, они изготавливаются только из импортной стали марки S355MC, которую производят специально по заказу компании. Её показатели в 1,5 раза выше, чем у марки ст3, ст25. Именно эти марки используют производители из Китая и России для производства направляющих.

Важнейшей характеристикой стали является предел текучести. Данное свойство показывает критическое напряжение, при котором материал начнет и продолжит деформироваться без увеличения нагрузки.

Использование высококачественной стали увеличивает срок службы откатных ворот и позволяет уменьшить технологическую часть полотна (противовес). Значит сокращаются расходы на комплектующие, экономится материал каркаса, бетон, снижается себестоимость монтажных работ.

Все элементы покрываются толстым слоем цинка для защиты от коррозии. Температурный интервал, при котором могут работать подшипники, довольно широк, от -60 до +90°C. Гарантия распространяется на все элементы и действует 5 лет.

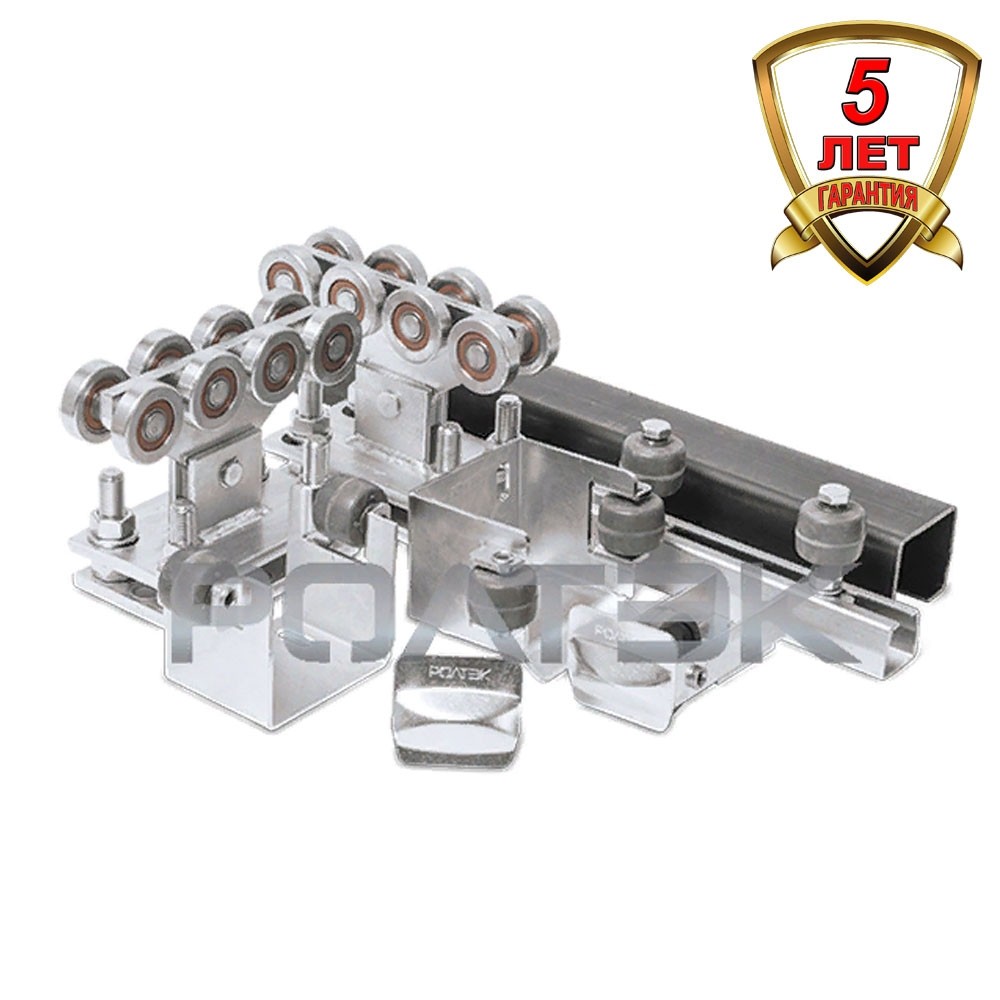

Какие существуют системы для откатных ворот РОЛТЭК

РОЛТЭК предлагает линейку комплектующих, в которой имеется 4 системы. Это позволяет купить товар определенного размера, и соответствующей ему массы.

  1. МИКРО РОЛТЭК вес ворот до 350кг, проезд до 4м;
  2. ЭКО РОЛТЭК вес ворот до 500кг, проезд до 5м;
  3. ЕВРО РОЛТЭК вес ворот до 800кг, проезд до 7м;
  4. МАКС РОЛТЭК вес ворот до 2000кг, проезд до 18м.

Можно выбрать эксклюзивную роликовую опору с нестандартным боковым креплением. Этот вид хорош тем, что для него не потребуется монтировать бетонное основание. Просто крепите на существующий фундамент или прямо на основание здания.

Для правильного подбора комплектующих можно воспользоваться бесплатным мобильным приложением. Скачиваете его на мобильное устройство, вводите свои параметры и получаете оптимальный комплект, соответствующий весу откатных ворот и длине створки.



Стандартная установка откатных ворот | Монтаж и регулировка откатных ворот

  • В наличии
  • Код: US-1

Бесплатный звонок по РФ

  • 8 812 426 16 27

    Отдел продаж, г. Санкт-Петербург
  • 8 499 288 85 39

    Отдел продаж, г.Москва
  • График работы
  • Адрес и контакты
  • 8 812 426 16 27Отдел продаж, г.Санкт-Петербург

    8 499 288 85 39Отдел продаж, г. Москва

    РоссияЛенинградская областьСанкт-ПетербургВыборгское шоссе, 356

    Комплект для откатных ворот "DoorHan", БАРСАвтоМет

    Комплектующие для откатных ворот - представляют из себя комплект для самостоятельного изготовления сдвижных (откатных) ворот.

    Комплект для откатных ворот с 6 метровой трубой - 349 р. 00 к.,а 7-и метровый 374 р. 25 к.

    Функциональность и долговечность любых ворот зависит от их составляющей части.

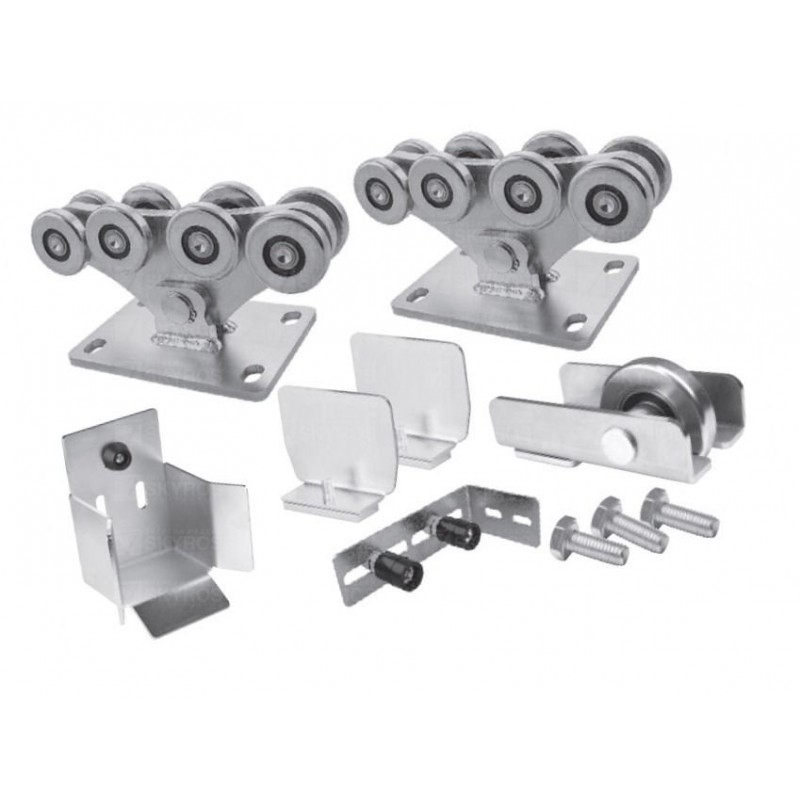

    В комплект входит:
    • Шина 6000 мм, предназначенная для проемов до 4,5 метров;

    • Усиленные опорные роликовые каретки с 8 роликовыми подшипниками и усиленной площадкой с размером 140х190 мм - предназначенные выдерживать огромные нагрузки;

    • Накатной ролик - вставляемый в шину и снимающий нагрузку в откатных воротах в закрытом положении;

    • Нижний улавливатель - принимает нагрузку массы откатных ворот, через накатной ролик;

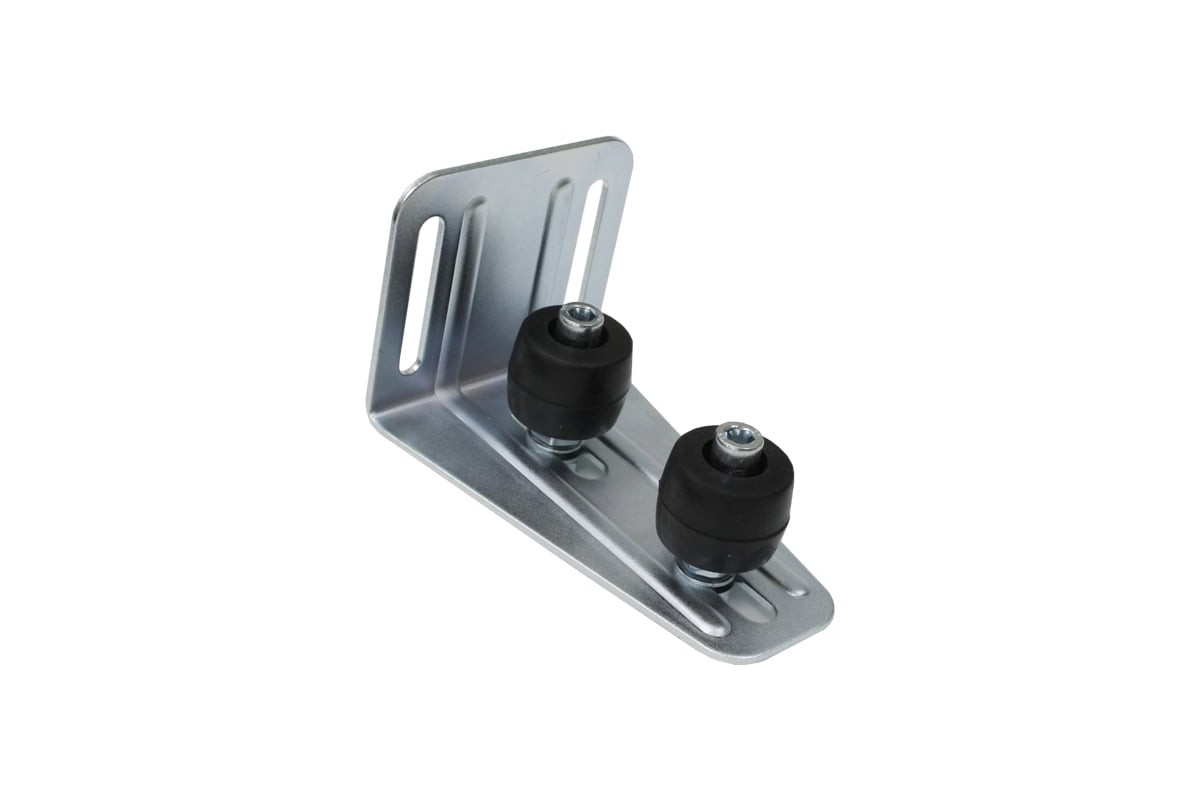

    • Поддерживающий кронштейн - предназначен для удерживания ворот в вертикальном положении.


    Комплектующие и автоматика для откатных и распашных ворот – это удобство использования ворот в частном доме, при въезде в придомовые территории, для проезда на территорию организаций и промышленных объектов. Полотно движется вдоль забора. Такая система безопасна – ведь в данной ситуации отсутствует риск ударить распашными воротами припаркованный автомобиль или прохожего. Она не занимает свободного пространства – а это значит, что парковаться можно прямо у забора, не оставляя при этом места для распахивания створок. Механизм устойчив к неблагоприятным погодным условиям, стабилен в работе и не требует значительных затрат в случае необходимого ремонта.

    Автоматика для ворот отвечает всем требованиям потребителей относительно качества, безопасности, долговечности и ценовой политики. Все комплектующие изготавливаются отечественным производителем. Заводы-изготовители расположены в Московской и Тверской областях, в Новосибирске.


    Российская компания Doorhan – фирма-производитель, которая много лет занимается производством и продажей комплектующих для систем откатных ворот. Если не продумали автоматизацию процесса открывания/закрывания, но со временем пришли к необходимости ее установки, стоит купить автоматику для откатных ворот «DoorHan».

    Для автоматизации процесса можете отдать предпочтение готовым комплектам, а можете создать свой из фурнитуры:
    - Несущий профиль (направляющая, шина, рельс, балка, консоль) – это основной элемент, который несет на себе вес конструкции. При выборе учитывайте толщину и состав стали, из которого выполнена деталь, ведь эти характеристики влияют на срок службы и способность нести нагрузку.
    - Роликовые опоры (каретки, ролики) – еще один важный элемент конструкции, где важно обратить внимание на класс подшипника, толщину стали, конструкцию каретки.
    - Нижняя ловушка (улавливатель) – деталь, фиксирующая полотно в закрытом состоянии, таким образом она снимает нагрузку с консоли и блокирует поперечные качания конструкции.
    - Ролик опорный (накатной) – расположен на переднем крае консольной балки, он фиксируется в нижней ловушке, таким образом снимая нагрузку с шины в закрытом состоянии.
    - Верхняя ловушка (улавливатель) фиксирует верхнюю часть в закрытом положении. Актуальна при ширине ворот от 4 метров и более.
    - Верхний кронштейн (ограничитель) – возможен вариант с 2 или 4 роликами, задача – поддержка конструкции сверху, сохраняя его вертикальное положение.
    - Регулировочные подставки (пластины) позволяют осуществлять регулировку кареток для надежной работы ворот и избегания их подклинивания.
    - Заглушка торцевая – служит для того, чтобы закрывать торец направляющей шины.

    В случае, если решили собрать свой комплект, стоит помнить о том, что направляющая балка должна иметь запас веса не менее чем в 2 раза. Проемы до 4,5 метров нужно оснащать рельсами до 400 кг и габаритами 60х70мм, а в проемы до 8 метров выбирать балку весом до 800 кг и размерами, соответственно, 85х95мм. Вся фурнитура должна выбираться с учетом массы створки и ширины проема.
    Купить комплектующие и автоматику для распашных ворот в Бресте по доступным ценам всегда можете в «БарсАвтоМет».

    Подготовка фундамента для откатных ворот.

    30 мая 2019 г.

    Изготовление Фундамента для откатных ворот



    Откатные ворота своими руками, этап № 1 - изготовление фундамента. Несущий бетонный фундамент под откатные ворота является важным элементом, в данной статье рассмотри как его изготовить. В статье ответим на следующие вопросы:

    ·        размеры фундамента

    ·        необходимый интсрумент

    ·        сроки застывания

    ·        список необходимых материалов

    ·        альтернативы фундаменту для откатных ворот



    Работы по устройству фундамента для откатных ворот начинают с разметки траншеи. Стоит отметить, что длинна бетонного основания, должна как минимум составлять 40% ширины проема ворот, чем больше расстояние между каретками, тем меньше нагрузка на роликовые опоры. Ширина ямы под фундамент откатных ворот  обычно составляет 40 - 50 см, в зависимости от штыка лопаты и сыпучести грунта.  При расчете глубины траншеи учитывают уровень промерзания грунта в данной местности, а так же тип грунта. Свойство, определяющее деформацию грунта в процессе замерзания – оттаивания называется морозное пучение грунта. Чем больше воды накапливается в грунте, тем больше он подвержен пучению. Говоря научным языком, пучинистый грунт – это дисперсный грунт, который при переходе из талого в мерзлое состояние увеличивается в объеме вследствие образования кристаллов льда и имеет относительную деформацию морозного пучения. Ниже приведена таблица для некоторых городов:


    После того, как траншея готова, насыпаем на дно слой песка или щебня 5-10 см и тщательно утрамбовываем его.


     Для изготовления металлического каркаса фундамента под откатные ворота можно использовать металлический швеллер шириной 0- 20 см. В последнее время на металлобазах появился гнутый швеллер, который существенно удешевляет производство фундамента для откатных ворот. Ниже фотография гнутого швеллера.


    Помимо же экономических мотивов перемещать "гнутый" удобнее в силу разницы в весе, 2 метровый гнутый весит 11,5 кг, 10П динной 2 метра: 17,6 кг.


    Помимо швеллера для изготовления каркаса фундамента для откатных ворот необходимо так же приобрести арматуру диаметром 10-14 мм. Для откатных ворот шириной 4 метра я обычно беру 24 метра 12 ой арматуры,


    Арматуру нарезаем на куски и привариваем их к полочкам швеллера в соответствии с чертежом:

    Арматуру привариваем внутри или снаружи полости швеллера в зависимости от ширины, к 10 ке я привариваю снаружи, как на рисунке:


     прихватываю все арматурные соединения сваркой, но соединений проволокой никто не отменял:



    После того, как каркас собран устанавливаем его в подготовленную траншею, что бы установить каркас по уровню, используем камни, либо остатки разбитого бетона.



    Фурнитура для откатных ворот: как выбрать?

    Откатные ворота, которые вы сделали своими руками — это похвальное дело. Все будут довольны, при этом вы и деньги сэкономите. Но прежде всего необходимо понять, какой инструмент и комплектующие вам понадобятся. Возможно, будет необходимость что-то взять взаймы у знакомых или купить.

    Фурнитура для откатных ворот

    Необходимо понимать, какие ресурсы потребуются при создании конструкции.

    Вам нужны такие инструменты и фурнитура для откатных ворот:

    • Топор и лопата. Второй инструмент необходим для создания ям под закладные и опорные столбы. Топор используется для искоренения деревьев, если есть такая необходимость.
    • Болгарка и разные круги к ней. С ее помощью режется металл, а именно каркас ворот. Также она помогает очистить поверхность металла от ржавчины.
    • Сварочный аппарат. О его назначении говорить не приходится.
    • Уровень, молоток и рулетка.
    • Шуруповерт (в случае если крепление осуществляется саморезами).

    Если вы решите приобрести инструменты из списка, то они точно не станут лишними для вас в дальнейшем.

    Материалы для откатных ворот

    Какое оборудование потребуется для откатных ворот, сделанных своими руками, понятно. Теперь следует посчитать, на какую сумму вам рассчитывать при сооружении конструкции. Как и каждый строитель, вы будете нуждаться в смете, определяющей стоимость всех материалов на ворота.

    Подбирать их лучше в соответствии с расчетами на проем в четыре метра. Приобрести их можно в любом строительном гипермаркете, на рынке или металлобазаре. Все перечисленные материалы можно заменить другими, которые вам больше подойдут.

    Для создания бетонной смеси и укрепления закладных откатных ворот нужно одно ведро цемента, по три ведра песка и щебня. Закладная представляет собой швеллер шириной в 20 см, а длина составляет половину общей ширины ворот.

    К нему будут крепиться роликовые каретки. На элемент приваривается арматура длиной не более одного метра. Необходимо иметь от 12 до 18 метров материала.

    Чтобы создать полотно высотой 2 метра, а шириной — 4 и односторонней зашивкой профнастила, вам нужны:

    • Трубы 40х20 и 60х30 по 20 метров;
    • Труба 60х60 — 5 метров;
    • Профнастил — около 10 квадратных метров;
    • 1 упаковка электродов;
    • 1 банка краски и грунтовки с растворителем;
    • Саморезы или заклепки в количестве 200 штук;
    • 3-4 круга.

    Фундамент для закладной (швеллер)

    Теперь вы знаете, какая фурнитура под откатные ворота своими руками вам потребуется. Далее начинается установка конструкции.

    Фундамент для закладной (швеллер)

    Стартом становится создание фундамента для закладной. Швеллер имеет длину в половину проема готовой конструкции, ширина составляет около 16-20 сантиметров. Если общий проем — четыре метра, то параметры швеллера — 2 метра.

    На фундамент следует приварить 8-10 ножек длиной по одному метру с арматурой диаметром10-14 мм. Для швеллера выкапывается яма глубиной не меньше одного метра и шириной приблизительно 30 сантиметров.

    Бетонная смесь делается из цемента, песка и щебня своими руками. Вам необходимо будет около 120 килограмм цемента и 300-450 песка и щебня. Соотношение цемента составит 1:6.

    Бетон следует заливать так, чтобы выходил в один уровень со швеллером, иначе в яме будет постоянно накапливаться вода. Фундамент будет высыхать и укрепляться не менее недели; лучше, чтобы этот срок составил 14 дней. За это время выбирается комплект фурнитуры для откатных ворот и своими руками делается конструкция.

    Выбор закладной профильной трубы

    Чтобы верхние ролики и улавливатель были качественно закреплены, лучше использовать трубу размером 60х30 мм. Она ставится на ту же высоту, что и столб, на место крепежа будущих элементов фурнитуры. Чтобы не проводить процесс бетонирования вместе со швеллером и столбом, лучше вывести 3 куска арматуры из столба и приварить к ним трубу 60х30, имеющую такую же длину, что и элемент.

    Крепеж можно сделать жестче анкерами. Осуществлять крепление трубы исключительно на анкера нецелесообразно, ведь части, закрепленные в кирпиче, имеют свойство быстро выпадать и разбалтываться.

    Такая труба может быть забетонирована одновременно со столбом или швеллером, причем на глубину не меньше, чем один метр. Это глубина промерзания грунта, потому вы можете быть уверены, что конструкция получится надежной.

    После истечения некоторого времени можно будет с легкостью закрепить верхние закладные ролики на улавливатель. Далее ворота ставятся на каретки, а сверху устанавливаются соответствующие ролики и привариваются.

    Трубу к закладным следует приваривать небольшими отрезками либо уголками. Так их можно будет окрасить в тот же цвет, что откатные ворота. Если вы не планируете производить монтаж закладных труб, то под ролики из столба появляется необходимость выводить арматуру и улавливатель, а такой процесс — очень кропотливый. Либо же можно начать крепить анкера, но о надежности в этом случае речь не идет.

    Выбор фурнитуры и комплектующих на ворота

    Закладная и фундамент готовы, теперь необходимо определиться, какая фурнитура для откатных ворот вам еще потребуется:

    • Верхний и нижний захват;
    • Две роликовые каретки;
    • Направляющая для рельсы и ворот по 6-7 метров;
    • Металлические либо резиновые заглушки;
    • Концевой и поддерживающий ролик.

    Установка фурнитуры для откатных ворот

    Такие детали лучше покупать в специализированных магазинах. Своими руками их желательно не делать, потому что будет необходимость брать дополнительные инструменты и иметь знания, которых у любителей зачастую нет.

    Итоговая работа обойдется вам дороже, чем покупка фурнитуры у надежного производителя.

    Еще пять лет назад было очень сложно достать все необходимые комплектующие и потому приходилось делать заказ на детали по разным местам. На сегодняшний день ситуация упростилась, ведь ведется продажа сразу комплектов с деталями, которые подогнаны друг под друга.

    Выбирая комплектующие, необходимо четко знать размеры балки (направляющая рельсы). Ее выбирают в соответствии с 1,5 ширины конструкции. Если не будет места для отката, то можно взять на 1/3 больше, чем ширина ворот.

    Вся фурнитура к откатным воротам рассчитана на определенный вес, до 400 или 800 килограмм. Если вы планируете обшивать откатные ворота профнастилом, то подойдет первый вариант. Когда будущая конструкция имеет мощные элементы ковки, то лучше брать на 800 килограмм.

    Роликовые каретки бывают с металлическими и полимерными роликами. Если монтаж вы будете проводить грамотно своими руками, то при бережной эксплуатации они прослужат очень долго.

    Полимерные элементы имеют ряд собственных преимуществ. К примеру, они создают меньший уровень шума, нежели аналоги из металла. Причем полимерный вариант продается только на просторах нашей страны, вся Европа пользуется металлическими роликами.

    Фурнитура к откатным воротам — это кропотливый вопрос. Прежде чем отдать предпочтение какому-то варианту, обращайте внимание на все детали и упаковку. Если элементы будут произведены корректно, то упаковка будет фирменной, а это, в свою очередь, говорит о хорошем производителе.

    Будьте внимательны, не покупайте фурнитуру в кульках, имеющих неровные края. Это означает, что элементы делались «на коленке» и вы никому не сможете предъявить претензии.

    Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

    Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

    Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

    Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

    Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

    Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

    Закладная для откатных ворот

    Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

    Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

    Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

    Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



    Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

    Ошибка №1

    Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

    Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

    Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

    Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

    При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

    Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

    Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

    Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

    Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

    Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

    На стандартную яму для таких ворот уходит порядка 2м3 бетона.

    Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

    На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

    При сборке самое главное четко контролировать геометрию.

    Ошибка №2

    Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

    Центральная часть может заполняться различными материалами:

    Крепится при помощи саморезов или заклепок.

    Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

    • глухое заполнение, типа филенки


    Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

    Ошибка №3

    Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

    А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

    Опорные ролики — какие лучше и как установить

    После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

    Ошибка №4

    Ни в коем случае не берите пластмассовые ролики.

    Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

    Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

    При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

    По качеству роликов очень хорошие отзывы у Ролтэк.

    Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

    Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

    Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

    При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

    Обязательным решением при монтаже роликов считается применение регулировочных болтов.



    Ошибка №5

    Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

    Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

    С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

    После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

    Ошибка №6

    Ни в коем случае не смазывайте ролики или балку по которой они ходят.

    В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

    Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



    Привариваете их через закладные к бетонным столбикам ограждения.

    А уже к ним, монтируете эти самые ловушки и кронштейны.



    Улавливатели должны быть из стали толщиной не менее 3-4мм.

    Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



    Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

    Ошибка №7

    Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

    Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

    В этом случае они прослужат гораздо дольше.

    Ошибка №8

    Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

    Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

    Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

    Монтаж и регулировка зубчатой рейки

    На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

    Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

    Передвигаете их каждый на свое место и затягиваете болты.



    Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

    Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



    Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

    Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

    В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

    Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

    В этом положении сваркой прихватываете первую бобышку.

    Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

    В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

    Прокатываете ворота дальше и ставите следующую рейку.

    Ошибка №9

    Здесь самое главное правильно состыковать две рейки между собой.

    Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



    Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

    Ошибка №10

    Делать это строго по порядку расположения бобышек не рекомендуется.

    Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

    При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

    Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

    Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

    Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

    Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

    Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

    Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

    Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

    То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

    В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
    Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

    На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

    Подключение привода откатных ворот

    Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

    Для подключения привода автоматики ворот, вам потребуются следующие материалы:

    • концевые выключатели (механические или магнитные)


    • пульт дистанционного управления
    • 3-х жильный кабель питания марки ВВГ

    Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

    • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

    Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

    Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

    Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

    • сигнальная лампа + коаксиальный провод для антенны на ней

    Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

    • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
    • ключ кнопка + кабель для нее МКШ 2*0,5мм2

    Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

    Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

    Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

    • кабель на сигнальную лампу – “лампа”
    • коаксиальный провод для подключения антенны на лампе – “антенна”
    • кабель на ключ-кнопку – “ключ”
    • для фотоэлементов:

    TX – передающий кабель МКШ (на дальнем столбике от привода)
    RX – принимающий кабель МКШ (на ближней колонне от привода)

    После укладки кабеля засыпаете все траншеи землей.

    Переходим к электроприводу и подключению в нем всех проводников.

    Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

    На некоторых приводах эти клеммы расположены отдельно от платы.

    Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

    Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

    Оголяете центральную жилу на 1-2мм и производите подключение:

    • центр – “ANT” антенна

    Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

    Через нее будет подаваться 220В на лампочку.

    Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

    Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

    Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

    При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

    Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

    Для Tx:

    • синего цвета +24V
    • зеленого цвета “COM”

    Для Rx:

    • синего цвета 24V
    • зеленого “COM”
    • одна белая “COM”
    • другая белая “OUT”

    Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

    После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



    В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

    Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

    Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

    Схема подключения лампы с антенной выглядит следующим образом:

    Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



    К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный - Tx.

    Схема подключения принимающего фотоэлемента (Rx):



    Схема подключения проводов передающего датчика:

    Последним подключается ключ-кнопка.

    После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

    Проблемы при работе привода

    Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

    Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

    Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

    Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

    На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

    Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

    Источники - cable. ru, Кабель.РФ

    Статьи по теме

    КАК | Установка автоматических откатных ворот - Pearson + Projects

    Самостоятельная установка ворот - это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность. Я заказал свои ворота в GetaGate, у которой есть широкий ассортимент алюминиевых ворот и заборов высочайшего качества, соответствующих стандартам и индивидуальным требованиям. Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они упрощают выполнение этого проекта домовладельцам и разнорабочим на выходных - с правильными продуктами и аксессуарами.

    Шаг 1. Планирование и выбор ворот

    Все подъездные пути индивидуальны, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы при открытии ворот.

    Если вы автоматизируете ворота, они должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.

    Шаг 2: Подготовка

    Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши откатные ворота катятся. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Не обязательно быть ровным, если уклон ровный по всей длине трассы.

    Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше).Плохо установленные стойки ворот являются причиной большинства проблем ворот.

    Используя лицевую сторону стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на место.

    Шаг 3: Путь ворот

    Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять.Используя шнур или линейку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.

    Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы. Начните с нескольких винтов на каждой длине гусеницы, чтобы сначала зафиксировать их, и проверьте правильность ролика ворот, прежде чем закручивать все винты.

    Шаг 4: Ворота

    Положите ворота плашмя на землю на что-нибудь мягкое.Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.

    Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

    Шаг 4: Направляющий кронштейн

    После того, как колесная гусеница установлена, вы можете установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.

    Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособиться к тому, насколько далеко ваши ворота находятся от забора. - надежно закрепите кронштейн на стойке.

    Шаг 5: Улавливатель ворот и стопор

    Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути. Исправлено получение поста для получения ворот при закрытии.

    На противоположном конце, когда ворота полностью открыты, установите стопор ворот.Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.

    Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

    Шаг 6: Автоматизация ваших ворот

    Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

    • Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя. Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

    • Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.

    • Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед тем, как прикрепить стойку к воротам, убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.

    • Возможно, вам придется отрезать последнюю длину стойки, чтобы она соответствовала размеру ворот.

    • Последний этап подключения и включения мотора я согласовал с электриком.

    Шаг 7: Извлеките пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉

    Раздвижная фурнитура - MEA Group

    Быстрые ссылки на обслуживание продуктов

    Надежный, эффективный и безопасный

    • Высокопроизводительный роликовый механизм
    • Система безопасности
    • Высокая несущая способность
    • Высокая надежность применения

    Описание продукта

    • Первый выбор для промышленности, торговли и частных домов!

      Фурнитура для консольных ворот - одна из самых продаваемых продуктов в ассортименте MEA - будь то заводские ворота, склады или входы в частные дома.
      Одним из их главных преимуществ является то, что они обеспечивают свободный проход без каких-либо препятствий для пола и максимальной высоты. Их простой монтаж, высокая функциональная надежность и эстетическая привлекательность лежат в основе постоянного роста спроса на раздвижную фурнитуру MEA для консольных ворот.

    • Доступен в нескольких размерах и дизайнах!

      В ассортименте продукции MEA Metal Applications вы найдете всю фурнитуру, необходимую для установки консольных ворот. Выбор зависит от ширины проема ворот и веса.
      Обратите внимание: при использовании раздвижной фурнитуры створка ворот должна быть ветрозащитной.

    • Преимущества консольных откатных ворот

      Консольные откатные ворота постепенно вытесняют откатные и вращающиеся ворота, которые преобладали в последние несколько десятилетий. Новое поколение прочной раздвижной фурнитуры является ключом к этой тенденции. Главное преимущество консольных ворот в том, что для них требуется небольшая глубина фундамента. А так как откатные ворота имеют небольшой радиус движения, они не пострадают от камней или мусора, независимо от того, насколько загрязнен участок - что часто может быть проблемой, например, с промышленными воротами.Даже снег и лед очень редко мешают движению консольных ворот.

    • Принцип консольных ворот

      Консольные ворота имеют направляющую на нижней стороне; обычно это выполняется на двух роликах, которые прикреплены к земле с одной стороны дверного проема. Клин рамы, установленный в конце рельса, действует как колпак и предотвращает соскальзывание ворот с рельса. На другой (противоположной) стороне находится предохранительный стопор, который плавно и надежно останавливает створку при закрытии ворот.

    Сопутствующие товары

    Роликовые устройства

    Для безопасного и бесшумного перемещения различных предметов

    Просмотреть продукт
    mea-group.com/de/en/products/components-for-material-flow/"> Компоненты для движения материала

    Полная система для перемещения подвешенных зарядов

    Просмотреть продукт
    Ролики для раздвижных ворот из чугуна

    Высокая устойчивость к перемещению тяжелых грузов

    Просмотр
    Принадлежности для раздвижной фурнитуры

    Разнообразный выбор принадлежностей для рельсовых систем

    Посмотреть продукт

    Установить откатные ворота | Как вести

    При установке откатных ворот вы можете выбрать различные варианты установки.Основываясь на многолетнем опыте и исследованиях, мы рекомендуем использовать эту систему для обеспечения стабильности, простоты и внешнего вида. Это подходит как для деревянных откатных ворот, так и для ворот из кованого железа / металла и выдерживает любую ширину и высоту. Основным преимуществом этого является то, что он исключает любую дополнительную сварку или изготовление на месте, поскольку все необходимые детали поставляются (с покупкой ворот или без нее).
    ВАЖНО : Для каждой установки раздвижных ворот необходимы БЕЗОПАСНЫЕ КРАСКИ, где может произойти защемление. Это не входит в наши комплекты, но может быть добавлено.

    Итак, давайте рассмотрим основы установки. Прежде всего, выбирая откатные ворота, убедитесь, что у вас достаточно места. Для проема среднего размера 10 футов (3 м 058 мм) вам необходимо будет допустить дополнительные 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм - следовательно, по крайней мере 3 м 958 мм слева или справа от привода. . Однако для больших проемов (скажем, 6 м) вам потребуется вылет примерно 1,6 м.

    Во-вторых, большинство откатных ворот делятся на две части.Они скрепляются болтами на месте. Одна сторона ворот будет выглядеть как половина ворот, а другая будет включать выступ. Кованые ворота спроектированы так, что в закрытом положении спереди они выглядят как стандартные ворота, где виден весь край рамы и т. Д. Вам нужно будет установить предохранительную кромку на открывающуюся и закрывающую дверь. Это гарантирует, что, если ворота поразят любого человека / объект, двигатель обнаружит это и остановится / обратится.

    Вы получите 2 металлических приемных поста.Оба будут достаточно длинными, чтобы их можно было установить под землей. У них также будут сборные защелки для ворот (по 2 на столб). Они устанавливаются примерно на 150 мм вниз от верха столба и на 300 мм вверх от уровня земли, и для большинства откатных ворот используются стойки 100 мм x 100 мм. Один должен быть расположен так, чтобы край столба совпадал с краем существующей стойки / стены, а другой - в конце отведенного пространства.

    Пост поддержки. Снова в землю. Расположите опорную стойку так, чтобы рычаг (с нейлоновым роликом) находился на одной линии с краем стойки / стены. Затем нейлоновые ролики (прикрепленные к опорной стойке) будут установлены в U-образной направляющей, прикрепленной к раздвижным воротам. Это гарантирует, что ворота остаются в вертикальном положении и легко открываются / закрываются. Защитные кромки должны быть установлены по обе стороны от опорной стойки, так как это зона захвата.

    Трек. Мы рекомендуем (и только поставляем) дорожку в грунте, поэтому необходимо использовать бетон (или аналогичный). Длина будет равна ширине проема проезжей части (x2) плюс выступ ворот.Будет видна гусеница высотой около 20 мм. Для удобства открывания и закрывания направляющую устанавливайте как можно ровнее.

    Колеса установлены в нижней части ворот. В этот комплект легко добавить автоматизацию - мы рекомендуем BFT Ares

    .

    Фурнитура для откатных ворот | Tigerlink

    Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

    Условия продажи

    Наши Положения и условия, включая нашу Политику конфиденциальности, определяют условия соглашения между вами и Tigerlink. Используя наш веб-сайт, вы безоговорочно принимаете настоящие Положения и условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование нашего веб-сайта, включая любую покупку у нас товаров, регулируется этими условиями.

    Настоящие Положения и условия не могут быть изменены без нашего письменного согласия. Мы можем время от времени обновлять эти Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам прочитать эти Положения и условия, если у вас есть какие-либо вопросы. Если вы не согласны с этими Положениями и условиями, вы не должны использовать наш веб-сайт каким-либо образом.

    Мы: Tigerlink наш адрес: 22-24 Beecher Street, Preston Victoria 3072, Australia

    Вы: посетитель нашего веб-сайта / наш клиент

    1. Определения

    В этом соглашении:

    «Перевозчик» означает любое физическое или юридическое лицо, с которым мы заключили контракт для перевозки Товаров от нас к вам, будь то все или часть расстояния.

    «Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, выходящих за рамки его бизнеса.

    «Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

    «Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

    «Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

    Наш продукт

    Мы стремимся обеспечить точное описание всех продуктов на нашем веб-сайте и полагаемся на информацию, предоставленную нам нашими поставщиками. К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ. В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и могут быть небольшие различия между изображением (изображениями) продукта и продуктом, который вы получаете. Это всегда будет указано в перечне отдельных продуктов. Мы стремимся к тому, чтобы отображались все цвета и экраны. Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицировано как изменение намерений, и возврат товаров в связи с изменением мнения будет производиться за счет покупателя.

    В той мере, в какой это разрешено применимым законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другой контент, доступный или предлагаемый на нашем веб-сайте, являются точными, полными, надежными, актуальными или безошибочными, а также не даем никаких гарантий в отношении стандарт или качество любой из продуктов, предлагаемых на нашем веб-сайте.

    В редких случаях наши поставщики оказываются не в состоянии доставить нам продукцию, либо поставленная продукция не имеет надлежащего качества или изготовления.Мы оставляем за собой право удалять любые продукты с нашего веб-сайта в любое время и / или удалять или редактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправим вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время по нашему собственному усмотрению.Мы не несем ответственности перед вами или любой другой третьей стороной по причине того, что мы удалили какой-либо продукт с нашего веб-сайта, независимо от того, был он продан или нет, удалив или отредактировав какие-либо материалы или содержимое на нашем веб-сайте, или за отказ обработать или принять заказ после того, как мы отправим вам подтверждение заказа.

    Наш сайт регулярно обновляется

    Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. В случае необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только мы обращаем внимание на неточность или ошибку.

    Рекламные ошибки

    Мы делаем все возможное, чтобы указывать точные и актуальные продукты, цены и всю другую информацию, время от времени могут возникать ошибки. Мы не несем ответственности за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недоразумения, возникшего из-за таких типографских ошибок.

    Телефон службы поддержки

    Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам, чтобы помочь установщикам.

    Ваш заказ

    После того, как вы разместите свой заказ и мы обработаем ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Он представляет собой подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши продукты и отправляем вам электронное письмо, подтверждающее, что ваши продукты были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы указанному перевозчику, договор между вами и нами будет завершен. Таким образом, договор купли-продажи заключен в Виктории, Австралия.

    Если доставка заказа приведет к неприемлемо высокой стоимости перевозки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы вернем вам полную стоимость.

    В том маловероятном случае, если продукт будет недоступен, мы оставляем за собой право отменить ваш заказ до отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам об этом. Вы можете выбрать зачисление на счет магазина или возврат стоимости недоступного продукта. Мы оставляем за собой право не принимать ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не отвечаете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

    2. Наш договор с вами

    Применяются следующие условия:

    2.1. Насколько позволяет контекст, вам как посетителю нашего веб-сайта; и

    2.2 В любом случае для вас как покупателя или потенциального покупателя наших товаров

    2.3 Мы примем ваш заказ по электронной почте с подтверждением. Вот тогда и заключается наш контракт.

    2.4 Время от времени мы можем изменять эти условия. К вам применяются условия, опубликованные на Нашем веб-сайте в день заказа Товаров.

    2.5 К сожалению, мы не можем гарантировать, что Товары, рекламируемые на нашем сайте, доступны.

    2.6 Если у нас нет на складе всех заказываемых вами Товаров, мы предложим вам альтернативные варианты. В этом случае вы можете:

    2.6.1 Принимаю предлагаемые нами альтернативы;

    2.6.2 Отменить полностью или частично свой заказ;

    2.7 Если в будущем вы будете покупать у нас Товары по какой-либо договоренности, не связанной с оплатой через Наш веб-сайт, эти условия все равно будут применяться.

    2.8 Если мы должны вам деньги в связи с вашей отменой, мы зачислим вашу кредитную или дебетовую карту в кратчайшие возможные сроки, но в любом случае не позднее, чем через 30 дней с даты отмены вашего заказа.

    3. Ваш счет у нас

    3.1. Вы соглашаетесь с тем, что предоставили и будете продолжать предоставлять точную, актуальную и полную информацию о себе.Эта информация нужна нам, чтобы предоставить вам товар.

    3.2 Если вы используете веб-сайт, вы несете ответственность за сохранение конфиденциальности вашей учетной записи и пароля и за предотвращение использования ваших компьютеров посторонними лицами.

    3.3 Вы соглашаетесь принять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если считаете, что какой-то человек получил доступ к вашей учетной записи без вашего разрешения, а также войдите в свою учетную запись и измените свой пароль.

    3.4 Мы оставляем за собой право отказать вам в доступе к нашему сайту.

    4. Цена и оплата

    4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или упомянутые в прайс-листах Поставщика, применимы ко всем заказам, полученным в или после указанной даты вступления в силу текущих прайс-листов, если иное не указано поставщиком в письменной форме.

    4.2 Мы стараемся поддерживать актуальность и точность цен на нашем веб-сайте и в каталоге, но возможно, что цена могла увеличиться по сравнению с опубликованной.Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите сделать заказ по новой цене. Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только мы обращаем внимание на неточность или ошибку.

    4.3 Изменение цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Однако вы должны помнить, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

    4.4 Банковские расходы банка-получателя по платежам нам будут нести мы. Все остальные расходы, связанные с платежами в валюте, отличной от австралийских долларов, будете нести вы.

    4.5. Любая информация, предоставленная нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

    4.6 Цены включают австралийский налог на товары и услуги. Если по адресу доставки вы укажете, что проживаете за пределами Австралии, GST будет удержан в пункте оплаты.

    4.7 Безопасность платежей. Мы используем стандартное шифрование, чтобы обеспечить безопасность вашей личной информации на протяжении всего процесса оплаты. Мы не храним информацию о вашей кредитной карте или банке постоянно. Мы не несем ответственности за любые убытки или убытки (прямые или косвенные), вызванные мошенничеством с использованием карты участника.

    5. Доставка

    Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным нами курьером или курьером, назначенным заказчиком.

    Australia Post eParcel или курьеры доставят товар по адресу, который вы указали в качестве «адреса доставки» в вашем заказе. В случае, если почтовая электронная посылка Австралии или курьеры прибывают в ваш офис или место жительства и никто не может принять вашу посылку (-ы), электронная посылка Австралии или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерской базы. Если вы дадите разрешение на выезд в помещение, вы несете ответственность за оставленный товар.

    Мы прилагаем все усилия, чтобы доставить вашу посылку (-ы) в установленные сроки доставки, мы не можем гарантировать время доставки.

    После доставки вы несете ответственность за название продукта и за все риски потери. Пожалуйста, немедленно проверьте состояние и содержимое доставленного продукта. По истечении 7 дней с момента доставки претензии в отношении недостающих или поврежденных предметов не принимаются.

    Расчетное время доставки вашего продукта (ов)

    Ваш заказ будет отправлен незамедлительно в течение 24 часов с момента подтверждения оплаты заказа. Пожалуйста, позвольте 1–4 рабочих дня для большинства мест в Виктории, Новом Южном Уэльсе и Южной Австралии и до 10 дней для других удаленных частей Австралии.

    5.1 Доставка будет осуществляться почтой / курьерской службой, указанной нами, по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

    5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы попытаться назначить альтернативную дату доставки, удобную для вас. Если нам не удалось связаться с вами по прошествии 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраняем все начисленные нами расходы за доставку.

    5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

    5.4 Мы можем доставить Товары в рассрочку, если не все они доступны для доставки одновременно.

    5.5 Товары отправляются по почте. Мы отправим вам сообщение по электронной почте, чтобы сообщить, когда мы отправим ваш заказ.

    6.Отмена заказа

    6.1 Вы можете отменить свой заказ в любое время до его отправки.

    6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте / в нашем каталоге.

    6.3 Если вы отмените заказ до того, как мы отправим Товар, мы вернем вам стоимость Товара и стоимость доставки, если таковая имеется, 15%

    6.4 Если вы отмените заказ после того, как мы отправили товар, мы вернем только стоимость товара.

    6.5 Возможность отмены заказа недоступна, если Товаров:

    6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

    6.7 Вы несете ответственность за их возврат.

    6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210 и указать ссылку на возврат под нашим адресом / этикеткой для возврата.

    6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы будем надеяться, что вы возместите нам стоимость взыскания.

    6.10 Мы вернем вам деньги в течение 30 дней.

    7. Иностранные налоги, пошлины и ограничения на импорт

    7.1 Если вы находитесь за пределами Австралии, мы не знаем и не несем ответственности за законы вашей страны.

    7.2 Вы несете ответственность за покупку товаров, которые вы можете ввозить на законных основаниях, а также за уплату импортных пошлин и налогов любого вида, взимаемых в вашей стране.

    8. Товар возвращен

    8.1 Если вы передумаете или ваш заказ окажется неправильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны отправить запрос на возврат по электронной почте на странице «Свяжитесь с нами». Кроме того, вы можете связаться с нами, указав свое имя и номер заказа, а также проконсультироваться с нашей службой поддержки клиентов. Вы несете ответственность за расходы по возврату товаров.

    Возвращаемые товары должны быть в новом состоянии. Это означает, что вы не использовали, не повредили, не стирали и не стирали какие-либо предметы.По возможности возвращайте товары в оригинальной упаковке.

    После того, как мы получим ваш товар и подтвердим, что он «как новый», мы вернем вам деньги за вычетом 20% комиссии за пополнение запасов или кредит магазина от покупной цены за вычетом первоначальной платы за доставку. Если вы приобрели товар с использованием предложения о платной доставке и вернули его, потому что передумали, мы вычтем из вашего возмещения фактическую стоимость доставки. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем его к возврату.

    8.2 Наша самая важная задача - обеспечить вам полное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки случаются время от времени. Этот абзац описывает такую ​​возможность. Если вы не полностью удовлетворены продуктом, сообщите нам при первой возможности:

    8.2.1 В чем именно заключается ошибка?

    8.2.2 Дата, если применимо, когда неисправность стала очевидной;

    8.2.3 Когда и как вы обнаружили неисправность;

    8.2.4 Как неисправность повлияла на использование вами Товаров;

    8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в том случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

    8.3.1 Вы должны сообщить нам по электронной почте на адрес [email protected] или письмом на наш наземный адрес, указанный в верхней части этого соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда были приобретены, и указание полной информации о дефекте или другой причине возврата.Затем мы отправим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточную информацию, чтобы мы могли рассмотреть вашу жалобу.

    8.3.2 Товар должен быть возвращен нам, как только будет обнаружен какой-либо дефект.

    8.3.3 По возможности необходимо вернуть товар:

    8.3.4 с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

    8.3.5 Надежно завернутый;

    8.3.6 Включая наш накладной;

    8.3.7 на ваш страх и риск и за ваши деньги. Или

    Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

    8.4 Неприемлемый возврат продукта. Мы рекомендуем покупателям внимательно выбирать перед покупкой, поскольку возврат невозможен, если покупатель просто недоволен своей покупкой или передумал.

    9.Заявление об ограничении ответственности

    9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любой из Товаров в любое время и без предварительного уведомления.

    9.2 Сообщаем, что Контент может содержать технические неточности или типографские ошибки. Это неизбежно на любом большом веб-сайте. Будем признательны, если вы незамедлительно доведете до нашего сведения все, что найдете.

    9.3 Мы не даем никаких гарантий и не делаем никаких заявлений, явных или подразумеваемых, в отношении:

    9.3.1 Адекватность или соответствие Товаров вашим целям;

    9.3.2 Правдивость любого Контента на Нашем Веб-сайте, опубликованного кем-либо, кроме нас;

    9.3.3 Любая подразумеваемая гарантия или условие в отношении товарной пригодности или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

    9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационными соединениями.

    9.4 Наш веб-сайт содержит ссылки на другие веб-сайты, находящиеся за пределами нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы не несем никакой ответственности за Контент любого такого связанного веб-сайта, а также за любые убытки или ущерб, возникшие в результате использования вами любого такого веб-сайта.

    9.5 Мы не несем ответственности ни при каких обстоятельствах за особые, косвенные или косвенные убытки или любые убытки, возникшие в результате потери использования, потери данных или потери доходов или прибыли, будь то в результате действия контракта, небрежности или иным образом, возникших в результате или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

    9.6 В любом случае, в том числе в случае, если какое-либо условие, условие или обязательство с нашей стороны («Подразумеваемый срок») подразумевается в настоящих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, величиной приобретенные вами товары или услуги.

    9.7 Вышеупомянутые два подпункта не применяются к иску о возмещении телесных повреждений.

    10. Права на контент и интеллектуальную собственность

    10.1 Мы будем защищать права интеллектуальной собственности в связи с нашими товарами и нашим веб-сайтом, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

    10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Содержимого нашего веб-сайта. Правовой титул, права собственности и остаются исключительной собственностью нас и / или другого поставщика контента. Мы будем строго защищать эти права во всех странах.

    10.3 За исключением случаев, изложенных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично. часть.

    10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом вашем веб-сайте или веб-сайте любого другого лица.

    10.5. В соответствии с другими условиями этого соглашения, вы можете загружать или копировать Контент только для вашего личного использования, при условии, что вы сохраняете все авторские права и другие уведомления, содержащиеся в нем. Вы не можете хранить в электронном виде значительную часть любого Контента.

    11. Ваш электронный адрес

    11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня, не нарушает права какой-либо третьей стороны и не был выбран для какой-либо незаконной цели.

    11.2 Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор действительно нарушает права любой третьей стороны или выбирается для какой-либо незаконной цели, мы можем немедленно приостановить такое использование такого имени или адреса электронной почты, и вы возместите нам ответственность за любые претензия или требование, возникающее в результате вашего выбора.

    11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган требует или требует от нас воздержаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

    12. Ваш материал

    12.1 Если вы публикуете какой-либо Материал на Нашем веб-сайте, вы гарантируете, что владеете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и для любых целей.

    12.2. Вы соглашаетесь с тем, что если вы публикуете какой-либо Материал на нашем веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, бесплатное, бессрочное право использовать этот Материал любым способом, во всем мире и в любом месте. Средняя. Вы соглашаетесь отказаться от своего права называться автором и своего права возражать против оскорбительного обращения с вашим материалом.

    12.3. Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершенствования любых из вышеупомянутых прав, предоставленных вами нам, включая оформление актов и документов, по нашему запросу.

    12.4 Вы заявляете и гарантируете, что:

    12.4.1 Вы владеете правами на все публикуемые вами Материалы;

    12.4.2 Любой факт, указанный в вашем Материале, является точным;

    13. Безопасность системы

    13.1 Мы сделаем все возможное, чтобы наш веб-сайт оставался у вас постоянным, но иногда ваше использование может быть прервано.

    13.2. Вы соглашаетесь с тем, что не будете и не позволите никому другому нарушать или пытаться нарушить какой-либо аспект безопасности нашего веб-сайта.

    13.3 Вы не можете использовать какие-либо программные инструменты для извлечения данных с нашего веб-сайта.

    13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может повлечь за собой уголовное преследование.

    14. Политика допустимого использования

    В качестве условия использования вами Нашего веб-сайта вы соглашаетесь соблюдать это положение:

    14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для размещения или публикации иным образом:

    14.1.1 Авторские работы;

    14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

    14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

    14.1.4 Нелицензионное программное обеспечение;

    14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP;

    14.1.6 Ссылки на любой из материалов, указанных в этом абзаце;

    14.1.7 Порнографические материалы;

    14.1.8 Любой Материал, пропагандирующий дискриминацию или враждебность к любому человеку по признаку пола, расы или цвета кожи.

    14.2 Вы не будете использовать сервисы для рассылки спама. Спам включает, но не ограничивается:

    14.2.1 Массовая отправка нежелательных сообщений или отправка нежелательных электронных писем, которые вызывают жалобы от получателей;

    14.2.2 Отправка нежелательной почты;

    14.2.3 Использование списков рассылки, которые включают людей, которые не дали специального разрешения на включение в такой процесс рассылки;

    14.2.4 Чрезмерное и повторяющееся размещение сообщений не по теме в группах новостей;

    14.2.5 Чрезмерная и повторяющаяся перекрестная рассылка;

    14.2.6 Электронное преследование другого пользователя Интернета, включая, помимо прочего, передачу любых угрожающих, клеветнических или непристойных материалов или материалов любого характера, которые могут быть сочтены оскорбительными;

    14.2.7. Отправка сообщений или материалов, неприемлемых по возрасту, лицам младше 18 лет.

    15 Возмещение

    Вы соглашаетесь освободить нас от любых претензий или требований, включая разумные гонорары юриста, предъявленных любой третьей стороной в связи с использованием вами Нашего веб-сайта, размещением вами каких-либо Материалов или нарушением вами прав, или возникших каким-либо образом в результате использования вами Нашего веб-сайта, или любым другим лицом, использующим ваш компьютер, любой интеллектуальной собственности или других прав любого лица.

    16.Прочие положения

    16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения по электронной почте имеют обязательную силу по договору так же, как правильно подписанные и датированные бумаги, отправленные по почте.

    16.2 Если мы предоставляем вам товары или услуги бесплатно, то считается, что они (или они) предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении обслуживания этих товаров.

    16.3 Ничто в этом соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

    16.4 Если какое-либо из этих условий в любое время будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в минимально необходимой степени, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет обязательным в этой измененной или сокращенной форме. С учетом этого каждое положение должно толковаться как отделимое и никоим образом не влияет на какие-либо другие из этих условий.

    16.5 Никакой отказ с нашей стороны при осуществлении любого права, полномочий или положения в этом соглашении не будет действовать как отказ от любого другого права или того же права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

    16.6 В случае спора, возникающего из или в связи с этими условиями или любым контрактом между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя с нами в процессе посредничества до начала арбитража или судебный процесс.

    16.7 Мы не несем ответственности за нарушение наших обязательств по причинам, не зависящим от нас, включая забастовки наших сотрудников.

    16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Это соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

    (Отказ от ответственности: - Установщик несет ответственность за обеспечение того, чтобы приобретенный элемент соответствовал его предполагаемому использованию, что он использует его в соответствии с тем, для чего он был разработан, и в соответствии с любым действующим законодательством - мы не будем несет ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием этого оборудования, какими бы причинами они ни были.)

    Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он был доставлен вам, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждения. Наша команда по работе с клиентами посоветует вам, что делать дальше.

    Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем организовать замену продукта (при наличии), предоставить вам частичное или полное возмещение суммы покупки или работать с вами, чтобы организовать ремонт продукта местным торговым представителем в вашем регионе.

    Если мы потребуем, чтобы вы вернули нам товар, мы оплатим стоимость возврата.

    Наше право: Мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано справедливым износом, неправильным использованием, неиспользованием в соответствии с инструкциями производителя или несоблюдением разумных мер предосторожности.

    Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов и сообщите номер вашего заказа и детали предмета, который вы хотите обменять. Этот запрос основан на наличии и не может быть гарантирован

    Гарантия изготовления

    В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя.Об этом будет сообщено на странице соответствующего продукта. В этом случае мы просим вас напрямую связаться с производителем. Если производитель не может вам помочь или вы недовольны решением проблемы, обратитесь к нам за помощью. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.

    Дата обновления 20.03.2017

    Фурнитура для откатных ворот - Edgesmith

    $ {splitTitle (заголовок)} {{каждый вариант}} $ {(downcased_option = name.toLowerCase ()), ''} $ {(option_color_swatch = window.swatch_recently), ''} {{if option_color_swatch.indexOf (downcased_option)> -1}} $ {(список цветов = ''), ''} $ {(optionCount = 0), ''} $ {(count = 0), ''}
      {{каждое значение}} $ {(цвет = 0), ''} {{каждый вариант}} {{если позиция == 1}} $ {(цвет = варианты [($ index)].Опция 1 ),''} {{/если}} {{если позиция == 2}} $ {(цвет = варианты [($ index)]. option2), ''} {{/если}} {{if position == 3}} $ {(цвет = варианты [($ index)]. option3), ''} {{/если}} {{если colorlist.indexOf (цвет)

      $ {color}

      {{/если}} $ {(optionCount ++), ''} $ {(count = optionCount / 4), ''} {{/если}} $ {(список цветов = список цветов.concat ("", цвет)), ''} {{/каждый}} {{/каждый}} $ {(count = optionCount / 4), ''} {{если количество> 4}}
    • + $ {count - 4}
    • {{/если}}
    {{/если}} {{/каждый}}

    Комплекты для откатных ворот | Откатные ворота

    своими руками

    Доставка
    по всей Австралии
    и по всему миру

    В комплект входит:

    1.2 колеса раздвижных ворот
    , внутренняя или внешняя U-образная канавка 60 мм
    2. Паз U-образной направляющей из оцинкованной грунтовки 2 x 3 м 3. 1 верхний направляющий кронштейн с 2 роликами
    4. 1 стопор ворот
    5. 1 держатель раздвижных ворот - 50 мм
    6. Стыки гусеницы
    7. Гвозди для шлифования

    Комплект оборудования для откатных ворот для ворот до 520 кг

    В комплект входят:

    1. 2 колеса раздвижных ворот
    , внутренний U-образный паз, диаметр 90 мм, нагрузка 220 кг
    2.2 x 3 м U-образная оцинкованная грунтовая направляющая
    3. 1 верхний направляющий кронштейн с 2 роликами
    4. 1 стопор ворот
    5. 1 держатель сдвижных ворот - 50 мм

    230 долларов США за комплект

    $ 214 за комплект

    Комплект колес 90 мм

    Внутренний
    Колесо

    Комплект колес 60 мм

    Вы можете выбрать себе Колеса

    Внешнее
    Колесо

    Внутренний
    Колесо

    Внешнее
    Колесо


    Все колеса откатных ворот во всех наборах имеют двойную опору


    Все колеса откатных ворот во всех наборах имеют двойную опору

    Вы можете выбрать себе Колеса

    Начиная с

    включает доставку

    Начиная с

    Включает доставку

    Нажмите здесь
    , чтобы заказать комплект

    Комплект оборудования для откатных ворот до 340 кг

    Нажмите здесь
    , чтобы заказать комплект

    3 метра
    Длина
    со столярным элементом

    Бонус

    3 метра
    Длина
    со столярным элементом

    Бонус

    Вы можете
    добавить еще
    Track

    Вы можете
    добавить еще
    Track

    Аппаратное обеспечение для откатных ворот

    - AdMerch

    Направляющая для откатных ворот и колеса для откатных ворот

    Если вы хотите выбрать направляющую для откатных ворот и колеса для откатных ворот , AdMerch может помочь вам построить сверхмощных ворот , которые будут соответствовать выдерживают частое повседневное использование на всю жизнь.

    Мы доставляем по всей стране - поэтому независимо от того, откуда вы - Мельбурн, Сидней, Аделаида, Перт, Брисбен или где-либо еще в Австралии - у нас есть решение для вашего бизнеса или дома.

    Наши направляющие для откатных ворот поставляются с болтовым креплением или в земле, в зависимости от ваших требований. Все направляющие для откатных ворот имеют гальваническое покрытие , оцинкованное покрытие , обеспечивающее высокую производительность и комфортный долгий срок службы в самых суровых погодных условиях Австралии.

    У нас есть опорные колеса различных размеров, включая колеса направляющей нижнего монтажа и колеса направляющей с утопленными направляющими. Все они выполнены в виде колес для откатных ворот.

    Рама этого колеса нижнего крепления направляющих ворот разработана для плоского прикручивания к нижней части ворот.

    Все гусеничные колеса, продаваемые на AdMerch - это гусеничные колеса Richmond.

    Более 55 лет Richmond занимается проектированием, производством и поставкой промышленных колес, роликов, роликов и подъемно-транспортного оборудования.Richmond - это австралийский производитель , которому доверяют , который производит сверхмощные колеса и ролики, поэтому вы можете быть уверены, что, выбирая продукт Richmond, вы делаете выбор, который был разработан, чтобы выдерживать суровые повседневные нагрузки в любой австралийской среде.

    Все гусеничные колеса Richmond оснащены качественными подшипниками, а конструкция с двумя подшипниками позволяет увеличить грузоподъемность . Обработанная на станке с ЧПУ прецизионная канавка C обеспечивает плавное и равномерное качение на направляющих ворот, а цинковое покрытие обеспечивает защиту от ржавчины.

    Все колеса для откатных ворот совместимы с нашей направляющей для откатных ворот в земле и направляющей для откатных ворот с болтовым креплением.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
