Балочная опалубка перекрытий от компании ООО «Монолит Металл»

Конструкция под названием «Гамма» представляет собой балочную опалубку. Она состоит из деревянных балок, ламинированной фанеры и стальных ригелей.

Сочетая данные детали в разных комбинациях, можно создавать опалубку стен практически любого размера и формы. Ее высота, которая зависит от габаритов балок Н-20, может достигать шести метров и более. Таким образом, данное оборудование можно использовать при возведении монолитных и сборно-монолитных сооружений, а также туннелей, мостовых опор и так далее.

Можно быть абсолютно уверенным в прочности конструкции на сжатие и растяжение. Ее надежность обусловлена использованием качественных соединительных накладок и добротностью применяемых материалов.



Преимущества данной конструкции:

  • легкость и простота сборки и разборки;
  • быстрота перемещения на другое место;
  • возможность возведения строительных конструкций, имеющих большую площадь.

Поскольку при создании опалубки используется небольшое количество элементов, процесс ее монтажа занимает малое количество времени. Нельзя не отметить и компактность конструкции, что позволяет экономить место при хранении на складе.

Обратите внимание на то, что при использовании данного оборудования поверхность облицовочного бетона не нуждается в дальнейшей обработке. Если имеется необходимость создания опалубки колонн и перекрытий, заказчику достаточно приобрести дополнительные элементы.

Плюсом балочной опалубки можно также назвать ее способность снижать риск травм для строителей. С этой целью разработаны надежные системы безопасности.

Специалисты нашей компании способны профессионально рассчитывать необходимое количество элементов и комплектовать их в соответствии с запросами клиента. Наличие собственного производства позволяет нам производить продажи оборудования по весьма привлекательной стоимости. Мы также оказываем такую услугу, как быстрая и пунктуальная доставка.

Процесс устройства балочной опалубки перекрытий

Конструкции используют при возведении железобетонных элементов без применения каркасных щитов. Оборудование состоит из ригелей, балок, соединенных с помощью специальных крепежей. Соединительные элементы фиксируют ламинированную фанеру в правильном положении.

Благодаря простой сборке опалубки можно создавать объекты разных размеров и конфигурации. Если требуется построить округлые монолитные стены, используют регулируемое оборудование. Такая система помогает возводить конструкции с плавными формами и различными изгибами. За счет универсальности опалубки строительные работы завершаются в короткие сроки, также достигается существенная экономия при отделочных работах.

Последовательность монтажа

  • Готовится площадка и выполняется настил из деревянных досок.
  • Балки и ригели укладываются перпендикулярно с одинаковым промежутком.
  • Крепление фиксируется с крайних балок, к ригелям соединение производится с помощью хомутов. В середине балки располагают через промежутки, предусмотренные проектом.
  • Фанера крепится шурупами.
  • Чтобы не допустить повреждения конструкции снаружи при проведении других работ, на фасад закрепляется брус.
  • В палубе выполняют отверстия для стяжки.

При создании конструктивных частей здания использование балочной опалубки предупреждает появление дефектов.

Балочно-ригельная опалубка: виды, преимущества

Балочно-ригельная опалубка – это универсальное оборудование для возведения монолитных строительных конструкций любой сложности. Конструкция опалубки состоит из деревянных балок с двутавровым профилем, соединенных металлическими ригелями. На балки устанавливается фанерная палуба, щиты собираются с применением клиньев, винтовых тяжей. Изменяя количество ригелей, можно повысить несущие характеристики опалубки и производить отливку бетонных конструкций высотой до 12 м. Деревянные балки часто используют в опалубке при бетонировании перекрытий.

Универсальность и способность адаптировать балочно-ригельную опалубку для отливки конструкций со сложной геометрией позволяют применять ее в гражданском и коммерческом строительстве при создании сферических, криволинейных и купольных объектов. Опалубка незаменима при возведении мостов, акведуков, гидротехнических сооружений. Все ее элементы собираются модульным способом и могут быть адаптированы для строительства конструкций любого размера и сложности.

Виды балочно-ригельной опалубки по назначению

Для каждого типа отливаемой конструкции собираются различные виды балочно-ригельной опалубки:

  • Щитовая – позволяет создавать вертикальные гладкие стены любой высоты;
  • Односторонняя – применяется при отливке колодцев, бетонировании ям и плоскостей с уклоном;
  • Опалубка колонн – один комплект оборудования обеспечивает возведение вертикальных ж/б элементов с круглым, прямоугольным или многогранным сечением;
  • Опалубка для конструкций со сложной геометрией, имеющих радиус кривизны более 2 м;
  • Консольные системы — незаменимы при строительных работах в ограниченном пространстве со сложностями установки опалубочных опор.

С помощью переходных накладок системы легко совмещаются с другими типами опалубки, образуя прочные и надежные конструкции для строительства монолитных сооружений.

Достоинства опалубки

Все типы блочно-ригельной опалубки, применяемые в монолитном строительстве, имеют свои конструкционные особенности. Независимо вида сборки и назначения, все они обладают:

  • Устойчивостью к деформационным нагрузкам и высокой несущей способностью;
  • Универсальностью – настройка и юстировка элементов опалубки возможна в процессе проведения работ;
  • Гибкой системой привязки к рабочей площадке и строительным конструкциям, что позволяет сооружать объекты, разные по высоте, профилю и радиусу;
  • Экономичностью – сборка, установка и демонтаж опалубки выполняется в короткие сроки и не требует больших затрат ресурсов.

Лидером по производству отечественной блочно-ригельной опалубки является Димитровский завод строительного оборудования. У нас можно легко подобрать опалубку для создания архитектурных конструкций различного назначения.

Читайте также:

Балочно-ригельная опалубка - «СтройРент»

Балочно-ригельная опалубка предназначена для строительства железобетонных конструкций без необходимости применения готовых каркасов щитов. Набор балок и ригелей, соединенных между собой креплениями, удерживают в нужном положении палубу из ламинированной фанеры. Конструкция собирается по месту и позволяет создавать архитектурные элементы любой конфигурации.

При необходимости возведения монолитных стен округлой формы применяется радиусно-регулируемая балочно-ригельная опалубка. С ее помощью можно изготавливать строительные конструкции любого радиуса изгиба.

Одним из основных направлений деятельности нашей компании является проектирование и производство балочно-ригельной опалубки. Наша продукция позволяет строительным компаниям сократить сроки и затраты на возведение новых зданий за счет снижения потребности в подготовительных мероприятиях и уменьшения объемов отделочных работ.

Технические характеристики

Характеристика Значение
Давление бетона, кН/м2 до 100
Фанера толщина | плотность плёнки, мм|г/м2 21 | 220
Стандарт. высоты щитов, м 1.0 - 6.0
Масса щитов, кг/м2 55
Покрытие краска
Производство Россия

Комплектующие

В состав балочно-ригельной опалубки входят каркасные щиты, которые изготавливаются заранее на специализированном производстве или непосредственно на объекте. В последнем случае каркас набирается из ригелей и балок, к которым «по месту» крепится палуба из ламинированной фанеры толщиной 18 мм и 21 мм. Размер щитов балочно-ригельной опалубки варьируется произвольно, что дает возможность изготавливать монолитные железобетонные конструкции любой величины.

Технология сборки балочно-ригельной опалубки

- прямолинейной:

  1. На подготовленной площадке укладывается горизонтальный деревянный настил.
  2. Балки и ригеля располагаем перпендикулярно друг другу через равные промежутки в соответствии с проектом.

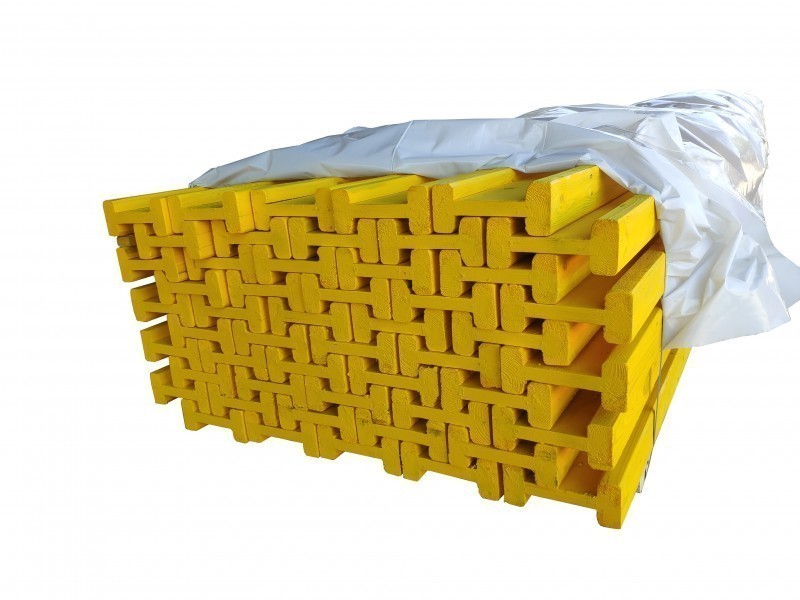

  3. Деревянные балки Н20 крепятся к ригелям хомутами. Сборка начинается с крайних балок. Промежуточные балки крепятся на расстоянии, указанном в проекте, при этом необходимо следить, чтобы их верхний край располагался на одном уровне.
  4. К деревянным балкам шурупами крепится фанера.
  5. К торцам балок крепится брус, чтобы избежать повреждения элементов конструкции при монтаже-демонтаже.
  6. В фанерной палубе сверлятся отверстия для стяжек.

- угловой (балочно-ригельная опалубка колонн):

  1. На подготовленной площадке укладывается горизонтальный деревянный настил, на котором размещаются угловые ригеля.
  2. К стальным пластинам угловых ригелей крепятся крайние деревянные балки Н20.
  3. Крепятся промежуточные балки в соответствии с проектом.
  4. На балках фиксируются монтажные петли.
  5. Шурупами прикручивается фанерная палуба.

Преимущества

Балочно-ригельная опалубка обладает следующими достоинствами:

  • высокая несущая способность;
  • высокая скорость монтажа и демонтажа;
  • возможность оперативного перемещения;
  • простота монтажа, определяемая небольшому набору элементов конструкции;
  • возможность использования на любой высоте;
  • небольшой объем при складировании в разобранном виде;
  • возможность использования при возведении сборно-монолитных и монолитных объектов;
  • балочно-ригельная опалубка колонн позволяет формировать опоры сечением от 200х200 мм до 2 000х2 000 мм;
  • формируемая бетонная поверхность получается ровной, что сокращает или исключает необходимость в дополнительной обработке;
  • собранная опалубка подходит для многоразового использования;
  • возможность с высокой точностью создавать строительные конструкции любого размера и формы;
  • при помощи одного набора элемента можно сформировать опалубку для реализации различных проектных решений;
  • приобретя упорные элементы, балочно-ригельную опалубку можно использовать для заливки перекрытий и стен;
  • применение специальных систем безопасности, разработанных для балочно-ригельной опалубки, минимизируется риск получения травм работниками.

Фотогалерея

Балочно-ригельная опалубка

Система балочно — ригельной опалубки находит широкое применение в монолитном и сборно-монолитном строительстве. Трехкомпонентные системы данной опалубки позволяют создавать разноразмерные стеновые и потолочные поверхности, возводить колонны любой геометрической формы, сооружать мостовые сооружения и прочие объекты строительства. Применение бесступенчатых соединений элементов в системе позволяет добиться идеального качества при создании бетонных поверхностей без стыковочных швов, которые обычно остаются после бетонирования.

Основные преимущества

  • Универсальность. Возможность формирования прямолинейных и криволинейных поверхностей, пространственных сооружений, колонн, используя одни и те же элементы опалубки. Ригельная система совместима с другими типами опалубки и подходит для использования в труднодоступных местах, когда с фасадной части здания ограничен/отсутствует доступ к объекту.
  • Мобильность. Из-за небольшой массы опалубочная конструкция может легко демонтировать для быстрого ее перемещения краном на объекте.
  • Прочность и Безопасность. Стойкость конструкции к деформациям обусловлена использованием многоразовых анкеров. Расчетная несущая способность составляет не менее 100 кН/м2.
  • Минимизация затрат. Поставляется в заводском комплекте или отдельными элементами для сборки, что существенно сокращает затраты по времени на перевозку и складское хранение. Имеется возможность многократного использования одной панели или ригеля при дальнейшем бетонировании перекрытий, что сокращает затраты на расходные материалы.

Благодаря балочно — ригельной системе при возведении конструкций есть возможность создавать ровные, геометрически правильные поверхности из бетона, в связи с чем отпадает необходимость последующего их выравнивания.

Особенности конструкции

Балочная опалубка представляет собой устойчивую к деформациям, прочно защищенную от самопроизвольного пространственного смещения конструкцию. Она состоит из разноразмерных металлических ригелей и двутавровых балок, закрепленных между собой жесткой сцепкой с помощью элементов крепежа. Каждая из данных деталей в комбинативном сочетании позволяет сформировать опалубку стен практически в любом размере геометрической формы.

В зависимости от габаритов балок Н-20 балочно — ригельная опалубка стен может достигать в высоту 6-ти и более м. Ее можно перестраивать под любой радиус, не нарушая общей жесткости, что позволяет формировать различные в сечении опоры. Деревянные балки и многослойная ламинированная фанера играют роль формообразующей составляющей.

Помимо основных, используются дополнительные комплектующие для балочно — ригельной опалубки: уголки, разноразмерные накладки для наращивания балок и др. элементы крепежа.

Разновидности и сфера применения

Крупнощитовая трехкомпонентная ригельная опалубка позволяет возводить большие по площади и сечению конструкции:

  • балочно стеновая из балок и ригелей – для создания геометрически правильных поверхностей:
    • радиусная – для безукоризненно точных радиусов любого диаметра (от 2,5-х м и больше), радиус поворота находится при помощи щитов «переменной кривизны»:
      • крупнощитовая – используется при закладке градирен, конструкций очистных сооружений, чаш бассейнов и др. сферических и конусных объектов строительства, где по проекту требуется формирование геометрически идеальной радиальной поверхности;
      • мелкощитовая – для возведения неровных криволинейных граненных стеновых поверхностей.
  • контрфорсная – данная опалубочная система обеспечивает построение идеально гладких поверхностей для создания монолитных контрфорсов;
  • лифтовых шахтных тоннелей – используется для создания шахт лифтов в монолитных сооружениях любой формы, в качестве опоры применяются платформы безопасности;
  • универсальная – гибкость данной опалубки используется при выполнении бетонных работ на объектах строительства, где требуется разнолинейная геометрия стен (в т. ч. идеально гладкая радиусная).
  • балочно — ригельная опалубка колонн:
    • для прямолинейных колонн с идеально гладкими поверхностями;
    • для высоких колонн – для формирования колонн высотой до 18 м;
    • для фигурных колонн треугольных и трапециевидных сечений.

  • пространственная мостовая:
    • для арок и сводов – в виде жесткой бесшарнирной рамы, которая не требует дополнительной стабилизации диагональными связями;
    • для конструкций мостовых опор – для формирования мостовых опор любой формы, в т. ч. прямолинейных (прямоугольных, восьмиугольных, квадратных), криволинейных сферических и конусных конструкций (круглых, овальных) на любой высоте.
  • балочно опорные перекрытия – комбинированная группа опалубочной системы объединяет опалубочные опоры перекрытий, фасадные тур-вышки и строительные леса, при этом создается максимально устойчивая бесшарнирная рама, не требующая дополнительной стабилизации.

Зачем покупать отдельные комплектующие ригельной опалубки (деревянные балки, металлические ригели), если можно взять многоразовую балочно — ригельную опалубку в аренду?

Остались вопросы – звоните нам или оставляйте заявку на обратный звонок!

Балочно-ригельная опалубка «ГАММА» Екатеринбурге - Гамма-УМК

Основным предназначением балочно-ригельной опалубки «Гамма» является возведение стен любой планировки и колонн разной формы сечения.

Каркас такой многоцелевой строительной системы, как следует из названия, представлен балками и специальными ригелями, а также палубой из фанеры, крепящейся к балкам конструкции. Рабочая поверхность балочно-ригельной опалубки для стен и колонн изготовлена из влагостойкой ламинированной фанеры, толщиной 18 мм

Монолитная опалубка балочно-ригельного типа  поставляется на строительную площадку в виде отдельных элементов, а не готовых щитов, и собирается из деталей (ригелей и балок) прямо на месте. Вес конструктивных компонентов системы позволяет собирать опалубку вручную без использования погрузочной и подъемной техники. Такой подход обеспечивает существенную экономию средств при выполнении монтажных работ и демонтаже опалубки по завершении бетонирования.

Использование балочно-ригельной опалубки «Гамма», которая является современной экономичной конструкцией стеновой опалубки, обеспечивает упрощение и облегчение монолитного строительства с получением максимально ровных бетонных поверхностей, не нуждающихся в какой-либо дополнительной обработке. Такой подход сводит практически к минимуму отделочные работы, что значительно снижает расходы на шпатлевку стен и колонн.

Опалубка балочно-ригельного типа отличается большей жесткостью соединений. В стандартной комплектации опалубка легко справляется с давлением бетонной смеси 100 кН/кв.м. Кроме того, важным преимуществом такой опалубки, в сравнении с другими вариантами, является ее более низкая стоимость: все замечательные потребительские свойства балочно-ригельной опалубки стен и колонн гармонично дополняются ее вполне рентабельной ценой.

Опалубочные системы, представленные в каталоге компании «Гамма-УМК», уже давно по достоинству оценили строители Москвы, Барнаула, Красноярска, Сургута, Челябинска, Краснодара, Новосибирска, Тюмени, Екатеринбурга и других активно строящихся городов. Сегодня наша мы предлагаем опалубку разных типов, в том числе опалубку перекрытий.

Обратившись к нашим менеджерам в Екатеринбурге, вы можете купить опалубку, технические характеристики которой полностью соответствуют особенностям строительства, а также при необходимости взять опалубку в аренду.

Содержимое 3...

Балочно-ригельная опалубка: преимущества, виды, конструкция

В современном монолитном строительстве особой популярностью пользуется балочно-ригельная опалубка. Ее применение позволяет профессионалам возводить конструкции из железобетона простой и сложной формы любых размеров. Данный тип опалубочной системы хорош тем, что позволяет достигать высокого качества литья. В подавляющем большинстве случаев отлитые конструкции не требуют дополнительной декоративной обработки. Балочно-ригельная опалубка достаточно проста в монтаже и отличается хорошей оборачиваемостью. Для ее установки нет необходимости в привлечении узкоспециализированной грузоподъемной техники. В нашей статье мы остановимся на этом более детально.

Балочно-ригельная опалубка фото

Какими достоинствами обладают балочно-ригельные опалубочные системы:

— Универсальность. Модульная конструкция балочно-ригельной опалубки позволяет использовать ее в процессе возведения объектов любой формы. Она широко применяется в процессе строительства жилых и промышленных зданий, элементов мостов, сводов тоннелей, плотин, многоярусных парковок и прочих объектов со сложной геометрией.

— Низкие затраты. Опалубка быстро собирается и демонтируется, а также легко транспортируется с одного объекта на другой. Для сборки системы нет необходимости в привлечении большого парка крупногабаритной грузовой техники. При соблюдении правил эксплуатации и сервисного обслуживания, балочно-ригельная опалубка легко выдерживает несколько сотен рабочих циклов. В сравнении с другими системами представленная опалубка также остается в выигрыше по стоимости. Для изготовления щитов применяют ламинированную фанеру толщиной от 18 до 21 мм. Ее цена в разы меньше аналогов из стали или алюминия.

— Возможность изменять конфигурацию опалубки в процессе выполнения работ. Специальные замковые элементы позволяют быстро модернизировать систему в соответствии с особенностями возводимой конструкции. Стоит отметить, балочно-ригельная опалубка совместима с некоторыми другими разновидностями опалубочных систем.

— Высокая несущая способность. Каждый элемент системы отличается повышенной прочностью. Это обеспечивает опалубке очень высокую стойкость к деформациям.

— Совместимость со всеми марками бетона. В форму, полученную с помощью балочно-ригельной опалубки, можно заливать бетон любой марки и консистенции.

— Идеальный вариант для городского строительства. Отсутствие в составе системы крупногабаритных элементов позволяет осуществлять ее сборку в условиях ограниченного пространства.

— Отсутствие щелей и стыков. При правильной установке, балочно-ригельная опалубка отличается отсутствием щелей в точке соединения щитов. Это обеспечивает высочайшее качество бетонного литья. Более того, разработчики акцентируют внимание на том, что бетонные конструкции получаются более крепкими и долговечными.

— Безопасность. В настоящее время для опалубочных систем балочно-ригельного типа спроектированы специализированные системы безопасности. Их использование сводит риск получения работниками травм на объекте до минимума.

Разновидности опалубки:

  • Щитовая балочно-ригельная опалубка стен. Разработана для прямолинейных и криволинейных стен различной протяженности и высоты. Отличается повышенной механической прочностью и стойкостью к нагрузкам. Позволяет в сжатые сроки отливать стеновые элементы с гладкой лицевой поверхностью. Без проблем справляется с нагрузками в несколько тысяч килограмм на 1 квадратный метр. Также в продаже имеется модификация опалубочной системы для создания стен с криволинейной геометрией. Она очень востребована в процессе строительства бассейнов круглой формы, очистных сооружений, выгребных ям и пр.
  • Односторонняя балочно-ригельная опалубка для создания монолитных чаш котлованов, ям, колодцев и уклонов. В качестве крепежного элемента в данной системе используются высокопрочные анкеры. После демонтажа анкеры можно применять повторно!
  • Балочно-ригельная опалубка колонн. Обеспечивает максимум удобства при отливке различного рода вертикальных элементов. С ее помощью отливают опорные столбы перекрытий и колонны из железобетона в жилых и промышленных постройках. В комплект системы входит все необходимое для изготовления колонн переменного диаметра. В зависимости от особенностей проекта, балочно-ригельная опалубка колонн дает возможность выполнять отливку вертикальных конструкций круглого, овального, квадратного и даже восьмиугольного сечения.
Балочно-ригельная опалубка колонн фото

Как устанавливается балочно-ригельная опалубка стен с прямолинейной геометрией?

  • На старте работ мастерами выполняется подготовка несущего основания. В частности, выполняется расчистка строительной площадки от мусора и укладка деревянного настила.
  • С использованием измерительного инструмента выполняется перпендикулярная укладка балок и ригелей. Процедуру монтажа начинают с крайних балок. Для их фиксации к ригелям применяются специализированные хомуты. Обращаем ваше внимание, что расстояние между срединными балками выставляется согласно проекту.
  • Следующим этапом идет фиксация листов влагостойкой фанеры к балкам. Чтобы исключить повреждение опалубочной системы в процессе заливки бетонной смеси, по наружной части щитов укладывают армирующий брус.
  • Выполняется сверление крепежных отверстий и стяжка щитов.

Процедура монтажа угловой балочно-ригельной опалубки схожа, с тем исключением, что в конструкцию добавляются угловые ригели.

Комплектация балочно-ригельной опалубки, применяемая для строительства колонн и стен:

  1. Главным элементом опалубочной системы являются ригели, выполненные из высокопрочной стали. Их длина колеблется в диапазоне от 0,7 до 3,45 м. Размеры угловых ригелей варьируются от 0,83 до 1,53 м.
  2. Комплект вставок, служащих для увеличения размеров ригелей. В зависимости от конструкционного исполнения, они могут быть линейными, угловыми или шарнирными.
  3. Клиновые крепежные элементы, используемые для фиксации вставок и ригелей.
  4. Комплект профилированных балок, накладки-удлинители и листы влагостойкой ламинированной фанеры, служащие для устройства палубы.
  5. Торцевые пластины, используемые для закрепления панелей по торцам.
  6. Комплект подпорок и упоров с регулировкой, длиной от 1,1 до 16,5 м.
  7. Крепежные элементы необходимые для фиксации опалубки по ширине. В состав входят шайбы, гайки и шпильки.
  8. Средства, необходимые для инсталляции, транспортировки с места на место и сервисного обслуживания опалубочной системы. К ним относят дистандеры, стяжки и подвески, леса и крановые петли.
Балочно-ригельная опалубка устройство фото

Щиты для балочно-ригельной опалубки колонн и стен могут быть собраны как в производственных условиях, так командой мастеров непосредственно на строительном объекте.

Необходима аренда балочно-ригельной опалубки?

Компания «ОрдосОпалубка» специализируется на продаже и сдаче в аренду широкого спектра опалубочных систем для любых задач. Парк оборудования включает в себя как новые, так и бывшие в употреблении комплекты. Мы самостоятельно подбираем опалубку и рассчитываем ее конфигурацию в соответствии с проектом заказчика. Далее на специализированном транспорте система доставляется на объект и устанавливается. По окончанию работ, наши сотрудники самостоятельно выполнят демонтаж опалубки, ее сервисное обслуживание и транспортировку обратно на склад.

Аренда балочно-ригельной опалубки – это отличный способ снизить финансовые затраты на строительство. Доверяя нам, заказчик может быть полностью уверен в высоком качестве всех комплектующих и точности монтажа.

Мы проконсультируем вас по любым вопросам!

Балочно-ригельная опалубка в Москве по выгодным ценам – 1-я Опалубочная Компания


Балочно-ригельная опалубка для монолитного строительства

Довольно сложно представить себе современное строительство без опалубки. Качество и скорость монолитного домостроения зависит от выбора опалубочной системы.

Популярной и востребованной является балочно-ригельная опалубка. Она представляет собой сборно-разборной каркас, применяемый в монолитном строительстве для заливки стен и колонн различной конфигурации. Такого вида системы позволяют возводить криволинейные строительные конструкции, а так же воплощать в жизнь оригинальные архитектурные решения.

Конструктивность и сферы применения

В системе балочно-ригельной опалубки основным несущим элементом является деревянная двутавровая балка, которая с помощью специальных креплений соединяется с ригелями. Собранная конструкция поддерживает щиты из влагостойкой ламинированной фанеры.

Довольно широко такая система используется:

  • В гидростроительстве при возведении фундаментных и подпорных стен плотин.
  • При возведении таких специализированных круглых сооружений, как очистные хранилища, паркинговые виражи.
  • Для возведения колонн любого вида и размера.
  • В жилом монолитном строительстве.
  • При строительстве тоннелей, мостов, метрополитенов.

Преимущества и особенности

Балочно-ригельные системы поставляются на объект в разобранном виде и требуют определенных навыков и знаний для сборки конструкции в единое целое. Такие работы требуют наличия специальной техники, так как имеют тяжёлый вес. Отдельные элементы такой опалубки отлично стыкуются между собой, позволяя производить поверхность, не требующую дополнительной отделки.

Можно выделить следующие преимущественные характеристики подобной опалубочной системы:

  • устойчивость элементов конструкции к деформирующим воздействиям;
  • высокая несущая способность;
  • удобство транспортировки;
  • точность стыков обеспечивает безупречную поверхность без видимых швов и неровностей.

Щиты опалубки имеют разные размеры, благодаря чему возможно возведение монолитных железобетонных конструкций любых габаритов.

Выгодное сотрудничество

Приобрести все необходимые материалы и комплектующие для монолитного строительства можно в ООО «1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ». Наша организация производит опалубку под конкретные инженерные проекты и является официальным дилером производителей строительных и теплоизоляционных материалов, а так же поставщиком оборудования для обработки бетона.

Мы готовы приобрести у клиента старую опалубку в счет приобретения высококачественных новых опалубочных систем. Выбранные материалы и оборудование будут доставлены на объект к заказчику в чётко оговоренные сроки. При этом не имеет значения, в каком регионе России находится объект.

ООО «1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ» дорожит своей репутацией и готова удовлетворить все запросы клиентов относительно:

  • полной комплектации объекта «под ключ»;
  • бесплатного расчета количества щитов и комплектующих;
  • экспертно-консультационного сопровождения во время проведения работ на объекте;
  • возможности заключения договора лизинга.

Опалубочная балка

Универсальная решетчатая балка с высокой несущей способностью

Опалубочная балка GT 24 обеспечивает высокую несущую способность и жесткость при использовании в системах опалубки стен, колонн и перекрытий или со специальной опалубкой. Таким образом, с помощью балки можно снизить расход материала и рабочую нагрузку.

Высокая несущая способность
Решетчатая балка общей высотой 24 см для тяжелых нагрузок и широких пролетов

Durable
Прочная конструкция, балочные узлы с миниатюрным соединением типа «ласточкин хвост», отсутствие скоплений влаги

Совместимость
Простое подключение дополнительных принадлежностей через решетчатую конструкцию

Технические характеристики

  • Универсальная деревянная балка для опалубки с общей высотой 24 см для опалубки стен, колонн и перекрытий, для установки стопорной опалубки на кромках перекрытий и специальных применений
  • 18 стандартных длин от 0.От 90 м до 6,00 м с шагом 30 см, сверхдлина до 17,85 м по запросу
  • Вес: 5.90 кг / м
  • Допустимое усилие на опоре: 28,00 кН
  • Допустимый изгибающий момент: 7,00 кНм
  • Жесткость на изгиб: EIx = 887 кНм² Ix = 8,064 см4
  • Сквозное соединение балок GT 24 возможно через удлинитель

Экономичная цельнолитая балка

PERI VT 20K - это экономичная сплошная балка высотой 20 см. Прочные стальные колпачки на концах поясов вместе с вогнутым концом перемычки обеспечивают надежную защиту от повреждений. Пояса шириной 8 см также обеспечивают достаточную ширину для стыков фанеры.

Прочный
Со стальными колпачками на концах пояса и вогнутыми концами стенок

Стабильность размеров
С поясами из высококачественной мягкой древесины и сильно сжатым полотном с высоким содержанием синтетической смолы

Универсальный
Экономичное использование для многих приложений

Технические характеристики

  • Универсальная деревянная балка для опалубки с общей высотой 20 см, оптимизированная для использования при опалубке перекрытий, экономичное использование также для специальных решений
  • 11 длин от 1.От 45 м до 5,90 м
  • Вес: 5.90 кг / м
  • Допустимое усилие на опоре: 11,00 кН
  • Допустимый изгибающий момент: 5,00 кНм
  • Жесткость на изгиб:
    EIx = 460 кНм²
    Ix = 4,181 см4

Качественные жесткие и нестандартные опалубочные балки

Опалубочные балки используются для опалубки и строительных работ. Они обеспечивают экономичные и конструктивно эффективные решения для многих строительных работ.Структурировать теперь просто, и вы можете найти широкий ассортимент высококачественных материалов. опалубочных балок варианта на Alibaba.com. Они имеют высокую гарантию и гарантируют выдающееся качество. Они бывают разных видов, начиная от лесов с покрытием из ПВХ, поликарбоната или пластиковой опалубки. опалубочные балки .

Использование. Опалубочные балки позволяют создавать надежные конструкции, поскольку они прочно удерживают конструкции вместе. Они обладают огромной прочностью и позволяют конструкции выдерживать очень тяжелые нагрузки.Alibaba.com предлагает высокое качество и стандарты. опалубочные балки для вашего бизнеса, дающие вам конкурентное преимущество. Высокое качество делает их прочными, позволяя конструкциям долго держаться. Они делают. опалубочные балки от передовой технологии и индивидуальных размеров, позволяющие использовать их в специализированных условиях. Вы можете получить индивидуальный размер, чтобы ваша конструкция работала и опалубка была более эффективной.

Используем. Опалубочные балки для удержания поверхностей агрессивных плит и их сцепления.Они позволяют легко соединять опалубку, удерживая конструкции, обладающие прочностью клея. Они предотвращают разделение плит и опалубки. Опалубочные балки удобны в использовании и адаптируются к требуемым конструкционным работам. Они стабильны и снижают затраты на техническое обслуживание конструкций и опалубки. Опалубочные балки эффективны и значительно улучшают характеристики стыков дорожного покрытия.

Alibaba.com предлагает эти высококачественные, долговечные и первоклассные продукты по удивительной цене. опалубочные балки от сертифицированных производителей и поставщиков. Стержни экономичны и изготовлены с использованием передовых технологий, обеспечивающих высокую эффективность. Вы можете получить эти товары по нескольким предложениям и скидкам.

ДЕМА ОПАЛУБКИ | ПРОДУКТЫ | ферма

Сборные железобетонные изделия

Dema Formworks - это специализированный производитель сборных железобетонных изделий и систем, обладающий обширными техническими знаниями и навыками прецизионного производства, основанными на многолетнем проектировании и производстве широкого спектра проектов сборного железобетона.
Сборный железобетон уникален и предлагает почти бесконечное разнообразие продуктов и вариантов дизайна как для наземного, так и для подземного строительства. От самых крупных инфраструктурных проектов до мельчайших архитектурных деталей сборный железобетон является одним из самых универсальных и экологически безопасных строительных материалов, доступных для современного динамичного и экологически безопасного строительства. Возможности производства и проектирования опалубки
Dema Formworks обширны и широко известны. Здесь перечислены наиболее распространенные компоненты, которые производятся на наших производственных предприятиях.

Типы производства сборных железобетонных изделий включают:
• Заводская опалубка
• Опалубка кабин электротрансформатора
• Автоматическая, гидравлическая и ручная опалубка
• Коробчатые кульверты
• Опалубка перекрытий типа Ω
• Дренажная опалубка
• Гидравлическая опалубка наклонного стола
• Опалубка фермы крыши
• Опалубка колонн
• Опалубка лестниц
• Стеновая опалубка
• Опалубка шлюзов для очистных сооружений
• Опалубка парапета балкона
• Свайная опалубка
• Опалубка крановых балок
• Опалубка минарета
• Боковая опалубка
• Опалубка поперечной и поперечной балок
Тип Опалубка перекрытий
• Осушенная опалубка парапета
• Опалубка бордюров
• Кассетная опалубка

В большинстве случаев индивидуальные детали, размеры и формы могут быть спроектированы в соответствии с требованиями конкретного проекта.
От простых механически управляемых форм для сборных железобетонных изделий для колонн, балок и балок до предварительно натянутых, самонатяжных и предварительно натянутых форм для сборных железобетонных изделий, до сложных полностью гидравлически управляемых опалубок и полного автоматизированного проектирования и монтажа завода по производству сборного железобетона . .. мы можем помочь

Мы гордимся высококачественной и недорогой сборной опалубкой, изготовленной в соответствии с пятью основными принципами проектирования: -

1. Долговечность и долговечность

2. Простота установки и эксплуатации

3.рентабельность

4. высокое качество

5. низкие эксплуатационные расходы

Следуя вышеуказанным принципам, мы имеем постоянно растущую базу клиентов по всему миру. Мы надеемся на возможность сотрудничества с вашей уважаемой компанией в качестве партнера по опалубочным решениям.

Пожалуйста, свяжитесь с нами и отправьте нам свой проект в формате autocad (.dwg) для получения бесплатного предложения, и мы с нетерпением ждем возможности стать вашим предпочтительным партнером по решениям для сборной опалубки.

Для получения дополнительной информации о возможностях Dema по сборному железобетону см. Наши брошюры, видео и фотографии по сборному железобетону.


Котировки на систему стальной опалубки

Box Girder в режиме реального времени, цены последней продажи -Okorder.

com

Описание продукта:

1. Конструкция стальной опалубки коробчатой ​​балки

Вертикальная опорная система, широко используемая при строительстве перекрытий или опор. Стойка имеет простую конструкцию; она проста в эксплуатации и идеально адаптируется к каждому индивидуальному требованию строительной площадки, все эти особенности определяют, что стойки играют незаменимую роль в строительстве перекрытий или опор. Вертикальная опорная система, широко используемая при строительстве перекрытий или опор.Стойка имеет простую конструкцию; он прост в эксплуатации и идеально адаптируется к каждому индивидуальному требованию строительной площадки, все эти особенности решают, что опоры играют незаменимую роль в строительстве перекрытий или опор.

Внешняя опалубка 32/24 метра сборная коробчатая балка из бетона после натяжения подразделяется на скользящий и прокатный режим; боковая форма первого режима может перемещаться от одной нижней формы к другой, что увеличивает коэффициент использования и снижает капиталовложения в опалубку во время строительства; Боковая часть второй формы относительно неподвижна в соответствии с нижней формой и может быть демонтирована путем поворота, что повышает эффективность закрытия опалубки. Боковая опалубка составляет в основном 6 метров, конструкция компактная и разумная, с красивым и гладким внешним видом.

2. Основные характеристики системы стальной опалубки коробчатых балок

A) Все края панелей внешней опалубки коробчатой ​​балки фрезерованы, что обеспечивает точность сборки во избежание утечки бетона.

B) Высота нижней опалубки составляет 3 метра, что облегчает установку и регулировку защиты от дуги.

C) Перегородка предназначена для охвата боковой части, которая может быть полностью собрана, что значительно упрощает снятие, установку и регулировку.

3. Система стальной опалубки для коробчатых балок Изображения

4. Спецификация системы стальной опалубки для коробчатых балок

. Платформа

1) Что мы можем для вас сделать?

Мы можем гарантировать качество винилового баннера и избежать лишних расходов для клиентов.

Мы можем предоставить вам профессиональную команду дизайнеров.

Мы можем предоставить вам модные и новейшие стили.

Мы можем разработать дизайн для вас.

Пожалуйста, не стесняйтесь настраивать.

2) Какие обещания мы можем сделать?

Если вы заинтересованы в системе стальной опалубки коробчатых балок, пожалуйста, напишите нам для получения ЦЕНЫ.

Если требуется печать, сообщите об этом как можно скорее, потому что для завершения всего набора требуется гораздо больше времени.

Пожалуйста, ОБЯЗАТЕЛЬНО проверяйте товары, когда курьер стучит в вашу дверь, и свяжитесь с нами как можно скорее, если возникнут какие-либо проблемы.

3) Как насчет послепродажного обслуживания?

Ответ будет выполнен в течение 24 часов после получения жалобы или запроса.

Если продукты не соответствуют требованиям, вам будут выплачены соответствующие компенсации.

4) Что насчет посылки и времени доставки?

Упаковка: в соответствии с требованиями заказчика

Доставка: У нас есть различные способы доставки для наших клиентов, такие как экспресс-доставка, включая TNT, DHL, FEDEX, UPS, EMS и т. Д.; по воздуху / морю, и мы VIP экспресс.

Время доставки: Обычно небольшие заказы, всего 10-15 рабочих дней, чтобы прибыть в вашу руку; Что касается таможенной декларации, может потребоваться 7 дней. Другое массовое количество систем стальной опалубки коробчатых балок, мы отправляем их морским или воздушным путем в морской порт или воздушный порт, чтобы сэкономить на доставке для наших клиентов. По океану может потребоваться 45-60 дней, по воздуху может потребоваться 25-40 дней.

Конструкция опалубки балок для бетонных коробчатых балок Китай Производитель

Конструкция опалубки балок для бетонных коробчатых балок

Открытие и закрытие всего набора шаблонов выполняется с помощью гидравлической системы балок коробчатого сечения, а соответствующая операция завершается поддомкрачивание и сжатие масляного цилиндра.Таким образом, установка и снятие опалубки для шоссе с гидравлическим зажимом имеет значительное преимущество в скорости по сравнению с ручной установкой опалубки. В то же время механическая поддержка всего набора шаблонов контролируется системой Hydraulic Mold System, фиксированная система опор способствует завершению работ, а прочность опалубки надежно гарантируется, так что готовые бетонные компоненты имеют хорошую форму и хорошего качества. В настоящее время график строительства становится все выше и выше, эффективность повышается, производительность повышается, система гидравлической опалубки коробчатых балок широко используется и все больше и больше входит в форму изготовления шаблонов, что значительно повышает конкурентоспособность опалубки магистралей. и способствует повышению эффективности строительства.


Характеристика продукта:

* Он широко используется во всех видах бетонного строительства туннелей.
* Продукт прост в использовании и легко разбирается.
* Более кратный оборот, низкая амортизация.
* Внешний вид бетона хорошего качества.
* Экономия затрат на рабочую силу и снижение стоимости проекта.

Advantage :

● легкий вес;
● простая, прочная и устойчивая конструкция;
● легко перемещать, монтировать и разбирать;
● возможность многократного использования;
● малая деформация под действием силы;
● Достаточное пространство под дорожным полотном и большое пространство для установки стержней и опалубки.

Наша компания

Lijian Formwork - это профессиональное производственное предприятие, специализирующееся на строительной опалубке, стальных конструкциях и механическом оборудовании. Он может предоставить строительным предприятиям ряд высококачественных услуг, таких как технические консультации по опалубке и стальным конструкциям, проектирование схем, обработка и производство, продажа, аренда и техническое руководство и установка на месте.
Компания является дочерней компанией Beijing Lijian Engineering Technology Co., Ltd., Shandong Lijian Formwork Co., Ltd. и Anshan Lijian Engineering Co., Ltd. Перерабатывающие базы компании расположены в городе Тайань провинции Шаньдун и городе Аньшань провинции Ляонин. Опираясь на передовые технологии и мощную обработку, бизнес компании быстро развивался. С момента основания компания приняла участие в сотнях крупных отечественных проектов. Система продуктов компании широко используется в таких областях строительства инфраструктуры, как высокоскоростные железные дороги, метро, ​​водное хозяйство, скоростные дороги, коридоры подземных трубопроводов и муниципальное строительство.Он отличается разумной структурой, удобством в эксплуатации, надежным качеством и высокой стоимостью. Он установил хорошие отношения сотрудничества с China Railway, China Railway Construction, China State Construction, China Hydropower, China Communications Construction, China Power Construction и другими строительными компаниями.

Бизнес компании расширился до 15 провинций, городов и автономных регионов по всей стране и экспортировался в США, Объединенные Арабские Эмираты, Камбоджу и другие страны. В начале своего основания компания взяла за основу качество и технологии и стала лидером в получении сертификатов качества и подаче заявок на получение ряда национальных патентов. Стабильность качества продукции и технологический прогресс находятся на переднем крае отрасли.
Компания ставит своей корпоративной целью «прежде всего доверие, прежде всего пользователи», «качество для выживания, инновации для развития» в качестве своей философии бизнеса и завоевывает доверие строительных единиц с помощью инновационных технологий и высококачественных услуг для создания хороших экономических и экономических показателей. социальные льготы для них.


Услуги с добавленной стоимостью:
Предоставить план строительства для гражданского строительства и сотрудничать с участником торгов для Стороны A.
Обеспечить ранний дизайн продукта и наиболее рентабельную схему.
Послепродажное обслуживание и техническая поддержка во время строительства.
Бесплатная программа улучшения продукта.


style = 'font-size: 14px'> Ищете идеального производителя и поставщика конструкции балочной опалубки? У нас есть широкий выбор товаров по ценам, чтобы помочь вам проявить творческий подход.Вся опалубка мостовых балок имеет гарантированное качество. Мы являемся китайским заводом по производству бетонных коробчатых балок. Если у Вас возникнут вопросы, свяжитесь с нами.

Meva Flex Деревянная балочная опалубка перекрытий, детали опалубки, एसेसरी, सहायक - MEVA Formwork Systems Pvt. Ltd., Нави Мумбаи

Опалубка для перекрытий с деревянными балками Meva Flex, Детали опалубки, एसेसरी, सहायक - MEVA Formwork Systems Pvt. Ltd., Нави Мумбаи | ID: 15113898197

Описание продукта

MevaFlex - это обычная и универсальная деревянная балочная опалубка для перекрытий h30. Он состоит из нескольких компонентов: фанерной облицовки, бруса h30, стойки и вилки.
  • Простая адаптация к различным макетам с нестандартной геометрией
  • Специфические нагрузки
  • Различные толщины плиты
  • h30 деревянные балки могут быть повторно использованы в системе WTS

Ценовой диапазон:
  • рупий. 4000 и далее за кв. М.

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом


О компании

Год основания 2009

Юридический статус компании с ограниченной ответственностью (Ltd. /Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот 5-10 крор

Участник IndiaMART с ноября 2008 г.

GST27AAFCM8821R1ZP

MEVA - ведущий производитель, оптовик и продавец опалубочной техники. MEVA предлагает обширный портфель продуктов, охватывающий отдельные компоненты, такие как деревянные балки h30, стойки, фанера, для законченных систем для стен, перекрытий и высотных конструкций.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Опалубка - Designing Buildings Wiki

Опалубка - это термин, используемый для процесса создания временной формы, в которую заливается и формуется бетон. Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

В то время как опалубка - это широкий термин, который используется в отношении процесса формования с использованием самых разных материалов, опалубка - это термин, который часто используется для обозначения процесса использования фанеры для формования формы.

Опалубка - это, пожалуй, самый популярный тип опалубки , который обычно строится на месте из древесины и фанеры.Для опалубки необходим специальный сорт фанеры, который должен быть водостойким. Его легко изготовить, хотя для больших конструкций это может занять много времени. Используется, когда затраты на рабочую силу ниже, чем затраты на изготовление многоразовой опалубки из таких материалов, как сталь или пластик. Он также имеет то преимущество, что сразу же можно заливать значительное количество бетона.

Простая дощатая опалубка может использоваться для устройства дорожек или опалубки.Доски следует обрезать так, чтобы они были на одном уровне с верхней поверхностью плиты, что позволит добиться аккуратной отделки бетона.

При выборе опалубки важно учитывать тип бетона и температуру заливки, поскольку они оба влияют на оказываемое давление.

Опалубка , стороны должны быть способны противостоять гидростатическому давлению влажного бетона, которое упадет до нуля в течение нескольких часов в зависимости от скорости схватывания и затвердевания.

Опалубка Основание или перекрытие должно выдерживать первоначальную статическую нагрузку влажного бетона и статическую нагрузку сухого застывшего бетона.

Как только бетон наберет достаточную прочность, опалубку можно ударить (снять). Минимальное значение 5 Н / мм2 рекомендуется во всех случаях при установке вертикальной опалубки , чтобы не повредить прочный бетон в процессе.

Высокое качество изготовления и контроля необходимы для обеспечения высокого стандарта и внешнего вида получаемой бетонной конструкции.

Опалубка и опалубка в различных формах будут поддерживаться опалубкой. Это относится к столбам, стабилизаторам или другим элементам, которые удерживают опалубку или опалубку на месте по мере высыхания бетона. Для получения дополнительной информации см. Ложные работы.

Опалубка для балок представляет собой трехстороннюю коробку, которая поддерживается и подпирается в правильном положении и на желаемом уровне. Время снятия опалубки будет зависеть от температуры воздуха, влажности и последующей скорости отверждения.Типичное время зажигания следующее (при температуре воздуха 7-16 ºC):

Состоит из вертикальной формы желаемой формы и размера колонны для заливки. В качестве средства поддержания минимальной толщины материала опалубки используются горизонтальные стальные или деревянные зажимы (или хомуты) с одинаковыми центрами для пакетного заполнения и в разных центрах для заполнения, которое выполняется за одну заливку.

Головка опалубки колонны может использоваться для поддержки опалубки балки , но, хотя это дает хорошее верхнее поперечное ограничение, она может сделать опалубку сложной.Как вариант, колонна может быть отлита под балки. Позже вокруг литой колонны можно зажать хомут опалубки , чтобы завершить заливку и поддержать входящую балку опалубки .

Пластиковая опалубка многоразового использования обычно используется для быстрой заливки бетона. Опалубка собирается либо из замковых панелей, либо из модульной системы и используется для относительно простых бетонных конструкций. Она не так универсальна, как деревянная опалубка из-за требований к сборке, и лучше всего подходит для недорогих повторяющихся конструкций, таких как схемы массового жилья.

Несъемная структурная опалубка обычно собирается на месте из сборного армированного волокном пластика. Он используется для бетонных колонн и опор и остается на месте, действуя как постоянная осевая и поперечная арматура для элемента конструкции. Он также обеспечивает устойчивость к ущербу окружающей среды как для бетона, так и для арматурных стержней.

Запатентованные системы используются для поддержки вертикальной опалубки во время затвердевания бетона, состоящего из ряда труб и стяжек.

https://www.designingbuildings.co.uk/wiki/File:Plastic-formwork.png

Хорошая опалубка должна удовлетворять следующим требованиям:

  • Достаточно прочный, чтобы выдерживать постоянные и временные нагрузки.
  • Способен сохранять свою форму за счет надежной опоры и подпорки в горизонтальном и вертикальном направлениях.
  • Стыки должны предотвращать утечку цементного раствора.
  • Должна быть возможность удаления в различных частях без повреждения бетона.
  • Использованный материал пригоден для повторного использования.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
