🚘 Гараж своими руками: материалы, этапы, пошаговая инструкция

Сегодня вряд ли можно найти семью, в которой не было бы хоть одного автомобиля. И естественно, что многих заботит сохранность машины и её защита от солнца, града и других осадков. А значит, необходимо озаботиться достойным местом стоянки. Возможно, некоторым достаточно и обычного навеса, но в сегодняшней статье речь пойдёт о более надёжной защите – строительстве полноценного гаража своими руками. Попробуем разобраться, насколько сложным является возведение подобного сооружения, и какие этапы придётся пройти при производстве таких работ.

Гараж – одно из самых важных строений во дворе частного дома
ФОТО: soonerambucs.org

Содержание статьи

Размеры гаража и от чего они зависят

Этот параметр целиком и полностью зависит от назначения и количества требуемых мест для авто. Не имеет смысла строить гараж большой площади, если в нём будет стоять лишь одна машина, и он не будет использоваться в качестве мастерской. В подобной постройке сложнее поддержать нужную температуру, материала на его возведение уйдёт много, да и процесс строительства будет значительно сложнее. К тому же, такой гараж займёт полезную площадь участка, которую можно было использовать более рационально.

Такой гараж ради одной машины явно сооружать не стоит
ФОТО: commonsensecart.com

Выбор места под строительство: что следует учесть

Выбор места определяется несколькими критериями. Не будем сегодня говорить о тех случаях, когда требуется оформление отдельного участка под строительство гаража где-то на окраине города. Рассмотрим только варианты возведения на частной территории.

Довольно распространённой разновидностью является гараж-пристройка, примыкающая к дому. Однако специалисты не рекомендуют подобное расположение по причине токсичности выхлопных газов, ГСМ, пожаро- и взрывоопасности. Лучше всего возвести бокс на небольшом удалении от жилища. Если планируется смотровая яма, следует определиться с глубиной залегания грунтовых вод. В остальном же, место строительства гаража своими руками, зависит только от желания владельца с учётом удобства подъезда авто к этому сооружению.

Бывает, что приходится готовить место под гараж и так
ФОТО: commonsensecart.com

Проект гаража и требуется ли его делать

Проект очень важен при подобном строительстве (если дело не касается лёгкого гаража из ЛСТК). Нет нужды заказывать его в специализированной фирме и платить за это деньги. Всё можно сделать самостоятельно, но при этом обязательно следует учесть:

1. Количество машин, которые будут в нём стоять.
2. Дополнительное оборудование, если оно требуется.
3. Наличие или отсутствие смотровой ямы.
4. Тип фундамента – монолитный, свайно-винтовой или ленточный.
5. Материал строительства – дерево, кирпич, блоки или металл.
6. Подъездные пути.
7. Отопление, подведение электроэнергии.

Подобный проект можно подготовить на компьютере самостоятельно
ФОТО: charpenteberleau.com

Строительство гаража своими руками: пошаговая инструкция с фотопримерами

Многое зависит от того, насколько хорошо был продуман проект гаража. Что же касается важности каждого из этапов строительства, то не стоит их делить на более или менее приоритетные. Каждый из них требует внимательного и аккуратного подхода. Начинать, естественно, следует с подготовительных работ.

Как правильно сделать разметку под фундамент

После того, как место постройки гаража определено, необходимо разровнять площадку и оборудовать поблизости участок для складирования материала, который будет использован в работе. Далее, при помощи рулетки нужно разметить линии расположения фундамента согласно проекту и, забив колышки, протянуть между ними бечёвку. В качестве колышков лучше использовать обрезки арматуры, которые легко забиваются в землю.

Вот так размечается местность перед началом работ
ФОТО: charpenteberleau.com

Смотровая яма для гаража: нюансы обустройства

После того, как разметка будущих стен выполнена, необходимо определиться со смотровой ямой. Она должна располагаться ровно по центру ворот, при условии, что в гараже вдоль одной из стен не будут расположены крупногабаритные стеллажи или полки, которые могут помешать въезду автомобиля. Именно о таких нюансах шла речь, когда говорилось о важности учёта в проекте каждой мелочи.

Обустройство фундамента и его типы

Тип фундамента будет зависеть от материала постройки самого гаража и его веса. Для того, чтобы понять, какой из них необходим для тех или иных построек, попробуем разобраться с характеристиками и способами обустройства каждого из типов.

Свайно-винтовой или столбчатый фундамент

Эти типы применяется для наиболее лёгких построек. Суть их обустройства в следующем. Для столбчатого фундамента необходимо бурение скважин для каждой из несущих опор. После этого в скважины опускаются бетонные столбы или арматурный каркас, который заливается бетоном. В случае свайно-винтового фундамента всё ещё проще. Специальные сваи с неким подобием шнека на конце просто вворачиваются в грунт вручную или при помощи специальной техники в необходимых местах. Верхний их край выравнивается по уровню, после чего связывается при помощи бруса, стального швеллера или бетона.

Вот так вручную вворачиваются в землю сваи для фундамента
ФОТО: charpenteberleau.com

Ленточное основание и его назначение

Такой фундамент применяется для более основательных строений. Для его обустройства выкапывается траншея по периметру. Чем она глубже, тем больший вес сможет выдержать конструкция. Внутри делается опалубка, в которой собирается арматурный каркас, после чего, она заливается бетоном. Слишком сложным процесс обустройства этого типа также назвать нельзя, однако работы будут масштабнее, нежели в предыдущем варианте. Затрат по материалу на него получится немного больше, чем на свайно-винтовой или столбчатый.

Монолитный или плитный фундамент

Такое основание имеет смысл обустраивать в случае постройки тяжёлого, большого гаража. Этот фундамент обеспечивает равномерное распределение массы постройки по всей его площади. Для него необходим небольшой котлован, дно которого утрамбовывается. Далее, слоями по всей площади укладывают песок, геотекстиль, гравий, слой бетона, гидроизоляцию и основной слой бетона. Этот вариант является самым дорогостоящим, но, в то же время, и самым качественным. Он долговечен, не боится высоких нагрузок.

Монолитный фундамент для гаража – один шаг до заливки
ФОТО: remontnik.ru

Возведение стен: варианты используемых материалов

Сегодня мы не будем разбирать конструкции из ЛСТК – такие гаражи нельзя рассматривать как капитальные постройки. А значит, из используемых строительных материалов остаётся дерево, кирпич, бетон или блоки и металл.

Деревянные постройки: плюсы и минусы

Деревянный гараж также называют каркасным. Положительных качеств у таких построек много. Они экологически чистые, сравнительно лёгкие и не требуют больших затрат при строительстве. К тому же, такую постройку можно возвести довольно быстро. Но и минусы деревянного гаража значительны. Ведь массив легко подвержен возникновению плесени и грибка, а также гниению, не говоря уже о пожароопасности. Частично с этими проблемами справляются современные пропитки, которых сейчас достаточно много на прилавках магазинов, однако полностью решить проблему они не могут. Ведь от возгорания пролитого бензина они не спасут. Ещё одним негативным фактором деревянных гаражей является подверженность разрушению под воздействием солнечного света и атмосферных осадков, хотя оно будет не столь велико.

Каркас гаража из дерева
ФОТО: 5domov.ruГотовое строение даже с виду кажется очень лёгким
ФОТО: svoimirukami.lesstroy.netА здесь уже целая мастерская со стояночным местом
ФОТО: stroy-podskazka.ru

Кирпичные гаражи и их особенности

Кирпичные постройки довольно долговечны и не боятся огня. К тому же, здесь можно применить любую отделку. К примеру, кирпичная стена легко оштукатуривается, в отличие от деревянной. С одной стороны все недостатки, присущие древесине, здесь отсутствуют, но нельзя забывать о том, что укладка этого материала – трудоёмкий процесс. Кроме того, он требует определённых навыков и умений. Времени на постройку гаража из кирпича уйдёт намного больше. Но основным минусом можно назвать стоимость материала как самой постройки, так и фундамента для неё. Кирпичная стена значительно тяжелее деревянной, значит, и основание должно быть более прочным.

Очень аккуратно выполненная постройка с оконными проёмами
ФОТО: zhd-online.ru

Бетонные блоки и чем отличается строительство из них

С одной стороны, можно сказать, что постройка гаража из бетонных блоков займёт значительно меньше времени. Но не стоит забывать, что вес их довольно велик, поэтому без привлечения строительной техники эту работу выполнить никак не удастся. А это вновь негативно скажется на стоимости постройки.

Листовой металл: подходит ли такой материал для строительства гаража

Можно сказать, что стальные гаражи наиболее удобны. Единственной сложностью при таком строительстве становится утепление, однако обилие материалов, предлагаемое на российском рынке, сегодня легко решает эту проблему. А вот из плюсов можно отметить, что такой гараж можно сделать как сварным, так и разборным. А это позволит, при необходимости, полностью разобрать постройку и перевезти её на новое место даже на легковой автомашине с прицепом.

Такой гараж можно с лёгкостью разобрать и собрать, как конструктор
ФОТО: youtube.com

Как можно смонтировать крышу гаража своими руками

Крыша постройки должна обеспечивать максимальную защиту от погодных явлений, быть прочной, но, в то же время, не очень тяжёлой. Наиболее оптимальным для любого гаража будет следующий вариант.

Поперёк гаража через каждый метр укладываются двутавровые балки или толстый брус – это станет основанием. Сами опорные балки закрепляются при помощи анкерных болтов. После этого, пространство между ними зашивается толстой доской как можно плотнее. Это и будет черновая крыша, которую нужно покрыть гидроизоляционным материалом и утеплить любым доступным способом. Теперь остаётся уложить ещё один слой гидроизоляции и лёгкая крыша гаража готова.

Между этими балками будет размещено ещё две
ФОТО: youtube.com

Делаем пол в гараже: наиболее простые способы

Многие укладывают в гараже деревянный пол на лагах прямо поверх гравия, что в корне неверно. Для начала гравий следует как можно плотнее утрамбовать, после чего необходимо залить стяжку, толщиной не менее 10 см. Самым простым способом монтажа пола будет оставить только эту стяжку, но по желанию можно уложить на неё деревянный настил или даже облицевать керамо-гранитной плиткой.

Какими лучше сделать ворота в гараже

Ворота гаража – это отдельный вопрос, который тревожит многих. Конечно, привычные створки кажутся более простым вариантом, однако это не совсем соответствует действительности. Ничем не сложнее, а к тому же ещё и удобнее, смонтировать подъёмные ворота. Для этого не потребуется много времени и материала, все работы выполняются своими руками, а стоимость не пробьёт дыры в семейном бюджете.

Такие ворота вполне можно сделать самостоятельно
ФОТО: garage-s.ru

Утепление стен постройки: как и чем лучше выполнить

Тепло в гараже необходимо в зимний период, а значит, нужно подобрать правильный теплоизолятор. Выбор материала будет зависеть от отделки внутри постройки. Если стены будут обшиваться вагонкой, пластиком, то лучше использовать для сохранения тепла минеральную вату или обычный пенопласт. При планировании отделки штукатуркой идеальным материалом будет пенополистирол, или, как многие привыкли его называть, «Пеноплэкс» (по названию фирмы-производителя).

Под обшивку стены можно утеплить минеральной ватой
ФОТО: garage-s.ru

Финальные штрихи: внутренняя отделка гаража

Внутренняя отделка может быть совершенно разнообразной. При условии, что гараж утеплён, можно применить любой материал, без каких либо ограничений. Но следует понимать, что стены в гараже будут пачкаться, а значит, должны легко поддаваться чистке. Также нужно помнить, что механические повреждения для них будут «в порядке вещей». Поэтому пластиковые панели лучше отмести сразу. Неплохо выглядит отделка кафельной плиткой, но стоимость подобной облицовки будет значительной.

Более бюджетным является вариант с вагонкой, но её следует обязательно покрыть древесным лаком. В этом случае любая грязь и пятна ГСМ с неё легко смоются.

А мы предлагаем посмотреть на внутреннюю отделку гаражей, выполненную умельцами самостоятельно, без привлечения специалистов.

В заключение

Часто гараж становится для автовладельца больше, чем просто место стоянки машины, особенно в частном доме. Это и мастерская, где можно отремонтировать любой садовый инструмент, и место уединения, когда это необходимо. А значит, к строительству подобного сооружения следует подходить основательно. В любом случае, из какого бы материала он не был построен, какова бы ни была внутренняя отделка, главное, чтобы гараж выполнял свою основную функцию.

Надеемся, что изложенная в сегодняшней статье информация будет полезна нашим читателям и поможет им в строительстве столь необходимого сооружения, как гараж. Если у вас остались какие-либо вопросы по теме, можете задать их в обсуждениях ниже. Редакция Homius с удовольствием на них ответит в максимально сжатые сроки.

Возможно, вы сами строили гараж или принимали участие в его возведении. В таком случае просим поделиться своим опытом с другими читателями нашего журнала. Если вам понравилась статья, не забудьте оценить её.

А напоследок, уже по традиции, предлагаем посмотреть короткий, но довольно информативный видеоролик по сегодняшней теме.



Предыдущая

ПостройкиПодробные инструкции изготовления своими руками будки для собаки

Следующая

ПостройкиДелаем отдых у открытого бассейна идеальным в любую погоду — раздвижной павильон

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

чертежи и эскизы с размерами, варианты конструкций и материалов

Автор Альфира Сагитова На чтение 10 мин. Просмотров 25.6k.

Даже для больших придомовых участков загородных домов стараются, чтобы их территория была спланирована оптимально. А для маленьких участков дач и коттеджей — это обязательное условие комфортного проживания. Один из факторов правильной планировки — компактность расположения строений хозяйственного назначения. И не редкость, когда под одной крышей находятся гараж и хозблок. Такое совмещение имеет только достоинства — «минусов» у него нет.

Плюсы гаражей с хозблоком

Не редкость, когда в самом гараже обустраивают всевозможные системы хранения. Причем хранят не только вещи, имеющие отношение к автомобилю, но и предметы бытового или хозяйственного назначения.

Хозблок позволит разгрузить пространство, если выделить отдельную кладовую. Еще лучше две. Одну для сезонной резины, автохимии, фильтров и расходных материалов, если хозяин предпочитает мыть машину и проводить профилактическое/сезонное обслуживание автомобиля своими руками. А вот уже второе помещение отвести для складирования всего остального: инструментов, садовой мебели, спортивного инвентаря.

Внутреннее пространство гаража таким образом освободится только для автомобиля. Это не только удобно и эстетично, но и полностью исключает риски повреждения лакокрасочного покрытия кузова, когда понадобиться что-то взять или положить.

Также поступают и с домашними мастерскими, которые часто устраивают в гаражах. Им отводят отдельное помещение, в которое можно попасть либо со двора, либо из гаража.

Еще одно достоинство совмещения — экономия материалов и времени на строительство:

• общие котлован и опалубка для фундамента;
• общие внутренние стены;
• общая крыша от перекрытия до водосточной системы;
• общие отмостка, дренаж и ливневка.

И как указывалось во вступлении, объединение двух строений в одно экономит место на участке.

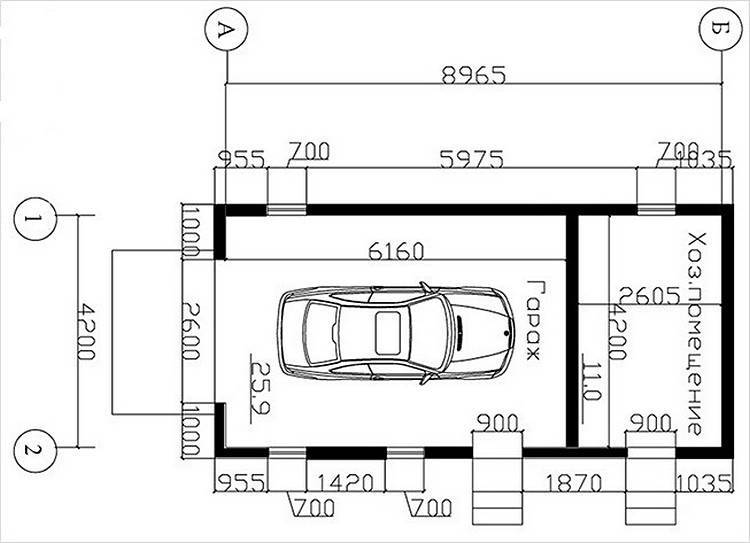

Проект гаража с двумя хозблоками и навесомПроект гаража на две машины с хозблоками

Особенности проектирования

Стандартный процесс проектирования состоит из нескольких этапов:

• Эскизный проект. Выбор конфигурации и функционала, определение размеров и размещение на плане участка.
• Технический проект. Выбор материалов, разработка общей конструкции, определение мест подключения к инженерным сетям.
• Разработка документации — чертежи и деталировка, расчет количества материалов и комплектующих. Расчет сметы.

Проект можно купить готовый, заказать оригинальный или рассчитать самому.

Размеры

Определяют размеры для каждого помещения исходя из необходимого полезного объема. Вот приблизительный перечень факторов, которые влияют на размеры гаража:

Чтобы рассчитать размеры хозблока, надо определить его назначение.

Если это просто складское помещение, то оценивают объем предметов, и в зависимости от их характера выбирают систему хранения. Для мастерской задача чуть сложнее:

• составляют перечень оборудования, инструментов и оснастки;
• выбирают размер верстака, стеллажей и шкафов;
• компонуют оборудование и мебель сообразно требованиям эргономики и безопасной работы;
• смотрят сколько места займет мастерская по площади и высоте.

Аналогично поступают для расчета размеров других видов подсобных помещений.

Можно еще рассмотреть случаи, когда совмещают гараж и баню (а заодно комнату отдыха). Но это уже не хозблок, и там свои особенности проектирования.

После того как определили размеры гаража и хозблока, компонуют их вместе, и смотрят можно ли такое строение разместить в соответствии с требованиями СНиП относительно дома, коммуникаций и границ участка. Не забывая про подъездной путь от ворот и пешеходную дорожку к дому.

Выбор материалов

С точки зрения ландшафтного дизайна дом и гараж с хозблоком лучше делать из одних материалов. В первую очередь это касается стен и кровли.

Совет. Но здесь можно сэкономить. Главное, чтобы была похожей отделка фасадов. Стены гаража можно выложить из недорогого шлакоблока, крышу сделать односкатной или плоской, а фундамент не монолитным, а сборным.

У каждого материала есть особенности, которые влияют на конструкцию в целом и на отдельные компоненты:

Строительство

Малые формы (по сравнению с домом) не означают, что последовательность строительства гаража будет другой.

Но у каждого этапа есть свои особенности.

Разметка

Определяют на участке «пятно» застройки, и отмечают его колышками. В зависимости от свойств грунта границы «пятна» будут отличаться от габаритов гаража с хозблоком. Это необходимо для нормального проведения земляных работ — в любом случае котлован или траншеи должны быть шире фундамента.

Монтаж наружной опалубки подвала

Для мелкозаглубленных оснований дополнительная ширина нужна, чтобы компенсировать осыпание грунта, а для монолитных еще надо оставить место для опалубки. Если закладывают ленточный фундамент полного профиля (для подвала), то надо оставить дополнительную пазуху шириной около 1 метра, чтобы сделать гидроизоляцию.

Устройство основания фундамента

Для мелкозаглубленного ленточного фундамента разметку траншей проводят и под внутренними стенами.

Также надо разметить на участке траншеи для подводки труб водопровода и канализации (если при гараже и хозблоке предусмотрены «удобства»).

А когда гараж и дом отапливают от одного котла, то отмечают трассу труб теплоснабжения.

Земляные работы

Поводят выемку грунта. Для основания плиты и заглубленного ленточного фундамента роют котлован полного профиля.

Для мелкозаглубленного типа — копают только траншеи (в том числе под смотровую яму, если она предусмотрена проектом).

На этом же этапе прокладывают траншеи для коммуникаций, и заводят их к точкам подключения внутри гаража и хозблока.

Внимание. Прокладка трубопроводов проходит с учетом глубины промерзания грунта. Для мелкозаглубленных оснований это, как правило, ниже пятки ленты или основания плиты. В этих случаях трубы прокладывают до заливки фундамента.

При обустройстве дренажа, по периметру дна котлована (отступив от стен фундамента на ширину будущей отмостки) для труб роют траншеи с выходом к дренажным колодцам.

Примечание. В эти колодцы будут отводиться осадки, которые соберет с водостока крыши система ливневой канализации.

Особенность этапа — складирование грунта. Плодородный слой можно аккуратно снять, чтобы использовать его в других местах участка для засыпки ям и углублений при выравнивании рельефа. Вынутый коренной грунт надо расположить так, чтобы он не мешал строительству. Или вывезти, но только частично — он будет нужен для обратной засыпки пазухи фундамента.

Закладка фундамента

Технология стандартная:

Стены и крыша

Технология строительства стен зависит от выбранных материалов. Общее одно — проем для распашных гаражных ворот должен быть усиленным.

Армирование балки над проемами ворот

Для отапливаемых гаражей наружное утепление не надо только для стен из пено- или газоблоков, а также для каркасников, если слой минеральной ваты не менее 15 см.

У крыши больше вариантов устройства:

• Плоская. Может быть как с деревянным перекрытием, так и на железобетонных плитах. Первый вариант дешевле и проще в изготовлении «своими руками», для второго нужен кран. Чаще используют готовые плиты перекрытия. Обязательна гидроизоляция, утепление делают для отапливаемого гаража и хозблока.
• Скатная. Может быть любой формы. Простейшая — односкатная. Для нее не обязательно наличие чердака. Двух-, четырехскатные и вальмовые делают с чердаком на балках перекрытия — есть даже проекты гаражей с обустройством мансарды (а это уже жилое помещение). Подкровельная гидроизоляция обязательна только для металлочерепицы или профлиста, даже если гараж не отапливается (для остальных видов кровли она желательна). Если гараж отапливается, то утепляют либо саму крышу (теплый чердак), либо перекрытие (холодный чердак). В обоих варианта утеплитель со стороны теплого помещения закрывают пароизоляционной пленкой.

В качестве заключения. Надо предусмотреть меры безопасности во время эксплуатации гаража с хозблоком. Обязательно наличие вентиляции даже для складских помещений и мастерской.

А для гаража вытяжную вентиляцию лучше сделать принудительной. Если устраивают мастерскую, то надо сделать заземление с подключением к общей внутренней шине, которая выходит на внешний заземляющий контур.

Реализация проекта гаража с мастерской и хозблоком под одной крышей:

Полезно6Бесполезно

Гараж своими руками: технологии, видео, фото, чертежи

На некоторых участках гараж появляется раньше дома. Самим можно и в палатке переночевать, а машину — поставить под крышу. Потому вопрос о том, как построить гараж своими руками не праздный. Начинаем с выбора места.

Один из шикарных вариантов

Содержание статьи

Выбор места

Выбор места для гаража — непростая задача. Очень хочется, чтобы было удобно им пользоваться, но при этом чтобы постройка не портила внешний вид участка. Сразу надо определиться будет он отдельно стоящим или пристроенным к дому или другому зданию на участке.

• Отдельно стоящий. Этот вариант выбирают в том случае, если дом уже построен и/или форма участка такова, что подъездные пути занимают слишком много места. В этом случае имеет смысл вынести постройку ближе к въездным воротам, или сделать так, чтобы ворота гаража открывались прямо на улицу.
• Являющиеся частью постройки. Это может быть дом или хозблок, а сам гараж может строится вместе с зданием, или пристраиваться позже. Хорош в том случае если дом построен близко к границе участка. Привлекателен тем, что нет необходимости думать о том, как его отапливать и тянуть дополнительные коммуникации.

При самостоятельном строительстве гараж чаще всего ставят отдельно, так как пристройка к уже существующему дому требует серьезных мер по усилению фундамента, а это точно недешево. Дешевле будет построить отдельно. Только при выборе места надо иметь в виду, что расстояние до соседского участка должно быть не менее 1 м, а вход на расстоянии не менее 10 метров от окон соседа. Также нормируется расстояние до ближайшего жилого дома. Оно должно быть более 9 метров, если дом из негорючего материала и 15 метров, если дом пожароопасен.

Ворота открываются прямо на улицу — один из неплохих вариантов

Размеры и конструкции

Сначала надо определиться для каких целей будет использоваться гараж. Если это только место стоянки, размеры можно делать впритык — к габаритам машины добавить по метру в длину и ширину. Этого для места стоянки хватит. Если в гараже будут проводиться еще и ремонтные работы, понадобится подъемник или смотровая яма, куча оборудования и запчастей, то размеры должны быть больше. Желательно оставить хотя-бы по метру по бокам и столько же впереди. Сзади по-прежнему достаточно полуметра. Если же гараж использоваться как мастерская или как клуб, размеры могут быть еще больше. Ограничения только в имеющихся площадях и бюджете на стройку.

С ямой или без

Самое важное — определиться будете делать яму или нет. От этого зависит как и какой будете делать фундамент. Можно сделать под гаражом подвал, а яма будет «входом» или только частью занятого пространства. Вариант привлекательный, но дорогостоящий и требующий больших объемов земляных работ.

Как сделать смотровую яму в гараже смотрите тут.

Второй вариант более экономичный: только яма глубиной 1,8-2 метра и шириной около 1 метра. Ширина такая оптимальна, а вот высота зависит от роста и лучше этот параметр выбрать индивидуально: глубина должна быть на 15-20 см больше вашего роста. Длинна ямы — порядка 2 м. Этого достаточно для осмотра любого легкового авто.

Пример строительства смотровой ямы

Еще проще реализуется пол в гараже без ямы. Тогда просто заливается монолитная плита без всяких сложностей.

Фундамент для гаража

Фундамент под гараж без ямы может быть любым, хоть ленточным, хоть свайно-ростверковым. Другой вопрос в том, что все равно придется заливать пол. А раз так, то проще уже сделать сразу монолитную армированную плиту и не делать сначала фундамент, а потом пол.

Ленточный — монолитный и сборный

Если решите делать ленточный фундамент, а грунты пучинистые и уровень грунтовых вод высокий, вам надо делать его ниже глубины промерзания грунта. В Средней Полосе это примерно 1,7-1,9 метра. На эту глубину копают траншею, ставят опалубку (ширина ленты не менее толщины стен). В него укладывают каркас из арматуры и все это заливают бетоном. После того как бетон достигнет 50% прочности, опалубку снимают и можно приступать к заливке пола в гараже.

Ленточный фундамент готов под заливку бетоном

В случае с песком и отсутствием близко подземных вод для гаражей делают сборный ленточный фундамент или мелкозаглубленный ленточный (высота ленты порядка 40-50 см). Сборный фундамент строят из готовых блоков. Соединяют блоки при помощи раствора, а ряды армируют, прокладывая прутками диаметром 10-14 мм (зависит от грунтов, материала стен и этажности гаража). Но такие фундаменты нормально стоят только на грунтах, не склонных к пучению: песках и супесях, причем с невысоким уровнем грунтовых вод.

Еще вариант — сделать ленту в уровень с грунтом и ее перекрыть железобетонными плитами. Такой вариант тоже хорош на песчаных почвах.

Подробнее про ленточные фундаменты и их типы можно прочесть тут.

Свайный или свайно-ростверковый

Экономичный фундамент, который почему-то редко используется под гаражи. Свайный в чистом виде под гараж не очень подходит — пол получается приподнятым над землей, но если сделать заезд, о можно и его использовать. Он и свайно-ростверкостверковый низким ростверком — отличный вариант для пучинистых грунтов (глина, Суглинки с высоким уровнем грунтовых вод).

Свая связывается с ростверком — это свайно-ростверковый фундамент

При изготовлении ссвайно-ростверкового по периметру копают неглубокий котлован в виде ленты (около 40-50 см глубиной). В ней с шагом в 1,5-2 метра бурят скважины ниже глубины промерзания грунта, в них вставляют опалубку (пластиковую трубу или свернутый в рулон рубероид). Внутрь опалубки ставят три-четыре прутка арматуры с выпуском на 70 см и заливают бетоном. После ставят опалубку на ленту и вяжут арматурный каркас для ленты, связывая ее с выпусками арматуры свай. И ее тоже заливают бетоном.

Подробнее о свайно-ростерковых фундаментах можно прочесть тут а в этой статье описаны сваи ТИСЭ.

Монолитная плита

Для любого типа грунта подходит монолитная железобетонная плита. По периметру она делается больше чем размеры гаража минимум на 30 см. Снимают грунт, копая котлован глубиной в 40-45 см. Выравнивают дно, насыпают слой гравия. Толщина его порядка 20-25 см. Гравий хорошо трамбуют, используя по возможности виброплиту.

По периметру ставят опалубку, на утрамбованную подсыпку кладут арматуру с шагом в 15-20 см (вдоль и поперек, получая клетку). Используют обычно 10-14 мм в диаметре, два яруса армирования, расстояние между которыми порядка 20 см. Все это заливается бетоном марки М 250 — М 300.

Сразу и пол и фундамент

Из чего делать стены

Чаше всего стены в гараже делают из строительных блоков. Это может быть ячеистый бетон (пеноблок и газоблок), а может с заполнителем из шлака или керамзита. Хороши они тем, что сами по себе теплые и с последующим отоплением гаража проблем не возникает: достаточно небольшой печки для того чтобы нагреть воздух до нормальных температур. Правда, при таком выборе необходима наружная отделка. Ее, как правило, делают такой же, как на доме или максимально похожей.

Вторая популярная технология строительства стен гаража — каркасная. Каркас делают из металлической профильной трубы или пропитанного антипиренами (снижающими горючесть добавками) деревянного бруса. Обшивка может быть любой — от листового металла до сайдинга (на металле), вагонки, имитации бруса, фанеры (влагостойкой) или ОСБ. Да, некоторые материалы горючи и их не назовешь надежными, но если нужен дешевый гараж, например для дачи, и только в качестве временной стоянки, то почему бы и нет.

О каркасном строительстве из древесины читайте тут, а в этой статье описаны металлокаркасные технологии.

Виды крыши

Проще и экономичнее всего сделать плоскую крышу с уклоном в несколько градусов. Для Средней Полосы минимальный уклон — 8°, но лучше хотя бы 10-12° — лучше сходит снег.

В случае с отдельно стоящим гаражом более высокой делается передняя стена и все осадки стекают/осыпаются назад. Это надо иметь в виду и не ставить там какие-либо предметы, не размещать постройки. Если гараж пристраивается к стене уже существующего строения, уклон делают в сторону от дома.

Пример стропильной системы двускатной крыши

Минус односкатной крыши для гаража — нет чердака. Плюсы — простое устройство и невысокая стоимость. Еще один положительный момент касается доработок: потом можно будет построить над гаражом мансардный этаж.

Двускатная крыша сложнее в реализации: требуется сборка стропильной системы и кровельного материала идет больше. Но — есть чердак и внешний вид более «цивильный». Достаточно часто можно увидеть над гаражом мансардный этаж. Помещение может использоваться как домик для гостей. Затраты на обустройство мансарды, конечно, больше чем на строительство обычной двухскатной крыши, но и дополнительно получается еще приличная площадь.

Изготовление двухскатной крыши описана тут (фотоотчет), об устройстве мансардных крыш читайте тут.

Ворота

Ворота для гаража могут быть распашными, откатными, подъемными. Распашные — самые простые и всем хорошо знакомые. При желании их можно автоматизировать (как читайте тут).

Откатные ворота можно сделать в том случае, если выезд из гаража находится в одной плоскости с забором, причем рядом есть свободный участок стены, длиннее на 1,5 метра чем ширина ворот. Чем они хороши — тем что в зиму их проще откопать.

Ворота с подъемным механизмом, пожалуй, самые удобные, но и самые дорогие. В самом простом варианте можно поставить рольставни. Если брать неавтоматизированные, они вряд ли будут слишком дороги. Роллетные планки ставят из металла потолще, цвет может быть любой.

Если хочется автоматизации, ставят пневматические подъемники, которые поднимают створку целиком. В том случае сразу надо разрабатывать проем двери и саму конструкцию гаража с учетом работы подобного механизма. Более удобны в этом смысле секционные модели. В сложенном состоянии они занимают меньше места. Но все они стоят прилично, хотя, безусловно, удобны.

Внутренняя отделка

Тип отделки стен гаража внутри во многом зависит от материала стен. Если это строительные блоки, то стены чаще всего штукатурят. Некоторые не особо обращают на красоту внимание и оставляют так как есть. Но в случае с некоторыми блоками их лучше-таки оштукатурить (неавтоклавный ячеистый бетон, например, или ракушняк с известняком) чтобы оградить от повышенной влажности.

Штукатурка — лучшая из отделок

Каркасные гаражи часто изнутри обшивают фанерой. Если гараж будет иметь постоянное отопление, использовать можно любую, если отапливаться будет от случая к случаю, или вообще никак — тогда нужна влагостойкая. Можно сделать обшивку любым листовым материалом — ГКЛ, например.

Подробнее о каркасной технологии строительства прочесть можно тут.

Отопление и утепление гаража

Если планируется использовать гараж круглый год, надо или стены сразу делать теплыми (из блоков с низкой теплопроводностью) или утеплять построенные по каркасной технологии. Материалы для утепления стандартны: минеральная вата, полистирол (экструдированный или обычный пенопласт). Есть еще вариант негорючего утеплителя, который в случае с гаражом просто отличный вариант — пенобетон малой плотности. Его можно заложить между стойками каркаса. Негорюч, недорог, хорошо держит тепло. Плохо только, что на него ничего не повесишь, но есть же стойки каркаса, вот на них и можно крепить.

Есть два типа организации отопления в гараже: постоянное и периодическое. Постоянное может быть отдельным или частью отопления дома. Если делать отдельно — это та же домовая система, только в меньшем объеме. Получается дорого и сложно: отдельный котел, который тоже надо обслуживать и контролировать.

Один из вариантов организовать отопление в гараже — дотянуть ветку из дома. Но тут тоже непросто: трубопровод, требующий хорошего утепления, большой объем земельных работ для его прокладки, причем, желательно не просто в землю, а в канализацию.

Периодическое отопление —  печки типа буржуек и их модификации. Их топить можно дровами, всяким горючим хламом, которого обычно имеется достаточно. Но наиболее привлекательной выглядит мысль сделать печку на отработке — топлива вокруг полно, и задаром (или почти). Конструкции есть разные, описаны они с статье «Печь на отработанном масле своими руками«.

Этот тип отопления организовать проще всего: поставил печку и топи, но и комфорта меньше. Во-первых, тепло в основном возле печки, а во-вторых, приходите-то вы в холодный гараж и пока растопите, пока начнет он прогреваться…

Чертежи и схемы

Фотоотчеты со строительства

Часто суть технологических процессов по словесному описанию понять сложно, а вот рисунки или фото помогают уложить все по местам. Больше вопросов возникает о каркасных гаражах. Они получаются самыми дешевыми и строятся быстро. Несколько примеров приведем ниже.

Каркасный гараж из дерева

Гараж строился 4*6,5 м, с беседкой 4*2 м. Пиломатериалы завезены загодя, пропитаны антисептиком и сложены в проветриваемые штабеля — сушиться.

Материалы для строительства каркасного гаража

Фундамент сделан столбчатый. Ручным буром сделаны скважины глубиной 150 см, диаметр 35 см. В них выставлены гильзы из рубероида, вставлены три прутка пластиковой арматуры, залиты бетоном.

Бетонные сваи по буро-набивной технологии

Через две недели, когда бетон почти готов, начали ставить стены. Первой собрали нижнюю обвязку. Использован брус 150*100 мм. Обвязку установили с трех сторон, четвертая осталась открытой — тут будет въезд.

Проблемной оказалась связка с пластиковой арматурой. Не особо удачная идея: просверлить под нее дырки просверлили, а как дальше крепить — непонятно. Закрепили анкеры в бетон (по два на столб), а дырки с арматурой залили эпоксидкой. Помогут они или нет непонятно, но надеемся хоть как-то держать будет.

Нижняя обвязка

Далее над каждым столбиком (шаг 1,5 метра) ставили стойки. Их надо ставить строго вверх, без отклонений, иначе конструкция будет неустойчивой —  появятся распирающие нагрузки. Начали с углов. Одну выставили, зафиксировали временными укосинами, потом прибили, перешли к следующей. По выставленным угловым ровняли остальные, не забывая проверять вертикальность (отвесом, так как уровень дает погрешность). Крепили на гвозди, усиливали металлическими монтажными пластинами.

Чтобы свободные концы нижней обвязки не разъезжались, их скрепили временно, доской.

Вертикальные стойки

После установки всех стоек внизу прикрепили лаги. Они придали жесткость, а она нужна, так как будем лезть вверх и крепить верхнюю обвязку.

Верхняя обвязка на месте

Далее собирали промежуточные стойки и укосины. Снова-таки для большей жесткости.

Продолжаем собирать каркас гаражаВид с другой стороны

Когда все балки установлены и собраны, начинаем собирать стропильную систему. Крышу решено делать скошенную, причем она временная. Впоследствии гараж будет примыкать к дому (это первая постройка на участке).

Собираем стропила

Собрав нужное количество ферм установили на верхнюю обвязку. Фиксировали кусками досок к стойкам с двух сторон, потом забивали гвоздями, усиливали уголками на саморезах.

Устанавливаем стропила на крыше

Стропила тоже надо ставить точно вверх, иначе крышу зимой уведет. Потому насколько правильно стоит проверяли часто: перед тем как забить, и после….

Стропила снизуВсе на месте

После того как все установлены и закреплены, настелили обрешетку. На нее пошла доска 40*150 мм, укладывали с зазором 40 см.

Обрешетка, на не кровельный материал

На обрешетку набили профнастил.

Кровельный профнастил на крыше гаража

Начали делать зону крепления ворот. Установили балку вверху и по бокам.

Параллельно начали оформлять зону ворот

Ворота будут подъемно-поворотными. Под них внутри варится каркас, по которому они будут отъезжать. Из профильной трубы 25*50 мм варится рама ворот по размерам проема (с небольшим зазором).

Рамы подъемно-поворотной двери

Далее привезли ЦСП, началась обшивка каркаса. Листы резали болгаркой с алмазным диском. Режет хорошо, но много пыли.

Привезли ЦСП

Крепить листы надо с зазором около 10 мм. Для влажностно-температурного расширения.

Обшивка начатаОбшивка продолжаетсяВид со стороны беседкиЭто уже смонтированы ворота

Работы еще много, но в основном все готово. Внутри насыпали щебень, пока пол не заливали, но машину уже можно ставить, как и пить чай в беседке))

Гараж своими руками на ленточном фундаменте

Гараж на две машины (отдельные боксы) неотапливаемый. Строили на песчаной почве с низким расположением подземных вод. Потому фундамент мелкозаглубленный. Выкопали по периметру траншею, выставили опалубку, связали арматурный каркас. Все как обычно. Залили бетоном.

Лента, готовая к заливке

Внутри ленты вынули лишний грунт, выровняли котлован. Дно застелили геотекстилем и засыпали песком. Его пролили и утрамбовали (виброплитой).

Утрамбованный песок

Сверху уложили полиэтиленовую пленку (для гидроизоляции), уложили металлическую сетку и залили бетоном М300.

Сетка на пленке для армированияПриехала бетономешалка

Высота стяжки — 10 см. Оставили на 2 недели схватываться. Затем начали ставить каркас. На сам каркас и стропильную систему пошли доски 50*150 мм, распорки и укосины сделаны из 100*25 мм.

Каркас для гаража из доски

В углах, поставлены дополнительные доски — для усиления. Также усилены стойки в местах крепления дверей и окон. Шаг установки !гуляет» — размеры небольшие, а надо то дверной блок, то оконный поставить. Остальные делил как получится, но больше 60 см не делал.

Сразу собиралась и стропильная система. Так как посередине проходили несущие балки, на них и опирали стропильные ноги. Их ставили а расстоянии около 50 см. Для усиления в местах крепления использованы монтажные металлически пластины и уголки. Их садили на саморезы, соединяли элементы каркаса длинным гвоздем.

Сверху на каркас набита ветрозащитная мембрана. На нее — обрешетка из дюймовой доски, шаг обрешетки около 50 см.

Ветрзоащитная мембрана по каркасуУзлы стропильной системыКрепление стропильных ног к верхней обвязке каркаса

После набивки мембраны и обрешетки начался монтаж наружной обшивки гаража. Это металлопрофиль на стены и ондулин на крышу. Сложностей никаких. Вырезаете по размеру, на саморезы крепите.

Обшивка профлистом стен по деревянной обрешетке несложнаСтены готовы, укладываем мембрану на крышу

Расстелив мембрану на крышу (начинать снизу, проклеивать стыки) и прибив обрешетку, монтируем ондулин. Его класть надо снизу, продвигаясь вверх.

Ондулин тоже монтируется без особых проблем

Дольше приходится возиться с подшивкой свесов. Они зашивались перфорированным сайдингом (остатки от строительства дома). Установлена ветровая доска из сухого дерева 145*20 мм, окрашена в белый цвет.

Много времени ушло на подшивку свесов

Установлены деревянные окна, покрашенные в белый цвет и дешевая китайская дверь, которая после будет заменена и поставлена в сарай. Углы обшиты деревянной доской 145*20 мм, окрашенной в тон кровельному материалу.

Почти итог: еще ворота и утепление

Был подготовлен въезд: с одной стороны при заливке фундамента была залита продленная лента (перепад высоты больше). С другой стороны подперли доской. Засыпали отсевом, утрамбовали. Въезд готов.

Въезд готовПроверено, отсыпка нормальная

Последними установили роллеты. Сначала планировались подъемно-поворотные двери, но цена на них стала немилосердной, потому установлен более дешевый вариант.

Гараж готов

Чертеж гаража с подробным описанием

Содержание статьи

Чертеж металлического гаража

Любое строительство начинается с разработки его проекта, одним из документов которого является сборочный чертеж гаража. На нем размещаются основные виды и разрезы конструкции с указанием всех габаритных и привязочных размеров.

На основе чертежа разрабатывается спецификация к проекту, определяющая вид и количество необходимого материала. Статья подскажет порядок разработки документации на гаражи из разных материалов.

Выбор конструкции гаража

Прежде чем разрабатывать чертежи гаража, необходимо представить его конструкцию, определить из какого материала он будет возводиться.

В таблице представлены наиболее популярные виды гаражей и их особенности:

Преимущества	Недостатки
Гараж металлический
Легкая транспортировка на участок. Для этого достаточно использовать кран-манипулятор, который погрузит конструкцию на грузовой автотранспорт. Металлический гараж можно перемещать в любую часть участка или даже район города. Сравнительно небольшая цена. Отпадает необходимость оплаты за хранение транспорта на автостоянке. Прочность и долговечность. Не требуется дополнительных капиталовложений на штукатурку стен, заливку бетонного пола, устройство перекрытия для крыши. В таком гараже удобно хранить зимние и летние шины, автозапчасти, предметы, которые мешают в доме или в квартире.	Плохо удерживает тепло. Образование конденсата при перепадах температуры, что отрицательно влияет на металлические детали авто, подвергает их коррозии и саму конструкцию гаража. Низкая пожаробезопасность. Нельзя устанавливать металлический гараж вблизи источников возгорания. Зимой такой гараж трудно открывается, из-за обледенения замков. Сложно в холодное время года завести и прогреть автомобиль. Достаточно легко поддается взлому.
Гараж из шлакоблоков
Низкая стоимость материала. Простота укладки. Малая масса гаража из шлакоблока позволяет не устраивать мощный фундамент, что значительно удешевляет строительство. Высокая прочность и долговечность. При качественной укладке блоков и хорошей гидроизоляции может простоять до 50 лет.	Структура шлакоблоков хорошо впитывают влагу, что требует устройства надежной гидроизоляции и дренажа. Низкая шумоизоляция. Токсичность. Совет: Приобретая материал, следует обращать внимание на наличие сертификата, гарантирующего его хорошее качество и безопасность.
Кирпичный гараж
Конструкция обеспечивает наилучшие условия для содержания и ремонта автомобиля. Здесь можно устроит смотровую яму и подвал для хранения овощей. Устойчивость к огню. Надежность и долговечность. Возможность оборудования системой электроснабжения, горячей и холодной водой. Утепление гаража предохраняет от скопления на стенах конденсата, что предохраняет металлические детали кузова автомобиля от коррозии. Нет трудностей, чтобы завести и прогреть автомобиль зимой. Гараж сложнее взломать, особенно при устройстве системы сигнализации.	Высокая себестоимость. Скопление сырости и влаги приводит к дополнительным затратам на устройство системы отопления и вентиляции, которая к тому же предохраняет от риска отравления выхлопными газами. Необходимость в организации места хранения огнетушителя, ящика с песком, лопаты, и отдельно горюче-смазочных материалов. Не стоит строить подземные гаражи или встроенные в дом. Такое объединение небезопасно, из-за беспрепятственного попадания выхлопных газов в дом, и легкое проникновение в помещение грабителей.
Гараж из дерева
Экономия средств. Деревянный гараж можно построить своими руками, не привлекая рабочих. Фундамент можно выбирать облегченный. Дерево — отличный теплоизолятор, не требующий дополнительных утепляющих мероприятий, а при обшивке стен минеральной ватой или другими изоляционными материалами, строение будет достаточно теплым и в холодное время года. Дереву не грозит появление ржавчины, оно не пылит. Долговечность. Экологическая чистота. Возможность повторного использования. Легкий вес позволяет переносить конструкцию целиком, не разбирая.	Пожароопасность. Хорошее впитывание влаги способствует гниению древесины с последующим разрушением гаража. Предотвратить это можно устройством качественной гидроизоляции. Материал сильно впитывает запахи, а при ремонте автомобиля могут использоваться очень едкие составы, которые станут причиной стойкого специфического запаха в помещении.
Гараж из пеноблока
Малый вес, что снижает трудоемкость строительства. Низкая теплопроводность и гидрофобность. Простая и быстрая кладка. Небольшое водопоглощение. Отличная термоизоляция материала. Не горит. Не поддается гниению.	Относительно небольшая механическая прочность. Без дополнительного усиления проема нельзя устанавливать массивные металлические ворота. Лучше деревянные или секционные. Нельзя делать тяжелую и массивную крышу. Из-за низкой прочности материала, толщина стен должна быть не меньше 200 миллиметров.
Гараж из бетона
Надежная защита автомобиля от влияния атмосферных осадков и проникновения посторонних. Долговечность. Экологическая чистота. Морозостойкость. Огнестойкость.	Необходимость утепления. Стены нуждаются в защите от проникновения влаги. Ограничение в размерах гаража собранного из бетонных панелей. Для строительства необходимо привлечение техники.

Строительные нормы при разработке документации

Принадлежности для разработки чертежей

Выбрав материал для строительства, можно разрабатывать чертеж гаража. При этом необходимо строго соблюдать требования нормативной документации.

К ней относятся:

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• СНиП 21-01-97. Пожарная безопасность зданий и сооружений.
• СНиП 21-02-99. Стоянки автомобилей.

Совет: Прежде чем разрабатывать проект гаража, необходимо внимательно изучить эти СНиПы. При соблюдении всех норм проектирования гаражей, значительно упрощается возведение строения. В документах указаны все важные параметры здания, рекомендации по расходу материалов при его сооружении.

Чтобы не появилось при строительстве гаража непредвиденных проблем и вопросов, нужно заранее определиться с суммой, которая будет потрачена, а лишь после этого должна разрабатываться схема гаража.

При этом учитываются:

• Какой будет гараж:

1. встроенный.
2. отдельно стоящий;

Отдельно стоящий гараж

3. пристроенный;

Гараж, пристроенный к дому

• Определяется этажность строения и его глубина. Гараж возводится на уровне дома, или подвала.
• Схема размещения гаража должна учитывать, что подъезд автомобиля к строению должен быть просторным, без препятствий.
• На этом этапе нужно соблюдать рекомендации СНиПа 2-07-01-89.
• Выбирая материал для строительства гаража, необходимо учитывать, что для каждого существуют свои правила при разработке чертежей.
• Сложность и материал выбранного перекрытия, определяет тип фундамента.
• Схема строительства гаража включает размещение рабочего места, шкафчиков и стеллажей. Для них рассчитывается дополнительное пространство.
• Выбирая напольное покрытие, следует придерживаться СНиПа 2-03-13-88.

Используя рекомендации всех нормативных документов, можно приступать к разработке проекта гаража самостоятельно, при наличии знаний, или обратиться в соответствующую организацию. Вместе с ее сотрудниками можно принимать решение, какая лучше будет схема подключения гаража к коммуникациям. Уточнив все главные аспекты, сумев помочь сотруднику фирмы в короткое время разработать технический проект, можно дополнительно сберечь время и деньги.

Этапы разработки проекта

Проект любого гаража состоит из нескольких этапов от начального, до разработки полного комплекта технической документации.

Последовательность проведения работ:

• Анализ участка для строительства включает:

1. градостроительные результаты;
2. изучение строительной площадки;
3. инженерные и геологические решения;
4. подготовительные работы.

Примеры конструкций гаражей

• Согласование технического помещения с территориальными властями. Оно включает список нормативных документов, по которым принимались проектные решения, требования к оборудованию, пожароустойчивость, тепловые показатели и другие условия заказчика.
• Разрабатывается генплан.

Схема гаража на 2 машины

• Подготавливаются проектные документы по устройству коммуникационных сетей и оборудованию, архитектурных и строительных условий.
• Все подготовленные документы передаются на заключение экспертизы.
• После получения положительных результатов можно начинать градостроительные работы.
• Разрабатываются рабочие чертежи.
• Составляется перечень стройматериалов и оборудования.
• Разрабатываются все узлы конструкции. Этот этап включает технологическую часть, теплоснабжение, водоснабжение, электроснабжение, автоматику, пожаробезопасность.

Разработка чертежей

После составления и согласования проекта главными документами являются чертежи конструкции.

В комплект входят:

• Сборочный чертеж здания.
• Спецификация со всеми сборочными единицами, деталями, материалами, стандартными крепежными деталями.
• План фундамента.
• Чертежи стен.
• Кровля.
• Схема по устройству систем коммуникаций.
• Схема электропроводки.

При необходимости разрабатываются дополнительные чертежи.

Разработка чертежей на металлический гараж

Совет: При возведении строения на своем участке, без утверждения проекта в государственных службах, для ускорения процесса, не стоит придерживаться норм, ГОСТов на проектирование чертежей. В остальных случаях это необходимо.

Инструкция по правилам разработки документации:

• Планируется устройство фундамента.

Схема фундамента

• Вырисовываются конструкции каркаса для обшивки стен.

Устройство каркаса

• Разрабатывается для гаража схема вентиляции.

Варианты вентиляции в гараже

• Устанавливаются на схеме места для выключателей, светильников.

Схема электропроводки в гараже

• Вычерчивается кровля.

Чертеж каркаса и кровли гаража

• Подбираются или разрабатываются чертежи ворот с запорными механизмами и местом установки замка.

Схема гаражных ворот

Чертежи для гаража из пеноблоков и кирпичей

Особенность металлических гаражей – ограничение их использования на две машины. Это связано с недостаточной жесткостью конструкции.

Для этого применяются остальные виды строений. Чтобы наглядно представить весь процесс сооружения гаражей из других материалов стоит посмотреть видео.

Проект разработки чертежей гаража из кирпича или пеноблоков включает:

• Тип фундамента. Он выбирается исходя из нагрузки на него и предпочтений владельца.
• Раскладку блоков на стенах.

Устройство лицевой стены и фронтона гаража из пеноблоков

• Выбирается конструкция ворот.
• В результате конструкция должна иметь вид как на фото.

Гараж из пеноблоков

Любая схема самодельного гаража требует тщательной проработки каждого узла конструкции, с последующим оформление чертежа. Это позволит избежать ошибок при строительстве гаража и сэкономит средства на его возведение.

Каркасный гараж своими руками пошаговая инструкция

На чтение 8 мин Просмотров 6.9к.

Дом для автомобиля – это важная вещь в жизни любого автолюбителя. Автомобиль должен находиться в теплом сухом помещении, что продлит срок его службы. Каждый хозяин автомобиля мечтает о гараже. Раньше выбор состоял лишь из строительства капитального гаража и железной коробки, сегодня все гораздо проще.

Плюсы и минусы каркасного гаража

Коротко перечислим плюсы:

• Низкая себестоимость
• Легкость конструкции
• Простота изготовления
• Прочность сооружения

Среди минусов есть один очевидный: сквозь дерево проникает влага и холод. Для того, чтобы этот минус отпал, понадобится материал для гидроизоляции и теплоизоляции.

Бесспорно, самой простой конструкцией на сегодняшний день является каркасное строение. Оно легкое, прочное, не требует огромных вложений и строится за считанные дни. Строительство капитального гаража обойдется дороже. Если вы остановили свой выбор на каркасном строении, начните с выбора места под гараж. Место должно быть открытым.

Как построить каркасный гараж своими руками

Ничего сложного в постройке гаража самостоятельно нет. Это простая конструкция, требующая минимум усилий. Для этого не нужна спецтехника, нет необходимости специально нанимать бригаду, чертить чертежи. Если место под строительство найдено, то определитесь с размерами гаража, расчищайте место от растений и создавайте гравийную подушку. Земля должна быть утрамбована. После этого можно начинать непосредственно строительство. Оно будет состоять из следующих этапов:

1. Создание фундамента
2. Сборка каркаса
3. Сооружение кровли
4. Обшивка стен
5. Установка ворот

Инструменты и строительные материалы

Нам понадобятся различные материалы. Зависеть это будет от того, какой каркас для гаража мы выберем.

Из инструментов понадобятся:

• Молоток
• Совковые лопаты
• Уровень
• Перчатки
• Опалубка

Это минимум. В качестве строительного материала понадобится дерево. Это может быть осина, липа, лиственница. Понадобятся брусья сечением 100х100, 100х50. Для заливки фундамента понадобится приготовить хороший бетонный раствор.

Какой каркас для гаража выбрать

Выбор каркаса для гаража не велик. Всего из двух наименований придется выбрать один, подходящий именно вам.

• Каркас из дерева
• Каркас из метала

Каркасный гараж из дерева

Первый вариант считается экологически чистым, легким в обработке, энергосберегающим. Один единственный минус – это его стоимость. При том что строительство каркасного гаража – это не затратное мероприятие, себестоимость можно снизить за счет использования металлического каркаса. Но последнее слово всегда за хозяином будущего гаража.

Каркасный гараж из профильной трубы

Помимо того, что строительство подобной конструкции будет несколько дешевле, чем строительство из деревянного бруса, он также обладает достаточной прочностью и легок в изготовлении. Кто-то любит работать с деревом, кто-то напротив, облегчит свою задачу выбором профильной трубы.

Пошаговая инструкция строительства каркасного гаража

Начнем с того, что место под строение готово, создана гравийно-песчаная подушка, которая утрамбована тщательнейшим образом. Теперь необходимо будет воспользоваться данной инструкцией и шаг за шагом проделывать несложную работу. Ну а начинать нужно с чертежа.

Чертеж каркаса будущего гаража

В принципе, чертеж не является обязательным, но достаточно простой чертеж нужно будет начертить, чтобы иметь представление о будущей конструкции. Определите точные размеры гаража, сделайте предварительный расчет материалов. Заранее зная размер конструкции, можно легко определить расход материала и стоимость готового проекта. Это очень удобно, поэтому не стоит игнорировать такую работу.

Фундамент каркасного гаража

Приступаем к важнейшему этапу – закладке фундамента. Гараж – это не просто строение, это специальный бокс для тяжелого автомобиля, поэтому фундамент должен быть прочным и одновременно служить полом. В качестве фундамента чаще всего выбор останавливают на монолитной плите.

Для ее создания нам понадобится:

• Опалубка
• Обрешетка
• Бетонный раствор

По периметру будущего здания выкапывают траншею. Она не должна быть глубокой. Устанавливаем опалубку с трех сторон гаража. Не выставлять с четырех сторон! Армировать такое бетонное основание нужно будет обязательно. Для этого можно использовать специальную сетку для придания жесткости, а также арматуру. Монолитная плита будет распределять нагрузку равномерно. Заливать нужно качественную бетонную смесь на основе песка или на основе песка и гравия.

Для того, чтобы приступить к дальнейшим работам, необходимо дождаться полного высыхания бетона. Для этого оставляем наше бетонное основание на три недели, иногда поливаем водой, если на улице очень жарко. В случае если дождь пойдет в ближайшие дни, лучше площадку закрывать полиэтиленом.

Монтаж каркасных стен гаража своими руками

Итак, наше основание полностью высохло, и можно приступать к дальнейшим работам. Теперь нам понадобится дерево или профильная труба. При использовании профильной трубы.

При работе с профильной трубой в качестве соединения можно использовать:

Понадобится профильная труба 40х40 и 40х20. Такой каркас изготавливают очень легко, по углам приваривают уголки. Предусмотрите ворота и дверной проем с одной стороны.

Если работать предстоит с деревом, то понадобится брус сечением 100х50 для нижней обвязки. Он должен быть сухим. Предварительно обработайте его антисептиком.

Угловые стойки и ворота нужно собирать из бруса сечением 100х100. Между стойками нижней обвязки нужно выдержать расстояние 120 сантиметров. В углах устанавливают подкосы. Это придаст конструкции прочность. Если понадобится дверь или ворота, предусмотрите для них место. Каркас должен быть прочным.

Обустройство крыши каркасного гаража



Работа по устройству каркаса занимает несколько дней. После того, как каркас готов, приступают к устройству кровли. Нужно сооружать ее по правилам, поскольку кровля должна будет выдерживать ветреную нагрузку и нагрузку от снега.

Приступать нужно к сооружению стропильной системы. Для этого понадобятся доски 100х25 и 100х50. Всю конструкцию, как правило, собирают на земле и только потом устанавливают на гараж и скрепляют с основанием стен. Используйте для этого всевозможные соединительные элементы.

Крышу лучше сделать двухскатной с одинаковыми скатами. Фиксировать ее должен конек. Далее предстоит из меньших брусьев изготовить обрешетку. На нее закрепляется любой удобный для вас материал:

• Профнастил
• Черепица
• Битумный лист

Как такового утепления крыша гаража не требует. Свес крыши должен быть минимум 40 сантиметров. Как только крыша будет закончена, а на это уйдет еще несколько дней, строение будет практически готово. Не забудьте соорудить водосток!

Отделочные работы

Отделка гаража заключается в его облицовке. Ее производят с помощью различных материалов. Чаще всего применяют деревянную вагонку. Обшивать ею легко, стоимость ее невысокая. Итак, рассмотрим все материалы для облицовки:

• Евровагонка
• Сайдинг
• Профилированный лист
• Облицовочный кирпич

Выбор за вами. Каждый материал обладает прочностью и выглядит в современных условиях очень хорошо.

Утепление каркасного гаража своими руками

Изнутри гараж утепляют. Для этого можно использовать минеральную вату или любой другой материал, что представлен на рынке. При необходимости можно также использовать полиэтиленовую пленку, а далее обшить гараж изнутри. Обшивка изнутри производится различными материалами, которые представлены сегодня в ассортименте. Таким образом, гараж будет теплым и защищенным изнутри и снаружи. А что еще нужно для автомобиля?

Финальная часть – установка ворот, дверей и окон. Окна заказываются отдельно, двери устанавливаются, если они предусмотрены, а вот ворота – это дело более серьезное. Сегодня можно выбрать различные ворота. Все они подойдут для установки в каркасном гараже.

Ворота бывают:

• Откатные
• Раздвижные
• Распашные
• Секционные

Чаще всего встречаются распашные ворота. Их можно заказать отдельно или же изготовить своими руками из металлического листа и уголков. Для этого понадобится сварочный аппарат.

Итак, все работы сделаны, гараж готов!

Другие виды каркасных гаражей

Каркасные гаражи стали настолько популярны, что встречаются практически на каждом участке. Сегодня можно встретить не только обычные гаражи, но и большие, например, на два автомобиля, или с обустроенной мансардой. Строительство такого гаража – это простое дело, поэтому они и популярны среди дачников и хозяев коттеджей.

Каркасный гараж на две машины своими руками

Данный вид каркасного гаража так же прост, как и гараж на одно авто. Все шаги строительства сохраняются. Отличать такой гараж будет только его ширина. В этом случае поступают следующим образом: обустраивают в гараже стену или же обходятся без нее. В таком случае при устройстве крыши понадобится установка еще одной распирающей балки. Стропильную систему выставляют с единым одинаковым шагом. Тогда давление будет распределяться не на определенные участки, а равномерно.

Каркасный гараж с мансардой своими руками

Каркасный гараж с мансардой утепляется гораздо серьезнее. При его строительстве нужно будет утеплить и крышу, и пол. Также придется установить отопительные приборы. В таком гараже хорошо проводить частные ремонтные работы на дому. Как правило, такие строения встречаются с гаражами на два автомобиля. К внутренней обшивке стен гаража следует подойти более конструктивно. Используйте также гидроизоляционный материал. Нередко создание подобной конструкции на основе металлического каркаса.

Металлический каркасный гараж своими руками

В нашей статье мы уделили внимание строительству металлических гаражей, которые также просты в изготовлении. При их строительстве иногда обходятся и без монолитного фундамента. Можно использовать трубы из метала и соорудить свайный фундамент. В этом случае для сооружения пола придется сделать песчаную досыпку. Такой гараж изготавливается быстрее деревянного.

Видео

Несколько видео-инструкций для полного понимания общей картины строительства каркасного гаража:

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=MZQKjVR9OI0&feature=youtu.be»] [ot-video type=»youtube» url=»https://www.youtube.com/watch?v=wr-3ypIoNEo&feature=youtu.be»]

Заключение

Для того, чтобы соорудить такое, казалось бы, сложное строение, нам понадобится всего пара недель плюс три недели ожидания пока просохнет фундамент. Сегодня строительство гаражей перешло на новый уровень. Все благодаря прекрасным доступным недорогим материалам. Кроме того, такой гараж смотрится на участке гармонично, уход за ним минимальный, а срок службы довольно велик.

Гараж: Чертежи, Пошаговая Инструкция, Обустройство

6565 Просмотры 0

ЭкономияSavedRemoved 2

Для возведения этого типа здания совсем не обязательно использовать дорогостоящие стройматериалы. При строительстве гаража своими руками чаще всего используются шлако- или пеноблоки. В нашей статье мы опишем этапы планировки строительства гаража.

Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Глубина и тип фундамента

При его выборе обязательно учитывается вес конструкции и вид грунта. При возведении стен из шлакоблоков достаточно обустройства мелкозаглубленного ленточного или столбчатого основания. Его можно залить из бетона или соорудить из тех же блоков.

Но, если для возведения стен используются пустотелые конструкции, то для обустройства фундамента понадобятся полнотелые шлакоблоки. Фундамент из них способен выдержать конструкцию весом до 100 т.

Подготовка траншеи

Разметка фундамент для гаража

Перед началом работ необходимо определиться с шириной и длиной строения. Чертежей и фото гаража, возведенного своими руками, в сети немало. Для легкового авто стандартных размеров достаточно будет возведения здания размером 3х6 м. По ширине необходимо оставить запас в 70 см для удобства прохода и обустройства стеллажей. Если к гаражу планируется пристроить мастерскую, то длина или ширина соответственно увеличиваются. Приемлемая высота такого строения составляет 2,3 м.

При выборе места для гаража обязательно проверьте план коммуникаций, чтобы не повредить водопроводные и газовые трубы. Для разметки будущей траншеи используют металлические прутки или прочные деревянные кольями с заостренными концами. Их расставляют по углам и сторонам будущего фундамента через каждые 1,5-2 м. Между ними туго натягивают прочный шнур. Для получения идеального прямоугольника его следует протянуть и от углов – диагонали должны получиться равными по размеру и иметь одинаковые углы пересечения.

Траншею роют вручную – при использовании техники грунт будет осыпаться. После его выемки на глубину 70-80 см (на глинистых грунтах на 150 см) землю следует тщательно уплотнить. Для беспроблемных почв большой необходимости в этом нет. На слабых же грунтах эта процедура является обязательной. При хорошем уплотнении песчаной почвы, супеси или суглинка просадка может составлять до 0,5 м.

Если в гараже предусматривается смотровая яма, вначале готовится котлован для нее. Такую яму укрепляют временной опалубкой, а лишь затем приступают к подготовке траншеи для фундамента.

Укладка блоков для фундамента

Ленточный фундамент из шлакоблоков

Основным минусом шлакоблоков является невысокий показатель на изгиб. Даже при небольшой подвижке грунта, к примеру, во время оттаивания его весной, по ним могут пойти трещины.

Поэтому обустройство гаража следует начинать с выбора типа основания. Возведение фундамента из шлакоблоков допустимо лишь на сухих песчаных почвах, супесях или суглинках. При строительстве на влажном грунте зданию потребуется основание, уходящие под землю ниже точки его промерзания.

Шлакоблоки укладывают на подушку из песка и щебня толщиной 40 см. Вначале траншею необходимо гидроизолировать. Для этого используют рубероид или стекловолокно.

Для получения более массивной подошвы шириной 40 см первый ряд блоков выкладывают «тычком», то есть поперек стены. Остальные ряды располагают обычным способом, «ложком», то есть повдоль. В этом случае толщина стен фундамента будет равняться 20 см.

Виды ленточного фундаментa

Укладку производят в шахматном порядке таким образом, чтобы каждый из блоков следующего ряда приходился на шов ряда предыдущего. Для получения надежной конструкции вертикальность и горизонтальность рядов выверяется строительным уровнем. Высоту фундамента необходимо рассчитать таким образом, чтобы он возвышался над поверхностью на 0,7 м.

Выложенное основание необходимо упрочить с помощью штукатурной сетки. Ее крепят на цементный раствор толщиной 2 см. Для защиты основания от влаги его покрывают жидким битумом. Поверх него крепится двойной слой рубероида или другого рулонного гидроизолятора. После того, как фундамент будет полностью готов, пространство между ним и грунтом засыпается землей и плотно утрамбовывается.

Для пучинистых почв и при близком расположении грунтовых вод использование блочного фундамента нежелательно. Ведь при подвижке грунта в горизонтальном направлении кладка, да и сами шлакоблоки, могут разрушиться.

Читайте также: Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Установка ворот

Их монтируют еще до начала возведения здания. Для изготовления каркаса ворот используется металлический уголок. Поверх укладывается двутавр таким образом, чтобы он заходил в стены на 20 см.

Готовые распашные, металлические ворота

Для прочного крепления воротной рамы к ней необходимо приварить металлические 12-миллиметровые прутки длиной 40 см, которые в дальнейшем будут закладываться в швы стен. Для этого понадобится точно рассчитать, на каком расстоянии необходимо прикрепить прутки.

После выравнивания конструкции и проверки расположения по горизонтали и вертикали ее вмуровывают в цемент и на время фиксируют деревянными раскосами. Перед установкой ворот обязательно проверьте, нет ли помех для открывания в виде строений или деревьев.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Расчет требуемого количества блоков

Для начала необходимо узнать периметр стен. Нам потребуется сложить длину и ширину постройки и умножить их сумму на 2. Для гаража стандартных размеров 3х6 м периметр будет равен (3 + 6) х 2 = 18 м.

Теперь требуется определить площадь стен. Допустим, их высота составляет 2,3 м. Умножаем периметр стен на высоту здания. Площадь будет равна 18 х 2,3 = 41,4 кв. м.

Стандартный размер шлакоблока 0,19 х 0,39 м. Перемножаем эти цифры. Боковая его площадь будет составлять 0,0741 кв. м. Теперь осталось узнать количество блоков, требуемых для укладки стен гаража размером 3х6 м. Периметр 41,4 кв. м делим на площадь одного блока 0,0741 кв. м. Получаем 558,7 штук. Округляем число до 559. Брать шлакоблоки необходимо с запасом 5-10% на резку и брак. Прибавляем к полученному числу 559 еще 56 блоков. Получаем 615 штук. Учтите, что данный расчет ведется без учета полнотелых блоков, идущих на возведение фундамента. Для него расчет следует произвести отдельно.

Для расчета требуемого количества шлакоблоков можно использовать и онлайн-калькуляторы. К примеру, этот:

При возведении стен отапливаемых помещений шлакоблоки, способные быстро впитывать влагу, требуют дополнительной облицовки и утепления. Иначе в зимнее время конденсат, образовавшийся на стыке тепла и холода, застывая, быстро разрушит стены.
Читайте также: Сарай: устройство с фундаментом и без, поэтапная инструкция как построить своими руками (50+ Фото & Видео) +Отзывы

Возведение стен

Здание из качественных шлакоблоков сможет прослужить 50 и более лет. Выложить из них стены можно довольно быстро. Но, так как такие блоки достаточно тяжелы, в работе вам потребуется помощник.

Возведение стен гаража из шлакоблоков

Если вы хотите изменить цветов швов, добавьте в раствор для затемнения сажу, для осветления известь или голубой медный купорос для получения голубого оттенка. Или используйте специальные добавки которые можно купить в строительном магазине.

Читайте также: Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Перекрытие гаража

Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.

Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

Устройство кровли гаража

По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.

Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.

Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.

При сооружении односкатной крыши стены должны иметь уклон – на каждый метр длины он должен составлять около 50 мм.

Читайте также: [Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Смотровая яма

Смотровая яма

Ее обустройство возможно лишь при подъеме грунтовых вод ниже уровня 2,5 м. Если они подступают чуть выше, в районе ямы можно обустроить дренаж. Однако для этого понадобятся дополнительные трудозатраты и капитальные вложения. При высоком подходе грунтовых вод к уровню поверхности от строительства смотровой ямы лучше отказаться – ее просто затопит.

Стандартные размеры

Размеры смотровой ямы

Для комфортного осмотра и ремонта легкового авто размеры ямы должны быть следующими:

• длина: для определения этого параметра к длине автомобиля прибавляется 1 м¸ к примеру, (4,5 + 1) = 5,5 м
• ширина, на 200 мм меньше стандартного размера колеи авто (расстояния между колесами), в этом случае автомобиль сможет легко заехать в яму, не рискуя свалиться вниз; уточнить эти данные можно в технической документации
• глубина: чтобы взрослый человек смог в ней стоять, разогнувшись, этот параметр должен составлять 1,85-2,0 м

Котлован для смотровой ямы необходимо сделать чуть больше, чтобы оставалось место для бетонирования или выкладки стен кирпичом. Учитывать необходимо также толщину гидро- и теплоизоляционных слоев. При необходимости в стенах ямы можно предусмотреть ниши для размещения инструментов.

Отделка стен ямы бетоном

Для защиты от влаги на дно подготовленного котлована засыпается щебень, а затем песок. Сверху такая подушка засыпается слоем влажной глины и утрамбовывается. Далее на дно закладывается арматура, и оно бетонируется или выкладывается кирпичом. Чтобы бетон хорошо схватился, яму необходимо оставить на неделю для просыхания.

После истечения указанного времени на дно укладывается гидроизоляция, затем слой пенопласта (теплоизолятора), и оно вновь заливается слоем бетонного раствора небольшой толщины. Достаточно 15-20 мм.

Бетонные стены ямы укрепляют арматурой

Стены также желательно предварительно обмазать глиной, являющейся природным гидроизолятором. Поверх крепится толстая пленка или рубероид. Заменить ее можно битумом, жидкой резиной или пластинами из пластика. Далее крепится теплоизолятор.

Толщина стен при заливке бетоном составляет 15 см. При установке опалубки в нее укладывается арматура в виде металлической сетки или прутков.

Бетонный раствор заливается поэтапно по 0,3-0,4 м с последующим просыханием в течение нескольких часов. На каждом этапе заливки его хорошо проштыковывают для удаления пустот.

При прокладке освещения провода следует спрятать в гофру. Ее крепят к арматурной сетке с помощью пластиковых стяжек перед заливкой бетона. Предусмотреть необходимо естественную или принудительную вентиляцию смотровой ямы.

Защитить стены от осыпания можно с помощью металлического уголка, проложенного по периметру в верхней части. Желательно изготовить и прочную металлическую или деревянную крышку, чтобы исключить вероятность падения.

Для спуска в яму в ней оборудуются ступени. Хотя использовать для этих целей можно и обычную приставную лестницу.

Читайте также: Лежанка для Собаки: описание ключевых моментов, пошаговые инструкции изготовления своими руками (140+ Фото & Видео) +Отзывы

Заливка полов

Перед началом заливки поверхность необходимо засыпать подушкой из щебня. Полы выравнивают по верхней границе фундамента или чуть выше. Толщина слоя бетона должна составлять 10-20 см.

Готовое основание гаража с смотровой ямой

Чтобы полы получились ровными, при обустройстве гаража своими руками вначале необходимо подготовить маяки – металлические или деревянные рейки, установленные на шлепки густого раствора. Расстояние между рейками должно быть чуть больше длины правила – инструмента в виде длинной линейки, используемого для разравнивания раствора.

Выравнивание маяков по горизонтали производится с помощью строительного уровня. При необходимости под них докладывается раствор или, напротив, он вдавливается в поверхность сильнее. После разравнивания бетона его необходимо застелить пленкой и оставить для просыхания на неделю.

Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Отделка стен

Пористые шлакоблоки способны надежно сохранять тепло в здании. Но одновременно это является и недостатком. Так как пористые шлакоблоки быстро впитывают воду, стены из него требуют дополнительной отделки. Их можно оштукатурить или защитить с помощью вентилируемого фасада. Иначе при промерзании влажных стен материал начнет разрушаться.

Отделку стен необходимо делать сразу же после окончания строительства. Самое подходящее время для этого – летний период.

Оштукатуривание стен гаража изнутри

Так как штукатурный раствор будет плохо прилипать к шлакоблокам, при отделке используют армирующую сетку:

• ее крепят с помощью небольших гвоздей
• стены лучше предварительно прогрунтовать, это позволит лучше укрепить поверхность и увеличить ее сцепление с раствором
• для выравнивания стен расставляются маяки из деревянных или металлических реек
• штукатурный раствор набрасывается шпателем, а затем разравнивается строительным правилом вдоль маяков
• последний этап – затирка поверхности с помощью металлической терки

Заменить стандартный цементный раствор для оштукатуривания стен можно недорогим известково-глиняным раствором. Для этого берется 1 часть влажного глиняного теста, 5 частей песка и извести 1 часть.

Читайте также: Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео)

Обустройство вентиляции

Если вы не хотите, чтобы детали вашего авто быстро покрылись ржавчиной, обязательно позаботьтесь о вентиляции гаража. Требуется она и для удаления выхлопных газов, отрицательно влияющих на здоровье человека.

Для небольшого помещения достаточно обустройства естественной вентиляции. Для этого в противоположных стенах готовятся отверстия: приточное для поступления свежего воздуха и вытяжное. Первое располагают на минимальной высоте от поверхности – в 10-15 см от пола. Второе вытяжное отверстие размещают почти вплотную к потолку, на расстоянии от него в 10-15 см. Вытяжную трубу выводят над кровлей на высоту 0,5 м.

Вентиляция гаража

При обустройстве вентиляции в гараже необходимо учесть, что для помещения 15 кв. м диаметр вытяжки должен составлять 225 мм. При увеличении площади помещения на каждый квадратный метр этот параметр необходимо увеличивать на 15 мм. Если для вытяжки готовится пара отверстий, то диаметр соответственно уменьшается вдвое.

Сечение вытяжки обязательно должно быть равным или меньшим сечения приточной вентиляции. Иначе возможно опрокидывание тяги. По этой же причине, если вы прикрываете приточный воздуховод, обязательно уменьшайте тягу и в вытяжке.

Не забудьте, что при обустройстве смотровой ямы в ней требуется обустройство отдельной вентиляции!

Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Монтаж полок

Без мест хранения инструментов настоящему автомобилисту обойтись сложно. Для обустройства полок в гараже можно воспользоваться любым вариантом их расположения. Они могут быть подвесными, угловыми, иметь разную длину и ширину. Полки можно расположить вдоль одной, двух или даже трех стен.

Подвесные полки в гараж

Если на полки будут устанавливаться емкости с жидкостями, по низу лучше предусмотреть небольшие бортики. Обязательно продумайте, где вы будете хранить массивные вещи. Такие полки должны быть дополнительно укреплены. Иначе со временем они провиснут, а затем и вовсе обвалятся. Зимнюю и летнюю резину лучше подвесить ближе к потолку, чтобы она занимала минимум свободного места.

Сборные стеллажи

В данном видео подробно рассказывается о каждом из этапов возведения гаража из пеноблоков, а также об основных тонкостях и секретах его строительства.

7.8 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Простота реализации

6.5

Материальные затраты

7

Оценки покупателей: Будьте первым!

чертежи, схемы и советы по строительству и оформлению каркасного гаража (150 фото + видео)

Большинство людей, которые решили возвести собственный гараж, задумываются над тем, как сэкономить время и деньги. Для этого, нужно будет решить несколько нюансов, о которых мы расскажем ниже. Если вы тоже задаетесь вопросом, как и из чего сделать гараж, наша статья обязательно поможет в этом деле.

Краткое содержимое статьи:

Разновидности

В первую очередь, виды гаражей зависят от используемого материала. Это могут быть долговечные и дорогостоящие, так и более дешевые, с ограниченным сроком эксплуатации.

Следующая классификация зависит от предназначения и габаритов. Гараж может играть роль закрытого навеса, куда поместится только автомобиль. Если расширить гаражное помещение и установить мастерскую, там можно будет заниматься ремонтом машины, что автоматически повышает функциональность строения.

Каркас и бетон

Традиционные материалы для возведения гаражного помещения – кирпич. Однако сейчас, это дорогое и долгое удовольствие. Чтобы исправить такое положение, нужно обратить внимание на современные технологии, которые позволяют удешевить процесс строительства.

Первое, что стоит сказать – каркасное строительство. Заключается этот процесс в том, что возводится брусчатый каркас, а после идет обшивка листовыми материалами.

Таким образом, получается быстрый и прочный гараж. Кроме этого, он полностью выполняет свои функции. Дополнительно, можно сделать утепление – так расширится количество выполняемых задач. Необходимо только тщательно ухаживать за деревянной основой, т.к. она может испортиться.

Во втором случае, можно использовать легкий бетон, вроде газобетон, пенобетон и другие. Процесс возведения практически не отличается от кирпичных аналогов. Отличается скорость постройки – она в разы больше. С наружной стороны, нужно произвести отделку.

Профнастил

Еще один способ создать «быстрый» гараж – использовать профнастил. В итоге, вы получите прочное, надежное и эстетическое строение. Советуем выбирать марку С и ПС.

Первый материал отлично подойдет для возведения стен. Также регулируется жесткость отдельных листов – для гаража хватит 20-й маркировки.

Основание

Для начала, нужно подготовить площадку, нанести разметку и снять слой земли. После, нужно установить фундамент и углубить его – достаточно будет 30-40 сантиметров. Залитый бетон будет укрепляться почти месяц, поэтому его можно заменить уже готовыми блоками.

Когда все будет готово, нужно настелить гидроизоляционный материал, желательно битумный. Таким образом, уменьшатся шансы подтопления пола в гараже.

Затем можно приступать к установке деревянного каркаса. Сначала укладывается обвязка по фундаменту, после ставятся стойки по углам. Их необходимо укрепить при помощи подкосов. Верхнюю часть стоек также нужно связать обвязкой. Вдоль каждой стены также ставятся стойки, примерный шаг – 60 сантиметров.

Не забывайте о местах, где установятся ворота. Там также понадобятся несколько крепких стоек, балка – получится проем. Не лишней будет металлическая рамка.

Перед обшивкой стен, заполните пустое пространство утеплителем. Пароизоляционная пленка также окажется полезной в этой работе.

Кровля

На готовые стропила, нужно закрепить пароизоляцию и обрешетку. Между стропилами нужно уложить теплоизоляционный материал – крыша для гаража должна хорошо держать тепло. Сверху устанавливается гидроизоляционная мембрана, и фиксируем реями.\

Отличным решением в качестве кровельного покрытия являются профнастильные листы. Их нужно уложить с нахлестом, а затем надежно прикрутить.

Заменить этот материал можно шифером, который тоже относительно дешевой. Но учитывайте, что шурупы использовать нельзя – понадобятся специальные гвозди.

Заключение

В целом, строение готово. Останется только поставить ворота – отлично подойдут изделия из металла. Неплитный фундамент можно заполнить тротуарной плиткой или бетонной стяжкой.

Если правильно и грамотно подойти к решению всех вопросов при строительстве, получится достаточно прочный и долговечный гараж. А чтобы иметь представление о готовом результате, предлагаем фото гаража, сделанного своими руками. Желаем удачи!

Фото гаража своими руками

Также рекомендуем просмотреть:

Планы гаражей на 3 машины и проекты гаражей на три машины

План 050G-0035

О планах гаражей на 3 машины и проектах гаражей на три машины … Отдельно стоящие гаражи, предназначенные для хранения до трех автомобилей, называются планами гаражей на 3 машины. Доступен широкий выбор планов этажей с учетом гаражных ворот, ниш, размеров и стиля. Планы гаража на три машины могут иметь три небольшие надземные двери или одну большую дверь и одну меньшую дверь.Кроме того, они могут иметь один или несколько отсеков с дверью в задней части, создающей отсек для гаража Drive-Thru. Глубина гаражных отсеков способствует их использованию и функционированию. Более глубокие и высокие отсеки подходят для негабаритных транспортных средств, таких как грузовики или внедорожники, а некоторые даже достаточно глубоки для хранения лодок. Различные линии крыши и внешняя отделка также способствуют широкому выбору планов гаражей на 3 машины. Шатровая, двускатная, двускатная и двускатная крыши могут венчать эти конструкции, а фасады варьируются от кирпича, сайдинга или камня до штукатурки или дерева.С таким количеством дизайнерских комбинаций легко понять, что есть план гаража на 3 машины, который дополнит практически любой дом. Если вам нужна более крупная версия, просмотрите нашу коллекцию планов гаража для 4+ автомобилей. В то время как гаражи на три машины варьируются по стилю от ремесленников и традиционных до Кейп-Код и современных, иногда покупателей привлекает не архитектурный стиль или внешняя отделка. Часто внимание человека привлекает план этажа. Многие гаражи на 3 машины предлагают специальные или практичные дополнения, такие как служебная дверь на передней, задней или боковой стене для облегчения входа и выхода.Другие могут предложить половину ванны, чердак или место для мастерской, что повысит их удобство использования. Для тех, кто не ищет места для трех автомобилей, один отсек можно использовать для хранения оборудования для газонов, сезонных вещей, семейных велосипедов или подвала и чердака. Простые по стилю или с более изысканным дизайном, планы гаражей на три машины обеспечивают привлекательность, функциональность и практичность, которые удовлетворят множество потребностей большинства покупателей. Кроме того, они повысят стоимость недвижимости и улучшат ваш задний двор.

18 Бесплатные планы гаража своими руками с подробными чертежами и инструкциями

Мы приобрели наш первый дом весной 2008 года. Он находился в отделении и был практически новым. Мы пытались построить там жизнь, но это было не для нас.

Но я могу сказать, что скучаю в этом доме по гаражу.

Это такая приятная функция. Гаражи отлично подходят для хранения и защиты ваших автомобилей.

Итак, хотя мы сменили наш городской образ жизни на очень сельский, я все же надеюсь когда-нибудь построить какой-нибудь гараж.Эта статья станет хорошей отправной точкой для тех из вас, кто, как я, ищет гараж.

Итак, вот планы, которые, мы надеемся, помогут вам начать работу —

1. Небольшой отдельно стоящий гараж

Этот план гаража был бы великолепен в качестве небольшого места для хранения вещей. Или даже просто припарковать одну машину. Показан с виниловым сайдингом.

Но вы можете выбрать другой вариант, более дорогой или менее дорогой. Все будет основано на вашем бюджете.И это немного изменит внешний вид, но не функциональность этой структуры.

Постройте этот гараж ›

2. Гараж сарая

Это потрясающий план гаража. В нем есть место как минимум для 2 автомобилей. И еще достаточно места для хранения. А еще он похож на сарай. Так что теоретически вы можете использовать его как сарай для хранения сена и других кормов. А также припарковать в нем свои автомобили или другую сельскохозяйственную технику.

Но мне нравится, как весело выглядит снаружи этого гаража.Он действительно выделялся бы на любом участке. И добавьте забавного образа в свой дом.

Построить этот гараж ›

3. Большой отдельно стоящий гараж

Это большой отдельно стоящий гараж. Здесь есть место для парковки двух автомобилей, а также место для большой мастерской. Поэтому я бы сказал, что можно с уверенностью предположить, что вам потребуются качественные столярные навыки, чтобы построить этот гараж. Но если они у вас есть, это будет отличное сооружение для вашей собственности.

И если вы ищете большую складскую площадь, то этот гараж также подойдет и для этого.Так что взгляните на этот, потому что он, безусловно, многоцелевой.

Постройте этот гараж ›

4. Двойной гараж с крыльцом

Этот гараж удовлетворит практически любую вашу потребность. Это двойной гараж, поэтому в нем есть место для 2 машин или места для хранения другого оборудования. Но есть также много места для хранения вещей.

А сбоку от гаража есть выходная веранда. Было бы здорово добавить кресла-качалки и устроить зону отдыха после работы на свежем воздухе.Но это также добавит вашей собственности приятный всплеск характера. И, конечно же, сделайте его более гостеприимным и домашним для ваших гостей.

Построить этот гараж ›

5. С нуля Гараж

Эти планы гаража очень тщательные. Они предлагают отличные визуальные эффекты. А сам гараж, я думаю, был бы очень доволен. Этот гараж на самом деле двойной, что означает, что в нем достаточно места для парковки нескольких транспортных средств или оборудования.

Но есть также много места, чтобы использовать это сооружение как склад или даже как мастерскую.Таким образом, независимо от того, какая потребность в конструкции, этот гараж, скорее всего, сможет ее удовлетворить.

Построить этот гараж ›

6. Двойной гараж

Этот гараж представляет собой базовую конструкцию гаража на 2 машины. Это хорошо, потому что чем проще конструкция, тем легче ее построить. В нем также достаточно места для хранения ваших инструментов, сентиментальных предметов, украшений или даже места для большой мастерской.

И мне лично нравится гараж на 2 машины, потому что он обеспечивает нужное количество места для хранения всей семьи.Так что если у вас есть семья, вам наверняка понравится дополнительное место для хранения вещей.

Построй этот гараж ›

7. Гараж на одну машину

В этот гараж на одну машину нечего чихать. Он имеет красивый дизайн с большой дверью, поэтому при необходимости вы можете разместить в нем более крупный автомобиль.

Но эту конструкцию можно также использовать для отличного хранения вещей поверх места для парковки вашего автомобиля или оборудования. Так что, если вам нужно место для хранения вашего оборудования и других вещей, тогда этот гараж может быть тем, что вам нужно.

Постройте этот гараж ›

8. Гараж с опорными каркасами

Этот гараж добавит особого характера вашей собственности. Он прекрасен с добавлением уникальных предметов, которые делают его больше, чем просто гараж.

Так что, если вам нужен гараж на две машины, это будет идеально. И это даст вам больше места, чем нужно для этой единственной цели. Это означает, что вы также получите дополнительное пространство для хранения вашей собственности из этой структуры.

Построить гараж ›

9.Гараж с пристроенной квартирой

Этот гараж на 2 машины — прекрасное сооружение для вашей собственности. Он очень функциональный, так как может вместить несколько транспортных средств или оборудования. И это также дает много места для хранения.

Но что выводит эту конструкцию из себя, так это тот факт, что вы потенциально можете разместить небольшую квартиру над гаражом. Или вы можете просто использовать это пространство как дополнительное хранилище. В любом случае, это отличное место.

Построить гараж ›

10.Гараж на две машины с чердаком

Этот гараж — еще одно красивое сооружение, которое, вероятно, добавит большую ценность вашей собственности. Но помимо характера, этот гараж предлагает гораздо больше.

Так что, если вам нужно место, которое обеспечит защиту ваших транспортных средств или оборудования, это здание, безусловно, должно. Кроме того, здесь есть отличный чердак для хранения вещей. Мне нравится чердак для хранения вещей, потому что там очень легко получить доступ к вашим вещам. И больше места для хранения никогда не помешает.

Построить гараж ›

11.Отдельный гараж на одну машину

Этот отдельно стоящий гараж — это то, о чем вы подумаете, когда подумаете о типичном отдельно стоящем гараже. Так что, если вам просто нужна базовая структура для защиты и хранения ваших вещей, то это, вероятно, поможет.

Но хотя это здание довольно простое, пусть вас это не вводит в заблуждение. Это все еще красивая структура. И тот, который был бы очень функциональным. И функциональность превосходит стиль любого дня недели в моей книге.

Построить гараж ›

12.Гараж на одну машину / мастерская

Этот гараж на одну машину — еще одно замечательное сооружение, которое станет отличным дополнением к любому дому. Хотя в нем есть место только для одного полноразмерного транспортного средства, это все же очень функциональное здание. А еще в нем есть боковая входная дверь, которая позволяет удобно входить и выходить из этого здания. Особенно, если вы решили использовать его под мастерскую или для дополнительного хранения вещей.

Итак, независимо от того, что вам нужно, этот гараж, вероятно, будет соответствовать случаю.И любой универсальный гараж — лучший вариант для большинства домовладельцев.

Построй этот гараж ›

13. Западный строительный гараж

Этот гараж многие считают обычным гаражом. В нем есть место для 2 автомобилей, и он будет похож на то, что вы увидите в большинстве домов.

Однако этот гараж отдельно стоящий. И это на самом деле хорошо, потому что это означает, что его можно использовать в качестве мастерской и не беспокоиться о перетаскивании пыли и других частиц прямо в дом.И если вы боитесь промокнуть, идя от дома к машине, помните, что вы всегда можете построить крытый переход.

Построить этот гараж ›

14. Зеленый гараж

Мне очень нравится внешний вид этого гаража. Типичный отдельно стоящий гараж в форме буквы А. Он подойдет к любому дому в современном стиле. Особенно типичный дом с виниловыми стенками в форме буквы А. А еще это гараж на 2 машины, что всегда является дополнительным бонусом.

Но количество места для хранения, которое можно было получить в этом гараже, просто поразительно.У вас не должно возникнуть проблем с хранением ваших транспортных средств, оборудования, декора и даже с поиском небольшого места для рабочего места.

Постройте этот гараж ›

15. Планы двойного гаража

Этот сайт отлично подходит для тех, кто не совсем уверен, что они ищут в гараже. Они просто знают, что им нужен гараж. На сайте множество бесплатных планов на двойные гаражи.

И многим людям очень нравится идея двойного гаража. Я знаю, когда мы только начали делать покупки дома (до нашей усадьбы), мы хотели гараж на две машины.И их приятно иметь. Так что загляните на этот сайт и посмотрите, сможете ли вы найти свой будущий гараж.

Постройте этот гараж ›

16. Видео о строительстве гаража своими руками

Это видео очень подробное. На самом деле в нем 7 частей. Но он очень подробный и дает отличное представление о том, как вы построили бы гараж самостоятельно. И если вы хотите взяться за этот проект самостоятельно, это может быть бесценным активом для вашего проекта.

Но помимо видео, этот гараж потрясающий.Он действительно большой, и в нем будет место для всего, что вам нужно для хранения. Я мог представить себе автомобили, квадроциклы, мастерскую и множество предметов домашнего декора, которые довольно легко поместились в них. Так что проверьте это.

Постройте этот гараж ›

17. Гараж Shell

Этот гараж не для всех, но он определенно для тех, кто хочет гараж с ограниченным бюджетом. По сути, эта оболочка гаража — это гараж без пола. Это помогает немного сократить расходы на его строительство.

Так что, если вам нужен гараж, но нет больших денег, рассмотрите этот вариант. Его по-прежнему можно использовать в качестве отличной защиты ваших транспортных средств и других предметов. И, безусловно, будет отличным рабочим местом. Единственное, в чем я бы не был уверен, так это в хранении личных вещей. Но это можно было бы обойти, если бы этот проект можно было реализовать в рамках бюджета, который вам подходит.

Постройте этот гараж ›

18. Гараж из поддонов

Этот гараж не является вашим традиционным гаражом.Но допустим, у вас очень ограниченный бюджет, и вам действительно нужно место для хранения сельскохозяйственного оборудования или квадроциклов. Мы называем эти квадроциклы на моей шее лесом.

И вам действительно нужна защита ваших инвестиций, но у вас просто нет средств для создания некоторых из этих других вариантов. Что ж, не теряйте надежды. В этом видео показано, как построить довольно приличную структуру, которая будет делать то, что вам нужно, практически бесплатно. И, честно говоря, если у вас есть материалы под рукой, его действительно можно построить бесплатно.

Постройте этот гараж ›

Итак, если вы ищете планы для гаража, это 17 бесплатных вариантов, с которыми мы столкнулись. Надеюсь, это поможет вам разработать четкое представление о том, что вы можете построить для своего дома, что соответствует вашему бюджету.

И не забывайте, насколько хороши гаражи для хранения и защиты ваших личных вещей и вложений.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания.Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Just Garage Plan

Если вы искали столь необходимое дополнительное пространство вокруг своего дома, вы попали в нужное место! Наша универсальная коллекция планов гаражей включает в себя проекты для всего, от гаражных квартир до амбаров и сараев. Все планы этажей наших гаражей были тщательно и продуманно разработаны профессиональными дизайнерами с самым высоким рейтингом и доступны в различных размерах и стилях, чтобы соответствовать вашим точным требованиям.Сделайте первый шаг к реализации своего проекта и начните просматривать лучшую коллекцию планов гаража прямо сейчас!

Добавить квадратные метры с планами гаражных квартир

Сколько раз вы ловили себя на том, что мечтаете только о еще одной спальне, еще нескольких сотнях квадратных футов или действительно уединенном месте, чтобы поработать? Если вы похожи на большинство людей, много! К счастью, решение проще, чем вы могли ожидать. Планы гаражных квартир дают вам дополнительную жилую площадь, в которой вы нуждаетесь, не требуя дорогостоящих и сложных дополнений или изменений в основной структуре вашего дома.В нашей коллекции гаражей с планами квартир есть несколько универсальных дизайнов, которые подойдут вашему стилю и вашим потребностям.

Просмотрите нашу подборку планов универсальных навесов

Садовый навес. Ящик для инструментов. Сарай для хранения. Все в глазах смотрящего. Как бы вы это ни называли, наши универсальные планы строительства навесов обязательно оправдают или превзойдут все ваши ожидания. Не совсем такого же масштаба, как гараж или амбар, наши планы навесов служат управляемым промежуточным решением для инструментов, газонного оборудования и всего того лишнего «хлама», которое перерастает ваш подвал быстрее, чем вы можете за ним угнаться!

Разнообразные планы амбаров на столбах для хранения серьезных вещей

Для больших вещей требуется большое хранилище.Если вам нужно место для тяжелого комбайна или нескольких голов крупного рогатого скота, наши универсальные планы строительства столбов могут удовлетворить серьезные потребности в хранении. Наши планки сараев на столбах, подходящие как для сельскохозяйственного оборудования, так и для домашнего скота, доступны в широком диапазоне размеров и стилей и специально разработаны для удовлетворения требований сельского образа жизни или сельскохозяйственного бизнеса.

Приготовьтесь к лету со структурами у бассейна

Что может быть лучше вечеринки у бассейна? Вечеринка у бассейна с удобной и удобной кабинкой у бассейна, вот что! Наши планы кабинок станут идеальным акцентом на вашем доме и у открытого бассейна, предлагая широкий спектр функций от ванных комнат до кладовых и полноразмерных баров с раковиной.Для более простых вкусов рассмотрите нашу коллекцию планов беседок. В любом случае, вы обязательно окажетесь на вершине летних развлекательных направлений своей семьи и друзей в кратчайшие сроки!

Все еще не можете решить?

Просмотрите наши информационные статьи, чтобы узнать больше о выборе правильных планов.

Общие вопросы по плану гаража

Могу ли я изменить план гаража?

Некоторые дизайнеры готовы внести изменения в свои планы за дополнительную плату.Для тех дизайнеров, которые не вносят изменений в свои планы, у нас есть сторонний дизайнер, который это сделает.

Подробнее о модификации плана

Включает ли эти планы все, что мне нужно для получения разрешения на строительство?

Эти планы включают почти все необходимое для получения разрешения на строительство. Ваш генеральный подрядчик сможет помочь вам с дополнительными материалами, которые необходимо собрать и отправить для получения разрешений. Если вы работаете в качестве собственного генерального подрядчика, мы рекомендуем вам обратиться в Строительный департамент города или округа, в котором вы хотите строить.Они смогут предоставить вам список того, что им требуется, в дополнение к архитектурным чертежам (чертежам).

Просмотреть все часто задаваемые вопросы

Ищете планы для дома?

Residential Design Services предлагает на выбор множество проектов домов.

Планы гаражей на 2 машины и гаражи на 2 машины

Предназначен для хранения двух автомобилей, наши планы гаражей на 2 машины доступны в различных размерах и стилях.Некоторые конструкции более глубокие, что позволяет хранить более длинные автомобили, прицепы и лодки. Некоторые могут предложить одну большую потолочную дверь или две поменьше. Наша коллекция отдельно стоящих планов гаражей на две машины может иметь шатровую или двускатную крышу, а также внешний вид из кирпича или сайдинга или их комбинацию. С таким большим выбором стилей, мы уверены, что вы найдете свой идеальный гараж на 2 машины.

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	30-0
Глубина:	40-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	32-0
Глубина:	30-0

Посмотреть план

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	26-0

Посмотреть план

Отсеков:
Уровни:	1
Ширина:	30-0
Глубина:	32-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	24-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	40-0
Глубина:	30-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	32-0
Глубина:	26-0

Посмотреть план

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	26-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	22-0
Глубина:	24-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	44-0
Глубина:	34-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	38-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	30-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	30-0
Глубина:	30-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	30-0
Глубина:	26-4

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	20-0
Глубина:	20-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	24-0

Посмотреть план

Планы гаражных квартир — Просто планы гаражей

Иногда требуется немного дополнительной жилой площади вместе с дополнительным местом в гараже.У нас есть несколько планов, которые объединяют их в виде каретного двора. Эти конструкции бывают разных размеров как в гаражном, так и в жилом пространстве. Они могут варьироваться от одного до трех и более стоянок. Планы этажей гаражных квартир различаются по размеру и планировке и обычно включают кухню, жилую площадь и одну или несколько спален. Некоторые могут быть двухуровневыми, с недостроенным гаражом на первом уровне и жилым помещением, расположенным наверху. Другие могут быть спроектированы на одном уровне с жилой зоной, расположенной рядом с гаражом, что идеально подходит для тех, кому трудно пользоваться лестницей.Планы гаражных квартир подходят для самых разных целей. Для студента колледжа или недавнего выпускника колледжа они могут служить безопасной и удобной «ступенькой» на пути к полной независимости. Постоянным гостям может быть удобнее дополнительное уединение гаража с планами квартир. Если ваш город позволяет, гаражные квартиры можно использовать даже в качестве объекта для сдачи в аренду. Какими бы ни были ваши намерения, наша коллекция гаражных квартир и каретных домиков отличается широким разнообразием стилей, которые сочетаются с архитектурой и экстерьером вашего дома с футболкой.

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	38-4
Глубина:	26-10

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	40-0
Глубина:	30-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	38-0
Глубина:	24-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	32-4
Глубина:	34-0

Посмотреть план

Отсеков:
Уровни:	2
Ширина:	26-0
Глубина:	32-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	38-8
Глубина:	34-4

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	46-0
Глубина:	28-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	40-0
Глубина:	30-4

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	40-0
Глубина:	30-4

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	38-0
Глубина:	38-4

Посмотреть план

Отсеков:
Уровни:	2
Ширина:	26-0
Глубина:	26-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	32-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	30-4

Посмотреть план

Планы гаража со складскими помещениями и мастерскими

Планы мастерских

Garage обычно проектируются как одноуровневые конструкции, которые предлагают много места для хранения одного или нескольких автомобилей и дополнительное незавершенное пространство для размещения инструментов, верстака, садовых принадлежностей или оборудования для газонов.Планы гаража с хранилищем / мастерскими также являются идеальным решением для домашнего бизнеса или хобби, которым требуется больше места, чем может предложить простой гараж или подвал. Кроме того, те, кто любит заниматься спортом на открытом воздухе, могут легко хранить спортивное снаряжение, такое как каяки, квадроциклы и велосипеды, в гаражной мастерской. Планы гаражного магазина также могут помочь вам избежать хлопот с перемещением громоздких предметов вверх и вниз по лестнице в подвал или чердак. Независимо от ваших потребностей и целей, наша универсальная коллекция планов гаражных студий включает проекты различных стилей и размеров, чтобы вы могли найти именно то, что искали!

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	36-0
Глубина:	28-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	60-0
Глубина:	36-0

Посмотреть план

Отсеков:
Уровни:	2
Ширина:	30-0
Глубина:	34-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	22-0
Глубина:	26-0

Посмотреть план

Отсеков:
Уровни:	2
Ширина:	38-0
Глубина:	42-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	40-0
Глубина:	30-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	40-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	22-0

Посмотреть план

Отсеков:
Уровни:	1
Ширина:	20-0
Глубина:	24-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	2
Ширина:	28-0
Глубина:	22-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан JustGaragePlans с гордостью.com .

Отсеков:
Уровни:	1
Ширина:	44-0
Глубина:	34-0

Посмотреть план

JustGaragePlansJGP Оригинал

Этот план был разработан
JustGaragePlans.com .

Отсеков:
Уровни:	1
Ширина:	40-0
Глубина:	30-0

Посмотреть план

Отсеков:
Уровни:	2
Ширина:	32-0
Глубина:	24-0

Посмотреть план

Отсеков:
Уровни:	2
Ширина:	32-0
Глубина:	24-0

Посмотреть план

Отсеков:
Уровни:	1
Ширина:	24-0
Глубина:	24-0

Посмотреть план

Just Garage Plan

Ниже приведены ответы на некоторые из наиболее часто задаваемых вопросов о планах дома и строительстве дома своей мечты.

Как я могу изменить план?

Вопросы об изменении планов очень распространены — к счастью, у вас есть варианты внесения изменений в планы. У нас есть целая страница, посвященная этой теме, на которой приведены инструкции о том, как запрашивать изменения, и даны ответы на общие вопросы, которые могут у вас возникнуть. Просмотрите страницу изменения плана.

Как рассчитывается общая площадь готовой площади?

Мы рассчитываем жилую или готовую площадь наших гаражных квартир и планы вагонных домов, определяя общую отапливаемую площадь внешних стен, включая толщину стен.Это не включает толщину облицовки кирпича, если внешняя отделка конструкции требует кирпича. Сюда также не входят недостроенные помещения, такие как гаражи и подъезды.

Точные ли размеры плана этажа?

Размеры комнат, указанные для каждой комнаты, округлены с точностью до дюйма. Как вы увидите на некоторых проектах с открытыми планами этажей, трудно указать точные размеры комнаты, потому что могут не быть естественных точек начала и остановки. Примером этого может быть гараж на две машины, который открывается к складскому помещению сбоку.Точные размеры указаны только на реальных строительных чертежах.

Что такое фундамент из плитных перекрытий?

Стеновая плита ствола — это термин для описания типа фундамента, в котором есть фундамент, формируется короткая фундаментная стена и заливается поверх нее, а затем плита гаража заливается по периметру стен фундамента.

Включает ли эти планы все необходимое для получения разрешения на строительство?

Эти планы включают почти все необходимое для получения разрешения на строительство.Ваш генеральный подрядчик сможет помочь вам с дополнительными материалами, которые необходимо собрать и отправить для получения разрешений. Если вы работаете в качестве собственного генерального подрядчика, мы рекомендуем вам обратиться в Департамент общественных работ города или округа, в котором вы хотите построить. Они смогут предоставить вам список того, что им требуется, в дополнение к архитектурным чертежам (чертежам).

Примерами других элементов, необходимых для подачи заявки на разрешение, могут быть план участка, проект септической системы (кроме городской канализации), схемы предварительно спроектированных стропильных ферм, механический план для системы отопления и охлаждения и инструкции по установке от производителя для сборных конструкций. камин, если применимо.Могут потребоваться дополнительные элементы. Опять же, проконсультируйтесь с вашим Департаментом общественных работ.

Могу ли я вернуть планы?

К сожалению, планы не подлежат возврату после покупки. Причина этого в том, что современные технологии позволяют легко скопировать планы, что является незаконным. Пожалуйста, убедитесь, что сделали правильный выбор, прежде чем покупать планы.

Могу ли я получить планы по электронной почте?

Да, мы можем отправлять вам файлы САПР и PDF по электронной почте.Преимущества этих файлов: своевременность, с которой вы их получите, экономию, поскольку нет платы за доставку, и возможность изменять планы по мере необходимости, и это лишь некоторые из них. Если вы являетесь одним из наших клиентов в Канаде, эти файлы не облагаются таможенными сборами и / или пошлинами / налогами на таможне. Продажа этих файлов является окончательной.

Что такое файл PDF?

PDF-файл — это полный набор строительных чертежей в электронном формате, который позволяет вам распечатать достаточно копий, чтобы построить дом или гараж один раз.Этот файл будет отправлен вам по электронной почте, обычно в течение одного рабочего дня, что исключает все расходы на доставку. Это чрезвычайно полезно, когда время имеет существенное значение и / или при отправке из страны. Поскольку это электронная транзакция, мы не планируем связываться с таможней и взимать дополнительные сборы. При заказе PDF-файла дизайнер сначала отправит вам по электронной почте свое лицензионное соглашение. После того, как вы ответите на это письмо, дизайнер отправит PDF-файл по электронной почте.

Каковы преимущества файлов PDF?

Часто вы можете не знать, сколько комплектов распечаток вам понадобится для завершения вашего проекта.Наличие файлов PDF дает вам возможность запускать дополнительные комплекты распечаток по мере необходимости.

Планы нарисованы на листах бумаги 18 x 24 или 24 x 36 дюймов. В зависимости от размера листа и количества листов в комплекте чертежей средняя стоимость печати составляет от 12 до 15 долларов за комплект. Центры канцелярских товаров и торговые точки обычно имеют широкоформатные принтеры и могут печатать эти отпечатки. Специализированные типографии обычно имеют более низкую скорость печати.

Файлы можно увеличивать или уменьшать для соответствия разным размерам листов.Если исходные чертежи находятся на листах размером 24 x 36 дюймов, они могут быть уменьшены для удобства на листах меньшего размера. Некоторые тексты могут стать трудными для чтения, если планы будут сокращены слишком далеко.

Субподрядчики и руководители строительства могут запросить копии в формате PDF для проведения торгов или ведения документации.

Файлы PDF можно часто отправлять по электронной почте в течение одного рабочего дня с момента размещения заказа. Это экономит время и расходы на доставку.

Напоминаем, что покупка файлов PDF позволяет построить дом или гараж только один раз.В прилагаемом лицензионном соглашении говорится об этом и не разрешается передача лицензии какой-либо другой стороне.

Что такое список материалов и что он включает?

Наши списки материалов предназначены для использования в качестве руководства при строительстве вашего нового гаража, сарая или другого здания. Мы уверены в точности и полноте наших списков материалов, однако из-за различий в строительных технологиях и различных требований кодекса, встречающихся по всей стране, точное количество материалов не может быть гарантировано.Наши списки материалов включают каркас стен, систему крыши, входные двери и окна, внешнюю отделку и отделку, электрические и водосточные системы. Для проектов с готовым жилым пространством, таких как наши вагончики, они также включают систему каркаса пола, гипсокартон, изоляцию, ванны и аксессуары, сантехнику, внутренние двери, фурнитуру и отделку, кухонные шкафы и аксессуары, полы, камины и внутреннюю отделку стен. если применимо. Наши списки материалов не включают черновую сантехнику, отопление и кондиционирование, фундаментные материалы и приборы.

Что такое воспроизводимый мастер?

Воспроизводимый мастер — это полный набор строительных чертежей, обычно напечатанных на стираемой бумаге, такой как майлар, сепия или пергамент. Они предлагаются для тех, кто хотел бы внести простые изменения в свои планы. Этот вариант позволяет вам работать со своим строителем или местным дизайнером жилого дома, чтобы внести необходимые изменения в ваши чертежи, не тратя много времени и денег на перерисовку всего плана. После внесения изменений вы можете сделать все необходимые копии, которые понадобятся вам для строительства вашего нового дома или гаража.Не все дизайнеры предлагают этот вариант, поэтому уточняйте наличие.

К воспроизводимому мастеру прилагается релиз об авторских правах, дающий вам разрешение на законное внесение изменений в защищенный авторским правом строительный чертеж, а затем изготовление копий, которые вам понадобятся для сборки. Вам нужно будет взять с собой релиз об авторских правах, когда вы отнесете чертежи в копировальный центр. Уведомление об авторских правах не дает вам права строить дом более одного раза с одним и тем же набором строительных чертежей.(Примечание: некоторые дизайнеры печатают воспроизводимые мастера на высокосортной бумаге, и для внесения изменений необходимо использовать White Out. Планы домов будут поставляться с релизом об авторских правах.)

Что входит в набор тарифных планов?

Каждый набор чертежей включает достаточно информации, чтобы построить сарай или гараж. Чертежи обычно включают план фундамента, план (ы) этажа, внешние фасады, план крыши, электрический план, секции стен и другие связанные детали, относящиеся к конкретному проекту.Для планов гаражей с чердаками или законченного пространства строительные чертежи могут также включать в себя фасады шкафов, поперечные сечения и типичные детали лестницы, если это применимо.

Каждый представленный дизайнер имеет разный уровень детализации своих планов и представляет планы и детали в своем собственном стиле.

Эти планы не предназначены для предоставления «пошаговых» указаний по строительству. Существует определенное предположение, что работа будет выполняться теми, кто обладает строительными знаниями, опытом и способностью читать чертежи.

Сколько наборов планов мне нужно будет построить?

В зависимости от масштаба проекта и количества людей / торговцев, работающих над ним, вам понадобится минимум три набора чертежей. Спросите в местном строительном управлении, сколько комплектов планов необходимо для получения разрешения на строительство. К этому добавьте по одному комплекту для каждого подрядчика или субподрядчика, работающего над вашим сараем или гаражом. Если вы получаете ссуду для своего проекта, также узнайте у своего кредитора, сколько наборов планов, если таковые имеются, им требуется.Кроме того, неплохо иметь собственный набор планов, который будет служить ориентиром во время строительства. При необходимости можно заказать дополнительные комплекты чертежей (для одного проекта), если они будут заказаны в течение 90 дней с момента первоначального заказа.

Сколько времени займет получение моих чертежей?

Мы предлагаем различные варианты доставки наших чертежей в соответствии с вашими потребностями. Заказы, размещенные до 11:00 по центральному поясному времени (CST), обычно отправляются в тот же день. Если ваш заказ размещен после 11:00 а.м. CST, доставка может быть только на следующий рабочий день.

Наш график отгрузки следующий:

Приоритетная доставка: 3-5 рабочих дней
Наземная доставка: 8-10 рабочих дней

Наземная доставка в Канаду: 10-12 рабочих дней

файлов PDF и файлов САПР обычно могут быть отправлены вам по электронной почте в течение одного дня с момента размещения заказа. С помощью этих файлов вы сможете распечатать чертежи локально.

Если ваш заказ должен быть отправлен за пределы США и Канады, закажите файлы PDF или CAD, чтобы их можно было отправить вам по электронной почте.

Защищены ли эти планы авторскими правами?

Эти планы защищены авторским правом и не могут быть законно скопированы без письменного согласия дизайнера. Помните, что изготовление незаконных копий любого чертежа считается нарушением авторских прав и карается законом в виде штрафа. Мы делаем все возможное, чтобы наши расходы были как можно ниже. Пожалуйста, с уважением относитесь к нашим средствам к существованию.

Сколько раз я могу построить этот гараж, сарай или другое здание?

Вам разрешено построить только одно строение из этих планов.В некоторых случаях для покупки может быть доступна лицензия на многократное и / или неограниченное использование. Пожалуйста, свяжитесь с нами для уточнения деталей.

Можно ли передавать лицензию?

Лицензия на эти планы не может быть передана кому-либо.

Планы запечатаны архитектором или инженером?

Чертежи не могут быть запечатаны архитектором или инженером. В некоторых случаях руководители строительства требуют, чтобы чертежи были проверены и запечатаны архитектором или инженером, имеющим лицензию в штате, в котором строится конструкция.В этом случае вам нужно будет передать чертежи кому-нибудь на месте для этой услуги. Для таких случаев доступна версия об авторских правах.

Соответствуют ли чертежи моим местным строительным нормам?

При составлении чертежей каждый проектировщик уделяет большое внимание обеспечению соответствия строительных чертежей национальным строительным нормам. Однако это не означает, что они будут соответствовать всем местным строительным нормам. Каждый город, округ, муниципалитет и т. Д. Имеет свой собственный набор строительных норм и правил, состоящий из требований зонирования и других правил, которые лучше всего подходят для данной конкретной области.Обязательно проконсультируйтесь с местным строительным чиновником, чтобы определить, что требуется для района, на котором вы планируете строить.

Может потребоваться работа с вашим строителем, местным дизайнером жилых домов или другим профессиональным дизайнером, чтобы изменить чертежи для соответствия нормам в вашем конкретном районе. Некоторые районы Северной Америки имеют очень строгие инженерные нормы, такие как северные районы с требованиями к снеговой нагрузке, районы побережья гольфа, подверженные ураганам, и части Калифорнии, которые находятся в зоне высокого риска землетрясений.Если вы строите в этих районах, будет выгодно нанять местного инженера, который изучит ваши планы и предоставит любые дополнительные чертежи или расчеты, которые потребуются вашим строительным отделом.

Наряду с чертежами местное должностное лицо по строительству может потребовать план участка, проект септической системы (если ваша собственность не обслуживается канализационной системой округа) и энергетические нормы. Если вы не уверены, нужно ли вам нанять инженера или предоставить другие предметы вместе со строительными чертежами, обратитесь в местный строительный отдел.Они могут предоставить список всего необходимого для получения разрешения на строительство.

.
