Что такое анкерный болт и его применение: Принцип действия анкерного болта | Зачем нужен анкерный болт

Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление.

Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.

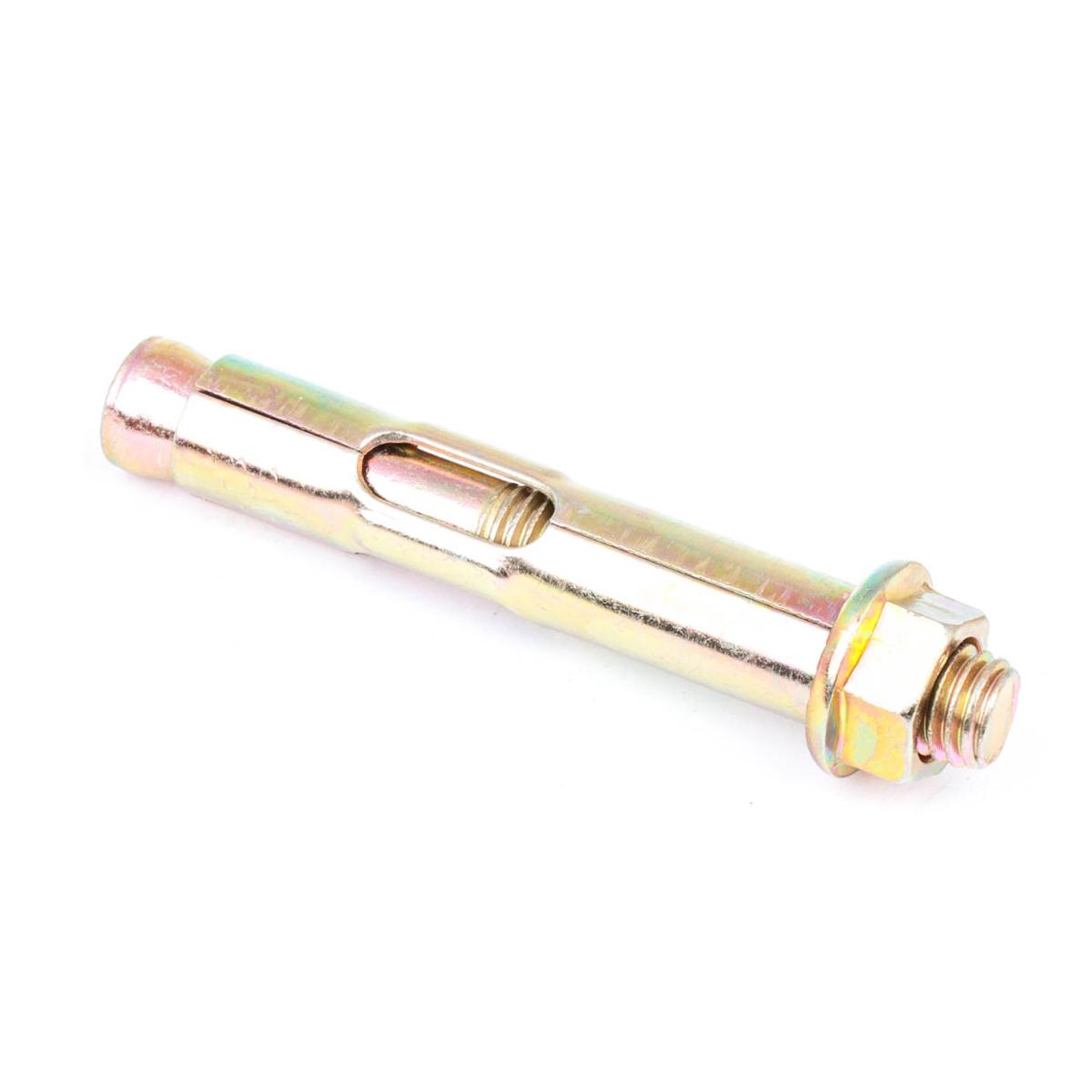

4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения.

Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.





Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.



Болт анкерный. Конструкция, назначение, способы крепления

Предназначение болта анкерного – это фиксация приборов, устройств, оборудования и предметов мебели на строительных основаниях, созданных из природного/натурального камня, нещелевого кирпича либо полнотелого бетона.

Принцип действия основан на увеличении диаметра цилиндрической рабочей поверхности под воздействием давления, оказываемым конусообразным хвостовиком резьбового стержня или такой же по форме гайкой. Способность воспринимать данной крепежной деталью значительные усилия обусловлена совокупностью следующих факторов:

Анкерный болт в классическом исполнении представляет собой комбинированную конструкцию из металла. Его составными частями являются:

Схожей по конструкции анкерному болту является другая пользующаяся немалой популярностью крепежная деталь – дюбель. Их основное отличие кроется в материале изготовления. Рабочая часть дюбеля – не твердая, а мягкая. Выполняется она, обычно, из пластика. В ней фиксируется сам элемент крепления, например, саморез. В основе принципа работы дюбеля находится исключительно действие силы трения между его поверхностью и монтажным основанием.

Анкерный болт производится из металла. В качестве такового может выступать и сталь, и алюминий, и цветной цинксодержащий сплав латунь. Ввиду этого, прочное скрепление болта анкерного с основой обеспечивается не только за счет действия силы трения. Второй важный фактор –сопротивление материалов. Поэтому анкерный болт более устойчив к воздействию нагрузок динамического и статического характера, чем сопряжения элементов конструкций, созданные на основе дюбеля.

Допустимые нагрузки

Современная металлургия производит анкерные болты большого числа разновидностей. Но по вопросу расчета допустимой рабочей нагрузки принят единый подход. Сформулировать его можно так: величина данного параметра не должна превышать ¼ от максимального усилия на вырывание при монтаже в бетоне, характеризующемся прочностью от 200 до 250 кгс/см кв. С увеличением данного показателя такого материала основы рекомендуемая нагрузка на крепеж возрастает пропорционально.

И еще один важный момент. Когда в бетоне имеются трещины, нагрузку на вырывание нужно умножить на 0,6 и высчитывать одну четвертую часть от полученного результата.

Преимущества и недостатки

Отметим основные преимущества анкерного болта.

• Стойкость к воздействию внешних усилий. Крепежная деталь остается неподвижной при приложении к ней вибрационных нагрузок;
• Применяя анкеры, можно укрепить конструкцию, уже находящуюся в эксплуатации.
• Простота монтажа. Необходимость применения для фиксации какого-то специального оборудования отсутствует. Сроки проведения данной операции небольшие.
• Широкая товарная номенклатура. Подобрать оптимальный экземпляр анкерного болта с учетом условий монтажа особых сложностей не составляет.
• По критерию «Нагрузочная способность» данный крепежный элемент является безусловным лидером среди всех метизов.

Заслуживающих внимания недостатков у болта анкерного заметно меньше.

• В твердом основании предварительно нужно проделывать отверстие.
• Повышенная цена по сравнению с иными подобными по функционалу деталями.

Классификация и подразделение на виды

Механические фиксаторы принято подразделять на 2 категории. Для этого используются следующие характеристики:

• конструктивное исполнение;
• область применения.

Коротко рассмотрим разновидности болтов анкерных с учетом каждого из этих критериев.

Конструктивное исполнение

Данные элементы крепления в зависимости от конструктивного исполнения бывают ниже перечисленных видов.

• Болт анкер-клин. Представляет собой металлическую резьбовую шпильку, расположенную внутри цанговой муфты. При завинчивании шпильки лепестки втулки расходятся за счет давления, оказываемого конусообразным сегментом стержня на ее нижнюю грань. В бетоне ячеистого типа эта крепежная деталь не применяется. Причина – в материале монтажной основы анкер-клин продуцирует по площади соприкосновения повышенное давление.
• Втулочный анкер с гайкой. Важным конструктивным элементом этой крепежной детали является фиксирующая гильза. А хвостовик стержня выполнен в виде усеченного конуса. При затягивании гайки втулка перемещается по резьбовому отрезку и распирается под давлением конусообразной поверхности конца стержня. Конструктивные особенности, присущие крепежу этого вида, предоставляют возможность его монтировать, в том числе, в таких хрупких стройматериалах, как кирпич, произведенный из обожженной глины, и бетон с ячеистым внутренним строением. Причина – этот анкер продуцирует уменьшенное напряжение в монтажной основе.

• Болт цанговый распорного типа. Конструкция данного крепежного элемента более сложная по сравнению с предыдущим вариантом анкерной техники. Выполненные на поверхности разжимной муфты/гильзы продольные прорези формируют 4 лепестка, постепенно раскрывающиеся под воздействием давления, оказываемого распорным элементом. В результате поперечное сечение увеличивается. Фиксацию обеспечивают:
  • преобразование формы поверхности гильзы;
  • усилия, связанные с действием силы трения.

Уровень способности болта цангового распорного выдерживать внешние нагрузки сопоставим с этой характеристикой анкер-клина.

• Анкерный забивной болт. Данный фиксатор имеет следующие конструктивные особенности:
• на внутреннюю коническую часть распорной муфты нанесены продольные прорези;
• во внутренней полости гильзы находится клин. Под ударным внешним воздействием он перемещается, в результате чего втулка распирается.

Анкерный забивной болт устанавливается только в бесщелевой кирпич и полнотелый (неячеистый) бетон по причине продуцирования в области соприкосновения с материалом основания повышенных усилий на распор. Монтаж осуществляется достаточно оперативно и не сопряжен со сложностями.

Классификация по сфере применения

В соответствии с критерием «Сфера использования» болты анкерные принято подразделять на группы деталей, обеспечивающих фиксацию:

• конструкций, выполненных из стали;
• элементов инженерных систем;
•  натяжных потолков;
• лестничных маршей;
• оборудования с электроприводом бытового применения;
• дверных коробок и оконных блоков.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

      Крепежные детали с метрической резьбой D <12 мм и L ≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

      Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

• предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;
• максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;
• максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Материал изготовления

С помощью анкерного болта, выполненного из металла, крепятся массивные конструкции. Обеспечивается такая возможность использованием в качестве сырья прочных материалов. Речь идет о таких, как:

• сталь конструкционная с пониженным уровнем содержания углерода, например, следующих марок Cт. 20Г, Cт.20, Cт.15 и Cт.10. Металл этих видов характеризуется высокой прочностью, поэтому произведенные из него фиксаторы демонстрируют устойчивость к воздействию повышенных нагрузок;
• сталь с антикоррозионными свойствами. В ее состав входят легирующие компоненты. Наряду с устойчивостью к воздействию процессов коррозии, позволяющей использовать изготовленные из нее анкерные болты во влажных условиях, такая сталь обладает к тому же повышенной прочностью. Отечественная металлургия выпускает такие марки антикоррозионной (читай, нержавеющей) стали: 12Х18H9Т, 12X18Н9, 08Х18h20 и др.
• алюминиево-цинковые сплавы, которые принято называть латунью. Используются, преимущественно, с целью крепления приборов, устройств и различного оборудования в бытовых условиях. Для изготовления анкерных болтов подходит латунь литейная. Это, например, следующие марки: ЛЦ40C, ЛЦ40Mц1,5, ЛC59-1 и др.

Заключение

В заключение просмотрите очень полезное видео. В нем доступно раскрываются особенности выпускаемых современной металлургией анкерных болтов. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Анкер. Виды и работа.Применение и особенности.Монтаж и демонтаж

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие.

Данные крепежи делят на группы по размеру:

• Малые – диаметр до 8 мм, а длина до 55 мм.
• Средние – диаметр до 12 мм при длине до 120 мм.
• Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:

• Распорные.
• Забивные.
• Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:

• Гайкой.
• Крючком.
• Кольцом.
• Двухраспорные.
• Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Похожие темы:

Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

20.05.2019

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.
В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.

Преимущества анкерных болтов

• Обеспечивают надежную, долгосрочную фиксацию.
• Их очень легко устанавливать на любую поверхность.
• Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт

Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт

Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой

Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком

Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом

На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт

У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие — после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.

Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

• Молоток
• Отвертка
• Дрель
• Шило
• Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.

Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.

Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др. ).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки. Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

1. Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
2. Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

• М10 — диаметр болтовой резьбы 10 миллиметров;
• 14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
• 120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

1. Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
2. Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
3. Разметьте поверхность, соблюдая расстояние между болтами.
4. Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
5. Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
6. Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
7. Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
8. Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
9. Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

Анкерные болты: типы и применение

Анкерные болты предназначены для крепления элементов конструкций к бетону. В нашей промышленности анкерные болты обычно используются для крепления стали к бетону. Один конец заделан в бетон, а другой конец имеет резьбу для крепления структурной опоры. Существует четыре основных типа анкерных болтов: L-образные, двухконцевые стержни с пластиной, головкой и клин. У каждого типа есть свои возможности, размеры и преимущества. Давайте рассмотрим каждый тип анкерных болтов и то, как они используются в конструкциях каждый день.

Анкерные болты L-образной формы

Анкерные болты

L-образной формы используются в различных сферах, включая осветительные опоры, конструкции указателей, тяжелое оборудование и инструменты. В Birmingham Fastener мы продаем L-образные болты диаметром 3/8 ”-2,5” и любой длины, требуемой в соответствии со следующими стандартами: A307, F1554 -36, F1554-55, F1554-105, A193 B7, нержавеющая сталь 304, нержавеющая сталь 316. , и любой степени, которая может потребоваться заказчику.

Двухсторонние стержни с пластиной

Эти типы анкеров представляют собой двухконцевые стержни с пластинчатой ​​шайбой, прикрепленной к одному концу.Пластина может быть либо приварена к самому анкерному болту, либо прихваточна к гайке, закрепленной в бетоне. Пластинчатые болты используются в основном при строительстве колонн для зданий, дорожных знаков и других целей. В Birmingham Fastener мы поставляем прямые с пластинчатыми болтами диаметром 3/8 «-4» и любой длины, требуемой в соответствии со следующими стандартами: A307, F1554 -36, F1554-55, F1554-105, A193 B7, нержавеющая сталь 304, нержавеющая сталь 316 , и любой степени, которая может потребоваться заказчику.

Анкерные болты с головкой

В отличие от большинства анкерных болтов, анкерные болты с головкой имеют кованую головку на нерезьбовом конце.Обычно это шестиугольник, толстый шестигранник или квадратная голова. Головка встраивается в бетон для защиты различных конструкций, включая несущие колонны, перила моста и фонарные столбы. В Birmingham Fastener мы поставляем анкерные болты с прямой головкой диаметром 1/2 ”-2” и любой длины, требуемой в соответствии со следующими стандартами: A307, F1554 -36, F1554-55, F1554-105, A193 B7, нержавеющая сталь 304, 316 нержавеющая сталь любого сорта, который может потребоваться заказчику.

Болты Swedge

Болты Swedge состоят из круглого стального прутка с резьбой на одном конце и «закругленным» на другом.«Сведенный» означает, что на одном конце будет несколько углублений, позволяющих бетону стекать в них. Болты Swedge на 100% отечественные, так как используются для соединения балок и опор. Большинство стяжных болтов оцинкованы методом горячего цинкования и имеют диаметр от 5/8 дюйма до 4 дюймов. Они также доступны в других материалах, включая нержавеющую сталь.

Для облегчения чтения диаграммы просмотрите нашу Таблицу длины анкерных болтов.

Что такое анкерный болт?

Анкерный болт — это используемый тип крепежа, предназначенный для соединения одного или нескольких объектов с бетонной поверхностью.Поскольку бетон является хрупким, для подобных задач можно использовать обычные болты. Чтобы соединенный объект или объекты оставались на месте, необходимо использовать анкерные болты.

Основы анкерных болтов

По определению, анкерный болт — это прочный крепеж, который используется для соединения объектов с бетоном. Например, стальные столбы часто крепятся к бетонным поверхностям с помощью анкерных болтов. Анкерные болты продвигаются через основание столба в сам бетон.Благодаря уникальной конструкции анкерных болтов столб остается устойчивым и надежным.

Различные типы анкерных болтов

Все анкерные болты предназначены для соединения объектов с бетоном, но способ их выполнения зависит от типа. Самый распространенный тип анкерных болтов — залитый на место. Он называется «монолитным», потому что буквально залит бетоном. Чтобы установить литой анкерный болт, сначала просверлите отверстие подходящего размера в бетонной поверхности.Затем вы вставляете болт в отверстие. Наконец, вы заливаете влажный бетон в оставшееся пространство. Влажный бетон естественным образом будет окружать болт, и когда он затвердеет, анкерный болт не должен сдвинуться с места.

Там же просверливаются анкерные болты. Также известные как анкерные болты после установки, они не требуют использования влажного бетона. Вы просто просверливаете их в затвердевшем бетоне. Как именно работают просверленные анкерные болты? Некоторые просверленные анкерные болты зависят от свойств механического расширения.Когда вы просверливаете их в бетон, они сжимаются и / или расширяются. Другие типы просверливаемых анкерных болтов требуют использования клея, такого как эпоксидная смола, для стабилизации и предотвращения движения.

Силы, действующие на анкерные болты

Несколько сил могут воздействовать на анкерные болты и, следовательно, со временем влиять на их характеристики. Например, если объект или объекты, к которым крепится бетон, начинают разрушаться, это может ослабить анкерные болты. Расщепление — еще одна потенциальная проблема анкерных болтов.Если между анкерными болтами образуется трещина, они могут ослабнуть.

Хотя анкерные болты не защищены от отказов, они реже выходят из строя при использовании в бетоне, чем другие типы болтов. В результате большинство компаний и подрядчиков используют анкерные болты при соединении одного или нескольких объектов с бетонной поверхностью.

Нет тегов для этого сообщения.

Анкерные болты — Спецификация и типы — Punchlist Zero

Анкерные болты прикрепляют структурные объекты к бетонным конструкциям.В обрабатывающей промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные салазки и сосуды. Один конец анкерного болта заделывается в бетон, а открытый конец с резьбой присоединяется к оборудованию. Есть много видов анкерных болтов. Некоторые из наиболее распространенных — это L-образные, двухсторонние стержни с пластиной, шпильки с приварной головкой и стальные стержни. В этой статье вы узнаете подробную информацию о каждом типе анкерного болта, процессе выбора и ответственных сторонах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с гнутым стержнем

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в крюки. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Анкерные болты с гнутым стержнем широко используются в указателях, столбах и других стальных конструкциях.

Двусторонние стержни с пластиной

Эти типы анкеров представляют собой двусторонние стержни с пластинчатой ​​шайбой на одном конце.Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Пластинчатые болты обычно используются при строительстве дорожных знаков столбцов зданий, фонарных столбов и других конструкций.

Анкерные болты с головкой

Анкерные болты с головкой имеют на одном конце кованую головку, обычно имеющую форму шестигранника или квадратную головку. Голова встраивается в бетон. Если к каждой стороне болта приваривается металлическая пластина, они называются пластинчатыми анкерами. Эти анкерные пластины до сих пор считаются анкерными болтами с головкой.Эти типы анкерных болтов используются, когда важно хорошо смотреть на поверхность без выступающих гайки и болта. Он используется в различных строительных приложениях, таких как перила мостов, фонарные столбы и т. Д.

Болты Swedge

Эти типы анкерных болтов состоят из круглой стали с резьбой на одном конце и «гнутой» на другом. конец. «Сведж» означает, что на них много углублений, которые позволяют им лучше сцепляться с бетоном. Сведж-болты широко используются при строительстве балок и опор.

Выбор правильного анкерного болта

Когда вы соединяете оборудование с бетоном, оно должно удерживаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. При выборе анкерного болта для крепления объекта к бетонной конструкции необходимо учитывать множество вопросов. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, другие — для цементных или кирпичных работ.Выбор правильного анкерного болта зависит от материала основания, к которому крепится объект.

Как правило, предпочтительный метод крепления анкерных болтов включает их прямую заливку в бетон перед отверждением. Однако строительные подрядчики не всегда знают требуемое расположение анкерных болтов из-за позднего прибытия или еще не определенного оборудования. В таких случаях анкерные болты с резьбой по месту прикрепляют оборудование к плите. Это происходит за счет преднамеренного расширения или использования клея.

Различные сценарии

При выборе правильного анкерного болта для работы вам нужно, чтобы анкерный болт был достаточно прочным, чтобы выдерживать нагрузку, но без ущерба для устойчивости всей конструкции.

Вы должны знать общую нагрузку, которую должен выдерживать анкерный болт. Анкерный болт — самое слабое место в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности выбирайте самые крепкие, большие и самые глубокие анкерные болты.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и тем большую нагрузку он может выдерживать. Кроме того, наилучшая удерживающая способность наблюдается у глубоко встроенных анкеров в очень твердый бетон.Набор анкеров 1/2 ″ с минимальной глубиной заделки 2 ″ обеспечивает более надежную фиксацию, чем анкер 1/4 ″ с минимальной глубиной заделки 1 ″.

Еще одна вещь, которую следует учитывать, — это то, где нагрузка, которую будут удерживать анкерные болты, будет прикреплена к бетону. Для нагрузок, прикрепляемых к стене над головой, укажите более прочные анкерные болты. Для грузов, закрепленных на краю, опирающемся на землю, достаточно анкерных болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонных каменщиков рекомендует практическое правило для длины крепежа, заделанного в бетон.Эффективная длина заделки должна составлять 4d или 2 дюйма, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает болт, проходящий через приспособление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и как гайка находилась в бетоне до того, как болт был вставлен на место. Для законченного вида используйте анкерный болт с однородной головкой.Анкеры с плоской или круглой головкой втулки имеют гладкие головки, которые выступают из приспособления и выглядят одинаково. Вы также можете использовать охватывающие анкеры, такие как одинарные и двойные распорные анкеры, анкеры с винтовыми шурупами или вставные анкеры, чтобы добиться того же внешнего вида.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым звеном в бетонной конструкционной системе. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса.Самые прочные и самые глубокие анкерные болты с самым большим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, прикрепленное к бетону с помощью анкерного болта, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой анкерных болтов. Вибрирующие конструкции включают насосы, двигатели, вентиляторы, движущиеся ремни или даже знаки, дующие на ветру.

Анкерный болт передает приложенные к нему сдвиг и натяжение посредством трения, но если трение уменьшается из-за продолжительной вибрации, его удерживающая сила будет уменьшена. В таких случаях следует использовать более сильный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, прикрепленное к бетону, где существует ударная нагрузка, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичный пример ударной нагрузки — бампер на причале. Поскольку механические анкеры могут обеспечивать удерживающие значения, основанные на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится.Ударные нагрузки могут со временем медленно ослабить анкерные болты.

Обязанности

При выборе правильного анкерного болта для вашей области применения существует множество различных характеристик. Следует учитывать тип и прочность бетона, размер и расположение приспособлений, тип окружающей среды и желаемый внешний вид готового продукта. Правильный размер и расстояние между анкерными болтами имеют решающее значение в любом строительстве. По этой причине чрезвычайно важно спроектировать конструкцию после консультации со специалистом-строителем.

Важно определить общую ответственность за конструкцию анкерных болтов. Часто несколько производителей доставляют оборудование на один объект. Ответственность за проектирование и поставку анкерных болтов обычно должна лежать на компании, на которую возложена общая инженерная ответственность. Для эффективного выполнения этой задачи поставщики оборудования должны предоставлять только такие сведения об оборудовании, как вес, рост и центр тяжести, поставщику, отвечающему за упаковку.

Проектирование анкерных болтов бетонного фундамента | Инженеры Edge

Связанные ресурсы: гражданское строительство

Конструкция анкерных болтов для бетонного фундамента

Проектирование и выбор анкерных болтов для бетонного фундамента:

Анкерный болт используется для крепления объектов или конструкций к бетону.Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — монолитный анкер.Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до его схватывания. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого вида изгиба. Монтируемые анкерные болты — это самый прочный тип крепежа, но отливка затруднена, и они обычно используются только для тяжелых машин, установленных на бетонных полах. Другой вариант использования этого анкерного болта — соединение бетонного фундамента здания с его стеной.Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать и устанавливать анкерный болт в бетон. Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Болты из эпоксидной смолы являются самыми прочными, но их установка может быть очень сложной, поскольку эпоксидная смола должна быть смешана в соответствии с точными характеристиками, отверстие должно быть очень чистым и необходимо соблюдать установленное время.Также должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате большая бетонная плита раздробила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части опорной системы, такие как подошвы и подушки, могут быть одной из основных точек отказа на новых строительных проектах.Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рисунке 1 показаны хорошие и плохие конструкции.

Рисунок 1 Эволюция анкерных болтовых конструкций. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Длина: короткие анкерные болты исторически вызывали проблемы в фундаментах компрессоров.Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня — сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, ненамного дороже стали, наполовину меньшей прочности.Поскольку потребность в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для снижения перемещения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется провести дорогостоящую модернизацию.

Системы поддержки:

На рис. 2 показан ряд вариантов поддержки газового компрессора от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

Рисунок 2 Типы опорных систем каркаса компрессоров (Иллюстрации любезно предоставлены Robt. L. Rowan & Assoc., Inc.)

Регулируемые опоры сегодня являются предпочтительной системой, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором.Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку рама может быть повторно выровнена для корректировки изменений центровки, которые происходят при нагревании оборудования в течение первых 100 часов работы.

Затирка:

С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм — это все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно трескается при эксплуатации. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсаторы.Компенсационные швы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

Рисунок 3 Вид в разрезе со стороны маховика в сторону масляного насоса. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту.Общие методы ремонта включают удаление верхних от 24 дюймов до 30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматурной конструкции в выемку грунта и последующее натяжение ремонта к старому оставшемуся бетону.

Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон — лучший выбор. Если требуется продукт для 24-часового отверждения, следует использовать бетон, модифицированный полимером.Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

То, что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, — это эпоксидный раствор, который используется в качестве окончательной заглушки поверх фундамента. Эпоксидные растворы — это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным.Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, что вызывает смещение оборудования. Произошли катастрофические отказы машин в результате глубоких заливок эпоксидного раствора. Новый фундамент компрессора не должен быть спроектирован с залитым сверху слоем эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система для облегчения переналадки.На рисунке 3 показан типовой проект ремонта фундамента.

Артикул:

1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

© Авторские права 2000-2021, ООО «Инжиниринг Эдж» www.engineeringsedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Факты об анкерных болтах фундамента

Автор: Марк Робинс, Старший редактор Опубликовано: 01 апреля, 2019

Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно покоится.Фундамент обеспечивает устойчивость и предотвращает экстремальные движения здания, чтобы защитить здание и его содержимое от повреждений или разрушения. Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, заделанными в бетон фундамента.

«Анкерные болты выполняют две функции, — говорит Александр Ньюман, PE, судебный инженер-строитель из Бостона и автор книги под названием« Металлические строительные системы », теперь в ее третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут помочь передать горизонтальные и вертикальные нагрузки с каркаса на фундамент.”

Обычно люди думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени это так, но основная причина использования больших подножек и опор в том, что они действуют как противовес, прижимая здание и удерживая его на земле», — говорит Роберт Дж. Куартюр-младший, менеджер по продажам Mohawk Construction and Supply Co. Inc., Мак-Мюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, а нижний колонтитул / фундамент — основная причина, по которой они остаются на земле / на земле. Опоры и анкерные болты также служат для связывания всей конструкции здания.Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую целостную конструкцию и систему ».

Типы анкерных болтов

Майк Штайбер, старший менеджер по продукции механических анкерных систем, Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются неразъемные J-образные болты. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость при установке анкера. Определить правильное расположение монолитных анкеров сложно.Преимущество анкеров, установленных после установки, в том, что место крепления можно определить после того, как рама будет возведена. Часто положение анкерного болта может смещаться во время заливки бетона или может быть трудно сохранить его положение. Хорошее решение — использовать анкеры после установки ».

Фото любезно предоставлено Portland Bolt & Manufacturing

Ньюман считает, что в прошлом наиболее распространенными типами были анкерные болты L- или J-образной формы, но сегодня предпочтительным анкерным болтом является анкер с головкой, сделанный из стального стержня с полной или частичной резьбой. как минимум по одной тяжелой шестигранной гайке, размещенной сверху и снизу.«Анкеры с головками лучше всего подходят для поддержки основных каркасов в металлических строительных системах, которые обычно создают значительные горизонтальные и подъемные силы на их фундаменты. L- и J-образные болты все еще могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему разрешают использование L- и J-образных болтов для крепления колонны. Однако эти типы болтов оказались проблематичными при высоких подъемных нагрузках, которые могут возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».”

Портленд, штат Орегон, Portland Bolt & Manufacturing — специализированный производитель, способный изготавливать анкерные болты практически любого размера / сорта / конфигурации. «Наиболее распространенными типами являются гнутые анкеры, анкеры с головкой и анкерные стержни с гайкой на обоих концах», — говорит Дейн Маккиннон, менеджер по контролю качества Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкерные болты с головкой и изогнутые анкеры, но с увеличением диаметра возможность изгиба и загиба становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными.Кроме того, изогнутые и головные типы более распространены для низкокачественных сталей, тогда как высокопрочные материалы чаще производятся в виде резьб на каждом конце стержня ».

Фото любезно предоставлено Александром Ньюманом.

Анкерные болты вынуты из бетона. (Фото любезно предоставлено Александром Ньюманом, ЧП; источник: OSHA, «Расследование системного обрушения металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов

оптимизируется на этапе предварительного планирования, чтобы помочь определить конструкцию фундамента.Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почв) и провести геотехнические исследования для определения возможного наличия скальных образований.

«В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и расположения опор / площадок», — добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предохраняет землю от холода и мороза от вспучивания — вздутия земли под бетоном и возникновения проблем с бетоном и самим зданием.При проектировании более крупных зданий могут потребоваться дополнительные приставки для фундаментов с использованием кессонов. Их обычно просверливают и заливают перед выемкой, чтобы буровая установка могла получить доступ к точному местоположению кессона ».

После завершения кессонов и земляных работ вместе с планировкой завершается формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь размечено с точностью до 1/8 дюйма», — сообщает Quarture. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной планировки.Затем бетон заливают, дают ему затвердеть и затвердеть. Формы удалены, и теперь можно закончить морозостойкую стену или перекладину, если они не были выполнены с заливкой опоры / нижнего колонтитула. Бетон обычно требует отверждения не менее семи дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до своей проектной прочности ».

Источники в Peikko USA Inc., Ливан, Пенсильвания. Наиболее распространенной ошибкой является неправильное расположение анкерных болтов, будь то неуместное, слишком низкое или слишком высокое.Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неправильные болты можно переставить путем просверливания и добавления эпоксидных анкеров. Болты, залитые слишком низко, можно удлинить с помощью муфт или приварных удлинителей, а болты, залитые слишком низко, можно отрезать и затянуть заново. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, — это отбойным молотком существующий бетон и его повторная заливка с помощью правильно установленных болтов. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дэйн Маккиннон, менеджер по качеству, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов на фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов в нижних плитах, с которыми анкерные болты должны соответствовать на этапе установки. Для обеспечения правильной посадки используйте шаблон с таким же расположением болтов, что и на нижних пластинах стальной конструкции. Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона.Ситуация усложняется, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из листовой стали или фанеры. Peikko использует 4-миллиметровую стальную пластину, вырезанную плазменной резкой и снабженную отверстиями для гвоздей, а также отметками местоположения.

Фото любезно предоставлено Peikko USA Inc.

Фото любезно предоставлено Portland Bolt & Manufacturing

Точность и ошибки

Поскольку точность очень важна при установке фундаментных болтов, необходимо нанять зарегистрированного землеустроителя либо для наблюдения за размещением болтов, либо для фактического размещения анкерных болтов.«Хороший сюрвейер стоит каждой копейки, — говорит Куартюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы перед доставкой стали было выполнено полевое обследование установленных мест расположения анкерных болтов. «Если по какой-то причине это невозможно, установку анкерных болтов следует поручить наиболее технически подготовленному человеку на строительной площадке: суперинтенданту или полевому инженеру. Предоставление этой работы чернорабочим часто приводит к перекосам и дорогостоящим ремонтным работам.”

Peikko USA создает напряжение, чтобы обеспечить точность и правильную конфигурацию болтов, используйте шаблон. «Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует два на четыре в качестве шаблона и прибивает болты примерно в нужное положение, а затем проходит по болтам во время литья, проблемы наверняка возникнут ».

Ньюман предупреждает, что, хотя правильно сделанный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов может быть размещена неправильно.«Есть определенные допуски на их размещение, и если они будут превышены, колонны не поместятся на болтах. Лучшая профилактика — это воспользоваться услугами технически грамотного персонала для установки якорей. Другая распространенная ошибка — установка анкеров слишком низко, что также требует ремонтных работ ».

Фотография любезно предоставлена ​​Simpson Strong-Tie

Good Baseline Benchmarks

В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту.«Как и все строительство, все начинается с хороших исходных тестов, по которым все работают», — говорит Куартюр. «IBC регулирует требования. Связь между установщиком фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь и происходит тяжелая атлетика. Если дизайн скоординирован и соблюдается, это облегчит работу ».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет на рассмотрение и утверждение зарегистрированному инженеру-строителю (SER), если таковой существует.«Иногда проектное расположение анкерных болтов указывается на контрактных чертежах, подготовленных ГЭР. Предполагая, что производитель металлических строительных систем работает с этими контрактными чертежами, расположение анкерных болтов должно быть таким же. Проблемы обычно возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует ».

Маккиннон считает, что четкое и краткое сообщение, а также полная информация помогут убедиться, что все стороны получат то, что они хотят, и когда они этого хотят.«[Также] послушайте своего инженера», — добавляет он. «Я не могу сказать вам, сколько раз с нами связывались люди, которые не хотели платить за нужный продукт или ждать его и заменяли его чем-то более дешевым или быстрым. Затем они расстраиваются, когда продукт отклоняется. Если вы произведете несанкционированную замену, на карту будет поставлена ​​огромная ответственность. Многие пользователи просто предполагают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, а это не то, на что вы готовы пойти, не выполнив расчетных расчетов.”

Как выбрать анкерные болты: полное руководство покупателя

Когда вы соединяете что-то с бетоном, это должно оставаться на всю жизнь. Вот почему так важно выбирать правильные болты. При креплении конструктивных и неструктурных элементов к бетону во время строительных работ вам потребуются анкерные болты. Однако при выборе правильного якоря следует учитывать множество факторов.

Перед тем, как приступить к анкерным работам, вам нужно будет больше узнать о базовом материале, в котором вы будете сверлить.Некоторые анкеры предназначены для нового бетона, некоторые — для цемента, а другие предназначены для удержания тяжелых неструктурных нагрузок на бетон.

Выбор подходящего анкерного болта должен начинаться с понимания основного материала, а также конструкционного или неструктурного материала, который вы будете прикреплять к основному материалу. Это руководство поможет вам задать правильные вопросы о базовом материале и неструктурном материале, который вы прикрепляете к базовому материалу, чтобы вы могли выполнить тщательную работу.

Типы анкерных болтов

Анкерные болты можно разделить на две основные категории: анкерные анкеры с гнутым стержнем и анкерные болты с головкой. То, как они обеспечивают устойчивость конструкции, важно для понимания того, какой анкерный болт вы должны использовать в своем строительном проекте.

Анкерные болты с головкой

Существует несколько различных типов головок анкерных болтов с головкой, в том числе болты с квадратной и шестигранной головками с резьбой. Пластинчатые анкеры — это когда металлическая пластина приварена к каждой стороне болта, и они также считаются анкерными болтами с головкой.

Анкерные болты с головкой также подходят для придания единого вида проекту. Эти типы анкерных болтов используются, когда требуется эстетическое качество приспособления и когда вы не хотите, чтобы анкерные болты выступали на разной длине из установки, что может быть некрасивым.

Анкерные болты с гнутым стержнем

Анкерные болты с гнутым стержнем представляют собой резьбовые стальные стержни с крючками на конце, заделываемые в кладку. Они бывают двух основных категорий, которые имеют форму буквы J или L.

Все допустимые значения напряжений для этих болтов составляют лишь 20% от среднего значения 5 испытаний, проведенных на образцах. Это означает, что многие из них намного надежнее рейтинга, указанного производителем анкерного болта.

Какие анкерные болты следует использовать?

При выборе размера и типа анкерного болта, который вы будете использовать для крепления чего-либо к бетону конструкции, необходимо учитывать множество факторов. Тем не менее, два наиболее важных аспекта работы, которые следует учитывать, — это размер отверстия для крепежных деталей и длина болта.

Длина застежки

Простая формула, используемая для определения длины охватываемого крепежа, получается путем добавления толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкерного болта плюс толщина шайбы и гайки.

Если используется охватывающее крепление, формула, используемая для определения длины крепежа, получается путем добавления количества витков резьбы анкера, плюс толщина скрепляемого материала, плюс толщина любых шайб, которые могут быть использовал.

Размер отверстия в закрепляемом приспособлении

Отверстие в приспособлении может определять зазор, который необходимо просверлить в бетоне. В этом случае важно знать, что диаметр крепежа не будет совпадать с отверстиями крепления. Это связано с тем, что рабочий конец анкерного болта не проходит через отверстие, поэтому вам нужно будет уменьшить размер, чтобы гарантировать, что весь болт сможет пройти через отверстие крепежного отверстия. Ниже приведена таблица диаметров анкерных болтов и отверстий для креплений, в которые они могут поместиться.

Диаметр анкера.	Диаметр отверстия приспособления.
1/4 ″	5/16 ″
5/16 ″	3/8 ″
3/8 ″	7/16 ″
1/2 ″	9/16 ″
5/8 ″	11/16 ″
3/4 ″	7/8 ″
7/8 ″
1 ″	1-1 / 8 ″
1-1 / 4 ″	1-3 / 8 ″

Выбор правильного анкерного болта для цемента или бетона

Часто термины цемент и бетон используются как синонимы.Однако это два разных материала с разной прочностью на сжатие и разными причинами использования. Бетон является более прочным из двух, и он используется при строительстве небоскребов, автомагистралей и плотин. Так что в следующий раз, когда вы увидите «цементовоз», вспомните, что это бетонный грузовик.

Обычно цемент используется в виде смеси для бетона. Бетон представляет собой смесь пасты, состоящей из портландцемента и воды, и заполнителей или мелких и крупных пород. Когда она затвердевает вокруг заполнителей, паста становится намного более надежной.Он становится скальной структурой, известной во всем мире как бетон. Бетон состоит из 8% воздуха, 7-15% цемента, 14-21% воды и 60-75% мелких и крупных заполнителей.

Сколько фунтов на квадратный дюйм бетона

PSI относится к прочности бетона на сжатие. Это важный показатель для понимания того, насколько безопасен ваш бетон. PSI может быть рассчитан для бетона, если влажная смесь залита в цилиндр. Затем бетонному цилиндру дают высохнуть.Сила, необходимая для разрушения высохшего цилиндра из бетона, дает PSI или прочность бетона на сжатие.

Прочность бетона на сжатие покажет вам, насколько прочен бетон после его тщательного высыхания. Для полного высыхания бетона обычно требуется до месяца. Итак, если у вас есть бетон, рассчитанный на прочность на сжатие 3500 фунтов на квадратный дюйм, это прочность бетона после его высыхания в течение месяца.

Бетон имеет различные типы прочности для различных строительных проектов, в которых он может использоваться.Например, небольшие жилые проекты могут быть построены из бетона с прочностью на сжатие 3000 фунтов на квадратный дюйм. С другой стороны, более прочный бетон для крупных строительных проектов может иметь предел прочности на сжатие 10 000 фунтов на квадратный дюйм или более значительный.

Кроме того, знание возраста бетона может предоставить информацию о том, какие анкерные болты использовать. Чем дольше бетон будет сохнуть, тем тверже и прочнее он станет. Помните, что через месяц бетон полностью затвердеет. В более твердом бетоне будет сложнее просверлить отверстие для анкера и, возможно, сложнее закрепить анкер.

По общему правилу свинцовые крепежи не подходят для старого цемента. Например, анкерный болт из свинцового материала, такой как труднодоступный крепеж, не будет идеальным выбором для более состаренного бетона, потому что его свинцовый корпус плохо закрепляется в бетоне. Свинцовые крепежи следует использовать только в так называемом «зеленом» бетоне или бетоне, которому меньше месяца и который, следовательно, еще не отвержден.

Как состоит бетон? (Толщина, арматура и т. Д.)

Перед покупкой анкерных болтов важно знать хотя бы несколько вещей о цементе, в котором вы будете сверлить и закреплять.Понимание состава бетона может помочь вам спланировать, какие анкерные болты использовать, а также как вы будете просверливать отверстия для установки анкеров.

Самая важная часть состава бетона, которую следует учитывать, — это толщина и армированный ли он стальной арматурой. Скорее всего, если вы работаете над большой конструкцией, вам придется иметь дело с бетоном, армированным стальной арматурой.

Вы будете пережевывать стандартные биты, пытаясь просверлить стальную арматуру.Существуют отдельные сверла, которые могут справиться с работой по прокладыванию стальной арматуры. Однако они дороги и требуют больше времени для сверления, чем стандартный бетон.

Продукты для сверления стальной арматуры, железобетона

Ударные или алмазные сверла

Многие сверла, которые вы найдете на рынке, как правило, дорогие. Сверло по стальной арматуре должно быть прочным, но не ломать берег. Хорошим вариантом является резак для арматуры Bosch RC2124 3/4 дюйма на 12 дюймов SDS Plus.Он бывает разных размеров от 1 дюйма до 9/16 дюйма в диаметре.

Сканирование перед сверлением

Другой вариант — использовать устройство, которое фактически сканирует бетон, где находится арматурный стержень. Это поможет вам просверлить отверстия вокруг арматурного стержня, а не сквозь него. Сканирование перед сверлением — лучший вариант для анкеровки в бетон с помощью арматуры.

Достаточно ли толстый бетон для ваших анкерных болтов?

Глубина, на которой анкерный болт должен надежно сесть для приклеивания внешнего слоя к бетону, называется «минимальной заделкой».Следует помнить простое правило: чем меньше диаметр болта, тем меньше должна быть глубина просверленного отверстия.

Конец, который передает сдвиг и напряжение через систему, не должен находиться слишком близко к нижнему краю бетона, так как это может вызвать разрушение и трещину. Значения удержания будут значительно уменьшаться, чем ближе к основанию бетона будет размещен анкер, из-за созданного вами неподдерживаемого края.

Правильная глубина заделки

При анкеровке к каменной кладке общее правило заключается в том, что глубина заделки должна составлять не менее четырех диаметров болта или 2 дюймов (51 мм) в зависимости от того, какое из значений больше.

Глубина заделки анкерных болтов с головкой определяется путем измерения от поверхности кладки до опорной поверхности головки болта.

Глубина заделки анкерных болтов с гнутым стержнем определяется путем измерения расстояния от поверхности кладки до поверхности, несущей нагрузку на изогнутый конец, за вычетом диаметра одного болта.

Силы, действующие на всю систему каменных зданий

Два основных типа силы, которые действуют на каменную конструкцию здания, — это сдвиг и растяжение.Анкерные болты предназначены для передачи сдвига и напряжения от деталей конструкции.

Ножницы

Сдвиг — это сила от груза, который проецируется сбоку на что-то, что нельзя сдвинуть (например, бетонную конструкцию). Эти силы будут делать одно из двух; либо протолкните всю систему кладки, что приведет к ее выходу из строя, либо кладка останется стоять.

Напряжение

Сила натяжения — это движение двух вещей, вызванное скольжением друг относительно друга.Другими словами, это сила, которая пытается удлинить кладку и другие материалы.

Другие факторы, которые следует учитывать при выборе анкерных болтов

При выборе подходящего анкерного болта для работы вам нужно учитывать некоторые аспекты того, что вы будете крепить к бетонной конструкции. Вы хотите, чтобы анкерные болты могли выдерживать нагрузку без ущерба для устойчивости всей конструкции.

Также следует помнить о том, насколько тяжелый закрепляемый груз.Наконец, существуют разные анкерные болты, используемые для нагрузок, подпираемых от земли, и тех, которые будут сидеть на земле.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым местом в бетонной конструкционной системе. Имея это в виду, вам необходимо определить, какой диаметр анкера потребуется в зависимости от веса груза, который он должен удерживать. Для тяжелых нагрузок, прикрепленных к бетону, следует использовать анкерные болты с наиболее прочной и глубокой посадкой и наибольшим диаметром.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и более массивную нагрузку он может выдерживать. Кроме того, наилучшая удерживающая способность наблюдается у глубоко встроенных анкеров в очень твердый (прочность на сжатие — PSI) бетон. Таким образом, набор анкеров 1/2 дюйма с минимальной глубиной заделки в 3,5 дюйма будет более прочной фиксацией, чем анкер 1/4 дюйма с минимальной глубиной заделки в 1 дюйм.

Еще одна вещь, которую следует учитывать, — это то, где нагрузка, которую будут удерживать анкерные болты, будет прикреплена к бетону.Если груз прикреплен к стене над головой, необходимо использовать более прочные анкерные болты большего диаметра. Анкерные болты меньшего диаметра и менее глубоко внедренные анкерные болты могут использоваться для грузов, которые закреплены краем, опирающимся на землю.

Грузы, прикрепленные к бетонному потолку

Нагрузки, прикрепленные к бетонному потолку, необходимо учитывать при выборе анкерных болтов для работы. Эти нагрузки известны как значения тяжелых нагрузок и требуют большего внимания, чем если бы груз просто лежал на земле.Для грузов, прикрепляемых к потолку из бетона, следует использовать анкерные болты с наиболее прочной и глубокой посадкой и наибольшим диаметром.

Рассмотрение накладных нагрузок №1: растяжение

Поскольку нагрузка удерживается на месте в бетоне, растягивающий груз направлен прямо вниз, создавая таким образом нагрузку на анкерные болты. В этих ситуациях хорошо работают L-образные анкеры для передачи напряжения натяжения от приспособления на болт. Для проектов, в которых груз крепится к бетонному потолку, и особенно для тяжелых нагрузок, непосредственное беспокойство вызывает растяжение.

Рассмотрение накладных нагрузок № 2: Катастрофический отказ

Катастрофический отказ каменной кладки выходит за рамки растрескивания. Даже трещина будет неудачей, и ее нужно будет реконструировать. Но катастрофический отказ означает, что конструкция разваливается и может упасть на кого-нибудь, ранив или даже убив его!

Рассмотрение накладных нагрузок № 3: Сдвиг

Когда груз прикреплен к стене, он находится под углом девяноста градусов к анкеру.Эта ситуация известна как ситуация сдвиговой нагрузки для бетонного крепежа. Значения сдвига для каждой конкретной работы в зависимости от диаметра анкера. На ситуации сдвиговой нагрузки не влияет глубина заделки, пока анкеры находятся на минимально необходимой глубине.

Другие особенности нагрузки, прикрепляемой к бетону

При выборе анкерного болта для работы, которую вы выполняете, важно принимать во внимание воздействие окружающей среды, которое нагрузка, прикрепляемая к бетону, должна будет выдерживать на постоянной основе.

Это означает рассмотрение того, будет ли крепление груза находиться в среде, где будет происходить постоянная вибрация. Кроме того, должна ли эта среда меняться со временем, известная как ударная нагрузка. Наконец, это бетонный крепеж, который должен быть постоянным?

Будет ли груз, прикрепленный к бетону, находиться в среде, которая вибрирует?

Крепление, прикрепленное к бетону с помощью анкерных болтов, которые вибрируют, может вызвать дополнительные проблемы, которые необходимо учитывать перед установкой этих анкеров.Вентиляторы, конвейерные ленты или даже такие объекты, как знаки, которые могут развеваться на ветру, — все это необходимо рассматривать как приспособления, которые будут постоянно вибрировать.

Поскольку механический анкерный болт передает сдвиг и натяжение за счет трения, если трение о стенку его отверстия теряется из-за постоянной вибрации и износа, удерживающая сила может значительно уменьшиться. Для решения этой проблемы можно использовать большой диаметр и большую глубину заделки.

Что такое ударная нагрузка?

Любая нагрузка, прикрепленная к бетону при наличии ударной нагрузки, должна выдерживать изменения в течение определенного периода времени.Типичный пример ударной нагрузки — бампер на причале.

Поскольку механические анкеры могут обеспечивать удерживающие значения, основанные на трении болта о стенки отверстия, если трение нарушается, удерживающая способность уменьшится. Ударная нагрузка может постепенно ослабить трение из-за ударов при использовании с течением времени.

Рекомендации по чистовой обработке анкерных болтов

По мере того, как вы завершаете свой план по закупке анкерных болтов, подходящих для вашей работы, есть еще несколько соображений, которые вы хотите учесть после завершения работы.Эти соображения включают в себя то, является ли это постоянным приспособлением к бетонной конструкции, если приспособление необходимо отрегулировать с помощью выравнивания или прокладки, и нужно ли для эстетического вида работы иметь «законченный» вид.

Крепление постоянно?

Подавляющее большинство работ с анкерными болтами выполняются постоянно. Однако иногда вам нужно будет прикрепить что-нибудь к бетону анкерными болтами, которые в будущем будут демонтированы. Примером этого могут быть вещи, прикрепленные к заборам.

Выравнивание или подгонка крепления

Если приспособление необходимо выровнять или отрегулировать, вы должны убедиться, что анкерный болт проходит с достаточным количеством ступенек, чтобы обеспечить движение анкера вверх и вниз. Для такой работы вам понадобится бетонный клиновой анкер. Одной из лучших конструкций для бетонных клиновых анкеров является клиновой анкер CONFAST 1/2 ″ x 7 ″, оцинкованный, который поставляется в коробке по 25.

Завершенный эстетический вид

Анкерные болты предназначены для прохода болта через приспособление.Длина проходящего через него болта определяется тем, сколько раз он был затянут и как гайка была помещена в бетон до того, как болт был забит на место. Для законченного вида вам понадобится анкерный болт с однородной головкой. Анкеры с плоской или круглой головкой втулки имеют гладкие головки, которые выступают из приспособления и выглядят единообразно, что придает проекту законченный вид. Вы также можете использовать охватывающие анкеры, такие как одинарные и двойные распорные анкеры, анкерные болты или вставные анкеры, чтобы добиться того же однородного вида.

Заключение

При выборе подходящего анкерного болта для вашего проекта с бетоном существует множество различных характеристик. Вы должны подумать о типе и прочности бетона, размере и расположении приспособления, типе окружающей среды и желаемом внешнем виде готового проекта, которые следует учитывать при выборе правильного анкерного болта для работы.

Правильный размер и расстояние между анкерными болтами имеют решающее значение в любом строительстве. По этой причине крайне важно ссылаться на структурные чертежи и спецификации здания или другой конструкции — если они у вас есть.В противном случае лучше всего проконсультироваться с инженером-строителем, который сделает это за вас.

Ресурсы :

Понимание анкеров — Fastener Mart

---

Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; в некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

• Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но при установке не возникает напряжения расширения.
• Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
• Некоторые анкеры имеют резьбу крепежных винтов, в то время как другие предназначены для использования с шурупами для дерева, шурупами для листового металла и / или шурупами с растяжкой.В этих случаях вам, скорее всего, понадобится винт.
• Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
• Многие якоря нельзя использовать для служебных приложений.
• После установки откручивание винта приведет к ослаблению некоторых анкеров.
• Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
• Для установки или «установки» определенных анкеров требуется специальный инструмент.
• Для некоторых анкеров требуется отверстие, размер которого превышает размер винта (например, болты с шарнирным соединением).
• Некоторые анкеры съемные, некоторые считаются постоянными, а другие устойчивы к взлому.
• Анкеры часто делятся на легкие, средние и тяжелые.
• Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
• При установке иногда рекомендуется перфоратор.
• Винт приводит в действие одни якоря, другие — под действием силы тяжести или пружины.
• Доступны несколько анкеров в длинных и коротких версиях, а также для использования в неглубоких скважинах.
• Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
• Минимальная глубина заделки зависит от конструкции.
• Иногда требуется дополнительная глубина во время установки, например, для болтов.
• Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
• При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
• Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
• В некоторых случаях винт или гвоздь являются полноценным анкером.
• Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом.Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой или резьбовой шпилькой, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона). Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Анкерные болты Экраны расширения машинного болта

Таблица 1. Анкеры с внутренней резьбой .

Якорь	Также известен как	Описание
Забивные анкеры	Многофункциональные вставные анкеры с красной головкой, многоцелевые распорные анкеры	Разработанные для анкеровки в бетоне, Multi-Set Drop-In Anchors Red Head имеют внутреннюю резьбу и вставку с расширительным конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с губами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже уровня поверхности, выберите анкер без выступа. Используется с винтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
Крепежный винт Анкеры	Забивные анкеры	состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и уплотнительной втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотнительную втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Из-за своей небольшой длины они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
Двойное расширение Экраны	Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры	Благодаря системе двойного расширения, защитные экраны с двойным креплением на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение Экраны	одиночные, одиночные анкеры расширения	Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не нужен. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры-шпильки с красной головкой

Таблица 2. Анкеры с внешней резьбой .

Якорь	Также известен как	Описание
Химические анкеры	Якорь-капсула с химическим веществом, узел шпильки долота	используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется ослаблению от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B	Анкер-шпилька с красной головкой	предварительно собраны и состоят из корпуса болта и торцевой заглушки-расширителя.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, что устраняет необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Анкер клиновой A	Анкер клиновой	Эти высокопрочные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конусного расширительного конца анкера.
Анкер клиновой B	Клиновые анкеры с красной головкой	Эти усиленные клиновые анкеры с красной головкой, доступные в вариантах с резьбовыми шпильками диаметром от 1/4 до 1 1/4 дюйма, разработаны для бетонных работ. Диаметр анкера — это требуемый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Анкер клиновой C	wej-it Анкер клиновой	wej-it Клиновые анкеры — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму расшатывание клина из-за вибрации.

Шурупы и штифты по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / каменной кладке требуется предварительно просверленное отверстие, и они снимаются.Штифты не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа для дерева или шурупа — как указано и не входит в комплект. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты Анкеры типа «Аллигатор»

Таблица 4. Анкерные болты.

Якорь	Также известен как	Описание
Стяжной винт Экраны	Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкеры с запаздывающими винтами	предназначены для бетонных и растворных стыков блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кирпичной кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность при мягкой или непрочной кладке.
Ребристый пластик Анкеры	Полисеты	Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых панелях. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Конические пластмассовые Анкеры	Пластиковые анкеры-шурупы	Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают проворачивание конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатые пластмассовые Анкеры	Пластиковые дюбели, пластиковые заглушки	Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и деревом (не входят в комплект).Якорь расширяется при установке винта. Не для накладных расходов.
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые тумблеры	Переключатели Rawl Long Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly	Пластиковый фиксатор — это пластиковый анкер, предназначенный для обшивки панелей, стеновых панелей и сплошной кирпичной кладки, который приводится в действие винтом (винт не входит в комплект). Обломайте внешние крылья при установке в твердые базовые материалы.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтами или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты с шарнирным соединением Нейлоновые анкеры для сплошных / полых стен марки Toggler

Таблица 5. Анкеры для пустотелых стен.

Якорь	Также известен как	Описание
Анкер для полых стен	Анкеры для полых стен типа сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли	Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Между тем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает собственное отверстие, когда вбивается в гипсокартон.
Самостоятельное сверление Анкеры для стеновых панелей	анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор	Эти одноступенчатые самосверлящие анкеры предназначены для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Заостренный наконечник просверливает небольшое отверстие, затем анкерные винты в стенной плите устанавливают заподлицо. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры	Анкер для полых стен	Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка	Тумблерные анкеры с шарнирным соединением, никогда не падающие шарнирные анкеры	Toggler Анкерные болты с шарнирным соединением аналогичны болтам с шарнирным соединением и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсокартонная плита; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и колпаком (снаружи стены), соединенным ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуются отверстия меньшего размера, чем у сопоставимых болтов, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт	прорезанные болты шарнирного соединения грибовидной головки, прорезанные шарнирные болты с круглой головкой	используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку, состоящую из двух частей, которые состоят из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Крылья с пружинным переключателем продаются отдельно.)
Переключатель крыльев	Крылья пружинного переключателя (без винтов)	Это те же пружинные перекидные крылья, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с шарнирным соединением представляют собой анкеры для полых стен (см. Список болтов с переключателем).
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	— это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.

Анкеры-гильзы используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Таблица 6. Анкеры-гильзы .

Якорь	Также известен как	Описание
Анкеры-гильзы	Анкеры с гайкой желудей, анкеры с плоской головкой, анкеры с шестигранной гайкой, анкеры с круглой головкой, одношаговые анкеры, анкеры с болтами Анкеры с гильзой	, включающие в себя типы «Желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, размер которого должен совпадать с диаметром анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

Таблица 7. Приводные анкеры .

Якорь	Также известен как	Описание
Заклепки ведущего пальца (Каменная кладка)	Заклепки с захватом для шплинта, заклепки для каменной кладки	Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток Анкеры	Анкеры с забивным гвоздем, забивные анкеры, гвозди	Эти легкие анкеры с защитой от несанкционированного вскрытия используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

• Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер устанавливает приспособление напрямую.
• Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
• Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
• Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки).
• Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
• Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов.

Если вам нужны анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

Технические данные крепежа | Общие сведения о серии Введение

США: ЯКОРЯ v1.1

.
