Шпалы железобетонные

Железобетонные шпалы в России. Сегодня на рынке производства и продаж железобетонных шпал наблюдается некая тенденция к росту, даже несмотря на мировой экономический кризис. По мнению маркетологов, положительная динамика спроса на бетонные шпалы ожидается и в дальнейшем. Также возрастет и конкуренция между предприятиями – конкуренция за новые заказы и новых клиентов. Данная конкуренция заставляет максимально внимательно относится к предложениям по поставке ж/б шпал . Мы не гонимся за сверх прибылью, поэтому, обратившись в нашу компанию вы получите максимально выгодное предложение, соответствующее настоящему времени. Наши цены приобретают наибольшую актуальность при поставке железобетонных шпал в центральные регионы РФ.

Шпала Ш 1

Данные ж/б шпалы предназначены для строительства общей сети железных дорог колеи 1520 мм и выпускаются в соответствии с ГОСТ 10629-88.

Железобетонная шпала ш1 ( 1Ш 27-ВР1500-КБшз) — применяется с рельсами типа Р75, Р65, Р50 с рельсовым скреплением типа КБ (клеменно-болтовое раздельное) с болтовым прикреплением прокладки к шпале (раздельного типа Ш1). Армирование шпал производится проволокой Вр II, сечением 3 мм.

Технические характеристики железобетонных шпал типа 1Ш 27-ВР1500-КБшз:

Масса изделия — 0,270 т.
Объем бетона — 0,108 м. куб.
Класс бетона — В40
Марка бетона по морозостойкости — F200

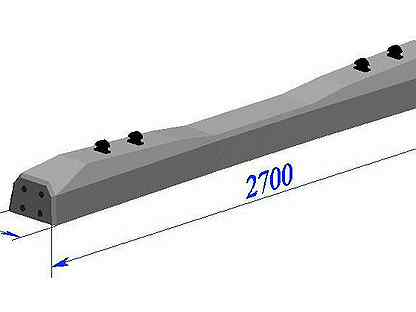

Длина — 2 700 мм, ширина — 300 мм, высота — 230 мм.

Производители шпал : современный завод железобетонных шпал предлагает поставки своей продукции!

Современный завод железобетонных шпал предлагает поставки своей продукции по выгодным ценам. Данную продукцию производители шпал отгружают железнодорожным транспортом, норма загрузки одного полувагона составляет — 240 шт и 256 шт.

Успешное производство железобетонных шпал 1Ш 27-ВР1500-КБшз достигается посредством применения современного высокотехнологичного оборудования, использованием высококачественного сырья. Максимальные производственные мощности соответствуют — 30 000 ж/б шпал в месяц.

Выпускаемая продукция сертифицирована и соответствует высочайшему качеству!

Стоимость шпал: шпала железобетонная Ш1 – цена от производителя!

Основные преимущества нашей продукции – невысокая стоимость шпал. отличное качество, высокие производственные мощности.

Наше предложение, шпала железобетонная цена — выгодно отличается от цен на аналогичную продукцию других компаний. Мы уверены в качестве и надежности поставляемых нами железобетонных шпал, на шпалы железобетонные прайс можно ознакомиться в специальном разделе на нашем сайте.

По вопросам, связанным с приобретением железобетонных шпал, обращайтесь в отдел сбыта ООО «СБТ» по тел/факс: (495) 640-04-12; 960-14-40.

Ремонт железобетонных шпал — Энциклопедия по машиностроению XXL

На рис. 38 приводится классификация дефектов и повреждений железобетонных шпал. Эта классификация имеет важное значение для своевременного назначения и правильного планирования ремонта железобетонных шпал. [c.491]

При ремонте железобетонных шпал могут выполняться как в отдельности, так и в совокупности следующие виды работ заделка отколов, выбоин и раковин заделка трещин с шириной раскрытия более 1 ящ заделка трещин с шириной раскрытия до 1 мм, ремонт деревянных дюбелей при скреплении К2 замена деревянных дюбелей при скреплении К2. [c.432]

При производстве такого ремонта железобетонных шпал скорости движения поездов не ограничиваются, место работ ограждается сигнальным знаком Свисток .
[c.432]

Одновременно с новым строительством и введением прогрессивных видов тяги столь же широко проводились реконструкция путевого хозяйства ранее построенных железных дорог, обновление вагонного парка, совершенствование средств связи и управления движением поездов. Более половины главных путей поставлены на щебеночное основание, и около двух третей их полной длины уложены тяжелыми рельсами типов Р50, Р65 (64,9 кг/м) и Р75(75,1 кг/м), на протяжении около 75 тыс. км произведена сварка короткомерных рельсов в длинномерные. На линиях протяженностью 7 тыс. км осуществлена укладка железобетонных шпал, намного более прочных и долговечных, чем деревянные шпалы, свыше 7 тыс. км основных магистралей имеют бесстыковой путь со сварными рельсовыми плетями длиной по 800 м каждая. Значительно возрос уровень механизации работ по ремонту и текущему содержанию пути.

[c.214]

На участках с железобетонными шпалами капитальный ремонт может производиться в соответствии с межремонтными сроками без сплошной смены шпал он выполняется путевыми машинными станциями по индивидуальным проектам и калькуляциям. [c.332]

Железобетонные шпалы учитываются отдельно от деревянных, при этом устанавливается общее количество лежащих в пути железобетонных шпал на каждом километре, сколько из них требует ремонта на месте, какое количество необходимо заменить вследствие разрушения бетона в зоне прикрепления рельса, разработки дюбелей, излома шпал или наличия продольных трещин, не позволяющих содержать рельсовую колею в норме по ширине.

[c.550]

Частичная замена негодных деревянных и железобетонных шпал и ремонт шпал, оставляемых в пути, с тем, чтобы исключить необходимость их одиночной замены не менее чем на два года вперед доведение эпюры шпал до. количества, установленного для данного типа верхнего строения, и усиление пути в кривых радиусом 1200 м и менее, а на участках со скоростями движения более 120 км/ч — в кривых радиусом 2000 м и менее. [c.11]

Технологический процесс капитального ремонта пути на щебеночном балласте с укладкой железобетонных шпал и рельсовых плетей бесстыкового пути с применением балластоочистительной машины БМС, путеукладчиков УК-25/9, выправочно-подбивочно-отделочной машины ВПО-3000 и других машин и механизмов. [c.52]

Большое разнообразие условий, в которых приходится производить ремонт, а также разнообразие конструкций пути требуют большого количества технологических процессов, которые хотя и имеют одну и ту же принципиальную схему и методику построения, но существенно отличаются друг от друга в зависимости от вида работ (реконструкция, капитальный, средний, подъемочный ремонты), типа верхнего строения (постановка на новый щебень, на старом щебне, деревянные шпалы, железобетонные шпалы, звенья длиной 12,5 м 25 м, бесстыковой путь и пр.

), продолжительности окна (4, 5, 6, 8 ч), периодичности предоставления окон [c.66]

Прибывающие рельсы, шпалы и скрепления, а также металлические части стрелочных переводов и переводные брусья выгружают и складируют в специально отведенных местах, потом все эти материалы, как правило, подают на стенды для сборки звеньев путевой решетки или сборки блоков стрелочных переводов. Готовые звенья и блоки складируют, а потом грузят на подвижной состав укладочного поезда. Кроме того, ежегодно выгружают и складируют в зимний период 25—30% годовой потребности путевого щебня. При производстве капитального ремонта пути на старом ше.бне с укладкой железобетонных шпал и с переходом на новые поперечные профили балластной призмы расход нового щебня на 1 км достигает 860 м .

[c.69]

При выполнении путевой машинной станцией в год 100 км капитального ремонта пути на старом щебне с укладкой железобетонных шпал на производственной базе перерабатывается примерно около трех раз следующее количество материалов верхнего строения пути (в тыс. т) [c.69]

Важным элементом усиления мощности и устойчивости железнодорожного пути являются широко внедряемые при ремонте пути железобетонные подрельсовые основания. К ним относятся железобетонные шпалы и железобетонные блоки различных конструкций, а также плиты под стрелочные переводы. Внедрение этих конструкций обусловливает ряд изменений в организации работ, в том числе и укладочных. Ремонт пути с применением железобетонных подрельсовых оснований имеет, однако, ту же принципиальную технологическую схему, что и ремонт при деревянных шпалах. Некоторые особенности выполнения работ по укладке железобетонных шпал связаны с повышенным весом звена, поскольку каждая шпала имеет массу около 250 кг, а масса одного звена длиной 12,5 и 25 м при рельсах типа Р65 и эпюре шпал 1840 шт/км составляет соответственно более 8 и 16 т.

[c.265]

ОСОБЕННОСТИ РЕМОНТА БЕССТЫКОВОГО ПУТИ НА ЖЕЛЕЗОБЕТОННЫХ ШПАЛАХ [c.275]

Массовая укладка железобетонных шпал в путь была начата в 1956—1957 гг. , а бесстыкового пути в 1958 г., поэтому с каждым годом растут и будут впредь увеличиваться объемы ремонта на участках пути с железобетонными шпалами и бесстыковыми рельсовыми плетями.

[c.275]

В книге описаны конструкция железнодорожного пути и путевых устройств технические условия и нормы содержания пути, включая особенности для участков электрифицированных, бесстыкового пути, скоростного движения поездов, с автоблокировкой, с железобетонными шпалами. Освещены также классификация путевых работ, планирование и организация текущего содержания пути, защиты от снежных заносов, технология ремонта и укладки пути, учет и отчетность на околотке. [c.2]
Железобетонные шпалы с пороками делятся на негодные, требующие замены, и дефектные, подлежащие ремонту в пути. К негодным относятся шпалы [c.315]

Отступления от норм содержания пути на железобетонных шпалах по шаблону в прямом участке и в кривой не должны быть более- после среднего ремонта пути +5 —3 мм после сплошной смены рельсов новыми и старогодными +4 —3 мм.

[c.434]

Кроме того, проверяют, чтобы настил на переездах I и П категорий и на особо деятельных переездах, а также на участках с железобетонными шпалами был заменен на железобетонный, а на других переездах — на деревянный типовой конструкции в зоне переезда был очищен загрязненный балласт подходы к переезду отремонтированы, надолбы приведены в порядок и побелены нетиповые шлагбаумы заменены типовыми, а шлагбаумы, требующие ремонта, а также габаритные ворота — отремонтированы. [c.435]

Одиночная смена деревянных и железобетонных шпал. Смене подлежат шпалы, имеющие следующие дефекты разработанные костыльные или шурупные отверстия при отсутствии возможности ремонта шпалы в пути изломы под подкладками смятие и загнивание под подкладками, после удаления которых толщина шпалы будет менее 11,5 см сквозные по длине и толщине трещины сквозные по высоте трещины (с торца) и длиной более 1 м (для шпал, лежащих в кривых участках) выколы кусков древесины между трещинами загнивание древесины на длину по 1 см с обоих концов гнилость, при которой шпала не держит прикрепители разрушение бетона и продольные трещины дефекты узла-прикрепления, которые нельзя устранить в пути. [c.362]

Парк машин в путевых машинных станциях (ПМС) пополнился такими высокопроизводительными машинами, как ВПО-3000 резко увеличился парк хо пперов-дозаторов, что практически полностью исключило выгрузку щебня с платформ и резко сократило выгрузку его из полувагонов. Получили применение рихтовочные устройства на балластере, более широко иапользу-ется гидравлический и электрический инструмент. На производственных базах ПМС началось внедрение поточных звеносборочных и звеноразборочных линий и мощной подъемно-транспортной техники. Во многом изменился характер ремонтных работ в связи с появившейся необходимостью ремонта пути на железобетонных шпалах и бесстыкового пути, а также с совершенствованием технологических процессов, исходя из требований эксплуатационной работы железных дорог. [c.3]

Так, для укладки 25-метровых звеньев, собранных из рельсов тяжелых типов, потребовалось вместо имевшихся раньше для звеньев длиной 12,5 м путеукладчиков УК-12,5 создать новый тип дизельного укладочного рана УК-25/9 внедрение железобетонных шпал потребовало дальнейшего усиления укладочных средств, что привело к созданию путеукладчика УК-25/21, а также к модернизации кранов УК-25/9, грузоподъемность которых за счет изготовления стрелы из легированных сталей доведена до 18 т (кран УК-25/9-18) расширение работ по постановке пути на щебень и увеличение в связи с этим объемов работ по ремонту пути на старом щебне потребовали создания высокопроизводительных машин по очистке загрязненного щебня, какими являются щебнеочистительное устройство на электробалластере системы инж. Драгавцева (ЩОМД), тракторная балластоочистительная машина (БМС) и т. д. [c.7]

В отличие от обычного понятия о капитальном ремонте, когда в ходе работ восстанавливают первоначальную мощность сооружения, при капитальном ремонте пути чаще всего значительно увеличивают его мощность за счет укладки более тяжелых и длинных новых рельсов (в том числе и бесстыкового пути) и более совершенных типов скрепления (раздельного и пружинного), постановки пути на балласт с более высокой несущей способностью, укладки железобетонных шпал и т. д., т. е. в большпнсг-ве случаев капитальный ремонт пути содержит в себе элементы реконструкции. [c.12]

На участках с железобетонными шпалами капитальный ремонт может производиться в соответствии с межремонтными сроками без сплошной смены шпал в периоды, когда срок их службы обеспечивает нормальную работу пути до очередного капитального ремонта. На линиях с грузонапряженностью свыше 75 млн. ткм брутто на 1 км в отдельных случаях капитальный ремонт, выполняемый в соответствии с межремонтными сроками, может производиться без сплошной смены деревянных шпал в периоды, когда срок их службы обеспечивает нормальную работу пути до очередного капитального ремонта. На линиях с грузона- [c.12]

Для примера взято выполнение капитального ремонта пути на щебеночном балласте с укладкой железобетонных шпал и рельсовых плетей бесстыко1Вого пути. Основные работы намечено 38 [c.38]

Выполняемые на базах работы составляют значительную по трудоемкости часть в общем комплексе работ по ремонту пути. Например, на капитальный ремонт 1 км пути с очисткой щебеночного балласта, укладкой железобетонных шпал и бесстыковых рельсовых плетей с применением на основных работах в окно путеукладчиков УК-25, щебнеочистительной машины ЩОМД, выправочно-подбивочно-отделочной машины ВПО-ЗООО и других машин и механизмов по техническим нормам требуется 362 чел.-дня, [c.68]
Уже имеется положительный опыт (например, на Московско-Рязанском отделении Московской дороги) организацки всего комплекса работ по капитальному ремонту пути в ночное время.

Работая на участке с прогрохоткой старого щебня и укладкой звеньев с железобетонными шпалами, коллектив ПМС-103 выполнял в ночное время за 4-часовое окно 900—1200 м пути. [c.157]

На принципиально тех же положениях была организована работа П МС-39, 59 и 132 на Полтавском отделении Южной Д0 р0ги, когда они, в 1973 г. в окно продолжительностью 9 ч 26 мин выполнили капитальный ремонт пути с укладкой железобетонных шпал на участке 8,2 км. [c.171]

Одиночная смена дефектных железобетонных шпал в основном производится при ремонтах пути при текущем содержании такая работа выполняется в редких случаях, напримд), щ)и повреждении стыковой шпалы. Технология замены железобетонных шпал (переводных брусьев) во многом подобна технологии замены деревянных шпал (брусьев) удаляется балласт из шпального ящика, расположенного [c.71]

Железобетонные шпалы могут работать в пути длительное время— несколько десятилетий. Однако в шпалах типа С-56-1 имеются деревянные вкладыши, которые служат гораздо меньше самих шпал. Вкладыши (дюбели) с разработанными отверстиями ремонтируют. Ремонт возможен как непосредственно в пути в перерывы между поездами, так и в стороне от него после изъятия из пути шпалы, намеченной к ремонту. Восстановление дюбелей выполняют в следующем порядке. Торец дюбеля очищают от грязи металлической щеткой. Кронциркулем определяют наибольшую ширину разработанного отверстия, по которой подбирают сверло. Отверстие рассверливают, оно становится цилиндрическим. Его диаметр не должен быть больше 39 мм. Рассверленное отверстие очищают от пыли и стружки и смазывают тонким слоем клея КБ-3. Этим же клеем смазывают цилиндрическую пробку и вставляют ее в подготовленное отверстие. Диаметр пробки должен быть меньше диаметра отверстия на 0,5 мм. Длина пробки 160 мм. В отремонтиро- [c.342]

При ремонте в пути деревянных дюбелей в железобетонных шпалах допускается пропуск поездов при непришитой с одного конца шпале, но с обязательной укладкой под подошву рельса амортизирующей прокладки и металлической подкладки. [c.349]

Капитальный ремонт пути предусматривает обновление основных его элементов сплошную замену рельсов и скреплений новыми, более мощными или того же типа, замену стрелочных переводов на главных путях новыми в соответствии с типом укладываемых рельсов ремонт или установку новых рельсосмазывателей сплошную замену шпал, кроме железобетонных, с доведением их эпюры до установленной для данного типа верхнего строения пути (железобетонные шпалы заменяются по истечении срока их службы) усиление кривых очистку и пополнение балласта постановку круговых и переходных кривых по проекту улучшение элементов плана и профиля оздоровление земляного полотна ремонт водоотводов, мостового полотна расчистку русл мостов и труб ремонт переездов. На участках с грузо-напрял енностью более 50 млн. ткм км брутто в год, на пригородных участках с густотой 100 и более пар поездов в сутки, а также на линиях, которые подготавливаются к скоросиюму движению, производится улучшение плана и профиля линии и переустройство стрелочных горловин, ограничивающих скорости движения поездов. [c.147]

как сделать из железобетонных или деревянных элементов

Фундамент из шпал является отличным примером нестандартного использования «отслужившего свое» материала. Ведь почти трехметровая шпала (точная длина – 2,7 метра) изготавливается из высококачественного железобетона и заменяется новой при малейшем намеке на какую-либо проблему.

Причем отбракованные железнодорожниками шпалы можно использовать в другом месте. Ведь запас прочности этих изделий просто колоссален. И фундамент из железобетонных шпал продержится, как минимум, полвека.

Особенности конструкции из шпал

К недостаткам строительства из «бывших в употреблении шпал» можно причислить ограниченные размеры подобного стройматериала – фундамент будет собран из 2,7-метровых сегментов. Относительную доступность — приобрести достаточное количество дешевых, списанных шпал можно только при наличии связей. Не самый приятный запах – шпалы пахнут специфически и этот аромат очень долго не выветривается.

В итоге, фундамент из жб шпал используют в процессе строительства оснований малых архитектурных форм, гаражей, сараев и прочих технических построек.

От процесса сборки фундамента под жилой дом, баню или пристройку к основному зданию, с использованием шпал, следует отказаться, несмотря на все выгоды. Ведь этот материал не отличается экологичностью.

Кроме того, еще одной причиной сознательного отказа от такого строительного материала является удаленность склада от строительной площадки. Ведь транспортировка и разгрузка таких изделий обойдется практически в ту же цену, что и перевозка настоящих фундаментных блоков.

Как сделать фундамент из шпал своими руками — монтаж ростверка

В структуре фундамента шпалы чаще всего используются в качестве балок горизонтальной обвязки (ростверка).

Ну а само строительство фундамента, в данном случае, выполняется по следующей схеме:

Под основание роется котлован или траншея, глубина которой равняется 40 сантиметрам.
На дне отрытой траншеи с шагом 1,35 или 2,7 метра высверливаются шурфы под вертикальные опоры. Для обустройства таких колодцев можно использовать ручной бур, диаметр которого равен 30-40 сантиметрам. Глубина бурения, в данном случае, определяется индивидуально, но не может быть меньше 1-1,25 метра.
В шурфы вводится свернутый в рулон рубероид и арматурный каркас (четыре вертикальных штыря с горизонтальной перевязкой, смонтированной с шагом в 30-40 сантиметров). После чего в шурф заливают бетон или песчано-цементную смесь.
Обустроив опоры можно заняться ростверком. Для этого нужно дождаться полного отвердения опор и уложить на них концы шпал. Если опоры монтировались с шагом в 2,7 метра, то шпала ляжет на две опоры. А если шаг был равен 1,35 метра, то под шпалой будут три опоры. Последний вариант применяют при сооружении блочных гаражей или сараев. Первый вариант используют в качестве основания под малые архитектурные формы или каркасные конструкции.

Необходимо отметить, что фундамент из деревянных шпал строится по такой же схеме. То есть, ростверк, можно собрать не только из железобетонных, но и из деревянных балок.

Использование шпал при сооружении ленточных оснований

Кроме того, используя шпалы под фундамент блочного или кирпичного строения, можно применить не только технологию сборки балочного ростверка на заливаемых опорах, но и несколько иной вариант обустройства, предполагающий сооружение полноценного ленточного фундамента.

И этот процесс выглядит следующим образом:

На участке роется стандартная траншея под ленточный фундамент. Ширина траншеи не должна превышать двойной ширины шпалы.
После завершения земляных работ на дно траншеи подсыпают 10-сантиметровую подушку из гравия и 25-40 сантиметровую подушку из песка. После чего глубина траншеи должна равняться 40-50 сантиметрам – этого будет достаточно для обустройства двух или трехслойной кладки из шпал.
Стены и дно траншеи выкладывают гидроизоляционной пленкой, поверх которой кладут шпалы, укладывая их стопкой, друг на друга. При этом надо позаботиться о перевязке, расположив элемент из верхнего слоя на двух нижних шпалах, расположенных по соседству (он должен закрыть вертикальный стыковочный шов).
После завершения укладки шпал в свободное пространство заливается песчано-цементный раствор.

В итоге, шпалы играют роль армирующего сердечника, который позволяет усилить прочность и жесткость основания и дает возможность сэкономить на бетоне и арматуре.

Цокольную часть фундамента, в данном случае выкладывают из кирпича или бетонных блоков. И, разумеется, такая технология предполагает использование только железобетонных шпал. Изделия из дерева, в этом случае, можно употребить на строительство стен или монтаже цокольного перекрытия.
