Способы установки дверных доводчиков

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)


Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
- Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

- Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)




Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
- Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

- Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА




Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
- Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

- Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.

Установка доводчиков на двери - заказать монтаж дверных доводчиков по низкой цене

Полноценная работа системы контроля доступа не может обходиться без установки доводчика на дверь. Монтаж электромагнитных и электромеханических замков выполняется с целью дистанционного или локального открытия и предполагается, что входные двери в исходном состоянии всегда будут закрыты. Как раз эту задачу и решает доводчик, монтаж которого является обязательным условием для корректной работы СКУД.

Что дает установка дверного доводчика?
  1. защищает полотно и фурнитуру двери, а также стены, от повреждения при широком открытии и резком захлопывании;
  2. снижает естественный износ петель двери;
  3. гарантирует автоматическое закрытие – плавно и без шума;
  4. гарантированно обеспечивает закрытое положение двери после прохода человека, даже если тот забыл ее закрыть;
  5. облегчает прохождение через массивные и тяжелые двери таким группам населения как дети, пожилые люди, а также людям с ограниченными физическими возможностями.

Выбор доводчика

Перед тем, как выполнить монтаж дверного доводчика, необходимо правильно осуществить его выбор. Для этого нужно обратить внимание на три фактора:

  1. Ширина дверного полотна. На российском рынке можно найти модели доводчиков для дверей шириной от 750 мм до 1600 мм. Чем шире дверь, тем больше необходим рычаг для ее удержания при закрытии/открытии.
  2. Масса двери. В техпаспорте указывается максимальный вес двери, которую может удержать доводчик. Крайне не рекомендуется осуществлять установку доводчика на дверь, масса которой превышает указанное значение. На сегодняшний момент на рынке можно найти модели, ориентированные на двери весом от 50 до 180 кг.  Реже встречаются модели на вес двери 180+ кг.
  3. Материал полотна двери. На сегодняшний момент установка доводчика выполняется на двери, изготовленные из любого материала (сталь, дерево, металлопластик, стекло и т.п.).

Помните, правильный выбор, прежде всего позитивно отразится на строке эксплуатации как двери, так и доводчика, а также качестве работы.

Варианты установки дверного доводчика

Дверной доводчик стандартного дизайна состоит из основного блока и рычажной тяги типа «ножницы». Его установка может производиться на створку лево- или правосторонних дверей, так как конструкция съемная и можно без труда изменить положение тяги, открутив шуруп с гайкой и сняв заглушку. В данном случае существует два варианта установки:

  • со стороны дверных петель - установка доводчика на саму дверь;
  • со стороны, противоположной дверным петлям - монтаж доводчика на коробку двери.

Все современные модели доводчиков зачастую комплектуются монтажным шаблоном и полным комплектом крепежей, включая декоративные заглушки.

Установка доводчика на пластиковую или деревянную

дверь – выполняется стандартным способом и не должна составить никаких проблем, так как материал мягкий и легкий, что существенно облегчает монтаж.

Установка доводчика на металлическую дверь – требует правильного выбора модели дверного доводчика и грамотной его инсталляции опытными специалистами. В настоящее время возможно подобрать доводчик для любого дизайна двери, так как рынок насыщен моделями разнообразной окраски и функционала.

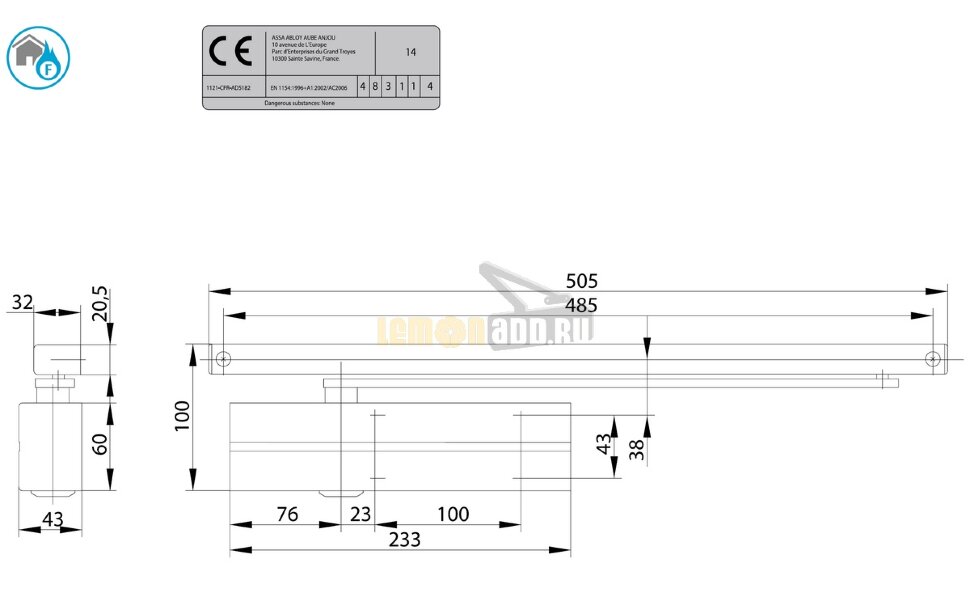

Скрытый монтаж доводчика – возможен при выборе модели со скользящей тягой. Эти современные устройства завоевывают все большую популярность у пользователей, так как имеют лучший внешний вид, снижают шум работы доводчика до минимума и гарантируют идеальную плавность и легкость при открытии/закрытии. Презентабельные кабинеты, конференц-залы, холлы гостинец, театры и выставочные центры требуют установку доводчика скрытого типа, который позволит спрятать скользящий канал и тело доводчика в раму и полотно двери. Таким образом, в закрытом состоянии его вообще не видно, а в открытом положении едва заметна только скользящая тяга.

Монтаж дверного доводчика на стеклянную дверь – возможен при использовании напольной модели. Доводчик напольного типа обеспечивает маскировку и скрытность, что гарантирует сохранность эстетической привлекательности двери и интерьера в целом. Напольные доводчики характеризуются прекрасной плавностью хода и могут инсталлироваться на обыкновенные и стеклянные двери распашного и маятникового типа весом до 300 кг. Монтаж выполняется скрытно, врезным способом в пол.

Важно помнить! Монтаж доводчика на противопожарные/противодымные двери должен осуществляться с применением сертифицированных изделий.

Регулировка доводчика

Регулировка дверного доводчика является однотипной практически для каждой модели. Изменение усилия закрывания выполняется простым перемещением доводчика по дверному полотну или поворотом опорной лапка рычажной тяги в соответствии с инструкцией по монтажу. Для изменения скорости закрытия и дохлопа, зачастую предусмотрены отдельные регуляторы, каждый из которых отвечает за одну функцию:

  1. регулирует скорость закрывания двери в диапазоне 180°-15°
  2. изменяет скорость дохлопа в конце закрытия – 15°-0°

Также стоит помнить про возможное наличие дополнительных полезных функций, на которые стоит обратить внимание при выборе и дальнейшей установке доводчика. Так некоторые модели поддерживают функцию открытого положения, которая будет очень полезной при выносе габаритных предметов или проветривании. Функция BackCheck, отвечает за «умную» амортизацию при резком открытии или закрытии в результате сквозняка или чрезмерных усилий. Наличие гидравлического демпфера предохранит двери, стены и другие предметы от повреждения при резком открытии или мощном закрытии двери, быстро уменьшив ее скорость.

Заказать установку доводчика

Специалисты нашей компании готовы предоставить полный спектр услуг по установке и обслуживанию дверных доводчиков. За нашими плечами огромным опыт выполненных работ и сотни довольных клиентов. Обращайтесь к нам по указанным телефонам или через форму обратной связи (кнопка выше), и мы с радостью проконсультируем Вас, а также предложим качественное и недорогое решение вашей задачи. Наши представительства Вы найдете в

Москве, Санкт-Петербурге (СПб), Новосибирске, Екатеринбурге и Нижнем Новгороде. Высшее качество и лучший сервис гарантируем.

Установка и регулировка

Варианты установки Нам примере продукции Palladium


Инструкция по установке для варианта "Перпендикулярный рычаг"

для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC

  • разметка приведена для левосторонних дверей
  • разметку правосторонних дверей следует производить в зеркальном отображении
  • все размеры указаны в миллиметрах
  • шаблоны изображены не в масштабе
Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC
                до 120 град.              95.3                 110             120                 110
               до 180 град.                 65                65                80                    80

Порядок действий при установке
Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса дверного доводчика и 2 отверстия на косяке двери для подошвы рычага.
Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий.
Используя входящие в комплект саморезы, закрепите на косяке двери подошву рычага.
Используя входящие в комплект саморезы, прикрепите корпус доводчика к двери.
Установите рычаг на квадратный штифт на корпусе доводчика (как показано на рисунке внизу) и надежно закрепите его.
Отведите рычаг в сторону так, чтобы его рукав оказался перпендикулярным плоскости двери (см. рисунок внизу) и, в таком положении, отрегулируйте длину рукава.
Оденьте на свободный квадратный штифт декоративный колпачок.
Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ.
Схема установки

Инструкция по установке дверного доводчика на косяк двери

для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC

  • разметка приведена для правосторонних дверей
  • разметку левосторонних дверей следует производить в зеркальном отображении
  • все размеры указаны в миллиметрах
  • шаблоны изображены не в масштабе
Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC
            до 120 град.              110                  110                    130                   130
           до 180 град.                 80                   80                    100                   100
Порядок действий при установке
Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса доводчика и 2 отверстия на косяке двери для подошвы рычага.
Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий.
Используя входящие в комплект саморезы, закрепите на косяке двери подошву рычага.
Используя входящие в комплект саморезы, прикрепите корпус доводчика к двери.
Установите рычаг на квадратный штифт на корпусе доводчика (как показано на рисунке внизу) и надежно закрепите его.
Отведите рычаг в сторону так, чтобы его рукав оказался перпендикулярным плоскости двери (см. рисунок внизу) и, в таком положении, отрегулируйте длину рукава.
Оденьте на свободный квадратный штифт декоративный колпачок.
Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ.

Схема установки


Инструкция по установке для варианта "Параллельный рычаг"

для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC

  • разметка приведена для правосторонних дверей
  • разметку левосторонних дверей следует производить в зеркальном отображении
  • все размеры указаны в миллиметрах
  • шаблоны изображены не в масштабе
Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC, 10120 BC РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC
        до 120 град.           150                 120                   200             170            150
       до 180 град.             120                 90                170              140              120
Порядок действий при установке варианта "Параллельный рычаг"
Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса доводчика и 2 отверстия на косяке двери для подошвы рычага.
Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий.
Прилагающимся саморезом закрепите на двери корпус доводчика.
Установите на месте и закрепите кронштейн параллельного рычага.
С помощью ключа отведите квадратный штифт в нижней части доводчика на 45 градусов в сторону дверной петли. Удержива штифт в таком положении, оденьте рычаг на штифт в верхней части доводчика так, как показано на рисунке снизу и закрепите рычаг винтом с шайбой.
Отрегулируйте длину рукава основного рычага и прикрепите его к кронштейну.
Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ.


Схема установки


Регулировка
Рабочие функции доводчика ("ЗАКРЫВАНИЕ" и "ДОВОДКА") управляются двумя независимыми и регулируемыми клапанами. При настройке, сначала регулируйте скорость ЗАКРЫВАНИЯ, затем скорость ДОВОДКИ.
1. Регулировка скорости ЗАКРЫВАНИЯ производится вращением регулировочного винта соответствующего клапана:
  • при вращении винта по часовой стрелке скорость ЗАКРЫВАНИЯ уменьшается;
  • при вращении против часовой стрелки скорость ЗАКРЫВАНИЯ возрастает.
2. Регулировка скорости ДОВОДКИ производится вращением регулировочного винта соответствующего клапана:
  • при вращении винта по часовой стрелке скорость ДОВОДКИ уменьшается;
  • при вращении против часовой стрелки скорость ДОВОДКИ возрастает.
Справочная информация

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ВРАЩАТЬ РЕГУЛИРОВОЧНЫЕ ВИНТЫ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ БОЛЕЕ ЧЕМ НА ДВА ПОЛНЫХ ОБОРОТА ОТ ЗАВОДСКОЙ УСТАНОВКИ, ТАК КАК ЭТО МОЖЕТ ПРИВЕСТИ К ВЫПАДАНИЮ ВИНТА ИЗ КОРПУСА, ПРОТЕЧКЕ ЖИДКОСТИ И ПОЛОМКЕ ИЗДЕЛИЯ.
НЕ ПЫТАЙТЕСЬ САМОСТОЯТЕЛЬНО ОТКРЫТЬ КОРПУС ДОВОДЧИКА - ЭТО ОПАСНО ДЛЯ ЖИЗНИ И МОЖЕТ ПРИЧИНИТЬ ВРЕД ВАШЕМУ ЗДОРОВЬЮ.
ДОВОДЧИК ПОДЛЕЖИТ УТИЛИЗАЦИИ В ЗАВОДСКИХ УСЛОВИЯХ СПЕЦИАЛЬНО ОБУЧЕННЫМИ ЛЮДЬМИ.
Ознакомиться с продукцией и получить более подробную техническую информацию, описание товара Вы можете в нашем каталоге или в разделе вопрос-ответ, а также связавшись с нашим менеджером при помощи формы обратной связи или по телефону в Санкт-Петербурге +7 (800) 333-28-24. Мы будем рады Вашему звонку и постараемся ответить на все Ваши вопросы, поможем купить качественную и надежную дверную фурнитуру, смесители, аксессуары для ванной, кухни, полкодержатели, роликовые направляющие и т.д.

Установка доводчика на дверь: схема монтажа, пошаговое руководство

На чтение 9 мин. Просмотров 76 Опубликовано Обновлено

Устройство автоматического закрывания дверной створки продлевает время работы петель и избавляет человека от необходимости прикрывать полотно вручную. Установка доводчика на дверь предусмотрена в проходах с контролем посетителей, на эвакуационных и противопожарных выходах, а также на входных дверях с большим потоком людей. Механизм надежно закрывает дверь, если пользоваться им по инструкции. Самодеятельность приведет к поломке устройства.

Виды доводчиков

Дверной доводчик накладной

Выбор доводчика зависит от условий эксплуатации. Выпускают термостабильные модели, которые работают в большом диапазоне температур. На жаре масло внутри устройства перетекает ускоренно, заслонка при этом компенсирует снижение вязкости вещества, в холоде ситуация меняется.

По строению механизма доводчики бывают:

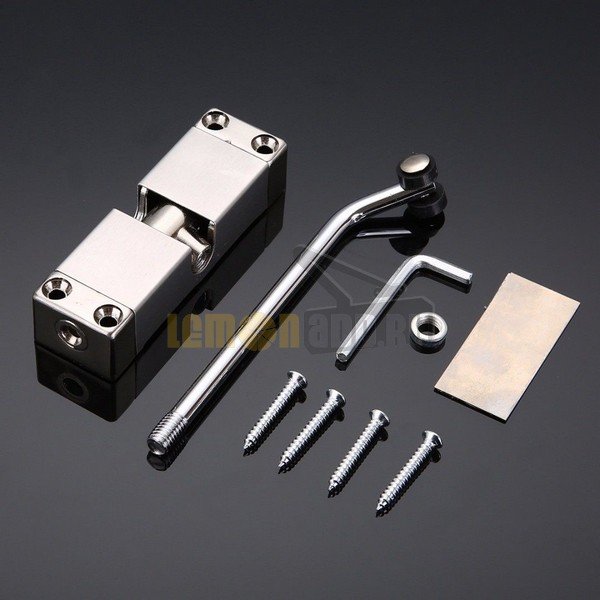

  • пружинного типа – относятся к устаревшим моделям, которые не зависят от величины момента при открывании;
  • с зубчатой планкой и шестерней – являются распространенными видом на основе гидромеханического контура и реечной трансмиссией;
  • кулачковые механизмы на базе профилированного эксцентрика между шпинделем и упругой деталью – задают различные моменты по величине.

Играет роль правильная регулировка механизма, чтобы у пользователей не возникало желания помочь закрыванию дверной створки. Усилие прикрытия нормируется и подразделяется на классы ЕN1 – ЕN7, при этом категория зависит не от веса полотна, а от инерционного момента и размера плеча. Недорогие варианты чаще имеют класс ЕN4, у их предусмотрена схема регулировки силы закрывания в пределах нормы.

Накладные

Устройства нужно устанавливать поверх створки двери, а ответную фурнитуру ставить на коробке или в области над проемом. Конструкция относится к практичным вариантам с простым монтажом.

Установка доводчика накладного типа проводится в торговых павильонах, офисах, где нужно мягко закрывать полотно и удержать его в таком положении. Мощные механизмы работают с железными створками, дверями из натурального дерева, толстого стекла.

Есть два конструкционных метода передачи нагрузки на пружину.

  1. Зубчатый привод действует на шестерню, которая приводит в действие штифт или поршень с соответствующими выступами. Надежный механизм практически не ломается, прочность зависит от характеристик металла.
  2. Доводчик с ездящим стержнем имеет 2 поршня для открывания и захлопывания полотна. Элементы движутся от действия эксцентрикового вала. Размеры скользящей модели меньше зубчатой, но практичность не уступает.

Есть модели с шарнирной или рычажной тягой, где вращение передается складывающимся рычагом. Они мало защищены от вандалов и некрасиво выступают перпендикулярно плоскости двери.

Механизмы с задержкой закрытия позволяют держать створку открытой на период до 30 сек.

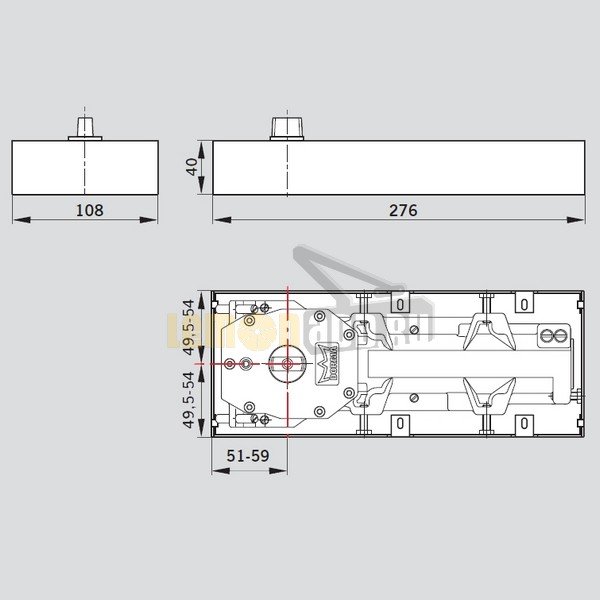

Напольные

Напольная модель

Устройства предназначены для установки в полу. Их применяют для одностороннего распахивания и маятникового типа дверей. Механизмы функционируют безопасно и удобно, при этом остаются закрытыми от посторонних глаз. Модели чаще выпускают с фиксацией полотна в открытом виде. Используют в дверях складов, цехов, где нужно проносить крупные вещи, осуществлять проветривание.   Обязательно ставят в медучреждениях, местах прохождения инвалидов.

Механизм располагается в открытой коробке. Для открывания нужно приложить усилие, закрывание происходит плавно. Напольный вариант работает с полотнами дверей шириной до 1,6 м, а вес не должен превышать 160 кг.

Выбор напольного доводчика по параметрам двери:

  • масса до 20 кг, ширина до 0,75 м — ставят модель ЕN1;
  • 20 – 40 кг, 0,85 м — ЕN2;
  • 40 – 60 кг, 0,95 м — ЕN3;
  • 60 – 80 кг, 1,1 — ЕN4;
  • 80 – 100 кг, 1,25 м — ЕN5;
  • 100 – 120 кг, 1,4 м — ЕN6;
  • 120 -160 кг, 1,6 м — ЕN7.

Для полотен шире 1,6 м устанавливают верхний и нижний доводчик. Монтаж напольного варианта заключается в прикручивании нужных мест и формировании половой ниши.

Скрытые

Скрытый доводчик

Чаще ставят на межкомнатных полотнах. Второе наименование доводчика — рамочный. Рабочий механизм скользит изнутри корпуса. Модель в форме цилиндра врезают в деревянное полотно, т. к. устройство имеет малые габариты, а скользящее русло монтируют в коробку. Движение передается створке по жесткой штанге.

При выборе учитывают факторы:

  • вес полотна, т. к. приборы скрытого типа имеют разные мощности, и неправильная ориентация по величине усилия приведет к тяжелому открыванию или несрабатыванию закрытия;
  • интенсивность пользования дверью — каждое устройство имеет определенный ресурс работы;
  • температура — при показателях ниже -10°С выбирают оптимизированные для этого модели;
  • толщина створки и коробки — чтобы поставить устройство, нужно его заглубление в полотно.

Скрытый механизм защищен от разрушения вандалами и его не видно снаружи. К недостаткам относят значительную цену и сложность монтажа.

Инструкция по установке продается с механизмом. Для регулировки предусмотрен винт ослабления и натяжки пружины, элемент выбора скорости открывания.

Разновидности схем монтажа

Контролеры закрывания ставят не только на наружные или внутренние двери. Их также монтируют на калитки или ворота. На входных конструкциях их ставят на полотно и коробку внутри проема. Есть морозостойкие модели, но лучше сберегать механизм от действия погодных факторов.

Установку выполняют по схемам:

  • стандартная — фиксация прибора на полотне, для крепления рычага используют коробку;
  • параллельная — применяют монтажные детали (уголки), рычаг ставят в синхронном направлении;
  • верхняя — устройство крепят вверху лутки, а рычаг располагают на створке.

Часто в проем попадают препятствия в виде перемещаемых предметов или полотно подпирают камнями, клиньями. Этого делать нельзя. Иногда наблюдается опущение створки и трение нижней части об пол или лестничную площадку.

Чтобы схемы работали правильно, регулировку проводят в рамках рекомендуемых параметров для искомой модели. Доводчики регулярно осматривают, меняют масло, если оно начинает подтекать. Регулярный отказ в работе становится причиной замены самого прибора.

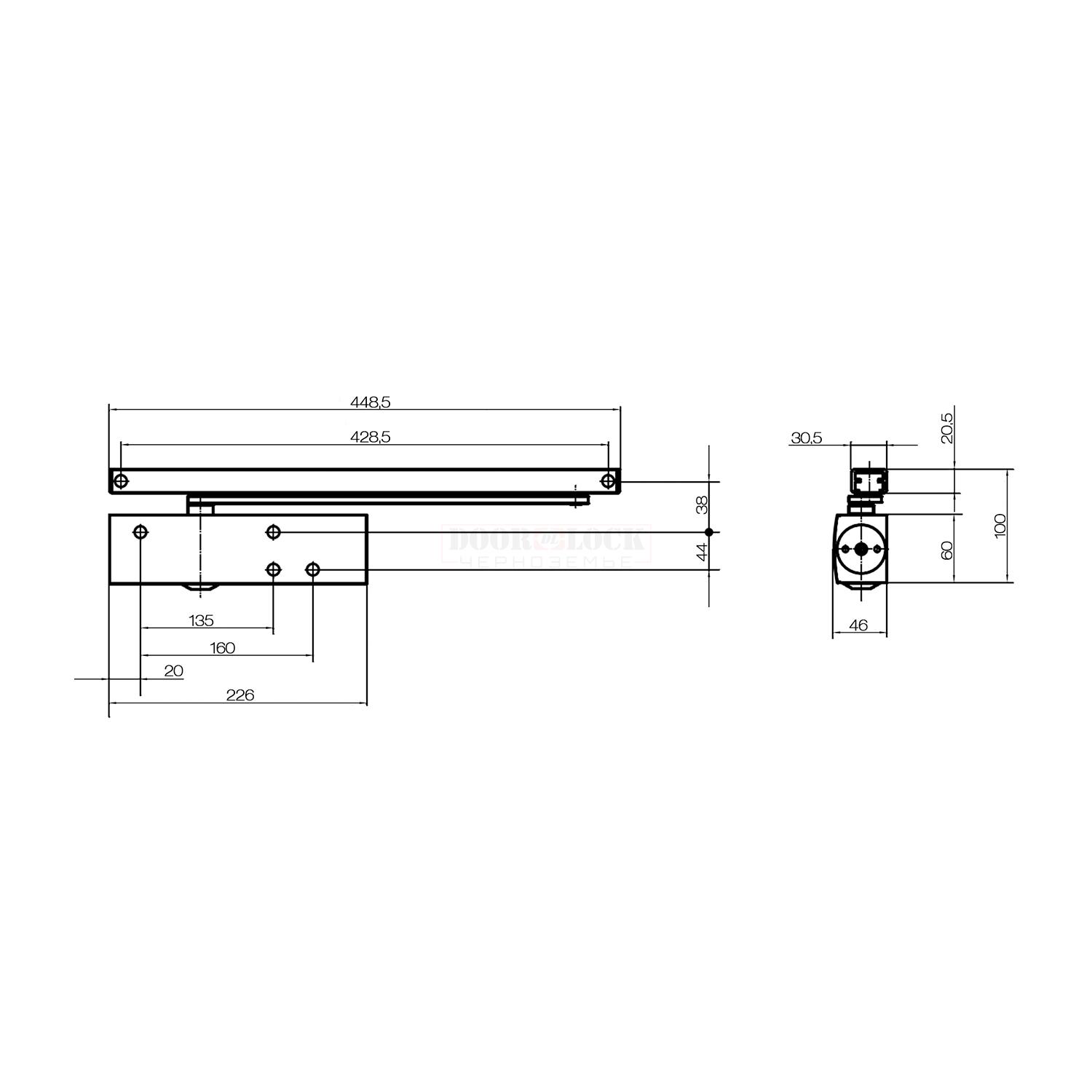

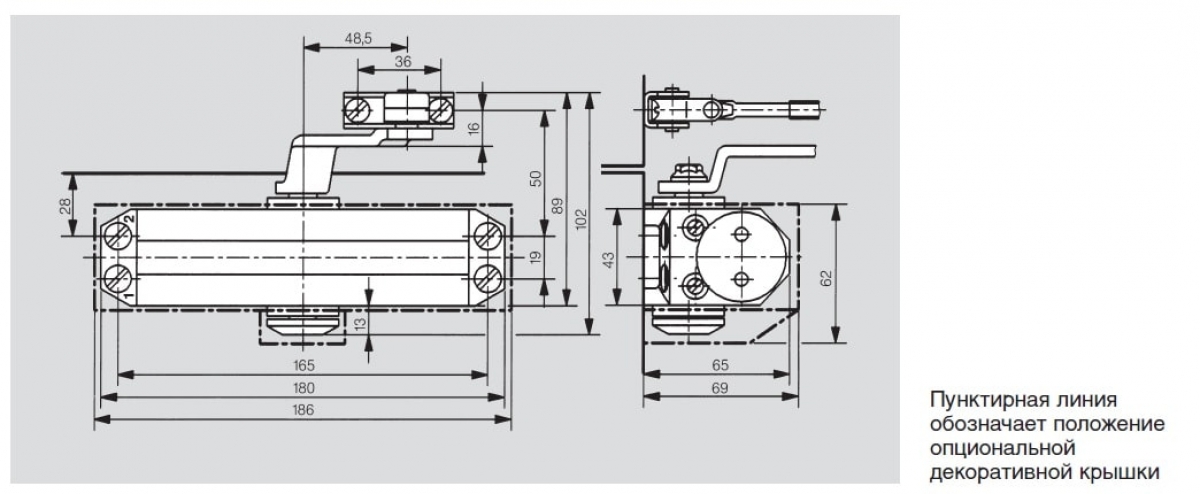

Стандартная установка

Классический сценарий предполагает крепление корпуса на створке двери, рычажную подошву ставят на верхней обвязке коробки, иногда на стене чуть выше лутки. Стандартная установка дверного доводчика производится наружу, т. е. со стороны коридора, а дверь открывается на себя.

Стандартный вид монтажа доводчика использует 100% мощности прибора. Это важно, если вес двери приближается к допустимой нормативной нагрузке механизма. При такой схеме получается максимальный угол открывания полотна.

В закрытом положении балансировочная рукоятка располагается под углом 90° к двери. Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге.

Стандартная схема не подходит, если речь идет о тонкостенной двери из алюминия, стекла, иногда верхний ригель створки мешает монтажу доводчика.

Верхняя установка

Способ, полностью противоположный стандартной схеме. Доводчик с рычагом располагают внутри комнаты, при этом не видно петель, полотно открывается от себя. Коробку механизма ставят на верхней части лутки, а рычажную подошву фиксируют на полотне. Так можно установить доводчик на дверь для входа и на внутренних проемах, если нельзя применить стандартную систему.

Механизм использует мощность, которая приближена к номинальным допустимым значениям, при этом теряется до 10% эффективности. Угол открывания находится в пределах 90-95% от максимально возможного. Идеально подходит для монтажа на входной группе дверей, т. к. внутреннее расположение избавляет механизм от негативных погодных факторов.

Верхний способ крепления используют на тонких дверных створках, т. к. нагрузка приходится на верхнюю коробочную обвязку. К минусам относят выступ от рычага, но уже не снаружи, а внутри помещения. Механизм также легко поломать. Притолока двери должна иметь достаточную высоту, чтобы корпус вверху не мешал пройти в проем.

Нестандартная параллельная

Способ применяют, если доводчик нужно сделать незаметным. Прибор монтируют внутри комнаты, дверные петли не видны, полотно открывается от себя. Коробку механизма фиксируют на полотне, а рычажную подошву ставят под верхним коробочным ригелем. Особенность в том, что подошва и рычаг соединяются специальной монтажной деталью в виде уголка, чтобы рукоятка могла складываться и располагаться параллельно плоскости закрытой створки.

Метод верхней фиксации подходит для общественных мест, где есть возможность небрежного обращения и поломки рычага. Модель аккуратно смотрится в проеме, в сложенном положении не представляет интереса для вандалов. Способ используют, если стандартной установке мешает стена или потолок при верхнем расположении. Часто ставят в варианте с тамбуром и двумя дверьми.

Недостатки параллельного размещения в том, что рычаг не может использовать мощность по максимуму, а эффективность снижается на 25 – 30%, чем при стандартном методе. Если параметры доводчика рассчитаны на 100 кг полотна, он сможет работать только со створкой весом 70 – 75 кг. Максимальный угол открывания гораздо меньше, чем в двух предыдущих схемах.

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

  • технологическую схему крепят на дверь скотчем;
  • керном или другим инструментом размечают отверстия;
  • по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
  • крепят коробку прибора;
  • разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
  • вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

  • если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
  • поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

Как установить дверной доводчик на металлическую или деревянную дверь своими руками: Пошаговая инструкция +Видео

Многие, наверное, помнят различные хитроумные приспособления, которые использовались для полного и плотного закрытия дверей. Что только не придумывалось для этого!

Это и простые пружины, и целые системы противовесов с блоками и тросиками, и даже части старых покрышек и резиновые жгуты.

Сегодня проблема решается гораздо проще и эффективнее. Уже давно разработан и успешно используется специальный дверной доводчик.

[contents]

Устройство может иметь самые разные конструкции, они представлены на рынке множеством различных моделей. Однако купить такое приспособление недостаточно – его нужно еще смонтировать. Можно обратиться к услугам специалистов, а можно попробовать разобраться и сделать это самостоятельно.

Виды дверных доводчиков

Что представляет собой доводчик?

Это специальное приспособление, которое при открытии двери накапливает энергию для ее плавного и плотного закрытия. Своеобразным аккумулятором этой системы часто служит тугая сжатая пружина.

Прототипом такого доводчика являлась пружина, одним концом прикрепленная на двери, а другим – на ее коробке или рядом, на столбе. Отрегулировать такое устройство была практически невозможно, поэтому обычно дверь туго открывалась, и с грохотом захлопывалась.

Современные приспособления бесшумные, дверь закрывается с их помощью без рывков, очень плавно. Различают их по способу действия, по месту установки и по типу механизма. Скрытые механизмы встраивают обычно в дверное полотно, накладные монтируют на верхней части дверной коробки или непосредственно двери.

Существуют также механизмы нижней установки, которые чаще применяют для стеклянных дверей. Механизм в таком случае будет располагаться на двери, в точке ее нижней опоры.

Более популярны и просты в монтаже верхние накладные доводчики, с реечной или скользящей шиной. Такое устройство состоит из механизма в закрытом силуминовом корпусе, скользящего прутка, рейки, крепежного башмака и рычага. С помощью специальных регулировочных винтов настраивается скорость и сила закрывания двери. Нередко с доводчиком в комплекте поставляется монтажный шаблон для нанесения разметки, который упрощает процесс установки.

Внутренний рабочий механизм доводчика — это сжимающаяся при открывании двери пружина, кулачковый механизм или шестерня с зубчатой рейкой. Доводчики, которые приобретаются в комплекте с цифровым замком, используют чаще второй тип механизма, для которого характерно повышенное усилие в самом конце закрывания: это нужно для надежного защелкивания замка. Кулачковые механизмы обычно используют в реечных доводчиках, они обеспечивают более плавное закрывание.

Установка дверного доводчика

Доводчик выбирают по массе и ширине двери, ориентируясь по специальной таблице стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, для достаточно механизма класса EN-1, при показателях 40 кг и 85 см — EN-2, далее аналогично. В паспорте прибора указан его класс.

Чтобы подобрать устройство для тяжелой двери, можно установить два доводчика. Таким образом, нагрузка распределится равномерно.

Варианты стандартной установки

Накладной доводчик может быть установлен снаружи или внутри помещения. В случае с межкомнатными дверями предпочтителен стандартный метод установки. Со стороны открытия на дверь монтируют корпус доводчика, а на дверную коробку – пруток с башмаком.

Если речь идет о двери, соединяющей с улицей, доводчик лучше установить изнутри, чтобы защитить от пыли, влаги и перепадов температур. К тому же, если зимой механизм замерзнет, дверь вообще нельзя будет открыть. Поэтому если есть такая возможность, то внутренняя установка всегда предпочтительнее.

Монтаж устройства будет зависеть от направления открывания двери, а также от его конструктивных особенностей. Согласно установленным правилам, внешние двери всегда открываются наружу. Значит, корпус доводчика придется устанавливать или на дверной косяк, или дополнительную планку (по параллельной схеме).

Последовательность работ

Изначально определяем место установки механизма и его тип.

Для этого необходимо оценить, куда открывается дверь:

  1. если «на себя», корпус приспособления крепят на самый верх двери со стороны петель;
  2. если же дверь открывается «от себя», т.е. в обратном направлении, то корпус монтируют на коробку, а рычаг крепят к дверному полотну.

Независимо от вида тяги, рычажной или канальной, накладные доводчики устанавливаются по единой технологии.

Монтажную схему в натуральном масштабе прикладывают к косяку и дверному полотну одновременно, сквозь бумагу отмечают точки расположения отверстий. Схема обычно идет вместе с доводчиком.

В коробке и полотне двери сверлят отверстия нужной величины. Для двери из алюминиевого профиля или тонкостенного металла полагается использовать специальные приспособления для крепления – бонки. В месте крепления фиксирующих элементов они не дают металлу деформироваться.

Крепят через готовые отверстия реечную планку (или башмак рычага) и непосредственно корпус приспособления с помощью саморезов. К корпусу специальным винтом (он идет в комплекте) присоединяют ответную часть рычага: в колене рычаг соединяют.

Коленный рычаг должен быть отрегулирован: к плоскости полотна двери он должен быть расположен под прямым углом. Требуемое усилие для закрывания дверей регулируется помощью специальных винтов. Для этого дверь открывают, оценивают скорость, с которой она закрывается, и доводят ее до требуемой.

Если доводчик нужно отрегулировать в режиме с «дохлопом», который применяют на двери с кодовым замком или защелкой,
то усилие закрывания и его скорость регулируются в двух зонах. Это начальный диапазон, от 180 градусов до 15, и конечный диапазон, от 15 градусов до 0. В конечной зоне оба эти показателя (усилие и скорость) должны быть немного выше. Но лучше избегать весьма заметной разницы между скоростями.

Важно! Если при регулировке винтов переусердствовать, корпус механизма может разгерметизироваться, из него вытечет масло, и он станет непригодным.

Некоторые модели обладают дополнительными опциями, такими как торможение открытия. Они тоже регулируются, и доводятся до нужных величин.

Варианты нестандартной установки

Иногда ситуация складывается таким образом, что по стандартной схеме установить приспособление никак не представляется возможным. Тогда приходится прибегать к монтажу дополнительного уголка или специальных планок. В каждом конкретном случае их конструкцию приходится разрабатывать на месте, с учетом исходных данных.

Могут быть следующие варианты установки.

  1. Если рычаг невозможно прикрепить к коробке, монтируется специальный уголок, который в горизонтальной плоскости фиксируется саморезами. Изнутри к уголку крепят рычаг.
  2. На уголок, смонтированный на верхний откос коробки, устанавливают корпус устройства, а к двери крепят его рычаг.
  3. К коробке двери крепят подвесную монтажную пластину, на которую устанавливают доводчик, а к дверному полотну фиксируют рычаг.
  4. Сам механизм прикрепляется стандартным способом к двери. Рычаг крепится к монтажной пластине, которая увеличивает площадь откоса.

Используя один из перечисленных способов, вы сможете закрепить механическое приспособление на любых видах нестандартных калиток и дверей. При этом их функциональность и надежность ничуть не пострадают.

Советы по эксплуатации механизма

Можно ли продлить срок службы механизма?

Если строго соблюдать перечень этих простых требований, то механизм доводчика будет служить длительное время.

  • Не рекомендуется при закрывании двери прикладывать усилия: сдерживать ее или, наоборот, торопить. Если дверь нужно заблокировать (когда через нее носят мебель, например), то для этого лучше отсоединить рычаг от доводчика.
  • Не стоит вставлять распорки и кирпичи.
  • Находящийся на уличной стороне двери доводчик следует беречь от промерзания масла, защищать от атмосферных осадков.


Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

  1. Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
  2. Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
  3. Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.

    Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

  1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
  2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
  3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
  4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
  5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
  6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

    Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

Как установить доводчик на дверь

Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т. п. Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

Как установить доводчик на дверь

Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром
  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом
  • Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом — слайдерной системы
  • Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Что учесть при выборе доводчика

Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

Стандартная градация «размеров» доводчика
  • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
  • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
  • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
  • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
  • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
  • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

  • Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:
Схема установки зависит от направления открывания двери

— Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

— При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

  • В комплект практически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает процесс предварительной разметки мест крепления и корпуса, и рычажного кронштейна.
Образец установочного шаблона доводчика

Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь.

Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN, то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере), либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

Шаблон крепится по линиям, кернятся места для отверстий
  • Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.
Высверливание отверстий под саморезы
  • Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.
Крепление корпуса доводчика
  • Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.
Крепление кронштейна регулируемого рычага
  • Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

Установка кронштейна может зависеть от величины усилия доводчика

Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

Необходима плавная доводка двери

— В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

Требуется закрытие двери «с прихлопом»

— Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

  • После регулировки этого «треугольника» собирается шарнир между обеими коленами.

По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

Кронштейн рычага на монтажном уголке
  • Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.
Обратная ситуация — на монтажном уголке установлен корпус доводчика
  • «Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика.
Конструкция двери не позволяет разместить полностью корпус доводчика
  • Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.
Сложности с установкой кронштейна на дверной раме
  • Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.
Нормальному размещению корпуса доводчика препятствует причудливая форма наличника
  • Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

Узнайте интересное интерьерное решение, из нашей новой статьи — «Дверной проём без двери».

Регулировка установленного доводчика

После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев.

Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

Регулировочные винты
  • Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого «дохлопа» напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае, скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.
Диапазоны регулировок доводчика
  • Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.
Не следует чрезмерно усердствовать с вращением винтов!
  • Регулировочные винты вращают очень плавно, в небольшом секторе –этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
  • Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.
Некоторые доводчики имеют дополнительные возможности регулировки работы

Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

Цены на популярные виды дверных доводчиков

Доводчики

Видео: пример регулировки дверного доводчика

Несколько советов по эксплуатации доводчика
  • Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механизм при таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
  • Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
  • Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
  • Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
  • Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
  • Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
  • Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

Узнайте, как установить входную дверь своими руками и инструкцию по монтажу, из нашей новой статьи.

При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.

Как установить доводчик

Доводчик широко используется на коммерческой недвижимости, но также может быть установлен в жилых домах. Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в чрезвычайно жарком или холодном климате. Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.

На рынке представлено множество типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.

Самый распространенный способ установки доводчика - это установка на обычный рычаг. Это когда дверной доводчик установлен со стороны петель распашной двери.

Установить доводчик двери

  1. Выберите проем двери и отметьте четыре (4) отверстия на двери для дверного доводчика и два (2) отверстия на раме для подлокотника.
  2. Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
  3. Установите блок башмака предплечья / руки на дверную раму, используя винты, прилагаемые к дверному доводчику.
  4. Закрепите дверной доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
  5. Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите с помощью прилагаемого винта кронштейна / шайбы.
  6. Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженным основным рычагом. Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
  7. Защелкните крышку шестерни над валом в нижней части доводчика.
  8. Отрегулируйте скорость закрывания двери (см. Ниже).

Отрегулируйте скорость доводчика двери

Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги.
  • Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.

LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги с фиксацией.
  • Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРОЙ скорости закрытия дуги LATCH.

Доводчик серии 5300 - Учебный центр Reeb

Серия 5300 предназначена для зон с низкой проходимостью. Если вам нужен доводчик для зоны с высокой проходимостью, просмотрите информацию о серии 5200.

Доводчик - это механическое устройство, которое закрывает дверь контролируемым образом. Это помогает предотвратить открывание, захлопывание или открывание двери при сильном ветре. Наиболее распространенные примеры обычно можно найти в школах, магазинах и множестве других небольших предприятий и общественных зданий.

Для средних условий эксплуатации Reeb предлагает доводчики серии 5300. Это гидравлический дверной доводчик класса 1, который идеально подходит для стандартных условий эксплуатации.Упаковка для этого элемента представляет собой трехкомпонентную упаковку, что означает, что она включает в себя оборудование, необходимое для установки обычного рычага, параллельного рычага или установки на верхний косяк. В инструкциях по установке также рассказывается, как установить каждый тип в различных вариантах передачи.

Крепление на обычный рычаг серии 5300

Щелкните здесь для получения дополнительной информации о доводчиках с обычным, параллельным и верхним креплением.

Ложа Reeb серии 5300 доступны с отделкой под алюминий или темную бронзу. Его можно заказать как стандартный доводчик или с опцией фиксации в открытом положении, когда дверь может удерживаться в открытом положении.Многие местные строительные нормы и правила не разрешают установку доводчика для открытой двери в противопожарной системе. Обязательно сверьтесь с местными строительными нормами.

Щелкните здесь для получения инструкций по установке.

Щелкните здесь, чтобы просмотреть таблицу размеров дверей.

Щелкните здесь, чтобы просмотреть шаблоны серии 5300.


Дверной доводчик Технические характеристики

Крепление на обычный рычаг Крепление на параллельном рычаге Крепление верхнего косяка
Открытие Шаблон позволяет до 180 ° Шаблон позволяет до 180 ° Шаблон позволяет до 180 °
Удержание открытия Точки фиксации от 90 ° до 180 ° с удерживающим рычагом Точки фиксации от 90 ° до 180 ° с удерживающим рычагом Точки фиксации от 90 ° до 180 ° с удерживающим рычагом
Лицевая рама 1-3 / 8 ”(35 мм) мин. - - 1-3 / 4 дюйма (45 мм) мин.
Расстояние до потолка 1-5 / 8 ”(41 мм) мин. - - 2-3 / 4 дюйма (70 мм) мин.
1-5 / 8 ”(41 мм) мин. для удерживающего рычага 1-3 / 4 дюйма (44 мм) мин. с пластиной, 5918
Верхняя направляющая 2-1 / 2 дюйма (64 мм) мин. с откидной пластиной, 5915 Стандартный полый металлический ограничитель рамы 5/8 ” 1-7 / 8 ”(48 мм) мин.
4-3 / 4 дюйма (121 мм) мин.
4 дюйма (102 мм) мин. с фиксатором
3-1 / 8 ”(79 мм) мин. с пластиной
2-1 / 8 ”(54 мм) мин. с фиксатором и пластиной
Зазор верхней направляющей 4-1 / 4 дюйма (108 мм) мин. от верхней части двери 5-3 / 4 ”(146 мм) мин. от верхней части двери 2-1 / 8 ”(54 мм) мин.
2-3 / 4 дюйма (70 мм) мин. с пластиной, 5917
2-1 / 4 дюйма (57 мм) мин.для фиксации с пластиной, 5917
3-5 / 8 ”(92 мм) мин. с пластиной, 5915

Варианты доводчиков дверей

- оборудование I Dig

Это мой третий черновой вариант сценария для предстоящего анимационного видео с доски. Ваши комментарии к предыдущим сценариям (оборудование для паники, параметры блокировки в классе) были очень полезны. Пожалуйста, дайте мне знать, если есть что-то, что я должен добавить или изменить для этого сценария на дверных доводчиках. Если вы не видели анимацию на доске о том, как работает доводчик, вы можете посмотреть ее здесь.

Варианты рычагов доводчика двери [Проект сценария]

Большинство используемых сегодня дверных доводчиков представляют собой накладные доводчики с двухрычажным рычагом. Эти доводчики делятся на две категории - специализированные и универсальные. Универсальный доводчик лучше всего подходит, когда полевые условия неизвестны или когда гибкость является главным приоритетом. Доводчики, ориентированные на конкретное применение, дают заказчику и поставщику больше контроля над тем, как устанавливается дверной доводчик, вместо того, чтобы оставлять это на усмотрение установщика.

Универсальный дверной доводчик поставляется со всем необходимым для установки доводчика тремя различными способами - параллельным рычагом, верхним косяком или обычным рычагом - также называемым боковым креплением на петлях. Серии LCN 1000, 4030, 4040XP и 4050 являются универсальными доводчиками.

Первое решение, которое необходимо принять при установке универсального доводчика, - это на какой стороне двери будет устанавливаться доводчик - со стороны толкания или стороны тяги. Доводчики следует устанавливать на внутренней стороне наружных дверей, а для внутренних дверей доводчик следует устанавливать на той стороне двери, которая меньше всего видна публике.

Доводчик с параллельным рычагом установлен на толкающей стороне двери, и рычаг параллелен раме, когда дверь закрыта. При использовании доводчика с параллельным рычагом важно убедиться, что верхняя направляющая двери достаточно велика, чтобы можно было установить доводчик - в противном случае вам может потребоваться откидная пластина.

Доводчик с верхним косяком также установлен на стороне толкания, но корпус доводчика находится на раме, а рычаг перпендикулярен двери. Крепление верхнего косяка может быть использовано на двери с меньшей верхней направляющей, чем доводчик с параллельным рычагом, но перпендикулярный рычаг может быть проблематичным в местах, подверженных вандализму.

Доводчик со штатным кронштейном монтируется со стороны тяги двери. При таком способе крепления доводчик устанавливается на дверь, а рычаг располагается перпендикулярно раме.

Доводчик для конкретного применения разработан для использования в определенной конфигурации монтажа - либо параллельный рычаг - например, серия LCN 4110, верхний косяк - серия LCN 4020, либо обычный рычаг - серия 4010. Доводчики повышенной безопасности LCN также зависят от области применения.

Преимущество использования доводчика, зависящего от конкретного применения, заключается в том, что его рука выполняет только одну работу.Параллельный рычаг, в частности, сильно отличается от доводчика для конкретного применения, который имеет дополнительную нагрузку, или рычага EDA, от универсального рычага, который крепится к кронштейну параллельного рычага с помощью винтов. Рукав EDA является стандартным для серии LCN 4110. Дополнительные рычаги и другие дополнительные рычаги также доступны для универсальных доводчиков, но использование специального рычага с универсальным доводчиком означает, что доводчик может быть установлен только в этой одной конфигурации.

Удерживающий рычаг удерживает дверь открытой с заданной степенью открытия.Механические фиксирующие рычаги неприемлемы для использования в сборке противопожарной двери, но можно использовать электронные фиксирующие рычаги, если они срабатывают системой пожарной сигнализации или детектором дыма. Плечо с плавкой перемычкой - это удерживающий рычаг, который включает в себя перемычку, плавящуюся при нагревании. Первоначально они использовались в качестве фиксирующих рычагов для противопожарных дверей, но современные нормы требуют, чтобы фиксирующие устройства, используемые в большинстве мест расположения противопожарных дверей, активировались дымом.

Плечо CUSH-N-STOP или «CUSH» - это параллельный кронштейн со встроенным упором для предотвращения открытия двери за определенную точку.Фиксатор, управляемый поворотной кнопкой, также может быть включен, что делает его рычагом HCUSH.

Еще одна вершины остановки рычага имеет подпружиненную остановку, а не мертвые-стоп, представленную CU рука. Это называется рычагом Spring-CUSH или SCUSH. Рука SCUSH с добавленным удержанием поворотной кнопки - это рука S-H-CUSH.

LCN имеет библиотеку из тысяч специальных шаблонов для практически любого вообразимого приложения. От длинных рычагов, используемых при глубоком откосе, до нестандартных монтажных кронштейнов для арочных дверей и других специальных деталей или шаблонов, которые согласовывают более тесное крепление с верхним упором - инженеры LCN сделают все возможное, чтобы помочь.

Если у вас есть специальное приложение или вам нужна помощь в выборе подходящего доводчика, обратитесь к местному представителю Allegion.

Вам необходимо войти в систему или зарегистрироваться, чтобы добавить это содержимое в закладки / добавить в избранное.

Инструкции по установке дверных доводчиков

Название Документ № Опубликован
Пружины CloserPlus, дополнительный лист 80-9300-0001-020 Май 2014
7500ST / PS7500ST, 7700ST / PS7700ST, Slide Track, Push or Pull, Non-Hold Open или Hold Open 80-9377-0510-020 Май 2014
7540ST, 7740ST, Slide Track, Push or Pull, без удержания в открытом положении 80-9377-0551-020 Май 2014
7540STH, 7740STH, направляющая скольжения; Толкать или тянуть, удерживать в открытом положении 80-9377-0561-020 Май 2014
Серия 7700, обычная, верхний упор или параллельные рычаги, без удержания в открытом положении 80-9377-1101-020 Апрель 2014 г.
7500 Tri-Style (обычный, параллельный или верхний косяк), без удержания в открытом положении 80-9377-1201-020 Апрель 2014 г.
7500SS, устойчивость к коррозии, только без удержания открывания 80-9377-1202-020 Апрель 2014 г.
7580, низкопрофильный рычаг, только без удержания в открытом положении 80-9377-1203-020 Апрель 2014 г.
7500H Tri-Style (Обычный, Параллельный или Верхний Jamb), Hold Open 80-9377-3204-020 Май 2019
S7500 - только обычная рука; Без удержания открытия 80-9377-1217-020 сен 2014
JS7500 - Только верхний косяк; Без удержания открытия 80-9377-1218-020 сен 2014
P7500 - Только параллельный рычаг, без удержания в открытом положении 80-9377-1219-020 Май 2014
CLP7500, CLP7700, CloserPlus Arm, Non-Hold Open или Hold Open. 80-9377-2205-020 Май 2014
CLP7500R, CLP7700R; CloserPlus Ramp Hold Open Arm 80-9377-2208-020 Апрель 2014 г.
RP75-4010 (заменяет доводчик 4010) 80-9377-1601-020 Июль 2008 г.
RP75-4040 (заменяет доводчик 4040) 80-9377-1602-020 июль 2008 г.
RP75-M2020 (заменяет доводчик Rixson M2020) 80-9377-1603-020 Июль 2008 г.
UNI-J7500 / UNI-J7700 80-9377-1401-020 Июль 2008 г.
UNI-7500 / UNI-7700 80-9377-1351-020 Июль 2008 г.

Дверные доводчики Часто задаваемые вопросы

  • Q.Что такое доводчик, соответствующий требованиям ADA?
  • A. Это дверные доводчики, соответствующие требованиям ADA (Американский закон об инвалидах). для силы открывания двери. Нажмите здесь, чтобы узнать больше о Дверная фурнитура, совместимая с ADA .

  • В. Почему я не могу найти петли для доводчиков в секции доводчиков?
  • A. Торговый термин для петель, которые могут самостоятельно закрывать дверь, - "Пружинная петля". Есть 2 типа, Петли одностороннего действия на пружине (для дверей, которые открываются только в одном направлении) и Петли с пружиной двойного действия (для дверей, распахиваются в обоих направлениях).У нас они перечислены в отдельных разделах под Дверные петли .

  • В. Я вижу, что некоторые из ваших дверных доводчиков говорят, что они трехкомпонентные. Что это значит?
  • A. Верхние дверные доводчики могут быть установлены 3 способами: обычный рычаг (стандартный), верхний косяк. или установлен параллельный рычаг. Дверной доводчик с тройной упаковкой поставляется со всем оборудованием для всех 3 способов крепления.
    Наш самый продаваемый дверной доводчик в тройной упаковке

  • Q. Я хочу установить новый доводчик верхней двери и не знаю, какой метод использовать. Каковы преимущества каждого метода?
  • A. Вот некоторые из положительных и отрицательных сторон каждого типа крепления, которые помогут вам решить, какой из них лучше всего подходит для ваше приложение.
    • Обычный рычаг: Это единственное приложение с вытяжной стороной, в котором используется двойной рычаг. рука используется. Это наиболее энергоэффективное приложение для дверного доводчика.
    Поскольку рычаг в сборе выступает прямо из дверной коробки, обычный рычаг монтаж может вызвать эстетические проблемы.
    • Верхний косяк: По соображениям эффективности это приложение обеспечивает лучшая альтернатива креплению на обычный рычаг. Установка верхнего косяка обеспечивает лучший контроль двери для дверей в наружных стенах, которые выходят из здания.
    Весь дверной доводчик и рычаг собираются из рамы, аналогично обычному рычагу. монтаж.
    • Параллельный рычаг: Это приложение обеспечивает наиболее привлекательный Внешний вид дверного доводчика накладного монтажа с двойным рычагом.Это также полезно в областях, подверженных злоупотреблениям (вандализму). Он находится со стороны двери. и рычаг в сборе проходит почти параллельно двери. Когда дверь закрыта от лицевой стороны кадра выступает очень мало оборудования. Применение
    Parallel Arm также позволит двери поворачиваться на 180 градусов.
    Из-за геометрии рычага он примерно на 25% менее энергоэффективен, чем Монтаж на обычном рычаге или на верхнем косяке.

  • В. Что такое обратный чек?
  • А.Backcheck замедляет движение двери при открывании, чтобы не допустить удариться о соседнюю стену или ветер выбьет ее из-под вашего контроля. Сопротивление обратному проводу должно ощущаться только около полностью открытого положения.
    Примечания: Backcheck не ограничитель двери . Большинство наших дверных доводчиков класса 1 имеют полностью регулируемую обратную проверку.

  • В. Что такое управление скоростью развертки?
  • A. Скорость поворота (скорость закрытия двери) - это временной интервал от начала закрытия двери до за пару дюймов до того, как дверь коснется защелки.Последние несколько дюймов закрывания регулируются через задвижку скоростного клапана, если он включен.

  • В. Что такое скорость фиксации?
  • A. Зона защелки - последняя за несколько дюймов до того, как дверь коснется точки защелки. Эта зона закрытия регулируется через задвижку скоростного клапана.
    Примечание: правильно отрегулированная скорость защелкивания дверного доводчика никогда не должна хлопать дверью. закрыто, вызывая нагрузку на дверь и коробку.

  • В. Что такое удерживающая рука или открытая рука?
  • А.Hold Open - это способность доводчика удерживать дверь в открытом положении. Большинство дверных доводчиков верхнего расположения достигают этой функции с помощью специального рычага (Hold Open Arm).
    Предупреждение Примечание: Большинство местных строительных норм не допускают установку дверей любого типа. Фурнитура, удерживающая «Противопожарные двери» в открытом положении.

  • В. Мне нужно заменить доводчик двери, и я не хочу сверлить больше отверстий в мою дверь. Как мне найти доводчик, который будет прикручиваться к имеющимся отверстиям?
  • А.Щелкните здесь: Таблица монтажных отверстий дверного доводчика . В таблице на этой странице указаны дверные доводчики с указанием размеров монтажных отверстий, чтобы вы могли найти прямую подгонку. замена.

  • В. Что означает мощность или размер пружины доводчика?
  • A. Дверные доводчики оценены по усилию открытия / закрытия «Размер». Рейтинги по размеру от №1 до №6, размер №1 - самый слабый. сила и размер № 6 самые сильные.

    Многие из наших самых популярных дверных доводчиков имеют регулируемую настройку Spring / Power .
    Пример: если дверной доводчик указан с размером пружины от 3 до 6, то он регулируется. через диапазон мощности от # 3 (5 фунтов силы) до # 6 (14 фунтов силы).

    Если дверной доводчик не регулируется Spring / Power , то есть это фиксированного размера , нет возможности отрегулировать дверь, чтобы она открывалась или закрывалась легче / сильнее.

    Дверной доводчик Замена или установка | Слесарь кленового листа Сиэтла, ООО

    Если вы хотите, чтобы ваша дверь закрывалась автоматически, стоимость моего выхода и установки доводчика рассчитывается по следующей формуле:

    • 75 долларов США Обращение в службу поддержки в Северный Сиэтл
    • 125-500 $ за доводчик в зависимости от вашей двери и дверной коробки.
    • 50 долларов трудозатраты на установку доводчика на деревянную или металлическую дверь
    • 15 долларов дополнительно в выходные и после 18:00.
    Это доводчик средней мощности, который я установил для офиса.

    Дверные доводчики - важная часть безопасности вашего дома. Нельзя доверять людям закрывать дверь за собой ; мы все были в ресторане, в котором не было доводчика на входной двери, и страдали от того, что люди, приходя или уходя, в холодную и ветреную ночь невольно оставляли дверь открытой в холодную и ветреную ночь.Люди часто кажутся погруженными в свои мысли и, как правило, невнимательны к высоким идеалам, касающимся комфорта и безопасности своих соседей. Вы не можете заставить их закрыть дверь. Вы должны сделать это за них.

    Если вы хотите сделать ваше здание более безопасным, неплохо было бы автоматизировать закрывание двери; если дверь не закрыта, замок на двери не может делать свою работу. Если у вас установлен доводчик, неважно, насколько ваш житель отвлечен, дверь закроется за ним или за ней, и если запорная планка установлена ​​правильно, защелка вашего замка гарантирует, что только кто-то с подходящим ключом сможет войти. .Доводчик также может удерживать людей от открытия двери слишком далеко или препятствовать тому, чтобы ветер сорвал дверь с петель.

    Этот старый пузатый доводчик больше не запирал дверь. Это проблема, когда бродяги слоняются по улице 24 часа в сутки. Вот Norton 7500 на замену старому доводчику. Дверь теперь запирается медленно, но твердо. Больше никаких игл на полу внутри!

    Дверные доводчики различаются по нескольким параметрам. Скрытые дверные доводчики прячутся в дверной коробке.Накладные дверные доводчики монтируются либо на двери, либо на дверной коробке над дверью. Дверные доводчики обычно стоят от 125 до 500 долларов в зависимости от веса двери. Действительно сложные дверные доводчики, которые могут автоматически открываться для инвалидов с помощью кнопок, очень дороги и требуют найма дверной компании с электриком.

    Те капли масла на дне доводчика двери показывают, что прокладка вышла из строя. Это заставляет дверь хлопать, потому что больше нет пневматического давления как сопротивления, только мощная пружина.

    Замена обычного дверного доводчика занимает около 45 минут, а установка новой - час. Дверные доводчики обычно бывают двух видов: Duranotic и Aluminium. Duranotic - темно-коричневый цвет. Вы должны выбрать тот, который подходит для другой дверной фурнитуры. При выборе цвета доводчика обратите внимание на цвет двери и дверной ручки. Как правило, они не очень привлекательны, но они также находятся над дверью, где большинство и так этого не заметит.

    Ваш дверной доводчик может нуждаться в замене, если дверь захлопывается или из нее вытекает темно-коричневая / черная жидкость.Когда возникает какое-либо из этих условий, это, вероятно, связано с отказом уплотнения внутри дверного доводчика и утечкой всей пневматической жидкости. Здесь становится очевидным качество вашего доводчика. Некоторые дверные доводчики не содержат всепогодные жидкости и не подходят для установки на открытом воздухе. Некоторые дверные доводчики вообще не строятся с особой тщательностью и прослужат всего несколько лет до выхода из строя. Хороший доводчик рассчитан на десять лет службы.

    Если вас интересует установка доводчика самостоятельно, это можно сделать.Если отверстия уже просверлены правильно, для этого может потребоваться только отвертка Phillips и несколько часов вашего времени, а также, возможно, табурет и подарок для чтения инструкций, написанных кем-то, для кого английский является вторым или далеким третьим языком. Это также можно сделать, если вы склонны к механике и умеете решать головоломки. Вы можете заказать дверной доводчик на Amazon.com или купить его у меня и установить самостоятельно. Имейте в виду, что существуют правила соответствия ADA, касающиеся того, как быстро дверь может закрываться и сколько силы требуется, чтобы открыть дверь.Строительные инспекторы в Сиэтле потребуют эти вещи, если заметят.

    Также обратите внимание, что дешевые дверные доводчики могут не прослужить долго, и люди будут зависеть от того, что доводчик закрывает им дверь. Когда они терпят неудачу (в конечном итоге все они терпят неудачу), дверь может начать хлопать или вообще перестать закрываться. Не стоит дешево покупать дверные доводчики; разница в том, что прокладки прослужат дольше, масло будет работать в более широком диапазоне температур. 100 долларов, которые вы сэкономите, меньше, чем ущерб, нанесенный кому-то, проникшим в ваше здание, которого там не должно быть!

    Дверные доводчики

    - The Flying Locksmiths

    Дверные доводчики - The Flying Locksmiths | Слесарные работы для коммерческих и жилых помещений - эксперты по физической безопасности перейти к содержанию

    Ремонт или замена - в тот же день

    Ваша дверь больше, чем гигантская деревянная плита.Он включает в себя несколько рабочих частей, каждая из которых играет роль в том, кто может входить в вашу собственность и выходить из нее, насколько безопасен ваш бизнес и насколько он безопасен как для клиентов, так и для клиентов.

    Многие коммерческие объекты недвижимости используют «дверные доводчики», которые представляют собой механизмы, которые устанавливаются в верхней части двери, чтобы предотвратить ее захлопывание или ее оставление открытой. Эти доводчики также могут помочь тем, кто изо всех сил пытается открыть двери (например, из-за физических недостатков), или могут быть спроектированы так, чтобы двери не открывались слишком быстро или легко.

    Типы доводчиков

    Хотя существует множество вариантов доводчиков дверей по размеру, цвету и функциональности, все они служат одной главной цели - держать дверь закрытой. Без правильно работающего дверного доводчика лучшая система запирания или система доступа с помощью карт становятся бесполезными, поэтому важно убедиться, что все доводчики ваших помещений работают должным образом и подходят для конкретной двери, к которой они применяются. Доступны шесть различных типов дверных доводчиков:

    • Традиционный дверной доводчик
    • Современные доводчики со съемными крышками.
    • Доводчики современные без крышки.
    • Встраивается в дверные доводчики.
    • Скрытый в доводчиках рамы.
    • Встраивается в доводчики.

    Типы рычагов доводчиков

    Помимо понимания важности того, какой тип доводчика подходит для определенных применений, не менее важно понимать и знать, какой тип доводчика подходит для вашей ситуации. Кронштейн доводчика обеспечивает большую часть функций доводчика и определяет, как далеко откроется дверь и как она будет работать до определенной степени.Например, есть четыре основных типа доводчиков:

    • Удерживающие открытые рычаги, которые будут физически удерживать дверь открытой, если она вам понадобится.
    • Рычаги полной остановки, которые имеют встроенную обратную фиксацию, предотвращающую раскачивание двери в крайнее открытое положение.
    • Пружинные стопорные рычаги, похожие на стопорные рычаги, но имеют встроенную пружину.
    • Сверхпрочные рычаги, которые используются в условиях сильного ветра и интенсивного движения транспорта. Это обычное дело в районах, где порывы ветра известны тем, что ломают более тесные рукава.

    Скрытые дверные доводчики

    Дверной доводчик может быть установлен четырьмя способами: на поверхности или скрыт в раме, полу или двери. Специалист по физической безопасности Flying Locksmith подскажет, как правильно установить дверной доводчик в соответствии с потребностями вашего здания. Популярность доводчиков скрытых дверей растет, поскольку они так же эффективны, как и доводчики навесных или напольных дверей, не умаляя эстетики комнаты. Они практически «скрыты» от глаз, что значительно улучшает внешний вид входа или проема.Обратной стороной является то, что они требуют гораздо более трудоемкой работы по ремонту и устранению неисправностей. В большинстве случаев для оказания услуг потребуется снять всю дверь.

    Ремонт, замена и установка

    Есть много различных типов доводчиков, в том числе накладных и скрытых. Доводчики также могут быть ручными или автоматическими. Независимо от проблемы, с которой сталкивается ваша дверь, наша команда может помочь. Мы предоставляем:

    • Ремонт доводчика двери - мы диагностируем проблемы с вашей дверной системой и быстро отремонтируем ее.
    • Замена доводчика двери - Если ваш доводчик сломался, мы позаботимся о его исправности.
    • Установка доводчика двери - Доводчик есть не в каждой коммерческой недвижимости. Мы с радостью поработаем с вашей дверной коробкой и быстро установим прочный дверной доводчик в соответствии с вашими потребностями.

    Наши специалисты установили и отремонтировали сотни доводчиков дверей и прошли обширную подготовку по правильной установке этих доводчиков. Мы также держим при себе множество дверных доводчиков, что позволяет нам оперативно устанавливать новые доводчики, если обнаружится, что один из них не подлежит ремонту.

    Дверная фурнитура

    Если вы хотите заменить оборудование или рамы в существующем офисе или оснастить новое здание, The Flying Locksmiths позаботятся о вашем бизнесе. Мы обеспечиваем безопасность всех точек входа и выхода, гарантируя, что ваши двери оснащены оборудованием премиум-класса, чтобы вы могли сосредоточиться на взламывании новых дверей для своего бизнеса.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
