Электропроводка в гараже своими руками

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

• Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
• Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.

Ввод кабеля в гараж

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

Ввод кабеля через крышу

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

Электрощиток

Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Подводка проводки

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

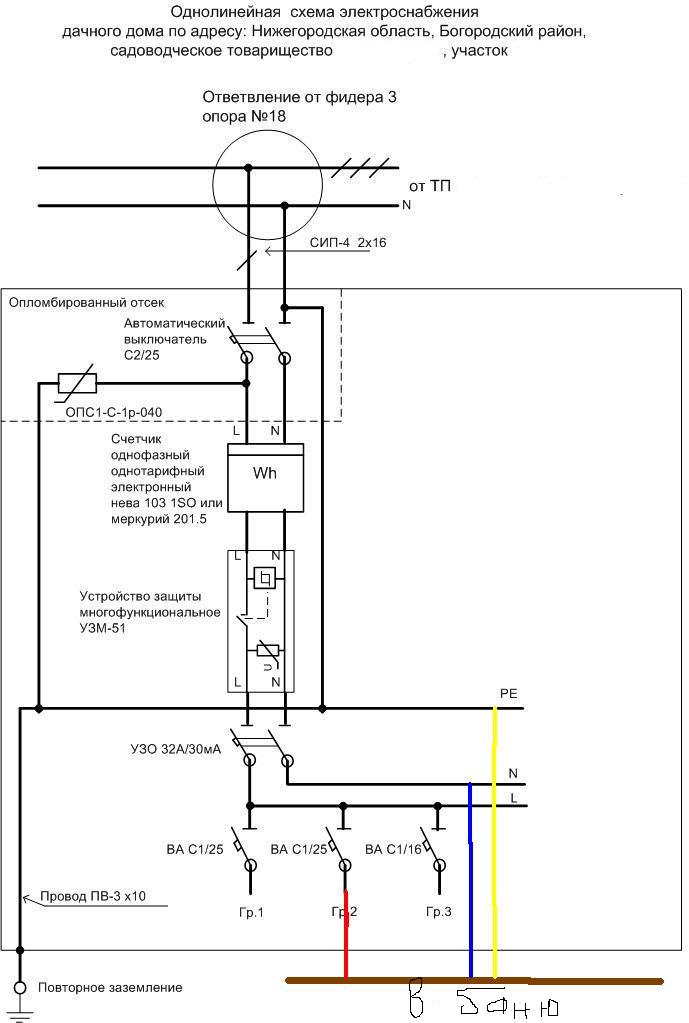

Примерная схема электропроводки Схема электропроводки в гараже

Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Монтаж электропроводки

Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

• размещение проводки по стенам производится в открытом виде;
• размещение проводки в специальных пвх-трубах;
• комбинированное размещение проводки.

Проводка в гофре

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

• кусачки, острый нож;
• дрель или перфоратор;
• крестовая отвертка;
• розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

Двухполюсный автомат типа C

1. Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
2. К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
3. После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
4. Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.

Освещение гаража

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

Разводка электричества в гараже

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гараже – вполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм, полом и розеткой – 500 мм. Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током.

При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

• наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
• заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
• электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
• над выключателями устанавливаются наружные распределительные коробки
• если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
• при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв. мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше 25 метров, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт, следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

• электроинструмент используйте исправный, наличие оголённых проводков недопустимо
• форма одежды должна быть свободной
• инструменты для проведения работы используются с изолированными рукоятками
• работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
• для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
• нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Электрическая проводка в гараже своими руками: схема разводки электрики

Содержание статьи:

Даже в самом простом гаражном боксе нужно установить освещение. Автомобили следует периодически осматривать, менять масло, подкрашивать. Да и взъезжать и выезжать из темного помещения неудобно и небезопасно. Подключение света и розеток в гараже можно выполнить самостоятельно.

Как правильно спланировать электроснабжение гаража

Освещение в гараже можно обустроить своими руками, соблюдая правила ТБ

Для обслуживания 1–2 автомобилей достаточно установить несколько осветительных приборов и силовую розеточную группу, чтобы подключать электроинструменты. Мощность последних невелика, поэтому в гараже ставят однофазное питание с напряжением в 220 В.

Если гараж представляет собой автомастерскую и здесь установлено мощное оборудование – отопительные котлы, сварочные устройства, станочные конструкции, – нужно установить трехфазное питание с напряжением в 380 В.

Также необходимо верно рассчитать количество осветительных приборов, это зависит от размеров бокса, наличия или отсутствия подвала и смотровой ямы. Также важно иметь в виду тип гаража. Если это, например, часть гаражного кооператива, для обслуживания гаражей устанавливается собственная подстанция. Если постройка ставится на дачном участке, подводка кабеля выполняется из дома.

Правила создания схемы

Проводка в гараже своими руками включает следующие компоненты:

• распределительный щит питания, лучше с УЗО;
• приборы учета;
• провода;
• осветительные приборы – лампы, прожекторы, и выключатели;
• розетки.

Если в гараже есть и другие потребители, наподобие обогревателя или тепловой пушки, они тоже включаются в схему.

Как составляют проект

Вначале необходимо нарисовать схему расположения осветительных приборов в гараже

Схему электропроводки разрабатывают с учетом габаритов помещения и автомобиля, места установок электрических приборов и расположения щитка. План отображают на чертеже, где указывают истинные размеры.

Чтобы рассчитать правильную схему, используют пошаговый алгоритм.

Составляют план гаража в масштабе. Для каждой стены, пола и потолка делают собственный эскиз.

1. Размечают координаты каждого осветительного прибора. Если в гараже есть подвал или смотровая яма, они оборудуются собственными светильниками. Учитывается, что для их освещения можно использовать ток сверхнизкого напряжения – 42 В и меньше. Для этого в схему включают понижающие трансформаторы. Светильники или инструменты, которые предполагается использовать в смотровой яме должны быть рассчитаны на это напряжение.
2. Отмечают место установки распределительного щитка и по схеме находят оптимальные маршруты для укладки проводов. Здесь же определяют, где удобнее установить розетки и выключатели.
3. В зависимости от количества электроприборов разрабатывают систему защиты: УЗО, реле контроля напряжения, ограничители напряжения, понижающие трансформаторы.
4. Если гараж представляет собой отдельную постройку, предусматривают заземление по контуру и указывают это на плане.

Обычно автовладельцы ограничиваются установкой УЗО в распределительном щитке. Но если проводка в гараж установлена воздушная, нужно вводить в схему ограничители напряжения – они предупреждают резкое повышение напряжения. Если гаражный бокс размещается в длинном ряду кооперативных, лучше поставить реле контроля.

Домашние мастера экспериментируя в своих гаражах, порой вызывают обрыв нуля у соседей.

Выбор проводов и кабелей по мощности

Провода выбирают в зависимости от того, какие приборы будут эксплуатироваться

Чтобы сделать правильную электропроводку в гараже, определяют суммарную и индивидуальную мощность потребителя. Главный подающий кабель должен соответствовать суммарной величине. Кроме того, учитывается способ, каким проводят электричество. Так, от частого дома достаточно СИП – алюминиевого на 16–24 кв. мм или медного на 8–10 кв. мм.

Для освещения основного помещения нужны светильники, мощностью до 500 Вт, для этого хватит медного кабеля в 1,5 кв. мм.

Розетки рассчитаны на 16 А, поэтому для них берут провод в 2,5 кв. мм.

Чем более мощные потребители есть в гараже, тем больший по сечению кабель нужно использовать. Общая рекомендация: ставить только провода с медными жилами.

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

• перфоратор и электродрель, болгарка;
• молоток, зубило;
• плоскогубцы, бокорезы, отвертки;
• изолента и индикаторная отвертка.

Для работы с проводами лучше использовать инструменты с обрезиненными ручками.

Установка электропроводки

Прокладка кабелей без штробления

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

1. Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
2. В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
3. В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
4. Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
5. Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
6. Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
7. Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
8. Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Линия на 380 В выполняется из 4- или 5-жильного медного кабеля.

Правила безопасности

Проводку рекомендуется поместить в защитный короб

Когда делают проводку в гараже, соблюдают следующие правила безопасности:

• кабель внутри гаража устанавливают в штробу или защитный короб;
• в металлическом боксе используют изолирующие гофры;
• линии освещения и силовой группы разводят на разные автоматы защиты;
• линия подачи электричества смотровой ямы оснащается собственной защитой;
• при выборе светильников, приборов и изоляции проводов учитывают разрушительное действие сырости, низкой температуры и агрессивных веществ.

Установка электропроводки в гараже – достаточно сложная работа. Важно не только собственно протянуть провод, но и рассчитать правильную схему, выбрать кабели с нужным сечением, организовать защитную систему.

Как провести проводку в гараже своими руками правильно

Прокладывание проводки в гараже является хоть и довольно трудоемким, а местами и опасным процессом, но совершенно необходимым в плане обеспечения освещением и электрическим питанием гаражного помещения; главное в этом процессе – правильный порядок действий. Об основных принципах составления схемы, монтажа и подключения электрической цепи в гараже – в тексте ниже.

Основы правильной прокладки проводки в гараже

Процессы прокладывания электрических цепей в гараже и в жилом помещении сильно различаются. Электропроводка в гараже требует неусыпного контроля и руководства со стороны квалифицированного специалиста. В особенности это касается правильного вывода кабеля из гнезда электрического столба – непосредственно к щитку, с подсоединением его к трансформатору; установки выключателей и счетчика. Протягивание кабеля от высоковольтной линии электропередач также требует специальной лицензии, которую имеет только профессиональный электрик.

Вариант, при котором электропроводка в гараже монтируется исключительно специалистом, является наиболее дорогим. Поэтому существуют альтернативные способы выполнения электрифицирования гаража. Например, проводка в гараже, сделанная своими руками, а затем просто подведенная приглашенным специалистом к линии электропередач и проверенная им же на правильность, не просто сэкономит значительную сумму денег, но и расширит технические навыки гаражного хозяина.

Схема электрической цепи – основные правила создания

Электропроводка в гараже своими руками начинает создаваться со схемы, на которой будут указаны места входа силового кабеля, местоположение осветительных приборов и ламп, и иные  места, где будут установлены щиток и розетки.

Существует несколько требований, которые обязательно должны соблюдаться при проектировании схемы электрической цепи гаража! Они представлены ниже:

• строго горизонтальное и вертикальное расположения электрических трасс; повороты трасс вверх/вниз и влево/вправо происходят только под прямыми углами;
• расстояние от электрических проводов до потолка должно быть не меньше 100 мм, и 150 мм – от отопительных труб;
• расположение выключателя также планируется не ниже 1500 мм от земли и за 150 мм от дверных косяков;
• розетки размещаются на высоте 600 мм от пола из расчета 1 розетка на 6 кв. метров или с шагом в 4000 мм
• выключатели и розетки необходимо располагать вне смотровой ямы ввиду повышенной влажности последней;
• на каждую отдельную группу розеток и светильников ставятся автоматические выключатели для большего удобства во время ремонта;
• смотровая яма комплектуется светильниками напряжением в 12 Вольт. Оптимально хватит единичного светильника, управляющегося понижающим трансформатором, установленным в электрощите около рубильника. Однако в любом случае планировать расположение осветительных элементов следует исходя из заявленного расстояния, указанного в технической инструкции к трансформатору;
• электропроводка в гараже для гарантии должна быть трехфазной.

Ниже представлены несколько правильных схем электропроводки в гараже.

Схема составляется на основе строительного плана самого гаражного помещения, точность масштабированной рисовки которого гарантирует, что планируемые  элементы проводки в результате окажутся на своих местах.

Расчет материала

Процесс просчета необходимых материалов следует сразу после того, как схема электрических цепей сконструирована, проверена на дееспособность опытным человеком и утверждена для дальнейшего прокидывания.

1. Первым на учет ставится кабель, его метраж и техническая принадлежность. Заготовка нескольких видов кабеля связана с тем, что для протягивания наружной проводки требуются медно жильные кабели, диаметр сечения которых будет определяться не менее 100 мм кв.

Стоит принять во внимание тот факт, что крайне нежелательно использовать в электрофицировании гаража кабели, обладающие алюминиевыми жилами, ввиду их крайней ломкости и маленькой площади сечения.

Для определения оптимального сечения кабеля принимают во внимание все будущие гаражные электроприборы, при этом их суммарная мощность умножается на 1,2 – процентное обозначение мощностного запаса в 20% — а далее с помощью специальных таблиц вычисляется нужное сечение.

Длина кабеля определяется количеством будущих соединений с прибавлением к каждому  и них по 150 мм.

2. Определение количества розеток выполняется на основе их минимального количества – 2х штук.
3. Выключателей также должно быть не менее 2х штук – на смотровую яму и центральное освещение. Как правило, имеются ещё и добавочные выключатели.
4. Определение количества светильников. Зависит от желания хозяина и размеров гаража. Следует выбирать из светодиодных – как более экономичных – и люминесцентных – как более дешевых.
5. В случае монтажа открытой электропроводки, необходимо зафиксировать в списках материалов все крепления, кабель-каналы или гофру.
6. Скрытый способ электромонтажа является более продолжительным и трудоемким, а также далеко не лучшим в плане интерьерного решения гаража.

Электропроводка в гараже также протягивается в несколько этапов, каждый из которых следует рассмотреть подробнее.

Подготовительный этап

Стены гаража подготавливаются к монтажу, и нарезается кабель уже с учетом запасных 150 мм.

С помощью разметочного шнура происходит разметка стен согласно утвержденной схеме. Такая разметка наиболее проста и быстра по своей системе. Для её проведения понадобится помощник, либо можно зафиксировать саморезом металлический наконечник шнура, чтобы обеспечить себе свободу передвижения.  Корпус «шнурки» энергично встряхивается, чтобы краситель осел на нить, затем следует отойти от помощника, либо точки фиксации на необходимое для разметки расстояние и сильно затянуть шнур в корпусе. После этого осторожно, чтобы не сбить краситель, оттянуть натянутый шнур от поверхности двумя пальцами на расстояние около 20 см, после чего резко отпустить — останется ровно размеченная линия. Результат разметки следует контролировать строительным уровнем или отвесом во избежание «завала» разметки в сторону. Аналогичную осторожность следует соблюдать при горизонтальной разметке.

Теперь производится штробление стен по разметке. Штробление проводится с помощью одного из следующих аппаратов: дрели, штробореза, болгарки, перфоратора с насадкой-зубилом.

Данный этап характерен для прокидывания внутренней проводки в гаражах из бетона. В случае ручного прокладывания проводки используются только молоток и зубило.

Следует внимательно следить за глубиной штроб – она должна составлять не более 20мм и толщиной не менее 20 мм – это зависит от диаметра жилы кабеля.

В случае, если протягивается электропроводка в гараже из кирпича, то вполне возможно обойтись без лишнего штробления, просто спрятав кабель в кирпичных швах.

К подготовительным работам также относится создание заземления.

Этап уличных работ

Прокладкой внешней уличной электроцепи должен заниматься только электрик-специалист.

Если между гаражом и электрическим столбом расстояние составляет более 25000 мм, требуется заранее поставить промежуточную опору. В данном случае разводка является воздушной и должна быть создана с учетом нескольких требований:

• располагаться не ниже 6000 мм над дорогой;
• не менее 3750 мм – над пешеходной улицей;
• уровень ввода в помещение – не менее 2750 мм.

Последнее требование создает множество проблем для гаража как невысокой постройки, таких как сложности в обустройстве гидроизоляции и защита кабеля от физических воздействий. Эту проблему вполне может разрешить установленная на крыше стойка из изогнутой трубы.

Внутренние работы представляют собой копку траншеи, соединяющей ЦЛЭ (центральная линия электропередач) и распределительный щиток, с укладкой на ее дно бронированного кабеля из меди.

Загодя в фундаменте оставляется место для входа кабеля, затем закрывающееся металлическим коробом с опознавательной надписью. Непосредственно под фундаментом электролиния заключается в трубу, имеющую диаметр, больший диаметра жилы в два раза. Выход трубы наружу должен быть не более 50 мм в длину.

Таким образом, правильный монтаж проводки в гараже под фундаментом является делом отнюдь не экономичным и чрезвычайно трудновыполнимым.

Этап внутренних работ

Проводка в гараже своими руками может быть проведена скрытым и открытым способами.

1. При выполнении скрытого способа кабель помещается и закрепляется в штробах с помощью пластиковых хомутов или скоб, но для визуальной эстетичности результат в большинстве случаев используются кабель-каналы.

Существует альтернативный вариант крепления трассы — алебастром – один прихват через каждые 300 мм электротрассы.

После происходит установка распределительных коробок, розеток и выключателей. Объединенные в один канал жилы прозваниваются мультиметром.

Важно помнить, что абсолютно все соединения выполняются клеммными колодками.

По окончании этого процесса стены подлежат штукатурке и просушке.

2. Электропроводка в гараже проводится открытым способом в случае, если он создан из металла или дерева. Тогда трасса протягивается в специальных коробах, что намного проще и быстрее.

После окончания монтажных работ в любом случае необходимо будет вызвать электрика для оценки качества созданной электроцепи.

Оцените статью:

Электропроводка в гараже своими руками: схема

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража. Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Электропроводка в гараже

Особенности выбора электроматериалов для гаража.

Выбор проводов зависит от вида электропроводки. Для наружной рекомендуется использовать изолированный гибкий кабель (медный, алюминиевый). Сечение кабеля зависит от выбранного материала: 6 мм² для медного, 16 мм² – алюминиевого. Специалисты рекомендуют использовать для воздушной проводки эластичную медь, а при проведении проводов через конструкцию защищать кабель трубой с диаметром в 2 раза больше сечения проводов.
Для выполнения электромонтажных работ внутри гаража лучше использовать медный провод – пластичный материал, который выдерживает значительные пусковые нагрузки. Сечение провода зависит от силы тока, а длина рассчитывается с учетом припусков. Так как монтаж внутренней проводки гаража выполняется со скручиванием проводов, то при расчете материала необходимо добавить к каждому отрезку линии припуск 10-15 см. Кроме того, для электрификации гаража потребуются:

• распаечные коробки (для скрытой/наружной установки) для размещения розеток и выключателей в стенах или на поверхности;
• трубы, короба для защиты электропроводки;
• ролики-изоляторы и скобы для крепления к поверхностям.

Не знаете, как сделать заземление в гараже? – купите трехжильный кабель (фаза+ноль+заземление) и используйте в электромонтажных работах. В деревянных гаражах специалисты рекомендуют использовать изделия с резиновой изоляцией: АПРН, АППР, АНРТ, NYM. Проверенный вариант проводов для скрытого способа монтажа – в ПВХ-оболочке (алюминиевые, медные) или кабели АВВГ, ВВГ, NYM, которые можно уложить под слой штукатурки прямо в бороздки. Провода ПВ, ПВС и АПВ необходимо прокладывать в коробах или ПВХ-трубах.

Наружная электропроводка в гараже

Выполняется внешняя электропроводка гаража двумя способами: подземным, воздушным. Выбор оптимального способа электрификации зависит от близстоящих объектов и месторасположения постройки. Этот этап работ, включая определение лучшего способа наружной электропроводки, рекомендуется доверить квалифицированному электрику с допуском.
Если расстояние до линии передач превышает 25 метров, то подвод электропроводки к гаражу выполняется воздушным способом с креплением кабеля на несущих столбах определенной высоты. Высота опор зависит от места проводки:

• 3,75 м и более над пешеходными зонами;
• 6 м и более над проезжей частью;
• 2,75 м возле гаража.

Не знаете, как провести наружную проводку в гараже? – выберите один из проверенных способов ввода. При воздушном способе ввод можно организовать и через конструкцию стены, и через крышу. Предпочтительнее первый вариант, так как при вводе через крышу сложно изолировать отверстие в кровле и присутствует вероятность повреждения кабеля.
Нормативная высота ввода составляет 2,75 м. Если высоты стен недостаточно, необходимо дополнительно установить прямую трубу – трубостойку, выполнить отверстия в стене под наклоном, уложить фарфоровые воронки и защитить кабель эластичным шлангом. Последний этап монтажа наружной электропроводки – подсоединить линию к распределительной коробке внутри гаража.
Если используется схема подземной проводки к гаражу в виде ответвления от подземного кабеля и централизованной линии передач, то необходимо уложить провода на глубину до двух метров и защитить линию от случайного повреждения – использовать стальной короб. При выборе такого способа электрификации необходимо предусмотреть точку ввода – отверстие в фундаменте, а также место прохода проводов через конструкцию.

Способы электромонтажа внутри гаража

Способ монтажа внутренней проводки выбирается на общих основаниях и зависит от материала конструкций. В бетонных и кирпичных постройках монтаж электрики внутри гаража чаще выполняется скрытым способом: кабель устанавливается до выполнения облицовочных работ в штробы – углубления в стенах. Борозды в стене можно сделать как «дедовским» способом, используя молоток и зубило, так и современным – при помощи электродрели. В каменном гараже можно выбрать открытый способ монтажа, хотя скрытый более безопасен.
Не знаете, как сделать проводку в гараже скрытым способом? – подготовьте штробы, уложите провода в борозды и зафиксируйте кабель пластиковыми хомутами или металлическими скрепками. Упрощенный вариант монтажа – приклеить провода алебастром. Для надежной защиты скрытой электропроводки провода можно дополнительно изолировать в короб. Допускается укладка проводов в технические щели между плитами перекрытия, в пустотном полу, бороздки и существующие каналы между конструкциями. По окончании монтажа штробы и отверстия замуровывают, после чего поверхность подготавливается к отделке: наносится штукатурный слой, выравнивается.
Открытый монтаж электропроводки в гараже используется в металлических и деревянных постройках – кабель крепится к поверхности стен. Для надежного крепления проводов открытым способом рекомендуется использовать деревянные пробки – изолированные опоры, в которые вкручивают шурупы. Проверенный вариант – выбрать крепеж с пластмассовыми вставками и забить дюбеля в готовые отверстия шагом 50-60 см. На поворотах, в начальной/конечной точках кабель обязательно прикрутить к крепежу тесьмой, припаять места скручивания и заизолировать. Надежный вариант защиты электропроводки – закрыть провода пластиковым коробом.

Схема электропроводки в гараже

отовая схема электропроводки в гараже – безошибочный вариант, который позволит грамотно выполнить монтаж проводов. В плане указывается нужное количество всех элементов, включая розетки и выключатели, обозначается месторасположение светильников, распределительной коробки, точек соединения проводов. Кроме того, в готовом плане указывается способ и последовательность подключения каждого элемента, включая лампы и выключатели.
Выбрали схему и не знаете как провести проводку в гараже? – перенесите чертежи «в натуру» с учетом технических регламентов. Удобное расположение выключателя – слева от ворот, чтобы входная дверь не перекрывала приборы. Высота размещения приборов от пола составляет:

• 1,5 м для выключателя;
• 50-60 см для розеток.

Готовую электрическую схему гаража необходимо перенести на стены и учесть, что розетки должны располагаться перед выключателем. При нанесении разметки можно использовать простой шнур или специальные рулетки с красителем и помнить, что все элементы обязательно соединять прямыми линиями, а повороты выполнять от распределительной коробки под прямым углом. Правильное расстояние проводки от потолка и трубопроводов – 10-15 см.

Электрификация своими руками в гараже

Правильный монтаж электропроводки своими руками – это устройство трех жил: ноль, фаза, заземление. «Дедовский» вариант, когда для электромонтажных работ в гараже использовали ноль и фазу, не соответствует современным требованиям безопасности. Поэтому главное при выборе схемы – приобрести полный «набор» проводов, который спасет автолюбителя от поражения током и возможных неприятностей в аварийной ситуации.

Порядок электромонтажных работ в гараже

• Разметить маршрут проводки. При скрытом способе монтажа дополнительно подготовить штробы и гнезда.
• Подготовить провода – заготовить отрезки нужной длины с учетом припусков на скрутку.
• Уложить провода по маршруту, контролируя, чтобы выпущенных концов проводки было достаточно для соединений. Крепить провода можно при помощи гвоздей или жестяных скоб, соблюдая шаг точек крепления – 40 см.
• Установить распаячные коробки, гнезда и закрепить, используя алебастр или шурупы. При выполнении скрытой проводки необходимо «утопить» в предварительно выполненных отверстиях монтажные коробки и замазать алебастром.
• Соединить провода: между собой, с розетками, выключателями. Сначала необходимо освободить от изоляции свободные концы на 2-3 см, очистить поверхность жил от оксидной пленки ножом и скрутить пассатижами. Главное при соединении – проверить, чтобы жилы плотно прилегали.
• Защитить скрутки изолентой из ПВХ.
• Присоединить провода к зажимам приборов одним из способов: крючок, кольцо. Чтобы приборы не нагревались и не искрили, необходимо прочно прижать провод винтом.
• Установить освещение в гараже.

При выборе алюминиевых проводов необходимо помнить, что изделия капризны, и скручивать без усилий, избегая вытягивания или излома. Кроме того, при выполнении электрификации гаража необходимо соблюдать ограничения: исключить соединение токопроводящих жил из разных металлов и избегать скрутки проводов различного сечения. Если соединения жил разного сечения неизбежно, то при монтаже необходимо использовать соединительные колодки.



Электропроводка в гараже своими руками

Предстоит сложная работа, требующая специальной подготовки. Электропроводка в гараже требует привлечения в виде консультанта хорошего электрика с тем, чтобы он курировал ход монтажных работ. Это обусловлено тем, что солидную долю работ, например, составить схему электропроводки в гараже своими руками, должен специалист с допуском. Это гарантирует, что дальнейшим монтажом электропроводки в гараже своими руками может осуществлять владелец «автодома», хорошо подготовленный практически.

Типы электрической проводки

Типы электрической проводки

Исполнителю нужно знать, что электрику в гараже своими руками необходимо создать двух видов. Это наружная и внутренняя электропроводка в гараже. Для монтажа подводки наружной электролинии необходимо имеет проект и изготовить необходимые чертежи, чтобы они были зарегистрированы в Энергонадзоре. Электропроводка в гараже бывает:

• скрытая;
• открытая.

Разрешается провести электропроводку в гараже новичкам. Монтаж автоматов, счётчиком, щитовых производят специалисты, имеющие на выполнении работ лицензии.

Внешняя электропроводка в гараже заключается в подводке силового кабеля от стандартной электрической линии. Обычно это верховая сублимация. Кабель с расчетным сечением протягивают до установленной трубы на гараже, которая является надежным коммутационным узлом. Обычно около выхода кабеля из трубы недалеко монтируется счётчик, от которого начинается внутренняя проводка в гараже. Но бывают ситуации, когда необходимо проложить кабель до счётчика по стене. К «воздушке» есть свои требования. Ставятся столбы, натягиваются провода, если от гаража до стационарной электролинии расстояние больше 25 м. Высота над проезжей и пешеходной зоной должна быть 3,75 м. А так же используют подземный способ. Высота ввода в гараж должна быть не меньше 2,7 м.

Ни в коем случае нельзя работать с кабелем, находящимся под напряжение. Сначала все выполняют работы, которых требует схема электропроводки в гараже. Подключение к силовой линии осуществляет после того, как правильно проведено заземление. Заземление можно осуществить самому автолюбителю, если у него на руках схема и работу курирует специалист.

Выбор материала

Типы электрической проводки

Электропроводка в гараже своими руками потребует выбора материала. Не любой кабель пригодится. Здесь на авось не пройдет. Только точный расчет под напряжение. Кабель необходимо выбрать такой, который отвечал суммарной мощности всех подключенных потребителей. Такими могут быть:

1. Сварочный аппарат или несколько.
2. Шинно-монтажное оборудование.
3. Дрель, болгарка, электрический обогреватель.
4. Коротковолновая печка.
5. Светильники.
6. Подъемное оборудование для ламельных дверей.
7. Внешнее освещение.
8. Другие электроприборы и системы.

Для того, чтобы проводка в гараже не закоротила, не произошел пробой изоляции, необходимо рассчитать, какой по мощности кабель можно использовать для электропроводки в гараж.

Наружная проводка

Наружная электропроводка

Наружная электропроводка в гараже обычно состоит из гибких, с изоляцией проводов. Подойдет и кабель. Им удобнее производит монтаж. Он дает конкретный ответ на вопрос, как лучше провести электропроводку в гараже своими руками. На эти цели разрешается использовать как медный провод, так алюминиевый.

Алюминиевый кабель значительно дороже алюминиевого аналога. Хотя монтаж проводки одинаковый. Только осуществленная электропроводка в гараже медным проводником не создает такого сопротивления как алюминиевый аналог. То есть переплата на старте обернется экономией электроэнергии и денег в будущем. Он не сильно греется, поэтому электричества потребляется меньше. Проводка безопаснее.

Осуществляя разводку электропроводки в гараже своими руками, не применяйте алюминиевый и медный провод вместе. Это в будущем не может, точно создаст проблемы. Подключение алюминиевого и медного проводов на коммутационном стыке создаст зону окисления. Придется очищать ржавчину. И момент самопроизвольного отключения света по этой причине можно ожидать особенно зимой, ранней весной или осенью. Особенно, когда влажно.

Сечения проводов при зафиксированной мощности разные. Например, медный провод сечением 6мм² будет тождественным по этому показателю алюминиевому при нормативе 16мм².

На воздушном отрезке проводки электричества в гараже своими руками рациональнее применять гибкую медь. Монтаж такого провода через конструктивные элементы рекомендуется осуществлять через железную трубу диаметром в два, а то три раза толще, чем сам провод.

Какое сечение выбрать электропроводки для гаража можно узнать по максимальной нагрузке. Здесь специалисты должны произвести математические расчеты.

Монтажные работы внутри гаража

Чтобы провести монтаж необходимо иметь инструментарий и много другого. Например, для монтажа электропроводки в гараже необходимо иметь:

1. Коробки для распайки проводов.
2. Трубы, короба для хорошей изолированности от людей электропроводки.
3. Изоляторы-ролики, скобы для крепежа.

Электропроводку в гараже своими руками следует правильно заземлить. Для этого приобретают кабель с тремя жилами. Подключение следующее — фаза + 0 + заземление.

Рекомендуется использовать в гаражах, построенных из дерева, для подключения (заземления) провод, изолированный резиновым изолятором. Можно использовать такие типы, как, NYM, АППР, АППР и другие. Защита должна быть хорошо спрятана. Для такого дела хорошо подходят алюминиевые, медные или кабельная продукция ВВГ, АВВГ и другие. Здесь речь идет о скрытом варианте. Защиту электропроводки на гаражах необходимо осуществлять вместе со специалистом. А копание грунта, установка электродов, производства штроб можно выполнить самому. Хорошее заземление убережет гараж от негативных последствий.

Внутренняя проводка

Внутренняя электропроводка

Разводка электропроводки в гараже, если сам его владелец ведет электропроводку в гараже, должна полностью соответствовать схеме. Нарушение этого правила чревато негативными последствиями. Дело в том, что работу будут принимать надзорные органы. Поэтому правильное подключение, соблюдение всех требований, является залогом того, что все пройдет мирно. Главное, чтобы корректно подобрать по окпд.

Особенности могут рождать материалы, из которых построен гараж. Если он сооружен из блоков, кирпича, то обычно провода заглубляют в материал, то есть скрывают от людского глаза. Так многим кажется эстетичное помещение. Для этого используют схему разводки электропроводки в гараже. Она указывает, где необходимо поместить розетки. И где находится место счётчика. То, что содержит разметка, очень важно при условии, когда стоит задача, как самому сделать электропроводку в гаражах. Говорят, что делает толковую электропроводку схема подключения в гараже. Чтобы она была в реальности такой, необходимо выбирать качественные материалы , руководствуясь окпд.

Установка счётчика долга быть логичной. Не высоко и не низко. Чтобы было удобно снимать показания. Розетки следует размещать на высоте от пола в зависимости от их функционального применения. Как правило, розетки устанавливают и снаружи гаража. Рекомендуется использовать только метеозащитные розетки. Эти и другие требования могут быть необязательным, на усмотрения, того, кому приходится делать электропроводку гаража самому.

Что нужно для хорошей электрификации гаража?

1. Все материалы подобрать по окпд.
2. Толком составлена смета.
3. Правильно произведена разметка размещения энергопотребителей.
4. Подбор качественных материалов.
5. Низкий расход электричества.
6. Произведен точный расчёт мощности.

Если принят в работе этот расчёт действий, то с зданием может справиться и любой автолюбитель. Составленная и смета может быть небольшой и экономной. Есть шанс при эксплуатации «автодома» сделать так, что экономия электричества может быть существенной. Вместо двух, можно в целях экономии поставить один выключатель. Если такой вариант рекомендует рациональная разметка. В гараже один выключатель должен быть размещен непосредственно за дверью или поставлен его снаружи в метеозащитном футляре. И главное. В целях экономии денег стоит приобретать столько материалов, сколько необходимо. То есть на сумму, на какую сверстана смета. Впрок покупать не стоит. Для обеспечения безопасности необходимо защитить электропроводку на гараже. Ее нужно спрятать или в штробы, или в специальные трубы, или в короба из пластмассы. Все варианты хороши.

---

Установить электропроводку гаража

Вопросы о Электропроводка гаража

---

Вопрос от JD, домовладельца из Северной Калифорнии:
Должен ли я использовать GFCI Ground Fault или ARC Fault Breakers в моем гараже?

Весной следующего года будем делать ремонт и расширение пристроенного гаража в жилом доме. Это будет пещера для увлечений пенсионеров. Все вилки будут на 20 Ампер с проводом №10. Раньше я использовал электрические обжимные клещи Buchanan с рукавами и крышками.Мне они нравятся больше, чем крутить гайки.

Моя проблема в том, что у меня в городе, а не в моем будущем доме для престарелых, который нужно переоборудовать, есть полный магазин торгового оборудования 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этого оборудования находится в цепи замыкания на землю или замыкания дуги, старые двигатели каждый раз отключают цепь.

Я знаю, что старый код годами допускал «прямые» розетки в гаражах, потому что люди кричали о том, что их старый холодильник или морозильники отключают эти цепи, я даже читал это в справочных материалах по разработке старого кода.

Но поскольку большая часть этого старого оборудования была заменена за последние 25 лет, специалисты по кодексу NEC добавили гаражи к способу работы с дуговым замыканием на землю.

Проблема для таких людей, как я. Итак, мне нужно играть в игру и заменять все после работы? Должен ли я использовать прерыватели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Меня будут штопать, если я заменю каждый электродвигатель на моем восстановленном оборудовании.

Есть предложения?

Ответ Дейва:
GFCI Защита от замыканий на землю для гаражных цепей

JD, я слышал, откуда вы, но я бы хотел попробовать новые розетки и автоматические выключатели ARC Fault и GFCI.Я тоже помню, когда появились эти новые устройства, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом очень важно иметь защиту от GFCI, особенно при использовании старых неизолированных двигателей и оборудования с металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые проверки целостности двигателей и заменить любую изношенную тканевую проводку или потрескавшиеся изолированные провода новым проводом. У меня также есть коллекция старого электрического оборудования, на которое я повешу хотя бы доску с историей электричества старых времен.

Винтовые соединители для проводов по сравнению со старыми обжимными и гильзовыми соединениями Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этой теме, факт расширения и сжатия металлических компонентов электрических цепей будет способствовать ослаблению соединения, что приведет к сбою электрического соединения и повреждению оборудования.Поскольку разъем обжимного типа был популярным продуктом, я поддерживаю использование винтового разъема для проводов для соединений цепи с меньшей силой тока, особенно для типов с внутренней пружиной, которая изгибается при колебаниях температуры. При этом я использую обжимные изделия для более крупных проводов с помощью утвержденного обжимного инструмента, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимные соединители для проводов широко используются в промышленности, однако единственный способ сделать эти соединения надежными — это использовать инструмент для обжима с четырьмя выемками и диэлектрическую смазку, необходимую для конкретного применения.

Будьте осторожны и наслаждайтесь своим новым гаражным проектом!

---

Вопрос от Джима, разнорабочего из Огайо:
Как установить люминесцентный свет в гараже?

У моего сына есть отдельный гараж на одну машину, и единственный свет в гараже у него — от открывателя двери. У меня есть три четырехфутовых люминесцентных светильника, которые я хотел бы установить, но не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дэйва:
Как правило, для источника питания может использоваться розетка, где проводку можно продлить до выключателя, а затем и до осветительных приборов.

---

Как подключить новый гараж

Электромонтаж нового гаража и планирование электрических цепей: В нем содержатся все основные требования к электрической схеме для предлагаемого гаража…

Как восстановить потерянную мощность в гараже

Стив из Калифорнии спрашивает: Я закоротил розетку в гараже, и теперь не работает электричество, как я могу это исправить? Как исправить проблему с пропаданием энергии в гараже.

Электроснабжение гаража

Как мне подключить автоматический выключатель GFCI к электрической панели гаража? Электропроводка гаража, Как подключить прерыватель цепи GFCI.

Как установить проводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка под дополнительные светильники.

Как подключить люминесцентный светильник в гараже

Как установить проводку для осветительной арматуры: При установке люминесцентного освещения для гаража, который будет отделан листовым камнем, кабель NM или Romex может быть установлен в том месте, где будет установлен светильник после того, как листовой камень будет закончен и окрашен.

Электротехнические нормы для розеток и розеток GFI в гараже

Как спланировать и установить электрическую проводку для гаражных розеток и цепей освещения: электрические правила, касающиеся защиты GFCI для розеток 15A и 20A, 125V в гаражах.

Планирование электрощита гаража

Как установить электропроводку и дополнительную панель в гараже? Планировка и установка гаражной подпанели.

---

Электрика и отдельно стоящий гараж

Размер кабеля для гаражной подпанели

Вопрос от Ko:
Электрика и отдельно стоящий гараж.
У меня есть переделка в отдельно стоящем гараже (с жилой площадью наверху), подземный водовод 3/4 дюйма.ПВХ. Он имеет длину 53 фута с изгибом радиуса 4 дюйма (90 градусов) на обоих концах. Какой самый большой набор кабелей можно протянуть через ПВХ диаметром 3/4 дюйма для питания вспомогательной панели (горячий / горячий / нейтральный / заземленный)? Я оцениваю # 6 для обеих ног и нейтраль и # 8 для земли.

Ответ Дэйва
Ко, похоже, вы можете быть ограничены медными THW / THWN №6 и №8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки. Урок здесь в том, чтобы всегда увеличивать размер трубы из ПВХ.ПВХ стоит недорого, так что планируйте заранее, пока траншея открыта! Для получения дополнительной информации о заполнении кабелепровода: https://ask-the-electrician. com/wire-in-conduit.html

---

Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж. Источников энергии было два. Один был от существующего трехпанельного переключателя, который работал повсюду. Все сработало.
Но я все испортил другой строкой.Первоначально он питал только две розетки: одну на потолке рядом с устройством открывания гаражных ворот (которое было подключено к нему), а другое выходное отверстие было выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключить к этой линии три лампы и три розетки (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, скручены вместе (и зачищены). Так оно закоротило. После того, как я разъединил провода, я сбросил выключатель без питания. Я выключил основное питание, вошел в панель и переключил черный провод с линии на прерыватель, который, как я знал, работал, но все еще ничего. Возможно, провода были повреждены?
Спасибо за любой совет, который вы можете дать.
Эд в Де Ленд Флорида

Ответ Дэйва:
Эд, очень возможно, что когда вы восстанавливаете питание в цепи, электричество будет до точки, где соединение разорвалось, поэтому будьте очень осторожны. Здесь пригодится тестер напряжения клещевого типа, чтобы вы могли видеть, где напряжение и где оно останавливается, что, скорее всего, даст четкое указание на место проблемы.

---

Электропитание для гаражного электрощита

Майкл из Полсона, штат Монтана, спрашивает:
У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, на панели нет места для подключения другого выключателя. Придется ли мне заменить панель, или мне что-то не хватает?

Ответ Дэйва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, возможно, удастся поменять несколько полноразмерных автоматических выключателей и заменить их тандемными автоматическими выключателями, которые освободят необходимое пространство для автоматического выключателя на 100 А для гаражной панели. .

---

Статический от электронного балласта осветительной арматуры

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник. На моем радио теперь есть статические помехи. Как мне это остановить?

Ответ Дэйва:
Привет, Джоди, да, некоторые из этих осветительных приборов действительно производят линейный шум, особенно экономичные светильники для магазинов. Сначала убедитесь, что прибор заземлен. Затем приобретите штекер, который имеет встроенные средства подавления и кондиционирования линии, которые должны устранить линейный шум.Имейте в виду, что шум также может передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до более качественной марки.
Подробнее о подготовленных штекерных колодках

Основы электромонтажа в гараже | HGTV

В наши дни мы просим у наших гаражей больше, чем когда-либо прежде, и нам необходимо оборудовать их, чтобы обеспечить мощность, необходимую для работы всех наших инструментов и устройств. Пара розеток тут и там резать не собираются.Слишком большое количество электроинструментов и специализированного оборудования может легко перегрузить плохо спланированную электрическую систему, что может привести к опасным условиям, таким как электрический пожар.

Прежде всего, определите, какие действия вы планируете делать в гараже, для которых потребуется электричество. Если место просто для парковки машин или хранения, то будет достаточно нескольких стандартных торговых точек. Большинство пристроенных гаражей для домов, построенных за последние пару десятилетий, имеют соответствующую электропроводку и достаточно розеток для удовлетворения этих потребностей.Незакрепленный, недавно построенный гараж или ремонт существующего отдельно стоящего гаража без электричества потребуют отдельной отдельной системы.

Если вы планируете добавить водонагреватель, установить стиральную технику, заняться деревообработкой или тяжелыми автомобильными работами, вам необходимо убедиться, что вы правильно подключили оборудование. Многие приборы, такие как водонагреватели и сушилки для одежды, требуют напряжения в сети 240 вольт. То же самое и с некоторым сверхмощным оборудованием, таким как столярная пила (настольная пила промышленного уровня).

Если вы планируете использовать большое количество оборудования одновременно, лучше всего настроить на 240 В с проводкой большего сечения (толщины), чтобы предотвратить перегрузку системы и отключение выключателей. При напряжении 240 вольт электроинструмент потребляет вдвое меньше ампер во время работы, чем при напряжении 120 вольт. Чем выше мощность усилителя, тем ближе вы подойдете к сработавшему выключателю, и если вы используете несколько инструментов одновременно, это легко может произойти.

Гаражи также подвержены воздействию влаги: дождь, проникающий через открытые двери, вода, капающая с транспортных средств, или поломка водонагревателя или стиральной машины. Следовательно, необходимы защитные розетки с предохранителями от замыкания на землю (GFCI). Это розетки, которые вы найдете в ванных комнатах и ​​кухнях, которые в основном защищают вас от поражения электрическим током, если вы соприкоснетесь с водой во время работы с электроприбором.

Удобство — еще один фактор для электросистемы гаража. Стандартные розетки расположены на расстоянии около фута от пола. Если вы планируете установить верстаки вдоль стен, вам также понадобятся розетки на той же высоте, что и на кухне.Таким образом, вам не придется опускать шнур за столешницу.

Для специализированных рабочих станций вы также можете установить розетку для шнура питания, которая позволит вам подключать инструменты над головой, чтобы вы не протягивали шнуры по полу. Если вы добавляете устройство открывания гаражных ворот, вам потребуются розетки на потолке для их питания. Эти розетки также можно использовать для установки выдвижной катушки для шнура питания, которая также может использоваться как ответвительный шнур и предоставит вам доступ к электросети через весь гараж, при необходимости простираясь до подъездной дороги. Для дополнительного доступа извне установите одну или две розетки на внешней стене гаража или внутри возле дверей.

Имейте в виду, что когда вы ремонтируете или строите, а стены открыты для оголенных гвоздей, это лучшее время для электромонтажных работ. Возвращаться и добавлять проводку позже будет дороже и потребует много времени.

Схема подключения

для гаража

Электромонтаж в недостроенном гараже. На рисунках a b и c ниже показаны схемы подключения для добавления розеток и переключаемой розетки для подвесного светильника.

Схемы электропроводки гаража Схема электропроводки гаража Схема нескольких розеток

Схемы электропроводки гаража Схемы электропроводки

Электросхема гаража Данные электрической схемы

9095 принципы подключения в Интернете, а также ряд отличных книг по этой теме.

Схема подключения гаража . Незакрепленный недавно построенный гараж или реконструкция существующего отдельно стоящего гаража без электроэнергии потребует отдельной отдельной системы.Проведите провода в недостроенном гараже, чтобы получить необходимое освещение и розетки. Независимо от того, проводите ли вы перемонтаж или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Подключение духовки с 4 проводами к домашнему обслуживанию с 3 проводами 28 изображений схема подключения электрической духовки схема подключения с описанием установка электрической духовки проводка бесплатная проводка проводка электрическая плита плита проводка бесплатное изображение двигателя изображение для подключения 4 проводов к 3. Большинство гаражей для домов построены за последние пару десятилетий у них была соответствующая проводка и достаточно розеток для удовлетворения этих потребностей.Электромонтаж в гараже на самом деле не так уж и сложен, если вы имеете базовое представление об электричестве и следуете широко опубликованным руководствам. Дополнительные электрические советы и схемы wwwaboutelectricitycouk, как подписаться и не пропускать покупки рекламы. Как установить гаражную электропроводку немаловажный фактор при электромонтаже гаража. Пример электромонтажа отдельно стоящего гаража или отдельно стоящего дома, спроектированного как складское помещение на основе не включенных в другие категории 2002 г. Сделайте это, подключив новый зеленый провод заземления к существующему проводу заземления в первой коробке, см. Металлические коробки и приспособления заземления ниже.Узнайте, как подключить УЗО устройства защитного отключения к потребителю гаражного сарая. Важно убедиться, что все коробки заземлены. Если вы находитесь в процессе планирования пристройки гаража или отделки существующего гаража, важно создать схему, показывающую расположение всех выключателей и розеток для электрического обслуживания. Выясните, есть ли в главном сервисе или панели, которая будет питать цепи в гараже, достаточную нагрузочную способность и место для автоматических выключателей.

Электросхема Электросхема Провод субпанели гаражного питателя

Схема электропроводки механизма открывания гаражных ворот Genie

4 зубца Электросхема прицепа Best Of Wiring Diagram



Сайт Garage Itsoursite

Схема деталей гаражных ворот Названия деталей дверей Названия деталей дверей Дверь

Схема электрических соединений датчика открывателя гаражных ворот мастера Бесплатная электрическая схема

Детали электропроводки Запасные части гаража Доверенная схема

Схема электропроводки гаража Pro

Провод открывателя двери гаража Infoindiatour Com

Схема электропроводки отдельного гаража Michellelarks Com

Открытие двери гаража грамм Образец электрической схемы Образец

Электросхема гаража Мастерская Монтажная схема открывателя гаражных ворот

Схема запчастей открывателя гаражных ворот Genie Устройство открывания гаражных ворот Genie

Схема этажей мастерской с гаражом Niente

Схема ворот гаража Joelwestworth Com

Схема подключения для освещения гаража

В правильно установленной цепи добавление дополнительных приспособлений — это простой вопрос запуска и подключения дополнительной проводки. Если вы хотите, чтобы в вашем гараже было больше света, вы можете установить дополнительные светильники на существующей цепи.

Светодиодные фонари для мастерской Электросхемы гаража Ремонт стальные гаражные комплекты

Схема электропроводки для нескольких осветительных приборов Кухня Premodel Home

Идеи освещения Освещение гаража Вдохновляющие ссылки

4








недостроенный гараж для установки необходимого света и розеток.

Схема подключения освещения гаража . Схемы освещения с использованием переключателя в качестве распределительной коробки для освещения гаража или чердака. Электромонтаж в недостроенном гараже. Важный фактор при электромонтаже гаража. Там, где установлен только один светильник, бессмысленно устанавливать потолочную розетку или петлевую систему. Электромонтаж в гараже на самом деле не так уж и сложен, если вы имеете базовое представление об электричестве и следуете широко опубликованным руководствам. Если вы находитесь в процессе планирования пристройки гаража или отделки существующего гаража, важно создать схему, показывающую расположение всех выключателей и розеток для электрического обслуживания.Выясните, есть ли в главном сервисе или панели, которая будет питать цепи в гараже, достаточную нагрузочную способность и место для автоматических выключателей. В Интернете есть масса информации об основных принципах подключения, а также множество замечательных книг по этой теме. Если суммарная максимальная сила тока всех соединенных устройств не превышает номинальную мощность автоматического выключателя, вы можете установить столько приспособлений, сколько захотите. Чтобы правильно установить освещение в гараже, вам нужно знать, как подключить его к электрическим коробкам, которые проходят рядом с гаражом.Некоторые люди могут быть очень напуганы идеей прокладки проводки в гараже, так как обычно это место, где устанавливаются автоматические выключатели и сеть. Независимо от того, проводите ли вы перемонтаж или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение.

Электропроводка гаража на своем участке

Схема электропроводки подпанели Лучшая электрическая схема для освещения гаража

Схема электропроводки Великобритании Эксперты по электропроводке

Электропроводка верхнего гаража в Великобритании

Параллельная проводка света Схема подключения 4-позиционного переключателя Переключатель освещения

Электрическая схема подвала Схема подключения электричества Co

Как подключить встраиваемое освещение в гараже Идеальная установка освещения 900

Датчик двери гаража Нет света Датчик двери гаража Нет света Дверь гаража

Как подключить переключатель с несколькими источниками света Diy в 2019 году Свет

Схема подключения гаражных фонарей Схема данных Схема данных

90 154

Схема подключения светодиодных фонарей для гаража

Схема подключения освещения в гараже Схема подключения

Схема подключения гаража

Схема подключения

Схема подключения

Nissan Autodiag4

UK Diagram Data Schema

Электрические схемы открывателя гаражных ворот — Принципиальная электрическая схема power-ecstasy

Электрические схемы открывателя гаражных ворот Что нового

Электрические схемы открывателя гаражных ворот -. . . . . . .

Схемы подключения устройства открывания гаражных ворот —

Схемы подключения устройства открывания гаражных ворот —

Схема подключения представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, нового вспомогательного оборудования и т. д. Схемы электрических соединений устройства открывания гаражных ворот Эта принципиальная схема служит для понимания функций и работы установки в детали, описывающие оборудование / детали установки (в виде символов) и соединения.Схема подключения устройства открывания ворот гаража Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема открывания гаражных ворот верхняя схема подключения галерея нагрузка благоприятная нагрузка благоприятная aiellopresidente it Схема подключения гаража Genie Схема подключения цикл материал цикл материал hazzart it Новая схема подключения датчики открывания гаражных ворот диаграмма диаграммапример диаграммы шаблон подключения диаграмма схема… электрическая схема подключения, схема, генератор Genie проводка диаграмма принципиальная электрическая схема электронная экстази электронная экстази hazzart it Pin на умном доме diy, продукты, обзоры Genie открывалка для гаражных ворот принципиальная схема верхняя электрическая схема галерея электрическая схема ревнивый контур ревнивый aiellopresidente it Схема] электрическая схема открывания гаражных ворот полная версия hd качественная схема проводная схема beefdiagram виртуальная edge it Схема подключения датчика открывания гаражных ворот Genie Выбор гаражных ворот является одним из основных… датчик гаражных ворот, гаражные ворота камергера, электрические гаражные ворота

Преобразование гаража в мастерскую — детали этапа 7

Детали электромонтажных работ.

При изменении / установке электрического схемы / светильники / розетки / кабели, затем рекомендуемый вариант — поручить работу квалифицированный электрик, как (в Великобритании), необходимо что изменения соответствуют действующему Строению Нормативные документы. В любом случае квалифицированный электрик следует проконсультироваться с самого начала в отношении последствия использования существующей электрической цепи с новой проводкой и оборудованием.

Я решил после первичной консультации сделать все установка сама но электрик такой же тщательно проверить мою работу и подписать ее, когда законченный. Очень важно получить любые DIY электромонтажные работы проверены и подтверждены как соответствующие со Строительными нормами.

---

Оригинальная электрическая схема.

Original Components, июль 2015 г. На главной фотографии показаны самые основные существующая электрика. Это состояло из трех фонари, состоящие из одного четырехфутового люминесцентного блок освещения и два байонетных светильника оснащен двумя лампами накаливания с вольфрамовой нитью мощностью 60 Вт лампочки и кабель питания одиночного выключенного розетка. На левой вставке показан предохранитель. распределительный щит с питанием, поступающим в гараж от дома (нижний трос) и кабели для трех ламп и одной розетки, выход сверху доски и бегом сзади стропила, прикрепленные к стропилам крыши и стены. Плата была оснащена главным выключателем. и предохранительные провода для одного освещения и одного питания схемы. Такой распределительный щит полностью неподходящий для мастерской и требует замены с малым потребителем, оснащенным УЗО (устройство защитного отключения) выключатели вместо предохранительный провод. Аллан, мой консультант-электрик, любезно предоставил подходящий подержанный единица бесплатно! На правой вставке показан одиночный пластиковый коммутируемая розетка, которая изначально подавала питание ко всей технике в гараже и (с катушка удлинительного кабеля), питание от внешнего источника (через окно), для электрической газонокосилки и кусторез! (Щелкните изображение, чтобы увеличить его)

---

Со старым!

Существующие электрические фонари, розетка и связанные кабельные системы полностью демонтированы из зоны мастерской, чтобы облегчить установку каркасной перегородки, утеплителя и обшивки OSB. А Затем была создана временная система снабжения, чтобы использование электроинструментов и электрического освещения (см. ниже подробности).

Использование временного освещения и цепей питания, Август 2015 г. При использовании существующей кабельной разводки 4-футовый люминесцентная лампа была перенесена на новую постоянное положение, прикрепленное к стропилу в вестибюль.Новая двойная розетка в металлической оболочке был установлен в вестибюле, опять же используя существующую кабельную разводку от потребителя Блок. И свет, и розетка (видны на фотография), были подготовлены для использования с канал для последующей интеграции в новые кабельная разводка на основе кабелепровода. Это обеспечило временное свет и питание для электроинструментов, используемых для переделка гаража в мастерскую. (Щелкните изображение, чтобы увеличить его)

---

В с Новым!

Строительные работы близились к завершению, и пришло время начать капитальный ремонт и установку новых розеток и люминесцентных светильников.

Электрическая схема гаража / мастерской диаграмма Это показывает, как было электроснабжение доработан в гараже для освещения и мощность для мастерской, тамбура, антресоли напольная и внешне для садовой техники. На уровне 12 количество переключаемых двойных розеток может показаться чрезмерным, но они придают мастерской функциональность, которая, на мой взгляд, существенна и сокращает использование многосетевых адаптеров с выводами проводов. (Щелкните изображение, чтобы увеличить его)

Электромонтажные работы незавершенные, 27 -й Август 2015 г. Продолжаются работы по установке нового потребительского блока и проводку к двум комплектам огней и кольцевая магистраль двойных розеток. Обратите внимание, что проведена оригинальная разводка кабеля для гаража. использованный, который поступает из подсобного помещения дом и который использует старый близнец и землю кабель с красным (под напряжением) и черным (нейтраль) вместо новой цветовой кодировки коричневый (live) & синий (нейтральный). В долгосрочной перспективе это может потребоваться запустить новый канал между основной потребительский блок в доме и новый бытовой блок в гараже. Такой предприятие (предполагающее поставку в дом) определенно выходит за рамки компетенции DIY проект и должен выполняться только квалифицированный электрик. (Щелкните изображение, чтобы увеличить его)

---

Инструменты, методы и приспособления.

Прокладка кабелей, зачем использовать кабелепровод?
Подключив три цеха, я проводник convert и вот некоторые из причин, почему. Если кабельная разводка выполняется своими руками, а не с использованием электрика, платит поверхностный монтаж (на стены и потолок), чтобы было легко подписать осмотр (также для исправления любых неисправностей, которые осмотр может точно определить). Если стены и потолок утеплены, то скрыть очень сложно кабели, поскольку это противоречит Строительным нормам и правилам для прокладывать кабели в изоляции стен или потолка (из-за опасность перегрева кабелей и потенциальный риск возгорания). Поверхностный монтаж также делает его очень легко вносить любые изменения, такие как добавление дополнительные светильники и розетки или переналадка кабелей, поскольку использование может потребоваться позже.

Кабели можно было просто прикрепить к стенам и потолки, но при использовании такого метода и соединения к выключателю или розетке, устанавливаемой на поверхность, вход точка кабеля не герметична, что позволяет попадание пыли в арматуру, которая в деревообрабатывающий цех, присутствует повсеместно. Трубопровод подключается к выключателям, розеткам и люминесцентным лампам рейки с помощью пылезащитных адаптеров, которые аккуратно входить в ящики через выбивные отверстия. не замужем жилы (не обычные двойные и заземляющие) лучше всего используется с кабелепроводом, и его намного легче подключить в выключатели, светильники и розетки (но см. примечания ниже).

Проблемы с получением одножильного кабеля.
Большинство электрических компонентов, используемых в этом проект можно легко приобрести в крупном DIY торговые точки, такие как B&Q или Wickes .Следует упомянуть одно исключение. Вот. Для этого проекта пластиковый шланг диаметром 20 мм. использовался для прокладки кабеля как освещения, так и питания цепей, и это можно легко купить в 2 или 3 метров в вышеуказанных торговых точках. Хотя его можно использовать (с трудом), чтобы запустить длины сдвоенного кабеля и кабеля заземления, это действительно предназначен для использования с отдельными катушками одноядерных живой (коричневый), нейтральный (синий) и земля (зеленый и желтая полоса) кабели, и это то, что использовалось в этот проект. Наоборот, хотя продавая канал (и катушки двойного и заземляющего кабеля), ни один из в основных торговых точках, упомянутых выше, имеются соответствующие отдельные катушки одножильного кабеля.

Один из самые дешевые on-line источники для катушек одноядерных кабель (и другое электрооборудование), это TLC-Direct. Предметы можно приобрести онлайн для доставки в UK или для сбора в одном из их 27 филиалов.

Катушки одножильного кабеля 6491X Три 2,5 мм 2 катушек показанный здесь одножильный кабель использовался для подключение двойных розеток в металлической оболочке мастерская (кабель коричневого цвета = под напряжением, синий цветной кабель = нейтраль, зеленый / желтый кабель = Земля. Кабель 6491X имеет ПВХ изоляцию и подходит для силовых цепей, цепей освещения и строительная проводка. Он предназначен для использования с кабелепроводом или коробом вместо двойного & Земляной серый или белый кабель в оболочке. Три барабана (коричневый, синий и желто-зеленый) 1,5 мм 2 одножильный кабель были аналогично используется для питания цепей освещения. (Щелкните изображение, чтобы увеличить его)

Труба и резак. Пластиковый канал диаметром 20 мм использовался для кабели для освещения и питания схемы. Также показана регулируемая труба. резак, который идеально подходит для точной очистки резка пластиковой трубы.Это быстрее и предпочтительнее резания ножовкой, которая имеет тенденцию оставлять неровные и неровные порезы, которые вставляет толкатель в аксессуары для кабелепровода трудно. (Щелкните изображение, чтобы увеличить его)

---

Установка металлических розеток с Кабельный ввод
А также металлические розетки, белые 20мм диаметр кабелепровода может быть соединен с выбивным отверстием отверстия для ввода кабеля в выключателях, люминесцентных лампах рейки и потребительские элементы, но это хорошо, чтобы проверить перед покупкой наличие выбивных элементов и диаметром 20 мм.

В пример (описанный ниже) подключения розеток с Труба диаметром 20 мм также применима к другим фитингам с нокауты, использованные в этом проекте.

	Металлический бокс с соответствующим кабелепроводом Арматура. 5 -е Октябрь 2015 г. Коробка в металлической оболочке имеет в общей сложности 8 выбивных элементов. проемы на выбор.Они приспособлены к Кабелепровод диаметром 20 мм через пластиковый переходник с наружной резьбой, фиксируется контргайкой (переходник и контргайка, изображенная справа на фотографии). (Щелкните изображение, чтобы увеличить его)
	Удаление выбивки.5 -е Октябрь 2015. Используя молоток и гвоздь, удалите выбивка для вставки кабелепровода адаптер. (Щелкните изображение, чтобы увеличить его)
	Две заглушки сняты и два адаптера Установлен.5 -е Октябрь 2015 г. Здесь убраны два нокаута и два переходники кабелепровода установлены в выбивной отверстия, удерживаемые стопорными гайками. (Щелкните изображение, чтобы увеличить его)
	Установка кабелепровода. 5 -е Октябрь 2015. Труба диаметром 20 мм представляет собой простую вставку. в открытый конец адаптера. (Щелкните изображение, чтобы увеличить его)
	Прикручивание коробки к стене.5 -е Октябрь 2015. Коробка в металлическом корпусе легко и надежно прикручивается к обшивке цеха OSB толщиной 18мм стена. (Щелкните изображение, чтобы увеличить его)
	Крепление трубы к стене. 5 -е Октябрь 2015. На этих фотографиях показано, как распорная планка Седла используются для крепления пластиковой трубы. к обшивке стены OSB. Право фотография показывает основание седла прикреплен с помощью одного винта к 18 мм толщиной Обшивка стены OSB. Левая фотография показывает канал, удерживаемый на седле который привинчен к основанию спейсера бара с два самореза.Эти саморезы не распространяются в нижележащую обшивку OSB. (Щелкните изображение, чтобы увеличить его)
	Работа продолжается. 5 -е Октябрь 2015. Двойная розетка слева была полностью установлен.Металлический ящик следующего двойной разъем показан справа с канал, соединяющий две розетки, закрепленный в место. (Щелкните изображение, чтобы увеличить его)
	Вид завершенной кабельной разводки (частично). 23 рд октябрь 2015 г. Вид на оконный конец мастерская, показывающая готовый трубопровод закрытые кабели для двойного металлического корпуса Розетки. (Щелкните изображение, чтобы увеличить его)
	Использование гибкого трубопровода. 9 -е Октябрь 2015. Где кабельный канал должен изменить направление и углов иногда проще использовать короткая длина гибкого трубопровода диаметром 20 мм как показано здесь. Это взаимодействует именно с так же с металлическими розетками (и переключатели), но это проще, чем использовать жесткие кабелепровод с коленами 90 o (которые также показано на фотографии). (Щелкните изображение, чтобы увеличить его)

---

Установка люминесцентного освещения.

Здесь показано, как четыре 4-футовых (1220 мм) длины были установлены люминесцентные лампы (три в мастерская и одна в задней части антресольного этажа).

	Люминесцентный светильник.18 -й Июль 2015. Люминесцентный светильник для использования в семинар, показывающий размер, необходимый между средние точки двух деревянных опор рейки (над потолком, см. фото ниже). (Щелкните изображение, чтобы увеличить его)
	Опорные планки дневного света.18 -е июль 2015 г. Пара встроенных деревянных люминесцентных ламп опорные рейки правильного размера 600 мм между их средними точками, чтобы фары должны быть прикручены, после возведение потолка из гипсокартона. (Щелкните изображение, чтобы увеличить его)
	Деревянные опоры для люминесцентных ламп, 18 -е июль 2015 г. Три пары реек (отмечены красной стрелкой) для поддержка новых люминесцентных ламп. Эти рейки просто прикручивались к балки. Их проще всего установить перед кладется на место потолок из гипсокартона. 5мм отверстия диаметром были просверлены через центр каждой рейки и когда гипсокартон пристроили потолок, продлили отверстия через гипсокартон.С отверстиями в потолок виден снизу, было хорошо видно место для винтов крепления фонарей через гипсокартон в деревянную планки выше. (Щелкните изображение, чтобы увеличить его)
	Мастерская по установке люминесцентного освещения, 12 -е августа 2015 г. Незавершенные работы по установке люминесцентного светильники в мастерской, прикрепленные к деревянным планки, показанные на картинке выше. Обратите внимание кабелепровод, используемый для проводки. Кабельная проводка была устанавливается на поверхность и не устанавливается над гипсокартон против строительства Правила прокладки электрических кабелей в теплоизолированная территория, так как существует опасность перегрев кабеля и возгорание. (Щелкните изображение, чтобы увеличить его)
	Интерфейс между кабелем и люминесцентной лампой Свет. Фотография, показывающая, как устроен пластиковый канал диаметром 20 мм. легко прикрепляется к люминесцентной лампе через резьбовой переходник, проходящий через выбивку отверстие на конце лампы. (Щелкните изображение, чтобы увеличить его)
	Электромонтаж выключателя света, 27 th Август 2015 г. Одинарный двухклавишный выключатель света в металлической оболочке, расположен у главного входа в гараж, был используется для управления как Освещение антресолей / вестибюлей и мастерских схемы.На фотографии показаны четыре коричневых (под напряжением) кабели от двух цепей освещения. Чтобы было легче выполнить правильную проводку, два коричневых кабеля от Схема освещения антресолей / вестибюлей красная изоляционная лента наклеена на концы кабели. Другие концы кабелей (не показаны) на фотографии), также были отмечены красным изоляционная лента.Металлический переключатель также был заземлен (обязательное требование), используя желто-зеленый кабель в оплетке (заземление не показано). Обратите внимание на то, как кабелепровод легко подходит к переключение через пластмассовый переходник с резьбой, который попадает в выбивное отверстие в верхней части переключатель (Щелкните изображение, чтобы увеличить его)
	Электромонтаж выключателя света завершен. Кабели выключателя света завершены, выключатель готов к работе. использовать. Левый переключатель управляет тремя люминесцентные лампы для мастерских, а справа ручной переключатель управляет двумя люминесцентными лампами в вестибюле и в задней части антресольный этаж. (Щелкните изображение, чтобы увеличить его)
	Освещение цеха завершено, 27 th Сентябрь 2015 г. Установлены три люминесцентных лампы в цехе и работает правильно. (Щелкните изображение, чтобы увеличить его)
	Освещение антресольного этажа завершено, 29 -й августа 2015 года. Флуоресцентный светильник в антресольном этаже завершен и оперативный. (Щелкните изображение, чтобы увеличить его)
	Освещение вестибюля завершено, 17 -е августа 2015 года. Вестибюль люминесцентный свет завершен и оперативный. (Щелкните изображение, чтобы увеличить его)

---

Ремонт проводки завершен в октябре 2015 года.Проверено и одобрено профессиональным электриком на 23 ^рд июнь 2016.

---

Нажмите ЗДЕСЬ, чтобы вернуться на главную Страница.

© Тим & Триш Энтерпрайзис 2015-2017.

Руководство по монтажу и монтажу привода гаражных ворот

РУКОВОДСТВО ПО МОНТАЖУ ОТКРЫВАНИЯ ГАРАЖНЫХ ДВЕРЕЙ И РАМКА

Автор: Боб Моултон из Moulton Custom Door Company, Даксбери, штат Вирджиния.

Розетка переменного тока 110 В: Используйте следующую формулу, чтобы найти розетку для обычной жилой установки привода дышла: Высота двери + 4 фута. = Расстояние назад от заголовка. Затем сместите 1 фут в каждую сторону от центра дверного проема.

Примечания по подключению: Любой новый привод должен быть установлен на 20 ампер. Схема GFI. Доказано, что это помогает обеспечить защиту твердотельных цепей. Средняя стоимость новой операторской панели управления составляет более 150 долларов США.00. Даже ближайший удар молнии может сжечь эту электронику, и на это не распространяется гарантия производителя. Если ваше здание находится в зоне, подверженной ударам молнии, используйте сетевой фильтр с одной розеткой в ​​дополнение к цепи, защищенной GFI.

Низковольтная проводка: Сегодня для любого нового оператора требуются две схемы низковольтной проводки:

Дверной звонок или кнопочная станция: Кнопочная схема проходит от потолка, по центру дверного проема, и розетки оператора расстояние возврата.Оставьте провод длиной не менее 3 футов для подключения к оператору. Другой конец ведет туда, где требуется кнопочная станция. Обратите внимание, что любая кнопочная станция должна быть расположена так, чтобы дверь была в пределах видимости и была видна при активации. Лучшее место — внутри гаража, у главного прохода, ведущего в жилое пространство или снаружи, или и то, и другое. Несколько кнопок могут использоваться одновременно одним оператором. Уровень от 50 до 60 дюймов является лучшим, и они могут располагаться рядом более чем с одной дверью.

Датчик безопасности / фотоэлектрический реверс: Цепи безопасности, есть две, по одной с каждой стороны двери. Оставьте провод длиной 24 дюйма, 6 дюймов от пола и от 4 до 6 дюймов назад или сбоку по обе стороны от дверного проема. Эти провода выходят из потолка в том же месте, что и схема кнопки, минимум на 3 фута. вести.

Примечания: Если вы не уверены в торговой марке оператора, четырехпроводной проложенный участок от одного этажа к другому будет охватывать любую марку.Обе эти цепи требуют минимум двух проводов, но лучше четырехпроводной, калибра 22 или лучше с индикатором для определения полярности.

Примечания по обрамлению: Рама от 16 до 18 дюймов высотой потолка над дверным проемом, так что мы можем использовать стандартную направляющую радиуса 15 дюймов. Этот вид направляющей проходит наиболее гладко и поднимает дверь вверх и в сторону. Обзор Для получения дополнительной информации см. диаграмму обрамления.
