Электрика в доме из бревна: Проводка в доме из оцилиндрованного бревна: правила выбора и монтажа

Вряд ли этот метод используется для чего-либо, кроме одиночного светильника и единственной розетки, и только в том случае, если бревенчатый домик находится очень близко к вашему дому.

В обоих случаях электрик будет использовать бронированный кабель для питания бревенчатой ​​хижины. Этот кабель можно закрепить на свободном месте рядом с неподвижными объектами, такими как стены и, возможно, заборы, или закопать в землю. Как правило, он будет закопан на глубину в полторы лопаты, что составляет около 500 мм. Его следует закапывать глубже на клумбы или огороды. Часто можно сэкономить деньги, сделав траншею для кабеля самостоятельно до приезда электрика.

Когда ваш электрик проектирует вашу электрическую систему, он будет основывать ее на ваших требованиях к питанию, расстоянии от основного источника питания, а также состоянии и номинальной мощности вашего источника питания.Конечно, есть и другие факторы, но это все, что ему нужно знать от вас как от клиента, чтобы иметь возможность процитировать для вас.

• Количество светильников и розеток в вашей бревенчатой ​​хижине.
• Требуемая мощность: вы можете сложить ватты или амперы каждого электрического элемента или сообщить электрику, что вы собираетесь использовать, и он произведет расчеты.
• Расстояние от основного источника питания или потребителя.
• Состояние вашего потребительского блока и есть ли в нем запасные части.
• Маршрут подводящего кабеля к бревенчатой ​​хижине и будете ли вы рыть траншею самостоятельно.
• Маршрут выхода из вашего потребительского блока в доме на улицу.

Если вы запрашиваете расценки на свою систему, вот удобная форма, которую вы можете использовать: Форма коммерческого предложения на электрооборудование

Если у вашего электрика нет опыта установки системы в бревенчатой ​​хижине, вы должны сообщить ему / ей, что это немного странно и что при ее установке нужно учесть некоторые дополнительные соображения.Если у них нет опыта или вы не скажете им, я гарантирую, что вы им перезвоните!

Он также может много перемещаться, некоторые из больших бревенчатых домиков толщиной 58 мм и толще могут перемещаться на 70 мм в течение года, это неотъемлемое свойство древесины и совершенно нормально, она будет расширяться и сжиматься в зависимости от влажности, погода и другие факторы. Это движение заставит вас перезвонить своему электрику, так как все его прекрасные аккуратные кабели упадут со стен или, в худшем случае, создадут трещины и трещины в ваших бревнах, где канал прикручен без расширительного зазора и фактически удержит два бревна вместе и предотвратить их естественное расширение.Это создаст расколы в журналах!

Сообщите об этом своему электрику и предложите следующее:

• Держите кабельную коробку ниже на первом бревне с Т-образными деталями, идущими к гнездам
• Сделайте овал в желобе и не завинчивайте его полностью, чтобы бревна могли двигаться под ним.
• Оставьте достаточно провисания кабелей для расширения
• НИКОГДА не скрепляйте бревна вместе, это очень важно при установке потребительского блока, так как его высота часто превышает одно бревно.Если расширение не разрешено, журналы будут РАЗДЕЛЕННЫМИ.
• Рассмотрите возможность использования круглой водоотводной трубы за пределами здания. Седла, которые крепят его, позволят расширить его, и он будет выглядеть намного лучше внутри. Это мой предпочтительный метод, и я стараюсь прятать его вокруг балки фундамента и вверх от нее. Угловые кресты бревенчатой ​​хижины также очень хороши для того, чтобы скрыть канал.
• Если вы изолируете крышу своей бревенчатой ​​хижины, подумайте о том, чтобы кабели цепи освещения располагались сверху крыши.

Эти публикации по электрике в вашем доме и вокруг него удобно читать:

Если вам нужна дополнительная информация о том, как лучше всего установить электричество в бревенчатые домики, дайте мне знать, и я помогу, где смогу.

Нравится:

Нравится Загрузка …

Проведение электричества в бревенчатую беседку

Отопление. Освещение. Винный холодильник.

3 веских причины подключить электричество к своей бревенчатой ​​хижине.

С такими большими инвестициями и бесценным дополнительным жилым пространством в вашем саду было бы глупо не сделать этого.

Так что подключать к нему электричество имеет смысл, чтобы вы могли максимально эффективно использовать свою кабину в течение года.

Конечно, это крупное мероприятие, и его легче сказать, чем сделать — и уж точно не самодельную работу, которую большинство из нас должно делать.

Но проконсультировавшись с профессиональным электриком, обеспечение безопасного и надежного электроснабжения вашей кабины может быть простым и беспроблемным.

Итак, обо всем по порядку.

Сертификация работы: Часть P

В 2005 году правительство внесло правила электробезопасности в Строительные правила Англии и Уэльса.

Часть P гласит, что любой, кто выполняет электромонтажные работы в доме, должен убедиться, что работа спроектирована и установлена ​​таким образом, чтобы защитить людей от огня и поражения электрическим током.

По закону все домовладельцы и арендодатели должны иметь возможность доказать, что все электромонтажные работы соответствуют Части P, иначе они будут совершать уголовное преступление.

Чтобы доказать, что в вашей каюте установлена ​​безопасная и соответствующая требованиям электрическая система, вам потребуется либо

• Сообщите в местный орган управления зданием о проведении монтажных работ до их начала, если вы выполняете их самостоятельно (см. Ниже), или

• Нанять дипломированного электрика, отвечающего требованиям Части P

Самый простой вариант — нанять электрика:

• они работают в соответствии с национальным стандартом безопасности Великобритании
• Плата за управление зданием не взимается
• они оформят сертификат соответствия строительным нормам, подтверждающий, что выполненные электромонтажные работы соответствуют строительным нормам
.

По окончании работы вы получите:

• Свидетельство об электроустановке или Свидетельство о мелких работах, подтверждающее, что работа соответствует BS 7671

Свидетельство об электроустановке

Важен для любых электромонтажных работ, проводимых с 2005 года.

Когда вы продаете свой дом, вам будет предложено предоставить этот сертификат для любой работы, выполненной после этой даты.

В случае пожара ваша страховая компания попросит копию этого свидетельства. Без него ваше страховое возмещение может быть аннулировано.

Сделай сам

Если вы хотите выполнить электромонтажные работы самостоятельно или воспользоваться услугами незарегистрированного электрика, вы должны проинформировать местный орган управления зданием, прежде чем что-либо делать.

Они будут:

• Осмотр и проверка до и во время работы проводится
• осмотрите работу, чтобы убедиться, что она соответствует требованиям по электромонтажу.
• протестировать и сертифицировать для вас

За это может взиматься плата.

Что вы собираетесь отключать от электросети?

Итак, когда все это учтено, подумайте, для чего вы хотите использовать электричество.

• сколько розеток?
• сколько выключателей света?

Запустите его электрик, чтобы дать им представление о том, какова будет ваша потребляемая мощность, чтобы они могли определить, что необходимо.

Не забывайте учитывать и внешнее освещение.

Как это делается

В зависимости от количества электроэнергии, которое потребуется в вашей бревенчатой ​​хижине, есть 2 варианта установки электрической системы.

• Питание напрямую от основного потребителя. Если нет запасных, можно подключить меньший потребительский блок из основного источника питания в кабину. Он будет защищен УЗО (устройство остаточного тока), предназначенное для предотвращения смертельного поражения электрическим током, если вы прикоснетесь к чему-то живому, т. Е.голый провод)

• Питание от существующей домашней розетки, но только в том случае, если она способна выдерживать эту дополнительную нагрузку. Подходит только в том случае, если требуется одиночный свет и единственная розетка и кабина находится близко к дому.

Для подачи питания в кабину будет использоваться бронированный кабель.

Это будет либо:

• располагаться над землей, хорошо просматриваться, рядом с неподвижными объектами, такими как стены и заборы, или быть

• закопано в траншею — рекомендуемая глубина не менее 500 мм (полторы глубины лопаты), глубже, если она проходит под цветочными или овощными грядками, чтобы гарантировать, что ее случайно не потревожат в будущем.

Главный совет — если вы нанимаете электрика, стоит выкопать траншею самостоятельно, чтобы сэкономить на расходах!

Если для подключения к Wi-Fi используется кабель Ethernet, имеет смысл проложить его одновременно с кабелем электропитания — см. Мой блог Как подключить офис в бревенчатой ​​хижине к Интернету

Об авторе

Джоанна Хейзелтон

Джо является лицом магазина Jack’s Garden Store и руководит нашей службой поддержки клиентов более десяти лет.Если у вас есть вопрос о садовых товарах, у нее есть ответ! Если она этого не сделала, в этом случае она перезвонит вам, когда она это сделает …

Электропроводка для бревенчатой ​​хижины | Timber Living

Электрика в бревенчатых домиках? Ваш электрик будет рад услышать, что вам нужна проводка в бревенчатой ​​хижине. Это такая легкая, чистая и быстрая работа по сравнению с блочным домом.

Какая электрика мне понадобится в бревенчатом домике?

Нет никаких ограничений на то, что вы можете положить в бревенчатую хижину.С электрической точки зрения бревенчатый домик ничем не отличается от любого другого здания. Кто-нибудь в сауне? Джакузи? Электрический теплый пол? Мы сделали их все.

Но реально, в обычной бревенчатой ​​хижине ассортимент электрических элементов включает в себя все очевидные:

• Морозильная камера
• Холодильник
• Кулер для воды
• Готовка
• Плита
• Двойная духовка
• Микроволновая печь
• Стиральная машина
• Сушилка для белья
• Посудомоечная машина
• Водонагреватель
• Панельные обогреватели
• Нагреватели для хранения
• Электрический душ
• Душ с сильным напором
• Погружной нагреватель
• Вытяжной вентилятор
• Тепловентилятор

Водяное отопление в срубе

При рассмотрении водяного отопления у вас есть два основных требования:

• Вода для душа / ванны
• Вода для ванной и кухонной раковины

Подогрев воды для душа, ванны и умывальника — это простая и несложная задача для вашей бревенчатой ​​хижины.Есть два основных варианта, особенно когда мы имеем дело с кабиной меньшего размера, и решающим фактором является душ. Вам нужно решить, собираетесь ли вы принимать электрический душ или погружной душ с самотечным душем (с насосом в комплекте, в качестве опции).

ЭЛЕКТРИЧЕСКИЙ ДУШ И ПОДГОТОВИТЕЛЬ ВОДЫ

Установка электрического обогревателя в бревенчатую хижину — очень простое дело с точки зрения сантехники. Все усложняется только тогда, когда дело доходит до источника электричества.Если вы получаете электроэнергию от выходящего дома / счетчика / электрического щита, а в главном доме уже есть электрический душ, тогда все становится немного сложнее. Проблема в том, что электрические души потребляют много энергии. Обычно не хватает мощности на два электрических душа, идущих в один дом. (Обычно вы найдете только один электрический душ в любом доме — поспрашивайте — вы увидите!)

Если вам нужен электрический душ в кабине, а он уже есть в главном доме, вам необходимо установить выключатель.Это просто, и это просто гарантирует, что два душа не могут быть включены одновременно.

После того, как у вас установлен электрический душ, все, что вам нужно, это проточный водонагреватель под раковиной для нагрева водопроводной воды для раковин на кухне и в ванной.

ПОГРУЖНОЙ НАГРЕВАТЕЛЬ

Погружной нагреватель также является опцией и может потребоваться, если вы устанавливаете радиаторы. Установка погружного нагревателя — опять же простая операция. Вы можете купить очень надежные водонагреватели на eBay по очень разумной цене.

Освещение бревенчатой ​​кабины

Из-за формы потолков в наших бревенчатых домиках встраиваемые светильники работают очень хорошо и используются многими нашими клиентами. Они очень экономичны, их стоимость составляет около 9 евро за лампу, и они чрезвычайно экономичны в эксплуатации. Благодаря использованию новейших светодиодных технологий эти светильники не нагреваются и потребляют очень мало электроэнергии. К сожалению, их нельзя затемнить, поэтому вам понадобятся другие лампы вокруг ваших комнат для атмосферного освещения.На фотографии выше изображена гостиная в демонстрационном доме Log Cabin Showhouse в Бойле, графство Роскоммон. Не стесняйтесь приходить и посещать. Просто позвоните по телефону 086 817 0429, чтобы записаться на прием.

Стоимость электрики сруба

В зависимости от количества проводки / светильников / вилок / приборов / обогревателей, которые вы хотите установить в своей бревенчатой ​​хижине, стоимость электропроводки, конечно, будет варьироваться. Но я могу вам сказать, что мне обошлось в 1900 евро, чтобы полностью подключить двухкомнатную бревенчатую хижину в Бойле, в том числе:

• 11 двойных розеток
• Соединения для плиты, погружной и стиральной машины
• 16 встраиваемые потолочные светильники
• Одно наружное гнездо
• Комплект наружных фонарей с датчиком
• Однопанельный настенный обогреватель
• Подключение одного вытяжного вентилятора
• Однополосный светильник для кухни

Посетите наши выставочные залы бревенчатых домиков.

Вы можете получить подробную информацию обо всех наших выставочных залах бревенчатых домиков здесь: https://www.timberliving.ie/showrooms

Почему бы не приехать в гости? По телефону 0591 81039, если у вас есть вопросы. Вы также получите много информации на странице нашего блога Log Cabin: .

Электрик в бревенчатом доме. Электрик в бревенчатом доме. Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наши работы включали электромонтаж под ключ, который включает в себя полный электромонтаж (прокладка кабеля в деревянном доме), установку розеток и выключателей, устройства ввода электроэнергии в дом, монтаж распределительных щитов, запуск электрокотла и проверку схемы. надежность при номинальных нагрузках.

Способ раздачи исходя из рациональности и сокращения трудозатрат был выбран комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробке)

Все работы выполнены с соблюдением норм строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с подсветкой. Из соображений безопасности и эстетики мы отказываемся от монтажных коробок на этом объекте и выводим каждый светильник и люстру непосредственно на экран. Выберите марку кабеля ВВГнг 3 * 1,5 плоский и защитите от внешних воздействий оранжевой гофрой. Все маршруты выполнены под прямым углом (на архитектурной проекции) и закреплены в скрытой работе. Доступность кабелей в щите позволяет изменять сценарии включения света и дает множество вариантов управления им в будущем (возможность внедрения систем дистанционного управления и адаптации под умный дом).

Следующий этап — установка розеточных групп и выключателей. Прокладываем кабель в техническом подполье, а выводы делаем декоративным кабелем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)

Устанавливаем кухонные розетки открытым способом (так как будет стена рабочей поверхности керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.

Следующий этап — установка и монтаж электрощитов. В этом деревянном доме их 3 штуки. Внедрение и раздача с (со счетчиком), освещением и розетками (распределительный щит) и щитком котельной (на нем мы остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку между группами и соблюдать правильность последовательности силы тока автоматов (мы используем оригинальные автоматы ABB).Группы розеток соединяются через дифференциальные машины (автоматические в сочетании с узо) для безопасности.

Каким бы красивым ни было дерево как строительный материал, оно имеет и определенные недостатки. Это не значит, что его нельзя использовать, ведь дерево действительно замечательный строительный материал — прочный, надежный, теплый, экологичный, натуральный. Просто при строительстве необходимо учитывать все возможные опасности, чтобы их нейтрализовать.Какой должна быть разводка в срубе? Вот оно, отсутствие дерева — не сопротивление огню. Из-за этого многие уникальные памятники деревянного зодчества были утрачены. Иногда пожар возникает по причинам, не зависящим от нас и непредсказуемым. Но очень много пожаров происходит именно из-за неисправной проводки. Чтобы избежать неприятностей, нужно заранее позаботиться о мерах. ООО «СеверСтройЛес» не только строит деревянные дома, но и выполняет все внутренние работы по существующим требованиям.

Электромонтаж в бревенчатом доме

Жилье должно быть не только комфортным, привлекательным и теплым, но и безопасным.В противном случае есть риск не только потерять все свое имущество, но и лишиться жизни, например, если ночью, когда все члены семьи спят, внезапно загорится проводка. Электромонтаж в бревенчатом доме по требованиям ПУЭ может проводиться открытым и закрытым способом. электромонтажные работы повышенной сложности, поэтому лучше доверить их профессионалам. Компания ООО «СеверСтройЛес» имеет большой опыт строительства деревянных домов по различным технологиям под ключ.Поэтому мы выполним монтаж электрической сети для вашего дома. При этом мы можем предложить на ваше рассмотрение несколько вариантов, из которых вы сможете выбрать наиболее подходящий.

Скрытая проводка в бревенчатом доме

В деревянном доме в соответствии с требованиями Правил устройства электроустановок (которые описывают требования к отдельным системам, узлам и элементам электрических коммуникаций) электропроводка выполняется только в металлическом ящике.Магистральные линии прокладываются в стальных или медных трубах для отделки полов и потолков. К элементам электрической сети: розеткам, лампам, выключателям, кабель протягивается по вертикальным технологическим отверстиям в стенах. В этом случае заказчик должен точно определить, где будут располагаться все элементы электропотребления: где будут располагаться осветительные приборы, выключатели, розетки. В противном случае не удастся перенести проводку без нарушения целостности стен, так как крепежные отверстия выполняются в условиях мастерской по проекту.

Открытая электропроводка в деревянном доме

Если упор делается на функциональность, а эстетическая составляющая находится на втором плане, то в этом случае лучше использовать открытую проводку. Кабель проложен через специальный негорючий канал, гофрированную виниловую трубку или модный сегодня ретро-кабель. Цвет коробки можно выбрать от классического белого до цвета, имитирующего цвет дерева. Открытая электропроводка в деревянном доме монтируется в срок от двух до десяти дней в зависимости от площади дома из оцилиндрованного бревна и его оснащенности электрооборудованием.В зависимости от ваших требований ООО «СеверСтройЛес» предложит вам различные способы монтажа электропроводки на выбор.

Как лучше всего подготовить точки выхода для установки электрических принадлежностей? Этим вопросом должен заниматься каждый электрик при прокладке коммуникаций в деревянных домах. Будет ли это бревенчатый дом, оцилиндрованное бревно, круглый брус или блочный дом, есть одна проблема — нет ровной поверхности, подходящей для установки розеток и выключателей, зато светильников, бра.Есть два способа подготовки площадок для точек: распил и накладка на бревно . Мы расскажем об особенностях применения каждого из них.

Долгие годы был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. Д. Он заключается в том, что на месте выхода вырезается ровный участок по форме и размеру, соответствующий выключателю или выходу.

Что важно учитывать в работе:

Почесать бревно — совсем непрофильная задача для электрика, взявшись за такую ​​работу, он рискует безвозвратно испортить бревно.Поэтому распиловкой колодок обычно занимаются столяры, которые умеют работать с деревом и все делают аккуратно.

Важно учитывать, что даже хороший специалист может допустить брак в виде трещин, сколов, не полного соответствия форме. Дерево — материал непредсказуемый. И еще — на фото неправильная монтажная коробка, обзор подходящих плагинов для горючих материалов.

Если в будущем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз.При снятии розетки в бревне останется распиленная дыра, которую уже не ремонтировать. Чтобы это скрыть, придется повесить картину или перенести шкаф, другую мебель.

Если вы планируете готовить участок как плотник, заложите в сроки дополнительные рабочие дни. Потому что на приготовление одной точки в доме уходит до 30 минут.

Метод простой установки розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно — устройство для оборудования точек электропроводки открытого и скрытого типа (при помощи 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, что полностью соответствует диаметру бревна. Верхняя часть обшивки представляет собой плоскую площадку для установки выключателей, розеток, распределительных / распределительных коробок и светильников, бра.

Особенности технологии крепления пластин на бревно:

Установить может любой электрик.Требуются специальные столярные инструменты.

На подготовку одного очка уйдет 2-4 минуты.

При монтаже вагонки открытого типа Розетку или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на поверхность древесины, не испортит эстетических характеристик. В случае переноса останутся мелкие дырочки для крепежа, которые легко отремонтировать.

С диэлектрическими накладками пластины повышает пожарную безопасность открытой электропроводки.Стекловолокно толщиной 1 мм, точно подогнанное по размеру, плотно закрывает перфорацию в основании пластиковых патронов Legrand Quteo, а в серии

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, быстрее строятся, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
К электрику в деревянном доме предъявляются гораздо более строгие требования. Первоначальная задача электромонтажа в деревянном доме — проложить ввод (подводящий) кабель от опоры ЛЭП до распределительного щита дома. Есть два способа прокладки входного электрического кабеля. загородный дом: воздушный и подземный (в траншее).

Воздушная прокладка проще, быстрее и экономичнее. Для устройства ВЛ электроснабжения загородного дома будут применяться самонесущие провода марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчиком фаз), специальные кабельные зажимы, монтаж анкеров и тд.Преимущество использования этого провода заключается в том, что он не требует растягивания кабеля, по которому идет кабель. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетического вида лицевой части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустами), меньшая долговечность.

Способ прокладки вводного кабеля в траншее более трудоемкий и дорогостоящий, но он сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями и увеличивает срок службы вводного кабеля.Для строительства подземной ЛЭП электрики частного дома используют бронированный кабель типа Вббшв с разным количеством жил и их сечением (в зависимости от выделенной мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра, имеющую песчаную подушку толщиной 15-20 см. Затем кабель засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, прокладывается сигнальная лента с надписью «не копать, кабель» и после этого траншея засыпается полностью.
Входной кабель обеспечивает питание распределительного щита, от которого питание распределяется между всеми потребителями электроэнергии. В распределительном щите устанавливаются: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, шины заземления и другие устройства. Автоматика защищает людей, технику и всю электротехнику загородного дома в целом.
Щиты электрики в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются щиты открытой установки.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Есть два способа прокладки линий электропередачи внутри деревянного дома: фактурная (открытая проводка) и скрытая (скрытая проводка). Открытой называется электропроводка, проложенная по поверхности стен, потолка и так далее. Скрыта проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант — это монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределительных устройств, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудования и квалификации мастеров.
Накладной монтаж осуществляется в негорючие кабельные каналы (коробки) ПВХ, гофру ПВХ (или металлическую гильзу) и просто вскрывается кабелем в негорючей оболочке с крепежом.

]]> ]]> Укладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой ровную поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасно-панельные дома), монтаж осуществляется в негорючие ПВХ-боксы. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробках дает следующие преимущества:
— хорошие условия охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
— свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены.
— при необходимости возможность создания ответвления на любом участке трассы.
Крышку коробки всегда можно легко снять и добавить дополнительный кабель.Для этого при расчете сечения воздуховода делается запас в 30%.
Производители сегодня предлагают коробки однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответвительные соединения выполняются во внешних установочных коробках или внутри розеток и выключателей.
Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробах в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что весь кабель, проходящий через стены и полы, будет выполнен в металлических оболочках.

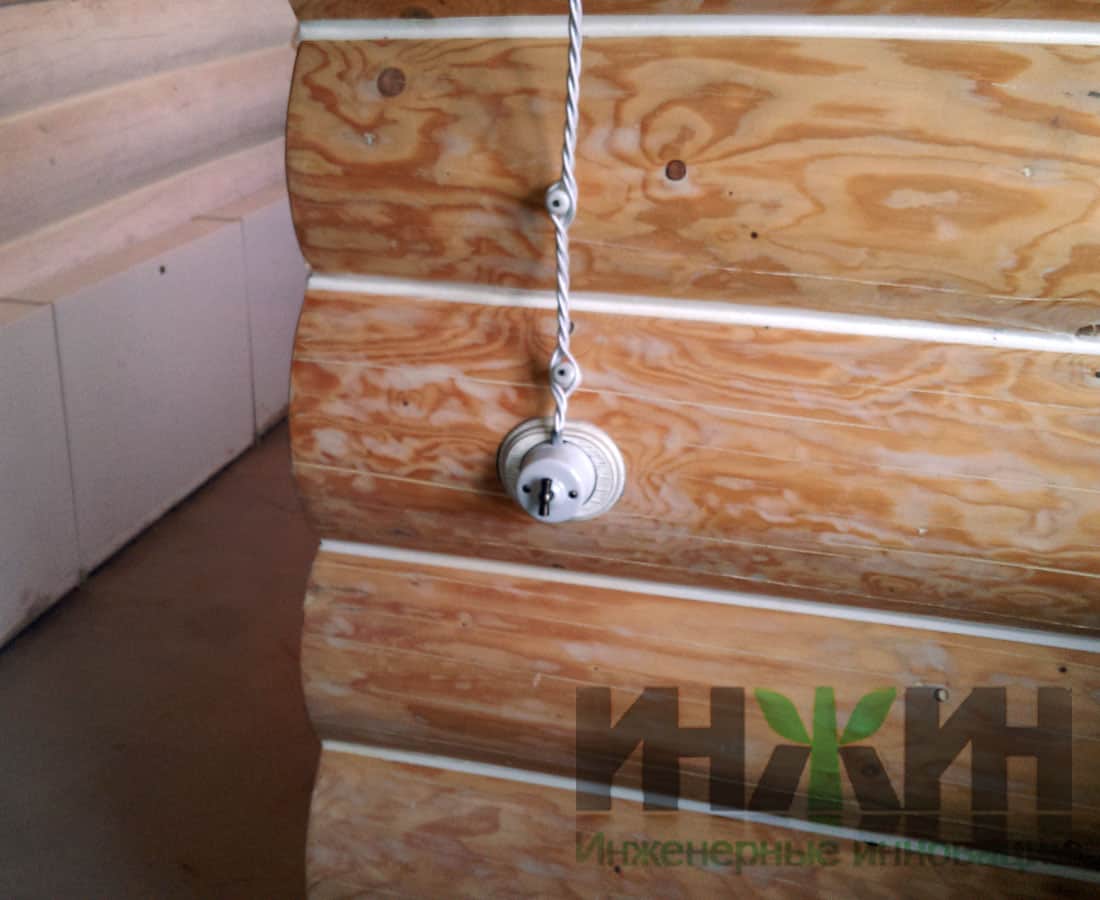

Прокладка линий электрики ретро кабелем на изоляторах.

В настоящее время стало популярным прокладка внешней электропроводки в деревянном доме ретро-кабелем (витая проволока) на изоляторах. Особенно желательно использовать его в домах из бревен. Рынок электротехнических материалов предлагает ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем лучший способ прокладки электропроводки в бревенчатом доме — сочетание прокладки кабельных каналов (коробов) под цвет и фактуру дерева и ретро-кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах по плинтусу пола или у потолка. Спуски и подъемы к выключателям, розеткам и прочим электромонтажным изделиям производятся витым кабелем в декоративной оболочке на изоляторах. Раздвижные соединения выполняются внутри корпусов розеток и выключателей или в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом на стенах с креплением специальными скобами осуществляется в том случае, если прокладка линий электропередачи в коробах из ПВХ без нарушения эстетики интерьера затруднена, а иногда и невозможна (например, электрик из оцилиндрованное бревно без обшивки вагонкой) или по желанию заказчика. Ответвительные соединения выполняются в распределительных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах

Скрытая проводка электрики в деревянном доме

В деревянных домах этот вид разводки выполняется в металлических трубах (согласно ОПУ, п. 7.1.32).
Скрытый монтаж линий электрики в деревянном доме процесс намного трудоемкий, длительный и соответственно более дорого.Однако с точки зрения дизайна более привлекательный.
Все магистрали электриков в деревянном доме выполнены в стальных металлических трубах в перекрытиях до устройства (подшивки) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
Первоначальной, очень важной задачей для Заказчика является определение расположения потребителей электроэнергии в доме (с их геометрическими привязками), потому что, в отличие от поверхностного монтажа, чрезвычайно сложно, а иногда и невозможно перенести или добавить электрические точки, не нарушая эстетика интерьера.На основании плана расположения потребителей электроэнергии составляется план сверления вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Отверстия в стенах дома сверлятся в мастерской на этапе распиловки дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при укладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (согласно заданным ранее геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серию устанавливаемых розеток и выключателей, так как установочные коробки для разных серий могут иметь разные размеры.

]]> ]]>

Примеры монтажа электропроводки в домах из деревянных балок

Обращаем ваше внимание, что проводка выполняется из гофрированной трубы, которая в отличие от металлической трубы является сплошной, то есть не из катаной полосы.Следовательно, имеет способность локализации, герметичность. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью соответствует СНиП и ПУЭ. Те участки, где присутствует гофрированная труба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]> ]]> В статье «Электроэнергия деревянного дома» обсуждался простейший вид электропроводки, сочетающий максимальную безопасность с минимальными затратами.На первый план в описанных случаях стоит функциональность. Эстетика отходит на второй план. Конечно, можно выполнить открытую проводку максимально аккуратно, чтобы она не была очень заметной. Но не всем нравятся кабельные каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, использовать коричневый ящик или «под елку», но, к сожалению, выбор таких изделий невелик, качество не всегда совпадает, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки.Без них сложно аккуратно установить кабельные каналы, со временем из-за склонности дерева к вздутию и усыханию стыки расширяются, коробки несколько смещаются — разводка перестает выглядеть аккуратно.

Бывают довольно неудобные случаи: например, как установить короб на бревенчатые стены, на стены, теперь обшитые модным срубом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибили к стене скобами из проволоки? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГНГ имеют черную изоляцию, NYM — серую. Как такая «цветовая гамма» сочетается с цветом дерева? Но как быть, если нужно проложить сразу несколько кабелей? В современном, перенасыщенном домом доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте о том, что возможность прокладки кабелей непосредственно на базу без механической защиты считается несколько противоречивой в нормативной документации. Так, СП 31-110-2003 допускает открытую прокладку на горючем основании без футеровки только «одинарным кабелем с медными жилами сечением не более 6 мм2, не распространяющими горение».

Так нельзя два кабеля рядом держать? Или их невозможно скрепить одним кронштейном, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требует открытой проводки в жилых помещениях «в электрических плинтусах, воздуховодах и т. Д.» (п. 7.1.37). Можем ли мы предположить «и т. Д.» в качестве допуска к ведению открытой проводки непосредственно кабелем по стенам или на роликах допускается таб.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей, а также способ их прокладки» IUI рассматривает электропроводку в целом, а в гл. 7 об электропроводке в специальных помещениях, включающих в себя и жилые. Таким образом, наверное, пресловутую «ИТТ» следует трактовать не как прямую прокладку кабелей вдоль стен, а как прокладку в жестких и гибких электрических трубах, металлическом шланге … То есть кабели, проложенные вдоль стен жилых помещений, необходимо защищать от возможное механическое повреждение.
Проблема электромонтажа.

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство уважаемых производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «лосьонов», которые есть в сериях среднего и высокого ценового диапазона. Например, нет программируемых диммеров, перекрестных переключателей, позволяющих управлять светом из трех и более мест, нет разных таймеров и т. Д. Цветовая гамма товаров ограничена; используемый материал — недорогой пластик.

]]> ]]> И хотя качество продукции от известных производителей высокое, не всегда они способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, я могу упомянуть серию Etude (производится на заводе Schneider Electric в Санкт-Петербурге), Wessen также недавно был приобретен Schneider Electric, Elyo — бывшая независимая шведская компания, была приобретена Schneider. Электрик, Саймон (Испания), Копп (Германия) — два последних еще предстоит поискать, и ряд других.Помимо данной продукции на рынке присутствуют розетки и выключатели для наружной установки турецкого и российского производства, но их качество заметно уступает вышеупомянутым сериям.

Legrand и ABB, широко известные в нашей стране, не производят изделия для наружного монтажа, за исключением специальных, устанавливаемых во влажных и пыльных помещениях. Правда, у большинства производителей есть линейка подъемных боксов (обычно очень ограниченная цветовая гамма), позволяющая монтировать изделия для скрытого монтажа в кабельных системах, но на деревянных стенах такая комбинация смотрится очень противоречиво.Опять же не всем нравится то, что уличные товары находятся далеко от стены, что увеличивает вероятность повреждения, особенно в проходах, и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда может соответствовать придирчивым вкусам пользователей. Но для скрытой проводки на горючие конструкции российская нормативная документация предъявляет еще более жесткие требования, которые иногда кажутся невозможными. Вариантов всего два: прокладка кабеля в глухих металлических коробах или металлических трубах или негорючая штукатурка, которая должна окружать кабель со всех сторон слоем не менее 10 мм (Таблица 14.2 СП 31-110-2003, ПУЭ: Таблица 2.1.3.). Столь жесткое требование ЭМИ кажется невыполнимым, так как с точки зрения обывателя превращает дом в «водопровод», по которому должны проходить провода.

Опять же, никому и в голову не пришло бы покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда и возникают догадки о завышенных требованиях. «Что может случиться с кабелем при горении неподдерживаемой изоляции, защищенном современной автоматикой, неразрывно проложенным от панели до розетки?» — так рассуждают некоторые «специалисты» из электриков, подписывая свою неплатежеспособность.

Протягивают кабели по перекрытиям в гофре, проталкивают провод под плинтусы, прячут под «выходом» окон и дверных коробок, втискивают неосведомленному клиенту, что это именно то, что нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, видимо, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
1. Грызуны. В потолках и в стенах деревянных домов возможно появление мышей и крыс.Эти очень неприятные «товарищи» человека почему-то любят грызть пластиковую изоляцию проводов. Мне удалось убрать со стен провода, изоляция которых была съедена на несколько метров. На ней были отчетливые следы зубов. В некоторых местах вообще не было изоляции, и в любой момент могло произойти короткое замыкание. Даже если бы автоматика безопасности работала безупречно, короткая вспышка имела бы мощную вспышку, которая могла бы поджечь древесную пыль, пыль, паклю — немного быстро горючего материала со временем накапливается в стенах и потолках.
2. Дерево, как известно, «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заклиниванием дверей и окон зимой и весной, когда влажность воздуха увеличивается. Кроме того, дома подвержены некоторым сквознякам. В кабеле может возникать опасное напряжение, которое может вызвать повреждение или поломку. Дальнейшие разработки уже обсуждаются в пункте 1.
[Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель будет помещен в негорючую среду, дальнейшее распространение огня не произойдет.Максимум, на что мы рискуем, это то, что в отдельных помещениях не будет света или перестанут работать одна или несколько розеток.
Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нет предположения об использовании металлического рукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопковой нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент — вытащить пломбировочный шнур и зажечь прикуриватель.Результат развеет все сомнения. Другой металлический шланг производится с уплотнением асбеста (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлический шланг с асбестовой нитью только большого диаметра.

Таким образом, использование металлического рукава для скрытой прокладки кабеля в легковоспламеняющихся конструкциях согласно действующей нормативной документации недопустимо.
Как должна выполняться проводка «в теории» понятно. Но как на практике выполнить такие жесткие требования? В этой статье я постараюсь сосредоточиться на технологии выполнения этих непростых работ.
Вариант 1. Объединение кабельных каналов и разводки для скрытой проводки.
Основные линии в этой версии прокладываются коробками по плинтусам потолка или пола. [Скрытое расположение выключателя, кабель в кабельном канале] Ответвления к розеткам и выключателям выполнены с низким кабельным каналом, конец которого закрывается заглушкой. Электромонтажные изделия монтируются в металлические подозетники. Под них предварительно просверливается ямка с кроной на дереве. Такой вариант, совмещающий открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет неограниченно расширять ассортимент последних и уменьшать глубину выступающих частей.Как вариант, можно разместить магистрали в соседних помещениях, где эстетика не так важна, просверлить оттуда стену, уложить стальную втулку, установить металлическое дно и выполнить скрытый монтаж розеток и выключателей на стенах «парадного» помещения.

Вариант 2. Скрытые магистрали и ответвления в кабельных каналах.
[Кабельный канал на опоре.]
Магистрали проложены в перекрытии. Для этого иногда используют металлические трубы. Из-за необходимости проводить повороты часто используют медные трубы, цена на которые превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабели в металлических лотках], специально разработанные для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В ширину можно положить десятки кабелей. Подносы изготовлены из оцинкованной стали. Толщина стен не имеет значения, потому что для медных кабелей до 2,5 мм2 этот параметр не нормируется. Желательно предварительно затянуть кабели в гофре или защитить места поворотов и возможных контактов изоляции кабеля острыми металлическими краями гофры или трубки из винилхлорида.Укладка металлических лотков — операция непростая. Необходима частичная обрезка балок перекрытия с последующим усилением в обход несущих конструкций, зачисткой острых кромок и герметизацией торцов. Для выполнения всех этих операций требуются различные инструменты и навыки жестяных работ. Подносы скрепляются заклепками или прикручиваются гайками. После прокладки кабелей металлические конструкции заземляют. Для этого натягивают заземляющий провод, надежно прикручивают к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям проделываются через отверстия со стальными втулками в потолке обычного пластикового ящика. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабельных каналов и электромонтажных изделий. Для того, чтобы вырезать такую ​​опору из экструдированной и отшлифованной доски, ее предварительно размечают специальным инструментом, который по старым мастерам назывался обвалочкой.В продаже такого инструмента нет — нужно сделать самому. Результат можно увидеть на фото.
Вариант 3. Полностью скрытая проводка в срубе.
Это самый сложный случай, который неопытному мастеру кажется невозможным. Трассы, как и во втором варианте, выполняются в перекрытиях, в металлических лотках. Но с взлетами дело обстоит сложнее. Самым простым и очевидным является размещение переключателей. Поскольку они обычно располагаются возле двери, лифт можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожухом. Надо на конце бревен врезать конец бензо- или электропилы в паз, в который помещается металлическая трубка. В этом случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, на общую цену это не сильно влияет. В трубу укладывается проволока, после чего ее загибают «на месте» трубогибом. В стене просверливается отверстие коронкой под металлическое дно.Паз на конце бревна соединяется отверстием большого диаметра с нижней пластиной. Все изгибы должны быть плавными, иначе медная трубка будет пропускать провод. Самый кропотливый — выполнение плоской площадки под каркас электромонтажных изделий. В противном случае переключатель выйдет из равновесия.

С розетками дело обстоит сложнее. Их размещают там, где это удобно для пользователя, поэтому нелогично [Укладывать лотки для подводки на светильники] большинство розеток возле дверных проемов.Вот один из способов: для подачи [Распределительная коробка света с полностью скрытой проводкой. Здесь сходятся линии от всех ламп и выключателей. Это можно контролировать и поддерживать.] В гнезде нижележащих бревен проделана канавка. В него вставлена ​​трубка с проволокой. После этого из доски необходимой ширины изготавливается фуражка. Его плотно вдавливают в паз, распиливают и шлифуют. Заглушку желательно перед установкой смазать столярным клеем. Все сколы и неровности зашпатлевать шпаклевкой по дереву в цвет дерева.После высыхания шпатлевки шлифовку повторяют. На торце доски можно нарисовать узор волокон бревна — тогда после покрытия стен лаком или пропиткой место, где идет кабель, будет практически незаметно.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку места под один балл у мастера уходит не менее половины рабочего дня, поэтому работа ценится высоко. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения на потолках и стенах клеммных коробок, потому что вполне вероятно, что [глухие поддоны в подземном пространстве] потребуют технического обслуживания во время эксплуатации. Значит, должны быть доступные места. Можно, конечно, провести отдельный кабель от экрана к каждой розетке, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и в разумных пределах объединить кабелем, можно углубить приемники, установить еще одну в глубину и отсоединить розетку.Не рекомендуется распаивать и гнуть только розетки, предназначенные для мощных, постоянных нагрузок: нагревателей, стиральных и посудомоечных машин, электрических плит, бойлеров и т. Д. В этих случаях следует тянуть провода прямо от экрана и защищать линию индивидуальными машины.

Естественно, стоит уделить особое внимание подбору и установке автоматической защиты. Щит большого дома с разветвленной разводкой может состоять из нескольких десятков элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжения, фазовые переключатели, системы резервного питания и т. Д.Часто для разгрузки основного экрана и уменьшения расхода кабеля в коттеджах устанавливают дополнительные, напольные панели. Это также снижает потребление кабеля и упрощает управление системой электроснабжения дома.

Не забывайте, что основным методом защиты от поражения электрическим током является защитное заземление. Поэтому на участке необходимо выполнить обязательную схему повторного заземления, а всю распределительную сеть выполнить трехпроводной. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «Винтаж». Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро-проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер заведомо отсутствует, то ретро проводка на роликах наверняка будет смотреться наиболее эстетично.Ведь пластиковый кабельный канал в такой ситуации не будет плотно прилегать к стене из-за пазов между лагами, а установка кабеля скобами на горючие конструкции запрещена. Про унылую серую и будничную гофру и молчу.

]]> ]]> Оказывается, выбор ретро-проводки для установки в деревянном доме довольно практичен.

Итак, что такое ретро-проводка? Классически, в начале 20 века, он проводился двумя однопроволочными многопроволочными проволоками, скрученными по спирали.Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скручиванием, которое было скрыто под изоляцией провода, чтобы концы не торчали в стороны.

Ретро электропроводка Как известно, данная электропроводка не отвечает современным требованиям пожарной и электробезопасности. Поэтому сегодня можно выполнить только имитацию проводки старого образца, стилизовав ее под ретро.

Для этих целей некоторые электрики приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода с помощью дрели в общую жгут. В зависимости от наличия / отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки времени. До и после изолятора лучше заранее положить небольшие отрезки термоусаживаемой трубки (ЗДЕСЬ), подходящие по цвету провода.Трубка обеспечит надежную установку.

Но все же провода с автоподзаводом для ретро — для тех, кто хочет сэкономить. Да еще и подобрать провод, изоляция которого будет иметь индексы NG (негорючий) и LS (с низким дымовыделением), ибо проложить в ретро обвязку будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для установки в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но российский ретро провод до сих пор не встречается в магазинах нашей страны.На самом деле с зарубежной ретро проволокой ситуация на рынке не намного лучше.

Провода и фитинги для монтажа электропроводки в стиле ретро обычно заказывают в Италии. Возможно, вам и не придется ехать туда самому, но ваш поставщик вполне может иметь дело с итальянцами.

Например, компании Fontini и GI Gambarelli производят не только ретро-провода сечением 0,75 — 2,5 кв. мм с двумя или тремя жилами, а также ролики для прокладки проводов, а также розетки, поворотные переключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общей основе.

Все эти элементы электропроводки стилизованы под старину, их материал — фарфор, и они выполнены с соблюдением всех норм пожарной безопасности. Розетки, естественно, содержат заземляющий контакт. Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Ретро-проволочная бухта длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка будет стоить от полутора до двух тысяч рублей. Один фильм — около 30 рублей (а сколько их нужно на целый дом!).То есть ретро-проводка обойдется любителям старины и эстетов недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на производстве ретро-кабелей и аксессуаров, но расположила свое производство в Китае, по цене не уступает своим итальянским аналогам. Так что экономия вряд ли возможна.

Независимо от того, где вы берете ретро-провод, структура каждого из его проводов будет следующей: многопроволочная медь в двойной оболочке из ПВХ-пластика, покрытая искусственным негорючим шелком.Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия — дело личного вкуса и дизайна. Кто-то считает, что под цвет дерева подойдет золотистая или бежевая проволока. А кому-то кажется, что ретро-проводка — тоже элемент интерьера, и она должна выделяться на фоне стен по цвету — например, быть белой или настолько черной, что просто антрацитовой.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

Из-за того, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2,5 кв. мм., не стоит рассчитывать на выполнение всей проводки в стиле ретро. Входной кабель не впишется в общий винтажный стиль, его придется спрятать в трубе. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется проложить кабель к мощным стационарным приемникам, например, к электроплите или водогрейному котлу.Вместо труб можно использовать пластиковый кабельный канал, подобранный под цвет стен. Обычный ВВГнг можно использовать как кабель для стационарных электроприемников, потому что он все равно не будет виден и не будет иметь ничего общего с ретро-стилем.

Часто при установке ретро-проводки в деревянных домах электрики по согласованию с домовладельцем или дизайнером находят другой способ сэкономить на дорогостоящем проводе. Та часть разводки, которая отходит от вводного экрана и питает группы, также может выполняться обычным кабелем под обшивкой потолка в трубе или просто вдоль стены в коробке.Тогда получается, что сам ретро провод идет только от распределительных коробок к розеткам, выключателям и лампам. Часто этого бывает достаточно, потому что самая видимая часть проводки — это та, которая проходит вертикально по стенам или идет к потолку к светильникам.

Для соединения проводов ретро проводов в распределительных коробках можно использовать два метода:

1. Дурачить и заизолировать обычную скрутку. Многопроволочные жилы легко скручиваются, и если не сэкономить на припое и не забыть о флюсе, соединение будет надежным.

:
Для начала давайте определимся — я вам не конкурент — не установщик и вообще не работаю по электрике, чтобы продолжить с желчью, потому что сам не могу. Единственное, о чем я иронизирую, — это желание ваших потенциальных заказчиков заводить продукцию для скрытого монтажа, ради этого просверливать десятки метров каналов и забивать полости в бревнах. Просто для того, чтобы щелкнуть переключателем … Без сомнения, в то же время, что подступенки можно сделать скользящими.Что делать, если мне нужна группа розеток посередине стены?, В двух метрах от проема .. будем строить шахты?

Люди, которые строят такие дома, хотят быть красивыми и безопасными. Сделать и вскрыть проводку безопасно, но возникает проблема стыковки углов бревен и подъёмников (подъемников) к эл / комплекту. продукты. Решить эту проблему можно за счет опускания нижних бревен, установки высоких плинтусов из доски, широких кассовых и декоративных элементов, позволяющих проводить вертикали. Однако стоимость таких работ в связке с кабельным каналом не из «т-пласта», сравнима со скрытой проводкой, если не выше.Также приводит к заметному удлинению ЛЭП. Вполне возможно установить розетки со скрытой проводкой в ​​любой точке периметра. Единственное ограничение — высота установки 1-2 бревна от UCP.

У вас везде жесткая труба (не гофра) или металлический лоток? Особенно в местах приближения к монтажу изделий и угловых переходов для косяков и т. Д.? (Я просто спрашиваю, можешь ли ты в горшочке с медом все отдать 😎

Металл везде, в соответствии с жесткими требованиями EMP.Раньше использовал в том числе. и медь, теперь технологичных материалов больше.

А сам переход жесткий? Можно сделать бензопилу и доброе слово хоть для дупла за стыком, но если переход негибкий, то любой угол и место под усадку не спасут от смещения точки перехода на 3-6 см вниз от плоскости пола на высота на полпути

Вы не совсем правильно представляете процесс усадки. Но переход гибкий.К тому же мы, я не берусь делать дом, если он не защищался 2 года.

Я знаю, что сажусь, но совсем не до такой степени, если это нормальный брус из камерной сушильной доски и собран нормально. Но он не так рван и не крутится как бревно.

Правильно собранный из бревна дом тоже катастрофически не перекручивается. Если землянки располагались в шахматном порядке, строго рядом с будущими проёмами, проемы правильно и вовремя кодировались.Нередко косячику делаем сами, тем более что при этом можно проводить подъем к переключателям с плавным изгибом.

ОК, у меня, скажем, бревно 32 см (было 8- до усадки), в сечении примерно 18-20 см, ширина внахлест, ось паза паза под осячыку, соответственно 16 см от поверхности, чтобы войти в короб с трубой, не поворачивая прямо — вам нужно отрезать этим своим зажимом больше половины бревна. Или второй поворот от оси к монтажной коробке.Интересно, что? Медь, металл, флейта?

Кто сказал, что коробка должна идти с осью паза? В каждом случае рассматривается свой подход. Здесь шаблон не работает.

Бревенчатая кабина Электрика | Электромонтаж | Тестирование

Электромонтаж

Наша электрическая установка стоит примерно 750 фунтов стерлингов и включает в себя потребительский блок, четыре двойных розетки, выключатель света, стандартный подвесной светильник, бронированный кабель от вашего дома к садовой постройке и сертификаты безопасности.

Другие розетки, освещение и дополнительное оборудование доступны за дополнительную плату.

Электромонтажные работы могут включать несколько часов траншейных работ, при этом в наших расчетных расходах мы учитываем 2 часа на рытье и засыпку траншеи, и поэтому любое дополнительное затраченное время будет оплачиваться из расчета 15 фунтов стерлингов в час.

Более длинные кабельные трассы потребуют больше работы и больше армированных кабелей, что может не быть включено в первоначальную оценку.

В некоторых случаях электрические потребительские блоки или компоненты устарели и требуют замены по себестоимости, что может быть подтверждено только после осмотра квалифицированным электриком.

(альтернативные светильники могут быть закуплены или поставлены для нас в соответствии с требованиями)

Наши электрики постараются удовлетворить все ваши требования, поэтому, если вам понадобятся дополнительные розетки или освещение, это можно будет организовать по сниженной цене.

Некоторые компании теперь заявляют, что предлагают установку за половину этой стоимости, но в нее не входит армированный кабель, подключение к вашему дому или какие-либо фундаменты. Это может быть хорошей заголовочной ценой, но это не полная установка.

Армированный кабель может быть закреплен на поверхности к неподвижным объектам, таким как садовая стена / забор, но в большинстве случаев для армированного кабеля требуется траншея глубиной более 450 мм.

В некоторых случаях армированный кабель может быть установлен на поверхности до самого бревенчатого дома, но часто требуется проведение траншейных работ, и это заложено в наш бюджет.

Другая компания заявляет не более 15 метров армированного кабеля. По нашему опыту, для большинства установок требуется около 25 и более метров кабеля. Мы не устанавливаем ограничений и просто берем себестоимость дополнительного кабеля плюс время, затраченное на любые дополнительные траншейные работы.

Обычно необходимо увеличить толщину кабеля, чтобы компенсировать падение напряжения на больших расстояниях.

Добавление электричества в вашу бревенчатую хижину

Чтобы в полной мере использовать ваш садовый офис, вам потребуется установленная мощность и чтобы соответствовать действующим строительным нормам, часть P, применяется следующее:

С 1 января 2005 года это требование закона для всех работ на стационарных электрических установках в жилых и связанных зданиях в соответствии с BS 7671: 2008 (2011), «Требования к электроустановкам» (17-е издание Правил электропроводки IEE).

Там, где это возможно, мы пользуемся услугами собственного квалифицированного инженера-электрика, которого мы уже использовали несколько раз раньше.Если вы предпочитаете выбрать собственного электрика, мы можем поработать с ними во время первого и второго ремонта, когда мы собираем вашу бревенчатую хижину.

Наш электрик работает в соответствии с национальным стандартом Великобритании, BS 7671, и выдает сертификат безопасности для своих электромонтажных работ, чтобы подтвердить, что установка была спроектирована, изготовлена, проверена и испытана в соответствии с национальным стандартом электробезопасности BS 7671 — Требования к электроустановкам.

Выберите элемент в нашем меню параметров установки Garden Room:

Для установки бревенчатой ​​хижины достаточно выбрать любую

, чтобы просмотреть подробную стоимость установки для каждой модели

Как найти электрика: наем, квалификация, совместная работа

Неисправная проводка — это ожидаемый пожар.Этого достаточно, чтобы нанять опытного электрика, но не единственного.

Хотя подключение может показаться черно-белым — либо свет горит, либо нет — на самом деле это обширная взаимозависимая сеть. Цепи, которые в остальном безопасны, но плохо спроектированы, могут повредить двигатели и электронное оборудование из-за неправильной силы тока. Индикаторы даже частично перегруженных цепей могут мигать, когда прибор используется, или может сработать прерыватель, или может перегореть предохранитель, полностью отключив цепь.Наем опытного электрика поможет вам избежать этих проблем.

Электрики, как правило, специализируются. Некоторые сосредотачиваются на новом строительстве, некоторые просто на коммерческой работе, а некоторые обращаются только к сервисным службам, чтобы исправить неисправные розетки или неисправные приспособления. Те, кто специализируется на ремонте, освоили методы проводки существующих домов и пристроек, такие как продвижение проводов через готовые стены, оценка емкости существующих цепей и оценка необходимости установки дополнительной сервисной панели (где установлены автоматические выключатели) для удовлетворения повышенных требований к мощности. .

У большинства генеральных подрядчиков есть короткий список надежных электриков, но если ваш подрядчик не может порекомендовать его, обратитесь за рекомендацией в местную ассоциацию строителей жилья или в дом электроснабжения в этом районе. Обязательно сообщите им, какую работу вы выполняете, чтобы они могли правильно подобрать профессионала для этой работы.

При собеседовании с электриком попросите предоставить копию его государственной лицензии, а также документ, подтверждающий наличие страховки. Убедитесь, что оба актуальны. Электрик, выполняющий типичную работу по ремонту жилых помещений, должен иметь минимум 500 000 долларов в качестве страховки гражданской ответственности и компенсаций рабочим для себя и своей команды.Если все в порядке, проверьте рекомендации и просмотрите предыдущую работу.

Найти квалифицированного электрика проще, чем плотника или сантехника. Вы можете предположить определенный уровень компетентности, когда электрик покажет вам свою государственную лицензию, но следует учитывать две степени профессионализма:

• Мастер-электрик прошел стандартное испытание и имеет опыт работы не менее двух лет.Они знают Национальный электротехнический кодекс и все изменения, внесенные в него вашим штатом. Они могут спланировать, спроектировать, установить и обслуживать электрическую систему для вашего проекта.
• Электрик-подмастерье не имеет права на получение лицензии мастера, но он также имеет лицензию государства. (В некоторых штатах требуется, чтобы электрики-подмастерья работали с мастером-электриком.) По закону он не может проектировать системы, но может устанавливать проводку и оборудование.

Хотя для того, чтобы обнаружить ошибки электрика, требуется наметанный глаз, вы можете исключить некоторые имена из своего списка, основываясь на аккуратности их работы.Как правило, неудобная работа небезопасна.

Если вы можете получить доступ к сайту, найдите место, где несколько проводов соединяются вместе, обычно рядом с сервисной панелью. Romex — плоский белый кабель в пластиковой оболочке, обычный для большинства жилых домов, — должен аккуратно и упорядоченно проходить к сервисной панели. Если кабели скрещены и перепутаны, или если они провисают от балки к балке, электрик не выполняет методической работы и не проявляет осторожности, необходимой для безопасной электропроводки в доме.Это не придирки. Кабели, которые соединяются на сервисной панели упорядоченным образом, упрощают для электрика подбор кабеля с правильным автоматическим выключателем.

В жилой зоне крышки выключателей и розеток должны быть отвесными и перпендикулярными к стене и прилегать к стене. Если они этого не сделают, то электрик не потратит время на то, чтобы установить коробку с электроприводом (коробку за стеной, в которой находятся розетки или выключатели) прямо напротив шпилек и на надлежащем расстоянии от стены.Если работа выглядит небрежно, обратитесь к электрику, который уделяет больше внимания деталям.

В моем районе домовладельцы платят минимум 30 долларов в час мастеру, работающему в одиночку, и не менее 55 долларов в час мастеру и подмастерью, работающим в команде. Эти цены варьируются в зависимости от региона.

Для крупных работ по реконструкции, таких как пристройка или ремонт всего дома, электрики работают по планам, составленным дизайнером или архитектором.На планах показано расположение розеток и выключателей, а также обозначены типы приспособлений, например люминесцентные и лампы накаливания. Часто электрические схемы составляются задолго до того, как у вас появляется возможность выбрать осветительные приборы, поэтому вам придется предоставить эту информацию своему электрику.

Во избежание путаницы узнайте, когда электрику понадобятся светильники. Затем ходите по магазинам, чтобы найти нужные вам продукты, но ничего не покупайте. Просто составьте список из ваших вариантов, включая названия производителей, номера моделей продуктов и место, где вы видели приспособления.Передайте список электрику и позвольте ему сделать покупки. Вы, вероятно, не сэкономите денег, потому что электрики, как и большинство подрядчиков, добавляют наценку от 10 до 20 процентов по сравнению с тем, что они платят. Но поскольку они покупают товары и материалы со скидкой профессионала, окончательная стоимость будет примерно такой же, как если бы вы сделали покупки сами. Преимущество состоит в том, что электрик берет на себя ответственность за гарантийные вопросы, поломки, дефектные изделия и недостающие детали. (Это может избавить вас, например, от необходимости платить подмастерью, чтобы тот сбегал в магазин за недостающий установочный винт.Кроме того, во время покупок электрик может оценить общее качество вашего выбора и отмахнуться от некачественных или опасных предметов.

Что касается бюджета светильников, то при покупке вы будете рассчитывать на освещение. Это непревзойденная сумма в долларах, которую вы заложили в бюджет при планировании всех ваших потребностей в освещении. Как и в случае любого проекта реконструкции, если вы превысите сумму при покупке, ваш подрядчик выставит вам счет за израсходованные вами дополнительные расходы (излишек). Если вы остаетесь ниже пособия, вы получите эти деньги обратно на ваш счет.Это все ваши деньги, которые вы можете сэкономить или потратить по своему усмотрению, но, выбирая приспособления, учитывайте текущую сумму расходов и старайтесь не выходить за рамки своего бюджета. Обязательно учитывайте стоимость специальных лампочек, которые становятся все более дорогими. Так вы избежите неприятных сюрпризов, когда придет время оплачивать последний счет.

Нужна помощь в ремонте дома? Узнайте, может ли домашняя гарантийная компания быть вашим решением.
