Эстакада для автомобиля своими руками.

Декабрь 4th, 2014 05:21 ПП | Своими руками Просмотров: 1 718

Как сделать плоскогубцы без единого гвоздя из дерева своими руками / How to make nippers

Эстакада, как все знают, предназначается для подъема автомобиля на небольшую высоту для последующего ремонта его нижней части. В основном процесс поднятия автомобиля выполняется путем заезда автомобиля на саму эстакаду.В нашем случае потребуется минимально две такие эстакады, для возможности подъема передней или задней части автомобиля, а так же боковые стороны.

Благодаря данному устройству вы сможете без всяких усилий залезть под машину и выполнять ремонт любой комплектующей.В противном случае можно изготовить сразу четыре таких миниэстакады, для возможности полного поднятия автомобиля над поверхностью земли. Сама эстакада изготовлена из нескольких металлических частей, которые могут выдержать вес до двух тон. Ниже представлена схема конструкции миниэстакады.Для изготовления данного устройства используйте архив фотографий представленных ниже.

Похожее:

• 3.2как сделать полноразмерную эстакаду

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую.

Самодельный токарный станок по дереву изготовленный из дерева своими руками.mp4

Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат. Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками.

Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Как сделать столярные деревянные тиски своими руками.

Конструкции эстакад

Конструктивно различают следующие виды эстакад: • для частичного заезда авто • полноразмерная эстакада.Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух. Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

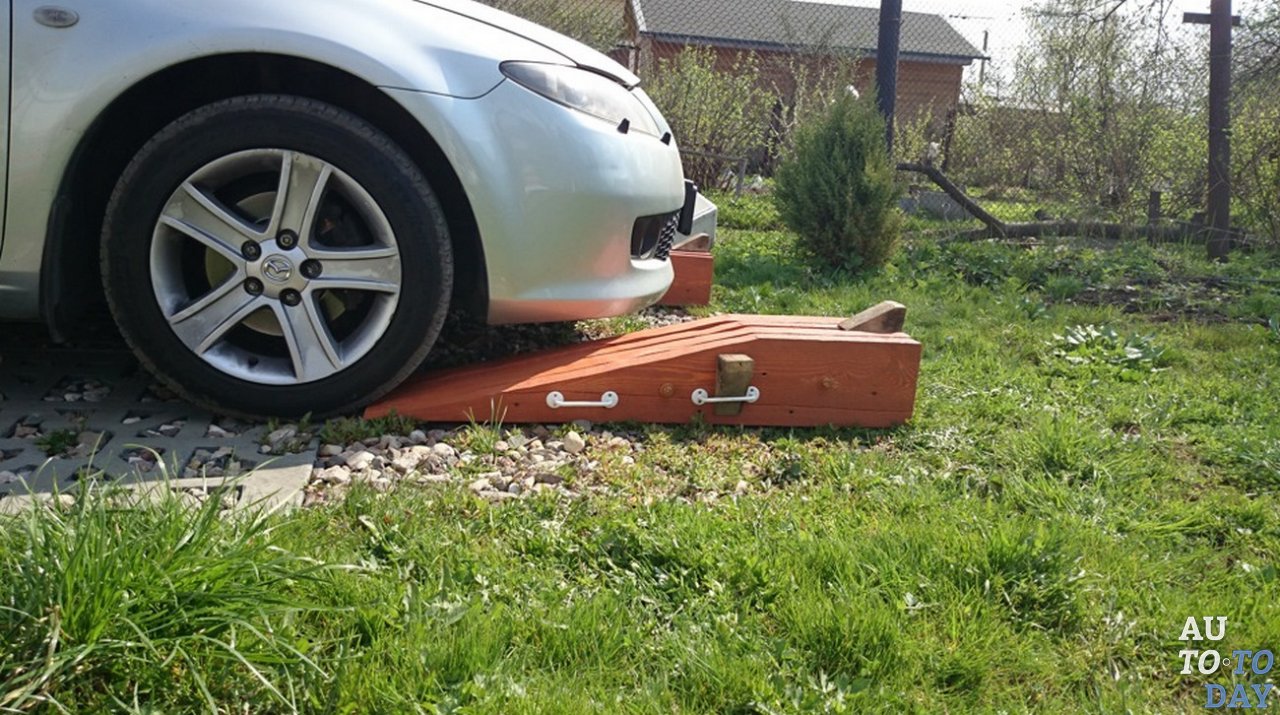

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента.

Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.

Основные параметры эстакады: • высота – не менее 1 м. • ширина – 2,5 м. • длина скоса – 4,2 м. Конструктивно переносная или мини эстакада состоит из четырех частей.Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад: • высота – 1 м и более • ширина до 2,5 м. • длина рабочей части – 4- 6 м. • длина скосов с обеих сторон – 4,2 м. Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки.

Но такие временные меры могут быть оправданы лишь в экстремальных случаях.Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы: • уголок стальной, толщина не менее 10 мм • пруток металлический. а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть.

Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см.

Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.Мини эстакада для ремонта автомобилей представлена в данном .

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу.

Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности. Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу).

Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон. Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Эстакада для ремонта автомобилей на приусадебном участке своими руками, 3.0 out of 5 based on 1 rating

Возможно, Вас заинтересует:

Сообщества › Кулибин Club › Блог › «Мини» эстакада своими руками

halzanбыл 11 часов назадЯ езжу на Skoda Octavia MPI 1.6 (до этого — Лада 2109)Малаховка, Россия

В своё время решил себе сделать мини эстакаду, покапавшись в закромах родины, и из того что нашел сварил себе вот это;На одну эстакаду ушло (из того что нашёл в загашнике, хотя потом уже понял что уголок можно было и 30, а арматуры хватило бы и 14мм) уголок 40 4шт- по 172см, 4шт- по 22см, 2 шт-по 31см полоса 50 2шт- по 32см, арматура (16) 17шт по 31см.

Пользуюсь эстакадой уже третий год, места под машиной вполне достаточно для нормальной работы, проверена машинами ВАЗ 2109, ИЖ Фабула, Шкода Октавия, Hyundai Avante, заезжают и съезжают на неё без проблем. Хранить можно в вертикальном положении.

1. Глубина канавы эстакады

Как сделать эстакаду своими руками

Индивидуальные владельцы во многих случаях проводят техническое обслуживание и ремонт самостоятельно в различных местах в зависимости от имеющихся условий (в индивидуальных гаражах, на приусадебных, дачных участках, на открытых площадках, в пути следования и т. д.). В этой статье я вам расскажу как сделать эстакаду своими руками для ремонта авто.В любом случае нужно организовать рабочее место эстакады для производства работ с учетом создания безопасных и наиболее благоприятных условий для их выполнения.

Этим целям служат смотровые канавы, опрокидыватели. Смотровые канавы эстакады могут быть сделаны в индивидуальных гаражах или в открытом грунте на приусадебных, дачных, садовых участках.

Чтобы не осыпалась земля, канаву изнутри укрепляют кирпичной стенкой или обшивают досками. Для входа в канаву делают кирпичные ступени или деревянную приставную лестницу. Необходимо постоянно следить за тем, чтобы ступени не были скользкими во избежание падения в канаву.

Металлическая и деревянная

Эстакада которую вы можете сделать своими рукамиможет быть металлической или деревянной, однако прочность и жесткость ее должны исключать возможность падения машины. В зависимости от желания индивидуального владельца и местных условий эта платформа под автомобиль может быть тупиковой, когда машина въезжает и съезжает с нее с одной стороны, или иметь независимый съезд с другой стороны, при этом общая длина эстакады должна быть увеличена.

Конец тупиковой должен иметь ограждение, исключающее падение машины.Края канавы эстакады для авто должны несколько возвышаться над уровнем пола, земли (для канавы) или плоскости движения колес с целью предупреждения возможности падения машины во время установки на них или съезда (предусматривают предохранительные реборды высотой 10—15 см). Длину канавы выбирают с таким расчетом, чтобы автомобиль, установленный на канаву в эстакаде, не закрывал входную лестницу. Ширина эстакады для авто определяется колеей автомобиля с учетом предохранительных реборд (1,0— 1,1 м). Длина горизонтальной части эстакады любого вида должна быть такой, чтобы ваш агрегат целиком устанавливался на ней.

Глубина канавы эстакады

Глубина канавы и высота определяются в зависимости от роста работающего так, чтобы при выполнении работы не тянуться к низу машины или не находиться под ней постоянно в согнутом положении.Кроме канавы или эстакады и независимо от их наличия должен быть устроен устойчивый верстак или рабочий стол, достаточно прочный и жесткий, для того чтобы на нем могли быть установлены тиски для выполнения слесарных работ по ремонту отдельных агрегатов и узлов.Высота верстака или рабочего стола должна обеспечивать удобное положение работающего. Ширина должна быть не менее 0,75 м. Доски верстака или рабочего стола должны быть простроганы чисто, а гвозди утоплены во избежание ранения рук.

Верстак или рабочий стол может быть обит железом. В этом случае не должно быть острых кромок и выступов, способных нанести травму.Тиски должны быть прочно закреплены на верстаке или рабочем столе. Это одно из условий недопущения травм при работе ручным инструментом.

Губки тисков должны иметь насечку и обеспечивать надежное закрепление детали. Крепить деталь в тисках нужно так, чтобы она не выскочила во время ее обработки.Над верстаком или рабочим столом в гараже должны быть установлены светильники таким образом, чтобы свет падал с левой стороны, а освещенность рабочего места с применением ламп накаливания при комбинированном освещении (общее и местное) должна быть 400 лк.

Фактическую освещенность замеряют переносным люксометром. На верстаке инструмент должен быть уложен в порядке, удобном для работы и таким образом, чтобы исключалась возможность его падения и нанесения травмы.

Инструмент может быть уложен на постоянных полках или подвешен на стенах гаража с соблюдением перечисленных условий. Надеемся, что наш сайт полезных советов на все случаи жизни вам помог изготовить эстакаду самому.

Поделиться записью с друзьями в:

Читайте статьи в рубрике «Общее»

Своевременное техническое обслуживание автомобиля — залог того, что он будет эксплуатироваться долго и безопасно. И если для жителей крупных городов постоянный контроль состояния машины доступен в любое время в любом автосервисе, то в отдаленных районах есть определенные трудности.

Чтобы облегчить свою участь, многие владельцы ищут более простые способы профилактических осмотров транспортных средств. В таких случаях возводится эстакада своими руками.

Простая конструкция Конструктивные особенности многих автомобилей предполагают проведение профилактического осмотра и ремонта многих узлов и механизмов именно под транспортным средством. Если уровень грунтовых вод на участке позволяет, можно соорудить полноценную смотровую яму.

Однако на ее возведение потребуется немало затрат, поэтому многие предпочитают альтернативный вариант. Эстакада своими руками в этом случае является более выгодным решением. Если гараж просторный, то ее можно соорудить из, к примеру, железнодорожных шпал.

Правда, это будет массивное сооружение, которое довольно трудно передвигать.Наиболее простой является конструкция, когда машина может заезжать на эстакаду передними или задними колесами. Она состоит из двух элементов (шириной примерно 40 см), которые свариваются из уголка стали.

Сбоку такая эстакада (своими рукамиона возводится довольно быстро) имеет форму трапеции, по бокам ее плоскости лучше всего сделать ограничители — они будут защищать автомобиль от съезда. Важно помнить, что при заезде авто на такую конструкцию важно под колеса устанавливать подкладки — они предотвратят скатывание машины вниз.

И главное — эстакада обязательно должна устанавливаться на ровную поверхность.Сложная конструкция Если позволяют размеры участка, можно создать полноценную эстакаду. Рассмотрим ее главные особенности.1.

Площадка для авто должна возвышаться как минимум на один метр над уровнем земли. 2. Опоры делают из стальных труб диаметром от 80 до 100 мм, которые устанавливаются в предварительно забетонированные ямы.3.

Полноразмерная эстакада своими руками должна вкапываться на глубину, которая ниже глубины промерзания грунта.Не менее важно выбирать качественные и надежные материалы. Например, наклонную часть для заезда и саму площадку, на которой будет стоять авто, лучше всего создавать из стального швеллера.

Очень важно устанавливать концевые ограничители.Кстати, можно сделать эстакаду и более функциональной и универсальной. Например, ее можно использовать и для легкового, и для грузового транспортного средства.

Кроме того, можно предусмотреть лестницу, подножку и даже систему отвода воды — в этом случае конструкцию можно эксплуатировать в качестве мойки.Расчет — дело важное Перед тем как сделать эстакаду своими руками, важно грамотно провести все расчеты.

Для этого нужно учитывать типоразмеры используемых элементов. Важно учитывать запас прочности — это позволит защитить установку от деформаций во время эксплуатации, кроме того, можно будет осматривать и более тяжелые автомобили.

Данная конструкция может быть сварена полностью, а может состоять из отдельных элементов, которые будут соединяться с помощью болтов.Какая бы ни использовалась эстакада (своими руками из дерева или иного материала возведенная или уже готовая с завода), главное, чтобы она была надежной и безопасной в эксплуатации.Самый элементарный вариант мини-эстакады можно изготовить из дерева.Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй — на краю доски. Конструкция готова.Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания. Один мостик располагается под углом от земли для заезда, другой — горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания — 80 см; длина для заезда — примерно 45 см, ширина мостиков — около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника.

Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика — в зависимости от длины автомобиля.Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки.

При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.Подведем итоги.

Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады.

Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами. Отправлено 01 мая 2010 — 22:44Petrovich (1.5.2010, 15:50:19) писал:

Такой высоты «мини-эстакады» или «рампы», вполне достаточно для осмотра автомобиля снизу и выполнения не особо трудоёмких работ. Сложите высоту рампы и расстояние от земли до днища — получите вполне допустимые 400-450 мм.

Такую рампу все еще удобно хранить в гараже и там же ей пользоваться. Вес ЕЩЁ позволяет перенести её одному человеку. Её можно подставить и под заднее колесо вывесив т.о. всю сторону автомобиля.

Эстакада своими руками

Рампа высотой 500мм и более потребует более длинного трапа. (см. фото выше) Вполне может случиться, что он (трап) будет такой длины, что и заднее колесо окажется на нем. Длинный трап будет мешать залезать под машину сбоку.

Увеличение высоты уменьшит устойчивость конструкции, срывая особо закисший болт есть возможность быть придавленым. Принимая меры безопасности мы несомненно увеличим и без того возросшую (примерно в два раза) массу конструкции до примерно 35-40 кг каждая.

Она перестает быть переносной одним человеком и Petrovich переходит в разряд разборных или вообще стационарных. Хранящему ЭТО в гараже можно будет только посочувствовать.

Рампу стационарно установленную на улице лучше сразу сварить, как полноценную эстакаду общего пользования. Т.О. Продаваемая рампа размерами 820х270х205 мм самый оптимальная железяка (можно поднять конечно до 250-300, но не более) для ремонта в гараже или рядом с ним.

Не говоря уж о том, что ее можно увезти в гости. В гараже она тоже места не много займет. Можно вообще сколотить из дерева. два чурбака, три доски и дюжина гвоздей на 70-100.

Деревянную наш коллега Serpantin уже сделал, см. сообщение № 2. Делать подставку высотой 200 мм. я не вижу особого смысла, т.к. можно закатив машину на бордюр одной стороной и поставив вторую сторону на треноги получить эффект не хуже, да и стоя одной стороной на земле машина наверняка поустойчивее будет. А нормальную эстакаду в своем гараже (точнее напротив него) я и несколько соседей уже сваривали.

Так приехали экологи и оштрафовали, поскольку в наше отсутствие сторожа стали сдавать ее в аренду разным нехорошим людям для замены масла и развели такой срач, что экологи слетелись со всего района. Поэтому для серьезных работ хочется чего то побольше и разборного, что бы в гараже по стенке можно было развесить.

Вообще я пока о такой конструкции не думал, но если у кого есть мысли — то готов обсудить и возможно поддержать. А маленькую эстакаду наверное проще купить или обойтись без нее подручными средствами.

Сообщение отредактировал Zak: 01 мая 2010 — 22:45

http://samadel.ru

Как соорудить переносную мини-эстакаду для ремонта автомобиля

Транспорт периодически нуждается в проверке ходовой. Для этого удобно применять эстакаду. Конструкция, применяемая на СТО.

Если обладатель машины не хочет расходовать средства на услуги автослесарей, может провести осмотр собственными силами, подняв ее с помощью эстакады.

Этот способ составляет достойную конкуренцию смотровой яме в удобстве доступа к нижней части машины. Монтаж эстакады собственноручно поможет сберечь средства.

Некоторые виды

По типу устройства есть две разновидности эстакад для дорожного транспорта:

1. Полноразмерные.
2. Мини эстакада.
3. Мобильная – конструкция подробно рассмотрена в данной статье, это разборная эстакада имеющая незначительные габариты. Она без проблем располагается в гараже и, при надобности, быстро монтируется. Предназначена для досмотра легкового транспорта.

К устройству относится:

• четыре тумбы для опор;
• две пары колей с фиксатором, чтобы автомобиль не скатился;
• две пары наклонного трапа для заезда;
• достаточное количество балок жесткости для крепления деталей друг к другу.

Строят конструкцию из стали.

Стадии предварительных работ

Начинают создание со схемы и выбора типа конструкции (стационарная или переносная) и материала из которого будет выполняться работа.

Общие габариты:

• высота – до одного метра;
• ширина – около двух метров;
• длина заезда – один метр;
• длина горизонтальной платформы – от трети метра.

Эстакада – это две симметричные объединенные конструкции. Со стороны на чертеже она является прямоугольной трапецией. Между собой колеи обязательно фиксируются, для противостояния смещения во время заезда на нее автомобиля.

Конструкция из стали монтируется с помощью:

• болгарки;
• гаек, болтов.
• сварочного аппарата;

В качестве каркасного применяют арматуру и сорокамиллиметровый уголок. Собранную конструкцию сверху окрашивают.

Стальная конструкция

Наиболее распространённая из собственно ручных это мини эстакада, изготовленная из металла.

Такое решение отличают некоторые преимущества:

• высокая мобильность;
• легкость монтажа– не требует специальных навыков;
• безопасность и долговечность.

Хотя, собственноручно изготовленная эстакада способна прослужить не один десяток лет, со временем каждая конструкция снашивается. Если качественно обслуживать, возделывать от коррозии, срок службы существенно возрастет.

Сварка эстакады проходит следующим образом:

• готовится уголок, и монтируются две прямоугольные трапеции;
• объединяют их друг с другом с помощью уголка;
• остатками и обрезками уголка со сторон формируют добавочные ребра жесткости;
• готовят арматуру и варят к горизонтальному основанию и на наклонную плоскость;
• очищают щеткой по металлу, вскрывают лакокрасочным покрытием для металла.

Методику повторяют для симметричной части из пары колей. На главной платформе можно выполнить бортик ограничитель, чтобы невозможно было переехать дозволенную отметку.

Удобно сберегать ее в вертикальном положении.
