Потолочный анкер с ушком. Технические характеристики. Описание. Фото

Для крепления изделий или конструкций к потолку производителями разработаны специальные крепежные изделия с одноименным названием “анкеры потолочные”. Они могут иметь различия в конструкции, быть с ушком, кольцом, крюком, но назначение у всех одинаково.


Конструкция

Конструкционно потолочный анкер с ушком состоит из гладкого круглого стержня и предустановленной распорной муфты. В хвостовой части стержень имеет конусообразную форму, в головной - плоский с отверстием. С наружной стороны муфта имеет асиметрично расположенные выступы. Потолочный анкер с проушиной саморасклинивающийся. Чертеж изделия можно посмотреть ниже.


В настоящее время большая часть анкеров, реализуемых в России, китайского и тайваньского производства. Из европейских, аналогичной конструкции, популярны изделия ТМ MUNGO (версия MOA). Для крепления к потолку подобные изделия выпускает и HILTI, серия НА. Их отличительная особенность - головка в форме кольца или крюка, распорная втулка на полную глубину анкеровки.


Назначение

Потолочные анкеры предназначены для крепления

  • подвесных потолков

  • кабелей и кабельных каналов

  • воздуховодов,трубопроводов инженерных систем

  • сплинклерных систем

  • бытовой техники (кондиционеров)

  • люстр и светильников

  • тросов и цепей, такелажа

  • других металлических и деревянных конструкций

Базовым основанием для потолочного анкера являются полнотелые строительные материалы, такие как бетон, кирпич, природный камень.

В основе работы потолочного анкера с ушком лежит принцип распора.

Материал изготовления

Потолочный анкер с проушиной изготавливается из конструкционной стали 1008 (отечественные аналоги 08кп, 08пс).

В основном, крепежное изделие производят с желтопассированным покрытием (гальваническое цинкование с последующим пассированием в растворе хромовой кислоты). Хроматная пленка (соединение цинка с хромом) обеспечивает изделию долгий срок службы и надежную антикоррозионую защиту.

Особенности монтажа

Установка потолочного анкера с ушком выполняется методом предварительного монтажа в следующей последовательности:

  • дрелью или перфоратором пробурить отверстие в базовом материале. Минимальная глубина для наиболее популярного типоразмера 6х60 составляет 35 мм.

  • при помощи щетки или сжатого воздуха очистить отверстие

  • забить анкер до упора в подготовленное отверстие

  • с помощью отвертки или другого инструмента потянуть с усилием ушко анкера вниз. При этом конус стержня распирает муфту и изделие жестко фиксируется в отверстии


Маркировка потолочного анкера

В обозначении анкера указываются две основные размерные характеристики: полная длина и диаметр. Отдельно в инструкции или спецификации указываются другие параметры необходимые для подбора и установки крепежа:

  • диаметр бура

  • эффективная глубина анкеровки

  • минимальная глубина отверстия в базовом основании

  • диаметр отверстия проушины

  • минимальная выдергивающая сила

  • минимальные толщина базового основания, осевые и краевые расстояния

Самый распространенный, потолочный анкер 6х60, имеет следующие основные технические характеристики:

  • диаметр - 6 мм

  • длина - 60 мм

  • минимальная глубина отверстия - 35 мм

  • диаметр сверления - 6 мм

  • минимальная вырывающая сила - 6,0 кН

  • рекомендуемая рабочая нагрузка - 25% от максимальной (для бетона 200-250 кгс/см. кв.)

Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото Особенности
Распорный

Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком.

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Бабочка

Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

Универсальный

Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.

Дюбель-гвозди

Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.

Фасадный

Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.

Химический

Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.

КВТ

Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.

GB

Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта
Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены

Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.

Разновидности

Выбирая анкеры, можно встретить несколько видов таких крепежей. Все они предназначены для разных задач, поэтому перед покупкой следует разобраться, где и как будет закрепляться болт. Изучив особенности таких изделий, можно понять, как правильно извлечь анкер из стены. Все они разделяются на несколько видов:

  1. Изделия с гайкой. Такие анкеры являются самыми распространенными. Они состоят из цилиндра, внутри которого располагается болт с конусообразным концом. Принцип действия конструкции основан на том, что при закручивании втулка расклинивается. Это и обеспечивает надежное закрепление конструкции в стене.
  2. С крюком. Анкеры этого типа отличаются только тем, что на верхней части находится не гайка, а крюк. Он обеспечивает удобство работы с крепежом. Метизы часто используются при закреплении светильников и люстр, а также в качестве элементов, на которые устанавливаются нагреватели воды и другие устройства.
  3. С кольцом. В верхней части подобных изделий располагается кольцо, которое предназначено для удобной фиксации различных предметов. Как правило, такие анкеры приобретаются для установки внутри помещений.
  4. Двухраспорные. Отличаются от остальных тем, что имеют сразу 2 втулки. При закручивании гайки в подобных болтах одна из втулок входит в другую и разжимает ее. При этом первая также расклинивается.

Анкеры разделяются на 3 вида по особенностям крепления, о чем будет подробнее рассказано ниже.

Извлечь двухраспорный анкер из стены можно несколькими способами, поэтому нужно заранее подготовить необходимые инструменты.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

  • Малые (длиной до 5,5 см и диаметром до 0,8 мм).
  • Средние (длиной до 12 см и диаметром до 1,2 см).
  • Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

  • Для плотных бетонных, кирпичных или каменных материалов.
  • Для пустотелых кирпичных и бетонных оснований.
  • Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

  • Клиновые.
  • Распорные.
  • Забивные.
  • Винтовые.
  • Втулочные.
  • Разжимные.
  • Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Технические характеристики

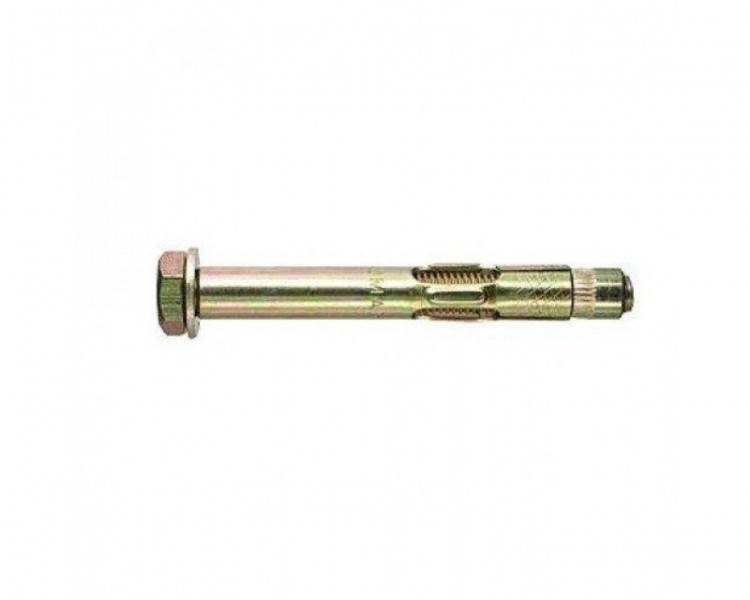

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Инструкция по монтажу

Перед закреплением штыря, требуется собрать инструментарий. Потребуется: гайковый ключ, автопромпылесос, сверлила выполняющая роль дрифтера либо дрифтер, буравчик крепкий, колотило.

Сверление

Вначале основу бережно распределяют под зоны высверливания. Дальше по метке в бетоне буравят дыры требуемой протяженности (мерят по распорочной детали), ставя стопор на забурнике.

Дистанция от кромки стены обязательно в 2.5 раза обязана превосходить глубину дырки. После дырки требуется прочистить с помощью пылесоса. Когда убрать остатки пыли полностью не вышло, допускается сделать дыру глубже на 1-2 см.

Монтаж анкера с гайкой

Распорочный кусок штыря вводится в фундамент, забивается колотилом до глубокого ныряния в арболит (кромки – вровень со стенкой). Далее вводят штырь, гайку прибалчивают, и прокручивание позже реализовать стало не реальным. Изготовители назначают предельно старание ввинчивания – здесь потребуется силомерный ключ.

Затяжка до акцента в эксплуатации с отдельными основами (армогазобетон, армопенобетон) сможет являться обстоятельством изгибания и поломки вещества.

Монтаж химического анкера

При сборе хим. штыря, требуется немного иной ассортимент инструментариев:  дрифтер, гайковый ключ, стройпылесос, штифты с резьбой, спец. клей, сборный пистоль. Ради огромной доли крепежных деталей подбирают в основном клейстер.

Вначале наносят метки на основе, буравят и чистят дыры. До заливки в бетон склеивающего состава необходимо ввертеть ажурную пиноль, вследствие чего хим. материал зафиксируется в теле основания. После следует наполнить дырки на 2/3 спец. клеем, ставя штырь, помаленьку вворачивая его для ровного расположения склеивающего изделия. После высыхания спец. клея – завинчивают гайку ключом.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером

Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять  единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т. д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

По методу сборки болт фундаментный бывает  сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи  на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

 Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

Химический анкер

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.

Материал для изготовления забивных анкеров и принцип их действия

Производятся в большинстве своем из латуни либо высокоуглеродистой стали. Для защиты от воздействия окружающей среды на поверхность элементов конструкции напыляют защитный антикоррозийный состав.

Для достижения большей механической прочности анкера выпускают цельными, без использования сварки и пайки. Внутренняя резьба изделия имеет форму конуса, а с боковин имеет технологические прорези, необходимые для формирования лепестков, выполняющих функцию распорок при забивании в анкер распорного элемента.

При его введении во втулку, он оказывает воздействие на ее конические стенки и распирает лепестки. Таким образом достигается сильное сцепление с несущей конструкцией – стеной, потолком, полом.

Давление лепестков на несущую конструкцию может повредить ее, поэтому не рекомендуется применять анкера для переборок из пено- и газобетона, очень осмотрительно для ракушечника, но можно смело применять для конструкций из бута или бетона.

Анкер клиновой М12х120 - описание, фото, цены в ТД Инпласт, Москва

Назначение:

Для закрепления к природному или искусственному камню (бетону) различных тяжелых конструкций, таких как: швеллеры, балки, подвесные потолки, несущие консоли  и пр. используется анкер клиновой, также анкер клиновой предназначен для сквозных монтажных работ с креплением тяжелых элементов.

Конструкция:

Так как, анкер представляет собой металлический метиз, который изготавливается из различных видов стали, как правило, это оцинкованная сталь, то его нельзя монтировать в пустотелый кирпич, пенобетон и прочие плотные материалы.Клиновой анкер отличается от других анкеров, визуально он представляет собой шпильку в виде резьбы, на конце у анкера «хвостик» в виде конуса. В отличие от других видов анкера, анкер клиновой не имеет защитной рубашки.

Материал:

Оцинкованная (желтопассированная) сталь.

Применение:

Анкер клиновой снабжен специальным клином, при установке который, расширяется и прочно фиксируется в гнезде. Он помещается в специальное, заранее заготовленное отверстие (например, в стене, отверстие может быть сделано при помощи дрели), как и при монтаже других видов анкера, для анкера клинового необходимо просверлить отверстие, диаметр самого анкета и отверстия должны совпадать, затем анкер при помощи молотка забивается в нужную поверхность с помощью молотка и в конце затягивается гаечным ключом, для окончательной, плотной фиксации. Перед тем как подвесить нужную деталь анкер крепится при помощи гайки, которая распирает анкер. Данный вид крепежа считается одним из самых прочных, обеспечивая надежное соединение.

Цены распространяются на доставку по Москве и М.О.
Cтоимость въезда машины в зону ТТК и Садового кольца уточняйте у менеджера

Подробнее

Клиновой Анкер Фото

Анкер клиновой tech-krep 12х150 мм описание, фото и.

Подробное описание, фото и преимущества: анкер клиновой tech-krep 12х150 мм.

Производство стройбат (великобритания).

Вес брутто: 0,08 кг. Клиновой 10х110, 1 шт; материал сталь. Для ответственного монтажа тяжеловесных конструкций сквозным методом к бетону, камню, кирпичу.

Является самым прочным видом анкера.

Состоит из шпильки, имеющей метрическую резьбу с одной стороны, и конусообразный элемент с другой, распорной втулки, шестигранной гайки в комплекте с шайбой.

Анкер клиновой купить в werkman.

Ru.

Клиновый анкер – крепёжный элемент с помощью которого конструкция крепится к основанию из. Клиновой анкеp mkt b a4 m10/100x175, фото 1.

Анкера: анкер болт, клиновой, забивной, рамный, распорный и.

Крепление при помощи металлических анкеров надежно. Но почему такой большой ассортимент? Клиновой анкер и анкер-клин это.

Чем отличается цанга от анкера

Цанга – это вставной анкер, то есть вставной дюбель с внутренней резьбой, предназначенный для скрытого монтажа в цельных базовых материалах. Минимальное зацепление резьбы должно быть равно номинальному диаметру резьбовой вставки. Доступен в исполнение из нержавеющей и углеродистой стали.

Область применения

Вставные анкеры должны использоваться только в твердом бетоне.
Их основное назначение - вставить резьбовой стержень для подвешивания электрических кабельных лотков, воздуховодов, а также труб и головок пожарного спринклера.
Цанга может использоваться в тех случаях, когда требуется анкер для скрытого монтажа, а также когда необходимо вставить и вынуть болт.
Для установки анкера в бетон требуется установочный инструмент.

Монтаж

Как и для всех анкеров типа «мама», обозначенный диаметр вставного анкера относится к боковому диаметру анкерного крепления.

Наружный диаметр анкера равен диаметру отверстия, необходимого для сверления в бетоне. Минимальным вложением для каждого диаметра анкера является длина анкера. Для закрепления цанги требуется нижняя часть отверстия.

Сначала опустите анкер в отверстие открытым резьбовым концом вверх по направлению к поверхности, затем вставьте подходящий установочный инструмент и ударьте молотком до полной установки анкерного ключа.

Прочность удерживания

Значения удержания анкерного крепления в основном зависят от плотности бетона и от глубины заделки. Другие факторы включают, если стальная арматура находится в бетоне и на полном расширении анкерного крепления.


Вставной анкер имеет гладкие боковые поверхности, позволяющие соприкасаться с бетоном большей площадью поверхности, обеспечивая тем самым постоянные значения удержания.

Размеры

Цанга изготавливается в пяти диаметрах, каждый диаметр имеет одну длину. Анкер любого размера доступен в стандартном цинковании, из нержавеющей стали А2 и А4, не выпускают вставные анкерные крепления из оцинкованной углеродистой стали.

Таким образом, цанга (вставной анкер) – это крепление, предназначенное для использования только в твердом бетоне. После того, как анкер установлен, он становится постоянным.

бесплатных изображений якоря, скачать бесплатные изображения якоря PNG, бесплатные клипарты в библиотеке клипартов

простой дизайн татуировки якорь

якорь клипарт

дизайн для вышивки крестиком якорь

якорь клипарт мультфильм

якорь картинки

простой базовый силуэт

якорь картинки

картинки черно-белый якорь

якорь клипарт черно-белый

якорь клипарт

эмблема

якорь логотип png белый

раскраска якорь

клип арт якорь с веревкой

якорные трафареты для резьбы по тыкве

серый якорь клипарт

якорь картинки

картинки

якорь клипарт

рисунок рисунка

чирок якорь картинки

якорь клип арт бесплатно

знак отличия старшего старшины флота

милый якорь клипарт

морской якорь прозрачный фон

якорь картинки

раскраска якорь

старинный якорь клипарт

простой якорь клипарт черно-белый

картинки

якоря с загрязнением

Якорь

якорь клипарт черно-белый

Раскраска

якорь

иллюстрация

перерыв в лодке

якорь клип арт бесплатно

якорь скачать бесплатный вектор

черно-белый якорь клипарт бесплатно

круг

главный якорь флота арт

gemi capas? PNG

векторный клипарт anker

золотой якорь клипарт

якорь картинки

иллюстрация

якорь без авторских прав

якорные силуэты

мультфильм пиратский корабль

картинки

пиратский корабль якорь клипарт

якорь клипарт черно-белый

штурвал корабля в png

якорных логотипов для автомобилей

якорь картинки

татуировок якоря новой школы

олд скул тату якорь

якорь картинки

Корабль

якорь силуэт с сердцем

крутых мятно-зеленых фонов

конехо де паскуа винтаж

парусник картинки

прозрачный фон якорь клипарт

Государственный университет Гранд Вэлли картинки

вензель

якорь клипарт черно-белый

эмблема

Что такое «визуальный якорь» на вашем фото?

Санта-Моника, 2009

Представьте себе лодку в море, которая покачивается в океане. Без якоря он уплыл бы (и, возможно, был захвачен пиратами).

Каков ваш «визуальный якорь» в вашем кадре?

Сеул, 2009

Используйте ту же метафору для своих фотографий; ваш зритель смотрит на ваше изображение. Что такое «визуальный якорь», который удерживает их внимание от колебания? На чем вы хотите, чтобы ваш зритель сосредоточил внимание на вашем изображении? Если вы сделаете свои фотографии слишком сложными, ваш зритель расстроится и продолжит работу.

Вам нужен один центральный визуальный якорь, на котором будут останавливаться глаза вашего зрителя - чтобы сохранить его интригу.Это может быть один глаз, один жест, один цвет или один объект.

Если вы посмотрите на картины, то, как правило, существуют «визуальные иерархии» с точки зрения предметов. Обычно объект на картине, который является самым большим и ближайшим к зрителю, - №1 (на переднем плане). Затем кто-то из среднего звена, который немного меньше, занимает второе место с точки зрения визуальной иерархии. Затем кто-то на заднем плане (самый маленький человек) занимает третье место в визуальной иерархии. Обычно я считаю, что 3 объекта - это идеальное количество объектов в кадре, чтобы иметь достаточный интерес, не создавая слишком сложной фотографии.

Создание визуальной иерархии

Санта-Моника, 2010

Как бы вы создали визуальную иерархию на своих фотографиях?

Я обычно рекомендую, чтобы на ваших фотографиях был главный объект. Чтобы определить ваш основной предмет, спросите себя:

  • Сфокусирован ли основной объект?
  • Хорошо ли освещен основной объект?
  • Основной объект резкий и не расплывчатый?
  • Самый яркий человек в сцене - это главный объект?
  • Смотрит ли основной объект мне в глаза?

Затем, как только вы определили основной объект, вы можете просто позволить другим второстепенным и дополнительным людям задержаться где-нибудь на заднем плане.

Для чего нужны визуальные якоря?

Центр города Лос-Анджелес, 2009

Всегда ли фотография нуждается в визуальной привязке? Не обязательно. Но я часто нахожу, что лучшие фотографии имеют сильный визуальный якорь.

Часто вы можете определить «визуальный якорь» во время съемки. В других случаях вы определяете это постфактум , когда просматриваете свои фотографии дома.

Как бы то ни было, визуальные якоря - мощный метод, когда дело доходит до «редактирования» (выбора лучших фотографий).

Узнать больше

Чтобы узнать больше о фотографии, посетите Фотография 101>

Статьи, посвященные уличной фотографии, можно найти на странице Street Photography 101>

.

якорей изображений | raywenderlich.com

В этом разделе вы немного углубитесь в дополненную реальность и узнаете о привязках и отслеживании изображений. Вы также создадите интерактивную визитку AR Business Card , которую сможете показать своим друзьям, заставив их позеленеть от зависти.

Хотя это изображение может выглядеть реальным, в физическом мире существует только карта, лежащая на столе; кнопки, фото и контактная информация виртуальные. Бум, ум взорван! :]

Что такое якоря изображения?

AR на основе изображений существует уже довольно давно. Многие современные интеллектуальные устройства, оснащенные камерой, поддерживают AR, обычно с использованием карт слежения и технологии, известной как , основанная на маркере дополненной реальности , которая теперь известна как привязки изображений в Reality Composer.

Изображение служит точкой привязки на реальной поверхности. Затем специальный алгоритм анализирует данные камеры, чтобы определить положение, масштаб и ориентацию изображения. Затем вы используете эту информацию отслеживания для проецирования, масштабирования и размещения виртуального контента поверх изображения камеры.

Прекрасным примером этой технологии является Om Nom: Candy Flick , удивительно забавная маленькая игра с дополненной реальностью. Цель этой игры - подбросить конфету Ам Няму в надежде, что он ее поймает.

К сожалению, вы теряете отслеживание в тот момент, когда изображение выходит за пределы поля зрения камеры, что портит все возможности дополненной реальности.

Создание опыта на основе привязки изображения в Reality Composer требует всего нескольких шагов, которые вы собираетесь сделать дальше.

Создание проекта привязки изображения

Первым шагом в этом процессе является создание проекта для вашего опыта AR. Откройте Reality Composer , и он откроет Finder, чтобы найти существующий проект.Вместо этого вы хотите создать новый проект, поэтому выберите Новый документ .

Reality Composer дает вам возможность выбрать тип привязки, который вам нужен для вашего опыта AR. Выберите Изображение и не забудьте снять флажок Использовать содержимое шаблона . Завершите процесс, нажав Выберите .

Reality Composer создает пустой проект привязки на основе изображения с одной сценой. Поскольку вы отключили возможность использования содержимого шаблона, другого содержимого не существует.

Выделив сцену и открыв панель Properties , переименуйте сцену в Main .

Это основная сцена для опыта AR. Обратите внимание, что для типа Anchor установлено значение Image . Остальные настройки можно оставить по умолчанию.

Но есть одна небольшая проблема: вы создали проект, но еще не сохранили его. Чтобы сохранить проект, выберите в главном меню File ▸ Save .

Измените имя проекта на ARBusinessCard.rcproject , затем укажите место назначения по вашему выбору. Например, Desktop .

Нажмите Сохранить , чтобы завершить процесс.

Отлично, теперь у вас есть новый проект, сохраненный на вашем локальном устройстве. В следующий раз, когда вы захотите открыть свой проект, дважды щелкните ARBusinessCard.rcproject в Finder , и он откроется в Reality Composer.

Добавление привязки к изображению

Следующий шаг - выбрать изображение, которое будет использоваться в качестве привязки к изображению. Для этого проекта вам понадобится какое-то изображение для отслеживания, поэтому вы будете использовать специально выпущенную, единственную в своем роде карточку команды Рэя Вендерлиха.

Все возможности дополненной реальности возникнут из этой карты - то есть, как только вы поднесете карту в поле зрения камеры.

Примечание : Вы можете распечатать копию карты для тестирования. Вы можете найти изображение по адресу starter / resources / RWTeamCard.PNG . Физический размер карты составляет 9 см в длину и 5 см в ширину.

При создании или выборе изображения для использования в качестве привязки к изображению необходимо учитывать три основных фактора:

  • Качество : убедитесь, что вы используете четкое, ясное изображение. Расплывчатое или грязное изображение может быть трудно распознать.

  • Масштаб : Всегда думайте об окружающей среде, окружающей изображение. Большое изображение размером с плакат распознается с большего расстояния, чем небольшая визитка.Если для вашего опыта AR требуется больше места, рассмотрите возможность использования изображений с большим масштабом.

  • Уникальность : при создании дополненной реальности для коллекции изображений убедитесь, что изображения недостаточно похожи, чтобы алгоритм распознавания запутался и ошибочно принял одно изображение за другое. Подумайте об использовании уникальных шумных фонов, маркеров или узоров.

Не снимая выделения с основной сцены и открытой панели «Свойства», нажмите кнопку Выбрать рядом с Image Asset .

Появится всплывающее окно с доступными изображениями, но вы заметите, что в нем пока нет доступных изображений. Это потому, что вам все равно нужно импортировать изображение, которое вы будете использовать для привязки.

Нажмите кнопку Import , затем найдите изображение starter / resources / RWTeamCard.png . После выбора нажмите Импортировать , чтобы завершить процесс.

Reality Composer импортирует выбранное изображение. На этом этапе Reality Composer анализирует изображение, чтобы убедиться, что оно пригодно для распознавания.

Если вы выбрали некачественное изображение, Reality Composer выдаст предупреждение о том, что выбранное изображение не подходит для распознавания. Отсутствие предупреждения обычно является хорошим признаком того, что вы предоставили адекватное изображение для якоря.

Теперь вы можете настроить физическую ширину и высоту изображения привязки; однако в данном случае в этом нет необходимости, потому что вы уже правильно масштабировали изображение, чтобы представить его физическую копию.

Вы установили привязку к изображению, и оно отображается в основной сцене.Вы готовы к следующему шагу.

Добавление изображения

Ваша визитка на данный момент очень проста. Хорошая отправная точка, чтобы сделать его более захватывающим, - это добавить свою фотографию.

Reality Composer обращается к изображениям как Frames . Вы можете выбирать между рамкой с рамкой и рамкой без рамки. Самое замечательное в фреймах то, что они поддерживают прозрачные изображения, что позволяет создавать потрясающие впечатления.

Нажмите кнопку Objects в верхней строке меню, чтобы открыть библиотеку содержимого, а затем найдите Frame .Вы найдете две рамки в разделе Arts . Дважды щелкните рамку без полей, чтобы добавить ее в сцену.

Затем переименуйте объект кадра в PhotoA . Затем установите Position на (X: 2cm, Y: 1.5cm, Z: 0cm) и Scale на 30% в разделе Transform .

Рамка теперь будет немного зависать над картой.

В разделе Настроить щелкните Выберите для изображения , затем Импортируйте новое изображение.

Вместо того, чтобы импортировать одно изображение, на этот раз вы импортируете все изображения, которые вы будете использовать для этого опыта AR.

Внутри стартера / ресурсов выберите первое изображение, AuthorButton.png . Удерживая нажатой клавишу Shift , выберите последнее изображение, PhotoB.png ; это действие выберет все изображения от первого до последнего. После того, как все они будут выделены, нажмите Импортировать , чтобы завершить процесс.

Reality Composer по умолчанию выбирает первое импортированное изображение.

В разделе Настроить для изображения щелкните Заменить , затем выберите PhotoA.png из импортированных изображений.

Отлично! Вы заменили изображение на очень красивый PhotoA. png .

После добавления образа вы готовы к следующему шагу.

Добавление 3D-текста

Чтобы сделать вещи более заметными, ваш следующий шаг - добавить трехмерный текст в среду дополненной реальности.

Добавьте еще один объект в сцену, но на этот раз выполните поиск Текст . Дважды щелкните объект Текст , чтобы добавить его в сцену.

Примечание : Рядом с кнопкой «Объект» есть специальная кнопка «Текст», если вы предпочитаете ее.

Новый текстовый объект слишком велик. Вы исправите это, внимательно изучив доступные свойства.

На панели «Свойства» переименуйте текстовый объект в Имя автора . Внутри раздела Transform установите Position на (X: 2cm, Y: 1.7cm, Z: 1.7cm) и Rotation на (X: -90 °, Y: 0 °, Z : 0 °) . Оставьте Масштаб на 100% .

В разделе Look установите Толщина на 20% и размер шрифта от до 0,5 см . Выберите Glossy Paint для Text Material и оставьте Text Color как White .

В разделе Text измените текстовое содержимое на Chris Language . Установите шрифт на Американская пишущая машинка и стиль на полужирный с выравниванием по вертикали и по горизонтали .

После этого вы увидите следующий результат:

Поздравляем, вы только что добавили трехмерный текст в свою дополненную реальность.

Завершение сцены

На самом деле вы создаете все возможности AR, даже кнопки и всплывающие окна, используя только фреймы.

Теперь, когда вы знаете, как добавлять и настраивать изображения, добавьте остальные, используя следующие свойства:

  • PhotoB в позиции (X: 2 см, Y: 1,5 см, Z: 0 см) и масштаб из 30% .

  • BioPage в позиции (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом на из (X: 45 °, Y: 0 °, Z: 0 °) и шкала из 78% .

  • AuthorPage1 в позиции (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом на из (X: 45 °, Y: 0 °, Z: 0 °) и шкала из 78% .

  • AuthorPage2 в позиции (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом на из (X: 45 °, Y: 0 °, Z: 0 °) и шкала из 78% .

  • ContactPage at Position (X: 1.3 см, Y: 3,5 см, Z: -5 см) с поворотом на на (X: 45 °, Y: 0 °, Z: 0 °) и масштабом на 78% .

  • BioButton в позиции (X: 6 см, Y: 1 см, Z: -1,6 см) и Масштаб из 15% .

  • AuthorButton в позиции (X: 6 см, Y: 1 см, Z: 0 см) и Масштаб из 15% .

  • ContactButton в позиции (X: 6 см, Y: 1 см, Z: 1.6 см) и Масштаб из 15% .

Когда вы закончите, окончательный результат будет выглядеть так:

Редактирование на iOS

У

Reality Composer есть удобная функция, которая позволяет вам оставаться продуктивным в дороге. Вы можете легко перенести проект в Reality Composer на свой iPad или iPhone. Больше никаких оправданий для вас, теперь вы можете продолжать работать, даже когда добираетесь до работы и с работы.

Запустите Reality Composer на своем iPhone или iPad.Оставьте приложение запущенным, а устройство разблокировано.

Если вы делаете это в первый раз, вы не увидите ни одного из недавно доступных проектов, но это скоро изменится.

Вернувшись в Reality Composer на macOS , нажмите Edit на iOS в верхней строке меню.

Теперь вы увидите список всех доступных устройств с запущенным Reality Composer.

Выберите устройство, на которое вы хотите передать проект, например iPad.

На устройстве появится запрос на подключение. Нажмите Принять , чтобы разрешить передачу проекта на устройство.

Подождите секунду, пока проект синхронизируется с устройством.

После этого Reality Composer в macOS сообщит, что проект в настоящее время находится на вашем устройстве.

Теперь вы можете продолжить редактирование проекта на iPad или iPhone.

После внесения всех изменений нажмите Готово в верхнем левом углу, чтобы перенести все изменения обратно в Reality Composer на macOS.

Примечание : редактируя этот конкретный проект на вашем iPhone или iPad, вы могли заметить некоторое мерцание на изображениях. Это явление известно Z-Fighting , и оно происходит потому, что вы расположили изображения друг над другом. Это не будет проблемой для данного конкретного проекта, поэтому пока не обращайте на это внимания.

Ключевые моменты

Вы дошли до конца этой главы, молодец. Вы добавили в сцену все необходимые объекты.Вы можете получить копию окончательного проекта здесь: final / ARBusinessCard / ARBusinessCard.rcproject .

Вот краткий обзор того, что вы узнали:

  • Якоря изображений : вы узнали о привязках изображений, дополненной реальности на основе маркеров, которая использует карты отслеживания или изображения.

  • Проект привязки изображения : вы создали проект привязки изображения в Reality Composer и узнали, что привязать и настроить конкретное изображение на привязку также довольно просто.

  • Рекомендации по привязке изображения : При создании или выборе изображения для использования в качестве привязки необходимо учитывать несколько моментов. Качество, масштаб и уникальность играют огромную роль.

  • Объекты кадра : вы добавили и настроили несколько объектов кадра, более известных как изображения, в сцену.

  • Объекты трехмерного текста : Вы также добавили и настроили объект трехмерного текста в сцену.

  • Редактирование в iOS : нужно продолжать работать в пути? Нет проблем, вы узнали, как перенести проект на свой iPhone, чтобы выполнить работу.

Со всеми перекрывающимися изображениями вы, вероятно, догадались, что работа с дополненной реальностью еще не завершена. В следующей главе вы оживите все объекты с помощью умной анимации и базового взаимодействия.

Office Q&A: Как привязать файлы изображений в Microsoft Word

Если графика портит ваш документ Word, закрепите их на месте.

Изображение: jacoblund, Getty Images / iStockphoto

Иногда любимая функция может иметь неожиданные побочные эффекты и, следовательно, не поддерживать ваш стиль работы.

Рэйчел недавно столкнулась с этим при использовании сворачиваемых заголовков Microsoft Word в документе с большим количеством графических файлов. Сворачивание заголовка сместило графику. К счастью для Рэйчел, есть простая настройка, которая привязывает графику к окружающему тексту. Это означает, что графика останется там, где ее помещает Рэйчел, даже если она использует складные заголовки.

Я использую настольную версию Word в Office 365. Сворачиваемые заголовки не поддерживаются онлайн-версией Word.Вы можете использовать свой собственный файл или загрузить демонстрационный файл .docx.

СМ.: 20 профессиональных советов, как заставить Windows 10 работать так, как вы хотите (загрузка TechRepublic)

Проблема

Проблема Рэйчел была неприятной, как вы скоро увидите. Надуманный пример в Рисунок A имеет три заголовка; в каждом разделе есть текст, файл изображения и форма. Посмотрите, что происходит, когда вы сворачиваете заголовок: графика не привязана к окружающему тексту, поэтому они не перемещаются вместе с разделами.(Чтобы свернуть заголовок, щелкните его правой кнопкой мыши, выберите «Развернуть / Свернуть», а затем выберите «Свернуть заголовок». )

Рисунок A
Это может произойти при свертывании заголовков.

Это происходит, когда параметры макета не настроены для поддержки вашего стиля работы. То, что вы видите, не является неправильным и может не иметь значения, но это определенно неудобно для работы Рэйчел.

Решение - якорь

Решение проще, чем вы думаете. Выберите фигуру, и Word отобразит значок параметров макета, показанный на рисунке , рисунок B, .Щелкните этот значок, чтобы получить доступ к нескольким параметрам макета. Обратите внимание, что параметр «Переместить с текстом» не выбран; выбран параметр «Исправить положение на странице». Это проблема. Просто выберите «Переместить с текстом» (при этом флажок «Фиксировать положение на странице» будет отменен). Повторите процесс для всех ваших фигур, и в следующий раз, когда вы свернете заголовок, фигуры переместятся вместе с текстом, как показано на Рис. C .

Рисунок B
Доступ к параметрам компоновки.
Рисунок C
Фигуры остаются в своих секциях.

Параметр «Переместить с текстом» установлен по умолчанию. Существуют и другие параметры макета, которые могут быть задействованы, поэтому, если это не сработает, щелкните ссылку «Узнать больше» в нижней части диалогового окна «Параметры макета», чтобы получить доступ к дополнительным параметрам. Чтобы настроить параметры, чтобы все было правильно, может потребоваться несколько попыток. Чтобы узнать больше о сворачиваемых заголовках Word, прочтите статью Как использовать сворачиваемые заголовки Word 2013.

Еженедельный бюллетень Майкрософт

Будьте инсайдером Microsoft в своей компании, прочитав эти советы, рекомендации и шпаргалки по Windows и Office. Доставка по понедельникам и средам.

Зарегистрироваться Сегодня

Я отвечаю на вопросы читателей, когда могу, но нет никаких гарантий. Не отправляйте файлы без запроса; первоначальные запросы о помощи, поступающие с прикрепленными файлами, будут удалены непрочитанными.Вы можете отправить снимки экрана с вашими данными, чтобы прояснить ваш вопрос. Обращаясь ко мне, будьте как можно более конкретными. Например, «Устраните неполадки в моей книге и исправьте, что не так», вероятно, не будет ответа, но «Вы можете сказать мне, почему эта формула не возвращает ожидаемых результатов?» мощь. Пожалуйста, укажите приложение и версию, которую вы используете. TechRepublic не возмещает мне затраты времени или опыта при оказании помощи читателям, и я не прошу плату у читателей, которым помогаю. Вы можете связаться со мной по адресу susansalesharkins @ gmail.com.

См. Также

  • Как добавить падающий снег на слайд PowerPoint (TechRepublic)
  • Настроить панель быстрого доступа Office для определенных файлов (TechRepublic)
  • Как защитить формулы Excel (TechRepublic)
  • Как скрыть данные Excel и читатели предупреждений (TechRepublic)
  • Нормализация внешних данных для доступа (TechRepublic)
  • Microsoft Office 365 для бизнеса: все, что вам нужно знать (ZDNet)
  • Чтобы сохранить конфиденциальность ваших данных в Интернете, нужно потрудиться.Эти приложения могут помочь (CNET)
  • Очистить ненужные файлы в Windows 7, 8.1 и 10 (Download.com)
  • Представляем нового создателя обложек от Anchor | Якорь | Якорь

    Вот как это работает:

    • Найдите свое изображение. Выберите фотографию из библиотеки Unsplash, выполнив поиск по ключевым словам, относящимся к вашему подкасту. Выбрав тот, который вам больше всего нравится, вы можете масштабировать и обрезать изображение, как вам нравится. (Вы также можете, конечно, загрузить свое собственное изображение.)
    • Стиль текста. Теперь вы можете добавить название подкаста к изображению с индивидуальным дизайном. Вы можете проявить творческий подход к параметрам текста, настроив шрифт, форму, размещение и цвет заголовка подкаста.

    Вдохновляйтесь!

    Есть бесконечное множество способов создать обложку, и огромное вдохновение прямо перед вами! Откройте раздел «Слушать» в приложении Anchor, чтобы просмотреть некоторые из наших любимых обложек подкастов.

    Поделитесь своим искусством с #AnchorxUnsplash

    Мы делаем что-то особенное с запуском Создателя обложек.В течение следующей недели все обложки подкастов, созданные с помощью Cover Art Creator и опубликованные в Twitter или Instagram с помощью #AnchorxUnsplash, будут рассмотрены для включения в функцию! Anchor и Unsplash будут выбирать 10 самых лучших обложек подкастов и продвигать свои подкасты в социальных сетях, чтобы привлечь вас к еще большему количеству новых слушателей.

    Мы очень рады работать с Unsplash над этой потрясающей интеграцией. Подобно тому, как Anchor намеревается демократизировать аудио, Unsplash демократизирует фотографию, предоставляя людям повсюду доступ к творческим инструментам, которые им нужны, чтобы рассказать свои истории миру.

    Мы рады предоставить подкастерам доступ к этой невероятной библиотеке и помочь им сделать их подкасты не только великолепно звучащими, но и выглядящими потрясающе.

    Чтобы попробовать это и придать своему подкасту совершенно новый вид, просто зайдите в настройки якоря на iPhone, iPad, Android или в Интернете и нажмите кнопку «Обновить обложку». (Обратите внимание, что вам может потребоваться настроить свой подкаст, прежде чем вы увидите эту опцию.) Нам не терпится увидеть и услышать ваше следующее произведение искусства!

    Вы еще не создали свой подкаст? Ознакомьтесь с нашим удобным руководством How to Start a Podcast , где вы найдете советы и рекомендации о том, как сделать что-то потрясающее с помощью Anchor. И, как всегда, мы будем рады услышать ваши отзывы по электронной почте или Twitter .

    Как ускорить редактирование в Lightroom с помощью привязанных фотографий

    Одна из постоянных проблем фотографа - это время, которое мы тратим на редактирование. Не поймите меня неправильно, мне нравится превращать плоское изображение во что-то захватывающее, но на то, чтобы просмотреть более 1000 фотографий со свадьбы или концерта, требуется время.

    Добавьте к этому объем освещаемых нами событий, и редактирование быстро превратится в рутинную работу, а не на удовольствие.Если вы занятой фотограф, вы точно знаете, о чем я говорю.

    Сегодня я хотел бы показать вам, как можно значительно ускорить редактирование фотографий в Lightroom, используя привязанные фотографии.

    Так что же такое якорные фотографии?

    Ключевая концепция привязанных фотографий заключается в том, что вы редактируете самую среднюю фотографию в выборке похожих снимков, чтобы минимизировать время редактирования для остальной части выборки.

    Я знаю, что это звучит немного абстрактно, но давайте разберемся, используя снимок экрана ниже.

    Это отрывок из недавней помолвки (забавный факт: это моя сестра и ее жених. Поздравляю, ребята!).

    Как видите, в этом наборе есть несколько четких визуальных группировок. Первая группа - это шесть фотографий в верхнем ряду. Вторая группа - портреты на ступенях часовни. Последняя (и наиболее отчетливая) группа - это кадры изнутри часовни, которые имеют решительно теплый оттенок.

    В этой статье мы проигнорируем широкую фотографию часовни.

    Приступая к делу

    Первое, что нам нужно сделать, это переключиться в модуль «Разработка» и выбрать кадры, которые мы хотим редактировать, с помощью диафильма внизу.

    Самый простой способ сделать это - выбрать первую фотографию, затем, удерживая Shift, щелкнуть последнюю фотографию в выделении. Это выберет все фотографии между ними. Когда вы закончите, он должен выглядеть так:

    Затем убедитесь, что кнопка «Автосинхронизация» включена. Это обеспечит синхронизацию всех выбранных фотографий с любым кадром, на котором вы сосредоточены.

    Выбор якоря Фото

    Отсюда нам нужно выбрать фотографию привязки. При выборе фотографии для привязки следует учитывать следующие ключевые моменты:

    • Убедитесь, что оттенки кожи хорошо видны
    • Он не сильно переэкспонирован или недоэкспонирован по сравнению с остальными фотографиями в выбранной подборке
    • Чем ближе оно к «средней фотографии» в выборке, тем лучше
    • Это не должен быть подробный план или очень широкий план (если ваш набор в основном не состоит из деталей или широких планов).Просто руководствуйтесь здравым смыслом.

    Для этого конкретного выбора я решил использовать это изображение.

    Много оттенков кожи? Проверять.

    Не слишком или недоэкспонировано? Проверять.

    Не деталь или общий план? Проверять.

    Отсюда мы можем редактировать эту фотографию, и позволить всем изменениям заполнить выбор.

    Если мы выбрали опорную фотографию правильно, это позволит нам пропустить основную часть редактирования других снимков, за исключением незначительных корректировок экспозиции и кадрирования.

    Наш окончательный результат выглядит так:

    Разве это не обычное пакетное редактирование?

    В некотором смысле да. Однако сила этого метода заключается в двух дополнительных шагах.

    Во-первых, после первоначальной отбраковки фотографий вы фильтруете отмеченные изображения и выбираете их все.

    Здесь вы можете выполнить глобальные настройки, такие как шумоподавление и коррекция объектива. Затем вы разбиваете набор на отдельные выборки, как описано выше.

    Мы могли бы просто редактировать весь набор пакетным способом, но из-за того, что фотографии в помещении сильно отличаются от фотографий на открытом воздухе, мы получим ужасные результаты. Так что лучше всего начать с широкого, а затем разбить его на похожие визуальные эффекты.

    Эта гибридная модель сохраняет внешний вид вашего набора в целом, позволяя при этом быстро редактировать.

    Во-вторых, вам нужно убедиться, что вы создаете пресеты, которые охватывают общие проблемы освещения и технические проблемы.

    Например, я снимаю много концертов для 901 Music.На этих шоу почти всегда присутствует синий свет, и его пурпурные оттенки создают визуально неприятный образ. Чтобы решить эту проблему, я создал пресет, который мгновенно исправляет любые синие огни в кадре. Вот пример снимка, который теперь выглядит намного четче после того, как я применил эти исправления.


    Об авторе : Тимоти Симпсон - кинорежиссер, фотограф и консультант по социальным сетям из западного Теннесси. Чтобы увидеть больше его работ, посетите его веб-сайт или подпишитесь на него в Instagram и Twitter.Эта статья также была опубликована здесь.

    Установка анкерной системы Johan Castberg

    Норвежский подрядчик морских судов Island Offshore поделился фотографиями одного из самых масштабных якорных проектов в мире в 2020 году - установки якорной системы для проекта Johan Castberg компании Equinor в Баренцевом море на шельфе Норвегии.

    «Якорная система огромных размеров в настоящее время развертывается на нефтяном месторождении, и для этой работы зафрахтовано судно Island Victory [установочное судно].Это один из самых всеобъемлющих проектов по привязке в мире в 2020 году; подготовка к прибытию плавучей установки для хранения и отгрузки продукции (FPSO), которая будет перерабатывать и хранить нефть из 30 скважин на морском дне, когда добыча начнется в 2022 году », - заявил в среду установщик Ocean.

    Клиент Ocean Installer и конечный заказчик По словам владельца судна, Equinor тесно сотрудничает с Island Offshore в этом проекте.

    «Вес и логистика в этом проекте потребовали хорошей подготовки, и мы потратили много времени на планирование вместе с клиентом и заказчиком.Каждый якорь весит от 90 до 105 тонн и имеет высоту от 13 до 17 метров. Island Victory загружает на борт пять таких гигантов за один присест, - говорит капитан на борту Island Victory.

    «Кроме того, вес 170-миллиметровой цепи составляет 600 кг на метр. По сравнению с обычной оффшорной якорной цепью длиной 84 мм вес цепи не только вдвое, но и в четыре раза тяжелее! »

    Фото: Island Offshore

    Во время первого рейса на Йохан Кастберг на борт судна были загружены пять якорей и пять якорных цепей.Задача состоит в том, чтобы устанавливать два якоря в день, а также прикреплять якорные цепи к каждому якорю.

    Запланированы три рейса туда и обратно на Polarbase в Хаммерфесте, чтобы загрузить все якоря. Когда все пятнадцать якорей вставлены в морское дно, можно начинать установку троса и верхней цепи. Он помещается на морское дно и готов к подключению FPSO.

    «Наша задача - подготовить все до того, как FPSO прибудет на поле. Помимо установки якорей и линий, необходимо также задокументировать состояние дна морского дна.Каждый метр цепи, которую мы размещаем на морском дне, снимается двумя рабочими ROV (дистанционно управляемыми транспортными средствами), которыми управляет C-Innovation. Эти ROV оснащены рукоятками, что позволяет им выполнять задачи в дополнение к наблюдению за операциями под землей. - Мы используем их на всех видах работ, - объясняет капитан.

    В качестве превентивной меры в отношении COVID-19 все стороны согласились сократить экипаж для этой работы, чтобы избежать совместного использования кабины. Операционная группа по проекту от Ocean Installer и Equinor насчитывает 67 человек, помимо экипажа судна.

    Island Victory завершит работы Йохана Кастберга в начале июля, а затем начнет мобилизацию для своей следующей работы в Мексиканском заливе, начиная с августа.

    Фото: Håvard Otnheim

    Фотографии установки якоря сделаны: Скоттом Кармайклом (установщик Ocean), Бенджамином Силденом, Сельвестом Пребен фон Шланбуш.

    .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
