11 лучших гидроаккумуляторов для водоснабжения
Обновлено: 19.02.2021 18:45:21*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.
Гидроаккумулятор представляет собой емкость для хранения воды, которая обустроена резиновой мембраной, окруженной сжатым воздухом. Конструкция выполняет сразу четыре функции: обеспечивает водоснабжение на случай отключения центральной подачи или поломки насоса, защищает последующую разводку и арматуру от гидроударов, снижает частоту работы насоса, поддерживает стабильное давление в системе. Рассмотрим как выбрать такой аппарат и более детально взглянем на преимущества и недостатки самых популярных моделей. Это поможет определиться с выбором и не пожалеть о потраченных средствах.
Как выбрать гидроаккумулятор для водоснабжения
При выборе гидроаккумулятора часто обращают внимание на цену и отзывы, но при этом важно разбираться в основных характеристиках товара.
- Тип мембраны. Это рабочий элемент, который растягивается от поступающей жидкости и обеспечивает последующее давление в системе водопровода после отключения насоса. Мембрана может быть в виде резиновой перегородки посреди бака (вода заполняет резервуар примерно на 50%). В этом случае жидкость контактирует с металлом и возможна коррозия. Замена мембраны сложная и дорогостоящая. Второй тип — балонный (заполняется около 70-80%). Внутри бака установлена резиновая груша. Контакт жидкости с металлом исключен. Заменить эластичный элемент можно своими руками.
- Способ установки. Гидроаккумуляторы бывают вертикальные и горизонтальные. Здесь выбор зависит от особенностей помещения, где будет эксплуатироваться прибор. Горизонтальный бак можно установить под потолком для экономии места, или на полу в подвале/чердаке. Вертикальный хорошо становится в угол котельной или ванной комнаты.
- Объем резервуара. Гидроаккумуляторы для водоснабжения бывают на 8-200 л. Естественно, больший запас дает повышенную автономность на случай отключения центральной поставки воды, но тогда необходимо достаточно места для его размещения. Объем выбирают исходя из количества пользователей и производительности насоса. Для 3-х потребителей достаточно 20-24 л (при перекачивании насосом 1.5-2 м³/ч). Для 4-6 человек покупайте напорный бак на 50 л (для таких условий понадобится насос с производительностью 3.5 м³/ч). Резервуары на 100 л и более используют, когда потребителей от 10 человек. Чтобы обеспечить емкость нужным давлением, понадобится насос с производительностью от 5 м³/ч.
Рейтинг лучших гидроаккумуляторов для водоснабжения
Обзор лучших гидроаккумуляторов для водоснабжения с объемом 50-200 л
Зная основные критерии выбора гидроаккумулятора, перейдем к списку лучших моделей. Эксперты составили обзор на основании анализа характеристик товара и отзывов покупателей.
Reflex DE 200 200 л вертикальная установка
Рейтинг: 4.9
На первом месте гидроаккумулятор от бренда Reflex. Конструкция изготовлена из углеродистой стали с одним сварным швом посередине. Он проварен как снаружи, так и внутри, что повышает надежность и герметичность гидравлического аккумулятора. Габариты корпуса составляют 634х967 мм. Резервуар вмещает 200 л. У расширительной емкости предусмотрена вертикальная установка на три ножки, выполненные из металлических уголков. Сосуд стоит прочно и не шатается. Судя по отзывам пользователей, высоты подставки хватает, чтобы удобно выполнить подключение водопровода снизу. Диаметр резьбы на входе и выходе 5/4 дюйма не требует использования переходников. Металл бочонка окрашен с двух сторон эпоксидным покрытием, замедляющим коррозию. Резиновая перегородка выдерживает температуру от 0 до 99 градусов, поэтому гидроаккумулятор подходит как для горячего, так и холодного водоснабжения.
Мы поместили товар на первое место ввиду огромной вместимости жидкости — 200 л. Этого достаточно для водоснабжения двухэтажного коттеджа, многоквартирного дома или системы пожаротушения офисного здания.
Достоинства
- устойчиво располагается на трех ножках;
- выдерживает давление до 10 бар;
- сменная мембрана;
- металл окрашен с двух сторон.
Недостатки
- сложно найти место для больших габаритов;
- высокая стоимость;
- весит 54 кг — доставить и смонтировать одному не получится;
- обязательно нужны подставки под ножки, иначе они продавливают пол (линолеум, ламинат).
Wester WAV 100 100 л вертикальная установка
Рейтинг: 4.8
На втором месте гидроаккумулятор от компании Wester. Модель вмещает 100 л и устанавливается горизонтально на три ножки. Подключение последующей развязки водоснабжения осуществляется снизу через резьбовое соединение с диаметром 1 дюйм. Габариты аппарата составляют 787х495 мм. Внутри используется мембрана в виде перегородки, но производитель выполнил ее по замкнутому типу, поэтому нижняя часть сосуда полностью защищена от контакта с водой, что нравится покупателям в отзывах. Гидравлический аккумулятор выдерживает давление в 10 бар и температуру до 100 градусов. Изготавливается товар непосредственно в России. Осуществить доставку и установку можно своими силами, поскольку весит устройство 17 кг.
Этот гидроаккумулятор признан лучшим за устойчивое основание. В отличие от предыдущей модели, три опоры здесь приварены не ровно под днищем (90 градусов относительно корпуса), а с уклоном под 45 градусов, что обеспечивает лучшую сопротивляемость случайным толчкам. Сами ножки имеют профильную структуру, а не в форме уголка, что повышает устойчивость к деформациям при нагрузке.
Достоинства
- расширительный сосуд рассчитан на 100000 циклов наполнения и опустошения;
- резиновую перегородку можно заменить;
- допускается температура подачи из системы водоснабжения 1-100 градусов;
корпус из прочной стали.
Недостатки
- если жидкость в резиновой груше замерзнет, то герметичность может быть нарушена;
- нет манометра для контроля давления.
Читайте также: 6 лучших расширительных баков
STOUT STW-0003-000080 80 л горизонтальная установка
Рейтинг: 4.7
Третье почетное место занимает расширительный бак для водоснабжения частных домов, дачных участков или квартир, от бренда Stout. Резервуар вмещает 80 л и способен покрыть потребности 6-8 человек. Товар сопровождается европейскими сертификатами качества. Для горизонтальной установки предусмотрены четыре опорные ножки из металла. Сосуд выдерживает давление 10 бар и максимальную температуру до 100 градусов. Присоединять коммуникации системы водоснабжения удобно благодаря боковому подводу. Пользователи в отзывах отмечают стабильное давление в водопроводе без хлопков или изменения напора.
Эта модель удобна для организации водоснабжения большого дома в одном устройстве. На корпусе предусмотрена площадка с отверстиями для установки водяного насоса. Продолговатые прорези, а не круглые отверстия, позволяют присоединить помпу разных производителей и легко выполнить замену насоса в будущем (если понадобится более мощная версия). В ножках основания тоже есть отверстия для фиксации гидроаккумулятора к полу, чтобы от вибрации он не «прыгал».
Достоинства
- есть съемный фланец для обслуживания и ремонта;
- в ножках предусмотрены отверстия для фиксации гидроаккумулятора к полу;
- стабильное давление внутри водопровода;
-
качественное порошковое покрытие.
Недостатки
- продается без манометра;
- для стравливания воздуха необходимо предусматривать отдельный кран с коленом.
ДЖИЛЕКС Краб-Т 50 50 л вертикальная установка
Рейтинг: 4.7
Продолжает обзор гидроаккумулятор от отечественного бренда «Джилекс». Модель для водоснабжения предполагает вертикальную настенную установку при помощи кронштейнов. Габариты изделия составляют 620х460х320 мм и весит аппарат 10 кг. Сосуд вмещает 50 л и способен покрыть потребности 5-6 человек. Корпус выполнен из металла и выдерживает давление до 8 бар. Товар укомплектован манометром для слежения за состоянием напора.
Этот гидроаккумулятор признан нами лучшим ввиду продажи с уже встроенным реле для контроля давления. От него автоматически запускается насос, когда показатель в системе водоснабжения дома падает. В комплекте прилагается провод и вилка для подключения.
Еще здесь предусмотрена колба с фильтрующим картриджем, поэтому выходящая из гидроаккумулятора вода уже прошла первичную очистку, а, следовательно, последующие фильтры прослужат дольше. Чтобы контролировать интервал замены картриджа, производитель предусмотрел площадку с датировкой и ползунком.Достоинства
- есть собственный манометр;
- вес 10 кг позволяет выполнить монтаж в одиночку;
- прочная мембрана из бутилкаучука;
- реле в комплекте.
Недостатки
- для работы необходимо электричество;
- короткий кабель 80 см;
- для крепления к стене необходимо бурить отверстия к кронштейнам;
- нижнюю колбу можно случайно разбить тяжелым предметом (стулом, кочергой).
UNIPUMP 86832 50 л горизонтальная установка
Рейтинг: 4. 6
Модель имеет вместимость 50 л и устанавливается горизонтально. У товара нет высоких ножек, а лишь две приваренные к низу пластины, что уменьшает габариты корпуса. Гидроаккумулятор имеет размеры 330х355 мм и выдерживает давление до 6 бар. Через боковой фланец удобно выполнять обслуживание и ремонт изделия. Подключение к насосу и разводка системы водоснабжения осуществляется тоже сбоку. Стандартная резьба с диаметром 1 дюйм не требует использования переходников. Отзывы покупателей показывают, что гидроаккумулятор исправно работает до 10 лет.
Фишкой этого гидроаккумулятора является нержавеющий корпус. Благодаря такому исполнению резервуар прослужит дольше без протечек. Отсутствие краски снаружи помогает сохранить привлекательный вид, поскольку ничего не будет отваливаться при случайных ударах по металлу. Товар актуален для установки на чердаке или над потолком (фальш перекрытием в комнате с потолками 3-3.5 м), где важна надежность системы и неудобно выполнять мелкий ремонт (заварку течи).
Достоинства
- красивый внешний вид;
- нет краски, поэтому ничего не облазит со временем;
- есть площадка для насоса;
- удобное подключение к разводке.
Недостатки
- нет манометра;
- если о поверхность гидроаккумулятора часто трутся другие предметы, то она царапается.
Читайте также: 11 лучших теплоносителей для систем отопления
WWQ GA 50H 50 л горизонтальная установка
Рейтинг: 4.5
Гидроаккумулятор изготавливается в Китае, но его качество ничем не уступает отечественным. Модель предназначена для организации водоснабжения, используемого для питья и приготовления пищи. Резиновые элементы рассчитаны на выдерживание температуры от 1 до 99 градусов. Габариты изделия составляют 330х500 мм. Производитель выдает на него гарантию 12 месяцев. Гидроресивер подключается сбоку посредством присоединения накидной гайки с диаметром 25 мм. В отзывах покупатели хвалят расширительный бак за качественные сварочные швы, которыми соединены две половинки емкости, площадка под насос и подставки.
Особенностью товара служит увеличенное сечение металлических стенок, что редкость в моделях с объемом 50 л. Благодаря этому гидроаккумулятор выдерживает давление 10 бар (конкуренты 6-8 бар) и может быть использован в водоснабжении двухэтажного дома, при размещении на первом этаже.
Достоинства
- фланец для обслуживания из нержавеющей стали;
- компактные габариты 330х500 мм;
- привлекательная цена;
- качественная сварка.
Недостатки
- не в каждом городе можно купить;
- реле и манометр придется приобрести отдельно.
Обзор лучших гидроаккумуляторов для водоснабжения с объемом 8-25 л
Это компактная категория оборудования для водоснабжения, которая не требует много места под установку и подойдет 1-3 пользователям.
Reflex DE 25 25 л вертикальная установка
Рейтинг: 4.9
На первом месте в этой категории гидроресивер от бренда Reflex с объемом 25 л. Модель имеет размеры 280х520 мм и предполагает вертикальную установку на стену. Бак сварен из двух половинок, причем сварочный шов наложен как сверху, так и изнутри. Развязка от дальнейшей системы водоснабжения присоединяется снизу. Диаметр подключения 3/4 подходит для использования без переходников. В отзывах покупатели делятся, что установить гидроаккумулятор в одиночку не составит труда. Не проточная конструкция внутри надежно защищает от гидроударов, поэтому водопровод не потечет на соединениях.
Наши эксперты посчитали гидроаккумулятор лучшим из-за легкой доступности для покупки. Только на «Яндекс-Маркете» его предлагают купить более 20 интернет-магазинов. Реализуется модель для водоснабжения и в офлайн-магазинах, а также у официального представителя бренда в России.
Достоинства
- компактные габариты 280х520 мм;
- легкая установка;
- надежная защита коммуникаций водоснабжения от гидроударов;
- качественное порошковое покрытие.
Недостатки
- понадобится кронштейн для монтажа;
- нет манометра.
Читайте также: 12 лучших фирм-производителей водонагревателей
Wester WAO 24 24 л горизонтальная установка
Рейтинг: 4.8
Второе место среди компактных гидроаккумуляторов занимает товар от Wester на 24 л. Размеры корпуса у него составляют 280х507 мм. Аппарат устанавливается горизонтально на собственные четыре ножки. Они могут прикручиваться к полу или просто ставиться на поверхность. Емкость выполнена из углеродистой стали и оснащена порошковым напылением. Владельцы в отзывах довольны качественной покраской металла, которая не облазит от эксплуатации в сыром помещении (крытая яма рядом с колодцем). Гидробак подходит для водоснабжения или систем ГВС.
Эксперты посчитали гидроаккумулятор лучшим из-за специальной мембраны, выполненной из бутила. Этот материал отличается повышенной износостойкостью при регулярном растяжении и не восприимчив к различным бактериям, которые могут содержаться в колодезной воде или центральном городском водопроводе. При этом эластичный материал удовлетворяет все гигиенические и санитарные нормы, предъявляемые к товарам, используемым для передачи питьевой воды.
Достоинства
- нержавеющий сервисный фланец;
- есть площадка для монтажа насоса;
- устойчивые ножки;
- компактные габариты 280х507 мм.
Недостатки
- фактический объем жидкости составляет лишь 30% от вместимости баллона;
- нет встроенного держателя резиновой прослойки, обеспечивающего поддержку при возрастающем давлении.
WWQ GA 24H 24 л горизонтальная установка
Рейтинг: 4.7
Продолжает обзор гидроаккумулятор от китайского бренда WWQ. Модель имеет размеры 270х430 мм и вмещает 24 л. Но это максимальный объем резервуара, а по факту он заполняется лишь наполовину или меньше, поэтому в отзывах владельцы делятся, что насос будет часто включаться. Гидроресивер имеет горизонтальную цилиндрическую форму и устанавливается на две приваренные подставки. Все подключение осуществляется сбоку, что разрешает монтировать бочок прямо на полу без зазоров и возвышенностей. Резиновая мембрана рассчитана на горячий теплоноситель до 99 градусов, поэтому гидробак можно применять не только в холодном водоснабжении, но и в ГВС.
По нашему мнению гидроаккумулятор лучший в плане прочности. Несмотря на небольшую вместимость, сечение металла баллона превосходит показатели моделей конкурентов, поэтому сосуд легко выдерживает 10 бар. Гидробак хорошо сочетать с мощными насосами, например, если водоносный слой залегает на глубине 10-20 м.
Достоинства
- качественная сварка крепления и емкости;
- нержавеющий фланец;
- легкое подключение сбоку;
- выдерживает давление до 10 бар.
Недостатки
- не везде можно купить;
- при регулярном использовании кранов, часто включается насос.
STOUT STW-0001-100020 20 л горизонтальная установка
Рейтинг: 4.6
Это еще более компактный гидроаккумулятор, чем все предыдущие — он имеет габариты 275х492 мм и вмещает 20 л. К разводке водоснабжения накопитель подключается посредством резьбы диаметром 1 дюйм. Весит товар 4.5 кг, поэтому подключить его самому совсем не трудно. Отзывы покупателей показывают, что товар изготовлен качественно и содействует стабильной работе водоснабжения. Но ввиду маленького накопительного объема подходит для небольшой семьи из 3-х человек. Металлическая емкость окрашена эмалью по технологии запекания в электрической камере при температуре 170 градусов, что обеспечивает прочный наружный лакокрасочный слой.
При изучении характеристик наши эксперты обратили внимание на минимальную подачу воздуха. Одна из камер, представляющая собой воздушную подушку, создает натиск с воздействием в 1.5 бар. Конструкция для накопления жидкости создана так, чтобы максимально заполняться водой и отводить пузырьки воздуха в отстойник. Это не даст струе воды «фыркать» при открытии крана в раковине.
Достоинства
- занимает мало места;
- легко установить самостоятельно;
- небольшая цена;
- снаружи покрыт эмалью, запеченной при температуре 170 градусов.
Недостатки
- помпа часто включается;
- применим только для 2-3 пользователей.
Читайте также: 15 лучших накопительных электрических водонагревателей
Reflex DE 8 8 л вертикальная установка
Рейтинг: 4.5
Этот гидроаккумулятор является самым маленьким среди представленных моделей. Он подходит для защиты коммуникаций и арматуры водоснабжения от гидравлических ударов в небольших частных домиках, дачах или системах полива оранжереи. В случае отключения света (насос не качает жидкость), небольшого запаса хватит, чтобы помыть руки или посуду. Для подключение снизу предусмотрена резьба с диаметром 3/4 дюйма. Покупатели в отзывах довольны невысокой стоимостью товара, несмотря на импортное производство.
Эксперты посчитали гидроаккумулятор лучшим ввиду продуманной защиты металла от коррозии. Производитель использовал в нем резиновый элемент в виде груши, которая полностью обволакивает внутреннюю полость. Это исключает контакт поступающей жидкости с железом. Такой гидроаккумулятор прослужит дольше без протечек. Еще производитель разрешает использовать установку в контурах циркуляции рассола, поскольку емкость не только выдерживает воздействие воды, но и более агрессивной кислотной среды.
Достоинства
- занимает мало места;
- качественно окрашен;
- можно использовать для питьевой воды;
- высокая устойчивость к коррозии.
Недостатки
- только для одного пользователя;
- потребуется прикрепить его к стене.
Оцените статью | |
Всего голосов: 0, рейтинг: 0 |
Какой гидроаккумулятор лучше — дорогой или дешевый?
Один из критериев целесообразности приобретения чего-либо – качество товара. Гидроаккумуляторы разных производителей внешне и конструктивно настолько схожи, что понять, чем они, кроме цены, отличаются, невозможно. Соответственно, возникает вопрос: разумно ли платить лишнее только за узнаваемость бренда? А ведь разница между приборами есть, и весьма существенная.
Стоимость гидроаккумулятора определяется совокупностью нескольких факторов. Зная специфику ценообразования, можно самостоятельно выбрать действительно качественный прибор, который прослужит долго и не доставит хлопот собственнику. Если отбросить такие составляющие, как транспортные расходы, товарный знак, то остается не так уж и много параметров, которые и влияют на конечную цену ГА.
Вставка
Ее называют по-разному – мембрана, груша, колба. Именно данный конструктивный элемент является «слабым местом» любого гидроаккумулятора. Вот на РТИ и следует обратить первостепенное внимание.
- Эластичность резины. Специфика функционирования ГА в системе водоснабжения такова, что РТИ, помещенное в корпус прибора, находится в постоянной динамике. Включается ли насос или кто-то открывает кран, давление в трубе скачет. Соответственно, мембрана меняется в объеме. Не каждая резина выдерживает сильные нагрузки при растяжении, поэтому к колбам для гидроаккумуляторов требования повышенные.
- Класс РТИ. Резина в гидроаккумуляторе находится в постоянном контакте с жидкостью. Потому для мембран к ГА используется только материал категории «пищевой». Иначе есть риск попадания в питьевую воду различных химических соединений, не лучшим образом воздействующих на человеческий организм.
- Диффузионная стойкость. Это мало кто учитывает, но стоит отметить. Мембрана является своеобразным разделителем между водяным и воздушным отсеками гидроаккумулятора. Низкое качество резины, несоответствие нормативным показателям – гарантия, что прибор, да и вся система станут работать некорректно. Это особенно касается ГА, не оснащенных пневмоклапанами. Собственнику придется постоянно заниматься стравливанием воздуха, а также его закачкой в соответствующий отсек бака, причем намного чаще, чем требуется.
Нюанс в том, что ряд производителей сами изготовлением мембран не занимаются, а закупают колбы на рынке или по прямым договорам. Следовательно, их качество может и не соответствовать предъявляемым требованиям в плане устойчивости к систематическим растяжениям.
Качество резины при покупке гидроаккумулятора проверить невозможно. А вот сертификат – вполне. Это априори означает, что приобретать ГА нужно только в специализированных организациях (торговых центрах, интернет-магазинах) и обращать внимание на марку. Вряд ли известный производитель или продавец станет рисковать своей репутацией, реализуя низкокачественный товар.
Бак
- Толщина стенки. Данный параметр определяет прочность корпуса и его устойчивость к коррозии. Даже если она и возникнет, то разрушение материала – процесс столь длительный, что сопоставим с заявленным производителем эксплуатационным сроком. А вот с тонкостенными изделиями проблемы будут, хотя они удобнее в креплении (меньший вес) и стоят дешевле.
- Сварные швы. Они имеются в местах установки присоединительного патрубка и пневмоклапана. По ним можно определить качество бака гидроаккумулятора. Если оно высокое, то при визуальном осмотре не видно заусениц, неровностей. Краска на таких участках (да и на всем корпусе) должна лежать ровным слоем и не иметь трещин.
- Расположение фланца. Если он не строго перпендикулярен продольной оси резервуара, то есть повод усомниться в высоком качестве гидроаккумулятора. Небольшой скос в любую из сторон значительно усложнит монтаж, даже если и использовать при стыковке ГА с трубой водопровода гибкую подводку.
Проверить толщину стенок несложно, приподняв гидроаккумулятор. Если они действительно толстые, то вес будет значительным. Для сравнения можно протестировать дешевый ГА таких же габаритов – разница масс приборов заметна.
Фланец
Еще одно «слабое место» гидроаккумулятора. Определить, сколько он прослужит, можно по металлу, использованному в производстве. Данные о нем отображаются в паспорте прибора.
- Нержавеющая сталь. Такие изделия стоят дороже, но их плюс – в надежности, устойчивости к коррозии. Эти гидроаккумуляторы монтируются в любых помещениях, без ограничений.
- Оцинковка. Цена ниже, чем на нержавейку, но по ряду параметров такие детали сильно ей уступают. Главным образом это касается недостаточной устойчивости к коррозии, в том числе, электрохимической. При установке ГА в сыром помещении он долго не прослужит – возникнут протечки в районе фланца.
- Пластик. Самая дешевая и ненадежная версия присоединительного элемента.
Что оценить дополнительно
Этикетка. По ней можно узнать многое о гидроаккумуляторе: характеристики, производителя. Если она смазана, нанесенные символы, буквы плохо просматриваются – лучше выбрать другой образец ГА. 2. Комплектация. В дешевых моделях гидроаккумуляторов отсутствует манометр. В процессе эксплуатации без него не обойтись – нужно контролировать давление в системе. Стационарная установка прибора на баке гораздо удобнее, чем использование переносного или смонтированного на каком-то участке трубы.
Дорогие модели гидроаккумуляторов имеют и еще ряд отличий: например, площадка для навесного оборудования, верхний штуцер. Нужно ли это, придется оценивать самостоятельно. Но то, что все подобные технические решения поднимают цену, однозначно.При выборе гидроаккумулятора стоит довериться мнению профессионалов, ежедневно сталкивающихся на практике с этими приборами. Бренд – еще не главный критерий, особенно с учетом нашей специфики. Да и цена дает лишь общее представление о качестве – нельзя забывать о волатильности мировых валют. Лишнее подтверждение, что приобретать ГА целесообразнее в специализированных организациях.
«АЛЬФАТЭП» реализует только качественные гидроаккумуляторы. Все изделия от производителей с безупречной репутацией по их ценам. На сайте alfatep.ru представлены ГА различной вместимости и характеристик – выбор внушительный. Всем обратившимся специалисты компании окажут бесплатную помощь в расчете параметров прибора, подскажут его оптимальную версию для конкретной системы водоснабжения. Связь с ними по телефону 8 (495) 109 00 95 или в разделе «Контакты». Оперативная доставка по всем регионам, без выходных. Оплата в любой приемлемой клиенту форме; практикуется отпуск товара в кредит на льготных условиях.
Различия дорогих и дешевых гидроаккумуляторов
Отличить по внешнему виду качественный гидроаккумулятор, к сожалению, крайне сложно. Надо признать, что почти все они имеют простую конструкцию и похожи друг на друга как близнецы-братья. Подробнее об устройстве гидроаккумулятора можно узнать здесь.
Гидроаккумулятор — расширительный мембранный бак пригодный для эксплуатации с питьевой водой в системах водоснабжения.
Что же тогда может выйти там из строя, есть ли смысл переплачивать за бренд и действительно ли все гидроаккумуляторы одинаковые?
В данной статье мы рассмотрим, чем же могут отличаться одни гидроаккумуляторы от других, а главное разберемся какие факторы влияют на их стоимость.
Материал, качество и объем мембраны.
Очевидно, что основным функциональным элементом гидроаккумулятора является мембрана. Именно она испытывает нагрузки растяжения-сжатия и именно от её качества напрямую зависит долговечность всего изделия.
На качество мембраны, главным образом, влияет исходный материал и точное соблюдение технологии производства. Это особенно актуально для мембран больших объемов (от 300 литров). Интересно, что далеко не каждый производитель гидроаккумуляторов самостоятельно изготавливает мембраны на все выпускаемые модели, многие закупают их у сторонних специализированных предприятий.
Поскольку гидроаккумуляторы часто используются в системах питьевого водоснабжения, к материалу мембраны предъявляются ещё и повышенные требования по экологической безопасности.
Материал мембраны влияет на количество допустимых циклов растяжений-сжатий и на диффузионную стойкость(проницаемость молекулами воздуха). А вот форма мембраны вторична.
Фотография мембран разной формы.
Сегодня практически во всех гидроаккумуляторах устанавливают мембраны только из двух материалов:
Бутиловая мембрана. Для неё характерна хорошая эластичность, долговечность и высокая диффузионная стойкость.
EPDM мембрана (этилен-пропиленовый синтетический каучук) обладает достоинствами бутиловой мембраны. Она немного дешевле бутиловой мембраны, однако и диффузионная стойкость чуть хуже.
Натуральные каучуковые мембраны сегодня практически не встречаются.
Чем выше диффузионная стойкость мембраны, тем реже необходимо будет подкачивать воздушную полость гидроаккумулятора (подробнее о контроле и регулировке давления воздуха).
Не секрет, что недобросовестные производители могут сэкономить как на самом материале (добавить более дешевые примеси), что приведет к сокращению срока её службы, так и установить внутрь мембрану меньшего, чем у конкурентов, размера. Также некачественная мембрана может стать причиной постороннего запаха в воде. К сожалению, при покупке гидроаккумулятора определить качество или размер мембраны невозможно.
Таким образом, основная разница кроется в качестве исходного материала и соблюдении технологии производства.
Толщина стенок гидробака, качество сварки и покраски.
Эти характеристики оказывают влияние на коррозионную стойкость и на герметичность корпуса. На качественных баках сварные швы всегда ровные и хорошо прокрашены, нигде нет заусенцев и трещин краски, фланец ровный и точно перпендикулярен продольной оси гидроаккумулятора. Этикетка содержит подробную техническую информацию.
Пример этикетки итальянского гидроаккумулятора.
В дешевых, особенно no-name моделях, после сварки внутри могут оставаться заусенцы и острые кромки, которые впоследствии могут привести к повреждению мембраны.
За счет использования более толстого стального листа более дорогой бак будет иметь большую массу, чем его дешевый аналог.
Материал фланца.
Фланец является “слабым местом” гидроаккумулятора, так как именно он больше всего подвержен коррозии.
Большинство производителей используют фланец из оцинкованной стали, который является оптимальным сточки зрения цены и срока службы. Однако они подвержены, в том числе, и электрохимической коррозии, чему способствует практически постоянное наличие влаги. Нередки случаи сквозной точечной коррозии таких фланцев. При эксплуатации в сухом помещении фланец из оцинкованной стали служит приемлемое время (4-6 лет).
Встречаются также фланцы из пластика, нержавеющей стали или составные конструкции.
На фото — фланец из оцинкованной стали с внутренним пластиковым вкладышем.
Дополнительные преимущества.
В зависимости от производителя, выпускаемой серии и объема можно найти гидроаккумуляторы с дополнительными преимуществами или особенностями конструкции.
К таковым относятся:
- Встроенный манометр для контроля давления в воздушной полости.
- Фланец из нержавеющей стали, пластиковый или составной фланец.
- Фланцевое присоединение на входе (не резьбовое).
- Верхний резьбовой штуцер (гидроаккумулятор с проходной мембраной), для удобного размещения элементов автоматики и/или водяного манометра.
- Площадка для размещения дополнительного навесного оборудования (например, подкачивающего насоса, шкафа защиты и т.п.).
- Нестандартные технические решения.
Проясним на примере последний пункт. На рынке присутствуют дорогие и качественные гидроаккумуляторы с фиксированной (не сменной) мембраной, которая делит объем бака примерно поровну. Внутренние стенки гидравлической части выполнены из специального пищевого пластика, поэтому вода никогда не касается металлического корпуса. Кроме того для препятствия чрезмерному растяжению мембраны внутри корпуса установлены специальные ограничители хода.
Объем гидроаккумулятора.
В названии заголовка нет опечатки. Как ни странно, существует еще один реальный факт, о котором даже неловко упоминать. Большой опыт в работе с оборудованием разных производителей позволяет нам констатировать, что некоторые компании своеобразно подходят к измерению объема. Иначе невозможно объяснить заметную разницу в физических размерах сравниваемых гидроаккумуляторов при одинаковом номинальном объеме. Проще говоря, один бак меньше другого по объему, что позволяет кому-то элементарно сэкономить на материале. То же самое, как мы уже упоминали ранее, относится и к размеру (объему) мембраны.
При выборе гидроаккумулятора сравните его габаритные размеры с другими производителями. При этом лучше ориентироваться на горизонтальное исполнение, так как высота ножек у вертикально ориентированных баков может заметно отличаться (высота ножек бака не влияет на его номинальный объем).
Прозрачность бренда.
Если вам говорят, что этот бренд гидроаккумуляторов “хороший”, не поленитесь проверить самостоятельно хотя бы информацию о заводе-изготовителе. Сегодня каждый реальный производитель всегда имеет сайт в международной или национальной зоне регистрации (com, it, de, cn, ru и т.д.). Найти его не составит труда. Поверьте, содержимое сайта (каталог, описание товаров, фото и видео производства, рекламные буклеты и т.п.), расскажет вам о многом. Если у бренда/завода-изготовителя нет своего полноценного сайта, то нет и такого производителя. Это означает, что товары изготавливаются на стороннем предприятии, которое просто наклеивает на продукцию шильды заказчика, что не всегда плохо, но всегда настораживает.
Например, известные бренды Aquasystem, Cimm, Elbi, Reflex, Zilmet, Wester с на своих официальных сайтах размещают информацию обо всех продуктах и о своем производстве. Конечно, это не дает полного представления о качестве продукции, но точно вызывает уважение покупателя и исключает покупку “кота в мешке”.
Страна производства.
Этот фактор может показаться самым простым и понятным. Если сделано в Азии, значит будет дешевле европейского продукта. Все так, но проблема в том, что узнать реальную страну производства сегодня не так-то просто. Многие (и даже именитые) производители эту информацию не афишируют. Очень часто информацию о реальной стране производства подменяют информацией о стране — родине бренда. Не редко можно встретить и неоднозначные надписи вроде Designed in Italy.
Однако родина бренда может находиться в одном месте, а производство совсем в другом регионе планеты, т.е. в Азии. С начала 21 века интернациональность многих известных производителей стала нормой и это никого уже не должно удивлять. Бояться этого не стоит, главное — это соблюдение технологии и контроль качества.
Хуже, когда опускаются до обмана покупателя — ввозят товары из Азии в Европу, а потом отправляют дальше под видом произведенных в Европе. Это не пересказ слухов, а реальная информация, имеющая прямое отношение конкретно к гидроаккумуляторам. Тем не менее, остаются компании, которые действительно производят свои товары на родине.
Также на фактор цены значительно влияет стоимость доставки. Гидроаккумуляторы достаточно большие по объему и относительно дешевые по стоимости, поэтому транспортные расходы заметно отражаются на конечной цене изделия.
Сегодня гидроаккумуляторы производят и на российских предприятиях, чему еще несомненно способствует простота конструкции товара и несложная технология производства. К моделям, произведенным у нас в стране, применимы все вышеуказанные факторы оценки. Стоит отдельно поинтересоваться кто является поставщиком мембран, особенно больших объемов, но чаще всего ответа не последует.
Подведем итоги:
Мы постарались объяснить, что хоть все гидроаккумуляторы и выглядят одинаково, разница в деталях все же существует. Однако мы отдаем себе отчет в том, что без погружения в предмет и возможности наглядно сравнить различные модели, применить полученные знания очень не просто. Даже увидев мембрану воочию, оценить её качество и размер, в сравнении с другими, крайне сложно.
Разница в цене готового изделия будет зависеть от качества исполнения стандартных элементов, от соблюдения технологии, имени производителя и страны реального производства.
Логичный вывод “дороже — значит лучше” работает, но до определенной степени. Искусственный дисбаланс в курсе валют вносит свои искажения. Можно констатировать, что дорогой гидроаккумулятор от известного производителя будет гарантированно качественным. Однако и в средней ценовой категории есть достойные производители.
Мы считаем, что самым верным критерием, на который следует ориентироваться при выборе гидроаккумулятора, является репутация производителя, а также реальные положительные отзывы знакомых, соседей, монтажников и профессионалов, связанные с конкретным брендом.
Купить качественный гидроаккумулятор
Как выбрать гидроаккумулятор для водоснабжения
Гидроаккумулятор для водоснабжения – необходимое дополнение автономной системы подачи воды. В частных домах бывают скачки давления, которые выводят бытовую технику из строя. Гидробак гасит их и минимизирует воздействие гидроударов. Наличие такого агрегата поддерживает давление даже при отключенном насосе. Его не нужно каждый раз включать при открытии крана. Вместительные баки накапливают воду, позволяя ее расходовать и после отключения подачи. Но для полноценной работы всей системы необходимо грамотно выбрать гидроаккумулятор по типу бака, его объему и давлению.
Как работает гидробак для ХВД?
Это металлический резервуар, интегрируемый в водоснабжение частного дома. По конструкции бывает с резиновым баллоном и с мембраной. Несмотря на отличия в компоновке, принцип работы этих агрегатов схожий.
- Баллонный. Внутрь резервуара помещается эластичный баллон (груша). В бак закачивается воздух, а в баллон – вода. По мере наполнения водой груша расширяется, а давление в баке растет. Воздух сжимается и выталкивает воду. При снижении давления баллон прогибается в обратную сторону, что включает насос. Баллонные гидробаки простые и практичные. Вода контактирует только с резиновой грушей, которую легко заменить.
- Мембранный. Внутри резервуара находится прорезиненная мембрана в виде перегородки. Делит бак на два отсека: верхний заполняется водой, а нижний – воздухом. Сжатый воздух через мембрану выталкивает воду из резервуара. Здесь вода контактирует со стенками и может вызвать коррозию. Сама мембрана обычно несъемная. Но, например, немецкие мембранные баки Reflex имеют съемную мембрану и антикоррозийную обработку.
Бак для воды: вертикальный или горизонтальный?
При выборе нужно исходить из места его размещения. Вертикальный можно уместить и на ограниченной площади. Но есть и другие отличия в оснащении и характеристиках.
- Вертикальные. Это высокие резервуары, емкость которых достигает 800-1000 литров. Баки объемом более 100 л имеют специальный клапан в верхней части (воздухоотводчик). Такие агрегаты способны накапливать воду для ее подачи после отключения. Адаптированы для работы и с погружными, и с поверхностными насосами.

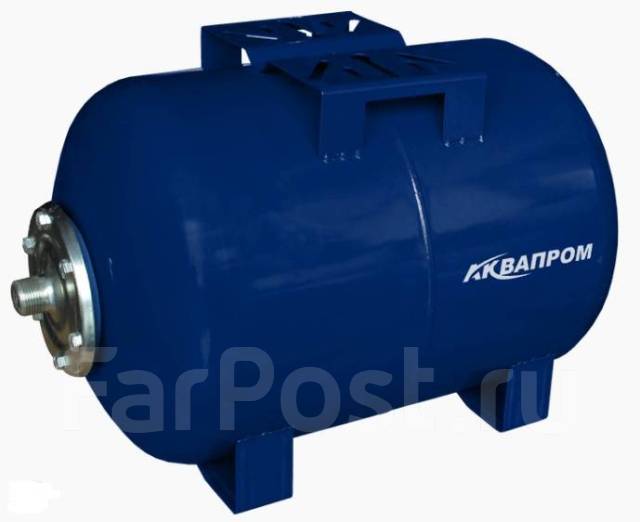

- Горизонтальные. Занимают больше места при установке, но проще в монтаже, Могут даже крепиться к стене. Подходят для поверхностных насосов (есть специальная площадка). Однако для воздухоудаления потребуется монтаж клапана. К тому же такие гидробаки не отличаются большим объемом, поэтому не всегда приспособлены для накапливания воды.
Как выбрать гидроаккумулятор по объему?
Существуют формулы для расчета нужной вместительности бака с учетом запаса воды. Но для водоснабжения дачного дома достаточно знать несколько параметров. В продаже присутствуют баки следующих объемов:- 4-35 литров. Используются при производительности насоса в 1.5-2 м³/ч и для 2-3 точек потребления воды. Такие агрегаты подойдут для сезонных домиков на 1-2 человек.
- 50-100 литров. Гидробаки рассчитаны на работу с насосом в 3. 5-5 м³/ч и на 7-8 потребителей. Хороший выбор для семьи, которая много времени проводит на даче.
- 100-150 литров. Емкие баки для насосов более 5 м³/ч и 8-9 точек потребления воды. Подобные устройства выбирают для постоянного проживания в частном доме.
Нужен ли запас объема гидроаккумулятора для водоснабжения? На долговечность насоса это особо не повлияет. Производители предусматривают рабочий цикл в 20-30 включений в час. Если он будет включаться реже, то это ненамного продлит срок службы. Но если нужен запас воды на случай ее частого отключения, то емкий резервуар незаменим. При этом важно соблюсти баланс. Слишком большой бак для воды вызывает ее застаивание. Двойного запаса (от минимально необходимого) будет достаточно.
Необходимый расход воды
Общий объем гидробака и максимальный объем воды – не равнозначные параметры. Ведь вода занимает только часть внутреннего пространств. Примерный расчет воды определяется с учетом работы всей сантехники: краны на кухне и в ванной, душ, унитаз, стиральная и посудомоечная машины. В среднем это 150 литров в минуту. Но в реальности все приборы и техника одновременно не используются. Поэтому расход составляет около 70-75 л в минуту. Чтобы насос не включался чаще 30 раз за час, нужен двойной запас, то есть 140-150 л. Для небольших дачных домов, где мало потребителей воды, эти показатели ниже.
Рассчитываем рабочее давление
Рабочее давление – важный параметр гидроаккумулятора. При необходимости его можно настроить, исходя из расчетов. Подъем воды на высоту до 10 метров обеспечивает 1 атмосфера. Приплюсовывается еще 1 Атм для поддержания нормального напора в кране. Если точка забора воды находится на высоте 5 метров, то потребуется давление в 0,5 Атм. Добавляя еще одну атмосферу, получаем рабочее давление в 1,5 атмосфер. Этого хватит для водоснабжения двухэтажного дома. У большинства агрегатов на рынке оно не превышает 2 Атм. Максимальное давление варьируется от 4-5 до 10 атмосфер.
Заключение
Существуют и другие критерии выбора гидроаккумулятора для водоснабжения. Это фирмы-производители, материалы изготовления комплектующих (мембран, фланцев), стоимость гидробака и способы его подключения. Но руководствуюсь указанными выше характеристиками, можно определиться с базовыми параметрами. В нашем каталоге представлены мембранные баки российского и зарубежного производства объемом до 2000 литров. Гигиеничные, практичные и долговечные. Адаптированы к системам автономного водоснабжения и потребностям владельцев частных домов.
Как выбрать гидроаккумулятор для систем водоснабжения 2016
Содержание
- Назначение устройства
- О видах гидроаккумуляторов
- Основные параметры выбора
- Каким производителям можно доверять?
1. Назначение устройства
В автономных системах водоснабжения частных домов, коттеджей и дач главным рабочим узлом является насос. Он начинает качать воду из скважины, как только возникает необходимость ее использования – например, когда открывают кран на кухне, принимают душ или включают стиральную машинку. А теперь представьте, как часто придется насосу включаться, если вы то открываете, то закрываете кран. Несомненно, такая эксплуатация уменьшает ресурс насоса и других компонентов системы. Снизить количество включений помогает специальное устройство – гидроаккумулятор, который встраивается в систему водоснабжения. Что он собой представляет и как работает? Представим это наглядно.
Принцип работы мембранного гидроаккумулятора
На рисунке заполненный бак находится слева: вода в корпусе занимает большую часть пространства. Жидкость из него будет расходоваться. Справа показан процесс заполнения водой мембраны: большую часть бака занимает воздух. Процесс проходит при закрытых кранах водоразборных точек.
Рабочий цикл гидроаккумулятора можно описать следующим образом. Насос качает воду и подает ее внутрь корпуса, а именно в мембрану, которая по мере заполнения жидкостью растягивается и вытесняет воздух, занимая все большую часть внутреннего пространства. Когда вы открываете кран, вода под действием сжатого воздуха, давящего на мембрану сверху, начинает выходить из гидроаккумулятора и поступать к точке водоразбора. Насос при этом не включается. Таким образом, накопленный запас воды способствует сокращению количества включений водяного насоса и увеличению его ресурса. Применение этого накопительного устройства имеет и другие преимущества.
- Удается поддерживать постоянное давление воды в системе
- Снижается вероятность гидроударов
- Нормализуются силы и нагрузки в системе
- Увеличивается срок службы компонентов системы водоснабжения
- Обеспечивается запас воды на случай отключения насоса из-за отсутствия питания
- На 50% снижается потребление электроэнергии, затрачиваемой на работу насоса
Если вы планируете монтаж автономной системы водоснабжения, сразу задумайтесь о выборе гидроаккумулятора. Он нужен для стабильной и безотказной работы водопровода. К тому же его покупка рациональна с точки зрения экономии. Давайте разберемся, какие бывают модели.
2. О видах гидроаккумуляторов
Модели различаются по типу установки. Выбор следует делать исходя из того, к какому насосу вы покупаете устройство.
Горизонтальный корпус подходит для поверхностного насоса – предусмотрена площадка для его крепления на баке. Такой способ установки позволяет сэкономить место в подсобном помещении, где находится оборудование.
Вертикальный корпус подойдет как для поверхностного, так и для погружного насоса. Необязательно насос размещать рядом с гидроаккумулятором. Бак может быть установлен даже в тесном помещении.
Независимо от типа установки все гидроаккумуляторы имеют опорные ножки, которые придают конструкции устойчивость. Для надежной фиксации на основании в ножках предусмотрены крепежные отверстия. Когда вы определитесь с типом устройства, можно переходить к рассмотрению главных рабочих характеристик.
3. Основные параметры выбора
Объем бака определяет количество воды, которое способен накапливать и хранить гидроаккумулятор. При выборе подходящего варианта важно учесть суммарное потребление воды и задачу, которую будет выполнять оборудование: накапливать большой запас воды, который нужен вам, либо просто сократить количество включений насоса при частом пользовании сантехническими приборами и бытовой техникой. Существует формула, по которой можно максимально точно определить необходимый объем. Подробнее об этом вы можете прочитать в статье «Алгоритм подбора гидроаккумулятора: просто о сложном». Мы же приведем рекомендации, которые дают производители по подбору моделей в зависимости от типа установки и мощности насоса. Итак, для поверхностных насосов мощностью до 1 кВт подойдет горизонтальная модель на 24 л. Если мощность превышает 1 кВт, следует отдать предпочтение баку на 50 л. Для погружных насосов мощностью в 0,5 кВт подойдет гидроаккумулятор на 24 л, до 1 кВт – на 50 л, до 1,5 кВт – 100 л.
Рабочее давление устройства должно быть на 0,1 – 0,5 бар меньше значения, при котором включается автоматика насоса. Допустим, если насос запускается при показателе в 1,6 бар, то внутри бака должно быть значение 1,3 – 1,5 бар. Это будет минимальным значением, при котором работает гидроаккумулятор. Важно обратить внимание на максимальное давление, которое является безопасным для устройства. Его величина может достигать 8 – 10 бар.
4. Каким производителям можно доверять?
При выборе гидроаккумулятора следует отдать предпочтение моделям известных фирм, выпускающих насосное оборудование. А лучше купить устройство и водяной насос одного производителя – это гарантирует их оптимальную совместимость.
Одним из авторитетных производителей является Джилекс. Компания начала свою деятельность в 1993 году. Производит оборудование, адаптированное к эксплуатации в российских условиях. В ассортименте представлены баки стандартного объема – на 24, 50 и 100 л, а также увеличенного – до 750 л. У большинства изделий фланец выполнен из оцинкованной стали, но есть модели с пластиковым фланцевым соединением (в маркировке на это указывает буква П). Последний вариант является наиболее устойчивым к коррозии. Используется специальный высокотехнологичный инженерный армлен, который по прочностным характеристикам не уступает стали и при этом не подвержен ржавлению. К гидроаккумуляторам Джилекс предлагает запасные мембраны – так решается вопрос с заменой расходных материалов по мере износа.
Еще один уважаемый производитель на российском рынке – Беламос. Имеет опыт работы более 20 лет и предлагает надежные, качественные изделия для автономной системы водоснабжения. Объем этих гидроаккумуляторов достигает 300 л. Баки выполняются из стали толщиной в 0,8 – 1 мм, что делает их особо прочными. Технология производства исключает внутренние сварочные швы, что снижает риск повреждения мембраны. Сама мембрана выполняется из бутиловой резины, которая в отличие от обычной не трескается и не гниет. Ну а если все-таки с течением времени мембрана повредится, можно легко заменить ее на новую, так как Беламос выпускает расходные материалы.
Если вы уже готовы выбрать гидроаккумулятор для системы водоснабжения вашего дома, делайте заказ на нашем сайте. Остались вопросы? Вы можете обратиться к менеджеру, который проконсультирует вас и поможет подобрать подходящий товар.
Какой мембранный бак выбрать?
Обзор гидроаккумуляторов на российском рынке
На современном рынке расширительных баков представлены как местные, так и зарубежные производители оборудования, и соответственно различные ценовые сегменты. Внешне многие баки совершенно идентичны, но как мы увидим, могут иметь значительную разницу в цене, а также в сроке службы. Лучшие из них прослужат не менее 10 лет, худшие – максимум 1 год.
Далее мы рассмотрим, чем отличаются гидроаккумуляторы и разберемся, какие факторы влияют на их стоимость и срок службы.
Для примера, мы сравним баки ZILMET (Италия) c тремя другими известными марками, одна из которых- популярный российский производитель баков, условно назовём W, другая -не менее известный зарубежный бренд, условно назовём R, третья- также бренд европейского происхождения- С.
Гидроаккумулятор ZILMET
Гидроаккумулятор W
гидроаккумулятор R
Гидроаккумулятор C
Ниже в таблице приведены сравнительные характеристики вышеуказанных баков. За основу взят самый распространенный вариант бака – это мембранный гидроаккумулятор, ёмкостью 100 л, с макс. рабочим давлением 10 Бар со стандартным фланцем из оцинкованной стали.
V=100 л, P=10 бар | Бак ZILMET | Российский бренд W | Зарубежный бренд R | Зарубежный бренд C |
---|---|---|---|---|
Вес бака в сборе | 16,880 | 16,430 | 14,750 | 14,750 |
Вес Фланца, кг | 0,345 | 0,360 | 0,350 | 0,350 |
Вес Мембраны, кг | 1,245 | 1,205 | 0,950 | 1,555 |
Бак пустой, кг | 14,760 | 14,330 | 12,390 | 12,240 |
Толщина стенки, мм | 1,6 | 1,5 | 1,2 | 1,25 |
1. Вес и толщина стенок бака:
Вес мембранных баков при одинаковом объеме может отличаться. За счет использования толстого стального листа бак имеет бОльшую массу. Толщина стенок бака влияет на коррозионную стойкость и герметичность корпуса.
При измерении веса образцов самым легким оказался бак W-16,430 кг, баки R.и С весят в сборе по 14,75 кг каждый, и 16,88 кг вес бака ZILMET. Толщина металла оказалась в баке ZILMET самой большой и составила 1,6 мм, против 1,5 – у бака W, 1,2 – у бака R и 1,25 – у бака С.
Этого обычный покупатель и не заметит, но для специалистов это не секрет. При разрыве мембраны вода попадает во внутреннюю полость бака (на металл) и приводит к интенсивной коррозии, которая может стать сквозной. В качественном баке можно заменить лопнувшую от времени мембрану и пользоваться баком еще длительное время. В баке из-за тонкого металла это не получится, придется покупать новый бак.
2. Мембрана бака.
Мембрана- основной элемент бака, влияющий на его работоспособность и надежность. Качество мембраны зависит от исходного материала и соблюдения технологии производства. Важен и размер мембраны, который влияет на количество циклов растяжений-сжатий и срок службы.
Размер мембраны, не соответствующий объему бака, а также сырье с примесями для ее изготовления приводит к сокращению срока службы изделия и является причиной постороннего запаха в воде.
Возможность использования гидроаккумуляторов в системах питьевого водоснабжения подтверждается наличием Сертификата соответствия и санитарно-эпидемиологического заключения.
На фото видно отличие в размерах и форме мембран. Чем больше размер, а соответственно и вес мембраны, тем больше вероятность, что она не порвется при растяжении во время закачивания в нее воды. Для баков объема 100л мембрана обычно имеет дополнительное крепление.
Итак, срок службы бака зависит от качества мембраны и условий его эксплуатации.
3. Фланец
Фланец является “слабым местом” гидроаккумулятора, так как именно он больше всего подвержен коррозии.
Большинство производителей используют фланец из оцинкованной стали, что является оптимальным решением с точки зрения цены и срока службы.
Производитель Zilmet, продлевая срок службы гидроаккумулятора, предлагает следующие решения в виде различных вариантов фланцев:
- фланец из нержавеющей стали (INOX)
- фланец составной нерж./сталь
- фланец EVO – из Технопрена (высококачественный технополимер, который придает фланцам большую прочность и устойчивость к изменению температуры до 150 °С без потери качества)
На рисунке выше представлены образцы баков в разобранном виде. У бака R справа мы видим круглую деталь из светлого пластика со встроенной решеткой, которая вставляется во фланец и служит для очистки поступающей в бак жидкости от мусора и имеет изнутри пластиковую защиту, которая не допускает преждевременную коррозию фланца, аналогичный «фильтр» имеет и бак С. Такую конструкцию предлагают далеко не все европейские фирмы, не говоря уже об азиатских. У бака ZILMET данная решетка металлическая и наварена на патрубок фланца. А вот у бака фирмы W слева этот элемент отсутствует.
4. Цены
Мембранные баки фирмы ZILMET (Италия) занимают среднюю ценовую нишу, более дорогие — баки из Германии и США. Более дешевый ценовой сегмент – баки из России и Китая. Вертикальный мембранный расширительный бак для водоснабжения 100 л компании ZILMET имеет розничную цену 156 EUR и 2 года гарантии, розничная стоимость бака W составит порядка 120 EUR, бак С в розницу стоит около 170 EUR и соответственно розничная стоимость бака R составит порядка 180 EUR. Таким образом, все представленные образцы находятся в среднем ценовом сегменте, что отражает качественные характеристики представленных баков. На рынках представлены и более дешевые гидроаккумуляторы, но в таком случае покупатель подвержен риску приобрести некачественный товар без гарантий его надёжной работы.
В качестве дополнительных опций производитель ZILMET в зависимости от состава перекачиваемой жидкости, а также окружающей среды, предлагает гидроаккумуляторы для питьевой воды со следующими конструктивными особенностями:
- приемлемые по стоимости и высококачественные гидроаккумуляторы серий EASY Pro с фиксированной (несменной) мембраной, которая делит объем бака примерно поровну и внутренние стенки гидравлической части выполнены из специального пищевого пластика, поэтому вода никогда не касается металлического корпуса
- гидроаккумуляторы серии HY-PRO со сменной мембраной. Вставка оцинкованного фланца, контактирующая с водой, изготовлена из полипропилена, что позволяет использовать баки в том числе и с агрессивной средой
- баки серии INOX pro из нержавеющей стали AISI 304 со сменной мембраной.для использования в прибрежных зонах, где соленый воздух может разрушать и наносить ущерб изделиям, не выполненным из нержавеющей стали
- мембранный гидроаккумулятор с фланцем из нержавеющей стали — при необходимости перекачивания воды с мелкими примесями, с содержанием твердых частиц, известковой воды. Срок службы фланца из нержавеющей стали неограничен.
При выборе гидроаккумулятора мы рекомендуем Покупателям также обращать внимание на наличие зап. частей на случай непредвиденного выхода из строя мембранного бака.
Важно понимать, что при необходимости вы сможете оперативно приобрести и произвести замену мембраны или фланца, и не менять неисправный бак на новый по причине отсутствия зап.частей у продавца.
Эксклюзивный дистрибьютор продукции ZILMET ГК Электропомпа осуществляет бесперебойные поставки и обеспечивает 100% наличие зап.частей среди своей оптово-розничной сети.
Подведем итоги
Мы постарались объяснить, что хоть все гидроаккумуляторы и выглядят одинаково, разница в деталях все же существует.
- Во-первых, при выборе гидроаккумулятора сравните его габаритные размеры с другими производителями.
- Во-вторых, узнайте имя производителя и страну реального производства
- В-третьих, определитесь по стоимости.
Но помните, европейский гидроаккумулятор от известного производителя будет гарантированно качественным и долговечным.
И еще! Разочарование от плохого качества длится гораздо дольше, чем удовлетворение от низкой цены!
Лучший гидроакккумулятор: выбираем по 5 критериям
Для того, чтобы установить продуктивную и одновременно бесперебойную работу систем автономного водоснабжения, которое обустроено в загородном доме, важно приобретать именно правильный гидроаккумулятор. Поэтому, очень большое значение нужно придавать его выбору. Важно знать не только основные технические характеристики, но также правильно рассчитывать необходимый объем корпуса, и определиться с внешним видом и материалом.
В этой статье мы поговорим о том, какую из моделей гидроаккумуляторов по праву можно назвать лучшей и является ли высокая цена синонимом надежности?
Особенности выбора материала
Перед тем, как осуществить покупку, нужно знать из каких материалов выполняется сама ёмкость и что лучше выбрать. Чаще всего ёмкость выполняется из нержавеющей стали или из эмали. нержавеющая сталь, которая часто применяется в изготовлении баков гидроаккумуляторов, является предпочтительным материалом, потому что она практически не подвержена коррозии.
Нержавеющая сталь спасёт гидроаккумулятор от быстрой потери работоспособности.
Если же бак был выполнен из обычного чёрного металла, после чего его закрыли защитным слоем эмали, то, к сожалению, такой гидроаккумулятор уязвим. Конечно, внешне выглядит намного солиднее предщественниеп. Из-за того, что чёрный металл очень толстый, кажется, что он более прочный и надежный. Но это не так.
Эмалевое покрытие имеется на внутренней и внешней поверхности и постоянно подвергается воздействию мембраны и объему воды. Именно поэтому места стыков начинают истончаться и трескаться, в результате чего металл оголяется и происходит коррозионное воздействие.
Стоимость
Всё было бы просто, если бы не вопрос цены на оборудование. Все модели из нержавейки, как правило, стоят вдвое, а то и в 3 раза дороже, чем гидроаккумуляторы из другого материала. На это есть масса причин.
Гидроаккумулятор из нержавейки прослужит дольше, а значит, он более качественный. Поэтому, если ваш кошелек рассчитан на определенную сумму, вы можете приобрести изделие с покрытием из эмали. Но при этом, помните о том, что гидроаккумулятор нужно правильно использовать, и только в этом случае он может подвергаться нескольким циклам замены мембраны.
Таким образом, если речь идёт о материале для гидроаккумулятора, то лучше выбирать нержавейку. Но если вы ограничены в стоимости, можете попробовать модель с эмалированным покрытием.
Лучший по типу установки
Если вы не первый год занимаетесь поиском качественного гидроаккумулятора, то наверняка знаете, что по типу установки такие сооружения различают на горизонтальные и вертикальные.
Последние выигрывают тем, что процесс установки намного проще, а найти место для вертикального размещения даже в небольшом помещении.
И тот и другой вариант снабжены ниппелем. Устройство необходимо не только для удержания воды, но также для выпуска небольшого количества воздуха, который накапливается внутри и постепенно начинает съедать значительную часть от объёма бака.
Для того, чтобы устройство работало продуктивно, необходимо время от времени избавляться от этого воздуха. Для этого и необходим ниппель.
Если речь идет о вертикальном гидроаккумуляторе, то ниппель на нем устанавливается на самой верхней части, в результате чего к нему легко подобраться. Человеку нужно всего лишь нажать на него и подождать, пока воздух начинает покидать баллон.
Если вы приобрели горизонтальный блок, то здесь процедура выполняется несколько по иному. Кроме ниппеля здесь установлен запорный кран, а также место для отвода канализации.
Поэтому процедура откачки воздуха происходит несколько сложнее.
Именно поэтому, выбирая между вертикальной и и горизонтальной формой, лучше отдать предпочтение вертикальным моделям.
Выбираем гидробак по объему
Самый важный показатель для покупателя — это количество воды, которое помещается в гидробак. Для того, чтобы понять, какой объем необходим именно вам, нужно использовать соответствующую форму.
Объем бака можно рассчитать по формуле:
U бака = M насоса*D насоса + (D насоса при выключении + 1) / (D включенного — D выключенного) — D в гидроаккумуляторе.
М — мощность насоса.
D — давление.
U — объем.
Подставив в таблицу все необходимые данные, в итоге вы получите примерный объём, который вам необходим.
Также, можно ориентироваться и на консультации менеджеров, которые знают, какой объём гидробака подойдёт конкретной семье в зависимости от количества человек и квадратуре постройки.
Стоит отметить, что если гидробак необходим для использования в быту, то для небольшой семьи подойдёт объем от 35 до 50 л.
Также многие хотят перестраховаться берут гидробаки несколько большим объёмом. Он необходим на случай, если в семье появится технический прибор, который также будет подключён к системе водоснабжения и расходовать воду. Например, вторая стиральная машина. И всего вышесказанного можно сделать вывод, что наиболее приемлемым для приобретения является объём боковым 25-50 л.
После удачной покупки гидробака и, его нужно должным образом установить. Для этого существуют специальные инструкции, которые предлагают вам отдельные варианты размещения. Отлично, если гидробак вы приобрели в официальном магазине, и теперь можете заказать техника себе на дом. Специалист быстро установит гидробак, а также наиболее оптимально расскажет вам о том, как его использовать.
На если вы осуществляете установку гидробака самостоятельно, то вы должны знать сразу несколько нюансов.
- Инструкция должна быть исчерпывающая.
- Обязательно подготовьте место под гидробак.
- В комплекте к оборудованию должны находиться монтажные крепежные элементы, которые позволят зафиксировать конструкцию.
- Если крепежных материалов нет, то вы можете использовать как свои собственные, так и приобрести их в магазине.
Таким образом, делаем вывод, что при выборе не последнюю роль играет и наличие в комплекте правильно сформированной инструкции и дополнительных материалов.
Каким фирмам отдать предпочтение?
Ни для кого не секрет, что одним из лидеров на рынке гидроаккумуляторов является компания Elbi. Итальянское качество совместно с высокой производительностью творит настоящие чудеса. Компания предоставляет гидроаккумуляторы как горизонтальной, так и вертикальной формы.
Баки имеют различные объемы и подойдут как для домашнего, так и для промышленного использования.
Стоимость также варьируется в зависимости от объёма бака и мощности работы мембраны. Сами баки выполнены целиком и полностью из нержавейки, что позволяет судить о герметичности материала.
Но итальянский производитель продумал всё это, поэтому в интернете можно найти огромное количество положительных отзывов, которые связаны с приобретением именно этой продукции.
Отдельное внимание стоит уделить заботе о клиентах. В комплекте к гидроаккумулятору также идут ещё и и крепежные элементы, которые позволяют зафиксировать баллон там, где вы считаете это необходимо.
И ещё один нюанс связан с тем, что имеется исчерпывающая инструкция, в которой рассказывается о том, где именно размещать гидроаккумулятор, каким образом, а главное, какие нюансы при этом стоит учитывать.
HYDAC | Гидроаккумуляторы
Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.Сюда входят все гидропневматические аккумуляторы, от баллонных и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для других областей применения.
Благодаря постоянному расширению отдельных моделей, на протяжении многих лет был разработан оптимизированный ассортимент аккумуляторов, дополненный предохранительными устройствами на стороне газа и жидкости, такими как заглушки предохранителей температуры, разрывные мембраны, газовые предохранительные клапаны и дополнительные аксессуары.
ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ — НАДЕЖНЫЕ И УНИВЕРСАЛЬНЫЕ
Гидравлические аккумуляторы HYDAC могут помочь везде, где требуется выполнение гидравлических задач. Они универсальны, делают вашу машину более удобной в использовании, защищают вашу гидравлическую систему и используются для повышения энергоэффективности гидравлических систем и для многих других задач.
Примеры приложений:
- накопитель энергии,
- аварийные функции и функции безопасности,
- гашение колебаний, пульсаций (гасители пульсаций) и ударов (амортизаторы) и шума (глушители),
- стабилизация всасывающего потока,
- подвеска шасси,
- компенсация объема и компенсация утечки,
- выравнивание веса,
- рекуперация энергии, рекуперация, а также
- разделение сред.
ГИДРАВЛИКА ГДЕ ОНИ ЧУВСТВУЕТ ДОМА
Ноу-хау наших специалистов по гидравлике охватывает все четыре типа гидроаккумуляторов. Мы с радостью поможем вам выбрать подходящий тип аккумулятора и определиться с подходящей моделью аккумулятора.
Обширный ассортимент принадлежностей HYDAC упрощает установку в соответствии со спецификацией, защиту и обслуживание со стороны газа и жидкости.
Компания HYDAC может предоставить вам комплексную поддержку и экспертные знания, предоставляемые на местном уровне по всему миру:
- Выбор правильного типа аккумулятора, будь то баллонный, поршневой, мембранный или аккумулятор с металлическим сильфоном,
- Оптимальный выбор подходящего типа аккумулятора на основе новейших программ расчета и моделирования аккумулятора,
- Подходящие аксессуары и защитное оборудование от одних рук,
- Техническое обслуживание и ремонт, выполняемые всемирной сервисной службой HYDAC и местным специализированным персоналом, благодаря всемирному опыту.
Выбор гидроаккумулятора требует больше, чем бросок монеты
Гидропневматические гидроаккумуляторы широко используются для увеличения потока насоса, обеспечения вспомогательной энергии, подавления ударов, уменьшения пульсаций поршневого насоса и компенсации внутренних утечек. Помимо этих основных функций, аккумуляторы используются для экономии энергии, снижения затрат на оборудование, снижения эксплуатационных расходов и продления срока службы оборудования.
После того, как вы решили извлечь выгоду из многих преимуществ, предлагаемых гидроаккумуляторами для гидравлической системы, которую вы проектируете, возникает вопрос, следует ли вам выбрать поршневую или баллонную конструкцию? Удивительно, но для большинства приложений это не имеет значения.Однако в некоторых случаях предпочтительнее использовать баллон, а в других — поршневой.
Обзор обоих типов
Благодаря цилиндрической конструкции гидроаккумуляторы поршневого типа могут изготавливаться большего размера, чем их баллонные аналоги. Поршневые типы также могут выдерживать более высокие скорости потока и более широкие экстремальные температуры.Поршневые гидроаккумуляторы состоят из цилиндрического корпуса, закрытого газовой крышкой и заправочным клапаном на газовой стороне, и гидравлической крышкой на гидравлической стороне.Легкий поршень отделяет газовую сторону гидроаккумулятора от гидравлической стороны. Эта конструкция обеспечивает высокую эффективность и гибкость в большинстве приложений благодаря очень широкому диапазону размеров. К преимуществам приложения можно отнести:
• чрезвычайно высокий расход,
• устойчивость к перепадам температур,
• высокая степень сжатия,
• способность противостоять внешним силам,
• неограниченные размеры / монтаж, и
• умение работать с газовыми баллонами.
имеют гибкий резиновый баллон без складок, заключенный в стальную оболочку. Открытый конец баллона прикреплен к клапану предварительной зарядки на газовой стороне корпуса. Тарельчатый клапан предотвращает выдавливание баллона через гидравлический порт.
Преимущества приложения:
• универсальное применение,
• высокая устойчивость к загрязнениям,
• быстрый ответ и
• способность хорошо работать с водой и другими жидкостями с низкой смазывающей способностью.
Степень сжатия
Степень сжатия различается для баллонных и поршневых гидроаккумуляторов. В баллонном аккумуляторе степень сжатия не может быть больше 4: 1. А для поршневого гидроаккумулятора он может составлять 10: 1. Разница в том, что за пределами соотношения 4: 1 мочевой пузырь раздавится до точки повреждения. Более высокое давление просто перемещает поршень дальше по каналу аккумулятора, а не толкает его к внутренней поверхности корпуса аккумулятора.Таким образом, основная причина выбрать поршень вместо баллонного гидроаккумулятора — это когда степень сжатия превышает 4: 1. Если степень сжатия не превышает 4: 1, подойдет любой тип аккумулятора.
Поршень за и против
Высокий расход — Большинство баллонных гидроаккумуляторов имеют емкость от 2½ до 15 галлонов с максимальной скоростью потока 220 галлонов в минуту. Все, что больше, может потенциально повредить мочевой пузырь.
Поршневые гидроаккумуляторымогут обеспечивать скорость потока при размере, сопоставимом с баллонным, до 818 галлонов в минуту.Максимальная скорость поршня гидроаккумулятора составляет 120 дюймов / сек. Все скорости потока поршня основаны на скорости поршня 120 дюймов / сек. Если для системы требуется скорость потока, превышающая 220 галлонов в минуту, единственным вариантом является поршневой агрегат.
Экстремально низкие или высокие температуры — Баллоны сделаны из резины и работают как воздушный шар. Баллоны изготовлены из резиновых смесей для удовлетворения различных требований к рабочей температуре от –40 ° F до 250 ° F. Поршневые узлы, в зависимости от типа используемого уплотнения, имеют диапазон рабочих температур от –45 ° F до 320 ° F.Если для применения требуется температура ниже –40 ° F или выше 250 ° F, поршневой агрегат — единственный выбор.
Постепенный выход из строя — Баллон выходит из строя внезапно и позволяет накопившемуся азоту попасть в систему. При использовании баллонного гидроаккумулятора необходимо учитывать возможность выброса газовой предварительной зарядки в гидравлическую систему. Возникает вопрос: «Куда пойдет газ и к каким последствиям это приведет?»
Поршневые гидроаккумуляторы из-за небольшого размера уплотнения постепенно выходят из строя.Таким образом, даже когда установка выходит из строя, миграция газа со стороны газа на сторону жидкости происходит медленно. Если система не выдерживает возможности немедленной и быстрой подачи газа, необходимо использовать поршневой аккумулятор.
Неограниченный размер — Емкость поршневых аккумуляторов может варьироваться от 5 дюймов. 3 до более чем 100 галлонов. Однако размеры баллонных аккумуляторов были установлены промышленностью много лет назад. Например, не существует размера от 5 до 10 галлонов. Также нет выбора между 2½ или 5 галлонами.Если вашей системе требуется только аккумулятор на 3 галлона, отраслевые стандарты требуют, чтобы вы указали баллонный аккумулятор емкостью 5 галлонов.
А вот поршневые гидроаккумуляторымогут изготавливаться любого размера. Поршневые аккумуляторы с большим диаметром отверстия широко используются в приложениях, требующих огромного количества энергии, и поршневые аккумуляторы могут быть рассчитаны на рабочее давление, превышающее 10 000 фунтов на квадратный дюйм. Диаметр поршневого гидроаккумулятора Parker составляет от 1½ до 25 дюймов.
Датчик положения может быть встроен в поршневые гидроаккумуляторы с отверстиями 4 дюйма.и большего размера, чтобы определить расположение поршня. Знание положения поршня в рабочем цикле позволяет программируемому контроллеру определять правильность предварительной зарядки. Падение давления газа немедленно подает сигнал о том, что поршень не расположен там, где он должен быть. Датчики нельзя добавлять к баллонным гидроаккумуляторам. Единственный способ проверить предварительную зарядку в мочевом пузыре — это физически снять показания манометра при отсутствии давления в системе.
Дизеринг — Если система демонстрирует дизеринг, правильным выбором будут баллонные аккумуляторы.В таких условиях поршень может быстро перемещаться вперед и назад на расстояние, меньшее ширины его уплотнения, что вызывает перегрев и последующее отсутствие смазки, что может привести к износу уплотнения и окончательному выходу из строя.
Плюсы и минусы мочевого пузыря
Баллонные аккумуляторы обладают преимуществами перед своими поршневыми аналогами. Типы мочевого пузыря имеют меньший вес для данного размера, и на них не влияют системы с дизерингом. Кроме того, они не демонстрируют прерывистое скольжение, присущее поршневым типам.Немедленный отказ — Некоторые приложения могут быть лучше всего обслужены, если вы знаете, что ваш аккумулятор вышел из строя, но вы не хотите постепенного отказа поршня или стоимости датчика. В таких случаях укажите баллонный аккумулятор. Вы узнаете, если это не поможет, и сможете быстро и легко заменить мочевой пузырь.
Отсутствие разрыва поршня — Поршневые гидроаккумуляторы обладают теми же характеристиками, что и цилиндры: при длительном сидении поршень принимает заданное положение.Когда это происходит, для перемещения поршня требуется большее давление, чем давление позади него. Например, поршневой аккумулятор может иметь предварительный заряд 1000 фунтов на квадратный дюйм, но для перемещения установленного поршня может потребоваться 1010 фунтов на квадратный дюйм. Для приложений с высоким давлением такая небольшая разница не важна. Но если вы работаете с низким давлением в диапазоне от 130 до 150 фунтов на квадратный дюйм, разрыв в 10 фунтов на квадратный дюйм является значительным в процентах от полного давления. Если это необходимо для работы с низким давлением, лучше всего выбрать баллонный аккумулятор.
Техническое обслуживание, простои и устойчивость к загрязнениям — Если загрязнения, такие как частицы износа, попадают в баллонный аккумулятор, его легко очистить. При необходимости также легко установить новый мочевой пузырь. Однако, если загрязнение попадет в поршневой аккумулятор и забьет отверстие достаточно глубоко, аккумулятор больше не будет обслуживаться. Таким образом, баллонный аккумулятор можно выбрать для удобства и простоты ремонта.
Меньший вес — Баллонные аккумуляторы по конструкции легче поршневых.Например: поршневой аккумулятор емкостью 15 галлонов, рассчитанный на давление 3000 фунтов на квадратный дюйм, весит около 500 фунтов. Баллонный аккумулятор такого же номинала весит 300 фунтов. Если вес машины важен и все другие характеристики соблюдены, используйте баллонный аккумулятор.
Эд Годин — менеджер по техническим услугам, Parker Hannifin Corp., Global Accumulator Div., Rockford, Ill. За информацией обращайтесь в Parker’s, Global Accumulator Div. по телефону (815) 636-4100 или по электронной почте [email protected].
Аккумуляторы | Промышленные гидравлические аккумуляторы Bosch Rexroth
Аккумуляторы | Промышленные гидравлические аккумуляторы Bosch Rexroth | Bosch Rexroth USAГлавная> Продукты> Группы продуктов> Промышленная гидравлика> Темы> Аккумуляторы
Гидравлические аккумуляторы Bosch Rexroth экономят энергию и повышают эффективность производства за счет использования аккумулятора в качестве накопителя для хранения выходной мощности гидравлического насоса поток, когда потребность системы низка, и дополнительный выход, когда потребность высока.
Наши гидроаккумуляторы используются для:
- Накопления энергии для прерывистых рабочих циклов, экономии мощности привода гидронасоса
- Обеспечения аварийного или резервного питания
- Компенсации потерь при утечке
- Обеспечения подвески в транспортных средствах
- Гашения пульсации и ударов периодический характер
Чем мы можем вам помочь дальше?
Ознакомьтесь с нашим разнообразным ассортиментом аккумуляторов.
Подробная информация о продукте
- Области применения
Гидравлические аккумуляторы могут использоваться в различных пневмоаккумуляторах:
заявки.
- Энергоаккумулятор для экономии мощности привода насоса в системах с прерывистым режимом работы.
- Запас энергии на случай чрезвычайных ситуаций, напр. в случае выхода из строя гидравлического насоса.
- Компенсация потерь вследствие протечек.
- Гашение ударов и колебаний при периодических колебаниях.
- Компенсация объема при изменении давления и температуры.
- Элемент подвески автомобилей.
- Амортизация при механическом ударе.
- Характеристики: Баллон
Характеристики — Баллонные аккумуляторы:
Конструкция HAB представляет собой гидроаккумулятор гидропневматического типа, в котором сжатый азот отделяется от гидравлической жидкости с помощью эластомерного баллона.Текущее поколение баллонных аккумуляторов от Bosch Rexroth имеет обозначения HAB-6X и HAB-7X. Линия продуктов HAB доступна во многих различных конфигурациях, необходимых для удовлетворения строгих требований современного рынка.
- Гидравлический аккумулятор согласно ASME Раздел VIII, код сосуда под давлением
- Возможен сертификат CRN (не для всех размеров, проконсультируйтесь с заводом-изготовителем)
- Материалы баллона для различных применений
- Конструкция газового клапана из двух частей на 2.Блоки емкостью 5 галлонов и больше для повышения удобства обслуживания
- Характеристики: Мембрана
Характеристики мембранных гидроаккумуляторов:
Конструкция HAD представляет собой гидроаккумулятор гидропневматического типа, в котором для подачи жидкости в гидравлическую систему используется сжатый азот. Азот и гидравлическая жидкость разделены эластомерной мембраной. Блоки HAD представляют собой неремонтируемые диафрагменные сварные блоки, которые могут поставляться как в неперезаряжаемом, так и в заряжаемом исполнении.
- Гидравлический аккумулятор в соответствии с Директивой 97/23 / EC по оборудованию, работающему под давлением.
- Размеры HAD варьируются от 0,075 л до 3,5 л
- Номинальное давление HAD 250 бар для большинства типоразмеров, со специальными опциями доступны до 350 бар.
- Блоки HAD — это экономичные решения для гашения пульсаций и аккумулирования энергии, где требуется только небольшой объем пригодной для использования жидкости.
- Очень компактная конструкция позволяет использовать продукт HAD в самых маленьких местах, как в промышленных, так и в мобильных гидравлических системах.
- Множество вариантов эластомеров для различных применений, связанных с жидкостями и температурой.
- Доступны несколько вариантов портов для жидкости, такие как UNF, NPT, BSPP и с метрической резьбой M.
- Для предварительной зарядки доступны два варианта газовых клапанов: стандартный тип клапана Шредера, распространенный на рынке США (соединение 7/8 ”-14UNF), и резьбовое соединение европейского стандарта M28.
- Характеристики: Станции и предохранительные блоки
Характеристики аккумуляторных станций и предохранительных блоков:
Аккумуляторные станции предназначены для использования в гидравлических системах и состоят из диафрагменного или баллонного аккумулятора с запорной блокировкой. монтажные элементы.
Блоки безопасности Rexroth ABZSS могут использоваться в любой системе, в которой есть гидроаккумулятор. Блоки безопасности не только выполняют функции безопасности, такие как сброс давления, разгрузка и изоляция, но также обеспечивают монтажное основание для установки гидроаккумулятора и являются быстрым средством доступа к показаниям давления в системе.
- Типоразмеры 08-30
- Конструкция предохранительного блока согласно DIN 24552
- Клапаны сброса давления могут иметь сертификат типа PED (CE). с электронным управлением
- Клапан сброса давления в целях безопасности
- Выпускной клапан может сбрасывать давление в гидроаккумуляторе для отключения системы
- Шаровой клапан может изолировать давление гидроаккумулятора от контура
- Возможна дополнительная версия с блокировкой
Гидравлические аккумуляторы — SAIP
Замкнутая жидкостная система, которая используется для работы любого устройства, будет находиться под давлением.Движение жидкости создает давление, и это давление необходимо регулировать. Слишком большое давление может привести к отказу системы из-за поломки компонентов. Слишком мало давления — и система не будет работать эффективно.
Работа по регулированию давления возлагается на гидроаккумуляторы, также известные как гидропневматические аккумуляторы .
Принцип работы гидропневматических аккумуляторов
Поскольку это важные функции безопасности любой системы, важно выбрать лучшего из возможных производителей гидропневматических аккумуляторов.Они также могут помочь вам понять, какой тип гидроаккумулятора лучше всего подходит для ваших нужд.
Все гидропневматические гидроаккумуляторы предназначены для регулирования давления в вашей системе. В большинстве конструкций камера разделена пополам для создания газовой и жидкостной секции. Газ сжимается для снижения давления в системе и расширяется для увеличения давления в системе.
Гидравлические аккумуляторы предназначены для хранения большого количества энергии, но имеют минимальные размеры.Обычно они предварительно заправляются газом, хотя это нужно время от времени регулировать и проверять.
Перемещение жидкости не просто изменяет давление в системе. На давление могут повлиять внешние температуры или даже повышение температуры жидкости из-за чрезмерного использования. Гидропневматический аккумулятор предназначен для обработки этих температурных изменений и соответствующей реакции. Он поддерживает целостность, эффективность и безопасность вашей системы.
Кроме того, аккумулятор может помочь регулировать небольшие изменения расхода, гарантируя, что ваша система всегда работает с максимальной эффективностью.
Выбор лучшего производителя гидропневматических аккумуляторов
Независимо от того, какой тип гидропневматических аккумуляторов вы хотите приобрести, лучший производитель гидропневматических аккумуляторов поможет вам рассчитать требуемое давление вашей системы, объем жидкости и, следовательно, лучшие гидравлические аккумуляторы для ваших нужд.
Знание объема вашей системы и требуемого диапазона давления важно для обеспечения того, чтобы правильный аккумулятор был поставлен или изготовлен специально для вас.
Вот где на помощь приходит SAIP S.R.L. У них более 40 лет опыта в проектировании, производстве и даже установке аккумуляторов. В знак их приверженности отрасли, которая имеет несколько патентов, отражающих новые разработки, и продолжает развивать аккумуляторные технологии.
Благодаря дружелюбному и информативному персоналу они счастливы, готовы помочь вам найти идеальный гидроаккумулятор для вашего проекта. Стоит проверить аккумуляторы на их веб-сайте или позвонить им сегодня.
Все, что вам нужно знать о гидроаккумуляторах
Время чтения: 3 минуты
В вашем кране, насосе и вилочном погрузчике используется гидравлика. Они — чудо механического мира, потому что перемещают предметы, которые иначе невозможно сдвинуть с места. Вы, наверное, уже знакомы с основами, от поршня до гидравлического шланга, но это еще не все. Узнайте все о гидроаккумуляторе и о том, почему он так важен для повседневной работы. Это бесшумная рабочая лошадка.
Основные сведения об основной цели
Что такое гидроаккумулятор? Его основное предназначение — накапливать излишки гидравлической жидкости и смешивать ее с газом. Эта стратегия хранения оставляет жидкость под желаемым давлением. Когда гидравлической системе требуется больше энергии, ее должен доставить аккумулятор.
Аккумулятор обычно представляет собой цилиндр, в котором давление может снижаться и уменьшаться. Жидкость остается на месте, когда система не работает на пиковом уровне. Поскольку системе требуется больше энергии, находящаяся под напряжением жидкость быстро перемещается к насосу и в шланги.
Четыре основных типа аккумуляторов
Согласно Hydraulics & Pneumatics, существует четыре типа аккумуляторов. В промышленности к ним относятся следующие дескрипторы:
- Пружина
- Баллон или диафрагма
- Нагруженный поршень
- Гидропневматический поршень
Большинство современных аккумуляторов используют гидропневматическую конструкцию. Смесь жидкости и воздуха создает необходимое давление. Остальные три могут быть либо слишком большими, либо дорогостоящими, либо проблематичными.
Небольшой гидроаккумулятор может надежно работать, если он настроен на соответствующую систему. Размер не всегда имеет значение. Устройство может иметь фиксированный размер, но давление может сильно варьироваться. По этой причине гидропневматическая конструкция доминирует на рынке.
Операции сглаживания
Гидравлический насос быстро сломался бы без помощи небольшого гидроаккумулятора. Эти системы постоянно перемещаются и меняют давление. Насос заставляет давление двигаться в определенном направлении.Однако силы внутри системы не всегда стабильны. Насос регулярно работает со слишком большим или слишком низким давлением.
Аккумулятор предлагает конечное количество жидкости и газа всякий раз, когда возникает неустойчивая среда. Он поддерживает работу насоса. Благодаря такой конструкции система работает как часы.
Поглощение пульсаций
Поскольку поршень является предпочтительным компонентом в большинстве систем, гидроаккумулятор давления становится естественным решением типичного недостатка.Поршни при движении создают пульсацию. Они не работают с идеальной и постоянной скоростью. Пульсации вызывают колебания давления в насосе и прилегающих компонентах.
Согласуйте гидроаккумулятор с пульсацией поршня, и в результате вы получите плавную работу. Поршень остается испытанным компонентом без негативного воздействия пульсаций в системе.
Управление нагрузками
Изменения температуры и даже утечки гидравлической жидкости могут привести к нестабильным движениям в гидравлической системе.Приведение в действие гидроаккумулятора будет контролировать нагрузку во время работы системы.
Поскольку давление в системе колеблется, аккумулятор предлагает большее или меньшее давление за счет своих энергетических резервов. Реагирует практически мгновенно. Реакция на уровне нагрузки практически незначительна. Со стороны кажется, что система работает плавно и плавно. За такую надежность следует благодарить аккумулятор.
Смягчающий шум
GlobalSpec указывает, что гидроаккумулятор давления смягчает шум, создаваемый быстрыми движениями внутри системы.Когда поршни и другие детали перемещаются в нужное положение, они резко останавливаются. Нет постепенного замедления. Остановочное движение создает за компонентами ударную волну. Результатом этого сценария являются шум и пинг.
Без аккумулятора шум будет систематически изнашивать систему. В гидроаккумуляторе имеется буфер с давлением жидкости и газа. Любой шум, создаваемый системой, теперь подавляется с помощью противодействующих средств гидроаккумулятора.
По всем вопросам, касающимся гидравлического контура вашего гидроаккумулятора, обращайтесь в компанию Motion & Flow Control Products! Система может показаться сложной, но мы можем разобрать ее для вас.Понимание ваших компонентов — самый умный способ получить от них максимальную отдачу. Управляйте гидравликой как профессионал сегодня.
Аккумуляторы | IFPUSA
Аккумуляторы запускаются с предварительно заправленным газом и без жидкости. При увеличении давления жидкости аккумулятор наполняется маслом, и газ сжимается. Когда давление на стороне жидкости уменьшается, газ расширяется для выравнивания и выталкивает жидкость из аккумулятора в жидкостную систему.
Есть три основных типа аккумуляторов: газовые (сжимаемость газа), собственный вес (сила тяжести) и пружинные (механические).Три основных типа конструкции газовых аккумуляторов — это диафрагма, баллон и поршень.
Схема аккумуляторов
- Легкий и компактный по конструкции
- Более высокие степени давления, чем баллонные аккумуляторы
- Соотношение давлений обычно составляет 8: 1 и находится в диапазоне от 4: 1 до 10: 1
- Использовано больше при небольшом объеме и расходе
- Возможна установка в любом положении
- Низкие эксплуатационные расходы
Накопители мочевого пузыря
- Быстрый отклик
- Они обладают хорошей устойчивостью к загрязнениям и практически не подвержены загрязнению частицами гидравлической жидкости
- Их предпочтительное монтажное положение — вертикальное, чтобы предотвратить возможность попадания жидкости между баллоном и корпусом.
Поршневые гидроаккумуляторы
- Может работать с гораздо более высокими степенями сжатия газа (до 10: 1)
- Скорость потока до 214 литров (57 галлонов) в секунду
- Возможна установка в любом положении
- Требуют более высокого уровня чистоты жидкости, чем баллоны
- Более медленное время отклика (более 25 миллисекунд)
- Гистерезис экспонирования
Приложения
Использование аккумулятора дает множество преимуществ, включая следующие:
- Накопитель энергии — Важной функцией аккумуляторов является их способность накапливать энергию.В частности, при циклических или переменных режимах аккумуляторы разряжаются в периоды высокого спроса и перезаряжаются в периоды низкого спроса. Они часто используются для пополнения потока насоса во время пиковой нагрузки. Без аккумулятора насос и двигатель должны быть рассчитаны на максимальную мощность, даже если максимальная мощность требуется только на мгновение.
- Аварийный резерв — Аккумуляторы могут поддерживать заряд под высоким давлением почти неограниченное время и служить в качестве аварийного источника питания в случае потери электроэнергии в машине или отказа насоса.
- Снижение вибрации и ударов — Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглощать пульсации, минимизировать вибрацию и обеспечивать более плавную работу. Кроме того, добавление аккумулятора в обратную линию машин может уменьшить удар.
- Компенсация утечки и температуры — Аккумулятор может поддерживать постоянное давление, даже если жидкость медленно вытекает изнутри через уплотнения поршня или зазоры клапанов, и компенсирует связанные с температурой перепады давления в закрытой гидравлической системе.Только когда давление в контуре падает ниже установленных пределов, насос запускается и перезаряжает аккумулятор.
- Более быстрый отклик — Баллонные и диафрагменные гидроаккумуляторы имеют практически мгновенный отклик и могут быстро подавать жидкость к клапанам и улучшать их работу. Аккумуляторы также могут немедленно удовлетворить требования к пиковому расходу.
Стандарты
Аккумуляторы — это сосуды под давлением, которые производятся, тестируются и сертифицируются в соответствии с законодательными стандартами.В Соединенных Штатах, например, соответствующим стандартом является Кодекс ASME по котлам и сосудам под давлением VIII, раздел 1.
Считается, что все сосуды под давлением, изготовленные в соответствии с этими стандартами, имеют конечный срок службы в зависимости от количества циклов давления, испытанных в течение Нормальная операция. Типичный расчетный срок службы гидроаккумулятора составляет 12 лет.
Во многих юрисдикциях требуется периодическая проверка и повторная сертификация. В особенности это относится к гидроаккумуляторам, которые имеют относительно большой объем и работают при высоких рабочих давлениях.Осмотр может потребоваться через заранее определенные интервалы (то есть каждые два, пять или 10 лет) или когда считается, что определенный процент полезного расчетного срока службы достигнут.
Аккумуляторы | Конструкция машины
Аккумуляторы — это простые устройства, которые хранят энергию в виде жидкости под давлением. Благодаря своей способности накапливать избыточную энергию и высвобождать ее при необходимости, аккумуляторы являются полезными инструментами при разработке эффективных гидравлических систем. Их обычно классифицируют по запасенной энергии: газовая, подпружиненная или весовая.Последние, как правило, представляют собой очень большие устройства с бетонными дисками, загруженными на поршень увеличенного размера. Часто используемые в более старых, востребованных областях применения, таких как сталелитейные заводы, весовые аккумуляторы имеют большую емкость и равномерное выходное давление, но вызывают проблемы с установкой и обслуживанием.
Подпружиненные аккумуляторы — другая крайность. Обычно они маленькие и легкие, что делает их полезными в мобильных приложениях, а пружина обеспечивает повторяемое выходное усилие. Однако подпружиненные аккумуляторы ограничены небольшими объемами и давлением ниже 500 фунтов на квадратный дюйм.
Основная часть гидроаккумуляторов работает на газе. Они используют сжимаемость газа — обычно азота — для хранения энергии. В основном гидропневматический аккумулятор имеет отсек для жидкости и отсек для газа с газонепроницаемым элементом, разделяющим их. (Однако некоторые типы, такие как ресиверы воздуха, не имеют разделительного элемента.) Секция жидкости соединяется с гидравлическим контуром, так что при повышении давления жидкость попадает в аккумулятор, а газ сжимается. Затем, когда давление в системе падает, сжатый газ расширяется и выталкивает накопленную жидкость обратно в систему.
Гидроаккумуляторы с разделительными элементами делятся на баллонные, диафрагменные и поршневые.
Баллонные аккумуляторы состоят из сосуда высокого давления и внутреннего эластомерного баллона, содержащего газ. Баллон заряжается через газовый клапан в верхней части аккумулятора, а тарельчатый клапан внизу предотвращает выброс баллона с вытекающей жидкостью.
Размер тарельчатого клапана такой, что максимальный объемный расход (обычно до 15 л / сек, но до 140 л / сек для конструкций с высоким расходом) не может быть превышен.Мочевой пузырь можно заменить, обычно через жидкостный конец сосуда.
Для работы баллон заполняется азотом до давления, указанного производителем в соответствии с условиями эксплуатации. Когда давление в системе превышает давление предварительной зарядки газа в гидроаккумуляторе, тарельчатый клапан открывается и гидравлическая жидкость поступает в гидроаккумулятор. Изменение объема газа в баллоне между минимальным и максимальным рабочим давлением определяет полезный объем жидкости.
Мембранные аккумуляторы обычно представляют собой сферический или цилиндрический сосуд высокого давления, содержащий разделительный элемент — эластомерную диафрагму.Есть две разные конструкции: сварная и резьбовая. В первом случае диафрагма вдавливается в нижнюю половину сосуда перед сваркой шва электронно-лучевой сваркой; в моделях с резьбой диафрагма удерживается между верхней и нижней половинами резервуара с помощью резьбового кольца. Как и в баллонном типе, тарельчатый клапан предотвращает выталкивание диафрагмы через соединение для жидкости.
Модели с резьбой можно разобрать и заменить диафрагму. Сварные диафрагменные аккумуляторы ремонту не подлежат.Однако они легче и стоят значительно дешевле, чем конструкции с резьбой или баллон.
Еще одно отличие — это отношение максимального рабочего давления к давлению предварительной зарядки газа. Соотношения давлений обычно составляют 10: 1 для резьбовых, 8: 1 для сварных и 4: 1 для баллонных аккумуляторов. Другими словами, для аккумулятора с максимальным рабочим давлением 3000 фунтов на квадратный дюйм минимальное давление предварительной зарядки газа будет составлять 300 фунтов на квадратный дюйм для резьбовых, 375 фунтов на квадратный дюйм для сварных и 750 фунтов на квадратный дюйм для баллонов. Аккумуляторы с более высоким перепадом давления более эффективны, поскольку в них содержится больший объем используемой жидкости.
Поршневые гидроаккумуляторы имеют трубу внешнего цилиндра, торцевые крышки, поршневой элемент и систему уплотнения. Цилиндр удерживает давление жидкости и направляет поршень, который образует разделительный элемент между газом и жидкостью. Заправка на стороне газа прижимает поршень к торцевой крышке на стороне подачи жидкости. Когда давление в системе превышает минимальный рабочий уровень для гидроаккумулятора, поршень перемещается и сжимает газ в цилиндре.
Каждый тип отдельного гидропневматического аккумулятора имеет свои преимущества, но конструкции баллонов обычно считаются наиболее универсальными из трех.Например, для ударов и пульсации идеально подходят модели с диафрагмой и мочевым пузырем. Поршневые агрегаты не рекомендуются, так как они слишком медленно реагируют на ударные волны. Однако для аварийной службы многие пользователи предпочитают поршневые аккумуляторы. Однако уплотнения поршневого типа не предназначены для неограниченного удержания давления без циклического переключения. Система может протечь и выйти из строя без видимых внешних признаков. Преимущество удержания мембранных аккумуляторов в том, что они могут быть установлены в любом положении.
