Как штрихуется бетон — обозначение материала на чертажах

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона по ГОСТам

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21. 501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

Материал	Штриховка
Древесина	Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
Натуральный камень	Наклонные пунктирные линии
Керамические и силикатные кирпичи, блоки и строительные камни	Группы из двух наклонных линий перемежаются широкими просветами
Бетон	Наклонные штрих-пунктирные линии
Грунт	По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
армированный бетон — по очереди чертятся сплошные и прерывистые линии;
штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
металл — помечали косыми линиями, сохраняя одинаковое расстояние;
жидкости — вертикальные пунктирные линии с суживающимися промежутками;
кольца и трещины — для условного обозначения использовали продольный срез;
дерево — обозначения использовали с учетом особенностей древесины;
растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
фанера — долевой разрез;
неармированные ЖБ конструкции выполнялись в форме пескогравия;
керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
железобетон — косые штрихи с рисунком пескогравия;
кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Понятие, особенности и система источников информации

Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

Некоторые особенности выполнения штриховки:

В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2. 306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).

Стандарт ГОСТ 3455-59

Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Система основных обозначений (они до сих пор используются):

Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
Бетон неармированный – выполненный схематично рисунок пескогравия.
Кирпич – сплошные и пунктирные линии, которые пересекаются.

Железобетон – изображение пескогравия и использование косых штрихов.
Стекло – три вида штрихов с горизонтальными/вертикальными интервалами.
Кирпич – обозначается в виде сплошных/пунктирных линий, которые пересекаются под наклоном.
Фанера – долевой разрез.
Раствор жидкий – штрихуется бетон такого типа с использованием горизонтальных линий с интервалами, которые сужаются.
Керамзитобетон – рисовали пескогравий, с дополнительными тремя скрещенными линиями, которые проходят в разных направлениях.

Стандарт ГОСТ 2.306-68

В 1971 году (а некоторые источники утверждают, что в 1973) ввели ГОСТ 2.306-68 в качестве шаблона для системы символов. Этот стандарт действует и сегодня, регламентирует графическое изображение разных типов материала на фасадах и в сечениях, также устанавливает правила нанесения изображений на чертежи всех сфер строительства и промышленности.

Благодаря новым графическим элементам есть возможность обозначать на чертежах любые материалы в процессе создания конструкций и зданий. Это повышает комфорт и удобство в работе над чертежами как в процессе создания отдельных частей, так и при строительстве объектов.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

камни — на схеме изображались наклонным пунктиром;
дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
грунт — использовались три штриха, представляющих группу с небольшими промежутками;
штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

в непременном порядке необходимо указывать пояснения;
если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
В соседних плоскостях линии необходимо вычерчивать под различным углом.
Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

Изображение чертежных шрифтов. — ГОСТ 3454–59.
Прорисовка линий — ГОСТ 3456–59.
Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

Графическое обозначение материалов — Студопедия

Графическое обозначение материалов в сечениях и разрезах в зависимости от вида материалов выполняются в соответствии с ГОСТ 2306-68. Штриховка выполняется в виде прямых параллельных линий, проводимых под углом 45° или к линиям контура изображений, или к его оси, или к линиям рамки чертежа.

При совпадении линий штриховки, проведенных к линиям рамки чертежа под углом 45°, с линиями контура или осевыми линиями допускается угол в 30° или 60°. Наклон штриховки может быть как влево, так и вправо, но для разрезов одной и той же детали на чертеже штриховку следует выполнять в одну сторону. Расстояние между линиями штриховки выбирают в пределах 1-10 мм, в зависимости от площади штриховки и необходимости внести разницу в штриховку смежных деталей в сечении.

Примеры обозначения некоторых деталей приведены в табл.1.

Таблица 1

Материал, из которого изготовлена изображенная на чертеже деталь (его марка и ГОСТ), проставляют в основной надписи в специальной графе.

В табл.2 приведены некоторые стандарты на материалы, которые наиболее часто употребляются в производстве.

Таблица 2

Материал	Марка	Стандарт
Серый чугун	СЧ12,СЧ18,СЧ20,СЧ30	ГОСТ 1412-79
Сталь углеродистая, обычного качества	Ст1, Ст2, Ст3, Ст4, Ст5, Ст6	ГОСТ 380-71
Сталь углеродистая, конструкционная	10, 15, 20, 25, 30, 35,40, 45, 50, 55, 65Г	ГОСТ 1050-74
Оловянные литейные бронзы	БрОЦС 6-6-3 БрОЦС 5-5-5 БрОЦС 4-4-17	ГОСТ 613-79
Латуни	Л68, Л 062-1	ГОСТ 15527-70
Алюминиевые сплавы	АЛ2, АЛ8	ГОСТ 2686-75
Картон прокладочный	А 0,5; Б 0,8	ГОСТ 9347-74
Паранит	ПОН 0,8	ГОСТ 481-70
Текстолит	ПТК-20	ГОСТ 5-78

8. Нанесение размеров на чертежах

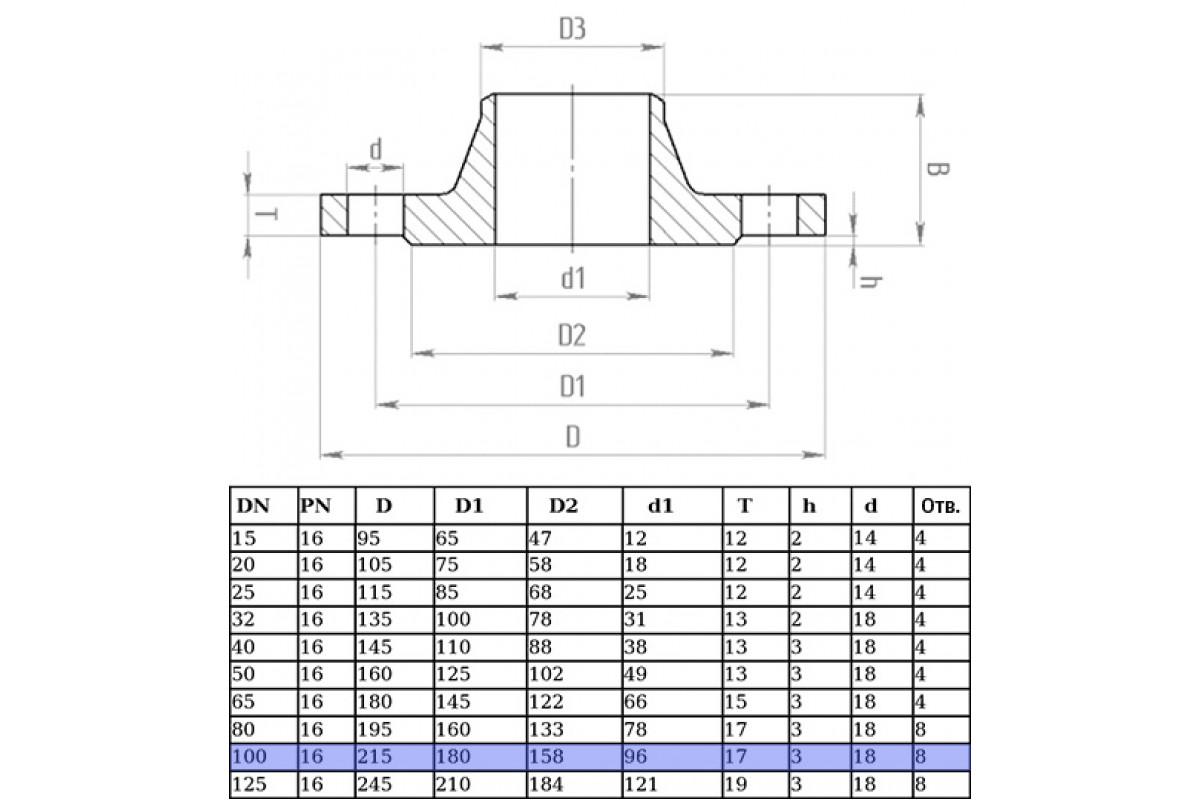

Для того чтобы изделие можно было изготовить необходимо знать его размеры. Общее количество размеров на чертеже должно быть минимальным, но в то же время достаточным для изготовления изделия.

Правила нанесения размеров на чертежах определены ГОСТ 2307-68.

Размеры на чертежах указывают размерными числами и размерными линиями. При нанесении размера прямолинейного участка размерную линию проводят параллельно этому отрезку, а выносные линии — под прямым углом к размерным. При нанесении размера угла размерная линия должна быть в виде дуги, с центром в вершине угла, выносные линии проводят радиально. Размерная линия ограничивается стрелками, которые должны касаться соответствующих выносных линий. Если между выносными линиями меньше 10 мм, то стрелки выносятся за выносные линии. Длина стрелки должна быть 3-6 мм, ширина 1-2 мм. Размерные линии желательно наносить за пределы контура детали на расстоянии не менее 10 мм.

Между параллельными размерными линиями расстояние должно быть также не менее 10 мм. Нужно стараться избегать пересечения размерных и выносных линий. Выносные линии должны выходить за пределы концов стрелок на 1-2 мм. Размерные числа наносят над размерной линией ближе к ее середине. Если для нанесения чисел чертеж необходимо повернуть, то поворачивать его нужно по часовой стрелке (рис.8).

Рисунок 8

Во всех случаях при указании диаметра окружности перед размерным числом ставят знак 0, т.е. окружность пересеченная штрихом под углом 75° (знак диаметра).

При постановке размера радиуса дуги перед размерным числом всегда ставится буква R (знак радиуса). Если для написания размера недостаточно места над размерной линией, то размер можно выносить. При большой величине радиуса центр дуги окружности допускается приблизить к дуге (рис 9).

Рисунок 9

В случаях, когда на чертеже трудно отличить сферу от иных геометрических поверхностей, перед размером делается надпись «сфера». При нанесении нескольких параллельных или концентрических размерных линий на небольшом расстоянии друг от друга размерные числа рекомендуется располагать в шахматном порядке (рис. 10).

Напомним, какие размеры должны быть проставлены на чертеже детали:

1) габаритные размеры – длина, ширина, высота. Причем эти размеры не должны считаться.

2) расстояния между отдельными элементами детали, например расстояния между осями отверстий или расстояния выступающих частей от оси детали;

3) размеры отдельных элементов детали; размеры относящиеся к каждому элементу, проставляют по возможности на одной проекции этого элемента;

4) обязательно должны быть размеры, характеризующие деталь. Например, внутренний диаметр трубы, или размер «под ключ» у шестигранника.

Рисунок 10

В то же время необходимо соблюдать правила нанесения размеров установленные ГОСТ 2307-68. Перечислим основные из них:

1) размеры проставляют в миллиметрах. Размерные числа на чертеже проставляются независимо от масштаба;

2) каждый размер следует указывать только один раз;

3) конусность указывают параллельно оси конуса, уклон — параллельно основному направлению, по отношению к которому задан уклон;

4) если изображение имеет разрыв, размерная линия не прерывается;

5) размерные линии не должны совпадать или служить продолжением какой-либо линии чертежа;

6) больший размер следует помещать дальше от контура изображения, чем меньший;

7) для указания расстояния от одной линии до отсутствующей симметричной линии указывают полный размер, вторая стрелка отсутствует и размерная линия обрывается несколько дальше оси симметрии;

8) размеры внешних частей детали наносят с одной стороны изображения, размеры внутренних частей — с другой стороны, с той, где разрез;

9) необходимо избегать нанесения линейных размеров в заштрихованных зонах;

10) мелкие элементы чертят упрощенно и выносят на дополнительное изображение в увеличенном масштабе. Элемент изображения подлежащий вынесению обводят тонким кругом и обозначают римской цифрой. Над вынесенным изображением указывают эту цифру и масштаб;

11) одинаковые элементы должны быть скоординированы от одной базы.

В этом разделе даны основные положения ГОСТ 2307-68. Этот ГОСТ необходимо изучать более подробно самостоятельно.

Обозначения и штриховка железобетона и бетона по ГОСТ на чертежах. | Пенообразователь Rospena

Штриховкой называется условное знаковое обозначение различных стройматериалов. Как правило, штриховка используется во время работы с бетоном или железобетонными конструкциями. Рисунок делается с помощью карандаша и состоит из находящихся на определенном удалении либо пересекающихся штрихов, линий, точек. Схемы используются в большинстве строительных работ, но есть определенные нюансы при штриховке бетона.

Общие сведения

Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако

есть и некоторые нюансы, которые непременно необходимо учесть:

можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Обозначение по ГОСТ 3455–59

неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
металл — помечали косыми линиями, сохраняя одинаковое расстояние;
жидкости — вертикальные пунктирные линии с суживающимися промежутками;
кольца и трещины — для условного обозначения использовали продольный срез;
дерево — обозначения использовали с учетом особенностей древесины;
растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
фанера — долевой разрез;
неармированные ЖБ конструкции выполнялись в форме пескогравия;
керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
железобетон — косые штрихи с рисунком пескогравия;
кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Отличие ГОСТ 2 .306−68

камни — на схеме изображались наклонным пунктиром;
дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
грунт — использовались три штриха, представляющих группу с небольшими промежутками;
штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

в непременном порядке необходимо указывать пояснения;
если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
В соседних плоскостях линии необходимо вычерчивать под различным углом.
Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Последние нововведения

железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;

армированный бетон — по очереди чертятся сплошные и прерывистые линии;
штриховка бетона на схеме отмечается пунктирной линией.

Штриховка бетона на чертежах (условное обозначение)

Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

ГОСТ 3455 — 59;
ГОСТ 2. 306 — 68;
ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
неармированный бетон – схематический рисунок пескогравия;
железобетон – изображение пескогравия, косые штрихи;
кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Вернуться к оглавлению

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

дерево – дуги одинакового радиуса с интервалами;
камень натурального происхождения – пунктирные линии под наклоном;
керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
бетон – пунктирные штрихи-линии под наклоном;
грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
наклон линий, означающих один объект, должен быть одинаковым;
предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
наклон косых линий штриховки смежных плоскостях должен быть разным;
другие правила определенные данным стандартом.

Вернуться к оглавлению

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2. 306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

бетон – пунктирные штрихи;
армированный бетон – чередующиеся сплошные и прерывающиеся линии;
железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Вернуться к оглавлению

Заключение

Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.

Штриховка бетона на чертежах (условное обозначение)

3. Сталь просечная

1. (Исключено, Изм. № 1).

(Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 2).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1 , и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки ( черт. 10 ) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона ( черт. 11 ).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).

(Измененная редакция, Изм. № 1).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

Как штрихуется бетон — обозначение материала на чертажах

На схемах чертежей, обозначая материал изделия и конструкции, используют условные изображения, которые установлены ГОСТом 2.306—68. Штриховка бетона на чертеже необходима для того, чтобы уточнить какой материал применяют, в частности, для однотипных элементов конструкции. Помимо схематического рисунка, пишут пояснительную надпись. Выполняют документ с помощью карандаша тонкими линиями с разным наклоном, расстоянием и пересечением штрихов.

Что такое штриховка на плоскости?

Для легкого прочтения информации технического чертежа обозначают детали в сечениях. В них отображают, что именно находится в секущей плоскости изделия, чтобы элементы легко и просто различались и распознавались для всех областей строительства. Штриховка железобетона и его частей выполняется с наклонным пескогравийным пейзажем толщиной 0,3 мм. Для металлических материалов линии проводят на одинаковых расстояниях. Неармированный бетон на схеме обозначается как рисунок пескогравия. Зауженные места показывают зачерненными. Условное обозначение бетона на чертежах — это штрихи, которые выполнены прерывисто и под наклоном. Параллельные линии чертят одинакового вида и масштаба от 1 до 10 мм.

Для изображения такого материала на бумаге принято использовать пескогравийный пейзаж, наклоненный под некоторым углом.

Как обозначается на чертежах: особенности составления

Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

Правильный угол графического заполнения сечения материала должен быть равным 45 градусам относительно оси и рамки всего чертежа.

Помимо основных требований, стоит учитывать:

Частоту линий основного элемента. Если она совпадает с другим, нужно давать дополнительное пояснение в зависимости от расположения.
Для железобетонных частей конструкции существует отдельный вид проектной документации ГОСТ 21.107—78 «Условные изображения элементов зданий, сооружений».
Линии наносят строго в левую или в правую сторону.
Штриховка бетона производится от руки (кроме полос с прямым направлением).
В клетку (изоляция) схематически изображают пересекающиеся сечения 2-х частей, которые нужно вычерчивать на расстоянии и делать эти линии разными.
Применять строительную штриховку обязательно нужно для строительных и конструктивных чертежей зданий с реконструкциями или на этапе возведения.
Разрезы узкой формы (от 2 до 4 мм) закрашивают частично, по краям в удобных местах для восприятия.
Материал фасадной части изображают небольшими участками по контуру детали.

Пояснение основ нормативного документа ГОСТ 21.107—78

Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:

преднапряженный железобетон изображается в 2 прямые линии, следующая с пунктиром;
бетон с армированием отображают в поочередно проведенных линий, прерывистых и сплошных;
неармированный штрихуется пунктирно.

Каждый тип материала изображается определенным образом.

Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.

Стандарты для застройщиков и производителей

Изображение чертежных шрифтов. — ГОСТ 3454–59.
Прорисовка линий — ГОСТ 3456–59.
Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
Размеры на схеме чертежа — ГОСТ 3458–59.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Штриховка бетона по ГОСТам

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

ГОСТ 3455-59.
Пришедший ему на смену ГОСТ 2.306 — 68.

Разъяснение: выход нового стандарта, регламентирующего те же разделы производства, что и старый, автоматически отменяет действие старого документа. В нашем случае первый ГОСТ вынут из пыльного шкафа для разъяснения некоторой путаницы с системой обозначения материалов.

Расследование

ГОСТ 3455 — 59

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Материал	Штриховка
Древесина	Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
Натуральный камень	Наклонные пунктирные линии
Керамические и силикатные кирпичи, блоки и строительные камни	Группы из двух наклонных линий перемежаются широкими просветами
Бетон	Наклонные штрих-пунктирные линии
Грунт	По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

ГОСТ Р 21.1207-97

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Заключение

Надеемся, что наш материал ответил на все вопросы читателя, связанные с обозначением бетона на чертежах. Как всегда, дополнительную тематическую информацию можно обнаружить, просмотрев видео в этой статье. Успехов!

Штриховка бетона: обозначения материала и ГОСТ

Общие сведения

можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Обозначение по ГОСТ 3455–59

неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
металл — помечали косыми линиями, сохраняя одинаковое расстояние;
жидкости — вертикальные пунктирные линии с суживающимися промежутками;
кольца и трещины — для условного обозначения использовали продольный срез;
дерево — обозначения использовали с учетом особенностей древесины;
растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
фанера — долевой разрез;
неармированные ЖБ конструкции выполнялись в форме пескогравия;
керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
железобетон — косые штрихи с рисунком пескогравия;
кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Отличие ГОСТ 2 .306−68

камни — на схеме изображались наклонным пунктиром;
дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
грунт — использовались три штриха, представляющих группу с небольшими промежутками;
штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

в непременном порядке необходимо указывать пояснения;
если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
В соседних плоскостях линии необходимо вычерчивать под различным углом.
Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Последние нововведения

армированный бетон — по очереди чертятся сплошные и прерывистые линии;

штриховка бетона на схеме отмечается пунктирной линией.

Обозначения графические материалов в сечениях

Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.

Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.

Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.

Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68 . Он действует для всех отраслей промышленности и строительства.

Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.

Пример штриховки металлов

Штриховка неметаллических материалов

Пример штриховки камня

Штриховка керамических и силикатных материалов

Пример штриховки бетона

Пример штриховки стекла

Штриховка жидкости на чертеже

Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45° к оси изображения, его контуру или же к рамке самого чертежа.

Штриховка под углом 45° относительно линии контура изображения

Штриховка под углом 45° к оси изображения

Штриховка под углом 45° к линиям рамки чертежа

Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.

Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1 до 10 миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.

В тех случаях, когда проводимые под углом 45° линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60° , или 30° .

Штриховка под углом 30°

Штриховка под углом 60°

Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4 миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15° до 20° к линии наибольшей стороны контура сечения.

Зачерненная площадь сечения
при её ширине менее 2 мм

Если ширина сечения на чертеже составляет менее 2 миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8 миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.

Расстояние между линиями штриховки

Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.

Сдвиг линий штриховки в одном сечении

Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.

Штриховка вблизи контура сечения

Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.

Штриховка бетона по ГОСТ — losklady.ru

ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.

Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 2. Штриховка под углом 45 0 к оси

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

Рисунок 13. Образец штриховки больших площадей

Полное меню

Основные ссылки

Вернуться в «Каталог СНиП»

ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.
Graphical designations of materials and rules for their representation

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la . Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1 а.

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1 .

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1 .

а — сетка; б – засыпка

2. Сталь рифленая

3. Сталь просечная

1. (Исключено, Изм. № 1).

(Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

9. Обозначение, указанное в п. 3 табл. 1 , и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

(Измененная редакция, Изм. № 1).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Штриховка бетона на чертежах

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

ГОСТ 3455 — 59;
ГОСТ 2.306 — 68;
ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
неармированный бетон – схематический рисунок пескогравия;
железобетон – изображение пескогравия, косые штрихи;
кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Вернуться к оглавлению

Стандарт ГОСТ 2.306 — 68

дерево – дуги одинакового радиуса с интервалами;
камень натурального происхождения – пунктирные линии под наклоном;
керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
бетон – пунктирные штрихи-линии под наклоном;
грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
наклон линий, означающих один объект, должен быть одинаковым;
предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
наклон косых линий штриховки смежных плоскостях должен быть разным;
другие правила определенные данным стандартом.

Вернуться к оглавлению

ГОСТ Р 21.1207-97

бетон – пунктирные штрихи;
армированный бетон – чередующиеся сплошные и прерывающиеся линии;
железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Вернуться к оглавлению

Заключение

Штриховка бетона по ГОСТам

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

ГОСТ 3455-59.
Пришедший ему на смену ГОСТ 2.306 — 68.

Разъяснение: выход нового стандарта, регламентирующего те же разделы производства, что и старый, автоматически отменяет действие старого документа. В нашем случае первый ГОСТ вынут из пыльного шкафа для разъяснения некоторой путаницы с системой обозначения материалов.

Расследование

ГОСТ 3455 — 59

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

ГОСТ Р 21.1207-97

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Заключение

Обозначения и штриховка железобетона и бетона по ГОСТ на чертежах

Общие сведения

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
металл — помечали косыми линиями, сохраняя одинаковое расстояние;
жидкости — вертикальные пунктирные линии с суживающимися промежутками;
кольца и трещины — для условного обозначения использовали продольный срез;
дерево — обозначения использовали с учетом особенностей древесины;
растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
фанера — долевой разрез;
неармированные ЖБ конструкции выполнялись в форме пескогравия;
керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
железобетон — косые штрихи с рисунком пескогравия;
кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Отличие ГОСТ 2 .306−68

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

камни — на схеме изображались наклонным пунктиром;
дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
грунт — использовались три штриха, представляющих группу с небольшими промежутками;
штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

в непременном порядке необходимо указывать пояснения;
если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
В соседних плоскостях линии необходимо вычерчивать под различным углом.
Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Последние нововведения

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

армированный бетон — по очереди чертятся сплошные и прерывистые линии;

штриховка бетона на схеме отмечается пунктирной линией.

Оформление чертежей по ГОСТу

Оформление чертежей

При оформлении эскизов, чертежей и схем необходимо соблюдать все правила и требования, установленные стандартами ЕСКД на масштабы, форматы листов, основные надписи, чертежный шрифт.

Основные ГОСТы на чертежи

Форматы: ГОСТ- 2.301-68. Масштабы: ГОСТ- 2.302-68.

Линии: ГОСТ- 2.303-68.

Шрифты чертежные: ГОСТ- 2.304-81.

Изображения — виды, разрезы, сечения: ГОСТ- 2.305-68. Обозначение графических материалов и правила их нанесения на

чертежах ,гост чертежи :ГОСТ- 2.306-68.

Нанесение и указание размеров и предельных отклонений: ГОСТ- 2.307-68, ГОСТ- 2.308-68.

Нанесение на чертежах обозначений шероховатости поверхностей:

ГОСТ- 2789-73.

Нанесение на чертежах обозначений покрытий, термической и других видов обработки: ГОСТ- 2.310-68.

Изображение резьбы: ГОСТ- 2.311-68.

Условное изображение и обозначение швов сварных соединений:

ГОСТ- 2.312-68.

Условное изображение и обозначение швов неразъемных соединений:

ГОСТ- 2.313-68.

Изображения упрощенные и условные крепежных деталей : ГОСТ- 2.315-68.

Правила нанесения на чертежах надписей, технических требований и таблиц: ГОСТ- 2. 316-68.

Аксонометрические проекции: ГОСТ- 2.317-69.

Правила оформления чертежей изделий (пружин, зубчатых колес, реек, червяков, звездочек цепных передач, подшипников и т.п.) ГОСТ- 2.40168 …. ГОСТ- 2.421-70.

Правила оформления чертежей схем и условные графические обозначения (общие требования, схемы электрические, кинематические, машины электрические и их элементы, гидравлические насосы и двигатели, трубопроводы и их элементы) ГОСТ- 2.701-68 …..ГОСТ- 2.786-70.

Размеры форматов листов чертежей определены ГОСТ 2.104 — 68 чертеж имеет штамп чертежа в соответствии с рисунком 1. Левое поле чертежа используется для брошюровки в альбом.

Первый лист чертежа сопровождается штампом чертежа в соответствии с рисунком 2 (ГОСТ 2.104 — 68 форма 1).

Если чертеж выполнен на двух листах, то второй лист чертежа сопровождается штампом в соответствии с рисунком 3 (ГОСТ 2.104 — 68 форма 2а). Для выполнения спецификации применяют штамп в соответствии с рисунком 4 (ГОСТ 2. 104 — 68 форма 2).

Штамп чертежа располагают в правом нижнем углу формата. На листе формата А4 основную штамп чертежа располагают только вдоль короткой стороны формата. При выполнении чертежей, если в задании не указан масштаб, выбирать самостоятельно, согласно ГОСТ 2.302 — 68.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий Формат с размерами сторон 1189х841 мм, площадь которого равна 1м2, и другие форматы, получаемые путем последовательного деления его на

две равные части, параллельно меньшей стороне соответствующего формата, принимаются за основные.

Форматы листов ГОСТ 2.301-68 определяются размерами внешней рамки — линии обрезки (выполненной тонкой линией). Форматы с размерами сторон 1189 Х 841, площадь которого равна 1 м2, и форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне, принимаются за основные.

Допускается применение дополнительных форматов, образуемых увеличением основных форматов на величину, кратную размерам формата А4 (297Х210). В производстве допускается деление формата А4.

Масштабом ГОСТ 2.302-68 называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета (табл. 2).

На чертежах проставляются только действительные размеры изделия.

Обозначение формата Размеры сторон формата (А0-1189 х 841) (А1-594 х 841) (А2-594 х

420) (А3-297 х 420) (А4-297 х 210)

Масштаб — это отношение размеров изображенного на чертеже предмета к его действительным размерам.

При выполнении чертежа обязательно применение масштаба. ГОСТ 2.302-68 предусматривает следующие масштабы:

Масштаб уменьшения 1 : 2 1 : 2,5 1 : 4 1 : 5 1 : 10 1 : 15 1 : 20 1 : 25 1 : 40 и т.д.

Масштаб увеличения 2 : 1 2,5 : 1 4 : 1 5 : 1 10 : 1 15 : 1 20 : 1 25 : 1 40 : 1 и т.д.

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

В необходимых случаях допускается применять масштабы увеличения (100п):1, где п- целое число.

Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:14 1:2; 2:1 и т.д.

Штамп чертежа, рамки чертежей.

Размеры форматов листов чертежей определены ГОСТ 2.104 — 68 чертеж имеет штамп чертежа в соответствии с рисунком 1. Левое поле чертежа используется для брошюровки в альбом. Первый лист чертежа сопровождается штампом чертежа в соответствии с рисунком 2 (ГОСТ 2.104

—68 форма 1). Если чертеж выполнен на двух листах, то второй лист чертежа сопровождается штампом в соответствии с рисунком 3 (ГОСТ 2.104

—68 форма 2а). Для выполнения спецификации применяют штамп в соответствии с рисунком 4 (ГОСТ 2.104 — 68 форма 2). Штамп чертежа располагают в правом нижнем углу формата. На листе формата А4 основную штамп чертежа располагают только вдоль короткой стороны формата. При выполнении чертежей, если в задании не указан масштаб, выбирать самостоятельно, согласно ГОСТ 2.302 — 68.

Линии (их назначение, толщина, начертание) по ГОСТ 2. 303-68

Сплошная основная

Линии видоимого контурая, вынесенного сечения. Сплошная тонкая

S/3…S/2

Контур наложенного сечения, выносные, размерные, штриховка. Сплошная волнистая

S/3…S/2

Линии обрыва, разграничения вида и разреза. Штриховая

S/3…S/2

Линии невидимого контура. Штриховая пунктираня

S/3…S/2

Осевые линии и центровые. Разомкнутая

S…1 1/2S

Линии сечений (начала и конца).

Виды. Разрезы.

Правила изображения изделий	сооружений и их	элементов
устанавливает ГОСТ 2.305-68. Изображения выполняются		по методу

прямоугольного проецирования (в аксонометрии допускается косоугольное проецирование).

При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций. За основные плоскости проекций принимают шесть граней куба. Изображение на фронтальной плоскости (вид спереди) является главным. Изображения разделяются на виды, разрезы, сечения.

Вид — изображение обращенной к наблюдателю видимой части поверхности предмета, который располагают так, чтобы изображение давало наиболее полное представление о форме и размерах предмета.

Правила изображения видов: если главные виды изображены на своих местах (рис), они не подписываются; в противном случае должна быть надпись по типу «Вид А». Направление взгляда должно быть указано стрелкой, обозначенной прописной буквой. Дополнительный вид и местный вид оформляются аналогично. Если дополнительный вид расположен в проекционной связи, то стрелку и надпись над видом не наносят. Дополнительный вид можно повернуть с добавлением к надписи знака О (слово «повернуто» не пишется). Местный вид, как правило, ограничен линией обрыва.

Разрезы — это изображение предмета, мысленно рассеченного одной или несколькими плоскостями; при этом в разрезе показывается то, что получается в секущей плоскости, и то, что расположено за ней. Разрезы разделяют в зависимости от положения секущей плоскости. Горизонтальные разрезы — секущая плоскость параллельна горизонтальной плоскости, соответственно получают фронтальные и профильные разрезы. Разрезы горизонтальные, фронтальные и профильные, как правило, располагают на месте соответствующего вида (например, горизонтальный разрез: его секущая плоскость будет на фронтальной плоскости а его изображение будет на виде сверху). Наклонные разрезы — секущая плоскость под наклоном к горизонтальной плоскости.

сложные разрезы ступенчатые ломаные

Правила изображения разрезов:

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, то для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

Надо помнить, что при ломаных разрезах секущие плоскости условно поворачивают до совмещения в одну плоскость. В этом случае при совмещении разреза с видом элементы предмета вычерчивают на плоскость с поворотом и проекция такого разреза может не совпадать с изображением предмета без ломаного разреза.

Местный разрез выделяется на виде сплошной волнистой линией, и эта линия не должна совпадать с какими-либо другими линиями изображения.

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией. Если соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Допускается соединять: четверть вида и четверти трех разрезов; четверть вида, четверть одного разреза и половину другого и т.п. при условии, что каждое из этих изображений в отдельности симметричны.

Сечение — это фигура, полученная при мысленном рассечении предмета плоскостью. Сечение отличается от разреза тем, что в разрезах изображается то, что находится в сечении, и то, что находится за сечением. В сечениях изображается только то, что находится в сечении. Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные.

Правила изображения сечений: контуры вынесенного сечения (рис), а также сечения, входящего в состав разреза, изображаются сплошными линиями, а контур наложенного сечения — сплошными тонкими линиями. Ось симметрии наложенного или вынесенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелкой, и линию сечения не проводят.

В остальных случаях сечения обозначают и подписывают по типу разрезов. Сечение по построению и расположению должно соответствовать направлению, указанному стрелками. Допускается располагать сечение в любом месте поля чертежа, а также с поворотом, с добавлением знака «повернуто». Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение. Если секущая плоскость проходит через ось поверхности вращения (отверстия или углубления), то сечения выполняют по правилу разреза (т.е. показывается контур отверстия).

Выносные элементы — дополнительные отдельные изображения (обычно увеличенные) какой-либо части предмета, требующей пояснений в отношении формы и размеров.

Выносной элемент отмечают на виде, разрезе или сечении замкнутой линией (окружностью или овалом) с обозначением выносного элемента буквой русского алфавита на полке линии-выноске.

У выносного элемента следует указывать букву и в скобках масштаб изображения по типу: А (2 :1).

Условности и упрощения. Если вид, разрез или сечение представляет собой симметричную фигуру, допускается вычерчивать половину изображения или немного больше половины с проведением линии обрыва. Для одинаковых, равномерно расположенных элементов разрешается однодва их изображения. Линии пересечения поверхностей допускается упрощать и изображать в виде прямых и дуг окружностей.

Плавный переход от одной поверхности к другой показывается условно (тонкой линией) или совсем не показывается. Такие детали, как винты, заклепки, шпонки, шарики, непустотелые валы и шпинделя, шатуны, рукоятки и т.д. при продольном разрезе показываются нерассеченными.

Нерассеченными на сборочных чертежах показываются гайки и шайбы. Элементы деталей: спицы маховиков, шкивов, зубчатой шестерни

или зубчатого колеса, ребер жесткости показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

При выделении на чертеже плоских поверхностей предмета на них проводят диагональные линии сплошными тонкими линиями. Длинные предметы (или элементы), имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т.п.), допускается изображать с разрывами.

Uzbekistan Laws|Official Regulatory Library — GOST 2.306-68

Graphic legend of materials and the rules of their insertion on drawings

Обозначения графические материалов и правила их нанесения на чертежах

Status: Valid — Supersedes

The standard establishes the graphic designations of materials in sections and on the facades, as well as the rules for applying them to the drawings of all industries and construction.

Стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

Choose Language: EnglishSpanishGermanItalianFrenchChineseRussianUzbek

Format: Electronic (pdf/doc)

Page Count: 12

Approved: Committee of Standards, Measures and Measuring Instruments under the Council of Ministers of the USSR, 12/1/1967

SKU: RUSS15698

The Product is Contained in the Following Classifiers:

Construction (Max) » Standards » Other state standards used in construction » 01 General. Terminology. Standardization. Documentation »

Standards for pipe fittings (TPA) » 8. Piping valves (TPA) design » 8.1 General design issues piping valves (TPA) » 8.1.1 ESKD »

PromExpert » SECTION I. TECHNICAL REGULATION » III Quality » 2 Product quality assurance » 2.1 Ensuring product quality at stage of technical preparation of production » 2.1.1 Design preparation of production »

ISO classifier » 01 GENERAL PROVISIONS. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION » 01.080 Graphic notation » 01.080.30 Graphic designations for engineering and construction drawings, diagrams, plans, maps and related technical documentation for products »

National standards » 01 GENERAL PROVISIONS. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION » 01.080 Graphic notation » 01.080.30 Graphic designations for engineering and construction drawings, diagrams, plans, maps and related technical documentation for products »

National Standards for KGS (State Standards Classification) » Latest edition » T General technical and organizational and methodological standards » T5 Documentation System » T52 Design Documentation System »

As a Replacement Of:

GOST 11633-65: Design drawings. Conditional graphic symbols for building materials

GOST 3455-59: Drawings in mechanical engineering. Hatching in the sections and cross-sections

The Document References:

GOST 21.501-93: System of design documents for construction. Rules for execution of architectural and construction working drawings

The Document is Referenced By:

GOST 19445-93: Mechanical pencils. Part 1. Classification, dimensions, performance requirements and testing

GOST 2.431-2008: Unified system for design documentation. Rules for making the graphical documents of glass-ware products. Basic requirements

GOST 2.852-75: Rock graphic documentation. Symbols for rock objects

GOST 21.101-79: System of building design document. Main requirements to working drawings

GOST 21.101-93: System of design documents for construction. rubber articles. General technical requirements. Main requirements for working documents

GOST 21.101-97: System of design documents for construction Main requirements for design and working documents

GOST 21. 107-78: System of building design documents. Conditional images and notation for elements of buildings and structures

GOST 21.201-2011: System of design documents for construction. Symbol graphics elements of buildings, works and structures

GOST 21.207-2013: System of design documents for construction. Graphical signs for drawings of motor-ways

GOST 21.501-2011: System of design documents for construction. Rules for execution of the working documentation of architectural and construction solutions

GOST 21.501-2018: System of design documents for construction. Rules for execution of the working documentation of architectural and construction solutions

GOST 21.502-2016: System of building design documents. Rules for the implementation of working documentation for metal structures

GOST 21.504-2016: System of building design documents. Rules for the implementation of working documentation for wooden structures

GOST 21.701-2013: System of building design documents. Rules of executing of working documentation for motor-ways

GOST 21.702-2013: System of building design documents. Rules of executing of working documentation for railways

GOST 3.1125-88: Unified system for technological documentation. Rules for graphic making of elements of mould forms and castings

GOST R 21.1101-2009: System of design documents for construction. Main requirements for design and working documents

GOST R 21.1101-2013: System of design documents for construction. Main requirements for design and working documents

GOST R 21.1101-92: System of design documents for construction. General technical requirements. Main requirements for working documents

GOST R 21.1207-97: System of design documents for construction. Graphical signs for drawings of motor-ways

I 1.16-10: Instructions on the composition and design of electrical engineering documentation (general requirements and recommendations)

M788-1073: Electrical Construction Documents. General Requirements and Guidelines on Composition and Format

OST 10-238-99: SOP for ameliorative and water engineering. Main regulations applied for work drawings hydraulic engineering installations.

OST 108.001.11-81: Order of uniform design documentation system (UDDS) standards application.

OST 24.030.22-74: Symbols of tiling graphics

OST 25.1241-86: Installation of automatic fire extinguishing, fire, security and fire alarm systems. Working drawings

RD 31.30.01.06-85: Rules of sea transport construction object drawings and text document execution. Section 6. Hydro technical decisions.

RM 4-2-96: Computer-aided design system. Automated systems. Directions for application

SP 328.1325800.2017: Building information modeling. Components. Guidelines and requirements

VSN 381-85: Electrical Construction Documents. General Requirements and Guidelines on Composition and Format

VSN 51-03-01-76: Instructions on the composition and design of technological working drawings of buildings and structures of the gas industry. Section 1. General Provisions

GOST R 21.101-2020: System of design documents for construction. Basic requirements for design and working documentation

I 911-74: Instructions on the design of project materials produced by design organizations of the coal industry

RD 45.000.023-91: Rules for applying the provisions of state ESKD standards in the industry

VSN 381-77: Instructions on the composition and execution of electrical engineering drawings for industrial construction

Customers Who Viewed This Item Also Viewed:

Electromagnetic compatibility of technical equipment. Immunity of equipment for general lighting purposes to electromagnetic disturbance. Requirements and test methods

Language: English

Еlectromagnetic compatibility of technical equipment.

Harmonic current emissions (equipment input current

Language: English

Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment

Language: English

Obosnovanie bezopasnosti oborudovaniya. Rekomendatsii po podgotovke

Language: English

Security of Financial (banking) Operations. Information Protection of Financial Organizations. Basic Set of Organizational and Technical Measures

Language: English

Еlectromagnetic compatibility of technical equipment. Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems.

Equipment with rated current

Language: English

Non-destructive Testing. Welded Joints. Ultrasonic Methods

Language: English

Construction in seismic regions of Ukraine

Language: English

Aviation turbine fuels and kerosine. Determination of smoke point

Language: English

Distillate fuels. Determination of free water and particulate contamination by visual inspection method

Language: English

Aviation gas turbine fuels. Method for determining thermal oxidative stability

Language: English

Hazard classification of chemical products. General requirements

Language: English

Warning labeling of chemical products. General requirements

Language: English

Safety data sheet for chemical products. General requirements

Language: English

Hoisting cranes. Rules and test methods

Language: English

Aviation turbine fuels. Determination of lubricity by the ball-on-cylinder lubricity evaluator (BOCLE)

Language: English

Aviation turbine fuel. Determination of acidity

Language: English

Petroleum products. Determination of color by Saybolt chromometer

Language: English

Passenger cars on locomotive traction. Requirements for structural strength and dynamic qualities

Language: English

Aviation fuels. Calculating net calorific value

Language: English

YOUR ORDERING MADE EASY!

UzbekistanLaws.com is an industry-leading company with stringent quality control standards and our dedication to precision, reliability and accuracy are some of the reasons why some of the world’s largest companies trust us to provide their national regulatory framework and for translations of critical, challenging, and sensitive information.

Our niche specialty is the localization of national regulatory databases involving: technical norms, standards, and regulations; government laws, codes, and resolutions; as well as RF agency codes, requirements, and Instructions.

We maintain a database of over 220,000 normative documents in English and other languages for the following 12 countries: Armenia, Azerbaijan, Belarus, Kazakhstan, Kyrgyzstan, Moldova, Mongolia, Russia, Tajikistan, Turkmenistan, Ukraine, and Uzbekistan.

Placing Your Order

Please select your chosen document, proceed to the ‘checkout page’ and select the form of payment of your choice. We accept all major credit cards and bank wire transfers. We also accept PayPal and Google Checkout for your convenience. Please contact us for any additional arrangements (Contract agreements, PO, etc.).

Once an order is placed it will be verified and processed within a few hours up to a rare maximum of 24 hours.

For items in stock, the document/web link is e-mailed to you so that you can download and save it for your records.

For items out of stock (third party supply) you will be notified as to which items will require additional time to fulfil. We normally supply such items in less than three days.

Once an order is placed you will receive a receipt/invoice that can be filed for reporting and accounting purposes. This receipt can be easily saved and printed for your records.

Your Order Best Quality and Authenticity Guarantee

Your order is provided in electronic format (usually an Adobe Acrobat or MS Word).

We always guarantee the best quality for all of our products. If for any reason whatsoever you are not satisfied, we can conduct a completely FREE revision and edit of products you have purchased. Additionally we provide FREE regulatory updates if, for instance, the document has a newer version at the date of purchase.

We guarantee authenticity. Each document in English is verified against the original and official version. We only use official regulatory sources to make sure you have the most recent version of the document, all from reliable official sources.

% PDF-1.5 % 1 0 объект > эндобдж 4 0 obj (\ 376 \ 377 \ 0001 \ 000 \ 040 \ 000I \ 000n \ 000t \ 000r \ 000o \ 000d \ 000u \ 000c \ 000t \ 000i \ 000o \ 000n) эндобдж 5 0 obj > эндобдж 8 0 объект (\ 376 \ 377 \ 0002 \ 000 \ 040 \ 000H \ 000o \ 000w \ 000 \ 040 \ 000t \ 000o \ 000 \ 040 \ 000u \ 000s \ 000e) эндобдж 9 0 объект > эндобдж 12 0 объект (\ 376 \ 377 \ 0003 \ 000 \ 040 \ 000C \ 000u \ 000s \ 000t \ 000o \ 000m \ 000i \ 000z \ 000a \ 000t \ 000i \ 000o \ 000n) эндобдж 13 0 объект > эндобдж 16 0 объект (\ 376 \ 377 \ 0004 \ 000 \ 040 \ 000W \ 000h \ 000e \ 000r \ 000e \ 000 \ 040 \ 000t \ 000o \ 000 \ 040 \ 000g \ 000e \ 000t) эндобдж 17 0 объект > эндобдж 20 0 объект (\ 376 \ 377 \ 0005 \ 000 \ 040 \ 000V \ 000e \ 000r \ 000s \ 000i \ 000o \ 000n \ 000 \ 040 \ 000h \ 000i \ 000s \ 000t \ 000o \ 000r \ 000y) эндобдж 21 0 объект > эндобдж 24 0 объект (\ 376 \ 377 \ 0005 \ 000.\ 0001 \ 000 \ 040 \ 000O \ 000l \ 000d \ 000e \ 000r \ 000 \ 040 \ 000v \ 000e \ 000r \ 000s \ 000i \ 000o \ 000n \ 000s) эндобдж 25 0 объект > эндобдж 28 0 объект (\ 376 \ 377 \ 0006 \ 000 \ 040 \ 000I \ 000m \ 000p \ 000l \ 000e \ 000m \ 000e \ 000n \ 000t \ 000a \ 000t \ 000i \ 000o \ 000n) эндобдж 29 0 объект > эндобдж 32 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 000 \ 040 \ 000F \ 000i \ 000e \ 000l \ 000d \ 000s) эндобдж 33 0 объект > эндобдж 36 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0002 \ 000 \ 040 \ 000O \ 000u \ 000t \ 000p \ 000u \ 000t \ 000 \ 040 \ 000f \ 000u \ 000n \ 000c \ 000t \ 000i \ 000o \ 000n \ 000s ) эндобдж 37 0 объект > эндобдж 40 0 объект (\ 376 \ 377 \ 0006 \ 000.\ 0003 \ 000 \ 040 \ 000L \ 000o \ 000g \ 000i \ 000c \ 000a \ 000l \ 000 \ 040 \ 000f \ 000u \ 000n \ 000c \ 000t \ 000i \ 000o \ 000n \ 000s \ 000 \ 040 \ 000a \ 000n \ 000d \ 000 \ 040 \ 000v \ 000a \ 000r \ 000i \ 000o \ 000u \ 000s \ 000 \ 040 \ 000c \ 000h \ 000e \ 000c \ 000k \ 000s) эндобдж 41 0 объект > эндобдж 44 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0004 \ 000 \ 040 \ 000S \ 000t \ 000r \ 000i \ 000n \ 000g \ 000 \ 040 \ 000F \ 000u \ 000n \ 000c \ 000t \ 000i \ 000o \ 000n \ 000s ) эндобдж 45 0 объект > эндобдж 48 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0005 \ 000 \ 040 \ 000L \ 000a \ 000n \ 000g \ 000u \ 000a \ 000g \ 000e \ 000- \ 000s \ 000e \ 000n \ 000s \ 000i \ 000t \ 000i \ 000v \ 000e \ 000 \ 040 \ 000a \ 000b \ 000b \ 000r \ 000e \ 000v \ 000i \ 000a \ 000t \ 000i \ 000o \ 000n \ 000s) эндобдж 49 0 объект > эндобдж 52 0 объект (\ 376 \ 377 \ 0006 \ 000.\ 0006 \ 000 \ 040 \ 000A \ 000l \ 000i \ 000a \ 000s \ 000e \ 000s) эндобдж 53 0 объект > эндобдж 56 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0007 \ 000 \ 040 \ 000F \ 000o \ 000r \ 000m \ 000a \ 000t \ 000t \ 000i \ 000n \ 000g \ 000 \ 040 \ 000d \ 000a \ 000t \ 000e \ 000s ) эндобдж 57 0 объект > эндобдж 60 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0008 \ 000 \ 040 \ 000F \ 000o \ 000r \ 000m \ 000a \ 000t \ 000t \ 000i \ 000n \ 000g \ 000 \ 040 \ 000n \ 000a \ 000m \ 000e \ 000s ) эндобдж 61 0 объект > эндобдж 64 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0009 \ 000 \ 040 \ 000F \ 000o \ 000r \ 000m \ 000a \ 000t \ 000t \ 000i \ 000n \ 000g \ 000 \ 040 \ 000n \ 000a \ 000m \ 000e \ 000s \ 000 \ 040 \ 000 \ 050 \ 000c \ 000o \ 000n \ 000t \ 000.\ 000 \ 051) эндобдж 65 0 объект > эндобдж 68 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0000 \ 000 \ 040 \ 000F \ 000o \ 000r \ 000m \ 000a \ 000t \ 000t \ 000i \ 000n \ 000g \ 000 \ 040 \ 000n \ 000a \ 000t \ 000b \ 000i \ 000b \ 000 \ 040 \ 000k \ 000e \ 000y \ 000s) эндобдж 69 0 объект > эндобдж 72 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0001 \ 000 \ 040 \ 000O \ 000u \ 000t \ 000p \ 000u \ 000t \ 000 \ 040 \ 000f \ 000u \ 000n \ 000c \ 000t \ 000i \ 000o \ 000n \ 000s \ 000 \ 040 \ 000 \ 050 \ 000c \ 000o \ 000n \ 000t \ 000i \ 000n \ 000u \ 000e \ 000d \ 000 \ 051) эндобдж 73 0 объект > эндобдж 76 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0002 \ 000 \ 040 \ 000F \ 000o \ 000r \ 000m \ 000a \ 000t \ 000t \ 000i \ 000n \ 000g \ 000 \ 040 \ 000t \ 000i \ 000t \ 000l \ 000e \ 000, \ 000 \ 040 \ 000b \ 000o \ 000o \ 000k \ 000t \ 000i \ 000t \ 000l \ 000e \ 000, \ 000 \ 040 \ 000e \ 000t \ 000c \ 000.) эндобдж 77 0 объект > эндобдж 80 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0003 \ 000 \ 040 \ 000E \ 000l \ 000e \ 000c \ 000t \ 000r \ 000o \ 000n \ 000i \ 000c \ 000 \ 040 \ 000P \ 000u \ 000b \ 000l \ 000i \ 000s \ 000h \ 000i \ 000n \ 000g \ 000 \ 040 \ 000I \ 000n \ 000f \ 000o \ 000r \ 000m \ 000a \ 000t \ 000i \ 000o \ 000n) эндобдж 81 0 объект > эндобдж 84 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0004 \ 000 \ 040 \ 000E \ 000n \ 000t \ 000r \ 000y \ 000 \ 040 \ 000t \ 000y \ 000p \ 000e \ 000s) эндобдж 85 0 объект > эндобдж 88 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0004 \ 000. \ 0001 \ 000 \ 040 \ 000R \ 000e \ 000g \ 000u \ 000l \ 000a \ 000r \ 000 \ 040 \ 000T \ 000y \ 000p \ 000e \ 000 с) эндобдж 89 0 объект > эндобдж 92 0 объект (\ 376 \ 377 \ 0006 \ 000.\ 0001 \ 0004 \ 000. \ 0002 \ 000 \ 040 \ 000T \ 000y \ 000p \ 000e \ 000 \ 040 \ 000A \ 000l \ 000i \ 000a \ 000s \ 000e \ 000s) эндобдж 93 0 объект > эндобдж 96 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0005 \ 000 \ 040 \ 000M \ 000o \ 000n \ 000t \ 000h \ 000 \ 040 \ 000A \ 000b \ 000b \ 000r \ 000e \ 000v \ 000i \ 000a \ 000t \ 000i \ 000o \ 000n \ 000s) эндобдж 97 0 объект > эндобдж 100 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0006 \ 000 \ 040 \ 000J \ 000o \ 000u \ 000r \ 000n \ 000a \ 000l \ 000 \ 040 \ 000A \ 000b \ 000b \ 000r \ 000e \ 000v \ 000i \ 000a \ 000t \ 000i \ 000o \ 000n \ 000s) эндобдж 101 0 объект > эндобдж 104 0 объект (\ 376 \ 377 \ 0006 \ 000.\ 0001 \ 0006 \ 000. \ 0001 \ 000 \ 040 \ 000P \ 000h \ 000y \ 000s \ 000i \ 000c \ 000s \ 000 \ 040 \ 000a \ 000n \ 000d \ 000 \ 040 \ 000a \ 000s \ 000t \ 000r \ 000o \ 000n \ 000o \ 000m \ 000y) эндобдж 105 0 объект > эндобдж 108 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0006 \ 000. \ 0002 \ 000 \ 040 \ 000S \ 000u \ 000p \ 000p \ 000l \ 000e \ 000m \ 000e \ 000n \ 000t \ 000a \ 000r \ 000y \ 000 \ 040 \ 000J \ 000o \ 000u \ 000r \ 000n \ 000a \ 000l \ 000 \ 040 \ 000N \ 000a \ 000m \ 000e \ 000s) эндобдж 109 0 объект > эндобдж 112 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0006 \ 000. \ 0003 \ 000 \ 040 \ 000O \ 000p \ 000t \ 000i \ 000c \ 000s) эндобдж 113 0 объект > эндобдж 116 0 объект (\ 376 \ 377 \ 0006 \ 000.\ 0001 \ 0006 \ 000. \ 0004 \ 000 \ 040 \ 000P \ 000h \ 000y \ 000s \ 000i \ 000c \ 000s \ 000 \ 040 \ 000o \ 000f \ 000 \ 040 \ 000c \ 000o \ 000n \ 000d \ 000e \ 000n \ 000s \ 000e \ 000d \ 000 \ 040 \ 000M \ 000a \ 000t \ 000t \ 000e \ 000r) эндобдж 117 0 объект > эндобдж 120 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0006 \ 000. \ 0005 \ 000 \ 040 \ 000S \ 000o \ 000v \ 000i \ 000e \ 000t \ 000 \ 040 \ 000a \ 000n \ 000d \ 000 \ 040 \ 000R \ 000u \ 000s \ 000s \ 000i \ 000a \ 000n \ 000 \ 040 \ 000j \ 000o \ 000u \ 000r \ 000n \ 000a \ 000l \ 000s) эндобдж 121 0 объект > эндобдж 124 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0007 \ 000 \ 040 \ 000M \ 000a \ 000i \ 000n \ 000 \ 040 \ 000c \ 000y \ 000c \ 000l \ 000e) эндобдж 125 0 объект > эндобдж 128 0 объект (\ 376 \ 377 \ 0006 \ 000.\ 0001 \ 0008 \ 000 \ 040 \ 000S \ 000o \ 000r \ 000t \ 000i \ 000n \ 000g) эндобдж 129 0 объект > эндобдж 132 0 объект (\ 376 \ 377 \ 0006 \ 000. \ 0001 \ 0009 \ 000 \ 040 \ 000B \ 000i \ 000b \ 000l \ 000i \ 000o \ 000g \ 000r \ 000a \ 000p \ 000h \ 000y \ 000 \ 040 \ 000l \ 000i \ 000s \ 000t) эндобдж 133 0 объект > эндобдж 136 0 объект (\ 376 \ 377 \ 0007 \ 000 \ 040 \ 000C \ 000h \ 000a \ 000n \ 000g \ 000e \ 000 \ 040 \ 000H \ 000i \ 000s \ 000t \ 000o \ 000r \ 000y) эндобдж 137 0 объект > эндобдж 140 0 объект (\ 376 \ 377 \ 0008 \ 000 \ 040 \ 000I \ 000n \ 000d \ 000e \ 000x) эндобдж 141 0 объект > эндобдж 143 0 объект > транслировать xmUMo0Wxv> + d ‘۪ ^ ibJoƔj̛7sy =’ / 8OCrsSy [^ vy? ~]? Iοu: v M6N $ vAHO? ^ J˾ = Ti $ ڻ oXNxhWC88 |,/ ax? H] 2} [? v [XkQ [d ߅4 ۽ k — 4 C 돇 mm 擹 1_ 2> TUOʀC8_q ْ UT./1 k.ak`]) ΈcQWxgg% ǉo r

Рекламные листы для национальных коротких курсов USMS 1998 г.

 Событие 42 Мужчины Старшие 50 Назад
Спонсор: КУПАЛЬНИКИ CIRCLE CITY
 LN Meet ID Имя Возраст Команда Время посева
-------------------------------------------------- ---------------
Заезд 1
  1
  2 2104 ПЕНФИЛД, ДЖИМ 90 ПНА 59,00
  3
  4 2194 БОДИН, РОЙ Л. 87 TTEX 1:06.86
  5 2503 МАЛБРОУ, ДЭЙВ 85 IM 47.00
  6 2148 РИДЕР, БИЛЛ М 87 СНМ 1: 10.05
  7
  8
Тепло 2
  1 2553 ПИЕРС, ЭЛМЕР 83 ИМ 1: 08.00
  2 2726 ТРИОЛО, ДЖИМ С. 84 ЛАМ 51,53
  3 1776 ГРАНТ, УИЛЬЯМ 84 ШЛАМ 46,80
  4 2265 МЕРРИЛЛ, ДЖОН 81, СОЕДИНЕНИЕ 42.00
  5 2669 ВАНДЕ ВЕГ, АЛЬБЕРТ 81 ТУЛЬС 45.00
  6 2532 ШИ, ЭДВАРД Дж. 83 ИМ 47,00
  7 2168 ФИШЕР, АЛЬБЕРТ Б. 81 MOVY 51.90
  8 1947 ВУДФОРД, ДЕКСТЕР Э. 84 ОН 1: 10.00
Тепло 3
  1 1842 Линч, Уолтер А. 76 EMP 52.15
  2 2201 ХЕЛЛМАН, АЛЛЕН Д. 76 TTEX 46.00
  3 2268 SCHOFIELD, ELLIOTT 75 CONN 45.36
  4 2204 TAFT, RAYMOND F. 78 SMMM 37.91
  5 2159 ЯНГ, ГИЛБЕРТ N 76 OREG 41.80
  6 1668 CRANCH, JOHN 75 NIAG 45,48
  7 1861 ATWOOD, ROBERT D 77 SPM 51.30
  8 2001 GARSOE, NORMAN D. 74 C1776 48,00
Тепло 4
  1 1206 САМОЯ, ФРАНК Б. 72 ГОСТ 47.00
  2 2180 SCHALLA, GORDON J. 71 WMAC 42,58
  3 1033 РИСЛИ, РОБЕРТ L 70 ГРИН 40.00
  4 1355 TRUBY, ДЖЕК O 73 RMM 40,51
  5 1249 ГАБАН, ЭДВАРД А.73 ГОСТ 46.00
  6 1858 FERRIS, HAROLD 67 SPM 39.88
  7 1008 РЕЙМАН, ТИМОТИ А. 65 ГРИН 39,50
  8 2163 ВЕЛЧ, АРТУР К. 65 OREG 42.60
Тепло 5
  1 2209 СТУПФЕЛЬ, ДОН 70 СМММ 39.03
  2 1243 БЛОЭБАУМ, РОБЕРТ С. 71 ГОСТ 39.00
  3 2295 БРИНТОН, ДЖОРДЖ М. 73 СКАК 37.00
  4 2612 HUTINGER, PAUL 73 FMM 33.60
  5 2197 КЭМПБЕЛЛ, ФРАНК стр. 72 TTEX 36.33
  6 1927 МЕРФИ, ДЖОН 73 NCMS 39,00
  7 1702 PERRY, RALPH F. 71 TOC 39,00
  8 1849 СМИТ, ТОМАС Э. 70 SPM 40.00
Тепло 6
  1 1403 СУЛЛИВАН, ЛЕСНАЯ М. 68 ВМСТ 37.00
  2 1111 ДЖУДД, РАССЕЛ Л. 65 ГРИН 36.00
  3 1933 Ван Дийк, Петр 69 Огайо 34,50
  4 1641 ДЖОНСОН, РОНАЛЬД Л.66 АРИЗ 31.20
  5 1925 МИТЧЕЛЛ, КЛАРК 65 NCMS 33.00
  6 2598 COULTER, ROBERT 65 SWIM 35,85
  7 2668 SAUNDERS, C.DENNY 65 TULS 36.60
  8 1645 ГИЛЛИН, ГОРДОН Х. 67 АРИЗ 38,70
Тепло 7
  1
  2 2164 THAYER, GEORGE D. 62 OREG 34.10
  3 2356 ГЛАНСИ, ДЖЕРРИ 60 ОРЛМ 32,40
  4 1231 ОЯКАВА, ЙОШИ 64 ГОСТ 31.00
  5 2070 РАНЬШЕ, СЧЕТ 61 SDSM 31.61
  6 1553 CLAYSON, D. BARR 62 NEM 33.00
  7 2266 HARRIS, JON 62 CONN 36.68
  8
Тепло 8
  1 1827 МОНАХАН, РИЧАРД С. 56 EMP 43.00
  2 1543 TOENSING, TRENT D. 59 NEM 37.00
  3 2306 HOPKINS, BOB 55 GSM 35.15
  4 1184 TRIPP, THOMAS N. 55 ГОСТ 35.10
  5 1195 ПЕНН, ДЖОН С. 55 ГОСТ 38.23
  6 2484 OSBORNE, OZ 52 IM 37.19
  7 1114 ЦЕРКОВЬ, ДУГ О. 54 ГРИН 36.00
  8 2076 КУРЦМАН, ВУФ 52 СТАН 40.00
Тепло 9
  1 1253 ORLANDER, THOMAS J. 56 ГОСТ 34.80
  2 1245 НОРДСТРОМ, ОРРИН 57 ГОСТ 33.00
  3 1923 ПИНКЕРТОН, РОЛЬФФС С. 59 NCMS 32.10
  4 2145 НЕЛЬСОН, ФРАНС Д.55 СНМ 28.00
  5 2066 ЭВАНС, РИК 56 SDSM 31.15
  6 1177 КИГЛИ, ДЖОРДЖ 57 ГРИН 32,75
  7 1218 ЛАММЕРТ, ДЖОЗЕФ М. 58 ГОСТ 34.00
  8 2525 ЗИМА, ДЖОРДЖ Р. 55 ИМ 35.00
Тепло 10
  1 1160 SCHMIDT, TOM H. 50 GRIN 33,40
  2 1642 САНДЕРС, КЕННЕТ А. 50 АРИЗ 31,90
  3 1424 МИЛЛЕР, ДЖИМ 47 ВМСТ 32.10
  4 2497 RYSDON, JON C. 46 IM 31.00
  5 1504 АЛЬМАН, ДЭВИД К. 46 WCM 30,85
  6 2617 PENCE, BRAD V. 46 USF 31,00
  7 2150 ЛИНЦ, СТИВЕН П. 47 СНМ 31.05
  8 1819 ЧЕРТОФФ, КЕННЕТ 47 EMP 42.00
Тепло 11
  1 1608 РИНГЕР, ЛАРРИ Д. 50 GCMT 31,45
  2 2275 FIGUEIRADO, PAULO 51 Wh30 31.00
  3 1120 ДЖОНС, РОДЖЕРС 50 ГРИН 30.00
  4 2602 ENTERLINE, ИОАННА 51 МЭРИ 29.30
  5 2404 БЕЙТМАН, БРАЙАН Дж. 50 человек 29,50
  6 1440 МИЛЛЕР, ЭРИК Р. 51 VMST 30.95
  7 2206 ГАЛИН, ДОНАЛЬД Л 52 СМММ 31.24
  8 2137 KRAFT, KEN 51 MINN 31.60
Тепло 12
  1 1696 КЛАРК, СТИВЕН Э. 54 ТОС 28,50
  2 1844 КОЛОНКОВСКИЙ, БОБ 50 ЭМП 27,85
  3 1701 БИРНИ, ТИМ А.52 ТОС 27.00
  4 2725 THOMAS, DICK W. 50 LAM 26,52
  5 2365 WILDER, HUGH T. 50 ПЛОЩАДЬ 26,70
  6 2346 БЕРНС, РИЧАРД 54 ТАМ 27,80
  7 1482 МЭТЬЮСОН, ЭДВАРД 51 UNAT 28,50
  8 1718 БЕГЛИНГЕР, ДЖЕЙМС М. 51 ТОС 28,82
Жара 13
  1 1191 ТОМПСОН, ДЕЙЛ 48 ГОСТ 30.50
  2 1582 БРАЙТ, ДЭВИД C 45 NEM 30.10
  3 1809 ТИНГЛИ, ОЗЕРО УИЛЬЯМ 47 29,95
  4 2000 ЛИЧ, Дж. НАТАН 49 C1776 29,10
  5 1950 SINSHEIMER, ROBERT 48 OH 29,90
  6 2631 ГЕЙЗЕР, БИЛЛ П. 45 ПЛАВ 30.00
  7 1061 СТАГЕР, ДЖОЕЛ М. 45 ГРИН 30.30
  8 2037 KITTEL, RICHARD 49 UT 30,58
Жара 14
  1 1288 ЧЕЙНИ, РИЧАРД Р. 47 Миш 28,80
  2 1098 THOMAS, BOB 45 GRIN 28.22
  3 2570 HECK, STEVE 48 CRAW 27,98
  4 2733 PUGLIESE, MARK D. 45 DCRP 27,00
  5 1529 HART, GENE E. 45 WCM 27.30
  6 2600 MCCORMACK, KEVIN 45 SWIM 28.00
  7 2451 ФИЦДЖЕРАЛЬД, ДЖОН 49 ИМ 28,50
  8 2118 HAAS, RICHARD 48 BLS 29.00
Заезд 15
  1 2375 БАКЛИ, МАРК К. 43 IM 33.30
  2 1097 САЛЛИВАН, МАЙКЛ Л 43 ГРИН 31.50
  3 1186 ГАННУМ, УЭЙН 44 ГОСТ 33.00
  4 1031 СМИТ, БРЭД А. 40 ГРИН 41,44
  5 1620 КОЛВИН, ДЖОРДЖ Х. 38 GCMT 38.00
  6 1737 НАСТАСИ, ИОСИФ 33 CHMS 53.00
  7 2595 КАРТЕР, РОБЕРТ 34 МСМ 31,87
  8 1688 KOPPENHAVER, KEN D. 29 NIAG 30.10
Тепло 16
  1 1989 ДЖОНС, ЭРИК 44 SLUG 30.21
  2 1028 КРЕТЧФИЛД, РЕНДИ 40 ГРИН 29.50
  3 1881 BOWER, NORMAN G. 44 IAMA 29.20
  4 2646 WELDAY, KIRK A 42 LVM 29,13
  5 2478 ЛОНГ, ДУГЛАС Д. 44 IM 29,14
  6 1330 ПЕТЕРСОН, ГЭРИ 42 МИК 29.20
  7 2579 БЕРГОЛЬЦ, РИЧАРД С. 44 ЛОХ 29,50
  8 1890 VANSCOY, RICK 41 IAMA 31.33
Жара 17
  1 2444 КРАФФИ, ДЖЕК 40 ИМ 29.02
  2 2276 REUDY, TOM 43 Wh30 28.50
  3 2686 FERGUSON, SCOTT 40 CHRR 28,33
  4 1919 KLEIN, JONATHAN E 40 NCMS 27.60
  5 2033 УИЛСОН, КИТ К. 41 ANCM 27,90
  6 2233 ПРАВОСУДИЕ, СТИВ 40 Гая 28,43
  7 2623 VAN BOER, ERIC D. 43 RHMS 29.00
  8 2699 LEPAGE, MIKE 42 MESC 29.03
Жара 18
  1 1840 FOCHIOS, DEAN 44 EMP 27.50
  2 2554 РУК, ТИМОТИ П.43 ИМ 27.27
  3 1646 ШЕЙК, СКОТТ Д. 40 АРИЗ 26.01
  4 1848 SPECHT, WILLIAM L. 40 SPM 25.00
  5 2298 ЭВАНС, ГЛИНА 44 SCAQ 25.00
  6 1915 ДЭВИС, ТОМАС У. 40 NCMS 26.80
  7 2687 GAWRYS, JOE 43 CHRR 27,40
  8 2449 ESTES, DAVID 40 IM 27,50
Жара 19
  1 1005 WOODINGS, JUDSON 36 GRIN 30.59
  2 1756 ЙОМАНН, МАЙКЛ 36 CHMS 29,90
  3 2267 HOWARD, JAMES H 35 CONN 28,50
  4 1605 ФОН ШРИЛЬТЦ, СТИВЕН Х. 36 GCMT 28,48
  5 2728 ШЕЙК, ДЖО 39 ПАЛМ 28,50
  6 1672 КИСКЕР, ДЖИМ Э. 35 НИАГ 29,50
  7 1677 ПОРТЕЙ, КЕВИН С. 35 НИАГ 30,50
  8 2050 MAYER, LLOYD L. 35 UT 35.00
Тепло 20
  1 1415 НАВОДНЕНИЕ, КРИСТОФ 35 ВМСТ 27.83
  2 1803 ГЛИСОН МЛАДШИЙ, ДЖОН Р. 38 ОЗЕРО 27,50
  3 1398 MALSBURY, DAVID B. 36 VMST 26,49
  4 2587 FRENTSOS, PAUL 36 DCAC 26.15
  5 1852 БЕРЕШ, БОБ 39 СПМ 26.45
  6 1875 KEALY, DANIEL E. 39 IAMA 26,50
  7 2639 БЕЙЛИ, АЛЕКС 37 АРТ. 27.60
  8 2029 LAITI, CHRIS J. 37 ANCM 28.10
Жара 21
  1 2688 ВРЕДЕВЕЛД, РОДЖЕР М.37 CHRR 25.95
  2 2026 MC ELHATTAN, DALE E JR 36 ANCM 25,50
  3 2113 YARID, JAY 35 BLS 25.00
  4 2027 БРИТТ, ГЛИНА J. 37 ANCM 24.00
  5 2457 ГРОЕН, ЧАРЛЬЗ Г 38 ИМ 25.00
  6 ПЛОХО 2021, МАЙКЛ А. 36 ANCM 25.10
  7 1455 АНДЕРСОН, БРЮС А. 37 UNAT 25.60
  8 2454 ГИБСОН, ДЭЙВ 37 ИМ 26.10
Тепло 22
  1 1327 NORTHCROSS, STEPHEN R 32 MICH 29.00
  2 1151 HARLOS, BRENT 34 GRIN 29.00
  3 1660 ВАНБРУНТ, РИЧАРД С. 30 НИАГ 28,62
  4 1934 УИМЕРС, ТОДД К. 30 ОН 28.20
  5 1271 SCHARDT, THOMAS F. 30 MICH 28.27
  6 1334 НОРДЛУНД, ЭРИК 34 МИШ 28,90
  7 1621 RIDGEWAY, JOE A. 34 GCMT 29.00
  8 2173 ТОМПСОН, ЭНТОНИ Г.34 MOVY 30.54
Тепло 23
  1 2379 БУТКОВИЧ, ТОМАС М 31 ИМ 28.00
  2 1952 ПЕНЬ, ДЭВИД У. 30 ОН 27,19
  3 2292 HAYES, BRIAN T. 30 SCAQ 26,90
  4 2055 ТЕЩ, ДЕННИС 32 UT 26.00
  5 1567 WOOD, CHRISTOPHE 30 NEM 26.13
  6 1603 BIRNBRICH, CHRIS L. 34 GCMT 27.00
  7 2176 ВИМЕРС, ГРЕГ Р. 30 MOVY 27.30
  8 1889 ЛЬЮИС, МАРК Дж. 33 IAMA 28.00
Тепло 24
  1 1577 ЯГОДА, ROB S 30 NEM 25.72
  2 2079 ФИЛЛИПС, CARR 32 STAN 25,70
  3 2230 NORTHCUTT, THOMAS L. 32 GAJA 25.10
  4 1062 ХАДДОН, КОЛЛ 32 ГРИН 25.00
  5 1493 МАЛАС, БРАЙАН 30 UNAT 25.01
  6 1384 ГОНЗАЛЕС, МАЙК С. 31 RMM 25,16
  7 2694 HODGES, BRAD 31 CAMS 25.70
  8 1317 КОЛТОН, ДЖЕФФРИ 33 МИК 25,98
Тепло 25
  1 2636 HIEMKE, SCOTT M 26 AAAA 27,71
  2 1452 SAMPSON, SCOTT 29 UNAT 27.10
  3 1083 ГАЛЛАГЕР, МИХАИЛ 26 ГРИН 27.00
  4 1740 SCHMIED, BRAD 26 CHMS 26,66
  5 2044 БРЭДИ, КРИСТИАН 27 UT 26.90
  6 2299 ВЕГНЕР, ДАН 26 SCAQ 27.00
  7 1684 ВИНККИ, ЭРИК У.29 NIAG 27.17
  8 2225 AMMON, CRAIG 29 MCMS 27,77
Тепло 26
  1 1240 СКОЛЛОН, ЭРИК Л. 26 ГОСТ 26.15
  2 1726 ЛАРСОН, ГРЕГ Д 28, ТОС 26.00
  3 2560 ГУЧ, ГРЕГ 26 ИМ 24,79
  4 1985 WATTLES, FRANK E. 27 SLUG 23,50
  5 1978 РОБИНСОН, ДЕРЕК стр. 28 SLUG 23.92
  6 2024 РОДДИН, ДЖЕФФЕРИ H 29 ANCM 25.71
  7 1297 MC CLURG, PHIL A. 26 MICH 26,16
  8 2040 HUGHES, JOE A. 26 UT 26,50
Тепло 27
  1 2596 САГАРВАЛА, АДАМ 19 MCM 29.30
  2 1340 DENSHAM, CLINT M 21 MICH 28.50
  3 1129 HARTSOCK, СТИВ 24 ГРИН 27,52
  4 2655 НАПОЛНИТЕЛЬ, ДУГ L 23 БАКА 25.10
  5 2447 СТАРЕЙШИНА, ПАТРИК 23 ИМ 26.20
  6 2659 ДЖОНС, ТРЕВИС 20 ATSM 28.23
  7 2558 STEINKE, KARL A. 23 IM 28.67
  8

ГОСТ 22762-77 / Auremo

ГОСТ 22762-77
Группа В09

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СССР

МЕТАЛЛЫ И СПЛАВЫ

Метод измерения твердости в месте вдавливания шарика до предела текучести

Металлы и сплавы.
Испытание на твердость до предела текучести вдавливанием шарика

Действует с 01.01.1979
по 01.01.1984 *
________________
* Срок действия снят
Протокол N 3-93 Межгосударственного совета
по стандартизации, метрологии и сертификации.
(ИУС № 5/6, 1993). — Обратите внимание на КОД.

РАЗРАБОТАН по приказу Московского энергетического института

Проректор Уткин Г.М.

Начальник М.П. Марковец

Яковлев В.И.

ВНЕСЕН Министерством высшего и среднего специального образования СССР

Член Коллегия Рыжонкова Д.И.

Проект Всесоюзного научно-исследовательского института стандартизации (ВНИИС)

Директор А.В. Гичев

УТВЕРЖДЕНО И обнародовано Постановлением Государственного комитета стандартов Совета Министров СССР от 31 октября. 1977 N 2555

Этот стандарт применяется к черным и цветным металлам и сплавам и определяет метод измерения твердости при пределе текучести примерно от 78.От 5 до 3285 МПа (8−335 кгс / мм) прессованием шара при температуре от 0 до плюс 40 ° С.

Твердость в пределе текучести, характеризующаяся средним напряжением в отверстии во время вдавливания шарика, когда появляется средняя остаточная деформация, близкая к 0,2%, когда отношение диаметра отверстия к диаметру мяч равен 0,09.

1. ОБОРУДОВАНИЕ

1.1. В качестве испытательной аппаратуры использовались устройства статического воздействия или испытательное оборудование, позволяющее:

плавно увеличивать нагрузку;

обеспечить непрерывность приложенной нагрузки в течение необходимого времени;

подвеска нагрузки до одного мельчайшего деления шкалы силоизмерителя.Цена деления шкалы силоизмерителя должна составлять не более 1% от величины нагрузки в пределе текучести. Допустимая относительная погрешность нагрузки не должна превышать ± 1%;

приложение действующих усилий перпендикулярно поверхности исследуемого объекта (образца).

1.2. Используемые при измерении твердости и предела текучести шарики должны соответствовать следующим требованиям:

материал для шариков из термообработанной стали с твердостью не менее 850 единиц по Виккерсу;

диаметр используемых шариков — 10, 20, 30, 40 и 50 мм;

Предельные отклонения

диаметра баллона должны соответствовать ГОСТ 3722-60 в группе;

параметр шероховатости Ra поверхности шара должен быть не более 0,040 мкм по ГОСТ 2789-73.

1.3. Шар, показавший после измерения твердости, остаточную деформацию, превышающую указанный допуск по размеру в соответствии с группой В ГОСТ 3722-60 или любой дефект поверхности, должен быть заменен другим, а соответствующее измерение следует признать недействительным.

1,4. Для измерения диаметра отпечатка применяют микроскопы, обеспечивающие измерение с погрешностью не более:

± 0,0025 мм	— когда	размер	твердость	мяч	диаметр	10 мм;
± 0.005 мм	«	«	«	«	«	20 мм;
± 0,0075 мм	«	«	«	«	«	30 мм;
± 0,01 мм	«	«	«	«	«	40 мм;
± 0,012 мм	»	»	»	»	»	50 мм.

1.5. Периодическая поверка прибора для определения твердости по пределу текучести производится по ГОСТ 8.043-72.

2. ПОДГОТОВКА К УПРАВЛЕНИЮ

2.1. Параметр шероховатости Ra поверхности изделия (образца) в зоне контроля не должен превышать 0,32 мкм по ГОСТ 2789-73.

2.2. При подготовке поверхности исследуемых изделий (образца) следует принять меры для предотвращения изменения твердости испытуемых предметов (образца) из-за нагрева или холодной обработки поверхности при механической обработке.

2.3. Тестируемый продукт (образец) не должен сдвигаться при измерении твердости.

2.4. Минимальная толщина изделия (образца) должна быть не менее 8-кратной глубины отпечатка.

2,5. Расстояние от центра отпечатка до края образца должно быть не менее 1,5 диаметра отпечатка, а расстояние между центрами двух соседних отпечатков должно быть не менее двух диаметров отпечатка.

2.6. При измерении твердости на изделиях (образцах) с выпуклой цилиндрической поверхностью минимальный радиус кривизны изделия (образца) должен составлять не менее пяти диаметров шара.В этом случае испытание следует проводить без подготовки ровной поверхности.

При измерении твердости на изделиях (образцах) с цилиндрической поверхностью, радиус кривизны которых менее пяти диаметров шарика, ширина и длина подготовленной плоской поверхности должны быть не менее пяти диаметров оттиска соответственно. Расстояние от центра отпечатка до границы между плоской и цилиндрической поверхностями не должно быть меньше 1,5 диаметра отпечатка.

3. УПРАВЛЕНИЕ

3.1. При достижении твердости в пределе текучести шарик вдавливается в поверхность испытуемого образца продукта нагрузки так, чтобы измеренный диаметр вдавливания составлял от менее 0,09 до не более 5%, с выдержкой под нагрузкой 1.

3.2. После снятия нагрузки измерьте диаметр вдавливания, который следует измерить в двух взаимно перпендикулярных направлениях, и определите среднее арифметическое результатов двух измерений.

Разница между измерениями диаметров оттиска не должна превышать 2% от меньшего из них.Для анизотропных материалов и изделий с выпуклыми цилиндрическими поверхностями разница между измерениями диаметров отпечатка должна быть указана в нормативно-технической документации на металлические изделия.

3.3. Производят последующую нагрузку на вдавливание так, чтобы измеренный диаметр вдавливания составлял от более 0,09 до не более 5%.

По значениям и интерполяции определить нагрузку в пределе текучести.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Твердость при пределе текучести () МПа (кгс / мм) определяется по табл.1 и 2, указаны в обязательном Приложении или рассчитывается по формуле

где — нагрузка в Н, соответствующая диаметру отпечатка;

— диаметр шарика, мм;

— диаметр отпечатка, мм.

4.2. При обозначении твердости к пределу текучести рассчитанное значение дополняется символом, указывающим размер, например: 250, МПа.

4.3. При вдавливании шара диаметром 20, 30, 40, 50 мм нагрузку следует разделить соответственно на 4; 9; 16; 25 и получен результат деления для определения желаемого значения твердости.

Например: при вдавливании шарика диаметром 40 мм до диаметра отпечатка 3,6 мм нагрузка в пределе текучести была равна 3200 Н. Тогда для определения значений твердости необходимо нагружать 3200 Н, разделенное на и по таблице. .1 для значений нагрузки 200 Н. найти соответствующее значение твердости при пределе текучести, равном 314 МПа.

4.4. Значения твердости для предела текучести для определения предела текучести при растяжении на испытательном полигоне. Соотношение между нагрузкой при пределе текучести, твердостью при пределе текучести и пределом текучести для легированных сталей при испытании шара диаметром 10 мм показано в таблице.

Погрешность определения составляет ± 7%.

Н (кгс)	, МПа (кгс / мм)	, МПа (кгс / мм)
451 (46)	708 (72,2)	201 (20,5)
471 (48)	738 (76,3)	211 (21,5)
490 (50)	769 (78,4)	221 (22,5)
510 (52)	800 (81,6)	231 (23.5 дюймов)
530 (54)	831 (для 84,7)	237 (24,2)
549 (56)	862 (из 87,9)	245 (25,0)
569 (58)	892 (91,0)	250 (25,5)
88 (60)	923 (94,1)	260 (26,5)
608 (62)	954 (97,3)	270 (27,5)
628 (64)	985 (100,4)	280 (28,5)
647 (66)	1015 (103,5)	289 (29.5 дюймов)
667 (68)	1046 (106,7)	299 (30,5)
687 (70)	1077 (до 109,8)	309 (31,5)
706 (72)	1108 (113,0)	319 (32,5)
726 (74)	1139 (116,1)	329 (33,5)
745 (76)	1169 (119,2)	338 (34,5)
765 (78)	1200 (122,4)	353 (36,0)
585 (80)	1231 (125,5)	363 (37,0)
804 (82)	1261 (из 128.6)	373 (38,0)
824 (84)	1293 (131,8)	387 (39,5)
843 (86)	1323 (134,9)	397 (40,5)
863 (88)	1354 (138,1)	412 (42,0)
883 (90)	1385 (141,2)	422 (43,0)
902 (92)	1415 (144,3)	436 (44,5)
922 (94)	1447 (147,5)	451 (46,0)
941 (96)	1477 (150,6)	461 (47,0)
961 (98)	1507 (153,7)	476 (48,5)
981 (100)	1539 (156,9)	490 (50,0)
1000 (102)	1569 (160,0)	505 (51,5)
1020 (104)	1600 (163,2)	520 (53,0)
1040 (106)	1631 (166,3)	535 (54,5)
1059 (108)	1661 (169,4)	549 (56,0)
1079 (110)	1693 (172,6)	559 (57,0)
1098 (112)	1723 (175,7)	579 (59,0)
1118 (114)	1753 (178,8)	593 (60,5)
1138 (116)	1785 (182,0)	608 (62,0)
1157 (118)	1815 (185,1)	623 (63,5)
1177 (120)	1847 (188,3)	637 (65,0)
1196 (122)	1877 (191,4)	652 (66,5)
1216 (124)	1907 (194,5)	667 (68,0)
1236 (126)	1939 (197,7)	682 (69,5)
1255 (128)	1969 (200,8)	696 (71.0 за)
1275 (130)	2000 (203,9)	711 (72,5)
1295 (132)	2031 (207,1)	726 (74,0)
1314 (134)	2061 (210,2)	745 (76,0)
1334 (136)	2093 (213 чел. И 4)	760 (77,5)
1353 (138)	2123 (216,5)	775 (79,0)
1373 (140)	2154 (219,6)	794 (81,0)
1393 (142)	2185 (222,6)	809 (82,5)
1412 (144)	2215 (из 225.9)	824 (84,0)
1432 (146)	2246 (229,0)	843 (86,0)
1451 (148)	2277 (232,2)	963 (88,0)
1471 (150)	2308 (235,3)	883 (90,0)
1491 (152)	2339 (238,5)	902 (92,0)
1510 (154)	2369 (241,6)	922 (94,0)
1530 (156)	2400 (244,7)	941 (96,0)
1550 (158)	2431 (247,9)	961 (98,0)
1569 (160)	2462 (из 251.0)	981 (100,0)
1589 (162)	2492 (254,1)	1000 (102,0)
1608 (164)	2523 (257,3)	1020 (104,0)
1628 (166)	2554 (260,4)	1040 (106,0)
1648 (168)	2585 (263,6)	1059 (108,0)
1667 (170)	2615 (из 266.7)	1079 (110,0)
1687 (172)	2646 (269,8)	1198 (112,0)
1706 (174)	2677 (273,0)	1118 (114,0)
1726 (176)	2708 (276,1)	1138 (116,0)
1746 (178)	2738 (из 279,2)	1157 (118,0)
1765 (180)	2770 (282,5)	1177 (120,0)
1785 (182)	2780 (285,5)	1196 (122,0)
1804 (184)	2831 (глубина 288.7)	1214 (123,8)
1824 (186)	2862 (291,8)	1232 (125,6)
1844 (188)	2892 (294,9)	1249 (127,4)
1863 (190)	2993 (298,1)	1267 (129,2)
1883 (192)	2954 (из 301,2)	1286 (131,1)
1902 (194)	2984 (304,3)	1302 (132,8)
1922 (196)	3016 (307,5)	1322 (134,8)
1942 (198)	3046 (310,6)	1341 (136,7)
1961 (200)	3077 (313,8)	1359 (138,6)
1981 (202)	3108 (316,9)	1378 (140,5)
2001 (204)	3138 (320,0)	1396 (142,3)
2020 (206)	3170 (из 323.2)	1414 (144,2)
2040 (208)	3200 (326,3)	1434 (146,2)
2059 (210)	3230 (329,4)	1451 (148,0)
2079 (212)	3262 (332,6)	1471 (150,0)

APP (обязательно)

APP
Обязательно

Таблица 1

Предел текучести по твердости (МПа) при вдавливании сферы диаметром 10 мм под нагрузкой (Н), соответствующей диаметру вдавливания 0.9 мм

Нагрузка, ч	Твердость, МПа
0	1	2	3	4	5	6	7	8	9
50	78,5	80	81,6	83,2	для 84.7	86,3	Из 87,9	89,4	91,0	92,6
60	94,1	95,7	97,3	98,9	100,4	102	103,6	105,1	106,7	108,3
70	К 109.8	Из 111,4	113	Из 114,5	116	117,7	119,2	120,8	122,4	124
80	125,5	127,1	128,7	130,2	131,8	Начислено 133, 4	134,9	136,5	138,1	Из 139.6
90	141,2	Из 142,8	144,3	145,9	147,5	149,1	150,6	152,2	153,8	Было 155,3
100	157	159	160	162	163	165	166	168	170	171
110	173	174	176	177	179	180	182	184	185	187
120	188	190	191	193	195	196	198	199	201	202
130	Двести четыре	205	207	209	210	212	213	215	217	218
140	220	221	223	224	226	228	229	231	232	234
150	235	237	239	240	242	243	245	246	248	250
160	251	253	254	256	257	259	261	262	264	265
170	267	268	270	271	273	275	276	278	279	281
180	282	284	286	287	289	290	292	293	295	297
190	298	300	301	303	304	306	308	309	311	312

Удлинитель 1

Нагрузка, Н	Твердость, МПа
0	2	4	6	8	10	12	14	16	18
200	314	317	320	323	326	330	триста тридцать три	336	339	342
220	345	348	352	355	358	361	364	367	370	373
240	377	380	383	386	389	392	395	399	402	405
260	408	411	414	417	421	424	427	430	433	436
280	439	443	446	449	452	455	458	461	464	468
300	471	474	477	480	483	486	490	493	496	499
320	502	505	508	512	515	518	521	524	527	530
340	534	537	540	543	546	549	552	555	559	262
360	565	568	571	574	577	581	584	587	590	593
380	596	599	603	606	609	612	615	618	621	624

Удлинитель 1

Нагрузка, Н	Твердость, МПа
0	4	8	12	16	20	24	28	32	36
400	628	634	640	646	653	659	665	672	678	684
440	690	697	703	709	716	722	728	734	741	747
480	753	759	766	772	778	785	791	797	803	810
520	816	822	828	835	841	847	854	860	866	872
560	879	885	891	897	904	910	916	923	929	935
600	941	948	954	960	967	973	979	985	992	998
640	1004	1010	1017	1023	1029	1036	1042	1048	1054	1061
680	1067	1073	1080	1086	1092	1098	1105	1111	Одна тысяча сто семнадцать	1123
720	1130	1136	1142	1149	1155	1161	1167	1174	1180	1186
760	1192	1199	1205	1211	1218	1224	1230	1236	1243	1249
800	1255	1261	1268	1274	1280	1287	1293	1299	1305	1312
840	1318	1324	1331	1337	1343	1349	1356	1362	1368	1374
0	1381	1387	1393	1400	1406	1412	1418	1425	1431	1437
920	1443	1450	1456	1462	1469	1475	1481	1487	1494	1500
960	1506	1513	1519	1525	1531	1538	1544	1550	1556	1563

Удлинитель 1

Нагрузка, Н	Твердость, МПа
0	10	20	30	40	50	60	70	80	90
1000	1569	1585	Одна тысяча шестьсот	1616	1632	1647	1663	1679	1695	1710
1100	1726	1742	1757	1773	1789	1804	1820	1836	1851	1867
1200	1883	1898	1914	1930	1946	1961	1977	1993	2008	2024
1300	2040	2055	2071	2087	2108	2118	2134	2150	2165	2181
1400	2197	2212	2228	2244	2259	2275	2291	2306	2322	2338
1500	2354	2369	2385	2401	2416	2432	2448	2463	2479	2495
1600	2510	2526	2542	2557	2573	2589	2605	2620	2626	2652
1700	2667	2683	2699	2714	2730	2746	2761	2777	2793	2809
1800	2824	2840	2856	2871	2887	2903	2918	2934	2950	2965
1900	2981	2997	3012	3028	3044	3060	3075	3091	Три тысячи сто семь	3122
2000	3138	3154	3169	3185	3200	3216	3232	3248	3264	3279
2100	3295	3311	3326	3342	3358	3373	3389	3405	3420	3436
2200	3452	3468	3483	3499	3515	3530	3546	3562	3577	3593

Таблица 2

Твердость в пределе текучести (кгс / мм ) при вдавливании сферы диаметром 10 мм под нагрузкой (кгс), соответствующей диаметру вдавливания 0.9 мм

Нагрузка, кгс	Твердость, кгс / мм
0,0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
5	7,8	8,0	8,2	8,3	8,5	8,6	8,8	8,9	9,1	9,3
6	9,4	9,6	9,7	9,9	10,0	10,2	10,4	10,5	10,7	10,8
7	11,0	11.1 В	11,3	11,5	11,6	11,8	11,9	12,1	12,2	12,4
8	12,5	12,7	12,9	13,0	13,2	13,3	13,5	13,6	13,8	14,0
9	14,1	14,3	14.4 В	14,6	14,7	14,9	15,1	15,2	15,4	15,5
10	15,7	15,8	16,0	16,2	16,3	16,5	16,6	16,8	16,9	17,1
11	17,3	17,4	17,6	17,7	17,9	18,0	18,2	18,4	18,5	18,7
12	18,8	19,0	19,1	19,3	19,5	19,6	19,8	20,0	20,1	20,2
13	20,4	20,6	20,7	20,9	21,0	21,2	21,3	21,5	21,6	21,8
14	22,0	22,1	22,3	22,4	22,6	22,7	22,9	23,1	23,2	23,4
15	23,5	23,7	23,8	24,0	24,2	24,3	24,5	24,6	24,8	24,9
16	25,1	25,3	25,4	25,6	25,7	25,9	26,0	26,2	26,4	26,5
17	26,7	26,8	27,0	27,1	27,3	27,5	27,6	27,8	27,9	28,1
18	28,2	28,4	28,6	28,7	28,9	29,0	29,2	29,3	29,5	29,6
19	29,8	30,0	30,1	30,3	30,4	30,6	30,7	30,9	31,1	31,2
20	31,4	31,5	31,7	31,8	32,0	32,2	32,3	32,5	32,6	32,8

Удлинитель 2

Нагрузка, кгс	Твердость, кгс / мм
0,0	0,2	0,4	0,6	0,8	1,0	1,2	1,4	1,6	1,8
21	32,0	33,3	33,6	33,9	34,2	34,5	34,8	35,1	35,5	35,8
23	36,1	36,4	36,7	37,0	37,3	37,6	38,0	38,3	38,6	38,9
25	39,2	39,5	39,8	40,2	40,5	40,8	41,1	41,4	41,7	42,0
27	42,4	42,7	43,0	43,3	43,6	43,9	44,2	44,6	44,9	45,2
29	45,5	45,8	46,1	46,4	46,7	47,1	47,4	47,7	48,0	48,3
31	48,6	48,9	49,3	49,6	49,9	50,2	50,5	50,8	51,1	51,5
33	51,8	52,1	52,4	52,7	53,0	53,3	53,6	54,0	54,3	54,6
35	54,9	55,2	55,5	55,8	56,2	56,5	56,8	57,1	57,4	57,7
37	58,0	58,4	58,7	59,0	59,3	59,6	Для 59.9	60,2	60,6	60,9
39	61,2	61,5	61,8	62,1	62,4	62,7	63,1	63,4	63,7	64,0

Удлинитель 2

Нагрузка, кгс	Твердость, кгс / мм
0,0	0,4	0,8	1,2	1,6	2,0	2,4	2,8	3,2	3,6
41	64,3	64,9	65,6	66,2	66,8	67,5	68,1	68,7	69,3	70,0
45	70,6	71,2	71,8	72,5	73,1	73,7	74,4	75,0	75,5	76,2
49	76,9	77,5	78,1	78,7	79,4	80,0	80,6	81,3	81,9	82,5
53	Из 83.1	83,8	Для 84,4	85,0	85,7	86,3	Из 86.9	87,5	88,2	88,8
57	89,4	90,0	90,7	91,3	91,9 по	92,6	93,2	93,8	Из 94.4	95,1
61	95,7	96,3	96,9	97,6	98,2	98,6	99,5	100,1	100,7	101,3
65	102,0	102,6	103,2	103,8	104,5	105,1	105.7	106,4	107,0	107,6
69	108,2	108,9	109,5	Is 110,1	110,8	Из 111,4	112,0	В 112,6	113,3	113,9
73	Из 114,5	Из 115,1	115,8	116,4	117,0	117,7	118,3	118,9	119,5	— 120.2
77	120,8	121,4	122,0	122,7	123,3	123,9	124,6	125,2	125,8	126,4
81	127,1	127,7	128,3	128,9	129,6	130,2	130.8 á	131,5	132,1	132,7
85	Денежное вознаграждение в размере 133,3	134,0	Крым получит 134,6	К 135,2	135,9	136,5	137,1	137,7	138,4	138,9
89	Из 139.6	140,2	140,9	141,5	142,1	Из 142,8	143,4	144,0 дт	Из 144,6	145,3
93	145,9	146,5	147,1	147,8	148,4	149,0	149,7	150,3	150,9	151,5
97	152,2	152,8	153,4	154,0	Из 154.7	Было 155,3	155,9	156,6	Из 157,2	157,8

Удлинитель 2

Нагрузка, кгс	Твердость, кгс / мм
0	1	2	3	4	5	6	7	8	9
101	158,4	160,0	161,6	163,1	164,7	166,3	167,9	169,4	171,0	172,6
111	Приблизительно 174.1	175,7	177,3	178,8	Из 180,4	182,0	183,5	185,1	186,7	188,2
121	189,8	191,4	Из 193,0	194,5	196,1	197,7	199,2	200,8	202,4	203,9
131	205,5	207,1	208,6	210,2	Из 211.8	213,3	214,9	216,5	218,1	219,6
141	221,2	222,8	224,3	Из 225.9	227,5	229,0	230,6	232,2	233,7	235,3
151	236,9	238,4	240,0	241,6	243,2	244,7	246,3	247,9	249,4	Из 251.0
161	252,6	254,1	255,7	257,3	258,8	260,4	262,0	263,5	265,1	Из 266,7
171	Из 268,2	269,8	271,4	273,0	274,5	276,1	277,7	Из 279.2	Из 280,8	РБ 282,4
181	283,9	285,5	287,1	288,6	290,2	291,8	293,3	294,9	296,5	298,1
191	299,6	Из 301,2	302,8	304,3	К 305.9	307,5	309,0	310,6	312,2	313,7
201	315,3	316,9	318,4	320,0	321,6	Из 323,2	324,7	326,3	327,9	329,4
211	331,0	332,6	334,1	335,7	337,3	338,8	340,4	342,0	343,5	345,1
221	346,7	348,3	349,8	351,4	353,0	354,5	356,1	357,7	Из 359, 2	360,8
231	362,4	363,9	365,5	367,1	368,6	370,2	371,8	373,4	374,9	376,5
241	378,1	379,6	381,2	382,8	384,3	385,9	387,5	389,0	390,6	392,2
251	393,7	395,3	396,9	398,5	400,0	–	–	–	–	—

Текст документа проверен:
официальное издание
M.: Издательство стандартов, 1978

tmutató az építőiparban a rajz

Ha így egy rajzot kell vezérelnie rendelkezései az állami szabványok:

ГОСТ 2 303-68 «Линия»;

ГОСТ 2 305-68 «Кепек — типусок, вагасок, шакашок»;

ГОСТ 2 306-68 «Мегаполис графикай аньягок — это постоянный сабаляирол и райзокон»;

ГОСТ 2 307-68 «méretezése és tűréshatárok»;

ГОСТ 2316-68 «забалёк алкалмазасанак и райзок, мűсаки адаток и таблазаток»;

GOST 2,104-68 «Major címkéket.«

Egypt algoritmust építi a rajz hüvely:

Új dokumentum létrehozása — rajz.

Alapértelmezett meghívták rajz egy A4-es formátumban.

Az eszköztáron «asszociatív nézetek» нажмите «Standard nézetek» — это válassza ki a modell kialakulását egy rajz

Nyomd meg a gombot csak egy formanyomtatvány — «Фронт»

Határozza meg a térbeli helyzetét formátumban.

Azt, hogy megjelenése. Панель инструментов «Legend» содержит «középvonal két pontot», felhívni a középvonala.

A műszerfal «Легенда» nyomógomb «vágási vonal» állásba, és állítsa be a vágási sík (függőlegesen origón).

A «Cut / a» műszerfal «asszociatív típusú» épület szakasz A-A.

Mi határozza meg a vágási pozíció térben formátumban.

Azt, hogy a vágás. Az eszköztáron «Legend» sajtó «középvonala a két pont», és felhívni a középvonal.

Az eszköztár «Méretek» okozni a szükséges méreteket a rajzon.

Tűrések mérete határozza összhangban megadott értékek egy példa a rajz feldolgozás a hüvely.

Mi határozza meg az értékét felületi érdesség a «érdesség» műszerfal «Legend».

meghatározhatatlan érdességi paraméterek beállítása a legördülő menü «Insert».

Azt, hogy a technikai követelményeket a legördülő menü «Insert».

Használhatja kész könyvtár sablonok tervezési előírások.

Az ablak bezárása szerkesztésére vonatkozó műszaki követelményeket és helyzetének meghatározására a szöveg ebben a formában a tér felett a white a cím blokk.

Töltsük grafikonok bélyegző a cím blokk.

Kapcsolódó cikkek

Квадратные конструкционные полые профили — HSS по EN 10210, свойства полых квадратных профилей горячей штамповки

В данной таблице представлены размеры, размеры, свойства и характеристики полых профилей из конструкционной стали квадратного сечения, полученные горячей штамповкой. Изготовлено по стандарту:

EN 10210: 2006

Указанный размер стороны	Указано толщина	Масса на длина блока	Поперечное сечение	Секунда момент площади	Радиус вращение	эластичный модуль упругости сечения	Пластик модуль упругости сечения	Торсионная постоянная инерции	Торсионная постоянная модуля упругости	Площадь поверхности на метр длины	Номинальный длина на тонна
б	т	м	A	I	i	Вт	Wpl	Это	К т	Как
мм	мм	кг / м	см2	см4	см	см3	см3	см4	см3	м2 / м	м
30	2	1,76	2,24	2,923	1,142	1,949	?	4,519	2,759	?	?
30	3	2,47	3,14	3,74	1,09	2,5	?	6,16	3,6	?	?
30	4	3,27	4,16	4,665	1,059	3,11	?	7,432	4 214	?	?
30	5	3,93	5	5 172	1,017	3,448	?	8,35	4,587	?	?
30	6	4,52	5,76	5,48	0,975	3 653	?	8,938	4,774	?	?
40	2,5	2,89	3,68	8,54	1,52	4,27	5,14	13,6	6,22	0,154	346
40	2,6	3,00	3,82	8,8	1,52	4,40	5,31	14,0	6,41	0,153	334,0
40	2,9	3,31	4,21	9,5	1,50	4,77	?	15,3	6,93	?	?
40	3	3,41	4,34	9,78	1,5	4,89	5,97	15,7	7,1	0,152	293
40	3,2	3,61	4,60	10,2	1,49	5,11	6,28	16,5	7,42	0,152	277,0
40	4,0	4,39	5,59	11,8	1,45	5,91	?	19,5	8,54	?	?
40	3,6	4,01	5,10	11,1	1,47	5,54	6,88	18,1	8,01	0,151	250,0
40	4,0	4,39	5,59	11,8	1,45	5,91	7,44	19,5	8,54	0,150	228,0
40	5,0	5,28	6,73	13,4	1,41	6,68	8,66	22,5	9,6	0,147	189,0
40	6,3	6,33	8,07	14,7	1,35	7,34	?	25,4	10,5	?	?
40	7,1	6,91	8,80	15,1	1,31	7,57	?	26,5	10,8	?	?
40	8,0	8,04	10,24	17,3	1,30	8,66	?	28,3	11,3	?	?
50	2,5	3,68	4,68	17,5	1,93	6,99	8,29	27,5	10,2	0,194	272,0
50	2,6	3,81	4,86	18,0	1,93	7,21	8,58	28,4	10,6	0,193	262,0
50	3	4,35	5,54	20,2	1,91	8,08	9,7	32,1	11,8	0,192	230
50	3,2	4,62	5,88	21,2	1,90	8,49	10,2	33,8	12,4	0,192	217,0
50	3,6	5,14	6,54	23,2	1,88	9,27	11,3	37,2	13,5	0,191	195,0
50	4,0	5,64	7,19	25,0	1,86	9,99	12,3	40,4	14,5	0,190	177,0
50	5,0	6,85	8,73	28,9	1,82	11,6	14,5	47,6	16,7	0,187	146,0
50	6,0	7,99	10,20	32,0	1,77	12,8	16,5	53,6	18,4	0,185	125,0
50	6,3	8,31	10,60	32,8	1,76	13,1	17,0	55,2	18,8	0,184	120,0
50	7,1	9,14	11,60	34,5	1,72	13,8	?	58,9	19,8	?	?
50	8,0	10,00	12,80	36,0	1,68	14,4	?	62,3	20,6	?	?
50	10,0	12,60	16,00	42,3	1,63	16,9	?	69,0	22,1	?	?
55	3,0	4,90	6,24	28,1	2,12	10,2	?	43,2	14,6	?	?
55	4,0	6,41	8,16	35,3	2,08	12,8	?	54,8	18,1	?	?
55	5,0	7,85	10,00	41,6	2,04	15,1	?	65,0	21,0	?	?
55	6,0	9,23	11,76	46,9	2,00	17,1	?	73,9	23,5	?	?
55	8,0	11,80	15,04	55,1	1,91	20,0	?	88,2	27,0	?	?
55	10,0	14,10	18,00	60,3	1,83	21,9	?	97,8	28,9	?	?
60	2,6	4,63	5,90	32,2	2,34	10,7	12,6	50,2	15,7	0,233	216,0
60	3	5,29	6,74	36,2	2,32	12,1	14,3	56,9	17,7	0,232	189
60	3,2	5,62	7,16	38,2	2,31	12,7	15,2	60,2	18,6	0,232	178,0
60	3,6	6,27	7,98	41,9	2,29	14,0	16,8	66,5	20,4	0,231	160,0
60	4,0	6,90	8,79	45,4	2,27	15,1	18,3	72,5	22,0	0,230	145,0
60	5,0	8,42	10,70	53,3	2,23	17,8	21,9	86,4	25,7	0,227	119,0
60	6,0	9,87	12,60	59,9	2,18	20,0	25,1	98,6	28,8	0,225	101,0
60	6,3	10,30	13,10	61,6	2,17	20,5	26,0	102,0	29,6	0,224	97,2
60	7,1	11,40	14,50	65,8	2,13	21,9	?	110,0	31,6	?	?
60	8,0	12,50	16,00	69,7	2,09	23,2	30,4	118,0	33,4	0,219	79,9
60	10,0	14,90	18,90	75,5	2,00	25,2	?	131,0	36,0	?	?
60	12,5	17,30	22,10	78,0	1,88	26,0	?	139,0	37,0	?	?
65	3,0	5,84	7,44	47,6	2,53	14,7	?	72,9	21,1	?	?
65	4,0	7,66	9,76	60,5	2,49	18,6	?	93,2	26,4	?	?
65	5,0	9,42	12,00	71,9	2,45	22,1	?	111,6	31,1	?	?
65	6,0	11,10	14,16	82,0	2,41	25,2	?	128,2	35,1	?	?
65	8,0	14,30	18,24	98,4	2,32	30,3	?	156,0	41,3	?	?
65	10,0	17,30	22,00	110,2	2,24	33,9	?	177,1	45,4	?	?
70	3,0	6,24	7,94	59,0	2,73	16,9	19,9	92,2	24,8	0,272	160,0
70	3,2	6,63	8,40	62,3	2,72	17,8	21,0	97,6	26,1	0,272	151,0
70	3,6	7,4	9,42	68,6	2,7	19,6	23,3	108	28,7	0,271	135
70	4,0	8,15	10,40	74,7	2,68	21,3	25,5	118,0	31,2	0,270	123,0
70	5,0	9,99	12,70	88,5	2,64	25,3	30,8	142,0	36,8	0,267	100,0
70	6,0	11,80	15,00	101,0	2,59	28,7	35,5	163,0	41,6	0,265	85,1
70	6,3	12,30	15,60	104,0	2,58	29,7	36,9	169,0	42,9	0,264	81,5
70	7,1	13,60	17,30	112,0	2,54	32,0	?	185,0	46,1	?	?
70	8,0	15,00	19,20	120,0	2,50	34,2	43,8	200,0	49,2	0,259	66,5
70	10,0	18,00	22,90	133,0	2,41	38,0	?	227,0	54,4	?	?
70	12,5	21,30	27,10	142,0	2,29	40,6	?	249,0	58,0	?	?
80	3,2	7,63	9,72	95,0	3,13	23,7	27,9	148,0	34,9	0,312	131,0
80	3,6	8,53	10,9	105	3,11	26,2	31	164	38,5	0,311	117
80	4,0	9,41	12,00	114,0	3,09	28,6	34,0	180,0	41,9	0,310	106,0
80	5,0	11,60	14,70	137,0	3,05	34,2	41,1	217,0	49,8	0,307	86,5
80	6,0	13,60	17,40	156,0	3,00	39,1	47,8	252,0	56,8	0,305	73,3
80	6,3	14,20	18,10	162,0	2,99	40,5	49,7	262,0	58,7	0,304	70,2
80	7,1	15,80	20,20	176,0	2,95	43,9	?	286,0	63,5	?	?
80	8,0	17,50	22,40	189,0	2,91	47,3	59,5	312,0	68,3	0,299	57,0
80	10,0	21,10	26,90	214,0	2,82	53,5	?	360,0	76,8	?	?
80	11,0	22,80	29,10	223,0	2,77	55,8	?	380,0	80,1	?	?
80	12,5	25,20	32,10	234,0	2,70	58,6	?	404,0	83,8	?	?

Указанный размер стороны	Указанная толщина	Масса на единицу длины	Площадь поперечного сечения	Второй момент площади	Радиус вращения	Модуль упругости сечения	Модуль упругости пластического сечения	Постоянная инерции кручения	Постоянная модуля упругости	Площадь поверхности на метр длины	Номинальная длина на тонну
б	т	м	A	I	i	Wel	Wpl	Это	Кт	Как
мм	мм	кг / м	см2	см4	см	см3	см3	см4	см3	м2 / м	м
90	3,6	9,66	12,3	152	3,52	33,8	39,7	237	49,7	0,351	104
90	4,0	10,70	13,60	166,0	3,50	37,0	43,6	260,0	54,2	0,350	93,7
90	5,0	13,10	16,70	200,0	3,45	44,4	53,0	316,0	64,8	0,347	76,1
90	6,0	15,50	19,80	230,0	3,41	51,1	61,8	367,0	74,3	0,345	64,4
90	6,3	16,20	20,70	238,0	3,40	53,0	64,3	382,0	77,0	0,344	61,6
90	7,1	18,10	23,00	260,0	3,36	57,7	?	419,0	83,7	?	?
90	8,0	20,10	25,60	281,0	3,32	62,6	77,6	459,0	90,5	0,339	49,9
90	10,0	24,30	30,90	322,0	3,23	71,6	?	536,0	103,0	?	?
90	12,0	29,10	37,10	359,0	3,11	79,8	?	612,0	114,0	?	?
100	3,0	9,14	11,64	182,5	3,96	36,5	?	277,4	53,2	?	?
100	3,6	10,80	13,70	212,0	3,92	42,3	49,5	328,0	62,3	0,391	92,7
100	4,0	11,90	15,20	232,0	3,91	46,4	54,4	361,0	68,2	0,390	83,9
100	5,0	14,70	18,70	279,0	3,86	55,9	66,4	439,0	81,8	0,387	68,0
100	6,0	17,40	22,20	323,0	3,82	64,6	77,6	513,0	94,3	0,385	57,5
100	6,3	18,20	23,20	336,0	3,80	67,1	80,9	534,0	97,8	0,384	54,9
100	7,1	20,30	25,80	367,0	3,77	73,4	?	589,0	107,0	?	?
100	8,0	22,60	28,80	400,0	3,73	79,9	98,2	646,0	116,0	0,379	44,3
100	10,0	27,40	34,90	462,0	3,64	92,4	116,0	761,0	133,0	0,374	36,5
100	11,0	29,70	37,90	488,0	3,59	97,4	?	812,0	141,0	?	?
100	12,5	33,00	42,10	522,0	3,52	104,0	?	879,0	150,0	?	?
100	14,2	36,60	46,60	553,0	3,44	111,0	?	943,0	158,0	?	?
110	4,0	13,20	16,80	313,0	4,32	56,8	?	485,0	83,7	?	?
110	5,0	16,30	20,70	378,0	4,27	68,8	?	592,0	101,0	?	?
110	6,3	20,20	25,70	456,0	4,21	83,0	?	722,0	121,0	?	?
110	7,1	22,50	28,70	500,0	4,18	91,0	?	798,0	133,0	?	?
110	8,0	25,10	32,00	547,0	4,14	99,4	?	878,0	144,0	?	?
110	10,0	30,60	38,90	637,0	4,05	116,0	?	1040,0	168,0	?	?
110	11,0	34,20	43,56	709,6	4,04	129,0	?	1114,0	178,4	?	?
110	12,5	37,00	47,10	728,0	3,93	132,0	?	1210,0	191,0	?	?
110	14,2	41,00	52,30	776,0	3,85	141,0	?	1310,0	203,0	?	?
120	3,0	11,00	14,04	320,3	4,78	53,4	?	485,7	78,2	?	?
120	4,0	14,40	18,40	410,0	4,72	68,4	79,7	635,0	101,0	0,470	69,3
120	5,0	17,80	22,70	498,0	4,68	83,0	97,6	777,0	122,0	0,467	56,0
120	6,0	21,20	27,00	579,0	4,63	96,6	115,0	911,0	141,0	0,465	47,2
120	6,3	22,20	28,20	603,0	4,62	100,0	120,0	950,0	147,0	0,464	45,1
120	7,1	24,10	31,50	663,0	4,59	110,0	?	1050,0	161,0	?	?
120	8,0	27,60	35,20	726,0	4,55	121,0	146,0	1160,0	176,0	0,459	36,2
120	10,0	33,70	42,90	852,0	4,46	142,0	175,0	1382,0	206,0	0,454	29,7
120	11,0	36,60	46,70	908,0	4,41	151,0	?	1480,0	219,0	?	?
120	12,0	39,50	50,30	958,0	4,36	160,0	201,0	1578,0	230,0	0,449	25,3
120	12,5	40,90	52,10	982,0	4,34	164,0	207,0	1623,0	236,0	0,448	24,5
120	14,2	45,50	57,90	1050,0	4,26	176,0	?	1760,0	253,0	?	?
130	5,0	19,40	24,70	640,0	5,09	98,5	?	996,0	145,0	?	?
130	6,3	24,10	30,70	778,0	5,03	120,0	?	1220,0	175,0	?	?
130	7,1	27,00	34,40	857,0	4,99	132,0	?	1350,0	193,0	?	?
130	8,0	30,10	38,40	941,0	4,95	145,0	?	1500,0	211,0	?	?
130	10,0	36,80	46,90	1110,0	4,86	171,0	?	1790,0	248,0	?	?
130	11,0	40,10	51,10	1190,0	4,82	182,0	?	1930,0	264,0	?	?
130	12,5	44,80	57,10	1290,0	4,75	198,0	?	2110,0	286,0	?	?
130	14,2	49,90	63,60	1390,0	4,67	214,0	?	2310,0	308,0	?	?
130	16,0	55,10	70,20	1480,0	4,59	228,0	?	2490,0	327,0	?	?
140	4,0	17,10	21,76	670,6	5,55	95,8	?	1019,0	139,9	?	?
140	5,0	21,00	26,70	807,0	5,50	115,0	135,0	1253,0	170,0	0,547	47,7
140	6,0	24,90	31,80	944,0	5,45	135,0	159,0	1475,0	198,0	0,545	40,1
140	6,3	26,10	33,30	984,0	5,44	141,0	166,0	1540,0	206,0	0,544	38,3
140	7,1	29,20	37,20	1090,0	5,40	155,0	?	1710,0	227,0	?	?
140	8,0	32,60	41,60	1195,0	5,36	171,0	204,0	1892,0	249,0	0,539	30,7
140	10,0	40,00	50,90	1416,0	5,27	202,0	246,0	2272,0	294,0	0,534	25,0
140	11,0	43,50	55,50	1520,0	5,23	217,0	?	2450,0	314,0	?	?
140	12,0	47,00	59,90	1609,0	5,18	230,0	284,0	2616,0	333,0	0,529	21,3
140	12,5	48,70	62,10	1653,0	5,16	236,0	293,0	2696,0	342,0	0,528	20,5
140	14,2	54,40	69,30	1790,0	5,08	256,0	?	2950,0	369,0	?	?
140	16,0	60,10	76,60	1920,0	5,00	274,0	?	3200,0	394,0	?	?
150	4,0	17,90	22,87	803,2	5,93	107,1	?	1268,0	161,6	?	?
150	5,0	22,60	28,70	1002,0	5,90	134,0	156,0	1550,0	197,0	0,587	44,3
150	6,0	26,80	34,20	1174,0	5,86	156,0	184,0	1828,0	230,0	0,585	37,3
150	6,3	28,10	35,80	1223,0	5,85	163,0	192,0	1909,0	240,0	0,584	35,6
150	8,0	35,10	44,80	1491,0	5,77	199,0	237,0	2351,0	291,0	0,579	28,5
150	10,0	43,10	54,90	1773,0	5,68	236,0	286,0	2832,0	344,0	0,574	23,2
150	11,0	47,00	59,90	1900,0	5,64	254,0	?	3060,0	368,0	?	?
150	12,0	50,80	64,70	2023,0	5,59	270,0	331,0	3272,0	391,0	0,569	19,7
150	12,5	52,70	67,10	2080,0	5,57	277,0	342,0	3375,0	402,0	0,568	19,0
150	14,2	58,90	75,00	2262,0	5,49	302,0	377,0	3707,0	436,0	0,563	17,0
150	16,0	65,20	83,00	2430,0	5,41	324,0	411,0	4026,0	467,0	0,559	15,3
160	5,0	24,10	30,70	1225,0	6,31	153,0	178,0	1892,0	226,0	0,627	41,5
160	6,0	28,70	36,60	1437,0	6,27	180,0	210,0	2233,0	264,0	0,625	34,8
160	6,3	30,10	38,30	1499,0	6,26	187,0	220,0	2333,0	275,0	0,624	33,3
160	8,0	37,60	48,00	1831,0	6,18	229,0	272,0	2880,0	335,0	0,619	26,6
160	10,0	46,30	58,90	2186,0	6,09	273,0	329,0	3478,0	398,0	0,614	21,6
160	12,0	54,60	69,50	2502,0	6,00	313,0	382,0	4028,0	454,0	0,609	18,3
160	12,5	56,60	72,10	2576,0	5,98	322,0	395,0	4158,0	467,0	0,608	17,7
160	14,2	63,30	80,70	2809,0	5,90	351,0	436,0	4579,0	508,0	0,603	15,8
160	16,0	70,20	89,40	3028,0	5,82	379,0	476,0	4988,0	546,0	0,599	14,2

Specified side dimension	Specified thickness	Mass per unit length	Cross- sectional area	Second moment of area	Radius of gyration	Elastic section modulus	Plastic section modulus	Torsional inertia constant	Torsional modulus constant	Superficial area per metre length	Nominal length per tonne
b	t	M	A	I	i	Wel	Wpl	It	Ct	As
mm	mm	kg/m	cm2	cm4	cm	cm3	cm3	cm4	cm3	m2/m	m
180	5,0	27,30	34,70	1765,0	7,13	196,0	227,0	2718,0	290,0	0,707	36,7
180	6,0	32,50	41,40	2077,0	7,09	231,0	269,0	3215,0	340,0	0,705	30,8
180	6,3	34,00	43,30	2168,0	7,07	241,0	281,0	3361,0	355,0	0,704	29,4
180	8,0	42,70	54,40	2661,0	7,00	296,0	349,0	4162,0	434,0	0,699	23,4
180	10,0	52,50	66,90	3193,0	6,91	355,0	424,0	5048,0	518,0	0,694	19,0
180	12,0	62,10	79,10	3677,0	6,82	409,0	494,0	5873,0	595,0	0,689	16,1
180	12,5	64,40	82,10	3790,0	6,80	421,0	511,0	6070,0	613,0	0,688	15,5
180	14,2	72,20	92,00	4154,0	6,72	462,0	566,0	6711,0	670,0	0,683	13,8
180	16,0	80,20	102,00	4504,0	6,64	500,0	621,0	7343,0	724,0	0,679	12,5
200	4,0	24,60	31,30	2000,0	8,00	200,0	?	3041,0	295,0	?	?
200	5,0	30,40	38,70	2445,0	7,95	245,0	283,0	3756,0	362,0	0,787	32,9
200	6,0	36,20	46,20	2883,0	7,90	288,0	335,0	4449,0	426,0	0,785	27,6
200	6,3	38,00	48,40	3011,0	7,89	301,0	350,0	4653,0	444,0	0,784	26,3
200	8,0	47,70	60,80	3709,0	7,81	371,0	436,0	5778,0	545,0	0,779	21,0
200	10,0	58,80	74,90	4471,0	7,72	447,0	531,0	7031,0	655,0	0,774	17,0
200	12,0	69,60	88,70	5171,0	7,64	517,0	621,0	8208,0	754,0	0,769	14,4
200	12,5	72,30	92,10	5336,0	7,61	534,0	643,0	8491,0	778,0	0,768	13,8
200	14,2	81,10	103,00	5872,0	7,54	587,0	714,0	9417,0	854,0	0,763	12,3
200	16,0	90,30	115,00	6394,0	7,46	639,0	785,0	10340,0	927,0	0,759	11,1
220	5,0	33,10	42,23	3222,0	8,74	292,9	?	5048,0	441,7	?	?
220	6,3	41,90	53,40	4049,0	8,71	368,0	427,0	6240,0	544,0	0,864	23,8
220	8,0	52,70	67,20	5002,0	8,63	455,0	532,0	7765,0	669,0	0,859	19,0
220	10,0	65,10	82,90	6050,0	8,54	550,0	650,0	9473,0	807,0	0,854	15,4
220	12,5	80,10	102,00	7254,0	8,43	659,0	789,0	11480,0	963,0	0,848	12,5
220	14,2	90,10	115,00	8007,0	8,35	728,0	879,0	12770,0	1.060,0	0,843	11,1
220	16,0	100,00	128,00	8749,0	8,27	795,0	969,0	14050,0	1.156,0	0,839	10,0
250	5,0	38,30	48,70	4861,0	9,99	389,0	447,0	7430,0	577,0	0,987	26,1
250	6,0	45,70	58,20	5752,0	9,94	460,0	531,0	8825,0	681,0	0,985	21,9
250	6,3	47,90	61,00	6014,0	9,93	481,0	556,0	9238,0	712,0	0,984	20,9
250	8,0	60,30	76,80	7455,0	9,86	596,0	694,0	11530,0	880,0	0,979	16,6
250	10,0	74,50	94,90	9055,0	9,77	724,0	851,0	14110,0	1.065,0	0,974	13,4
250	12,0	88,50	113,00	10556,0	9,68	844,0	1000,0	16567,0	1.237,0	0,969	11,3
250	12,5	91,90	117,00	10920,0	9,66	873,0	1037,0	17160,0	1.279,0	0,968	10,9
250	14,2	103,00	132,00	12090,0	9,58	967,0	1158,0	19140,0	1.413,0	0,963	9,7
250	16,0	115,00	147,00	13270,0	9,50	1061,0	1280,0	21140,0	1.546,0	0,959	8,7
260	6,3	49,90	63,50	6788,0	10,30	522,0	603,0	10420,0	773,0	1,020	20,1
260	8,0	62,80	80,00	8423,0	10,30	648,0	753,0	13010,0	956,0	1,020	15,9
260	10,0	77,70	98,90	10240,0	10,20	788,0	924,0	15930,0	1.159,0	1010	12,9
260	12,5	95,80	122,00	12370,0	10,10	951,0	1127,0	19410,0	1.394,0	1010	10,4
260	14,2	108,00	137,00	13710,0	10,00	1055,0	1259,0	21660,0	1.542,0	1 000	9,3
260	16,0	120,00	153,00	15060,0	9,90	1159,0	1394,0	23940,0	1.689,0	1 000	8,3
300	6,0	55,10	70,20	10080,0	12,00	672,0	772,0	15407,0	997,0	1,180	18,2
300	6,3	57,80	74,00	10550,0	12,00	703,0	809,0	16140,0	1.043,0	1,180	17,3
300	8,0	72,80	93,00	13130,0	11,90	875,0	1013,0	20190,0	1.294,0	1,180	13,7
300	10,0	90,20	115,00	16030,0	11,80	1068,0	1246,0	24810,0	1.575,0	1,170	11,1
300	12,0	107,00	137,00	18777,0	11,70	1252,0	1470,0	29249,0	1.840,0	1,170	9,32
300	12,5	112,00	142,00	19440,0	11,70	1296,0	1525,0	30330,0	1.904,0	1,170	8,97
300	14,2	126,00	160,00	21640,0	11,60	1442,0	1708,0	33940,0	2.114,0	1,160	7,95
300	16,0	141,00	179,00	23850,0	11,50	1590,0	1895,0	37620,0	2.325,0	1,160	7,12
320	6,3	61,90	78,90	12920,0	12,80	807,0	?	19632,0	1.193,0	?	?
320	7,1	69,60	88,60	14440,0	12,80	902,0	?	21982,0	1.331,0	?	?
320	8,0	78,10	99,50	16120,0	12,70	1007,0	?	24588,0	1.483,0	?	?
320	10,0	97,00	124,00	19740,0	12,60	1234,0	?	30235,0	1.807,0	?	?
320	12,5	120,00	153,00	24040,0	12,50	1502,0	?	37019,0	2.190,0	?	?
320	14,2	136,00	173,00	26820,0	12,50	1676,0	?	41459,0	2.435,0	?	?
320	16,0	152,00	193,00	29650,0	12,40	1853,0	?	46010,0	2.683,0	?	?
350	6,3	67,70	86,20	16920,0	14,00	967,0	?	25820,0	1.440,0	?	?
350	8,0	85,40	109,00	21130,0	13,90	1207,0	1392,0	32380,0	1.789,0	1,380	11,70
350	10,0	106,00	135,00	25880,0	13,90	1479,0	1715,0	39890,0	2.185,0	1,370	9,44
350	12,0	126,00	161,00	30435,0	13,80	1739,0	2030,0	47154,0	2.563,0	1,370	7,93
350	12,5	131,00	167,00	31540,0	13,70	1802,0	2107,0	48930,0	2.654,0	1,370	7,62
350	14,2	148,00	189,00	35210,0	13,70	2012,0	2364,0	54880,0	2.957,0	1,360	6,76
350	16,0	166,00	211,00	38940,0	13,60	2225,0	2630,0	60990,0	3.264,0	1,360	6,04
360	6,3	69,80	88,90	18520,0	14,40	1029,0	?	28112,0	1.523,0	?	?
360	7,1	75,80	100,00	20720,0	14,40	1151,0	?	31500,0	1.701,0	?	?
360	8,0	88,20	112,00	23160,0	14,40	1287,0	?	35263,0	1.897,0	?	?
360	10,0	110,00	140,00	28430,0	14,30	1579,0	?	43445,0	2.320,0	?	?
360	12,5	136,00	173,00	34720,0	14,20	1929,0	?	53321,0	2.820,0	?	?
360	14,2	153,00	195,00	38830,0	14,10	2157,0	?	59817,0	3.144,0	?	?
360	16,0	172,00	219,00	43020,0	14,00	2390,0	?	66501,0	3.472,0	?	?
400	6,3	77,50	98,80	25460,0	16,10	1270,0	?	38760,0	1.890,0	?	?
400	8,0	97,90	125,00	31857,0	16,00	1593,0	1830,0	48695,0	2.363,0	1,580	10,20
400	10,0	122,00	155,00	39130,0	15,90	1956,0	2260,0	60090,0	2.895,0	1,570	8,22
400	12,0	145,00	185,00	46130,0	15,80	2306,0	2679,0	71181,0	3.405,0	1,570	6,90
400	12,5	151,00	192,00	47840,0	15,80	2392,0	2782,0	73910,0	3.530,0	1,570	6,63
400	14,2	170,00	217,00	53530,0	15,70	2676,0	3127,0	83030,0	3.942,0	1,560	5,87
400	16,0	191,00	243,00	59340,0	15,60	2967,0	3484,0		,0	4.362,0	1,560	5,24
400	20,0	235,00	300,00	71540,0	15,40	3577,0	4247,0	112500,0	5.237,0	1,550	4,25

Задний
