Автор Инструменты для сверления бетона
Бетон является превосходным строительным материалом, обладающим высокой прочностью. Поэтому сверление отверстий в конструкциях из бетона – процесс достаточно трудоемкий, требующий наличия специального инструмента. На сегодняшний день существует огромное количество видов инструмента, предназначенного для сверления отверстий различного диаметра и длины.
Сферы применения сверлильного инструмента
При проведении современных ремонтно-строительных работ довольно часто возникает необходимость сверления отверстий в бетоне. Для этого на рынке имеется различный инструмент, существенно облегчающий задачу. С помощью этого инструмента можно не просто проделать отверстие в твердой поверхности, но выполнить работу очень точно, аккуратно и оперативно.
Весь инструмент, применяемый для бетона, годится и для более мягких строительных материалов типа кирпича или арболита
Сверлильный инструмент позволяет создавать отверстия во время строительства, реконструкции или капитального ремонта здания для:
- систем отопления, водоснабжения, вентиляции, канализации;
- монтажа автоматических систем пожаротушения;
- прокладки электрических кабелей, интернет-сетей и прочих коммуникаций;
- анкерных болтов и прочих крепежных элементов;
- установки перил на лестничных маршах и площадках;
- изготовления в стенах ниш под сейфы, мебель и пр.;
- высверливания пробных кернов в строительных конструкциях;
- монтажа оборудования для бассейнов.
Сверления большого количества отверстий в бетонной стене требуют и некоторые отделочные работы, например, монтаж металлических профилей и гипсокартонных плит при изготовлении навесных потолков. Сложность сверления бетона заключается в том, что этот материал имеет высокую прочность и не однороден по составу. В нем присутствует щебень и металлическая арматура, что существенно затрудняет работу. С задачей сверления бетона с арматурой отлично справляется инструмент с режущими сегментами из алмазов.
Алмазное сверление – современный и эффективный способ сверления бетона и железобетона, который позволяет получать отверстия точно соответствующие заданному диаметру и глубине. Стоит также отметить, что отверстия получаются идеально ровными, буквально отшлифованными, поэтому не нуждаются в никакой дальнейшей отделке и могут сразу использоваться по назначению. Алмазное сверление, как правило, используют специалисты, которые регулярно занимаются ремонтно-строительными работами. Им хорошо известны все нюансы и преимущества технологии алмазного сверления.
Виды сверлильного инструмента
Для сверления бетона используют различные насадки, различающиеся по форме, величине рабочей части и типу хвостовика. Сверление отверстий небольшого диаметра выполняют сверлами и бурами. В том случае, когда требуются большие отверстия, используют твердосплавные или алмазные коронки.
Сверла для сверления бетона
Сверло по бетону представляет собой режущий инструмент и служит для создания отверстий небольшого диаметра (максимум 16 мм). Любое сверло состоит из рабочей части и хвостовика. Рабочая часть в свою очередь делится на калибрующий участок и режущую кромку. Режущая кромка обеспечивает проникновение инструмента в материал, а калибрующий участок, расположенный позади нее, имеет специальные канавки для удаления продуктов сверления. Именно он определяет диаметр будущего отверстия и гладкость его краев.
Хвостовик служит для закрепления сверла в используемом оборудовании. Сверла по бетону выпускаются с хвостовиками двух модификаций: для ударной дрели и для перфоратора. Хвостовик для дрели имеет вид сплошного цилиндра. На хвостовике сверла для перфоратора присутствуют продольные пазы, обеспечивающие плотную фиксацию инструмента в патроне.
Существует определенное ограничение: для сверления глубоких отверстий нельзя использовать тонкие сверла
Сверло для бетона имеет, как правило, наконечник в форме буквы Т. Наконечник изготавливают из победита – сплава кобальта и вольфрама, который по прочности не уступает алмазу. Победитовые наконечники долго сохраняют остроту кромки и легко переносят перегревы. Диаметр и длина сверла взаимосвязаны: чем больше диаметр, тем длиннее сверло. Например, инструмент диаметром 10 мм может иметь длину 540 мм, а диаметром 6 мм – всего 150 мм.
При выборе сверла следует обращать внимание на равномерность окраски инструмента и сам цвет. По данному признаку определяют, какой финишной обработке подвергалось сверло. Серо-стальной оттенок насадки указывает на то, что данной процедуры не было. Черный цвет сверла означает, что было выполнено упрочнение перегретым паром.
Буры для сверления бетона
Дрель со сверлом может справиться только с мягкими и ячеистыми бетонами. Для сверления железобетона используют перфоратор и сверло особого типа (ударное), которое обычно называют буром. Выбор бура зависит от условий проводимых работ, свойств материала, общей мощности перфоратора. С их помощью можно сделать отверстия диаметром 4-30 мм и длиной 50-1000 мм.
Различие между бурами заключается в количестве рабочих кромок и в форме их заточки. Для вывода бетонной пыли и прочих продуктов сверления из обрабатываемого отверстия служит такая конструктивная часть бура, как спиральный стержень. Крутизна его спирали оказывает влияние на скорость вращения бура и конечную скорость проводимых работ. Внутри стержней некоторых буров имеются полости, в которые при вращении инструмента затягивается пыль, создавая при этом эффект откачки воздуха.
В настоящее время для сверления бетона используются буры следующих видов:
- шнековые. Длина таких буров составляет 100-1000 мм, поэтому с их помощью можно выполнять отверстия значительной глубины;
- спиралевидные. Используются для сверления отверстий большого диаметра;
- пологие. Предназначены для сверления отверстий небольшого диаметра и глубины.
Одним из основных конструкционных элементов сверлильного бура является его хвостовик. По этой причине для конкретной модели перфоратора используют буры только со строго подходящей конфигурацией хвостовика.
Буры для сверления бетона выпускаются с хвостовиками следующих модификаций:
- SDS-plus с диаметром 10 мм;
- SDS-top с диаметром 14 мм;
- SDS-max с диаметром 18 мм.
Выступы и выемки на хвостовике бура служат для закрепления бура в патроне перфоратора и непосредственно влияют на его вращение
При выборе бура следует обращать внимание на форму его режущей поверхности. Наиболее оптимальным вариантом, но и самым дорогостоящим, будет инструмент с самозатачивающимися режущими гранями, а более экономичным – с центрирующим шипом. Бур с режущей головкой в виде центрирующего шипа просверлит отверстие так, что его внутренние поверхности не будут расслаиваться.
Кроме головки, буры отличаются и видом напайки. Самой распространенной является победитовая напайка из составов различной прочности:
- мягкий победит используется для легких бетонов;
- победит средней прочности используют для обработки тяжелых бетонов;
- победит высокой прочности используют для особо прочных бетонов и гранита.
Преимущества алмазного инструмента
Но победит любой прочности недостаточно хорошо справляется с обработкой железобетона. Поэтому для сверления отверстий в этом материале, а также в бетонах разной прочности, сейчас широко используют алмазный инструмент.
Алмазный инструмент выбирают за такие явные плюсы, как:
- отсутствие ограничений по материалу сверления. Алмазный инструмент можно использовать и для сверления бетона, и для сверления арматуры, присутствующей в нем;
- отсутствие ограничений по диаметру и глубине отверстий;
- отсутствие вибраций, разрушающих целостность обрабатываемых поверхностей;
- высокая точность выполняемых работ.
Для производства инструмента используют крошку с размерами алмазных зерен 150-500 мкм. Это могут быть природные алмазы, а вернее, отходы ювелирной промышленности, которые отличаются большим разбросом твердости, размеров и формы. Искусственные алмазы получают в процессе нагревания углерода до очень высоких температур и под большим давлением. Крошечные алмазные зерна, полученные по данной технологии, ничем не уступают натуральным кристаллам, но их стоимость на порядок ниже.
Алмазную крошку смешивают с металлическим порошком. Полученную массу с помощью специальных прессов формуют в изделия различной формы (алмазные сегменты). После этого сегменты спекаются по принципу технологии порошковой металлургии. Металлический порошок после спекания образует так называемую матрицу, предназначенную для удерживания алмазных зерен.
Алмазные сегменты крепятся к основе режущего инструмента с помощью:
- лазерной сварки. Такое соединение способно выдерживать высокие температуры, поэтому инструмент, полученный с помощью лазерной сварки, можно использовать как для сухого, так и для мокрого сверления бетона;
- спекание (формирование) алмазных сегментов непосредственно на кромке корпуса инструмента. Такой инструмент также способен выдерживать высокие температуры и может использоваться и для сухого, и для влажного способа сверления отверстий в бетоне;
- пайка высокотемпературным припоем. Инструмент может выдерживать температуру не более 600 градусов, поэтому его можно использовать только для сверления с водой. Следует также учитывать, что для эффективного сверления алмазным инструментом необходимо соблюдать условие постоянного удаления шлама из высверливаемого отверстия, а вымывание водой считается самым эффективным способом удаления шлама. Инструмент, изготовленный по данной технологии, находит наиболее широкое применение в современном строительстве.
Пайку высокотемпературным припоем сегодня считают самым технологичным способом крепления алмазных сегментов
Потребительские свойства алмазного инструмента зависят и от характеристик алмазных зерен, и от свойств матрицы. Необходимым условием сохранения режущих свойств сверла или коронки является постоянный износ матрицы.
Скорость износа алмазных сегментов должна быть:
- не очень высокой, чтобы исключить бессмысленное расходование работоспособных микрорезцов;
- не очень низкой, чтобы алмазные зерна могли вовремя вскрываться по мере выкрашивания микрорезцов.
Другими словами, оптимальную твердость матрицы выбирают в зависимости от обрабатываемого материала. Алмазные зерна при обработке таких твердых материалов, как гранит или кварц, выкрашиваются сравнительно быстро. Если новые зерна вовремя не вскроются, наступит «засаливание» алмазного сегмента. По этой причине для сверления твердых материалов используют инструменты с мягкой матрицей, полученные с применением порошка из бронзы или олова.
При обработке мягких материалов, например, известняка происходит медленный износ алмазных зерен. Чтобы эти зерна не выпадали из матрицы слишком быстро, в качестве связующего применяют порошки из твердых металлических сплавов, например, карбида вольфрама.
Для сверления материалов средней твердости (бетонные стяжки, армированный бетон) используют сегменты с матрицами средней твердости (кобальт, никель, железо).
Что касается зерен алмазов, то чем выше твердость обрабатываемого материала, тем мельче должны быть зерна и тем выше их концентрация. Для обработки мягких материалов используют сегменты с более крупными алмазными зернами.
Коронки для сверления бетона
Внешне коронка выглядит, как кусок стальной трубы, в стенках которой проделаны отверстия для выхода бетонной крошки и пыли в процессе работы. Один торец этой трубы заглушен фланцем (хвостовиком) для крепления инструмента в патроне перфоратора. Фланец имеет специальные фиксирующие пазы, соответствующие стандарту SDS. На другом торце трубы расположены режущие зубья и выступающее центрирующее сверло, фиксирующее положение коронки во время сверления и предупреждающее ее «хождение» при вращении.
Существует много разновидностей коронок для бетона. Различаются они в зависимости от диаметров высверливаемых отверстий, типа крепления в патроне, твердости обрабатываемого материала. В настоящее время коронки производятся в двух основных модификациях – для ударного и безударного режима сверления.
В зависимости от материала изготовления и конструкции коронки можно разделить на:
- зубчатые коронки для ударного сверления;
- алмазные коронки для безударного сверления;
- коронки стандарта КС с алмазным покрытием.
Режущую кромку зубчатых коронок образуют отдельно впаянные зубья, изготовленные из особо прочных сплавов
Зубчатые коронки предназначены для использования с ударными дрелями и перфораторами. Их основным недостатком является возможность разрушения зуба при встрече с арматурой бетонных поверхностей. Хотя сами зубья имеют довольно высокую прочность, вполне позволяющую резать металл, но ударный режим сверления создает недопустимые нагрузки на паяное соединение, что и приводит к их поломке. Поэтому такие коронки можно применять для сверления только в чисто бетонных или в кирпичных стенах.
Алмазные коронки относятся к более продвинутому в технологическом отношении режущему инструменту и используются с перфораторами и дрелями в режиме безударного сверления. Они имеют ровную режущую кромку с небольшими вырезами, изготовленную путем напыления мелкого алмазного или корундового песка.
Технология безударного сверления алмазной коронкой имеет ряд существенных преимуществ по сравнению с ударным способом:
- пониженный уровень шума при работе инструмента;
- меньшее количество пыли;
- отсутствие ударных нагрузок на обрабатываемую поверхность, приводящих к образованию трещин;
- высокая точность размеров и качество срезов высверливаемого отверстия.
Алмазные коронки легко справляются с металлической арматурой. Они имеют рабочие диаметры от 10 до 650 мм и позволяют высверливать отверстия глубиной до 1,5 м. Коронки диаметром до 100 мм могут применяться и с профессиональным оборудованием, и с бытовыми дрелями без использования принудительного охлаждения. Коронки больших диаметров используют исключительно с профессиональными сверлильными установками и с обязательным водяным охлаждением.
Коронки стандарта КС имеют режущую кромку с выступающими сегментами со встроенными алмазными кристаллами. Коронки этого типа успешно заменяют твердосплавные зубчатые насадки. Их применяют для сверления отверстий в монолитах и плитах, изготовленных из бетона особо прочных марок. Коронки КС отличаются самым продолжительным эксплуатационным сроком.
Современный рынок наполнен коронками с различными эксплуатационными характеристиками и преимуществами. Наибольшей популярностью пользуется инструмент, выпускаемый под марками Bosch, AEG, Cedima, Rothenberger, Tyrolit. Продукцию высокого качества предлагают и отечественные производители Адель, Алатон, Ниборит, ЕвроПрайс, Splitstone.
Особенности применения коронок по бетону
Зубчатые твердосплавные коронки эффективны в комплекте с перфоратором. В патронах перфораторов используется стандарт крепления SDS, предусматривающий наличие специальных фиксирующих пазов в хвостовиках сверлильного инструмента. Подобная система крепления позволяет легко и быстро менять насадки без применения зажимных ключей. Кроме того, она обеспечивает инструменту свободный ход вдоль оси сверления, который необходим для полной отдачи энергии удара в обрабатываемую поверхность.
Алмазные коронки требуют применения довольно сложных технических устройств, позволяющих выполнять сверление без ударов и вибрации
Сверлильная установка обычно фиксируется определенным образом, что существенно облегчает работу оператору, которому не надо удерживать инструмент, а лишь перемещать его в необходимом направлении. При этом достигается очень высокое качество и точность выполнения отверстий.
Приступая к сверлению, следует установить центрирующее сверло в точку, соответствующую центру будущего отверстия. Если коронка не имеет центрирующего сверла, то необходимо приложить к поверхности стены ее режущую кромку одновременно всеми зубьями.
На инструмент не следует оказывать чрезмерное давление до тех пор, пока коронка не углубится в бетон настолько, чтобы стабилизировать необходимое направление. Для эффективного отвода пыли рекомендуется использовать строительный пылесос со специальной насадкой на шланг. Основной особенностью сверления коронкой является то, что ее не надо периодически вынимать из обрабатываемого отверстия для проверки или охлаждения, а можно непрерывно сверлить до необходимой глубины.
Оборудование для сверления бетона и особенности его использования
Для сверления бетонных поверхностей используют ударные дрели, перфораторы, электрические и гидравлические сверлильные установки. Ударными дрелями и перфораторами высверливают отверстия диаметром до 30 мм.
Для создания больших отверстий используют специальные бормоторы, которые внешне похожи на обычную дрель, но отличаются от нее некоторыми конструктивными особенностями.
Основные отличия между бормоторами и дрелями:
- бормотор работает с расчетом на повышенный момент нагрузки, поэтому имеет повышенную мощность и пониженные обороты;
- шпиндель бормотора имеет полую конструкцию, обеспечивающую подачу воды в зону сверления.
Для сверления коронками диаметром до 600 мм используются электрические бормоторы. Они производятся на основе очень надежных и долговечных редукторов и электродвигателей. Практически все электробормоторы имеют предохранительное сцепление, электронную защиту от перегрузок и регулировку пускового тока. Бормоторы с мощным трехфазным асинхронным двигателем имеют еще и термовыключатель, встроенный в обмотку.
Некоторые электробормоторы могут быть укомплектованы рукоятками, что позволяет выполнять сверление вручную. Но необходимо помнить, что данное оборудование создает огромный момент вращения, поэтому ручное сверление можно использовать только для небольших отверстий и с очень большой осторожностью. Малейшее заклинивание инструмента грозит вывихом руки оператора.
Сверление отверстий больших диаметров создает настолько высокий момент нагрузки на шпинделе, что удержать бормотор в руках невозможно
Поэтому бормоторы крепятся на станине с возможностью перемещения по направлению оси вращения сверлильной коронки. Колонна станины в большинстве случаев может наклоняться под углом к стене или к полу. Угол наклона составляет от 0 до 45 градусов. Бормотор вместе со станиной составляют так называемую установку сверления.
Для сверления коронками больше 600 мм используют гидравлические бормоторы, установленные на мощных станинах. Сам гидравлический бормотор является небольшим и легким, но в комплекте со станиной представляет тяжелый и громоздкий электрогидравлический агрегат, который обеспечивает необходимое давление и расход масла для бормотора.
При подготовке к сверлению бетона следует правильно выбрать сверлильную коронку, бормотор и станину. При выборе насадки необходимо учитывать не только ее диаметр, но и материал, для которого она рекомендована. При подборе станины и бормотора следует обратить внимание на то, что в спецификациях оборудования обычно указывается максимальный диаметр сверления, рассчитанный для мягких материалов. Если же предстоит сверлить железобетон, то станину и бормотор лучше выбирать с «запасом». Недостаточная жесткость станины может стать причиной вибрации и, как следствие, ускоренного износа оборудования и инструмента.
Станину следует жестко зафиксировать. Самый надежный способ фиксации – дюбельное крепление к поверхности сверления. Для этого в платформе станины имеется специальный продольный паз. При выборе места сверления отверстия под дюбель необходимо учитывать, что максимальную жесткость фиксации станины обеспечивает крепление, расположенное посередине этого паза.
Второй способ фиксации станины предусматривает использование распорного крепежного устройства, длина которого может регулироваться в диапазоне 1700-3100 мм. Это устройство надо упереть в платформу или же вставить в колонну станины. Затем следует отрегулировать длину крепежного устройства до упора в потолок и жестко расклинить его между потолком и станиной.
Третьим вариантом фиксации станины является вакуумное крепление. В этом случае станина оборудована вакуумной плитой. Для создания вакуума используют специальный насос. Такой способ фиксации оборудования требует идеально гладкой и ровной поверхности и, несмотря на его удобство, считается наименее надежным.
После фиксации станины на нее устанавливают бормотор и закрепляют сверлильную насадку. После сборки установки следует проверить соединения на наличие люфта. При этом следует помнить, что даже самый незначительный люфт может стать причиной отгибания алмазных сегментов наружу или внутрь коронки (так называемое «тюльпанообразование»).
Контроль отсутствия люфта следует проводить перед началом каждого сверления:
- при выявлении люфта фиксации станины необходимо затянуть дюбельное крепление или заново отрегулировать длину распорного устройства;
- если имеется люфт каретки станины, надо отрегулировать направляющие каретки;
- при наличии люфта шпинделя бормотора понадобится профилактика бормотора;
- люфт крепления сверлильной коронки может появиться только в том случае, когда коронка не довинчена на шпинделе.
Считается, что максимальной скорости сверления при минимальном износе режущего инструмента можно достичь при оптимальной линейной скорости сегментов в пределах 3-6 м/с. При расчете частоты вращения коронки учитывают целый ряд переменных величин, включая момент инерции инструмента, диаметр и массу шпинделя, расстояние от центра шпинделя до центра масс насадки и многое другое.
Точный расчет скорости вращения коронки позволяет избежать режима автоколебаний сверлильной установки, увеличить скорость проходки, срок службы оборудования
Поэтому при выборе оптимальной скорости следует пользоваться табличкой на бормоторе, в которой указан рекомендуемый диапазон диаметров сверления для каждой из передач редуктора.
Перед началом сверления необходимо обеспечить подачу воды в рабочую зону. По возможности подача воды должна быть бесперебойной. Поток воды от водопровода можно регулировать специальной ручкой на бормашине. При отсутствии водопровода можно использовать специальный бак для воды с насосом и манометром.
Вода вымывает из зоны сверления шлам, «освежает» алмазные сегменты, препятствует перегреву режущего инструмента. При регулировке подачи воды соблюдают основное правило – инструмент ни в коем случае не должен перегреваться до появления цветов побежалости. Иначе может расплавиться припой, что станет причиной отсоединения алмазных сегментов от корпуса насадки.
При этом необходимо следить, чтобы шлам полностью вымывался из отверстия. Если вода вытекает медленно и не увлекает за собой шлам, необходимо увеличить ее расход. В том случае, когда вода в баке закончится, сверление продолжать нельзя. Сверление без вымывания шлама станет сразу неэффективным, а перегрев рабочей насадки мгновенно расплавит припой и приведет инструмент в негодность.
Бормотор следует включать при поднятой насадке, а затем аккуратно и без большого нажима засверливаться, пока режущие сегменты полностью не скроются в бетоне. При наклонном сверлении допускается поливать инструмент водой снаружи до его полного засверливания. Если сверление выполняется длинной коронкой небольшого диаметра, то засверливание в бетон рекомендуется производить на низких оборотах.
При сверлении неармированных бетонов необходимо совсем небольшое усилие. Обычно для этого хватает собственного веса бормотора. При сверлении железобетона следует осторожно увеличивать усилие прижима, увеличивая при этом и подачу воды. Во время работы надо постоянно прислушиваться к звуку работающей машины. Если послышится характерный лязгающий звук, который свидетельствует о наличии отрезанного куска арматуры в рабочей зоне, надо остановить бормотор и удалить арматуру из высверливаемого отверстия. Повторное засверливание также начинают с полностью поднятой коронки.
Алмазные сегменты при сверлении особо прочных бетонов могут «засаливаться». На это будет указывать заметное снижение скорости проходки даже при увеличенном усилии прижима. В таком случае коронку надо вынуть и «вскрыть» алмазные зерна путем кратковременного сверления абразивного материала, например, кирпича.
Следует учитывать, что производитель при изготовлении алмазных режущих сегментов всегда пытается найти компромисс между двумя противоположностями:
- увеличить скорость обработки;
- увеличить стойкость алмазных сегментов к износу.
Общая проходка коронок (ресурс) – трудно прогнозируемая величина. Она зависит от условий сверления и прочности обрабатываемого материала.
Средняя скорость сверления составляет чуть больше 2 м/час
В любом случае, скорость проходки является более важной величиной, чем общая длина проходки одним инструментом, поскольку общая стоимость работ по сверлению бетона в меньшей степени зависит от стоимости алмазного инструмента. Главными составляющими стоимости этих работ являются оплата труда персонала, стоимость ежедневной доставки сверлильной установки на объект, амортизация оборудования и т. п.
При сверлении нельзя перегружать бормотор. Основная причина увеличения момента нагрузки на режущем инструменте – это трение насадки о стенки отверстия. Если трение увеличилось в результате смещения станины, необходимо выключить установку, вынуть насадку, надежно закрепить станину и заново аккуратно засверлиться в бетон. Если же причиной трения стали нарушения в геометрии насадки, то ее следует заменить.
Если возникла необходимость сверления отверстий, глубина которых превышает длину коронки, применяют удлинительные штанги. Они могут иметь длину 200, 300, 400, 500 мм. Штанги можно соединять между собой для получения необходимой глубины сверления. После завершения сверления бормотор необходимо тщательно очистить, а резьбовые соединения шпинделя и насадки смазать.
Меры безопасности
При сверлении бетона опасность создают такие факторы, как
- работа с электроинструментом;
- вероятность повреждения коммуникаций, скрытых внутри бетонной поверхности;
- выполнение работ на высоте.
Поэтому необходимо следить за исправностью используемого электроинструмента и не допускать повреждения изоляции питающего кабеля. При сверлении отверстий на высоте более 1,5 м от уровня пола следует обеспечить оператору надежное и устойчивое основание.
Перед началом сверления всегда следует проверять стены и другие поверхности на наличие скрытой электропроводки и прочих коммуникаций.
При выполнении работ следует всегда помнить об основных правилах безопасности:
- во время работы на операторе должна быть специальная одежда и обувь;
- в экипировку обязательно должны входить очки для защиты глаз и респиратор для защиты органов дыхания;
- в процессе работы надо внимательно следить за креплением алмазных сегментов в режущих насадках;
- алмазные инструменты для сверления требуют бережного отношения к себе. Их нельзя бросать или производить слишком большое давление на них во время работы;
- при сверлении следует делать паузы, чтобы защитить инструмент от перегрева.
Стоимость
Инструменты для сверления бетона представлены на современном рынке как зарубежными, так и отечественными производителями. Поэтому следует понимать, что более высокая стоимость продукции известного производителя гарантирует высокое качество инструмента и длительный срок эксплуатации.
Среди зарубежных производителей, предлагающих сверлильный инструмент по бетону очень высокого качества, следует выделить Bosch, Metabo, Makita, FIT, Stayer. Среди более дешевого инструмента отечественного производства хорошо зарекомендовали себя такие марки, как Адель, Интерскол, Энкор, Зубр, Европрайс.
Стоимость инструмента по бетону инструмента часто зависит от известности бренда
При выборе инструмента следует учитывать, что качественные насадки не могут быть слишком дешевыми, поскольку для их изготовления используются только самые лучшие материалы и инновационные технологии.
Средняя стоимость алмазных коронок стандартной длины 450 мм:
| Диаметр коронки, мм | Количество сегментов | Стоимость, руб |
| 46 | 5 | 4700 |
| 76 | 7 | 6300 |
| 112 | 9 | 8800 |
| 152 | 12 | 11700 |
| 202 | 14 | 15200 |
| 320 | 24 | 25000 |
| 600 | 32 | 46000 |
Выводы
Современный режущий инструмент позволяет сверлить отверстия в бетоне практически любого диаметра и глубины. При помощи такого инструмента можно без особого труда пробить самую прочную бетонную поверхность. Для сверления небольших отверстий вполне можно воспользоваться сверлом или буром. Более сложной задачей является сверление отверстий большого диаметра. В этом случае наиболее оптимальным вариантом является применение инструмента с алмазными сегментами. Основное преимущество такого инструмента – высокая износостойкость.
Перед началом работ всегда надо тщательно изучать характеристики и особенности материала, в котором планируется сверление отверстия, а также характеристики используемого инструмента. Исходя из необходимых размеров будущего отверстия и наличия арматуры в бетонной поверхности, выбирают способ сверления. Без предварительного анализа условий проводимых работ невозможно просверлить отверстия в бетоне аккуратно и точно.
О практической стороне выбора буров по бетону показано в видео:
лучше, чем ступенчатые / Инструменты / iXBT Live
В последнее время стали популярные ступенчатые сверла, позволяющие делать отверстия большого диаметра за один заход. Их основное преимущество — это диаметры сверления до 20…30 мм, без замены сверла и без предварительной подготовки (без засверливания меньшим диаметром). Встречаются большие ступенчатые сверла с диаметрами до 50 мм (!). Правда есть и минусы по подобных — их сложно точить, ими нужно уметь правильно работать. А вот сегодня я расскажу вам о другой модели подобной оснастки — это конусные бесступенчатые сверла.
Набор конусных сверл (3 шт, 3-30 мм)
Набор ступенчатых сверл (5 шт, 5-35 мм)
Характеристики:
Лот: набор сверл
Тип: конусные сверла
Предназначение: сверление больших отверстий по металлу без подготовки
Материал: быстрорежущая инструментальная сталь HSS 4241
Размеры: 16-30 мм / 8-20 мм / 3-14 мм
Хвостовик: 10/8/6 мм
Конусные сверла значительно удобнее, чем ступенчатые, в первую очередь за счет плавного перехода диаметра. Края отверстия получаются ровные, без задиров. В обзоре будет набор, с диаметрами для отверстий 3-30 мм. Кстати, подобная оснастка подходит не только для обработки изделий из древесины, пластика и алюминия, но и для различных видов сталей.
Про оснастку для Dremel’я недавно была речь, а сегодня речь пойдет про набор сверл для металлообработки. Про конкретные кейсы применения подробно раскрывать не буду, просто отмечу, что сверление нескольких отверстий 1/2″ в электрическом распределительном шкафе под вводные сальники подобными сверлами — просто сказка. В зависимости от необходимого диаметра выбираем конкретное сверло. В лоте сразу три штуки с диаметрами 16-30 мм, 8-20 мм, 3-14 мм. Заявлена быстрорежущая сталь HSS 4241, примерно соответствует нашей высокоуглеродистой инструментальной стали Р2АМ3.
На фотографии маленькое конусное сверло с начальным диаметром 3 мм и конечным диаметром 14 мм.
Обратите внимание на режущую кромку. Это острая, ровная кромка, которую при желании можно заточить самостоятельно или убрать задиры.
Хвостовик у сверла усеченный, под кулачковые патроны, диаметр 6 мм. На хвостовике набита маркировка диаметров конуса: 3-14 мм.
Следующее по величине сверло — среднее на 8-20 мм.
На кончике конуса хорошо видно выраженный «заход» — отточенную часть для засверливания в материал.
Хвостовик у этой модели уже больше, 8 мм, также усеченной формы под кулачки. Маркировка 8-20 мм.
Наибольшее сверло из набора — большой конус на 16-30 мм
Также выполнен острый заход, режущие кромки широкие.
Хвостовик тут уже побольше, на 10 мм. Маркировка 16-30 мм.
Длина хвостовика различная, в зависит от размера конуса.
Примерно 2.5 см. Этого достаточно, чтобы надежно зажать в патрон дрели.
Замеры диаметра хвостовика: 6 мм у маленького, 8 мм у среднего и 10 мм у наибольшего конуса.
Измеренный максимальный диаметр конуса практически совпадает с заявленным. Это значит, что не следует пытаться просверлить 14 мм отверстие самым маленьким сверлом.
Лучше взять сверло побольше (среднее), которое даст нужный результат. Аналогичная ситуация со средним и большим конусом. Правда для конкретных прикладных целей таких диаметров достаточно — это вводы на 1/2″, 3/4″, или 1″. Хватает с запасом.
Для сравнения прикладываю маленькое ступенчатое сверло из набора. Желтое покрытие — это нитрид титана, который должен увеличивать стойкость и прочность сверла. Подборка других наборов оснастки и инструмента.
Ступенчатые сверла были удобны, пока не открыл для себя подобные конусные. Конусные сверла дают качественный результат, ровные, а не рваные края отверстия.
При необходимости конусные сверла можно подтачивать самостоятельно — режущая кромка доступна для обработки. Любителям ступенчатых сверл — попробуйте заточить их. Каждую ступень. Самостоятельно))))
Готовлюсь к небольшому тесту с аккумуляторной дрелью Милуоки (Обзор). Кстати, эта дрель недавно мелькала в обзоре-сравнении с Макитой.
Дерево, алюминий и прочие пластики сразу отметаю в сторону — только хардкор, только профтруба 40х40х4 мм.
Профтруба — серьезное испытание для оснастки, особенно, если это не пара отверстий, а сразу массив, который добивает сверла сразу же.
На фотографии сверло заходит практически без давления, просто под собственным весом инструмента.
Результат отличный — получены ровные отверстия без задиров, без рваных краев. Есть один нюанс — отверстие под резьбу нужно будет разворачивать, так как профиль полученного отверстия получается под конус. Это специфика данной оснастки. Под остальные типы соединений разворачивать не обязательно.
Режущая кромка после нескольких отверстий не пострадала.
Подобные конусные сверла работают с любыми дрелями и шуруповертами, но если сверлите серьезные заготовки, то нужно позаботиться и о мощности инструмента.
На фотографии дрель Metabo BE 850-2 с мощностью 850 Вт и щеточным реверсом.
В общем, рабочую смену данные конусные сверла «отпахали» без замечаний. Если сравнивать с обычными — то для сверления сетки отверстий в профтрубе нужно было в 2-3 перестановки проходить несколькими диаметрами все отверстия, а это примерно плюс пара часов. Можно, конечно, иметь 2-3 шуруповерта с установленными разными номерами оснастки, но такой вариант бывает крайне редко. Ступенчатое сверло не дает нужного качестве отверстия. А вот конусное — как раз то, что нужно было.
Конечно, есть и минусы у подобной оснастки: во-первых, сложно поймать точно требуемый диаметр, разве что размечать глубину прямо на сверле, или же «набивать руку». Во-вторых, это стенки получаемых отверстий на конус, что не дает возможность сразу же нарезать резьбу и требует дополнительно разворачивать отверстие. В остальном, этом вариант оснастки оказался качественным за свои деньги (три штуки за $9 в сумме), прочным и подходящим для тяжелой работы. Что касается долговечности — достаточно периодически подтачивать кромку, и подобные сверла прослужат долго.
Что касается этого лота — обычный среди многих, доставка быстрая (если в текущей ситуации можно говорить про скорость), упаковка символическая. Цена хорошая за лот из трех штук.
Китайцы продолжают удивлять своими новинками в оснастке, постараюсь в ближайшее время показать еще обзоры полезных инструментов.
Инструмент для сверления отверстий
Альтернативные описания• предок дрели
• ручный инструмент для сверления отверстий
• коловорот
• сверло для поиска нефти
• нефтяное сверло
• инструмент для проделывания отверстий, ям
• что означает французское слово «trepan», от которого произошел медицинский термин «трепанация»?
• крупное сверло
• сверло нефтяника
• сверло
• механическая дрель
• длинное сверло для древесины
• сверлильный инструмент
• длинное сверло с ручками
• механическое сверло
• ручная дрель
• примитивный собрат дрели
• инструмент для взятия керна
• Штопор
• м. буравль вор. стальная полутрубка, желобок с винтовым носком и поперечною колодочкой, для буравления, сверления, проверчивания дыр: наверток. Бурав, буравчик, служить для дерева, сверло, для сверления кости и металов; орудие для сверления камней, земли и пр. зовется буром, сверлилом, сверлом и буравом. Держи рыльце огнивцем, а глаза буравцом. Буравец или сверло, сверляк, кольчец (червь) terebella, который точит корабли. Буравить, проверчивать дырки, сверлить, у столяров навертывать. Буравиться, провертываться. Буравление ср. длит. буравка ж. об. провертыванье, сверленье. Буравочный, относящ. к бураву; буравчатый, похожий видом на бурав. шашня буравчатая головка. Буравечить ряз. напевать себе под нос. Бур м. бурав, сверло, для сверления земли или скалы, камня, напр. для буровых или артезианских колодцев, для добычи подземного рассола на солеварнях, для шурфовки: это земляной бур; для взрыва камней порохом, горный бур. Бур не стоит, скоро тупится; бур пал, выкрошился, вовсе затупился; подварить у бура кудри, поправить в кузне. Буровой, относящийся к буру; им пробуренный. Буровая мука, каменная пыль из дудки, буровой скважины. Бурить, буравить, сверлить землю или камень буром; -ся, сверлиться, буравиться. Бурение ср. действие это, сверление. Бурщик, бурильщик м. мастеровой, работник действующий буром
• что означает французское слово «trepan», от которого произошел медицинский термин «трепанация»
Я долго смотрел на это приспособление, но так и не решался приобрести, ибо штука казалась специфической и по некоторым моментам даже спорной для использования в хозяйстве. Однако, это весьма полезный инструмент. Я вспоминал о таком инструменте, когда сам собирал различные полочки.

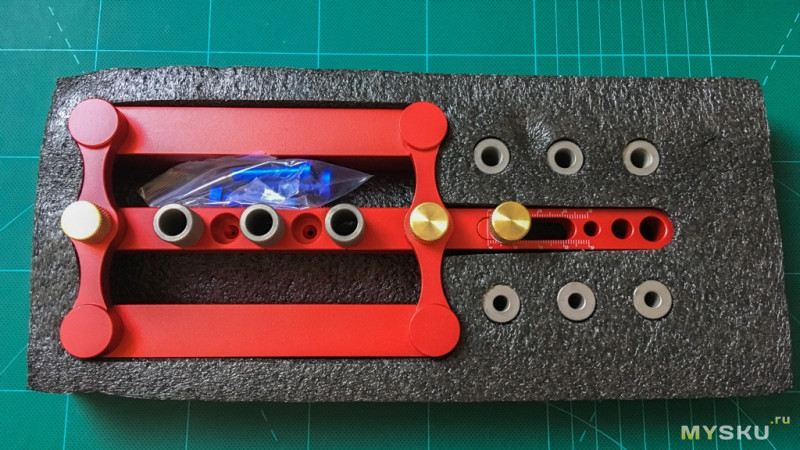

Комплектация:
— Ложемент из пенополистирола
— Кондуктор
— Стальные втулки 9 шт: 6/8/10 мм по три каждого диаметра
— Алюминиевые шпильки 3 шт: 6/8/10 мм

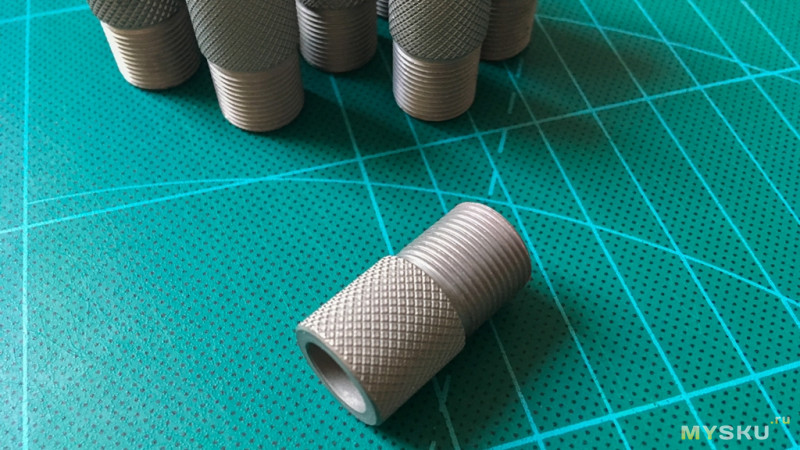

Материал втулок по описанию: сталь HRC50:
В комплекте 9 штук, под сверла трех диаметров 6/8/10 мм (диаметры деревянных шкантов).
Имеют резьбу и накручиваются на планку кондуктора:

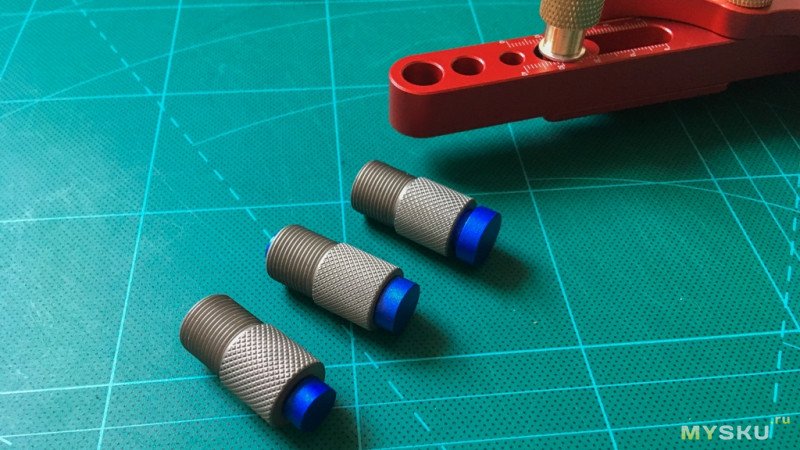

Три алюминиевые шпильки разных диаметров для дополнительной фиксации кондуктора в уже просверленном отверстии:
Сам кондуктор:
Материал: алюминиевый сплав 6150 анодированный
Возможно толщина древесины: 17-60 мм
Вес: 760 грамм
Длина: 235 мм
Кондуктор имеет центральную планку и подвижную конструкцию в виде трапеции, что позволяет менять ширину зева от 17 до 60 мм:
В качестве шарнирных креплений к планке используются латунные винты, которые можно отвернуть рукой при необходимости, для этого на шляпках присутствует накатка:

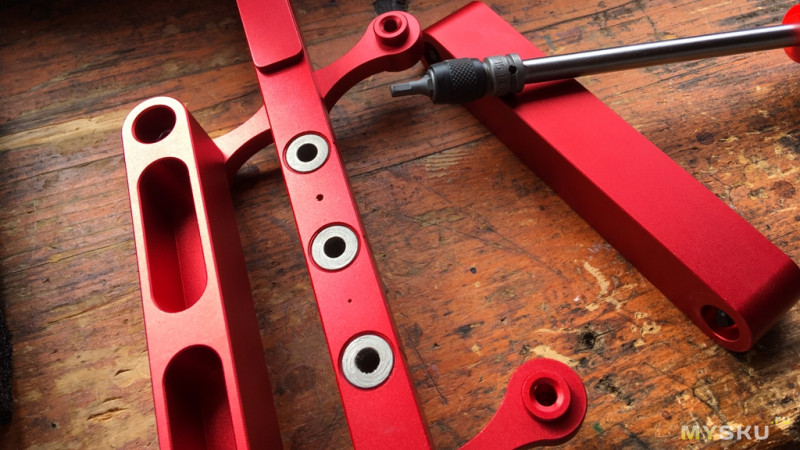

Вообще, кондуктор полностью разборный:
Трапеция скреплена подпружиненными винтами с шестигранной шляпкой:
Эти винты не доворачиваются до конца дабы не клинить инструмент, а пружины предотвращают произвольное раскручивание.

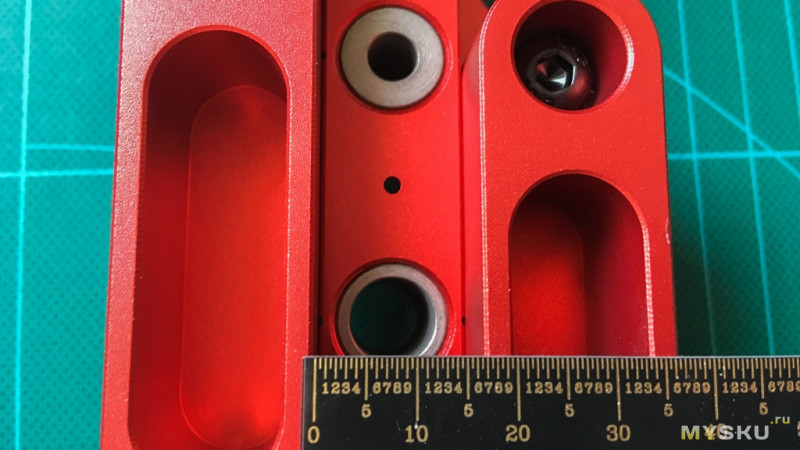

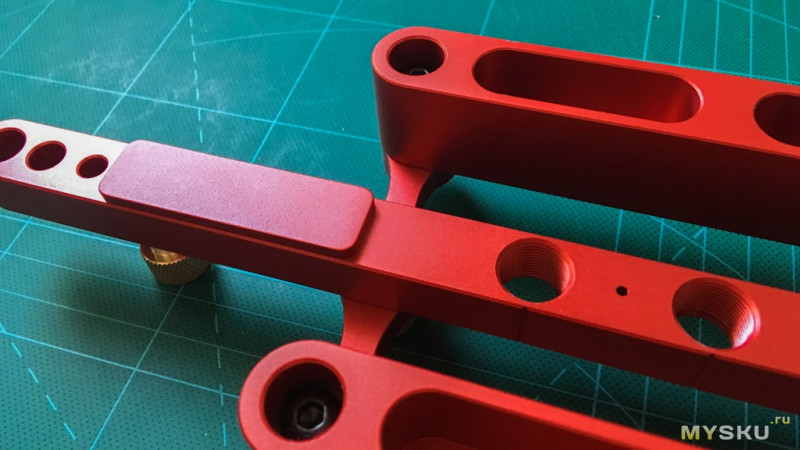

Планка имеет три отверстия под втулки, центры которых находятся они на расстоянии 32 мм друг от друга. также имеются два конусовидных отверстия под разметку (карандаш):

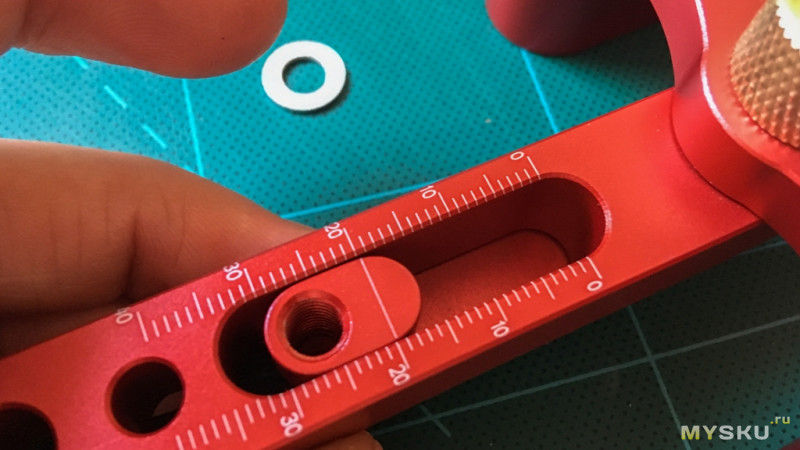

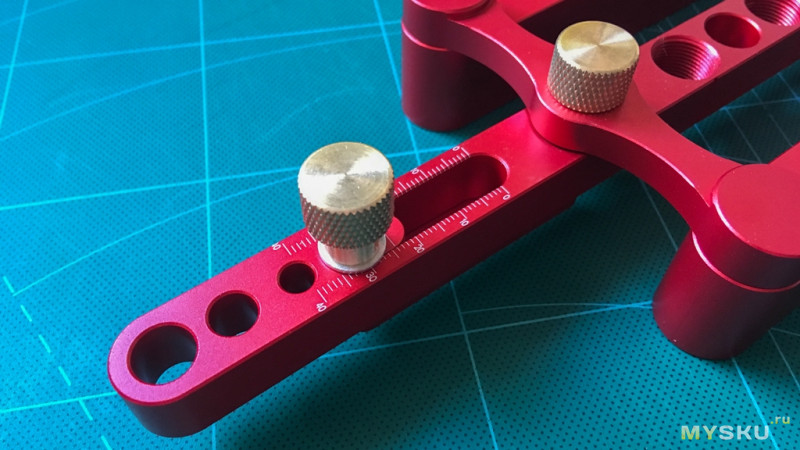

На центральной планке имеется ограничитель с упорной планкой. Присутствует разметка в мм, но я так и не понял откуда мерить расстояния, похоже на какие то условные цифры, которые все-равно можно использовать для соблюдения одинакового расстояния

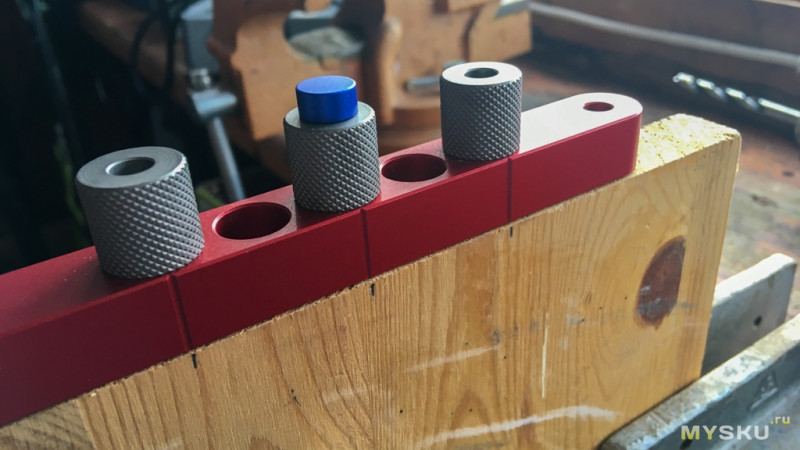

Алюминиевые шпильки четко подходят в отверстия втулок:
Также имеются три отверстия за ограничителем под них:
Размер зева соответствует заявленному:
Теперь к практическому применению.
Нашел доску 18 мм:
Устанавливаем:

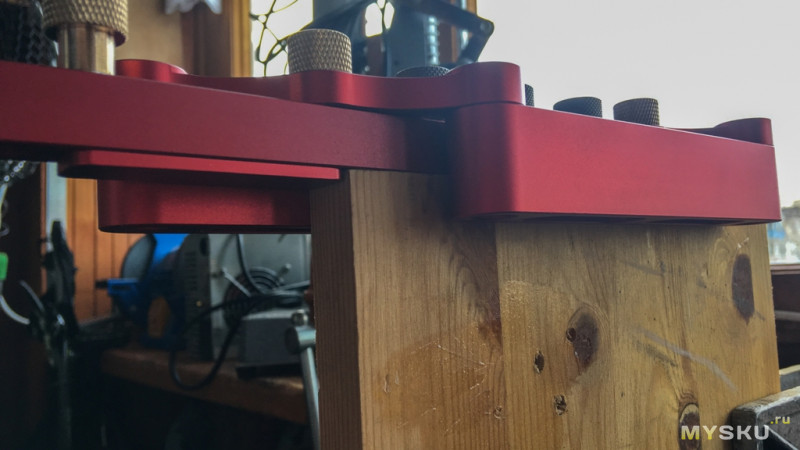

Зажимаем:
Заранее можно выставить упор-ограничитель от кромки:
Сверло 6 мм вошло во втулку без люфтов:

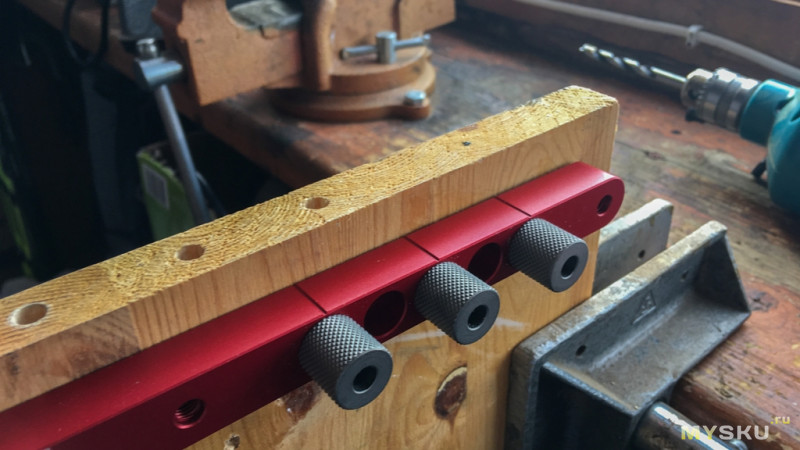

Отверстия готовы под шканты:
При сверлении можно использовать шпильки для фиксации для предотвращения сдвига:
Отверстие под карандаш:
Точно по центру:
Также на планке имеется разметка напротив центра каждой втулки, что очень удобно если нужно просверлить отверстие по заранее намеченным точкам:
Есть возможность снять трапецию и использовать планку отдельно, например для сверления в плоскости под прямым углом. так сверло не уйдет в косую:

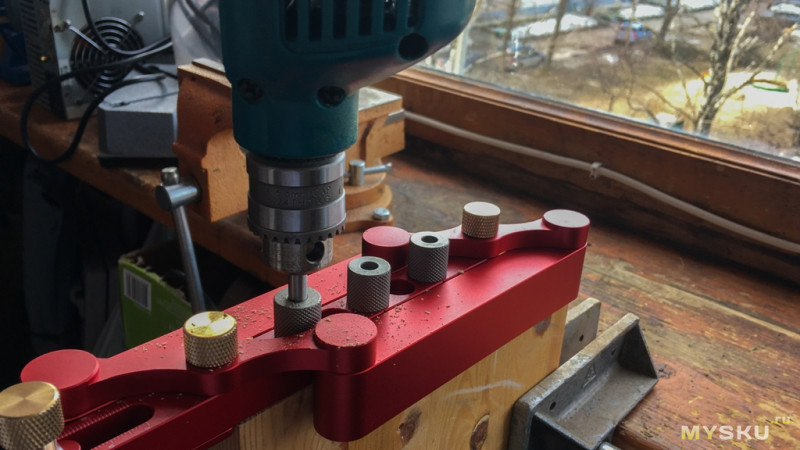

Небольшое видео по теме, кондуктор немного другой но принцип тот же:
Insum. Да, вещь специфическая для дома, но будет весьма полезна при сборке мебели, особенно из мебельных щитов. Также отлично подойдет для сверления отверстий под прямым углом и скрепления щитов с помощью шкантов. Инструмента много не бывает.
Что понравилось:
+ Качество изготовления
+ Простота использования
+ Гибкость в работе + разборная конутрукция
Что не понравилось:
— Отсутствие кейса. С кейсом значительно дороже. Решается изготовлением коробочки из фанеры или картона.
— Минимальный зев 17 мм. Кондуктор заточен под мебельные щиты не может быть использован для 16 мм ДСП плит в первоначальном виде, однако, есть выход- под прижимные рамки трапеции можно подложить (или приклеить двусторонним скотчем) полоски ДВП одинаковой толщины.
— Хотелось бы иметь втулки с диаметром 4-5 мм.
— Непонятна система отчета (разметка) для ограничителя.
Всем бобра.
Инструменты и приспособления для сверления
Инструменты и приспособления для сверления
Категория:
Сверление металла
Инструменты и приспособления для сверления
Сверла. Основным инструментом при сверлении отверстий в заготовках является сверло. Существуют различные сверла, но чаще всего вам придется пользоваться спиральными.
Спиральное сверло (рис. 1) состоит из рабочей части и хвостовика. Хвостовиком сверло закрепляют в патроне шпинделя станка, а рабочей частью, как видно из названия, обрабатывают металл.
Рабочая часть сверла в свою очередь состоит из режущей и направляющей цилиндрической частей. На цилиндрической части выполнены две спиральные канавки, по которым выходит стружка из отверстия. А вдоль винтовых канавок цилиндрической поверхности сделаны две узкие полоски— ленточки. Они служат для уменьшения трения рабочей части сверла о стенки отверстия.
Рис. 1. Спиральное сверло с цилиндрическим хвостовиком
Приспособления. При сверлении отверстий на станках необходимы различные приспособления для крепления инструментов и заготовок.
Наиболее удобен для закрепления инструмента трехкулачковый патрон (рис. 2), в котором можно устанавливать сверла разных диаметров с цилиндрическими хвостовиками. Обрабатываемые заготовки лучше всего размещать на столе сверлильного станка в винтовых машинных тисках (рис. 3). На основании этих тисков закреплена неподвижная губка, а по направляющей с помощью винта с рукояткой можно перемещать подвижную губку. Таким образом и зажимают размеченную заготовку в тисках.
Сбоку, в основании тисков, сделаны выемки. В эти выемки и в пазы стола сверлильного станка устанавливают болты с гайками и, вращая головки болтов, прочно закрепляют тиски на столе станка. Перед установкой машинных тисков необходимо тщательно протереть опорные плоскости стола и слегка смазать их маслом.
При сверлении отверстий малого диаметра тиски можно и не закреплять болтами.
Рис. 2. Трехкулачковый патрон
Рис. 3. Винтовые машинные тиски
Реклама:
Читать далее:
Работа на сверлильном станке
