Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Оцените статью: Поделитесь с друзьями!

Как установить анкер? Пошаговая инструкция

Для монтажа массивной люстры или полки, крупногабаритной бытовой техники в качестве крепёжных элементов следует использовать анкерные болты. Их установка не отличается высокой сложностью, но при этом существует ряд нюансов, учитывать которые крайне обязательно — это позволит организовать надёжное и долговечное крепление. Рассмотрим, как правильно устанавливать анкер и что для этого Вам может понадобиться.


Что понадобится для монтажа анкера?

Начнём с того, что анкер — сложный металлические крепёж, рассчитанный на высокие весовые нагрузки. Он используется для крепления предметов и конструкций к бетонным, кирпичным или каменным стенам, и при правильном монтаже обеспечивает устойчивую фиксацию.

Для установки анкерного болта Вам понадобится:

  • анкер требуемого Вам типоразмера;
  • перфоратор или ударная дрель;
  • небольшой молоток;
  • гаечный рожковый, накидной или разводной ключ.

Когда все инструменты и материалы будут собраны, можно переходить непосредственно к монтажу

Этапы установки анкера

Монтажные работы не отнимут у Вас много времени и сил. Они включают в себя следующие этапы:

Сверление отверстия. При этом нужно учитывать, что его диаметр должен в точности совпадать с толщиной устанавливаемого анкера, а глубина — с длиной посадочной части крепёжного элемента. Для забуривания на нужную глубину можно воспользоваться глубиномером на дрели либо сделать на буре отметку, обмотав его изолентой.
Тщательная очистка отверстия. Из него нужно удалить пыль и частички материала стены — это позволит установить анкер на всю длину с минимальными усилиями. Для очистки можно воспользоваться различными способами: начиная от бытового или строительного пылесоса, и заканчивая резиновой грушей.

Установка анкерного болта. В подготовленное отверстие устанавливается анкер в собранном виде. Осаживать его необходимо на глубину, пока края оболочки не встанут вровень с поверхностью стены. Для установки анкера можно несильно ударять молотком по накрученной на шпильку гайке.
Фиксация анкерного болта. Она осуществляется посредством затягивания гайки. Затягивать её нужно с максимальным усилием — до момента, когда проворачивание её ключом становится невозможным.

Основные нюансы монтажа анкерных болтов
Чтобы избежать ошибок при установке анкеров, важно соблюдать ряд рекомендаций:
  • не использовать анкерные болты для установки в пустотелый кирпич. Они не смогут в нём должным образом зафиксироваться;
  • при установке анкерных болтов в кирпич выбрать элементы диаметром не более 8 мм — более толстые анкеры могут привести к разрушению кирпича;
  • отверстие для монтажа анкерного болта в бетонной стене должно находиться на расстоянии от края стены, в 2,5 превышающим глубину сверления;
  • допускается сверление отверстия на 10–20 мм глубже длины анкерного болта;
  • при выборе крепёжного элемента необходимо учитывать его максимальную нагрузку.

Теперь Вы всё знаете о правильной установке анкеров. Осталось только купить их в нашем интернет-магазине по привлекательной цене и приступить к монтажным работам.

Для монтажа массивной люстры или полки, крупногабаритной бытовой техники в качестве крепёжных элементов следует использовать анкерные болты. Их установка не отличается высокой сложностью, но при этом существует ряд нюансов, учитывать которые крайне обязательно — это позволит организовать надёжное и долговечное крепление. Рассмотрим, как правильно устанавливать анкер и что для этого Вам может понадобиться.

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением.

На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.

Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

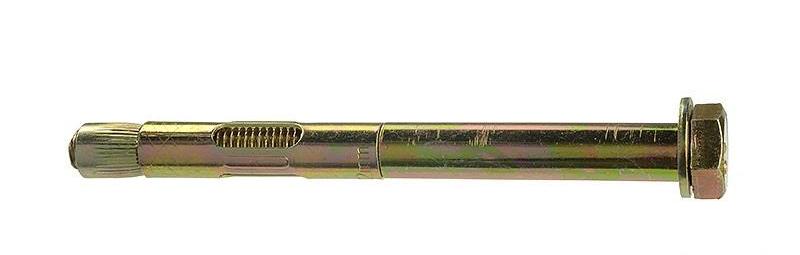

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.

При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.

Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.

Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.

Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.
    ) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм		 Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2
10,1		 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350
Таблица 2.
Материал изготовления анкеров
Зимняя температура наружного воздуха От -40°C и выше От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2		 10Г2С1-6
09Г2С-6		 10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.

Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкерный болт полукольцо, обзор. WikiСтатья.

Анкерный болт с полукольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники — анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде полукольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

Конструкция и принцип действия анкерного болта с полукольцом/крюком

Анкерный болт с крюком включает в себя шпильку, которая загнута в виде крючка с одной стороны, и имеет резьбу с другой. Также эти анкера комплектуются конусной распорной частью и стальной гильзой. На шпильке между полукольцом и рубашкой идет либо гайка, либо прессованная шайба. Гильза имеет упор в верхней части для более удобной установки.

Каков же принцип работы анкерного болта с полукольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой. Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

  • Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.

    Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз. Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.

  • Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.

    Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

Применение анкерного болта с полукольцом

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.
Анкерный болт с полукольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие полукольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.

Применение анкер-болта с полукольцом позволяет не только в дальнейшем прикреплять к узлу другие элементы, но и сменять при необходимости на другие. Наличие открытого крюка (полукольца) делает метиз наилучшим решением для крепления тяжелых съемных конструкций.

Где именно применяют анкерные болты?

  • при внутренних работах: крепление съемных подвесных конструкций, проводов
  • крепление различных тяжелых съемных элементов к фасадам зданий (строительных лесов)
  • создание узла при помощи талрепа, прикрепляемого через полукольцо анкер-болта
  • замена стропильной системе (если нет возможности установить стропы, то через полукольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Как проводить анкеровку крепежа?

Установка анкер-болта с крюком, или анкеровка, по сути схожа с монтажом стандартного анкерного болта. Не следует устанавливать анкеры в вертикальные швы каменной кладки или щели бетонного основания.

Существуют рекомендации по min расстояния относительно элементов анкерного узла:

  • между осями анкер-болтов — 80
  • до края несущего основания — 50
  • до заполненного шва — 30
  • до незаполненного шва — 50

При монтаже следует обратить внимание на следующие моменты

  • контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
  • при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер — распорке лепестки будут ломаться в процессе анкеровки.
  • глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.

Демонтаж анкер-болта с полукольцом

Ставшим ненужным анкерный узел можно срезать болгаркой или произвести демонтаж.

Для этого необходимо:
  • открутить гайку, чтобы ослабить крепление
  • вытащить шпильку
  • с помощью плоскогубцев подцепить и вытащить гильзу
  • если конусообразная гайка не демонтировался вместе с гильзой, то вставить шпильку в отверстие и вкрутить его в оставшихся элемент
  • вытащить все из отверстия и заделать шов бетоном

Несмотря на отсутствие внешних деформаций анкер-болта, его повторное использование исключено!

Размер, мм

8х40

8х45

10х50

10х60

12х70

D, наружный диаметр, мм

8

8

10

10

12

d, диаметр резьбы

М6

М6

М8

М8

М10

L (+2, -2), мм

32

40

32

42

50

L1 (+3, -3), мм

40

45

50

60

70

L2 (+2, -2), мм

72

82

84

92

110

Нагрузка, кН

10

10

12

12

16


Особенности монтажа анкеров разных видов

Анкера – вид крепежа (метизы), фиксирующиеся различными способами в подготовленное отверстие.

Применяются для обеспечения надежного крепления тяжелой конструкции (легкие конструкции крепятся на дюбеля).

Анкера крепятся в бетон, камень, полнотелый кирпич. При монтаже в других менее плотных основаниях применяют дюбеля.



Основные разновидности

По способу монтаж анкеров делятся на предназначенные для сквозного монтажа через прикрепляемую деталь, и трубеющие предварительной установки.

К первому виду относятся:

Ко второму виду все остальные.

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.



Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Анкерное крепление к стене: принцип работы, монтаж

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    – закладной;
    – распорный;
    – забивной;
    – клиновой;
    – болт с кольцом или крючком;
    – рамный;
    – шпилька;
    – фасадный;
    – потолочный;
    – пружинка.
  2. Химические:
    – крепеж-монолит;
    – для наружных и внутренних работ;
    – для крепежа в рыхлых и тонкостенных основах;
    – стойкие к вибрациям;
    – долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.
Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

– просверлить в стене отверстие дрелью или перфоратором;
– установить в отверстие болт;
– распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

105 фото, описание и применение для бетона —

  • виды, размеры и фото анкерного крепежа
  • виды, назначение, применение, конструкция, типы, допустимая нагрузка
  • распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка
  • Виды анкеров для бетона — выбор размера болта и особенности применения
  • Анкерный болт: какие бывают и для чего применяются
  • устройство, виды, какой выбрать и монтаж
  • Как крепить анкерный болт: видео, фото, нюансы, советы
  • Фотографии анкерных болтов 630 — бесплатные фотографии и лицензионные изображения от Dreamstime
  • Фотографии анкерных болтов 618
  • 48 Фотографии петель анкерных болтов
  • вес анкерного болта изображение, фотографии и изображения на Alibaba

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.
С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка… Поделиться с друзьями:

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Надежность анкеров сделали их наиболее популярным крепежным соединением при закреплении конструкций на бетонных и кирпичных основаниях — стенах, перегородках, фундаментах, плитах перекрытия и т. д. Всего насчитывается более десятка видов анкеров, различающихся по способу крепления, конструкции и материалу основания.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

  • Малые (длиной до 5,5 см и диаметром до 0,8 мм).
  • Средние (длиной до 12 см и диаметром до 1,2 см).
  • Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

  • Для плотных бетонных, кирпичных или каменных материалов.
  • Для пустотелых кирпичных и бетонных оснований.
  • Для листовых материалов — гипсокартона,
    древесно-стружечных и древесно-волокнистых плит.



По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание
(расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

  • Клиновые.
  • Распорные.
  • Забивные.
  • Винтовые.
  • Втулочные.
  • Разжимные.
  • Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

  • Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
  • Пассивные — прикрепляются за счет фиксирующего цемента.
  • Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Заключение

Анкерный крепеж применяется для закрепления разнообразных конструкций в твердых основаниях, в основном представленных бетоном, кирпичом и камнем, а также в пористых и иных материалах. Однако принципы анкерного крепления, основанного на расширении и закреплении крепежного элемента в отверстии, нашли широкое применение в различных сферах деятельности — от сбора мебели до стоматологии.

Видео-обзор видов анкеров и их применение

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фотоОсобенности
Распорный

Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком.

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Бабочка

Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

Универсальный

Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.

Дюбель-гвозди

Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.

Фасадный

Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.

Химический

Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.

КВТ

Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.

GB

Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего

Виды анкеров для бетона — выбор размера болта и особенности применения

Анкерный болт незаменим для крепления тяжелых бетонных конструкций, таких как фундаменты, плиты перекрытия, стены и перегородки. На фото анкера представлены его составные части:

  • внутренний болт;
  • коническая гайка;
  • корпус.

Принцип работы эффективен: по мере вкручивания специальный крепежный элемент расширяет метиз и обеспечивает надежную фиксацию необходимой конструкции.

Краткое содержимое статьи:

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

При выборе надежного соединения необходимо обратить внимание на следующее:

  • модель и расположение конструкции;
  • условия эксплуатации;
  • тип крепления;
  • параметры;
  • результаты расчета нагрузки (не допустимо превышение 25% от нагрузки, указанной в ГОСТ).

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Принцип действия следующий: сначала подготавливается отверстие, подходящее по глубине и длине. Затем вставляется болт и после разжимается при помощи специального устройства. Далее в него вкручивается непосредственно крепежный элемент.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Механизм действия следующий: во время осаживания благодаря своей форме анкер, помещенный в уже готовое отверстие, увеличивается в диаметре.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером. Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Фото анкеров для бетона

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

устройство, виды, какой выбрать и монтаж

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

 Загрузка …  Загрузка …

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

  • Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
  • Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

  1. Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
  2. Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
  3. Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.
Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

  • установка лифтов и подъемников;
  • навешивание промышленных стеллажных систем;
  • монтаж строительных колонн и опор;
  • укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет  прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 3.2k. Опубликовано

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.



Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.



Фотографии анкерных болтов 630 — бесплатные фотографии и лицензионные изображения от Dreamstime

Строительная площадка для здания со стальной конструкцией. Плиты с анкерными болтами для крепления стальных колонн на усиленные. Бетонное основание. Ключи гаечные

Установка осветительной колонны или щита с четырьмя анкерными болтами на дорожку строительной площадки, засыпанную гравием. У бетонного бордюра

Анкерные болты.Различные новые анкерные болты на белом

Рядный железобетонный фундамент с металлическими анкерными болтами для установки металлических колонн. Ряд железобетонных фундаментов с металлическим анкером

Белый анкерный болт для бетонного подоконника на бетонном основании. Два из бетона Болтов для крепления Поддерживаемого соединения базового этажа. И стальная конструкция

Опалубка и армирование бетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.Опалубка и армирование бетона

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Несущие конструкции, металлический каркас быстровозводимого дома

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Несущие конструкции, металлический каркас быстровозводимого дома

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерный болт бетонного порога на бетонном основании. Белые бетонные болты для крепления опор между цокольным этажом. Конструкция и стальная конструкция

Многие латунные анкерные болты размером 1/4 дюйма. Мягкий фокус сверху и снизу

Пластиковые анкерные болты на деревянной поверхности рабочего стола. Инструменты и автозапчасти, а также пластиковые анкерные болты на деревянной поверхности рабочего стола

Анкерные болты втулки на деревянной поверхности верстака. Инструменты и автозапчасти, а также анкерные болты гильзы на деревянной поверхности рабочего стола

Анкерные болты втулки на деревянной поверхности верстака. Инструменты и автозапчасти, а также анкерные болты втулки на деревянной поверхности рабочего стола

Старые анкерные болты с молотком и гвоздем.Студия выстрел из старых анкерных болтов молоток и гвоздь, изолированные на белом

Анкерные болты в бетонной стене. Защита дома от падения со склона

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Опора железного столба

Различные новые анкерные болты изолированы. На белом

Болты анкерные стальные.С закладкой гаек на сетку арматуры опоры башенного крана

Два стальных анкерных болта. С гайками и стальной решеткой на усилении опор башенного крана

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Два стальных анкерных болта с гайками. И сетка стальная на арматуре опор башенного крана

Два стальных анкерных болта с гайками. И сетка стальная на арматуре опор башенного крана

Рядный железобетонный фундамент с металлическими анкерными болтами предназначен для установки металлических колонн. Фундаменты склада на строительстве

Армирование железобетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.

Столбы металлические с соединительными анкерными болтами. Каркас здания против голубого неба

Рука в перчатках удерживает металлические анкерные болты. Рабочая рука в перчатке держит металлические анкерные болты на стене из дерева

Рука в перчатках держит металлические анкерные болты. Рабочая рука в перчатке держит металлические анкерные болты на стене из дерева

.

Фотографии анкерных болтов 618

Анкерный болт в бетоне. Анкерный болт в бетонном фундаменте с мокрым схватыванием

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону.Высокая прочность на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности.Бетонный анкерный болт высокой прочности на белом фоне

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Анкерный болт. И подъемный болт, используемый для фиксации машины на месте установки машины

Анкер-шпилька для бетонной стены.Изолированные на белом фоне

Анкерный болт для кирпичных и бетонных стен, изолированные на белом фоне.

Анкерный болт для бетонной стены, изолированные на белом. Справочная информация

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната

Стальной витой трос и анкерная проушина в бетоне.Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната рабочая проволока сварная стенка

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании.Концевой узел стального каната рабочая проволока сварная стенка

Старый анкерный болт с гильзой или распорный болт, закопанный в бетонной стороне. Прогулки

Белый анкерный болт для бетонного подоконника на бетонном основании. Два из бетона Болтов для крепления Поддерживаемого соединения базового этажа. И стальная конструкция

Анкерный болт бетонного порога на бетонном основании.Белые бетонные болты для крепления опор между цокольным этажом. Конструкция и стальная конструкция

Анкерный болт по бетону. Высокая прочность

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Ведущий двойной распорный анкер или распорный болт.Установка отличается размером Lead Double Expansion Anchor или дюбелем для крепления в бетонный кирпич или блок

Гайки анкера выступают из бетона в новостройке. Закрыть анкерные болты в бетонном основании нового здания с арматурой на строительной площадке

.

Ведущий двойной распорный анкер или распорный болт. Установка отличается размером Lead Double Expansion Anchor или дюбелем для крепления в бетонный кирпич или блок

Ведущий двойной распорный анкер или распорный болт. Ведущий двойной распорный анкер или распорный болт для анкеровки в бетонный кирпич или блок, изолированный на белом

Анкерный болт с латунной гильзой или распорный болт. Анкерный болт втулки или распорный болт — цвет радуги золотистый для бетонной стены, изолированной на белом фоне

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Анкерный болт с латунной гильзой или распорный болт.Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом. удаление пыли с помощью пылесоса. Строительные услуги на

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом.удаление пыли с помощью пылесоса. Строительные услуги на

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом. удаление пыли с помощью пылесоса. Строительные услуги на

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ.удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол.Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Плоскогубцы и анкер для бетона. Болт высокопрочный

Плоскогубцы и анкер для бетона. Болт высокопрочный

Черный винт в сером изолированном дюбеле. Стальной винт и пластиковый анкер для крепления в бетонной стене. Пластиковый дюбель. Черный винт в сером изолированном дюбеле

Болт крепления анкерной скобы с тросовой стропой. Закройте рабочий болт крепления анкерной скобы с тросовой стропой на противовесе крана

Анкерный болт. На пирсе во время заката / восхода солнца

Анкерный болт вверх близко.Анкерный болт на пирсе во время заката / восхода солнца

Рядный железобетонный фундамент с металлическими анкерными болтами для установки металлических колонн. Ряд железобетонных фундаментов с металлическим анкером

Молоток анкерный болт. Изолированные на белом фоне

Установка анкерной штанги в мокрый бетон основания.Анкерная штанга погружается во влажный бетон новообразованного фундамента

Анкер с болтом на фундамент нового дома. Анкер со стальным болтом на фундамент нового дома

Анкер для бетона и кирпича, изолированный на белом фоне.

Анкерный болт и подъемный болт, используемые для фиксации машины в месте ее установки. В Таиланде

Анкерный болт с петлей. На белом фоне

Болт крепления анкерной скобы с тросовой стропой. Закройте рабочий болт крепления анкерной скобы с тросовой стропой на противовесе крана

Анкерный болт гильзы / распорный болт. Несколько анкерных строительных металлических. Анкерный болт гильзы

Опалубка и армирование бетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.Опалубка и армирование бетона

Анкер строительный металлический. Анкерный болт втулки.

.

48 Фотографии петель анкерных болтов

Анкерный болт с петлей. На белом фоне

Анкерный болт с петлей. В разобранном виде на светлом фоне

Средний анкерный болт с петлей. Средний размер (длина 120 мм), анкерный болт с петлей собрать на белом фоне

Раппельная стойка, страховочная петля и веревка во время подготовки к спуску с якоря после завершения лазания в. Раппельная стойка — петля безопасности и

Якорь для скалолазания в песчанике, в ущелье Красной реки, Кентукки. Горизонтальный фон скалолазание анкерный болт в оранжевой скале песчаника в Кентукки

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону.Высокая прочность на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности.Бетонный анкерный болт высокой прочности на белом фоне

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Трос из нержавеющей стали, прикрепленный к скале для безопасности.Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Анкерный болт по бетону. Высокая прочность

Болт с проушиной посередине. Стальная проушина для анкерного болта в скале. Фиксированный стальной трос. Альпинистская тропа виа феррата. Витая веревка закреплена в roc. Горная стена с карабином

Бетонный анкерный болт высокой прочности на белом фоне.Подходит для использования в рекламном дизайне и строительстве

Якорное восхождение по скалам. Горный якорь для свободного лазания

Одинарная шпилька. На белом фоне

Плоскогубцы и анкер для бетона. Болт высокопрочный

Плоскогубцы и анкер для бетона.Болт высокопрочный

Болт для скалолазания в ущелье Красной реки отбрасывает тень на поверхность скалы из песчаника. Вертикальный болт для скалолазания, отбрасывающий тень на скалу из песчаника в Кентукки

Болт для скалолазания в ущелье Ред-Ривер, штат Кентукки. Вертикальный якорь для скалолазания в оранжевой скале из песчаника, отбрасывающей тень

Откидной болт на стойке.Цепь прикреплена к рым-болту к старому обветренному деревянному столбу

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Гвоздичный узел на карабине HMS. Самостраховка гвоздичным узлом на карабине HMS в альпийском якоре

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Крючки для лазания. Набор старых альпинистских крючков

Кандалы различных размеров на верстаке. Набор кандалов различных размеров на хорошо зарекомендовавшем себя верстаке

Док. Детали болларда на набережной

Причал с тросами с судов.Маркированный максимальный вес

Деталь конца кабеля. Стальная стяжка с креплением и металлическими тросиками против зеленой травы

Причал в порту для стоянки яхт и кораблей с катерами. И провизоры

Причал в порту для стоянки яхт и кораблей с катерами. И провизоры

Причал в порту для стоянки яхт и кораблей с катерами.И провизоры

Связывание. Трос яхты, привязанный крючком к цепи

Штифт и шплинт. Часть кранового строительства

Расширительные анкеры. Расширительные анкеры на цветном фоне

Альпинистское снаряжение. Набор старых альпинистских крючков

Винт расширительный высокопрочный промышленный.На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный.На белом фоне

Анкерные дюбели на белом. Дюбели для соединения бетонных плит по белому

Звено кабеля натянуто на фоне голубого неба. Звено стального троса натянуто на фоне голубого неба

Расширение высокопрочное промышленное.

.

вес анкерного болта изображение, фотографии и изображения на Alibaba

Примечание. Некоторые товары запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

US $ 0,6-0,6 / шт. (Цена FOB)

5000 шт. (Мин. Заказ)

0,01-0,02 US $ / шт. (Цена FOB)

10000 шт. (мин. Заказ)

0 долларов США.02-0.04 / шт. (цена FOB)

100 штук (минимальный заказ)

12,0-12,0 долларов США / штук (цена FOB)

1000 штук (минимальный заказ)

106,0–110,0 долл. США / шт. (цена FOB)

2 шт. (минимальный заказ)

0,6–0,6 долл. США / шт. (цена FOB)

(5000 шт. шт.) Мин.Заказ)

0,01–1,0 долл. США / килограмм (цена FOB)

1 килограмм (минимальный заказ)

0,05–0,05 долл. США / шт. (цена FOB)

100

шт. (минимальный заказ)

0,19–0,3 долл. США / шт. (цена FOB)

500 шт. (минимальный заказ)

0,15–0,16 долл. США / метр (цена FOB)

1000 метров (мин. Заказ)

0,08–0,09 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

2,5–2,5 долл. США / шт. (цена FOB)

100 шт. (Мин. Заказ)

0,15–0,16 долл. США / Счетчик (Цена FOB)

1000 счетчиков (Мин. Заказ)

0,15–0,16 долл. США / Счетчик (Цена FOB)

1000 метров (мин.Заказ)

0,15–0,16 долл. США / Счетчик (цена FOB)

1000 метров (мин. Заказ)

29,0–1449,0 долл. США / Комплект (цена FOB)

Комплект (Мин. Заказ)

25,0-1180,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

998,0-1522,0 долл. США / комплект (цена FOB)

1 комплект (мин.Заказ)

850,0-980,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1219,0-1219,0 долл. США / комплект (цена FOB)

1 комплект (Мин. Заказ)

65,0-65,0 долл. США / Квадратный метр (Цена FOB)

1 Квадратный метр (Мин. Заказ)

638,0–768,0 долл. США / Комплект (Цена на условиях FOB )

1 комплект (Мин.Заказ)

939,0-969,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

153,9-198,3 долл. США / Квадратный метр (цена FOB)

Квадратные метры (Мин. Заказ)

32,8-35,9 долл. США / Квадратный метр (Цена FOB)

600 Квадратных метров (Мин. Заказ)

853,94 долл. США / 2000,0 / Комплект ( Цена FOB)

1 комплект (мин.Заказ)

779,0-1769,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1650,0-1800,0 долл. США / комплект (цена FOB)

комплект (Мин. Заказ)

28,0-36,0 долл. США / Квадратный метр (Цена FOB)

200 Квадратных метров (Мин. Заказ)

828,0–1220,0 долл. США / Комплект (Цена на условиях FOB )

1 комплект (Мин.Заказ)

1099,0-1179,0 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

850,0-980,0 долл. США / Комплект (цена FOB)

шт. (Мин. Заказ)

2090,0-2280,0 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

798,0–999,0 долл. США / Комплект

006 (Цена FOB)

2 комплекта (мин.Заказ)

1177,0-1530,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1100,0-1100,0 долл. США / Квадратный метр (цена FOB)

Квадратный метр (Мин. Заказ)

729,0–3106,0 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

1977,0–2060,0 долл. США / Комплект (Цена FOB )

2 комплекта (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}} .

Как использовать и откручивать винты для крепления к стене

Анкерные винты используются для подвешивания легких и полутяжелых предметов на стену, таких как большое зеркало, настенная полка или зеркало. Анкеры для шурупов полезны, потому что они позволяют повесить предметы практически в любом месте, не ища шпильки, в которую можно вставить винт. Еще одно большое преимущество анкерных болтов — гибкость: вы не ограничены жестким расстоянием между шпильками, обычно 16 дюймов по центру.

Что еще более важно, анкерные винты предназначены для предотвращения того, чтобы вес объекта вырывал из стены гвозди или шурупы, создавая неприглядные отверстия и создавая потенциальную угрозу безопасности.

Некоторые анкерные винты, входящие в комплект поставки многих продуктов бесплатно, не подходят для этой работы. В этих случаях стоит приобрести более качественные и недорогие анкеры-шурупы в местном магазине или хозяйственном магазине. После того, как они исчерпали себя и больше не нужны, они могут стать помехой для стен: выступами, которые улавливают свет под малым углом и которые чрезвычайно трудно удалить.

Узнайте, как правильно установить анкерные болты, а также как их устранить, когда они послужили своей цели.

Смотреть сейчас: как установить 3 типа анкерных винтов

Как установить анкерные болты

Легкие изделия часто продаются с винтами и пластиковыми втулками уже в упаковке. Предметы средней тяжести, такие как зеркала или стеллажи, следует подвешивать с помощью болтов.

Если подвешиваемый объект особенно хрупкий или ценный, подумайте о приобретении крепких шурупов для стен, таких как Toggler SnapSkrus. Эти самоуправляемые рукава поставляются с собственными винтами и выдерживают до 65 фунтов каждая в гипсокартоне.Хотя SnapSkrus довольно дорого стоит, он обеспечивает более стабильный анкер, чем вставные анкеры с пластиковыми гильзами, которые предоставляются бесплатно с некоторыми продуктами.

Но если предмет довольно легкий и не особо ценный, то анкерные винты с пластиковой втулкой работают нормально, потому что они все еще обладают хорошей прочностью на сдвиг.

Ель / Тереза ​​Кьечи

Правильный вес

Когда анкерные винты выходят из строя, это часто происходит из-за того, что установщик неправильно оценил вес объекта.Определите вес объекта с помощью весов или ознакомившись с упаковкой. Приобретите соответствующие наборы анкеров и винтов. На этикетке на коробке будет указан максимальный вес, который может выдержать набор анкеров и винтов.

Вообще говоря, картины и предметы общим весом 15 фунтов или меньше можно повесить с помощью пластиковых винтов и анкеров-втулок или анкеров для гипсокартона с металлической резьбой. Зеркала и картины со стеклом очень тяжелые, и для них потребуются самые прочные анкеры, которые вы можете купить.

Просверлите отверстие сверлом

Инструменты: анкер, отвертки с плоским шлицем, шурупы, электрическая дрель и биты, молоток или молоток, плоскогубцы.

Ель / Марго Кэвин

Заманчиво проделать начальное отверстие гвоздем, поскольку это создает меньше беспорядка, чем сверление. Но необходимо сверло, чтобы пробить достаточно места для анкерной гильзы.

  1. Выберите размер сверла немного меньше размера анкера.
  2. Осторожно просверлите отверстие электродрелью.
  3. Забейте анкер в предварительно просверленное отверстие с помощью киянки или молотка
  4. Просверлите винт.
Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин

Подсказка

Хорошее практическое правило — делать отверстие меньше, чем вы думаете. Если он окажется слишком маленьким, его всегда можно увеличить. Но если он слишком большой, нет возможности уменьшить его размер. Единственный вариант на этом этапе — просверлить еще одну дыру в другом месте.

Постучите до конца и добавьте винт

Посадка должна быть достаточно плотной, чтобы ее можно было слегка постучать. Но если она будет слишком тугой, рукав будет деформироваться. Аккуратно вставьте пластиковый анкер в стену с помощью молотка или резинового молотка. Нажмите прямо внутрь; любое постукивание под углом приведет к изгибу рукава.

Вставьте винт в анкер и медленно вкрутите его. При использовании анкера для гипсокартона с резьбой вкрутите его с помощью отвертки с крестообразным шлицем. При использовании якоря с коленчатым рычагом навинтите рычаг на винт примерно на 1/4 дюйма от конца.

Протолкните тумблер через отверстие в стене. Переключатель издаст щелчок, когда он откроется с другой стороны стены. Затяните винт до упора, но не затягивайте слишком сильно, иначе вы рискуете повредить гипсокартон.

Как удалить анкерные болты

Почти так же важно, как и установка дюбелей, как их удалить, не повредив стену. В вашем распоряжении два метода. Если первый метод окажется слишком сложным, переходите к следующему.

  1. Выверните винт отверткой или дрелью.
  2. Подденьте анкер отверткой с плоским шлицем.
  3. Вытащить анкер плоскогубцами.
Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин

Подсказка

Если стеновой анкер невозможно снять, не повредив гипсокартон, лучше всего вбить его в стену и накрыть, а затем покрасить. Это должно быть только на 1/8 дюйма ниже поверхности.После того, как анкер будет хорошо утоплен, покрыть его составом для гипсокартона и закрасить.

Как использовать анкерные болты

Анкерные болты — чрезвычайно полезная часть арсенала строителей, когда дело касается работы с бетоном, кирпичом и другими материалами. Но как использовать анкерные болты?

Вот 5 советов, как использовать анкерные болты и как их устанавливать:

1. Анкерные болты различаются в зависимости от производителя, поэтому сначала обязательно прочтите инструкции.Это должно показать такую ​​информацию, как размер сверла, которое вам понадобится, а также глубину отверстия, которое вам нужно будет просверлить.

2. Убедившись, что ограничитель глубины установлен в соответствии с указаниями производителя, вставьте сверло в сверло и просверлите отверстие в бетоне. Удалите из отверстия весь мусор, например бетонную пыль, чтобы болт вошел правильно.

3. Прикрутите шайбу к верхней части анкерного болта, убедившись, что она находится заподлицо с верхней частью болта.Затем вставьте анкерный болт в предварительно просверленное отверстие. Вы можете забить гайку, чтобы анкерный болт попал в нижнюю часть отверстия.

4. Затяните гайку на анкерном болте гаечным ключом до щелчка. Не добавляйте слишком большой крутящий момент, так как это может повлиять на удерживающую способность анкера (информация о том, какой крутящий момент использовать, будет предоставлена ​​в инструкциях производителя).

5. Просто снимите шайбу и гайку с анкерного болта, и он готов к использованию.

Различные типы анкерных болтов

Поскольку анкерные болты могут использоваться с различными материалами, включая бетон, кирпич, блоки и камень, существует множество различных болтов, которые лучше всего подходят для материалов, с которыми вы работаете.

Незакрепленные болты идеально подходят для работы с твердыми материалами, такими как кирпич и бетон, но не подходят для работы с пустотелым кирпичом.

Болты с выступом, которые использовались торговцами на протяжении многих лет, отлично подходят для крепления в каменную кладку и бетон, в то время как болты с крюком также идеально подходят для крепления к кирпичу, бетону и блокам.

Щелкните, чтобы просмотреть обширный ассортимент анкерных болтов Tradefix Direct, включая стяжные болты из нержавеющей стали, оцинкованные и оцинкованные.

якорей! Как вставить анкеры в стену

«Как ввернуть анкерные винты в стену?» — WYSK Reader Norma

NV: Отличный вопрос, а потом еще немного Нормы… кстати, мне очень нравится ваше имя! А теперь вернемся к делу. Многие из нас не только не знают, как устанавливать анкеры, но и какие из них использовать! Пластиковая втулка, самосверлящие, коленчатые, болты молли и др.ФУ!

Прежде всего, мы заботимся о том, чтобы установить их правильно, чтобы все, что мы вешаем, не попало на пол кусками (или на вашу голову, когда вы спите под ним в постели … это случилось с моим другом), в то время как наименьшее количество повреждений наших стен. Сложная задача, если вы не разбираетесь в якорях, поэтому давайте познакомимся с якорями.

Как работает якорь?

Вообще говоря, анкеры расширяются и «врезаются» в стену, когда вы ввинчиваете в нее винт, создавая анкерную точку для надежного подвешивания.Без них гвоздь или шуруп просто крутились и вылетали из стены.

Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не упало на пол кусками… или на вашу голову.

А что, если у меня стены оштукатурены?

Стены из обрешетки и штукатурки не выдерживают типовых пластиковых анкеров. Требуются тумблерные или молли-болты. Обязательно используйте те, которые достаточно длинные, чтобы зайти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла для каменной кладки, подробнее об установке коленчатых и молли-болтов ниже.

Какой анкер для чего?

Анкеры рассчитываются по весу, поэтому то, что вы вешаете, будет определять, какой анкер использовать. Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите анкер, соответствующий весу или «долгу» того, что вы вешаете.

Общие практические правила…

  • Легкие, менее 10 фунтов (например, вешалка для бумажных полотенец), используйте пластиковые анкеры
  • Средние нагрузки, от 10 фунтов до 25 фунтов (например, металлический карниз для штор с тяжелой драпировкой), используйте самосверлящие ( с резьбой)
  • Для тяжелых условий эксплуатации, от 25 до 50 фунтов (т.е.е. шкафа), используйте болт молли или тумблер
  • Мега тяжелый (например, кронштейн для телевизора с плоским экраном), прикрутите его непосредственно к стойке, добавьте штыревые болты для дополнительного крепления в зависимости от того, где находится объект на стене. Прежде чем продолжить, позвольте мне сказать, что существуют десятки типов якорей — их слишком много, чтобы я мог их обсуждать. Я выбрал четыре самых распространенных типа анкеров, которые удовлетворят потребности как в легких, так и в тяжелых подвесах.

    Как поставить анкеры в стены

    Якорь с пластиковой гильзой (неумышленный каламбур)

    • Отметьте точку подвеса карандашом
    • Возьмите набор гвоздей, шило или гвоздь и молотком забейте «пилотное отверстие» в стене
    • НЕ делайте отверстие шире, чем анкер
    • Поместите анкер над отверстием и сильно вдавите его, пока он не будет на одном уровне со стеной

    Примечание. закрепите якорь в стене, и он не войдет полностью, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в гвоздь. В этом случае якорь не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

    Самосверлящий (резьбовой) Анкер A

    • Отметьте точку подвеса карандашом
    • Ударьте заостренным концом анкера в стену с помощью молотка
    • Как только наконечник окажется в гипсокартоне с помощью отвертки ввинтите анкер заподлицо со стеной

    Установите анкер Molly-Bolt (полая стена)

    • Для остроконечных болтов-молли сделайте пилотное отверстие (как описано выше) затем вбейте молли в стену, пока головка не будет на одном уровне со стеной.
    • Для болтов без заострения просверлите отверстие в стене с помощью сверла рекомендованного размера (для штукатурных стен сверление отверстия — лучший метод, не важно какой тип анкера)
    • Затяните болт в втулке молли (это приведет к расширению молли и захвату за стену)
    • После затяжки вытащите винт из втулки; теперь вы можете подвесить свой объект через это закрепленное отверстие, используя этот болт.Это означает, что у него должен быть кронштейн, который работает с тумблером и может закрыть отверстие, которое он делает в стене.

      • Отметьте точку подвешивания карандашом
      • Просверлите отверстие, используя сверло рекомендованного размера (ширина коленчатых концов)
      • Проденьте болт через отверстие в том, что вы вешаете (например, кронштейн), затем резьба на рычаге так, чтобы его концы были обращены к головке винта
      • Сожмите рычаг в закрытом положении и вбейте болт вместе с переключателем и всем остальным в стену
      • Затяните болт, потянув назад за резьбу болта до тех пор, пока переключатель не захватит заднюю часть со стены; затяните до упора

      Важные вещи, которые нужно знать…

      • Если объект очень тяжелый, сама стена может разрушиться до того, как будет установлен анкер.
      • Если сверлить в стене, не сверлите прямо рядом с розетка или вилка, чтобы не задеть проводку
      • При сверлении в ванной комнате или примыкающей к одной стене помните, где находятся смесители, чтобы не задеть водопроводную трубу

      Теперь вы готовы повесить купленную полку. месяцев назад… якоря трепещут!

      Есть вопрос DIY? Спросите эксперта!

      Если у вас есть вопрос по ремонту, обслуживанию или улучшению дома своими руками для Нормы, теперь у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

      Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте «Женщинам, которых вы должны знать».

      Fix-It Friday — эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, бывшей ведущей сериала Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе Одноименное спутниковое радио.Еженедельная колонка призвана вдохновить женщин — воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров — с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

      Как установить бетонные крепежные детали

      Купить якоря

      Как работают бетонные анкеры

      Бетонные крепежи относятся к бетонным крепежам расширяющегося типа. Они получают свои удерживающие ценности из-за трения.Трение достигается за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все анкеры расширения работают по этому принципу. Единственный, чего нет, — это саморез по бетону. Винт для бетона или Tapcon® на самом деле врезается в основной материал или нарезает резьбу, когда он вставляется в отверстие.

      Каждый тип анкера имеет минимальную глубину заделки — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы он мог получить свои удерживающие значения.Чем глубже заделка в основной материал, тем лучше стойкость. Максимальное заделывание кранов составляет 1-3 / 4 дюйма. Расширительные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе 5 диаметров анкера от неподдерживаемого края. Анкеры, используемые на открытом воздухе или в агрессивных средах / атмосферах, должны быть из нержавеющей стали или оцинкованной.

      Этапы установки бетонных креплений

      Для установки анкера по бетону необходимо просверлить отверстие в основном материале.Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI), поскольку они имеют допуск, согласованный с конкретным крепежным элементом. Также необходимо использовать перфоратор *, потому что он правильно просверливает отверстие и предназначен для разрушения основного материала во время удара. Отверстие должно быть просверлено на 1/4 — 1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставлен в отверстие. После того, как отверстие просверлено, его необходимо очистить от мусора, материала или пыли.

      * Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителя при использовании электроинструментов.

      Клиновой анкер — только для бетона

      1. Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI. Размер долота = диаметр анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдены минимальные требования к заделке.Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемой коронки проходит через отверстие в приспособлении.
      2. Очистите отверстие проволочной щеткой, сжатым воздухом, пылесосом, продувкой груши или другим способом.
      3. Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения, когда клиновой анкер забивается в отверстие в бетоне).
      4. Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале.Это должно быть очень плотно — используйте молоток для завершения установки, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности основного материала или приспособления.
      5. Поверните гайку по часовой стрелке до упора.
      6. С помощью гаечного ключа поверните гайку 3-4 раза до плотного прилегания. Здесь можно найти рекомендуемые значения крутящего момента.

      Анкер-гильза — для использования в бетоне, кирпиче или блоке

      1. Используя сверло стандарта ANSI, осторожно просверлите отверстие в основном материале.Размер отверстия = размер долота при установке анкерных муфт. Убедитесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза сможет проникнуть в основной материал. Также необходимо выполнить минимальные заделки. Отверстие можно просверлить с установленным приспособлением, убедившись, что бита пройдет через отверстие приспособления.
      2. Очистите отверстие от мусора, образовавшегося во время сверления.
      3. Анкеры-гильзы поставляются полностью собранными с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы для защиты резьбы во время забивания молотком.
      4. Вставьте анкер втулки через отверстие для приспособления в отверстие, которое вы просверлили в основном материале. Чтобы вбить анкер втулки в материал, потребуется молоток, пока шайба и гайка не будут плотно прилегать к приспособлению.
      5. Затяните гайку вручную, всегда поворачивая по часовой стрелке.
      6. Используя гаечный ключ, поверните 2-4 раза, пока не убедитесь, что он плотно прилегает.
      1. Диаметр забивного анкера относится к внутреннему диаметру.Просверливаемое отверстие равно диаметру анкера с внешней стороны. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер. Отверстие не может быть просверлено, пока крепление находится на месте из-за того, что отверстие больше диаметра вставляемого в него болта. Чтобы использовать фиксирующий анкер, установите приспособление на место, отметьте, где следует просверлить отверстия, снимите приспособление, а затем просверлите отверстия.
      2. Очистите отверстие от мусора, прежде чем продолжить.
      3. Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Инструменты для настройки будут соответствовать внутреннему диаметру анкера. Пример: для установки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещается внутрь резьбовой части анкера и ударяется до тех пор, пока кромка установочного инструмента не коснется кромки врезного анкера. Это обеспечит полную фиксацию анкера в бетоне.
      4. Поместите приспособление на анкер и проденьте болт через приспособление в анкер.
      1. Диаметр анкера = размер отверстия при работе с анкерами. Твердосплавное сверло подходящего размера должно соответствовать стандартам ANSI. Отверстие следует просверлить на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
      2. Очистите отверстие от мусора, прежде чем продолжить установку.
      3. Ударный анкер необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
      4. Используя молоток подходящего размера для диаметра анкера, установите штифт несколькими прямыми / острыми ударами по головке штифта, пока штифт не будет на одном уровне с верхом анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.

      Lag Shields — для использования в бетоне, кирпиче или блоке

      1. Lag Shield — анкеры с внутренней резьбой. Назначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет вставлен в него.Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие 5/8 дюйма. Для сверления отверстий под анкеры защитного экрана необходимо использовать твердосплавные коронки ANSI подходящего размера.
      2. Очистите отверстия от мусора.
      3. Поместите защитный экран в отверстие, вставив закрытый конец защитного экрана первым.
      4. Затем приспособление помещается поверх защитного экрана, вставляя винт с затяжкой через приспособление и в винт с запаздыванием. С помощью гаечного ключа поверните стопорный винт по часовой стрелке до упора.

      Вся эта информация должна помочь в безопасной и правильной установке и использовании бетонных анкеров и крепежных элементов независимо от того, в какой области вы находитесь.

      Дополнительная информация:

      Оцинкованные клиновые анкеры

      Горячеоцинкованные клиновые анкеры

      Клиновые анкеры из нержавеющей стали 304

      Клиновые анкеры из нержавеющей стали 316

      Анкеры с цинковым покрытием

      Анкеры из нержавеющей стали

      Купить якоря

      31 июля 2009 Майк Писторино

      Анкеры-гильзы

      : руководство для покупателя

      Что такое анкерные гильзы?

      Анкер-гильза — это быстрая, простая и адаптируемая система анкеровки кладки.Они предназначены для работы с различными материалами и для приложений, подверженных сейсмическим нагрузкам. Когда болт крепежа затягивается, он расширяется относительно основного материала, создавая прочное соединение и способный распределять несущий вес.

      Правильное крепление вашего проекта имеет решающее значение для обеспечения его эффективности и долгого срока службы. Анкеры-рукава часто являются постоянными приспособлениями, и выбор подходящего для работы увеличивает потенциал вашего проекта.

      В этом руководстве мы расскажем о различных типах анкеров-муфт, процессе их применения и наиболее эффективных вариантах использования, чтобы помочь вам выбрать правильное крепление для вас.

      Когда использовать анкеры-гильзы?

      Анкеры-гильзы универсальны. Их можно использовать для легкого или сверхпрочного крепления, поэтому их можно применять в таких проектах, как установка радиаторов в доме, но также они могут использоваться для более крупных операций, таких как закрепление балок настила.

      Эти анкеры могут использоваться в различных базовых материалах, таких как бетон, кирпич и блоки.Конструкция креплений определит, где их можно использовать, с анкерами-гильзами из нержавеющей стали, более подходящими для наружных влажных сред, и оцинкованными анкерами для сухих помещений внутри помещений.

      Нержавеющая сталь обладает антикоррозийными свойствами даже в морской среде, тогда как цинкование редко может выдерживать длительные внешние условия. Они хорошо подходят для внутреннего использования вдали от стихий.

      Существуют различные типы анкеров-гильз (объяснены ниже), что означает, что их применение становится более разнообразным.Другие применения этих креплений также включают присоединение осветительных приборов к бетонным стенам или потолку, прикрепление дверных коробок и закрепление электрических распределительных коробок.

      (свободная гайка анкера гильзы, нержавеющая сталь)

      Как установить анкеры-гильзы?

      Прочная связь между креплением и бетоном обеспечивается трением. Вот почему правильная установка анкера-муфты имеет решающее значение для прочности проекта.

      Следуйте нашему руководству по установке, чтобы каждый раз обеспечивать надежное соединение.

      Просверливание отверстия

      Сначала разместите материал, который вы хотите закрепить, и отметьте места анкерных отверстий продукта на бетоне. Если имеется достаточный зазор для сверления отверстий, изделие можно оставить на месте. Это позволяет более точно позиционировать.

      Затем с помощью перфоратора просверлите отверстия в бетоне в месте отверстия под болты изделия.

      Размер отверстия имеет решающее значение. Отверстия должны быть указанного диаметра для анкера, который вы планируете использовать, и как минимум на 1/2 — 1 дюйм глубже, чем предполагаемая глубина крепления.Длину анкеров измеряют снизу гайки и промывают до кончика.

      Для обеспечения надлежащей глубины отверстия в большинстве перфораторов есть ограничитель глубины. В противном случае оберните кусок ленты вокруг сверла на сертифицированной длине глубины.

      Затем очистите отверстие. Это очень важный шаг перед установкой анкера-рукава. Это обеспечивает правильную установку и гарантирует, что анкер будет иметь максимальную удерживающую способность. Он будет равномерно прилегать непосредственно к стенкам отверстия, а не попадать в соприкосновение с препятствующими обломками.

      Попытайтесь удалить всю потенциальную пыль и мусор с помощью проволочной щетки , пылесоса или сжатого воздуха.

      Установка анкера-гильзы

      Эти крепления предварительно собраны. Вставляя анкер, расположите гайку так, чтобы она была на одном уровне с верхом резьбы. Это гарантирует, что резьба не будет повреждена при установке.

      Удерживая гайку, вставьте корпус анкера через отверстие для продукта в основной материал.

      Постучите по анкеру молотком до тех пор, пока гайка и шайба не будут на одном уровне с фиксатором.

      Сначала затяните гайку вручную. После установки с помощью инструмента анкеры-гильзы снять нельзя, поэтому важно сначала затянуть вручную, чтобы убедиться, что положение вас устраивает.

      Доволен? Для затяжки используйте гаечный ключ или отвертку (гаечный ключ для шестигранника или желудя и отвертку с соответствующей головкой для анкера с круглой или плоской головкой). Поверните три-пять раз, пока не будет достигнут установочный момент. Не перетягивайте, так как это ухудшит качество затяжки.

      Расстояние

      Так сколько анкеров-гильз вам нужно? Слишком много креплений, расположенных слишком близко друг к другу, могут снизить удерживающую способность.Они должны располагаться на расстоянии не менее десяти диаметров анкеров друг от друга и быть не ближе пяти диаметров от края без опоры.

      Сделайте увеличьте расстояние, когда условия крепления будут вибрировать или испытывать внезапный удар, поскольку это снизит взаимодействие сил, создаваемых внутри основного материала.

      (Головка анкерного болта с гильзой)

      Типы анкеров-гильз

      Существует два распространенных типа анкеров-гильз.Основными определяющими конструктивными особенностями якоря-гильзы, которые меняют его использование, являются тип головки, состав материала и диаметр.

      Гайка приводная

      Привод гайки обычно используется для дополнительной прочности. Он более распространен, чем его альтернатива с плоской головкой, и имеет множество вариантов отделки. Крепежные элементы из нержавеющей стали, такие как анкер-гильза A2 S / S или гайка из нержавеющей стали, устойчивы к коррозии и наиболее подходят для наружного крепления.

      Анкеры-гильзы с головкой под болт подходят для большинства типов бетона и кирпичной кладки и способны выдерживать средние нагрузки при правильном применении.

      Плоская головка Приводные анкеры с плоской головкой

      обычно используются, когда требуется ровная поверхность. Это делает вариант крепления анкера с потайной гильзой более подходящим для применений, где выступающие приспособления могут вызывать неудобства, например когда открывание дверей или навесного оборудования может быть прервано или чище, скрытые крепления являются определенным фактором.

      Анкеры с плоской головкой вставляются в отверстие с помощью подходящей отвертки (в отличие от гаечного ключа, используемого для крепления с гайкой).

      Все анкеры-гильзы на Анкерные крепления , от незакрепленной гайки до Головка CSK поставляется в различных размерах для соответствия вашему проекту.

      (Головка с анкерной гильзой CSK)

      Как выбрать поставщика крепежа?

      Anchor Fixings — специализированная компания с более чем 30-летним опытом, специализирующаяся на поставках стандартных и нестандартных креплений для строительной и смежных отраслей по всей Ирландии и Великобритании.

      Мы обеспечиваем индивидуальное и быстрое обслуживание с точным и надежным управлением учетной записью, чтобы убедиться, что у вас есть все необходимые расходные материалы, чтобы сократить время простоя и повысить производительность. Тем более, что мы можем доставить прямо на ваш сайт.

      Просмотрите наш ассортимент креплений и воспользуйтесь нашей простой в использовании корзиной запросов и получите от нас предложение в кратчайшие сроки.

      Не медлите, сотрудники Anchor Fixings и Boltz готовы помочь сегодня. Свяжитесь с нами сейчас по телефону +44 (0) 28 9084 2373 или по электронной почте [электронная почта защищена] .

      Вам нужна дополнительная информация по креплению?

      Посмотрите наши предыдущие сообщения в блоге:

      Эпоксидно-химическая смола — все, что вам нужно знать

      Саморезы для ДСП

      Факты об анкерных болтах фундамента

      Автор Марк Робинс Старший редактор Опубликовано: 01 апреля, 2019

      Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

      Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно покоится.Фундамент обеспечивает устойчивость и предотвращает экстремальное движение здания, чтобы защитить здание и его содержимое от повреждений или разрушения. Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, заделанными в бетон фундамента.

      «Анкерные болты выполняют две функции, — говорит Александр Ньюман, PE, судебный инженер-строитель из Бостона и автор книги под названием« Металлические строительные системы », которая вышла в третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут помочь передать горизонтальные и вертикальные нагрузки с каркаса на фундамент.”

      Обычно люди думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени они это делают, но основная причина использования больших подножек и опор пирса заключается в том, что они действуют как противовес, прижимая здание и удерживая его на земле», — говорит Роберт Дж. Куартюр-младший, менеджер по продажам Mohawk. Construction and Supply Co. Inc., Мак-Мюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, и нижний колонтитул / фундамент — основная причина, по которой они остаются на земле / на земле. Опоры и анкерные болты также служат для связывания всей конструкции здания.Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую конструкцию и систему ».

      Типы анкерных болтов

      Майк Стайбер, старший менеджер по продукции механических анкерных систем, Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются монтируемые на месте J-болты. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость при установке анкера. Определить правильное расположение монолитных анкеров сложно.Преимущество анкеров, устанавливаемых после установки, в том, что место крепления можно определить после установки рамы. Часто положение анкерного болта может смещаться во время заливки бетона или может быть трудно сохранить его положение. Хорошее решение — использовать анкеры после установки ».

      Фото любезно предоставлено Portland Bolt & Manufacturing

      Ньюман считает, что в прошлом наиболее распространенными типами были анкерные болты L- или J-образной формы, но сегодня предпочтительным анкерным болтом является анкер с головкой, сделанный из стального стержня с полной или частичной резьбой как минимум по одной тяжелой шестигранной гайке, размещенной сверху и снизу.«Анкеры с головками лучше всего подходят для поддержки основных каркасов в металлических строительных системах, которые обычно оказывают на их фундамент значительные горизонтальные и подъемные силы. L- и J-образные болты по-прежнему могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему разрешают использование L- и J-образных болтов для крепления колонны. Тем не менее, эти типы болтов оказались проблематичными при высоких подъемных нагрузках, которые могут возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».”

      Портленд, штат Орегон. Компания Portland Bolt & Manufacturing является специализированным производителем, способным изготавливать анкерные болты практически любого размера / сорта / конфигурации. «Наиболее распространенными типами являются гнутые анкеры, анкеры с головкой и анкерные стержни с гайками на обоих концах», — говорит Дэйн Маккиннон, менеджер по контролю качества Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкеры с головкой и изгибом, но с увеличением диаметра возможность изгиба и загиба становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными.Кроме того, изогнутые и головные типы более распространены для более низких марок стали, тогда как высокопрочные материалы чаще производятся в виде резьб на каждом конце стержня ».

      Фото любезно предоставлено Александром Ньюманом.

      Анкерные болты вынуты из бетона. (Фото любезно предоставлено Александром Ньюманом, ЧП; источник: OSHA, «Расследование системного обрушения металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

      Фундамент и болты

      Установка болтов

      оптимизируется на этапе предварительного планирования, чтобы помочь определить конструкцию фундамента.Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почвы) и провести геотехнические исследования для определения возможного наличия скальных образований.

      «В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и расположения опор / площадок», — добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предохраняет землю от холода и мороза от вспучивания — вздутия земли под бетоном и возникновения проблем с бетоном и самим зданием.При проектировании больших зданий могут потребоваться дополнительные приставки фундаментов с использованием кессонов. Их обычно пробуривают и заливают перед выемкой, чтобы буровая установка могла получить доступ к точному местоположению кессона ».

      После завершения кессонов и земляных работ вместе с планировкой завершается формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь размечено с точностью до 1/8 дюйма», — сообщает Quarture. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной компоновки.Затем бетон заливают, дают ему затвердеть. Формы разобраны, и теперь можно закончить морозостойкую стену или перекладину, если они не были выполнены с заливкой опоры / нижнего колонтитула. Бетон обычно требуется для отверждения не менее семи дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до своей проектной прочности ».

      Источники в Peikko USA Inc., Ливан, Пенсильвания. Наиболее распространенной ошибкой является неправильная установка анкерных болтов, будь то неправильная установка, слишком низкая или слишком высокая.Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неправильные болты можно переставить путем просверливания и добавления эпоксидных анкеров. Болты, залитые слишком низко, можно удлинить с помощью муфт или приварных удлинителей, а болты, залитые слишком высоко, можно срезать и затянуть заново. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, — это отбойным молотком существующий бетон и его повторная заливка с помощью правильно установленных болтов. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

      Дэйн Маккиннон, менеджер по контролю качества, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов на фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов на нижних плитах, с которыми анкерные болты должны соответствовать на этапе установки. Для обеспечения правильной посадки используйте шаблон с таким же расположением болтов, что и на нижних пластинах стальной конструкции. Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после фиксации шаблонов и сразу после заливки бетона.Ситуация усложняется, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из листовой стали или фанеры. Peikko использует 4-миллиметровую стальную пластину, вырезанную плазменной резкой и снабженную отверстиями для гвоздей, а также отметками местоположения »

      Фото любезно предоставлено Peikko USA Inc.

      Фото любезно предоставлено Portland Bolt & Manufacturing

      Точность и ошибки

      Поскольку точность очень важна при установке фундаментных болтов, необходимо нанять зарегистрированного землеустроителя для наблюдения за размещением болтов или для фактического размещения анкерных болтов.«Хороший сюрвейер стоит каждой копейки, которую ему платят», — говорит Куартюр.

      Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы перед доставкой стали было проведено полевое обследование мест установки анкерных болтов. «Если по каким-то причинам это невозможно, установку анкерных болтов следует поручить наиболее технически подготовленному человеку на строительной площадке: суперинтенданту или полевому инженеру. Предоставление этой работы чернорабочим часто приводит к перекосам и дорогостоящим ремонтным работам.”

      Peikko USA является источником напряжения для обеспечения точности и правильной схемы расположения болтов, используйте шаблон. «Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует два на четыре в качестве шаблона и прибивает болты примерно в нужное положение, а затем проходит по болтам во время литья, проблемы обязательно возникнут ».

      Ньюман предупреждает, что, хотя правильно изготовленный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов все же может быть размещена неправильно.«Есть определенные допуски на их размещение, и если они будут превышены, колонны не поместятся на болтах. Лучшая профилактика — это воспользоваться услугами технически грамотного персонала для установки якорей. Другая распространенная ошибка — установка анкеров слишком низко, что также требует ремонтных работ ».

      Фотография любезно предоставлена ​​Simpson Strong-Tie

      Хорошие исходные показатели

      В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту.«Как и любое строительство, все начинается с хороших исходных тестов, по которым работают все», — говорит Куартюр. «IBC регулирует требования. Связь между монтажником фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь и происходит тяжелая атлетика. Если дизайн скоординирован и соблюдается, работа становится легкой ».

      Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет для рассмотрения и утверждения зарегистрированным инженером-строителем (SER), если таковой существует.«Иногда проектное расположение анкерных болтов указывается на контрактных чертежах, подготовленных ГЭР. Предполагая, что производитель металлических строительных систем работает с этими контрактными чертежами, расположение анкерных болтов должно быть таким же. Проблемы, как правило, возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует ».

      Маккиннон считает, что четкое и краткое сообщение, а также полная информация помогут убедиться, что все стороны получают то, что хотят, и когда они этого хотят.«[Также] послушайте своего инженера», — добавляет он. «Я не могу сказать вам, сколько раз с нами связывались люди, которые не хотели платить за нужный продукт или ждать его и заменяли его чем-то более дешевым или быстрым. Затем они расстраиваются, когда продукт отклоняется. Если вы сделаете несанкционированную замену, на карту будет поставлена ​​огромная ответственность. Многие пользователи просто считают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, и это не то, на что вы готовы пойти, не выполнив расчетных расчетов.”

      Установка анкеров AnchorHog® по дереву и бетону

      Установка AnchorHog в бетон или кирпич

      НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

      Аккумуляторная или электрическая ударная дрель Сверло по камню 3/16 дюйма Трещотка с головкой 5/16 дюйма

      DIRECTIONS

      DIRECTIONS

      1. Найдите место для AnchorHog®, которое уменьшит расстояние до оборудования, которое вы хотите закрепить.
      2. Если вы не уверены во всех возможностях крепления вашего оборудования, вы можете рассмотреть возможность установки нескольких AnchorHogs® через каждые 5-10 футов в зоне, где вы планируете хранить свое оборудование.
      3. Найдя желаемое место, отметьте одно (1) из четырех (4) отверстий на бетонной поверхности, снимите опорную плиту и просверлите первое отверстие на 3 дюйма глубиной (дюйма глубже анкерного болта). Используйте сверло по камню 3/16 дюйма.
      4. После того, как первое отверстие просверлено на нужную глубину, удалите бетонную пыль и поместите опорную плиту над отверстием.
      5. Когда базовая пластина отверстие совмещается с отверстием в бетоне, вставьте анкерный болт в отверстие и затянуть до плотного прилегания.* Выровняйте опорную пластину и полностью затяните первый анкерный болт.
      6. Теперь, когда опорная пластина выровнена и надежно закреплена, просверлите остальные три (3) отверстия, установив опорную пластину на место.
      7. После того, как остальные три (3) отверстия просверлены на нужную глубину, удалите бетонную пыль, вставьте остальные три (3) анкерных болта и плотно затяните все анкерные болты. *

      * ПРИМЕЧАНИЕ. Внимание!
      Если вы выберете ударную дрель (дополнительные инструменты) для установки анкерного болта рядом с основанием, держите головку анкерного болта приблизительно на ¼ дюйма от соприкосновения с основанием.Для окончательной затяжки используйте ключ с трещоткой.

      Установка AnchorHog в деревянную шпильку

      НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

      Аккумуляторная или электрическая дрель Сверло по дереву / металлу 3/16 ”Ключ с трещоткой с головкой 5/16”

      НАПРАВЛЕНИЯ:

      1. Найдите место для AnchorHog® минимизирует расстояние до оборудования, которое вы хотите защитить.
      2. Если вы не уверены во всех возможностях крепления вашего оборудования, вы можете рассмотреть возможность установки нескольких AnchorHogs® через каждые 5-10 футов в зоне, где вы планируете хранить свое оборудование.
      3. Если ваша монтажная поверхность представляет собой гипсокартон поверх деревянных шпилек, найдите шпильки с помощью прибора для поиска шпилек, чтобы анкерный болт вошел глубоко в дерево. (Примечание: не устанавливайте AnchorHog® на гипсокартон поверх металлических шпилек.)
      4. После нахождения нужного места отметьте одно (1) отверстие на поверхности гипсокартона, снимите опорную пластину и просверлите первое отверстие глубиной 2 ½ дюйма ( На ¼ ”меньше анкерного болта). Используйте сверло по дереву / металлу 3/16 дюйма.
      5. После того, как первое отверстие просверлено на нужную глубину, поместите опорную пластину над отверстием, вставьте первый анкерный болт и затяните до плотной посадки.*
      6. Теперь, когда опорная пластина выровнена и надежно закреплена, просверлите другое отверстие (отверстия), установив опорную пластину на место.
      7. Вставьте другой анкерный болт (и) и плотно затяните все анкерные болты.

      * ПРИМЕЧАНИЕ: Осторожно
      Если вы выбрали ударную дрель (дополнительные инструменты) для установки анкерного болта рядом с основанием, держите головку анкерного болта приблизительно на дюйма от соприкосновения с основанием.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
