Автор Электроснабжение гаража — типовая схема подключения. Вопросы по электрике.
Подключение гаража к электрическим сетям.Рассмотрим случай, когда участок, на котором строится гараж, еще не подключен к имеющимся в населенном пункте сетям электроснабжения.
Аналогичный порядок действий осуществляется не только при подключении гаража, но и при подключении дома или хозяйственной постройки.
Вначале необходимо обратиться к собственникам сетей. Они подготовят договор об осуществлении технологического присоединения к электрическим сетям.
В Москве и Московской области сетевой организацией является ОАО «Московская объединенная электросетевая компания».
Договор на подключение построенного гаража к электросети
В договоре указывается максимальная мощность присоединяемых электропринимающих устройств. Кроме того, прописывается категория надежности, класс напряжения электрических сетей. Также, в договоре дают разграничение балансовой принадлежности электрических сетей и эксплуатационной ответственности Сторон.
Обычно, заявитель несет балансовую и эксплуатационную ответственность в границах своего участка. Следовательно, сетевая организация ответственна до границ участка заявителя.
В соответствии с договором, заявитель обязуется:
- Оплатить цену договора.
- Выполнить мероприятия по технологическому присоединению в пределах границ участка.
- Уведомить сетевую организацию о выполнении технических условий.
- Принять участие в осмотре присоединяемых электро-устройств сетевой организацией.
После осуществления сетевой организацией фактического присоединения к электрическим сетям, фактического приема напряжения и мощности, заявитель обязан подписать акты разграничения балансовой и эксплуатационной принадлежности. Кроме этого — акт об осуществлении технологического присоединения.
Совет: внимательно читайте всю договорную и техническую документацию. Сканируйте все документы. Храните файлы в упорядоченных папках на компьютере.
Часто за время строительства, ремонта, переезда документы теряются. Следовательно, их электронная версия — это хоть какая-то минимальная подстраховка.
Технические условия на электроснажение
Неотъемлемой частью договора являются технические условия на присоединение к электрическим сетям.
В технических условиях прописываются следующие позиции:
- Наименование энергопринимающих устройств заявителя.
- Наименование и месторасположение объекта (участка).
- Максимальная мощность присоединяемых устройств.
- Категория надежности.
- Класс напряжения сетей.
- Год ввода в эксплуатацию энергопринимающих устройств заявителя.
- Точка присоединения.
- Основной источник питания.
- Резервный источник питания.
- Мероприятия, выполняемые сетевой организацией (проверка выполнения технических условий с последующим подписанием акта)
- Мероприятия, выполняемые заявителем (монтаж приемного устройства, в т.
ч. приборов учета и аппаратов защиты, монтаж ввода от существующей опоры, при необходимости разработка проектной документации внутреннего электроснабжения). При подключении гаража или хозяйственной постройки разработка проекта электроснабжения не требуется. - Срок действия технических условий.
ч. приборов учета и аппаратов защиты, монтаж ввода от существующей опоры, при необходимости разработка проектной документации внутреннего электроснабжения). При подключении гаража или хозяйственной постройки разработка проекта электроснабжения не требуется.После монтажа приборов учета энергии и вызова инспектора сетевой организации производится обследование установленного оборудования. Затем идет фактическая подача напряжения и подписываются соответствующие акты.
От электрощитка силовой кабель заводится непосредственно к зданиям. Гараж можно подключить также и от близлежащих электрифицированных строений.
Обычно кабельную линию подводят к гаражу под землей, осуществляя ввод в гаражное помещение через отверстие в фундаментной плите. Если с таким вариантом подключения имеются сложности — можно подвести к гаражу воздушную линию.
Технические условия на электроснабжение | Заметки электрика
Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».
У меня для Вас есть информация. Сейчас в сети (онлайн) я буду находиться реже. Связано это с тем, что у меня на рабочем компьютере отключили интернет по неясным мне причинам, поэтому все Ваши письма с вопросами и комментариями к статьям я буду рассматривать вечером в домашних условиях. Кстати, этим вопросом я стал уже заниматься, т.к. не хочу оставлять Вас без круглосуточной поддержки.
А теперь перейдем к делу.
Первый день на работе после отпуска прошел очень плодотворно. О всех тонкостях я рассказывать не буду, думаю Вам это будет не интересно. А расскажу я Вам лучше про технические условия на электроснабжение.
Утром, около 8-30, мне позвонил заказчик с просьбой провести электрические измерения на объекте после монтажа. Я согласился, и уже в 10-30 мы с коллегами были на месте.
Ситуация заключалась в следующем.
На руках у заказчика имелся лист технических условий (ТУ) на электроснабжение.
Они были выданы энергоснабжающей организацией на основании заявки абонента на технологическое присоединение с февраля месяца этого года. Объектом технологического присоединения был гараж, а если сказать по красивее, то гаражный бокс.
По техническим условиям предусматривалось гаражный бокс запитать по 3 категории электроснабжения с характером нагрузки активно-реактивная. Уровень напряжения должен составлять 220 (В) с максимальной допустимой мощностью 3 (кВт).
Для тех кто забыл, что такое 3 категория электроснабжения, то напомню.
Третья категория электроснабжения включает в себя один источник питания, перерыв в электроснабжении которого, по причине ремонта или восстановления поврежденного участка цепи, не должен превышать 24 часа.
Источником питания для гаража (гаражного бокса) должна быть существующая воздушная линия электропередач ВЛ-0,22 (кВ), получающая питание с близлежащей трансформаторной подстанции ТП-54. В технических условиях на электроснабжение точкой присоединения к этой ВЛ-0,22 (кВ) обозначены изоляторы опоры № 7.
Требования к абоненту
В ТУ на электроснабжение гаража были указаны следующие требования к абоненту.
1. Необходимо выполнить строительство ВЛ-0,22 (кВ) от опоры № 7 до гаража.
2. В гараже установить вводное распределительное устройство ВРУ-0,22 (кВ).
3. ВРУ-0,22 (кВ) гаража запитать, либо кабелем в земле, либо проводом СИП по воздуху, с изоляторов опоры № 7. Марку, сечение и трассу прокладки кабеля определить проектом.
Можно и самостоятельно определить сечение проводов и кабелей, нужно лишь воспользоваться программой электрик, про которую я Вам рассказывал и даже снял видео по ее использованию.
Абонент выбрал способ прокладки двухжильным проводом СИП, сечением 16 кв. мм. Трасса была определена и согласована с комитетом по архитектуре и градостроительству города. Выкопировка из дежурного плана имеется.
Требования к электроустановкам абонента
Далее по техническим условиям на подключение гаража к абоненту были предъявлены следующие требования к устройствам релейной защиты, к приборам учета электрической энергии (мощности) и устройствам, обеспечивающим контроль величины максимальной мощности.
1. Вводной автоматический выключатель
На вводе (перед счетчиком) необходимо установить автоматический выключатель с номинальным током не более 16 (А).
Данное требование выполнено электриками, проводившими монтаж. Перед счетчиком установлен вводной автоматический выключатель ВА47-29 от фирмы ИЭК с номинальным током 16 (А) и время токовой характеристикой С.
2. Электросчетчик
Коммерческий учет необходимо выполнить электронным счетчиком класса точности не ниже 2,0. Это требование тоже выполнено. В ВРУ-0,22 (кВ) установлен счетчик электрической энергии типа СОЭ-52/60-31Ш (на DIN-рейке).
Читайте мою статью: Индукционный или электронный счетчик. Что лучше?
3. Место установки
Установку прибора учета необходимо выполнить на внешней стороне стены гаража, в доступном месте для снятия показаний электросчетчика контроллерами энергоснабжающей организации.
4. Ограничитель мощности
Четвертым требованием ТУ на электроснабжение гаража является установка ограничителя мощности (ОМ-110) с уставкой 3 (кВт) после прибора учета электрической энергии.
Данное условие не выполнено по причине незаконного требования установки ограничителя мощности.
5. УЗО
Также энергоснабжающая организация в своем ТУ на подключение гаража не забыла и про УЗО (устройство защитного отключения). Но его я тоже не увидел в щитке.
6. Закрытый доступ
ВРУ должно быть конструктивно исключающим возможность несанкционированного доступа к цепям вводного автомата и счетчика, а также с возможностью их опломбирования. В этом плане здесь все в порядке. На щиток приварена стальная петля и повешен замок.
Сам с большими трудностями попал туда.
7.
Грозозащита
Седьмое требование заключается в защите электрооборудования гаража от грозовых перенапряжений и перенапряжений при аварийной работе сети. Для этого в ВРУ на вводе был установлен ограничитель перенапряжения ОПС1-С от компании ИЭК.
8. Нагрузка
Восьмым требованием является обеспечение режима потребления реактивной мощности с тангенсом угла равным 0,2. Если перевести углы тангенса в привычные нам единицы измерения, то получится косинус, равный 0,98, т.е. нагрузка должна быть, практически, только активная.
Приемо-сдаточные испытания
После всех выполненных требований технических условий для подключения гаража, абонент должен предъявить электроустановку к осмотру и предоставить все протоколы приемо-сдаточных испытаний.
Вот с этой целью он и обратился в нашу электролабораторию.
Мы произвели следующие замеры:
Кстати, в технических условиях на электроснабжение гаража ничего не было сказано про повторное заземление.
На самом деле оно имеется. Около ВРУ-0,22 (кВ) был вбит в землю стальной армированный пруток длиной 1,5 (м). Сопротивление заземляющего устройства получилось равным 15 (Ом). Т.к. норма по сопротивлению для повторного заземления отсутствует, то считаем что этого достаточно.
Уже сегодня вечером я снова встретился с заказчиком и отдал ему все протоколы проведенных испытаний и измерений.
Завершение
Если все выполненные ТУ на присоединение гаража к электрической сети соблюдены, то энергосбытовой организацией подписывается Акт разграничения балансовой принадлежности и эксплуатационной ответственности, а также договор на энергоснабжение.
Последним этапом для включения гаража на постоянное электроснабжение является подписания Акта осуществления технологического присоединения.
Важно знать. Срок действия технических условий в моем примере составляет 2 года.
Если срок действия истечет, или появятся какие-либо изменения, то в таком случае нужно получать новые технические условия.
Образец (пример) технических условий на электроснабжение гаража
Ниже я хочу Вам показать как выглядит настоящий образец (пример) ТУ на электроснабжение гаража. Для конфиденциальности все личные и контактные данные энергоснабжающей организации и заказчика (абонента) я скрыл.
Лицевая сторона (для увеличения кликните на картинке).
Оборотная сторона (для увеличения кликните на картинке).
P.S. На этом статью я заканчиваю. Если есть вопросы и неясности, то форма комментариев к Вашим услугам. И не забудьте подписаться на новые статьи на сайте — и уведомление о выходе новой статьи придет Вам прямо на почту.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Якутскэнерго — Подключение к электросетям
Технологическое присоединение — комплексная услуга, оказываемая сетевыми организациями юридическим и физическим лицам в целях создания возможности для
потребления (выдачи) электрической мощности и предусматривающая фактическое присоединение энергетических установок (энергопринимающих устройств) заявителей к
объектам сетевого хозяйства.
Технологическое присоединение необходимо юридическим и физическим лицам, желающим получить возможность электроснабжения вновь построенных объектов. К ним
относятся все сооружения, не обеспеченные электроэнергией.
Услуга по технологическому присоединению также оказывается потребителям, нуждающимся в увеличении потребляемой мощности на объектах, уже подключенных к
электрической сети, а также в случае необходимости изменения категории надежности электроснабжения.
Технологическое присоединение энергопринимающих устройств осуществляется с применением временной или постоянной схемы электроснабжения.
Под временной схемой электроснабжения понимается такая схема электроснабжения энергопринимающих устройств потребителя электрической энергии, осуществившего технологическое присоединение энергопринимающих устройств, которая применяется в результате исполнения договора об осуществлении временного технологического присоединения, заключаемого на период осуществления мероприятий по технологическому присоединению энергопринимающих устройств с применением постоянной схемы электроснабжения, либо в результате исполнения договора об осуществлении временного технологического присоединения передвижных энергопринимающих устройств с максимальной мощностью до 150 кВт включительно. Под постоянной схемой электроснабжения понимается схема электроснабжения энергопринимающих устройств потребителя электрической энергии, осуществившего технологическое присоединение энергопринимающих устройств, которая применяется в результате исполнения договора.
ВАЖНО! Подать заявку с помощью Личного кабинета возможно для следующих категорий заявителей:
- физические лица, осуществляющие постоянное присоединение энергопринимающих устройств с максимальной мощностью до 15 кВт включительно к электрическим сетям классом напряжения до 20 кВ включительно;
- юридические лица или индивидуальные предприниматели, осуществляющие постоянное присоединение энергопринимающих устройств с максимальной мощностью до 150 кВт включительно к электрическим сетям классом напряжения до 20 кВ включительно;
- заявители, осуществляющие временное технологическое присоединение к электрическим сетям классом напряжения до 20 кВ включительно.
Заявителям, не входящим в данные категории, необходимо обратиться непосредственно в подразделение ПАО «Якутскэнерго».
ПАО «Якутскэнерго» просит Вас проявлять осмотрительность и не пользоваться услугами третьих лиц, предлагающих за плату и в короткие сроки оказать услуги по технологическому присоединению к электрическим сетям (посодействовать решению вопросов и пр.)
Полезный опыт
Если «ОДН» превышает сумму за индивидуальное потребление, что делать?
Отметим, что оплата по счетчику – самый достоверный способ расчета за израсходованную электроэнергию, но при определенных условиях. Что влияет на объем расхода электроэнергии?
Во-первых, наличие в доме магазинов или иных коммерческих организаций. Предприниматели, чьи офисы находятся в жилых домах, могут быть недобросовестными потребителями электроэнергии. Они устанавливают на домах световые вывески, рекламу, а каким образом они подключены? Кто платит за эту электроэнергию?
Во-вторых, типичный пример: киоски, хозяева которых присоединяют свои провода напрямую к энергосистеме находящегося неподалеку жилого дома. В результате, общедомовой счетчик учитывает расходы коммерческих структур, а оплачивают эти расходы как правило жители. Что нужно делать в такой ситуации? Организация, уполномоченная собственниками (управляющая компания, правление ТСЖ или ЖСК) должна провести инвентаризацию общедомового электрооборудования и выяснить схемы подключения коммерческих структур.
Только после наведения порядка в электросетях своего дома, собственники могут быть уверены, что платят за фактически израсходованную электроэнергию.
Предлагаем Вам еще несколько способов сократить объем потребления в местах общего пользования.
| Причина | Что делать? |
|---|---|
| Отсутствие контроля над энергооборудованием. То есть лампочки в подъездах, подвалах, над подъездами горят круглосуточно. | 1.Не лениться включать и выключать лампочки по необходимости. 2. Установить датчики, реагирующие на движение. 3.Установить энергосберегающие лампы. |
Высокий процент износа внутридомовых сетей. Проводке в большинстве многоквартирных домов — по нескольку десятков лет, она не рассчитана на современные мощности. Древние алюминиевые скрутки греются, и, как говорят специалисты, приносят колоссальные потери. | Обратиться в Управляющую компанию, у которой на обслуживании находится электросетевое оборудование вашего дома с требованием о ремонте внутридомовых сетей. |
| Незаконные подключения к внутридомовым сетям магазинов, парикмахерских, автостоянок, наружной рекламы. | Сообщить в филиал ПАО «ДЭК» о «нежеланных» соседях или по телефону Единого информационного центра ПАО «ДЭК» 8 (800) 234-7-777 (звонок бесплатный). Также вы можете обратиться в органы УВД или к своему участковому инспектору. |
| Жильцы обеспечивают электроснабжение гаражей или дворовых построек, подключившись к внутридомовой электросети. (Кабели ведут к постройкам через окна) | Сообщить в филиал ПАО «ДЭК» или по телефону Единого информационного центра ПАО «ДЭК» 8 (800) 234-7-777 (звонок бесплатный) или участковому инспектору о несанкционированном подключение объекта. |
| Квартиры некоторых жильцов отключены от электроснабжения за неуплату. Но они вместо того, чтобы выплатить долг, подключились к внутридомовым сетям самостоятельно. Если не выявить виновного, все это потребление будет распределено между жильцами дома. | 1. Вызвать агента энергосбытового филиала ПАО «ДЭК» для повторного отключения. |
Отсутствуют индивидуальные приборы учета в некоторых квартирах. Часто жильцы, которые платят за электроэнергию по нормативу, потребляют значительно больше и эту разницу придется оплатить соседям. | Установить индивидуальные приборы учета. |
ЗАЩИТИТЕ СЕБЯ ОТ РАСХИТИТЕЛЕЙ ЭЛЕКТРОЭНЕРГИИ И ВЫСОКИХ ПЛАТЕЖЕЙ ЗА ОБЩЕДОМОВЫЕ НУЖДЫ!
Уважаемый абонент!
Если в квитанции за электроэнергию сумма платежа за электроснабжение общедомовых нужд («Доля ОДН»), выше, чем ваше индивидуальное потребление, это один из признаков наличия неучтенного хищения электроэнергии, а именно самовольного подключения к электроснабжению в обход установленного прибора учета. Если не выявить виновника, то обязанность по оплате похищенной электроэнергии возлагается на ВСЕХ жильцов, в том числе и на добросовестных потребителей и плательщиков.
Лица, виновные в хищении электроэнергии, должны нести ответственность, установленную законом. Энергосбытовые филиалы ПАО «ДЭК» постоянно проводят проверки, выявляя факты безучетного потребления электроэнергии среди абонентов компании. Чтобы сделать эту работу еще более эффективной, мы должны объединить наши усилия.
При обнаружении фактов воровства электроэнергии Вы можете обратиться в отделения и филиалы ПАО «ДЭК», абонентские пункты, Расчетно-контрольные центры, Управляющую компанию с просьбой провести проверку в вашем доме или позвонить в Единый информационный центр ПАО «ДЭК» для потребителей электроэнергии по телефону 8 (800) 234-7-777 (звонок бесплатный). Также вы можете обратиться в органы УВД или к участковому инспектору.
Заявки на подключение электричества амурские энергетики теперь принимают онлайн — Вести
Несколько кликов мышью — и заявка на подключение дома или объекта бизнеса к электросетям готова. А меньше чем через две недели на электронную почту придет уже подписанный договор. Амурчанам теперь не надо никуда ходить, чтобы провести свет, например, к гаражу, даче или торговому ларьку. Подробности о новшествах узнал наш корреспондент.
Всё настолько просто, что разберется и бабушка, и ребенок, рассказывает предприниматель Александр Шибанов. Его первый автомат с артезианской водой в Благовещенске появился полгода назад, а сегодня их уже порядка двух десятков (практически во всех районах города). Скоро будет еще больше, планирует бизнесмен. Ведь услуга востребована, а вопрос подключения аппаратов к электроснабжению сейчас решается оперативно.
«Я думал, что приходилось всем стоять долгие очереди. Но в результате оказалось, что два клика на компьютере — и вопрос решен. Был очень плотный график подключения, всё сделалось на рабочем месте. Зарегистрировали в личном кабинете, приложили скан документов. Через 10 дней дают техусловия, которые мы должны выполнить. И всё», — рассказывает предприниматель.
Никаких личных встреч, все высылают по почте. Оплата по договору считается фактом его подписания. Новые правила, согласно постановлению правительства страны, начали действовать с июля. Онлайн-формат решения электровопроса коснулся льготных категорий клиентов. Это граждане, запрашивающие мощность до 15 киловатт, и юрлица, предприниматели, которым надо до 150. Добро на подключение света в области сегодня дают две организации — ДРСК и Амурские коммунальные системы (АКС обслуживает преимущественно Благовещенск).
«У нас в офисе организовано рабочее место. Человек может сюда прийти, наши специалисты ему помогут, создадут ему ящик электронной почты, помогут ему зарегистрироваться и осуществить процедуру подачи заявки», — поясняет директор по электроснабжению ООО «Амурские коммунальные системы» Михаил Гусев.
Это на случай, если заявитель не особо разбирается в современных гаджетах. Но таких сейчас единицы, говорят специалисты, большинство охотно сотрудничают онлайн. В целом по области в минувшем году было подано свыше 8 тысяч заявок на подключение электричества. Основная часть — от граждан (они делали вводы в дома, гаражи, дачи). Бизнес тоже активно обращался.
«Удобство в онлайне — это минимизация посещения, возможность подать заявку в любое время суток. Для нас это удобно: мы контролируем процесс от начала до конца. Руководство на всех уровнях видит поступающие заявки. Соответственно, возможность просрочек минимальная», — подчеркивает начальник службы технологического присоединения филиала АО «ДРСК» «Амурские ЭС» Артем Левошко.
Кстати, пакет документов для сканирования и отправки экспертам минимален — паспорт, план расположения объекта да перечень и мощность энергопринимающих устройств. Элементарный порядок и скорость выполнения заявок наверняка оценят обладатели дальневосточных гектаров. С начала действия программы амурские энергетики провели свет более чем к полутысяче таких участков.
Договора на электроснабжение гаражей заключат по новым правилам
Фото: Тимур Ханов / ПГ
Власти установили правила заключения договоров энергоснабжения с потребительскими, гаражными, гаражно-строительными кооперативами и их членами.
Соответствующее постановление кабинета министров от 1 апреля 2020 года № 403 «О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам функционирования розничных рынков электрической энергии» вступает в силу сегодня, 11 апреля.
Документом скорректированы Правила технологического присоединения к электросетям и Основные положения функционирования розничных рынков электроэнергии.
Урегулировано заключение договора с гарантирующим поставщиком при смене собственника энергопринимающего устройства.
Также уточняется процедура заключения договора энергоснабжения в отношении энергопринимающих устройств, которые принадлежат потребительскому, гаражному кооперативу, ГСК либо их членам.
В частности для этого потребуется предоставить:— справку о количестве гаражей либо иных объектов, расположенных в кооперативе, с указанием информации о фамилии, имени, отчестве собственников гаражей, сериях, номерах и датах выдачи паспортов или иных документов, удостоверяющих их личность или иных законных владельцев в соответствии с законодательством Российской Федерации;
— заполненное всеми законными владельцами гаражей либо иных объектов, расположенных в кооперативе, согласие на обработку персональных данных;
— кадастровые номера земельных участков, расположенных в границах территории кооператива, и данные о величине максимальной мощности энергопринимающих устройств, выделенной на каждый гараж либо иной объект в соответствии с решением общего собрания членов кооператива — при наличии такой информации.
Также читайте о том, какие законы вступают в силу в сентябре.
Проектирование и монтаж электропроводки в гараже
Все построенные человеком здания можно разделить на два основных типа, исходя из их назначения – это жилые и технические постройки. Помещения, в которых мы проживаем и те, которых служат для решения различных технических задач, существенно отличаются, но что их точно объединяет, так это необходимость обеспечения надежной и безопасной работы внутренней электросети здания.
В случае с электрификацией жилой постройки значительная часть внимания уделяется именно эстетической составляющей, когда электропроводка, как правило, монтируется скрытым способом. Что касается электроснабжения технических зданий, таких как гараж, то здесь зачастую реализуется простая и открытая схема, поскольку нет смысла прятать ее в стенах, да и если что, ремонтировать ее так более удобно.
В большинство случаев при организации электроснабжения гаража, который рассчитан на обслуживание не более одного-двух автомобилей, используется сеть напряжением 220 вольт. Это вполне достаточно для обеспечения рабочего освещения и размещения силовой розеточной группы. В таких условиях работа с электроинструментом и процесс использования зарядных (пускозарядных) устройств будет вполне комфортным.
К подключению трехфазного напряжения (380 вольт) целесообразно прибегать лишь в тех случаях, когда в гараже осуществляется обслуживание большого количества автотранспортных средств. В данном случае, как правило, применяется электросварочная аппаратура, станки с асинхронными электродвигателями, электрокотлы и пр.
Разработка проекта электроснабжения гаража
О том, чтобы работа с электричеством в гараже была удобной и безопасной, необходимо позаботиться заблаговременно. Все задумки и решения лучше оформить на бумаге, что поможет не упустить ничего важного и рассчитать количество и стоимость необходимых материалов.
Для начала следует составить общий план гаражного помещения в масштабе. После того, как все основные строительные элементы размещены, нужно указать их размер, а также места размещения вводного щита, электрических точек (розетки, выключатели) и осветительного оборудования. Электрические точки нужно соединить с вводным щитом электропроводкой, которая прокладывается по оптимальному маршруту.
Необходимо также, чтобы проект содержал комментарии, касательно способа подачи электроэнергии на вводный щит, что зависит от местонахождения гаражного помещения, будь-то:
• гаражный кооператив, располагающий собственной трансформаторной подстанцией и силовой схемой;
• на территории усадьбы частного дома или дачи с уже подведенным электричеством;
• отдельно на местности, в связи с чем, потребуется прокладка лини электроснабжения.
От приведенных выше особенностей зависит объем работ, проводимых в процессе подключения гаража к электросети.
Помимо прочего, в процессе составления проекта необходимо решить вопросы по обеспечению безопасности эксплуатации гаражного помещения. Речь идет о реализации молниезащиты, обустройстве контура заземления и защиты от аварий на лини электропитания.
Сама же схема электропроводки в гараже состоит из таких основных компонентов:
• вводной щит питания;
• приборы учета, устройства защиты и автоматического отключения;
• электрическая проводка и кабели;
• осветительное оборудование и выключатели;
• набор розеток.
Если необходимо, схема может дополняться системами обогрева и рядом других устройств.

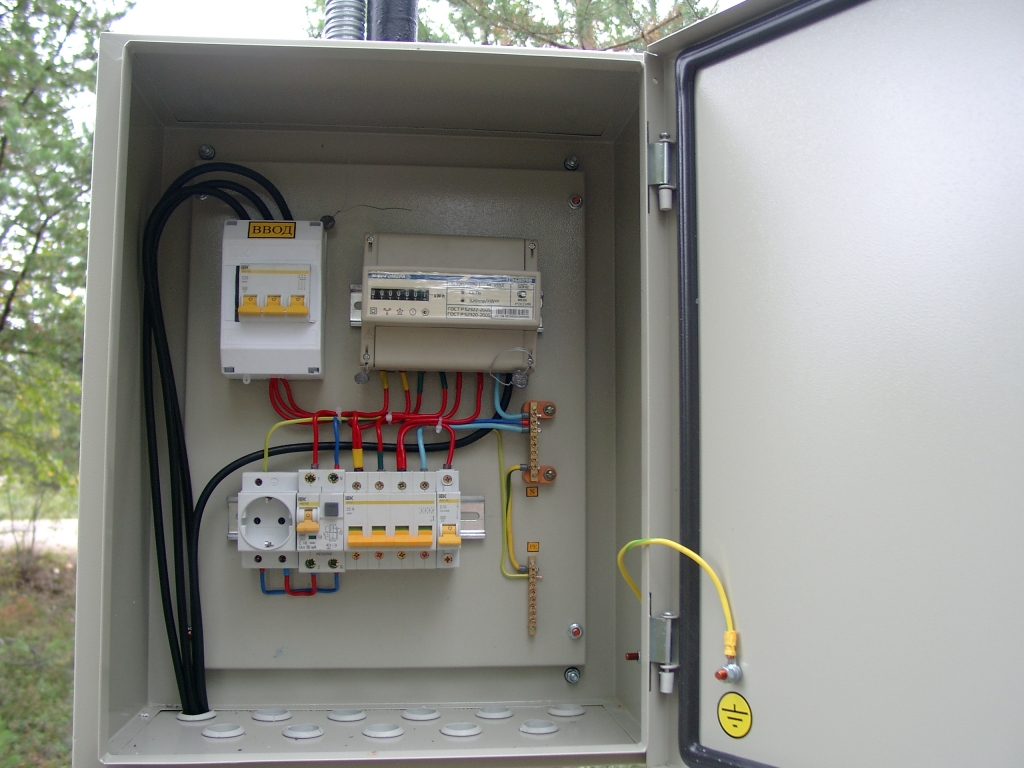

Установка вводного щита
Для ввода электрической энергии в гараж служит специальный щит, который монтируется на стене внутри помещения и в редких случаях – снаружи. Размещается вводной щит, как правило, рядом со входной дверью или воротами, что обосновано удобством включения и отключения электроэнергии.
Выбирая конструкцию вводного щита, следует обращать внимание на такие параметры, как:
• удобство эксплуатации;
• обеспечение ограниченного доступа к электрическим устройствам, расположенным внутри щита;
• габариты щита, позволяющие разместить все необходимые устройства распределения электроэнергии и защиты.
Если содержание гаражного помещения подразумевает использование индивидуального прибора учета, его также устанавливают во вводном распределительном щите.
Устройства защиты и автоматические выключатели
От возникновения различного рода аварийных ситуаций с электрикой в помещении гаража никто не застрахован. Поэтому во избежание разрушительных последствий, лучше принять соответствующие меры посредством установки таких устройств защиты:
• УЗО и дифавтоматы;
• автоматические выключатели;
• реле контроля напряжения;
• ограничители напряжения;
• понижающие разделительные трансформаторы;
Нередки случаи, когда владелец гаража ограничивается установкой автоматического выключателя, что экономически оправдано. Кроме того, такие устройства – это обязательные элементы внутренней электросети, способные предотвратить последствия коротких замыканий и перегрузок.
Монтаж вводного автомата осуществляется внутри электрощита перед прибором учета. Если электросеть гаража ограничивается одной лампочкой и таким же количеством розеток, то собственно, использования одного такого автомата более чем достаточно.
Однако в тех случаях, когда помещение оснащено сложными розеточными группами с большим количеством потребителей электроэнергии, включая электроинструмент, зарядно-пусковые устройства, системы обогрева и освещения, всего одним автоматическим выключателем обойтись не удастся. Здесь требуется объединение определенного количества потребителей в группы и последующее их подключение к различным автоматам с соответствующим номиналом нагрузки. Каждый из таких выключателей подключается после счетчика.
Применение УЗО и дифавтоматов
Назначение устройств из этого разряда состоит в защите работающего в помещении человека от токов утечки, которые могут возникнуть при повреждении изоляции проводки.
Особенно актуален данный вопрос в тех случаях, когда приходится работать в смотровой яме с применением электрического оборудования. Дело в том, что в таких условиях создается повышенная влажность и как следствие токопроводимость окружающей среды.
Реле контроля напряжения и ограничители напряжения
По разным причинам в процессе эксплуатации электросети в гараже могут возникнуть неисправности схемы. Если же гараж запитан от трехфазной сети, то применение реле контроля напряжения является обязательным условием. Дело в том, что в случае обрыва нуля в трехфазной схеме работающие электропотребители подвергаются воздействию повышенного напряжения. Но если установлено реле контроля, схема в случае возникновения подобной неисправности автоматически обесточивается, что предотвращает поломку электрооборудования.
Если строение подключено к воздушной линии электропередач, существует вероятность, что во время грозы электросеть гаража будет поражена разрядом молнии. Разрядники ВЛ способны частично погасить ее потенциал, но электропроводка гаража может подвергнуться воздействию остаточной величины разряда а виде высоковольтного импульса. Наличие ограничителя перенапряжения в этой ситуации обеспечивает сохранность схемы здания посредством отвода повышенного потенциала на контур земли.
Установка данного устройства защиты осуществляется между вводным автоматом и счетчиком электроэнергии.
Роль понижающего разделительного трансформатора
В связи с тем, что в пределах смотровой ямы влажность воздуха повышена, существует риск поражения электрическим током. Во избежание подобного, рекомендуется подключать электрооборудование и осветительные приборы к пониженном напряжению значением не выше 36 вольт. Для этого используются разделительные трансформаторы. Такое устройство способствует повышению электрической безопасности и предотвращает вероятность получения травм под воздействием электрического тока.
Выбор кабелей и проводов
В процессе подбора электрической проводки для гаража необходимо, прежде всего, обращать внимание на свойства изоляционного слоя, а именно, его устойчивость к возгоранию при контакте с открытым огнем и возникновении короткого замыкания.
Учитывая сказанное, можно прибегнуть к решению в виде прокладки кабеля в трубах или специальных коробах. Однако в этом случае процесс монтажа схемы существенно усложняется, как и проведение ремонтных работ в будущем. Поэтому многие владельцы гаражей поступают проще, используя марки кабелей с негорючим изоляционным слоем. В маркировке такой проводки присутствует индекс “нг” (например, ВВГнг).
Помимо устойчивости изоляции к горению, при подборе оптимального провода для электрификации гаражного помещения нужно учитывать такие параметры, как электрическая прочность изоляционного слоя, поперечное сечение и металл жилы.
Осветительное оборудование и выключатели
В гараже может использоваться, как минимум, две системы освещения, одна из которых общая, а вторая – местная. Каждая из этих схем должна запитываться от отдельных автоматических выключателей.
Общее освещение охватывает всю площадь помещения и может быть реализовано с применением люминесцентных ламп и одного выключателя, расположенного рядом со входной дверью.
Что касается местного освещения, то оно разделяется на два типа:
• обычное – напряжением 220 вольт. Применяется в обычных условиях эксплуатации;
• пониженное – используется в опасных местах, где есть риск получения электрических травм.
Установка выключателя для местного освещения осуществляется рядом с рабочим местом, но ни в коем случае не в смотровой яме и других опасных местах.
Розеточная силовая группа
Эксплуатируемые в пределах гаража электроприборы целесообразно разбить на отдельные группы в соответствии с потребляемой мощностью и назначением. Например, к одной из групп могут относиться энергоемкие потребители, такие как нагревательные приборы и электросварочный аппарат. Подключение такого оснащения лучше осуществлять отдельными линиями с применением отдельных щитов.
Комфортное использование переносного инструмента требует размещения розеток равномерно по периметру помещения.
Установка розеток с защитными крышками обеспечит защиту контактов от попадания посторонних предметов и, как следствие, возникновения короткого замыкания. С учетом того, что в настоящий момент схемы электроснабжения по системе TN-C используются все реже, лучше приобрести розетки с третьим защитным контактом для подключения PE проводника.
Таким образом, реализация однофазной схемы электросети гаража требует использования трехжильного кабеля. Если же электрификация здания осуществляется по трехфазной схеме, то подключение потребителей происходит с использованием пятижильного кабеля.
Как установить электрическую розетку для открывателя гаражных ворот | Руководства по дому
Когда вы устанавливаете устройство открывания гаражных ворот, у вас должен быть источник питания для работы оборудования. Это означает установку розетки на потолке гаража. Самоделка с базовыми знаниями может справиться с таким проектом, хотя вам всегда следует нанимать для этой работы электрика. Большинство строительных норм и правил требуют, чтобы вы следовали определенным инструкциям при установке электрических розеток. Эти коды могут отличаться от одной юрисдикции к другой, поэтому важно, чтобы вы исследовали кодексы в вашем районе, чтобы убедиться, что вы правильно завершили проект.
Отключите питание в блоке выключателя цепи, в которой вы устанавливаете новую розетку. Пропустите электрический провод через потолок, где он будет подключаться к цепи, к месту расположения новой электрической коробки, используя проволочную рыбу, чтобы протянуть его.
Поместите лестницу в то место, где есть или будет открываться дверь гаража. Найдите потолочные балки с помощью прибора для поиска стоек, если потолок гаража закончен. Отметьте карандашом расположение балок. Вырежьте отверстие размером с электрическую коробку с помощью пилы для гипсокартона.
Откройте одно из перфорированных отверстий в распределительной коробке и протяните в него провод. Прикрепите проволочную коробку к потолочной балке с помощью молотка и гвоздей на коробке. Снимите 6 дюймов внешней изоляции с проводки с помощью канцелярского ножа. Отрежьте 1 дюйм изоляции с внутренних белого и черного проводов с помощью пары инструментов для зачистки проводов.
Прикрепите провода к штырям розетки с помощью отвертки, чтобы затянуть штыри. Белый провод нейтральный, а черный — горячий.Белый провод идет на серебряный винт, а черный провод идет на латунный винт. Заземляющий провод будет либо зеленым, либо оголенным. Вставьте розетку в коробку и закрепите, затянув винты отверткой.
Вставьте провод в коробку выключателя через одно из отверстий в боковой части коробки. Снимите 6 дюймов изоляции с проводов на конце, который вы подключаете к цепи, с помощью универсального ножа. Зачистите 1 дюйм провода от черного и белого проводов с помощью пары инструментов для зачистки проводов.Вставьте черный провод в автоматический выключатель и затяните винт отверткой.
Подсоедините белый провод к шине в коробке выключателя в доступном слоте и затяните винт отверткой. Присоедините заземляющий провод к заземляющему штырю в коробке выключателя и затяните винт отверткой. Затяните зажим для провода на коробке выключателя, чтобы закрепить провод на месте. Включите питание электрической цепи в коробке выключателя. Подключите устройство открывания гаражных ворот к розетке и проверьте его.
Справочная информация
Предупреждения
- Не работайте с электрической цепью, пока не отключите питание на блоке выключателя.
Писатель Биография
Джон Роуз профессионально пишет с 1981 года. В настоящее время участвует в различных онлайн-публикациях, он специализируется на ремонте автомобилей, обслуживании дома и подобных темах. Роуз изучала английский язык в Государственном университете Фростбурга.
Как подключить розетку для открывателя гаражных ворот | Руководства по дому
Механизмы открывания гаражных ворот имеют шнур питания с вилкой, который подключается к электрической розетке, также известной как розетка.Если у открывателя ворот гаража есть автоматическое освещение, вы можете избежать затрат на дополнительную электрическую цепь, установив розетку в существующей цепи освещения гаража. В большинстве случаев средний энтузиаст-самодельщик может выполнить работу за относительно короткое время. Получите короткий список электрических принадлежностей в домашнем центре или в электроснабжении.
Цепь освещения и выключатель
Выключите прерыватель цепи освещения гаража на электрическом щите.Если на выключателе нет надписи или маркировки, включите свет в гараже и попросите помощника понаблюдать за светом. Выключите и включите каждый выключатель на панели по одному, пока не погаснет свет в гараже.
С помощью отвертки отверните винты декоративной крышки переключателя света. Снимите крышку вручную. Ослабьте крепежные винты, удерживающие переключатель в утопленной распределительной коробке. Возьмитесь за тумблер на переключателе и осторожно вытащите блок из углубленной коробки.
Прикоснитесь одним из контактов электрического тестера к каждому из винтов зажимов проводов по бокам переключателя света.Схема безопасна для работы, когда тестер не показывает показания.
Ослабьте винты на клеммах проводов с каждой стороны коммутатора. Отсоедините конец каждого провода от соответствующей клеммы. Ослабьте винт на клемме заземляющего провода на переключателе и снимите конец заземляющего провода с клеммы. Выбросьте или сохраните выключатель света и декоративную крышку.
Ослабьте один из крепежных винтов на задней стороне распределительной коробки. Оберните конец заземляющего провода вокруг винта и затяните винт.
Скрутите оголенные концы обоих проводов переключателя плоскогубцами. Закрепите соединение проволочной гайкой. Защитите соединение несколькими обмотками изоленты вокруг гайки и проводов. Протолкните провода внутрь коробки. Прикрепите глухую декоративную крышку к лицевой стороне коробки с помощью прилагаемых винтов.
Розетка
Поставьте стремянку в районе гаражного светильника. Снимите глобус и лампочку. Ослабьте винты крепления и вытащите светильник из утопленной коробки.
Ослабьте винты на обеих клеммах проводов на задней стороне приспособления и снимите провода. Ослабьте винт на клемме заземляющего провода и снимите заземляющий провод. Выбросьте или сохраните светильник.
Присоедините конец одного из проводов цепи освещения к клемме на одной стороне трехходовой домашней розетки. Присоедините конец другого провода к клемме на противоположной стороне розетки. Присоедините конец заземляющего провода к клемме заземления. Надежно затяните все винты.
Прикрепите розетку к углубленной коробке с помощью прилагаемых винтов. Прикрепите декоративную крышку к лицевой стороне емкости. Подключите шнур питания от открывалки. Включите выключатель на электрическом щите.
Справочные материалы
Наконечники
- Требования к электричеству для открывателей гаражных ворот приведены в инструкциях по установке. При необходимости увеличьте мощность выключателя для цепи.
Writer Bio
Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе.За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.
Как повторно подключить гаражные ворота после отключения электроэнергии
После отключения электроэнергии может потребоваться повторное подключение устройства открывания ворот гаража. Поскольку дверь гаража требует электричества, чтобы легко открываться и закрываться, ее можно отключить из-за сбоя в электроснабжении в случае шторма или другой распространенной причины отключения электроэнергии.Во время отключения электроэнергии дверь гаража должна открываться и закрываться вручную, чтобы войти и выйти из этой зоны вашего дома.
Используя шнур аварийной разблокировки, вы можете открыть тележку и выключить электрический механизм открывания гаражных ворот. После возобновления подачи электроэнергии необходимо повторно подключить устройство открывания гаражных ворот, чтобы снова в полной мере воспользоваться этой полезной функцией. Просто выполните следующие полезные действия, чтобы повторно подключить гаражные ворота после отключения электроэнергии.
Повторное подключение ворот гаража
- Если вам нужно выйти из гаражных ворот во время отключения электроэнергии, вы должны сначала отсоединить устройство открывания гаражных ворот от гаражных ворот.
- Как только в вашем доме будет электричество, закройте дверь гаража. Дверь должна быть полностью закрыта, чтобы заново правильно подсоединить к ней устройство открывания гаражных ворот.
- После того, как дверь гаража закрыта, нажмите кнопку открывания двери гаража. Если у вашей гаражной двери есть две разные кнопки, которые используются для открытия и закрытия гаражных ворот, просто нажмите на ту, которая обычно закрывает дверь.
- После нажатия кнопки закрытия устройство открывания ворот гаража должно начать восстанавливать соединение самостоятельно.Не прерывайте этот процесс, иначе его придется начинать заново. Цепь на механизме открывания гаражных ворот будет перемещать тележку в нужное место до тех пор, пока она не соединится эффективно с рычагом, который находится на воротах гаража.
- Теперь гаражные ворота должны функционировать должным образом и функционировать должным образом одним нажатием кнопки после того, как у вас произошел перерыв в подаче электроэнергии.
- Если у вашего механизма открывания гаражных ворот нет автоматической тележки, которая соединяется с рычагами гаражных ворот, вам нужно будет выполнить этот шаг вручную.Чтобы завершить этот шаг, просто потяните шнур аварийного отпирания в направлении гаражных ворот и вручную снова подсоедините рычаг на гаражных воротах к тележке устройства открывания гаражных ворот.
Советы и многое другое
Поскольку отключение электроэнергии может привести к тому, что ваш гараж может быть очень темным, шнур аварийной разблокировки обычно можно найти, потому что он красного цвета для облегчения обзора. Если вы столкнетесь с отключением электроэнергии, закрытая дверь гаража откроется, и точно так же закроется открытая дверь гаража.Кроме того, если дверь открывается или закрывается при отключении электричества, гаражные ворота остановятся в этот момент в своем процессе. Если во время электрического сбоя на воротах гаража возникнет препятствие, ворота гаража обратятся в обратном направлении, если они закрывались ранее, и остановятся, если они открывались в данный момент.
Если ваши гаражные ворота все еще не подключены после того, как вы попробовали приведенные выше советы, введите свой почтовый индекс в нижнем колонтитуле ниже и найдите местную компанию по ремонту гаражных ворот.
Как повторно подключить устройство открывания гаражных ворот после отключения электроэнергии
Устройство открывания гаражных ворот не работает после отключения электроэнергии? Вот что делать
В обществе, которое процветает за счет технологических достижений, зависящих от электричества, неудивительно, что перебои в подаче электроэнергии стали проклятием нашего существования. Почти каждый аспект современной жизни зависит от источника электричества. Сколько раз в день вы просто включаете свет или используете компьютер? Или, может быть, подключить телефон к зарядке? Однако одним из аспектов повседневной жизни, которым нетрудно пренебречь в случае отключения электроэнергии, является устройство открывания ворот гаража.Предположим, гроза разорвала ваш небольшой пригородный участок и разрушила трансформатор в блоке. В зависимости от того, оставили ли вы дверь открытой или закрытой до того, как произошло отключение электроэнергии, ваша машина и вещи теперь либо заперты в гараже, либо подвергаются воздействию элементов и всех, кто проходит мимо. Мы сочувствуем этому и понимаем, что это просто недопустимо. Вот как решить такую проблему:
Как повторно подключить устройство открывания гаражных ворот после отключения электроэнергии
1.Для начала необходимо отсоединить механизм открывания гаражных ворот от самой двери. Лучше всего заранее отключить открывалку от источника питания.
2. Потяните за шнур аварийного отключения, свисающий с открывателя. Это единственный способ отключить открыватель, позволяющий полностью открыть дверь. Это особенно важно, если вы застряли в гараже.
3. Вручную полностью закройте дверь. Устройство открывания не подключится должным образом, если дверь не будет полностью закрыта.
4.После возобновления подачи электроэнергии нажмите кнопку, которую вы обычно используете, чтобы закрыть дверь. Дайте открывателю достаточно времени для самостоятельного подключения. Цепь открывателя перемещает соответствующую тележку в правильное положение, пока она не соединится с рычагом ворот гаража.
5. Если тележка вашего устройства открывания гаражных ворот не является автоматической, вам придется вручную прикрепить тележку к рычагам гаражных ворот после нажатия кнопки аварийного отпирания.
6. Устройство открывания и дверь должны быть подключены и функционировать как никогда хорошо!
Чтобы предотвратить дальнейшие проблемы, подумайте о приобретении устройства защиты от перенапряжения для розетки, к которой подключен механизм открывания гаражных ворот.
Все еще не работает? Свяжитесь с нами — мы будем рады помочь!
Если у вас по-прежнему возникают проблемы с повторным подключением гаражных ворот и открывателя, не стесняйтесь обращаться к нам, чтобы помочь вам диагностировать проблему!
Если вы находитесь в Мэдисоне, штат Вирджиния, или живете в окрестностях, позвоните нам по телефону (608) 515-1449 или заполните нашу онлайн-форму, чтобы запросить обслуживание.
| Описание проблемы: | Что проверить: |
| Открывалка НЕ работает при нажатии на настенную консоль |
|
| Открыватель работает, но дверь гаража не движется (цепные или ременные модели) |
|
| Открыватель работает, но дверь гаража не движется (модели с винтовым приводом) |
|
| Устройство открывания гаражных ворот работает от настенного пульта управления, но НЕ с пульта дистанционного управления |
|
| Пульт дистанционного управления имеет рабочий диапазон менее 25 футов |
|
| Дверь гаража запускается, затем ОСТАНАВЛИВАЕТСЯ и снова поднимается ИЛИ Неисправность системы Safe-T-Beam |
|
| Дверь запускается, затем ОСТАНАВЛИВАЕТСЯ перед тем, как закрыть. OR DOOR откроется только |
|
| Дверь запускается, но останавливается до того, как она полностью откроется |
|
| Дверь будет работать только закрытой |
|
| Устройство открывания двери запускается без причины |
|
| Шумная работа |
|
| Устройство открывания двери работает медленно |
|
Как открыть гаражные ворота вручную при отключенном питании
В редких случаях вы можете столкнуться с дверью гаража, которую нужно открыть вручную.Возможно, вы имеете дело с отключением электроэнергии или мотором гаражных ворот не работает, и вам нужно приступить к работе. Последнее, что вы хотите сделать, это повредить дверь, пытаясь вытащить свой автомобиль. В таких ситуациях важно понимать, как открыть дверь гаража вручную.
Вот шаги, которые помогут вам открыть дверь без проблем:
1. Дверь должна быть в нижнем положении
Прежде чем пытаться отсоединить устройство открывания гаражных ворот от гаражных ворот, вы должны убедиться, что дверь находится в нижнем положении. Попытка отключить устройство открывания, когда дверь находится в открытом положении, чрезвычайно опасна и не рекомендуется. Если пружина сломана или не сбалансирована должным образом, отпускание открывателя может привести к тому, что гаражная дверь упадет на землю всем весом. Это может привести к серьезным повреждениям и телесным повреждениям.
Если ваша гаражная дверь застряла в открытом положении, немедленно свяжитесь с нами, чтобы мы могли надежно защитить вашу дверь. Мы предлагаем экстренные службы 24/7, чтобы обеспечить вашу безопасность.
2. Потяните за шнур аварийной разблокировки
Шнур аварийного отпирания — это красный трос, который свисает с тележки ворот гаража. Когда дверь находится в закрытом положении, спусковой шнур должен находиться рядом с передней частью двери. Тележка соединена с дверью и перемещается при открытии и закрытии. Через точку крепления тележка также соединяется с кареткой открывателя ворот гаража. Каретка устройства открывания ворот гаража — это механизм, который автоматически перемещает дверь вдоль стрелы механизма открывания ворот гаража.Шнур аварийного отпирания отсоединяет тележку от каретки, и дверь открывается вручную.
3. Вручную переместите дверь гаража и верните ее в нижнее положение
Шаг 2 позволит вам свободно перемещать ворота гаража в открытое и закрытое положения. Если вы не можете поднять дверь вручную из-за большого веса, возможно, у вас сломана пружина. Распространенное заблуждение состоит в том, что открыватели гаражных ворот поднимают дверь, тогда как на самом деле пружины поднимают дверь. Если вы обнаружите сломанную пружину, мы настоятельно рекомендуем вам немедленно связаться с нами для получения профессиональных услуг по ремонту.
4. Потяните шнур аварийной разблокировки к двери
Чтобы снова задействовать каретку и снова включить электрические ворота гаража, вам нужно будет потянуть фиксирующий шнур к двери. Это сожмет пружинный рычаг и позволит двум механизмам снова соединиться.
5. Снова подсоедините тележку к каретке сошника
Чтобы снова подсоединить тележку к сошнику, просто запустите сошник на полный цикл. То есть полностью вверх и вниз.Когда тележка и каретка проезжают друг друга, вы должны услышать громкий щелчок. Теперь они подключены, и вы можете снова открывать и закрывать дверь гаража с помощью электрического тока.
Устранение неисправностей открывателя гаражных ворот — электрическое оборудование 101
Устройство открывания гаражных ворот используется для автоматического открытия гаражных ворот с помощью беспроводного или проводного контроллера. Проводной контроллер обычно располагается снаружи ворот гаража и / или возле входа в дом из гаража.В более новых домах обычно установлена проводка для открывателей или может быть уже установлена открывалка.
Электропроводка открывателя гаражных ворот
Механизмы открывания гаражных ворот используют розетку в потолке для подачи питания. Проводной контроллер и датчики используют низковольтную проводку (обычно 24 В) для подключения к моторному блоку.
Датчики открывания гаражных ворот
В открывателях гаражных ворот используются «предохранительные датчики заднего хода», чтобы предотвратить закрытие двери, если под дверью находится ребенок, домашнее животное или какой-либо предмет.
Эти датчики устанавливаются близко к земле с каждой стороны входа в гараж. Один из датчиков, передающий глаз, передает сфокусированный луч света в принимающий глаз. Когда нет препятствий для сенсорного луча, дверь гаража может закрываться. Когда что-то загораживает луч света, ворота гаража должны немедленно вернуться в полностью открытое положение.
Во время установки передающий глаз и принимающий глаз выровнены так, чтобы луч света из передающего глаза попадал на принимающий глаз.
Устройство открывания ворот гаража не закрывается
Есть две распространенные причины, по которым устройство открывания ворот гаража не закрывается.
- Датчик не работает должным образом
- Неисправность сошника
Проблемы датчика двери гаража
Есть несколько причин, по которым датчик открывания двери может работать неправильно. Датчики обычно имеют световые индикаторы, показывающие их состояние.
Световой индикатор посылающего глаза показывает, что он получил питание от блока открывания.Световой индикатор принимающего глаза показывает, правильно ли он совмещен с передающим глазом.
Перед тем, как вызвать специалиста по ремонту сошников, необходимо проверить следующее.
- Ищите паутину поверх датчиков.
- Проверить правильность центровки датчика. Кто-то мог случайно выбить один из датчиков смещения.
- Проверьте надежность соединения проводов на блоке двигателя.
- Проверьте надежность соединения проводов возле датчиков.
Поскольку в датчиках используется низкое напряжение, иногда провода рядом с датчиками подключаются неправильно.Некоторые установщики могут скручивать провода вместе и закрывать их изолентой (изображение вверху справа). Если такое соединение не работает, его следует повторно подключить с помощью соединителей проводов. Маленькие синие или серые скрученные разъемы подойдут.
Не работает пульт от двери гаража
После проверки аккумуляторного отсека на предмет коррозии замените аккумуляторы. Если это не поможет, попробуйте другой пульт (если он у вас есть). Если он по-прежнему не работает, возможно, неисправен пульт или приемник в моторном блоке.
На изображении справа показаны соединения проводов с помощью соединителей стыкового сращивания телефонных данных.
При правильной работе, если луч света не попадает в принимающий глаз, дверь не закроется. Если дверь закрывается и луч прерывается, дверь должна перестать закрываться и вернуться в открытое положение. Фотография слева — датчик глаза приема. Чтобы определить, какой датчик является передающим глазом или принимающим глазом, поместите руку между датчиками.Блокирование луча рукой должно выключить световой индикатор принимающего глаза. Оба датчика имеют барашковую гайку для совмещения с другой проушиной.
Неправильно подключенные провода
Правильно подключенные провода с помощью соединителей типа «витая»
.
