ПОДКЛЮЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ К ДУХОВКЕ

ПОДКЛЮЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ К ДУХОВКЕ

Как подключить плиту своими силами

Для начала будут детально рассмотрены следующие аспекты:
1. Сложность самостоятельного подключения электроплиты;
2. Схемы подключения;
3. Способы подключения:
а) с розеткой;
б) без розетки;
4. Основные условия к электропроводке;
5. Меры безопасности;

Комфортабельность электроплит

Электрическая плита — самый важный элемент на кухне. Однако в газифицированных домах используются, в большинстве случаев, газовые плиты. При правильной установке электроплиты более простые в использовании и менее опасные. Во многих заведениях, где продаются электрические плиты, возможна услуга электрика для подключения прибора. Необходимость в установке электроплиты профессионалом исходит от безопасности, так как подобная техника требует большого потребления электроэнергии.

Требования к подключению плиты

Проводка должна выдерживать нагрузку. В жилищном помещении необходим элемент сечением не менее 4 мм. кв. При значительной мощности кухонной плиты нужен провод 6 мм. кв. сечением. Лучшим вариантом будет прокладка отдельной линии для запитывания, что не позволит нагружать общую проводку дома. Автомат также должен справляться с большой нагрузкой. Провод необходимо подключить к контакту с наибольшим показателем силы тока. Она должна быть выше, чем у плиты, на один номинал. К примеру, при силе 20А используется автомат на 25А. Также необходимы средства для безопасности. Ими могут быть дифференциальные автоматы или устройство защитного отключения. Потребность допускается и в правильном подключении. Розеткой проще всего включать и отключать устройство. Они также должны выдерживать большую нагрузку. Необходимо проведение заземления. Благодаря вилке и розетке можно подключать слабые по мощности электроплиты. Если устройство имеет наибольший показатель кВт, то необходимо использовать клеммник.

Это позволяет выдерживать любую нагрузку. Чтобы обесточить плиту, нужно выключить автомат. Данное действие является наиболее безопасным. Устройство также можно подключить «напрямую». Подобную операцию следует проводить при отсутствии в комплекте с плитой силового кабеля. В ином случае электроплиту можно подключить, благодаря проводу, идущего от автомата, без дополнительных соединений.

Безопасность

К данному аспекту стоит подойти более ответственно. Все составляющие, как говорилось ранее, должны выдерживать большую нагрузку. В первую очередь, необходимо разобраться с правильностью сечения кабеля. Защитные средства также необходимы в данном вопросе. Плотно закрутите винты для работы устройства. Не путайте провода для подключения. Необходимо также подключить проводку в нужном порядке. Все зависит от фаз сети. Имеются следующие типы:

1. Однофазный;
2. Двухфазный;
3. Трехфазный;

Замена переключателя духовки

Основная задача переключателей — изменение режимов нагрева. Они также способны выходить из строя, в виду определенных причин. Для замены переключателя совместимость не имеет особого значения. Благодаря внешним чертам прибора, найти аналог можно у других производителей устройств переключения.

Что необходимо знать о переключателях духовых шкафов

Благодаря мультиметру можно проверить работу переключателя. В первую очередь необходимо определить схему работоспособности. Если контакты подгоревшие, то протрите их наждачной бумагой. Но только в том случае, если подгорание не слишком сильное, иначе понадобится замена переключателя. Контакты также можно проверить мультиметром. Перед заменой необходимо убедиться в том, что переключатель не нужно ремонтировать. Проверьте прибор визуально, чтобы примерно понимать причину выхода из строя. К примеру, в переключателе может скопиться жир. Если это так, то окуните прибор в спиртовой раствор. Подключите переключатель таким же образом, каким и отключали. Проверьте его работоспособность и если прибор стабилизировался, то проблема скрывалась, исключительно, в загрязнении устройства.

В ином случае необходимо заменить переключатель. И сделать это не трудно. Узнайте модель вашей духовки и выберите нужный элемент. После покупки снимите панель и замените старый переключатель на новый.

Bosch

Основные функции переключателей данного бренда следующие:

1. Выбор режима;
2. Установка температуры;
3. Установка времени;
Бывают случаи, когда сам таймер находится в сенсорной панели. Переключатели рассматриваемого бренда — выдвижные. Наименование конкретной модели служит основной функцией устройства. К примеру, «Bosch HBA43T350/01». Вторая цифра в названии — количество режимов и функции. Третья цифра — стандартная модель. Четвертая — встроенная автоматическая программа. Пиктограммы позволяют подобрать необходимую температуру. У обычных моделей — 8 рабочих режимов. У автоматизированных изделий — на 2 категории больше. После выбора блюда режим ставится автоматически. В определенных моделях пользоваться таймером необходимо вручную.

Beko

Функции переключателей данного бренда следующие:
1. Время;
2. Температура;
3. Порядок работы;
Современные изделия также оснащены сенсорной панелью и автоматической программой. У духовых шкафов рассматриваемого бренда 4 способа нагрева:

1. Нижний ТЭН;
2. Верхний ТЭН;
3. Совместный процесс нагревания ТЭНов;
4. Гриль;
У современных изделий также имеются выдвижные установки, ответственные за работу устройства. На панели, непосредственно, прибора — 9 режимов.

Hansa

На лицевой стороне двери расположена панель. Она имеет сенсорное управление. У устройств для переключения — 6 режимов. Они отличаются от других видимостью кнопок, а высвечиваются только при выборе функции. В остальном они не отображаются. Так панель управления получается прямой и гладкой. Чтобы заменить переключатель в изделиях этого бренда, необходимо обратиться к специалисту. Влага на лицевой части панели является основной причиной поломки.



Основные функции переключателей духовых шкафов

Все переключатели, вне зависимости от модели, объединяют следующие черты:
1. Выбор режима температуры;
2. Метод нагрева;
3. Режим нагрева;
4. Таймер и его установка;

Итог

Это самые основные функции всех переключателей. Каждая модель обладает своим преимуществом или недостатком. Если одна из функций не действует, либо механизм не справляется с проблемой, то причина кроется в нем. Это самое основное, что нужно знать для самостоятельной процедуры замены переключателя. Следуя всем вышеуказанным параметрам, других проблем с прибором возникать не должно.

Духовка

22.06.2021 10:28:01

Комментарии: 0

Просмотры: 408

Замена переключателя в плите, духовке (Схема)

Рис. 1

У Вас перегорел переключатель в электроплите? Тогда Вам точно к нам!

Мы располагаем огромной базой оригинальных компонентов для ремонта большинства марок электроплит и духовых шкафов. А установка оригинальной запчасти – это всегда надежность и экономия!

Переключатель конфорки в электроплите или варочной панели (если он имеет место быть) подразделяется на два основных вида:

  • Пакетный ступенчатый переключатель мощности конфорки, который устанавливается на электроплиты, варочные панели с чугунной поверхностью, либо на стеклокерамику, но с четырех клеммными конфорками старого образца (с витыми спиралями).
  • Биметаллический плавный переключатель мощности — устанавливается на современную стеклокерамику, управлять конфоркой при помощи такого устройства легче и приятнее.

Рис. 2

Плавные переключатели (рис. 2) подразделяются в свою очередь на три подгруппы:

  1. переключатель с одной зоной — регулирует мощность конфорки с одной зоной нагрева (самый простой).
  2. переключатель с двумя зонами — регулирует мощность конфорки с двумя зонами нагрева. После поворота изначально включает внутреннюю зону конфорки. Доведя до упора вправо происходит включение внешней спирали.
  3. переключатель с тремя зонами — регулирует конфорку с тремя зонами нагрева.

Ступенчатый переключатель мощности (рис. 1) используется для регулировки чугунной конфорки или конфорки для стеклокерамики, но отдельного типа — четырех контактной.

В современных варочных поверхностях встречаются довольно редко, потому как сенсоры все чаще применяются производителями и скоро полностью заменят привычные переключатели.

Схема ступенчатого переключателя конфорки

Схема подключения «плавных» переключателей

  1. Для однозонной конфорки;
  2. Для двухзонной конфорки;
  3. Для трехзонной конфорки.

Схема режимов переключателя духового шкафа

Данная схема: популярный переключатель ПМЭ27-2375П. В таблице представлено замыкание клемм с лепестками относительно положения штока. Если сопоставить данную схему с указанными на панели режимами (например: верх, низ, лампа), то станет понятно на какие клеммы запитаны ТЭНы в каждом отдельном положении.

Любой выключатель для плиты

AEG (АЕГ), Ardo (Ардо), Ariston (Аристон), Beko (Беко), Bompani (Бомпани), Bosch (Бош), Brandt (Брандт), Candy (Канди), Delonghi (Делонги), Electrolux (Электролюкс),Gorenje (Горение), Hansa (Ханса), Indesit (Индезит), Kaiser (Кайзер), Neff (Неф), Samsung (Самсунг), Siemens (Сименс), Whirlpool (Вирпул), Zanussi (Занусси), постоянно имеются в наличии или доступны для заказа через наш сервисный центр, достаточно просто нам позвонить.

Обращаем ваше внимание! Наш сервисный центр не является магазином и не занимается продажей запчастей, получить требуемую деталь возможно только с ее установкой мастером нашего сервисного центра.

WHAT THEY ARE SAYING

ОТЗЫВЫ

Как хорошо, что в настоящее время существуют такие команды профессионалов, особенно когда сейчас на рынке ремонтных сервисов большой выбор. Хочется чтобы оказали своевременную помощь. Плита сломалась неожиданно. Нам посоветовали куда обратиться. Буквально в этот же день.

Приехал мастер и спас нашу плиту. Ремонт был выполнен на месте, очень быстро и за разумную цену, что немаловажно. Спасибо вам.

Нина М

Выражаю вам благодарность по просьбе своей бабушки, как замечательно что есть такие мастера!

Анастасия

Спасибо выручили! Огромное спасибо, что не оставили голодным!

Юрий

Есть еще люди! Спасибо вашей фирме за грамотный инструктаж по телефону! Грамотно объяснили как снять блокировку.

Денис

31.03.2021

[Страница 11/76] — Мануал: Плита HANSA FCCB52004010, FCCW52004010, FCCW51004011, FCCW51004010, FCCW53014040, FCCW51004014, FCCW57034030, FCCW57006030, FCCW53014030, FCCW58236030, FCCW57136030, FCCX 58236030, FCCX 52014010

                                    11

СХЕМА ВОЗМОЖНЫХ ПОДКЛЮЧЕНИЙ

Внимание! Напряжение нагревательных элементов 230 В)

1

2

3

Сеть 400/230 V двухфазное

подключение с нейтралью, мост

— конаткты 2-3 и 4-5, защита на

         («заземление»)

Сеть 400/230 V трехфазное  с

нейтралью, мост — контакты 4-5,

провода фазы 1, 2 и 3, нейтраль

4-5, провод защиты на



(«заземление»)

1N~

Провода фазы — L1 =R, L2=S, L3=T; N — нейтраль; PE – защитный ноль

Внимание! В любом соединении защитный провод должен быть

соединен с контактом        («заземление»)   PE

Рек

оменду

емый тип

сое

динит

ельног

о

каб

еля

2N~

3N~

В сети  230 V однофазное

подключение с нулевым проводом,

мост связывает контакты 1 -2-3 и

4-5,защита на        («заземление»).

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

       Подключение плиты к электропроводке



Внимание !

Подключение к проводке может выполнять квалифицированный специалист по монтажу с соот-

ветствующим допуском. Запрещается самовольно производить перенастройку или изменения в

электропроводке.

Указания для специалиста по монтажу.

Плита рассчитана на питание переменным трехфазным током (400В 3N ~50Гц). Номинальное на-

пряжение нагревательных элементов составляет 230 В. Переключение плиты для питания одно-

фазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии

с прилагающейся схемой соединений.

Схема соединений находится рядом с распределительным щитком плиты. Доступ к щитку возмо-

жен после снятия кожуха, отвинтив крепления отверткой. Нужно помнить о правильном выборе

соединительного кабеля, учитывать тип подсоединения и номинальную мощность плиты.

 Соеди-

нительный кабель следует закрепить в оттяжке.

Внимание!

Следует помнить о подключении нулевой цепи к зажиму на распределительном щитке, обозна-

ченного символом     («заземление»). Электропроводка, питающая плиту, должна иметь выклю-

чатель защиты, позволяющий прервать подачу тока при возникновении аварийной ситуации. Рас-

стояние между рабочими контактами выключателя защиты должно составлять минимум 3 мм.

Способ подключения,  отличающийся от показанного на схеме, может привести к поломке пли-

ты.

МОНТАЖ

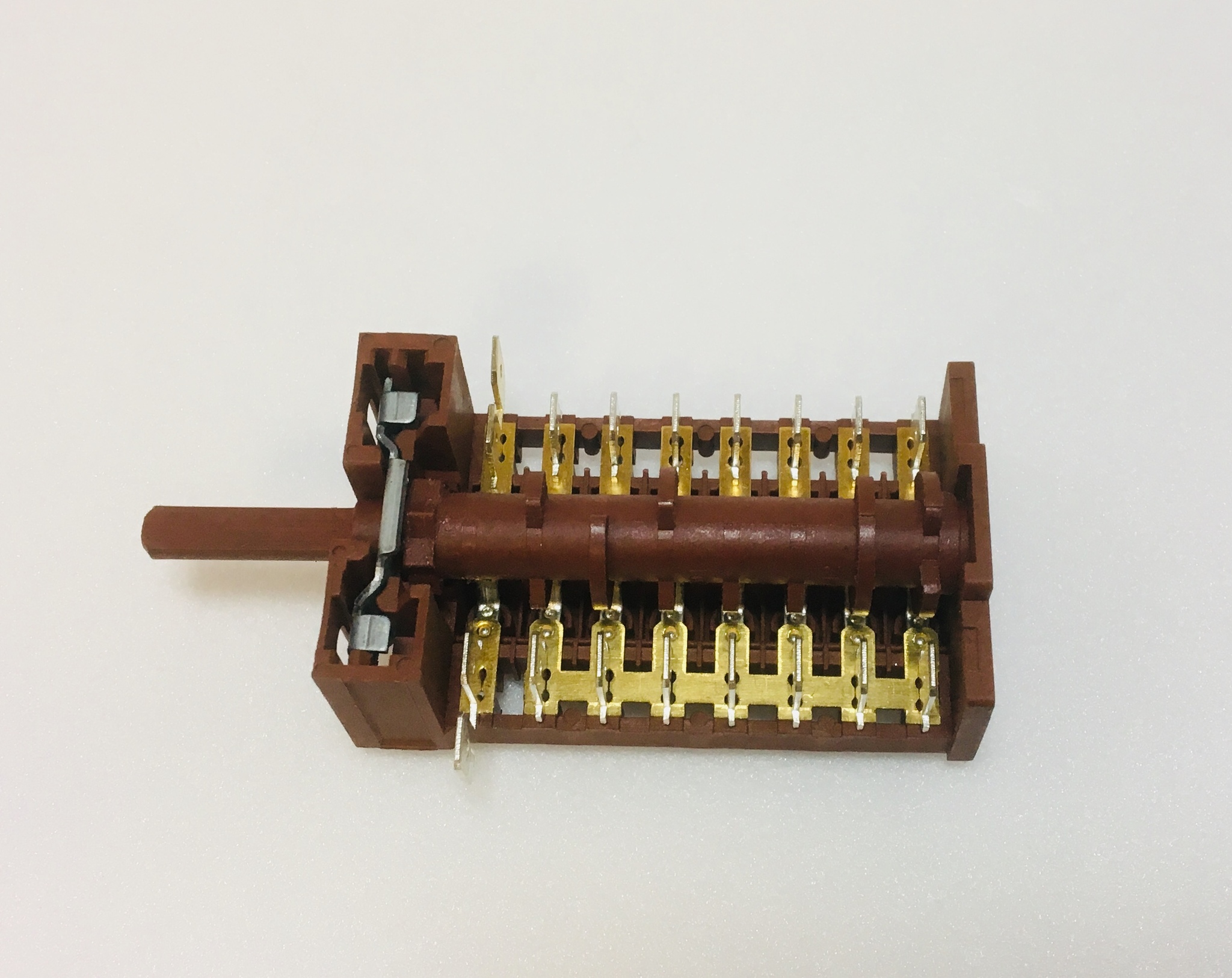

Переключатель режимов духовки для плиты Hansa 8044793, 8001684, 8032364

Переключатель (регулятор) мощности для плиты Hansa (Ханса).

Код детали и взаимозамена:

8044793, 8001684, 8032364.

ВНИМАНИЕ СМОТРЕТЬ ФОТО 4 !!!

Сверху 7LA-GOTTAK 801001 снизу Dreefs нового образца COK305AA.
Схема подключения проводки = НЕ ПРОВЕРЕНО:

1. Провод с «2а» подключаем на первый контакт «2а».
2. Провода с «3а» оба подключаем к первым контактам «3а».
3. Провод «12а» подключаем к контакту «10а». 4. Провод «12» подключаем на второй контакт «8».

Подходит для модели:

Code: 10538 Model: SEG2.32S2ZDIF, Code: 10575 Model: SEC2.79Te, Code: 10576 Model: FCCB510576, Code: 10577 Model: FCCB510577, Code: 10702 Model: FCMW610702, Code: 10714 Model: C6E3.410ZpTeSr, Code: 10749 Model: EB2.7YRL, Code: 10752 Model: BOES610752, Code: 10760 Model: BOEW610760, Code: 10782 Model: FCMB610782, Code: 10783 Model: FCCB610783, Code: 10785 Model: FCMB510785, Code: 10797 Model: FCMW537000, Code: 10845 Model: FCCI510845, Code: 10874 Model: BCCW610874, Code: 10886 Model: FCMI610886, Code: 10896 Model: FCCW540000, Code: 10910 Model: FCCW510910, Code: 10925 Model: FCMI610925, Code: 10995 Model: FCCI543000, Code: 10999 Model: FCCB510999, Code: 11000 Model: FCCB511000, Code: 11046 Model: E602. 71Te, Code: 11050 Model: C602.70Te, Code: 11162 Model: set EHbK2.834TeKDp, Code: 11240 Model: set EHK2.734TEDWL, Code: 11264 Model: C602.734TtDpC, Code: 11286 Model: set EHK2.737TeRL, Code: 11290 Model: set EHK2.743TeDpBL, Code: 11326 Model: C602.834TeKD, Code: 11329 Model: G5E3.32ZpN, Code: 11454 Model: EB2.7TeDpWL, Code: 11500 Model: SEC2.813TeKDpI, Code: 11690 Model: C602.853TeKDRvSp, Code: 11712 Model: set EHK2.733TeWL, Code: 11743 Model: SEG2.42S2ZpTeDIvF, Code: 11746 Model: C502.816TeKD, Code: 11747 Model: EBb2.8TtKDpRL, Code: 11749 Model: set EHK2.834TtYKDp, Code: 11750 Model: set EHK2.834TeYKDR, Code: 11786 Model: EB2.8TeYRL, Code: 11798 Model: EHK2.833TeYSL, Code: 11799 Model: EHK2.834TeYWL, Code: 11811 Model: SEG2.32S2Z, Code: 11861 Model: set EHbK2.834TeKDp, Code: 11883 Model: EB2.8TtYKDpRL, Code: 11974 Model: G5E3.43ZpTeSpNR, Code: 12065 Model: G6E3.32S2ZpTe, Code: 12073 Model: G6E3.43S2ZTe, Code: 12107 Model: set EHK2.834TeYRL, Code: 12127 Model: EB2.7DpRL, Code: 12130 Model: SEC2. 711Iv, Code: 12149 Model: set EHbK2.833TeWL, Code: 12224 Model: EB2.7TeYSpL, Code: 12269 Model: EBb2.8TtKDpRL, Code: 12284 Model: set EHK2.738TeYWL, Code: 12314 Model: SEC2.711Iv, Code: 12321 Model: EB2.8TeYDWL, Code: 12352 Model: set EHbK2.834TeKDp, Code: 12354 Model: set EHbK2.834TeKDp, Code: 12355 Model: set EHK2.833TeYRL, Code: 12356 Model: set EHK2.834TtYKDp, Code: 12359 Model: EB2.8TeYWL, Code: 12362 Model: C6E3.401ZpTeRs, Code: 12363 Model: G5E3.43ZpTeSpNR, Code: 12422 Model: set EHbK2.834TeKDp, Code: 12430 Model: EB2.7TeYRL, Code: 12432 Model: EB2.7TeYSpL, Code: 12460 Model: EHK2.734TeKDpWL, Code: 12480 Model: EGh4.43ZpTeKDRL, Code: 12524 Model: set EHK2.738TERL, Code: 12642 Model: set EHK2.834TeYWL, Code: 12764 Model: set EHK2.834TeYRL, Code: 12772 Model: EB2.7TeYWL, Code: 12813 Model: BOEW612813, Code: 12814 Model: BOES612814, Code: 12815 Model: BOEW612815, Code: 12816 Model: BOES612816, Code: 12817 Model: BOEI612817, Code: 12818 Model: BOEW612818, Code: 12819 Model: BOES612819, Code: 12820 Model: BOEI612820, Code: 12823 Model: BOEI612823, Code: 12824 Model: BCCW612824, Code: 12825 Model: BCCS612825, Code: 12826 Model: BCCW612826, Code: 12827 Model: BCCS612827, Code: 12828 Model: BCCI612828, Code: 12832 Model: BCCM612832, Code: 12836 Model: FCCW612836, Code: 12842 Model: FCCW512842, Code: 12886 Model: FCCI512886, Code: 12889 Model: FCCI512889, Code: 12893 Model: FCCW512893, Code: 12894 Model: FCCW512894, Code: 12897 Model: FCMI512897, Code: 12901 Model: FCMW612901, Code: 12903 Model: FCMW612903, Code: 12915 Model: FCCW612915, Code: 12916 Model: FCCI612916, Code: 12919 Model: FCMI612919, Code: 12920 Model: FCMI612920, Code: 12924 Model: BCMI612924, Code: 12925 Model: BCMI612925, Code: 12926 Model: BCMW612926, Code: 12955 Model: EGh4. 43ZpTeWL, Code: 12956 Model: EGh4.43ZpTeRL, Code: 12965 Model: FCCW512965, Code: 13041 Model: FCCB613041, Code: 13043 Model: FCEB613043, Code: 13045 Model: FCMB613045, Code: 13377 Model: E602.71Te, Code: 13379 Model: E602.71TeC, Code: 13413 Model: C602.853TtKDRvSp, Code: 13421 Model: EHK2.70WL, Code: 13678 Model: FCCW513678, Code: 13684 Model: FCEW613684, Code: 13698 Model: G5E3.32ZpTeN, Code: 13714 Model: C502.70Te, Code: 13718 Model: FCCW513718, Code: 13730 Model: FCEW513730, Code: 13760 Model: C502.70, Code: 13770 Model: G5E3.32Zp, Code: 13778 Model: E602.81, Code: 13784 Model: FCCB513784, Code: 13786 Model: G6E3.43S2ZpTe, Code: 13788 Model: FCCI513788, Code: 13792 Model: FCCW613792, Code: 13794 Model: FCCB613794, Code: 13796 Model: FCCW613796, Code: 13808 Model: G6E3.42S2ZpTe, Code: 13810 Model: G6E3.42S2Zp, Code: 13819 Model: C602.70TeC, Code: 13878 Model: C502.80Te, Code: 13882 Model: G6E3.43S2ZpTeC, Code: 13886 Model: FCMW513886, Code: 13914 Model: EBb2.8TeSL, Code: 13918 Model: FCMW513918, Code: 13919 Model: FCCB513919, Code: 13921 Model: FCCW613921, Code: 13922 Model: FCCB613922, Code: 13951 Model: set EHK2. 70WL, Code: 13952 Model: set EHK2.70TeYRL, Code: 13953 Model: set EHK2.70RL, Code: 13976 Model: E602.81TeKDSpb, Code: 13978 Model: EB2.8TeYSL, Code: 14020 Model: FCCI614020, Code: 14025 Model: set EHK2.70SL, Code: 14038 Model: C602.70, Code: 14048 Model: EBb2.8TeDpRL, Code: 14050 Model: set EHbK2.834TeDpR, Code: 14130 Model: EBb2.8TeKDSpL, Code: 14266 Model: set EHbK2.834TeKDp, Code: 14278 Model: EBb2.8TeWL, Code: 14280 Model: EBb2.8TeSpL, Code: 14282 Model: EBb2.8TeRL, Code: 14284 Model: EB2.8TeYBL, Code: 14290 Model: C6E3.400ZpTtKDpR, Code: 14296 Model: G5E3.32ZpNC, Code: 14348 Model: G5E3.43ZpTeKDSpNR, Code: 14354 Model: G5E3.33ZpTe, Code: 14398 Model: C602.834TeDSpb, Code: 14436 Model: C602.855TeKDR, Code: 14474 Model: E602.81Te, Code: 14491 Model: SEC2.72C, Code: 14504 Model: G6E3.43S2Z, Code: 14510 Model: FCMB614510, Code: 14516 Model: BOEI614516, Code: 14556 Model: BCCI614556, Code: 14562 Model: FCCI614562, Code: 14570 Model: BOEI614570, Code: 14586 Model: BCCI614586, Code: 14588 Model: BCMI614588, Code: 14590 Model: BOES614590, Code: 14636 Model: BOEI614636, Code: 14674 Model: set EHK2. 834TeYRL, Code: 14684 Model: FCCW614684, Code: 14798 Model: BCCM614798, Code: 14850 Model: BCCI614850, Code: 14936 Model: set EHK2.834TeYSL, Code: 14938 Model: BCCI614938, Code: 14940 Model: BCCI614940, Code: 14954 Model: FCCW614954, Code: 14960 Model: FCCW514960, Code: 14966 Model: FCEW614966, Code: 14988 Model: FCMW614988, Code: 14992 Model: FCMW514992, Code: 15006 Model: BOEI615006, Code: 15018 Model: BCCI615018, Code: 15094 Model: EB2.8TeYDOSrL, Code: 15115 Model: C602.735, Code: 15126 Model: EHK2.833TeYRL, Code: 15174 Model: C602.855TeKDSr, Code: 15206 Model: C602.738TEC, Code: 15236 Model: FCMI515236, Code: 15248 Model: FCCW615248, Code: 15290 Model: C602.734DR, Code: 15338 Model: G5E3.32ZpN, Code: 15354 Model: G5E3.32ZpTeNSpR, Code: 15380 Model: FCMB515380, Code: 15382 Model: FCMI515382, Code: 15400 Model: C502.816TeKD, Code: 15410 Model: FCCI515410, Code: 15429 Model: SEC2.70, Code: 15486 Model: EBb2.8TeKDpRL, Code: 15488 Model: C6E3.401ZpTeR, Code: 15490 Model: EB2.8TeYDSrL, Code: 15496 Model: C602. 80Te, Code: 15498 Model: C602.80TeC, Code: 15522 Model: FCMW615522, Code: 15524 Model: FCMW615524, Code: 15526 Model: FCCW615526, Code: 15556 Model: C602.834Te, Code: 15558 Model: C602.834TeKD, Code: 15560 Model: G6E3.43S2ZpTeKDSp, Code: 15570 Model: C502.816Te, Code: 15578 Model: set EHbK2.734TeSpL, Code: 15580 Model: set EHbK2.834TeKDp, Code: 15582 Model: FCCW615582, Code: 15594 Model: E502.71, Code: 15600 Model: EB2.8TeYKDRL, Code: 15638 Model: SEG2.32S2ZPSpIv, Code: 15642 Model: E502.71Te, Code: 15686 Model: set EHbK2.834TeKDp, Code: 15692 Model: G5E3.43ZpTeKDSpN, Code: 15725 Model: set EHK2.734TeBL, Code: 15728 Model: EB2.8TtYKDpOSrL, Code: 15730 Model: C602.834TeKDp, Code: 15732 Model: C602.80, Code: 15734 Model: E602.71, Code: 15738 Model: G6E3.43S2ZTeC, Code: 15742 Model: C502.813TeKDSp, Code: 15744 Model: E502.71N, Code: 15842 Model: FCCI615842, Code: 15844 Model: FCCW615844, Code: 16161 Model: SEC2.80TePC, Code: 16228 Model: FCCW616228, Code: 16234 Model: BCCI616234, Code: 16264 Model: FCCW516264, Code: 16266 Model: FCEW616266, Code: 16364 Model: SEC2. 717, Code: 16391 Model: E602.71TeC, Code: 16395 Model: EHK2.80TeWL, Code: 16414 Model: FCMI616414, Code: 16420 Model: C502.70SpRvV, Code: 16425 Model: E501.81, Code: 16426 Model: FCCW616426, Code: 16428 Model: FCCW616428, Code: 16430 Model: FCCI616430, Code: 16438 Model: FCCW516438, Code: 16440 Model: FCCW516440, Code: 16442 Model: FCCI516442, Code: 16444 Model: FCCI516444, Code: 16452 Model: FCEW616452, Code: 16457 Model: G5E3.33ZpTe, Code: 16463 Model: C502.813TeKDSp, Code: 16484 Model: FCMW616484, Code: 16486 Model: FCMW616486, Code: 16488 Model: FCMI616488, Code: 16490 Model: FCMW516490, Code: 16492 Model: FCMW516492, Code: 16494 Model: FCMI516494, Code: 16498 Model: BOEI616498, Code: 16502 Model: BCCW616502, Code: 16504 Model: BCCS616504, Code: 16506 Model: BCCI616506, Code: 16508 Model: BCCI616508, Code: 16524 Model: FCMW516524, Code: 16576 Model: FCCI616576, Code: 16686 Model: SEC2.79, Code: 16688 Model: SEC2.79C, Code: 16768 Model: FCCW516768, Code: 16818 Model: FCMW522000, Code: 16820 Model: FCMI523000, Code: 16832 Model: FCMW524000, Code: 16834 Model: FCMI525000, Code: 16840 Model: FCEW530000, Code: 16842 Model: FCCW533000, Code: 16852 Model: BOEM614000, Code: 16858 Model: BOEW622000, Code: 16860 Model: BOEI623000, Code: 16862 Model: BOEM624000, Code: 16864 Model: BOEI625000, Code: 16866 Model: BCCM637000, Code: 16868 Model: BCCI638000, Code: 16905 Model: C602. 70TeC, Code: 16912 Model: FCCI532000, Code: 16919 Model: SEC2.716PC, Code: 16922 Model: FCMW615000, Code: 16924 Model: FCMW616000, Code: 16926 Model: FCMI617000, Code: 16933 Model: EHK2.70SL, Code: 16934 Model: FCEW621000, Code: 16936 Model: FCEW622000, Code: 16940 Model: FCCW624000, Code: 16942 Model: FCCW626000, Code: 16944 Model: FCCW627000, Code: 16946 Model: FCCI628000, Code: 16952 Model: BOEW613000, Code: 16954 Model: BOEI615000, Code: 16956 Model: BOEI616000, Code: 16964 Model: BCCI627000, Code: 16966 Model: BCCS629000, Code: 16968 Model: BCCW628000, Code: 16970 Model: BCCI630000, Code: 16972 Model: BCCI631000, Code: 16974 Model: BCCI632000, Code: 16992 Model: FCMW616992, Code: 16994 Model: FCCB616994, Code: 17217 Model: SEC2.80, Code: 17221 Model: E502.71, Code: 17421 Model: SEC2.70PC, Code: 17683 Model: EBb2.7TtSL, Code: 17813 Model: C502.816Te, Code: 17829 Model: EBb2.8TeKDpRL, Code: 17905 Model: FCMW617905, Code: 17987 Model: SEC2.813TeVSpI, Code: 17999 Model: C602.80Te, Code: 50764 Model: FCMW550764, Code: 50766 Model: FCMI550766, Code: 50828 Model: FCCW550828, Code: 50830 Model: FCCB550830, Code: 50832 Model: FCCW550832, Code: 50836 Model: FCCW550836, Code: 50838 Model: FCCB550838, Code: 50852 Model: FCMW550852, Code: 50856 Model: FCMW550856, Code: 50858 Model: FCMB550858, Code: 50908 Model: BCCI650908, Code: 50916 Model: FCMW550916, Code: 51128 Model: FCCW551128, Code: 51172 Model: FCCW551172, Code: 51178 Model: FCEW551178, Code: 51180 Model: FCEW551180, Code: 51182 Model: FCEI551182, Code: 51190 Model: FCCI651190, Code: 51192 Model: FCCI651192, Code: 51200 Model: FCMI651200, Code: 51228 Model: FCCI651228, Code: 51476 Model: FCCB57034030, Code: 51478 Model: FCCW57034030, Code: 51480 Model: FCCX57034030, Code: 51482 Model: FCCW57006030, Code: 51484 Model: FCCX57036030, Code: 51486 Model: FCCW57136030, Code: 51488 Model: FCCW58236030, Code: 51490 Model: FCCX58236030, Code: 51500 Model: FCEW57002030, Code: 51502 Model: FCEW57032030, Code: 51504 Model: FCEW58032030, Code: 51506 Model: FCEX58032030, Code: 51548 Model: FCMW57002030, Code: 51550 Model: FCMW57002031, Code: 51552 Model: FCMW57032030, Code: 51554 Model: FCMW58012030, Code: 51556 Model: FCMX58012030, Code: 51558 Model: FCMW58233030, Code: 51560 Model: FCMX58233030, Code: 51564 Model: FCMW58036030, Code: 51850 Model: BOEI67230070, Code: 51852 Model: BOEI68130070, Code: 51856 Model: BCCI67036070, Code: 51858 Model: BOEI67130030, Code: 51866 Model: BOEI67230050, Code: 51874 Model: BCCI67236050, Code: 51890 Model: BOEI68220090, Code: 51894 Model: BOEI67130020, Code: 51896 Model: BOEI68230020, Code: 51902 Model: BCCI68236020, Code: 51904 Model: BCMI68130020, Code: 52159 Model: FCCW615844, Code: 52160 Model: FCCW616428, Code: 52171 Model: FCCW612915, Code: 52206 Model: FCCW67034010, Code: 52207 Model: FCCB67236010, Code: 52208 Model: FCCW67236010, Code: 52209 Model: FCCW68236010, Code: 52210 Model: FCCI68236010, Code: 52213 Model: FCEW67033010, Code: 52215 Model: FCMW67002010, Code: 52216 Model: FCMW68032010, Code: 52223 Model: FCCI68266020, Code: 52224 Model: FCMI68034020, Code: 52225 Model: FCMI68255020, Code: 52226 Model: FCMI68038020, Code: 52227 Model: FCCI67104060, Code: 52228 Model: FCCI67036060, Code: 52229 Model: FCCI67336060, Code: 52233 Model: FCCI68266080, Code: 52517 Model: FCEW67033010, Code: 52519 Model: FCMW67002010, Code: 52520 Model: FCMW68032010, Code: 52528 Model: BOEM67160080, Code: 52529 Model: BOEM68460080, Code: 52530 Model: BCCM68469080, Code: 52566 Model: BOEW68120090, Code: 52567 Model: BOES68120090, Code: 52568 Model: FCMI68263080, Code: 52569 Model: FCCI58236060, Code: 52575 Model: BCCM68466080, Code: 52689 Model: BOEI67130020, Code: 52690 Model: BOEI68230020, Code: 52692 Model: BCCI68236020, Code: 52693 Model: BCMI68130020, Code: 52694 Model: 123. 3TaYDSr, Code: 52695 Model: 123.4TaYDpSr, Code: 52697 Model: 22CC3.334TaDSr, Code: 52783 Model: FCCW57034030, Code: 52784 Model: FCCX57034030, Code: 52785 Model: FCCW57006030, Code: 52786 Model: FCCX57036030, Code: 52787 Model: FCCW57136030, Code: 52788 Model: FCCW58236030, Code: 52789 Model: FCCX58236030, Code: 52791 Model: FCEW57002030, Code: 52792 Model: FCEW57032030, Code: 52793 Model: FCEW58032030, Code: 52794 Model: FCEX58032030, Code: 52796 Model: FCMW57002030, Code: 52797 Model: FCMW57002031, Code: 52798 Model: FCMW57032030, Code: 52799 Model: FCMW58012030, Code: 52800 Model: FCMX58012030, Code: 52801 Model: FCMW58233030, Code: 52802 Model: FCMX58233030, Code: 52811 Model: FCMW58036030, Code: 52954 Model: BCCI67236050, Code: 52959 Model: BCCM68466080, Code: 53119 Model: FCMW57002031, Code: 53120 Model: FCMW57032030, Code: 53121 Model: FCMX58012030, Code: 53122 Model: FCMX58233030, Code: 53126 Model: FCMW67002010, Code: 53128 Model: FCMI68263080, Code: 53135 Model: FCMW58128010, Code: 53170 Model: BOEI66230030, Code: 53172 Model: BOEI68330030, Code: 53174 Model: BCCI68236030, Code: 53175 Model: BCCI68499030, Code: 53278 Model: FCMW57033030, Code: 53322 Model: FCMI68034020, Code: 53340 Model: BCMI68130020, Code: 53364 Model: FCMW58128010, Code: 53367 Model: FCMW57002030, Code: 53368 Model: FCMW57002031, Code: 53369 Model: FCMW57032030, Code: 53370 Model: FCMX58012030, Code: 53373 Model: FCMW57033030, Code: 53374 Model: FCMX58233030, Code: 53417 Model: FCMW67002010, Code: 53433 Model: FCMI68038020, Code: 53434 Model: FCMI68263080, Code: 53513 Model: FCMW57003030, Code: 53515 Model: FCMW57002040, Code: 53539 Model: BOEI67250055, Code: 53545 Model: BCCI67256055, Code: 53597 Model: FCMI68034020, Code: 53598 Model: BCCI68130020, Code: 53627 Model: FCCW57034037, Code: 53629 Model: FCMB58128010, Code: 53660 Model: FCCI68486055, Code: 53661 Model: FCCW67366055, Code: 53662 Model: FCCI66366055, Code: 53679 Model: FCMW57032039, Code: 53682 Model: FCMW67002019, Code: 53699 Model: BOEI67550015, Code: 53700 Model: BOEI68450015, Code: 53702 Model: BCCI68556015, Code: 53730 Model: FCMI68064055, Code: 53731 Model: FCMI68068055, Code: 53743 Model: BOEI68290030, Code: 53749 Model: FCMX57035050, Code: 53750 Model: FCMX58235050, Code: 53752 Model: 10153. 3TSYDPHBX, Code: 53753 Model: 10153.3TTSYDPHBX, Code: 53754 Model: 10153.4TTSYKDPHBX, Code: 53794 Model: BOEI68550014, Code: 53795 Model: BOEI68450014, Code: 54167 Model: BOEW67490014 и др…

Как подключить переключатель духовки провода

Ваш репост изменит интернет 🙂

Совершенно очевидно, что в настоящее время, на смену малофункциональным электроплитам приходят раздельные духовые шкафы и варочные поверхности. Два этих устройства обладают улучшенными возможностями для приготовления пищи, а также эстетично располагаются в кухонном интерьере. И если встраивание в кухонную мебель особых трудностей не вызывает, то подключение к электросети требует особого внимания.

Современные духовки — достаточно мощные потребители электроэнергии. В паспортных данных на духовой шкаф можно увидеть обозначение P=3500 W, на поверхность P=7200 W (цифры на разные модели, соответственно разные). Или, рассматривая варочную поверхность, можно увидеть подобную наклейку:

Нас, сейчас интересует надпись 7200W (что, есть так же 7200 Вт /7. 2 кВт /7,2 kW).

Что это, собственно значит? Любое устройство, работающее от электроэнерги и характеризуется рядом параметров. Для того, чтоб электрическая жилая сеть квартиры (дома) работала корректно (не выбивало бы автоматы защиты, и как следствие не гас свет) имеют значения величины потребляемой мощности и потребляемого тока потребителя электроэнергии (у нас это духовой шкаф и варочная поверхность).

Немного теории

Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:

P=I*U*cosφ

Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).

Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7. 2 кВт, согласно формуле 1) равен 34А.

Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).

Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.

Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.

Зная все это, попытаемся понять, как нам корректно подключиться к электросети.

Рассмотрим две ситуации:

  1. в квартире (доме) делается ремонт, и
  2. ремонт уже выполнен.

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток.

Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:

Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:

При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм 2 можно задуматься, об использовании этого кабеля. Если старый кабель алюминий такого же сечения или медь более низкого сечения, однозначно, лучше заменить на ВВГ-нг-3*6.

В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой. Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6. 5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.

Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).

Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм 2 , а для поверхности минимум 4мм 2 . Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм 2 . Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает — рассматривать не будем).

Подводные камни после снятия упаковки

После приобретения духового шкафа (как, впрочем, и варочной поверхности), после изъятия из упаковочной тары, иногда случается неприятный сюрприз – выясняется, что нет питающего кабеля. Но это не оплошность производителя, а возможность для покупателя выбрать способ подключения изделия к своей электрической сети. Их несколько. Либо это будет механическое соединение питающего кабеля духового шкафа (варочной поверхности) с предусмотренной проводкой жилья, либо соединение розетка – вилка.

Попытаемся выбрать нужный способ подключения (для этого предположим, что питающий кабель изделия уже установлен, как это сделать самостоятельно будет указано ниже).

Первый способ заключается в том, что питающий кабель, соединяется с предусмотренными проводами (выводы из стен для духового шкафа, варочной поверхности) напрямую. Это означает механическое соединение (болтовое соединение, скрутка проводов, соединение с помощью клемной колодки).

Перечисленные виды соединения – надежные. Но в случае необходимости отключить изделие от электросети, обесточить (гарантийный случай, уборка, что-то упало нужно извлечь) потребуются услуги электрика или потеря времени на отсоединение и присоединение. Чем обусловлен этот способ – мощностью оборудования. Ведь как мы выяснили выше, мощность, указанная в паспорте говорит о потребляемом токе. В случае, когда расчетный ток вилки и розетки меньше тока, потребляемого электроприбором, следует выполнить соединение напрямую. Так многие виды бытовых духовых шкафов потребляют ток не более 16А, а варочные поверхности не более 32А. Номенклатура производимых розеток и вилок в постсоветском пространстве полностью размещается в этом диапазоне – поэтому нет острой необходимости в этом способе, кроме специфических случаев (техническая либо эстетическая необходимость).

Второй способ — это подключение с помощью вилки и розетки. Это удобно. Это превращает устройства для приготовления пищи в обычные бытовые приборы. Включаем вилку – под напряжением, нужно отключить — вынимаем вилку из розетки. Нужно помнить – все включения или отключения производить в режиме “ВЫКЛ» или «OFF».

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм 2 ). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты


Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка видео-руководств по теме:


https://www.youtube.com/watch?v=nP2fLbOR6FI

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Замена переключателя мощности электроплиты своими руками

Переключатель мощности конфорок для электроплиты позволяет настраивать оптимальный уровень тепла, выделяемого тэном (нагревательным элементом). Это позволяет готовить абсолютно разные блюда, ведь для некоторых требуется определенная температура приготовления. Также данный переключатель изменять время приготовления, так как на низкой температуре еда приобретает нужный вид медленнее. Именно поэтому очень важно, чтобы абсолютно все были в рабочем состоянии.

Но он может ломаться, что сильно сказывается на возможностях техники. Именно поэтому мы и расскажем о замене данной детали.

  • Конфорки не работают. То есть сама деталь вращается, однако это действие ни к чему не приводит. Вообще, данный признак может также свидетельствовать о коротком замыкании, поэтому лучше проверьте еще несколько пунктов.
  • Вы не можете сдвинуть с места переключатель. Это свидетельствует о том, что механизм регулировки разрушен, поэтому ответной реакции и не существует. Тут можно почистить место соединения от загрязнений, но, если и это не помогает, то следует заменять.
  • Также о поломке говорит тот факт, что при движении ручкой Вы слышите треск или хруст. Видимо, система регуляции настолько износилась, что запчасти трутся друг об друга и ломаются. Такое уже не починить, нужно покупать новую запчасть.

Теперь самое время рассказать о этапах, из которых состоит замена переключателя мощности для электроплиты. Свой рассказ для Вашего удобства мы дополним фотографиями. Они будут отражать на себе сам процесс, поэтому Вы с легкостью повторите его на своей технике!

Пошаговая инструкция по замене детали

Так как работа будет тесно связана с подключением проводов, то мы рекомендуем запастись камерой и фотографировать подключения. Так Вы сможете присоединить новую деталь правильным образом с первого раза. Это небольшой совет на все случаи ремонта, поэтому старайтесь пользоваться им почаще.

1. Отключите технику от сети электропитания

Так Вы исключите все варианты, где Вы можете быть поражены током. С такими вещами лучше быть осторожным!

2. Снимите заднюю и верхнюю крышку

Это откроет доступ к внутренним запчастям.

3. Взглядом найдите переключатель

Сфотографируйте схему соединения. Это значительно облегчит сборку техники.

4. Открутите деталь

Она останется держаться только на проводах.

5. Отсоедините клеммы и провода

Сделайте это максимально аккуратно, ведь они могут порваться.

6. Замените старую деталь на новую и подсоедините все провода

Воспользуйтесь фотографией, которую Вы сделали ранее.

7. Прикрутите деталь к плите и наденьте на штырь «ручку»

8. Соберите плиту обратно

Вот Вы и произвели замену. Будьте уверены, она прослужит Вам максимально долго при бережном отношении.

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Видеоинструкция по замене (на примере ЭП Hansa)

Подключение конфорки электроплиты. Подключение электроплит hansa, electrolux, bosch, zanussi и других

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

  • Высокая температура приводит к высыханию и повреждению изоляции;
  • Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
  • Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

  • Числа конфорок;
  • Наличия духового шкафа;
  • Количества ступеней или плавной регулировки мощности конфорок.

Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

  • Обрыв проводников, окисление контактных соединений;
  • Выход из строй конфорки;
  • Поломка переключателя или регулятора.

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети . Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются . Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки . Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр . Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой . Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна , продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм 2 –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками . Для их обжима тоже потребуются пресс клещи , они недорого стоят и пригодятся в дальнейшем.


Наконечников выпускается много:

В плитах применяются разъемы РПИ-М ,


но для соединения под винт используются и НКИ , НВИ .

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром , для чего измеряется их сопротивление. Оно находится в пределах сотен Ом . Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.


Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента . Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.


Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.


Диагностика переключателей

Работа переключателей проверяется мультиметром . Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:


Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь черная 16
Сталь черная 10
Сталь черная Прямоугольный 100 4
Сталь черная Угловой 100 4
Сталь черная Трубный 32 3,5
Сталь оцинкованная Круглый для вертикальных заземлителей 12
Сталь оцинкованная Круглый для горизонтальных заземлителей 10
Сталь оцинкованная Прямоугольный 75 3
Сталь оцинкованная Трубный 25 2
Медь Круглый 12
Медь Прямоугольный 50 2
Медь Трубный 20 2
Медь Канат многопроволочный 1,8 50

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Удачной работы!

Видео – Подключение электроплиты своими руками

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

  • ПУЭ 7,
  • ПТЭЭП,
  • технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

  • количество фаз,
  • напряжение сети,
  • потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

  • коричневый,
  • чёрный,
  • чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

  1. Установить перемычки на клеммы L1 и L2, L2 и L3.
  2. К L2 подсоединить коричневый провод под фазу.
  3. Установить перемычку на N1 и N2.
  4. К N2 подключить нейтраль.
  5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

5 способов установить время на электрической плите

Разве вы не ненавидите, когда часы идут неправильно? Для многих из нас часы на плите — это прибор для хронометража. Это единственное место, на которое вы можете рассчитывать (когда что-то не печете), чтобы знать, который час. Так что, если эти часы неправильные, они могут отбросить весь ваш день. Вы можете потерять несколько минут или даже потерять (или выиграть) несколько часов, полагаясь на неправильные часы.

Даже если вы знаете, что часы идут неправильно, бывает сложно не принимать решения, основываясь на часах, стоящих посреди вашей кухни.Так что, когда часы на электроплите идут неправильно, это необходимо исправить. Но как? Не всегда очевидно, как установить часы на плите. Есть несколько различных механизмов управления, и даже кнопки тачпада различаются от часов к часам.

Мы здесь, чтобы пролить свет на большинство способов установить часы на плите на кухне. Просто выберите абзац, который лучше всего отражает вашу плиту, или прочтите их все, чтобы также сбросить все часы духовки вашего друга.

У моей плиты есть ручка для часов

Если у вас старая плита, есть вероятность, что ваши часы устанавливаются с помощью довольно старого механического устройства.Ручка часов может быть цифровой или механической, так же как отображение часов очень старой печи может быть цифровым или механическим. У вас может быть большая пластиковая ручка или просто резинка с выступом на стойке. Эти часы просты, но немного утомительны в установке.

Проверьте, есть ли рядом с ручкой кнопка, неуклюжая, возможно, также в форме столба. Если да, нажмите и удерживайте. Затем поверните ручку вперед, чтобы повернуть часы вперед. Продолжайте удерживать кнопку (если она есть) и твердо поворачивайте ручку.

В качестве альтернативы может быть ручка таймера с символом часов. Если это так, поверните ручку так, чтобы она указывала на часы, чтобы установить время.

Некоторые ручки представляют собой поворотно-нажимные модели, такие как сушилка, и для установки часов потребуется крышка, защищающая от детей. Начните с сильного нажатия на ручку, а затем поверните, когда почувствуете, что функция поворота ручки становится доступной под вашими руками.

У моей плиты есть кнопка часов

Самый простой способ сбросить часы — это если на вашей плите есть простая кнопка с надписью «Часы».В идеале это также означает, что у вас есть отдельная кнопка «Таймер» вместе с двумя кнопками вверх-вниз или стрелками для установки времени.

Начните с нажатия кнопки часов. Дисплей часов теперь должен мигать, нули или и то, и другое. Готово к установке. Используйте стрелки или кнопки вверх-вниз, чтобы изменить время, пока оно не совпадет со временем на вашем телефоне. Если, конечно, ваш телефон исправен.

Когда вы закончите установку времени, нажмите кнопку часов еще раз, чтобы перестать мигать и зафиксировать новое время.

У моей плиты один таймер | Кнопка часов

Допустим, у вашей плиты есть единые часы и кнопка таймера. Это более сложно. В большинстве случаев однократное нажатие кнопки часов / таймера активирует таймер. Чтобы установить часы, попробуйте удерживать кнопку таймера часов. Если ваше время начинает мигать, но остается неизменным, скорее всего, вы только что активировали функцию настройки часов. Теперь вы можете использовать стрелку или ручку таймера, чтобы установить время.

Для внесения изменений может также потребоваться удерживать кнопку таймера вместе со второй кнопкой или повернуть ручку.Когда цифры на часах начнут мигать, вы сможете сбросить время.

У моей плиты есть мобильное приложение

Так что, возможно, у вас есть модернизированная умная плита с мобильным приложением. В наши дни это происходит чаще, чем вы думаете. Количество приложений для бытовой техники растет, и вы, возможно, недавно присоединились к клубу или унаследовали умную кухню, чтобы занять ее. К сожалению, установка времени часто выгружается в мобильное приложение и даже может стать недоступной лично, стоя перед вашей плитой.

Значит, вам придется пройти через приложение. Если у вас еще нет приложения, скачайте его. Войдите или создайте новую учетную запись, это не имеет значения. Посмотрите, как настроить вашу плиту для управления Bluetooth или Wi-Fi. Затем с помощью приложения подключите плиту к домашней сети Wi-Fi.

Затем войдите в свою плиту через приложение и перейдите в настройки, чтобы сбросить часы.

My Stove — плита для умного дома

И последнее, но не менее важное: новейшие технологии интеллектуальных устройств — это устройства, которые напрямую подключаются к платформе вашего умного дома.В частности, Alexa расширилась за счет интеллектуальных устройств. Если вы не можете установить часы в приложении и нет кнопок для установки часов, есть еще один последний ключ: это ваш Wi-Fi роутер.

Время, установленное в вашем маршрутизаторе, отправляется на все беспроводные устройства. Если ваша умная плита была спроектирована так, чтобы получать время от маршрутизатора, при условии, что это будет гарантировать, что оно всегда будет правильным, это может привести к тому, что ваши часы будут точными по минутам, но покажут неправильные часы. Это вызвано тем, что ваш маршрутизатор настроен на неправильный часовой пояс.Вам потребуется получить доступ к панели управления вашего роутера, которую обычно можно найти, набрав 192.168.0.1 или 10.0.0.1 в нашем интернет-браузере. Найдите настройку часового пояса, иногда скрытую в интерфейсе, и установите ее в соответствии с вашим текущим местоположением. Как только это будет сделано, вы можете заметить, что часы на вашей плите наконец верны.

— Часы на плите — основная часть семейного распорядка времени. Вы можете использовать его, чтобы вовремя уйти утром или записаться на прием. Но все духовки разные, и для правильной настройки часов может потребоваться один из нескольких различных методов.Используйте это руководство, чтобы узнать, как сбросить часы духовки и убедиться, что время выставлено правильно.

Hansa AMM20BIMH руководство

Страница: 1

66 Ваш прибор Hansa исключительно прост в использовании и чрезвычайно эффективен. Прежде чем быть упакованный и отправляемый производителем, прибор был тщательно проверен на соответствие безопасность и функциональность. Перед использованием прибора внимательно прочтите данную Инструкцию по эксплуатации. УВАЖАЕМЫЙ КЛИЕНТ, СПАСИБО ЗА ПОКУПКУ ПРИБОРА HANSA Символы, встречающиеся в этой инструкции, имеют следующее значение: Это указывает на действия, которые нельзя выполняется пользователем.Риски в результате неправильной эксплуатации прибора. Действия, которые должны быть выполняется квалифицированным специалистом. Прибор предназначен для бытового использования. использовать только. Производитель оставляет за собой право вносить изменения, не влияющие на работа прибора. Важная информация о правильном эксплуатации прибора и вашего пер- звуковая безопасность. Советы по использованию прибора. я Информация о том, как защитить окружающую среду. мент. я Рисунки в этой инструкции по эксплуатации предназначены только для иллюстрации.Полный список аксессуары для прибора можно найти в соответствующий раздел этой операционной инструкции. Модель AMM20BIMH Электропитание 230 В ~ 50 Гц Рабочая частота [МГц] 2450 Уровень шума [дБ (А) на 1 пВт] 54 Потребляемая мощность [Вт] 1250 Номинальная выходная мощность микроволн [Вт] 800 Номинальная выходная мощность гриля 1000 Объем духовки [л] 20 л Диаметр поворотного стола [мм] 245 Внешние размеры (В x Ш x Г) [мм] 385 x 595 x 320 Духовка — встраиваемый прибор V Вес нетто [кг] 14 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОДЕРЖАНИЕ СПЕЦИФИКАЦИЯ 66 МЕРЫ ПРЕДОСТОРОЖНОСТИ 67 ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 68 УТИЛИЗАЦИЯ / УТИЛИЗАЦИЯ ИСПОЛЬЗОВАННОГО ОБОРУДОВАНИЯ 72 УСТАНОВКА ЗАЩИТНОЙ ЦЕПИ 73 ПОСУДА 74 НАСТРОЙКА МИКРОВОЛНОВОЙ ПЕЧИ 76 УСТАНОВКА ПОВОРОТНОГО СТОЛА 76 УСТАНОВКА ПРИБОРА 77 ЭКСПЛУАТАЦИЯ 78 УСТРАНЕНИЕ НЕПОЛАДОК 80 ЧИСТКА 80 ГАРАНТИЯ И ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ 81 EN

Страница: 2

67 МЕРЫ ПРЕДОСТОРОЖНОСТИ ЧТОБЫ ИЗБЕЖАТЬ ВОЗМОЖНОГО ПЕРЕДНЕГО ВОЗДЕЙСТВИЯ МИКРО- ВОЛНОВАЯ ЭНЕРГИЯ Не пытайтесь включать духовку с открытой дверцей, потому что это может вызвать вредное воздействие микроволн энергия.Не отключайте предохранительные блокировки и не пытайтесь чтобы их обойти. Не помещайте ничего между передней поверхностью духовки и дверцы или оставьте грязь или остатки моющего средства собираются на уплотнительных поверхностях. Не включайте духовку, если она повреждена. Это особенно Очень важно, чтобы дверца духовки была правильно закрыта и что нет повреждений: 1 дверь (вмятины, трещины) 2 петли и замки (сломанные, треснутые или ослабленные) 3 дверных уплотнения и уплотнительные поверхности Любые регулировки, техническое обслуживание или ремонт разрешается только доверить должным образом квалифицированному производителю обслуживающий персонал.В частности, работа, связанная с со снятием крышки, защищающей пользователя от микроволновое излучение. Держите прибор и шнур питания вдали от детей. dren до 8 лет. Микроволновую печь нельзя ставить в шкаф * ВНИМАНИЕ: прибор и его доступные части- нагреваются во время использования. Избегайте контакта с горячими частями. Chil- dren в возрасте до 8 лет следует хранить вдали от прибор без присмотра взрослого; Не очищайте прибор паром. Поверхности шкафа могут нагреваться, когда духовка работает; EN * относится к моделям духовок, которые не являются встраиваемыми приборами.

Страница: 3

68 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И СОХРАНИТЕ НА БУДУЩЕЕ. ERENCE Чтобы снизить риск возгорания, травм людей или воздействия чрезмерная микроволновая энергия при использовании прибора, соблюдайте следующие основные правила безопасности: i Прочтите Инструкцию по эксплуатации перед использованием приложения. происхождение.Необходимо тщательное наблюдение, чтобы снизить риск возгорания. внутри камеры духовки. Используйте этот прибор только по прямому назначению, как де- написано в мануале. Не используйте агрессивные химикаты. в приборе. Духовка специально разработана для нагрева- или приготовление пищи. Он не предназначен для промышленного или лабораторное использование. ВНИМАНИЕ: Когда прибор используется в комбинированном режим, дети могут использовать микроволновую печь только под наблюдение взрослых из-за высоких температур, генерируемых съел; ВНИМАНИЕ! Жидкости и другие продукты нельзя нагревается в герметичных контейнерах, так как контейнеры могут plode; ВНИМАНИЕ: Данным прибором могут пользоваться дети в возрасте. 8 лет и старше или лицами с физическим, психическим или сенсорными нарушениями или неопытными или не знакомы с прибором, при условии, что они прошли инструктаж или были проинструктированы, как безопасно использовать прибора и знакомы с рисками, связанными с использование прибора.Убедитесь, что дети не играют с прибором. Чистка и уход за прибор не должен использоваться детьми, если им 8 лет и старше, и они находятся под наблюдением ком- авторитетный человек. Используйте только посуду, подходящую для использования в микроволновой печи. духовки; При разогреве еды в пластиковых или бумажных контейнерах платите особое внимание микроволновая печь как емкости может загореться; * Применимо к микроволновым печам с грилем. EN

Страница: 4

69 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ Если вы видите дым или огонь, выключите прибор или отключите его от сети. отключите питание и держите дверь закрытой, пока не загорится пламя. задушены; Разогрев напитков в микроволновой печи может вызвать задержку кипячение, поэтому следует соблюдать осторожность при обращении с контейнер; i Инструкции по очистке дверных уплотнителей и прилегающих деталей можно найти в соответствующем разделе этого операционного инструкции.Духовку необходимо регулярно чистить. Удалите любые де- позиции еды и остатков Пренебрежение содержанием духовки в чистоте может повредить ее поверхность. лицо, что может отрицательно повлиять на долговечность прибор и вызвать опасные ситуации Важный! Если шнур питания поврежден, его следует заменен производителем или специализированным ремонтным центром или квалифицированный специалист, чтобы избежать опасности. i Перед использованием духовки проверьте нагрев нагревателя гриля (дым можно отводить через вентиляционную решетку): — включить вентиляцию в комнате или открыть окно, — установите духовку так, чтобы нагреватель гриля оставался всего около 3 минут без подогрева пищи.Духовой шкаф необходимо ставить на ровную поверхность. Поворотный стол и вращающаяся тележка должны находиться в духовке. во время приготовления. Осторожно ставьте приготовленную пищу на вращающуюся подставку. ble и обращайтесь с ним осторожно, чтобы не сломать. Неправильное использование пластины для подрумянивания может вызвать растрескивание. поворотного стола из-за высокой температуры. i Используйте пакеты только для приготовления в микроволновых печах, которые правильный размер. Микроволновая печь имеет несколько встроенных автоматических выключателей для предотвратить выброс радиации, пока дверь открыта. Не трогайте эти автоматические выключатели.* Применимо к микроволновым печам с грилем. EN

Страница: 5

70 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ Не включайте пустую духовку. Эксплуатация духовка без продуктов или блюдо с очень низким содержанием воды может привести к возгоранию, обугливанию, искрению и повреждению внутренняя оболочка камеры. Не готовьте еду прямо на вращающемся подносе. Излишний местный нагрев поворотного стола может вызвать его разрыв. Не нагревайте детские бутылочки или детское питание в микроволновой печи. Может возникнуть неравномерное нагревание и причинить телесные повреждения.Не используйте емкости с узким горлышком, например бутылки. для сиропов. Не жарить во фритюре в микроволновой печи. Не готовьте консервы в домашних условиях в микроволновой печи, потому что не всегда все содержимое кастрюли доходит до кипения точка. Не используйте микроволновую печь в коммерческих целях. Этот прибор предназначен для использования дома или в учреждениях. галстуки, такие как *: кухня для сотрудников; в магазинах, офисах и другие рабочие среды, используемые клиентами гостиниц, мотелей и других жилых объектов, в сельской местности жилые дома, в объектах размещения *; Во избежание замедленного закипания горячих жидкостей и напитков. стирает и опасность ожога, перемешайте жидкость перед нанесением. поместите емкость в духовку и снова в середину время готовки.Затем оставьте емкость в духовке на короткое время и снова перемешайте, прежде чем вынуть из духовки камера. Не забываем, что в микроволновке стоит блюдо чтобы избежать ожогов из-за чрезмерного приготовления. Когда прибор используется в комбинированном режиме, ребенок- Дрэн можно использовать микроволновую печь только под взрослых су- следить за возникающими высокими температурами; EN Пожалуйста, ознакомьтесь с условиями гарантии

Страница: 6

71 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ Этот прибор не предназначен для использования людьми (в- включая детей) физическими, умственными или сенсорными руками icaps, или лицами, неопытными или незнакомыми с прибор, если он не находится под присмотром или в соответствии с с инструкциями, переданными им лица, ответственные за их безопасность.Дети не должны играть с прибором. я не пережариваю посуду Не используйте духовку для хранения. Не храните фламма- предметы внутри микроволновой печи, например, хлеб, печенье, бумажные изделия и т. д. Если молния попадает в линии, духовка может включиться автоматически. Снимите зажимы для проводов и металлические крепления с коннектора. контейнеры / бумажные или полиэтиленовые пакеты перед их помещением в печь. Микроволновую печь необходимо заземлить. Подключайтесь только к настенная розетка с соответствующим защитным проводом. Видеть «Установка защитной схемы.» i Некоторые продукты, такие как цельные яйца (вареные или свежие), вода, масло или жир, герметичные емкости и закрытые стекла банки могут взорваться, поэтому их нельзя нагревать в печь. Микроволновую печь следует эксплуатировать с постоянный присмотр взрослых. Не позволяйте детям играть с прибором или иметь доступ к элементам управления. Не включайте духовку, если ее клеммная колодка или вилка поврежден, не работает должным образом или был поврежден или упал. Не закрывайте и не закрывайте вентиляционные отверстия духовки.* Применимо к микроволновым печам с грилем. EN

Страница: 7

72 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ EN Во время транспортировки защитные упаковка использовалась для защиты прибор от любых повреждений. После распаковки утилизируйте все элементы упаковки в пути что не повредит среда. Все материалы, используемые для упаковки прибор экологически чистый; они есть 100% пригодны для вторичной переработки и отмечены соответствующим ел символ. Важный! При распаковке сохраните упаковку. материал (полиэтиленовые пакеты, куски пенополистирола, и т.п.) в недоступном для детей месте. РАСПАКОВКА УТИЛИЗАЦИЯ ПРИБОРА По окончании срока полезного использования этот продукт нельзя утилизировать с обычным бытовые отходы. Вместо этого должно быть отправлены на вывоз электронного мусора и пункт утилизации. Это обозначено символ на самом продукте или на Инструкция по эксплуатации или упаковка. Материалы, использованные при изготовлении этого прибора, могут можно использовать повторно, как указано. Путем повторного использования или переработки материалы или детали, вы будете играть важную участие в защите окружающей среды.Информация о соответствующих точках утилизации изношенные электротовары можно приобрести в местные органы власти. Не храните и не используйте духовку на открытом воздухе. Не используйте микроволновую печь рядом с водой, рядом с кухонная раковина, во влажном помещении или возле бассейна. Не погружайте шнур питания или вилку в воду. Держите шнур подальше от нагретых поверхностей. Следите за тем, чтобы соединительный шнур не свешивался за край. стола или прилавка. Прибор необходимо использовать с установленными декоративными Рамка* Поверхность внутренней полости нагревается после использования микроконтроллера. волновая печь.i Регулярно проверяйте духовку и шнур питания на предмет повреждений. возраст. Если есть какие-либо повреждения, не используйте духовку. УТИЛИЗАЦИЯ / УТИЛИЗАЦИЯ ИСПОЛЬЗОВАННОГО ОБОРУДОВАНИЯ * применимо к встроенной технике

Страница: 8

73 УСТАНОВКА ЗАЩИТНОЙ ЦЕПИ EN Этот прибор должен быть заземлен. В случае короткое замыкание, заземление снижает риск поражения электрическим током. шок. Прибор снабжен заземляющим проводом. с соответствующей вилкой. Вилка должна быть вставлена. вставлен в правильно установленную и заземленную розетку.Если вы не совсем понимаете заземление в- или вы не уверены, правильно заземлен, обратитесь к квалифицированному ОПАСНОСТЬ Опасность поражения электрическим током при прикосновении, некоторых интер- Конечные компоненты могут стать причиной серьезных травм или смерти. Не разбирайте этот прибор. ПРЕДУПРЕЖДЕНИЕ Опасность поражения электрическим током. Неправильное использование заземлителя. вызвать поражение электрическим током. Не вставляйте вилку в розетка до того, как прибор будет правильно установлен и заземлен. электрик или техник по обслуживанию.Если вам необходимо использовать удлинитель, используйте только трехкомпонентный удлинитель провода с заземляющим коннектором. Производитель не несет ответственности за ущерб. или травмы в результате подключения микроволновой печи печь к источнику питания без защитной схемы или с неисправной схемой защиты. Для снижения риска предоставляется короткий шнур питания. в результате запутывания или споткнуться о длинный шнур. Если вы используете удлинитель: — Удлинитель должен выдерживать номинальный ток, необходимый для прибора.- Удлинитель должен быть 3-х проводным с заземлением, — Удлинитель должен располагаться так, чтобы быть повешенным за столешницу, где его можно было бы потянуть детьми, или пойманы случайно.

Страница: 9

74 ПОСУДА EN ПРЕДУПРЕЖДЕНИЕ Риск получения травм. Плотно закрытые емкости могут взорваться. Закрытые емкости необходимо открывать и полиэтиленовые пакеты прокалывают перед приготовлением. Материалы, которые можно использовать, и материалы, которых следует избегать в микроволновой печи. Использование неметаллической посуды в микроволновой печи может быть небезопасным.Если сомневаетесь, можете проверьте посуду, выполнив эту процедуру. Проверка посуды: 1 Наполните посуду, пригодную для использования в микроволновой печи, 1 стаканом холодной воды (250 мл) и проделайте то же самое с тестом. посуда. 2 Включите духовку на максимальной мощности в течение 1 минуты. 3 Осторожно прикоснитесь к тестовой посуде. Если тестовая посуда горячая, не используйте ее в микроволновой печи. 4 Не превышайте время приготовления в 1 минуту. Материалы, которые нельзя использовать в микроволновой печи Тип посуды Комментарии Алюминиевый поднос Может вызвать электрическую дугу.Перенесите еду в безопасную для микроволновой печи посуда. Картонная коробка с металлической ручкой Может вызвать электрическую дугу. Перенесите еду в безопасную для микроволновой печи посуда. Металл или посуда с металлическим каркасом Металл защищает пищу от воздействия микроволн. Металлический каркас может вызвать электрическую дугу. Металлическая заглушка — затянуто Может вызвать электрическую дугу и возгорание в духовке. Бумажные пакеты. Может вызвать возгорание духовки. Пенопласт Пенопласт может расплавиться или загрязнить находящуюся в нем жидкость при подвергается воздействию высоких температур. Древесина Древесина сохнет при нагревании в микроволновой печи и может треснуть или сломаться.Материалы, которые можно использовать в микроволновой печи Тип посуды Комментарии Алюминиевая фольга Только в качестве экранирования. Маленькие и гладкие кусочки можно использовать для покрытие тонких кусков мяса или птицы, чтобы предотвратить чрезмерное Готовка. Дуговый разряд может возникнуть, если фольга находится слишком близко к духовке. стены. Пленка должна находиться на расстоянии не менее 2,5 см от духовки. стены. Пластина для подрумянивания Соблюдайте инструкции производителя. Низ коричневого цвета Пластина должна быть не менее чем на 5 мм над поворотным столом. Неправильное использование может привести к растрескиванию поворотного стола.Обеденные блюда Подходит только для микроволновых печей. Соблюдайте указания производителя инструкции. Не используйте посуду с трещинами или сколами. Стеклянные банки Всегда снимайте крышку. Используйте только для разогрева пищи до подходящей температуры. литература. Большинство стеклянных банок не жаропрочные и могут взорваться. Стеклянная посуда Используйте в микроволновой печи только термостойкую стеклянную посуду. Делать убедитесь, что нет металлических рамок. Не используйте треснувшие или посуда со сколами.

Страница: 10

75 ПОСУДА EN Пакеты для приготовления в микроволновой печи Соблюдайте инструкции производителя.Не запечатывать металлом зажимы. Бумажные тарелки и чашки Сделайте разрез, чтобы пар вышел. Используйте только для короткого приготовления. вход / отопление. Не оставляйте духовку без присмотра во время приготовления. Бумажные полотенца Используйте для накрытия пищи, которую нужно разогреть для впитывания жира. Используйте только для непродолжительного приготовления под постоянным контролем. Пергаментная бумага Используйте в качестве обложки для предотвращения разбрызгивания или в качестве контейнера для испарителя. тион. Пластик Подходит только для микроволновых печей. Должен быть помечен как «для использования в микроволновых печах. «Некоторые пластиковые емкости размягчаются, когда контент подогревается.Пакеты для приготовления в микроволновой печи и герметичные пластиковые пакеты должны быть проколоты, надрезаны или вентилированы в соответствии с направления на упаковке. Пластиковая упаковка. Подходит только для микроволновых печей. Используйте, чтобы накрывать пищу во время приготовления. ing, чтобы поддерживать влажность. Не допускайте соприкосновения пластиковой упаковки еда. Термометры Подходит только для микроволновых печей. (Температурные датчики для мяса и сахар). Вощеная бумага Используется в качестве покрытия для предотвращения разбрызгивания и удержания влаги. Материал посуды Микроволновая печь Барбекю гриль Комбинированный режим Термостойкое стекло ДА ДА ДА Обычное стекло НЕТ НЕТ НЕТ Термостойкая керамика ДА НЕТ НЕТ Пластиковая посуда, подходящая для использования в микроволновой печи ДА НЕТ НЕТ Кухонная бумага ДА НЕТ НЕТ Металлический контейнер НЕТ ДА НЕТ Металлическая решетка (прилагается к духовке) * НЕТ ДА НЕТ Алюминиевая фольга и контейнеры из фольги НЕТ ДА НЕТ * Доступно на некоторых моделях

Страница: 11

76 НАСТРОЙКА МИКРОВОЛНОВОЙ ПЕЧИ EN Аксессуары для микроволновых печей Перед использованием духовки снимите всю упаковку внутри и снаружи духовки.Духовка поставляется с следующие аксессуары: Поворотный стол 1 Вращающаяся тележка 1 Инструкция по эксплуатации 1 Решетка для гриля 1 * А) Панель управления Б) Блокировка системы безопасности — отключает питание духовки, когда дверца открыта во время работы тион. C) Вращающаяся тележка D) Поворотный стол E) Внутренний защитный экран двери F) Дверь 1 Никогда не сжимайте и не переворачивайте поворотный стол. 2 При приготовлении всегда используйте поворотный поднос и вращающуюся тележку. 3 Для приготовления или разогрева всегда кладите продукты на вращающийся поднос. 4 Если проигрыватель сломался, обратитесь в ближайший авторизованный сервисный центр. центр.Индивидуальная фурнитура: 1. Решетка для гриля. 2. Поворотный стол 3. Вращающаяся тележка. * 1 2 3 ** * Доступно в некоторых моделях. Примечание: решетку для гриля, поставляемую с прибором, следует использовать только когда прибор установлен на «ГРИЛЬ». Установите стойку на поворотный столик. ** Тележка доступна в двух вариантах, в зависимости от модели. Они не взаимозаменяемы. УСТАНОВКА ПОВОРОТНОГО СТОЛА F А C B E D

Страница: 12

77 УСТАНОВКА ПРИБОРА EN — Удалите все упаковочные материалы и компоненты.- Проверьте духовку на наличие повреждений, таких как вмятины, смещение или поломка дверцы. — Удалите защитную пленку с поверхности корпуса. — Не устанавливайте духовку, если она повреждена. Не снимайте светло-коричневую слюдяную крышку, прикрученную к выемке, чтобы защитить микро- волновой магнетрон. Установка 1. Прибор предназначен только для домашнего использования. 2. Прибор можно использовать только после установки в кухонную мебель. 3. Инструкции по установке см. В «Руководстве по установке» *. 4. Микроволновую печь следует устанавливать в шкаф шириной 60 см и высотой 85 см от кухонный пол*.Не снимайте ножки, расположенные в нижней части прибора *. Блокирование входных и выходных отверстий может привести к повреждению микроволновой печи. Установите духовку как можно дальше от радио и телевидения. Работа микроволновой печи может вызвать помехи приему радио и телевидения. 2. Вставьте вилку сетевого шнура духового шкафа в стандартную бытовую розетку. Заранее убедитесь, что напряжение и частота такие же, как на паспортной табличке печи. ВНИМАНИЕ: Не устанавливайте духовку на газовой плите или другом теплогенераторе.В случае такая установка может привести к повреждению печи и аннулированию гарантии. Доступные поверхности может стать горячим во время операции. * Применимо к встроенной технике

Страница: 13

78 РАБОТА EN Функция / мощность Выходная мощность (%) Описание Низкое 17% СВЧ Поддержание температуры пищи, Размягчение мороженого Средне-низкий (размораживание) 33% разморозки с помощью микроволн Средняя 55% СВЧ Нагревание кремового торта Средне-высокий 77% из микроволновки Рис, рыба, ракообразные, пирожные, мясо 100% СВЧ л подогрев воды, приготовление пищи, приготовление свежих овощей, цыплят, утки, отопительные напитки (без молока) Комби 1 80% гриля + 20% Микроволновая печь Стейк, морепродукты, баранина, сосиски и т. д.Комби 2 70% гриля + 30% Стейк из говядины, обжаренный в свинине, кусочки курицы и т. д. в микроволновке. Комби 3 60% гриля + 40% микроволновая печь Цыплята, утки, мясные блюда, приготовление ломкого мяса Гриль 100% гриль Шашлык, копченое филе, картофельные чипсы ВНИМАНИЕ: только во время функции гриля можно использовать специальный стеллаж, укомплектованный духовкой. ПАНЕЛЬ УПРАВЛЕНИЯ Панель управления состоит из двух функциональных операторов. Один — это ручка таймера, а другой — ручка мощности. ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ / ДЕЙСТВИЯ Используйте эту ручку управления для выбора мощности приготовления. уровень.Это первый шаг к началу приготовления. РУЧКА ТАЙМЕРА Он предлагает визуальные настройки времени при легком повороте вашего большой палец, чтобы выбрать желаемое время приготовления до 30 минут- тест за сеанс приготовления. Чтобы установить программу приготовления: 1. Поместите пищу в духовку и закройте дверцу. 2. Поверните переключатель «Мощность / действие», чтобы выбрать уровень мощности. или функция приготовления. 3. С помощью ручки таймера установите время приготовления.

Страница: 14

79 EN РАБОТА Ручка функций Ручка времени ЗАМЕТКА: Как только таймер повернут, духовка начинает готовку.Если выбрано время менее 2 минут, поверните таймер на 2 минуты и затем вернитесь к правильному времени. Вынимая пищу из духовки, убедитесь, что питание духовки выключено. выключить, повернув переключатель таймера на 0 (ноль). Невыполнение этого требования и эксплуатация микроволновая печь без продуктов, может привести к перегреву и повреждению магнетрон.

Страница: 15

80 Неисправность Возможная причина Как исправить Духовка не запускается. Шнур питания отключен или нет правильно вставлен в розетку Вытащите вилку и вставьте ее обратно. через 10 секунд.Перегорел предохранитель или сработала цепь выключатель. Замените предохранитель или включите выключатель (любой ремонт Только сервис Hansa) Проблема с розеткой Проверьте розетку, подключив другой прибор. Духовка не нагревается. Дверь закрыта неправильно. Полностью закройте дверь. Поворотный стол издает шум, когда печь работает Вращающееся кольцо или нижняя часть духовка грязная. См. «Обслуживание микроволновой печи». финансирование » Микроволновая печь мешает телевизионному приему Телевидение и радиоприем могут быть прерывается при работе микроволновой печи.То же самое и с мелкой бытовой техникой. такие как блендер, пылесос и электрический поклонник. Это нормально. Приглушенное освещение духовки. При приготовлении с малой мощностью микроволн духовка свет может быть тусклее. Это нормально. На дверце образуется конденсат, идет горячий воздух через вентиляционные отверстия. Во время приготовления из продуктов может выходить пар. Большая часть пара выходит через вентиляционные отверстия. Однако некоторое количество пара может скапливаться в виде конденсат на более холодных деталях, например дверце духовки. Это нормально. ИСПРАВЛЕНИЕ ПРОБЛЕМ EN ОЧИСТКА Заявление производителя Производитель заявляет, что этот продукт соответствует требованиям следующих европейских директивы: l Директива по низковольтному оборудованию 2006/95 / EC, l Директива по электромагнитной совместимости (ЭМС) 2004/108 / EC, l Директива по экологическому дизайну 2009/125 / EC, и отмечен символом и выдан вместе с декларацией соответствия. регуляторам рынка.Перед чисткой убедитесь, что духовка отключена от источника питания. (а) После использования протрите внутреннюю часть микроволновой печи влажной тканью. б) Очистите аксессуары обычным способом в мыльной воде. в) Загрязненную дверную коробку, уплотнитель и прилегающие элементы следует аккуратно протереть влажной тканью. Когда чистый- Для обработки поверхности дверцы духовки используйте только мягкое мыло или моющее средство, нанесенное губкой или мягкой тканью. При чистке стеклянной двери не используйте абразивные чистящие средства или острые металлические шайбы, так как это может вызвать царапины на поверхности и повреждение стекла.Чтобы очистить внутреннюю полость: положите половину лимона в миску, добавьте 300 мл воды и включите микроконтроллер. волновой духовой шкаф на 100% мощности в течение 10 минут. После очистки отключите микроволновую печь от электросети и протрите внутренние поверхности мягкой сухой тканью.

Страница: 16

81 EN ГАРАНТИЯ И ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ Гарантия Гарантийное обслуживание согласно гарантийному талону Производитель не несет ответственности за любой ущерб, вызванный неправильным использованием продукта.

HANSA AMG20BFH РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Download

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HANSA AMG20BFH Pdf Загрузить | ManualsLib

AMG20BFH

EN

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

См. Также Hansa AMG20BFH
Сопутствующие руководства для Hansa AMG20BFH
Краткое содержание Hansa AMG20BFH

2012-2021 РуководстваLib

Инструкция по эксплуатации газовой плиты Hans.Духовка «Ганза»: отзывы и инструкция.

Плиты и плиты очень удобны и просты в использовании. Чтобы правильно использовать оборудование, обязательно прочтите перед использованием руководство по обслуживанию.

Инструкция размещена на сайте в открытом доступе. Вы можете легко скачать инструкцию для нужной вам модели устройства. Инструкция по эксплуатации представлена ​​в формате DPF. Сохраните файл PDF на рабочий стол своего компьютера.

Плита электрическая HANSA инструкция

Электрическая плита HANSA, инструкция на русском языке которой очень популярна и долговечна.Особой популярностью у потребителей пользуется электрическая плита. Сервисное руководство по использованию этой техники необходимо для ее правильной эксплуатации. Кроме того, внимательно прочитав инструкцию, вы ознакомитесь со всеми функциями вашей бытовой техники.

Газовая плита HANSA инструкция

Загрузите руководство пользователя в формате PDF. Без паролей и регистраций вы можете быстро скачать инструкцию на свой компьютер и сохранить ее как хотите.

Используйте кухонную технику бережно и с умом, и она прослужит вам долгие годы без поломок.

Такой бытовой обогреватель, как электроплита, вошел в обиход и стал незаменимым помощником на кухне, особенно в домах без газопровода.

Электроплита Hansa

Электроплиты немецкого бренда Hansa уверенно занимают одну из лидирующих позиций на мировом рынке товаров для дома и в списке наших соотечественников. Пользователи ценят высокое качество и надежность этого продукта в сочетании с практичностью и удобством использования.Электроплита Hansa — незаменимый помощник на кухне.


Ассортимент электрических плит Hansa

Стремясь удовлетворить все потребности и ожидания клиентов, Hansa старается как можно чаще обновлять свой модельный ряд, вводить новые технологии и самые современные дизайнерские дополнения. Электроплита Hansa — стильный элемент дизайна кухни, который, помимо своего непосредственного функционального назначения, может служить еще и украшением и изюминкой в ​​дизайне.

Модели электроплит выполнены не только в классическом, но и в современном стиле. Размеры, разнообразие цветов, наличие различных функций дают возможность потребителю выбрать тот вариант, который ему подходит.

Модельный ряд Hans начинается с традиционных электроплит с эмалированным покрытием и чугунными горелками, а заканчивается приборами с самой современной стеклокерамической поверхностью. Стоимость такого оборудования относительно невысока, поскольку для большинства покупателей оно вполне доступно.

Электроплиты Hans продуманы до мелочей. Производитель наделил свои модели множеством функций. Компания предлагает оборудование не только стандартное, но и малогабаритное. Цветовые решения представлены коричневой, белой и бытовой техникой из нержавеющей стали.


Преимущества электроплиты «Ганс»

Выбирая подходящую модель, покупатели обращают внимание в первую очередь на выгоду от покупки. Основными преимуществами электроплит Hansa являются:

  • Надежность в работе и высокое качество.
  • Удобство при эксплуатации.
  • Практически все электроплиты Hans многофункциональны.
  • Безопасен в использовании.
  • Рентабельность по энергопотреблению и т. Д.

Исходя из этого, совсем не удивительно, что электрическая плита пользователей заслужила самые положительные, а качество продукции оценивается покупателями как высокое, гарантируя длительный срок службы без потери производительности.


Основные функции устройств

Среди основных функций можно выделить следующие:

  • Шампур и решетка.
  • Подсветка духовки.
  • Двойное или тройное стекло на дверце духовки для хорошей теплоизоляции и безопасности.
  • Конвекционная система.
  • Регулятор нагрева горелки.
  • Таймер механический.
  • Функция размораживания продуктов.
  • Встроенные программы духового шкафа.
  • Тумба под духовку для хранения посуды.

Стеклокерамические устройства

Такие модели отличаются высокой степенью безопасности при использовании и безупречным дизайном.Плиты выдерживают нагрев до 600 градусов, при этом он остается холодным всего в нескольких сантиметрах от зоны нагрева, а защитная функция, встроенная в оборудование сразу после снятия сковороды или сковороды, отключает питание

Особые преимущества Hansa electric Плиты отличаются простотой использования, возможностью быстрого выбора нужного режима работы и индикацией остаточного тепла варочной поверхности.

Стеклокерамические электроплиты могут быть оборудованы 2-4 конфорками, имеют размеры 50 и 60 сантиметров и отличаются:

  • диаметром
  • по времени нагрева; Форма
  • ;
  • мощность;
  • тип утеплителя.

Управление плитами Hansa со стеклокерамическим покрытием осуществляется с помощью сенсорных датчиков или кнопок. Они расположены на варочной панели, что очень удобно и безопасно.

Типы нагревательных элементов

Среди них следующие:

  • Спираль. Принцип обогрева такой же, как у эмалированных досок. Но, за счет того, что он находится под керамикой, нужная температура достигается намного быстрее.
  • Элемент Hi-Light скручен как пружина.Нагрев происходит быстрее спирали.
  • Halo-Light. Источником тепла является инфракрасное излучение. Нагрев практически мгновенный.
  • Индукция. Готовка происходит за счет вихревых токов. Отвар Hans холодный; они не нагреваются при варке. Такие тарелки требуют использования чугунной или стальной посуды.

Духовой шкаф «Hansa»

Духовой шкаф легко содержать в чистоте благодаря специальной высококачественной каталитической эмали, нанесенной на его внутреннюю поверхность. К нему не прилипает грязь; его легко чистить.При включении специального режима жир моментально превращается в золу, поэтому о долгой мойке духовки после приготовления можно забыть — достаточно просто протереть ее влажной губкой изнутри, и она снова засияет. Также можно отметить наличие объемного нижнего ящика для посуды и съемной дверцы.

Духовка «Ганза» во всех моделях электроплит укомплектована вертелом, решеткой и несколькими противнями. Режим конвекции позволяет одновременно готовить несколько блюд на разных уровнях.При этом каждый из них равномерно пропекается со всех сторон. Дополнительный плюс — электронный программатор, позволяющий выбрать наиболее подходящий режим приготовления.

Электроплита Hansa FCEW 51001011

Элегантная белая модель с электронным управлением. Поверхность печи эмалированная, оснащена 4-мя конфорками разной мощности и размера. Работу обеспечивают верхний и нижний нагреватели.

Электроплита Hansa FCEW 51001011 оснащена духовкой с подсветкой и индикатором, отражающим ее работу.Дополнительные аксессуары — решетка для жарки, а также два эмалированных противня. В этой модели есть возможность снять дверцу духовки и внутреннее стекло. Стоит такая печь Ганза относительно недорого — около 220 долларов. Отзывы потребителей об этой модели только положительные, ведь за небольшую цену они приобрели возможность быстро и качественно готовить еду на современном оборудовании, отвечающем всем необходимым требованиям безопасности.

Электроплита Hansa FCEW 51001010

Есть возможность регулировки горизонтального уровня плиты.Поверхность эмалированная, белая, очень легко чистится. Духовка — 52 литра с подсветкой и световым индикатором, как стандартная бытовая электроплита. Стоит такая печь Hansa около 325 долларов.

Hansa FCCW 51004011

Модель со стеклокерамической поверхностью, на которой расположены 4 конфорки разной мощности. Духовка с подсветкой и дверца с двойным остеклением исключают риск ожогов во время работы.

Варочная панель имеет 4 сегментных индикатора остаточного тепла, духовой шкаф оборудован световым индикатором работы.Стоит такая электроплита Hansa на отметке 370 л. е.

Hansa FCCW 51004014

Этот прибор со стеклокерамической поверхностью — отличный компактный вариант для небольших кухонь. Духовка имеет традиционный вид очистки, а для удобства использования оснащена подсветкой. Эта модель имеет индикаторы остаточного тепла. Средняя стоимость — 400 долларов. Hansa — электрическая плита, инструкция к которой максимально проста, отличается высокоэкономичным классом энергопотребления (А).

Выбирая бытовую технику для дома, каждая хозяйка стремится выбрать наиболее надежный и удобный агрегат в эксплуатации и обслуживании. Особенно, если это посудомоечная машина, которую придется использовать каждый день, а то и несколько раз в день. Посудомоечная машина Hans, инструкции к которой изложены на нескольких языках в доступной для любого пользователя форме, — это немецкое качество в сочетании с богатой историей и постоянным развитием бренда. Поговорим подробнее о различных моделях этого немецкого бренда.

Highlights

Любая инструкция на бытовую технику Hansa достаточно подробная и содержит около 40 страниц текста, схем, таблиц и фотографий, которыми удобно пользоваться как при подключении прибора и его установке, так и при его непосредственной эксплуатации.

На первых страницах производитель пишет приветствие и благодарность за выбор бренда, а также рекомендацию внимательно прочитать инструкцию к конкретной модели перед ее использованием.

Разделы инструкций:

  • символов, используемых в инструкции, и их расшифровка;
  • Меры предосторожности при посудомоечной машине;
  • инструкция по установке;
  • описание основных частей станка;
  • рекомендаций по подготовке к запуску;
  • описание и выбор программ стирки;
  • советов по чистке и уходу;
  • возможных ошибок и решений;
  • паспорт прибора.

Любая посудомоечная машина Hans снабжена подобной информацией. Также инструкция дополнена дельными советами от производителя. Рассмотрим наиболее важные моменты более подробно.

Правила техники безопасности

В этом разделе производитель дает ценные инструкции, следя за тем, чтобы вы могли правильно использовать устройство и не навредить себе:

  1. При получении проверьте упаковку и целостность машины. Если у вас есть сомнения в целостности устройства, не используйте его, а обратитесь к продавцу за разъяснениями.
  2. Перед подключением прибора к сети необходимо установить заземление розетки. Самостоятельно это делать категорически запрещено, поэтому придется проконсультироваться у специалиста.
  3. Перед включением проверьте показания мощности с показаниями, необходимыми для работы посудомоечной машины Hans.
  4. Во время установки или ремонта необходимо отключить электропитание и подачу воды к устройству.
  5. Производитель не рекомендует использовать подключение через удлинитель, а также просит использовать только оригинальный штекер для включения в сеть.Розетка и вилка должны быть обеспечены быстрым и легким доступом.
  6. Запрещается пользоваться посудомоечной машиной Hans лицам, не изучившим меры безопасности, людям с физическими или умственными недостатками, если опасность использования устройства высока.
  7. Отдельно в инструкции к посудомоечной машине Hans также освещается работа с устройством детьми. Мыть посуду в нем разрешено детям от 8 лет, когда они проходят инструктаж и понимают опасности, возникающие при плохом обращении.Детям младше трех лет доступ к устройству запрещен. Запрещается играть с машиной, пить воду из машины, а моющие средства необходимо хранить в недоступном для ребенка месте.
  8. При использовании следует помнить, что вода может нагреваться, поэтому при открытии дверцы при выполнении программы велик риск получения ожогов.
  9. Во избежание травм острыми предметами их кладут горизонтально в верхнее отделение или кончиком вниз в отделение для столовых приборов.
  10. Запрещается использовать посудомоечную машину Hansa не по прямому назначению — мытье посуды.
  11. Не используйте растворители в устройстве, так как существует высокий риск взрыва.
  12. Запрещается сидеть, вставать или класть тяжелые предметы на дверцу устройства — машина может перевернуться.
  13. При необходимости ремонта следует обратиться к специалисту.

Структура устройства

Устройство посудомоечных машин определяется производителем и зависит от конкретной модели.В общих чертах устройство выглядит следующим образом:

  • сливной шланг и штуцер водяного шланга;
  • фильтров и распылителей;
  • внутренняя трубка;
  • дозаторы соли и моющих средств;
  • полка для столовых приборов;
  • полка для чашек;
  • корзины нижние и верхние;
  • Панель управления
  • с дисплеем.

Важно! Обратите внимание, что для некоторых моделей некоторые детали могут отсутствовать или посудомоечная машина Hans может быть дополнена.Всегда проверяйте детали в инструкциях.

Погрузочная машина

Вы можете выделить основные правила загрузки продуктов в устройство, соблюдение которых позволит вам использовать его наиболее эффективно.

Верхняя корзина

В эту корзину можно поместить хрупкую посуду из стекла, фарфора, а также чайные пары, чашки и стаканы. Вы также можете разместить между ними столовые приборы. Посуду следует раскладывать так, чтобы пистолет-распылитель не касался ее во время работы прибора.

Важно! При этом следует помнить, что продукты, находящиеся в верхней корзине, должны быть слабозагрязненными.

Нижняя корзина

В эту корзину можно класть более грязные вещи и глубокую посуду. Например: миски, сковороды, противни. Как и в случае с верхом, необходимо расположить предметы таким образом, чтобы они не касались их при работе устройства. А чтобы вода стекала, изделия лучше ставить вверх дном.

Поддон для столовых приборов

Если машина оборудована специальным отсеком, то в него следует класть столовые приборы.Важно сложить их руками вверх, расположить самые длинные устройства посередине, а также следить за тем, чтобы они не цеплялись друг за друга.

Дополнительную информацию о правилах загрузки см. В инструкции к посудомоечной машине Hansa для вашей конкретной модели.

Давайте подробнее рассмотрим устройство машин Hansa на примере нескольких моделей.

Hansa ZWM 476 SEH

Это полноразмерная посудомоечная машина с шестью различными программами и пятью настройками температуры, а также защитой от протечек Aquastop.Устройство вмещает до 10 комплектов посуды. Тип управления устройством — электронный.

Рассмотрим основные индикаторы и кнопки на панели управления.

Показателей:

  1. Блок питания. Когда индикатор горит, машина подключена к сети.
  2. Программные индикаторы. Указывает выбранный цикл.
  3. ½ загрузки. Когда индикатор горит, это означает, что активна функция половинной нагрузки.
  4. Недостаток раствора для блеска посуды — если он пригорает, необходимо добавить продукт в отсек.
  5. Отсутствие соли — при горящем индикаторе добавьте соль в соответствующее отделение.

Кнопки:

  1. Включение / выключение устройства. При нажатии этой кнопки электричество подается или прекращается, чтобы поступать в устройство.
  2. Выбор программы. Эта кнопка позволяет выбрать желаемый цикл стирки.
  3. ½ загрузки Включает функцию половинной загрузки. Его можно использовать, если у вас накопилось менее 7 комплектов посуды.
  4. Пуск / перезагрузка.Используется для повторного запуска, выбора цикла или перезагрузки устройства.

Программы

Модель имеет шесть режимов:

  1. Ежедневная мойка — предназначена для мытья посуды без засохшей грязи.
  2. Интенсивный режим — позволяет мыть сильные загрязнения, но без засохших частиц пищи.
  3. Деликатный цикл — поможет мыть посуду из стекла или фарфора, но без сильных загрязнений.
  4. Eco 50 — позволяет мыть более загрязненные изделия из стекла или фарфора.
  5. Часовой цикл — предназначен для посуды с небольшим загрязнением, без дополнительной сушки продуктов.
  6. Режим замачивания — помогает избавиться от засохшей грязи перед основной стиркой.

Важно! Включение возможно только после наполнения средствами всей необходимой тары и загрузки посуды.

Первый запуск

Для запуска цикла стирки необходимо выполнить определенную процедуру:

  1. Загрузка грязной посуды в устройство и сдвигание ее к задней стенке.
  2. Добавьте моющие средства, соль и ополаскиватель в необходимые отсеки.
  3. Подключите прибор к сети и откройте подачу воды.
  4. Используйте кнопку выбора программы, чтобы установить желаемый режим.
  5. Нажмите кнопку пуска, чтобы запустить устройство.

Посудомоечная машина начнет работать примерно через 10 секунд после запуска.

Важно! Вы также можете изменить программу, но до того, как машина начнет смывать моющее средство с лотков.Для этого откройте дверь. Машина автоматически приостановит свою работу. Далее вы можете выбрать нужную программу и закрыть дверцу. Устройство возобновит работу в новом режиме примерно через 10 секунд.

Hansa ZIM 414 H

Эта встраиваемая посудомоечная машина вмещает до 9 стандартных наборов посуды. Модель имеет 4 программы и защищена от протечек.

Панель управления

Ключевые элементы панели управления включают:

  1. Кнопки выбора программы стирки.
  2. Программные индикаторы.
  3. Индикаторы отсутствия соли и ополаскивателя.
  4. Кнопка включения / выключения прибора и соответствующий ей индикатор.

Режимы

Модель оснащена четырьмя программами:

  1. Интенсивный режим — позволяет мыть очень грязную посуду, с засохшими частицами. Цикл длится 130 минут.
  2. Короткая стирка — это получасовой режим, в котором можно обрабатывать слабозагрязненную посуду без крахмала.
  3. Программа
  4. IVF — поможет мыть посуду легкой степени загрязнения, но справится с крахмалом.Время цикла составляет 160 минут.
  5. Режим 3 в 1 — цикл для ежедневного мытья посуды с засохшими загрязнениями продолжительностью 160 минут.

Важно! Все программы дополнительно сушат посуду, кроме короткого цикла.

Первая последовательность запуска аналогична ZIM 414 H.

Ханса ЗИМ 636 ЭН

Эта встраиваемая посудомоечная машина вмещает до 14 комплектов посуды. Он имеет 6 программ, электронное управление, а также оснащен блокировкой от детей и защитой от протечек.Дополнительный приятный бонус — функция отложенного старта.

Контроль

Панель управления состоит из кнопок и индикаторов. Их на несколько больше, чем в ранее рассмотренных моделях:

  1. Кнопка включения / выключения и соответствующий ей индикатор.
  2. Предупреждающий индикатор того, что заканчивается соль или ополаскиватель.
  3. Индикатор и кнопка отсрочки пуска. Время отложенного старта можно установить на 3, 6 или 9 часов.
  4. Индикатор и кнопка загрузки ½.Кнопка позволяет выбрать эту программу, и загорается соответствующая лампа.
  5. Указатель на выбранный режим.

Программ:

  1. Intensive — подходит даже для засохшей грязи. Время цикла 140 минут.
  2. Обычная стирка — режим ежедневной уборки. Устройства могут быть остатками пищи, но не пересохшими. Цикл длится 160 минут.
  3. Эко режим — позволяет стирать со средней степенью загрязнения, а также подходит для ежедневной стирки. Его продолжительность 170 минут.
  4. Стеклянная посуда — позволяет мыть небольшую грязь и стеклянную посуду. Продолжительность режима — два часа.
  5. Почасовой режим — подходит для посуды с небольшим загрязнением, не требующей идеальной сушки. Продолжительность — 60 минут.
  6. Быстрая стирка — позволяет вымыть посуду с легкими загрязнениями за полчаса, не используя сушку.

Важно! Окончание цикла сопровождается звуковым сигналом.

Hansa zwm4577wh

Это автономное уличное устройство с электронным управлением, вмещающее до девяти комплектов посуды.Посудомоечная машина оснащена пятью программами и пятью температурными режимами, а также защитой Аквастоп.

Панель управления

Управление устройством заключается в нажатии соответствующих кнопок и их комбинаций.

Кнопки и индикаторы:
  • кнопка сигнала и включения / выключения;
  • сигнал о необходимости наполнить отсек для соли, ополаскивателя;
  • сигнал включения функции половинной нагрузки;
  • кнопок выбора режима и светодиодов к ним.

Режимы:

  1. Обычный цикл — мытье не очень грязной посуды без засохших частиц. Продолжительность — два часа.
  2. Интенсивный режим — позволяет отмыть сильные, даже засохшие загрязнения. Время стирки — 155 минут.
  3. Эко-режим — подходит для стирки хрупких материалов, таких как стекло или фарфор. Продолжительность цикла 160 минут.
  4. Express — короткий часовой цикл, подходит для небольших загрязнений продуктов, которые могут обходиться без сушки.
  5. Rapid — это очень быстрая получасовая программа, которая подходит для легких загрязнений без необходимости сушки.

Это основные моменты, на которые следует обращать внимание при работе с таким оборудованием, как посудомоечная машина Hansa. Инструкции для конкретных моделей должны прилагаться к устройству и должны быть изучены перед работой.

Каждая хозяйка хочет иметь на своей кухне надежное оборудование, чтобы каждый день баловать свою семью разнообразными вкусными и полезными блюдами.Отзывы о духовых шкафах Hans говорят об удобстве, качестве продуктов, их доступности. Техника гармонично вписывается в интерьер и долгие годы радует хозяев безупречной работой.

Электричество или газ?

В некоторых регионах использование газа является более экономичным вариантом. Однако при использовании горит кислород и выделяется углекислый газ. На кухне и стенах со временем скапливается сажа. Использование электричества устраняет такие неудобства.

Духовка электрическая

«Ганза» отзывы единогласно рекомендуют к применению.Пользователи утверждают, что это наиболее приемлемая модификация с точки зрения экологичности, чистоты, удобства и расширенного функционала. Важное преимущество при выборе электрической духовки — значительное сокращение времени приготовления.


Что такое духовки?

Духовой шкаф можно подключить к варочной панели. В этом случае он считается «зависимым». «Независимые» устройства могут быть как встроенными, так и автономными. Вы можете установить их традиционно на нижнем ярусе кухни или на уровне столешницы, что делает эксплуатацию и обслуживание более комфортными.Встраиваемая духовка Hansa имеет положительные отзывы. Пользователи отмечают следующие характеристики устройства:

  1. Удобство и эстетичный внешний вид.
  2. Объем духовки может быть разным — от 40 до 70 литров. Для семьи до четырех человек этого достаточно.
  3. По типу управления духовки делятся на сенсорные, механические и комбинированные.
  4. Поворотные регуляторы могут быть утопленными или нет.
  5. Температура нагрева регулируется от 30 до 300 ° C или от 50 до 250 градусов, в зависимости от модели.

Покупателям нравится широкий выбор цветов и фактур. Позволяет подобрать модель, органично вписывающуюся в имеющийся интерьер.

Какие особенности могут быть у духовки?

Функциональность духовых шкафов Hans довольно широка. Пользователи в своих отзывах отмечают следующие особенности устройства:

  • Термостат поддерживает заданную температуру.
  • Гриль для приготовления пищи с использованием инфракрасного излучения. Благодаря этому блюдо отлично подрумянивается.
  • Есть конвекция — циркуляция горячего воздуха.Под его воздействием изделия пропекаются равномерно.
  • Есть вертел. Изделия нанизываются на прочную булавку. Благодаря вращению они пропекаются равномерно со всех сторон.
  • Размораживание используется для деликатного размораживания и сушки фруктов, ягод и грибов. При температуре 30 ° С готовятся йогурты или тесто.
  • Таймер ведет обратный отсчет. Он пищит или выключает нагрев.
  • Есть автомат отключения — защитный механизм. Срабатывает при перегреве, перебоях с электричеством, оповещении звуковым сигналом.
  • Блокировка от детей блокирует дверцу во время приготовления.
  • Зонд вставлен в блюдо, показания отображаются. Определяет степень готовности.
  • Внешнее охлаждение защищает корпус от чрезмерного нагрева.

Покупатели хвалят широкий набор функций. По их словам, это позволяет выбрать подходящую духовку с учетом индивидуальных предпочтений покупателя. Разнообразие функций позволяет подобрать модель различного назначения с учетом возможностей и пожеланий потенциальных потребителей.

Отличительные особенности Hans

Любителям выпечки рекомендуется выбрать технику «Hansa» — печь, отзывы владельцев которой выражают удовлетворение эффективной работой и уникальностью технологий, применяемых в компании. Покупателям в первую очередь нравятся следующие особенности:

  1. Запатентованная технология противней ProCook. Сотовая структура защищает изделия от пригорания, а сам противень — от деформации.
  2. Эмаль легко чистится.
  3. Форма рабочей камеры и расположение нагревательных элементов создают эффект «дровяной печи».
  4. На внутренней стороне двери есть рецепты.
  5. Подсветка работает не только в режиме готовки, но и во время уборки.
  6. Имеется 5 уровней панорамирования. Они позволяют приготовить сразу два блюда.

Особые характеристики оборудования Hansa выгодно отличают его от продукции конкурентов.Покупатели уверены, что именно они делают выбор в пользу этого продукта.


Встраиваемый электрический духовой шкаф «Ганза»: отзывы о популярных моделях

Покупатели предпочитают покупать следующие модели:

  • BOEI68462 Hansa. Духовка, отзывы о которой можно найти только хвалебные. Говорят об удобном и понятном управлении, отличном качестве готовой продукции. Особенности: 65 л, 3 стакана, утопленные переключатели, сенсорный дисплей, автоматическое отключение, термостат, гриль, конвекция, разморозка, таймер, 8 режимов, внешнее охлаждение, A.Цена — от 15000 до 18000 руб.
  • BOEW 68120090 Hansa. Духовка, отзывы о которой в первую очередь выражают восхищение стильным ретро-дизайном и невероятным вкусом блюд, приготовленных на вертеле. Характеристики: 58 ​​л, 2 стакана, термостат, решетка, конвекция, разморозка, таймер, 9 режимов, внешнее охлаждение, доступен в двух цветах: черный и слоновая кость, A. Стоимость — 24-29 тыс. Руб.
  • BOES69677 Hansa. Духовка, отзывы о которой отмечают современный дизайн, красивую подсветку ручек, отменный вкус приготовленных блюд.Особенности: 69 л, 3 стакана, сенсорный экран, переключатели с подогревом и подсветкой, автоматическое отключение, термостат, гриль, конвекция, шампур, разморозка, таймер, 12 режимов + 15 автоматических программ, защита от детей, термозонд, внешнее охлаждение, телескопические направляющие, А ++. Цена — от 30 000 до 34 000 руб.
  • BOEW68102 это встраиваемая духовка Hans. Отзывы покупателей выражают энтузиазм по поводу расширенного функционала, вкусовых качеств готовых блюд и низкого энергопотребления. Характеристики: 65 л, 3 стакана, поворотные переключатели, автоматическое отключение, термостат, гриль, конвекция, разморозка, таймер, 8 режимов, А ++.Стоимость — 13-15 тысяч рублей.

Самые популярные модели духовок «Hansa» в большинстве своем имеют положительные отзывы об эксплуатации своих владельцев в повседневной жизни. Но помимо этого у техники есть и недостатки.


Достоинства и недостатки духовых шкафов Hans

Встраиваемые духовки Отзывы Hansa electric разносторонни. Эти мнения позволяют нам определить сильные и слабые стороны технологии этой компании. Итак, среди достоинств покупатели называют такие характеристики:

  1. Огромный ассортимент товаров.В линейке «Ганзы» более сотни моделей.
  2. Экологичность.
  3. Потрясающий вкус приготовленных блюд, равномерное приготовление.
  4. Возможность установки температуры, выбора режима нагрева.
  5. Время приготовления сокращено вдвое.

Кроме того, пользователи выделяют следующие недостатки:

  • Зависимость от электричества.
  • По сравнению с газовыми духовками цена на встраиваемую электрическую немного выше.
  • Бюджетные модели имеют ограниченный функционал. Если вы хотите больше возможностей, с которыми приготовление пищи превращается в творческий процесс, вам придется раскошелиться.
  • Более дорогая операция. При правильном выборе режимов владельцы духовок с классом энергопотребления А и выше отмечают небольшое увеличение счетов за электроэнергию.

Производитель поставляет на свою продукцию подробную инструкцию, написанную простым и понятным языком. Таблицы и схемы упрощают восприятие. Дает советы по более экономному и рациональному использованию.Обратите внимание на безопасность. Описаны условия установки и эксплуатации, обозначены символы. Большой раздел посвящен описанию функций и выбору оптимального режима приготовления. Также есть советы по выбору времени и температуры.

Инструкция по эксплуатации

Кухонная техника покупается на долгие годы. Поэтому лучше приобретать модель с расширенным функционалом. Бренд Hansa специализируется на производстве кухонной техники с 1981 года.Он заслужил любовь миллионов пользователей за качество, удобство и функциональность своих продуктов.

«Ганза», духовой шкаф: отзывы и инструкция

Каждая хозяйка хочет иметь на своей кухне надежную технику, чтобы каждый день баловать семью разными вкусными и полезными блюдами. Отзывы о Hansa Ovens говорят об удобстве, качестве продукции и доступности. Техника гармонично вписывается в интерьер и долгие годы радует владельцев безупречной работой.

Электричество или газ?

В некоторых регионах использование газа более экономичный вариант.Однако при его использовании кислород сжигается и выделяется углекислый газ. На кухонном гарнитуре и стенах со временем скапливается сажа. Использование электричества такие неудобства устраняет. Духовка электрическая

Hansa отзывы рекомендуют к использованию единогласно. Пользователи утверждают, что это наиболее приемлемая модификация с точки зрения экологичности, чистоты, удобства и расширенной функциональности. Важное преимущество при выборе электрической духовки — значительное сокращение времени приготовления.

Какие бывают духовки?

Духовой шкаф можно подключить к варочной поверхности. В этом случае он считается «зависимым». «Независимые» устройства могут быть как встроенными, так и автономными. Их можно установить традиционно на нижнем ярусе кухни или на уровне столешницы, что делает эксплуатацию и обслуживание более комфортными. Встраиваемая духовка «Ганза» отзывы положительные. Пользователи отмечают такие характеристики устройства:

  1. Удобство и эстетичный внешний вид.
  2. Объем духовки может быть разным — от 40 до 70 литров. Для семьи до четырех человек этого вполне достаточно.
  3. По типу управления духовки делятся на сенсорные, механические и комбинированные.
  4. Поворотные ручки управления можно нагревать или нет.
  5. Температура нагрева регулируется от 30 до 300 ° C или от 50 до 250 градусов в зависимости от модели.

Покупателям очень нравится большое разнообразие цветов и фактур. Он позволяет выбрать модель, которая органично впишется в существующий интерьер.

Какие функции может иметь духовой шкаф?

Функциональные возможности духовых шкафов «Ганза» довольно широки. Пользователи в своих отзывах отмечают следующие особенности устройства:

  • Термостат поддерживает заданную температуру.
  • Гриль готовится с использованием инфракрасного излучения. Благодаря этому блюдо отлично подрумянивается.
  • Есть конвекция — циркуляция горячего воздуха. Под его воздействием изделия пропекаются равномерно.
  • Есть коса. Изделия нанизываются на прочную шпильку.Благодаря вращению они пропекаются равномерно со всех сторон.
  • Размораживание используется для деликатного размораживания и сушки фруктов, ягод и грибов. При температуре 30 ° С готовятся йогурты или ложки.
  • Таймер отсчитывает время. Пищит или выключает нагрев.
  • Есть автомат отключения — защитный механизм. Работает с перегревом, отключениями электроэнергии, предупреждением звуковым сигналом.
  • Защита от детей блокирует дверцу во время готовки.
  • Термометр вставляется в блюдо, показания отображаются. Определяет степень готовности.
  • Внешнее охлаждение защищает корпус от чрезмерного нагрева.

Люди, купившие товар, хвалят широкий спектр функций. По их словам, это позволяет правильно выбрать духовку с учетом индивидуальных предпочтений покупателя. Разнообразие функций позволяет подобрать модель различного назначения с учетом возможностей и пожеланий потенциальных потребителей.

Отличительные черты Hans

Любителям выпечки советуем выбирать из техники Hansa — духовой шкаф, отзывы владельцев о котором выражают удовлетворение эффективной работой и уникальностью технологий, используемых компанией. Покупателям в первую очередь нравятся следующие характеристики:

  1. Собственная технология ProCook контрпродуктивна. Сотовая структура защищает изделия от пригорания, а саму кастрюлю — от деформации.
  2. Эмаль легко чистится.
  3. Форма рабочей камеры и расположение нагревательных элементов создают эффект «дровяной печи».
  4. На внутренней стороне дверцы есть подсказки-рецепты.
  5. Подсветка работает не только в режиме готовки, но и во время уборки.
  6. Имеется 5 уровней расположения лотков. Они позволяют приготовить сразу два блюда.

Особые характеристики техники Hansa выгодно отличают ее от продукции конкурентов. Покупатели уверены, что дают возможность сделать выбор в пользу этого продукта.

Встраиваемые духовые шкафы Hansa: обзоры популярных моделей

Покупатели предпочитают покупать следующие модели:

  • BOEI68462 Hansa. Духовка, отзывы о которой можно встретить только хвалебные. Говорят об удобном и понятном управлении, отличном качестве готовой продукции. Характеристики: 65 литров, 3 стакана, переключатели с подогревом, сенсорный экран, автоматическое отключение, термостат, гриль, конвекция, размораживание, таймер, 8 режимов, уличное охлаждение, А. Цена — от 15 000 до 18 000 руб.
  • BOEW 68120090 Hansa. Духовка, отзывы о которой в первую очередь выражают восхищение стильным ретро-дизайном и невероятным вкусом блюд, приготовленных на вертеле. Характеристики: 58 ​​литров, 2 стакана, термостат, решетка, конвекция, размораживание, таймер, 9 режимов, внешнее охлаждение, каталитическая очистка, доступны в двух цветах: черный и слоновая кость, А. Стоимость — 24-29 тыс. Руб.
  • BOES69677 Hansa. Духовка, отзывы о которой отмечают современный дизайн, красивую подсветку ручек, отменный вкус приготовленных блюд.Характеристики: 69 л, 3 стакана, сенсорный дисплей, включенные переключатели с подсветкой, автоматическое отключение, термостат, решетка, конвекция, шампур, разморозка, таймер, 12 режимов + 15 автоматических программ, защита от детей, зонд, внешнее охлаждение, телескопические направляющие , А ++. Цена от 30 000 до 34 000 рублей.
  • BOEW68102 это встраиваемая духовка «Ганза». Отзывы покупателей выражают восхищение расширенным функционалом, вкусовыми качествами готовых блюд и незначительным расходом энергии.Характеристики: 65 л, 3 стакана, поворотные переключатели, автоматическое отключение, термостат, гриль, конвекция, разморозка, таймер, 8 режимов, А ++. Стоимость 13-15 тысяч рублей.

Самые популярные модели духовых шкафов Hansa в большинстве своем имеют положительные отзывы о своих домашних хозяевах. Но помимо этого технологии присущи некоторые недостатки.

Достоинства и недостатки духовых шкафов Hansa

Духовые шкафы встраиваемые HansaОтзывы разноплановые. Эти мнения позволяют выявить сильные и слабые стороны техники этой фирмы.Итак, среди преимуществ покупатели называют такие характеристики:

  1. Огромный ассортимент товаров. В линейке «Hansa» более сотни моделей.
  2. Экологичность.
  3. Потрясающий вкус приготовленных блюд, даже в готовке.
  4. Возможность установки температуры, выбора режима нагрева.
  5. Время приготовления сокращается вдвое.

Кроме того, пользователи выделяют следующие недостатки:

  • Зависимость от электроэнергии.
  • По сравнению с газовыми духовками цена на встраиваемую электрическую немного выше.
  • Бюджетные модели имеют ограниченный функционал. Если вы хотите больше возможностей, с которыми приготовление пищи превращается в творческий процесс, вам придется раскошелиться.
  • Более дорогая операция. При правильном выборе режимов владельцы духовок с классом энергопотребления А и выше отмечают небольшое увеличение счетов за электроэнергию.

Производитель поставляет свою продукцию с подробной инструкцией, написанной простым и понятным языком.Таблицы и диаграммы упрощают восприятие. Даны советы для более экономичного и рационального использования. Внимание уделяется безопасности. Описаны условия установки и эксплуатации, обозначения. Большой раздел посвящен описанию функций и выбору оптимального режима приготовления. Также есть советы по выбору времени и температуры.

Инструкция по эксплуатации

Кухонная техника покупается на долгие годы. Поэтому лучше приобретать модель с расширенным функционалом.Бренд Hansa специализируется на производстве кухонной техники с 1981 года. Он заслужил любовь миллионов пользователей за качество, удобство и функциональность своей продукции.

Купить краны Hansa | Харви Норман

Подробнее о смесителях

Изящные и стильные смесители из нержавеющей стали для кухни или ванной комнаты

При чистке овощей, мытье рук, мытье посуды или доставке напитка кран является неотъемлемой частью вашей кухни или ванной комнаты.Тот факт, что он обеспечивает практичную функцию, не означает, что ваш смеситель тоже не может хорошо выглядеть, и с онлайн-ассортиментом смесителей из нержавеющей стали вы можете быть уверены в стиле и практичности в изобилии. Ознакомьтесь с нашим ассортиментом стильных и красивых смесителей, в том числе смесителей Franke, смесителей Methven и других известных дизайнерских брендов. С этими красивыми моделями ваша ванная комната и кухня будут красивыми и функциональными.

Вы найдете смесители с выдвижной головкой, идеально подходящие для мытья посуды или чистки овощей, а также посуду от лучших брендов, таких как Franke, Methven и Blanco.Когда вы заказываете смеситель у одного из этих великих брендов, вы будете знать, что он предлагает вам долговечное качество. Мы также предлагаем смесители для раковины, дизайн с одним смесителем, который смешивает холодную и горячую воду и управляется одним поворотным рычагом. Какой стиль смесителя лучше всего подходит к декору вашей ванной комнаты или кухни?

Правильные смесители действительно могут объединить дизайн вашей ванной комнаты или кухни и добавить элегантный завершающий штрих, а также быть практичными и простыми в использовании. Просмотрите нашу подборку элегантных смесителей сегодня и найдите подходящие модели для ремонта вашей ванной комнаты или кухни — не стесняйтесь звонить нам, если у вас есть какие-либо вопросы!

Hansa Ligna Кухонный смеситель с прямым изливом

Кухонный смеситель Hansa Ligna с прямым изливом, отличающийся плавными, чистыми линиями и современной эстетикой, является практичной и стильной необходимостью…

Кухонный смеситель Hansa Ligna с прямым изливом, отличающийся плавными, чистыми линиями и современной эстетикой, является практичным и стильным незаменимым помощником для вашей кухни.

Бесплатный самовывоз или доставка по всей Австралии Смеситель для кухни с низким изливом Hansa Primo

Благодаря гармоничному сочетанию гладких линий и элегантных изгибов кухонный смеситель Hansa Primo с низким изливом помогает улучшить общий дизайн…

Благодаря гармоничному сочетанию гладких линий и элегантных изгибов смеситель для кухни с низким изливом Hansa Primo помогает улучшить общий дизайн интерьера вашей кухни.

Бесплатный самовывоз или доставка по всей Австралии Hansa Polo Neu Смеситель для кухни с низким изливом

Кухонный смеситель с низким изливом Hansa Polo Neu с низким изливом Hansa Polo Neu — отличный предмет для оформления кухонной мойки, сочетающий в себе безупречную функциональность и элегантный стиль…

Смеситель для кухни с низким изливом Hansa Polo Neu с низким изливом Hansa Polo Neu — отличный предмет для вашей кухонной раковины, предлагающий безупречную функциональность и элегантный стиль благодаря своему 35-миллиметровому картриджу и поразительной хромированной отделке.

Бесплатный самовывоз или доставка по всей Австралии Смеситель для кухни среднего уровня Hansa Twist

Стильный смеситель для кухни среднего уровня Hansa Twist — это стильный выбор для современной кухни. Он отличается гладкими, чистыми линиями и современным минималистским дизайном…

Стильный выбор для вашей современной кухни: кухонный смеситель среднего уровня Hansa Twist отличается гладкими, чистыми линиями и современным минималистским дизайном, который придает дополнительную привлекательность.

Бесплатный самовывоз или доставка по всей Австралии Hansa Vantis Pin Смеситель для кухни среднего уровня

Современный минималистичный дизайн и регулируемый ограничитель громкости и температуры делают кухонный смеситель среднего уровня Hansa Vantis Pin очень просто…

Современный минималистский дизайн, регулируемый ограничитель громкости и температуры делает кухонный смеситель среднего уровня Hansa Vantis Pin простым в использовании и придает вашей кухне элегантный шарм.

Бесплатный самовывоз или доставка по всей Австралии Смеситель для кухни Hansa Polo Neu Square Gooseneck

Смеситель для кухни Hansa Polo Neu Square Gooseneck, сочетающий в себе изящные изгибы и изысканную хромированную поверхность, привносит нотку современности…

Смеситель для кухни Hansa Polo Neu Square Gooseneck, сочетающий в себе изящные изгибы и изысканную хромированную поверхность, привносит нотку современной элегантности в умывальник на кухне или в ванной комнате.

Бесплатный самовывоз или доставка по всей Австралии

Действуют правила, условия и исключения.См. Подробности на страницах отдельных продуктов.

плита Hansa как пользоваться электрической духовкой. Как установить время на духовом шкафу

Оценок — 2 , средний балл: 3 ()

Фрагмент инструкции

Для оптимального энергопотребления, оптимального времени приготовления и во избежание ожогов продуктов, приготовленных на плите, необходимо соблюдать следующие инструкции: Дно кастрюли: кастрюли должны иметь устойчивое плоское дно, так как дно с острыми краями, потертостями и пригоревшие остатки пищи могут поцарапать керамику.m Выбрать желаемую зону нагрева с помощью сенсорной кнопки «Выбор зоны нагрева» (2). О том, что эта зона нагрева активна, свидетельствует мигание цифры на дисплее (3). В это время вы можете изменить степень нагрева этой зоны нагрева с помощью датчиков «+» (5) или «-» (4) или выключить зону нагрева, одновременно коснувшись датчиков «+» (5) и «-» (4). Через 10 секунд зона нагрева больше не будет активна, и для того, чтобы снова изменить уровень мощности, необходимо снова активировать желаемую зону нагрева с помощью датчика (2).w Для выбора степени нагрева необходимо, прежде всего, выбрать необходимую зону нагрева с помощью сенсора «Выбор зоны нагрева» (2). Затем, пока на дисплее зоны нагрева (3) отображается «0», а цифра мигает, вы можете начать выбор желаемой степени мощности нагрева с помощью датчиков «+» (5) или «-» (4). Если вам не нужно использовать функцию автоматического снижения мощности нагрева, выбор степени мощности нагрева необходимо начинать с датчика «-» (4).4 5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система автоматического снижения мощности нагрева Каждая отдельная зона нагрева оснащена системой автоматического снижения мощности нагрева. Если эта функция активна, зона нагрева сначала включается на некоторое время на полную мощность, в зависимости от выбранного уровня мощности приготовления, а затем переключается на выбранную мощность приготовления. Если вы хотите активировать систему автоматического снижения мощности нагрева, то выбор степени мощности нагрева необходимо начинать с датчика «+» (5). В этом случае уровень мощности нагрева «9» будет отображаться на индикаторе зоны нагрева (3) в течение 10 секунд, попеременно с буквой «A».Если в течение 10 секунд вы начнете выбирать степень мощности нагрева с помощью датчика «-» (4), то сработает автоматическая система снижения мощности нагрева, и буква «A» будет светиться все время, пока эта функция активна. . Теперь вы можете в любой момент изменить степень нагрева …

Инструкции

На самом деле ничего сложного в обращении с газовой плитой нет. Несмотря на относительную простоту конструкции, эти плиты надежны, удобны и эффективны в приготовлении пищи.А возможность мгновенного возгорания и достижения высоких температур даже дает определенные преимущества газовым плитам перед электрическими. Поэтому, если у вас в хозяйстве завелась газовая плита, не спешите расстраиваться и нервничать — особых навыков здесь не требуется.

Как и с любой другой бытовой техникой, перед использованием плиты желательно ознакомиться с инструкцией к ней и техническим паспортом … Это сразу решит многие вопросы и обретет уверенность.

Характеристики газовых духовок

Принцип работы современных газовых духовок укомплектован двумя режимами нагрева без вентилятора.Внизу нагрев осуществляется за счет работы газового нагревательного элемента, а вверху — за счет стационарного газового или электрического гриля. Благодаря конвекции еда выпекается равномерно, но отдаленно напоминает еду, приготовленную на углях.

Газовые печи работают от газа, подаваемого в дом или от газового баллона. Использование электричества в них минимально (для розжига и освещения). Поэтому, если ваш дом — старая постройка, электропроводка давно не ремонтировалась и часто бывают перебои в подаче электроэнергии, то газовая духовка — лучший вариант для вас.

Существенным преимуществом газовой духовки является ее стоимость, плата за пользование и затраты на ремонт.

Пожарная опасность этого типа духовок выше, чем у электрических духовок, хотя она сведена к минимуму за счет системы газовой блокировки при выключении огня, термостойкого стекла, ненагреваемой дверцы и т. Д.

Характеристики электрических духовок

Электрические духовки имеют четыре нагревательных элемента сверху, снизу, сбоку и на задней стенке … Благодаря вентилятору горячий воздух равномерно распределяется по всему объему духовки.Эта функция позволяет готовить разные блюда на нескольких уровнях.

Электрические духовки более экологичны и безопасны, чем газовые, так как не выделяют продукты сгорания газа и водяной пар. Также они обладают большим функционалом, благодаря которому даже начинающая хозяйка сможет воплотить в жизнь свои кулинарные шедевры.

  • ПЕЧИ ГАЗОВЫЕ
  • очистить духовку в газовой плите
  • Гефест 3110 04 плита газовая как включить духовку
  • Вы, наконец, осуществили мечту многих современных домохозяек и приобрели новую печь от известных фирм Siemens, Ariston, bosch или Electrolux.Все отлично, покупка была доставлена ​​вовремя и вы установили этот агрегат самостоятельно. Но вдруг возникла проблема — не работает духовка. Такая беда вовсе не означает, что вы приобрели некачественный товар. Оказывается, все современные духовки не работают без установки времени на электронном дисплее. Для запуска агрегата нужно выставить время на духовке electrolux или любой другой марки.

    Брифинг

    После окончательного подключения духовки к электросети на панели управления отображается значок времени и мигающие числа.На популярных моделях Siemens следует выбирать время суток. На духовых шкафах от компаний Ariston, Bosch и Electrolux не нужно выбирать время суток.


    На дисплее должно мигать число 12. Для установки точного времени необходимо использовать специальную поворотную ручку или кнопку на дисплее. Задав точное значение, нажмите значок, обозначающий час, и перейдите к установке минут. В это время будут мигать цифры минут. Достигнув необходимого значения, фиксируем той же кнопкой с часами.


    Для установки точных чисел на разных моделях следует использовать либо специальную ручку, которая переключает значения, либо клавиши со знаками «+» и «-».


    После ввода желаемых значений и фиксации с помощью кнопки со значком часов следует подождать 3-5 секунд для ввода выбранных параметров в память устройства.


    В аварийные ситуации, при отключении электроэнергии программа не запоминает ранее установленное время.После устранения неполадок с электроснабжением вы снова увидите мигающие числа на дисплее духового шкафа. Это означает, что для запуска агрегата необходимо заново установить точное время.

    Таким образом, первый запуск духовки не должен доставить вам труда. Главное правило, которое обязательно нужно соблюдать при запуске оборудования, — это установка времени. Процесс не займет много времени, но подробные видео инструкции помогут быстро и без проблем установить. После установки значений времени на панели управления духового шкафа можно переходить к его использованию по назначению.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
