Как намотать плетёнку на катушку

Как правильно намотать плетёнку с подкладкой-бэкингом на катушку, чтобы в дальнейшем избежать захлёстов и обрывов лески?

В наше время не никаких проблем с оснащением своего спиннинга или фидера качественной леской или плетёным шнуром. Многим молодым рыболовам показалось бы, наверное, забавным, как не так ещё давно многие рыбаки покупали единственную относительно качественную в те времена клинскую леску и начинали совершать с ней некие манипуляции. Чтобы придать нужный цвет и ещё большую прочность, как нам казалось, мы отваривали леску в растворе чая или зверобоя (простые способы покрасить леску). Предполагалось, что чай имеет в своём составе дубильные вещества и поэтому леска будет крепче. Такие же операции совершались по отношению к старой леске, которая служила лет так эдак десять, а то и больше, и поэтому рвалась, как гнилая нитка. После отваривания и освежения в растворе крепкого чая такая леска приходила в относительно неплохое состояние.

О плетёном шнуре тогда и не слышали, а пользовались обычным капроновым шнуром. Его успешно использовали для ловли гигантских щук и сомов. Ставили такой шнур и на кружки, поскольку леска с бокового выреза кружка часто сбрасывалась за счёт своей упругости и путалась. Отсутствие нужных рыболовных товаров компенсировалось тогда обилием рыбы, которая брала на всё. Но в нынешнем изобилии товаров есть один минус. Они стоят довольно больших денег, в частности, плетёные шнуры..

Вы купили хороший плетёный шнур и хотите его намотать на шпулю безынерционной катушки, но как?..

Этот кажущийся совершенно простым вопрос нередко ставит в тупик начинающих спиннингистов, да и не только начинающих. Бывает и уже опытные рыболовы делают это на глазок, абы-кабы, и при помощи обычной изоляционной ленты, служащей примитивной подкладкой. А это бывает не всегда точно.

Между тем правильная намотка способствует хорошей работе катушки и дальности заброса, а также не допускает сброса лески и её запутывания.

Итак, как же правильно намотать плетёнку на катушку?

Для начала берётся катушка со шнуром и на конце плетёнки делается обычная петелька. Затем катушка устанавливается на спиннинг. Потребуется лишь комлевая часть с ближним к катушке кольцом.

Предварительно откинув дужку катушки, плетёнку с петелькой пропускаем в ближнее кольцо и, сделав из шнура петлю-удавку, накидываем её на шпулю катушки. Вначале следует проверить, не проскальзывает ли плетёный шнур при первых оборотах катушки и происходит ли надёжная намотка? Если этого нет, то петлю следует перевернуть другой стороной. Затем, слегка придерживая шнур пальцами, снова начинаем наматывать его под натяжением. Удавка сработала, шнур наматывается плотно и без проскальзывания.

Теперь надо намотать шнур на шпулю катушки

Перед этим ставим на стол посудину с водой и помещаем в нее катушку с плетёнкой. Это нужно для того чтобы шнур напитался водой и стал именно таким, каким бывает в условиях рыбалки, то есть приобрёл объём и плотность.

К тому же мокрый шнур лучше укладывается на шпулю. Но его не надо вынимать из воды и во время намотки. Так, вращаясь в ёмкости с водой, плетёнка и наматывается на катушку.

После того как шнур будет намотан на шпулю катушки нужно примотать так называемый бэкинг, то есть материал, который будет служить подкладкой для шнура. В данный момент уровень намотанной плетёнки находится слишком низко от верхних краёв шпули и такая намотка не может считаться правильной. Для бэкинга можно использовать любую леску такого же диаметра как шнур или немного толще. Концы плетёнки и лески соединяются рыбацким узлом, и на шпулю наматывается теперь леска, которая будет служить подкладкой-бэкингом.

Когда леска будет находиться почти вровень с краями шпули или ниже на миллиметр намотку следует прекратить. Здесь следует заметить, что плетёнку допускается наматывать вровень с краями шпули, а монолеску – только ниже краёв, иначе будут захлёсты и обрывы лески. Но и плетёнку лучше наматывать чуть ниже краёв шпули, где-то на миллиметр.

После этого шпуля с намотанной плетёнкой и леской снимается и ставится новая шпуля. На нёё уже наматывается в обратном порядке бэкинг и шнур. В результате плетёнка будет идеально намотана на шпулю, имея под собой упругую подкладку – бэкинг. А уровень намотанной плетёнки будет точно таким же, каким был выбран при первичной намотке шнура и бэкинга, то есть вровень с краями шпули или чуть ниже их на пол миллиметра или на миллиметр.


«Окуни лесных озёр»

Щука не берёт, тогда ловим налима

Особенности и тактика ловли щуки в глухозимье

Как правильно намотать бекинг (Backing)?



Бекинг — это подкладка для намотки лески/шнура на шпулю катушки.





Подсекай! Наматывают бекинг для того, чтобы полностью намотанная на шпулю леска отступала от края бортика не более 1,0-2,5 мм. Чем больше отступ, тем хуже заброс — это происходит вследствие увеличения трения лески при вылете со шпули. Однако минимальный отступ может привести к соскальзыванию лески со шпули и образованию «бороды».





Изготовить бекинг можно несколькими способами:


1. Самый простой способ сделать бекинг с помощью обыкновенной изоленты:

  • Крепим изоленту на внутренней стороне шпули и наматываем необходимое количество витков, до заполнения необходимого объема.
  • Далее крепим леску и производим обычную намотку.

Ощутимый недостаток способа в том, что Вы не сможете произвести точный расчет, и, возможно, Вам понадобится перематывать свой шнур или леску, чтобы добиться хорошего заполнения. Не стоит использовать изоленту в жаркие летние дни. Клей становится более жидким и попадает на леску.



2. Более сложный бекинг производится с помощью шнура или другой лески.
При таком бекинге очень важно завязать узел, который не будет мешать при намотке и при забросах. Итак,

  • крепится материал бекинга,
  • наматывается необходимое количество до заполнения требуемого объема,
  • привязывается основная леска,
  • далее наматывается как обычно.


Подсекай! Расчет необходимого количества подмотки производится согласно вместимости шпули. На ней, как правило, указано, сколько метров или футов лески определенного диаметра она вмещает. Путем несложных арифметических действий Вы получаете необходимую длину бекинга.



Пример расчета бекинга



Исходные данные:
шпуля вместимостью 200 м. — d 0,15 или 160 м. — d 0,2
Основная леска 0,15 мм. (размотка 150 м.)
Леска для бекинга — 0,2 мм.



Вопрос:
Сколько нужно намотать шнура для бекинга?



Расчёт:
Вычисляем коэффициент соотношения диаметров шнура: 160/200=0. 8
Вычисляем остаток: 200-150=50 м.
И последнее действие: 50*0.8=49,2 м.

Следовательно, Вам необходимо намотать 49 метров 20 сантиметров бекинга.





Подсекай! Если Вы намотали шнур на бекинг, шпуля заполнилась, но у Вас еще остался не домотанный шнур — Вы неправильно определили количество бекинга.


Дабы не обрезать остаток шнура Вам необходимо:

  • перемотать шнур обратно на бобину или использовать вторую шпулю,
  • убрать некоторое количество бекинга,
  • произвести вторичную намотку.

Ну, а если Вам лень многократно перематывать, рассчитывать, и у Вас есть вторая шпуля, то:

  • достаточно намотать шнур на шпулю,
  • привязать бекинг,
  • домотать необходимое количество,
  • переставить шпули и перемотать.

В данный момент Вы читаете статью «Как правильно намотать бекинг (Backing)?«.

Вас также могут заинтересовать другие статьи на тему «ЧаВо по безынерционным катушкам» в Энциклопедии рыбалки.

Как правильно намотать леску на катушку? | Общество (январь 2018)

Для того чтобы рыбалка стала не только приятным, но и результативным времяпрепровождением, нужно владеть множеством умений и навыков, которые помогут начинающим рыболовам стать настоящими профессионалами. Одно из них – правильно наматывать леску на безынерционный вращающийся укладчик фидерной удочки или спиннинга. Для начала необходимо приобрести все необходимое, в том числе – безынерционные катушки в интернет-магазине «Рыбалка Онлайн».

Алгоритм действий

Неважно, о какой разновидности лески идет речь, – процесс намотки всех типов абсолютно идентичен. В распределителях наматывания искусственной нити могут быть использованы:

  • леска-плетенка;
  • мононить;
  • флюорокарбон.

Перед тем как вставить механизм в устройство для ловли, стоит разобраться с вопросом, к какому типу оно относится.

Приспособление бывает:

  • штекерным;
  • телескопическим.

В первом случае сначала нужно соединить между собой штекеры, чтобы получить рабочую снасть. Если удилище второй разновидности, необходимо вытянуть его в длину. Затем конец нити вставляют в кольца, начиная с маленького на самом конце и заканчивая ближайшим к самому механизму. После этого с нее снимают шпулю и обвязывают рабочую область последней двойным узлом (или несколькими для прочности). Обод лесоукладывателя откидывают и вставляют шпульку на место, затем закрывают, приводя конструкцию в рабочее состояние.

Начинать наматывать нужно, вращая ручку на катушке и придерживая леску руками. Она должна заходить в устройство с легким натягом. При этом стоит соблюдать меры предосторожности – во время намотки легко порезать руки (особенно плетенкой). Если купить безынерционную катушку, оптимально соответствующую удилищу, то в результате правильной намотки лески рыболов получит качественную снасть, предназначенную для ловли разных пород рыбы.

Важность правильного наматывания для надежности снасти

Научившись грамотно производить намотку, начинающий спиннингист делает первый шаг на пути к получению навыков и звания профессионала. И даже тем, кто занимается ловлей рыбы для собственного удовольствия, а не превращает ее в дело, приносящее победы и призы, освоить подобные техники не будет лишним. Нужно только помнить, что в любом случае предварительно стоит запастись качественной оснасткой. Наиболее важными считаются комфортное удилище и катушка безынерционная, цены которых определяются их техническими параметрами и производителем.

Как правильно наматывать шнур,профиль намотки,петли

Опубликовано: 29 апр. 2020 г.

            В этой статье мы поговорим о том как правильно наматывать шнур, о профиле намотки, петлях и что с этим всем делать. Погнали! В первую очередь стоит обратить внимание на характеристики катушки, которую Вы собрались покупать.Такие как рекомендуемая толщина шнура, вместимость шпули, да и вообще есть катушки предназначена ли катушка для ловли на лески или флюрокарбон, соответственно с PE могут быть проблемы и наоборот. Все эти характеристики можно найти на офсайтах, форумах и т. д.Так что сначала разберитесь в выбранной снасти.Очень важно правильно выбрать шнур или леску. Наш рынок просто переполнен разнообразными PE шнурами и лесками, но надо подобрать нить именно под Вашу катушку, условия ловли и стиль ловли. К примеру, если  ловите твичем, то мягкий шнур не подойдет, будет сложно, больше вероятность петель, особенно если намотали под бортик. Далее следует правильно намотать шнур на шпулю. В первую очередь смотрим на вместимость шпули, наматываем выбранный шнур, если шнур полностью заполнил  шпулю,то бэкинг(подмотка) не стоит наматывать. Конечно лучше не мотать под самый бортик, потому как увеличивается вероятность петель, не доматывать до бортика хотя бы 0,5мм-1мм. Если приглядеться, то на мультипликаторных катушкам фирмы Daiwa есть фаска выше которой не рекомендуется мотать леску, жаль что на на безынерционках нету такого ограничителя. Но когда шнур зашёл без бэкинга под бортик так жалко отрезать, правда? Еще стоит учитывать тот факт, что шнур далеко не всегда имеет такую толщину какая указана на коробке. Поэтому глубокие шпули более универсальны, можно намотать любой шнур и при этом не потерять ни одного метра нового шнура. Равномерно намотать шнур на шпулю без специального приспособления не получится, как бы Вы не старались.Но на дворе 21 век и такая приспособа имеется(и она доступна к заказу в нашем магазине). Она жестко крепится на столе специальной присоской, вставляете бабину со шнуром, устанавливаете необходимое натяжение и начинаете наматывать, желательно перед этим погрузить шнур в воду.

http://reelmaster.com.ua/shop/ustrojstvo-dlya-namatyvaniya-shnura-ustrojstvo-dlya-bystrogo-smatyvaniya-shimano-line-remover-lr-011x.html



           После первых 10-20 намотанных метров шнура стоит обратите внимание на профиль намотки, может не доматывать сверху или снизу. Если сверху не доходит шнур,то для начала убираем шайбу из подшпульного узла, а если снизу провал,то наоборот добавляем. Эти шайбы идут в комплекте к каждой новой катушке. Но иногда приходится регулировать и бесконечный винт, это уже сложнее.

Кстати в наличии огромное количество запчастей к катушкам http://reelmaster.com.ua/shop/zapchasti-k-katushkam

Профиль намотки  играет очень важную роль в рыбалке. От неё зависят и дальность заброса, вероятность петель, отстрелов приманок, продолжительность жизни шнура или лески.

Vanquish 16 намотка

А вот бочонок Daiwa Millionare(шпуля SV Zillion 1016). Видим, что есть небольшие бугры и провалы, но работает все отлично.

             Почему-то этим моментам уделяют мало внимания. Далеко не все катушки изначально хорошо мотают, даже в дорогом сегменте бывают проблемы. Абсолютно два одинаковых экзиста с одинаковыми настройками могут по-разному наматывать, возможны небольшие провалы и это вполне нормально. Стоит что-то менять, когда есть явные проблемы: не доматывает до края, большие провалы, много петель на рыбалке. Многие стремятся добиться идеальной намотки(ровного цилиндра), то есть без провалов, бугров и т. д. На некоторых это вообще невозможно, потому как шпули имеет конусность. Если есть небольшие бугры, небольшие провалы, но при этом на рыбалке всё отлично, то не стоит ничего менять. Даже, если если намотка идеальна, то это не значит, что не может быть проблем. Необходимо постоянно следить за снастью, периодически посматривать на шпулю и ролик. Заклинивший ролик, много грязи на шнуре, плохо намотанный виток, повреждения на кольцах удилищ, всё это может привести к петлям или отстрелу приманки. Перед каждой рыбалкой советуем проверять ролик лесоукладывателя на вращение, это легко делается с помощью обычной визитки. Это очень важный  момент, так как от этого зависит намотка шнура. Грязь на шнуре — это тоже серьезная проблема, я ни раз лишался приманок и получал петли. Если ловите в очень загрязненных местах, то надо быть очень внимательным, можно воспользоваться специальными жидкостями для шнура как к примеру IOS coat(можете купить в нашем магазине). Плохо намотанный виток — это очень распространённое явление, особенно если ловите твичем, подтяжками и т. д.  C двойными ручками проблем меньше, потому самопроизвольно виток не может намотаться. Следите и за кольцами удилища, шпиготным соедением. Для чистки колец есть специальный инструмент от Fuji(доступен к заказу в нашем магазине), желательно очищать кольца после каждой рыбалки.

Для шпиготного соединения удилищ рекомендуем специальную ваксу от Smith, кстати она есть в нашем магазине.http://reelmaster.com.ua/shop/smith-wax-vaksa-dlya-stykov-udilish.html

           Также стоит быть внимательным при покупке дополнительной шпули, советуем  покупать именно такую, которая стоит на Вашей катушке изначально, иначе могут возникнуть проблемы с намоткой. Не думаю, что будет удобно постоянно снимать или добавлять подшпульные шайбы, чтобы поменять шпулю. Когда-то Вы забудете про шайбы и представьте какая получится намотка .Конечно не со всеми шпулями будут такие проблемы, но этот момент надо учитывать. Порою даже нет смысла покупать дополнительную шпулю, проще приобрести ещё одну катушку. Профиль намотки  может сильно изменится, если поменять дужку или рог ротора на детали от другой модели.

           Не лишним будет после каждой рыбалки спустить весь шнур с приманкой вниз по течению и намотать, таким образом шнур ляжет  плотно и равномерно и с него слетит разный мелкий мусор. Кстати таким приемом можно воспользоваться, если не хотите покупать устройство для намотки.Также рекомендуем после каждой рыбалки отрезать хотя бы 30-40см шнура, вытирать катушку и удилище во всех доступных местах, проверять главные узлы на работоспособность, не рекомендуем хранить катушки в пищевых судках. Не лишним будет воспользоваться и спреями для PE шнура от Varivas или ZPI(доступны к заказу в нашем магазине), особенно если рыбачите в зимнюю пору.

http://reelmaster.com.ua/shop/sprej-dlya-shnura-varivas-line-butter-conditioner-pro.html

http://reelmaster.com.ua/shop/sprej-dlya-shnura-varivas-new-pe-ni-shoo-non-gas-type.html



Делайте всё правильно и всё обязательно получится.

Принимаем снасти на реализацию!

Размещение бесплатно! Небольшая комиссия взымается только в случае продажи.

Ура!!! Запустили ютуб канал Reelmaster https://youtu.be/DUchZ8Hk2k0

Наш магазин http://reelmaster.com.ua/shop



P.S.Будем дополнять обзоры интересной информацией. Надеюсь наши статьи помогут Вам выбрать нужный инструмент и не только. Если интересно — регистрируйтесь. Будем отправлять Вам новости на почту! Готовим ещё много всего! Спасибо что вы с нами!

1592

Как легко и просто намотать шнур на катушку, а главное правильно | РЫБАЛКА С МИХАЛЫЧЕМ

Вот и приказал долго жить очередной шнур на одной из катушек. Два года отслужил, но для того количества рыбалок, что у меня происходит – это хороший результат, так как порой не все и два года живут. Если кто-то удивляется, а куда можно 150 метров деть (а я мотаю именно по 150), то ответ простой, основная масса шнура уходит на зацепах, и иногда из-за петель, сбрасываемых любыми катушками.

Убиваем время в самоизоляции ))

Убиваем время в самоизоляции ))

Да и после каждой рыбалки, рабочий участок в метр лучше сразу отрезать, так как после нескольких часов уже видно, что шнур становится не идеальным, особенно при джиговой ловле.

Так как шнур меня полностью устраивал, а это был Forsage Tournament 0,8 (hard type), то ничего придумывать не стал и купил точно такой же. А вот чтобы более правильно и точно намотать его на шпулю катушки, я давно использую один простой прием. Ведь мы все помним, что правильно намотанный шнур – это, в первую очередь, увеличение дальности заброса!

Что при ловле легкими приманками и осторожной рыбы является одним из залогов успеха рыбалки! Поэтому, считаю, что лучше немного повозится и намотать сразу красиво! Для этого, чаще всего нам нужен бэкинг – по факту, это подмотка на шпулю лески или шнура перед основным шнуром для уменьшение объема шпули катушки.

Проще всего, когда в комплекте к катушке идет дополнительная шпуля, тогда намотка делается в момент! Вначале полностью мотаем наш новый шнур на запасную шпулю, если остается много места, привязываем бэкинг и добиваем до нужного объема! Затем просто меняем шпули местами и уже на рабочую перематываем все, что получилось!

Три фото: первая — новый шнур без бекинга, вторая — добиваем объем остатками старого шнура, третья — перематываем все в обратном порядке. ..

Три фото: первая — новый шнур без бекинга, вторая — добиваем объем остатками старого шнура, третья — перематываем все в обратном порядке…

А вот если нет второй шпули, то манипуляции будут более продолжительными, но суть останется такой же. Вначале новый шнур, затем бэкинг, потом с помощью других катушек и перемоток все возвращаем на нашу шпулю.

В качестве бекинга я использую остатки старых шнуров или покупаю простую и дешевую леску, но в диаметрах до 0,20 мм. Более толстые не всегда качественно укладываются, вследствие чего и шнур потом ложится не так, как хочется!

А вот на тему изоленты на шпулю, стоит однозначно отказаться! Так как летом на жаре она может потечь, и весь шнур будет испорчен… Так что пока продолжается самоизоляция, есть время навести порядок в снастях!

Всем добра и здоровья!

Как правильно намотать леску на шпулю катушки?

Берегите природу !
СТАТИСТИКА на LiveInternet





 Как правильно намотать леску на шпулю катушки ? (стр 1)


СОВЕТЫ ПРОФЕССИОНАЛОВ

Андрей Каштанов
В погоне за дальностью заброса рыболовы применяют массу ухищрений:
используют более длинные удилища, ставят тончайшие лески, идут на уменьшение
количества поклевок, увеличивая массу грузила и забывая при этом о таком на первый
взгляд пустяковом вопросе, как правильность намотки лески на шпулю катушки.

Ответственные производители катушек обычно дают простенькие схемы правильной
намотки. Но кто читает эти инструкции?
В половине случаев берут катушку лески и попросту перематывают ее на рыболовную
катушку.
И все же стоит приложить немного труда и добиться качественной намотки.
А уж она, в свою очередь, обеспечит близкую к максимальной дальность заброса
и предупредит самосброс петель лески, часто приводящий к возникновению «бороды».
Кроме того, благодаря меньшему перегибу на бортике шпули леска будет служить дольше.
Наиболее редки ситуации, когда емкость шпули меньше, чем отрезок наматываемой
лески, или когда леска сматывается с бобины большой размотки — 500 м и более.
Достаточно намотать такое количество лески, чтобы она не доходила до бортика
шпули на 2-4 мм — и проблемы нет.
Если ее намотать вровень с бортами, то катушка зачастую сама заставит рыболова
откорректировать правильность намотки:
два-три сброса петель лески и последовавшие за этим «бороды» заставят взять нож и удалить лишнее.
Сейчас лески становятся все тоньше и прочнее, и меньше всего проблем возникает
тогда, когда емкость шпули намного превышает необходимую.
Наиболее правильным решением было бы изготовление вставок из пробки или твердого
пенопласта, но, увы, многим это не под силу.
А ведь еще относительно недавно многие производители комплектовали катушки
такими полезными аксессуарами. Поэтому приходится подматывать под основную леску
бэкинг. В качестве него лучше всего использовать леску диаметром 0,25-0,3 мм.
Более тонкая тоже годится, но ее потребуется слишком много, а вот от лески
диаметром 0,4 мм и более лучше отказаться, поскольку от нее остаются «горбы»
и провалы даже на катушках с хорошей укладкой.
Если подмотка нужна под совсем тонкую леску, например для матчевой ловли
или UL — спиннинга, то верхнюю часть ее можно выполнить леской 0,15-0,2 мм.
Не стоит использовать в качестве бэкинга капроновую и уж тем более
хлопчатобумажную нить:
намокая (а на рыбалке это неизбежно), она слишком долго
сохнет.

Как определить, какое количество лески понадобится для подмотки?
Очень просто. Сначала на шпулю наматывают необходимое количество рабочей лески
(обычно это 100 м, но могут быть и варианты), а на нее — бэкинг, не доходя до края бортика шпули все те же 2-4 мм.
Таким образом получится правильная намотка, но в зеркальном исполнении; ее можно
перемотать на запасную шпулю аналогичную по емкости.
Если такой нет, то придется дважды перемотать леску на любую другую катушку
(подойдет даже «Невская»), а уж затем на рабочую.


Привязывать леску для подмотки необязательно, поскольку от узелка остается
бугорок; первый виток лучше приклеить кусочком скотча, как, впрочем, и последний.

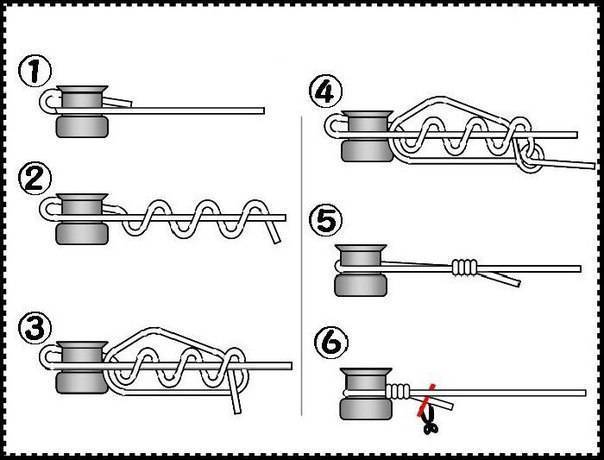

Кстати, не забывайте привязывать основную леску — для этого есть специальный узел
(рис. 1).
Мне же больше нравится крепить леску на шпуле с помощью длинной петли (рис. 2).
Во-первых, такое крепление является самозатягивающимся и под нагрузкой весь
массив лески никогда не проворачивается на шпуле, даже металлической.
А во-вторых, при необходимости узел всегда можно распустить для замены лески или
для дополнительной подмотки бэкинга.
Наматывать бэкинг нужно довольно туго иначе, намокнув, он сделается рыхлым и при
большой дальности заброса нижние витки лески будут проваливаться в подмотку.
Да и основную леску наматывать на катушку следует с определенным усилием по
той же причине.


Нередко у рыболовов возникает вопрос: как правильно перематывать леску со шпули на катушку?

На мой взгляд, это можно делать как угодно: все равно после нескольких первых
забросов леска перекрутится таким образом и настолько, насколько позволит вся
система — приманка, жесткость лески, ролик катушки и диаметр шпули. Самой неприятной проблемой, которая характерна для большинства катушек с кулисным приводом шпули, является образование впадин и «горбов» из лески (рис. 3), что весьма негативно влияет на дальность заброса.
Радикально побороть этот эффект нельзя — неравномерность хода шпули заложена
конструктивно, но улучшить намотку вполне по силам каждому рыболову.
Для этого надо применить метод зеркальной намотки бэкинга (рис. 4) и нижнего,
нерабочего, участка лески (обычно это 30-50 м).
Заключается метод в том, что на месте «горбов» делают впадины и наоборот.
Зеркальную намотку приходится выполнять вручную; это довольно кропотливое занятие,
с первого да и со второго-третьего раза добиться более-менее приличного
результата удается не всегда.
Однако овчинка стоит выделки — качество укладки лески на большинстве катушек
существенно улучшается.
Еще один момент, на который стоит обратить внимание, — хранение лески на катушке.
Обычно это выглядит так: после последней рыбалки катушку убирают на хранение,
а в начале следующего сезона вдруг обнаруживается, что леска начала рваться,
как гнилая нитка.
Особенно это характерно для мононитей, существенно меньше — для «плетенки»,
но любую леску, если ее не предполагается менять, можно и нужно сохранять
максимально хорошо.
Для этого перед зимним хранением аккуратно смотайте всю леску со шпули
(не трогая бэкинг) на пол, дайте ей просохнуть и вновь не туго намотайте на катушку.
Дополнительно я еще оборачиваю шпули с леской газетой — она предотвращает
случайное повреждение лески и, если влага осталась в подмотке, подсушивает ее.
Перед началом сезона достаточно перемотать леску с необходимым усилием.
В принципе такая операция не будет лишней и после каждой рыбалки, только в этом
случае следует просушивать отрезок лески, чуть больший по длине, чем была
максимальная дальность заброса.

Сейчас лески становятся все тоньше и прочнее, и гораздо чаще встречается
ситуация, когда емкость шпули намного превышает необходимую.

По материалам «Рыбачьте с нами»


 Понравилось? Поделитесь:



Удачи Вам !


Катушки Shimano обеспечивают идеальную укладку лески.





Как правильно намотать леску | Ультралайт Клуб

Лукин Дмитрий

Решил написать отдельную статью о том, как намотать леску (шнур) на шпулю безинерционной катушки, потому что не так часто вижу правильную намотку у кого-либо из рыбаков. На самом деле, это достаточно важный вопрос, и не нужно относиться к нему с пренебрежением.

Лески и шнуры продаются в различных вариантах размотки (об этом я упоминал в статье «Выбор плетёного шнура»). Допустим, Вы купили леску в размотке 150 метров, а шпуля Вашей катушки вмещает 250 метров лески данного диаметра. Получается, что если Вы просто намотаете леску, то от намотки до края бортика шпули останется приличное расстояние. Что это значит? При забросе леска, слетая со шпули, будет сильнее тереться о её бортик, тем самым уменьшая дальность заброса. А дальность заброса это достаточно важный показатель, не правда ли?

Что же делать? Есть два варианта. Либо покупать леску в размотке, соответствующей вместимости шпули, либо намотать на шпулю, так называемый, бэкинг (подмотка по-русски). То есть сначала наматываем на шпулю бэкинг, затем, сверху него леску или шнур. В итоге должно получиться, что леска (шнур) намотана вровень с бортиком шпули.

Что только не используют находчивые русские рыбаки в качестве бэкинга. Кто-то нитки подматывает, кто-то изолентой (пластырем) обматывает шпулю, кто-то леску старую использует (я тоже, кстати, любитель леску подмотать). В общем, по-разному можно сделать. Но мне понравилась идея, о которой прочитал как-то в интернете (правда ещё не пробовал) – использовать в качестве бэкинга велосипедную камеру. Теперь поясню. Камера нарезается кольцами размером со шпулю (точнее, с длину канавки, на которую мы и хотим подмотать), и эти кольца надеваются на неё. Количество колец зависит от того, сколько надо подмотки. Вариант, на мой взгляд, очень хороший, ведь резина не собирает влагу, в отличие от тех же ниток. Так что стоит попробовать.

Если Вы решили намотать старую леску, то лучше сделать так: сначала намотайте шнур (леску), сверху намотайте старую леску (бэкинг) – так Вы узнаете, сколько Вам её надо, затем перемотайте всё в обратном порядке, и готово.

Итак, Вы подмотали бэкинг, теперь намотка вровень с бортиком шпули. Следует проверить всё это дело забросом приманки. Если при забросе леска (шнур) слишком много слетает со шпули (могут образовываться «бороды»), то намотку или бэкинг следует уменьшить, чтобы расстояние от бортика шпули до намотки было, к примеру, 1-2 мм.

Вот теперь полный порядок! Достойных Вам трофеев!K

Перемотка электродвигателя

| HECO All Systems Go

У вас возникли проблемы с электродвигателем, и вы только что получили ответ из магазина: его нужно перемотать. Что такое перемотка электродвигателя и почему они говорят, что это необходимо? Что происходит с двигателем, из-за которого его нужно перемотать? И что это за разговоры о VPI по сравнению с изоляцией методом «окунуть и запечь» — нужны ли они вообще? Имеет ли значение, куда вы возьмете электродвигатель для перемотки? Если вас беспокоят такие вопросы, то вы попали в нужное место.

Зачем нужна перемотка двигателя

Если вам сказали, что ваш электродвигатель требует перемотки, это означает, что катушки закорочены, заземлены или повреждены иным образом. За отказами двигателя может быть множество проблем, требующих перемотки, и большинство из них проявляются в виде неисправной изоляции и / или заземленных / закороченных катушек.

Нарушения изоляции могут иметь несколько различных форм, в том числе обмотки с закороченными между витками или фазами, между катушкой и заземлением на краю паза.Эти конкретные проблемы обычно могут быть связаны с загрязнением, истиранием, скачками напряжения, общим возрастом машины или вибрацией.

Температурный износ — еще одна частая причина нарушения изоляции двигателя. В основном, это происходит, когда изоляция перегревается из-за плохого соединения в клеммах двигателя, заблокированного ротора, приводящего к высоким токам в статоре, чрезмерной нагрузке, превышающей номинальные параметры двигателя, или чрезмерных реверсах и пусках.

Что необходимо для перемотки электродвигателя

Перемотка электродвигателя включает три основных этапа: снятие или снятие изоляции с обмотки (катушек), вставка и подключение новой обмотки (катушек) и изоляция всей обмотки.Однако процесс перемотки не обязательно так прост, как может показаться.

Сбор данных обмотки

Технику необходимо будет собрать данные об обмотках, так как у большинства двигателей есть существенные различия в обмотках, даже если они имеют одинаковую мощность, скорость и напряжение. Эти данные включают: количество прорезей, размер провода, количество катушек, количество витков на катушку, критические размеры, связи и параметры изоляции. Эти данные используются для воспроизведения оригинального двигателя, а также для предложения улучшений конструкции для повышения производительности и увеличения среднего времени наработки до отказа.Эти данные должны быть проверены либо программой проверки данных обмотки EASA, либо другими программами, которые доступны для подтверждения того, что расположение обмоток соответствует или превышает данные паспортной таблички и характеристики двигателя.

Это важный шаг, так как кто-то ранее мог неправильно перемотать двигатель, и если вы не проверите данные, вы можете скопировать предыдущую ошибку ремонтной мастерской. Проверка данных помогает предотвратить это.

Выгорание и зачистка

После сбора всей ключевой информации существующие обмотки двигателя удаляются из сердечника двигателя.Это начинается с помещения статора двигателя в высокотемпературную печь, обычно называемую печью для выгорания или выгорания. Вы должны убедиться, что печь регистрирует температуру печи и температуру детали, чтобы двигатель не перегрелся и не повредил изоляцию жилы. В духовке также должна быть система водоотвода, чтобы тепло не выходило слишком далеко за пределы допустимого диапазона. Эта стадия выгорания может занять до нескольких дней для более крупных блоков и приводит к превращению изоляции в золу.Следующим шагом после его охлаждения является физическое снятие обмоток с сердечника статора, обычно называемое зачисткой. В большинстве случаев вы собираете данные намотки до и после процесса снятия изоляции. Испытание на потери в сердечнике следует проводить до начала процесса печи, а также после него, чтобы убедиться в целостности изоляции железа сердечника.

Изготовление катушек

Далее следует собственно изготовление катушек. Ключевые параметры этого процесса включают наслоение, натяжение проволоки и подсчет количества витков на катушке.Имейте в виду, что процесс изготовления катушек со случайной намоткой и катушек с произвольной намоткой может быть разным. Катушки с произвольной намоткой изготавливаются в ремонтной мастерской с использованием ведер с магнитной проволокой и намоточных головок для изготовления катушки нужной длины. Бухты форм изготавливаются производителем, который специализируется на бухтах и ​​имеет необходимую проволоку, ленты, прессовое оборудование, разбрасывающее оборудование, возможности тестирования и т. Д.

Установка и подключение обмотки

После изготовления катушек они устанавливаются в пазы статора и затем подключаются.При установке катушек процесс меняется, работаете ли вы с обмоткой со случайной намоткой или с формованной обмоткой, но это один и тот же базовый процесс вставки катушек и изоляции в сердечник двигателя. Затем вы должны соединить катушки вместе, чтобы сформировать полную обмотку. Блокировка и фиксация обмотки — важный фактор, который следует учитывать в этом процессе. Если обмотка не закреплена должным образом, механическое движение может вызвать сбой обмотки.

Испытания обмоток катушки

В течение всего процесса перемотки проводится несколько тестов, чтобы убедиться в целостности и качестве обмоток катушки.Эти тесты выполняются в соответствии со стандартами IEEE и EASA. После завершения перемотки следует процесс изоляции (иногда называемый лакировкой).

Изоляция новой обмотки электродвигателя

Помимо обеспечения электрической изоляции, используемый лак также предотвращает перемещение катушек, связывает несколько катушек вместе и защищает обмотки от загрязнения.

Один из двух подходов может быть использован для нанесения изоляции на вновь намотанные катушки: более традиционный метод пропитки и пропитки лака или технологически продвинутый процесс пропитки под давлением в вакууме (VPI). Для электродвигателей большего или более высокого напряжения вы также можете увидеть катушки B-стадии (богатые смолой).

Покрытие для лака

Погружение в лак, иногда называемое лакированием или «окунанием и запеканием», включает нагревание новой обмотки, ее погружение в емкость с лаком (это может быть вода или эпоксидная смола), а затем нагревание в духовке для полного отверждения лак или смола. Это традиционный метод для ремонтных мастерских после завершения перемотки. Традиционное окунание лака также используется при ремонте двигателя.Однако на новых обмотках простую пропитку лака следует заменить пропиткой под вакуумом.

Пропитка под вакуумом

При использовании VPI используются строго контролируемые циклы вакуума и давления для проникновения в обмотки и покрытия их объемом от 4 до 5 мл эпоксидной смолы без растворителя. Причина, по которой он заменяет более традиционный подход к нанесению лака, заключается в преимуществах, которые он предоставляет: он обеспечивает превосходные характеристики в суровых условиях, повышает эффективность за счет лучшей теплопередачи, менее подвержен загрязнению и снижает вибрацию змеевика. Многие ремонтные мастерские не вложили значительных средств в системы VPI. К сожалению, эти магазины не могут предложить этого передового решения. Однако это должен быть предпочтительный используемый метод.

Катушки ступени В на электродвигателях

В некоторых больших двигателях (от 12 кВ до 15 кВ) используются катушки B-каскада. Змеевики B-ступени — это богатые смолой катушки, изготовленные из эпоксидной ленты и имеющие репутацию прочных и долговечных. Для двигателей, которые уже используют катушки B-стадии, часто лучше реализовать традиционный подход к изоляции катушек, а не VPI.Опытный специалист по электромоторам может дать вам совет в этой области.

Заключение

Вам сказали, что ваш электродвигатель требует перемотки? В HECO мы не просто перематываем ваш двигатель — мы внимательно изучаем его конструкцию, чтобы предложить модификации, которые снизят вероятность его поломки в будущем и обеспечат еще лучшую производительность. Мы аккредитованы EASA и соблюдаем самые строгие процедуры ремонта и восстановления, которые позволяют нам предоставить вам ремонт высочайшего качества, который снизит затраты на M&O для вашего силового агрегата электродвигателя. Свяжитесь с нами сегодня и позвольте нам помочь вам со всеми вашими потребностями в трансмиссии!

Руководство по перемотке назад на Twitch

Достижения в области интернет-технологий привели к быстрому росту индустрии средств массовой информации и развлечений. Одним из значительных последствий является неуклонный рост числа платформ потокового видео.

Twitch — одна из самых популярных платформ для потоковой передачи видеоигр в мире. Текущее количество пользователей Twitch составляет 140 миллионов.

Многие стримеры любят заново переживать некоторые части фильма, живого или записанного.В этом отношении полезна функция перемотки.

На Twitch пока нет специальной функции перемотки. Однако можно заново пережить все или некоторые аспекты потоковой передачи.

В этом посте вы узнаете, как перемотать Twitch назад и насладиться прекрасным стримингом.

Как перемотать назад на Twitch

Перемотка на Twitch еще не рассматривалась потоковой платформой.

За прошедшие годы стримеры изобрели несколько уловок для перемотки всей или части прямой трансляции.

Ниже описаны некоторые приемы, которые стримеры используют для перемотки потоков Twitch.

Стримеры могут захотеть перемотать назад к самому последнему аспекту потока Twitch или повторно просмотреть весь поток.

Рассмотрим их по очереди.

1. Для последнего аспекта потока Twitch:

Один из способов перемотки назад к самому последнему аспекту потока Twitch — это создание клипа сцены. Для этого щелкните значок фильма в правом нижнем углу экрана.

Щелкнув значок фильма, вы перейдете в новое окно браузера, в котором будут отображаться последние 1 минута 25 секунд текущего потока.

Затем вы можете выбрать и сохранить части потока на срок до минуты.

2. Для желающих начать с первой минуты:

Если вы присоединились к потоку Twitch поздно и хотите начать с начала, следуйте приведенным ниже советам.

Вы можете получить доступ ко всему потоку на вкладке «Видео».Для этого перейдите на вкладку «Видео» вверху экрана.

Щелкнув вкладку видео, вы попадете на новую страницу, содержащую клипы и видео по запросу (VOD). Текущий поток обычно является самым последним VOD.

Щелкните значок последних видео и просмотрите ленту, чтобы найти интересующую вас ленту.

Полезный совет: Включите блокировщик рекламы или подпишитесь на поток, если хотите избежать рекламы.

Продолжайте читать, чтобы узнать больше о Twitch.

О Twitch

Twitch — популярный сервис потоковой передачи видео в реальном времени, принадлежащий Amazon. Прямые трансляции игр, музыкальные трансляции и творческий контент — это часть предложений, доступных на Twitch. Вы можете просматривать контент Twitch в прямом эфире или из архивов видео по запросу.

Twitch в настоящее время является ведущей платформой для потокового вещания видеоигр в мире. По состоянию на июнь 2021 года количество вещателей на Twitch в месяц составляет 9,48 миллиона.

Twitch в настоящее время имеет около 140 миллионов зрителей в месяц.Количество активных ежедневных пользователей превысило 26 миллионов. Twitch установил партнерские отношения с более чем 27000 каналов для своего стримингового сервиса.

Twitch в настоящее время является четвертым по значимости источником интернет-трафика в США, уступая Netflix, Google и Apple.

Статистика Twitch

очень впечатляет. Но как они начинались?

История Twitch

Twitch появился как филиал Justin TV в июне 2011 года. Twitch добился раннего успеха, по крайней мере, с тремя.2 миллиона активных ежемесячных пользователей в первый год.

По состоянию на октябрь 2013 года у Twitch уже было не менее 45 миллионов уникальных посетителей. В феврале 2014 года Twitch стал четвертым по значимости источником пикового интернет-трафика в США.

Быстрый рост Twitch вызвал интерес со стороны Google, который попытался приобрести Twitch за 1 миллиард долларов в 2014 году.

К сожалению, сделка не состоялась. Google был вынужден отказаться от участия из-за опасений по поводу антимонопольного законодательства, касающегося их права собственности на YouTube.

В августе 2014 года Amazon приобрела Twitch за 970 миллионов долларов, что привело к синергии с Amazon Prime, сервисом подписки компании.

Twitch станет третьим приобретением Amazon, связанным с видеоиграми. Ранее Amazon приобрела Reflexive Entertainment и Double Helix Games.

Первоначальная деятельность Justin TV завершилась в августе 2014 года, когда акцент полностью сместился на Twitch.

Приобретение

Amazon привело к усилению доминирования Twitch в нишах видеоигр и киберспорта.

YouTube и Dailymotion попытались создать конкуренцию за счет увеличения своего игрового контента. Однако их влияние осталось минимальным.

Twitch приобрела Good Gaming Agency в 2014 году. Good Gaming принадлежала популярным киберспортивным командам, таким как Alliance и Evil Geniuses.

Twitch Prime был запущен в 2016 году как услуга подписки, доступная подписчикам Amazon Prime. Позже Twitch Prime изменился на Prime, чтобы согласовать сервис с выбором сервисов Amazon Prime.

Twitch также приобрела Curse — оператора онлайн-сообщества видео — в том же году.Он представил программы, которые позволяют стримерам получать комиссию с продаж игр, в которые они играют.

Приобретение

Twitch продолжилось в августе 2017 года с приобретением Clip-mine, платформы для индексирования видео.

Первоначальный основатель

Twitch Эммет Шир оставался генеральным директором компании после приобретения. Позднее Сара Кламен присоединилась к управленческой команде в январе 2018 года в качестве главного операционного директора.

Twitch был переименован в новый логотип и дизайн веб-сайта в сентябре 2019 года.В декабре компания привлекла таких известных стримеров, как Лирик, Тим Татман и доктор Лупо, для заключения эксклюзивных сделок.

Twitch превратился в самый популярный в мире сервис стриминга видеоигр и киберспорта.

Так что они предлагают? Какие особенности делают их уникальными?

Особенности Twitch

Прямая трансляция видеоигр — основная сильная сторона Twitch. Однако есть и другие особенности.

Подписка на канал:

Twitch позволяет пользователям подписываться на каналы по своему выбору для поддержки своих любимых потоков.Следующая функция бесплатна, но при подписке взимается ежемесячная плата.

Платные подписки предоставляют такие бонусы, как специальные значки, эмоции и эксклюзивный доступ к чату. Стримы также идут без рекламы.

Prime игровой:

Twitch также запустил игровой вариант Prime, доступный для основных подписчиков Amazon. Основные игровые возможности Twitch включают подписку на канал, эксклюзивную добычу, значки, параметры чата и возможность сохранять трансляции на длительное время.

Prime Gaming также позволяет стримерам ежемесячно получать бесплатные игры и внутриигровые предметы в некоторых играх.

Система чата: В

стримах Twitch также есть система чата. Эта система чата предоставляет пользователям Twitch платформу для обмена сообщениями друг с другом во время просмотра трансляций или во время простоя.

Twitch проводит ежегодный съезд Twitch con. Twitch con позволяет фанатам встречаться со своими любимыми стримерами и отмечать культуру стриминга.

Знаете ли вы, что на Twitch можно зарабатывать деньги? Продолжайте читать, чтобы узнать больше.

Как заработать на Twitch

Заработок на Twitch возможен. Однако это зависит от вашего уровня знаний и подписчиков.

Чтобы заработать на Twitch, вам необходимо присоединиться к их партнерской программе. Стать партнером — это первый шаг к тому, чтобы стать партнером Twitch, где вы можете зарабатывать больше денег.

Как партнер Twitch, вы можете зарабатывать деньги на продаже битов и подписок. Вы также можете продавать другие товары.

Требования, чтобы стать партнером Twitch

Для того, чтобы стать партнером Twitch, существуют определенные требования.

  1. У вас должно быть до 50 подписчиков.
  2. Ваше минимальное общее количество трансляций за предыдущий месяц не должно быть меньше 500 минут.
  3. Ваше среднее количество одновременных зрителей за предыдущий месяц не должно быть меньше 3.
  4. Ваше минимальное количество трансляционных дней должно быть не менее семи.

Партнерская программа Twitch

Партнеры Twitch могут размещать рекламу, и это может увеличить их заработок.Присоединиться к партнерской программе сложнее, чем стать партнером.

Ниже приведены требования, чтобы стать партнером Twitch.

  1. В среднем у вас должно быть не менее 75 зрителей за предыдущий месяц.
  2. У вас должно быть не менее 12 уникальных широковещательных дней в течение предыдущего месяца.
  3. Ваши часы трансляции в предыдущем месяце должны быть не менее 25 часов.

Будущее Twitch

В последние годы Twitch заключает сделки с известными стримерами на платформе. Не остались в стороне разработчики и издатели игр, такие как Blizzard Entertainment.

Благодаря сделке

Twitch с Blizzard Entertainment платформа стала эксклюзивной вещательницей некоторых киберспортивных мероприятий Blizzard.

Twitch стал официальным партнером по стримингу лиги Overwatch в 2018 году.

Twitch создал Консультативный совет по безопасности в мае 2020 года. В этот совет входят популярные стримеры, академические и политические институты.

Консультативный совет видел создание правил и руководств по модерации платформы.Эти руководящие принципы также охватывают безопасность и конфиденциальность пользователей и сбор отзывов от маргинализированных групп.

Эти и многие другие факторы укрепили позицию Twitch как мирового лидера в области прямых трансляций.

Появляются новые платформы для прямых трансляций, обеспечивающие конкуренцию. Однако Twitch продолжит расти, если сохранит свою динамику.

Заключение

Twitch — самая популярная в мире платформа для потоковой передачи видеоигр. Количество текущих абонентов составляет 140 миллионов.

Многие стримеры любят заново переживать некоторые части фильма. На Twitch пока нет специальной функции перемотки. Однако можно заново пережить все или некоторые аспекты потоковой передачи.

Один из способов вернуться к самому последнему аспекту потока Twitch — создать клип сцены.

Чтобы начать поток Twitch с самого начала, щелкните вкладку «Видео» в правом нижнем углу, чтобы получить доступ к клипам и видео по запросу. Текущий прямой эфир будет вверху списка.

Инструкции: перемотка бесщеточных двигателей

Когда я впервые начал летать на радиоуправлении, я испытал множество двигателей. Я уверен, что многие из вас знакомы с этим.

Требуется больше тяги = больший винт = больший усилитель мощности = большое количество дыма выходит из передней части самолета. Некоторые могли сдаться, но это был не я. У меня еще оставалось сгореть несколько двигателей, прежде чем я узнал, что такое калькулятор тяги. Подробнее об этом позже. Думаю, дверь никогда не закрывается без единого открытия.Что мне было делать со всеми этими сгоревшими моторами, которые испускали волшебный дым? Конечно, перемотать их назад. Вы можете спросить, зачем вам перематывать мотор? Ну, это просто, дешево, а деньги лучше в моем кармане, чем в чужом. Я тоже люблю вызовы, так почему бы и нет. Есть преимущества перемотки собственного двигателя, и это связано с качеством ветра, исходящего из Китая. Вы можете поместить в двигатель больше меди и, таким образом, получить больше мощности от двигателя. В перемотке нет ничего нового, и многие в радиоуправляемом хобби перематывают свои собственные моторы по разным причинам.Конечно, многие хотят перемотать поврежденные двигатели, но другие хотят получить от своих двигателей дополнительную производительность. Не требуется больших навыков, требуется лишь несколько дешевых деталей.

Требуется

  • Цветные фломастеры
  • Жидкая бумага
  • Многослойная медная проволока
  • Немного терпения и времени

Перво-наперво. Очень легко сделать ошибку и сделать неправильную обмотку. Это может закончиться разочарованием и сгоревшими обмотками, но это не повод прекращать попытки.Просто попробуйте еще раз. Снимите обмотки и попробуйте еще раз. Если вы учитесь на ошибках и становитесь лучше, вам не о чем беспокоиться. Вы быстро станете экспертом и, возможно, даже поможете другим что-то сделать с сгоревшими моторами на дне коробки для хобби. Мои первые обмотки двигателя были успешными, но я использовал слишком тонкий медный провод, и это привело к тому, что вокруг статора было намотано слишком много витков меди (что такое статор, я слышу, вы спросите? Мы вернемся к этому позже), что привело к двигателю КВ достаточно низкий.Мотор обладал большим крутящим моментом, и он мог вращать довольно большие опоры, но он не мог вращать их очень быстро, по крайней мере, при таком размере опоры, который я хотел. Помните, что еще не все потеряно, так как вы можете попробовать следующее, используя тесто с более высоким количеством клеток, чтобы увидеть, как это работает, или вы даже можете иметь в виду другую задачу. Помните, что вольт x KV = об / мин, например, 11v x 1000kv = 11000 теоретических об / мин. Я говорю «теоретический», потому что, когда двигатель нагружен винтом, это примерно на 15% меньше. Аккумулятор будет крутить мотор быстрее и этого может хватить.По ходу дела я узнал, что многое из этого — метод проб и ошибок. Мой следующий моторный ветер был слишком быстрым, и он не мог вращать мотор достаточно медленно, чтобы остановиться от перегрева. Он отлично работал для небольшой опоры, поэтому я оставил ее в своем чертеже для другого проекта, поскольку это была электростанция. Если вы ищете, намотайте двигатель так же, как это делали на заводе, важно измерить провод. Вы можете легко сделать это с помощью цифрового штангенциркуля, а также не забудьте записать количество проводов. Я обнаружил, что ведение записей при каждой сборке позволяет мне возвращаться к ним каждый раз, когда я пытаюсь перемотать двигатель.Полезные примечания по количеству витков, количеству использованных медных ячеек и тому подобному. Прежде чем мы продолжим, давайте поговорим обо всех частях двигателя.

Бесщеточные двигатели

Статор

Статор — это неподвижный элемент двигателя. Статор не вращается и постоянно связан с корпусом двигателя. Медные обмотки намотаны вокруг железного статора, создавая магнитное поле, когда через катушку проходит ток.

Ротор

Ротор вращается вокруг статора и обмоток.Ротор содержит постоянные магниты, которые обычно являются задними магнитами заземления. Это чрезвычайно мощные магниты, и при обращении с ними следует соблюдать осторожность. Если они проиграют и будут собраны вместе без ухода, они могут треснуть, и тогда они будут бесполезны для этой цели. Им также легко укусить дряблую кожу, например, перепонку между указательным и большим пальцами.

Подшипники

Обычно двигатель оснащен двумя подшипниками. Один установлен в верхней части статора и в основании двигателя.Подшипники следует снять осторожно и отложить в сторону. Если они неправильно выбиты, это может привести к их повреждению. Если необходимо снять подшипник, необходимо, чтобы крайняя часть подшипника была выдавлена. Выдавливание внутренней части деформирует подшипник и сделает его непригодным. По сравнению со втулкой подшипники повышают эффективность, а срок службы снижает сопротивление и снижает вероятность попадания инородных частиц на поверхность подшипника.

Обмотки

Обмотка или магнитный провод — это, по сути, эмалированный провод.Медный провод покрыт очень тонким слоем изоляции. Изоляция позволяет наматывать провод вокруг статора без закорачивания на другие статоры и, конечно же, обеспечивает прохождение электронов через каждый виток. Двигатели — не единственное устройство, в котором используется эмалированный провод, поскольку он обычно используется в строительных трансформаторах, индукторах, динамиках, приводах головок жестких дисков, электромагнитах и ​​других устройствах, где требуются плотные витки изолированного провода. Сама проволока чаще всего полностью отожжена, что делает металл достаточно пластичным.Медь быстро затвердевает, поэтому следует проявлять осторожность, чтобы не повредить медь при намотке и размотке.

Магниты

Неодим — это металл, который является ферромагнитным, а это означает, что, как и железо, он может быть намагничен, чтобы стать магнитом, неодимовые магниты заменили магниты Alnico и ферриты во многих бесчисленных применениях современной технологии, где требуются сильные постоянные магниты, поскольку их большая сила позволяет использование меньших и более легких магнитов для конкретного применения.Неодимовые магниты большего размера очень опасны и вполне способны раздавить руку. Осторожно, спойлеры. В этом видео используется рука трупа, но вы уловили идею.

Начало работы

Я настоятельно рекомендую повторно изолировать статор, поскольку короткое замыкание может легко повредить ваш регулятор скорости. Существует небольшая вероятность того, что пока вы наматываете провод вокруг статора, медь может обнажиться, что приведет к короткому замыканию. От этого легко защититься, и это хороший страховой полис.Вы можете нанести жидкую бумагу на внутренние части статора, где намотана проволока, или вы также можете обернуть вокруг статора зубную нить. Хотя статоры, как правило, уже изолированы, существует вероятность того, что они могут быть повреждены при снятии или во время аварии, из-за которой двигателю в первую очередь потребовалась перемотка. Во время разборки двигателя внимательно обратите внимание, какой тип оконечной нагрузки используется. Ниже приведены два типа прерывания, с которыми вы столкнетесь.

Дельта

Пример подключения по схеме треугольника

Типы обмоток

Обычно вы можете встретить два типа обмоток.Они описаны как dLRK и dLRK Evolution. dLRK [12N10P и 12N14P] dLRK — это наиболее распространенная схема обмотки, встречающаяся в большинстве двигателей модели Outrunner, представленных на рынке. Как и при любой перемотке двигателя, внимательно обратите внимание на направление ветра, поскольку это критически важно для правильной работы двигателя. Подключить (начало A — конец C) (начало B — конец A) (начало C — конец B)

dLRK Evolution [12N10P и 12N14P] Другой вариант схемы dLRK — это Evolution. Вам нужно только соединить провода вместе там, где они выходят, что упрощает заделку.Это, наверное, самая популярная обмотка для двигателей 12Н14П, используемая сегодня любителями. Соединитесь вместе (конец 12 — начало 1) (конец 4 — начало 5) (конец 8 — начало 9).

Обмотка статора

Если вы смогли аккуратно размотать медь и подсчитать количество оборотов, вы сможете перемотать двигатель с тем же числом оборотов. В качестве альтернативы вы можете добавить больше витков или использовать более толстый провод (-а) и добавить меньше витков, что приведет к более низкому кВ (более медленным оборотам в минуту), но большему крутящему моменту.Это означает, что двигатель может вращать стойку парковки или использовать прямозубую шестерню большего размера. Если двигатель раньше использовал 8 оборотов, и вам понравилась производительность, вы можете попробовать еще раз. Вы можете обнаружить, что, когда вы наматываете двигатель вручную, вы можете использовать более толстый провод, потому что вы можете вручную сдвинуть медь вместе и тем самым значительно повысить производительность. Это был мой опыт после многих перемоток. Начните с покрытия внешней стороны статора жидкой бумагой и дайте ей высохнуть. Используя перманентные маркеры, окрашивайте каждую секцию, чтобы было проще вернуться к схеме обмотки.Используя фломастер, вы можете написать номер полюса на каждом статоре. Начните наматывать медный провод вокруг статора, но обратите внимание на направление и количество витков. Если вы используете несколько жил из меди, вы относитесь к этому как к одному проводу и наматываете вокруг статора нужное количество раз. После того, как вы закончили намотку первой фазы, вам следует удалить лак с медных проводов и олово с помощью припоя. С помощью мультиметра проверьте обрыв на концах обоих проводов. Временно соедините провода вместе и поместите один конец мультиметра на провод, а другой на статор. Вам нужно убедиться, что медь не закорачивает статор. Если обнаружена непрерывность, вам нужно будет снять медную обмотку, снова запечатать статор и повторить попытку. Если проблем не обнаружено, вы можете перейти к следующему этапу и повторить процесс. Фазы могут быть соединены вместе, и двигатель свободно собран для тестирования. Обычно мы использовали бы батарею LIPO с ESC и двигателем, однако в этом случае мы попытаемся использовать источник питания, который не способен выдавать большой ток.Идеально подойдет блок питания 12 В, 1 ампер. Причина, по которой мы используем слаботочный источник питания, заключается в том, чтобы избежать повреждения ESC в случае, если двигатель был намотан неправильно. Использование LIPO приведет к мгновенному отказу ESC и, как правило, двигателя. Если двигатель вращался правильно, вы можете попробовать более мощный источник питания, такой как батареи NIMH или AA, для питания ESC и двигателя. Если, с другой стороны, двигатель вращался неправильно, вам следует посмотреть на обмотки и дважды проверить направление каждой фазы обмотки. Если вы обнаружите неправильную фазу, ее необходимо размотать и снова намотать, однако медь необходимо выбросить. Не пытайтесь снова использовать медь, так как лак может быть поврежден. Итак, перемотка двигателя. Не так сложно, как может показаться. Удачи и счастливой посадки.

Rewind | Жизнь странная вики

Рисунок из дневника Макса.

Перемотка назад — один из основных элементов игрового процесса в Life is Strange . Это дает игроку возможность позволить Макс Колфилд перематывать время, отменяя любое из ее действий, и обеспечивает ценность воспроизведения игры.Он подчеркивает общую тему причины и следствия, а также эффект бабочки.

После наблюдения за новым элементом информации об игровом процессе, например, осмотра объекта или разговора, который дает Макс новое понимание, игрок может перемотать назад, чтобы использовать эту информацию в интересах Макса в игре.

Это может заставить ее казаться знающей перед учителями или менее любопытной перед друзьями. Этот элемент игрового процесса может сильно повлиять на опыт игрока.

Значок бабочки в верхнем левом углу экрана показывает, что Макс принял влиятельное решение, которое способствует игровому процессу; это также указывает на то, что эти варианты можно изменить.

Механик

Положение перемотки обозначено завитком в верхнем левом углу. Он определяет любые произошедшие заметные события, такие как разговор или взаимодействие с объектом, которые Макс может перемотать.Используя это, игрок может видеть, когда он принял решения, которые можно изменить в игровой среде.

Недавний разговор, например, будет отображаться в виде точки на завитке. Чтобы вернуться к моменту до того, как произошел этот разговор, игрок должен перемотать назад к точке. Тогда можно будет повторить один и тот же разговор и сделать другой выбор.

Основная статья: Схема управления

Элементы управления ПК

Нажмите Правую кнопку мыши и удерживайте — перемотка назад

Нажмите Правую кнопку мыши и удерживайте Shift — перемотка назад быстрее

Нажмите Control — перемотка к последнему событию на недавней временной шкале (обозначено точкой на вихре, как указано выше)

Нажмите A / D и Левая кнопка мыши / Правая кнопка мыши — Фокус на фотографиях

Элементы управления PlayStation

Нажмите L2 и удерживайте — перемотка назад

Удерживая нажатой L2 для перемотки, удерживайте R2 — перемотка быстрее

Нажмите L1 — перемотка назад к последнему событию на недавней шкале времени (обозначено точкой на вихре, как указано выше)

Нажмите Левый джойстик и Правый джойстик — Фокус на фотографиях

Элементы управления Xbox

Нажмите LT и удерживайте — перемотка назад

Удерживая нажатой LT для перемотки, удерживайте RT — перемотка быстрее

Нажмите LB — перемотка к последнему событию на недавней шкале времени (обозначено точкой на вихре, как указано выше)

Нажмите Левый джойстик и Правый джойстик — Фокус на фотографиях

Последствия

Основная статья: Способности Макса # Последствия

Пазлы

В традициях приключенческих игр игроку предстоит решить множество головоломок с помощью перемотки Макса, всего 30 головоломок.

Эпизод первый — «Хризалида»
  • Убедить Джастина Уильямса показать Макс движение на скейтборде по ее выбору (необязательно).
  • Убеждение Брук Скотт позволить Макс управлять ее дроном (необязательно).
  • Заставляет Викторию Чейз отойти в сторону и позволить Макс войти в общежитие.
  • Сделать необязательную фотографию аранжировки фотографий Виктории, не оставив никаких доказательств того, что Макс испортил ее (необязательно).
  • Убедить Дану Уорд признать свою беременность, не зная, что Макс предварительно обыскала ее комнату (необязательно).
  • Предупреждение Алиссе Андерсон о футбольном броске и необязательном фотографировании (необязательно).
  • Сделать необязательную фотографию фургона Фрэнка Бауэрса, не оставив никаких доказательств того, что Макс вандализировал его (необязательно).
  • Спасение Голубой сойки от самоубийства (необязательно).
  • Получение коробки прецизионных отверток в мастерской Дэвида Мэдсена.
  • Раскрытие информации наблюдения Дэвида без оставления каких-либо доказательств, указывающих на причастность Хлои (необязательно).
  • Скрывается от Дэвида, который готовится войти в комнату Хлои.

Эпизод второй — «Вне времени»
  • Предупреждение Алисса о выбросе рулона туалетной бумаги (необязательно).
  • Ищу книгу Кейт Марш, не повредив ее.
  • Убедить Тейлора Кристенсена открыться Максу (необязательно).
  • Убедить Хлою поверить в способность Макс в закусочной «Два кита», преуспев в ее испытаниях.
  • Спасти Хлою от приближающегося поезда, не повредив железнодорожные пути.
  • Убеждение Кортни Вагнер позволить Максу на вечеринку, запланированную Клубом Вихря (необязательно).
  • Помогите Уоррену Грэму в его научном эксперименте получить более высокую оценку (по желанию).

Эпизод третий — «Теория хаоса»
  • Пробираясь мимо директора Рэя Уэллса.
  • Врыв в кабинет директора.
  • Предупреждение: Алисса может быть разбрызгана проезжающей машиной (необязательно).
  • Забрать ключи от дома Фрэнка без ведома Фрэнка, который забрал их Макс.
  • Получить ключи от машины Уильяма Прайса до того, как он это сделает, и спрятать их от своего пейджера.

Эпизод четвертый — «Темная комната»
  • Устранение повреждения огнетушителем ручки двери комнаты Натана в общежитиях (по желанию).
  • Открытие замка Темной комнаты.
  • Предупреждение о том, что Алисса не ударила в бассейн (по желанию).

Эпизод 5 — «Поляризованный»
  • Помогаем Дэвиду выиграть бой против Марка Джефферсона.
  • Предупреждение Эвана Харриса о том, что он не погиб в результате падения обломков (необязательно).
  • Безопасно добраться до рыбака и предупредить его об оголенном электрическом проводе (необязательно).
  • Предотвращение попадания огня в закусочную «Два кита» и причинения сильного взрыва.

Невозвратные действия

В игре бывают ситуации или случаи, когда Макс не может использовать свои способности перемотки и, следовательно, принимает решения, с которыми ей приходится жить по ходу игры.

  • В Эпизоде ​​2 Макс не может перематывать назад на крыше с Кейт, потому что она предположительно использовала всю свою силу, чтобы остановить время, чтобы добраться до Кейт.
  • В эпизоде ​​4 Джефферсон вводит Макс в шею шприцем, наполненным лекарством, в результате чего она теряет сознание и не может перемотать назад на время действия препарата.

Принудительная перемотка назад

На протяжении всей игры есть несколько случаев, когда Макс вынужден перематывать назад, потому что либо она, либо ее друг поблизости находятся в опасной для жизни ситуации, либо Макс должен сделать что-то конкретное, чтобы продвинуться дальше.В такие моменты окружение Макса замирает, а экран становится ненасыщенным.

Эпизод первый — «Хризалида»
  • Натан Прескотт застрелил Хлою Прайс.
  • Банку с краской можно повесить (не вскрыть) на строительных лесах, чтобы Сэмюэл Тейлор покрасил стену, иначе банка с краской упадет на пустую землю внизу.
  • Коробка с прецизионными отвертками падает под мебель, и достать ее нелегко.
  • Попадание обломками маяка (можно избежать).
  • Попадание валуном (можно избежать).
  • Падающее дерево падает на пути перед Максом (можно избежать).
  • Попадание падающим деревом (можно избежать).
  • Попадание падающими бревнами (можно избежать).
  • Снова поражен обломками маяка (можно избежать).

Эпизод второй — «Вне времени»
  • Случайно пролила газировку на книгу Кейт.
  • Не удалось угадать предметы в карманах Хлои.
  • Не удалось бросить вызов Хлое, чтобы предсказать четыре события, которые произойдут в закусочной.
  • Случайно разбил бутылку, пытаясь достать одну из бутылок для Хлои.
  • Попался в ловушку тяжелого мусора при попытке забрать одну из бутылок для Хлои.
  • Хлоя Прайс пропускает первые два выстрела.
  • Хлоя Прайс получает указание стрелять по любой цели, кроме обода колеса слева или автомобильной шины справа (можно избежать).
  • Хлоя Прайс получает пулю после того, как ее направили стрелять в бампер автомобиля (можно избежать).
  • Макса Колфилда сбивает движущийся поезд (можно избежать).
  • Хлою Прайс сбивает движущийся поезд (этого можно избежать, только если выбран более быстрый способ повредить железнодорожные пути тросовым барабаном).

Эпизод третий — «Теория хаоса»
  • Директор Уэллс заканчивает опробовать все свои ключи и садится смотреть на выход из общежития.
  • Использование самодельной бомбы, чтобы взорвать дверь в кабинет директора Уэллса и вызвать пожарную тревогу.
  • Обнаружен охранником Blackwell в раздевалке или туалете в бассейне Blackwell (можно избежать).
  • Атакован Фрэнком Бауэрсом, когда Макс берет ключи или проливает пиво или бобы. Он бросается на нее, говоря, что собирается убить ее, но неясно, как далеко он зайдет.
  • Сломать нож, чтобы открыть вентиляционное отверстие, чтобы ничего не найти внутри фургона Фрэнка (можно избежать).
  • Позволить Уильяму Прайсу покинуть дом Хлои с ключами от машины.

Эпизод четвертый — «Темная комната»
  • Обнаружен Дэвидом Мэдсеном, когда он пытался отвлечь его и забрать ключи от его шкафчика (можно избежать).
  • Трехкратный ввод неправильного PIN-кода на телефоне Натана (можно избежать).
  • Несколько раз ввести неправильный код в Темную комнату (можно избежать).
  • Обнаружен двумя парнями на вечеринке «Конец света» после того, как случайно уронил колонку в бассейн при попытке войти в VIP-секцию Vortex Club (можно избежать).

Эпизод 5 — «Поляризованный»
  • Передозировка от Марка Джефферсона.
  • Попытка предупредить Дэвида слишком рано (можно избежать).
  • Дэвид Мэдсен был избит или застрелен Марком Джефферсоном.
  • Удар падающим электрическим полюсом (можно избежать).
  • Предотвращение того, чтобы огонь достиг закусочной «Два кита» и вызвал мощный взрыв, убив всех в нем.
  • Неубедительный ответ Хлое, заставляющий ее продолжать идти на Вечеринку конца света (можно избежать).
  • Обнаружен любым из персонажей, которые ищут Макса со своими фонариками или вращающимся лучом статуи основателя Академии Блэквелл в разделе кошмаров Макса (можно избежать).

Общая информация

  • Если Макс смотрит в свой дневник в «Хризалиде», она думает, что не успевала за ним так долго, как следовало бы. Читая это, она задается вопросом, что подумают другие люди, если они посмотрят на нее. Если она снова посмотрит на него после перемотки времени, она замечает, что ничего не двинулось, и задается вопросом, что происходит.
    • Это может быть связано с тем, что любой предмет, находящийся во владении Макс (находящийся в контакте с ней или в ее сумке / кармане), путешествует с ней, о чем свидетельствует то, что она берет ключ Фрэнка, а затем перематывает время, позволяя ей оставить ключ без него. зная, что у нее это есть.
  • Если вы перемотаете время после использования торгового автомата и снова воспользуетесь им во время ночного поиска по Блэквеллу в «Теории хаоса», Макс прокомментирует, как она могла получить каждую банку в автомате всего за одну монету.
  • Если вы попытаетесь войти в шкафчики плавательного бассейна в «Теории хаоса», а затем перемотаете назад, чтобы открыть дверь для Хлои, Хлоя скажет: «Чувак, он стареет! Попробуй ослепить меня другим трюком!»
  • Символ Vortex Club похож на индикатор перемотки, который отображается в верхнем левом углу, когда Макс перематывает назад.
  • Звуки, которые Макс слышит во время перемотки, представляют собой перевернутые фрагменты диалога из будущего и прошлого. [1] Те же самые части диалога используются почти при каждой перемотке; ни один другой диалог не переворачивается и не воспроизводится.
    • В перевернутом эпизоде ​​«Академии Блэквелла» кошмара Макс в «Поляризованном» вы можете слышать и видеть вещи нормально, если Макс использует перемотку назад в этой сцене.
  • Макс. Перематывает время назад с 2-кратной скоростью в обычном режиме и с 20-кратной скоростью, удерживая Shift.
  • Когда Макс использует перемотку, на нее не влияют изменения ни во времени, ни в пространстве.На панели с Dontnod выяснилось, что команда думала о признании этого прямо в игре, когда другие персонажи были удивлены, увидев магическое появление Макса, но отказались от этого, потому что это принесло больше проблем, чем те, которые они исправили.
  • В определенный момент Макс может использовать свой ноутбук для исследования своей силы, открыв страницу о теории червоточин, она прокомментирует, насколько эта теория имеет смысл. Если принять во внимание, как работает ее сила во время перемотки, Макс действительно может быть прав.Она действительно может открыть червоточину в ткани времени (не в пространстве), позволяя ей вернуться во времени и вообще не перемещаться в пространстве. Это также объяснило бы, почему Макс труднее выполнять перемотку паузы, в спасении Кейт, согласно этой теории, когда она приостанавливает время, она фактически должна открыть червоточину в тканевом пространстве / времени, поскольку ей также нужно двигаться самостоятельно. Кроме того, эту теорию поддерживает тот факт, что позиция перемотки на временной шкале обозначается «измерителем завихрения», который напоминает грубый рисунок червоточины в углу экрана.

Список литературы

  1. ↑ Geek Remix видео: [1], [2] — перемотка звуковых эффектов назад, очистка

Как перемотать бесщеточный двигатель

В этом коротком руководстве мы объясним, как перемотать бесщеточный двигатель, поврежденный в результате перегорания обмоток из-за перегрузки, короткого замыкания или внезапной блокировки двигателя на полной скорости. Это несложно, когда вы получите полную идею, и это может сэкономить вам много времени (не нужно ждать доставки новых двигателей) и денег (да, вы можете сделать это самостоятельно).

Наиболее частая неисправность двигателя

Есть несколько способов повредить обмотки бесщеточного двигателя:

  1. Перегрузка
  2. Перегрев в результате недостаточного охлаждения
  3. Вибрация и механическое повреждение внутренней обмотки и проводов питания

Перегрузка двигателя — наиболее частая причина выгорания сердечника статора. Если вы загрузите свое судно больше, чем могут поднять гребные винты, двигатель будет очень быстро нагреваться, что приведет к расплавлению внутренней изоляции (полировки, эмали).

Как только эмаль расплавляется, внутри обмотки возникает короткое замыкание, которое приводит к плавлению проволоки и разрушению двигателя. Перегрев двигателя может произойти, если ротор плохо спроектирован, а воздушный поток, охлаждающий обмотки, недостаточен для надлежащего охлаждения внутреннего сердечника статора.

Механическое повреждение и сильная вибрация могут привести к обрыву провода, питающего двигатель, и внутренних сердечников статора.

Выбор правильных бесщеточных двигателей — ключ к достижению оптимальных характеристик вашего дрона.Двигатели могут быть оптимизированы для повышения эффективности на дальних дистанциях, гонок, трюков вольным стилем, tinywhoops и многого другого. Использование неправильного типа двигателя может привести к снижению производительности квадроцикла и, возможно, даже к повреждению чувствительных компонентов дрона, что будет стоить вам денег.

части бесщеточного двигателя

Когда двигатель включен, ротор фиксируется на статоре с помощью ключа C-образной скобы, который фиксирует вал — он останавливает ротор от вылета из подшипника двигателя вместе с пропеллер и все, что связано с валом.

Статор изготовлен из крошечных металлических листов и защищен промышленным лаком, устойчивым к высоким температурам, обычно оливково-зеленого цвета. Он сделан из листов, а не из цельного куска металла, потому что создает более эффективное магнитное поле. Всего несколько витков вокруг каждого зубца статора создают магнитное поле, управляемое ESC.

В трехфазных двигателях количество полюсов статора должно делиться на 3.

В качестве примера возьмем поплавки BARD Lil ‘с 9 зубьями двигателя.Однако количество магнитов на двигателе может быть разным. Типоразмеры двигателей 11xxx, 12xxx и т. Д. Обычно имеют 12 магнитов и 9 полюсов статора. Маркировка, которую мы используем (для этого примера) — 9Н12П.

Трехфазные двигатели имеют три фазы двигателя, и они подключаются к регулятору скорости (ESC) с помощью трех проводов. Катушки состоят из трех длинных проволок, особым образом намотанных на зубья статора. Это можно сделать двумя способами:

Терминал «звезда»: 3 точки начала проводов образуют нейтральную точку каждой из 3 катушек.В двигателях, которые мы используем в мире RC, эта точка защищена термоусаживающейся трубкой и находится внутри двигателя, обычно под зубьями статора. В терминации Delta нет нейтральной точки.

Двигатель с подключением по схеме «треугольник» вращается примерно в 1,8 раза быстрее, чем двигатель с подключением по схеме «звезда», в то время как двигатель с подключением по схеме «треугольник» имеет в 1,8 раза больший крутящий момент. При необходимости можно преобразовать звезду в треугольник и наоборот (скорость или мощность).

Разборка бесщеточного двигателя

Для начала вам необходимо удалить шпонку C-образного зажима, которая удерживает вал ротора внутри подшипника статора и не позволяет ему отсоединиться, когда двигатель находится в активном состоянии.

Некоторые утверждают, что удерживание ротора вне статора в течение более длительного периода времени вредно для магнитов, поскольку они начинают терять свою намагниченность. Однако никакая научная теория этого не доказывает или опровергает.

Затем вы снимаете ротор со статора. Рекомендуется хранить C-образный зажим в надежном месте — его довольно легко потерять.

После этого вы удаляете часть обмотки, которая представляет собой нейтральное пятно, и распутываете ее.

В этом примере (и для любого другого двигателя этого типа) лучше всего начинать размотку с этой точки, потому что легче всего подсчитать количество обмоток.

Важно пересчитать их, если возможно, потому что эта информация понадобится нам для возврата. Если это невозможно (сгоревшие провода легко ломаются, и вам будет сложно их разделить и пересчитать), мы всегда можем отправить электронное письмо в службу поддержки производителя и запросить правильную информацию о толщине провода и количестве витков.

Проволоку нужно извлекать очень осторожно; нужно избегать повреждения промышленного лака на зубьях статора — он защищает жилы жил от короткого замыкания.Для этого желательно использовать пластиковые инструменты. Остатки лака вместе с пятнами грязи и сажи необходимо удалить как следует. При повреждении промышленного лака необходимо нанести на поврежденный участок акриловый лак или другое термостойкое покрытие.

После очистки можно начинать с первых обмоток.

Обмотка бесщеточного двигателя

При ремонте двигателя важно выбрать правильный тип провода. Для двигателей мы используем полированную эмалевую проволоку с более высоким коэффициентом плавления изоляции — эмаль оказалась оптимальной для этого.

На сайте wires.co.uk вы можете найти практически все промышленные провода, необходимые для этой работы. Цены низкие, доставка быстрая, проволока качественная и может быть заказана более чем в одном цвете. Катушки с проволокой весом 50 г (и да, они метрические, даже в Великобритании 🙂) хватит на десятки двигателей, так что лучше заказать именно эту.

Диапазон цен составляет 2–3 фунта стерлингов, в зависимости от толщины проволоки. В этом уроке мы будем использовать проволоку 0,18 мм. Стоит отметить, что толщина проволоки также включает толщину покрытия — это означает, что эффективная толщина проволоки немного ниже.Маркировка толщины также указывает на толщину изоляции (только для указанного сайта). В любом случае всегда полезно ознакомиться с каталогом, представленным на веб-сайте.

У этого двигателя самая распространенная схема обмотки — ABCABCABC. Намотывать обмотки нужно очень осторожно, первая обмотка снизу двигается вверх к верху зуба статора.

Когда вы подсчитываете обмотки (ориентир должен быть оригинальным двигателем), вы пропускаете два зубца и наматываете следующий. Когда это будет сделано, пропустите два зубца и намотайте следующий, и снова пропустите два и намотайте следующий, поскольку последняя из фазы A.Сделайте то же самое для фаз B и C.

Обычно производители статора маркируют некоторые зубцы точками. Вы можете использовать их как отправную точку. Сначала вы находите отправную точку и наматываете нужное количество витков.

В качестве примера мы будем использовать 11 обмоток. Вам нужно различать начало и конец провода, чтобы мы не заблудились в них. В моем случае начало провода всегда длиннее конца — это отличный способ узнать, какие провода нужно присоединить к нейтральной точке.

Когда первые три зубца в фазе A отсортированы, вы переходите к следующей фазе от следующего первого зуба по часовой стрелке.Также важно, где заканчиваются провода, потому что внутренний провод должен быть соединен с внешним проводом.

Вы должны быть осторожны — поскольку схема крепления двигателя уже определена, если вы пропустите это место, точка выхода провода не будет совпадать с кронштейном карбонового каркаса, и вам придется переделывать весь двигатель.

После завершения фазы два (B) вы переходите к фазе три (C) так же, как и раньше с фазами A и B.

Затем вы подключаете нейтральную точку (точку подключения) и разделяете провода со всеми три фазы и уберите провода.

Если вы дошли до этого момента, поздравляю, основная часть процесса сделана. Вам нужно осмотреть каждый зуб, проверить, не пересекает ли какая-либо проволока линию зуба (если это так, слегка сдвиньте ее к центру).

Эта ссылка: http://www.bavaria-direct.co.za/scheme/common/#prettyPhoto — отличный источник информации о других шаблонах. Схема для этого примера, 11xxx, 12xxx и другие, такая же, как шаблон CD-ROM по ссылке выше.

Тестирование бесщеточного двигателя

Когда вы закончили наматывать провод, пора приступить к тестированию.Во-первых, вам нужно припаять провода точки подключения и убедиться, что все три конца провода успешно подключены. Для этого нужно пропитать кончик паяльника припоем, пока не получится паяльная капля. Вы протягиваете провода через каплю, пока эмаль не расплавится и провода не будут спаяны.

Затем вы подключаете три конца к ESC (или, на полетном контроллере, к AIO, как показано в этом примере). В этом случае провода не защищены от вибрации и других механических повреждений, поэтому при обращении с ними нужно соблюдать осторожность.Нужно проверить, нет ли короткого замыкания, и аккуратно вставить ротор. При необходимости точка завершения может быть дополнительно сокращена.

В вашем любимом программном обеспечении для настройки полетного контроллера (Betafllight и т. Д.) Вы можете активировать двигатель, чтобы проверить, работает ли он. Если при подключении аккумулятора вы слышите мелодию инициализации ESC, значит, вы на правильном пути. Вы включаете мотор и прислушиваетесь к любым странным звукам, вибрации и т. Д. На этой фотографии все в порядке. Вы также можете попробовать проверить двигатель на полной мощности, чтобы узнать, не перегревается ли он.

Убедившись, что с мотором все в порядке, вы покрываете обмотки очень тонким слоем прозрачного лака для ногтей, чтобы защитить их от вибрации и движения. Затем вы укорачиваете провода и подготавливаете их для соединения с основными проводами. Будьте осторожны при обрезке проводов — если вы обрежете их слишком коротко, вам придется повторить весь процесс заново, включая удаление только что нанесенного свежего лака с ногтей.

Вы спаиваете все провода вместе, чтобы не торчали меньшие; паяное соединение должно быть параллельным и иметь длину около 2 мм.Такой способ пайки предотвращает разрыв соединения проводов вибрациями.

Нейтральная оконечная точка должна быть максимально укорочена (нужно быть осторожным, чтобы не раскрутить ее в процессе). Термоусаживаемая трубка защитит точку подключения и три основных провода. Диаметр должен быть как можно меньшим — слишком большой можно зацепиться за ротор, и этого, безусловно, следует избегать.

После разогрева термоусадочной трубки термоусадочным пистолетом, когда трубка наиболее плотно прилегает к проводам, согните точку подключения и заправьте ее между статором и основанием двигателя, чтобы она не касалась магнитов ротора.

Кроме того, вам необходимо проверить, не касаются ли незащищенные провода зубья статора, и отрегулировать натяжение проволоки, если это так. Когда фиксация закончена, покройте их тонким слоем лака и дайте высохнуть.

Когда лак для ногтей окончательно высохнет и провода будут закреплены на дне статора и основания двигателя, вы защитите их термоусаживающейся трубкой. Будьте осторожны, чтобы не повредить слишком широкую трубу — при сжатии она не должна касаться ротора. Убедившись, что все провода в порядке, можно собирать мотор.

Не забудьте надеть C-образный зажим на нижнюю часть вала перед проверкой двигателя.
Когда двигатель собран, вместе с C-образным зажимом на нижней части вала можно припаять провода к FC и попытаться включить двигатель. Вам также необходимо проверить звуки, которые издает двигатель — убедитесь, что вы попробовали несколько оборотов, и изоляция проводов не касается ротора.

Заключение

По сути, обмотка двигателя не так сложна, как кажется. Пока техника намотки не будет доведена до совершенства, вы потратите сотни метров проволоки, но, как только вы ее получите, она пойдет без проблем.Практика ведет к совершенству. Если у вас возникли проблемы с отделением статора от двигателя (что часто может быть проблематичным), у вас также будут проблемы с намоткой зубьев, ближайших к нижней части основания. Шансы на получение эстетичных обмоток довольно низки.

Наиболее важные упомянутые параметры: количество витков (вы не хотите иметь другое количество витков на зубцах, и вы должны убедиться, что все они одинаковы) и толщина проволоки (слишком тонкая означает более быстрый перегрев и слишком толстая одна означает нехватку места для нужного количества обмоток — вам нужно уравновесить две).

Если двигатель перегорел, а подшипники и ротор кажутся исправными, держитесь за него и отремонтируйте. Вы можете потерпеть неудачу в первый раз, вы можете неправильно посчитать, но когда вы заведете свой первый двигатель и ваше судно успешно полетит, вы никогда больше не выбросите сгоревший двигатель.

Как быстро перематывать вперед и назад в TikTok

Если вы когда-либо пытались следовать рецепту TikTok, то вы знаете, как сложно пропустить один важный бит информации и пересмотреть все видео снова, просто чтобы услышать сколько чайных ложек соли нужно добавить.А если еще чего-то упустить? Беги обратно. Посмотри на все это еще раз, дружище.

До недавнего времени TikTok действительно не позволял перематывать видео вперед или назад в приложении. Но если вы пытаетесь следовать набору инструкций для рецепта или самостоятельного проекта, это очень необходимо.

В приложение недавно была добавлена ​​функция быстрой перемотки вперед и назад, но она доступна не всем пользователям. Счастливчики, у которых есть эта функция, показали, что она работает только с видео продолжительностью более одной минуты.

Так выглядит обычная белая линия до того, как вы по ней нажмете.

Кредит: скриншот: mashable / tiktok

Как только вы перетащите точку, должна появиться большая отметка времени.

Кредит: скриншот: Mashable / TikTok

Если у вас есть эта функция, все, что вам нужно сделать, это нажать и удерживать белую линию в нижней части TikTok. Линия должна стать толще и должна появиться белая точка. Вы можете перемещать точку вперед или назад к желаемому моменту, и также должна появиться большая отметка времени, чтобы помочь вам.

Для тех из нас, у кого еще нет этой функции, есть небольшое обходное решение, которое позволяет нам быстро перематывать вперед и назад к тому, что нам нравится: загрузка видео. Вот как это сделать.

1. Выберите видео, которое нужно перемотать вперед или назад.

Поскольку вы будете загружать видео на свой телефон, вы, вероятно, не захотите использовать этот трюк для каждого отдельного видео. Мы рекомендуем делать это с помощью обучающих видеороликов или чего-то подобного, где вам нужно увидеть небольшие конкретные моменты дольше секунды.

2. Нажмите на кнопку «Поделиться».

Коснитесь значка «Поделиться». Кредит: скриншот: Mashable / TikTok

Он выглядит как стрелка в правом нижнем углу и содержит все варианты обмена для TikToks. Если создатель включил эту функцию, здесь вы найдете возможность сохранить видео.

3. Нажмите «Сохранить видео».

Нажмите «Сохранить видео» в TikTok. Предоставлено: скриншот: mashable / TikTok.

Это должен быть второй или третий вариант в третьем ряду значков круга (в зависимости от того, находитесь ли вы в профиле создателя или прокручиваете свою страницу для вас.)

Если он неактивен, это означает, что создатель не включил функцию сохранения для этого видео, и нам, к сожалению, не повезло. Но если он включен, продолжайте и нажмите прочь.

4. Перейдите в Фотопленку, и видео должно появиться.

Вот где ваше загруженное видео должно быть в вашей фотопленке.

Кредит: снимок экрана: яблоко

И это то место, где скруббер будет в вашей фотопленке после загрузки.

Кредит: снимок экрана: яблоко

Сохраненный TikTok должен находиться в самой последней позиции в вашей фотопленке.Отсюда вы можете провести пальцем по ползунку в нижней части экрана, как любое видео, которое вы сохранили в своей фотопленке. Ускоренная перемотка вперед, назад, пауза или просмотр столько, сколько захотите!

Поскольку этот трюк требует сохранения видео на телефон, мы рекомендуем удалить его, как только вы закончите использовать его, особенно если у вас мало места для хранения. Нужно освободить место для следующего видео, которое вам, вероятно, придется скачать, пока мы ждем, пока TikTok предоставит нам все возможности для просмотра видео в приложении!

Как перемотать назад или вернуться в историю Instagram

Функция истории Instagram постоянно совершенствуется с обновлениями.Теперь вы можете использовать различные интересные фильтры и эффекты, прикреплять GIF-файлы, пересылать истории другим пользователям и многое другое.

Однако вы можете не знать о других функциях, таких как перемотка и приостановка историй Instagram. Эта статья покажет вам другие ценные функции, которые многие люди упускают или забывают.

Как перематывать, приостанавливать, пропускать и перематывать истории Instagram?

Поскольку истории в Instagram длятся всего пару секунд, небольшого перерыва в внимании достаточно, чтобы не заметить, что происходит.К счастью, Instagram подумал об этой проблеме, поэтому они включили методы, которые позволяют пользователям приостанавливать, перематывать назад, пропускать и перематывать все истории.

Если вы хотите приостановить определенную историю Instagram, все, что вам нужно сделать, это нажать на экран и удерживать. Это остановит таймер, и вы сможете просматривать эту историю столько, сколько захотите. Это отлично подходит для имиджевых историй. Приостановка видео-историй останавливает их в момент касания экрана.

Если вы хотите перемотать историю Instagram после того, как она прошла, просто нажмите в левой части экрана, и предыдущая история появится снова.

Если человек, на которого вы подписаны в Instagram, опубликовал много историй, вы можете просмотреть их быстрее, нажав в правой части экрана. Чтобы полностью пропустить набор историй этого человека, просто проведите вправо по экрану.

Как отключить истории от определенных пользователей?

Функция отключения звука в Instagram обязательно пригодится. Независимо от причины, по которой вы хотите избежать чьих-либо историй, вы можете удалить их из своей ленты историй всего за пару нажатий.

Чтобы использовать функцию отключения звука, все, что вам нужно сделать, это нажать и удерживать круг истории человека, который вы не хотите просматривать.

Появится всплывающее окно, в котором вы сможете либо просмотреть профиль этого пользователя, либо отключить его истории.

Выберите «Без звука», и ваша работа сделана. Истории этого человека появятся в конце вашей ленты историй, и они не будут воспроизводиться автоматически.

Как отфильтровать неуместные комментарии?

Вы когда-нибудь просматривали раздел комментариев в Истории, опубликованной кем-то, у кого более 5000 подписчиков? Вы обязательно найдете как минимум нелепые неуместные комментарии.

По достижении определенного уровня популярности становится невозможным вручную просмотреть все комментарии и удалить неуместные.Поэтому Instagram включил функцию, которая позволяет автоматически фильтровать нежелательные комментарии.

Что хорошо в этой функции, так это то, что она полностью настраиваема, что означает, что вы можете вводить именно те слова, которые считаете неподходящими.

Для этого перейдите к своим пользовательским настройкам из своего профиля. Оттуда прокрутите вниз и нажмите «Элементы управления комментариями», которые находятся в разделе «Настройки».

Оказавшись там, вы можете поработать с различными фильтрами и опробовать их.

Как скрыть свои истории от определенных пользователей?

Очень распространено желание скрыть свои истории от других пользователей. К счастью, Instagram тоже подумал об этом.

Чтобы скрыть свои истории от кого-либо, перейдите к своим пользовательским настройкам и выберите «Настройки истории». Он находится в разделе «Конфиденциальность».

После этого введите имена пользователей, от которых вы хотите скрыть свои истории, и подтвердите. Вы также можете скрыть свои истории от кого-то, посетив его профиль в Instagram, нажав на три точки, расположенные в правой верхней части экрана, и выбрав «Скрыть свою историю».

Как узнать, какие посты вам понравились?

Дарить сердечки в Instagram — это то же самое, что и лайки в Facebook, и это может быть полезно для повторного просмотра предыдущих лайков.

Чтобы увидеть свою активность в Instagram, все, что вам нужно сделать, — это перейти в свой профиль Instagram. Оттуда нажмите на три горизонтальные линии.

Откроется меню с такими опциями, как «Действия», «Тег», «Сохранено», «Закрыть друзей» и т. Д. В самом низу меню вы найдете «Настройки», отделенные от предыдущих опций.

Нажмите «Настройки» и выберите «Учетная запись». Найдите параметр «Сообщения, которые вам понравились» и нажмите на него.

Здесь вы увидите все сообщения, которые вам недавно понравились.

Часто задаваемые вопросы

Могу ли я приостановить рассказ в Instagram?

Да. Поскольку рассказы такие короткие, но иногда содержат много информации, вам может потребоваться приостановить их. Для этого просто коснитесь экрана, чтобы история приостановилась. Когда будете готовы продолжить, снова коснитесь экрана.

Будет ли кто-нибудь знать, если я посмотрю их историю?

Да.Instagram позволяет создателям узнать, кто смотрел их истории.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
