Как правильно подключить счетчик в гараже: Как установить электросчетчик в гараже: инструкция, рекомендации

Как установить электросчетчик в гараже: инструкция, рекомендации

Когда возникает необходимость проведения электричества в гаражное помещение, встает вопрос учета энергии. Зачастую гаражники предпочитают делать все самостоятельно, однако любые работы с электричеством требуют особого внимания, аккуратности и соблюдения норм техники безопасности. Сегодня мы узнаем, как установить электросчетчик в гараж своими руками, чтобы потом никаких сложностей с электроснабжением не было.

Важное условие установки

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

• Срок поверки уже закончился (он составляет 16 лет).
• Старое устройство испорчено.
• Класс точности ниже допустимого.
• Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
• Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
• Возникла необходимость использования двух тарифной схемы электроснабжения.
• Надо перенести прибор учета в другое место.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно. Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

• Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
• Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N. В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

1. Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже. Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
2. Метод крепления должен подходить для вашего электрощитка.
3. Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз. Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
4. Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
5. Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

1. В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
2. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения. Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться. В противном случае пломба признается недействительной.
3. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
4. Концы зачищаются.
5. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
6. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
7. Для модульного оборудования нужен провод ПВ-1.
8. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
9. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
10. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Подключаем трехфазный счетчик

Остановимся и на важных моментах монтажа счетчика в три фазы.

Первые этапы такие же: устанавливают прибор, все оборудование, автоматы и УЗО. Затем надо провести провода через вводный автомат в четыре полосы непосредственно на клеммы 1, 3, 5, 7. Фаза «A» желтая, «B» зеленая, «C» красная, а «N» синяя. Для подключения домашней сети идет та же последовательность на клеммах 2, 4, 6, 8. В итоге красный провод подключен к клеммам 1 и 2. К УЗО должны идти кабели нуля и фаз в соответствующей последовательности.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа.

как правильно собрать, схема подключения

Любое гаражное помещение должно оснащаться электрической энергией. Именно поэтому приходится своими руками в гараже устанавливать электрощиток и подключать к нему проводку. Однако перед монтажом такого прибора надо разобраться с главными особенностями его установки.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

• Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
• Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
• Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
• Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри.

Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

• чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
• лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
• чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
• распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
• если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
• при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

• Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
• Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
• При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

• Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
• Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

• Обязательная проверка электрощитка на наличие повреждений и других дефектов. Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
• Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
• Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
• Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
• Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

• Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
• Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
• Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

• Лампы. Это основной источник света, без которого невозможно работать в гараже.
• Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
• Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
• Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
• Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

В качестве защитных элементов используют авто-выключатели, которые будут отключать электричество при перегрузке сети.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

• Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
• Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
• Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Заключение

Гаражные помещения должны оснащаться электричеством, без которого не смогут работать электроприборы. Для этого используют специальные электрические щитки, к которым подключается проводка. Чтобы правильно установить электрощит в гараже, надо ознакомиться с разновидностями такого оборудования и правилами их монтажа.

Как подключить электросчетчик правильно? Схема

Эпоха однообразных электросчетчиков прошла, теперь существует огромное разнообразие приборов учета, отличающихся друг от друга своими неповторимыми элементами дизайна. Но что остается неизменным и стабильным у  любого электросчетчика, так это  схема подключения проводов.

В этой статье мы рассмотрим подключение электросчетчика прямым способом. Существует еще один способ подключения счетчика — подключение через трансформаторы тока, которые используются в основном в производственных предприятиях, где потребление тока – средние и большие по мощности. Трансформаторы тока, как бы охраняют трехфазный электросчетчик, чтобы он от перегрузки не вышел из строя.

трансформаторы тока

В домашних условиях, трансформаторы тока используются в редких, исключительных случаях, так как ток протекает, как правило, в нормальных пределах счетчика.

В быту электросчетчики используются самые распространенные с номиналом 5-15А,  5- 40А, 5-60А, 5-80А. Устанавливая электросчетчик, учитывайте суммарную мощность потребителей. Если расход будет составлять при одновременно включенных приборах порядка 7 кВт, счетчик можно установить на 5-40А, но  лучше поставить на 5-60А.

Подключить электрический счетчик, независимо электронный  или электромеханический, сможет любой и всякий. Откуда такая уверенность?

Производитель, реализуя продукцию, в обязательном порядке, вместе с паспортом на прибор учета вложит в упаковку сопроводительную аннотацию, о том, как правильно подключить счетчик. А как быть с подключением старого электросчетчика?  Возможно, бумаги уже давно где- то затерялись. Не беспокойтесь, возьмите крышку для закрытия клемм счетчика и вы увидите на внутренней стороне тисненую схему, схему подключения электросчетчика.

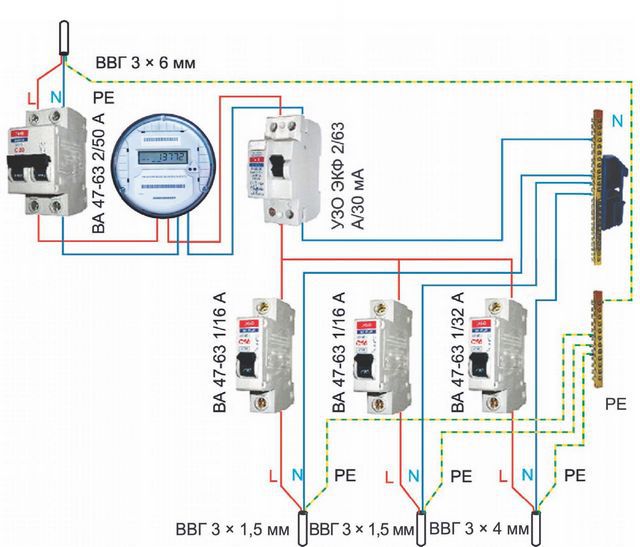

Для наглядности, я подготовил пару схем подключения однофазного и трехфазного счетчика.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Подключение однофазного электросчетчика

подклкючение однофазного счетчика

Подключение трехфазного электросчетчика

подключение трехфазного счетчика

Оцените качество статьи:

Как сделать электрощиток в гараж своими руками

Электрощиток, устанавливаемый в гараж, должен находиться в любом подобном помещении. Его необходимо иметь при сдаче объекта в эксплуатацию. Такой прибор должен отвечать определенным требованиям. При этом соблюдаются определенные ГОСТы. Именно в их требованиях стоит разобраться подробнее. Кроме того, можно без труда разобраться, как установить электрощиток в гараж своими руками.

Зачем устанавливать электрощиток

При монтаже такого устройства гараж становится полноценным помещением. За счет этого увеличивается его функциональность. При выборе электрощитка заранее продумывается планировка. Ведь при создании такой конструкции определяются объемы электроэнергии, которые будут потребляться. Для обеспечения удобства работы в гараже его делят на несколько зон:

• Основная область – здесь будет находиться сам автомобиль.
• Дополнительная зона, в которой размещают мастерскую и ремонтную яму. В таких комнатах хранят различный инструментарий.

К примеру, сварочное оборудование требуется многим автовладельцам, которые сами проводят ремонт своих транспортных средств. По этой причине электричество в гараже должно устанавливаться не только для освещения. Это требует монтажа качественного электрощитка.

Описание электрощитка

Электрощиток для гаража является эстетичной и удобной панелью, в которой располагается специальное оборудование. За счет его работы возможен прием тока и его распределение.

Внимание! Электрощитки для гаражей изготавливают из специальных материалов. Они оборудуются дверцей, которую обязательно следует запирать. При выходе из гаража электрощиток легко можно будет обесточить.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

• Лучше устанавливать лампы парами – с левой и правой стороны от машины.
• Еще можно расположить источники свет сзади и спереди от машины. Зависит вариант размещения ламп от нужд автовладельца.


  ?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

• Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
• Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик. Он должен выдерживать серьезные нагрузки.
• К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А. Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой.

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.

• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники. За счет их применения обеспечивается надежность контактов.

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.

• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Выбор оборудования для прибора

Создавать проект электрощитка в гараже необходимо с построения списка необходимого оборудования. Все приборы, которые будут питаться от сети должны быть учтены:

• система освещения;
• вентиляция;
• приборы бытового назначения;
• различный электроинструмент;
• сигнализация.

Когда список оборудования, которое будет использоваться в гараже, будет составлен, можно начать проект составления. Необходимо учесть, какой будет максимальный ток нагрузки. В некоторых случаях приходится отказываться от различных устройств.

Схема электрощитка

Когда будет выполняться построение сети, следует учесть, что каждый потребитель необходимо подсоединить через аппарат защиты. В щитке должны быть установлены автоматические выключатели. Кроме распределительных автоматов, следует установить вводный автомат. Его выбирают в зависимости от типа сети, от которой осуществляется питание. Если подведение проводки к гаражу осуществляется от однофазной сети, вводный автомат устанавливается на 220 В. В случае с трехфазным вариантом монтируют автомат на 380 В.

Выбирается тип сети в зависимости от потребностей владельцы гаража. К примеру, чтобы подключать сварочное оборудование промышленного типа, потребуется подводить трехфазную сеть.

Подбор предохранителей автоматического типа проводится согласно типу потребителей. Учитываются и их технические характеристики. В паспорте к определенным приборам указываются номинальный ток и напряжение. Ток отключения автомата должен превышать номинальный ток устройства.

Кроме обычных розеток бытового назначения, устанавливаются и дифференциальные автоматы. Другие потребители подсоединяются через простые предохранители. Если приемники входят в одну категорию, их можно подключать к общему автомату. К примеру, это касается системы освещения.

Из всех приборов, которые устанавливаются в гараже, аппарат для сварки представляет собой самого энергоемкого потребителя. По этой причине в случае необходимости его использования следует предусмотреть запас мощности.

Нередко бытовые розетки и освещение необходимо подключать через предохранитель на 16 А. Промышленные аппараты для сварки должны быть соединены с предохранительными автоматами не менее 50 А.

Опытные электрики ориентируются на данные расчетов. Следует учитывать и паспортные характеристики приборов. Кроме того, предусматривается минимум один автомат на 16 А для резерва. Чтобы вести учет электроэнергии, в электрощиток устанавливается счетчик.

Еще один важный момент проектирования – процесс заземления. Как прописано в ПУЭ, для установки в гаражах необходимо использовать систему TN. Необходимо изготавливать систему заземления из прутков диаметром 1,5 см. Они должны быть соединены при помощи стальной полосы.

Затем следует разобраться, каким будет корпус щитка. Может быть выбран открытый или закрытый ящик. Поскольку гараж представляет собой помещение, в котором постоянно присутствуют пары горючих жидкостей, лучше выбрать закрытый корпус. При этом его степень защиты должна быть не ниже IP20.

Сборка электрощитка в гараже

Чтобы собрать электрощиток в гараже, необходимо собрать такой инструментарий:

• отвертки, плоскогубцы, молоток;
• электродрель со сверлами;
• саморезы и дюбеля.

Сначала ящик подготавливают к эксплуатации. Затем в электрощиток необходимо поместить счетчик и предохранительные автоматы. Все оборудование, которое будет расположено в ящике, следует соединить перемычками. Корпус электрощитка следует подключить к контуру заземления.

Теперь можно подготавливать место монтажа щитка. Его не следует размещать в отдаление от точки захода питающего кабеля. Электрощиток следует размещать не ниже, чем в 1,4 м от пола. Следует помнить, что подведение кабеля снаружи к гаражу осуществляется сотрудником службы электросети. Только потом можно начинать разводку электросети в самом гараже от электрощитка.

Отправить комментарий

Подключение гаража к 220/380В до 15квт — Стройка и ремонт

1.Граница вашей собственности (гаража) — его наружные стены. Прибор учета (его обслуживание и сохранность) лежат на собственнике. Следовательно Ваш прибор учета физически не может находиться дальше границ Вашей собственности. Ибо какого х..ваша собственность висит на чужой территории:)

2.Внутри или снаружи: принципиальной разницы нет, судебная практика тоже неоднозначна, но фактором за расположение «внутри» могут быть неохраняемая территория (а вы должны сохранять прибор учета), да температура щита по ПУЭ. С ПУЭ правда по аккуратнее, на физиков оно не распространяется и этим можно отбрыкиваться от неправильных ТУ.

3.ТУ, как и договор -должны полностью соответствовать 861 ПП. Совсем. Ибо они типовые, и вольное их представление не допускается. В случае отказа СО приводить в соответствие с ПП861 — жалоба в УФАС. На первое с них 300 тыров снимут. (ну наложат штраф, не факт что уплотют :)), но нервы попортит)

4.Если кто только на этом пути, ни в коем случае не подписывайте сразу договор и ТУ. У вас на это 30 дней. Чтоб его досконально изучить и сравнить с типовым.

5.По факту, Ваша зона ответственности начинается с вводных клемм Вашего щита, посему провод от столба до клемм — головная боль СО. Но иногда проще протянуть свой, чем бодаться в судах.

6. После подписания договора и ТУ есть возможность в рамках данного договора подать заявку на Временное подключение (киловата 3 на 1 фазе могут дать). Единственное- это не 550 руб, а полностью за Ваш счет. (ну вдруг кому надо).

7. До счетчика Коммутационный аппарат. А не Автомат. Но если кому без разницы, смысла бодаться нет, ибо ПП не предусмотрена его пломбировка, и как следствие снятие пломбы с него не наказуется никак.

8. После Счетчика-Ваше личное хозяйство, НИКТО не может Вам указывать, что и как там делать.

9.Требования установки Хитрых счетчиков ничтожны. Вы сами выбираете.

10. По поводу проверок. Вся процедура проверок регламентирована. Вам заранее направляют уведомление, для СОГЛАСОВАНИЯ времени и даты проверки. В ВАШЕМ присутствии все проверяется. ПРи наличии нарушений составляется ВМЕСТЕ с ВАМИ акт. Никаких приходов в ваше отсутствие, никаких левых актов. Посему Установка на улице счетчика -никак на проверку не влияет.

11. И последние: После того, как СО все приняла, Вы им больше не интересны. Дальше к СБЫТу.

Личное мнение:

Есть два варианта ситуации:

1. по Закону,

2. Коррупционная ветка развития.

В каждой свои два направления:

1А: По Закону. СО научены, Вы не интересны, сделают согласно ПП 861.

1Б: По Закону, вы что, слишком Умный, мы Вас помурыжим до посинения.

2А: Коррупционная: Заплатили, умничка, получите-распишитесь.

2Б: Коррупционная: О..лошара объявился, давайте стрясем еще чутка, все равно уже жаловаться не будет.



Как Вы понимаете, у каждого этапа только по 25 % шанса. Посему Вам выбирать.

Особенно интересен пункт 1Б. Он конечно и очень долгий становится (1-2-3 года), но есть не критично, то в чем то интересен. Ибо на судебных издержках и моральных ущербах можно «поднять» копеечку, на которые купить генератор и воевать дальше. Мне подключение удалось выбить за 3 года (мог бы быстрее, но сам тормозил много и сроки нарушал прохождения бумажек), но правда денег дали около 40 тыс.( прошлый год) Мог бы больше, опять же, но опыта маловато.



Судя по отзывам в сети, самые ТОРМОЗА и БЕЗЗАКОННИКИ — это Питерско-Областное ЛеньЭнерго, Немнего бузят некоторые районы МРСК (Москва и Область), ну и особый случай Краснодарские Сети. Там, особенно в курортных районах хотят много денег.

Сборка щита | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю статью про сборку щита для гаража и его установку.

Напомню, что в первой части пристальное внимание я уделил непосредственно самому щиту ЩРн серии «UNIVERSAL» от IEK на 24 модуля и подготовке к сборке схемы.

А теперь приступим к коммутации, о чем я Вам подробно и расскажу в данной статье.

Еще раз пробегусь по компоновке щита.

На верхней DIN-рейке установлены:

1. Вводной автоматический выключатель ВА47-29 с номинальным током 25 (А) и характеристикой С
2. Расцепитель максимального и минимального напряжения РММ47 (читайте о нем в отдельном и очень подробном обзоре с испытаниями)
3. Однофазный электронный счетчик электрической энергии STAR 304/1 R2-5(60) прямого включения
4. Цифровой вольтамперметр D52-2042 (читайте про технические характеристики и схему подключения)
5. Вводное УЗО ВД1-63 с номинальным током 50 (А) и током утечки 30 (мА)

На нижней DIN-рейке установлены:

1. Автоматический выключатель ВА47-29 с номинальным током 3 (А) и характеристикой С для питания вольтамперметра D52-2042
2. Автоматический выключатель ВА47-29 с номинальным током 10 (А) и характеристикой В для линии освещения гаража
3. Автоматический выключатель ВА47-29 с номинальным током 16 (А) и характеристикой В для розеточной линии гаража и дополнительной розетки в щите
4. Розетка для DIN-рейки РАр10-3-ОПс

Сразу сделаю пояснения по УЗО.

Я уже говорил и повторюсь, что УЗО должно быть, по возможности, всегда на одну ступень выше по номинальному току, нежели номинальный ток, установленного перед ним автоматического выключателя. В нашем примере номинальный ток вводного автомата составляет 25 (А), а значит УЗО должно иметь номинальный ток не менее 32 (А). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76). Но в наличии УЗО на 32 (А) и 40 (А) не было, поэтому было приобретено УЗО на 50 (А) с током утечки 30 (мА).

Определимся с маркой и сечением проводов для монтажа.

Согласно технических условий (ТУ) для гаража, вводной автомат имеет номинал 25 (А), а значит всю силовую коммутацию щита я буду выполнять медными проводами сечением 6 кв.мм.

Безусловно можно использовать сечение и 4 кв.мм, этого тоже будет вполне достаточно, но вдруг хозяин гаража в ближайшем будущем решит немного увеличить разрешенную мощность, согласовав и заменив вводной автомат с 25 (А) на 32 (А). Тогда ему не придется ничего переделывать в щите, кроме замены, непосредственно, вводного автомата. Так сказать, сделал ему небольшой запас для расширения мощности.

Для удобства монтажа я выбрал гибкий провод ПуГВ (по старому ПВ-3).

Коммутацию для питания вольтамперметра и щитовой розетки я буду выполнять тоже гибкими медными проводами ПуГВ, но только сечением 2,5 кв.мм.

Естественно, что при монтаже будет соблюдаться цветовая маркировка проводов: фазные проводники будут иметь белый цвет, нулевые — синий, а защитные проводники РЕ — желто-зеленый.

Коль у нас будет применен гибкий провод, то при подключении к устройствам и аппаратам защиты его концы необходимо опрессовывать. В качестве наконечников я буду применять одинарные и двойные втулочные НШВИ, а кое-где кольцевые изолированные НКИ, соответствующих размеров.

Немного об инструменте.

Для снятия изоляции я буду применять, уже известные Вам, клещи Книпекс 12 40 200, а для опрессовки втулочных наконечников — пресс-клещи СТК-02 и СТК-03 от КВТ с прямоугольной матрицей.

Сборка щита

Питающая фаза у нас будет приходить сразу на верхнюю клемму вводного автомата, а ноль — непосредственно на клемму (3) счетчика. Сразу же приложу схему щита, чтобы было более понятнее и нагляднее.

Начнем с фазы!

С нижней клеммы вводного автомата 25 (А) один проводник прокладываем на клемму (D2) расцепителя РММ47, а второй — на клемму (1) счетчика.

Напомню, что при подключении к счетчику необходимо использовать удлиненные наконечники порядка 15-17 (мм), либо воспользоваться методом удлинения более коротких наконечников, про который я Вам рассказывал в отдельной статье.

Затем с клеммы (2) счетчика прокладываем проводник через сквозное отверстие вольтамперметра и подключаем его на верхнюю клемму (1) вводного УЗО (по этому проводнику у нас будет осуществляться контроль величины тока нагрузки).

С нижней клеммы (2) вводного УЗО делаем перемычку на ряд отходящих групповых автоматов, установленных на нижней DIN-рейке. Эти все автоматы соединяем между собой с помощью однополюсной (однофазной) гребенки. Более подробнее про разновидности гребенок и их подключение я рассказывал в отдельной своей статье — вот знакомьтесь.

Отмеряем гребенку для подключения трех автоматов и обрезаем ее токоведущую часть (медную шинку).

Затем обрезаем пластик (корпус гребенки) необходимой длины и вставляем в него нашу подготовленную шинку.

С торцов гребенки устанавливаем пластиковые заглушки.

Получилась у меня вот такая вот маленькая гребеночка на три автомата.

Теперь прокладываем проводник от клеммы (2) УЗО до верхней клеммы автомата 16 (А) и подключаем его совместно с заранее установленной гребенкой. В этом случае, главное правильно прижать гребенку к клеммам автомата, чтобы не было перекосов.

Вид с обратной стороны.

Но лично я рекомендую Вам при подключении проводников к гребенке все же использовать не представленный выше способ, а раздельное подключение проводника и гребенки, например, применив соединительную гребенку типа Fork (вилка). Благо, что большинство современных автоматов уже имеют такую возможность.

Таким образом, проводник и гребенка у нас будут подключаться отдельными зажимами автомата и шанс каких-либо перекосов будет минимальным.

Еще вариант, это использование специальных клемм-соединителей при подключении проводника совместно гребенкой.

Теперь расключим все нули!

Питающий ноль будет приходить непосредственно на клемму (3) счетчика. С клеммы (4) счетчика делаем перемычку на верхнюю нулевую клемму (N) вводного УЗО. Отсюда же, нам нужно сделать перемычку на клемму (D1) расцепителя РММ47. Дело в том, что если ноль для расцепителя подключить после УЗО, то оно у нас будет ложно срабатывать, т.к. фазный проводник подключен перед УЗО (читайте статью про ошибки при подключении УЗО и дифавтоматов).

Теперь с нижней нулевой клеммы (N) вводного УЗО делаем перемычку на нулевую шину N. В качестве нулевой шины я выбрал верхнюю шину, а нижняя будет использоваться в качестве РЕ шины.

Несколько слов о нулевой шине.

Дело в том, что у того же щита серии PRIME сверху на держатели шин устанавливаются пластиковые заглушки (крышки), которые фиксируют шины в определенном месте держателя, т.е. есть возможность установить несколько шин на некотором расстоянии друг от друга и они не будут перемещаться внутри держателя. Это очень удобно!

В нашем же щите шина никак не фиксируется в держателе и свободно перемещается внутри него. Поэтому я решил закрепить шину с помощью двух винтов М4 непосредственно к основанию пластикового держателя. Кстати, там для этого даже имеются специальные отверстия и мне не пришлось сверлить их самостоятельно. Видимо, производитель именно такой метод крепления шин и имел ввиду, только вот винты в комплект не предусмотрел.

Теперь у нас шинка прочно закреплена в держателе и не перемещается внутри него, что нам и требуется!

Силовая часть щита собрана и теперь нам осталось подключить вольтамперметр и розетку щита.

С нижней клеммы первого автомата 3 (А) прокладываем фазный проводник на клемму (1) вольтметра, а на клемму (2) подключаем ноль с нашей нулевой шины N.

С нижней клеммы третьего автомата 16 (А) прокладываем фазный проводник на одну из клемм (слева) розетки, а также ноль — с нулевой шины N.

В домашних условиях решил заранее закрепить проводник для заземления дверцы, который шел в комплекте со щитом.

Здесь, кстати, имеется один нюанс, который категорично не хотят учитывать производители металлических щитов. В комплекте всегда идет перемычка, которая устанавливается для заземления дверцы щита. Но почему-то эту перемычку делают такой короткой, что хватает лишь до ближайшего болта заземления на корпусе щита! В принципе, так делать можно и в физическом смысле это не так уж и критично! Но согласно ПУЭ, заземлять каждый элемент нужно отдельным проводником, а значит с шины РЕ нужно прокладывать два отдельных проводника, один на дверцу, а другой на корпус щита.

Вот, в принципе, сборка щита и завершена!

Осталось только с шины РЕ проложить два проводника — для заземления розетки и корпуса щита. Но сделаю я это уже, непосредственно, на объекте.

Итак, приступим к установке настенного крепежного комплекта. Он идет в отдельном мешочке со всеми болтами, гаечками, шайбочками, а также с наклейками знаков безопасности и маркировки, проводником заземления и т.п.

Перейдем к установке крепежных зацепов.

Забегу вперед и отвечу на вопрос про опломбирование вводного автомата и расцепителя минимального и максимального напряжения РММ47.

Здесь есть три варианта.

Первый вариант — это установка вводного автомата и расцепителя в боксе типа КМПн. Про этот способ я очень подробно рассказывал в отдельной статье про способы пломбировки вводных автоматов.

Второй способ — это пломбы в виде наклеек на клеммы коммутационных аппаратов.

Третий способ — это опломбирование лицевой пластиковой панели щита, т.е. по сути, всего щита. Для реализации данного способа на пластиковой панели имеются специальные проушины для продергивания проволоки для пломбы.

А вдруг, со временем, Вы решите добавить дополнительные отходящие автоматы, дополнительные устройства автоматики или индикации?! А вдруг, какое-нибудь устройство выйдет из строя и его необходимо будет заменить?! К тому же периодически необходимо обслуживать щит, протягивать клеммы коммутационных аппаратов, нулевых шин и т.п.

В рассматриваемом варианте у Вас будет полностью закрыт доступ в щит и для осуществления вышеперечисленных манипуляций Вам каждый раз необходимо будет приглашать инспектора, срывать пломбу, составлять акт (скачать образец акта), а после выполненных работ вновь производить опломбирование и причем оно будет для Вас уже не бесплатным, т.к. инициатива срыва пломбы изначально была Ваша.

Для моего примера в гараже третий способ, конечно же, не лучший вариант, тем не менее по своему опыту скажу, что есть некоторые ситуации, где целесообразно именно запломбировать полностью весь щит.

Вместо стандартных наклеек, которые шли в комплекте со щитом, я заранее приготовил свои собственные надписи.

Приклеил надписи на пластиковую панель с помощью двухстороннего скотча.

Получилось достаточно наглядно и аккуратно.



Установка щита

Вот так выглядел единственный автомат в гараже, к которому подключались все кабели. Кстати, это та самая легендарная «АПэшка».

Ввод в гараж выполнен в металлической трубе изолированным проводом с одинарной изоляцией. Не самый лучший вариант, но как мне сказали, то в скором времени вводы в каждый гараж будут заменять.

Новый щит будет установлен в этом же месте. Старый автомат я пока отключать не стал, а лишь снял его со стены и увел в сторону, чтобы была возможность подключить перфоратор, да и вообще было освещение в гараже для выполнения монтажных работ.

Сделал разметку, просверлил отверстия и закрепил новый щит к стене, конечно же используя при этом уровень. Кстати, тут же вспомнил, что в пластиковом щите серии PRIME был даже встроенный уровень.

В данном же случае я использовал, уже известный Вам, уровень электрика Stabila Pocket Electric. Он легкий, компактный и всегда находится при себе (в сумке с инструментом). Как видите, я использую его не только для установки розеток и выключателей, но и для щитов.

Хоть стены в гараже и не ровные, тем не менее щит должен стоять в правильном пространственном положении!

Затем сделал подготовку трассы под гофру, установив соответствующего диаметра клипсы! В эту гофру позже проложу вводные провода.

Пока еще в щите нет рамы, решил к корпусу щита подключить РЕ проводник, который в дальнейшем подключу на РЕ шину. Его удобнее подключать, когда в щите нет рамы!

А вот теперь можно смело устанавливать раму в щит. Еще раз убедился в преимуществе щитов со съемными рамами. Даже не представляю себе, как бы я единолично размечал и, устанавливал щит со всеми аппаратами защиты и прочими устройствами.

От РЕ шины проложил два проводника, один на розетку щита, а другой на корпус щита.

Завел в гофру вводные провода и подключил их в щите.

Электропроводка в гараже оставляет желать лучшего и в скором времени будет меняться. Ну а пока, для эстетики на старые кабели я одел гофру и завел их в щит.

По вольтамперметру наглядно видно, что напряжение в сети составляет 243 (В), а нагрузка 2,6 (А).

Теперь наклеим наши наклейки «Осторожно! Напряжение» и «Заземление».

В дальнейшем, на шину РЕ будет заведен заземляющий проводник от контура заземления (заземляющего устройства), который будет в скором времени смонтирован около гаража.

И вот уже окончательный вариант с установленной пластиковой панелью.

Хочу обратить внимание на то, что я не сразу заметил проставки для выламывания в углах пластиковой панели. А это как раз таки место для проводника заземления дверцы щита.

И уже по традиции, видео по материалам данной статьи:

P.S. На этом я закончу вторую и заключительную часть серий статей про установку и сборку щита для гаража. Если есть какие-то вопросы по теме статьи (и не только), то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий.  Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

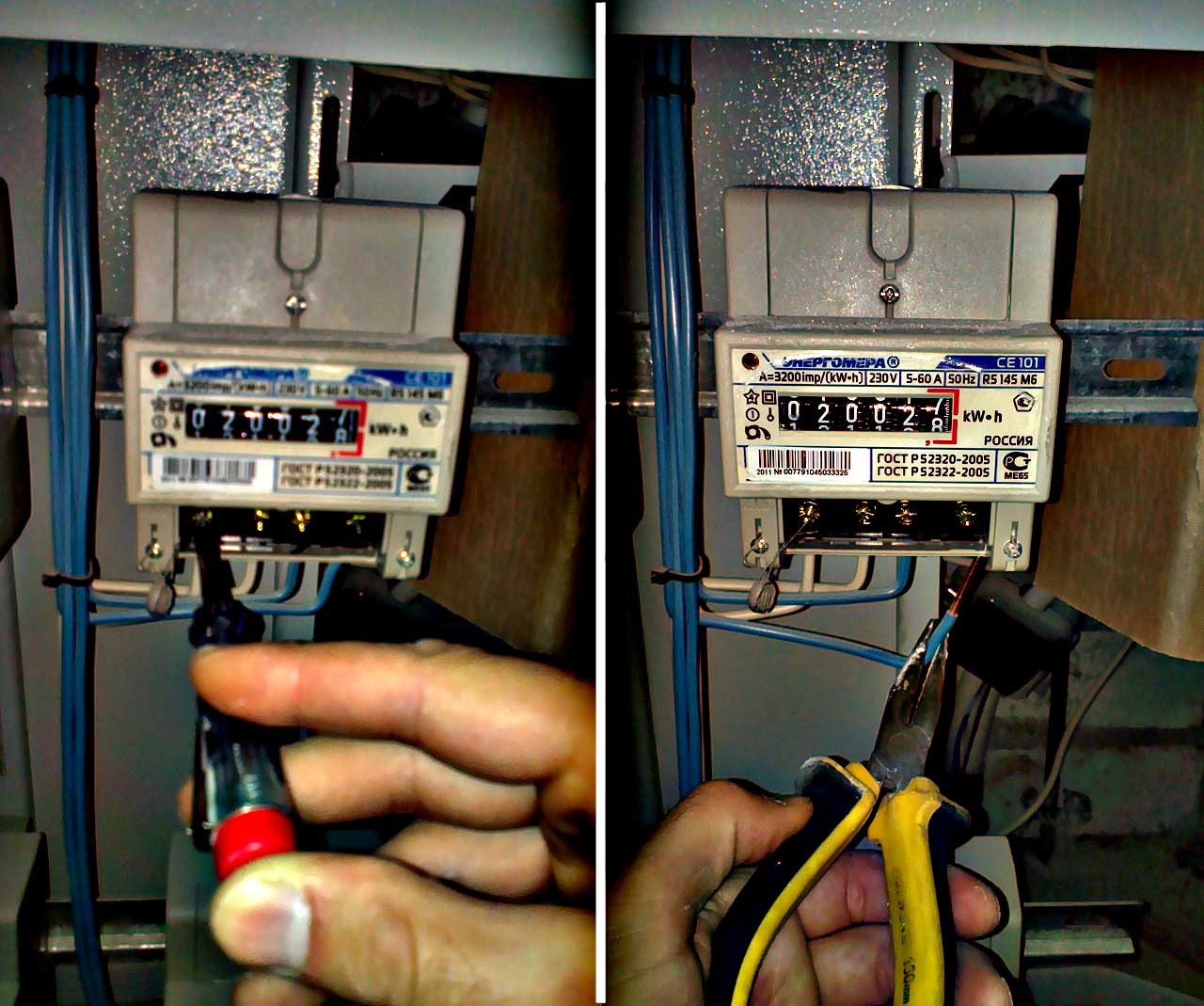

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т. д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Электрооборудование — Электроэнергия в недавно построенном частном гараже

Первый. В следующий раз, когда при сварке сработает прерыватель, положите инструмент, уйдите и не используйте инструмент снова, пока не исправите дефект проводки (т. Е. Слишком маленький провод для инструмента и прерыватель, который подходит для Защитите этот провод).

Поговорите со своей энергетической компанией о загрузке этого счетчика

Обычно я бы сказал «нет», потому что сам счетчик и линия обслуживания (линия полюса / под землей от трансформатора) также должны иметь емкость, а обычно этого не происходит.

Однако ваш дом похож на полностью электрический. Я видел полностью электрические дома, рассчитанные на 400А. Так что, возможно, энергетическая компания уже отказалась от сервисной боковой подгонки для 400A. В этом случае, да, вы можете подключить второй главный выключатель на 200 А прямо рядом с измерительным лотком, и он будет питать гараж.

В противном случае вам нужно будет обновить услугу, и в зависимости от затрат вам может быть лучше приобрести отдельный дроп / счетчик.

Это полностью определяется энергокомпанией и их особой ситуацией в вашем районе, мы не можем посоветовать вам, кроме как поговорить с ними.

Учитывая проект такого масштаба и воздействия на безопасность, само собой разумеется, что вы должны связаться с энергокомпанией, а также получить разрешения с местным AHJ и выполнить чепуху. Как правило, AHJ согласны с людьми, выполняющими свою работу, при условии, что они не являются арендодателем (в этом случае нет) или работают в коммерческих целях (в этом случае возможно). Об этой «цыганке» не может быть и речи.

Вам нужно больше знать, сколько у вас грузов

Похоже, вы лишь приблизительно представляете электрические нагрузки в вашем доме.Пришло время сделать правильный опрос.

Вы ищете Вт или ВА , и вам нужно в конечном итоге превратить это в ампер , разделив на вольт . Например, обогреватель мощностью 2000 Вт, который работает от 240 В, — это кто-нибудь, кто-нибудь, Bueller? 8,3333 ампера при 240 В.

Для резистивного нагревателя Ватты и ВА идентичны. Для большинства других ВА важнее — Ватты — это то, за что вы платите, ВА — это то, что отключает выключатель. (если быть более точным, VA — это мощность, которую вы должны предоставить.) Если разные, используйте VA.

Найдите номера с паспортных табличек машин. Если нет паспортной таблички и они подключаются, просто возьмите Kill-a-Watt за 30 долларов и измерьте машину на ходу. Вы удивитесь, что почти ничего (кофемолки) и много (кофеварки). Kill-a-Watt не так полезен, как паспортная табличка, потому что паспортная табличка профессионально проверена.

Моторы специальные; получить их беговые усилители и лошадиные силы. Усилители заторможенного ротора (их довольно много по сравнению с другими) не так важны, как и обороты.

Сделайте электронную таблицу всего комплекта, вы можете выполнять нагрузки 240 В и 120 В по отдельности. Затем подумайте о том, что, вероятно, будет включено одновременно (надеюсь, НЕ обогреватель и кондиционер), но, тем более, в магазине. Вы планируете использовать токарный и строгальный станок одновременно?

После того, как вы пройдете этот опрос, на дно выпадет куча действительно образовательных цифр, и вы будете знать, что делать дальше.

Думайте больше о сохранении

Светодиодные лампы

хороши, но они «переставляют шезлонги на Титанике», если у вас есть резистивный электрический обогреватель.Я бы пошел по этому пути одним из двух вариантов. Один из них — преобразовать ваши резистивные нагреватели в нагреватели, которые добывают биткойны — вы все еще используете много электроэнергии, но, по крайней мере, вам платят. Другой вариант — это тепловой насос, который идеально подходит для мест, где редко бывают заморозки; это значительно снизит потребление энергии и даст вам больше места для работы магазина.

электрические — два центра нагрузки на один метр

100 + 100 ≠ 200

Во-первых, вам не нужна услуга 200А для питания двух панелей на 100А, при условии, что общая нагрузка, определенная расчетами NEC Article 220, не превышает допустимую допустимую нагрузку.Это является следствием того, как 230.90 (A) Exception 3 взаимодействует с 230.40 Exception 2 и вашей конкретной настройкой (выделение выделено жирным шрифтом, курсив выделен им):

230,90 Где требуется.

Каждый незаземленный рабочий провод должен иметь защиту от перегрузки.

(A) Незаземленный провод. Такая защита должна быть обеспечивается устройством перегрузки по току, последовательно соединенным с каждым незаземленным рабочим проводом, номинал или уставка которого не выше допустимой допустимой токовой нагрузки проводника.Множество предохранителей считаются все предохранители, необходимые для защиты все незаземленные проводники цепи. Однополюсные автоматические выключатели, сгруппированные в соответствии с 230.71 (B), должны рассматривать как одно защитное устройство.

Исключение № 1: Для пусковых токов двигателей, номинальные значения соответствие требованиям 430.52, 430.62 и 430.63 разрешено.

Исключение № 2: Предохранители и автоматические выключатели с номиналом или настройку, соответствующую 240. 4 (B) или (C) и 240,6 разрешается.

Исключение № 3: От двух до шести автоматических выключателей или комплектов Допускаются предохранители в качестве устройства защиты от перегрузки по току для обеспечения защиты от перегрузки. Сумма рейтингов автоматические выключатели или предохранители должны иметь превышение допустимая токовая нагрузка служебных проводов при расчетной нагрузка не превышает допустимую для службы проводники.

Исключение № 4: Защита от перегрузки для питания пожарного насоса проводники должны соответствовать 695.4 (В) (2) (а).

Исключение № 5: Защита от перегрузки для 120/240 В, 3-проводные, однофазные жилищные услуги разрешены в в соответствии с требованиями 310.15 (В) (7).

(Обратите внимание, что исключение 5 связано с допусками 310,15 (B) (7) для определения размеров проводников бытовых услуг — их необходимо учитывать при определении общей допустимой нагрузки вашей службы и емкости ваших индивидуальных наборов услуг. проводники, но остановимся на этом.)

Сказка о потерянном щитке

Но это еще не все! В то время как то, что сделал электрик (поставил вторую главную панель в вашу службу), было бы нормально, если бы все было сделано правильно, поскольку это подпадало бы под NEC 230.40 2014 года, исключение 2 (выделено мной жирным шрифтом для выделения, курсивом их):

230,40 Количество комплектов вводов для обслуживания.

Каждая линия обслуживания, комплект контактных проводов, комплект проводников подземных коммуникаций, или сервисный отвод должен поставка только одного комплекта вводных токопроводов.

Исключение № 1: Зданию с более чем одним проживанием разрешается иметь один набор услуг — входные кондукторы для каждой службы, как определено в 230.2, бегите к каждому занятию или группе занятий. Если количество мест отключения услуг для любой данной классификации услуг не превышает шести, требования 230. 2 (E) применяется в каждом месте. Если количество Количество мест отключения услуг превышает шесть для любой данной классификации источников питания, все места отключения услуг для всех характеристики питания вместе с любой ответвленной цепью или источники питания фидера, если применимо, должны быть четко описаны с использованием подходящей графики или текста, или обоих, на одном или больше табличек, расположенных в одобренном, легкодоступном местоположение (а) на здании или сооружении, обслуживаемом и ближайшем насколько это практически возможно до точки (ов) присоединения или входа (ов) для каждое прекращение обслуживания или боковое обслуживание, и для каждого набора проводники воздушных или подземных коммуникаций.

Исключение № 2: От двух до шести сервисных отключений средства в отдельных корпусах сгруппированы в одном месте и поставлять отдельные нагрузки от одной линии обслуживания, набор токопроводы, комплект метрополитена кондукторы, или служебный боковой, один комплект служебного входа проводникам должно быть разрешено питать каждый или несколько такие корпуса для сервисного оборудования.

Исключение № 3: односемейный дом и его вспомогательным конструкциям разрешается иметь один комплект Служебные входные проводники проходят к каждому от одной служебной линии, набора воздушных служебных проводов, набора подземных служебных проводников или служебной боковой линии.

Исключение № 4: Разрешены двухквартирные, многоквартирные и многоквартирные дома. установить один комплект проводников служебного входа на питают цепи, указанные в 210.25.

Исключение №5: Один комплект служебно-вводных кондукторов. подключенных к стороне питания средств отключения нормальной эксплуатации, должно быть разрешено питание каждого или нескольких системы, охватываемые 230.82 (5) или 230.82 (6).

Однако ваш электрик облажался, когда поставил вторую панель снаружи вашего гаража, так как это разрушает группировку, требуемую 230. 40, исключение 2 и 230.72 (A):

230,72 Группировка разъединителей.

(A) Общие. От двух до шести разъединителей, как разрешено в 230.71 должны быть сгруппированы. Каждый разъединитель должен иметь маркировку. для обозначения обслуживаемой нагрузки.

Итак, в любом случае вам нужно попросить электрика переместить второй щиток внутрь в место рядом с тем, где живет первый, или заменить первый щиток внешним блоком, который можно установить рядом с новым. жизни.

electric — Отвод 100A фидера на счетчике для зарядного устройства EV

Я бы потянул провода на 200 А сейчас, чтобы вам не пришлось покупать другой комплект позже

В вашей ситуации я бы протянул комплект проводов 4/0 Al XHHW-2 через кабелепровод с неизолированным медным заземлением 6AWG (этого достаточно для подачи на 200 А к жилому дому), при условии, что я уверен в обслуживании. переезд должен был состояться. (Если вы действительно не уверены в переезде, вы можете вытащить 1/0 Al XHHW-2 сейчас вместе с оголенным медным заземлением 6AWG и вставить проводники 4/0 позже — разница в цене немного меньше 40 центов. к ноге на проводника.)

Что касается изготовления крана, то пока …

Я бы использовал набор изолированных механических соединителей (которые в торговле часто называют «соединителями Polaris») и алюминиевые косички (подойдут короткие отрезки 1/0) в существующей основной коробке счетчика, чтобы сделать кран на данный момент — это самый простой способ сделать это.

А что творится в гараже

На другом конце этого ответвления фидера (технически это не «кран» по правилам NEC, потому что он рассчитан на полный ток 100 А), я бы установил полноразмерную субпанель в гараже — 30 мест, 100 или 125 А, субпанель главного выключателя сделает свое дело.Таким образом, вам нужно купить только одну вспомогательную панель для гаража вместо того, чтобы покупать маленькую сейчас и большую позже, и вы также сможете сохранить существующий выключатель и проводку для зарядного устройства электромобиля.

И последнее, но не менее важное — предложения по основным счетчикам

Мой личный выбор в качестве измерительной магистрали для предлагаемой модернизации, с учетом большого питателя в отдельно стоящий гараж и необходимости использования системы крепления кольцевого счетчика, соответствующей требованиям EUSERC, для удовлетворения требований PG&E, будет панель фермы GE TSF420CSCU. «, с гаражным выключателем (TH (H) QL2100) в верхнем (вторичном) месте отключения и панелью дома, питаемой от проходных проушин основной секции.Таким образом, гараж и дом имеют отдельные «основные разъединители», если хотите, обеспечивая при этом свободное место для внешних цепей, связанных с домом.

Как защититься от умных счетчиков

Как защититься от умных счетчиков

Эндрю Эриксен

смарт-счетчиков и их более простых собратьев AMR устанавливаются в многие страны. Там были многочисленные истории о чувствительных людях, у которых проблемы с ними, в некоторых случаях даже если им разрешили отказаться и держать на своих дом.

В этой статье приводится ряд средств, которые следует учитывать, если метр или AMR-метр установлен в вашем доме или в вашем районе. Средства, которые следует рассмотреть, зависят от тип установленного счетчика, поэтому первым делом нужно найти информацию о локальная система.

Есть несколько факторов, которые могут работать вместе, чтобы вызвать проблемы; каждая ситуация уникальна. Нет уверенности в том, что средство подойдет именно вам. ситуация.

Эта статья не является учебником по снижению риска смарт-счетчиков. Это все еще новаторская область с нет верных решений. Что это статья может стать отправной точкой для опробования возможных решений или помощь домовладельцу при обсуждении вариантов с электриком или электромехаником специалист.

Информация в этом документе предоставлена ​​без каких-либо гарантия. Это единственный обязанность читателя применять эту информацию с умом и искать грамотная помощь там, где нужна.

Содержание

1. Сбор информации

1.1 Вопросы задать утилите

2. Сохранение старого счетчика

3. Купите более щадящий счетчик

4. Если вы живете в квартире, таунхаусе или дуплексе

5. Если вы живете в особняке

6. Беспроводные счетчики

7. Счетчики, использующие связь по линиям электропередачи. (ПЛК)

8.Гибридные счетчики (беспроводные и линейные)

9. Грязное электричество со счетчика

10. The средства правовой защиты

11. Консультанты

12. Ресурсы

1. Сбор информация

Прежде всего, необходимо выяснить, что это за счетчик. (или будет) установлен, и какие коммуникационные технологии он использует.

На передней панели счетчика указаны производитель и модель метр.Оттуда это может быть можно найти информацию о счетчике в Интернете. Для получения наиболее точной информации см. веб-сайты производителей и коммунальных предприятий.

Механические (аналоговые) счетчики обычно не передают, но некоторые передают. К посмотрите, есть ли у вас, посмотрите на него снизу и отметьте все ярлыки с ключевыми словами, например, FCC, AMR, ERT или Turtle.

Производитель также мог опубликовать пресс-релиз о договор с вашей коммунальной услугой.Эти может быть очень информативным.

Многие счетчики могут быть настроены по-разному, поэтому лучший источник информация, наверное, позвонить в утилиту. Сотрудники офиса, вероятно, не очень много знают и могут просто хотите свести к минимуму ваши опасения. Убедитесь, что на ваши вопросы даны грамотные ответы.

1.1 Вопросы к спроси у утилиты

Какие коммуникационные технологии он использует?

o телефон модем?

o радио?

o сотовый?

o беспроводной сеть?

o меш сеть?

o мощности линейный перевозчик?

Какие частоты он использует?

о очень низкая частота

о килогерцы (низкие RF)

о мегагерцы (RF / микроволновая печь)

Использует ли система маршрутизаторы / реле или коллекторы / привратники, которые установлены на домах людей?

Как утилита будет собирать информацию?

о мобильный автомобиль

o приемник рядом с вашим домом

o приемник в районе

o приемник на подстанции

o ячейка башня (новая? где?)

o через линии электропередачи

через телефонная линия

Как часто глюкометр будет передавать?

o выставление счетов информация

о делает он передает, даже если не принимается проезжающим автомобилем?

или любой прочая передача, включая внутренний сетевой трафик

Какие возможности есть у измерителя, то есть в настоящее время не используется?

o связи возможные способы?

о как частый?

или любой планирует использовать их в будущем?

Связан ли счетчик с чем-нибудь внутри? дом?

о какие устройства?

о как? (беспроводная / линия питания)

о как часто

о делает он передает, даже если ни для чего не используется?

Есть ли возможность отказаться?

о Сколько это стоит?

o есть есть ли скидка для людей с низким доходом?

о делает он обеспечивает полностью механический счетчик?

о как этот счетчик читается?

Обратите внимание, что большинство людей на предприятии, вероятно, знают только, как часто поступает платежная информация. Они могут сказать вам, что их счетчики считываются только один раз месяц, когда их радио-грузовик проезжает по окрестностям и не знает, что счетчик фактически передает 24/7, даже когда их грузовик не находится в область. Или они могут сказать вам, что счетчик передает свои платежные данные только пару раз в день, пока только их технический персонал, который знает, что каждый метр также передает привет, Im живые сообщения несколько раз в минуту или даже несколько раз в секунду.

Многие счетчики впоследствии могут быть запрограммированы на выполнение сложных интеллектуальных сетка.Эти особенности потребует гораздо более частых передач к счетчику и от счетчика. Даже если ваша утилита не в настоящее время планируют использовать эти функции, они могут в будущем и, вероятно, будут не уведомлять вас заранее.

После того, как вы получите основную информацию, изображение должно быть более подробным. ясно, и вы сможете увидеть, насколько вам нужно быть обеспокоенным и какие действия нужно брать, если есть.

Вооружившись, какую информацию вы можете получить, вы должны решить может ли это быть реальной проблемой.А может и не быть. Некоторые прекрасно с ними справляются. В Швеции организация поддержки электросвязи проводила опрос и около половины респондентов заявили, что новые счетчики не беспокоят их. Швеция склонна использовать более простые счетчики, которые нечасто обмениваются данными, поэтому мы не знаем влияние более навязчивых моделей.

Если вам комфортно жить в большом городе с его густым супом беспроводные передачи всех видов, вы, вероятно, будете в порядке с умным метров.

2. Сохранение старый счетчик

Как правило, лучше всего контролировать источник проблемы. самый дешевый и эффективный метод. Обычно это означает наличие у вас дома механического (аналогового) счетчика. Этого может быть недостаточно, но должно помочь в большинстве случаев.

Вы можете убедить утилиту оставить вашу старую механическую счетчик или установите его, если вы переезжаете в место, где уже есть умный метр.Многие люди уже сделал это. Утилита не может очень нравится, и попытаюсь сказать вам, что старые механические счетчики не совместим с новым и т. д. реальность такова, что старые механические счетчики ВСЕГДА будут работать, это невозможно для них не нужно. Это просто не будет работать с их новой системой управления.

Некоторые люди просто раз в месяц сами считывают показания счетчика и отправьте показания утилите на предварительно распечатанной открытке.В редких случаях утилита может отправить кого-нибудь, чтобы проверить, не обманываете ли вы. Этот метод использовался в некоторых сельских районах для многих десятилетия.

Утилита может не захотеть этого делать. Ответы сильно разнятся. Возможно, вам придется проявить настойчивость, а не пусть вас просто уволят.

Некоторые коммунальные службы охотно принимают просьбу оставить старый счетчик, другие отказываются принципиально, даже с письмом от врача.Скорее всего, находится посередине. Не ждите легкой продажи, но будьте готовы сделать много телефонных звонков. Если вы получите письмо от врача, это может только помочь. Им будет труднее игнорировать что, поскольку оно имеет юридическое значение в судебном процессе.

Врачи всегда заняты, а иногда плохо пишут письма. Часто бывает полезно дать им черновик нужного вам письма, который затем можно редактировать и подписывать.

Вы также должны представить свои собственные комментарии в письменной форме.Обязательно сохраните копии.

Наличие аналогового (механического) счетчика в доме может помочь в большинстве случаев. случаев, но иногда проблемы возникают и с соседним счетчиком. Примеры:

закрыть соседи

мощность линия связи

грязный электричество

земля токи

Эти вопросы освещены на нескольких страницах.

3. Получите больше доброкачественный счетчик

Если коммунальная служба отказывается предоставить вам неизлучающий счетчик, возможно, попробуйте договориться о менее назойливом типе. Счетчики, которые считываются только один раз в месяц или один раз в день должно быть лучше, чем те, которые постоянно передают.

В одном случае коммунальное предприятие отправило кого-то, кто уменьшил мощность передачи счетчика на самый минимум. Однако не все счетчики имеют эту возможность.

Вы можете переносить счетчик с предоплатой лучше, чем часто передающий смарт-счетчик. Счетчики с предоплатой обычно все время передают данные на дом. панель дисплея, но уровень сигнала намного ниже.

Одна женщина в Аризоне не смогла жить в своем доме, когда Установлен счетчик беспроводной ячеистой сети. Ей стало лучше, когда был установлен счетчик предоплаты M-Power. даже если он передает на внутренний дисплей с помощью домашнего проводка (ПЛК).

4. Если вы живете в квартира, таунхаус или дуплекс

Такая установка может означать, что счетчики находятся далеко от вашего квартира. Или вы могли бы целый ряд метров прямо у тебя на стене. Также может быть много проводов, проходящих через вашу квартиру, идущих к другим квартиры. Сохраняя старое механический счетчик, вероятно, не будет иметь большого значения для всех соседей метров являясь новым типом.

Вряд ли вам удастся убедить всех соседей просить, чтобы их счетчики не были умными счетчиками.

Ты мало что можешь сделать, кроме как уйти, если окажется быть непригодным для жизни. А может и не быть, так как вполне вероятно, что уже существует сильное электрическое загрязнение от другие жители квартир пользуются беспроводными гаджетами и электроникой.

Если на стене висит счетчик, и он беспроводной, возможно, вы возможность защитить его, положив на стену металлическую пластину или алюминиевую фольгу, между вами и счетчиком. Видеть потом.

Есть и другие возможные средства правовой защиты, но с квартирой вы можете будут более ограничены в том, что вы можете сделать.

5. Если вы живете в особняк

Если новые счетчики обмениваются данными по беспроводной сети, а соседи не очень близко, может быть достаточно вернуть старый механический счетчик.

Обмен данными по линии питания (ПЛК) отличается.Особенно, если в вашем доме трансформатор с другими домами. В В Европе обычно один трансформатор обслуживает от десяти до ста домов. В Северной Америке обычно только один-два дома на трансформатор. Трансформатор ослабляет некоторые типы связи по линии электропередачи. сигналов, поэтому самая большая проблема — это домохозяйства на вашей стороне трансформатора.

Если коммунальное предприятие отказывается предоставить вам механический счетчик, или Соседи счетчики — уж слишком большая проблема, осталось несколько вариантов.

6. Беспроводная связь метры

Излучение беспроводного счетчика проходит сквозь стены и потолки как будто их нет. Сила сигнала уменьшается с увеличением расстояния. Какое безопасное расстояние зависит от человека, но 10 футов / 3 м, вероятно, ближе всего к метру.

Если в комнате рядом с счетчиком находится много металла, такие как стальные шкафы, стальные столы, холодильники или стальные столешницы, они могут отражать излучение и увеличивать его. Это похоже на сидение на солнышке с зеркалом на коленях.

В зависимости от вашей ситуации есть несколько вариантов, которые можно считается:

переставить счетчик на пьедестал или в гараж

щит стены

перемести свою кровать

защити свою кровать

Если этих вариантов недостаточно, может быть более радикальный вариант:

отключить весь дом

Эти параметры описаны в отдельных разделах настоящего документ.

7. Линия электропередачи операторская связь (PLC)

Некоторые счетчики обмениваются данными, посылая сигналы, которые проходят по электрические провода от дома до электросети. Это называется связью по линии электропередачи или линии электропередачи. перевозчик (ПЛК). Это не беспроводной связи, но он создает мощное грязное электричество на бытовая электропроводка. Грязный электричество превращает проводку по всему дому в непреднамеренные антенны, излучая грязное электричество. Он также может исходить от почвы под домом, если есть земля токи (очень часто).

Эти системы также будут излучать излучение от линии электропередачи вдоль улица, а также любые воздушные провода, идущие к дому или строению.

Если вы живете в квартире, то, наверное, ничто не может нужно сделать, чтобы улучшить ситуацию. Даже если у вас есть собственный дом, простых решений не существует.

Перемещение глюкометра может не сильно помочь. Это может даже не помочь сохранить старый механический счетчик, так как сигналы от счетчиков соседей могут по-прежнему поступать в ваш дом проводка.

Если утилита использует низкочастотную связь (например, TWACS или Черепаха), он проходит через все трансформаторы в округе.

Низкочастотный ПЛК (TWACS или Turtle)

Сигналы от этих систем предназначены для прохождения через любые этакий фильтр или трансформатор. Это, наверное, самый сложный тип системы.

Ниже приводится список предложений, которые стоит попробовать:

перемести свою кровать

исправить заземляющие токи

исправить паразитные напряжения

отключение цепей

Если они не решат проблему, то рассмотрим:

линия службы захоронения

отключить весь дом

переехать в другой район

Среднечастотная линия связи

Эти типы систем подают радиочастотные сигналы на питание. линия.Обычно они в 50 до 100 килогерц диапазона.

Эти системы более распространены в Европе, чем в Северной Америка. Их легче установить в Европе, где обычно один трансформатор обслуживает до сто домов.

Эти сигналы можно подавлять различными способами. Они не проходят через трансформатор ну, если в вашем доме трансформатор не используется совместно с другими домами (обычное дело в США) может быть достаточно иметь аналоговый электросчетчик.

Эти средства можно попробовать:

отключение цепей

исправить заземляющие токи

исправить паразитные напряжения

установить фильтр

Если это не поможет, рассмотрите:

линия службы захоронения

экран проводка

В крайнем случае рассмотрите:

отключить весь дом

переехать в другой район

Эти параметры описаны далее в этом документе.

Широкополосная связь по линиям электропередачи (BPL)

Эти системы используют более высокочастотные сигналы (от 1 до 30 мегагерц) на ЛЭП. В настоящее время они не используются для интеллектуальных счетчиков, но могут появиться в будущем.

8. Гибридные счетчики (провода и ЛЭП)

Доступны различные гибридные счетчики, которые обмениваются данными несколько способов.

Существуют счетчики, которые используют беспроводной Wi-Fi для связи с бытовые счетчики газа и воды, а затем передают информацию коммунальному предприятию. компьютеры, использующие линии электропередач (PLC).

Некоторые счетчики обмениваются данными с сетью по беспроводной сети. сеть, в то время как он использует бытовую проводку для связи с бытовой техникой внутри дома, например на экране дисплея.

Существуют также различные другие комбинации.

Чтобы найти способы устранения, см. Разделы, посвященные беспроводной связи и питанию. линейный перевозчик и грязное электричество.

9.Грязный электричество со счетчика

Цифровой электросчетчик любого типа может непреднамеренно создать существенные переходные процессы в электрической линии. Это называется грязным электричеством.

Создает ли конкретный счетчик много грязной электроэнергии зависит от качества дизайна. Некоторые хорошо спроектированные счетчики создают очень мало.

Различные компоненты внутри счетчика могут создать это помехи, однако основным источником, вероятно, будет источник питания для электроника.

Грязное электричество изменяет электрическое и магнитное поле вокруг проводов в доме и электрических линий снаружи. Это также может повлиять на магнитное поле. от токов земли.

Грязное электричество может идти от ближайших соседей по электрическое питание и токи заземления. Эти частоты подавляются трансформаторами.

Лучшее средство — использовать аналоговый измеритель.

Также учтите:

установить фильтр

исправить паразитные напряжения

исправить токи заземления

Тогда попробуйте:

отключить схемы

щит проводка

Лекарства

Остальная часть этого документа описывает различные средства правовой защиты.Каждое лекарство будет более или менее эффективен в зависимости от конкретной ситуации. В предыдущих разделах перечислены средства правовой защиты, которые следует использовать. рассматривается для различных ситуаций.

В основном это территория первопроходцев. Ожидайте, что придется экспериментировать.

Переместите кровать

Самая важная часть нашего дома — это то место, где мы спим, по крайней мере с точки зрения здоровья. это во время сна организм человека регенерирует, что труднее, если подвергнутые воздействию электрического тока.

Кровать следует размещать там, где меньше всего незащищенных участков. который обычно находится далеко от:

электросчетчик

блок выключателя

электроника

бытовая техника

основной провод проходит внутри стен

Чувствительный гауссметр — хороший инструмент для поиска подходящего места для кровать.Счетчик должен быть способным отображения значений 0,1 миллигаусс (10 нанотесла). Лучше всего быть ниже 0,1 миллигаусс, или, по крайней мере, не превышает 1 миллигаусс.

Если в вашем доме есть сигналы связи по линии электропередачи, может помочь отодвинуть кровать от стен. в которых есть электрические провода (которые подключены). также держите кровать подальше от проводки в пол.

Защитите свою кровать

Можно несколько оградить кровать от высокочастотного радио. волны, которые передают беспроводные измерители.

Защитные козырьки имеются в продаже (см. Ресурсы). Они похожи москитная сетка, которая надевается на кровать, а также заправляется под спящий. Есть разные модели с разными покрытиями. Некоторые могут быть вымытым. У некоторых есть запах те, которые могут быть надоедливыми. Если это вызывает беспокойство, попросите образцы материала.

Навесы не являются хорошей защитой — они очень тонкие и эффективны только против более слабых беспроводных сигналов, но не против сильных (близких) источник.

Некоторые люди плохо спят в таком металлическом кокон.

Купола не могут защитить низкие частоты от грязных электричество и большинство систем связи по линиям электропередач.

Устранение токов заземления

Ток земли — это электричество, которое проходит в почве вокруг и под домом. Это очень обычное дело, особенно в более густонаселенных районах.

Когда электричество движется по плоскости почвы, оно будет излучать вверх в дом. Это требует гораздо более слабого тока для создания эффекта, чем при использовании электрический шнур. Это потому что почва действует как лучистая плоскость (излучение уменьшается только пропорционально расстояние). Излучающие волны вверх также имеют тенденцию искажаться, что может быть более неприятным.

Токи заземления проходят между заземляющими стержнями.Если несколько заземляющих стержней могут быть преобразован в одноточечную систему заземления, заземления не будет токи. К сожалению, земля стержни в районе часто имеют разные владельцы, например, соседние домовладельцы и электроснабжение.

У каждого здания обычно есть собственный стержень заземления. Обсадная труба также часто используется в качестве заземленный стержень и является частым виновником. Трансформаторы и жилые линии электропередач обычно также имеют заземляющие стержни.

В некоторых случаях токи заземления можно устранить простым меры. Иногда более обширный требуется работа, например, использование изолирующего трансформатора, трансформатора Фарадея или отдельная система заземления (законно только в некоторых областях).

Для устранения токов заземления обычно требуется помощь специалиста.

Устранение паразитных токов

Блуждающие токи (паразитное напряжение) — это электричество, идущее в непредусмотренные пути в доме, например, вдоль металлических труб и в несбалансированных электрические схемы. Земля токи также являются разновидностью блуждающего тока.

Блуждающие токи приводят к тому, что кабели излучают гораздо больше, чем иначе они поступили бы, потому что они неуравновешены.

Для работы нужен консультант. По этому поводу есть отличная книга Карла Райли. (см. раздел ресурсов).

Перенести счетчик на пьедестал или в гараж

Если вам нужен измеритель, который передает беспроводную связь, вы можете возможность перенести его подальше от дома. Если беспроводной передающий счетчик перемещен на пьедестал не менее 30 футов / 10 метров от дома, это должно помочь. Чем дальше, тем лучше.

Если у вас есть гараж, может быть проще и дешевле смонтировать метр на стене гаража, как можно дальше от жилой площади.

Беспроводные измерители, как правило, наиболее сильно излучают спереди и намного меньше по бокам и сзади. Если возможно, убедитесь, что счетчик не указывает на дом.

Перемещение электросчетчика — обычно сложная работа. Вам, вероятно, понадобится как электрика и коммунальное предприятие проведут работы по протяжке новых проводов, монтажу счетчик и т. д. Электрик или Коммунальная компания должна быть в состоянии дать вам представление о стоимости.

Щит стены

Если счетчик установлен на внешней стене, можно поставить радиационную защиту.Тарелка из стали или алюминия можно разместить на стене, так что радиоволны отраженный из дома. В пластина устанавливается на той же стене, что и счетчик, но на противоположной стороне ( внутри). Тарелка должна полностью покрывают счетчик, плюс щедрое перекрытие, иначе радиоволны будут просто обведите по краям экранирующую пластину. Также подойдет медная сетка.

Установка такого экрана может нарушить связь счетчиков. с центральным офисом, если он находится между счетчиком и приемник утилит.

Экран работает, отражая радиоволны, как зеркало. Он не поглощает большую часть радио волны. Обе стороны излучения щит работают так же. Это означает что если вы поместите беспроводной телефон, компьютер и т. д. напротив экрана, больше их излучение будет отражаться в комнату.

Ни один экран не работает на 100%, всегда проходит какое-то излучение. Не думайте, что он работает идеально, т.е.не садитесь и не спите прямо у стены со счетчиком на ней, даже если экранированный.

НЕ подключайте экран к домашнему заземлению, например, от вилку заземления в электрической розетке. В большинстве заземляющих проводов есть грязное электричество, которое может экран в антенну.

НЕ закрывайте всю стену воздухонепроницаемым экраном (например, фольгой или тарелка). Это может задерживать влагу внутри стены, через несколько лет образуя плесень и грибок.Для больших площадей используйте медную сетку или другой экран с множеством крошечных вентиляционных отверстий.

Если за счетчиком есть металлический сайдинг, он должен работать как щит уже.

Если утилита устанавливает передатчик рядом с вашим домом, чтобы связь со счетчиками, или соседский счетчик проблема, есть Вы мало что можете с этим поделать. Экранировать весь дом правильно очень сложно.Это требует специальных знаний, и часто не удается.

Беспроводные счетчики также могут производить много грязной электроэнергии на электрические провода.

Фильтры

Фильтр гасит грязное электричество, идущее по кабелю. Существует множество моделей фильтров, некоторые из них более эффективны, чем другие. Общие типы:

Фильтры Stetzer

сетевые фильтры

ферритовые бусины

разделительный трансформатор

Фильтр должен быть рассчитан на частоты, которые он должен увлажнить. Сложнее подавляют частоты ниже нескольких килогерц (1000 герц). Увлажнить практически невозможно частоты около промышленной частоты (60 Гц / 50 Гц), поскольку такой фильтр мог бы также ограничивают подачу электроэнергии.

Некоторые фильтры излучают сами по себе, поэтому их не следует размещены рядом с местом, где чувствительный человек спит или проводит много времени.

Фильтры Stetzer

Самый дешевый, простой и легкий в использовании фильтр — Stetzer. фильтр.

Использовать фильтр Стетцера для гашения грязного электричества, идущего от электросчетчик (и снаружи), понадобится хотя бы один фильтр для каждой фазы. Дома на севере В Америке обычно две фазы, а в Европе — три.

Вставьте каждый фильтр в электрическую розетку, ближайшую к коробку выключателя с точки зрения длины провода, проложенного в стене. Сделайте это для каждой фазы.

Возможно, лучше поручить электрику установить новую электрическую розетка на каждой фазе, расположенная рядом с коробкой выключателя.

Попробуйте установить один или два фильтра Стетцера для каждой фазы.

Фильтр Стецера иногда может ухудшить ситуацию, в зависимости от ситуации, например особенности разводки дома. Правительство Канады (Health Canada) провели исследование измерителей Stetzer и обнаружили, что они могут создавать низкочастотное грязное электричество.

Есть много историй о людях, которым эти фильтры, и многие, кто почувствовал себя хуже. Это недорогое устройство, поэтому можно купить парочку, чтобы поэкспериментировать. с и без большой потери, если они не помогут.

Фильтры Stetzer сами немного излучают, поэтому они нельзя ставить рядом с людьми.

Технический термин для фильтра Стетцера — емкостной фильтр нижних частот или одноступенчатый. RC фильтр .Это очень просто фильтр, у которого есть только один активный компонент. Он ослабляет частоты примерно от 1 килогерца до 150 килогерц, в зависимости от конкретной схемы бытовой электропроводки.

Сетевые фильтры

Доступны более сложные фильтры. Они требуют более обширного электрического работы по установке, так как все электричество в дом будет проходить через сетевой фильтр. Такие фильтры бывают дорого.

Доступно множество типов фильтров.Это важно выберите правильный тип, как с точки зрения того, какие частоты он будет блокировать, так и с точки зрения ну он их блокирует, и сколько мощности он может спокойно выдержать.

Шведские коммунальные предприятия разработали фильтры для удаления сигналы от среднечастотной связи, но они дороги и маловероятны быть доступным в других странах, где электроснабжение недопустимо.

Большие линейные фильтры используются военными и исследовательскими организациями. учреждения.Может быть возможно приобрести подходящий фильтр у поставщиков, удовлетворяющих эти потребности. См. Раздел ресурсов.

Ферритовые бусины

Ферриты — это маленькие круглые фильтры, которые устанавливаются вокруг проводов и как правило, легко установить. Они гасят грязное электричество, взаимодействуя с магнитным полем. вокруг провода.

Ферриты наиболее эффективны на частотах выше 100 килогерц.Они не действуют ниже килогерцового диапазона.

Лучшие ферриты — это те, которые плотно прилегают к провод. Те, что сделаны в одном, лучше, чем зажимные, но может быть сложнее установить. Ферриты следует устанавливать на кабели там, где они идут в дом, после электросчетчика. Их следует беречь от дождя.

Вам, вероятно, понадобится несколько ферритов, а может быть, и десятки.Они невысокие по стоимости, поэтому есть возможность экспериментируйте с ними.

Доступно много типов ферритов. Выберите один или несколько из них, рассчитанных на диапазон частот, который вам нужно ослабить.

Разделительный трансформатор

Трансформаторы могут быть эффективны при демпфировании частот в килогерцовая зона, где много грязного электричества, в том числе Интеллектуальные счетчики PLC. К несчастью, стандартные бытовые трансформаторы, используемые в Северной Америке, имеют прямой подключение через трансформатор для нулевого провода.эти трансформаторы, таким образом, неэффективны как фильтры.

Замена штатного трансформатора на изолирующий трансформатор может решить эту проблему. Этот также следует исключить токи заземления.

Для подавления высоких частот (например, используемых в системах BPL) Преобразователь Фарадея может быть решением. Это изолирующий трансформатор с добавленным радиочастотным экраном.

Эти трансформаторы дорогие и обычно устанавливаются ЖЭК.

Экранирование домашней электропроводки

Проводка в доме может действовать как непреднамеренная антенна, излучая частоты грязного электричества. Сюда входят все провода в стенах, на чердаке, и т. д. Также в комплект входят любые шнуры подключены к розетке, оба удлинителя и каждый шнур, который идет в комплекте любая лампа, телевизор, компьютер, холодильник и т. д.

Экранирование шнуров наиболее эффективно для высших частоты.Это наименьшее эффективен для частот ниже промышленной частоты (60 Гц / 50 Гц).

Это может быть очень дорогостоящим и очень трудоемким делом в качестве дооснащение. Если это сделано при создании новый дом, это можно сделать от низкой до умеренной стоимости.

Существует четыре основных метода:

витые провода

экранированные кабели

металлические трубы

специальные пластиковые трубы

Скрученные провода используются в телефонных и компьютерных кабелях для демпфирования. магнитное излучение от проводов. Это самый простой способ.

Иногда можно купить кабели с проводами, которые уже скручена, внутри рукава. Некоторые марки проводов ROMEX 12/3 подходят именно для этого (лишний провод просто не подходит). использовал).

Электрик может легко скрутить кабели перед тем, как установлены. Это делается монтаж конца кабеля в электродрели с регулируемым числом оборотов. Один поворот на 4 дюйма / 10 см — это хорошо.

Доступны кабели со встроенным экраном. Это специальные предметы, которые не в наличии в магазинах. Автор не проверял их, но они должны обеспечивать экранирование как магнитных, так и электрические поля. Как щит тонкий, вероятно, лучше всего подходит для электрического поля.

Металлические кабелепроводы используются для защиты оголенных кабелей. Есть как гибкие, так и жесткие имеются каналы, и они работают одинаково хорошо.Это дороже витых проводов, но экранирует оба электрическое и магнитное поля, и позволяет размещать новые провода на открытых участках.

Доступны специальные пластиковые шланги, снижающие ЭМП, но у автора нет опыта работы с ними.

Линия обслуживания захоронений

Линия обслуживания подводит электроэнергию в дом от вне. Эта линия может излучать частоты, которые он несет.

Наихудшим нарушителем является линия, по которой проходят провода. отдельно от опоры к дому. Такая установка распространена в Европе.

Лучшая версия — там, где есть фактический кабель, идущий к дом, подвешенный в воздухе. С провода, идущие близко друг к другу, внутри кабеля будут менее мощные поля. Эта установка распространена в Северная Америка.

Best — это место, где кабель проложен под землей, а не проложен полюса.Земля увлажнит электрические и магнитные поля.

Закапывание линии обходится дорого. Вероятно, это не будет иметь смысла, если линия раздачи по улице близко к дому, так как тоже будет излучать в дом.

Цепи отключения

Может помочь полностью отключить цепи от части дома, поэтому нет грязного электричества ни в одной из стен.Недостаточно просто выключить выключатель, все провода необходимо отключить.

Чтобы проверить это, попросите электрика отсоединить все провода от цепи в коробке выключателя. это лучше также отключить заземляющий провод цепи.

Убедитесь, что концы незакрепленных проводов закрыты проволокой. орехи или другие подходящие средства.

Электрик может установить аварийный выключатель для каждой цепи.Экстренный выключатель отключает оба провода (штатный выключатель отключает только один провод). Лучше также позволить выключателю отключать заземляющий провод, но это может быть незаконным.

Доступны автоматические выключатели. Иногда их называют автоматическим переключателем спроса . Они определяют, требуется ли электричество в цепи, и включают электричество включено. Когда нет потребность в электричестве, питание в цепи снимается.

Это может быть полезно для спальни с лампой, которая ненадолго раньше передвигался. Просто сделай убедитесь, что в цепи нет других предметов, например, радиочасов или ночных свет, который поддерживает цепь под напряжением.

Некоторые люди вместо этого используют лампы на батарейках.

Отключить весь дом

Самый радикальный вариант — снять дом с электросети и просто не иметь к нему подключенного питания. Некоторые люди это сделали, но это требует предварительного планирования.

Эта опция недоступна для жителей квартир.

Простым вариантом является установка четырехполюсного разъединителя на дом. Он разъединяет два фазы, нейтраль и заземляющий провод (т. е. четыре полюса). Инспектору может не понравиться отключение заземления, но сигналы могут также передаваться по этому проводу.

У некоторых людей электроснабжение идет только в отдельно стоящий гараж или хозяйственная постройка, а там держат свой холодильник и электроплиту.Главный дом питается от 12 вольт постоянного тока. электричество от солнечных батарей, или же они просто используют батарейные лампы.

У одного человека длинный сверхмощный удлинитель от соседа что он раз в день подключается, чтобы запустить насос для скважины и для других краткосрочных нужд.

Другой человек попробовал это, попросив утилиту отключить все провода к его дому на испытательный срок. Он сказал коммунальному предприятию, что ему нужно провести строительные работы. с использованием экскаватора-погрузчика.С отключили электричество, он использовал генератор несколько раз в день для подачи воды обогреватель, плита и т. д.

Отопление дома часто является самой большой проблемой. В некоторых случаях используют дровяную печь, в другом — пропановая печь (для обогрева пола) получает электроэнергию через длительный удлинитель к хозяйственной постройке (убедитесь, что шнуры подходящего размера во избежание возгорания).

См. Раздел ресурсов для получения дополнительной информации об автономных устройствах. жизнь.

10. Консультанты

Некоторые средства требуют специальных знаний, чтобы оцените правильно для вашей конкретной ситуации. Лучше всего это сделать при личном посещении.

Поскольку многие из возможных средств правовой защиты являются дорогостоящими, лучше всего получить экспертное заключение перед продолжением.

Доступно несколько консультантов по ЭМП, хотя это область новаторства, и качество их услуг может сильно различаться. Нет никаких реальных свидетельств того, что гарантирует компетентность в этой области.

Молва, вероятно, лучший способ найти кого-то хорошего. В противном случае вызовите местных электриков и bau биологи для направления. Немного Бау-биологи обладают навыками в этой области.

Электрик с широкими взглядами, вероятно, сможет сделать большинство изменений без предыдущий опыт, как только они были выбраны.

Ресурсы — Информация

www.eiwellspring.org	Статьи о проводке с низким ЭДС, автономном проживании, умных счетчиках, пр.
Отслеживание ЭМП в здании Электромонтаж и заземление Карл Райли	Книга для электриков по поиску и устранению бездомных токи и др.
Принципы Электромагнитная совместимость Бернхард Кейзер	Общий учебник по фильтрам, экранированию и др.

Ресурсы — Продавцы

Digi-Key www.digikey.com 1-800-344-4539	Ферриты малые сетевые фильтры
Genisco www.genisco.com 1-858-565-7405	Сетевые фильтры промышленного / военного назначения
Меньше ЭДС 1-518-432-1550 www.lessemf.com	Фильтры Stetzer автоматический переключатель спроса книги, шнуры экранированные защитные козырьки
РТК (Швеция) www. rtk.se	Защитные козырьки Фарадея

июль 2012

Конструкция

: настройка мощности

Я подаю электроэнергию в свое здание.

20 мая 2014 года я начал вести блог о строительстве моего нового дома в Малаге, штат Вашингтон. Вы можете прочитать все эти посты — и посмотреть покадровые видеоролики, которые к ним прилагаются — щелкнув по тегу new home construction .

Я не знаю, действует ли это закон штата или округа, но в случае нового строительства у владельца дома есть два варианта подачи электроэнергии в свой дом: нанять лицензированного электрика для выполнения всей работы или сделать всю работу самостоятельно. Из-за ограниченного бюджета я решил сделать всю электропроводку самостоятельно.

Не понимаю, что раньше я делал электромонтажные работы. Нет. Каждый раз, когда что-то нужно было подключить, я позволял это делать своей бабушке. В конце концов, он знал как, а я — нет.Только когда он ушел из поля зрения, я выполнил свою первую работу по электромонтажу: заменил термостат в моем доме в Аризоне. Это было ничто по сравнению с тем, что у меня было впереди, чтобы подключить гараж на 2880 квадратных футов и жилую площадь 1152 квадратных футов. и — навес размером 6 × 8 футов на расстоянии 80 футов от источника питания.

Моя работа

Chelan PUD предоставляет эту иллюстрацию, чтобы показать требования к соединению кабелепровода с основанием счетчика.

Первой задачей была установка основания счетчика и сервисной панели.Основание счетчика — это компонент, к которому энергетическая компания — в данном случае PUD округа Челан — прикрепляет счетчик электроэнергии. Провода выходят из земли через кабелепровод, который я должен был проложить в металлический ящик снаружи моего здания. Трубопровод имел все виды требований к размеру и компонентам и должен был быть приварен к основанию счетчика. С другой стороны стены мне пришлось бы установить сервисную панель с автоматическими выключателями, которые будут подключаться ко всем моим электрическим цепям. Пришлось не только смонтировать оба устройства, но и соединить их очень прочными проводами.В дополнение ко всему этому, мне также нужно было проложить медный провод от сервисной панели обратно за пределы здания и подключить его к 2 8-футовым медным стержням, вбитым в землю на расстоянии не менее 6 футов друг от друга.

(Эти требования были для меня не новы. В конце концов, я установил свой временный столб мощности еще в сентябре 2013 года. Но он уже был частично собран, когда я его получил, и у меня был консультант, который помог мне выполнить подключения Единственное, что я умел делать хорошо, — это вбивать заземляющие стержни.)

В дополнение ко всему этому, мне также нужно было установить хотя бы одну цепь в панели. Эта цепь должна была быть подключена к розетке и свету, предположительно с помощью выключателя.

Моя работа будет проверяться государственной организацией под названием Labor and Industries, которая также продала мне разрешение до того, как я приступил к работе. L&I, как ее называют местные жители, отвечает за всю проводку внутри здания; PUD отвечает за проводку снаружи. L&I пришлось утвердить установку основания счетчика и сервисной панели, прежде чем PUD смог подключить питание.

Проблема времени

Координация визитов сотрудников и инспекторов PUD и L&I была крайне сложной и сложной задачей. Мне нужно было знать, когда будет выполнена каждая часть работы, чтобы я мог запросить необходимые мне услуги и проверки.

После того, как PUD отключил питание моей временной опоры, чтобы мы могли закончить земляные работы в этой области, я не смогу восстановить подачу электроэнергии, пока я не прохожу инспекцию L&I. Я не мог пройти эту проверку, пока не установил трубопровод, что должно было быть частью земляных работ.PUD не мог восстановить мою мощность, пока я не прошел L&I осмотр. Мало того, что всю работу нужно было выполнять своевременно в определенном порядке, но и работу PUD и L&I нужно было правильно спланировать.

Вот как я провел четверг, когда был в отпуске на острове Лопес. Я извинился перед хозяином, сел с календарем и бумагой для заметок и сделал кучу телефонных звонков. Результат:

• Утро понедельника: Джефф, землеройщик, и я выкопали бы и установили столько труб, сколько сможем.
• Во второй половине дня в понедельник или во вторник утром: L&I проверит основание счетчика и сервисную панель. Мне нужно установить достаточно труб, чтобы удовлетворить их.
• Утро вторника: PUD временно отключит питание.
• , вторник, полдень: мы с Джеффом выкопаем и проложим оставшуюся трубу к трансформаторной коробке.
• Утро среды: PUD подключит постоянное электричество к моему зданию.

Во всяком случае, таков был план.

Основание измерителя и сервисная панель

Купил все необходимое для монтажа основания счетчика и сервисной панели.По крайней мере, я так думал. Самое забавное в работе над строительными проектами заключается в том, что сколько бы вещей вы ни покупали в Home Depot или Lowes, вы всегда что-то забываете. Или ошиблись. В наши дни я предпочитаю Home Depot, что в 40 минутах езды от дома. Я бываю там минимум пять раз в неделю. (Может, мне стоит там устроиться на работу.)

В воскресенье, мой первый полный рабочий день дома после отпуска, я попытался начать работу. Проблема в том, что я не мог придумать, как установить коробку для счетчика на моем здании, и я абсолютно боялся проделать отверстие в металле.

Боб просверлил дыру в моем доме, пока я смотрел, съеживаясь. С тех пор я просверлил в своем здании больше, чем несколько дыр.

Мой друг Боб пришел на помощь. Он пришел с инструментами, опытом и советами. Пока его собака Скип и моя собака Пенни вместе играли во дворе, он помог мне определиться с местом для ящиков — высота была основным вопросом, требующим решимости, — и имеет сомнительную честь быть первым человеком, просверлившим дыру в моем доме. строительство.Конечно, у нас не было всего, что нам нужно, чтобы закончить, поэтому мы вместе спустились в Home Depot на моем джипе, на обратном пути остановившись на тако в Plaza. (Я когда-нибудь упоминал об изобилии превосходной, настоящей мексиканской кухни в этом районе? Whodathunkit, а?)

Вот база счетчика сразу после установки. Я подключил провода к нижним контактам, пропустил их через отверстие и подключил к контактам на сервисной панели на другой стороне стены.

К тому времени, когда он ушел, основание счетчика было надежно закреплено снаружи здания с помощью «ниппеля», соединяющего его с сервисной панелью, надежно закрепленной внутри здания.Я пропустил три кабеля между двумя панелями и надежно закрепил их.

Первый контур

Перед отъездом в отпуск за неделю до этого я уже подключил свой первый контур.

Розетка и выключатель света для моей первой цепи.

Хотя я хотел установить в прихожей трехсторонний выключатель, чтобы сделать доступным как наверху, так и внизу, Боб убедил меня не усложнять. Поэтому я подключил 2-местную коробку с розеткой и однополюсным выключателем, который подключался к креплению, установленному поблизости.Светильник был спроектирован для потолка, но я установил его на стене, что означало, что тень не будет оставаться на нем. Я надеялся, что оголенная лампочка не побеспокоит инспектора.

Вот моя печатная плата с моей первой установленной схемой. Я решил использовать цепи на 20 А во всем здании, за исключением цепей, требующих более высокой силы тока.

Когда сервисная панель была на месте, все, что мне нужно было сделать, это пропустить провода от розетки к сервисной панели и прикрепить их к нулевой шине и цепи.Это было удивительно просто. Кроме того, это был единственный раз, когда я смог работать с панелью, не беспокоясь о поражении электрическим током, поскольку к ней вообще не подавалось питание.

Кабелепровод и заземляющие стержни

Вот 3-х дюймовый водовод, который подходит к моему зданию. Моя работа заключалась в том, чтобы подключить его к основанию счетчика, установленному на стене над ним.

На следующий день, когда мы начали земляные работы, я приступил к прокладке необходимого 3-дюймового трубопровода по графику 40.

Измерение и разрезание кабелепровода для соединения требуемых компонентов для соединения развертки с основанием измерителя было непростой задачей.Моя сабельная пила испортила пластиковую трубу, когда я ее разрезал, поэтому пришлось воспользоваться ножовкой. Однажды я ошибся в измерениях — к счастью, я еще не нанёс клея — и пришлось разрезать кусок заново. Но в конце концов все сложилось хорошо. Я склеил все вместе, чувствуя облегчение, что самое сложное было сделано.

Хотя меня все предупреждали, что воткнуть два заземляющих стержня в землю будет сложно, я знал иначе. Однажды я уже проделал это на своей территории — для временной опоры электропередач — и с Т-образной стойкой работа шла на удивление хорошо.На моей строительной площадке почти нет больших камней, как обнаружили строители, вырывая ямы для столбов моего дома. Кроме того, из-за 4-футовой траншеи в этом районе мне нужно было загнать их в землю на 4 фута. Как я и ожидал, работа пошла быстро. Я просверлил маленькую дырочку в металле здания возле земли, пропустил медный провод 8-го калибра, который я купил накануне в качестве остатка в Home Depot, от панели к двум полюсам и счел работу выполненной.

Теперь я был готов к осмотру.

Первая проверка

В тот вечер инспектор явился очень поздно. Это могло быть около 7 часов вечера. Он провел весь день в Челане, и я думаю, что единственная причина, по которой он вообще приехал в тот вечер, заключалась в том, что он жил поблизости и на следующий день у него было больше работы, которую нужно было делать дальше. Прервав мой осмотр, он мог бы с утра первым делом приступить к другим работам.

Он проверил проводку моей розетки и выключателя света и остался доволен. Потом посмотрел на сервисную панель. Он отключил заземляющий провод, который я вставил не в то место. Он собирался переместить его в нужное место, когда понял, что это провод 8-го калибра. Он должен был быть 6-го калибра.

Ой.

Он сказал, что не сможет пройти меня, пока я не заменю заземляющий провод. Он сказал мне, что либо он, либо другой инспектор вернутся на следующее утро. Я сказал ему, что позабочусь об этом.

Замена провода заземления

Я совершенно боялся приехать в Home Depot той ночью или на следующее утро, чтобы купить больше проволоки.Однако, собираясь заснуть, я вспомнил, что никогда не перерезал заземляющий провод на своей временной опоре. Вместо этого я оставил дополнительный провод свернутым рядом со столбом.

На следующее утро я взял болторез и отрезал проволоку как можно ближе к стержню. Затем я вернулся в свое здание, отключил другой провод и пропустил старый провод через отверстие. Это было натянуто, но проволока была достаточно длинной, чтобы пройти от панели вниз по стене, через отверстие и прикрепить к вершинам обоих медных стержней.Да, я сэкономил немного денег, но я также сэкономил на поездке в Home Depot.

Вторая проверка

Позже этим утром на мою работу пришел другой инспектор. У него была длинная борода, как у парней из ZZ Top. Он указал, что первая розетка в гараже должна быть GFCI — факт, который предыдущий инспектор не упомянул. Он также указал, что мне нужно закрепить трубопровод к зданию хотя бы в одном месте. Но он передал меня для подключения к PUD с требованием, чтобы я внес два изменения до окончательной проверки.

Я спросил его, нужен ли он мне для осмотра трубопровода, ведущего от здания к сараю, где я планировал установить электроэнергию. Он сказал мне, что L&I отвечает за проверку всего, что находится внутри монтажной панели. Поскольку две схемы, которые я планировал, выходили от панели назад, ему действительно нужно было осмотреть кабелепровод. Несмотря на то, что это не было завершено на 100% — мне все еще нужно было проложить трубопровод в здание и навес с обоих концов — он одобрил это. Если бы он не одобрил это, Джефф не смог бы похоронить это, и это бы остановило весь проект.

PUD отключается, а затем подключается

Через некоторое время прибыли рабочие PUD, чтобы отключить временное электричество. Это позволило нам провести земляные работы, чтобы подвести кабелепровод прямо к трансформаторной коробке.

С этого момента у меня совсем не было энергии. К счастью, у моего дома на колесах есть солнечная панель на крыше, которая поддерживает полностью заряженные батареи, которые я заменил только в прошлом году. Некоторое время я могла обойтись без микроволновой печи и кофеварки. Позже в тот же день я переместил несколько вещей, которые у меня были в морозильной камере, в морозильную камеру на автофургоне, которая будет работать на пропане.

Некоторое время спустя в тот же день инженер PUD, который пришел в первую очередь, чтобы проконсультироваться со мной о возможности перемещения трансформатора, утвердил кабелепровод от трансформатора к основанию счетчика.

Джефф закончил земляные работы и закопал трубопроводы, трубы и телефонный кабель, которые я проложил. (К моей собственности была подключена телефонная линия, а рядом с ней на земле лежал огромный рулон кабеля. Даже если мне не нужна наземная линия, следующий владелец может, так что я проложу кабель в траншее.Не уверен, что я потрудюсь запустить его в стены.)

В среду утром ребята вернулись. Бригада из шести человек проложила кабель от основания счетчика к трансформатору и установила счетчик. Когда они были закончены, у меня было электричество в здании.

Успех!

Сработало!

Я был один, когда щелкнул главный выключатель на сервисной панели. Затем я включил свой единственный автоматический выключатель. Я протянул руку и щелкнул выключателем света. Загорелась лампочка.

Это может показаться глупым, но я считаю включение этой лампочки еще одним крупным прорывом в строительстве моего нового дома. Как и тот день, когда я впервые держал ключи в руке, это важная веха — то, что зарегистрировалось во мне как знак того, что я двигаюсь вперед.

Но что более важно, наличие электричества внутри здания означало, что я мог начать работу по электромонтажу здания. Это означает планирование и добавление розеток, освещения и выключателей по всему гаражу и жилому помещению наверху.Это огромная задача, которая усложняется тем, что вам приходится делать это в одиночку — попробуйте протянуть проволоку на большие расстояния, когда некому будет протягивать ее, пока вы тянете. Но, как и все остальное, с чем я имел дело последние два года и большую часть своей взрослой жизни, это просто еще одна проблема.

И я пришел к выводу, что живу ради трудностей.

Установка прибора

| Xcel Energy

В местах с сильным снегопадом, ледовой нагрузкой и на высоте более 6000 футов все счетчики должны быть установлены на фронтальной или непротекающей стороне здания или другого сооружения, и не должно быть прилегающих линий крыши, которые будут капать. непосредственно на или в сторону соседней установки счетчика.Дополнительные сведения см. На чертеже SC-20A в Руководстве по установке и использованию энергетических стандартов Xcel (PDF).

Обратите внимание: Xcel Energy не несет ответственности за перемещение вспомогательного оборудования, служебного входа или измерительного оборудования в результате неправильного размещения, не соответствующего требованиям.

Должен быть минимальный радиальный зазор 3 фута между точкой сброса / выпуска линии сбросного устройства, вентиляционным отверстием регулятора или подсоединенным выходным трубопроводом терминала всех комплектов счетчиков газа и источников возгорания.Любая точка выпуска / выпуска линии сбросного устройства, вентиляционного отверстия регулятора или подсоединенного выпускного трубопровода должна располагаться снаружи, где газ может свободно выходить в атмосферу, и вдали от любого отверстия в здании.

Не должно быть никакого механического, электрического или коммуникационного оборудования, установленного непосредственно за комплектом газовых счетчиков, в области 12 дюймов по обе стороны от комплекта счетчиков газа или над комплектом счетчиков газа. Кабель может проходить через пространство над счетчиком установить, если он прикреплен непосредственно к стене за гарнитуром.

Запрещенные местоположения счетчиков газа:

• Каждый метр, существующий в здании, должен быть расположен в вентилируемом месте на расстоянии более трех футов от любого источника возгорания или источника тепла, который может повредить счетчик.
• Счетчики газа нельзя размещать в машинных, котельных, обогревательных или электрических.
• Запрещается устанавливать счетчики газа под внутренними лестницами или витринами.
• В Мичигане счетчик нельзя устанавливать в спальне, туалете, ванной, под горючей лестницей или в непроветриваемом или недоступном месте.

Расположение блока выключателя в гараже

Расположение блока выключателя в гараже Используйте панель главного выключателя с главным выключателем на 100 А. Главный выключатель питания отсутствует, если только он не находится в коробке измерителя, на котором есть блокировка входа. Он находится в Гранада-Хиллз (к северо-западу от Лос-Анджелеса). В большинстве домов также есть субпанели, которые представляют собой блоки выключателей, которые обычно находятся в гараже, подсобном помещении или туалете. У меня нет розеток на 220 вольт ни в доме, ни в гараже.Пара фото космоса внизу. Расположение Вестчестер Каунти, штат Нью-Йорк. Мне понадобится чуть больше 100 футов провода, чтобы соединить главную сервисную панель в доме с дополнительной панелью в гараже. Единственным наружным компонентом был электросчетчик, а в промышленных приложениях — трансформатор, устанавливаемый на подставке. 7 (35) 1 Комплект устройства открывания гаражных ворот с ременным приводом HP Для myQ® 954930 3. 11 (C) (4), в этом разделе требуется, чтобы розетки в гараже питались от ответвительной панели на 20 А, эти прерыватели могут использоваться отключающее средство.РАСПОЛОЖЕНИЕ БЛОКА ЗАМКА. «Главный выключатель» для электрика — это сам счетчик. Потребуется Нарисуйте планы этажей вашего дома или офиса и отметьте расположение всех источников света и электрических розеток. 31 декабря 2018 г. · Есть определенные причины, по которым люди могут захотеть установить новую панель автоматического выключателя. MHF предназначен для непосредственного захоронения, поэтому он должен быть только в канале над землей и внутри конструкции. Убедитесь, что вы подключаете заземление к шине заземления, а не к шине нейтрали. Обновление электрической панели стоит от 1300 до 3000 долларов, включая материалы для панели на 200 ампер.также есть подпанели, которые представляют собой блоки выключателей, которые обычно можно найти в гараже, подсобном помещении или туалете. Это полноценный подвал, поэтому внешняя стена, на которой установлена ​​панель, будет прямо над стеной подвала. Ваши потребности также зависят от типа используемой вами техники. 31 августа 2016 г. · Расположение и оформление. com за отличные идеи гаража и отличные советы по электромонтажу в гараже. Основная стена дома — 5/8 «гипсокартон. Он прошел. 26 говорится, что блоки выключателей и электрическое оборудование в целом должны быть размещены в местах, которые обеспечивают 25 января 2020 года (Новая схема / GFCI / Блок выключателя / ПОЛНАЯ УСТАНОВКА!) 589181 просмотр589K просмотров.Еще один способ продлить срок службы блока выключателя — это «тренировать» его один раз в год, трижды включив и выключив каждый выключатель. Панели служат главным выключателем для служебных входов. Раскройте тайну этих проводов и выключателей, которые прячутся за дверью вашего выключателя, с этим 31 октября 2014 г. · Крис, Как вы думаете, домовладелец, который владеет жилой структурой SF и выполняет техническое обслуживание, будет претендовать на 240? не приклеивать нейтраль и землю в гаражной панели. Опять же, это можно сделать, просто разместив саму панель снаружи.Коробку можно установить в туалете, который не находится в санузле. И в коттедже 1950-х годов на Исламораде мы обнаружили электрическую панель — после долгих поисков — за навесным зеркалом над раковиной в ванной. Невозможно защитить субпанель на 150 ампер. Не забудьте обозначить гараж и любые открытые площадки. На коробке написано, что это можно преобразовать. В большинстве домов главный выключатель находится снаружи рядом со счетчиком или на столбе, откуда электроэнергия поступает в счетчик. Я недавно купил Torque 2017 года, и у меня пропали двухъярусные кровати в гараже.) Входной выключатель также должен быть размещен на противоположном конце от главного выключателя. Если оборудование подключено жестко, единственный способ работать с ним — это бросить выключатель. Однако мой главный выключатель установлен снаружи рядом с панелью в одном из них: 2-полюсный закрытый 2-полюсный автоматический выключатель Eaton-ECCVh3R — The Home Depot У меня есть вспомогательная панель в моем гараже, питаемая от выключателя на 40 А. 200 ампер дом панельный. Например, блок предохранителей, блок выключателя, щиток или распределительный щит.См. Лист E-18 относительно расположения и подключения разъединителей для других выключателей панели и цепей, помеченных как «ЗАПАСНЫЕ» или с новым названием цепи. 28 ноября 2011 г. · «Коробка для переоборудования», выпускная коробка, которая врезается в листовой камень, а не прибивается к гвоздику, также известна как коробка «врезка», коробка «старой работы» или коробка «переделка». «Для некоторых модернизированных коробок требуются 2 поддерживающих ремня коробки, которые также называются; Ремешки «F» или «линкоры», потому что они выглядят так. У вас должен быть небольшой домик всего на 100 ампер.К субпанели подключены провода 8-го калибра. Используемая панель укомплектована главным выключателем на 100 А и множеством более мелких выключателей на 220/240 и 110/120 вольт. Верните выключатель в положение «включено». Это может быть упомянутый Mitheral выключатель 220В. Используйте электрический тестер, приложив конец одного щупа к шине заземления, а другой — к одному из винтов автоматического выключателя. У меня нет кемпера. Я предлагаю не использовать главную панель проушин с выключателем с обратным питанием в качестве разъединителя. коробка, в месте, подходящем для потолочного (лопастного) вентилятора, выпускная коробка o Требуемая модификация топлива находится в пределах VHFHSZ. См. Полный список подсказок. Автоматические выключатели обычно располагаются в гараже, подвале, кладовой или коридоре. Когда мы строили свой дом 10 лет назад, наша местная энергетическая компания сказала: НЕТ! Так что мне пришлось по отдельности запускать и мой дом, и гараж. E. Однако мы не осознавали, что вы сможете увидеть панели, когда подъедете к подъездной дорожке, и они будут продолжать меня разъедать.Примечание: я не электрик! У меня в доме есть служба на 200 ампер (2 основные панели), с множеством свободных мест для цепей и выключателей. 26-726 — Розетки для одноквартирных домов (см. Приложение Б) — открыватели гаражных ворот. Шаг 2 Начните работу с выключения главного выключателя на главной панели. Загляните внутрь коробки выключателя и найдите выключатель, который сработал или находится где-то посередине между включением и выключением. Где должна быть панель выключателя? Размещение — первое важное соображение.24 (б) исключение 1? Арендодатель не хочет, чтобы арендатор находился в своей части гаража, где расположена панель выключателя, главным образом для предотвращения кражи, и не считал расположение электрической панели проблемой безопасности. Я установил выключатель GFCI на 30 ампер в свою дополнительную панель. Garagejournal. Небольшая дополнительная информация, мой план состоит в том, чтобы проложить четыре (4) провода # 6 AWG THHN, 2 контакта, 1 нейтраль и 1 заземление на расстоянии 112 футов от магистрали до коробки в гараже. Если ваш домашний центр не продает нужную модель или марку, вам придется обратиться к поставщику электроэнергии.7 м от чистого пола до самого высокого положения выключателя. Схема 28 ноября 2011 г. · «Коробка для модернизации», выпускная коробка, которая врезается в листовой камень, а не прибивается к гвоздику, также известна как «врезанная» коробка, или «старая работа», или «коробка». реконструировать коробку »Для некоторых модернизированных коробок требуется 2 поддерживающих ремня коробки, также называемые; Ремешки «F» или «линкоры», потому что они выглядят так. НЕ ОТКЛЮЧАЙТЕ главный выключатель, за исключением чрезвычайных ситуаций, таких как наводнение или пожар. Вам понадобится (возможно, уже есть) блок главного выключателя рядом с местом обслуживания, с отдельными главными выключателями для сарая и дома — может быть, на 100А каждый, может быть, на 50. и 150 или 75 и 125 — в зависимости от вашего распределения нагрузки.• Никогда не подавайте напряжение на оголенную проводку. щиток, но не должен быть включен. У нас в доме установлен газовый осушитель, и мы никогда не использовали схему на 30 А, поэтому я хотел бы воспользоваться преимуществом пространства выключателя / панели. 30 Во-вторых, на панели 200 AMP в гараже я должен подключить провод 4/0 либо к основным рельсам службы, либо каким-то образом подключить к выключателю 100 AMP. Морозильные камеры GE и Hotpoint: требуется отдельная, должным образом заземленная ответвленная цепь на 120 В с 3-контактной розеткой с заземлением, защищенная автоматическим выключателем на 15 или 20 А или предохранителем с выдержкой времени.В старом доме на ранчо, построенном в 1800-х годах, не было главного выключателя, но были главные предохранители, а вспомогательные предохранители были разбросаны по всему дому. Материалы: 236 $. Панель выключателя / разъединителя не может находиться в «труднодоступном» месте. 2. Я хочу установить субпанель на 60 Ампер для мастерской / гаража. 8 октября 2018 года я установил главный выключатель Square D homeline в моем недавно построенном гараже / амбаре. yg17 сказал: Без обид, но тот факт, что вы 1) попросили обойти выключатель и 2) подумываете об использовании двойного удлинительного шнура с вилкой для подачи питания в гараж, говорит мне, что вы не знаете, что вы, черт возьми, делает.Если вы живете в полностью электрическом доме, вам понадобится панель выключателя большего размера, чем если бы в конструкции использовалось сочетание электричества и газа. Точная стоимость зависит от количества цепей и силы тока агрегата. Если вы этого не сделаете, коробка выключателя в отдельном гараже обычно является вспомогательной панелью главной панели цепи в доме. Таким образом, вполне возможно, что панель необходимо переместить по кодовым причинам. Смотрите полный список на hoffmanelectrical. Откройте дверь блока выключателя и начните с первого выключателя на вспомогательной панели, расположенной в гараже, которая питается от главной панели в главном доме.Электрик провел в гараж провод (я считаю) медным 3-проводным №4 (черный, красный и голая медь). По соображениям безопасности выберите заглушку, расположенную не в непосредственной близости от токоведущих служебных проводов, которые подключаются к главному выключателю. К счастью, вы можете украсить коробку, чтобы она гармонировала с остальной частью комнаты. Проблема, с которой я столкнулся, заключается в том, что когда я выключаю люминесцентные лампы в гараже, срабатывает прерыватель 40A GFI на панели управления дома. Я хочу добавить дополнительную панель в свой гараж.Обычно он находится рядом с зоной, в которой работает. Когда розетка GFCI срабатывает, вы должны иметь возможность сбросить ее в месте расположения розетки. Ответ Дэйва: Спасибо за вопрос по электропроводке, Кевин. Это дает некоторую свободу действий в расположении коробки выключателя, но также ограничивает ее. 23 июня 2014 г. · Нарисуйте свой блок выключателя (сервисная панель). Нарисуйте быстрый набросок выключателей на сервисной панели и присвойте номер каждому автоматическому выключателю в вашей панели. Я буду устанавливать дополнительную панель в гараже, рассчитанную на 60 ампер и 240 В, но, похоже, не могу найти где-нибудь в CEC, если в панели гаража должен быть главный выключатель.Перед тем, как отправиться за покупками, откройте дверцу коробки выключателя и скопируйте название производителя, номер модели коробки и номера типов выключателей, одобренных для вашей коробки. В старых домах часто используются панели с малой силой тока, потому что их проектировщики не учитывали систему кондиционирования, современную электронику и большинство других современных приборов. Всего в гараже 4 выключателя. Ссылка Amazon на отличные продукты, о которых должен знать каждый домашний мастер и разнорабочий. Преимущество установки панели выключателя в гараже заключается в том, что 2 марта 2020 г. Где мой выключатель? Большинство современных автоматических выключателей расположены внутри дома, но важно отметить, что главная электрическая панель вашей цепи (блок выключателя) должна находиться в жилом доме? через коридор и во внутреннюю стену моего гаража.Может использоваться отдельный выключатель-разъединитель. 13 мая 2009 г. · На данный момент в моем доме есть двухполюсный выключатель на 100 А для «сарая». Проверьте панель автоматического выключателя (сервисную панель) в вашем доме, чтобы узнать, не находится ли выключатель, который находится в положении «Как близко может быть водопровод к блоку выключателя?». 9 @ 240В. Металлический ящик для инструментов с 3 широкими ящиками и ящиками на шарикоподшипниках CMST24182BK 4. В новом ящике уже установлен главный выключатель на 100А. сервисная панель. ДОПОЛНИТЕЛЬНЫЙ МАТЕРИАЛ / ССЫЛКИ НА ИНСТРУМЕНТ: Armorlite Metal Clad Cable 100 ’: https: // amzn.Использование розеток: это не будет потреблять постоянную мощность, которую я не представляю. NEC 240. Сбоку от блока выключателя вы увидите небольшой кружок с отступом. Вот временная шкала Национального электротехнического кодекса (NEC): • 1978 NEC — Гаражные розетки сначала должны быть защищены GFCI. Более 6-ти верхних краев в локации не повредит панель изменения на соответствующий товар. Это предполагает, что это отдельно стоящее здание. 29 мая 2020 г. · Чтобы найти блок предохранителей или блок автоматического выключателя, попробуйте поискать в гараже, складских помещениях, подвале или коридоре металлический блок, прилегающий к стене.Для начала прикрутите к розетке металлический удлинитель. В коммерческих и промышленных помещениях часто предусматривалось отдельное подсобное помещение. Вы не должны располагать ящик на противоположной стороне дома от счетчика. Насколько близко водопровод может быть от блока выключателя ?. Затем прикрутите короб к потолку. Электрическая панель также может быть расположена снаружи, если вы не можете найти ее ни в одном из проводов. Каждый провод (провод) в коробке должен быть 6 дюймов в длину, измерение от установок должно быть указано для использования во влажных помещениях Статья 310.У меня вопрос: я использую блок главного выключателя или блок субпанельного типа в отдельно стоящем гараже. 30 мая 2015 г. · Прерыватели мешают, поэтому я не могу проверить линию, идущую в гараж. Перед панелями требуется зазор 1 м. Если вы устанавливаете новую сантехнику или новое электричество, имеет смысл беспокоиться о допустимых расстояниях между водопроводными трубами — которые являются металлическими, я добавил субпанель 100A 240V в свой отдельный гараж. 16 декабря 2016 г. · Отдельные проводники должны быть в кабелепроводе. Центр нагрузки на противоположной стороне стены гаража с центром нагрузки MLO.К панели добавляется дополнительный автоматический выключатель, и через него подается питание переменного тока. Какие у меня есть возможности сделать соединение безопасным? Я хотел бы добавить эту розетку 220 вольт для использования, также помните о мощности отключения. Панель главного выключателя Square D Homeline на 100 А Вы знаете, как повернуть выключатель? Знание местоположения вашей электрической панели необходимо для восстановления питания на перегруженной вашей охоте, основная панель, скорее всего, будет найдена в туалете, подвале, гараже, прачечной 18 ноя 2020 Вопрос от Guest_9595631: Сколько должно стоить переместить панель главного выключателя в нескольких футах в гараже? Та же панель.Выключатель на 60А в гараже с питанием на стороне дома через выключатель на 100А на панели гаража, который служит в качестве разъединителя. ванные комнаты, лестницы или любые другие места, где влажность или местоположение м 2 Янв 2018 Перед тем, как отправиться к автомату или блоку предохранителей, убедитесь, что термостат находится в положении «нагрев», а переключатель мощности печи — в положении «нет». Если нет, попробуйте заглянуть в свой подвал, гараж , или шкаф. Если оборудование не находится в зоне прямой видимости блока выключателя, в целях безопасности требуется выключатель (который НАХОДИТСЯ в пределах прямой видимости).Я построил панель управления на 30 ампер, основанную на дизайне Кэла. Проверьте автоматический выключатель, который приводит в действие устройство открывания. Чем больше терминов и сленгов вы знаете, 15 июня 2018 г. · Типичными примерами являются устройство для смягчения воды, панель управления спринклерной системой, стиральная машина, морозильная камера или холодильник. NEC 2008 г. отменил эти исключения, и теперь освобождает только «розетки, которые не являются легкодоступными И снабжены специальной ответвленной цепью для электрического снеготаяния или противообледенительного оборудования», которое установлено постоянно.17 февраля 2021 г. · Найдите круглую заглушку сверху, сбоку или снизу коробки сервисной панели, которая удобна для ввода нового сетевого кабеля и для прокладки проводников внутри коробки к месту нового автоматического выключателя. 9 Водопровод Существующий гараж с новой террасой на крыше. Внутри подключите распределительную коробку к кабелепроводу, проходящему через переднюю стену. е. 5. Непосредственно рядом с этим ящиком внутри гаража находится центр нагрузки на 200 ампер. Закройте отверстия для проводов «красным огнезащитным герметиком». В настоящее время все в моем отдельно стоящем гараже питается от одной цепи, выключателя на 15 ампер в моем электрическом щите.Найдите блок выключателя, который, скорее всего, будет в вашем подсобном помещении рядом с водонагревателем, печью и кондиционером. Более 6 выключателей, у вас должен быть главный выключатель в щитке. 26 августа 2019 г. · Гараж находится в 52 футах от дома, с существующими линиями 110 В (2 воздушных провода до дома) и старой коробкой выключателей. Прежде всего, он должен находиться в безопасном и легкодоступном месте. . Каждый домовладелец должен быть знаком с работой и функциями безопасности, а также с типами коробки выключателя (коробки электрического выключателя). Эта панель содержит только выключатели 220 В, которые питают такие вещи, как цепь кондиционера, водонагреватель, печь и еще одну вспомогательную панель 110 В внутри дома. Когда срабатывает прерыватель GFCI, вы должны перейти на сервисную панель, чтобы сбросить его. РАЗЪЕДИНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ расположен снаружи или внутри ближайшей точки входа шести выключателей в панели, эти выключатели могут быть использованы. Компрессор такого размера использует розетку 220 В, 20 А. Субпанель имеет 8 выключателей. Общие помещения включают подсобное помещение, гараж, прачечную, подвал или кладовку в холле.Мы использовали одинарные на 4 дюйма. 01.09.2011 · Внутри гаража прекрасное место для панели. Я хочу установить этот блок на 100 ампер в своем гараже, чтобы подавать в гараж как 110/120, так и 220/240 Вольт для использования с моим силовым оборудованием (компрессор 2 л.с., настольная пила 3 ​​л.с., сверлильный станок 1 л.с., 1. Если это неправильно, пожалуйста, позвольте мне Square D Homeline Qwik-Grip 200-Amp 30-Spaces 60-ти цепной главный выключатель Подключаемый центр нейтральной нагрузки (Value Pack) Eaton Type BR 200-Amp 4-Spaces 8-ми цепной главный выключатель Измеритель комбинированной нагрузки Center Siemens 100-Amp 20-Spaces 20-Circuit Main Breaker Plug-On Neutral Load Center (Value Pack) Самым важным является цена кабеля от коробки электрического выключателя до настенного зарядного устройства и сложность работы.это применимо только к трехконтурным установкам. Первая представляет собой одиночную цепь — провод подсоединяется к одиночному автоматическому выключателю на главной сервисной панели, а другой конец провода идет к разъединяющему выключателю (выключателю света) рядом с дверью, поэтому все питание может быть отключено в одном месте. . Я запустил «1. Спальня» и «Гараж». Главный находится примерно в 35 футах от того места, где я бы разместил вспомогательную панель внутри стены гаража. Снимите автоматический выключатель с наименьшим номинальным током с главной панели, чтобы освободить место для новой вспомогательной панели, затем проложите или протяните провода к новой панели. 26 апреля 2005 г. · У меня есть 200 ампер, поступающих в главный одиночный блок выключателя на 200 ампер (внешний). Размер вашей коробки выключателя говорит вам, сколько электроприборов или приспособлений могут работать одновременно. Чтобы сбросить и восстановить питание схемы, переведите прерыватель в полностью выключенное положение, затем переверните его обратно в положение полного включения. Шаг 3 Спросите соседа, где находится его или ее блок предохранителей, если его нет ни в гараже, ни в подвале, или если вы находитесь в многоквартирном доме. com Для большинства гаражей вам понадобится автоматический выключатель на 50 А с проводом 8/3 между двумя зданиями, чтобы справиться с нагрузкой.Возможно, ваши потребности в энергии превысили мощность вашего текущего блока автоматического выключателя, или вам просто нужно заменить предохранители на автоматические выключатели. Когда вы обсуждаете электрический план 19 марта 2020 г. Вот как мы составили карту каталога автоматических выключателей в нашем доме (обычно это была электрическая сервисная панель, расположенная в подвале, гараже, для гаражей, пожалуйста, скоординируйте подземную и грубую проверку проводки, если Все ответвленные цепи устанавливаются в панели и оканчиваются на автоматическом выключателе.Обычно внутри коробки дополнительных панелей есть место для 6–12 дополнительных выключателей для вашего дома. Выключатели ответвлений защищают провода, ведущие к отдельным электрическим нагрузкам, таким как арматура и розетки. Есть два типа электрических панелей: блок предохранителей и автоматический выключатель. Отмерьте примерно 5 футов от пола, чтобы отметить, где вы будете устанавливать панель. Тогда купите один из этих выключателей. Эти зазоры предназначены для защиты человека, работающего с панелью. 1) По любой кодовой причине я не могу установить распределительную коробку на 30-амперную цепь осушителя и запустить 30-амперную цепь в гараж.Я планирую снять 2 автоматических выключателя из основной коробки, установить автоматический выключатель на 100 А и затем перейти к новой дополнительной панели. Вот хорошее практическое правило: если вы не можете поставить холодильник перед панелью, у вас недостаточно рабочего места. «Гараж отсоединен, и описанная цепь питается по кабелепроводу от щитка. Если у вас есть многопозиционная панель с тремя выключателями ответвления, сумма номиналов выключателя не может быть меньше 60 (т. Е. Потому что моя панель была красивой полный, мне пришлось переместить эти два выключателя в нижнюю, левую сторону.Если вам никогда не приходилось использовать панель выключателя, вы можете задаться вопросом, где она находится. 5 сентября 2019 г. · Это исключение для главного выключателя присутствует в кодексе с 1933 года, а в середине двадцатого века был период, когда был популярен тип панели, называемый «разделенная шина», в которой использовалось это допущение. Итак, если гараж питался одной цепью на 20 А от этого внешнего поддона 30 июня 2018 г. (Это выключатель на 30 А, а сушилки используют около 25 А. Те же принципы применимы ко всем цепям на 110 В, а для цепей на 240 В можно использовать слегка измененные инструкции.В руководстве по установке требуется минимум провода 10 AWG, подходящий для 167 F (75 C). Если основной блок заполнен, установка дополнительной панели позволит вам добавить больше цепей. 24 (D) заявляет, что устройства максимального тока (т.е. может быть невероятно неприятно иметь разрыв цепи 5 августа 2015 г. Взломщики выключателей отключают питание в домах, а затем ждут, чтобы увидеть, находится ли в Аризоне большинство блоков выключателей вне дома. , где или через боковую дверь, второй наиболее распространенный доступ — через дверь гаража. Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, возможно, удастся поменять несколько полноразмерных автоматических выключателей и заменить их тандемными. автоматические выключатели, которые освободили бы необходимое пространство для автоматического выключателя на 100 А для гаражной панели.6 ноября 2020 г. · Это должно быть вверху панели выключателя. но для троих 20 февраля 2021 г. · Это коробка цвета латуни или серебра площадью около 2–3 дюймов, содержащая от двух до трех клеммных винтов на лицевой стороне. Нарисуйте диаграмму на бумаге размером 8 X 11 и расположите числа точно так, как они находятся на панели, и напишите описание рядом с каждым числом. Я думаю, провода №6 THHN от панели выключателя до потолка, а затем вдоль потолка к другой стороне стены и обратно к месту розетки, все установить дополнительную панель автоматического выключателя, когда ваша основная цепь панель заполнена, и вам нужно добавить больше цепей.28 апреля 2005 г. · Мой блок выключателя стоит в гараже, и я планирую поставить раковину в гараже. Выключатель и Реджеп Мой план состоит в том, чтобы поставить в гараже двухполюсный выключатель на 50 А на главном выключателе. 28 июня 2018 г. · Избыточный электрический ток постепенно перегревает тепловую перемычку в выключателе, и обычно, если это проблема, выключатель перезагружается, но снова отключается через несколько минут после сброса. УБЕДИТЕСЬ, ЧТО В КОРОБКЕ НЕТ ПИТАНИЯ! Затем найдите пустое место на шине заземления и подключите провод заземления.29 июня 2014 г. · Подпанель — это просто еще один блок, который получает всю свою мощность от блока главной панели, и дает вам дополнительные выключатели, которые можно использовать для вашего дома… период. 28.10.2012 · Дом 1967 года постройки, магистраль в панели, счетчик снаружи, панель в гараже имеет выключатели только для цепи в доме. Нарисуйте линии, изображающие электрический кабель для схемы. 28 июля 2019 г. · Выключатель электропитания находится в основном здании или на нем. Доступный де люкс. Выходы, идущие последовательно, будут находиться на расстоянии около 8 футов друг от друга и будут находиться на расстоянии 20 и 28 футов от блока выключателя.• Все розетки, осветительные приборы и крышки должны быть на своих местах. Субпанели, безусловно, могут добавить удобства и оставить много места для установки новых цепей, но ваша текущая система должна иметь достаточную мощность для поддержки субпанели. Склеивание с землей. Лучшее место для наших панелей выключателя было в нашей прачечной. 17 сентября 2020 г. · На данный момент я заказал GFCI на 20 А, проложил проводку 10/3 от панели гаража к новой розетке сушилки (4 контакта) в гараже. Я поставлю 240 В. С другой стороны, сухое, закрытое помещение с умеренными температурами продлит срок его службы.Потребуется около 15 футов провода, чтобы пройти от нагревателя до блока выключателя, где он будет подключен к двухполюсному выключателю на 30 ампер. Включите питание электрической цепи в коробке выключателя. Я хотел бы иметь в гараже цепи 2-15 А и 2-20 А. В основном вам нужно провести три провода от существующего выключателя l 7 декабря 2016 Блок предохранителей можно установить вне дома в гараже, или, если это необходимо. После того, как вы нашли блок предохранителей, используйте фонарик для проверки каждого из предохранителей.Чтобы быстро исправить это, попробуйте повесить на нее картину или закрытую рамку. Можно ли разместить панель выключателя в стене гаража, отделяя жилое пространство от гаража в одной семье? Все домовладельцы должны знать расположение своей электрической панели или блока предохранителей, а отверстие должно быть легко доступно и не заблокировано стеллажи, ящики или мебель. Удерживая следующую выпускную коробку на месте, измерьте расстояние между коробками. Если вы используете многоконтурный щит в гараже и в нем не более 6 выключателей, эти выключатели можно использовать в качестве средств отключения.com 2. В большинстве областей кода вы НЕ МОЖЕТЕ дважды коснуться обоих требований от одного выключателя на 200 А, привязав их к шине, которая присоединяется к выключателю. Стоимость может показаться высокой, но когда вы перемещаете панель, все провода (обычно около 20 или более) должны быть перенаправлены на новую панель, а во многих случаях (все, кроме тех, которые уже идут из нового места или рядом с ним) недостаточно провода, чтобы добраться до нового местоположения панели, поэтому каждую цепь (и главный входящий фид) нужно соединить в 8 ноября 2020 г. · У меня есть отдельный гараж с фидером от дома до гаража, теперь, если Я возвращаюсь в дом на 3 пути с тупиковым трехпозиционным переключателем в доме, чтобы управлять наружным освещением в гараже. Нужен ли мне выключатель дугового замыкания в панели гаража? Центры нагрузки на протяжении многих лет назывались по-разному.в ширину, три фута в глубину и шесть футов восемь дюймов в высоту в соответствии с национальными правилами электробезопасности. Подпанели лучше всего подходят, когда требуется несколько цепей в одной области, отдельной от вашего основного дома, например, в мастерской или теплице. для будущей зарядной емкости необходимо установить субпанель на 100 А в 3 марта 2016 г. Панели, таким образом, часто устанавливаются в гаражах или подвалах в доступных местах, а это означает, что верхняя часть самого высокого автоматического выключателя не может быть 10 января 2013 г. Вы можете выбрать установку Схема на 20 А в гараже или мастерской. Оставьте достаточно проводов со стороны панели выключателя, чтобы проложить ее по всей длине.Основная панель — это все автоматические выключатели на 20 ампер с проводкой 12-2. Металлическая распределительная коробка Hubbell: https: // amzn. 10 (С). В гараже необходимо установить выключатель, чтобы отключить все электричество в здании. Я считаю, что лучше всего использовать канал на всем протяжении пробега. Скачок напряжения, даже небольшой, может вызвать срабатывание выключателя. Рассмотрим пробег 220 от дома до щита в гараж гараж. Водовод входит в гараж снаружи, а водовод выходит из-под земли. • Черновые и подземные проверки следует совмещать.· Затем перезагрузите ваш основной электрод. Электрод, заключенный в бетон толщиной не менее 2 дюймов, расположенный внутри и рядом с нижней частью нерегулируемого автоматического выключателя, и предохранители, указанные в Разделе 240-6, предназначены для размещения в шкафу или коробке с вырезом. в или 23 февраля 2021 г. Установить место установки HEPD80: внутри коробки выключателя в гараже или на внешней панели? Я собираюсь попросить кого-нибудь установить лицензию на установку в какой-то момент, но I Значок местоположения ответвлений Часто упоминается с использованием немного устаревшего термина «блок предохранителей», потребительский блок. ванная ‘,’ туалет внизу Ваше предпочтительное расположение счетчика.Область рядом с дверью, которая соединяется с гаражом, может быть следующей. Чтобы найти блок предохранителей или автоматический выключатель, попробуйте поискать в гараже, складских помещениях, подвале или коридоре металлический ящик, который находится заподлицо со стеной. Мой гараж 15 лет 4 провода к главному выключателю, точно так же, как электрические розетки в вашем доме, не используйте заземляющие стержни, массивные молнии возле гаража. Не упускайте из виду то, что вам понадобится: электрический гаражный обогреватель 10 AWG, 2 провода и заземленный кабель с оболочкой Распределительная коробка Кабельные стяжки Двойной автоматический выключатель на 30 А разъемы 10 AWG XHHW-2 черный провод 10 AWG XHHW-2 зеленый провод Плоскогубцы Разъемы FMC Как подключить провод Мой план состоит в том, чтобы проложить путь от моей главной панели в подвале до отдельного гаража.18 марта 2017 г. · Местоположение: Северная Вирджиния, США # 4 боатерва, 18 марта 2017 г. Если вы не найдете его ни в одной из этих областей, посмотрите еще раз или посмотрите, сможете ли вы определить, где электричество подключается к вашему дому извне. или рядом с вашей коробкой счетчика. 14 июля 2004 г. · Если вы проверите, вы сможете найти панель на 12 цепей с главным выключателем на 100 А. Затем установите 4 медных кабеля AWG THWN в кабелепровод диаметром 1 1/2 дюйма для облегчения протягивания или кабель 2 AWG для прямого заглубления кабеля URD. Текущий гараж прикреплен и находится там, где находится блок выключателя тока.Прикрепите круглую розеточную коробку. Фотография Ричарда Ховарда. Добавление провода калибра 12 и выключателя на 20 А к панели выключателя. 4 июня 2011 г. · Разумеется, запрещены легковоспламеняющиеся товары, такие как одежда. Mac Tool Box Dodge Limited Edition 1 июня 2008 г. · Теперь на стороне дома этой установки — в зависимости от расположения панели, из которой вы будете выходить, вам нужно будет установить соединительную коробку из ПВХ сбоку от вашего дома, и запустите SER # 4 от сервисной панели к распределительной коробке, чтобы выполнить подключение к квадраплексному кабелю, идущему в гараж.Розетка будет с другой стороны этой стены, но есть 2-й этаж над гаражом, поэтому доступа на чердак нет. Гараж — это обычное место, обычно размещаемое у внешней стены, где энергия подается через линию обслуживания. Вы также можете писать прямо на коробке прерывателя, если не хотите использовать ленту. Вооружившись небольшими знаниями, вы сможете диагностировать проблему с вашим GFCI и найти способ исправить ее, либо отремонтировав ее самостоятельно, либо обратившись к знаниям и услугам моей основной панели нагрузки (Square D, серия QO , 200 ампер), мне нужно было освободить два разъема для выключателя на 15 А на правой стороне (чуть ниже главного выключателя), чтобы установить двухполюсный автоматический выключатель на 60 А.9 сентября 2018 г. · Установка главного выключателя на вспомогательную панель избавит вас от головной боли, связанной с необходимостью переходить к блоку основной панели, чтобы отключить питание. Правилами гаража / навеса должны быть предоставлены и установлены плавкий выключатель, автоматический выключатель или другой разрешенный разъединитель. Расположение блока выключателя NEC указывает, что расположение блока выключателя «должно быть как можно ближе» к служебному входу. . Мои 200 ампер загружены, и я действительно мог бы использовать пару дополнительных прерывателей. 29 июл 2020 Национальный электротехнический кодекс 110.В гараже нет предохранителей или прерывателей, поэтому они должны быть в. Лучший способ отслеживать свои инструменты — это прикрепить ящик для инструментов к ящику с инструментами или положить их на вешалку на стене гаража. Нарисуйте план дома. Я устанавливаю главный выключатель Square D homeline в моем недавно построенном гараже / сарае. Общая длина трассы составляет около 80 футов. Для меня 30 ампер будет достаточно, если я не получу электромобиль, но тогда я все равно добавлю для этого внешнюю розетку, а место, где я припарковал свою машину на подъездной дорожке, находится рядом с местом, где 18 августа 2013 г. · Здесь они перестал допускать 2 коробки выключателя на одну цепь.Кабелепровод диаметром 1 дюйм — это минимальный размер ПВХ, но рекомендуется увеличить размер для облегчения вытягивания. Если это однополюсный выключатель, будет только одно отверстие, в то время как двухполюсный выключатель использует два отверстия. «На вашей панели может быть несколько запасных выключателей. которые не подключены к каким-либо цепям. Требуются 4 провода плюс 2 заземляющих стержня на расстоянии не менее 6 футов друг от друга. Таким образом, когда у меня будет возможность заменить 12 калибр в трубопроводе на 10, я буду готов. Наблюдали, как это утверждалось таким образом в течение 20 лет с рядом различных инспекторов.Но каждый выключатель должен быть четко обозначен как «главный выключатель», обычно путем наклеивания рядом с ним наклейки, как на фотографии ниже. 24 сентября 2010 г. · Простое включение выключателя в панели соответствовало бы правилам NEC, даже если панель находится в гараже, сзади. TM = термомагнитный выключатель; AF / AFCI = прерыватель цепи дугового замыкания; GF / GFCI = замыкание на землю Может ли розетка GFCI, расположенная в потолке гаража рядом с дверным замком, быть концевой? Гаражный потребительский блок используется для расширения электрического распределения до наружного здания, включая мастерскую или сарай, подключая желаемое освещение или В гараже есть блок предохранителей с максимальной нагрузкой 45A, с предохранителями на 5A и 15A для освещения, и небольшого увеличения размера выключателя, подобного этому, вполне может быть достаточно, если у вас нет Diversity, они подойдут, они больше для удобства расположения 6 янв 2020 Знать, где находится ваш автоматический выключатель, — это обычное дело В современных домах выключатель находится внутри, обычно в подвале, гараже или коммунальном хозяйстве. Вы должны увидеть главный выключатель питания в коробке, чтобы включить электрические цепи вашего дома защищены автоматическими выключателями или предохранителями.14. Вам просто нужно иметь его в месте, где вы можете легко получить к нему доступ, и ничего не будет перед панелью в течение 4 футов (я думаю, что это код), возможно, я буду электромонтировать отдельный гараж в эти выходные и искал ответы на панели гаража. Я знаю, что розетки в пределах 6 футов от раковины должны быть GFCI, и все это, так как это гараж, но я не могу найти ничего о минимальном расстоянии, на котором панель может быть от раковины. Поскольку термомагнитные выключатели являются термочувствительными устройствами, их номинальная длительная допустимая нагрузка по току основана на калибровочной температуре 40 ° C (104 ° F), установленной UL.Но есть 20 декабря 2017 г. · Я планирую в какой-то момент поставить вспомогательную панель в гараже, чтобы подавать электроэнергию в магазин, который еще предстоит построить. • 25 января 2020 г. Одна панель стоит от 50 до 200 долларов, поэтому наибольшая доля приходится на рабочую силу. Я понимаю, что где-то между панелью выключателя и переключателем есть автоматический выключатель (с ручным сбросом). Кто-нибудь может сказать мне, где искать. Спасибо Casteel. Постоянно срабатывающий автоматический выключатель GFCI в лучшем случае является помехой и может быть признаком неисправности. потенциально опасная ситуация с гидромассажной ванной.автоматические выключатели и, косвенно, электрические панели, так как они содержат автоматические выключатели). Как сбросить выключатели · Найдите панель выключателя в вашем доме — она ​​может быть в вашем гараже — и отключите каждый выключатель, один за другим. Инструменты и материалы, необходимые для запуска новой цепи. Устройства для зачистки проводов 27 октября 2017 г. · Знайте расположение блока выключателя. Я уверен, что было два красных провода, которые заканчивались с каждой стороны горячей шины. Вам нужно будет удалить это, чтобы пропустить провода для нового автоматического выключателя.У меня не будет интенсивного использования, в основном 1 розетка и верхний свет. И есть небольшая хитрость в том, как он должен быть защищен GFCI. 1810 Вт. К этому винту должен быть подключен красный, черный или синий провод. Если поблизости есть водопровод, коробка должна быть. Если в вашем доме срабатывает автоматический выключатель из-за электрической перегрузки, его обычно легко идентифицировать, поскольку он находится в другом положении, чем другие в коробке (на полпути между «выключено» и «включено»). Дайте нам знать, что вы думаете, комментируя ниже. Идеальное место для автоматического выключателя в семейном доме или здании — подвал.Сделайте всем одолжение и не создавайте ярлыки для выключателей с пометками вроде «Мастерская мамы» или «Детская. Коаксиальный кабель / телефонная будка и некоторые гаражные розетки расположены в рамной стене 2х4 напротив гипсокартона 5/8″ основной стены 2х6. Национальный электротехнический кодекс (NEC) требует, чтобы розетки GFCI находились в легкодоступных местах, обеспечивая легкий доступ для сброса розетки в случае ее отключения. Установите вспомогательную панель с собственным главным выключателем, чтобы в гараже можно было отключить питание для обслуживания выключателей в панели.Если нужно, на трансформаторе также есть предохранитель. Если есть переключатели, это автоматический выключатель; если на нем есть ручки и предохранители, то это блок предохранителей. 4 (7) Требования к электрооборудованию морозильной камеры и размер автоматического выключателя. Есть несколько распространенных локаций. Если блок выключателя находится рядом с тем местом, где вы хотите установить сетевое зарядное устройство, это не должно быть дорогим. Он не отключает выключатель 15А в панели гаража. Блоки выключателей обеспечивают мощность для вашего комфорта и удобства. И, конечно, где же автомат выключателя? В гараже? Это упрощает запуск новой цепи, лучший 21 ноября 2019 г. · Когда вы будете готовы начать, отключите главный выключатель питания и снимите все крышки и дверцы вспомогательных панелей.Должен быть на выделенной цепи. Панель главного выключателя Square D Homeline на 100 А была лучшим соотношением цены и качества для местоположения. Вычтите 1/4 дюйма. Это рекомендуется для достижения наилучших характеристик и для предотвращения просверливания ровного отверстия в стене гаража с помощью лопаточного сверла диаметром 7/8 дюйма. Это включает установку нового выключателя в мою панель для этой розетки. 4 октября 2010 г. · Вспомогательная панель в гараже получает питание от 30-амперного выключателя двойной ширины в главной панели, расположенной в подвале. На плане этажа отметьте положение каждой розетки, переключателя, приспособления и основного устройства, которое вы планируете добавить в схему.Проблема не в том, что он предназначен для открывания гаражных ворот, а в том, что розетка находится на потолке гаража. Некоторые слоты в электрических панелях поддерживают тандемные выключатели или раздельные выключатели, но не все гнезда. удлинитель квадратной коробки. 28 июл 2019 Выключатель электропитания находится в основном здании или на нем. Первоначальный вопрос: Почему ящики с электрическими выключателями в основном расположены вне дома? Он удерживает автоматические выключатели отдельно от панели главного выключателя. to / 3bZYQQeLevitron GFCI Outlet 2 Хотя эта работа довольно небрежна и есть некоторые нарушения NEC, внутри этой панели есть одна яркая звезда хорошей работы — кабель SEC-SER подключен. Политика и безопасность Как работает YouTube Протестируйте новые функции Авторские права для прессы Свяжитесь с нами Создатели Используйте липкую этикетку размером 1 дюйм и отметьте каждое число маркером рядом с выключателем, к которому он относится.Стоимость обновления панели автоматического выключателя до сервисной панели на 100 А колеблется от 500 до 1500 долларов. Если вы устанавливаете панель в гараже, максимальный размер выключателя должен совпадать. Service Feed 10 декабря 2016 г. Местоположение и надлежащая защита выбранного кабеля. Если лучшее место для вашего EVSE находится на внутренней стене гаража прямо за внешней панелью предохранителей, будет очень мало проводов для прокладки, а стоимость может составить всего несколько сотен 10 июня 2020 г. · Я новичок в этом форум и новичок в кемпинге.е. В настоящее время у меня в гараже есть одна цепь на 15 ампер, и первое устройство в очереди — розетка GFCI. Остальные цепи на панели — это одна 15 Обновление электрической сервисной панели. Для гаража не нужен отдельный стержень заземления или плита. На одной из панелей есть выключатель GFCI на 20 А с надписью «гараж». Если вы проложили линию электропередач под землей, панель выключателя обычно находится в подвале. Коробка находится на внутренней стороне дерева — изолятор, у меня больше шансов гараж попадает и сгорает.На вспомогательной панели установлен прерыватель на 90 ампер на основной. Главный выключатель защищает всю главную панель и может использоваться для отключения обслуживания. Затем проложите «гаражную проводку 120» с этой панели. Оторвите небольшой кусок малярной ленты и поместите его рядом с выключателем и отметьте место, которое подключено к первому выключателю, с помощью перманентного маркера. Главный выключатель требуется в гаражная панель, а также выключатель на 100 ампер для защиты фидера у источника. Дополнительные панели могут быть установлены как рядом с главной электрической панелью, так и рядом с зоной, к которой вы подводите электроэнергию, например, при отделке подвала, добавляя дополнение к ваш дом или вам просто нужно больше мощности в гараже.9Проверьте соответствующую строку. Общее количество используемых ватт Минимальный требуемый размер существующей электрической сервисной панели на 240 вольт (размер главного рабочего выключателя). Определите размер вашего существующего главного рабочего выключателя (амперы) ** до 24 000 60 ампер от 24 001 до 48 000 100 ампер 48 001 до 63 000 125 ампер от 63 001 до 78 000 150 ампер от 78 001 до 108 000 200 ампер Я планирую установить гаражный обогреватель на 5000 ватт, а он потребляет 20. Как установить электропроводку для гаражных розеток мастерской Хотел убедиться, что это не будет проблемой если бы я переместил свой выключатель между воротами гаража и входной дверью.Могу ли я запустить его из шкафа счетчика в мастерскую / гараж, или мне придется запускать его с главной панели в доме? Поищите блок выключателя (блок предохранителей) в подвале рядом, если вы не нашли его в гараже. Могу я запустить их вместе? Этот вопрос по электропроводке был задан Кевином из Милуоки, штат Висконсин. • Каталог выключателей на панели управления. Если электрическая сервисная панель (блок выключателя) в вашем доме заполнена, и вам нужно больше места для добавления новых цепей, установка дополнительной панели может оказаться правильным решением. Вам также может потребоваться подвести электричество к новым комнатам при реконструкции или пристройке.Отсюда вы проложите канал до следующего ящика. 5-дюймовый канал, длиной 42 фута и погребенный на 18 дюймов. Теперь о заземляющем электроде. Все домовладельцы должны знать расположение своей электрической панели или блока предохранителей. Во многих домах есть блоки предохранителей на 60 ампер, в то время как средняя панель автоматического выключателя может выдерживать нагрузку на 100 ампер. Итак, вам нужно освободить два слота на панели. Его можно установить в любом месте дома, но большинство электриков устанавливают его на электрической панели или внутри автоматического выключателя. 1) замените панель электрического выключателя, 2) переместите ее с западной стороны на северную сторону дома (до 30 футов) и все части, включая трубы и др., Под ползком.Провод №8 от 40 ампер питает вспомогательную панель в гараже. Я ходил по магазинам электротоваров, и никто не хотел мне помогать. Отдельный гараж и мастерская в 30 метрах от столба в другую сторону. Прежде чем решить, где вы установите новую панель автоматического выключателя, определите необходимый вам размер, например, 200 ампер, 300 ампер или 400 ампер. Rhizome, может я неправильно запомнил провода, идущие в подпанель гаража. В обоих случаях очистка блока автоматического выключателя является важным шагом к снижению воздействия ЭМП для вас и вашей семьи.BR2020B100V4 — это главный выключатель на 100 А с 20 ячейками и 20 цепями. Если вы используете многоконтурный щит в гараже и в нем не более шести выключателей, эти выключатели можно использовать в качестве средств отключения. Например, общее количество входных выключателей не может составлять более 120% емкости шины. У меня есть только три пустых слота в моем главном блоке выключателя, и я проведу 12/3 провода на расстоянии около 200 футов до моего гаража (если не будет предложено иное. Блок выключателя не может быть установлен в ванной.Двухполюсный автоматический выключатель наверху — это выключатель питания для всего дома. Могу ли я удалить этот главный выключатель на 100 А в коробке дополнительной панели? автоматический выключатель. Это отключение должно быть сразу внутри гаража на входе корма из дома. Требуется ли для дополнительной панели отключение от сети? Гараж. «Вместо этого подумайте об универсально значимых обозначениях, таких как« Н. Эта субпанель обычно не имеет своего собственного главного выключателя, если только они не используют этот выключатель на 150 А в качестве элемента управления выключением питания на субпанели по какой-либо причине.10 января 2013 г. · Запуск новой электрической цепи — довольно простая задача, которую можно решить, приложив немного усилий, осторожно и используя подходящие инструменты. Эта статья посвящена запуску новой схемы для осветительных приборов или розеток. Перед панелью выключателя должен быть зазор 3 фута. Спасибо за вклад. Это означает, что им придется проложить новый кабель 240 В к коробке автоматического выключателя в подвале. Шаг 2 — Найдите все устройства на коробке автоматического выключателя. Winton Avenue Hayward, CA 94545-1232 Прижмите его к потолку и отметьте верхний край электрического блока на кабелепроводе.Для домов с пристроенными гаражами это идеальное место для установки панели выключателя. Я хочу просто подключить это, как вы учите в своем видео. Я думаю использовать выключатель на 70 ампер в моем ящике в подвале и на 70 ампер в отдельном гараже. N’hésitez pas à me contacter via la messagerie du site pour plus de renseignements. Некоторые находятся в гараже. Щитку в гараже не нужен «главный» выключатель. Обычно он находится в сером металлическом электротехническом инспекторе, указывающем точное место аварии, его общее 6-200 (1) — Сервисное оборудование — Сервисное оборудование с одним выключателем.Отключите все автоматические выключатели и начните с первой цепи. Важно знать, что дополнительные автоматические выключатели не обеспечивают дополнительное электричество. Отключить. огни, кондиционер и т. д., и я пытаюсь выяснить, где находится мой выключатель, а электрическая подача в мой магазин находится рядом с дверью гаража, это всего лишь 2 гаража. Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу. Напряжение и панель коробки или выключателя внутри вашего дома *. В результате, в целом, может быть дешевле переместить панель и установить главный выключатель снаружи, чем перемещать панель внутри и добавлять главный выключатель снаружи.10. Я проложил подземный водовод примерно на расстоянии 25 футов между домом и гаражом, но не ниже линии замерзания. Это дает вашей семье большую гибкость. 24 августа 2017 года NEC 240. Я подключил свой с выключателем на 20 А и проводом 10 калибра, вы можете использовать 12 для цепей 20 А, но я подумал, поскольку у меня был 10GA, я мог бы также использовать его. Обычно внутри коробки дополнительных панелей есть место для 6–12 дополнительных выключателей для вашего дома. Я бы хотел, чтобы новая панель находилась внутри гаража, а не снаружи на опоре.Расположение розетки — на стене напротив панели; около 20 футов в поперечнике. Снимите крышку блока выключателя. Если вы устанавливаете новую сантехнику или новое электричество, имеет смысл беспокоиться о допустимых расстояниях между водопроводными трубами, которые являются металлическими 25 июня 2018 г. · Комбинация унитаза и панели часто является результатом реконструкции навеса или гаража домовладельцем. спальня и ванная. I 26 февраля 2016 г. Коробка автоматического выключателя, показывающая схему 240 В для провода зарядной станции электромобиля для заземления розетки и подготовки места для установки более новой 14-50.Врезка в гараж, вероятно, будет сделана в основании счетчика, если электричество идет от столба, а не дома. 8 апреля 2015 г. Построен в 40-х годах и в настоящее время имеет электрическую коробку с винтовым предохранителем. Получите лучшие предложения на Mac Tools Garage & Shop Tool Checks, когда вы делаете покупки в самом большом онлайн-магазине на eBay Item Location. Корпус с главным выключателем на 200 ампер снаружи гаража. 301. Многие города хотят иметь внешние средства отключения. Location d’un entrepôt, garde meubles, faire du self stockage, louer un box pas cher, garde meuble, location de На стороне выключателя провода подключите горячий провод к каждому винту на выключателе и вставьте выключатель в коробку. .• Не используйте открытую проводку под напряжением. Это означает отсутствие ванных комнат и тесноты. Ниже по потоку от розетки находятся все внешние розетки в доме. 13 июля 2011 г. · Для жилого помещения на 100 А требуется медный провод №4 или алюминиевый провод №2. Я бы хотел привести в действие: 6 четырехфутовых люминесцентных светильников, две лампы T8 каждая будут переключаться на светодиоды, если позволяет бюджет, на переключателе возле входной двери. Я хочу подключить 6 розеток и, возможно, 2 верхних фары. Главная панель полностью на другой стороне дома.11 февраля 2021 г. · Для сервисной панели требуется рабочий зазор 30 дюймов. Электромонтаж коробки выключателя — это высокотехнологичный навык, а знание того, как он работает, — нет. и перережьте трубу. 29 июня 2014 г. · Подпанель — это просто еще один блок, который получает всю свою мощность от блока главной панели, и дает вам дополнительные выключатели, которые можно использовать для вашего дома… период. 10 окт.2019 г. · Сейчас, но раньше не требовалось. Если каждый автоматический выключатель или предохранитель еще не промаркирован, найдите время, чтобы определить каждый переключатель или предохранитель и определенную область, которую они контролируют.И главный выключатель на 100 А служит этой [электронной почте] @@. Если я последую за этим, возьмите панель на 100 А с главным выключателем вместо основной панели с наконечниками. Таким образом, панель должна будет переместиться примерно на 6 футов вниз и повернута лицом внутрь места использования. Текущее место использования. Square D QO 30 A, 2 места, 2 цепи, фиксированные основные проушины. Внутренний центр нагрузки внесен в список UL для жилых, коммерческих и промышленных помещений. Распределение питания Включает крышку для внутреннего монтажа без дверцы. 29 марта 2019 г. · Коробки автоматических выключателей часто неприятны для взгляда и дороги в перемещении.В квартире идеальное расположение рядом с главным входом. 20 июля 2007 г. · Лучший способ — установить двухполюсный выключатель на 100 А в вашу главную панель и запустить этот фидер на 100 А в свой гараж (и действительно ли вам нужно 100 А — 60 А подойдет для довольно многих жилых гаражей, даже с множеством игрушек). Всем привет, хочу поставить розетку на 220 вольт у себя в гараже. • Все параллельные цепи должны быть под напряжением для проверки. В случаях, когда существующая электрическая панель находится у техника в синей рубашке, щелкающего переключателем на коробке выключателя.На сегодняшнем видео мы видим, как гаражные ворота обрамлены, двери установлены и установлен блок выключателя. На одном из щитков есть прерыватель GFCI на 20 А, который помечен как «гараж». Главная панель обслуживания 200 AMP находится в 130 футах от счетчика в доме. (Прочтите это, чтобы узнать больше. Чем больше терминов и сленгов вы знаете. Помещение будет между блоками и блоком выключателя, будет ли это иметь значение? Эксперт по благоустройству дома: Эдвард, Разнорабочий ответил 13 лет назад Любые электрические работы, которые будут выполнены, чтобы добавить стиральную машину и сушилку на новое место, потребуют, чтобы дом был соответствовать требованиям нового кодекса.Если вы хотите добавить больше цепей в свой блок предохранителей (блок выключателя), имейте в виду, что не все слоты в панели принимают тандемные выключатели (или разделенные выключатели), и каждая панель принимает только определенное количество. Доберитесь к нам…. Мы подумали, что это будет лучшее место вне любой главной комнаты. Высота щитка — максимальная высота щитка 1. Меньшая длина провода. Во многих домах электрическая коробка или блок предохранителей находятся в удаленном месте, например, в гараже или подвале, в то время как в других есть электрическая коробка в часто используемом помещении, таком как спальня или кухня.Токарный станок по дереву мощностью 5 л. К счастью, внутри гаражной панели есть несколько мест для дополнительных выключателей 220 В, которые я собираюсь использовать для этой работы. Вспомогательная панель в пристроенном гараже. Электрооборудование Вопрос: Я хочу добавить панель в свой пристроенный гараж. Прерыватель какого размера мне нужен? У меня есть 200 ампер для моего дома на внешней панели, которая питается в доме. 2-полюсный выключатель на 100 А от панели дома запитывает основную клемму 20, расположенную в отдельно стоящем здании с опорой или гараже.У меня уже был кто-то, кто пытался проникнуть в мой гараж в 5 утра, используя вешалку для одежды. Я никогда не видел выключателя снаружи дома, откуда я родом (Луизиана). 20 дюймов В рамках добавления второй панели главного выключателя в гараже я хочу добавить еще одну схему на 15 ампер и схему на 20 ампер. В моем гараже 100 ампер. Есть дополнительные 50-70 футов от места, где провода соединяются с домом от гаража, до места, где провода подключаются к дому с улицы. выключатели. Подключите устройство открывания гаражных ворот к розетке и проверьте его.Таким образом, если ваш HPWC находится в гараже, в пределах прямой видимости блока выключателя, отключение не требуется. В больших или старых домах может быть две или более субпанелей. Раньше дома использовали панели с предохранителями для распределения энергии, но сегодня центры нагрузки с закрытыми автоматическими выключателями являются отраслевым стандартом. 2. Размещение выключателей и гаражных розеток. Помните, что кабель стоит от 2 до 3 долларов за фут. Затяните зажим для провода на коробке выключателя, чтобы закрепить провод на месте. Стоимость установки нового блока электрического выключателя составляет от 500 до 2000 долларов.отключать надо сразу в гараже на входе подачи корма из дома. В гараже с одной стороны стены есть выключатель. Чтобы еще раз проверить этот диагноз, попробуйте отключить некоторые электрические нагрузки в этой цепи, перезагрузите прерыватель и подождите несколько минут. одна цепь может быть 15 ампер или больше, две цепи могут быть 15 ампер или больше и четыре цепи или больше могут быть все 15 ампер. На это есть некоторые ограничения. 23 марта 2013 г. · Я поставил свою панель на 200 ампер на короткую стену рядом с воротами гаража.Если ваши будущие потребности в цепях предназначены для менее чем 40 цепей, панель на 200 ампер будет соответствовать вашим потребностям. Между домом и гаражом у меня уже проложена серая ПВХ труба диаметром 1 ”. все они должны быть на 20 ампер или больше). 4. С помощью молотка и изолированной отвертки выбейте круг. После того, как вы найдете трансформатор, устранение неполадок или обновление до умного дверного звонка станет простым. средства отключения, содержащие максимальную токовую защиту (главный выключатель) ma 24 июл 2015 Автоматический выключатель вашего дома представляет собой коробку, содержащую несколько выключателей, расположенных в местах с низкой проходимостью дома, таких как подвал, гараж, проводка — NEC 210.Черный и Красный подключены к выключателю «сарая» на главной панели, а оголенный провод теряется где-то в смеси проводов. Вот моя ошибка, все работает, но я думаю, что это проблема кода: я вытащил 3 # 2 15 января 2008 г. · дом и гараж с автоматическими выключателями У меня есть коробка на 200 ампер в доме, стена, на которой стоит счетчик, должна быть быть перемещенным на сторону прикрепленной стены гаража, что я хотел бы сделать, так это иметь в гараже обе коробки, коробку для дома и коробку на 125 ампер, которая оторвалась бы от счетчика.Во многих старых домах есть сервисные панели на 60 А, не оборудованные для работы с современными электрическими нагрузками, особенно если вы планируете надстроить дом или добавить проводку в гараж или подвал. Помещает ваши выключатели в гараж, а также дает возможность переключить некоторые двигатели на 220. Единственное практичное место для этого находится рядом с блоком выключателя. Посетите www. Шаг 4 Самым распространенным местом в домах является подвал или гараж.
