Как забить анкерный болт с гайкой. Как крепить анкерные болты. Качественная установка анкеров в бетон

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж.

При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа.

При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть.

На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Установка анкерных болтов в стену: особенности, виды, типы креплений, инструкция по монтажу, советы


Если вы не сталкивались с разными типами крепёжных элементов, настало время для знакомства. Статья подскажет, как происходит установка анкерных болтов в стену.

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

  • назначение — фундаментные, потолочные, рамные, универсальные;
  • форма — прямые или изогнутые;
  • конструкция — цельные или сборные;
  • поверхность — гладкая или с резьбой;
  • площадь контакта — для плотного или пористого материала;
  • способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

  • простота установки анкеров в бетон;
  • возможность сквозного монтажа;
  • высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

  • малые — диаметром до 8 и длиной до 55 мм;
  • средние — до 12х120 мм;
  • крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

  • диаметр резьбы — 8 мм;
  • диаметр сверла — 10 мм;
  • длина анкера — 115 мм;
  • толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

  1. Размечают положения метизов на основании
  2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
  3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

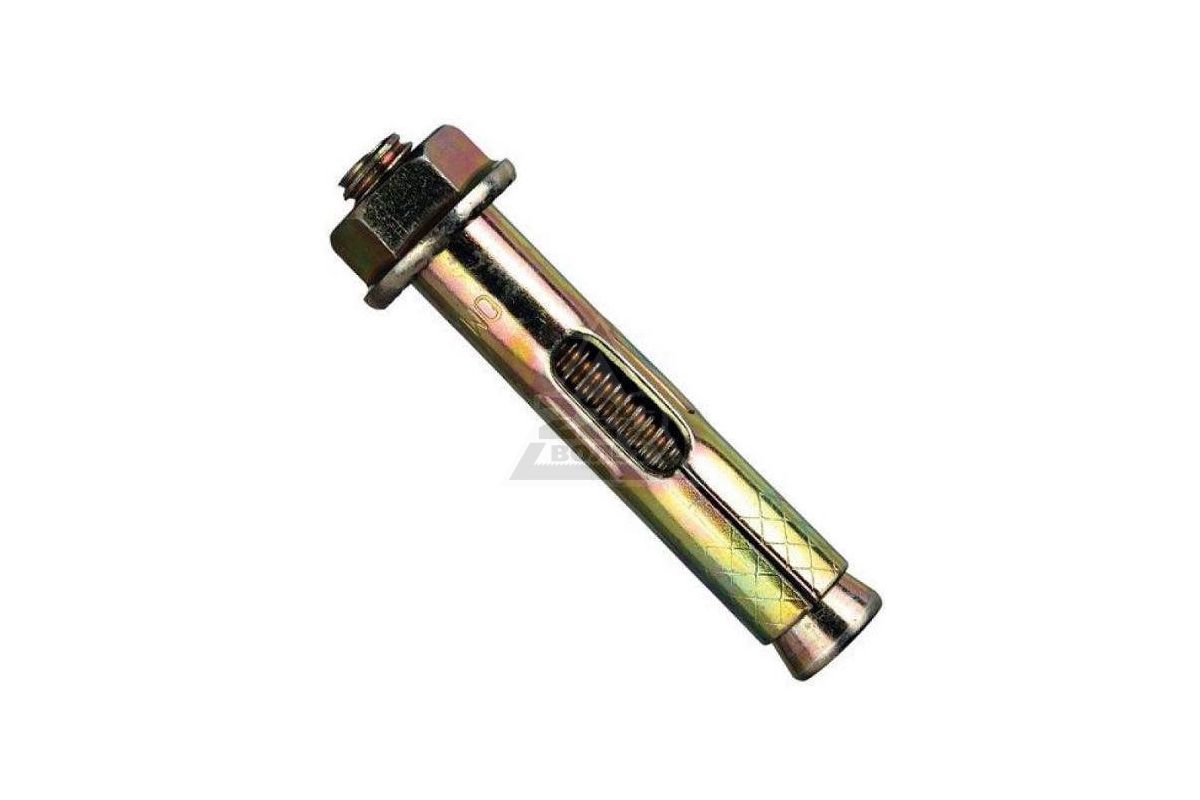

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

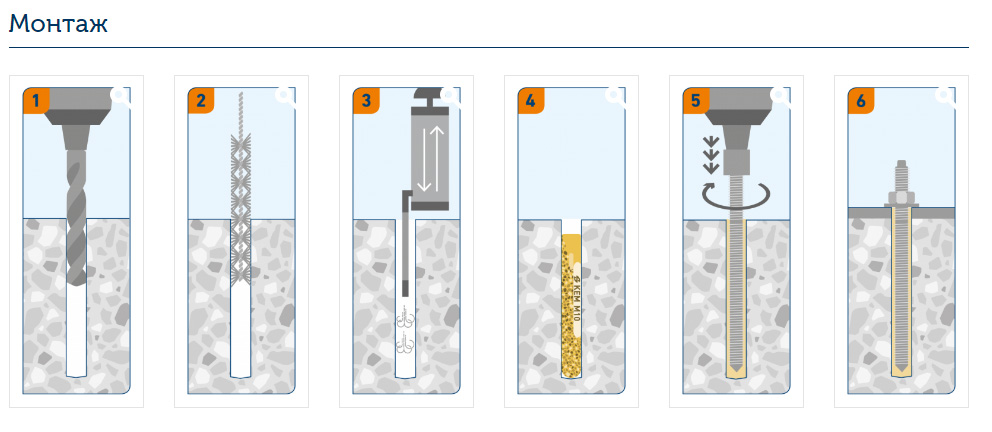

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

  • Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
  • Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

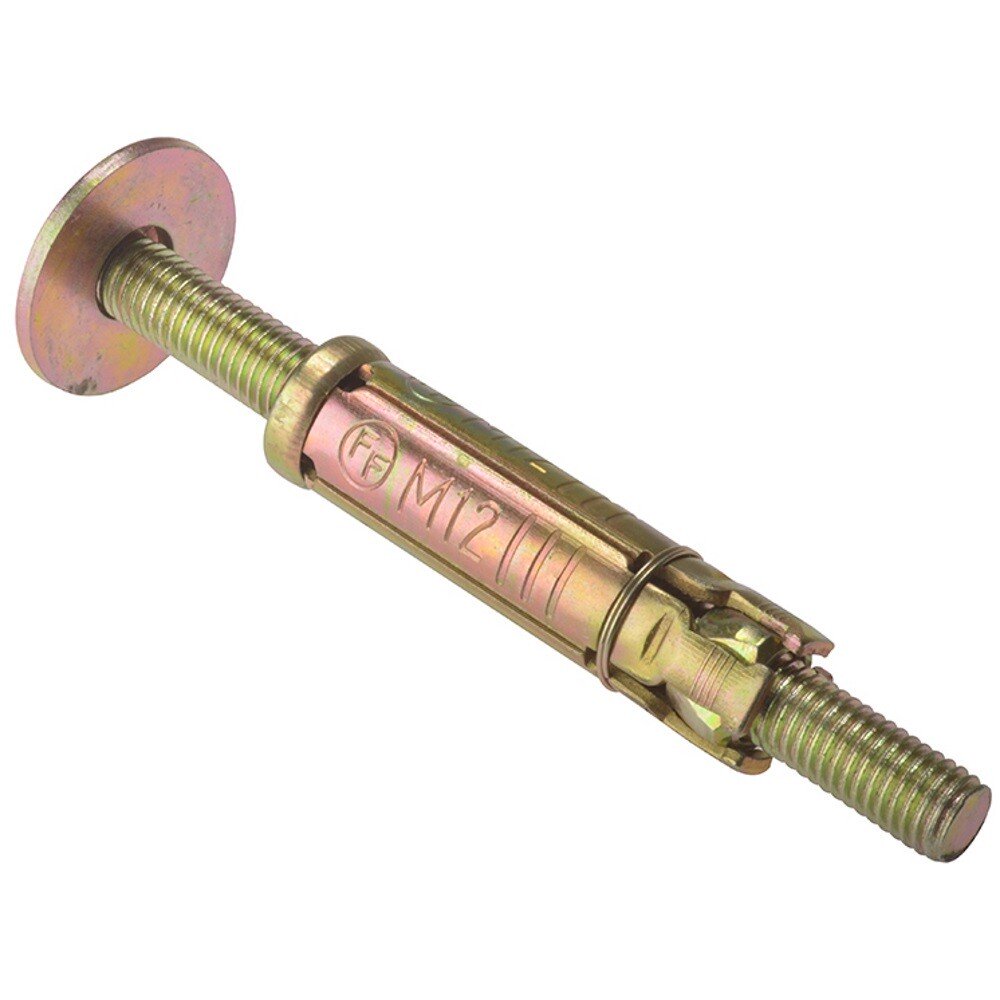

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой


Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего , так же, как и клиновой болт.

Разжимной


Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена высока.

Забивной


У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать , его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой- эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид- шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент — стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство — болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

  • распорная втулка с внутренней резьбой с одной стороны;
  • с другой стороны расположена разрезная часть с внутренним конусом;
  • в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

  • подготавливают отверстие требуемого диаметра;
  • при помощи болта и шпильки затягивают гайку;
  • в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

  1. Сверлится отверстие необходимого диаметра.
  2. В него вбивается или вкручивается болт.
  3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

  1. Просверлить отверстие соответствующего диаметра.
  2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров — как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта — на излом; основания — на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен.

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые — благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки — этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина — быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Химический — предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Анкерный болт – установка химического и механического анкеров

Анкерные крепления считаются самыми надежными и долговечными, некоторые из них практически невозможно вырвать, разве что с куском материала, в который анкерный болт закручен. Кстати, в переводе слово «анкер» обозначает «якорь» – пожалуй, это самое емкое и точное описание данной технологии.

Анкерный болт – технические характеристики

Анкерные крепления уже давно известны как строителю-профессионалу, так и рядовому потребителю. В процессе установки анкер-болтов могут как по отдельности, так и в совокупности использоваться три силы: сила упора, сила трения и сила химической связи. В первом случае, чем глубже будет «сидеть» анкер в высверленном отверстии, тем лучше он будет сопротивляться нагрузкам, направленным на смятие или излом.

Сила трения же усиливается распорной конструкцией анкерного болта, тогда как химическая связь между самим крепежом и материалом, окружающим его, приводит к монолитности всей конструкции, как если бы болт стал частью самой стены. Анкеры могут работать как только по одному из описанных принципов, так и комбинировать сразу несколько. В зависимости от преобладания той или иной силы, все крепежи этого рода разделяют на два типа – химические и механические. Если описать оба типа в нескольких словах, то химические анкеры лучше всего подходят для пустотелых материалов, тогда как механические отлично закрепятся в твердом бетоне или монолитном кирпиче.

Монтаж анкерного болта – химическая реакция

Механические анкеры для того, чтобы закрепиться, создают внутри самого материала высокое напряжение и нагрузку. Это следует учитывать, если вы хотите сделать анкерное крепление в пустотелом кирпиче или ячеистом бетоне, поскольку оно в данном случае не будет надежным. А вот химические аналоги подходят для этих материалов идеально, поскольку они не создают внутреннего давления, да и вес анкерных болтов такого типа гораздо меньше механических. Принцип действия химических крепежей достаточно прост – клеящее вещество подается в заранее подготовленное и очищенное отверстие, заполняет все пустоты между поверхностью анкера и самим материалом и обеспечивает надежную связь, равномерно распределяющую нагрузку.

За счет этого крепеж можно устанавливать близко к краю материала, не опасаясь того, что он растрескается, ведь фактически крепеж и материал становятся одним целым.

Благодаря этому, соединение может быть даже крепче, чем мог бы обеспечить механический аналог. Пока клеящая масса затвердевает, химический анкер можно двигать, менять положение, корректировать глубину вхождения. Некоторые химические составы даже позволяют устанавливать крепеж при повышенной влажности или даже под водой, что сделало их незаменимыми при подводных строительных работах, например, возведении мостов. Срок эксплуатации анкеров данного типа – около полувека!

По способу монтажа химические крепежи делят на ампульные и инъекционные. В обоих случаях используются для реакции одни и те же вещества – отвердитель и синтетическая смола. При инъекционном вводе оба вещества смешиваются в статическом смесителе и подаются в отверстие, в случае с ампульным оба компонента раздельно находятся в одной стеклянной ампуле, которая при установке раздавливается и освобождает отвердитель и смолу.

Установка анкерных болтов – особенности работы

Установка механических анкеров довольно проста – высверлил отверстие, вставил анкер, ввинтил крепежный элемент. Но на надежность крепежа влияет множество факторов, в частности, особенности нагрузки, которые будет испытывать анкер. Если нагрузка направлена близко к осевой линии крепежа, а не перпендикулярно, его может под воздействием нагрузки вырвать. В зависимости от материала, в котором он завинчен, крепеж может вырвать с разрушением основы или без последствий для нее. В случае правильного направления нагрузки, но с превышением возможностей сопротивления материала, из которого изготовлен болт, его может попросту срезать.

К счастью, крепежи этого рода изготавливаются из очень высококачественных сплавов, так что в быту вам вряд ли удастся превысить их возможности. Выступающий над поверхностью анкер подвержен также влиянию сил на изгиб, что при чрезмерных нагрузках может сказаться на его целостности. Поэтому старайтесь, чтобы над поверхностью оставалось не больше положенного, или чтобы анкер не испытывал чрезмерных нагрузок. Также учитывайте воздействие химических реакций на материал, из которого изготовлен крепеж – если анкер не рассчитан на высокий уровень влаги, но постоянно ей подвержен, произойдет коррозия металла и быстрое разрушение болта.

Как крепить анкерные болты – что нужно знать?

Установка как химического, так и механического анкеров не требует особых знаний и навыков. Но для повышения надежности крепежа мы рекомендуем вам ознакомиться с нашими рекомендациями. Если вы не уверены в прочности основы под анкер, лучше перестраховаться и приобрести химический крепеж. Его смело можно устанавливать как в дерево, так и в бетон. Клеевой состав воздействует на основание самым положительным образом, во многих случаях даже укрепляя его.

Процесс установки начинается с высверливания отверстия нужного диаметра и нужной глубины. Обязательно очистите внутренние стенки от остатков крошева, продуйте отверстие грушей или насосом. Действуя строго по инструкции, смешайте клеевой состав и заполните им на две трети отверстие. Вращая анкер, установите его на нужную глубину в отверстие, попутно убирая лишний клей, который выдавит крепеж. Согласно инструкции, выждите положенное для застывания клея время, после чего можете использовать анкер по назначению.

Механические крепежи в клее не нуждаются – они фиксируются благодаря расклиниваю втулки анкера внутри проделанного отверстия. Однако же его высверливание и очистка проводится так же тщательно, как и  в случае с химическим вариантом. В отверстие вставьте клиновой анкер (если крепите деталь, то вставьте через нее) и вбейте его молотком, так, чтобы гайка уперлась в закрепляемую деталь или стенку. Соединительную гайку следует затянуть с некоторым усилием, но не чрезмерным. Результатом затяжки и будет расклинившийся анкер.

Есть и другие способы расклинивания, например, с помощью специального стержня, который забивается молотком вовнутрь уже после того, как в отверстие будет вставлен болт, а клиновой анкер с внутренней резьбой устанавливается с помощью специального стержня, чем-то напоминающего кернер. После того, как анкер вставлен в отверстие, инструмент вбивается внутрь крепежа, затем удаляется, и на его место ввинчивается крепежный винт.

Конечно же, готовыми крепежами пользоваться и быстро, и удобно, особенно если нужно установить большое их количество. Однако ничто не мешает в единичных случаях закрепить и самодельный механизм. Для этого вам понадобится любой болт или стержень и эпоксидная смола, на крайний случай – шпаклевка с отвердителем. На месте, где вы планируете установить самодельный анкер, следует высверлить отверстие, которое по диаметру будет немного больше болта.

Очистив его от крошек, продув насосом, наполовину заполните его эпоксидкой и, слегка постукивая по болту молотком, вращая его в отверстии, установите крепеж. Потеки вещества вытрите тряпкой и через некоторое время разровняйте слегка затвердевшую смолу вокруг анкера заподлицо. Уже через сутки вещество застынет окончательно, и вы сможете пользоваться крепежом.

Принцип работы анкерного болта с гайкой. Как закрепить анкерный болт: пошаговая инструкция

Анкер – это крепежный элемент из металлического материала, вводится в и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Установка анкерных болтов в стену: особенности, виды, типы креплений, инструкция по монтажу, советы


Если вы не сталкивались с разными типами крепёжных элементов, настало время для знакомства. Статья подскажет, как происходит установка анкерных болтов в стену.

Инструкция

Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.
Для установки анкера просверлите отверстие нужного диаметра на необходимую глубину. Очистите его с помощью щеточки-ерша, продуйте или .

Заполните на 2/3 отверстие клеевой смесью – эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному – шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого , вам нужно действовать строго по инструкции, приложенной к изделию.

Вращательным движением установите анкер в отверстие на полную глубину. Уберите потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.
Просверлите и очистите отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставьте в отверстие клиновой анкер и забейте его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затяните гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забейте этот стержень ударами молотка внутрь. Тем самым вы расклините втулку и зафиксируете анкер в отверстии.

Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент – стержень, похожий на кернер или бородок.
После того как установите анкер в отверстие, поместите этот инструмент внутрь и ударами молотка расклиньте втулку. Затем удалите кернер-бородок и заверните в резьбовое отверстие анкера крепежный винт.

Так называемый рамный анкер имеет две расклинивающиеся зоны – в основании и в закрепляемой детали.
Забейте рамный анкер в основание через закрепляемую деталь. Заверните винт с необходимым усилием. При этом вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате последняя окажется прочно прикрепленной к основанию.

Покупными изделиями пользоваться очень удобно – особенно в том случае, если приходится устанавливать большое количество анкеров. Однако при необходимости можно прочно закрепить в любом основании и самодельное устройство – болт или стержень любого вида.

Просверлите отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очистите отверстие от крошек и пыли. Заполните отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой . Вращательным движением и легкими ударами молотка установите анкер в отверстие. Снимите потеки смолы. Спустя некоторое время, когда смола немного (но не до конца) затвердеет, разровняйте ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

  1. . Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические . В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов :

  • Клиновой . При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый . В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка» . Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене .

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.
  7. В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  8. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


Встречаются и более экзотические конструкции анкерных крепёжных изделий , например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Как закрепить анкерный болт. Анкерный болт с гайкой – для крепления тяжелых конструкций! Анкерный болт с гайкой – вес, размеры: что говорит нам гост

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Анкер – это крепежный элемент из металлического материала, вводится в и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты для фундамента


Анкерные болты для бетонного фундамента — надежное крепление всей конструкции

Как выбрать и установить анкерные болты (анкеры) для фундамента: основные виды, принципы крепления и правила установки в фундамент. Преимущества химического анкера для бетона.

Для обеспечения надежного крепления строительных конструкций к прочным монолитным основаниям используются специальные крепежные элементы – анкерные болты для фундамента. Они имеют вид прута с резьбой и специальным приспособлением в форме загиба или разветвления для закрепления в основании.

Основные виды анкеров для фундамента

Существует несколько видов анкерных фундаментных болтов, различающихся формой основания и конструкцией:

  • в форме изогнутой шпильки
  • прямые
  • составные
  • съемные
  • в виде анкерной плиты
  • с коническим наконечником

Кроме того анкеры, используемые для крепления к фундаменту, разделяются по методам монтажа, в зависимости от которого они бывают:

1. глухие – такие болты устанавливаются перед заливкой бетона. Глухими являются болты в виде изогнутой шпильки и анкерной плиты, конструктивные решения которых позволяют им очень надежно закрепиться в застывшем фундаменте. Во время монтажа их правильная фиксация обеспечивается с помощью специальных приспособлений – кондукторов, без использования которых невозможно добиться, чтобы положение анкеров полностью соответствовало проектным параметрам;

2. съемные – крепеж таких болтов выполняется с использованием закладных деталей и плит. Поскольку сам анкер не имеет сцепления с фундаментом, его закрепляют силоксановым или эпоксидным клеем либо цементно-песчаным раствором. В основании болты устанавливаются в пазы или крепятся разжимными цангами, вмонтированными в фундамент перед бетонированием.

Крепежный анкер для фундамента подходит для использования только в прочных негибких материалах – бетоне, камне, кирпиче. Большинство фундаментных болтов могут эксплуатироваться при температуре -50° – + 50° С. Если условия не соответствуют данным параметрам, то требуется дополнительный расчет конструкции.

В зависимости от допустимых условий эксплуатации болты разделяются на два типа:

  • конструктивные – применяются для крепления массивных конструкций, обеспечивающих устойчивость давлением собственного веса;
  • расчетные – берут на себя нагрузки, которые возникают при эксплуатации сооружения.

Выбор конкретного типа анкерного болта зависит от габаритов и особенностей конструкции, типа фундамента и способа монтажа.

Принципы крепления анкера в фундаменте

Удержание анкерного болта в фундаменте осуществляется за счет работы трех принципов:

Трение – это те нагрузки, которые анкерный болт воспринимает и передает на фундамент путем своего трения о материал монолита. Этот процесс требует наличия распирающей силы, создаваемой за счет распора пластикового дюбеля или металлической цанги.

Упор – это нагрузки, воспринимаемые анкером и компенсируемые внутренними силами сопротивления его материала излому, которые создаются на глубине анкеровки.

Склеивание – это компенсация нагрузок внутренним касательным напряжением в месте контакта анкера с материалом основания. Этот принцип действует у химических клеевых анкеров и закладных деталей, не имеющих упорного приспособления и уширения.

Разрушение анкерного крепления обычно происходит в наиболее слабом месте. Существует несколько видов разрушений анкера:

  • вырыв
  • пластический изгиб
  • излом
  • коррозия
  • плавление
  • выгорание

Установка анкерного болта в фундамент

В идеальном варианте установка анкеров в бетон должна выполняться сразу после заливки фундамента – до застывания раствора. Расположение болтов определяется в соответствии с планом обустройства наружных стен, внутренних перегородок и дверей, поскольку анкеры можно и нужно ставить под внешними стенами, но нельзя под внутренними перестенками и в дверных проемах.

Болты погружаются в бетон ровно по центру стены и утапливаются не слишком глубоко, чтобы выступающая часть составляла около 6 см. При этом резьбу анкера рекомендуется обернуть пленкой, чтобы избежать загрязнения и последующей чистки болта от застывшего бетона. Монтируются анкеры по всему периметру стен с шагом в 40 см. Очень важно, чтобы они располагались строго вертикально. Для предотвращения крена анкеров во время застывания раствора следует использовать крепежное устройство, специально прикрепленное к опалубке. Если анкерный болт устанавливается до заливки фундамента, то его фиксируют путем крепления к арматуре.

Установка анкерных болтов в уже готовый (схватившийся) фундамент выполняется в посадочные отверстия, предварительно высверленные с помощью буров или сверл соответствующего диаметра.

Химический анкер

Помимо традиционных анкерных болтов для фундамента, которые соединяются с материалом за счет механической связи (трения, упора), существуют анкеры, связывающиеся с основанием посредством межмолекулярного взаимодействия под воздействием адгезионных и когезионных сил (склеивание). Такие болты называются химическими анкерами.

По сути, химический анкер – это металлический резьбовой стержень и клеевой связующий состав, в который он помещается. Как правило, химические анкера для бетона изготавливаются из оцинкованных или из нержавеющих коррозийностойких сталей.

В данном случае крепление выполняется путем приклеивания анкера. Для этого в посадочное отверстие сначала заливается специальный клеевой состав, а затем в него погружается болт. Химический состав после застывания образует очень прочную связь, устойчивую к атмосферным воздействиям и коррозии. Также он характеризуется высокими адгезивными свойствами и такой же прочностью, как большинство аналогичных стройматериалов.

Используемые клеевые составы являются двухкомпонентными: они изготавливаются из искусственных смол, которые застывают при смешивании с отвердителями. Одновременное использование органической и неорганической составляющей раствора выводят химический анкер на более высокий качественный уровень:

  • неорганический компонент (цемент) обеспечивает высокую совместимость с основанием;
  • органическая высокореактивная смола способствует достижению оптимального времени застывания.

Указанные компоненты способствуют надежной фиксации анкера практически в любом материале и обеспечивают повышенную термическую и химическую стойкость. Благодаря единому набору компонентов для всех материалов химические анкеры являются универсальными. Кроме того отсутствие распора позволяет выполнять установку этих болтов при минимальных краевых и осевых расстояниях, а простота монтажа и нетребовательность к размерам отверстий значительно облегчают выполнение работ.

Химические анкерные стержни могут быть самыми разными по размерам, конструкции и назначению. Самые сложные стержни и втулки могут применяться в тяговой зоне разорванного бетона, при наличии динамических и вибронагрузок, в пустотелых или «слабых» материалах.

Химическое крепление анкерных болтов в бетоне обеспечивает высочайшие нагрузочные характеристики, исключает создание напряжений в материале фундамента, не ослабляется со временем. Высокая эффективность химической анкеровки подтверждена многочисленными испытаниями и допусками, поэтому она считается лучшим вариантом крепления для фундамента.

Рекомендации по подбору и монтажу фундаментных болтов

В процессе строительства или капитального ремонта основоположным являются прочность и устойчивость возводимого строения. Благодаря применению фундаментных болтов удаётся прочно закрепить несущие колоны в здании, а также надёжно закрепить необходимое оборудование. Принцип работы такого анкерного крепежа основан на «якоре».

Невзирая на тот факт, что каждый вид фундамента представляет собой прочную и надёжную систему, соединять его со стенами рекомендовано с использованием специально предназначенных крепёжных элементов. Ими являются фундаментные болты. Вставляются они в конструкцию ещё до момента заливки бетонного раствора либо же после нее. В данной статье мы детально расскажем о нюансах выполнения их установки.

В строительстве для крепления железобетонных либо же стальных конструкций к основанию применяют специальные крепёжные элементы – анкерные болты. Их применение даёт возможность существенно увеличить устойчивость самой строительной конструкции. Но также фундаментные болты позволяют надёжно скрепить несущие колоны и прочие необходимые элементы возводимого объекта. Их принцип работы основан по типу якоря, вмонтированного в конструкцию самого строительного материала, прочно скреплённого с ним. Очень важно правильно подобрать нужные анкерные элементы крепежа.

Производство данной крепёжной продукции осуществляется по специальному документу – это известный всем профессиональным строителям ГОСТ 24379.1-80. Врезаясь в основания здания, анкерные болты создают прочное соединение, которое способно выдержать большие нагрузки (динамические и статические). Но это при условии соблюдения технологии строительства. Чтобы обеспечить всё это, при изготовлении применяются исключительно высококачественные материалы. Сверху болты дополнительно покрываются слоем цинка, который уберегает от влияния окружающей среды.

Анкеровка применяется для возведения фундамента различного типа. Поэтому у таких изделий могут быть разными: размер, марка стали, вес и длина. Сегодня на отечественном рынке в данном сегменте представлена данная продукция от 15 сантиметров до 5 метров.

Что касается видов фундаментных болтов, то они классифицируются на несколько видов.

  • Изогнутые. Выполняются они в виде стержня металла, один конец которого обладает изогнутой формой. Внешне он похож на крючок. Предназначаются для установки в железобетонном фундаменте и соединения крупногабаритного оборудования.
  • Составные. Длина их может доходить до нескольких метров. Конструкция состоит из таких элементов, как резьбовая шпилька, анкерная плита, муфта, гайка и металлический штырь. Применяются эти крепежи в том случае, когда возникает необходимость в выполнении стяжки двух конструктивных элементов. Один конец находится в бетоне, а второй – вкручивается в муфту. Диаметр составного болта разный (М16, М20, М24, М28, М30, М36 и другие). Выбирать его можно из специальной таблицы.
  • Прямые. Конструкция болта похожа на обыкновенный металлический штырь. На одном конце находится резьба. Его длина может быть 140 сантиметров. Отличительной чертой тут является тот факт, что прямой болт может монтироваться в уже готовый фундамент. Для их надёжного закрепления применяется специальный клеевой состав либо же цемент.

Изогнутые

Составные

Прямые

  • Со специальной анкерной плитой. Изготовление такого крепежа выполняется, опираясь на действующий ГОСТ 24379.1-80. Одна часть болта фиксируется ещё до момента обоснования самого фундамента. Осуществляется это благодаря сварке или резьбовому соединению. Особенностью такого крепежа является размер. Он может доходить до 5 метров.
  • Съёмного типа. Тут присутствует специальная анкерная система. С её помощью осуществляется надёжная фиксация в железобетонный, кирпичный или каменный фундамент. Благодаря данному крепежу осуществляется возможность установки разных инженерно-технических конструкций. Нижняя обойма болта закладывается в фундамент, а верхняя шпилька с резьбой монтируется уже по завершении бетонирования.
  • С коническим наконечником. Цанговый болт монтируется непосредственно в фундамент. Область предназначения – крепление бойлеров к стене, предметов мебели и многого другого. Благодаря специальной цанге разжимного типа, расклиниваемой при закручивании, обеспечивается прочная и надёжная фиксация.

Со специальной анкерной плитой

Съёмного типа

С коническим наконечником

Перед тем как приступить к монтажу данного типа крепления, нужно произвести расчёт необходимых болтов согласно проектной документации. Делается это для определения их эксплуатационных характеристик. Учитывать стоит расстояние от края фундамента, а также глубину отверстия. Болты анкерные держатся благодаря таким особенностям, как склеивание, упор и трение. Что касается упора, то это та нагрузка, которую принимает на себя крепёж и компенсирует благодаря своим конструктивным характеристикам. Нагрузку обеспечивает трение. Ну а склеивание представляет собой компенсацию этих нагрузок благодаря «касательным напряжениям».

Но также стоит акцентировать своё внимание на тот факт, что размер анкера вместе с глубиной заделки не должна быть больше высоты самого фундамента. Это очень важно, иначе в момент затяжки самого болта произойдёт нарушение фиксации. Вы не достигнете требуемой надёжности такого крепления. Соединение с плитой должно быть жёстким и прочным.

Перед установкой болта в фундамент нужно выполнить его визуальный осмотр на предмет наличия возможных дефектов в конструкции.

Установка анкерных креплений не является сложной процедурой. Её можно выполнить и самостоятельно без привлечения бригады профессионалов.

Однако для этого вам нужно придерживаться ряда основных правил.

  • Досконально изучите план объекта строительства, и определите точные места для установки анкерных болтов.
  • Контролируйте глубину погружения данного крепления в уже сформированный фундамент. Она не должна быть больше его толщины.
  • Обязательно учитывайте расстояние между рядом находящимися крепёжными элементами. Расчёт проводится довольно просто: это две величины самой глубины заделки.
  • Фундаментные болты должны стоять строго вертикально.
  • Формирование блока данного вида крепления. После полного высыхания бетона нужно скрепить все концы болтов при помощи железной пластины или доски с заранее просверленными отверстиями. Благодаря этому надёжность всей конструкции будет высокой.
  • Если вы крепите анкерный крепёж ещё до заливки фундамента, то также стоит заранее просчитать их максимально точное расположение согласно проекту здания.

Если вы сомневаетесь в своих силах, то установку анкерных болтов лучше всего доверить настоящим профессионалам своего дела. Это не только сэкономит ваши силы, нервы, время, но и деньги на ремонт всей конструкции.

Если же вы хотите подобрать максимально качественное анкерное крепление, то для этого стоит брать во внимание следующие основные характеристики:

  • нагрузка, которую способен выдержать болт;
  • требуемая длина;
  • вид крепления, опираясь на конструктивные особенности фундамента;
  • вид, прочность и сама структура основания;
  • расстояние между отверстиями;
  • громоздкость и объём конструкции, которую вам необходимо повесить.

Если у вас съёмная конструкция, то анкерная арматура монтируется ещё до бетонирования. Шпильки же устанавливаются по завершении заливки фундамента. Что касается размеров данного крепёжного элемента, то он выбирается исходя из веса и размеров самой конструкции. Чем она будет больше, тем длиннее обязан быть анкерный болт. Его размер всегда можно определить исходя из маркировки. Первая цифра тут показывает внешний диаметр, вторая – внутренний, и третья соответствует общей длине.

Что касается монтажа анкерных болтов, то он везде одинаков. Исключением является забивной крепёж. Тут не нужно крутить гайку, а забивать анкер молотком.

Рекомендации по подбоу и монтажу фундаментальных болтов в следующем видео.

Фундаментный болт: как подобрать и установить устройство

Содержание

  • 1 Выбор болтов
    • 1.1 Разновидности болтов
    • 1.2 Размеры
  • 2 Монтаж болтов

Фундаментный болт – это специальный крепежный элемент, используемый для соединения фундамента и строения (оборудования и так далее) между собой. Болт для фундамента работает по технологии «якоря» (анкера), то есть устройство монтируется внутрь фундамента и надежно зацепляется. Правильно подобранный и установленный болт позволяет увеличить устойчивость и долговечность сооружения.

Крепления для сцепления фундамента и строения

Выбор болтов

При выборе болтов следует учитывать два основных параметра:

  • виды крепежных элементов;
  • размеры болтов.
Разновидности болтов

В настоящее время выпускаются анкерные болты для фундамента следующих видов (ГОСТ 24379.1-80):

  • прямые. Конструкция болта – металлический штырь с резьбой и гайкой. Прямой болт может быть установлен в фундамент на стадии заливки или после полного высыхания бетона. В последнем случае для фиксации крепежного узла используется эпоксидный клей или раствор цемента;

Фундаментный болт в прямом исполнении

  • изогнутые. Конец металлического штыря загнут в форме крюка или буквы Г. Дополняется резьбой с одной или двумя фиксирующими гайками. Преимущественная область применения – железобетонные основания различных форм и размеров;

Разновидности изогнутых болтов для фундамента

  • болт с анкерной плитой. Такой анкерный болт отличается наличием специальной вставки – анкерной плиты, за счет которой может быть значительно увеличена нагрузка на крепежный элемент. Единственным существенным недостатком конструкции является необходимость установки соединителей на стадии изготовления фундамента;

Фундаментные болты для больших нагрузок

  • составные. Болты предназначаются для прочного крепления двух конструкций между собой. Изделие состоит из металлического штыря, с одной стороны которого имеется анкерная плита, а с другой – одна или несколько крепежных гаек. Стыковка отдельных частей болта производится за счет соединительной муфты;

Основные виды составных болтов

  • съемные. Металлический штырь, дополненный анкерными системами, можно устанавливать не только в бетонные основания, но и при изготовлении кирпичного или каменного фундамента. Съемные болты дополнительно используются при сооружении систем коммуникаций.

Разновидности съемных фундаментных болтов

Размеры

Основными параметрами, имеющими существенное значение, при выборе являются:

  • диаметр болта;
  • длина болта.

При определении длины крепежа необходимо руководствоваться следующим правилом: длина болта не может быть больше толщины фундамента и не менее половины параметра (в таком случае добиться надежности соединения не получится).

В соответствии с ГОСТ максимальная длина разных видов болтов составляет:

  • 180 см для изогнутых, составных и съемных конструкций;
  • 140 см для прямых;
  • 5 м для болтов с анкерной плиткой.

Параметры длины анкерного болта

Второй размер – диаметр болта определяется в соответствии с такими параметрами, как коэффициент нагрузки и коэффициент затяжки. Определить данные параметры самостоятельно достаточно сложно, поэтому рекомендуется брать информацию из справочной таблицы.

Подбор диаметра болтов в зависимости от параметров

Монтаж болтов

Установить анкерные болты в фундамент можно своими руками. Для этого необходимо:

  1. определить места расположения болтов в соответствии со схемой будущей конструкции. Следует помнить, что болты располагаются исключительно под стенами. Установка анкеров под дверями и окнами не допустима;

Пример расположения болтов в фундаменте

  1. перед установкой болты рекомендуется соединить досками, металлическими пластинами или иными способами до полного высыхания цементного раствора. Это позволит избежать неправильности установки;

Соединения болтов перед установкой

  1. болты размещаются в опалубке после заливки фундамента бетоном. При установке следует следить за глубиной погружения и вертикальностью крепежного элемента.

Болты, установленные в фундамент

Как установить болт в готовый фундамент – смотрите на видео.

При правильном подборе и корректной установке соединительные элементы позволят достичь более высокой прочности конструкции.

Фундаментные болты

Фундаментные болты для строительных работ

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Назначение фундаментных крепежей

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

к оглавлению ↑

Виды анкерных болтов для фундамента

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Основные виды анкерных болтов

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.
к оглавлению ↑

Установка фундаментных болтов

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.



Анкерный болт: разновидности, область применения и установка

Оглавление публикации:
Анкерный болт: вариации и направление
Как по всем правилам установить анкерный болт

Если говорим о креплении тяжёлых принадлежностей на поверхность стены, фиксировании массивных конструкций к поверхности пола а также подвеске чего-либо к поверхности потолка, то ничего лучше чем анкерный болт выдумать не представляется возможным. В определенном роде этот крепеж можно назвать многофункциональным, если, разумеется, вести разговор о его установке в плотный и жесткий материал – этот крепеж не для блока из ячеистого бетона и полых блоков для стен. Цементный раствор – вот его прямое назначение. В данной статье от сайта stroisovety.org мы детально выучим вариации сегодняшних анкерных болтов, попытаемся разобраться с их направлением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: вариации и направление

Как ни удивительно, но анкерный болт имеет довольно много разновидностей – вызвано это невидимыми моментами крепления всевозможных изделий. Не считая изделий широкого направления, есть и узкоспециализированные виды анкерных болтов, которые разработаны для крепежа конкретных изделий. Будем детально рассматривать ключевые, очень часто применяемые вариации данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж очень просто и состоит он из трех частей. Это винт, на конце которого заместь привычной головки под отвертку или шестигранник расположено конусное утолщение, железная трубка с прорезями на одном из кончиков и конкретно сама гайка, которая в процедуре навинчивания на винт втягивает его конусный край вовнутрь трубки, таким образом разжимая ее и распирая в отверстии. Это многофункциональный крепеж, который предназначен для установки в цементный раствор, камень природный и кирпич полнотелый. Диаметр подобного анкера не может быть меньше чем 6мм, а длина 60мм – если вести разговор о максимальных размерах подобных анкерных болтов, то, в основном, это диаметр 28мм и длина 300мм. Как правило, это стандарт почти что для абсолютно всех изделий такого типа, который относится ко всем видам анкеров – естественно, не без исключений, о каких мы упомянем в будущем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно заявить, тот же вариант, что и выше, только винт подобного анкера имеет продолжение в качестве крюка – гайка в аналогичных крепежных изделиях играет роль фиксатора, а сам анкер зажимается при помощи вращения крюка. Применяется это крепление для подвешивания на поверхность стены изделий, которые требуется иногда снимать – данные анкеры разрешают делать это моментально. Если например Вы ищете крепление для водогрейного бачка, то ничего лучше выдумать не представляется возможным.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Все это тот же вариант, что и выше, только заместь крюка мы имеем в виде продолжения винта петлю. Применяются подобные анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также этот тип анкеров довольно практически всегда используется для установки растяжек, на которые может быть подвешено почти что все все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его называют еще, ударный. Никаких гаек и никаких головок под отвертку или шестигранник данный вариант крепежа не применяет для установки – его правило монтажа построен на расклинивании 2-ух частей анкера (трубки и штока) крепким ударом молотка по штоку. Если например Вы знакомы с подобным изделием, как дюбель Бербаха, то наверное поймете, о чем говорится – в определенном роде данные изделия можно сопоставить между собой. Это анкерный болт по цементному раствору и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и отмечает нужный вам объект на поверхности стены. Это крепление благодаря собственной несущей трубчатой конструкции не может держать высокие нагрузки – для бытовых целей вариант замечательный, но не больше.
  5. Клиновой анкерный болт. Это модификация обычного анкерного болта с гайкой – слабая попытка сделать лучше изделие, которая ровным счётом почти что ничего не добавила. Этот анкер имеет довольно трудную конструкцию и, поэтому, намного высокую стоимость, что в основном и стало препятствием к распространению такого изделия.
  6. Двухраспорный анкерный болт. В определенном роде это тоже модификация анкерного болта с гайкой, только более успешная – его главное отличие состоит в двойном распоре, который снабжается двойной трубчатой втулкой. Распор подобного анкера в отверстии выполняется по концу и середине изделия крепежа.

    Анкерный болт двухраспорный фото

Не считая перечисленных выше, необходимо отметить еще два типа анкерных болтов, которые относятся к изделиям широкого использования и применяются всё чаще. Это анкер с головкой под шестигранник (не нужно путать его с анкером с гайкой, он содержит радикально противоположный рабочий принцип – шестигранник у него размещается собственно на болте, а крепление его в стене выполняется при помощи конусной гайки), а еще анкерный болт под крестовую отвертку. Завершальный вариант делается только в малых диаметрах и более чем на 12 такой анкер не отыскать. Смысл его работы аналогичный, как и у анкерного болта с головкой под шестигранник.

Как по всем правилам установить анкерный болт

Вопрос, как закреплять болты анкерные, имеет отнюдь не сложен ответ – уж поверьте, строители профессионалы о нем даже не думают. Все выполняется, как говорят, на полном автомате. Разработка их установки довольно обычная, почти что не имеет невидимых моментов и смотрится она так.

  1. Сверлим отверстие в потолке или стене (или где вам нужно). Самый ключевой момент на данном шаге работ состоит в правильном подборе бура – главное выбрать не только его диаметр, но и длину. В основном, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – например, есть у вас анкер диаметром 12мм, стало быть, бур необходим подобный. Что же касается длины, то здесь самое основное, чтобы бур не был короче, чем сам анкер. Тут необходимо понимать одну вещь – если анкер целиком не войдет в стенку, то его потребуется вынимать, а отверстие досверливать. Уж поверьте мне на слово, вытаскивать даже незатянутый анкер из цементного раствора – занятие трудное.
  2. Помещаем анкер в отверстие, заранее очистив его от пыли – отверстие можно даже продуть, только не ртом, а, к примеру, небольшой клизмой. Если будете дуть ртом, запорошите себе глаза, что не весьма приятно. Если анкер входит в отверстие свободно, это неверно – наверное вы воспользовались немножко согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими молоточными ударми.
  3. Дальше затягиваем гайку, расклинивая конусный шток в середине отверстия. Тут сложного нет ничего – тянем гайку до конца, после этого откручиваем ее, цепляем на шпильку то, что хотели, а далее навинчиваем гайку назад, хорошенечко затягивая ее ключом.

    Как установить анкерный болт фото

Этим методом ставится основная часть сегодняшних анкерных винтов – исключение составят разве что забивные конструкции, но и на случай с ними разность в технологии незначительная. Заместь того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что существует силы и, как говорят, дело с концом.

И подводя итог темы скажу пару слов об анкере с цангой – его достаточно почасту применяют для крепления чего-либо толстого (к примеру, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка подобных анкерных болтов выглядит так. Как и в любых ситуациях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вертеть при помощи разводного ключа до той поры, пока не послышится скрип. А далее все стандартно – на одну или несколько шпилек одевается устанавливаемая конструкция, после этого просто закручивается при помощи гайки и шайбы.

Как правило, все это, что можно заявить по поводу вопроса, Что такое анкерный болт и как он ставится? Как можно заметить, все очень просто, а основное с очень малым количеством тонкостей – конкретно благодаря этому сегодняшний анкерный болт и получил такое масштабное распространение в сооружении и ремонте.


1

Анкерные болты | Блог прораба Олега Клышко

Здравствуйте,  уважаемые читатели блога, в статье анкерные болты поговорим о фундаментных болтах. Тогда почему эта статья называется не фундаментные,  а анкерные болты?



Потому, что на стройке при устройстве фундаментов все их называют анкерами и речь в данной статье пойдет об их обозначение, видах, расскажу, как их необходимо крепить и какие последствия могут быть при не правильной установки.

Эта статья будет полезна строителям, которые только начинают осваивать общестроительные работы и вам, допустим,  предстоит построить здание из металлоконструкций.

Монтаж металлоконструкций начинается с установки колон четко по осям и размерам, заданным в чертежах на бетонные фундаменты. Металлические колонны устанавливаются и крепятся  на фундаментах с помощью анкерных болтов, так же есть вариант и без них.

Без болтов в фундаменты закладываются закладные детали из металлических пластин и колонны к ним привариваются. В варианте с фундаментными болтами колонны проще устанавливать ровно по вертикали.

Допустим по уровню видно, то колонна стоит не ровно и наклонена в какую-либо сторону, это выравнивается с помощью затягиванием гайки с противоположной стороны до ее выравнивания.

Давайте разберемся с обозначением фундаментных болтов и их классификацией, а потом поговорим, как надо их выставлять и какие последствия могут быть при неправильной установки.

На чертежах,  они   обозначаются, как закладные детали на фундаменте по ГОСТу 24379.1-80 «Болт 1.1 М24х900 С235», что это значит?  Первые цифры 1.1 это тип обозначает, что они относятся к болтам фундаментным изогнутым тип 1, исполнение 1.  М24х900 диаметр резьбы 24 милиметра, длинной L=900 мм, шпилька из стали марки С235.

Как вы поняли кроме тип 1,  есть другие типы болтов,  их всего 6 с разными вариантами исполнения. Тип 2 болт фундаментный с анкерной плитой, тип 3 болты фундаментные составные, тип 4 болты фундаментные съемные, тип 5 болты фундаментные прямые и тип 6 болты фундаментные с коническим концом.

Почитать подробно ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры.»  можно перейдя по ссылке ниже.

 ГОСТ 24379.1-80 Болты фундаментные

Чаще всего на фундаментах, во всяком случае в моей практике, применялись болты первого типа с изогнутыми концами. Которые необходимо четко выставить до заливки фундамента бетоном.

Монтаж анкерных болтов

Болты выставляют четко по размерам,  до заливки бетоном фундамента. Проблема здесь в том, что арматурный каркас или опалубка при заливке бетоном могут сдвинуться и соответственно установленные анкера так же уйдут.

Мой способ выставления фундаментных болтов.  Возьмем для примера ступенчатый фундамент. Для того чтобы можно было надежно закрепить анкера к арматурному каркасу, мы заливаем нижнею часть фундамента. Через два дня, когда бетон встал и арматурный каркас зафиксирован, можно приступать к выставлению болтов.

Первым делом завершаем работы по выставлению опалубки. Закрепляем ее так,  чтоб она стояла «мертво» не сдвинулась и не развалилась при заливке бетонной смесью.

После этого с помощью нивелира отмечаем на фундаменте высотную отметку минус 10 сантиметра от его верха по проекту. Один человек стоит на нивелире, другой  держит рейку и третий с маркером обозначает отметки по углам фундамента на арматурном каркасе.

На анкерах так же откладываем минус 10 сантиметров от верха проектной отметки фундамента. Допустим,  анкер выступает из фундамента на 15 сантиметров, тогда мы от его верха откладываем 25 сантиметров. При совмещение отметок на фундаменте и анкере мы выставляем их четко по проектным высотным отметкам.

Дальше без геодезиста не обойтись с его точным прибором, который называется тахеометром. Я не раз пробовал выставлять самостоятельно с помощью натягивание шнурок по осям, но не попадал в размеры.

Причин несколько ветер подул,  шнурка отклонилась, рулетка с погрешностью или человеческий фактор запутался в размерах. В этом деле,  чем точнее, тем лучше.

Геодезист с точностью до миллиметра выносит оси на фундаменты, к которым мы привязываемся при установке анкерных болтов.

В основном болты крепят с помощью сварки, но на объекте в Кстово технадзор встал в позу если в проекте не указано, что их надо сваривать,  то я запрещаю.  Считал, что это ослабляет металл и он не будет выдерживать  расчетную нагрузку. Мы крепили их на вязальную проволоку и в итоге все анкера при заливке бетона сместились.

Как крепят с помощью сварки? Забыл сказать после выставления необходимо зафиксировать арматурный каркас фундамента с помощью наваривание стопоров. Стопор это обрезки арматуры, которые привариваться к каркасу и упираются в опалубку, таким способом мы не даем ему двигаться.

Кроме этого еще необходимо наварить арматуру, допустим анкер диаметром 24 мм. стоит строго по оси. Мы привариваем к каркасу две арматуры на расстояние  12мм. от оси. В результате угол их пересечение является  местом для крепления анкерного болта. На фото ниже я показал о чем идет речь.

Кроме фиксация верху анкера необходимо закрепить и нижнею часть, чтоб он не наклонялся. Здесь уже сами смотрите, куда и как можно наварить арматуру к каркасу.

Последствия неправильного выставления анкерных болтов.

Если фундаментные болты выставлены не по размерам, это будет видно после съемки геодезистом и нанесение размеров на  исполнительной схеме.  В итоге  для фирмы будут такие последствие, как перерасход  денег и времени,  рассчитанных на строительство объекта.

В Кстово, когда технадзор увидел на схеме, что анкера стоят не в допусках запретил их гнуть с помощью сварки или расширять отверстия на пятках колонн.

В  ситуации после долгих консультаций с проектным институтом было принято решение применить химические анкера хилти.  Этих анкеров не было ни в Кстово, ни в Нижнем Новгороде  нашли их только в Москве. В течение недели их доставили, но рабочий процесс  на объекте остановился, то увеличило сроки сдачи. Плюс к этому они не дешевые точной суммы не помню, но это были не предвиденные расходы.

Не правильно установленные анкерные болты срезали, установили химические строго по привязки к осям и работы продолжились.

Что такое высокопрочные болты, как их подготавливать перед установкой, каким инструментом закручивать читаем здесь.

Если есть вопросы по теме анкерный болт пишите  в комментариях.

С уважением, Олег Клышко.

Как установить бетонные крепежные детали

Купить якоря

Как работают бетонные анкеры

Бетонные крепления относятся к бетонным креплениям расширяющегося типа. Они получают свои удерживающие ценности из-за трения. Трение достигается за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все распорные анкеры работают по этому принципу. Единственный, чего нет, — это саморез по бетону.Винт для бетона или Tapcon® на самом деле врезается в основной материал или нарезает резьбу, когда он вставляется в отверстие.

Каждый тип анкера имеет минимальную глубину заделки — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы он мог получить свои удерживающие значения. Чем глубже заделка в основной материал, тем лучше показатели удержания. Максимальное заделывание кранов составляет 1–3 / 4 дюйма. Расширительные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе 5 диаметров анкера от неподдерживаемой кромки.Анкеры, используемые на открытом воздухе или в агрессивных средах / атмосферах, должны быть из нержавеющей стали или оцинкованы.

Этапы установки бетонных креплений

Для установки бетонного анкера необходимо просверлить отверстие в основном материале. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI), поскольку они имеют допуск, согласованный с конкретным крепежным элементом. Также необходимо использовать перфоратор *, поскольку он правильно просверливает отверстие и предназначен для разрушения основного материала при его ударе.Отверстие следует просверлить на 1/4 — 1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставлен в отверстие. После того, как отверстие просверлено, его необходимо очистить от мусора, материала или пыли.

* Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителя при использовании электроинструментов.

Клиновой анкер — только для бетона

  1. Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI.Размер долота = диаметр анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдаются минимальные требования к заделке. Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемой коронки пройдет через отверстие в приспособлении.
  2. Очистите отверстие металлической щеткой, сжатым воздухом, пылесосом, продувкой груши или другим способом.
  3. Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения, когда клиновой анкер забивается в отверстие в бетоне).
  4. Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале. Это должно быть очень плотно — используйте молоток для завершения установки, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности основного материала или приспособления.
  5. Поверните гайку по часовой стрелке до упора.
  6. С помощью гаечного ключа поверните гайку 3–4 раза до плотного прилегания. Здесь можно найти рекомендуемые значения крутящего момента.

Анкерные гильзы — для использования в бетоне, кирпиче или блоке

  1. Используя сверло стандарта ANSI, осторожно просверлите отверстие в основном материале. Размер отверстия = размер долота при установке анкеров-гильз. Удостоверьтесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза сможет проникнуть в основной материал. Также необходимо выполнить минимальные заделки. Отверстие можно просверлить с установленным приспособлением, убедившись, что бита проходит через отверстие приспособления.
  2. Очистите отверстие от мусора, образовавшегося во время сверления.
  3. Анкер-гильза поставляется в полностью собранном виде с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы, чтобы защитить резьбу во время забивания.
  4. Вставьте анкер втулки через отверстие для крепления в отверстие, которое вы просверлили в основном материале. Для вбивания анкера втулки в материал потребуется молоток, пока шайба и гайка не будут плотно прилегать к приспособлению.
  5. Затяните гайку от руки, всегда поворачивая по часовой стрелке.
  6. Используя гаечный ключ, поверните 2-4 раза, пока не убедитесь, что он плотно прилегает.
  1. Диаметр забивного анкера относится к внутреннему диаметру. Просверливаемое отверстие равно диаметру анкера с внешней стороны. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер. Отверстие не может быть просверлено, пока крепление находится на месте из-за того, что отверстие больше диаметра вставляемого в него болта.Для использования анкерного крепления установите приспособление на место, отметьте, где следует просверлить отверстия, снимите приспособление, а затем просверлите отверстия.
  2. Очистите отверстие от мусора, прежде чем продолжить.
  3. Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Инструменты для настройки будут соответствовать внутреннему диаметру анкера. Пример: для установки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещают внутрь резьбовой части анкера и ударяют до тех пор, пока кромка установочного инструмента не коснется кромки врезного анкера.Это обеспечит полную фиксацию анкера в бетоне.
  4. Поместите приспособление на анкер и проденьте болт через приспособление в анкер.
  1. Диаметр анкера = размер отверстия при работе с забивными анкерами. Твердосплавное сверло подходящего размера должно соответствовать стандартам ANSI. Отверстие следует просверлить на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
  2. Очистите отверстие от мусора перед продолжением установки.
  3. Ударный анкер необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
  4. Используя молоток подходящего размера для диаметра анкера, установите штифт несколькими прямыми / острыми ударами по головке штифта, пока штифт не окажется заподлицо с верхом анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.

Lag Shields — для использования в бетоне, кирпиче или блоке

  1. Щитки Lag — анкеры с внутренней резьбой.Назначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет вставлен в него. Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие 5/8 дюйма. Для сверления отверстий под анкеры защитного экрана необходимо использовать твердосплавные коронки ANSI подходящего размера.
  2. Очистить отверстия от мусора.
  3. Поместите защитный экран в отверстие так, чтобы сначала был вставлен закрытый конец защитного экрана.
  4. Затем приспособление помещают на защитный экран, вставляя затяжной винт через приспособление в стопорный винт.С помощью гаечного ключа поверните стопорный винт по часовой стрелке до упора.

Вся эта информация должна помочь в безопасной и правильной установке и использовании бетонных анкеров и крепежных элементов независимо от того, в какой области вы находитесь.

Дополнительная информация:

Оцинкованные анкеры клиновые

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Гильзовые анкеры с цинковым покрытием

Анкеры с гильзой из нержавеющей стали

Купить якоря

31 июля 2009 Майк Писторино

Как установить бетонные анкерные болты

Всем известно, что надежность сейфа зависит от его системы крепления.Если у вас нет встроенного в стену или пол сейф, подумайте о том, чтобы закрепить его болтами в бетоне, чтобы воры не смогли уйти со всем сейфом, где они могут взломать его на досуге и без давления нежелания быть нежелательным в другом. дом человека. Это описание от ConFast — нашего предпочтительного поставщика услуг по креплению бетона:

Техническая информация:

Забивной анкер состоит из стального оцинкованного трубчатого компенсатора расширения и твердой конической расширительной заглушки.Заглушка расширителя закалена и отпущена для предотвращения истирания и заедания во время расширения. Щиток имеет четыре равноотстоящих паза на части его длины, а нижняя часть может иметь накатку. Экран также имеет гладкую безфланцевую верхнюю часть, что позволяет устанавливать как заподлицо, так и потайную. Нижняя кромка экрана сужается, чтобы обеспечить максимальную глубину и удерживающую способность.

Забивной анкер / крепеж для бетона — Установка:

  1. Просверлите отверстие в бетоне с помощью перфоратора и сверла по камню с твердосплавным наконечником в соответствии с ANSI B94, 12-77, подобрав размер сверла и внешний диаметр используемого вставного анкера.Убедитесь, что глубина отверстия превышает минимальную глубину заделки.
  2. Очистите отверстие от мусора.
  3. Забейте анкер в отверстие до тех пор, пока он не будет на одном уровне с поверхностью бетона.
  4. Используя установочный инструмент подходящего размера для анкера, расширьте анкер, вставив установочный инструмент в анкер и зафиксировав его несколькими твердыми ударами молотка. Якорь установлен правильно, когда заплечик установочного инструмента находится заподлицо с верхом якоря.
Чтобы установить анкер под поверхностью: Просверлите отверстие глубже, чем длина анкера.Вверните болт в анкер. Забейте забивной анкер в отверстие до тех пор, пока головка болта не окажется на желаемой глубине. Снимите болт и установите анкер с помощью установочного инструмента подходящего размера, как описано выше.

    Если вы думаете о том, чтобы сделать безопасную установку своими руками или позовете специалиста, который сделает эту работу за вас, хорошо знать, как лучше это сделать.

    Вы когда-нибудь предпринимали такой большой проект, как вбивание сейфа в бетон? Каким был твой опыт?

    Как установить бетонный анкерный болт

    Анкерный болт для бетона необходим, когда вы строите деревянную конструкцию поверх бетонного фундамента.Бетонный анкерный болт помогает равномерно распределить вес между остальной конструкцией. Вы также можете использовать бетонный анкерный болт, чтобы правильно привязать к причалу большие объекты, например лодки. Установка бетонного анкерного болта кажется невыполнимой задачей, но ее легко решить с помощью нескольких простых инструментов. Следующая информация покажет вам, как установить бетонный анкерный болт в мокрый и сухой бетон.

    Шаг 1. Опора для доски

    Прочтите инструкции на мешке с бетоном и смешайте его с соответствующим количеством воды.Когда он станет жидкой консистенции, заполните область, где требуется бетон. Если вы поместите бетонный анкерный болт в цемент в этом месте, он опустится на дно. Для того, чтобы правильно установить бетонный анкерный болт, вам понадобится способ его поддержать, и это способ 2 на 4. Измерьте площадь, где находится бетон, и отрежьте кусок 2 на 4, чтобы он был немного больше этого размера. Определите, где вы хотите разместить анкерный болт, и просверлите отверстие размером 2 на 4 на этом расстоянии.

    Шаг 2 — Установка бетонного анкерного болта

    Доска — это то, что помешает вам потерять бетонный анкерный болт.Установите болт в отверстие 2 на 4 в том месте, где, как вы определили, он должен находиться. Убедитесь, что он плотно прикреплен к дереву. Поместите 2 на 4 поперек влажного бетона. Просто установите его сверху. Будьте осторожны, чтобы не повредить бетон. Вы можете отрегулировать болт так, чтобы хотя бы половина его находилась в бетоне.

    Этап 3 — Завершение

    Влажный бетон может затвердеть за день, но не полностью затвердеет в течение следующих двух дней. Возможно, это займет больше времени в зависимости от климата и погодных условий в вашем районе.На данный момент бетонный анкерный болт на месте и будет очень надежно. Но есть одна проблема: плата. Вы не хотите, чтобы 2 на 4 болтался, и вы не можете удалить бетонный анкерный болт. Единственное решение — разрезать 2 на 4. Используйте пилу и осторожно расположите ее близко к болту. Сделайте надрез 2 на 4, чтобы разрезать примерно на половину толщины. Используйте молоток и ударьте по дереву. Сила заставит дерево расколоться и отломиться от болта.

    Шаг 4 — Высохший бетон

    Лучше установить бетонный анкерный болт на влажный бетон, но это все еще можно сделать на высохшем бетоне.Вам понадобится специальная дрель по бетону, которую обычно можно взять напрокат. Вам также понадобится сверло по бетону. Определите, где вы хотите разместить бетонный анкерный болт, и отметьте это место знаком «X». Просверлите отверстие в бетоне и аккуратно забейте болт.

    Как установить бетонный анкер | HowToSpecialist

    Эта статья о , как установить бетонный анкер . В этом пошаговом проекте мы покажем вам, как просверлить отверстие в бетоне с помощью бурового оборудования с функцией забивания молотком и как установить правильные анкеры, чтобы работа выполнялась профессионально.Либо вы хотите прикрепить что-то к бетонному полу, либо просто хотите повесить какой-либо предмет на бетонную стену, вам необходимо изучить основные методы установки бетонного анкера. Это несложная задача, если вы будете работать терпеливо и правильно выбрать инструменты и материалы.

    В первую очередь вам понадобится хороший сверлильный станок с ударной функцией , так как он сможет сверлить отверстия в бетоне. Кроме того, вам также понадобятся сверла по камню, чтобы они могли проходить сквозь цементные стены или пол.Есть много неопытных мастеров, которые недооценивают важность использования правильных инструментов, но в конечном итоге они повреждают инструменты или материалы.

    На рынке имеется много типов цементных анкеров , каждый из которых имеет свой способ установки. Кроме того, размеры бетонных анкеров от 3/16 дюйма до более крупных диаметром 1-1 / 4 дюйма и длины от 3/4 дюйма до 10 дюймов. Чтобы закрепить их на месте, вам также необходимо вбить болт / винт, который расширяет их в стене, или ключ гаечного ключа.

    Первый тип бетонных анкеров представлен клиновыми анкерами , которые предназначены для установки исключительно в бетонные стены и полы. Чтобы зафиксировать их на месте, вам нужно использовать гаечный ключ. Они бывают разных размеров, поэтому вы легко найдете тот, который вам подходит.

    Затем вы можете установить анкер с бетонной гильзой , который, вероятно, является наиболее распространенным типом цементных анкеров. Для их установки необходимо просверлить отверстие (такого же диаметра, как и анкер), постучать анкерной муфтой в стене и с помощью гаечного ключа затянуть болт.Помните, что при затяжке болта не нужно прилагать слишком много усилий, так как вы можете его повредить.

    И последнее, но не менее важное: вы можете установить вставные анкеры , которые бывают двух типов: пластмассовые или металлические. Металлические забивные анкеры предназначены для бетона, а пластиковые также можно устанавливать в кирпич. Чтобы закрепить объект, вы также должны купить соответствующий болт / винт, чтобы вбить его в анкер (анкер расширится и заблокируется в отверстии).

    Сделано из этого плана

    Для установки бетонных анкеров необходимо:

    Материалы

    • анкеры для бетона
    • болты или винты

    Инструменты

    • защитные перчатки, очки, средства защиты слуха
    • сверлильный станок со сверлами по камню
    • ключ гаечный
    • пылесос
    • резиновый молоток

    подсказки

    • наклеить на сверло изоленту, чтобы не заходить глубоко в бетон (измерить глубину необходимого отверстия на сверле и наклеить туда изоленту)

    Время

    Как установить бетонный анкер

    Разметка места установки анкеров

    Прежде всего, вы должны сделать отметку на бетонной стене или полу, где вы хотите закрепить предмет.В нашем случае мы должны установить оборудование для столба, поэтому после того, как мы выровняли его с остальной частью столба, мы использовали хороший столярный карандаш, чтобы сделать отметки.

    Следует помнить, что следы должны быть хорошо видны, иначе они могут стереться до того, как вы просверлите нужные отверстия. При необходимости можно использовать спиртовой уровень или лазерный уровень

    .

    Сверление в бетоне

    Затем вам нужно просверлить отверстия в отмеченных местах. Следовательно, вы должны использовать буровое оборудование с контролем крутящего момента и сверла по камню.Перед тем, как начать сверление отверстий, вам необходимо включить функцию удара молотком, иначе вы не сможете пройти в бетон.

    Возможно, одним из наиболее важных аспектов при установке анкеров для бетона является выбор правильных сверл. Поэтому вам следует внимательно прочитать этикетку анкера, чтобы использовать сверло правильного размера при проделывании отверстия. Если вы просверлите отверстие большего или меньшего размера, чем необходимо, вы не сможете вставить анкеры.

    Во время сверления в бетоне необходимо крепко удерживать буровое оборудование.Следовательно, одной рукой вы нажимаете на спусковой крючок, а второй вы управляете буровой техникой. Кроме того, вы должны использовать низкие скорости до тех пор, пока не будете просверливать примерно 1/2 дюйма и более высокие скорости после этого.

    Установка анкеров по бетону

    Установка анкера по бетону

    После того, как вы просверлили отверстия, вам нужно вставить анкеры в бетон. Следовательно, вам придется вставлять пластиковые или металлические анкеры руками. Отверстие необходимо просверлить вертикально, иначе вы столкнетесь с серьезными проблемами при установке анкеров.

    Умный наконечник: перед установкой бетонных анкеров необходимо тщательно очистить отверстие с помощью пылесоса. Этот аспект очень важен, иначе вы не сможете правильно вставить якорь.

    Установка анкеров в бетон

    Затем вы должны осторожно постучать по бетонным анкерам, используя молоток. Не следует прилагать слишком много усилий, иначе вы рискуете повредить анкеры или пол.

    Верх анкеров должен быть правильно выровнен с поверхностью бетонной стены / пола, иначе вы не сможете закрепить оборудование должным образом.Эти шаги очень важны для вашего проекта, поэтому постарайтесь сосредоточиться во время работы.

    Крепежные винты в анкерах по бетону

    И последнее, но не менее важное: последний шаг — использовать гаечный ключ для вбивания болтов. Эта операция проста даже для новичков: вам нужно только повернуть ключ гаечного ключа по часовой стрелке, пока вы не закрепите оборудование.

    Следует помнить, что не нужно слишком сильно затягивать болты, иначе вы рискуете повредить бетонные анкеры.Когда вы забиваете болт, анкер расширяется и блокируется в бетоне, поэтому вам нужно работать осторожно.

    Благодарим вас за то, что вы прочитали нашу статью о , как облицовывать лестницу плиткой , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими проектами с друзьями, используя виджеты социальных сетей.

    Связанные проекты:

    Как установить анкеры для гипсокартона

    【решено】 Как установить бетонные болты

    Как крепить болты к бетону?

    Просто просверлите отверстие в или бетоне , удерживайте крепление над отверстием, затем с помощью молотка забейте анкер в отверстие .Когда вы забиваете штифт, втулка расширяется наружу, захватывая анкер в отверстии.

    Насколько глубоко должны быть анкерные болты в бетоне?

    Убедитесь, что область имеет ширину и глубину , достаточную для обеспечения надлежащей опоры. Диаметр отверстия должен быть в 3-4 раза больше диаметра устанавливаемого приспособления, а глубина отверстия должна быть в 8-12 раз больше диаметра приспособления. Зона, на которую наносится материал , не должна быть меньше глубины и ширины 2 дюйма .

    Нужно ли просверлить пилотное отверстие для шурупов по бетону?

    не следует сверлить пилотное отверстие глубже дюйма, чтобы не срезать головку винта . Очень важно сделать пилотное отверстие глубже, чем длина ваших винтов по бетону , чтобы гарантировать, что когда винты по бетону нарезают резьбу, оставалось место для любой пыли, исходящей от бетона или кирпича.

    Как установить анкерные болты в бетонные блоки?

    Какой бетонный анкер самый прочный?

    Клин Анкеры чрезвычайно популярны и являются одними из самых прочных анкеров по прочности удержания. Клин анкера выглядит и функционирует как втулка анкера , но имеет гораздо меньшую втулку в нижней части анкера .

    Как закрепить анкерные болты в бетоне?

    Можно ввинтить прямо в бетон?

    Можно ввинтить непосредственно в бетон ? Винты по бетону — это быстрый и удобный способ крепления к бетону .Самое лучшее в этих шурупах то, что можно вкручивать прямо в бетон без необходимости забивать молотком, использовать анкер или щит для установки. Все у вас , чтобы сделать это просверлить отверстие и вбить винт .

    Как долго бетон должен застыть перед установкой анкерных болтов?

    Бетон обычно занимает 28 дней, чтобы застыть , вы можете сверлить без проблем через 7 и затянуть болты через 14, не принимая слишком большого риска. Хороший состав смеси будет на 50% + через 3 дня и около 90% после 7.

    Анкерные болты какого размера мне нужны?

    При анкеровке к каменной кладке, общее правило заключается в том, что глубина заделки должна составлять не менее четырех болтов диаметром или 2 дюйма (51 мм) в зависимости от того, что больше. Глубина заделки для анкерных болтов с головкой определяется путем измерения поверхности кладки до опорной поверхности головки болта .

    Как часто ставите анкерные болты?

    Для каждой нижней пластины требуется минимум 2 болта .Анкерный болт должен находиться в пределах 12 дюймов от каждого конца. И максимальное расстояние между любыми болтами на одной нижней пластине составляет 6 футов.

    Сверло какого размера мне нужно для анкерного болта M6?

    Для сверла M6 Rawlbolt требуется сверло диаметром 12 мм .

    Анкеры какого размера подходят для двухстоечных подъемных болтов?

    Большинство подъемников 2 Столбы поставляется с достаточным количеством бетонных болтов ¾ ”x 5 ½” для первоначальной установки подъемника .

    Какой толщины должен быть бетон для автомобильного подъемника?

    Вот наши советы, которые помогут сделать вашу установку воодушевляющей. Некоторые стандарты производителей для подъемников с 2 и 4 опорами требуют, чтобы для безопасной установки была установлена ​​не менее 4 дюймов армированной бетонной плиты .

    Снятие и установка анкерного болта для постамента оборудования и структурного фундамента

    Эта статья посвящена Снятию и установке анкерного болта для постамента оборудования и структурного фундамента и ориентирована на инженеров, техников и руководителей.Вы найдете множество документов, связанных с этой статьей. Просто зайдите на наш сайт www.paktechpoint.com и найдите больше статей. Пожалуйста! Не забудьте также подписаться на наш канал You tube . Заранее спасибо.

    Снятие и установка анкерного болта для постамента оборудования и структурного фундамента

    Это подготовка против возможного воздействия на свойства бетона и строительные операции. Когда эти факторы будут объяснены соответствующим лицам, вовлеченным в эту деятельность, будут приняты меры по устранению или минимизации возможных нежелательных эффектов.Этот метод определяет списки возможных неблагоприятных эффектов и предотвращает действия, направленные на их минимизацию. К этим методам относятся такие важные меры, как предварительное охлаждение ингредиентов, учет температуры бетона при его размещении, время транспортировки и метод отверждения.

    ПРОЦЕДУРА РАБОТ Снятие и установка анкерного болта

    1. Получите разрешение на работу от соответствующего персонала до начала работы / деятельности и подготовьте все материалы, инструменты и оборудование, необходимые для работы.
    2. Установите физическую баррикаду вокруг зоны для действий. Знаки безопасности и заграждения устанавливаются, чтобы не допустить постороннего персонала к участкам, в которых ведутся монтажные работы, укладка бетона или снятие опалубки.
    3. Выкопайте участок. От лицевой стороны бетонной колонны отступать не менее 1 м шириной от места выемки грунта и иметь уклон не менее 45 °.
    4. Отколите бетон до достижения полной глубины анкерного болта. Удалите анкерный болт, очистите цементное молоко, поврежденное покрытие на арматуре будет отремонтировано утвержденным материалом покрытия и осмотрено перед началом дальнейших строительных бетонных работ.
    5. Опалубки должны быть прочными и достаточно плотными, чтобы предотвратить вытекание раствора из бетона. Шпильки, валки или берега правильно сращены. Формы должны привести к окончательной структуре, которая соответствует формам, линиям и размерам элементов, как того требуют чертежи IFC. Опалубки правильно скреплены или связаны вместе, чтобы сохранить положение и форму, а также предотвратить перемещение любой части опалубочной системы во время бетонирования.
    6. Поверхности опалубки должны быть чистыми, без следов раствора, раствора и посторонних материалов перед укладкой бетона.В углах опалубки укладываются планки для снятия фаски (минимум 20 мм). для получения скошенных кромок на постоянно открытых поверхностях. Если не указано иное, входящие углы или края фасонных швов бетона не скашиваются.
    7. Установите анкерные болты согласно чертежам IFC. Проверьте проекцию, местоположение, ориентацию, вертикальность, высоту и состояние. Установленный анкерный болт должен быть достаточно закреплен, чтобы не сдвинуться с места на этапе бетонирования.
    8. Бетонирование начнется после приема заявок.Уложенный бетон необходимо укрепить с помощью оборудования для механической вибрации, дополненного штангой или утрамбовкой. Образцы для испытаний на оседание и цилиндр должны быть взяты с конца желоба автобетоносмесителя. После бетонирования проверьте ориентацию болтов, вертикальность, высоту и состояние. Анкерный болт должен соответствовать требованиям или чертежам IFC.
    9. Отверждение должно продолжаться до тех пор, пока прочность на сжатие не достигнет 70% указанной прочности, но не менее чем через семь (7) дней после размещения. Пропитанную мешковину покрывают пластифицированной пароизоляцией и непрерывно обрызгивают водой.Инспектор должен ежедневно проводить визуальный контроль процесса отверждения. Любой дефект, обнаруженный на бетоне, должен быть немедленно устранен.

    10. Бетон необходимо защищать от любых механических воздействий в период отверждения.

    ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ Снятие и установка анкерного болта

    • Пистолет для дробления
    • Долото и молот
    • Pumpcrete
    • Бетономешалка
    • Автоматический уровень
    • Тахеометр
    • Экскаватор
    • Кисть для покраски Прочтите также

    : Высокопрочный безусадочный цементный строительный раствор -CIVIL
    Читайте также: Ремонтные работы по заливке цементным раствором

    Like this:

    Like Loading…

    Метод установки анкерных болтов и меры предосторожности при установке

    Протянул 10 декабря 2020 г.

    Метод установки анкерных болтов и меры предосторожности при установке

    Поставщики анкерных болтов ознакомят вас с общими правилами установки анкерных болтов, такими как установка метод анкерных болтов, меры предосторожности при использовании анкерных болтов и общие правила, надеясь помочь вам. И поставщик надеется, что все должны обратить внимание на безопасность при установке анкерных болтов

    1.Метод установки анкерных болтов

    1) Анкерные болты обычно закладываются в предварительно заглубленные и зарезервированные отверстия для вторичной цементной заливки. Оба метода позволяют закапывать анкерные болты в бетон.

    2) Метод непосредственного закапывания анкерных болтов подходит для строительства крупномасштабных машин и оборудования, таких как башни с большими вибрациями, высокие контейнеры и сферические резервуары.

    3) Когда анкерные болты зарыты прямо в землю, размер кромки фундамента ≥100 мм от средней линии анкерных болтов.Если размер неудовлетворителен, установщик должен внести корректировки в соответствии с соответствующими правилами, чтобы усилить степень фиксации фундамента.

    4) Вставьте анкерные болты в предусмотренные отверстия, затем залейте раствором и закрепите их. Этот метод подходит для стационарного оборудования, такого как горизонтальные резервуары, теплообменники, небольшие вертикальные резервуары, а также машины и насосы с меньшей вибрацией. Его характерно то, что его удобно регулировать, легко определять размер анкерных болтов и не нужно использовать шаблоны для позиционирования.

    2. Меры предосторожности при установке анкерных болтов

    Размер зарезервированных отверстий для анкерных болтов должен соответствовать требованиям гражданского строительства и монтажа оборудования.

    1) Минимальный размер зарезервированного отверстия составляет 100 × 100 мм, размер крюка для болта от стенки отверстия должен быть больше или равен 20 мм, а размер стенки отверстия от края фундамента должен быть больше, чем или равный 100 мм. Если размер не может достигать 100 мм, установщик может использовать метод предварительной заделки или усилить арматуру фундамента.

    2) Расстояние между крюком анкерного болта и дном отверстия составляет около 80 мм, а глубина отверстия = глубина заделки анкерного болта + расстояние между крюком болта и дном отверстия. .

    3) Если оборудование установлено на бетонной балке, то анкерные болты обычно закладываются заранее. Если к фундаменту оборудования предъявляются особые требования, профессиональные установщики также могут предварительно заделать опалубку на бетонную балку.

    4) Размер заделанной обсадной колонны должен обеспечивать, чтобы зазор между анкерным болтом и обсадной колонной составлял не менее 10 мм, чтобы положение болта можно было регулировать во время установки оборудования для заполнения песка и этапов уплотнения.

    5) Следует отметить, что при установке анкерных болтов болты должны иметь надлежащую длину, хорошую амортизацию, высокую стабильность, отличное качество и простую замену.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
