Как поставить врезной замок

Безупречно установленные высококачественные врезные замки позволят оградить свое жилище от любопытных глаз и защитить от непрошеных гостей.

Врезные замки: строение и преимущества

Врезные замки отличаются эстетичным внешним видом, надежностью и легкостью в эксплуатации. Механизм такого замка представляет собой достаточно непростую комбинацию запирающих устройств, обеспечивающих надежную блокировку.

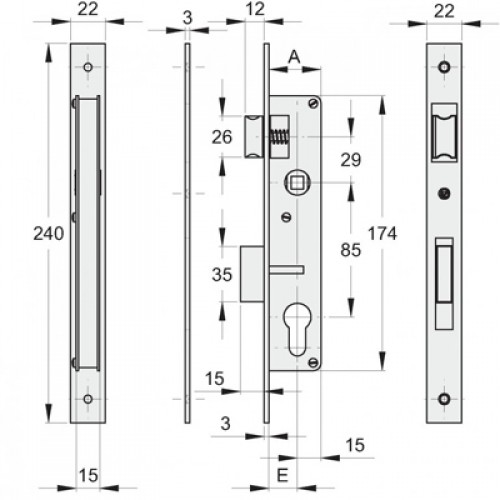

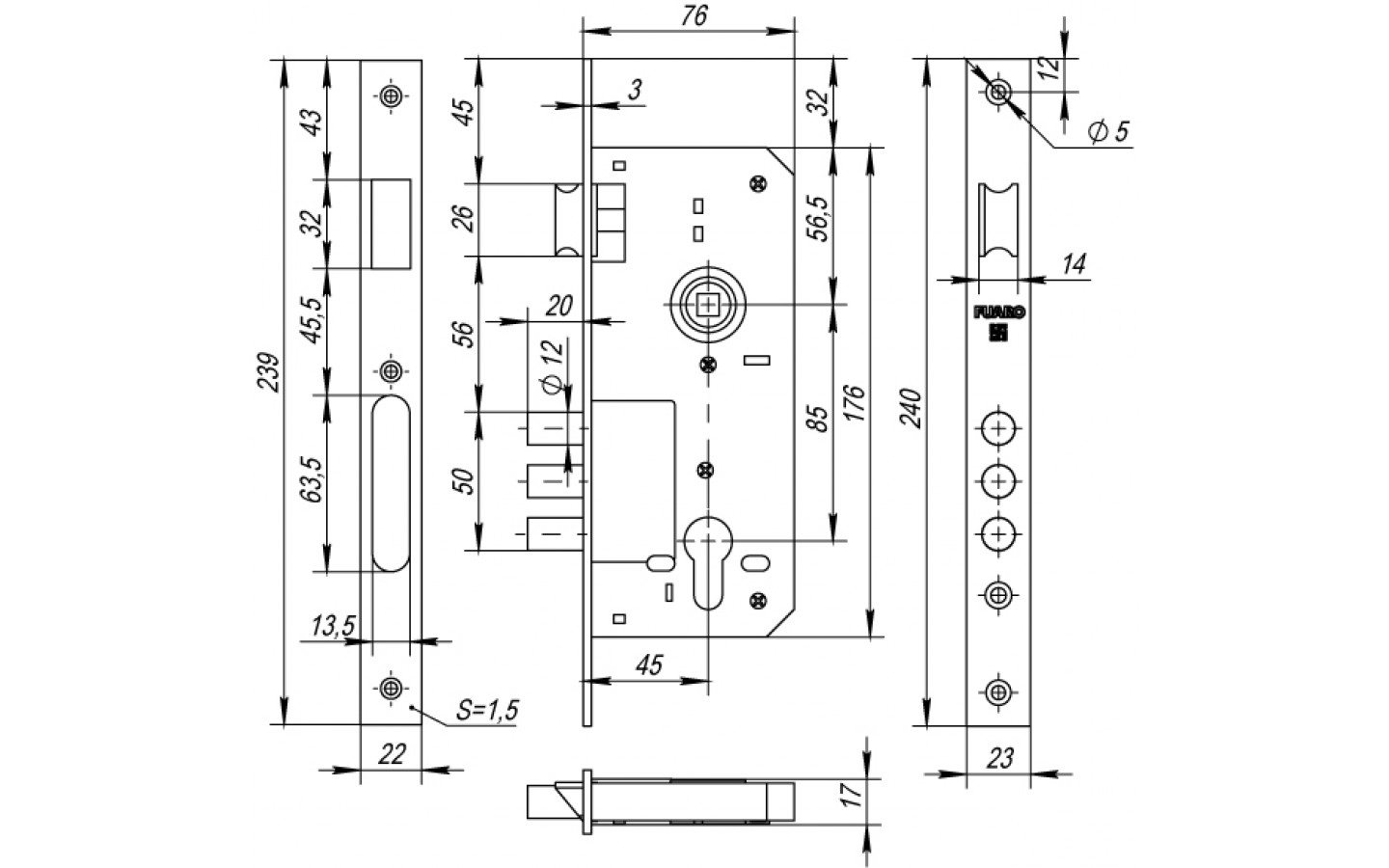

В конструкцию врезного запора входит:

  • корпус;
  • лицевая планочная часть;
  • приводной рычаг;
  • засов;
  • неповторимый секретный механизм.

Установка врезного замка

Непрофессионально установленный даже самый дорогой замок обречен на скорую поломку. Кроме того, он может значительно ослабить дверь в месте вреза, и сделать ее доступной для злоумышленников.

Богатство размеров врезных замков требует выполнения предварительных замеров перед покупкой. Один из главных размерных параметров – это ширина бруса дверного полотна. Толщина двери должна превышать 4,4 см, а коробка быть достаточно прочной.

Далее, необходимо определить место врезки замка. Общее правило области установки – это чтобы ручка находилась на удобной для вас высоте. Если врезной замок устанавливается дополнительно к накладному или еще одному врезному, то закрепите его на 1/3 высоты двери снизу.

Врезка выполняется в наружные или межкомнатные двери непосредственно в дверное полотно, тем самым полностью скрывая механизм замка. Срезать или сорвать такую конструкцию впоследствии будет невозможно.

Врезается замок по следующей технологии:

  • Прикладываем замок к двери, отмечаем на брусе двери положение корпуса замка. Затем просверливаем отверстия на требуемую глубину и долотом прорезываем гнездо размером с замок, но на несколько миллиметров глубже его длины. Если двери металлические, то все процедуры выполняются «болгаркой».
  • Замок вставляется внутрь, после чего отмечается положение креплений. Согласно поставленным меткам высверливаются отверстия под винты.
  • С обеих сторон дверного полотна определяется расположение прорезей под замочную скважину и рычаг ручки. С этой целью замок прикладывают к двери и делают метки, после чего высверливают необходимые отверстия.
  • После проверки работы всего механизма закрепляется замок, устанавливается ручка и прикручивается накладная панель.
  • На противоположной стороне коробки двери высверливаются отверстия под ригели замка и устанавливается ответная пластина.

Все действия по установке замка сопряжены с четкостью и точностью. Промежуточные манипуляции при монтаже могут привести к непредвиденным сдвигам всей конструкции, поэтому необходимо постоянно контролировать функционирование механизма. В случае неточной установки ответной планки можно исправить ошибку путем смещения гнезда и заделывания части отверстия шпаклевкой.

«Замки тут»: быстрая покупка и доставка качественных замков

Компания «Замки тут» сотрудничает с ведущими производителями замочно-скобяной и дверной фурнитуры.



Вы решили купить врезной замок, но не хотите тратить время на походы по магазинам? Тогда вы можете сделать заказ прямо на нашем сайте! Тех, кто желает увидеть товар «вживую», мы приглашаем в наши розничные магазины, адреса которых вы можете посмотреть на нашем сайте.


Как установить или заменить замок в деревянную дверь своими руками

8 апреля, 2019

Если у деревянной двери сломается замок, то это однозначно приведет к определенным неудобствам. Однако провести замену или поставить новую модель сможет любой домовладелец самостоятельно, если имеет в наличии необходимый инструмент.

Виды фиксирующего устройства

Чтобы заменить или установить дверной замок, необходимо его правильно подобрать и купить. Независимо от того, где проводится замена (входная или межкомнатная), рекомендации по установке остаются одинаковыми. Различают 3 вида дверных замков:

  1. Навесной. Является самым простым вариантом. Необходимо прикрутить дужки на полотно и на коробку, после чего можно начинать закрывать и открывать дом.
    Недостатком такого варианта считается низкая прочность, поэтому использовать рекомендуется для закрывания приусадебных построек;
  2. Врезной вид. Выпускается в разных конструкциях. Независимо от разновидности инструкция по установке является одинаковой. Такой вид фиксирующего устройства характеризуется высокой надежностью и хорошо защищает дом от проникновения непрошенных гостей;
  3. Накладной замок — возможно, менее надежен, чем врезной тип, но при этом пользуется популярностью у владельцев домов и квартир. Монтаж проводится проще и быстрее, чем врезного устройства.

Совет! Если на входную деревянную дверь в доме или квартире будет устанавливаться два замка, то следует выбрать разные виды.

Какой понадобится инструмент?

Чтобы установить дополнительный или заменить старый замок на двери, требуется стандартный набор оборудования, который имеется у многих домашних мастеров. С их помощью нужно будет удалить старую модель и поставить новое запорное устройство. Для этого потребуется:

  • электродрель;
  • молоток;
  • угольник;
  • шуруповерт или набор отверток;
  • рулетка;
  • набор стамесок;
  • перовое сверло по дереву;
  • ножик и шило.

Как врезать замок в деревянную дверь?

Сломанный замок в межкомнатной двери меняется легко. Для этого следует вынуть старый и поставить на его место новую модель с такими же размерами. Такая работа несложная и занимает, в среднем, 10-15 мин.

Намного труднее проводится монтаж врезного замка в полотно, где еще не было никаких моделей. Рассмотрим поэтапно ход выполнения:

1. Намечаем осевую линию с помощью угольника или рулетки. Для этого отмечаем 3-4 точки и проводим линию. Потом прикладываем дверной замок и обозначаем размеры: верх, низ, середину.

Совет: рекомендуется устанавливать запорное устройство на расстоянии 1 м от нижней кромки полотна.

2. Ставим ограничение на перовое сверло и вырезаем нишу. Толщина сверла должна быть на несколько миллиметров шире замка.

Совет: глубина ниши составляет примерно на 5 мм больше, чем глубина устанавливаемого замка. Измерение начинается от режущих кромок сверла.

3. В нишу устанавливаем замок и на проведенной линии отмечаем точки для крепежа. Затем делаем отверстия и возвращаем модель, прикручиваем саморезами.

4. Подрезаем контур.

5. Настраиваем ложе для планки.

6. Отмечаем дыры для ручки и замочной скважины, учитывая лицевую планку. Делать необходимо с внутренней и наружной сторон.

7. Делаем намеченные отверстия.

8. Вставляем личинку и лучку. Маскируем дефекты накладками.

9. Устанавливаем ответную планку.

Как установить накладной замок в деревянную дверь?

Это простой и быстрый способ установить дверной замок. Для этого необходимо следовать инструкции:

  1. Определяем уровень врезки. Установка накладного дверного замка проводится выше, чем врезная модель. Промежуток между ними должен быть 20-50 см.
  2. Намечаем место крепления, для этого отмечаем верхнюю и нижнюю части замка.
  3. С помощью бумажного шаблона намечаем отверстия для саморезов и замочной скважины.
  4. Просверливаем отверстия.
  5. При помощи перьевого сверла делаем отверстия для замочной скважины.
  6. Определяем ложе под торцевую планку.
  7. Делаем разметку ответной планки и прикручиваем ее.
  8. Фиксируем наружную накладку.

Замена дверного замка требует внимательности и терпения от мастера. Установить новый запор можно собственными силами при наличии необходимого оборудования и инструкции, которую следует соблюдать.

Назад ко всем новостям

Как врезать замок в деревянную дверь (установить)?

Купить и установить дверь – это лишь половина успеха. Чаще всего, со встроенным замком продаются только входные металлические двери, а что касается деревянных, то придется приложить еще некоторые усилия, что бы ваша новая дверь начала выполнять возложенные на нее функции в полной мере.

Установка дверного замка будет по силам каждому, кто хоть раз сталкивался с выполнением строительных операций. Деревянные двери бывают различного типа: входные, межкомнатные, распашные или раздвижные. И прежде чем решить, как врезать замок в деревянную дверь, необходимо его правильно подобрать.

Как выбрать замок?

При выборе замков, стоит учесть для какого вида двери и помещения они будут предназначены. Исходя из способа монтажа, различают навесные, врезные и накладные запорные механизмы. Навесной тип не требует врезки, закрепляется двумя петлями и монтируется исключительно на дверях подсобных помещений. Установка врезного и накладного несколько серьезней, она требует больше времени и умений.

Накладная конструкция накладывается на дверное полотно внутри комнаты, ее можно установить как на входную дверь, так и на межкомнатную, но эстетичный вид последней будет испорчен, как и интерьер помещения в целом.

Самым выгодным вариантом считаются врезные замки для деревянных дверей, установка которых осуществляется в полотно, когда поверх двери видно только замочную скважину или вертушку защелки. По типу направления открывания деревянной двери, замок бывает «правым», «левым» и универсальным, это следует уточнить при покупке.

Для межкомнатных дверей, удобно устанавливать врезные замки с фалевой или магнитной защелкой, без замочной скважины. В подобных устройствах, защелки активизируются нажиманием или поворотом ручки.

Существуют так же запоры для дверных раздвижных систем, работающие посредством специального крючка, который цепляется за соответствующую часть и фиксирует дверь в закрытом состоянии. Во входную деревянную дверь, естественно, устанавливается замок с ригелями, что обеспечивает надежную защиту на высшем уровне.

Конечно же, каждый тип врезного замка имеет свои преимущества и недостатки, особенности монтажа и эксплуатации, которые следует учитывать при его установке. Взломоустойчивость и долгий срок службы механизма, несомненно, зависит от надежности конструкции и от степени секретности.

Тем не менее, даже самый дорогой и качественный врезной замок не сможет уберечь вас и ваше жилище от злоумышленников, если установка замка в деревянную дверь выполнена неправильно. Поэтому, если вы намерены самостоятельно вмонтировать замок в дверь, обязательно изучите технологию установки, изложенную ниже.

Необходимые инструменты

От выбора врезного запорного механизма до начала его установки всего один шаг – подготовка требуемых инструментов.

Что бы успешно вставить врезной замок в деревянную дверь, из инструментов вам понадобится:

  • простой карандаш и мел для разметки;
  • электрическая дрель и набор сверл по дереву от 2 до 7 мм;
  • перовое сверло, шириной, зависящей от толщины замка;
  • две острых стамески – узкая и широкая;
  • молоток;
  • отвертка или шуруповерт;
  • рулетка и угольник;
  • круглый напильник (рашпиль с крупной насечкой).

Технология установки

Перед началом монтажа, прочтите инструкцию, прилагаемую к замку. Есть два обязательных условия при работе по установке замка – это внимательность и размеренность. Ни в коем случае не спешите, чтобы не поранится, ведь вы будете работать с очень острыми инструментами.

Будьте предельно аккуратны и внимательны, в случае не следования этому совету, вы рискуете повредить механизм замка, лишнее высверлить на дверном полотне, тем самым приведя его к непригодность.

Врезные замки устанавливаются путем нескольких последовательных этапов, соблюдение которых приведет к успешному и правильному монтажу.

Изготовление паза под корпус замка

Первым делом нужно сделать разметку по высоте устанавливаемого замка. Обычно она составляет в среднем 90-100 см от нижней отметки деревянной двери, но рациональней будет сделать разметку исходя из роста людей, которые будут пользоваться этой дверью.

Далее приложите к торцу двери корпус замка именно той частью, которая в результате окажется внутри дверного полотна, четко обведите контур карандашом по центру торца. Вы получите очертания того, где будет расположен будущий замок.

С помощью витого или перового сверла, по ширине совпадающего с толщиной замка, начните просверливать отверстие, есть два способа это осуществить. Первый: не просверливать всё отверстие на полную глубину, а продвигаться понемногу на 1-2 сантиметра до необходимой глубинной отметки. Второй способ заключается в полном погружении сверла в тело двери.

Для этого удобно будет на сверле отметить расстояние, равное длине корпуса замка и закрепить его проволокой или изолентой. Высверливать отверстие необходимо на 1-2 мм больше, чем ширина корпуса, потому что врезной замок должен входить в паз без препятствий.

Если будете держать дрель параллельно поверхности и перпендикулярно торцу, то врезка замка вряд ли вызовет какие-либо неудобства. После высверливания отверстия, с помощью стамески и молотка подровняйте все края и максимально выровняйте поверхности внутренних стенок паза.

Учтите, что глубина паза должна быть на 2-3 мм больше чем корпус, иначе вы не сможете полностью спрятать замок вместе с его лицевой планкой.

Вставьте корпус замка в отверстие, обведите карандашом контур планки и выбейте выемку стамеской по намеченным линиям.

Вырезаем отверстие для личинки

После того, как вы просверлили паз для замка и убедились, что он легко в него помещается, самое время переходить к следующему этапу – установка замка в деревянную дверь и ручки.

Чтобы врезка замка в деревянную дверь была правильной, надо очень точно сделать разметку положения отверстия для личинки. Приложите корпус механизма строго напротив вырубленного паза, с помощью уголка отметьте карандашом места будущих отверстий. Выберите подходящее по толщине сверло и просверлите отверстие для личинки. Разровняйте края паза круглым напильником.

Если в комплекте с замком так же идет ручка с защелкой, то придется сделать еще несколько дополнительных сквозных отверстий для стержней, соединяющих ручки, для винтов, которые стягивают накладки и для переключателя защелки.

Подготовительные работы окончены. Остается только вставить запорный механизм и его личинку в свежие пазы и закрепить. Корпус замка, личинку и запорную лицевую планку прикрепите болтами и саморезами.

Если скважина прокручивается ключом без заеданий, механизм не болтается внутри дверного полотна и ручка плавно выполняет движения – установка основного этапа успешно завершена.

Ответный механизм замка

На завершающем этапе, если установленный замок работает правильно остался один небольшой и несложный процесс – создать отверстие в дверной коробке для язычка, защелки или ригеля механизма, а именно для того, что бы дверь плотно закрывалась.

Натрите торец защелки или ригеля устройства кусочком мела, закройте дверь и поверните ключ, таким образом, на поверхности косяка появится отчетливый след – место, где следует сделать дополнительные пазы.

Отверстия под защелку или ригели вырезаются по аналогичной технологии, как и механизм замка. Если разметку вы сделали правильно и язычок удачно входит в приготовленный паз, наложите запорную планку вровень с торцом дверной коробки и закрепите саморезами. На этом установка закончена и замок готов к активной эксплуатации.

Как врезать замок в деревянную дверь своими руками: монтаж и установка

Вопрос о том, как врезать замок в деревянную дверь самостоятельно, нередко встаёт перед теми, кто сам решает все ремонтные вопросы. В других жизненных случаях такие навыки и знания тоже могут пригодиться, тем более ничего в этом сложного нет.

Сперва предстоит разобраться, в какие двери нужно установить замок и, в соответствие с их типом, выбрать подходящее запирающеее устройство.

Деревянные двери по предназначению бывают:

  • входные
  • межкомнатные

По внешнему виду и типу эксплуатации:

  • раздвижные
  • распашные

Определились с типом двери? Приступим к подбору оптимального замка.

Выбор замка

Замки бывают трёх типов:

  • навесные
  • накладные
  • врезные

Первый тип не рекомендован для использования на межкомнатных или входных дверях – область его применения ограничивается подсобными помещениями.

Накладной замок на полотне деревянной двери выглядит не эстетично.

Лучше врезного типа запирающего устройства как для межкомнатной, так и для входной двери, не найти. Установка такого замка потребует некоторых знаний и сноровки, но, при желании, это может сделать каждый. При покупке следует учесть направление открывания двери и, соответственно, подобрать «правый или «левый» замок. Также бывают универсальные модели, приспособленные для любых случаев.

Для межкомнатной двери лучше выбрать замок без замочной скважины с магнитной или фалевой защелкой, когда поворот ручки активизирует механизм.

Для раздвижных типов дверей, в продаже есть модели замков со специальным крючком, фиксирующим створки в закрытом состоянии.

Для входных дверей выбирают замки с ригелями, это наиболее надежный тип от взлома.

Инструменты

Первым шагом в подготовке к проведению работ становится подбор инструментов, которые будут нужны для установки врезного замка. Вам понадобятся:

  • карандаш или ручка для разметки
  • электродрель
  • перовое сверло, ширина которого соответствует толщине замка
  • набор сверл по дереву от 2 до 7 мм
  • узкая и широкая стамеска
  • отвертка
  • шуруповерт
  • молоток или зубило
  • рулетка, угольник или линейка

Изготовление паза под замок

  1. Определяете местоположение замка на двери. Как правило, замок врезается на 1 метр от пола – плюс/минус 10 см в зависимости от роста тех, кто в основном будет им пользоваться.
  2. Прикладываете замок к полотну двери той стороной, которую вы будете врезать, и обведите его ручкой или карандашом.
  3. Просверливаете отверстие, равное ширине замка, с помощью перового сверла. Сделать это можно двумя способами:
  • не просверливать отверстие сразу на всю глубину, а продвигаться постепенно на 1-2 см до необходимой отметки в полотне двери
  • просверлить на всю глубину сразу, предварительно на сверле сделав отметки, равные ширине врезаемого замка. Для этого можно использовать изоленту или кусок проволоки.

Следует учесть, что высверливать необходимо на 1-3 мм больше, чем размер корпуса замка, так как он должен входить в высверленный паз без препятствий, и лицевая планка размещаться в нём полностью.

Дрель во время высверливания необходимо держать ровно, перпендикулярно полотну, чтобы не было смещения высверливаемого паза.

  1. Паз обрабатываете при помощи стамески и молотка. Его стенки должны быть максимально ровными, чтобы замок располагался внутри полотна двери аккуратно.
  2. Делаете наносим разметку для передней планки замка, если убедились, что он беспрепятственно входит в паз. Для этого вставляете в него замок и карандашом обводите контур планки. По разметке выбиваете стамеской выемку.

Установка замка и ручки

Паз готов? Переходите к установке запирающего устройства.

  1. Делаете разметку для личинки и дверной ручки. Этому надо уделить пристальное внимание и проявить аккуратность, иначе можно всё испортить. Прикладываете замок напротив паза и, при помощи измерительных приборов (линейки, угольника), точно размечаете будущее расположение замочной скважины и дверной ручки.
  2. При помощи подходящих сверел сделайте необходимые отверстия под ручку и личинку.
  3. Вставьте замок в отверстие и, если всё сошлось, прикрутите его к полотну двери шурупами, которые должны идти в комплекте с замком. Если не сошлось, то продолжаете выравнивать паз при помощи стамески и напильника, не забывая при этом постоянно перепроверять, как входит в него замок.

Сборка замка и регулировка

Теперь нужно наладить работу замка и просверлить отверстия для ригелей и защелки.

  1. Вставьте личинку в замок, закрепите его идущим в комплекте болтом. Проверьте, как он работает. Если всё нормально – закрепляйте ручку и лицевую накладку.
  2. Ригели и защелку смажьте красящим веществом, закройте дверь и поверните ключ, чтобы на косяке остались явные отметины.
  3. Вырежьте древесину на необходимую глубину ригелей и защелки. Для подравнивания краёв под точные размеры воспользуйтесь стамеской.
  4. Подготовьте выемку для ответной планки (во время этих работ также пользуйтесь измерительными приспособлениями), чтобы она встала на один уровень с поверхностью коробки. Прикрутите её при помощи идущих в комплекте с замком шурупов.

Всё готово – вам удалось установить врезной замок в деревянную дверь. Поработайте ручкой и ключом, удостоверьтесь, что всё ровно расположено и пользоваться замком удобно. С помощью стамески скорректируйте расположение частей замка, если где-то ошиблись.

Установка врезного замка своими руками

Самой распространенной защитой входной двери считается врезной замок. Чем больше в нем рычажков, которые передвигает ключ, тем надежнее конструкция. Мы расскажем, как установить врезной замок у себя дома.

Инструменты и материалы:

  • врезной замок
  • карандаш
  • шурупы и шуруповерт
  • дрель с перовым или витым сверлом
  • стамеска
  • линейка, уровень

Процесс:

1. Приложите внутреннюю часть замка к двери на той высоте, где вы хотите его врезать. Разметьте карандашом главные точки крепления (для этого можно обвести замок по контуру): верхнюю и нижнюю кромку корпуса, высоту стержня ручки защелки и высоту замочной скважины.
2. Продолжите линии разметки на противоположную сторону двери. По середине кромки двери проведите осевую линию.
3. Подберите перовое или витое сверло диаметром чуть больше толщины механизма замка. Измерьте глубину замочной скважины и сделайте соответствующую метку на сверле.
4. Аккуратно просверлите перекрывающиеся отверстия по обозначенной ранее осевой линии на кромке двери. Сверлите поэтапно, чтобы сверло сохраняло перпендикулярное положение.
5. На лицевой стороне двери отметьте, где должны быть отверстия для ручки защелки и замочной скважины. Просверлите их. Чтобы не расщепить древесину, сверлите с обеих сторон — так, чтобы отверстия сошлись в середине.
6. Стамеской подровняйте стороны гнезда для корпуса замка на торце двери, убирая лишнюю древесину.
7. Вставьте корпус замка на место, чтобы проверить, совпадают ли просверленные отверстия для защелки и замочной скважины с отверстиями в защелке.
8. Прикручиваем накладку корпуса замка шурупами. Вставляем стержень ручки и саму ручку на место. Прикручиваем ее шурупами.
9. Теперь перейдем к запорной планке на дверном косяке. Проверните дверь почти в закрытое положение и на краю рамы дверной коробки сделайте пометки верха и низа защелки (для этого можно обвести торчащий дверной язычок).
10. Откройте дверь и проложите линии с помощью уровня на внутреннюю поверхность рамы.
11. Проверьте точность расстояний между передней кромкой двери и лицевой стороной защелки.
12. Приложите запорную планку к сделанной разметке и обведите ее и отверстие в ней карандашом.
13. Стамеской или долотом вырежьте гнездо на глубину, достаточную для защелки.
14. Измерьте толщину планки и удалите лишнее на отмеченном пространстве, чтобы утопить ее в дверном косяке.
15. Приложите планку на место и привинтите шурупами.
16. Замок готов!

Установка врезного замка в двери

Все разнообразие дверных замков, предлагаемых сегодня на рынке хозяйственных товаров, можно разделить на три основные группы:

  1. навесные,
  2. врезные,
  3. накладные.

Кроме некоторых конструктивных особенностей эти замки отличаются временем, необходимым для их установки. Например, установка врезного замка считается наиболее продолжительной. И требует определенных навыков. Хотя для домашнего мастера, умеющего обращаться с электродрелью и стамеской, установить замок врезной конструкции не представляет особого труда.

Необходимо только проделать следующие действия:

  • подготовить соответствующий комплект инструмента,
  • приобрести замок,
  • тщательно разметить место установки,
  • выполнить определенную работу.  Например, выемку древесины и установить врезной замок.

Особое внимание следует уделить разметке гнезда под ригель замка и защелку. А также глубине гнезда. При неточной разметке и несовпадении деталей замок просто не будет закрываться.

Инструменты

При установке такого замка понадобятся следующие инструменты:

  • линейка,
  • угольник столярный,
  • карандаш,
  • электродрель с набором сверл,
  • стамески (плоская и полукруглая),
  • молоток,
  • отвертка,
  • копировальная бумага (пластилин, обувной крем).

Шурупы для крепления замка, как правило, входят в комплект изделия. В противном случае, их легко приобрести в том же отделе, где покупается врезной замок.

Разметка места установки замка

Это этап является наиболее ответственным, и при его реализации всегда актуально золотое правило – семь раз отмерь, один раз отрежь. Как показывает практика, правильная установка вашего замка во многом определяется тем, насколько верно размечено место врезки замка.

Сначала нужно определиться с местом его установки. Замок рекомендуется устанавливать на высоте одного метра от поверхности пола. Но каждый мастер вправе самостоятельно решать этот вопрос. К тому же, если дверь филенчатой конструкции, то не рекомендуется устанавливать замок напротив среднего бруса. Ведь это может ослабить конструкцию дверного полотна.

Разметка начинается с нанесения линии по контуру боковой части замка на лицевой стороне дверного полотна. Заодно следует разметить место расположения замочной скважины и отверстия под стержень защелки. Затем, применяя столярный угольник, на торец двери переносятся линии верхней и нижней кромки замка. С помощью линейки определяется середина торцевой части дверного полотна и проводится вертикальная осевая линия. А после этого наносится контур посадочного гнезда, ширина которого равна толщине корпуса замка. Разметка места установки запорной планки на дверной коробке будет выполняться после врезки замка.

Подготовка гнезда под врезной замок

На следующем этапе установки врезного замка понадобится инструмент и немного физических усилий. Для начала следует просверлить несколько отверстий в торцевой части двери, глубиной равной длине замка. По возможности сверло следует подбирать с диаметром равным толщине замка. В противном случае потребуется больше времени на обработку отверстия под замок стамеской. Сверло следует располагать строго вертикально к поверхности торца, чтобы исключить изменение размера гнезда по его глубине.

Сразу сверлятся отверстия по верхней и нижней кромке разметки. Затем несколько отверстий по высоте гнезда. С помощью стамески выбирается лишняя древесина и гнездо готово. При выборке излишков дерева стамеской следует работать аккуратно, не допуская раскола древесины. Затем сверлятся отверстия, соответствующие замочной скважине и стержню защелки. При этом рекомендуется уменьшить давление на сверло при выходе его с обратной стороны, чтобы исключить расщепление древесины.

Кстати, этого можно также избежать, если к месту выхода сверла плотно прижать деревянный брусок. Вставив замок, выполняется разметка передней планки замка. Затем выбирается древесина на толщину планки, чтобы она стала заподлицо с поверхностью торца дверного полотна. В зависимости от формы планки используется плоская или полукруглая стамеска.

Далее делаем следующее:

  • вставляем замок,
  • закрепляем его шурупами,
  • устанавливаем накладки замочной скважины, ручки.

И переходим к разметке и установке запорной планки.

Установка запорной планки

Для разметки места установки запорной планки и расположения гнезда под защелку и ригель замка используется несколько способов. Для этого можно применить копировальную бумагу. Ее прикладывают к поверхности дверной коробки напротив замка. Затем следует повернуть ключ (закрыть замок) и повернуть ручку пару-тройку раз. При этом на поверхности дверной коробки получится отпечаток ригеля и защелки замка. Также отпечаток защелки и ригеля можно получить с помощью обувного крема, нанеся его на соответствующие детали и проворачивая ключ.

Вместо копировальной бумаги можно использовать пластилин, нанесенный тонким слоем на дверную коробку. Отпечаток ригеля и защелки также получается достаточно отчетливым. Еще один способ позволяет обойтись без этих дополнительных материалов. Провернув ключ на один оборот, надеваем на ригель замка запорную планку и прикрываем дверь. Затем на косяке отмечается верхняя и нижняя кромка запорной планки.

С помощью столярного уровня и линейки выполняется разметка места расположения запорной планки и отверстий под ригель и защелку замка. После этого сверлятся отверстия, и вырезается лишняя древесина. Глубина отверстия под ригель должна быть не меньшей его длины в полностью закрытом положении замка. Остается только установить запорную планку по аналогии с тем, как выполнялась установка передней планки замка. Все, установка врезного замка успешно завершена!

Как установить замок на металлическую дверь. Простые советы и особенности процесса

Установка замка на деревянную дверь обычно не вызывает особых проблем у мужчин. А вот с металлическим дверным полотном порой возникают определенные трудности. Однако на самом деле никаких сложностей с монтажом замка нет. В этом вы убедитесь благодаря нашей статье, подробно рассказывающей, как установить замок на металлическую дверь и собственному опыту, приобретенному впоследствии.

Начнем с того, что на металлическое дверное полотно можно монтировать замки различных типов:

Каждый вид замка имеет определенные особенности монтажа, которые будут описаны ниже.

Замок внутри двери

В первую очередь расскажем, как установить замок на металлическую дверь, если вы приобрели врезной запор. Для этого понадобятся следующие инструменты:

  • линейка или рулетка;
  • дрель со сверлами, шарошка;
  • болгарка;
  • молоток, стамеска или зубило;
  • напильник;
  • метчик;
  • отвертка и крепежные винты.

Перед началом монтажа следует произвести разметку на дверном полотне. На торцевой части двери в месте установки замка сделайте вырез по габаритам механизма, можно предусмотреть небольшой запас в полтора-два миллиметра, но не более, что облегчит установку. Теперь приступайте к подготовке отверстий под замок. Вырезать их лучше всего болгаркой с маленькими дисками. Предварительно рекомендуется высверлить отверстия по углам будущего прямоугольника – это позволит сделать вырез максимально точным.

Поскольку болгаркой вырезать получается только вертикальные линии, то для того, чтобы выбить вырез сверху и снизу, используйте молоток и зубило. Тонким напильником обработайте края отверстия, убирая зазубрины и острые углы.

Теперь можете установить в полученный паз замок и определить места под крепежные винты. Используя дрель и сверло, диаметр которого меньше диаметра винтов на полмиллиметра, высверлите отверстия и нарежьте резьбу, используя метчик.

Далее нужно подготовить отверстия под личинку замка. В данном случае крайне важно выполнить правильную разметку. В центре будущего отверстия под личинку высверлите небольшую дырочку маленьким сверлом. Приложите к полотну накладку замка и обведите ее. Теперь настал час шарошки, которая поможет высверлить отверстие под розетку.

Все подготовительные работы окончены. Можно монтировать замок, закрепив его на винтах. Установив его таким образом, чтобы личинка попала точно в подготовленные для нее отверстия в полотне двери. Через замок продевается осевой штифт, крепящийся небольшим винтом. На торцевую часть прикручивается планка замка, а на дверное полотно устанавливаются накладки, защищающие замок.

Переходим к монтажу ответной планки, устанавливаемой на короб двери. Намажьте ригель замка тонким слоем акварельной краски или любым другим красящим веществом. Например, старой губной помадой вашей любимой женщины. Закройте дверь и проверните ключ в замке, как будто вы хотите его закрыть. Ригель упрется в коробку и отметит место, где необходимо вырезать паз под него.

Откройте дверь и подготовьте паз, глубина которого должна составлять длину ригеля в открытом состоянии. Для выреза паза можно использовать как шарошку или дрель, так и молоток со стамеской. Кому как удобнее и привычнее. Работать нужно крайне осторожно, чтобы на коробке не образовались трещины. После приготовления паза приложите металлическую накладку и привинтите ее к двери. Теперь вы знаете, как установить замок на металлическую дверь.

Если вы приобрели действительно надежный замок, то он прослужит вам не менее пятнадцати лет. При условии, что монтаж выполнен качественно.

А теперь о монтаже накладного запирающего устройства

Что делать с врезным замком понятно, а как быть с накладным, установка которого по праву считается наиболее простой и не требующая особых навыков. Кстати, и при монтаже в металлическую дверь тоже.

Если вы никогда не сталкивались с этой работой или монтировали запирающий механизм на деревянное полотно, вам будет полезно прочитать информацию, как установить замок на металлическую дверь. Естественно, накладной. Для этого следует подготовить определенные инструменты:

  • линейку, карандаш или маркер;
  • болгарку с меленькими дисками;
  • дрель и тонкие сверла;
  • молоток и зубило;
  • напильник, метизы;
  • отвертка;
  • плоскогубцы.

Как и в первом случае все начинается с разметки места под установку замка. Для этого у некоторых моделей предусмотрен специальный шаблон, поставляемый в комплекте с замком. Если его нет, вооружитесь линейкой и карандашом и сделайте соответствующие разметки. Подготовьте отверстие под личинку, подравняйте его края напильником, сделав более ровными и гладкими, не острыми. Далее подготовьте места под крепления, вырежьте в них резьбу. Теперь можно крепить корпус замка и накладку. Дело за малым – установить ответную планку. Пометьте места вхождения ригелей таким же способом, как указано выше, в рассказе о том, как установить врезной замок на металлическую дверь. В месте крепления ответной планки, возможно, придется удалить часть стены, для чего у вас предусмотрительно подготовлены молоток и зубило. Аккуратно закрепите ответную планку и проверьте функционирование замка. В частности, как входят и выходят ригели из пазов ответной планки – их движение должно быть мягким и плавным, без усилий.

Без разбора двери не обойтись

Бывают случаи, когда без разбора двери не обойтись, потому далее расскажем о том, как установить замок на металлическую дверь, если возникла необходимость разбора дверного полотна. Данный процесс не только трудоемкий, но и кропотливый, требующий внимательности и аккуратности при выполнении работ, особенно, если в дверной системе установлены ригели, а в корпусе металлической двери предусмотрена накладная панель из МДФ.

Сложность проведения такой работы обусловлена тем, что установленные внутри двери ригели препятствую монтажу новых замков. Чтобы осуществить установку запирающего механизма, а также не нанести повреждений ригельной системы, необходимо учитывать их направляющие.

Некоторые модели дверей сконструированы таким образом, что новые запирающие механизмы установить в них не представляется возможным. Если же дверь предусматривает установку замка, лучше не делать это самостоятельно. Малейшая ошибка приведет к порче системы ригелей и тогда ваше желание повысить защиту двери станет причиной значительного ослабления ее надежности. Поэтому рекомендуется пригласить профессиональных мастеров, знающих все тонкости установки замка на дверь такого типа.

Навесить проще всего

Последняя часть повествования о том, как установить замок на металлическую дверь, посвящена навесным запирающим устройствам. Это наиболее простой вариант установки замка. Однако на дверном полотне и коробке или стенке должны быть предусмотрены специальные металлические проушины, их крепят при помощи винтов большого диаметра или приваривают к полотну.

На входные двери такой замок вешать не рекомендуется. Его предназначение – гаражи, подсобки, сараи и так далее.

Теперь вы знаете, как установить замок на металлическую дверь. Удачи в монтаже и будьте аккуратны при работе с острыми и режущими инструментами.

Как установить врезной замок - Пошаговая инструкция

Главная »Ресурсы» Как установить врезной замок - пошаговая инструкция

Когда дело доходит до безопасности, врезные замки - один из лучших вариантов для пользователей; однако установить простой врезной замок довольно сложно. Поэтому, даже если вы выберете один из лучших врезных замков на рынке, но не знаете, как правильно установить врезной замок, это может оказаться пустой тратой денег.

Если честно, я уже совершил ошибку, не подумав узнать, как его установить, и тут случилась катастрофа. Вот почему я считаю важным знать, как вставить врезной замок в дверную ручку перед установкой.

Хотя вы получите инструкции по установке врезного замка при покупке, я включу все важные детали, которые может сказать только опытный человек.Здесь вы получите простое и понятное руководство по установке врезного замка, которому необходимо следовать для облегчения установки.

Какое оборудование вам понадобится


Врезные замки оснащены уникальным механизмом .; Таким образом, процесс установки усложняется. Итак, чтобы завершить процесс установки, вам необходимо собрать несколько единиц оборудования. Найдите их ниже:

  • Зубило
  • Маркер
  • Напильник зернистый
  • Замок врезной
  • Дверной зажим
  • Отвертка
  • Рулетка / шкала
  • Крепежное оборудование, такое как молоток, болт, сверло и т. Д.

Препарат

Прежде чем вы фактически начнете процесс установки замка, вам нужно проверить несколько вещей.Прежде всего, выбранная вами дверь должна быть совместима с установкой врезного замка. Обратите внимание, что все двери недостаточно прочны, чтобы выдержать давление установки этого замка. Если вы не уверены насчет двери, вы можете спросить любого специалиста по безопасности. Итак, важно найти правильную дверь. В противном случае установка врезного замка на слабую дверь не гарантирует требуемой безопасности.

Изучение замка врезного

Следующий момент, который я хотел бы подчеркнуть, - это понимание блокировки.Потому что, если вы знаете, как работает врезной замок, вам будет проще установить его правильно без каких-либо ошибок. Итак, этот замок состоит из двух основных частей. Один - это корпус замка, а другой - обшивка замка. Корпус замка остается внутри дверного кармана. И планка замка прикреплена вместе с ней снаружи двери для управления функцией запирания и отпирания.

Теперь корпус замка является важной частью этого замка. Эта секция поставляется с врезным цилиндром, защелкой, ригелем, замком ригеля / створки и шпинделем.Накладка замка идет в паре, которая устанавливается с двух сторон двери.

Поскольку корпус замка и накладка замка являются двумя независимыми секциями, шпиндель в корпусе замка соединяет эти два элемента для функции блокировки и разблокировки.

В целом, это основной механизм врезного замка. Вы можете найти больше функций в разных замках. Однако вы никогда не встретите врезной замок без корпуса и планок замка.


Как установить врезной замок


Когда вы будете готовы с оборудованием и идеальной дверью, приготовьтесь приступить к процессу установки врезных замков.Здесь, для вашей помощи, я объясню каждый шаг в хронологическом порядке. Вы можете комбинировать один или два шага по своему усмотрению. Однако я бы предпочел подробно объяснять каждый шаг в отдельности для ясного понимания массовых пользователей.

А теперь приступим!

Шаг 1 - люк

Во-первых, вам нужно убедиться, что дверь остается устойчивой. Поскольку вам предстоит много работать с молотком и сверлить, необходимо обеспечить прочное и устойчивое положение двери.Для этого можно подложить под дверь клин и убедиться, что она не двигается.

Шаг 2 - Отметьте положение и контур замка

Правильная установка замка имеет решающее значение. Во избежание ошибки следует отметить место, где вы хотите установить замок на двери. Сделайте отметки для замочных скважин, ответной планки и защелки сбоку двери. Обычно профессионалы измеряют расстояние до 36 дюймов от дна, где они устанавливают замок. Таким же образом отметьте маркером место, где вы будете устанавливать замок со стороны двери.

Теперь поместите корпус замка на отмеченный участок. Как видите, корпус замка имеет прямоугольную форму. Соответственно, вам нужно сделать идеальную прямоугольную форму на двери. Итак, чтобы нарисовать контур, вам нужно приложить лицевую панель замка к стороне двери, следуя отмеченному положению.

Теперь создайте контур в соответствии с телом замка. Здесь, когда вы устанавливаете корпус замка, убедитесь, что вы правильно держите его на краю. Также с помощью браслета отметьте замочную скважину сверху и снизу лицевой панели замка.Кроме того, было бы еще лучше, если бы вы отметили брус, который вам нужно будет удалить, чтобы вставить корпус замка.

Шаг 3. Просверлите замочную скважину

Следующим шагом будет сверление замочной скважины. Выполняя этот шаг, нужно быть очень осторожным и внимательным. Поскольку вы уже отметили замочную скважину, вы просверлите ее прямо. Но есть шанс повредить дверь.

Итак, чтобы избежать несчастного случая или повреждения, вы можете зажать деревянную деталь с обратной стороны двери.Зажим поможет защитить дверь, создав идеальное отверстие.

Шаг 4: Вырежьте замочную скважину

Долото используется для увеличения замочной скважины. Для выполнения этой работы вам может потребоваться молоток, дрель и долото. Здесь будьте осторожны, чтобы сделать отверстие нужного размера, когда будете долбить.

Шаг 5: Просверлите выемку

Пора снова бурить. Теперь вы создадите углубление. А для этого нужно выбрать биту большего размера по сравнению с шириной корпуса замка.Обычно для этой работы вам понадобится сверло диаметром ⅝ дюйма. Теперь установите на отвертке глубину, соответствующую вашему замку.

Здесь убедитесь, что она больше фактической глубины блокировки. Позвольте показать вам трюк! Чтобы знать, что вы просверливаете нужную глубину, вы можете наклеить на сверло ленту.

Когда вы начнете сверление, когда вы дойдете до конца ленты, вы прекратите сверление. Причина, по которой вы сверляете глубже, заключается в том, что и лицевая панель, и корпус замка будут утоплены внутри двери.Итак, для врезки может потребоваться проделать несколько отверстий со стороны двери сверху вниз.

Вы можете спросить, зачем вам столько дырок. Ну, цель создания ряда отверстий рядом друг с другом - создать прорезь. Позже приемник замка поместится в правый слот.

Один совет, которым я хотел бы поделиться: когда вы сверляете, обратите внимание на привод сверла, чтобы он проходил параллельно по сторонам двери. В противном случае вы не сможете установить замок прямо в отверстие.

Шаг 6: Выемка под долото

Поскольку вы просверлили углубление, очевидно, вам нужно сделать долото. Как и раньше, используйте молоток и долото, чтобы удалить древесину и мусор, и медленно увеличивайте отверстие.

Шаг 7: Вставьте фиксатор и вырежьте углубление на лицевой панели

Итак, вы успешно подготовили дверь для установки замка. Когда сверление и долбление проделано, нужно вставить замок. Продолжайте нажимать на замок, пока не увидите лицевую панель, которую видите на краю двери.Пока вы пытаетесь показать лицевую панель, вам может потребоваться долотить углубление на лицевой панели.

Для этого следует разметить участок, где нужно проделать долбление для удаления древесины. Отметьте линию маркером, затем тем же зубилом и молотком вырежьте углубление на лицевой панели. Теперь медленно удалите брус. Затем, чтобы разгладить точеный участок, можно использовать пилку для шлифования.

Шаг 8: Закрепите лицевую панель

После завершения установки замка необходимо закрепить лицевую панель.Чтобы закрепить ее плотно, медленно и плотно прикрутите лицевую панель. Выполняя эту работу, не забывайте проверять правильность положения замочной скважины. В противном случае у вас возникнут проблемы с запиранием и отпиранием двери с помощью ключей.

Шаг 9: Вставьте заглушки замочной скважины

Когда установка корпуса замка будет завершена внутри двери, необходимо установить крышки замочной скважины. Это очень простой процесс. Вам просто нужно установить крышку замочной скважины с обеих сторон двери в соответствии с инструкцией.

Шаг 10: Отметьте положение приемника

Чтобы отметить положение ствольной коробки, сначала нужно проверить замок с помощью ключа. Оставьте дверь открытой и поверните ключ вперед и назад. Вы увидите, что засов выходит и входит. Когда засов выйдет, закройте дверь. Он будет касаться дверной коробки на стене. Затем нужно разметить верхнюю и нижнюю часть болта на раме. Здесь нужно обратить внимание на то, чтобы отметить правильное положение. Затем снова нужно просверлить и долбить отмеченный участок на дверной коробке.

Шаг 11: Установите приемник

После того, как вы закончите просверливать и долбить место приема стопорного болта на дверной коробке, вам также необходимо установить приемную часть. Однако во время вставки внимательно проверьте положение, а затем надежно закрепите его прилагаемыми винтами.

Шаг 12: Вставьте дверную ручку

Поскольку доступны различные типы врезных замков, некоторые замки поставляются прикрепленными к пластине. Независимо от того, какой у вас замок, дверную ручку необходимо вставить с обеих сторон двери.Как я уже упоминал, шпиндель соединяет дверную ручку с корпусом замка; вам необходимо соединить их, вставляя дверную ручку осторожно. Расположите ручки параллельно с обеих сторон, затем закрепите их прилагаемыми винтами.

Молодец! Вы завершили процесс установки!


Узнайте больше о врезном замке


Теперь вы знаете самый простой способ установки врезного замка. Мы надеемся, что у вас уже есть последняя версия или вы только что купили новую.

Но если вы еще не купили его и хотите сравнить качество и цену некоторых лучших продуктов на рынке, вы можете проверить 3 лучших продукта ниже.

Итак, каковы были три лучшие коллекции? Вы нашли свой? Если да, то поздравляю! Но если нет, то у вас есть возможность сравнить больше продуктов, прежде чем принять окончательное решение.

Вы можете ознакомиться с нашей десяткой лучших обзоров врезных замков с удобной сравнительной таблицей.

Заключительная мысль

Это общий процесс установки идеального врезного замка.Я следовал этому же процессу каждый раз, когда мне приходилось делать замену или установку врезного замка. Вы можете выполнить и другие шаги, если хотите, но я постарался коснуться каждой детали, которую необходимо решить, чтобы избежать ошибок. Что ж, я научился на собственном опыте и хотел бы поучиться и у вас.

Не забудьте поделиться своими советами и методами установки врезного замка. 🙂

Как установить врезной замок и дверную ручку | Home Guides

Корпус врезного замка представляет собой прямоугольную коробку с выступом.Корпус вставляется в прорезь сбоку двери. Губка прикручивается сбоку. Шпиндель дверной ручки проходит через замок и соединяется с дверной ручкой на противоположной стороне. Этот тип замков прочнее, чем типовые комплекты замков с болтовым креплением. Установить несложно. Устанавливать врезной замок лучше всего после навешивания двери на косяки. Это позволяет вам правильно позиционировать.

Повесьте дверь на косяк. Открой дверь. Постучите клином под дверью, чтобы зафиксировать ее.

Измерьте сторону двери снизу.Сделайте отметку на боковой стороне двери на расстоянии 36 дюймов. Приложите прямоугольный корпус замка к боковой стороне двери. Совместите фиксатор с отметкой 36 дюймов. Обведите корпус замка. Тело обычно черное. Остальная часть замка - блестящий металл.

Проведите линию по центру петли сверху вниз по краю двери. Используйте треугольник, чтобы выровнять его по центру.

Вставьте 5/8-дюймовую буровую коронку в дрель. Измерьте расстояние от кончика сверла на 2 1/2 дюйма.Поместите кусок ленты на сверло в месте измерения, чтобы измерить необходимую глубину отверстия. Когда вы дойдете до ленты на сверле, прекратите сверление. Просверлите несколько отверстий в боковой части двери по центру линии сверху вниз. Просверлите отверстия так, чтобы они касались друг друга, чтобы образовалась щель в боковой части двери.

Подпилите стороны паза напильником средней зернистости. Вставьте корпус петли в прорезь. Обведите внешний периметр - или выступ - фиксатора.Снимите замок. Вырежьте контур периметра на глубину 1/16 дюйма, используя долото. Вставьте замок обратно в дверь. Внешние края периметра замка - блестящая часть - вписываются в неглубокий паз, который вы сделали стамеской.

Снимите замок с двери. Поместите его вдоль боковой стороны двери. Совместите корпус и выступ по периметру с прорезью и пазом, которые вы сделали сбоку. Отметьте отверстие дверной ручки, вставив карандаш в замок. Сделайте обе стороны двери.

Снимите фиксатор. Отцентрируйте биту по метке. Просверлите дверь с обеих сторон с помощью сверла диаметром 5/8 дюйма. Проникните на полпути с одной стороны. Закончите отверстие с другой стороны.

Вставьте фиксатор в паз. Постучите по нему молотком, чтобы сместить выступ по периметру в вырезанный паз. Вверните два 1-дюймовых винта в отверстия, чтобы закрепить замок в двери.

Вставьте дверную ручку и дверную ручку вместе с обеих сторон двери одновременно.Шпиндель или вал одной дверной ручки входит через корпус замка в дверную ручку на другой стороне. Вставьте 1-дюймовые винты в просверленные отверстия в пластинах дверных ручек с обеих сторон. Эти винты предоставляются производителем. Затяните винты, чтобы прикрепить дверную ручку и пластины к двери.

Протрите конец бойка мелом. Закройте и откройте дверь. Мел оставит отметку, указывающую расположение отверстия для бойка. Вставьте сверло 3/4 дюйма в дрель / отвертку. Просверлите отметку на глубину 5/8 дюйма.

Поместите запорную планку сбоку двери. Отверстие на запорной пластине совпадает с просверленным отверстием в косяке. Обведите запорной пластиной. Используйте долото, чтобы вырезать след на глубину 1/16 дюйма. Поместите запорную пластину в вырез. Прикрутите запорную планку к косяку винтами 5/8 дюйма.

Наконечники

  • Используйте острые насадки. Старайтесь просверливать отверстия как можно ровнее. Некоторые комплекты замков также имеют замочную скважину под отверстием шпинделя дверной ручки.В этом случае вставьте карандаш в отверстие и просверлите его с обеих сторон, как отверстие в дверной ручке.

Предупреждения

  • Откройте и закройте дверь несколько раз. Если он прилипает или заедает, слегка подпилите отверстие для фиксатора в пластине, пока дверца не откроется и не закроется нормально. Надевайте защитные очки.
  • Врезные замки работают только на сплошных дверях.

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шадди работает в домостроении с 1972 года.Шэдди также работал газетным репортером и писателем, а также писал статьи для журнала Bicycling Magazine. Шэдди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».

Что такое врезной замок и почему он такой загадочный?

Вы можете спросить: «Что такое врезной замок?» По сути, врезной замок - это тип набора замков, который используется в коммерческих целях безопасности. Однако вы обнаружите, что замысловатый дизайн и функция такого замка делают врезку довольно загадочной.В Anderson Lock мы собрали 5 интересных и информативных причин, почему врезной замок так загадочен, и развенчиваем таинственность этого набора функциональных замков.

Почему врезные замки такие загадочные: наши 5 причин

  1. Врезные замки собраны из множества механических частей причудливой формы и заключены в толстый стальной корпус, в котором есть круглые и квадратные отверстия, секретный код.
  2. «Тела» врезных замков таинственным образом спрятаны в кармане, врезанном в край двери.Кстати, установка врезных замков, как правило, НЕ является делом своими руками. Anderson Lock Специалисты по установке используют приспособление для долбления, чтобы сделать точную резку кармана простой операцией. Тем не менее, последующая установка внешней отделки может вызвать затруднения, если установщик не имеет опыта.
  3. Врезные замки могут работать разными загадочными способами. Функции безопасности входа, класса, класса, офиса, прохода и кладовой являются наиболее распространенными для школ и больниц, однако существует множество других операций, доступных для запирания и отпирания дверей.Хотя конфигурация защелок и болта (если он есть) дает некоторые подсказки, обычно вы не можете определить, просто взглянув на накладку врезного замка, как работает врезной замок.
  4. Врезные вырезы в замках могут ослабить структуру двери, но врезные замки загадочно прочнее, чем расточенные цилиндрические замки! Они дают больше возможностей и служат дольше, чем цилиндрические замки, а их универсальность обеспечивает большее архитектурное соответствие существующему оборудованию безопасности.
  5. Врезные замки старых зданий обычно открываются отмычками.

Что может быть загадочнее потайного замка, открываемого отмычкой?

Причины, по которым люди покупают врезные замки, вовсе не загадочны! Они выбирают их, потому что:

  1. Врезные замки обеспечивают надежную защиту.
  2. В их доме уже есть врезные замки.
  3. Замки врезные разработаны их архитекторами.
  4. Замки врезные выдерживают постоянное использование и неправильное обращение.
  5. Замки врезные производятся лучшими производителями коммерческих замков. Производители врезных замков включают Schlage, Corbin Russwin, Best Access, Sargent и Yale .

Положитесь на замок Андерсона при покупке и установке следующего врезного замка!

Anderson Lock, обслуживающий клиентов в Чикаго и Парк-Ридж, должен стать вашей организацией при следующей покупке и установке врезных замков. Мы не только располагаем внушительным ассортиментом врезных замков, но и используем специальное приспособление для врезки дверей в наш высокотехнологичный процесс установки, чтобы ваша дверь заработала правильно с первого раза. Если у вас есть какие-либо вопросы о том, что такое врезной замок, или если вы хотите поговорить с нами подробнее о вашем следующем проекте замка, не стесняйтесь обращаться к нам через Интернет. Мы хотели бы услышать от вас.

Врезной замок - пошаговое руководство по установке врезного замка на дверь

Установить врезной замок довольно просто, но для правильной установки требуются точные измерения.

Врезной замок обычно указывает толщину двери, на которую он рассчитан, проблемы обычно возникают только при попытке сделан так, чтобы замок подходил к слишком тонкой двери.

Может потребоваться перевернуть защелку на замке так, чтобы изогнутая часть защелки упиралась в дверную коробку, когда дверь закрыта, вот здесь как повернуть защелку на врезных замках.

Начните с определения высоты врезного замка; если сомневаетесь, проверьте высоту других замков в собственности, в идеале все дверные ручки должны быть на одинаковой высоте от пола.

Расположите корпус врезного замка напротив стороны двери и отметьте верх и низ напротив стороны двери.

Также отметьте положение замочной скважины и шпинделя ручки, сделав отметку через корпус врезного замка - сделайте припуск для передней панели замка, так как она будет утоплена в край двери.

Просверлите отверстия для шпинделя и замочную скважину - сделайте отверстие шпинделя не менее большим, чем выступ шпинделя замка - для замочную скважину, просверлите верхнее отверстие и вырежьте форму с помощью тонкой дисковой пилы.

Перенос положение верха и низа корпуса врезного замка к краю двери.

Отметьте центральную линию толщины двери и отметьте ширину корпуса врезного замка равномерно относительно центральной линии. Использовать острая стамеска по отмеченным линиям, чтобы установить края - это должно предотвратить подъем любой поверхностной древесины за линии обязательный.

Используйте метки на краю двери в качестве направляющих, чтобы просверлить ряд отверстий в краю двери, чтобы сделать отверстие для корпус врезного замка. Убедитесь, что каждое отверстие не меньше глубины корпуса и передней пластины замка. Платить специальные Обратите внимание на то, чтобы сверло было параллельно сторонам двери, в противном случае врезной замок может не поместиться прямо, и, возможно, сверло может пробить боковую панель двери.

Однажды все отверстия просверлены, острым зубилом удалите древесные отходы и грубо сгладьте стороны отверстия.

Как только отверстие станет достаточно большим, проверьте посадку замка - посадка должна быть с зазором без слишком большого провисания. Убеждаться корпус должен входить в дверь прямо - так, чтобы передняя пластина замка прилегала прямо к краю двери, и стороны передней панели параллельны сторонам двери.

Однажды замки подходят к отверстию, установите замок на место и отметьте переднюю пластину на краю двери.

Удалите фиксатор и острым зубилом отметьте линии, чтобы установить края - это должно предотвратить попадание древесины на поверхность. подъем за пределы требуемых линий. Острым зубилом вырежьте прямоугольную выемку на краю двери, чтобы взять переднюю пластина замка.

Установите замок и проверьте положение шпинделя дверной ручки и отверстия под ключ - при необходимости отрегулируйте.

Fit замок в дверь и закрепите винтами.

Установите шпиндель дверной ручки и установите дверные ручки - показанная здесь включает в себя крышку отверстия для ключа, однако некоторые дверные ручки и крышки замочной скважины - это отдельные предметы дверной фурнитуры.

Перед тем, как дверная ручка будет прикреплена ко второй стороне двери, проверьте длину шпинделя, возможно, его необходимо укоротить, чтобы чтобы обе ручки плотно прилегали к двери.

Имейте в виду, что винты, крепящие ручки к каждой стороне двери, вероятно, совпадут, поэтому используйте винты меньше половины толщина двери.

Если устанавливаются отдельные ручки и пластины для ключей, имейте в виду, что глубина древесины уменьшается из-за расположения корпуса замка двери, поэтому используйте подходящие короткие винты.

Turn замок в запертое положение и закройте дверь на дверную коробку.

Отметьте верх и низ дверной защелки и болта замка на дверной коробке.

Откройте дверь и перенесите эти отметки на внутреннюю поверхность дверной коробки.

На краю двери измерьте и запишите расстояние от закрывающейся поверхности двери (т.е.е. сторона, которая идет против дверной упор вокруг дверной коробки) и снаружи ригеля врезного замка.

Использование Измерение кромки дверного болта до запорного болта, ранее отмеченное для отметки расстояния от дверного упора на дверной коробке.

Расположите запорную пластину так, чтобы отметки на дверной коробке совпадали по вертикали с отверстиями в запорной пластине - отверстия обычно больше, чем сам стопорный болт, поэтому выровняйте разницу выше и ниже меток.

Отметьте вокруг запорной планки, а также отверстия в запорной пластине для дверной защелки и стопорного болта на дверной коробке. Маркировка положения наклеек должна быть точной, чтобы дверь плотно закрывалась.

Использование долото, чтобы вырезать отверстия в дверной коробке, чтобы взять дверную защелку и запорный ригель - проверьте их размер на двери чтобы установить требуемую глубину дверной коробки - помните, что при закрытии двери будет зазор.

С помощью долота вырежьте углубление в дверной коробке, чтобы взять наклейку для врезного замка.

По окончании установите запорную планку и прикрутите ее к дверной коробке.

Как сделать новый ключ для старого врезного замка

Детали проекта

Навык

1 из 5 Легкий Легкий. Хитрость заключается в том, чтобы найти заготовку с валом нужного диаметра.

Расчетное время

20 минут

Q: У наших старых дверей все еще есть старинные замки, но нет ключей.Могу ли я получить ключи, которые работают?

—Margaret Cowie, Stark, N.H.

Мастер слесарь Ларри Косарес ответы: Конечно, можно! И, скорее всего, один ключ - это все, что вам нужно, потому что межкомнатные двери в старых домах обычно имеют одинаковые замки.

Первый шаг - снять один из замков и отнести его в антикварный магазин или к слесарю, у которого есть коллекция старых битовых ключей, часто называемых каркасными ключами. Если вам повезет, вы найдете ключ, который действительно скользит в замочную скважину и бросает засов, и ваш квест будет окончен.

Если нет, найдите заготовку для битового ключа, которая подходит близко, и следуйте инструкциям, показанным здесь, чтобы вырезать ключ так, чтобы он приводил в действие замок. Это простая работа с приятной наградой: вернуть к жизни старый замок.

Показано: Старший технический редактор TOH Марк Пауэрс сделал этот битовый ключ, чтобы его старые дверные замки снова заработали.

Шаг 1

Снимите замок

Фото Колина Смита

Ослабьте установочный винт на одной ручке дверцы и поверните или снимите его со шпинделя, затем вытяните вторую ручку и прикрепленный шпиндель из ступицы.Разрежьте краску вокруг лицевой панели и выверните винты, как показано. Вставьте отвертку в ступицу шпинделя и вытолкните замок из дверцы.

Шаг 2

Установите наконечник в замочную скважину

Фото Колина Смита

Найдите заготовку с диаметром кончика, который входит в верхнюю часть замочной скважины с каждой стороны замка. Если прямоугольное лезвие ключа, названное немного, входит и поворачивается, но не бросает болт, переходите к шагу 5.В противном случае переходите к шагу 3.

Шаг 3

Установите биту в замочную скважину

Фото Колина Смита

Если сверло слишком длинное, отметьте место его попадания в нижнюю часть замочной скважины. Используя напильник или настольную шлифовальную машину, как показано на рисунке, удалите ровно столько металла с нижнего края биты, чтобы она прошла через замочные отверстия с обеих сторон замка.

Шаг 4

Установите бит на корпус замка

Фото Колина Смита

Теперь проверьте ширину долота, прижав раздутый кулак вала - упор - к краю гильзы, как показано. (Наконечник должен выступать за другую сторону.) Отметьте, где передний и задний края сверла нуждаются в обрезке, чтобы он повернулся внутри гильзы. Подпилите эти края по размеру.

Шаг 5

Работа Болт

Фото Колина Смита

Снимите крышку корпуса замка. Удерживая большим пальцем стопорный рычаг напротив болта, вставьте ключ снизу и поверните его, как показано. Бита должна толкать рычаг в сторону и втягивать болт.Если она висит на болте, сделайте неглубокую выемку на нижнем крае биты, чтобы она свободно вращалась в обоих направлениях.

Шаг 6

Notch Кромки бита

Фото Колина Смита

Внутри крышки футляра, рядом с замочной скважиной, поищите крошечные выпуклости, называемые воротами. (См. Фото шага 7.) Пропустите насадку через замочную скважину и отметьте, где она соприкасается с щитками. Затем вставьте острие ключа с противоположной стороны и отметьте, где щитки попадают в другой край бита.Зажмите ключ в тисках и надрежьте два паза в биту, как показано.

Шаг 7

Испытание поворота

Фото Колина Смита

Вставьте ключ в замочную скважину снизу, как показано, и поверните биту. Если вы поворачиваете ключ в любом направлении, насечки должны свободно проходить над защитными щитками. Переверните ключ и проверьте также выемки на противоположной стороне.

Шаг 8

Соберите и замените

Фото Колина Смита

Удалите пыль из корпуса замка и опрыскайте его проникающей смазкой, например WD-40, как показано.Установите крышку на место и убедитесь, что ключ отбрасывает болт с обеих сторон. Установите замок в паз, прикрутите лицевую панель и замените шпиндель и ручку. Затем положите ключ в надежное место.

Руководство по установке приспособлений для врезных замков

Врезные замки всегда были элегантным выбором для деревянных и полых металлических дверей. Декоративную отделку можно сравнить с созданием правильного первого впечатления. Высококлассные офисные здания, роскошные дома и представительские апартаменты с гордостью демонстрируют свои врезные замки на дверях с нестандартной отделкой.

Врезной замок заслужил хорошую репутацию благодаря своей эстетике и обеспечению гладкости, прочности и надежности. Врезные замки доступны с впечатляющим разнообразием декоративной отделки, от старинной до современной, практически во всех возможных вариантах отделки.

Функциональность врезного замка не превосходит любой другой тип дверной фурнитуры. Имея самый большой корпус замка, врезные замки могут быть настроены для выполнения действия, необходимого для втягивания защелки (операция блокировки) для каждого приложения, указанного ANSI / BHMA или конечным пользователем.

С точки зрения безопасности врезной замок предлагает несколько важных преимуществ, таких как возможность использования почти любого механизма замка производителя замков с высокой степенью защиты и ограниченный доступ, обеспечиваемый врезным замком. Кроме того, замок открыт, что снижает вероятность того, что он может быть легко взломан или взломан.

Возможности «формы и функции» важны, поскольку для установки врезного замка требуется трудоемкий «врезной карман», прорезанный по краю двери с отверстиями для управления операцией с использованием любой комбинации ручек, рычагов, врезных цилиндров и поворотных кнопок.

Врезные замки доступны в различных конфигурациях, включая только ригель, только ригель, а также ригель и ригель. Конфигурация определяет оборудование, необходимое для работы. Их можно устанавливать в деревянные, полые металлические и стеклянные алюминиевые двери. Врезные замки для алюминиевых стеклянных дверей обычно имеют засовы шарнирных болтов с ходом 1-3 / 8 ". Многопластинчатый ригель поднимается, чтобы зафиксировать дверь, тогда как врезные замки из дерева и полого металла имеют засовы прямого выступа.

Главный недостаток (или преимущество в зависимости от того, как на это смотреть) - это отсутствие общей стандартизированной подготовки двери для врезных замков. Стандартный цилиндрический замок имеет поперечное отверстие 2-1 / 8 дюйма с задним расстоянием обычно 2-3 / 4 дюйма или 2-3 / 8 дюйма, с краевым отверстием в один дюйм. Цилиндрические замки со сквозным болтовым креплением могут иметь свои поперечные отверстия на расстоянии различные положения и разные диаметры. Однако сверление двух дополнительных отверстий под розеткой не влияет на внешний вид. С практической точки зрения, цилиндрический замок одного производителя может быть заменен практически на любой другой замок с минимальными или отсутствующими видимыми проблемами при модернизации.

Подготовка двери к врезному замку зависит от производителя и модели замка. В отличие от цилиндрических и трубчатых замков, для врезных замков не было разработано стандартизированной дверной подготовки. ANSI / BHMA A115 требует, чтобы врезной корпус и ответная планка располагались в определенном диапазоне высоты.

Врезные замки доступны с задними сторонами 1-1 / 2 ", 2", 2-1 / 2 "и 2-3 / 4". Помимо регулируемых задних расстояний, различаются корпус и передние размеры, расположение ступиц, защелки и ригеля.Большинство коммерческих врезных замков имеют заднее расстояние 2–3 / 4 дюйма от передней пластины до центра врезного цилиндра, поворотной кнопки, рычага или нажимной панели ручки.

Вот почему существует так много разных шаблонов и приспособлений для установки врезных замков. Major Manufacturing и Pro-Lok предлагают обработанные алюминиевые шаблоны, которые устанавливаются на зажимной механизм, чтобы разместить шаблоны на двери для подготовки передней части, отверстий с поперечным отверстием и проемов. Большинство шаблонов изготавливаются из алюминия с использованием втулки из закаленной стали для точной подготовки дверей и долговечности.Большинство направляющих отверстий основного производства предназначены для беспроблемного сверления. Каждый шаблон и зажимное приспособление анодированы в цвет для защиты от коррозии и упрощения идентификации.

Шаблоны и шаблоны предназначены для конкретных приложений. Например, Pro-Lok IN65 предназначен для установки врезных замков Baldwin с ручками популярного дизайна в деревянные двери. Поскольку врезные замки Baldwin доступны с различными задними вставками, IN65 включает в себя распорную втулку.

Самые продаваемые шаблоны Pro-Lok

  1. IN321 Шаблон для Corbin Russwin Access 600ML
  2. IN334 Шаблон для Corbin Russwin Access 700ML TCPAC1 Offline
  3. IN336 Шаблон для Corbin Russwin Access 700ML TCPIP1 Online
  4. IN434 Шаблон для паспорта Sargent 8200 PG Offline
  5. IN436 Шаблон для Sargent Passport 8200 P1 Online POE
  6. IN438 Шаблон для паспорта Sargent 8200 P2 Online POE
  7. IN486 Шаблон для профиля Sargent 8200 G1.5 / LK / N1 / S1 / S2
  8. IN500-MORT Шаблон для Schlage AD серии
  9. IN510-MORT Шаблон для Schlage CO серии

Самые популярные шаблоны HIT-66

Шаблон Major Manufacturing HIT-66-272 используется для подготовки деревянной двери для врезных замков Sargent, включая механические врезные замки 7800, 7900, 8200 и 9200, а также электромеханические врезные замки низкопрофильных серий G1, N1 и S2. Набор шаблонов включает как внутренние, так и внешние направляющие шаблонов.

  1. HIT-66-110 Шаблон для установки цилиндрических замков
  2. HIT-66-210 Шаблон для замка сигнализации DL3500 Замки врезные
  3. HIT-66-230 Шаблон для лучших врезных замков 34H-37H
  4. HIT-66-235 Шаблон для врезных замков Corbin / Russwin
  5. HIT-66-240 Шаблон для врезных замков Falcon серии MA
  6. HIT-66-255 Шаблон для врезных замков серии Marks
  7. HIT-66-272 Шаблон для врезных замков Sargent
  8. HIT-66-280 Шаблон для электромеханических врезных замков Schlage AD
  9. HIT-66-281 Шаблон для электромеханических врезных замков Schlage CO
  10. HIT-66-282 Шаблон для врезных замков Schlage серии L

Для установки любой из вышеперечисленных моделей врезных замков в деревянную дверь необходимо сначала вырезать врезной карман.Для вырезания кармана для врезки доступны следующие четыре инструмента для долбления.

  • Крупное производство HIT Lock Mortiser
  • Кабель Портера Модель 513
  • Pro-Lok INJIGC-MORT - Монтажное приспособление для врезного замка
  • Врезка для замков Virutex FC16U

Porter Cable и Virutex оснащены встроенным двигателем. Для инструментов Major и Pro-Lok требуется двигатель дрели для привода фрезы. Настоятельно рекомендуется использовать сетевой электродвигатель сверла, так как электродвигатель бурового станка с питанием от батареи может не поддерживать достаточный крутящий момент и вызывать рывки.Посмотрите видео о врезке замка Virutex в действии на http://www.youtube.com/watch?v=K7Hy7abKRSk&sns=em

Для установки врезного замка в деревянную или композитную дверь требуется карман, просверленный в краю двери с центральной линией дверной подготовки на высоте 39-3 / 16 дюймов над готовым полом. Вначале карман вырезали скобы и бита. Скоба представляет собой U-образный стальной ручной инструмент с деревянным колпачком на одном конце и зажимным патроном на другом.В центре U-образной формы находится деревянная ручка, которая свободно вращается.Распорка имеет длину около 18 дюймов, что дает оператору возможность прикладывать значительный крутящий момент, используя свое тело, чтобы удерживать шнековую коронку точно под углом 90 градусов и параллельно дверной обшивке. Диаметр буровой коронки определяется толщиной корпуса врезного замка.

Важно: если врезной карман просверливается с дверью, установленной в проем, заклините дверцу, чтобы убедиться, что она не раскачивается.

Отметьте место для врезного кармана на поворотной кромке двери.Измерьте глубину кармана на биту и намотайте кусок изоленты на нужную глубину. Ленту легко увидеть, когда бита достигла нужной глубины в двери. Установив очень острый шнек, поместите наконечник сверла в верхнюю или нижнюю часть кармана, прижав тело к деревянной крышке. Когда вы уверены, что скоба находится под углом 90 градусов от края двери, медленно поверните деревянную ручку, поворачивая сверло и врезаясь в край двери. Отрежьте немного дерева и потяните за скобу, чтобы удалить стружку из отверстия.Повторяйте эту процедуру, пока отверстие не будет просверлено до необходимой глубины.

Чтобы создать карман, просверлите серию отверстий примерно на дюйма глубже, чем корпус паза. Оставьте минимальное расстояние между соседними отверстиями. Не сверлите соседнее отверстие, так как с ним сложнее контролировать скобу. Однажды серия отверстий , обычно шесть или семь просверливаются на нужную глубину, следующим шагом является удаление ремня между просверленными отверстиями, чтобы создать карман для корпуса врезного замка. Используйте острое долото, медленно очищайте ремни, стараясь не расколоть дерево повреждает дверную поверхность.

Вырезать карман с помощью ручных инструментов непросто, так как средняя толщина двери будет варьироваться от 1–3 / 8 дюймов (внутренняя) до 1–3 / 4 дюйма или более (внешняя). При прорезании внутренней двери на каждой стороне сверла остается менее 3/16 дюйма древесины.

Будьте особенно осторожны, чтобы не просверлить дверцу сверлом. Если дверь в пятнах или чистая отделка, эта ошибка приведет к замене двери (за ваш счет). Вырезание врезного кармана и проема для передней части с помощью фиксатора и бита занимает пару часов.

Важно: Всегда настоятельно рекомендуется проверить работу на 2x6 перед фактическим вырезанием врезного кармана.

Обычные варианты механизированных врезных пазов для вырезания кармана:

  • Крупное производство HIT Lock Mortiser
  • Кабель портера 513 Mortiser
  • Приспособление для установки врезного замка Pro-Lok
  • Врезка для замков Virutex FC16U

Каждый из этих инструментов специально разработан для значительного сокращения времени, необходимого для вырезания врезного кармана.

HIT Lock Mortiser от Major Mfg. Представляет собой комбинацию зажимной системы HIT-66 и Mortiser HIT-66-200. Этот врезной станок для замков включает врезную коронку с твердосплавным наконечником диаметром один дюйм, направляющую пластину для врезки и стопорные кольца. Врезной станок просверливает отверстия и удаляет лямки, чтобы создать врезной карман для врезного замка. Максимальный размер врезного кармана составляет 9-1 / 2 дюйма в высоту, 1 дюйм в ширину и 6 дюймов в глубину. Диапазон дверных проемов составляет от 1-1 / 4 дюйма до 2-7 / 8 дюймов. Дрель-двигатель с патроном ½ дюйма требуется.

Porter Cable 513 Mortiser имеет встроенный двигатель мощностью 1-3 / 4 лошадиных силы, который работает со скоростью 27 500 об / мин.Porter Cable 513 прорезает врезные карманы высотой до 7 дюймов, шириной 1-1 / 4 дюйма и глубиной 4-3 / 4 дюйма. Модель 513 автоматически центрирует резак на дверях толщиной до 4-1 / 2 дюйма. Есть регулировка высоты и глубины для нескольких дверей. Чтобы вырезать отверстие для передней части, в дужке Porter Cable 517 Lock Face Templet используется фрезерный станок для вырезания отверстия. Угловое долото можно использовать для прямоугольной формы проема.

Приспособление для установки врезного замка Pro-Lok INJIG-MORT вырезало врезной карман глубиной до 6 дюймов и отверстие для лицевой панели.Самоцентрирующийся зажим фиксируется на дверных поверхностях. Pro-Lok использует комбинацию длинного расточного вала и фрезы для создания врезного кармана. Эта конфигурация дает два преимущества; резак меньше, и его можно снять и установить другой резак, не снимая приспособление с двери. В комплект входят три сверлильных фрезы по дереву 7/8 ", 1" и 1-1 / 4 ". Комплект INJIG-MORT поставляется в формованном переносном кейсе. Монтажное приспособление для врезного замка INJIG-MORT можно использовать для изготовления приспособления. Алюминиевая дверь для дверного замка в стиле Adams Rite с дополнительными фрезами и коротким расточным валом.

Смещенный врезной адаптер для установки врезного замка Pro-Lok INJIGC-MORT-OMA можно использовать для врезания стыковых петель и ответных планок. Это приспособление с боковым смещением использует корпус INJIGC-MORT для прорезания двери или косяка. Переходник для смещения можно использовать на дверных косяках толщиной менее 3–3 / 4 дюйма.

Virutex Lock Mortiser FC16U имеет встроенный двигатель мощностью 1-1 / 2 лошадиных силы, который работает со скоростью 23 000 об / мин. FC16U предназначен для прорезания передней части с использованием сверла большего диаметра и долота для выравнивания кромок.Встроенный порт пылесоса собирает стружку и пыль. Помимо стандартной фрезы диаметром 1 дюйм, Virutex предлагает фрезы от 5/8 дюйма до 1-1 / 4 дюйма, а также метрические фрезы.

Важно: Всегда используйте средства защиты глаз и органов слуха при работе с электроинструментом.

После того, как прорезан врезной карман и проем для передней части, вставьте врезной корпус и переднюю часть, чтобы убедиться, что они находятся на одном уровне с краем двери. Используйте шаблон (ы), чтобы завершить подготовку двери. В этой статье мы обсудим систему зажимов HIT-66 от Major Manufacturing и новую серию монтажных шаблонов Pro-Lok Professional с использованием монтажных зажимов INCL-PRO Professional Series.

Важно: Если замок доступен с различными вариантами заднего расстояния, убедитесь, что вы знаете заднее расстояние вашего конкретного замка, прежде чем сверлить дверь. Чтобы определить заднее расстояние, измерьте расстояние от передней части до центра отверстия врезного цилиндра или центра ступицы. Это расстояние - задняя точка.

Новый зажимной механизм Pro-Lok INCL-PRO вмещает два шаблона, один внешний и один внутренний, для подготовки двери с врезным замком. Он работает с наиболее продаваемыми электромеханическими шаблонами, которые обсуждались ранее в этой статье.

Чтобы подготовить деревянную дверь, в которой уже есть врезной карман, выберите набор шаблонов в соответствии с производителем и моделью замка. Прикрепите шаблоны к INCL-PRO с помощью трех винтов с внутренним шестигранником. Установите приспособление с шаблоном на край двери на заданной высоте, чтобы совместить его с врезным карманом. Зажимной механизм удерживает шаблоны прямо напротив двери. Шаблоны оснащены отверстиями, размер которых зависит от производителя.

Самоцентрирующаяся зажимная система Major Manufacturing HIT-66 предназначена для дверей толщиной от 1-1 / 4 "до 2-7 / 8".Он включает в себя врезной локатор замка HIT-4509 и шестигранный ключ с Т-образной рукояткой.

Выберите шаблон или набор в зависимости от производителя и модели замка. Прикрепите шаблон (ы) к зажимам. Установите фиксирующую пластину врезного замка в вырез на лицевой панели. Поместите зажимную систему на штифт фиксирующей пластины, чтобы разместить шаблоны. Закрепите HIT-66 на краю двери. Используйте специальные сверла или кольцевые пилы для завершения подготовки двери.

Шаблоны

помогают обеспечить точную подготовку двери и ограничивают возможность ее повреждения.Даже с инструментами и шаблонами для долбления не торопитесь, чтобы правильно установить замки для врезки.

Для получения дополнительной информации

Врезные замки доступны для механического и электромеханического управления замком. Ниже приводится неполный список производителей врезных замков с номерами телефонов и веб-сайтами.

Acorn Manufacturing (врезные замки с механическим ключом): 508-339-2977, www.acornmfg.com

Болдуин: 800-566-1986, www.baldwinhardware.com

Корбин Руссвин: 800-543-3658, www.corbinrusswin.com

Emtek: 800-356-2741, www. emtek.com

Falcon: 877-671-7011, http://us.allegion.com/brands/falcon/Pages/default.aspx

Каба: 800-849-8324, www.kaba-ilco.com

Marks USA: 631-225-5400, www.marksusa.com

Омния: 973-239-7272, www.omniaindustries.com

Онити: 770 497 3949, en.onity.com

Сарджент: 800-727-5477, www.sargentlock.com

Schlage: 888-758-9823, www.schlage.com

TownSteel: 626-965-8917, www.townsteel.com

Йель: 800.438.1951, www.yalecommercial.com

Ниже приводится список производителей инструментов для установки врезных замков, упомянутых в этой статье:

Major Manufacturing, Inc .: 714-772-5202, www.majormfg.com

Кабель Портера: 888-848-5175 www.PorterCable.com

Pro-Lok: 714-633-0681, www.pro-lok.com

Virutex: 800-868-9663, www.virutex.com

Врезной замок - как установить врезной замок на дверь

Установить врезной замок на деревянную дверь довольно просто, но для этого требуются точные измерения и резка, поэтому что врезной замок и запорная планка подходят правильно.


Доступны два типа врезных замков:

  • Sashlock - который имеет дверную защелку и запорный болт - также имеет замочную скважину и шпиндель дверной ручки.
  • Тупиковый замок - у которого есть только запорный болт - без дверной защелки или шпинделя дверной ручки - так что просто замочная скважина.

Примечания ниже относятся к установке врезного замка врезного типа; чтобы использовать их как руководство для выхода из тупика, просто игнорируйте ссылки на дверную защелку и дверную ручку.


Инструкции по установке, поставляемые с врезным замком, обычно указывают толщину двери, для которой он предназначен, проблемы возникнет, если врезной замок установить на дверь более тонкую, чем она предназначена.

Защелку на замке может потребоваться заменить перед установкой, чтобы изогнутая часть защелки совпадала с запорной пластиной на косяк дверной коробки - это легко сделать, см. нашу страницу, посвященную переворачиванию защелка на врезных замках.

Установка замка на дверь

Сначала определитесь с высотой двери для врезного замка; если сомневаетесь, посмотрите на другие замки в собственности - в идеале все дверные ручки должны быть на одинаковой высоте от пола.На дверях с горизонтальным промежуточным рельсом замок должен располагаться вне стыков промежуточного рельса, иначе стыки будут ослаблены. Замок должен быть установлен в центре поручня, чтобы освободить верхние и нижние стыки.

Приложите корпус врезного замка к боковой стороне двери и отметьте верхний и нижний края основного корпуса сбоку. двери.

Также отметьте положение шпинделя ручки и замочной скважины, сделав отметку через корпус врезного замка - учитывайте толщина передней пластины замка, так как это должно быть углубление в край двери.

Просверлите в дверце отверстия под шпиндель ручки и замочную скважину - отверстие под шпиндель ручки должно быть не менее большой, как бобышка шпинделя замка - для замочной скважины просверлите верхнее отверстие, а затем вырежьте остальную часть формы, используя тонкую подушечку увидел.

Использование Плотницкий квадрат на краю двери отметьте верхнее и нижнее положение корпуса врезного замка по краю двери.

Отметьте вертикальную центральную линию толщины двери и от этой отметки равномерно отметьте ширину корпуса врезного замка. по обе стороны от центральной линии.Острым зубилом разметьте линии корпуса замка, чтобы установить края. разрезая поверхность древесины, это должно предотвратить подъем древесины от поверхности за пределы требуемых линий.

Просверлите несколько отверстий в краю двери, используя метки в качестве ориентира на краю двери - это создаст грубую поверхность. отверстие для установки корпуса врезного замка (с помощью дрели большая часть нежелательного материала будет удалена довольно легко и быстро). Убедитесь, что каждое отверстие по крайней мере такое же глубокое, как корпус и передняя пластина замка.Следите за тем, чтобы сверло было параллельно стороны двери - если отверстие не перпендикулярно краю, врезной замок может не подходить под квадрат в двери, и сверло может прорваться через боковую дверь.

После все отверстия просверлены в краю двери, очистите отверстие, удалив древесные отходы, и грубо загладьте стороны отверстие с помощью острой стамески.

После того, как отверстие было убрано, проверьте, подходит ли корпус замка - при необходимости найдите и удалите любые участки дерева. ограничение посадки - посадка должна быть скользящей без излишнего провисания.Убедитесь, что корпус замка входит в дверь. под прямым углом к ​​краю - так, чтобы передняя пластина замка входила под прямым углом к ​​краю двери, а боковые стороны пластины параллельны сторонам двери.

Однажды отверстие для корпуса замка закончено, вставьте замок в дверь лицевой пластиной к краю - отметьте вокруг переднюю пластину на край двери.

Снимите замок с двери и острым зубилом отметьте линии передней панели замка, чтобы установить кромки - обрезая поверхность древесины, это должно предотвратить подъем дерева с поверхности за пределы требуемых линий.

Вырежьте прямоугольное углубление в краю двери, чтобы взять переднюю пластину замка, используя острое зубило.

Вставьте замок обратно в дверь так, чтобы передняя пластина была на одном уровне с краем - проверьте положение отверстий для ключа отверстие и шпиндель дверной ручки с обеих сторон двери - при необходимости снимите замок и отрегулируйте размер и / или положение отверстия так, чтобы они совпадали с соответствующими частями корпуса врезного замка.

Когда все выровняется, снова установите врезной замок в дверь и закрепите его винтами через переднюю пластину.

Монтаж дверных ручек / ключей

Когда установка ручек или клавишных панелей на дверь, убедитесь, что используются винты соответствующей длины - положения винтов для обоих стороны двери, вероятно, будут выровнены друг с другом или могут выровняться с корпусом врезного замка, используя винты с увеличенной длиной может означать, что они ударились о корпус замка или винт другой ручки, прежде чем затянуться.

Установите ось дверной ручки, а затем дверную ручку с одной стороны - ручка, показанная справа, включает крышку отверстия для ключа, однако некоторые дверные ручки и крышки замочной скважины являются отдельными предметами дверной мебели.

Перед установкой дверной ручки на второй стороне двери проверьте длину шпинделя; может потребоваться удалить и укорочена, чтобы ручки с обеих сторон плотно прилегали к двери.

При установке пластин с отверстиями для ключа убедитесь, что они совпадают с отверстием для ключа в корпусе замка, и убедитесь, что чтобы отверстие в пластине было вертикальным - любой небольшой перекос будет заметен.

Установка запорной планки

Расширить вытащите задвижку из замка, повернув ключ в запертое положение, и аккуратно закройте дверь на дверную коробку.

Отметьте дверную коробку, указав верхнее и нижнее положение ригеля замка и дверной защелки.

Откройте дверь и перенесите эти отметки на внутреннюю поверхность дверного косяка.

Измерьте на краю двери расстояние от закрывающейся стороны двери (т. Е. Стороны, которая упирается в дверной ограничитель). внутри дверной коробки) и снаружи засова врезного замка.

Примечание:

Марка Измерение «края двери до фиксатора ригеля» на дверной коробке от дверного упора.

Поместите запорную пластину на дверной косяк так, чтобы отверстия в запорной пластине выровнялись по вертикали с отметками защелки / болта. на дверной коробке, и передняя часть отверстий выровнена по горизонтали с отметкой «край двери до фиксатора ригеля». Дыры в запорной планке обычно больше, чем фактический стопорный болт и защелка, поэтому отрегулируйте положение, чтобы обеспечить равные расстояния по вертикали около меток, но по горизонтали передняя часть отверстий должна совпадать с вертикальной меткой.

Сделайте отметку на дверном косяке снаружи запорной планки, а также внутри отверстий для болта замка и дверной защелки. Это нужно делать аккуратно, чтобы дверь закрывалась и запиралась правильно.

Использование долотом вырезать отверстия для дверной защелки и ригеля замка в дверном косяке - измерить выступ защелки и ригеля от края двери, чтобы определить необходимую глубину дверного косяка - сделайте припуск на зазор вокруг двери, когда закрыто.

Острым зубилом нанесите отметки вдоль линий ответной планки на дверном косяке.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
