Как крепить анкерные болты – видео, рекомендации и инструкция монтажа

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Анкерные болты

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Принцип работы анкеров

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;

составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Химический анкер

Механические анкеры в соответствии со способом крепления делятся на типы:

забиваемый;
клиновой;
разжимной;
распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Установка в стену

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт.

Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила.

Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

· Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

· Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

· Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.

· Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.

2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.

3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.

4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.

5. Анкер вбивается легким ударом молотка.

6. После полного введения, гай ку закручивают ключом до конца.

7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 4.5k. Обновлено 09.12.2020

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

3 анкеров;
резьбовой шпильки;
кернера для выполнения углубления;
гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
На следующем этапе выполняется монтаж болта забивного типа в отверстие.
Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Оцените полезность статьи, нам будет приятно 🙂

Зачётно152Не очень52

Как крепить анкерный болт. Принцип крепления различных анкеров

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Например, для анкера М8, установленного в тяжёлом бетоне на глубине 80 мм, рекомендуемая нагрузка на вырыв не должна превышать 7,3 кН, а для М10 — 13,0 кН. В лёгком, или ячеистом бетоне она уменьшается почти в два раза.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

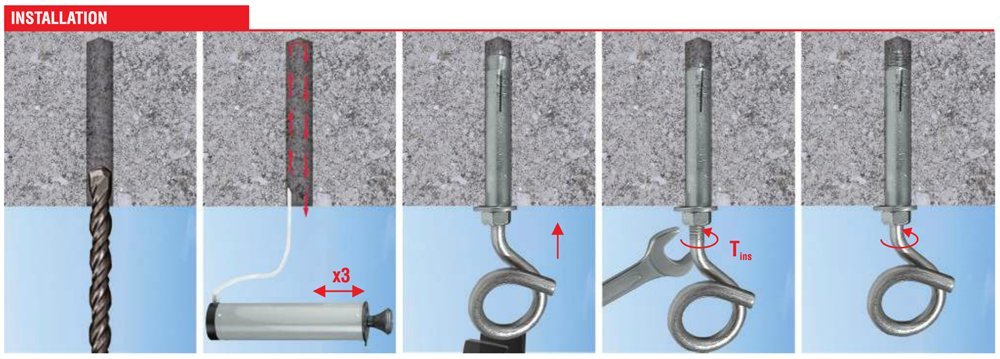

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера
Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
Вторая – наружный диаметр втулки. По нему подбирают сверло.
Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

Перфоратор или дрель
Сверло подходящего диаметра
Молоток
Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
Вымерить место расположения крепления и нанести разметку.
Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
Отверстие под крепеж должно быть с ровными краями.
Анкер вставляется целиком, а не по частям.
Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

Анкерный болт — виды, размеры и способы анкерного крепежа

Анкерные болты — виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.
Различают следующие виды анкеров:

Фундаментный болт
Болт молли

ru.wikipedia.org/wiki/Анкерный_болт

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Cхема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Как крепить анкерный болт: Правильная установка крепежа

Дюбеля не обеспечивают надежности при монтаже тяжеловесных и сложных конструкций. Для таких случаев используют анкер – крепеж, принцип действия которого заключается в расклинивании внутри полости и создании максимально прочного соединения. Перед проведением работ следует выяснить, как крепить анкерный болт к основанию, чтобы навесная конструкция была прочной и безопасной. Такие изделия применяются для крепления подвесных конструкций, лестниц, оборудования к поверхностям из бетона, кирпича, специальные модификации используются при работе с материалом, имеющим пористую структуру – газобетоном, пористым кирпичом.

Основные типы и особенности анкерных болтов

Производители выпускают огромную номенклатуру крепежных изделий из нержавеющей, оцинкованной и специальной стали. В зависимости от модификации их используют для установки в помещениях с сухим воздухом и повышенной влажностью, в условиях агрессивной среды. Чтобы правильно подобрать анкер для конкретной задачи, следует выяснить особенности конструкции и применения основных видов крепежей.

С гайкой

Анкер с гайкой предназначен для крепления массивных предметов. Такая конструкция способна выдерживать высокие нагрузки, основным ее элементом является шпилька, нижняя часть которой имеет конусообразную форму, а сверху на нее прикручивается гайка. При закручивании гайки шпилька затягивается в отверстие втулки, которая имеет литую высокопрочную конструкцию.

Минимальный размер анкера составляет 5*6,5*18 мм. Если он изготовлен из высококачественного материала, то с его помощью можно закрепить оборудование весом 800 кг. Основным достоинством крепежа является:

простая конструкция и технология установки;
возможность применения для монтажа тяжелых систем кондиционирования;
максимальная несущая способность двухраспорных моделей.

Клиновые

Этот вид отличается от других модификаций устройством, включающим распорный элемент, который при установке удерживается за счет силы трения. Все параметры – длина, диаметр, тип резьбы, указываются в маркировке. Используется клиновой крепеж для монтажа тяжелых предметов к прочному материалу – бетону, камню, кирпичу, его основными «плюсами» является:

высокий показатель несущей способности, который зависит от параметров шпильки;
небольшой диаметр посадочного отверстия;
имеет несколько разновидностей – с гайкой, кольцом, для сквозной установки.

С шестигранной головкой

Анкер с головкой-шестигранником используется для установки массивных ограждений, кронштейнов, металлоконструкций на основания из плотного и прочного материала. Для производства используется углеродистая сталь, на все элементы наносится цинковое покрытие. Преимущественными характеристиками является:

прочная фиксация массивных предметов к основаниям с плотной структурой;
способность выдерживать повышенную нагрузку;
стойкость к воздействию коррозии.

Ударные

Забивной анкер не имеет клина, его фиксация обеспечивается за счет специального устройства гильзы. Ее края изготовлены из мягкого материала, который деформируется при механическом воздействии. Чтобы установить такой крепеж, нужно точно определить точку сверления. К его «плюсам» относится:

создание надежного соединения в бетоне или камне;
возможность подвешивания тяжелых предметов.

Четырехсегментные

Для проведения ответственных монтажных работ используют разжимной крепеж, который состоит их четырех автономных секций. С его помощью можно надежно закрепить предметы не только в бетоне, но и в ячеистом, старом стройматериале. К его положительным качествам относится:

высокие несущие характеристики, которые позволяют подвешивать тяжеловесные конструкции;
универсальность применения – могут устанавливаться в плотных и пористых стройматериалах;
при необходимости возможен демонтаж.

Винтовые

Специальный вид крепежей для закрепления предметов на основаниях с большим количеством пустых полостей. Сверху и в центральной части гильзы находятся прорези, на конце – шайба. При закручивании винта происходит деформация гильзы, ламели расходятся и образуют поддерживающий каркас.

Преимуществом винтовых анкеров является:

возможность применения для сквозного монтажа;
выдерживает повышенные нагрузки сразу после монтажа;
не расклинивается, может нагружаться сразу после установки.

Общие рекомендации по установке

На прочность соединения, которое образовано с помощью анкерного болта, влияют следующие факторы:

характеристики материала, в который монтируется крепеж;
вид и параметры анкера, которые должны подбираться с учетом планируемых нагрузок;
соблюдение технологии подготовительных и монтажных работ;
прочность крепежного элемента.

Установка анкерных болтов разного типа имеет нюансы. Рассмотрим порядок проведения работ на примере распорного вида:

В рабочем основании проделывают отверстие с диаметром, который должен соответствовать параметрам распорного элемента болта.
Полость очищают специальной щеткой или пылесосом от пыли и твердых частиц материала.
Крепеж помещают в полость, втулка должна входить в отверстие плотно, чтобы обеспечить надежное соединение.
После установки втулки затягивают резьбу, в результате чего разжимается втулка.

По такой технологии устанавливается большинство видов болтов, кроме забивных модификаций.

При проведении работ следует учитывать общие рекомендации:

Для крепления предметов к пустотелым блокам болтовые анкеры не используются.
При навешивании предметов на кирпичную стену диаметр крепления не должен превышать 8,0 мм, чтобы кирпич не разрушился.
При работе с бетоном расстояние от конца основания должно быть в 2,5 раза больше глубины, на которую оно будет сверлиться.
Если отверстие невозможно полностью очистить от пыли и остатков стройматериалов, его глубину можно увеличить на 20 мм.
Использовать изделие следует с учетом предельной нагрузки. Эта информация приводится на упаковке.

Как крепить анкерные болты — видео, рекомендации и монтаж

1 Принцип работы анкеров — как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, исполняющих после приложения нагрузки.

Анкерные болты

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать.При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта — на излом; основания — на снабжение дополнительным обязательным на него обязательством от анкера напряжения нагрузки.

Принцип работы анкеров

Эти силы чаще всего возникают одновременно, но иногда и по отдельной. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент — о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент.В настоящее время их выпускают 6 до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

анкера с загнутой шпилькой — крепят к смонтированному каркасу фундамента до его заливки бетоном;
анкерной конструкции — тоже устанавливают до основания либо погружают в него сразу по завершении заливки раствор;
составные — нижнюю шпильку с надетой на нее муфтой погружают в бетонный фундамент во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

съемные монтируют аналогично составным — погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
прямые — устанавливают в отверстия, пробуренные в затвердевшем фундаменте, оставшиеся после монтажа пустоты заполняют клеевым составом либо раствор;
конусные — тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

3 Крепление современных анкеров общего применения

Все анкера общего применения делятся на 2 вида: механические и химические.Первые крепятся механическим способом. Вторые — благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Химический анкер

Механические анкеры в соответствии со способом крепления делятся на типы:

забиваемый;
клиновой;
разжимной;
распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и нагрузки, которую последний должен будет выдерживать. Если на поверхности есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длину. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начать с точной разметки — этот вид крепежа после установки и фиксации без разрушения материала основы невозможности.Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Установка в стену

диаметр должен в точности, соответствовать глубина — быть не меньше Его диаметр болта.

Готовое отверстие следует очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический — первое заполнив отверстие на 2/3 клеящим составом.Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Забивание гильзы молотком

Все остальные механические вставляются в отверстия сборными, без выкручивания или извлечения их составных частей.Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 4.5k. Обновлено 09.12.2020

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт.После проведения оценки, когда выбранные поверхности обеспечивают качественное крепление анкерных устройств, производится установка точки с последующим креплением оснащения.

Применение анкерных опор при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удержания рабочего без соскальзывания и рывков.Прочность соединения позволяет использовать анкерные точки и линии для установки средств коллективной и индивидуальной защиты, позволяющих безопасно выполнять монтажные работы изделий и обслуживания устройств, используя на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности работ, выполняемых на высоте по полномочиям. Для проведения таких мероприятий допускаются выдаваемый специалистом по охране труда и визируемый руководящими лицами из руководителей, а сами работы группы рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа.Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удержание крепящей детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающей компенсацию действующего сопротивления металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит от используемого в месте крепления болта материала. Правильное выполнение крепления необходимо для исключения разрушения при работе составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при выполнении работ на высоте, креплении тяжелых статичных (турники) и динамических (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как было показано выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе безопасного крепления. Оценить, когда выбранные участки являются пригодными для устройств, точки крепления анкерных устройств можно по выдерживаемой нагрузке, каждую из них выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оборудования, может соединяться с несущими элементами здания, смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении обеспечивает наличие:

3 анкеров;
резьбовой шпильки;
кернера для выполнения углубления;
гайки, предусматривающая использование рожкового ключа.

Дополнительно в комплект, для крепления к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера конструкции конструкции.Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам, предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, обеспечивает возможность монтажа до 3 зажимов.

Обратите внимание! Перед тем, как крепить анкерные болты, выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей.Анкер для крепления георешетки устанавливается согласно утвержденной схеме, таким образом.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации анкерных линий правильный ответ при вопросе гибкости использования инструкций включает необходимость использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые факторы риска действующей нагрузки в эксплуатирующих конструкциях. В свою очередь работники получить допуск, давние правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения.Используется исключительно при работе с материалами, высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

Перед тем, как выполнять крепление забивного анкерного болта, необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
После этого выполнить очистку подготовленного отверстия от мусора и пыли.
На следующем этапе выполняется монтаж болта забивного в отверстие.
Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производит внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, укрепляется в стенке подготовленного отверстия.
На последней стадии выполнено крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки.Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором используются 3-4 независимых друг от друга. В верхней части сегменты удерживаются при помощи кольца. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. Использование крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительное установление фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стене монтируется гильза изделия, при закручивании в которую шпильке или болт происходит передвижение распорного элемента в заднем отделе приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой установлено кольцо и резьбовая нарезка.При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости мобильного крепления конструкций, имеющего большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделий в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании происходит расклинивание муфты. Приспособление к типу при помощи навесного оборудования, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы.После очистки отверстий от пыли производится установка анкера в него, при этой конической части внутренней глубины отверстия, которой соответствует несколько минимальная глубина проведения анкеровки. При помощи молотка внедрение анкера до достижения необходимой установки, после чего произведено затягивание гайки.

После необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

, основанные на заполнении внутренней части внедренного стержня из металла, используются для использования прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения используют использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулку, имеющую нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм.После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых материалов, отвердителя и наполнителя в виде песка. Затем осуществите разрушение стеклянного цилиндра и выполните введение в него металлического и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки на вырыв часто выполняется на месте монтажа монтажа. Допустимая нагрузка будет зависеть от основания, например:

При использовании массивных конструкций на высоте, показатели прочности на вырыв должны составлять около 700 кг.
При использовании в основах бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого достаточно для конструкций средней и большой тяжести.
При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появляется вероятность разрушения материала из-за избыточного давления на основание.

Оцените полезность статьи, нам будет приятно 🙂

Зачётно152Не очень52

Как крепить анкерный болт. Принцип крепления различных анкеров

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружили нас повсюду. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из области науки и техники.Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т.п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда-то, впрочем, использовались деревянные пробки ‑ чопы, забранные в предварительные просверленные отверстия. У этого метода было много недостатков: дерево со временем в сухом месте уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстий и в результате к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах высокого монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации кирпичных и бетонных стен крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём-похоже то, ведь удерживающий механизм анкерного крепежа также находится в отверстиях.

По способу действия такие изделия делятся на два основных вида:

Химические анкеры . Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаем при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого метода является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
Механические . В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов :

Клиновой .При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её край. В некоторых образцах расклинивание стержня на некоторых стержнях, который вытаскивается из отверстий, а место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется соответствие требованиям на размеры отверстия.
Забиваемый . В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы.При забивании ее молотком в отверстие эти края деформируются, упираются в его отверстие и надёжно удерживает в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстий как по диаметру, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
Разжимной, или «бабочка» . Относится к новому представителю типу и может быть, для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв.Она при закручивании деформируется в средней части, раскрываясь в стороны лепестками с задней стороны.
Распорный — наиболее распространенный тип устройства. Он не требует строгого соблюдения требований по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней части ее части при закручивании в конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием.Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Как установить анкерный болт?

Для примера, рассмотрит как крепить анкер распорной конструкции в бетонной стене .

Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определенной глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
Диаметр отверстие для распорного анкера должны быть довольно точным, так чтобы гильза заходили в стене с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия.Глубина его должна быть чуть больше длины гильзы.
Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или просто продувая с помощью резиновой груши и трубочки.
В подготовленное отверстие лёгкими ударами молотка забивается анкер.Если он не заходит без усилий, следует ещё раз пройти сверлом с небольшими покачиваниями.
Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного ‑ двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера в упаковке указано максимальное усилие закручивания, лучше использовать всего динамометрическим ключом.

В любом случае не стоит закручивание «до упора» во избежание разрушения материалов стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другую гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий , например, рамные, которые расклиниваются одновременно с двумя сторонами, либо с отрывающейся головкой для антивандальной защиты.

Анкерный болт — виды, размеры и способы анкерного крепежа

Анкерные болты — виды и принципы действия

Анкерные болты — если рассматривать принципы действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упор» в виде своеобразного якорь, получаемая за счет распорной части хвостовика.К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера , они используют вместо металлических гильзы быстротвердеющие составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем.Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.
Различают следующие виды анкеров:
