Какое давление в газопроводе низкого давления: Газовые сети низкого, высокого и среднего давления

Содержание

Давление газа в газопроводе дома – каким оно должно быть? + Видео

Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.

Газовые вены – как циркулирует газ по системе?

Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.

Голубое пламя газа на кухонной плите

Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.

Газораспределительная станция

Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.

Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0. 003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.

Современные газовые котлы

Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

Газовая магистраль в небольшом населенном пункте

В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

Отличие газопроводов по типу прокладки

Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.

Прокладка газопровода кольцевым способом

В тупиковой системе существует большой недостаток – когда газовые службы проводят ремонтные или профилактические работы, они вынуждены отключать от газа огромное количество потребителей. Если вы проживаете именно в такой зоне, то при выборе газового котла следует учесть наличие автоматического отключения оборудования при отсутствии давления, иначе агрегат будет работать вхолостую.

Ремонтные работы газовой службы

В кольцевой системе такого недостатка нет – газ поступает с двух сторон. Благодаря этому давление равномерно распределяется между всеми потребителями, тогда как в тупиковой системе чем дальше будет находиться дом от ГРП, тем меньше давление будет в трубе. Опять же, этот фактор следует учесть при покупке дома – чем дальше дом находится от газорегуляторного пункта, тем сильнее нивелируется качество газоснабжения.

Причины отключения газа – ремонт или профилактика?

Поломки в системе газоснабжения – явление довольно редкое. Чаще всего отключение газа происходит по той причине, что кому-то из потребителей понадобились услуги газовой службы по замене или переустановке газового оборудования. Только специалист может осуществлять подобные процедуры, и желательно, чтобы это был мастер с большим опытом подобных работ. Газовую трубу обесточивают в том случае, если необходима ее обрезка.

Обесточивание трубы

В частном секторе сделать это намного проще, чем в многоэтажном доме. Если частник может попросту закрыть кран, то житель многоэтажки сначала должен получить специальное разрешение от соответствующей инстанции.

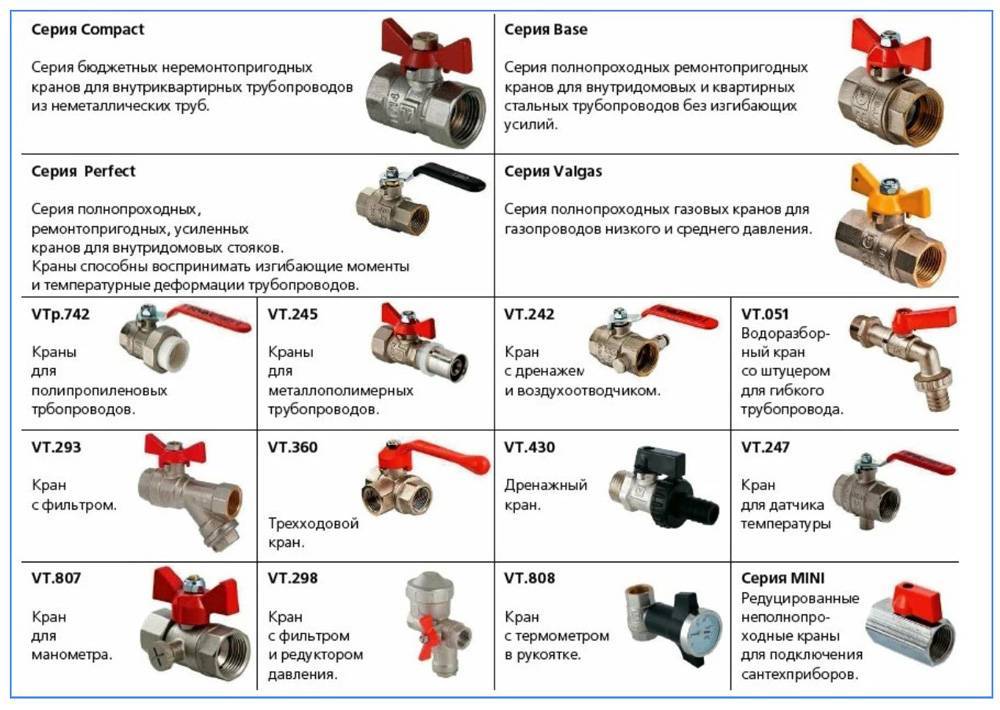

Закрытие крана

Советоваться со специалистами следует и в случае необходимости установить или поменять тот или иной аппарат, который будет подключен к газовой магистрали. Как уже было отмечено выше, разное оборудование предназначено для разных состояний самого газа в сети. Именно по причине неосведомленности потребителей им приходится впоследствии переделывать целые проекты. Поэтому всегда сначала подбирайте оборудование, и только потом приступайте к составлению проекта. Пренебрегать давлением газа в системе нельзя ни в коем случае, иначе это может обернуться весьма плачевными ситуациями.

Оцените статью: Поделитесь с друзьями!

Типы и классификация газопроводов

По выполняемым функциям:

Магистральные газопроводы – используются для доставки газа на большие расстояния. На магистрали через определенный промежуток установлены газокомпрессорные станции, которые поддерживают давление. На конечном пункте магистрального трубопровода находятся газораспределительные станции, в которых давление снижается до необходимого уровня для снабжения потребителей.
Газопроводы распределительных сетей — используются для доставки газа от газораспределительных станций к конечному пользователю.

По давлению газа — высокого, среднего и низкого давления:

	Давление газа	Применение	Диаметр труб
высокого давления категории I-a	более 1,2 МПа	применяют для подключения к газовой системе паровых и турбинных установок, а также теплоэлектростанций	1000-1200 мм
высокого давления категории I	0,6 — 1,2 МПа	для передачи газа в газораспределительные пункты	1000-1200 мм
высокого давления категории II	0,3 — 0,6 МПа	Поставляется в газораспределительные пункты для жилых домов и в промышленные объекты	500 -1000 мм
среднего давления категории III	5 КПа — 0,3 МПа	для подведения газа к газораспределительным пунктам по трубам среднего давления, находящимся на жилых зданиях	300 — 500 мм
среднего давления категории IV	менее 5 КПа	непосредственно в жилые дома	менее 300 мм

По типу прокладки: надземные, наземные, подземные, подводные.

Стальные трубы применяются для строительства надземных установок, а стальные и полимерные трубы используют для строительства подземных. Именно на полимерные трубы все чаще падает выбор в последнее время благодаря таким свойствам, как устойчивость к коррозии, и, следовательно, долговечность. Вместе с этим отпадает необходимость в определении способов антикоррозионной защиты.

Конструирование, строительство газопроводов, которые находятся в регионах с определенными условиями, должны исполняться, учитывая рельеф территории, геологическое строение грунта, климатические и сейсмические условия, а также другие воздействия.

Ошибка 404: страница не найдена!

К сожалению, запрошенный вами документ не найден. Возможно, вы ошиблись при наборе адреса или перешли по неработающей ссылке.

Для поиска нужной страницы, воспользуйтесь картой сайта ниже или перейдите на главную страницу сайта.

Поиск по сайту

Карта сайта

О Ростехнадзоре
Информация
Деятельность
- Проведение проверок
  - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при проведении проверок
    - Нормативные правовые акты, являющиеся общими для различных областей надзора и устанавливающие обязательные требования, соблюдение которых поверяется при проведении проверок
    - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного надзора в области использования атомной энергии
    - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного надзора в области промышленной безопасности
    - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении государственного горного надзора
    - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного энергетического надзора
    - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного надзора в области безопасности гидротехнических сооружений
    - Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного строительного надзора
  - Перечни правовых актов, содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю
  - Ежегодные планы проведения плановых проверок юридических лиц и индивидуальных предпринимателей
  - Статистическая информация, сформированная федеральным органом исполнительной власти в соответствии с федеральным планом статистических работ, а также статистическая информация по результатам проведенных плановых и внеплановых проверок
  - Ежегодные доклады об осуществлении государственного контроля (надзора) и об эффективности такого контроля
  - Информация о проверках деятельности органов исполнительной власти субъектов Российской Федерации и органов местного самоуправления, а также о направленных им предписаниях
  - Форма расчета УИН
- Нормотворческая деятельность
- Международное сотрудничество
- Государственные программы Российской Федерации
- Профилактика нарушений обязательных требований
- Государственная служба
- Исполнение бюджета
- Госзакупки
- Информация для плательщиков
- Порядок привлечения общественных инспекторов в области промышленной безопасности
- Информатизация Службы
- Сведения о тестовых испытаниях кумулятивных зарядов
- Анализ состояния оборудования энергетического, бурового и тяжелого машиностроения в организациях ТЭК
- Судебный и административный порядок обжалования нормативных правовых актов и иных решений, действий (бездействия) Федеральной службы по экологическому, технологическому и атомному надзору
- Прием отчетов о производственном контроле
Общественный совет
Противодействие коррупции
- Нормативные правовые и иные акты в сфере противодействия коррупции
- Антикоррупционная экспертиза
- Методические материалы
- Формы документов против коррупции для заполнения
- Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера
  - Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2019 год
  - Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2018 год
  - Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2017 год
  - Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2016 год
  - Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2015 год
  - Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2014 год
  - Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2013 год
  - Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2012 год
  - Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2011 год
  - Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2010 год
  - Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2009 год
- Комиссия по соблюдению требований к служебному поведению и урегулированию конфликта интересов
- Доклады, отчеты, обзоры, статистическая информация
- Обратная связь для сообщений о фактах коррупции
- Информация для подведомственных Ростехнадзору организаций
- Материалы антикоррупционного просвещения
- Иная информация

Открытый Ростехнадзор
Промышленная безопасность
Ядерная и радиационная безопасность
Энергетическая безопасность
- Федеральный государственный энергетический надзор
  - Нормативные правовые и правовые акты
  - Основные функции и задачи
  - Информация о субъектах электроэнергетики, теплоснабжающих организациях, теплосетевых организациях и потребителях электрической энергии, деятельность которых отнесена к категории высокого и значительного риска
  - Уроки, извлеченные из аварий и несчастных случаев
  - Перечень вопросов Отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора
  - Перечень вопросов (тестов), применяемых в отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора
  - Перечень вопросов (тестов), применяемых в отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора для инспекторского состава территориальных органов Ростехнадзора
  - О проведении проверок соблюдения обязательных требований субъектами электроэнергетики, теплоснабжающими организациями, теплосетевыми организациями и потребителями электрической энергии в 2020 году
  - Контакты
- Федеральный государственный надзор в области безопасности гидротехнических сооружений
- Ведение государственного реестра саморегулируемых организаций в области энергетического обследования
Строительный надзор

Проблемы газопротребления сегодня

Мы резко перешли от простых отечественных котлов КЧМ и АОГВ к оборудованию с более совершенными системами управления таких известных во всем мире производителей, как Viessmann, Buderus, Vaillant, а также других «законодателей моды» в области отопительного оборудования. В этом немалая заслуга торговых компаний и представительств, которые занимаются активным внедрением современных технологий в системы газопотребления в России. Производители техники постоянно форсируют развитие инноваций и усиленно работают над новыми решениями, которые позволяют более экономно использовать газовое топливо, поддерживать необходимый уровень экологической безопасности и обеспечивать высокий уровень комфорта. Однако, как известно, ни один прибор не работает сам по себе. Для того чтобы его характеристики соответствовали заявленным параметрам, воздействие на окружающую среду было минимальным, максимально экономились энергетические ресурсы, необходимо обеспечить перед газоиспользующим оборудованием стабильное давление газа именно того значения, которое указано в паспорте завода-изготовителя. Величина номинального давления природного газа, определенная для устойчивой работы отопительных приборов, составляет не менее 20 мбар (200 мм вод. ст.). В зимнее время, особенно в период сильных морозов, когда потребление газа растет, давление в сети значительно снижается. Пониженное давление вызывает падение мощности котла, возможности которого, таким образом, используются не полностью, и он работает вполсилы. При этом возникают существенные проблемы, которые зачастую приводят не только к перебоям в работе, но и к остановке котла. Так многие плюсы превращаются в минусы, и вместо энергоэффективности нас ждет дорогостоящий ремонт. Какие же сети газопотребления мы имеем наряду с современными приборами зарубежного производства? А имеем мы сети, построенные и строящиеся до сих пор по устаревшей нормативной базе, которая не менялась со времен тех самых КЧМ и АОГВ. Законодательно закрепленный СНиП 42- 01-2002 «Газораспределительные системы» является переизданием СНиП 2.04.08-87* Госстроя СССР без существенных изменений в части проектирования и устройства внутридомового газового оборудования. По этой причине газораспределительные организации не могут обеспечить в сети абонента стабильное номинальное давление газа 20 мбар. Пока законодательные органы работают над внесением изменений и дополнений в нормативные акты и документы, попробуем разобраться, можно ли исправить ситуацию и избежать падения мощности оборудования? Рассмотрим существующие варианты технологических схем газораспределения и газопотребления населенных пунктов.

Первый вариант

Сеть (рис. 1), в которой подача газа производится от пункта редуцирования газа (ПРГ) по распределительным газопроводам низкого давления 20 мбар к оборудованию потребителя.

Давление газа в трубе: типы газопроводов, регуляторы давления

Газоснабжение городов и поселков требует наличия разветвленной сети трубопроводов. При этом на различных участках таких сетей по правилам безопасности должно быть разное давление газа в трубе. Существует достаточно жесткая классификация газопроводов по рабочему давлению, при этом различные параметры их работы определяют и сферу их применения.

Классификация газопроводов по рабочему давлению

Требования к газопроводам различного назначения и величине рабочего давления для различных объектов, где есть работа https://ivs-llp.kz/rabota-v-slovakii, изложены в СНиП 42-01-2002.

Данный документ определяет следующие типы газопроводов (категории):

Магистральные трубопроводы для транспортировки газа

К 1 категории относятся магистральные трубопроводы для транспортировки газа под давлением от 6 до 12 атмосфер включительно. Такой газопровод высокого давления используется для перекачки газообразных веществ по магистральным линиям и обеспечения групповых потребителей. В данном случае подача газа с такими параметрами осуществляется до газораспределительных станций, где осуществляется снижение давление до требуемых параметров. В некоторых случаях монтируются на предприятиях для обеспечения топливом определенных технологических процессов.
Во 2 категорию так же относятся линии высокого давления, но рабочие параметры газа уже ниже. По таким трубопроводам транспортируется топливо с давлением от 3 до 6 атмосфер. Так же применяются для магистральной разводки и снабжения газом котельного оборудования.
Газопроводы среднего давления предназначены для работы с топливом при давлении от 0,05 до 3 атмосфер. Среднее давление газа применяется для обеспечения отдельных видов потребителей.
К жилым домам газ подается по сетям низкого давления, которое не должно превышать 0,05 атмосфер. Именно такие газопроводы используются в квартирах или при подключении частных домов.

Устройства распределения и регулировки давления газа

Понятно, что для соединения трубопроводов различной категории требуется регулятор давления газа в магистралях. Для этого используются газорегуляторные пункты, которые представляют собой набор специального оборудования для управления потоками топлива.

Регулятор давления газа

В состав современного ГРП входят:

Редукционные агрегаты, предназначенные для снижения давления газа.
Коммутационная аппаратура, используемая для перераспределения потоков топлива по отдельным потребителям и различным магистралям.
Контрольные приборы (манометры, расходомеры), позволяющие контролировать параметры работы системы.
Оснащение для очистки газово смеси (фильтры).

Схема газораспределительного пункта (ГРП) современного поколения достаточно сложная. Данное устройство оснащается системами автоматического регулирования параметров работы системы, что позволяет не только упростить контроль рабочих режимов, перераспределение потоков, но и обеспечить безопасность эксплуатации газовых магистралей и оборудования.

Какие магистрали используются для снабжения различных потребителей

Вышеуказанный СНиП четко определяет сферу применения газопроводов определенной категории. Понятно, что осуществлять подвод газа по магистралям высокого давления к бытовым потребителям нецелесообразно, так как потребуется установка редукционного оборудования перед каждым прибором. Кроме того, газопровод низкого давления позволяет обеспечить большую безопасность на бытовом уровне.

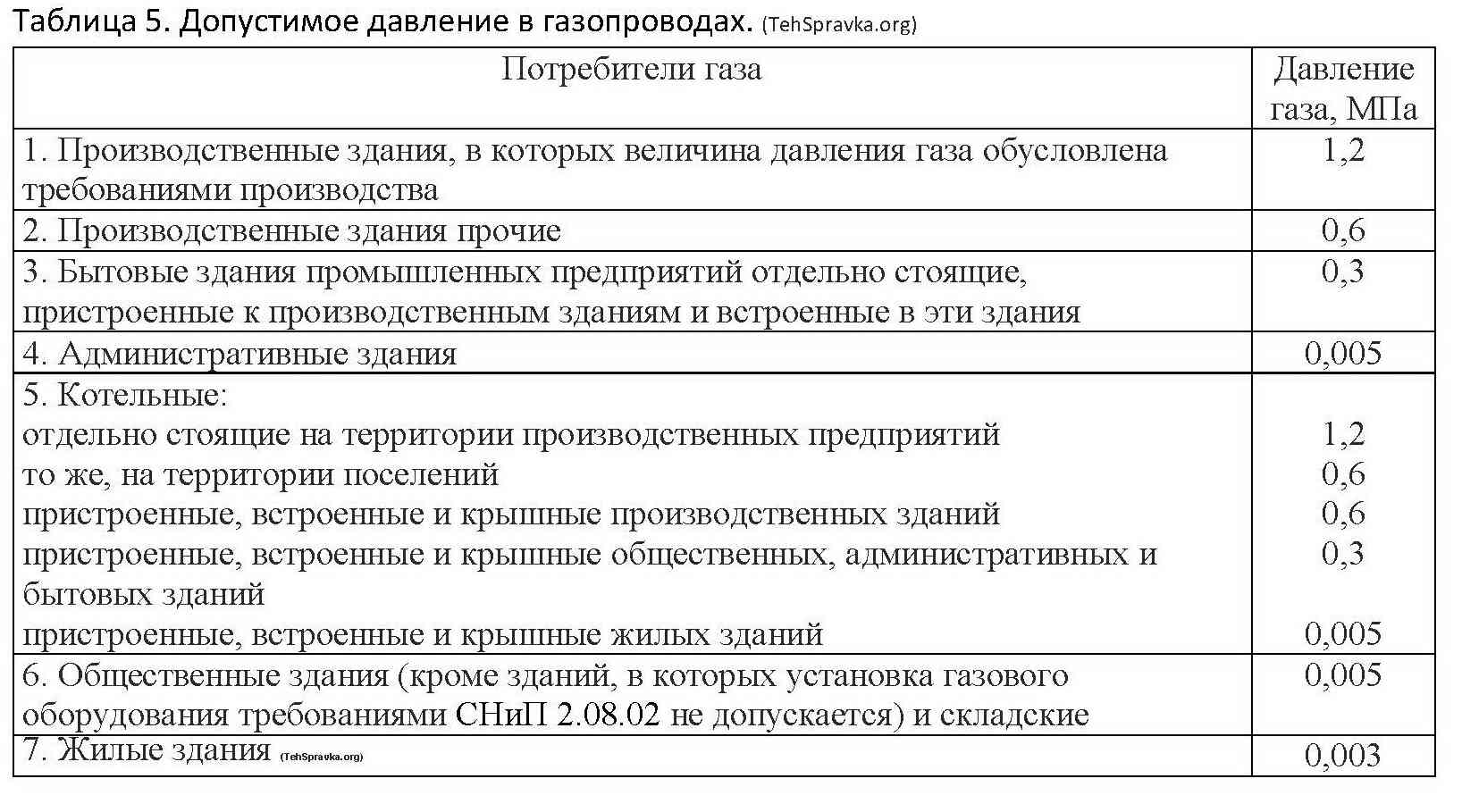

Итак, сфера применения газовых магистралей различного давления следующая:

Линия высокого давления газа первой категории

Линия высокого давления первой категории используется только для снабжения промышленных потребителей, технология работы которых требует значительного расхода и давления топлива (сталеплавильные печи и другое подобное оборудование). Кроме того, такие магистрали используют для подачи топлива на котельные таких предприятий, при условии, что они оснащены соответствующим оборудованием. Подключение к системе газоснабжения в этом случае выполняется в соответствии со специально разработанным проектом.
К остальным производственным помещениям газ может подаваться по линиям высокого давления 2 категории. Такая же магистраль используется для снабжения различных типов котельных (пристроенные, крышные, встроенные), устанавливаемых для отопления производственных зданий.
Среднее давление газа в магистралях используется для обеспечения бытовых и административных помещений, котельных для их отопления. Кроме того такие же магистрали прокладываются и для обеспечения общественных построек, для снабжения которых требуется увеличенный объем газообразного топлива.
Все бытовые потребители подключаются только к линиям низкого давления, которые могут обеспечить максимальную безопасность эксплуатации. Использование магистралей высокого и среднего давления для снабжения жилых зданий не допускается.

Немного информации об эксплуатации газовых линий и оборудования

Монтаж магистрального газопровода

Эксплуатация систем газоснабжения, монтаж магистралей и подключения различных потребителей должно осуществляться в строгом соответствии с установленными правилами.

В первую очередь необходимо запомнить следующие моменты:

Все работы, связанные с монтажом газовых магистралей или внутридомовой разводки должны выполняться только специализированными предприятиями, имеющими лицензию на осуществление такой деятельности.
Самостоятельное изменение схемы прокладки газовых линий (даже газопроводов низкого давления) запрещено.
Установка и подключение новых газовых потребителей (котельное оборудование, водогреющие колонки) так же выполняется специалистами на основе разработанных технических условий.

Помните, самостоятельное выполнение работ или поручение ее выполнения лицам, не имеющим разрешения или лицензии, может привести к возникновению аварийных ситуаций, связанных с утечкой газа.

Доверьте решения всех вопросов, связанных с установкой газовых магистралей и подключением оборудования специалистам. Так будет безопасней и надежней.
