Каркас гаража из бруса: как построить деревянную конструкцию своими руками, варианты из дерева и досок, чертежи

Автор

Содержание

Гараж из бруса своими руками: инструкция по строительству

План работ следующий.

  1. Общие положения, фундамент.
  2. Раскладка по пиломатериалам для гаража размерами 6х4 м с односкатной крышей.
  3. Нижняя обвязка каркаса гаража.
  4. Установка вертикальных стоек (100х100х2685 и 100х100х1900) и поперечных балок.
  5. Окончательная сборка каркаса.
  6. Обшивка стен.
  7. Установка распашных ворот.

По типу конструкции деревянные гаражи можно разделить на цельные и каркасные, по материалам — на гаражи из ОЦБ и гаражи из бруса и досок. Под каркасный гараж из бруса вполне подойдет столбчатый фундамент в виде монолитных бетонных столбов, свайных, винтовых или сборных столбов из ж/б-блоков. Необходимость возведения более основательного фундамента может обуславливаться подвижными, слабыми грунтами, высокой влажностью грунта, близостью подземных вод, большими перепадами высот на стройплощадке. Каркас состоит из цокольной (нижней) обвязки, опорных стоек, подкосов и верхней обвязки. Усиление жесткости нижних венцов производится планками, крепящимися по внутренней части обвязки. Соединение вертикальных стоек с верхней обвязкой производится специальными шипами или анкерами/скобами/гвоздями.

Количество пиломатериалов

Для постройки гаража 6х4 метра по приведенному на рисунке ниже чертежу, вам понадобится: Брус 100х100х6000 для каркаса — 1,08 кубометра или 18 штук. Брус 100х150х6000 для стойки ворот/двери и цокольной обвязки — 0,63 кубометра или 7 штук. Доска 25х100х3000 на обрешетку и обшивку — 1,5 кубометра или порядка 200 штук. Доска 50х150x6000 на стропила, полы, каркас ворот/двери — 2,03 кубометра или 45 штук.

Нижняя обвязка каркаса гаража

Нижние венцы постройки сложены из соединенного «в лапу» бруса сечением 100х150, пропитанного отработанным машинным маслом. Можно обработать нижние грани венцов на этапе сборки каркаса, а пропитку остальных сторон отложить до настила пола. Дополнительно укрепить соединения венцов цокольной обвязки между собой можно стальным уголком или скобами.

Установка вертикальных стоек и поперечных балок каркаса

Закончив с нижней обвязкой, можно приступать к вертикальным стойкам из бруса 100х100х6000. Они, согласно нашему чертежу, будут иметь высоты 2685 мм по высокой стороне каркаса и 1900 мм – по низкой.

После установки стоек соединяем противоположные стороны каркаса (высокую и низкую) поперечными балками. Стойки под гаражные ворота со створками 1700х2500 и под дверь — брус 100х150. Крепление стоек с нижней обвязкой и поперечной балкой — соединение типа «шип-паз».

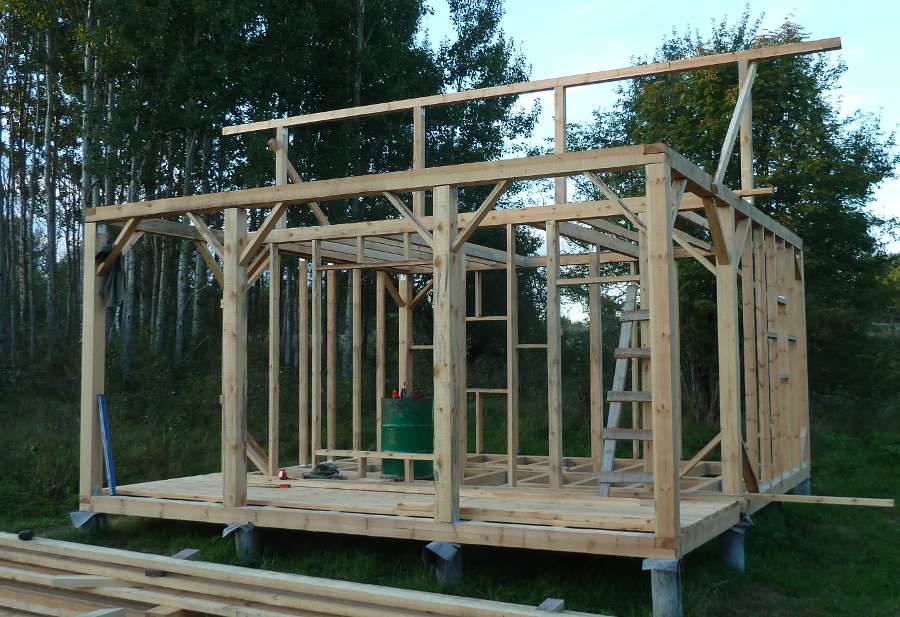

Каркас гаража из бруса «Скелет» нашего гаража фактически готов. Осталось поставить подкосы (брус 100х100) под угловые стойки, которые убираются после постановки стропил с  посадочными местами для опорных балок. Стропила — доска  50х150х4500. По завершении каркаса можно переходить к кровле и обрешетке.

Обшивка стен

Обшить каркас гаража можно плитами ОСП с наружной ветрозащитной мембраной. Пространство между внешними и внутренними плитами крайне желательно заполнить минватой средней жесткости или другим утеплителем. Как вариант: каркас гаража обшивается досками, затем идет водозащитная строительная бумага и финишная отделка. После обшивки и кровли устанавливаются ворота.

Гараж из бруса

При выборе способа и материала для возведения гаража предпочтение отдают вариантам, в которых коробка здания получается с максимальным тактильным комфортом, то есть запах, цвет и прикосновение не вызывают негативной реакции. В этом смысле дерево, а еще лучше обработанное бревно или брус, находятся вне конкуренции. Кроме того, гараж из бруса обладает отличной теплоизоляцией и небольшим весом, что позволяет использовать относительно простые системы фундамента.

Как построить гараж из бруса своими руками

Из перечня различных вариантов строительства одноэтажных зданий чаще всего используются два наиболее доступных:

  • Использование бруса для строительства несущего каркаса гаража, который обшивается СИП- панелями или ОСБ- плитами с последующим «ручным» утеплением с помощью пенопласта, ЭППС или минеральных матов;
  • Сборка коробки гаража в виде массива из специально обработанного бруса. Постройка из профилированного бруса обладает на порядок более прочными и долговечными стенами, что позволяет возводить двухэтажные постройки с жилым чердачным помещением или мансардой.

Технология производства клееного бруса сводится к подбору и склейке нескольких досок в один массив древесины. Предварительно материал доски самым тщательным образом высушивают и выбраковывают по наличию дефектов волокон и геометрии поверхности. Под большим давлением клей глубоко проникает в поверхность древесины, благодаря этому обеспечивается высокая прочность и стойкость к проникновению влаги.

Как строится каркасный гараж из бруса

Больше половины каркасных построек гаражей, бань, жилых домов выполнены с использованием клееного и обычного бруса. Хорошая обрабатываемость материала и стабильность позволяет выбрать для постройки своими руками небольшого гаража из бруса проекты, которые нетребуют сложных проверок на прочность и устойчивость конструкции.

Типовая постройка такого гаража сводится к трем этапам:

  1. Обустройство ленточного или свайно-ростверкового фундамента. При этом обвязка свай выполняется из обычного или клееного бруса. К бетонной ленте или оголовкам свай деревянный ростверк крепится с помощью анкерных болтов;
  2. По проекту собирается каркас гаража из бруса. Это наиболее ответственная часть работы, требующая хороших столярных навыков соединения отдельных балок в углах и на пересечении горизонтальных и вертикальных элементов. Укладывается потолочное перекрытие, и устанавливается каркас из стропил одно или двухскатной крыши;
  3. Стены и потолок обшиваются готовыми плитами из прессованных древесных волокон или шпунтованной доской. Наружная часть стен отделывается защитными покрытиями, например, окрашивается эмалью или штукатурится акриловыми составами. Для теплых гаражей стены выкладываются матами из прессованного минерального волокна и закрываются отделкой из гипсокартона.

Зачастую вместо древесно- стружечных панелей или доски пространство ячеек, образованных пересечениями горизонтальных балок и вертикальных стоек из клееного бруса, заполняют блоками пенопласта и заделывают листами из профнастила. Внешне такой гараж из бруса своими руками практически невозможно отличить от конструкций на основе стального каркаса и металлопрофиля.

Гараж из профилированного бруса

Постройки под гараж из профилированного или клееного бруса используют значительно реже, чем каркасные варианты. Основным препятствием в использовании прекрасного материала является его высокая цена. Самым дорогим является клееный вариант, так как при его изготовлении требуется не просто станок для обрезки бревен, а целый комплекс для сушки и склейки пакетов из досок.

Сборка стен гаража из профилированного материала

Технология строительства с использованием профилированного бруса напоминает больше сборку из шпунтованной доски. На противоположных поверхностях дисковыми станковыми фрезами вырезаются шипы и пазы, что позволяет соединять пакет из брусовых балок в прочную и жесткую стену из деревянного массива. Отдельные ряды соединяются между собой стальными накладками и крепежными скобами. Для заделки швов используют пенополиуретан, герметик или самодельные составы из льняного волокна и замазки на масляной основе.

Строить здание из профилированного материала достаточно сложно даже для плотника с опытом практической работы, кроме того, дороговизна материала требует точного выполнения всех соединений в угловых стыках опор и балок потолочного перекрытия.

Устройство гаража из бруса проще, чем двухэтажный дом или дача с мансардой, но также требует не меньшего опыта и тщательности выполнения стыковок. Кроме того, профилированные балки имеют тенденцию к усыханию и осадке материала на стыках. Поэтому стены гаража могут давать усадку, что влияет на изначальное положение стропил крыши и потолочного перекрытия.

Из обычного обрезного бруса проще всего построить своими руками стандартный вариант гаража, такой, как на фото.

В качестве фундамента использована мелкозаглубленная бетонная лента, первый ряд профилированного материала укладывается на рубероид или мастичную гидроизоляцию. Обрешетка под кровельное покрытие и ворота изготовлены из шпунтованной доски. Сама кровля выполнена укладкой битумной рулонной гидроизоляции. Средняя стоимость материалов для подобного гаража составит чуть более 1600 долл., что несколько дороже каркасного варианта.

Клееный брус, схемы и проекты гаража

Брус, полученный склеиванием нескольких слоев шлифованной доски, является идеальным материалом для частного строительства. Помимо того, что клееный массив отлично режется, сверлится, фрезеруется, шлифуется, он сохраняет очень красивую естественную фактуру и цвет древесины. Дороговизна материала, это примерно 300 долл. за куб, стимулирует рационально использовать каждый килограмм древесины.

Важно! Для стен из клееного бруса редко используют специальные отделки и покрытия на основе красок и полимеров. Чаще всего это лаки и пропитки, увеличивающие стойкость древесины и подчеркивающие рисунок волокон.

Классическим вариантом можно назвать гараж из клееного бруса, приведенный на фото.

Стены гаража одновременно служат несущим каркасом здания. При сборке собирается направляющая поверхность из двух балок, по которым выполняется выравнивание плоскости стен. После укладки бруса по нижнему и верхнему краю набиваются обвязочные прогоны, с помощью которых крепятся стропила крыши, и «привязывается» каркас гаража к бетонному основанию фундамента.

Профилированные и клееные брусы выполняются с различными вариантами поверхности, это может быть профиль под бревно, скошенный ассиметричный край, вогнутая поверхность и даже мелкая гребенка. После сборки гараж смотрится очень необычно и красиво.

Внутренние стены гаражного помещения из профилированного бруса чаще всего оставляются необработанными, но могут подвергаться дополнительной шлифовке и даже полировке.

Несмотря на пропитку и защитное покрытие, дерево сохраняет способность к впитыванию диффузионной воды, конденсата и водяных паров, поэтому корпус гаража стараются поднять над грунтом минимум на 20- 30 см.

Для этого чаще всего используется кирпичная кладка, лента или ростверк с частичным заглублением в грунт.

Заключение

Несмотря на определенные ограничения в применении, профилированный брус всегда останется одним из наиболее востребованных и популярных строительных материалов. Из него можно с одинаковым успехом построить гараж или баню, и самое главное, комфорт при длительном нахождении в таком помещении намного выше, чем в здании из сталиили бетонной конструкции.

Как построить гараж из бруса своими руками

Отличный гараж, который непросто защищает ваше авто от воздействия внешней среды, да еще и выглядит как картинка – желание каждого автомобилиста. Но вот и стоит такая роскошь недешево. Но есть отличный выход – недорогой материал и самостоятельное строительство конструкции. И не стоит пугаться, что такая работа под силу только специалистам. Как насчет доступной древесины, которая характеризуется отличными теплоизоляционными свойствами, позволяет всему строению «дышать» и не скапливать конденсат? Это отличное решение, которое позволит построить деревянный гараж своими руками с минимальными затратами! Давайте разберемся во всех мелочах, а как результат – вы станете обладателем отличного сооружения для вашего «железного» коня».

Надежный «дом» для авто – выбираем тип конструкции

Решили строить из дерева? У вас есть два приемлемых варианта возведения конструкции:

  • Каркасный гараж. Такой тип конструкции предполагает несложные монтажные работы и сравнительно низкую цену всего проекта. Возвести такую основу сможет даже непрофессиональный строитель. Достаточно тщательно разработать схему, просчитать количество материала, определиться с высотой строения и можно приступать к сооружению каркаса. Отдельные лаги четко подгоняются по размерам, учитываются соединительные узлы, высота, расстояние между всеми элементами. Для удобства сборки, каждую несущую «доску» нумеруют и потом, руководствуясь схемой, собирают в единый «скелет» будущего гаража. Огромный плюс: для обшивки строения можно использовать множество материалов: фанеру влагостойкую, сип-панели, вагонку. И не стоит забывать о надежность и прочности такой конструкции: вес отделочных панелей распределяется равномерно.
  • Брус или обычные бревна. Такая постройка очень надежна, и возвести ее можно самостоятельно. К тому же у вас будет выбор стройматериала: оцилиндрованное бревно, клееный брус, цельный брус. Неважно, какому материалу отдадите предпочтение – они все отлично подойдут для строительства.

Фундамент – начало стройки

Какой гараж вы планируете – небольшой на одно авто или, конструкцию, которая вместит 2 машины, да еще и мастерской будет служить? Исходя из ваших потребностей, и будем выбирать фундамент:

  • Облегченный ленточный фундамент – отличное и несложное решение для негабаритного гаража. Вам придется вырыть траншею по периметру и уложить колотый камень, или осколки кирпича. Заливается такая конструкция бутобетоном.
  • Фундамент из литого бетона. Траншея должна быть примерно в 1 м, и происходит сборка опалубки (подойдет обрезная доска). Обязательно армируйте заготовку, прокладывайте сетку и только после этого заливайте раствором.
  • Бетонная плита – хорошее и просто решение и черновой пол уже готов.
  • Сваи, сборные столбы из кирпича. Такой вариант также допустим.

Отнеситесь серьезно к возведению фундамента. Опора должна быть качественной и надежной – исправить дефекты стены проще, а вот фундамента практически нереально. Наверняка вам не нужны перекосы и неравномерная усадка всего строения?

Стены – собираем конструкцию

Основа готова, можно приступать к сборке каркаса гаража из бруса.   Чтобы у вас не возникли сложности при монтаже – обязательно подготовьте подробный проект постройки. На бумаге вычертите все детали, предусмотрев места узловых соединений. И уже руководствуясь подробным планом, приступайте к работам:

  • Горизонтальная опорная рама. Обвязку лучше всего выполнить из бруса сечением 100х100мм. Предпочтительные породы: лиственница и дуб. Они отличаются повышенной влагостойкостью. Опорную «раму» устанавливаем на бетон. А если фундамент ленточный или плитный – крепим резьбовыми анкерными шпильками.
  • Угловые стойки. Проверяем вертикальность и фиксируем лаги наклонными «укосинами» из доски. Поверх натягиваем шнур, который станет ориентиром для рядовой стойки. Крепим вертикальные стойки с шагом от 50 до 100см друг от друга.
  • Далее вертикальные столбы обвязываем горизонтальными стойками. Получившуюся «клетку» можно обшивать любым материалом, не забывая об утепление стенок.

Если вы решили собирать гараж из бревна – лучше приобретать материал, который уже имеет специальные пазы для креплений. Но можно это сделать и самостоятельно используя разные технологии: сруб, крепление нагелями, скобами.


Различные типы соединения бруса

Крыша – сооружаем самостоятельно

Для гаража из дерева можно соорудить любой тип кровли: вельмовая, одно или двускатная, мансардная. Все зависит от ваших планов. Руководствуясь проектом, рассчитываем размер обрешетки и конструктивное решение. Как только деревянный каркас готов, его можно крепить к верхней обвязке из бруса. Позаботьтесь об утеплении крыши: подойдет  как обычная стекловата, так и более дорогой утеплитель. Внутреннюю подшивку обрешетки можно выполнить гипсокартоном или вагонкой. Односкатная крыша считается лучшим вариантом – ее проще сделать, потребуется меньше материала, да и на внешней облицовке сэкономите. Для таких работ подойдет: как профнастил так и шифер, мягкий битумный материал, все зависит от вашего бюджета.

При возведении кровли не забудьте устроить вентиляцию.

Ворота и пол – на что обратить внимание



Выбирая тип пола в своем деревянном гараже, обязательно обратите внимание на самый простой вариант – заливная конструкция. Она не только долговечна и надежна, на нее можно уложить любой материал. К тому же такое решение позволит вам не волноваться о деформации в процессе эксплуатации.

Можно отделать черновую основу шпунтованной доской, закрепив ее на лаги с помощью гвоздей или саморезов. Ну а если вы планируете в гараже устроить мастерскую – желательно укрыть пол металлическими листами, чтобы избежать возгорания от искры и защитить пол от протечки масел.

Уделите внимание и устройству ворот. Конструкция должна быть удобной и надежной. Для нее подготавливается такой же каркас, как и для строения, подгоняется по размеру и обшивается любым материалом либо изготовляется из цельного бруса.

Можно выполнить «двери» распашными с двумя створками или заказать подъемные.

Внешняя обшивка – финальные штрихи

Строительство гаража из бруса позволяет сэкономить на отделочных работах – у вас уже есть готовы стены, которые не требуют дополнительной обработки. Они, как правило, пропитываются специальными составами, которые и от воздействия внешней среды защитят и к возгоранию будут устойчивыми. Если вы возвели строение по каркасной технологии – обшить внешние блоки можно профнастилом, сип-панелями и любым материалом, который вам понравиться.

Как видите, построить надежное укрытие для любимого авто вполне реально, не привлекая группы специалистов. Важно выполнить главное условие – чем точнее проект, тем проще работа.

Гараж из бруса: проекты, фото, цена

Материалов и конструкций для возведения гаража существует довольно много. К ним относятся керамзитобетон, кирпич, пено- и газобетонные блоки, древесина и стальной профилированный лист. Стены гаражей часто строят по каркасной технологии – низкозатратной и скоростной.

Однако мы рассмотрим основные принципы, проекты и технологию постройки гаража из бруса, чтобы определить главные преимущества подобного решения, оценить конструктивные особенности и варианты выполнения работ.

К достоинствам деревянного гаража относятся:

  • экологичность древесины, которая поглощает запах бензина и выхлопные газы;
  • достаточный уровень энергосбережения и малая стоимость строительного материала;
  • простота обработки и легкость сборки, позволяющие вести строительство без применения каких-либо специализированных инструментов или монтажной оснастки;
  • отличная паропроницаемость стен из бруса, снижающая уровень влажности;
  • оптимальная сочетаемость с фасадом дома и ландшафтом участка.

Выбор подходящей конструкции гаража из бруса. Фото

Собираясь строить деревянный гараж собственноручно следует заранее определиться с фундаментом, конструктивным решением кровли и стен. Эти вопросы необходимо рассмотреть более подробно.

Наиболее простой и недорогой вариант основания деревянного гаража – монолитные железобетонные плиты, которые не только выступят надежной опорой для стен, но и будут выполнять функцию пола.

Чтоб исключить возможность впитывания грунтовой влаги в бетон, после отсыпки и уплотнения подушки из песка поверх нее следует уложить несколько слоев рубероидной гидроизоляции. Если гараж будет отапливаться, желательно утеплить фундаментную плиту. Перед заливкой растворной стяжки на бетон необходимо положить листы экструдированного пенопласта в 1-2 см толщиной.

Для того чтобы уровень пола был выше грунта на 20-25 см, нужно правильно рассчитать толщину плиты фундамента. Таким образом стены будут защищены от замачивания дождевой водой. После завершения строительства для повышения влагостойкости по всему периметру здания следует залить бетонную отмостку (не менее 70 см).

Также существуют более доступные по цене варианты фундаментов для деревянных гаражей – столбчатый, свайный и ленточный бутобетонный.

  • Ленточный достаточно углубить в грунт на 60-80 см, так как дерево, материал упругий и легкий, который не реагирует на деформации, вызванные морозным пучением.
  • Сваи и столбы требуют более глубокого погружения в землю (ниже точки межсезонного промерзания), поскольку замерший грунт может вытолкнуть фундамент наружу.

Когда фундамент будет выполнен, следует приступать к возведению стен. В этом случае можно осуществить любой из двух вариантов – деревянный сруб или каркас из бруса.

Проект брусового каркаса для гаража, фото

Перед тем как начинать какие-либо действия, нужно тщательно подготовиться и выполнить подробный эскиз или проект.

На бумаге вычерчиваются все несущие конструкции и в деталях рассматриваются контактные узлы. Если нет опыта в конструировании узлов соединений горизонтальных связей и вертикальных стоек каркаса можно воспользоваться типовыми проектами деревянных сооружений. Соединение элементов каркаса возможно не только при использовании стальных скоб, но и путем применения металлических пластин с отверстиями для саморезов.

Врубки и прочие сложные соединения брусьев необходимо избегать, заменяя их обычным вариантом стыковки – «в пол дерева».

Основа на которой возводится каркасный гараж – опорная горизонтальная рама из бруса 100х100 мм, для изготовления которой лучше использовать лиственницу или дуб. Данные породы более стойки в влаге. Опорная рама устанавливается не на бетон, а на рубероид, что позволит исключить возможность попадания влаги в древесные волокна. На ленточном или плитном фундаменте ее фиксация происходит при помощи анкерных резьбовых шпилек диаметром 14-16 мм, которые предварительно углубляются на 20-25 см в бетон.

Измерив строительным уровнем горизонтальность рамы, можно начинать установку угловых стоек каркаса. После проверки вертикальности осуществляется их фиксация наклонными укосинами из досок. Сверху натягивается шнур, по которому выставляются рядовые стойки. Расстояние будет зависеть от толщины обшивки, параметров поперечного сечения и может составлять от 50 до 100 см.

После этого поверху стойки каркаса фиксируют обвязочным брусом, выполняющим роль опоры для стропил крыши.

Для надежного устойчивого скрепления стропильных ног в брусе вырезаются пазы.

Когда планируется возведение отапливаемого гаража, обшивка стен выполняется одновременно с послойным утеплением эковатой. Но есть и другой способ: сначала можно обшить каркас деревянной вагонкой, блокхаусом или доской, после чего внутри проводится облицовка полужесткими плитами из минваты. В конце, утеплитель закрывается паробарьерной пленкой и делается вентилируемый зазор.

Категорически не рекомендуется утеплять каркасный гараж пенопластом, так как этот материал не пропускает водяной пар и вместе контакта с древесиной начнется процесс гниения.

Проект гаража из бруса, цена

Построить деревянный гараж, применив брус значительно проще, нежели возводить каркасные стены. Брусовые стены не нуждаются в обшивке. Материал и так подготовлен к строительству, так как изготовитель сразу выполняет все необходимые посадочные соединения для венцов. Все, что потребуется сделать – это эскизный чертеж с указанными размерами ворот и гаража.

Основным условием долговечности выполненного из массива бруса гаража, считается высокое качество древесины и низкий уровень влажности. По этой причине лучше покупать материал прошедший камерную сушку. Он стоит немного дороже, однако будет полностью отвечать требованиям и стандартам. Сырое дерево дает большую деформацию при усадке и в срубе могут появляться щели, нуждающиеся в дополнительной конопатке.

Делая выбор между профилированным брусом и оцилиндрованным бревном, лучше остановиться на первом варианте, так как этот материал меньше дает трещин и имеет малый уровень усадки. Кроме того, его проще собрать в единую конструкцию. Хоть производители и утверждают, что необходимости в утеплении межвенцовых зон нет, все-таки лучше положить между брусом джутовую или льняную ленту.

Нижний пояс сруба гаража следует изготавливать из твердых пород древесины. Остальные венцы выполняются из хвойных. Закончив сборку, стены внутри покрываются веществом, защищающим от горения – антипиреном. Снаружи осуществляется обработка антисептиком для предотвращения гниения.

Наибольшую популярность среди всех типов углового соединения бруса получил комбинированный вариант «в полдерева», где стоят вставной и коренной шипы, а также достигается доставочная площадь контакта брусьев. Если речь идет о самодельной рубке углов, применяется соединение «встык на коренном шипе».

Гараж из бруса: ворота

Распашной тип ворот для гаража можно выполнить на основе деревянной рамы, после чего обшить ее вагонкой, доской или стальным профилированным листом. Для более надежной защиты рекомендуется купить и установить стальные ролеты или секционные автоматические ворота. Окраска может быть выполнена под цвет брусовых стен.

Крыша гаража из бруса. Фото

Для деревянного гаража подойдет любой тип кровли: вальмовая или мансардная, одно или двускатная. Все зависит от предпочтений и ресурсов. Если есть необходимость в сохранении хозяйского инвентаря, то лучше выбирать шатровую двускатную кровлю. Она обойдет немного дороже, в сравнении с односкатной, но даст массу преимуществ.

Подшивка потолка по деревянным балкам выполняется при помощи деревянной вагонки или листового гипсокартона. Если обшивка будет деревянной, ее понадобится обработать антипиреновым составом.

Возможно Вам будет также интерестно:

Как построить каркасный гараж из бруса своими руками

Каркасный гараж из бруса своими руками может построить каждый обладатель транспортного средства. Для этого необходимо уметь работать ручным инструментом, знать некоторые тонкости свойственные каркасной технологии строительства, а также иметь свободное время и желание построить такое сооружение.

Выбор технологии строительства

Каркас по финской технологии

В настоящее время существует несколько различных технологий каркасного строительства с использованием деревянного бруса. Эти технологии несколько схожи между собой, но в тоже время, имеют некоторые, характерные каждой из них, особенности, это:

  • Каркасно-рамочная технология – характеризуется тем, что каркас сооружаемого объекта собирается непосредственно на месте монтажа в виде не обшитых рамок. Обшивка и утепление конструкции выполняется после завершения изготовления каркаса.
  • Стоечно-балочная технология – отличается тем, что каркас не зашивается, а выступает наружу.
  • Каркасно-стоечная, или финская технология – отличительной особенностью является наличие цельных вертикальных стоек от фундамента строения до его верхней обвязки.
  • Двойной каркас – вертикальные стойки, в подобной конструкции, располагаются в шахматном порядке по отношению к основанию (поверхность фундамента или пола).
  • Каркасно-брусовая технология – характеризуется наличием несущего каркаса и заполнение его внутреннего пространства деревянным брусом.

При индивидуальном строительстве гаражей и прочих вспомогательных строений, наиболее часто используется каркасно-рамочная технология строительства.

Строительство каркасного гаража из бруса своими руками

Подготовка стройматериала

Когда принято решение о необходимости строительства гаража нужно решить несколько организационных вопросов, от решения которых будут зависеть как сроки выполнения строительно-монтажных работ, так и условия эксплуатации сооружаемого строения.

К организационным вопросам относятся:

  • Выбор места расположения гаража.
  • Определение технологии строительства, используемой для выполнения работ.
  • Разработка чертежей или эскизов сооружаемого объекта строительства.
  • Получение разрешительных документов на выполнение работ и технических условий, в случае их необходимости.
  • Приобретение необходимых материалов.
  • Подготовка инструмента и приспособлений, требующихся для выполнения работ.

Когда все вопросы организационного порядка решены, можно приступать к выполнению работ, которые можно разбить на несколько этапов: подготовительный, производство работ, завершающий.

На подготовительном этапе производства работ выполняется подготовка строительной площадки, для чего территория освобождается от мусора и строений, подлежащих демонтажу (если таковые имеются). Снимается плодородный слой почвы и перевозится к месту дальнейшего использования. Выполняется планировка площадки строительства и завоз строительных материалов.

Выполнение строительно-монтажных работ

Монтаж каркаса

Работы по строительству гаража начинаются с возведения фундамента.

В связи с тем, что каркасная конструкция – это легкое сооружение, то для ее размещения не требуется возведение сложных и дорогих фундаментов. В этом случае можно использовать мелко заглубленные варианты, как-то: плитный, ленточный, свайный или столбчатый фундамент, а также вариант использования винтовых свай.

У каждого варианта устройства фундамента есть свои достоинства и недостатки, поэтому какой вариант выбрать, решает каждый застройщик индивидуально.

При выборе типа фундамента необходимо основываться на: месте расположения гаража, типе грунта и характере расположения грунтовых вод, а также на личных предпочтениях и финансовых возможностях застройщика.

Когда вид и конструкция фундамента определены, а это может быть сделано и на стадии решения организационных вопросов (разработка чертежей и эскизов), можно выполнить разметку на участке строительства. Для этого определяется расположение одного из углов строящегося гаража на местности. «Основной» угол располагается в соответствии с габаритными размерами от рядом расположенных капитальных строений и коммуникаций. После чего размечаются остальные точки расположения конструктивных элементов (прочие углы, ширина ленты, места расположения свай).

Далее работы выполняются в следующей последовательности:

  • Выполняется заливка фундамента.

Если выбран вариант плитного типа, то по все поверхности подготовленной площадки выполняется засыпка песчано-гравийной смеси (ПГС). Далее, по периметру сооружаемого фундамента, собирается опалубка. Для этого может быть использован пиломатериал различного вида (доска, фанера, ДСП или ОСБ-листы), а также опалубка заводского производства.

Во внутреннем пространстве опалубки монтируется объемный, арматурный каркас, после чего весь объем заливается бетоном. Для того, чтобы фундамент не потрескался и служил длительное время, весь объем бетона нужно заливать единовременно.

В случае, если выбран вариант ленточного фундамента, то вначале копается траншея, требуемой глубины и ширины. На дно траншеи насыпается ПГС, после чего работы выполняются, как и в случае плитного фундамента, с той лишь разницей, что опалубка монтируется по периметру и ее ширина соответствует ширине траншеи.

Если фундамент свайный или на столбиках – то в местах расположения свай копаются котлованы требуемой глубины и в случае заливки свай, работы выполняются, как и при устройстве ленточного фундамента. Габариты опалубки, в этом случае, ограничены размерами заливаемой сваи и котлована.

Если монтируются столбики с использованием кирпича или строительных блоков, то работа заключается в их укладке на подготовленное основание из ПГС в вырытом котловане.

При использовании винтовых свай, монтаж фундамента заключается в засверливании свай в грунт, в местах, определенных разметкой, с последующим обрезанием оголовков и заполнением внутреннего пространства бетоном. Засверливание выполняется вручную или с использованием специального оборудования.

  • Сборка каркаса.

После того, как фундамент «выстоится» определенное время, можно приступать к сооружению каркаса.

Вначале, по поверхности фундамента, которая будет контактировать с деревянными конструкциями, укладывается гидроизоляция (рубероид или другой подобный материал).

Пиломатериал, брус и доска различного вида и сечения, нарезаются в соответствии с размерами, указанными в разработанных чертежах. Полученные заготовки обрабатываются антисептическими составами.

Сборка каркаса начинается с монтажа нижней обвязки. Соединение бруса в углах осуществляется методом «паз в паз», «в запил», «в нахлест» или посредством соединительных уголков и пластин с креплением последних саморезами.

Монтируются вертикальные столбы. Данный элемент конструкции должен быть расположен строго в вертикальной плоскости, что достигается использованием специального строительного инструмента (отвес, уровень). Крепление столбов выполняется аналогичными способами, как и при монтаже нижней обвязки.

Когда столбы закреплены, выполняется монтаж верхней обвязки, после чего устанавливаются необходимые раскосы и упоры.

Когда конструкция закреплена жестко, осуществляется монтаж элементов крыши, которая может быть односкатной или двухскатной.

При устройстве двухскатной кровли и высоком размещении конькового соединения, лучше всего стопила собрать на земле с использованием шаблона, после чего установить их на собранном каркасе.

Изготавливаются и навешиваются ворота.

  • Обшивка стен и кровли.

Для обшивки стен могут использоваться различные материалы, как-то: металлический профиль и сайдинг, ДСП и ОСБ-листы, вагонка или иной пиломатериал.

Для крепления используются саморезы и строительные гвозди.

Перед укладкой кровельного покрытия, необходимо выполнить монтаж обрешетки, для чего используется доска, укладываемая в стык и слой гидроизоляции, защищающий конструкцию от проникновения влаги.

Зашивка каркаса с внутренней стороны осуществляется после укладки утеплителя. Для этого используется различный пиломатериал, имеющийся в наличии.

Для утепления каркасной конструкции используется минеральная вата или пенопласт, которые закладываются во внутреннее пространство каркаса.

Для защиты теплоизоляционного материала по внутренней поверхности стен настилается слои гидро- и пароизоляции.

Отделка гаража, собранного по каркасной технологии с использованием бруса, может быть абсолютно различна. Ее вид и расцветка должны отвечать индивидуальным предпочтениям застройщика и гармонировать с общим стилем оформления фасадов близ лежащих строений (для наружной отделки) и быть комфортной и практичной при эксплуатации гаража (для внутренней отделки).

Как уже было написано выше это может быть металлический профиль, сайдинг, вагонка или доска – для наружной отделки, и различные виды пиломатериалом – для внутреннего оформления.

Завершающий этап

На этом этапе производства работ оформляются документы, требующиеся для регистрации построенного объекта, очищается строительная площадка и прилегающая территория от строительного мусора, а также выполняется внутреннее обустройство гаража, устанавливается верстак, стеллажи, различные технические приспособления и устройства.

Каркасный гараж из бруса обладает всеми достоинствами деревянного сруба. Такой гараж может прослужить длительной время своему правообладателю, при этом он значительно дешевле аналогов, изготовленных из кирпича и бетона. Кроме этого необходимо помнить, что для изготовления такой конструкции не требуется тяжелая строительная техника.

Как построить гараж из бруса своими руками

Содержание статьи

Гараж из профилированного бруса

Сегодня существует большое количество различных строительных материалов, из которых можно построить гараж. Однако в последнее время наблюдается повышенный спрос на экологически чистое строительство, в связи с этим, большую популярность в частных условиях набирает гараж из бруса, проекты которого можно найти и на нашем ресурсе.

Любителей экологического строительства прельщает не только натуральность материала, но и его технические характеристики. Дерево позволяет строению дышать и осуществлять теплообмен с окружающей средой, что предотвращает возникновение конденсата и сырости. К тому же, древесина постоянно держит характерный запах.

Однако гараж из клееного бруса может некоторое время иметь характерный запах клея, но со временем он выветривается.

Важно. Сразу стоит отметить, что для постройки деревянного гаража из профильного бруса, рекомендуется использовать специально подготовленный материал. Многие производители изготавливают цельный или клееный брус, затем обрабатывают его специальными пропитками, которые препятствуют гниению, придают дереву огнеупорность и защищают от воздействия влаги. Цена такого материала немного выше обычного, но это существенно ускоряет и упрощает процесс постройки.

Создавая гараж из бруса, построить наружные стены нужно из подготовленного и пропитанного материала, а для внутренних перегородок или крыши можно использовать не пропитанную древесину.

Преимущества гаража из бруса

Выбор древесины для постройки гаража обусловлен рядом бесспорных преимуществ этого материала, к которым относятся:

  • Натуральность и экологическая чистота, которая создаёт уютный микроклимат в помещении. Это имеет большое значение, если владелец использует гараж в качестве мастерской и проводит там большое количество времени.
  • Отсутствие влаги, благодаря дышащим свойствам материала. Влага не накапливается в помещении и не портит металлический корпус автомобиля.
  • Гараж из бруса клееного строится очень быстро. Его можно построить самостоятельно без привлечения сторонних специалистов.
  • Древесина лёгкая в обработке и позволяет создавать конструкции любой сложности.
  • Красивый внешний вид позволяет вписать гараж в любой стиль ландшафтного дизайна.

К сведению. Проекты гаражей из бруса предусматривают наличие качественной вентиляции и продуманной электропроводки. Деревянный гараж необходимо регулярно обрабатывать защитными пропитками и специальным антипиреновым составом, который увеличивает сопротивляемость материала к воздействию огня.

Технология и этапы постройки гаража

Любая постройка начинается с создания проекта (см. Проекты гаражей: какой лучше), который описывает все этапы строительства, используемый материал и содержит все габаритные размеры. Такая инструкция позволяет заранее увидеть все возможные ошибки и исключить их на этапе проектирования.

Далее мы представим несколько важных советов, о которых нужно помнить на этапе проектирования и постройки:

  • В качестве основания для постройки можно использовать ленточный, свайный (см. Свайный фундамент под гараж: планируем и делаем) или монолитный фундамент. Тут всё зависит от материала для напольного покрытия. Если вами был выбран деревянный пол, то лучше использовать ленточный или свайный фундамент, а для бетонного пола применяйте монолитную стяжку. Главное помнить, что основание фундамента должно быть на 20-25 см выше уровня грунта, для того, чтобы предотвратить контакт древесины с почвой и влагой.
  • Стены гаража строят из профильного бруса, цельного или клееного типа. Многие фирмы предлагают уже готовый из клееного бруса гараж, который просто нужно будет собрать на месте. Однако такие модели не дают возможность вносить свои изменения в конструкцию.
  • Крыша гаража может иметь односкатный (см. Односкатная крыша гаража: как лучше сделать) или двухскатный вариант. Практика показывает, что в регионах с большим количеством снежных осадков лучше использовать двухскатную крышу для снижения нагрузки на кровлю снежной массой. В дождевых и ветреных регионах используется двухскатная конструкция.
  • Дополнительное утепление деревянного гаража необходимо только в том случае, если в помещении планируется установка отопительных приборов. Утеплительный материал укладывается изнутри, поскольку древесина дышит и пропустит тепло наружу.

К сведению. С целью экономии внутреннего пространства утеплять помещение можно и с наружной части здания, для этого используется вентилируемый фасад, который обеспечит вентиляцию между деревом и утеплителем. В этом случае наружная отделка гаража из бруса осуществляется профнастилом или сайдингом, который устанавливается на каркас. Промежуточное пространство заполняется пенопластом или минеральной ватой.

Постройка гаража

Перед тем, как сделать гараж из бруса, необходимо весь процесс разбить на основные этапы. Далее мы рассмотрим строительство деревянного гаража на монолитном фундаменте с двухскатной крышей.

Обустройство фундамента

Схема устройства монолитного фундамента для гаража

При обустройстве монолитного фундамента необходимо вырыть котлован заданных размеров на глубину 40 см, выровнять поверхность и тщательно утрамбовать грунт. После чего укладывается слой речного песка с толщиной 20 см и утрамбовывается.

После укладки песка устанавливают опалубку, верхняя кромка которой должна быть на 20 см выше поверхности почвы. Если на участке высокий уровень грунтовых вод, то на песок укладывают слой гидроизоляции, обычно для этого применяют монтажную плёнку высокой прочности в рулонах.

Плёнка укладывается с напуском на стены котлована до поверхности, а швы герметично соединяются влагостойким двухсторонним скотчем. Если грунтовые воды отсутствуют, то в гидроизоляции нет необходимости, вместо неё укладывают слой щебёнки.

Затем создаётся каркас из металлических прутьев, которые связывают между собой при помощи проволоки, и заливают все бетоном. Общая схема такого фундамента показана на фото выше.

Возведение стен

Укладка закладного бруса на фундамент

Строительство из бруса гаража начинается с укладки закладного бруса, который ещё называют нижней обвязкой. Брус крепится к фундаменту при помощи мощных анкеров через каждые 80-90 см.

Место укладки бруса на фундаменте предварительно промазывают битумной мастикой или укладывают рубероид, как показано на фото выше. Для дополнительного крепления используются металлические уголки, которые устанавливаются с внутренней части бруса и также закрепляются дюбелями.

Важно. Сразу послу установки и закрепления закладного бруса по периметру гаража производится установка гаражных ворот, только после этого продолжается возведение стен. Если в гараже предусмотрены роллетные ворота, то их устанавливают уже после возведения перекрытия. Также нужно помнить, что каркас гаража из бруса укладывается на расстоянии 10-15 см от края фундамента.

Затем устанавливают вертикальные угловые брусья с внутренней стороны нижней обвязки. Высота брусьев должна быть равной высоте стен гаража.

К вертикальным опорным брусьям будут дополнительно крепиться горизонтальные стеновые брусья при помощи металлических уголков. После установки опор начинается возведение стен. Стеновые брусья укладываются друг на друга и соединяются между собой в углах любым из методов, которые показаны на рисунке ниже.

Методы соединения стеновых брусьев

Для большей надёжности, закрепляйте стеновые брусья на вертикальных угловых стойках металлическими уголками. Таким образом возводятся стены гаража.

Создание двухскатной крыши для гаража

Создавая гараж из профилированного бруса, важно помнить, что самый верхний брус будет являться опорой для стропил крыши, поэтому его дополнительно закрепляют с угловыми стойками.

Поскольку дерево является лёгким материалом, то можно воспользоваться возможностью и сделать дополнительное чердачное помещение для хранения сезонной резины, запчастей и других бытовых принадлежностей. Для этого потолок гаража должен иметь прочную основу, в качестве которой рекомендуется уложить дополнительные брусья перекрытия вдоль гаража, как показано на фото ниже.

Установка крыши для гаража

На фото также видно, что каркас крыши создан из отдельных ферм, нижняя часть которых закрепляется замковым соединением и металлическими уголками не только на брусьях верхней обвязки, но и на продольных брусьях перекрытия. Каждую ферму строим отдельно на земле, после чего поднимаем её на крышу и закрепляем на стеновых и продольных брусьях.

Перед тем, как построить гараж из бруса, нужно заранее выбрать материал для создания перекрытия, поскольку от этого зависит вид обрешетки. Обрешетка – это продольные рейки, которые скрепляют фермы между собой и служат основой для крепления кровли. На фото ниже показаны варианты обрешетки под разные типы кровельного материала.

Типы обрешетки под разные типы кровельного материала

Важно помнить, что крыша должна обеспечивать сток воды за пределы фундамента. Поскольку гаражи из бруса устанавливают на определённом расстоянии над землёй, то влага от грунта им не страшна. Основание крыши должно быть на 20 см шире стен гаража, чтобы вода стекала на грунт, не попадая на стяжку. В противном случае, можно установить специальные отливы, которые будут отводить стекающую воду в сторону или собирать ее в специальном баке.

В представленном материале мы подробно описали, как гараж построить из бруса цельного или клееного типа. В заключение рекомендуем просмотреть дополнительный видео материал о строительстве деревянных конструкций.

проекты, строительство и установка; как построить деревянный гараж своими руками из клееного бруса, и в чем его достоинства

Из всех материалов, предлагаемых современной деревообрабатывающей промышленностью, для постройки гаража наиболее подходит клееный брус. Брус состоит из нескольких хорошо просушенных и склеенных между собой досок. Благодаря уникальной технологии изготовления, клееный брус превосходит даже оцилиндрованное бревно, он имеет минимальную влажность, эластичен, прочен, долговечен. Так как материал не нуждается в дополнительной подгонке и обработке, строительство гаража из бруса можно сравнить со сборкой конструктора. Со всеми работами справится бригада из нескольких человек.

Гараж из бруса своими руками: как сделать проект, и в чем заключаются основные этапы строительства

Давайте рассмотрим, как сделать деревянный гараж из клееного бруса. Если вы плохо представляете себе готовую постройку, желательно обратить внимание на готовые проекты гаражей из бруса.

Как и любое другое строительство, гараж из бруса начинается с фундамента. Наиболее оптимальными являются ленточные фундаменты или конструкции на винтовых сваях. Глубина зависит от особенностей грунта, как правило, достаточно 1-1,5 м. Толщина фундамента соответствует ширине используемого бруса.

Лучше всего приобрести комплект бруса по размерам вашего гаража, так как вырезать пазы без специального оборудования будет довольно сложно. Чтобы защитить брус от гниения, необходимо уложить на фундамент любой подходящий защитный материал. После чего можно приступить к монтажу стен. Ответственный момент – укладка первых венцов. От того, насколько аккуратно и тщательно выложены нижние ряды, зависит качество и прочность стен. Профилированный клееный брус не нуждается в дополнительном утеплении паклей или джутом. Плотность соединений исключает малейшую возможность продувания.

Теперь приступаем к возведению крыши, это может быть как односкатная, так и двухскатная конструкция. Порядок работ обычный: лаги, стропила, обрешетки, шифер, черепица или другой кровельный материал. В заключение устанавливаем ворота, при этом тщательно заделываем все щели, чтобы минимизировать потери тепла. Отделочные работы заключаются в нанесении на стены лакокрасочных материалов. При желании отделку можно и не проводить, так как поверхность бруса обработана до идеального состояния и пропитана специальными составами, отпугивающими насекомых и предотвращающими гниение, впитывание влаги и возгорание.

Каркас гаража из бруса: как правильно установить, и какими материалами можно произвести обшивку

Расходы на строительство деревянных гаражей сократятся, если использовать принципы каркасного возведения строений. Деревянный каркас гаража из клееного бруса обеспечивает строению высокую степень прочности, отсутствие проблем с усыханием и растрескиванием стен. Начинают сборку каркаса с нижней со сборки нижней обвязки, которая крепится к фундаменту анкерами, пустоты заполняются монтажной пеной. Дальше каркас из клееного бруса собирается согласно инструкции. Как правило, для обшивки каркаса из клееного бруса с наружной стороны используется вагонка, профнастил, виниловый или металлический сайдинг. Для внутренней отделки подойдет фанера, ДВП и т.п. Между внутренними и внешними панелями помещается утеплитель (пенопласт, рулонные материалы и пр.). Каркас из клееного бруса долговечен, а вот обшивку лет через десять придется полностью или частично заменить.

Флигель с односкатной крышей 24x24 - Деревянный каркас HQ

Вы ищете планы навеса для машины, гаража, мастерской или гостевого дома? Не смотрите дальше! Этот флигель с односкатной крышей 24 × 24 может служить многим целям! На площади 576 квадратных футов достаточно места для всего, что вы задумали - гаража или навеса для машины, мастерской или гостевых помещений. При стандартном шаге 3:12 потолок поднимается до более чем 16 футов, но мы включили варианты для шагов 4:12 и 5:12, чтобы дать вам несколько вариантов. Увеличьте высоту потолка и добавьте чердак для хранения вещей или сна! В любом случае окна в верхней части создадут залитое светом пространство.

Продемонстрируйте свои навыки работы с деревянным каркасом с этим дизайном - вместе с пазом и шипами вы прорежете косые стыки и шлицевые стыки. Это действительно будет структура, которую вы захотите показать друзьям и семье!

Набор из 28 листов планов включает трехмерные изображения, а также чертежи в плане, фасады и разрезы. Мы прилагаем подробные чертежи, показывающие каждый разрез на каждом дереве, поэтому нет никаких догадок. Мы также предоставляем список древесины и график креплений, чтобы вы знали, что вам нужно, когда дело доходит до покупки материалов.Набор планов имеет формат 8/12 "x 11", и вы можете легко распечатать его из дома или в копировальном магазине.

Важная информация:

Timber Frame HQ предоставляет планы для строительных целей, но не контролирует строительство. Покупатель плана несет ответственность за обеспечение соответствия плана местным нормам и правилам. Заказчик плана несет ответственность за получение любого структурного анализа, проектирования и спецификаций, которые могут потребоваться в муниципалитете, в котором он будет построен.Заказчик плана должен проверить все условия и размеры партии перед началом строительства. Покупатель несет ответственность за дополнительные расходы, связанные с соблюдением местных норм и технических требований.

Заказчик понимает, что следующие условия в вашей конкретной области могут потребовать дополнительных инженерных работ:

  1. Ветер / ураган / торнадо
  2. Сейсмическое воздействие / землетрясение
  3. Сильный снегопад
  4. Потенциал наводнения
  5. Нестабильность почвы
  6. Проектирование деревянных каркасов

Заказчик понимает, что система отопления, вентиляции и кондиционирования, сантехника и электричество не будут включены во все планы.

При покупке набора планов вы приобретаете ограниченную лицензию на авторские права на дизайн, дающую вам право построить эту структуру один раз в вашем месте. Ваша лицензия на авторские права была предоставлена, когда вы заплатили комиссию за покупку. Вы не имеете права строить проект во второй раз, если у вас нет подписанного соглашения с Timber Frame HQ. Обратите внимание, что закон об авторском праве защищает «производные работы» так же, как и оригинальный дизайн. Это означает, что внесение некоторых изменений не делает его новым дизайном.Мы не допускаем внесения изменений в наш дизайн другими лицами без разрешения. Ваша лицензия на авторское право не позволяет другому профессионалу представлять наши проектные работы как свои собственные.

Timber Frame HQ сохраняет за собой все общие права, установленные законом и другие права, включая авторские права. Это применимо, даже если вы в значительной степени участвовали в разработке дизайна.

Деревянная рама 18x24 с прогонами

Деревянная рама 18 × 24 с прогонами отличается великолепной архитектурной детализацией.Стойки и наколенники плавно изгибаются, создавая красивую структуру. Стропила и прогоны крутой крыши 12 на 12 создают свой собственный ритм - покройте их простой металлической кровлей или добавьте шпунт в потолок, чтобы создать прекрасное пространство.

Площадь 18 × 24 достаточно велика для самых разных целей - для сочетания летней кухни и обеденного павильона, милого отдельного гостевого дома, красивого навеса для машины или даже просторного дополнения комнаты к вашему дому. Независимо от того, для чего вы его используете, вы с гордостью продемонстрируете свои навыки резки и кадрирования, когда проект будет завершен!

Комплект планов PDF на 25 листов готов к загрузке, как только вы его купите.Чертежи этого павильона 18 × 24 с прогонами включают в себя визуализацию, спецификацию древесины, планы, фасады и чертежи в разрезе, а также чертежи частей, показывающие каждый разрез на каждой древесине. Есть также 3D-чертежи, чтобы вы могли визуализировать проект. Набор планов имеет размер 8/2 ″ x 11 ″, поэтому вы можете легко распечатать его дома или в копировальном магазине по соседству.

Посмотрите этот план в нашем магазине: План павильона с деревянным каркасом 18 × 24 футов

Важная информация:

Timber Frame HQ предоставляет планы для строительных целей, но не контролирует строительство.Покупатель плана несет ответственность за обеспечение соответствия плана местным нормам и правилам. Заказчик плана несет ответственность за получение любого структурного анализа, проектирования и спецификаций, которые могут потребоваться в муниципалитете, в котором он будет построен. Заказчик плана должен проверить все условия и размеры партии перед началом строительства. Покупатель несет ответственность за дополнительные расходы, связанные с соблюдением местных норм и технических требований.

Заказчик понимает, что следующие условия в вашей конкретной области могут потребовать дополнительных инженерных работ:

  1. Ветер / ураган / торнадо
  2. Сейсмическое воздействие / землетрясение
  3. Сильный снегопад
  4. Потенциал наводнения
  5. Нестабильность почвы
  6. Проектирование деревянных каркасов

Заказчик понимает, что система отопления, вентиляции и кондиционирования, сантехника и электричество не будут включены во все планы.

При покупке набора планов вы приобретаете ограниченную лицензию на авторские права на дизайн, дающую вам право построить эту структуру один раз в вашем месте. Ваша лицензия на авторские права была предоставлена, когда вы заплатили комиссию за покупку. Вы не имеете права строить проект во второй раз, если у вас нет подписанного соглашения с Timber Frame HQ. Обратите внимание, что закон об авторском праве защищает «производные работы» так же, как и оригинальный дизайн. Это означает, что внесение некоторых изменений не делает его новым дизайном.Мы не допускаем внесения изменений в наш дизайн другими лицами без разрешения. Ваша лицензия на авторское право не позволяет другому профессионалу представлять наши проектные работы как свои собственные.

Timber Frame HQ сохраняет за собой все общие права, установленные законом и другие права, включая авторские права. Это применимо, даже если вы в значительной степени участвовали в разработке дизайна.

Навесы и гаражи с деревянным каркасом | Groton Timberworks

Сарай 12 'X 16' Сарай 20 'X 24 / гараж

Сарай 12 'X 18' Сарай 24 'X 36' / гараж

Сарай / гараж 16 'X 24'

В Groton Timberworks мы спроектировали множество навесов и хозяйственных построек для множества целей.Следующие конструкции могут использоваться для различных проектов, включая, помимо прочего, садовые навесы, жилые пристройки, сараи, гаражи или даже палаточные городки. Текущие цены отражают стоимость пиломатериалов, дизайн и строительство отдельной конструкции, но не включают сборы за сборы или доставку. Очень сложно точно объявить о повышении затрат из-за уникальных проблем, которые возникают с каждой отдельной строительной площадкой, а также с расположением и организацией поездок. Мы рады помочь в доставке каркаса в любую точку.Мы отправляли проекты до Миссури и даже поднимали рамы до Огайо. Каждый проект уникален, и мы рады помочь любым возможным способом. Системы ограждений этих зданий могут варьироваться в зависимости от предполагаемого использования. При использовании в качестве простой хозяйственной постройки, сарая или гаража можно просто добавить вертикальные доски для наружных стен, и в этом случае необходима рама с прибиваемыми балками. Если целью является жилое помещение, такое как палаточный городок, дом или пристройка, конструкция должна быть ограждена с использованием изолированной системы стен и крыши.Независимо от того, какое приложение используется для вашего проекта, мы с нетерпением ждем возможности поработать с вами и стать частью вашего следующего проекта. Не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть.

Сарай размером 12 x 16 дюймов за 5 900 долларов США


гвоздь:

Сарай 12 'X 16' без $ 5 400


гвоздь:

Сарай 12 'X 16' за 6 600 долларов


Лофт 8 х 12 футов:

Сарай 12 'X 16' за 7 150 долларов


полный лофт:

(нажмите для увеличения)

Сарай размером 12 x 18 дюймов $ 6 730


с гвоздями:

Сарай 12 'X 18' $ 6 200


без гвоздей:

Сарай 12 'X 18' за 7 450 долларов


Лофт 9 X 12 футов:

Сарай 12 'X 18' за 7 950 долларов


полный лофт:

(нажмите для увеличения)

Сарай размером 16 x 24 дюйма за 10 080 долларов


Лофт 12 x 16 футов:

Сарай размером 16 x 24 дюйма за 10 725 долларов


полный лофт:

Сарай размером 16 x 24 дюйма за 12 450 долларов США


полный лофт, окно в раме
проемы и гвозди:

(нажмите для увеличения)

20 'X 24' сарай за 15 200 долларов


Лофт 10 X 12 футов:

20 'X 24' Сарай за 16 060 долларов


полный лофт:

20 'X 24' Сарай за 19 630 долларов


полный лофт, окно в раме
проемы и гвозди:

(нажмите для увеличения)

Сарай 24 'X 36' за 19 700 долларов


Лофт 24 х 24 фута:

Сарай 24 'X 36' за 21 250 долларов


полный лофт:

Сарай 24 'X 36' за 27 600 долларов


полный лофт, окно в раме
проемы и гвозди:

(нажмите для увеличения)

Наборы деревянных рам | Каролина Тимберворкс

Часто задаваемые вопросы

Могу ли я настроить комплекты? Закрыть ответ

За исключением Scrappy Bench и Farmhouse Table, наши комплекты деревянных каркасов изготавливаются на заказ, поэтому вы можете настроить их в соответствии с вашими конкретными потребностями.

Это набор, который включает в себя дерево, или это просто планы, которые я могу построить самостоятельно? Подробный ответ

Все наши комплекты включают дерево, крепеж (например, 1-дюймовые штифты из белого дуба и конструкционные винты), полностью вырезаны и готовы к быстрой (и увлекательной) сборке.

Могу ли я построить это? Подробный ответ

Сложно сказать. Если вы достаточно опытный плотник или имеете высокий уровень мастерства в домашних условиях, то ответ - да, по крайней мере, для первого и второго уровня.Если вы относитесь к тому типу людей, которые на самом деле предпочли бы не собирать мебель из Ikea, тогда, что ж, обратитесь за профессиональной помощью. Исключение составляет Scrappy Bench, которая довольно проста. Почтовый ящик для тяжелых условий эксплуатации, сарай для хранения дров и пергола из кедра - все довольно просты, а компоненты довольно просты в обращении. Назовите их Первым Уровнем. Японский чайный домик и структура тени для патио - шаг вперед; Я бы назвал их Уровнем Два. Беседка, план гаражной квартиры, павильон и открытая кухня требуют профессиональных навыков, так что это третий уровень.Некоторые плотники или строители могут просто взять вас в качестве сослуживца. Вы платите им за их время, получаете пользу от их опыта и получаете возможность построить свой проект. Я делал это с несколькими своими клиентами на протяжении многих лет, и это было весело для меня и весело для них. Мне платят за развлечения и обучение, они профессионально строят свой проект.

Мне нужно разрешение? Подробный ответ

Это поднимает всю проблему соответствия нормам: многие из более крупных комплектов необходимо будет разместить и закрепить на фундаменте (звуковые трубки в большинстве юрисдикций).Вам может потребоваться разрешение на строительство, и вам может потребоваться соблюдать отступы на линии собственности и другие местные требования законодательства. По моему опыту, всегда полезно пойти прямо в офис вашего местного сотрудника по обеспечению соблюдения Кодекса и узнать его мнение. Избегать получения разрешения, когда оно требуется, обычно имеет неприятные последствия. Я всегда был откровенен со своим местным генеральным директором, и это меня хорошо поддерживало.

Нужно ли мне получать одобрение планов у инженера-строителя? Подробный ответ

Все эти комплекты представляют собой проверенные конструкции, т.е.е. они были разработаны для конкретного клиента, спроектированы, а чертежи «проштампованы» нашей фирмой по проектированию деревянных каркасов, разрешены (при необходимости), построены и окончательно проверены местным строительным чиновником (при необходимости). Что должно успокоить вашего местного генерального директора.

Для профессионального плотника или строителя: зачем мне комплект? Закрыть ответ

Нет. Но заказать один из наших наборов намного проще - я бы сделал это. Почему? По той же причине я не собираюсь строить на сайте кухонные шкафы или окна.Получение комплекта запчастей упрощает мой рабочий процесс, позволяет максимально эффективно использовать мою рабочую силу и позволяет мне получать удовольствие от возведения конструкции без лишних хлопот, связанных с проектированием, проектированием, заказом древесины, а затем найти место на многолюдной стройплощадке для изготовления каркаса. Если это вас не убедит, то убедит цена. Так как мы закупаем пиломатериалы, колышки, стальные соединения и т. Д. Оптом и режем раму в нашем специализированном магазине, где мы все располагаемся, мы можем сделать это дешевле, чем вы.Поверьте, я подсчитал! Думайте об этом как о «построении систем». Наши рамы являются составной частью вашей общей конструкции, как и готовые окна, двери, кухонные шкафы или кровельные фермы. Это все еще индивидуальная сборка, а вы все еще настраиваете, а мы просто предоставляем один из компонентов вашей системы.

Для архитектора или сертифицированного профессионального дизайнера зданий: зачем мне комплект? Закрыть ответ

Нет. Но вы можете взять любой из наших комплектов деревянного каркаса и включить его в свой общий дизайн.Мы можем настроить его в пределах разумного, а также можем спроектировать, изготовить, установить и доставить любой индивидуальный дизайн.

Как построить сарай с деревянным каркасом

Эндрю Копье

.

POP Projects - это коллекция новых и классических проектов из более чем столетней истории Popular Mechanics .Овладейте навыками, получите рекомендации по инструментам и, самое главное, создайте что-то свое.


В 1989 году мой тесть научил меня коптить мясо и сыры. Я был строителем деревянных каркасов - у меня есть собственная компания под названием OakBridge Timber Framing - и мне нужен был домашний проект, который помогал бы мне расслабиться по вечерам и в выходные дни. Я объединил свою страсть к строительству с навыками, которые мне дал тесть, и построил для своей семьи старомодную коптильню с деревянным каркасом.

Стропила коптильни Miller оснащены двумя досками и сталью для изолированной крыши, но вы можете изменить эти материалы, если ваша конструкция не должна быть такой герметичной, как теплица.

Эндрю Копье

Мой дизайн сильный, но простой. Деревянно-каркасную конструкцию не просто наваливают. По сравнению с домом, построенным из палки, в нем используются более существенные пропилы дерева и сочетаются уникальные столярные изделия, такие как пазы, шипы и деревянные колышки, а не шпильки.Последний, возможно, не сможет противостоять сильным ветрам или штормам, но я видел, как деревянные каркасы выдерживают удары торнадо. Они просто не упадут. Моя коптильня будет рядом с моей семьей и подрастающим поколением после них. Кроме того, метод деревянного каркаса подходит не только для коптильни - он может стать основой практически любого строения.

В коптильне Miller производятся праздничные индейки, домашнее вяленое мясо из оленины и отмеченные призами сыры.

Эндрю Копье

Моя коптильня не просто функциональна: она возвращает меня в прошлое.Я захожу проверить свой бекон, и это шаг назад на 100 лет назад. Иногда, когда я нахожусь там, коптильню на ночь, я удивляюсь, почему я так усердно работаю над чем-то настолько старомодным, но это того стоит всех усилий и времени, когда всем нравится то, что вы сделали.

—Джонни Миллер, владелец OakBridge Timber Framing LTD, сообщил Мэтту Аллину и Тайлеру Дасвику


Материалы и этапы строительства

Джордж Рецек

.

Решите, какую древесину использовать. Легкая древесина, такая как тополь или сосна, позволит легко поднять древесину на место, но если ваша древесина будет подвергаться воздействию элементов из-за отсутствия сайдинга или кровли, выберите белый дуб, пихту Дугласа или кедр.

Обрежьте балки, стропила, доски крыши и сайдинговые доски по размеру , затем разрежьте стыки . Начните с пазов и шипов. Стандартный паз имеет глубину 4 дюйма и ширину 1,5 дюйма, чтобы вместить 3.75-дюймовый шип. Паз должен быть на четверть дюйма глубже шипа. Соединения «птичий рот» на стропилах должны быть 1,5 дюйма по вертикали и 6 дюймов по горизонтали. Вы можете использовать циркулярную пилу для большинства этих разрезов и 1,5-дюймовое сверло для пазов, но угловое долото тоже дает хороший шип.

Подоконник деревянного каркаса поддерживает стены и крепит их к фундаменту. Для обеспечения устойчивости просверлите два анкерных болта через фундамент в каждую балку подоконника (по одному на каждом конце каждой балки, всего восемь болтов).Болты должны проходить через подоконник, чтобы вы могли закрепить гайку, но если вы хотите спрятать крепеж, просверлите в подоконнике отверстие глубиной 2 дюйма, чтобы он встретился с анкерным болтом, прежде чем он покажется над деревом , прикрепите гайку, затем закройте отверстие деревянным колышком.

Давайте построим что-нибудь еще!

Соберите раму для передней (более высокой) и задней (короче) стен , положив материалы на землю, а не на подоконник . Установите горизонтальные анкерные балки между угловыми стойками перед фиксацией диагональных распорных балок между анкерами и стойками. Затем поднимите готовые стены на подоконник. Соедините переднюю и заднюю стены вместе, закрепив анкерные балки по всей длине вашей конструкции. Наклоните возведенные стены наружу, скрепите их обычными пиломатериалами и выровняйте стяжки, прежде чем снова соединить стены. Затем заколите швы снаружи внутрь (всего вам понадобится 36 колышков), чтобы приспособить любой сайдинг, который вы будете использовать.У ваших колышков должен быть один острый конец, чтобы они проходили сквозь шипы и фиксировали суставы.

Прикрепите четыре стропила к верхней части конструкции , затем прикрутите или прибейте 2 доски, а затем сталь для крыши. Если вы собираетесь использовать сарай в качестве коптильни, выберите доски с пазом - они лучше всего предотвращают выход дыма.

Винт или гвоздь на шпунтовые доски 1x6 для сайдинга , со вторым слоем сверху, если вы хотите лучшего уплотнения (идеально для коптильни).Или, если вы можете их найти, используйте доски с пазом 1х12 и прибейте 3-дюймовые рейки по швам между досками, чтобы создать надежное однослойное уплотнение.

    Сборные самодельные гаражные комплекты с деревянным каркасом и комплекты для каретных домов

    Что входит в комплект вашего сборного гаража или каретного дома?

    В наши комплекты сборных деревянных каркасов входит все необходимое для постройки собственного гаража. В их числе:

    • Пошаговые инструкции по сборке и исчерпывающие запасные части поставляются с каждым гаражным или каретным комплектом.
    • Деревянный каркас и панели собираются на нашем заводе, поэтому сложная работа была сделана за вас.
    • Стеновые панели полностью отделаны, включая установку облицовки, окон и пешеходных дверей.
    • Такие детали, как баржевые доски, панели и деревянные планки, поставляются обрезанными по размеру.
    • Входные рамы вагонного двора из дуба прорезаны шипами. Подготовлены стыки и предоставлены дубовые колышки 19 мм. Каждая рама перед отправкой проходит пробную сборку.
    • Фермы крыши полностью изготовлены, фронтоны облицованы.
    • Все компоненты, которые поставляются с нашими сборными гаражами, промаркированы и легко идентифицируются.

    ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: черепица не входит в комплект поставки и должна быть заказана у местного подрядчика по кровле. Не требуется специального оборудования, кроме ручных столярных инструментов и перфоратора для крепления к земле.

    Комплекты деревянных гаражей и каретных домов в плоской упаковке идеально подходят для сборки компетентными энтузиастами своими руками или местным строителем.

    Цены на сборные гаражные комплекты

    Наши цены на деревянные гаражные комплекты зависят от того, что именно вам нужно для вашего новостройки. Но в качестве ориентира для одного деревянного гаражного комплекта без дополнительных функций цена начинается с 2495 фунтов стерлингов плюс доставка. Большой двойной гаражный комплект, готовый к укладке плитки, стоит от 4 724 до 7 366 фунтов стерлингов плюс доставка.

    Гаражи с деревянным каркасом - более доступная альтернатива кирпичу, а каретный дом с деревянным каркасом, вероятно, будет стоить в два или три раза дороже.Кроме того, нет потери качества, и они являются ценным дополнением к любому объекту недвижимости.

    Вы можете выбрать нужный размер гаражного комплекта и оценить его, используя наши калькуляторы гаражных и каретных комплектов ниже

    .

    Нажмите здесь, чтобы воспользоваться нашим калькулятором сборных гаражных комплектов

    Нажмите здесь, чтобы воспользоваться нашим калькулятором сборных кареток.

    Подготовка: Что необходимо сделать перед тем, как вы сможете самостоятельно собрать гаражный комплект

    Вам понадобится прочное бетонное основание для нового здания.Мы рекомендуем вам поговорить как минимум с двумя местными подрядчиками по земляным работам, чтобы точно понять, что требуется.

    Подробный чертеж фундамента будет отправлен вместе с документами подтверждения заказа. Если основание ровное и квадратное, комплект будет работать как часы.

    Мы также рекомендуем вам самостоятельно проверить базу на уровни и точность размеров задолго до даты поставки, если потребуются какие-либо ремонтные работы. Фундамент должен быть готов как минимум за неделю до доставки вашего гаражного комплекта.

    В некоторых случаях может потребоваться альтернативная конструкция или возможно повторно использовать существующий фундамент. Если вы планируете это сделать, важно сначала обсудить это с нами.

    Поставка вашего гаражного деревянного каркаса

    Мы доставим ваш гаражный комплект в ближайшую точку фундамента. Водитель, скорее всего, будет один, поэтому, пожалуйста, помогите ему разгрузиться. Если что-то неясно в подробном упаковочном листе и подробных инструкциях по монтажу, мы можем предложить помощь по телефону, поэтому не стесняйтесь звонить.

    Если вы не собираетесь сразу же устанавливать гаражный комплект с деревянным каркасом, мы рекомендуем сложить его на опоры и накрыть брезентом, чтобы защитить его от погодных повреждений.

    Сборные гаражные комплекты

    Passmores были куплены и успешно установлены сотнями довольных клиентов по всей Великобритании.

    «Ваши инструкции по сборке были превосходными. Мой деревянный гаражный комплект был готов на 100%, и мне и моему строителю потребовалось менее двух дней, чтобы установить его.Я не мог бы быть счастливее " - Мистер Д. Лестершир

    Passmores - надежное имя в гаражах для древесины

    Passmores - это надежный семейный бизнес, основанный более 100 лет назад. В 1950-х годах спрос на конюшни, гаражи и павильоны для игры в крикет резко возрос, и многие из конструкций, которые мы используем сегодня, восходят к той эпохе.

    За прошедшие годы наши сборные конструкции изделий были усовершенствованы и усовершенствованы, и теперь мы предлагаем широкий ассортимент гаражей и садовых построек с деревянным каркасом.

    Все сборные гаражные комплекты Passmore индивидуально производятся в Великобритании нашей командой квалифицированных сотрудников в нашей мастерской. Наш лесопильный завод может производить все наши специальные требования на месте силами обученного персонала под тщательным контролем с использованием современного деревообрабатывающего оборудования.

    Устойчивое развитие и поиск источников древесины

    Помните, что когда вы выбираете сборный гаражный комплект от Passmores, вы активно помогаете сохранить леса живыми, выбирая здание из экологически чистой древесины.Мы являемся частью схемы экологически управляемого лесного хозяйства в Швеции, которая сажает два новых дерева на каждое используемое дерево.

    Леса являются естественными поглотителями углерода и производителями кислорода, что означает, что обеспечение их насыщения и процветания имеет большое значение для окружающей среды и глобального потепления. Вся древесина, которую мы используем в Passmores для постройки собственных гаражных комплектов, получена по этой экологической схеме.

    Древесина также является единственным действительно возобновляемым строительным материалом на планете. Он становится все более популярным в строительстве по сравнению с традиционной сталью и бетоном из-за его экологических преимуществ.

    Мы продали наши деревянные гаражные комплекты тысячам довольных клиентов по всему миру, в том числе многим через нашего партнера в Новой Зеландии. Если вы не определились с выбором и вам нужна дополнительная информация, ознакомьтесь с нашим Руководством по покупке деревянных гаражей здесь.

    Деревянные гаражи действительно беспроигрышны. К тому же они отлично смотрятся. Но мы бы сказали, что не так ли?

    Гаражи с деревянным каркасом - The Great Barns Company

    RT 28 BEAUTY ~ ИНДИВИДУАЛЬНЫЕ ДЕТАЛИ ~ БОЛЬШОЕ СОКРОВИЩЕ БАРНС

    Читать дальше → Рубрика: Проекты | Tagged Гараж на 2 машины, Антикварные сараи, Сараи и гаражи, Строительство, Автокран, на заказ, фундамент, Фундаменты, The Great Barns Co., Деревянный каркас, Каркасные гаражи

    Как это будет выглядеть на вашей собственности? Позвоните нам, чтобы узнать! 508-694-7433

    Читать дальше → Рубрика: Проекты | Метки: Гараж на 2 машины, Сараи и гаражи, Кейп-Код, Строительство, Автокран, на заказ, Фундаменты, Новый дизайн, Новый дизайн, Новая Англия, Сборные конструкции, The Great Barns Co., Гаражи с деревянным каркасом

    ВВЕДЕНИЕ…. АЛТОНСКИЙ ЗАЛИВ И ПЛИМУТ НАШЕЙ КОЛЛЕКЦИИ… позвоните нам, чтобы узнать цены и подробности! Универсальный заказ от Custom Design до подписи, мы все это покрываем! Все в доме! 508-241-5204! Greatbarnsco.ком! [email protected]!

    Читать дальше → Рубрика: Проекты | Tagged Гараж на 2 машины, Антикварные сараи, Сараи и гаражи, Строительство, Кейп-Код, Строительство, Автокран, строительство на заказ, раскопки, Фундаменты, Сборные конструкции, The Great Barns Co., Гаражи с деревянным каркасом

    "order_by =" sortorder "order_direction =" ASC "возвращает =" включено "maximum_entity_count =" 500 ″]

    Читать дальше → Рубрика: Проекты | Метки: Гараж на 2 машины, Сараи и гаражи, балки, Грузовик с стрелой, Здание, строительные компоненты, Кейп-Код, Строительство, Автокран, Фундаменты, Сборные конструкции, Лучистое тепло, Конструкция, The Great Barns Co.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
